Как подключить термостат к газовому котлу

Ручная и автоматическая регулировка температуры в помещении от современных источников отопления производится при помощи терморегуляторов или термостатов.

Они бывают механическими и электронными. У каждого из них есть свои плюсы и минусы.

Среди электронных моделей наибольшее распространение получили три типа:

  • термостат для водяного отопления
  • для электрического теплого пола
  • для газовых котлов или бойлеров

По своему внешнему виду они все очень похожи друг на друга, однако схемотехника у них отличается.

Давайте подробнее рассмотрим особенности подключения терморегулятора к газовому котлу, его схему, ошибки и возможные проблемы при эксплуатации подобных устройств.

Преимущества использования терморегулятора

Чтобы правильно выбрать нужную модель термостата переверните его и внимательно изучите обратную сторону. А именно — схему, надписи и контактные колодки.

Если там будет указано “Dry Contact” (сухой контакт) – вы сделали правильный выбор. Так обозначаются терморегуляторы, предназначенные для работы с газовыми котлами.

Термин “сухой контакт” говорит, что в любом состоянии напряжение на этих зажимах отсутствует. То есть, подача питания 220V на колодки L и N термостата, никак не будет связана с сухими контактами, и напряжение туда никогда не попадет.

В отличие от терморегуляторов тёплого пола, как на схеме ниже. У них контакты подачи питания (3-4) и нагрузки (1-2) соединены напрямую между собой.

Зачем вообще нужна эта штука для газового котла? Без такого программатора, котел после выхода на заданную температуру будет работать с задержкой примерно в 3 минуты.

Включился, поработал, набрал температуру и потух. Через три минуты заново включается и все повторяется по новому циклу. За сутки устройство будет запускаться около 200-240 раз.

Таким образом, за весь отопительный сезон газовый котел включится-отключится 40 000 раз. Подключив терморегулятор, вы в несколько раз сокращаете эти коммутации, добиваясь тем самым не только экономии газа, но и уменьшаете износ отопительного оборудования.

Какую температуру выставлять?

Логика работы здесь следующая. В заводских настройках котел греет воду по температуре теплоносителя.

Устанавливая выносной термостат, мы тем самым даем ему команду, греть воду не так как хочется котлу, а согласно настройкам терморегулятора, т.е. на определенную температуру в том или ином помещении.

При нормальном утеплении дома и минимальных теплопотерях, газовый котел с терморегулятором в сутки будет работать всего 3-4 часа.

Если термостат после установки никак не повлиял на время работы котла, то скорее всего на газовом приборе выставлена меньшая температура, чем необходимо. Датчик регулятора просто не успевает прогреться до нужного значения и сработать, в то время как t теплоносителя уже достигла заданного порога.

В инструкциях отдельно прописывают минимальную t на котле при использовании внешнего термостата. Как правило, она должна быть не меньше 65 градусов.

Изначально на отопительном приборе рекомендуют выставлять расчетную температуру, которая полностью покрывает теплопотери здания. Когда эти теплопотери не известны, для стандартной системы отопления берут значения от 60 до 70С.

Если вы проживаете в относительно теплом климате, и зимой температуру в батареях не поднимаете выше 45С, для работы с термостатом ее все равно придется увеличить.

Некоторые задаются вопросом, а какой тогда смысл в установке регулятора и как это приводит к экономии?

Из-за того, что температура получится больше, ничего страшного нет:

  • во-первых, котел меньше тактуя, быстрее прогревает систему
  • во-вторых, при большей температуре теплоносителя тепло в комнатах держится дольше
  • да и максимальное КПД батарей наблюдается именно при t  65С-70С, а не при +45С

Куда и где подключать провода на газовом котле?

Для подключения термостата от клеммной колодки котла к контактам Dry Contact вам нужно подвести два проводника.

По инструкции рекомендуемое сечение медных жил – не менее 0,75мм2.

Длина кабеля до места установки термостата не должна превышать 50 метров.

Необходимые клеммы на самом котле ищите в инструкции завода изготовителя, либо ориентируйтесь по надписям на колодках.

Данные клеммы чаще всего расположены с обратной стороны платы управления.

Однако иногда производители их выносят за пределы платы.

Еще некоторые монтажники при установке подключают сюда кабель и выводят его наружу, чтобы потребитель в дальнейшем не лез к плате и чего-нибудь там не напутал. Так как термостат еще не установлен, концы кабеля закорачивают.

Кстати, с этой выносной колодкой будьте внимательны. Некоторые потребители сталкивались с проблемой заводского перепутывания проводов, как например у Protherm (Протерм).

В итоге все начинало работать как надо, только при обратном подключении.

Изначально между клеммами стоит перемычка. Если перемычку разорвать, то газовый котел просто-напросто перестанет работать.

При подключении термостата заводскую перемычку демонтируют и на ее место заводят кабель, проложенный до места установки терморегулятора. Самое главное никаких внутренних настроек на котле изменять не нужно.

Через эти контакты подается управляющий импульс низкого напряжения (обычно 24В).

У нас есть управляющее устройство (термостат) и ведомое (котел). Между ними по слаботочной линии постоянно происходит передача набора запросов-ответов.

Принцип работы здесь простой – замыкая сухой контакт, мы тем самым разрешаем работу котла, размыкая – прерываем передачу данных и запрещаем. Замыкание и размыкание происходит через реле термостата, в зависимости от выставленной температуры на устройстве и сравнения текущих показателей в комнате.

При срабатывании сначала отключается горелка, затем через определенный промежуток (время выбега насоса) и циркуляционный насос. Хотя в разных моделях алгоритм работы насоса может отличаться.

Один из вариантов алгоритма

Не желательно, чтобы насос отключался сразу же после срабатывания термостата. В этом случае выставьте в меню выбег от 5 до 10 минут. Тогда вся система отопления будет остывать равномерно и промежутки времени срабатывания автоматики увеличатся.

На дорогих моделях, поддерживающих протокол OpenTherm, через выносной программатор можно управлять многими встроенными параметрами котла, а не только его включением-отключением.

Вот наглядные примеры, куда подключать термостат для разных моделей котлов:

BaxiBoschElectroluxVaillantJunkersBuderusViessmanFerroliAtronАльфа КалорImmergas

А что будет, если терморегулятор выйдет из строя? Как в этом случае поведет себя котел?

Все зависит от того, в каком положении останется сухой контакт. Если замкнут — ничего страшного не случится. Котел просто начнет работать по своей последней заданной программе.

Если разомкнут, то отопление не запустится и работать не будет.

Обратите внимание, что на работу горелки в режиме горячего водоснабжения термостат не влияет.

На контакты питания терморегулятора заводится напряжение 220V – фаза и ноль (L и N). Это можно сделать как от отдельной розетки или распредкоробки, так и взять их непосредственно с самого котла.

На регуляторе с сухими контактами без разницы, куда заводить фазу или ноль, а вот на моделях для эл.теплых полов это играет существенную роль в вопросе безопасности эксплуатации.

Так как при неправильном подключении разрываться будет только нулевой проводник, а фаза будет постоянно дежурить на кабеле обогрева.

Механический или электронный термостат

Кстати, для газового котла можно использовать и другой простейший тип регулятора, на который даже не придется подавать напряжение 220В. Например, механический термостат Termec Emmeti или другие подобные модели.

Вот «обычная» схема подключения Termec.

Вам же нужно задействовать только нормально замкнутые контакты 1 и 3, полностью исключив переменку 220В (L и N).

Встроенный датчик при изменении температуры в комнате будет замыкать и размыкать внутренний контакт. Никакого питания ему не нужно. При этом вся логика работы отопления аналогична рассмотренной ранее.

Только не забывайте, что практически у всех механических моделей очень большой гистерезис. Комфортную температуру в помещениях с их помощью не создашь.

Поэтому по возможности выбирайте электронные девайсы с подключением по WiFi. Благо в наше время у китайцев можно найти очень достойные и недорогие варианты.

Например, такие как этот (тысячи довольных покупателей и положительных отзывов). Подробнее

В некоторых моделях есть контакты, обозначенные как NO (нормально открытые), NC (нормально замкнутые) и COM (общий). Кто-то советует подключать через них, а именно через NC и COM.

Однако будьте осторожны, термостат термостату рознь и всегда изучайте инструкцию. Через них может также подаваться переменное напряжения 220V, и вы тем самым запустите фазу на плату управление куда не нужно.

Вот яркий пример таких многофункциональных регуляторов Fluoreon и Beok.



На многофункциональных устройствах, температура в комнате также определяется при помощи встроенного температурного датчика.

Однако у них на корпусе есть клеммы для подключения и внешнего (Sensor). Он чаще всего используется для теплых полов.

Место установки

Как известно, температура воздуха в помещении с традиционными системами обогрева на радиаторах, прогревается неравномерно. Возле пола она ниже, под потолком выше.

Исходя из наличия в терморегуляторах именно встроенного температурного датчика, их высота установки регламентируется.

Размещать такие термостаты нужно на высоте 1,2-1,5м от уровня пола и как можно дальше от источников обогрева, в том числе защищать от попадания прямых солнечных лучей.

Также не рекомендуется ставить термостаты в коридоре или на кухне.

Подключение термостата теплого пола на газовый котел

Зачастую потребители задаются вопросом, а можно ли использовать стандартный терморегулятор от теплых полов на 220В для работы с газовым котлом?

Вдруг вы не нашли специальный термостат с сухими контактами, а модель от теплых полов у вас уже есть в наличии. Такое подключение возможно.

Однако для этого вам понадобится “развязать” напряжение 220V. В большинстве термостатов теплых полов оно приходит на клеммы питания и далее снимается с клемм, отходящих на кабель обогрева. А как говорилось выше, при работе с газовым котлом используются “сухие контакты”, по которым передаются импульсы низкого напряжения.

Если вы напрямую подключите сюда кабель с платы управления котла, то спровоцируете короткое замыкание и выведете из строя свой котел.

Для безопасного подключения в схему придется добавить промежуточное реле или дополнительный контактор с нормально открытыми контактами.

С клемм термостата вместо кабеля теплого пола подаете напряжение 220В на катушку реле (контактора), а уже через его нормально открытые контакты (1-2 или 3-4), подключаете провода на газовый котел.

Принцип работы здесь такой же, как был рассмотрен ранее. Однако имейте в виду следующую особенность.

Так как это термостат все-таки для теплых полов, то скорее всего он будет работать по схеме: датчик воздуха + датчик пола. А значит потребует от вас установки и выставления ограничения температуры по датчику пола, которого у вас не будет.

Поэтому в настройках придется отвязать датчик пола и оставить в работе только датчик воздуха. Как это сделать, подробно читайте в инструкции к своей модели. У разных девайсов могут быть отличия.

Например, у Devi Touch для этого приходится ломать на задней стороне специальную перемычку.

Дабы не иметь всех этих сложностей и проблем, лучше все-таки изначально выбирать правильную модель терморегулятора.

Терморегулятор для коллектора водяных полов

При наличии в отдельных комнатах водяного теплого пола, который может быть запитан от того же газового котла, нужен несколько иной тип терморегулятора. Его необходимо подключать к сервоприводам на распределительном коллекторе.

Обратная сторона такого устройства выглядит следующим образом.

Если у вас сервопривод нормально закрытый, то жилы кабеля заводятся на клеммы 1 (Close или NC) и 3 (N-ноль или COM). Если нормально открытый – 2 (Open или NO) и 3 (N-ноль или COM).

Принцип работы здесь следующий. Когда в системе установлен нормально открытый сервопривод и при этом на питающем кабеле происходит прерывание подачи напряжения, сервопривод открывает проток. В нормально закрытом, ситуация противоположная.

При этом не путайте, это не какое-то реле или эл.магнитный привод, который при подаче напряжения 220В перещелкивается и моментально переходит в другое состояние. Это термоэлектрический привод, который открывает-закрывает клапан постепенно.

Поэтому, если вы захотите испытать работоспособность подобного устройства, не удивляйтесь, что он сразу же не среагирует на подачу сигнала и моментально не перекроет поток.

Подключение питания термостата осуществляется на колодках L и N. На боковых клеммах заводится кабель выносного температурного датчика в полу.

Как подключить терморегулятор к электрокотлу – Подключение термостата к электрокотлу

24 Марта 2022

Просмотров:  14277

Время чтения:  12 минут

Содержание

Функции термостата

Виды

Место крепления термостата

Дополнительные опции

Схема подключения

Настройка

Советы

Коротко о главном

Не все электрические котлы оснащены опцией плавной регулировки мощности устройства. Это не позволяет достигнуть точных показателей температуры, поэтому многие потребители приобретают дополнительные устройства – термостаты. Перед тем, как подключить терморегулятор к электрическому котлу, следует изучить особенности устройства.

Наличие термостата позволяет использовать электрический котел с большим комфортом

Функции термостата

Термостатом называют небольшое устройство, с помощью которого можно регулировать температуру на электрическом котле. Изделия бывают как проводные, так и беспроводные. Любой термостат работает по простому принципу – включено или выключено.

Когда температура достигает порога включения происходит замыкание цепи и соединяется контакт. Как только заканчивается процесс нагревания, контакт размыкается, работа устройства прекращается.

Термостаты для электрического котла выполняют ряд определенных функций:

  • Измерение, контроль и сохранение определенной и комфортной температуры в помещении.
  • Передача необходимых сигналов отопительному прибору из любого места.
  • Защита от замерзания и перегрева электрического котла.
  • Возможность запрограммировать устройство на сутки или любое другое время.
  • Дистанционное управление из любого места при условии наличия GSM-модуля либо Wi-Fi.
  • Оповещение пользователя о возникновении различных проблем даже на определенном расстоянии.

Терморегуляторы устанавливают многие потребители, потому что с ним использовать электрический котел становится комфортнее.

Купить терморегулятор и другую автоматику для котла можно в нашем интернет-магазине.

Перед использованием термостат необходимо настроить

Перед тем, как подключить комнатный термостат к электрокотлу, следует определиться с его типом. Производители предлагают различные виды термостатов, но все они разделяются на несколько основных групп.

Механические

Самые распространенные и простые модели. Работа данных агрегатов основывается на функциональности мембранных и капиллярных датчиков температуры. В небольшой капсуле находятся специфические вещества, которые расширяются даже при небольшом изменении температуры. При достижении предельного порога температуры увеличенное в объеме вещество начинает оказывать давление на мембрану реле. В результате контакты в устройстве размыкаются, а термостат подает сигнал о том, что снижается мощность электрического котла. Достоинствами устройства называют низкую стоимость, долговечность, возможность самостоятельного ремонта, устойчивость к перепадам напряжения, особая простота конструкции.

Основным недостатком подобного устройства считается его простота (достаточно вращать специальную круглую ручку) и очень маленький функционал. К тому же механические термостаты отличаются довольно большой погрешностью – примерно 3-4 °C.

Механические устройства отличаются простотой в конструкции и использовании

Электромеханические

Данные устройства отличаются более серьезными конструктивными особенностями.

Для работы используются специальные металлические пластинки, которые производят небольшой разряд, когда они нагреваются до определенной температуры. В результате срабатывает электромагнитное реле, которое управляет механическим клапаном. Функционал у данных агрегатов немного больше – это зависит от модели, однако погрешность у них меньше. Заплатить за подобное изделие придется больше, чем за механическую модель.

Электронные

Самые многофункциональные устройства, в конструкции которых присутствуют электронные платы. Подобные изделия имеют достаточно широкий набор функций, отличаются минимальными погрешностями и высокой экономичностью. Электрические термостаты способны управлять работой электрического котла без участия потребителя. Стоимость подобных приборов выше, чем у других моделей, однако цена достаточно быстро окупится за счет экономии во время пользования.

Электрические термостаты отличаются высокой чувствительностью к изменениям температуры, благодаря чему постоянно контролируют режим работы котла, при необходимости подстраивая ее к новым окружающим условиям.

Электронные термостаты более удобны в использовании

Место крепления термостата

Изготовители предлагают два варианта устройств, регулирующих температуру:

  • Проводные. Данные агрегаты можно расположить в любом месте помещения, однако стоит знать, что им требуется постоянное соединение с электрическим котлом – в противном случае работать они не будут. Стоимость подобного изделия вполне приемлемая, необходимые детали для крепления и подключения часто присутствуют в комплекте.
  • Беспроводные. Подобные изделия представляют собой устройство для получения сигнала и специальный пульт управления, который это сигнал передает. Удобство беспроводного терморегулятора состоит в том, что разместить его можно абсолютно в любом месте, ему не требуется постоянное подключение к электрическому котлу посредством проводов. Недостатком можно считать только необходимость в элементах питания для пульта, которые следует не забывать менять.

Беспроводные устройства не требуют прямого соединения с котлом через провода

Дополнительные опции

В самых простых термостатах существует минимальный набор функций – кнопки «включить/выключить» и ручка, с помощью которой устанавливают температуру.

Более современные модели оснащают разнообразным набором функций. Дорогие программированные варианты позволяет снижать температуру в помещении на ночное время либо на тот период, когда жильцов нет дома. Существует возможность настройки нескольких вариантов работы электрического котла, длительность которых может сохраняться на несколько часов, а затем меняться на другие.

Более дорогие модели имеют множество программ, которые позволяют сделать использование электрического котла более удобным и комфортным.

GSM или WI-FI

Некоторые современные модели производители оснащают GSM-модулями. Подобное дополнение уведомляет потребителя в смс-сообщениях о работе электрического котла, о риске возникновения аварийных ситуаций. Благодаря подобной функции пользователь очень быстро узнает о возможной проблеме и сможет ее решить.

Управление смартфоном очень удобно – можно следить за устройством из любого места

Наличие WI-FI позволяет осуществлять управление электрическим котлом при помощи телефона. Это очень удобно, потому что позволяет контролировать работу устройства даже на расстоянии. При помощи данной опции можно осуществить подключение к другим системам умного дома.

Наличие подобных модулей позволяет использовать устройство с большим комфортом, а также вовремя реагировать на различные ситуации.

Система защиты

В простых агрегатах системы безопасности также очень простые. Нередко в них отсутствует защита от перегрева или замерзания, а также от других аварийных ситуаций. Рекомендуется перед покупкой изучить все устройство и наличие датчиков безопасности. Не стоит экономить на приборе, лучше немного доплатить, но получить изделие с качественной системой безопасности.

Схема подключения

После того, как будет подобран подходящий прибор, возникает вопрос, как подключить терморегулятор к электрокотлу. Процедуру проводят с соблюдением рекомендаций и инструкций, указанных производителем в техническом паспорте.

Подключение проводится строго в соответствии с инструкцией

Прежде всего нужно найти раздел, в котором предоставлены схемы подключения. На некоторых моделях информацию можно обнаружить даже на самом устройстве. Современные котлы обеспечены точками, куда можно присоединить термостат. Фиксируют устройство с помощью специальной клеммы, находящейся на отопительном приборе, либо с использованием кабеля, который входит в комплект.

Если устройство беспроводное, то специалисты рекомендуют располагать его подальше от различных бытовых приборов. Считается, что излучение от них может искажать данные термостата и нарушать его функциональность. Установка и подключение термостата к электрокотлу должны быть выполнены с учетом следующих правил:

  • К беспроводному термостату должен быть обеспечен свободный приток воздуха – это позволит получать более точные показатели температуры.
  • Не допускается закрывать устройство различной мебелью либо шторами.
  • Прибор располагают в комнатах с самой низкой температурой либо в помещении, где люди проводят большую часть времени.
  • На изделие не должны попадать прямые солнечные лучи – это приводит к нарушению его функциональности.

Заказать установку котла отопления можно в нашей компании. Чтобы ознакомиться со стоимостью работ и порядком оказания услуги и связаться со специалистом, перейдите в раздел «услуги».

Для термостата необходимо найти подходящее место, чтобы не искажались его значения

  • Не следует размещать термостат возле радиаторов либо обогревателей.
  • Нельзя располагать агрегат в зоне сквозняков.

В основном термостаты, представленные в магазинах, являются релейными – их работа осуществляется за реле, которое замыкает и размыкает контакт в зависимости от установленной температуры. Подключение терморегулятора к электрокотлу, на которых отсутствует напряжение в любом их состоянии, осуществляют в несколько этапов:

  • Устройство нужно достать из упаковки и внимательно осмотреть на наличие повреждений либо поломок.
  • Как правило, терморегулятор состоит из нескольких частей. При снятии верхней крышки можно увидеть отверстия, через которые изделие можно закрепить на стене.
  • Далее необходимо присоединить заземление, затем контакты термостата соединяют с платой электрического котла.
  • Если между контактами ТА платы (так называются две клеммы для подключения изделий внешнего управления) находится небольшая перемычка, то ее аккуратно заменяют на изолированный кабель с двумя жилами.
  • Все концы кабеля необходимо опаять, после чего разместить их в специальных разъемах и зафиксировать винтами.
  • После этого прокладывают кабель от термостата до отопительного устройства в пластиковых каналах.

В видео описывают процесс установки терморегулятора

Это схема подключения терморегулятора к электрокотлу современного типа, но его можно подключить и к более старым моделям. Для этого выполняют следующие действия:

  • Чаще всего ручка управления реле по температуре теплоносителя находится на самом котле. Принцип работы данного датчика аналогичен тому, что и в более функциональных устройствах.
  • Если удалить клемму с данного реле, то котел просто выключится – цепь питания просто размыкается.
  • В разрыв между снятым проводом и этой клеммой возможно подключить наружный термостат. Ручку на котле нужно выкрутить на положение «включено» и оставить так.

Во время работы термостат, расположенный снаружи, будет управлять работой котла, размыкая и замыкая всю цепь.

Настройка

После того, как выполнено подключение комнатного термостата к электрическому котлу, следует осуществить его настройку. Для этого потребителю рекомендуется выполнить следующие действия:

  • Выставить при помощи регулятора максимальный показатель температуры.
  • Запустить электрический котел в таком режиме работы, когда его коэффициент производительности достигает самых высоких значений.

В ролике потребитель делится своими советами и рассказывает о разных проблемах при подключении терморегулятора

  • Когда температура во всех комнатах достигнет наиболее комфортного значения, необходимо измерить ее непосредственно возле самого отопительного устройства при помощи электронного термометра.
  • Полученный результат будет максимальным значением, которое необходимо установить на термостате – при нем электрический котел будет отключаться. После этого все требуемые показатели заносятся в программатор.
  • На панели устройства находятся кнопки и переключатели, с помощью которых производится настройка общего и экономичного режима. Все настройки следует сохранить.

Ввиду того, что все помещения разные, комфортная температура будет в них различаться на несколько градусов. По этой причине рекомендуется за основу брать значение возле отопительного устройства.

Советы

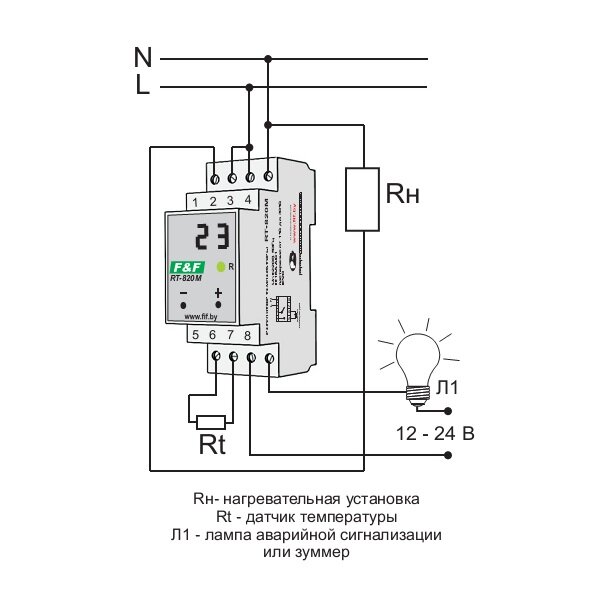

Приобрести и подключить терморегулятор к электрокотлу можно самостоятельно, не обращаясь к специалистам.

В видео рассказывают о том, как правильно установить термостат

Однако профессионалы дают несколько простых советов, которые позволят избежать различных проблем:

  • Несмотря на то, что выбор термостатов на рынке довольно большой и есть возможность выбрать любой вариант, мастера рекомендуют выбирать устройства, изготовленные одним производителем. Процесс подключения и установки будет намного проще, потому что не потребуется подгонять изделия. Эксплуатация и необходимые ремонтные работы также будет легче, как и возможность подобрать подходящие элементы для замены.
  • Прежде чем приобрести подобную технику, необходимо произвести тщательные расчеты. Обязательно учитывается площадь помещения и необходимые показатели температуры – это поможет не допускать того, чтобы агрегат не использовался. К тому же при выборе неправильной мощности может потребоваться менять проводку и другие элементы.
  • Важно полностью обеспечить качественную теплоизоляцию помещения, в противном случае потери тепла так и останутся большими, что увеличит расходы на электрическую энергию.

Некоторые советы по установке термостата перечисляют в видео

  • Необязательно сразу покупать слишком дорогой прибор. Можно взять более простую модель и испробовать ее в действии, а потом уже принимать решение о целесообразности ее использования.

При соблюдении простых правил подключить терморегулятор к электрическому котлу довольно просто. Работа не занимает много времени и не требует серьезных усилий.

Коротко о главном

Чтобы понять, как подключить терморегулятор к электрическому котлу, рекомендуется изучить само устройство. Изготовители предлагают множество различных вариантов, которые отличаются различными характеристиками. Потребитель может подобрать любую наиболее подходящую модель, а затем установить ее в своем доме. При монтаже рекомендуется соблюдать несколько простых правил, которые помогут быстрее справиться с работой. Во время покупки рекомендуется изучить несколько вариантов, чтобы выбрать именно ту модель, которая действительно подойдет для конкретного случая.

Как Вы считаете, какой терморегулятор лучше для электрического котла?

Автор

Руслан Темченко Специальность: Инженер

Все статьи

Поделиться

Поделиться

Простое руководство по подключению термостата (2, 3, 4, 5, 6, 7, 8 цветовой код проводов)

Это полное руководство по подключению 24-вольтового термостата охватывает все вопросы, связанные с подключением термостата, от простых до сложных — от базового 2-проводного термостата. проводка, обычная для газовых печей, вплоть до проводки 8-проводного термостата для двухступенчатых тепловых насосов и аналогичных систем HVAC.

Независимо от того, являются ли ваши термостаты сторонними брендами, такими как Honeywell, Nest, Sensi, White Rodgers или Ecobee, или теми же брендами (Trane, Carrier, Goodman и т. д.), что и ваши системы HVAC, это руководство поможет вам ознакомиться с процессом проводки.

Обратите внимание, что рассматривается только проводка на 24 В: Мы не покрываем вопросы проводки термостата на 110/240 В и милливольтового термостата.

В Руководстве по покупке термостатов Pick HVAC говорится об этих термостатах переменного напряжения:

  • Мощность 110 В или 240 В: Они называются системами высокого напряжения или линейного напряжения и включают в себя электрические печи и системы электрических плинтусов.
  • Мощность в милливольтах: Они [используются] с газовыми обогревателями, которые не используют электричество, поскольку у них нет вентилятора. Большинство из них используются для дополнительного тепла или отопления помещений.

Feel free to jump to the section that covers your specific topic:

Content Navigation

Is My HVAC Система 24-вольтовая система?

Успех начинается со знания того, какой тип проводки термостата у вас есть или какой вам нужен. Ваши варианты включают термостат 24 В, 110/240 В и милливольт. В этом руководстве рассматриваются 24-вольтовые системы, большинство систем HVAC.

24 В или низковольтные системы отопления и охлаждения включают один или несколько из следующих компонентов:

  • Отопление: Газовая печь, природный газ (NG) или пропан (LP), масляная печь, тепловой насос со вспомогательным оборудованием или без него нагревательные полоски
  • Охлаждение: Кондиционер, PTAC (упакованный терминальный кондиционер), тепловой насос
  • Аксессуары: Увлажнитель, осушитель, вентилятор ERV/HRV, очиститель воздуха и другое оборудование для контроля качества воздуха

Эти системы могут быть традиционными сплит-системами, с одним компонентом снаружи и другими внутри, бесканальными сплит-системами с внешними и внутренними компонентами и комплексными системами, в которых все компоненты расположены в одном большом корпусе, обычно устанавливаемом на открытом воздухе. Они могут быть одноступенчатыми, двухступенчатыми или с переменной производительностью. Двухтопливные системы с печью и тепловым насосом представляют собой 24-вольтовые/низковольтные системы.

Более 90% всех систем HVAC (отопление, вентиляция, кондиционирование воздуха) представляют собой системы низкого напряжения 24 В. Следующие системы НЕ ЯВЛЯЮТСЯ 24-вольтовыми системами:

  • Котлы
  • Электрические печи
  • Плинтус с электронагревом
  • Печи на твердом топливе (древесина, пеллеты, кукуруза, антрацит, уголь и другие материалы из биомассы)
  • Милливольтовые печи, не требующие электричества

3 Способ подключения термостата

Начнем с самого простого подхода. Если старый термостат все еще установлен, то этот будет работать. Если старый термостат был удален, то подход немного сложнее, но все же может быть проектом «сделай сам».

#1 Замените провод термостата на провод:

Если вы не меняли компоненты системы HVAC, но хотите новый термостат, воспользуйтесь этим подходом.

  • Отключите электрическую цепь печи или воздухообрабатывающего агрегата.
  • Сфотографируйте старую проводку, подключенную к различным клеммам. Это будет служить ориентиром в случае, если вы потеряете связь с терминалом, к которому был подключен какой-либо провод. Вы также можете использовать метод старой школы, наклеив ленточные этикетки на провода термостата и пометив их буквой клеммы, к которой каждый был подключен.
  • Отсоедините провод от старого термостата и подсоедините его к клемме с такой же буквой на новом термостате. Удаляйте и присоединяйте их по одному, пока не измените их все.
    Примечание: В вашей системе могут использоваться не все провода в пучке. Это обычное дело и не проблема. Неиспользуемые провода обычно скручены вместе и обернуты вокруг других проводов, чтобы предотвратить контакт оголенного провода с каким-либо оголенным участком используемого провода или клеммой.
  • Снова включите цепь и отрегулируйте термостат так, чтобы он вызывал обогрев или охлаждение.
  • Если это работает и должно работать, все готово. Если это не так, мы рекомендуем снова отключить цепь и позвонить в местную компанию HVAC для завершения работы.

#2 Найдите соединения проводки в печи или воздухораспределителе:

Если термостат был снят, ваша работа немного усложнится. Один из двух подходов может сработать. Вот самый верный подход.

#3 Для подключения термостата используйте провода стандартных цветов:
  • 9
    • Labels Wire Colors Wiring Functions
    Y Yellow Cooling
    Y2 Light Blue/Other Colors 2 Stage Cooling
    W Белый Нагрев
    W2 Коричневый/Другие цвета 2-ступенчатый нагрев
    G Ручной вентилятор/Airler Зеленый
    C Blue/Black Common Wire
    R Red 24V Power
    RC Red 24V Power
    E No Universal Color Аварийный нагрев
    X/AUX Без универсального цвета Дополнительный нагрев
    B Темно-синий Обратный клапан для отопления
    O Orange Reverse Valve For Cooling
    S1/S2 No Universal Color For Outdoor Unit

    If the thermostat has been removed, so you don’t know which wires были подключены к каким клеммам, и вы не можете или не чувствуете себя комфортно попасть в топку, этот подход может сработать. Это зависит от того, использовал ли первоначальный установщик традиционный цветовой код проводки при установке термостата. Обратите внимание, что цвета проводки не имеют собственного значения. Провода все одинаковые: одножильный медный провод, покрытый цветной поливинилхлоридной изоляцией. Цветовой код был введен, чтобы облегчить работу, которую вы выполняете. Вот как подключить термостат, используя цветовой код и, к вашему сведению, назначение каждой клеммы.

    • Подсоедините красный провод к клемме R (вызов для обогрева и/или охлаждения).
    • Подсоедините зеленый провод к клемме G (Вентилятор).
    • Подсоедините белый провод к клемме W (нагрев).
    • Подсоедините желтый провод к клемме Y (AC).
    • Подсоедините синий провод к клемме C (Общий провод – подробности см. ниже).
    • Оберните все дополнительные провода вокруг пучка, чтобы они не касались оголенных проводов или клемм.

    Примечание: Если какой-либо из компонентов поддерживает ступенчатый нагрев или охлаждение, эта конфигурация либо не будет работать, либо не позволит обеспечить полную производительность системы. Если это не работает или вы не уверены, что получаете полную производительность, такую ​​как поэтапный нагрев или охлаждение, позвоните специалисту по HVAC. Техник проверит соединения в печи или воздухораспределителе и завершит подключение термостата.

    Общие варианты подключения термостатов – термостаты с 2 проводами на 8 проводов

    Здесь представлена ​​полная информация о проводке для всех распространенных систем ОВКВ, от простых газовых печей до многокомпонентных систем с аксессуарами.

    Примечание. Вместо того, чтобы перечислять подходы для каждой настройки, что было бы излишним, следуйте той же стратегии, которая описана выше. После отключения питания термостата:

    • Снимите крышку термостата
    • Сфотографировать проводку
    • Отсоедините провода и подсоедините их к одной и той же клемме на новом термостате по одному. Провод 1: отсоедините старый, присоедините к новому. Провод 2: отсоединить/присоединить.

    Совет по установке:  Убедитесь, что все винты клемм плотно затянуты — их не нужно перетягивать.

    Выполняйте эту процедуру, пока не подсоедините все необходимые провода к новому термостату.

    Совет для дополнительных проводов:  Свяжите дополнительные провода и оставьте их в доступном месте для возможного использования в будущем. Другими словами, не засовывайте их так далеко в стену, чтобы они «потерялись».

    Метод проб и ошибок:  В некоторых случаях вам, возможно, придется использовать метод проб и ошибок в современных системах тепловых насосов. Чаще всего это происходит, когда вы не знаете, какие компоненты и функции есть в вашей системе.

    Например, если вы не знаете, есть ли у него дополнительные нагревательные полосы, или не уверены, является ли он двухступенчатым или одноступенчатым обогревом и охлаждением, вам может потребоваться попробовать несколько различных схем подключения, чтобы определить, какая из них все работает как надо.

    Но не бойтесь  – мы предлагаем вам альтернативные варианты подключения для этих систем. Их можно найти ниже

    2-проводное подключение термостата

    Все термостаты имеют 2-проводное подключение, хотя для большинства из них будут дополнительные неиспользуемые провода.

    Для чего используется двухпроводная проводка термостата?  В печах используется 2 провода. Если это единственный компонент в системе, то достаточно двух проводов.

    Как подключить двухпроводной термостат:

    1). Подсоедините провод Красный  к клемме R для 24 В Питание  – или к клемме RC, если она была на старом термостате.

    2). Подсоедините провод Белый  к клемме W для Отопление .

    Как насчет провода C? Для установок только с печью не требуется общий провод.

    3-проводная проводка термостата

    Это один из уровней большей сложности, который включает подключение провода C или общего провода. На самом деле, исходя из нашего опыта и отзывов читателей, 3-проводные термостаты могут быть самыми сложными для правильного подключения. Мы скажем вам заранее — без поездки к вам домой может быть сложно / невозможно разобраться, как именно ваша 3-проводная система должна быть подключена к термостату. Если наш совет не работает для вас, следует найти и связаться с умным, квалифицированным специалистом по системам отопления, вентиляции и кондиционирования воздуха. Но вот…

    Для чего используется 3-проводная проводка термостата? Котлы и многие типы нагревателей, включая водонагреватели, могут иметь 3-проводное подключение. Кроме того, , некоторые стандартные сплит-системы, работающие только от сети переменного тока, используют 3-проводную схему, и они представляют наибольшие проблемы. Большинство онлайн-руководств по проводке не упоминают переменный ток как возможный сценарий с 3 проводами. Если у вас есть 3-проводное соединение для переменного тока и у вас возникли проблемы, у нас есть советы по их устранению в этом разделе в разделе «Альтернативный шаг 3»).

    Вот стандартная процедура подключения 3-проводного термостата.

    Как подключить 3-проводной термостат:

    1). Подсоедините красный провод к клемме R для 24 В Power или к клемме RC, если она была на старом термостате.

    2). Подсоедините белый провод к клемме W для нагрева .

    3). Используйте один из оставшихся проводов для провода C . Многие технические специалисты выбирают Зеленый провод для этой цели — зеленый провод обычно питает вентилятор, к вашему сведению — но ваш оригинальный термостат может использовать для этой цели провод Черный . Подсоедините провод G к клемме G.

    Альтернативный шаг 3). Во многих системах с переменным током, включая системы только с переменным током, Y-провод от кондиционера является входом для охлаждения. Если вы предприняли шаги с тремя проводами, предложенные выше, и ваш кондиционер не работает, подключите провод Y к клемме Y, чтобы посмотреть, решит ли это проблему. Возможно, вам придется пойти к обработчику воздуха (это может быть печь), чтобы определить цвет провода на клемме Y. Примечание: Если Y-провод идет снаружи к конденсаторному блоку, это явный признак того, что это именно тот провод, который вам нужен. Подключите его к клемме Y на термостате, и, скорее всего, ваша проблема будет решена.

    Все еще не работает?

    Можно еще попробовать использовать 5-проводное подключение к термостату. Некоторые домовладельцы считают, что это решение, когда переменный ток не работает с 3-проводным подключением. Следуйте инструкциям в разделе ниже «Как подключить 5-проводной термостат». Один домовладелец, который заменил 3-проводное соединение 5-проводным, сказал, что новая схема подключения «позволяет мне успешно управлять кондиционером, а также вентилятором независимо друг от друга. ». Вот такие результаты мы хотели бы услышать!

    Информационный совет по проводам C: См. наше практическое руководство под названием C-wire Проблема: что делать, если у меня нет C-wire? В нем объясняется, как использовать или перепрофилировать один из дополнительных проводов в качестве С-провода.

    4-проводная проводка термостата

    Четырехпроводная проводка термостата становится все более распространенной из-за популярных систем HVAC, которые требуют этого.

    Для чего используется 4-проводная проводка термостата?  Наиболее распространенная 4-проводная проводка термостата необходима для системы тепловых насосов , которые включают в себя блок конденсации снаружи и устройство обработки воздуха внутри помещения. Уникальной особенностью этой системы является необходимость в проводе вентилятора и проводе для питания системы охлаждения переменного тока.

    Интеллектуальные термостаты: Ecobee, Nest и некоторые другие интеллектуальные/обучаемые/WiFi-термостаты также требуют 4-проводного подключения термостата.

    Как подключить 4-проводной термостат:

    1). Подсоедините провод Красный к клемме R для 24 В Питание — или к клемме RC, если она была на старом термостате.

    2). Подсоедините провод Белый к клемме W для режима теплового насоса Отопление .

    3). Подсоедините желтый провод к клемме Y для переменного тока / режима охлаждения.

    4). Подсоедините провод Зеленый к клемме G вентилятора .

    Как насчет двухступенчатых тепловых насосов? Что с дополнительным подогревом?

    Эта 4-проводная проводка термостата предназначена для простых одноступенчатых тепловых насосов. См. 5-проводные и другие варианты для более сложных систем теплового насоса.

    5-проводная проводка термостата

    Во многих системах HVAC требуется 5-проводная проводка термостата для подключения всех их компонентов. Следование этим указаниям приведет к успешной замене термостата.

    Для чего используется 5-проводная проводка термостата? Системы HVAC с кондиционерами, тепловыми насосами, печами и т.д.

    Если требуется 4-проводная проводка термостата плюс С-провод, вам потребуется 5-проводная проводка термостата. Это довольно просто. Ключевым моментом является использование провода, не используемого для других целей, в качестве общего провода или провода С.

    Как подключить 5-проводной термостат:

    1). Подсоедините провод Красный к клемме R для 24 В Мощность .

    2). Подсоедините провод Белый к клемме W (или W1) для режима теплового насоса Отопление .

    3). Подсоедините желтый провод к клемме Y для переменного тока / режима охлаждения.

    4). Подсоедините зеленый провод к клемме G вентилятора .

    5). Подсоедините «запасной» провод к клемме C, например, 9.0060 Черный провод для C или Common .

    6-проводная проводка термостата

    В вашем жгуте проводов должно быть 8 проводов, так что у вас еще есть провода.

    Для чего используется 6-проводная проводка термостата? Для систем с тепловым насосом с проводом C и усовершенствованным отоплением и кондиционером требуется 6 или более проводов. Например, двухступенчатый тепловой насос, один с дополнительным нагревом и/или другой с реверсивным клапаном, которому требуется питание, требуют 6-проводной или более проводки термостата (следуют 7- и 8-проводная проводка).

    Как подключить 6-проводной термостат:

    1). Подсоедините провод Красный к клемме R для 24 В Питание .

    2). Подсоедините провод Белый к клемме W (или W1) для режима теплового насоса Отопление .

    3). Подсоедините желтый провод к клемме Y для переменного тока / режима охлаждения.

    4). Прикрепите Зеленый  провод к клемме G для Вентилятор .

    5). Подсоедините «запасной» провод к клемме C, например, черный провод для C или общий .

    Для шага 6 есть несколько вариантов:

    6). Если это одноступенчатый тепловой насос, но в системе обработки воздуха есть дополнительные нагревательные полоски, подсоедините неиспользуемый провод, например, провод светло-голубой  , к клемме X/Aux на Вспомогательный источник тепла .

    0r:

    6). Если тепловой насос имеет двухступенчатое охлаждение, подсоедините провод голубого цвета к клемме Y2 для двухступенчатого охлаждения .

    Или:

    6). Если тепловой насос имеет двухступенчатый нагрев, подсоедините провод Коричневый к клемме Y2 для двухступенчатого нагрева .

    Профессиональный совет:  Прочитайте руководство по установке термостата и ознакомьтесь с руководствами по системе HVAC, чтобы точно знать, что включает в себя ваша система — дополнительный нагрев, реверсивный клапан, 2 ступени нагрева и охлаждения, например, чтобы узнать, какие клеммы использовать.

    Примечание: Если имеется двухступенчатый нагрев и охлаждение, вам понадобится 7- или 8-проводная проводка.

    7-проводная проводка термостата

    Теперь мы говорим о системе HVAC, в которой много всего происходит.

    Для чего используется 7-проводная проводка термостата? Многие типы систем могут. Тепловой насос с 2 ступенями нагрева и охлаждения, система с дополнительным нагревом или система с реверсивным клапаном, на который необходимо подавать питание.

    Как подключить 7-проводной термостат:

    1). Подсоедините провод Красный к клемме R для 24 В Питание .

    2). Подсоедините провод Белый к клемме W (или W1) для режима теплового насоса Отопление .

    3). Подсоедините желтый провод к клемме Y для переменного тока / режима охлаждения.

    4). Прикрепите Зеленый  провод к клемме G для Вентилятор .

    5). Подсоедините «запасной» провод к клемме C, например, черный провод для C или общий .

    6). Прикрепите провод Голубой к разъему X/Aux для Дополнительный источник тепла .

    7). Используйте неиспользуемый провод для аксессуара .

    Альтернативные варианты:  Если у вас нет вспомогательного нагревателя, дополнительного освещения или воздухоочистителя с электроприводом, но необходимо включить реверсивный клапан системы, выполните шаги 6 и 7.

    6). Подсоедините темно-синий провод к клемме B для Реверсивный клапан для отопления .

    7). Подсоедините провод Оранжевый к клемме O для Реверсивный клапан для охлаждения .

    8 Проводная проводка термостата

    Вот наиболее распространенное использование 8 проводов.

    Для чего используется 8-проводная проводка термостата? Это почти всегда системы отопления, вентиляции и кондиционирования с тепловым насосом Вспомогательное тепло.

    Как подключить 8-проводной термостат:

    1). Подсоедините провод Красный к клемме R для 24 В Питание .

    2). Подсоедините провод Белый к клемме W (или W1) теплового насоса Режим обогрева .

    3). Подсоедините желтый провод к клемме Y для переменного тока / режима охлаждения.

    4). Подсоедините зеленый провод к клемме G вентилятора .

    5). Подсоедините «запасной» провод к клемме C, например, черный провод для C или общий .

    6). Подсоедините провод голубой к разъему X/Aux на Вспомогательный источник тепла .

    7). Подсоедините темно-синий провод к клемме B для Реверсивный клапан для отопления .

    8). Подсоедините провод Оранжевый к клемме O для Реверсивный клапан для охлаждения .

    Поиск и устранение неисправностей проводки термостата

    Как мы уже говорили, в продвинутых системах, с которыми вы не знакомы, и нет существующего термостата с проводкой для копирования, вам, возможно, придется провести некоторые пробы и ошибки.

    Если вы не можете подключить термостат и заставить все компоненты вашей системы HVAC работать должным образом, обратитесь за помощью к специалисту по HVAC. Скорее всего, технический специалист сможет правильно подключить систему примерно за час, и вы будете нести ответственность только за сервисный вызов / плату за первый час в размере от 75 до 150 долларов.

    Добавление C-провода термостата

    Здесь мы рассмотрим основы, которые подробно описаны в нашем эксклюзивном руководстве C-Wire Проблема: что делать, если у меня нет C-провода . Провод C обеспечивает постоянное питание термостата, так что он постоянно контролирует температуру в помещении и другие параметры климата. Целью этого является создание максимально точного комфорта в помещении.

    Многие термостаты работают без провода C, периодически получая питание от одного из других проводов, обычно красного провода. Однако, если в информации о вашем термостате указано, что требуется провод C, то эта информация для вас. Провод необходим для большинства марок и моделей, включая ecobee и Honeywell Lyric.

    Примечание: Создатели популярного обучающего термостата Nest говорят: «Не волнуйтесь, если у вас нет С-провода. Термостат Nest не требует этого провода для большинства установок». Наш профессиональный ответ заключается в том, что вы получите максимальную производительность от любого термостата, включая все модели Nest, если вы установите провод C или аксессуар, который заменит его.

    Если вы снимаете старый термостат и к клемме C не подключен провод, у вас есть несколько вариантов. Полная информация содержится в руководстве по проблемам C-Wire, упомянутом двумя абзацами выше. Вот их обзор:

    • Замените свой термостат на другой, для которого не требуется провод C (Nest, Lux Geo — два), и живите с несовершенными результатами
    • Используйте неиспользуемый провод в жгуте в качестве провода C. Подсоедините его к клемме C в печи/обработчике воздуха и клемме C в термостате. Не забудьте отключить питание печи, прежде чем открывать ее крышку (крышки).
    • Используйте провод G (обычно зеленый) в качестве провода C. Вы потеряете независимое управление вентилятором. Присоедините его к клемме C в печи и на термостате.
    • Установите разветвитель или перемычку, одобренную для использования с термостатом вашей марки. Цель состоит в том, чтобы заимствовать мощность у другого терминала. См. наше руководство C Wire для получения полной информации, фирменных продуктов Honeywell, Sensi и ecobee, а также полезного видео.
    • Для установки обратитесь к специалисту по HVAC.

    Примечание по проводке термостата для сообщающихся систем ОВКВ

    Если у вас есть сообщающаяся система ОВКВ, вам потребуется сообщающийся термостат и соответствующая проводка. Подробности в нашем . Руководство по HVAC с обменом данными и без обмена данными. Коммуникационные системы используют только 4 провода. Однако основной принцип подключения тот же: каждый провод должен подключаться к клемме печи или устройства обработки воздуха и соответствующей клемме термостата.

    Как заменить провод термостата

    Вам потребуется заменить проводку термостата, если ваша новая система HVAC другого типа (например, 24 В вместо системы 110 В) или в жгуте проводов недостаточно проводов для поддерживать повышенную производительность новой системы (например, двухступенчатая замена одноступенчатой ​​системы).

    Важным первым шагом является выбор правильного типа сменного провода. Он поставляется в пучках по 2, 3, 5, 6 и 8 проводов. Когда вы покупаете его, они будут помечены как 18/2, 18/3, 18/5 и так далее. Для большинства современных систем требуется как минимум 5 проводов, если в систему включено как оборудование для обогрева, так и оборудование для кондиционирования воздуха.

    Мы рекомендуем использовать провод 18/8. Разница в цене составляет копейки за фут, а наличие 8 проводов дает вам максимальную гибкость для модернизации вашей системы в будущем. Магазины товаров для дома и интернет-магазины продают провод термостата в катушках от 50 до 250 футов и в футах. Средняя стоимость составляет от 30 до 80 центов за фут при продаже поштучно. В катушках дешевле.

    Электропроводка термостата для рыбалки проста, если выполнять ее аккуратно и осторожно:

    • Отсоедините старый термостат, но оставьте настенное крепление на месте для защиты гипсокартона, пока вы протягиваете новый провод через отверстие.
    • Аккуратно вытяните около 6 дюймов провода старого термостата из стены и наденьте на него зажим, например плоскогубцы, которые должны быть достаточно большими, чтобы предотвратить падение провода в стену при отсоединении.
    • Снимите проводку со старого основания термостата.
    • Перекройте не менее 4 дюймов старой проводки новой проводкой и плотно оберните изолентой вокруг перекрытия.
    • Аккуратно потяните жгут проводов от печи к печи. Наличие второго человека, подающего проволоку с катушки или катушки в стену, поможет предотвратить заедание.
    • Как только появится новый провод, протяните его столько, сколько необходимо, чтобы добраться до проводных клемм на печи или устройстве обработки воздуха, а также дополнительный фут провода. Отклейте или отрежьте. Пока не обрезайте провод на конце термостата.
    • Снимите старую проводку с печи или воздухораспределителя, если она все еще прикреплена.
    • Снимите изоляцию на ½ дюйма с каждого провода, который вы будете использовать. Инструмент для зачистки проводов можно приобрести в магазинах товаров для дома менее чем за 15 долларов. При необходимости добавьте соединители проводов к каждому проводу, который вы будете использовать. Они доступны в упаковках менее чем за 5 долларов.
    • Подсоедините провода к клеммам на печи, используя цветовой код и схему, прилагаемую к термостату и/или печи или устройству обработки воздуха.
    • На термостате подсоедините зажим к новому жгуту проводов примерно в 8 дюймах от стены, отрежьте жгут проводов и снимите монтажное основание старого термостата.
    • Осторожно наденьте старую опорную пластину на зажим, наденьте новую пластину и закрепите ее на стене. Если вам нужно снять зажим для этого процесса, повесьте проводку и замените зажим, когда закончите.
    • Зачистите провода, которые вы будете подключать к новому термостату.
    • Используйте схему подключения и код для подключения проводов к клеммам на термостате, которые соответствуют соединениям на печи или устройстве обработки воздуха. Некоторые модели термостатов требуют, чтобы разъемы были предварительно установлены на провода.
    • Оберните неиспользуемые провода вокруг жгута, снимите зажим и аккуратно вставьте жгут в стену перед установкой термостата на опорную плиту.

    Примечание: Если вы не знаете, какие инструменты и расходные материалы необходимы, используйте это руководство для составления списка. Отнесите его в отдел электрики вашего местного дома или в магазин электротоваров. Специалист поможет вам собрать все необходимое, например: провод термостата, разъемы, инструмент для зачистки проводов, изоленту и т. д.

    Советы по установке проводки термостата

    Если вы меняете расположение термостата или устанавливаете его в новостройке, тщательно выбирайте место. Он должен быть на внутренней стене, так как на наружных стенах зимой может быть прохладно, а летом тепло. Это приведет к неправильным показаниям, вашей системе отопления, вентиляции и кондиционирования воздуха будет работать слишком тяжело, потраченной энергии, а ваш дом будет слишком теплым зимой и слишком прохладным летом. Лучшее расположение термостата — на внутренней стене в центре вашего дома, на которую не влияют:

    • Прямой солнечный свет
    • Сквозняковые двери или окна
    • Тепло или пар из ванной
    • Тепло от прибора или от приготовления пищи
    • Ближайшая решетка отопления/охлаждения или регистр

    Если для самостоятельной установки нового термостата и электропроводки у вас нет времени или желания, есть предварительно квалифицированные местные подрядчики по ОВКВ, которые могут выполнить работу по конкурентоспособной цене. Бесплатные расценки без обязательств принимать какие-либо из них доступны с помощью нашего сервиса бесплатных местных расценок.

    Написано Рене Лангер

    Рене проработал 10 лет в сфере HVAC и сейчас является старшим специалистом по комфорту в PICKHVAC. Он имеет степень младшего специалиста по HVAC колледжа Lone Star и сертификаты EPA и R-410A.

    C-Wire термостата: как это работает на вашем термостате

    Обратитесь к вашей печи или системе отопления

    Эта система часто располагается в подвале, на чердаке или в гараже. Возьмите с собой фонарик, этикетки, телефон и отвертку.

    A) Снимите крышку с печи или системы отопления

    Откройте крышку системы отопления и охлаждения, чтобы найти плату управления. Вы должны увидеть те же этикетки клемм, что и на вашем термостате.

    Примечание: Возможно, вам потребуется отвинтить крышку. Панель управления может располагаться сверху или снизу.

    B) Сфотографировать проводку панели управления

    Убедитесь, что вы хорошо видите следующие терминалы, так как вам может понадобиться ссылка на это изображение позже:

    • Г
    • С
    • Р
    • W или W1 (не во всех системах)
    • Y или Y1

    Примечание : Если у вас есть провода, подключенные к двум R-терминалам, значит, у вас двухтрансформаторная система и вам нужна дополнительная помощь. Свяжитесь со службой поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика.

    C) Маркировочные провода

    Пометьте каждый из следующих проводов наклейками, входящими в комплект поставки вашего нового термостата:

    • Г
    • С
    • Р
    • W или W1 (не во всех системах)
    • Y или Y1

    Если у вас нет наклеек, вы можете использовать скотч и ручку.

    Примечание : Если к клемме подключено несколько проводов, маркируйте только провода, идущие к термостату *.

    D) Отсоедините маркированные провода

    Отсоедините только те провода, которые вы пометили. Не отсоединяйте немаркированные провода. Если немаркированные провода отсоединены, немедленно подсоедините их снова.

    Примечание : Вам может понадобиться отвертка, чтобы освободить провода от клемм.

    E) Подсоедините маркированные провода к адаптеру C-Wire

    На стороне «термостата» адаптера C-Wire нажмите на выступ, чтобы открыть соответствующий разъем. Вставьте маркированные провода в следующие клеммы:

    • W-провод —> W-терминал
    • G-провод —> клемма C
    • Y-провод —> K-терминал
    • R-провод —> R-терминал

    Примечание : Это преобразует G в C, а Y в K.
