подключение к системе, схема водяного пола, как подсоединить правильно, соединить, подсоединение к батарее, радиатору

Содержание:

Причины популярности полов с обогревом
Ограничение к переоборудованию отопительных систем
Подключение к централизованной отопительной сети
Как подключить теплый пол к разным системам
Выбор варианта подключения водяного теплого пола
Нерегулируемая система
Регулируемая сбалансированная теплоснабжающая конструкция
Система обогрева с монтажом трехходового клапана
Водяной теплый пол с узлом смешивания
Видео

Жильцы квартир в крупных населенных пунктах в основном пользуются услугами централизованного теплоснабжения. Только на протяжении последнего десятилетия приобрел популярность процесс обустройства индивидуального обогрева в квартирах многоэтажек. Он предполагает подключение теплого пола к системе отопления.

Сегодня в новостройках обычно устанавливают автономные отопительные конструкции с подключением радиаторов. Дополнительным вариантом обогрева владельцы недвижимости нередко выбирают теплые полы.

Комбинированные способы обустройства теплоснабжения жилья стали популярны. Для загородных домов и городских квартир с автономным обогревом возможна реализация подобной схемы подключения водяного теплого пола.

В многоквартирных зданиях с централизованным отоплением, возведенных много лет назад, использовать комбинированный вариант очень сложно. В этом случае можно продумать монтаж теплого пола, но исключительно как вспомогательного источника тепловой энергии.

Причины популярности полов с обогревом

Идея подогрева напольной поверхности возникла давно. Теплый пол – это довольно эффективная современная система обогрева помещений за счет физических особенностей нагретых воздушных потоков. Разогретая напольная поверхность отдает тепло воздуху, который поднимается и заполняет в комнате внутреннее пространство.

Пол с обогревом в отличие от отопительных батарей в квартире, выполняющих функцию тепловой завесы, равномерно прогревает воздух в помещениях.

Кстати, эффективность данных систем больше на 30 – 40% по сравнению с традиционным способом теплоснабжения жилья с использованием радиаторов.

Комфортный температурный баланс обеспечивается благодаря перемещению воздушных масс, имеющих разную температуру нагрева – самая высокая температура наблюдается в нижних слоях воздуха. При радиаторном обогреве весь процесс происходит наоборот, ведь теплый воздух собирается вверху, а пол является в помещении наиболее холодным местом.

Обустраивать напольный обогрев стало модным в течение последних лет, поскольку теперь приобрести соответствующие стройматериалы и отопительное оборудование можно без проблем. Сейчас такой способ обогрева частных домовладений стал обычным делом, что невозможно сказать о многоэтажных домах.

Кстати, попытки самостоятельного монтажа теплого пола от центральной теплосети в небольших по площади помещениях в многоквартирных зданиях заканчивались в основном удачно, чего не скажешь о намерениях обустроить подогрев напольной поверхности во всех комнатах за счет централизованного поступления тепла.

Ограничение к переоборудованию отопительных систем

Согласно отечественному законодательству, подсоединение теплого пола к отоплению централизованного типа в помещениях многоэтажек запрещено.

Причины запрета связаны с некоторыми нюансами:

1. Классически устроенный теплый пол состоит из труб с теплоносителем, подключенным к отопительной системе и уложенным на ровное основание. Сверху водяного контура заливают бетонную стяжку, обеспечивающую защиту трубопровода и выполняющую функцию технологического элемента здания. От труб тепло передается слою бетона и за счет его высокой теплопроводности он становится поверхностью, активно передающей тепловую энергию. Следует отметить, что не все жилые объекты рассчитаны на ремонт, связанный с обустройством системы теплого пола. В этом случае имеет значение высота потолков и вес стяжки, одни квадратный метр которой достигает 200 –300 килограммов. После ее укладки на плиты перекрытия будет воздействовать существенная дополнительная нагрузка.
2. Другой аспект проблемы связан с регламентными нормами. Прежде, как подключить к радиатору отопления теплый пол, нужно произвести врезку водяного контура в стояк, а это может привести к ухудшению качества обогрева квартир, расположенных как сверху, так и снизу. В результате функционирование всей системы централизованного теплоснабжения окажется под угрозой.

В подобной ситуации единственное, что возможно – это подсоединение теплого пола к системе отопления в квартирах на первом этаже.

Следует знать, что получить разрешение на изменение способа теплоснабжения в старых домах с централизованным отоплением по ряду причин почти не реально. В новостройках сейчас уже на стадии проектирования предусматривают возможность обустройства пола с обогревом.

Для владельца частного дома, оборудованного автономным нагревательным газовым котлом не должно возникнуть проблем с тем, как подсоединить к отоплению теплый пол.

В многоэтажках отопительная конструкция обогрева напольной поверхности, в которой главным источником тепловой энергии является вода, получается недолговечной, с низкими эксплуатационными показателями по причине плохого качества жидкости, подаваемой от теплоцентрали.

Также не следует забывать о наличии гидравлического сопротивления в уложенном в стяжку водяном контуре и о слабой сопротивляемости труб возможности получить гидроудар.

Если вышеописанные трудности не являются препятствием, тогда владельцу недвижимости следует детально разобраться с тем, как правильно подключить теплый пол к отоплению. Необходимо выполнять инструкцию и учитывать расчетные параметры, на которые следует опираться при проведении монтажных работ.

Подключение к централизованной отопительной сети

Создание обогрева пола, как и укладка в доме любых инженерных коммуникаций, нуждается в тщательном проведении подготовительных мероприятий.

Прежде, как соединить теплый пол с отоплением, необходимо выяснить несколько важных моментов:

• имеется ли конструктивная возможность подключения к радиаторам в квартире нового водяного контура и других элементов системы, таких как узел подмеса, коллектор, насос, трехходовой клапан и т.д.;
• можно ли обеспечить понижение температуры воды до 50 градусов, поскольку в батареях и стояках подаваемая жидкость нередко нагрета до 65 – 75 градусов;
• какая величина рабочего давления у теплоносителя в центральном квартирном стояке и не превышает ли она нормативный параметр в 8 – 9 атмосфер.

Существуют стандартные схемы, как подключить к батарее отопления теплый пол, причем каждая из них отличается эффективностью и технологическим решением. Оптимальным считается проект, предусматривающий подключение узла смешения, коллектора и устройств регулировки.

Как показывает практика, водяной пол без использования смесительного узла будет малоэффективной конструкцией.

Также не станет лишним монтаж трехходового клапана, который обеспечит правильную регулировку температуры нагрева рабочей среды.

В группу безопасности системы обогрева напольной поверхности входят:

• термодатчики;
• циркуляционный насос;
• термостат.

Вне зависимости от принятого решения, как подключить теплый пол к системе отопления – непосредственно к стояку или батарее – в любом случае для этого нужно использовать специальное оборудование. При этом каждый из элементов теплоснабжающей конструкции имеет свой принцип работы. Читайте также: «Как сделать теплый пол от отопления – варианты подключения».

Как подключить теплый пол к разным системам

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

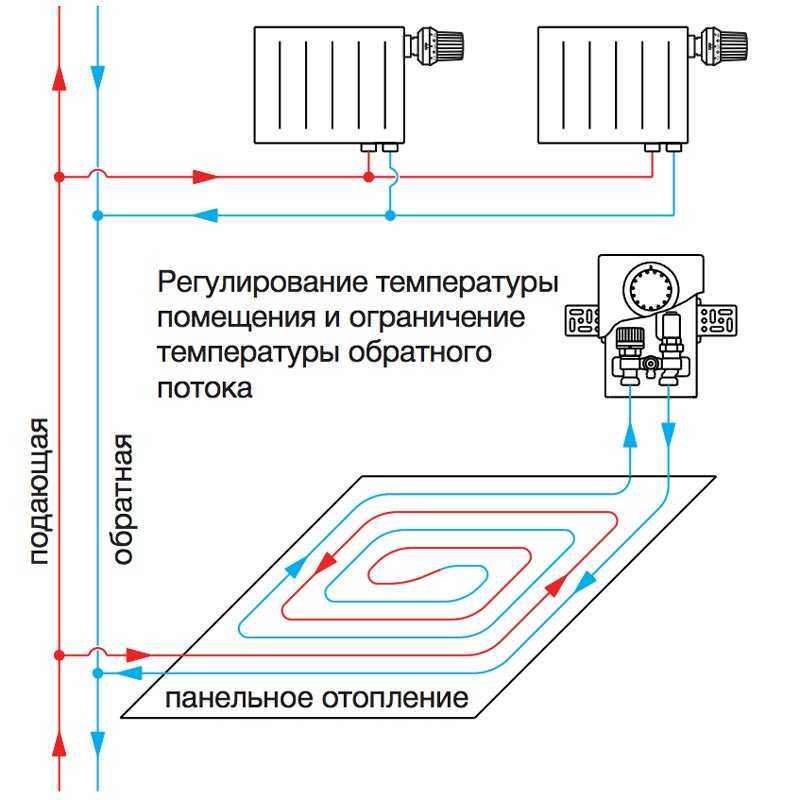

Если контур пола нужно подключить к системе двухтрубного радиаторного теплоснабжения, его соединяют с подающим и обратным трубопроводом, подведенным к батареям. Эту работу делают посредством специального модуля или при помощи двух шаровых кранов.

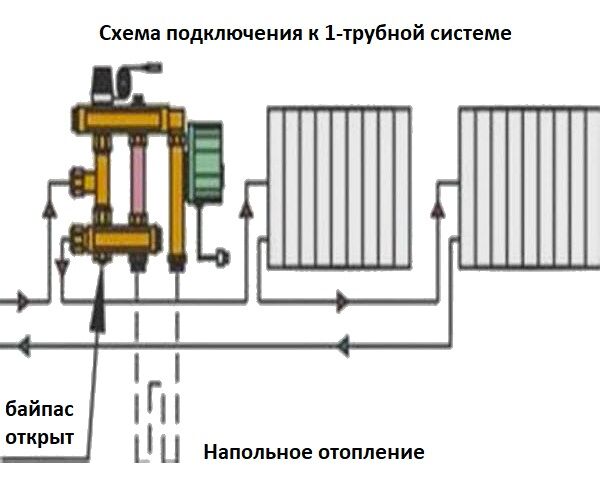

Когда обустраивается однотрубная система отопления с теплым полом, тогда подачу теплоносителя на контур обогрева напольной поверхности подключают после насоса, а обратку – перед ним. Регулировку температурного режима в помещении осуществляют с помощью модуля подключения или шаровых кранов.

Выбор варианта подключения водяного теплого пола

Чаще всего используют следующие схемы подключения:

• нерегулируемая отопительная система;
• регулируемая сбалансированная теплоснабжающая конструкция;
• система обогрева с монтажом трехходового клапана;
• водяной теплый пол с узлом подмеса.

Каждую из вышеназванных схем, поясняющих последовательность действий, как подключать теплый пол и радиаторы, отличает собственная эффективность.

Нерегулируемая система

В данной схеме монтажа нет ничего особо сложного. К водяному контуру, предназначенному для обогрева напольной поверхности, присоединяют циркуляционное насосное оборудование.

При этом имеются значительные ограничения. Прежде всего, протяженность трубопровода не может превышать 70 метров. Для его строительства задействуют полипропиленовую или металлопластиковую трубную продукцию, имеющую диаметр 16 миллиметров и пропускную способность, не превышающую 10 литров в течение минуты.

Система теплого пола, обустроенная согласно этой схеме, получается абсолютно нерегулируемой. Ее эффективность недостаточна, поскольку высока вероятность большой потери тепла в результате быстрого остывания отопительных радиаторов.

При обустройстве нерегулируемой системы не следует забывать, что насос монтируют на обратку двухтрубного теплого пола. Если не соблюдать эту рекомендацию, насос направит основной поток нагретого теплоносителя в дополнительно проложенный водяной контур, а батареи в квартире, как и соседские радиаторы, сразу станут чуть теплыми.

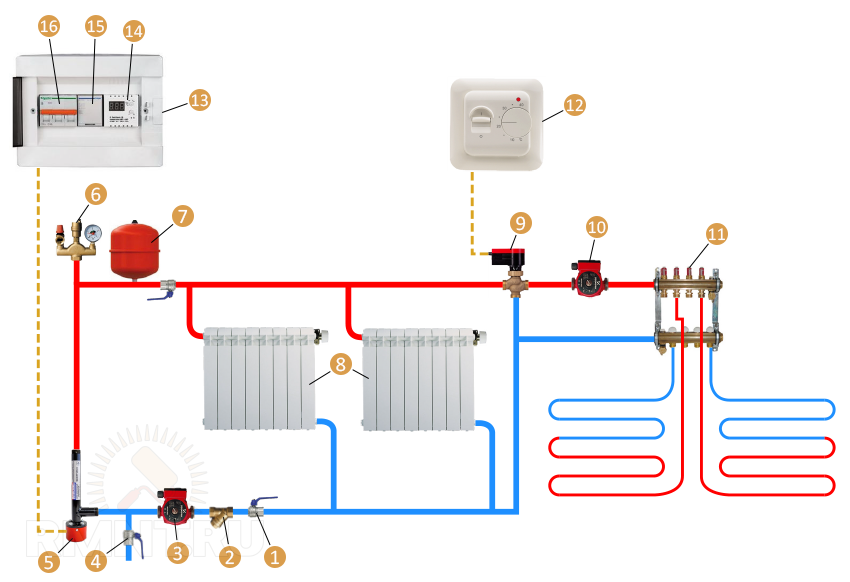

Регулируемая сбалансированная теплоснабжающая конструкция

При ее создании используют специальный контур, предназначенный для подмеса. Его оснащают запорным вентилем. Благодаря его наличию регулировка степени нагрева теплоносителя осуществляется путем понижения интенсивности циркуляции жидкости.

Балансировочный кран выполняет функцию регулятора степени нагрева водяного пола. С целью увеличения или уменьшения пропуска воды в контур необходимо переставить кран в определенное положение.

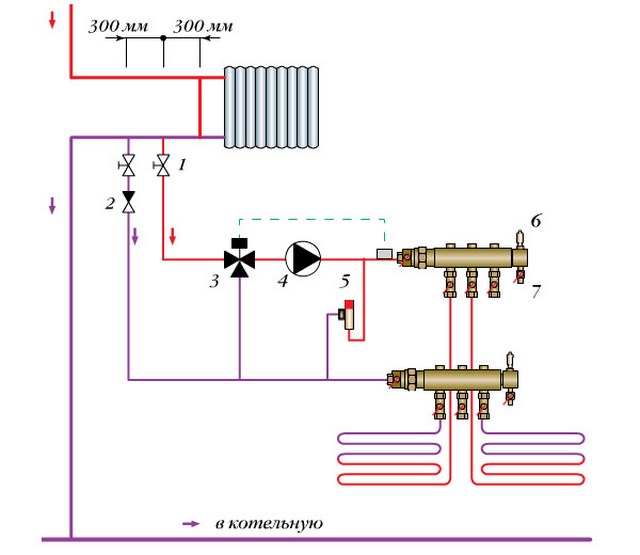

Система обогрева с монтажом трехходового клапана

Чтобы обустроить регулируемый, надежный и практичный источник обогрева квартиры, нужно установить на систему такой элемент как трехходовой клапан. Назначение данного устройства заключается в возможности держать под контролем расход тепла, поступающего от теплоносителя, который перемещается по контурам.

В этом случае температура нагрева напольной поверхности регулируется в автоматическом режиме. Специалисты советуют: если радиатор слишком быстро остывает, следует в перемычке установить двухходовой клапан, который начнет перекрывать поступление горячей жидкости в трубопровод, обеспечивающий отопление пола. При этом циркуляция будет происходить в прежнем режиме.

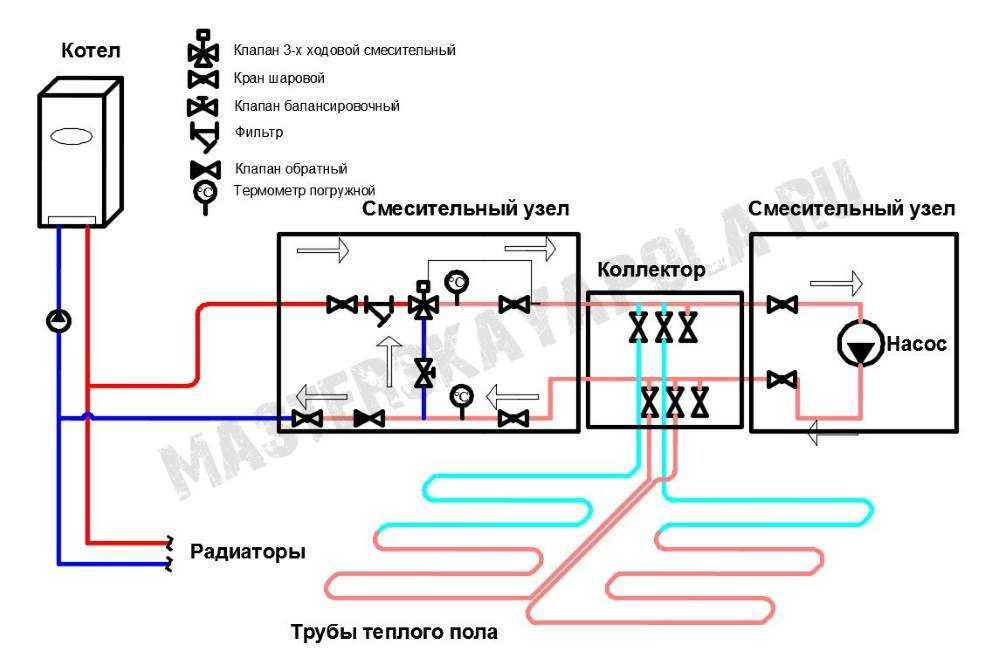

Водяной теплый пол с узлом смешивания

Если интересует вопрос, как подсоединить к системе отопления теплый пол, чтобы получилась эффективная, практичная и хорошо управляемая теплоснабжающая конструкция, нужно включить в рабочую схему установку смесительного узла.

Этот вариант является оптимальным решением для жилья, расположенного в регионах с суровым климатом. Дело в том, что в таких населенных пунктах в централизованных теплосетях температура теплоносителя часто достигает 75 – 95 градусов, а это критическая величина для пола с обогревом.

Данную проблему успешно решит установка смесительного узла, обеспечивающая подачу в контур пола воды, нагретой до 35 – 40 градусов.

Подогрев напольного покрытия станет эффективным способом обогрева, если придерживаться инструкции, как подключить теплый пол к отоплению и учитывать особенности планировки помещения, в котором он обустраивается, и специфику функционирования центрального источника теплоносителя. Читайте также: «Схема подключения теплого пола: основные правила».

Как подсоединить теплый пол к отоплению: основные моменты

Перед тем как подключить теплый пол к системе отопления многоэтажного дома, необходимо получить разрешение соответствующих органов. В лучшем случае, несанкционированное вмешательство повлечет за собой крупный штраф. В худшем – вы нарушите работу центральной системы, что приведет к длительным и очень неприятным разбирательствам с соседями. При установке автономного котла этот вопрос разрешается намного проще.

Способы подсоединения труб

Схема подключения теплого пола к системе отопления в частном доме предусматривает следующие варианты:

• один канал;
• два канала;
• естественная циркуляция.

Самой простой и дешевой является однотрубная схема. Циркуляция горячей воды происходит по единому каналу. В такой конструкции обязательно должен присутствовать достаточно мощный насос. Даже если данное оборудование уже есть в комплектации котла, обычно задействуют еще один. Правильное подключение водяного теплого пола в этом случае требует установки насоса примерно посередине магистрали. Основной контур должен располагаться после агрегата, обратка – перед ним. Управление системой осуществляется посредством регуляторов, установленных на водопроводном канале. Максимальная длина контура не может превышать двух-трех десятков метров.

Если вы решаете, как подключить теплый пол к отоплению в частном доме, лучше остановиться на двухтрубном варианте. В этом случае ставят отдельные магистрали для подачи горячей воды и сбора остывшей, подсоединяя их к котлу. Данный вариант мы и будем сегодня рассматривать. Что касается гравитационной схемы, то главным ее преимуществом является отсутствие необходимости в насосе. Теплоноситель движется естественным путем. Монтаж трубопровода осуществляется под определенным уклоном. Обустройство подобных конструкций требует привлечения профессионалов, которые четко рассчитают оптимальную раскладку магистралей.

Коллектор

Подключение теплого пола к системе отопления без коллектора допускается, но подобное решение неудобно и непрактично, поэтому на нем мы останавливаться не будем. Главной задачей этого распределительного узла является поддерживание нужного уровня температуры теплоносителя в системе. При двухтрубной схеме к коллектору подсоединяют подающую и обратную линии. Первая идет от котла, вторая возвращает в него остывшую воду.

Такое подключение водяного теплого пола к системе отопления требует наличия насоса, отвечающего за цикличность, и запорных вентилей на каждый из каналов. Краны нужны на случай, когда нужно отключить оборудование, например, для ремонта. Коллектор представляет собой латунную или стальную гребенку с несколькими выходами. Его устанавливают в специальный настенный шкаф. Простейшая схема подключения водяного пола контролируется механическими клапанами, но есть и автоматические устройства с сервоприводами. Если есть необходимость регулировать расход теплоносителя между контурами нескольких помещений, дополнительно размещают балансировочные клапаны.

Смесительный клапан

Как мы уже говорили, важнейшей функцией коллектора является подача в систему теплоносителя правильной температуры. За это отвечает смесительный клапан, который бывает трех- и двухходовым. Схема подключения теплого пола к системе отопления зависит и от типа клапана. Двухходовое устройство действует так: получив сигнал о снижении температуры воды, оно начинает подмешивать в систему горячий теплоноситель. Как только уровень стабилизируется, шток клапана перекрывается. Двухходовые механизмы идеально подходят при условии, что площадь обогрева не превышает 200 м².

Если у вас более обширный теплый пол водяной схема подключения потребует трехходового устройства. В данном случае происходит смешивание горячей воды с охлажденной из обратного контура. В подавляющем большинстве случаев используются двухходовые клапана. При наличии сервопривода устройство может управляться в автоматическом режиме.

Температурные датчики и расходомеры

Подключение теплого пола к системе отопления в частном доме подразумевает и установку датчиков температуры. Они не влияют на работу оборудования, но их показания важны для определения текущего уровня нагрева. Ставят термодатчики на выходе и входе коллектора.

Решая задачу, как соединить теплый пол к отоплению, вполне можно обойтись и без расходомеров, но если вы хотите управлять системой эффективно, стоит немного потратиться. Их ставят на патрубках обратного канала.  Данные запорные механизмы, как правило, оснащаются стеклянной колбой со шкалой. Помимо этих устройств контроля есть еще воздушные клапаны и байпасы, о которых мы расскажем ниже.

Терморегулятор и сервоприводы

Терморегулятор размещают на патрубке приема основного коллектора, присоединяя к магистрали с охлажденной водой. Входящий в комплект температурный датчик прячут внутри гребенки. Необходимый уровень температуры обычно выставляют поворотной ручкой. Получая информацию о состоянии теплоносителя, регулятор управляет линиями горячей и остывшей жидкости.

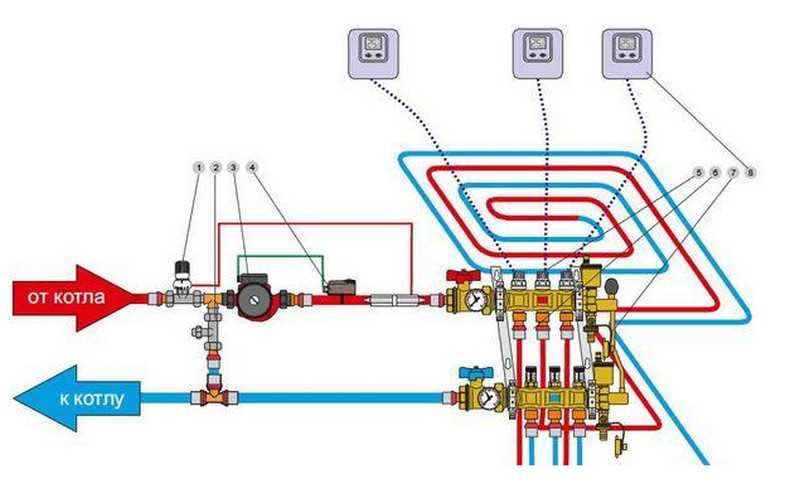

Схема подключения коллектора теплого пола к системе отопления, подразумевающая применение сервоприводов, мало чем отличается от варианта с терморегулятором. Эти устройства работают по аналогичному принципу за одним исключением. С их помощью можно устанавливать параметры подачи жидкости отдельно для каждого контура. В зависимости от типа сервопривода, делают это либо вручную, либо автоматически. Для последней задачи потребуется наличие встроенного температурного датчика.

Надежнее всего приобрести фирменный коллектор от проверенного производителя. В этом случае вы можете быть уверены в том, что оборудование соответствует поставленным перед ним задачам. Приобретая элементы по отдельности, можно существенно сэкономить, но только при условии, что вы уже сталкивались с тем, как подсоединить теплый пол к отоплению. Если такого опыта у вас нет, лучше обратитесь за помощью к специалисту. Собрать заводскую систему по инструкции способен каждый. С «разношерстной» конструкцией может прийтись нелегко даже мастеру. Все элементы должны не только идеально подходить по параметрам, а и надежно состыковываться друг с другом.

Подключение пола

Прежде всего, необходимо сделать все расчеты, связанные с протяженностью труб и способом их укладки. Магистрали должны выдерживать определенные нагрузки и располагаться таким образом, чтобы не возникало холодных участков. Нужно учесть мощность отопительной системы, тип помещения, требования к температуре и множество других факторов. Определить, какой должна быть схема подключения теплого водяного пола к системе отопления, помогают специальные компьютерные программы. Если вам не настолько принципиально все сделать самому, рекомендуем воспользоваться помощью экспертов. Ошибки на этом этапе могут привести к грустным последствиям.

Располагать трубы можно «змейкой» (простой, угловой, сдвоенной) или «улиткой». Второй вариант популярнее, так как обеспечивает более равномерный обогрев. В зависимости от отопительной нагрузки помещения, шаг обычно составляет от 15 до 30 см. В некоторых случаях расстояние между витками можно менять. Подключение теплого пола к отоплению в квартире требует труб диаметром не больше 18 мм. Обычно хватает изделий на 16 мм.

Установка коллектора и подключение

Разложив магистрали, приступают к обустройству коллектора. Место расположения этого узла определяют, придерживаясь некоторых правил:

• Подсоединение теплого пола к системе отопления рекомендуется производить в верхней точке конструкции. Зачастую, удобнее расположить оборудование где-нибудь на первом этаже или подвале. Это допустимо, но в таком случае придется серьезно поработать с обустройством воздушных клапанов. При классической разводке все намного проще.
• Длина всех контуров должна быть приблизительно одинаковой.
• Доступ к шкафу с коллектором должен быть свободным, чтобы вовремя среагировать в случае аварийной ситуации.
• Перед тем как подключить водяной теплый пол к системе отопления в частном доме, обязательно установите защиту, состоящую из байпаса и воздушного клапана. Последний отвечает за стравливание излишков воздуха и нормализацию давления в каналах. Байпасом называется устройство, перекрывающее подачу воды при аварии.

Следующим шагом станет подключение коллектора теплого пола к системе отопления. Трубы подсоединяются к гребенке посредством фитингов или другим способом, указанным производителем. Качество стыков тщательно проверяется. Тестирование системы осуществляют до укладки напольного покрытия.

Подключив водяной теплый пол, его всячески проверяют на разных температурных режимах. Нужно проанализировать качество нагрева каждой отдельной магистрали, осмотреть достаточно герметичны ли стыки. Это процесс, требующий терпения и внимательности. Если вы устанавливаете фирменное оборудование, схема подключения отопления с теплым полом должна содержать таблицу балансировки. Правильная настройка – залог эффективной и долговечной работы системы. Если на этом этапе будут допущены ошибки, их придется исправлять, снимая напольное покрытие. При наличии стяжки это будет не только затратная, а и достаточно трудоемкая процедура. Подумайте, уверены ли вы в своих знаниях настолько, чтобы так рисковать.

Краткий итог

Схема подключения однотрубной системы с теплым полом, как и двухтрубной, реализуется без особых трудностей, если речь идет об обогреве одной комнаты. В случае с системами, состоящими из множества контуров, задача усложняется не только объемом работы, а и резким возрастанием вероятности ошибки в расчетах. Как правильно подключить теплый пол к системе отопления, в общих чертах рассказать может каждый, а вот выполнить на практике не всегда получается даже у опытных мастеров.

Большинство неполадок, заложенных на этапе монтажа и настройки, выявляются уже в первые несколько дней работы. Некоторые могут тихо «тлеть» месяцами. Доверив реализацию схемы подключения системы «теплый пол водяной» профессионалам, вы обезопасите себя от лишних волнений. Даже если они допустят ошибку, вы не будете нести дополнительных финансовых затрат (при условии гарантии, естественно).

Не забывайте соблюдать правила эксплуатации: регулярно отслеживайте состояние приборов, делайте профилактику оборудования. Если вас интересует, как подключить теплый пол к отоплению собственными руками, и вы готовы идти на все вышеперечисленные риски, больше конкретной информации по теме можно получить на нашем сайте в Москве. На ваши вопросы готовы ответить профессиональные консультанты и пользователи, обладающие опытом подобных работ.
