параллельное, последовательное соединение, последовательность работ

После того как составили план расположения точечных светильников на потолке, в подсветке шкафа, приходится задуматься об их электрическом подключении. Как подключить точечные светильники, по каким схемам, какими проводами и кабелями — обо всем этом дальше.

Содержание статьи

  • 1 Последовательное соединение
  • 2 Параллельное соединение
    • 2.1 Как подключить точечные светильники параллельно
      • 2.1.1 Лучевая
      • 2.1.2 Шлейфное соединение
  • 3 Подключение встроенных потолочных светильников со светодиодными лампами на 12 в
    • 3.1 Подключение точечных светильников на 12 В с персональным трансформатором
    • 3.2 Выбор сечения проводов
    • 3.3  Особенности монтажа

Последовательное соединение

Подключить точечные светильники можно последовательно, хотя это — не лучший выход. Несмотря на то, что этот тип соединения требует минимального количества проводов, в быту он практически не используется. Все потому что имеет два существенных недостатка:

  1. Лампы светятся не в полную силу, так как на них подается пониженное напряжение. Насколько пониженное — зависит от количества подключенных лампочек. Например, подключено к 220 В три лампы — делить надо на 3. Это значит, что на каждый светильник приходит по 73 В. Если подключено 5 ламп, делим на 5 и т.д.

    Принцип последовательного соединения

  2. Если перегорает одна лампочка — не работают все. Найти причину неисправности можно только последовательно меняя лампочки во всей цепочке.

Именно по этим причинам такой тип подключения применяется исключительно в елочных гирляндах, где собрано большое количество маломощных источников света. Можно, конечно, первый недостаток использовать: подключить последовательно к сети 220 В лампочки на 12 В в количестве 18 или 19 штук. В сумме они дадут 220 В (при 18 штуках 216 В, при 19 — 228 В). В этом случае не понадобиться трансформатор и это плюс. Но при перегорании одной из них (или даже ухудшении контакта), искать причину придется долго.

И это большой минус, который сводит на нет все положительные моменты.

Схема последовательного соединения лампочек (точечных светильников)

Если вы решили подключить точечные светильники последовательно, сделать это просто: фаза обходит все светильники один за другим, ноль подается на второй контакт последней лампочки в цепи.

Если говорить о фактической реализации, то фаза от распределительной коробки подается на выключатель, оттуда — на первый точечный светильник, со второго его контакта — на следующий…. и так до конца цепочки. Ко второму контакту последнего светильника подключается нулевой провод (нейтраль).

Схема последовательного подключения точечных светильников через одноклавишный выключатель

У этой схемы есть одно практическое применение — в подъездах домов. Можно параллельно подключить две лампочки накаливания к обычной сети 220 В. Они будут светиться в пол накала, но перегорать будут крайне редко.

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Подробнее о способах соединения электрических проводов читаем тут.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Подключение встроенных потолочных светильников со светодиодными лампами на 12 в

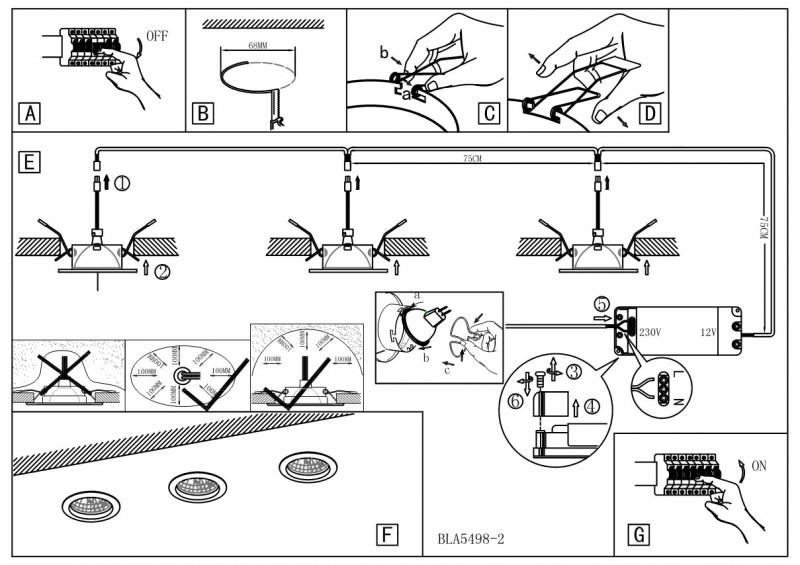

Точечные светильники могут работать и от пониженного напряжения 12 В. В них тогда ставят светодиодные лампочки. Подключатся они по параллельной схеме, питание подается с трансформатора (преобразователя напряжения). Его ставят после выключателя, с его выходов подают напряжение на светильники.

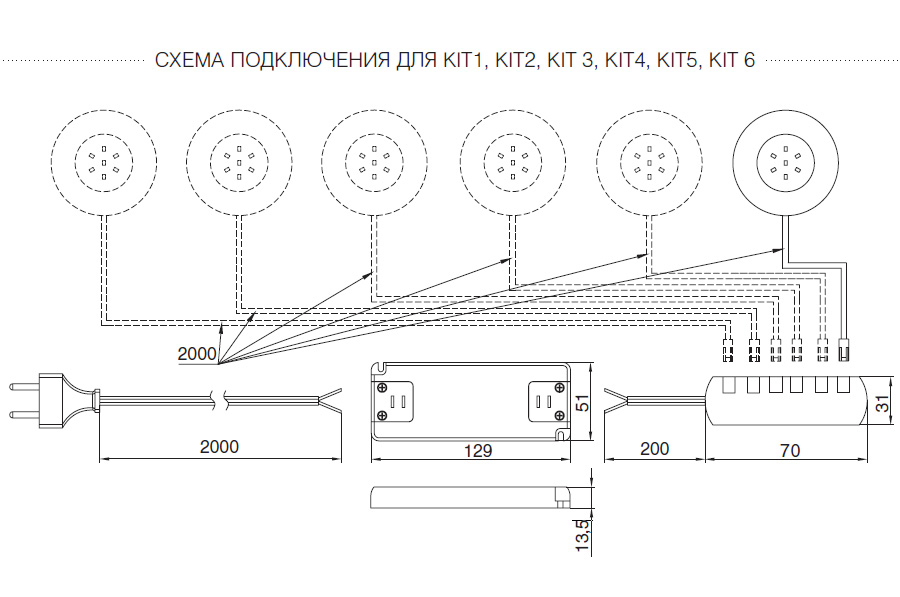

Схема подсоединения точечных светильников на 12 В через общий трансформатор

В этом случае мощность трансформатора находят как суммарная мощность подключенной к нему нагрузки, с запасом в 20-30%. Например, установить надо 8 точек освещения по 6 ватт (это мощность светодиодных лампочек). Общая нагрузка — 48 Вт, запас берем 30% (для того чтобы транс не работал на пределе возможностей и служил дольше). Получается надо искать преобразователь напряжения мощностью не ниже 62,4 Вт.

Если хочется источники света разбить на несколько групп, нужны будут несколько трансформаторов — по одному на каждую группу. Также нужен будет многопозиционный выключатель (или несколько обычных).

Подключение светильников на 12 В через двойной выключатель

Обе эти схемы имеют один недостаток — при выходе из строя адаптера не работает группа лам или даже все. При желании можно подключить точечные светильники  на 12 вольт так, чтобы повысить надежность их работы. Для этого к каждому источнику света устанавливают свой трансформатор.

Подключение точечных светильников на 12 В с персональным трансформатором

С точки зрения эксплуатации практически идеальная схема подключения светильников на 12 вольт — с трансформатором на каждый элемент освещения.

Схема подключения точечных светильников на 12 В с персональным трансформатором

В этом случае параллельно подключаются трансформаторы, а к их выходам — сами светильники. Такой способ получается более затратный. Но при выходе из строя трансформатора не горит только одна лампа и никаких проблем с выявлением участка повреждения.

Выбор сечения проводов

При подаче низкого напряжения ток на светильники идет большой и потери по длине будут значительные. Потому для подключения точечных светильников на 12 В важно выбрать правильное сечение кабеля. Проще всего это сделать по таблице, ориентируясь на длину кабеля, прокладываемого к каждому светильнику и потребляемый ток.

Таблица для определения сечения кабеля при подключении точечных светильников на 12 В

Ток можно высчитать: разделить мощность на напряжение. Например, подключаем четыре точечных светильника со светодиодными лампами по 7 Вт. Напряжение — 12 В. Суммарная мощность — 4*7 = 28 Вт. Ток — 28 Вт/12 В = 2,3 А. В таблице берем ближайшее большее значение силы тока. В данном случае это 4 А. При длине линии до 8,5 метров можно брать медный кабель сечением 0,75 мм2. Такое малое сечение получается исключительно из-за малой мощности светодиодных ламп. При использовании экономок, галогенок или ламп накаливания, сечение будет намного больше, так как токи значительно возрастают.

Этот способ расчета сечения кабеля подходит для шлейфного типа параллельного соединения с одним трансформатором. При лучевом те же самые действия приходится производить для каждого светильника.

 Особенности монтажа

Монтируют точечные светильники обычно в подвесные или натяжные потоки. Еще вариант — подсветка шкафов. В любом случае, согласно ПУЭ, прокладка получается скрытой, и рекомендовано использовать кабель в негорючей оболочке. Наиболее популярный вариант — подключить точечные светильники кабелем ВВГнг. По желанию можно выбрать еще более безопасную его версию — ВВГнг Ls, которая во время пожара выделяет мало дыма.

Использование кабелей или проводов, не содержащих в маркировке буквы НГ — только на ваш страх и риск. Так как при работе освещения выделяется тепло, что может привести к возгоранию.

Если точечные светильники монтируются в подвесной потолок, кабель можно уложить в поперечные профили, к которым гипсокартон не крепится. В продольные его класть не стоит, так как высок шанс повредить саморезом изоляцию при монтаже гипсокартонных листов. Еще один вариант — крепить кабели на профили сбоку, притягивая их пластиковыми стяжками.

Укладывать кабель для подключения точечных светильников можно в поперечные профили, которые находятся повыше

В таком случае сначала собирают каркас, затем растягивают провода, оставляя концы в 20-30 см для удобства монтажа. При использовании светильников на 12 В трансформаторы располагают в непосредственной близости от одного из отверстий. При повреждении или необходимости обслуживания к нему можно добраться вытащив светильник.

Если планируется натяжной потолок, кабели крепят  в первую очередь, непосредственно к потолку. В этом случае их часто укладывают в гофрошланг — для повышения пожарной безопасности. Использовать можно любой подходящий крепеж для кабеля — стяжки, дюбель-стяжки, клипсы подходящего размера, проволочные лотки и др.

Как подключить точечные светильники: схемы, порядок работ

Точечные светильники могут работать от напряжения 220 В или 12 В. Вне зависимости от напряжения, подключаться они параллельно (в шлейф или отдельными проводами) или последовательно (гирлянда). Разница в том, что питание для споты на 12 В подается через понижающий трансформатор. Он преобразует сетевые 220 вольт в нужные 12. Подробнее о том, как подключить точечные светильники к одно- и двух- клавишным выключателям поговорим подробнее.

Содержание статьи

  • 1 Схемы подключения на 220 В
    • 1.1 Последовательное подключение
    • 1.2 Схемы параллельного подключения
      • 1.2.1 Способы
      • 1.2.2 Шлейфное подключение
    • 1.3 Лучевое
  • 2 Подключение точечных светильников на 12 В
    • 2. 1 Выбор мощности преобразователя/трансформатора
  • 3 Особенности монтажа
    • 3.1 В натяжные потолки
    • 3.2 В потолки из гипсокартона

Схемы подключения на 220 В

Некоторые точечные светильники работают от 12 В. Для подачи им питания необходимо устанавливать преобразователь (говорят еще трансформатор или драйвер). С развитием технологии появились споты которые могут работать от 220 В. Такая схема хоть немного, но проще, потому в последнее время чаще подключить точечные светильники требуется к сети напрямую, без преобразователей.

Использование встраиваемых светильников позволяет получить равномерное освещение. Кроме того, можно выбрать красивое размещение точечных светильников на потолке

Последовательное подключение

Эта схема проста в реализации, для нее требуется мало проводов, но последовательно подключить точечные светильники можно лишь в относительно небольшом количестве — пять-шесть штук. Главный минус такого способа — светиться лампы будут не в полную силу. Еще один недостаток: при выходе из строя одной лампы (перегорании) перестают работать все лампы, так как разрывается цепь. Для восстановления работоспособности приходится проверять каждую.

Схема последовательного включения точечных светильников

Схема очень проста — фаза последовательно обходит все светильники, а к выходу последнего подается ноль. Схема с распределительной коробкой и выключателем расположена ниже.

Разводка электропроводки при последовательном подключении спотов

При работе будьте внимательны: на выключатель должна идти фаза, которая дальше идет на светильники. Ноль (нейтраль) — прямиком подается на последний в цепочке светильник. Это важно для правильной работы схемы а также для безопасности.

Если у вас проводка трехжильная — кроме нуля и фазы есть еще защитный провод «земля», его берут напрямую с «земляной» колодки и подают на каждый из светильников к соответствующей клемме. Можно «землю» взять в близлежащей розетке или на выключателе.

Схема последовательного подключения точечных светильников к двухклавишному (двойному) выключателю

Практическая реализация этой схемы удобнее не с кабелем а с проводами — ведь один провод постоянно разрывается обходя все светильники, а нулевой идет целым куском от распредкоробки до последнего осветительного прибора. Но еще раз повторимся — такой тип подключения почти не используется.

Схемы параллельного подключения

При параллельном подключении все лампы будут светить с нормальной интенсивностью, потому эта схема более популярна даже несмотря на то, что требуется большее количество проводников. Для подключения любого количества встроенных светильников (даже со светодиодными лампами) используют негорючий кабель ВВГ нг 2*1,5 или 3*1,5  (трехжильный провод используют если проводка с заземлением). Возможно использование кабель ВВГ нг ls (негорючий с пониженным выделением дыма при горении) но это уже по желанию. Он может быть круглым или плоским = это не важно, но негорючим — обязательно, особенно если перекрытие у вас деревянное.

Способы

Реализовываться параллельное подключение может двумя способами:

Шлейфное подключение

Рассмотрим схемы. На рисунке внизу показано как вести провод при шлейфном способе разводки. Из распредкоробки выходит кабель, он заходит на первый светильник, к выходу этого светильника подключается другой кусок кабеля, который тянется к следующему светильнику. Так подключаются все светильники.

Как подключить точечные светильники параллельно

Физически это выглядит так, как на фото внизу. Несколько отрезков кабеля соединяют светильники один за другим.

Так выглядит если делать это на подвесном или натяжном потолке

Если вы хотите осветительные приборы разделить на две группы, их подключают к двухклавишному выключателю. Схема становится несколько сложнее, но только тем, что увеличивается количество проводов.

С выключателем на две клавиши

Пример реализации можно увидеть в видео. Можно использовать другие клеммы, но сам способ показан неплохо.



Лучевое

При лучевом подключении на каждый осветительный прибор идет свой кусок кабеля. Способ затратный по расходу кабеля, но более надежный в плане работы: при поломке не горит только одна точка освещения. В этом случае имеет смысл дотянуть кабель от распределительной коробки по потолку до середины комнаты, там его закрепить. От этой точки начинать тянуть кабели к каждому встраиваемому светильнику.

Обратите внимание на рисунок справа. На нем показано, что от фазного провода расходятся провода к лампам и отдельно от нулевого. Так как проводов в одном месте сходится много надо выбрать надежный способ. Если провода одножильные и ламп не очень много, можно сделать скрутку, но ее потом надо будет хорошо обжать пассатижами, а потом сварить. Не самый простой способ и соединение получается неразъемным. Но надежный. Второй способ проще: на каждом проводнике кабеля установить разъем с нужным количеством входов и подключать провода к ним. Можно использовать клемники Wago на соответствующее количество подсоединяемых проводов. Они надежны, легко устанавливаются, но стоят прилично (подделки лучше не брать).

Параллельное подключение — кабелем к каждому светильнику

Еще вариант — обычные клеммные колодки с винтовым соединением. Они дешевые и вполне надежные, но придется с той стороны, где подключать надо будет кабель, поставить перемычки на все задействованные клеммы. Так на все провода будет подаваться напряжение.

Так можно использовать винтовые клеммные колодки

Несмотря на высокую надежность способ используется редко — расходы велики, да и качественно соединить большое количество проводов в одной точке проблематично.

Подключение точечных светильников на 12 В

Схемы точно такие же, но кабель с выключателя заводится на преобразователь, а с выхода преобразователя идет уже на лампы.

С трансформатором на 12 В

Если точечных светильников много, их предпочитают подключить к двум клавишам. В этом случае потребуются два трансформатора (блока питания, переходника).  Схема выглядит не намного сложнее — есть две ветки. При желании можно найти выключатели и на три клавиши, а можно поставить рядом несколько. Но, если вам надо изменять освещенность в широких пределах, лучше поставить диммер.

Схема подключения точечных светильников к двуклавишному выключателю

Как вы поняли, схемы отличаются только наличием или отсутствием трансформатора. Так что и остальные схемы реализовать будет несложно.

Выбор мощности преобразователя/трансформатора

Чтобы освещение работало нормально, необходимо чтобы мощность драйвера была на 15-20% больше, чем все подключенные к нему потребители. Например, нужно подобрать понижающий трансформатор для подключения 8 точечных светильников, в которые будут установлены лампы накаливания по 40 Вт. Суммарная мощность всех ламп будет 320 Вт. Трансформатор потребуется на на 380-400 Вт.

С преобразователем на каждой ветке

Понятно, что чем больше источников света будете подключать, тем более мощный преобразователь потребуется. Но с увеличением мощности растет цена и размеры устройства. Кроме того, мощные трансформаторы найти бывает сложно. Е еще: большую и тяжелую коробку спрятать бывает сложно. Потому в таком случае большую группу ламп делят, и к каждой ставят свой преобразователь, но меньшей мощности (как подключить точечные светильники в этом случае, можно увидеть на схеме выше).





Особенности монтажа

Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.

Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьер

В натяжные потолки

Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.

Подготовлено к установке натяжных потолков

Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.

В потолки из гипсокартона

Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.

Если необходима установка преобразователя

Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.

Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.

Последовательность работ в фото формате

Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.



Установка встроенного освещения для драматического эффекта (сделай сам)

Установка встроенного освещения даже в самой сложной ситуации — с помощью ловильных тросов.

Время

Несколько дней

Сложность

Расширенный

Стоимость

$101–250

Введение

Придайте своей комнате потрясающий новый вид, установив встроенное освещение. Даже если у вас нет доступа к потолку с чердака, вы можете установить эти светильники, следуя приведенным здесь инструкциям. Вам также не придется ломать потолок. Мы покажем вам, как добавить эти светильники в вашу комнату с минимальным разрывом потолка и исправлением. Вы также можете использовать эти методы проводки для установки других типов потолочного освещения.

Необходимые инструменты

  • Отвертка 4-в-1
  • Ножовка для гипсокартона
  • Изолента
  • Катушка с рыбьей лентой
  • Ножовка по металлу
  • Иглы 20026
    • 9025
  • Бесконтактный тестер напряжения
  • Прямоугольный дрель/шуруповерт
  • Стремянка
  • Устройство для поиска гвоздей
  • Рулетка
  • Канцелярский нож
  • Тестер напряжения
  • Инструмент для зачистки проводов/нож

Установка встроенного освещения с минимальным разрывом

Драматическое освещение

Семейный мастер на все руки

Встраиваемые светильники создают эффектный свет в комнате.

Встраиваемое освещение

Светильники придают помещению эффектный вид. Подумываете о добавлении встроенных светильников или горшечных светильников, но не хотите вырывать весь потолок, чтобы сделать это? К счастью, вам это не нужно. С небольшой изобретательностью и специальными корпусами для реконструкции вы можете установить целую комнату встраиваемых светильников или канистровых светильников с минимальным разрывом гипсокартона и исправлением.

Мы покажем вам, как установить встроенное освещение, корпус и протянуть провода через узкую, удобно расположенную щель, прорезанную в потолке. Методы, которые мы вам покажем, будут работать практически в любой ситуации, но если вам посчастливится иметь доступ к потолку с чердака, работа будет еще проще. Однако это проект не для новичков. Вы должны знать основы подключения проводов и установки электрических коробок.

В этой статье мы сосредоточимся на встраиваемых светильниках (также называемых светильниками в виде банок, горшками или канистрами), хотя вы можете установить любой другой тип светильников, используя те же методы для прокладки провода. В зависимости от вашего выбора светильника, лампы и отделки встраиваемые светильники могут обеспечивать общее или акцентное освещение. В этой истории мы устанавливаем ряд 4-в. низковольтные светильники диаметра, которые лучше всего подходят для обеспечения акцентного освещения. Они работают от обычного бытового тока, но имеют встроенные трансформаторы для питания низковольтных галогенных ламп. Мы покажем, как добавить второй переключатель для управления группой из 5 входов. встраиваемые светильники диаметром, предназначенные для обеспечения общего освещения.

Как установить встроенное освещение: начертите план освещения

Эта комната является конечным результатом хорошего плана освещения.

Начните с рисунка и закончите вот таким освещением. Заблаговременное планирование является ключом к правильному расположению источников света. Начните с измерения вашей комнаты. Используя миллиметровую бумагу, сделайте чертеж в масштабе, в котором 1/4 дюйма равняется 1 футу. Сделайте набросок расстановки мебели и любых настенных элементов, которые вы хотите подчеркнуть. Решите, чего вы хотите добиться с помощью света. Например, вы можете захотеть обеспечить акцентное освещение для любимого произведения искусства, добавить рабочее освещение в зону вашего хобби и улучшить общее освещение комнаты.

Отнесите свой рисунок в салон освещения, где вам помогут с дизайном. Квалифицированный продавец осветительных приборов поможет вам выбрать правильное сочетание корпусов встраиваемых светильников, декоративных элементов и ламп, а также определить идеальное расположение светильников на потолке. Если вы уверены в своих способностях к планированию, покупайте светильники в домашнем центре. Вы сэкономите немного денег, но у вас будет меньший выбор светильников на выбор. Не забудьте получить разрешение на электроснабжение в местном строительном отделе и проверить работу, когда закончите.

Проект шаг за шагом (12)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты «Сделай сам» как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Шаг 6

Подключение встраиваемого освещения: Снимите старую коробку

Пропустите шнур через отверстие розетки.

Семейный мастер на все руки

Опустите веревку с грузом через отверстие в верхней пластине и прикрепите к ней конец троса. Потяните кабель вверх и проложите его к отверстию переключателя. Независимо от того, выбираете ли вы выключатель или розетку для подачи питания, замените существующую электрическую коробку на новую. На фото 2 показано как. Убрав старую коробку, вы сможете использовать отверстие для ловли нового кабеля (фото 6). Затем определите требуемый размер коробки и установите новую коробку для реконструкции, достаточно большую, чтобы безопасно вместить все провода (Фото 11). Мы использовали 20-cu.-in. пластиковая коробка. Убедитесь, что в новой коробке есть встроенные кабельные зажимы.

ВНИМАНИЕ:

Если у вас алюминиевая проводка, обратитесь к лицензированному специалисту, имеющему сертификат для работы с ней. Эта проводка тускло-серого цвета, а не тускло-оранжевого, характерного для меди.

Вырежьте прорезь для легкого доступа

Вам понадобятся прорези в потолке для проводки и корпусов.

Вам нужно будет прорезать отверстия в потолке для установки встраиваемых светильников. Теперь, когда вы нашли источник питания и у вас есть план, показывающий расположение встроенного освещения и выключателей, пришло время выяснить, как вы будете прокладывать кабели. Начните с поиска элементов потолочного каркаса (балки) с помощью искателя шпилек и определения направления их движения. Обычно они расположены на расстоянии 16 или 24 дюйма по центру. Нарисуйте расположение балок на плане освещения. Теперь нарисуйте маршрут кабеля. Мы установили стандартный корпус встраиваемого светильника в слот, где у нас был доступ к потолочному каркасу. В других местах мы установили корпуса для реконструкции, которые монтируются в отверстие, вырезанное в гипсокартоне.

На рисунке А показано, как мы проложили кабели для освещения. Убедитесь, что соединительные коробки на корпусах для реконструкции указаны для «сквозной ответвленной проводки», чтобы вы могли провести по крайней мере один кабель и один кабель к следующему устройству. Проверьте маркировку на корпусе, чтобы быть уверенным. Некоторые встраиваемые распределительные коробки позволяют использовать более двух кабелей.

Если у вас нет доступа к балочным пространствам с чердака, снимите с потолка кусок гипсокартона шириной от 12 до 16 дюймов (фото 1). Вырежьте прорезь перпендикулярно балкам на расстоянии около 6 дюймов от стены и сделайте ее достаточно длинной, чтобы вместить все пространства балок, в которых будет находиться утопленное приспособление и источник питания. В идеале отверстие должно быть на одной линии с выключателем и источником питания, чтобы вы могли использовать его для сверления верхней пластины (фото 4). Если нет, возможно, вам придется вырезать еще одно отверстие.

Прежде чем вырезать какие-либо отверстия, сделайте небольшое отверстие и измерьте глубину балок, чтобы убедиться, что встраиваемые светильники подходят. Большинству корпусов требуется около 7 дюймов. Посмотрите в прорезь с фонариком, чтобы проверить каждое пространство балки на наличие препятствий. Затем измерьте и отметьте центр каждого встроенного светильника в соответствии с вашим планом, регулируя положение по мере необходимости, чтобы избежать балок и других препятствий. Наконец, разметьте и вырежьте отверстия для корпусов (Фото 1).

ОСТОРОЖНО:

Некоторые изоляционные материалы, потолочные покрытия, штукатурка и шовные массы, изготовленные до 1979 года, содержат асбест. Вдыхание асбеста может вызвать рак и другие проблемы со здоровьем. Позвоните в местный отдел здравоохранения для получения информации о тестировании на асбест.

Шаг 12

Установите накладку и лампы.

Семейный мастер на все руки

Вызовите электропроводку, затем залатайте и покрасьте потолок. Закончите, установив планки и лампы в соответствии с вашим планом.

Выберите кабель в соответствии с номиналом цепи — калибр 14 для 15 ампер и калибр 12 для 20 ампер. На фото 4 – 7 показаны способы сверления и ловли кабеля в пластиковой оболочке.

Вот несколько советов:

  • Размотайте, отрежьте и выпрямите трос как минимум на 15 % длиннее, чем, по вашему мнению, вам понадобится, прежде чем протягивать его через раму.
  • Оставьте около 2 футов дополнительного кабеля в каждом отверстии.
  • Прикрепите кабель скобами к балкам там, где у вас есть доступ (Фото 8).
  • Пропустите только один или два кабеля через каждые 3/4 дюйма. отверстие, которое вы просверлили. Держите отверстия на расстоянии не менее 2 дюймов от верха и низа балок.
  • Зачистите 12 дюймов оболочки кабеля перед тем, как вставить кабель в электрическую коробку. Обшивка должна выходить за пределы зажима на 1/4 дюйма (Фото 10).

После прокладки кабелей выполните окончательные соединения в светильниках, выключателе и розетке (фото 8 и 11 и рис. B) и установите реконструируемые кожухи на потолке (фото 9).). Если вы используете низковольтные лампы, такие как наши, и хотите их приглушить, установите специальный магнитный диммер. Замените потолочный гипсокартон и залатайте потолок после того, как инспектор по электрике утвердит работу. Затем покрасьте потолок и, наконец, установите встраиваемые светильники и светильники (Фото 12). Следуйте инструкциям, прилагаемым к вашему встраиваемому светильнику, для точных процедур установки.

Покупка встраиваемых светильников

Встраиваемый светильник в сборе состоит из корпуса (фото 8 и 9), обшивку (Фото 12) и лампу. На этикетках внутри корпуса перечислены совместимые стили отделки и лампы для каждого из них. Отклонение от спецификаций может привести к неэффективному освещению и, что более важно, к опасному перегреву.

Домашние центры предлагают широкий выбор базовых корпусов и отделки по цене от 20 до 40 долларов в зависимости от стиля. Вам придется заказывать менее распространенные огни, такие как 4-дюймовый. низковольтные светильники, которые мы используем. Световые салоны обычно имеют более широкий выбор и продавцов, которые могут помочь вам спроектировать освещение и заказать светильники. Каталоги производителей — еще один отличный источник информации, включая полный список корпусов, стилей отделки и ламп, а также советы по дизайну и техническую информацию.

Для открытого каркаса приобретите стандартные корпуса с монтажными кронштейнами (Фото 8). Если вы протягиваете провода к существующему потолку, приобретите корпуса для реконструкции (Фото 9). Обязательно приобретите корпуса с классом защиты IC (изоляционный контакт), если встраиваемые светильники будут покрыты изоляцией. Для корпусов без интегральных схем требуется 1/2-дюйм. минимальное отделение от горючего материала и 3-дюймовый. минимальное отделение от теплоизоляции. Для дополнительной энергоэффективности в изолированных потолках ищите воздухонепроницаемые корпуса. Низковольтные корпуса работают от стандартной 115-вольтовой проводки, но имеют встроенные трансформаторы, позволяющие использовать небольшие 12-вольтовые лампы МР-16.

Качество света и возможность точно сфокусировать луч путем изменения типа лампы или стиля отделки делают низковольтные встраиваемые светильники в виде банок особенно полезными для акцентного освещения. Компромисс – более высокая цена. Включая корпус, отделку и лампу, средняя стоимость каждого светильника составляет около 100 долларов.

Первоначально опубликовано: 18 июня 2019 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Как подключить встроенное освещение (через столешницу)

16 марта 2012 г. | Итан (электронная почта) |

Не уверен, как вы, но я лучше всего учусь, когда вижу, как что-то делается, а затем делаю это сам. В этих усилиях я собрал макет столешницы для проводки встроенных светильников, а также шаги и мысли для запуска этой установки освещения в реальной домашней обстановке. Встраиваемое освещение — очень популярный проект по благоустройству дома, и эта статья поможет вам лучше понять компоненты проводки этой работы.

На рисунках ниже показаны компоненты всей моей настольной «системы» новых встроенных светильников, начиная с автоматического выключателя слева и заканчивая последней встроенной банкой справа.

Щелкните здесь или на изображении ниже, чтобы увидеть полное, неразделенное изображение столешницы.

Этапы подключения встраиваемых светильников

Шаг 1. Получение соответствующих разрешений на электромонтаж

Хотя это и не требуется для настольной демонстрации, в большинстве юрисдикций вам потребуется получить разрешение на электромонтажные работы, включающие новую или расширенную электрическую цепь. В некоторых юрисдикциях такие разрешения могут получить только лицензированные мастера-электрики. Обычно вы можете найти, где подать заявку на получение разрешений, по ссылкам на веб-странице лицензирования и разрешений правительства вашего округа или правительства штата.

Шаг 2: Планирование цепи

В этой макетной установке я использую только две утопленные банки, которые подключены к выделенной цепи с одним 15-амперным выключателем и диммером. Вот некоторые основные факты, которые следует учитывать при установке встраиваемых светильников:

  • Большинство цепей освещения в домах рассчитаны на 15 или 20 ампер. Наиболее распространены схемы на 15 ампер.
  • Для 20-амперных цепей требуется провод калибра 12; Цепи на 15 ампер позволяют использовать менее дорогой провод 14 калибра. В нашем примере используется провод 14 калибра.
  • Цепи могут быть нагружены до 80% от их номинальной емкости, что означает, что цепь на 15 А может иметь нагрузку 13 А, а цепь на 20 А может иметь нагрузку 16 А.
  • В некоторых юрисдикциях также может быть введено ограничение на количество отдельных приборов в цепи.
  • Большинство светильников оцениваются по мощности, а не по силе тока. Цепь на 15 ампер, 110 вольт может быть нагружена до 1430 ватт (80% от 15 ампер = 13 ампер; 13 ампер * 110 вольт = 1430 ватт). Это означает, что теоретически у вас может быть четырнадцать встроенных светильников мощностью 100 Вт в одной цепи.
  • Выключатели, особенно диммеры, могут иметь более низкий предел мощности, чем общий выключатель. Пределы 400-600 Вт являются нормальными для диммерных выключателей. Выключатель, который мы показываем в нашем примере, рассчитан на 600 Вт.

Соображения по расширению цепи:

Вы можете иметь возможность ответвления от существующей цепи, если не превышаете общее разрешенное количество приборов в цепи.

Код: Большинство юрисдикций следуют некоторым вариациям Национального электротехнического кодекса. Вы можете получить ограниченный бесплатный доступ к NEC через веб-сайт NFPA.

Шаг 3: Выберите правильный тип банки для вашего проекта

Старые и новые рабочие банки:

  • Старые рабочие (реконструируемые) банки – крепятся к гипсокартону, устанавливаются после гипсокартона.
  • Новые рабочие (новые строительные) банки – крепятся к лагам, устанавливаются перед гипсокартоном. (В нашем примере показаны новые рабочие банки).

Контакт с изоляцией (IC) по сравнению с отсутствием контакта с изоляцией:

  • Банки IC – подходят для чердачных установок и других установок, где изоляция будет непосредственно контактировать с банкой.
  • Невнутренние контейнеры – подходят для большинства первых этажей и подвалов, а также для других мест, где изоляция не будет касаться баллона. (В нашем примере используются банки без микросхем).

Шаг 4: Физическая установка банок

[Этот шаг выходит за рамки данной статьи, но это очень простой шаг, и все производители банок предоставят инструкции по установке.]

Шаг 5: Соедините банки проводами

Порядок, в котором вы подключаете банки, не имеет значения, но всегда следует откладывать подключение цепи к панели до тех пор, пока не будет завершена остальная проводка. Я решил начать с конца цепи и двигаться в обратном направлении.

На первом рисунке ниже показана последняя утопленная банка в нашей схеме, которая является самым правым источником света на большом изображении столешницы. Я использовал 14/2 (калибр 14, 2-жильный) провод NM-B для подключения прибора, так как у меня будет 15-амперный выключатель в панели.

Вы можете увидеть разъем провода в том месте, где Romex соединяется с банкой, чтобы провода не натягивались. Самодельщики часто пропускают эти натяжители проволоки. Их не следует пропускать, так как без них Romex будет тереться о металлическое отверстие в банке и может закоротить, создав опасность возгорания.

Эти утопленные банки оснащены разъемами с нажимной проволокой, которые упрощают подключение всех проводов, хотя большинство электриков предпочитают проволочные гайки (меньше вероятность поломки). Чтобы подключить этот свет, все, что вам нужно сделать, это зачистить провода, идущие в коробку, на 1/2 дюйма и вставить концы в нужные пазы. Черные провода соединяются вместе, белые провода соединяются вместе, а заземляющие провода (голые/зеленые) соединяются вместе. Для каждого типа проводов есть три пустых слота, что означает, что вы можете иметь максимум 3-стороннее соединение. Вы его не видите, но есть небольшая металлическая панель, которая защелкивается обратно на коробку, чтобы скрыть провода после того, как все будет установлено.

Я использовал 3/4-дюймовые пластиковые скобы для кабеля, чтобы закрепить Romex, и теперь провод идет к следующей банке в цепи. Для этого я надел разъем провода (натяжитель) на провода, но не выбил металлическую круглую выемку, в которой разъем крепится к коробке. Как и прежде, все одинаковые провода входят в один и тот же пуш-коннектор. Несмотря на то, что я этого не показывал, вы можете видеть, как этот прибор служит «мостом» к последнему прибору в группе.

Далее идет выключатель света, и вы можете видеть, что я почти закончил его подключение. Большинство переключателей, включая этот, имеют два позолоченных винтовых разъема. Горячий/черный провод, идущий от источника питания, подключается к одной золотой клемме, а горячий/черный провод, идущий к светильникам, подключается к другим. Провода заземления скручены вместе и также подключены к выключателю. Нейтральные провода скручиваются вместе, а затем скручиваются.

Взгляните поближе, и я хочу, чтобы вы обратили внимание на несколько вещей.

  • Оболочка провода разрезается сразу после того, как провод входит в коробку.
  • Все белые провода скручены вместе перед навинчиванием гайки.
  • Для заземляющих проводов, так как они должны быть связаны вместе, а также привязаны к выключателю, третья оголенная медь скручена с двумя проводами, чтобы идти к выключателю.
  • Черные провода и заземляющий провод закручены в том же направлении, что и винты, когда они затягиваются.
  • Черные провода зачищаются только сзади, чтобы провода аккуратно обвивались вокруг винтов, но не дальше.

После выключателя провод возвращается к панели выключателя. Представьте, что провод входит в панель в этом черном разъеме. Оболочка разрезается, и белый и заземляющий провода идут на заземляющую полосу.

  • Примечание: в главном щите дома нейтральный (белый) и заземляющий (оголенный) провода подключаются к шине заземления. Для подпанелей нейтраль и земля имеют отдельные шины.

Черный провод идет к автомату защиты. Существует несколько типов автоматических выключателей, и это автоматический выключатель Square D на 15 ампер.

Вот изображение реальной панели главного автоматического выключателя. При наличии большого количества различных проводов панели выключателей могут быстро запутаться.

Инструменты, необходимые для встроенного освещения

Я подумал, что было бы полезно узнать, какие инструменты мне потребуются для установки всего этого. Вам понадобятся те же инструменты, если вы на самом деле устанавливаете встраиваемые светильники.

  • Инструмент для зачистки проводов
  • Плоскогубцы с иглами
  • универсальный нож
  • отвертка
  • плоскогубцы
  • молоток

Не могу сказать, что когда-либо видел мастера-электрика, использующего такие инструменты для зачистки проводов, но мне они нравятся. Они работают с проводом разного сечения и сразу снимают оболочку.
