как подключить генератор к частному дому
Подключение электрогенератора очень ответственная часть установки резервного источника питания. От того, насколько правильно и по какой схеме будет подключена электростанция будет зависеть сколько генераторная установка проработает в будущем. Ниже мы разберем несколько важных вопросов, которые задает себе каждый, задумывая установить электрогенератор в свой частный дом.
Смогу ли я это сделать?
Если Вы инженер-электрик, то ответ скорее положительный. Однако, если Вы просто немного понимаете в электрике, то скорее всего нет, ответ отрицательный даже если Вы электрик. Не достаточно быть просто электриком, нужно так же понимать процессы, протекающие при работе электростанции, иначе вся схема не заработает, или того хуже испортится.
Существует ли специальная инструкция по подключению генератора?
Нет, не существует. Давайте представим ситуацию. Вы хотите подключить электростанцию к домашней сети со стабилизатором, электрогенератор трехфазный, а Ваш частный дом полностью с однофазной сетью.
Конечно Вы бы такой не выбрали, зная простые правила но всё же. Так вот, чтобы подключить необходимые потребители (свет, холодильник, ТВ) нужно учесть целую тонну нюансов, которые в инструкции не пропишешь.
Из чего состоит монтаж?
Чтобы понять, что можно сделать самому при подключении электрогенератора на Вашей даче, а что стоит оставить профессионалам, разделим это понятие на составляющие.
- Подготовительная часть( прокладка кабелей, проведение монтажных работ и т.д.)
- Пуско-наладка (непосредственное подключение в щиток, тестирование и запуск агрегата, имитация пропадания сети).
Как сделать подключение генератора дешевле?
Совершенно нормальное желание любого рачительного хозяина частного дома -сэкономить. Сделать это просто. Всю сложную электрическую часть оставьте инженеру, а все остальное сделайте сами. Все остальное-это земляные работы, прокладка кабеля, дырки в стенах, такелажные работы. Оставьте инженеру только «концы» кабелей, и стоимость станет существенно дешевле.
Ниже приведена таблица основных потребителей домашней сети.
Таблица потребителей электроэнергии.
| Наименование прибора | Потребляемая мощность, Вт | Пусковые токи |
Лампа освещения | 15-25 | нет |
| Холодильник, однокомпрессорный | 250 | двукратные, на момент пуска |
| Телевизор, ЖК | 200 | нет |
| Насос скважинный | 1000-3000 | двукратные, на момент пуска |
| Насос фекальный | 550 | двукратные, на момент пуска |
| Бойлер, электрический | 1000-6000 | нет |
| Компьютер | 350 | нет |
| Циркуляционный насос | 250-300 | двукратные, на момент пуска |
| Обогреватель, масляный | 1000-2000 | нет |
подключение генератора к дому
Главная — Полезные статьи-Правильное подключение генератора к сети дома
При регулярных отключениях электричества возникает необходимость в поддержании работоспособности таких бытовых приборов, как холодильник, где хранятся продукты питания.
Особенно это актуально для загородных домов и дач, где перебои с электричеством случаются достаточно часто из-за погодных условий.
Зачастую потребители предпочитают покупать источники аварийного питания для постоянного пользования. Однако если есть необходимость в сезонной эксплуатации или возникло желание протестировать ту или иную модель агрегата, вы можете просто взять генератор в аренду и протестировать его возможности.
Основные правила подключения генератора к домуДля того чтобы подключить генераторную установку к дому, необходимо иметь хотя бы небольшие знания в области электромонтажа и понимать основы автоматизации. Избежать поломки генератора и бытовых приборов, помогут такие правила:
- Запрещено подключать генератор к ближайшей розетке, которая рассчитана на определенную нагрузку. И даже при наличии автомата защиты перегруза – поломки оборудования не избежать. Поэтому не стоит пренебрегать правилами техники безопасности и рекомендациями производителя по нормам подключения.
- Для правильного подключения станции к домашней сети необходимо использовать только медный провод, проведенный через распределительный щиток, и установить перекидной рубильник.
Подключение холодильника к электростанции
В среднем, холодильник потребляет порядка 800 ватт, и оснащается специальным реле напряжения, которое исключит запуск агрегата, если мощность будет недостаточной. К примеру, если холодильник потребляет больше мощности, чем выдает станция, то он просто не запустится, или будет работать некорректно. Именно поэтому, прежде чем запускать такие бытовые приборы как холодильник, важно определить параметры оборудования и возможности генератора.
На первом этапе подключения необходимо изучить характеристики оборудования, и определить выходные параметры:
- Напряжение.
- Силу тока.
- Величину переменного тока.
Если помимо холодильника к станции будут подключаться и другие электроприборы, тогда нужно суммировать мощности всех приборов.
Полученные данные не должны превышать возможности генератора. Например, если эксплуатируется генератор мощностью 3000 ватт, а холодильник при пуске потребляет 2400 ватт, то оставшиеся 600 единиц можно использовать для запуска других электрических приборов.
Вы всегда можете арендовать следующие модели генераторов, чтобы потом точно знать — какую модель нужно покупать:
Как подключить генератор к сети дома
Что такое перекидной переключатель
В отличие от обычного выключателя, этот прибор позволяет не просто включать или выключать, а переключать цепь.
Принцип работы переключателя
В обеих конструкциях используется переключатель. В первом случае (рисунок слева) вы одним щелчком можете зажечь одну из ламп, во втором — подключить лампу к любому источнику питания
Обратите внимание: ни в том, ни в другом случае переключающие контакты рубильника не замыкаются между собой. Именно в этом и заключается основное свойство перекидного переключателя (рубильника)
Перекидные рубильник (слева) и переключатели
Как видно из фото, рубильник от переключателей отличается лишь конструкцией, но принцип работы у них один и тот же.
Как подключить генератор к сети дома (схема)
Один поворот рукоятки АВ, и потребитель (дом или квартира) переходит на питание от резервного источника, одновременно отключаясь от основного. Последний пункт очень важен — если в основной сети и появится напряжение, оно никак «не встретится» с напряжением генератора. Если в вашем доме используется трехфазная сеть, то схема подключения электрогенератора будет отличаться от приведенной лишь количеством полюсов перекидного рубильника.
Подключение генератора. Варианты схем АВР для генератора
Сразу скажу, что генератор тут ни при чём, это в данном случае всего лишь источник резервного питания. В качестве этого источника может быть не только генератор, но и вторая фаза, и фаза с другой подстанции или другой линии. Схемы Автоматического включения резерва (АВР) универсальны и могут работать в разных ситуациях.
В принципе, что тут подключать? У генератора есть обычная розетка, в комплекте штепсельная вилка, какие проблемы? Но куда идёт провод от вилки? И как сделать так, чтобы схема подключения была удобной, правильной, а главное – безопасной?
Казалось бы, что проще – поставить переключатель, и нет проблем.
1. Схема подключения генератора через переключатель
Так многие и делают, и я так делаю, в зависимости от финансовых возможностей клиента. Только не надо забывать о двух важных вещах:
- Не переключать под нагрузкой!
- Правильно подобрать защиту и ток рубильника (переключателя).
Но мы не ищем лёгких путей, нам подавай автоматику и защиту от аварий и человеческого фактора.
Поэтому предлагаю рассмотреть второй вариант схемы:
2. Схема подключения генератора через реле контроля напряжения. Простейшая схема АВР.
Во второй схеме АВР применяется реле контроля напряжения KV. Фактически это обычное реле, которое находится во включенном состоянии, когда напряжение из города в норме.
И перекидной контакт будет в левом по схеме положении.
Когда напряжение из города пропадает, реле выключается, и схема приобретает изображенный вид – нагрузка питается от генератора.
Реле контроля напряжения – основа любой схемы АВР. Для однофазных схем это обычное реле, которое питается от основной фазы.
Для трехфазных схем применяется трехфазное реле контроля фаз, которое подробно описано в другой моей статье.
Идём далее, совершенствуем схему АВР для автоматического подключения генератора:
3. Схема подключения генератора через реле и контакторы. АВР с усилением
Третья схема отличается от второй тем, что она может пропускать через себя гораздо бОльший ток. Реле напряжения KV используется только по своему назначению – автоматически переключает нагрузку, подавая питание на катушку соответствующего пускателя.
Когда напряжение из города есть, KV включено, оно своим нормально открытым (НО) контактом включает контактор КМ1, и фаза L1 поступает на нагрузку (выход схемы L).
Когда напряжение из города поступать перестаёт, KV выключается, и своим НЗ контактом включает контактор КМ2, и фаза L2 поступает на нагрузку.
Схема прекрасная, и даже рабочая. Но использовать её крайне опасно. Из-за отсутствия защит от замыкания “фаза L1 на фазу L2”. Такое замыкание может произойти из-за неисправности (залипания контактов, заклинивания реле или контакторов), или из-за пресловутого человеческого фактора – что если колхозный электрик решит нажать пускатель КМ2, когда включен КМ1?
Так вот, чтобы на порядок уменьшить вероятность аварий, на практике применяется такая схема АВР для генератора:
4. Схема АВР для генератора с электрической и механической блокировками
Отличие её от схемы 3 всего лишь в том, что в неё введены защиты от одновременного включения контакторов КМ1 и КМ2. Защита имеет две ступени – электрическая и механическая.
Электрическая блокировка реализована на НЗ контактах КМ1 и КМ2, которые взаимоисключают одновременное включение пускателей.
А механическая (обозначена на схеме перевернутым треугольником) обеспечивается конструкцией пускателей. Пускатель в данном случае должен быть обязательно реверсивным, подробнее читайте в статье про схему включения реверсивного пускателя.
Ну а практическая схема автоматики, будет выглядеть так:
5. Схема АВР для подключения генератора с блокировками и защитами
Добавились двухполюсные защитные автоматы QF1 и QF2, и ещё силовой контакт, рвущий нолевой провод N1 в случае отключения города.
Рвать “городской” ноль нужно для дополнительной безопасности. Дело в том, что на выходе генератора нет понятия “рабочий ноль” и “фаза”, и названы они так могут быть условно. И в случае залипания “фазного” контакта, когда ноль N1 не разорван (как в схеме 4) в городскую линию пойдёт напряжение 220В.
Эту схему я и собрал, сейчас покажу как.
Устройство и принцип работы
АВР для генератора состоит из трёх взаимосвязанных основных блоков:
- семейства контакторов, коммутирующих вводные и нагрузочные цепи;
- логических и индикационных устройств;
- блока релейных переключателей, предназначенных для управления генератором.
С целью повышения надёжности резервной энергосистемы устройства АВР могут комплектоваться дополнительными блоками. Например, включение в схему инверторов позволяет выровнять провалы в напряжениях, исключить временные задержки, сделать выходной ток более качественным.
Включение резервной линии обеспечивает контактная группа. За наличием вводного напряжения следит реле контроля фаз.
Рассмотрим принцип работы системы резервного питания на примере упрощённой схемы (рис. 2). В штатном режиме, когда питание осуществляется от основной сети, контакторный блок направляет электроэнергию на линии потребителей. На схеме показан дополнительный блок – инвертор, преобразующий постоянный ток от аккумулятора в переменный, напряжением 220 В.
Рис. 2. Упрощённая схема резервного питания
Сигнал о наличии вводного напряжения подаётся на блок логических и индикационных устройств. В номинальном режиме вся система находится в устойчивом состоянии. При аварии в основной сети (напряжение падает ниже установленного уровня) насыщение соленоида реле контроля фаз становится недостаточным для удерживания контактов в рабочем (нормально замкнутом) состоянии.
Если система оборудована инвертором, как показано на схеме, он переходит в режим генерации переменного тока, напряжением 220 В. Таким образом, потребители получают стабильное напряжение даже при полном отсутствии тока в коммерческой сети.
Если параметры линий электропередач не восстанавливаются в заданный промежуток времени, контролёр подаёт сигнал на запуск генератора. При поступлении от альтернатора стабильного напряжения, контакторы переключаются на резервную линию.
При полном автоматическом переключении участие оператора не требуется. Система надёжно защищена от взаимодействия встречных токов и КЗ. Для этого применяются дополнительные реле и механизмы блокировок, которые не показаны на схеме.
При необходимости оператор может переключать линии вручную с панели контролёра. Он также может изменять настройки блока управления, включать ручной или автоматический режим работы. Фото панели показано на рис.
3.
Рис. 3. Панель контролёра резервного питания
В АВР могут реализовываться несколько режимов функционирования:
- ручной;
- автоматический;
- полуавтоматический.
Ручной режим чаще всего используют наладчики при настройке АВР.
UPD: Подключение котла к генератору.
Часто генератор покупают, чтобы использовать его в зимнее время для питания котла системы отопления. Тут имеются некоторые особенности.
Для фазозависимых котлов импортного производства важно, чтобы система питания была с глухозаземленной нейтралью, т.е. ноль и земля соединены вместе, и при подключении соблюдалась полярность (фаза-ноль)
В случае с переносным генератором, который рассматривается в статье, нет ни нуля, ни фазы. Их надо сделать искусственно – один выход генератора будет фазой (L2), а второй (N2) сажаем на землю, т.е. заземляем.
Кроме того, как известно, котлы очень чувствительны к форме напряжения. А на выходе обычного генератора синус “грязный”, при случае сниму осциллограмму.
Прежде всего это происходит, т.к. альтернатор, который вырабатывает электричество – щёточный, а из-за щёток происходит искрение, провалы, и подобные неприятные вещи.
Именно из-за этого для котлов не подходят Off-line и Smart UPS. Там на выходе – квазисинус с кучей гармоник, осциллограммы можно посмотреть здесь. А для котлов применяется Online UPS (источники бесперебойного питания с двойным преобразованием). Для такого UPS не особо важна форма, величина и частота напряжения на входе, ибо он из всей этой каши варит постоянное напряжение, из которого затем электронным способом получает чистый синус. И если котёл питается через такой ИБП, то можно использовать для его резервного питания обычный генератор.
Для котлов и другой чувствительной техники рекомендуют использовать инверторные генераторы – это генератор плюс онлайн ИБП. В состав инверторного генератора входит обычный генератор, который управляется контроллером, и инвертор, который выдает чистый синус – то, что надо котлам.
Мощность автогенератора
Если включить все энергоемкие приборы в автомобиле, то генератор может не справляться с нагрузкой и часть энергии будет отдавать аккумулятор.
Чтобы рассчитать мощность генератора достаточно воспользоваться простой формулой из школьного курса P = I * U, где Р — мощность, I — сила тока, U — напряжение.
Мы узнали, что напряжение на выходе генератора должно быть в районе 13,5В — 14,2В. Сила тока у разных моделей может отличаться. В среднем это от 80А до 140А. Возьмем среднее значение в 100А.
По формуле получаем 13,5В*100А = 1 350 Вт или 1,35 КВт. Это и есть мощность генератора, которая измеряется в Ваттах. Нужно также учитывать, что это максимальное значение, которое достигается при определенных оборотах двигателя, как правило, от 3000 об/мин и выше. На холостом ходе выдаваемая мощность равняется 75% от максимально возможной. Считается, что для автомобиля хватает 80А. Если применить более мощный автогенератор, то бортовая сеть может не справиться с нагрузкой.
Нужно это учитывать. Большая мощность не всегда идет на пользу.

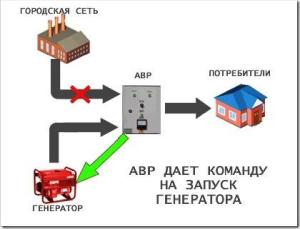

АВР для генератора: что это такое
АВР — расшифровывается как автоматическое включение (ввод) резерва. Под резервом подразумевается какой-либо генератор, вырабатывающий электрический ток, в случае прекращения энергоснабжения объекта. Основной функцией АВР является своевременное переключение нагрузки между двумя источниками. Некоторые АВР настраиваются вручную, однако большинство устройств управляются автоматически, по сигналу о потере напряжения, в том числе и АВР для бензогенератора.
Одним из важнейших показателей, необходимых для автоматического управления служит напряжение, которое контролирует первичная обмотка. Сам переключатель обеспечивает изоляцию резервного генератора от переменного тока, поступающего из общей электрической сети. В этот период генератор находится во включенном состоянии и обеспечивает подачу временного питания потребителям.
Работа автоматического ввода резерва осуществляется следующим образом:
- При отключении электричества через АВР генератору поступает команда о начале работы.
- После поступления на устройство сигнала о готовности генератора, АВР осуществляет его соединение с домашней электрической сетью.
- При возобновлении подачи электроэнергии в частный дом, АВР получает соответствующий сигнал и отключает резервное устройство.
- Одновременно автоматически переключается проводка между генератором и домашней сетью.
В случае необходимости можно выполнить настройку переключений с целью обеспечения питания только наиболее важных электрических цепей и участков. В качестве приоритетных назначаются системы отопления помещений, охлаждения оборудования и другие дополнительные схемы. Более сложные распределения применяются для крупных систем резервных установок, образующих мягкую нагрузку, плавно переходящую из синхронизированного генератора туда и обратно. Как правило эти установки применяются для того, чтобы сократить величину пиковых нагрузок.
Разновидности генераторов
Бензиновый генератор DDE GG3300P
По виду используемого в агрегате топлива все известные генераторные устройства могут быть:
- бензиновыми;
- дизельными;
- агрегатами, работающими на газу или на дровах.
Первые два варианта привлекают внимание пользователей, взявших за основу готовый двигатель, работающий на бензиновом или дизельном топливе. По своему назначению известные образцы генераторов трехфазного тока делятся на основные и резервные агрегаты
Вопрос о способах включения в бытовую сеть касается и тех и других моделей
По своему назначению известные образцы генераторов трехфазного тока делятся на основные и резервные агрегаты. Вопрос о способах включения в бытовую сеть касается и тех и других моделей.
Схемы с АВР
Под управлением микроконтроллера по заданной программе коммутаторы автоматически выполняют все необходимые переключения. Как результат — не надо задумываться о необходимости что-либо включать-выключать вручную и делать это. Автоматика все сделает за человека. Но за деньги. Причем из всех вариантов сумма получится самой большой. Автоматика — дорогое удовольствие. Кроме того, подобная схема легко реализуема только одновременно с построением домашней электросети.
Если решено применить полностью автоматическое переключение домашней сети на питание от электрогенератора, потребуется блок автоматического ввода резерва (АВР). Он должен настраиваться на приоритет основной электросети. Пример такого блока показан далее на изображении.
Блоки АВР в отдельном настенном боксе

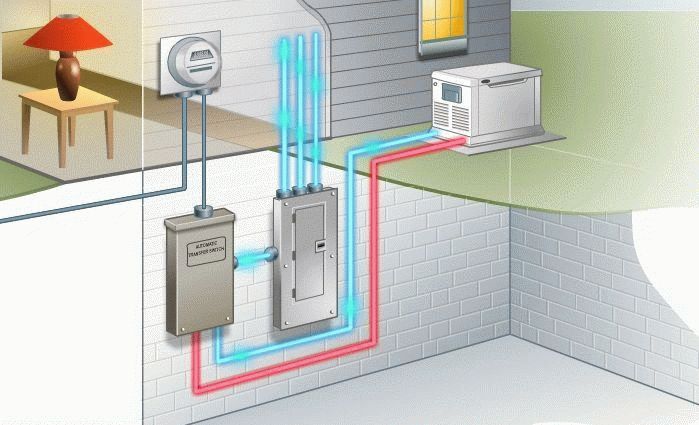

Схема домашнего электроснабжения с резервным генератором и АВР
Практическая реализация такой схемы тем проще, чем короче провода и кабели, соединяющие ее элементы. Поэтому рекомендуется продумать размещение элементов схемы заранее. При этом не забыть о заземлении, для которого также предусматривается определенное место. В руководстве по эксплуатации обязательно изложены рекомендации о том, как делается заземление генератора. Полная автоматизация перехода на электропитание от генератора неразрывно связана с его конструкцией.
Пример инсталляции заземления электрогенератора
Такая мини-электростанция конструктивно делается по аналогии со стартером автомобиля.
В ней обязательно присутствует аккумулятор для питания электродвигателя, вращающего двигатель внутреннего сгорания. Если применена мини-электростанция, которая запускается только вручную, эта операция — единственная, которую необходимо выполнить после отключения основной питающей электросети. Также вручную придется отключить электростанцию и после восстановления централизованного электроснабжения.
Схема полностью автоматического резервирования электропитания трехфазной домашней сети
Основные задачи подключения
При электромонтаже нужно учитывать следующие показатели:
- необходимость в автоматике;
- месторасположение в плане экономичности и безопасности;
- выбор запаса;
- частоту отключения сети;
- потребляемую мощность с учетом потерь.
Немаловажно создание подходящей схемы подключения бензинового генератора. Автоматизация процесса — дорогостоящая и нуждается в квалифицированном обслуживании
Подключение вручную для частного дома – наиболее щадящий режим.
Такие переключатели производятся двух видов: рубильник перекидного типа (старого образца) либо реверсивный (трехходовой). Более подробно о них можно узнать ниже. Также используют частичную автоматизацию, ведь полуавтоматы обходятся недорого. Вне зависимости от выбранного способа, нужно присматривать за работой системы
Автоматизация процесса — дорогостоящая и нуждается в квалифицированном обслуживании. Подключение вручную для частного дома – наиболее щадящий режим. Такие переключатели производятся двух видов: рубильник перекидного типа (старого образца) либо реверсивный (трехходовой). Более подробно о них можно узнать ниже. Также используют частичную автоматизацию, ведь полуавтоматы обходятся недорого. Вне зависимости от выбранного способа, нужно присматривать за работой системы.
Применяемые схемы
Существует несколько схем подключения, каждая из них имеет свои особенности. Чаще всего применяют следующие способы применения дополнительного источника питания:
- Прямое подключение резерва к выбранной группе потребителей.
- Через трехпозиционный переключатель или перекидной рубильник. В этом случае можно обеспечить питание всех розеток и выключателей в доме, если проводка рассчитана на мощность генератора. Недостаток этой схемы заключается в том, что трехфазное оборудование работать не будет.
- Создание двух контактов: один будет работать от городской сети, второй от резервного источника. Этот способ предусматривает использование ABP.
Подключение через ABP
При частом возникновении проблем с городским электроснабжением целесообразно применить схему с ABP. Специальное устройство контролирует внешнюю сеть практически сразу после ее включения. Устанавливаемый автомат перед подключением генератора делает паузу около 10 секунд с момента потери напряжения от основного источника, затем отключает основную сеть. Для набора требуемой мощности мини-электростанции требуется еще около 20 секунд. После того как пропало напряжение от основного источника, системе требуется около 30−40 секунд для подачи электричества от резервного генератора.
Схема подключения в этом случае выглядит следующим образом:
- Местная электросеть подает ток на счетчик через автоматический выключатель на ABP.
- К ABP подключается параллельно генератора.
- После ABP идет еще один автоматический выключатель.
Подобная схема очень комфортна в эксплуатации, но обходится очень дорого.
После того как появляется напряжение на внешней сети, резервный источник питания отключается, домашняя сеть переходит в обычный режим работы. Подобная схема требует периодического обслуживания.
Перекидной рубильник
Для снижения затрат на проведение монтажных работ при подключении автономного источника питания можно использовать перекидной рубильник. Этот метод подключения обладает следующими особенностями:
- Средние контакты рубильника подключают к сети нагрузки.
- Крайние контакты служат для соединения домашней сети с электростанцией и городской сетью электроснабжения.
- Рекомендуется выбирать модель рубильника, которая имеет дополнительное промежуточное положение.
В обычном состоянии рубильник подает ток от городской сети, при переключении потребители будут питаться от генератора.
В продаже встречается довольно большое количество рубильников старого образца. Они характеризуются тем, что могут искрить при смене положения рукоятки. Современные варианты исполнения имеют защитный кожух, который существенно повышает надежность конструкции.
Реверсивный рубильник
Для подключения бензогенератора можно использовать реверсивный рубильник. К особенностям применения подобного устройства относятся следующие моменты:
- Переключатель может находиться в трех положениях: крайние замыкают две цепи, центральное размыкает обе.
- Устройство подходит исключительно для дома с небольшой мощностью потребителей. Именно поэтому реверсивный генератор часто используется на даче.
Именно поэтому реверсивный генератор часто используется на даче.Подобный переключатель обходится дешево и установить его несложно.
Основные неисправности и их устранение
| Причины | Методы устранения |
Коленвал вращается с номинальной частотой, а амперметр показывает разрядный ток | |
| Слабое натяжение ремня привода | Натянуть ремень. |
| Загрязнения на контактных кольцах | Почистить с помощью бумажной салфетки, пропитанной бензином. |
| Пробой в блоке выпрямителей | Заменить блок. |
| Зависают щетки, износ щеток | Сняв щетки, нужно проверить их размер. Если высота меньше 10 мм, щетки следует заменить. Очистить от загрязнений. |
| Произошло короткое замыкание обмоток статора | Меняется статор. |
| Цепь возбуждения имеет обрыв | Прозвонить цепь и устранить обрыв. |
| Обрыв или замыкание обмоток ротора | Замена ротора в целом. |
| Не работает регулятор напряжения | Заменить исправным. |
Высокий зарядный ток | |
| Короткое замыкание в цепи или в щеточном узле | Восстановление цепи. |
| Не функционирует регулятор | Заменить регулятор новым устройством. |
Колеблется ток нагрузки | |
| Зависание щеток, пробуксовка ремня | Отрегулировать ремень, почистить щеткодержатель, измерить высоту щеток. |
Перегревается подшипник | |
| Сильно натянут ремень | Отрегулировать натяжение. |
Повышенный шум во время работы генераторной установки | |
| Изношенный подшипник | Заменить деталь. |
| Плохо закреплен шкив | Подтянуть гайку крепления. |
| Согнут вентилятор | Заменить новым. |
Схемы подключения
Как правильно подключить бензогенератор через рубильник либо трехходовой переключатель? От них идет три провода. К одному подключается сеть генератора, к другому — коммунальная сеть, к третьему – электрооборудование. Сверху к переключателю подсоединяют питание от энергосети, снизу – провод от бензогенератора. К средним контактам подключают потребителей электричества. Рубильник устанавливают после счетчика, но перед вводными автоматами.
Можно применить схему полуавтоматического подсоединения. После отключения центрального энергоснабжения нужно запустить аппарат. Дополнительно установленное реле времени включает контактор бензогенератора после прогрева двигателя.
При появлении основного электрообеспечения произойдет переключение на него, а дополнительное реле остановит генератор.
Автоматическое подключение еще легче.
Система АВР автономно запускает резервный источник энергии при отключении городской сети. Блок подключается к распределительному щитку. Соединение с бензогенератором осуществляется кабелем.
Дополнительно к использованию АВР возможно применять следующие устройства: стабилизатор напряжения, инвертор, ИБП.
Схема подключения домашней сети к трехфазному генератору сложнее, своими руками без опыта ее не сделать: работу с сетями лучше доверить профессионалам.
Но подсоединять трехфазное устройство необходимо при наличии трехфазных потребителей, например, электрических двигателей станков.
Плюсы и минусы использования рубильников
Плюсом перекидного выключателя является низкая стоимость
Электрорубильник – простейший прибор, для которого характерны преимущества и недостатки. К плюсам эксплуатации относятся:
- Наглядность. Устройство можно осмотреть визуально на предмет поломок. Положение ножей хорошо просматривается.
- Простой конструктив. Небольшое количество узлов упрощает обслуживание и починку аппарата.
- Высокий коммутационный ток. Переключатель коммутирует ток силой 500, 630 или 1000 Ампер.
- Низкая стоимость. Приобрести рубильник можно для установки в частном доме или квартире.
Небольшое количество узлов упрощает обслуживание и починку аппарата.Несмотря на положительные характеристики автомат имеет несколько минусов:
Открытый тип конструкции
Все элементы находятся на виду, при неосторожном касании есть риски удара током.
Ненормированная скорость переключения. Если ножи переводятся медленно, образуется дуга высокой температуры, которая выжигает внутренние узлы прибора.
Возможность короткого замыкания при появлении высокотемпературной дуги.
Возникновение бросков тока при переключении до выключения нагрузки.
Список источников
- StrojDvor.ru
- SamElectric.ru
- www.asutpp.ru
- tokar.guru
- generatorexperts.ru
- electric-220.ru
- 220v.guru
- domelectrik.ru
- avtozam. com
- TechAutoPort.ru
comПоделитесь с друзьями!
Подключаем электрогенератор в доме | Электрик
В частном доме никогда не помешает запасной источник электроэнергии, на случай ситуаций с аварийными или плановыми отключениями электроснабжения в сети.
Бывает случаи когда дом может оставаться без света не одни сутки, а например зимой когда система отопления напрямую зависит от электричества, без дополнительного источника электроэнергии не обойтись.
Но выход из ситуации можно найти обустроив в своем доме дополнительный источник электроэнергии в виде бензинового или дизельного генератора (электростанции).
Но как правильно обустроить всю систему чтоб она работала безопасно, просто и налажено? Рассмотрим все варианты…
В основном существует две принципиальные схемы подключения (управления):
1.
Ручная, когда коммутация осуществляется вручную, с помощью перекидного рубильника или автомата в паре с контактором.
2. Автоматическая. Автоматическую схему управления поддерживают не все электростанции. Кроме самой электростанции нужно приобретать «систему авто запуска»
Принцип работы состоит в том что при отключение электричества в сети (на входе), «система авто запуска» переключает «дом» на генератор, при этом сама и запускает его.
При возобновление электричества на входе — система сама отключает бензиновою электростанцию и подключает дом напрямую.
Очень часто применяя генератор принято не заворачиваются и просто «подкидывать» питание от генератора к ближайшей розетке таким способом запитав весь дом. Но делать так категорически нельзя, за исключением редких единичных случаев. Но почему?
1. Проводная линия питания отдельной розеточной группы не рассчитана принимать на себя магистральную нагрузку. Есть исключения когда для этого проведена отдельная линия от щитка с проводом большого сечения и отдельным соответствующим автоматом.
2.Есть вероятность что вы забудете отключить вводной автомат в щитке, при этом запустив и подключив электростанцию. Что может произойти?
В лучшем случае вы запитаете от генератора всех «соседей» подключенных к вашей линии, что обязательно вызовет перегруз и постоянное срабатывания защитного автомата.
В худшем случае — и это наиболее частая причина поломок генератора — вы словите «встречку» и на долгое время попрощаетесь с своей электростанцией.
3. Удобство и налаженность переключения источников электроэнергии. Всего один поворот рубильника или работа в полностью автоматическом режиме и вы будете чувствовать себя спокойно и в безопасности.
Необходимый минимум для подключения
(Переходной рубильник)
1. Обеспечить отдельный ввод в щиток, отдельную линию от генератора в главный щиток дома, проводом не менее 4 мм2.
2. Перекидной рубильник. Для бытовых нужд применяется множество вариантов подобных устройств в модульном исполнении для монтажа на 35 мм DIN-рейку.
Рубильники имеют простейшую схему включения и принцип работы. На нижние контакты, как правило, подключают общую шину отходящих нагрузок. С обратной стороны, там, где контакты парные, подключают два отдельных ввода. Клавиша переключения имеет три положения, в среднем все цепи разомкнуты. Практически во всех сериях устройства могут быть многополюсными, что значительно облегчит работу с трёхфазной сетью и сложной системой заземления/зануления.
Следует понимать что такой рубильник не обладает защитными свойствами автоматического выключателя, поэтому каждый ввод нуждается в защите отдельными автоматами
В крайних случаях, когда не имеется возможности найти подобное устройство, можно изготовить его аналог с помощью двух двухполюсных автоматов одного номинала и производителя. Их нужно поставить рядом, один перевернуть вверх ногами, а затем сцепить вместе клавиши, вставив стальной штифт в штатное отверстие.
Автоматическое коммутирование с помощью контактора
(полуавтоматическое АВР)
Если «щиток управления» расположен в труднодоступном месте или вы просто не желаете каждый раз выполнять переключение вручную, можно применить устройство автоматического переключения.
Для автоматического и безопасного перехода с централизованного электроснабжения на автономное можно применить контактор.Такая система обладает максимальной дешевизной и простотой, при етом обладая свойствами промышленных систем АВР!
Схема АВР включается после вводного автомата домового распределительного щита, в разрыв перемычки между вводным автоматом и групповыми автоматами. Ввод после вводного автомата подключается к точке «основной ввод», нулевая шина к «нулю», генератор к точкам «резерв» и нулевой шине. Генераторы не имеют «нуля» и «фазы», и подключение генератора к АВР производится в произвольной последовательности.
Применяемое в схеме электромагнитное реле контактора должно иметь обмотку на 220 вольт и обладать переключаемой контактной группой на ток не менее тока вставки вводного автомата, и обязательно быть рассчитанным на продолжительный режим работы во включенном состоянии.
Работа с такой схемой АВР очень проста. При пропадании электричества в сети необходимо просто запустить генератор и в доме появится электричество.
Помните, что генератор не сеть и его не стоит зря перегружать, особенно при запуске, поэтому лучше отключить мощные потребители, без которых вы можете обойтись. Чтобы генератор не работал постоянно, необходимо регулярно наблюдать за лампой «Свет есть», и как только она загорится, заглушите генератор.
Функция глушения генератора
Для подобной реализации устройства необходимо уже два контакторы (реле) подключенные параллельно.
Второе реле можно поставить на небольшой ток, но не менее 5 ампер. Оно должно также, как и первое реле, содержать контактную группу на переключение, нормально замкнутые контакты которой подключаются параллельно выключателю зажигания генератора.
Для предотвращения падения напряжения в цепи зажигания данное реле можно вынести непосредственно к генератору.
Кроме того в схему можно добавить выключатель принудительного глушения, в нормальном режиме этот выключатель всегда должен находиться в положении «включен» и в отсутствие света генератор все же можно будет заглушить за ненадобностью, например прямо из щитка.
Как работает схема? При пропадании электричества в сети нужно будит запустить генератор оставив его выключатель зажигания в положении «выкл», в доме снова загорится свет (от электростанции).
Если у генератора есть электростартер, то после пуска двигателя стартером нужно вернуть ключ в положение «выкл».
После того, как свет дадут снова, схема АВР автоматически переведёт дом на основное питание (сети), а второе реле, разомкнувшись, заглушит генератор. Если вам будет необходимо завести генератор при наличии основного питания, просто поставьте его выключатель зажигания в положение «Вкл.» и заведите его.
По окончании любых работ с генератором не забывайте всегда переводить выключатель зажигания в положение «выкл» для восстановления работоспособности функции автоматического глушения. Если вам необходимо принудительно заглушить генератор когда света нет, а генератор запущен, то разомкните дополнительный выключатель принудительного глушения генератора, в нормальном режиме этот выключатель должен быть постоянно замкнут.
Блок АВР с авто запуском генератора
(автоматическая АВР)
Принцип работы автоматического АВР чем-то похож на работу полуавтоматического, описанного выше, но в данном случае АВР самостоятельно запустит, прогреет генератор, после чего произведет переключение нагрузки на резервный источник электричества (генератор).
Кстати в полуавтоматическом для безопасной работы (функция прогрева) — можно применить модульное реле времени которое подаст напряжение после запуска двигателя с некоторой задержкой для прогрева бензодвигателя.
Основной минус подключения электрогенератора через АВР — это стоимость как самого оборудования так и монтажных работ связанных с переделкой миниэлектростанции для работы с автоматикой. Самостоятельно подключить автоматику к генератору не обладая необходимыми навыками достаточно сложно.
Например при неправильной организации работы велик риск испортить оборудование. Если генератор имеет поломку моторной части, например, его принудительный многократный запуск вызовет, по меньшей мере, глубокий разряд аккумулятора, а в худшем случае приведёт к выходу из строя обмоток электростартера.
Есть два варианта автоматических АВР:
1.Штатный блок электронного управления, поставляемый вместе с генератором устанавливается с ним в одном помещении. Такой блок подключается согласно инструкции и схеме и управляет он только запуском и остановкой двигателя, в некоторых случаях берёт на себя задачу регулировки оборотов и выдаваемой мощности.
Основная коммутация резервного ввода выполняется контакторами по ранее описанных схемах.
Только в этом случае нормально разомкнутый контакт на основном вводе протягивается сигнальным слаботочным проводом до блока управления, чтобы текущее состояние городской линии давало понять электронике, когда следует запускать или останавливать генератор.
2. Комплектные устройства АВР с авто запуском. Такие устройства требуют установки на генератор дополнительного оборудования: электрического привода дроссельной заслонки и стартера с аккумулятором.
Преимущество таких систем в том, что они имеют всё необходимое «из коробки» и полностью заменяет вводно-распределительное устройство, включая встроенные защиты по току, а иногда даже имеют систему защиты от перенапряжений и утечек.
Всё что нужно для подключения — присоединить жилы вводов и шины потребителей на устройства коммутации, а также соединить вторичную клеммную колодку с дополнительным оборудованием генератора с помощью четырёх или пяти жильного провода.
Автоматическая АВР выполняет следующие функции:
1. Постоянно следит за напряжением сети
2. Автоматически подключает и отключает нагрузку
3. Запускает электростанцию включая стартер двигателя
4. После достижения нужных оборотов двигателя электростанции — с помощью контакторов подключает дом к электростанции
Правила безопасности и размещения электростанции
Помещение где будет находится бензиновая электростанция должно быть защищено от влаги, но при етом иметь хорошую вентиляцию. В таком помещение не должно быть высокой температуры. Так как вы имеете дело с горючим топливом, не забывайте об этом!
Кроме этого при установке генератора вы должны учитывать, что от такой техники будет издаваться довольно грубый шум.
Учитывая это, рекомендуется установить и подключить электростанцию в гараже либо другой садовой постройке, например как на фото.При подключение контактов нельзя оставлять незащищенные места, все соединения должны бить герметичны и закрыты.
Заправляя генератор, нужно его выключать, а пролитые следы топлива тщательно удалять!
По возможности избегайте контактов с работающим генератором. Не подходите в развивающихся одеждах, ведь вентилятор внутри может затягивать ткань и другие элементы одежды.
Заземление обязательно для дизельных и бензогенераторов!
Заземление для электростанции
Для генератора будет необходимо обустроить индивидуальный контур заземления.
Вам может потребоваться металлический прут, трубка или оцинкованное железо. Диаметр «штырей» — около 50мм и по 1.5м длиной.
Соединятся штыри будут при помощи листового (оцинкованного) железа 500*1000 мм. Также будет необходим металлический прут диаметром 15мм.
Штыри вбиваются в землю практически на всю длину, после чего, по кругу металлической полосой все штыри привариваются вместе.
Затем к одному из штырей приваривается металлический прут который от контура заводится в сухое помещение, в котором будет произведено его соединение с медным проводом сечением 4мм через болтовое соединение. Такое соединение размещается внутри герметичной соединительной коробки. А другой конец медного провода соединяется с массой (корпусом) металлической рамы электростанции генератора.Для небольших электростанций необязательно делать заземление в виде контура из нескольких штырей, достаточно одного но длинного, близко 2м штыря забитого в влажную почву.
Схемы подключения электрогенератора в трехфазной системе
Как подключить генератор к сети дома схема
Часть I. Подключение генератора к сети загородного дома (220В/380В). Как делать нельзя
Стандартная задача бесперебойного питания дома от генератора таит в себе множество подводных камней и нюансов.
Поиск в интернете по соответствующей теме выдает множество ссылок на статьи и видеоролики, большинство из которых, к сожалению, написаны и сняты с дилетантским подходом.
Реализация этих схем может привести к серьезным проблемам, начиная от сгоревшей техники и заканчивая электротравмами. В этой части разберемся с тем, как делать нельзя.
Категорически нельзя
- Подключать генератор через обычную домовую розетку проводом вилка-вилка с отключением вводного автомата. Почему? Отвечаем:
- Мощность самых популярных генераторов для частных домов как правило находится в границах от 5-6.5кВт. Бытовая розетка, при правильном монтаже, способна держать нагрузку до 16А (
3,5кВт), а при неправильном (не ГОСТовский провод, сечение менее 2.5 кв.см., китайская розетка, слабые контактные соединения и т.п.) 10А и менее. При повышении нагрузки возникает пожароопасная ситуация.
Это возможно в том случае, если при работающем генераторе, один из домочадцев включит вводной автомат, зная, что появилось напряжение от сети.Неправильная схема подключения генератора
Опустим комментарии по качеству сборки этого щита. Чем опасна такая схема? При одновременном включении двух автоматов (в данном случае слева внизу “Ввод” и “Внешн.роз и генер”.) мы получаем встречное напряжение на линию генератора, что приводит к его выходу из строя. Включить сразу два автомата может непосвященный в схему член семьи или задумавшийся о смысле жизни хозяин дома. Необходимо использовать трехпозиционные реверсивные рубильники I-0-II (например, ABB OT40F3C)
Категорически нельзя подключать один из выходов генератора на общую нейтральную шину при отсутствии повторного заземления нейтрали в основном щите (схема ТТ) и/или на столбе и/или в шкафу учета.
Такое заземление, как правило, отсутствует в старых СНТ или в поселках с нарушением норм прокладки силовых линий. Нарушая это правило, мы на “общественную” нейтраль отдаем опасное напряжение полуфазы с выхода нашего генератора. Это может привести к электротравмам у ваших соседей и работающих на линии электриков. Как определить, есть ли повторное заземление? Заземление нейтрали делается либо наверху столба через вывод арматуры, либо на стальную ленту, которая идёт вдоль столба и уходит в землю. Один из примеров схемы с заземлением нейтрали на столбе и организацией зазмеление по схеме TN-C-S
Заземление нейтрали во ВРУ
Не рекомендуем:
- Заземлять один из выходов генератора на общедомовую шину PE (землю). В случае, если у вас земля “отвалится” (сгниет провод, открутится соединение) опасное напряжение появится на всех заземленных приборах вашего дома.
- Подключать бюджетные генераторы на прямую на нагрузку без использования фильтров сетевых помех. Изменение оборотов генератора вызывает сильные помехи и броски напряжение, которые опасны для чувствительного электронного оборудования (автоматика газовых котлов, дорогая бытовая техника).
- Использовать трехфазные генераторы мощностью до 10кВт для резервного питания дома. Перекос по фазам приведет к быстрому выходу генератора из строя. Используйте однофазные генераторы со схемой объединения фаз.
- Подключать инверторные генераторы на общую нейтральную шину. Это может привести к быстрому выходу генератора из строя.
- Пренебрегать правилом заземления самого корпуса генератора.
- Использовать неинверторный генератор без глухозаземленной нейтрали одного из его выходов, т.к. это приводит к некорректной работе автоматов диф.защиты (УЗО) и ошибкам в работе фазозависимых котлов.
- Использовать для заземления выход генератора, который отключается однополюсным автоматом на его корпусе.
О том, как правильно подключить генератор в сеть (220/380В) загородного дома поговорим позднее.
Задавайте ваши вопросы в комментариях!
Читайте также:
Об авторе
Сергей Леднёв
Руководитель комплексных проектов по стабильному и бесперебойному электропитанию. [email protected]
Спасибо за статью очень полезная! Подскажите пожалуйста можно ли установить генератор на улице под домом? Модель Fubag5500 И если можно схему подключения однофазного генератора к трехфазной сети. Спасибо!
Можно, при наличии достаточной вентиляции и отвода тепла, выделяемого генератором. Схема будет представлена в следующей статье на эту тему.
Так можно ли для получения нуля на одной из шин генератора заземлить ее на отдельный контур заземления и таким образом решить проблему фазозависимого котла?
Конечно можно, даже сказал бы – именно так и нужно!
Сергей, большое спасибо за оперативный ответ. В качестве уточнения ответьте, пожалуйста: 1.Как лучше заземлить шину-напрямую на контур заземления или через сопротивление, например лампу 40 ватт?. 2.Сам генератор заземлять на другой контур, общедомовой, иначе, при заземлении на тот же контур, что и шину, получим потенциал на корпусе?
1) В данном случае зачем сопротивление? Лучше без него. 2) Если сопротивление заземление будет низкое, потенциала на корпусе не будет, но лучше заземлить на отдельный (домовой) контур
Уважаемый Сергей, будет ли продолжение “Часть I. Подключение генератора…”? Насущным стал вопрос подключения однофазного генератора к 3-х фазной сети дома, а есть пару спорных моментов. На некоторые вопросы нашел ответы у Вас. Можно ли Вам индивидуально задать вопрос и как?
Продолжение будет :). В подписи указаны мои контакты для связи.
Здравствуйте Сергей! Можно ли один провод генератора подключить к общему нулю сети с повторным заземлением?
Здравствуйте, Николай. Да, можно
будет ли происходить потеря електромощности генератора при заземленом его одного полюса на контур.
Сергей здравствуйте!
Прочитал Вашу статью «Часть I. Подключение генератора к сети загородного дома (220В/380В). Как делать нельзя» и у меня возникли вопросы,на которые Вы возможно сможете мне ответить.
К сети моего частного дома в ВРУ через трёхпозиционный двухполюсный модульный переключатель подключена бензиновая инверторная электростанция DDE DPG 5551 I. При замерах напряжения по отношению к заземлённому корпусу электростанции на каждом из выходов наблюдается потенциал порядка 117 В. PN и PE шины изолированы друг от друга, контур заземления — треугольник, из уголка 50*50*5 и обварен полосой 40*4.
В своей статье вы НЕ РЕКОМЕНДУЕТЕ —
6. Использовать неинверторный генератор без глухозаземленной нейтрали одного из его выходов, т.к. это приводит к некорректной работе автоматов диф.защиты (УЗО) и ошибкам в работе фазозависимых котлов.–
т.е. если рассуждать логически, так как это рекомендация относится к неинверторным генераторам для того чтобы из двух полуфаз получить чистую фазу и ноль, то инверторный генератор должен выдавать чистую фазу и ноль без глухого заземления одного из выходов.
У меня в котельной установлен фазозависимый котёл BAXI Slim 1.400, который подключён к внутридомовой сети через стабилизатор Бастион Teplocom ST-555. Если я подключаю генератор по схеме — условный ноль изолирован от PN, то фазозависимый котёл уходит в ошибку, если я заземляю условный ноль путём присоединения к PE шине, то я получаю на выходе фазу и ноль, котёл разжигается. При обоих случаях подключения реле стабилизатора интенсивно работают ( слышны щелчки 5-7 раз в секунду), хотя на цифровом дисплее генератора показатели напряжения и частоты стабильны.
Если это возможно, ответьте мне пожалуйста на вопросы:
1) Какое напряжение должно быть на каждом из выходов инвертора генератора, и по отношению к чему правильно его измерить?
2) Если инвертор не должен выдавать чистую фазу и ноль, то допускается ли заземлять один из выходов генератора для получения фазы и ноля?
3) Если инвертор генератора всё-таки должен выдавать две полуфазы, и одну из них нужно заземлить для получения ноля и полноценной фазы, то почему так себя ведёт стабилизатор, и может быть его на время работы внутридомовой сети от генератора исключать из цепи питания котла?
Здравствуйте, Сергей!
1) Если генератор без заземленной нейтрали, то как раз у вас получаются две полуфазы, значение напряжений между выходами силовой розетки генератора и шиной PEN/PE (правильно мерить по отношению к ней) могут различаться в зависимости от модели генератора – быть близкими к 110В/110В или отличаться, например 130В/90В.
2) На сколько мне известно, инверторные генераторы нельзя занулять. Это может привести к быстрому выходу инвертора из строя. Уточняйте этот момент у сервисной службы производителя. Если этот факт подтверждается, для получения «чистого ноля» следует использовать разделительный трансформатор или феррорезонансный стабилизатор (например, Олень, Жигули), один из выходов которого зануляется. Это обеспечивает гальваническую развязку.
3) Видимо напряжение с генератора попадает на порог срабатывания реле стабилизатора, поэтому он периодически щелкает в зависимости от изменения тока в цепи. При работе с инверторным генератором его лучше из цепи убирать.
Мы рекомендуем использовать ИБП on-line типа для бесперебойного питания котлов – это надежно защитит плату управления и циркуляционные насосы не только от отключений электричества, но и от всевозможных скачков и сетевых помех. Его, кстати, можно использовать в связке и с генератором.
Как подключить бензогенератор
Использование генератора электроэнергии в доме может производиться 2 путями: через подключение электроприборов непосредственно в розетку агрегата через удлинитель и через интеграцию генератора в общую электросеть помещения. Если первый способ годится для нечастого и кратковременного пользования (например, на даче или на природе), то второй способ используется при длительных перебоях с электричеством или при его полном отсутствии на объекте. В этой статье речь пойдет о генераторах как об основном или резервном источнике электропитания в загородном доме или в любом другом здании (в магазине, цехе, на производственных объектах) и об их правильном подключении.
Перед тем, как подключать электростанцию к домовой сети, нужно решить несколько задач:
Понять, насколько необходимо резервное питание. Оценить, насколько критично будет отключение электричества или требуется постоянное питание (например, если в доме запущен сервер или просто дорогая техника)
Определить место для агрегата с учетом безопасной эксплуатации и близкого расстояния к точке подсоединения.
Просчитать необходимую мощность для всех электроприборов в доме, которые могут использоваться. Также необходимо учесть возможные потери на линии и оставить небольшой запас мощности (20–30%).
Определиться с выбором использования автоматики или ручного управления.
Использование автоматических систем управления и защиты выйдет дороже за счет себестоимости и необходимости дополнительных мер защиты проводки от сильных скачков напряжения при переключении с общей сети на генератор и наоборот. Более щадящей мерой будет использование ручного управления, когда вы самостоятельно производите переключение.
При подключении генератора производится работа с 3 сетями:
общая сеть, через которую дом получает электричество;
внутренняя сеть дома;
Почему нельзя подключать генератор через розетку
Подключение через разъем – достаточно простая процедура, однако не стоит отдавать ей предпочтение при подсоединении генератора к общедомовой электросети, так как это влечет множество проблем:
Возможность перегрузки в точке подсоединения – так как вся нагрузка полностью ложится только на одну розетку, это чревато быстрым перегревом, оплавкой и даже ее возгоранием.
Отсутствие в электролинии отдельного автомата, который отвечал бы за безопасность и аварийное отключение при возникновении опасных ситуаций.
Невнимательность человека – при включении агрегата иногда забывают отключить автомат ввода. Это влечет за собой перегрузку и активацию блока защиты.
Возможность поломки генератора при пуске электротока по линии и его попадании на контакты работающего агрегата. В этом случае может потребоваться серьезный ремонт или полная замена электростанции.
Способы подключения генератора к сети
Существует 3 способа правильного подключения электростанции к домовой сети.
Перекидной (реверсивный) рубильник (ручное управление)
Это прибор, который будет отвечать за безопасное подключение. Преимущества такого типа управления:
Простота конструкции – рубильник оснащен 3 режимами – 1-0-2. 1 – питание от общей сети, 0 – замыкание всех контактов, 2 – питание от генератора.
Простота подсоединения – к верхней части рубильника с левой стороны подключается общая сеть, с правой – генератор. Снизу провода-перемычки формируют ввод в общедомовую линию. Для безопасности системы рекомендуется добавить автоматы к каждой линии. Они обеспечивают отключение системы при перегрузках и других критичных ситуациях.
Доступная цена – рубильники такого типа стоят в пределах 500 р.
Запуск генератора с перекидным рубильником:
отключение автомата ввода,
рубильник устанавливается в положение 2,
отключение автомата нагрузки,
запуск генератора (прогрев агрегата перед полноценной работой выполняется в течение 4 минут),
на рубильник подается ток,
включение автомата нагрузки.
Заземление генератора в этом случае обязательно. Для этих целей в землю вколачивают металлический прут длиной от 2 м и соединяют его через медный провод к соответствующей клемме на генераторе.
Данный вариант также применяется для подключения к трехфазной сети однофазного генератора. На схеме ниже показано, как правильно произвести подсоединение агрегата к электролинии.
Полуавтоматический блок АВР (автоматики ввода резерва) на контакторах
В данном случае используется самый простой вариант блока АВР с приоритетом на магистральную сеть.
Для общей системы вам потребуется:
Автоматы АВР на полупроводниках (2 шт.), которые соединяются между собой;
Кабель сечением не меньше 4 мм 2 . Длина кабеля определяется удаленностью конструкции от генератора;
Автоматы, отключающие линии;
Металлический ящик – размеры зависят от габаритов устанавливаемого электрооборудования и места монтажа.
В ящике собираются все элементы системы: устанавливаются автоматы, к ним подключаются блоки АВР, после выполняется проверка правильности подключения.
3. Заземление генератора.
При отсутствии электропитания в общей сети запускается генератор и автоматически произойдет переключение линии благодаря замыканию контактора.
При появлении тока в общей сети переключение с генератора на централизованное электроснабжение произойдет автоматически. При этом вам следует лишь заглушить генератор ради экономии топлива.
Для удобства управления и защиты системы можно дополнительно установить реле, которое будет выключать агрегат при активации общей сети, и включать его с задержкой в 4 минуты, чтобы генератор успел прогреться.
Блок автоматического управления
Такой тип подключения считается самым лучшим на сегодняшний день. Подробная схема подключения показана на картинке ниже.
Для этого типа подключения необходимо подобрать генератор с автозапуском для построения полностью автоматизированной системы. А чтобы избежать проблем с частым доливом топлива, можно дополнительно приобрести бензобак большого объема.
Принцип работы системы:
При прекращении подачи тока в общей сети блок быстро реагирует на изменения и запускает сигнал АВР, который, в свою очередь, активизирует генератор. После запуска агрегату дается 4 минуты для прогрева, после этого электричество поступает в общедомовую сеть.
После возобновления подачи тока от общей магистрали генератор автоматически выключается.
Основные правила использования генератора в доме
Соблюдение этих правил позволит избежать опасных ситуаций и выхода из строя оборудования.
Перед тем как подключить бензиновый генератор к сети, обеспечьте хорошую вентиляцию в помещении, где он будет установлен. Особенно это касается моделей с воздушным охлаждением.
Помещение должно быть отапливаемым и защищенным от сырости и влаги.
Не размещайте агрегат вблизи отопительных приборов и других источников тепла, в том числе прямых солнечных лучей.
Перед дозаправкой генератор следует выключить.
Если вы разлили топливо вблизи электростанции, тщательно вытрите его.
После соединения контактов не должно оставаться никаких оголенных проводов.
При установке обязательно заземляйте агрегат.
Во время работы генератора соблюдайте технику безопасности: не подходите к агрегату в одежде со свободно висящими краями, с распущенными волосами, так как вентилятор может затянуть их внутрь.
Правила подключения генератора к сети дома
Владельцы загородных домов порой сталкиваются с тем, что внезапно на неопределенное время прекращается подача электроэнергии. Чтобы избежать неприятных последствий таких отключений, в домах устанавливают системы автономного электроснабжения.
В зависимости от финансовых возможностей домовладельца, это могут быть солнечные или ветровые электростанции, автономные электрогенераторы разных типов и мощности. Наиболее дешевый выход из положения – купить и подключить генератор к сети дома.
Но, прежде чем покупать генератор, нужно определиться с основными параметрами:
- мощность;
- фазность;
- вид топлива;
- количество оборотов двигателя;
- автозапуск/отключение;
- защита от шума.
Позиция первая — мощность
Для бесперебойного электроснабжения мало подключить генератор к сети дома, нужно еще, чтобы он имел соответствующий запас мощности. Для определения необходимой мощности нужно подсчитать суммарную мощность всех электроприборов.
Затем это значение увеличивается на четверть, чтобы был запас мощности для возможных непредвиденных подключений. Полученная величина и будет минимальной мощностью электрогенератора. Для небольшого дачного домика вполне хватит установки мощностью до пяти киловатт. Для жилого загородного дома уже потребуется установка мощностью от 15 киловатт и выше.
Позиция вторая — фазность
Если проводка выполнена по однофазной схеме, и все приборы однофазные, то и покупать следует однофазный электрогенератор. Если же требуется подключение генератора к трехфазной сети дома, то при организации такого подключения следует предусмотреть распределение активных нагрузок по фазам так, чтобы перекос не превышал 20% — 30%.
Позиция третья – вид топлива для генератора
Прежде чем выбирать, какой электрогенератор – бензиновый, дизельный или газовый – стоит приобретать для дома, следует принять во внимание некоторые обстоятельства. Если перебои с электроснабжением кратковременны, то более предпочтительны покупка и подключение бензогенератора, который, к тому же, намного дешевле дизельного.
Если в магистральной сети бывают длительные и частые отключения, то лучше купить дизель-генератор. Эти установки дороже бензиновых, но затраты на солярку и на обслуживание в разы меньше, чем у бензиновых.
И, наконец, если в доме имеется природный газ или газгольдер для отопления, то в качестве источника резервного питания целесообразно подключение газового агрегата.
Позиция четвертая – количество оборотов двигателя
Промышленностью выпускаются дизельные электрогенераторы двух видов. Различие состоит в числе оборотов. Это высокооборотные, с числом оборотов в минуту, равным 3000, и низкооборотные, с числом оборотов в минуту, равным 1500.
Низкооборотные модели стоят дороже, благодаря малой шумности и повышенному рабочему ресурсу. Если электрогенератор предполагается использовать не более трех недель в год, то есть смысл купить высокооборотную машину. При более интенсивной загрузке выгодным становится подключение низкооборотной установки.
Позиция пятая – автозапуск/отключение
Блок АВР (автоматический ввод резерва) автоматически запускает генератор при отключении электроэнергии и так же автоматически отключает при стабильном возобновлении подачи напряжения. Подключение генератора с АВР к сети дома и отключение его осуществляется за время от нескольких секунд до одной минуты.
Система АВР удорожает оборудование, а для поддержания работоспособности и надежности срабатывания ее необходимо периодически запускать, даже если в этом нет необходимости. С точки зрения целесообразности ее стоит устанавливать в тех случаях, когда генератор работает в автономном режиме и предъявляются жесткие требования к бесперебойности электроснабжения.
Как избежать ошибок при подключении генератора
Наиболее часто встречающаяся ошибка при подключении резервного электропитания заключается в том, что генератор подключают к внутренней розетке в доме. Вводные автоматы на щитке при этом отключены. Этого делать нельзя ни в коем случае. Розетка рассчитана на максимальную мощность 3.5 киловатта.
Мощность генератора намного превышает это значение. Сечение проводов домашней проводки не рассчитано на такие перегрузки. В результате – перегрев проводов, короткое замыкание, пожар. А если при появлении напряжения в магистральной сети кто-то сможет включить автомат, то генератор сразу же выйдет из строя.
Правильное подключение резерва осуществляется через перекидной рубильник. Переключение последнего с питания от магистрали на питание от генератора обезопасит домашнюю проводку от повреждений и позволит через удлинитель подключить к генератору необходимые электроприборы.
Самостоятельное подключение генератора
Для подключения резервного источника питания не требуется приборов и устройств. Понадобится перекидной рубильник, устанавливаемый на щитке после счетчика, но перед автоматами ввода. Этот рубильник устанавливается с ходом переключения «вверх/вниз». На верхнюю клемму заводится магистральный кабель, на нижнюю – кабель от генератора. На среднюю клемму заводится шина от домашней проводки.
Если в магистрали пропало напряжение, следует завести генератор, дать ему прогреться, затем переключить рубильник вниз. При возобновлении подачи электроэнергии следует переключить рубильник в верхнее положение, после чего заглушить генератор.
Автоматический запуск генератора
Для обеспечения надежного электроснабжения рекомендуется осуществить подключение через систему АВР, которая возьмет на себя функции управления подачей электроэнергии. АВР следит за напряжением в магистральной сети, и, в случае отключения электричества, размыкает цепь, связывающую объект с магистралью.
После этого автоматически запускается генератор, и, как только он выйдет на рабочий режим, к нему подключаются потребители. При возобновлении подачи электричества вначале к магистрали автоматически подключаются потребители, затем выключается генератор.
Одно- и трехфазное подключения резерва
Обычно в частных домовладениях используется однофазная система электроснабжения. Три фазы задействуются при наличии двигателей станков, мощных насосов и др. В случае, если таких устройств нет, но объект подключен по трехфазной схеме, целесообразно использовать однофазный генератор, зарезервировав для наиболее важных потребителей одну фазу.
Трехфазные генераторы значительно дороже однофазных, при их подключении следует продумать распределение нагрузки между фазами, так как все три фазы должны быть нагружены примерно одинаково. Если нагрузки по фазам будут отличаться более чем на 25%, устройство может выйти из строя.
Видео по теме: Схема подключения резервного генератора к дому
Подключение генератора к сети загородного дома: схемы
Климатические изменения влияют не только на температуру за окном, но и на перебои в электроснабжении, связанные со стихийными бедствиями или аномальными показателями погоды. Особенно это ощущают владельцы загородной недвижимости, когда внезапно на даче гаснет свет. Причиной этому может быть как перегрузка на трансформаторной подстанции, так и упавшее на линии электропередач дерево. Пожалуй, единственным способом временно обеспечить энергоподачу и пережить период блэкаута – приобрести и подключить электрогенератор. Подключение генератора к сети загородного дома – задача непростая. Любые ошибки при ее решении могут привести к выходу из строя самого оборудования, а в некоторых случаях – и к проблемам в электросети загородного дома. Схема подключения генератора к сети дома и наши рекомендации помогут с ней справиться.
Что нужно знать о подключении генератора к электросети?
Так как мы имеем дело с электричеством, то нужно грамотно разбираться в электротехнике и ни в коем случае не браться за работу с системами электричества без знаний по электробезопасности. Пренебрежение правилами по электробезопасности недопустимо и может повлечь за собой непоправимые последствия. Если ваши знания и опыт недостаточны в этой сфере, мы настоятельно рекомендуем воспользоваться услугами специалиста-электрика.
Перед тем как приступать к работам по подключению генератора к электросети загородного дома или дачи, нужно проанализировать электросеть и ее элементы:
- 1-фазное питание загородного дома или 3-фазное,
- установлен ли опломбированный вводной автомат в дом,
- есть ли распределительный щит с распределительными автоматами,
- есть ли в доме заземление,
- установлены ли УЗО.
В большинстве случаев частный дом подключен к 1-фазному электричеству. Соответственно, и электрогенератор нужно приобретать 1-фазный. 3-фазные генераторы также есть в продаже, а вот получить разрешение на электропитание 3 фазами загородного дома очень сложно и дорого. Скорее всего придется оплатить изменения трансформаторной подстанции и прокладку выделенной линии.
Зачем нужен автоматический ввод резерва (АВР/ATS)
Представим себе, что во всем доме внезапно пропало электричество. А генератор у вас подключен без АВР (автоматического ввода резерва (АВР/ATS). Чтобы возобновить электроснабжение через электрогенератор вам необходимо сначала добраться до какого-либо источника света, если это произошло ночью. Затем в темноте с фонарем в руках отключить вводной автомат дома.
Если этого не сделать, то при внезапном возобновлении подачи электричества и работающем генераторе, последний – сгорит. Затем нужно в таких же условиях добраться до генератора и завести его, затем подключить его к внутренней сети дома. Это подключение можно сделать как через обычную электрическую вилку, так и соединив генератор с электросетью дома через обычный автоматический выключатель (автомат).
Чтобы всего этого избежать нужно приобрести генератор с встроенным стартером и подключить его к электросети дома через автоматический ввод резерва (АВР/ATS). Его задачами является:
- определение пропадания подачи электричества,
- автоматический запуск генератора,
- автоматическое его отключение при появлении напряжения в сети,
- контроль состояния генератора в периоды его простоя и запуск тестового режима для этого.
И, конечно, АВР избавит вас от всех трудностей при запуске генератора вручную. Кроме того, так как будет отключен вводной автомат, то будет сложно проверить, вернулась ли подача электричества в дом. Для того чтобы все-таки понимать, вернулась ли подача, нужно подключить отдельную лампочку и подключить ее к вводному кабелю.
Какой мощности генератор нужно приобрести и подключить для частного дома
При отключении электричества нужно запустить генератор той мощности, которая позволит обеспечить электричеством минимальные ваши потребности. При этом нужно еще не забыть обесточить лишних потребителей в доме, так как пусковой ток многих приборов значительно выше потребляемой мощности при работе. Это означает, что если вы просто заведете генератор, то он не выдержит нагрузки и отключится, когда вновь одновременно включатся все обесточенные приборы и оборудование в доме. Необходимо об этом помнить, если приобретаете не сильно мощный генератор только для того, чтобы пережить короткий период блэкаута.
Минимально необходимый набор бытовой техники и оборудования при отключении электричества в загородном доме:
- холодильник, иначе он потечет и пропадут продукты,
- насос водоснабжения, чтобы не остаться без воды и без туалета,
- циркуляционный насос отопления,
- питание котла отопления зимой,
- освещение в комнатах.
Такой набор должен не превышать 3 кВт. Но необходимо все-таки произвести подсчет потребляемой мощности установленного у вас в доме оборудования, и в зависимости от его мощности и потребности в оборудовании при отключении электропитания выбрать электрогенератор соответствующей мощности.
Варианты подключения генератора к сети загородного дома:
Перед любыми манипуляциями с вновь приобретенным генератором внимательно изучите инструкцию по эксплуатации и, если потребуется, проконсультируетесь у продавца или производителя по всем особенностям его подключения. В случае разногласия прочитанного и указаний из Инструкции по эксплуатации следуйте Инструкции.
Подключение без АВР
Если у вас не установлен автоматический ввод резерва (АВР/ATS), то оборудование можно подключить 2 способами.
Обычно в генераторе есть место для подключения электрической розетки. Соберите самостоятельно провод подключения с двумя вилками на обеих концах. Через такой соединитель вы легко подадите питание от генератора в сеть дома. Но так как электрическая сеть устроена таким образом, что есть четкое разделение на фазные провода и нулевые, то включение в розетку может привести к включению пары соседних розеток, а при включении света, вообще к короткому замыканию.
Это происходит из-за того, что в розетке нет четкого позиционирования фазного и нулевого проводов. Нужно обозначить это заранее как на розетке подключения, так и на соединительном проводе, и не перепутать в темноте при подключении. Чтобы избежать таких последствий, лучше применить следующий способ.
Вторым вариантом будет подключение через отдельный автоматический выключатель. Нужно собрать маленький электрощит с минимум 2 автоматами: 1 – для фазного провода, 2 – для нулевого, и подключить к нему генератор. Включение питания будет производиться этими 2-мя автоматическими выключателями.
Подключение с АВР
Подключение АВР приведем на примере продукции серии БУГ, схемы подключения представлены ниже.
Схема подключения АВР (3ф сеть, 1ф генератор) к проводке дома
Схема подключения АВР (3ф сеть, 3ф генератор) к проводке дома
Советуем пригласить профессионалов для выполнения этого типа подключения
Сергей Добронравов – автор сайта remohouse.ru. Эксперт в сфере ремонта, строительства, инфраструктурных проектов и эксплуатации зданий. Опыт работы в строительстве более 25 лет.
как подключить генератор к дому
Дата публикации: 28.01.2019 16:03
Ввиду того, что электроэнергия «пропадает» частенько в сетях, то генератор является очень полезным оборудованием. Необходимо знать как правильно подключить генератор, чтобы не вывести из строя само оборудование.
Кстати, давайте поговорим о том, как не стоит выполнять подключение данного устройства.
Не раз наверное слышали советы от знакомых «проф. электриков», что мол, подключи станцию к розетке и «выруби» вводной автомат и всё у тебя будет классно. Так категорически делать запрещено. Розетка не выдержит ту мощность, которая в станции , что в итоге может привести к короткому замыканию. А теперь представьте еще такой момент, вы включили вводной автомат, а станцию оставили в сети, в итоге выход станции из строя.
Есть один вариант, это удлинитель, т.е мы будем подключать в удлинитель, те приборы, которые нам по сути нужны. Но не забывайте, что станция должна быть менее 4кВТ.
Но лучше всего, это подключить ваш генератор через рубильник, либо через систему автоматического переключения АВР. Давайте же поговорим об этих системах по подробнее.
Раз мы сперва упомянули систему подключения через рубильник, то о ней мы и поговорим.
Сперва рассмотрим, что из себя представляет схема подключения генератора по однофазной нагрузке.
Принцип работы и схема, как видно на рисунке, довольно просты. К нижним контактам подключают нагрузки, которые отходят к потребителям. Те контакты, которые сверху (парные), подходят два ввода, от резервного источника питания и от основного. Рубильник имеет три положения, если переключить в среднее положение клавишу, то цепи будут разомкнуты. Практически все серий подразумевают 3-х фазную нагрузку, что даст огромное преимущество в работе с трёхфазной сетью.
Важно, вы должны отключить станцию только тогда, когда клавиша будет находится в верхнем положении, когда все цепи разомкнуты.
Очень важный момент, в понимание работы рубильника, он не имеет не электромагнитного расцепителя, не теплового, поэтому должен стоять коммутационный аппарат(автоматический выключатель).
Что же касается подключения автоматического (АВР)?
Тут не много по сложнее, но если подробно разобраться, то особого труда данное подключение не составит.
Обычно автоматическое подключение генератора выполняется через коммутатор. Если у вас пропало электричество, вы заводите станцию , после чего замыкается контактор станции. при появлении основного источника питания контактор станции разомкнётся и включится контактор основной сети.
Можно также сделать некоторые добаботки, когда станция у вас будет выключаться в автомате, при появлении основного источника питания, путём ввода дополнительного реле.
Также, существует способ в котором у вас, при включение станции, нагрузка на сеть появится через определенное время, что даст возможность станции перейти в нормальный режим, т.е прогреться. К такому способу необходимо подключить реле времени.
Если у вас в доме трёхфазная нагрузка(380в), то настоятельно вам рекомендуем подключать только одну фазу к станции. И жельтельно, чтобы на данной фазе находились только важное для вас электрооборудование(освещение , одну из розеточных групп, например для подкллючения ноутбука).
Почему это так важно ? Все потому что при подсоединение может призоити перекос фаз, что очень негативно может повлиять на вашу электропроводку.
Здесь вы можете наглядно увидеть схему подключения АВР.
Были перечислены наиболее распространенные способы подключения генератора. Какой вариант наиболее оптимальный ? Тут всё зависит от того, насколько вам тот или иной вариант удобен. Еще один момент , при выборе перекидного рубильника , ваш выбор должен быть нацелен на трёхпозиционный.
Подключение генератора
Easy Generator к дому: 14 шагов (с изображениями)
Генератор является основным компонентом планов готовности многих людей к чрезвычайным ситуациям. (Может быть, у вас есть холодный уголь или многотопливный генератор.) Однако многие не могут подумать, как именно они будут приводить в действие элементы, которые они хотят запустить, когда сеть отключена.
В июне 2012 года в моей семье на 10 дней отключилось электричество. Это было открытием для глаз. Днем было 100 градусов тепла, с периодами проливного дождя. Мне пришлось включить водоотливной насос, чтобы мой подвал оставался сухим, холодильник, морозильник для хранения продуктов, переносной блок переменного тока в гостиной, чтобы защитить моего ребенка, мы заряжали телефоны и запускали Wi-Fi-роутер.У меня повсюду были шнуры питания. Это было больно. Тогда я решил, что найду способ получше.
Автоматический выключатель генератора — это законный и правильный способ снабдить ваш дом аварийным генератором. Существует три основных типа: автоматическая, ручная подпанель переключения и блокировка выключателя. Каждый из них имеет разную степень сложности, преимуществ и затрат.
Автоматические переключатели резерва определят потерю мощности, запустят резервный генератор и автоматически переведут вашу нагрузку на генератор.Это потрясающе, но очень дорого и требует постоянного резервного генератора.
Переключатели подпанели ручного переключения — хороший вариант. Они дешевле автоматических переключателей (от 300 долларов) и могут использоваться с портативным генератором. Обычно они покрывают только несколько прерывателей, что было для меня проблематично.
Блокировка выключателя — это вариант, который я выбрал. Это соответствует Национальному электротехническому кодексу и, на мой взгляд, является наименее дорогим и наиболее гибким вариантом.Стоимость моей установки была чуть меньше 150 долларов. В этой настройке вы используете выключатель для подачи питания на имеющуюся коробку выключателя. Включить его просто и безопасно. Моя жена провела пробный прогон без посторонней помощи менее чем за 5 минут, в том числе вытащила генератор из здания.
Система блокировки выключателя нам очень пригодилась. Мы можем включить верхнее освещение, постирать одежду и держать еду в холоде, заряжать телефоны, запускать Интернет и многое другое … все это при закрытых дверях и окнах и не споткнувшись о удлинители!
Заявление об отказе от ответственности:
Я не электрик.После долгих консультаций и наблюдения со стороны лицензированного специалиста-электрика 25 лет, я считаю, что эти инструкции верны и точны для моей юрисдикции. Электрические коды меняются от места к месту. В моем месте жительства домовладельцам разрешено делать свои электромонтажные работы, если это соответствует нормативам. Вы несете ответственность за любые нарушения кода, разрешения или замечательно полезные вещи, которые возникают в результате выполнения подобного проекта.
Подключение генератора к дому
При подаче электроэнергии в ваш дом генератор — это только половина уравнения.Вы также захотите подумать, как безопасно подключить генератор к дому.
Варианты подключения вашего дома
Начнем с основ: плюсы и минусы использования безобрывного переключателя или удлинителей.
Использование безобрывного переключателя
Узнайте больше о том, как установить автоматический переключатель в вашем доме, включая советы и варианты установки.
Безопасность генератора
Существует ряд важных мер безопасности, которые вы можете предпринять, чтобы обезопасить свою семью при использовании генератора для питания вашего дома.
Рекомендации по безобрывному переключателю
Есть много вариантов переключения передачи на выбор. Наши рекомендации сделают выбор подходящего немного проще.
Портативный и домашний режим ожидания
Выбирая домашний резервный генератор, вы должны учитывать плюсы и минусы портативного или домашнего резервного генератора.
Как подключить генератор к дому без автоматического переключателя
В этом руководстве вы узнаете, как подключить генератор к дому без автоматического переключателя. В случае шторма, ураганов или стихийных бедствий в большинстве районов отключается электричество. Такие бедствия могут длиться несколько часов или даже того хуже, недели.
Но для того, чтобы наши основные устройства работали и, что наиболее важно, свет оставался включенным, мы вынуждены пойти на некоторые «ярлыки».”
В моей семье почти две недели подряд отключалось электричество во время наводнения в Техасе. Мы не были готовы к этому, так как переехали всего на пару недель. Я думал, что без переключателя передачи мы обречены, но, посмотрев на YouTube и прочитав рекомендации экспертов, я смог придумать способ подключить генератор Фирмана к дому без переключателя.
Как подключить портативный генератор к дому без безобрывного переключателя
Подключение портативного генератора к дому без безобрывного переключателя может быть затруднительным, особенно если у вас нет безобрывного переключателя.Прежде чем идти дальше, имейте в виду, что для безопасной и эффективной работы вашей генераторной установки вам понадобится безобрывный переключатель. Это обеспечит безопасную работу.
Вещи, которые вам понадобятся
- Прерыватель — вам следует выбрать прерыватель, который может удовлетворить требования к мощности вашего дома / жилого дома / рабочего места, а также вашего генератора.
- Блокировочный комплект — комплект поможет вам подключить генератор к сервисной панели. Для достижения наилучших результатов рекомендуется выбирать передаточный переключатель, соответствующий модели вашего генератора.Эти комплекты дешевы, и их можно быстро достать. Проверить онлайн-бинго askbetting.info
- Электрические провода — для работы этого соединения вам понадобятся кабели. Выбирайте провода разного цвета для более естественного соединения.
- Защитные инструменты — для вашей безопасности вам понадобится пара рабочих перчаток. У вас также должны быть защитные очки.
- Другие инструменты, которые вам понадобятся в этом случае, включают гаечные ключи, сверла, отвертки и плоскогубцы.
Step1 # Соблюдайте технику безопасности
Первый и самый важный шаг при подключении генератора без безобрывного переключателя заключается в понимании того, что в некоторых состояниях это действие может быть незаконным.
У вас также должно быть защитное снаряжение, которое поможет защитить вас в случае, если что-то пойдет не так.
Также убедитесь, что вы не используете вилку «папа-вилка» и не подключаете генератор напрямую к автоматическому выключателю. Это может быть опасно, а в худшем случае может вызвать возгорание.
Step2 # Вычислить силу тока
Теперь, когда вы знаете, какие меры безопасности следует предпринять, вторым шагом будет проверка типа вилки генератора и ее силы тока.
Вилка поможет подавать питание на обе стороны выключателя генератора.
В качестве альтернативы, на вилке есть коды силы тока. Сила тока поможет вам соответствующим образом отрегулировать материалы.
Step3 # Просверлите отверстие
А теперь бери бурильщика и выполняй бурильные работы. Превратите дом в свой дом. Отверстие будет служить входом для кабелей от генераторной установки в ваш дом.
Отверстие должно быть достаточно большим, чтобы вместить все провода. Кроме того, просверлите отверстие в таком месте, где генератор будет находиться далеко от вас.
Просверливание дыры рядом со спальней может быть худшей идеей, потому что шум генератора может помешать вам хорошо выспаться.
Step4 # Соберите материалы
Последним этапом является сборка материалов. Во-первых, начните с монтажа вводной розетки на внешней стене.
Убедитесь, что ввод питания находится на расстоянии нескольких футов от отверстия, которое вы просверлили в стене. После того, как вы установили ввод питания, вам нужно собрать кабелепровод и приклеить их для максимальной безопасности.
Затем подключите входную вилку генератора. На этом этапе просто вытяните один провод из корпуса кабелепровода, а затем протолкните все остальные провода.
Последний шаг — подготовить коробку выключателя для приема проводов от корпуса кабелепровода. После того, как вы успешно установили провода и фиксатор выключателя, пора закрыть коробку выключателя.
Обязателен ли безобрывный переключатель для генератора?
Хотя это технически не требуется, есть несколько причин, по которым мы настоятельно рекомендуем установить его в вашем доме при подключении генератора к любому прибору в вашем доме.
Это требование Национального электротехнического кодекса
.При использовании сверхмощного портативного генератора, такого как Duromax, для питания электроприборов в вашем доме, согласно Национальному электротехническому кодексу требуется, чтобы у вас был хорошо установленный переключатель. (Источник)
Это особенно важно, если вы планируете продать свой дом в будущем. При неправильной установке это может привести к нарушениям кода.
Самый безопасный способ подключить генератор к дому.
Использование удлинительных проводов может вызвать обратную подачу.Это увеличивает риск поражения электрическим током или возгорания, что может привести к серьезным травмам / смерти или повреждению имущества.
Самый простой способ снабдить дом электроэнергией во время чрезвычайной ситуации
Поскольку большинство наших электроприборов, таких как водонагреватели, кондиционеры и печи, имеют жесткую проводку, их нельзя подключить к генератору с помощью удлинителя.
Кроме того, последнее, о чем следует беспокоиться в случае отключения электроэнергии, — это попытка подключить генератор с помощью удлинителей.
Безобрывный переключатель поможет вам легко и безопасно запитать ваш дом сразу же во время отключения электроэнергии.
О том, как подключить переносной генератор к дому без автоматического переключателя
Хотя он питает вашу бытовую технику без переключателя, это не рекомендуется, так как связанные с этим риски выше. Кроме того, потому что большая часть нашей бытовой техники подключена к основному источнику питания. Использование этого метода ограничит количество электроприборов, которые вы можете использовать.
Опять же, если вы планируете продать свою собственность в ближайшем будущем, Национальный электротехнический кодекс требует, чтобы у вас был установлен выключатель, иначе вы рискуете нарушить кодекс.
Я бы порекомендовал этот метод только в случае чрезвычайной ситуации или в качестве одноразового взлома, прежде чем вы попросите профессионала установить для вас переключатель резерва.
Кроме того, если у вас нет базовых технических навыков в электромонтаже, было бы лучше, если бы это сделал профессионал, а в долгосрочной перспективе было бы дешевле установить переключатель резерва. Также прочтите это руководство о том, почему ваш генератор не запускается.
Как подключить генератор
Переносной генератор — это удобный способ безопасно генерировать собственную электроэнергию, когда сеть выходит из строя по естественным или искусственным причинам.Независимо от того, новичок вы в использовании генератора или имеете большой опыт, вам необходимо знать несколько вещей, чтобы эксплуатировать его безопасно.
«Самое важное, что вы можете сделать для безопасной работы генератора, — это спланировать, как использовать генератор до того, как он вам понадобится», — говорит Кевин Коул, младший инженер производителя генераторов Generac. Спланируйте, что вы хотите питать и как вы будете использовать генератор для питания этих нагрузок.
Электробезопасность1. Размер имеет значение Подберите размер генератора правильно, чтобы он соответствовал электрическим нагрузкам, которые вы собираетесь питать, с некоторой встроенной избыточной мощностью.Мы писали на тему , как и многие другие, так что недостатка в хорошей информации нет. Если вы уменьшите мощность генератора, вы создадите по существу те же условия, что и отключение электросети при недостаточном напряжении. Это может повредить что-нибудь большое, например, скважинный насос, или такое маленькое, как компьютер.
2. Использование безобрывного переключателя Самый безопасный способ использования портативного генератора в качестве резервного источника питания в доме — это использовать его вместе с ручным безобрывным переключателем — прочным электрическим механизмом.Генератор подключается к безобрывному переключателю толстым прочным кабелем, называемым шнуром генератора, который подключается к розетке, установленной снаружи дома (эта розетка официально известна как коробка подачи питания). Кабель внутри дома проходит от розетки до безобрывного переключателя. Электроэнергия от генератора проходит через шнур генераторной установки, к розетке, через внутренний кабель, к безобрывному переключателю и его автоматическим выключателям к различным цепям, которые вам нужны для питания — безопасно.
Передаточный переключатель выполняет три функции:
- Он изолирует электрические цепи в доме, которые вы хотите запитать; все остальные цепи остаются без доступа к питанию, что помогает предотвратить перегрузку.
- Передаточный переключатель электрически изолирует генератор и дом от сети. Это предотвращает обратную подачу электроэнергии в сеть и искрообразование, а также травмы обслуживающего персонала, пришедшего для выполнения ремонтных работ и восстановления подачи электроэнергии.
- Переключатель предотвращает подачу электроэнергии в дом при работающем генераторе, что может вызвать электрический пожар и, вероятно, также вызвать возгорание генератора.
3. Использование переключателя GFCI на генераторе GFCI Национальный электротехнический кодекс (NEC) требует наличия розеток GFCI (прерыватель цепи замыкания на землю) на генераторах двойного напряжения (тех, которые вырабатывают 120 и 240 вольт). Для генераторов, оборудованных розетками GFCI, требуется автоматический переключатель, предназначенный для них.Этот переключатель можно назвать трехполюсным переключателем или просто переключателем, совместимым с GFCI, и он также требуется NEC. Когда вы включаете этот переключатель, вы не только отделяете цепи, питаемые генератором, от двух цепей на 120 В, питаемых электросетью, но также отключаете третью ветвь цепи, питаемой от электросети, называемую нейтралью. Если вы используете стандартный 2-полюсный переключатель на генераторе, оборудованном GFCI (который не отключает нейтраль), выходы GFCI отключатся. Использование этого переключателя является нарушением электрического кодекса, и, отключив розетки GFCI, вы ограничили возможности генератора.Это иронично, поскольку вы заплатили дополнительные деньги за защиту GFCI. Вы можете использовать 3-полюсный переключатель или 2-полюсный переключатель на всех других типах генераторов (без GFCI).
100-футовый удлинитель 12-го калибра Woods для сверхтяжелых условий эксплуатации
4. Правильно используйте шнуры для тяжелых условий эксплуатации Предположим, у вас еще нет денег на установку безобрывного переключателя. Вы можете безопасно управлять приборами, подключенными непосредственно к генератору.Вы можете привести в действие свой холодильник, электроинструменты и компьютеры (например), подключив к генератору длинные удлинители. Эти шнуры должны быть прочными и иметь достаточно толстую проволоку, чтобы выдерживать ток, протекающий через них; упаковка шнура сообщит вам, на какую электрическую нагрузку он рассчитан. Затем шнуры должны быть рассчитаны на использование вне помещений. Наконец, вы хотите прокладывать шнуры таким образом, чтобы они не повреждались, не перекручивались или не скручивались, особенно при питании мощного устройства, такого как обогреватель.Свернутые в спираль удлинители могут сильно нагреваться, они могут расплавиться.
Существует правильная последовательность питания нагрузки через удлинитель. Запустите генератор и подключите к нему шнуры. Затем войдите внутрь и подключите нагрузки к удлинителю. Сделайте наоборот, когда пришло время отключить нагрузки. Отключите нагрузки от генератора, затем выйдите на улицу, отсоедините шнуры и выключите генератор.
5. Узнайте, когда и как использовать заземляющий стержень Не подключайте генератор к заземляющему стержню, когда вы подключаете нагрузки непосредственно к генератору с помощью удлинительных шнуров.Чтобы повторить это: если вы подключаете сверхмощный удлинитель к генератору и подключаете его к прибору, электроинструменту или устройству, пропустите заземляющий стержень.
И наоборот, используйте заземляющий стержень при питании цепей через безобрывный переключатель. Соедините наконечник заземления на генераторе с заземляющим стержнем с помощью куска медного провода того же диаметра, что и самый тяжелый провод в цепи, которую вы запитываете. Например, если вы используете генератор для питания чего-то такого большого, как кондиционер на 240 вольт или электрическая плита, вам может понадобиться провод заземления сечением 6 или 8.
Lex20Getty Изображений
Безопасность COКак и большинство машин с малым двигателем, генераторы производят большое количество окиси углерода. Вы слышали, как мы говорили это раньше, но мы скажем это снова: никогда, ни при каких обстоятельствах не включайте генератор в гараже, хозяйственном здании или сарае (даже с открытой дверью), в подвале или в любом другом помещении. способ, которым окись углерода может накапливаться до такой степени, что становится смертельной.
Кроме того, направьте выхлоп генератора подальше от дома. Если возможно сориентировать генератор относительно преобладающего ветра так, чтобы ветер шел вниз от дома, сделайте это. Зафиксируйте генератор с помощью высокопрочной цепи и навесного замка.
Наконец, многие генераторы оснащены детекторами CO, которые отключают машину до того, как CO накапливается до точки, когда он становится смертельным. Хотя генератор, оборудованный таким образом, немного дороже, чем генератор без технологии, это все же хорошая идея.
Стабилизатор топлива для хранения STA-BIL
СТА-БИЛ walmart.com8,88 долл. США
Качество и безопасность топливаНе заправляйте горячий генератор, не заправляйте его при наличии обогревателя или другого горячего объекта (гриля для барбекю), который работает поблизости, и не храните емкости с топливом рядом с генератором . Обратите особое внимание на то, что глушитель генератора может быть достаточно горячим, чтобы расплавить пластик.Представьте себе: вы выключаете генератор и кладете к нему газовый баллон, пока ждете, пока генератор остынет — в процессе вы забываете, что глушитель раскаленный докрасна, и в этом случае он небрежно расплавляет отверстие в боковой стенке глушителя. поставил газовую баллонку.
Поддерживайте запас топлива. Если вы покупаете топливо оптом, чтобы его хватило на несколько дней или дольше, используйте стабилизатор топлива, чтобы замедлить химическое разложение топлива. После того, как аварийная ситуация прошла, тщательно удалите топливо из генератора. Дайте машине прогреться и слейте газ из карбюратора и топливных магистралей.Химически испорченное топливо может оставлять остатки, затрудняющие перезапуск генератора.
Безопасность при погодных условиях
Люди изобретательно строят всевозможные сооружения из брусчатки для защиты своих генераторов от ветра, дождя и снега. Если предположить, что они не будут взорваны или разрушены, все в порядке, но оставьте воздушное пространство в 5 футов от генератора до окружающих поверхностей; это предотвращает перегрев генератора и снижает риск возгорания. Если вы предпочитаете решение «под ключ», вы можете купить заводское покрытие для работы генератора в ненастную погоду, например, Gen Tent.
Безопасность при эксплуатации: проведите тестовый запускЕдинственный способ убедиться, что ваша система работает правильно, — это тщательно протестировать ее сразу после установки. Не ждите чрезвычайной ситуации, сделайте полный тестовый запуск, пока все в норме и вы спокоены. Вы можете узнать несколько вещей. Все может работать от генерируемой энергии так же легко, как и от электросети. А может и нет. Когда тестовый запуск указывает на проблемы, необходимо проверить несколько вещей.
1. Отключение выходов GFCI Это указывает на то, что в цепи, которую питает генератор, произошло замыкание на землю, или что использовался несовместимый двухполюсный переключатель. Установка 3-полюсного безобрывного переключателя должна решить проблему. Если этого не происходит, вам нужно найти место замыкания на землю, скрывающееся где-то в электрической системе.
2. Сработавшие выключатели Вы что-то перегрузили. Попробуйте лучше управлять питанием. Например, вы могли рассчитать потребляемую мощность вашего скважинного насоса.Если выясняется, что двигателю насоса требуется больше мощности, чем вы думали, настройте потребление энергии так, чтобы ничто другое не потребляло мощность (или только незначительную мощность), и позвольте скважинному насосу иметь полный доступ к полной мощности генератора, когда он заряжает хорошо танк. Последнее, что вам нужно, это пониженное напряжение для больших нагрузок, таких как скважинный насос, что в конечном итоге приведет к его повреждению. Электродвигатели могут увеличивать ток в три раза превышающий номинальный в течение первых нескольких секунд запуска.
4 отличных портативных домашних генератора
Самый мощный
Переносной генератор DuroMax XP12000EH
DuroMax амазонка.ком$ 1 299,00
Этот двухтопливный генератор с пусковой мощностью 12000 Вт может работать на пропане или электричестве и имеет электрический запуск и отключение при низком уровне масла.
Тихий
Champion 4000-ваттный инвертор-генератор с открытой рамой
Чемпион amazon.com566,75 долл. США
Этот Champion тише и легче, чем генераторы такой же мощности, и его можно подключать к домам на колесах или к домашней розетке, а также работать на газе до 17 часов.
Портативный
WEN 56200i Газовый инверторный генератор мощностью 2000 Вт
Этот компактный генератор с резервуаром на один галлон и множеством розеток безопасен для зарядки электроники.
Удаленный запуск
Портативный генератор Westinghouse WGen7500
Westinghouse amazon.com849 долларов США
Благодаря дистанционному брелку и простому запуску с помощью кнопки вы можете безопасно запустить этот генератор на расстоянии до 260 футов от вашего дома на газе или пропане.
3. Устройства, которые отказываются работать или работают плохо при питании от генератора Этому есть множество причин, от неаккуратной установки безобрывного переключателя до неисправности самого генератора. Недорогие генераторы (от компаний, о которых вы никогда не слышали) могут быть не по качеству производимой электроэнергии. Например, генератор выдает 120 вольт, но не постоянно. Эти плохие новости становятся еще хуже, когда размер генератора меньше.Теперь его низкое качество электроэнергии при нормальных условиях эксплуатации становится еще хуже, поскольку к нему предъявляются повышенные требования.
Как недорогая бытовая электроника (тот огромный телевизор с плоским экраном, который был подозрительно недорогим в крупном розничном магазине), так и крупная бытовая техника часто имеют плохие возможности фильтрации мощности в схемах постоянного тока. Оба они могут быть уязвимы из-за низкого качества электроэнергии, производимой генераторами, производимыми компаниями-однодневками. Это приведет к повреждению вашего прибора или электроники.
Мы советуем придерживаться известных брендов генераторов, особенно производителей, входящих в Ассоциацию производителей портативных генераторов. Это не гарантия от проблем с качеством электроэнергии, но, безусловно, улучшает шансы.
Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io
КАК ПОДКЛЮЧИТЬ портативный генератор к ДОМУ с помощью безобрывного переключателя?
На чем может работать генератор мощностью 7500 Вт? (Amazon)Как подключить портативный генератор к дому с помощью безобрывного переключателя? Ты можешь сделать это? Стоит ли нанять профессионала? Какие риски? Владение портативным генератором имеет много преимуществ, но подключение его к дому может быть разумным решением, если вы покупаете правильный генератор, например модель на 50 А, которая обладает наибольшей гибкостью.
Здесь мы покрываем большую территорию, в том числе, какие переключатели подходят.
Как ПОДКЛЮЧИТЬСЯ —
Переносной генератор в дом с безобрывным переключателем
Генератор может быть важным фактором при планировании готовности к чрезвычайным ситуациям. Помните, когда в последний раз отключили электричество? Ваше немедленное решение было использовать переносной генератор в гараже. Это было беспорядочное решение с удлинителями по всему полу, единственным освещением обеспечивали настольные лампы.Итак, вы решили подключить к дому портативный генератор с помощью безобрывного переключателя. Подключение портативного генератора к дому с помощью безобрывного переключателя предоставит вам удобный и безопасный способ использования генератора в аварийной ситуации.
Чтобы помочь вам, эта статья объяснит вам, как подключить портативный генератор к вашему дому с помощью безобрывного переключателя.
Действительно, автоматический переключатель, такой как Pro / Tran 2 или EmerGen Switch, предлагает лучшее и самое безопасное решение для подключения генератора к дому.С помощью безобрывного переключателя легко подключить домашнее питание к генератору. По мере прохождения статьи мы рассмотрим способы использования передаточного переключателя с генератором, а также обсудим некоторые передаточные переключатели и портативные генераторы, которые вы можете рассмотреть. Также мы поможем вам выбрать генератор, который будет соответствовать вашим потребностям. Если у вас уже есть генератор, мы предоставим вам инструкции, которые помогут вам использовать генератор полностью, не перегружая его.
Посмотрите это превосходное ВИДЕО из этого старого дома
Что такое переключатель передачи и как он работает?
Во время отключения электроэнергии передаточный переключатель обеспечит безопасное использование энергии генератора через существующую электропроводку в доме.Электропроводка в доме будет подавать электроэнергию на все розетки и точки освещения, поэтому она обеспечивает удобный способ подключения единственной розетки от генератора к дому. Однако вам необходимо установить безобрывный переключатель рядом с коробкой выключателя, чтобы безопасно и удобно переносить домашнюю проводку от электросети к генератору.
Передаточный переключатель на самом деле не переключатель как таковой, а скорее панель переключателя, установленная рядом с вашей домашней электрической панелью. Вы подключаете домашние автоматические выключатели к цепям безобрывного переключателя.Также снаружи дома устанавливается удобная розетка для подключения генератора. Когда электричество отключается, вы подключаете генератор к внешней розетке и запускаете генератор, затем заходите внутрь и с помощью безобрывного переключателя переключаете домашнюю проводку на генератор.
▶ Полная панель> 50 А : DuroMax XP12000EH: 12 кВт макс. / 9,5 кВт в работе
Исключительный генератор мощностью 12 кВт. Высокая степень удовлетворенности клиентов. ( Amazon )Передаточный переключатель обеспечивает безопасное переключение, сначала отключая электроснабжение от дома, а затем подключая генератор к дому.Обратное также верно при переключении обратно на электроснабжение. Это важный шаг в передаче энергии, поскольку при передаче энергии генератору возможно восстановление электроснабжения от электросети к тому моменту, когда вы запустили генератор и подключили его к дому.
Если перед включением безобрывный переключатель не разорвал цепь, возможно, что оба источника питания подключены к одной и той же цепи одновременно. Когда это произойдет, сработают автоматические выключатели дома и выключатели генератора.Не считая искр и звука срабатывания, ничего не будет повреждено, но для того, чтобы сделать это работоспособным решением, вам придется отключить автоматические выключатели перед переключением. Переключатель включения перед размыканием предотвращает такие несчастные случаи и неудобства. Вы можете безопасно передавать электроэнергию, даже если есть и электросеть, и мощность генератора.
Постоянный резервный генератор всегда доступен в качестве опции
Передаточные переключатели, которые мы будем обсуждать, работают вручную.Это потому, что мы сосредоточились на подключении переносного генератора к домашней электропроводке. Автоматические переключатели передачи используются в случаях, когда установлен постоянный резервный генератор. Они автоматически подключат генератор во время отключения электроэнергии. В этом случае генератор должен запускаться автоматически и во время работы подает электроэнергию на автоматический переключатель резерва с приводом от двигателя, который передает мощность. Это удобный, но затратный способ. Мы обсуждали это в статье и обзоре — Лучший домашний генератор | Полное руководство по покупке домашнего генератора, которое мы сделали 28 МАЯ 2017 года.
Однако автоматические переключатели не могут использоваться для подключения портативного генератора к дому. Вы хотите свободно перемещать портативный генератор, используя его где и когда необходимо. Вы же не хотите, чтобы он был привязан к дому постоянно. Поэтому, когда возникает необходимость, вам понадобится ручной выключатель, который вы используете для перевода дома на свой генератор.
Ручные переключатели резерва имеют несколько переключателей, которые вы используете для переключения домашней вспомогательной цепи на генератор. Эта настройка позволяет подключать только необходимые цепи, тем самым ограничивая нагрузку на генератор.Переключение одной цепи за раз защищает генератор от внезапной полной нагрузки за счет постепенного увеличения нагрузки при переключении.
Лицензированный электрик или квалифицированный специалист легко установит автоматический переключатель и подтвердит его использование.
▶ Champion 100111 > Электропитание всего дома: Генератор мощностью 12 000 Вт
Стоит ли устанавливать автоматический переключатель самостоятельно или нанимать профессионала?
Я уже упоминал, что квалифицированный специалист легко устанавливает безобрывный переключатель, и возникает вопрос: нельзя или не желательно ли это делать самостоятельно? Что ж, если вы грамотный разнорабочий и знаете, как выбрать, какие подсхемы будет запитывать генератор при отключении электроэнергии.Вы также понимаете соединение с плавающей нейтралью, балансировку нагрузки и то, что такое скачки напряжения. Кроме того, вы знаете разницу между цепями 240 В и 120 В; тогда вы, вероятно, сможете попробовать установку, но лучше доверить это профессионалу.
Неправильная установка безобрывного переключателя может привести к повреждению или травме в результате поражения электрическим током или пожара. Квалифицированный электрик должен выполнить установку в соответствии со всеми применимыми электротехническими нормами и правилами в вашем регионе. Если вы решите сделать это самостоятельно; Руководства по установке переключателей Pro / Tran 2 или EmerGen Switch станут ценным подспорьем.В целях безопасности и защиты вашей страховки убедитесь, что она сертифицирована, когда закончите.
ВИДЕО | Как установить ручной переключатель для портативного генератора
Что такое коробка выключателя или домашняя электрическая панель?
Электрическая панель используется для безопасного перераспределения поступающей электроэнергии от вашей электрической компании по всему дому с помощью подсхем.
Электрический щит также называют коробкой выключателя, потому что он оснащен предохранительными устройствами, известными как автоматические выключатели.Автоматические выключатели предназначены для отключения питания путем разрыва соединения, когда нагрузка, на которую воздействует этот автоматический выключатель, становится слишком большой.
Автоматические выключатели
Автоматический выключатель — это электрический выключатель, предназначенный для защиты электрической цепи. Он автоматически прерывает ток при обнаружении неисправности. Он был разработан как более удобная замена предохранителю. Он защищает схему от повреждений, вызванных избыточным током, обычно в результате перегрузки или короткого замыкания.В отличие от предохранителя, который необходимо заменять при сгорании, автоматический выключатель можно вернуть в исходное положение для возобновления нормальной работы. Каждая цепь, снабжающая такие устройства, как освещение, плита, вентиляторы, насосы и т. Д., Имеет автоматический выключатель.
В США существует два основных типа стандартных выключателей:
Автоматические выключатели двух типов — однополюсные и двухполюсные.
Однополюсные выключатели имеют один выключатель. Большинство выключателей в коробке выключателей, вероятно, будут одиночными выключателями.Эти выключатели рассчитаны на 120 вольт и доступны от 5 до 20 ампер.
Двухполюсные выключатели обычно рассчитаны на ток от 15 до 125 ампер. Они выглядят как два переключателя, соединенных стяжкой на ручке или перемычкой, и подключены к 240 вольт. Двухполюсные выключатели используются в бытовых электроприборах, таких как печи, сушилки, кондиционеры и водонагреватели.
Выключатели специального назначения, такие как прерыватели цепи дугового замыкания (AFCI) и прерыватели цепи замыкания на землю (GFCI), также могут быть установлены для обеспечения дополнительной защиты от пожара (AFCI) и поражения электрическим током (GFCI).
Как правильно выбрать безобрывный переключатель?
Ручные безобрывные переключатели не все равны. Некоторые автоматические переключатели могут быть установлены внутри или снаружи дома, а некоторые могут использоваться только внутри. С выключателем, установленным снаружи дома, удобно подключить генератор и в то же время переключить цепь, прежде чем войти внутрь. Недостатком такой установки является то, что вам придется выходить на улицу, если сработает автоматический выключатель, а проблема находится внутри дома.Вы также должны учитывать погоду для наружной установки. Свес на крыше должен защищать внешний выключатель от снега зимой. Это также защитит вас от дождя при подключении генератора и переключении выключателей, что не является хорошей перспективой при работе с электричеством!
Бывают ли автоматические переключатели разных размеров?
Еще одно соображение заключается в том, что не все дома равны. Из-за этого производители безобрывных переключателей предлагают более одной модели, чтобы обслуживать дома, например, с 4, 6 или 10 цепями.В центре нагрузки автоматические выключатели защищают подсхемы в случае отказа или короткого замыкания. При передаче этих цепей на генератор используется другой набор автоматических выключателей для защиты генератора. Другой тип переключателя используется для подключения домашних автоматических выключателей к генератору. Недостатком является то, что весь дом переведен на генератор — большинство портативных генераторов не могут поддерживать весь дом.
А как насчет мощности в ваттах и кВА?
Имеет ли передаточный переключатель мощность в ваттах? Да, вы должны сопоставить номинальную мощность генератора в ваттах с номинальной мощностью автоматического выключателя и, следовательно, мощностью нагрузки каждой цепи в вашем доме.Если у вас уже есть генератор, вы должны учитывать номинальную мощность генератора при выборе цепей, которые вы хотите подключить к нему. С другой стороны, если вам нужно купить генератор, вы можете подобрать его в соответствии с требованиями вашей домашней электросети. Мы обсудим это позже в этой статье, так что продолжайте читать.
Определите тип вилки генератора
Если у вас уже есть генератор, вы должны определить, какой тип разъемов у него есть. Вам нужно подключить дом только к генератору с большой круглой вилкой, как на картинке.
Этот тип подключения обеспечивает 220 В в соответствии со стандартом США и, следовательно, может питать обе стороны вашей коробки выключателя. Если этот тип разъема недоступен, вам, возможно, придется заменить генератор или проконсультироваться с квалифицированным электриком или профессионалом, чтобы определить, возможно ли составить план.
Что такое коробка подачи питания? Power
Коробка подачи мощности монтируется снаружи стены. Удлинитель от генератора вставляется в эту коробку. Это удобная точка подключения в месте, где он не подвергается слишком сильному воздействию элементов, рядом с гладкой плоской поверхностью, на которой может стоять генератор.Не поддавайтесь соблазну установить его в гараже или другом закрытом помещении, генератор будет работать поблизости, и вы не хотите, чтобы все эти опасные пары и выхлопные газы оставались в ловушке в помещении. Разместите генератор там, где циркулирует много воздуха, и где шум работающего генератора не будет мешать благополучию соседей.
Как использовать генератор, подключенный к безобрывному переключателю?
Сначала вы выходите на улицу, достаете генератор и готовьтесь.Затем вы подключаете шнур питания к генератору и к розетке питания. Только после этого вы можете запустить его и дать ему поработать некоторое время, пока он не достигнет своей рабочей температуры. Когда генератор работает и подключен к дому, вы возвращаетесь в помещение, чтобы передать электрические цепи дома генератору — по одной.
Вы используете набор переключателей на безобрывном переключателе, чтобы переключить соединение с электросети на мощность генератора; на каждый выключатель установлен автоматический выключатель. На некоторых моделях предусмотрены два ваттметра для облегчения передачи.Обычно вы используете переключатель, который сначала включает свет, чтобы вы могли видеть, что делаете, а затем подключаете другие цепи, которые вы выбрали во время установки.
Генератор какого размера вам нужен для питания вашего дома?
Во многом это зависит от того, сколько вы готовы потратить на портативный генератор. Это также будет ограничено тем, насколько портативным вы хотите, чтобы ваш генератор был. Чем больше становится устройство, тем оно тяжелее и, следовательно, становится менее портативным и сложным для перемещения.К сожалению, это цена, которую вы платите за большую мощность. Более крупные агрегаты также дороже, шумнее и потребляют больше газа. Все это означает, что вам нужно уравновесить вещи, но не беспокойтесь; мы будем сопровождать вас на всем пути. В обзорах генераторов, которые мы регулярно проводим, мы также выбираем лучшие генераторы для данной задачи.
Westinghouse WGen7500 | Хорошо спроектированное аварийное резервное копирование (обзор)
Чтобы выбрать, какой генератор вам нужен, вы должны решить, какие домашние цепи должны питаться от генератора во время отключения электроэнергии.Рекомендуемые схемы включают вентилятор камина или вентилятор печи (только для газа или топлива) зимой, отстойный насос, если он вам нужен, холодильник может нуждаться в электроэнергии, если отключение длится дольше суток, и то же самое относится к морозильной камере, одна цепь кухонного прибора и одна или несколько цепей освещения. Обычно небольшой ИБП, подключенный к тому же источнику питания, поддерживает маршрутизатор Wi-Fi, зарядные устройства для сотовых телефонов, компьютер и, возможно, телевизор.
Однако выбор остается за вами. Если вы живете в районе с мягким климатом, вы, вероятно, захотите подключить свет, сигнализацию и устройство открывания гаражных ворот.Учитывая, что перебои в подаче электроэнергии могут длиться дольше одного дня, вы можете почувствовать необходимость подключить холодильник или морозильник, отстойник и плазменный телевизор.
Но небо — не предел. Ваш выбор будет ограничен номинальной мощностью вашего генератора. Производители генераторов предоставляют таблицы конфигурации, которые можно использовать для иллюстрации дилеммы. Мы выбрали только пару приборов и немного освещения. Даже в этом случае мы потребляем 4495 Вт с колоссальными 5700 Вт, необходимыми при запуске, если все устройства запускаются вместе.Вы также заметите, что настоящим виновником здесь является морозильная камера, и мы должны помнить, что она постоянно включается и выключается. Следовательно, в этой настройке вам нужно будет предусмотреть генератор мощностью 5700 Вт. Уже не так дешево, и цены резко растут по мере роста мощности.
Было выбрано следующее оборудование:
- Два холодильника или морозильника: 800 Вт каждый с начальной мощностью 2300 Вт каждый
- Один механизм открывания двери гаража мощностью 1/4 л.с.: 550 Вт каждый с начальной мощностью 1100 Вт каждая
- Пять лампочек (Лампа накаливания): 60 Вт каждая
- Пять лампочек (светодиодных): 9 Вт каждая
- Десять лампочек (КЛЛ): 15 Вт каждая
- Одно радио: 10 Вт
- Один телевизор: 300 Вт
- Один фен : 1500 Вт
Также имейте в виду, что генератор должен иметь большую круглую вилку для подключения к дому.
Как убедиться, что генератор готов к работе?
Чтобы генератор был готов, когда он вам понадобится, вам придется проделать некоторую работу. Важно выполнять следующие шаги не реже одного раза в месяц, чтобы генератор оставался в пиковом рабочем состоянии и чтобы вы и ваша семья были в гармонии с использованием безобрывного переключателя.
- Тренировка генераторной установки отгоняет влагу, повторно смазывает двигатель, заменяет несвежее топливо и удаляет оксиды с электрических контактов.В результате улучшается запуск, повышается надежность работы и увеличивается срок службы двигателя.
- Держите топливный бак наполненным свежим топливом, доливайте его после каждой проверки.
- Если генератор необходимо поставить на хранение и не использовать более месяца, заблокируйте карбюратор и слейте его. Не забудьте снова открыть шестеренку при запуске генератора.
- При регулярной работе генератора автоматическая система зарядки аккумулятора на двигателе будет поддерживать заряд аккумулятора.
- С установленным безобрывным переключателем нет необходимости отключать какие-либо цепи в центре нагрузки (домашняя электрическая панель) при подаче питания на генератор.Даже когда электросеть работает нормально, двойное действие переключателей предотвращает подачу энергии от генератора к электросети и предотвращает попадание электроэнергии от электросети к генератору.
Рекомендации по безопасности
Национальный электротехнический кодекс устанавливает, что подключение генератора к любой электрической цепи, обычно питаемой от электросети, должно осуществляться с помощью утвержденного безобрывного переключателя. Назначение безобрывного переключателя — изолировать электрическую цепь от системы электроснабжения при работе генератора.
Лицензированный электрик или квалифицированный специалист должен установить автоматический переключатель в соответствии с местными правилами.
Безопасность генератора
- Переносной генератор, используемый с безобрывным переключателем, должен использоваться вне любого здания.
- Этот продукт подходит только для использования с генератором с плавающей нейтралью, и вы должны следовать инструкциям производителя генератора по удалению соединения между нейтралью генератора и рамой.
- Всегда подключайте шнур питания к генератору и к коробке подачи питания перед запуском генератора и всегда выключайте генератор перед отсоединением комплекта шнура питания.
- Не перегружайте генератор, иначе сработают его автоматические выключатели. Используя встроенные ваттметры передаточного переключателя, вы можете сбалансировать нагрузки, чтобы не снижать производительность вашего генератора.
- Во время установки впускной коробки расположите ее на расстоянии не менее 10 футов от любого отверстия в здании, через которое угарный газ попадет внутрь помещения.
- Работать с генератором в закрытом помещении опасно. Не используйте генератор, выхлопные газы которого могут скапливаться в закрытом помещении.
Лучшие автоматические переключатели для подключения генератора к дому
Мы рассматриваем безобидные переключатели от двух производителей, которые можно использовать для подключения генератора к дому. В первую очередь следует обсудить очень гибкий ассортимент автоматических переключателей от Reliance Controls Corporation. Второе обсуждение сосредоточено на двух автоматических переключателях от Connecticut Electric.
Reliance Controls Corporation Переключатели резерва Pro / Tran и Pro / Tran-2
На наш взгляд, лучшими переключателями резерва являются переключатели Pro / Tran и Pro / Tran-2, поставляемые Reliance Controls Corporation.Эти комплекты ручных переключателей Reliance Controls разработаны для быстрой установки в жилых и коммерческих помещениях. Я рассмотрю одну из моделей, модель 31410CRK Pro / Tran, а затем сравню ее с моделью 310CRK Pro / Tran-2. Pro / Tran-2 — это модельный ряд нового поколения этого популярного переключателя. В настоящее время обе модели доступны в Интернете на Amazon.
Reliance Controls Corporation предлагает широкий ассортимент автоматических переключателей. Линия Pro / Tran насчитывает 19 моделей, а серия Pro / Tran 2 — 22 модели.Все модели поставляются в комплекте с заводскими выключателями и автоматическими выключателями, а также 16-дюймовым гибким кабелепроводом, который легко присоединяется к выбивному отверстию в центре нагрузки (коробке выключателя).
Веб-сайт Reliance Controls Corporation легко найти и предлагает подробные спецификации для всех моделей и полное руководство по установке для загрузки. Имея такой широкий выбор моделей, вы можете купить переключатель, который точно соответствует вашим потребностям. На своем веб-сайте они предлагают руководство по выбору продуктов, которое упрощает выбор нужного переключателя.
Pro / Tran 31410CRK kit
(генератор мощностью до 7,5 кВт)
Все, что вам нужно для подключения генератора к дому.Характеристики:
- Комплект включает предварительно смонтированный десятиконтурный переключатель 31410C, шнур питания PC3010 (10 футов, 10 AWG, концы L14-30), входную коробку питания из окрашенной стали PB30 для наружного применения, проволочные гайки и L14- 20 штекер для розеток генератора на 20 А
- Удобный комплект для вашего безобрывного переключателя, схемы и необходимости подключения нескольких проводов
Максимальная рабочая мощность генератора: 7,501 - 18-дюймовый гибкий кабельный наконечник легко подключается, а безобрывной переключатель для поверхностного монтажа в помещении разработан для быстрой установки для жилых и коммерческих приложений
- cUL1008 внесен в список и поставляется с 5-летней гарантией на продукт
Обзор
Комплект переключателя резерва 31410CRK разработан для быстрой установки в жилых и коммерческих помещениях.Гибкая 18-дюймовая трубка легко крепится к центру нагрузки, и все провода четко промаркированы. Просто выберите домашние электрические цепи, необходимые в аварийной ситуации, и подключите их к проводам Pro / Tran.
Реверсивные переключатели Pro / Tran имеют прочный стальной корпус с порошковым покрытием. Это гарантирует отсутствие ржавчины.
ВИДЕО | Как установить переключатель Reliance Pro / Tran
В Pro / Tran 31410CRK используются двухпозиционные тумблеры «выключить перед включением», чтобы убедиться, что цепи не могут подключить генератор к электросети.Это означает, что он отключит сетевое питание перед подключением к генератору, чтобы сделать любое переключение безопасным и удобным.
Поставляется с комбинацией из шести заглушек на 1/2 и 3/4 дюйма для прокладки проводов. Восстанавливаемые автоматические выключатели с номинальным током устанавливаются для каждой цепи для защиты генератора от перегрузок. Эта модель оснащена эксклюзивными ваттметрами Reliance. Это позволяет легко сбалансировать нагрузку при переключении домашних цепей на генератор.
В комплект 31410CRK входят: один предварительно смонтированный переключатель 31410C с десятью цепями, шнур питания PC3010 для подключения генератора к входной коробке внешнего источника питания (10 футов, 10 AWG, концы L14-30).В комплект также входит коробка подачи питания из окрашенной стали PB30 для наружной установки для удобного подключения генератора к внутреннему безобрывному переключателю. Также в комплект входят гайки для фитинга и вилка L14-20 с наружной резьбой для выходов генератора на 20A.
Этот переключатель предназначен для генератора максимальной мощностью 7500 Вт. Он предназначен для использования с однофазными установками. На заводе-изготовителе он подключен к десяти цепям, каждая из которых оснащена безобрывным переключателем и сбрасываемым автоматическим выключателем с номинальным током ответвления. Шесть автоматических выключателей — это однополюсные автоматические выключатели 15 AMP, а четыре — однополюсные выключатели 20 AMP.
Все 10 цепей можно использовать как однополюсные цепи 125 В переменного тока. В другой конфигурации можно использовать некоторые переключатели, соединенные мостом и подключенные для подачи 250 В переменного тока максимум до 5 цепей. Типичная конфигурация может быть с 6 однополюсными цепями 125 В переменного тока и 2 двухполюсными цепями 250 В переменного тока. Это дает вам необходимую гибкость при адаптации безобрывного переключателя к вашим индивидуальным потребностям.
В чем разница между Pro / Tran 31410CRK и Pro / Tran 2 310CRK?
Reliance Controls Pro / Tran 2 310CRK — это версия нового поколения коммутатора Pro / Tran 31410CRK .Как и все модели Pro / Tran 2, он одобрен для большинства марок 1-дюймовых сменных автоматических выключателей и легко перенастраивается в полевых условиях для нескольких двухполюсных цепей. Это означает, что передаточный переключатель имеет новый элегантный вид благодаря сменным автоматическим выключателям и обеспечивает полную гибкость при установке. Pro / Tran не предлагает такого уровня настройки из-за используемых автоматических выключателей.
Десятиконтурный переключатель. Для генераторов до 7500Вт. (Amazon)Серия Pro / Tran 2 полностью соответствует всем нормам и кодам.Он внесен в список UL в соответствии со стандартом UL 1008 и подходит для использования в соответствии со статьей 702 Национального электрического кодекса ANSI / NFPA 70.
Автоматические переключатели Pro / Tran 2 могут поддерживать работающий генератор мощностью от 1875 Вт до 12500 Вт максимум. .
Все, за исключением небольшой модели с 4 цепями (R104B Pro / Tran 2), имеют ваттметры с цветовой кодировкой, чтобы помочь сбалансировать и управлять нагрузкой генератора. Эти измерители позволяют вам наблюдать за нагрузкой, которую вы снимаете с генератора. и исключить возможность отключения автоматических выключателей генератора.
Шесть моделей могут быть установлены на открытом воздухе и включают 4-, 6- и 10-контурные модели, а шестнадцать предназначены для установки внутри помещений. Внутренние автоматические выключатели могут быть установлены на поверхности, что придаст аккуратный вид стене. У вас не будет неприглядной установки в вашем доме. Вместо этого это будет аккуратная и профессионально выглядящая установка.
Реверсивные переключатели Reliance Pro / Tran 2 для установки вне помещений (NEMA 3R) идеально подходят для установки вне помещений в жилых и коммерческих помещениях.Стальной шкаф покрыт порошковой краской, дверца с замком с ключом и ключи плотно закрываются прокладками. Он имеет установленную на заводе розетку для подключения питания на дне для подключения к шнуру генератора.
Reliance Controls Corporation — производитель в США; как местная компания, они предлагают лучшую поддержку и гарантии. То, с чем не могут сравниться поставщики импортных моделей.
Connecticut Electric Выключатели EmerGen G2
Генератор мощностью до 7,5 кВт — с 10-контурным переключателем серии «G2» на 30 А, водонепроницаемой входной коробкой генератора на 30 А и шнуром питания длиной 10 футов 30 А.
Характеристики :
- Для использования с любым портативным генератором, имеющим выходную мощность до 30 А, двухпозиционные кулисные переключатели NEMA L1430
- полностью исключают возможность обратной подачи питания в электросеть или на ваш генератор при отключении электроэнергии. восстановлено
- 2-полюсные цепи позволяют использовать 240-вольтовые цепи — идеально подходят для применения в колодцах или отстойниках, если двухполюсная цепь не требуется, стяжку можно снять, чтобы учесть две однополюсные цепи.
- Может быть установлен внутри или снаружи — легко подключается к водонепроницаемой силовой коробке NEMA 3R (в комплекте).
- Переключатель питания совместим со всеми центрами нагрузки и специально одобрен для Challenger, Cutler Hammer, GE, home line, Siemens, Square D и центров нагрузки Westinghouse
- Также включает 10 футов.Комплект шнура питания на 30 А и дополнительный штекерный конец шнура на 20 А (для использования с генератором на выходе на 20 А)
Connecticut Electric поставляет только два переключателя включения генератора серии EmerGen «G2». Коммутаторы EmerGen G2 включают модель 10-7501G2; с десятью цепями и модель 6-7501G2 с шестью цепями. Обе модели рассчитаны максимум на 30 А (7200 Вт).
Стандартные аксессуары, поставляемые с безобрывным переключателем EmerGen G2, включают в себя водонепроницаемую входную коробку генератора на 30 А и шнур питания длиной 10 футов 30 А для подключения генератора к входной коробке.Эти автоматические переключатели рассчитаны на работу с генератором мощностью до 7,5 кВт (7500 Вт).
Важным ограничением EmerGen является то, что он НЕ МОЖЕТ ОБРАТИТЬ ЛЮБЫЕ ЦЕПИ БОЛЕЕ 20А.
Технические характеристики двух моделей
Номер модели 6-7501G2 : (с EmerGen EGS107501G2KIT)
- Максимальные комбинированные нагрузки при 250 В переменного тока: 30 А
- Всего цепей: 6
- Количество цепей на 15 А 4
- Количество цепей 20 А: 2
Номер модели 10-7501G2 : (с EmerGen EGS107501G2KIT)
- Максимальные комбинированные нагрузки при 250 В переменного тока: 30 А
- Всего цепей: 10
- Количество 15 А Цепей: 6
- Количество цепей на 20 А: 4
Стальной шкаф имеет порошковое покрытие с дверцей, которая плотно закрывается с помощью прокладок.Дверь оснащена центральным замком, который удерживает ее закрытой. Его можно установить на открытом воздухе или в помещении. При установке внутри помещения его можно установить заподлицо со стеной с помощью дополнительного набора для скрытой крышки FC-657 (шесть контуров) или FC-1075 (10 контуров).
Эти аварийные выключатели рассчитаны на работу при напряжении 240 В и оснащены стяжкой для ручки. Ручка-стяжка связывает два переключателя цепи вместе для обеспечения цепей 240 В в следующих положениях:
- Модель 6-7501G2; Схемы C&D
- Модель 10-7501G2; Схемы D&I и Схемы E&J
Connecticut Electric — производитель в Андерсоне, штат Индиана.
Лучшие модели генераторов для подключения к безобрывному переключателю
В нашем обзоре Лучший домашний генератор | В Полном руководстве по покупке бытовых генераторов, которое мы подготовили 28 МАЯ 2017 г., мы обсудили ряд резервных генераторов, которые можно подключить к дому с помощью безобрывного переключателя. В этой статье мы различали резервные (стационарные) и портативные генераторы для домашнего использования.
В этом обзоре мы рассмотрим только два генератора: Westinghouse WGen7500 (7500 Вт) и DuroMax XP12000EH (12000 Вт).
Поскольку портативные генераторы в любом случае не могут обеспечить весь дом, вы можете использовать свой нынешний портативный генератор, совместимый с передаточным переключателем, и ограничить количество цепей и устройств, которые вы можете использовать в чрезвычайной ситуации. Однако, если вы решите обновить или вам нужно его купить, следующий обзор будет ценным подспорьем в выборе лучшего генератора для подключения к дому.
DuroMax XP12000EH
Генератор 12 кВт. Прочтите наш подробный обзор XP12000EH.
Характеристики :
- Двухтопливная технология позволяет генератору работать на пропане или газе
- Усиленная рама с четырехточечными полностью изолированными креплениями двигателя для плавной бесшумной работы
- Панель полного питания с индикатором уровня масла, вольтметром, схемой выключатель и розетки
- Время работы на бензине при максимальной мощности 50%: 10 часов. Время работы на пропане при максимальной мощности 50%: 20 часов. (Стандартный размер бака для барбекю)
- Низкое отключение масла защищает двигатель.Тихий глушитель снижает шум двигателя.
Обзор
DuroMax XP12000EH — это высококачественный генератор высокой мощности для дома, бизнеса или отдыха. Эта машина обеспечивает пиковую мощность 12000 Вт и без проблем проработает весь день при постоянной мощности 9500 Вт. Он полностью способен обеспечить пусковой ток, необходимый для большинства устройств. Эта машина лучше всего подходит для переключателя Pro / Tran 2 мощностью 12 кВт, который может обрабатывать 4, 6 и 10 цепей в доме.
DuroMax — компания из Калифорнии, которая, как местный производитель в США, соответствует стандартам ETL и MTL.
DuroMax XP12000EH — двухтопливный генератор, что означает, что он может работать как на газе, так и на пропане. Возможность использования двух видов топлива дает то преимущество, что он может работать на газе, когда он доступен, а когда он заканчивается, вы можете взять баллон с пропаном из зоны барбекю и использовать его. Производитель заявляет об отличном времени работы на пропане, которое намного превышает время работы на газе.Что касается соотношения цены и качества и универсальности, бренд DuroMax является наиболее экономичным.
Он оснащен двигателем с верхним расположением клапанов (OHV) мощностью 18 л.с. 457 CC, который легко справляется с нагрузками высокой мощности. Его можно использовать для питания большей части вашего дома или кемпинга на колесах, и он может поддерживать работу оборудования на строительной площадке в течение всего дня. Он оснащен защитой от низкого уровня масла, чтобы гарантировать, что двигатель не будет работать с низким уровнем масла и не повредить себя.
Вы можете использовать одновременно 120 и 240 вольт или только 120 вольт при полной мощности.
DuroMax XP12000EH имеет регуляторы переменного и постоянного тока для обеспечения стабильного питания 120/240 В в вашем доме, которое не будет повышаться или понижаться при изменении нагрузки. Он может выдерживать пусковую нагрузку устройства 12000 Вт и может непрерывно работать от 9500 Вт.
Искрогаситель в шумопоглощающем глушителе позволяет использовать его в национальных парках США, гарантируя, что ваше устройство останется безопасным и в отличном рабочем состоянии.
Для большой машины он относительно тих на 72 дБ. Это тише, чем у большинства генераторов в своем классе, поэтому соседей не расстроит.Легко заводится и работает с электрическим пуском и пуском с обратной стороны.
Он также имеет защиту от перегрузки по току:
DuroMax XP12000EH имеет главный автоматический выключатель перегрузки и индивидуальные автоматические выключатели для каждой розетки. Это предотвращает любые повреждения, вызванные перегрузкой цепи или коротким замыканием. Автоматические выключатели можно сбросить после устранения перегрузки по мощности.
Превосходное качество сборки
DuroMax XP12000EH изготовлен в США из материалов высочайшего качества и соответствует самым строгим стандартам контроля качества.Двигатель установлен с использованием четырехточечных резиновых опор для обеспечения плавной работы, что снижает вибрацию и шум даже в самых тяжелых условиях работы.
Легко транспортировать, несмотря на свой вес
DuroMax XP12000EH поставляется в комплекте с транспортным комплектом, который включает 10-дюймовые резиновые колеса и ручки для удобства переноски.
Простой запуск
DuroMax XP12000EH оснащен электростартером, поэтому он легко запускается при повороте ключа.Вы все равно можете запустить его, если батарея разряжена, потому что в ней остается стартер. Для вашего спокойствия машина заряжает аккумулятор при работающем генераторе.
Прочтите наш исчерпывающий обзор DuroMax XP12000EH.
Westinghouse WGEN7500
Очень популярный генератор в 2021 году:Характеристики :
- 7500 Рабочих ватт и 9500 пиковых ватт; Дистанционный запуск с включенным брелоком, электрическим и возвратным пуском; 6.6-галлонный топливный бак с указателем уровня топлива; 10 часов работы при 50% нагрузке
- Имеет два GFCI (прерыватель цепи замыкания на землю) бытовая дуплексная розетка 5-20R 120 В и одна розетка L14-30R 120/240 В с поворотной блокировкой; Все розетки имеют резиновые крышки для дополнительной безопасности
- Plug-and-Play: поставляется с брелоком для дистанционного запуска, зарядным устройством 12 В, маслом, масляной воронкой, набором инструментов и руководством пользователя, которое поможет вам начать работу прямо из розетки. Коробка (требуется минимальная сборка)
- Приведено в действие 4-тактным двигателем Westinghouse с верхним расположением клапанов объемом 420 куб. Поддерживается 3-летней ограниченной гарантией; Общенациональная сеть обслуживания и поддержки клиентов.
Обзор
Westinghouse WGen7500 обеспечивает рабочую мощность 7500 Вт и пиковую пусковую мощность 9500 Вт. Это отлично подходит для подключения генератора к дому. При мощности 7500 Вт он справится с большинством домашних цепей. Westinghouse Wgen7500 подходит для коммутаторов Connecticut Electric EmerGen G2, которые могут обрабатывать до 7,5 кВт.
Генераторы Westinghouse Wgen имеют трехлетнюю гарантию, которая показывает, насколько компания Westinghouse доверяет своей продукции.Компания Westinghouse Electric была основана в 1886 году, а название Westinghouse стало нарицательным в США. Многолетняя репутация компании неоднократно приносила им место в учебниках истории.
Westinghouse Wgen7500 оснащен двигателем объемом 420 куб. См с верхним расположением клапанов и чугунной гильзой. Этот двигатель работает до 10 часов на одном баке, поэтому нет необходимости постоянно заправлять бак. Двигатель запускается с помощью удобной кнопки, а также запускается дистанционно. Двигатели Westinghouse соответствуют требованиям EPA, CSA и CARB.Они оснащены системой отключения при низком уровне масла, чтобы защитить двигатель от ситуаций с низким уровнем масла, которые могут привести к его разрушению.
Этот двигатель достаточно мощный, чтобы с легкостью запустить генератор мощностью 7,5 кВт. При использовании переключателей EmerGen G2 с этим генератором необходимо тщательно выбирать нагрузку схемы во время переключения. Если вы не будете осторожны, выключатель на 30 А сработает, потому что машина может подавать больше, чем может выдержать выключатель. При использовании с переключателями Pro / Tran 2 ограничение 30 А снимается, и можно использовать полную мощность машины.
Эта машина имеет хорошо продуманную панель и закрытые розетки. Дуплексные бытовые розетки 2 X 5-20R 120 В GFCI дают вам несколько розеток для питания ваших предметов на строительной площадке или в кемпинге. Розетка L14-30 поставляется для подключения генератора к безобрывному переключателю. Он также имеет цифровой выходной дисплей, на котором отображаются значения напряжения, частоты и часов. .
VFT-метр контролирует: вольт, частоту, время работы. (Amazon)Все цепи защищены от перегрузки автоматическими выключателями, которые могут быть сброшены при снятии условия перегрузки.
Westinghouse Wgen7500 поставляется с зарядным устройством для аккумулятора на 12 В, маслом, масляной воронкой, набором инструментов и руководством пользователя, чтобы сделать его использование приятным. Трехлетняя гарантия дает вам необходимую уверенность. Вы можете быть уверены, что изделие прослужит долго.
Важные факторы, которые следует учитывать при выборе генератора
К сожалению, модели мощностью 7,5 кВт (7500 Вт) и особенно 12 кВт (12000 Вт) не являются действительно портативными и скорее относятся к категории переносных генераторов из-за своего веса.Вы заметите, что устройства весят от 207 до 265 фунтов, это вес взрослого человека! При этом машины передвигаются на колесах и поэтому могут использоваться для выполнения различных задач по дому, на стройплощадке или во время отпуска. Колеса также позволяют легко перенести его из хранилища туда, где вы хотите установить его за пределами дома. Дополнительная мощность от тяжелых машин также делает его удобным при использовании электроинструментов.
Что означает соответствие стандарту CARB?
Наши друзья в Калифорнии должны убедиться, что их генераторы соответствуют требованиям CARB.Только один из рассмотренных здесь генераторов соответствует требованиям CARB.
CARB означает Калифорнийский совет по воздушным ресурсам. CARB — это агентство, которое занимается защитой окружающей среды, в частности, проблемами загрязнения воздуха. По этой причине генератор, используемый в Калифорнии, должен соответствовать правилам и нормам CARB. Портативный генератор Westinghouse 7500EC мощностью 7500 Вт соответствует требованиям CARB, а Duromax XP12000EH — нет. XP15000E мощностью 12000 Вт можно рассматривать при выборе модели Duromax, совместимой с CARB.Для подробного обсуждения этой темы прочтите нашу статью: Что соответствует требованиям CARB?
Как хранить генератор?
При хранении портативного генератора, работающего на газе, вам, вероятно, следует подумать о подходящем стабилизаторе топлива или быть готовым опорожнить машину. Хранение машины в течение 2 или более месяцев может привести к засорению топливопроводов и карбюратора. Это означает, что машина не запускается, и ее необходимо сначала очистить. Когда нет слива из топливопровода, как в некоторых портативных генераторах, я рекомендую вам отключить подачу топлива и поработать двигатель до полной остановки.Если установлен слив из топливопровода, слить воду из карбюратора будет намного проще. Не рекомендую опорожнять бак; внутренняя часть резервуара будет подвергаться воздействию влажной среды и может заржаветь внутри. Лучше продолжайте доливать его, чтобы он был готов, когда вам это нужно.
А как насчет чувствительного электронного оборудования?
Большинство неинверторных генераторов не рекомендуется для питания чувствительного электронного оборудования, такого как компьютеры, планшеты, мобильные телефоны или медицинские устройства, из-за присущей им неравномерной синусоидальной волны в источнике переменного тока от генератора. Общее гармоническое искажение (THD) — это измерение гармонического искажения, присутствующего в синусоидальной волне. Для большинства этих приборов THD не должен превышать 5%. Об этом говорят только инверторные генераторы.
Большинство производителей не указывают THD генератора. Некоторые генераторы снижают напряжение при увеличении нагрузки. Вам следует подумать об использовании источника бесперебойного питания (ИБП) для этих чувствительных устройств при использовании его с неинверторным генератором.
При выборе генератора убедитесь, что он имеет автоматическое регулирование напряжения, как в машинах DuroMax и Westinghouse.Это обеспечивает надежный и точный контроль напряжения для требовательных приложений.
Где мне разместить генератор при его использовании?
Переносной генератор, используемый с безобрывным переключателем, должен работать вне любого здания и не должен использоваться под дождем или снегом. Также имейте в виду, что портативный генератор лучше всего работает, когда стоит на твердой земле. Большие генераторы также имеют тенденцию быть более шумными и могут раздражать вас и ваших соседей во время длительных отключений электроэнергии. Рассмотрите место подальше от окон и дверей, под навесом крыши и защищенное от скопления снега и дождя.
Как это:
Нравится Загрузка …
Вас также могут заинтересовать:Опасность генератора обратной подачи — Опасность обратной подачи | Норвалл
Переносной генератор никогда не подкормить дом
Линейщик из Алабамы восстанавливает электроэнергию в Оушен-Сити, штат Нью-Джерси, после урагана «Сэнди»Электричество поступает в дом от утилита через трансформатор. Трансформатор снижает напряжение с от тысяч вольт до 240 вольт, прежде чем он попадет в дом.В доме это проходит через главный автоматический выключатель для распределения через параллельную цепь выключатели к различным приборам, освещению и розеткам.
Домашние электрические розетки обеспечивают напряжение 120 вольт с максимальной силой тока 15 или 20 ампер. Некоторые розетки для электрических плит или электрических сушилок подают 240 вольт при 30, 40 или даже 50 ампер.
Обратное питание — это практика подачи электропитания в дом портативным генератором во время отключения электроэнергии путем подключения его к прибору или розетке.
Обратная подача генератораПодкормка дома, квартиры или бизнеса — опасная практика и незаконна в некоторых юрисдикциях.
Люди, которые обеспечивают обратное питание в своих домах, подключают генератор к розетке с помощью самодельного шнура с двумя вилками. С помощью шнура обратного питания генератора, который иногда называют шнуром самоубийства, электрическая энергия поступает на главную панель через прерыватель цепи ответвления розетки. Панель распределяет питание на остальную часть дома через другие автоматические выключатели ответвления.Он также подает питание через главный выключатель на трансформатор, который затем преобразует его обратно в тысячи вольт и пытается запитать все соседние линии электроснабжения.
Подача электроэнергии в инженерные сети подобным образом опасна и незаконна. Рабочие, пытающиеся восстановить электричество в районе, могут неожиданно столкнуться с высоким напряжением в линиях электроснабжения и получить смертельный удар.
Отключение главного прерывателя снижает опасность, но для этого нужно, чтобы кто-то отключил главный прерыватель.Нет никакой гарантии, что кто-то другой не включит главный выключатель и не запитает соседние провода. Такое расположение не обеспечивает защиты от случайного включения электропроводки или возникновения опасности поражения электрическим током в доме.
Шнур обратного питания генератора представляет опасность поражения электрическим током. Если вилка внутри дома выпадает из розетки прибора, на клеммах шнура оказывается 240 вольт. Любой, кто споткнется о шнур или споткнется о него, может получить удар электрическим током.Отсюда удачно названный «Шнур самоубийц Генератора».
Плохое управление питаниемПри подаче питания на сервисную панель подается питание на всю панель автоматического выключателя. Панель распределяет электроэнергию по всему дому по всем цепям. Только самые большие портативные генераторы обладают мощностью, достаточной для питания всего дома. Отключение некоторых прерывателей помогает решить эту проблему, но делает это без балансировки нагрузок.
Генератор подает 240 вольт, разделенных между двумя линиями по 120 вольт.Каждая линия обеспечивает половину мощности генератора. Если большая часть или все основные цепи оказываются на одной линии, несбалансированная нагрузка создает нагрузку на генератор, и дом может использовать только половину мощности генератора.
Лучшее решение Ручной переключатель резерва — самый безопасный способ запитать ваш дом портативным генератором.Ручной переключатель резерва изолирует домашнюю электрическую систему от линий электроснабжения до того, как он подключит питание от генератора.Коммутатор распределяет питание по ответвленным цепям, выбранным домовладельцем во время установки. У каждой цепи есть свой выключатель, и электрическая энергия не может покидать жилище. Это не приведет к питанию соседних инженерных сетей и не подвергнет опасности рабочих.
Когда электросеть восстанавливает питание, передаточный переключатель защищает генератор от повреждений, вызванных внезапным подключением другого источника питания.
Нагрузка генератора остается сбалансированной, потому что безобрывный переключатель равномерно распределяет нагрузку между двумя 120-вольтовыми линиями.Сбалансированная нагрузка снижает нагрузку на генератор, экономит топливо и позволяет использовать полную мощность генератора.
Незаконная обратная подачаОбратное кормление — опасная практика, запрещенная во многих местах. Если вы подключаете электрическую систему своего дома и травмируете или убиваете работника, вы несете ответственность и несете ответственность и сталкиваетесь с вполне реальной возможностью уголовного преследования за свои действия. Более того, даже ваши действия никому не причинят вреда: если коммунальное предприятие обнаружит, что вы подключаете их линии обратно, на вас могут наложить штраф или коммунальное предприятие может отключить ваш дом.
Будьте осторожны и избегайте проблем. Установите ручной переключатель передачи или наймите квалифицированного электрика, который сделает это и будет готов к следующему отключению электроэнергии. Это не стоит опасности или риска. Ручной переключатель обеспечивает питание таких предметов первой необходимости, как холодильники, печи и отстойники, от безопасных и надежных соединений.
Обновлено 29 января 2020 г.
Факты о подключении портативного генератора к дому
Подключение портативных генераторов с помощью специального кабеля и входной коробки к ручному переключателю
Когда происходит отключение электроэнергии, нет сомнений в том, что лучший способ обеспечить дом резервным аварийным питанием — это использовать систему резервного генератора.Автоматический переключатель резерва управляет источником энергии в доме и переключает его между электросетью и резервным генератором по мере необходимости. Это происходит автоматически, и генератор работает на муниципальном природном газе или сжиженном нефтяном газе из жилого резервуара.
В случаях, когда резервный генератор нецелесообразен или не может быть установлен по какой-либо причине, переносной генератор может обеспечивать питание во время отключения.
Портативные варианты подключения
Генератор, подключенный через впускную коробку к ручному безобрывному переключателю.
Подключение приборов к портативному генератору с помощью удлинителей — самый простой вариант. Шнуры подключаются к розетке генератора, а затем подключаются к необходимым приборам внутри дома. Это прекрасно работает с такими приборами, как холодильники и морозильники, или с водоотливным насосом, который сохраняет подвал сухим во время шторма. Однако электроприборы, подключенные к постоянной проводке, таким образом не получат электропитание, в том числе печи, центральные кондиционеры, электрические плиты и скважинные насосы.
Ручной переключатель резерва может снабжать электричеством важные цепи. Электроэнергия распределяется через автоматические выключатели на специальной панели, управляемой переключателем. Во время отключения электричество подается портативным генератором через специальный кабель, который соединяет генератор с входной коробкой, которая подает питание на коммутатор.
Безопасное аварийное питание
Предварительно смонтированный комплект ручного резервного переключателя на 30 А, включая переключатель, специальный кабель и входную коробку
Причина использования безобрывного переключателя проста.Ручной или автоматический переключатель резерва изолирует дом от инженерных сетей, когда питание подается от генератора. Без автоматического переключателя вполне возможно случайно запитать электрические сети генератором. Трансформатор, который питает дом, преобразует мощность этого генератора с 240 вольт до 69000 вольт.
Напряжения более чем достаточно, чтобы убить или серьезно повредить коммунального работника.
Если вы случайно подключаете генератор к электросети и ваши действия повлекли за собой травму или смерть коммунального работника, вы несете ответственность за эти действия.Никогда не подключайте питание к дому, и вы случайно не подключитесь к инженерным сетям.
Ручные переключатели резерва
Ручной переключатель резерва — это именно то, что указано в его названии. Это ручное устройство, которое требует, чтобы человек переключился с электросети на генератор. Когда это происходит, цепи, питаемые генератором, изолируются от линий электроснабжения и подключаются к линиям генератора. При возврате переключателя к электросети действие отменяется, и питание от электросети снова подключается.
Когда происходит отключение электроэнергии, домовладелец выносит портативный компьютер на улицу в заранее определенное место, где не будет собираться стоячая вода или попадать смертоносный выхлоп в дом.Специальный кабель питания вставляется в панель генератора и во входную коробку. После запуска генератора и его прогрева включается главный выключатель генератора, а затем ручной переключатель переводится в положение генератора.
Теперь питание подается на цепи, подключенные к ручному переключателю.
Когда утилита восстанавливает питание, происходит обратный процесс. Ручной переключатель переводится в режим энергоснабжения, чтобы восстановить подачу электроэнергии в дом.Главный выключатель выключен, что отключает питание кабеля и панели розеток. Наконец, генератор выключают, дают ему остыть и убирают.
Размер удлинителя
Используйте наружные удлинители только с проводом правильного калибра. Подбирайте удлинители в зависимости от силы тока, которую может подавать розетка генератора. Если розетка оснащена автоматическим выключателем на 20 ампер, то она может обеспечивать ток 20 ампер, а удлинитель 12 калибра является минимальным размером.
Распространенной ошибкой является выбор размера шнура в соответствии с требованиями прибора. Например, использование удлинительного шнура 16 калибра для подключения прибора на 10 ампер к розетке генератора на 20 ампер. Если кто-то подключит к шнуру другой прибор, шнур может перегреться и вызвать возгорание.
Держите под рукой удлинители, которые будут пропускать максимальный ток, протекающий через шнур. Не полагайтесь на догадки или на то, что никто не ошибется.
Выделенные кабели
Специальные кабели подключают выход генератора 240/120 вольт к впускной коробке.Кабели, поставляемые дистрибьютором или изготовителем, имеют разъемы, соответствующие допустимому току. Шнур на 30 ампер имеет разъемы, рассчитанные на 30 ампер, и может подключаться только к розеткам на 30 ампер. То же самое и с кабелями на 50 ампер.
Кабели имеют четыре провода, конфигурация которых аналогична электрической сушилке или кабелю электропривода. Каждый из двух проводов передает 120 вольт, что в сумме составляет 240 вольт. Другой провод служит нейтралью или обратной для проводов на 120 вольт.
