Монтаж потолков Грильято – инструкция по монтажу от компании «Грильято-мастер»

Потолок «Грильято» состоит из каркаса, направляющих и декоративных балок, образующих решётку. Балки алюминиевые, толщина металла — 0,4 мм или 0,32 мм, поэтому вес конструкции сравнительно небольшой. Благодаря многим преимуществам системы «Грильято» вытесняют кассетные «Армстронг». Подвесной потолок можно собрать своими руками, если работать с одним или двумя помощниками.

Особенности монтажа решетчатых потолков «Грильято»

Решетчатые потолки «Грильято» — новое слово в дизайне интерьеров общественных помещений. Воздушная, лёгкая, объёмная конструкция может быть установлена по всей площади основного потолка или вмонтирована по центру на одном уровне со сплошной подвесной системой. Перед монтажом требуется провести небольшую подготовку. Если есть сильные перепады по высоте, их нужно устранить, а незначительные изъяны скроются под решёткой. Все коммуникации необходимо проложить до того, как будет выполняться крепление «Грильято» к потолку.

Основной потолок лучше покрасить или обшить гипсокартоном, но без этого этапа можно обойтись, если поверхность без выраженных дефектов. Работа по монтажу несложная, но кропотливая и требует аккуратности. Металлический профиль очень тонкий, и, если приложить чрезмерное усилие, он погнётся или поцарапается. Поэтому собранную конструкцию не рекомендуется разбирать.

Общая информация о сборке

Общая информация о сборке Можно прочитать несколько инструкций и ничего не понять, а лучше один раз посмотреть видео, предоставленное производителем или официальным дилером и получить общее представление: что и в какой последовательности делать, что к чему крепить и как собирать решётку. В конце видеоинструкции вы увидите, как должен выглядеть готовый потолок «Грильято».

Инструменты и материалы

Всё необходимое нужно подготовить до начала работы. Материалы, которые потребуются:

• подвесы;
• элементы для сборки решетчатой конструкции;
• саморезы;
• дюбеля;
• стартовый уголок;

Виды профиля и вспомогательные элементы:

• Главная планка — направляющая, она же несущая. Длина — 2,4 м, по всей планке выполнены монтажные пазы для поперечных планок и отверстия с шагом 10 см. На торцах — упор и соединительный замок;
• Поперечина. Планка длиной 120 см. Она также с пазами и отверстиями, по краям находятся замковые конструкции, с помощью которых планка присоединяется к основной направляющей;
• Профили «мама» и «папа». Их длина составляет 60 см, назначение — сборка решетчатых модулей;
• Опорный уголок. Он нужен для завершающего выравнивания потолка. Крепится по всему периметру комнаты;
• Проволочные подвесы и стыковочные планки. Это вспомогательные элементы, которые также используются для крепления.

Также понадобятся инструменты:

• дрель;
• шуруповёрт;
• ножницы по металлу;
• рулетка;
• угольник;
• карандаш;
• циркулярная пила или болгарка.

Если предполагается окрашивание решётки, понадобится краска.

Её можно распылять из баллончика, но это не всегда удобно, потому что краска может попасть на примыкающую стену. Оптимально использовать акриловую краску и кисть подходящего размера или покрасить элементы решётки до монтажа и дать им высохнуть. Красить не обязательно, так как производитель предлагает много вариантов расцветок.

Расчёт количества направляющих

Направляющие элементы имеют стандартную длину 2,4 м. Они крепятся вдоль всей стены. Обычно приходится обрезать или наращивать направляющие, и нужно постараться, чтобы было как можно меньше отходов и стыков. Направление монтажа зависит от длины и ширины потолка. Если площадь квадратная, можно устанавливать в любом направлении.

Сначала нужно определить, сколько модулей потребуется. Для этого надо посчитать площадь одной решётки с учетом несущих элементов. Модули выпускаются с ячейками разной величины и отличаются по габаритам (см. фото).

В зависимости от размера ячейки, отличается количество элементов «мама» и «папа» в одном модуле:

Длина и сторона ячейки	Кол-во элементов «мама»	Кол-во элементов «папа»	Общее кол-во элементов
200х200	2	2	4
150х150	3	3	6
120х120	4	4	8
100х100	5	5	10
86х86	6	6	12
75х75	7	7	14
60х60	9	9	18
50х50	11	11	22
40х40	14	14	28

Зная площадь комнаты и одного модуля, легко рассчитать, сколько решёток и вспомогательных элементов потребуется для сборки потолка «Грильято». Количество продольных и поперечных несущих элементов рассчитывают так:

• ширину комнаты в метрах делят на 0,6;
• длину делят на 2,4;
• значения округляют до целых чисел.

Поскольку длина и ширина могут быть не кратными 2,4 м и 60 см, придётся отрезать куски от целых профилей.

Обратите внимание! Отрезки несущих элементов нужно считать как целые профили, так как у них только с одной стороны есть фиксирующая стыковочная система.

Схема сборки

В первую очередь по всему периметру, где будет выполнено крепление «Грильято», закрепляют металлический уголок (стартовый). Следующим этапом фиксируются профили длиной 2,4 м. Они соединяются между собой элементами длиной 1,2 м, расположенными перпендикулярно. В свою очередь, профиль длиной 1,2 м соединяется между собой элементами длиной 60 см. В последнюю очередь закрепляют собранные ячеистые модули. Стартовый уголок используется обычный, такой же, как при монтаже других типов потолков.

Подготовительный этап — разметка. С помощью лазерного или пузырькового уровня определяют, где будет проходить стартовый уголок, и наносят разметку. Саморезами или дюбелями фиксируют уголок. Между профилем и основным потолком должно быть расстояние не менее 15 см, можно больше (до 1 м), если позволяет высота помещения. Отступ нужен для регулировки длины подвесов, чтобы можно было сориентировать конструкцию «Грильято» строго горизонтально.

Монтаж подвесов

Подвес состоит из пружины, которая имеет вид пластины, и двух металлических спиц. Способ крепления к основному потолку зависит от материала. Если это бетон, придется сверлить отверстия перфоратором и крепить на дюбель-гвозди. Для деревянных поверхностей применяют только саморезы.

Первый этап — нанесение разметки на основной потолок. Первую точку наносят так, чтобы до ближайшей стены оставалось не менее 60 и не более 70 см, следующие отметки ставят с шагом 65-75 см. Подвесы фиксируют по разметке и выравнивают по высоте. Нужно, чтобы петли находились строго в одной плоскости.

Может получиться так, что крюк подвеса окажется в то же точке, где соединяются продольный и поперечный профили. Не нужно пытаться вставить рейку в перекрытый паз, лучше переставить крюк в соседнее отверстие, иначе металл просто погнется.

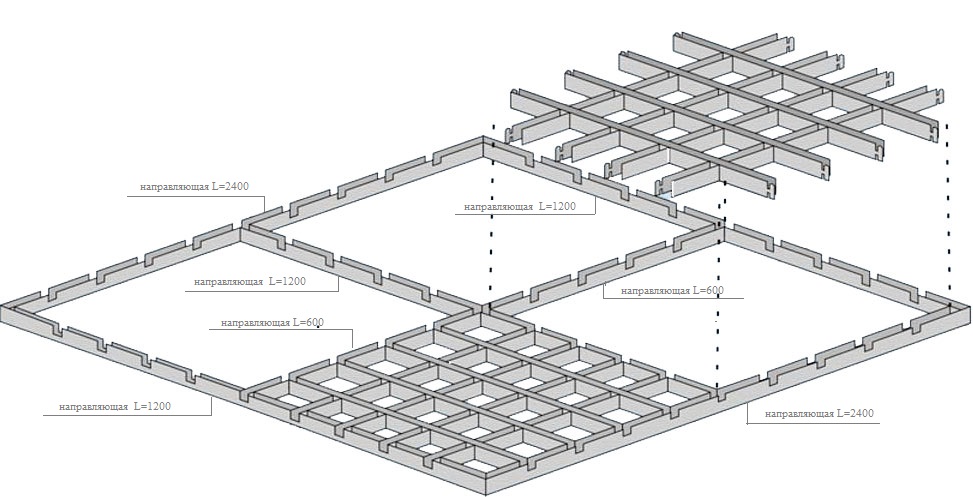

Установка главных несущих элементов

Когда все подвесы будут на своих местах, начинают устанавливать планки длиной 2,4 м. Их высота составляет 50 мм, сечение — U-образное. С одной стороны, есть стыковочный замок и продольный паз, с другой — только паз. Край планки выполнен в виде опорной поверхности. Её можно опирать на стартовый уголок или использовать для наращивания, если не хватит длины.

С одной стороны планки по всей длине есть отверстия, расположенные с шагом 100 мм. В эти пазы вставляются планки длиной 1,2 м.

Первый этап монтажа — установка длинных планок. Их сращивают между собой, а последнюю отрезают со стороны стыковочного замка. Одновременно направляющую подвешивают на крюки. Удобнее выполнять монтаж сразу двух или трёх планок. Внутрь краев, которые стыкуются между собой, укладывается переходник. Он располагается так, что в собранной конструкции его не видно, и потолок выглядит как единая конструкция

В итоге должно получиться несколько длинных направляющих, подвешенных на крюках. Они гибкие и могут погнуться от неосторожного движения. По мере сращивания можно монтировать поперечные планки длиной 1,2 м. Это обеспечит некоторую жёсткость, и погнуть потолок будет сложнее.

Монтаж поперечин и установка модулей

Поперечные элементы фиксируются просто: их достаточно уложить на подвешенные длинные направляющие. Планка представляет собой алюминиевый профиль U-сечения. По всей длине расположены пазы с фиксаторами. Когда собраны продольные и поперечные элементы, конструкцию уже можно выровнять по высоте, так как она достаточно жёсткая.

Следующий этап — сборка декоративных решеток и их монтаж. Их можно собрать и заранее. Ячеистые модули собираются из планок двух типов: в одних пазы находятся сверху, в других — снизу. Для сборки рейки просто укладывают в заданное положение, совмещая пазы. Это скучная и кропотливая работа, но её можно упростить.

Мастера делают так: кладут параллельно две вертикальные планки, на них надевают одну поперечную и протягивают до края. Получается П-образные конструкция. Потом надевают и протягивают остальные планки до нужного положения, в результате должна получиться решетка.

Собрав все модули, их укладывают на каркас. Край решетки заводят в пространство между продольным и поперечным элементами и совмещают замки с пазами. На этом этапе установка «Грильято» требует аккуратности: для совмещения придётся прилагать усилия, и важно не погнуть профиль. Последний ряд может оказаться уже, чем стандартный модуль, поэтому лишний металл обрезают. Боковые стороны подрезают ножницами по металлу, а центральную часть переламывают.

Если укорачивать решётку не нужно, срезают замок и опирают обрезанный край на стартовый уголок. Собранный потолок «Грильято» — довольно жёсткая конструкция, которой не страшны удары и прочие механические воздействия.

Все детали подвесной системы «Грильято» имеют точные размеры, поэтому при самостоятельном монтаже сложно ошибиться. Главное — учесть все рекомендации производителя.

решетка для ячеистого подвесного потолка, размеры, типы, установка, как собрать

Содержание:

Описание и устройство конструкции

Область использования
Виды потолков Грильято
Ценовая политика
Порядок монтажа потолков Грильято
Правила установки источников освещения
Видео

При оформлении потолочного пространства используются различные варианты, среди которых можно выделить потолок Грильято. В этом случае появляется возможность скрыть дефекты потолка, не прилагая для этого особых усилий.

Описание и устройство конструкции

Потолок Грильято выполняется в виде решетки, которая фиксируется на основной плоскости. Решетки и направляющие из алюминиевого профиля используются для создания ячеек. Крепление потолка-решетки выполняется с помощью специальных подвесов.

Основой потолка Грильято является U-образный алюминиевый профиль, стенки которого имеют толщину не более 10 мм и высоту около 50 см. При использовании профилей разной высоты достигается эффект падающего потолка, и появляется возможность скрыть любые коммуникационные системы.

Одной из характеристик ячеистого подвесного потолка является прозрачность, которая зависит от следующих факторов:

• Размеры ячеек, минимальное значение при этом составляет 3*3 см, а максимальное – 20*20 см.
• Количество света.
• Расстояние между основной плоскостью и подвесной конструкцией.

При низких потолках в помещении предпочтение отдают малому размеру ячеек, большой высоте профиля максимальному потолочному освещению.

Потолки Грильято обладают большим количеством преимущественных моментов:

• Возможность скрыть различные коммуникационные системы, включая электропроводку и элементы вентиляции.
• Способность снижать уровень шума, исходящего от вентиляционной системы.
• Долговечность алюминиевых элементов конструкции. Для изготовления потолков Грильято используется высококачественный алюминий, сохраняющий цвет на протяжении длительного времени, устойчивый к высокой влажности, коррозии, низкой температуре и ультрафиолетовым лучам.
• Замена или ремонт поврежденных участков без демонтажа всей конструкции и существенных затрат.
• Сочетание с различными видами отделки потолков, что дает возможность воплотить в жизнь любое дизайнерское решение.
• Безопасность для жизни и здоровья людей обеспечивается отсутствием токсических веществ в составе потолков Грильято.
• Беспрепятственное проведение технических работ в межпотолочном пространстве.
• Система противопожарной безопасности может быть скрыта за потолком Грильято, а при ее срабатывании алюминиевый профиль остается неповрежденным благодаря антикоррозийному покрытию.

Область использования

Подобные конструкции рекомендуется использовать в помещениях, где потолок должен быть максимально практичным. К этой категории можно отнести предприятия торговли и общественного питания, вокзалы и аэропорты, помещения промышленного назначения и жилые дома. Долговечный и надежный в эксплуатации потолок Грильято вполне может использоваться для оформления всех перечисленных объектов.

Для жилых помещений такой вариант можно назвать лучшим решением благодаря возможности установки потолочной системы вентиляции. Кроме того потолки Грильято подходят для людей, отдающих предпочтение простому и ненавязчивому оформлению интерьера.

Виды потолков Грильято

При решении вопроса, как собрать потолки Грильято, важно знать, что алюминиевый профиль может быть окрашен в разные цвета. В зависимости от этого выделяют следующие виды потолков:

• Белые и синие.
• Медные и хромовые.
• Серебристые и позолоченные.

Способ размещения определяет следующие виды потолков:

• Стандартные конструкции с ячейками квадратной формы. Основным элементом таких потолков является U-образный алюминиевый профиль. Главное отличие – размер ячеек.
• Потолки пирамидальной формы. Оригинальность и необыкновенная форма создают особый эффект. В качестве основного элемента используется Y-образный профиль. Наиболее подходящее цветовое решение в этом случае: золото, хром или под дерево.
• В виде жалюзи. Подобное решение подходит для помещений, пространство которых ограничено стенами или перегородками. Конструкция дает возможность легко и быстро проникнуть в пространство между потолками, поэтому потолки в виде жалюзи рекомендуется устанавливать при размещении коммуникаций над потолком. Основой потолков в виде жалюзи являются U-образные прямые и поперечные алюминиевые профили.
• Многоуровневый потолок. Такой вариант используется для создания нестандартного интерьера и воплощения неординарных фантазий дизайнера. Многоуровневые конструкции создаются из U-образных алюминиевых профилей путем размещения их на разном расстоянии от основной плоскости.

Ценовая политика

Стоимость конструкции определяется несколькими факторами:

• Размеры потолка Грильято.
• Размеры ячеек.
• Цветовое решение.
• Качество материала.
• Наличие антикоррозийной защиты.
• Производитель потолка.
• Сложность конструкции.
• Вид потолка.

Монтажные работы стоят по-разному, это также зависит от сложности конструкции. К примеру, установка стандартного потолка подвесного Грильято обойдется значительно дешевле потребителю, чем аналогичные работы с многоуровневым потолком. Потолок с более сложными ячейками и профилем также стоит дороже.

Порядок монтажа потолков Грильято

Основными элементами потолков Грильято являются направляющие и блоки из алюминиевого профиля. Вначале на основной плоскости фиксируются направляющие, затем их соединяют посредством блоков.

В целом подвесной потолок типа Грильято состоит из следующих элементов:

• Направляющие двух видов – основные и короткие дополнительные.
• Подвесы.
• Угловые молдинги.
• Алюминиевый профиль разной высоты и размера.

Непосредственно перед монтажом потолка Грильято выполняют основные коммуникационные работы и рассчитывают количество потолочных светильников.

Сборка подвесного потолка-решетки выполняется в соответствии со следующей инструкцией:

• Делают разметку потолка, пользуясь уровнем и карандашом или маркером. На одной из стен отмечают уровень расположения подвесной конструкции, который берут за основу при проведении дальнейших монтажных работ.
• При определении уровня следует учитывать проходящие коммуникации, чтобы подвесная конструкция скрывала все провода и дефекты.
• В соответствии с первой отметкой ставят соответствующие метки на трех других стенах и проводят линию, соединяющую периметр помещения. Саморезами крепят пристенные уголки, фиксирующие высоту подвесной конструкции.
• На уровне соединительной линии закрепляют основные профили, они по окончании монтажного процесса имеют вид прикрепленных полочек, лицевая сторона которых обращена вниз.
• Крепежные элементы подбираются в зависимости от материала, который использовался при изготовлении основного потолка. Шаг между крепежами не должен быть более 45 см.
• Теперь выполняют разметку, согласно которой будет установлен направляющий профиль. Здесь за основу берут размер ячеек.
• Для крепления направляющего профиля используют подвесы, размещая их с шагом 1,2 метра.

Непосредственный монтаж Грильято проводится по следующей технологии:

• Определяют оптимальное расположение направляющего профиля. Для этого длину и ширину потолка делят на стандартный размер профиля, 180 или 240 см. В результате можно избежать большого расхода материала.
• Далее сверлят отверстия для крепления направляющих.
• Затем необходимо определить места, где будут расположены источники освещения. Здесь также делают отверстия с помощью дрели.

Очень важно правильно рассчитать количество подвесов при монтаже потолка Грильято, поэтому за основу берут следующие данные:

• Для одного источника освещения нужно установить два или три подвеса.
• Профиль длиной до 0,6 метра крепится одним подвесом, если длина составляет 1,2 метра, то нужно три подвеса, при длине направляющей 2,4 метра требуется не меньше четырех подвесов.

При установке направляющих рекомендуется придерживаться следующего правила: вначале работают с длинными элементами, затем с короткими рейками. Для соединения лучше всего приобрести специальные соединительные элементы.

На собранном каркасе устанавливают приборы освещения, их фиксируют с помощью подвесов.

На завершающем этапе проверяют ровность установленной конструкции, используя для этой цели строительный уровень. При отсутствии больших отклонений выполняют подключение светильников к сети электропитания и проверяют их работу.

Правила установки источников освещения

Освещение потолков Грильято осуществляется посредством установки светильников растрового типа. Этот вариант считается наиболее подходящим для подобного вида конструкций.

Светильники отличаются легкостью, а благодаря совпадению размеров ячеек потолка и светильника приборы гармонично вписываются в интерьер потолочного пространства.

При выборе приборов освещения для потолков Грильято следует обратить внимание на маркировку светильника. Если на нем имеются буквы GB, то прибор предназначен для монтажа подвесного потолка Грильято.

Устанавливать источники освещения на подобных конструкциях можно на любой высоте, при этом учитывается размещение ячеек. Фиксация осуществляется посредством подвесов. Профиль хромированного или металлического цвета хорошо отражает свет, поэтому с помощью таких элементов можно визуально увеличить пространство комнаты.

При определении места расположения приборов освещения на потолке Грильято за основу берется организация основного и зонального освещения. Чаще всего трудностей на этом этапе не возникает, так как светильник можно установить в любой ячейке подвесной конструкции.

При установке потолка Грильято можно приобретать различные виды светильников. Приборы освещения могут быть точечными, светодиодными, галогенными и люминесцентными. Кроме того могут использоваться встраиваемые или подвесные источники освещения. При выборе типа светильника во внимание принимается тип здания, функциональность потолочного пространства, цвет алюминиевых профилей и общее дизайнерское решение комнаты.

Подвесной ячеисто-растровый потолок типа «Грильято», монтаж деревянного покрытия своими руками

Сегодня многие коммерческие помещения различного назначения привлекают внимание необычным футуристическим дизайном потолочного пространства, созданным с помощью открытых подвесных конструкций Грильято, выполненных в виде монолитных ячеистых плит со встроенной подсветкой.

Повышенный интерес участников промышленного строительства Грильято к решетчатым потолкам объясняется их феноменальной долговечностью, неприхотливостью в уходе и возможностью маскировки в технологической нише между конструкцией и плитами перекрытия любых инженерных коммуникаций. Перед покупкой следует узнать, что представляют собой такие системы, каковы их возможности, преимущества и недостатки, а также учесть ключевые нюансы технологии сборки.

Особенности

Грильято – одна из разновидностей кассетной растровой потолочной системы подвесного типа, представляющая собой объемную решетку, которая изготавливается на тонкой цветной алюминиевой ленте. В соответствии с толщиной металла и размером ячеек потолки весят от 2 до 6 кг/м².

В их конструкцию входят:

• Кромочные Г-образные профили , которые отвечают за формирование несущих каркасов на нужном уровне по периметру помещения, обеспечивают качественную стыковку потолка со стенами .
• Направляющие разных типов — продольные несущие, поперечные опорные, промежуточные соединительные типа папа/мама — используются для сборки каркаса силовой решетки. Стандартно металлическая решетка состоит из квадратов со стороной 600 мм.
• Ячейки готовые плиты из тонкостенного металлопрофиля, которые могут иметь размеры 3х3, 4х4, 5х5, 7,5х7,5, 10х10, 15х15, 20х20 см.
• Унифицированная система креплений в виде пружинных подвесок, с помощью которых силовой каркас в точках пересечения направляющих крепится к основанию.

Немного истории

Потолочные системы Гальято – изобретение итальянских дизайнеров, получившее широкое распространение в нашей стране.Грильято послужил прообразом потолка для такого тривиального бытового объекта, как беседка с сетчатой ​​площадью потолка. Такие беседки за счет своей решетчатой ​​конструкции помогали жителям южных регионов выращивать виноград, выполняя сразу несколько важных функций. Сетчатый потолок выполнял роль шпалеры, к которой лиана цеплялась усами, и обеспечивал доступ к достаточному количеству солнца, при этом защищая вьющиеся растения от палящих солнечных лучей.

В 20 веке у итальянцев стало модным украшать террасы решетчатыми элементами, а позже эта идея воплотилась в создании подвесного потолка Грильято, который обязан своим названием итальянскому слову гриль – «решетка». Технологию Grilliato позаимствовали дизайнеры, озабоченные поиском нестандартного дизайнерского решения потолка.

В 1970 году для изготовления таких конструкций использовалось дерево, а применение алюминия для этой цели стало практиковаться лишь позже. Первые образцы подвесных систем Грильято имели немалый вес, а их установка стоила довольно дорого.

Преимущества и недостатки

На сегодняшний день этот тип подвесных конструкций является основным конкурентом минераловатных потолков Армстронг, благодаря множеству преимуществ решетчатых решений.

Преимущества:

• Влажность и гигиена . Эти свойства сотовых систем делают их доступными для установки в помещениях с повышенной влажностью. Такие конструкции не боятся протечек, болезнетворных микроорганизмов, грибка и плесени.
• Ячеистая структура обеспечивает абсолютную воздухопроницаемость межпотолочной зоны, благодаря чему полноценно работает дорогостоящее вентиляционное оборудование, а в случае пожара легко удаляются продукты горения.

• Хорошие звукоизоляционные качества за счет оснащения решеток пластинами, поглощающими звуки, сопровождающие работу систем климат-контроля.
• Позволяет скрыть силовые и коммуникационные кабели и, пластиковые трубы для водоснабжения и отопления, воздуховоды для вытяжных или приточных систем вентиляции.
• Экологичность . Алюминий, из которого изготавливают профили и металлопрокат, считается экологически безопасным материалом, исключающим выделение токсичных соединений.
• Металлопрофиль с высокой отражательной способностью и усовершенствованным световым дизайном за счет вариативности установки электроприборов.

• Легкая разборка конструкций для переноса в другое помещение без потери первоначального вида решетчатых панелей и нарушения целостности силового каркаса. Чистая установка, беспроблемная транспортировка на большие расстояния и хорошая ремонтопригодность.
• Долгий срок службы — около 30 лет, так как при производстве современных сотовых систем используется высококачественное сырье. Такой алюминий невосприимчив к УФ-излучению, обладает высокой устойчивостью к коррозии и выдерживает резкие перепады температуры.

Недостатки:

• Стоят значительно дороже других потолков, что объясняется высокой стоимостью алюминия.
• Трудоемкость монтажа потолка в срок, особенно при зашивке извилистых коридоров, где приходится постоянно срезать кромочные сетки, помещения с нишами или выступающими углами и множество точек врезки электроприборов. Все это приводит к удорожанию монтажа почти на 50%.

• Грильято, вопреки распространенному мнению, не являются огнеупорными или огнеупорными конструкциями, соответственно их установка исключает дополнительную пожарную безопасность помещения. Огнестойкие конструкции имеют свойство выдерживать нахождение в эпицентре пожара в течение заданного времени и не разрушаться. Огнестойкие конструкции способны оставаться в аналогичных условиях, сохраняя при этом химическую/физическую стойкость и прочностные свойства. Нагрев алюминия до 140°С провоцирует потерю металлом прочности, а до 660°С — переход в жидкое состояние.

• Отсутствие полного доступа к инженерным системам, хотя многие источники утверждают обратное. Конечно, рука с отверткой или пассатижами пролезет в отверстие 20х20, но качественно произвести серьезные ремонтно-монтажные работы не получится. Грильято позволяет осмотреть только потолочное пространство без необходимости разборки всей конструкции, как в случае с системой Армстронг. При обнаружении неисправностей необходимо демонтировать панели в проблемном месте, после чего уже можно обслуживать подвесную систему.

Виды и характеристики

Подвесные потолки Грильято классифицируются по нескольким признакам. По типу конструкции они бывают цельносборными и свободнонесущими. В первом случае сотовые модули крепятся к пробитым силовым профилям защелкиванием.

Целые сборки

Такие потолки считаются более прочными, и визуально они выглядят как плоскость с однородной фактурой, за счет того, что решетки/силовые профили имеют одинаковую ширину.

Также их стоимость выше, чем у консольных решений, сложнее монтаж, а при необходимости еще и трудно добраться до потолочного пространства.

Для установки или удаления модулей во всей сборке требуются определенные навыки. Так как металлический профиль решетки имеет толщину до 0,4 мм, то при надавливании/толкании новичок рискует его деформировать.

Свободнонесущие

Данные конструкции устанавливаются с помощью силовых Т-образных профилей, а модули размещаются в ячейках каркаса по принципу пластин в системах Армстронг.

Их покупка будет дешевле на 13-15%. В этом случае можно смело проводить работы в потолочной зоне, не опасаясь повреждения панелей. Однако визуально хорошо будут выделяться тавровые профили, разделяющие основные ячейки со стороной 60 см. Такой дизайн может противоречить общей концепции дизайна помещения, что может стать причиной отказа от него в пользу цельно-сборного дизайна.

Вид сетки

Решетчатые потолки Грильято отличаются накрывающими профилями — окрашенными, лакированными, анодированными или имитирующими фактуру любых материалов.

В зависимости от исполнения модулей сотовой связи различают модели:

• в классическом исполнении;
• создан по аналогии с жалюзи;
• с пирамидальной конструкцией;
• нестандартные многоуровневые варианты.

Стандарт

При сборке классических решеток используйте П-образные профили. Размеры ячеек не должны превышать высоту основания более чем на 3 % при условии, что высота стен в помещении составляет максимум 3 метра. Стандартные системы имеют возможность подавлять шум, идущий только сверху вниз, с дальностью распространения до 10 дБ.

Такие конструкции органично вписываются в любые архитектурные решения, просто монтируются и стоят недорого, чем и обусловлена ​​их актуальность.

Пирамидальный

Использование профилей с Y-образным сечением позволяет создавать ячейки в формате усеченной пирамиды, которая иллюзорно добавляет помещению объема за счет добавления высоты. Такие модели наиболее выгодно использовать при проектировании помещений сложной геометрии — с пандусами, мансардой, многоуровневыми потолками, полигональными объемными элементами.

В этом случае подпотолочное пространство просматривается значительно меньше, чем при установке стандартных моделей. По этой причине допускается, чтобы ячейки пирамидальных моделей имели размеры, на 8–10 % превышающие высоту плит. Уровень шумоподавления сверху вниз – до 18 дБ, снизу вверх – до 12 дБ. При монтаже пирамидальных конструкций необходимо соблюдать осторожность, так как при неосторожном обращении решетки могут погнуться.

Грильято-жалюзи

Решетки, выполненные по аналогии с жалюзи, имеют высокую плотность ячеек. Это самый «глухой» вид растровых систем грильято, который незаменим там, где необходимо максимально закрыть подпотолочную зону и обеспечить качественную маскировку коммуникаций . Это касается широких воздуховодов мощной системы вентиляции приточно-вытяжного типа.

Такие вентиляционные системы часто устанавливаются в развлекательных заведениях, благодаря которым некурящие гости могут «мирно» общаться за одним столом с курящими, не мешая друг другу. Модели жалюзи также реалистично имитируют деревянный потолок. Хотя за установку Грильято-жалюзи придется выложить почти такую ​​же сумму, как и за возведение массива, тем не менее такое решение во многих случаях оправдано, поскольку позволяет стать обладателем негорючего, стойкого к влаге и гниению потолок.

Многоуровневый

Профили «папы» с зазорами в верхней части обеспечивают возможность крепления дополнительных несущих элементов, благодаря чему сборка следующих секций может производиться сдвигом конструкции вверх.

Данная технология применяется в редких случаях, так как формирование выступов с ярко выраженным перепадом высот является достаточно трудоемким процессом, требующим применения большого количества дорогостоящего алюминия.

Поэтому при сооружении многоуровневых потолочных систем гораздо выгоднее использовать комбинированную технологию монтажа:

• Для сборки каркасной части многоуровневой потолочной системы использовать С-/П-образные оцинкованные профили;
• обшивка вертикальных поверхностей — боковин — гипсокартонными листами;
• горизонтальные проемы для установки несущих каркасов ячеистого потолка;
• несущие рамы закрывают решетками, размещая под ними электроприборы.

Использование разноцветных профилей визуально подчеркнет разные уровни оформления, сделав оформление потолочного пространства более выразительным. При обновлении дизайна потолка достаточно будет местами поменять цветовые модули, чтобы поверхность заиграла новыми красками.

Цвета

Подвесные системы Грильято могут похвастаться разнообразием дизайнерских решений с различной формой ячеек и цветовой гаммой. Помимо выбора основных цветов — черного, белого, бежевого, золотого, шоколадного, суперхромного, серебристого и матового алюминия, производители предлагают модели, окрашенные в RAL.

Кому-то широкая цветовая палитра поможет наконец-то отказаться от скучных монохромных решений потолков в монотонном белом варианте, порой сильно диссонирующем с оригинальным дизайном интерьера.

Вы можете заказать потолок в тон торговому оборудованию, в оттенке, соответствующем общей палитре интерьера, или в корпоративных цветах компании, что всегда благоприятно воспринимается постоянными клиентами и позволяет расширить круг своих клиентов база.

Область применения

Изначально паропроницаемые подвесные потолочные системы со звукоизоляционной способностью применялись на промышленных объектах, где необходимо было разместить инженерные системы под базовым основанием без нарушения строительных норм и требований пожарной безопасности.

По сей день производителями лучших потолков Грильято остаются компании, изготавливающие несгораемые строительные конструкции.

Широкому распространению натяжного потолка Грильято в какой-то мере способствовал глобальный спад экономического развития, наступивший в конце 90-х годов прошлого века. Между производителями развернулась ожесточенная борьба за покупателей. Ведущие компании озадачили штатных дизайнеров приданием утилитарным изделиям декоративных качеств, поэтому появились растровые подвесные системы в стильном дизайне, которые не стыдно было монтировать в общественных местах.

Современные Грильято отличаются универсальностью применения.

Устанавливаются практически на любые крытые общественные объекты, будь то транспортные терминалы, производственные, торговые, административные, развлекательные или спортивные объекты.

Что касается возможности оформления подвесных систем жилых помещений, то решение этого вопроса остается на усмотрение пользователей. Если вас не смущает «полупрозрачность» ячеистой конструкции, сквозь которую просматриваются коммуникации , у вас помещение с высокими потолками и вы являетесь поклонником нестандартных решений в интерьере, то можете смело рассматривать вариант установка Грильято.

Схема установки

Одним из преимуществ Грильято является возможность самостоятельной сборки, но не в габаритном помещении, а в квартире. Перед заказом потолка необходимо будет рассчитать необходимое количество комплектующих для его установки в конкретном помещении. В противном случае дорогостоящий материал перерасходуется. , потому что помещения, где стороны кратны 600 мм, встречаются достаточно редко.

Подготовительный этап подразумевает необходимость правильного распределения элементов решетки для резки. Чтобы приступить к расчету потолка, начинают с прочерчивания сетки с расположением цельных сотовых фрагментов и панелей для обрезки. Монтажные несущие профили рассчитываются исходя из конструкции выбранной модели подвесной системы и схемы сетки для обрезки.

Перед монтажом также необходимо определить количество электроприборов и выполнить все монтажные работы по прокладке инженерных коммуникаций. Не забудьте ознакомиться с инструкцией по сборке купленной модели и рекомендациями производителя.

Монтаж

Планируя сборку подвесной системы своими руками, помните, что при работе с Грильято необходимо строго соблюдать технологию сборки. требуется база. Решетки обрезаются исключительно профильным резаком. иначе получится потолок с рваными краями, которые потом будет невозможно замаскировать.

Заказ:

• Подготовка основания — очистка, обработка грунтовкой глубокого проникновения по бетону, окраска в профиль. В низкой комнате основание красят темной краской.
• Разметка рабочей поверхности под окантовку : в каждом углу ставится контрольная метка, затем с помощью шнура отрезаются промежуточные отрезки и выставляется уровень горизонта. Высота потолка помещения должна быть не менее 20 см.
• Установка кромочного профиля . При выборе крепежа – саморезы (минимальный размер – 16х4,2) – и шаг от 30 до 60 см отталкиваются от материала стен. Установку на бетонное или деревянное основание допускается производить с большим шагом, а если материалы основания слабые, то с меньшим.

• Монтаж несущих профилей начиная с длинной стены помещения. После соединения несущих и опорных профилей приступают к монтажу промежуточных. В процессе монтажа на каждую пару пролетов с учетом шага 60 см должно приходиться по одному подвесу.
• Крепление всех подвесов к основанию осуществляется саморезами с полипропиленовыми дюбелями. При этом примерно выровняйте раму на подвесах по линии горизонта.
• Окончательное выставление силового каркаса в горизонтальном положении с последующим креплением проемов 60х60 для установки оборудования не менее чем на два подвеса в каждом углу, расположенных по диагональной оси.

• Крепежные приспособления , в качестве крепежа используются подвески.
• Сборка незавершенных модулей , подгонка размера на месте и окончательная установка.
• Установка комплектных решеток по аналогичному принципу.
• Подключение освещения и проверка работоспособности системы освещения.

Чтобы потолочная конструкция приобрела законченный вид, важно правильно подобрать электроприборы. Для решения этой проблемы рекомендуется бороться с точечными прожекторами , которые легко встраиваются в решетки грильято.

Помимо растровых светильников, одноламповые и двухламповые приборы направленного свечения Можно рассмотреть возможность установки оригинальных светильников с призматическими или опаловыми рассеивателями.

Советы

Чтобы правильно подобрать потолки с ячейками и научиться ухаживать за ними, необходимо прислушаться к следующим рекомендациям:

• В потолки Грильято можно установить потолочные светильники для получения интересных световых эффектов или создания оригинального освещения узоры. Выбор такого решения системы освещения предполагает обязательное закрепление потолочных электроприборов на базовом основании, так как конструкции не рассчитаны на такие дополнительные нагрузки.

• На прозрачность подвесной системы влияет размер ячеек в модулях. Через крупноячеистую модель прекрасно просматриваются все коммуникации в потолочном пространстве. При формировании стоимости решающее значение приобретает обратная зависимость: чем меньше ячейка, тем дороже потолок. Здесь важно найти компромиссное решение – оптимальное сочетание цены с маскирующей способностью потолка.
• Грильято долго будет радовать зеркальным блеском при условии систематической влажной обработки любым неагрессивным моющим средством.
• При установке Грильято в квартирах важно следить за тем, чтобы конструкция приобретала вид полноценного декоративного модуля, чему способствуют дополнения в виде цельных hi-fi вставок и закрытого каркаса.

• Обивка входной зоны Грильято, где часто сохнет промокшая одежда, обувь и зонты, выгоднее установки Армстронг, пластины которой могут вздуваться от испарений, скапливающихся в межпотолочной зоне.
• В санузлах обустройство влагозащитной системы Грильято хоть и оправдано, но не препятствует попаданию конденсата. Поскольку дистиллят содержит пыль, со временем потолок потеряет первоначальную яркость цвета, а на поверхности появятся разводы. Поэтому в ванных или туалетах лучше устанавливать отдельно стоящую конструкцию, где модули легко снимаются для уборки.

Красивые примеры в интерьере

В фотоподборке представлены оригинальные варианты оформления потолочных пространств ячеистыми системами Грильято:

• Потолки Грильято можно интегрировать во многие современные стили интерьера – от авангарда и минимализма до хай-тека и лофта , так и классические.

• Идеальными местами для установки Грильято являются гаражи и рабочие помещения. Именно в интерьере таких помещений будут как нельзя кстати конструкции с чеканной геометрией, выверенными пропорциями и лаконичным дизайном.

• При оформлении длинных коридоров или входных зон сетчатый потолок может выступать инструментом зонирования. Нужно только совместить два вида потолочной системы, например, стандартную конструкцию с решетками-жалюзи.

• В гостиных Грильято выполняют в первую очередь как самостоятельный декор, преумножая визуальную привлекательность интерьера. Удачная реализация этого варианта отделки потолочной зоны будет при условии достаточной высоты стен.

• Точечные осветители и профиль в цвете хром — одна из самых эффектных и практичных конструкций Грильято. Такое решение не только очень красиво смотрится и преображает интерьер, но и иллюзорно меняет геометрию пространства, так как хром обладает отличной отражательной способностью.

Как установить потолок Грильято смотрите ниже в видео.

описание, технология монтажа / Paulturner-Mitchell.com

Многие уже заметили оригинальные ажурные потолки некоторых магазинов, вокзалов и других зданий. Они придают оригинальности и изысканности. Это потолок «Грильято» (его еще называют ячеистым, или решетчатым). В чем его преимущества и чем он отличается от других? Какие элементы и дизайнерские идеи позволяют создать такое оригинальное декоративное сооружение?

Описание

Потолок «Грильято» представляет собой подвесную конструкцию, состоящую из решеток. Этим и отличается от других видов потолков данного типа, которых в наше время уже существует немало.

Значительно расширяет возможности архитекторов при строительстве. Подвесной потолок «Грильято» (растровый, открытоячеистый) может быть разного цвета и состоять из элементов разной фактуры.

Подвесные потолки

Потолок состоит из большого количества решеток. Каждая из них создана из П-образных профилей, называемых «папа» и «мама». Они изготовлены из алюминия и защищены от ржавчины. Их высота может быть 4 или 5 см. Толщина – 0,4-0,5 мм, поэтому подвесной потолок «Грильято» достаточно прочен. Решетки крепятся к несущим профилям C60, C120, C180 и C240. Их длина составляет соответственно 60, 120, 180, 240 см. Последний размер требует использования дополнительных соединительных элементов для крепления.

Масса — от 2 до 6 г/кг. 30 лет гарантии.

Цветовая гамма

Традиционные цвета:

• белый;
• суперхром;
• алюминий серебристый и матовый;
• черный;
• бежевый;
• золото;
• шоколад.

Наиболее популярны шоколадный и черный. Если этой палитры вам недостаточно и вам нужен другой цвет из классификации RAL, вы можете заказать его у производителя.

Потолки «Грильято» — квадраты со сторонами 4, 5, 6, 8,6, 10, 12, 15 и 20 см.

Применение

Подвесной потолок «Грильято» применяется в:

• транспортных терминалах;
• торговые и развлекательные заведения;
• спортивные сооружения.

Используется для установки на больших площадях, так как не провисает.

Преимущества

Основные преимущества данной конструкции:

• Пространство вокруг потолка хорошо проветривается и проветривается.
• Материал не горит, поэтому пожаробезопасен, а также помогает быстро удалить дым из помещения при пожаре. Это свойство очень важно, поскольку натяжные потолки «Грильято» устанавливаются в помещениях, где всегда бывает много людей.
• Подвесные потолочные системы можно использовать в помещениях с повышенной влажностью. Ведь алюминий не гниет и не ржавеет.
• Не теряет внешний вид и качество под воздействием солнечных лучей.
• Слой покрытия надежен и долговечен.
• Свет.
• Просто снимается при разборке.
• Скрывает коммуникации, проходящие под потолком.
• За ними легко ухаживать, сняв специальные решетки.
• Звукопоглощающие пластины крепятся к решеткам.
• Уменьшает высоту здания.
• Ницца. Различные варианты формы, дизайнерские решения, цветовая гамма, возможность оформления потолка с помощью светильников позволяют подобрать потолок для помещения любого стиля.

Виды натяжных потолков

«Грильято Стандарт» — самый распространенный. Он состоит из одинаковых квадратов.

Длина звена зависит от помещения. Для высоких потолков подойдет ячейка от 10х10 см, профиль высотой 3 см. Для здания с высотой потолка ниже 5 м ячейки берут меньше, а высота профиля должна быть больше – 4-5 см.

Потолок «Грильято» пирамидальный

Устройство натяжных потолков данного типа позволяет получить поверхность, создающую эффект объемности. Он образован из множества пирамид, из-за чего кажется ажурным. Потолок этого типа состоит из профиля в форме буквы V. Цвета: белый, золотой, синий, черный.

Жалюзи

Применяют их в местах выхода коммуникаций или в узких помещениях. Они не только позволяют быстро добраться до проблемной зоны, но и делают комнату визуально шире.

Эффект жалюзи получается за счет разницы высоты несущего (5 см) и профиля (3 см).

Цветовая гамма аналогична потолку «Стандарт».

Многоуровневый

Это ячеистый подвесной потолок «Грильято», разделенный на большие квадраты. Разница в уровнях обусловлена ​​разной высотой профилей разных типов. Направляющие имеют высоту 5 см, профили – 3 см. Зрительно усилить эффект разных уровней можно, используя для потолка профили разного цвета.

Цветовая гамма этого типа потолка такая же, как у пирамидального.

С нестандартной ячейкой

Данные потолки созданы на основе стандартных, но профили «папа» и «мама» размещены в определенном порядке, без создания квадратов.

Такие потолки подчеркнут Ваш индивидуальный стиль. Решений для выполнения такого типа потолка может быть множество.

Потолки «Грильято CL15»

Данный вид конструкции изготавливается из решеток и системы Т-15 для подвеса. Решетки кажутся объемными за счет использования U-образных профилей. По периметру потолка укреплены уголки. Решетки легко монтируются в систему Т-15.

В результате после завершения монтажа весь потолок кажется однородным, сплошным и единым целым. Применяют в выставочных залах, бутиках, холлах отелей.

«Грильято Челлио Армстронг»

Кассетный решетчатый потолок с шириной профиля 15см. Быстро и легко собирается, а также при необходимости разбирается. Состоит из пластин Cellio, которые крепятся к обвязке Prelude T15. Решетка легко снимается, не разрушая весь потолок.

Решетка подвесного потолка, монтируемая при ремонте помещений с установленной подвесной системой Т15. Он освежит и украсит помещение, станет новым и оригинальным решением.

Производство

В Италии автоматизированная производственная линия по изготовлению потолков «Грильято». Они успешно работают во многих странах мира.

Монтаж потолка «Грильято»

Монтаж и монтаж потолков можно заказать у производителя или найти бригаду специалистов, которые сделают это быстро и качественно.

Но можно установить потолок «Грильято» своими руками. Необходимо обратить внимание на такие моменты:

• Профили для потолка очень тонкие, поэтому обрабатывать их нужно очень аккуратно. Это касается резки и сборки.
• Лазерный уровень нужен для того, чтобы выставить строго горизонтальную линию. При отклонении от этой особенности или неправильной разметке потребуется все переделать. В этом случае некоторые компоненты могут быть повреждены, а время будет потрачено впустую.
• Разделите потолок на квадраты со стороной, равной длине несущего рельса.
• Их установку лучше делать параллельно той стороне, в которой остаток после отложения определенного количества сегментов будет меньше. Тогда меньше материала будет потрачено впустую.
• Уголок устанавливается и фиксируется саморезами или дюбелями (если первые не входят в стену) на расстоянии менее 1 м.

Установку может производить лицо, никогда ранее не занимавшееся данным видом деятельности.

Монтаж перекрытий производится в следующей последовательности:

• Несущий профиль 1,8 м соединяется с промежуточным, например, 1,2 м. Их устанавливают на нужной высоте и фиксируют.
• По середине устанавливается промежуточный направляющий профиль 60 см.
• Соедините их.
• Получаются квадраты со стороной 60 см.
• В полученную систему из профилей монтируются решетки.
• Благодаря тому, что они подрезаны, они плотно прилегают друг к другу.
• Лампы заносятся в ящик, закрепляются подвесами по 2 штуки.

Светильники

В потолок «Грильято» вмонтированы светильники разных типов. Люминесцентные, LED, Down Light, основанные на LED-технологии.

В частности, большой популярностью пользуются точечные светильники для подвесных потолков. Они освещают помещение сами, либо делают это в сочетании с другими видами. В этом случае точечные светильники создают эффект рассеянного освещения или подчеркивают отдельные детали интерьера.

Стандарт для «Грильято» — светодиодные светильники для натяжных потолков этой же марки. Они имеют прямоугольную форму, хорошо вписываются в потолочную решетку. А вот подкованные люди, имеющие навыки работы с электроприборами, без труда удержат любую встраиваемую лампу.

Преимущества светодиодных светильников:

• Экономичность. Потребляют в 2 раза меньше энергии, чем стандартные лампы.
• Прослужить без обслуживания 70 тыс. часов.
• Не боится перепадов напряжения.
• Обеспечьте естественное освещение.
• Индекс цветопередачи — 80 Ra, а солнечный свет — 100 Ra.
• Не мерцают, не шуршат.
• Выдерживают мороз до 40 градусов и такую ​​же жару.
• Выдерживать механические нагрузки.
• Экологически чистые, не содержат ртути в парах или других опасных для здоровья веществ.

Существует множество вариантов дизайна светодиодных ламп. Некоторые из них используются для потолков «Грильято»:

• «Ледовая крошка»;
• с опаловым и призматическим рассеивателем;
• с зеркальным растром.

Известные производители прожекторов и всемирно известные имена: Osram, Delux, Kolarz, Philips.
