Монтаж потолка Грильято: расчет, установка, схема, видео

Содержание

• Чем установка потолка Грильято отличается от других подвесных систем
• Подготовка к монтажу потолка Грильято
• Материал и инструменты для монтажа потолка
• Расчет потолка Грильято
• Стандартный способ монтажа потолка Грильято
• Подготовка и монтаж подвесов
• Монтаж несущего профиля потолка Грильято
• Выполняем монтаж поперечных элементов
• Сборка и монтаж декоративных решеток
• Заключение

Подвесные потолочные системы не так сложны в установке, как это может показаться на первый взгляд. Монтаж потолка Грильято на практике оказывается не сложнее, чем армстронги, кассетники или панельные системы, но потребует аккуратного отношения к материалу и примерно вдвое больше времени.

Чем установка потолка Грильято отличается от других подвесных систем

О том, насколько интересен и удобен решетчатый потолок, подробно и доступно можно узнать в рекламе производителей декора, а лучше непосредственно у владельцев домов или офисов, в которых установлена и длительное время используется потолочная облицовка подобного типа.

Это поможет, перед тем как монтировать потолок грильято, разобраться с его устройством, а заодно выполнить небольшие подготовительные работы:

• Зашить гипсокартоном или покрасить потолочное перекрытие. Подвесная облицовка потолка Грильято — это, по сути, решетка из тонколистового металла, которая не скроет дефекты, а лишь немного изменит его дизайн;
• Рассчитать количество профиля и составить схему монтажа потолка Грильято. Это важно сделать заранее, так как металлический профиль изготовлен из металла толщиной всего 0,2 мм, и любые попытки разобрать конструкцию и исправить монтаж всегда оставляют вмятины и царапины.

Грильято система отличается от того же подвесного каркаса Армстронга огромным количеством мелких операций. Если посмотреть на готовый решетчатый потолок и представить себе, что каждая точка пересечения профиля — это стык, который нужно будет собрать руками, то становится понятно, что за один день без подготовки и помощников такую конструкцию не собрать.

В Армстронгах достаточно лишь правильно выполнить монтаж несущего каркаса, а плиты можно уложить буквально за пять минут.

Совет! Перед тем как собирать Грильято потолок, нужно будет сложить или смонтировать готовые решетчатые секции 60х60 см. На каждую такую панель уходит 12 штук профиля, работа несложная, но занимает огромное количество времени.

Подготовка к монтажу потолка Грильято

Первое, что нужно сделать, перед тем как собрать потолок грильято, это найти видео, желательно толковое, с подробным описанием всех этапов монтажа. Это лучший способ получить представление о том, в какой последовательности выполняются сборочные работы. Можно, конечно, почитать инструкцию на монтаж потолка Грильято, но это займет в десять раз больше времени, а кроме того, подобные документы пишут люди, далекие от практической работы.

Материал и инструменты для монтажа потолка

Конструкция Грильято собирается из четырех основных профилей U-образного сечения:

• Главная несущая рейка или планка длиной 240 мм.
  По всей длине профиля с шагом 10 см выполнены отверстия и монтажные пазы, в которые укладываются поперечины, в торцах выштампован соединительный замок и упор;

• Планка – поперечина длиной 120 см. Также имеет перфорацию и пазы, на концах вырезаны лепестковые замки, обеспечивающие зацепление с основным несущим профилем;
• Малые профили двух типов – «папа» и «мама», длиной по 60 см, они используются для монтажа и сборки решетчатых панелей потолка Грильято;
• Опорный или периферийный уголок, его набивают по периметру комнаты и используют для выравнивания плоскости потолка Грильято.

Из вспомогательных деталей потребуются стыковочные планки и проволочные регулируемые подвесы. Достаточно подробно о том, как подготовить и настроить крепления в ходе монтажа подвесного потолка Грильято, приведено на видео

Из инструмента потребуются перфоратор с твердосплавным сверлом, шуруповерт, лазерный уровень и ножницы по металлу.

Расчет потолка Грильято

Составление расходной части сметы начинается с определения количества панелей. Одна решетка 60х60 см занимает 0,039 м² с учетом несущих профилей. Чтобы рассчитать требуемое количество решеток 60х60 см, необходимо разделить площадь потолка на 0,039. Например, потолочная поверхность занимает 16 м², в этом случае для монтажа потолка Грильято потребуется 411 панелей или 2466 коротких планок.

Для расчета количества несущих и поперечных планок, необходимого для монтажа подвесного потолка Грильято, лучше всего начертить схему в масштабе и пересчитать данные из сделанного эскиза. Число основных планок можно также посчитать следующим образом:

• Длину комнаты в метрах делят на 2,4 с округлением до большего целого числа;
• Ширину комнаты аналогичным способом делят на 0.6;
• Перемножают полученные значения и округляют до целого числа.

Длина комнаты, как правило, никогда не получается кратной 2,4. Поэтому для формирования одной планки несущего профиля потолка Грильято требуется определенное число целых реек и небольшой отрезок-кусок от стандартного профиля.

Совет! Стыковочный замок у несущего профиля установлен только с одной стороны, поэтому из целого профиля можно сделать только один «довесок», а значит, при расчете количества его нужно учитывать, как полноценный целый профиль.

Особенности расчета несущей планки при монтаже потолка Грильято приведены на видео

Стандартный способ монтажа потолка Грильято

Первым делом необходимо закрепить по периметру стен помещения стартовый уголок. Сам уголковый профиль практически ничем не отличается от аналогичного изделия, используемого в других подвесных конструкциях. Если кому-то довелось выполнять монтаж кассетных или панельных систем, например, Армстронга, то этот этап займет от силы пару часов времени.

Монтаж выполняется в два приема:

• На стену наносится линия разметки по пузырьковому уровню или лучу лазерного прибора;
• Планки уголка пришиваются встык с помощью обычных дюбелей и саморезов, линия должна совпадать с нижней кромкой профиля.

Линию стартового профиля рисуют на расстоянии от черновой потолочной поверхности не менее 15 см, можно и больше, до метра, меньше нельзя, так как при монтаже деталей потолка Грильято требуется небольшой запас длины подвеса, чтобы выровнять плоскость строго по линии горизонта.

Подготовка и монтаж подвесов

Даже опытные мастера иногда не уделяют должного внимания подготовке креплений. В результате нередко случается ситуация, когда точка зацепления на рейке несущего профиля совпадает с линией установки поперечного профиля, как на фото.

В результате приходится думать, как собрать потолок грильято так, чтобы и поперечина встала на свое место, и подвес не «порвал» тонкий металл.

Совет! Если случилась ситуация, похожая на ту, что на фото, лучше всего перебросить крюк подвеса на следующее отверстие на планке. Любые попытки подогнуть проволоку или засунуть замок поперечины в перекрытый паз несущего профиля заканчивают помятым металлом каркаса потолка Грильято.

Сам по себе регулируемый быстроподвес представляет собой гибкую стальную пластину с двумя отверстиями. Для сборки крепежного устройства достаточно согнуть пальцами пластинку дугой и продеть две проволочные спицы. Отрезать лишний металл не нужно, это нужно будет сделать на этапе сборки каркаса потолка.

Вторым этапом выполняют разметку под монтаж крепежа на черновом потолке. Если потолочная плоскость зашита гипсокартоном, то петлю быстроподвеса можно закрепить обычным саморезом по металлу. В том случае, если остается бетонная плита, придется бить перфоратором отверстия для монтажа с помощью дюбелей.

Разметку под потолок Грильято наносят на черновую поверхность в виде продольных линий, обозначающих будущую укладку несущего профиля. Риску под первый подвес наносим, отступив от стены 60-70 см, остальные точки под дюбеля для зацепления быстроподвесов ставим с тем же шагом 70-75 см. После завершения монтажа подвесов их нужно отрегулировать и выровнять так, чтобы цепляющие крюки находились примерно в одной плоскости.

Монтаж несущего профиля потолка Грильято

После того как подвесные устройства были закреплены на бетонной или гипсокартонной плите, можно приступать к монтажу главного несущего профиля Грильято.

Это планка U-образного сечения, высотой в 50 мм и длиной 2400 мм. На одном из торцов выполнен замок, фото.

Второй конец профиля сделан с продольным пазом и глухой опорной поверхностью так, чтобы была возможность концом опереться на стартовый уголок при монтаже или сращивать планки между собой при необходимости. По всей длине рейки выполнены поперечные пазы для установки в них реек по 120 см.

Монтаж начинается с того, что первую рейку ставят глухим концом на стартовый уголок и зацепляют на крюках подвесов. Как правило, одновременно выполняют монтаж сразу двух или трех несущих реек. Для подвеса следующих отрезков по 240 см новые планки сращивают с помощью коротких переходников с уже установленными на крючках элементами.

Последние отрезки получаются нестандартной длины, поэтому перед монтажом профиль приходится обрезать со стороны замка. Далее, внутрь соединяемых концов укладывается и защелкивается переходник на продольных щелевидных отверстиях профилей.

У качественных потолков Грильято всех переходники спрятаны внутри планки, поэтому после монтажа их не видно, и сама конструкция создает впечатление единой цельной рамы.

Собранная линейка несущего профиля, подвешенная на крюках, получается очень гибкой и слабой, ее легко повредить неосторожным движением. Опытные мастера предпочитают по мере наращивания длины выполнять монтаж поперечин по 120 см. Так у потолка Грильято больше шансов остаться неповрежденным.

Выполняем монтаж поперечных элементов

Установку боковых поперечин можно назвать наиболее простой операцией из всего технологического процесса монтажа потолка Грильято. Планка представляет собой короткий, всего 1200 мм, отрезок U-образного профиля с выштампованными на концах замками. Вдоль всей длины планки вырезаны 10 пазов – вырезов с лепестковыми фиксаторами. При монтаже поперечин Грильято не нужно ничего отгибать или подгонять, достаточно уложить планки на собранные и подвешенные несущие рейки.

После сборки каркас потолка Грильято набирает определенную жесткость, поэтому на этом этапе монтажа выполняют окончательную подгонку длин подвесов. Остается лишь собрать и уложить решетчатые панели.

Сборка и монтаж декоративных решеток

Для изготовления декоративных решетчатых панелей используют два типа короткого профиля по 60 см. Планки первого типа имеют пять вырезов или пазов, расположенных вдоль нижней кромки. На рейках второго типа замки вырезаны по верхней кромке. Это позволяет выполнить сборку решетки без механического крепежа.

Собирать решетки долго и скучно, поэтому некоторые мастера используют следующий прием монтажа панели:

• Два одинаковых профиля выкладывают параллельно друг другу на столе в вертикальном положении;
• В крайние пазы вставляют рейку второго типа, получается П-образная конструкция;
• Остальные планки просто одеваются на базовые и протягиваются, сначала до самых крайних пазов, затем устанавливают остальные, приближаясь к первой рейке.

В результате получается конструкция, изображенная на фото.

После сборки всех решеток можно переходить к монтажу панелей на уже готовый каркас потолка Грильято. Процедура укладки декоративных элементов достаточно проста, необходимо завести решетку в окно между поперечиной и несущим профилем и уложить концы панели с замками в пазы каркаса.

Понятно, что монтаж декора потолка Грильято требует огромного терпения, так как, несмотря на высокую точность изготовления элементов каркаса, все же приходится прилагать небольшое усилие, поэтому работать необходимо с максимальной осторожностью.

Монтаж последних рядов решеток, которые примыкают к стене и которыми завершается сборка потолка Грильято, выполняется с небольшой модификацией. Панель может получиться короче стандартного размера, поэтому ее приходится обрезать ножницами по металлу. Режется металл идеально, достаточно лишь пройти ножницами отдельно по каждой боковине, а центральную полку просто переломить.

Если последние панели Грильято подрезать не нужно, то перед монтажом лишь потребуется точно срезать ножницами замки на торцах, зацепить оставшимися пазами за лепестки каркаса и уложить решетку на рейки. Обрезанный край будет опираться на стартовый уголок потолка.

После завершения монтажа каркас потолка Грильято приобретает достаточно большую жесткость и прочность, поэтому случайное касание или несильный толчок не нанесет никакого вреда конструкции.

Заключение

Монтаж потолка Грильято не требует специальной квалификации, знаний или способностей слесаря-сборщика. Достаточно лишь аккуратно и внимательно следить за правильностью проведения работ, не спешить и не прилагать излишних усилий при стыковке замков. Работа несложная, но потребует достаточно большого времени, так что готовиться к монтажу нужно заблаговременно.

• Побелка потолка своими руками
• Как выбрать потолочный плинтус правильно
• Ремонт натяжного потолка своими руками от залива, пореза
• Какие бывают потолочные панели

устройство, технология, установка направляющих, крепление, как собрать

Перед началом выполнения монтажа указанной конструкции, необходимо подготовить основание. Потолок очищают от старой отделки, заделывают все швы и трещины, выравнивают его и окрашивают интерьерной краской.

После этого проводится монтаж всех коммуникаций и только потом можно приступать к установке потолка Грильято.

Если вы решили самостоятельно выполнить монтаж, то необходимо строго придерживаться разработанной технологии.

Для того чтобы рассчитать необходимое число направляющих, определяют длину и ширину комнаты и делят эти значения на 2,4 м.

[stextbox id=»2_znat»]Чтобы минимизировать количество направляющих, они монтируются параллельно той стене, длина которой делится на 2,4 м с минимальным остатком.[/stextbox]

Для устройства Грильято, вам необходимо приобрести следующие материалы и иметь такие инструменты:

• • подвесы;
  • пристенный уголок;
  • несущие профили;
  • декоративные элементы;
  • крепежные элементы;
  • светильники;
  • измерительные инструменты;
  • водяной и пузырьковый уровень;
  • перфоратор или ударная дрель;
  • шуруповерт или отвертка;
  • ножницы по металлу;
  • стремянка.

На потолке делают разметку с шагом 600 мм (для стандартной ячейки), по которой проводится крепление подвесов.

Для укрепления направляющих реек, могут использоваться подвесы из троса или проволоки, к основанию они крепятся с шагом 50-100 см.

Все направляющие крепятся на одном уровне, который контролируется при помощи строительного уровня и регулируется при помощи подвесов.

Сначала устанавливают рейки длиной 2,4 м, потом те, которые имеют длину 1,2 м и затем направляющие длиной 0,6 м. Рейки длиной 2,4 и 1,2 м должны устанавливаться параллельно друг другу. Если надо изменить длину реек, то они отрезаются при помощи ножниц по металлу.

Таким образом, мы создаем решетку с размером ячеек 60х60 см, в нее будут вставляться основные модули. Так как решетки поставляются в разобранном виде, перед монтажом их надо собрать в единое целое, они состоят из «пап» и «мам», поэтому сборка проводится просто и быстро.



Собранные модули вставляют в обрешетку, в те ячейки, которые выбраны для светильников, выполняют их монтаж. Сначала может показаться, что технология монтажа сложная, но если вы во всем разберетесь, то дальше работа пойдет просто и быстро.

Если вы решите пригласить для монтажа потолка Грильято специалистов, то учтите, что его стоимость будет зависеть от размера ячеек и составляет от 10 до 30 % стоимости всех материалов.[

Советы специалистов

Если вы проводите установку потолка Грильято своими руками, то специалисты рекомендуют придерживаться следующих правил:

1. потолок должен быть ровным, для этого его плоскость регулируется при помощи изменения длины подвесов;
2. чтобы сохранить геометрию конструкции, монтаж начинают от ровной стены;
3. на количестве подвесов экономить не стоит, это может снизить прочность конструкции;
4. в вытянутом помещении главные направляющие устанавливают вдоль длинной стены, так будут меньше видны возможные погрешности;
5. монтаж готовых решеток надо проводить в шахматном порядке;
6. чтобы конструкция имела свободный ход, до стены она не должна доходить на 5-10 мм;
7. при покупке надо брать на 5-15 % больше материалов, это связано с неровностью стен и необходимостью проведения подрезки.

Полезное видео

Монтаж грильято 60 на 60 см, видео:

фото, монтаж, видеоинструкция, размеры и типы ячеек, производители

• Стандарт. Это дешевая система, которая используется буквально везде. Прямая подвесная система монтируется строго на одном уровне, всегда параллельно полу, необходим П-образный профиль.
• Жалюзи. Есть такая модель. Это самая неохраняемая система Грильято. Собрать его можно из профилей разной высоты. Такой решетчатый потолок фактически скрывает все коммуникации, но при этом сохраняет свободный доступ к ним.
• Модель пирамиды. Можно собирать такие потолки с Y-образным профилем. Получается, что ячейки такого потолка похожи на усеченные пирамиды. Визуально эта технология увеличивает высоту помещения – работает закон перспективы.
• Многоуровневая модель. Также собирается из профилей разной высоты. Это лучший вариант для дизайнерских экспериментов.

Если говорить о цветах, то стандартными считаются белые ламели, но встречаются и серые и черные. Также такой ячеистый потолок может быть как хромированным, так и выполненным под «золото».

Монтаж потолка Грильято: последовательность

Схема монтажа делится на два больших этапа — это подготовка старого потолка, и соответственно установка системы. Первый этап прост – перекрытие следует зашпаклевать, а затем, при необходимости, прокрасить.

Инструкция по установке потолка:

• Маркировка. Обычно выполняется водяным или лазерным уровнем.
• Установка стенового профиля.
• Быстрый монтаж подвески. Для этого требуется дополнительная разметка, потолок делится на части шириной 1,2 м.
• Монтажные профили 2,4 м. Они подвешиваются на крючки застежек.
• Регулировка профиля. Все профили должны быть направлены в одну плоскость, и это быстро делается бабочкой.
• Установка профилей 1,2м. Два типа профилей соединяются между собой специальными пазами.
• Установка профилей 0,6м. Эти элементы крепятся поперек профилей 1,2 м. Расчет такой, что после установки этих профилей будет решетка.
• Сборка вкладышей и установка карт.

Перед началом монтажа системы Грильято необходимо подготовить поверхности пола, очистить их от мусора и пыли, после чего установить все потолочные конструкции.

Установка светильников завершена. Технические характеристики потолка таковы, что светильники просто подвешиваются к потолку, вне зависимости от Грильято.

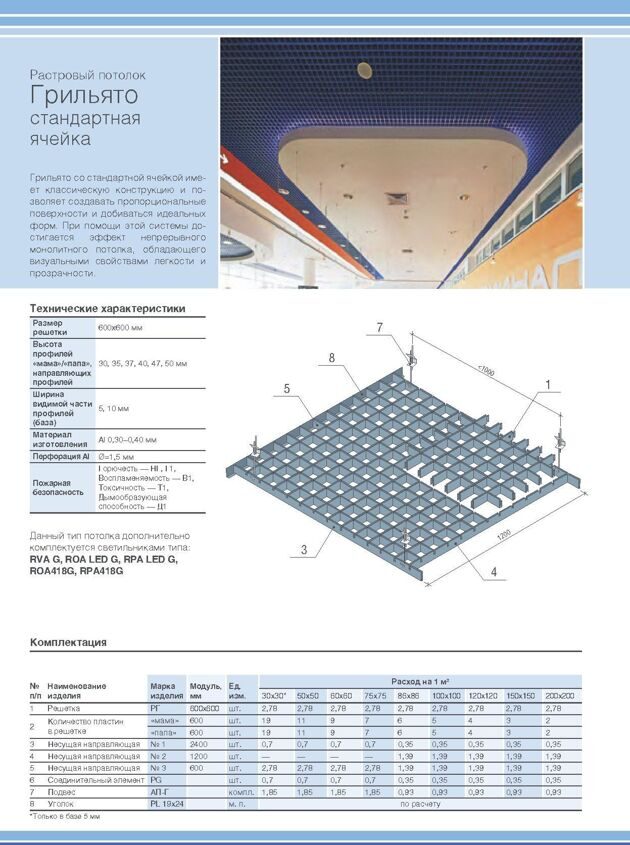

Размер потолка Грильято

Система Грильято – оригинальная система на основе металлических решеток объемного профиля. Решетки изготовлены из алюминия, имеют П-образный профиль. Толщина — 5 или 10 мм, высота — 30-50 мм.

Сами ячейки различаются по размеру. Это может быть и ячейка 30х30, и 100х100, и 200х200. Ячейки образованы пластинами, алюминиевыми полосами толщиной от 0,32 до 0,4 мм.

Получается, что размер потолочной секции решетки 600х600 мм.

Производители потолков Грильято: отечественные или зарубежные

Изобретать потолки мы обязаны итальянцам, и хотя они придумали их в конце прошлого века, в России об этой конструкции, по большому счету, знают не более 10 лет.

Размеры ячеек Грильято выбираются исходя из габаритов помещения и конструктивных особенностей

Принципиальной разницы нет, заказывать эти потолки у нас или за границей. И в каком-нибудь маленьком городе, например Дмитрове, и в Италии важна репутация производителя. Материал должен быть сертифицирован, сервис — на должном уровне.

Если вы заказываете потолок не первый раз, для коммерческих целей, то производитель может сделать его в любом цвете.

Хотя бы в одном из 192 включенных в классификацию RAL. Многие компании, торгующие комплектующими, также могут производить расчеты, чтобы вы не высчитывали расход материалов.

Оросители потолочные Грильято

Спринклерное устройство представляет собой ороситель(распылитель), который может устанавливаться в том числе и на подвесной потолок Грильято. Это водяное пожаротушение, обязательная система по многим показаниям.

Для потолка Грильято требования к спринклерам просты:

• Необходимо применять спринклер с быстродействующей колбой 3 мм и монтажным положением вверх по раструбу;
• Минимальное расстояние между спринклерами 1,5 м.

В любом случае все данные для расчетов можно найти в специальных таблицах, где есть индексы для потолков с разным размером ячеек.

Технология монтажа потолка Грильято (видео)

Растровый потолок Грильято, на первый взгляд, сложная система. Но его внешняя эффектность, дизайнерские возможности, направляющие потолок в разные варианты оформления в просторном помещении, делают его все более предпочтительным вариантом оформления потолка.

Грильято-потолок (фото)
