Расчёт подвесного потолка Армстронг

Как показывает практика, любое строительство начинается с составления сметы, то есть определения предполагаемых затрат. Это позволяет избежать таких форс-мажорных обстоятельств, как нехватка денег или строительных материалов. Таким же образом производится расчёт подвесного потолка Армстронг, на это необходимо обратить особое внимание.

Монтаж потолка Армстронг

Эта подвесная система, представленная каркасом и облицовочными плитами, была разработана американской компанией «Армстронг». Популярность этой продукции аргументирована её высокими эксплуатационными характеристиками, среди которых презентабельный внешний вид занимает не последнее место. Именно он поражает воображение как специалистов, так и обывателей, впервые его увидевших.

Отличительные черты потолка «Армстронг»:

• простота и высокая скорость монтажных работ;
• возможность придания помещениям разнопланового цветового оформления;
• отличная тепло- и звукоизоляция;
• соответствие санитарно-гигиеническим и противопожарным нормам.

Этапы установки

В качестве каркаса могут быть использованы металлические профили разной формы: периметральные уголки, Т-образные, поперечные или продольные конструкции. Посредством дюбелей и саморезов они крепятся к стенам по всему периметру помещения.

Концы направляющих фиксируются к уголкам и подвесам на расстоянии 1200 мм. Между собой вышеупомянутые элементы скрепляются поперечниками с интервалом в 600 мм. Иными словами, на потолке получается металлическая решётка с размерами ячеек 600×1200 мм.

После этого по длинной стороне каждая ячейка разделяется пополам продольными профилями. В итоге получается каркас с размерами «окошек» для плиток 600×600 мм, так называемый размер панелей Армстронг.

Стоит отметить, когда делается расчёт комплектующих материалов для этой конструкции, и один из профилей не подходит по габаритам, то его необходимо уменьшить. И наоборот, если его параметры недостаточны, то он увеличивается.

Расчёт подвесного потолка Армстронг

Расчёт необходимого количества материалов для потолка Армстронг само по себе дело несложное — это делается как самостоятельно, так и благодаря использованию специальной электронной программы. Такой калькулятор имеется в любом магазине, где реализуются вышеупомянутые строительные материалы. Кроме того, он представлен на любом специализированном ресурсе, являясь общедоступным способом расчёта.

Начинается всё с периметра помещения — показатели его длины аргументируют метраж стенового уголка. Это достаточно просто, а что касается других элементов, то для них нужны будут некоторые вычисления.

Общее количество направляющих можно определить исходя из того, что они будут размещаться с шагом 120 см друг от друга и от края стены. Их длина составляет 3600 мм, но при необходимости они сращиваются либо разделяются. Например, для помещения с размером 3х4 м понадобится 3 направляющих.

Подобный принцип распространяется и на перемычки, длина которых составляет 120 см. Поскольку они монтируются перпендикулярно направляющим профилям с шагом в 600 мм, то на один пролёт помещения с длиной 4 м нужно будет 7 штук. Наличие двух пролётов указывает на соответствующее умножение полученного результата.

Крепежи приобретаются из расчёта 5 штук на метр квадратный потолка Армстронг. К этому можно прибавить ещё несколько штук, которые пойдут на укрепление всего профильного сооружения в местах установки осветительных приборов.

Вывод

Подвесной потолок Армстронг на первый взгляд кажется очень сложной конструкцией, однако, монтаж этой потолочной системы пройдёт легко и быстро, если предварительно провести соответствующие расчёты. Для этого имеет смысл вооружиться не только калькулятором, но и ручкой с бумагой, чтобы сделать схему и всё детально просчитать.

Нормы расхода материалов на потолок армстронг

У нас часто спрашивают: каковы нормы расхода материалов на потолок армстронг. В данной статье мы расскажем откуда берутся эти «нормы расхода».

Для начала, необходимо определиться, нужен ли вам подвесной потолок и какой выбрать.

Норма расхода потолков — это коэффициенты для упрощения самостоятельных расчетов при составлении сметы на подвесной потолок и вычесления количества комплектующих для потолков типа армстрог. Коэффициенты расхода вычисляются из размерных показателей площади помещения и комплектующих потолка армстронг.

Используют нормы расхода потолка в целях

• выполнить самостоятельный расчет количества комплектующих потолка
• выполнить расчет стоимости потолка
• подготовить смету
• определить бюджет на подвесной потолок

Нормы расхода для каркаса подвесного потолка

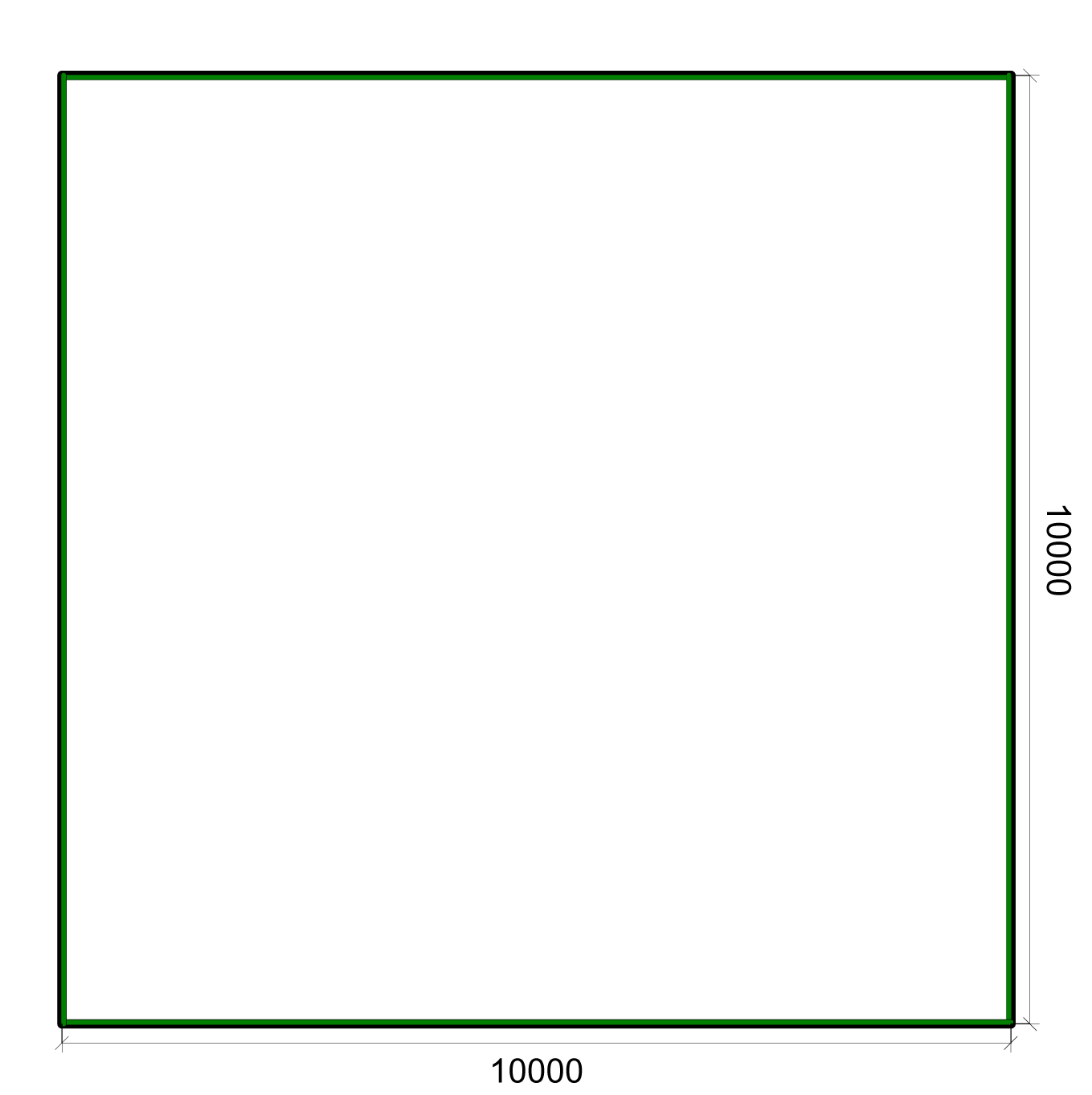

Чтобы в этом разобраться представим, что у нас квадратное помещение 10х10 метров, т.е. его площадь 100 м².

Читайте также статью о том, сколько весит каркас потолков армстронг на 1м²

Для монтажа потолка нам потребуется набор комплектующих: основная направляющая потолка, длинная и короткая поперечные планки, угловой периметральный профиль, подвесы для потолка.

Расчет для нормы основных направляющих подвесной системы

1. Основная (несущая) направляющая, длина которй бывает 3,6 или 3,7 м

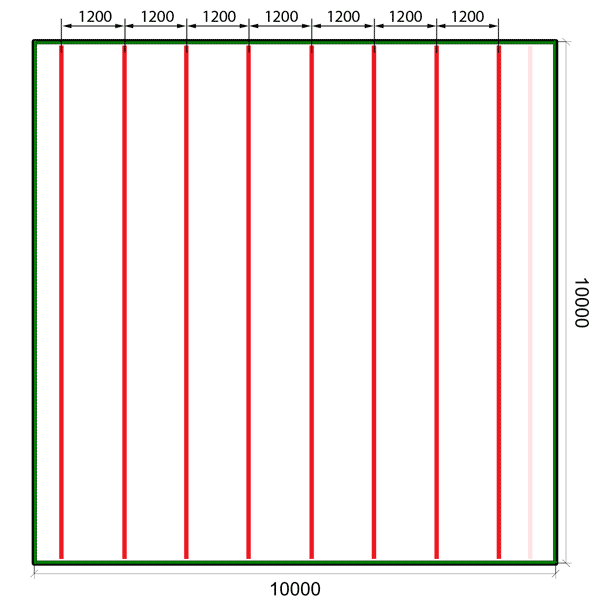

Монтаж производится с шагом 1200мм. Необходимо узнать кол-во рядов этой направляющей, для этого: Ширину нашего помещения 10 м разделим на 1,2м (шаг монтажа) получаем 8,33 ряда главных направляющих. Теперь выясним, сколько нам нужно погонных метров этого профиля: для этого длину помещения 10м умножим на кол-во рядов, получаем 10х8,33 = 83,3 м.п. — столько профиля нужно на площадь 100м

Коэффициент расхода Основной направляющей 0,833 м.п. на 1 м2 площади.

Расчет коэффициента для поперечных планок потолка

2. Длинная поперечная планка длиной 1200 мм

Важно помнить — монтаж поперечной планки производится с шагом 600 мм.

Теперь выясним, сколько нам нужно погонных метров этого профиля: для этого, ширину нашего помещения 10м умножим на кол-во рядов, получаем кол-во поперечного профиля 1,2м — 166,7 м.п. — столько профиля нужно на площадь 100м², нам же нужно узнать сколько этого профиля нужно на 1 м², для этого делим полученное значение на 100 м² = 1,667 м.п./м².

Коэффициент расхода Поперечной направляющей 1200мм — 1,667 м.п. на 1 м² площади.

3. Короткая поперечная планка длиной 600 мм

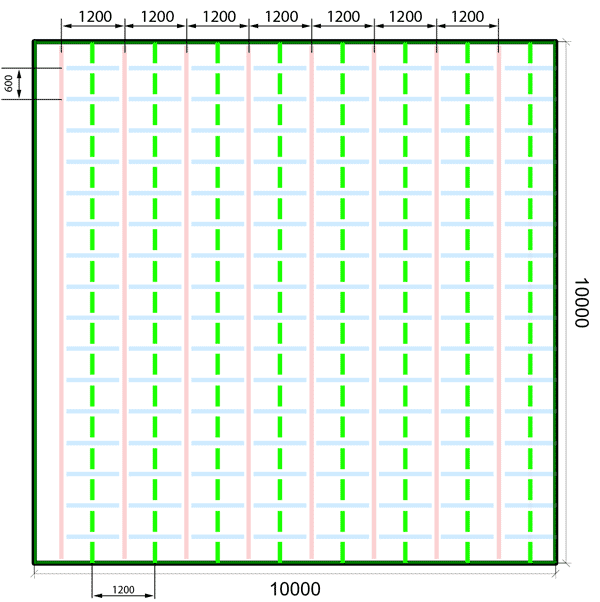

Если посмотреть на схему монтажа, то увидим, что эти направляющие идут с шагом 1200 мм.

Поступаем так же как в предыдущих пунктах: ширну помещения 10м разделим на 1,2м (шаг монтажа поперечных планок 600мм), получаем 8,33 рядов. Соответственно нам нужно 8,33 рядов умножить 10м ширина помещения получаем 83,3 м.п. поперечин 0,6. 83,3 м.п. — это количество нужно на площадь 100 м², следовательно норма расхода на 1 м² получается 8,33/100 = 0,833 м.п./м²

Получили коэффициент расхода поперечной направляющей 600мм — 0,833 м.п. на 1 м² площади.

Норма расходов подвесов потолка

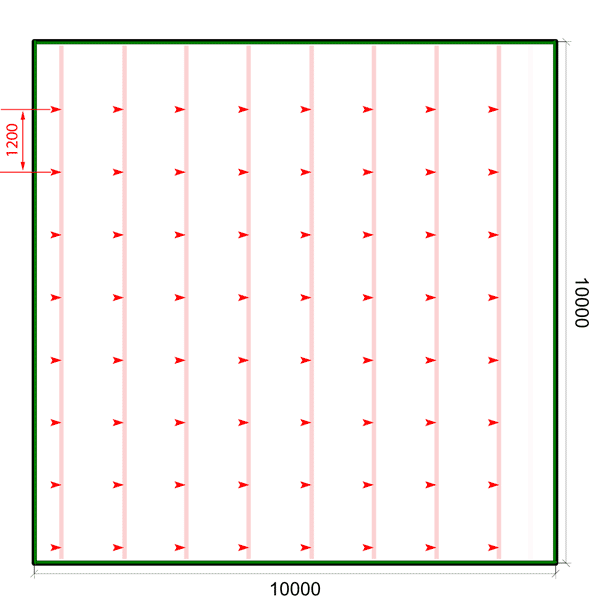

Подвесы устанавливаются на главные направляющие с шагом 1200 мм. Узнаем, сколько нужно подвесов, чтобы повесить 1 ряд главных направляющих, для этого разделим длину помещения 10м на шаг пдвесов 1,2 м = 8,33 шт подвесов на 1 ряд. В первом пункте мы выяснили, что у нас 8,33 рядов главных направляющих. Значит на наше помещение размером 10х10м потребуется 8,33 рядов умножить на 8,33 = 69,39 штук подвесов. Соответственно на 1м² получится 0,7 шт подвесов.

Расчет нормы расхода периметрального профиля потолка

5. Угловой периметральный профиль устанавливается по периметру помещения.

В нашем случае периметр составляет 2х(10+10)=40м. Соответственно на 1 м² потребуется 40м.п./100м2 = 0,4 м.п.

Таким образом мы с вами выяснили нормы расхода для монтажа потолка армстронг с плитами 600х600. Полученные данные округлим до 2-х знаков после запятой и оформим в таблице ниже:

Нормы расхода комплектующих на потолок армстронг 600х600 на 1 м²

наименование комплектующих	коэффициент	ед.изм.
1. Основная (несущая) направляющая, длиной 3,6 или 3,7 м	0,84	м.п.
2. Длинная поперечная планка длиной 1200 мм	1,68	м.п.
3. Короткая поперечная планка длиной 600 мм	0,84	м.п.
4. Подвесы	0,7	шт.
5. Угловой периметральный профиль	0,5	м.п.

Описанным выше способом можно рассчитать нормы расхода для любого потолка, будь это Ecophon Focus Ds или Armstrong Orcal Clip in или реечные потолки.
Обратите внимание, что данные коэффициенты не работают если у вас много помещениий маленького размера или если это корридоры.

Почему нормы расхода не отражают реального количества комплектующих.

Объяснение простое: есть рекомендации по монтажу потолков! Например одна из рекомендаций — расстояние от стены до главной направляющей не должно превышать 600 мм, поэтому в нашем примере правильно было бы добавить ещё один ряд главных направляющих. Расстояние от стены до первого подвеса — не более 450 мм. На расстоянии не более 150 мм от стыка главных направляющих должен быть подвес. Таким образом рассчитывая каркас по нормам расхода мы можем понять сколько потребуется комплектующих без учёта рекомендаций по монтажу, без учёта подрезки и отходов. Поэтому, если вы делаете рассчёт по коэффициентам — рекомендуем брать запас 7-10%.

Для расчета подвесных потолков воспользуйтесь нашим калькулятором, для этого выберите подходящую по параметрам потолочную плиту, перейдите в карточку товара и сделайте расчёт самостоятельно. При этом вам будут предложены только совместимые с выбранной плитой каркасы.

Скачайте наше мобильное приложение для расчета различных подвесных потолков. Удобно когда находитесь на объекте, и вам необходимо рассчитать и срочно сделать заказ на поставку.

 Отправляйте заявку на расчет повесных потолков нашим менеджерам. Прикрепите планы помещений к заявке, и мы сделаем расчет бесплатно.

Лихоман Николай

Подвесные системы для подвесного потолка армстронг: производители, цены

Каркас подвесного потолка армстронг

Самая важная составляющая подвесного потолка – это каркас. Именно он отвечает за безопасность и надежность всей конструкции.

Огромным плюсом каркаса подвесного потолка является простота его сборки и легкость используемых комплектующих. Ввиду того, что вес подвесной системы для потолка невелик – она может использоваться даже в зданиях с очень большой площадью, таких как выставки, торговые площади, музеи.

Каркас для подвесного потолка Армстронг собирается из профилей, уголка и подвесов.

Профили для подвесного потолка Армстронг

Профили для потолка Армстронг представляют собой Т-образные рейки, изготовленные из легких материалов: алюминия или оцинкованной стали.  Для соединения профилей подвесного потолка между собой на их концах изготавливаются специальные замки.

Существует несколько схем сборки профилей подвесного потолка Армстронг, но чаще всего используется тот, что показан на рисунке.

Монтаж каркаса потолка Армстронг начинается с крепления углового профиля, иногда его называют уголок для потолка.

Далее осуществляется монтаж направляющих: главного несущего профиля длиной 3,7м и поперечных профилей для подвесного потолка 1,2м и 0,6м. К потолку несущие профили для потолка армстронг монтируются на подвесы. Расстояние между подвесами для потолка армстронг должно быть не меньше 120см.

Длина подвеса для подвесного потолка может быть различной в зависимости от того, на какое расстояние должен быть опущен потолок. Как правило, это зависит от количества кабельной и вентиляционной инфраструктуры, а также от удобства монтажа плит. Минимальная длина подвеса 0,5м, при необходимости он может быть уменьшен до нужного размера.

При увеличении нагрузки на подвесной потолок, например при установке светильников, рекомендуется добавить дополнительные подвесы для безопасности.

 В итоге получается каркас с размерами квадратных ячеек 60 см на 60 см, в которые очень просто устанавливаются плитки потолочные армстронг.

Расчет комплектующих потолка Армстронг.

Расчет комплектующих для монтажа подвесного потолка Армстронг Вы можете выполнить на странице «Калькуляторы» на нашем сайте.

Также, зная площадь и периметр помещения, Вы можете рассчитать количество комплектующих сами, умножив площадь на соответствующие коэффициенты.

Для несущего профиля: 0,24*S

Для профиля поперечного 1,2м : 1,4*S

Для профиля поперечного 0,6м: 1,4*S

Для подвесов: 0,7*S

Для углового профиля: 0,66*P .

Обратите внимание, что данные формулы подходят для расчета комплектующих к подвесным потолкам в прямоугольном помещении.

Если же помещение имеет нестандартные параметры, имеет выступы или коридоры, для исключения нехватки уголка и других материалов для подвесного потолка, рекомендуется разбить помещение на прямоугольники и рассчитать для каждого из них количество комплектующих отдельно.

Если у Вас возникают трудности при расчете комплектующих для потолка армстронг, сообщите нашим менеджерам параметры вашего помещения или пришлите нам схему, и мы сами рассчитаем необходимое количество профилей, подвесов и уголков для подвесного потолка.

 Купить необходимое количество комплектующих для подвесного потолка Вы можете в нашей компании по продаже строительных материалов.

На точно такую же систему устанавливаются как гигиенические подвесные потолки, так и кассетные потолки армстронг.

расчет, монтаж, цена. Видео инструкция

Привет, друзья! Был вчера у друга в гостях, хвастался он мне своим новым потолком. Да, вещь стоящая. Еще и называется интересно – подвесной потолок Армстронг. Конечно, больше такой потолок применяется в офисных помещениях, где, собственно, мой друг и устанавливает их, так как работает строителем. Но сделал у себя в холле и не пожалел. Коммуникации скрыты, доступ к ним есть всегда, к тому же стильно смотрится. И вот решил я найти информацию о том, что это за современное решение для интерьера. Получился материал у меня объемный, зато подробно все расписано.

Подвесные потолки стали популярным решением для скрытия коммуникаций, выравнивания поверхности и монтажа светильников в любой необходимой точке помещения. Подвесной потолок Армстронг часто применяется для отделки потолочных покрытий в офисных и коммерческих помещениях. Расчет подвесного потолка – важная деталь на пути экономии расходных материалов. Для такого подсчета часто используются онлайн-калькуляторы, но они дают приблизительный результат. Поэтому важно знать всю методику подсчета, чтобы сделать это максимально точно.

Как выглядит потолок Армстронг

Конструкция потолочных покрытий на основе технологии Армстронг подразумевает монтаж потолка при помощи направляющих (каркаса) и плит, создающих облицовку. Данный тип каркаса отлично подходит для офисных помещений, так как в него без проблем устанавливают дополнительные вытяжные системы, светильники, протягивают электропровода.

Подвесной потолок Армстронг

Современные потолки с системой Армстронг практичны и привлекательны внешне.

Если говорить о положительных свойствах потолка Армстронг, то среди них выделяют:

• надежность конструкции;
• легкое выравнивание всего потолка по уровню;
• простота монтажа конструкций;
• различные виды цветового решения;
• долговечность;
• экологичные материалы;
• легкость монтажа дополнительного оборудования и замены испорченных плит;
• доступная цена.

Из минусов отметим то, что плиты боятся попадания жидкостей, а сама конструкция требует снижения уровня потолка на 10-50 сантиметров.

Подвесной потолок Армстронг в офисе

Существует два вида каркаса для потолка Армстронг. Первый подразумевает использование плит, которые вкладываются в готовую конструкцию. Второй же вид, который встречается гораздо реже, подразумевает использование каркаса иной формы, где специальные облицовочные плиты защелкиваются поверх конструкции.

Сами панели для потолка Армстронг изготавливаются из минерального волокна. Но встречаются и другие разновидности: из металла, зеркального покрытия, гипса. Стоимость таких специфических панелей дороже, но их применение помогает создать потолок, который отлично вписывается в задумку дизайнера. Выпускаются панели двух размеров: 600 на 600 или 600 на 1200 миллиметров.

Что потребуется для монтажа подвесного потолка Армстронг

Монтаж системы Армстронг довольно прост и не требует наличия специальных навыков. С ним справляются даже не самые опытные монтажники. Список комплектующих материалов для установки конструкции, состоит из следующих предметов:

• подвес для регулировки высоты потолка;
• основная направляющая;
• поперечные направляющие длиной в 60 и 120 сантиметров;
• уголки крепежные;
• облицовочные плиты 60 на 60 сантиметров.

Необходимое количество каждого элемента можно рассчитать с минимальным остатком.

Монтаж подвесного потолка Армстронг

Направляющие – это важная составляющая монтажа. Если кратко описать процесс, то выглядит он следующим образом: вначале монтируют угловой профиль по периметру. Далее вдоль длинной стены монтируют основные направляющие. Расстояние между параллельными основными направляющими составляет 1,2 метра. На таком же расстоянии размещаются Т-образные профили. По всей этой конструкции происходит монтаж каркасной сетки, которая и способствует размещению плит на каркасе.

Начинаем расчет элементов

Проводить расчет рекомендуется с переносом площади помещения на лист бумаги. Это позволит детально изобразить помещение и правильнее рассчитать количество. В тех случаях, когда помещение прямоугольное, расчет проводится значительно легче. Стандартные элементы имеют свои заводские размеры. Например, угловые направляющие имеют длину в 0,3 метра, а основная направляющая равна 3,70 метра.

Самый простой вариант расчета в прямоугольном или квадратном помещении – использование коэффициентов.

Для расчета требуемого количества панелей 60 на 60 см, мы применяем коэффициент 2,77. Иными словами, вся площадь, например, 25 м², умножается на 2,77. В итоге мы получаем цифру 69,25, которую округляем в большую сторону.

Схема крепежа и расчета подвесного потолка Армстронг

Для основной направляющей применяется коэффициент 0,21, если она имеет стандартный размер в 370 сантиметров. Таким образом, для помещения в 25 м², нам потребуется 5,25 комплектующих. Здесь, конечно, нужно учитывать длину и ширину помещения, так как количество комплектующих может отличаться за счет малого остатка каждой направляющей.

Для планки в 0,6 метра применяется коэффициент 1,388, а для планок 1,2 метра – 1,26. Обусловлено это тем, что малые планки удобнее для установки и дают меньший остаток. Уголок в 0,3 метра требует умножения на коэффициент 0,17.

В случае с подвесами рекомендуется применять коэффициент 0,96. Есть и коэффициент, который равен 0,2, для расчета количества осветительных панелей. Но данный вид материала довольно специфичен, так как некоторые помещения могут потребовать большего или меньшего уровня освещения. Поэтому осветительные панели рекомендуется просчитывать при помощи схематического изображения на листе.

источник: //gipsohouse.ru/ceilings/dropped/4031-podvesnoj-potolok-armstrong-raschet-komplektuyushhix.html

Подвесной потолок является одним из самых удобных вариантов оформления помещения, не требующий выравнивания плит перекрытия, скрывающий коммуникации.

Подвесной потолок Армстронг на кухне

Подвесной потолок, один из самых удобных решений для оформления потолка, не требующий серьезных физических усилий, а также доступный для любого бюджета.

Такое потолочное покрытие декоративно, а затраты на стоимость материалов делают его популярным и доступным для покупателей. Ниже рассмотрим расчет потолка и его монтаж собственными силами, когда нет возможности воспользоваться услугами профессионалов.

Делаем расчеты сами

Для того чтобы узнать стоимость подвесного потолка, необходимо высчитать площадь и периметр помещения. Значение длины периметра помещения нужно для определения количества метров стенового уголка.

Произведем расчеты материалов для потолочного покрытия самого распространенного кассетного вида на примере комнаты размером 2,5 х 4,5 м. Периметр данного помещения будет составлять 14 м (двойная сумма длины и ширины), а площадь равна 11,25 кв.м (длину умножаем на ширину).

Кассетный подвесной потолок состоит из плит стандартных размеров: 600×100, 600х600, 1200×600 и 1200×1200 мм. Рассмотрим самый стандартный параметр, применяемый как для жилых помещений, так и для офисов, – 600х600.

Плиты для кассетного потолка крепятся на подвесные системы.

Длина основных направляющих составляет 3,7 м, 1,2 м и 0,6 м. При необходимости их можно соединять между собой. Для расчета направляющих применяют следующие коэффициенты:

• для 3,7 м – 0,84;
• для 1,2 м – 1,68;
• для 0,6 м – 0,84.

Умножая площадь на соответствующий коэффициент, вычисляем, что для элементов 3,7 м и 0,6 м необходимо 9,45 м, для 1,2 – 18,9 м. Количественно направляющих 3,7 метровых потребуется 3 шт. (итого 11,1 м), 1,2 метровых достаточно 14 шт. (итого 16,8 м), а 0,6 метровых – 16 шт. (итого 9,6 м).

Основные направляющие располагаются с шагом в 1 м 20 см друг от друга и от края стены, подвешиваются вдоль самой протяженной стены тремя подвесами.

Количество плит легче вычислить, начертив чертеж потолочной площади. Идеальным вариантом является ее закрытие максимальным количеством целых пластин. Нужно стараться, чтобы резаные плиты попадали на наименее заметные места. С помощью чертежа будет видно, что целых панелей понадобится 28 шт., что составит 10,08 кв.м. Остальные будут с подрезкой 8 шт. Следует учесть, что ширина пристенных кассет должна составлять не менее 300 мм. Итого вам понадобится 36 шт.

Видео инструкция по монтажу подвесного потолка типа Армстронг:

Пример расчет материала для монтажа подвесного потолка.

Следующим действием будет расчет стандартного четырехметрового углового профиля. Он рассчитывается по периметру, который у нас равен 14 м, следовательно, нам потребуется всего 4 шт…

Приобретая материал для подвесного потолка, следует учесть, что плиты размером 1200х600 мм упакованы в коробках по 8 шт., размером 600х600 мм – по 24 шт. в коробке.

Основные направляющие комплектуются в зависимости от размера: 3700 мм по 25 шт., 600 мм по 75 шт. Пристенная окантовка идет стандартной длины в 3 м и насчитывает по 30 элементов в пачке. Однако все элементы можно приобрести не только коробками, но и поштучно.

При расчете стоимости подвесного потолка Армстронг нужно отталкиваться от таких параметров, как периметр и площадь. Большую роль играет выбор материала, из которого будет выполнено потолочное покрытие, а также расходы на каркас натяжной конструкции, электротехническую оснастку системы освещения.
