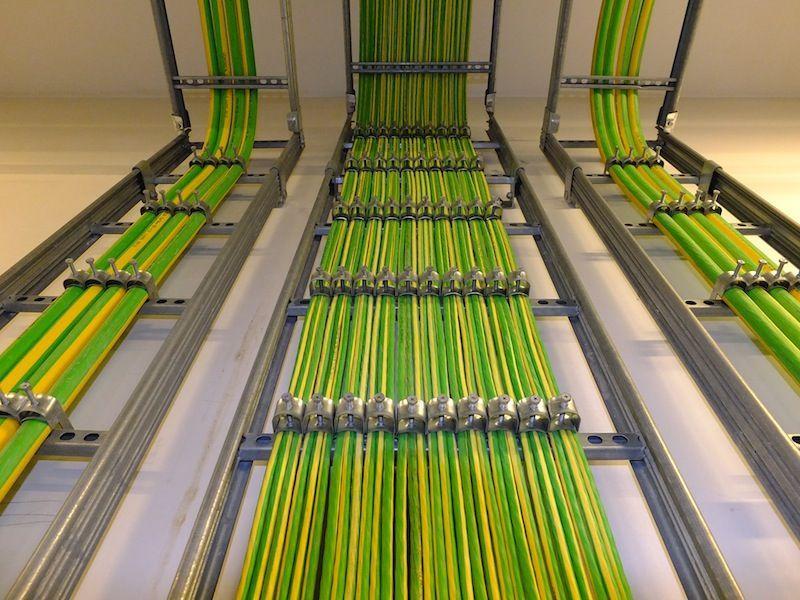

Общие требования к прокладке проводов и кабелей

Электропроводкой называется совокупность проводов и кабелей с относящимися к ним креплениями, поддерживающими защитными конструкциями и деталями, установленными в соответствии с требованиями Правил устройства электроустановок (ПУЭ). Электропроводка выполняется защищенным или незащищенным проводом.

Защищенный провод имеет поверх электрической изоляции металлическую или другую оболочку, предохраняющую его от механических повреждений.
Незащищенный провод не имеет такой оболочки.

Электропроводки могут выполняться открыто и скрыто.

Открытая электропроводка выполняется свободной подвеской по поверхностям стен, потолков, на струнах, тросах, роликах, изоляторах, в трубах, коробах, гибких металлических рукавах, на лотках, в электротехнических плинтусах и наличниках.
Скрытая электропроводка прокладывается внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), по перекрытиям в подготовке пола, непосредственно под съемным полом.

Она может быть выполнена в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций, в заштукатуриваемых бороздах, под штукатуркой, а также непосредственно в строительных конструкциях при их изготовлении.
Наружной называется электропроводка, проложенная по наружным стенам зданий и сооружений, под навесами, между зданиями на опорах (не более четырех пролетов длиной до 25 м каждый), вне улиц, дорог.

Вводом от воздушной линии (ВЛ) электропередачи считается электропроводка между ответвлением от ВЛ и началом внутренней электропроводки от изоляторов, устанавливаемых на наружной стороне здания, до зажимов вводного устройства.

ПРОКЛАДКА КАБЕЛЕЙ И ПРОВОДОВ ПО СТЕНАМ ЗДАНИЙ

По стенам зданий могут, прокладываться одиночные кабели и провода или небольшие пакеты. Трасса их прокладки должна быть параллельна архитектурным линиям помещения.

Открытая прокладка кабелей и проводов по внутренним стенам должна производиться на высоте не менее 2,3 м от пола и 0,1 м от потолка.

Открыто проложенные кабели и провода на высоте до 2,3 м от пола должны быть защищены от механических повреждений стальными желобами или угловой сталью.

Крепление кабелей и проводов к стенам должно выполняться с помощью скреп пластинчатых из тонколистовой оцинкованной стали для крепления кабелей или проводов с наружным диаметром до 15 мм, фасонных скоб для крепления кабелей с наружным диаметром свыше 15 мм. Скрепы (скобы) должны крепиться:

С помощью пластмассовых дюбелей, устанавливаемых в просверленные (пробитые) гнезда,

2. С помощью дюбелей-гвоздей пристреливаемых монтажным пистолетом,

3. Приклеиванием с помощью клея «Стык-10» или другого, прошедшего испытания,

4. Спиралями из мягкой стальной проволоки с ввернутыми в них шурупами, устанавливаемыми в просверленные гнезда.

Крепления должны располагаться:

На горизонтальных участках через 350 мм;
На поворотах трассы через 100 мм от вершины угла в обе стороны;

3. На вертикальных участках через 500 мм.

Голые кабели в алюминиевой оболочке не должны соприкасаться поверхностью неокрашенных бетонных или оштукатуренных стен. По таким основаниям прокладка должна выполняться на скобах и клицах с зазором не менее 25 мм между кабелем и стеной.

Проходы кабелей через стены и перекрытия должны выполняться в неметаллических или стальных трубах, проложенных под небольшим углом, обеспечивающим допустимый радиус изгиба кабелей, а также в коробах и проемах.

Закладка кабелей и проводов непосредственно в строительные конструкции в производственных помещениях не допускается.

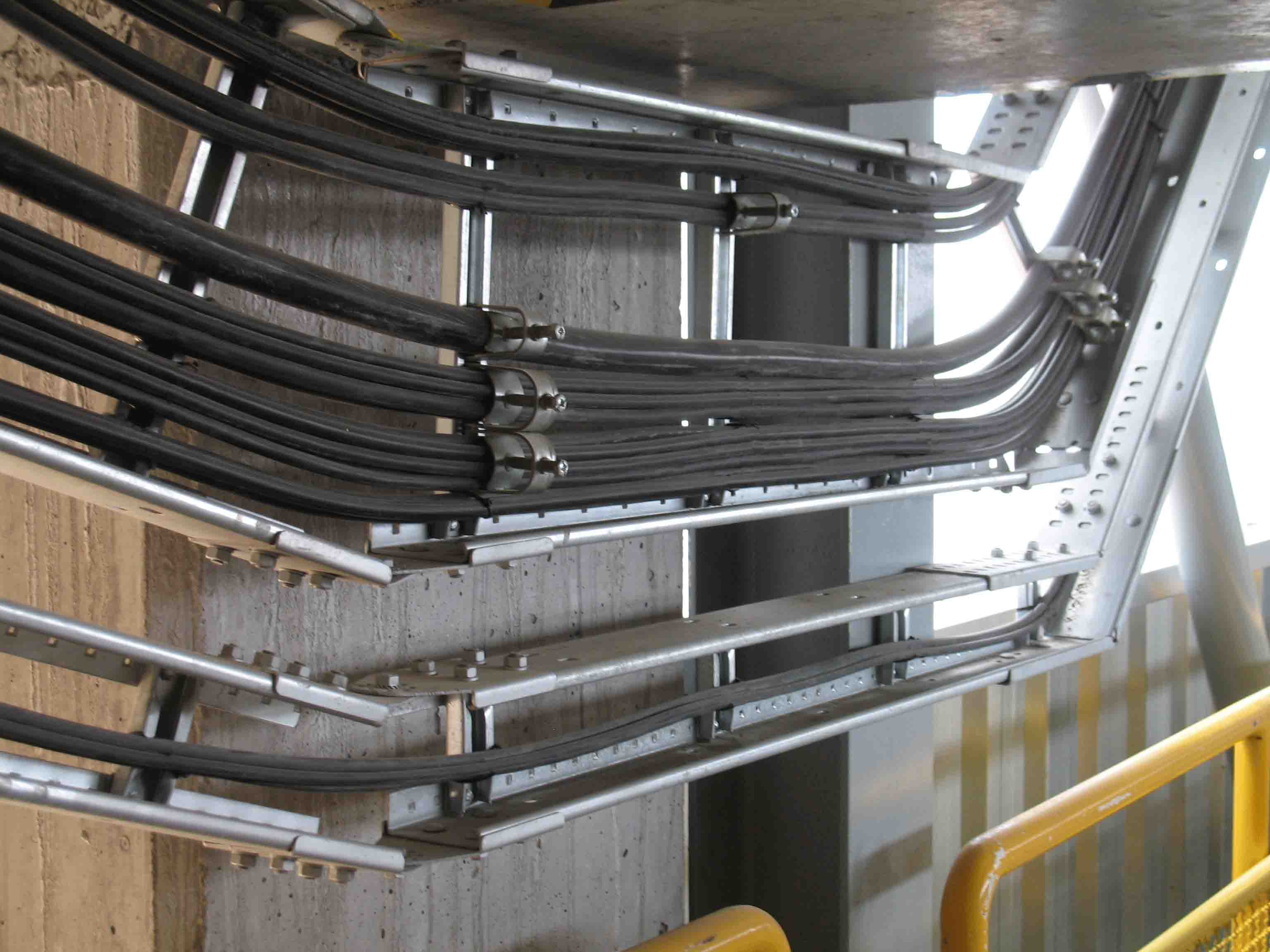

ПРОКЛАДКА КАБЕЛЬНЫХ ЛИНИЙ В ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЯХ.

При прокладке кабельных линий в производственных помещениях должны быть выполнены следующие требования:

1. Кабели должны быть доступны для ремонта, а открыто проложенные — и для осмотра.

Кабели (в том числе бронированные), расположенные в местах, где производится перемещение механизмов, оборудования, грузов и транспорта, должны быть защищены от повреждений в соответствии с требованиями.

2. Расстояние в свету между кабелями должно соответствовать нормам.

3. Расстояние между параллельно проложенными силовыми кабелями и всякого рода трубопроводами, как правило, должно быть не менее 0,5 м, а между газопроводами и трубопроводами с горючими жидкостями — не менее 1 м. При меньших расстояниях сближения и при пересечениях кабели должны быть защищены от механических повреждений (металлическими трубами, кожухами и т. п.) на всем участке сближения плюс по 0,5 м с каждой его стороны, а в необходимых случаях защищены от перегрева.

Пересечения кабелями проходов должны выполняться на высоте не менее 1,8 м от пола.

Параллельная прокладка кабелей над и под маслопроводами и трубопроводами с горючей жидкостью в вертикальной плоскости не допускается.

Прокладка кабелей в полу и междуэтажных перекрытиях должна производиться в каналах или трубах; заделка в них кабелей наглухо не допускается. Проход кабелей через перекрытия и внутренние стены может производиться в трубах или проемах; после прокладки кабелей зазоры в трубах и проемах должны быть заделаны легко пробиваемым несгораемым материалом.

Прокладка кабелей в вентиляционных каналах запрещается. Допускается пересечение этих каналов одиночными кабелями, заключенными в стальные трубы.

Открытая прокладка кабеля по лестничным клеткам не допускается.

ПРОКЛАДКА ПРОВОДОВ, КАБЕЛЕЙ ВО ВЛАЖНЫХ И СЫРЫХ ПОМЕЩЕНИЯХ

Для устройства электропроводки во влажных, сырых помещениях применяют светильники, электроустановки защищенного исполнения с уплотнительными крышками и с сальниковыми уплотнителями.

Высота подвеса арматуры в помещениях без повышенной опасности должна быть не менее 2 метра от пола до патрона. Если потолки низкие, то применяют светильники, в которых доступ к лампам не возможен без инструментов. В помещениях с повышенной опасностью и особо опасных при высоте установки светильника над полом менее 2,5 метра используют светильники рассчитанные на напряжение не выше 42 В. Длина проводов во влажных, сырых и особо сырых помещениях должна быть минимальной.

Провода электропроводки с проводами светильников соединяют в потолочных розетках. Для соединения алюминиевых проводов линии с медными арматурными проводами светильников используют зажимные колодки.

При параллельной прокладке двух и более плоских проводов при открытой и скрытой проводке, провода должны быть уложены по стене плашмя, рядами с зазором 3-5 мм. Прокладка плоских проводов пакетами или пучками не допускается.

В открытых электропроводках крепления незащищённых проводов металлическими скобами следует выполнять с изоляционной прокладкой. При прокладке проводов и кабелей в трубах и гибких металлических рукавах обеспечивают возможность замены проводов и кабелей. Скрытая и открытая прокладка проводов и кабелей по нагреваемым поверхностям (печи, камин, дымоход) запрещается, так как из-за высыхания изоляции провода приходят в негодность. Радиус изгиба незащищённых изолированных проводов должен быть не менее трёхкратной величины наружного диаметра провода, защищённых и плоских проводов не менее 6-кратной величины или ширины плоского провода.

Кабели из пластмассовой изоляции в поливинилхлоридной оболочке прокладывают с радиусом изгиба не менее 6-кратной, а с резиновой – не менее 10-кратной величины наружного диаметра кабеля.

Монтаж всех видов проводок допускается при t не ниже 15 градусов, при низких t некоторые изоляционные материалы становятся хрупкими; при сгибании могут образоваться трещины, которые могут быть причиной повреждения проводов и кабелей.

Правила прокладки кабеля

Окончательный порядок монтажа схемы определяется с учетом ряда простых условий, соблюдение которых снизит вероятность ошибки. Относятся они к разным этапам выполнения работ, но напомнить о них стоит именно сейчас.

Прежде всего монтажникам нужно произвести расчет усилия втягивания и убедиться, что эта норма не превышена (об этом в деталях ниже). Кабельная лебедка должна обеспечивать усилие, существенно большее, чем требуемое, для осуществления равномерной подачи.

Начинать втягивание следует с особой аккуратностью — скорость подачи можно увеличивать только плавно. Волоконно-оптические кабели требуют максимально бережного отношения — при их прокладке рекомендуется применять регистратор усилия.

Особое внимание надо обращать на допустимый для прокладки кабеля данного типа температурный диапазон. Если катушка с кабелем стояла на улице в холодную погоду, то необходимо, чтобы она прогрелась в помещении. Работа на улице должна производиться только при соответствующей температуре (например, для кабелей с изоляцией ПВХ она должна быть не ниже -10°С).

Важно заранее продумать схему расстановки рабочей силы по всем участкам трассы, где понадобится страховка или наблюдение, и обеспечить двухстороннюю связь (например, радио) между всеми участниками работ. Кроме тех мест, где начинается и заканчивается трасса, под наблюдением должны находиться все ее изгибы и промежуточные точки доступа.

Начинать нужно с прокладки длинных отрезков кабеля. Во-первых, это удобнее. Если впоследствии окажется, что допущена ошибка, короткий отрезок добавить всегда проще, чем длинный. Во-вторых, для коротких отрезков можно использовать то, что осталось на катушках после укладки длинных.

Даже если чертежи проекта имеются в наличии, все же стоит вести подробную рабочую схему укладки, отмечая трассы всех уложенных кабелей. Она окажется весьма полезной при расшивке коммутационных панелей или еще позднее, при выполнении модернизаций.

Маркировка кабеля — обязательная и ответственная процедура. Кабель должен маркироваться с обеих сторон, например, с помощью ленточного принтера. Эта операция всегда предшествует укладке, а не наоборот — никогда не отрезайте уложенный кабель от остатка на катушке, если не установили метку рядом с местом обрезки. При маркировке следует использовать адрес (номер помещения, шкафа, стойки), а не назначение кабеля. Если на чертеже нет адресных данных — их нужно ввести самостоятельно (например, пронумеровать все объекты).

Не обрезайте кабель без запаса. Лишние метр или два стоят недорого. Гораздо дороже обойдется повторная прокладка кабеля, если он будет поврежден при разделке, во время неправильной расшивки и т. п. Хорошей практикой является создание сервисного запаса в местах, где это не вызовет проблем с укладкой в канал. Например, в удобных для этого промежуточных участках кабельной трассы.

См. также:

Прокладка кабельных линий в производственных помещениях

Внимание!

Ссылка на главу, вышедшую в другом издании

Нумерация может измениться

Данный документ находится в библиотеке сайта ElectroShock

Перейдите по ссылке, чтобы посмотреть список доступных документов

Там же находится ПУЭ в формате справки windows

2.3.134. При прокладке кабельных линий в производственных помещениях должны быть выполнены следующие требования:

1. Кабели должны быть доступны для ремонта, а открыто проложенные — и для осмотра.

3.15. 2. Расстояние в свету между кабелями должно соответствовать приведенному в табл. 2.3.1.

Пересечения кабелями проходов должны выполняться на высоте не менее 1,8 м от пола.

2.3.135. Прокладка кабелей в полу и междуэтажных перекрытиях должна производиться в каналах или трубах; заделка в них кабелей наглухо не допускается. Проход кабелей через перекрытия и внутренние стены может производиться в трубах или проемах; после прокладки кабелей зазоры в трубах и проемах должны быть заделаны легко пробиваемым несгораемым материалом.

Открытая прокладка кабеля по лестничным клеткам не допускается.

Правила прокладки кабелей. Какие есть способы прокладки электропроводки

Как крепить короб для проводов?
Какие есть способы монтажа кабель-каналов?
Какие бывают способы прокладки электропроводки?
Правила прокладки кабелей для квартиры?

Ответы на эти и многие другие вопросы довольно часто пытаются найти люди, столкнувшиеся с монтажом электропроводки. Такими вопросами могут задаваться абсолютно все, электричество сейчас используется везде: в квартирах, производственных помещениях, в частном секторе и хозяйственных постройках.

Кабельные сети могут приходить в негодность по разным причинам: увеличение нагрузки, некачественные материалы, несоблюдение правил эксплуатации, банальное истечение срока службы. Выходом в любой такой ситуации является замена либо ремонт электропроводки. Конечно, гораздо проще доверить это дело специалисту, но сама стоимость материалов для электропроводки не так уж и низка, и доплачивать за работу многим не по карману. Остается только прокладывать проводку своими руками. Дело это не особо сложное, но, в любом случае, требует определенных навыков и знаний. Перед началом работы следует ознайомиться с основными правилами прокладки кабелей и проводов.

Содержание:

Основные правила прокладки кабелей и проводов

Повороты проводника делаются под углом 90°
Электролиния прокладывается горизонтально либо вертикально
Рекомендуется прокладывать провода без взаимных пересечений. Если такой возможности нет, расстояние между ними должно быть не меньше 3мм. В подобных случаях для лучшего взаимного изолирования элементов на каждый из проводов в точке пересечения наматывается изолента.
От пола и потолка помещения кабельная линия располагается на расстоянии не меньшем 15 см.
Между проводом и отопительными трубами соблюдается зазор более 3см.
От стенных проемов (окон и дверей), а также от углов провод должен находиться на расстоянии не менее 10см.
Рекомендуется к выключателям провод подводить сверху, а к розеткам – снизу.

Данные правила прокладки кабелей и проводов могут пригодиться для поиска скрытых кабельных линий в стене, а также для правильного планирования новой электросети, расчетов требуемых для ремонта материалов. Кроме того, для планирования электросети помещения необходимо выбрать тип подключения и способ монтажа электропроводки.

Перед рассмотрением способов прокладки электропроводки, разберемся, какие вообще бывают возможности для соединения элементов электросети. Основных способов соединения элементов в сети два: параллельное и последовательное. При последовательном подключении элементы располагаются на электролинии друг за другом: они будто бы «нанизаны» последовательно на один провод. При параллельном – элементы соединяются только узлами подключения к электролинии. Сопротивление последовательно соединенных составляющих выше, чем у параллельного соединения этих же составляющих.

В зависимости от ориентирования на параллельное или последовательное соединение электрических точек помещения (розеток, выключателей) различают три основных способа прокладки электропроводки:

«Звезда» — от электрощита к каждой электроточке идет своя кабельная линия
«Шлейф» — от щитка (либо распаечной коробки) идет кабельная линия, на которую последовательно подключены розетки и выключатели
Расключение в распределительных коробках – от щитка идет одна электролиния к распределительной коробке, от которой идут питающие кабели к каждой электрической точке.

Часто также встречаются смешанные типы подключения, содержащие в себе элементы трех вышеназванных. После того как мы рассмотрели способы прокладки электропроводки, следующее с чем стоит определиться это способ ее монтажа: открытый или закрытый. Обе эти проводки стационарны. Т.е., для проведения такой проводки заранее планируется ее месторасположение, а также рассчитывается, какую максимальную токовую нагрузку она будет выдерживать.

Открытая проводка проходит по поверхности стены, выключатели и розетки существенно выделяются, т.к. не вмуровываются, а находятся поверх стены. Скрытая проводка спрятана в стенах, сверху заштукатурена, при желании, покрыта декоративными элементами. При использовании такой прокладки электропроводки, и розетки, и выключатели вставляют в высверленные в стене отверстия с помощью специальных подрозетников, пластиковых или металлических, закрепленных алебастром либо цементом.

Обобщая, скажем, что скрытый монтаж электропроводки эстетичнее, а открытый более практичен. При этом, проведение скрытой проводки всегда более затратно, так же и ремонт такой проводки.

Открытая или скрытая проводка?

Чтобы решить, какая электросеть подойдет именно Вам, определитесь, с какими минусами проводки Вы готовы мириться, и какие плюсы Вам важнее.

ОТКРЫТАЯ ПРОВОДКА
Плюсы	Минусы
Есть возможность визуальной оценки качества проводов	Занимает дополнительное пространство в помещении
При проведении работ, связанных с механическим повреждением стены, нет опасности повредить проводку	Смотрится не всегда уместно в интерьере
Легкое проведение новой электролинии, ремонта или удлинения старой	Могут потребоваться дополнительные затраты на защитные элементы: кабель-каналы, гофротрубы, лотки и т.д.

СКРЫТАЯ ПРОВОДКА
Плюсы	Минусы
Не загромождается поверхность стен	Нет визуального контроля состояния проводов
Не мешает отделочным работам	При отсутствии плана проводки сложно определить месторасположение электролинии
Розетки и выключатели минимально выделяются на стенах	Для проведения новой электролинии, ремонта или удлинения старой требуются серьезные ремонтные работы, затрагивающие целостность стен

Открытая проводка

Способы прокладки электропроводки открытого типа:

При помощи электроустановочных пластиковых скоб
С использованием аксессуаров

Если Вы решили использовать скобы, Вам стоит учитывать, что крепить силовой кабель таким образом небезопасно. А вот интернет-провод чаще всего в квартирах крепится именно так: провод прихватывается скобой и прибивается по намеченной линии.

Наиболее часто в жилых помещениях используется прокладка провода в коробе из ПВХ-платиката или полиэтилена. Такие короба носят название кабель-каналов, бывают настенные (обычные), плинтусные и напольные. Кроме того, электромонтажные пластиковые профили отличаются между собой формой: П-образные, треугольные, полусферические и т.д. В дополнение к этому производители предлагают широкий цветовой спектр: Вы с легкостью подберете необходимые именно Вашему интерьеру элементы. Крепление коробов для проводов производится только на ровную, гладкую поверхность.

Помимо самих электромонтажных коробов, для проведения аккуратной, безопасной и эстетичной кабельной системы Вам потребуются дополнительные аксессуары.

Крепление коробов для проводов к поверхности выполняется при помощи дюбель-гвоздей, шурупов, скоб металлических, саморезов, а также при помощи специального клея. Как крепить короб для проводниковой продукции в конкретном случае – решать Вам: выбор наиболее удобного и надежного способа зависит от ситуации: учитываются состояние поверхности, к которой крепится кабель-канал, наличие материалов, навыки работы с перечисленными крепежными элементами.

Аксессуары к кабель-каналам
№ п/п	Название	Применение
1	Поворот 90°	Соединение двух кабель-каналов одного размера под углом 90°. Варианты аксессуара различны для настенных кабель-каналов и напольных, плинтусных
2	Внутренний угол	Соединение двух кабель-каналов одного размера под внутренним углом 90°
3	Внутренний изменяемый угол	Соединение двух кабель-каналов одного размера под внутренним углом в диапазоне от 80° до 120°. Данный аксессуар применяется для напольных и плинтусных кабель-каналов
4	Внешний угол	Соединение двух кабель-каналов одного размера под внешним углом 90°
5	Внешний изменяемый угол	Соединение двух кабель-каналов одного размера под внешним углом в диапазоне от 70° до 135°. Данный аксессуар применяется для напольных и плинтусных кабель-каналов
6	Соединитель на стык	Соединение двух кабель-каналов одного размера по прямой. Варианты аксессуара различны для настенных кабель-каналов и напольных, плинтусных
7	Заглушка	Закрывает торец кабель-канала. Варианты аксессуара различны для настенных кабель-каналов и напольных, плинтусных
8	Т-образный угол	Соединение трех кабель-каналов одного размера. Варианты аксессуара различны для настенных кабель-каналов и напольных, плинтусных
9	Адаптер для напольного кабель-канала	Ответвление напольного кабель-канала от плинтусного
10	Универсальная коробка	Размещение электроустановочных изделий
11	Одноместная установочная коробка	Размещение электроустановочных изделий. Данный аксессуар применяется для напольных и плинтусных кабель-каналов
12	Распределительная коробка с контактной группой	Расположение мест соединений проводов
13	Распределительная коробка для напольного кабель-канала	Разветвитель напольного кабель-канала и клеммной коробки

Гофротрубы пластиковые – гибкие трубы из негорючего ПВХ-пластиката для наружной (тяжелые гофры) и внутренней (легкие гофры) прокладки. Обеспечивают дополнительную защиту проводника от влаги и механических воздействий. Как и кабель-каналы имеют широкий спектр расцветок. Не требуют дополнительных аксессуаров благодаря своей гибкости – их прокладывают практически под любыми углами. Есть варианты производства гофры со стальным зондом для облегчения протягивания проводника через гофротрубу, так и без него.

В отличие от крепления коробов для проводов, выбор крепления труб гофрированных не так велик: их закрепляют при помощи металлических скоб или крепежных клипс.

Гладкие жесткие трубы – жесткая пластиковая труба из пожаробезопасного ПВХ-пластиката. Т.к. не являются гибкими нуждаются в дополнительных аксессуарах.

Лотки металлические представляют собой короба для проводниковой продукции, изготовленные из оцинкованной стали. Имеют П-образную форму, бывают перфорированные неперфорированные проволочные лестничные (кабельрост). Сверху могут закрываться крышкой. Применяются в местах, где есть опасность механического повреждения кабеля. Крепление металлических коробов для проводов и кабелей возможно в производственных помещениях, в подвесных потолках, снаружи зданий и т.д. Также требуют использования аксессуаров.

Металлорукава – гофрированные трубы из ленты стальной оцинкованной. Помимо дополнительной противоударной защиты выступают в роли экранов для информационных кабелей.

Монтаж открытой электропроводки, в сравнении с монтажом электропроводки скрытого типа, довольно прост и не трудоемок. Самое главное – правильно подобрать размер аксессуара, а также требуемое количество. После подсчетов и закупки материалов приступаем к монтажу электропроводки. Разводка кабеленесущей системы начинается от входа в помещение. При помощи строительного уровня на поверхности стены отмечаем положение будущей электролинии.

Монтаж кабель-канала проводится выбранным Вами способом крепления: термоклеем, шурупами, дюбель-гвоздями. После установки в него прокладывают провода и кабели. Между ними остается зазор – в некоторых кабель-каналах даже есть специальные перегородки для разных кабельных линий. Крышка на короб надевается после укладки проводников.

Монтаж гофротрубы также делается по схеме разводки. Нужно следить, чтобы гофры не пересекались – это требования техники безопасности. Гофротруба крепится пластиковыми клипсами, которые к несущей поверхности прикрепляются дюбель-гвоздями, шурупами. Расстояние между клипсами определяется по диаметру гофры. Для начала в гофротрубу протягивают все необходимые кабели, затем закрепляют на стене или потолке клипсы, а уже в конце в клипсы вдевают гофротрубу с проводом. Иногда гофра может крепиться металлическими скобами, либо затягивающими хомутами.

Трубы из ПВХ-пластиката крепятся к стене так же, как и гофрированные.

Скрытая проводка

Работа со скрытой проводкой требует четкого соблюдения правил прокладки кабелей. Такой монтаж электропроводки наиболее часто встречается в квартирах. Он выполняется на этапе строительства, пока стены, пол и потолок не покрыты декоративными элементами. Если стены помещения достаточно ровные, проведение скрытой проводки не требует штрабления, но при этом слой штукатурки поверх проводника не должен быть меньше 7мм. Для самостоятельного проведения проводки придется все же сверлить стены.

При помощи строительного уровня расчерчиваем схему кабельных линий: горизонтальных и вертикальных. В местах, где по плану будут находиться коробки, высверливаем отверстия, которые впоследствии соединяем штрабами – прямоугольными бороздами. Для штрабления существует специальный инструмент: штраборез. Если такого нет, можно обойтись перфоратором, болгаркой, молотком и зубилом. Глубина штрабы зависит от диаметра провода, плюс запас 2-3 мм. Ширина рассчитывается в зависимости от количества проводимых электролиний, диаметров проводников, минимального расстояния между ними 3-5мм, плюс запас 2-3мм. Обычно высверливаются две параллельные линии необходимой глубины с расстоянием между ними, равным планируемой ширине штрабы. Потом бетон между ними сбивается и получается штраба.

В установочных коробках выламываем лючки, вставляем их в подготовленные отверстия, укрепляем гипсом. В появившиеся отверстия коробов проводим кабель и провод. Для скрытой проводки следует помнить очень важное правило прокладки кабелей: дважды – перед и после их монтирования – необходимо проверить целостность проводника при помощи специального индикатора либо лампы-пробника. В штрабах кабели закрепляются крепежными скобами. Для электроточки делаем запас проводника 15-20см. Вычищаем строительную пыль, покрываем грунтовкой, штукатурим.

Для лучшей защиты проводников, а также для облегчения последующих ремонтных работ электрики, скрытую проводку можно проводить в ПВХ-трубах, гофрах. В таком случае размер штраб рассчитывается не по размерам проводника, а по размерам кабеленесущих элементов. Также при желании скрытую проводку можно провести в подвесных потолках, под напольным покрытием и за гипсокартонными конструкциями.

Как видите, способов прокладки и монтажа электропроводки очень много. Ответить на вопрос, что именно подойдет Вам, сможете только Вы. Главный совет, который можно дать: используйте качественные материалы для электропроводки и не забудьте о правилах прокладки кабелей. Это касается не только кабельно-проводниковых изделий, но и кабеленесущих элементов. Воспользовавшись этим советом, Вы значительно продлите срок службы электросети и, как следствие, отложите следующий ремонт на более длительный срок.

Вам также может быть интересно:

Прокладка кабеля в металлических (стальных) и ПНД трубах, нормы и правила монтажа

При прокладке кабельных линий, а также монтаже электропроводки обычно применяются различные опорные и защитные конструкции. Одним из вариантов кабельного монтажа является его прокладка внутри трубы.

Основная функция, которую выполняют трубные изделия — защита кабеля от механических повреждений.

Внутритрубный монтаж обеспечивает высокий уровень защиты проводников от внешних воздействий различного характера. Однако такой вид защиты имеет свои отрицательные стороны.

Так, при повреждении кабеля затрудняется поиск места пробоя изоляции. При глухой заделке трубной трассы в строительные конструкции не всегда имеется возможность произвести замену кабеля.

Нередки случаи, когда при производстве ремонта помещения, скрытую проводку, проложенную в трубах, приходится «хоронить», выполняя монтаж новой разводки.

На энергетических объектах монтаж кабельной разводки осуществляется в специальных кабельных каналах или лотках.

При этом кабельные линии доступны для осмотра, ремонта или замены по всей длине.

Трубопроводы, как защита применяются только в местах выхода кабеля из канала и его вводе в клеммные шкафы либо шкафы приводов коммутационных аппаратов.

Трубные изделия из различных материалов используются при прокладке силовых кабелей в земле. Правила Устройства Электроустановок предписывают прокладывать однофазные маслонаполненные кабели низкого давления в трубах из немагнитного материала, обычно для этого применяются асбоцементные изделия.

Каждая фаза указанных кабелей должна находиться в отдельном трубном канале.

Трубы допускается применять при монтаже всех видов электропроводки:

наружной и внутренней разводке;
открытой и скрытой прокладке проводников.

ВИДЫ ТРУБ, ИСПОЛЬЗУЕМЫХ ДЛЯ ПРОКЛАДКИ КАБЕЛЕЙ

Для защиты кабеля могут использоваться трубопроводы, изготовленные из различных материалов. Каждый из видов трубной продукции обладает своими особенностями, на которых стоит остановиться более подробно.

Прокладка кабеля в стальных трубах.

Сталь является наиболее прочным материалом, поэтому наиболее успешно справляется с задачей защиты проводников от внешних механических воздействий. Для защиты от коррозии, трубная поверхность покрывается краской на влагоустойчивой основе как снаружи, так и изнутри.

При закладке трубы в стены или перекрытия, наружная трубная поверхность не окрашивается. Таким способом достигается лучшая адгезия с цементным раствором.

Стальная труба не только защищает электрические кабели от повреждений, но и служит экраном для электромагнитного излучения. Благодаря этому нейтрализуется электромагнитное поле, излучаемое проводниками с током, находящимися в трубе. Если трубное изделие защищает кабельные связи схем автоматики, то при этом осуществляется их защита от внешних электромагнитных полей.

К недостатку труб из стали можно отнести их жёсткость, создающую неудобство при прокладке. Нормы ПУЭ запрещают использование стальных труб в помещениях с повышенной влажностью.

Полиэтиленовые трубы.

Прокладка кабеля в трубе из пнд идеально подходит для подземного монтажа кабельных линий. Полиэтилен низкого давления (пнд) значительно уступая стали по механической прочности превосходит её по коррозионной стойкости и способности противостоять воздействиям химически агрессивных веществ.

Полиэтилен обладает высокой устойчивостью к низким температурам — его предел морозостойкости составляет -45°С.

Применение трубных изделий из полиэтилена целесообразно применять при отсутствии угрозы внешних механических воздействий, в тех случаях, когда требуется защита от влаги и химически активных реагентов.

Прокладка кабеля в гофрированных трубах из ПВХ.

Данные изделия обладая всеми лучшими свойствами полиэтиленовой защиты к тому же весьма гибки, что создаёт повышенные удобства при их прокладке. Наиболее часто гофрированные пвх изделия применяются при прокладке проводки открытого типа.

К негативным свойствам пвх относятся его низкая морозостойкость и потеря механических качеств при длительном воздействии ультрафиолетового излучения. Данное обстоятельство делает применение поливинилхлоридной защиты целесообразным только для внутренней электрической проводки.

ОСОБЕННОСТИ МОНТАЖА КАБЕЛЯ В ТРУБАХ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Правилами Устройства Электроустановок предписано применение защиты кабельных линий с помощью трубных изделий в местах с повышенной вероятностью механического повреждения кабелей.

Примерами участков с повышенной опасностью могут служить:

пересечения трасс кабельных линий с железнодорожными путями, автомобильными дорогами, трубопроводами различного назначения;
участки параллельного размещения кабельных трасс с железнодорожными и трамвайными путями.

При проектировании кабельных связей открытых распределительных устройств (ОРУ) электрических подстанций обычно применяется подземная прокладка кабеля. В случае повышенного уровня грунтовых вод применяется надземный монтаж.

Для монтажа кабельных трасс в трубных защитных изделиях пригодны силовые и контрольные проводники в пластмассовой или резиновой оболочке с медными или алюминиевыми жилами.

Существуют определённые ограничения, связанные с функциональным назначением прокладываемых линий. В частности, запрещена прокладка в одном трубном канале:

электрических цепей, взаиморезервирующих друг друга;
цепей питания рабочего и аварийного освещения;
линий безопасного напряжения до 42 вольт с линиями более высокого напряжения.

Существующие правила предписывают обеспечивать при прокладке уклон трассы трубного монтажа, во избежание скопления влаги. На объектах с повышенным содержанием пыли и агрессивных веществ в воздухе должны быть смонтированы уплотнения, препятствующие контакту кабельных оболочек с активными веществами.

* * *

© 2014-2021 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Прокладка кабеля в земле: основные принципы и требования ПУЭ

Содержание:
Прокладка кабелей в земле: какой кабель лучше использовать
Прокладка электрокабеля подземным способом: требования ПУЭ

Согласитесь, красивые декоративные парковые светильники смотрятся не очень привлекательно, если электропитание к ним подведено по воздуху – кроме того, воздушные линии электропередач будут создавать немало проблем в процессе эксплуатации участка. Выход один – копать траншеи и прокладывать кабель в грунте. Как это делается? Именно этим вопросом мы и займемся в данной статье. Вместе с сайтом stroisovety.org мы подробно изучим вопрос, как выполняется прокладка кабелей в земле?

Технология прокладки кабеля фото

Прокладка кабелей в земле: какой кабель лучше использовать

Большинство электриков утверждают, что прокладка кабеля в траншее должна осуществляться с использованием специального материала, в том числе и самого провода – так говорят не только они, но и так называемые ПУЭ (правила устройства электроустановок). Спорить с этими правилами бесполезно и нарушать их предписание будет неправильно. НО! Существует и обратная сторона медали, которую написанные в прошлом столетии правила не учитывают. Все это понимают, но спорить с ними не пытаются – окажется себе дороже, поэтому лучше немного перестраховаться. Так что же утверждают данные правила? Какой кабель предписывают использовать при устройстве подземной электропроводки?

В ПУЭ на этот счет имеется однозначный ответ.

ПУЭ 2.1.48. Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабеле.
ПУЭ 2.3.37. Для кабельных линий, прокладываемых в земле или воде, должны применяться преимущественно бронированные кабели. Металлические оболочки этих кабелей должны иметь внешний покров для защиты от химических воздействий.
Какой кабель прокладывать в грунте фото

Согласитесь, для обычного человека это слишком запутанная формулировка, из которой можно понять только то, что кабели должны быть специальными. В общем, если говорить простым языком, то они должны иметь серьезную защиту от воды и не менее качественную защиту от механических повреждений. Кроме того, они должны быть очень прочными на разрыв, чтобы с успехом противостоять подвижкам грунта. В большинстве случаев, по утверждению того же ПУЭ, под эту категорию попадает кабельно-проводниковая продукция с маркировкой ВББШв и АВББШв.

Теперь просто откроем спецификацию на любой современный провод и прочитаем, что там написано – к примеру, ВВГ или тот же ПВС, да и ШВВП тоже. Их характеристики в полной мере подходят для прокладки подземным способом – они влагозащищены на все 98%, как и предписываемые провода, они довольно прочные на разрыв. Единственное, чего у них нет, это бронезащиты – но, извините меня, о какой бронезащите может идти речь при монтаже осветительной проводки в саду?

В общем, ситуации бывают разные, а те же ПУЭ просто имеют в виду прокладку силового кабеля – практика показывает, что для обустройства приусадебного участка, в принципе, подойдет любой кабель подходящего сечения. Другое дело – правильность его прокладки.Об этом поговорим дальше.

Прокладка электрического кабеля

Прокладка электрокабеля подземным способом: требования ПУЭ

Не будем ходить вокруг да около, а просто перечислим их по пунктам – не все, а только основные. Большинство из них касается действительно прокладки силового кабеля в грунте. Начнем по порядку.

Глубина прокладки кабеля в земле. Если вы думаете, что достаточно закопать провод на глубину, чтобы не повредить его лопатой в процессе земляных работ, то это будет неправильно. На самом деле глубина погружения провода в грунт обусловлена еще и таким понятием, как промерзание и пученье почвы, которые могут принести непоправимый урон. Эти факторы могут просто порвать кабель, и дай бог, чтобы это обошлось без серьезных последствий, связанных с жизнями людей. ПУЭ определяют глубину залегания подземного провода как 0,75м, не менее – опять же, следует понимать, что это относится к маломощным проводам.
Защита от механических повреждений – как вариант, может использоваться или специальная труба или гофрошланг ПНД. Это не перестраховка, а защита от повреждения льдом зимой и вообще от повреждения грунтом. Некоторые специалисты могут даже утверждать, что такая дополнительная защита позволит в случае выхода кабеля из строя легко его заменить – здесь ситуация неоднозначная и в большинстве случаев зависит от времени, которое пролежал кабель в грунте (труба может попросту разрушиться). Так что рассчитывать на такой исход событий не стоит.
Подсыпка траншеи песком также является немаловажным фактором, обеспечивающим защиту подземных проводов от повреждения – она исключает контакт кабеля с твердыми частицами почвы. Подсыпка осуществляется в два этапа – на дно траншеи слоем в 10см и поверх уложенного кабеля таким же слоем. Получается так, что кабель находится внутри песка. Подсыпка и засыпка должны быть качественно утрамбованы.
Сигнальная лента – это своего рода маяк, наткнувшись на который, следует призадуматься над вопросом, копать глубже или нет? Лента укладывается ровно над кабелем – по глубине расстояние между проводом и сигнальной лентой должно составлять ориентировочно 250мм. На такое расстояние штык лопаты может уже достать. Для высоковольтных кабелей роль такого маяка выполняет либо слой кирпича, плотно уложенного рядами, либо бетонная плита.
Слабая, как говорят в народе. Подземный кабель не должен быть туго натянут – не нужно экономить метраж. Такой подход к делу обязательно выльется боком – плотно натянутый кабель легко может порваться даже при незначительных подвижках почвы. Технология прокладки кабеля в траншее предписывает делать определенный запас, который выражается в его укладке небольшими волнами по горизонтали.

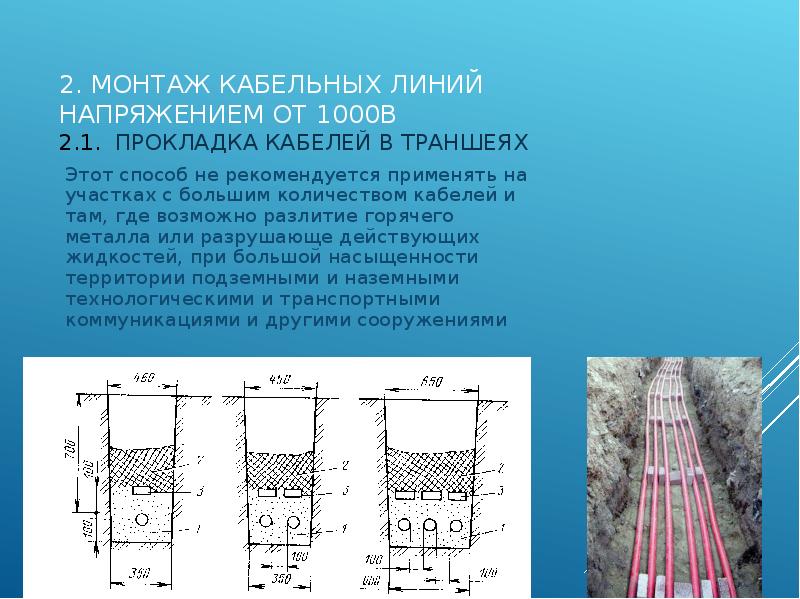

Прокладка кабеля в земле схема

Это что касается основных требований, согласно которым производится устройство подземных линий электроснабжения. Кроме них существуют и другие нормы, которые предписывается соблюдать в некоторых неординарных ситуациях. Среди них можно выделить две, которые встречаются наиболее часто.

Прокладка кабеля под дорогой – даже под грунтовкой. Однозначно должна производиться в толстостенной стальной трубе – в этих местах давление от проезжающих (пусть даже очень редко) автомобилей может вызывать подвижки грунта, которые, в свою очередь, приводят к порыву линии электропередач.
Несколько параллельно идущих кабелей. Здесь, конечно, все зависит от мощности этих кабелей, но в целом нужно понимать, что два провода в одну трубу запихивать не нужно – в случае пробоя один может повредить другой. Их надо запечатать в бронерукав по отдельности и разнести друг от друга на расстоянии 150мм как минимум. Над каждым отдельно взятым проводом должна быть уложена сигнальная лента.
Прокладка силового кабеля фото

В заключение темы добавлю только одно – прокладка кабеля в земле, а вернее его засыпка, не должна проводиться без предварительной проверки. Нужно убедиться в целостности жил провода и только после этого полностью закрывать траншею грунтом. На визуальный осмотр кабеля лучше не надеяться – по хорошему, его нужно прозвонить.

Мы живем в такой интересной стране, где многие правила нарушаются из принципа или просто по нашей исконно русской традиции – авось пронесет. Требования, которым должна соответствовать прокладка кабеля в земле, не являются исключением и в частном порядке они игнорируются сплошь и рядом. Естественно, такие умельцы впоследствии расплачиваются за свою халатность – одни в большей степени, другие в меньшей, но факт остается фактом и он, как говорится, налицо. Правила нужно соблюдать, и если они предписаны, то нарушать их всегда обходится себе дороже.

Автор статьи Александр Куликов

Прокладка кабеля в земле: способы, глубина, нормы

Провести кабель по участку можно под землей. Это более трудозатратный процесс, но более надежный в плане сохранности — меньше шансов, что его кто-то позаимствует. Особенно актуален данный момент на дачных и садовых участках. Но прокладка кабеля в земле производится согласно определенных правил, прописанных в ПУЭ. Эти нормы и пояснения к ним и изложены дальше.

Содержание статьи

Какие кабели использовать

Если говорить о ГОСТе, то в нем сказано, что в землю необходимо укладывать бронированные кабели, покрытые сверху гидроизоляционным слоем. То есть, подземный ввод в дом от столба, при достаточно большой выделенной мощности желательно делать бронированным кабелем. Это АВБбШв (бронированный с алюминиевыми жилами и броней из двух стальных оцинкованных полос, поверх покрытых защитным слоем) или ВБбШв (тот же, но с медными жилами), ПвБШв — тоже бронированный, но с изоляцией из сшитого полиэтилена и теми же стальными лентами в качестве брони. Подойдут ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и проч. Эти виды кабельной продукции используются на землях с нормальной кислотностью.

Не предназначенные для подземной укладки кабели лучше не использовать

Прокладка кабеля в земле с повышенной химической активностью — солончаки, болота, большое количество строительного мусора, шлака — требует наличия свинцовой брони или алюминиевой оболочки. В этом случае можно использовать ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и другие.

Если же подключить надо небольшую дачу, в которой электроприборов всего ничего, баню, сарай или другие хозпостройки (свинарник, курятник и т.п.), использовать можно обычный кабель в ПВХ оболочке, так как он достаточно прочный и точно герметичный. Для разводки освещения на участке часто используют NYM, СИП, на несколько лет хватает ВВГ. Но эта продукция не предназначена для укладки под землей и они быстро выходят из строя.

Более серьезные кабели стоят, конечно, дороже, но служат они намного дольше. Если принять во внимание трудоемкость работ по их укладке, целесообразнее использовать специальные кабели, а это ААШв, ААШп, ААП2л, АВВГ, ААБл, АПсВГ, АСБ, ААПл, АПвВГ, АПВГ, АСПл и т.д.

Бронированный кабель имеет три оболочки, обычный — одну

В регионах Крайнего Севера для подземной прокладки используют специальную продукцию с повышенной стойкостью к морозам — ПвКШп.

Основные правила и технология

Сначала необходимо разработать трассу прокладки кабеля. Понятное дело, что при прокладке по прямой его потребуется меньшее количество. Но, к сожалению, это далеко не всегда возможно. При прокладке трассы желательно избегать:

Если не удалось избежать всех сложных мест — нестрашно. В этих зонах можно уложить кабель не в землю, а в гофротрубу, трубу ПНД или в металлическую. Их и называют футлярами. При использовании нескольких кусков металлических труб подряд, их необходимо сваривать. Это делают, чтобы в местах соединения они не повредили оболочку.

Порядок и технология укладки кабеля в землю

По намеченной трассе копают траншею. Глубина ее — 70-80 см, ширина при прокладке одного кабеля — 20-30 см, при укладке двух и более, расстояние между нитками, уложенными на дне траншеи, должно быть не менее 10 см. Вот по этим критериям и определяйтесь. После того как траншея выкопана необходимо:

Удалить все твердые и острые предметы, корни, камни и т.д. Они могут повредить изоляцию и могут стать причиной выхода линии из строя.
Выровнять дно и немного его утрамбовать. В уровень выводить не требуется, но резких перепадов быть не должно.
Насыпать слой песка в 10 см, разровнять его. Песок можно использовать дешевый, карьерный, но его необходимо просеивать — чтобы не попали посторонние предметы — камни, куски стекла и т.п. Песок тоже утрамбовать. Можно просто примять ногами. Явных горбов и впадин быть не должно.
Проверить целостность изоляции, если где-то есть повреждения, отремонтировать. На кабель предварительно надевают футляры (куски труб), перетаскивают их в места повышенной нагрузки.
Дальше и начинается собственно прокладка кабеля в земле — его укладывают в траншею с песком. Натягивать его нельзя — должен лежать легкими волнами. В нужных местах трассы размещают футляры.
Волны позволят линии не порваться при морозном пучении или при других подвижках грунтов
Уложенный кабель желательно проверить — при укладке могут быть повреждения. Если есть мегометр — отлично, проверяете с его помощью целостность оболочки. Если такого прибора нет, можно прозвонить жилы на обрыв обычным мультиметром или тестером. Также необходимо проверить их на «землю». Если где-то «землит» — повредили изоляцию. Необходимо искать повреждение и устранять его.
Если все параметры в норме, зарисовываете план прохождения трассы, желательно в масштабе, с привязкой к ориентирам. Проставляете расстояния от надежных объектов до трассы (от угла дома, края участка и т.п.). Прокладка кабеля в земле неудобна еще тем, что при необходимости ремонта сложно получить доступ. При наличии плана с размерами все будет значительно проще.
После этого засыпаете уложенный кабель песком. Его тоже просеивают и слой насыпают — около 10 см, уплотняют. Сильно трамбовать не надо, можно уплотнить ногами.
Далее засыпают слой в 15-20 см ранее вынутой земли. При засыпке удаляйте камни и другие посторонние предметы. Слой тоже разравнивают, уплотняют.
Укладывают сигнальную ленту. Это яркая полимерная лента с надписью «осторожно кабель!». При земельных работах она может спасти уложенную под землей электропроводку от повреждения.
Сигнальная лента предупредит при возможных земельных работах
После продолжают засыпку канавы грунтом, насыпая немного выше уровня земли, так как через некоторое время порода уплотнится и осядет.

И последний этап — проверка электрических параметров перед подключением к нагрузке. На этом прокладка кабеля в земле завершена. Еще раз весь порядок работ можно посмотреть в видео.

Нюансы и особенности

Прокладка кабеля в земле — трудозатратный процесс. Чего только стоит выкопать траншею, да и потом таскать кабель тоже нелегко. Закапывать немного легче, но тоже не самое приятное занятие. Если через пару лет изоляция прохудится, придется все повторять снова, что мало кого обрадует. Понятное дело — лучше сделать все один раз и более надежно. Дело в том, что укладывать кабель в траншею можно без защитной оболочки. Это не будет противоречить нормативу. И если вы уложите бронированный качественный кабель, служить он будет долго.

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.

У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.

Так может выглядеть кабель, не предназначенный для укладки в землю, через несколько лет

Из всего этого следует, что хоть нормативам не противоречит укладка кабелей в бумажной изоляции, лучше использовать изоляцию пластиковую — ПВХ или сшитый полиэтилен. Бумага, пусть и со специальными пропитками, разрушается намного быстрее полимеров, что приближает срок замены. Прокладка кабеля в земле все-таки требует значительных усилий и трудозатрат, так что лучше укладывать более долговечные материалы.

Как соединять два куска

Более надежна прокладка кабеля в земле целыми кусками — без соединений. Если один кусок нужной длины найти не удалось, для соединения выводите обе части на поверхность, поставьте герметичную монтажную коробку и в ней соединяйте проводники. Делать муфты без опыта и спецоборудования, закапывать их под землю не стоит — они быстро выйдут из строя,придется раскапывать, переделывать. А обслуживаемое соединение всегда удобно — можно если надо перезаделать контакты.

Так выглядит нормально сделанная муфта

Как ввести в дом

При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный ленточный фундамент. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.

Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

Ввод подземного силового кабеля через фундамент

Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.

: Если не предусмотрели закладную в стене или фундаменте, сверлят отверстие

: В сделанное отверстие вставляют трубу, ее запенивают, в нее продевают кабель

Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если фундамент у вас — монолитная плита или просто не хочется нарушать монолитность ленты.

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.

Если кабелей несколько

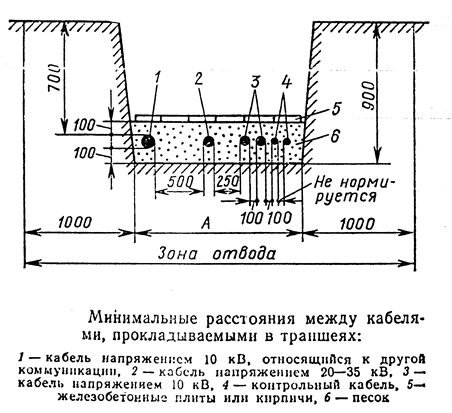

Если укладывается под землю одновременно несколько кабелей, расстояние между ними должно быть не менее 10 см. Если укладывать решили в трубах иди гофрошланге, для каждого — отдельный.

Если кабелей несколько, их укладывают каждый в свою оболочку или располагают просто параллельно на расстоянии 10-15 см один от другого

Как затянуть в гофру или трубу

Есть два типа гофры для подземной укладки кабеля — с зондом и без. Проще брать с зондом. Это тонкая проволока, к которой привязывают проводку чтобы затянуть внутрь. Проволоку вытягивают, на ее место затягивается кабель. Все просто.

Прокладка кабеля в земле: гофрированная ПНД труба с зондом для более легкой протяжки

Если труба или гофра без зонда, могут возникнуть проблемы. Если кабель достаточно жесткий, его вполне можно просто заправить внутрь. Обычно это несложно, но занять может достаточно много времени.

С мягким проводником такой фокус не пройдет — он будет скручиваться и цепляться за стенки. Но и в этом случае тоже есть выход. Сначала в трубу заправляют бечевку или тонкую веревку. К ней привязывают кабель и затягивают его внутрь.

Как заправить бечевку? При помощи пылесоса. Один край бечевки хорошо фиксируете, остальное в развернутом виде, но без комков и петель укладываете в трубу. С другой стороны подключаете пылесос, закрываете второе входное отверстие. За счет создания разреженной атмосферы бечевка вылетает с другой стороны.

Прокладка кабеля под дорогой

Если трасса расположена так, что проводить ее надо под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пунктах, так как под дорогой могут находится другие коммуникации и самовольными работами их можно повредить. Если же речь идет о даче и дачном поселке, то согласовывать надо с администрацией поселка.

Прокол под дорогой делают при помощи специального оборудования

Правила прокладки кабеля под дорогой не меняются — глубина траншеи 70-80 см, песчаная подушка и засыпка, желательна прокладка в асбоцементной трубе или двустенной гофре ДКС. В общем, отличий нет, все нормы и правила такие же.

Сложности могут возникнуть при необходимости прокладки кабеля под асфальтом. Если это солидная трасса, разрушать покрытие вам вряд ли позволят, а если позволят, то восстановление асфальта — дорогое удовольствие. В этом случае тоже есть выход — есть специальное оборудование при помощи которого делают прокол под дорогой. Услуга тоже недешевая, но стоит намного меньше затрат на восстановление асфальта.

Руководство по установке кабеля

| IEWC.com

Инструкции по установке гибкого кабеля

Будьте осторожны с любым изгибом во время установки кабеля. Вот несколько рекомендаций, которые помогут предотвратить перегибы:

Кабель следует предварительно разрезать и подвесить на 48 часов, чтобы обеспечить его наиболее естественную укладку и укладку перед установкой.
Кабель должен быть проложен так, чтобы не противоречить его естественному положению. *
Снятие натяжения на обоих концах уменьшит поломку проводника в точках изгиба.
Если в кабеле есть перегибы при его установке, он всегда останется и, в конечном итоге, вызовет выход кабеля из строя.
После установки наиболее важными факторами в кабеле являются минимальный радиус изгиба и натяжение катушки.

* Естественное схватывание происходит во время изготовления кабеля. Кабель закреплен в одном направлении на катушке с определенной разницей в его способности изгибаться в пути по сравнению с другим.

Существует множество многожильных кабелей, предназначенных для многих типов приложений.Многожильные кабели состоят из двух или более проводов, используемых в основном для управления или питания.

Одно из самых сложных применений для любого многожильного кабеля — это многократное обращение с направляющим оборудованием в принудительном направлении. Примеры таких приложений:

Вилочные погрузчики
Системы силовых путей
Катушки для размотки кабеля
Гирлянда
Открытый трейлинг

Эти применения состоят из умеренного натяжения и многократного принудительного направленного изгиба или наматывания.Для этих типов приложений наилучшие результаты могут быть получены при использовании специально разработанных гибких кабелей. Однако неправильная установка гибких кабелей может привести к преждевременному отказу кабеля.

При использовании специально разработанных гибких кабелей необходимо учитывать пять критериев:

Радиусы изгиба
Натяжение кабеля
Скорость работы
Температура
Пропускная способность

Радиус изгиба

В следующей таблице приведены сведения о минимальных радиусах изгиба, рекомендованных стандартами ICEA.Эти значения предназначены для увеличения срока службы кабеля. Уменьшение радиусов изгиба приводит к сокращению срока службы кабеля из-за повышенной нагрузки на медные проводники и общей деформации кабеля. Следовательно, уменьшение радиуса следует рассматривать только в тех случаях, когда другие факторы, такие как пониженное натяжение кабеля, низкая скорость работы и температура окружающей среды, более благоприятны для срока службы кабеля, или где механические ограничения установки не позволяют получить оптимальный радиус.

Испытания различных гибких кабелей показали, что удвоение минимального радиуса изгиба для наматывания может утроить срок службы кабеля при максимальном рекомендуемом натяжении.Поэтому для увеличения срока службы кабеля следует использовать максимально возможный радиус изгиба.

	Минимальный радиус изгиба
Кабель Тип	Фиксированный Установка	Умеренная Гибкость	Кабель Трассы
Неэкранированные кабели	4 x диаметр кабеля	6 x диаметр кабеля	8 x диаметр кабеля
Экранированные кабели	4 x диаметр кабеля	8 x диаметр кабеля	12 x Диаметр кабеля

Натяжение кабеля

Натяжение кабеля играет чрезвычайно важную роль в определении срока службы кабеля при намотке.Медные проводники являются основным силовым элементом в гибких кабельных конструкциях. Даже если у вас есть хорошие фитинги для снятия натяжения на кабеле, это не сведет к минимуму тот факт, что большая часть натяжения будет поддерживаться медными проводниками.

Эффект натяжения кабеля зависит от количества фунтов на поперечное сечение медных проводников. Другими словами, провода большего диаметра и или большее количество проводников могут выдерживать большее натяжение, чем провода меньшего диаметра или меньшее количество проводников.

В приведенной ниже таблице показан пример того, как предотвратить перегрузку кабеля. Значения рассчитываются по формуле:

MCT = Максимальное постоянное натяжение
CMA = Круглая площадь проводника в миле
Канал = Количество проводников в кабеле

Размер кабеля	MCT (фунты)
6 / С № 18	22
12 / С № 18	44
6 / С № 16	35
12 / С № 16	47
6 / С № 14	56
12 / С № 14	113
6 / С № 12	89
12 / С № 12	179

CMA проводов
# 18 AWG 19str = 1608
# 16 AWG 26str = 2600
# 14 AWG 41str = 4100
# 12 AWG 65str = 6500

Скорость наматывания, температура и мощность

Скорость и температура намотки не так контролируемы, как размер и натяжение барабана.
Если скорость наматывания и / или температура по каким-либо другим причинам являются экстремальными, необходимо учитывать соответствующие факторы. В холодных погодных условиях необходимо использовать барабан большего диаметра, тогда как при высоких температурах может потребоваться больший размер AWG для снижения температуры внутреннего проводника.
Преимущественно низкая скорость наматывания и / или более высокие температуры увеличивают срок службы кабеля.
Скорость кабеля обычно не должна превышать 400 футов в минуту.

Установка силовой дорожки

При выборе кабеля для силового тракта также следует учитывать следующие критерии:

Условия окружающей среды
Температура
Химические воздействия
Работа в помещении или на открытом воздухе

Кабель нельзя вытягивать из катушки или катушки и вставлять непосредственно в силовой тракт.

Кабели ни в коем случае нельзя крепить к рельсу или связывать вместе, их следует всегда прокладывать параллельно друг другу и иметь достаточную длину, чтобы обеспечить полное перемещение кабеля во время движения силового тракта.

Вес кабеля должен быть равномерно распределен. Более тяжелые кабели следует прокладывать по направлению к внешней силовой дорожке, а более легкие — по центру.

После того, как кабель проложен, кабели следует перевернуть через несколько циклов изгиба и следить за тем, чтобы убедиться, что они свободно перемещаются.Важно убедиться, что кабель может свободно перемещаться в пределах радиуса изгиба, чтобы было возможно перемещение кабелей по трассе.

Плоские кабели можно уложить стопкой в силовой тракт перед подключением с помощью слегка затянутых кабельных стяжек.

Типичные детали прокладки кабелей для проложенных под землей кабелей с низким напряжением

Для большинства строительных проектов требуется подземная кабельная система для источника питания, а иногда и система высокого напряжения. Меньше всего архитекторов и строителей беспокоит, как эти кабели проложены к помещениям и оборудованию.Если бы специалисты в области электротехники указали на осуществимость, эстетика проекта достигла бы намеченного уровня. Следовательно, уже на этапе планирования маршруты и размер траншеи для силового кабеля должны быть включены в дизайн проекта.

Ступеньки для прямой прокладки подземного кабеля

На этом чертеже показано, как прокладывать одножильный силовой кабель с низким напряжением (LT) методом прямой прокладки под землей. После взятия траншеи очистите траншею для следующих шагов:

Сделайте подушку из песка или мелкозернистого грунта в соответствии с размерами, указанными на чертеже.
Проложите кабель посередине траншеи.
Обеспечьте песчаный слой поверх кабеля.
Положите защитную плитку прямо над песчаной подушкой.
Засыпьте выкопанный грунт на высоте 300 мм от уровня земли.
Уложите предупреждающую ленту кабеля и снова засыпьте оставшуюся часть траншеи до уровня земли.

Все материалы должны соответствовать соответствующему разделу проектной спецификации и стандартов.

Способ прокладки кабеля для пересечения дорог и инженерных коммуникаций с использованием воздуховода из ПВХ

На рисунке ниже показан монтаж подземного кабеля в двух средах.Первый показывает прямую прокладку кабеля под землей, а второй показывает кабель, проходящий через канал, в основном там, где пересекает дорогу. Еще один повод для использования воздуховода из-за пересечения других коммуникаций, таких как водопровод, линии связи или нефтехимические трубопроводы. Воздуховод должен быть покрыт бетоном из ПВХ на всем протяжении перехода дороги или других коммуникаций.

Типовая деталь прокладки кабеля для прямой прокладки кабелей с использованием кабельных каналов с низким натяжением

Метод прямой прокладки нескольких кабелей с использованием одиночной кабельной траншеи

На рисунке ниже показано, как проложить несколько кабелей в одной траншее.Здесь кабели проходят в два яруса (слоя) и параллельно в виде матричной системы. Последовательность должна включать уплотненный песчаный слой, параллельный проложенный кабель первого яруса, насыпь из песка, параллельный проложенный кабель второго яруса, песчаный грунт, защитный бетонный блок, засыпка вынутого грунта, предупреждающая лента, засыпка песком или засыпка вынутого грунта и, наконец, тротуары.

Типовая деталь прокладки кабеля для проложенных под землей, нескольких кабелей, кабелей низкого напряжения

Типовые спецификации для подземной прокладки или установки кабеля

Если установка включает прокладку определенных участков кабеля непосредственно в траншеях грунта, подготовленных в рамках Контракта, Подрядчик должен защитить кабели железобетонными или приемлемыми покрытиями из ПВХ, все кабели, протянутые в подготовленные трубы или каналы, должны быть эффективно герметизированы там, где кабели входят в подстанции или здания, чтобы предотвратить попадание воды и паразитов.По требованию инженера входы каналов в люки должны быть надлежащим образом загерметизированы после установки всех кабелей.

Инвертированные уровни всех труб или воздуховодов, входящих в здание, должны быть такими, чтобы трубы или воздуховоды были наклонены в сторону от здания. Если вход трубы или воздуховода в здание находится ниже уровня грунтовых вод, должны быть предусмотрены фланцы ванны.

Если кабели проложены прямо в земле, на дно траншеи следует положить 75 мм песка или земли с насечками, чтобы сформировать ложе для кабелей.Когда кабели проложены, они должны быть осмотрены и приняты Инженером. Затем они должны быть покрыты аналогичным насыпным песком / землей, который наносится на кабели и над ними до уровня 75 мм над верхом кабелей. Если необходимо проложить более одного горизонтального слоя кабелей, для каждого слоя должна быть предусмотрена аналогичная подстилка из песка / земли и покрытие.

Защитные крышки должны быть размещены по центру над кабелями, каждая крышка должна быть плотно соединена встык и блокироваться с соседними крышками по всей длине кабеля.Окончательное заполнение траншей не должно начинаться до тех пор, пока Инженер не примет установку защитных покрытий.

После прокладки любого кабеля и до тех пор, пока все кабели, которые будут проложены в траншее, не будут покрыты защитными крышками, в траншее нельзя использовать острые инструменты или другие приспособления или оставлять их в таких положениях, которые могут привести к повреждению. к кабелям, если они упали в траншею. На всех роликах, используемых для прокладки кабеля, не должно быть никаких острых выступов, способных повредить кабели.

Подрядчик несет исключительную ответственность за определение химически активной почвы и за принятие особых мер предосторожности для защиты кабелей от химического воздействия. Подрядчик должен принять меры предосторожности, чтобы избежать электролитического и / или электрохимического воздействия в ситуациях, когда кабель и аксессуары могут быть установлены в непосредственной близости от других разнородных металлов в присутствии влаги.

Расположение кабелей, все методы прокладки и монтажа должны быть согласованы с Инженером, что должно быть спланировано таким образом, чтобы обеспечить упорядоченное формирование, без ненужных изгибов и пересечений, позволяющее удалить любой один кабель без чрезмерного нарушения соседних кабелей. .

Кабели питания с прямыми прокладками, изображение продукта

Там, где были проложены воздуховоды, Подрядчик должен убедиться, что они проложены и очищены для удаления всех посторонних предметов перед протягиванием кабелей. После того, как кабели будут проложены в соответствии с указанными требованиями, траншеи должны быть засыпанный Подрядчиком и повторно залитый траншеи должны быть оставлены и поддерживаться в полностью безопасном состоянии до тех пор, пока не будут выполнены работы по постоянному восстановлению. Кабельные каналы должны быть из застекленной керамической глины с пластиковыми гибкими муфтами или из ПВХ или пекового волокна.

Кабели должны быть идентифицированы во всех люках и на оборудовании с помощью изолированной бирки или ленты с нанесенной на них идентификацией цепи. Кабели должны иметь фазы, а также количество и размеры жил, обозначенные буквенным или числовым обозначением во всех колодцах и распределительных щитах. Обозначение должно быть нанесено на нержавеющий материал, который также должен быть устойчивым к химическому разложению.

Кабели, проходящие через формованные каналы, должны быть закреплены с помощью усиленных кабельных скоб из промышленного нейлона или алюминиевого сплава, прикрепленных болтами к вертикальным или горизонтальным опорам каналов из мягкой стали, встроенным в стенки каналов с центрами крепления 600 мм.

Кабели, проходящие под дорогами, следует прокладывать через полные круглые каналы на 600 мм ниже уровня земли для кабелей до 1 кВ и на 1100 мм ниже уровня земли для кабелей до 11 кВ. Кабели, проложенные в незакрытой земле, должны быть заглублены минимум на 600 мм для номинального напряжения 1 кВ и 800 мм для номинального напряжения 11 кВ ниже уровня земли. Маркерные столбы должны надлежащим образом обозначать маршруты всех подземных кабелей. Это должны быть железобетонные блоки, снабженные свинцовыми вставками, с указанием размеров и обозначений кабелей. Маркерные стойки должны выступать над уровнем земли или должны быть заподлицо с конечным уровнем земли, как указано.

Прокладка подземных кабелей | electricaleasy.com

Подземные кабели, конечно же, предназначены для прокладки или прокладки под землей. Надежность подземной кабельной сети во многом зависит от правильной прокладки кабелей, качества кабельных соединений и ответвлений и т. Д. Существует три основных метода прокладки подземных кабелей : (i) прямая прокладка, (ii) протяжка. система и (iii) твердая система. Эти три метода объясняются ниже с их преимуществами и недостатками.

Прямая прокладка подземных кабелей

Этот метод наиболее популярен, поскольку он прост и дешев. Кабели, прокладываемые этим методом, должны иметь битумированную бумагу и гессиановую ленту, чтобы обеспечить защиту от коррозии и электролиза. Процедура прямой укладки выглядит следующим образом.

Порядок укладки

Вырывается траншея глубиной около 1,5 метра и шириной 45 см.
Затем траншею засыпают слоем мелкого песка толщиной 10 см.
Кабель проложен над песчаной подушкой. Песок защищает кабель от влаги из земли.
Затем проложенный кабель снова засыпают слоем песка толщиной около 10 см.
Если в одной траншее необходимо проложить несколько кабелей, расстояние по горизонтали или вертикали составляет около 30 см, чтобы уменьшить эффект взаимного нагрева. Расстояние между кабелями также гарантирует, что неисправность одного кабеля не повредит соседний кабель.
Затем траншея засыпается кирпичами и землей для защиты кабеля от механических повреждений.

Преимущества

Проще и дешевле, чем два других метода
Тепло, выделяемое в кабелях, легко рассеивается в земле.

Недостатки

Чтобы проложить новые кабели для удовлетворения повышенных требований к нагрузке, необходимо провести совершенно новую выемку грунта, стоимость которой равна стоимости новой прокладки.
Переделать кабельную сеть непросто.
Стоимость обслуживания выше.
Определить место неисправности сложно.
Этот метод нельзя использовать в густонаселенных районах, таких как мегаполисы, где земляные работы обходятся слишком дорого.

[Также читайте: Типы подземных кабелей]

Система проката

В этом методе чугунные или бетонные трубы или каналы прокладываются под землей с люками в подходящих местах вдоль кабельной трассы. Затем кабели протягиваются в трубы из люков. Обычно также предусматривается дополнительная труба / канал вместе с тремя кабельными каналами для проведения соединений релейной защиты и контрольных проводов.Расстояние между люками должно быть таким, чтобы было легче протягивать кабели. На поворотах или при изменении направления маршрута радиус углов должен быть больше. Кабели, которые должны быть проложены таким образом, не обязательно должны быть армированы, но должны быть снабжены гессианом и джутом, чтобы защитить их при натяжении.

Преимущества

Ремонт, дополнения или изменения в кабельной сети могут быть легко выполнены из колодцев без повторной раскопки.
В этом методе, поскольку кабели не нужно бронировать, процедура соединения кабелей упрощается.
Стоимость обслуживания значительно ниже.
Меньше шансов возникновения неисправности из-за сильной механической защиты, обеспечиваемой системой.

Недостатки

Начальная стоимость очень высока.
Из-за неблагоприятных условий для отвода тепла снижается допустимая нагрузка на кабели.

[Также прочтите: Основы передачи электроэнергии]

Твердая система

В этом методе кабель укладывается в желоб из чугуна, керамики, асфальта или обработанной древесины.Когда кабель укладывается на место, желоб заполняется битумным или асфальтовым составом, а затем засыпается. Прокладываемые таким образом кабели можно просто покрыть свинцом, так как желоб обеспечивает хорошую механическую защиту.
В настоящее время этот метод используется очень редко, так как он дороже, требует квалифицированной рабочей силы и благоприятных погодных условий.

Требования к траншее для прокладки подземного кабеля

Эта статья предназначена для инженеров-электриков, супервайзеров, чтобы ознакомить их с тем, как прокладывать прямой подземный кабель на заводах и в обрабатывающей промышленности в соответствии с международными стандартами.Основными ключевыми словами для этой статьи являются требования к траншеи для прямой прокладки подземных кабелей, конструкция траншеи для прямых заглубленных кабелей, протягивание кабелей в подготовленную траншею, уплотнение и профилирование.

Требования к траншеи для прокладки кабеля под землей

Кабели прямого прокладки под землей можно использовать только с разрешения компании. Кабели прямого прокладки должны иметь бронированную оболочку и общую оболочку из ПВХ.

Кабели, проложенные под землей, Проектирование траншей

a. Кабели, выходящие из основных траншей, следует прокладывать в каналах или в боковых траншеях.
г. Боковые траншеи по конструкции и устройству должны быть аналогичны основной траншеи.
г. Кабели для прямого прокладки следует прокладывать в траншее на минимальную глубину (от уровня до верха кабелей), как указано ниже:
(i) Кабели на 600 В и ниже 610 мм (24 дюйма)
(ii) Свыше 600 В — кабели 15 кВ 610 мм (24 дюйма)
(iii) Кабель 35 кВ 1120 мм (44 дюйма)

Прямой подземный кабель Установка

Существует два приемлемых метода прокладки кабелей, проложенных непосредственно в земле:
a.Укладка кабелей в подготовленную траншею.
г. Протягивание кабелей в подготовленную траншею.

Прокладка кабеля в подготовленной траншее

Один из методов прокладки подземных кабелей заключается в их укладке в подготовленную траншею с движущегося транспортного средства, на котором находится катушка с кабелем.
а. Когда кабели устанавливаются таким образом, следует проявлять осторожность, чтобы убедиться, что минимальный радиус изгиба не превышен при снятии кабеля с катушки.(Примечание: если катушка
внезапно «закрутится» из-за веса кабелей, может произойти резкий изгиб прямо под катушкой, где кабели соприкасаются с дном траншеи.)
b. В некоторых случаях необходимо заказывать кабель со всеми тремя параллельными проводниками на одной катушке.
г. В случае длинных участков провода могут быть размещены на отдельных барабанах, чтобы свести к минимуму необходимость в точках сращивания или заделки.

Протягивание кабелей в подготовленную траншею

Альтернативный метод прокладки кабелей в траншее — протягивание их внутрь.
а. Когда кабели протягиваются в траншею, необходимо использовать динамометр, чтобы убедиться, что максимальное натяжение при растяжении не превышается, если кабели протягиваются не вручную.
г. На длинных рейсах следует использовать ролики для уменьшения трения.
г. Ниже перечислены некоторые методы «пересечения», которые могут устранить необходимость в «секциях кабелепровода» для обеспечения физической защиты. При использовании кабелепровода на концах кабелепровода должны использоваться подходящие развальцованные фитинги, при этом следует проявлять особую осторожность, чтобы не перегибать кабель при протягивании через кабелепровод.
г. Также возможны разделенные кабелепроводы или кабельные каналы с открытым верхом. Их можно использовать для укладки кабеля на место, а затем закрывать верхнюю часть. Примечание. Запрещается использовать закрытые деревянные кабельные каналы из-за плохих характеристик теплопередачи.
e. Все раздельные трубы должны приобретаться у производителя, а не производиться на месте. Разрезные трубы должны иметь кромки и канавки для предотвращения соскальзывания.

Засыпка

Засыпка должна соответствовать требованиям и состоять из крупного чистого песка без камней, острых предметов или любых других материалов или веществ, которые могут повредить кабель.Термическое сопротивление чистого песка не должно превышать 120 ° Cocm / Вт.
После прокладки кабелей поверх верхнего слоя кабелей необходимо нанести чистый уплотненный термопесок. Каждый слой песка должен быть уплотнен и раскатан для достижения показателя уплотнения 95%.
Желтая предупреждающая лента с черными буквами (на английском языке) должна быть на 150 мм выше красной бетонной плиты.

Маркировка и крышка

Маркировка и крышка устанавливаются согласно конструкторской документации.
Если не указано в строительной документации, покрытие траншеи должно иметь вид:
a. Железобетон, окрашенный в красный цвет, либо сборный, либо залитый на месте. б. Должны быть установлены красные цементные плитки шириной 305 мм, длиной 305 мм и толщиной 50 мм (12 ″ x 12 ″ x 2 ″) или красная бетонная плита толщиной 2 дюйма (50 мм) должна быть залита полным слоем поверх песка. через траншею.Крышка должна выступать на 305 мм (12 дюймов) за кабель с каждой стороны траншеи.
г. Съемный и поддерживаемый стенами траншеи.
г. Сверху промыть прилегающей тротуарной плиткой.
e. Каждая десятая крышка должна иметь средства для крепления подъемного устройства. Чтобы облегчить снятие, эти крышки должны быть ограничены по массе следующим образом:

Уплотнение и сортировка

После установки красного бетонного покрытия траншея должна быть заполнена просеянным песком с точностью до 150 мм (6 дюймов). оценка.
Для завершения засыпки траншеи должен использоваться грунт, аналогичный тому, что находится на прилегающей территории. По завершении поверхность траншеи должна быть выровнена в соответствии с окружающим уклоном.

Как это:

Нравится Загрузка …

У вас недостаточно прав для чтения этого закона в настоящее время

У вас недостаточно прав для чтения этого закона в настоящее время Логотип Public.Resource.Org На логотипе изображен черно-белый рисунок улыбающегося тюленя с усами.Вокруг печати находится красная круглая полоса с белым шрифтом, в верхней половине которого написано «Печать одобрения», а в нижней половине — «Public.Resource.Org». На внешней стороне красной круглой марки находится круг. серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
США

Этот документ в настоящее время недоступен для вас!

Уважаемый гражданин:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource ведет судебный процесс за ваше право читать и говорить о законах. Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:
.
Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) против Public.Resource.Org (общедоступный ресурс), DCD 1: 13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы решаем управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на ознакомление с этим законом, ознакомьтесь с Сводом федеральных нормативных актов или применимыми законами и постановлениями штата. на имя и адрес продавца. Для получения дополнительной информации о постановлениях правительства и ваших правах как гражданина в соответствии с нормами закона , пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Вы можете найти более подробную информацию о нашей деятельности на общедоступном ресурсе. в нашем реестре деятельности за 2015 год. [2] [3]

Спасибо за интерес к чтению закона.Информированные граждане — это фундаментальное требование для работы нашей демократии. Благодарим вас за усилия и приносим извинения за неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Банкноты

[1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2] https://public.resource.org/edicts/

[3] https://public.resource.org/pro.docket.2015.html

Глава 7.10 ПОДЗЕМНАЯ УСТАНОВКА ЭЛЕКТРИЧЕСКИХ ИЛИ КОММУНИКАЦИОННЫХ СРЕДСТВ *

Глава 7.10

ПОДЗЕМНАЯ УСТАНОВКА ЭЛЕКТРИЧЕСКИХ ИЛИ КОММУНИКАЦИОННЫХ СРЕДСТВ *

Ячейки:

7.10.010 Область применения и исключения.

7.10.020 Стоимость.

7.10.030 Подземные требования.

7.10.040 Канал кабельного телевидения.

7.10.050 Разрешений.

7.10.060 Нормы проектирования.

7.10.070 Дисперсионные процедуры.

7.10.080 Стыковые траншеи.

7.10.090 Металлические перья или оттяжки в коробках.

7.10.100 Исполнение.

7.10.110 Штрафы.

7.10.010 Объем и исключения.

A. Город особенно считает и определяет, что общественная необходимость, удобство, здоровье, безопасность и благосостояние требуют, чтобы электрические или коммуникационные объекты располагались под землей в упорядоченном порядке в соответствии с требованиями, указанными в этой главе.

B. Настоящая глава применяется ко всем, кто владеет электрическими средствами или средствами связи, включая, помимо прочего, средства телефонной связи и кабельного телевидения в пределах корпоративного города. Следующие объекты исключены из подпольных требований данной главы:

1. Электрические подстанции, трансформаторы, устанавливаемые на площадках, и коммутационные устройства, не расположенные на полосе отвода, где экранирование территории предусмотрено или будет обеспечиваться в соответствии с KCC 7.10.030;

2. Системы электропередачи напряжением 55 (Пятьдесят пять) кв и более, включая опоры и провода, и равноценные средства связи;

3. Нормы декоративного уличного освещения;

4. Телефонные тумбы и другие аналогичные средства связи;

5. Полицейские и пожарные сирены или любое подобное муниципальное оборудование, включая оборудование для регулирования дорожного движения;

6.Временные услуги для строительства;

7. Вторичная разводка уличного освещения;

8. Кабель кабельного телевидения в той мере, в которой такие кабели должны быть подвешены на существующих опорах в тех районах города, где электрические или другие распределительные устройства находятся в основном надземными, однако при условии соблюдения положений KCC 7.10.040.

(Постановление № 1695, § 1; Постановление № 2047, § 2. Ранее Кодекс 1986, § 7.10.010)

7.10.020 Стоимость.

Затраты на строительство новых подземных сооружений или перемещение существующих воздушных сооружений под землю несут обслуживающие коммунальные предприятия, владельцы обслуживаемой недвижимости или другие лица, запрашивающие такие подземные услуги в соответствии с применимыми тарифами или правилами и положениями. или опубликованные политики соответствующих коммунальных предприятий, предоставляющих такие услуги, или которые могут быть согласованы в контракте между коммунальным предприятием и таким владельцем или заявителем.При отсутствии заявленных тарифов, правил, положений, опубликованных политик или договорных соглашений стоимость строительства новых подземных сооружений или перемещения существующих воздушных сооружений под землю может финансироваться любым способом, разрешенным законодательством штата.

(Постановление № 1695, § 2. Ранее Кодекс 1986, § 7.10.020)

7.10.030 Требования к подземным.

A. К новым объектам применяются следующие требования:

1.Все основные постройки новых объектов с тремя (3) или более пролетами и / или пятью сотнями (500) футов или более должны быть подземными.

2. Незначительные пристройки или новые сооружения могут быть построены с воздуха, если требования к росту неопределенны или если существующие сооружения являются воздушными. Требуется разрешение отдела общественных работ.

B. При перестройке, замене и дополнении применяются следующие требования:

1.Капитальный ремонт или замена существующих воздушных средств с тремя (3) или более пролетами и / или пятью сотнями (500) футов или более должны проводиться под землей.

2. Незначительная реконструкция, замена или дополнение к существующим воздушным сооружениям может быть построена с воздуха. Разрешение не требуется.

3. Когда есть аварийное повреждение воздушной системы обслуживания из-за элементов или другого серьезного отключения обслуживания, средства могут быть восстановлены с воздуха. Разрешение не требуется.

4. Добавление трех (3) фазных проводов или восстановление проводов будет разрешено на существующих воздушных средствах. Разрешение не требуется.

C. Следующие требования применяются к перемещению или перестановке:

1. Перемещение или перестановка воздушных средств, вызванная, но не ограничиваясь, проектами расширения дороги, канализации и водопровода, должна быть под землей, если замена опор и связанных с ними средств необходима для проведения улучшений.

2. Перемещение и перестановка воздушных средств, не требующих серьезной замены опор и связанных с ними средств, могут быть выполнены с воздуха.

D. Сервисные соединения — это объекты, отходящие от системы распределения и заканчивающиеся на частной собственности для обслуживания клиента или подписчика. К сервисным соединениям должны применяться следующие требования:

1. Сервисные подключения должны быть подземными, если система распределения, обслуживающая клиента или абонента, находится под землей.

2. Сервисные соединения должны быть подземными, если распределительная система, обслуживающая клиента или абонента, является воздушной, а обслуживаемое здание, строение или объект представляет собой новое жилое здание на одну семью.

3. Сервисные соединения могут быть воздушными, если система распределения, обслуживающая клиента или абонента, является воздушной, а обслуживаемое здание, строение или объект представляет собой новое строительство стоимостью менее двадцати тысяч долларов (20 000 долларов США).

4. Сервисные соединения могут быть воздушными, если распределительная система, обслуживающая клиента или абонента, является воздушной, а запрос на обслуживание здания, сооружения или объекта является результатом добавления, изменения или ремонта в них стоимостью менее двадцати тысяч долларов (20 000 долларов). в цене.

5. Сервисные подключения должны быть подземными, если иное не предусмотрено выше.

E. К конкретным программам применяются следующие требования:

1.Все районы, зонированные или незонированные для коммерческого или промышленного использования, должны быть преобразованы в подземные сооружения в течение пятнадцати (15) лет с даты настоящей главы, при условии, что город продлит их на десять (10) лет, при этом, по мнению города, его финансовое положение запрещает городу участвовать в степени, предусмотренной настоящей главой.

2. Преобразование существующих воздушных сооружений в подземные должно быть выполнено упорядоченным образом и в сочетании с программой расширения городских улиц и улучшения окружающей среды.

F. Установки или системы уличного освещения, соответствующие действующим стандартам Департамента общественных работ, должны быть установлены как неотъемлемая часть всех построенных подземных сооружений.

G. Все полосы отвода, предлагаемые для предоставления городу или сервитуты для общественных объектов, должны регулироваться положениями данной главы.

H. Владельцы недвижимого имущества, примыкающего к подземному объекту, несут ответственность за свой счет за перевод на подземное сообщение и отключение своих воздушных сообщений в течение девяноста (90) дней после письменного уведомления о наличии такого подземного сообщения.Время на выполнение такого подключения и отключения имеет существенное значение, и такое уведомление владельцу собственности, покупателю или подписчику может быть отправлено по почте или доставлено лично. Если преобразование и отключение не будут выполнены в течение девяноста (90) дней с момента получения уведомления, город может заказать выполненные работы, и фактическая стоимость будет являться залогом в отношении недвижимого имущества, подлежащего принудительному исполнению в соответствии с законом.

I. Планы всех надземных сооружений должны быть представлены в отдел планирования для утверждения проверки участка и задержек до выдачи разрешения на обслуживание отделом общественных работ.

J. Чертежи проекта по форме и масштабу, соответствующие общепринятой инженерной практике, должны быть представлены в двух экземплярах в отдел общественных работ в течение девяноста (90) дней после завершения любого подземного проекта в пределах города.

(Постановление № 1695, § 3; Постановление № 2367, § 1. Ранее Кодекс 1986, § 7.10.030)

7.10.040 Канал кабельного телевидения.

A. Когда застройщик и / или землевладелец расширяет канализацию или водопроводную сеть для обслуживания жилого комплекса или строительной площадки, кабельные каналы кабельного телевидения должны быть проложены под землей одновременно с другими коммуникациями.Это будет включать только трубопроводы, которые должны быть проложены между линиями обочины в пределах любой городской улицы.

B. Этот раздел исключает необходимость беспокоить улицы, тротуары и переулки при расширении услуг кабельного телевидения для обслуживания любой жилой застройки или строительной площадки.

C. Все трубы должны быть проложены в соответствии со спецификациями кабельного телевидения и с одобрения директора общественных работ или его представителя.

(Постановление № 2376, § 1; Постановление № 3694, § 1, 6-1-04. Ранее Кодекс 1986, § 7.10.040)

7.10.050 Разрешения.

A. Разрешение на подземное строительство будет получено в Департаменте общественных работ до начала строительства объектов на полосе отвода. Плата за это разрешение не взимается до тех пор, пока городской совет не утвердит соответствующий тарифный план.

B. Если установка полюсных линий разрешена в соответствии с процедурами отклонения KCC 7.10.070 или незначительные новые дополнения или временные воздушные сооружения в соответствии с настоящей главой, разрешение должно быть получено от отдела общественных работ до строительства таких сооружений на полосе отвода. Плата за это разрешение не взимается до тех пор, пока городской совет не утвердит соответствующий тарифный план.

(Постановление № 1695, § 4. Ранее Кодекс 1986, § 7.10.050)

7.10.060 Нормы проектирования.

A. Все проводники, переключатели, трансформаторы и регулирующие устройства должны быть установлены в соответствии с применимыми национальными, государственными и местными стандартами безопасности.Все конструкционные устройства должны быть спроектированы в соответствии с положениями Международного строительного кодекса, Международного жилищного кодекса или других применимых строительных норм, принятых и измененных в гл. 14.01 KCC. Все подземные сооружения, предусмотренные в этом разделе, должны быть установлены таким образом, чтобы они согласовывались с другими подземными сооружениями, например, водопроводом, канализацией и газопроводом, системой управления движением и другими системами сигнализации. Если такая координация требует более строгих или жестких методов установки, чем минимальные стандарты, требуемые применимыми национальными, государственными и местными нормами и стандартами безопасности, требования такой координации должны быть определяющими и контролирующими.

B. Все своды, люки, вентиляционные решетки, люки и проходы в общественных местах должны быть достаточно прочными, чтобы выдерживать колесную нагрузку в десять (10) тысяч фунтов. Обслуживающее предприятие может по своему усмотрению ограничить требование к нагрузке на колеса десятью (10) тысячами фунтов, одновременно принимая на себя ответственность за модернизацию объектов на проезжаемых участках улицы за пределами первоначально пройденного участка улицы в случае последующего расширения.

C. Любое оборудование, не подпадающее под действие этих требований или иным образом разрешенное для установки на земле, должно быть:

1.Размещены внутри ограждения или части обслуживаемого здания; или

2. Надлежащим образом экранированный каменной кладкой или другими декоративными панелями и / или вечнозелеными деревьями, кустарниками и озеленением, высаженными на достаточной глубине и высоте в течение пяти (5) лет, чтобы сформировать эффективный барьер для обзора.

D. Коммунальное предприятие несет ответственность за установку, техническое обслуживание, ремонт или замену вышеупомянутых материалов, когда недвижимое имущество, на котором расположен надземный объект, принадлежит коммунальному предприятию.Если наземный объект расположен на недвижимом имуществе, не принадлежащем коммунальным предприятиям, владелец несет расходы по установке, техническому обслуживанию, ремонту или замене проверочных материалов, указанных в этом разделе.

E. Пространственные рамы и конструктивные элементы для удерживающего оборудования должны быть спроектированы таким образом, чтобы они не загромождались и не выглядели аккуратно.

F. Улицы должны быть классифицированы по земляному полотну до установки подземных сооружений.

(орд.№ 1695, § 5; Ord. No. 3690, § 8, 5-4-04. Ранее Кодекс 1986, § 7.10.060)

7.10.070 Дисперсионные процедуры.

A. Все заявки на отклонения от вышеуказанных требований к подземным сооружениям должны быть сначала поданы в отдел общественных работ. Если департамент откажет в таком запросе об отклонении, заявитель имеет право обжаловать такое решение в городском совете или назначенном им подкомитете. Если отклонение отклонено городским советом или назначенным им подкомитетом, заявитель имеет право подать апелляцию на такое решение эксперту, проводящему слушание, в соответствии со всеми правилами и положениями эксперта, проводящего слушание.

B. Требования к подземным сооружениям должны быть отклонены в случае отклонения только в том случае, если владелец электрического или коммуникационного оборудования, его пользователь или любое другое затронутое лицо может продемонстрировать, что строительство таких сооружений под землей было бы чрезмерными трудностями. Термин «чрезмерные затруднения» означает:

1. Существуют технологические трудности, связанные с такими объектами или недвижимым имуществом;

2. Стоимость подземного строительства превышает общие соображения благосостояния, требующие подземного строительства; или

3.Схема роста в географической области еще не установлена в достаточной степени, чтобы определить конечные требования к услугам или основные маршруты обслуживания.

(Постановление № 1695, § 6. Ранее Кодекс 1986, § 7.10.070)

7.10.080 Траншеи стыковочные.

Если в одном коридоре планируется или требуется несколько инженерных коммуникаций, они должны приложить все усилия для использования совместных траншей для таких сооружений.

(Заказ №1695, § 6. Ранее Кодекс 1986, § 7.10.080)

7.10.090 Стойки металлические или оттяжки в штучной упаковке.

Все стержни, стержни, провода, кабели или другие металлические устройства, закрепленные на любой общественной улице, переулке или другом общественном месте в городе и используемые в качестве опор или опор для размещения телеграфа, телефона, электрического освещения или других столбов для поддержки электрических провода или кабели, по которым проходит электрический ток или предназначенные для передачи электрического тока, должны быть заключены в кожух, в коробку или покрыты прочным прочным боксом или кожухом из дерева или металла на перпендикулярной высоте не менее восьми (8) футов от поверхности земли или улицы. где такой стойкой или парнем стоит на якоре.

(ранее Кодекс 1986, § 7.10.110)

7.10.100 Исполнение.

Директор общественных работ или его назначенный представитель несет ответственность за расследование нарушений.

(Постановление № 1695, § 9. Ранее Кодекс 1986, § 7.10.100)

7.10.110 Штрафы.

A. Любое лицо, признанное виновным в нарушении любого из положений настоящей главы, подлежит наказанию в виде штрафа в размере не более пятисот долларов (500 долларов США) или тюремного заключения на срок, не превышающий шести (6) месяцев, или обоих таких штрафов. и тюремное заключение.

B. Неспособность или отказ любой компании, эксплуатирующей телефонные, телеграфные или осветительные установки в городе, соблюдать положения KCC 7.10.090, является достаточной причиной для аннулирования любой франшизы, которую такая компания может иметь на улице или в переулке, где она находится. или парню разрешается оставаться без упаковки или без ящика после разумного уведомления о том, чтобы боксировать или упаковывать то же самое.

(Постановление № 1695, § 9. Ранее Кодекс 1986 года, §§ 7.10.090, 7.10.120)

Cable Installation — обзор

Технология прокладки подводных оптических кабелей

Методы прокладки подводных оптических кабелей включают метод прямой прокладки, метод выемки грунта, метод закапывания плуга, метод закапывания фрезерного плуга, промывку подводным дистанционно управляемым аппаратом (ROV) способ захоронения и т. д. (Е., 2006).

Морская акватория с глубиной воды более 1000 м меньше подвержена влиянию различных человеческих факторов, поэтому всегда используется метод прямой прокладки. Этот метод позволяет судну с подводным кабелем прокладывать подводный кабель непосредственно на морском дне и, контролируя скорость судна и скорость прокладки кабеля, убедиться, что подводный кабель имеет некоторую слабину и плотно прилегает к морскому дну.Когда скорость корабля слишком высока или слабина расцепления троса недостаточна, подводный трос будет казаться свободным, чтобы вызвать повреждение.

В морской зоне с глубиной воды менее 1000 м, чтобы защитить подводный кабель, и чтобы он не пострадал от рыболовства, постановки судов на якорь и т. Д., Как правило, с использованием землеройно-плуговых установок. методы должны быть приняты для выполнения устройства захоронения. Для этого типа конструкции необходимо предварительно провести траншею, прокладывая кабель в траншее, а затем используя приливные течения и другую гидродинамическую засыпку, чтобы засыпать траншею, чтобы проложить оптический кабель.Поскольку грунт засыпки новой канавки относительно рыхлый, трудно защитить подводный кабель. В случае суровой погоды или чрезвычайных ситуаций аварийная постановка на якорь кабельного корабля может легко повредить подводный кабель. При установке в заглубление очень важен контроль натяжения подводного кабеля. Если натяжение слишком велико, трос легко подвешивается и выдерживает натяжение долгое время. Под действием течений возникает трение подводного кабеля о дно моря, что приводит к выходу из строя и сокращению срока службы кабеля.Если установочное натяжение слишком мало, провисание кабеля будет слишком большим и приведет к кольцам, перегибам, а также к повреждению подводного кабеля.

Из-за сложности морской среды существуют ограничения на различные методы установки. В общем, скорость установки корабля, материал морского дна и погодные условия в период установки будут влиять на качество установки, из которых наиболее заметными проблемами являются плавучесть и недостаточная глубина заглубления из-за отсутствия зазоров.При проектировании запаса прокладки подводного оптического кабеля обычно составляет 3–6%. В реальной установке, если скорость судна слишком высока, оптический кабель не может вовремя опуститься на морское дно и подвешен. Кроме того, поскольку кабель опущен и скорость судна не может быть синхронизирована или заблокирована, он вытянет освобожденный оптический кабель с морского дна и будет подвешен в небольшой степени. Как только подводный кабель подвешен и если натяжение слишком велико, может показаться, что бронированные части растягиваются и смещаются, растягиваясь до длины подводного кабеля и уменьшая диаметр намотки.

Технология ухода за подводным кабелем

Когда местоположение точки выхода из строя подводного кабеля определено, судно с кабелем будет использовать специальный рыболовный якорь или подводное механическое устройство для подъема. Ремонтный персонал проверит и перережет весь поврежденный подводный кабель, поставит буи на точку останова и вернет кабель в море. Для защиты подводного кабеля радиус кривизны должен быть больше 1,5 м, поэтому на конце ремонтной секции будет участок морского кабеля «Ω».После завершения подводного кабельного соединения, чтобы не подвергать кабельную муфту воздействию чрезмерной внешней силы, как правило, кабель сечением «Ω» помещается непосредственно в море. Трудность прокладки кабеля сечением «ω» выше, так как не так легко достичь предусмотренной глубины, и, как следствие, легко снова выйти из строя.

Общие требования к прокладке проводов и кабелей

Правила прокладки кабеля

См. также:

Прокладка кабельных линий в производственных помещениях

Правила прокладки кабелей. Какие есть способы прокладки электропроводки

Основные правила прокладки кабелей и проводов

Открытая или скрытая проводка?

Прокладка кабеля в металлических (стальных) и ПНД трубах, нормы и правила монтажа

ВИДЫ ТРУБ, ИСПОЛЬЗУЕМЫХ ДЛЯ ПРОКЛАДКИ КАБЕЛЕЙ

ОСОБЕННОСТИ МОНТАЖА КАБЕЛЯ В ТРУБАХ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Прокладка кабеля в земле: основные принципы и требования ПУЭ

Прокладка кабелей в земле: какой кабель лучше использовать

Прокладка электрокабеля подземным способом: требования ПУЭ

Прокладка кабеля в земле: способы, глубина, нормы

Какие кабели использовать

Основные правила и технология

Порядок и технология укладки кабеля в землю

Нюансы и особенности

Как соединять два куска

Как ввести в дом

Если кабелей несколько

Как затянуть в гофру или трубу

Прокладка кабеля под дорогой

| IEWC.com

Инструкции по установке гибкого кабеля

Радиус изгиба

Натяжение кабеля

Скорость наматывания, температура и мощность

Установка силовой дорожки

Типичные детали прокладки кабелей для проложенных под землей кабелей с низким напряжением

Ступеньки для прямой прокладки подземного кабеля

Способ прокладки кабеля для пересечения дорог и инженерных коммуникаций с использованием воздуховода из ПВХ

Метод прямой прокладки нескольких кабелей с использованием одиночной кабельной траншеи

Типовые спецификации для подземной прокладки или установки кабеля

Прокладка подземных кабелей | electricaleasy.com

Прямая прокладка подземных кабелей

Порядок укладки

Преимущества

Недостатки

Система проката

Преимущества

Недостатки

Твердая система

Требования к траншее для прокладки подземного кабеля

Требования к траншеи для прокладки кабеля под землей

Как это:

У вас недостаточно прав для чтения этого закона в настоящее время

Банкноты

Глава 7.10 ПОДЗЕМНАЯ УСТАНОВКА ЭЛЕКТРИЧЕСКИХ ИЛИ КОММУНИКАЦИОННЫХ СРЕДСТВ *

Глава 7.10

7.10.010 Объем и исключения.

7.10.020 Стоимость.

7.10.030 Требования к подземным.

7.10.040 Канал кабельного телевидения.

7.10.050 Разрешения.

7.10.060 Нормы проектирования.

7.10.070 Дисперсионные процедуры.

7.10.080 Траншеи стыковочные.

7.10.090 Стойки металлические или оттяжки в штучной упаковке.

7.10.100 Исполнение.

7.10.110 Штрафы.

Cable Installation — обзор

Related Articles

Углепластиковая арматура – Стеклопластиковая арматура от производителя, продажа стеклопластиковой арматуры в Москве

Когда снимать опалубку перекрытия – Когда снимать опалубку с фундамента и перекрытий – строительная дилемма —

Полки под иконы угловые фото: Угловые полки для икон – купить на Ярмарке Мастеров

Добавить комментарий Отменить ответ
