Параметры комфортного проживания для человека имеют узкие рамки. Недостаток кислорода в комнате, сырость негативно отражаются на состоянии организма, вызывают болезни. Естественная вентиляция выводит наружу влагу и углекислый  газ, приносит в помещение кислород, ароматы природы, улучшая в доме микроклимат.

Помещение вентилируется постоянно, с разной активностью, в зависимости от погодных условий. В отличие от принудительной вытяжки, процесс воздухообмена при естественной вентиляции происходит без вентиляторов и других механических устройств. Воздух движется самотеком,  не подвергаясь фильтрации, очистке.

Что такое естественная вентиляция

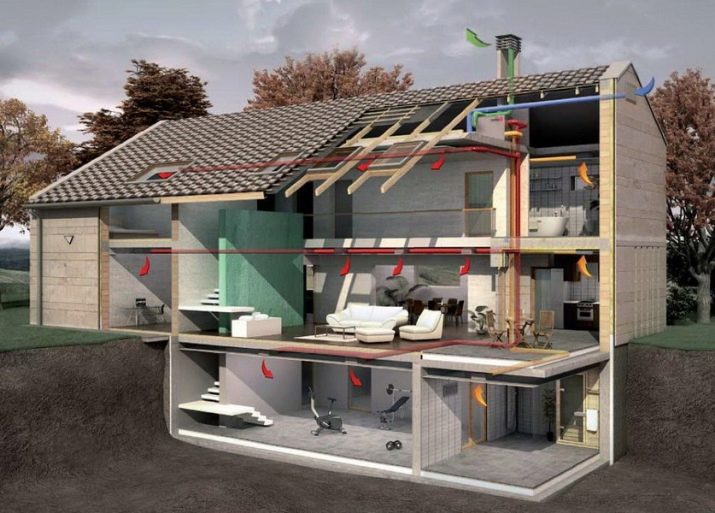

Схема естественной вентиляции в частном доме

Схема естественной вентиляции в частном доме

Воздух постоянно перемещается по комнатам и всему дому. Он проникает в щели окон и дверей, уходит вверх через трубы и открытые форточки.

Кроме отверстий в стенах и выводных каналов, никакие механизмы не используются. В основе работы системы естественной вентиляции лежат физические законы и явления:

  • атмосферное давление;
  • разница температур;
  • различная плотность воздушных масс;
  • воздействие силы гравитации.

Над полом в квартире распространяется холодный воздух. Внизу у него наибольшая плотность. Чем выше он поднимается, тем теплее и легче становится.

Стараясь заполнить свободное пространство, воздушные массы постоянно перемешиваются, устремляясь в места с меньшим давлением и более высокой температурой. Это движение создает естественную вентиляцию в доме.

Поток воздуха можно направить по определенному маршруту, усилить его или ослабить, но полностью управлять им не получается. Даже в герметично закрытой комнате происходит циркуляция воздуха.

Виды пассивной вентиляции

варианты систем естественной вентиляции

Специалисты различают организованную естественную вентиляцию и неорганизованную – самотечную. Основное отличие видов движения воздуха — в технических особенностях перемещения воздушного потока.

К организованным видам естественной вентиляции относятся специально созданные отверстия для поступления и выхода воздуха и проложенные вентиляционные каналы. Они заставляют воздушные массы двигаться по созданным с учетом природных факторов маршрутам.

Самотечные потоки проникают в дом снизу через щели и покидают жилье, устремляясь вверх. Проветривание помещений активизирует движение воздуха. Не создавая специальные каналы, можно освежить атмосферу в  доме, если открыть окна.

Для качественного проветривания и создания естественной вентиляции надо открывать окна с противоположных сторон дома, чтобы поток шел от зоны с большим атмосферным  давлением, например от северной стены, к области с меньшим – на южной стороне фасада, прогретого солнцем. Аналогичные условия разреженного воздуха создает ветер.

Со стороны, куда он дует, давление большее, а с противоположной воздух разреженный. При открывании окон происходит активное перемещение потоков. При этом влага и другие вредные вещества будут покидать жилье вместе с воздушными массами.

В многоквартирных домах система естественной вентиляции предусмотрена в проекте, и выводные каналы создаются при строительстве здания. Вентиляционные каналы проходят в стенах по всей высоте здания и заканчиваются трубами на крыше.

Они располагаются рядом с кухней, ванной, туалетом. Через трубопроводы в хозяйственных и санитарных помещениях наружу выходит воздух со всей квартиры. В комнаты он поступает через окна, микротрещины в стенах, зазоры в дверных проемах.

Пластиковые окна и стены из энергосберегающих материалов делают дом герметичным. Притока воздуха нет, циркуляция и естественная вентиляция отсутствует. В результате повышается уровень углекислого газа, сырость.

Жить в непроветриваемых домах не очень комфортно. Держать окна постоянно открытыми невозможно. Поэтому следует поставить в стене воздухозаборный клапан. Он будет пропускать необходимое количество воздуха только в одну сторону – внутрь помещения, а второй, в потолке, – выпускать его наружу. Собственно — это и есть простейший вариант естественной вентиляции.

Принцип работы системы естественной вентиляции

В частном доме воздух с улицы проникает в здание. Он прохладнее, и сначала устремляется вниз, затем, нагреваясь, поднимается.

Температура в комнатах первого этажа ниже, чем на втором. Кровля прогревается под солнцем, отдавая часть тепла чердаку. В результате, чем выше труба, тем сильнее она нагрета. Воздух устремляется по вентиляции вверх, в более разреженное пространство. На его место снаружи приходят холодные и тяжелые воздушные массы. Происходит естественный воздухообмен.

Принцип работы естественной вентиляции в многоэтажных домах несколько иной. Из-за высоты здания в несколько этажей создается большой перепад давления. Чем выше квартира, тем более разреженный воздух в вентиляционном канале.

Поток с первого этажа самый сильный. Устремляясь вверх, он увлекает за собой воздушные массы со всего многоквартирного дома. Перед вентиляционной решеткой создается зона с малой плотностью. Воздушные массы устремляются туда, попадают в трубу и улетают вверх, на улицу. На его место приходит воздух снаружи, по всем этажам.

Для многоквартирных домов естественного вентилирования не хватает, чтобы очистить кухню от запахов и копоти. Надо ставить принудительную вентиляцию и делать отдельный вывод, учитывая, как работает естественный поток.

Если в многоквартирном доме кто-то поставит принудительную вентиляцию и выведет ее в общий канал, то нарушится процесс естественного движения. В трубу начнет поступать большое количество воздуха.

Давление изменится, и образуется обратный поток – из трубы на кухни. В результате весь дом будет знать, что готовят в квартире соседей. Как сопутствующий фактор, на стенах и окнах появится влага, липкий налет и грибок по углам. Пар и жир не будут больше выводиться на улицу.

Летом температура в частных домах и на улице одинаковая. Перепад отсутствует, и естественная вентиляция не работает. Вечером, после захода солнца, на улице начинает холодать. В доме по-прежнему жарко, поскольку стены за день прогрелись.

Это приводит к образованию обратного потока, когда через вентиляционные каналы начинает поступать воздух с улицы и «выдавливать» через открытые окна воздух из комнаты. Процесс обмена происходит, но желанной прохлады нет.

Преимущества и недостатки

Пассивная естественная вентиляция имеет свои преимущества перед принудительной системой, особенно в жилых комнатах:

  • нет шума от вентиляторов и других устройств для принудительного движения воздуха;
  • постоянное поступление чистого воздуха снаружи в помещение, даже если никого нет дома;
  • создание в квартире приятного и мягкого микроклимата;
  • возможность смонтировать систему своими руками;
  • простота в обслуживании;
  • низкая стоимость;
  • работа независимо от наличия источников электроэнергии.

Недостатков у естественной вентиляции несколько:

  • активно действует только в холодное время года;
  • воздух поступает с улицы естественным путем, без очистки, это может быть смог в городе или дым костра, неприятные запахи от соседа;
  • для кухни и бытовых помещений естественного проветривания мало;
  • мощность воздушного потока не регулируется, его можно только перекрыть, закрыв решетки и клапаны;
  • летом при похолодании на улице возникает обратная тяга;
  • активность работы вентиляции сильно зависит от погодных условий и постоянно меняется.

Технические характеристики естественного вентилирования не позволяют создавать достаточное давление для прохождения воздуха через фильтр. В кухне и ванной комнате, где постоянно повышенная влажность, копоть, жир и частицы моющих веществ, даже зимой самотечная вентиляция не может полностью очистить воздух.

Особенности проектирования пассивной вентиляции

В строительных ГОСТах и СНиПах заложены требования для установки вентиляционных каналов. Они созданы в прошлом веке, давно не изменялись и не учитывают особенности обустройства современной кухни и стремление поставить вытяжку с циркуляционным циклом. Оборудование не зависит от погодных условий, работает стабильно в заданном режиме.

При работе рециркуляционного очистного оборудования воздух втягивается внутрь, проходит через несколько фильтров и возвращается обратно на кухню, очищенный от всех примесей. При наличии принудительных систем фильтрации отказываться от схемы естественной вентиляции не стоит. Кислорода при принудительной циркуляционной очистке не прибавляется, содержание углекислоты и влажность с воздуха остаются на высоком уровне.

При расчете естественной вентиляции учитывается количество людей, постоянно находящихся в помещении, и рассчитываются нормы расхода ими кислорода для нормального дыхания. Норма на одного человека – 50 м3.

Для занимающихся спортом и работающих с большим нагрузками людей – 70 м3. Вопреки законам физики, чем больше помещение, тем меньше может быть движение воздушных масс. Например, в комнате объемом 30 м3 весь воздух за час должен 2 раза смениться, при увеличении пространства до 50 м3 достаточно один раз обновить его за час.

На кладовую, туалет и ванную предусмотрены минимальные нормы по естественной вентиляции. Человек не находится в них постоянно, заходит на несколько минут.

В расчетах объема  воздушного потока используют сечение и высоту трубы, скорость вентиляции, температуру внутри и снаружи. Для упрощения процедуры вычислений существуют специальные справочники и программы.

Проверить тягу в уже готовой вытяжке можно с помощью зажигалки или листа бумаги. Если она хорошая, достаточно поднести к решетке пламя, и оно будет отклоняться, втягиваемое вместе с воздухом в трубу. Ели язычок горит ровно, следует что-то изменить. Для частных домов рекомендуется поднять трубу, установить ее выше.

Правильный расчет естественной вентиляции не обеспечит комфортные условия, если не соблюдать нормы по установке вытяжной системы:

  • каналы должны проходить по внутренним стенам;
  • устанавливать выводные решетки следует на кухне и в ванной;
  • подводить с улицы воздух нужно через комнаты;
  • каналы монтируются одинакового сечения по всей длине;
  • количество изгибов должно быть минимальное, а переходы – плавные;
  • трубы от камина, проходящие снаружи, следует утеплять, чтобы они не остывали;
  • при образовании конденсата и быстрого засорения трубы на выходе следует ее удлинить и поднять по возможности выше или утеплить, если на чердаке холодно;
  • дымоходы от каминов и других видов печей используются одновременно для естественной вентиляции.

Вентиляционную решетку для вывода воздуха следует устанавливать под потолком, на расстоянии 10 – 15 см. Отверстия в наружной стене под переточные каналы сверлятся внизу, в 15 – 20 см от пола.

При протяженности вентиляционного канала более 3 м необходимо делать смотровые окна, чтобы проверять состояние внутренних стенок и чистить их в случае скопления большого количества грязи.

Труба должна стоять строго вертикально. Допускается наклон в крайних случаях до 30⁰. Ее торцы прикрывают решетками от попадания внутрь птиц и грызунов.

Верхний край трубы должен быть выше, чем крыша. В противном случае ветер не будет создавать разреженность воздуха непосредственно над выводом вентиляции.

Необходимо обеспечить приток воздуха снаружи. Это щели под дверью и подоконником, стены из дерева и другого пористого материала. Древесина дышит сама по себе и не требует создания дополнительных щелей.

Без отверстий в фасаде воздух на замещение не будет поступать. На пластиковые окна, установленные плотно, без щелей, необходимо монтировать заборные клапаны. Без них стекла начнут запотевать. В помещении появится сырость, а по углам – черные пятна плесени.

Нормальная циркуляция воздуха и комфортные условия для проживания зависят от грамотной установки радиаторов отопления непосредственно под окнами. Холодный поток от стекол попадает в горячий воздух отопления. Он смешивается и уходит вверх.

При расположении радиатора отоплений на боковой или противоположной окну стене холодный поток будет скользить по полу, создавая некомфортную зону. В этом месте не рекомендуется ставить кровати и играть детям.

Составляющие системы естественной вентиляции

Элементы естественной вентиляции

Элементы естественной вентиляции

Смонтировать естественную вытяжную вентиляцию несложно. Ее можно сделать самостоятельно во время строительства дома или капитального ремонта. Расчет количества вентиляционных каналов сделает проектная организация. Построить по готовым чертежам можно самостоятельно при наличии простых инструментов.

Детали для системы естественной вентиляции стандартные. При желании все данные можно подобрать в справочной таблице и самостоятельно создать эскиз самотечного проветривания. Перечень деталей включает:

  • приточный стеновой клапан;
  • выходные решетки;
  • вентиляционные каналы-воздуховоды из гофрированной круглой или пластиковой прямоугольной трубы;
  • фитинги и соединения;
  • переточные клапаны.

Дымоходы от печей и каминов используют в качестве вытяжки для естественной вентиляции. К ним подводят вытяжные каналы, внизу ставят решетки, чтобы посторонние предметы не попали внутрь.

Клапанов парное количество, они регулируют мощность потока, и на каждый выводной должен быть входной, чтобы не образовывались участки с низким давлением внутри комнаты.

Для исключения обратного движения воздуха ставятся в воздуховоды переточные клапаны. Они допускают движение только в одну сторону и перекрывают обратные потоки воздуха.

Воздуховоды проще делать из белой гофрированной трубы. Ее можно согнуть под нужным углом без фитингов и переходов. Монтаж ее под потолком до вентиляционной шахты простой, надо только выдержать уклон 2-4⁰, поднимая конструкцию по направлению к выходу.

Приточный клапан в стене устанавливается в случае строительства дома из недышащих материалов. Они хорошо сохраняют тепло, но герметичны.

Правила монтажа естественной вентиляции

Начинать монтировать естественную вентиляцию помещений следует с разметки. Сначала определяется расположение вентиляционного канала и размечается место под решетку. Перед началом работ следует убедиться, что в стене на выбранном месте не проходят трубы, провода.

После для оборудования вытяжки устанавливается воздухозаборный клапан. Стена сверлится в нужном месте, создаются отверстия с помощью алмазной коронки. На место устанавливается весь узел, крепится саморезами. Снаружи отверстие закрывается решеткой.

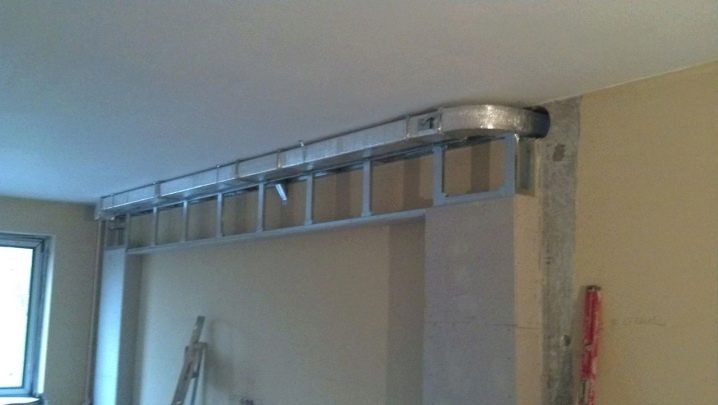

Сделать естественную вентиляцию в частном доме можно с помощью гофрированной трубы, вентиляционных заборных и переточных решеток. Недостаток гофры в создании шума во время сильного потока воздуха.

При небольшом удалении от наружной стены монтаж системы лучше делать из прямоугольной пластиковой трубы. Устанавливать ее своими руками сложнее, надо обеспечить герметизацию стыков. Количество изгибов не должно превышать 3 шт. Фитинги подбираются соответствующие, закругленные.

В частных домах типа коттедж шахты не строят. Воздух выводится через стену или крышу. Вытяжной канал располагается как можно выше, в идеале прямо под потолком. По шаблону вырезается отверстие в стене, устанавливается решетка и крепится к ней воздуховод.

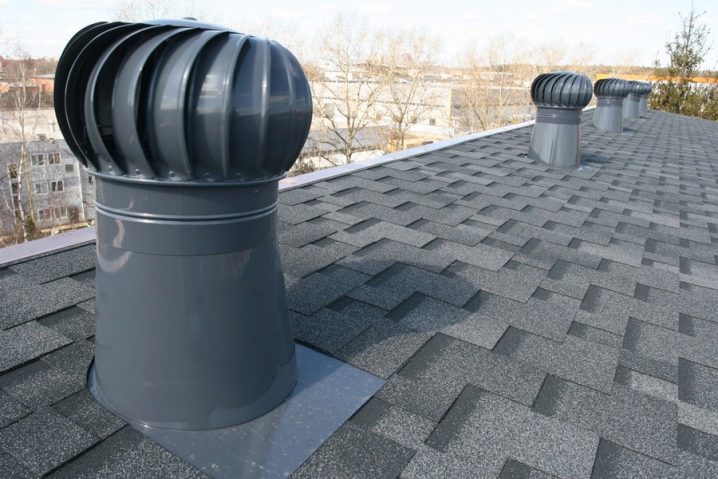

На крыше в местах выхода труб желательно поставить дефлектор. Он усилит тягу, защитит отверстие от попадания инородных предметов и птиц, придаст выводу трубы эстетичный вид.

Выводные каналы естественной вентиляции устанавливают на кухне, в ванной комнате, туалете. В жилых комнатах монтируются переточные клапаны на окнах или пробиваются отверстия в стенах. Поток воздуха будет выходить на улицу их влажных помещений, унося с собой капельки воды, жира, запахи. Комнаты будут наполняться свежим воздухом, насыщенным кислородом.

Обслуживание системы

Со временем тяга естественного вентилирования может ухудшаться. Даже зимой листочек бумаги не прилипнет к вентрешетке. Постепенно появится ощущение спертого воздуха, когда кислорода мало, и дышать трудно. Запахи с кухни будут витать по всему дому. Характерными признаками уменьшения потока, выходящего на улицу, являются появившиеся черные пятна в углах стен и запотевание окон.

К такому эффекту приводит уменьшение сечения вентиляционного канала из-за наслоения на внутренней поверхности пыли, конденсата и создания паучками их сетей. Система вентиляции нуждается в регулярном уходе и чистке вытяжных каналов.

Сняв решетку для очистки, необходимо с помощью зеркальца осмотреть вентиляционный канал изнутри. Если на его стенках толстый налет, надо чистить. В многоквартирных домах этим вопросом занимается ЖЭК. Жильцы дома должны написать заявление, а коммунальщики пригласить специалистов по вентиляции.

Владельцы частного сектора проводят очистку системы естественной вентиляции самостоятельно или вызывают специалистов – современных трубочистов. Восстановление нормальной циркуляции начинается с очистки решеток и воздушных клапанов организованной вентиляции. Сильнее всего они загрязняются на кухне, где в воздухе вместе с паром поднимаются частицы жира.

Вертикальные отводы очищаются сверху металлической щеткой на веревке. Ее опускают и поднимают, пока весть нагар не осыплется. В частных домах проще разобрать систему и очистить от сажи, промыть теплой мыльной водой. Затем установить на место и соединить.

В домах без печного отопления чистку надо производить раз в 5 – 7 лет. Кухня с газовой плитой загрязняет естественную вытяжку за 2 – 4 года. При наличии камина и печки чистить канал естественного вентилирования необходимо каждый сезон.

Наружные элементы следует регулярно протирать от пыли влажной салфеткой, удаляя с них всю грязь. Пылесос используют в крайних случаях, ставя его на малую и среднюю мощность. На кухне решетки лучше снимать, мыть с моющими средствами и хорошо сушить. Чистку выполнять по мере загрязнения.

В заключение

Естественная вентиляция

При благоустройстве квартиры и строительстве дома надо знать, что такое естественная вентиляция помещений и как правильно установить приточные клапаны и выводные решетки, чтобы получить максимальный уровень комфорта в комнатах.

Даже летом, когда поток воздуха менее активен, он способен избавить жилье от сырости, устранить избыток углекислого газа. В холодное время года отопительные системы высушивают воздух, дышать становится трудно, а с улицы он приходит свежий, влажный.

В кухне, подвале, ванной комнате и туалете без вентиляционного окна следует устанавливать дополнительно принудительную вытяжку и периодически включать ее.

принцип работы и преимущества в использовании

Среди существующих типов систем естественная вентиляция наиболее доступна с финансовой точки зрения. При строительстве любого здания всегда присутствуют неплотности в проёмах окон, дверей, при укладке строительного материала, что способствует проникновению воздуха внутрь помещения. Его вытяжка обеспечивается воздействием внешних факторов, а также взаимодействием воздушной среды снаружи и внутри посещения.

Назначение и преимущества

Как работает естественный тип вентиляционной системы

Естественная вентиляция представляет собой систему, которая исключает использование любых устройств, принудительно побуждающих к движению воздушные потоки. Как правило, это вентиляторы любой мощности.

Циркуляция воздуха осуществляется лишь посредством проникновения воздуха через открытые окна, двери, форточки. Также воздух проникает сквозь всевозможные щели.

Применяется вентиляция с естественным побуждением в любом строении. И лишь, если данный тип системы не справляется с обслуживанием помещения, может быть задействовано одно или несколько устройств, задачей которых является нагнетание воздуха и ускорение его вытяжки. В каждом из видов: естественная и механическая вентиляция, есть свои особенности, но первый из указанных имеет ряд ощутимых преимуществ:

  • простота обустройства;
  • отсутствие крупных финансовых затрат;
  • при правильно составленном проекте система естественной вентиляции может быть весьма эффективна;
  • монтаж воздуховодов легко выполняется самостоятельно, без привлечения профессионалов.

Основные виды естественной вентиляции:

  1. Самопроизвольная (неорганизованная). В этом случае воздух поступает и удаляется из помещения исключительно за счёт естественных условий (разница давлений, температур, а также скорость ветра).
  2. Организованная. Обеспечивается посредством обустройства специальных отверстий, располагающихся на разной высоте и имеющих различную площадь. В зависимости от данных параметров, а также от того, как регулируется подача воздуха, различают несколько подвидов системы:
  • ярусная;
  • аэрация;
  • гравитационная.

Когда проектируется естественная вентиляция принцип работы играет первостепенную роль, так как циркуляция в помещении зависит исключительно от того, насколько верным был расчёт. При малейших ошибках воздухообмен может быть недостаточным, что приведёт к ряду негативных последствий, включая образование застоя воздуха, увеличение уровня влажности, образование грибка и плесени.

Особенности обустройства

Принцип работы естественного типа вентиляционной системы в многоэтажном доме
В каждом из видов объектов циркуляция воздуха происходит с учётом различных особенностей строения. Так, естественная вентиляция в частном доме обеспечивается помимо специально для этого предусмотренных отверстий (форточки в окнах, щели под дверью) также посредством основного строительного материала, из которого строился дом.

Дерево, будь то брус или доски, способно “дышать”, то есть воздух проникает в помещение через поры данного материала. Каркасный материал и кирпич лишены этого свойства, а значит, естественная вентиляция дома рассчитана только на достаточную пропускную способность форточек и щелей в окнах.

Внутри жилого помещения воздушные потоки циркулируют благодаря щелям под дверью между комнатами. Вытяжная система сконцентрирована вблизи помещений специального назначения, так как в них ощутимо увеличиваются значения всех параметров воздушной среды. В жилом помещении – это кухня и санузел. По такому же принципу обустраивается и естественная вентиляция в многоэтажном доме. С одним лишь отличием: имеется общая для всех квартир центральная магистраль, от которой расходятся ответвления. Именно данные каналы подводятся к кухням и санузлам всех квартир.

Составление проекта

Одним из первых шагов является расчет естественной вентиляции. Прежде всего, необходимо вычислить производительность будущей системы. Для этого определяется достаточное значение воздухообмена и его кратность. Существуют нормативные документы, в которых оговаривается, каким должен быть воздухообмен в помещении, чтобы удовлетворять потребность одного человека в кислороде за один час времени. Данное значение составляет 60 м3/ч. Определить достаточный воздухообмен в помещении можно, умножив количество человек, которые проживают в доме, на нормированное значение воздухообмена.

Схема работы естественного типа

Определить количество смен объема воздуха в помещении можно, если умножить нормированную кратность воздухообмена на объем комнаты. Расчеты производятся для каждого помещения, а результаты суммируются. После того, как основные расчеты были произведены, составляется схема естественной вентиляции, которая основывается на физических свойствах воздуха при различных температурах. Так, воздушный поток, попадая в помещение, изначально более прохладный, а значит, проходит по низу помещения. Нагреваясь, он поднимается к потолку. Именно там обычно устанавливаются вытяжные решётки.

Соответственно, если обустраиваются дополнительные отверстия с контролируемым клапаном подачи воздуха, то делается это ближе к полу. А все воздуховоды располагаются вверху. Выполняя аэродинамический расчет системы естественной вентиляции, необходимо получить значения давлений на концах воздуховодов, а также просчитать среднюю скорость движения ветра. В действительности значение последнего из указанных параметров будет несколько ниже из-за того, что форма сечения воздуховода и уровень шероховатости его стенок несколько замедляют скорость продвижения воздушных потоков.

Проектирование естественной вентиляции включает в себя также расчёт сечения вентиляционных каналов. Ввиду того, что циркуляция воздушных потоков осуществляется под воздействием внешних факторов, то для обеспечения достаточной тяги требуется на порядок большая площадь сечения воздуховодов, чем для организации принудительной вентиляции.

Также следует знать, что скорость перемещения воздуха по вентиляционным каналам зависит и от их длины. Поэтому организация естественной циркуляции на чердаке не всегда оправданна.

Нередко для усиления тяги прибегают к использованию устройств механического действия – дефлекторов. Они просты по конструкции и устанавливаются на выходе воздуховодов. Благодаря особенностям механизма дефлекторы способны разряжать воздух в радиусе своего действия, что ощутимо увеличивает скорость движения воздушных потоков. Важной особенностью при составлении проекта вентиляционной системы является влияние значения температуры окружающей среды на тягу. Так, в летнее время естественная вентиляция практически перестаёт функционировать из-за того, что разница температур снаружи и внутри помещения незначительна.

Естественная вентиляция

Вентиляция — один из «инструментов», который создает и поддерживает оптимальный микроклимат в любом помещении, как жилом, так и производственном. Без вентиляционных систем воздух быстро насыщается углекислым газом, что отрицательно влияет на состоянии тех кто находится в невентилируемом помещении. Особенно обостряется ситуация, если речь идет об отсутствии воздухообмена на производствах, здесь последствия могут быть намного серьезнее, начиная от развития трудноизлечимых заболеваний и заканчивая острыми отравлениями.

Вентиляционные системы основаны на принципе естественной циркуляции. Речь идет о воздухообмене. когда в жилом помещении происходит насыщение воздуха кислородом, а отработанные воздушные массы удаляются на за пределы дома. Каким образом двигаются потоки воздуха? Благодаря разнице давления воздушной массы и температур внутри и снаружи здания, благодаря гравитационным силам и принудительному воздействию.

Естественная вентиляция — наиболее доступная (как в плане стоимости, так и в плане монтажа) система, соответствующая отечественным санитарным нормам. Принцип ее работы максимально прост: чистый воздух втягивается в помещение через дверной проем, приоткрытые окна, щели и отверстия, вытесняя отработанные воздушные массы. Отработанный воздух устремляется в вентиляционные люки на улицу.

Функции, которые выполняет естественная вентиляция дома

  1. В воздушной массе определенную долю занимает кислород, который люди используют для дыхания: мы вдыхаем кислород и выдыхаем углекислый газ. При недостатке кислорода  люди, постоянно находящиеся в помещении, столкнутся с такими неприятными явлениями, как повышенная утомляемость, проблемы в работе сердца, приступы головокружения и прочее. Особенно опасно находиться в невентилируемых помещениях людям имеющих хронические заболевания.
  2. Отсутствие движения воздушных масс приводит к повышению концентрации аллергических примесей, болезненных микроорганизмов в воздухе. Это опять-таки негативно сказывается на человеческом здоровье.
  3. Естественная вентиляция в доме позволяет минимизировать количество неприятных запахов — от средств бытовой химии, парфюмерии,  от сигарет, от домашних питомцев. Без регулярного проветривания микроклимат в помещениях очень быстро станет непригодной для комфортного пребывания. Если говорить о запахах, особенно нуждаются в качественной вентиляции воздуха такие помещения, как кухня и туалетная комната.
  4. Еще одна важная функция, которую выполняет естественная вентиляция — регулирование уровня влажности в жилом помещении. Люди и животные выдыхают воздух с большим содержанием влаги. Если добавить к этому влагу, испаряемую от стиральных и посудомоечных машин, электрических чайников, утюгов, от постиранного белья, вымытых полов, то станет понятно — излишняя влажность может стать серьезной проблемой. Это и запотевшие окна, и отсыревшие стены, на которых практически мгновенно появляются патогенные микроорганизмы. Ухудшение внешнего вида помещения и снизившийся срок эксплуатации переувлажненных отделочных и строительных материалов.
  5. Наконец, естественное перемещение воздуха позволяет нивелировать такой неприятный эффект, как выделение некоторыми материалами вредных для человеческого здоровья токсичных веществ. Вентиляция выводит вредные соединения из помещения, существенно облегчая ситуацию.

Выше представлен далеко не полный перечень функций, которые выполняет вентиляционная система, но и этих пунктов вполне хватит для того, чтобы убедиться: естественная и искусственная вентиляция — не роскошь, а необходимость.

Естественная вентиляция: преимущества и недостатки

Как и любые другие системы вентиляции, естественная имеет свои достоинства и недостатки, которые следует учитывать при организации, монтаже системы.

Преимуществ у естественной вентиляции достаточно много:

  1. Базовая рабочая схема. Если мы говорим о многоквартирных домах, то в схему включены вентиляционные люки. В частных домах, кроме таких же люков, используются воздуховоды, вентиляционные трубы  — эти элементы обычно монтируются еще на этапе строительства, поэтому дополнительная их установка, как правило, не требуется.
  2. Экономичность. При монтаже элементов естественной вентиляции не задействовано дополнительное оборудование, при этом большинство работ можно выполнить самостоятельно. Правда, если речь о загородном доме или объекте, где ранее не было вытяжных каналов, придется серьезно потрудиться. Зато эксплуатация подобной вентиляционной системы не требует существенных финансовых затрат — необходимо только регулярно проверять состояние вентиляционных каналов и в случае необходимости их прочищать.
  3. Высокий уровень надежности. Максимальная простота конструкции — залог ее надежности и долговечности: здесь просто нечему ломаться, поэтому вы можете быть уверены, что грамотно выстроенная система естественной вентиляции будет радовать вас все время, пока осуществляется эксплуатация здания.
  4. Работа такой системы не зависит от напряжения в сети, не требует расходных материалов, что определяет ее неприхотливость, экономичность и надежность. Это оптимальный вариант для объектов, расположенных в отдаленных районах страны, где есть перебои с подачей электроэнергии.
  5. Тихая работа. Чтобы обеспечить естественный воздухообмен, нет необходимости использовать какие-либо механизмы, соответственно, при работе системы будет отсутствовать технологический шум, которым могут похвастать любые другие типы принудительной вентиляции.

Но не обошлось без недостатков:

  1. Сложности в монтаже. Чтобы воздушные массы приходили в движение, необходимо правильно рассчитать и смонтировать систему. Провести рассчеты можно и самостоятельно, но любая ошибка приведет к снижению эффективности системы, поэтому лучше не рисковать, а доверить расчеты профессионалам в этой сфере.
  2. Один из факторов, который приводит воздух в движение, будет разница температуры на улице и в помещении. Требуемая разница достигается только в холодное время года, что существенно сокращает время продуктивной работы естественной вентиляции. В теплое время года естественные потоки воздуха могут и вовсе сойти на нет, тогда приходится открывать двери и окна в разных комнатах, чтобы обеспечить сквозняки.
  3. Естественная вентиляция не предполагает использования фильтрующих устройств, так как такие элементы будут препятствовать поступлению необходимого потока воздуха в здание с улицы, и как следствие произойдет снижение эффективности работы системы в целом. Поэтому одной естественной вентиляцией обычно не ограничиваются — исключение составляют объекты, построенные в благополучных с экологической точки зрения районах. В домах, расположенных недалеко от промышленных предприятий и вблизи автомобильных трасс, естественную вентиляцию необходимо обязательно дополнять принудительными системами, в противном случае рискуете получить противоположный эффект.
  4. Приточные клапаны уменьшают звукоизоляцию жилого помещения — это не лучший вариант, если дом находится возле объектов создающих высокий уровень шума.

Естественная вентиляция: принцип работы

Традиционная схема движения воздуха предполагает традиционное батарейное отопление — именно его используют в девяноста процентах жилых помещений. Воздух возле окна более холодный, чем рядом со стенами и мебелью внутри помещения. Холодный воздух характеризуется большей плотностью и большим весом, поэтому он спускается вниз и забирает тепло от радиатора. Разнотемпературные  воздушные массы смешиваются, циркулируют по помещению, раздавая свое тепло мебели, стенам. После того, как тепло воздушные массы отдали, они охлаждаются и опускаются в зону радиатора заменяя разреженный воздух под ним. И далее начинается новый круг.

Выше описана схема, обеспечивающая наиболее оптимальное смешение воздушных потоков. Есть и другие варианты. Если батареи расположены на противоположной стороне от окна, если под окном находится слишком маленький радиатор (перекрывающий примерно одну треть оконного проема), струи прохладного воздуха будут опускаться к полу, что создаст не слишком приятную, комфортную атмосферу в помещении — холодный воздух у пола может провоцировать развитие простудных заболевания, поэтому в комнатах, где живут или часто находятся дети, батареи должны располагаться только под окном.

Естественная вентиляция: основные составляющие

В домах с окнами и дверьми из древесины, а так же изготовленных из бревна или бруса проблемы с притоком свежего воздуха обычно не возникают. Такие жилые строения имеют достаточный приток воздушных масс через щели и просветы.Но не стоит переоценивать роль и возможности естественной вентиляции — лучше подстраховаться, приняв дополнительные меры. Не говоря о том, что такие меры просто необходимы в современных городских квартирах, загородных домах, на крупных объектах, где щелей и не плотностей по умолчанию не бывает.

Проветривание доступный способ обеспечение достаточного количества свежего воздуха в доме. Однако постоянно держать окно открытым вряд ли кто-то будет — во-первых, на улице может быть некомфортная температура (жарко или холодно), во-вторых, это вопрос банальной безопасности. Справиться с проблемой помогают специальные приточные клапаны.

Часть оконных корпораций предлагают своим покупателям модели окон с уже встроенными приточными клапанами, позволяющими тонко регулировать интенсивность проникающего в помещение воздушного потока. Если в оконных рамах клапанов нет, то есть возможность их установить самостоятельно (купить клапан несложно в магазине), но обращайте внимание на способность обеспечить оптимальный уровень притока воздуха в комнату. Приточные клапаны монтируют во внешнюю стену и желательно это сделать на участке за радиатором.

Еще один важный элемент, без которого невозможна естественная приточно-вытяжная вентиляция — вытяжные каналы. Для обустройства таких каналов могут использоваться разные материалы, но желательно с хорошими аэродинамическими свойствами. Чем выше будет канал, тем больше будет его производительность. Важно правильно выбрать место для канала, грамотно расположить оголовок вентиляционной трубы относительно кровельной поверхности, конька крыши, других вероятных препятствий. Если вы не хотите снизить тягу или минимизировать эффективность вентиляции, обращайте внимание, чтобы вытяжной канал не попал в зону ветрового подпора. Чтобы обеспечить должную термоизоляцию монтировать вентиляционные каналы лучше во внутренние (а не во внешние) стены. Если вентиляционные трубы проходят через чердаки или другие холодные помещения, необходимо дополнительно утеплять эти участки. Какой бы материал вы ни взяли для монтажа каналов, помните: для естественной вентиляции недопустимы горизонтальные участки.

И последний момент, на который стоит обратить внимание: часто владельцы квартир и загородных домов используют общие вентиляционные каналы для подключения кухонной вытяжки. Для кухонной вытяжки необходимо сделать отдельный вентканал. Если нет другого варианта, можно подключить вытяжку к вентиляционному каналу, но только с использованием специального клапана и обязательно выше основного вытяжного люка — но это не лучшее решение из возможных.

Естественная вентиляция дома легко монтируется самостоятельно и без лишних финансовых затрат. Такая система имеет свои недостатки, но некоторые из них можно оптимизировать, а с другими приходится мириться. Оснащение вентканалов датчиками контроля влажности и температуры и  использование вентиляционной решетки с заслонками позволит обеспечить балансировку системы, увеличить ее эффективность.

что это такое и с помощью чего осуществляется организованная вентиляция в частном доме? Расчеты и схемы вытяжной системы. Как сделать своими руками?

Существует большое количество вариантов обеспечить вентиляцию. Но не все они одинаково значимы на практике. Раньше всего должна обеспечиваться естественная вентиляция, лишь при невозможности получить таким способом требуемый объем воздуха имеет смысл рассматривать альтернативы.

Что это такое?

Согласно СНиП, действующим в России, может существовать три вида систем, обеспечивающих движение воздуха:

  • вентиляция с естественным побуждением;
  • вентилирующие комплексы принудительного характера;
  • комбинация этих принципов (когда приток происходит самопроизвольно, а отток обеспечивается специальными аппаратами).

Суть естественного притока в том, что он происходит через открываемые составные части окон либо через предусмотренные во внешних стенах клапаны. Чтобы удалить загрязненный и отработанный воздух наружу, применяются вентилирующие каналы, размещенные во внутренних стенах. Допускается естественный отток в жилых комнатах при помощи вытяжных отверстий, расположенных не в обслуживаемом пространстве напрямую, а во влажных зонах — кухне и санузле. Движущей силой потока является различие удельной массы находящегося на улице и циркулирующего внутри дома воздуха. Это различие связано с тем, что неодинакова его температура.

Проблема в том, что температура перемещения воздуха лимитируется именно различием по плотности. Поскольку оно незначительно при любых практически существующих температурах, скорость движения воздушных масс невелика. Уже при длине горизонтальных участков воздуховодов свыше 8 м возникают проблемы. Потому приходится активно использовать дефлекторы или же монтировать канал поближе к дымоходу. Благодаря такому сближению воздух согревается, возрастает разница в его температуре по сравнению с наружной средой.

Стоит учесть, что естественная вентиляция способна работать и за счет ветрового давления. Применять аэрацию, то есть проветривание на основе разницы температур, стараются в крупных производственных цехах, где при работе выделяется много тепла. Но ограничение связано с тем, что нельзя аэрировать воздух, в котором содержится избыточный объем вредных газов и пылевых частиц на притоке. Также от нее надо отказываться, если такой прием грозит появлением тумана, выпадением росы или конденсата.

Отличия от искусственной

Уже приведенное описание показывает, что в естественной вентиляции не применяются вентиляторы и электрические моторы. Она способна обеспечивать подачу воздуха через неплотные участки оконных и дверных конструкций. Поскольку никакое дополнительное оборудование не требуется, нет расхода электрической энергии, общая стоимость заметно меньше, сокращаются и эксплуатационные затраты. Поставить подобные каналы и дополнить их всеми необходимыми средствами можно и самостоятельно, без особой подготовки. Последующий уход заметно упрощен, нет необходимости заботиться об электроснабжении.

Есть ряд слабых мест, не позволяющих считать естественную вентиляцию действительно универсальным решением. Реальная эффективность ее действия лимитирована внешними факторами, влиять на которые люди не в состоянии. Очень часто возникают ситуации, когда естественное проветривание оказывается почти бессильно и не обеспечивает требуемого обновления воздуха в помещении. В зимние месяцы ситуация формально улучшается из-за увеличения разницы температур, однако, это сопровождается почти неизбежно сквозняками. Проблемой бывает и то, что естественная вентиляция не подлежит регулировке даже в самой малой степени.

Использование механических блоков полноценно решает эти проблемы. Воздушные потоки рассредотачиваются максимально равномерно, может быть обеспечен качественный обогрев. Механическая вентиляция превосходит естественную и по качеству очистки приточного воздуха. Естественная и механическая вентиляция одинаково полноценны, у них есть свои особенности, преимущества и сфера применения. Так что нельзя однозначно сказать, какой вариант лучше.

Принцип работы

Основной принцип работы вентиляции в квартире подразумевает замещение всего того воздуха, который не поступает из-за чрезмерной герметичности жилья. Строители и ремонтники старательно сокращают тепловые потери, что и приводит как раз к понижению естественного притока. В многоэтажных домах обязательно монтируется приточно-вытяжная естественная вентиляция. Именно с учетом нее определяются нормы обмена воздуха. Поступление новых порций воздуха должно происходить при помощи:

  • дверных отверстий;
  • дверных неплотных участков;
  • оконных отверстий;
  • оконных неплотных участков;
  • форточек и/или фрамуг.

Выход отработанной массы, как уже говорилось, обеспечивается вентиляционными каналами. Этот элементарный подход работал только до тех пор, пока не началось массовое использование непроницаемых окон и дверей. В деревянном частном доме они еще не создают серьезных проблем, но вот в монолитных каменных постройках, где расположены городские квартиры, требуется дополнительное усиление. Потому все большее распространение получает усовершенствованный вариант вентиляции — приточно-вытяжной формат.

Основной подход не зависит от того, используется ли вентиляционная система в жилом, производственном или административном помещении. Обязательно требуется использовать строго вертикальные каналы. Даже самые малые ответвления, отклонения по горизонтали лишают весь комплекс смысла. Он совершенно не может работать в таком случае. Допускается не более двух поворотов.

Верхняя точка должна ставиться строго на одной линии с кровельным коньком. Иногда можно встретить утверждения, что допускается понижение на угол до 15 градусов. Но это ненадежное и нестабильное решение, которого профессионалы стараются всячески избегать. Повышая канал, делают систему эффективнее. В летние месяцы, когда температура внутри помещения и за его пределами выравнивается, тяга отсутствует (и это в лучшем случае).

Иногда и вовсе происходит «переворот» в вентиляционной системе, и естественный отток начинает засасывать воздух из внешней среды. Потому на практике в чистом виде натуральная вытяжка почти нигде не применяется. Флюгарку нужно ставить так, чтобы она обдувалась ветровыми потоками со всех сторон и не где угодно, а там, где скорость движения воздуха на улице больше всего. Для определения нужного места используют розу ветров и информацию о рельефе местности.

Чтобы естественная вентиляция справлялась со своей задачей, надо тщательно рассчитывать ее шахты. Они должны обеспечивать именно такой приток, который обеспечивает требуемые санитарные нормы. Не допускается такое устройство вентиляционных каналов, которое обеспечивает приток менее 3 куб. м на 1 кв. м территории в течение 60 минут. Также требуется учесть норму по созданию микроклимата на одного человека, которая составляет 30 куб. м за те же 60 минут. Если природная вентиляция работает полноценно, скорость воздуха должна составлять от 50 до 100 см за 1 секунду.

Виды

Естественные вентиляционные системы бывают организованными и неорганизованными, различия между которыми связаны со структурой. Подвидом естественной организованной вентиляции является общеобменная, в том числе аэрация. Она обеспечивается путем формирования особых проемов со створными переплетами в стене и вентиляционном фонаре. Переплеты могут иметь:

  • верхнюю;
  • нижнюю;
  • среднюю оси кручения.

Допускается монтаж переплетов в приточном и вытяжном проеме, особой разницы тут нет. Существует немало разновидностей каналов для притока и оттока воздуха. Горячие цеха требуют, к примеру, эвакуации значительного объема тепла. Потому отводные магистрали должны обеспечивать решение такой задачи. Конвекционная теплота, появляющаяся в горячем цехе, неплохо отводится организованной аэрацией — фрамугами, световыми фонарями, вытягивающими зонтами.

Важно! Иногда естественный отвод тепловой энергии недостаточен, тогда требуется применять механические отводящие компоненты. Возмещение дефицита воздухообмена осуществляется с помощью тех же створок проемов, располагаемых на различной высоте. Летом она должна составлять 50-100 см, а зимой требуется уже 400-600 см. Вытягивающие фонари для аэрации должны быть устроены так, чтобы исключалось задувание воздуха внутрь. Эта задача разрешается за счет применения ветрозащитных щитков.

В теплый период года довольно широко применяются ворота с воздушными завесами. В любом случае организованный тип естественного проветривания подразумевает точную регулировку поступления воздушных масс. Что касается неорганизованной системы, неизменной чертой является прямое выталкивание прогретого воздуха свежим притоком при непосредственном контакте. В организованном варианте могут применяться проемы, количество проходящего через них воздуха при этом контролируется с использованием фрамуг. Площадь каналов, образуемых проемами и аэрационными фонарями, определяется на основе специальных расчетов соответственно требуемому уровню газообмена.

Так как при неорганизованной естественной вентиляции интенсивность поступления воздуха прямо связана со скоростью ветра, придется для расчетов учитывать и уровень теплоизоляции стен. Именно неорганизованному варианту надо отдавать предпочтение везде, где выделяется много газов. Это относится не только к кухням, но и к гаражам, мастерским, многим индустриальным предприятиям. Но говоря про типы организации вентиляции, мало сделать однозначный выбор в пользу естественного или механического способа организации движения воздушных потоков. Важно разобраться с тем, требуется ли вытяжная или приточно-вытяжная конструкция.

Согласно установленным требованиям, комната должна проветриваться раз в 120 минут полностью. Суть приточно-вытяжных комплексов состоит в том, что они сочетают средства для получения свежего воздуха и для удаления отработанной его массы. Именно таким комбинированным конструкциям отдают предпочтение большинство людей. Такие комплексы очень просто масштабируются (приспосабливаются к работе на различных площадях), могут быть применены хоть на заводе, хоть в многоквартирном или частном доме.

Важно! Приточно-вытяжные аппараты не могут считаться полностью естественными, поскольку имеют всегда принудительный отводящий блок.

Качественная приточно-вытяжная система подразумевает расположение всех основных и вспомогательных устройств внутри общего каркаса. Не имеет особого значения, где именно он установлен. Это может быть и чердачное помещение, и холодный балкон, и даже отапливаемый чердак. Объединение подкачки и удаления воздуха позволяет решать следующие задачи:

  • охлаждение поступающей массы летом;
  • ее разогрев зимой;
  • насыщение воздуха ионами;
  • дезинфекция притока;
  • освобождение его от механических примесей.

Работа организуется в виде ряда циклов. Сначала холодный воздух, находящийся вне помещения, проходит внутрь. Одновременно с этим идентичное количество уже использованного воздуха покидает дом или иной объект. Как на входе, так и на выходе он не может обойти очистную систему. Далее маршруты потоков начинают отличаться.

Холодная масса движется в нагревательный блок (калорифер), если система рассчитана на рекуперацию тепла. Сократить расходы на обогрев и ускорить его помогает непрямой контакт поступающего и уходящего потоков. Именно поэтому специалисты считают приточно-вытяжную конфигурацию эталоном экономичности и практичности. При необходимости такая вентиляция может оборудоваться средствами подавления шума, специальными датчиками, емкостями для сбора конденсата, автоматизированными таймерами и так далее.

К сведению! Могут использоваться еще и обособленные системы, отвечающие соответственно за получение или сброс воздуха.

Бывает так, что все эти изощренные опции попросту не нужны. Требуется только обеспечить удаление загрязненного воздуха, а поступление свежего будет производиться в таком случае без специальных мер. Но даже в жилых помещениях гораздо чаще применяется сочетание вытяжного и отводного способов проветривания. На производственных предприятиях вытяжками оборудуют места, где требуется точечно сбрасывать загрязненную воздушную массу или отводить тепло в избыточном количестве. В любой квартире аналогом таких мест является кухня.

Как сделать своими руками?

Разобравшись с предпочтительным способом обустройства, можно браться уже за решение задачи по организации вентиляции своими руками. Сначала размечают на схемах и чертежах местонахождение всех каналов и используемых для вытяжки шахт. В этот же момент проводится расчет объема воздуха, который должен быть удален из помещений сквозь всякий канал. Теперь можно чертить аксонометрическую схему с нанесением номеров участков, с обозначением ранее вычисленных объемов воздуха. Рекомендуется последовательное исполнение расчетов с тех веток, в которых гравитация минимально значима — это каналы на верхних этажах.

Чтобы рассчитать гравитационное давление, ориентируются на температуру уличного воздуха +5 градусов. Расчетное значение температуры комнатного воздуха принимается в 18 градусов тепла. Только затем вычисляют необходимую площадь сечений вытягивающих каналов. Когда этот показатель определен, надо принять размеры каналов, кратные величине кирпичей, и дополнительно рассчитать реальный темп перемещения воздуха. Таблицы, используемые для аэродинамических расчетов, составлялись для стальных каналов круглой формы.

А потому, если предстоит использовать прямоугольные отводные линии, расчетным показателем становится эквивалентный диаметр. Он должен быть таким, чтобы понижение давления из-за силы трения оказывалось тем же самым, что в круглом канале при идентичной скорости газового потока. Нельзя забывать про коррективы, связанные с шероховатостью неметаллических конструкций. Надо добиваться того, чтобы суммарное понижение давления оказалось на 10% менее, чем изначальное давление. Если этого добиться нельзя, придется корректировать сечение отдельных участков воздуховодов.

При монтаже отверстия вытяжек прикрывают решетками жалюзи, ставящимися на 50-70 см ниже потолка. Целесообразно, чтобы эти решетки были:

  • на кухне 0,2-0,25 м;
  • в ванной и туалетной комнатах 0,15 м;
  • в совмещенных санузлах 0,15-0,2 м.

Если дом построен из кирпича, каналы для вытяжки должны быть размещены в толще стен. Когда канал показан на схеме для каждого этажа, требуется перенести его в план чердачного помещения. Размечают обязательно, какое количество воздуха удаляют из каждого отдельного помещения. Размещение вентилирующих каналов внутри стен позволяет сохранить конструкцию неизменно в тепле. Приточные клапаны рекомендуется ставить в стенах, так как подобные устройства эффективно поглощают все звуки.

Необходимо монтировать клапаны примерно на 2 м выше пола. Воздух из них должен выходить вверху. До начала монтажа клапанов требуется оценить, насколько хорошо работают вытягивающие каналы. Рекомендуется перед выполнением всех работ исследовать стены, чтобы не повредить случайно проводку или арматуру. Сначала клапаны прикладывают к стене и размечают их по контуру.

К сведению! Сократить засорение комнаты пылью помогает приклеивание пакета в нужных местах. Именно туда высыпется всевозможный мусор. Изначальное отверстие глубиной 70-100 мм делается при помощи перфоратора с коронкой. Когда отверстие пройдено, из него выбирают грязь пылесосом, а затем вставляют уплотнитель. Туда же вводят трубку, достигающую конца стены, а с улицы монтируют решетки с акустическими козырьками.

При этой работе непременно требуется страховка. Трубу вводят в середину корпусного отверстия, а после выравнивания конструкции делают разметку. Теперь нужно сверлить 4 отверстия. Вкручивают дюбели, корпус монтируется на стене. Ставят глушители с фильтрами. Смонтированные клапаны требуется прикрыть крышкой. Рекомендации специалистов таковы:

  • лучше всего ставить шахту в центре дома;
  • выбор круглых воздуховодов может быть оправдан только при значительном доступном месте;
  • чем жестче труба, тем эффективнее движение воздуха по ней.

О том, как сделать естественную вентиляцию своими руками, смотрите в следующем видео.

Всё о естественной вентиляции


Что такое естественная вентиляция

Под естественной вентиляцией подразумевается система, исключающая использование любого оборудования, которое бы могло принудительно побуждать воздушные потоки к движению. Таким образом, в условиях естественной вентиляции воздухообмен в помещении осуществляется сам по себе. Это и отличает её от принудительной вентиляции, предполагающей установку специального оборудования, обеспечивающего принудительный приток свежего воздуха и вывод отработанного наружу.
естественная вентиляция.jpg

Преимущества и недостатки естественной вентиляции

Перечислим основные преимущества и недостатки естественной вентиляции. Какие из них окажутся важными именно для вас и какая чаша весов в итоге перевесит, решать вам (на наш взгляд, лучше всё же проконсультироваться со специалистом).

Преимущества естественной вентиляции:

  • ничего не стоит. Это главное и, пожалуй, единственное очевидное преимущество. Нет необходимости покупать вентиляционное оборудование. Естественная вентиляция создаётся с помощью открытых дверей, окон, форточек, а также специальных отверстий в стенах
  • легкость создания. Весьма сомнительное преимущество, но, тем не менее, если предусмотреть создание системы вентиляции еще на этапе строительства дома, то, действительно, в дальнейшем об этом задумываться не придётся
  • обеспечивает приток свежего воздуха. Пусть не так хорошо и качественно, как принудительная вентиляция, но всё же: с естественной вентиляцией жизнь гораздо комфортнее, чем совсем без вентиляции.
Недостатки естественной вентиляции:
  • невозможность обработки воздуха. С улицы в помещение поступает необработанный воздух, то есть неочищенный, не прогретый/не охлаждённый. А это значит, что зимой в квартире (доме) при открытых окнах или даже одной только форточки практически сразу становится холодно. Летом же приточный воздух приносит жару (вместе с пылью и насекомыми)
  • низкое качество и недостаточность воздухообмена. Естественная вентиляция сама по себе (не усиленная установкой принудительной вентиляции) не способна обеспечить качественный и полноценный воздухообмен
  • спорная лёгкость создания. Да, для организации естественной вентиляции не требуется установка дополнительного оборудования. Но стоит понимать, что качество естественной вентиляции напрямую зависит от того, насколько профессионально она была спроектирована и каким образом реализована на этапе строительства дома. Если проигнорировать этот момент, то в будущем, когда дом уже будет построен, создание вентиляции влетит в копеечку.

Виды естественной вентиляции

Естественная вентиляция бывает 3-х видов:
  1. Неорганизованная вентиляция
  2. Организованная вентиляция
  3. Приточная вентиляция

Неорганизованная естественная вентиляция

Неорганизованная система естественной вентиляции предполагает поступление воздуха в помещение и его вывод наружу самым что ни на есть естественным образом. В этом случае воздухообмен осуществляется за счёт разницы температур (в помещении и за окном), скорости ветра и вообще – его наличия, повышения/понижения атмосферного давления. Таким образом, неорганизованная вентиляция создаётся при помощи окон (или форточек) и дверей, периодически открываемых жильцами для проветривания.
не организованная вентиляция.jpg

Организованная естественная вентиляция

Организованная система естественной вентиляции представлена специальными отверстиями, которые создаются в стенах, под потолком и над полом. Через эти отверстия осуществляется приток и вывод воздуха. Система отверстий называется «организованной», потому что для создания такой вентиляции необходимо произвести точный расчёт, учитывающий размеры помещения и технические параметры вентиляции, а также правильно спроектировать систему вентиляционных каналов и безошибочно реализовать её при строительстве дома.

Приточная и вытяжная естественная вентиляция

Приточная вентиляция призвана обеспечить приток свежего воздуха с улицы, вытяжная – отток отработанного воздуха из помещения наружу. В зависимости от поставленных задач, акцент может быть сделан либо на приточную вентиляцию, либо на вытяжную. Важно правильно реализовать естественную вентиляцию, особенно, если никакого дополнительного климатического оборудования устанавливать не планируется. От того, насколько правильно и качественно будет реализована система естественной вентиляции, в итоге зависит здоровье домочадцев, срок службы строительно-отделочных материалов, да и срок эксплуатации дома в целом.

Создание естественной вентиляции

Возвращаясь к главному преимуществу естественной вентиляции, вспомним, что для её обустройства не нужно покупать никакого климатического оборудования. Зато нужно уделить особое внимание грамотному проектированию, учитывающему параметры и особенности помещения, в котором планируется создавать вентиляцию.
тип вентиляции 6.jpg

Итак, проект по обустройству естественной вентиляции должен учитывать:

  • площадь помещения (квартиры или дома)
  • планировочные особенности помещения
  • специфику строительно-отделочных материалов, используемых в строительстве и для наружной/внутренней отделки. Так, например, в «дышащем» деревянном доме бывает достаточно организовать вентиляцию в сложных помещениях, к которым относится кухня, санузел, подвал
  • количество постоянно проживающих людей
  • количество окон и способы их открытия (будут ли это окна с форточками или распространенные пластиковые стеклопакеты с функцией проветривания)

От этих факторов напрямую зависит объем и кратность воздухообмена, необходимые для создания комфортных условий пребывания в помещении, на основе чего, в свою очередь, и должна создаваться вентиляция. Решается: нужно ли делать вентиляционные отверстия в стенах, какими должны быть отверстия между полом и нижней частью двери, какого размера делать окна и форточки и т.д.

Особого внимания при составлении проекта вентиляции заслуживают сложные помещения, к которым относятся указанные выше кухня, санузел (ванная и туалет) и подвал. Всё это помещения с повышенным уровнем влажности и вытекающими отсюда проблемами в виде плесени, грибков, бактерий и неприятного запаха.

Если у вас нет опыта в составлении проекта вентиляции, не пренебрегайте услугами профессионалов. В этом случае экономия приведёт к ещё большим затратам в дальнейшем!

Основные ошибки в организации естественной вентиляции

О первой ошибке мы сказали чуть ранее: экономия на проекте вентиляции – самая большая ошибка! Её трудно исправить. А всё, что трудно исправить, как правило, стоит немалых денег. Другими наиболее распространёнными ошибками являются:
  • отсутствие вентиляции на втором и последующих этажах дома. Многие отчего-то считают, что в вентиляции нуждается только первый этаж, соседствующий с подвалом. Но это не так. В вентиляции одинаково нуждаются все этажи дома!
  • неправильное расположение вентиляционных отверстий (слишком высоко или, наоборот, слишком низко) замедляет воздухообмен, отчего в доме ощущается постоянная нехватка воздуха
  • пренебрежение вентиляцией на кухне, в подвале и ванной комнате – причина появления и распространения плесени в доме и, как следствие, ухудшения здоровья домочадцев
  • неправильно выбранный (и сделанный) скат крыши, в результате чего через трубу с улицы в помещение поступает холодный воздух и отработанный к тому же не выводится.
Это, пожалуй, самые распространённые ошибки, допускаемые тогда, когда вентиляция организуется своими руками. Избежать их можно. Если довериться специалистам. Так вы сэкономите и деньги, и время.

принцип работы приточной и вытяжной вентиляции + рекомендации по обустройству

Из-за плохо организованного воздухообмена микроклимат в коттедже часто становится неблагоприятным и некомфортным. В результате у проживающих в нем людей ухудшается самочувствие, а отделка и мебель страдают от излишней влажности либо избыточной сухости воздуха. И только грамотно организованная вентиляция в частном доме способна предотвратить эти проблемы.

А как ее правильно обустроить и какой тип системы выбрать? Эти вопросы будем рассматривать в нашей статье. Также разберемся с выбором оптимальной схемы вентиляции для коттеджа и с обеспечением достаточного уровня воздухообмена в отдельных помещениях дома.

Содержание статьи:

Классификация и виды вентиляционных систем

Создание в коттедже вентиляции обусловлено тем, что в нем должен происходить непрерывный обмен воздушных масс. Старый, использованный воздух с большим количеством углекислого газа, необходимо удалять из помещений, заменяя постоянно содержащим кислород новым – с улицы.

Если остановить этот воздухообмен, то микроклимат внутри быстро станет далеким от благоприятного для здоровья людей.

Комфортный микроклимат в жилых комнатахКомфортный микроклимат в жилых комнатах

По нормам для жилых комнат, оптимальная атмосфера это температура в районе 20–25 градусов и относительная влажность в 30–60%, в зависимости от времени года и показаний на градуснике за окном

Чтобы поддерживать установленные ГОСТами параметры воздухообмена, система вентиляции в доме, сделанная своими руками или с привлечением сторонних монтажников, должна непрерывно менять воздух в помещениях.

Например, для жилых комнат в коттедже кратность воздухообмена за час установлена на «1». То есть за час в них должен полностью заменяться весь объем воздуха.

Назначение вентиляции заключается в борьбе со следующими факторами:

  • избыточным теплом;
  • появляющейся постоянно пылью;
  • излишней влажностью воздуха;
  • вредными газами и парами.

Каждый находящийся в доме человек круглые сутки выдыхает углекислый газ. Также в жилом строении есть камины, газовые и электрические плиты, многочисленные бытовые приборы, то есть источников тепла, влаги, пыли и газов в коттедже масса. И все это необходимо удалять из помещений, чтобы микроклимат в них был пригодным для проживания.

По способу перемещения воздуха вентиляционные системы бывают:

  1. С естественной тягой.
  2. С механическим побуждением.

Первый вариант предполагает движение масс воздуха за счет существования разницы давления снаружи и внутри вентилируемого здания. При этом оно может быть организованным – с использованием регулируемых задвижек, и неорганизованным – исключительно через окна, двери и продухи в фундаменте.

Во втором случае воздух принуждают двигаться по помещениям и вентиляционным каналам при помощи механических устройств. Этот вариант энергозависим, но более эффективен.

Энергозависимость механической вентиляцииЭнергозависимость механической вентиляции

Главный недостаток механической системы вентиляции заключается зависимости ее от электроснабжения. Без питания от электросети вентиляторы перестанут крутиться, а эффективность воздухообмена сразу резко снизится

По назначению системы вентиляции разделяются на:

  • приточные;
  • вытяжные;
  • комбинированные.

Первые работают на подачу воздуха в жилище снаружи, а вторые на вытяжку из строения. Третий вариант – приточно-вытяжные конструкции представляют собой симбиоз первых двух. Особенности расчета приточно-вытяжной системы мы детально рассмотрели в .

Принципы работы вентиляции

Раньше жилье строилось с деревянными окнами и дверьми. Причем особой герметичностью они не блистали. В результате сквозь имеющиеся щели шел постоянный и естественный обмен грязного внутреннего и чистого уличного воздуха.

Однако сейчас на смену им пришли пластиковые оконные и дверные блоки, которые на порядок более герметичны. Поэтому, как вариант, ставят специальное устройство на такие окна – .

Ошибки при переустройстве вентсистемыОшибки при переустройстве вентсистемы

Наиболее частая ошибка при обустройстве вентиляции в старом доме, это установка окон со стеклопакетами без переустройства существующей вентиляционной системы естественного вида, которая уже не в состоянии справиться с должным притоком свежего воздуха из-за наглухо закрытых створок

Принцип работы системы домового вентилирования построен на непрерывном притоке с улицы новых воздушных масс. В итоге они постепенно замещают имеющийся в комнатах воздух, выдавливая старый наружу. При этом происходит удаление из дома углекислого газа, запахов и влаги.

Точками притока нового воздуха служат:

  • окна;
  • двери;
  • продухи в фундаменте и цоколе;
  • оконные кондиционеры.

О приточной вентиляции мы подробно говорили в .

Выведение из помещений использованного воздуха происходит через окна и двери при проветривании, а также вентиляционную трубу (шахту) или .

Вариант #1 — система с естественной тягой

Вентиляционная система немеханического типа работает благодаря формированию природной тяги в вертикальной трубе.

Это принцип работы классического дымохода дровяной печи или камина. В обоих случаях внизу создается давление, толкающее воздух вверх наружу.

Естественная тяга в вентиляционной трубеЕстественная тяга в вентиляционной трубе

Чем больше разность давления и температуры между улицей и помещениями в коттедже, тем сильнее образуется тяга в вентиляционной шахте

Также на силу тяги влияет насыщенность воздуха влагой. Чем он суше, тем тяжелее. Влажные воздушные массы неизбежно стремятся подняться под потолок и далее в вентканал, если он идет наружу из здания.

Основной недостаток естественной вентиляции кроется в ее плохой управляемости. При большом ветре возможно образование . Зимой, благодаря разнице температур, система работает очень эффективно, в некоторых ситуациях даже с избытком, вытягивая драгоценное тепло из дома.

А летом эффективность ее сильно падает. Температурные показатели в комнатах коттеджа и на улице в летний период различаются не сильно, поэтому тяга неизбежно уменьшается.

Обратная тяга в вентшахтеОбратная тяга в вентшахте

При порывах ветра воздух в вентиляции может пойти вспять по вентканалу обратно в комнаты. Образование обратной тяги явление нечастое, но вполне возможное

Чтобы контролировать качество воздухообмена в такой системе, вентиляционные каналы в ней требуется обязательно оснащать . При необходимости можно будет их прикрыть ради уменьшения естественной тяги.

Вариант #2 — система с принудительным побуждением

Если система естественного проветривания не способна поддерживать должный микроклимат в коттедже, то ее приходится менять на приточную или вытяжную механическую вентиляцию.

В этом случае воздушные потоки двигаться по внутренним помещениям принуждают при помощи вентиляторов.

Также возможна комбинированная вариация системы – с . В ней объемами и притока, и вытяжки управляют вентиляционные установки.

Движение воздуха по коттеджуДвижение воздуха по коттеджу

В приточной системе чистый воздух нагнетается механическими устройствами в дом, а уходит он сам по себе в вентшахту. В вытяжной, вытягивается вентилятором, а приток осуществляется через вентиляционные отверстия в стенах

В некоторых ситуациях в такой системе дополнительно ставится , забирающий тепло у воздуха из комнат и отдающий его потом уличному.

Вытяжные вентиляторы устанавливаются в каждой комнате либо один на вентиляционную шахту. А приточные устройства в частных домах обычно оборудуются в виде настенных продухов-отверстий с осевым электровентилятором внутри.

Но возможен вариант и с единым нагнетателем воздуха и вентканалами по зданию.

Если делается приточно-вытяжная вентиляция, то для нее требуется прокладывать два раздельных вентиляционных канала – один идет на вытяжку, второй на приток.

Это серьезно сказывается на стоимости системы, но позволяет более точно ее регулировать и контролировать.

Какая схема лучше для коттеджа?

Чтобы определиться, какую и как лучше всего в частном доме обустроить вентиляцию, требуется учесть массу факторов. Здесь важны характеристики всех инженерных систем и устройств обогрева здании.

При выборе подходящего типа системы вентиляции следует учитывать:

  • климатические особенности местности;
  • наличие рядом с домом источников неприятных и вредных примесей в воздухе;
  • назначение разных помещений;
  • индивидуальные особенности архитектуры строения;
  • наличие газовых плит или котлов, а также каминов либо печей на дровах/угле;
  • количество постоянно проживающих в коттедже и многое другое.

Самостоятельно проектировать и монтировать рекомендуется только естественную вентиляцию. Для ее расчета применяются упрощенные методики с усредненными показателями. Разобраться в них не представляет труда.

Для жилых комнат установлена скорость воздухообмена в 30 м3/час, для санузлов и туалетов в пределах 25–30 м3/час, а для кухни – 70–100 м3/час. Исходя из этих данных и кубатуры комнат, нужно лишь рассчитать ширину вентиляционных каналов, а потом их обустроить в здании.

Причем делать это лучше всего еще на стадии проектирования коттеджа. Зачастую самый оптимальный вариант – это вентшахта в середине строения с выводом ее выше конька крыши.

Расчет механической вентиляцииРасчет механической вентиляции

Чтобы грамотно рассчитать механическую вентиляцию, требуется обладать должной компетенцией. Ошибки в расчетах могут привести к постоянным поломкам вентиляционного оборудования и завышенной цене монтажа

Если частный дом возводится в два–три этажа и для него выбрана принудительная система воздухообмена, то ее проектирование лучше доверить профессионалу. Монтаж потом можно осуществить своими руками.

Однако если опыта в подобном вопросе нет и не хочется столкнуться с проблемами в будущем, то и установку всего оборудования для вентилирования также стоит перепоручить специалисту.

В сравнении с механической, естественная вентиляция дешевле, меньше шумит и не зависит от наличия электропитания. Однако ее сложнее регулировать. Плюс тяга в ней сильно зависит от внешних атмосферных факторов.

Но отсутствие электрических вентиляторов – это отсутствие проблем с поломками и необходимости их обслуживания.

Принудительная система вентиляции в частном доме в комбинированном либо только вытяжном или приточном исполнении более сложна в монтаже и эксплуатации. Однако она позволяет экономить на обогреве и более точно контролировать микроклимат в коттедже.

Рекомендации по отдельным помещениям

Воздушные потоки при обустройстве любой вентиляции в частном доме выстраиваются таким образом, чтобы чистый уличный воздух поступал сначала в гостиную, спальни, рабочий кабинет и библиотеку.

А затем уже по коридорам он должен идти на кухню, в ванную комнату и кладовку с доступом в вытяжную вентиляционную шахту.

Потоки воздуха в домеПотоки воздуха в доме

Чтобы обеспечить беспрепятственный естественный ток воздуха по коттеджу, все межкомнатные двери должны иметь просвет между дверным полотном и порогом в 2–3 см

Вытяжка в ванной комнатеВытяжка в ванной комнате

Если коттедж деревянный, то дополнительную вытяжку также следует предусмотреть в ванной. Влажность в этой комнате высокая, без вытяжного вентилятора обойтись здесь будет сложно

В кухне помимо вентиляционного отверстия, в вентканал рекомендуется дополнительно ставить . Она позволит быстрее удалять запахи готовки пищи, не допуская их распространения по остальным помещениям в доме.

Отдельный момент – котельная и кухня с газовым оборудованием. Они обязательно должны оснащаться отдельным каналом на приток воздуха непосредственно с улицы. Плюс не забываем про .

Так будет и кислород для горения в топку поступать в нужном объеме, и угарные газы незамедлительно уходить из помещения.

Выводы и полезное видео по теме

Из следующего ролика можно узнать, как правильно составить проект приточной вентиляции:

Как реализовать приточную вентиляцию в коттедже своими руками:

Принцип работы внутридомовой вентиляционной системы:

Проще всего и дешевле в частном доме сделать классическую естественную вентиляцию.

Но если коттедж большой по квадратуре, с множеством жилых и нежилых комнат, камином и оборудованием на газу, то потребуется обустраивать механический ее аналог. Эта система обойдется дороже в монтаже и эксплуатации, но зато воздухообмен и микроклимат внутри будут на должном уровне.

Сравниваете системы вентиляции для частного дома и не можете определиться с лучшим вариантом в вашем случае? Задайте свой вопрос нашим экспертам в комментариях к этой статье.

А может у вас остались вопросы по нюансам обустройства вентиляционной системы и правилам выбора оборудования? Спрашивайте совет в блоке комментариев – мы и опытные посетители нашего сайта постараемся вам помочь.

Виды вентиляции их особенности и характеристики

Вентиляционная система – комплекс специального оборудования для постоянного или периодического удаления отработанного воздуха из производственных, складских и жилых помещений. До начала 19-го столетия математических расчетов по вентиляции не существовало, микроклимат в помещениях поддерживался только за счет естественного проветривания помещений вытяжной вентиляции. Такой подход не мог гарантировать надлежащих показателей, был сопряжен с большими потерями тепловой энергии, значительно усложнял процесс воздухообмена в ночной и зимний период времени.

Теоретическое описание движения воздуха в вытяжных вентиляционных каналах впервые сделал М. В. Ломоносов, а В. Х. Фрибе создал теорию кратности воздухообмена в отапливаемых помещениях. При этом он принимал во внимание, что приток свежего и удаление отработанного воздуха делается через неплотности дверных и оконных проемов, специальных инженерных элементов в те времена не предусматривалось.

Только через несколько десятков лет ученые доказали, что обеспечить эффективную вентиляцию только за счет естественной невозможно, появились виды вентиляционных систем с принудительной подачей и удалением воздуха. В зависимости от места конкретной установки, условий работы и требуемых технических параметров общеобменная система имеет несколько типов.

Вентиляционные агрегаты выполняют следующие задачи:

  1. Удаление избыточного тепла. Избыток тепла в помещениях появляется в промышленных и жилых зданиях. В промышленных зданиях избыток тепла чаще всего является следствием особенностей технологического процесса, при котором возникает необходимость нагрева того или иного сырья для получения конечной продукции. В жилых помещениях повышение температуры выше комфортных параметров происходит вследствие нагрева солнечными лучами. Специальные технические помещения могут перегреваться в результате выделения тепловой энергии мощными силовыми агрегатами, им также необходим воздухообмен.
  2. Удаление избыточной влаги. Для жилых помещений такая необходимость возникает только в ванных комнатах и кухнях. Остальные жилые помещения страдают не от избытка влаги, а от ее недостатка. Что касается объектов промышленности, то необходимость корректировки воздушной среды по показателям относительной влажности зависят от особенностей технологических процессов, воздухообмен учитывает все данные по каждому этапу производства.
  3. Удаление вредных химических соединений. Задача вентиляционных устройств – удаление из рабочих зон или всего объема помещения ядовитых химических соединений. Вентиляция устанавливается в химических производственных цехах, лабораториях, промышленных компаниях, использующих лакокрасочные материалы. Кроме этих помещений, вредные химические соединения нужно удалять их жилых помещений, если в них использовались химические средства уборки, есть много изделий из искусственных материалов. Вредные химические соединения образуются во время приготовления пищи в кухнях, воздухообмен в этих помещениях не может быть ниже 10.
  4. Повышение уровня кислорода. Согласно требованиям норм СанПиН процентное содержание кислорода не может опускаться ниже установленных значений. Особо тщательно этот показатель контролируется в спальных помещениях. В зависимости от расхода кислорода для каждого объема рассчитывается минимальная кратность обмена воздуха вытяжной системы.
  5. Удаление пыли. Пыль накапливается как в жилых, так и промышленных помещениях. В жилых комнатах пыль становиться причиной появления неприятных аллергических реакций организма. В промышленных зданиях пыль вызывает острые или хронические заболевания дыхательной системы. Вентиляционное оборудование для удаления пыли обязательно должно иметь специальные фильтры.
  6. Снижения пожарной опасности, удаление горючих и взрывоопасных веществ. Вентиляционные установки для этих целей отличаются самыми высокими техническими требованиями. Они комплектуются специальным оборудованием, работают в комплексе с датчиками контроля показателей воздушной среды и т. д. Жесткие требования предъявляются в искрогашению работающего электрического оборудования и агрегатов.

Устанавливаемые вентиляционные системы могут выполнять как только одну из поставленных задач, так и работать комплексно. В зависимости от инженерных особенностей, технологических схем и принципов функционирования вентиляционные системы бывают нескольких видов.

Виды вентиляции

В настоящее время существует несколько типов вентиляции, отличающихся по способу монтажа, установленному оборудованию, принципу действия и техническим возможностям. Вентиляционные системы различают по нескольким техническим параметрам: способу циркуляции воздушных потоков, зоне обслуживания и конструктивным особенностям.

Виды вентиляции

Способы вентиляции помещений

Воздушные потоки могут иметь естественные физические причины движения внутри помещений, механические побудители или смешанный тип. Конкретные виды вентиляции определяются после инженерных расчетов, сделанных с учетом технического задания. В техническом задании на воздухообмен указывается максимальное количество индивидуальных факторов и требований.
Естественная вентиляцияПри естественной вентиляции воздух может передвигаться за счет разницы плотности воздушных потоков. Внутри помещения, как правило, воздух имеет большие значения температуры, чем снаружи. Теплый воздух с меньшей удельной плотностью поднимается вверх и через специальные каналы или естественные неплотности удаляется наружу, взамен него поступает более плотный холодный. Такой тип вентиляции имеет свои положительные и отрицательные стороны.

  1. Положительные стороны естественной вентиляции. Для работы системы нет необходимости использования дополнительных энергоносителей – при современных ценах очень весомое преимущество.
  2. Отрицательные стороны естественной вентиляции. Очень сложно регулировать кратность обмена воздуха. Проблемы возникают из-за того, что многие важные данные зависят только от природных условий и не регулируются человеческим фактором, воздухообмен точно не прогнозируется. Еще одна проблема – возможность появления обратной тяги. Это очень опасно, когда вентиляция установлена для обслуживания отопительных котлов.

В связи с такими особенностями функционирования, естественная вентиляция в настоящее время пользуется небольшой популярностью, преимущество отдается механической вытяжной. При новом строительстве различных зданий государственные стандарты требуют монтажа вентиляции с механическим приводом.

Естественная

Механическая вентиляцияДвижение воздушных потоков обеспечивается осевыми или центробежными вентиляторами, воздух перемещается по каналам. Технические параметры каналов и вентилятора подбираются с учетом требований к системам.

  1. Преимущества механической вентиляции. Есть возможность регулировать воздушные потоки как по мощности, так и по направлению. Механический воздухообмен позволяет создавать в одном помещении отдельные зоны с различными показателями кратности обмена, исключается появления мертвых зон и сквозняков. И еще одно очень важное преимущество – механическая система может функционировать полностью автономно.
  2. Недостатки механической вентиляции. Механическая система имеет два недостатка: сложность монтажа и обслуживания и энергоемкость. Для обслуживания механической системы нужны профессиональные специалисты, она требует периодических ревизий и проверок. Установленные вентиляторы могут иметь большую мощность, что негативно сказывается на себестоимости производства и содержания промышленных и жилых зданий.

Механическая

Особенности механической системыДвижение воздушных потоков обеспечивается механическим способом, что позволяет создавать системы с точно заданными параметрами. В зависимости от способа подачи и удаления воздуха механические виды вентиляции могут иметь несколько разновидностей.
ПриточнаяЭлектрический вентилятор нагнетает в помещение воздух, за счет этого повышается его давление, для выравнивания значений давления излишки выходят наружу естественным способом. Вентилятор монтируется непосредственно внутри вентилируемого помещения, в специальных технологических комнатах или снаружи. Окончательное решение по механической системе принимается после выполнения расчетов с учетом технических параметров оборудования и расположения здания. Приточная система для жилых помещений не используется.

Приточная

ВытяжнаяВентилятор устанавливается для принудительного удаления загрязненного воздуха, приток свежего выполняется через специальные вентиляционные каналы или через неплотно закрытие оконные и дверные проемы. Вытяжная вентиляция чаще всего монтируется над отдельными рабочими зонами, в закрытых шкафах лабораторий, на предприятиях пищевой и фармацевтической промышленности. В некоторых случаях вытяжная система – единственный способ обеспечить безопасные условия труда.

Вытяжная

Приточно-вытяжнаяВоздух подается и удаляется из помещений в принудительном порядке. Один вентилятор нагнетает потоки, а второй вентилятор удаляет воздух из помещений. Воздухообмен характеризуется высокой интенсивностью, может регулироваться по каждому параметру отдельно. Механическая система приточно-вытяжная система этого типа используется для вентиляции сильно загрязненных помещений, в жилых зданиях монтируется редко.

Приточно-вытяжная

Местная вентиляцияМестная вентиляция позволяет удалять загрязнения только из наиболее загрязненных зон, может иметь специальные фильтры для предупреждения загрязнения окружающей среды. По принципу действия чаще всего приточного типа. Местная вентиляция может обслуживать одно или несколько рабочих мест, работать по каждой зоне отдельно или вентилировать все одновременно. По мощности механическая система относительно небольшая, но конкретные параметры зависят от характеристик технологических процессов и особенностей планировки здания.
Местная приточная вентиляцияМестная приточная система применяется редко из-за больших сложностей с очисткой удаляемого воздуха. Чаще всего используется только для понижения температуры работающего оборудования, для очистки воздуха от вредных веществ малоэффективна. Приточная применяется в больших торговых залах и складских помещениях. Ее часто монтируются в офисных и государственных зданиях, где местная приточная система постоянно функционирующая.
Местная вытяжная системаНазначение – удаление вредных соединений из воздушной среды в небольшом объеме. Может иметь несколько вариантов всасывания воздуха: из закрытых пространств или специальными подвесными воздушными приемниками. Вторые часто устанавливаются над плитами для приготовления пищи, электролитическими ваннами и прочим оборудованием с незначительными линейными размерами.
Особые виды вентиляционных системИмеется несколько типов вентиляционных систем специального назначения:

  1. Аварийная вентиляционная система. Устанавливается в помещениях, в которых возможно резкое увеличение количества вредных выбросов. Применяется в случае поломок основной общеобменной, может иметь как собственные вентиляторы, так и подключаться к уже установленному электротехническому оборудованию.
  2. Противодымная. Используется в комплексе противопожарных мероприятий, повышает безопасность пребывания в помещениях людей. В большинстве случаев автономного функционирования, имеет специальные блоки слежения и управления.

Противодымная

По типу воздуховодов вентиляционные системы общеобменного типа могут быть канальными или бесканальными.
Параметры расчетов вентиляционных системРасчет вентиляционной системы – сложные инженерные работы, выполняемые только специалистами со специальным техническим образованием. Во время производства работ принимаются во внимание следующие исходные данные:

  1. Кратность обмена воздуха. В зависимости от назначения помещений и характеристик технологических процессов органами санитарного надзора регламентируется минимальная кратность обмена воздуха. Показатели колеблются в широких пределах, минимальная кратность обмена оказывает решающей влияние на все остальные технические данные вентиляционной системы.
  2. Показатели уровня шума. Данные определяются при максимальной нагрузке на вентиляторы общеобменной вентиляции или при максимальной скорости движения воздушных потоков. Уровень шума зависит не только от вида и мощности вентиляторов, но и от материалов изготовления каналов, способах монтажа воздуховодов и наличия специальных устройств для шумогашения. В некоторых случаях приточные вентиляторы допускается монтировать только вне пределов здания.
  3. Мощность электрических двигателей вентиляторов. Показатель, оказывающий влияние на стоимость эксплуатации вентиляционной системы. Для увеличения коэффициента полезного действия работы электрических двигателей применяется комплекс сложных технических мероприятий по снижению потерь на трение воздушных потоков по каналам, точному расчету диаметров условного прохода, оптимальной планировки расположения и движения потоков.
  4. Экономические показатели использования. Для снижения тепловых потерь в настоящее время широко используется рекуперация тепла. При проектировании вентиляции помещений предусматривается установка специального оборудования, предназначенного для отбора тепла из удаляемого воздуха и нагрева подаваемого. Рекуперация может работать как по подогреву, так и по охлаждению помещений, позволяет заменять дорогостоящие системы кондиционирования.
Алгоритм расчета и монтажа вентиляции помещений

Во время расчета вентиляционной системы принимаются во внимание исходные данные (техническое задание) заказчика. Заказчик должен указать необходимый воздухооборот согласно существующих условий эксплуатации помещений. В дальнейшем расчеты выполняются по такой схеме:

  1. Посчитывает необходимая кратность обмена воздуха по помещениям и рабочим зонам. Минимальная кратность приточного воздуха указана в СанПиН, проектировщики руководствуются нормативными требованиями.
  2. Выполняется расчет скорости движения воздушных потоков, размер и схема расположения каналов, место установки, технические данные и количество вентиляторов.
  3. Составляется принципиальная схема общеобменной вентиляции помещений. Для сложных систем делается разбивка по участкам и ответвлениям, на чертежах указываются все исходные данные для монтажа.

Схема

На стадии предварительной разработки проектная документация согласовывается с заказчиком, при необходимости вносятся изменения.

Монтаж вентиляционных систем могут выполнять только специализированные компании, имеющие лицензию на выполнение такого типа работ. Вне зависимости от типа и назначения общеобменная вентиляция состоит из следующих агрегатов и элементов:

  1. Вентиляторы. Могут быть центробежными и осевыми, встраиваемыми и отдельностоящими. По мощности, размерам и производительности колеблются в широких пределах.
  2. Воздушные каналы. Изготавливаются из различных материалов, могут быть круглыми, квадратными или прямоугольными. Приточная площадь сечения подбирается на основании расчетных данных по скорости движения воздушных потоков.
  3. Автоматические или ручные регулирующие устройства. Используются для поддержания требуемых параметров функционирования, промышленная общеобменная вентиляция чаще всего управляется в автоматическом режиме.
  4. Фильтры. Устанавливаются на вентиляционные системы жилых и производственных помещений. В зависимости от исполнения могут улавливать твердые взвешенные микрочастицы или химические соединения.
  5. Шумогасители. Специальное оборудование, позволяющее существенно понижать вибрации работающих механизмов. Имеют различное исполнение, монтируются как на основных каналах, так и на отводах.

Установленная вентиляция в доме

После монтажа в обязательном порядке выполняется проверка функциональности вентиляции, измеряется воздухообмен как в помещении в целом, так и над каждой рабочей зоной. Приемо-сдаточные акты подписываются членами государственной комиссии в присутствии заказчика и исполнителя. Записи по периодической проверке, ремонту и обслуживанию промышленных вентиляционных систем выполняются в специальном журнале и с подписями ответственных лиц.
