Терморегулятор: принцип работы и виды

Смотрите также обзоры и статьи:

В современном мире, где люди создают все необходимые для них условиях комфорта, крайне важными становится использование таких приборов или элементов как терморегулятор.

Что такое терморегулятор и для чего он нужен?

Он представляет собой электрический контроллер, зачастую крутящийся, который устанавливается на приборной панели множества устройств, которые отвечают за системы нагрева и / или охлаждения. К числу таковых можно отнести:

• Кондиционеры;
• Электронагреватели;
• Морозильные камеры;
• Холодильники;
• В промышленных помещениях;
• Теплицах;
• Система кондиционирования в машине;
• Электрочайник;
• Паяльник;
• Паяльная станция;
• Термофен;
• Кипятильник;
• Электроплита;
• Духовой шкаф;
• Микроволновка;
• Так называемый электрический «теплый пол»;
• Бойлер;
• фен для сушки волос;
• утюг;
• сварочный аппарат и пр.

При чем, как эти устройства, так и прочая климатическая техника и бытовые приборы, осуществляют регулировку зачастую в автоматическом режиме, для поддержания необходимой или заданной температуры. То есть, если температура в устройстве отклоняется от заданной оператором нормы, терморегуляторы автоматически срабатывают и возвращают стабильность системе.

Какие существуют виды терморегуляторов?

Различают огромное количество термореле, которые отличаются по множеству показателям. Так, например, регуляторы температуры по назначению подразделяют на погодные и комнатные. Погодные – это термостаты, которые могут задавать температуру окружающей среды, например, лучевые теплоконвекторы.

По способу установки на стену они могут быть как стенные, так и настенные и даже с монтажом на отдельную рейку. Есть модели с беспроводной регулировкой, как в большинстве кондиционеров, однако больше распространены с центральной регулировкой. По способу управления различают:

• Механический терморегулятор;
• Электромеханический;
• Электронно-цифровой.

В зависимости от мощности данного элемента они разделяются также по классам устойчивости к заданным температурам. Их нижний порог находится в пределах -60 градусов по Цельсию, а верхний – в границах 1200 С. А кроме того есть:

• Одноканальные;
• Многоканальные;
• Маленькие;
• Средних габаритов;
• Крупные для лабораторий и промышленных объектов.

Стоит отметить также, что каждый подвид терморегуляторов имеет свои как положительные, так и отрицательные стороны, и свойства, которые стоит рассмотреть ниже. Так, механический термостат – это колесико, работающее по принципу замыкания/размыкания электрической цепи, т.е. механическим путем обрыва контакта. Представляет собой небольшой выносной бокс с колесиком для задавания большего или меньшего значения. Их часто можно встретить в старых холодильниках, радиаторах отопления.

К плюсам стоит отнести их:

• надежность,
• стойкость к перепадам напряжения и силы тока,
• возможность эксплуатации при минусовых и низких температурах,
• понятность и простоту управления;
• длительность работы.

Но есть у них и свои минусы:

• Функционируют с погрешностями в температуре;
• Инфракрасные нагреватели в них могут включатся и переключаться со звуком;
• Ограниченная функциональность.

Электромеханические термореле неприхотливы в обиходе, достаточно надежны и герметичны за небольшую стоимость. Их можно встретить в ТЭНах водонагревателей. Однако их минусы такие же, как и у механических.

Электронные или цифровые встречаются в климатических станциях, электрообогревателях, в современных стиральных машинах, холодильниках, духовых шкафах. Их особенность – цифровая индикация температуры, которая выводится на жидкокристаллический экран. Все они оборудованы выносным термодатчиком, имеют автоконтроллер и электронный ключ. Широкофункциональны, с точной регулировкой и высокой степенью безопасной эксплуатации. Однако их цена на порядок выше.

Принцип работы терморегулятора

Все терморегуляторы функционируют по схожему принципу, вне зависимости от того, в каком элементе или приспособлении они установлены. В них есть встроенный портативный или выносной датчик температуры, который анализирует в реальном времени какая климатическая система установилась в приборе. Например, какая температура воды в бойлере. Если она задана на показатель 50 градусов по Цельсию, то прибор нагревает ее по данного уровня и выключается, либо поддержание показание. Как только вода охладится ниже этого показателя, терморегуляторы заработают снова. И так циклично.

Выводы

Главная задача терморегулятора – сохранять, поддерживать и задавать нужное значение температуры в нагревательных или охлаждающих системах. Любое устройство, которое работает с электронагревательными элементами имеет терморегуляторы в своем составе. Именно благодаря им происходит управление приборами: от примитивного кипятильника и до системы несколько секционного климат-контроля в автомобиле.

Опубликовано: 2020-07-02 Обновлено: 2021-08-30

Автор: Магазин Electronoff

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Принцип работы электрического терморегулятора

Электрические терморегуляторы используются во всех без исключения нагревательных электроприборах: утюгах, электрочайниках, кондиционерах, конвекторах, водонагревателях и прочих приборах в которых используется электрический нагревательный элемент.

Электрические терморегуляторы, хотя и различаются по конструктивному исполнению, все же имеют общий принцип работы. Все они предназначены для автоматического поддержания температуры (воды, воздуха, поверхности самого прибора) в заданных пределах. Суть регулирования заключается в подключении нагревательного элемента, когда температура ниже заданной и отключении когда она начинает превышать заданный уровень или значение.

Рассмотрим более подробно работу регулятора, устанавливаемого в подавляющем большинстве моделей домашних утюгов. Основным компонентом терморегулятора является пластина из термозависимого материала (обычно используется биметалл). Эта пластина является регулирующей, обычно ее можно либо настраивать на заданную температуру вручную (в утюгах, нагревателях воздуха и воды), либо температура уже заранее задана заводом-изготовителем электроприбора (в электрочайниках). Эта пластина находится в тепловом контакте с нагревательным элементом или нагревательной средой (воздухом, водой). Кроме этого она управляет электрическими контактами, замыкающими и размыкающими электрическую цепь нагревательного элемента.

Если заданная температура ниже установленной, регулирующая пластина изогнута так, что электрические контакты находятся в замкнутом положении и через нагревательный элемент течет электрический ток. Как только температура начинает превышать установленный уровень, пластина изгибается в противоположную сторону, размыкая при этом контакты и отключая нагревательный элемент от электропитания.

В регулируемых терморегуляторах изменение значения температуры осуществляется механическим путем. В регуляторе находится специальный шток, который давит на часть регулирующей пластины. Степень давления регулируется при помощи ручки. Чем больше пластина зажата штоком, тем при меньшей температуре она сработает.

Более современные терморегуляторы, например используемые в водонагревателях thermex, имеют более совершенную конструкцию, но принцип работы практически не изменяется.

Есть еще один класс регуляторов, которые используют немеханический принцип поддержания температуры. Они собраны из электрических компонентов, не редко включающих микросхемы. О них мы поговорим в следующих статьях.

< Предыдущая		Следующая >

Терморегулятор отопления: разновидности и производители

Во время отопительного сезона часть семейного дохода уходит на оплату услуг отопления. В нашей стране сильные морозы не редкость, но как быть с теплой зимой? В холодное время года часто можно увидеть распахнутые окна. Зачастую люди платят не за нагрев собственного дома, а за обогрев окружающей среды, открывая форточки и выпуская излишки тепла наружу. Данный подход совершенно не экономичен, но решить проблему способен терморегулятор отопления (термостат) – специальное устройство, позволяющее нормализировать температуру в помещении.

Приспособление регулирует скорость подачи теплоносителя в радиатор отопления. Установленный регулятор отопления вместе с теплосчетчиком поможет существенно сэкономить и не использовать энергию впустую. Для обогрева подается такое количество тепла, при котором жильцы чувствуют себя комфортно. На рынке предоставлены модели с возможностью ручного программирования температуры помещений для ночного и дневного времени, а также планирования микроклимата на конкретные дни. Устройства достаточно точны, погрешность возможна лишь в один градус.

Виды терморегуляторов

В продаже имеются три разновидности терморегуляторов, отличающиеся друг от друга датчиками приема сигнала. Одни определяют температуру по воздушной среде, другие зависят от тепловых показателей воды. Каждый из них отличается точностью передачи данных и, соответственно, стоимостью, так что покупка зачастую ограничивается платежеспособностью покупателя. Стоит напомнить, что отдельные помещения должны быть оснащены собственными регуляторами температуры. Позволяется использовать разные термостаты для одной системы отопления.

Своевременная регулировка систем отопления происходит благодаря сигналам, источником которых являются:

• Теплоноситель. Устаревшие модели, все реже применяемые среди населения. Реагируют на температуру самой системы отопления, что зачастую неэффективно. Используют либо накладной, либо погружной датчик, передающий информацию устройству. Самый бюджетный вариант, у которого находятся свои приверженцы.
• Воздух внутри комнат. Приспособление устанавливается внутри помещения. Через кабель происходит передача сигналов до системы включения-выключения котла. Отличается большей эффективностью.
• Воздух извне. Наиболее совершенный вариант, при котором датчик располагается вне дома на улице, что не допускает перепадов температуры в квартире при изменении погодных условий. Данный воздушный терморегулятор для отопления отлично экономит как топливо, так и бюджет владельца.

Принцип работы терморегуляторов

Бесспорно, автоматический регулятор температуры отопления значительно упрощает жизнь владельцам. Но экономить тепловую энергию можно и без термостата, при том, что заниматься регулировкой радиаторов придется самостоятельно. В этом помогут обычный вентиль и дроссель, но по сравнению с терморегулятором использование данных приспособлений все же неудобно.

Термостат реагирует на колебания уличной температуры и регулирует подачу тепла.

Используя дроссель и вентиль придется несколько раз в день подстраивать все самостоятельно. Также теплоотдача будет несколько варьироваться в зависимости от колебаний температуры теплоносителя.

Термостат автоматически регулирует температуру помещений, увеличивая или уменьшая поток воды через батареи. Если жарко – расход воды снижается. В случае похолодания термостат приоткрывается. Сам принцип работы терморегулятора отопления зависит от конкретного вида регулировки.

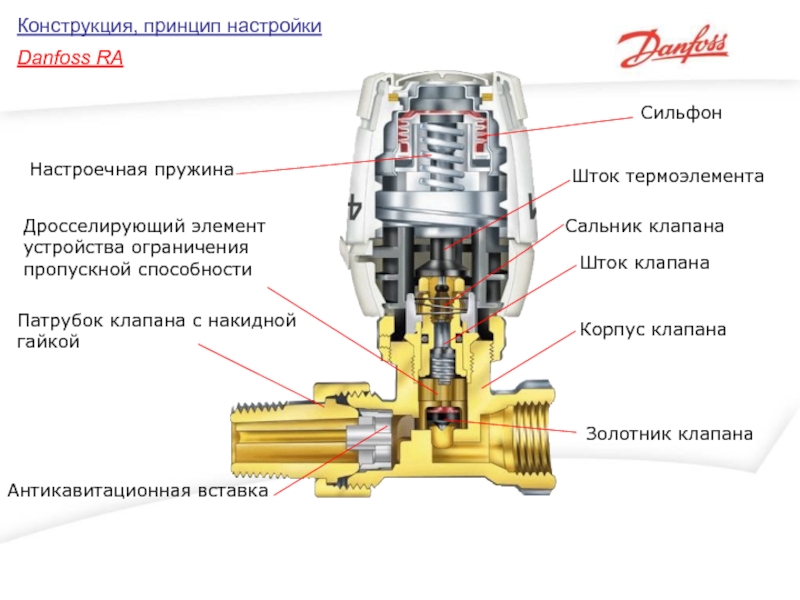

Механический терморегулятор

Составными частями терморегулятора являются термическая головка и клапан. Термическая головка включает в себя регулятор, жидкостный элемент и привод. Иногда происходит замена жидкостного элемента упругим или газовым. Термоэлемент в форме цилиндра имеет гофрированные внутренние стенки, которые называют сильфоном. Сильфон содержит в себе рабочую среду, в которой происходит реакция на изменения температурных показателей.

Пропорционально с увеличением температуры помещения возрастает объем рабочей среды и сильфон растягивается. Далее сдвигается рабочий шток регулировки клапана, закрывая подачу теплоносителя. Если температура в доме падает, значит рабочая среда уменьшается в объеме и сильфон сжимается. Обратный ход штока способствует увеличенному поступлению теплоносителя к радиатору. Интересно, что механический регулятор температуры отопления, а точнее механизм растяжения и сужения, может выполнять растяжение до 1 миллиона раз.

Электронный терморегулятор

Терморегулятор с электронным управлением автоматически контролирует котел и остальные исполнительные механизмы, типа клапанов, насосов, смесителей и т.д. Пользователь сам может задать наиболее предпочтительный температурный микроклимат, а электронный терморегулятор поддерживает заданную температуру.

Стандартный электронный терморегулятор для отопления содержит термодатчик, что устанавливается в любом месте квартиры, но на удаленном расстоянии от отопительных приборов. Далее прибор считывает информацию в той части пространства, в которой он находится. Данные передаются и терморегулятор может управлять системой отопления дома.

Электронный программируемый терморегулятор для системы отопления делится на два вида: терморегулятор с открытой и закрытой логикой.

В закрытой логике изменять разрешается только некоторые параметры, открытая же предоставляет больше свободы: терморегуляторы легко программируются, также имеется огромный перечень функций и всевозможных настроек. Как ни странно, но большим спросом пользуются закрытые терморегуляторы. Это объясняется тем, что обычным жителям трудно разобраться в настройках и всяческих режимах, проще установить закрытый терморегулятор, который сделает все сам.

Установка термостатов

Многих волнует в каких именно комнатах ставить термостаты. Часто установку производят в спальне, но это нежелательно. Эффективнее производить установку в помещениях с перепадом температур, в комнатах с частым пребыванием людей (кухня, гостиная и т.д.). Для спальни вполне хватит обычного вентиля, регулирующего подачу тепла.

Установка термостата в двухэтажном доме обязательно происходит на втором этаже, откуда будет выполняться регулировка системы отопления частного дома. Объясняется это тем, что поток теплого воздуха направляется вверх, в следствие чего первый этаж остается прохладнее второго. Термостат с датчиком устанавливается в комнатах со свободной циркуляцией воздуха. Приспособление размещается в горизонтальном положении, только так датчик показывает достоверные данные. Как работает термостат для отопления мы уже писали здесь.

Правильный монтаж происходит при установке терморегулятора на входе в батарею. Клапан термостата на одном конце имеет наружную резьбу, на другом – внутреннюю. Диаметры бывают полудюймовые и четырехдюймовые. Термостат вкручивается в радиаторную пробку наружным концом подходящего диаметра.

Производители терморегуляторов

Качественное устройство сможет прослужить хозяевам длительное время. Не составит труда найти терморегулятор для отопления цена которого будет вполне приемлемой. Но при выборе надежного приспособления лучше сильно не экономить. Одними из лучших считаются немецкая фирма «Oventrop» и датская «Danfoss». Немецкий регулятор температуры отопления Danfoss подходят для любых отопительных систем. Как и продукция Oventrop, Данфосс прекрасно вливается в интерьер; оба имеют интуитивные настройки и не выделяются из общего фона.

Терморегуляторы отлично зарекомендовали себя в суровом климате. Для поддержания отопления регулировка температуры происходит в пределах 6-26 градусов. Регуляторы распределяют по всей системе отопления необходимое количество воды.

Терморегуляторы – полезные приспособления, обладающие замечательными функциями. Они помогают не только оптимизировать температуру в квартире, но и сохранить средства семьи (к тому же они быстро окупаются). Особенно полезны будут владельцам коттеджей, которые не проживают там постоянно. Во время отсутствия хозяев температурный регулятор отопления перейдет на более экономный режим с поддержкой минимально теплого микроклимата.

Виды терморегуляторов и их принцип работы

Терморегулятор – это один из основных элементов конструкции «теплого» пола. Данное приспособление разработано и используется специально для обеспечения заданной температуры системы кабельного обогрева, а также для общего контроля за ее работой. Терморегуляторы могут входить в состав системы, а могут покупаться отдельно в специализированных магазинах.

Внешне терморегулятор напоминает пульт управления, основная задача которого включать и выключать систему обогрева «теплый» пол, когда температура пола достигла требуемой отметки. Если температура начинает падать, то данное устройство вновь запускает систему. Такой принцип действия не только обеспечит комфорт и тепло в помещении, но и избавит вас от дополнительных расходов на электроэнергию.

Управление температурой «теплого» пола происходит при помощи нажатия одной кнопки на корпусе терморегулятора. Затем выбираете температурный режим или задаете нужную вам температуру вручную. Возле нагревательного кабеля располагается температурный датчик, соединенный с терморегулятором. Когда от термостата требуется повышение температуры, то к кабелю поступает необходимое для этих целей количество электрического тока, и через некоторое время «теплый» пол набирает заданную температуру.

В случае, когда вам нужно изменить температуру пола, не забывайте, что в целом система является инерционной, и для того чтобы произошли изменения, требуется определенное время, то есть резко пол, как не нагреется, так и не остынет.

На сегодняшний день есть несколько типов термостатов:

1. Механические термостаты являются очень простыми и, соответственно, недорогими по сравнению с остальными видами. Они прекрасно подходят для малогабаритных помещений типа ванных комнат, туалетов и душевых. Чаще всего одна ручка на терморегуляторе является и кнопкой включения, и регулятором температуры, и рычагом для выбора режимов.
2. Электронный терморегулятор отличается от предыдущего лишь наличием дисплея для отображения точной температуры нагрева системы. Управляется данный вид так же просто, как и механические.
3. Программируемый термостат сразу же делает систему «умной», обеспечивая возможность включения и выключения «теплого» пола по заданным программам. Такие термостаты лучше применять в помещениях с большим количеством комнат, для обеспечения разных температур и экономии электроэнергии. Управлять устройством очень просто, для этого есть специальные кнопки на внешней панели.
4. Сенсорные терморегуляторы отличаются от программируемых лишь своим внешним видом, более усовершенствованные модели не оснащены кнопками, а управление осуществляется рукой по сенсорной панели.

Последней разработкой компании Devi является терморегулятор DEVIreg™Smart вместе с мобильным приложением DEVIsmart™App. Данное устройство обеспечивает идеальный комфорт и точное управление «теплым» полом, быструю и легкую настройку, а также может вписаться в любой дизайн, благодаря разным вариантам рамок.

Мы поможем выбрать оптимальную систему обогрева дома, вам лишь нужно позвонить по тел. 227-16-30 или написать [email protected].

как проверить, подключение и регулировка

Покупка водонагревателя – дело непростое, и подойти к нему нужно ответственно, ведь вы приобретаете прибор, от которого будет зависеть комфорт вашей семьи в течение нескольких последующих лет. Несмотря на то, что бойлер для домашнего использования – устройство не сложное и, к тому, же широко распространенное, выбор его часто становится настоящей проблемой.

Чтобы приобрести подходящий прибор, нужно знать много о разновидностях водонагревателей и об основных составляющих элементах данных приборов. В этой статье мы расскажем вам о такой важной части устройства бойлера как терморегулятор.

Назначение

Терморегулятор – это прибор, предназначенный для того, чтобы удерживать температуру воды в пределах заданных значений. Он выполняет функцию своеобразного «предохранителя», оберегая прибор от перегрева. Термостат контролируют температуру воды в баке, вовремя запуская и останавливая процесс нагрева.

Помимо автоматизации работы устройства, терморегулятор отвечает за безопасность использования водонагревателя. Ведь при повышении температуры выше нормы возрастает давление внутри бака, а неконтролируемый рост давления может привести к взрыву устройства.

Принцип работы

Несмотря на то, что практически каждый производитель оснащает бойлеры термостатами разного образца, принцип работы у всех устройств подобного рода будет один и тот же.

Для начала нужное значение температуры задается пользователем при помощи специального регулятора на панели управления водонагревателя. Далее вода нагревается до заданной температуры, при этом реле, установленное на термостате, размыкает контакты ТЭНа.

Когда вода в баке остывает, то есть, температура падает ниже нормы, реле вновь замыкает контакты, в результате чего запускается процесс нагрева воды.

Виды

Терморегуляторы, которыми оснащают водонагреватели, бывают нескольких разновидностей – стержневые, капиллярные и электронные. Рассмотрим каждую из них подробнее.

Стержневые

Стержневые терморегуляторы, пожалуй, самые старые из всех подобных приборов. Они представляют собой небольшую трубку длиной примерно 35 см, а шириной – 1 см. Под воздействием высокой температуры трубка увеличивается в размерах и надавливает на выключатель. Недостатком такой системы является невысокая точность, так как трубка может быстро остывать, заставляя бойлер работать дольше, чем нужно.

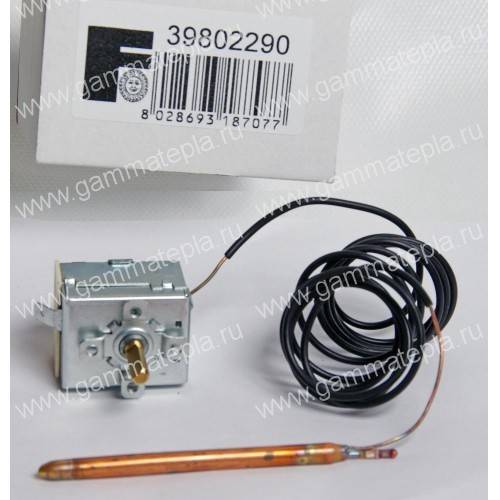

Капиллярные

Капиллярные терморегуляторы появились позже стержневых, но и они используются уже достаточно давно. Они также выполнены в виде трубки, но внутри находятся баллоны с жидкостью, плотность которой иная, чем у обычной воды. Когда происходит нагрев, жидкость увеличивается в объеме и баллон соприкасается с мембраной, отключающей прибор. Точность этого вида термостатов составляет +/- 3 градуса.

Электронные

Электронные терморегуляторы являются самыми современными и точными из всех вышеперечисленных. Для более совершенной работы они взаимодействуют с реле защиты, что позволяет аварийно отключать питание, если резервуар водонагреватель пуст.

Существует и иная классификация терморегуляторов, согласно которой данные приборы разделяются на следующие типы:

• электромеханические/электронные – в зависимости от ключевого элемента управления;
• простые/программируемые – в зависимости от способа задавания температуры;
• накладные/врезные – в зависимости от способа установки.

Как проверить исправность?

Даже самые качественные и надежные бойлеры иногда выходят из строя, и часто случается так, что причина неполадок в работе прибора – это поломка терморегулятора. Диагностировать подобную неисправность можно и в домашних условиях, не прибегая к помощи мастера-ремонтника.

1. Чтобы выяснить, исправен ли термостат, нужно снять его с водонагревателя и перевести в режим измерения сопротивления.
2. Затем задаем максимальное значение температуры и измеряем сопротивление на контактах ввода и вывода устройства. Если прибор никак не реагирует, вероятнее всего, терморегулятор неисправен.
3. Если произошел отклик, переводим ручку регулятора на минимальное значение и вновь присоединяем щупы тестера к контактам.
4. Далее берем зажигалку и нагреваем с ее помощью трубку термостата.

Через некоторое время должно сработать реле, размыкающее цепь, и значение сопротивления устремится вверх. Если этого не произошло, значит, терморегулятор сломан и нуждается в замене.

Подключение и регулировка

Если, проведя диагностику водонагревателя, вы выяснили, что терморегулятор неисправен, следует заменить этот прибор на новый. Сделать это вполне возможно своими силами.

1. Отключаем водонагреватель от питания.
2. Блокируем подачу воды к бойлеру, сливаем из бака остатки жидкости.
3. Снимаем нижнюю панель прибора, открывая доступ к ТЭНу.
4. Снимаем прижимное кольцо нагревательного элемента.
5. Вынимаем датчики терморегулятора и регулирующий блок.
6. Устанавливаем на место новый терморегулятор.
7. Возвращаем на место прижимное кольцо нагревателя, закрепляем нижнюю панель.

Советы по выбору

Мы составили для вас краткий список рекомендаций, которые должны помочь в выборе и покупке нового термостата.

• Отправляясь в магазин за новым прибором, возьмите с собой технический паспорт водонагревателя. Зная необходимые параметры, продавец сможет подобрать подходящую модель термостата.
• Не спешите выкидывать сломанный термостат до того, как приобретете новый. Маркировка на отжившем свой век приборе – это полезные сведения, зная которые вы без труда сможете выбрать новый, такой же термостат, просто показав ее продавцу, или введя в поисковую строку интернет-каталога.

Если вы выбираете терморегулятор самостоятельно, ориентируйтесь на следующие характеристики: вид прибора, габариты, способ установки, рабочую силу тока, функционал (регулировка температуры и/или защита).

Частые неисправности и ремонт

Как и любой другой прибор, термостат подвержен разнообразным поломкам, которые могут происходить по причине как внешних, так и внутренних факторов. Перечислим наиболее частые неисправности, которые случаются с терморегуляторами, установленными в бойлерах:

• износ медной капиллярной трубки;
• плохое взаимодействие контактов терморегулятора и нагревателя;
• сбой регулировки нагревательного элемента;
• образование накипи;
• поломки, вызванные перепадами напряжения.

Вне зависимости от типа и причины неисправности, специалисты не рекомендуют производить самостоятельный ремонт терморегулятора. Сломанный прибор правильнее всего будет заменить – это самое безопасное и надежное решение проблемы.

Если возможности заменить теромрегулятор на новый нет, можно попробовать сделать это самостоятельно. Следующий видеоролик поможет вам сделать это правильно.

как подключить термостат в розетку для бытовых приборов, схема подключения терморегулятора с датчиком температуры воздуха

Стандартный электрообогреватель, не имеющий регулятора нагрева, не очень удобен, а порой и просто опасен в эксплуатации. При беспрерывном использовании таких приборов есть высокий риск возникновения пожара, а температуру самого воздуха в помещении можно контролировать только при включении и выключении обогревателя. Поэтому имеет смысл приобрести специальный терморегулятор для него. О том, что это такое, как правильно это устройство использовать, мы и поговорим ниже.

Что это такое?

Терморегулятор для обогревателя представляет собой специальное устройство, которое позволяет поддерживать заданную температуру воздуха в помещении. Во многих современных моделях обогревателей такой термостат уже встроен производителем. Если же его нет, то можно приобрести прибор и отдельно. При этом есть виды, которые как подключаются к самому отопительному прибору, так и к электрической розетке.

Внешний вид этого приспособления в зависимости от его типа и производителя может существенно разниться. Но, как правило, это небольшая квадратная или прямоугольная коробочка с дисплеем, на котором и отображаются параметры работы, заданные пользователем. Терморегулятор позволяет не только более безопасно и удобно использовать обогреватель, но и существенно сэкономить на оплате электроэнергии. Дело в том, что приборы без термостата потребляют примерно на 40% больше электричества, чем модели, имеющие такой термостат.

Принцип работы

Суть проста – небольшой датчик заранее программируется человеком на поддержание определенной температуры воздуха. Когда обогреватель нагревает воздушные массы до заданного показателя, то он автоматически отключается. Когда же температура в комнате падает, прибор вновь начинает работать. Использование таких терморегуляторов позволяет всегда поддерживать оптимальную температуру не только в жилых комнатах, но и на складах, в подвалах и во многих других помещениях.

К тому же некоторые модели термостатов можно программировать не только на поддержание определенной температуры воздуха в комнате, но и задавать часы включения и выключения устройства. Это позволяет прогревать комнату к определенному времени – например, к началу рабочего дня или, наоборот, к приходу домой. Терморегуляторы – это нужные и важные устройства для тех, кто ценит не только максимально комфортные условия в помещениях, но и прежде всего переживает за безопасность использования электрообогревателей.

Виды

Сегодня существует множество различных моделей терморегуляторов. Все они подразделяются на 2 большие группы по типу управления:

• механические модели;
• электронные устройства;
• электромеханические девайсы.

Безусловно, первый вариант является наиболее простым и бюджетным, зато второй многофункциональный и современный. Итак, электронные терморегуляторы состоят из 3 основных частей.

• Ключ-реле. Именно с его помощью осуществляется управление девайсом.
• Датчик, который и определяет температуру нагрева воздуха в помещении.
• Микропроцессор. Эта часть терморегулятора координирует движение всех остальных его частей и отвечает за правильность выполнения всей работы в целом.

Простейшее устройство этого прибора обеспечивает простоту его эксплуатации. Для простых бытовых обогревателей такой терморегулятор станет прекрасным и бюджетным дополнением. Данное приспособление встраивается непосредственно в сам обогреватель, точнее, в его центральную часть либо же вблизи розетки. Несмотря на простую конструкцию, даже механические терморегуляторы можно встраивать в «умный дом» и настраивать их не только на поддержание конкретной температуры воздуха в помещении, но и определять с их точностью температуру любых электрических приборов в доме, тем самым повышая уровень пожарной безопасности.

Механические приспособления являются еще более простыми в своем устройстве и использовании. Состоят они из баллона со штоком, внутри которого и помещено специальное жидкое вещество. По внешнему виду напоминают обычную запорную арматуру, правда, имеют маленький размер. Крепятся обычно на сам обогреватель. Простейшие терморегуляторы этого вида обычно устанавливают в погребе, на складах, а также в прочих нежилых или редко посещаемых помещениях.

Простая и безопасная конструкция позволяет использовать их длительное время даже без пристального внимания человека.

Электромеханические терморегуляторы являются современными и многофункциональными. Принцип их действий довольно прост – внутри располагается специальное реле, и определённая часть его при интенсивном нагревании расширяется, тем самым подавая сигнал обогревателю об отключении. И наоборот, когда реле остывает, прибор получает сигнал о включении. При этом внешний вид такого терморегулятора может отличаться в зависимости от производителя и конкретной модели. Есть девайсы, оснащённые просто реле, а есть и те, что имеют специальный дисплей.

Такой вариант терморегулятора подойдет и для погреба, и для складского помещения и, конечно же, для частного дома. Помимо этого, в отдельную категорию специалисты относят и терморегуляторы, предназначенные для инфракрасных обогревателей. Они имеют 2 разновидности – механическую и электронную. Но при этом само устройство и принцип его работы более сложен, чем у девайсов, изготовленных для стандартных обогревателей.

В отдельную категорию относят и розетки-термостаты. Некоторые называют такое приспособление погружным термостатом. В данном случае сама розетка уже оснащена специальным контроллером нагрева самого обогревателя и воздуха в помещении. Правда, терморегулятор все же можно будет приобрести заранее и отдельно. Затем при помощи специальных пазух в него вставляют розетку и крепят на стену, как обычный источник электроэнергии. Далее пользователь программирует термостат на время работы и необходимую температуру воздуха в помещении. Также можно установить и максимальную температуру нагрева самого прибора.

Далее все, что необходимо – это просто включить обогреватель в розетку-термостат и наблюдать за процессом. Большим плюсом является и то, что такой термостат можно с легкостью использовать не только как регулятор нагрева воздуха в помещении, но и как регулятор его охлаждения. Существуют еще и GSM управляемые и Wi-Fi регулируемые приспособления. Они являются самыми дорогостоящими и современными. Программировать такие терморегуляторы можно через любое мобильное устройство и через него же можно задавать или менять команды, а также в любое время проверить эффективность и правильность работы этого девайса.

По типу подключения все терморегуляторы вышеописанных видов также подразделяются на 2 большие группы.

• Стационарные, то есть те, что крепятся к стене при помощи проводов и специальных схем. После установки такого девайса свободно переносить его из помещения в помещение уже не получится.
• Переносные или розеточные. Здесь все просто – при необходимости можно легко перенести из одной розетки в другую и использовать практически в любом помещении.

Есть и еще один критерий, согласно которому все реализуемые сегодня терморегуляторы подразделяются еще на 2 группы.

• Со встроенным датчиком температуры.
• С выносным датчиком. Здесь он располагается обычно на конце кабеля, длина которого колеблется от 150 до 300 см.

Каждая разновидность такого устройства является рекомендуемой, но необязательной для установки в каком-то определенном помещении. При желании любой тип этого приспособления можно устанавливать на любом обогревателе.

Однако чтобы повысить эффективность использования терморегулятора, перед его приобретением и покупкой лучше всего проконсультироваться со специалистами.

Производители

Сегодня многие мировые бренды осуществляют изготовление и реализацию терморегуляторов для обогревателей различного типа. Есть среди них и те, что выпускают только 1 вид такого прибора, а есть и те, что предлагают покупателям разные его типы. Перед покупкой в первую очередь стоит обратить внимание и изучить ассортимент таких производителей.

• Китайский бренд Sardo, предлагает клиентам широкий ассортимент розеточных терморегуляторов. Все модели просты и удобны в монтаже и эксплуатации. Они позволяют не только создать максимально комфортную температуру в помещениях любого типа, но и делают это безопасно и не затратно.

По словам владельцев таких терморегуляторов, потребление электроэнергии самими обогревателями снижается почти на 20%.

• Ballu – еще один производитель, который занимается изготовлением терморегуляторов любого типа. Все модели изготавливаются в соответствии с самыми строгими требованиями безопасности и качества. Именно поэтому они не только просты и эффективны в использовании, но и полностью безопасны.

• Eberle – еще один производитель, в ассортименте которого представлены модели всех типов терморегуляторов, за исключением розеточных. Каждый прибор прост в эксплуатации и установке, позволяет повысить эффективность и безопасность использования обогревателей любого типа и мощности. В ассортименте представлены модели терморегуляторов не только различных характеристик и размеров, но и разных цветов.

• Terneo – этот бренд специализируется на изготовление мобильных терморегуляторов, в частности, розеточного типа. Каждый прибор имеет качественную сборку, компактный размер и может быть установлен на обогреватели любого типа. Длительная и безопасная эксплуатация, стильный и современный дизайн в сочетании с доступной ценой – это именно то, что лучше всего характеризует продукцию этого бренда.

Все вышеописанные бренды, существуют на рынке уже довольно давно. Поэтому их продукция хорошо знакома и обывателям, и профессионалам. Именно их отзывы и подтверждают высокое качество и долговечность терморегуляторов этих брендов.

Правила выбора

Но мало знать, товарам каких производителей можно доверять. Необходимо также заранее оценивать основные критерии выбора конкретной модели терморегулятора.

• Контроль за температурой нагрева воздушных масс в помещении. В первую очередь следует убедиться в том, что девайс контролирует именно этот показатель, а, например, не степень нагрева самого обогревателя. В противном случае приобретением может оказаться вообще бесполезным.
• Важно учитывать и максимальную мощность самого отопительного прибора. Именно на ее основе следует выбирать и мощность терморегулятора. Оптимальным вариантом считается тот случай, когда мощность самого термостат как минимум на 20% выше предельной мощности обогревателя.
• Необходимо учитывать тип помещения, его местонахождение и конкретные характеристики, в частности, влажность воздуха, частоту проветриваний и некоторые другие. Чем хуже будут условия эксплуатации, тем мощнее и защищеннее должен быть и сам терморегулятор.
• Необходимо определить задачи, которые будет выполнять данное приспособление.

Если помимо контроля за температурой воздуха, будут выполняться и другие задачи, тогда экономить не стоит и следует покупать более дорогостоящие модели.

Конечно, не стоит забывать и о таких показателях, как внешний вид, размер и цвет терморегулятора. Они хоть и не являются ключевыми при выборе, но все же оказывают влияние на покупку. Лучше всего, что термостат гармонично вписывался в окружающую обстановку и не сильно выбивался из общего интерьера комнаты.

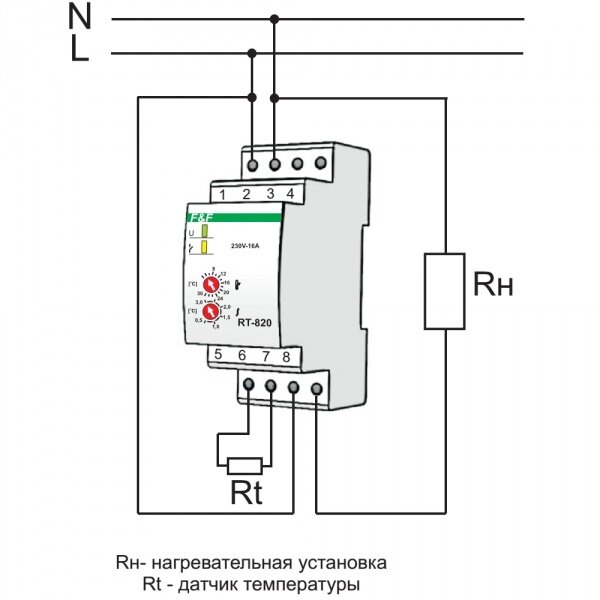

Схема подключения

К каждому термостату производитель в обязательном порядке прикладывает детальную инструкцию, в которой пошагово описано, как правильно подключить термостат и как им пользоваться. Но есть некоторые общие правила монтажа, которые необходимо обязательно соблюдать, если необходимо подсоединить терморегулятор самостоятельно.

• Большая часть терморегуляторов рассчитана на работу от подключения к сети с напряжением 220 В. Перед подключением необходимо удостовериться в том, что этот показатель соответствует реальности.
• Лучше всего если розетки и сам датчик будут закреплены на одном уровне примерно на высоте полутора метров от пола. Если розетки расположены выше или ниже, следует использовать удлинитель.
• Важно расположить терморегулятор так, чтобы он не был расположен рядом с входной дверью, окном или же любыми отопительными приборами. Такие перепады температуры будут искажать реальные данные, в итоге работать термостат будет неправильно.
• Перед подключением терморегулятора необходимо проверить исправность розетки, а также самого обогревателя. Все составляющие такой системы отопления должен находиться только в исправном состоянии.
• Как только монтаж терморегулятора будет окончен, необходимо сразу же запрограммировать его на дальнейшую работу – то есть задать настройки.

Стоит помнить, что перед тем как приступать к непосредственной установке терморегулятора любого типа, необходимо убедиться в том, что под рукой имеются все необходимые комплектующие части.

Также внимательно следует изучить инструкцию по эксплуатации и лишь после этого приступать к монтажным работам.

О том, как выбрать комнатный терморегулятор для обогревателя, вы можете узнать из видео ниже.

Термостат – различные типы и принцип их работы

Термостат — это устройство, помогающее регулировать температуру физического объекта. В зависимости от типов термостатов их применение может быть во многих секторах, таких как дома, транспортные средства, машины и т. д. Мы обсудим эти типы в следующих параграфах.

Типы термостатов

1. Биметаллический ленточный термостат

Это самый простой тип термостата, доступный на рынке.

Принцип работы биметаллической ленты

Биметаллическая полоса состоит из двух разных металлов, соединенных вместе. Один конец полосы закрепляется в точке. Точно так же освобождается другой конец. Они имеют два различных коэффициента теплового расширения. Так, при нагреве полосы металл с более высоким коэффициентом изгибается по отношению к другому металлу. Точно так же, когда полоса охлаждается, металл с более низким коэффициентом изгибается по отношению к другому металлу.

Когда биметаллическая полоска расширяется до определенного уровня, цепь размыкается. Таким образом, нагревательный элемент не сможет получить напряжение для его включения. Итак, нагревательный элемент начинает остывать. Точно так же при снижении температуры щупа термостата полоска возвращается в исходное состояние. Таким образом, цепь замыкается и нагревательный элемент включается.

Регулятор температуры подключен к цепи. При вращении циферблата зазор между полосой и точкой контакта меняется.Таким образом, температура может быть установлена ​​в машине.

Преимущества

• Высокая прочность
• Дешево
• Простой
• Простота в эксплуатации
• Нет необходимости в источнике питания
• Подходит для более широкого диапазона температур (до 500°C)

Недостатки

• Меньшая точность
• Не подходит для очень низких температур
• Мало применимо в промышленном секторе

2.Капиллярный термостат

Капиллярный (или капиллярно-колбовый) термостат широко используется в медицинском оборудовании, таком как водяная баня, инкубатор, печь, камера стабильности и т. д., в целях безопасности.

Принцип работы капиллярного термостата Принцип работы капиллярного термостата

Он основан на принципе теплового расширения. Внутреннее пространство термостата состоит из жидкости (например, ртути) или природного газа. Когда температура колбы, заполненной природным газом, увеличивается, газ расширяется.Таким образом, газ расширяется по пути капиллярной трубки и, наконец, достигает сильфона (диафрагмы). Расширение жидкости вызывает расширение диафрагмы с обеих сторон. Таким образом, во время расширения он нажимает переключатель, который меняет внешнюю цепь с закрытой на открытую ступень.

Когда цепь размыкается, ток не может проходить через нагреватель. Таким образом, нагревательный элемент отключается. Теперь машина начинает остывать. Жидкость в термостате возвращается в исходное состояние.

Вращением регулятора температуры (ручки) можно изменить его зазор с диафрагмой. При вращении по часовой стрелке зазор уменьшается и наоборот.

Техническое обслуживание

Если в колбе, капиллярной трубке или сильфоне есть утечка, сжатый газ, находящийся в них, выйдет наружу. Точно так же, если присутствующий в нем переключатель становится слишком жестким для перемещения вверх и вниз, может возникнуть вероятность перегрева таких машин, как духовка. Точно так же, если переключатель становится слишком гибким, может возникнуть вероятность перегрева машины.В любом случае, если термостат выйдет из строя, то восстановить его будет невозможно. Таким образом, вы должны быть очень осторожны в обращении с ним.

3. Термостат воскового типа

Восковой тип — это еще один тип термостата, который можно найти в двигателях транспортных средств. Для получения более подробной информации просмотрите видео, показанное ниже.

4.

Цифровой термостат

Цифровой термостат представляет собой тип термостата, который состоит из термистора в качестве датчика температуры. Помимо термисторов, технология может также использовать другие полупроводники, такие как датчики температуры сопротивления.Независимо от того, какую технологию вы используете, они почти одинаковы. Оба они способны преобразовывать окружающую температуру в сопротивление.

Поскольку термостат цифровой, вы можете видеть отображение фактической температуры. Он также позволяет установить необходимую температуру. Возможно, вам придется использовать его с одной или несколькими батареями. Однако некоторые из них могут работать от 24 В переменного тока в качестве источника питания.

Принцип работы цифрового термостата Термисторы

могут работать одним из двух способов.Первый способ — это PTC (положительный температурный коэффициент), а второй — NTC (отрицательный температурный коэффициент). PTC подразумевает, что существует прямая зависимость между температурой и сопротивлением. Точно так же NTC подразумевает, что существует обратная зависимость между температурой и сопротивлением. Главное, что всякий раз, когда происходит изменение температуры, будет также изменяться сопротивление термистора.

Термистор подключен к мостовой схеме.Таким образом, когда мостовая схема уравновешена, не будет протекания напряжения. Точно так же, когда мостовая схема не сбалансирована, будет происходить изменение сигнала напряжения. Затем этот сигнал напряжения поступает в схему управления. Таким образом, при обнаружении значения сигнала напряжения блок управления изменяет состояние нагрузки с ВКЛ на ВЫКЛ или наоборот.

Вариантов цифровых термостатов может быть гораздо больше. Один цифровой термостат может иметь несколько функций, таких как Wi-Fi, определение влажности и т. д.В настоящее время цифровые термостаты были усовершенствованы до интеллектуальных термостатов.

5. Интеллектуальный термостат

Интеллектуальный термостат также относится к типу цифровых термостатов. Это последняя и наиболее совершенная форма термостата. Он портативный и простой в использовании. Используется для целей домашней автоматизации, таких как отопление или охлаждение дома, вентиляция и т. д.

Разные компании предлагают на рынке разные модели интеллектуальных термостатов. Они имеют разные характеристики и могут незначительно отличаться друг от друга.Они представляют собой тип программируемого термостата, который помогает поддерживать определенную температуру в определенный период времени. Они могут иметь встроенные датчики, такие как датчики влажности. Датчик влажности помогает контролировать уровень влажности в помещении. Они также являются разновидностью Wi-Fi-термостата. Таким образом, ими можно управлять дистанционно с помощью ноутбука, смартфона и т. д.

Вот некоторые из самых популярных интеллектуальных термостатов на рынке.

После покупки необходимо иметь общее представление об установке и эксплуатации машины.Ниже представлено видео, в котором рассказывается об общей установке и работе термостата Honeywell.

Преимущества

• Простота установки и эксплуатации. Вы можете дистанционно управлять устройством.
• Автоматически поддерживает определенную температуру в определенное время. Таким образом, это помогает снизить потребление энергии.
• Вы можете использовать несколько настроек для нескольких комнат.

Недостатки

• Если вы работаете дома, вам не нужно устанавливать интеллектуальный термостат.Это потому, что вы сможете контролировать домашнюю среду вручную.
• Покупка довольно дорогая.
• Возможно, он несовместим с блоками обогрева или охлаждения, к которым вы хотите подключиться. В этом случае вам придется купить новый совместимый блок обогрева/охлаждения.

Как работает термостат?

В то время как термометр служит для измерения температуры в помещении, термостат может ее контролировать. Независимо от того, установлен он на стене или на котле, этот диск управления необходим для регулирования температуры в вашем доме.Давайте подробнее рассмотрим, что такое термостат, какие бывают типы термостатов и как они работают.

Что такое термостат?

Как вы контролируете температуру в вашем доме? Сегодня существует множество вариантов, начиная от приложений для смартфонов и заканчивая традиционным циферблатом температуры. Это все формы термостатов. По своей сути термостат — это просто элементы управления, используемые для регулирования температуры в системе отопления. Вы можете установить предпочтительную температуру, и термостат работает, чтобы поддерживать вашу комнату или котел на этом желаемом уровне.Если в доме начинает падать температура, термостат включает отопление, чтобы нагреть его. После того, как температура в салоне достигнет заданного значения, термостат отключит обогрев, чтобы предотвратить перегрев.

В этой базовой структуре имеется ряд функций и опций:

• Некоторые термостаты беспроводные и работают от батареек
• Другие подключаются проводами к самому котлу.
• Программируемые термостаты используют установленное расписание для запуска отопления в определенное время дня.
• Интеллектуальные термостаты обучаются и адаптируются к вашей рутине

Ознакомиться с различиями между программируемыми и умными термостатами можно здесь.

Типы термостатов

Термостаты бывают разных форм, размеров и стилей.Два основных типа термостатов — цифровые и механические. Они различаются по нескольким ключевым параметрам. Сегодня большинство новых термостатов являются цифровыми или электронными. Цифровые термостаты имеют внутренние компоненты, способные обеспечить точную реакцию на комнатную температуру. Электронные датчики считывают текущую внутреннюю температуру и могут соответствующим образом точно настраивать обогрев, удерживая комнату в пределах одного градуса от заданной настройки.

Напротив, механический термостат обычно регулирует температуру с помощью двух металлических кусочков.Они склеены вместе в датчике термостата в виде биметаллической полосы. Поскольку различные типы металлов расширяются и сжимаются при изменении температуры, электрическая цепь, подключенная к вашей системе отопления, включается и выключается. Таким образом, термостат может считывать и регулировать температуру. Что важно отметить в отношении биметаллического термостата, так это то, что он не так точен, как цифровая модель; температура может варьироваться на целых пять градусов от целевого заданного значения. Однако некоторые предпочитают механические термостаты из-за их доступности и простого в использовании выключателя.

Как настроить термостат

Вот несколько полезных советов по использованию термостата.

• Этот тип устройства должен располагаться в доме со свежим воздухом. Если вы разместите термостат в особенно солнечном месте или за занавеской, он не сможет точно определить температуру.
• Для начала установите минимальную комфортную температуру.Для большинства людей это будет от 18 до 21 градуса.

Хотя может возникнуть соблазн включить термостат в холодные дни, в этом нет необходимости. Идея термостата заключается в том, что он будет реагировать на более холодную погоду и следить за тем, чтобы отопление оставалось включенным достаточно долго, чтобы нагреть дом до заданной вами температуры. Однако, поскольку прогрев дома в холодный день может занять больше времени, вы можете запрограммировать отопление на более раннее включение.

Программируемые термостаты имеют настройки времени и температуры, так что вы можете регулировать температуру в разные периоды дня.Это позволяет вам экономить энергию, отключая отопление, когда вы на работе, но при этом вернуться домой в теплый дом позже в тот же день. При программировании термостата необходимо учитывать время прогрева и охлаждения.

Как пользоваться механическим термостатом

Механические термостаты регулируют нагрев благодаря расширению внутренних металлических планок. Эта полоса проводит электричество по подключенной цепи, включая отопление.Когда полоса нагревается, один из металлов расширяется настолько, что размыкает цепь и отключает отопление, охлаждая комнату. Чтобы отрегулировать этот механизм на вашем термостате, используйте шкалу температуры, которую вы можете настроить на предпочтительную температуру. Это устанавливает точку для выключения и включения цепи.

Металлическим полоскам требуется некоторое время, чтобы расшириться или сжаться, поэтому процесс может быть довольно постепенным. Одним из решений этой проблемы является поиск механического термостата с заполненным газом сильфоном, зажатым между двумя металлическими дисками.Эти металлические диски имеют довольно большую площадь поверхности, что позволяет им быстро реагировать на тепло. Газ в мехах расширяется и сжимается, соответственно контролируя электрическую цепь и нагрев. Хотя это может показаться сложным, с точки зрения пользователя все, что вам нужно сделать с термостатом, — это установить желаемую температуру, а механические компоненты сделают все остальное!

Термостат: определение, функции, компоненты, схема, работа

Так же, как система охлаждения очень важна в двигателях внутреннего сгорания, термостат играет очень важную роль.Для поддержания оптимальной температуры двигателя термостат должен быть в исправном состоянии. С помощью этого компонента двигатель защищен от перегрева, который может привести к необратимому повреждению двигателя.

Автомобильный термостат находится между двигателем и радиатором. когда он испортится, вся система охлаждения двигателя начнет работать со сбоями, что может быть серьезно. Поскольку этот компонент представляет собой новую функцию в системе охлаждения двигателя, большинству пользователей транспортных средств трудно понять, как охлаждается их двигатель.

Сегодня вы узнаете определение, функции, детали, работу, преимущества и недостатки, а также признаки неисправного термостата в автомобильных двигателях.

Подробнее: Система охлаждения в двигателях внутреннего сгорания

Определение термостата

Термостат представляет собой датчик температуры, который измеряет температуру охлаждающей жидкости двигателя. Компонент предназначен для того, чтобы знать, когда открывать и закрывать, чтобы двигатели внутреннего сгорания могли работать при эффективной температуре.

Термостаты остаются закрытыми, если охлаждающая жидкость недостаточно горячая. Но если охлаждающая жидкость достигает определенной температуры, она открывается, пропуская горячую охлаждающую жидкость в радиатор. Итак, термостат — это всего лишь ворота, которые пропускают или блокируют поток охлаждающей жидкости от двигателя к радиатору.

Современные автомобильные двигатели работают в определенном диапазоне температур, обычно двигатель работает между 194 градусами по Фаренгейту, что составляет 90 градусов по Цельсию, и 221 градусом по Фаренгейту. Термостат определяет температуру охлаждающей жидкости и определяет, когда открывать и закрывать.

Функции термостата

Ниже приведены основные функции термостата, используемого в системе охлаждения двигателя:

• Основной функцией термостата является контроль рабочей температуры двигателя.
• Компонент предотвращает перегрев двигателя и чрезмерное охлаждение.
• При холодном пуске термостат блокирует подачу охлаждающей жидкости. Это приводит к тому, что двигатель быстрее достигает своей рабочей температуры.
• Кроме того, охлаждающая жидкость поглощает тепло перед попаданием в радиатор.
• Наконец, термостат регулирует циркуляцию охлаждающей жидкости в двигателе в целом

Компоненты термостата включают парафин, стержень, цилиндр и клапан. Функции этих частей будут объяснены в работе.

Схема термостата:

Подробнее: Компоненты двигателя внутреннего сгорания

Принцип работы

Для большинства новичков в автомобильной промышленности работа термостата может показаться волшебной. Но тот факт, что это менее сложно и может быть легко понято.Как уже упоминалось ранее, компоненты расположены между двигателем и радиатором во внутренних частях. Итак, из радиатора охлаждающая жидкость поступает по нижнему его шлангу к двигателю. Здесь охлаждающая жидкость поглощает тепло.

Однако двигатель также должен работать при определенной температуре, чтобы можно было добиться эффективной работы. Вот почему нужен термостат, просто представьте, что в двигателе нет термостата, и охлаждающая жидкость течет, чтобы поглощать тепло. Автомобиль может перестать работать, так как тепло от процесса сгорания забирается охлаждающей жидкостью.Но при наличии термостата поток охлаждающей жидкости перекрывается до тех пор, пока охлаждающая жидкость не нагреется до определенной температуры, при которой устройство должно открыться. При этом двигатель работает при правильной температуре и не будет перегреваться, а также переохлаждаться.

Итак, у вас на уме большой вопрос,

Как открывается и закрывается термостат?

Вы можете легко проверить термостат двигателя, чтобы увидеть, как он работает в полной мере. Для проверки вам нужно приобрести термостат в магазине автозапчастей.Поместите термостат в кастрюлю с кипящей водой на плите. Как только он нагревается, воск расплавляется и клапан открывается.

Как объяснялось ранее, термостат состоит из цилиндра, этот цилиндр заполнен воском. Цилиндр, представляющий собой металлическую деталь, находится внутри двигателя, поэтому он может соприкасаться с горячей охлаждающей жидкостью. Внутри цилиндра также имеется пружинный клапан, который соединяется со штоком.

Вот как это работает, воск является горючим материалом и может расплавиться. Итак, когда холодная охлаждающая жидкость поступает в цилиндр термостата, с воском ничего не происходит, оставляя клапан закрытым, чтобы перекрыть проход, но как только охлаждающая жидкость достигает определенной температуры и цилиндр это чувствует, воск начинает медленно таять.

Плавящийся воск толкает стержень наружу. Этот стержень помогает открыть клапан цилиндра, который затем дает пространство для протекания горячей охлаждающей жидкости. Вот почему термостат остается закрытым при холодном пуске.

Подробнее: Что нужно знать об автомобильных радиаторах

Посмотрите видео, чтобы узнать больше о том, как работает термостат:

Признаки неисправного и неисправного термостата

Признаки неисправного или неисправного термостата могут проявляться в двухфазном исполнении, включая:

Термостат застрял в открытом положении:

Когда термостат заедает в открытом положении, температура двигателя резко падает ниже нормальной рабочей температуры.в мороз двигатель может даже перестать работать, так как горение прерывается охлаждающей жидкостью. Таким образом, возникает недостаток тепла в системе. Ожидается, что теплоноситель будет потреблять не менее 30% вырабатываемого тепла. Таким образом, при открытом термостате охлаждающая жидкость имеет власть над теплотой сгорания. В этой ситуации загорится индикатор двигателя.

При недогреве снижается эффективность работы моторного масла. Это может увеличить скорость износа деталей двигателя. Более низкая эффективность работы двигателя также может привести к плохой экономии топлива, что также может привести к увеличению выбросов с течением времени.

Термостат застрял в закрытом положении:

Если термостат заедает в закрытом положении, может произойти перегрев. Поскольку устройство застревает близко, небольшое количество охлаждающей жидкости в двигателе перестает течь при нагреве. Это приведет к попаданию охлажденной охлаждающей жидкости. Хотя есть и другие факторы, вызывающие перегрев, причиной может быть низкий уровень охлаждающей жидкости в двигателе или неисправность водяного насоса.Утечки в системе охлаждения также могут вызвать ту же проблему, что и заклинивший закрытый термостат.

Неисправность:

В некоторых ситуациях, когда термостат перегружен, могут возникнуть некоторые проблемы, такие как утечка из корпуса, заклинивание и т. д. Это может привести к колебаниям температуры двигателя и плохой работе двигателя. В этом состоянии водитель часто путается в том, что идет не так.

Температура двигателя может иногда перегреваться и в конечном итоге перегреваться.термостат имеет тенденцию открываться или закрываться, когда он не должен. Это происходит потому, что термостат не застревает в одном положении, что приводит к неправильным показаниям температуры.

Поскольку термостат обеспечивает работу двигателей при оптимальной температуре, его неисправность приведет к оппозиции. Таким образом, приводя к проблемам в работе двигателя. Одной из распространенных проблем с этим является плохая экономия топлива, и двигатель будет работать с трудом.

Подробнее: Знакомство с нагнетателем в автомобильных двигателях

Как проверить термостат

Проверку термостата можно выполнить, даже не снимая компонент для проверки.Термостат современных автомобилей контролируется компьютером двигателя (PCM). если он застревает в открытом или закрытом состоянии, загорится индикатор проверки двигателя.

Большинство механиков проверяют термостат, измеряя температуру верхнего и нижнего патрубков радиатора. Это можно сделать с помощью инфракрасного термометра, который помогает контролировать температуру двигателей.

В заключение, термостат представляет собой устройство с большими преимуществами в системе охлаждения транспортных средств. Основная функция заключается в управлении потоком охлаждающей жидкости, поддерживая оптимальную температуру двигателя.при его работе поток хладагента перекрывается до тех пор, пока он не достигнет температуры, при которой открывается термостат. он может застрять в открытом или закрытом состоянии.

На этом статья закончилась. Надеюсь, вам понравилось чтение. Если да, то посмотрите другие интересные посты о двигателях. Не забывайте делиться и задавать вопросы через поле для комментариев. Спасибо!

Как работает механический термостат? – Домашние лайфхаки своими руками

Механический термостат довольно часто используется в системах отопления, например, частных домов, а также в обычных жилых квартирах.Более того, различные их разновидности могут управлять работой практически любых климатических систем – кондиционеров, теплых полов, водонагревателей и т. д., делая окружающее нас пространство максимально комфортным и удобным для проживания. Давайте подробнее рассмотрим, как работает механический термостат, его устройство и где все это используется.

Как работает механический термостат?

Итак, как работает механический термостат? Механический термостат – это устройство, которое регулирует нагрев за счет расширения внутренних металлических планок.Когда полоса остынет, круг замыкается, и по подключенной цепи проходит электричество, что приводит к включению нагрева. Когда лента нагревается, она размыкает цепь и выключает нагрев, что приводит к охлаждению помещения.

Отопление вашего дома для обеспечения определенного уровня комфорта очень важно зимой. Но еще лучше обогреть свой дом правильно, избегая при этом резкого увеличения счета за электроэнергию. Для этого вы можете выбрать установку термостата , который обеспечит максимально постоянную температуру для обогрева вашего дома. В то время, когда электронный термостат используется все больше и больше, есть ли интерес к механическому термостату? Давайте разберемся!

Принцип работы

1. Внешний диск для установки температуры.
2. Регулятор термостата через цепь соединен с датчиком температуры.
3. Есть две отдельные металлические полосы, скрепленные вместе: кусок железа (красный) прикручен болтами к куску латуни (синий).
4. Железо расширяется меньше, чем латунь, при нагревании, поэтому полоса биметалла изгибается внутрь при повышении температуры.
5. Когда полоса холодная, включается обогрев. Когда полоса более горячая, цепь отключается, что приводит к охлаждению помещения.

Где сегодня используется механический термостат?

Механический термостат, иногда также называемый ручным термостатом, представляет собой разновидность выключателя питания , который помогает обеспечить комфорт в вашем доме, регулируя температуру. Его можно использовать как для обогрева, так и для охлаждения квартиры или дома.

Основное отличие комнатных механических термостатов от термостатов другого типа состоит в том, что это отдельный, полностью самостоятельный прибор , чаще всего выполненный в виде наружного электромонтажного изделия, предназначенного для внутренней установки.

Проще говоря, механический термостат, в зависимости от заданной программы, включая или выключая те или иные нагревательные или охлаждающие приборы, поддерживает в помещении необходимую температуру. Главной особенностью механического термостата является полное отсутствие электропитания, т.е. для его работы не требуется питание, даже батарейки. Как работает механический термостат, что именно позволяет ему измерять температуру окружающего пространства и управлять электроприборами?

Если вы хотите узнать, как работает аналоговый термостат, прочтите этот пост!

Принцип действия механического термостата

Механические термостаты имеют один единственный принцип работы, а именно способность некоторых материалов и веществ изменять свои механические свойства в зависимости от температуры.

Принцип работы механического термостата

В качестве знакомого всем житейского примера, объясняющего принцип работы механического термостата, можно привести обычный ртутный термометр, которым мы измеряем температуру тела . Ртуть, содержащаяся внутри термометра, увеличивается в объеме с повышением температуры и попадает в градуированный капилляр, тем самым показывая точную температуру.

Примерно такие же процессы происходят в механическом термостате, с той лишь разницей, что изменение температуры до определенного уровня , который указывается нами отдельно регулирующим колесиком, запускает определенные процессы, чаще всего замыкает или разрывает электрический цепи, что вызывает включение или выключение нагревательных приборов.

Чтобы было понятнее, как все это работает, рассмотрим конструкцию стандартного комнатного механического термостата.

Части механического термостата

Основным конструктивным элементом практически любого комнатного механического термостата является газовая мембрана. Кстати, по этой же причине их часто называют мембранными термостатами.

Специальный газ внутри мембраны при изменении температуры изменяет свой объем, тем самым воздействуя на стенки мембраны .Которые при изменении запускают механизм замыкания или размыкания электрической цепи, питающей систему отопления или охлаждения.

Выбор именно такого способа устройства комнатного термостата обусловлен возможностью организации простого способа регулировки его температуры срабатывания, а также тем, что устройство реагирует именно на изменение температуры воздуха, а не поверхности, что наиболее важно в системах отопления и охлаждения.

Поэтому, например, для теплых полов разумнее использовать механические жидкостные термостаты с выносным датчиком.Регулирование температуры срабатывания мембранного комнатного термостата осуществляется с помощью циферблата, который соединен с мембранным механизмом.

Вращением колеса мы сдвигаем ближе или дальше стенки мембраны от механизма управления , изменяя тем самым температуру, при которой электрическая цепь будет замыкаться или размыкаться.

Другими словами, если спусковой механизм находится ближе к стенке мембраны , то газу, находящемуся в нем, необходимо немного изменить объем, чтобы он сработал; соответственно нужна более низкая температура и наоборот.Так работает регулировочное колесо.

Давайте рассмотрим, как именно можно применить механический терморегулятор в системе отопления дома или квартиры.

Использование механического термостата в системе отопления

Чаще всего для отопления домов вместе с газовыми котлами используют комнатные механические термостаты. Производители довольно часто в конструкции котлов предусматривают схему подключения через механический термостат. Устройство устанавливается в разрыв в питающем проводе, ведущем к котлу и в случае, когда температура воздуха в помещении падает ниже установленного порогового значения, цепь замыкается и газовый котел запускается, начиная обогревать помещение , поддержание температуры охлаждающей жидкости.

Точно так же домашние термостаты подключаются к любым электрическим обогревателям в помещениях, будь то масляные обогреватели, инфракрасные обогреватели или любые другие, используемые для нагревания воздуха в помещении. Таким образом, процесс нагрева становится полностью автоматизированным , практически не требуя участия человека в своей работе, после его наладки.

Вариантов использования механических термостатов очень много; в автоматике отопления просто незаменим из-за своей простоты и надежности.А простота конструкции позволяет производителям выпускать комнатные механические термостаты по гораздо меньшей стоимости, чем электронные, что является немаловажной частью их популярности у потребителя.

Выбор механического термостата

В настоящее время производителей механических термостатов очень много. Есть модели и известные бренды, но, чаще всего, в продаже встречаются малознакомые и неизвестные названия. В своей практике я использовал большое количество различных механических термостатов и могу посоветовать следующее:

Части механического термостата

При выборе обязательно обращайте внимание на максимальную мощность переключения.Если написано, что термостат 10 Ампер, к нему можно будет подключить нагрузку не более 2,2-2,3 кВт . Термостаты с подключаемой мощностью более 3,6 кВт встречаются редко. При необходимости подключения большей мощности придется использовать подрядчик, согласно схеме подключения. Из недорогих термостатов мне понравился вот этот — BALLU BMT-1 — купить можно здесь . По конструкции он полностью аналогичен описанному в этой статье. Он проработает у вас ровно 3-5 лет, а дальше уже зависит от качества сборки конкретной модели и условий эксплуатации.Для дачи гараж – самое то!

Есть ли будущее у механических термостатов?

Как мы уже говорили, в настоящее время механический термостат все меньше и меньше выбирают люди, предпочитающие более инновационные и полные установки. Например, умный термостат теперь может управляться удаленно, управлять другими электрическими устройствами или даже лучше понимать количество энергии, которое вы потребляете в своем доме. Чего не может сделать механический термостат.

Тем не менее, механический термостат может оказаться очень полезным в определенных ситуациях. Это, например, случай работы нагревательного устройства, питаемого от нестабильного источника электропитания или даже снабженного реле. В этом контексте этот тип термостата останется безопасным для электрического гриля, что не может быть гарантировано в отношении электронного или подключенного термостата.

Также следует помнить, что в любой ситуации установка механического термостата имеет два немаловажных преимущества: с одной стороны, он улучшает тепловой комфорт каждого в доме гарантируя идеальную температуру в последнем и, с другой стороны, позволяет экономить энергию благодаря оптимизированному потреблению тепла.

Даже у этих термостатов нет будущего, вы можете прочитать мою статью о том, как умные термостаты экономят деньги.

Экономьте деньги, выбирая правильное предложение

В дополнение к ставке на механический термостат для регулирования вашего потребления тепла и, таким образом, достижения вашей ежедневной экономии энергии, важно знать, что выбор вашего поставщика энергии также имеет прямые и немаловажные последствия для суммы вашего счета за электроэнергию. .

Заключительные мысли

Механический термостат до сих пор присутствует во многих домах, но он менее популярен, чем электронный или интеллектуальный термостат. Кроме того, механические термостаты полезны в быту благодаря их очень простому, точному и особенно эффективному использованию. Я надеюсь, что эта статья помогла вам. Если вам нужен совет по выбору модели механического термостата — пишите в комментариях, постараюсь помочь советом!

Принцип работы Термостат

Содержимое

• 1 термостат
• 2 Принцип работы Термостат 2. 1 Механические термостаты 2.2 Цифровые термостаты
• 2.1 Механические термостаты
• 2.2 Цифровые термостаты

Термостаты

Термостаты — это устройства, которые используются для поддержания температуры тела или места путем ее автоматического управления, где это устройство работает автоматически, нагревая устройство при низкой температуре этого тела или места, а также работает автоматически, когда Вы размещаете, или занимаете при высокой температуре, мы поговорим в этой статье о термостатах, типах и принципе работы.

Принцип работы Термостат

Есть два типа термостатов, два механических термостата, цифровые программируемые термостаты; Чтобы позволить пользователю контролировать температуру в любое время, и работает как этот тип, глядя на цифровой экран, чтобы сжимать числа, чтобы ввести желаемое значение, но для механического термостата управляется с помощью ручки руки, следующие типы термостатов и принцип работы каждого из них:

Механические термостаты

В этом типе термостатов используются физические средства для измерения температуры воздуха, или для закрытия системы отопления или охлаждения, где можно использовать множество типов сенсорных технологий, которые можно использовать в этом типе термостатов, таких как:

• воск Kiryat.
• Ленты, относящиеся к металлической системе.
• Трубки, наполненные воздухом.
• Корзина для газовых фонарей.

Где каждый из этих датчиков реагирует на изменения температуры, где это взаимодействие либо расширяется, либо сужается, что влияет на температуру, что приводит к повышению или понижению.

Рассматриваемые технологические металлические полоски из наиболее часто используемых видов менее опасны, чем другие, где использование двух различных видов металла, таких как железо, медь или сталь, и медь альммельтвин и альмшорин скользят друг с другом, при изменении температуры происходит изменение свойств металла, либо сжиматься, либо расширяться, что приводит к возникновению достаточной кривизны ленты, касанию электрических проводов, приводит к замыканию электрической цепи и, таким образом, к включению системы отопления или охлаждения, но если температура недостаточно, лента не касается электрических проводов и, таким образом, электрическая цепь остается разомкнутой, а в системе охлаждения или обогрева не происходит никаких изменений.

Цифровые термостаты

Цифровые термостаты, обычно используемые в домах, в которых используется скорее электронный датчик из материала датчика для регулировки изменения температуры в устройствах, который основан на степени, регистрируемой электронными датчиками тепла, где устройства работают для включения или выключить охлаждение или обогрев.

Шикарно!

Сожалеем!

Успешно отправлено, спасибо!

Принцип работы термостата охлаждения и обогрева для химической промышленности

В процессе выбора специального охлаждающего и нагревательного термостата для химической промышленности также необходимо учитывать мощность нагрева, а также давление и скорость потока теплоносителя.Разное сырье имеет разные свойства, и у них разные технологические характеристики переработки.

Химические термостаты охлаждения и обогрева пользуются все большей популярностью на рынке благодаря их преимуществам в системах контроля температуры охлаждения и обогрева. Общие решения, которые они создают, охватывают фармацевтическую, химическую промышленность, транспортные средства на новых источниках энергии, легкую промышленность, нефтехимию, окружающую среду, медицину и защиту окружающей среды. Широко используются военная промышленность, тонкая и повседневная химическая промышленность, а масштабы и области ее применения все еще расширяются.

Принцип работы заключается в том, что подаваемый насосом теплоноситель (обычно вода или масло) поступает в реактор из водяного бака, оборудованного встроенным нагревателем и охладителем, а затем возвращается из реактора в водяной бак. Контроллер регулирует температуру теплоносителя для регулирования температуры реактора в соответствии с температурой теплоносителя, измеренной датчиком температуры, и/или внутренней температурой реактора. В зависимости от типа используемого теплоносителя он делится на тип воды, тип воды под давлением или тип масла.

Реализация термостата охлаждения и нагрева включает термостат охлаждения и нагрева, основанный на температуре теплоносителя, термостат охлаждения и нагрева, основанный на температуре реактора, и комбинацию нескольких методов. Пользователь должен изучить реализацию работы специального термостата охлаждения и обогрева для химической промышленности в соответствии с реальной ситуацией и выбрать продукт, который может удовлетворить его собственные требования к точности контроля температуры.

Датчик температуры термостата охлаждения и обогрева для температуры реактора устанавливается внутри реактора. Панель управления устанавливает и отображает ту же температуру, что и температура реактора, что подходит для ситуаций с высокими требованиями к точности регулирования температуры. В настоящее время в большинстве химических термостатов охлаждения и обогрева используется технология ПИД-регулирования для компенсации различных факторов, влияющих на температуру реактора. В процессе выбора также следует учитывать мощность нагрева, давление и расход циркуляции среды.

Химический термостат охлаждения и нагрева состоит из системы цикла охлаждения, системы цикла нагрева и системы автоматического управления. Для областей, где к оборудованию предъявляются требования взрывозащиты, может быть изготовлен взрывозащищенный шкаф с избыточным давлением, который не только соответствует требованиям взрывозащиты, но также снижает количество взрывозащищенных компонентов и стоимость производства всей машины. .

Как работает автомобильный термостат? [Краткое руководство]

Среднее человеческое тело имеет размер около 98.6°F , если она всего на несколько градусов выше, значит, что-то не так.

Автомобильный двигатель работает примерно так же, в среднем 195-220°F . Одним из основных компонентов, отвечающих за регулирование нагревания или охлаждения, является термостат.

Как работает автомобильный термостат?

Проще говоря, реагирует на изменение температуры охлаждающей жидкости двигателя. Если холодно, термостат остается закрытым, удерживая его в двигателе.

Если становится слишком жарко, термостат открывается, пропуская воду к радиатору, где она охлаждается.

Все еще не уверены?

Не беспокойтесь, потому что в этом руководстве мы расскажем все, что вам нужно знать об автомобильном термостате.

Это включает в себя, что это такое в целом, как оно работает и как определить, что оно работает неправильно. Наконец, мы предоставим пошаговое руководство, объясняющее, как проверить автомобильный термостат.

Давайте сразу приступим!

Что такое автомобильный термостат?

Термостат является одним из основных компонентов системы охлаждения двигателя, служащим для регулирования потока охлаждающей жидкости между радиатором и двигателем.

Хотя он может быть небольшим по размеру (умещается на ладони), работа, которую он выполняет, имеет решающее значение для поддержания безопасной рабочей температуры двигателя.

Слишком много тепла в течение слишком долгого времени, и вы можете получить трещину в блоке цилиндров или пробитую прокладку головки блока цилиндров (по сути, два наихудших сценария ).

Как работает автомобильный термостат?

Проходя через двигатель, охлаждающая жидкость нагревается. Как только он выходит из двигателя, он направляется к радиатору, где удаляется избыточное тепло.Затем он делает еще несколько остановок по пути через систему охлаждения и возвращается обратно в двигатель.

Термостат представляет собой клапан между двигателем и радиатором.

Когда охлаждающая жидкость в двигателе становится слишком горячей, этот клапан открывается, пропуская ее к радиатору, где она охлаждается. Если он не нагревается, термостат остается закрытым, позволяя охлаждающей жидкости продолжать циркулировать внутри блока.

Как термостат узнает, когда открывать или закрывать? Он содержит уникальный тип воска , который действует как расширяющий агент.Когда тепло достигает определенной температуры, агент расширяется, что открывает клапан.

Когда тепло спадает, агент сжимается, возвращая клапан в обычное закрытое положение.

Как вы уже догадались, двигатель, работающий на горячей охлаждающей жидкости, не сможет остыть, а значит, рискует перегреться. Давайте теперь рассмотрим несколько наиболее распространенных признаков того, что ваш термостат требует внимания.

Каковы симптомы неисправного термостата?

Плохая работа двигателя

Представьте, что вы отправляетесь в долгий поход в жаркий летний день и обнаруживаете, что не взяли с собой воды. Нет никакого способа, которым вы могли бы продолжать долго.

Точно так же это работает и для вашего автомобиля. Если термостат не работает должным образом, двигатель не может охладиться. Когда это произойдет, вы заметите снижение производительности двигателя, поскольку он изо всех сил пытается не отставать.

Одним из наиболее очевидных признаков того, что что-то внутри вашей системы охлаждения неисправно, является снижение расхода топлива.

Перегрев/недогрев двигателя

Как одно из основных устройств, отвечающих за контроль температуры внутри двигателя, если термостат не работает, манометр будет находиться за пределами диапазона, в котором он должен быть.

Если термостат застрял в открытом положении, охлаждающая жидкость будет течь постоянно. Это может помешать двигателю достичь оптимальной рабочей температуры, снижая такие параметры, как мощность двигателя и экономия топлива .

Другая сторона уравнения — двигатель , который перегревается , что может быть серьезной проблемой. Это происходит, когда термостат заклинивает в закрытом состоянии, не позволяя горячей охлаждающей жидкости остыть в радиаторе.

Если это не лечить слишком долго, это может нанести серьезный вред вашему двигателю.

Хотя причиной перегрева двигателя могут быть многие факторы, неисправный термостат — это одна из первых вещей, которую следует проверить.

Колебания температуры двигателя

Еще одним симптомом, связанным с температурой, являются колебания показаний манометра. Если вы заметили, что он часто переключается с горячего на холодный (или наоборот), это может быть связано с неисправным термостатом.

Если термостат не открывается/закрывается должным образом, охлаждающая жидкость, вытекающая из двигателя, не регулируется. Это может сбить систему с толку и привести к тому, что она будет отображать неправильные показания.

Утечки охлаждающей жидкости

Еще одним признаком того, что ваш термостат неисправен, являются оранжевые или зеленые лужицы жидкости под автомобилем. Когда клапан не позволяет жидкости вытекать из двигателя, это может привести к повреждению окружающих шлангов, что приведет к их утечке.

Если этот симптом совпадает с любым из других в этом списке, возможно, пришло время проверить термостат.

Как проверить термостат?

К счастью, проверить термостат довольно просто.

Сначала запустите двигатель и дайте ему поработать на холостом ходу минуту или две. После этого найдите и снимите крышку радиатора и загляните внутрь, чтобы увидеть, не течет ли охлаждающая жидкость.

К этому моменту двигатель не должен быть достаточно горячим, чтобы охлаждающая жидкость была необходима, поэтому она не должна течь. Если это так, клапан, вероятно, застрял в открытом положении.

Другая возможность заключается в том, что клапан застрял в закрытом положении.

Чтобы проверить это, дайте двигателю немного прогреться, пока он не достигнет оптимальной рабочей температуры, затем проверьте, не течет ли охлаждающая жидкость. Если это не так, он должен совпадать с индикатором повышения температуры, показанным на приборной панели.

Любой сценарий предполагает, что вам нужен новый термостат. В зависимости от того, насколько вы сообразительны под капотом автомобиля, вы можете самостоятельно заменить на по цене от 50 до 150 долларов. В противном случае магазин сделает это за вас за 200-300 долларов.

Маленькие размеры влекут за собой большую ответственность

Помимо размера, термостат в вашем автомобиле выполняет жизненно важную функцию. Если он не работает должным образом и вы игнорируете симптомы, указывающие на это, вы в конечном итоге получите огромный счет за ремонт (что имеет значение).

Будьте ответственным владельцем автомобиля и заботьтесь о нем на протяжении всего срока его службы . Это, без сомнения, лучший способ обеспечить его надежную работу.

.
