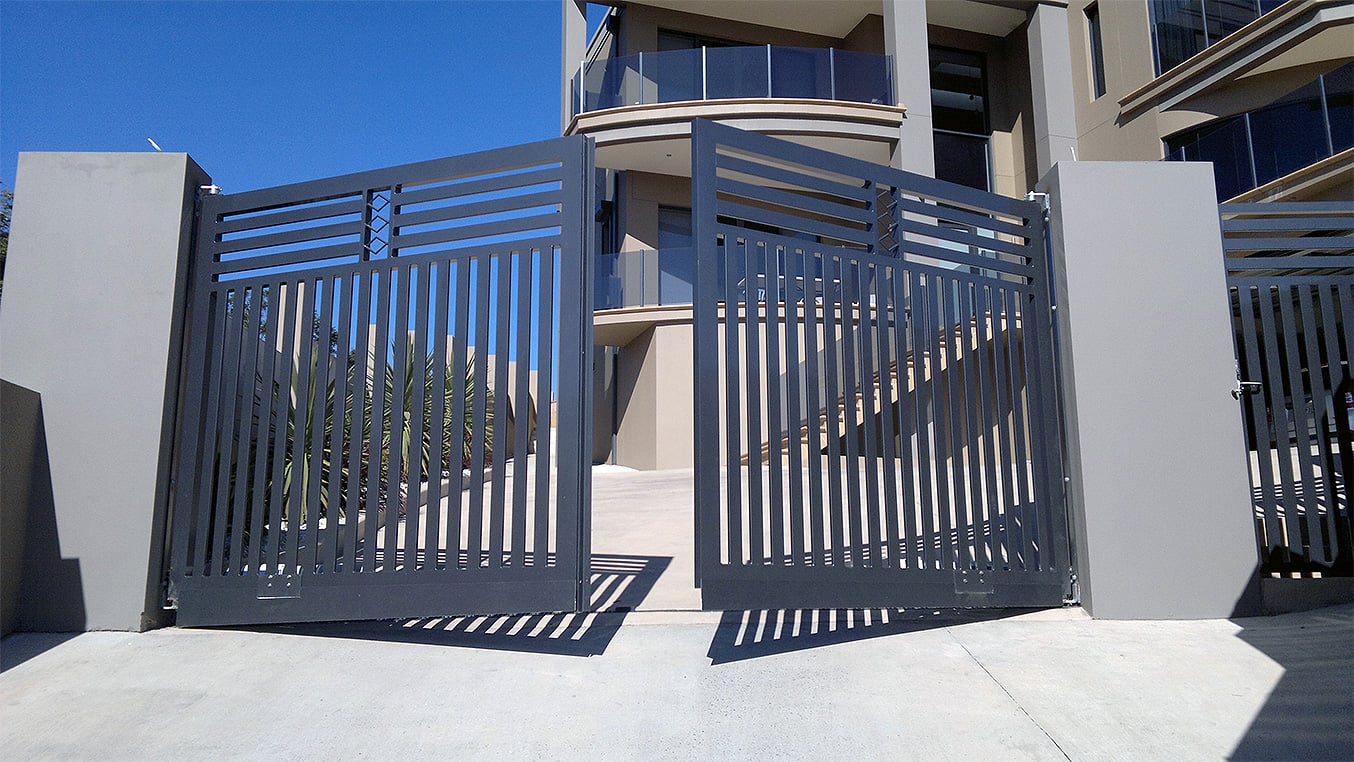

Как происходит монтаж приводов для распашных ворот – на что стоит обратить внимание при установке

Наличие автоматики в конструкции распашных ворот гарантирует удобство и комфорт эксплуатации. Отметим, что сегодня автоматика предлагается в ассортименте, установить ее можно самостоятельно, но лучше доверить работу специалистам, которые гарантированно выполнят все поставленные задачи с учетом требований и норм. Комплект предусматривает наличие замка разблокировки, блока управления, сигнальной лампы, системы безопасности.

Виды приводов, которые устанавливаются на распашные ворота

Линейный. Эти приводы пользуются наибольшим спросом, главное их преимущество заключается в доступной стоимости. Выбор на них останавливают, поскольку отсутствуют сложности при установке и не требуется дорогостоящее обслуживание во время эксплуатации. Принцип работы заключается в следующем. Вдоль направляющей осуществляется движение гайки за счет прикладываемой силы со стороны винта, энергия вращения двигателя преобразуется в линейное передвижение, благодаря которому осуществляется закрывание/открывание конструкции.

Долговечность эксплуатации обеспечивается, если в конечных точках циклов будет осуществляться замедление хода, прежде чем сработает конечный выключатель. Эта функция выполняется за счет работы установленного блока управления.
Рычажные. Во время работы обеспечивается плавность работы конструкции. Принцип функционирования основан на вертикальном валу, на который редуктором передается образующаяся энергия от двигателя. На имеющемся валу, фиксируется кривошип, через рычаги происходит перемещение конструкции. Рассматриваемые приводы в своей конструкции имеют конечный выключатель.

Установка автоматики

В рамках подготовительных работ делаются закладные, для этого при строительстве в столбы из кирпича закладывается труба, профиль сечением 10х10 см. После этого к трубе приваривается арматура. На следующем этапе выводится 3 закладные под профиль, размером 60х30 мм на столбике к которому привариваются петли предназначенные для створок ворот. Отметим, что закладные располагаются на той же высоте, на которой будет производиться установка привода.

После выполнения всех подготовительных мероприятий можно приступить к монтаже автоматики. На раму конструкции приваривается один кронштейн, а второй на закладную к столбу. При выполнении работы важно четко соблюдать и учитывать все требования, если будут допущены ошибки, автоматика будет работать некорректно. Особое внимание необходимо уделить качеству используемых проводов, они должны быть качественными и целыми.

Выполнить установку автоматики на распашные ворота можно попробовать самостоятельно, но отметим, что эта работа требует ответственного подхода и соблюдения ряда требований. Поэтому если вы не уверенны, что сможете сами справиться с данной работой, то обращайтесь к опытным мастерам, которые все выполнят быстро, а главное качественно и правильно, благодаря чему эксплуатация ворот многие годы будет радовать безопасностью, стабильностью и надежностью.

Установка и настройка привода на ворота – особенности и сложности

Итак, сразу следует отметить, что выполнить установку и подключение привода, самостоятельно не имея при этом опыта и специального инструмента, будет сложно. Если важно чтобы после установки привод проработал длительное время качественно и исправно, то следует доверять подобную работу опытным мастерам, которые гарантировано все сделают правильно и с учетом требований.

Отметим, что выполнить установку привода можно с любой стороны ворот. После монтажа привода, створки могут открываться вовнутрь, наружу с захватом прилегающего пространства.

ВАЖНО! При установке привода необходимо четко рассчитать расстояние от центральной опоры для движения штока. Кроме этого нужно проверить достаточно ли, для открывания створок отведено места, устранить имеющиеся препятствия. Если условия соблюдены не будут, то увеличивается вероятность образования перегрузки, что может стать причиной преждевременного износа устанавливаемого на ворота привода.

Особенности установки и настройки привода

Начинается процесс установки со сварочных работ, на опорных столбах фиксируются монтажные пластины. Отметим, что в случае если при выполнении установки ворот были предусмотрены закладные, то процесс установки привода облегчается почти на 50%. Если автоматика монтируется на ворота распашного типа, то створки беспрепятственно открываться на 90 градусов, выдерживается расстояние в 0,8 сантиметров, между центром пластин и приваривается на створки 2-й кронштейн.

Процесс установки привода зависит от самой модели и типа ворот, прежде чем приступать к основной части необходимо используя специальный ключ разблокировать автоматику, тем самым переведя привод на режим ручной настройки.

Теперь следует проверить плавность хода, если монтаж выполнен правильно, то установленная автоматика будет обеспечивать плавный ход, без толчков и усилий вне зависимости от того в каком положении будет выполнена установка механизма.

Если после установки привода при открывании ворот плавность нарушена, прослеживаются рывки, необходимо проверить, насколько правильно выполнены операции, а главное, соблюдено ли установочное расстояние, которое указанное производителем.

На что следует обратить внимание?

После того, как привод установлен проверяем работоспособность, если все сделано правильно, то створки должны двигаться в нужном направлении плавно. При неправильном подключении могут появляться рывки, это может быть связано с тем, что при подключении были перепутаны клеммы местами. Это исправить несложно и после устранения ошибки ворота начнут нормально функционировать в автоматическом режиме.

Рекомендуется доукомплектовать автоматику датчиком движения, что существенно повысит удобство и безопасность эксплуатации ворот, они автоматически будут останавливаться, в случае если рядом со створками появится движение.

Сотрудничая с нашим магазином, вы сможете выгодно купить привод и заказать при необходимости его установку, которая мастерами будет выполнена в рекордно короткие сроки с соблюдением всех требований и индивидуальных пожеланий.

Как происходит монтаж приводов для распашных ворот – на что стоит обратить внимание при установке

Виды приводов, которые устанавливаются на распашные ворота

Линейный. Эти приводы пользуются наибольшим спросом, главное их преимущество заключается в доступной стоимости. Выбор на них останавливают, поскольку отсутствуют сложности при установке и не требуется дорогостоящее обслуживание во время эксплуатации. Принцип работы заключается в следующем. Вдоль направляющей осуществляется движение гайки за счет прикладываемой силы со стороны винта, энергия вращения двигателя преобразуется в линейное передвижение, благодаря которому осуществляется закрывание/открывание конструкции.

Долговечность эксплуатации обеспечивается, если в конечных точках циклов будет осуществляться замедление хода, прежде чем сработает конечный выключатель. Эта функция выполняется за счет работы установленного блока управления.
Рычажные. Во время работы обеспечивается плавность работы конструкции. Принцип функционирования основан на вертикальном валу, на который редуктором передается образующаяся энергия от двигателя. На имеющемся валу, фиксируется кривошип, через рычаги происходит перемещение конструкции. Рассматриваемые приводы в своей конструкции имеют конечный выключатель.

Установка автоматики

85 фото конструкций и особенностей их применения

Для установки привода не нужно иметь специального рода подготовку. Важно в этом деле придерживаться определенных правил, учитывать особенности рабочего процесса. Наиболее востребованной на сегодняшний день считается автоматика. Это полная автоматизация функциональной работы конструкции.

Во время процесса установки владельцы часто интересуются такой системой, а также тем, как установить электропривод для ворот своими руками.

Автоматика

Стоит рассмотреть все особенности автоматики. Благодаря устройству открываются, а также закрываются ворота. При этом нет надобности в дополнительных движениях, достаточно нажать на одну кнопку.

Все чаще используют приводы, ведь именно они обеспечивают комфортные и удобные условия для владельца.

Комплект привода для ворот можно купить, или же самостоятельным образом сделать. Последний вариант станет оптимальным вариантом для владельцев таких приборов:

понадобится для изготовления конструкции автомобильный домкрат. К двум реечным домкратам присоединяется мотор с редуктором. Для эффективной защиты винта домкрата следует его приделать. Для большего срока службы изделия следует обрести гофру, затем натянуть ее на винт. Для того чтобы управлять приводом для распашных ворот, следует использовать кнопку сигнализации;
прикрутите мотор;
в качестве поворотного механизма будет выступать антенна;
наиболее простым способом сделать данное изобретение является актуатор с якорным мотором. Недостаток состоит в не синхронной работе устройства. От данного недостатка достаточно сложно избавиться.

Среди недостатков самодельных изделий стоит отметить их короткий срок эксплуатации. Они в короткий срок ломаются, чаще всего не подвергаются ремонту.

Неприятности могут сопутствовать не только рабочий процесс, но и дальнейшее использование изделия.

Обратите внимание! Для продолжительного срока использования специалисты советуют покупать готовые приводы для откатных ворот, например. В этом случае их установку следует делать самостоятельно, что сэкономит вам денежные средства.

Советы

При соблюдении некоторых правил можно избежать множеств неприятностей. Пренебрежение стандартными советами могут привести к полному разрушению стены, например и множества других пагубных последствий.

Следует устанавливать, как видно на фото привода для ворот на боковую область стены. Причем конструкция должна выдерживать вес привода, а также ворот. При наличии штукатурки, от нее стоит избавиться. Затем приварите металлический уголок размером в 100 мм в ширину.

Избегайте перекосов, или других неровностей на каркасе. В дальнейшем даже значительная невнимательность может привести к негативному результату.

Во время монтажных работ вымеряйте высоту привода на рулонные ворота. Необходима его защита, поэтому можно использовать специальный коробок.

Для роль ставней стоит оставить место по 15 см для монтажных работ.

Автоматический электропривод может давать некоторые сбои. В частности это касается холодной поры года, зимы. Для избегания этого необходимо проложить нагревательный кабель. Чтобы защитить устройство от дождливой погоды необходимо установить дренаж, предназначенный для слива жидкости. Понадобится также козырек.

Самостоятельная установка

Во время рабочего процесса следуйте всем основным правилам. Подберите необходимое устройство, рассмотрите детально схемы электроприводов.

Для того чтобы установить откатные ворота необходимо следовать некоторой инструкции. Рассчитайте длину от внутренней части до петли. В том случае, если расстояние будет находиться в диапазоне 15 см, не более того, тогда это линейный тип. В ином случае – это рыжачный тип.

Выбор конструкции зависит в большей мере от высоты, диагоналей, ширины. Установка проходит на расстоянии от направляющего элемента. К верхней и нижней части прикрепляют ловитель. На середине столба находится замковый выключатель, внутри можно заметить фотоэлемент. Когда получен сигнал, конструкция срабатывает, ворота открываются.

Для того чтобы установить конструкцию на распашные ворота потребуется актуатор с якорным мотором. Поставьте его на расчетное место. В том случае, если вам не знакомы нюансы данного процесса, тогда приобретите готовый привод. Установку проведите самостоятельным образом.

В конце рабочего процесса необходимо проверить работу механизма. Включите несколько раз. Если ворота открываются легко, неполадок нет, тогда установка проведена правильно.

Выводы

Установка автоматики имеет массу положительных черт. Это комфортные условия использования, упрощение при выезде или въезде автомобиля. При всем этом не нужно выполнять дополнительные действия, все сделает автоматический режим.

Положительно также то, что все работы по установке можно легко провести самостоятельным образом, не используя помощь со стороны.

Подходите ответственно к выбору автоматических приводов. Лучше всего покупать такие изделия в специализированных магазинах.

Фото привода для ворот

Также рекомендуем посетить:

Монтаж автоматики для распашных ворот: основные правила и нюансы

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.

Ворота на въезде во двор или участок изготавливают в разных модификациях. Распашным воротным панелям любой величины можно придать благородный и привлекательный вид. Обшивку можно сделать из любого материала, это может быть металл, дерево, сэндвич-панели, профлисты и современные виды пластика. Для большего соответствия современности, распахивающиеся ворота оснащают автоматикой. Проведя самостоятельно монтаж автоматики для распашных ворот, любой владелец значительно повышает комфортность своей жизни, а также сохранность своего имущества за счет работы электроники, из которой и состоит автоматика распашных ворот.
Распахивающиеся ворота, оснащённые автоматикой
Разводка электрических проводов и кабелей
Практически монтаж автоматики начинается ещё при установке или кладке боковых опорных столбов. Провода для электропитания и управления приводной системы движения практичнее прокладывать внутри столбов, и в нужных для монтажа местах иметь выводы наружу.
Кроме того, под дорогой следует проложить трубу, в которой протянуть все провода и кабеля для работы воротной панели, находящейся на противоположной стороне от блока управления. Это рекомендуется делать до того, как прокладывается асфальт или укладывается дорожная плитка, чтобы потом, при монтаже, не нарушать целостность дорожного покрытия.
Провода желательно брать указанных маркировок и соблюдать все размеры для прокладки, которые требуются по инструкции. Для автоматики, собранной по своей схеме и собственными руками, следует тоже конкретно прописывать используемые материалы и размеры.
Установка приводов распашных ворот
Существует два варианта распахивания створ ворот, это открывание внутрь двора, и на улицу.
Открывание створ внутрь двора
Приводы рекомендуется крепить на среднем ребре жесткости воротной рамы, но при необходимости можно крепление сделать и выше, и ниже середины, главное, чтобы кронштейн на створе крепился к жесткой трубе, принадлежащей каркасу ворот, при этом следует стремиться к тому, чтобы створки останавливались жестко, без вибраций.
Крепление привода к полотну ворот
Начнем с распашных ворот, которые открываются внутрь двора. Существует важная особенность, на которую следует обратить внимание. При открывании створ внутрь есть ограничение по размерам при установке привода.
От края столба до центра кронштейна должно быть не более 6 см. Особенность состоит в том, что многие кладут столбы из кирпича или природного камня (размером 38х38 см и даже более), и размещают закладную посередине столба. Расстояние от края столба до центра закладной получается гораздо больше 6 см. Установленная таким образом линейная автоматика работать не сможет.
При открывании створ вовнутрь крепление должно быть установлено ближе ко двору. Если опорным столбом служит металлический столб 100х100мм, то крепление может находиться посередине, и всё будет отлично функционировать.
При монтаже специальный стальной кронштейн привода, который входит в комплектацию, приваривается к закладной. К металлическому столбу кронштейн приваривают непосредственно к профилированной опоре, соблюдая все размеры, указанные в инструкции. Второй кронштейн для крепления приваривается к воротным створам, на расстоянии 910 мм от первого. При этом, закрепляя двигатели на кронштейне на столбе, не забывайте установить специальную втулку, она входит в набор автоматики.
Внимание! Крепежные части на приводах имеют определенный люфт, это делается специально для удлинения срока службы в различных условиях.
Соблюдая все условия монтажа, оборудование устанавливают строго в вертикальном и горизонтальном направлениях, электропривод будет работать без проблем и технических неприятностей.
Ниша в столбе для установки линейной автоматики
Для установки линейного привода на кирпичном столбе крепление устанавливают в середине столба, для этого в месте крепежа делают выемку или нишу, и когда условия установки совпадут с условиями, описанными выше, производят монтаж привода.
Распахивание створ ворот на улицу
Распахивание ворот наружу обычно не составляет проблем для монтажа линейных приводов. Вообще-то это тоже самое распахивание внутрь, только повёрнутое на 90°.
Стоит обратить внимание, что оборудование линейных приводов займёт в проеме ворот по 15 см с каждой стороны, и если размер ворот невелик, то устанавливать их имеет смысл повыше, чтобы не занимать проезд.
Установка автоматики в нише столба
Кронштейны для крепления в этом варианте тоже находятся на расстоянии 910мм. Второй кронштейн желательно приваривать к трубе каркаса створа.
Автоматизация процесса управления движением створ
Предполагая установку автоматики, следует изначально строить распашные ворота с учетом монтажа того или иного привода согласно сопутствующим комплектацию схемам.
При подборе автоматики к готовым распашным воротам стоит обратить внимание:
На ширину створок, их вес, парусность под действием ветра, и другие обстоятельства.
Воротные панели выставляют четко в горизонтальном и вертикальном направлениях. Кроме того, регулируют легкость хода. При выполнении этих условий автоматика будет работать без сбоев долгие годы.
Определяются с направлением открывания воротных панелей – во двор или на улицу.
Многофункциональный блок
Закрепление коробки блока управления на вертикальную поверхность происходит при отключенных внешних проводах питания и коммуникаций. Это положение касается всех элементов монтируемой автоматики.
Внимание! Подключение электропитания при монтаже элементов автоматики производится в последнюю очередь.
Установка приемника, программирование пультов
Приемник, обеспечивающий прохождение сигналов управления, устанавливается в специальном разъеме на плате управления. Также там устанавливают несколько перемычек, дающих возможность впоследствии тестировать приводы:
Перемычка 2-1 ставится, когда не пользуются кнопкой «Стоп»;
Перемычка 2-С1 ставится, когда не пользуются фотоэлементами.
Кстати, подключение фотоэлементов происходит в последнюю очередь, потому на этих контактах должна стоять перемычка. После подсоединения приёмника программируется пульт ДУ по этапам, указанным в инструкции.
Подключение фотоэлементов и сигнальной лампы
Фотоэлементы устанавливаются на специальных столбиках или в местах, предусмотренных при планировке распашных ворот. После этого они подключаются по схеме, сопровождающей оборудование, к плате управления. То же самое проделывается и с сигнальной лампой.
Блок подключения фотоэлементов
Фотоэлементы, как правило, устанавливаются на высоте от 50 до 70 см. Главное назначение фотоэлементов — уберечь от повреждения автомобиль в том неожиданном случае, когда автомобиль остановился в проеме ворот, и нужно избежать ситуации, чтобы ворота при закрытии не ударили его.
Стойки для фотоэлементов
Иногда устанавливают две пары фотоэлементов – одна работает в момент открывания, а другая — при закрывании, чтобы гарантировать защиту от движущихся створок.
Фотоэлементы
Программирование автоматического закрывания ворот
Функция автоматического закрытия ворот состоит в том, чтобы после 20 секундной паузы в открытом положении, закрыться без дополнительной команды. При этом владельцу ворот хочется, чтобы они двигались по нажатию кнопки, то есть следует перейти в полуавтоматический режим. В инструкции есть описание действий для перепрограммирования, или существует переключение в нужный режим.
Монтаж элементов безопасности автоматических ворот
инструкция по установке своими руками с фото
Ворота – лицо гаража, которое много говорит о его владельце. Красивые и функциональные модели не только радуют глаз, но и значительно облегчают доступ в гараж. Одним из лидеров на этом рынке считается компания Doorhan, продукция которой пользуется спросом. Как провести монтаж секционных ворот от компании Дорхан, и в чем их особенность, разберемся ниже.
Преимущество и особенности конструкции
Компания Дорхан добилась преимущества над другими конкурентами на рынке секционных ворот благодаря следующим особенностям:
Широкий выбор облицовочных панелей, благодаря чему секционные ворота смотрятся гармонично с любым фасадом.
Поверхность ворот Дорхан защищена от повреждений и царапин при транспортировке и установке специальной защитной пленки.
В отличие от других конкурентов, ворота Дорхан не боятся больших перепадов температур и функционируют даже при температуре в -45 ^о.
Ворота, отличающиеся такими характеристиками, должны обладать интересными особенностями конструкции, позволяющими сохранять работоспособность в условиях русской зимы. Таких результатов компания добилась благодаря:
резиновым уплотнителям, встроенных в посадочную кантовку секций;
тому, что петли с внутренней стороны оснащены оцинкованным усилением, которое создает дополнительный запас прочности.
Обратите внимание! Для производства секций Дорхан применяется высококлассное итальянское оборудование, что позволяет добиться таких высоких показателей качества.
Разнообразие моделей
Помимо высокого качества используемого материала и новейших технологий сборки, Дорхан выгодно отличается от конкурентов разнообразием моделей. В продаже имеются:
секционные ворота;
откатные;
складные;
гибкие.
Некоторые модели оснащены специальной калиткой, позволяющей не открывать весь проем ворот нараспашку. Давайте рассмотрим каждую модель подробнее.
Секционные ворота
Суть конструкции заключается в открытии или закрытии створки путем складывания секций в гармошку. В сложенном виде они фиксируются под потолком и занимают минимум места в проеме гаража. Подобные конструкции от компании Дорхан не требовательны к особенностям строения проема гаража, и их установка происходит в кратчайшие сроки.
Откатные
Используются в местах с большой пропускной способностью и являются надежными воротами. Их установка позволяет:
экономить пространство, так как ворота отъезжают вдоль забора или стены гаража;
конструкция не нуждается в постоянной чистке от ледяной корки или грязи, забившейся в механизм открытия;
отключение электроэнергии не сказывается на работоспособности конструкции. Открыть и закрыть створки можно вручную.
Складные
Отличаются от обычных секционных размером секций. Обычно они больше и, в связи с этим, конструкция получается более надежной. В остальном различия минимальны и, можно сказать, что складные и секционные ворота Дорхан — это одна и та же модель.
Гибкие
Полотно ворот не складывается на отдельные секции, а наматывается на специальный вал, благодаря гибкости используемого материала. Не занимают много места и надежны в эксплуатации.
Популярные марки секционных ворот
Несмотря на широкий модельный ряд, продукция компании Doorhan имеет своих лидеров продаж, отличающихся среди прочих моделей высокими техническими характеристиками. Среди них выделяются:
Yett 01;
Yett 02;
RSD 02;
Alutech;
Hormann;
Absolute.
Yett 01
Комплект секционных ворот, предназначенных для установки в гаражи с небольшим проемом, у которых притолока обладает ограниченными габаритами. Особенности конструкции:
Для размещения требуется расстояние всего в 14 сантиметров между верхним просветом ворот и потолком. Размер указан с учетом оборудования ворот приводом. Без него рабочим считается просвет в 9 сантиметров.
Рассчитаны на относительно малый рабочий ресурс – 15 000 циклов.
Yett 02
Прямая противоположность Yett 01. Их конструкция разрабатывалась конструкторами компании Дорхан для монтажа в широкие гаражные проемы, которые используются интенсивнее обычного. Рабочий ресурс составляет 25 тысяч циклов. Выпускаются с двумя разновидностями подъема:
низкий;
стандартный.
RSD 02
Еще одна модель от компании Дорхан, которая обладает следующими характеристиками:
максимальная ширина проема – до 6 метров;
максимальная высота проема – до 3 метров;
каркас изготовлен из оцинкованной стали, благодаря чему конструкция становится прочнее, и взломать ее сложнее обычного;
для эксплуатации не требуется организация свободного места перед гаражом. Вся конструкция компактно умещается внутри помещения.
Alutech
Крупная компания, занимающаяся производством и сбытом секционных ворот, а также роллетных систем. Продукция Alutech широко известна в России, Белоруссии и многих странах Европы. Секционные ворота от Alutech адаптированы для использования в нашем климате, а их качество не уступает другим зарубежным конкурентам.
Hormann
Немецкий производитель, продукция которого выделяется следующими показателями:
высокая теплоизоляция;
дополнительная защита от несанкционированного проникновения;
основание направляющих выполнено из пластика, что исключает образование ржавчины и порчу механизма;
автоматические приводы оборудованы современными системами дистанционного управления.
Важно! На ворота дается беспрецедентная гарантия в 10 лет и еще 5 лет гарантии на системы автоматического открытия/закрытия.
Absolute
Компания по установке секционных ворот, работающая с Alutech и Hormann. Своего производства в данном сегменте у них нет, и они выступают лишь в роли монтажников уже произведенного другими фирмами оборудования.
Инструкция по самостоятельному монтажу
Главная прелесть покупки продукции Дорхан – возможность самостоятельной сборки, без привлечения специалистов. Для этого требуется отнестись к процессу внимательно и не спеша, пошагово выполняя все этапы руководства по сборке.
Алгоритм сборки выглядит следующим образом:
проводим подготовительные работы;
собираем и устанавливаем каркас;
собираем и устанавливаем панели;
устанавливаем торсионный механизм;
настраиваем механизм.
Проводим подготовительные работы
Суть подготовительных мероприятий заключается в укреплении основания ворот и подготовке проема к монтажу. Для этого:
удаляем старую облицовку;
все трещины или неровности заделываются, после чего проем покрывается ровным слоем штукатурки;
проемы, изготовленные из таких материалов, как газосиликатный блок, пеноблок или пустотелый кирпич, нуждаются в усилении стальной рамой;
в помещении должно быть чисто. Мусор и лишние предметы будут мешать процессу установки.
Сборка и установка каркаса
Основные этапы сборки:
распаковываем детали;
проверяем пол гаража на горизонтальность. При необходимости выравниваем перепады с помощью подкладок;
монтируем вертикальные профили;
помечаем точки крепления и делаем на их месте отверстия под крепежи;
устанавливаем вертикальные стойки;
монтируем горизонтальные направляющие, закрепляя их при помощи соединительных пластин и крепежей;
устанавливаем угловые кронштейны на вертикальные стойки.
Сборка и монтаж панелей
Сборка панелей Дорхан не представляет никаких проблем, ведь для этого сделаны специальные крепежные отверстия, наличие которых превращает кропотливую и трудоемкую работу в удовольствие. При монтаже имейте в виду следующие нюансы:
монтаж верхней панели производится тщательно. Она считается самым сложным элементом конструкции;
монтаж всегда начинается сверху;
не забудьте отрегулировать верхний роликовый механизм, иначе между воротами и притолокой образуется щель.
Монтаж торсионного механизма
Торсионный механизм фиксируется на опорные кронштейны, после чего на вал устанавливаются пружина и подшипник. Сбоку барабана проделывается отверстие, в которое продевается трос. Продетый трос аккуратно наматывается на барабан конструкции и фиксируется при помощи саморезов.
Конец каждого троса скручивается в петлю, которая помещается в специальную нишу, смонтированную на кронштейне. Петли фиксируются специально изготовленными скобами. По завершению работ проверьте силу натяжения троса и скорректируйте ее в случае необходимости.
Этапы настройки
В этапы настройки входят следующие действия:
регулировка подъемных секционных ворот;
налаживание привода;
регулировка пружины.
Каждый этап имеет важное значение для обеспечения плавного и безопасного процесса открытия/закрытия секций.
Регулировка подъемных секционных ворот
Для самостоятельной регулировки потребуется выполнение таких действий, как:
Полотно ворот Дорхан фиксируется в нижнем положении.
Нижние кронштейны надежно крепятся к стене. Делайте это аккуратно и наверняка, так как кронштейны удерживают большой вес, и халатное отношение приведет к печальному результату.
Фиксируется шпонка.
Барабан закрепляется в одном положении с максимальной надежностью. Для этого затяните установочный винт как можно туже.
Проворачиваем вал до тех пор, пока не пропадет провисание.
Обратите внимание! Поворачивайте вал не спеша, излишнее натяжение нам ни к чему.
Как только нужное натяжение достигнуто, затягиваем болты основательно, до конца.
Правильное выполнение этих действий позволит отрегулировать конструкцию надежно и основательно.
Налаживание привода
Конструкции с электроприводом порой начинают барахлить, и нуждаются в дополнительной настройке. Основной причиной возникновения проблемы служит неправильная настройка границ верхнего и нижнего предела движения ворот. Настраиваем привод:
Берем пульт управления и нажимаем клавишу «Р». Это позволит выбрать канал привода.
Дожидаемся появления на дисплее цифры 1, после чего отпускаем кнопку.
Нажимаем «Р» повторно, не отпуская до тех пор, пока единица не начнет моргать.
Далее, при помощи клавиши «+», определяем правильные верхние границы полотна, после чего сохраняем настройку нажатием клавиши «Р».
Схожим образом настраиваем нижнюю границу, но теперь вместо единицы выбираем цифру два.
Закончив регулировку, проверьте работоспособность системы, убедившись, что элементы конструкции работают исправно, и нигде не требуется дополнительная корректировка.
Регулировка пружины
Алгоритм действий:
ослабляем фиксирующие элементы;
прокручиваем пружину на несколько оборотов, для достижения требуемого результата;
затягиваем фиксирующие элементы пружины обратно.
Важно! Несмотря на простоту сборки и регулировки продукции Дорхан, уделяйте повышенное внимание технике безопасности. Ворота весят немало, и в случае форс-мажорной ситуации нанесут серьезный вред. Помните об этом!

Привод ворот для распашных ворот: виды и тонкости монтажа
Конечно же, выбирать модель такого устройства, как привод ворот для распашных ворот, и заказывать их установку лучше в профессиональных мастерских. Современные модификации устройства подбираются в соответствии со спецификой объекта, конфигурации самих ворот и мощности работы.
Привод ворот для распашных ворот подразделяется на виды и в зависимости от принципа функционирования и метода монтажа. Поэтому при выборе советуют обратить внимание на технические характеристики изделия.
Серия Krono от итальянской фирмы Came
Привода для распашных ворот Came серии Krono отличаются прочностью конструкции, защищенным корпусом из алюминия.
Он охраняет двигатель от отрицательных воздействий, провоцирующих деформацию системы и коррозию. Привод работает плавно и бесшумно, а современные возможности механизма являются гарантией комфортности и простоты пользования. Автоматика с легкостью адаптируется к любым архитектурным формам. Приводы этой серии имеют электрический микровыключатель крайних позиций, что регулирует систему открывания и закрывания ворот.
Ati
Серия от фирмы Came — это приводы на электромеханической основе, относящиеся к линейному типу. Они отвечают самым высоким требованиям к надежности. Конструкция позволяет использовать изделия на воротах больших размеров. Они не нуждаются в частом техобслуживании и внутреннем регулировании. На приводах имеются выключатели крайних положений, которые обеспечивают точное регулирование угла открытия створки. Встроенный блок контролирует согласованность работы всех функций. Для питания требуется низкое напряжение. В случае помехи скорость движения створок контролируется автоматическим способом.
Fast
Серия от производителя Came предназначена для ворот распашной конструкции, которые установлены в проеме шириной 4,6 м. Ширина створок при этом должна быть не больше 2,3 м. В привод вмонтирован шарнирный рычаг. Он устанавливается на колоннах.
Приводы на автоматике этой серии просты в эксплуатации и установке. Конструкцией предусмотрена система разблокировки (специальная ручка), посредством которой можно открыть ворота быстро даже при отсутствии электроснабжения. Ручка обладает защитой от взлома.
Блок управления руководит всеми операциями и регулирует скорость движения калитки при открывании и закрывании. Створки останавливаются или же меняют свое направление при возникновении помех.
Ferni
Эти модели являются лучшим решением для ворот весом от 400 до 800 кг при длине створки до 2 м со столбами большого размера. При этом установочное расстояние между опорой, на которую осуществляется монтаж устройства, и осью вращения калитки составляет 380 мм. Для питания нужно низкое напряжение, что дает возможность пользователю эксплуатировать устройство интенсивно. Блок управления выступает регулятором скорости движения створок, четко регулирует усилие в двигателе. При возникновении помехи движение ворот меняет свое направление.
Frog
Приводы на автоматической основе от производителя Came применимы для любого типа распашной конструкции. Их особая схема позволяет работать воротам в автоматическом режиме. Модели этой серии являются лучшим решением для стилизованных створок, которые имеют оригинальный внешний вид.
Приводы обладают подземным типом установки. Современная технология, применяемая при разработке устройств, делает их безопасными и долговечными. Основу механизма составляет материал высокого качества. Устройства работают плавно и без шума. Они снабжены системой разблокировки, осуществляемой вручную, на случай непредвиденных ситуаций.
Amico
Серия Amico, рассчитанная на автоматические распашные ворота, привод которых устанавливается в точках с высоким уровнем проходимости и грузооборота, отличаются высокой функциональностью. Они применимы для ворот легкой конструкции.
Изготовлены на основе облегченных материалов. Употребляются в промышленности, на охраняемых объектах, в офисах, паркингах и др. Работу приборов отличает бесперебойность и стабильность. Устройства функционируют даже в тяжелых погодных условиях, что обеспечивает четко продуманная конструкция, выполненная из материалов высокого качества. Приводы для ворот линейки Amico соответствуют всем мировым стандартам качества и надежности. Они унифицированы и очень удобны при использовании.
Серия Moby от фирмы Nice
Любой привод Nice для распашных ворот серии Moby применяется для интенсивных нагрузок. В зависимости от модели они монтируются на воротах, ширина которых составляет 3-5 м. Устройства употребляются в самых разных сферах, начиная с предприятий промышленного типа и закачивая приватными владениями. В этой линейке имеются конструкции с уровнем питания двигателя в 24 В при постоянной подаче тока. В них встроен магнитный декодер, что делает устройство выносливым при бесперебойной нагрузке.
Высокую устойчивость прибора к неблагоприятным природным условиям обеспечивает прочный корпус привода, основу которого составляет алюминий с полимерным напылением. Детали конструкции, выполненные из бронзы, обеспечивают защиту, безопасность и долгий срок службы приспособления. Уникальная конструкция прибора заключается в плавной и бесшумной работе.
Wingo
Приводы серии Wingo от производителя Nice также применяются для ворот распашной конструкции. Устройства этой серии монтируются на ворота весом до 400 кг и с шириной створки не больше 1,8 м (модель WG 4000). Помимо того, модель Wg5000 применима для ворот весом до 500 кг. Длина створки при этом составляет до 3,5 м.
Все устройства относятся к такому типу, как линейный привод для распашных ворот. Они отличаются компактностью и незаметностью, поэтому подходят для ворот с любым дизайном.
Pluto
Приводы фирмы Nice серии Pluto рассчитаны на ворота, ширина створки которых составляет 3-5 м (Pluto 4000 и Pluto 5000). Это линейные приводы, обладающие компактностью. Они устанавливаются на поверхность створок практически незаметно.
Все детали, которые движутся, выполнены из сплава бронзы и стали, что является гарантией высокой прочности и устойчивости изделия. Приводы отличает бесшумная работа и плавный ход. Эта серия предназначена для частого использования на объектах разного назначения.
Hyppo 7000
В этой серии представлены две конструкции для распашных ворот, ширина створки которых составляет до 3 м. Они оснащены высокими стойками. Приводы этих моделей применимы на объектах промышленности, а также в приватных владениях.
Привод ворот для распашных ворот Hyppo 7005 — это устройство на электромеханической основе с нереверсивной конструкцией. Питание составляет 230 В при переменной подаче тока. Прибор содержит встроенный конечный выключатель, отвечающий как за открывание, так и за закрывание.
Привод ворот для распашных ворот Hyppo 7024 функционирует на основе электромеханики. Оснащен нереверсивным приводом и двигателем с показателем мощности в 24 В при постоянной подаче тока. Эта модель рассчитана на интенсивную эксплуатацию.
Любой привод для распашных ворот наружу этой серии очень просто устанавливается, не требует проведения сварочных работ и не нуждается в сложном сервисе. Основу всех деталей составляют металлические сплавы. Прибор оснащен устойчивым к повреждению или ударам корпусом, поэтому устройство прочное и прослужит довольно долго.
Pop
Системы на автоматике от фирмы-производителя Nice рассчитаны на калитки, конструкция которых предполагает одну створку. Ворота должны быть легкими, длиной до 2 м. Устройства электромеханические, нереверсивные, с приводом шарнирного типа. Используются для наружной установки и не требуют сложных работ и применения сварки. Благодаря своей компактности могут быть смонтированы на любом типе колонн (167 мм). Двигатель запитывается постоянным током в 24 В. Устройства идеальны для высокого уровня эксплуатации.
Интеллектуальная электроника приборов позволяет отслеживать любые помехи на пути движения калитки. При обнаружении препятствий створки подвержены блокировке. Есть возможность провести дополнительную комплектацию аккумуляторным батареями, что делает конструкцию независимой от статичных источников энергии.
Metro
Серия Metro от производителя Nice представлена как приспособления с подземным типом установки. Применимы для ворот, ширина створок которых составляет до 3,5 м. В серию входят четыре модели, в том числе и нереверсивная механическая конструкция, подходящая для больших нагрузок с уровнем питания двигателя в 24 В при постоянной подаче тока. В комплектацию включен магнитный инкодер. Помимо этого, линейка Metro включает четыре модели приводов, оснащенных усиленной фундаментной коробкой, толщина стенок которых составляет 2,5 мм. Ее внешний слой произведен из прочной стали высокого качества. Внутренние детали выполнены из бронзы. Устройства обладают механизмом разблокировки. Это металлический ключ, входящий в комплект привода распашных ворот.
Привод для ворот своими руками
Автоматические приспособления от итальянских производителей Came и Nice, российские изделия от фирмы «Дорхан» имеют достаточно высокую стоимость. Поэтому стоит задуматься, как сделать приспособление своими руками. Так можно сэкономить значительную сумму. Возможно ли это?
Что понадобится?
Что нужно, чтобы сделать привод? Распашные ворота своими руками изготовить практически невозможно, а вот автоматику к ним — вполне. Вам понадобятся:
Два активатора, оснащенные движками якорного типа. Они монтируются на расчетное место.
Крепление привода, которое выполняется таким образом, чтобы угол открытия калитки составлял 180 градусов.
Активаторы, которые смогут обеспечить смыкание створок при любой ситуации (если датчики отсутствуют, скорость движения створок будет разниться).
Привод для распашных ворот своими руками сделать не так легко. Поэтому советуют все же купить и установить своими силами конструкцию заводского изготовления.
Инструкция по монтажу
Инструкция по установке предполагает следующие действия:
Следует разметить место для крепления устройства на колоннах в соответствии с размерами установки, указанными в техническом паспорте.
Надо закрепить монтажный кронштейн. Метод крепежа выбирается в зависимости от материала колонны.
Устанавливается прямой рычаг и закрепляется двигатель.
На свое место закручивают изогнутый рычаг. К нему крепят передний кронштейн.
Выполняется проверка регулирования прибора и правильности функционирования элементов, отвечающих за безопасность и разблокировку.
Передний кронштейн закрепляется на створке посредством винтов. С этой целью просверливаются два отверстия на размеченных заранее местах.
Осуществляется регулирование концевых выключателей. Перед этим привод должен быть разблокирован, а ворота открыты ручным способом.
Створки следует полностью закрыть. При этом блок концевого выключателя должен занять нужное положение. Винт концевого блока при надобности следует расслабить.
После того как устройство будет заблокировано, подключается ток. Осуществляется проверка механизма: ворота надо несколько раз открыть и закрыть. При надобности осуществляется точная настройка, а винты затягиваются.
Остается подключить дистанционное управление в виде пульта с брелоком.
