Освещение жилого помещения — технология, презентации

Презентация рассказывает о типах освещения жилого помещения, о видах светильников.

Просмотр содержимого документа
«Освещение жилого помещения»

ОСВЕЩЕНИЕ ЖИЛОГО ПОМЕЩЕНИЯ 7 класс

ОСВЕЩЕНИЕ ЖИЛОГО ПОМЕЩЕНИЯ

7 класс

ВВЕДЕНИЕ

ВВЕДЕНИЕ

  • Создание системы освещения жилого помещения начинается с анализа существующих условий: как в помещение проникает естественный свет, каким образом расположена мебель, какие функциональные зоны требуют освещения, какого эффекта нужно добиться: настроя на работу или отдых.
  • При проектировании искусственного освещения жилого помещения учитывают три его составляющие: лампы, светильники, системы управления.
ЛАМПЫ Рассмотрим общепринятую классификацию. На основании принципов действия электроприборов в плане освещения выделяют следующие типы осветительных ламп: лампы накаливания, в том числе галогенные лампы накаливания и разрядные лампы, а также светодиодные, которые за последние несколько лет становятся все более популярными.

ЛАМПЫ

Рассмотрим общепринятую классификацию. На основании принципов действия электроприборов в плане освещения выделяют следующие типы осветительных ламп: лампы накаливания, в том числе галогенные лампы накаливания и разрядные лампы, а также светодиодные, которые за последние несколько лет становятся все более популярными.

ТИПЫ ЛАМП

ТИПЫ ЛАМП

  • Какая из ламп самая дешевая и простая в эксплуатации? Это всем знакомая лампа накаливания осветительная — ветеран в работе многочисленных бытовых электроприборов. Невысокая цена и легкость в эксплуатации делают их популярными уже не одно десятилетие. Им не страшны перепады температур, они мгновенно зажигаются и не содержат опасных паров ртути.
РЕФЛЕКТОРНЫЕ ЛАМПЫ

РЕФЛЕКТОРНЫЕ ЛАМПЫ

  • Нашли свое применение и рефлекторные лампы накаливания. Они во многом напоминают обычную лампу накаливания, единственное отличие – посеребренная поверхность. Используется это для того, чтобы создать направленное освещение в определенную точку, к примеру, на витрине или рекламном щите. Маркируют их R50, R63, и R80, где цифра указывает на диаметр. Они просты в применении, снабжены резьбовым цоколем стандартных размеров Е14 или Е27.
ЛЮМИНЕСЦЕНТНЫЕ ЛАМПЫ

ЛЮМИНЕСЦЕНТНЫЕ ЛАМПЫ

  • Это стеклянная колба белого цвета, покрытая с внутренней стороны люминофором и содержащая инертный газ с небольшим количеством паров ртути. Столкновение электронов с парами ртути дает ультрафиолетовое излучение, а оно, в свою очередь, за счет люминофора преобразуется в свет, который мы привыкли видеть. Срок эксплуатации таких ламп — около года, или 10 000 часов непрерывной работы. Но осветительные лампы такого типа имеют один существенный недостаток: они содержат ртуть. Поэтому они требуют очень аккуратного использования и специальных условий утилизации. Их нельзя ронять или просто выбросить в мусорный бак – ведь, как известно, пары ртути даже в малых количествах очень опасны. К тому же, попадая в воздух, они не растворяются, а зависают, отравляя все вокруг. Так, количество паров ртути от одной разбитой лампы примерно 50 мг3 при допустимом уровне концентрации паров 0,01 мг/м3.
ГАЛОГЕННАЯ ЛАМПА

ГАЛОГЕННАЯ ЛАМПА

  • Такие лампы относят к классу энергосберегающих. Это галогенные осветительные лампы, широко используемые в повседневной жизни. Благодаря компактным размерам их удобно использовать в осветительных приборах типа торшера, бра, потолочных светильниках с нестандартным плафоном, для декоративной встроенной подсветки. Для заполнения колбы такой лампы используют смесь специальных газов с парами брома или йода. При подключении прибора к сети нить накала (вольфрамовая спираль) разогревается и дает свечение. В отличие от обычной электрической лампочки, здесь вольфрам при нагреве не оседает на стенках колбы, а в соединении с газом дает более яркое и длительное свечение, до 4000 часов. Такие светильники излучают ультрафиолетовые лучи, что очень вредно для глаз. Поэтому качественные лампы имеют специальное защитное покрытие. Они очень чувствительны к перепадам напряжения и очень быстро могут выйти из строя.
СВЕТОДИОДНЫЕ ЛАМПЫ

СВЕТОДИОДНЫЕ ЛАМПЫ

  • Но одними из наиболее выгодных в плане экономии энергии считаются светодиодные или LED-лампы. В переводе с английского LED — light emittingdiode — «светоизлучающий диод». Светоотдача таких ламп 60-100 Лм/Вт, а средний срок службы составляет 30 000-50 000 часов. При этом современные осветительные лампы этого типа не нагреваются и совершенно безопасны в эксплуатации. Ну а если перегорит одна из лампочек, это не отразится на работе всего механизма, он продолжит работу. Цветовая температура у них довольно разнообразна – от мягкого желтого до холодного белого. Выбор цвета зависит от использования помещения и предпочтений хозяина. Так, например, для офиса лучше выбрать яркий белый с отметкой 6400К, для детской комнаты подойдет естественное освещение, не такое агрессивное, 4200К, ну а для спальни – немного желтоватый оттенок, 2700К.
СВЕТИЛЬНИКИ

СВЕТИЛЬНИКИ

  • Светильник  — искусственный источник света, прибор, перераспределяющий свет лампы (ламп) внутри больших телесных углов и обеспечивающий угловую концентрацию светового потока. Основной задачей светильника является рассеивание и направление света для освещения зданий, их внутренних помещений, прилегающих к зданиям территорий, улиц и пр. Светильники также могут выполнять декоративную функцию и функцию сигнализации.
ПОТОЛОЧНЫЕ

ПОТОЛОЧНЫЕ

  • Используют для создания общего освещения, особенно в помещениях с высокими потолками.
НАСТЕННЫЕ (БРА)

НАСТЕННЫЕ (БРА)

  • Используются для местного. Общего освещения, а также для подсветки отдельных элементов интерьера (картин, антиквариата).
НАСТОЛЬНЫЕ

НАСТОЛЬНЫЕ

  • Относятся источники света. Которые устанавливаются на поверхности. Приподнятые над полом. Они имеют подставку или зажим.
НАПОЛЬНЫЕ

НАПОЛЬНЫЕ

  • Устанавливают на полу.
ВСТРОЕННЫЕ

ВСТРОЕННЫЕ

  • Прячут в потолок, в элементы дизайна.
РЕЛЬСОВЫЕ

РЕЛЬСОВЫЕ

  • Образуют двумя основными элементами: рельсом, служащим опорой, и источниками света, которые можно перемещать.
ТРОСОВЫЕ

ТРОСОВЫЕ

  • Натяжные системы. Это системы освещения нового поколения.
СИСТЕМЫ УПРАВЛЕНИЯ СВЕТОМ

СИСТЕМЫ УПРАВЛЕНИЯ СВЕТОМ

  • Выключатель
  • Пульт управления
  • Диммеры-устройство для регулирования яркости освещения.
  • Датчик движения.
ТИПЫ ОСВЕЩЕНИЯ

ТИПЫ ОСВЕЩЕНИЯ

  • Общего освещения
  • Местного освещения
  • Направленное освещение
  • Декоративное освещение
  • Комбинированное освещение
ПРОФЕССИЯ

ПРОФЕССИЯ

  • Профессия электрика появилась в конце XIX столетия, когда началось использование электроэнергии, электрических станций. Для их контроля необходимы были люди, которые занимались обслуживанием и следили за их работой. Профессия электрика является одной из самых важных, квалифицированных и сложных. Они занимаются контролем работы электрооборудования, а также осуществляют его своевременный ремонт.
ПРОФЕССИЯ ОПИСАНИЕ Электриком является специалист, обладающий знаниями в области электричества, электрического снабжения и электрической безопасности. Для этого требуется много знаний. Профессия техника-электрика очень востребована на рынке труда: на всех предприятиях - больших и малых, а также для частных домов требуются такие специалисты. Данная специальность подразумевает обладание хорошими знаниями в области математики, физики и черчения. Также очень важно знать прикладную механику и основы электроники. Электрик, осуществляя свою деятельность, должен быть наделен следующими качествами: техническое мышление; внимательность; аккуратность; острота зрения.  Электриками не могут быть люди, имеющие заболевания опорно-двигательного аппарата, а также сердечной и нервной систем.

ОПИСАНИЕ

  • Электриком является специалист, обладающий знаниями в области электричества, электрического снабжения и электрической безопасности. Для этого требуется много знаний. Профессия техника-электрика очень востребована на рынке труда: на всех предприятиях — больших и малых, а также для частных домов требуются такие специалисты. Данная специальность подразумевает обладание хорошими знаниями в области математики, физики и черчения. Также очень важно знать прикладную механику и основы электроники. Электрик, осуществляя свою деятельность, должен быть наделен следующими качествами:
  • техническое мышление;
  • внимательность;
  • аккуратность;
  • острота зрения.

Электриками не могут быть люди, имеющие заболевания опорно-двигательного аппарата, а также сердечной и нервной систем.

ОПАСНОСТЬ

ОПАСНОСТЬ

ОПАСНОСТЬ

ОПАСНОСТЬ

  • Профессия электрика — опасная, поэтому человек, который хочет им стать, должен обладать соответствующими умениями, навыками, и быть квалифицированным работником. Они осуществляют работу в основном под напряжением, подвергая тем самым свою жизнь опасности. В зависимости от места работы обязанности различаются набором выполняемых функций:
  • основные виды деятельности электриков это:
  • ремонт;
  • обслуживание;
  • монтаж электрических приборов;
  • сборка электрических элементов.
Требования к профессии электрика

Требования к профессии электрика

Требования к профессии электрика

Требования к профессии электрика

  • Каждый сотрудник имеет свой уровень квалификации. В данной профессии предусматривается шесть разрядов и пять групп допуска по электрической безопасности.
  • Выделяется пять классов:
  • Обладают базовыми знаниями. Таковым может считаться штатный электрик, имеющий специализированное образование. Специалисты владеют навыками обеспечения безопасности и оказания первой медицинской помощи.
  • Электрик, имеющий образование в сфере электроники, обладает знаниями в области высоковольтного оборудования.
  • В этой группе сотрудник должен обладать достаточными сведениями о работе, знать правила действий с электрическим оборудованием, также нюансы техники безопасности.
  • В четвертую группу входят высококвалифицированные специалисты, обладающие основными положениями и знающие особенности устройства электрического оборудования. Электрик 4-го класса осуществляет ремонтные и профилактические работы.
  • Специалисты, обладающие углубленными знаниями в сфере электроники, знающие основные схемы и нюансы подведомственного им участка.
Преимущества и недостатки

Преимущества и недостатки

Преимущества и недостатки С повышением квалификации, получением высшего разряда увеличивается заработная плата. А это является ощутимым стимулом. Для повышения уровня квалификации проводятся всевозможные обучающие курсы для электриков.  Самым сложным в процессе работы электриком является правильность выявления неисправности. В любой сфере деятельности существуют свои преимущества и недостатки, возникающие в её процессе. Плюсами профессии электрика считаются: Возможность получить дополнительный заработок.  Также возможно совмещение, то есть осуществление рабочего процесса на нескольких предприятиях. Данная профессия является одной из самых востребованных. Отрицательными чертами являются:

Преимущества и недостатки

  • С повышением квалификации, получением высшего разряда увеличивается заработная плата. А это является ощутимым стимулом. Для повышения уровня квалификации проводятся всевозможные обучающие курсы для электриков.
  • Самым сложным в процессе работы электриком является правильность выявления неисправности. В любой сфере деятельности существуют свои преимущества и недостатки, возникающие в её процессе. Плюсами профессии электрика считаются:
  • Возможность получить дополнительный заработок.
  • Также возможно совмещение, то есть осуществление рабочего процесса на нескольких предприятиях.
  • Данная профессия является одной из самых востребованных.

Отрицательными чертами являются:

  • Высокая опасность в процессе работы.
  • Также существует случаи, когда необходимо работать на высоте.
  • Заработная плата зависит от квалификации и места осуществления деятельности.
Должностные инструкции профессии

Должностные инструкции профессии

  • Можно выделить следующие обязанности, которые электрик должен выполнять:
  • Занимается прокладкой электрических кабелей.
  • Осуществляет подключение оборудования.
  • Проводит необходимые расчеты размеров кабеля.
  • Занимается составление плана размещения электрической приводки.
  • Осуществляет профилактических осмотр и текущий ремонт электрических устройств.
  • Проводит монтажные работы, а также осуществляет монтаж вторичных цепей.
  • Занимаются ремонтом электрических сетей.
  • Занимаются установкой изоляторов и розеток.
  • Проводят подготовку приборов перед включением.
  • Ищут неисправности и осуществляют их дальнейший ремонт.
  • Занимаются обучением персонала в сфере осуществления безопасности в процессе работы с электрическими приборами.
  • Также получают новые знания.
Должностные инструкции профессии Задачи профессии

Задачи профессии

  • Основной задачей электрика является осуществление процесса по постоянному снабжению электричеством различных помещений, в том числе и улиц. Существуют следующие виды профессии электрика:
  • Инженер-электрик – занимается непосредственным проектированием систем электрического снабжения здания, осуществляет контроль за правильностью выполнения данного проекта. Также способен ремонтировать устройства и предотвращать возможные аварийные ситуации. Человек, занимающий должность инженера-электрика, должен владеть техническими навыками, знаниями в области математики и черчения.
  • Техник-электрик – непосредственно занимается ремонтом электрических приборов, а также предотвращает и устраняет все возможные неполадки. В его полномочия входят профилактические осмотры устройств, проведение измерений и расчетов. Техник-электрик должен знать принцип действия трансформатора, общее устройство энергосистем, систем автоматики.
  • Слесарь-электрик – осуществляет сборку и ремонт электрических сетей, простых узлов, устройств освещения. Также может выполнять работу обычного электрика, занимаясь осмотром и ремонтом приборов электропитания.
Практическая работа Я предлагаю вам выполнить практическую работу  на карточках. На каждой карточке чертеж детской комнаты, вам необходимо расставить осветительные приборы в тех местах, где свет необходим, учитывая какой вид осветительного прибора подходит для каждой ситуации).

Практическая работа

Я предлагаю вам выполнить практическую работу на карточках. На каждой карточке чертеж детской комнаты, вам необходимо расставить осветительные приборы в тех местах, где свет необходим, учитывая какой вид осветительного прибора подходит для каждой ситуации).

Домашнее задание Создать электронную презентацию.

Домашнее задание

Создать электронную презентацию.

  • История лампы накаливания.
  • История люминасцентной лампы.
  • Преимущества и недостатки люминасцентных ламп.
  • Лампы будущего – светодиоды.
  • Декоративное освещение загородного дома.
  • Декоративное освещение зданий в нашем городе.
  • Комплексная система управления «Умный дом» (Smart House).

Презентация к уроку по технологии на тему: Освещение жилого помещения

Слайд 1

Освещение жилого помещения

Слайд 2

Естественные источники света — это Солнце, звезды, атмосферное разряды, а также светящиеся объекты животного и растительного мира. Это могут быть светлячки, гнилушки.

Слайд 3

Естественный свет

Слайд 5

Искусственное освещение

Слайд 7

Комбинированное освещение

Слайд 8

Светильники Светильники-это приборы, которые являются источниками света.

Слайд 9

Виды светильников Потолочные висячие светильники (люстры) применяют для создания общего освещения.

Слайд 10

Настенные светильники (бра) Могут использоваться для местного, общего освещения, а также для подсветки отдельных элементов интерьера (картин)

Слайд 11

Настольные светильники Устанавливают на поверхности, приподнятые над головой.

Слайд 12

Напольные светильники (торшеры) Устанавливают на полу.

Слайд 13

Шинные светильники (рельсовые или трековые) Образуются двумя основными элементами: токонесущими шинами и источниками света, которые можно перемещать.

Слайд 14

Декоративное освещение

Слайд 15

Просматривая картинки в журналах и интернете, мы приходим к выводу, что архитектурное освещение фасадов это целое искусство. Для достижения таких, казалось бы, сложных задач в арсенале светодизайна имеется несколько приемов, которые используются при разработке концепции подсветки.

Слайд 16

2 . Контурная подсветка — здания достигается благодаря светодиодным трубкам и шнурам, которые идеально подходят для такого рода подсветки коттеджа. Скрытая подсветка элементов фасада — такой вид наружного освещения, который не освещает поверхность здания, а подсвечивает выступающие элементы фасада, подчеркивая архитектуру фасада и органично вписываясь в нее.

Слайд 17

На что обратить внимание при покупке наружных светильников: К товару должны прилагаться сертификаты безопасности. Указанная в документах степень защиты осветительных приборов должна быть не ниже IP44 — убедитесь, что в сертификате присутствует это обозначение. Узнайте, какую гарантию дает производитель на свой товар. Обратите внимание на материал, из которого изготовлен корпус светильника. Помните, что на светильник будут активно воздействовать влага и солнце. Если вертикальная ножка светильников выполнена из стальной трубы, необходимо проверить, прокрашена ли она изнутри — тогда светильники не будут ржаветь.

Слайд 18

Если использовать светильники на светодиодах, можно достичь хорошей освещенности при существенной экономии электроэнергии. Это дополнит ваше ландшафтное освещение линейными узорами, например, на пешеходной дорожке. В этом случае ограждение вдоль дорожки также будет вовлечено в игру света. Представьте только рисунки света на дорожках, плавно переходящие на ограждения, — сказочный вид!

Слайд 19

Освещение лестниц В первую очередь подсветка лестниц необходима для вашей безопасности, поэтому их освещению стоит уделить особое внимание. Если решается задача декоративного оформления лестничного пространства при помощи светильников, то здесь огромную роль могут играть наземные светильники.Такие светильники украсят лестницу.

Слайд 20

Освещение водоемов и бассейнов Освещение воды в ночное время создает удивительные по красоте эффекты. К примеру, обычному водоему благодаря грамотному свету можно придать по-настоящему сказочный вид, сочетая разные виды подсветки. Дизайнеры рекомендуют мутные водоемы подсвечивать теплым бело-желтым светом, а если вода абсолютно прозрачная — голубым: он подчеркнет чистоту воды.

Дизайн освещения квартиры : правила, схемы, проектирование, варианты

5468468648

Освещение жилища – одна из первооснов его проектирования. Можно даже сказать – дизайн освещения квартиры первая из первооснов ее проекта. Грамотный проект жилья как раз и начинается с проработки освещения: когда дело дойдет до камня, бетона и металла, исправить ошибки будет очень сложно, а то и вовсе невозможно.

Однако «дизайн освещения» – понятие сложное и многогранное. Свет должен быть здоровым и комфортным, показывать облик помещения и выражать индивидуальность его владельца. Соответственно дизайн освещения состоит из трех вытекающих одна их другой дисциплин:

  • Общий дизайн освещения, или просто освещение либо светодизайн. Он создает физиологически обоснованный фон, на котором располагается все остальное. По аналогии со строительством это несущая конструкция или, точнее, зал с подмостками и акустикой, в котором с одинаковым успехом могут выступать и скрипичный квартет, и рок-группа.
  • Световая архитектура подчеркивает концептуальную направленность помещения и проявляет мировоззрение его обитателей. Световая архитектура бывает внешняя и внутренняя, интерьерная. Некоторые стили интерьера, например модерн и хайтек, без соответствующего освещения вообще нереализуемы: интерьер теряет выразительность.
  • И, наконец, светодизайн в интерьере, или светодизайн интерьера – аналог меблировки и декора: он выражает индивидуальность владельца. В отличие от двух первых, светодизайн интерьера пластичен, точно так же, как мебель, статуэтки и картины можно менять и перемещать.

Такое разделение вовсе не надуманно, оно возникает самым естественным образом. Взгляните на рисунок: и без пояснений ясно, что слева – дизайн освещения, в центре – световая архитектура, а справа – светодизайн интерьера.

Дизайн общего освещения, световая архитектура и светодизайн интерьера

Полноценный дизайн-проект освещения включает в себя все три компонента, но описать их в одной статье невозможно, поэтому в настоящей речь пойдет о изначальном и самом главном: общем дизайне освещения квартиры. Об элементах световой архитектуры и светодизайна интерьера будет упомянуто по мере необходимости, когда без них невозможно решить общую задачу освещения.

Виды освещения

Все три вида светодизайна работают с освещением естественным, общим (фоновым), местным, рабочим и декоративным. Естественное приходится брать таким, как есть, ограничиваясь светорежиссурой (см. ниже): смягчением, отражением, рассеянием. По прочим общие правила таковы:

  1. Фон должен быть по возможности бестеневым, заливающим. Наши древнейшие инстинкты видят в глубокой тени опасность, что создает психологический дискомфорт. На практике ради простоты и экономии добиваются полутеней и ажурных теней.
  2. Местное освещение должно подчеркивать детали интерьера и декор, поэтому главное требование к нему – подходящий спектр, см. раздел о свойствах света.
  3. Рабочее освещение также локально, но ориентировано уже не на предмет, а на глаз: нужны оптимальная яркость и спектр в физиологических пределах восприятия.
  4. К декоративному освещению (например, подсветке потолка) требование одно: оно не должно вредно влиять на здоровье.

Примечание: есть неформальная разновидность освещения – фоновая засветка. О ней речь еще пойдет, а требование к ней – непрозрачность при взгляде снаружи.

Правила и нормы

Освещение должно благоприятно влиять на зрение, психику и общее состояние здоровья, поэтому начнем с санитарно-гигиенических требований. Правила освещения квартиры регламентируются по физическим параметрам ГОСТ Р 54943—2012 4 и СНиП 23-05-95 «Естественное и искусственное освещение»; СанПиН 1278-03 остаются в силе для старых зданий, но для проектирования новых недействительны. Эстетика нигде и никак не предписывается. Основные требования таковы:

  • освещенность общих жилых комнат, кухни и тренажерного зала – 150 лк; детской – 200 лк; рабочего кабинета – 300 лк; прихожей, туалета, совмещенного санузла – 50 лк; ванной, сауны, бассейна – 100 лк;
  • коэффициент естественной освещенности КЕО при боковом освещении для общих жилых комнат, кухни, бассейна и тренажерного зала – 0,5; детской – 0,7; рабочего кабинета – 1,0; прихожей, туалета, совмещенного санузла, ванной, сауны – не регламентируется;
  • для бассейна с тренажерным залом обобщенный показатель психологического дискомфорта UGR допустим 60 при пульсациях искусственного освещения до 20% Для ванной и туалета он не регламентируется; для остальных помещений UGR=0.

Примечания:

  1. Все значения – минимально допустимые. Пасмурным осенним днем под открытым небом освещенность составляет более 10 000 лк, так что «перебора» можно не бояться – столько электричества в проводке не бывает.
  2. КЕО для верхнего естественного освещения не рассматривается; измеряется боковой КЕО в горизонтальной плоскости пола.

Но что такое эти КЕО и UGR? Посмотрим, начиная с КЕО, он проще. Чтобы взяться за UGR, придется немного разобраться в свойствах света.

КЕО

КЕО, попросту говоря – доля естественного света, поступающего в помещение. Если, к примеру, люксметр на полу открытого балкона показал 400 лк, а на полу в центре смежной с ним комнаты 250 лк, то КЕО будет 250/400 = 0,625. Норма выдержана.

Как определить КЕО?

В домашних условиях КЕО довольно просто определяется фотокамерой, если она не совсем уж мыльница:

  • Берем белый лист бумаги (не пластика или пленки) форматом побольше, в ясный полдень кладем на пол балкона или на землю под окном, ставим камеру на приоритет диафрагмы (режим А) и замеряем выдержку по нему.
  • То же самое проделываем в комнате, стоя лицом к окну. Отношение выдержек (а современные фотокамеры меряют их с точностью до 1/3 – 1/4 ступени) и даст КЕО.

Пример: выдержка по бумаге на улице – 1/60 с, а в комнате – 1/40 с. КЕО будет 40/60=0,67.

UGR

Коэффициент дискомфорта UGR вычисляется по формуле из международного стандарта EN 12464-1. В его основе – так называемая жесткость света, которую в нормативных документах почему-то называют блёсткостью (и кто только такую чушь выдумал, когда в русском есть простое и понятное слово? Сакрально-корпоративный язык, или как?) Очень яркий свет может быть мягким и благоприятным для зрения, а тусклый жесткий – раздражать и портить его.

Жесткость света определяется тремя параметрами светового потока: степенями поляризации, когерентности и спектром. Поток света состоит из огромного количества элементарных частиц из класса бозонов – фотонов, являющихся одновременно и квантами электромагнитного излучения с определенной частотой, фазой и направлениями электрического и магнитного векторов. Изменяется UGR в пределах от 0 до 100.

Поляризация

Степень поляризации показывает, у какой доли фотонов направления векторов поля совпадают. У пасмурного неба и ламп накаливания общая поляризация около нуля, у ясного неба и люминесцентных ламп – единицы процентов, до 20 %; блики от зеркальных поверхностей и свет от квантовых источников – лазеров, светодиодов – может быть поляризован на 100%. Свет считается мягким при поляризации до 10%. Направленное отражение и преломление света увеличивают его поляризацию.

Проверить поляризацию света можно фотографическим поляроидным фильтром: поляроид, глядя через него, поворачивают на 180 градусов. Если общая яркость заметно не меняется, свет считается комфортным, и по пропаданию либо ослаблению можно сразу увидеть источники ужесточения света.

Когерентность

Степень когерентности показывает, у какой доли квантов света совпадают их фазы. Жесткость света определяется длиной цуга когерентности – длины участка светового потока, в котором степень когерентности превышает 50%. Именно из-за довольно высокой когерентности света фотографии со вспышкой выходят безжизненными. Определить длину цуга когерентности в домашних условиях невозможно, но при обычном освещении отсутствие заметной поляризации свидетельствует и о ничтожно малом цуге когерентности. Исключение – те же квантовые источники: когерентность их света может доходить до 100% на расстоянии в несколько метров.

Спектр

Глаз легко адаптируется к эффективной цветовой температуре освещения: если в ясный день она у солнечного света равна 5700 К, то в пасмурный – 6300 К, а на закате падает до примерно 2000 К. Но спектр Солнца – тепловой, гладкий (на рис. слева), поэтому для зрения наилучшим образом подходят тепловые источники света: лампы накаливания обычные, ксеноновые, криптоновые, фреоновые, галогенные. К сожалению, они неэкономичны, поэтому современное освещение жилья все чаще строится на использовании ламп люминесцентных.

Виды спектров белого света

Виды спектров белого света

Люминесцентный спектр (посредине на рис.) – псевдобелый, в его огибающей есть заметные провалы. Предметы цветов, совпадающих с провалами, зрительно при искусственном освещении кажутся темнее, что создает дисгармонию. Кроме того, получение псевдобелого света требует некоторого увеличения интенсивности спектральных зон, что тоже для зрения не очень хорошо.

Тем не менее, ученые с инженерами неустанно работают над совершенствованием люминесцентных ламп, и современные их модели с трехслойным люминофором дают свет, практически не уступающий солнечному рассеянному по комфортности.

Как проверить качество света?

Дома качество света от лампочки-экономки можно грубо определить, если на хозяйстве есть что-то маломощное с питанием от солнечной батареи: калькулятор, приемник. Процедура такова:

  • «Калибруем» прибор лампочкой накаливания на 40-60 Вт: засекаем, на каком расстоянии от нее батарея даст рабочий ток и прибор включится.
  • Подносим его же к люминесцентной лампе: если расстояние, на котором батарея «задышала», уменьшилось не более чем в 2,5 раза, свет комфортный. Мощность проверяемой лампочки может быть в пределах 13-24 Вт; для 9-11 Вт расстояние сработки батареи уменьшается еще в 1,5 раза.

Пример: прибор включился в 0,6 м от лампы накаливания и в 15 см от 11 Вт экономки. 60/15=4, а 2,5х1,5=3,75. Лампа дрянная «альтернативная»; пойдет разве что для местного освещения.

Дополнения к СНиП 23-05-95 разрешают применение светодиодных светильников при условии соблюдения санитарных норм, но для общего освещения комнат они совершенно не подходят не только по поляризации с когерентностью, но и по спектру: он синтетический, островной (на рис. справа). Дело тут не столько в том, что предметы, попавшие в глухие его провалы, покажутся черными.

Главная вредность островного спектра – высокая концентрация энергии в пиках огибающей, необходимая для создания нужной общей яркости белого. Пики энергии перегружают зрительные сенсоры глаза, что портит зрение и здоровье вообще. По аналогии: удар по голове подушкой разве что разозлит, а кирпичом можно и укокошить.

Поэтому основные области применения светодиодов в освещении жилья – дизайн освещения потолков и подсветка/засветка, причем крайне желательно световые ленты располагать за карнизами, чтобы хоть поляризация с когерентностью вследствие диффузного отражения снизились.

О поверхностной яркости

По санитарным нормам поверхностная яркость источников света не должна превышать 200 кд/кв.м. Галогенки, дающие очень благоприятный для зрения тепловой спектр, далеко выходят за этот порог, представляя собой точечные источники света. Поэтому их при освещении рабочей зоны необходимо прятать за козырек или утапливать в мебель, а для общего освещения использовать светильники с матовыми колпачками либо диффузное переотражение света, направляя его на белый потолок или на стены.

Видео: ошибки в светодизайне

Пошел светодизайн

Проектирование освещения комнаты начинается со светорежиссуры естественного освещения. Затем к нему по КЕО должно быть привязано искусственное: световой шок от включения слишком яркого света также вреден. Привязка делается для определения необходимой мощности источников света.

Затем по оригинал-макету дизайна интерьера выбирают типы и номенклатуру осветительных приборов, их технические характеристки. При этом нередко приходится дорабатывать макет.

Следующий этап – размещение светильников, а по его результату разрабатывается электрическая схема освещения квартиры. И только после этого свет «вклеивается» в строительный проект, что опять может потребовать разного рода доработок.

О концепциях света

Есть два общих подхода к освещению: европейский и американский.

  1. Основа европейского – люстра как объединяющий людей элемент, то самое уютное ярко освещенное местечко, по которому тосковал Хэмингуэй.
  2. Американская концепция – экономно-индивидуальная, в ее основе бра. К черту всякие там сборища, забьюсь в свой угол со стаканом виски, и чтобы счетчик меньше мотал.

И тот, и другой подход позволяют получить фоновое почти бестеневое освещение, а плафон или разбросанные по потолку галогенки вместо люстры позволяют применить подход синтетический: потолочный свет посекционно через двойной выключатель, а бра – с индивидуальными выключателями. Проблема множества проводов при этом решается обшивкой стен и потолка, под ней прячутся электрошнуры.

Самостоятельное правильное освещение квартиры сводится к ее освещению покомнатно, этим мы и займемся.

Видео: альтернативный субъективный взгляд на виды освещения

Естественный свет

Проходя через стекло или отражаясь от зеркала, прямой естественный свет может стать слишком жестким. Кроме того, свет из окна не должен быть и слишком резким, чрезмерно направленным.

Смягчают жесткий свет полупрозрачные или ажурные преграды – тюль, органза. Они же и рассеивают свет, что издавна используется для оптимизации естественного освещения.

В наше время есть средство, позволяющее, кроме того, направить свет куда нужно, не пользуясь поляризующими его зеркалами: вертикальные тканевые жалюзи. Даже если их полотнища расположены параллельно лучам, они за счет дифракции сбивают жесткость света до приемлемой величины. Поворот полотнищ дает диффузное отражение в нужном направлении, а сдвигая-раздвигая их, можно перехватить часть светового потока и направить в темный угол. В продаже уже можно встретить «умные» жалюзи, автоматически поддерживающие оптимальный режим освещения комнаты, но и для самодельщиков, знакомых с электроникой, тут огромное поле непаханное.

Искусственное освещение

Общие правила

Для увязки дизайна интерьера со светом полезно помнить следующее:

  • Свет и цвет дают пространство, если они согласованы по спектру: подсветка синим красного даст лишь провал.
  • Плоскости зримо растягиваются по направлению потоков света.
  • Помещения с общим светлым тоном дизайна нужно освещать равномерно, а темные – по зонам.
  • Зоны освещаются равномерно.
  • Рабочий свет должен быть белым.
  • Местный свет для цветных объектов тоже нужен белый, а для белых возможен цветной.
  • Глубокие тени нежелательны в любом случае.
О галогенках

Галогенные лампы создают приличное бестеневое освещение при небольшой потребляемой мощности, т.к. равномерно распределенные по потолку, образуют подобие излучающей плоскости. Но тени под мебелью окажутся глубокими, поэтому в жилых комнатах галогенки нужно лишать «точечности», как описано выше. В небольших комнатах (кухня, прихожая) вниз особо не посмотришь, и там галогенки для общего освещения можно применять безо всякого.

Определяем силу света

За опору берем лампочку-экономку, проверенную на качество света. Чтобы определить общую мощность для освещения комнаты, замеряем создаваемую ею одной, подвешенной к потолку, освещенность на полу в центре. Если нет возможности воспользоваться люксметром или дать заявку в СЭС на измерение освещенности, выручит та же фотокамера: ставим ее в режим S (приоритет выдержки), и замеряем экспозицию по белому листу. Значению примерно в 100 лк соответствуют 0,5 с при диафрагме А=2,8, 1 с при А=4 и 2 с при А=5,6.

Пример: объектив камеры с максимальной «дыркой» 4. Замер дал выдержку 4 с. Освещенность – не более (1/4)х100=25 лк. Для создания общей освещенности в 150 лк нужно не менее 6 таких лампочек.

Выбор источников

Общий дизайн освещения комнаты определяется не только свойствами их света, но и диаграммами направленности ДН, см. рис. Кардиоидная ДН предпочтительна для общего освещения любых помещений среднего размера.

Виды диаграмм направленности источников света

Виды диаграмм направленности источников света

Кардиоиду дает одна лампа или их группа в плафоне. Если колбы ламп расположены горизонтально, кардиоида будет вытянута вниз; если вертикально колбами вниз, ДН растянется в стороны. Первое предпочтительно для комнат с темной мебелью; второе – для светлых.

Восьмерка получается из кардиоиды, если светильник снабжен нижним рефлектором («поддоном»). Сходна по свойствам с кардиоидой, но более подходит для освещения больших площадей или комнат с высокими потолками.

Веерную ДН имеют лампы в рефлекторе. Чем уже и глубже рефлектор, тем меньше раскрыв веера. Используются для местного, рабочего и зонального освещения. Светильники с веерной ДН, регулируемые по высоте, позволяют удачно решить проблему освещения общей однокомнатной квартиры: поднимая их и опуская, можно светом регулировать размеры зон.

ДН-лепесток дают бра. «Ухо» лепестка может быть направленно вверх или вниз, смотря по расположению лампы: колбой вверх или вниз соответсвенно. В горизонтальной плоскости ДН бра – кардиоида. В американской системе бра принято использовать с ухом ДН вверх; в европейской – ухом вниз и меньшей мощности, для временного рабочего освещения.

Косеканс-квадратная (маячная, радарная) ДН имеет важнейшее достоинство: в пределах светового пятна освещенность теоретически идеально, а практически почти равномерна. Добиться КК ДН технически сложно, но почти такую дает настольная лампа с лампочкой колбой вверх и большим полусферическим абажуром-рефлектором над ней. Видели на рисунках настольную лампу Ленина? Кем бы он ни был, но, всю жизнь перерабатывая горы документов, потребности в очках не испытывал.

О растровых светильниках

Растровые светильники годятся для больших общественных помещений с высокими потолками. В жилых комнатах это как раз тот случай, когда оптимальный по яркости свет оказывается недопустимо жестким.

Размещение светильников

Размещение светильников разберем на примерах, т.к. дать универсальный рецепт для любых вкусов и потребностей невозможно. Общее лишь одно – евроосвещение. Американский свет нигде, кроме крайне утилитарных США, не прижился, и в пуританской Англии тоже.

Гостиная

Освещение гостиных

Освещение гостиной основывается на люстре в центре потолка, см. рис слева и в центре. ДН для светлых гостиных – кардиоида; для больших, сложной формы и темноватых – восьмерка; это позволяет не тратя лишней мощности осветить стены и углы. Если устроен светлый гипсокартонный потолок (справа), еще более экономного бестеневого фона можно добиться галогенками, и в него же впишется декоративная светодиодная подсветка.

Спальня

Освещение спальниСпальня – единственная комната, где не только допустима, но и рекомендуема светодиодная подсветка потолка: изменяя ее цвет, можно менять настрой помещения под сон, бодрствующий отдых или чем там еще в спальне занимаются. Для «кроватной» зоны достаточно освещения бра или торшерами у изголовья (см. рис), а вот потолочный светильник нужно сместить в центр зоны бодрствования. Очень хорошо подойдет веерный с широким раскрывом, регулируемый по высоте: размер зоны бодрствования можно будет менять сообразно использованию спальни в текущий момент.

Освещение спальни прекрасно дополняет светодиодная засветка окна. Ленты размещают по периметру оконного проема так, чтобы они светили вдоль стекол, а изнутри занавешиваются органзой. На кровати в такой спальне можно при открытом окне вытворять невероятное, а соглядатаи ничего, кроме, возможно, смутных теней, не увидят.

Детская

Освещение детских комнат

По детским глазам жесткий свет бьет особенно сильно, поэтому на потолке нужен матовый плафон или галогенки с матовыми колпачками. Варианты освещения детской показаны на рисунке; справа – формально правильный, а психологически неприемлемый. Портят все темные декоративные карнизы-облака. Кому уютно все время жить под грозовым небом? Уж точно не детям.

Кухня

Освещение кухниДля освещения кухни оптимальны галогенки. Тени под мебелью здесь не бросаются в глаза, а галогенки не только меньше нагрузят кухонную проводку (которая и так самая нагруженная в квартире), но и самоочищаются от оседающего чада, т.к. при работе сильно нагреваются. Как избавиться от точечности галогенок, описано выше; пример удачного светодизайна кухни показан на рисунке слева – в кухне по свету должна доминировать рабочая зона.

Прихожая

Освещение коридора должно быть прежде всего равномерным: прихожая – лицо дома, а, прошу прощения, приличные граждане с перекошенной рожей на люди не показываются. Экономная светодиодная подсветка из-за карниза с переотражением от белого матового потолка, слева на рис., вполне оправдана: в прихожей надолго не задерживаются, но пойдут и самые обычные матовые плафоны, в центре.

Освещение прихожих

А вот вычурных световых решений, как на рис. справа, следует избегать: у визитера, разговор с которым для вас, возможно, принципиально важен, может возникнуть подсознательное впечатление, что он пришел не к перспективному подчиненному или потенциальному партнеру, а в замок Дракулы.

Ванная

Оптимальное освещение ванной и туалета – ровное, мягкое, практически бестеневое, как на рис. слева. Глубокие тени, блики, пятна, как на двух рис. справа, и порам кожи не дадут как следует раскрыться при помывке, и перистальтику кишечника сделают вялой. Решается это, как правило, всего одним плафоном на потолке – ванные отделывают светлыми, хорошо отражающими материалами.

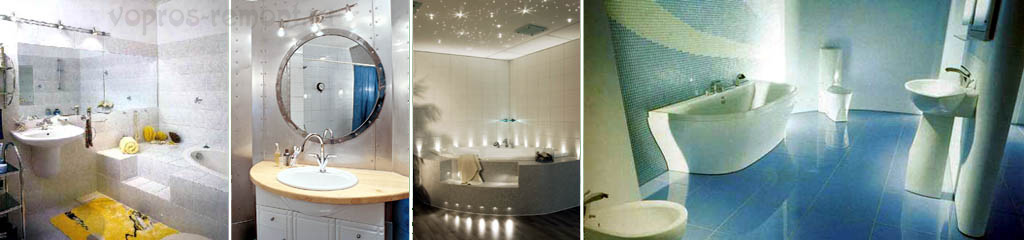

Освещение ванных и туалета

В светильниках – лампы накаливания. Свет в ванной сутками не полыхает, так что экономия не важна, но бликующих поверхностей более чем достаточно. Кроме того, у экономок, упрятанных во влагозащищенные светильники, от перегрева быстро выходит из строя электроника.

Рабочее освещение зеркала – матовыми галогенками (вторая слева поз на рис.), как в детской, но причина уже другая: режущие глаза точки не дадут разглядеть мелкие недостатки внешности, которые потом будут заметны окружающим.

Квартира-студия

Освещение квартиры-студииОсвещение квартиры-студии строится из принципа содействия зонированию. Удачный пример показан на рис слева. Изюминка – смещенный в центр зоны отдыха потолочный плафон с восьмерочной ДН. В сочетании с направленным потоком света из окна такой общий свет делает эффективными любые другие способы зонирования помещения.

О натяжных потолках

Освещение натяжных потолков технически сводится к подбору совместимых по тепловыделению и плотности потока энергии (ППЭ) излучения светильников и материала потолка, но это отдельная тема, к светодизайну не относящаяся. Что же касается его как такового, то натяжные потолки как раз и придумали ради полного светового самовыражения (см. рис), поэтому способы их освещения нигде и никак не регламентируются, а давать наставления значило бы выхолащивать идею.

Примеры светодизайна натяжных потолков

Но один совет дать все же нужно: предусмотрите на случай выключения красоты несказанной в межпотолочном пространстве слабенькую подсветку в тон общему дизайну, как на след. рис. слева. Иначе отблескивающий потолок может испортить умиротворяющий уют комнаты, что видно там же справа.

Натяжные потолки с фоновой подсветкой и без нее

Натяжные потолки с фоновой подсветкой и без нее

Видео: примеры освещения потолков

А о тепле? Не забыли!

Даже самые экономные лампочки-экономки выделяют довольно много тепла. Монтаж светильников нужно вести с учетом этого обстоятельства. К осветительным приборам прилагаются инструкции (или их можно найти по фирменному обозначению), в которых указывается допустимая мощность ламп, расстояние до стен и т.п. Этих указаний нужно придерживаться, но для экономок есть нюанс: их тепловыделение в ваттах рассчитывается по отдельности. Напряжение сети известно, а потребляемый ток указывается на цоколе.

Дело в том, что электросхема экономки имеет довольно большую реактивность, а обозначение мощности на упаковке показывает эффективную потребляемую мощность, сколько счетчик намотает. Некоторое время после включения тепла экономка выделит больше, а потом будет выделять меньше. Быстро сгорающие экономки – результат их помещения в глухие тесные плафоны, поэтому дайте хорошим в общем-то лампочкам дышать свободно.

Видео: фильм об основах светодизайна

Натяжные потолки с фоновой подсветкой и без нее Загрузка…

что еще почитать:

Вывести все материалы с меткой:

Освещение квартир, выбор светильников

Выбор светильников

     Для жилых помещений, прежде всего, следует правильно подобрать светильники. Светильник (осветительный прибор) включает в себя источник света (лампу), патрон для присоединения лампы к электрической сети, отражатели, плафоны, пускорегулирующую аппаратуру и приспособления для крепления светильника к поверхности потолка или стены. Значительную роль в выборе светильников играют не только их светотехнические характеристики, но и их внешний вид, и конечно, тип используемых источников света. Для освещения жилых помещений чаще всего используют лампы накаливания (включая галогенные — усовершенствованную разновидность ламп накаливания), и компактные люминесцентные лампы. Основные характеристики различных источников света приведены в статье «Освещение — выбор источников света».

    При проектировании освещения в различных административных и производственных зданиях проектировщик выбирает светильники строго из числа разрешенных для данного типа помещения. Для освещения квартиры нет жестких ограничений при выборе светильников. Для дома, а также для некоторых офисных и производственных зданий, светильники можно выбрать и приобрести в интернет магазинах,  официальные сайты которых вы можете посмотреть на странице сайта Магазины светильников.

    Разные светильники, обеспечивающие заданную освещенность в помещении, могут иметь различную площадь излучающей поверхности. При этом, чем больше площадь излучающей поверхности, тем меньше плотность светового потока на излучающей поверхности источника излучения, определяется как лм/м2. Этот параметр часто называют светимостью. Для того, что бы светильник ни оказывал слепящего воздействия, стараются за счет плафонов увеличить излучающую поверхность ламп. Либо конструируют рассеиватели и отражатели светильника таким образом, что бы светящиеся поверхности ламп не попадали в поле зрения. Конечно, идеальным рассеивателем является белый потолок с высоким коэффициентом отражения.

    В настоящее время, к сожалению, в России производятся попытки отказа от ламп накаливания в виду их низкой энергоэффективности (отношение светового потока, исходящего от светильника, к потребляемой светильником электрической мощности). Но пока взамен им практически ничего не предложено. Все имеющиеся источники света уступают обычным лампам накаливания (соответственно и галогенным лампам) по  качеству спектра. В лампах накаливания свет излучается нагретой спиралью (вольфрамовой нитью) и имеет очень равномерный спектр. А благодаря большой инерционности нагретой спирали лампы практически отсутствуют пульсации освещенности. Кроме того световой поток ламп накаливания легко регулировать специальными регуляторами – диммерами, имеющими вид обычного выключателя.

    Еще одной особенностью ламп накаливания является близость их спектра к спектру солнечного света в утренние и вечерние часы, когда синяя составляющая спектра минимальна. Преобладание в спектральном составе ламп синей составляющей может в ряде случаев нанести вред здоровью. Подробнее о потенциальном вреде высоких уровней синего света в спектре источников света можно прочитать в статье «Освещение — требования к спектру ламп».

    В общественных зданиях в соответствии с Санитарными правилами и нормами, регулирующими гигиенические требования к освещению СанПиН 2.2.1/2.1.1.1278-03 (с изменениями и дополнениями от 15 марта 2010 года) лампы накаливания при проектировании освещения разрешено использовать только для освещения помещений в учреждениях дошкольного, школьного и профессионально-технического образования (п. 3.1.5). Также в основных функциональных помещениях лечебно-профилактических учреждений. То есть только там, где, не смотря на существенно повышенное потребление электроэнергии, требуется создать максимальный комфорт для глаз. В этих же помещениях могут быть использованы светильники с люминесцентными лампами. Для люминесцентных светильников, используемых в жилых помещениях, необходимо использовать электронные пускорегулирующие аппараты (ПРА), позволяющие существенно снизить пульсации освещенности по сравнению с электромагнитными ПРА.

    В последние годы широкое распространение получили светодиодные источники света. Но, на них в соответствие с упомянутым выше СанПиНом накладываются довольно значительные ограничения: в жилых и общественных зданиях осветительные приборы со светодиодами должны иметь защитный угол, исключающий попадание в поле зрения прямого излучения (п. 3.1.5). То есть плафоны и рассеиватели светильника должны быть такими, чтобы мы не могли видеть саму светящуюся поверхность светодиодов. В противном случае светодиодные светильники могут оказывать значительное слепящее воздействие. Так как очень маленькая поверхность светодиода способна создавать значительный световой поток. Кроме того, некоторые дешевые светодиодные лампы, содержащие простейшие устройства управления, имеют неприемлемый коэффициент пульсаций освещенности, доходящий до 80%. Если освещать квартиру лампами с таким коэффициентом пульсаций освещенности, то после часа чтения глаза почувствуют напряжение и усталость. А успеваемость детей в школе покатится по наклонной вниз.

    Спектр многих светодиодных источников света имеет явно выраженные подъемы и провалы. Кроме того, в светильниках могут быть использованы светодиоды, разработанные не для использования в осветительных приборах, а для подсветки рекламных баннеров. К спектру таких светодиодов не предъявляют высоких требований.

    Наиболее близко к лампам накаливания в отношении качества излучаемого спектра приближаются люминесцентные лампы с многослойным люминофором. Индекс цветопередачи трубчатых ламп с пятью и более слоями люминофора может достигать величины 90 и даже 95. Такие лампы имеют в маркировке обозначение 927, 930, 940, 950. Здесь цифра 9 обозначает индекс цветопередачи, равный или превышающий 90. А вторая и третья цифры  обозначают цветовую температуру лампы: 27 – 2700 градусов Кельвина, 30 – 3000 градусов и так далее.

Нормы освещенности

     При проектировании освещения квартир и жилых домов в соответствие с СанПиН 2.2.1/2.1.1.1278-03 и СП 52.13330.2011 рекомендуется выполнять расчет освещенности исходя из минимальной горизонтальной освещенности на уровне пола: 150 люкс (лк) в жилых комнатах и на кухне, 200 лк в комнатах для детей, 50 лк в ванных комнатах и санузлах. В местах для чтения (кабинеты, домашние библиотеки) освещенность должна быть 300 лк. На поверхности столов в кабинетах и библиотеках освещенность следует поддерживать на уровне 400 – 500 лк. Для этого дополнительно к общему освещению может быть использовано местное освещение — настольная лампа. При использовании для освещения галогенных ламп и обычных ламп накаливания нормы освещенности могут быть уменьшены на 1 ступень (примерно в полтора раза). Измеряют освещенность специальным прибором – люксметром.

     В домашних условиях при отсутствии люксметра измерить освещенность можно обычным цифровым фотоаппаратом. Об этом подробно написано в статье Измерение освещенности фотоаппаратом. Там же описано, как выполнить калибровку фотоаппарата и при необходимости оценить коэффициенты отражения стен, потолка и пола. Но необходимо учесть, что точность измерений будет меньше, чем при использовании специальных приборов.



Размещение светильников

    В жилых помещениях редко используют большое количество светильников и как правило их размещение не вызывает трудностей. В центре комнат обычно подвешивают люстры. На некоторых стенах (в гостиной у дивана, на кухне над столом) устанавливают настенные светильники – бра. Так же выделяют отдельные зоны на потолках, в которые устанавливают светильники. Причем в выделенных зонах потолок, как правило, делают с  перепадом высоты. Для примера на  Рис. 1 показан план электропроводки осветительной сети квартиры.



 План освещения квартиры

Рис. 1 План освещения квартиры

(на этом рисунке: 1 – кухня, 2 – ванная комната, 3- санузел, 4 и 5 – коридоры, 6 — зал, 7- гардеробная, 8 – спальня, 9 – балкон)

     Часть светильников может быть привязана к мебели. Поэтому часто перед планированием мест размещения светильников решают все вопросы относительно выбора и размещения мебели. Затем выполняют дизайнерские чертежи с точными привязками светильников и некоторых выключателей относительно строительных конструкций помещений. В частности это касается прикроватных бра в спальнях. Например, в помещении 8 на Рис.1 две бра должны быть расположены симметрично относительно кровати, а переключатели должны быть установлены над прикроватными тумбочками. Не имея точных привязок, электромонтажники не смогут определить желаемые места размещения этих настенных светильников. Следовательно, до прокладки кабелей к ним необходимо знать размеры и точное размещение кровати в комнате.

    Планы электропроводки выполняют в соответствии с ГОСТ 21.608-84. Нормативный документ действует уже более 30 лет. В настоящее время стандарт переработан и находится в стадии утверждения. При проектировании освещения квартир и жилых домов допускаются некоторые упрощения в проектах, например не указываются нормируемые освещенности в помещениях.

    Если в квартире планируются некоторые архитектурные элементы на потолках, имеющие перепады высоты, например как показано на Рис.2, то до их монтажа следует определиться с местами установки в них светильников. Показанный полукруг с пятью точечными светильниками установлен в помещении 6.

Полукруг со светильниками

Рис. 2 Полукруг со светильниками

    Конструкции для установки светильников необходимо собирать так, что бы направляющие для крепления листов гипсокартона не мешали устанавливать светильники. Конструкция со светильниками, показанная на Рис. 2 до обшивки ее гипсокартоном показана на Рис. 3.



 Конструкция для установки светильников

Рис. 3 Конструкция для установки светильников

       Как видно на фотографии, ни одна из направляющих не мешает процессу монтажа светильников. Аналогичный полукруг со светильниками на кухне 1 был ранее показан в статье Светильники для кухни.

       Если возникает необходимость установки светильников внутри мебели (например в шкафу), то необходимо учесть все требования ГОСТ Р 50571.7.713-2011 и пункт 559.5 ГОСТ Р 50571.29-2009. Прежде всего, необходимо подобрать светильники, температура корпуса у которых в нормальном режиме не превышает 90оС (при коротком замыкании не более 115оС).  Если есть опасность воспламенения в замкнутом пространстве, то на дверь устанавливают блокировку, отключающую светильник от сети при закрытой двери мебели. Так же необходимо учитывать огнестойкость материалов в месте установки светильника и на поверхностях, подверженных тепловому воздействию.

Управление освещением

    Для управления освещением используют выключатели, переключатели (для управления осветительным прибором из нескольких мест), диммеры (для плавной регулировки освещенности в помещении), датчики движения (позволяют включать свет, когда кто-то проходит по коридору). Способ управления освещением в каждом помещении согласовывают с заказчиком и отображают в проекте освещения квартиры.

    Основные схемы контактных групп выключателей и переключателей можно найти в статье «Выключатели». Как можно управлять светильниками из нескольких мест, описано в статье «Управление освещением из нескольких мест».

    На плане электропроводки Рис.1 в помещении 8 из двух мест управляются две прикроватные бра. Они подключены к розеточной группе Гр. 5. В этом случае с одной стороны, установленные на небольшой высоте, настенные светильники имеют дополнительную защиту посредством УЗО, с другой стороны при возникновении проблем в групповой линии Гр. 2 спальня (помещение 8) будет частично освещена. Использование переключателей позволяет выключить светильник, расположенный за спящим человеком. Иногда рядом с переключателями для управления прикроватными светильниками устанавливают и переключатели для люстры. Это позволяет включать и выключать люстру так же из нескольких мест.

    Здесь главное не допустить переизбыток выключателей и особенно переключателей. Когда в помещении, насыщенном световыми приборами предусматривают включение и выключение каждого светового прибора из двух или трех мест. В этом случае просто выключить свет в комнате может стать проблемой – желая выключить один светильник, мы вместо этого включаем другой. Так же не желательно весь свет включать одной клавишей – всегда должна быть возможность ступенчатой регулировки освещенности.

    Для управления освещением санузлов, ванных и душевых помещений, а также балконов выключатели устанавливают вне этих помещений. Светильник на балконе целесообразно подключить к ближайшей розеточной группе, защищенной УЗО. На Рис. 1 этот светильник подключен к розеточной группе Гр. 3.

    В коридоре желательно иметь один светильник, управляемый отдельным выключателем. При нахождении в доме гостей включение этого светильника в темное время суток позволит им спокойно ориентироваться в квартире. На Рис.1 в коридоре 4 такой светильник управляется клавишей 1 двухклавишного выключателя. На плане электропроводки при помощи цифр указывают соответствие клавиш выключателей и включаемых ими осветительных приборов.

Электропроводка

    В жилых помещениях используют электропроводки, проложенные в штробах, в полостях строительных конструкций и подвесных потолков. Часть кабелей могут быть проложены по полу в трубах перед заливкой стяжки. Электропроводки должны соответствовать требованиям ПУЭ и другим нормативным документам, прежде всего требованиям комплекса стандартов ГОСТ Р 50571. Наиболее часто используемые стандарты можно посмотреть и скачать в разделе сайта Основополагающие нормативные документы по электроустановкам. В проекте освещения квартиры на плане электропроводки можно указать вид прокладки кабелей для каждой линии.

    Электрические кабели должны соответствовать требованиям пожарной безопасности по ГОСТ 31565-2012. Для электропроводок квартир обычно используют кабели исполнения нг-LS. А использовавшиеся на протяжении многих лет кабели исполнения нг (например, ВВГ нг) в жилых и общественных зданиях больше не применяют.

    Сеть освещения разделена на две группы. И, соответственно, защищена двумя автоматическими выключателями. Рисками на линиях к выключателям и светильникам обозначено количество проводников в кабеле. Если светильник имеет клемму для заземления, то к ней подключают защитный нулевой проводник. Если предполагается использовать светильники, рассчитанные для подключения без заземления, то все равно электропроводка должна содержать нулевой защитный проводник на случай замены светильников. Клеммные коробки, в которых выполняются соединения проводников, как правило, располагают над выключателями. Точное их расположение отображают в исполнительной документации.

    Иногда в коридоре устанавливают подвесной потолок с легко снимаемыми панелями. В этом случае можно в полости запотолочного пространства установить все клеммные коробки. Это обеспечивает легкий доступ ко всем соединениям, что очень удобно при поиске неисправностей и при модернизации электрической сети.

Некоторые полезные рекомендации по монтажу электропроводки в квартире можно найти в статье «Типичные нарушения правил электромонтажа».

Аварийное освещение

    Аварийное освещение при проектировании освещения квартир и индивидуальных жилых домов не регламентируется нормативными документами. Но в больших коттеджах его предусматривают. В качестве резервного источника используют аккумуляторные батареи, либо встроенные в светильники аккумуляторы. Если светильник со встроенным аккумулятором установить в коридоре обычной городской квартиры, то он зачастую может выручить при отключении электроэнергии.

    Так же в индивидуальных домах и коттеджах применяют портативные дизельные генераторные установки (ДГУ). Лучше использовать однофазные ДГУ, так как трехфазные очень критичны к несимметричности нагрузок в отдельных фазах. Поэтому часто отключаются, когда нагрузка в одной из фаз сильно отличается от нагрузок в других фазах. Это вызвано тем, что в жилых домах мало симметричных трехфазных потребителей электроэнергии. ДГУ монтируют и эксплуатируют строго в соответствии с рекомендациями производителей оборудования.

Щиток освещения

    Щит освещения может быть расположен как в квартире, так и в этажном жите на лестничной площадке. Но электросчетчик всегда устанавливают в этажном щите, что бы сотрудники энергосбытовых компаний имели к нему доступ.

    В общежитиях и гостиницах, которые также можно отнести к жилым помещениям, щитки освещения устанавливают в коридорах.

    Требования к щиткам освещения жилых помещений содержатся в ГОСТ Р 51628-2000 «Щитки распределительные для жилых зданий. Общие технические условия». Требования к аппаратам защиты и управления (автоматическим выключателям и УЗО) содержатся во многих нормативных документах. Их можно найти в разделе сайта Аппараты защиты и управления.

     Для электрощитов, устанавливаемых в квартирах, используют автоматические выключатели и УЗО, предназначенные для бытового применения. Они не содержат элементов регулировки токов срабатывания и других параметров устройств.

Коротко о розеточной сети

    Электрические розетки в квартирах подключают к щитку, питающему розеточную и осветительную сети. Для питания розеток в электрическом щитке предусматривают дифференциальные автоматические выключатели. Стационарно установленное оборудование (подключаемое кабелем напрямую от щитка без использования розеток) и осветительную сеть подключают к автоматическим выключателям.

   Оборудование, устанавливаемое в ванных комнатах, в обязательном порядке подключают через УЗО, либо используют системы сверхнизкого напряжения по ГОСТ Р 50571.3-2009.

    Допустимые места расположения электрооборудования в ванных комнатах устанавливает ГОСТ Р 50571.7.701-2013 ( до января 2015 года действовал ГОСТ Р 50571.11-96). Следует отметить, что в зонах 1 и 2 во многих случаях не допускается установка соединительных коробок.

    В случае использования теплых полов в виде заложенных в бетонную стяжку нагревательных кабелей, необходимо учитывать требования ГОСТ Р 50571.25-2001.



                                                                                                                                                       Виктор Чернов


  К ОГЛАВЛЕНИЮ (Все статьи сайта)                                                                                              20.04.2015 г.

Дизайн-проектирование освещения жилых помещений | Статья в журнале «Молодой ученый»



В данной статье представлена специфика дизайн-проектирования освещения жилых помещений. Авторы предлагают учитывать в проектной деятельности психологические особенности и предпочтения заказчиков дизайн-проектов, владельцев проектируемых интерьеров. Представленные в статье реализуемые проектные принципы показывают необходимость оптимального использования различных источников естественного и искусственного света с учетом функции помещений, предпочтений жильцов, материалов, элементов интерьера, композиционных акцентов и др.

Представленные в статье принципы, используемые при проектировании освещения жилых помещений, применяются и в педагогической деятельности, что способствует повышению уровня профессиональной подготовки студентов вузов.

Ключевые слова: дизайн, дизайн-проектирование, освещение жилых помещений, интерьер.



Дизайн освещения жилых помещений имеет свою специфику и требует учета психологических особенностей людей, проживающих в нём. В городской суете человек всегда стремиться попасть домой, где будет тишина, уют и комфорт, который он создает сам. Интерьер может отражать внутреннее состояние хозяина или целой семьи.

Сегодня большое количество людей могут позволить себе услуги дизайнера, который должен создавать внутренне пространство дома или квартиры с учетом всех пожеланий заказчика. Воплощение уникального дизайна проходит множество этапов: от создания дизайн-проекта до воплощения его в жизнь.

Очень важным аспектом в проектировании является создание комфорта в помещении, который в первую очередь должен ощущаться жильцами. Комфорт может быть психологическим, физиологическим, функциональным. При этом следует учитывать, что каждый вид комфорта воспринимается личностью индивидуально. Все, что будет отклоняться от понимания комфорта в собственном жилье, безусловно, отразится на поведении и отношении человека к окружению.

Для того, чтобы создать комфортное для жильцов пространство, в первую очередь, необходимо изучить и проанализировать потребности, желания и увлечения каждого отдельно взятого члена семьи.

Для начала необходимо изучить характеристики человека с точки зрения биологических показателей: рост, вес, особенности строения тела, противопоказания, существующие болезни и отклонения и т. д.. При игнорировании данных факторов дизайнер рискует не только создать некомфортное помещение, но и помещение, способное нанести вред здоровью человека.

Вторым критерием, который необходимо учитывать при анализе заказчика, является психологический критерий. В этой ситуации при работе с человеком необходимо выявить его характер, интересы, предпочтения в стилях, цвете и т. д.. Это так же важно, ведь применяя, например, в спальне гиперактивного ребенка красный цвет, дизайнер рискует потерять одну из важных функций комнаты — функцию отдыха.

Третий критерий анализа — это физиологический. К нему можно отнести изучение жизнедеятельности человека. Его привычек, жизненных устоев. К примеру, каждый человек имеет четкий алгоритм действий, который совершает утром. Кто-то в первую очередь одевается, потом идет пить чай. У кого-то все происходит с точностью наоборот. Такие вещи могут повлиять не только на порядок расстановки мебели в комнате, но и на выбор ее комплекта.

Все эти критерии необходимо учитывать, так как индивиды могут подвергаться положительным или отрицательным воздействиям в той мере, в какой используемые ими предметы жизнедеятельности соответствуют особенностям строения человеческого тела, сенсорной и двигательной системам их поведения. Любое жилое помещение накладывает ограничение на его обитателей. Продуманное до мелочей жилое пространство в зависимости от того, верно оно продуманно или нет, может облегчить или усложнить человеку выполнение жизненных функций.

Проверено многолетним опытом, что в случаях, где при проектировании учет человеческих факторов не ведется или же сводится к минимуму, чаще происходят заболевания и несчастные случаи.

В последнее время ни один проект жилища не обходится без такого термина, как эргономическое проектирование. Это и понятно, ведь решение задачи создания жилого пространства, наиболее полно отвечающего современным требованиям повышения качества жизни, будет возможным только при масштабном использовании эргономики как научной основы проектирования.

Эргономика включает в себя свод правил, основанных на физических и психических особенностях человеческого организма. Она помогает проектировать комфортное жилое пространство. Но при этом не следует забывать, что все эргономические показатели созданы для среднестатистического человека. А заказчик возможно будет отклоняться от созданных в эргономике норм. И это необходимо учитывать.

Еще один фактор, который следует учитывать при проектировании жилого помещения, это то, что зачастую в доме может проживать не один человек, а целая семья. Проектирование должно обеспечивать понимание дома, как целостного пространства, частью которого являются и сами его обитатели. Проект должен давать возможность каждому проживающему в доме человеку идентифицировать себя с пространством. Поэтому для достижения гармоничного единства интересов каждого человека и всей семьи необходимо предусмотреть обособленные пространства как для индивидуальных потребностей, так и для общесемейных, с учетом некоторой изоляции одних от других [4].

Подбор отделочных материалов, мягкой и корпусной мебели, различных аксессуаров помогают создать неповторимую атмосферу в каждой из комнат. Однако есть немаловажный фактор, влияющий на восприятие и функции жилой среды — освещение интерьера. Любой интерьер мы видим только при свете, и от того, насколько этот свет хорош, зависит восприятие этого интерьера.

То, какое освещение наполняет комнату — залог комфортного проживания в ней. Если она освещена плохо или вообще никак, то это не комната для жизни, а, в лучшем случае, погреб или кладовая. Даже если комната освещена хорошо, но неправильно, то жить в ней будет некомфортно.

Освещение может быть искусственным и естественным. Искусственное освещение полностью зависит от человека, т. е. его можно регулировать в соответствии с потребностями людей. Всегда можно сделать так, чтобы в комнате было столько света, сколько необходимо, регулируя всего лишь количество светильников или мощность светового потока.

Некоторые считают, что чем больше ламп, тем светлее и, следовательно, лучше. Это мнение неверно. Человеческий глаз устроен таким образом, что одинаково устает и от тусклого, и от яркого света. Поэтому в ходе дизайн- проектирования необходимо тщательно выбирать нужный уровень освещения в зависимости от назначения комнаты и от личных предпочтений жильцов.

Количество световых источников можно увеличить подручными способами. Например, с помощью зеркального отражения или отраженного рассеянного света. Зеркало расширяет пространство, добавляет «воздуха», и удваивает световой поток в комнате. За счет этого в комнате становится светлее. Отраженный свет добавляет освещение и не слепит глаза.

Второй способ —это отраженный рассеянный свет. Из физики известно, что все поверхности вокруг имеют свойство отражать световые лучи, особенно этим свойством владеют светлые поверхности. Поэтому если подвесить к белому потолку направленный на него свет, то комната наполнится мягким рассеянным светом.

Еще одно достоинство искусственного света — это способность изменяться в зависимости от потребностей хозяина интерьера. Одна и та же комната может казаться большой или маленькой, теплой или холодной, настраивать на агрессию или, наоборот, расслаблять. Цвет в интерьере так же играет важную роль: может помогать вызывать аппетит или создать тематическую обстановку.

Кроме декоративных функций у освещения есть еще и другие. При помощи света можно зонировать помещение. Для этого понадобятся источники локального освещения, к которому относятся торшеры, бра, споты и подвесные светильники с направленным светом. Именно их различные комбинации позволят создавать новые световые схемы.

Свет может подчеркнуть достоинства мебели, интерьера или целой квартиры. С помощью направленного луча света можно подчеркнуть деталь обстановки, направленный свет ярче и резче очертит контуры предметов, выделит их из всего интерьера. Для того, чтобы выделить в интерьере какой-то объект, можно использовать галогенные лампы — они не привлекают внимания к себе и при этом проливают максимум света на красивый декор.

Игры света и тени можно добиться, подсвечивая текстурные поверхности из пластика, метала или дерева, при этом свет может выявить фактуру предметов. Чтобы в интерьере выделились ковры с крупным ворсом, ткани с орнаментом и объемной структурой, комнатные растения нужно мягко подсветить напольными светильниками.

Еще одна важная характеристика ламп — индекс цветопередачи — это способность ее спектра максимально точно передавать цвета. Это особенно важно, если освещение подбирается к уже готовому цветовому решению интерьера. Чем выше индекс, обозначаемый буквами Ra, тем естественней при таком освещении будут выглядеть цвета вашего интерьера. В идеале этот показатель должен составлять 90–100, хотя и 80–90 тоже находится в пределах нормы.

Что касается естественного освещения, то он бывает за счет солнечных лучей и простого света с улицы. В нормах для проектирования есть два понятия: время инсоляции — это когда в ваши окна напрямую светит солнце, и коэффициент естественной освещенности (КЕО) — это когда в определенной точке помещения измеряется величина дневного света, попадающего к вам через окно.

В любой жилой квартире необходимо обязательное наличие непрерывной инсоляции в течение определенного времени и величина КЕО, размером не ниже определенного значения. Подробнее об этом написано в специальных нормативных документах (например, в СанПиН 2.2.1/2.1.1.1076–01) [5].

Естественный свет из окна тоже можно сделать цветным или тусклым с помощью цветного стекла в окне или с помощью тонирования стекла в любой подходящий цвет.

Световое оформление жилого интерьера важно не только для здоровья глаз, оно стимулирует работу головного мозга и способствует хорошему отдыху. Поэтому к подбору освещения для своей квартиры нужно подходить основательно, учитывая особенности дизайн — проекта.

Представленные в статье особенности дизайн-проектирования освещения жилых помещений должны быть учтены в учебном процессе вузов при обучении студентов по направлению «Дизайн» [1; 2; 3].



Литература:



  1. Ажгихин С. Г. Информационные технологии в дизайнерском творчестве /Информатика и образование. 2007. № 12. С. 68–71.
  2. Ажгихин С. Г., Селезнева Т. В. Специфика проектирования жилого помещения с учетом потребностей и интересов жильцов. Наука, образование, общество: электронный журнал. 2014. № 1 (1). С. 42–49.
  3. Марченко М. Н. Влияние дизайнерской деятельности на развитие способностей, обучающихся к творчеству / Международный журнал экспериментального образования. 2013. № 11–13. С. 201–203.
  4. Марченко М. Н., Селезнева Т. В. Человеческий фактор в проектировании жилого помещения. Международный журнал экспериментального образования: научный журнал. 2015. № 12. Ч.2. С. 236–238.
  5. СанПиН 2.2.1/2.1.1.1076–01. Санитарные правила и нормы: [электронный ресурс].- Режим доступа http://www.normacs.ru/Doclist/doc/8DG.html. (3.01.2016).

План-конспект урока по технологии (7 класс) по теме: Технология. Тема урока:»Освещение жилого дома». 7 класс

Тема урока: «Освещение жилого помещения».                                                 7 класс

Цель: Изучить осветительные приоры и расположение их в интерьере.

Задачи:

Образовательные: Познакомится с видами освещения жилого помещения, светильниками, с лампами используемые в светильниках. Техникой безопасности с электроприборами.

Развивающие: Способствовать развитию сенсорной сферы учащихся (развитие глазомера, ориентировки в пространстве, точности и тонкости различения цвета, света формы).

Воспитательные: воспитание аккуратности и опрятности в работе, культуры безопасного труда, соблюдать правила безопасного пользования электроосветительными приборами; воспитывать мотивацию учебной деятельности.

Планируемые результаты:

Познавательные: познакомить учащихся с осветительными приборами, системой управлении светом, типами освещения, правилами ухода за ними, с правилами безопасной работы с электричеством.

Личностные: сформировать навыки по уходу за осветительными приборами, правилами размещения осветительных приборов в жилом помещении.

Коммуникативные: проявлять инициативу, участвовать в диалоге на уроке, сотрудничать с одноклассниками в поиске и сборе информации.

Регулятивные: организовывать свое рабочее место под руководством учителя; определять цель и составлять план выполнения задания; логически мыслить, развивать практические навыки и умения при решении повседневных проблем связанных с технологией.

Тип урока: изучение нового материала

Оборудование: компьютер, проектор; рабочая тетрадь; цветные карандаши, фломастеры

Формы работы: фронтальная, групповая, индивидуальная.

Этапы урока

I. Организационный

  • организация внимания учащихся, внутренней готовности к уроку.
  • приветствие
  • проверка явки обучающихся
  • проверка готовности обучающихся к уроку
  • настрой обучающихся на работу

II. . Повторение пройденного материала.

Восстановление опорных знаний по теме “Интерьер дома”.

1. Что такое интерьер?

(Интерьер — внутреннее пространство помещения.)

2. Что такое стиль?

(Стиль по словарю Даля – вкус, образ.)

3. Что такое зонирование?

(Зонирование – это разделение пространства на отдельные зоны.)

“Интерьер дома” (Работа с карточками №1,2,3,4,5.)

Задания на карточках. Взаимопроверка.

III. Изучение нового материала

Во времена пещерного человека вопрос освещения решался просто. В хижине или пещере обязательно имелся очаг–костер. Дневной свет проходил через дымовое отверстие и через вход. Естественно в холодное время года естественное освещение отсутствовало, по причине сбережения тепла. Таким образом, уже в жилищах первобытного человека присутствовало как естественное так и искусственное освещение.

Факельное освещение было основным и в эпоху средневековья. Факелы устанавливались на стены в специальные кованые зажимы. Это был своеобразный прообраз современного бра.

В Древней Греции и Риме для освещения помещения использовались напольные светильники. Это был треножник, наверху которого стояла чаша, наполненная горючим веществом, зачастую с ароматическими добавками. В результате модификаций из этого светильника образовался канделябр, у которого была только одна опора, расширяющаяся у основания. Одинаковый по конструкции светильник у разных народов имел разное название. Так у персов он мог называться шандал, а у иудеев – менора.

Еще одним осветительным прибором, который широко использовался в древние времена, был лампадарий. Это был стационарный светильник. Помещения также освещались и подвесными светильниками – лампионами и лампадами. Они состояли из одной или нескольких овальных чаш, которые прикреплялись к консолям или потолку. В качестве горючего вещества в лампионах и лампадах использовались животный жир, масло или нефть. В жидкость опускался фитиль, сделанный из скрученных растительных волокон.

Изначально окна делались маленькие и узкие, который затягивали пузырем или закрывали ставнем. Основное их назначение было разглядеть нападающих и начать оборону. Такие окна назывались амбразурами. Верхний свет оформлялся опейоном, который уже имел декоративное значение

Новый этап в истории светильников начался после того, как была изобретена свеча. Она во многом превосходила другие устройства, так как от свечи было меньше копоти, а ее производство было более простым и экономичным. Сначала для изготовления свечей использовался животный жир, который позже был заменен пчелиным воском.

История освещения жилища так же стара, как и история человека. Первобытные люди для освещения пещер использовали открытый огонь (костер), он  служил для приготовления пищи и являлся источником тепла.

Первые свечи делали еще в Египте около 2000 лет назад.



В Древней Греции для освещения зажигали кусочки смолистого дерева на металлической кружке. В Древнем Риме использовали  свечи, изготавливаемые из стебля болотного растения (папируса), который погружали в сало или воск, а также масляные лампы из металла или терракоты, в них наливали растительное масло и вставляли фитиль.



В Средневековье получили распространения факелы, для увеличения времени горения и яркости, их пропитывали смолой и прикрепляли к стенам с помощью специальных кованых зажимов.



При раскопках в Индии установили, что для освещения использовался фосфор. А некоторые северные народы сжигали жирную мелкую рыбу, хребет же её служил своеобразным фитилем.



В Японии и Китае делали свечи из неочищенного воска, его складывали в бумагу, пропускали через него фитиль и заворачивали.

В ХIХ веке придумали, как удалять из животного жира глицерин и оставлять стеарин, а добыча нефти позволила массово получать парафин. Тогда и был создан специальный станок для изготовления свечей.

Первую керосиновую лампу создал американец  Селлиман, она была намного ярче свечей. Керосиновые лампы стали делать различной формы, в виде ваз, с абажуром. Такие лампы, надежные и безотказные, и сейчас пользуются успехом в таких странах как Африка, Азия, Индия.



В начале ХIХ века распространились газовые фонари. Светильный газ состоит из метана и водорода, получаемых при коксовании угля, свет был мерцающим и тусклым. Но после изобретения газокалильной сетки эти проблемы удалось решить.

Джован Сван и Томас Эдисон сделали первые лампы накаливания в конце ХIХ века, от них и произошли те лампы, которые мы используем сегодня. Они недорогие, но дают больше тепла, чем света. В люминесцентных лампах используются маленькие люминесцентные трубки, свет от них такой же, а расход электричества в пять раз меньше.                                                                                                                                        Виды ламп

Осветительные приборы составляют самую многочисленную группу электроприборов в каждом доме. Лампы являются важным элементом быта.

Лампы накаливания относятся к классу тепловых источников света. Несмотря на внедрение более технологичных видов ламп, остаются  одними из самых массовых и дешевых источников света, особенно в бытовом секторе.

Действие этих ламп основано на нагревании спирали проходящим через нее током до температуры 3000 градусов. Колбы ламп мощностью от 40 Вт и более наполнены инертными газами — аргоном или криптоном.
Бытовые лампы бывают мощностью 25 — 150 Ватт. Лампы мощностью до 60 Ватт с уменьшенным цоколем называются миньонами. Проверить исправность лампы можно тестером, спираль должна иметь определенное сопротивление.
Достоинства: Просты по конструкции, надежны, не имеют дополнительных устройств при включении, практически не зависят от температуры окружающей среды, мгновенно зажигаются.
Недостатки: Имеют не очень большой срок службы, около 1000 часов.

Люминесцентные лампы относятся к газоразрядным лампам низкого давления. Могут быть различной формы: прямые, трубчатые, фигурные и компактные (КЛЛ). Диаметр трубки не связан с мощностью лампы, которая может достигать до 200 Вт.

Светильник с люминесцентными лампами работает следующим образом — трубчатая лампа заполнена аргоном и парами ртути. Стартер необходим для пуска лампы, нужно на короткое время прогреть электроды, ток, текущий через дроссель и стартер значительно увеличивается, нагревает биметаллическую пластину стартера, электроды лампы прогреваются, контакт стартера размыкается, ток в цепи уменьшается, на дросселе образуется кратковременное большое напряжение, его накопленной энергии хватает на то, чтобы пробить газ  в колбе лампы. Далее ток идет через дроссель и лампу, при этом 110 Вольт падает на дросселе, а 110 Вольт на лампе. Пары ртути с помощью люминофора создают свечение, воспринимаемое глазом человека. Дроссель почти не потребляет энергию, энергию, которую он берет при намагничивании, он почти полностью возвращает при размагничивании, при этом бесполезно загружаются провода, чтобы разгрузить сеть используется конденсатор С. Обмен энергией происходит не между сетью и дросселем, а между дросселем и конденсатором. Наличие конденсатора понижает КПД лампы, без него КПД 50-60%, с ним — 95%. Конденсатор, который подключен параллельно стартеру, используется для защиты от радиопомех.
Неисправность люминесцентного светильника может заключаться в нарушении электрического контакта в схеме светильника или в выходе из строя одного из элементов светильника. Надежность контактов проверяется визуальным осмотром и проверкой тестером.
Достоинства: По сравнению с лампами накаливания экономичнее и долговечнее, обладают хорошей светопередачей. Срок службы до 10000 часов у импортных ламп и до 5000-8000 часов у отечественных. Удобно использовать там, где лампа включена много часов.
Недостатки: При температуре ниже 5 градусов тяжело зажигаются и могут гореть более тускло.

Галогенные лампы накаливания относятся к классу тепловых источников света, световое излучение которых является следствием нагрева спирали лампы проходящим через него током.   Наполнена газовой смесью, в состав которой входят галогены (обычно йод или бром). Это придает свету яркость, насыщенность, и их можно применять в точечных источниках света.

Лучше применять лампы известных фирм – галогенные лампы излучают ультрафиолетовые лучи, что вредно для глаз. В лампах известных фирм есть специальное, не пропускающее ультрафиолет покрытие.
Достоинства: Срок службы 1500 — 2000 часов, обладают стабильностью светового потока в течении всего срока службы, меньшие размеры колбы по сравнению с лампами накаливания. При одинаковой с лампой накаливания мощности световая отдача в 1,5-2 раза больше.
Недостатки: Нежелательны изменения напряжения сети, при снижении напряжения уменьшается температура спирали и снижается срок службы лампы.

Энергосберегающие лампы предназначены для эксплуатации в осветительных приборах жилых, офисных, коммерческих, административных и промышленных помещений, в декоративных осветительных установках.

Их можно использовать в любом светильнике в качестве заменителя ламп накаливания.
Мощность энергосберегающих ламп примерно в пять раз меньше, чем у ламп накаливания. Поэтому рекомендуется выбирать мощность энергосберегающих ламп исходя из соотношения 1:5 к лампам накаливания.
Энергосберегающие лампы имеют различные цвета свечения — белый теплый свет, холодный белый, дневной свет. Рекомендуется выбирать нужный цвет, исходя из интерьера квартиры или дома и особенностей зрения людей, которые там находятся. Холодный белый свет имеет лучше подходит для офисных помещений. Естественный белый свет Может подойти для детской комнаты и гостиной. Белый теплый свет – немного желтоватый  лучше подходит для отдыха, может использоваться на кухне и в спальне. Большинство людей для квартиры выбирает теплый цвет.
Если в энергосберегающей лампе появляются мерцания , то это говорит о неисправности устройства, лампа либо слабо вкручена, либо неисправна и подлежит замене.
Достоинства: Служат в 8 раз дольше, чем чем обычные лампы накаливания, на 80% меньше потребляют электроэнергии, дают в 5 раз больше света при равном потреблении энергии, могут работать в постоянном режиме в местах, где требуется освещение на протяжении всех суток, менее чувствительны к тряске и вибрациям, слабо нагреваются, не гудят и не мерцают.
Недостатки: Медленно разогреваются (около двух минут), нельзя использовать в открытых уличных светильниках (не работают при температуре ниже 15 градусов С), нельзя использовать с регуляторами освещенности (диммерами) и датчиками движения.

Светодиодные лампы являются еще одним источником света нового поколения.

В качестве источника света в таких лампах служат светодиоды. Светодиод излучает свет при прохождении через него электрического тока.
Достоинства: Экономичность (затраты на электроэнергию по сравнению с лампами накаливания  меньше в 10 раз), большой срок службы (20000 часов и выше), при производстве используютя безопасные компоненты (не содержат ртути), устойчивы к скачкам напряжения, не требуют разогрева (в отличие от энергосберегающих ламп).
Недостатки: Довольно высокая цена, светодиоды постепенно теряют яркость, не могут работать при температуре выше 100 градусов С (жарочные шкафы и т.д.).

Виды светильников

Какое должно быть освещение в вашем доме?

Освещение является одним из самых ключевых моментов при оформлении того или иного помещения в вашем доме, которое способно превратить его в настоящее уютное жилище.

Хорошее  и правильное освещение способно создать романтичное или рабочее настроение, создает комфорт и влияет на наше настроение.

Какое должно быть освещение в каждой комнате дома? Для гостиной,  спальни, кабинета или кухни освещение должно быть свое.

Так как оно имеет психологическое и эмоциональное воздействие на нас, качество света очень важно. Яркий и контрастный свет создает напряжение для глаз, а стандартное освещение монотонно и скучно. Для каждого помещения или комнаты должен быть свой сбалансированный свет.

Очевидно, что требования к искусственному освещению для каждого помещения разные, но большинство включает в себя три основных вида света — основной, рабочий и декоративный.

Основное освещение

Правильное искусственное освещение помещений — очень важный момент при оформлении дизайна квартиры или дома. Очень важно, чтобы основные источники света были в каждой комнате. Они должны быть максимально функциональны, элементы управления светом(включатели- выключатели) легко доступны. Задача основного освещения давать достаточно света, чтобы удовлетворить большинство ваших ежедневных потребностей. Это, как правило, мощное освещение в центе комнаты.

Если помещение большое, то таких ярких источников света должно быть несколько.

Освещение зависит  от назначения помещения и высоты потолков.

Для дома больше подходит мягкий желтый свет. Он создает ощущение комфорта и расслабленности. Белый и синий свет подходит больше для работы.

Хорошо, когда основное освещение совмещается с вторичными источниками света. Мы можем осветить любое помещение стандартной лампой на потолке, но гораздо лучшем решением будет сбалансированное сочетание потолочного светильника или люстры с прикроватной лампой или светильником над диваном или креслом.

Рабочее освещение

Целью данного освещения является повышение комфорта для решения различных конкретных задач и разного вида деятельности. Это всегда дополнительное освещение, которое имеет конкретное применение.

В гостиной или кабинете, нужное освещение может быть достигнуто путем использования лампы с непрозрачным стеклом, свет которой освещает нужное вам место — письменный или обеденный стол.

Чтобы работа на кухне доставляла удовольствие, целесообразно совместное использование люминесцентных ламп   установленных под шкафами и полками, и точечных светильников на потолке, тогда освещение рабочей зоны будет более полным.

Для освещения зеркала для макияжа, свет должен быть с обеих сторон, а не сверху или снизу.

 Настольная лампа на рабочем столе ребенка должна быть с правильным светом, не ярким и не тусклым, лучше если это будет рассеянный свет. Использование верхнего света вместе с локальным светом настольной лампы обязательно.

Декоративное освещение интерьера

Декоративное освещение интерьера широко используется в современном мире. Такое оформление вносит свой вклад в создание хорошего настроения и непринужденной атмосферы в доме.

Декоративное освещение поможет подчеркнуть элементы декора и мебели в комнате. Это отличный способ привлечь внимание к ценным и красивым предметам интерьера, таким как скульптура, картины и т.д.

Для декоративного освещения часто используют свечи. Они создают романтическую атмосферу, но тут главное не забывать о безопасности.

Создавать определенное настроение, менять цвет интерьера, можно при помощи различных подсветок,

Использование в интерьере стекла и зеркал помогут создать красивые блестящие отражения, которые придадут комнате дополнительный изыск.

IV.Практическая работа

Начертить план своей комнаты с указанием имеющихся светильников

Оценить достоинства и недостатки освещения своей комнаты

Предложить варианты размещения светильников, устраняющих имеющих недостатки

V. Рефлексия

Оценка работы класса и отдельных учащихся. Аргументация выставленных отметок.

 Вопросы учащимся:

  1. Что нового вы сегодня узнали на уроке?
  2. Чему вы смогли научиться на уроке?
  3. Что вас удивило?
  4. Как вы думаете, пригодятся ли вам знания и умения, которые вы получили сегодня на уроке?

VI. Домашнее задание. Выполнить электронную презентацию «Освещение жилого дома». Учебник §.1 стр.11.

Презентация к уроку по технологии (7 класс) на тему: Презентация к уроку «Освещение жилого помещения» 7 класс

Слайд 1

ОСВЕЩЕНИЕ ЖИЛОГО ДОМА ( 7 класс) Ащеулова Наталья Анатольевна у читель технологии МОАУ гимназия № 8 г. Сочи

Слайд 2

Создание системы освещения жилого помещения начинается с анализа существующих условий: как в помещение проникает естественный свет, каким образом расположена мебель, какие функциональные зоны требуют освещения, какого эффекта нужно добиться: настроя на работу или отдых. При проектировании искусственного освещения жилого помещения учитывают три его составляющие: лампы, светильники, системы управления.

Слайд 3

Лампа накаливания — электрический источник света, в котором тело накала , помещённое в прозрачный или заполненный инертным газом сосуд, нагревается до высокой температуры.

Слайд 4

Популярность люминесцентных ламп обусловлена их преимуществами (над лампами накаливания):- значительно большая светоотдача, разнообразие оттенков света; рассеянный свет ; длительный срок службы . К недостаткам относят: химическая опасность неравномерный, линейчатый спектр, неприятный для глаз и вызывающий искажения цвета освещённых предметов , деградация люминофора со временем приводит к изменению спектра, уменьшению светоотдачи и как следствие понижению мерцание лампы с удвоенной частотой питающей сети, очень низкий коэффициент мощности ламп — такие лампы являются неудачной для электросети нагрузкой . Существуют и более мелкие недостатки.

Слайд 5

Светодиоды отличаются абсолютно безопасностью в процессе эксплуатации, а также обладают сравнительно небольшими размерами и отличаются высоким уровнем прочности. Они не выделяют опасные для здоровья пары ртути, как это происходит при использовании других видов ламп, и получить отравление этим вредным веществом невозможно как во время переработки ламп, так и при их использовании в быту. Также светодиоды отличаются небольшим инфракрасным и ультрафиолетовым излучением и низким уровнем выделения тепла

Слайд 6

Светильники – это приборы, которые являются источниками света. Они делятся на два типа: рассеянного и направленного освещения. Рассеянное освещение может охватывать все помещение, а направленное – конкретный предмет или место.

Слайд 7

Назначение общего освещения-равномерно заполнить светом все помещение, создать фоновое освещение.

Слайд 8

В современном дизайне соединяют общее и местное освещение, добавляют объекты с направленным или декоративным светом.

Слайд 9

Местное освещение предназначено для выделения определенных зон пространства и создания настроения.

Слайд 10

Для декоративного освещения чаще всего используют светодиоды и неоновая подсветка .

Слайд 11

Декоративное освещение обычно создается для эстетических целей.

Слайд 12

Светильники местного освещения приглушают световой поток, создают ощущение интимности и уюта.

Слайд 13

Настенные светильники(бра) могут использоваться для местного, общего освещения, а также для подсветки отдельных элементов интерьера ( картин, антиквариата Направленное освещение применяется для выделения одного объекта, чаще всего предмета искусства, картины, скульптуры.

Слайд 14

В последнее время декорированию собственного дома и прилегающей к нему территории уделяется большое внимание, и особую роль в решении данных задач играет подсветка .

Слайд 15

За счет подсветки, можно не только преобразить до неузнаваемости собственный надел, но и визуально скрыть все имеющиеся на нем недостатки .

Слайд 16

О свещение растений- клумбы , альпинарии, рокарии и даже деревья, также могут подвергаться декоративному освещению, для чего с успехом могут подойти грунтовые светильники, неоновые лампы, ленточные излучатели и прочие элементы оформления.

Слайд 17

При освещении дорожек рекомендуют применять галогенные либо люминесцентные осветительные приборы, чтобы получить заливающую подсветку, характеризующуюся мягким тоном.

Слайд 18

Современным вариантом декоративного преобразования садовых дорожек является вмонтирование излучателей, работающих на солнечных батареях, непосредственно в тело элемента (под доски, в гравий и т.п.), что создает ошеломляющий эффект при использовании.

Слайд 19

Задание: разместить осветительные приборы, используя рис. 1, обозначить их цифрами от 1 до 6.
