Угловой шкаф купе 1200 х 1200
Внешний вид шкафа 1200х1200
Чертеж углового шкафа 1200х1200
Скачать 3D модель »
Угловой шкаф купе 1400 х 1400
Внешний вид шкафа 1400х1400
Чертеж углового шкафа 1400х1400
Скачать 3D модель »
Угловой шкаф купе 1600 х 1600
Внешний вид шкафа 1600х1600
Чертеж углового шкафа 1600х1600
Скачать 3D модель »
Угловой шкаф купе 1800 х 1800
Внешний вид шкафа 1800х1800

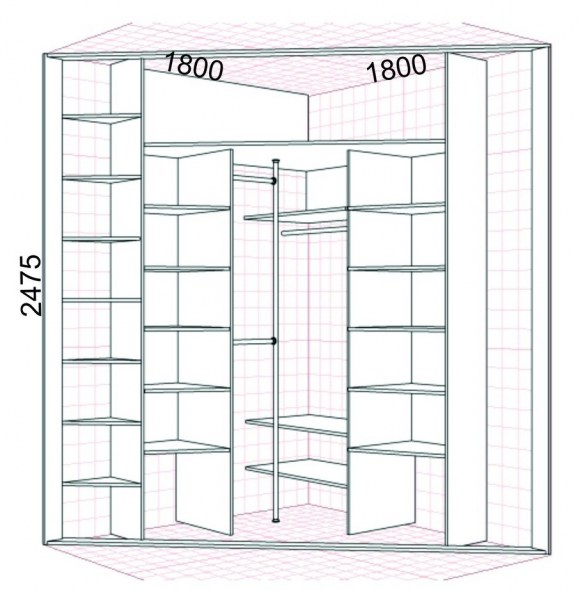

Чертеж углового шкафа 1800х1800
Скачать 3D модель »
Угловой шкаф купе 2200 х 2200
Внешний вид шкафа 2200х2200
Чертеж углового шкафа 2200х2200
Скачать 3D модель »
Угловой шкаф купе с тумбой
Внешний вид шкафа с тумбой
Чертеж углового шкафас тумбой
Скачать 3D модель »
Угловой шкаф купе с комодом
Внешний вид шкафа с комодом
Чертеж углового шкафас комодом<
Скачать 3D модель »
Угловой книжный шкаф
Внешний вид углового книжного шкафа
Чертеж углового книжного шкафа<
Скачать 3D модель »
Видео: Обзор шкафов купе
Видео: 32.1 MB, длина 2:39 мин.
Описание
Текст видео: Выбираем шкаф купе
В данном видео наглядно пробежимся по шкафам купе.Рассмотрим какой шкаф купе может быть. Разберем материалы и двери, узнаем какие типы шкафов бывают.
Рассмотрим раздвижные системы купе чаще всего используемых в производстве шкафов.
Обсудим наполнение и фурнитуру какбюджетные, так и более дорогие.
Видео: Угловые шкафы-купе (характеристики и особенности)
Видео: 24.7 MB, длина 2:30 мин.
Описание
Текст видео: Характеристики и особенности угловых шкафов-купе.
Рассмотрим конструктивные и функциональные особенности углового шкафа-купе.
Внешне такие шкафы смотрятся лаконично и компактно при всей своей вместительности.
Шкаф, заняв довольно немного места, освобождает столь необходимые иногда полезные метры, в том числе за счёт того, что позволяет отказаться от иной мебели, предназначенной для хранения вещей, вроде комодов, тумбочек, платяных шкафов.
Материалы шкафа купе
Материалы шкафа купе
Ручки дверей купе
Смотреть все цвета
Популярные двери купе:
- 46%Эксклюзив
- 30%Аристо
- 14%Престиж
- 10%Элит
Все рейтинги
Шкаф-в-доме.ру
© 2004-2023 г.
«Стильные шкафы купе»
Работаем по Москве и обл.
Отправка в регионы
© Копирование контента
только с сылкой на источник!
Рекомендуем:
- — Калькулятор шкафа купе
- — Материалы для шкафов купе
- — Двери для шкафов-купе
- — Наполнение в шкаф-купе
- — Советы по шкафам
- — Вопросы и ответы
Интересное:
- Рейтинг шкафов-купе
- Фотокаталог
- Видео
- Устройство шкафа
- Словарь
- Статьи
Контакты
Контактная информация
тел.
+7(495) 744-37-56
тел. +7(926) 946-78-18
Заявка на замер
Заявка на звонок
Задать вопрос
Отправить расчет
Письмо руководителю
Угловой шкаф схема/чертеж — размеры угловых шкафов
Содержание
- Разные варианты схем для угловых шкафов
- Чертеж углового шкафа с полками
- Чертеж углового шкафа с антресольной полкой
- Чертеж гардеробного шкафа с плечиками под одежду
- Схема углового шкафа со штангами под короткую одежду
- Угловой кухонный шкаф — схема
- Проектирование корпуса и внутреннего наполнения
- Как сделать чертеж углового шкафа своими руками
Разные варианты схем для угловых шкафов
Чертеж углового шкафа с полками
Типичный интерьер углового шкафа включает в себя стеллажи с полками с одной стороны и вешалку для одежды с другой. Но тебе не всегда нужен гардероб. Например, для гостиной или детской комнаты более уместно оформить угловой шкаф-купе с габаритными размерами, имеющий в комплекте полку.
Кстати, если кухня достаточно просторная — в нее также можно установить такой модуль.
Внутренняя конструкция включает внутреннюю перегородку. Это разделяет пространство на две области, одна с длинными полками, которые уходят вглубь комнаты, а другая с отдельно стоящим шкафом. В одном из углублений шкафа можно построить ящики, если вам нужно место для хранения мелких предметов.

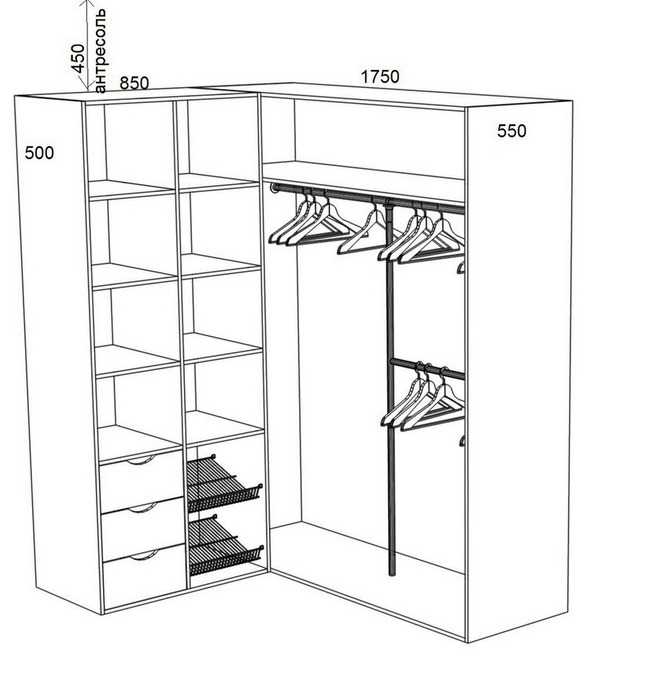

Чертеж углового шкафа с антресольной полкой
Такая схема заполнения интерьера угловой витрины достаточно универсальна. Многие сборные модули изготавливаются из него и могут быть найдены в стандартных шкафах различных производителей.
Дизайн угловых шкафов с глубокой мансардной полкой, секцией для вешалки и полками можно использовать для создания проекта где угодно: в прихожей, спальне, кабинете, детской комнате.
Чертеж гардеробного шкафа с плечиками под одежду
Хорошая идея использовать угловое пространство шкафа полностью для одежды на вешалках.
Этот вариант вполне уместен в просторном коридоре, если полки размещены в отдельном шкафу. Это позволяет расширить функциональные возможности комплекта мебели для прихожей стеллажа для обуви, открытой стеллажи для сезонной одежды, комода для аксессуаров и других мелочей. По-прежнему держать всю верхнюю одежду удобнее в этом отдельном месте, где на самом деле больше ничего нет (ну, может быть, пара полок для обуви, в секции, рассчитанной на длинную одежду).
Схема углового шкафа со штангами под короткую одежду
В комнате мальчика-подростка или в «мужской» спальне есть причина разработать дизайн углового шкафа с полками и двухуровневыми перекладинами для короткой одежды.
Если на вешалках (рубашки, куртки, жилеты, брюки) не так много одежды, можно снять верхнюю планку, заменив ее тремя полками. Аналогично предыдущему варианту.
к содержимому ↑
Угловой кухонный шкаф — схема
Угловые кухонные шкафы могут иметь различные размеры, они бывают разных типов, и есть различные конструкции, которые могут быть сделаны в соответствии с.
При выборе размера необходимо сделать правильные измерения, а также рекомендуется составить диаграмму кухни, чтобы не ошибиться с выбором. При этом учитываются рекомендации, учитываемые при проектировании и измерениях:
- Толщина полок выбирается в зависимости от предметов, которые будут там храниться. Рекомендуется показать на схеме, будет ли угловая конструкция содержать световые приборы или специи. Стандартные полки имеют толщину 18 см, а если будут храниться тяжелые предметы, то желательно выбрать толщину 21 см.
- Глубина подвешивания ящиков не должна превышать 40 см. Следует учитывать, что уголок, как правило, оснащен элементами для подключения к системам связи, поэтому в угловых шкафах часто невозможно разместить какие-либо крупные объекты, так как здесь прокладываются различные трубы или провода.
- Нельзя подвешивать низкий настенный блок, если под ним находится плита. Это особенно важно, если конструкция выполнена из пластика, так как материал начинает плавиться под воздействием высоких температур.
- Стандартный размер углового шкафа — 60×60 см, ширина передней части — 42 см, глубина в этих размерах — 30 см.
Угловые шкафы считаются отличным выбором для любой кухни. Представлены во многих моделях, поэтому угловые кухонные шкафы и типы дизайна имеют разные размеры. При подборе особое внимание уделяется размеру, чтобы изделия были удобны в использовании и просторны. Сначала рекомендуется создать специальный дизайн кухни, согласно которому вы подберете все элементы, которые будут установлены в этом помещении, а также кухонный шкаф.
Каждый проект создается по следующему алгоритму:
- Измеряя кухню, рассчитайте ширину и глубину углового шкафа.
- Определите высоту напольного шкафа. Он должен быть равен половине роста самого короткого члена семьи или человека, который проводит больше всего времени на кухне.
- Создание эскизов, выбор фасадов и типов угловых шкафов.
- Найдите соответствующий эскиз или создайте свой собственный.
- Дизайн каждой детали: двери, цоколь, стены, полки.
Проектирование корпуса и внутреннего наполнения
Практически любой отдельно стоящий угловой шкаф спроектирован таким же образом. Есть две боковые стены, которые удерживаются вместе крышей, дном и задней стеной вдоль одной из стен. Задняя стенка соединена с соседней боковой стеной ребром жесткости.
Для устойчивости под нижней частью углового шкафа «монтируется» базовая коробка.
При внутреннем заполнении задняя стенка может быть опущена в области полок. Но жесткость с другой стороны обычно делится на две части. Один проходит по дну, а другой — по уровню крепления крюковой трубы. Чтобы, когда подвесы снимаются под углом, более гибкая древесноволокнистая плита не сгибалась.
Ящики и корзины могут быть интегрированы в отсек с полками, а также в другие системы хранения (стеллаж для обуви, стеллаж для брюк, стеллаж для галстуков и т.д.). Убедитесь, что все механизмы скользят свободно и просты в использовании.
Как сделать чертеж углового шкафа своими руками
Конструкция любого углового шкафа основана на математических расчетах и точной шкале. Просто нарисуйте желаемые размеры мебели на бумаге в масштабе (вид сверху) и вы уже увидите, насколько практичным и функциональным будет ее дизайн.
- Ширина передней части должна быть начальной точкой. Для шкафа он должен быть не теснее 400 мм. В противном случае возникнут проблемы с доступом к внутренней части шкафа. Если нет абсолютно никакой возможности, можно использовать двери, которые сгибаются под прямым углом. В этом случае в конструкции нет фаски, а доступ к интерьеру улучшен под прямым углом.
- На отверстие 400-550 мм достаточно поставить навесную дверь, на отверстие 600-800 — уже две. Если отверстие шире — подумайте об этом, но, может быть, лучше сделать угловой шкаф собственными руками с отдельными карандашами или открытыми полками по бокам? Потому что шкаф становится очень широким и его «диагональ» «съест» много места.
- Далее посмотрите на глубину сторон углового корпуса. Для полок достаточно 350-400 мм. Для вешалки — 500-600 мм. Если конструкция выйдет меньше, шкаф станет слишком мелким для гардероба. Рассмотрим другие варианты.
Таким образом, расширяя фронт для достаточного доступа и изменяя ширину сторон в соответствии с заданными размерами угла, вы «ищете» лучший вариант. В результате угловой шкаф может быть асимметричным, с разной глубиной сторон и без угла 45 градусов на скошенных фасадах — не проблема. Существуют петли шкафов с различными углами установки, а не только 45 градусов. Главное — не допустить ошибки при расчете ширины передней части.
Если вы затрудняетесь вычислить по известному «правилу треугольника» — квадрат гипотенузы равен сумме квадратов катетов, то ширину фасада можно измерить после того, как мебель уже собрана. Кстати, это делают даже опытные мебельщики. Так как фасад чаще всего выполнен из другого, более дорогого материала, а «недосмотр» при его расчете может стоить больших денег.
Планы угловых шкафов | HowToSpecialist
Этот пошаговый проект по деревообработке своими руками содержит около чертежей углового шкафа . Если вы хотите узнать больше о сборке кухонного углового шкафа с дверцами, рекомендуем вам обратить внимание на инструкции, описанные в статье. Существует так много дизайнов и планов на выбор при создании проектов для вашей кухни, поэтому обязательно ознакомьтесь с соответствующими проектами по деревообработке, которые представлены на нашем сайте.
Прежде, чем приступить к собственно строительному проекту, мы рекомендуем вам все спланировать, чтобы сэкономить деньги и держать расходы под контролем. Отрегулируйте размер и дизайн деревянного шкафа в соответствии с вашими потребностями. Кроме того, мы рекомендуем вам инвестировать в высококачественные материалы, такие как сосна, красное дерево или кедр, поскольку они имеют красивую отделку и очень долговечны, особенно во влажной среде.
Если у вас нет большого опыта в области деревообработки, вам следует попросить друга помочь вам с проектом.
Есть много вещей, в которых вы можете пойти не так, поэтому убедитесь, что вы все спланировали и инвестируете в качественные материалы. Внимательно выбирайте пиломатериалы, следя за тем, чтобы компоненты были идеально прямыми и в очень хорошем состоянии. Используйте столярный угольник, чтобы проверить, прямые ли углы. Посмотреть все мои Премиум планы в магазине.
Сделано из этого плана
Угловой шкаф. 1 шт. – длина 23 1/4″ x 24″
СПИНКА- 1 кусок фанеры 3/4″ – 4’x8’
- 1 кусок пиломатериала 1×1 – 8 футов
- 1 кусок фанеры 1/2″ – 2’x2’
- 1 кусок пиломатериала 1×3 — 6 футов
- Винты 1 1/4″ клей
- , морилка
- наполнитель для дерева
Инструменты
- Защитные перчатки, очки, торцовочная пила, электролобзик
- Меловая линия, рулетка, спиртовой уровень, столярный карандаш
- Буровое оборудование и буровые долота
Наконечники
- Нанесите несколько слоев морилки на деревянные компоненты
- Заполните отверстия шпатлевкой по дереву и выровняйте поверхность
Время
- Один день
Сопутствующее
- Чертежи шкафа для хранения
Изготовление кухонных угловых шкафов
Изготовление каркаса углового шкафа
Первым этапом проекта является изготовление L-образной задней стенки шкафа.
Как легко заметить на схеме, мы рекомендуем вам вырезать компоненты из 3/4″ фанеры. Просверлите карманные отверстия вдоль общей кромки зеленого компонента. Выровняйте края и вставьте винты 1 1/4″, чтобы скрепить компоненты вместе. Добавьте клей в стык и удалите излишки влажной тряпкой.
Прикрепление боковин к шкафу
Изготовьте боковины из фанеры толщиной 3/4 дюйма и отрегулируйте их размер с помощью циркулярной пилы. Просверлите карманные отверстия вдоль общего края компонентов и вставьте винты 1 1/4″. Убедитесь, что углы прямые, и добавьте клей в стыки, чтобы усилить соединение компонента.
Установка планок
Соберите планки из бруса 1×1 и закрепите их по бокам с помощью гвоздей. Добавьте клей на стыки и используйте спиртовой уровень, чтобы убедиться, что шипы расположены горизонтально.
Установка полок
Соберите остальные L-образные компоненты из фанеры 3/4″, используя информацию, представленную на схеме.
Просверлите карманные отверстия вдоль общих краев компонентов и прикрепите их к шкафу с помощью винтов 1 1/4″. Добавьте клей в стыки и убедитесь, что края идеально совпадают друг с другом.
Изготовление дверей
Соберите каркас дверей из бруса 1×3. Просверлите карманные отверстия на обоих концах горизонтальных компонентов и прикрепите их к вертикальным опорам с помощью винтов 1 1/4″. Добавьте клей в стыки и удалите излишки материала влажной тканью. Соберите панели из фанеры толщиной 1/2 дюйма и вставьте их в рамы. Вставьте винты 1 1/4″, чтобы прикрепить панели к раме, но не оставляйте зазоров между компонентами.
Крепление дверей
Прикрепите двери к раме углового шкафа и закрепите их с помощью соответствующих петель. Совместите дверцы с рамой шкафа и зафиксируйте их на месте.
Схемы углового шкафа
Установите дверцы углового шкафа и закрепите их с помощью соответствующих петель.
И последнее, но не менее важное: мы рекомендуем вам позаботиться о последних штрихах. Заполните отверстия наполнителем для дерева и дайте ему высохнуть в течение нескольких часов. После этого зачистите деревянную поверхность мелкозернистой наждачной бумагой и пропылесосьте остатки.
Получить планы в формате PDF
Спасибо, что прочитали наш проект о угловых шкафах , и мы рекомендуем вам ознакомиться с остальными проектами. Не забудьте поделиться нашими проектами с друзьями и LIKE с нами, используя виджеты социальных сетей. ПОДПИСЫВАЙТЕСЬ, если хотите получать наши свежие статьи первыми.
Бережливость и шик — Проекты своими руками и домашний декор
Этот пост содержит партнерские ссылки.
Последние два года я медленно украшал дом моей мамы.
Когда я говорю медленно, это происходит очень медленно, к сожалению. Я хотел бы иметь больше времени, чтобы сосредоточиться там! Я сделал ей встроенные шкафы два года назад и несколько предметов мебели. Нашим следующим большим проектом было добавление пола к потолку и обрешетки по всему ее дому. Поскольку это было отложено, в основном из-за того, что с моей стороны на это не было выделено время, я решил сделать ей симпатичный угловой шкаф, который она хотела. Этот шкаф добавил идеального характера ее белому и скучному дому строительного уровня.
Я воспользовалась руководством Аны Уайт и, как и большинство ее планов, сделала его по-своему. Вы можете найти более полную подробную версию со всеми планами на ее сайте здесь. Я поделюсь с вами тем, как я настроил свой, чтобы он соответствовал моим потребностям в пространстве. Во-первых, сделать его выше, 8 футов в высоту. Большинство угловых шкафов кажутся довольно короткими, и я хотел, чтобы они больше заполняли пространство.
Это означало добавление дополнительной полки к первоначальным планам.
Для задней части я использовал 1×8, так как хотел сделать ее более узкой. Всего у меня 6 полок, 4 открытые и две за дверцами. На каждой полке 29″ широкая в самой широкой части.
Расстояние между полками составляет примерно 16,5″ с открытыми полками и 14″ с двумя нижними полками. «Настольная» полка имеет высоту 29,5″. Это полка, которая находится прямо над дверью.
Я прикрепил каждую полку к задней стенке 1×8 (высотой 8 футов) с помощью карманного приспособления и винтов. Я использовал 1×3 для передней отделки и прикрепил ее к стеллажу. №
Затем я обрезал доску по ширине с обеих сторон, примерно 15,75 дюйма. Чтобы разрезать ее, я использовал свою любимую ультрапилу от Dremel. Я прикрепил доску к полкам.
Я построил двери из 1х4.
Используя приспособление для карманных отверстий, я скрепил детали вместе. Двери имеют ширину 14 дюймов и высоту 26 дюймов.
Затем я добавил немного обрезков бисера на заднюю часть каждой из них. Я закрепил его несколькими гвоздями.
Чтобы закончить верхнюю часть, я добавил декоративный молдинг, вырезанный под углом 45 градусов с обеих сторон.
Всю работу Swiss Coffee by Behr я покрасил атласом. После покраски я заполнил щели легким шпаклевочным составом.
Я добавил двери внизу с петлями снаружи, чтобы придать дому больше вида.
Вот молдинг, который я выбрал для верха.
Мне нравится, какой она оказалась высокой. Почти слишком высокий, чтобы с ним справиться 🙂 Говоря о ручках, я также добавил две белые состаренные двери к дверям внизу. Я нашел это в Hobby Lobby.
У них есть большой выбор ручек и тяг на выбор.
При размещении в углу я обязательно закрепил его на шпильках в стене сверху. Он такой высокий, что я определенно боялся, что он упадет 🙂 …и вы этого не хотите!
Наличие дополнительных полок для игр и украшений — это такой бонус.
Пространство за дверью — идеальное место для хранения поваренных книг и вещей, которые не так красивы, как хотелось бы.
Мне нравится, как этот предмет помог придать столовой особый характер. Раньше это пространство было довольно скучным. Я быстро украсил его, когда она только въехала, и на этом остановился. Как и в большинстве областей в домах, правильное оформление требует времени и планирования. И по правде говоря, вы действительно не знаете, чего хотите, пока не поживете там немного.
Самое приятное в этом — украсить еще одно интересное место!
Чтобы украсить эти полки, я использовал смесь нового и старого.
Мы нашли большинство этих предметов в Hobby Lobby и добавили антикварные весы и книгу. С нейтральными цветами я хотел добавить немного зеленого с искусственными висячими растениями.
На следующей неделе в этой комнате произойдет еще одно обновление. Это небольшое изменение, но оно также принесет больше характера. Я очень рад вылечить свою ногу и начать добавлять сюда доску и обрешетку!
Вот фотография этого помещения до. Это происходит медленно!
Как я упоминал выше, если вам нужен полный подробный урок о том, как это сделать, Ана Уайт справится с этим лучше, чем я когда-либо 🙂 Пожалуйста, посмотрите!
