Проект электрики дома — типовые проекты электроснабжения частного дома

Автор: Кургузов А.В, инженер по электроснабжению

Электроснабжение современных жилых помещений представляет собой сложную сеть внешних и внутренних коммуникаций. Это провода и кабели различного сечения, электрооборудование, розетки, выключатели, освещение и т.д. Предварительно выполненный проект электрики дома позволяет заранее определить сметную стоимость монтажных работ и материалов. Без грамотно разработанной проектной документации невозможно гарантировать безопасную и эффективную эксплуатацию, а так же надежность и функциональность устанавливаемого электрооборудования.

Требования к электрике в доме

Требования, которые должен учесть типовой проект электроснабжения частного дома, значительно более сложны и ответственны, чем аналогичные условия разработки электрики квартир. Монтаж электропроводки коттеджа должен учитывать различия норм устройства электрических вводов в здание, наличие хозяйственных построек, внешних осветительных приборов, а так же установку более мощного энергетического оборудования – скважинных насосов, автономных электрогенераторов и т.

д.

Требования ПУЭ можно разделить на три основных направления:

1. Нормы устройства вводов в жилые помещения
2. Правила установки распределительных щитов электрики частного дома
3. Определение способа прокладки электропроводки внутри и снаружи здания

Приведем самые основные требования, которые в обязательном порядке должны быть учтены при разработке проектной документации.

Устройство ввода электроэнергии в коттедж

Чтобы выполнить присоединение к электросети общего пользования и подвести электричество к своему дому, необходимо:

1. Заключить договор с компанией-поставщиком электроэнергии
2. Получить соответствующие технические условия (ТУ)
3. Разработать на основании ТУ проект электроснабжения

Вот основные требования, которым должен соответствовать ввод силовых кабелей в жилое здание:

• Ввод силовых кабелей в здание осуществляется подземным или воздушным способом. В большинстве ТУ для своего удобства поставщик электроэнергии прописывает воздушный ввод
• При воздушном вводе применяются провода марки СИП с расчетной площадью сечения жил (в зависимости от вида питающей сети, обычно не более 16 мм2)
• Если расстояние от дома до существующей опоры внешней электросети превышает 25 м, необходимо запроектировать установку дополнительного, промежуточного столба
• Предусмотренная проектом по электроснабжению высота крепления вводных проводов должна превышать 2,75 м. Ввод располагается ниже козырька крыши более чем на 20 см
• Параллельная прокладка вводных кабелей должна вестись на удалении 1 м от окна или балкона, а так же с отступом более 20 см от стены фасада
• Монтаж электросчетчика на фасаде дома позволит выполнить ввод более удобным способом
• Запрещено проектирование внешних вводных автоматов на фасадах коттеджей
• Вводное отверстие в стене должно быть защищено металлической трубой и загерметизировано от влаги

Проект электроснабжения должен обеспечить последующий безопасный монтаж и обслуживание ввода силовых кабелей и проводов в коттедж.

Требования к проектированию распределительных щитов

Вводной электрический кабель должен быть подведен к распределительному щиту. В нем размещают входящие и групповые автоматические выключатели, устройства защиты и автоматики, иногда, счетчик потребления электроэнергии. Распредщит – основное оборудование в системе электроснабжения дома. Его проектирование должно соответствовать следующим нормам:

• Щит с установленным счетчиком оборудуют стеклом для снятия показаний приборов и замком
• Для установки распределительного щитка выбирают сухое помещение. Недопустимо нахождение над ним кухни, ванной, санузла или сауны. Иначе, необходимо проектировать дополнительную гидроизоляцию
• Щит должен быть удален от других труб и внутренних коммуникаций на расстояние 1 м и более
• Трубопроводы в помещении установки не должны разветвляться и содержать запорные устройства (вентили, задвижки, фильтры и т.д.)
• Для наружного освещения и электроснабжения хозяйственных построек допускается установка дополнительных распределительных щитов

Проект сети электроснабжения коттеджа включает в себя спецификацию с указанием типа распределительного щита, его комплектации электрооборудованием и схему подключения внутренней и внешней проводки.

Проектирование электропроводки

При монтаже внутренней электросети необходимо выполнить разводку проводов от распределительного щита к потребителям и электроприборам – розеткам, выключателям, осветительным устройствам. Проектные решения должны обеспечить не только оптимальную схему электропроводки, но и исключить риск коротких замыканий, возгораний и пожаров. Поэтому проект электроснабжения дома должен соответствовать следующим действующим нормам:

• В деревянных домах выполняют проводку открытым способом с защитой проводников коробами, гофрированными или простыми трубами. Если предполагается скрытая проводка, то кабель прокладывается в металлической трубе или гофре
• Для коттеджей, выполненных из огнеупорных материалов допустима скрытая проводка с защитой проводов несгораемой оболочкой
• Согласно ПУЭ в подвалах и на чердаках необходимо применять открытую защищенную проводку
• На кухне при открытой прокладке необходимо проектировать исключительно кабельную проводку
• Душевые кабины, ванные комнаты, бани, сауны и другие помещения с повышенной влажностью требуют применения только скрытого метода прокладки проводников

Типовой проект электроснабжения дома так же должен уделять внимание способам внешней электропроводки. Она может осуществляться прокладкой проводов и кабелей по столбам и опорам, по фасадам зданий, а так же под землей.

При этом подземные линии должны быть защищены пластиковыми или ПВХ трубами. А при прокладке по внешним стенам ПУЭ допускает защиту металлической гофрой или трубами с уплотнением и герметизацией от атмосферной влаги.

Закладываемый в проекте электроснабжения уровень защиты уличных электротехнических устройств и приборов освещения должен быть не ниже IP44.

Состав проекта электроснабжения дома

Профессиональный проект электрики коттеджа состоит из следующих обязательных частей:

• Однолинейная электрическая схема
• Поэтажный план установки электрооборудования (розетки, выключатели, светильники и пр.)
• Схема включения стабилизирующего и автономного электрогенерирующего оборудования
• Схема подключения внешних хозяйственных строений
• Расчетная часть (общий типовой электротехнический расчет, расчет заземления и молниезащиты)
• Спецификация
• Смета

При наличии внешнего воздушного или подземного ввода проектная документация в части присоединения к общей энергетической сети выполняется отдельно.

Пример проекта

Ниже для примера приведены некоторые страницы проекта.

Подготовительные работы

Непосредственному проектированию электроснабжения дома всегда предшествует подготовительный этап. Он включает в себя предпроектные работы, такие, как:

• Обследование зданий с выполнением замеров и составлением поэтажных планов
• Получение технических условий
• Заключение договора на поставку электроэнергии

Прежде, чем приступить к монтажу электросети, готовый проект электрики необходимо согласовать со всеми заинтересованными организациями и частными лицами.

Типовой расчет электрики дома

Важнейшей частью проекта системы электроснабжения частного коттеджа является типовой расчет электрики. На основании расчетных данных разрабатывают электрические схемы, выбирают сечение и марку проводников, а так же номиналы оборудования.

Вот основные этапы электротехнического расчета, которые должны присутствовать в проектной документации:

• Определение номинальных значений мощности электрооборудования, расчет установленных значений мощности
• Нахождение групповых расчетных токов. На его основании выбирают защитную и коммутационную аппаратуру для компоновки распределительного щита
• Выбор номинальных параметров защитных аппаратов по току для каждой группы потребителей
• Расчет площади сечения и выбор марки групповых кабелей используемых в монтаже электрики частного дома
• Определение расчетных значений электрических нагрузок, активной, реактивной и суммарной мощности с введением понижающего коэффициента (коэффициента спроса)
• Определение расчетных значений электрических потерь в кабелях и проводах

В типовой проект электросети коттеджа также могут входить расчеты токов короткого замыкания, условий срабатывания устройств защиты / отключения (УЗО) и проверочный расчет сечений проводников.

Учитывая сложность системы электроснабжения частного дома лучше заказать проектирование у ответственных и опытных Исполнителей. Компания-подрядчик должна иметь необходимые лицензии и допуски к работам, опыт разработки проектной документации и квалифицированный инженерный персонал.

Читайте другие статьи по данной тематике

Услуги по данной тематике

Схема электропроводки в частном доме своими руками.

В настоящее время ни один частный дом не обходится без электропроводки, однако не стоит забывать, что в основе лежит правильный монтаж. Для этого вам понадобится правильно составленная схема электропроводки. Монтаж электропроводки будет включать в себя несколько этапов.

Первым делом это разработка идей и подходов, которые в будущем будут использоваться. После чего создается проект подключения вашего частного дома к сети с подсчетом расходов.

Перед началом любых электромонтажных работ необходимо составить схему электропроводки. Если у вас имеется четкая и принципиальная схема под рукой, монтажные работы пройдут намного быстрее и четче.

Зачем необходимо делать схему электропроводки?

Первым делом схема электропроводки в частном доме помогает узнать наименование и количество необходимого материала. Если быть точнее, то это нам помогает увидеть на схеме длину проводки, тем самым купить необходимое количество провода, а так же количество розеток, выключателей, распределительных коробок и другое.

Помимо этого, схема разводки для электропроводки помогает обозначить четкое местоположение для силовых элементов, предназначенных для проводки, к ним относятся: распределительный щит, приборы учета, а так же автоматические выключатели и другие. При большей детализации можно составить схемы соединения проводов в распределительных коробках и распределительных щитах.

к содержанию ↑

Как составить схему электропроводки в частном доме?

Получение электроэнергии в частном доме обычно осуществляется через воздушную линию 0,4 кВ. На вводный электрощит с воздушной опоры линии приходит как совмещенный рабочий PEN и нулевой защитный, так и фазный провод L.

В последнее время набирает тенденции установка электрощита снаружи здания, такое электроснабжение частного дома практикуют энергосберегающие организации. В это время в вводном электрощите устанавливают сам электросчетчик, а так же специальный автоматический выключатель.

После этого прокладывается питающий кабель или привод с вводного щита уже внутрь дома к внутреннему электрощиту.

Установив этот внутренний электрощит, вы начинаете электроснабжение самого дома. Стоит помнить, что схема электропроводки частного дома должна быть выполнена с максимальной надежностью, что бы это обеспечить  происходит разделение пользователей на группы. Если не знаете, что такое узо в электрике, то рекомендуется изучить этот вопрос.

Существует несколько групп потребителей:

1. Розеточная группа

2. Освящение

3. Хозяйственные нужды (сюда входят все пристройки, гаражи и т. д.)

4. Силовая группа ( для стиральных машин, котлов, бойлеров)

Внутренний щиток так же оборудован отдельной защитой, которая предусмотрена для каждой группы.

Если дом достаточно большой в размере и имеет несколько этажей, то тогда можно разбить потребителей по этажам. Так же можно разбивать потребителей пополам или отдельно каждую комнату.

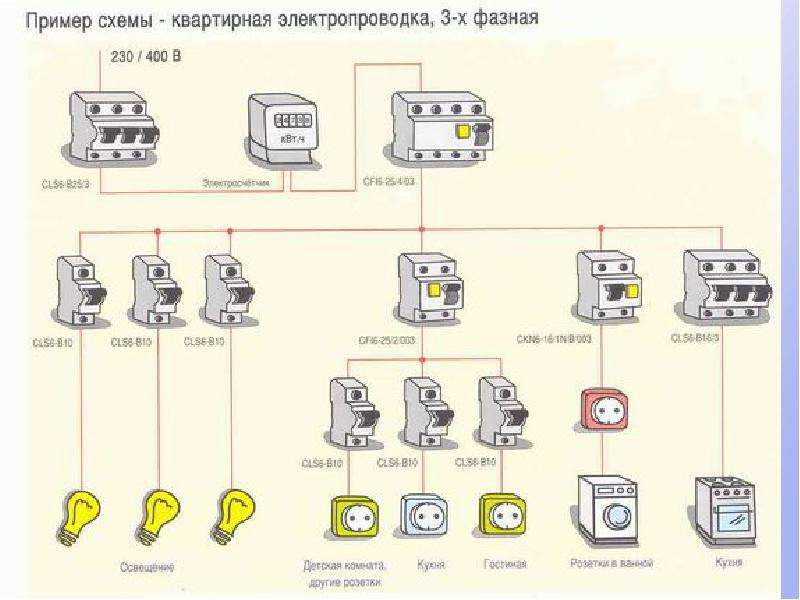

схема распределения и подключения проводке в доме при наличии однофазного питания

1. Вводный автомат

2. Электросчетчик

3. Однополосный автомат

4. Нулевая шина

5. Шина заземления

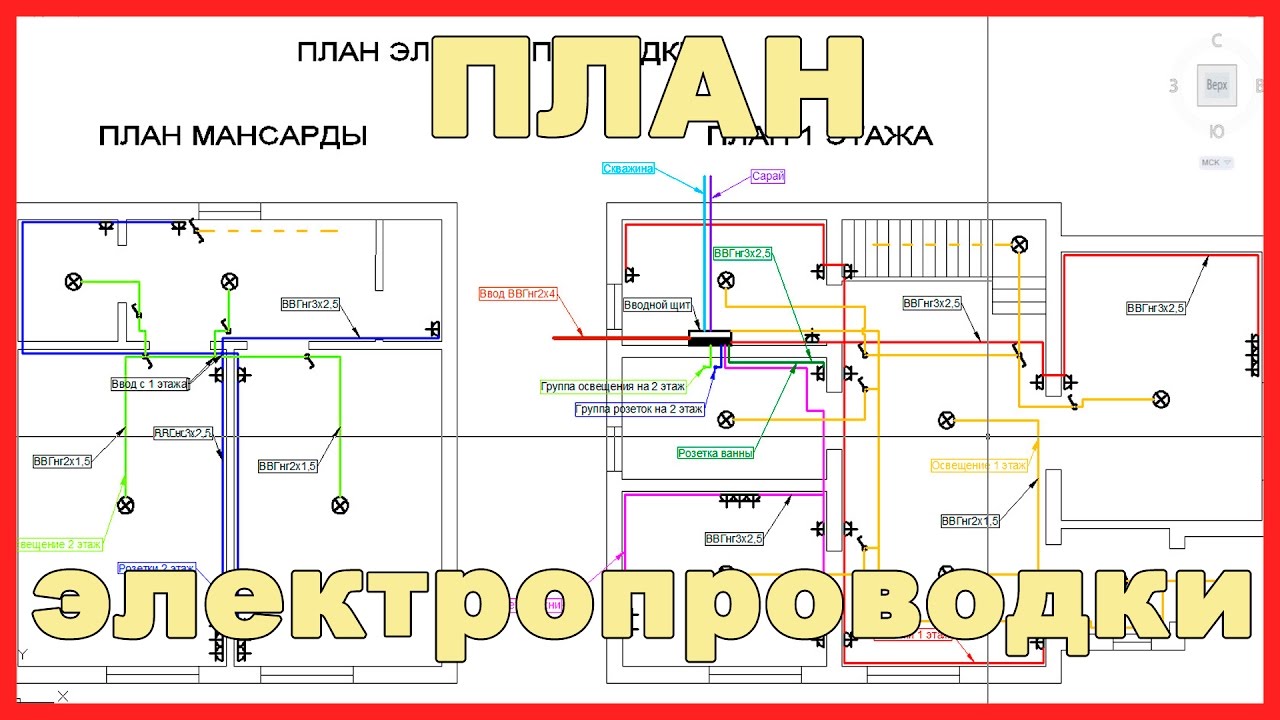

Для составления плана электропроводки вам так же понадобится план самого дома. С помощью него можно отображать план проводки в доме.

размещение электропроводки на плане дома

Если к  вашему дому подходит трехфазное питание, то это означает, что с опоры на ваш вводный щиток будет выходить сразу три фазы, а так же совмещенный нулевой защитный и тот же рабочий провод.

к содержанию ↑

Как осуществлять монтаж электропроводки в доме?

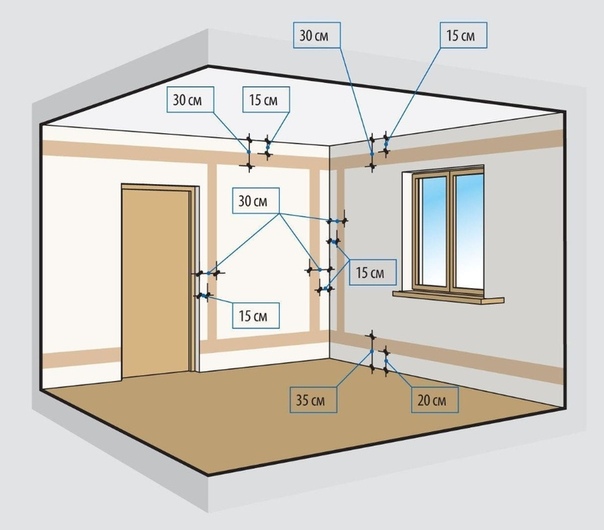

Все кабеля и провода от электрощита находящегося внутри дома должны разводиться строго по проекту. Выполняя электропроводку в доме своими руками, стоит руководствоваться не только проектом, но и советами профессионалов. Здесь так же есть свои нюансы, для облегчения ремонтных работ в будущем и для удобства в пользовании необходимо проводить проводку так, что бы она была по максимум доступной. Это позволит в любой момент удалить или заменить любой кабель без производства дополнительных ремонтных работ после устранения неполадок. Что бы обеспечить быструю и легкую замены проводку, проходящую сквозь стены ее необходимо сделать доступной. Все кабеля и провода проводятся через стены и перегородки в специальных патрубках. Оставшийся зазор между кабелем и трубой необходимо уплотнить, можно выполнять различными смесями: цемент с песком, глина с песком и другие.

Проводку в частном доме можно прокладывать двумя способами, оставляя ее открытой или скрывая.

Открытая электропроводка

В таком случае всю проводку по дому разводим открыто на стенах, при этом закрывая ее различными коробами, плинтусами, пластиковых каналах. Выполняя монтаж электропроводки в деревянном доме, стоит обратить внимание именно на этот метод. Применяя такой способ, вы можете прокладывать на любой высоте свой кабель, провод, такая величина не нормируется и может быть различной. Если вы решили выполнить открытую проводку в специальных плинтусах или коробах, то так же стоит помнить, что не стоит смешивать осветительные, слаботочные, а так же силовые провода. Сам короб так же должен плотно прилегать к строительной конструкции, на которую он закреплен, максимальный зазор в этой ситуации может достигать 2 мм. Так же короб должен обладать изоляционными свойствами и быть сделанным из самозатухающих или несгораемых материалов. Если в доме предусмотрена система планировки гибкого монтажа светильников, то так же можно применять модули кабельных каналов.

Скрытая электропроводка

Так же разводка проводки может быть скрыта. В этом случае все кабеля и провода в доме прокладываются в специально оставленных отверстиях. К  примеру, их можно размещать под штукатуркой, в пустотах конструкций, внутри сборной перегородки и других. Самым рациональным будет прокладка всех кабелей в полу, так же возможен вариант прокладки в навесном потолке.

Если вы собираетесь осуществлять монтаж электропроводки своими руками под штукатуркой или в специальных вырезанных бороздах в стенах, то в этом случае все провода должны иметь хороший изоляционный слой, который будет их защищать от механических повреждений. Однако, выбрав этот метод, лучше всего прикиньте, что в будущем если вы соберетесь делать демонтаж проводки, то предстоит грандиозный ремонт, который обойдется в копеечку. Так же при такой прокладке стоит прокладывать все кабеля либо строго вертикально, либо строго горизонтально. Кабель должен быть удален от плиты перекрытия как минимум на 200мм. Если перегородка имеет толщину более 80 мм, то кабель можно прокладывать по кратчайшему расстоянию. Так же стоит позаботиться о креплении, оно должно прижимать кабель плотно к месту крепления каждые 0,5-1,2м.

При прокладке проводки в навесных потолках или внутри других строительных конструкциях стоит делать акцент на специальные защитные трубки. Они должны не распространять горение и быть с низким дымо- и газовыделением. Особое внимание стоит уделять прокладке электропроводки в деревянном доме, что бы исключить вероятность возгорания. Если вы собираетесь прокладывать проводку в помещениях с высокой влажностью, к примеру в сауне, то нужно обязательно применять специальные поливинилхлоридные трубки, а так же кабель должен быть в поливинилхлоридной оболочке.

Перед тем, как приступать к монтажным работам, необходимо провести все подготовительные работы. А именно, сделать заготовку, разметку и пробивку, что является основой любых электромонтажных работ. Первым делом определить место ввода кабеля и установки электрооборудования, розеток, выключателей и др. Сам щиток необходимо расположить неподалеку от места ввода, при этом его необходимо расположить в отапливаемом помещении на высоте 1,5-1,7 метра от пола.

Видео о том как спроектировать схему электропроводки в частном доме

Схема электропроводки в частном доме, квартире, офисе. Сделаем проект электроснабжения и выполним монтаж.

Заказать схему электропроводки можно по телефонам:

+7(495)118-32-15, +7(495)118-34-20

Для уточнения цены присылайте задание на почту: [email protected]

Для Энергетиков, Архитекторов, Строителей действуют партнерские условия!

Схема электроразводки — важный документ в электрохозяйстве любого объекта, будь то квартира, офис или предприятие. В зависимости от масштабов производства в организации может существовать несколько однолинейных схем. Для чего они нужны и какие требования к ним предъявляются?

Виды схем электропроводки

Существуют расчетные и исполнительные схемы электропроводки. Первый тип создается на этапе проектирования и, как правило, входит в проектную документацию. Исполнительная однолинейная схема создается на основе существующего объекта со смонтированной электросистемой. Потребность в исполнительной схеме может возникнуть в случае изменения электрической сети или подключения к ней нового субабонента.

Технически однолинейная схема представляет собой упрощенную принципиальную схему целого цеха, или отдельного участка или оборудования. Цель создания схемы — кратко дать информацию о существующей сети.

Чаще всего однолинейные схемы используются для заключения договора на поставку электроэнергии между организацией и субабонентом. Особенно это актуально для больших производственных предприятий с большими мощностями. На однолинейной схеме, как правило, указывают границу балансовой принадлежности, разграничение, кому какое оборудование принадлежит. Без наличия однолинейной схемы подобный договор не заключается.

Требования к схеме

Поскольку однолинейная схема является частью проектной документации, то к ней предъявляются определенные требования. В частности, они прописаны в двух действующих ГОСТах — ГОСТ 2.702-75 и ГОСТ 2.709.

Однако основное требование к однолинейной схеме на предприятии — информативность. Как правило, в ней отображена следующая информация:

•    точка подключения объекта и граница разграничения;
•    расчетные токи и мощность подключаемого объекта;
•    сведения о приборах коммерческого учета;
•    сведения о технических параметрах ВРУ;
•    марку и длину питающего кабеля;
•    расчетные значения потерь и нагрузок;
•    сведения о коммутационном оборудовании;
•    другая информация.

В некоторых случаях этот список может состоять из других пунктов — дополняться или, наоборот, быть меньше. Все зависит от конкретного объекта.

Кроме однолинейных схем подключения субабонентов, энергетики предприятий составляют исполнительные однолинейные схемы оборудований, силовых щитов, щитов освещения и прочего. Они составляются для эксплуатации дежурным персоналом.

Цена схемы электропроводки

Стоимость определяется из назначения объекта: квартира, здание, промышленный цех и т.д., площади помещения и выделенной мощности.
Если вы не знаете требований, которые правила накладывают на однолинейные схемы, или не имеет опыта их составления — вам лучше обратиться к специалистам. Компания «МосМонтаж» предлагает составление схем любой сложности. Кроме непосредственного составления и расчета, наша организация помогает согласовывать их с контролирующими государственными органами.



Ждем вас в офисе для бесплатной консультации по инженерным сетям!



Карта проезда в офис, метро Новокузнецкая



Все инженерные сети: электрика,  водоснабжение, отопление и вентиляция!



Бесплатный выезд инженера для оценки объемов!



Гарантия на работы 5 лет!



Компания более 20 лет на рынке, есть все Лицензии СРО и МЧС!



Для Госзаказчиков, ТСЖ, Служб эксплуатации действуют партнерские бонусы и скидки!



Заявки на проект и монтажные работы ждем на почту

2155682@mail. ru



Для заказа выезда инженера звоните

+7(495) 118-32-15

+7(495) 118-34-20



Программа для проектирования электропроводки в квартире и частном доме

Существует достаточное количество программ, предназначенных для проектирования проводки. Стоит рассмотреть работу с подобными инструментами подробнее. Одним из таких инструментов, является программа Электрик.

Её возможности довольно широки, что же касается применения относительно рассматриваемого вопроса, то с её помощью можно:

1. Рассчитать электроснабжение.
2. Вычислить потери напряжения.
3. Определить необходимую длину кабеля и его сечение.
4. Подобрать необходимый материал.
5. Определить необходимое количество осветительных приборов и их расстановку, а также план расчёта по мощности (используется для равномерного освещения)

Как выглядит окно программы можно увидеть на рисунке 1.

Рассчитывая электропроводку, следует учитывать количество требуемого оборудования, его номенклатуру, вид, мощность, а также спецификацию. В общих чертах план работы выглядит так:

1. Определение потребителей электричества, их вид и мощность.
2. Расчёт метража и сечения провода.
3. Создаётся (рисуется) схема подключения.
4. Прокладывание проводки по имеющейся схеме.

В качестве примера будет рассматриваться выполнение работ в программе Электрик, согласно плану.

«Электрик» и создание электрической схемы

Все работы, связанные с проектированием проводки в квартире начинаются с создания специальной схемы.

Схема должна содержать в себе множество параметров, например:

1. Площадь квартиры, дома или участка. От этого зависит, сколько материала потребуется, а также расположение потребляющих приборов и розеток, их количество, так как по правилам на каждые 6 квадратных метров должна устанавливаться одна розетка (при этом в кухне их должно быть не меньше трёх, а в ванной не более одной, но в специальном брызгозащитном исполнении).
2. Количество потребляемой энергии (от этого зависит выбор сечения провода).
3. Схема подключения должна быть безопасной.

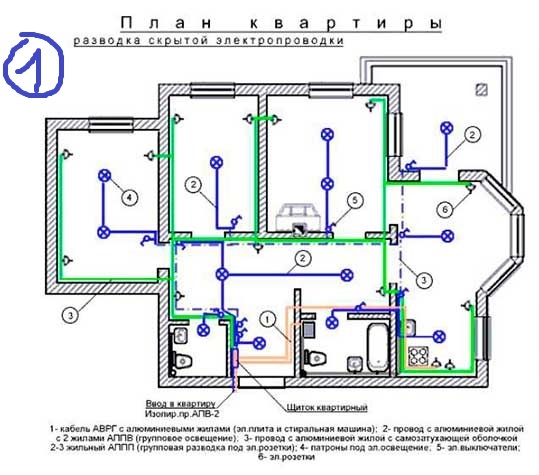

Приблизительная схема электропроводки в квартире изображена на рисунке 2.

С помощью данной программы рисование электрических схем и продумывание плана работы можно делать самостоятельно.

Для этого нужно задать программе исходные значения, и она выведет результат на экран в виде схематично нарисованного изображения участка. «Электрик» рисует схему посредством специальных значков, отображающих элементы цепи. Пример такой схемы, нарисованной «Электриком» изображён на рисунке 3.

Расчёт метража проводки посредством программы

Когда проводку прокладывают в промышленных масштабах, обычно используют катушки с проводом. Владельцам же квартир важно чётко рассчитать необходимое количество кабеля с тем, чтобы не переплачивать за лишние метры. При этом стоит помнить, что нельзя приобретать провод «в обрез», должен быть определённый запас. Так, на выключатель или розетку запас должен составлять 20 — 30 см, а на точечные светильники может достигать полуметра. Конечно, можно произвести расчет и вручную, но специализированная программа сделает это качественнее и быстрее.

Чтобы узнать, сколько метров провода понадобится, следует в нижней части окна «Электрика» выбрать вкладку «метраж». Откроется схематичное трёхмерное изображение помещения с пустыми квадратами, в которые следует ввести значения длины, ширины и высоты помещения, количество розеток и их расположение по высоте относительно пола, а также точек подключения светильников. После этого нажать «рассчитать» и «Электрик» сразу выдаст результат. Для верности можно добавить пару метров «про запас».

Данный процесс хорошо изображён, на рис. 4.

Сечение провода и его расчёт

Работу по монтажу проводки в квартире начинают после того, как произведён расчет сечения проводов, который зависит от прогнозируемой мощности. Одним из стандартных способов расчёта сечения кабеля, является расчёт, основанный на плотности тока. Для этого достаточно знать его значение в медном проводнике равное 6 — 10 А/мм2. То есть провод с сечением 1 мм2, способен выдержать нагрузку равную 10А (2 мм2 —соответственно 20А). Учитывая, что в квартире напряжение составляет 220В, ток, равный 20А, способен обеспечить функционирование потребителя в 4,5 кВт. При этом кабель даже не будет греться.

Сюда же вписывается правило, при котором медный провод сечением 1 — 1,5 мм2, применяют для освещения, а для розеток 1,5 — 2,5 мм2. Это объясняется тем, что в квартире не применяют осветительные приборы с мощностью более 3,3 кВт, соответствующей силе тока 15А, а применяемые потребители электричества по мощности меньше 5,5 кВт, иными словами, создаётся двойной запас.

Стоит помнить, что неверный расчёт сечения может привести к перегреву проводки и возникновению пожара!

Чтобы рассчитать сечение вводного кабеля стандартный метод не подойдёт.

Для расчёта сечения питающего провода необходимо учитывать:

1. Тип и характеристики оборудования, которому будет подводиться кабель.
2. Каким способом он будет проложен (открытым или закрытым).
3. Длину линии.
4. Тип изоляции.
5. Количество жил.

Чтобы сократить время и не производить расчёты вручную можно воспользоваться программой Электрик.

Для расчёта сечения в рабочем окне следует выбрать пометить «галочками» род тока (220В), в графе помечается «кабель», в прокладке кабелем выбирается «3-х жильный в воздухе и в коробах», также отмечается «лоток, короб», в графе материал помечается «медь». Это наглядно можно увидеть на изображении 5.

После этого в графе коэфф. выбирают коэффициент полезного действия, а также коэффициент использования. Ставят значение длины (в примере 8 метров), и расчёт мощности (в данном примере значение мощности 11,2 кВт).

Пометив указанное, и поставив значения в соответствующие места, следует нажать «Расчёт по I/P» и программа вычислит искомые значения сечений.

Аналогичным образом создаётся расчёт для количества светильников.

Как видно из представленных примеров, программы, предназначенные для проектирования электропроводки, значительно облегчают и ускоряют все, связанные с этим расчёты. Всё сводится к подставке значений в нужные графы, а дальше программа всё рассчитает сама. В том числе и нарисует схему подключения.

Оцените статью:

Электромонтаж в деревянном доме под ключ. Монтаж электропроводки в коттедже, частном доме

Электромонтаж дома – это подключение жилого объекта к источнику потребления электроэнергии. Монтаж электропроводки в коттедже, частном, деревянном доме – один из видов инженерных работ, осуществляемых компанией «ТеремОК». Мы монтируем проводку в доме под ключ за приемлемую цену! Работы проводятся комплексно, с учетом индивидуальных особенностей каждой постройки. Предварительно, с участием специалистов, разрабатывается проект электроснабжения дома.

Частный проект монтажа проводки

Если типовой проект монтажа электропроводки предусматривает внешнее снабжение энергией общественных, производственных и жилых зданий, то индивидуальный касается электромонтажа внутри частного дома. Частный проект монтажа электропроводки предусматривает размещение сети, подбор электрощита и сопутствующего оборудования. Такой проект тщательно продумывается и корректируется согласно пожеланиям заказчика и особенностям планировки дома.

Осуществляем индивидуальный подход к электромонтажу в деревянном доме!

Обычно схема поступления электрической энергии в частный дом предусматривает три звена:

• Хозяйственное.
• Внешнее.
• Внутреннее.

В первом случае обеспечивается функционирование коммуникаций и кондиционирование. Во втором – освещение улицы, наружных помещений, поливных установок. И, наконец, в третьем – непосредственно расположение проводки и электрооборудования в доме.

В каждом конкретном случае наши инженеры выезжают на место и обсуждают с владельцем частного жилья вопросы внутреннего электроснабжения дома. Здесь очень важно решить три вопроса:

• Сколько киловатт электричества выделено на ваш участок?
• Сколько фаз электричества поступает на ваш участок?
• Необходим ли электрический счетчик в вашем доме?

На основании предварительных консультаций будет выработан индивидуальный план электрификации вашего жилища. Мы подберем самую эффективную систему освещения, что позволит вам сэкономить деньги в процессе эксплуатации!

Монтаж электропроводки — делайте заказ прямо сейчас!

Компания «ТеремОК» осуществит электромонтаж в любом деревянном доме под ключ! Делайте заказ монтажа электропроводки прямо сейчас и получите хорошую скидку!







цена в Нижнем Новгороде на установку

Цена на монтаж электропроводки в частном доме в Нижнем Новгороде в ООО «Конкорд» является самой выгодной в городе. Расценки зависят от объема и сложности выполняемых работ.  Известный факт, что от качественно выполненной электрификации строения зависит безопасность жильцов. Поэтому категорически запрещается выполнять установку электрической проводки самостоятельно, без соответствующего опыта. Цена на монтаж электропроводки в частном доме невысокая – зачем подвергать себя и родных риску?

Важно понимать, что электрификация коттеджа или частного домика включает в себя электропитание всей территории, которая прилегает к участку (гараж, подсобные помещения, летние беседки, подсветка бассейна и так далее). Проводка подвергается колоссальной нагрузке, гораздо большей, чем в квартире высотного дома. Компания «Конкорд» имеет большой опыт работы, так как много лет специализируется на выполнении услуг в данной сфере. Довольные клиенты рекомендуют нас знакомым и друзьям, так как сотрудничество с нами является гарантией высокого качества, безопасности и адекватной цены. Кстати, доступная стоимость услуг организации является прямым доказательством того, что мы работаем для вас. Менеджер компании сориентирует вас по расценкам услуг компании.

Монтаж системы электропитания

Установку электрической системы в частном доме необходимо доверить компетентному специалисту. Процесс установки электропроводки состоит из множества этапов, которые следует выполнять последовательно (расценки услуги зависят от количества этапов). Малейшее отступление приведет к нарушению системы безопасности. Профессиональный электрик от компании «Конкорд» готов приступить к работе на любом частном объекте в нижегородском регионе (расценки работ определяются их сложностью и объемом). Специалисты организации ежегодно проходят повышение квалификации, поэтому прекрасно ориентируются в новейших технологиях и особенностях монтажа. Цена остается привлекательной для клиентов вне зависимости от объема работ. Например, расценки отражают количество устанавливаемых точек электросети.

Установка системы электропитания в частном доме состоит из следующих этапов:

• Первоначальная разработка технических условий, которые позволяют грамотно установить пускорегулирующую и защитную аппаратуру электропроводки;
• Составление плана или схемы, в которой учтены особенности внутренней электрификации частного строения;
• Электрик получает разрешающую документацию, чтобы приступить к монтажным действиям в доме;
• Создание специального проекта электропроводки, который в дальнейшем будет использоваться для внешней электрификации частного дома;
• Подключение системы дома к внешней системе электрической сети;
• Подбор инструментов и инвентаря, которые необходимы для электромонтажа в частной постройке;
• Установка заземления электропроводки;
• Монтаж вводного электрического щитка;
• Прокладка электрических проводов и кабеля;
• Действие с установкой контактных соединений;
• Монтирование выключателей, розеток внутри частного дома или коттеджа;
• Подключение электрических бытовых приборов.

Вызов электрика по доступной цене от компании «Конкорд» позволит вам одновременно разрешить несколько вопросов: грамотно выполнить монтаж электропроводки, обеспечить безопасность в частном строении, а также минимизировать финансовые траты. Вы помните, что расценки на услуги доступные для всех клиентов компании.

Проект электроснабжения частного дома

Не допускается самовольное подключение электропроводки частного дома к внешним системам электропитания. Необходимо подготовить проект и оформить соответствующие документы:

• Свидетельство о собственности владельца на недвижимость;
• Схема проектирования электрификации внутренней территории частного дома.

После рассмотрения вышеуказанной документации предприятие формирует тех.условия (расценки фиксированы государством). Затем необходимо создать проект электропроводки, в котором указана схема внешней электрификации дома, а также земельного участка, который относится к частному дому. Организация монтажа проводки согласовывается с компанией, которая выдает разрешительные документы и устанавливает расценки. Процесс этот продолжительный, поэтому не оправдывает себя. Зачастую необходимо выполнять работу в течение ограниченного времени.

Если вы не хотите тратить время впустую, рекомендуем воспользоваться нашими услугами. ООО «Конкорд» готова быстро, качественно и за минимальную цену подойти к разрешению любых вопросов, связанных с монтажом электропроводки в частном доме. Мы избавим вас от излишней и никому ненужной суеты, которая неизбежно возникает при получении соответствующей документации.

Выбор материалов, необходимых в монтаже электропроводки

Сложность электрификации связана с особенностью материала, который используется в процессе стройки дома:

• Частное строение может быть каменным или деревянным;
• Количество бытовых приборов, которые предполагается использовать, их мощность;
• Тип подключения: подземный или воздушный.

Цена монтажа электропроводки зависит от площади помещений (большое количество точек электросети). Ознакомиться с расценками компании «Конкорд» можно на сайте. Работа выполняется компетентным электриком, имеющим большой опыт работы в сооружениях частного характера. При этом организация стремиться сохранить приемлемые расценки, которые удовлетворят потребности всех клиентов.

Воздушный или подземный тип монтажа зависит от природных условий на территории участка. Воздушный вариант наименее затратный. Необходимо соединить кабель с системой общего электропитания. При этом цена зависит от отдаленности основной линии электропередачи. Подземный вариант имеет ряд сложностей, которые связаны с:

• Уровнем подземных вод;
• Содержанием вредных веществ в почве, которые влияют на целостность проводки;
• Наличие блуждающих токов в грунте;
• Подвижный грунт;
• Возможность вскрытия грунта.

Закрытая проводка тщательно скрывается в стене, поэтому ее монтируют в негорючем материале. Цена на установку электрической системы в строении из кирпича высокая. В частных деревянных строениях используют исключительно открытый тип, его стоимость меньше.

Компания «Конкорд» выполняет все виды работ по доступным ценам. При этом на первый план выходит безопасность клиента и высокое качество выполненной работы в частном строении.

Цена подземного варианта дороже в частной постройке. Это связано с тем, что предполагается выполнять большой объем работы (рытье канавы, обработка поверхности, закрытие раскопки, использование материалов, поверхность которых не подвержена внешнему воздействию).

Цена монтажа электропроводки в частном доме

Расценки на все виды работ формируются на основе нескольких факторов:

• Особенности выполняемых работ;
• Используемые материалы и техника;
• Количество точек, подающих электроэнергию.

Вы еще не определились с выбором исполнителя? Думаете, как уменьшить цену, но при этом получить хорошо выполненную работу по монтажу электропроводки? Обязательно обращайтесь к услугам компании «Конкорд». У нас вы получите доступные расценки, компетентных специалистов, настоящих асов в своем деле. Качество услуг электриков всегда остается на высоте, мы гарантируем вам достойный результат. Расценки можно уточнить у менеджера организации, связавшись с ним по телефону.

Звоните нам уже сейчас. Узнавайте расценки, варианты установки, вносите собственные предложения. Давайте создадим в вашем частном сооружении комфортные условия для проживания. Мы готовы приступить к работе! Цена на монтаж электропроводки в частном доме в Нижнем Новгороде порадует вас.

Разрабатываем проект и монтаж электропроводки в частном доме

Опытный инженер-электрик создает электрические схемы распределения электроэнергии, это называется разводка электропроводки в частном доме.. С помочью технических расчетов определяется лучшее оборудование для подачи электроэнергии, провода и кабели для распределения этой мощности там, где это необходимо.

Составление планов разводки и компоновки оборудования

Для выполнения расчетов с соблюдением техусловий на электроснабжение участка и жилого частного дома инженер-электрик использует знания и опыт проектирования электросхем, а также информацию из отраслевых правил и норм безопасности, потому что на заключительном этапе проектирования перед монтажом электропроводки требуется согласование проекта, расчета и схем электроснабжения в ростехнадзоре. Большинство расчетов и составления схемы монтажа проводов, установки приборов-потребителей энергии типовых частных домов и квартир производят с помощью автоматизированной системы проектирования.

Стоимость проекта электроснабжения квартиры обычно входит в общий пакет услуг и стоимость работ по электрике. А то, сколько стоит монтаж электропроводки в частном доме, следует планировать при проектировании строительства или капитального ремонта дома. Потому что в ряде случаев (к примеру, в старом бревенчатом доме с открытой ретро электропроводкой) установка современной электросети может быть достаточно сложна в техническом исполнении.

Что делает проектировщик-дизайнер

Обязанности проектировщика в области устройства электропроводки в деревянном доме в основном сосредоточены на компоновке оборудования, монтажных схемах и способах подключения всего необходимого ассортимента бытовых приборов к системе. Дизайнеры по электричеству определяют, сколько электроэнергии необходимо зданию в целом и каждому помещению конкретно, вплоть до определения количества розеток и выключателей.

Затем проводят расчет общей требуемой мощности электроснабжения частного дома и оптимальный способ распределения, чтобы максимизировать производительность и безопасность.

Они встречаются с домовладельцами, архитекторами-проектировщиками и инженерами-строителями, чтобы рассмотреть различные типы электрических систем, которые будут необходимы, а затем разработать чертежи САПР, проект наружного электроснабжения и план электрика в деревянном доме под ключ .Естественно, что большинство заказчиков интересует цена дизайнерского проектирования электропроводки. Но на самом деле она невелика, поскольку в основе любой схемы энергоснабжения дома лежат законы электротехники.

 Планы, созданные проектировщиком, используются подрядчиками для установки и обслуживания электрических систем здания.

Наконец, компании-проектировщики электроснабжения могут работать с муниципальными и коммунальными энергораспределительными компаниями и производить монтаж электропроводки в деревянном доме. Коммунальный электротехник либо главных инженер ЖЭКа помогает проектировать и поддерживать в рабочем состоянии сеть электроснабжения на своем участке. Он определяет лучший способ маршрутизации подземных или воздушных проводов, чтобы минимизировать простои и снизить риск несчастных случаев.

Электричество в деревянном доме

Электрическая проводка относится к системе проводников и других устройств, которые используются для передачи электроэнергии. Различные типы, которые используются при монтаже электропроводки в доме, обычно варьируются в зависимости от трех факторов: назначение, количество электричества, которое будет переноситься, и местоположение. Например, для дачного дома потребуется меньше энергии, чем для трехэтажного коттеджа. Это означает, что проектируется (или выбирается из типовых) соответствующая схема электрического обеспечения, стремящаяся обеспечить максимальную эффективность использования энергии в безопасном режиме.

Сам провод, также известный как электрический проводник, использующийся в скрытой электропроводке, обычно изготавливается из меди и других аналогичных материалов, которые хорошо пропускают ток. Провод обычно изолирован, чтобы защитить проводник от повреждения. Тип используемой изоляции обычно зависит от того, где должна быть установлена электропроводка.

 А толщина кабеля рассчитывается по специальной таблице в зависимости от совместно потребляемой мощности всех бытовых электрических устройств, которые могут быть одновременно подключены .

Кстати, нельзя не заметить, что расценки на монтаж будут зависеть от количества электрических цепей в доме. Потому что в некоторых случаях самые мощные приборы-потребители энергии, такие как:

 бойлер, работающий в системе водяного отопления,

холодильная или морозильная камера большой емкости, установленная в подвале,

• электрокотлы,
• электропечки,
• сауны, работающие на электричестве,
• станки и механизмы в гараже,
• стиральная машина,
• и пр.

должны быть подключены в отдельную схему от электропроводки дома, с автономным выключателем-автоматом.

Наружная проводка для уличного освещения, поливочный насос и двигатель открывания ворот также должны «сидеть» на отдельном выключателе и запитываться по автономной от домашней схемы. Такие предосторожности помогут не лишиться полностью электричества в доме, если произошел сбой или поломка только в одной из цепей.

Стоимость монтажа электропроводки в частном доме в этом случае рассчитывается исходя из типовых прайсов, в которых перечислены все работы и оборудование, которое будет применяться для прокладки, замены или ремонта проводки в частном доме и придомовой территории.

О проводах и других элементах проводки

Существует международный стандарт для типов проводов и кабелей, используемых в системах электропроводки. Это позволяет электрикам и непрофессионалам определять провода, соответствующие электрической схеме. Например, цветное покрытие используется, чтобы помочь идентифицировать провода для безопасности, установки и ремонта

Многожильные жгуты являются типовым элементом электрической проводки, часто использующейся в домах. Эта конструкция состоит из ряда тонких проволок, которые обернуты вокруг центрального провода. Многожильный провод может увеличить количество переносимой электроэнергии. Он также широко используется, потому что является гибким и легким в обращении, что идеально подходит для установки электропроводки за стенами домов.

Системы электропроводки, расположенные снаружи, должны выдерживать воздействие внешней среды – снега, дождя, мороза, солнечных лучей и ветра. Общие изоляторы для наружных проводов включают термопласты. Изоляция в этом типе системы также должна быть устойчивой к ультрафиолетовым лучам.

Волоконно-оптические, беспроводные или Wi-Fi системы могут изменить будущее электропроводки в жилых домах. Например, традиционный медный проволочный материал может быть заменен волоконно-оптическими системами, которые используют световые импульсы для переноса электрического тока. В системе Wi-Fi используются радиоволны, которые передаются по воздуху, и принимаются центральным приемным разъемом.

А пока мы рекомендуем обратиться к нашим электрикам для монтажа самой обычной и безопасной электропроводки в частном доме.

С другими интересными статьями вы можете ознакомиться тут.

7 правильных шагов, которые следует соблюдать при электромонтаже дома

Электросистема вашего дома представляет собой сложную систему, и знание того, как она работает, поможет вам стать более «уполномоченным домовладельцем». Некоторые районы не позволяют владельцу дома без лицензии проводить проводку в собственном доме из-за риска электрического пожара из-за неисправной проводки. Однако это все еще можно сделать под руководством дипломированного электрика. В других районах, особенно в сельской местности, вы можете бесплатно подключить свой дом.

Ниже приведены шаги, которые необходимо соблюдать при электромонтаже дома.

1. Создайте письменную схему

Разработайте электрическую схему, которая показывает расположение коробки выключателя и путь проводов к каждой розетке.

2. Установите кабелепроводы

Начните с прокладки самых длинных проводов в первую очередь, чтобы избежать ненужных трубопроводов в стенах, даже если вы не собираетесь использовать их сразу. Запустите каждый провод наверху и протяните его в подвал. Таким образом, вы не будете использовать лестницу для проталкивания провода между этажами.

Вы также должны оставить по крайней мере один фут дополнительной проволоки на каждом конце на тот случай, если вам понадобится что-то передвинуть позже.

3. Знать количество розеток

Определите, сколько розеток и переключателей будет работать в одной цепи. Обычно рекомендуется использовать шесть розеток на цепь 110 В в жилой зоне, тогда как всего две розетки на цепь являются стандартом на кухне, где бытовая техника потребляет больше мощности.

4. Просверлите отверстия для проволоки

Перед сверлением любых отверстий убедитесь, что вы знаете, что находится с другой стороны стены / пола, чтобы избежать просверливания любых электрических проводов, воздуховодов или водопроводных труб. Продолжайте просверливать отверстия с помощью 1-дюймового сверла в середине шпилек, по которым будут проходить ваши провода. Чем больше у вас розеток, тем безопаснее будет ваш дом.

5. Установите выключатель

Установите коробку выключателя так, чтобы вы могли легко получить к ней доступ в будущем. Желательно размещение в подвале или подсобном помещении.

6. Протяните провода к розеткам.

Поместите катушку с проволокой рядом с коробкой выключателя и протяните провод в соответствии со схемой к ближайшей розетке или переключателю каждой цепи.Вы также можете пропустить провода прямо через коробку. Любые провода, торчащие из коробки, могут просто засохнуть стенкой или могут быть отрезаны от электрической коробки.

Используйте инструменты для зачистки проводов, чтобы удалить внешнее пластиковое покрытие с концов проводов и прикрепить их в соответствии с инструкциями на коробке к каждой розетке, приспособлению или переключателю.

7. Установите цепи

Установите отдельные цепи для каждого комплекта проводки. Схемы должны соответствовать силе тока провода и назначению розетки.

Объяснение различных типов домашней электропроводки

Стажировка электрика начинается всего со 100 часов в лаборатории профессионального училища, вплоть до университетов, предлагающих 4 года обучения. Вот сколько обучения и знаний нужно, чтобы стать лицензированным электриком. Но понимание основ домашней электропроводки не должно быть таким интенсивным.

Если вы выполняете простой проект дома своими руками, вам следует знать, какие типы электрических проводов используются в доме.Вам также необходимо понимать общие правила кодирования, определения размеров и маркировки.

В этом базовом руководстве мы собрали все, что вам нужно знать о домашних электрических проводах.

Зачем нужно знать об электропроводке дома

Если вы выполняете какой-либо проект по дому, понимание домашней электропроводки может облегчить эту работу. Вам нужно знать о типах электрических проводов, когда вы:

• установка новой проводки и необходимость знать, какой тип провода использовать
• ищет проблемы с электричеством в вашем доме (т.е. знание цепи, к которой принадлежит проводка, может помочь вам определить причину проблемы)
• выполняет любой ремонт или реконструкцию электрооборудования

Помните, что любые изменения в домашней электропроводке должны соответствовать нормам. Это означает соблюдение Национального электротехнического кодекса, а также любых местных постановлений в вашем географическом регионе.

Последние имеют тенденцию быть более строгими, и их следует тщательно соблюдать, чтобы избежать ошибок.

Несоблюдение кода увеличивает риск возникновения опасности, например возгорания.Это также может стоить вам, если вы когда-нибудь решите продать свой дом и его поймает домашний инспектор.

Основы домашней электропроводки

Прежде чем мы углубимся в типы электрических проводов, вам следует знать несколько основных терминов, маркировки и кодирования. Понимание этого может значительно упростить вашу поездку в строительный магазин.

Кабель против провода

Термины «кабель» и «провод» настолько часто используются как синонимы, что можно подумать, что это одно и то же.Но это не так.

Электрический провод — это любой материал, проводящий электричество. Это отдельные проводники внутри куртки. Они либо изолированные, либо голые.

Кабель, с другой стороны, представляет собой комбинацию двух или более проводов. Эти провода собраны вместе в одной оболочке.

Цветовая маркировка оболочки кабеля

Наружная оболочка кабелей имеет цветовую маркировку. Кабели имеют цветовую маркировку, чтобы обозначить размер проводов внутри кабеля. Цветовой код также указывает на силу тока кабеля.

Ниже указаны цвет, размер и сила тока:

• Черный . Провод калибра 8 или 6, цепи 45 или 60 А
• Оранжевый . Провод 10 калибра, цепь 30 А
• Желтый . Провод 12 калибра, цепь 20 А
• Белый . Провод калибра 14, цепь 15 А

Серые кабели — это подземные фидерные (UF) кабели. Все кабели УФ серого цвета. Чтобы узнать калибр провода и информацию о схеме, вам необходимо проверить маркировку оболочки кабеля.

Кроме того, цветовое кодирование оболочки кабеля является относительно новым нововведением в электротехнической промышленности. Он не был введен до 2001 года, и компании не обязаны его использовать. По этой причине вы всегда должны уточнять у производителя, соответствует ли цветовая кодировка действующим стандартам.

Цветовое обозначение провода

В отличие от цветовой кодировки оболочки кабеля, цветовая кодировка проводов является стандартной для всех жил. Домашний электрический провод обычно бывает следующих цветов:

• Белый .Это нейтральный провод. Он отвечает за замыкание цепи, возвращая ток к панели.
• Черный / Красный . Это горячие провода. Это означает, что они передают электрический ток от панели к устройству. Устройство может быть розеткой, осветительной арматурой, выключателем или прибором.
• Голый / зеленый . Этот цветовой код обозначает провода заземления. При замыкании на землю включается провод заземления. Эти провода создают путь, по которому ток возвращается к выключателю вашего дома, перегорает предохранитель и отключает электричество.

Существуют провода других цветов, но самые распространенные из них можно встретить у себя дома.

Знание того, что представляет собой каждый провод, может помочь вам понять, как различные провода в вашем доме вносят вклад в вашу электрическую систему.

Маркировка

И провода, и кабели имеют маркировку, чтобы сообщить вам размер провода, материал, количество проводов внутри кабеля, тип изоляции и другие специальные характеристики. Этикетки напечатаны на изоляции провода или на внешней оболочке кабеля.

Размер провода

Размер провода относится к диаметру самого проводника. Это регулируется американской системой калибровки проводов. В двух словах, чем меньше размер провода, тем больше калибр.

Крайне важно, чтобы размер выбранных вами проводов соответствовал силе тока цепи. Если они не совпадают, значительно возрастает риск короткого замыкания и возгорания.

Но как измерители и сила тока работают вместе?

Калибр провода определяет его допустимую нагрузку по току.Максимальный ток — это величина силы тока, с которой провод может безопасно работать.

Что касается домашнего электрического провода, вы обычно будете работать с проводом калибра 12 или 14. Но для бытовой техники вы будете использовать калибр 10, 8 или 6. Такие вещи, как печи, водонагреватели, сушилки и кондиционеры, используют эти более крупные датчики, потому что они требуют большой силы тока.

Многожильный и одножильный провод

Когда вам нужно протолкнуть провод через кабелепровод, вам понадобится сплошной провод. Но когда вам нужно протянуть провод через кабелепровод, вы можете подумать об использовании многожильного провода. Поскольку он более гибкий, легче обходить углы или труднодоступные места.

Типы электропроводки в доме

Существует множество различных типов проводки и кабелей, которые можно найти как в доме, так и вокруг него. Ниже мы рассмотрим наиболее распространенные типы более подробно.

Неметаллический кабель

В домах, построенных после середины 1960-х годов, проводка относительно стандартная.

Обычный тип домашней электропроводки — неметаллический кабель или кабель NM. Вы также можете знать его как кабель Romex, который является самой популярной торговой маркой этого типа электропроводки.

Кабель

НМ обычно состоит из трех или более отдельных жил. Эти проводники завернуты в гибкую пластиковую оболочку, также известную как оболочка. В одном кабеле NM обычно есть провод под напряжением, провод заземления и нейтральный провод.

NM используется для сухой внутренней домашней электропроводки.Это включает в себя бытовую технику, выключатели, осветительные приборы и розетки. Наиболее распространенные размеры NM в современных домах:

• 14 калибр, цепи 15 А
• калибр 12, цепи 20 ампер
• Цепи калибра 10, 30 А
• Цепи 8 калибра, 40 А
• 6 калибр, цепи 55 А

В качестве альтернативы, электрические провода в вашем доме могут быть проложены в кабелепроводе. Это гибкая металлическая или пластиковая трубка. Обычно он используется в ситуациях, когда оголена проводка.

Правила для кабеля NM

Существует несколько правил, касающихся кабеля NM, о которых вам следует знать.

Во-первых, их нельзя использовать в жилом строительстве выше трех этажей. Строго предназначенные для дома, их нельзя использовать и в коммерческих постройках.

Кабель

НМ разработан как постоянная домашняя электропроводка. Их нельзя использовать вместо удлинителей. Их также нельзя использовать для замены электропроводки ваших приборов.

При необходимости вы должны использовать подходящую опору для кабелей. Вы не можете поддерживать их гвоздями или стойлами. Все, что может повредить кабель, не допускается в качестве опоры, и они должны быть закреплены с интервалом менее 4,5 футов.

Армированный кабель

Как уже упоминалось, местные постановления относительно электропроводки в доме, как правило, более строгие, чем национальные нормы. А в некоторых сообществах использовать кабель Romex или NM не разрешается. Вместо этого эти сообщества используют бронированный кабель или переменный ток.

Также известный как BX, этот тип электрического провода появился в начале 1900-х годов, но используется до сих пор. Электропроводка переменного тока имеет гибкую металлическую оболочку. Это обеспечивает дополнительную защиту проводников внутри.

Как и кабели NM, переменный ток не разрешается использовать в коммерческих зданиях или жилых зданиях более трех этажей. Правила, касающиеся поддержки, также аналогичны.

Подземный питающий кабель

В то время как кабели AC и NM предназначены для сухих внутренних условий, вам нужен кабель, который подходит для использования на открытом воздухе или во влажных условиях.Этот тип кабеля не требует защиты стен, пола и потолка.

Вот почему, когда вам нужно проложить провод под землей или на открытом воздухе, вы используете подземный подводящий кабель UF. Этот тип электрического провода также является неметаллическим кабелем, и его можно прокладывать под землей без кабелепровода.

Он также может намокнуть без каких-либо проблем.

Подобно кабелю NM, кабель UF состоит из трех жил.

Один провод под напряжением, один нейтральный провод и неизолированный провод заземления.Они также похожи на кабель NM, но оболочка вокруг УФ-кабеля выполнена из твердого пластика, который нельзя катить между пальцами.

Кабель в металлической оболочке

Если у вас есть домашний электрический провод, проходящий через незавершенные участки, такие как подвалы, им нужна более прочная внешняя поверхность. Вот тут и пригодится кабель в металлической оболочке.

Используется на незавершенных участках, где проводка подвержена риску физического повреждения.

Электропроводка низкого напряжения

Если у вас есть цепь, которая использует менее 50 вольт, вы можете использовать низковольтную проводку.

Этот тип домашнего электрического провода используется для предметов, не требующих большого количества электроэнергии. Сюда входят дверные звонки, большинство термостатов и ландшафтное освещение.

Вы найдете диапазоны низковольтных проводов от 12 до 22 калибра. Обычно он изолирован или покрыт оболочкой кабеля.

Телефон и провод передачи данных

Если у вас еще есть стационарный телефон, у вас есть специальная проводка для него. То же самое можно сказать и о вашем интернет-соединении.

И в вашем телефоне, и в Интернете используются провода низкого напряжения.Ваш телефонный кабель и кабель для передачи данных могут содержать от четырех до восьми проводов. Но чаще всего для этой цели используется кабель категории 5 или категории 5.

Кабели

категории 5 представляют собой восемь проводов, скрученных вместе в четыре пары. На самом деле это самый эффективный тип кабеля для телефона и передачи данных.

Каналы электропроводки

Ну не совсем домашний электрический провод, проводные каналы определенно пригодятся с домашними системами электропроводки.

Эти экструдированные профили, также известные как электрические каналы или пластиковые каналы, помогают защитить и упорядочить все типы электрических проводов в вашем доме.Но их также можно использовать в коммерческих, медицинских и промышленных приложениях.

Каналы для электропроводки имеют квадратную, круглую, плоскую, прямоугольную, куполообразную или полностью индивидуализированную форму. В вашем доме вы используете их, чтобы предотвратить спутывание, повреждение проводов и дезорганизацию.

Они также могут помочь предотвратить опасность споткнуться, когда у вас проложены кабели по полу и стенам.

Дополнительная помощь в понимании вашего дома и его электропроводки

Домашние электрические системы проводов сложны.Но понимание его компонентов может помочь вам диагностировать проблемы, завершить ремонт, спланировать ремонт и поддерживать проводку в соответствии с кодом.

Первое, что вам нужно знать о домашнем электрическом проводе, — это основы. Вы должны знать, как размер соотносится с силой тока, как работает цветовая кодировка оболочки кабеля и провода и как читать этикетку кабеля или провода. Но вы также должны знать разницу между проводами и кабелями и когда вы используете многожильный или одножильный провод.

После этого вы должны знать все типы электрических проводов в вашем доме.

Сюда входит все, от кабелей NM, питающих ваши розетки, до кабелей УФ, питающих ваши наружные фонарные столбы. Но ваш дом может также использовать кабель переменного тока вместо NM, а также кабель в металлической оболочке в незавершенных местах и ​​кабель низкого напряжения для маломощных розеток.

Но знание и понимание вашей домашней электрической системы не обязательно означает возможность ее отремонтировать или изменить.

Для этого вам может потребоваться помощь профессионала. В таком случае ознакомьтесь с нашим широким спектром электрических услуг и узнайте, чем мы можем вам помочь.

Проект электрооборудования трехкомнатного дома (часть 1)

Требования и стандарты

Проектирование электрооборудования — непростая задача. Это требует большого опыта. Перед монтажными работами необходимо детальное изучение. Инженер должен учитывать качество и любые специфические требования вместе с ценой. Необходимо изучить различные варианты.

Дизайн-проект электрического дома с тремя спальнями (Часть 1)

Выбор использования помещения, декора, хобби и занятий различных жителей в настоящее время имеет решающее значение для проектирования электрооборудования.

Электромонтаж не может быть универсальным для всех возможных схем.

Заказчик является ключевым лицом при принятии окончательного решения. BS 7671 (Правила электромонтажа) часто рекомендует обсудить проект с клиентом.

В настоящее время часто практикуется гибкий подход к проектированию. Стандарты для жилищного строительства определяются Национальным советом по жилищному строительству (NHBC) .

Минимальные требования

Ниже приведены основные требования к дому с тремя спальнями площадью 120 м ² .Это будет типичная спекулятивная застройка (рис. 2).

1. Помещения: малая кухня; столовая; бездельничать; гардеробная внизу; главная спальня с ванной комнатой; вторая спальня с двуспальной кроватью; небольшая одноместная спальня; посадочная ванная или душевая;
2. Отопление: центральное газовое или масляное отопление;
3. Сад: небольшой сад спереди и сзади.

Рисунок 1 — Зоны ванных комнат

Стандарты

Национальный совет жилищного строительства (NHBC)

NHBC устанавливает минимальные стандарты для жилых помещений и услуг, которые показаны в Таблице 1 .Следует отметить, что дома различаются по размеру и использованию, поэтому указанные значения следует рассматривать как минимальные.

Таблица 1 — Рекомендации NHBC для дома.

Розетки на 13 А (две розетки считаются как две розетки)

2 )

Комната	Розетки	Примечания
Кухня / коммунальное хозяйство	6	Если в домах есть отдельные зоны, кухня должно иметь минимум четыре розетки и две в подсобном помещении.
Коммунальное хозяйство	3	Если есть бытовая техника, по крайней мере три розетки должны быть общего пользования.
Столовая	3
Гостиная	4	В одной двойной розетке семейная комната должна находиться рядом с розеткой телевизионной антенны
Спальня 10	Три для главной спальни. Два для других спален
Площадка	1
Холл	1
В совмещенных комнатах количество розеток должно быть равным сумме количества отдельных комнат, с минимальным количеством розеток. семь в случае кухни / подсобного помещения и еще одна комната.
Освещение В каждой комнате должна быть хотя бы одна точка освещения. На лестничных клетках следует предусмотреть двустороннее переключение.
Детекторы дыма Для этого двухэтажного дома требуются две соединенные между собой сигнализаторы с питанием от сети.

Соответствующие правила электропроводки Розетки на 13 А

1. Строительные нормы теперь требуют, чтобы розетки, настенные выключатели и другие подобные аксессуары располагались в жилых помещениях на соответствующей высоте от 450 до 1200 мм от готового пола. уровни.
2. Любая розетка с номинальным током не более 20 А, которая используется обычными людьми для использования вне помещений, должна быть снабжена дополнительной защитой с помощью УЗО на 30 мА.
3. Розетки на 230 В, кроме розеток для бритв, соответствующих стандарту BS EN 61558-2, разрешены в ванных и душевых.
4. Розетки 230 В должны располагаться на расстоянии не менее 3 м от границы зоны 1 и обеспечиваться защитой УЗО на 30 мА.

Освещение

1. Во избежание опасности и неудобств должно быть более одной цепи освещения.
2. В ванной вся техника должна подходить к зоне, в которой она установлена.
3. Настенные переключатели и другие аксессуары нельзя устанавливать в зонах 0, 1 и 2.
4. Сетевые переключатели необходимо устанавливать за пределами зон 0, 1 и 2, но шнур может висеть в зонах 1 и 2.
5. Есть ограничения на оборудование, потребляющее ток в зонах 0, 1 и 2.
6. Оборудование, которое устанавливается в зонах 1 и 2, должно иметь защиту от проникновения воды не ниже IPX4.
7. Тщательное изучение BS 7671: (Самая последняя версия) Рекомендуется раздел 701.

Рисунок 2 — Типичный дом с тремя спальнями

Скоро будет продолжено…

Соответствующее содержание EEP с рекламными ссылками

Рекомендации по базовой электропроводке в вашем доме и подобных местах

Электропроводка и символы

Электрооборудование символы используются на планах электропроводки дома, чтобы показать местоположение, контрольную точку (точки) и тип электрических устройств, необходимых в этих местах.Эти символы, нанесенные поверх плана этажа, показывают розетки освещения, розетки розеток, розетки специального назначения, розетки вентиляторов и выключатели.

Рекомендации по базовой электропроводке в вашем доме и подобных местах (на изображении: пример схемы электропроводки — щелкните, чтобы развернуть)

Пунктирные линии проведены между символами, чтобы обозначить, какие переключатели управляют определенными лампами или розетками.

Для обозначения устройств, используемых в домашней электропроводке, используется довольно много символов, но некоторые из них очень похожи, , поэтому при работе с ними следует проявлять осторожность. !

Рекомендации по прокладке электропроводки вокруг вашего дома или других мест

«Розетка» — это любая точка в электрической системе, где ток выводится из системы для подачи питания на подключенное электрическое оборудование.Розетка может быть одного из двух основных типов: розетка «Розетка» или розетка «Освещение».

Розетка розетки — это розетка, в которой одна или несколько розеток установлены с целью подключения устройств типа «вилка и шнур», а розетка освещения — это розетка, предназначенная для прямого подключения к патрону лампы, светильнику ( осветительный прибор) или потолочный вентилятор.

Также существуют специализированные торговые точки. Они могут быть предназначены для определенного типа оборудования, такого как печь, настенная печь, мусоропровод или другое подобное оборудование.

Как электричество распространяется по дому?

Электроэнергия подается в ваш дом через воздушные или подземные линии электропередач. Перед тем, как попасть в ваш дом, электричество проходит через счетчик ватт-часов, который измеряет количество потребляемой электроэнергии.

Затем он проходит в ваш дом через служебную входную панель (также называемую «центром нагрузки») , где расположены устройства защиты цепи, такие как автоматические выключатели или предохранители.

Дуплексные розетки

Затем электричество распределяется по всему дому с использованием ответвленных цепей для подачи питания на приборы и освещение через розетки , переключатели и приборы .

Основные рекомендации по электромонтажу вокруг вашего дома

Соответствующий контент EEP с рекламными ссылками

Как работает домашняя электрическая система

Обзор работы домашней электросистемы с иллюстрациями различных компонентов

Электричество стало неотъемлемая часть современной жизни, зажигающий свет, бытовая техника, отопление, кондиционирование воздуха, телевизоры, телефоны, компьютеры и многие другие современные удобства.Некоторые компоненты домашней электросистемы © Дон Вандерворт, HomeTips

Электроэнергия поступает в ваш дом от местной коммунальной компании по линии электропередачи или под землей через трубопровод. В большинстве домов есть три провода — два провода под напряжением и одна нейтраль.

Электроэнергетика поставляет электроэнергию через мачту на крыше. Провода проходят через счетчик к главной панели. © Дон Вандерворт, HomeTips

По всему дому один горячий провод и один нейтральный провод питают обычные 120-вольтовые лампы и приборы.Оба провода под напряжением и нейтральный провод составляют 240-вольтовую цепь для крупных приборов, таких как кондиционеры и электрические печи.

Электросчетчик, мониторинг которого осуществляет ваша коммунальная компания, устанавливается там, где электричество поступает в ваш дом.

Основная панель обычно находится рядом с счетчиком или под ним. Это центральный пункт распределения электрических цепей, идущих к источникам света, розеткам и приборам по всему дому. Панель электрического автоматического выключателя © Дон Вандерворт, HomeTips

Цепь, по определению, представляет собой круговой путь, который начинается и заканчивается в в том же месте, и именно так работает электричество.Ток начинается с источника питания, питает прибор или устройство по цепи, а затем возвращается к источнику питания. Любое прерывание на этом пути приведет к отключению цепи. Основная электрическая цепь © Дон Вандерворт, HomeTips

Цепь состоит из горячего (обычно черного) провода, идущего от главной панели к серии ламп, розеткам или приборам. и нейтральный (обычно белый) провод, который возвращается к главной панели. В дополнение к нейтральному проводу, к главной панели и оттуда к земле возвращается заземляющий провод.Цель заземления — отводить электричество от любых короткозамкнутых горячих проводов на землю, предотвращая поражение электрическим током.

Субпанели в других местах дома подключаются к главной панели. Они обеспечивают питание областей, которые имеют несколько различных ответвлений или крупную бытовую технику, например кухню и прачечную. Они также оснащены вторичным комплектом автоматических выключателей.

Типовые домашние ответвительные цепи © HomeTips

Низковольтные электрические системы также распространены в домах для питания дверных звонков, домофонов, таймеров спринклерных систем, наружного освещения и некоторых типов низковольтного внутреннего освещения.С их помощью трансформатор снижает напряжение в доме с 120 вольт до 12 вольт. По сравнению с проводкой с обычным напряжением, эти системы намного безопаснее для домовладельцев.

Рекомендуемый ресурс: Получите предварительно проверенного местного подрядчика по электромонтажу

О Доне Вандерворте

Дон Вандерворт накопил свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором домашнего журнала, автором книги более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Дон Вандерворт

Электрический чертеж для архитектурных планов

---

---

Неотъемлемая часть любого набора чертежей для строительства здания — это план или план электропроводки. К это тип дизайна и графического представления. Условные обозначения на рисунках (кроме тех, которые использовались ранее в этом тексте) показаны и объяснены в ANS Y32.9, «Графические электрические символы для архитектурных планов», Mu Std 15-3, «Символы электропроводки для архитектурных и электрических Компоновочные чертежи »и в Руководстве по электропроводке в жилых помещениях, опубликованном Отраслевой комитет по проектированию внутренней электропроводки.

Национальный электротехнический кодекс (NEC), опубликованный Национальным управлением пожарной безопасности. Ассоциация (NFPA) и Американский национальный институт стандартов (ANSI), предоставляет минимальные критерии проектирования, необходимые для защиты людей и собственности практически от опасностей, связанных с использованием электричества.Кодекс добровольно написан знающими людьми во всех сферах деятельности. группы, связанные с электротехнической промышленностью, включая союзы, производителей, инспекционные агентства, пользователи, технические общества, подрядчики, коммунальные предприятия, страховые агентства и государственные органы. Многие из этих организаций представлены ассоциациями или обществами. Код не предназначен как техническое задание или инструкция для необученного персонала.

NEC распространяется на электрические проводники и оборудование, установленное в или на общественных и частных зданиях, сооружениях, передвижных домах, рекреационных автомобили, промышленные подстанции и другие помещения (дворы, карнавалы, автостоянки и др.). Он также охватывает проводники, соединяющие установки. к подаче электроэнергии и других внешних проводников. В общем, NEC не распространяется на установки на судах, плавсредствах, железных дорогах, самолеты, автомобили или шахты, а также оборудование связи используется коммуникационными коммуникациями или установками под прямым контролем электроэнергетики. NEC носит исключительно рекомендательный характер в отношении NFPA и ANSI обеспокоены, но он предлагается для использования в законодательстве и для нормативных требований. целей.

Многие политические образования (например, города) и страховые компании приняли NEC в целом. Их основная причина для принятия NEC сводить к минимуму или устранять потенциальные опасности, связанные с ненадлежащими электрические установки, такие как пожар и поражение персонала электрическим током. Некоторые политические образования часто имеют более строгие строительные нормы и правила. чем NEC, и они должны соблюдаться при проектировании электрических систем и установки в пределах их юрисдикции.

1. Определения и содержание Национального электротехнического кодекса (NEC)

Поскольку NEC является таким важным документом, лица, занимающиеся производством электрические чертежи архитектурных сооружений должны быть знакомы с это и с другими местными кодами. Эти люди также должны быть сведущими со стандартной терминологией и оборудованием. Для удобства читателя мы даем некоторые определения, используемые в коде, и краткое объяснение его содержимого, так что остальная часть этого раздела может быть более продолжена без труда.Однако следует помнить, что NEC — это стандарт для минимальных требований, связанных с электрическими установками, необходимыми за безопасность персонала и имущества; это не стандарт чертежа.

Некоторые определения, используемые в NEC, немного странные по сравнению при их повседневном использовании; однако их следует изучать, потому что они являются особенными и важными для правильного использования Кодекса. Несколько из Определения NEC, которые более применимы к содержащейся информации в этом разделе следующие:

Доступный:

Применительно к способам электромонтажа.Возможность удаления или обнажения без повреждение строительной конструкции или отделки, или непостоянное закрытие в зависимости от конструкции или отделки здания. (См. «Скрытый» и «Открытый».)

Применительно к оборудованию: допускающие близкое сближение; не охраняется запертым двери, фасады или другие эффективные средства. (См. «Легко доступный.»)

Доступен, легко доступен: (Легко доступен). быстро для эксплуатации, обновления или проверок, не требуя их которым необходим свободный доступ для преодоления препятствий или преодоления препятствий, или прибегать к использованию переносных лестниц, стульев и т. д.(См. «Доступный».)

Ampacity: Ток в амперах, который проводник может выдерживать непрерывно. в условиях использования, не превышая его температурный предел.

Устройство: Утилизационное оборудование, как правило, кроме промышленного, обычно построен в стандартных размерах или типах, который установлен или подключен как устройство для выполнения одной или нескольких функций, таких как стирка одежды, кондиционер, смешивание продуктов, жарка во фритюре и т. д.

Присоединительный штекер (заглушка): устройство, которое при вставке в розетку устанавливает соединение между проводниками прикрепленного гибкого шнур и проводники, постоянно подключенные к розетке.

Ответвительная цепь: проводники цепи между конечным током максимальной токовой защиты. устройство, защищающее цепь и розетку (и).

Устройство. Ответвленная цепь, подающая энергию на одну или несколько розеток. к каким приборам должны быть подключены. Такие схемы не имеют постоянно подключенный осветительный прибор не является частью прибора.

общего назначения: ответвленная цепь, обеспечивающая питание нескольких розеток. для освещения и бытовой техники.

Индивидуальный: Ответвительная цепь, которая питает только одно вспомогательное оборудование.

Многопроволочный: Ответвленная цепь, состоящая из двух или более незаземленных проводов. которые имеют разность потенциалов между ними, и идентифицированный заземленный проводник, который имеет одинаковую разность потенциалов между ним и каждым незаземленным проводник цепи и который подключен к нейтральному проводнику системы.

Здание: отдельно стоящее или отрезанное от примыкающих к нему строение. конструкции противопожарной стеной со всеми отверстиями в ней, защищенными утвержденными противопожарные двери.

Шкаф: корпус, предназначенный для поверхностного или скрытого монтажа. и снабжены рамой, циновкой или обшивкой, в которой распашная дверь или двери есть или могут быть подвешены.

Автоматический выключатель: Устройство, предназначенное для размыкания и замыкания цепи неавтоматическим средства и для автоматического размыкания цепи при заданном перегрузке по току без вреда для себя при правильном применении в пределах своего рейтинга.

Скрытый: недоступен из-за конструкции или отделки здания.Провода в скрытых дорожках качения считаются скрытыми, даже если они могут стать доступными после их удаления. (См. «Доступный в применении. к способам подключения »)

Проводник:

Голая. Проводник, не имеющий никакого покрытия или какой-либо электрической изоляции. (См. «Покрытый проводник».)

Крытый. Проводник, заключенный в материал определенного состава или толщины. это не признается настоящим Кодексом как электрическая изоляция.(См. «Дирижер, Голый »)

Изолированный: Проводник, заключенный в материал, имеющий состав и толщину. что признается настоящим Кодексом как электрическая изоляция.

Мертвая передняя часть: без токоведущих частей, подверженных воздействию человека при эксплуатации. сторона оборудования.

Устройство: Блок электрической системы, предназначенный для переноса, но не утилизировать, электроэнергию.

Средства отключения: Устройство или группа устройств, или другие средства с помощью какие проводники цепи могут быть отключены от их источника поставки.

Корпус: Корпус или корпус устройства, либо забор или стены, окружающие его. установка для предотвращения случайного контакта персонала с находящимся под напряжением частей или для защиты оборудования от физических повреждений.

Открытый: применительно к токоведущим частям. Возможность непреднамеренного прикосновения или приблизился к человеку ближе, чем на безопасное расстояние. Применяется к частям, не защищенным, изолированным или изолированным надлежащим образом. (См. «Доступно» и «Скрытый.”)

Фидер: все проводники цепи между сервисным оборудованием или генераторный распределительный щит изолированной установки и конечная ответвительная цепь устройство максимального тока.

Заземляющий провод, оборудование: Провод, используемый для подключения не токопроводящие металлические части оборудования, кабельные каналы и другие кожухи к заземленному проводу системы и / или проводнику заземляющего электрода на обслуживающем оборудовании или у источника отдельно производной системы.

Прерыватель цепи при замыкании на землю: Устройство, предназначенное для защиты персонала, который выполняет функции обесточивания цепи или ее части в течение установленного периода времени, когда ток на землю превышает некоторое заданное значение, меньшее, чем требуется для работы устройства максимальной токовой защиты цепи питания.

Осветительная розетка: Розетка, предназначенная для прямого подключения патрона, осветительный прибор или подвесной шнур, заканчивающийся патроном.

Расположение:

Влага: Частично защищенные места под навесами, шатрами, под навесами. открытые веранды и аналогичные места, а также внутренние помещения в зависимости от умеренная влажность, например, в некоторых подвалах, сараях и несколько холодильных складов.

Сухой: Место, обычно не подверженное сырости или сырости. Местоположение классифицировано как сухое, может быть временно подвержено сырости или сырости, как в случае строящегося здания.

Мокрый: Установка под землей, в бетонных плитах или кирпичной кладке. контакт с землей; места, подверженные насыщению водой или другие жидкости, например зоны мойки автомобилей; и места, подверженные воздействию погодные и незащищенные.

Выход: точка в системе электропроводки, в которой ток подается на питание. утилизационное оборудование.

Панель: отдельная панель или группа панелей, предназначенная для сборки. в виде единого щита, включая шины, автомат максимальной токовой защиты устройства, а также с переключателями или без переключателей для управления светом, теплом, или силовые цепи; разработан для размещения в шкафу или коробке для вырезок, размещены внутри или у стены или перегородки и доступны только со стороны фронт.(См. «Коммутатор».)

Raceway: закрытый канал, специально предназначенный для удержания проводов, кабелей, или сборные шины с дополнительными функциями, разрешенными настоящим Кодексом. (Дорожки качения может состоять из металла или изоляционного материала, и термин включает жесткий металлический канал, жесткий неметаллический канал, промежуточный металлический канал, непроницаемый для жидкости гибкий металлический трубопровод, гибкая металлическая трубка, гибкий металлические трубы, электрические неметаллические трубы, электрические металлические трубы, кабельные каналы под полом, кабельные каналы пола из ячеистого бетона, ячеистый металл дорожки качения пола, дорожки качения на поверхности, кабельные каналы и шинопроводы.)

Розетка: Розетка — это контактное устройство, установленное на розетке. для подключения одинарной вилки. (Единая розетка представляет собой одноконтактное устройство, не имеющее других контактных устройств на той же вилке. Множественная розетка — это одно устройство, содержащее две или более розетки.)

Розеточная розетка: Розетка, в которой установлена ​​одна или несколько розеток.

Цепь дистанционного управления: Любая электрическая цепь, которая управляет любым другим цепь через реле или эквивалентное устройство.

Услуга: Проводники и оборудование для передачи энергии от Электроснабжение обслуживаемой электропроводки помещения.

Служебно-входные проводники:

Воздушная система: служебные провода между клеммами вспомогательное оборудование и место, обычно находящееся за пределами здания, вдали от стены здания, которые соединяются краном или стыком с отводом обслуживания.

Подземная система: служебные провода между выводами сервисное оборудование и точку подключения к сервисной стороне.(Если служебное оборудование находится вне стен здания, там могут не быть проводниками на входе в обслуживание, или они могут быть полностью снаружи корпус.)

Сервисное оборудование: необходимое оборудование, обычно состоящее из автоматический выключатель или выключатель и предохранители, а также их принадлежности, расположенные рядом точка входа токопроводов в здание, другое строение, или иным образом определенная область и предназначенная для составления основного элемента управления и средства отключения питания.

Коммутатор: Большая отдельная панель, рама или сборка панелей, на которых установлены, на лицевой или задней панели или на обеих, выключатели максимального тока и другие защитные устройства, автобусы и обычно инструменты. Коммутаторы есть обычно доступны как сзади, так и спереди, и не предназначен для установки в шкафах. (См. «Панель управления».)

Утилизационное оборудование: Оборудование, использующее электрическую энергию для механические, химические, нагревательные, осветительные или аналогичные цели.

Напряжение (цепи): наибольшая среднеквадратичная (эффективная) разность потенциала между любыми двумя проводниками рассматриваемой цепи.

Вкратце, NEC содержит стандарты по установке, применению, конструкции, материалы и оборудование, связанные с электротехнической промышленностью. Стандарты находятся в следующих областях:

1. Конструкция и защита проводки, включая цепи (ответвление, фидер, и т.п.), защитные устройства (предохранители, автоматические выключатели, ограничители перенапряжения, и др.), а также заземления всех типов.

2. Методы и материалы проводки, включая кабели, кабельные каналы, шинопроводы, проводов, ящиков, арматуры, щитов, распределительных щитов и т. д. всех типов.

3. Оборудование общего пользования, такое как гибкие шнуры, осветительные приборы, приборы, отопление — вентиляция — оборудование для кондиционирования воздуха, двигатели, мотор контроллеры, генераторы, трансформаторы, конденсаторы, резисторы, реакторы, и батареи.

4. Оборудование и методы, связанные с особыми профессиями, например: места, где может существовать опасность пожара или взрыва (гаражи, складские помещения). заводы, авиационные ангары), медицинские учреждения, театры, студии, изготовленные здания, дома на колесах и парки, автомобили для отдыха и пристани для яхт или верфи.

5. Особые занятия, такие как опасные зоны, театры, места сборка, промышленные постройки, сельскохозяйственные постройки, мобильные дома, прогулочные транспортные средства, а также пристань для яхт или лодочные верфи.

6. Специальное оборудование, такое как электрические знаки, краны, подъемники, лифты, эскалаторы, электросварщики, звукозаписывающая аппаратура, обработка данных оборудование, рентген, оборудование индукционно-диэлектрического нагрева, металлообработка инструменты, оросительное оборудование и бассейны.

7. Особые электрические условия, например аварийные системы; системы более 600 В; установки до 50 В; дистанционное управление, сигнализация и схемы ограниченной мощности; резервное энергетическое оборудование; и противопожарный системы сигнализации.

8. Системы связи, такие как телефон, телеграф, центральная сигнализация. станции, приемно-передающее оборудование для радио и телевидения, а также кабельное телевидение системы.

Выше было относительно краткое описание терминологии. и содержимое NEC. Если возникнут вопросы, Кодекс должен быть проконсультировался. Его можно получить в NFPA или ANSI.

2. Упрощенные и точные электрические схемы

Настоящая электрическая схема показывает каждый провод и его соединение в системе, или схема.Такая схема представлена ​​на рис. 1а, на котором четыре потолка изображены розетки светильников, две из которых подключены к, и управляется отдельными однополюсными переключателями. Упрощенный Расположение этой ветви показано справа на этом же рисунке. Здесь для световых розеток, выключателей и т. Д. Использованы утвержденные символы. и проволочная трасса, которая может состоять из кабелей с неметаллической оболочкой, армированных кабели или любой одобренный метод прокладки проводов между розетками.Две параллельные черточки на проводе указывают на то, что двухпроводный должен использоваться проводник. Собственно, по нормам, когда устанавливается двухпроводная линия, тире можно не указывать. Если проводник должен состоять более чем из двух проводов, тире обозначают номер провода должны быть указаны на чертеже.

РИС. 1 Схема подключения осветительных розеток в цепи: (а) верно схема подключения; (б) упрощенная или монтажная схема.

3. Символы проводки на простом плане этажа

Архитектор обычно показывает расположение светильников, удобство и специальные розетки и желаемые коммутационные устройства на поэтажный план. Для небольших простых конструкций требуются символы и проводка. устройства могут быть нарисованы на одном плане этажа (рис. 2), на котором изображены вся информация, необходимая для возведения здания. Для большего или более сложные конструкции, полные детали проводки, вероятно, будут быть нарисованными на отдельных планах этажей, называемых электрическими схемами или электрическими схемами. планы.В любом случае упрощенный тип диаграммы, такой как показанный на рис. 1, б. Эту схему разводки нарисует архитектор, инженер или чертежник, знакомый с инженерными и строительными нормами требования.

РИС. 2 План помещения с светильниками, розетками и выключателями. Стандарт символы подключения приведены ниже.

На плане гостиной (рис. 2) показаны две схемы: (1) трехсторонняя коммутационное устройство для потолочной розетки и (2) аналогичное устройство для двух розеток на северной стене.Символы розеток, включая специальную розетку (указана для ТВ-антенны), взято из ANS Y32.9. Также по стандарту провод символы для линий от переключателя к потолочному свету начерчены средним сплошная линия, обозначающая, что провода нужно скрыть в стенах или потолок выше. Если перпендикулярные штрихи поперек провода, жилы должны иметь два провода. С добавлением немного подробнее о светильниках, поэтажном плане, из которых гостиная план на рис.2 находится отдельно, даст достаточно информации для удовлетворительного установка всей электрической системы.

4. Отдельные планы электрооборудования

Появляется план электрической системы здания малого предприятия. на рис. 3. Этот чертеж был одним из нескольких, включая планы и детали для отопления, кондиционирования и водопровода, которые появились на единой простынь.

На этом электрическом плане показано расположение трех отдельных распределительных щитовые и предполагаемое место будущего.Панель C обеспечивает энергоснабжение — в основном для двигателей, на которых работает механическое оборудование; панели A и B подают электричество для освещения, а другие электрические потребности кабинетов 102, 103, 104 и тамбура. Каждая ответвленная цепь документируется стрелкой, указывающей в общем направлении панель и обозначение типа А-2. Это означает, например, что девять люминесцентных светильников в офисе 102 подключены к одной цепи, Нет.2, который запитан на панели А. Отдельная телефонная цепь, закрытая в канале также показан.

Количество символов, которые либо не встречаются, либо отличаются от них. показанные в ANS Y32.9, нарисованы на этом электрическом плане. Настенный кронштейн розетки имеют четыре зубца, которые до сих пор широко используются », но которые не показаны в ANS Y32.9. Длинная и короткая пунктирная линия используется для ножки цепи, независимо от того, проложены ли провода в потолке выше или этажом ниже, а символ с коротким тире используется для переключить ногу.Избегайте путаницы в толковании этих символов. при приготовлении легенды.

5. График и обозначение приспособлений

На рис. 4 показаны условные обозначения и перечень креплений, которые прилагаются к электрическому план на рис. 3. Включение таких графиков и легенд является обычным делом. практика архитекторов и инженеров-консультантов, которые готовят электрические макеты и детали для строительства зданий. Установка электрической системы облегчается включение буквы обозначение у каждого символа приспособления и обозначения с перекрестными ссылками в сопроводительном расписании.Точной формы расписаний нет. были стандартизированы. Столбец «примечания» был исключен из оригинала. график, из которого был взят рис. 4 в целях экономии места.

Одним из объяснений непрекращающейся популярности четырех зубцов является то, что многие люди считают, что простой круглый символ, указанный в ANS Y32.9 можно легко спутать с другими круглыми символами, которые могут появляться на рисунки.

РИС. 3 Электрический план небольшого офисного здания.(Брашер, Спенсер и Гойетт, Архитекторы-инженеры.)

Рисунок должен отражать намерение и максимально кратко. Время, деньги, и аргумент будет сохранен, если будет размещена правильная информация в легенде. Слишком часто человек в поле не видит написанного спецификации, но не видит чертежей и легенды. Если символ для напольного удобства появляется розетка, например, рабочий знает что означает символ, но не какую из 50 доступных комбинаций требуется, если это специально не указано.Теперь, если легенда гласит «НАПОЛЬНОЕ УДОБСТВО ВЫХОДА — Фрэнк Адам FB-3», — точно знает рабочий. какое устройство установить.

РИС. 4 График крепления и легенды для электрического плана небольшого офиса строительство. (Брашер, Спенсер и Гойетт, архитекторы-инженеры.)

6. Пример схемы электрооборудования

Другая электрическая схема показана на рис. 5; это изображает второй этаж трехэтажного административного здания.Такое расположение пола может подойдет для чертежного или дизайнерского помещения. Символы проводки соответствуют разумно к американскому стандартному коду. Стрелки указывают схему и номер; половинные стрелки указывают частичные цепи.

К этому электрическому плану прилагались легенда, график осветительных приборов, график панели, график выключателя, схема стояка телефонной сети, и электрическая схема стояка. Из них только электрическая схема стояка показан в этом разделе.Прежде чем это обсуждать, несколько слов о том, как энергия распределяется по всей структуре.

РИС. 5 Электротехническая схема офисного здания. (Tanner-Linscott & Associates, Архитекторы.)

Поскольку электрическая энергия подается в здание, она обычно сначала проходит через метр. Отсюда он попадает в главный центр нагрузки. В в небольшом здании или жилом доме этот центр нагрузки состоит из блока предохранителей или автоматический выключатель, к которому подключена каждая ответвленная цепь.Через энергия этих параллельных цепей подается на каждую розетку, лампу или прибор. В более крупной конструкции основным центром нагрузки может быть большой щит, или распределительный щит с автоматическими выключателями, разъединителями и др. управляющие устройства. От этого основного центра нагрузки подается электроэнергия. через большие проводники, называемые фидерами, к центрам нагрузки, часто щитовые доски, или панели, как их иногда называют. Из этих панелей энергия подается через ответвления к каждой розетке, арматуре, прибор или двигатель.Такие факторы, как расположение щитков, напряжение потери в меди и т. д., определяют метод, используемый для подключения филиалы и главные центры нагрузки. Множество различных планировок межсоединений используются. На одном этаже может потребоваться несколько панелей. большого здания, чтобы чрезмерно длинные ветки избегать. Иногда используются отдельные панели для цепей освещения. только и другие только для двигателей и машин. Часто щиты используется для комбинаций типов схемы.

7. Схема электрического стояка

Схема стояка показывает, как электрическая энергия распределяется по зданию. с момента входа в здание до момента прибытия в ответвление. центры. Он отображается в виде фасада и обычно не в масштабе. An электрическая схема стояка для дома, в котором электрическая сеть второго этажа план показан на рис. 5 появляется на рис. 6. На этой схеме показаны электрические обслуживание, проходящее через четыре метра, затем через четыре выключателя.От переключателей S, S S ток идет к панелям освещения L L и LB. От двух последних щитков энергия идет на освещение и удобство. розетки на первом этаже и к механическому оборудованию на земле и первые этажи. Текущие перемещаются от щитка L через вспомогательный питатель к L, который обеспечивает все электрические услуги на первом этаже, кроме для оборудования кондиционирования. Panel L поставляет электроэнергию большинству схем на втором этаже.Однако электрическая схема для этот этаж (см. рис. 5) указывает на то, что внешнее освещение и механическое оборудование на крыше подключается к щитам нижних этажей.

Спецификация щитка, прилагаемая к схеме подступенка, включает: следующая информация о каждой панели:

1. Количество обслуживаемых ответвлений

2. Максимальный ток (сила тока)

3. Наименование производителя и каталожный номер панели

Аналогичная информация приведена в графике отключения-выключения.

8. Электрические чертежи для больших зданий

Следующая серия рисунков иллюстрирует требуемый тип рисунка. для больших зданий. Стандарты не так сильно помогают в демонстрации таких сложная система; поэтому широко используется орфографическая проекция, графический рисунок, принципиальные схемы, примечания и спецификации. ”A очень краткое описание общей электрической схемы большого офиса здание будет дано со ссылкой на чертежи, которые в некоторых случаях были упрощены по сравнению с оригиналом для ясности.

РИС. 6 Схема подступенка для трехэтажного офисного здания. (Дж. R. DeRigne & Associates, инженеры-консультанты.)

В здание входят подземные кабели силовой и световой компании. вверху справа, как показано на рис. 7. Они сразу же выводятся в главный служебный вход, который подробно показан на рис.8. В главном служебном входе находятся трансформаторы тока и напряжения (б / у для измерения тока и потенциала), предохранители и переключатели, как показано на однолинейная схема.Электрооборудование от главного служебного входа. подается на два трансформатора по 1000 кВА (см. рис. 7), которые изменяют напряжение до четырехфазного состояния, обеспечивающего трехфазное питание 208 В и Однофазное питание 120 В. От этих трансформаторов выводится ток. через 4-4 (4-фазные) шины 3000-А к главному распределительному щиту, показанному на наглядная форма на рис. 9. От этого распределительного устройства электроэнергия распределяется автобусами в различные части подвала, как показано на рис.7. Собственно сами большие медные или алюминиевые шины не показаны. Только автобусные каналы нарисованы — почти так же, как каналы отопления и кондиционирования нарисованы.

РИС. 7 Часть плана цокольного этажа большого офисного здания с указанием деталей электротехнического обслуживания. (У. Л. Касселл, инженер-механик, и компания Tanner-Linscott & Associates, Архитекторы.)

РИС. 8 Графические и однолинейные схемы главного служебного входа большого офисное здание.

РИС. 9 Графический чертеж главного распределительного щита электроснабжения и освещения большого офисное здание.

РИС. 10 Часть схемы стояка для большого офисного здания. (У. Л. Касселл, Инженер-механик.)

Обслуживание верхних этажей осуществляется через большой автобус 3000-A 4-, который показан на обоих фиг. 7 и 10 (схема стояка) — на ответвление нагрузки центры на каждом этаже. На каждом узле нагрузки филиала есть распределительная коробка, выключатели и щитки.Здесь используется металлический прямоугольный кабельные каналы (также называемые «лотками»), в которых размещаются соединительные кабели. С щитов обслуживание распределяется по этажам, как объяснено в следующих двух параграфах.

На рис. 11 показана часть электрического плана первого этажа. Показано в нескольких деталях — центр нагрузки с коробкой для ответвлений кабеля и панели. Особо следует отметить систему подпольных воздуховодов, показанную с помощью пунктирных линий.В эти каналы, иногда называемые дорожками качения, помещаются провода для телефонной связи, однофазное электроснабжение на 120 В, и трехфазное питание 208 В при желании. Розетки могут быть размещены в любом точки вдоль каждого из этих каналов, и электрическое обслуживание предоставляется на каждом этих точек. Воздуховоды покрыты слоем 2-1 / 2 дюйма. из бетона, на какой дополнительный напольный материал часто укладывают. Розетки обычно устанавливается после того, как последний был проложен, но перед токопроводящим кабелем проталкивается или протягивается через дорожки качения.Однако дополнительные розетки могут быть размещены вдоль этих каналов после завершения строительства и занят, хотя новую проводку, возможно, придется проткнуть через воздуховоды.

На рис. 12 представлена ​​фотография устанавливаемой системы кабельных каналов. Примечание что дорожки качения часто делятся на несколько отсеков. Это также возможна полная подрешеточная или ячеистая система полов. В конструкции такого типа провода можно прокладывать на всем расстоянии 12 дюймов друг от друга. через комнату в обоих направлениях.Это обеспечивает высокую степень гибкости потому что телефон, мини-компьютер или домофон можно разместить в любом месте комнаты.

Часто желательно подробное описание различных электрических подключений и принадлежностей. или необходимо. Они могут иметь несколько форм и иметь разное количество. информации. Два подробных чертежа показаны на рис. 13.

РИС. 11 Упрощенная электрическая схема первого этажа большого офиса здание, показывая подпольные воздуховоды.

9. Согласование и организация чертежей

Обычно на каждом чертеже есть области, которые, начиная с электрического точка зрения подрядчика должна быть более полной, чтобы помочь в подготовка заявок. Кроме того, человек, выполняющий установку, получит выгоду от иметь больше информации о правильной или желаемой процедуре во многих ситуациях. Однако на чертеже можно поместить слишком много информации — пытаясь ответить на каждый вопрос, который может возникнуть — и, как следствие, запутать всех, от подрядчика до финального инспектора.Но когда указано специальное обращение, необходимо предоставить соответствующие детали для того, чтобы представить логический и определенный способ установки.

Многие офисы, которые готовят электрические и механические чертежи конструкций улучшили свою координацию со всеми ремеслами, выполняющими работу на работа. Такое согласование (как перед началом работы, так и во время работы) позволяет избежать конфликтов между различными механическими элементами в проекте. Последняя минута изменения оборудования производителями вызывают некоторые конфликты и не могут быть полностью предсказанным заранее.Однако очевидных конфликтов можно избежать. при правильном согласовании при составлении чертежей.

РИС. 12 Монтаж подпольной системы воздуховодов. (Уокер-Паркерсбург.)

РИС. 13 Архитектурные детали: (а) часть спецификации светильника; (б) детали кабельной разводки. (Район быстрого транзита в районе залива Сан-Франциско)

Если инженер-консультант выполняет проектирование электропроводки и механики для архитектор, их офисы также должны согласовывать.Такие вещи, как космос для кабельных каналов, воздуховодов и оборудования для кондиционирования воздуха.

ТАБЛИЦА 1 Нагрузки на общее освещение по занятости

ТАБЛИЦА 2 Расчет загрузки фидера по занятости

ТАБЛИЦА 3 Допустимые нагрузки для бытовых электроплит, духовок и навесных шкафов Варочные блоки мощностью более 1,75 кВт

10. Расчет нагрузки

С учетом информации, содержащейся в Национальном электротехническом кодексе (NEC), он можно рассчитать необходимое количество ответвлений и фидеров во многих типах конструкций.Недавно NEC применил термин вольт-амперы. в области общего пользования. Вольт-амперы — это кажущаяся мощность, которая идет через цепь. Математически он состоит из ватт (реальной мощности). и vars (реактивный) (фактически квадратный корень из суммы квадратов). Отношение ватт к вольт-амперам называется коэффициентом мощности. (ПФ). Следовательно, если коэффициент мощности равен 1 или 100 процентам, количество ватт равно количеству вольт-ампер. Поскольку в таблицах с 1 по 3 используется либо вольт-амперы или ватты при 100-процентном коэффициенте мощности, они эквивалентны.Допустим, жилой дом имеет площадь 1490 кв.м, без подвала, чердака и гаража, а также 1 кухонный гарнитур мощностью 2 кВт. Используя таблицы с 1 по 3, мы вычисляем общую световую нагрузку и другие требования следующие:

1. Общая световая нагрузка

1490 кв. Футов при 3 ВА / кв. Фут = 4470 ВА (см. Таблицу 1)

2. Минимальное необходимое количество ответвлений

а. Нагрузка общего освещения (из расчета 115 В): 4470 ± 115 = 39.0 А. Это может обрабатываться тремя двухпроводными цепями на 15 А или двумя двухпроводными цепями на 20 А. (NEC рекомендует одну цепь на каждые 500 кв. Футов)

г. Малая нагрузка: (Раздел 220-3 утверждает, что два или более ответвления на 20 А цепи должны быть установлены для ухода за мелкой бытовой техникой на кухне, прачечная, столовая и зал для завтрака.)

3. Требуемые кормушки минимального размера:

Если используются трехпроводные фидеры на 115/230 В, текущая нагрузка будет быть 12565 ÷ 230, или 55 А.Но поскольку расчетная нагрузка превышает 10 кВА, рабочие токи должны быть на 100 А [230–41 (b) (2)]. Размер питателя может быть выбирается из одной из нескольких таблиц в NEC, в которой даются рейтинги для типы медных, алюминиевых и покрытых медью алюминиевых жил. Кормушки может быть выбран как медный провод № 3 AWG с резиновой изоляцией, например, RHW или RUH, или с изоляцией из термопласта, например THW или TFIWN; или питатель может быть выбран как No.I AWG алюминий или Алюминий, плакированный медью, с такой же изоляцией. Как уже упоминалось ранее в строительных нормах города могли быть другие требования, не указанные в Национальном кодексе. Канзас-Сити требует, чтобы вся проводка была проложена внутри. канал для зданий (в том числе домов), относящихся к Классу Пожарный район. В других областях необходимо использовать кабелепроводы в дуплексах и многоквартирные дома от двух и более этажей.

РЕЗЮМЕ

Отображение требований к электричеству жилых зданий, офисов, и других структур требует сочетания графической обработки, знаний строительных норм и письменных спецификаций.Для небольших конструкций, например, дома, обычно достаточно показать электрические розетки, светильники и выключатели прямо на планах дома и указать, что требуются устройства переключения. В общем, в остальном схемотехнике расположение оставлено на усмотрение конструктора. Но в больших зданиях это необходимо изобразить все схемотехнические устройства, включая щиток места, чтобы соответствовать требованиям безопасности, чтобы позволить большому количеству гибкости для будущего оборудования и расширения, а также минимизировать расходы электромонтажных работ.Национальные стандарты рисования ANS Y32.9 и Mu Std 15-3 (которые идентичны) следуют большинству инженеров, которые подготовить электрические чертежи. При отображении электрических требований для зданий, необходимо или желательно составить схемы электропроводки, схемы стояков, и графики для приспособлений, дорожек качения, проводов и т. д. Условные обозначения иногда используются, особенно если на чертежах используются нестандартные обозначения. Графические изображения и ортогональные изображения некоторых элементов и оборудования часто весьма полезны.Согласование лицом, делающим рисунки с архитектором, мастерами и производителями оборудования очень желательно, потому что это сведет к минимуму конфликты и ненужную установку затраты. Проектировщик и строитель должны соблюдать местные строительные нормы и правила. Если местный кодекс не охватывает ситуацию, необходимо проконсультироваться с NEC. Если местных правил по установке электрооборудования нет, следует использовать NEC.

ВОПРОСЫ

1.Какой авторитет или авторитеты показывает символы, которые будут использоваться при создании план жилого этажа, на котором показано электрическое расположение?

2. Почему диаграммы подступенков обычно не в масштабе?

3. Почему мы не используем шинопроводы в жилых домах?

4. Нарисуйте два разных символа, которые могут использоваться для обозначения телевизионной розетки.

5. Какие заголовки столбцов вы бы использовали для расписания приспособлений для небольшого строительство?

6.Почему не принято показывать две черточки поперек линии цепи для двухпроводного проводника, когда обычно используются три черточки для обозначения трехпроводная схема?

7. Можно ли использовать тот же графический символ для розетки электрической плиты? а для розетки посудомоечной машины?

8. Назовите три различных графика, относящихся к электрической системе. большого здания, которое можно найти на чертежах этого здания.

9.Назовите или опишите две ситуации, в которых линии для проводников сами не показаны на чертежах, описывающих электрическую схему большого здания.

10. Обеспечивает ли ANS Y32.2 графическое изображение электрической системы? резиденции?

11. Кратко опишите три метода обеспечения электрического пола. обслуживание офисного здания, через которое может подаваться электрический ток через равномерно распределенные интервалы по всей комнате или по всей комнате.

12. Где начинается ответвление? Назовите два вида ответвлений.

13. Где находятся устройства максимального тока?

14. Каковы две причины ограничения количества проводов в дорожке качения?

15. Каковы конечные точки фидера (или фидерной цепи)?

16. В чем разница между распределительным щитом и щитом?

17. Какой наименьший рейтинг может иметь щиток? Или поставить это иначе, что определяет минимальный рейтинг щитка?

18.При каких условиях NEC заявляет, что дорожки качения не должны быть установлен?

19. Какие устройства или системы можно использовать для заземления электродов? (Имя четыре.)

20. Каков минимальный рейтинг емкости?

21. Что можно сделать, чтобы избежать конфликтов?

22. Почему некоторые архитекторы (или инженеры-консультанты, занимающиеся электрическими дизайн для архитекторов) считают необходимым или желательным добавить легенды к своим рисункам?

23.Какого рода информация будет содержаться в легенде для электрического Рисование?

ПРОБЛЕМЫ

Многие проблемы разделены на две части. Часть а будет в основном требование к чертежу, а часть b будет включать вычислительные требования. В некоторых случаях инструктору могут потребоваться обе части; в других случаях, только шар. Вычисления не нужно проводить на бумаге для рисования. Тем не мение, они должны быть аккуратными, аккуратными и правильными.

1. На эскизе плана этажа на рис. 14 показаны все электрические розетки. и светильники и отношения между светильниками и переключателями квартиры.

РИС. 14 (Проб. 1.) План многоквартирного дома.

а. Сделайте механический чертеж этого плана, используя утвержденные в настоящее время символы. для проводов, арматуры и розеток. Электропроводка для дуплексных розеток не должны отображаться, за исключением случаев, когда они управляются переключателем.Используйте бумагу 11 X 17 или 12 X 18.

г. Сколько требуется общих цепей на 20 А и бытовых 20 А? Если диапазон нагрузки составляет 8000 Wand 110/220, используются трехпроводные устройства подачи проволоки, какие будет общая текущая нагрузка на первый этаж?

2. Сколько ответвлений на 15 А потребуется для показанного помещения на рис. 2? Сколько разветвлений 20-А потребуется для офиса макет на рис. 5? (Внутренние размеры 22 X 57 футов.Каждый флуоресцентный светильник 80 Вт.)

3. На рисунке 15 показан план квартиры со всеми розетками, светильники и выключатели. Выключатели, в основном, работают верхнее освещение, а в гостиной работают две из четырех розеток.

а. Сделайте чертеж (механический или от руки) этого плана этажа, добавив двери и необходимая проводка. Покажите телевизионные розетки в гостиной и самая большая спальня. Используйте стандартные символы.Используйте бумагу 11 X 17 или 12 X 18.

г. Используется система подачи 115/230 В и три провода, а кухня диапазон рассчитан на 11 кВт. Сколько потребуется ответвлений на 15 А для квартиры? Какая будет общая текущая нагрузка?

РИС. 15 (Проб. 3.) Поэтажный план элитной квартиры.

РИС. 16 (Проб. 4.) План трехкомнатной резиденции.

4. Рисунок 16 — это поэтажный план одноэтажного дома.

а. Изобразите этот план в масштабе 1 / 2i дюйма = 1 фут 0 дюймов. Показать все переключения аранжировки, как вы думаете, они должны быть. Не менее двух дуплексных розеток в гостиной должны управляться переключателями у северного входа. Используйте стандартные символы на всем чертеже.

г. Кухонная плита рассчитана на 11 кВт и имеет трехпроводные устройства подачи 220 В. используются. Сколько потребуется ответвлений (общих и бытовых)? (Какая будет разница, если будет установлен центральный кондиционер?) Какая будет общая текущая нагрузка, которая будет использоваться для вычисления размера кормушек?

5.Рисунок 17 — план первого этажа двухэтажного дома со всеми розетками. и приспособления показаны.

а. Нарисуйте этот план в масштабе дюйма = 1 фут 0 дюймов и покажите все переключения меры, как вы считаете, что они должны быть сделаны. Используйте правильные символы как указано в Приложении. Дополнительно: показать схемы для удобства торговые точки. Используйте бумагу 11 х 17.

г. Предположим, что в доме три спальни и холл наверху. Для 8-кВт кухонная плита и другое оборудование показано, сколько и какое для дома потребуются ответвления? Какая общая энергия требование?

РИС.17 (Проб. 5.) План первого этажа дома.

6. Светильники для проектно-конструкторской комнаты показаны на рис. 18. Если люминесцентные лампы рассчитаны на 80 Вт каждая, оцените количество необходимых ответвленных цепей. Возле каждого дома должна быть электрическая розетка. стол письменный. Под каждый ряд светильников ставят по четыре стола, в сумме 24 чертежных стола. Свет будет включаться и выключаться на панели L Другое цепи идут к панели L на другом этаже.Сделайте масштабный рисунок этого комнату и покажите все схемы. Используйте бумагу размером 11 x 17 или 12 x 18.

РИС. 18 (Пробл. С 6 по 8.) План этажа чертежно-дизайнерского помещения.

7. Под каждым светильником, показанным на рис. 18, будут размещены дизайнерские стол письменный. Желательно наличие электрических стиральных машин, телефонов, и электрические калькуляторы на каждом столе. Сделайте подробный чертеж, включающий система кабельных каналов под полом, которая обеспечит эту электрическую услугу ко всем столам.Предположим, что телефонные проводники и проводники 115-а могут размещаются вместе в дорожке качения. Используйте бумагу 11 х 17 или 12 х 18.

8. Поскольку телефонная компания возражала против наличия телефонных линий в одном воздуховоде с другими проводниками решено было установить ячеистого типа, Подпольная электропроводка для чертежного помещения на рис. 18. Рисуем пол. план масштабирования, показывающий сотовую систему, которая будет поставлять энергию 115 В переменного тока к розеткам на каждом столе, а также отдельные каналы сотовой связи для внутренней связи и телефонная связь к каждому столу.Верхнее освещение может быть включено в рисование. Используйте бумагу размером 11 x 17 или 12 x 18.

РИС. 19 (Проб. 9.) Фасад трехэтажного административного здания. с электрораспределительным оборудованием.

РИС. 20 (Проб. 10.) Схема электрооборудования и отопления квартир первого этажа.

9. На рисунке 19 показан участок трехэтажного дома с подвалом. Нарисуйте схему подступенка для этого здания в том виде, в котором, по вашему мнению, оно будет спроектировано.Рисунок 6 даст вам представление о том, какие размеры проводов использовать. Используйте XHHW изолированный провод; Изоляция XHHW жаро- и влагостойкая, изготовлена синтетического сшитого полиэтилена. Токоведущие возможности из изолированных медных проводов XHHW во влажных помещениях составляют:

РАЗМЕР ПРОВОДНИКА (AWG)	МОЩНОСТЬ
14 12 10 8 6 4 3 2 1	15 20 30 45 65 85 100 115 130

10.Неполный отопительный и электротехнический план одного этажа квартиры. Здание представлено на рис. 20. Также показаны габаритные размеры. Квартиры 10, 13 и 14 идентичны, за исключением того, что они перевернуты. Тоже самое верно для квартир 11, 12 и 15.

а. Сделайте полный чертеж этого плана в масштабе, показывающий все схемы и коммутационные устройства для всех комнат и холла. Прибор нагрузки составляют 8 кВт для диапазонов, 2 кВт для посудомоечных машин и 4.2 кВт для стирально-сушильных машин. Эта техника будет находиться на кухне каждой квартиры. Их точное расположение и торговые точки не показаны. (Используйте бумагу размером 12 х 18 для плавника, до 1 фута 0 дюймов, масштаб.)

г. Если имеется копия NEC, вычислите минимальное количество ответвительные цепи и субфидер минимального размера для каждой квартиры. Вычислить, также основной питатель для этого этажа и рейтинг панели, если используется одна панель.

11.Составьте график приспособлений для сопровождения электрического плана. Такой расписание фиксации может включать информацию, показанную в Prob. 1-7, Раздел 1.

Справочник по электрике в старых домах

Большинство старинных домов были построены в эпоху до того, как электрическое освещение и бытовая техника стали стандартом в домах и, как таковые, просто не были спроектированы с учетом современных требований к электричеству.

Это делает старые электропроводку и арматуру поводом для беспокойства, поскольку они не только не соответствуют требованиям современного образа жизни, но и представляют потенциальную угрозу безопасности, которая может привести к пожару или поражению электрическим током.

Хотя когда дело доходит до электромонтажа или повторного подключения, важно работать вместе с электриком, наше руководство по электрике в старых домах идеально подходит, если вы хотите понять, что необходимо сделать.

Если вы занимаетесь электрикой в ​​рамках более крупного проекта, в нашем руководстве по ремонту дома вы найдете множество советов экспертов.

Нужно ли мне ремонтировать мой дом?

Если в вашем доме не меняли электропроводку в течение последних 25–30 лет, то, вероятно, потребуется хотя бы частичный ремонт электропроводки.Если вы не уверены, не рискуйте — вызовите квалифицированного электрика для проверки.

Чтобы все работало должным образом, рекомендуется каждые 10 лет проводить профессиональный осмотр электрики. По завершении электрик подготовит EICR (отчет о состоянии электроустановки).

Необходимо обновить электрооборудование знаков

• Старомодный блок предохранителей (теперь известный как потребительский блок). Это может быть деревянная задняя панель, чугунные переключатели, белые керамические предохранители или смесь предохранителей.
• Накладные кабели , идущие вдоль плинтусов и вверх по стенам, выглядят некрасиво и предполагают минимальные работы по быстрому восстановлению проводки. Однако иногда его используют, чтобы не повредить ткань здания.
• Кабели, покрытые черной резиной, свинцом или тканью — современные кабели имеют покрытие из ПВХ.
• Старомодные розетки и бакелитовые выключатели . Хотя, иногда они остаются в нерабочем состоянии, или могут быть установлены новые конструкции реплик.
• Сочетание различных стилей розеток и переключателей указывает на то, что произошло частичное изменение проводки.

Сколько стоит переналадка?

Средняя стоимость переустановки трехместного полуфабриката в Великобритании составляет 3500 фунтов стерлингов, но эта сумма будет варьироваться в зависимости от того, где вы живете. Если дом больше, работа более сложная или есть проблемы с доступом, цена на электроэнергию соответственно вырастет.

Иногда полной перепрограммирования можно избежать. Если кабели надежны и способны выдерживать любые дополнительные нагрузки, их можно модернизировать, добавив современный потребительский блок, надлежащие устройства заземления и перекрестные соединения.

Добавление новой розетки путем запуска ответвления может быть делом своими руками, но не полной заменой проводки.

По закону разрешается выполнять только минимальные электромонтажные работы на условиях «сделай сам» без необходимости проверки работы компетентным электриком — услуга, которую немногие готовы предоставить, — и получения одобрения строительных норм.

Опытный мастер по ремонту может добавить новую розетку, запустив ответвление, или добавить или изменить осветительную арматуру, но когда дело доходит до более важных работ, вы всегда должны обращаться к профессионалу.

Любые новые электромонтажные работы должны соответствовать действующим строительным нормам, а по завершении должен быть выдан сертификат. Для получения дополнительной информации посетите сайт «Электробезопасность прежде всего».

Составьте план того, что вам нужно, чтобы избежать ошибок и изменений позже

Как составить электрический план

Больше из Period Living

(Изображение предоставлено: Period Living)

P eriod Журнал Living — идеальный источник вдохновения для тех, кто владеет более старой собственностью или просто любит характерный стиль. Ознакомьтесь с последними предложениями по подписке.

Важно составить план электропроводки до начала работ, чтобы вы точно знали, где вам нужны светильники и розетки. Дополнения в середине обходятся дорого, и если вы упустите полезную точку питания, вы пожалеете об этом позже.

Используя план дома, отметьте положение вашей мебели, затем добавьте расположение осветительных приборов, розеток и выключателей, а также других электрических точек. Подумайте о включении дополнительных принадлежностей, таких как освещение под шкафом и прикроватное освещение.

Всегда включайте больше розеток, чем вы думаете, потребуется, и не забывайте включать расходные материалы для бойлеров и стационарных приборов.

Планируйте будущее, добавляя воздуховоды с тросом при укладке полов или при проведении работ со стенами, чтобы кабели можно было протянуть позже.

По окончании работ нарисуйте планы, показывающие кабельные трассы, где бы ни проводились новые электромонтажные работы. Это предотвратит случайное повреждение проводки в будущем.

По возможности старайтесь не прорезать рейки под штукатуркой во время электромонтажных работ.

Что нужно для перенастройки?

К сожалению, установка новых кабелей и розеток нарушает структуру дома, поэтому постарайтесь провести работы с электрикой на ранних этапах ремонта или ремонта, а также одновременно с любыми изменениями центрального отопления или водопровода. Лучше всего, если вы сможете съехать, когда будут работать.

Наилучший способ подойти к электромонтажным работам в старых домах — убрать как можно большую часть установки вне поля зрения в нечувствительных местах (подсобные помещения или пустоты, такие как полости в полу), чтобы свести к минимуму ее физическое и визуальное воздействие.

Перед тем, как начать ремонт электропроводки, важно помнить следующее:

• Штукатурка будет затронута, поэтому убедитесь, что повторные штукатурные работы соответствуют характеру дома; обратите внимание на дышащую известковую штукатурку.
• Старые половицы необходимо аккуратно поднять — рекомендуется закрепить их винтами, а не гвоздями, для доступа в будущем.
• Если ваш дом был построен с использованием традиционных материалов, таких как дубовый каркас, глыба или массивная каменная кладка, убедитесь, что вы нанимаете электрика, имеющего опыт работы с такими зданиями.
• Старайтесь избегать прокладки кабелей в пространстве на крыше . Если это неизбежно, кладите их над изоляционными материалами, а не под ними, чтобы предотвратить их перегрев.
• Постарайтесь сделать так, чтобы внешние крепления кабелей или ламп были сделаны из раствора, а не лицевой стороной из кирпича или камня. Их нелегко отремонтировать, тогда как строительный раствор может быть успешно залатан в будущем.

Кабели следует прокладывать поверх изоляции, чтобы предотвратить перегрев

Обновление освещения в старом доме

Хотя электричество было впервые использовано для освещения домов примерно в 1880 году, только после Первой мировой войны оно стало заменил газ как основной источник освещения.Лампы накаливания господствовали до сравнительно недавнего времени, но, поскольку эти лампы преобразуют только 10 процентов потребляемой энергии в свет, теперь их заменяют гораздо более энергоэффективные альтернативы.

При размещении фонарей тщательно обдумывайте риск возгорания и повреждений, которые могут быть вызваны их установкой. Например, встроенные даунлайты могут ослабить хрупкие потолки, поставить под угрозу огнезащиту, которую предлагает потолок, и допустить утечку воздуха, сквозняки и проникновение влаги.Всегда следите за тем, чтобы потолочные светильники были огнестойкими и что изоляция не располагалась рядом с ними.

Там, где потолки низкие и потолочные светильники или подвесные светильники неуместны, хорошей альтернативой являются настольные лампы или верхние светильники, особенно если они питаются от розеток на 2 или 5 ампер, которые включаются от главного выключателя.

Традиционные лампы накаливания неэффективны и постепенно заменяются более энергоэффективными лампами, такими как светодиоды.

Какой тип лампы лучше?

При выборе современных источников освещения для старых зданий учитывайте качество и цветовую температуру света, который они предлагают.Традиционные лампы накаливания (лампы) излучают спектр света, не отличающийся от света огня или свечей, поэтому они, как правило, кажутся более естественными в исторических интерьерах, чем некоторые современные альтернативы.

Светодиодные (светоизлучающие диоды) лампы, как правило, лучший способ заменить лампы накаливания, так как они потребляют очень мало энергии и способны производить свет высокого качества. Они доступны с различной цветовой температурой, и в настоящее время разработан ряд специализированных светодиодных ламп специально для исторических интерьеров и арматуры, чтобы имитировать внешний вид традиционной нити накала.

Маршрутизаторы и кабели могут быть неудобными для размещения

Стоит ли устанавливать решения для умного дома одновременно с электрикой

Наряду с Интернетом и развлекательными установками, интеллектуальные технологические системы, которые позволяют контролировать и управлять домом удаленно из компьютер или мобильный телефон, теперь становятся доступными.

Помимо душевного спокойствия и комфорта, они могут помочь снизить потребление энергии, обеспечивая включение отопления, освещения и других систем только тогда, когда это необходимо.

Несмотря на то, что многие технологии являются беспроводными, важно заранее продумать, как они будут интегрированы в дом, чтобы кабели и такие элементы, как маршрутизаторы, можно было установить в наиболее удобном месте во время перенастройки.

Несмотря на то, что беспроводные системы имеют то преимущество, что избегают использования кабелей, системы с жесткой проводкой иногда предпочитают в старинных домах, поскольку толщина стен, грудей дымоходов, стальных конструкций и даже изоляционных материалов с фольгой может мешать сигналам, включая Wi-Fi.По этой причине могут потребоваться дополнительные передатчики Wi-Fi.

Наше руководство по лучшим технологиям для умного дома для вашего дома будет полезно прочитать, если вам нравится идея решений для умного дома, но вы не знаете, с чего начать.
