Самодельные печи для бани на дровах с баком для воды снабжаются металлическим сосудом таких размеров, чтобы он гармонично вписывался в помещение.  Обычно бак устанавливается внутри отопительного сооружения, реже под дымоход или сбоку печки.

Свернуть

• О конструкции
• Инструменты
• Советы по работе
• Процесс кладки и порядовка
• О дымоходе
• Вывод

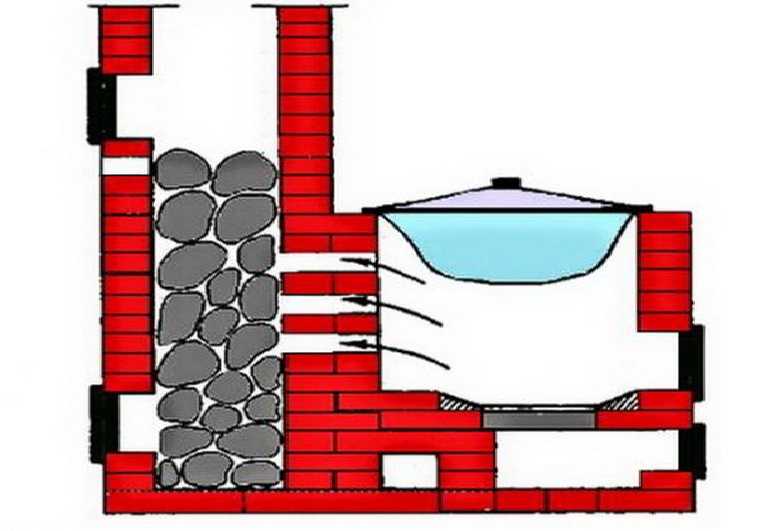

Вода в баке выполняет двойную функцию.

Воздушные пары из котла насыщают и увлажняют воздух в парилке. Горячая вода в бане всегда нужна для различных целей: запарки веника, помывки.

О конструкции

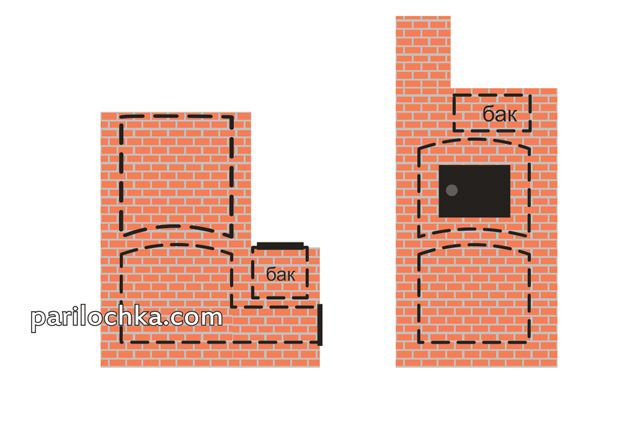

Чтобы построить печь в баню из кирпича с баком для воды потребуются листы металла, кирпичи, труба в зависимости от высоты конструкции. Встроенный бачок размещается так, что дно или боковина емкости нагревается языками пламени из топки.

Такое обустройство означает, что лучшим выбором в качестве материала будет толстая нержавеющая сталь. Такой бачок не прогорит с годами и не подвергнется коррозии от паров воды.

Кирпич для печки приобретают огнеупорный. Материал для отопительного сооружения в бане должен быть прочным, крепким, пароустойчивым. Кирпичи должны быть одинакового размера, без дефектов.

Хорошим выбором будет шамотный огнеупорный кирпич. Этот строительный материал делают из глиняной смеси и его применяют для кладки доменных горнов.

к содержанию ↑

Инструменты

Если вы решили сделать печь для бани с баком своими руками из кирпича, то вам потребуется несколько стандартных инструментов печника:

• молоток-кирочка,
• специальный мастерок,
• киянка,
• уровень,
• рулетка,
• строительный шнур,
• отвес.

Инновационные технологии постепенно приходят и в область кладки печек. Некоторые строители используют лазерные уровни, шлифмашинку. Для изготовления бачка потребуется сварочный аппарат, электроды, листогиб. Сделать герметичную емкость из нержавеющей стали своими руками, для начинающего сварщика, задача довольно сложная. Поэтому лучше купить материал и обратится к профессионалам за помощью.

к содержанию ↑

Советы по работе

Прежде чем приступить к работе, определите размеры печи для бани с баком для воды. Ширина и высота конструкции напрямую зависит от помещения. Естественно, печурка не должна занимать все пространство. Расстояние до деревянных стен и полок должно быть не менее 0,3 м. Линейные размеры могут варьироваться от 80 см до полутора метров.

Кирпичная печь для бани с баком для воды своими руками, как и любая другая начинается с фундамента. Вес будущей печки будет значительным (500-900 кг), поэтому платформу нужно подготовить основательно. Для тяжелых конструкций придется вырыть котлован глубиною больше метра. Более точно глубину определяют в зависимости от региона и структуры почвы.

Для защиты деревянных поверхностей от возгорания их рекомендуется закрывать сэндвичем из теплоизоляции и листа металла. Касается это тех мест, которые расположены близко к сооружению. Из металлов предпочтение отдается нержавеющей стали, которая не подвергается коррозии. Толщина здесь играет несущественную роль, главная задача такой защиты – отражать тепловое излучение. Размещать листы целесообразно подальше от основных путей движения людей, чтобы не получить ожоги. Подробнее читайте в статье: защита стен банной печи от жара.

Несколько слов о баке… Браться за работу по изготовлению бачка для банной печи следует только опытному сварщику. Стыковочные швы в емкости должны быть тщательно проварены, чтобы пары под давлением не могли проникнуть наружу. Сами понимаете, что разбирать печь из-за подтекающего бака занятие неприятное.  Делать емкость рекомендуется из нержавеющей стали толщиной 1,5 – 2 мм.

к содержанию ↑

Процесс кладки и порядовка

Банные печи своими руками из кирпича с баком для воды укладывают на специальных растворах с высоким содержанием глины. Для кладки дымохода и фундамента используют известковый или цементный растворы. Приготовление глиняного раствора процедура очень ответственная. Самое главное в процессе – правильно подобрать компоненты.  Слишком жирная смесь будет растрескиваться при высыхании, а если переборщить песка, то швы будут крошиться.

Воду для кладки печки лучше всего брать дождевую. Песок должен быть мелкозернистый, просеянный через сито. Глину для обеспечения пластичности замачивают на сутки и периодически помешивают. Опытные печники на глазок могут определить пропорции смеси. Для тех, кто работает с глиной недавно, советуем сделать несколько опытных образцов и затем замешивать основную партию.

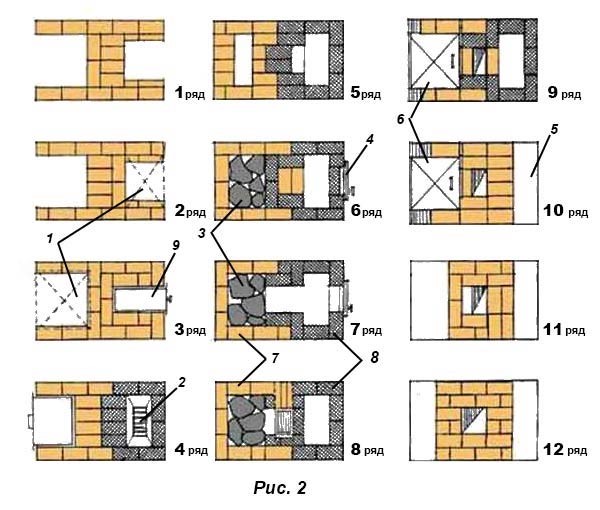

Порядовка кирпичной печи для бани с баком для воды:

Кладка печи выполняется в следующем порядке:

• 1 ряд. Сплошной ряд, ложится на слой гидроизоляции на нулевом слое фундамента.
• 2 ряд. Начинаем выкладывать колодцы для поддувала и прочистной двери. Дверцы закрепляем с помощью проволочных усов.
• 3-4 ряды. Крепим поддувало согласно схеме.
• 5 ряд. На этом ряду укладываются колосники. Решетка должна лежать с зазором, чтобы при расширении не повредить конструкцию.
• 6-8 ряды. Устанавливается дверь топочного отсека и емкость для воды. Бачок обматывается асбестовой лентой. Дверку фиксируют проволокой.
• 9-13 ряды. Этими рядами набираем высоту и закрываем водяную емкость. После завершения укладывается чугунная плита. Это перекрытие служит для разделения топочной и дымоходной частей. На плиту монтируется емкость для камней.
• 14-15 ряды. Выполняется переход к сужению печи.
• 16-21 ряды. Выкладывается вентиляционный канал. В 18 ряду ставится задвижка.

Перед первой топкой кладке нужно как следует просохнуть. Естественную сушку можно ускорить усиленным  проветриванием помещения.

к содержанию ↑

О дымоходе

Отопительное устройство может быть с полностью кирпичным дымоходом или трубой. Обычно используют комбинированную версию: до потолка идет кирпич, а дальше асбестовая труба. Кладку кирпичного дымохода начинают с выкладывания ряда перекрывающего зону топки. Сначала идут два воздушных канала, но позже они сходятся в одни. Зона вытяжки постепенно сужается и смещается в сторону. Одна или две задвижки регулируют ширину дымохода и скорость выхода горячего воздуха.

При самостоятельном выполнении работ важно сделать дымоход без трещин и правильно рассчитать сечение вытяжной трубы. Нарушение этих параметров приведет к скоплению конденсата и чрезмерному охлаждению печи во время работы. Некачественную сборку вы ощутите сразу по копоти на стенах бани.

Вывод трубы из бани можно делать в двух направлениях:

• вверх, через кровельные листы;
• в сторону стены.

Для наружного варианта горизонтальный участок трубы не должен быть длиннее метра, иначе тяга будет очень слабой. Трубу дымохода у бани следует отвести от других конструкций, способных воспламениться, не менее чем на полметра.  Закреплять трубу жестко в кровле не желательно. Кроме прочего следует учесть, что никаких стыков в районе потолка быть не должно по соображениям пожарной безопасности.

Читайте также: Как сделать дымоход для печи в баню?

к содержанию ↑

Вывод

Сложить своими руками печь для бани с водяным баком вполне возможно. Потребуются навыки сварочных работ и умения по печной укладке. А еще стремление и трудолюбие, и любая задача будет по плечу.

Делаем для бани кирпичную печь с баком для воды

Содержание

• 1 Как выглядит кирпичная печь для бани
• 2 Виды
• 3 Строим кирпичную печь своими руками
• 4 Кладка печи. Порядовка
• 5 Штукатурим кирпичные печи

Издавна на Руси возводили добротные бани. Самым важным фактором было место ее постройки, а уж сделать эту конструкцию желал практически каждый. Всякий человек знает, что баня восстанавливает здоровье и придаёт силы. Именно такие слова можно обнаружить во множестве древних свитков.

Строят бани и сегодня. Перед тем, как сделан основной проект, нужно решить, какой будет печь – электрической, металлической или же кирпичной с баком для воды. Не будем нарушать древних обычаев и рассмотрим, как именно сделать конструкцию из кирпича с баком для воды.

Как выглядит кирпичная печь для бани

Банная кирпичная печь имеет следующие основные части:

• топку;
• зольник;
• каменку;
• дымоход;
• бак для воды.

Труба с дымоходом своими руками изготавливается несколькими способами:

• Её можно сделать насадной. В этом случае она закрепится прямо к печке.
• Её можно сделать коренной. Труба ставится отдельно и примыкает к самой печи.

За правило нужно взять тот факт, что трубу необходимо ставить на 0,5 метров выше конька крыши. У трубы дымохода поперечное сечение должно равняться полноценному кирпичу. В крайнем случае, его половине. Когда труба проходит через потолок, необходимо сделать её уширение.

В большинстве случаев своими руками делаются простые банные кирпичные печи, без каких-либо замороченных конструкций. Поэтому, в основном, бывает достаточно обычного бака для воды. В качестве дымоходной трубы для таких конструкций отлично подойдут металлические трубы. К сожалению, когда они охлаждаются, от них начинает исходить неприятный запах. Чтобы этого избежать, на трубы нужно поставить теплоизолирующий футляр.

Для бани важно правильно сложить печку из кирпича с баком. Особенно это касается тех случаев, когда вы не нанимаете специалистов, а делаете её своими руками. Пар можно получить, если поливать разогретые камни холодной водой.

Виды

Кирпичные печки для бани бывают построены в нескольких вариациях:

• По-чёрному. Их ещё иногда встречаются в полузаброшенных деревнях. Они не имеют дымохода, отсюда и название. Баки для воды есть, но не всегда.
• По-серому. Такие конструкции строятся с дымоходом. Дрова должны прогореть, чтобы сажа осела.
• По-белому. Такая печка греет баню на протяжении 12 часов.
• С плиткой. В данном случае на паре чугунных плит располагаются камни и бак.

Строим кирпичную печь своими руками

Прежде всего, нам понадобится следующий инструмент:

• строительный уровень;
• терка;
• лопата;
• сито;
• отвес;
• кельма;
• ведро.

Сначала нужно понять, в каком месте нам расположить печь из кирпича. После этого потребуется отметить, где будет находиться труба дымохода. Закрепите отвес в отмеченном круге.

Нужно обязательно выстроить фундамент. По площади он значительно больше будущей конструкции. Алгоритм работ получится таким:

• лопатой вырывается котлован и на дно насыпается слой песка;
• песок проливается водой и тщательно утрамбовывается;
• далее происходит установка опалубки, состоящей из досок;
• после этого насыпьте своими руками слой гравия, разровняйте его и утрамбуйте;
• положите на гравий прут арматуры и залейте всё раствором цемента;
• оставьте получившуюся массу до момента полнейшего высыхания. Чтобы процесс ускорить, рекомендуется насыпать влажные опилки.

Перед тем, как будет выполнена кладка кирпичей, их нужно смочить в воде. Благодаря такому нехитрому приему, они не заберут влагу из раствора. После этого опалубка снимается, все возможные щели засыпаются песком. Итак, вы возвели фундамент, на котором будет стоять банная кирпичная печь. Теперь на него нужно уложить слой пергамина для гидроизоляции. Печка делается на глиняном растворе. Его приготавливают своими руками. Это требуется для термостойкости.

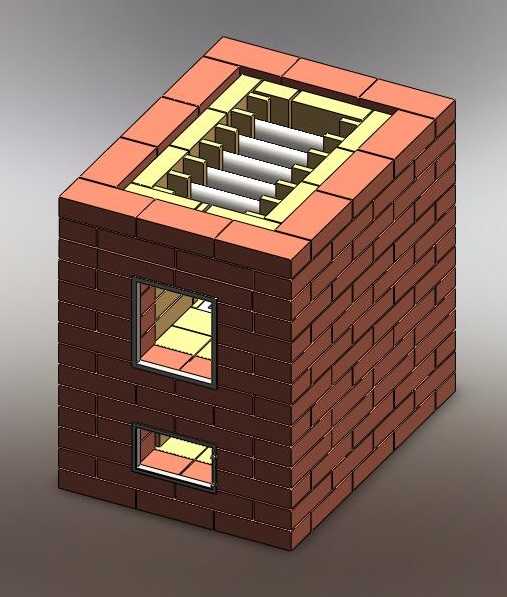

Кладка печи. Порядовка

На слой гидроизоляции происходит кладка первого ряда кирпичей. Делать это нужно насухо. Обязательно оставьте для чистки отверстие, на него впоследствии можно повесить дверцу.

Дальнейшая порядовка происходит так:

• На нижнем креплении в третьем ряду своими руками нужно поставить дверцу. Сверху она будет закреплена на шестом ряду.
• Чтобы кирпичи лучше прилегали друг к другу, потребуется некоторые из них немного подпилить своими руками. Важно помнить, что их можно будет установить исключительно поверх дверцы.
• Понять, правильно ли положена кладка, можно с помощью отвеса.
• Дверца топки, зольный колодец и колосники необходимо установить также в третьем ряду.
• На следующей порядовке нужно поставить специальную перегородку. Она будет отводить дымовые газы.
• Когда порядовка будет выполнена вплоть до 14 ряда, то потребуется сделать проем и закрепить швеллера на боковые стены. Это необходимо, чтобы дальше установить бак для воды своими руками.
• Дальше один ряд кирпичей нужно выложить друг к другу под углом. Это будет основой разделительной стены.
• Далее выкладывается ещё 3 ряда для закрытия стыков.
• Асбестовым шнуром обматываются имеющиеся металлические детали, чтобы не произошло пожара.
• После этого нужно построить своими руками дымоход и заслонку для него.

Штукатурим кирпичные печи

Когда кирпич высохнет, его нужно будет отштукатурить. Для этого можно использовать раствор, состоящий из песка и глины. Песок просеивается, в раствор добавляется стекловолокно. До того, как проводить дальнейшие работы, поверхность печки потребуется тщательно подготовить:

• остатки раствора и пыли отчищаются;
• стенки смачиваются водой.

Дальше нужно по одному слою наносить получившийся раствор на стенки печки. Каждый слой должен успевать высохнуть.

Итак, кирпичная печь с баком для воды может быть построена самостоятельно. Не важно, если вы не профессионал в данном деле. Если будете пользоваться инструкцией, то великолепная печь будет сложена очень быстро. Также вряд ли для вас составит сложность поставить бак для воды.

Печь для бани с баком для воды

Выбор печи для бани-бочки

Выбор печи для бани очень важен, т.к. печь является основным оборудованием бани-бочки. Принимая решение, опираемся на данные:

• Объем парилки,
• Материал стен (или качество теплоизоляции),
• Объем дополнительных смежных отсеков, требующих обогрева,
• Требуемая температура и влажность в парилке комната,
• Время нагрева

Обратите особое внимание на мощность нагревателя. Если установить печь с малой теплопроизводительностью в парилке большого объема, то ее нужно будет топить долго и интенсивнее, что, несомненно, сократит срок службы печи.

Опытным путем установлено, что по техническим характеристикам для бани-бочки размером от 2 до 6 метров лучше всего подходят следующие модели печей: Рус 9, HARVIA M2, Termofor OSA и GRILL’D Aurora 160.

Для более полного и подробного ознакомления с техническими характеристиками каждой модели смотрите Руководство по эксплуатации интересующей вас печи (его можно скачать или посмотреть online):

• Рус 9 — manual_rus.pdf
• HARVIA M2 — harvia.pdf
• Термофор OSA — manual_osa.pdf
• GRILL’D Aurora 160 -grill_aurora_160.pdf
Две дровяные печи

37

Дровяные печи бывают двух видов:

1. С топкой внутри
2. С топкой наружу.

Какой вариант установки решать вам. Единственное, вы должны понимать, что печи с топкой внутри бани создадут дополнительные трудности, связанные с очисткой зольника от золы. Этот процесс требует осторожности и терпения. Дополнительные работы требуются для установки печи с выносной топкой в ​​бочке-бане. Это приводит к незначительному увеличению общей цены ванны (имеем + 5000 руб. к стоимости ванны).

Особенности конструкции печи-каменки

Общая схема печи:

Такие части печи, как топка и печь, несут наибольшую термическую, коррозионную и механическую нагрузку, поэтому изготавливаются из нержавеющих из высоколегированной стали толщиной не менее 2-4 мм. Содержание хрома в такой стали не менее 13-17%, что обеспечивает более длительный срок эксплуатации в кислородсодержащих средах при высоких температурах.

Топки оснащены многосекционным парогенератором и конвектором из зеркальной нержавеющей стали. Конвектор закрывает большую часть теплопередающей поверхности духовки. За счет создаваемого им мощного кругового конвекционного потока значительно ускоряется нагрев воздуха в парилке и прилегающих к ней помещениях. Жесткое инфракрасное излучение, исходящее от раскаленных стенок топки, экранируется кожухом-контуром, что создает в парной «мягкое» тепло.

Вентилируемый нагреватель также действует как мощный парогенератор. Равномерную температуру в парилке обеспечивают качественные камни с подогревом. Одной из интересных особенностей модели Harvia M2 является то, что стандартную дверь можно заменить на дверь из термостойкого стекла SCHOTT ROBAX®. Это позволит вам париться и любоваться огнем одновременно.

Печь оборудована ящиком с зольником, благодаря которому можно регулировать интенсивность горения. Колосник, выполненный из чугуна, обеспечивает равномерное стабильное горение по всей длине топки.

Наружные поверхности печи покрыты двойным слоем кремнийорганической эмали. Он термостойкий и сохраняет свои свойства при 600°С.

На дымоходы всех моделей печей можно установить бак для нагрева воды типа «самовар» или установить универсальный регистр-теплообменник для выносного нагрев воды. Они изготовлены из нержавеющей стали.

Они не входят в комплект духовки и приобретаются отдельно.

Схема функциональных отверстий в каменке

• A — Верхнее соединительное отверстие
• B — Заднее соединительное отверстие
• C — Отверстие для удаления копоти
• D — Дверца топки
• E — Зольник
печь-каменка с дышащим модулем

На рисунке ниже нанесены точки подключения дымохода к топке:

1. Откройте заслонку заднего соединительного отверстия. Отогните держатель отверткой,
2. Переместите заглушку из верхнего соединительного отверстия в заднее,
3. Отогните держатель отверткой. Откиньте крышку и закрепите ее винтом,
4. Подсоедините дымоход к верхнему отверстию печи.

При использовании защитного кожуха вокруг печи изоляция дымохода должна начинаться ниже верхнего края кожуха или на том же уровне.

Пошаговая инструкция по сборке дымохода с фото:

1. Установка бака на трубу на плиту

2. Установка переходника после бака на трубу

3. После переходника устанавливается старт-сэндвич

4. Далее идет сэндвич-труба крышу, а поверх нее кладут мастер-фланец и оголовок. Сэндвич-труба не имеет изоляции с одной стороны изнутри по краю — этой стороной она укладывается на стартовый сэндвич.

Типы банных печей по расположению баков для воды

• выносные баки, расположенные отдельно от печи
• встроенные контейнеры, расположенные в корпусе конструкции
• подвесные баки
• приставные
• дымоход

выносные баки

90 из лучших. Это позволяет печи нагревать воду и в то же время поддерживать тепло в соседнем помещении. А еще препятствует распространению влаги в парилке, пока она еще толком не прогрета.

Чаще всего такие баки изготавливаются из нержавеющей стали и размещаются в соседнем помещении. Для того чтобы вода нагревалась от плиты, устанавливается регистр, соединяющий их посредством труб или шлангов.

Для соединения бака с водой и теплообменника лучше использовать трубы, выдерживающие высокие температуры. Трубы из нержавеющей стали или меди лучше всего установить в 50 см от плиты. Металлопластиковые трубы для горячей воды необходимо подсоединять к ним через фитинги.

Как пользоваться

Заливать воду в систему, пока она не горячая. Если его заливать при прогретом устройстве, регистр может лопнуть от резких перепадов температуры.

• нижний край емкости должен располагаться над регистром на полметра и более
• общая длина труб или шлангов должна быть не более 3 метров
• диаметр труб должен быть не менее 2,5 см
• провисание исключено
• уклон должен быть 2-5 градусов

ПЛЮСЫ:

• возможность сделать душ, финскую сауну, подключить батарею для обогрева в зимних раздевалках или душевых

МИНУСЫ:

• сложность монтажа и подключения
• немаленькая цена за все необходимые части системы: теплообменник, трубы, краны, стоимость монтажа у мастеров

Встроенные баки

Это базовый тип баков для банных печей, размещаемых над топкой или на одной из ее сторон . Формы контейнеров разные, но наиболее распространена прямоугольная.

Изготовлены из нержавеющей стали, толщина стенки находится в пределах 0,8-1,5 мм. Вода в них заливается через специальное отверстие, сливается через шаровые краны. Тем не менее такие баки считаются неудобными, так как их нельзя оставлять пустыми, а постоянное кипение воды создает в бане избыточную, тяжелую и несвоевременную влажность.

Это заставляет вас часто сливать горячую воду и наливать холодную. Кроме того, неудобно контролировать уровень жидкости в баке.

Подвесные баки

Навесные баки представляют собой герметичные контейнеры с крышкой и кранами, оборудованными для слива воды. Такой бак устанавливается на одной из стен топки.

Обычно изготавливаются из нержавеющей стали, так как этот металл способен долго выдерживать сильные нагрузки.

Существуют также навесные баки, покрытые эмалью, но со временем они покрываются сколами и трещинами, что снижает эффективность бака.

Такие баки крепятся крючками или петлями к стенке печи. Это очень удобно, они просты в сборке, дают возможность прикрепить их к уже существующей печи. Подвесные баки хорошо подходят для небольших бань и печей.

Предлагаем ознакомиться с Чем обработать осину в парилке

Их недостатками являются такие факторы как: невозможность сделать душ, необходимость в дополнительном тихом ограждении для исключения возможности контакта с горячими стенами бака, а также проблема, как и со встроенными баками – эффект избыточного и холодного пара, образующегося из-за того, что вода быстро закипает в то время, когда помещение еще не полностью прогрелось. Но и в их случае можно приспособиться – повесить бак после прогрева парилки.

Многие производители предлагают такие емкости за отдельную плату, но есть возможность заказать такую ​​емкость у профессионального сварщика или изготовить ее самостоятельно.

Боковые баки

Оригинальный и не очень распространенный вариант расположения бака. Труба приваривается под углом от печи ко дну емкости для воды. Бак сделан выше печи.

• Снизу жидкость переливается в наклонную трубу и закипает в ней.
• Образовавшиеся пузырьки поднимаются вверх по трубе и лопаются, попадая в холодную воду
• По этому принципу они передают много тепла и образуют конвекцию.

Каминные баки

Каминные баки для воды являются одним из распространенных типов. Другое их название – баки самоварного типа, потому что они по принципу действия схожи с самоварами. Суть в том, что горячий воздух проходит по трубе, расположенной в центре корпуса любой конструкции, и нагревает воду.

Эти контейнеры имеют различную форму: треугольную, круглую, овальную, прямоугольную, квадратную. Это одно из преимуществ — разнообразие форм, есть выбор на свой вкус.

ПЛЮСЫ:

• тепло не теряется и греет воду
• долгий срок службы дымохода
• отсутствует эффект «холодного пара», свойственный встроенным и навесным бакам
• экономия места в парилке

МИНУСЫ:

• Неудобно наполнять емкость водой — заливное отверстие слишком высокое. Этот минус сглаживают баки, расположенные сразу над плитой.
• Сложно контролировать уровень и температуру воды
• Для получения «сухого пара» воду нельзя доводить до кипения
• Установить емкость на дымоход затруднительно, так как вес с жидкостью достигает 100 кг и более. Для этого нужно хорошее крепление — вес бака не должен нагружать печку. Но если баки идут комплектом от одного производителя — минуса нет

Есть удобный и эффективный способ совместить небольшой дымоходный бак с выносным баком. На трубу устанавливается емкость с двумя патрубками для горячей и холодной воды. Он подключен к большему внешнему баку — по этой системе жидкость циркулирует и нагревается.

• Бак удобно монтировать на дымоход — ведь он имеет небольшой объем и вес, не требует специального крепления, как у стандартных «самоварных» баков
• Так как выносной бак можно установить в любом месте, его удобно заливать воду. При наличии водопровода к нему можно подключиться
• Становится возможным контролировать уровень воды
• Так как переносной контейнер может располагаться где угодно: в предбаннике, на чердаке — в помещении не остается лишней влаги паровая комната. Есть контроль за кондиционированием воздуха
• Душ можно принять с некоторым усилием, но гораздо проще, чем в первом варианте

Подготовка печи к работе

Перед первым топлением печи снимите защитные пленки с декоративных панелей на корпус печки. Внимательно прочитайте описание и инструкцию по эксплуатации.

При первом нагреве духового шкафа дым и запах будут исходить от сгорания индустриального масла, нанесенного на металл, и летучих компонентов краски. В дальнейшем он исчезнет и не будет вас беспокоить.

Первый разогрев печи необходимо проводить при открытых дверях и окнах или не в помещении. Время первого топления не менее 1 часа. Должна быть полная загрузка топки, пустая каменка и бак, наполненный водой

сквозняк, что обеспечит удаление из него запахов.

Термостойкая краска на внешнем корпусе печи полностью высыхает и достигает максимальной прочности при первом нагреве. Не рекомендуется перед этим протирать окрашенные поверхности плиты. После первого прогрева проветрите помещение и слейте воду из бака.

Если вы нальете воду на плиту при первом ее нагревании, это может повредить краску и сократить срок службы печи.

При длительной эксплуатации печи может произойти деформация внутренних стенок печи. В местах наибольшего воздействия температуры — в топке, дымосборнике и печи может происходить прогар и отслоение кремнийорганического покрытия. На срок службы печи это никак не влияет.

Принцип работы дровяных печей

Банная печь на дровах с баком для воды работает следующим образом: в топку помещаются дрова, которые нагревают тело, а затем стенки оборудования производят теплообмен.

Принцип работы

При этом помещение прогревается быстро, но тепло держится недолго и приходится постоянно докладывать дрова. Нагретый воздух легче холодного и поднимается вверх от камней. Нагретые камни отдают тепло в помещение.

Полезный совет! Дрова должны поджигаться снизу. Также требуется периодически подбрасывать дрова, так как огонь стремительно движется вверх, а угли быстро остаются.

Вариант установки оборудования

Артикул по теме:

Дровяные печи для дачи. Виды печей, технические характеристики, модели и цены, размещение и многое другое в специальной публикации нашего портала.

Что использовать в качестве материала для обогрева

Сухая древесина – лучший материал для обогрева каменки. Правда, разные породы дерева имеют разную теплотворную способность. Так, дрова из бука нужно сжигать примерно на 15% меньше, чем дрова из березы, чтобы получить такое же количество тепла.

Что нельзя сжигать в печи:

1. Пластмасса, уголь, брикеты, гранулы,
2. Строительные отходы, дерево с краской, шпалы,
3. Ветошь, кожа, резина, пеленки,
4. Садовые отходы.

Некоторые заказчики устанавливают в баню-бочку специальную газовую печь на дровах. В этом случае в качестве топлива можно использовать газ.

Камни для печей

Камни для обогрева желательно приобретать в специализированных магазинах. Камни неизвестного происхождения, подобранные в местах разного рода производств и дорог, могут содержать вредные химические соединения. Например, на железнодорожных насыпях камни обрабатывают креозотом. Использование их будет опасно для вашего здоровья. Можно использовать морскую и речную гальку, камни лучше брать расплющенные, больше пойдет в каменку, набивка будет плотнее и вода не попадет на металл печки. Нельзя брать мягкие камни, такие как известняк. На рисунке ниже показано, как правильно размещать камни в каменке.

Для начала камни следует промыть в проточной воде с помощью жесткой щетки. Крупные камни кладут на дно печи так, чтобы они большей стороной прилегали к металлической поверхности. Это увеличивает площадь контакта. Мелкие камни плотно упакованы между крупными камнями.

Не нужно укладывать камни выше верхнего уровня каменки. Они не будут нагреваться до температуры, необходимой для качественного парообразования.

Рекомендуется использовать защитную сетку для корзины обогревателя. Он предохраняет печь от переполнения, а также может использоваться для запаривания веника и защиты камней от падающих на них листьев.

Правильное размещение камней в каменке:

• Диаметр камней не более 15 см,
• Лучшие виды камней: оливин, оливин-долерит и перидотит. Популярный габбро-диабаз дешевле, но не лучший вариант. Он долго набирает тепло и быстро остывает. Кроме того, он может разрушаться и забивать колосники печи, т.е. его необходимо регулярно перебирать, выбрасывая осыпающиеся камни,
• При кладке следить за циркуляцией воздуха между камнями,
• Не кладите камни на решетку или поверх нее вокруг места размещения камней.
• Не кладите камни между решеткой и корпусом печи.

Материалы для обустройства дымоходов

Дымоходы должны соответствовать следующим параметрам:

• Устойчивы к копоти, что может вызвать ухудшение отделочных материалов.
• Соответствие требованиям пожарной безопасности.

В связи с этим современные здания могут комплектоваться только теми конструкциями, которые полностью соответствуют предъявляемым требованиям.

• Кирпичные дымоходы. Кирпич – огнеупорный материал с хорошей теплоотдачей, что помогает быстро прогреть помещение и поддерживать температуру. Но этот материал требует особых навыков для монтажа и нуждается в регулярной чистке. Эти характеристики делают невозможным установку бака для нагрева воды на трубу. В этом случае рекомендуется использовать модель детали.
• Керамические строительные элементы способны выдерживать сильный нагрев, имеют длительный срок службы, но достаточно дороги.
• Асбест нельзя использовать при обустройстве дымохода, так как он плохо переносит резкие перепады температуры.
• Черный металл не пригоден для эксплуатации в требуемых условиях, так как быстро выгорает и много весит.
• Изделия из нержавеющей стали более устойчивы к перепадам температуры и имеют более доступную цену. Дымоходы из нержавеющей стали – наиболее востребованный вариант. Металлические изделия из-за низкой теплопроводности быстро нагреваются и не сохраняют тепло. Это свойство используется для быстрого нагрева воды с минимальным расходом топлива.

Бак для нагрева воды на трубе устанавливали с древних времен, достаточно вспомнить легендарный русский самовар, своеобразный символ нашего народа. В ней впервые был использован этот принцип, по этой причине такие системы еще называют самоварными.

Бак с боковым клапаном.

• При топке печи в бане труба в ней будет греться в любом случае, глупо не использовать эту энергию и ее смело можно считать совершенно бесплатной.
• В зависимости от вида топлива температура этой части конструкции колеблется от 300 до 700 ºС. При этом существенным преимуществом является то, что труба прогревается равномерно по всей площади контакта.
• Объем такого бака может быть достаточно большим, ведь расстояние от топки до потолка будет не менее полутора метров, а оборудовать такой нагреватель можно по всей длине трубы.

Квадратный обогреватель.

• Такой обогреватель, в большинстве случаев, не нуждается в дополнительном насосе, теплообменнике или электронагревательном элементе.
• Обычная печь для небольшой парилки имеет среднее сечение трубы около 115 мм. С учетом толщины емкости поперечные размеры всей конструкции будут в пределах полуметра. Что позволяет разместить его в любой, даже небольшой парилке.
• Установка не требует фундаментальных знаний в области отопительной техники или супер слесаря. Установить такую ​​емкость на трубу своими руками сможет практически любой хозяин.
• И, наконец, если сравнивать с бойлером, то цена такого чуда будет вполне доступной, а вложение — разовым.

Схема теплообменника на трубе.

• Самый существенный недостаток — бак водяного отопления на трубе можно устанавливать исключительно на металлоконструкции. Керамика или трубчатый кирпич не обладают таким уровнем теплопередачи.
• Конструкции, в которых вода заливается через верх, прямо в парилку, повышают уровень влажности в помещении.
• Горячие металлические стенки бака представляют собой источник опасности, неосторожное прикосновение к ним может привести к травме.

Бак с люком.

Традиционно принято считать, что одному человеку для банных процедур необходимо не менее 10 литров воды. К этому следует добавить еще 10 – 20 литров для пропаривания веников и сопутствующих процедур. Значит, минимальная емкость бака для отдыха на двоих должна быть в районе 50 литров, и такой бак без проблем поместится на небольшой печке.

Но если вы рассчитываете попариться большой компанией, то имеет смысл монтировать большую емкость, вплоть до самого перекрытия. Но у этого варианта есть существенный недостаток, такая конструкция в заполненном состоянии будет достаточно тяжелой и для такой печи потребуется усиленный фундамент.

Предлагаем ознакомиться с устройством дымохода из сэндвич-труб через крышу

Наиболее приемлемым является вариант, при котором бак для нагрева воды в трубу работает исключительно как теплообменник. Здесь не нужна большая и тяжелая емкость, вполне достаточно 20 – 30 литров. Такой вес выдерживает любая печь, плюс конструкции такого типа изготавливаются герметичными. Из них монтируются 2 выхода, ведущие к выносному баку, который может быть сколь угодно большим.

Теплообменник дымохода.

Возможен вариант использования внутренней поверхности бака непосредственно в качестве трубы, скорость нагрева в этом случае значительно возрастает. Но специалисты советуют подбирать бак таким образом, чтобы емкость плотно садилась на трубу. Этот вариант выгоден тем, что не требует большой толщины стенки и в случае прогорания дымохода заменить его будет проще.

Раньше самым популярным материалом был чугун. Конечно, нагреваться он будет чуть дольше, но зато температуру держит лучше. Важным фактором является стойкость чугуна к коррозии и длительный срок службы. Но чугун — тяжелый материал и для такой емкости нужна мощная опора.

Чугунная печь с баком.
Черный металл для этих целей в настоящее время практически не используется из-за склонности к коррозии и высокой вероятности деформации при резких перепадах температуры.

Нержавеющая сталь заслуженно считается универсальным материалом. Этот металл не боится коррозии и имеет относительно небольшой вес. Для того чтобы сварить бак большой емкости достаточно листа толщиной 1,5 – 2 мм. При перепадах температуры такие емкости не деформируются.

На видео в этой статье показано мнение специалиста.

Ассортимент резервуаров.

Разогрев каменки

Топить печь лучше щепой и мелко нарезанными сухими дровами. Топка должна быть заполнена на 2/3 объема. Не кладите дрова в выносной топливный канал. Также запрещается использовать в качестве топлива различные виды отходов с легковоспламеняющимися компонентами.

Когда тяга станет стабильной и половина загруженных дров прогорит, нужно добавить дров на 2/3 от полной загрузки топки и открыть зольник.

После того, как в парилке установится оптимальная температура, нужно накрыть зольник и поддерживать стабильный температурный режим крупно порубленными дровами. Оптимальное количество бревен – 3-4 штуки.

При загрузке очередной партии дров необходимо полностью закрыть зольник и только после загрузки плавно открыть дверцу

5 шагов для правильной растопки:

1. Очистить зольник,
2. Положить дрова в топка. Воздух должен свободно проходить между поленьями в топке. Мелкие дрова кладут на крупные дрова. Выбирайте бревна не крупнее 12 см,
3. Положите щепки поверх дров для зажигания. Этот вид сжигания дров уменьшает количество выбросов,
4. Подожгите щепу, закройте дверь. Открывая зольник, вы регулируете тягу в топке. Никогда не топите духовку с открытой дверцей,
5. Подкладывайте в топку побольше дров, когда угли начнут тускнеть.

Длительное и сильное нагревание влечет за собой опасность возгорания!

Помните:

• Несколько полных загрузок подряд могут привести к чрезмерному нагреву и перегреву печи и дымохода. Это сократит срок службы оборудования, а также может стать причиной пожара.
• Исходя из опыта, можно утверждать, что температура выше 100 °C слишком высока для сауны,
• Используйте столько дров, сколько указано в инструкции по отоплению. Обязательно охладите печь, дымоход и помещение сауны.

Печи для бани на дровах с баком для воды: особенности устройства

Основное назначение печей для бани на дровах с баком для воды – прогревать помещение в течение определенного периода времени.

Варианты исполнения обогрева

Для качественной теплопередачи конструкция оснащена следующими элементами:

• Основным элементом отопителя является ТЭН. В него помещают камни, которые нагреваются теплом горящих дров и создают стабильный тепловой поток.
• Дымоход представляет собой трубу, которая соединяется с топкой и предназначена для отвода продуктов горения.
• Теплообменник предназначен для нагрева воды при обогреве конструкции.
• Топка состоит из решетки.
• Зольник расположен под решеткой. Эш попадает туда.

Конструктивные особенности

Такие агрегаты часто изготавливаются из кирпича или металла. Чугун используют для создания решетки. Этот материал прочен и может выдерживать очень высокие температуры.

Проект установки печи в разрезе

Вода для печки

Вода, которую вы наносите на камни, должна быть чистой водопроводной водой. Если в ней высокое содержание соли, железа, извести или перегноя, это может привести к быстрой коррозии печи.

Использование морской воды гарантирует самую быструю коррозию печи

Требования к качеству водопроводной воды:

1. Содержание гумуса менее 12 мг/л,
2. Содержание железа не более 0,2 мг/л,
3. Содержание кальция ниже 100 мг/л,
4. Содержание марганца до 0,05 мг/л.

Воду поливают только на камни, так как если брызгать водой на сильно нагретые металлические поверхности, то от большого перепада температур краска может вздуться.

Выбор резервуара для воды

При выборе объема бака для горячей воды можно воспользоваться правилом: 10 литров на человека и 10 литров на запаривание веника.

Подсчитано, что оптимальный объем бака горячей воды в ванне-бочке составляет 50-55 литров. Этого достаточно, чтобы помыться всем членам семьи или небольшой компании друзей.

Вода в баке дымохода нагревается до 70-75°С к тому времени, когда воздух в парилке нагревается до 90°С. Для печей, оборудованных парогенератором, рекомендуем устанавливать бак из нержавеющей стали с двумя штуцерами . Бак устанавливается на топку так, чтобы арматура располагалась над воронками парогенератора.

Обслуживание печи

Срок службы печи и бани-бочки зависит от серьезного отношения к выполнению правил эксплуатации печи и бани-бочки. Делайте простые шаги и регулярно следите за состоянием техники, чтобы она служила вам долго.

Каменка

• Очистить зольник. Проходящий через него воздух должен хорошо охлаждать решетку. Это увеличивает срок его службы. Соберите пепел в металлический контейнер,
• Копоть и зола, скапливающиеся со временем в дымовых каналах печи, должны удаляться через круглые отверстия по бокам каменного пространства.
• Камни необходимо перемещать не реже одного раза в год, так как они разрушаются из-за высоких температур при длительном использовании. Остатки камней убираются, разрушенные заменяются новыми. Камни габбро-диабаз рекомендуется проверять чаще, примерно раз в полгода,
• Удаляйте пыль и грязь с утеплителя влажной тряпкой.

Дымоход

• Дымоход и соединительные трубы необходимо периодически прочищать, т.к. из-за неполного сгорания топлива скопившаяся в дымоходе сажа может воспламениться.

Что делать при возгорании дымохода

При соблюдении условий эксплуатации печи такой ситуации не возникнет, но следует знать, что делать в этом случае. Это так же, как вы должны уметь делать искусственное дыхание в надежде, что этот навык вам не пригодится.

1. Закройте зольник, дверцу топки и задвижку, если она установлена,
2. Вызовите пожарную службу
3. Не тушите огонь водой

КАК ПОСТРОИТЬ УЛИЧНУЮ САУНУ ДЛЯ ДВУХ ЧЕЛОВЕК

Если вы знаете какой метод строительства сауны на открытом воздухе вас больше всего интересует, не стесняйтесь переходить к этому разделу. В противном случае, изучите ВСЕ различные способы создания собственной сауны ниже.

Постройте собственную сауну… Сделай сам с нуля

Ремесленник в душе может построить собственную сауну с нуля! Когда вы начнете свой проект, помните о следующих идеях: будете ли вы использовать дровяную печь для сауны или электрическую?

• Использование дровяной печи для сауны может быть проще, чем использование электрической печи.

• Если вы предпочитаете печь для сауны с электрическим приводом, мы рекомендуем обратиться к сертифицированному электрику, который поможет вам с установкой.

Материалы для постройки собственной сауны

Перед началом проекта вам потребуются следующие материалы:

• Бетонные блоки

• Кирпичи

• Металлолом и листовой металл

• Панели из пенополистирола

• Пеноизоляционный герметик

• Комплект опор для скатного потолка

• Силиконовый кровельный клей

• Отвес

• Стекловолокно на бумажной основе

• Керамическая плитка

• Каменка для сауны (с камнями для сауны)

• Деревянные доски

• Отопление, водопровод и электричество

Выполните следующие действия, чтобы успешно построить собственную сауну на открытом воздухе:

1. Найдите источник фундамента и удалите с участка весь мусор и кустарники.

2. Набросайте план желаемого готового продукта.

3. Составьте план и постройте экстерьер из деревянных досок. Добавьте окно, которое можно создать из оставшейся стеклянной пластины.

ОЧАГ ДЛЯ ПЕЧИ ДЛЯ САУНЫ:

1. Соберите очаг, используя бетонные кубы для основания, кирпичи для стен и металлолом, чтобы уложить его поперек стен, а также закрепить кирпичи наверху. (Используйте кладочный цемент, чтобы скрепить все вместе.)

2. Перед укладкой верхних кирпичей поставьте каменку перед топкой. Правильные измерения имеют решающее значение. (Вы можете поднять его с помощью нейлонового буксировочного ремня и взять с собой, если это необходимо.)

КРОМКА:

1. Начинайте обрамление, пока установка дымохода не будет завершена.

2. Используйте панели из пенополистирола (толщиной 2 дюйма) между стойками и герметизируйте изоляционным пенным герметиком.

ДЫМОХОД:

1. Решите, хотите ли вы, чтобы ваш дымоход проходил через боковую стену или крышу. Чтобы быть в безопасности, выберите дымоход с двойными стенками, сделанный из металла.

2. Выберите комплект для установки дымохода, который наилучшим образом соответствует вашим требованиям к дымоходу. (См. здесь и здесь варианты комплекта дымохода.)

3. Используйте кровельный лист из листового металла, силиконовый кровельный клей и отвес для окончательной установки дымохода.

ПРОВОДКА И ИЗОЛЯЦИЯ:

1. Убедитесь, что у вас есть надлежащая проводка. Вам может понадобиться помощь лицензированного электрика.

2. Используя стекловолокно на бумажной основе (R-19), начните утепление сауны. Вы можете использовать пароизоляцию на стенах и потолке.

ИНТЕРЬЕР, ВЕНТИЛЯТОРЫ И СКАМЬИ:

1. Соедините доски из кедра, ели или сосны для обшивки панелями с помощью оцинкованных отделочных гвоздей и шурупов для гипсокартона для более труднодоступных мест.

2. Для вентиляции проделайте две щели — одну на передней стене и одну на потолке с диагональным расположением к вентиляционному отверстию в полу.

3. Изготовление каркаса скамейки, например, из сосновых брусков 2X4. Прикрепите рамы к стойкам обшивки с помощью шурупов с плоской головкой.

ПОЛ И ДВЕРЬ:

1. Если вы не используете бетонный пол, соорудите деревянный пол во всей сауне.

2. Соберите раму 2х4 для двери, а затем изготовьте дверь из обрезков фанеры, пенополистирола и автомобильных боковых панелей. Прикрепите с помощью оцинкованных гвоздей.

3. Также сделайте дверную ручку из дерева.

Постройте собственную сауну… Переделка здания своими руками

Если у вас уже есть пристройка на заднем дворе, которая просто занимает место, вы можете использовать ее для постройки собственной сауны.

Вот несколько примеров хороших уже существующих зданий, которые можно использовать:

• Сарай

• Маленькая кабина

• Гараж

Вот 6 простых шагов, которые помогут превратить вашу пристройку в собственную сауну. Возможно, вам придется ознакомиться с приведенными выше советами относительно топки, дымохода и установки окантовки.

1. Используйте рулонное стекловолокно для изоляции стен и потолка.

2. Поместите барьеры из фольги или сверхпрочной алюминиевой фольги для защиты от влаги. (Убедитесь, что блестящая сторона фольги обращена внутрь сауны.)

3. Изготовление стеновых панелей из кедровых досок.

4. Купите и закрепите свою дровяную печь.

5. Убедитесь, что у вас есть надлежащая вентиляция. Если нет, создайте собственную вентиляцию.

6. Напольное покрытие заменять только в случае необходимости. Вы можете либо заполнить пространство между существующими половицами, используя полоски смолы и стекловолокна, либо залить свой собственный бетонный пол, установить водосток и положить сверху решетчатый фальшпол.

Как построить собственную сауну… Готовые модели своими руками

Самый простой способ построить садовую сауну — это инвестировать в готовую сауну на открытом воздухе.
