Проекты домов 8 на 8 с отличной планировкой из газобетона

Проект дома 8 на 8 с отличной планировкой из газобетона во все времена был чрезвычайно популярен у самых разных групп населения. Это вполне обосновано с точки зрения правильности и симметричности размещения дома на отведённой территории которая по душе многим. Соответственно достаточно часто строительство ведётся по проектам домов 8 на 8. Вместе с тем наружные параметры строения никак не влияют на фантазию его владельца внутри помещения. Многочисленные планировки домов 8 на 8 двухэтажных и одноэтажных, способны удовлетворить любые пожелания Заказчика, вплоть до скруглённых внутренних стен, винтовых лестниц и прочих архитектурных изысков. Наоборот кажущаяся несколько примитивной квадратная площадка даёт большой простор для воображения дизайнера. Получить наглядное представление о внешнем виде любого такого индивидуального жилого дома поможет проект дома из нашего каталога.

Проект дома 8х8 с отличной планировкой

Что же должен включать в себя дом 8 на 8 с отличной планировкой. Обязательно это - две зоны, зона 1 этажа гостевая, там находиться гостиная, кухня - столовая, технические помещения и обязательно гостевая спальня или кабинет на первом этаже

Многим людям, становящимся обладателями индивидуального жилого дома импонирует открытая терраса на которой летом в хорошую погоду можно устраивать обеденные трапезы или вечерние чаепития. Такие возвышенные площадки с настилом предусмотрены проектами домов 8 на 8 с террасой. Однако идеи индивидуальных застройщиков и подрядчиков строительства целых малоэтажных посёлков на этом не ограничиваются. При специфических пожеланиях Заказчика проект дома 8 х 8 может быть разработан индивидуально.

Проверенный многими десятилетиями и даже веками классический строительный материал – газобетон продолжает пользоваться предпочтениями среднестатистического человека который желает проживать в комфортном доме. Поэтому так популярны проекты дома 8 на 8 из газобетона. Так же популярны дома 8 на 8 из пеноблоков или газоблоков так как эти материалы современные, теплые и сравнительно не дорогие.

Но в принципе не настолько важно из какого именно материала возведены сами стены. Это может быть не только классическое кирпичное здание, построенное по проекту дома 8 на 8 но и отдающий дань «ретро» - моде сруб без единого гвоздя или суперсовременное сооружение в стиле «хай-тек» из стекла и бетона – практичность его внешних параметров от этого не меняется.



Так же вы можете выбрать проект дома 8 на 8 из Пеноблоков

Преимущества такого дома неоспоримо по цене!

Консультация по проекту дома 8 на 8 из газобетона и кирпича

Если Вам не понравился не один проект из нашего каталога, свяжитесь с нами мы подберем его для Вас. Или подготовим индивидуальный.

видео-инструкция по монтажу своими руками, фото

Каким может быть пеноблочный дом? Вопрос только на первый взгляд может показаться простым, в реальности же есть масса нюансов, которые влияют на принятие решение по выбору проекта строения.

На фото пример пеноблочного домика

Обсуждаем пеноблочные дома

Дело в том, что пеноблоки обладают определенными особенностями и характеристиками, которые и определяют некоторые аспекты строительства.

Давайте рассмотрим проект дома 8 на 8 из пеноблоков и на его примере обсудим все, что может нам повстречаться в строительстве.

С чего начать

Проектирование всегда начинается с изучения состояния почвы на участке. Это имеет непосредственное отношение к тому, какой тип фундамента мы выберем для нашего дома.

Ведь здесь нам нужно учитывать, что пеноблоки сами по себе — достаточно легкий материал, а соответственно и фундамент мы можем подбирать не такой массивный и дорогой.

Однако базис выбирать нужно на основании двух факторов:

  • Состояния почвы.
  • Общих нагрузок дома.

Кроме того, при такой площади (а 8х8 — это 32 погонных метра, если говорить о ленточном фундаменте; 64 квадратных метра, если говорить о монолите), определяющим фактором при равных технических требованиях может выступать цена вопроса.

Любой проект должен предполагать оптимальные строительные параметры, но и стараться оптимизировать затраты. С этой точки зрения, идеально, если проект позволяет и впишется свайное основание, которое и функционально и финансово удовлетворит все наши требования.

Вариант свайного заложения

Нельзя сказать, что есть определенная инструкция по выбору проекта, однако можно просто сделать несколько сносок и определить параметры, по которым можно ориентироваться:

  • Размер участка строительства. Если он достаточно большой, можно остановить свой выбор на одноэтажном доме, благо обозначенный размер, 8х8, это достаточно большой дом, даже в один этаж.
  • Количество человек, которые будут проживать в здании.
  • Наличие подвала или гаража.
  • Второй этаж, как вариант увеличения общей площади дома.

То есть, если ответить последовательно на каждый из поставленных вопросов, назовем их так, мы получим некое определения для выбора проекта.

Типичный проект дома с мансардой из пеноблоков, отделанный сайдингом

Возможности пеноблоков

Не менее важно знать, на что мы можем рассчитывать, используя в строительстве пеноблоки.

Ведь этот материал при всех своих плюсах, все-таки не отличается прочностью.

Сегодня мы можем предложить следующие малоэтажное строительство:

  • Нежилые помещения, типа гаража.
  • Пристройки к основному дому.
  • Дачные дома небольшой площади.
  • Полноценные загородные частные дома, в два этажа.

Дачный небольшой домик

Естественно, что при физических свойствах пеноблока возникает вопрос о безопасности строительства двух этажного строения. Поспешим всех успокоить, можно использовать обвязку бетоном и устраивать железобетонный каркас, который и возьмет на себя основной груз несущих стен.

Кроме того, есть отличные проекты домов из пеноблоков 8х8 с мансардой.

Отличные, потому что мансарда может сразу решить несколько вопросов:

Пример мансардного типа

  • Практически заменить второй этаж по площади.
  • Исключить необходимость в устройстве еще одного перекрытия.
  • Снизить общий вес, и соответственно, снизить нагрузки на фундамент.

Мы не просто так остановимся, чтобы лучше рассмотреть проект дома 8х8 из пеноблоков с мансардой, дело в том, что именно такой вариант выглядит наиболее привлекательным и рациональным из всего, что сегодня есть на проектном рынке.

Важно! Мансарда может мыть вообще облегченного типа. Мы сооружаем ее по типу каркасного строительства, используя древесину и влагостойкий гипрок с утеплителем. ВИ по цене и по эксплуатационным характеристикам, это просто супер вариант!

Мансарда позволяет сэкономить буквально на каждом из этапов работ.

Посудите сами:

  • Снижается нагрузка на основание, значит, снижается и цена фундамента.
  • Увеличивается жилая площадь, соответственно есть возможность еще пристройку построить в будущем без ущерба для площади участка земельного.
  • Нет необходимости в сооружении перекрытия и затем кровли. Мы сразу собираем крышу и утепляем ее.

Итак, можно сделать некий промежуточный вывод, который мы оформим следующим образом:

  1. Строить мы можем дома до двух этажей.
  2. Наиболее рационально выглядит здание с мансардой.

Простой тип мансарды

Пристройки

Можно изначально решить, что у нас к зданию будут присоединены определенные постройки, это обязательное условие, ведь это дополнительная нагрузка на почву и на наш фундамент. Все должно учитываться.

Наиболее распространенный вариант пристройки – гараж. Проекты домов из пеноблоков 8х8 с гаражом сразу учитывают это строение в будущих работах.

Статьи по теме:

Пример жилого дома с гаражом

Почему столько внимания гаражу?

  • Во-первых, как мы уже сказали, это дополнительная нагрузка на грунт.
  • Во-вторых, необходимо все учитывать и в проектировании системы отопления.
  • В-третьих, это вопрос расхода материала.

Заключение

На примере дома 8х8 мы увидели, что при таких габаритах у нас несколько возможностей построить здание, причем мы достаточно просто все можем сделать и своими руками. Принципы работы с пенобетоном предельно ясны, а основание представлено легкими вариантами для устройства.

Вывод

Вначале проект, расчет, а далее строительство!

Статьи по теме:

Обладая всем необходимым для строительства малоэтажного здания, пеноблоки требуют, однако, серьезного подхода в работе. Необходимо учитывать в любом проекте, что нам потребуется облицовка и утепление, все-таки показатель морозостойкости у пеноблока несколько ниже, нежели, например, у кирпича.

Низкая прочность материала также предъявляет проектам свои требования и приходится все точно рассчитывать и строить дом в соответствии с системой нагрузок. Однако это все нюансы, которые не могут повлиять на общую положительную картину от использования пеноблочного типа строительства, а особенно самостоятельного!

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Дом 8 на 8 проект с мансардой

На сегодняшний день проект дома 8 на 8 с мансардой из пеноблоков можно назвать одним из самых популярных вариантов, и это неспроста.

Если сравнить здание с кирпичным архитектурным сооружением, то преимущества на лицо: газо- и пенобетон «дышит» и по своим экологическим характеристикам приближается к древесине. Теплопроводность у него низкая и стоит он дешевле, чем рядовой кирпич. К этому можно добавить лёгкость блоков – благодаря этому качеству снижается нагрузка на фундамент, что в свою очередь приводит к экономии материалов и финансов.

Дом из пеноблоков с мансардой

Чем отличается пенобетон от газобетона

Геометрические параметры стандартного пеноблока

Почему-то существует двоякое мнение – одни считают, что лучше выбирать пенобетон, а другие – газобетон, но по сути, это родственные материалы, хотя они отличаются по способу формования ячеек. Так давайте вместе в этом разберёмся.

Воздушные пузырьки, которые находятся в пеноблоке, образуются при помощи пены. Пенистый состав перемешивается с бетоном, и вся масса застывает, образуя блок с определёнными геометрическими параметрами. Сама ячейка получается закупоренной, то есть, пузырёк обволакивается бетоном, и заключенный там воздух не имеет возможности свободной циркуляции.

Чтобы получить воздушные пузырьки в газобетоне, используют алюминиевую крошку – она при нагревании вступает в реакцию с кислородом, выделяя газ. Но пузырьки воздуха у такого материала имеют сообщение друг с другом. В домашних условиях сделать такой бетон нереально, так как его после изготовления подвергают сушке  в автоклаве. Поле этого полученную массу режут струнным способом с соблюдением точных геометрических параметров.

Ниже находится таблица геометрических параметров пеноблоков, согласованная с ГОСТ 21520-89.

Размеры для кладки на клей
Длина, мм Ширина, мм Высота, мм
188 300 588
188 250 588
288 200 588
188 200 588
288 250 588
144 300 588
119 250 588
88 200 588
88
250
588
88 200 388
Размеры для кладки на цементный раствор
198 295 598
198 245 598
298 195 598
198 195 398
298 245 298
98 295 598
98 245 598
98 195 398

Проектирование

Проще всего заказать проект дома в каком-либо проектном бюро (частном или государственном), но это лишь в том случае, если есть свободные деньги. Гораздо дешевле сделать это самостоятельно, а потом утвердить в соответствующих органах местной администрации (Градостроительный кодекс РФ от 29.12.2004 № 190-ФЗ, ст. 48, часть 16).

Выбор фундамента

Принцип закладки свайно-ленточного фундамента

Для того чтобы построить дом, вам необходимо знать всё о состоянии и типе грунта на участке под застройку. Этот фактор напрямую повлияет на выбор фундамента. Конечно, пенобетон сам по себе очень лёгкий, следовательно, фундамент будет не таким массивным, что уменьшит его стоимость, хотя вес постройки несколько увеличится за счёт мансардного этажа.

Значит, базис для закладки фундамента следует основывать на четырёх параметрах:

  1. Тип грунта.
  2. Глубина промерзания грунта.
  3. Уклон участка.
  4. Общая масса здания.

Типов грунтов есть много, но, в общем, их можно разделить на две категории:

  • Пучинистые. В период замерзания происходит морозное пучение, а во время оттепели объём становится на своё место. Это нестабильный и опасный тип грунта – он, как правило, перенасыщен влагой.
  • Непучинистые. Это стабильные грунты, которые не изменяют свой объём при замерзании и оттаивании.
    Ниже находится таблица с глубиной промерзания грунта в некоторых регионах России.
Город Норматив на промерзание, м
Суглинки и глины Песчаные пылеватые и мелкие Песчаные средние и крупные Крупно-обломочные
Москва 1,35 1,64 1,76 2
Дмитров 1,38 1,68 1,8 2,04
Кашира 1,4 1,7 1,83 2,07
Владимир 1,44 1,75 1,87 2,12
Тверь 1,37 1,67 1,79 2,03
Калуга 1,34 1,63 1,75 1,98
Тула 1,34 1,63 1,75 1,98
Рязань 1,41 1,72 1,84 2,09
Ярославль 1,48 1,8 1,93 2,19
Вологда 1,5 1,82 1,95 2,21
Нижний Новгород 1,49 1,81 1,94 2,2
Санкт-Петербург 1,16 1,41 1,51 1,71
Новгород 1,22 1,49 1,6 1,82

Как правило, для домов такого типа делают либо ленточный, либо свайно-ленточный фундамент и вот здесь как раз и нужны вышеприведенные выкладки. Если грунт перенасыщен влагой, то его ждёт морозное пучение и когда лента не заглублена ниже точки замерзания на 40-50 см, то основа может накрениться, просесть или закрутиться. Но представьте себе влагонасыщенный обломочный грунт в Вологде с глубиной промерзания 2,21 м – подошву придётся заглублять на 2,6-2,7 м – хорошего мало. В таких случаях планируют закладку свайно-ленточного фундамента, где на такой глубине находятся только сваи, а ленту опускают не глубже 60 см.

Проектирование здания

Пример проектирования блочного дома 8×8 м с мансардой

Для того чтобы создать проект дома 8 на 8 с мансардой вы нигде не найдёте инструкций с точным планом здания, так как это зависит от множества факторов. Основополагающий фактор (фундамент) мы уже рассмотрели, теперь посмотрим, что ещё может повлиять на проектирование и строительство:

  • Площадь участка под застройку дома. На большую территорию чаще всего проектируют большие одноэтажные дома, но в данном случае вариант 8×8 м подходит для любого участка.
  • Сколько человек будут одновременно проживать в построенном доме.
  • Наличие цокольного этажа, подвала и/или гаража.
  • Размеры второго этажа (в данном случае – мансарды).

Если вы готовы дать чёткий и ясный ответ по каждому из четырёх вышеперечисленных пунктов, то можете смело приступать к проектированию здания.

Видео: Дом с мансардой из пеноблоков в одиночку

Какие открываются возможности при строительстве зданий из пенобетона

Возведение пеноблочного дома с мансардой

Следует отметить, что положительных качеств у пенобетона очень много и для того чтобы не путаться, давайте перечислим эти преимущества:

  1. Небольшой вес. Общая масса здания получится меньше обычного, следовательно, не потребуется мощного фундамента, что в свою очередь сэкономит вам деньги.
  2. Удобство монтажа. Пенобетонные здания возводятся очень быстро, так как размер у блока больше, чем у рядового или даже двойного кирпича.
  3. Возможность сложной подгонки. Пенобетон легко обрабатывать (сверлить, резать, подтёсывать), поэтому ним проще работать на участках со сложной подгонкой, например, при обходе труб, демаскировке электропроводки или обустройстве фигурных проёмов.
  4. Экологическая чистота. Материал содержит только цемент, песок и воду с небольшим количеством примесей, приближаясь по экологическим показателям к древесине. Так что здесь не придётся беспокоиться о своём здоровье.
  5. Пористая структура. Благодаря пузырькам воздуха, у блоков значительно понижается теплопроводность, что позволяет поддерживать определённый микроклимат в помещении.
  6. Звукопоглощение. Благодаря своей структуре, пенобетон способен поглощать звук, то есть, это готовая шумоизоляция.
  7. Возможность облицовки другими материалами. Для финишной отделки можно использовать практически все штукатурные смеси, плитку, натуральный камень или композит и так далее.
  8. Пониженная стоимость кладки. Кладка блоков стоит дешевле, нежели для кирпича и это связано с размерами.
  9. Пониженная стоимость пеноблоков. Ели взять за единицу измерения кубометр, то блоки получатся гораздо дешевле кирпича.

Растрескивание стены после усадки

Но, как вы, наверное, понимаете, безальтернативных строительных материалов не существует, так что и пенобетон имеет свои минусы:

  1. Низкая механическая прочность. Блоки можно повредить при транспортировке или при выгрузке. Если здание даст усадку, то по пеноблочной стене пойдут трещины. В связи с этим эксплуатационный ресурс значительно падает.
  2. Абсорбция. Поры способны впитывать влагу. Это не критично, но при обледенении может сказаться на прочности блока.
  3. Частное производство. В отличие от газобетона пеноблок можно изготовить в домашних условиях, поэтому на рынок зачастую попадает некачественная продукция. Защититься от этого можно только одним способом: потребовать у продавца сертификат.

Мансарда

Кровля над мансардой в разрезе

Прежде всего, следует учитывать, что мансарда, это не второй этаж загородного дома, а всего лишь чердак, приспособленный под жилое помещение. То есть, такое жильё может быть временным только на тёплый период года, но если туда провести отопление, то появляется возможность жить зимой. В связи с этим кровлю утепляют самым тщательным образом, причём даже в тех случаях, когда отопление отсутствует – теплоизоляция защищает помещение не только от холода, но и от жары.

Внутренняя часть мансарды во время строительства

Обратите внимание на фото, расположенное выше – теплоизоляционный материал закрыт полиэтиленовой плёнкой для гидроизоляции. То есть, помещение получается полностью защищено, но у вас, возможно, возникнет вопрос о том, как же мансарда будет «дышать»? Это не проблема, так как фронтон и нижняя часть боковин сделаны из пенобетонных блоков, чего хватает для циркуляции воздуха и пара.

Принцип возведения стропильной системы мансардной крыши

Самое важное в мансарде, это правильное устройство стропильной системы, так как по окончании работ исправить погрешности будет трудно и дорого. Так как вы предусматриваете оборудовать чердак под жилое помещение, то не забывайте о его высоте – посредине должно получиться, как минимум, 220 см – покатая крыша, которая одновременно послужит потолком, уменьшит этот показатель.

В качестве кровельного материала для мансардной крыши обычно выбирают профнастил, металлочерепицу и битумную черепицу. Последний вариант самый красивый, но менее прочный – металлические листы могут защищать вашу кровлю 50-60 лет, тогда как на битум производители дают гарантию всего на 20 лет.

Видео: Строительство домов из лёгких бетонов

Заключение

Возможно, вы слегка разочарованы, не найдя детального плана на дом 8 на 8 м, но это попросту нереально. Как я и говорил, проект с мансардой привязан к местности — целому ряду конкретных факторов, так что можете воспользоваться принципами, изложенными в этой статье.

Проекты дома из пеноблоков с мансардой

Еще до начала строительных работ владелец или архитектор уже должны хорошо представлять себе здание. Это относится как деловым центрам, так и к частным домам. Только в этом случае их можно сделать максимально удобными и функциональными. В этом поможет составление проекта. Он может быть как подробным, так и просто наброском. В этой статье будут рассмотрены проекты домов из пеноблоков с мансардой и их особенности.

Преимущества использования пеноблоков


Кирпич как строительный материал все больше отходит на второй план. Это связано с некоторыми его особенностями:

  • качество;
  • дороговизна;
  • необходимость большого числа блоков.

Хотя производство кирпича сегодня стало более стандартизированным, но в некоторых случаях попадается некачественный материал. Для строительства одного дома требуется несколько тысяч единиц кирпича, что серьезно сказывается на бюджете. Именно поэтому заказчики соглашаются на применение пеноблоков при возведении частных домов и других зданий. У пеноблоков есть и другие преимущества, которые привлекают потребителя:

  • малая теплопроводность;
  • небольшой вес пеноблоков;
  • простота кладки;
  • высокая скорость возведения стен из пеноблоков;
  • доступная цена.

Пеноблоки относятся к пористым строительным материалам. В процессе производства используется специальная добавка, которая вызывает реакцию с образованием пены. Внутри пузырьков содержится газ, который обеспечивает хорошую теплоизоляцию. Этим же свойством объясняется небольшой вес блоков. Благодаря ему при кладке не возникает сложностей, как это может быть с обычным кирпичом. Размер одного пеноблока в несколько раз превышает габариты кирпича, что увеличивает скорость возведения стен в два и больше раза. При небольших размерах дома выгнать стены можно за один день работы. Цена на пеноблоки остается довольно демократичной, поэтому при выборе этого материала для строительства можно хорошо сэкономить. Стоит понимать, что любой материал обладает недостатками, есть они и у пеноблоков. Среди основных можно выделить такие:

  • влагопроницаемость;
  • необходимость армирования;
  • необходимость сооружения армированного пояса;
  • сложность доставки;
  • необходимость использование специального клея при кладке;
  • особые требования к отделочным материалам;
  • некоторая сложность кладки.

Если пеноблоки на долгое время держать без отделки, тогда они могут впитать большое количество влаги. Это скажется на их теплопроводности, что повлечет за собой увеличение расходов на отопление. Кроме того, во время морозов такая ситуация может быть губительной, т. к. в строительном материале могут появиться трещины. При возведении частного дома из такого строительного материала требуется армирование шва. Оно заключается в укладке строительной сетки в шов. Это требует дополнительных расходов и создает определенные трудности при кладке. Другой трудностью является необходимость соблюдения минимальной толщины шва. Если не придерживаться этой рекомендации, то образуются большие мостики холода.

Лучше, если доставкой купленного материала будет заниматься фирма-поставщик. В таком случае они сами несут ответственность за груз. Дело в том, что пеноблоки довольно хрупкие. С другой стороны, это является и плюсом, т. к. им легко придать требуемую форму во время строительства. Пеноблоки требуют обязательного утепления, а также использования особого вида штукатурки при внутренней отделке. Обычная цементная смесь может просто не держаться на плоскости.

Плюсы наличия мансарды


В большинстве строений, которые возводились десятки лет назад используется холодный чердак. Он представляет собой помещение под крышей, которое не отапливается. У такого решения есть свои плюсы. Одним из них является простота обеспечения хорошей вентиляции кровельного настила и подкровельного пространства. Но в таком варианте строения довольно большая площадь остается незадействованной. Именно поэтому многие соглашаются на строительство дома с мансардой. Она представляет собой жилое помещение, которое размещается непосредственно под крышей. Среди плюсов наличия мансарды легко отметить

  • увеличение жилой площади;
  • возможность разнообразного использования помещения;
  • дополнительная теплоизоляция;
  • отсутствие необходимости строительства второго этажа;
  • уменьшение расходов на отопление.

При правильной планировке мансарды легко увеличить жилую площадь практически в два раза. При этом уровни можно разделить по назначению, о чем будет сказано ниже. Мансарда необязательно должна быть жилой. Способ ее применения зависит от воображения заказчика. В ней легко оборудовать спортзал с различными тренажерами. На мансарде можно разместить только спальни. Некоторые предпочитают устроить себе небольшую оранжерею. При наличии холодного чердака необходимо хорош озаботиться об утеплении потолка, чтобы тепло не уходило в подкровельное пространство. С мансардой этот вопрос решается довольно просто. Благодаря теплому воздуху внутри помещения сокращаются теплопотери с основного уровня.

Мансарда может решить вопрос расширения жилой площади. Благодаря ей можно значительно сократить расходы на строительство, если планировался второй этаж. Мансарда предоставляет огромные возможности для создания рабочего помещения, где можно полностью сосредоточиться на своей деятельности. Есть у такого помещения и свои недостатки, о которых стоит подумать:

  • необходимость утепления всей плоскости кровли;
  • важность обустройства качественной вентиляции;
  • необходимость обустройства лестницы.

При наличии холодного чердака приходится утеплять только потолок. Если дело касается мансарды, тогда придется выделить в два раза больше средств на утеплитель, т. к. утеплять необходимо все скаты кровли. При этом слой утеплителя должен быть достаточным, чтобы сместить точку россы как можно ближе к наружной стенке. Наличие утеплителя создает трудности с парообменом. Во время жизнедеятельности человека выделяется большое количество теплого воздуха, который имеет повышенную влажность. Гидроизоляция и пароизоляция не пропускают его к утеплителю, чтобы исключить образование конденсата. Следствием этого может стать развитие плесени.

Чтобы этого не произошло, важно хорошо продумать систему вентиляции как для мансарды, так и для первого этажа. При этом идеальным вариантом будет наличие приточно-вытяжной системы с блоком рекуперации, который значительно уменьшит теплопотери. Внешняя лестница на мансарду имеет право на существование, но ей не так удобно пользоваться как той, что находится внутри помещения. Для последней потребуется дополнительная территория на первом этаже. Также хорошая лестница обойдется в круглую сумму.

Создание собственного проекта


При создании собственного проекта дома из пеноблоков, который имеет мансарду, необходимо обратить внимание на такие моменты:

  • размещение на участке;
  • основание;
  • высота стен;
  • тип кровли;
  • тип кровельного настила;
  • способ внешней и внутренней отделки.

Дом из пеноблока должен быть правильно размещен на участке. Благодаря этому легко спланировать расположение окон, чтобы дополнительно уменьшить теплопотери. Основание у дома должно быть достаточно прочным. Хотя пеноблок имеет небольшой вес, но для фундамента требуется особый подход. Он обязательно должен быть ленточным и заглубленным, только в этом случае можно быть уверенным, что при подвижках грунта не будет излома и стена не треснет. Высота стен дома из пеноблоков с мансардой подбирается индивидуально. Завершать их должен армированный пояс. Последний в доме из пеноблоков требуется, чтобы укрепить периметр стен.

Кроме того, без наличия армированного пояса невозможно строительство полноценной мансарды. Чтобы в доме из пеноблоков было удобно находиться на мансарде в полный рост, крышу необходимо дополнительно приподнять на 1,5 метра. Тип кровли и угол ее наклона подбирается в зависимости от местных климатических условий. Обычно для дома, в котором планируется наличие мансарды, лучшим вариантом считается ломанная кровля, т. к. под ней больше пространства. Кровельный настил для дома из пеноблоков подбирается по личным предпочтениям. Внешняя отделка дома из пеноблоков чаще всего сводится к обивке утеплителем и последующей его штукатурке. Внутри можно использовать большее разнообразие материалов.

Готовые варианты


Готовые проекты строений из пеноблока, в которых есть мансарда, могут натолкнуть на создание собственного, поэтому есть смысл рассмотреть доступные варианты.

Проект 8×7


Как видно, даже при наличии небольшого участка можно легко построить дом из пеноблоков с мансардой на втором уровне. На проекте сверху видно, что дом из пеноблоков имеет размеры 8 на 7 метров. На основном уровне присутствуют не только основные, но и дополнительные помещения. На первом этаже дома из пеноблоков есть большая гостиная, в которой можно принимать друзей. Она занимает практически половину всего пространства. При необходимости в гостиной легко разместить дополнительные спальные места, что бывает востребовано, когда приезжают гости. Гостиная в таком доме из пеноблоков может одновременно служить и столовой, которая будет совмещена с кухней.

На первом этаже располагается ванная комната, а рядом с ней находится подсобное помещение. Можно использовать площадь последнего для расширения ванной комнаты. Лестница на мансарду уходит из основного холла, что также довольно удобно. Прекрасно на основном уровне вписалась терраса, которая станет прекрасным местом для барбекю. На мансарде дома из пеноблоков находятся спальни для каждого члена семьи. Также есть небольшой балкон.

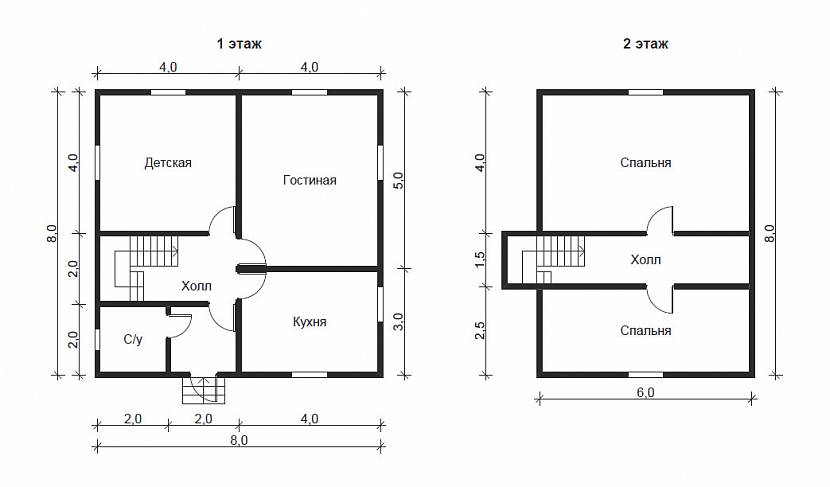

Проект 8×8


В строении из пеноблоков с габаритами 8 на 8 появляется большая площадь, благодаря которой можно увеличить некоторые помещения. На проекте можно видеть, что два этажа являются полностью функциональными и автономными. В таком доме из пеноблоков всегда будут рады гостям. Это связано с тем, что на мансарде есть ванная и небольшая гостиная, где можно совместно проводить время. Предусмотрено две больших спальных комнаты. Кроме того, на мансарде есть балкон, где легко наслаждаться утренним кофе. Все помещения этого дома из пеноблоков имеют достаточную площадь, чтобы в них было удобно находиться.

Проект 8×10


Выше представлен еще один доступный вариант проекта дома с мансардой из пеноблока. Можно заметить, что первый этаж этого дома из пеноблоков имеет большую площадь, чем мансарда. Это связано с типом используемой кровли. На мансарде дома из пеноблоков размещены две большие спальни, одна из которых имеет выход на балкон. Спальни на мансарде разделены проходом, что обеспечивает дополнительную звукоизоляцию. На первом этаже также есть отдельная спальная и все необходимые для жизнедеятельности помещения. Видео о другом проекте есть ниже.

Резюме


Как видно, создание собственного проекта дома с мансардой из пеноблоков не является большой сложностью. При этом хорошим решением будет посоветоваться с опытным архитектором о лучшем способе размещения некоторых помещений. Мастер своего дела подскажет практичное решение в конкретной ситуации.

Отправить комментарий

Готовые проекты домов 8 на 8 метров под ключ

Проекты домов 8 на 8 – функциональность пространства

В реальности вышеперечисленные преимущества проектов домов 8 на 8 оборачиваются настоящей борьбой за каждый сантиметр свободного пространства. Чтобы это не сказалась на его комфортности, проектировщики прибегают к экономии полезной площади:

  • минимум коридоров, переходов, глухих перегородок. Несколько функциональных зон (кухня и гостиная) объединяются в одну, разделяясь визуально;
  • минимальные размеры хозяйственных и подсобных помещения;
  • если дом двухэтажный, предусматривается два санузла, которые размещают друг над другом. В одноэтажном коттедже у кухни и санузла предполагается общий стояк.

При этом дом не должен казаться узким и тесным. Визуально расширить пространство архитекторам помогают хорошо проверенные способы:

  • увеличение площади остекленных и зеркальных поверхностей;
  • использование отделочные материалы светлых оттенков;
  • уменьшение количество глухих перегородок, отдавая предпочтение дверям-купе и зонированию с помощью ширм;
  • эксплуатация встроенной техники и складной мебели: кровать-книжка, столы с задвигающимися под него лавками, откидные столы и т.д.

Словом, если с первого взгляда кажется, что площади дома 8х8 будет недостаточно для нескольких членов семьи, то на деле все зависит от того, насколько продуманно составлен проект. Удачная планировка позволит обустроить гостиную для приема гостей, несколько небольших спален, кухню и санузел. Некоторые проекты дачных домов 8 на 8 ухитряются выкроить площадь для дополнительных помещений, вроде спортзала или бильярдной.

Этажность домов 8х8

Дома 8 на 8 - это, как правило, постройки в один или два этажа, а также промежуточный вариант – дом с мансардой. Некогда популярные одноэтажные дома начинаются сдавать позиции, уступая проектам дачных домов с мансардой или двухэтажным строениям. Два последних варианта обладают несколькими преимуществами в сравнении с одноэтажным домом. Так, они позволяют добиться большей экономии при выборе земельного участка; позволяют снизить затраты на строительство, в частности, из-за меньшей площади фундамента и кровли; наконец, мансардные и двухэтажные дома выглядят представительнее низкой одноэтажной постройки.

В любом случае разнообразие строительных материалов, а также оригинальные архитектурные и дизайнерские решения позволяют организовать комфортный быт и получить красивое жилье при небольшой площади за умеренные деньги.

Итак, дачный дом больше не воспринимается как небольшое пространство для хранения садового инвентаря. Современные дачи позволяют отдыхать на свежем воздухе не только в теплое время года, но и в любой другой сезон, когда хочется спокойствия и уюта. И пусть они могут предложить лишь небольшое пространство, это не помешает им быть уютными.

Проекты дачных домов 8 на 8 - экономически выигрышное решение для комфортного проживания за городом. Такие постройки компактны, энергоэффективны и удобны для отдыха небольшой семьи из 2-4 человек.

2021 ᐈ 🔥 (+40 фото) Планировка дома 8 на 8 с мансардой

Автор LocDog На чтение 15 мин. Просмотров 609 Опубликовано

  1. Планировка с чертежами
  2. Одноэтажный дом с мансардой
  3. Характеристики проекта
  4. Отделка
  5. Одноэтажный дом с подвалом и мансардой
  6. Характеристики проекта
  7. Проект одноэтажного жилого дома с мансардой
  8. Одноэтажный дом с мансардой и двумя спальнями
  9. Проект двухэтажного дома из газобетона с террасой и вторым светом
  10. Описание проекта
  11. Проект двухэтажного дома из газобетона с навесом и балконом
  12. Особенности проекта
  13. Проект двухэтажного дома из газобетона, с мансардой, с баней, с террасой, с балконом, 89. 6 м²
  14. Проект двухэтажного дома из газобетона, с мансардой, с котельной, с балконом, 90.8 м²
  15. Проект двухэтажного дома из бруса, с мансардой, с террасой, 98.2 м²
  16. Видео: Проект каркасного загородного дома 8 на 8 метров
  17. Как форма крыши влияет на площадь мансарды
  18. Двускатная кровля
  19. Четырехскатная (чаще вальмовая) крыша
  20. Мансардная кровля
  21. Как нюансы строительства влияют на планировку
  22. Утепление и гидроизоляция крыши
  23. Ограничения материалов
  24. Расположение оконных проемов
  25. Лестница
  26. Дом с мансардой 8х8: приемы рациональной планировки
  27. Расположение входа в дом
  28. Проектирование без коридоров
  29. Лестница
  30. Расширение пространства
  31. Экономное проектирование
  32. Экономные инженерные решения
  33. Классическая планировка
  34. Европейский стиль
  35. Мансарда как гостиная
  36. Крыша дома с мансардой: фото, разновидности конструкций
  37. Мансарда и терраса для расширения пространства
  38. Рекомендации при обустройстве
  39. Преимущества и недостатки домов с мансардой
  40. Преимущества
  41. Недостатки
  42. Заключение

Пространство мансардного этажа 🏡 бывает нескольких типов. 🧾 Это зависит от разновидности кровли, 🔺 обустраиваемой согласно проекту дома 8х8 📝 с мансардой из пеноблоков, кирпичей 🧱 или других материалов.

Планировка с чертежами

Одноэтажный дом с мансардой

Характеристики проекта

Одноэтажный дом с мансардой с размерами здания 8,00 х 8,00 м. Фундамент – монолитная ж/б стена в грунте под несущими стенами (щелевой). Наружные стены – теплоблок. Перегородки – керамзитобетонный блок, каркасные с ГКЛ. Пол 1 этажа – пол по грунту. Межэтажное перекрытие – деревянные балки. Крыша двускатная. Кровля – битумная черепица. Окна – металлопластиковые.

  • Общая площадь 93.49 кв.м
  • Жилая площадь 53.8 кв.м
  • Размеры дома 8 x 8 м
  • Количество комнат 3
  • Количество спален 2
  • Мансарда есть
Отделка
  • Материал стен бетонные блоки
  • Фундамент ленточный
  • Перекрытия балки

Одноэтажный дом с подвалом и мансардой

Одноэтажный дом с подвалом и мансардой с размерами здания 9,00 x 9,00 м. Фундамент – ленточный монолитный ж/б. Наружные стены – профилированный брус, минераловатные плиты, воздушный зазор и отделка сайдингом. Внутренние стены – профилированный брус. Перегородки – гипсокартон на металлическом каркасе. Пол подвала – пол по грунту. Перекрытия межэтажные – деревянные балки перекрытия Крыша – двускатная. Кровля – битумная черепица. Лестница – деревянная. Окна – металлопластиковые.

Характеристики проекта
  • Общая площадь 94.47 кв.м
  • Жилая площадь 59.07 кв.м
  • Размеры дома 8.57 x 8.42 м
  • Количество комнат 4
  • Количество спален 3
  • Мансарда есть
  • Отделка штукатурка
  • Материал стен пеноблок / газобетон
  • Фундамент монолитная плита
  • Перекрытия деревянные балки

Проект одноэтажного жилого дома с мансардой

Проект одноэтажного жилого дома с мансардой с размерами здания 7,98 х 8,38 м. Фундамент – свайно-ростверковый (буронабивной). Наружные стены – газобетонный блок с утеплением минеральной ватой и отделкой сайдингом по деревянной обрешетке. Внутренние стены – газобетонный блок. Перегородки – газобетонный блок, каркасные с ГКЛ. Пол 1 этажа – пол по грунту. Межэтажное перекрытие – металлические балки. Крыша двускатная. Кровля – металлочерепица. Окна — металлопластиковые.



  • Общая площадь 90.96 кв.м
  • Жилая площадь 54.85 кв.м
  • Размеры дома 7.98 x 8.38 м
  • Количество комнат 4
  • Количество спален 3
  • Мансарда есть
  • Отделка сайдинг
  • Материал стен пеноблок / газобетон
  • Фундамент свайный
  • Перекрытия деревянные балки

Одноэтажный дом с мансардой и двумя спальнями

Одноэтажный дом с мансардой с размерами здания 8,00 х 8,00 м. Фундамент – свайно-ростверковый буронабивной. Наружные стены – газобетонный блок с отделкой фиброцемеными панелями по металл. обрешетке. Перегородки – газобетонный блок, каркасные с ГКЛ. Пол 1 этажа – пол по грунту. Межэтажное перекрытие – деревянные балки. Крыша двускатная. Кровля – битумная черепица. Окна – металлопластиковые.

  • Общая площадь 91.06 кв.м
  • Жилая площадь 51.7 кв.м
  • Размеры дома 8 x 8 м
  • Количество комнат 3
  • Количество спален 2
  • Мансарда есть
  • Отделка фиброцементные панели
  • Материал стен пеноблок / газобетон
  • Фундамент свайный
  • Перекрытия балки

Проект двухэтажного дома из газобетона с террасой и вторым светом

Описание проекта
  • просторный двухэтажный дом с мансардным этажом позволит разместить большую семью или широкий круг друзей;
  • спокойная светлая цветовая гамма фасада, отделка темным камнем и благородным коричневым деревом обеспечивают аккуратный внешний вид и создают приятный классический экстерьер, который придется по душе всем;
  • совмещенная кухня и гостиная обеспечит свободу общения и идеально подойдет для приема гостей;
  • уютные террасы дадут возможность остаться наедине с природой и наслаждаться естественной тишиной;
  • изолированные спальни создадут атмосферу уюта и комфорта;
  • эффект второго света в интерьере визуально увеличит пространство и подарит ощущение свободы;
  • котельная с отдельным входом, гардероб и два санузла на первом и втором этаже избавят от нежелательных неудобств;
  • большое количество окон сделает помещение светлым и обеспечит впечатление простора и свежести.

Проект двухэтажного дома из газобетона с навесом и балконом

Особенности проекта

В этом красивом доме предусмотрены два входа на первом этаже, через один из которых вы сразу попадаете в роскошную гостинную. По соседству с гостинной размещена кухня. Отведена комната для котельной, чтоб поддерживать комфортную температуру в доме. Есть сан. узел с душевой кабиной. К дому пристроен навес для одного автомобиля.

Второй (мансардный) этаж порадует вас двумя большими, светлыми спалными комнатами и холлом, с которого можно выйти на раскошный балкон-лоджию.

Проект двухэтажного дома из газобетона, с мансардой, с баней, с террасой, с балконом, 89.6 м²

  • Несущие стены: газобетон 400 мм, отделка – клинкерный кирпич 85 мм
  • Фундамент: монолитный по типу плита ”ребрами вверх”
  • Перекрытия: деревянные балки
  • Кровля: битумно-полимерная черепица
  • Высота этажей: первого – 2,50 м; мансардного – 0,9-2,5 м

При строительстве битумная черепица (мягкая черепица) и металлочерепица являются взаимозаменяемыми и не требуют дополнительных изменений в проект

Проект двухэтажного дома из газобетона, с мансардой, с котельной, с балконом, 90.

8 м²

  • Несущие стены: газобетонные блоки (ШхДхВ) 300х600х200 с утеплением 50 мм.
  • Фундамент: монолитная ж/б плита
  • Перекрытия: по деревянным балкам
  • Кровля: металлочерепица
  • Высота этажей: Первого – 2,82 м; второго – 2,8 м

При строительстве битумная черепица (мягкая черепица) и металлочерепица являются взаимозаменяемыми и не требуют дополнительных изменений в проекте.

Проект двухэтажного дома из бруса, с мансардой, с террасой, 98.2 м²

  • Несущие стены: брус сечением 150х150 мм., утеплитель 50 мм., блок-хаус
  • Фундамент: ленточный монолитный ж/б
  • Перекрытия: по деревянным балкам
  • Кровля: металлочерепица
  • Высота этажей: первого этажа – 2.8 м, мансардного – 1.5 м / 2.6 м

При строительстве битумная черепица (мягкая черепица) и металлочерепица являются взаимозаменяемыми и не требуют дополнительных изменений в проекте.

Видео: Проект каркасного загородного дома 8 на 8 метров

Как форма крыши влияет на площадь мансарды

Полезная площадь мансарды — основной критерий этажа, и он не совпадает с общей площадью. Определение полезной площади мансардного этажа (по строительным нормам) проходит с использованием понижающего коэффициента 0,7 для следующих частей помещения по формуле:

  • Для части комнаты с углом наклона до 45° и высотой потолка от 1,6 м.
  • Для части комнаты с углом наклона от 45° и высотой потолка от 1,9 м.
  • Там, где высота потолка менее 1,6 м и более 1,9 м площадь не учитывается.

В вопросе увеличения полезной площади важную роль играют два фактора:

  1. Форма крыши.
  2. Использование аттиковой (коленчатой) стены

Аттиковая стена имеет высоту от межэтажного перекрытия (пола) до перехода в наклонный скат кровли и напрямую влияет как на высоту помещения, так и на его полезную площадь. В разных проектах высота стены колеблется от 0,8 до 1,9 м.

Оценивая тот или иной проект дома 8х8 с мансардой, нужно обращать внимание на параметры кровли, наличие аттиковой стены и оценивать полезную площадь. Разные конструкции крыши располагают разными возможностями по расширению площади; чаще используются следующие конструкции:

Двускатная кровля

Жилому помещению под классической кровлей стараются придать привычную форму, пряча низкую часть за обшивкой. Полезная площадь под простой двускатной кровлей (если угол наклона составляет 40-45°, а площадь пола — 75 м2) будет составлять 48-50% от общей площади. Положение можно исправить, добавив в проект аттиковую стенку (при ее высоте 1,1-1,15 м полезная площадь возрастет до 80%).

Окна для естественного освещения в такой мансарде устраивают в щипцовых (фронтонных) стенах. При необходимости (если потребует планировка) монтируются мансардные окна.

Четырехскатная (чаще вальмовая) крыша

Такая конструкция характеризуется сложной стропильной системой, и как результат — большим количеством заломов в местах пересечения скатов. Заломы и скосы увеличивают низкую (бесполезную) зону до 65-70% и снижают возможности планировки оставшегося пространства. В таком случае также можно прибегнуть к возведению аттиковой стены. При ее высоте в 1,15-1,2 м полезная площадь возрастет до 70%.

Также следует помнить, что естественное освещение под вальмовой или схожей кровлей доступно только через мансардные окна.

Мансардная кровля

Финансово наиболее затратный вариант обустройства. Вместе с тем, пространство под крышей подобной формы используется в максимально полном объеме. Кровля с углами скатов в 75 и 15° обеспечивает высоту потолка в 1,9 м и выше для 90% площади пола, что позволяет проводить планировку как на обычном втором этаже.

Мансардные окна в подобной кровле позволяют увидеть только небо, так как располагаются достаточно высоко. Источником естественного освещения и вентиляции могут стать слуховые окна.

Как нюансы строительства влияют на планировку

Проект дома с мансардой 8х8 с отличной планировкой из пеноблоков характеризуется стильным внешним видом и функциональностью. Специфика строительного материала и мансардного этажа учитывается в процессе проектирования и возведения загородного дома. Чтобы превратить мансарду в полноценное жилое помещение, используются следующие приемы:

Утепление и гидроизоляция крыши

Играют главную роль в сохранении комфорта не только в самой мансарде, но и на нижнем этаже. Качественный кровельный пирог состоит из нескольких слоев и обеспечивает надежную теплоизоляцию в любое время года.

Ограничения материалов

Для отделки мансардного этажа и кровли в доме из пеноблоков не рекомендуется использовать тяжелые материалы (а впоследствии обставлять комнату громоздкой мебелью). Эти работы проводятся с учетом веса кровли и разрешенной нагрузки на стены и фундамент.

Если в мансарде планируется несколько помещений, их разделяют с помощью легких гипсокартонных перегородок.

Расположение оконных проемов

Оно может быть произвольным, если этаж оформляется единым пространством. Место для мансардных окон нередко выбирается, исходя из внешней эстетики коттеджа.

Лестница

Конструкция может быть любой — маршевой, подвесной или винтовой. Критерии для любой лестницы одинаковы; красота, удобство и безопасность (если в доме будут жить дети и старшие члены семьи).

Если дом небольшой, важно обращать внимание и на размер, поскольку широкая маршевая лестница отберет значительную часть площади и сузит возможности планировки.

Дом с мансардой 8х8: приемы рациональной планировки

Чтобы дом с мансардным этажом был удобным и комфортным, при выборе стоит внимательно рассматривать индивидуальные особенности каждого проекта. Желательно, чтобы конструкция включала аттиковую стену, позволяющую расширить возможности пространства.

Также план дома 8 на 8 с мансардой должен предусматривать хорошую систему вентиляции; в противном случае, на мансардном этаже будет душно.

Загородный дом подобного размера будет удобным и полноценным жильем, если удачно выполнить его планировку; наиболее обещающими являются следующие приемы:

Расположение входа в дом

Наиболее рациональными являются проекты, вход в дом в которых располагается посередине более длинной стены (если в основании здания лежит прямоугольник). Такое решение позволяет избавиться от лишних коридоров и смежных комнат, оставив прихожую, из которой можно попасть в любое помещение.

Проектирование без коридоров

Коридоры незаметно поглощают значительную часть полезной площади и не приносят никакой видимой пользы. Оптимальным проектом дома 8х8 представляется вариант совсем без коридоров.

Лестница

Чтобы не потерять драгоценные метры, лестницу практичнее запроектировать в прихожей или одной из комнат (удобнее в гостиной). Подлестничное пространство также не должно пропасть даром. Организация кладовой или встроенного шкафа (в зависимости от конструкции лестницы) позволит решить проблему с хранением нужных бытовых мелочей и сезонных вещей.

Расширение пространства

Если позволяет размер участка, стоит обратить внимание на проекты с пристройками. Веранда с выходом на кухню или терраса, на которую можно попасть из гостиной, сделают внутреннее пространство гораздо объемнее.

Экономное проектирование

Проектировщикам известно немало приемов, позволяющих сделать проект дешевле. Экономным решением является проект дома и гаража с общей кровельной системой, когда над гаражом можно устроить балкон или террасу с выходом из мансарды.

Экономные инженерные решения

Если в вашем доме планируется два санузла (на каждом этаже), нижний располагают рядом с кухней, а верхний — над первым. Это позволит использовать одну систему коммуникаций для всех трех помещений, что очень выгодно.

После рассмотрения всевозможных вариантов, многие хозяева останавливают свой выбор на доме 8х8 с мансардой; типовые проекты из пеноблока могут быть распланированы различными способами:

Классическая планировка

Чаще всего вы можете встретить проекты, в которых на первом этаже располагается гостиная, кухня, меньшая комната (в зависимости от приоритетов это может быть спальня, детская или кабинет), прихожая и ванная. На мансардном этаже в таком случае можно увидеть две или одну спальню, иногда с санузлом. Классическая компоновка удобна в повседневной жизни и потому наиболее распространена.

Европейский стиль

Гостиная объединяется с кухней и маленькой комнатой в общее пространство (иногда маленькая комната превращается в комнату для гостей), верхний этаж остается без изменений. Открытая планировка позволяет использовать интересные интерьерные решения: например, установить на потолке декоративные балки и оформить гостиную в любом деревенском стиле — русском, шале, кантри или прованс.

Мансарда как гостиная

Достаточно редкий, но вполне реализуемый вариант. На первом этаже располагаются комнаты для отдыха, ванная, кухня и прихожая. Из мансарды получится просторная и оригинальная гостиная, которую удобно совместить с кабинетом или библиотекой.

Крыша дома с мансардой: фото, разновидности конструкций

Существует несколько видов крыш частных домов с мансардой, фото которых наверняка привлекали ваше внимание. От типа выбранной для строительства крыши зависит конечная стоимость проекта, а также количество полезной площади на мансардном этаже.

На фото одноэтажных домов с мансардой можно увидеть следующие виды крыш:

  • односкатную – стены здания имеют различную высоту, поэтому плоскость крыши крепится к несущим конструкциям под наклоном. Данный вариант кровли считается самым простым и не нуждается в больших затратах;
  • вальмовую или полувальмовую – крыша состоит из 4 скатов, благодаря чему владельцы коттеджа могут максимально эффективно использовать площадь мансарды под свои нужды;
  • двускатную – кровля сформирована из двух скатов, расходящихся по разным сторонам друг от друга;
  • ломаную – чаще всего такую крышу можно увидеть на фото кирпичных домов с мансардой. Данная кровля имеет два ската, поскольку именно этот тип конструкции считается самым удачным вариантом для небольших коттеджей;

Обратите внимание! Строительство ломаной крыши сопровождается дополнительными затратами, так как увеличивается расход материала.

Несмотря на сложность монтажа, данный тип кровли очень популярен, поскольку позволяет сформировать большую площадь внутреннего помещения мансарды.

купольную, конусную, пирамидальную – эти разновидности крыш достаточно сложны и обходятся очень дорого. Они применяются при строительстве коттеджей со сложным конструкционным строением.

Мансарда и терраса для расширения пространства

Дом 8х8 может вместить в себя только небольшую комнату для гостей, спальню и ванную, которая будет объединена с туалетом и кухней. Мансарда может взять на себя роль просторной гостиной, а самая комната для гостей возьмет на себе роль спальни. За счет такой планировки удаётся расширить кухню, а туалет разделить с ванной и перенести на последний этаж мансарды.

Кроме этого, кухня, которая с одной стороны смотрит именно на зеленую веранду, станет уютной комнатой для трапезы.

Террасу можно достраивать отдельно. Под нее необходимо предусмотреть отдельный фундамент. Как правило, такое помещение застеклено. Сегодня очень модно, чтобы она вся была из секла. Таким образом, каждая стена – это большое окно.

Просторная веранда – это самое лучшее место для отдыха. Придать ей внешнюю привлекательность можно, если у нее застеклен купол.

Хотя можно предусмотреть и другой вариант, в котором кровля веранды станет просторным балконом для последнего этажа. Если вы желаете обустроить открытую веранду, то делать это стоит в летних домах. Застекленная терраса может выполнять роль прихожей и при этом все равно оставаться верандой.

Рекомендации при обустройстве

  1. Планировка постройки 8х8 с мансардой включает массу вариантов. Иногда просто теряешься широкого изобилия, в результате чего осложняется выбор. Если у вас в семье возник спор относительно того, какая планировка станет удачной, то необходимо просто добавить мансардное помещение. Оно может включать в себя ванную комнату и еще детскую. Даже большая семья в таком доме будет ощущать себя комфортно и уютно, а за счет мансарды они смогут создать дополнительную комнату для гостей. Также будет интересно узнать о том, как сделать беседку во дворе частного дома из металла.
  2. Если при помощи мансарды вы желаете получить экономическое помещение, то не рекомендуется выполнять слишком высокие потолки. Если в комнате высота стены составляет 3 м, то во время отопительного сезона необходимо будет выложить приличные деньги, чтобы качественно обогреть помещение.
  3. Чтобы создать просторную гостиную необходимо делать ее высокой. А вот в уютной спальне высокие потолки ни к чему. Кроме этого, они могут угнетать психологически. Спальня – это маленькое место, где человек отдыхает. Главное, чтобы там было тепло. Чем меньше будет это помещение, тем проще его будет отапливать.
  4. И хотя дом 8х8 с мансардой может показаться вполне вместительным, проживать в нем семье из 4 человек будет некомфортно. Каждый из членов семьи будет испытывать нехватку личного пространства. Но изменить все может такое помещение, как мансарда. Она сможет выполнить роль недостающий спальни, а если на нижний этаж добавить веранду, то она станет прекрасным местом для отдыха.

Преимущества и недостатки домов с мансардой

Мансардное помещение или второй этаж – что выбрать? Решать только вам. А мы расскажем о всех преимуществах и недостатках мансард для того, чтобы облегчить выбор.

Преимущества

  • Экономия. Выбирая мансарду, вы экономите свои деньги. Это объясняется тем, что для её строительства потребуется меньшее количество используемых материалов.
  • Увеличение жилой площади. Используя мансардное помещение, вы получаете больше места.
  • Атмосфера. Из-за скошенных потолков, комната приобретает особенную атмосферу. Из-за необычности помещения, здесь понравится жить творческим людям.
  • Уникальный дизайн. В мансарде можно реализовать самые смелые дизайнерские идеи, реализуйте свою фантазию в процессе отделки и получите действительно оригинальную комнату в доме.

Так как крышу мансарды для комфортного проживания приходится утеплять, сокращаются теплопотери.

Мансарда служит настоящим украшением внешнего вида дома и придает ему эстетичности.

Недостатки

  • Мансарда требует серьезного подхода к тепло- и гидроизоляции.
  • При строительстве, важно строго соблюдать технологии строительно-монтажных работ. В противном случае возможны потери тепла.
  • Зимой возможно скопление снега в мансардных окнах, что будет препятствовать свету.
  • Мансардные окна стоят дороже обычных.

Заключение

В помещении мансарды можно организовать зону для отдыха. В зависимости от ваших предпочтений это может быть бильярдная, домашний кинотеатр, спортивный зал с тренажерами или зимний сад. Если вы учитываете технические и эксплуатационные характеристики помещения, наполнение может быть практически любым, как и отделка.

готовые и типовые. Каталог содержит планировки, планы и чертежи

Красивые проекты мансардных домов: фото, каталог

Категория проектовМансардные дома
Стоимость проектовОт 12200 грн
Площадь проектовОт 72 м2
Этажность проектовМансардные
Формат документацииПечатный

Идея о том, что свободное под кровлей место не должно простаивать впустую, стала популярной еще в XVII благодаря французскому архитектору Франсуа Мансара. С тех пор проекты мансардных домов (фото, чертежи, видео, схемы, эскизы размещены на сайте в данном разделе) в строительстве применяются достаточно широко. Благодаря своей рациональности и функциональности не теряют своей актуальности мансардные дома и в 2020 году.

Планы мансардных домов: преимущества

К основным преимуществам домов с жилой мансардой можно отнести следующее:

  • Планировка проектов мансардных домов позволяет дольше сохранять тепло внутри помещения, что дает возможность экономить на обогреве дома в холодное время года. Это происходит за счет того, что зимой не приходится обогревать чердак впустую, как в одноэтажных и двухэтажных домах.
  • В сравнении с одноэтажными домами для мансардных коттеджей требуется меньшая протяжность коммуникаций, что снижает цену их реализации.
  • На земельном участке частные дома с мансардным этажом занимают меньше места, чем одноэтажные дома с такой же площадью.
  • Затраты застройщика на реализацию проекта под ключ будут меньше, чем на строительство одно- и двухэтажного дома с такой же площадью. Так, под одной и той же крышей и на том же фундаменте частный дом с мансардой будет иметь большую площадь, чем дом одноуровневой планировки. Если же сравнивать дом с мансардой и двухэтажный дом, то на строительство первого потребуется материалов меньше, что существенно снижает смету затрат.

Поэтому принимая решение, какой купить проект для строительства нового дома, свой выбор стоит остановить на мансардном коттедже. В сравнении с одно- и двухэтажным домами, именно мансардный дом является лучшим и оптимальным вариантом.

Планы проектов мансардных домов: особенности

Чтобы дома с мансардным этажом были удобными и комфортными для жизни необходимо внимательно относиться к его индивидуальным особенностям. К ним относятся прежде всего относится наличие аттиковой стены и скошенных скатов, которые ограничивают возможности пространства.Архитектурные проекты нашего каталога в большинстве характеризуются наличием аттиковой стены оптимальной высоты 1-1,2 метра.

Также стоит понимать, что не каждый одноуровневый дом может со временем быть обустроен в мансардный. В проектах изначально должны быть учтены параметры перекрытий и стропильных конструкций, кровельный пирог и другие, рассчитанные на обустройство мансардного этажа в будущем.

В мансардных коттеджах должна быть предусмотрена хорошая система вентиляции, чтобы помещения не были душными.

Проекты из нашей коллекции могут быть реализованы как из пеноблоков, так и из газобетона, керамоблоков и прочих каменных материалов. Каждый проект защищен авторским правом.

На сайте можно смотреть видео с подборкой визуализаций популярных мансардных проектов.

Дизайн проект дома с мансардой Z500

авторский дизайн мансардных домов позволяет сделать из угловатого несуразного помещения оригинальное и комфортное гнездышко. Сделать помещение мансардного этажа уютнее позволяет также правильный подбор мебели и интерьерный дизайн. Проект дома с мансардой, если он требует каких-либо изменений, необходимо доверять опытным архитекторам и дизайнерам. Они смогут грамотно выполнить корректировки и внести в проект необходимые изменения. Специалистами за отдельную стоимость также может быть изменена планировка мансардных домов.

Желаем Вам приятного просмотра!

Архитектурное бюро Z500 Украина – это официальный представитель международного архитектурного бюро Z500 International. Наша команда специалистов – это исключительно талантливые и опытные архитекторы, инженеры и конструкторы современного типа мышления, ориентированные на качественный результат и слаженную командную работу. Будьте уверены в европейском качестве, простоте решений и оригинальности постройки, если она выполнена по проекту Z500!

ПОПУЛЯРНЫЕ ВОПРОСЫ:
  1. Если выбрали проект на сайте, можно ли сразу его заказать?

    Да, нажмите на кнопку «в корзину» на визуализации проекта, которая перенаправит вас на форму заказа. Обязательно укажите паспортные данные, они нужны для заключения договора и формирования счета. Вы получите необходимую проектную документацию после 100% оплаты.

  2. Архитектурное бюро Z500 предполагает возможность для клиента вносить коррективы в проект? Какая на это цена?

    Да, у нас есть такая опция. Её стоимость рассчитывается относительно вашего эскиза с правками, который нужно нам предоставить.

  3. Какая высота потолков предусматривается в проектах частных домов от специалистов Z500?

    Дома в наших проектах предполагают высоту потолком 2.8 м на первом этаже и 2.7 м на втором. Детально ознакомиться с примером проектной документации можно тут:

Можно ли использовать пенопласт на чердаке? Варианты теплоизоляции - Руководство по эффективности дома

Если вы думаете об утеплении чердака, есть несколько вариантов. Самым модным является пена для распыления, но это может быть дорогостоящим и не самостоятельным проектом. Пенопласт дешевле, но можно ли его смело использовать на чердаке?

Можно использовать пенопласт на чердаке. Это отличный вариант установки на чердаке, потому что он легкий, с ним легко работать, и он предлагает высокие значения R.Часто R-значение стекловолоконной изоляции слишком низкое и требует модернизации стропил, что делает пенопласт лучшим выбором.

При строительстве моего нынешнего дома я столкнулся с дилеммой, как изолировать бонусную комнату, которая будет наверху. Поскольку стены будут примыкать к чердачному помещению, я хотел убедиться, что могу должным образом изолировать и герметизировать их, чтобы предотвратить потерю энергии.

Пена для распыления была смехотворно дорогой, и, хотя есть явные преимущества с точки зрения изоляционных свойств, я просто не мог уговорить себя на это.Но пенопласт сам по себе давал некоторые реальные преимущества, в том числе возможность устанавливать его самостоятельно.

Согласно EPA, изоляция чердака может сэкономить вам в среднем 15% ваших затрат на охлаждение и обогрев вашего дома. Давайте посмотрим, что такое жесткий пенопласт и его различные типы, а также несколько советов по его установке и особые соображения, о которых следует помнить.

Что такое жесткий пенопласт?

Жесткая пенопластовая плита, также известная как пенопласт или изоляционная плита, может быть отличным вариантом для изоляции.Он легкий, и с ним легко работать. Доска 4 на 8 почти ничего не весит и ее легко разрезать по размеру.

Типичная толщина составляет от ½ дюйма до 2 дюймов, с расчетным значением R от R-3 для ½ дюйма до R-10 для 2-дюймовой плиты.

Часто можно услышать, что жесткий пенопласт - это продукт с закрытыми ячейками .

В изоляционном продукте с открытыми порами , таком как стекловолокно, воздух задерживается внутри волокна. Однако стекловолокно можно сжать, уменьшив размер воздушных карманов.

При укладке стекловолокна люди часто сжимают обычные войлоки из стекловолокна, что снижает эффективность изделия.

С изоляцией из пенопласта это не проблема.

Как работает жесткий пенопласт?

Плита из жесткого пенопласта задерживает воздух, затрудняя теплопроводность. Тепло может передаваться тремя способами: излучением, конвекцией и теплопроводностью .

Когда солнечное тепло попадает на вашу крышу, это тепло излучается через крышу.Чтобы тепло попало на чердак, его необходимо отвести через кровельные материалы.

Использование жесткого пенопласта для создания воздушной полости затрудняет отвод тепла в жилое пространство.

В этом коротком видео от производителя пенопласта демонстрируется установка пенопласта с учетом этих воздушных полостей.

Существуют ли разные типы жестких пенопластов?

В настоящее время существует три типа плит из жесткого пенопласта.

Формованная плита из вспененного пенополистирола

MEPS - это жесткая плита, сформированная путем формования полистирола в плиты.Из полистирола можно изготовить различные предметы, включая транспортировочные материалы, такие как упаковка арахиса и кофейных чашек, а также листы изоляционного пенопласта.

  • MEPS, также называемый бортовым картоном, производится путем заливки рыхлых шариков полистирола в контейнер. Бусины нагреваются и расширяются. Затем бусины выливаются в форму, где дополнительное тепло и давление формируют их в блоки.
  • Доска из бисера выпускается различной плотности и ширины. Для кровли используется более плотный MEPS, чтобы не повредить ее, когда по ней ходят монтажники.Картон, используемый для стен, обычно толще, но не такой плотный.
  • Панели из пенополистирола могут использоваться как выше, так и ниже уровня грунта и обладают хорошей влагостойкостью. Эти доски обычно белые и имеют серебряную облицовку.
  • R-Value находится в диапазоне от 3,8 до 4,4 на дюйм.

Экструдированный пенополистирольный пенопласт

XEPS, или XPS, также изготавливается из шариков из полистирола.

  • Гранулы плавятся, как в MEPS, но вместо того, чтобы выливаться в форму, жидкость затем экструдируется через фильеру, которая формирует картон.
  • XEPS имеет более стабильную плотность и менее подвержен давлению, что делает его лучшим выбором для крыш. Экструдированный полистирол также лучше сопротивляется влаге, чем MEPS.
  • Пенопластовые плиты дороже, чем вспененные, но R-значение составляет около 5 рандов за дюйм.
  • Pink Owens Corning Foamular - это экструдированный картон, как и пенополистирол Dow, который имеет синий цвет.

Пенополиизоцианурат и пенополиуритан

Обе плиты изготовлены на основе уретана.Этот изоляционный материал позволяет более тонким панелям обеспечивать одинаковые изоляционные свойства. Дюйм полиизо-изоляции имеет значение от R 6 до R 8.

  • Пенопластовые плиты Polyiso идеально подходят для крыш, поскольку они остаются стабильными в более широком диапазоне температур, чем другие плиты.
  • Облицовка из алюминиевой фольги, добавленная к плитам Polyiso, создает пароизоляцию. Однако полиизо не рекомендуется для низкокачественных применений, поскольку он легко впитывает жидкости.

Что выбрать?

Если вы работаете с пенопластом на чердаке, нужно учитывать свой бюджет.Но пространство и функция также важны.

Если у вас много места для работы и вы только пытаетесь лучше утеплить свой дом, то можно использовать формованную или бортовую плиту. Это уменьшит количество тепла, уводимого зимой, и сохранит тепло летом, позволяя отапливать и охлаждать свой дом с меньшими затратами.

Однако, если вы планируете частично или полностью преобразовать чердак в жилое пространство, вам, вероятно, следует выбрать экструдированный. Во-первых, он прочнее и лучше удерживается.Во-вторых, он тоньше, что упростит установку в ограниченном пространстве и даст вам больше места.

Какие проблемы могут возникнуть при использовании жесткого пенопласта?

Наиболее часто упоминаются следующие проблемы:

  • Влага. Вода может конденсироваться внутри полостей стены, если воздух может проникнуть в них. Конденсация может происходить как зимой - когда теплый воздух из дома проникает в полости, так и зимой, когда в полостях конденсируется тепло от солнца.В любом случае, если вода остается в полостях, могут возникнуть проблемы, связанные с влажностью, такие как плесень и гниль.
  • Пожар . Как только пенопласт загорается, он быстро горит. Кроме того, дым, исходящий от твердой пены, густой и полон токсичных газов. По этой причине вам понадобится противопожарный барьер. Для этой цели обычно используется гипсокартон толщиной в полдюйма.
  • Насекомые . Хотя насекомые могут проникать сквозь пенопласт, если вы читаете об этом как о потенциальной проблеме, обычно это относится к установке фундамента.Пенопласты, обработанные боратным компаундом, предотвращают эту проблему.

Как установить жесткий пенопласт?

Если вы не планируете отделку чердака, то процесс установки будет несложным.

  1. Измерьте расстояние между стропилами и обрежьте доску по размеру.
  2. Отметьте мелом или Т-образным квадратом, где нужно разрезать.
  3. Вы можете использовать универсальный нож для резки, используя тот же процесс резки и защелкивания, что и для гипсокартона.Настольная пила также разрезает доску, но поднимает больше пыли.
  4. Положите доску между стропил. Вы можете использовать клей для пенопласта, чтобы приклеить его на место. Не прибивайте доску в крышу.

Если вы планируете отделку мансарды, то установить ее напрямую не получится.

  1. Ваша доска должна оставлять зазор не менее ½ дюйма между доской и крышей.
  2. Используйте планки обрешетки, прибитые к бокам стропил, чтобы было к чему прикрепить доску.
  3. Для создания герметичного уплотнения используйте ленту из фольги.
  4. Установите пенопластовые плиты фольгированной стороной к себе.

Другой способ монтажа - прикрепить доску к стропилам, как к гипсокартону. Когда вы будете готовы повесить гипсокартон, ваши шурупы должны быть как минимум на один дюйм длиннее, чем ширина гипсокартона и пенопласта вместе взятых.

Поскольку вентиляционные отверстия в боковых стенках будут закрыты, когда вы закончите ремонт, вам понадобятся вентиляционные отверстия в потолке и коньке крыши, чтобы выходил горячий воздух.

Это короткое видео от Owens Corning даст вам общее представление о процессе установки:

Bottom Line

Если вы легко можете добраться до чердака, то утепление чердака пенопластом - отличный способ превратить его в дополнительная жилая площадь или сокращение затрат на электроэнергию.

Это более крупный проект, поэтому вы можете подумать о найме профессионала, который выполнит работу вдвое быстрее. Я нанял молодого человека из нашего района, чтобы тот помог мне с установкой, но это потребовало некоторой работы, в основном обхода узких углов чердака.

Проведите бесплатный энергетический аудит дома своими руками, используя наше руководство и рабочий лист.

Надлежащая изоляция - Старый дом

Иллюстрация Яна Ворпола

Когда дело доходит до теплоизоляции, говорит генеральный подрядчик This Old House Том Сильва, за деньги действительно можно купить счастье. «Это самый разумный способ инвестирования, о котором я знаю», - говорит он. «В хорошо утепленном доме вам будет комфортнее в любое время года.Да и тише тоже ».

Будь то толстые одеяла из стекловолокна, безе, похожие на холмы из распыляемой пены (любимая Тома), или слои морских водорослей (обнаруженные под полом первого проекта TOH), вся изоляция работает одинаково: задерживая крошечные воздушные карманы, которые замедляют перенос тепла из дома зимой и в дом летом. Его эффективность в сопротивлении этому движению называется его R-значением; чем выше значение, тем меньше ваши счета за электроэнергию.

Но для достижения номинального значения R изоляция должна быть установлена ​​правильно.На самом деле, плохая работа может еще больше усугубить ситуацию.

Фото Берта Веллефорда

Пеноизоляция

Том Сильва считает, что распыляемая полиуретановая пена низкой плотности является лучшей изоляционной технологией. Рассмотрим его преимущества: он образует плотное соединение с шипами и обшивкой, которое блокирует любое движение воздуха, он достаточно изгибается, чтобы приспособиться к сезонным колебаниям древесины, и замедляет (но не останавливает) прохождение влаги.Хотя распыляемая пена стоит дорого, затраты на ее установку в конечном итоге компенсируются более низкими затратами на нагрев и охлаждение.

Изоляция потолков соборов

Когда Том утепляет потолок собора или законченный чердак, он также превращается в пену. Распыляемая на нижнюю часть кровельного настила, он защищает от движения воздуха, устраняя необходимость в пароизоляции или вентиляции. Но его структура с открытыми ячейками по-прежнему позволяет влаге улетучиваться.

Иллюстрация Яна Ворпола

Изоляция из стекловолокна

Стекловолоконные войлоки, изоляция, которую можно найти в большинстве домов в США.С., Стоят недорого и быстро монтируются. Подобно другим изоляционным материалам типа войлока, стекловолокно имеет предсказуемое значение R, если оно не сжато, но его трудно обойти препятствия, не оставляя зазоров. В большинстве климатических условий требуется пароизоляция. Некоторые строители полагаются на войлок с прикрепленной крафт-бумагой для выполнения этой работы, но Том рекомендует использовать войлок без лицевого покрытия, покрытый пластиком со всеми швами, заклеенными скотчем.

Баттс в стропилах

Если просто зажать войлок между стропилами соборного потолка или утепленного чердака, крыша не сможет дышать.Возникающее в результате накопление влаги может пропитать изоляцию (сводя на нет ее R-значение), способствовать росту плесени или даже гнить каркас. На иллюстрации выше показано, как Том Сильва поддерживает соответствующую вентиляцию и избегает этих проблем.

Иллюстрация Яна Ворпола

Общие ошибки с Batts

Батончики свободные

Часто проблема заключается в неаккуратном кадрировании. "Если шпильки 16.5 дюймов по центру, а вы используете ватины толщиной 16 дюймов, у вас будут трещины с каждой стороны, через которые может проходить воздух », - говорит Том. В этом случае лучше всего использовать пену для заполнения полостей или вдув изоляция.

Ватина из прессованного стекловолокна

Утеплитель из стекловолокна получает свой коэффициент сопротивления R из-за количества воздуха, задерживаемого между волокнами. Если он слишком плотно зажат в полости, он не сможет уловить столько воздуха и будет не так эффективен.

Двойная пароизоляция чердака

Укладка второго слоя войлока из стекловолокна на чердаке - простой способ повысить R-ценность.Но если новый слой имеет основу из крафт-бумаги, он может задерживать влагу и превращать нижние слои в мокрый беспорядок. «Я все время вижу эту ошибку», - говорит Том.

Иллюстрация Яна Ворпола

Блокаторы тепла

Технически не является изоляцией, излучающие барьеры сохраняют в доме прохладу, отражая тепловое излучение. Эти тонкие листы блестящего алюминия, приклеенные к пенопласту, пузырчатой ​​пленке или обшивке, часто устанавливаются на чердаках, чтобы заблокировать тепло от летнего солнца.

Для обеспечения эффективности отражающая поверхность барьера должна всегда быть обращена к воздушному пространству толщиной не менее дюйма и устанавливаться блестящей стороной вверх, если она уложена на чердак, и блестящей стороной вниз, если она прикреплена к стропилам. Испытания показывают, что лучистый барьер на утепленном чердаке может снизить температуру чердака на целых 30 градусов. В то время как излучающие барьеры являются благом в теплом климате, они менее полезны в регионах с холодной погодой, потому что они предотвращают полезный приток солнечного тепла зимой. Чтобы узнать, имеет ли экономический смысл установить в вашем доме излучающий барьер, посетите веб-сайт Министерства энергетики (www.ornl.gov/sci/roofs+walls/radiant/).

Блокаторы паров

Когда изоляция намокнет, ее трудно высушить. «Он будет сидеть там, как губка, что приведет к появлению плесени и гниению», - говорит Том. Пароизоляция - листы пластика или крафт-бумаги - не пропускают водяной пар в полость стены, поэтому изоляция остается сухой. Не каждому типу утеплителя нужна пароизоляция. Но если это так, барьер должен быть обращен внутрь в северном жарком климате и снаружи во влажном южном климате.

Иллюстрация Яна Ворпола

Варианты изоляции

Есть всевозможные материалы, которыми можно набивать, прибивать, распылять или обдувать стены и потолки, чтобы снизить ваши счета за отопление и охлаждение. Взвесьте свой выбор с учетом всех факторов, включая способности установщика и долгосрочную экономию энергии.

A. Хлопковые ваты

Не зудящие хлопчатобумажные ткани из переработанного денима с джинсовой фабрики обрабатываются боратами для защиты от огня и насекомых.Подходит для: Новостройки, мансарды

R-значение на дюйм: 3,7

Требуется пароизоляция: Да

Стоимость: от 70 ¢ до 75 ¢ за кв. Фут.

B. Стекловолокно со свободным заполнением

Пушистые кусочки пряденного стекла, негорючие и не подверженные гниению. Выдувается досуха. Имеет тенденцию оседать. Значение R снижается на целых 50 процентов при температуре ниже 0 градусов F.

Применяется для: изоляции чердаков, нового строительства или модернизации

R-значение на дюйм: 4

Требуется пароизоляция: Да

Стоимость *: 21 ¢ за кв.футов

C. Экструдированный полистирол (XPS)

Его структура с закрытыми ячейками задерживает воду и водяной пар, сопротивляется сжатию и сохраняет свою R-ценность с течением времени. Необходимо беречь от растворителей и солнечных лучей. Легковоспламеняющийся и должен быть защищен от пожара гипсокартоном или штукатуркой.

Применяется для: изоляции фундамента, кирпичных конструкций

R-значение на дюйм: 5

Требуется пароизоляция: №

Стоимость: 50 ¢ за квадратный фут для панели толщиной 2 дюйма

Д.Целлюлоза

Изготовлен из измельченных газет и обработан бором для защиты от огня и вредителей. Выдувается сухим или влажным воздухом. Клей снижает его склонность к осаждению. Подходит для: работ по переоборудованию, изоляция чердака

R-значение на дюйм: 3,8

Требуется пароизоляция: Нет, если плотность упаковки не менее 2,6 фунта / куб. футов

Стоимость: 17 ¢ за кв. Фут.

E. Стекловолоконные баттсы

Легкие войлоки из фильерного стекла, если они не сжаты, обладают предсказуемым значением R, но волокна обладают небольшим сопротивлением движению воздуха и конвективным тепловым потерям.Показанный образец удерживается вместе с нетоксичным акриловым связующим вместо обычного связующего на основе формальдегида.

Подходит для: Новостройки, чердаков

R-значение на дюйм: 3-4

Требуется пароизоляция: Да

Стоимость: 38 ¢ за кв. Фут.

F. Пена для распыления полиуретана высокой плотности

Жесткая конструкция с закрытыми ячейками делает его водонепроницаемым. Должен применяться профессионально. Несмотря на то, что он не горюч, он должен быть защищен гипсокартоном или штукатуркой, чтобы предотвратить выделение газов во время пожара.

Подходит для: Кладки стен подвала

R-значение на дюйм: 7

Требуется пароизоляция: №

Стоимость: в 4 раза дороже стеклопластика

.

G. Минеральная шерсть

Эта неорганическая изоляция, изготовленная из доменного шлака, не горит и не поддерживает рост плесени или грибка. Высокая звукопоглощающая способность. Придутым мокрым воздухом, после высыхания обрезается заподлицо с шипами; обрезки переработаны.

Подходит для: Новостройки, чердаков

R-значение на дюйм: 4

Требуется пароизоляция: Да

Стоимость: 19 ¢ за кв.футов

H. Пена для распыления полиуретана низкой плотности

Блокирует движение воздуха (устраняя необходимость в пароизоляции), поглощает звук, как губка, и изгибается в зависимости от сезонного движения каркаса. Должен применяться профессионально. Несмотря на то, что они не горючие, они должны быть защищены от пожара гипсокартоном или штукатуркой.

Подходит для: Новостройки или переоборудования чердаков или подвесных помещений

R-значение на дюйм: 4

Требуется пароизоляция: №

Стоимость: в 4 раза дороже стекловолокна.

I. Полиизоцианурат с фольгированным покрытием

Его структура с закрытыми ячейками задерживает водяной пар, а лицевая сторона, покрытая фольгой, действует как лучистый барьер. Не рекомендуется для наружного применения в низкоуровневых условиях. Не горюч, но должен быть защищен стеновыми панелями.

Подходит для: потолков соборов, стен готовых подвалов

R-значение на дюйм: 7-8

Требуется пароизоляция: №

Стоимость: 40 центов за квадратный фут для панели толщиной 3/4 дюйма

Фото Дэвида Хэмсли

Где найти

Тепловые блокираторы -

Сияющие барьеры:

Обшивка Techshield

Хантерсвилл, Северная Каролина

800-648-6893

www.lpcorp.com

Изоляция Reflectix:

Markleville, IN

800-879-3645

www.reflectixinc.com

Варианты изоляции -

Хлопковые ватки

Bonded Logic Inc.

Чандлер, Аризона

480-812-9114

www.bondedlogic.com

Стекловолокно с сыпучим наполнителем:

Johns Manville Building Insulation Division

Денвер, Колорадо

800-258-2463

www.jm.com

Экструдированный полистирол:

Dow Chemical Company

Мидленд, Мичиган

800-258-2436

www.dow.com

Целлюлоза:

Изоляция кокона

U.S. GreenFiber, LLC

Шарлотт, Северная Каролина

888-592-7684

www.cocooninsulation.com

Ассоциация производителей целлюлозной изоляции

Дейтон, Огайо

888-881-2462

Стекловолокно:

Johns Manville Building Insulation Division

Пена для распыления высокой плотности:

Биологические системы

Spring Valley, IL

800-803-5189

www.biobased.net

Минеральная вата:

Термоволокно

Вабаш, ИН

888-834-2371

www.thermafiber.com

Пена для распыления полиуретана низкой плотности:

Система изоляции Icynene

800-758-7325

www.icynene.com

Полиизоцианурат, покрытый фольгой:

Dow Chemical Company

Мидленд, Мичиган

4 подводных камня утеплителя из пенопласта

Изоляция из аэрозольной пены - отличный продукт.Дома, изолированные с его помощью, могут быть одними из самых эффективных и удобных построенных домов. Я был во многих таких домах и могу сказать вам, что типичный дом с изоляцией из распыляемой пены превосходит типичный дом с изоляцией из стекловолокна. А как насчет нетипичных домов? Изоляция из напыляемой пены не лишена проблем, поэтому давайте рассмотрим некоторые из них здесь.

] Я живу в доме с изоляцией из аэрозольной пены. Мой чердак залит аэрозольной пеной с открытыми ячейками, а в подвале и в подвале есть аэрозольная пена с закрытыми ячейками для герметизации и изоляции балок.Поскольку я понимаю принципы строительной науки, я убедился, что ни одна из проблем, описанных ниже, не применима к моему дому. Я также забочусь о качестве воздуха в помещении и отслеживаю наличие летучих органических соединений (ЛОС), которые могут выделяться при распылении пены. У меня есть два

*, один в спальне, а другой в спальне.

Пена

бывает двух видов: с открытыми порами и с закрытыми порами, и обеспечивает обе части оболочки здания - изоляцию и воздушный барьер. Оболочка здания должна полностью окружать кондиционируемое пространство, а изоляция должна соприкасаться с воздушной преградой.Поскольку аэрозольная пена является одновременно изоляцией и воздушным барьером, правильное совмещение изоляции и воздушного барьера гарантировано.

Однако не гарантируется, что все дома с распыляемой пеной будут эффективными и удобными. Я видел несколько домов с проблемами, даже несмотря на то, что они изолированы пеной. В порядке распространенности вот проблемы, которые я видел, с пояснениями после списка:

  1. Пена для распыления недостаточно густая.
  2. Установщики аэрозольной пены пропустили некоторые места утечки воздуха.
  3. Специалисты по установке распылительной пены не понимали, что такое ограждающая конструкция здания, и распыляли либо слишком мало, либо слишком много.
  4. Распыляемая пена сжимается и отрывается от рамы.

1. Пена для распыления недостаточно густая.

Это чаще встречается у пенопласта с закрытыми порами, но также случается и с пенопластом с открытыми порами. Поскольку пена с закрытыми ячейками имеет более высокое значение R на дюйм, установщики обычно распыляют 2 дюйма на стенах и 3 дюйма на линиях крыши, чтобы соответствовать требованиям энергетического кодекса R-13 и R-19, соответственно.(Я не собираюсь здесь углубляться в энергетический кодекс, но эти числа применимы ко многим климатическим зонам, причем последние разрешены в соответствии с правилом компромиссов UA. Если вы хотите поспорить, см. Блог Energy Nerd по этой теме.)

Пенопласт с открытыми порами обычно полностью заполняет полость каркаса, поэтому легко определить, достаточно ли распылил установщик. Пенопласт с закрытыми порами не заполняет полость, поэтому вам придется выборочно проверять множество мест, чтобы убедиться, что вы не закорочены.

Видео ниже из дома недалеко от Чарльстона, Южная Каролина, который я недавно посетил, и вы увидите, что домовладелец в этом случае не получил оправдания своих денег.Я сразу понял, когда вошел на чердак, что что-то не так, потому что там было жарко. На правильно изолированном чердаке из аэрозольной пены температура не будет намного выше, чем температура в доме.

Проблема заключалась в том, что установщик выполнял свою первую работу с распылительной пеной, а толщина изоляции варьировалась от нуля (видимый настил крыши) до примерно 9 дюймов. К сожалению, хорошая средняя толщина не помогает. Покрытие должно быть равномерным, потому что через недостаточно изолированные участки будет проходить много тепла.(См. Мою статью о характеристиках плоской или неровной изоляции.)

2. Установщики аэрозольной пены пропустили некоторые места утечки воздуха.

Однажды мне позвонили, чтобы я осмотрел дом площадью 10 000 квадратных футов, всю поверхность которого покрывали пеной, но в первое лето в доме у владельцев возникла серьезная проблема. Когда я приехал, они повели меня в главную спальню, где на полу лежали два полотенца - чтобы дождик стекал с полок на потолке!

Проблема заключалась в том, что установщики пропустили некоторые области на потолке на чердаке над главной спальней, а зазоры вокруг потолочного поддона позволяли влажному воздуху проникать в комнату, где он, естественно, обнаруживал, что холодная поверхность конденсируется.

Как показывает этот пример, важно полностью запечатать конверт. Одним из главных преимуществ аэрозольной пены является ее способность к герметизации воздуха, но она не может герметизировать места, где не распыляется. Одна из приятных особенностей использования аэрозольной пены в новом строительстве заключается в том, что вы можете провести испытание дверцы воздуходувки до того, как зайдет гипсокартон. Более того, вы можете проверить герметичность с помощью туманоуловителя.

3. Монтажники распылительной пены не понимали, что такое ограждение здания, и распыляли либо слишком мало, либо слишком много.

В сложных домах бывает сложно увидеть, где именно находится ограждение здания. Если установщик пропускает участки, это может быть утечка воздуха, а может и не быть, но это определенно будет тепловой байпас из-за отсутствия изоляции. Каждая часть ограждения здания должна быть изолирована, иначе дом будет иметь избыточную теплопотери / теплоотдачу.

Другая проблема, которую я заметил, заключается в том, что установщик распыляет дополнительную пену, потому что они не определили расположение ограждения здания, границу между кондиционированным и некондиционированным пространством.На фото ниже эта стена, покрытая пеной, имеет кондиционированное пространство с обеих сторон. Домовладелец доплатил, но ничего за это не получил.

4. Пена сжимается и отходит от рамы.

Я видел это только один раз, и это было с пеной с закрытыми порами, но я слышал, что это происходит и с пеной с открытыми порами. Я не знаю подробностей, но слышал, что это могло произойти из-за плохой партии химикатов, неправильного смешивания или слишком высокой температуры. Какой бы ни была причина, это нехорошо.На фото ниже показано, как распыляемая пена отделялась от шпилек. Немного такой неизолированной площади может привести к большим потерям энергии, когда такая проблема возникает у всего дома, как здесь.

Заключение

Не думайте, что только потому, что дом утеплен аэрозольной пеной, он автоматически становится победителем. У каждого продукта есть свои подводные камни, и аэрозольная пена не исключение. Однако хорошая новость заключается в том, что проблемы с распыляемой пеной, как правило, возникают реже, и их легче решить при правильном планировании и выполнении.

Инструмент для контроля качества воздуха в помещении: Awair Element *

Изоляция из распыляемой пены в вашем доме может привести к попаданию летучих органических соединений (ЛОС) в воздух вашего помещения. Монитор качества воздуха в помещении Awair Element * - один из лучших инструментов для отслеживания того, насколько хорошее - или плохое - ваше качество воздуха в помещении на самом деле. У меня дома есть два таких монитора, и я считаю, что они необходимы не только для определения летучих органических соединений. Если вы обнаружите, что содержание летучих органических соединений слишком велико, необходимо решить проблему вентиляции.

Статьи по теме

Плоская или неровная - какой утеплитель?

Нужна ли для вашей изоляции из вспененного распылителя термический барьер или барьер воспламенения?

Вопрос №1, который следует задать перед нанесением аэрозольной пены на чердак

* Это ссылка Amazon Associate. Вы платите ту же цену, что и обычно, но Energy Vanguard взимает небольшую комиссию, если вы совершаете покупку после перехода по ссылке.

Ваш дом - горячая голова? 8 фактов об утеплении чердака

Возможно, в вашем доме течет тепло.

В доме, который не изолирован должным образом, вы можете терять до 30% тепла в вашем доме через крышу. Вам нужно утеплить чердак? Ответ, наверное, да.

Если вы подумываете об утеплении чердака, убедитесь, что вы сделали это правильно с первого раза, и знайте, куда уходит тепло в вашем доме.

8 фактов об утеплении чердака

Пора провести оценку энергопотребления дома, чтобы увидеть, где используется энергия в вашем доме.Если ваш счет за электричество намного выше, чем вы думаете, это может быть связано с тем, что вам нужно заново сделать изоляцию чердака.

Добавьте к тому, что у вас есть

Самый простой способ улучшить изоляцию чердака - добавить слой выдувного стекловолокна или целлюлозы к существующей изоляции. Это повысит значение R (R = устойчивость к нагреванию) с низкого уровня примерно до R49, что является рекомендуемой величиной в нашем регионе.

Тебе будет теплее

Тепло может тайно просачиваться из вашего чердака и делать вам намного холоднее.Государственный департамент энергетики рекомендует вам проверить изоляцию и убедиться, что она должным образом удерживает тепло, чтобы не тратить энергию на отопление дома.

Установка теплоизоляции на чердаке сократит потери тепла. Если уровень теплоизоляции ниже минимума, рекомендованного для вашего района, вы можете тратить ненужные деньги.

Нанять профессионала

Если ваша изоляционная работа достаточно проста, и вы собираетесь сделать ее самостоятельно, скорее всего, вы собираетесь работать с войлоком из стекловолокна.Однако в наши дни стекловолокно - не самая эффективная форма изоляции. Вы можете получить лучшее покрытие и более эффективную изоляцию, используя вдувные материалы или изоляцию из распыляемой пены, которые должным образом применяются лицензированными профессионалами.

Тест на герметичность

Лучший способ проверить, не протекает ли ваш чердак, - провести оценку энергопотребления. Профессионал может установить дверь воздуходувки, чтобы создать давление в вашем доме и определить, откуда происходят утечки.

Исправить небольшие зазоры

Если вы оценили свои утечки и обнаружили, что они есть, возможно, вы сможете решить проблему самостоятельно.Если в вашем доме обнаружено несколько довольно крупных утечек, не рекомендуется пытаться устранить их самостоятельно. Для больших проектов вызовите специалиста. Но для небольших утечек вы можете просто закрыть их расширяющейся пеной и пистолетом для герметика.

Проверка скидок

Улучшая изоляцию, вы повышаете энергоэффективность своего дома. Правительству нравятся подобные шаги, и некоторые государственные и местные муниципалитеты готовы вознаградить вас за это.

Изучите, есть ли какие-либо скидки в вашем районе, которые помогут вам позволить себе проект изоляции чердака.

Изоляционные работы и летом

Увеличив изоляцию, вы сэкономите не только на счетах за отопление, но и на счетах за охлаждение, которые также могут быть очень высокими, если вы постоянно используете кондиционер, чтобы в летние месяцы в вашем доме было комфортно.

Еще не поздно утеплить

Если вы думаете, что вам действительно нужна изоляция чердака, то еще не поздно.

Утеплитель чердака можно сделать в кратчайшие сроки, так что потеря тепла прекратится раньше, чем позже.

Получите бесплатную смету на дому, чтобы начать свой процесс. Часто самое сложное - начать работу над проектом. Воспользовавшись бесплатной сметой на дому, вы сможете узнать все о том, что вам нужно знать, чтобы утеплить чердак.

Пора немного сэкономить на энергии, а не беспокоиться о счете.


Как положить фанерный пол на чердаке (поверх изоляции) ⋆ 🌲 ThePlywood.com

В современном доме в обычном доме недостаточно места для вещей, которыми мы владеем. Один из способов, которым многие люди любят это компенсировать, - использовать чердак своего дома, чтобы обеспечить немного дополнительного места для хранения вещей, особенно если в доме нет подвала, который можно было бы использовать для хранения вещей. Хотя чердаки на самом деле не предназначены для использования в качестве хранилищ, приложив немного усилий, многие чердаки можно превратить в полезные складские помещения. Уловка состоит в том, чтобы сделать это, не нанося ущерба дому.

Как это может навредить дому? Вы можете повредить свой дом двумя способами.Первый - перегрузка потолка этажом ниже, вызывая его провисание до ; второй - это сжатия изоляции , снижение ценности изоляции чердака и увеличение стоимости энергии в вашем доме. Очевидно, что мы не хотим делать ни то, ни другое, поэтому метод, который мы собираемся обсудить, позволит избежать этих проблем.

Установка полов на чердаке - это относительно недорогой проект: около 5,12 долларов за квадратный фут, около 190 долларов за площадь 10х10 футов, если вы делаете это самостоятельно.Наем подрядчика для выполнения работы примерно в три раза дороже, так как вам придется платить за его время и труд.

При работе на чердаке без пола следует проявлять особую осторожность. Балки могут выдержать ваш вес, а пространство между ними - нет. Это пространство представляет собой всего лишь ½ дюйма из гипсокартона, покрытого изоляцией и смонтированного под потолком. Случайное попадание в пространство между балками в значительной степени гарантирует, что ваша ступня пройдет сквозь гипсокартон, что добавит ремонту потолка к вашему проекту.

Можете ли вы поставить это под потолком?

Прежде чем что-либо делать, вы должны определить, можно ли пол на чердаке. Не все чердаки можно легко залить полом; это зависит от того, как устроена крыша дома и конструкция крыши. Если несущая конструкция построена из ферм , перекрыть ее намного сложнее. Структурные элементы 2 ″ x 4 ″ , используемые для потолочной балки фермы, обычно не считаются достаточно прочными, чтобы выдержать вес пола, вес всего, что будет храниться на чердаке, и людей, идущих вокруг там наверху.

С другой стороны, если конструкция крыши состоит из коньковой доски со стропилами , она идеально подходит для перекрытия пола, обеспечивая дополнительное место для хранения вещей в доме. Как правило, балки перекрытия нижнего этажа, которые будут балками пола на вашем чердаке, изготавливаются из бруса размером 2 x 8 дюймов или 2 x 10 дюймов, в зависимости от того, какое расстояние они должны преодолевать.

Текущий ремонт чердака, Alex Cockroach

Если пол под чердаком имеет несущую перегородку, идущую перпендикулярно направлению балок потолка, как это делают в большинстве домов, тем лучше.Эта стена поможет выдержать вес на чердаке. Если он у вас есть, то, скорее всего, это будет одна из стен коридора, которая будет проходить по всей длине дома, включая дверные и арочные проемы. Дверные и арочные проемы будут иметь заглушки, скрытые внутри стены, чтобы они могли выдержать вес потолка и всего, что находится на чердаке.

Прочие соображения

Большинство людей настилают пол только в центральной части чердака, так как там недостаточно места, чтобы покрыть пол до самого карниза. Скульптурные потолки со вставками, расположенные на нижнем этаже, также могут ограничивать площадь, которую можно покрыть полом, так как перекрытие этих вставок нецелесообразно, поскольку в мансарде они находятся выше уровня пола.

Даже в этом случае эти области все еще можно использовать для хранения, если над ними будут сооружены платформы или полки. Каждый раз, когда вы собираетесь разместить полки вокруг зоны с полом, например, создать периметр для зоны с полом, убедитесь, что пол простирается под этими полками.

В зависимости от конструкции дома, установка HVAC может быть установлена ​​на чердаке, часто сбоку, чтобы не мешать настилу чердака. В этом случае обязательно оставляйте к нему доступ для обслуживания и ремонта.

Как установить фанерный пол на чердаке

Перед укладкой пола проверьте изоляцию. Повышается температура, поэтому изоляция на чердаке - самая важная часть изоляции вашего дома. По данным Министерства энергетики США, чердак вашего дома должен иметь изоляцию с R-38, оцененную для домов в южной части страны, и степень изоляции R-49 для домов на севере.Это где-то от 12 до 15 дюймов стекловолоконной целлюлозной изоляции. Те, кто говорит об энергоэффективных домах, доведут его до R-60, который еще толще.

При осмотре чердака сравните текущую изоляцию с балками перекрытия нижнего этажа (балки перекрытий на чердаке). Эти балки, вероятно, имеют размер 2 x 8 дюймов, что на самом деле составляет 7,5 дюймов в высоту. Если верх изоляции находится заподлицо с верхом балок, у вас есть R-21, из которого построено большинство домов. Но если ваш дом существует какое-то время, есть вероятность, что изоляция всего от 4 до 5 дюймов, потому что она разрушилась.В этом случае у вас есть только покрытие R-15. В любом случае вам понадобится дополнительная изоляция.

Поскольку вы собираетесь укладывать пол, у вас не получится утеплить весь чердак до R-49; Лучшее, что вы собираетесь сделать из-под пола, - это R-38.

Утепление чердака

Теперь, когда вы проверили текущую изоляцию чердака и определили ее уровень, вы хотите сделать все возможное, чтобы довести ее до должного уровня. Это особенно важно в той области, где вы хотите установить новый пол, так как вы не сможете добавить дополнительную изоляцию позже.

Для начала добавьте изоляцию по мере необходимости, чтобы довести уровень существующей изоляции до уровня верхней части балок. Это может быть выполнено с использованием необработанного войлока или вдувной изоляции. В любом случае идея состоит в том, чтобы компенсировать раздавливание существующей изоляции перед добавлением новой.

Если вы делаете это с вдувной изоляцией, вы, вероятно, захотите воспользоваться возможностью добавить дополнительную изоляцию по периметру чердака в тех областях, которые не будут покрыты новым напольным покрытием.Чтобы обеспечить ровное покрытие пола, после того, как пол будет установлен, наложите по краям дополнительную надутую изоляцию, которую впоследствии можно будет сгладить до уровня нового напольного покрытия. В любом случае вы должны купить не менее 10 пакетов с изоляцией, чтобы бесплатно использовать машину для обдува, так что вы можете также поехать с ней в город.

Одна мера предосторожности; на чердаке должны быть установлены вентиляционные отверстия по краям. Они необходимы для предотвращения накопления влаги на чердаке, а также для обеспечения надлежащей вентиляции, чтобы предотвратить накопление избыточного тепла на чердаке.Поэтому убедитесь, что вы не закрываете эти вентиляционные отверстия. При необходимости закройте их фанерой или гофрированным картоном, чтобы изоляция не скапливалась на вентиляционном отверстии.

Обеспечение надлежащей теплоизоляции под полом

Чтобы обеспечить себе достаточно места для обеспечения надлежащей теплоизоляции под полом, соорудите на чердаке стояк размером 2 x 4 дюйма над существующими балками. Балки для этого стояка должны проходить перпендикулярно существующим балкам перекрытия.Это упростит установку этих новых балок, распределяя вес между несколькими балками. Подъемник должен быть построен на 16 ″ с центрами , а концы должны быть закрыты одной крышкой позже. Некоторые люди кладут пол без этой ступеньки и в конечном итоге разрушают изоляцию, но это плохая идея.

При сборке и установке стояка не используйте гвозди, используйте винты . Удары и вибрация при забивании балок могут привести к растрескиванию гипсокартонного потолка и потере текстуры.Используя винты, вы устраняете эти удары и вибрацию.

Закрепив стояк на месте, установите слой неизолированной стекловолоконной изоляции R-13 . Этот слой поможет справиться с разрушением существующей изоляции, а также добавит дополнительную изоляцию на чердак, что поможет снизить ваши счета за отопление. Это ваша единственная возможность сделать это, так как наличие пола устранит любую возможность в будущем добавить теплоизоляцию в этой части чердака.

Может случиться так, что у вас под полом окажется слишком много утеплителя.На самом деле это не проблема, кроме того, что вы платите за изоляцию, которая вам не приносит никакой пользы. Когда пол опускается, он разрушает эту изоляцию, делая ее равной по R-значению любому пространству, которое у вас есть. Таким образом, вам лучше убрать лишнюю изоляцию из этой области и применить ее в том месте, где вы не покрываете пол, что позволит повысить общую изоляционную ценность вашего дома.

Настил чердака

Пол на чердаке можно покрыть фанерой CDX 1/2 ″, если она используется только для хранения вещей.Однако этого нельзя сказать, если вы планируете использовать это пространство в качестве жилого помещения. В этом случае вам понадобится фанера толщиной 3/4 дюйма. В качестве альтернативы можно использовать OSB 3/4 дюйма. Не используйте OSB 7/16 ”, так как она предназначена для внешней обшивки и недостаточно прочна для использования в качестве пола. Строительные нормы и правила позволяют использовать OSB вместо фанеры для чернового пола.

Использование OSB может быть сопряжено с определенным риском, который следует учитывать. Из-за способа изготовления он гораздо более восприимчив к воздействию влаги, в частности, впитывает влагу.Поэтому, если у вас проблемы с влажностью или дождевая вода просачивается на чердак, вам не следует использовать OSB, так как это не прослужит долго и может быть опасным, если намокнет.

Независимо от того, используете ли вы фанеру из хвойных пород или OSB, листы следует укладывать перпендикулярно балкам; либо исходные балки, либо балки 2 x 4 дюйма, составляющие ваш подступенок. Обязательно обрезайте листы по длине, чтобы оба конца каждого листа касались балок и не висели где-нибудь в воздухе.Используемые нами материалы, особенно OSB, нуждаются в этой поддержке.

Немногие чердаки имеют доступ, позволяющий нести лист фанеры 4'x8 ' вверх по лестнице или лестнице, но если вы разорвете его вдоль, то лист превратится в две полосы шириной 2 фута и длиной 8 футов , легко носить с собой.

Существует также продукт под названием «пол из панелей чердак», созданный специально для полов на чердаках. Это фанера из ДСП, уже разрезанная на две опорные панели, чтобы упростить попадание материала на чердак.Панели изготавливаются с длинными сторонами «шпунт в паз», чтобы их было легко соединить между собой.

Как и подступенок, фанерный настил должен быть прикручен , а не прибит гвоздями по той же причине. Хотя прибивание гвоздями будет безопасным для укладываемого вами пола, оно может вызвать проблемы с гипсокартоном и текстурой потолка в комнате ниже.

Другой вариант - пластиковые террасные панели, новое дополнение для хранения на чердаке. Они похожи на решетку, что позволяет вентилировать пространство под полом.Они спроектированы так, чтобы выдерживать до 250 фунтов на панель, и имеют ширину 16 и 24 дюйма, чтобы соответствовать вашим существующим балкам. Эти панели сцепляются друг с другом и прикрепляются к существующим балкам 2-дюймовыми винтами.

Реальным преимуществом террасной террасы является простота установки. Он выполнен в виде плитки и укладывается прямо на существующие балки. Благодаря небольшому весу и размеру их легче переносить на чердак. Но у них есть один недостаток; они не позволяют добавлять дополнительную изоляцию выше уровня балок.

А как насчет чердаков с ферменной крышей?

Вообще говоря, не считается возможным укладывать настил на чердаке со стропильной крышей и использовать чердак для хранения вещей. Мало того, что трудно проложить безопасный путь через чердак, существует также проблема, заключающаяся в том, что размер нижнего стрингера фермы составляет всего 2 x 4 дюйма, а не 2 x 8 дюймов. Очевидно, это не так сильно.

Хорошо, тогда почему для балки используется 2 x 4 дюйма, а не 2 x 8 дюймов? Ответ кроется в конструкции фермы.Все фермы представляют собой серию треугольников, иногда с добавленными пятиугольниками. Это значительно увеличивает прочность, так как любой вес, приложенный к балке, будет тянуть лямку вниз, передавая часть веса на стропила. Хотя это приведет к небольшому изгибу стропил, в большинстве случаев их концы будут плотнее прижиматься друг к другу, что повысит прочность фермы. У этого есть пределы, поэтому не пытайтесь припарковать бронетранспортер на чердаке; но если вы положите его на пол, вы можете ходить по нему и хранить там вещи.

Теперь, когда проблема веса решена, следующая большая проблема - изоляция. Если вы попытаетесь положить фанерный пол прямо на балки, изоляция разрушится, и вы получите эквивалент R-15, независимо от того, с чего вы начали.

Чтобы решить эту проблему, добавьте еще один ряд стрингеров размером 2 x 4 дюйма или даже 2 x 6 дюймов либо поверх существующих балок, либо прикрепите их по бокам фермы. Это даст пространство, которое не только предотвратит повреждение существующей изоляции, но и добавит больше поверх нее, что повысит R-ценность вашей крыши.Чтобы удерживать новые 2 x 4 дюйма на месте, отрежьте куски фанеры, которые будут перекрывать две части, и используйте их, чтобы скрутить их вместе.

После установки конструкции вам нужно будет обрезать настил пола, чтобы он соответствовал расстоянию между фермами, обычно 24 дюйма. Кроме того, вам нужно будет сделать надрез на кусках настила, чтобы они обошли лямки фермы. Затем просто положите их на место и прикрутите. Он не идеален, но по нему можно ходить и использовать для хранения вещей.

Кроме того, между стропилами можно легко добавить полки, охватывающие опорные элементы от стропил крыши до ремня.Добавьте фанеру 1/2 дюйма или OSB, чтобы получилась полка.

Дополнительное место для хранения вещей на чердаке

В то время как пол на чердаке обеспечит значительное количество места для хранения вещей, вы действительно можете считать, что это только начало получения максимальной отдачи от вашего чердака. Каждый укромный уголок на чердаке можно использовать для хранения вещей, если вы найдете способ добраться до него.

Вставки для скульптурных потолков - это обычная область, которую на большинстве чердаков выбрасывают, даже после того, как уложен пол.Но если вы все спланируете правильно, вы можете уложить пол вплотную к краю этих пространств, а затем надстроить длинную глубокую полку над внутренней частью. Я сделал это над несколькими вставками на чердаке моего бывшего дома, создав хорошие места для хранения рождественских украшений, чемоданов и других легких предметов.

Еще одна область, которую можно обработать таким же образом, - это воздуховоды. Часто существующие воздуховоды ограничивают площадь, по которой вы можете перекрыть пол. Но это место все равно можно использовать для хранения, если над воздуховодами соорудить легкую площадку.Не кладите предметы на сами воздуховоды, они не очень прочные. Даже если они могут сломаться не сразу, они, вероятно, со временем сломаются, уменьшив поток воздуха через систему HVAC вашего дома и увеличив ваши расходы на отопление и охлаждение.

Добавление полок по периметру комнаты - большая работа, но она может значительно упростить организацию ваших вещей на чердаке. Две полки из бруса размером 1 на 4 дюйма с фанерным настилом и небольшим свободным пространством внизу идеально подходят для хранения большинства предметов домашнего обихода.

Тогда вы можете сделать специальное хранилище для предметов, которые не помещаются аккуратно в коробки. Удочки можно повесить на крючки, вмонтированные в балки потолка. Остальные длинные и тонкие предметы можно хранить в карнизе, за стеллажом, где все остальное не поместится. Рюкзаки и другое туристическое снаряжение можно повесить на шпильки торцевых стенок. Просто нужно творчески взглянуть на проблему и посмотреть, что уместится в имеющемся у вас пространстве.

Независимо от того, что вы храните или как храните, убедитесь, что он не сидит прямо на изоляции, так как вес раздавит изоляцию, уменьшив ее изоляционные свойства.Если оставить его достаточно долго, он останется раздавленным даже после того, как предмет будет удален.

Использование чердака как жилого помещения

Некоторые люди превращают свои чердаки в дополнительные жилые помещения, а не в складские помещения. Это совсем другая перспектива и требует значительно большей работы. Поскольку изоляция находится в полу чердака, вам нужно будет добавить изоляцию и на стропила, чтобы превратить чердак в полезное жилое пространство. Затем это нужно будет покрыть гипсокартоном или панелями и закончить.

Строительный кодекс также требует, чтобы у вас была настоящая лестница в чердак, а не спускающаяся лестница. Вам также придется добавить дополнительные регистры тепла и электрические розетки, чтобы соответствовать требованиям строительных норм. Это не должно быть сложно, так как у вас, вероятно, уже есть существующие воздуховоды и проводка, к которым вы можете подключиться, чтобы добавить дополнительные регистры.

При добавлении этих регистров имейте в виду, что какая бы ветвь вашего воздуховода вы их добавляли, вероятно, потребуется увеличить в его общем поперечном сечении, чтобы иметь возможность доказать необходимый дополнительный воздушный поток.

Хотя я не хочу вдаваться в подробности об этом, идея состоит в том, что поперечное сечение воздуховода должно равняться площади всех прикрепленных к нему регистров, вместе взятых. Итак, лучше всего найти воздуховод, который будет полноразмерным, но с парой регистров. Это позволит вам добавлять дополнительные регистры, не внося серьезных изменений в систему.

Ускоренный курс по вентиляции крыши

Вопросу вентиляции крыши посвящено так много информации, что легко запутаться и потерять фокус.Итак, я начну с того, что может показаться спорным, но на самом деле это не так: вентилируемый чердак, где изоляция помещается на герметичный чердачный этаж, является одним из самых недооцененных строительных сборок, которые у нас есть в истории. строительная наука. Трудно облажаться с таким подходом. Вентилируемый чердак работает в жарком, смешанном и холодном климате. Работает в Арктике и в Амазонии. Он работает абсолютно везде - при правильном исполнении.

К сожалению, нам удается снова и снова облажаться, а плохо построенный чердак или сборка крыши может привести к чрезмерным потерям энергии, образованию ледяных плотин, плесени, гниению и множеству ненужных тревог домовладельцев.

Здесь я объясню, как правильно построить вентилируемый чердак. Я также объясню, когда имеет смысл переместить слои контроля температуры, влажности и воздуха на плоскость крыши и как правильно детализировать вентилируемые и невентилируемые крыши.

Теория вентиляции

Ледяные плотины образуются, когда уходящая жара из дома нагревает кровельную обшивку и растапливает нижнюю часть снежного слоя на крыше.

Назначение вентиляции крыши зависит от климата, но оно одинаково, если вы вентилируете весь чердак или вентилируете только крышу.

В холодном климате основная цель вентиляции - поддерживать холодную температуру крыши, чтобы избежать образования ледяных плотин, образовавшихся в результате таяния снега, и отводить любую влагу, которая перемещается из кондиционированного жилого помещения на чердак. (Подробнее о ледяных плотинах см. « Energy Smart Details » в FHB # 218.)

В жарком климате основная цель вентиляции состоит в том, чтобы отводить нагретый солнечными батареями горячий воздух с чердака или крыши, чтобы снизить охлаждающую нагрузку здания и снизить нагрузку на системы кондиционирования воздуха.В смешанном климате вентиляция выполняет любую роль, в зависимости от сезона.

Вентилировать чердак

Ключевым преимуществом вентиляции чердака является то, что подход остается неизменным независимо от того, насколько творчески ваш архитектор использовал крышу. Поскольку крыша здесь не играет роли, не имеет значения, сколько там вальм, впадин, мансардных окон или фронтонов. Кроме того, для достижения целевого R-значения проще и зачастую дешевле установить стекловолоконную или целлюлозную изоляцию на чердачном этаже, чем достичь сопоставимого R-значения в плоскости крыши.

Успех этого подхода зависит от того, чтобы потолок верхнего уровня дома был полностью герметичным до того, как будет установлена ​​изоляция. (См. « Attic-Insulation Upgrade » в FHB # 200.) Также важно убедиться, что на чердаке нет ничего, кроме изоляции и воздуха - ни рождественских украшений, ни смокинга, в котором вы были одеты. день твоей свадьбы, ничего. Чердачное пространство можно использовать для хранения вещей, но только если над утеплителем соорудить приподнятую площадку.В противном случае изоляция будет сжиматься или раскачиваться, что снижает ее коэффициент сопротивления. Кроме того, люки на чердаке, как известно, негерметичны. Вы можете построить герметичный чердак с входом, но вы должны знать, что чем больше он используется, тем он становится герметичнее.

Как люди ошибаются в этом простом подходе? Они не соблюдают правила. Они пробивают кучу дыр в потолке, заполняют дыры встроенными светильниками, пропускающими воздух, и заполняют механические системы воздухоочистителями и змеевидным массивом воздуховодов на чердаке.Утечка воздуха из этих отверстий и систем является основной причиной образования ледяных плотин в холодном климате и основной причиной проблем с влажностью в жарком климате. Кроме того, это невероятная трата энергии, где бы вы ни жили.

Не думайте, что вам удастся установить воздуховоды на чердаке без кондиционирования только потому, что вы их герметизировали и изолировали. Герметизация воздуховодов - это работа, основанная на вере. Вам остается только надеяться, что вы делаете свою работу достаточно хорошо. Даже если вы очень стараетесь обеспечить герметичность, вы можете взять систему с утечкой 20% и снизить ее до 5%, но этого все равно недостаточно.Что касается встраиваемых светильников и других потолочных проемов, было бы здорово, если бы мы могли положиться на строителя, чтобы герметизировать все эти области. К сожалению, мы не можем быть уверены, что строитель обеспечит хорошую герметичность или даже герметичность вообще. Поэтому нам нужно снять часть ответственности с рук строителя и подумать о других вариантах.

В ситуации, когда механические системы или воздуховоды должны находиться на чердаке или когда в потолке под чердаком имеется много отверстий, лучше всего поместить всю чердак внутри тепловой оболочки.Таким образом, нет ничего страшного, если через потолок будет течь воздух или если воздуховоды негерметичны и неизолированы.

Вентиляционное отверстие на крыше

Если чердак будет кондиционироваться для жилых или механических целей, или если проект дома требует сводчатого потолка, положение R806.3 Международного жилищного кодекса требует, чтобы настил крыши над пространством постоянно вентилировался. от карниза до конька. Это легко сделать на крышах простой конструкции и сложно, если вообще возможно, на крышах, которые имеют шатры, впадины, слуховые окна или световые люки, которые прерывают стропильные пролеты.

Если вы решите вентилировать крышу, отнеситесь к этому серьезно и сделайте это по-настоящему. Кодекс требует, чтобы между верхней частью изоляции и задней частью обшивки крыши оставалось не менее 1 дюйма воздушного пространства. Этого не достаточно. Для наилучшей работы воздушное пространство в вентиляционном желобе должно быть минимум 2 дюйма глубиной. Если вы не заполняете балочные пролеты между стропилами 2 × 10 или 2 × 8 пеной с закрытыми порами, этот подход, вероятно, потребует от вас отделки стропил мехом, чтобы обеспечить дополнительную изоляцию для достижения желаемых значений R.Это может быть неприятно, но вы не столкнетесь с проблемами, связанными с недостаточной циркуляцией воздуха под крышей. Чтобы убедиться, что ваша крыша имеет достаточную вентиляцию, вы можете выполнить простые расчеты.

Помимо пониженной теплоизоляции при вентиляции крыши, вентиляция крыши или чердака имеет и другие недостатки, которые стоит учитывать. В холодном климате снег может попасть в люки софита и гребня, растаять и вызвать гниение. Точно так же в прибрежной среде или в регионах с сильным дождем и ветром влага может попадать в вентиляционные отверстия и в конструкцию крыши.В зонах, подверженных ураганам, с частыми сильными ветрами, обрушение вентилируемого потолка может создать давление в здании, что может привести к тому, что окна будут выбиты, а крыша снесена. Наконец, в зонах лесных пожаров плавающие угли могут попасть в вентиляционные отверстия и вызвать пожары на крышах. Если какой-либо из этих вопросов вызывает беспокойство, есть другой вариант.

Создать невентилируемую крышу

Благодаря положению R806.4 IRC также позволяет строить невентилируемую крышу в сборе. Невентилируемые конструкции особенно хорошо работают на сложных крышах, которые было бы трудно или невозможно вентилировать должным образом, или на крышах, где было бы трудно должным образом изолировать крышу, если бы крыша была вентилируемой.

Тем не менее, следует отметить, что в районах с высокой снеговой нагрузкой вам все равно потребуется вентилируемая крыша для борьбы с ледяной плотиной. По сути, вы создаете гибридную вентилируемую / невентилируемую кровельную систему. Цель невентилируемой крыши состоит в том, чтобы поддерживать настил крыши - основную конденсирующую поверхность в кровельных сборках - достаточно теплой в течение всего года, чтобы предотвратить образование конденсата. В большинстве климатических условий строители должны изолировать кровельную обшивку, чтобы предотвратить образование конденсата внутри конструкции.Исключением является жаркий сухой климат, такой как в Финиксе, где конденсация не является такой большой проблемой.

Контроль конденсации чаще всего достигается путем установки жесткого пенопласта над настилом крыши или путем установки воздухонепроницаемой изоляции из распыляемой пены непосредственно напротив нижней стороны настила крыши. Кодекс также позволяет использовать воздухопроницаемую изоляцию, такую ​​как стекловолокно или целлюлозу, под настилом крыши, если над обшивкой крыши используется жесткий пенопласт. Также разрешены сборки Flash-and-Batt (или Flash-fill).Любой из этих подходов может адекватно предотвратить возникновение конденсации внутри крыши, когда жесткий пенопласт или пена для распыления установлены соответствующей толщины.

Если вы распыляете пену на нижнюю часть крыши, убедитесь, что вы используете правильный продукт. Распыляемая пена с закрытыми порами работает во всех климатических условиях, но особенно хорошо в климатических зонах с 5 по 8, где желательны высокие значения R и где воздухонепроницаемая изоляция также должна быть пароизоляцией. Допускается пенопласт низкой плотности с открытыми ячейками, но в климатических зонах 5 и выше он должен быть покрыт пароизоляционным покрытием, таким как жесткий пенопласт или окрашенный гипсокартон.

Также обратите внимание на кровельные материалы. Асфальтовая черепица требует особого внимания при установке на невентилируемых крышах в жарком, смешанно-влажном и морском климате из-за притока пара внутрь. Чтобы не допустить попадания влаги в конструкцию кровли, под черепицей необходимо установить подкровельную подстилку с допуском 1 или меньше (замедлитель парообразования класса II). Кроме того, убедитесь, что вы соблюдаете гарантии производителя при установке черепицы на невентилируемой крыше в любом климате.Некоторые производители не предоставляют гарантии или предлагают только ограниченную гарантию, когда их продукция используется на невентилируемой крыше.

Битумная черепица, устанавливаемая на не вентилируемые конструкции крыши, работает при немного более высоких температурах, примерно на 2–3 ° F теплее, чем черепица на вентилируемых конструкциях. Это может сократить срок их службы примерно на 10%. Вы можете вентилировать кровельную обшивку, что увеличит ее долговечность, но затраты на крепление реек поверх обшивки крыши с последующим добавлением еще одного слоя фанеры в качестве основы для гвоздей для черепицы могут не окупиться.В конце концов, когда дело доходит до срока службы черепицы, гораздо важнее ее цвет и ориентация крыши.

Предотвратить образование конденсата с помощью надлежащего количества изоляции

Невентилируемый монтаж крыши возможен только в том случае, если обшивка крыши будет достаточно теплой, чтобы кондиционированный воздух не конденсировался на ней. На карте справа, основанной на таблице R806.4 IRC, перечислены минимальные значения R, необходимые для предотвращения конденсации в невентилируемых сборках в различных климатических зонах.Толщина утеплителя будет варьироваться в зависимости от типа. Эти требования к R-значению предназначены только для предотвращения конденсации и не заменяют требуемые кодексом R-значения для энергоэффективности, которые также перечислены.

Дополнительный кредит: перегородки, построенные на месте или сборные?

Успех вентилируемого чердака или террасы на крыше зависит от ее герметичности. Особенно важно пространство над верхней пластиной внешних стен - внизу каждого пролета стропил. Перегородки, размещенные в этой области, направляют всасываемый воздух либо в чердачное пространство, либо в вентиляционные желоба, а также предотвращают падение изоляции на потолок и блокирование воздушного потока.

Строится на месте: 2-дюйм. желоба и перегородки

Разрежьте жесткую полиизоизоляцию толщиной 1 дюйм на распорные полосы шириной 2 дюйма и приклейте их к внутренней стороне каждого стропила с помощью клея для вспененного спрея, такого как Pur Stick ( www.todol.com ). Обрежьте изоляцию из полиизо так, чтобы она плотно прилегала к каждому стропильному пролету, и вспените его на месте напротив распорки, чтобы получилось 2 дюйма. желоб или перегородка.

Размер: Пенополиэтилен по индивидуальному заказу

Стоимость: 23 доллара за лист

Источник: Dow

www.dow.com

Сборный: быстрый и функциональный

Изоляционная перегородка AccuVent изготовлена ​​из жесткого переработанного пластика. Он более прочный, чем другие продукты на основе пены, и быстро устанавливается с помощью скоб. Эти перегородки по-прежнему должны быть герметизированы с помощью аэрозольной пены, но это хороший вариант, если вы ищете стандартный продукт.

Размер: 41 на 22 дюйма

Стоимость: 1,68 $ за штуку

Источник: Berger Building Products

www.bergerbuildingproducts.com

Рисунки: Джон Хартман

Чтобы узнать больше о крышах и вентиляции, посмотрите эти видео:

Чтобы увидеть больше фотографий, рисунков и деталей, нажмите кнопку «Просмотреть PDF» ниже. Нажмите кнопку «Запустить слайд-шоу» ниже, чтобы просмотреть соответствующее слайд-шоу:

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Посмотреть PDF

Вариант 1: Изоляция под крышей Самый традиционный подход к изоляции крыши - это поместить всю изоляцию под настилом крыши.Этот подход особенно распространен при модернизации, когда существующая крыша находится в хорошем состоянии, но чердак находится в состоянии кондиционирования.

Вариант 2: Изоляция над и под крышей Не во всех домах есть глубокие стропила, позволяющие легко утеплить до желаемых значений сопротивления теплопередаче. Точно так же не каждый может позволить себе распылить около 10 дюймов пены с открытыми или закрытыми порами на крышу или уложить полфута жесткой пены на крышу. Альтернативный вариант - утеплить стропильные пролеты менее дорогостоящим утеплителем, таким как стекловолокно или целлюлоза, и контролировать температуру обшивки крыши с помощью жесткого пенопласта снаружи.Такой подход хорошо работает практически при любом монтаже, но особенно на соборных потолках. Этот подход также решает проблемы с тепловым мостом.

Вариант 3. Изоляция над крышей Принимая этот подход, вы, по сути, строите SIP на месте (см. «Создан для ненастной погоды» в FHB # 221). Три 2-дюйм. слои жесткого утеплителя из полиизо уложены друг на друга, их швы расположены в шахматном порядке и заклеены лентой. Этот подход наиболее популярен на деревянных каркасных конструкциях, на сводчатых потолках или на конструкциях крыш, где вы хотите, чтобы стропила открывались снизу.Установка всей изоляции над настилом крыши помогает устранить тепловые мосты через крышу.

Запустить слайд-шоу

Постройте свой собственный герметичный люк на чердаке - Pheasant Hill Homes

Недавно мы закончили строительство индивидуального дома для клиента, который попросил сделать дом особенно герметичным для экономии энергии и обеспечения повышенного комфорта. В любом случае это типичная наша цель, но поскольку клиент сделал особый запрос, а дом имел очень простую и эффективную форму, у нас была возможность работать с ним.Короче говоря, рейтинг воздухонепроницаемости дома составил 0,9 ACH50. Если вы плохо разбираетесь в занудном строительном жаргоне, то он примерно в 6 раз герметичнее, чем в среднем нового дома , и всего на 0,3 ACH ниже требований к воздухонепроницаемости, установленных самым энергоэффективным строительным стандартом в мире. Так что для нашего клиента результат вполне приличный.

Для создания герметичного дома необходимо тщательно проработать сотни вещей, но одна из наиболее часто упускаемых из виду в типичном новом доме - это люк на чердаке.Обычно это отверстие размером 22 на 30 дюймов в потолке вашего дома в некондиционное пространство, так что это, безусловно, заслуживает некоторого внимания. (* Особое примечание: обязательно проверьте свои местные строительные нормы и правила на предмет минимальных размеров доступа на чердак, чтобы убедиться, что готовый проем по-прежнему будет соответствовать этим требованиям). В прошлом поискав в Интернете простой дизайн, я знал, что буквально не было ни одной хорошей статьи или ресурса о создании действительно герметичного чердачного люка. Далее следует простое руководство из 10 шагов по созданию собственного герметичного люка для доступа на чердак за очень небольшую плату, несколько часов вашего времени, легкодоступные материалы и методы, доступные любому, кто знаком с электроинструментами.Соответствующие изображения будут предшествовать каждому шагу и сопровождающему его тексту.

Список покупок:

- Два куска внутренней дверной косяки длиной 7 футов

- Два куска уплотнителя для пропила длиной 7 футов

- Один кусок МДФ (Medite) или меламина, по крайней мере, такой же большой, как ваш чердак

- Четыре затвора

- Один лист 4 x 8 дюймов 2 ″ XPS (экструдированный жесткий пенополистирол)

- Один тюбик строительного клея, совместимого с пеной (напр.PL Premium или PL 300)

- Конопатка под покраску

- Винты с цилиндрической головкой 3 дюйма

- Шайбы

Необходимые инструменты:

- Пила столовая

- дрель

- Пистолет для уплотнения

- Универсальный нож

Шаг 1: Приобретите дверной косяк 2 × 4 для межкомнатных дверей в местном строительном центре (или в любом магазине, где продаются двери для домов). Обычно он имеет длину 7 футов, и вам понадобятся три его части для стандартного люка на чердаке.

Step 2: На фотографии ниже вы заметите, что внутренний дверной косяк не имеет каких-либо уплотнителей по очевидным причинам. Однако в вашем строительном магазине продаются уплотнители для прорези, которые они устанавливают в косяки наружных дверей, чтобы защитить их от дождя и ветра. Вам также понадобятся три 7-дюймовых куска уплотнителя для пропила. Вы будете использовать настольную пилу, чтобы прорезать прорезь в пазу косяка на вашей дверной коробке, чтобы принять эту уплотнительную прокладку, как показано на фотографиях в шаге 3 ниже.Вы также можете просто купить накладку для дверного косяка с прорезью в ней, но здесь, в Британской Колумбии, эта заготовка теперь перемещается в сторону композитного продукта, чтобы лучше противостоять повреждению от влаги, поэтому он намного дороже и совершенно не нужен в этом приложении.

Шаг 3: На фотографиях ниже вы заметите, что теперь вы прорежете пропил в косяке, а на фотографии справа вы можете увидеть вставленную в него уплотнительную прокладку для пропила. Это гибкий пенопласт с виниловым покрытием, который хорошо сжимается, образуя достаточно воздухонепроницаемое уплотнение, но только когда на него оказывается давление.Подробнее об этом позже.

Шаг 4: На следующих трех фотографиях показано, как заготовка прорезана и собрана в форму нашего люка на чердаке (на этом этапе убедитесь, что ваша рама квадратная!). Вместо того, чтобы разрезать его так, чтобы он плотно прилегал к обрамленному отверстию, оставьте немного места для прокладки даже по краям, чтобы он выглядел по центру вашего отверстия. На втором изображении выше показано крупным планом, как вам придется обрезать косяк на одной детали, чтобы сформировать своего рода удлиненный паз или нахлест, чтобы углы правильно соединились друг с другом.На третьем изображении показано, как он будет выглядеть после того, как уплотнитель будет вырезан и установлен по всей внутренней части люка. Обратите внимание, что мы видим «верхнюю» или чердачную сторону люка.

Шаг 5: Затем вам нужно будет вырезать кусок МДФ, меламина или другой гладкой панели, подходящей для вашего чердака. Он будет сидеть прямо поверх вашей уплотнительной прокладки. Лучше всего что-нибудь под покраску, и что-нибудь тяжелое - лучше, так как это поможет сохранить давление на уплотнитель.Положите его в чердачный люк, слегка надавите, чтобы раздавить уплотнитель, поместив тяжелый груз в центр панели, затем обведите карандашом верхний край вокруг внутренней части косяка.

Шаг 6: Затем установите упор для настольной пилы так, чтобы, когда верхний край люка доступа был помещен напротив ограждения, снаружи лезвия врезался точно в карандашную линию, отображающую верхнюю часть вашей панели будет сидеть, как только она будет плотно прижата к уплотнителю.Возможно, вам захочется, чтобы кто-нибудь помог вам закрепить раму во время резки и не забывать о том, где находится лезвие, когда вы проталкиваете кусок. После завершения панель должна находиться в люке, прямо над вырезом, который вы сделали в раме, как показано на втором рисунке ниже.

Шаг 7: Это простое кулачковое оборудование, показанное на рисунках ниже, действительно делает все это эффективным. В наружных дверях защелка и защелка плотно прижимают дверь к уплотнительной прокладке, образуя герметичное уплотнение.В большинстве типичных чердачных люков на верхнем крае гипсокартона, выступающего в чердачный проем, есть только тонкий кусок наклеиваемой уплотнительной прокладки. Этот клейкий герметик не только плохо герметизирует воздух, он также известен тем, что падает в пыльной среде (скажем, например, на чердаке, где есть холмы из пушистой выдувной целлюлозной изоляции!). Но помимо этого, если на уплотнитель воздушного уплотнения не оказывается постоянное давление, он гораздо менее эффективен. Таким образом, указанное выше оборудование делает трюк, чтобы оттянуть крышку панели вниз, поддерживая постоянное давление между панелью и уплотнением.Перевернув чердачный люк в этот момент, вы теперь можете увидеть нижнюю часть крышки (которую вы увидите, когда посмотрите на нее после того, как она будет установлена), и вам будет легко найти оборудование, предварительно дрель и установите его. Будьте хорошим мастером и располагайте фурнитуру так, чтобы все они находились на одинаковом расстоянии от углов панели!

* Ничего не стоит, что не все кулачковые детали будут работать под углом 90 градусов, поэтому важно осмотреть детали перед их покупкой, чтобы убедиться, что крючок по-прежнему зацепляется за защелку под углом 90 градусов .

Шаг 8: Перед установкой дверного люка на чердак необходимо изолировать его заднюю часть, прежде чем устанавливать все на место. Здесь, в Канаде, наше минимальное требование к изоляции чердака - R-40 (это метрическое значение U 0,142, если вы находитесь в Европе или фактически используете блоки, которые мы должны использовать в Канаде!). Таким образом, в нашем случае это означает около 8 дюймов жесткого пенопласта XPS (который имеет значение r примерно R-5 на дюйм). Этот пенопласт должен быть обрезан до внешнего размера вашего люка на чердаке, который вы предварительно собрали.Когда вы отрежете четыре части, склейте их вместе с помощью строительного клея, предназначенного для работы с пеной, а затем приклейте весь пеноблок к задней стороне панели люка по центру (как здесь). Когда крышка будет окончательно установлена, пена будет нахлывать на раму люка чердака, помогая уменьшить тепловые мостики приклада дверного косяка. Любая мелочь помогает! Возможно, вы захотите предварительно покрасить и повторно установить оборудование на крышку панели, как я сделал здесь (то же самое с рамой люка), чтобы меньше работы над головой, когда все это будет установлено.(Обязательно закрасьте все шесть сторон панели, чтобы она не деформировалась со временем.)

Шаг 9: Ниже показан люк рамы , установленный в проем чердака. Как видите, гипсокартоны сделали свое обычное дело: гипсокартон на потолке выступает в обрамленное отверстие чердака. Вы просто установите люк наверху этого гипсокартона, отцентрируете его в пространстве, установив прокладки между его задней стороной и рамой, где бы ни были ваши винты, а затем закрепите его на месте. Пожалуйста, обратите внимание: Очень важно, чтобы вы правильно детализировали свой чердакный люк с конопаткой. Как видно на рисунке, нижний край рамки люка заделан до края гипсокартона. Если этого не сделать старательно, то люк на чердаке может быть настолько плотно прижат к уплотнению, насколько захочет, без конечного результата; воздух будет просто просачиваться между гипсокартоном и рамой люка, полностью сводя на нет усилия, которые вы приложили. Я на самом деле нанесла каплю герметика вдоль верхнего края гипсокартона, прежде чем установить люк на место, чтобы 2 уровня защиты для герметичности нашей сборки.Если вы действительно хотите пройти лишнюю милю, вам следует распылить пену на любой небольшой зазор между рамой и внешней стороной рамы люка доступа на чердак (но любой, кто идет на такую ​​длину, вероятно, должен иметь доступ на чердак сбоку от внешней стороны. двускатная стена и даже в потолке нет дырки от воздушного барьера!).

Шаг 10: Затем просто поместите панель с пенопластом, прикрепленным к ее задней стороне, на место и защелкните защелки. Они будут плотно прижимать панель к уплотнению и удерживать нагретый или охлажденный воздух там, где он должен: в вашем доме, , а не на чердаке!

Надеюсь, вы нашли это руководство понятным и практичным.Это прекрасный пример того, что может сделать опытный строитель, чтобы сделать дома более энергоэффективными и комфортными, и это отличный проект для любого домовладельца - применить их в своем собственном существующем доме. Ознакомьтесь с другими статьями нашего блога и ознакомьтесь с другими примерами нашей работы, посетив нашу главную страницу здесь: www.buildbetterhomes.ca

.
