Как стелить профнастил на крышу: ключевые моменты

Данная статья продолжает цикл рассказов посвященных профнастилу и его монтажу на крышу. Прочитав данную статью до конца, вы узнаете про:

    Ни для кого не секрет, что кровля – это одна из самых главных деталей любого строения. Если крыша будет протекать, то жить в таком доме станет просто невозможно. Пока не накроете крышу, производить внутреннюю отделку так же не представляется возможным. В данной статье мы попробуем вам рассказать, как же правильно выбрать профнастил, как правильно подсчитать его количество, а затем, как стелить профнастил на крышу и как его правильно крепить.

Рисунок 1. Образцы кровельных материалов

На сегодняшний день, на рынке кровельных материалов нет того однообразия и дефицита, как, скажем, 20 лет назад. Сегодняшнему покупателю есть из чего выбрать как по цене, так и по внешнему виду. На что необходимо обратить внимание при выборе кровельного материала для крыши? Ответ очевиден:

• 1. На прочность самого материала;
• 2. Уровень сложности монтажа;
• 3. Срок службы данного кровельного материала;
• 4. Внешний вид.

В этой связи, можно обратить внимание на такой кровельный материал как профнастил. Вот уже более десяти лет, данный материал был по достоинству оценен застройщиками, как очень надежный и не дорогой материал как для кровли домов, так и для стенок заборов.

Сам по себе, профнастил – это оцинкованная сталь разной толщины и покрытая специальным полимерным покрытием, которое защищает листы от ржавления и других атмосферных воздействий на него. На сегодняшний день, существует огромное количество разных марок профнастила, как по форме, так и размеру волны. Для вертикальных построек, типа забор, можно взять профнастил с меньшей высотой волны, а вот для дома, стоит присмотреться к профнастилу с высотой волны не меньше 25-30 мм.

Если вы решили делать крышу из профнастила своими руками, значит, вы хотите сэкономить денег, а для этого есть и еще один способ и мы постараемся рассказать, как стелить профнастил на крышу самостоятельно. Если крыша из профнастила делается для жилого дома, то профнастил лучше брать с полимерным покрытием, которое можно выбрать практически любого цвета. А вот если это крыша будет монтироваться для нежилого дома, тогда можно с полимерным покрытием не брать, а достаточно взять просто профнастил из оцинкованной стали. Такой профнастил будет стоить немного дешевле, по своей прочности он не многим будет уступать профнастилу с полимерным покрытием, а внешний вид для такого дома особо не важен.

Обычно, при выборе любого строительного материала, покупатели, в первую очередь, ориентируются на его внешний вид. Оно и понятно, ведь не зря говорят, что “встречают по одежке, а провожают по уму”. Внешний вид конечно не маловажен, но все же в первую очередь стоит обратить внимание на качество покупаемого материала. Для этого, у продавца можно попросить сертификат на продукцию, которую он продает. Она должна удовлетворять всем стандартам и ГОСТам вашей страны. Запомните, на крыше нельзя экономить

Рисунок 2. Расчет кровельного материала

После того как выбор кровельного материала был сделан в пользу профнастила, встает вопрос, как выполнить верный расчет профнастила на крышу, а уже только потом “Как стелить профнастил на крышу?”. Согласитесь, что не очень приятно, когда для того, чтобы закончить работу по монтажу кровли из профнастила у вас не хватает пару листов.
Для того чтобы правильно рассчитать профнастил на крышу, необходимо измерить длину карниза и расстояние от конька крыши до края карниза и к этой длине прибавляется +5 сантиметров запаса.

Частота обрешетки зависит от угла крыши и самого профнастила, если высота волны маленькая, то шаг обрешетки должен быть чаще, если высота волны листа профнастила большая, то шаг обрешетки можно сделать реже. И опять-тки, если угол крыши велик, то и частота обрешетки должна быть чаще.
И так, мы уже знаем, что для того чтобы правильно рассчитать профнастил на крышу, нам необходимо, в первую очередь, знать размеры нашей крыши. Когда размеры известны уже можно думать о том сколько листов того или иного профнастила нам нужно купить. Ширина листов профнастила, так же как и его длина, может быть разной. Кроме того, нужно учесть, что листы будут накладываться друг на друга с нахлестом, как минимум, в 1 волну.

Исходя из этого, можно выделить две основных ширины, которые будут использоваться при монтаже профнастила на кровлю:

1. 1. Ширина листа самого профнастила;
2. 2. Ширина листа профнастила с учетом нахлеста – так называемая “монтажная ширина” профнастила.

Чтобы подсчитать количество листов профнастила, необходимо измерить длину карниза кровли, а затем разделить ее на монтажную ширину профнастила. Главное не забыть, что делить нужно именно на монтажную ширину, а не на фактическую длину листа профнастил. В противном случае, листов вам просто не хватит.

На многих сайтах производителей, можно найти калькулятор для расчета крыши из профнастила. Это очень полезно, особенно когда крыша имеет сложную форму.

Процесс монтажа крыши, из какого бы он материала не выполнялся, необходимо начинать с нижнего края кровли и двигаться постепенно вверх, к коньковой планке (где она в будущем и будет установлена). Это основной принцип, так как именно в этом случае, вода будет стекать правильно – сверху и двигаться вниз, как мы спускаемся по ступенькам лестницы.

Ответ на вопрос “Как стелить профнастил на крышу?”:
Технология покрытия крыши профнастилом предусматривает проведение начала монтажа с нижнего края кровли.

Рисунок 3. Технология крепления профильных листов

Нужно помнить, что назначение крыши – это защита от атмосферных осадков, таких как дождь, снег и так далее. Значит, она не должна отводить воду от здания. Но намокнуть может не только потолок, если крыша “худая”, а так же и стены здания, что будет приводить к покрытию и плесенью и грибками, а если дом деревянный, то и к его гниению. Именно по этой причине, крыша должна быть сконструирована так, чтобы она выходила за пределы стен, как минимум, на 35 и более сантиметров (так называемый “свес”).

Рисунок 4. Пример организации свеса крыши

Давайте разберёмся, как стелить профнастил на крышу, какая технология будет правильной для его крепления. Нахлест между верхним и нижним листами должен быть не меньше 10 см, а между правым и левым листом, как минимум на ширину одной волны листа профнастила. Как уже говорилось ранее, двигаться нужно с нижнего края крыши вверх, в сторону конька. Под коньком должна быть организована вентиляция крыши, которая поможет устранять нежелательную влагу.

Для крепления профнастила на крыше, необходимо приобрести специальные саморезы, которые, так же как и профнастил, покрываются полимерным покрытием. Кроме того, они хороши еще и тем, что кончик такого самореза выполнен в виде сверла, что позволяет ему очень легко проходить метало профиль и врезаться в обрешетку. А под шляпкой, такого самореза, расположена защитная прокладка, которая не допустит попадания влаги в местах крепления, это очень большой плюс, на этом экономить нельзя.

Существуют некоторые правила монтажа, которых необходимо придерживаться в процессе монтажа профнастила на крыше.

В первую очередь, позаботьтесь о том, чтобы листы профнастила не были повреждены при их транспортировке на крышу. После того, как листы доставили наверх и начали их крепить, ходить можно только между их волнами, так как это будет та точка, где лист профнастила кладется на обрешётку. Иначе, вы рискуете продавить лист профнастила своим весом (убедитесь, что ваша обувь не царапает листы профнастила, так как впоследствии, в этих местах может образоваться ржавчина).

Для того, чтобы крыша получилась ровной, нужно очень аккуратно укладывать (стелить) листы профнастила, чтобы ряды получились ровными (Помните, как сажают картошку на даче, натягивают веревочку и вдоль нее копают лунки для карточки, все должно быть ровно и красиво, тогда оно станет надежным). Как стелить профнастил на крышу так, чтобы листы профнастила были закреплены ровно? Тут нет ничего хитрого, как всегда главное просто очень аккуратно подойти к решению вопроса. Не нужно сразу крепить лист профнастила на все шурупы, для начало, прикрепите его на один саморез сверху, наложите следующий сбоку на него, так же прикрепите только на один саморез и так далее, пока не дойдете до конца крыши.

Затем, выровняйте все листы так, чтобы они шли ровно относительно края крыши, его карниза, и уже после этого закрепите на все саморезы. Вот теперь ваша крыша получится ровной, красивой и надежной.

Часто бывает так, что приходится резать листы, чтобы подогнать их под нужный размер, например, когда вы, двигаясь от карниза кровли, достигли ее верхней части, там, где будет монтироваться конек, а лист профнастила на половину торчит за его пределы. Для этого можно воспользоваться специальным инструментом, таким как специальные ножницы по резке (электрические) или дисковую пилу. Не желательно использование, так называемой, “болгарки”, так как это очень грубый инструмент, и он испортит вам края среза (при резке этим инструментом поверхность очень сильно нагревается и может испортить полимерное покрытие). После того как вы отрезали не нужную часть, необходимо место среза покрыть специальной эмалью.

Учтите, что эмаль должны быть рассчитана на полимерные покрытия. То же самое рекомендуется сделать и со всеми местами крепежа листов.

Рисунок 5. Таблица сопоставления угла наклона кровли и ширины нахлеста профнастила

Теперь, давайте рассмотрим примерные размеры нахлестов листов профнастила друг на друга, в зависимости от того какой угол наклона у нашей кровли. Итак, если угол наклона кровли меньше 15 градусов, то соседний нахлест следует делать как минимум в 20 сантиметров. Если угол наклона превышает 30 градусов, то горизонтальный нахлест должен быть, примерно, в 10 сантиметров. А вот если угол наклона нашей кровли попадает в диапазон между указанными пределами (больше 14, но все же меньше 30 градусов), то ширину горизонтального нахлеста можно делать не больше 20 сантиметров, но все же и не меньше 15 сантиметров.

Учтите, что если ваша крыша является плоской, то для того, чтобы влага не попадала между швами листов профнастила, все такие места стыков необходимо промазать специальным герметикам.

Рисунок 6. Общий принцип прохождения воздушного потока под кровлей

При монтаже кровли, не стоит забывать и о вентиляции, ведь влага может быть как снаружи, так и изнутри кровли, даже если крыша сделана герметичной и не протекает. Из-за разницы в температуре над крышей и под ней, на поверхности кровли могут образовываться капельки влаги, которые впоследствии могут привести к гниению все стропильной системы, а так же промерзанию кровли зимой. Чтобы этого не случилось, нужно организовать правильную вентиляцию под кровлей, что позволит противостоять образованию влаги под ней. Как правило, для вентиляции под кровлей, устраивают специальные вентканалы, а так же, монтируют конек так, чтобы воздух мог свободно циркулировать под всей крышей.

Видео по теме “Как стелить профнастил на крышу: ключевые моменты”:

Как правильно стелить профнастил на крышу

Профнастил в настоящее время приобрел огромную популярность, в том числе и для кровли. Он может стелиться в различных вариантах и при этом придаст крыше очень важные защитные функции.

Кроме этого спрос на такой материал имеет место быть по причине довольно-таки низкой стоимости и высокого качества. Его можно использовать в различных комбинациях и создавать очень крепкие конструкции. Но тут самое главное знать те моменты, которые помогут нам правильно постелить профнастил. Кажется, самые мелкие детали имеются в данном виде работ, но от них будет зависеть многое в процессе эксплуатации.

Но не только сам процесс монтажа очень важен. Даже выбрать сам материал для работы имеет некоторые сложности, да и правильный расчет его использования. Кроме этого нам нужны крепежи, которые в основном используются в виде саморезов.

↑ вернуться к содержанию

Кровельный пирог

Профнастил на крышу крепится только в том случае, если окончательно выполнены все остальные виды работ. Это все представляет собой своего рода кровельный пирог. В первую очередь нам необходима стропильная система. От ее качества зависят очень многие моменты. По этой причине выполнение данного вида работ требует от нас мастерства и профессионализма. Но если опыта устройства стропил у нас нет, то тогда лучше всего обратиться к специалистам, которые за определенную плату выполнят все виды работ.

После устройства стропильной системы нам следует подумать о том, что выбрать и стелить под профлист. В качестве гидроизоляции может быть использована паропропускающая диффузная мембрана. Какие-либо еще утеплители кровли могут иметь свойства пароизоляции, которые в свою очередь не бояться попадания на них влаги.

Выделяют два вида крыш:

1. Теплая.
2. Холодная.

Эти виды определяются в зависимости от того, для чего будут предназначаться чердачные помещения. Если нами выбрана мансарда, то тогда под профнастил необходимо будет использовать следующие материалы:

• Обрешетка изнутри;
• Пароизоляция;
• Утеплитель и гидроизоляция;
• Контробрешетка;
• Ну и в завершении – профлист.

Для холодной кровли достаточным будет уложить слой гидроизоляции. Такая кровля выполняется значительно проще, да и ее стоимость намного ниже, нежели теплая.

Как только мы подготовили кровельный пирог со всех необходимых составляющих, можно приступать непосредственно к тому, чтобы стелить профнастил. Это позволит сделать крышку максимально качественной.

↑ вернуться к содержанию

Подъем профнастила на крышу

Для того чтобы постелить профнастил на крышу, нам необходимо для начала их туда поднять. У нас не возникнет проблем в том случае, если речь идет о коротком профнастиле. Он жесткий при передвижении по вертикали. Достаточно больше возникает трудностей при транспортировке габаритных и длинных листов. Но и без них обойтись никак нельзя, что связано с тем, чтобы использовать листы  в длину до пяти метров, а то и больше. Если мы будем делать все неосторожно и невнимательно, то листы не только могут деформироваться, но и вообще переломиться.

Листы доставить на крышку можно при помощи крана, подвеса или с использованием направляющих. Применять кран очень дорогостоящая процедура. Самый дешевый – использование подвеса для доставки профлиста на крышу. Но в таком случае нам потребуется заранее подготовить место на обрешетке, где будет складироваться материал для кровли.

Для транспортировки могут быть использованы и направляющие, выполненные из дерева. Они представляют собой два бруска, к4оторые в свою очередь следует соединить между собой планками. Это своего рода лестница, по которой профлист подается на крышу.

Каждый вариант в данном случае может быть применим к определенным условиям. Так что тут также очень важно все просчитать и по возможности сэкономить средства, которые могут быть потрачены на более нужные цели и задачи, связанные с возведением и ремонтом строения, здания, вашего будущего дома.

Правильная раскладка листов

До того момента, как мы захотим постелить профнастил на нашу крышу, стоит подумать о том, как правильно выбрать раскладку каждого листа на кровле. Достаточным будет попробовать свои силы на бумаге или же просто произвести расчеты при помощи компьютерных программ. Это все позволит нам сделать акцент на определенные моменты и выбрать более выгодный и оптимальный вариант.

В  любом случае монтажные работы правильно начинать именно от нижнего ряда от свеса. Тут не важно, какая именно сторона нами выбрана. Если у вас простая крыша, например односкатная, но никакой схемы придумывать не стоит. Но чем сложнее устройство крыши, а также используемого материала, тем больше вероятность того, что придется прибегать к строению плана и схемы укладки. Раскладка может быть также зависеть от уклона крыши, ширины и длины кровли, прочих моментов.

При раскладке профлистов также следует использовать специальную мягкую обувь. Она не повредит профнастил, и ступать будет куда удобнее. К тому же наступать необходимо на волновой изгиб, расположенный по низу.

↑ вернуться к содержанию

Инструкция по правильному монтажу

При выполнении работ по укладке листов профилированных на крышу нас следует проверить плоскость ската крыши на каждом участке. При отклонении как минимум в 5 мм, эти участки необходимо выровнять.

Для временного крепления каждого листа достаточно будет и двух саморезов, которые будут использованы в качестве крепежного материала. Первый лист ряда профлиста должен клеиться так, чтобы он полностью накрывал свес карниза и при этом выступал примерно на 5-6 см. Но если нет системы слива воды с крыши, то тогда свес каждого укладываемого листа должен составлять как минимум 20-25 см.

Второй ряд начинает монтироваться в том случае, когда уже уложены по 2-3 листа первоначального ряда. Каждый последующий ряд должен иметь нахлест в 15-20 см на предыдущий ряд.

Чтобы избежать перекосов крыши, нам следует обращать внимание на количество выступающего материала на скосах кровли. В противном случае придется вывинчивать саморезы и перекладывать каждый лист заново.

Крепление профнастила осуществляется по нижней части волны. Она фиксируется на обрешетку. Не пропускаются волны в тех местах, где в этом есть необходимость. Речь идет о свесах карнизов, а также в тех местах, где происходит нахлест материала. Для более детального изучения правил укладки листов профилированных можно просмотреть видео. На всех остальных участках достаточным будет выбрать расстояние в 30-40 см между крепежами и осуществлять крепление в шахматном порядке.

↑ вернуться к содержанию

Создание вентиляции

Вентиляция должна быть в обязательном порядке при организации кровли. Она помогает избавиться от влаги, которая возникает не только внешне, но и изнутри. И тут не играет никакого значения, какой уровень герметичности крыши и протекает ли она. На образование влаги могут влиять температурные режимы. Разница между уровнем температуры позволяет образоваться капля влаги. Они в итоге могут подтолкнуть кровлю и ее основание к гниению и появлению коррозии. Все будет зависеть от используемого в процессе выполнения работ материала.

В этом случае организовываются вентиляционные каналы. Кроме этого конек должен быть сделан именно так, чтобы под кровлей спокойно циркулировал воздух на всем ее протяжении. Если все будет сделано правильно, то никогда под кровлей не будет появляться конденсат, которые создаст хлопот вам.

↑ вернуться к содержанию

Правила монтажа

Из всего этого можно сделать некоторый вывод по поводу того, чего стоит придерживаться при проведении работ по укладке профнастила. В этом случае можно даже посмотреть видео, в котором детально и поэтапно показаны выполненные работы.

• Крепление профлиста осуществляется только в том месте, где волна прилегает к основанию, к обрешетке.
• Так как на верхние листы и нижние листы кровли приходится большая нагрузка, в том числе и от погодных условий, то для надежности крепление лучше всего осуществлять в каждую волну.
• Не стоит забывать про гидроизоляцию и пароизоляцию. Это поможет избежать более весомых трудностей в процессе эксплуатации кровли.
• Ввинчивание саморезов осуществляется только перпендикулярно поверхности. Только такой вариант помогает создать крепкую и надежную конструкцию для кровли. И именно так будет все правильно сделано. Если же такого правила не соблюдать, то можно получить сквозное отверстие и повреждение листа.

технология и мифы о рубероиде

Профнастил – самый популярный и востребованный строительный материал на сегодняшний день. Он прочен, легок, не подвержен погодным условиям. Но не только эти качества привлекают строителей и обеспечивают применение профнастила практически во всех строительных сферах. Весьма приемлемой является и цена на этот материал. Кроме того, индивидуальных застройщиков привлекает возможность быстрого и совершенно несложного монтажа профнастила. Сегодня мы поговорим о том, как применяется профнастил для возведения кровли. Кроме того, многих интересует вопрос: можно ли стелить профнастил на рубероид, и тем самым экономить на демонтажных работах по кровле, и как долго такой кровлей можно будет пользоваться. Попробуем разобраться.

Рубероид

Сегодня достаточно актуальным становится вопрос ремонта старых кровельных покрытий, которые выстелены мягкими материалами. К сожалению, убрать с обрешетки старое покрытие не представляется возможным. За долгие годы происходит мертвое склеивание материала с деревом обрешетки.

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее. ..

Чем отличается рубероид

Несомненным фактом является то, что рубероид – незаменимый материал, и не только для крыш. Особенно он ценен благодаря своим гидроизоляционным свойствам – вода не способна проникать через этот материал. Кроме того, высоки и звуко- теплоизоляционные способности материала. И это все не смотря на сравнительную дешевизну материала в сравни с другими подобными по свойствам. По большому счету рубероидом зовется картон для кровли. Однако при производстве его пропитывают битумом.

Не смотря на все «плюсы», у рубероида имеется один, но очень существенный недостаток – подверженность гниению на крыше. К счастью, его легко исправили. Появились новейшие технологии, а вместе с ними на смену рубероиду, пришли подобные материалы, исключающие возможность гниения – стеклохолсты, стеклоткани и полиэстер.

Виды и марки рубероида

Отличительной чертой стеклохолста по сравнению с рубероидом, является только устойчивость к гниению. А вот стеклоткань еще и весьма прочна, гибка.

Мифы о рубероиде под профлист

Об этом кровельном материале можно услышать много мнений – как хороших, так и не очень. К примеру, некоторые придерживаются мысли о негативном влиянии рубероида на обрешетку, особенно, если он устелен под кровельный материал. Но это мнение неправильное. Запомните, если вы обеспечите достаточную циркуляцию воздуха возле рубероида. То он никогда не загниет. Также при помощи вентиляции можно защититься от неприятных запахов при нагревании материала в солнечные дни.

Однако, укладывая рубероид под профнастил на кровлю, имейте ввиду, что есть и несколько негативных моментов:

1. Нагреваясь от крыши, материал испускает ядовитые эфиры. При этом лучше не находиться в подобном помещении (например, на чердаке,крыша которого выполнена из профлиста с использованием рубероида)
2. Сроки службы у него менее продолжительны, чем у профнастила
3. Неправильное проветривание грозит образованием и скоплением конденсата

Все вышесказанное свидетельствует о том, что стелить профлисты на рубероид можно, но делать это нужно правильно и по четкой технологии. Кроме того, страховкой от неприятностей может стать качественный материал, хорошие и правильные элементы крепежа, правильный монтаж.

Структура рубероида

Технология укладки рубероида профлистом

Итак, если вы кроете профнастилом новую крышу, то кровельный пирог выглядит так:

• Первым слоем идут стропила
• Вторым – делаем обрешетку
• Третьим – укладываем рубероидный слой
• Четвертым – реечная контробрешетка
• Пятым – материал кровли

Если стропильная система готова, обустройство крыши с использованием профлистов делиться на несколько этапов. Их пять, и они соответствуют вышеприведенным слоям пирога.

Начало работе закладывает крепление досок под обрешетку крыши. Вначале забиваем самую нижнюю из досок и прикрепляем ее к стропильным ногам – по краю снизу. На этом этапе желательно сразу заняться креплением кронштейнов для сливных систем. Далее можно приступать к креплению следующей доски, которая должна плотно прилегать к первой. Таким образом, обшивают весь свес. Дальнейшее крепление досок происходит с учетом промежутка на одну доску. Крепятся они гвоздями.

Важно! Доска конька прибивается по верхнему краю стропильной ноги с обеих сторон! Только при этом условии кровля будет качественной и крепкой.

После оформления обрешетки на кровлях, начинаем настилать рубероид. Раскатывать его следует по скату (не важно, сделаете это вы вдоль или поперек). При условии укладки гидроизолятора вдоль ската. Когда листы на крышах перехлестываются, верхние листы следует укладывать на нижние. Иначе в них может попасть влага.

Покрытие крыши рубероидом

Если у вас есть паяльная лампа, материал стыкуется один в один. Потом стыки следует разогреть и спаять. Если же нет лампы, делайте укладку внахлест не менее 15 сантиметров.

Рубероид крепится гвоздями, на которых есть резиновые прокладки или обычными шинками. После закрепления рубероида, смело начинаем устраивать контробрешетку для профнастила. Для этого сперва нужно уложить рейки (толщина 2 сантиметра) параллельно стропильным ногам. На эти рейки и крепится обрешетка из досок. Настил внизу отвеса делаем сплошной.

Когда с контробрешеткой покончено, начинаем крепить профнастил. Сперва улаживаем материал в верхний угол. Затем – точно так же укладываем второй лист, его подкладываем под уже имеющийся сбоку. Нахлест делайте на одну волну. Таким образом закрепляем весь ряд сверху, не закрепляя листы по нижнему краю. Потом приступаем ко второму ряду, подсовывая листы под верхние – благодаря этому вода будет легко стекать по крыше к водостоку. И так далее.

На последнем, завершающем этапе работы, обустраиваем конек крыши.

Как грамотно стелить профнастил? |

После того как основная часть дома построена встает вопрос какой материал применять в качестве кровли. И один из лучших вариантов это профнастил. Он представляет собой металлический лист, обработанный специальными покрытиями, которые защищают его от внешних воздействий. После того как выбор сделан очень можно правильно стелить профнастил, для того чтобы избежать проблем в дальнейшем. Ведь кровля делается на длительное время и чем дольше она прослужит, тем лучше.

Преимущества профнастила

Первое преимущество это небольшой вес, который позволяет делать стропила не такими мощными. Профнастил в Тюмени цены имеет совсем не высокие, поэтому подобная кровля довольно недорогой и экономичный вариант, при этом устойчивый к коррозии. За счет его небольшого веса, не представляет большой сложности выполнять все работы самостоятельно, к тому же листы этого материала довольно легко режутся. Крышу можно стелить круглый год, при этом человек, не обязательно должен обладать специальными навыками или каким-то сложным специфическим оборудованием.

Как стелить профнастил?

Первым делом нужно выяснить какой угол наклона имеет крыша это необходимо для того чтобы определиться с обрешеткой. Затем нужно определить количество необходимого материала, чтобы в дальнейшем не получилось, что его не хватило в самый неподходящий момент. После решения этих вопросов можно переходить непосредственно к крепежу. Монтаж нужно производить специальными кровельными саморезами, крепление производится сразу, заранее сверлить материал не нужно. Лучше всего использовать саморезы именитых зарубежных фирм. Также существуют специальные заклепки для профнастила. Элементов крепежа нужно в среднем 6-8 на 1м2 покрытия.

Правила монтажа:

— крепить следует в точке прилегания волны к обрешетке.

— на верхнем и нижнем листе обрешетки крепить нужно каждую волну, так как на эти листы приходятся высокие нагрузки, промежуточные листы можно крепить через одну волну.

— нужно не забывать о зазоре необходимом на вентиляцию пространства, а также о гидроизоляции.

— стыки по направлению ската нужно делать внахлест, при этом он должен быть не менее 200 мм.

— саморезы нужно закручивать только перпендикулярно обрешетке, в противном случае в противном случае крепление может оказаться не надежным и приведет к тому, что отверстие со временем станет сквозным, и саморез в этом месте перестанет держать кровлю.

— При закручивании нужно использовать дрель или шуруповерт, но обороты при закручивании должны быть небольшими.

Стелить профнастил самостоятельно или нанимать для этого специалистов каждый человек должен определиться сам. Если есть необходимый минимальный инструмент и уверенность в том, что все получиться, то можно сэкономить и сделать все самостоятельно, в противном случае лучше нанять профессионалов.

Как положить профнастил на крышу? Схема укладки и монтажа

Надежность и привлекательность кровли из профлиста не вызывает сомнений. Дополнительное преимущество – невысокая стоимость и простота монтажа. Монтаж крыши из профнастила подразумевает поочередную укладку и крепление стальных гофрированных листов к обрешетке.

На двускатной крыше укладывать профнастил начинают с торцевого края, на вальмовой – с центра вальмы. В зависимости от площади кровельного покрытия и размеров профилированного настила, монтаж осуществляется в один, два или более рядов. Если длина ската от конька к парапету превышает 6-7 метров, целесообразнее укладывать профнастил на крышу в два ряда. Нельзя забывать о коэффициенте линейного расширения металла. На первый взгляд профилированные лист большой длины – это гарантированное отсутствие стыков, а, следовательно, увеличение эстетической привлекательности и надежности. Но на практике все оказывается совсем иначе. Под воздействием температур, как и любой другой металл, профилированная сталь меняет свой размер. Для листа профнастила длиной более 10 метров разница в размере может составить до 4-5 мм, что влечет за собой не только деформацию, но и разрывы металла в местах крепления. Для листов, длина которых менее 5-7 метров изменения незначительны и никаких последствий не влекут.

Укладка в один ряд

Наиболее простой и одновременно сложный способ укладки профнастила на крышу – в один ряд. Простой – потому, что не требует большого количества креплений, сложный – потому что поднимать и укладывать листы большого размера не так уж легко и удобно.

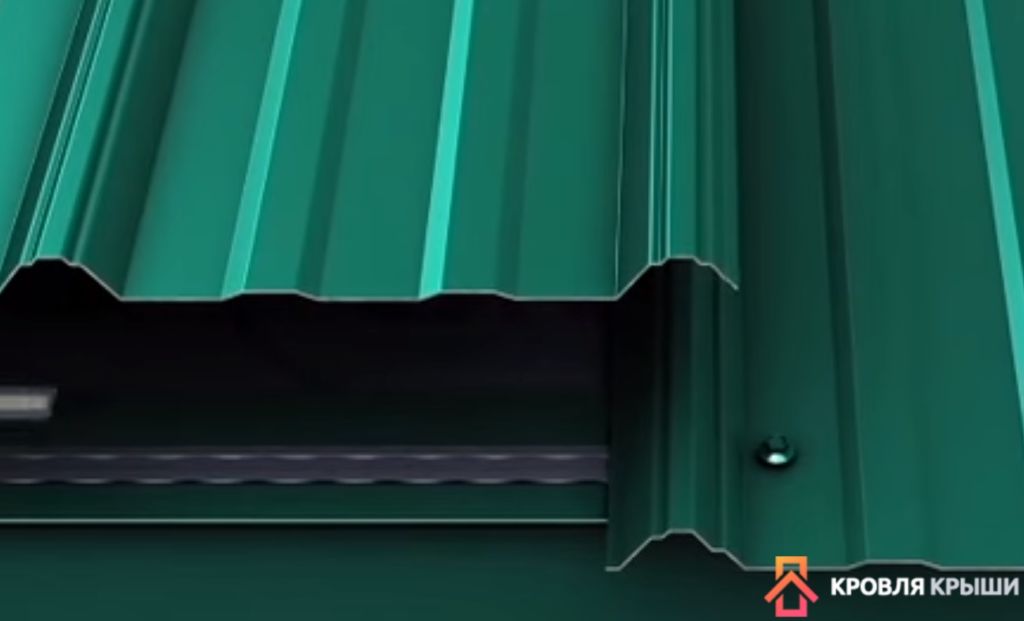

Укладка профлиста напоминает монтаж металлочерепицы: первый лист укладывается с краю ската и предварительно крепится одним саморезом у конька. Далее необходимо выровнять нижний край и также временно закрепить у свеса. Соседний лист профнастила укладывается внахлест и временно закрепляется по аналогии с первым. Между собой листы скрепляются специальными заклепками или саморезами в верхнюю часть волны. Убедившись в правильности и точности расположения листов, следует надежно прикрепить к обрешетке первый лист. К обрешетке крепление осуществляется в дно гофра (нижнюю часть волны). Ко второму, временно закрепленному листу, монтируется третий, выровняв и временно закрепив третий, следует надежно закрепить второй, и так до края ската.

Укладка в два и более рядов

Монтаж профнастила на крышу в два ряда начинают от свеса. Первым укладывают угловой лист нижнего ряда, затем первый лист второго ряда – соседний сверху. Оба листа крепят к обрешетке. Аналогично крепятся два соседних листа: сначала нижний, потом верхний с перехлестом первого листа.

Особенности монтажа

Монтировать профнастил для крыши можно как слева направо, так и справа налево. В любом случае, монтаж профнастила на крышу осуществляется внахлест. Для кровель с большим углом уклона размер нахлеста между боковыми соседними рядами – 1-2 волны, между верхним и нижним – 15-20 см. Для пологих и плоских кровель длину нахлеста лучше увеличить, а места стыков дополнительно герметизировать.

Крепится профлист специальными саморезами. В зависимости от того, из какого материала выполнена обрешетка, подвирается саморез. Для дерева – острый бур, редкая резьба, для металлопрофиля – острый бур, частая резьба. Обязательно наличие неопренового уплотнителя, предназначение которого – предотвратить попадание влаги в места соединения и сделать крепление максимально надежным.

Предварительно сверлить профлист в подавляющем большинстве случаев не нужно, исключения составляют только кровли, несущая конструкция которых изготовлена из профиля толщиной более 2,5 мм.

Как уложить профнасти и не допустить ошибок?

Чтобы кровля получилась действительно надежной и привлекательной важно позаботится о геометрической точности. Не рекомендуется выравнивать листы по торцу ската. Куда более рационально производить выравнивание по шнурку, натянутому вдоль карниза. Не стоит забывать о доборных элементах и очередности их монтажа. Монтируя листы нижнего ряда, помните о карнизном свесе. Его оптимальный размер 35-40 мм.

Залог надежной кровли – не только правильность монтажа, но и качественный материал! Компания ООО «НТК» предлагает купить профнастил собственного производства, гарантируя разумную стоимость и отличное качество!

Успехов в строительстве!

Как правильно класть профлист на крышу

В связи с возрастающей популярностью профилированных листов, как отделочного материала для кровли, возникает естественный вопрос: «Как укладывать профнастил на крышу?». И, несмотря на кажущуюся легкость процесса укладки, нельзя забывать о том, что и здесь есть подводные камни.

Блок: 1/7 | Кол-во символов: 321
Источник: http://GoldKryshi.ru/113-instrukciya-po-ukladke-profnastila-na-kryshu.html

Что собой представляет кровельный пирог

В процессе изучения вопроса, как правильно стелить профлист, потребуется разобраться в нюансах обустройства кровельной конструкции. В начале строительных работ по возведению крыши монтируется стропильная система. Эта процедура должна быть выполнена с соблюдением всех технических норм, так как на стропила в процессе эксплуатации оказываются значительные статические и динамические нагрузки. Лучше, если эту работу выполнят специалисты, имеющие соответствующие навыки в проектировании и монтаже конструкции.

Перед тем, как стелить профнастил поверх готовой стропильной системы, нужно определиться с материалом подкладки. На это оказывает прямое влияние тип кровельной конструкции и характеристики самого материала. К примеру, если роль гидроизоляции выполняется объемной паропропускающей диффузной мембраной, нужда в установка паробарьера отпадает. Отдельные утеплители стойко переносят воздействие влаги и способны пропускать пар. Крыши бывают теплыми или холодными – на это влияет назначение комнаты.

Если речь идет о мансардном помещении, то кровельный пирог будет включать в себя следующие элементы:

1. Пароизоляцию.
2. Внутреннюю обрешетку.
3. Утеплитель.
4. Гидроизоляцию.
5. Контробрешетку.
6. Обрешетку.
7. Профилированный лист.

Холодная кровля предусматривает наличие только гидроизоляционного слоя, который обязательно должен обладать паропроникащими характеристиками. Это даст возможность излишкам находящейся в помещении влаги беспрепятственно его покидать: таким образом чердак будет сохранен от накопления сырости.

На обустройство холодной крыши уходит гораздо меньше времени, сил и средств, чем на сооружение утепленной конструкции. После обустройства кровельного пирога можно стелить крышу профнастилом.

Блок: 2/7 | Кол-во символов: 1808
Источник: https://kryshadoma.com/profnastil-proflist/kak-stelit-profnastil-na-kryshu-pravilno-osobennosti-ukladki-proflista-na-krovlyu.html

Достоинства и недостатки профнастила, как кровельного материала

Как и любой кровельный материал, профнастил имеет свои плюсы и минусы, которые необходимо знать перед тем, как его приобретать.

К положительным качествам этого материала можно отнести следующее:

• Небольшой вес профнастила позволяет без труда поднимать его на высоту и, при необходимости, выравнивать на месте укладки.
• Оптимальное соотношение стоимости и срока эксплуатации материала. При качественном монтаже производитель устанавливает минимальный эксплуатационный срок 12 ÷ 15 лет.
• Простота монтажа — материал легко укладывается внахлест и прикручивается специальными саморезами.
• Эстетичность покрытия – профнастил, благодаря разнообразию расцветок, делает внешность дома аккуратной, придает ему индивидуальность.
• В рельефе большинства моделей листов предусмотрены специальные капиллярные канавки, которые предназначены для эффективного отвода воды при укладке полотен материала внахлест.

Капиллярная канавка для свободного стока воды

Отрицательными качествами профнастила можно назвать:

• Высокая теплопроводность металла. Поэтому профнастил не защитит чердачное помещение от перегрева или низких температур. Если выбрано это покрытие, потребуется хорошее утепление как самой крыши, так и чердачного перекрытия, что предполагает дополнительные затраты на термоизоляционный материал и его монтаж.
• При ветреной погоде, когда скорость ветра составляет 15 м/с и выше, любое металлическое покрытие издает ультразвуковые колебания, отрицательно влияющую на психику человека. Поэтому в регионах с постоянной ветреной погодой лучше отдать предпочтение кровельным покрытиям, которые не вибрируют на ветру.
• Низкая звукоизоляция. Если крыша не будет снабжена тепло— и звукоизолирующим материалом, в доме будет хорошо слышны звуки падающих на покрытие капель или градин.

Блок: 2/8 | Кол-во символов: 1823
Источник: https://stroyday.ru/stroitelstvo-doma/krysha-i-krovlya/kak-pravilno-kryt-kryshu-profnastilom.html

Типы кровельного профнастила

Всего различают три основных вида профилированных листов:

1. Стеновой – С
2. Кровельный – Н
3. Универсальный – СС, НС

Литера «Н» обозначает несущий, литера «С» – стеновой.

Остановимся на подходящих для нас кровельном и универсальном профнастилах. Они обладает достаточной для массивных перекрытий толщиной, жесткостью и высотой. Такие характеристики позволяют использовать его для крыши. В свою очередь эти профлисты делятся на:

• НС-13
• НС-20
• НС-35
• Н-45
• Н-57
• Н-60
• Н-75
• Н-114
• Н-153
• Н-158

В данной маркировке цифры обозначают высоту волны в миллиметрах. Для монтажа кровли чаще всего используют профилированные листы в диапазоне от НС-13 до Н-75. Отметим, что чем выше высота волны – тем лучше показатели жесткости.

Немаловажную роль играет и толщина изделия. Здесь тот же принцип – чем толще – тем крепче.



Блок: 3/7 | Кол-во символов: 826
Источник: http://GoldKryshi.ru/113-instrukciya-po-ukladke-profnastila-na-kryshu.html

Схема раскладки листов профнастила

Перед тем, как застелить крышу профнастилом, нужно заранее продумать раскладку листов на кровле. Это можно сделать на бумаге или в специализированной программе. Точная схема позволит ускорить работы, а также использовать обрезки для крыш сложной формы.

Монтаж листов начинают с нижнего края свеса, с любой из сторон. Так как правильно постелить профнастил несложно, если у вас обычная односкатная или двускатная кровля, то можно обойтись и без предварительного составления схемы. Однако если вы будете использовать профнастил с капиллярной канавкой, то следует обязательно учитывать ее расположение. Такой профлист укладывать нужно таким образом, чтобы она оказалась под соседним листом.

Блок: 4/6 | Кол-во символов: 745
Источник: http://oprofnastile.ru/krovlja-iz-profnastila/kak-stelit-profnastil-na-kryshu.html

Особенности выбора

Конструкция крыши из профилированного листа, если в общих чертах, включает в себя несколько элементов. Это обрешетка, тепло- и гидроизоляционные слои, сам профнастил. И материал, благодаря своему небольшому весу, отлично подходит для укладки на не усиленные конструкции. Он подойдет для строительства крыши, уклоны скатов которой будут не менее 12 градусов.

Схема кровельного пирога для крыши из профнастила

На заметку! Скат может быть выполнен и с меньшим углом, но тогда все стыки между отдельными листами профнастила придется дополнительно герметизировать.

При выборе профнастила нужно обратить внимание на его толщину, а также на высоту гребня. Толщина должна быть не менее 0,8 мм, а высота гофры – от 21 до 25 мм. Остановиться стоит на таких марках как НС20, НС35 или С44. А вот для крыш со скатами всего 5-8 градусов подойдет профлист Н75 или Н60. Лучше всего выбирать модели листов с трапециевидной или волновой формой гофры.

Кровельный профлист — волна

Совет! Чем больше угол ската крыши, тем более «низкой» марки приобретается профнастил.

Кстати, при выборе материала стоит помнить и о том, что чем прочнее он, тем меньше шаг будет у обрешетки. Значит, нужно просчитать все варианты затрат и выбрать оптимальный в конкретных условиях. Ведь и на закупке материалов для обрешетки тоже можно сэкономить. Главное, чтобы экономия была разумной.

Усиленная обрешетка

При подсчете количества материала учитываются размеры листов и необходимость формирования нахлестов. Так, длина одного профлиста может составлять 12 м, ширина – до 1250 мм. При покупке материала для обшивки небольших размеров крыши рекомендуется покупать листы такого размера, чтобы они полностью покрывали собой часть ската по направлению сверху вниз. Тогда количество стыковок покрытия будет минимальным, а значит, и показатели герметичности кровли увеличиваются.

Как правильно класть профнастил на крышу

Блок: 3/8 | Кол-во символов: 1899
Источник: https://krysha-expert.ru/kak-pravilno-klast-proflist-na-krysh

Крепежный материал

Для крепления профлиста используются специальные оцинкованные крепежные элементы с шестигранной головкой. Это самонарезающие шурупы 4,8х19 мм. Они вкручиваются от конька до карниза с шагом 50 см. Вдоль конька или же на карнизе шурупы вкручиваются в каждую вторую гофру так, чтобы прикрепить материал к обрешетке. На остальной площади профлиста используются саморезы 4,8х38 мм с учетом, чтобы на 1 м2 листа приходилось их по 4-5 штук.

Крепление кровельного профнастила саморезами

Для крепления профлиста используются только кровельные саморезы, которые имеют специальные подкладки из плотной резины, защищающие металл от проникновения к нему влаги. Шурупы должны быть ввинчены плотно, под прямым углом к поверхности.

Структура самореза для профнастила

Блок: 5/8 | Кол-во символов: 770
Источник: https://krysha-expert.ru/kak-pravilno-klast-proflist-na-krysh

Инструменты для кровельных работ с профнастилом

Чтобы монтаж проходил аккуратно, без лишних повреждений кровельного материала, нужно использовать только качественные инструменты. Для работы потребуются:

Инструменты для кровельных работ с профнастилом

• Шуруповерт.
• Рулетка.
• Ножницы для резки металла толщиной до 0,6 мм.
• Маркер для отметок.
• Уровень.
• Электродрель.
• Резиновый молоток.
• Электролобзик или электроножницы.
• Мягкая щетка для сметания металлической стружки.

Запрещено резать профнастил «болгаркой». Оптимальный инструмент для этого — электроножницы

Блок: 5/8 | Кол-во символов: 554
Источник: https://stroyday.ru/stroitelstvo-doma/krysha-i-krovlya/kak-pravilno-kryt-kryshu-profnastilom. html

Особенности монтажа профнастила в качестве кровли

Чтобы монтаж кровельного материала прошел успешно, необходимо учитывать некоторые особенности проведения работ.

Влияние уклона крыши на монтаж

Многое в процессе покрытия кровельным материалом зависит от уклона крыши. Очень важно правильно расположить доски или бруски обрешетки, а также соблюсти необходимую величину нахлеста листов профнастила.

Зависимость конструкции обрешетки и способа укладки листов от уклона крыши

• Если уклон ската составляет 5 ÷ 10 градусов, то обрешетку делают сплошной или же рейки прибиваются на расстоянии не более 5 ÷ 7 мм друг от друга.

Нахлест листов в этом случае должен составлять по горизонтали в две волны, а верхнего на нижний ряд — не менее чем на 300 мм. Причем при таком маленьком уклоне ската, щели между листами профнастила чаще всего заполнить герметиком, так как все равно остается риск затекания воды между ними, особенно в ветреную погоду.

• При уклоне ската крыши в 10 ÷ 15 градусов расстояние между брусьями обрешетки составляет 400 ÷ 450 мм, а рядом расположенные листы укладываются внахлест на одну волну. Верхний ряд должен перекрывать нижний на 200 ÷ 220 мм.
• При уклоне крыши более, чем в 15 градусов бруски обрешетки закрепляются на стропила на расстоянии в 550 ÷ 600 мм. Нахлест укладываемых рядом листов производится в одну волну, а верхний на нижний ряд накладывается на 170 ÷ 200 мм.

Чтобы удобно было делать разметку и крепление обрешетки, вырезается нужного размера, например, в 600 мм, который поможет намного быстрее провести монтаж каркаса под кровельное покрытие.

Порядок закрепления листов

Очень важно соблюдать последовательность укладки листов, если покрытие будет состоять из двух или более горизонтальных рядов профнастила.

• Укладка кровельного материала начинается от карниза. Крайний лист выставляется строго по строительному уровню, так как от его ровности будет зависеть правильность укладки всех остальных элементов кровли. Кроме этого, укладываемые листы выравниваются по нижнему краю свеса — если исключить этот способ выравнивания, то нижний край кровли будет неровным.

Один из вариантов очередности крепления листов профнастила

• По окончании монтажа первого ряда, закрепление второго начинается с той же стороны крыши, с которой монтировался первый. Впрочем, некоторые мастера практикуют и иной подход – с последовательной укладкой нижнего, а затем верхнего листа, или с укладкой «лесенкой» — например, два листа снизу – один сверху, то есть верхний ряд постоянно «отстаёт» на 1 лист.

Оптимальный вариант — если длины листа достаточно на весь скат крыши

• Если есть возможность приобрести листы, равные длине ската, то нужно отдать предпочтение именно этому варианту — это сократит время на монтаж, и крыша будет более надежно защищена от протекания, так как горизонтальных нахлестов листов попросту не будет.

Правила крепления профнастила

Крепление листов профнастила осуществляется с помощью специальных саморезов, оснащенных пресс-шайбой и резиновой прокладкой. Чтобы крыша смотрелась эстетично, саморезы обычно подбираются под цвет основного материала.

Специальные саморезы для крепления листов профнастила

• Если крыша кроется цельными по длине ската полотнами, то первый лист временно закрепляется вверху ниже конька крыши на 50 мм и внизу, на свесе. Лист должен выступать за край свеса на 40 ÷ 50 мм. Верхнее оставленное открытым расстояние, станет вентиляционным зазором и сверху позднее накроется коньковым элементом.
• Второй лист укладывается внахлест с первым на одну или две волны, в зависимости от уклона, выравнивается по свесу первого листа и прикручивается саморезом.

Нахлест листов на одну волну и крепление их между собой по гребню волны

• Последующие полотна укладываются и выравниваются также по свесу и скрепляются между собой на гребне волны. Их скрепление происходит от карниза к коньку с шагом вкручивания саморезов в 500 мм.

Саморезы, установленные по низу и по гребню волны

• Когда будет уложено 3÷5 листов профнастила, и они будут выровнены по краю свеса, осуществляется капитальное их закрепление к обрешетке. К обрешетке полотна крепятся в нижней части волны, сразу после нахлеста листов, а затем, пропуская одну волну, по низу второй.
• Если укладывается два или более горизонтальных рядов, то в полосе их нахлеста между собой они закрепляются саморезами по низу каждой волны.

Если монтируется профнастил с полимерным покрытием, то после вкручивания саморезов рекомендовано удалять образовавшуюся металлическую стружку, во избежание повреждения ею защитного покрытия кровельного материала. Ее сметают с покрытия полностью с помощью мягкой щетки.

Нужно оговорить и то требование, что профнастил ни в коем случае нельзя закреплять на обрешетке гвоздями или заклепками, так как такой крепеж не удержит полотна при возникновении высокой ветровой нагрузки. Ветер может запросто сорвать кровельное покрытие, причем гвозди останутся в брусках обрешетки.

Блок: 6/8 | Кол-во символов: 4888
Источник: https://stroyday.ru/stroitelstvo-doma/krysha-i-krovlya/kak-pravilno-kryt-kryshu-profnastilom. html

Монтаж доборных элементов

Кроме полотен профнастила, в конструкции кровельного покрытия присутствуют и другие элементы, которые помогают защитить строение от проникновения осадков в чердачное помещение. Нужно отметь, что наличие даже одного образовавшегося или незакрытого зазора в кровле способно серьезно испортить перекрытие, а также стены и потолок дома.

К дополнительным элементам кровли относятся конек, ендовы, облицовка проходящих через кровлю труб, карнизные доски и другие.

Крепление конька

После завершения монтажа листов профнастила, в самой высокой точке крыши его края накрываются коньком.

Установка коньковых элементов

Конек закрепляется теми же саморезами, через вершину волн профнастила, с шагом в 200 ÷ 300 мм. Чтобы крепление стало надежным, необходимо при монтаже обрешетки заранее предусмотреть по двум сторонам конька две продольные доски.

Устанавливая конек, его нельзя вплотную прижимать к высшей точке кровли — между ней и внутренней поверхностью конькового элемента должен оставаться вентиляционный зазор.

Если устанавливается полукруглый тип конька, то с его торцевых сторон устанавливаются и закрепляются специальные заглушки.

Заглушки по краям конька

Так как конек собирается из отдельных элементов, их тоже укладывают внахлест. Простые коньки, имеющие форму угла, должны иметь нахлест в 120 ÷ 150 мм, а полукруглые (черепичные) —  в 100 ÷ 120 мм, с совмещением их по ребрам жесткости.

Отделка фронтонной части кровли из профнастила

Чтобы исключить вероятность того, что профнастил будет сорван ветром с торцевой стороны, просвет между листами и обрешёткой закрывают ветровыми углами или планками, которые накладываются одной стороной на профнастил, другой — на первое стропило, выходящее на торец строения. Планка закрепляется также саморезами с шагом 400 ÷ 500 мм.

Облицовка торцевой части кровли. 1 — ветровая планка, 2 — саморезы

Так как планки тоже составляются из отдельных элементов, они укладываются внахлест в 70 ÷ 100 мм.

Крепление карниза

Карниз устанавливается до настила основного материала кровли. Он исполняет и декоративную роль, закрывая боковые соединения стропильной системы, и функциональную, не давая брызгам при стекании воды с крыши в сток попадать на деревянные части. Кроме того, под карниз или поверх него крепятся кронштейны для укладки желоба водостока.

Установка карниза и кронштейнов для водосточного желоба

• Чаще всего сначала к обрешетке закрепляются саморезами кронштейны водостока на расстоянии в 500 ÷ 600 мм друг от друга. Их опускают ниже обрешетки на 100 ÷ 150 мм.
• Затем на кронштейны устанавливается желоб.
• После этого устанавливается карнизная планка и прибивается или прикручивается к нижней доске обрешетки.

Схема взаимного расположения карнизных элементов

• Полотна профнастила укладываются сверху карнизной планки, и должны быть выровнены таким образом, чтобы вода, стекая с них, напрямую попадала в закрепленный желоб водостока

Установка ендовы

Установка ендовы требуется не для каждой крыши, а только там, где она имеет сложную конфигурацию с переломами профиля. Если есть сопряжение двух плоскостей, обращённое углом вниз, то без монтажа этого элемента не обойтись.

Внутренний угол на стыках плоскостей сложной крыши отделывается ендовой

Ендова состоит из двух частей — внутренней и наружной.

• Внутренняя часть ендовы укладывается еще до настила кровли. Она закрепляется на стык двух плоскостей крыши и фиксируется к обрешетке кровельными саморезами с шагом в 350÷500 мм. Отдельные детали длинной ендовы укладываются, начиная от карниза и поднимаясь до конька, внахлест на 150 ÷ 200 мм.

Внутренняя часть ендовы

• После того как листы профнастила будут настелены (со сдвигом на внутреннюю часть ендовы на 80 ÷ 100 мм), между ними и внутренней частью ендова укладывается слой пористого уплотнителя. Этот материал предотвратит протекание во время дождя. Затем профнастил через низ волн с шагом в 400 ÷ 500 мм вместе с нижней частью ендовы прикручиваются к обрешетке саморезами.
• После этого на края полотен профнастила наносится силиконовый герметик, а на него укладывается внешняя часть ендовы.  Так же, как и внутренняя, она является составной, поэтому ее детали укладывают внахлест на 100 мм, начиная монтаж от карниза и помазывая стыки герметиком.

Схема ендовы в сборе

• После этого наружная часть ендовы прикручивается саморезами к профнастилу.

Крепление снегозадержателя

Снегозадержатель — это элемент, который не допустит резкого схода снега с крыши в весенний период, задерживая его и давая время растаять и стечь водой или испариться.

Уголковые снегозадержатели

Снегозадержатели бывают двух видов — это своеобразные планки в виде уголков, прокручивающиеся в шахматном порядке, или горизонтальный трубчатые преграды, устанавливаемые в специальных кронштейнах.

Снегозадержатели в виде труб на кронштейнах

Кронштейны крепятся к поверхности профнастила на расстоянии 900 ÷ 1000 мм. Затем в имеющиеся в них отверстия вставляются специальные трубки с резьбой по краям, на которую, после их монтажа, закручиваются металлические заглушки.

И кронштейны, и планки снегозадержателей крепятся через профнастил к обрешетке. При закреплении планок, они прикручиваются через верх волны, поэтому между планкой и профнастилом образуются зазоры, через которые и будет уходить талая вода.

Узнайте, как установить снегозадержатели на крыше из металлочерепицы, а также изучите расчеты и процесс монтажа, из статьи на нашем портале.

Пристенный профиль, закрывающая стык между стеной и профнастилом

Если крыша из профнастила примыкает к стене, то стык между ними необходимо закрыть, во избежание протекания. Для этого существует специальная фигурная планка – пристенный профиль, которая монтируется на стену с помощью анкерных креплений, а на металлопрофиль — саморезами, вкручиваемыми в гребень волны.

Заделка примыкания кровли к вертикальной стене

Для уплотнения стыка планки со стеной может применяться силиконовый герметик. Целесообразно, кроме того, в стене проделать штробу, чтобы спрятать в нее верхний изогнутый край этого профиля. После установки штробу можно заделать, к примеру, цементным раствором или плиточным клеем для наружных работ.

Уплотнители для профнастила

Уплотнители применяются в кровельных работах для закрытия зазоров на стыках покрытия со стеной, в местах «переломов» шатровых крыш и под коньком.

Уплотнитель под коньковым элементом кровли

Уплотнители обычно имеют с одной из сторон клеящий слой, закрытый пергаментом, который перед монтажом снимается, и материал наклеивается в нужном месте.

Различные типы уплотнителей

Оформление прохода трубы через профнастил

Если через покрытие из профнастила проходит дымоходная труба печи или камина, или вентиляционный канал, то придется поработать над герметизацией зазоров на стыках между кровельным материалом и стенами трубы. Но прежде чем проводить работы по внешней отделке стыков, необходимо установить вокруг дымохода внутренний фартук, который монтируется до укладки на обрешетку профнастила.

Облицовка прохода трубы через кровлю из профнастила

Вокруг трубы из отдельных металлических примыкающих профилей устанавливается фартук. На стенах дымохода с помощью маркера отмечается линия, по которой будет пробита штроба для загиба в нее верхнего края примыкающих профилей. Затем ее нужно тщательно очистить от пыли и промыть водой.

Фартук собирается из нескольких деталей

После этого под нижний край фартука подводится так называемый галстук — полоса металлического листа, имеющего отбортовки, которую монтируют от трубы до карниза. Галстук необходим для отвода скапливающейся за трубой воды во время дождя.

После этого нижнюю часть фартука необходимо закрепить на герметик, на обрешетку и настеленный по бокам трубы галстук, а верхний край установить в штробу, также на герметик. При установке деталей примыкающей планки нужно соблюдать нахлест их друг на друга в 150 мм.

После того как внутренние работы будут закончены, осуществляется монтаж профнастила. Когда кровельный материал будет уложен вокруг дымоходной трубы, монтируется наружные планки фартука, которые закрепляются на трубе и на гребни профнастила на крыше.

Блок: 7/8 | Кол-во символов: 8051
Источник: https://stroyday.ru/stroitelstvo-doma/krysha-i-krovlya/kak-pravilno-kryt-kryshu-profnastilom.html

Способы многорядной укладки профнастила

Если монтаж кровельного материала предполагает укладку его в несколько рядов, то существует два варианта выполнить эту работу. В первом случае сначала укладывается первый лист в нижнем ряду и рядом с ним сразу монтируется лист второго ряда. Далее производится монтаж второго элемента ряда 1 и второго элемента ряда 2. Получается часть кровли из четырех листов. Далее по такому же принципу монтируется второй блок из 4-х листов  и т. д. То есть, кровля «зашивается» как бы отдельными большими листами, состоящими из 4 меньших. Этот способ применим для материала, имеющего дренажную канавку.

Во втором случае блок собирается из 3 листов, где сначала скрепляются между собой два нижних листа, а к ним уже крепится третий лист, который является первым элементом ряда 2. Конструкция выравнивается по карнизному свесу, производится ее крепление. Вариант подходит для листов, не имеющих дренажной канавки.

Монтаж кровельного профнастила

Блок: 6/8 | Кол-во символов: 970
Источник: https://krysha-expert.ru/kak-pravilno-klast-proflist-na-krysh

Правильный монтаж

Для правильной укладки профнастила на кровлю следует соблюсти технологию. Нужно придерживаться нескольких правил:

• Укладывать профнастил следует с торца одного из нижних углов. Иногда приходится крепить несколько листов в нижнем ряду, отступая от карниза на 40 см. все крепления необходимо выполнять на каждой второй волне листа.
• Торцевые доски с боков дома зашиваются ветровыми уголками. Лучше выполнять эту работу после фиксации листов.
• Внахлест профнастил крепится определенным образом. В горизонтальном направлении каждый элемент должен заходить на одну волну при использовании резиновой прокладки. На две волны листы укладывают при отсутствии прокладки. В вертикальном направлении лист, расположенный сверху, должен закрывать нижерасположенный на 20 см.

• Резиновый уплотнитель не укладывают при уклоне от 16 градусов.
• После укладки всех профилированных листов следует начинать фиксировать их следующим образом: вертикальные стыки крепят по дну каждой волны. Все продольные соединения фиксируют по гребню. В последнем случае шаг должен составлять полметра.
• Фиксация листов профнастила выполняется только с использованием специальных саморезов. Они носят название метизов. На каждый квадратный метр покрытия необходимо использовать от 5 до 8 крепежных элементов. Лучше выбирать метизы с цветным полимерным покрытием. Обязательно должна присутствовать специальная резиновая прокладка.

Торцевые и коньковые планки крепят после надежной фиксации профнастила. Их не следует уплотнять. Это обусловлено необходимостью проветривания подкровельного пространства. На завершающем этапе фиксируют планки примыкания. В это же время оборудуют выходы для труб и другие элементы.

В процессе укладки профнастила на крышу нужно в точности следовать технологии, соблюдать правила и рекомендации. Это поможет правильно уложить кровельный материал даже неопытным мастерам. Такие особенности работы следует учесть при выборе профнастила для перекрытия крыши.

Блок: 11/12 | Кол-во символов: 1961
Источник: https://2proraba.com/krysha/kak-ukladyvat-profnastil-na-kryshu.html

Укладка профнастила

Отвечая на вопрос, как ровно уложить профнастил на крышу, скажем, что в первую очередь ровность профилированного листа зависит от аккуратной с ним работы.

Мы советуем перед началом монтажа подготовить на земле ровную площадку, где будут отмеряться и отрезаться листы.

Ветреная погода также не способствует ровности укладки. В особенности, если листы более 3 метров.

Ветер запросто может вырвать их из рук или согнуть. Хорошо будет в таком случае использовать помощь большого количества подсобников.

Продумайте, как будете забираться и слезать с крыши, когда она будет полностью укрыта. Лестницу просто так на металлопрофиль не опереть нельзя, он не выдержит веса.

Теперь же переходим к вопросу, как правильно класть профнастил на крышу. При этом соблюдается следующий порядок действий:

1. Работу лучше начинать от двора к дороге. Так стыки не будут видны с улицы.
2. Перед началом монтажа профнастила необходимо разметить горизонталь, чтобы листы не пошли наперекос вниз или вверх. С первого листа этого может быть и незаметно, а впоследствии окажется, что придется переделывать весь скат. Для разметки горизонтали используют теорему Пифагора, или, как ее еще называют «Египетский угол». Для этого по краю кровли отмеряем 4 метра, вверх – 3 метра и ищем место, где диагональ будет 5 метров. Тогда у нас получится ровный угол в 90 градусов, и соответственно, ровная горизонталь.

Есть и другой, «кустарный» метод контроля за перекосом листов. Для этого снизу, отмеряется расстояние от края профнастила до последней доски обрешетки. Расстояние это должно быть одинаковым и слева, и справа.

3. Если длинна профлиста меньше длинны ската – первым укладывается нижний ряд. Или, для большего удобства, чтобы потом не пришлось подавать листы через этот ряд: первыми укладывают два нижних листа, после – один верхний, снова нижний и снова верхний.
4. Листы ложатся один на один внахлест. Если есть специальная резиновая прокладка – нахлест производится на одну волну. Если такой прокладки нет – на две. Отметим, что в случае уклона ската более 16 градусов, применение резинового уплотнителя необязательно.
5. Верхний лист также укладывается внахлест на нижний. Минимальная величина – 20 сантиметров.
6. Крепление профлиста производится из расчета 8 саморезов на метр квадратный. Можно больше, но никак не меньше. Саморезы вкручиваются в нижнюю волну.

К последней планке обрешетки листы крепятся в каждое углубление. Выше последней планки – через одно углубление. Но внимательно следите за тем, чтобы саморезы располагались симметрично друг к другу, то есть, находились в плоскости одной волны. Снизу это смотрится куда как привлекательней, чем беспорядочное крепление.

Для того чтобы правильно положить профнастил на крышу посмотрите, как это делается в видео.

Блок: 7/7 | Кол-во символов: 2797
Источник: http://GoldKryshi.ru/113-instrukciya-po-ukladke-profnastila-na-kryshu.html

Гидроизоляционные и вентиляционные слои

Перед обшивкой крыши нужно подумать о создании качественной гидроизоляции и системы вентилирования. На этом этапе работ следует заострить внимание.

Гидроизоляция создается на обрешетке. Она необходима, чтобы под крышу не попадала влага, способная испортить утеплитель. Вентиляция позволяет предотвратить образование конденсата. Такие работы выполняются в обязательном порядке при создании крыши из профнастила. Между гидроизоляцией и кровельным покрытием обязательно следует оставить немного пространства. Оно создается набиванием реек на слой гидроизоляции. Воздух должен свободно перемещаться под профнастилом. Это исключит возможность образования конденсата.

Блок: 7/12 | Кол-во символов: 704
Источник: https://2proraba.com/krysha/kak-ukladyvat-profnastil-na-kryshu.html

Как резать профнастил

Чтобы разрезать профлист на куски необходимого размера, необходимо применять инструменты не способные повредить покрытие во время работы. К примеру, обычные абразивные резаки, эксплуатирующиеся при высоких температурах, способы прожечь защитный слой материала, а значит – испортить покрытие. в результате работы с такими инструментами листы остаются беззащитными перед процессами ржавления.

Поэтому использовать для резки профлиста необходимо лишь те приборы, которые подходят для этой работы:

• ножовка по металлу с мелкими зубьями;
• дисковые пилы, имеющие твердосплавные зубья;
• простые ножницы для жести;
• специальные резаки, работающие на электричестве.

Болгарку применять запрещается. При ее использовании сталь начнет перегреваться, что негативно скажется на ее прочности и продолжительности службы. Многие преимущества материала в этом случае будут сведены на нет.

Блок: 10/12 | Кол-во символов: 891
Источник: https://2proraba.com/krysha/kak-ukladyvat-profnastil-na-kryshu.html

Выводы

При укладке профнастила на крышу частного дома или хозяйственной постройки необходимо соблюдать ряд требований. К примеру, должен быть обязательно оборудован вентиляционный зазор. Важно правильно уложить гидроизоляцию для защиты утеплителя от влаги.

Крепится профнастил на специальные саморезы, имеющие резиновые прокладки. Лучше выбирать крепежные элементы, покрытые полимерным составом. Это позволит избежать попадания воды под кровельное покрытие.

В процессе укладки создается нахлест листов на 20 см в вертикальном направлении и на две волны – в горизонтальном. Можно укладывать листы и на одну волну, однако для этого под каждый стык помещают специальную подкладку. Советы опытных мастеров помогут справиться с непростой работой.

Блок: 12/12 | Кол-во символов: 745
Источник: https://2proraba.com/krysha/kak-ukladyvat-profnastil-na-kryshu.html

Кол-во блоков: 20 | Общее кол-во символов: 32706
Количество использованных доноров: 7
Информация по каждому донору:

1. https://krysha-expert.ru/kak-pravilno-klast-proflist-na-krysh: использовано 3 блоков из 8, кол-во символов 3639 (11%)
2. https://stroyday.ru/stroitelstvo-doma/krysha-i-krovlya/kak-pravilno-kryt-kryshu-profnastilom.html: использовано 4 блоков из 8, кол-во символов 15316 (47%)
3. https://2proraba.com/krysha/kak-ukladyvat-profnastil-na-kryshu.html: использовано 5 блоков из 12, кол-во символов 4755 (15%)
4. https://kryshadoma.com/profnastil-proflist/kak-stelit-profnastil-na-kryshu-pravilno-osobennosti-ukladki-proflista-na-krovlyu.html: использовано 1 блоков из 7, кол-во символов 1808 (6%)
5. http://oprofnastile.ru/krovlja-iz-profnastila/kak-stelit-profnastil-na-kryshu.html: использовано 1 блоков из 6, кол-во символов 745 (2%)
6. https://okrovlenadom.ru/metallicheskaya/profnastil/kak-postelit-profnastil-na-kryshu.html: использовано 1 блоков из 4, кол-во символов 1371 (4%)
7. http://GoldKryshi.ru/113-instrukciya-po-ukladke-profnastila-na-kryshu.html: использовано 4 блоков из 7, кол-во символов 5072 (16%)

Источник: m-strana.ru

Как правильно класть профнастил на односкатную крышу?

На сегодняшний день профнастил является универсальным и востребованным материалом. Кровельные листы удобны в обслуживании, могут эксплуатироваться долгие годы. Рифленые листы намного проще монтировать на односкатную крышу, чем на двухскатку или крушу со сложной конструкцией. Поэтому ниже расскажем о том, как правильно класть профнастил на односкатную крышу – обозначим план работы, основные шаги и выберем необходимый для работы инструмент.

Особенности крыш

В современном строительстве односкатная крыша ассоциируется не только с бытовками, гаражами, банями, это также одно из модных течений ландшафтного дизайна. Односкатная крыша из профнастила удобна в монтаже, экономна по затратам. Работа по укладке кровли является довольно легкой: даже новичок сможет сделать несложные расчеты, смонтировать обрешетку с самой кровлей, к тому же устройство из одного ската будет радовать своего хозяина долгие годы.

Крыша с одним скатом считается безопасной по ветровой нагрузке и самой простой в изготовлении своими руками.

Профнастил для односкатной крыши хорош тем, что можно подобрать любой вариант по цвету, форме, размеру; он имеет приемлемую цену, удобен при транспортировке. Для односкатных сооружений лучше выбирать листы типа «Н» и «НС» с маркировкой NS35 или NS44. Длину каждый хозяин выбирает, исходя из параметров крыши, удобства при работе.

Подготовка

Работу следует начинать с изучения кровли со стороны эксплуатационных возможностей. Следующий этап – произведение расчетов, с помощью которых определяются с конструкцией, количеством расходных элементов, необходимых материалов.

Первостепенная задача – составление плана строительных работ. Новичку лучше все пункты пошагово записать на бумаге. Один из важных этапов – прорисовка чертежа всей конструкции с указанием размеров, материалов. Скат должен быть подробно проработан на рисунке в нескольких вариантах.

На начальном этапе рассчитывается нагрузка крыши на всю конструкцию в целом. Для расчета применяем две формулы.

• Первая формула: С = A x tg (B). Под С следует понимать высоту стен, В – угол наклона кровельной конструкции, А – размеры верхнего перекрытия.
• Следующая формула для проекта: Е = С/sin (В). Здесь под Е принимают длину стропил, В – угол ската, а С – высота стены.

Средний шаг между стропилами лучше выбрать в интервале от 60-80 сантиметров. При расчетах следует помнить о свесах кровли, которые служат защитой от осадков.

После этого нужно рассчитать общую площадь кровельной конструкции. Зная ее, вычисляем количество всего материала на обустройство. Для этого умножаем длину на ширину кровельной поверхности.

После определения длины ската, стропильного шага также легко выяснить количество древесины, необходимой для работы. Попутно стоит рассчитать количество гидроизоляции, утеплителя. Примерно это будет составлять длину кровли, плюс добавляем 5 процентов про запас. Профлисты приобретаются с тем же расчетом. На один лист кровли берем до 50 саморезов.

Определение угла наклона

В нормах по строительству прописан минимальный угол наклона. Однако это не единственное требование к выбору угла, которое придется соблюдать. Необходимо также ориентироваться на наклон кровельного материала.

Наименьшим углом наклона следует считать такой угол, при котором между гофрами не происходит перелива воды, а на крыше не возникает луж. Необходимо также учитывать тяжесть снега на кровлю, его способность набиваться в кровлю.

Иными словами, для определения оптимального угла наклона учитываются климатические условия, тип стропильной системы, длина крыши, тип кровли. Также берется во внимание высота стен строения. Средний расчет уклона – от 8 до 20 градусов. Если делать совсем небольшой уклон, то необходимо укладывать гидроизоляцию в несколько слоев, а стыки основательно утеплять.

Расчет нагрузки

Важно при расчете угла наклона правильно определить нагрузку на кровлю. Здесь основным моментом считаются климатические условия. Как и вся кровля, профнастил имеет свою парусность. Если местность относится к ветреным районам, то крутой угол делать не стоит.

Опасность представляет снежный покров на профлисте. Часто под тяжестью снега происходит деформация кровельного материала. С другой стороны, если скат не крутой, тогда придется позаботиться о стыках и утеплении.

Еще на нагрузку кровли влияет солнце, игра температур, частые туманы, воздействие химических веществ. К тому же стоит учитывать тот факт, что нагрузка на постройки будет разной, к примеру, в средней полосе и у морского побережья.

Проектировка вентиляции

При минимальном уклоне односкатные крыши обычно проектируют без чердачного помещения. Тогда крыша будет вентилироваться за счет наружного воздуха, поступающего сквозь слои утеплителя или через отверстия в панелях. Это является оптимальным вариантом, ведь на кровле будет отсутствовать конденсат.

Одинаково страшны для крыши холод и жара. От воздействия прямых солнечных лучей покрытие тоже стоит защитить. Летом идет мощный нагрев покрытия. Но грамотно уложенная изоляция отражает солнечные лучи, препятствует перегреву.

Технология монтажа

Все расчетные периоды позади, остается один из сложных моментов – строительство всей конструкции своими руками. Монтаж кровли можно сделать на любой пристройке к дому, причем справится с этим даже новичок. Необходимо указать все нюансы работы на схеме и определить порядок действий. Опишем этот процесс поэтапно.

1. Рабочий процесс начинаем с установки мауэрлата. Можно использовать брус 10*15 сантиметров, сбивается основа по заданным размерам. Если строение не из бруса, то достаточно будет верхнего венца. Часто для распределения нагрузки используют армированный пояс из узлов кровли. Мауэрлат необходим для того, чтобы углы крыши были одинаковыми со всех сторон.
2. Несколько шагов по укладке стропил: доски на мауэрлате необходимо стелить со свесами по бокам на 40-45 сантиметров. Ширина сделанных запилов должна совпадать с шириной мауэрлата. Следует сделать верхние и нижние запилы на всех стропилах. Базу крыши сарая или иной постройки составляет обрешетка. Ее можно набить сплошной площадью или с шагом в 30 сантиметров. Если уклон средний, то допускается шаг обрешетки до 55 сантиметров. Набиваем обрешетку в направлении снизу вверх, закрепляя доску гвоздем или скобой к стропилу. Затем необходимо установить свесы или кобылки с подкладкой из рубероида. Это своеобразная защита от сырости, которая впоследствии перекроется сайдингом.
3. Во избежание последующих проблем сразу рекомендуется правильно класть гидроизоляцию. Стелить подкровельную пленку лучше полотнами снизу вверх, оставляя внахлест без утяжки. На обрешетке изоляционный слой зажимается рейкой при помощи гвоздей. Если вентиляция у крыши не предусмотрена, то лучше приобрести и покрыть гидропароизоляционной пленкой либо паронепроницаемой мембраной. Это еще необходимо потому что весенний снег будет таять, давить своей массой на листы, и если есть небольшая трещинка, он сможет просочиться внутрь. Но пленка с защитным слоем удержит влагу.

Важно на односкатной крыше с малым уклоном положить профлист так, чтобы длина листов была больше ската. Для монтажа следует запастись такими инструментами:

• электроножницы;
• шуруповёрт;
• шурупы для кровли с резиновыми вставками и шестигранными головками;
• лестница;
• скобы, степлер.

Для монтажа профлистов необходимо в среднем подготовить 9 шурупов. Первый крепеж идет по вершине или прогибу. Нельзя слишком сильно утягивать крепления, но и ослаблять их не стоит. На первую рейку крепим по одному шурупу на прогиб. На вторую – по 2 крепежа, чередуя через 2 прогиба. На третью – по 3 через 2, а на четвертую – 4 шурупа по всей площади листа. Укладка идет по вертикали встык на размер волны. Но у стен стык должен быть не менее 15 сантиметров, вставляя крепеж во впадину.

Рекомендации

Во время рабочего процесса стоит воспользоваться некоторыми советами профессионалов.

• Толщина листа создает надежность конструкции, но и увеличивается нагрузка на строение. Поэтому такие нюансы нужно заранее предусмотреть с помощью тяжелой кровли и мощных стропил.
• Выбирайте при строительстве золотую середину между качеством и ценой. Дорогое подсобное строение может не оправдать затрат на него.
• Необходимо большое внимание уделить парогидроизоляции. Это касается строений в любом регионе, ведь где-то влажный климат, морской воздух, заснеженные зимы, а есть регионы-рекордсмены по выпадению дождей.
• Позаботьтесь о системе вентиляции, иначе не только крыша, но и все строение скоро выйдут из строя.

Укладка профнастила на односкатную крышу – не такой уж сложный процесс. Важно провести правильные расчеты, грамотно подобрать материал. Тогда все получится даже у новичка.

Как правильно класть профнастил на односкатную крышу, смотрите в видео ниже.

Армирующий и укрепляющий картон

Картон — очень универсальный материал. Будь то недорогая упаковка, художественные проекты, хранение, компост или сотни других применений, вы можете поспорить, что для вас будет доступно множество картонных изделий.

Хотя картон надежен для большинства целей, вы можете беспокоиться о том, что материал сломается, когда меньше всего этого ожидаете. В конце концов, картон — это биоразлагаемый продукт на бумажной основе, поэтому, если вы хотите, чтобы картон был усилен и усилен для меньшего повреждения, вот несколько советов, которые вы можете попытаться укрепить.Однако не все советы могут работать в зависимости от целей вашего картона, поэтому обязательно проверяйте каждый совет и выбирайте, какой из них лучше всего подходит для ваших нужд.

Картон закупочного качества

Самое простое, что вы можете сделать, чтобы получить более прочный картон, — это купить высококачественный картон * в хозяйственном или ремесленном магазине. Более дешевый картон часто бывает очень мягким, легко мнется и рвется без особых усилий. Картон более высокого качества будет иметь свою цену, но вы можете поспорить, что его качество более прочное и надежное.

Изделия из гофрированного картона, например, намного прочнее плоского картона. Рифленые листы в середине картона не только делают его толще и смягчают удары и амортизацию, но также обеспечивают дополнительные свойства, в том числе:

• Влагостойкость
• Внешнее сопротивление раздавливанию
• Внутренняя прочность на разрыв
• Сопротивление изгибу
• Удары и амортизация (демпфирование)
• Сопротивление разрыву

Покрытие из смолы, эпоксидной смолы или клея для дерева и бумаги

Ваш картон станет более водостойким и менее подверженным разрывам при нанесении одного или двух слоев смолы, эпоксидной смолы или столярного клея *.Вещество, которое вы наносите, предотвращает попадание жидкости на мякоть, которая может размягчиться и повредить ее структурную прочность, а также затруднить случайный разрыв или разрыв картона.

Смолу *, эпоксидную смолу и клей можно найти в хозяйственных или ремесленных магазинах. Вам также понадобится плоская кисть, ее размер зависит от размера вашего картона. Просто нанесите слой любого из этих веществ на сухой картон. Подождите, пока он высохнет, прежде чем наносить второй слой. Перед использованием дайте ему полностью высохнуть, пока картон не затвердеет.

Многослойный картон Метод

Следующий метод будет означать, что ваш картон будет толще. Это может быть проблемой в некоторых проектах, где вам нужно, чтобы ваша доска была определенной толщины. Но если это не проблема, это укрепит ваш картон даже больше, чем предыдущий метод.

Для этого вам понадобится эпоксидная смола или очень прочный столярный клей *. Нанесите тонкий слой клея на картон и поместите на него второй слой картона. Сожмите кусочки и дайте клею полностью высохнуть.Вы комбинируете этот метод с предыдущим, чтобы усилить его еще больше, хотя время ожидания для каждого используемого слоя клея может занять много времени.

Комбинация картона и пенопласта

Это необходимо для добавления материала, такого как пена, который может укрепить картон и увеличить амортизацию. Просто нанесите эпоксидную смолу или клей на сухой кусок картона, но вместо того, чтобы добавлять второй слой картона, добавьте кусок пенопласта, чтобы он соответствовал размеру и форме картона. Сожмите вместе несколько минут или пока он полностью не высохнет.Наконец, приклейте второй кусок картона поверх другой стороны поролона и дайте клею высохнуть в течение нескольких часов.

Лента на стыках и кромках

Стыки и края — две наиболее уязвимые части картонных коробок, которые могут уступить место, особенно если они мягкие и сделаны из некачественного картона. Если у вас нет времени ждать высыхания эпоксидной смолы или клея или вы не можете найти их в магазине, подойдет прочная лента.

Используйте прочную ленту, предназначенную для долговечности, например упаковочную или изоленту.Я бы не советовал использовать скотч или малярный скотч, так как скотч не очень прочный, а малярный скотч сделан из материала, похожего на бумагу, который легко рвется. Заклейте внешние стыки и края скотчем для дополнительной прочности и поддержки, так как они сделают конструкцию коробки прочной.

Непрактично заклеивать всю внешнюю часть картонной коробки липкой лентой, так как вы могли просто покрыть ее чем-нибудь другим. Это также непрактично, когда вам, наконец, нужно открыть коробку. Тем не менее, что вы можете сделать в качестве дополнительной меры, так это несколько раз обмотать внешние стыки и края со всех сторон коробки, чтобы она не сломалась.

Дополнительная опора планки

Лучше всего подходит для картонных коробок, которые не должны лопнуть снизу при больших нагрузках. Для этого вам понадобятся планки, которые представляют собой тонкие деревянные полоски, обычно толщиной в несколько миллиметров и шириной в несколько дюймов. Для этого метода вам понадобится слоистый картон не менее чем до толщины слоев. Вам также понадобится скобяной пистолет и совместимые с деревом скобы.

Чтобы обеспечить максимальную поддержку, вам необходимо разместить планки в двух местах: внизу в крестообразной форме и по углам (планки должны быть такой же длины, что и высота коробки.Закрепите планки на нужном месте с помощью степлера. Нижнюю опору можно закрепить изнутри скобами. Для угловых планок нужно будет сделать это снаружи. Поскольку скрепление угловых планок требует некоторого давления, чтобы соединить планки и картон, вам может понадобиться вторая пара рук, чтобы помочь вам.

Картон — полезный материал, который находит множество применений, но в зависимости от того, для чего вы его используете, он может сломаться. Если вы беспокоитесь о том, что картон сломается, эти советы по укреплению могут укрепить картон и снизить вероятность его разрывов или повреждений при использовании.

Как делают картонную коробку

Технологи упаковки любят рассказывать о своих продуктах, но они еще более счастливы обсуждать основы, из которых делают коробки, ленты, полиэтилен и стрейч-пленку.

Как делают картонную коробку в Kite Packaging.

Картонные коробки, безусловно, являются одним из основных продуктов упаковочной промышленности. Но легко забыть, что картонные коробки, которые вы используете регулярно, когда-то были не таким уж скромным деревом.

Итак, каков процесс превращения деревьев в гофрированный картон? Что ж, ожидание окончено! Kite Packaging попросила своих технологов рассказать нам, каков процесс очистки сырья и его обработки для изготовления картонных коробок, которые вы покупаете каждый день для своего бизнеса.

Почему бы и нет? Вы можете добавить эти факты к общей части вашего мозга, зарезервированной для викторин в пабах и хвастовства.

Во-первых, основы

Картонная коробка состоит из флейты (сделанной из переработанной бумаги), зажатой между двумя вкладышами.В настоящее время очень распространено, что эти лайнеры также состоят из значительной части переработанного содержимого, полученного из старого картона или других источников подержанной бумаги.

Однако для изготовления коробок высшего качества по-прежнему используется крафт-бумага. На самом деле, на самом деле не имеет значения, переработана бумага или нет, в конечном итоге всегда начиналась как чистая бумага, которую изготавливали из измельченных деревьев.

Деревья

При производстве ящиков мы говорим о двух разных типах лайнеров: это материал, который лежит сверху и снизу канавки и образует гофрированный картон.Обычно картонные коробки имеют внутренний вкладыш из тестовой бумаги и внешний слой из крафт-бумаги. Это связано с тем, что крафт-бумага лучше по качеству, чем тестовая, и имеет более гладкую поверхность, поэтому на ней легко печатать. Крафт также имеет то преимущество, что он более устойчив к проникновению воды, что является дополнительным преимуществом его использования для внешней поверхности.

Предстоящие события в Великобритании от Производитель :

• Саммит по промышленным данным: понимание масштаба — 18 апреля, Лондон
Саммит по производственному финансированию
• : еще раз о риске / вознаграждении — 16 мая, Оксфорд,
• Саммит производственных инноваций: сорвать или сорвать — 20 июня, Ливерпуль
• Саммит «Женщины и разнообразие в производстве»: Устранение нехватки квалифицированных кадров в отрасли — 21 июня, Ливерпуль.
• Саммит по производственной робототехнике: производительность, эффективность, рост — 11 июля, Бирмингем
• Саммит лидеров производства: ваш инструментарий цифрового производства — 14-15 ноября, Ливерпуль
• Smart Factory Expo: крупнейшая в Великобритании выставка цифрового производства — 14-15 ноября, Ливерпуль
• The Manufacturer Top 100 2018: презентация отчета — 14 ноября, Ливерпуль
• The Manufacturer MX Awards 2018: гала-ужин и церемония награждения — 15 ноября, Ливерпуль


Для получения такой гладкой поверхности крафт-бумагу необходимо изготавливать из хвойных пород дерева, которые обычно имеют длинные волокна, таких как сосна, ель и ель.Большая часть европейской бумаги производится с использованием деревьев из устойчивых лесов, принадлежащих SCA (Svenska Cellulosa Aktiebolaget — англ .: Swedish Cellulose Company), которая сажает два дерева на каждое вырубленное. Длинные волокна также лучше растягиваются, поэтому крафт-бумага часто описывается как обладающая высокой прочностью на разрыв и разрыв.

Внешний вид крафт-бумаги может различаться в зависимости от типа дерева, из которого она была получена, например, крафт-бумага из скандинавской ели, сосны и серебристой березы имеет темно-коричневый цвет, однако русские варианты того же типа дерева выглядят более разнообразно коричневым с темным. патчи.В Бразилии используются эвкалипт и ель, а производимая ими крафт-бумага светло-коричневого цвета, тогда как китайские деревья имеют желтоватый оттенок из-за высокого содержания соломы в крафт-бумаге.

Бумажные лайнеры для испытаний обычно изготавливаются из твердых пород дерева с короткими волокнами или переработанной бумаги, поэтому она дешевле и имеет более абразивные свойства. К лиственным породам относятся дуб, платан, береза ​​и каштан, и опять же, они преимущественно поступают из экологически чистых лесов SCA.

Крафт-бумага и тестовая бумага также используются для создания рифленой бумаги между вкладышами, которая в конечном итоге создает прочный картон.

Краткое руководство по картонным коробкам от Kite Packaging.

Варка целлюлозы

Для создания бумаги требуется длительный процесс, чтобы измельченная древесная щепа была чистой и пригодной для использования. Для начала деревья рубятся и валятся, чтобы получить тонны бревен, которые проходят через машину для окорки и измельчения.

Эти щепы затем подвергаются одному из двух процессов — механической варке целлюлозы или химической варке.Механическое измельчение включает измельчение для измельчения древесины до отдельных волокон целлюлозы путем прижатия окоренных бревен к вращающемуся камню для образования целлюлозы.

Камень опрыскивается водой для удаления волокон из целлюлозного камня, однако приводит к небольшому удалению лигнина (неволокнистого компонента древесины), который связывает волокна вместе и снижает качество бумаги, однако механическое изготовление целлюлозы требует низких затрат и обеспечивает более высокую производительность .

Химическая варка целлюлозы включает «варку» древесной щепы для превращения сырья в отдельные волокна целлюлозы.Существует два типа химической варки, сульфитная и сульфатная, и оба приводят к лучшему разделению и уменьшению лигнина для производства бумаги более высокого качества.

Наиболее популярным из двух процессов является сульфатный, который включает использование щелочных растворов для разложения древесины и добавление сульфата натрия для увеличения прочности целлюлозы — это процесс, от которого происходит Kraft, поскольку это шведское слово означает «прочность».

В обоих этих процессах крафт-бумага либо используется тут же, и, как упоминалось ранее, имеет темно-коричневый цвет, либо отбеливается во время процесса варки для получения белой крафт-бумаги.

Однако в настоящее время большая часть бумажной продукции, производимой, в частности, для коробок, производится из переработанных отходов. Они бывают разных форм, в том числе:

Чип — лайнеры для стружки изготавливаются из переработанного волокна и обычно не имеют размер и более низкое качество, они ограничиваются центральными вкладышами в двустенной плите и внутренними лайнерами.
Полухимическая канавка — изготовлена ​​из твердой древесины с включением до 35% отходов и другого бумажного волокна
Среда для канавок на основе отходов — 100% материалов на основе отходов, химически усиленных крахмалом

Флютинг

Гофрированный картон — это волнистый кусок картона, зажатый между вкладышами и придающий коробке прочность и защиту от ударов и повреждений.Чтобы создать рифленый эффект, рулоны бумаги загружают в машину для гофрированных валков. Этот процесс применяется с 18 века и первоначально использовался для добавления оборок на рубашки и шляпы!

Совсем недавно была представлена ​​флейта R; это альтернатива доске с канавками B, с такими же характеристиками, но уменьшенной толщиной для снижения затрат на цепочку поставок и экономии места для пользователей. R-канавка также называется M или S-канавкой и обеспечивает такие преимущества, как улучшение качества печати на 30%, на 30% больше ящиков на поддоне и примерно на 30% меньше выбросов CO2 за счет экономии места на грузовике.

Конечно, эти канавки описывают только одностенные коробки — когда вы видите коробку с надписью «BC Flute» или «AB Flute», это когда указана картонная коробка с двойными стенками, первая буква — это канавка верхнего слоя картона. а вторая буква — нижний слой.

Производство

Теперь, когда мы определили ключевые элементы, необходимые для создания гофрокартона, все, что нужно сделать, — это склеить их все вместе! После того, как бумага прошла через устройство для гофрирования, в котором горячий пар распыляется на бумагу, чтобы позволить ей прижаться, другой валик приклеивает одну сторону канавки.

Затем машина приклеивает две подкладки к доске; затем картон разрезают с каждой стороны дисковой пилой, чтобы у доски были прямые стороны. Затем машина для гофрирования разрезает картон до девяти раз, в зависимости от размера коробки; это определяется руководством FEFCO.

Руководство FEFCO (Европейская федерация производителей гофрированного картона) — это библия гофрокартона, в котором описывается каждый стиль, который вы можете себе представить — с несколькими категориями, включая 01 категорию для коммерческих рулонов и листов, 02 для ящиков с прорезями, использующих один кусок склеенного материала. доска, 03 для коробок типа телескопа, состоящих из более чем одной части (обычно это конструкция дна и крышки), 04 для коробок типа папок, подобных книжным почтовым ящикам, и 05, 06, 07, 08 и 09, которые состоят из более сложных стилей.

Руководство FEFCO — это практически любой стиль коробки, который вы только можете пожелать; все, что нужно сделать для вас, — это размеры и, если необходимо добавить дополнительные клапаны — конечно, в Kite наши технологи по упаковке полностью знакомы с руководством и могут выбрать несколько стилей, которые, по их мнению, будут эффективно работать для вас.

После того, как доски были разрезаны, гофроагрегат разделяет доски на слои и укладывает их в стопку для упаковки количества, готового к подаче в триммер.Работа триммера состоит в том, чтобы точно вырезать наиболее «неудобные» аспекты дизайна доски, такие как ручки и откидные створки; у него есть острые и резиновые лезвия, чтобы не разрезать линии, которые нужно надрезать. Более старый процесс, который до сих пор используется для небольших тиражей, заключается в использовании высекального пресса, когда рисунок наносится на большой «штамп» и вырезается из доски.

Гибочная машина затем сгибает коробки по линиям с надрезом, и на места, которые будут соединяться, чтобы сформировать коробку, наносится клей или стежки.Клей является наиболее распространенным клеем, используемым для ящиков, и он гораздо более гигиеничен, что важно для таких отраслей, как пищевая, также можно использовать сшивание, как и скобки для консервных банок, но это более дорогостоящие варианты и в основном используются только для тяжелых ящиков, которым требуется более жесткий клей. После того, как склеивание было нанесено, другая машина складывает секции, чтобы скрепить их вместе, и плоские коробки складываются в стопки для отправки клиентам и дистрибьюторам, таким как мы!

Наконец, обрезки бумаги перерабатываются и используются для производства большего количества коробок и другой бумажной продукции. Многие гофроагрегаты теперь производят коробки наиболее экологически чистым способом, чтобы гарантировать, что их производственные процессы являются углеродно-нейтральными.

Простой продукт, сложный процесс. Ознакомьтесь с приведенной ниже инфографикой, в которой подробно описан жизненный цикл производства коробки.

Жизнь картонной коробки от Kite Packaging.

Как использовать гофрированный картон в качестве мульчи | Home Guides

Автор SF Gate Обновлено 6 октября 2020 г.

Мульча, возможно, рабочая лошадка в саду, подавляет сорняки, удерживает влагу, охлаждает почву, а некоторые даже восстанавливают питательные вещества в почву по мере их разложения, сообщает журнал Birds & Blooms.Добавление мульчи вокруг всех ваших цветников и декоративных деревьев может быть дорогостоящим, особенно когда органическая мульча требует частой замены.

К счастью, вы можете использовать гофрированный картон в качестве мульчи, что позволит сэкономить деньги и одновременно переработать излишки картона. Если вам не нравится внешний вид картонной мульчи, вы можете покрыть ее любой мульчей по вашему выбору. Избегайте использования картона с восковым покрытием, который ограничивает проникновение воды в почву.

Подготовьте почву

Косите траву перед нанесением мульчи из гофрированного картона.Не перекапывайте траву, потому что слой мульчи задушит и разложит траву, превращая ее в ценный азот для почвы. Этот шаг неприменим, если мульча применяется на грядке, на которой нет травы.

Полив участка

Глубоко полейте траву или почву, пропитывая почву под поверхностью травы.

Подготовьте картон

Если вам нужно задушить сорняки картоном или вы используете картон для уничтожения травы, вам нужно сначала разрезать картонную коробку вдоль шва.Затем разверните картон в один большой кусок гофрированного картона.

Установите картон

Вам нужно положить картон под мульчу. Для этого положите картон на землю прямо над травой или обнаженной почвой. Если для покрытия этой области требуется более одного куска картона, перекрывайте швы как минимум на 4 дюйма, чтобы сорняки не прорастали через швы. Вы также должны добавить дополнительный кусок картона, чтобы закрыть швы отворотов картонной коробки.

Замочите картон

Университет штата Орегон рекомендует опрыскивать картон из садового шланга, чтобы тщательно пропитать картон при укладке каждого куска.Это помогает утяжелить картон, чтобы он оставался на месте.

Закрепите картон

Поместите камни в углы частей коробки, чтобы удерживать картон. В качестве альтернативы вы можете использовать небольшие садовые колья, чтобы закрепить картон на месте.

Покройте картон

Покройте картонную мульчу от 1 до 3 дюймов готового компоста и добавок, таких как кровяная мука и костная мука, которые помогают добавить в почву питательные вещества. Этот шаг не является обязательным; при желании можно использовать гофрированный картон в качестве мульчи без каких-либо других материалов.

Добавьте завершающие штрихи

Покройте слои картона и компоста органической мульчей по вашему выбору, например измельченной корой или древесной стружкой, используя ровно столько, чтобы скрыть картон, или мульчу толщиной до 3 дюймов. Используйте 3 дюйма мульчи, если пытаетесь задушить траву и сорняки, но используйте ровно столько, чтобы покрыть картон, если вы используете картонную мульчу в качестве средства для подавления сорняков.

Вещи, которые вам понадобятся

• Газонокосилка

• Ящик для резки

• Скалы

• Садовые колья

• Компост, по желанию

• Кровяная мука, по желанию

, опционально

• Органическая мульча, опционально

Наконечник

Картонные коробки с восковым покрытием часто используются для защиты от влаги при транспортировке продуктов.Если вы поцарапаете внешнюю поверхность коробки, покрытой воском, слой воска удалится, что позволит легко определить, можно ли использовать коробку в качестве мульчи.

Могут ли картонные коробки помочь утеплить ваш дом? —

22 фев. Могут ли картонные коробки утеплить ваш дом?

Отправлено в 10:36 в без категории от thermorend

Домовладельцы всегда ищут способы сэкономить на счетах за электроэнергию.Изоляция является важной частью этого, поскольку она помогает удерживать тепло, предотвращает его утечку и, в свою очередь, снижает сумму, которую домовладельцы тратят на счета, чтобы сохранить свои дома в тепле. Короче говоря, домовладельцу, стремящемуся сэкономить деньги, невозможно игнорировать преимущества, которые может принести максимизация эффективности теплоизоляции в вашем доме.

Имея это в виду, все больше и больше домовладельцев, стремящихся снизить затраты, все чаще обсуждают использование картонных коробок для изоляции собственности и снижения затрат на электроэнергию в процессе.В этом блоге мы рассмотрим это необычное явление, чтобы увидеть, насколько на самом деле эффективна такая изоляция вашего дома.

Свойства материала

Когда мы смотрим на картон как на материал, есть характеристики, которые позволяют предположить, что он действительно имеет ценность с точки зрения изоляции. Большинство картона, а точнее гофрированного картона, имеют воздушные карманы — черта, которая наблюдается во многих материалах, используемых торговцами для изоляции. Если учесть это, становится понятно, что многие домовладельцы могут сделать вывод, что это эффективный изоляционный материал.

а работает?

Проще говоря, да. Картон имеет воздушные карманы между двумя слоями, что замедляет передачу тепла от одной стороны к другой, а любой теплый воздух, попадающий в воздушный карман, может оставаться между этими слоями в течение длительного периода времени и поддерживать свою температуру. Итак, технически работает, но можно с уверенностью сказать, что размещение картонных коробок на чердаке, очевидно, не изолирует собственность так же эффективно, как материалы, разработанные специально для этой цели.

Можно ли значительно сэкономить?

Хотя простой картон в определенной степени обеспечивает изоляцию, маловероятно, что это приведет к изменениям, достаточно существенным, чтобы существенно снизить счета за электроэнергию. Чтобы материал был эффективным изолятором, он должен быть равномерно распределен по всей поверхности и поддерживать постоянную плотность по всей поверхности. Поэтому важно, чтобы это было доведено до сведения домовладельцев, которые в противном случае могут подумать, что экономят деньги на счетах за электроэнергию с помощью картонной изоляции, сделанной своими руками, но на самом деле это не так.

Если домовладельцы хотят значительно сэкономить на своих расходах на электроэнергию, установка изоляционного материала специального назначения вместо этого может обеспечить экономию до 140 фунтов стерлингов в год при правильной установке.

Это продлится?

Важно отметить, что, поскольку картон не предназначен специально для долговременной изоляции, есть и другие вещи, которые могут пойти не так, помимо того, что он не работает хорошо.Малейшее воздействие влаги, например, из-за влажности, может привести к образованию плесени или полному разрушению картонного материала. Плесень может вызывать нежелательные запахи в доме, а также может быть вредна для здоровья людей, живущих в доме.

Если вы поставщик теплоизоляции, чрезвычайно важно, чтобы вы и ваши коллеги могли с уверенностью ответить на аналогичные претензии домовладельцев, которые могут полагать, что сила картона больше, когда речь идет о максимальной теплоизоляции дома, чем есть на самом деле.В Thermorend мы предлагаем обучение и рекомендации по применению революционной технологии изоляции, а также связанной с ней теории.

Чтобы узнать больше об обучении, которое мы можем предложить вам и вашей команде, чтобы обеспечить максимально качественное нанесение изоляции, свяжитесь по телефону 01656 662 096 или напишите нам по адресу [email protected].

История картонной коробки

Где бы мы были без картонных коробок, а? Вот где в беспорядке.Яблоки и игрушки повсюду. Книги по всему полу. Когда дело доходит до переезда домой, хранения одежды или развлечения детей, вы не ошибетесь, выбрав старомодную картонную коробку. Но откуда они взялись изначально? Согласно учебникам истории, первая картонная (точнее, картонная) коробка была изобретена в 1817 году в Англии фирмой M.Treverton & Son. В том же году упаковка из картонных коробок была произведена в Германии.

Коробка первая складывающаяся

Телефон, телевизор и асфальт изобрели шотландцы, поэтому неудивительно, что они приложили руку и к созданию картонных коробок.Уроженец Шотландии Роберт Гейр изобрел предварительно нарезанную картонную коробку в 1890 году — плоские детали, которые производились оптом и складывались по форме. Изобретение Гэра стало результатом счастливой случайности: он был бруклинским принтером и изготовителем бумажных пакетов в 1870-х годах, и однажды, когда он печатал заказ на пакеты с семенами, металлическая линейка, обычно используемая для складывания пакетов, сместилась в нужное положение. и прорежьте их. Эврика! Гейр обнаружил, что, одновременно разрезая и сгибая, он может изготавливать сборные картонные коробки.Применение этой идеи к гофрированному картону было несложным делом, когда этот материал стал доступен в конце 1800-х годов.

Картонные коробки для завтрака

Изобретение легких хлопьевидных хлопьев для завтрака расширило использование картонных коробок. Компания Kellogg была одной из первых, кто использовал картонные коробки в качестве картонных коробок для хлопьев, и, конечно же, они используются и по сей день.

Инновации через гофру

Гофрированная или гофрированная бумага была запатентована в Англии в 1856 году и первоначально использовалась в качестве подкладки при производстве высоких шляп, но гофрированный картон не был запатентован и использовался в качестве материала для транспортировки до 1871 года.Патент был выдан Альберту Джонсу из Нью-Йорка на односторонний гофрированный картон. Джонс использовал гофрированный картон для упаковки бутылок и стеклянных дымоходов перед транспортировкой. Первая машина для производства гофрированного картона в больших количествах была построена Дж. Смитом в 1874 году, и в том же году Оливер Лонг усовершенствовал конструкцию Джонса, изобретя гофрированный картон с облицовочными листами с обеих сторон. Это был предшественник гофрированного картона, который мы знаем сегодня. Первая коробка из гофрированного картона, изготовленная в США, была произведена в 1895 году.К началу 1900-х годов деревянные ящики и коробки были заменены транспортными коробками из гофрированного картона. Картонные коробки были намного легче и проще в обращении — неудивительно, что изобретение прижилось!

Коробки, выходящие из ушей

Если вы переезжаете домой, складываете вещи на хранение или строите форт для детей, у нас есть все, что вам может понадобиться. У нас есть прочные упаковочные коробки из гофрированного картона малых, средних и больших размеров. У нас есть большие коробки для плазменных телевизоров.У нас есть пакеты для зеркал / фоторамок. Мы производим ценные упаковки, содержащие 10 ящиков среднего размера. У нас есть шкаф для одежды — идеальный подвесной чехол для одежды. Мы даже делаем коробки из-под обуви. Картонные коробки прошли долгий путь за 200 лет. Если вы хотите увидеть, насколько далеко, пожалуйста, подойдите и просмотрите обширную ультрасовременную коллекцию, которую мы выставляем на приемах King’s Cross и Bow. Если вам нравятся картонные коробки, вы не разочаруетесь. Если вам не нравятся картонные коробки, почему вы вообще читаете этот блог?

Стоимость хранения в Лондоне

Стоимость хранения в Лондоне Ищете недорогие складские помещения в Лондоне? Вы пришли в нужное место…

16 июня 2021 г.

Как измерить гофрокороб

Когда дело доходит до упаковки, не всем подходит один размер. Если у вас под рукой уже есть коробка, которую производитель упаковки должен воспроизвести (а они ее изначально не проектировали), вам нужно будет сообщить им желаемые размеры коробки. Однако узнать, как точно измерить коробку, не так просто, как может показаться. Простое неправильное измерение может привести к дорогостоящим и длительным неудачам в реализации вашего проекта.

Давайте подробнее рассмотрим, как правильно измерить стандартную коробку RSC, используя измерения «оценка к баллам», чтобы вы могли быть уверены в результатах вашей упаковки, изготовленной на заказ.

Гофроящики: три набора размеров

Размер гофрокороба всегда выражается тремя измерениями: длиной, шириной и глубиной, или Д x Ш x D. Длина — всегда самая длинная сторона коробки, которая имеет клапан.У шириной тоже есть откидной борт, но эта сторона короче длины. Глубина относится к области между верхним и нижним отверстиями коробки (высота).

Имеет значение способ измерения длины, ширины и глубины коробки. Гофроящики имеют три набора размеров: внутренние, внешние и размер баллов.

Внутренние размеры

Внутренние размеры гофрокороба отражают полезное пространство коробки в собранном виде.Внутренние размеры — это стандартный в отрасли размер, используемый для определения соответствия помещаемого внутрь продукта.

При заказе коробок размеры, которые вы видите в списке по умолчанию, относятся к внутренним размерам. Например, в коробке размером 10 x 10 x 6 дюймов будет 10 дюймов от стены до стены (длина и ширина) и 6 дюймов снизу вверх (глубина).

Внутренние размеры имеют решающее значение при поиске стандартной коробки, подходящей для вашего продукта, или при разработке индивидуальной коробки с нуля.Однако если вы пытаетесь воспроизвести существующую коробку, это не самый точный набор размеров, который нужно сообщить производителю упаковки.

Внешние размеры

Внешние размеры гофрокороба отражают полный размер самого ящика в собранном виде. Это может быть полезно знать для целей доставки и инвентаризации. Например, наша коробка 10 дюймов x 10 дюймов x 6 дюймов сверху, если выразить ее внешними размерами, может иметь размеры 10 3/8 дюймов x 10 3/8 дюймов x 6 5/8 дюймов в собранном виде.

Внешние размеры говорят нам только об окончательном размере коробки, но они ничего не говорят нам о толщине материала, из которого сделана коробка. Следовательно, они также не являются самым точным набором измерений, который можно предоставить вашему партнеру по упаковке.

Измерения оценки результатов

Использование показателей «оценка-к-баллу» — самый точный способ измерить вашу коробку, если вы пытаетесь воспроизвести ее у производителя упаковки.Измерения «баллы к баллам» измеряют расстояние между «баллами» вашего ящика (где он складывается) и учитывают толщину гофрированного картона, также известную как припуски на материалы.

Источник изображения: Afflink

Вы заметите, что баллы по шкале находятся где-то между внутренними и внешними размерами коробки.

Измерение соотношения оценок к количеству оценок бокса

Для измерения соотношения очков к количеству очков поместите несклеенный ящик перед собой внутренней стороной вверх.С помощью линейки нарисуйте прямую линию точно по середине линий надреза, где складывается коробка. Отметьте две отметки, которые составляют длину, ширину и глубину коробки, создав четыре панели. При измерении длины и ширины лучше всего использовать панели 2 и 3.

Используйте рулетку, чтобы измерить длину, ширину и глубину коробки, измерив расстояние между отмеченными отметками. Ваши измерения должны быть в дюймах с округлением до ближайшей 1/16 дюйма.

Сообщая ваши измерения The BoxMaker или выбранному производителю упаковки, обязательно сообщите своему торговому представителю, что вы даете им измерения в баллах.

Рекомендации по измерению коробки

Помните, что измерения баллов, когда панели плоские, не являются фактическим полезным пространством в коробке. После того, как коробка сложена и створки встали на свои места, часть этого пространства занята толщиной складываемого материала и образования углов.Откидным створкам также требуется немного места, когда они сложены. Чтобы определить полезное пространство коробки, ориентируйтесь по внутренним размерам. Если вы предоставили производителю упаковки информацию о баллах, они могут рассчитать для вас итоговые внутренние размеры.

В случае сомнений выберите производителя упаковки на заказ, который поддержит ваш проект с помощью талантливых и опытных специалистов по проектированию конструкций. Отмеченная наградами команда дизайнеров BoxMaker специально обучена изготовлению нестандартных коробок, которые идеально соответствуют размеру и характеристикам вашего продукта, или реконструировать существующую упаковку, чтобы точно воспроизвести вашу коробку.

Прототипирование с картоном (Часть 1)

Картон для прототипирования дает 3 больших преимущества:

• дешево
• крепкий
• годен для вторичной переработки

Это один из самых практических навыков, которым вы можете научиться при разработке продуктов. Почти бесплатно, легко найти, легко манипулировать, прототипирование из картона тоже очень весело.

Помимо осмотра дома, есть несколько способов получить картон бесплатно.Спросите у местных продуктовых магазинов и супермаркетов (Walmart, Costco), есть ли у них запасные коробки. Лучшее время — середина дня или вечер, когда персонал заполняет полки и, следовательно, опорожняет ящики.

Для бесплатного картона большого размера: попробуйте кухонные магазины, магазины велосипедов и долларовые магазины. Однако многим магазинам не разрешается раздавать коробки, потому что у них есть соглашения с центрами утилизации.

2 бесплатных картонных онлайн-ресурсов:

Бесплатный картон — это круто, потому что он бесплатный, но не всегда лучший для прототипирования, поскольку он уже используется, сложен и напечатан.

Для получения лучших прототипов вам потребуются чистые большие листы картона нейтрального или однотонного цвета. Ниже я подробно расскажу об основных типах картона (картон, ДСП, гофрированный и сотовый) и о том, где найти каждый из них.

Прежде всего, вам нужно выбрать тип картона, который подойдет для вашего проекта.

Слово «картон» — это всего лишь общий термин, который мало что говорит. Он определяет бумагу толщиной более 200 GSM (граммов на квадратный метр).Эта статья поможет вам разобраться в различных типах картона.

Гравированный ДСП и упаковка из гофрированного картона, созданная Bureau of Betterment. Изображение: Bureau of Betterment

Предполагая, что у вас уже есть идея прототипа, возможно, некоторые чертежи и даже схемы того, как может выглядеть ваш продукт, картон можно затем использовать для визуализации вашей идеи в космосе и создания первой 3D-визуализации или даже механический прототип вашей идеи.

Тип используемого картона значительно изменит вашу способность складывать, гнуть, клеить, рисовать, сверлить или раскрашивать.

Критерии выбора картона:

Более тонкий картон (например, картон или ДСП) легче складывать, он легче и лучше отображает детали. Более толстый (например, гофрированный картон или сотовый картон) более прочный, устойчивый к ударам и позволяет выполнять более крупные проекты.

Белая или коричневая поверхность изменит общий вид вашего прототипа. На поверхности с покрытием (например, картон или ДСП с белой подложкой) легче печатать или наклеивать наклейки, а на коричневых (например, гофрированный картон) легче рисовать.

Прототипы, созданные для демонстрации или выставок, требуют более прочного материала и хорошо обработанных деталей (например, с цветными картонами). Мебель, тяжелые предметы также нуждаются в прочном картоне (например, сотовом или гофрированном картоне).

Давайте посмотрим, какие у вас есть варианты. Сравниваю

Самый тонкий картон называют просто карточками. Они используются для изготовления визиток, обложек каталогов, открыток или игральных карт.

Cardstock — отличный тип платы для прототипирования.Он прочный, но его легко резать и сверлить, у него отличная гладкая поверхность, он бывает разных цветов, довольно недорог и его легко найти. Инструменты для работы с карточками — обычные подозреваемые: ножницы, универсальные ножи и ручки (см. Часть 2).

Модель Autocar Truck (1914-1917), сделанная из картона весом 65 фунтов от Cutandfold.info. Прототип гаечного ключа, сделанный из картона и ножа X-Acto. Кредитное изображение: Buchananwp

Поставщики картона

Neenah, Array, Wausau, American Crafts и GP — основные бренды картонных колодок.Листы обычно идут большими стопками по 100 или 250 листов, в пачках белых или цветных карточек. Стандартный размер карты — 8,5 х 11 дюймов.

Белый:

• Neenah: 250 листов белого картона весом 65 фунтов стоит около $ 12
• Wausau: 250 листов белого картона весом 110 фунтов стоит около 14 долларов

Цвет:

• Массив: 100 листов картона из 10 цветов также стоят около $ 11
• American Crafts: 60 листов плотного цветного картона примерно за $ 12

ДСП с белой облицовкой (сокращенно WLC, GD, GT или UD) обычно изготавливается из переработанного картона.Он состоит из верхнего слоя беленой целлюлозы и среднего и заднего слоев переработанной макулатуры. Одна сторона покрывается несколько раз, а другая — только один раз. Внутри серый. Версия с белой обратной стороной известна как доска Triplex.

Преимущества

ДСП с белой облицовкой заключаются в цене и возможностях печати. Это недорогой картон, который также отлично подходит для создания прототипов. На нем легко рисовать, клеить и резать. Листы тонкие и легко складываются, но при этом достаточно прочные для небольших прототипов с деталями.

Более толстый, чем картон, ДСП обычно является хорошим картоном для вырезания типографики и декоративных деталей, которые можно добавить к вашему прототипу. Во второй части статьи я подробно расскажу, какие инструменты для резки картона лучше всего.

Ниже приведены некоторые примеры, например буквы, вырезанные на ДСП:

Буквы и фигурки из ДСП. Кредитное изображение: ChipboardLetters.com

Или этот лист ДСП, вырезанный в форме старинной рамы. Верхний слой — это вырезанный картон, наклеенный на ДСП и окрашенный серебряной краской.

Поддельный серебряный каркас из крашеного ДСП. Кредитное изображение: Шелли Хикокс.

В листе ДСП проделаны отверстия для прототипа будущих марок:

Штампует прототипы из ДСП. Кредитное изображение: DebbieStamps.com

Поставщики ДСП

Листы ДСП обычно дороже картона, потому что они толще и требуют многократной обработки, даже если они переработаны.

• EcoSwift: 200 листов ДСП 8,5 x 11 дюймов примерно за 22 доллара
• ThunderBolt Paper предлагает листы немного большего размера, но по гораздо большей цене (25 листов ДСП 12 × 18 дюймов примерно за 25 долларов).

Гофрированный картон — король картона для прототипирования. Он также используется для готовой продукции.

Он сделан из гофрированного картона, волнистого картона, называемого «канавка», зажатого между двумя кусками подкладочного картона (обычно крафт-картона). Флейта изготавливается из крафт-тарного картона, как правило, толщиной более 0,01 дюйма (0,25 мм). Общая прочность и толщина гофрированного картона варьируются от 0,8 мм (1/32 дюйма), называемой F-образной канавкой, до 3/16 дюйма (4.8 мм) для флейты «А». Самый распространенный гофрированный картон — это C-образная канавка толщиной 5/32 дюйма (4,0 мм).

В основном гофрированный картон используется для изготовления коробок, поэтому его так легко найти и так популярны среди дизайнеров продукции. Это прочный и универсальный картон, обладающий интересными дизайнерскими свойствами.

Подвесные светильники из гофрированного картона от дизайнерской фирмы TudoAndCo.

Гофрированный картон достаточно прочен для изготовления конечного продукта. Он пропускает воздух, обеспечивая при этом отличную прозрачность, в зависимости от того, как вы его разрезаете.

Гофрированный картонный футляр для ноутбука, созданный дизайнером Жилем Миллером в 2006 году.

Google выпустила Cardboard, недорогую гарнитуру для виртуальной реальности, сделанную своими руками, сделанную из тонких листов гофрированного картона. Картон можно сделать самостоятельно или купить в Интернете. Магазин I AM CARDBOARD специализируется на гарнитурах Google Cardboard.

Google Cardboard VR

Художник Крис Гилмор создает из картона гигантскую скульптуру, вроде этой впечатляющей инвалидной коляски:

Скульптура инвалидной коляски, сделанная из картона художником Крисом Гилмором.Кредитное изображение: Крис Гилмор

Кусочки вырезанного лазером гофрированного картона, собранные в геодезической сфере. Прототип:

. Геодезический прототип Джареда Тарбелла из гофрированного картона. Изображение предоставлено: Джаред Тарбелл

Поставщики гофрированного картона

Для хороших больших чистых листов гофрированного картона (не движущихся коробок) посчитайте около 16 долларов за пачку.

Нейтрально-коричневый:

• Inergroup Упаковка: 8 листов гофрированного картона 1/2 x 11 дюймов примерно за 16 долларов.99
• Aviditi: 5 листов гофрированного картона 48 «x 24» за 16,36 долл. США

Цвет:

• Hygloss предлагает цветные гофрированные листы 8,5 x 11 дюймов по цене около 8 долларов за пачку.

Сотовый картон, также называемый Hexacomb, представляет собой особо жесткий гофрированный картон. Это сетка из бумаги, похожая на соты, зажатая между двумя листами легкого картона. Может использоваться как в помещениях, так и на открытом воздухе, обладает высокой устойчивостью к ударам.Поверхность гладкая и прочная.

Сотовая панель используется в автомобилестроении, упаковке, промышленном дизайне и строительстве. Это требует сильных инструментов и места для работы.

Функциональный прототип картонного велосипеда, сделанный английским дизайнером Филом Бриджем из Hexacomb. Водонепроницаемый, выдерживает ежедневное использование до 6 месяцев.

Картонный велосипед Фила Бруджа. Кредитное изображение: Фил Брудж

Голландский художник Филип Йонкер создал «De Furie», картонную лодку из сотового картона, чтобы продемонстрировать прочность и долговечность картона.

«De Furie», кораблик из сотового картона от Филипа Йонкера. Подробности здесь.

Поставщики сотовых плат:

• Hexacomb — компания, производящая сотовые плиты, для индивидуальных заказов обращайтесь к ним.
• MrBoxOnline продает панели с гексакомбами (1 лист 40x48x1 за 11 долларов)

Итого

Картон	Описание	Тип прототипа	Поставщики
Открытки	Тонкий картон всех цветов / легко найти	Идеально подходит для надписей и деталей, а также для создания небольших прототипов на столе	Neenah (белый) / Массив (цвет)
ДСП	Более толстый переработанный картон с покрытием с белыми и / или коричневыми сторонами / требует хороших режущих инструментов, таких как дисковые или лазерные резаки	Идеально подходит для небольших прочных прототипов / Легко красить и печатать на	EcoSwift
Гофрокартон	Очень толстый и прочный популярный картон / Легко найти	Идеально подходит для создания прототипов и даже готовой продукции / Можно использовать во многих сферах	Упаковка Inergroup
Доска сотовая	Очень прочный благодаря сотовой форме доски	Используется для крупногабаритных прочных прототипов	Гексакомба

Вы используете картон для своих прототипов? Поделитесь своим опытом в комментариях ниже!

Часть 2 этой серии посвящена режущим инструментам для картона для создания прототипов: «Как вырезать картон»

Часть 3 о различных методах формования картона

Если вам понравился этот пост, поставьте лайк и поделитесь им.
