Проход через крышу для вентиляции: рассмотрим вместе. Как устроить качественную вентиляцию кровли?

Содержание

Вентиляция частного дома: проход воздуховода через крышу

Одной из главных систем частного дома является эффективная вентиляция. Она гарантирует внутренним помещениям качественный воздухообмен, просушку отделочных материалов и строительных конструкций, а также защиту предметов обстановки от появления плесени. Грамотно налаженная вентиляция, располагающаяся на крыше загородного дома, поможет значительно снизить риск появления конденсата и неприятных запахов, с одновременным выводом бытовых испарений за пределы помещений.

Новые дома должны оснащаться продуманной вентиляционной системой, основы которой закладываются на этапе составления проекта. При этом в современных домах системы вентиляции гораздо сложнее тех, что устанавливались в жилых зданиях прошлого века. В ней используются элементы коммуникационной сети, которые соответствуют современным строительным нормативам и требованиям, более строго относящимся к вопросу налаживания правильного воздухообмена. В данной статье мы подробно поговорим о том, как правильно проложить вентиляционные трубы, проходящие через пирог крыши, с отдельным затрагиванием момента обеспечения герметичности конструкции.

Вентиляционные узлы кровли

При проведении разных коммуникаций технического назначения трубы вентиляции обычно устанавливают на крыше. При этом процесс проведения воздушного трубопровода будет характеризоваться специфическими особенностями, с необходимостью тщательного соблюдения монтажных технологий. Проходные узлы вентиляции, вне зависимости от модели, обладают достаточно схожей конструкцией. Их используют не только для естественного, но и для принудительного удаления отработанного воздуха из помещения, с одновременным выводом испарений и конденсата на улицу. Главным правилом установки и размещения узловой вентиляционной трубы на крыше является обеспечение беспрепятственного прохода отработанных воздушных масс.

Если у вас скатная крыша, то вентиляционную трубу удобнее всего будет поставить возле конька. Подобная конструкция не потребует дополнительных действий по своему усилению, а также по монтажу защиты от образования снежных наносов. Чем ближе вытяжная труба будет находиться к хребту конька, тем меньшему давлению ветра она будет подвергаться.

Но для образования хорошей тяги вентиляционная шахта (труба) должна возвышаться над коньком хотя бы на 50 сантиметров. Это правило не относится к кровельным вентиляторам и аэраторам, призванным осушать пирог кровли.

При создании проходной системы необходимо руководствоваться положениями ГОСТ 15150. В частности, в нем указывается, что толщина использующегося материала должна быть более 1,9 миллиметра, при диаметре окружности трубопровода от 10 до 12,7 сантиметра. Если узел имеет квадратное сечение, его размеры могут быть разными. Трубопровод обязательно покрывается антикоррозийным составом. Кольцо-опоры должно иметь больший размер, чем диаметры патрубка. Максимальная длина конструкции не должна превышать 1 метра. Узел системы прохода может помещаться на стакан из железобетона, либо непосредственно на кровлю.

Сегодня покупатели могут приобрести самые различные устройства специализированного или универсального назначения, позволяющие оперативно и герметично оформить проход кровли как с целью обустройства внутренней системы вентиляции, так и с целью осушения кровельного пирога. Форма и размер обустраиваемого выхода будут определяться видом и толщиной покрытия, а также особыми характеристиками как самого материала, так и всей вентиляционной системы в целом. Выбор типа обустраиваемой вентиляции, в свою очередь, будет определяться теми условиями, которые характерны для внутренних помещений частного дома. Это и уровень влажности, и уровень загазованности, и степень запыленности и т.д.

Зачем нужна эффективная система воздухообмена?

Воздушный обмен в доме гарантирует не только комфортабельность нахождения в помещениях, но и обеспечение здоровой атмосферы. Ведь внутренний воздух может содержать достаточно вредные вещества, постоянное вдыхание которых приведет к проблемам со здоровьем. Примером является углекислый газ. Обитатели домов выдыхают его в больших количествах, и если излишки углекислого газа не будут удаляться из помещения, его концентрация может оказаться опасной для здоровья, а то и для жизни. Обратите внимание, что углекислоту образуют не только люди, но и работающие отопительные и нагревательные приборы, включая камины, печи, котлы и т. д. Окись углерода – крайне токсичное летучее образование, которое обязательно должно вытесняться из помещения массами свежего воздуха.

Еще одним неприятным веществом, витающем в плохо проветриваемой атмосфере помещения, является водяной пар. Опять же, основным источником его появления является как сам человек, так и его жизнедеятельность. Когда мы сушим и гладим белье, набираем ванну или ставим на огонь кастрюлю с водой, в воздухе появляется избыток водяного пара, приводящий к переувлажнению домашней атмосферы. Влага будет появляться на ограждающих конструкциях, на отделке и т.д. Со временем, она превратится в плесневый грибок, со всеми вытекающими последствиями. И не забудьте, что влажные поверхности горячо любимы пылевыми клещами.

При выборе варианта кровельной проходки, необходимо ориентироваться на рабочую эффективность, которой требуется достичь в результате. В результате проведенных расчетов проходка может оснащаться стандартной защитной решеткой, дефлектором или вентилятором. Что касается норм воздухообмена, то здесь все будет зависеть от функционального назначения помещения. Так, вентиляция на кровле должна гарантировать замену воздуха на кухне в объеме 55 или 65 кубометров в час (для электрических и газовых плит, соответственно). В отдельном туалете и отдельных комнатах норма воздухообмена составляет 25 кубометров, а помещениях подсобного назначения – 14 кубометров в час.

Сложив все вышеперечисленное для среднестатистического частного дома, мы получаем около 200 кубометров свежего воздуха, который должен поступать и выводиться за пределы помещения в течение часа. В соответствии с правилами, эффективность воздухообмена может быть снижена в ночное время максимум на 40 процентов. Что касается кухонь, то их нужно дополнительно оснащать устройствами, позволяющими регулярно увеличивать воздухообмен до показателя в 120 кубометров в час.

Конструкция прохода вентиляции

Вентиляционный проход имеет определенные конструктивные особенности, которые позволяют ему не только выводить отработанный воздух, но и обеспечивать кровле надежную герметизацию, с защитой от попадания на чердак атмосферных осадков.

Вентиляционные узлы включают в себя переходники с диаметра на диаметр. Переходник устанавливается в патрубок, который, в свою очередь, крепится на бетонном стакане. Узловые системы крепятся анкерами, которые можно найти в стандартном комплекте. Крепление на металлической основе осуществляется аналогичным образом, с той лишь разницей, то вместо стакана из бетона мы имеем дело со стаканом из металла.

Частью узловой структуры является опорное кольцо. Именно благодаря ему становится возможным гарантировать идеальное соединение вентиляционной конструкции с кровельной поверхностью. Фланцы сцепления будут делать крепление более надежным. Нижний фланец соединяется с воздуховодом, тогда как верхний играет роль опоры для вентиляционного зонта (защита патрубка от атмосферных осадков). Внутри вентиляционной трубы находится специальное кольцо, обеспечивающее эффективный отвод конденсата.

Какой вентиляционный проход вам нужен?

Современные производители выпускают проходные узлы индивидуального исполнения, которые подходят для разных типов кровли. Необходимые консультации по выбору правильного узла вы сможете получить у продавца специализированного магазина, продающего как кровельные материалы, так и конструкции прохода через кровлю. Узлы прохода специализированного назначения оснащаются современными системами, позволяющими контролировать прохождение воздушных потоков. Подобное оборудование позволяет обеспечить уровень комфорта в соответствии с современными требованиями. Разумеется, чем сложнее будет система, тем больше навыков потребуется для ее правильной установки. Перед тем, как покупать проходной узел высокотехнологичного типа, подумайте о том, насколько целесообразным будет данное приобретение. При небольших объемах внутренних помещений вполне можно будет обойтись стандартными механическими моделями проходных узлов.

По сути, узел прохода представляет собой обычную трубу с заглушкой. Но вид и параметры узлов могут меняться от модели к модели. Рассмотрим общую классификацию современных проходных узлов.

По наличию клапана. Модели без клапанов будут стоить дешевле, но они не будут давать возможность регуляции процесса вывода отработанного воздуха путем перекрытия потока. Бесклапанные узлы часто используются в зданиях частного типа. Что касается клапанных моделей, которые оснащаются соответствующими регулирующими заслонками, то они хорошо подходят для производственных и административных помещений, не нуждающихся в регулярном функционировании вентиляционной системы.
По наличию утепления. Утепленные модели имеют на борту слой стекловаты или базальтового утеплителя. Если вентиляционная труба на крышу располагается большей частью на улице или на достаточном удалении от кровельного конька, нужно выбирать именно такой вариант. Неутепленные узлы используются только в мягком климате. При этом утеплительный слой будет являться надежной защитой от образования большого количества конденсата, неизбежно возникающего вследствие температурного перепада и контакта с отработанным воздухом.

По степени автоматизации. Механические модели имеют специальный тросик, пользуясь которым, вы можете управлять потоками воздуха в ручном режиме. Автоматические модели узлов оснащаются котроллером, который управляет вентиляционной системой самостоятельно.

Модели вентиляционных узлов и проходов характеризуются индивидуальной маркировкой, позволяющей быстро идентифицировать то или иное оборудование. Маркировка представляет собой буквенно-цифровое обозначение типа «УП1-03», где две последние цифры являются указанием на размер конструкции в диапазоне от 01 до 10. Первая цифра маркировки обращает внимание на конструктивные особенности прохода. К примеру, единица свидетельствует о том, что узел не имеет на борту конденсатного кольца и клапана. Двойка показывает отсутствие кольца конденсата, но подразумевает наличие механического клапана. Тройка – это модель и с механическим клапаном, и с конденсатным кольцом.

Обустройство вентиляции в кровле

Перед началом работ по оборудованию кровельных вентиляционных отверстий необходимо определиться с тем, какие именно отверстия вентиляции нужны вашему дому. Для этого можно воспользоваться рекомендациями производителя вентиляционных узлов, который обычно определяет сферу применения своей продукции в соответствии с конкретными целями и исходными параметрами.

Существует достаточно большое количество особенностей вывода воздуховода через кровлю. Так, установка вентиляционного узла является завершающим этапом проводимых работ. Нужно максимально точно определить место, где будет выходить воздуховод. Как правило, речь идет об области между стропилами возле конька. Лекало должно иметь немного больший размер, в сравнении с самим узлом. Это обеспечит защиту от ошибок в процессе нанесения разметки. Монтажные процедуры осуществляются с максимальной аккуратностью, особенно если речь идет о кровле, сделанной из твердых материалов. Используйте герметик для герметизации стыка кровли и вентиляционного узла. Во многих случаях крыши застилаются черепицей или шифером. Эти плотные волнистые материалы не позволяют достичь нужной плотности крепления вентиляционного оборудования. Добиться результата помогут специальные втулки, подбираемые под материал кровли. Здесь будет необходимо проделать отверстие, подложить под опору гидроизоляцию, и только потом поставить проходный узел. Уплотнитель из резины прокладывается под корпусом кровли, после чего фиксируется с помощью герметика.

Если мы говорим о бетонных крышах, то монтаж узла вентиляции в данных условиях не будет отличаться от монтажа вентиляционного оборудования на других видах крыш. Единственное, отверстие под вентиляцию нужно запланировать на этапе разработки проекта здания. Если этого не сделать, можно будет пробурить отверстие с помощью снаряда с алмазной коронкой. В выбуренное отверстие будет заведена гильза, в которую вставляется труба вентиляции. Окружающее пространство закрывается сначала утепляющим материалом, а потом ковром гидроизоляции. Защитить стыки от осадков также поможет специальный колпак, который надевается сверху на вентиляционный узел.

Как обустроить воздуховодный проход в кровле?

Когда система вентиляции в помещении будет готова, можно будет приступать к обустройству вывода воздуховода, с его проходом через кровлю. Здесь рекомендуется обзавестись таким элементом, как флешь-мастер, благодаря которому вы можете значительно уменьшить временные и трудовые затраты на проводимые работы. Установка воздуховодного узлового прохода выполняется в следующей последовательности.

Вначале определяем то место, где вентиляционная труба будет выходить на крышу. Рекомендуется выводить трубы всех вентиляционных проходов как можно ближе к коньку. При этом место выхода должно быть шире воздуховодной трубы на 30 миллиметров. Если у вас нет опыта в подобных работах, сначала вырежьте из картона лекало, и с его помощью проведите разметку.
Начните работы с чердака, просверлив отверстие в кровле в том месте, где проходит вентиляционный канал. Держитесь как можно ближе к участку расположения воздухообменной системы. Не выводите сверло из отверстия. Если оно будет торчать через крышу, вы сможете гораздо быстрее найти нужный участок наверху.
Перебравшись на крышу, найдите сверло и вытащите его. Сделайте на покрытии кровли разметку под будущее отверстие. Далее, вооружившись пилой или лобзиком, прорежьте отверстие как можно ровнее и точнее. Если у вас мягкая кровля, данные работы не вызовут затруднений. Жесткие материалы потребуют гораздо больше терпения и ловкости. По такой кровле сначала просверливаются отверстия в нескольких местах, и только потом выпиливается круг ножовкой по контуру.
Аккуратно изымаем части кровельного материала через отверстие. Речь идет не только о покрытии крыши, но и об утеплителе, обрешетке, гидроизоляции. Если имеется возможность убрать некоторые кровельные детали, это позволит существенно облегчить монтажный процесс.
На воздуховодную трубу сверху нанизывается проходка, оснащенная уплотнителем. Используя строительный скотч, фиксируем прослойки пароизоляции и водоотталкивающего материала возле трубы. Если речь идет о мягкой кровле, то здесь резиновый уплотнитель можно зафиксировать с помощью герметика. Твердые поверхности потребуют использования саморезов.
Зафиксировав трубу, наденьте сверху оголовок, защищающий канал от мусора, птиц и осадков.

Обратите внимание, что проходной узел не должен иметь впадин или извилин. Если они будут, зимой здесь сформируется снеговой карман, который по весне превратится в воду под вашей крышей.

Как сделать проход вентиляции и дымохода через кровлю — ВикиСтрой

Стропильные системы и конфигурации дымоходов

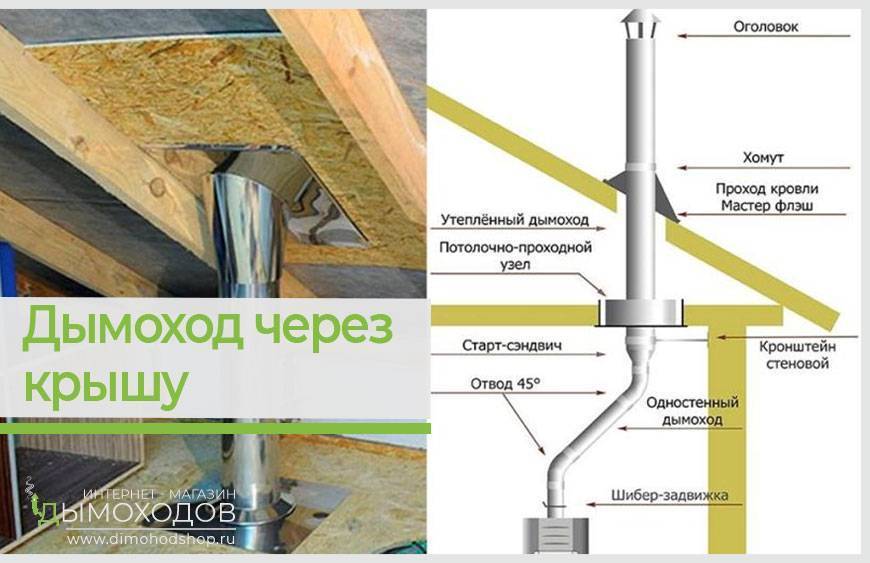

Проход дымохода через кровлю может выполняться практически при любых наклонах ската за исключением пирамидальных и складчатых крыш с углом более 70°. Ограничения накладываются по большей части распространенными формами и типоразмерами специальной фурнитуры для изоляции — крышной разделки дымохода.

Выход трубы на кровлю должен быть расположен на плоском скате, на удалении от ребер и ендов не менее 1 метра. Во-первых, только так можно правильно смонтировать фартук и подкладку, а во-вторых, не потребуется серьезных вмешательств в стропильную систему.

Если вентканалы могут проводиться сквозь кровлю с минимальным слоем обкладки, а то и вовсе без нее, то дымоходы нуждаются в дополнительной теплоизоляции от пирога кровли. Мы коснемся этого вопроса позже, пока же нужно сделать выбор между круглым и прямоугольным сечением колодца. Быстро и качественно через кровлю можно провести сложенный из кирпича колодец, он имеет наиболее подходящую геометрию. В одном колодце можно группировать и трубы вентиляции, и дымоходный канал.

Круглый проход также возможен, но для дымохода в этом случае потребуется обсадочная труба, диаметром на 350–400 мм больше дымоходной. Возникают трудности ее закрепления в пироге кровли, к тому же не каждая крышная разделка имеет достаточно широкую манжету.

Место размещения: что нужно знать

Оптимально, если вы сооружаете стропильную систему при уже смонтированных колодцах и трубопроводах, однако последовательность работ может быть вынужденно изменена.

Если каналы уже смонтированы, остается только правильно скомпоновать каркасную систему. Ближайшие к трубопроводам стропила должны отстоять от вентиляционных каналов на 50–70 мм, от дымоходов их следует удалять на 200–250 мм. В отопительный период тепловое излучение от дымохода достаточно велико, чтобы вызвать неравномерную усушку древесины и ее коробление. Меняйте шаг установки стропил и не бойтесь располагать пары ферм ближе проектного расстояния.

Размещать дымоход лучше в 15–20 см от верхнего конька: так выступ дымохода над кровлей будет минимальным и не возникнет трудностей с герметизацией верхней части разделки. Решайте сами, как это реализовать: строить колодец как можно ближе к коньку или сделать скаты крыши неравными и сводить их прямо над дымоходом.

Разгрузка кровли

Если приходится нарушать ответственные элементы стропильной системы, что может случиться, если шаг установки стропил меньше толщины колодца, необходимо сделать разгрузку кровли. В 40–50 см от верхней и нижней границы прохода нужно подложить под стропила горизонтальные балки длиной в 5–6 пролетов. Они подпираются вертикальными стойками так, чтобы каждая из них располагалась строго над одной из балок чердачного перекрытия.

С помощью отвеса размечаются места крепления вертикальных стоек, принимающих часть нагрузки от стропил. Каждое из нарушенных стропил нужно подпирать в двух местах — выше и ниже вырезанного участка. При наличии кирпичного колодца лучше разгружать стропильную систему на него, заменив часть деревянных стоек укосами из угловой стали.

Даже если проем умещается между стропилами, их следует стянуть горизонтальными перемычками той же ширины, образуя удобный карман для закладки пояса теплоизоляции. Иногда, из соображений экономии материала, есть смысл установить и вертикальные перемычки на таком же расстоянии от трубы или колодца.

Вырезаем проем в кровле

Если возведение стропильной системы и остальные этапы монтажа выполняются при выложенном колодце или трубах, проем формируется по мере сборки крыши, что в большинстве случаев трудностей не вызывает. Если же нужно вырезать проем в уже готовой кровле, следует соблюдать определенный порядок действий:

Разгружается кровля и устанавливаются все необходимые перемычки.

Перемычки, формирующие карман для теплоизоляции, устанавливаются на удалении от труб вентиляции, равном толщине теплоизоляции кровли.

Стенки короба для не обложенных дымоходных труб устанавливаются с отступом в 200–250 мм. Для кирпичных колодцев и утепленных сэндвич-труб обкладка выполняется аналогично вентиляционным.

На обрешетку с помощью отвеса переносится профиль сквозного проема по форме трубы или колодца.

Если покрытие кровли малоустойчиво к высоким температурам, его вырезают точно по периметру кармана.

Почти любое покрытие хорошо режется электрическим лобзиком или сабельной пилой, если предварительно прикрутить к нему вырезаемые фрагменты обрешетки.

Отступ от стенок кармана позволяет резать покрытие изнутри, если же вырезка ведется по периметру, можно перенести разметку на улицу с помощью сквозных отверстий в ключевых точках.

В итоге кровля готова к установке трубы или дальнейшей защите от влаги и утечек тепла. Конкретный метод обустройства проходного канала зависит от его типа.

Вентканалы, разделки и манжеты для них

Вентиляционные проходы для холодного чердачного помещения могут вовсе не утепляться, достаточно проделать аккуратное отверстие в теплоизоляции, обрешетке и кровле. Но если по трубам проходит теплый воздух из дома или мансарды, нарушение баланса температур может привести к образованию конденсата. По этой причине вокруг трубы требуется укладка небольшого пояса из влагостойкого материала вроде ППС или ППУ. Пояс разрезается на две равные части и вкладывается в карман по обе стороны от трубы с закреплением на монтажную пену. Ей же нужно заделать швы и щели, а затем зашить карман фанерой, вырезав ее аналогичным способом и расположив перпендикулярно утеплителю.

С лицевой стороны кровли устанавливается крышная разделка под соответствующий диаметр трубы и угол наклона ската. Большинство из них монтируется поверх кровли, некоторые могут потребовать простой подрезки покрытия и уплотнения герметиком.

Обкладка дымоходной трубы — делаем безопасно

После установки дымоходных труб просвет в проеме подбивается снизу мелкой стальной сеткой. Если труба круглая, то в четырех точках проема крепится лента из оцинкованной стали, образуя обсадную гильзу. Можно избежать этого этапа, заполнив теплоизоляцией весь карман, но так уйдет больше материала: изолятор нужно набивать плотно. Для обкладки дымохода рекомендуется использовать пеностекло или каменную вату 120 кг/м3.

Преимущество обсадной гильзы — ровное и аккуратное овальное отверстие в кровле, удобное для закладки изоляции и плотно накрываемое разделкой. Для круглых дымоходов используются разделки из оцинкованной стали.

Колодцы прямоугольной формы следует облагораживать с внешней стороны с помощью сборных фартуков. Достаточно распространены специальные футляры для дымоходов разной формы, их основная задача — препятствовать попаданию косого дождя в место примыкания горловины к колодцу.

рмнт.ру

Узел прохода вентиляции через крышу: варианты и правила строительства

Вывести дымоход на крышу — задача эта на первый взгляд не кажется особо сложной. Но на практике все гораздо сложнее: узел прохода вентиляции через крышу должен быть выполнен очень аккуратно и с соблюдением всех технических требований. Ведь должна сохраняться целостность кровельного пирога и обеспечиваться герметичность.

Мы расскажем, как монтировать кровлю в соответствии со строительными нормами. В представленной нами статье анализируются два варианта: для жесткого и мягкого типа покрытия. Основываясь на наших советах, вы прекрасно сможете выполнить работу самостоятельно.

Содержание статьи:

Требования к проходу
Жесткая кровля
Устройство перехода на мягкую кровлю
Особенности монтажа типового проекта
Выводы и полезное видео по теме

Разумеется, в месте прохождения через крышу вентиляционной или любой другой трубы необходимо обеспечить достаточную герметичность, чтобы в здание не попала влага. В то же время этот узел не должен препятствовать стоку осадков с поверхности крыши. Еще один важный момент – наличие надежной теплоизоляции.

Верх трубы должен быть защищен от влаги дефлектором. Существуют определенные требования к длине вентиляционной трубы, призванные обеспечить достаточную тягу внутри конструкции, хотя они и не такие строгие, как нормы для дымоходов.

Часто воздухообмен через вентиляцию осуществляется принудительно, с помощью вытяжного вентилятора, который также устанавливается возле примыкания. Этот механизм также должен быть надежно защищен от воздействия атмосферных осадков и других природных факторов. Кроме того, необходимо обеспечить заземление прибора.

Неправильный монтаж данного узла часто приводит к плохому удалению осадков с поверхности, что может привести к преждевременному повреждению кровельного материала. Много неприятностей может доставить вентиляционный канал многоквартирного дома, если он выходит на крышу поперек ската.

Кроме сборки прохода вентиляционного канала через крышу могут понадобиться дополнительные элементы, защищающие конструкцию от атмосферных осадков, улучшающие отвод влаги и т. п.

Гораздо лучше, если площадка расположена вдоль ската , поэтому будет меньше препятствий для стока воды. Оптимальным является расположение крупного переходного узла вдоль хребта. Этот вариант избавляет от необходимости установки дополнительных элементов, снижающих сопротивление вентиляционной трубы схождению осадков.

Серьезной ошибкой при монтаже считается ситуация, при которой передний фартук находится под кровельным листом. Фартук – это конструкция, обеспечивающая плотное прилегание кровли к стенкам трубы. Если нижнюю часть фартука вынести под крышу, вода будет стекать в щель, попадая в кровельный пирог и далее в чердачное пространство.

Принципы монтажа переходного узла системы вентиляции можно использовать и для монтажа других подобных устройств, например, дымоходов

Отсутствие теплоизоляционного слоя способствует появлению перепада температур, что способствует образованию конденсата на поверхности вентиляционных труб. Со временем такая ситуация может привести к повреждению материала конструкции, образованию плесени, оксидов, ржавчины и т. д.

Наружная часть вентиляционной трубы, выступающая над кровлей, должна быть защищена от влаги и осадки

В старых вентиляционных каналах обычно предусматривают так называемую выдру — утолщение, позволяющее нагретому воздуху перед выходом на крышу немного остыть. В результате разница температур воздуха и кровельных коммуникаций будет меньше, что снизит вероятность образования конденсата.

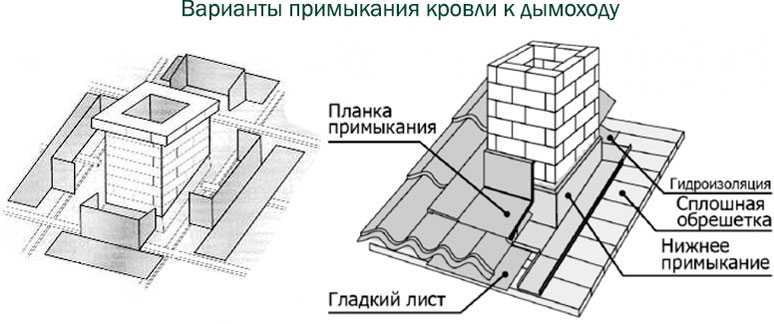

В современных домах используются фартуки, с помощью которых полностью герметизируется щель между трубой и кровлей. Прорези для установки фартуков формируют болгаркой. Утепление металлических и пластиковых труб можно выполнить с помощью минеральной ваты или другого подходящего материала.

Для круглого вентканала лучше выбрать промышленную модель переходного узла, так как самостоятельно изготовить такое устройство будет непросто

Иногда для этих целей используют деревянный или металлический короб. Проектируя, следует сразу продумать обустройство прохода через крышу. Специалисты отмечают, что вывести наружу трубу прямоугольного или квадратного сечения гораздо проще, чем круглую конструкцию.

Для обеспечения достаточно плотного прилегания вентиляционной трубы к кровельному материалу обычно используется квадратная втулка, надеваемая поверх трубы. Его заполняют огнеупорным материалом, в основном песком или мелким керамзитом, из-за чего такая конструкция называется «песочницей».

Необходимо вывести вентиляцию над кровлей на высоту равную высоте . Так что нужно обеспечить стабильную тягу. Эта величина зависит от удаленности дымохода от ребра конька.

Узел прохода вентиляции и дымохода через кровлю выполняется после монтажа вентиляционной системы, но до монтажа кровельного пирога и кладки

Узел прохода должен быть надежно закреплен ко всем элементам кровли. Обратите внимание на расстояние между краем трубы и закрепленным над ней. . Он должен быть таким большим, чтобы воздушные массы, проходящие через вентиляционный канал, могли свободно перемещаться.

Жесткая кровля

Для обустройства узла прохода вентиляционного канала через кровлю, покрытую жесткими кровельными материалами (черепица, шифер, профнастил и др.), применяют квадратную конструкцию типа песочницы, зазоры вокруг которых заполнены негорючим теплоизоляционным материалом.

Должна быть слегка отбортована для предохранения теплоизоляции от контакта с влагой непосредственно на трубе. Вокруг металлической прямоугольной втулки необходимо установить четыре части фартука, которые в итоге перекрывают линию контакта трубы с крыша со всех сторон.

Сначала устанавливается нижняя часть, затем монтируются боковые части, после чего сверху можно поставить элемент фартука. Горизонтальную часть части фартука, расположенную над остальными, следует поместить под кровельный материал. Остальные, т.е. боковые и нижние элементы монтируются поверх крыши.

Перед началом монтажа промузла для перехода вентиляции через кровлю рекомендуется изучить устройство этого элемента и учесть рекомендации производителя

Стяжка — длинный кровельный желоб, который должен быть предусмотрен для конструкции крыши. Довольно часто при монтаже вентиляционного проходного узла можно обойтись без такого элемента. Для уточнения этого момента рекомендуется обратиться к опытному кровельщику.

Фартук можно приобрести в готовом виде, но такую конструкцию несложно сделать самому. Для этого используют оцинкованный кровельный лист толщиной 0,5 мм. Более толстый рубероид использовать нежелательно, так как его будет сложнее сгибать для придания необходимой формы.

Разность температур воздуха внутри и снаружи вентиляции может привести к образованию конденсата внутри конструкции, поэтому часть вентиляционного канала рекомендуется утеплить

А вот тонкую жесть для этих целей брать не следует, так как она не имеет надежность. Размер фартука должен соответствовать размеру волны материала, который используется для кровли.

Для монтажа узла перехода под металлочерепицу вертикальная часть фартука выполняется длиной в две кровельные волны, а горизонтальная — в три раза больше длины волны.

Данные размеры предназначены для создания достаточно большого фартукового подхода к горизонтальной плоскости трубы и наклонной плоскости покрытия для предотвращения даже случайных брызг под кровельный материал. Фартуки также монтируются с нахлестом элемента, установленного сверху, на часть, расположенную снизу.

Оптимальным считается перекрытие, равное ширине одного из них, но такое положение не всегда достижимо. Так, нахлест верхних и боковых элементов фартука будет скрыт под кровельным материалом, установить детали в правильное положение затруднительно.

А вот с наложением нижней и боковых частей фартука такой проблемы нет, рекомендуется точно выдерживать необходимые размеры. При необходимости размеры частей фартука после установки можно подкорректировать с помощью ножниц по металлу.

Отбортовка должна производиться только для верхних и боковых элементов. Для днища такая подгонка не нужна, так как влага с него спускается на скат крыши и, возможно, на стяжку.

При правильном монтаже узла перехода вентиляционного канала подкровельное пространство будет надежно защищено от атмосферных осадков и влаги

Этот элемент можно установить поверх кровли для оптимизации отвода влаги. В такой ситуации следует сделать небольшой изгиб в сторону завязки на нижней части фартука.

Кроме того, требуется нижняя отбортовка. Если установка стяжки не предусмотрена конструкцией, то нижняя отбортовка на фартуке не нужна, а выпуск для влаги следует сделать больше.

Устройство перехода на мягкой кровле

Кровельные конструкции для мягких кровель имеют некоторые особенности, которые отражаются в порядке монтажа вентиляционного прохода. Скаты на такой крыше обычно выполняют с уклоном от 12º и выше.

Штучный кровельный материал не подходит для устройства малоуклонных конструкций, т.к. отличается большим количеством стыков и швов. Обустройство проходного узла в скатной кровле необходимо продумать еще на этапе выбора оптимального варианта.

При монтаже проходного узла часть, развернутую к коньку крыши, заводят под лист рубероида, чтобы влага не попала в зазоры и не повредила утеплитель

Перед началом работ по устройству вентпрохода , следует выяснить, в какую сторону наклонена крыша. Если проходной узел устанавливается на жесткую кровлю до начала кровельных работ, то в этой ситуации необходимо предварительно раскатать основную площадь кровельного ковра.

После этого сделать тепловой узел и установить теплоизоляционные материалы. Дальнейшие действия зависят от формы кровельного узла. Для элемента с круглым сечением потребуется установка всего двух деталей, а вот узел квадратной конфигурации монтируется с использованием четырех составляющих.

Вместо жестких фартуков, которые были описаны выше, здесь понадобятся отрезки наплавляемого рубероида. Их закрепляют на крыше и на проходном узле. Процесс крепления начинается снизу, затем от середины к краям, после чего фиксируется верхняя часть вагонки.

К высоте установки вентиляционных труб над уровнем крыши предъявляются те же требования, что и к установке дымоходных каналов. Проще говоря, высота стояков принимается равной высоте дымоходов. Часто их устраивают рядом, в той же шахте

Отдельные элементы устанавливаются таким образом: сначала нижняя, затем боковая, завершают монтаж закреплением верхней крепи. Конечно, все эти детали должны иметь некоторый перехлест, но требования к его размерам не такие жесткие, как при устройстве прохода под жестким кровельным материалом.

От скатной крыши быстро и регулярно отводятся потоки атмосферных вод, поэтому значительное перекрытие в данной ситуации не нужно. Но низкий уровень зимних осадков на крыше может создать еще одну проблему. В местах стыков кровельный материал может расслаиваться при длительном контакте с влагой.

Мягкие кровельные материалы обычно укладывают на скаты с небольшим уклоном. В любом случае следует учитывать направление уклона.

Чтобы не допустить подобной ситуации, следует уделить особое внимание качеству монтажа гибкой кровли, точно соблюдать все требования технологии монтажа. Говоря простым языком, кровельный лист должен быть правильно прогрет и надежно прижат. В этом случае можно использовать технику шлепания или использовать специальный валик для прикатывания гонта.

Захлопывают простыню с помощью рукавицы, в которую вшит кожаный язычок. Валик больше подходит для работы по тонким кровельным материалам. Если используется многослойный материал, монтаж большого узла обычно осуществляется с использованием двухслойных накладок.

Для небольшого элемента можно использовать только один слой. Круглый проход небольшого диаметра оформляется двумя большими пластинами с горизонтально отогнутой «юбкой».

Сначала установите нижний элемент, затем верхний. При монтаже лист предварительно подогретого материала нужно немного подтянуть, чтобы обеспечить надежное покрытие вентиляционных коммуникаций и необходимый нахлест.

Особенности монтажа типового проекта

Узлы проходки вентиляционных коммуникаций промышленного производства выполняются в соответствии с требованиями ГОСТ-15150. Считается, что температура воздуха внутри коммуникационной трубы не должна превышать 80 градусов, а влажность потока должна быть в пределах 60%.

Место прохождения вентиляционной трубы через крышу обычно имеет квадратную конфигурацию, это необходимо учитывать при выборе формы воздуховода и типа примыкания

Для расчета сборки прохода следует учитывать такие показатели, как угол наклона ската и расстояние от элемента до конька крыши.

Типовой переходной узел может быть выполнен в следующих вариантах:

с конденсатным кольцом или без него;
с изолированным или обычным клапаном или без клапана;
с ручным или механическим управлением для клапана;
с защитой от искр или без нее и т. д.

Перечисленные параметры могут различаться в зависимости от ситуации. Например, нет необходимости устанавливать механический клапан, если система стабильна и не нуждается в постоянной регулировке. Также возможно изготовление площадки для бурения на заказ.

Типовые узлы проходки через кровлю, изготавливаемые на промышленных предприятиях, весьма разнообразны, их выбирают в зависимости от размеров трубы и особенностей кровли

Конструкции этого типа изготавливаются из полимеров, нержавеющей стали с толщиной 0,5-0,8 мм и черной стали 1,5-2 мм. Сечение готового переходного узла может быть круглым, овальным, квадратным или прямоугольным. Конкретная модель выбирается в зависимости от типа кровельного материала и параметров вентиляционной трубы.

Хотя узлы проходки зарубежного производства, как правило, качественные, они не всегда адаптированы к местным климатическим условиям, поэтому не помешает внимательно изучить предложения отечественных производителей.

Обычно маркируются следующим образом:

буквы УП с индексом от 1 до 10 обозначают исполнение без конденсаторного кольца и клапана;
индексы от 2 до 10 обозначают устройства с ручным клапаном, без кольца;
Обозначение УПЗ присваивается устройствам со специальной площадкой для привода клапана, что предусмотрено конструкцией.

В комплекте готовых моделей переходных узлов имеются закладные болты и гайки, которые крепятся к деревянным конструкциям, железобетонным стаканам, предназначенным для монтажа. Для теплоизоляции с успехом используется минеральная вата, которую рекомендуется защищать слоем стекловолокна.

При необходимости установки вентиляционной установки с защитным клапаном обратите внимание на предназначенную для него трубу. К нижнему фланцу этого элемента должен быть присоединен вентиль. Верхний фланец предназначен для фиксации положения воздуховода. В качестве крепежа для брекетов используются хомуты и скобы.

Для дополнительной защиты вентиляционного стояка от влаги необходимо использовать юбку. Коллектор конденсата приварен к трубе.

Предназначен для удаления влаги из воздушных масс, движущихся по вентиляционному каналу. Для управления клапаном используется механический узел, который следует установить на предназначенную для него полку.

Этот элемент нельзя устанавливать рядом с кольцом для сбора конденсата, чтобы сохранить целостность всех элементов раковины. Типовые модели узлов обычно монтируются до начала кровельных работ: сначала монтируются воздуховоды вентиляционной системы, затем проход, а уже после этого монтируется кровля.

Рекомендуется по окончании работ загерметизировать все стыки, в том числе примыкание элементов площадки к кровле.

Для этого:

очистить поверхность трубы и крыши от загрязнений;
дно воздуховода и прилегающую часть крыши обклеить фольгированной бумагой;
заполните отверстия герметиком.

Эти меры помогут защитить проходку от влаги и создадут дополнительную теплоизоляцию конструкции.

Рекомендуемая нами ознакомит Вас непосредственно с правилами монтажа вентиляционной системы, в которых подробно описаны нюансы проектирования и организации.

Выводы и полезное видео по теме

Видео, демонстрирующее монтаж прохода вентиляционной трубы через кровельную систему, позволяет получить представление об особенностях данного вида работ:

Установка этого важного элемента не слишком сложно выполнить. Но нужно строго соблюдать требования технологии монтажа, чтобы исключить задержку влаги на поверхности кровли и проникновение ее под покрытие.

Расскажите о том, как вы устроили проход вентиляционной трубы через чердак и кровельный пирог своими руками. Не исключено, что вы знаете технологические тонкости, которые будут полезны посетителям сайта. Пожалуйста, пишите комментарии в блоке ниже, размещайте фото и задавайте вопросы по теме.
