Как сделать открытую проводку — как своими руками правильно сделать наружную электропроводку в квартире, доме

Любой хозяин дома или квартиры хочет, чтобы электропроводка в его жилище была качественной и надежной. Если позволяет опыт и знания, проводку вполне можно правильно сделать своими руками, как в панельном, так и деревянном доме.

Типы проводки

Есть два варианта создания электропроводки. Она может быть открытой и скрытой. Говоря о втором виде, стоит отметить, что создание скрытой электропроводки – долгий и хлопотный процесс, даже если не брать в расчет устранение старых проводов. На месте планируемой укладки проводов следует:

• вскрывать покрытия
• формировать штробы
• замазывать отверстия и мастерски штукатурить стену

Самостоятельно осуществить все это достаточно сложно. Такой способ ремонта требует отдачи сил, много времени и финансовых средств.

Открытая электропроводка намного предпочтительнее. Провода укладывают поверх потолка и стен, и при правильном подходе открытый тип выглядит очень эстетично. Проложить провода можно в гофрированных трубах или пластиковых кабелях.

Преимущества и недостатки открытой проводки

В числе достоинств открытого типа проводки можно выделить:

• простой доступ к любому месту электропроводки
• возможность быстро заметить проблему
• допустимость оперативно исправить поломку

Кроме того, если электропроводка открытая, очень удобно добавить еще одну электроточку или линию, не нарушив при этом целостность других сетевых участков.

Что касается недостатков, то здесь стоит упомянуть о том, что провода легко зацепить, так как они находятся в свободном доступе. Кроме того, монтаж открытой проводки предполагает наличие дополнительного свободного пространства, если речь идет, например, о гофрированной трубе.

Также важно, что открытая электропроводка, даже красиво и декоративно скрытая, впишется не в каждый интерьер. Если это лофт, хай-тек или минимализм, то она будет смотреться вполне органично. Однако в классицизме, ретро или барокко она вряд ли уместна.

Как подобрать кабели и провода?

Для правильного создания наружной электропроводки применяются те же кабели, что и при скрытом способе. В идеале следует подобрать:

• силовые провода
• информационные кабели

Для легкой укладки стоит подбирать гибкие провода, так как проложить жесткий кабель, например, в гофрированной трубе, довольно проблематично. При этом кабели могут быть не очень массивными, особенно с учетом того, что чем больше кабель, тем выше его цена. Помимо этого, массивные кабели сложны в монтаже. Их очень трудно согнуть, скрутить, соединить с электрическими приборами. К тому же, они могут не подойти по размеру к розеткам и кабельным каналам, монтаж при помощи которых является сегодня наиболее оптимальным.

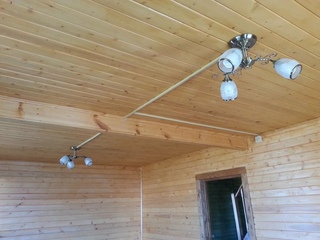

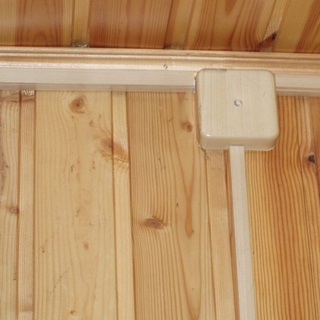

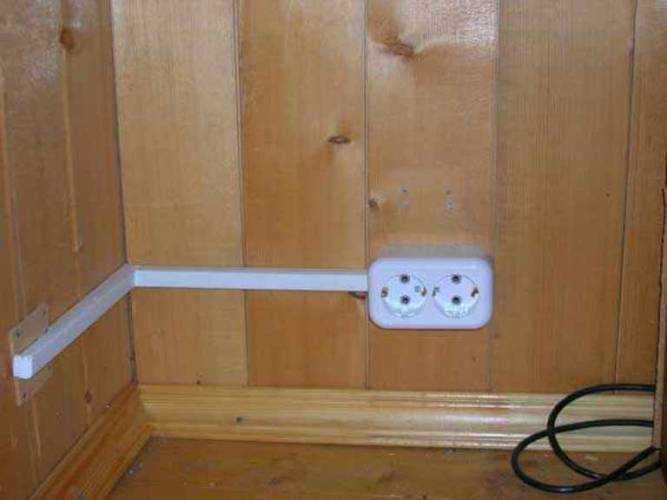

Кабель-каналом называют пластиковые профили в форме буквы «П», а также треугольника, овала и пр., внутрь которых уложены кабели и провода.

Материал изготовления каналов – ПВХ-пластик, устойчивый к перепадам температуры и химическим реакциям. При желании его легко можно окрасить в желаемый цвет. Радует и тот факт, что ПВХ не выделяет вредных токсичных веществ и является нейтральным для здоровья человека.

Кроме канала вам потребуются аксессуары, в числе которых модули для розеток, повороты, углы и другие полезные в работе детали.

Как спланировать работу?

Для начала необходимо:

• правильно провести расчеты
• определить, какое количество материала необходимо
• получить в свое распоряжение план деревянного дома или квартиры

Сделайте чертеж, расположив на нем каждую из стен по отдельности. Это рационально сделать, чтобы понять, какие аксессуары потребуются для создания кабеля, где он сам будет проходить.

Наружная электропроводка хороша тем, что для ее прокладки не требуется четко соблюдать нормы, а именно: ее возможно проложить и по диагонали, и под углом, отличающимся от 90 градусов. Перед тем как приступить к монтажу, стены нужно правильно подготовить, особенно, если планируется смазывать их клеем.

Если же на стене отсутствует штукатурка, а есть только бетон или кирпич, разумнее будет прикрепить провода дюбель-гвоздями. При облицовке гипсокартоном логично применить дюбели-бабочки. Если вы своими руками прокладываете электропроводку на даче, в деревянном доме, то каналы лучше прикрепить гвоздями или шурупами. Перед началом работ устраняют неровные поверхности и при необходимости обрабатывают грунтовкой.

Как сделать наружную проводку?

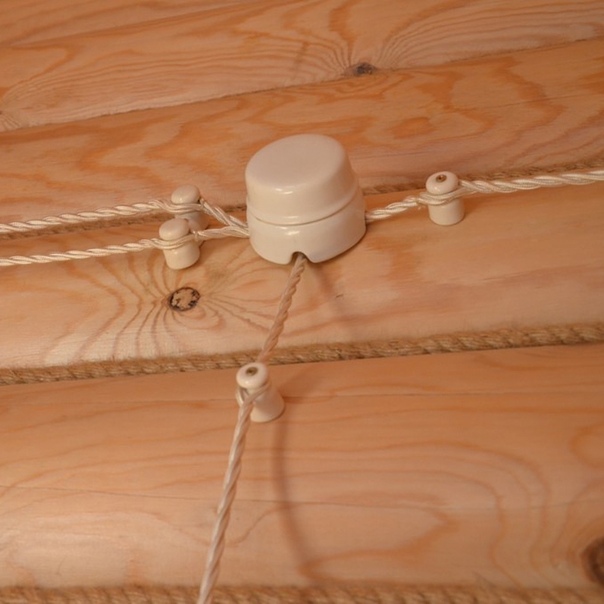

Как правило, на входе в деревянный дом или ретро-квартиру можно увидеть распределительный щит или счетчик. От него и нужно начинать монтажные работы, а именно:

• чертеж линии
• прокладка провода по ней
• закрепление на стене при помощи перфоратора через каждые 35 см
• вставка
  в просверленные отверстия гвоздей
• монтаж дополнительных аксессуаров: заглушек, соединителей, углов

Если габариты канала не предусматривают встраивание электрических точек, то можно обойтись наружными розетками и приборами системы освещения и подвести к ним небольшой кабель.

Если говорить о проблемных зонах, которые встают при прокладке проводки в деревянном ретро-доме, то здесь стоит отметить проемы дверей. Для прохождения одного провода через дверь следует сделать около двери отверстие и просунуть через него провод, вставив в него часть трубы и прикрыв торец заглушкой.

При прокладывании кабеля не нужно проводить его по полу деревянного дома или квартиры. Лучше обвести вокруг двери – это надежнее и безопаснее.

Типы проведения кабелей

Обычно из щита идет множество кабелей, и каждый из них обеспечивает питанием определенное место. Если у вас стандартная квартира, то пучков должно быть около 6. Если это дача и большой деревянный дом или дача, то, конечно, больше. При этом размеры кабель-канала должны быть соответствующими. Монтаж данного типа создают в случае проведения европейского расключения проводки, когда у каждой зоны есть собственное УЗО, или устройство защитного отключения.

Нередко, прокладывая проводку своими руками, владельцы деревянных домов, дач и квартир предпочитают поместить один щиток и счетчик вместе с основным питающим проводом, от которого идут провода к другим точкам. Обязательно присутствуют распределительные коробки, чтобы защитить зоны соединения отходящих проводников с главным.

Всего выделяют несколько типов прокладки кабеля:

• применение канала-плинтуса
• использование гофрированных труб для проводов
• монтаж кабеля по старому

Рекомендации по прокладке электропроводки

Помните, что наружная проводка применима не ко всем типам помещений. Не рекомендовано прокладывать ее:

• на кухне
• в ванной комнате
• в столовой
• в подвале, амбаре дачи
• и других пространствах с повышенным уровнем влажности

Если же монтажных работ не избежать, лучше использовать кабель, у которого влагостойкость повышена.

Прокладывать открытый кабель можно или ведя его по потолку, опуская к точкам напряжения, или по полу, поднимая наверх. Здесь все зависит от индивидуальных особенностей жилища, например, деревянного дома, дачи или квартиры, дизайна интерьера и личных предпочтений владельца. Если вы своими руками прокладываете кабель вдоль дверного проема, нужно протянуть кабель по периметру.

Помните о безопасности

При скрытой проводке бояться особенно нечего. Стоит только помнить, что проводку прокладывают горизонтально или вертикально. В случае монтажа кабеля по диагонали можно случайно задеть провод, например, гвоздем и нанести ему вред. Что касается наружной проводки как в квартире, так и на даче, то здесь также есть меры предосторожности:

• если вы скрыли кабель в квартире, на даче или в деревянном доме декоративным экраном, помните об этом, старайтесь не задевать его
• соединяйте корпуса приборов из металла с проводами, используя болтовые крепления
• закрывайте токопроводные детали

Желаем удачи!

Правила монтажа электропроводки своими руками

Правила монтажа электрической проводки

Как правильно сделать электрическую проводку? Такой вопрос часто возникает во время ремонта или строительства собственного жилья. И ответ на него не так уж прост, как кажется на первый взгляд.

Ведь правила монтажа зависят от типа поверхности по которой будет пролегать проводка, типа самой проводки и конечно ваших пожеланий. Поэтому дабы облегчить вам работу и обезопасить от ошибок давайте разберем этот вопрос более подробно.

Содержание

• Типы электропроводки
  • Скрытая проводка
  • Открытая проводка
• Монтаж электропроводки
  • Внутренняя электропроводка
  • Наружная электропроводка
• Вывод

Типы электропроводки

Прежде всего остановимся на возможных вариантах электропроводки. Их может быть два – открытый и скрытый способ. Каждый из этих вариантов будет удачным решением для разных поверхностей поэтому давайте разберем каждый из них отдельно.

Скрытая проводка

Начнем с наиболее распространенной в панельных домах (см. Расположение проводки в панельном доме) – скрытой проводки. Она монтируется под слоем штукатурки в специальных бороздах – штробах. Главным ее преимуществом является полная скрытость от глаз. Ну а главным недостатком сложность монтажа, ввиду необходимости приложения тех самых штробах, и низкая ремонтопригодность.



Скрытая проводка

Итак:

• Обычно скрытую электропроводку монтируют в зданиях, выполненных из несгораемых материалов – кирпич, пеноблок, бетон и тому подобное. К скрытой относится проводка, выполненная под слоем штукатурки, в стяжке или под подвесными потолками.
• Скрытую электропроводку запрещается прокладывать в вентиляционных шахтах или каналах, в температурных швах панельных домов, а также во влажных и особо влажных помещениях.
• Скрытая проводка под подвесными потолками, согласно п.7.1.38 ПУЭ должна выполняться в стальных трубах или гофрах (см. Металлическая труба для электропроводки: где и как использовать). При этом должна быть обеспечена возможность ее полной замены как на видео.
• Если же скрытая электропроводка применяется в домах, выполненных из сгораемых материалов, то здесь все немного сложнее. Ведь в этом случае для защиты от распространения пожара проводка должна быть заключена в стальную трубу или гофру по всей длине.

Открытая проводка

Правила прокладки электропроводки открытого типа немного жёстче. Ведь преимущественно применяют во влажных помещениях и зданиях, изготовленных из горючих материалов.

Главным ее преимуществом является высокая ремонтопригодность. А вот недостатком является испорченный внешний вид помещений, хотя при должном желании эту проблему можно завуалировать.

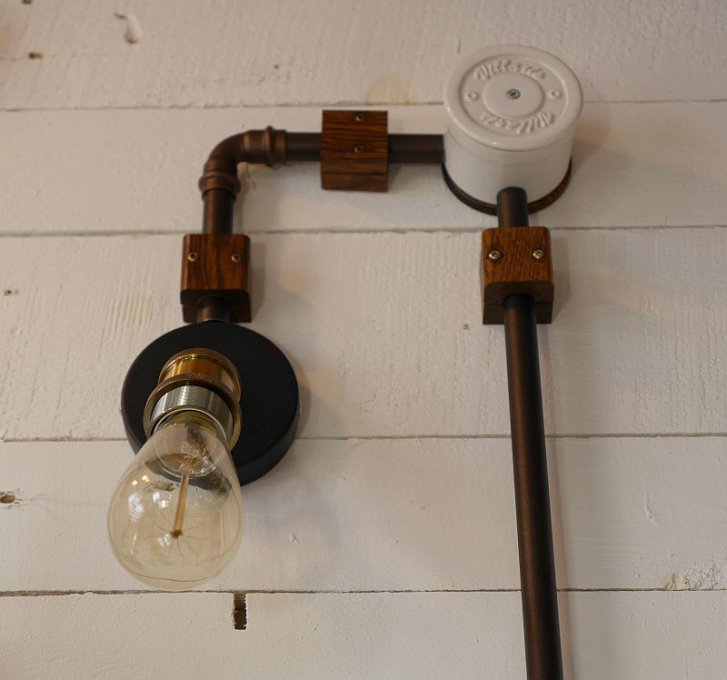

Открытая проводка в трубах

Итак:

• Согласно п.2.1. 4 ПУЭ открытая проводка может быть проложена непосредственно по стенам, потолкам и любым другим элементам строительных конструкций. При этом прокладка может осуществляться при помощи тросов, изоляторов, металлических или пластиковых рукавов, в плинтусах, в лотках или коробах и даже свободным подвешиванием.
• Открытая проводка по сгораемым конструкциям должна выполняться в несгораемой оболочке (металлических трубах, коробах (см. Как собрать короб для проводов металлический) или гофре). По несгораемым поверхностям инструкция допускает прокладывать проводку вообще без защиты, либо в защите из пластика. Которая должна защищать только от механических повреждений.

Обратите внимание! Для промышленных предприятий защита открытой проводки на уровень до 1,5 метра от уровня пола или площадки является обязательной.

• Открытая проводка должна иметь обязательную защиту при пересечении ее или прокладки рядом с трубопроводами. Так согласно п. 2.1.56 ПУЭ если расстояние между проводом и трубопроводом меньше чем 25 см, то провод должен иметь защиту от механических повреждений.
• Провода не должны соприкасаться с трубопроводами. Наименьшее допустимое расстояние до трубопроводов составляет 5 см, а до труб, содержащих легковоспламеняющиеся газы или жидкости, не менее 10 см.

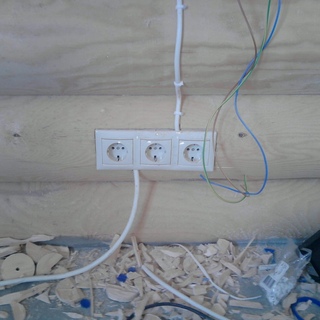

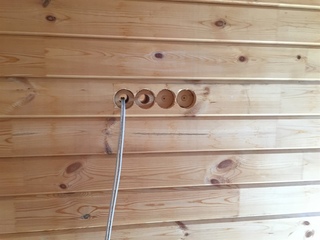

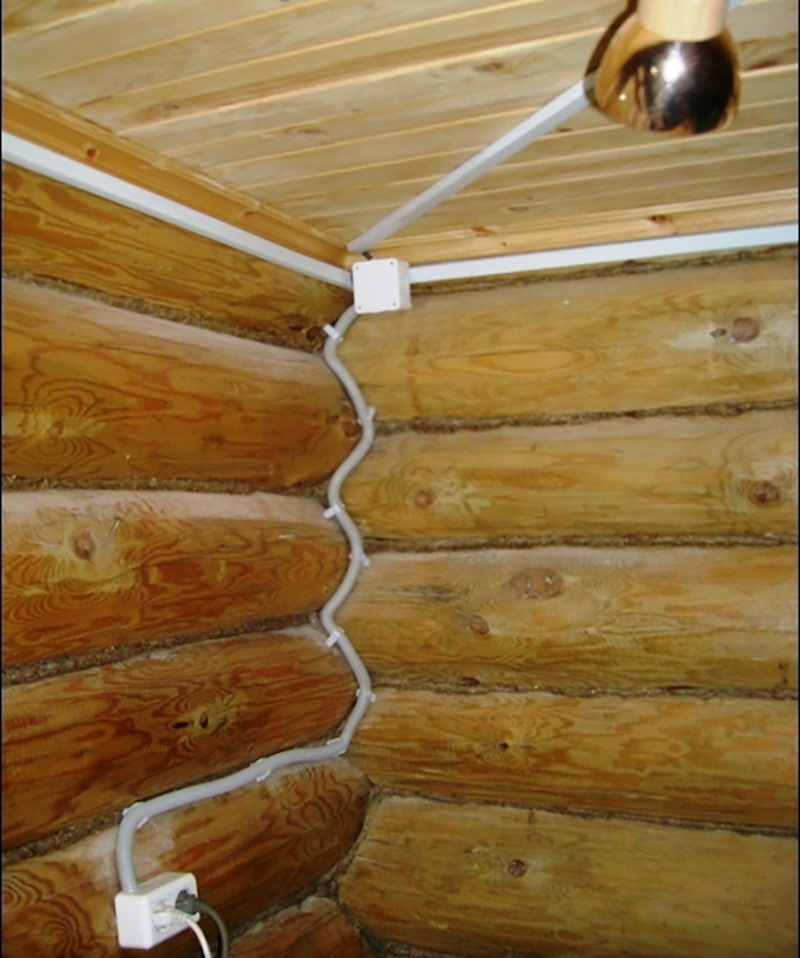

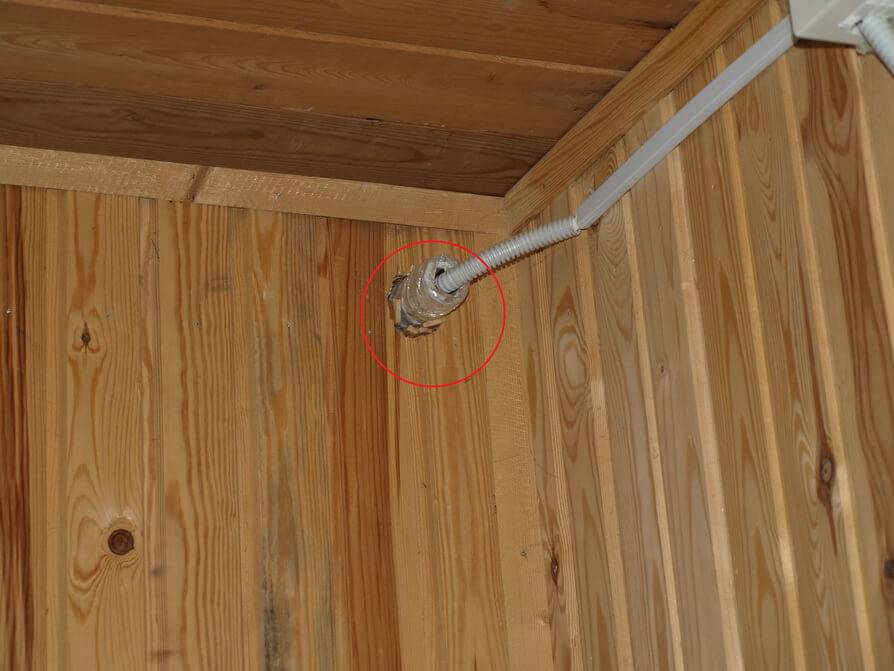

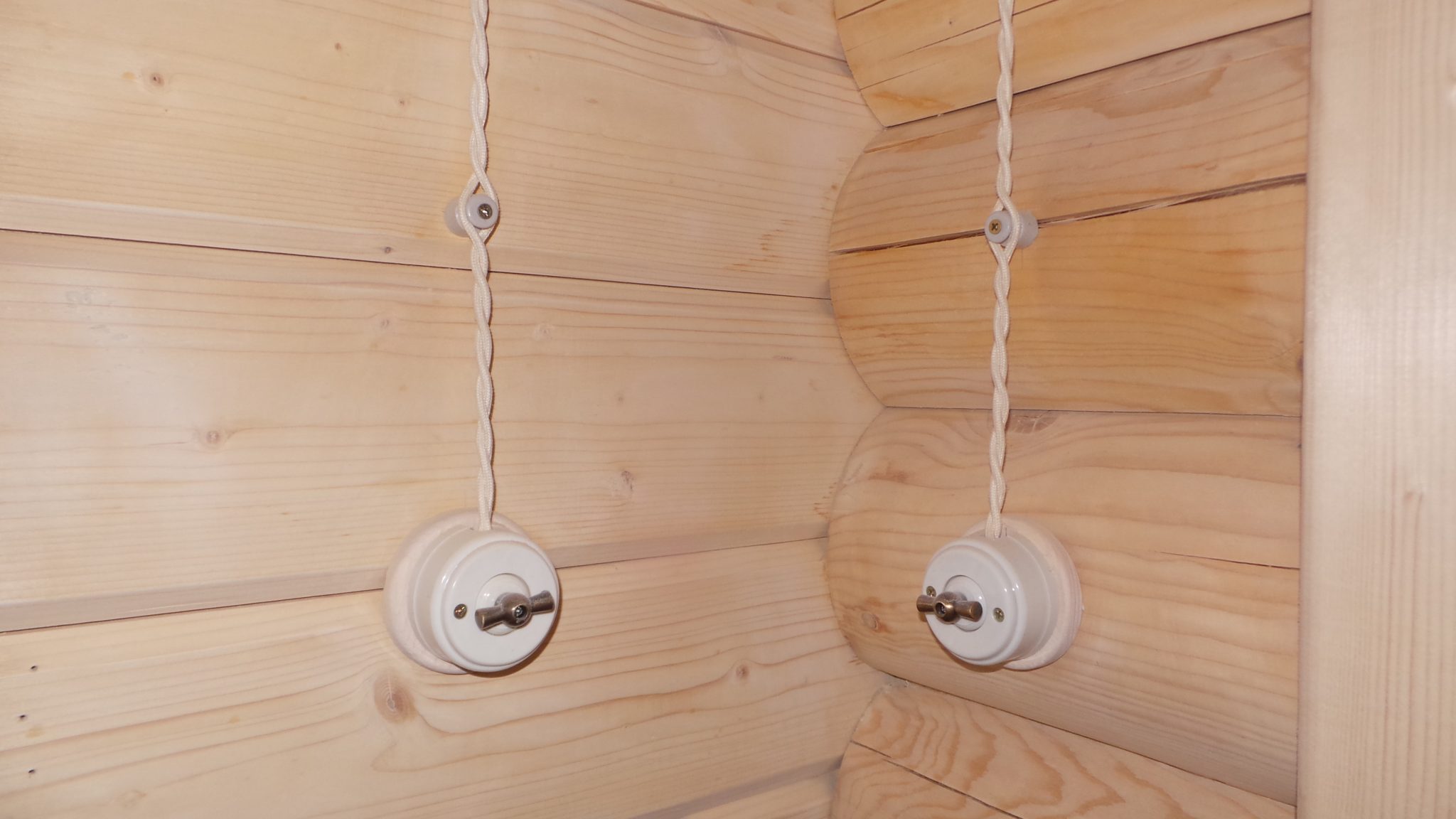

Открытая проводка в деревянном доме

• При прокладке проводов в коробах нельзя забывать о возможном скоплении пыли. Поэтому для глухих коробов согласно п. 2.1.61 ПУЭ суммарное сечение проводов должно быть не более 35% от сечения короба в свету. Для коробов с крышками этот норматив составляет 40%. Из-за этого цена монтажа проводки в коробах сильно возрастает.

Монтаж электропроводки

Монтаж электропроводки может выполняться как внутри помещений, так и снаружи. Правила монтажа несколько отличаются поэтому давайте рассмотрим их отдельно.

Внутренняя электропроводка

Внутренней электропроводкой называется вся проводка, проложенная внутри зданий и сооружений. К ней относится в том числе проводка проложенная в подвалах и на чердаках.

• Прежде всего следует знать, что согласно п.7.1.34 ПУЭ вся проводка внутри помещений должна быть медной. СНиП допускал применение алюминиевой проводки раньше, но с 2001 года стандарты изменились.
• Вторым важным параметром является сечение проводки. Оно рассчитывается в зависимости от нагрузок, но табл.7.1.1 ПУЭ устанавливает и минимально допустимое сечение проводов (см. Выполняем расчет сечения провода по мощности). Так для групповых линий оно составляет 1,5 мм², а для вводного кабеля от этажного щитка составляет 2,5 мм².
• Согласно п.7.1.36 ПУЭ вся проводка внутри помещений для однофазной сети должна быть трехпроводной. Из которых одна жила является фазной, вторая нулевой и третья защитной.

Обратите внимание! Для трехфазной сети нормой является пяти проводная сеть. Где три провода фазные, один нулевой и один защитный.

• Кроме того, следует помнить, что не допускается объединение нулевого и защитного провода, а также крепление их одним креплением. Объединение этих проводов из разных групп так же не допускается.

На фото представлены негласные нормы монтажа электропроводки

• Перед тем как правильно сделать электропроводку на кухне вы должны правильно распределить нагрузки по группам. При этом тип электропроводки для кухни согласно п.7.1.39 ПУЭ должен быть таким же, как и в жилых комнатах.
• В ваннах, санузлах и подобных помещениях электропроводку можно монтировать скрытым способом. При этом следует помнить, что применение стальных труб или гофр для защиты от механических повреждений в таких помещениях не допускается.
• Что касается негласных правил, то для внутренней электропроводки они тоже существуют. Прежде всего это прокладка групповых линий. Обычно их монтируют на расстоянии 20 см от потолка. Это не касается групповых линий, проложенных в стяжке.
• Ответвления к розеткам и выключателям не должны иметь углов отличных от 90⁰. В противном случае во время ремонта помещений легко повредить скрытую проводку.

Наружная электропроводка

Наружной электропроводкой называется вся проводка, проложенная вне помещений. Сюда относятся и электроприемники подключенные к групповым внутренним сетям.

Правила монтажа наружной проводки

Итак:

• Если вы собрались монтировать наружную электропроводку своими руками, то прежде всего вы должны знать, что по крышам зданий электропроводку монтировать не допускается. Допускается делать ввод в здание через крышу и то через стальные трубы, которые обеспечивают высоту не менее 2,5 метров от крыши.
• Строго нормируется и провес проводов над дорогами. Он должен быть в нижней точке не меньше 6,5 метров. Не над проезжей частью он должен быть не меньше 3,5 метров.
• Что касается непосредственно монтажа, то запрещена прокладка провода в стальных трубах под землей. Если же стальные трубы или гофры применяются для монтажа по фасадам зданий, то должны быть приняты меры, препятствующие скоплении внутри влаги, в том числе и конденсата.
• Что касается монтажа проводки по фасадам зданий, то здесь существует целый перечень ограничений. Все они сведены в п.2.1.75 ПУЭ в таблицу.
• Из негласных правил монтажа наружной проводки можно отметить только стремление к минимизации контактных соединений вне помещений. При этом те контактные соединения, которые выполнены вне зданий, должны быть смонтированы в специальных коробах с защитой не менее IP А доступ к этим соединениям должен быть максимально облегчен.

Вывод

Как видите правила электропроводки в панельном доме или загородном домике не так уж сильно отличаются. Главное отличие — это тип используемой проводки. Поэтому еще на стадии проектирования важно правильно определиться с приоритетами и тогда монтаж не влетит вам в копеечку, а потраченные усилия обеспечат надежную и безаварийную работу вашей электрической сети.

Национальный электротехнический кодекс (NEC) Правила наружной проводки

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 03.03.23

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работала в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Микела Бутиньоль

Национальный электротехнический кодекс (NEC) включает множество конкретных требований к установке наружных цепей и оборудования. При наружной проводке основные проблемы безопасности включают защиту от влаги и коррозии, предотвращение физических повреждений и решение проблем, связанных с подземным захоронением. В большинстве проектов наружной электропроводки жилых помещений соответствующие требования кодекса относятся к установке наружных розеток и осветительных приборов, а также к прокладке проводки над и под землей. В тех случаях, когда официальные требования кодекса предусматривают наличие «перечисленного» оборудования, это означает, что используемые продукты должны быть разрешены для применения утвержденным испытательным агентством, таким как UL (ранее Underwriters Laboratories).

Правила для наружных емкостей

Многие из правил, применимых к наружным розеткам, направлены на снижение вероятности поражения электрическим током, что представляет собой значительный риск в любое время, когда пользователь находится в прямом контакте с землей. К основным правилам для уличных емкостей относятся:

• Защита от короткого замыкания на землю (GFCI) требуется для всех наружных розеток. Конкретные исключения могут быть сделаны для оборудования для снеготаяния или противообледенения, если оборудование питается от недоступной розетки. Необходимая защита GFCI может быть обеспечена розетками GFCI или автоматическими выключателями GFCI.
• Дома должны иметь по крайней мере одну наружную розетку спереди и сзади дома. Они должны быть легко доступны с земли и расположены на высоте не более 6 1/2 футов над землей.
• Пристроенные палубы и балконы с доступом внутрь (включая дверь вовнутрь) должны иметь емкость не выше 6 1/2 футов над поверхностью палубы или балкона. В качестве общей рекомендации в домах также должны быть розетки с каждой стороны террасы или балкона, доступные с земли.
• Емкости во влажных помещениях (под защитными покрытиями, например, на крыше крыльца) должны быть атмосферостойкими и иметь атмосферостойкое (непроницаемое для непогоды) покрытие.
• Сосуды во влажных местах (подверженные воздействию погодных условий) должны быть устойчивыми к атмосферным воздействиям и иметь атмосферостойкое покрытие «во время использования». Эта крышка обеспечивает герметичную защиту от атмосферных воздействий, даже когда шнуры подключены к розетке.
• Постоянный бассейн должен иметь доступ к электрической розетке, которая находится не ближе 6 футов и не дальше 20 футов от ближайшего края бассейна. Емкость должна быть не выше 6 1/2 футов над палубой бассейна. Эта розетка должна иметь защиту GFCI.
• Сосуды, используемые для питания насосных систем в бассейнах и спа, должны быть не ближе 10 футов от внутренних стен постоянного бассейна, спа или гидромассажной ванны, если они не защищены GFCI, и не ближе 6 футов от внутренних стен постоянного бассейна или спа, если они защищены GFCI. Эти розетки должны быть отдельными розетками, не предназначенными для других устройств или приборов.

Правила наружного освещения

Правила для наружного освещения в основном касаются использования светильников, предназначенных для использования во влажных или мокрых местах:

• Светильники для влажных/открытых помещений должны быть внесены в список для использования во влажных местах.
• Светильники во влажных помещениях (защищенные нависающим карнизом или крышей) должны быть указаны для влажных помещений.
• Накладные электрические коробки для всех электрических приборов должны быть водонепроницаемыми/атмосферостойкими .
• Светильники для наружного освещения не требуют защиты GFCI.
• Низковольтные системы освещения должны быть перечислены утвержденным испытательным агентством как целая система или собраны из отдельных перечисленных компонентов.
• Низковольтные осветительные приборы (светильники) должны располагаться не ближе чем в 5 футах от наружных стен бассейнов, спа-салонов или джакузи.
• Трансформаторы для низковольтного освещения должны находиться в доступных местах.
• Выключатели, управляющие освещением или насосами бассейна или спа, должны быть расположены на расстоянии не менее 5 футов от внешних стен бассейна или спа, если только они не отделены от бассейна или спа стеной.

Правила для наружных кабелей и кабелепроводов

Несмотря на то, что стандартный кабель NM имеет наружную виниловую оболочку и водонепроницаемую изоляцию вокруг отдельных токопроводящих жил, он не предназначен для использования вне помещений. Вместо этого кабели должны быть одобрены для использования вне помещений. А при использовании кондуита есть дополнительные правила, которые необходимо соблюдать. Применимые правила для наружных кабелей и кабелепроводов включают:

• Открытая или скрытая проводка/кабель должны быть перечислены в соответствии с их применением. Кабель типа UF является наиболее часто используемым неметаллическим кабелем для прокладки наружной электропроводки в жилых помещениях.
Кабель
• UF может быть проложен непосредственно (без кабелепровода) с минимальным 24-дюймовым заземляющим покрытием.
• Проводка, проложенная внутри жесткого металлического (RMC) или промежуточного металлического (IMC) кабелепровода, должна иметь заземляющее покрытие толщиной не менее 6 дюймов; проводка в кабелепроводе из ПВХ должна иметь покрытие толщиной не менее 18 дюймов.
• Обратная засыпка вокруг кабелепровода или кабелей должна быть выполнена из гладкого зернистого материала без камней.
• Низковольтная проводка (не более 30 вольт) должна быть закопана на глубину не менее 6 дюймов.
• Прокладки подземной проводки, которые переходят из-под земли в наземную, должны быть защищены кабелепроводом от требуемой глубины покрытия или 18 дюймов (в зависимости от того, что меньше) до точки подключения над землей или не менее 8 футов над землей.
• Электрические провода, нависающие над бассейном, спа или джакузи, должны находиться на высоте не менее 22 1/2 футов над поверхностью воды или поверхностью платформы для прыжков в воду.
• Провода передачи данных (телефон, интернет и т. д.) должны находиться на высоте не менее 10 футов над поверхностью воды в бассейнах, спа и джакузи.

Позвоните, прежде чем копать

Это не требование NEC, но оно может спасти вам жизнь, не говоря уже о том, чтобы предотвратить серьезные проблемы с поставщиками услуг. Позвоните по номеру 811, национальной горячей линии «Позвоните, прежде чем копать», по крайней мере за три дня до того, как вы планируете копать где-либо на своей территории. Сотрудники горячей линии оповестят всех поставщиков коммунальных услуг в вашем районе. Те, чьи линии проходят через вашу собственность, отправят представителя, чтобы отметить их линии на земле. Вы можете использовать силовое оборудование, чтобы копать не ближе 24 дюймов к отмеченным линиям, но вы должны использовать ручную лопату, если копаете в пределах 24 дюймов по обе стороны от отмеченной линии.

Статья Источники

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Распознавание опасности поражения электрическим током . Управление по охране труда.

Национальные электротехнические нормы и правила для наружной проводки

С приближением теплой погоды мы готовимся проводить на улице как можно больше времени после снега, ветра и дождя. И, несмотря на то, что они впитывают солнце, на улице также будет электричество. Национальный электротехнический кодекс (NEC) предъявляет столько же требований к наружным цепям и оборудованию, сколько и к тому, что находится внутри помещений. Основными проблемами безопасности наружной проводки являются ее защита от влаги, коррозии, физических повреждений и прокладки под землей.

Большинство требований нормативных документов для наружных работ касаются наружных электрических розеток и осветительных приборов, а также прокладки проводки над и под землей. В тех случаях, когда официальные требования Кодекса предусматривают наличие оборудования, включенного в список, это означает, что используемые продукты должны быть внесены в список для применения утвержденным испытательным агентством.

Наружные розетки

• Защита от короткого замыкания на землю требуется для всех наружных розеток, однако есть исключения для оборудования для снеготаяния или противообледенительного оборудования.
• Дома должны иметь по крайней мере одну наружную розетку спереди и сзади дома. Они должны быть доступны с земли и находиться на высоте не более 6 1/2 футов над уровнем земли.
• Пристроенные террасы и балконы с внутренним доступом (например, с террасы на кухню) должны иметь емкость не выше 6 1/2 футов над террасой, балконом или патио. Обычно рекомендуется, чтобы в домах были розетки на каждой стороне террасы или балкона, доступные с земли.
• Емкости в потенциально влажных местах (например, на крытом крыльце) должны быть устойчивыми к атмосферным воздействиям и иметь защитное покрытие.
• Емкости во влажных местах (те, которые подвергаются воздействию погодных условий) должны быть устойчивыми к атмосферным воздействиям и иметь защищенное от непогоды покрытие «во время использования».

Наружное освещение

• Светильники для влажных или открытых помещений должны быть внесены в список для использования во влажных местах.
• Светильники во влажных помещениях (защищенные нависающим карнизом или крышей) должны быть указаны для влажных помещений.
• Накладные электрические коробки должны быть защищены от атмосферных воздействий.
• Светильники наружного освещения не требуют защиты GFCI.
• Низковольтные системы освещения должны быть перечислены утвержденным испытательным агентством как целая система или собраны из отдельных перечисленных компонентов.
• Трансформаторы для низковольтного освещения должны быть легко доступны.

Наружная проводка

• Открытая или скрытая проводка должна быть указана в соответствии с ее применением. (Кабель типа UF является наиболее часто используемым неметаллическим кабелем для прокладки наружной электропроводки в жилых помещениях.)
• Кабель UF может быть проложен непосредственно (без кабелепровода) при толщине покрытия не менее 24 дюймов.
• Проводка, проложенная внутри жесткого металлического (RMC) или промежуточного металлического (IMC) кабелепровода, должна иметь заземляющее покрытие толщиной не менее 6 дюймов; проводка в кабелепроводе из ПВХ должна иметь покрытие толщиной не менее 18 дюймов.
• Обратная засыпка, окружающая кабелепровод или кабели, должна быть выполнена из гладкого зернистого материала без камней.
• Низковольтная проводка (не более 30 вольт) должна быть проложена на глубину не менее 6 дюймов.
• Прокладки подземной проводки, которые переходят из-под земли в надземную часть, должны быть защищены кабелепроводом от требуемой глубины защитного слоя или 18 дюймов до точки подключения над землей или не менее 8 футов над землей.

Несколько замечаний о бассейнах, гидромассажных ваннах и спа

• Постоянный бассейн должен иметь доступ к электрической розетке не ближе 6 футов и не дальше 20 футов от ближайшего края бассейна. Емкость должна быть не выше 6 1/2 футов над палубой бассейна. Розетка должна иметь защиту GFCI.
• Сосуды, используемые для питания насосных систем в бассейнах и спа, должны быть не ближе 10 футов от внутренних стен постоянного бассейна, спа или гидромассажной ванны, если они не защищены GFCI, и не ближе 6 футов от внутренней части стены постоянного бассейна или спа, если они защищены GFCI. Эти розетки должны быть отдельными розетками, которые не могут обслуживать никакие другие устройства.
• Выключатели, управляющие освещением или насосами бассейна или спа, должны быть расположены на расстоянии не менее 5 футов от внешних стен бассейна или спа, если только они не отделены от бассейна или спа стеной.
• Низковольтные осветительные приборы (также известные как светильники) должны располагаться не ближе чем в 5 футах от наружных стен бассейнов, спа-салонов или джакузи.
• Электрические провода, нависающие над бассейном, спа или гидромассажной ванной, должны находиться на высоте не менее 22 1/2 футов над поверхностью воды или поверхностью платформы для прыжков в воду.
• Провода передачи данных (телефон, интернет и т. д.) должны находиться на высоте не менее 10 футов над поверхностью воды в бассейнах, спа и гидромассажных ваннах.

Позвоните перед тем, как копать

Хотя это и не требуется, вы можете позвонить по номеру 811 (национальная горячая линия «Позвоните, прежде чем копать») как минимум за три дня до того, как вы планируете копать где-либо на своем участке.

Наружная проводка | Прокладка проводки в доме своими руками

Скрытый тип проводки как способ прокладки электрокоммуникаций вошел в обиход не так давно. Очень долго провода вели непосредственно по вертикальным поверхностям помещения, без заглубления их в тело стены. Как ни странно, но сегодня подобный способ обустройства питающих магистралей опять входит в моду.

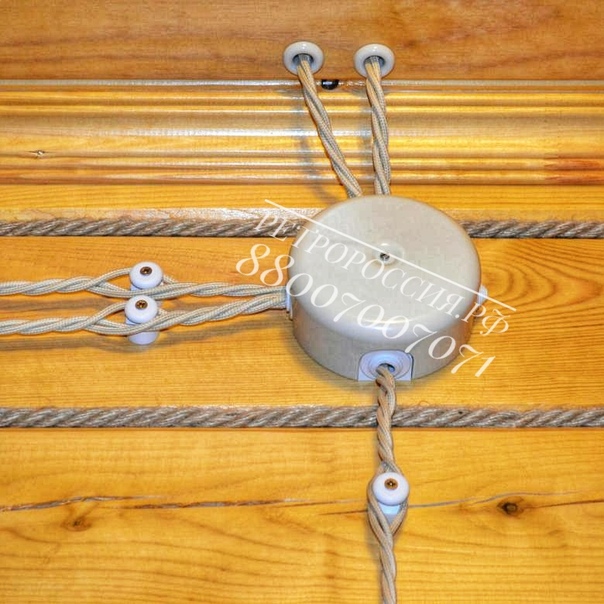

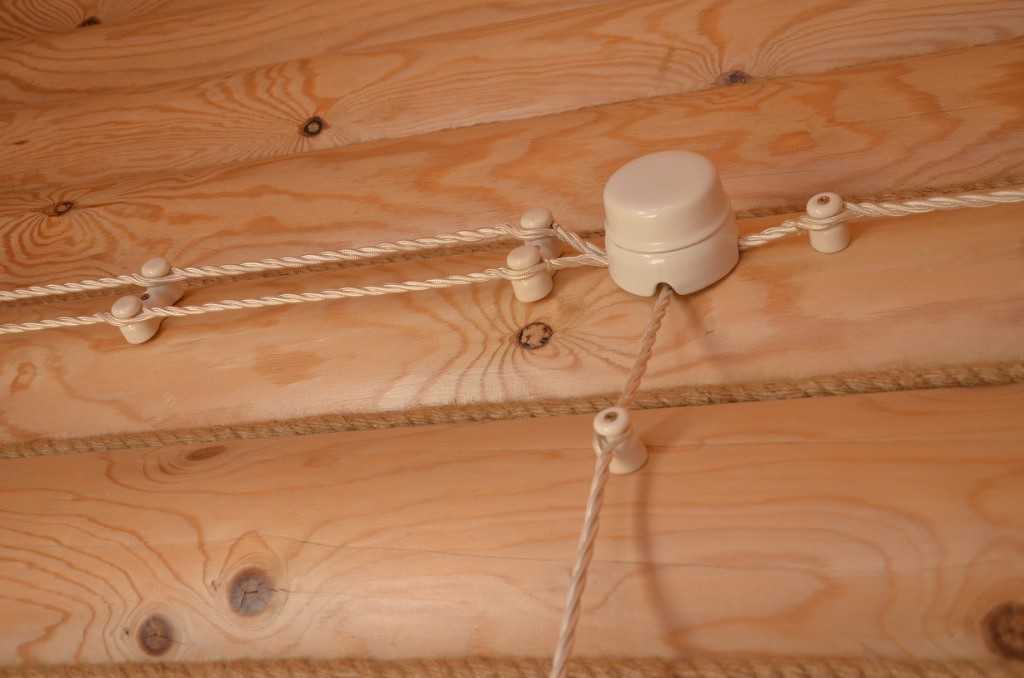

При этом, как правило, ретро проводка олицетворяет составной элемент дизайна, дух которого переносит нас на несколько десятков лет назад.

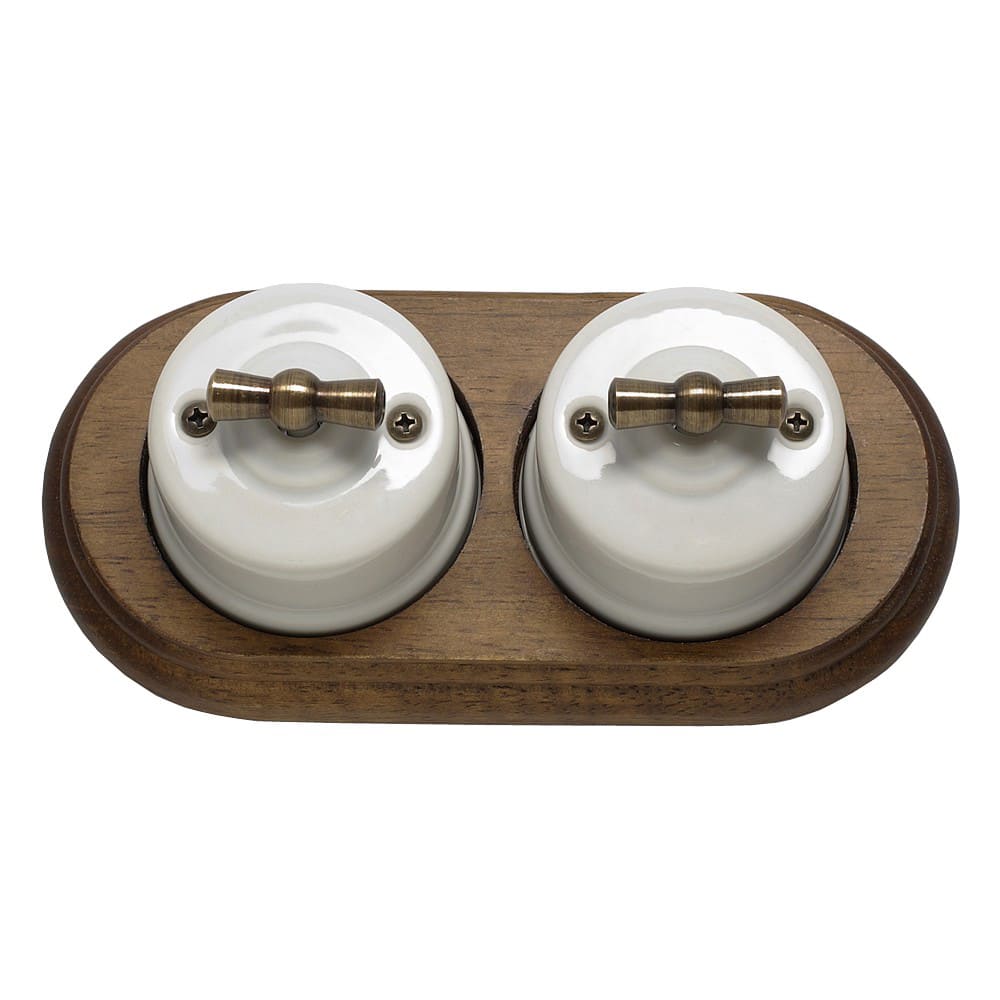

Сегодня соответствующие эпохе сороковых-шестидесятых годов розетки и выключатели для открытой проводки все чаще можно увидеть:

• в жилых квартирах,
• в стилизованных «под старину» гостевых залах: ресторанов, отелей и кафе.

Антикварный товар или декоративный кабель?

Насколько легко сегодня найти в продаже ретро провод? Реально ли осуществить работы по устройству наружной электропроводки с минимальными денежными затратами? На самом деле в обычных супермаркетах уже невозможно встретить розетки, подходящие для открытой проводки, а также изоляторы, выполненные на основе керамики.

Поскольку данная технология в массовом порядке уже давно не применяется, присущие для нее атрибуты можно найти только в антикварных магазинах.

Однако найти выход из затруднительного положения вполне можно. Так, вместо проводов, выпущенных несколько десятилетий назад, можно использовать декоративный кабель, который внешне очень похож на коммуникации прошлого. Кроме того, внешнюю проводку можно выполнить из качественных современных материалов, которые по всем параметрам отвечают требованиям влагоустойчивости и пожаробезопасности. Однако при этом материалы надо искусственно состарить. Вам остается только зайти в торговую точку, которая реализует этот востребованный сегодня товар.

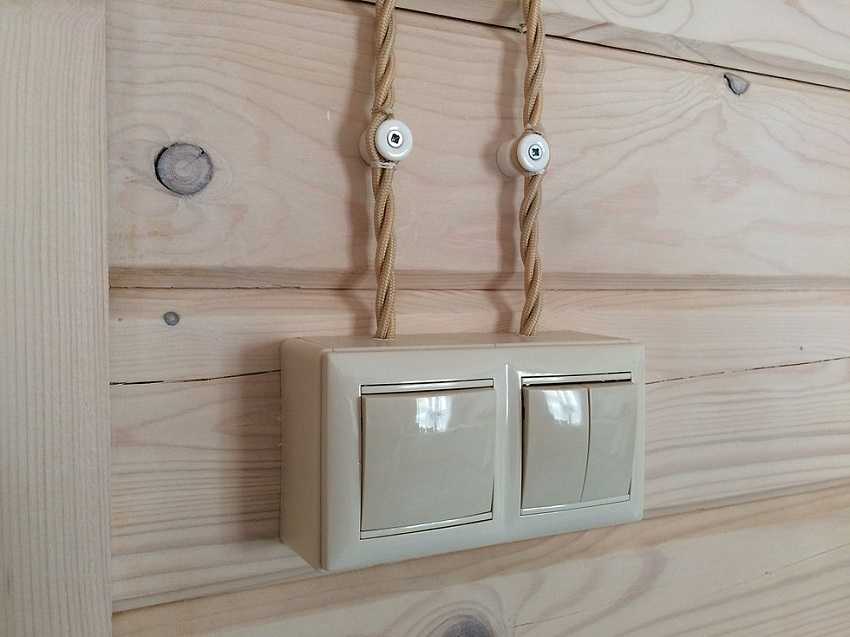

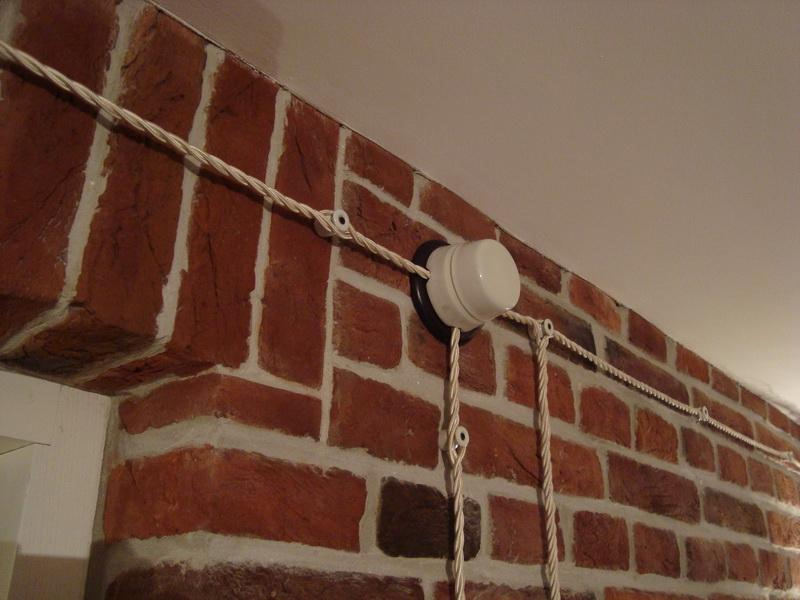

Для оформления интерьера в стилистике прошлой временной эпохи надо выбирать:

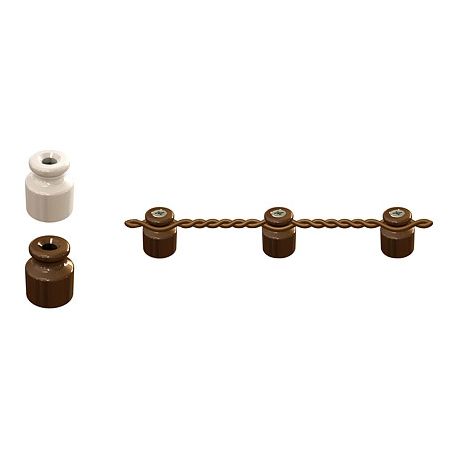

• керамические изоляторы,
• крученые кабели.

Необходимо помнить, что наружная электропроводка должна эксплуатироваться в безопасном режиме. Поэтому необходимо соблюдать требования технологии и грамотно проводить коммуникации по вертикальным поверхностям помещения.

Правила монтажа

Помните, что керамический изолятор надо монтировать с таким расчетом, что на один метр горизонтальной ветки должно приходиться пять или более диэлектрических элементов. Выключатели и розетки для наружной проводки монтируют с учетом их качественной и надежной изоляции. Для получения эффектной внешне плетенки, надо после каждого изолирующего керамического элемента изменять кручение кабеля.

Видео. Ретро проводка

Видео. Мой Дом Ретро Проводка

Монтаж наружной проводки. Разводка электропроводки в дачном домике

Монтаж наружной проводки

Наружная электропроводка может быть открытой и скрытой. Она должна быть недоступной для случайного прикосновения к ней или ограждена. Незащищенные изолированные провода относительно прикосновения к ним следует рассматривать как неизолированные (голые).

Внутридворовые сети следует выполнять изолированными проводами, при этом расстояние от них до земли должно быть не менее 2,75 м. Провода, проложенные открыто по стенам, должны находиться на расстоянии не менее:

при горизонтальной прокладке:

над крыльцом – 2,5 м;

над окном – 0,5 м;

под окном (от подоконника) – 1,0 м;

при вертикальной прокладке:

до окна – 0,75 м;

от земли – 2,75 м;

На защищенные провода и кабели эти ограничения не распространяются.

При выполнении наружной электропроводки на опорах около здания расстояние от проводов до окна должно быть не менее 1,5 м при максимальном отклонении проводов. В случаях, если нельзя выдержать вышеуказанные безопасные расстояния, провода необходимо надежно ограждать от прикосновения.

Над проезжей частью провода должны подвешиваться на высоте не менее 6 м от поверхности земли (дороги), а над непроезжей, пешеходными дорожками – не менее 3,5 м.

Расстояние между проводами должно быть: при пролете до 6 м – не менее 0,1 м; при пролете более 6 м – не менее 0,15 м.

Изолированные провода по стенам дома прокладываются на изоляторах или в трубах, а под навесами, где исключается попадание на них дождя или снега – на роликах типа PC, специально предназначенных для этих целей. Высота подвеса проводов должна быть не менее 2,75 м от земли. Расстояние между точками крепления проводов к изоляторам, установленным на стенах, не должно превышать 2 м.

Прокладка проводов и кабелей наружной электропроводки в трубах и гибких металлических рукавах должна выполняться во всех случаях с уплотнением. Прокладка проводов в стальных трубах в земле вне здания не допускается.

Для предупреждения повреждения проводов при сбрасывании снега с крыши дома провода лучше размещать не в горизонтальной, а в вертикальной плоскости, один над другим. При этом расстояние от проводов до выступающей части здания должно быть не менее 0,2 м.

Пересечение проводов с водосточными трубами и другими препятствиями выполняется в стальной трубе или скрыто в борозде в стене. На концах прохода (обхода) с двух сторон устанавливают фарфоровые воронки раструбом вниз и заливают изоляционной мастикой.

При устройстве наружной электропроводки на территории садового участка особое внимание необходимо обращать на исключение возможности соприкосновения проводов с кронами деревьев.

Не разрешается прокладывать наружную электропроводку по крышам домиков.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Наружная электропроводка | Заметки электрика

Здравствуйте, уважаемые читатели.

Добро пожаловать на сайт http://zametkielectrika.ru.

Продолжаю серию статей про виды электропроводок.

В прошлых статьях мы познакомились с открытой электропроводкой. И сегодня Вашему вниманию я представляю статью на тему наружная электропроводка.



Введение

 Чем же наружная электропроводка отличается от других видов электропроводок?

Есть самое главное отличие наружной электропроводки от внутренней (открытой и скрытой), а именно — это воздействие на нее различных факторов окружающей среды, такие как:

• температура воздуха
• ветер
• осадки
• др.

Поэтому наружная электропроводка должна быть практично защищена от вышеперечисленных воздействий, а также от механических повреждений и случайных прикосновений. Она выполняется на открытом воздухе по наружным стенам домов, зданий, сооружений и строений, а также и  между ними на опорах и других конструкциях.

Применение

Чаще всего наружную электропроводку применяют для ввода электроэнергии в здание. Например, ответвлением от воздушной линии (ВЛ) на вводное распределительное устройство (ВРУ) Вашего деревянного дома.

Еще с помощью наружной электропроводки осуществляют подачу электроэнергии на разного рода подсобные помещения:

• баня
• дворовая мастерская
• гараж
• сарай
• др.

Также не стоит забывать, что все уличное освещение Вашего дома и подсобных помещений выполняется наружной электропроводкой.



Монтаж наружной электропроводки

И опять же здесь нам не обойтись без нормативно-технического документа ПУЭ. А если им пренебрегать, то последствия могут быть очень печальными. При прокладке наружной электропроводки по стенам необходимо соблюдать следующие расстояния до элементов здания:

Расстояние в правой колонке указано в метрах

При прокладке неизолированными проводами на опорах около здания необходимо соблюдать расстояние от проводов до балкона — 1,5 (м).

Строго запрещается выполнять монтаж наружной электропроводки по крыше, исключением может быть ответвление для ввода электропитания в здание.

При пересечении дороги, расстояние от проводов до поверхности дороги должно быть не меньше 6 (м). Если же провода пересекают не проезжую часть, то расстояние от проводов до земли допускается выдерживать не меньше 3,5 (м).

Также необходимо выдерживать расстояние между проводами не меньше 0,15 (м).

Как же выполнить ввод наружной электропроводки в здание?

Ввод питающей линии в здание выполняется в трубе. Труба располагается в стене так, чтобы вода не попадала в здание и не скапливалась в самой трубе.

В таком случае расстояние между вводными проводами и поверхностью земли должно составлять не меньше 2,75 (м).

Ввод питающих проводов в дом можно осуществлять и не только через стену, но и через крышу. В этом случае расстояние от проводов до самой крыши должно составлять 2,5 (м).

Если Вам необходимо запитать небольшое здание, типа киоска, контейнера или торгового павильона, то необходимо соблюдать следующее:

• доступ на крышу должен быть закрыт
• расстояние между вводными проводами до поверхности земли должно быть равным 2,75 (м)

На этом тему наружной электропроводки я не заканчиваю, т.к. мы рассмотрели только общие требования к электропроводке. Имеется много частных случаев, с которыми я Вас познакомлю в отдельных статьях.

P.S. Следите за  обновлениями на сайте. Подписывайтесь на бесплатные статьи.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как сделать открытую проводку — как своими руками правильно сделать наружную электропроводку в квартире, доме

Любой хозяин дома или квартиры хочет, чтобы электропроводка в его жилище была качественной и надежной. Если позволяет опыт и знания, проводку вполне можно правильно сделать своими руками, как в панельном, так и деревянном доме.

Типы проводки

Есть два варианта создания электропроводки. Она может быть открытой и скрытой. Говоря о втором виде, стоит отметить, что создание скрытой электропроводки – долгий и хлопотный процесс, даже если не брать в расчет устранение старых проводов. На месте планируемой укладки проводов следует:

• вскрывать покрытия
• формировать штробы
• замазывать отверстия и мастерски штукатурить стену

Самостоятельно осуществить все это достаточно сложно. Такой способ ремонта требует отдачи сил, много времени и финансовых средств.

Открытая электропроводка намного предпочтительнее. Провода укладывают поверх потолка и стен, и при правильном подходе открытый тип выглядит очень эстетично. Проложить провода можно в гофрированных трубах или пластиковых кабелях.

Преимущества и недостатки открытой проводки

В числе достоинств открытого типа проводки можно выделить:

• простой доступ к любому месту электропроводки
• возможность быстро заметить проблему
• допустимость оперативно исправить поломку

Кроме того, если электропроводка открытая, очень удобно добавить еще одну электроточку или линию, не нарушив при этом целостность других сетевых участков.

Что касается недостатков, то здесь стоит упомянуть о том, что провода легко зацепить, так как они находятся в свободном доступе. Кроме того, монтаж открытой проводки предполагает наличие дополнительного свободного пространства, если речь идет, например, о гофрированной трубе. Также важно, что открытая электропроводка, даже красиво и декоративно скрытая, впишется не в каждый интерьер. Если это лофт, хай-тек или минимализм, то она будет смотреться вполне органично. Однако в классицизме, ретро или барокко она вряд ли уместна.

Как подобрать кабели и провода?

Для правильного создания наружной электропроводки применяются те же кабели, что и при скрытом способе. В идеале следует подобрать:

• силовые провода
• информационные кабели

Для легкой укладки стоит подбирать гибкие провода, так как проложить жесткий кабель, например, в гофрированной трубе, довольно проблематично. При этом кабели могут быть не очень массивными, особенно с учетом того, что чем больше кабель, тем выше его цена. Помимо этого, массивные кабели сложны в монтаже. Их очень трудно согнуть, скрутить, соединить с электрическими приборами. К тому же, они могут не подойти по размеру к розеткам и кабельным каналам, монтаж при помощи которых является сегодня наиболее оптимальным. Кабель-каналом называют пластиковые профили в форме буквы «П», а также треугольника, овала и пр., внутрь которых уложены кабели и провода.

Материал изготовления каналов – ПВХ-пластик, устойчивый к перепадам температуры и химическим реакциям. При желании его легко можно окрасить в желаемый цвет. Радует и тот факт, что ПВХ не выделяет вредных токсичных веществ и является нейтральным для здоровья человека.

Кроме канала вам потребуются аксессуары, в числе которых модули для розеток, повороты, углы и другие полезные в работе детали.

Как спланировать работу?

Для начала необходимо:

• правильно провести расчеты
• определить, какое количество материала необходимо
• получить в свое распоряжение план деревянного дома или квартиры

Сделайте чертеж, расположив на нем каждую из стен по отдельности. Это рационально сделать, чтобы понять, какие аксессуары потребуются для создания кабеля, где он сам будет проходить.

Наружная электропроводка хороша тем, что для ее прокладки не требуется четко соблюдать нормы, а именно: ее возможно проложить и по диагонали, и под углом, отличающимся от 90 градусов. Перед тем как приступить к монтажу, стены нужно правильно подготовить, особенно, если планируется смазывать их клеем.

Если же на стене отсутствует штукатурка, а есть только бетон или кирпич, разумнее будет прикрепить провода дюбель-гвоздями. При облицовке гипсокартоном логично применить дюбели-бабочки. Если вы своими руками прокладываете электропроводку на даче, в деревянном доме, то каналы лучше прикрепить гвоздями или шурупами. Перед началом работ устраняют неровные поверхности и при необходимости обрабатывают грунтовкой.

Как сделать наружную проводку?

Как правило, на входе в деревянный дом или ретро-квартиру можно увидеть распределительный щит или счетчик. От него и нужно начинать монтажные работы, а именно:

• чертеж линии
• прокладка провода по ней
• закрепление на стене при помощи перфоратора через каждые 35 см
• вставка в просверленные отверстия гвоздей
• монтаж дополнительных аксессуаров: заглушек, соединителей, углов

Если габариты канала не предусматривают встраивание электрических точек, то можно обойтись наружными розетками и приборами системы освещения и подвести к ним небольшой кабель.

Если говорить о проблемных зонах, которые встают при прокладке проводки в деревянном ретро-доме, то здесь стоит отметить проемы дверей. Для прохождения одного провода через дверь следует сделать около двери отверстие и просунуть через него провод, вставив в него часть трубы и прикрыв торец заглушкой.

При прокладывании кабеля не нужно проводить его по полу деревянного дома или квартиры. Лучше обвести вокруг двери – это надежнее и безопаснее.

Типы проведения кабелей

Обычно из щита идет множество кабелей, и каждый из них обеспечивает питанием определенное место. Если у вас стандартная квартира, то пучков должно быть около 6. Если это дача и большой деревянный дом или дача, то, конечно, больше. При этом размеры кабель-канала должны быть соответствующими. Монтаж данного типа создают в случае проведения европейского расключения проводки, когда у каждой зоны есть собственное УЗО, или устройство защитного отключения.

Нередко, прокладывая проводку своими руками, владельцы деревянных домов, дач и квартир предпочитают поместить один щиток и счетчик вместе с основным питающим проводом, от которого идут провода к другим точкам. Обязательно присутствуют распределительные коробки, чтобы защитить зоны соединения отходящих проводников с главным.

Всего выделяют несколько типов прокладки кабеля:

• применение канала-плинтуса
• использование гофрированных труб для проводов
• монтаж кабеля по старому

Рекомендации по прокладке электропроводки

Помните, что наружная проводка применима не ко всем типам помещений. Не рекомендовано прокладывать ее:

• на кухне
• в ванной комнате
• в столовой
• в подвале, амбаре дачи
• и других пространствах с повышенным уровнем влажности

Если же монтажных работ не избежать, лучше использовать кабель, у которого влагостойкость повышена.

Прокладывать открытый кабель можно или ведя его по потолку, опуская к точкам напряжения, или по полу, поднимая наверх. Здесь все зависит от индивидуальных особенностей жилища, например, деревянного дома, дачи или квартиры, дизайна интерьера и личных предпочтений владельца. Если вы своими руками прокладываете кабель вдоль дверного проема, нужно протянуть кабель по периметру.

Помните о безопасности

При скрытой проводке бояться особенно нечего. Стоит только помнить, что проводку прокладывают горизонтально или вертикально. В случае монтажа кабеля по диагонали можно случайно задеть провод, например, гвоздем и нанести ему вред. Что касается наружной проводки как в квартире, так и на даче, то здесь также есть меры предосторожности:

• если вы скрыли кабель в квартире, на даче или в деревянном доме декоративным экраном, помните об этом, старайтесь не задевать его
• соединяйте корпуса приборов из металла с проводами, используя болтовые крепления
• закрывайте токопроводные детали

Желаем удачи!

Монтаж наружной электропроводки | Бесплатные дипломные работы на DIPLOMKA.NET

Способы монтажа

Способы прокладки проводов и кабелей при открытых электропроводках могут быть различными: на изолирующих опорах (изоляторах, роликах), непосредственно по поверхностям стен, потолков, по фермам и другим строительным элементам зданий, на струнах, полосах, тросах, лотках, в трубах, коробах, гибких металлических рукавах и т. п.
Способы прокладки проводов и кабелей при скрытых электропроводках могут быть следующие: под штукатуркой, в заштукатуренных бороздах, в замкнутых каналах и пустотах строительных конструкций, в трубах, гибких металлических рукавах, коробах, а также замоноличиванием проводов в строительные конструкции при их изготовлении.
Заготовительные работы выполняются вне монтажной площадки. Монтаж электропроводок подразделяют на две стадии: подготовительные и установочные работы. Последовательность их выполнения зависит от вида электропроводки и способа прокладки проводов.
Подготовительные работы при открытой электропроводке включают следующие операции:
— разметка трасс прокладки проводов или кабелей по стенам и потолкам, мест установки крепежных деталей или изолирующих опор, ответвительных коробок, проходов через стены и перекрытия;
— пробивка проходов и гнезд для установки крепежных деталей.
При монтаже скрытых электропроводок в состав подготовительных работ входит установка ответвительных коробок и коробок под выключатели и штепсельные розетки, прокладка проводов по стенам и потолкам и их крепление, проверка наличия каналов, ниш и борозд и соответствие их проекту.
Установочные работы выполняются после завершения строительных и отделочных работ. При монтаже открытых электропроводок устанавливают крепежные детали, изолирующие опоры, ответвительные коробки, электроприемники и групповой щиток, прокладывают и крепят изолированные провода, затем их оконцовывают и подключают к электроприемникам и групповому щитку.
При монтаже скрытых электропроводок соединяют провода в ответвительных коробках, устанавливают групповой щиток и электроприемники и подключают к ним провода.
Вводной щиток должен быть установлен на капитальной стене непосредственно на вводе так, чтобы он закрывал втулки и вводные провода.
Провода прокладывают по капитальным стенам или прочным перегородкам в стороне от нагревательных приборов, дымоходов и т. п.
Разметку трасс прокладки проводов выполняют, ориентируясь на места установки электроприемников. Эти точки принимают за исходные и по ним размечают места проходов через стены и перекрытия, места установки конечных и угловых опор и, наконец, промежуточных опор. Трассу прокладки проводов размечают при помощи крученого шпагата, который натирают красящим веществом. Натянув окрашенный шпагат между крайними точками, отбивают линию, на которой размечают точки установки промежуточных опор или крепежных деталей.
Проходы через стены и перекрытия выполняют по линии прокладки проводов, причем необходимо, чтобы они служили, по возможности, продолжением трассы электропроводки. В этом случае можно избежать изгибов проводов у прохода.

Монтаж наружной электропроводки

Если наружную электропроводку прокладывают незащищенными изолированными проводами, их размещают или ограждают так, чтобы они были недоступны, на безопасном расстоянии для прикосновения людей, например с крыльца, балкона и т. п. Так, при горизонтальной прокладке под крышей, балконом, над крыльцом это расстояние должно быть не менее 2,5 м, над окнами — 0,5 м, под окном (от подоконника) и балконом — 1 м, при вертикальной прокладке — не менее 0,75 м до окна и 1 м до балкона. Провода прокладывают от земли на расстоянии не менее 2,75 м.
Если провода подвешивают на опорах, около зданий, расстояние до балконов и окон должно быть не менее 1,5 м при наибольшем их отклонении. При пролете между опорами до 6 м расстояние между проводами требуется не менее 0,1 м, при пролете более 6 м — не менее 0,15 м. Во всех случаях расстояние от проводов до стен и опорных конструкций должно быть не менее 50 мм.
По крышам жилых и общественных зданий и зрелищных предприятий нельзя прокладывать наружные электропроводки (исключение составляют вводы в здание предприятий и ответвления к ним). Вводы в здания прокладывают через стены в изоляционных трубках. Допускается выполнять эти вводы через крыши в стальных трубах, в торговых павильонах, киосках, передвижных будках и других зданиях небольшой высоты, на крышах которых исключено пребывание людей. При этом расстояние от проводов до крыши должно быть не менее 0,5 м. Наружная электропроводка по крышам жилых, общественных зданий и зрелищных предприятий не допускается.
Провода и кабели в трубах, коробах и гибких металлических рукавах прокладывают так же, как внутренние электропроводки в сырых и особо сырых помещениях, причем во всех случаях с уплотнением мест соединений и ответвлений. Не допускается прокладка проводов в стальных трубах и коробах в земле вне зданий.

Монтаж открытой электропроводки — Электрика в доме

Выбор способа прокладки проводов зависит не только от вашего желания создать в доме уют и комфорт.
Прежде всего, методы монтажа электропроводки должны соответствовать назначению помещения. При монтаже следует учитывать также, из какого материала изготовлены стены и другие конструктивные детали дома.

Открытую проводку в жилых помещениях монтируют на поверхности стен легкими небронированными кабелями или плоскими проводами. Последние требуют дополнительной изоляции асбестовой тканью в том случае, если линии электропроводки прокладывают непосредственно по деревянной поверхности.

Крепление плоских проводов к стенам производится металлическими скобами или гвоздями при помощи накладок; выключатели, розетки и распределительные коробки устанавливают на деревянных или пластмассовых подрозетниках, диаметр которых должен быть несколько больше диаметра установленного на нем устройства. Подрозетники закрепляют на поверхности стен шурупами и жестко соединяют с точками установки.
Воздушное соединение проводов вне распределительной коробки недопустимо.

Если прокладку открытой проводки выполняют изолированными проводами или кабелем, то необходимость дополнительной изоляции стен отпадает, но в месте прохождения отдельных линий сквозь стены на провода надевают резиновые или пластиковые изоляционные трубки. Скобы для крепления такой проводки также несколько отличаются по конструкции от скоб, применяемых при прокладке плоских проводов.

В гараже, наиболее пожароопасном помещении, прокладку линий открытой электропроводки выполняют в трубах для максимальной защиты провода от воздействия неблагоприятных внешних условий и случайных механических повреждений. Этот способ прокладки электропроводов применяют также в сарае, подвале, погребе или теплице, т. е. в помещениях с агрессивной внешней редкой и влажностью воздуха от 75 до 100 %. В качестве защитной оболочки для электропроводов лучше использовать полиэтиленовые или полипропиленовые водопроводные трубы или гибкие металлические рукава, так как эти материалы легко поддаются механической обработке.
Применение пластмассовых труб позволит избежать дополнительных соединений в тех местах, где необходимо изменить направление линий электропроводки, так как трубы из полимерных материалов с легкостью изменяют форму при нагреве в горячей воде до 100—130° С.
Чтобы избежать скопления в трубах конденсата, при их укладке следует соблюдать небольшой уклон.
Монтаж проводки в бане ведется проводами или кабелями с термостойкой фторопластовой изоляцией. В ванных комнатах, саунах, душевых должна применяться скрытая электропроводка.

Допускается открытая прокладка кабелей. Нельзя прокладывать провода с металлическими оболочками, в металлических трубах и металлических рукавах. Кабель, который устанавливают в банях, выдерживает температуру до 170°С. Все линии электроснабжения, а также соединение проводов со светильниками ведутся через стену комнаты отдыха или раздевалки.
Из электрической арматуры в бане используют специальные выключатели и розетки, рассчитанные на установку в особо сырых помещениях, которые также располагают в тех помещениях бани, где они наименее подвержены воздействию горячего и влажного воздуха — раздевалке или комнате отдыха.

В ванных комнатах квартир и номеров гостиниц допускается установка штепсельных розеток, присоединяемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.
В саунах, ванных комнатах, санузлах, мыльных помещениях бань, парилках, стиральных помещениях прачечных и т. п. установка распределительных устройств и устройств управления не допускается.
В помещениях умывальников и ванных и душевых помещениях допускается установка выключателей, приводимых в действие шнуром. Для освещения бани используют лампы и светильники только в герметичных плафонах. Вообще, для монтажа электропроводки в бане лучше пригласить специалиста, который со знанием дела поможет подобрать необходимую электроармтуру и светильники, не испортив при этом внешний вид и отделку вашего чудесного оздоровительного комплекса. В любом случае необходимо строго придерживаться предписаний ПУЭ.

Требования к производствам

Открытую прокладку незащищенных изолированных проводов непосредственно по основаниям, на роликах, изоляторах, на тросах и лотках следует выполнять:

1. При напряжении выше 42 В в помещениях без повышенной опасности и при напряжении до 42 В в любых помещениях — на высоте не менее 2 м от уровня пола или площадки обслуживания.
2. При напряжении выше 42 В в помещениях с повышенной опасностью и особо опасных — на высоте не менее 2,5 м от уровня пола или площадки обслуживания.
Данные требования не распространяются на спуски к выключателям, розеткам, пусковым аппаратам, щиткам, светильникам, устанавливаемым на стене.
В производственных помещениях спуски незащищенных проводов к выключателям, розеткам, аппаратам, щиткам и т. п. должны быть защищены от механических воздействий до высоты не менее 1,5 м от уровня пола или площадки обслуживания.
В бытовых помещениях промышленных предприятий, в жилых и общественных зданиях указанные спуски допускается не защищать от механических воздействий.
В помещениях, доступных только для специально обученного персонала, высота расположения открыто проложенных незащищенных изолированных проводов не нормируется.

В крановых пролетах незащищенные изолированные провода следует прокладывать на высоте не менее 2,5 м от уровня площадки тележки крана (если площадка расположена выше настила моста крана) или от настила моста крана (если настил расположен выше площадки тележки).
Если это невозможно, то должны быть выполнены защитные устройства для предохранения персонала, находящегося на тележке и мосту крана, от случайного прикосновения к проводам. Защитное устройство должно быть установлено на всем протяжении проводов или на самом мосту крана в пределах расположения проводов.

Высота открытой прокладки защищенных изолированных проводов, кабелей, а также проводов и кабелей в трубах, коробах со степенью защиты не ниже IР20, в гибких металлических рукавах от уровня пола или площадки обслуживания не нормируется.
Если незащищенные изолированные провода пересекаются с незащищенными или защищенными изолированными проводами с расстоянием между проводами менее 10 мм, то в местах пересечения на каждый незащищенный провод должна быть наложена дополнительная изоляция.

При пересечении незащищенных и защищенных проводов и кабелей с трубопроводами расстояния между ними в свету должны быть не менее 50 мм, а с трубопроводами, содержащими горючие или легковоспламеняющиеся жидкости и газы, — не менее 100 мм.
При расстоянии от проводов и кабелей до трубопроводов менее 250 мм провода и кабели должны быть дополнительно защищены от механических повреждений на длине не менее 250 мм в каждую сторону от трубопровода.
При пересечении с горячими трубопроводами провода и кабели должны быть защищены от воздействия высокой температуры или должны иметь соответствующее исполнение.

При параллельной прокладке расстояние от проводов и кабелей до трубопроводов должно быть не менее 100 мм, а до трубопроводов с горючими или легковоспламеняющимися жидкостями и газами — не менее 400 мм.
Провода и кабели, проложенные параллельно горячим трубопроводам, должны быть защищены от воздействия высокой температуры либо должны иметь соответствующее исполнение.

В местах прохода проводов и кабелей через стены, междуэтажные перекрытия или выхода их наружу необходимо обеспечивать возможность смены электропроводки. Для этого проход должен быть выполнен в трубе, коробе, проеме и т. п.

С целью предотвращения проникновения и скопления воды и распространения пожара в местах прохода через стены, перекрытия или выхода наружу следует заделывать зазоры между проводами, кабелями и трубой (коробом, проемом и т. п.), а также резервные трубы (короба, проемы и т. п.) легко удаляемой массой от несгораемого материала.
Заделка должна допускать замену, дополнительную прокладку новых проводов и кабелей и обеспечивать предел огнестойкости проема не менее предела огнестойкости стены (перекрытия).

При прокладке незащищенных проводов на изолирующих опорах провода должны быть дополнительно изолированы (например, изоляционной трубой) в местах проходов через стены или перекрытия.
При проходе этих проводов из одного сухого или влажного помещения в другое сухое или влажное помещение все провода одной линии допускается прокладывать в одной изоляционной трубе.

При проходе проводов из сухого или влажного помещения в сырое, из одного сырого помещения в другое сырое или при выходе проводов из помещения наружу каждый провод должен прокладываться в отдельной изоляционной трубе. При выходе из сухого или влажного помещения в сырое или наружу здания соединения проводов должны выполняться в сухом или влажном помещении.

На лотках, опорных поверхностях, тросах, струнах, полосах и других несущих конструкциях допускается прокладывать провода и кабели вплотную один к другому пучками (группами) различной формы (например, круглой, прямоугольной в несколько слоев).
Провода и кабели каждого пучка должны быть скреплены между собой.

В коробах, провода и кабели допускается прокладывать многослойно с упорядоченным и произвольным (россыпью) взаимным расположением.
Сумма сечений проводов и кабелей, рассчитанных по их наружным диаметрам, включая изоляцию и наружные оболочки, не должна превышать: для глухих коробов 35% сечения короба в свету; для коробов с открываемыми крышками 40%.

Допустимые длительные токи на провода и кабели, проложенные пучками (группами) или многослойно, должны приниматься с учетом снижающих коэффициентов, учитывающих количество и расположение проводников (жил) в пучке, количество и взаимное расположение пучков (слоев), а также наличие ненагруженных проводников.

Трубы, короба и гибкие металлические рукава электропроводок должны прокладываться так, чтобы в них не могла скапливаться влага, в том числе от конденсации паров, содержащихся в воздухе.

В сухих непыльных помещениях, в которых отсутствуют пары и газы, отрицательно воздействующие на изоляцию и оболочку проводов и кабелей, допускается соединение труб, коробов и гибких металлических рукавов без уплотнения.

Соединение труб, коробов и гибких металлических рукавов между собой, а также с коробами, корпусами электрооборудования и т. п. должно быть выполнено:
в помещениях, которые содержат пары или газы, отрицательно воздействующие на изоляцию или оболочки проводов и кабелей, в наружных установках и в местах, где возможно попадание в трубы, короба и рукава масла, воды или эмульсии, — с уплотнением; короба в этих случаях должны быть со сплошными стенками и с уплотненными сплошными крышками либо глухими, разъемные короба — с уплотнениями в местах разъема, а гибкие металлические рукава — герметичными;
в пыльных помещениях — с уплотнением соединений и ответвлений труб, рукавов и коробов для защиты от пыли.

Соединение стальных труб и коробов, используемых в качестве заземляющих или нулевых защитных проводников, должно соответствовать соответствующим требованиям.

способы, материалы, витые кабели, стили интерьера

Ретро проводка в интерьере снова входит в моду. Открытые кабели на стенах смотрятся экстравагантно и необычно. Если раньше такой метод монтажа применяли вынужденно, то сейчас намеренно преображают обстановку. Из статьи вы узнаете все подробности о смелом винтажном решении.

Что такое винтажная проводка

Ретро проводка — монтаж витых кабелей открытым способом. Провода не прячутся в стенах — они находятся на виду и прекрасно вписываются в дизайн интерьера.

Наружный монтаж кабелей — выход для владельцев новых деревянных домов. Дело в том, что некоторые типы зданий дают сезонную усадку. При этом внутренняя система проводки может пострадать, и ремонт придется переделывать. А открытую схему проще воплотить, регулируя степень натяжения кабелей.

Винтажная проводка — это не только стильно, но и безопасно. Можно сразу заметить обрывы или повреждения проводов и оперативно устранить проблемы.

Пример ретро проводки в деревянном доме

Плюсы и минусы ретро проводки

Главное преимущество винтажной проводки — эстетическая привлекательность. Однако есть и другие причины выбрать такую схему:

• Легкий доступ к проводке: в случае неисправности легко произвести ремонт.
• Универсальность: решение подойдет для интерьера в любом стиле.
• Простота монтажа: чтобы проложить провода, не нужно вскрывать обшивку стен, встраивать защитные гофры и коробы.

У открытой системы есть и минусы. Выделим три основных:

• Высокая цена: прокладка ретро проводки во всем доме обойдется недешево. Чтобы сократить бюджет на расходы, можно провести наружные кабели только там, где они будут на виду.
• Невозможность подключить мощные приборы: проводка «под старину» выполняет скорее декоративную функцию, поэтому обладает малым сечением жил.
• Вероятность быстрого загрязнения: в витых кабелях скапливается пыль, что портит внешний вид проводов.

Важно понимать, что даже малейшая ошибка в организации винтажной проводки сразу бросится в глаза. Поэтому перед началом работ взвесьте за и против, подготовьте качественные материалы, составьте грамотную схему.

Винтажная проводка в интерьере дома

Совет! Лучше отказаться от монтажа наружной проводки, если в доме есть дети.

Материалы для ретро проводки

Для наружного монтажа проводов достаточно минимального комплекта материалов. Потребуются:

• Накладные розетки и выключатели.
• Кабели.
• Распределительные коробки.
• Изоляторы.

Все элементы должны быть выдержаны в едином стиле и схожей цветовой гамме. Чтобы было проще выбрать материалы, обсудим все возможные варианты.

Витые кабели

Провода для декоративной электропроводки изготавливают из меди и синтетических материалов. Важно, чтобы внешняя оболочка витых кабелей не была подвержена горению. Надежнее всего ПВХ и технический шелк, обработанный антипиреном.

Сечение	Количество жил	Цвета
0,5 мм², 0,75 мм², 1,5мм², 2,5 мм²	2,3,4	Коричневый, черный, слоновая кость, карамель, капучино, золотистый, белый, медный

Сечение проводов нужно выбирать, исходя из сценария освещения и количества бытовых приборов. Для дома подойдут кабели 1.5 мм² и 2.5 мм². Чтобы рассчитать точные показатели, необходимо знать суммарную мощность всех  электрических приборов.

Несколько требований к кабелям:

• Для кухни лучше выбрать кабели с резиновой оболочкой — тканевая оплетка быстро загрязнится и будет выглядеть непрезентабельно.
• Для наружного монтажа подойдет витой кабель из 3 жил.  Первый проводник будет выполнять функции фазы, второй — нейтрали, третий — защиты.
• Для розеток подойдет витой провод с сечением 2,5 мм². В этом случае одной электролинии будет достаточно для 2-4 приборов суммарной мощностью до 3 кВт.

Сечение	Предельная мощность
0,5-0,75 мм²	2,9 кВт
1,5 мм²	4,4 кВт
2,5 мм²	6 кВт

Внешний вид и оттенок кабеля остается на ваше усмотрение. В вопросах эстетики все зависит от стиля интерьера и цветовой гаммы оформления.

Чтобы вычислить метраж проводов, целесообразно использовать лазерный уровень. С его помощью легко разметить пространство от точки до точки. Нужно продумать пути прокладки кабелей и рассчитать, сколько потребуется материала.

Ретро кабель для открытой проводки

Розетки и выключатели в стиле ретро: дизайн и монтаж

Выключатели тоже должны вписываться в концепцию ретро интерьеров. Например, пластиковые устройства белого цвета будут выглядеть неуместно в винтажном оформлении. Лучше отдать предпочтение изделиям из керамики, металла, фарфора. Очень эффектно смотрятся выключатели, украшенные позолоченными узорами.

Розетки будут на виду, поэтому необходимо ответственно отнестись к выбору дизайна. Элементы должны составлять гармоничную композицию с другими предметами дизайна и одновременно играть роль акцента.

Розетки в стиле ретро чаще всего делают из пластика, фарфора. В продаже есть потрясающие модели из натурального дерева. Также производители выпускают коллекции керамических приборов с ручной росписью, узорами под мрамор.

Размер устройств тоже имеет значение. Громоздкие розетки и выключатели испортят впечатление о дизайне. Миниатюрные элементы в составе винтажной проводки выглядят гораздо интереснее.

Оригинальные устройства будут хорошо смотреться на стене только в том случае, если вы их правильно установите. Несколько рекомендаций по монтажу:

• Идеальный уровень размещения розетки и выключателя — 90-110 см от пола.
• Чтобы ровно установить розетки, необходимо наметить на стене точки крепления. В этих местах нужно просверлить неглубокие отверстия.
• Перед монтажом розетки необходимо подключить к ней электрический кабель.
• Чтобы зафиксировать изделие, нужно приложить к стене плоскую часть и закрепить зажимами. Затем следует установить наружную часть устройства и проверить целостность конструкции.

Важно! Перед установкой розеток не забудьте обесточить комнаты.

Ретро розетки для открытой проводки

Распределительные коробки

Распределительные (распаячные) коробки предназначены для коммутации кабелей. С помощью правильно подобранных установочных элементов можно оптимизировать количество проводов.

К дизайну коробок такие же требования, как к розеткам и выключателям. Главное, чтобы они вписывались в концепцию и эстетично выглядели.

Габариты элементов варьируются в зависимости от производителей и моделей. Средние показатели: высота — 35-60 мм, диаметр — 70-90 мм.

Распаячная коробка для винтажной проводки

Изоляторы

Для фиксации проводов нужны накладные элементы, отделяющие провод от стены. Чаще всего дизайнеры используют пластиковые или фарфоровые изоляторы. Первые выглядят не столь привлекательно, зато долго служат.

Фарфоровые изделия отличаются повышенной хрупкостью, но выглядят по-настоящему винтажно. Если выберете их, старайтесь соблюдать аккуратность при монтаже.

Смелый и необычный вариант — изоляторы, стилизованные под патроны. Их делают из окрашенных полимеров, алюминия, латуни или меди. Такие изделия одновременно выступают и выключателем — в конструкции предусмотрен поворотный механизм.

В продаже есть изоляторы разных цветов и размеров. Выбирайте вариант, исходя из внешнего вида и оттенка кабелей.

Материал	Форма	Высота	Диаметр	Цвет
Металл, керамика, фарфор	С узкой верхней частью — для кабеля с 2 жилами, с широкой — для 3х-жильных проводов.	18-24 мм	18-22 мм	Белый, слоновая кость, черный, коричневый и другие оттенки в ассортименте.

Керамические изоляторы для винтажной проводки

Способы наружной проводки ретро

При монтаже открытой проводки важно совместить эстетику и безопасность. Первым делом необходимо продумать, каким способом вы будете фиксировать кабели к стенам. Предлагаем три варианта:

• Крепление скобами: самый бюджетный вариант, который подходит не для всех стилей интерьера. Кабели фиксируют на стене с помощью металлических или пластиковых элементов. Скобы не отличаются разнообразием дизайна, поэтому не привнесут эстетической привлекательности.
• Прокладка в каналах: самый безопасный вариант. Кабели укладывают в узкие желобки, которые предназначены для защиты проводов от механических повреждений. Можно выбрать металлические каналы с искусственно состаренной поверхностью или детали, стилизованные под дерево.
• Прокладка на роликах: самая эффектная технология фиксации. Линию проводов удерживают миниатюрные керамические элементы, с виду напоминающие бочонки.

Важно! Винтажные провода могут пролегать на потолке, стенах, вдоль плинтусов. В третьем случае лучше прокладывать кабели в каналах.

Если вы выбрали прокладку на роликах, продумайте, сколько элементов нужно для надежной фиксации. Рассчитайте, через какое расстояние ставить изоляторы на ретро проводку. Оптимальный шаг установки «бочонков» — 40-50 см.

Ретро кабель со скобами в открытой проводке

Ретро кабель с роликами в открытой проводке

Основные ошибки при монтаже открытой электропроводки

Электромонтажные работы всегда сопряжены с определенным риском и требуют предельной аккуратности. Рассказываем, какие ошибки могут свести на нет все усилия:

• Экономия на материалах. Использование некачественных кабелей и розеток повышает риск возникновения пожара. Лучше приобретать изделия от проверенных производителей, которые изготавливают продукцию с учетом всех требований и стандартов безопасности.
• Отсутствие схемы. Проводку нельзя монтировать «на глаз». Чтобы обеспечить надежную систему, необходимо тщательно продумать все нюансы.
• Использование алюминиевых проводов. Изделия из этого металла часто перегреваются, что может привести к проблемам с проводкой. Именно поэтому специалисты рекомендуют прокладывать кабели с медной сердцевиной.
• Неверный расчет проводки. Прибавьте 15-20% к количеству и сечению кабелей. Такой запас позволит избежать необходимости скручивать провода между собой.
• Соединение в одной коробке кабелей разной мощности. Низковольтные и высоковольтные провода следует разделять. Если нарушить правило, неминуемо возникнут перебои в работе домашней бытовой техники.
• Неверное расположение распределительных элементов. Коробки необходимо монтировать как минимум на 20 см ниже потолка. Если расположить их выше, возрастет риск случайного повреждения во время ремонтных работ.

Важно! Обеспечьте свободный доступ к распределительным коробкам, чтобы при необходимости быстро устранить проблемы с сетью.

Эффектная ретро проводка в интерьере дома

Как составить схему электрической ретро проводки

Создание схемы электропроводки — обязательный этап работ. На бумаге необходимо отразить систему расположения всех элементов сценария: выключателей, розеток, распределительных коробов, осветительных приборов.

На рисунке нужно отметить пути прокладки кабелей, указать места сквозных проходов. Чем подробнее будет схема, тем проще в дальнейшем осуществлять монтаж.

Некоторые используют готовые схемы из интернета. Такое руководство можно взять за основу, однако следует внести корректировки в зависимости от особенности планировки.

Общие правила и техника безопасности при организации проводки под старину

Самостоятельный монтаж проводки в стиле ретро — несложное, но кропотливое занятие. Чтобы избежать неприятностей и травм, важно ознакомиться с правилами безопасности. Советы профессионалов:

• Делайте ответвления проводов только в распаечных коробках.
• Располагайте провода по направлению вниз от распаечной коробки.
• Соблюдайте интервалы между выключателями и дверными проемами. В идеале расстояние должно превышать 10 см.
• Размещайте розетки и выключатели на расстоянии не менее 50 см от последнего изолятора.
• Для удобства монтажа заранее разметьте поверхности, где будут проходить провода.
• Позаботьтесь, чтобы декоративные кабели имели двойную изоляцию. Это значительно снизит риск удара током.
• Размещайте провода так, чтобы случайно не повредить их в процессе ремонтных работ.
• Не располагайте рядом с проводкой предметы, которые могут спровоцировать повреждение кабеля.

Важно! Изучите рекомендации производителей материалов для ретро проводки.

Как монтировать ретро проводку в доме

Перед началом монтажа проверьте состояние стен и потолка. Если на поверхностях есть какие-то выступы и острые элементы, обязательно устраните их.

При монтаже необходимо обращать внимание на материал, из которого изготовлены стены. На деревянные поверхности элементы лучше прикреплять с помощью шурупов. Для кирпичных и бетонных стен подойдут дюбеля.

Подготовьте инструменты: шуруповерт, отвертку, плоскогубцы, линейку, крепежи, карандаш для разметки стен. Не забудьте о схеме проводки — она все время должна быть перед глазами.

Пошаговый алгоритм работ по прокладке винтажной проводки:

• Установите в отмеченных местах изоляторы. Не обязательно размещать их на одной линии — можно поменять направление под углом примерно 45 градусов.
• Разместите выключатели, розетки и распределительные коробки. При размещении элементов строго следуйте схеме проводки.
• Протяните провода, последовательно двигаясь по линии размещения изоляторов.
• Натяните провода, проверьте сопротивление.
• Проверьте, как работают выключатели.

Провода нужно монтировать только после их подключения к выключателям и розеткам. Если поступить наоборот, будет сложнее рассчитать необходимую длину кабелей и обеспечить оптимальную натяжку. В помощь начинающим электромонтажникам  — подробная видеоинструкция по монтажу винтажной проводки.

Витые провода необходимо зафиксировать стяжками на крайних изоляторах. Это поможет создать хорошую натяжку и избежать провисов.

Важно! Не скручивайте провода между собой. Для соединения кабелей используйте специальные клеммы. Альтернативный вариант — пайка.

Монтаж винтажной проводки открытым способом

Как совместить ретро проводку и сеть для мощных бытовых приборов

Вы уже знаете, что кабели для винтажной проводки имеют малое сечение. Они не подходят для подключения таких бытовый приборов, как плита, кондиционер, бойлер. Выход — организовать схему в ретро стиле, в которой предусмотрены кабели с большим сечением.

Все просто — нужно спрятать токопроводящие жилы с серьезными сечениями в металлические трубы. Такие конструкции тоже имеют винтажный дизайн и прекрасно вписываются в тенденции.

В какой интерьер подойдет ретро проводка

Мы уже выяснили, что наружный способ прокладки кабелей — оптимальное решение для деревянных домов сруба и бруса. Однако тут речь скорее о безопасности проводки. А сейчас поговорим про совместимость с разными стилями интерьера.

При желании открытую проводку можно вписать в любое направление дизайна, но в некоторых она выглядит особенно гармонично. Например:

• Шале: уютный деревенский интерьер нуждается в смелых акцентах, которые не слишком контрастируют с обстановкой. Винтажная проводка — отличный способ проявить оригинальность.
• Кантри: в этом стиле первостепенны практичность и удобство. Проводка «под старину» как раз отвечает этим требованиям.
• Лофт: в минималистичном индустриальном направлении элементы ретро тоже сыграют достойную роль. Витые кабели будут интересно смотреться на фоне бетонных или кирпичных стен.
• Скандинавский: самобытный интерьер в северных тенденциях можно дополнить открытой проводкой с лаконичными установочными элементами. Чем проще будут выглядеть розетки, выключатели и кабели, тем гармоничнее они впишутся в традиции направления.

Не утихают споры насчет совместимости винтажной проводки и таких стилей, как классика и ар-деко. Многие уверены, что в этих направлениях нет места для смелых экспериментов. Дизайнеры считают наоборот. Они активно внедряют тенденции из прошлого даже в самые роскошные интерьеры.

Чтобы ретро проводка смотрелась в интерьере еще интереснее, нужно дополнить обстановку винтажными осветительными приборами. Достойные примеры: потолочный светильник Eglo Townshend и лампа с плафоном из бука.

купитькупить

Светильник Eglo Townshend

купитькупить

Светильник с плафоном из бука

Винтажная проводка в скандинавском интерьере

Винтажная проводка в интерьере кантри

Винтажная проводка в интерьере лофт

Ретро проводка: фото в интерьере

Наглядные примеры всегда говорят лучше слов. Посмотрите фото готовых проектов и убедитесь, что винтажная проводка — изысканное украшение интерьера.

Винтажная проводка в индустриальном стиле интерьера

Винтажная проводка в минималистичном стиле интерьера

Винтажная проводка на кирпичной стене в частном доме

Как установить наружную проводку

Как установить наружную проводку

Посетители поисковых систем — нажмите здесь, чтобы доступ ко всему веб-сайту « $ensible Home » сайт

Главный DIY Проекты | Список проектов выходного дня | Список проектов «Сделай сам»

Проект выходного дня «Сделай сам» №107

«Как установить наружную электропроводку»

Контрольный список инструментов и материалов

Кабель (провод) для наружного применения (коды проверки), Наружные выключатели, Наружные розетки, фитинги LB, удлинители коробок, GFI, лопата для плитки, электродрель, Биты для каменной кладки, Осветительные приборы, Клещи Lineman, Инструмент для зачистки проводов, Гайки для проводов, Лента электрика

---

Внешняя проводка отличается от внутренней проводки, так как вода и экстремальные условия участвует сырость. Проекты наружной проводки не сложны для сделай сам, но из соображений безопасности коды наружной проводки должны быть последовал. Проекты наружной проводки делятся на две основные категории: функциональные и декоративные. Функциональное освещение освещает часто используемые зоны, такие как ступени, лестницы, ворота, дорожки и наружные грили. Декоративное освещение добавляет объема и настроение для внешнего пространства, например, подсвечивая деревья и кустарники светом. Функциональное освещение может быть и декоративным.

Местные коды Сначала обратитесь к муниципальному строительному инспектору, чтобы определить требования к наружной проводке, если домашний центр или здание материальная торговая точка, где вы ведете бизнес, не знает.

Иногда эти розничные продавцы обслуживают множество различных сообществ с большим количеством кодов. вариации и, следовательно, могут не знать конкретных кодов в вашем конкретном район. В некоторых районах только профессиональный электрик может сделать окончательный электрическая разводка. В других областях работа должна быть проверена, прежде чем она может быть вводить в эксплуатацию.

Узнайте, разрешает ли местный кодекс использование кабеля типа UF или Провод и кабелепровод типа TW. Как правило, местные правила требуют, чтобы наружная проводка защищен кабелепроводом в случае, когда наружная проводка проложена выше земля.Если проводка будет скрыта под землей, большинство кодов допускают использование кабеля типа UF. Однако некоторые требуют использования провода и кабелепровода типа TW.

Национальный электротехнический кодекс теперь требует провода калибра № 12 для всех электропроводка в жилом доме.

Прерыватели замыкания на землю

Прерыватели замыкания на землю (GFI) теперь требуются Национальным Код (NEC) на всех открытых площадках.

GFI — это электронное устройство, дополняющее обычные автоматические выключатели. или предохранители.Устройство электронно сравнивает силу тока, протекающую через горячую провода к силе тока, протекающей через нейтральный провод. Если цепь не ток утечки, силы тока будут равны. Но если есть разница, как всего 1/200 ампера, GFI обнаруживает потерю тока и автоматически отключает питание в течение 1/40 секунды. Это может спасти вашу жизнь.

Типы кабелей

Тип UF покрыт толстой пластиковой оболочкой. Кабель предназначен для размещение в земле без заключения в защитный металлический трубопровод.

Провод

типа TW имеет тонкую изоляцию из термопласта, которая обеспечивает проводу некоторая степень влагостойкости. Однако для максимальной защиты провод должен быть заключен в трубопровод.

Наружные выключатели

Тяжелый литой металл используется для распределительных коробок, которые будут устанавливаться на открытом воздухе. Накладки на ящики изготовлены из того же материала и оснащены с атмосферостойкими прокладками.

Светильники для наружного освещения

Эти ящики обладают теми же характеристиками, что и ящики для наружного применения. сосуды.Для защиты от влаги имеется прокладка из того же материала. в качестве прокладки при установке наружной розетки. Это герметизирует соединение между коробкой приспособления и крышкой коробки приспособления. (Также обязательно используйте атмосферостойкие лампы. Они устойчивы к разрушению при падении температуры.)

Соединители и фитинги

Фитинги

LB представляют собой прямоугольные соединители, которые используются с кабелепроводом для кабель через стену дома. Разъемы снабжены толстыми прокладками и металлические накладки, чтобы они были непроницаемы для влаги.

Удлинители коробки используются при подключении к существующей наружной розетке или распределительная коробка крепления для питания. Удлинители могут быть оснащены ниппелем. колено под углом 90 градусов, чтобы провода можно было вывести из светильника через трубопровод, до точки, где нужна сила.

Канал

Для наружного использования изготавливаются три вида труб. Жесткий алюминий и жесткий стальной канал обеспечивает эквивалентную защиту проводов, проходящих через них. С жестким алюминием легче работать, но если он будет закапываться в бетона, сначала покройте его битумной краской, чтобы предотвратить коррозия.Жесткий пластиковый трубопровод изготавливается либо из поливинилхлорида (ПВХ), который обычно используется над землей, или полиэтилен высокой плотности, который подходит для подполья. Если ПВХ будет подвергаться воздействию прямых солнечных лучей, покройте его двумя слоями латексной краски, чтобы предотвратить износ.

Хотя каждый тип кабелепровода доступен в различных диаметрах, трубы диаметром 3/4 дюйма обычно достаточно для всего дома. Этого достаточно, чтобы принять один кабель AWG № 12/3 UF или девять отдельных кабелей AWG. Нет.12 проводов. AWG: Американский калибр проводов, отраслевой стандарт.

Каждый тип кабелепровода доступен с различными фитингами, включая отводы, отводы, втулки, муфты и соединители. Если смещения и локти не предусмотрите необходимые повороты в жестком металлическом или ЕМТ-кабелепроводе, вам понадобится засос, инструмент для сгибания. Хики иногда можно взять напрокат. Если нет, то стоимость не запретительно, обычно менее 10 долларов.

Энергия из подвала

Следуйте этим инструкциям по подведению электричества из подвала к вне дома.ВНИМАНИЕ: Отключите питание, если оно включено цепи в главном электрическом щитке перед началом любых электромонтажных работ. Не надо работать при включенном питании.

1. Выберите контрольную точку на внешней стене, которая внутри и снаружи дома.

2. В подвале измерьте расстояние от контрольной точки до точки на стене. по которому можно провести электричество. Пятно должно быть не менее 3 дюймов из балки, подоконника или пола. Пространство необходимо для толщины распределительная коробка.

3. Вне дома измерьте расстояние от контрольной точки до выхода электропитания. Быть убедитесь, что пятно не попадает на стык между кирпичами или блоками. Место имеет иметь прочную основу для фитинга LB.

4. Снаружи просверлите в стене отверстие диаметром 1/8 дюйма, чтобы убедиться, что путь чисто. Блоки ниже верхнего ряда обычно имеют полые центры и легче сверлить.

5. Вырежьте отверстие для удлинителя, используя звездообразную дрель и детские санки. молоток или электрическая дрель и сверло по камню.Носите защитные очки и перчатки при работе с бетоном.

6. Внутри откройте один конец выбивных отверстий с задней стороны соединения. коробку, а затем установите коробку так, чтобы выбивное отверстие совпадало с отверстием в стена. Закрепите коробку на стене с помощью анкеров со свинцовым или волоконным шурупом и плоской головкой. винты, вбитые в анкеры.

7. Снаружи выкопайте траншею для кабеля.

8. Накрутите на фитинг LB ниппель достаточной длины, чтобы он выступал изнутри распределительную коробку через отверстие в стене наружу.

9 Снаружи прикрепите кабелепровод к фитингу LB и пропустите кабелепровод вниз по сторону дома к траншее. Используйте кабельные ремни или вешалки, чтобы удерживать проводник.

10. Загерметизируйте стык вокруг фитинга LB качественным герметиком. например силикон.

11. Внутри прикрепите ниппель к соединительной коробке с помощью соединителя. Установить пластиковая втулка над разъемом для защиты проводов или кабеля.

12. Протяните кабель через кабелепровод и выполните необходимые соединения с розетки и выключатели.

Электроэнергия с чердака

Эти фитинги необходимы для подачи электроэнергии с чердака наружу: наружная выпускная коробка, ниппель, угловое колено 90 градусов, кабелепровод достаточно длинный, чтобы спуститься вниз по стене дома до кабельной траншеи. Следуйте этим рекомендациям:

1. Отключите питание цепи, которую вы будете подключать к наружному блоку. кабель.

2. Расположите узел напротив выступа (потолка), чтобы коробка и ниппель напротив софита, а трубопровод против сайдинга.Попробуйте запустить трубопровод рядом с водосточной трубой, чтобы скрыть его.

3. Отметьте на софите место, где будет проходить кабель от источника питания на чердаке. проходят через софит в наружную коробку выхода. Просверлить отверстие в софите для кабеля. Просверлите направляющие отверстия, чтобы вставить шурупы № 8 для крепления выпускного отверстия. к софиту.

4. Проложите кабель от источника питания на чердаке через отверстие в софит. Прикрепите кабель к коробке с помощью двухкомпонентного кабельного соединителя, а затем прикрутить коробку к софиту.

5 С помощью хомутов для кабелепровода закрепите ниппель и кабелепровод на месте и запустите проведите вниз по сайдингу к траншее, которую вы будете копать.

6. После прокладки кабеля к новой распределительной коробке подсоедините проводку. к существующему проводу питания существующего выключателя или розетки.

Траншея

При прокладке пути к траншее от дома старайтесь сделать путь прямой. Если не можете, делайте изгибы постепенными кривыми, а не резкими поворотами.

1. Обведите обе стороны траншеи кольями и шпагатом. Траншея должен быть шириной 4 дюйма.

2. Разрежьте по контуру струны на глубину от 3 до 4 дюймов. Используйте плоскую плитку космос. Выкопайте дерн и положите его на пластиковую пленку. держите его влажным до тех пор, пока дерн переложен. Не замачивайте его; просто сбрызните его водой.

3. Выкопать траншею. Если вы используете кабелепровод EMT или кабель UF, траншея должна быть 12 дюймов глубиной. Для жесткого металлического или пластикового кабелепровода требуется 6-дюймовый глубина.Перед тем, как начать копать. Если вам предстоит копать много траншей, возьмите напрокат траншейный инструмент с электроприводом. или вызовите профессионала для работы.

Отдельно стоящие емкости

Наружная розетка должна находиться не менее чем в 12 дюймах над уровнем земли. и должны быть надежно закреплены под землей. Для этого проложите кабель или трубопровод либо через центральное отверстие бетонного блока, либо через кофейная банка, в которую вы помещаете бетон, чтобы стабилизировать его как единое целое.

Соединения

В соответствии с Национальным электротехническим кодексом все соединения должны выполняться внутри розетки, распределительная или распределительная коробка. Соединения должны быть выполнены с помощью проволочных гаек. Это также предложил слегка обмотать гайки электроизоляционной лентой для дополнительного удобства. безопасность и аккуратность. Соединения с клеммами выполняются с петлей на концах проводов. направление вращения терминала по часовой стрелке. Таким образом, проволока затягивается под клеммный винт.

Снимите примерно 3/4 дюйма изоляции с провода.Используйте инструмент для зачистки проводов для Для этого поместите провод в слот № 12 ручки стриппера и поверните его на 360°. градусов. Если это кабель, снимите с него внешнюю изоляцию примерно на 6 дюймов, чтобы провода могут быть расположены легко. Положите кабель на ровную твердую поверхность и используйте перочинным ножом или канцелярским ножом (или инструментом для зачистки кабеля), чтобы удалить внешний изоляция. Будьте осторожны, чтобы не порезать изоляцию на проводах внутри кабельная изоляция. Легко это делает.

Инструменты и задачи обслуживания (интерактивные)

Часть 5: Электрические системы

Наружная электропроводка в жилых помещениях включает установку проводки и оборудования для освещения и силового оборудования, расположенного вне дома. Электропроводка может быть проложена над землей или под землей. Большинство подземных розеток и цепей освещения, установленных в жилых домах, выполняются с использованием кабеля типа UF (подземный фидер). Кабель типа UF должен быть физически маркирован как подземный фидерный кабель и доступен из меди от 14 AWG до 4/0 AWG и от 12 AWG до алюминия 4/0. Тип UF можно использовать на открытом воздухе под прямыми солнечными лучами только в том случае, если он указан как устойчивый к солнечному свету и имеет маркировку для защиты от солнечного света на оболочке кабеля. Его можно закопать прямо в землю или установить в соответствии с теми же правилами, что и для кабеля с неметаллической оболочкой, когда он используется в качестве метода внутренней проводки.

Любая проводка, установленная в подземном кабелепроводе, должна иметь букву «W» в обозначении изоляции, например «THWN» или «XHHW». «W» означает, что изоляция проводника пригодна для установки во влажном месте. Жесткий ПВХ-трубопровод (ПВХ) используется для прокладки подземных трубопроводов с этими проводами. Минимальная глубина прокладки как для кабеля типа UF, так и для любого из методов прокладки кабелепровода указана в своде правил NEC®.

Розетки, расположенные на открытом воздухе, должны быть установлены в защищенных от непогоды кожухах.Электрические коробки обычно изготавливаются из металла и часто называются «коробками для звонков». Как правило, они имеют резьбовые отверстия или ступицы, которые позволяют прикрепить их к коробке с помощью кабелепровода или кабельного соединителя. Эти коробки поставляются с завода с несколькими резьбовыми заглушками, которые используются для герметизации любых неиспользуемых резьбовых отверстий, чтобы сделать коробку действительно защищенной от атмосферных воздействий. Наружные коробки могут быть установлены на поверхности внешней стены или на какой-либо другой структурной опоре, такой как деревянный столб, возвышающийся над землей. Они часто устанавливаются с подземной проводкой и поддерживаются трубопроводами, выходящими из земли.

Bell Box by Clifford & Rosemary Rutherford находится под лицензией CC BY 4. 0



Когда розетка устанавливается на открытом воздухе, комбинация кожуха и крышки должна сохранять свои атмосферостойкие характеристики независимо от того, вставлена ​​ли вилка шнура в розетку или нет. Это достигается путем установки самозакрывающейся крышки, которая достаточно глубока, чтобы также закрывать присоединенный колпачок вилки на шнуре. Ящики из ПВХ также можно использовать для наружного применения, если они защищены одобренным атмосферостойким или атмосферостойким покрытием.Розетка должна быть внесена в список и иметь маркировку атмосферостойкого типа (WR).

Крышка для наружной розетки от Clifford & Rosemary Rutherford лицензирована под номером  CC BY 4.0

Наружное освещение можно монтировать сбоку строительных конструкций, на столбах или даже на деревьях. В соответствии с нормами любой светильник (осветительный прибор), установленный на открытом воздухе и подвергающийся воздействию погодных условий, должен быть указан как подходящий для этого места и иметь этикетку с маркировкой «Подходит для влажных мест». Если светильник должен быть установлен под навесом или под открытым крыльцом, это считается «влажным» местом, и светильнику нужна только этикетка с надписью «Подходит для влажных мест».

Хотя правила позволяют устанавливать светильники наружного освещения на деревьях, они также предписывают, что пролеты воздушных проводов не должны поддерживаться деревьями или другой живой или мертвой растительностью. Это означает, что при прокладке проводки к светильнику, монтируемому на дереве, между каждым деревом необходимо использовать метод подземной проводки.

Руководство по наружной проводке | Сеть

Наружная проводка очень похожа на внутреннюю проводку с несколькими ключевыми отличиями. На открытом воздухе приходится защищать всю проводку и электроприборы от воды и даже чрезмерной сырости. Вы делаете некоторые из них в помещении — например, на кухне и в ванной, — но на открытом воздухе это более комплексно. Вы также должны защитить наружную проводку (и себя) от наездов лопатами, газонокосилками и другими потенциальными причинами сильного короткого замыкания. Независимо от того, подключаете ли вы открытую гостиную, сарай или систему ландшафтного освещения, вот общее руководство по основным вопросам установки.

Линейное и низковольтное оборудование

Линейное напряжение описывает стандартную 120-вольтовую бытовую сеть, ту же проводку, которая питает все в вашем доме, за исключением 240-вольтовых приборов, таких как электрическая плита или электрическая плита. центральный АС. В приложении для наружной проводки вы используете цепи линейного напряжения для питания розеток и стандартных осветительных приборов.

Низковольтная проводка используется в большинстве обычных систем ландшафтного освещения. Хотя эти системы подключаются к стандартной (сетевой) наружной розетке, у них есть трансформатор, который «понижает» напряжение на проводах, питающих свет. Это означает, что установка низковольтной наружной проводки относительно проста и часто выполняется самими домовладельцами (производитель системы должен предоставить подробные инструкции по установке).

Электропроводка рядом с домом

Для открытого жилого и развлекательного пространства на террасе или на пристроенной террасе вам может понадобиться только одна или две розетки, а также некоторое освещение (стандартное или низковольтное, или и то, и другое).Для этого типа наружной проводки вы, вероятно, можете подключиться к существующей внутренней цепи. Если цепь недоступна или если добавление новых устройств может привести к перегрузке цепи, вам придется запустить новую цепь из коробки выключателя. Скорее всего, это можно сделать через дом, что упрощает установку.

Электропроводка вдали от дома

Для подачи электроэнергии в удаленное жилое помещение или надворную постройку часто требуется новая выделенная цепь с подземным кабелем.Это проще, чем кажется, но требует разрешения и тщательного соблюдения местных строительных норм и правил. Как правило, вам нужно нанять лицензированного электрика. После того, как основной кабель питания установлен, он может обеспечивать питание наружных розеток и осветительных приборов. В большинстве кодов указано 20-амперное питание для наружных цепей, что достаточно для нескольких устройств.

Правильные устройства

Безопасность имеет решающее значение для любой проводки, но особенно для наружной проводки.Все розетки должны быть защищены GFCI (прерывателем цепи замыкания на землю) либо розеткой GFCI, либо автоматическим выключателем GFCI. Сосуды также должны иметь крышку: один тип закрывает выпускное отверстие от дождя, когда он не используется; другой тип имеет пластиковую крышку, которая защищает лицевую часть розетки даже при подключенных шнурах. Светильники с сетевым напряжением должны быть рассчитаны на «влажное место», если они защищены крышей патио или карнизом. Они должны быть рассчитаны на «влажное место», если они подвергаются воздействию погодных условий. Все электрические коробки, монтируемые на поверхность, должны быть водонепроницаемыми.

Наружное беспроводное освещение

Если вы не хотите прокладывать электропроводку по всему двору, чтобы сократить расходы на систему наружного освещения или надворную постройку, у вас есть несколько простых вариантов. Солнечные ландшафтные фонари представляют собой автономные небольшие электростанции с собственными солнечными панелями, аккумуляторными батареями и освещением, управляемым фотоэлементным выключателем (включает свет только в темное время суток). Довольно удивительно, особенно если учесть, что они стоят от 3 до 5 долларов за штуку.Что касается хозяйственных построек и других помещений, где требуется верхнее освещение, то простой беспроводной вариант — установить светодиодный светильник с батарейным питанием. Многие из них оснащены переключателями и фотоэлементами, активируемыми движением, поэтому они включаются автоматически и только тогда, когда они необходимы.

Филип Шмидт пишет для Networx.com .

Обновлено 31 июля 2018 г.

Наружная проводка: электрическая сеть онлайн цепи), а также для защиты установки от таких элементов, как дождь, снег и лед.

Как и при любом электрическом проекте, необходимо принять все меры предосторожности, чтобы защитить себя и других от поражения электрическим током; самая важная мера предосторожности — никогда не работать с цепями под напряжением. Перед работой с любой электрической цепью убедитесь, что питание отключено!

См. страницу с основами безопасности на нашем веб-сайте и любой другой полезный ресурс по безопасным методам работы, имеющийся в вашем распоряжении. Должны быть соблюдены все без исключения правила наружной проводки, получены разрешения и проведены проверки по мере необходимости.

Существует две основные категории, к которым можно отнести установки наружной электропроводки:

1. Функциональная:

Для обеспечения безопасного количества света в зонах движения, таких как лестничные клетки, ступени, тротуары, ворота, уличная кухня, и т. д.

2.  Декоративные:

Для освещения и выделения растений, деревьев или кустарников, архитектурных элементов, произведений искусства или бассейнов и спа. Декоративное освещение может быть и функциональным.

Кабель и кабелепровод для наружной электропроводки

Для наружной и подземной электропроводки можно использовать кабель, пригодный для воздействия таких элементов, как NMWU-90, или кабель для прокладки под землей соответствующего класса, кабелепровод (как металлический, пластиковая или жидкая гибкая трубка) и проволока или их комбинация. Важно проверить как национальные, так и местные нормы и правила в отношении требований к установке наружной проводки.

Защита цепи от замыкания на землю для наружной проводки

Защита цепи от замыкания на землю требуется для большинства наружных электрических цепей, поэтому еще раз уточните в местном органе электроснабжения требования для вашего конкретного проекта наружной проводки.

Все наружные электрические фитинги и коробки устройств должны быть рассчитаны на использование вне помещений, установлены с прилагающимися прокладками и соответствующими входными фитингами.

Выключатели для наружной установки

Выключатели, используемые вне помещений, должны быть защищены атмосферостойкими крышками и прокладками для предотвращения воздействия элементов.

Светильники для наружного освещения

Все светильники, устанавливаемые на открытом воздухе, должны быть рассчитаны и одобрены для наружной установки, а все прилагаемые прокладки должны быть установлены и поддерживаться в хорошем состоянии. Убедитесь, что лампы рассчитаны на использование на открытом воздухе.

Розетки

Все розетки и розетки должны быть рассчитаны на использование вне помещений и должны быть снабжены соответствующей атмосферостойкой крышкой и прокладками. Обратитесь в местную юрисдикцию за конкретными требованиями к атмосферостойким накладкам для розеток.

Национальный электротехнический кодекс предписывает, чтобы все наружные розетки были снабжены защитной крышкой. Эти устройства обеспечивают защиту розетки, даже если в розетку вставлен шнур, и доступны во многих модификациях.Не во всех областях приняты все или даже части NEC, поэтому, опять же, важно проконсультироваться с местными органами по электроснабжению.

Убедитесь, что вы приобрели подходящую крышку для используемой коробки устройства и что крышка обеспечивает защиту ориентации розетки в вертикальном или горизонтальном положении, в зависимости от случая.

Соединители и фитинги

Все соединители и фитинги должны быть одобрены для использования вне помещений и снабжены прилагающимися прокладками.

Прокладка кабеля или кабелепровода под землей

Перед рытьем любых ям или траншей всегда проверяйте наличие любых и всех потенциальных подземных опасностей, таких как электрические линии, газовые линии, телефонные линии, линии кабельного телевидения, водопроводные или ирригационные линии. Во многих районах предоставляются услуги по определению местоположения линий метрополитена, и повреждение любых инженерных сетей без вызова службы поиска может привести к травмам или смерти, а если повезет, то только к ответственности за причиненный ущерб.

После завершения всех локаций и тщательного изучения любых других потенциальных подземных опасностей тщательно выкопайте траншеи и ямы и вручную обнажите любые пересечения линий, если используете такое оборудование, как траншейные машины или экскаваторы-погрузчики.

При планировании траншей постарайтесь следовать как можно более прямым линиям и делать углы как можно более гладкими с большим радиусом изгибов. Ознакомьтесь с местными нормами и правилами для соответствующей глубины захоронения с учетом того, что вы используете: кабелепровод и провод или подземный кабель, а также подъездные пути или тротуары, сады, клумбы или газон.

Резюме

Проекты наружной электропроводки не более сложны для домашнего мастера, чем проекты внутри дома, если вы используете правильные материалы, соблюдаете правила, получаете разрешения и проверяете работу в соответствии с требованиями.

Как подключить наружное освещение

Правильно подобранное наружное освещение может создать атмосферу и снизить привлекательность вашей собственности. В то же время наружное освещение может служить функциональной цели. Если в вашей собственности не хватает наружного освещения, которое вы хотите, вы всегда можете установить новые световые короба, проводку и освещение в соответствии с вашими потребностями. Однако, прежде чем вы начнете, вам нужно знать некоторые вещи.

Безопасность превыше всего

Имейте в виду, что у вас должны быть некоторые базовые навыки и опыт подключения, если вы хотите подключить свои собственные наружные светильники. Работа с электричеством по своей природе опасна, поэтому вам не следует пытаться выполнить этот проект в одиночку, если у вас нет предыдущих знаний и опыта, необходимых для безопасного выполнения этой работы. В случае сомнений обратитесь к профессионалу, чтобы убедиться, что работа выполнена правильно и безопасно.

Даже если у вас есть достаточный опыт работы с проводкой, помните, что вам нужно будет позвонить по номеру 8-1-1 или в местную коммунальную компанию, чтобы выйти и пометить свою собственность на наличие закопанных газовых, электрических или других коммунальных услуг. линии, прежде чем начать копать.Есть большая вероятность, что вам также потребуется получить разрешение на электроснабжение с утвержденными планами, прежде чем вы сможете приступить к раскопкам, поэтому проверьте требования и коды вашего города здесь.

Подключение наружного освещения

Первым шагом к установке любого наружного освещения на вашем участке является планирование маршрута, по которому будет проложена ваша проводка. Это должно быть утомительно спланировано и очерчено вокруг существующих инженерных коммуникаций. Вы можете использовать аэрозольную краску, чтобы отметить маршрут, по которому новая проводка будет проходить от вашего дома к новому световому коробу, который вы будете устанавливать.Имейте в виду, что если ваш новый световой короб будет питаться от розетки вашего дома или гаража, вам необходимо проверить и убедиться, что ваше новое освещение не перегрузит эту цепь.

Как только вы наметите путь, используйте лопату, чтобы выкопать траншею глубиной в фут. Как только это будет выкопано, вы можете пропустить 1/2-дюймовый металлический трубопровод через траншею по мере необходимости. Если вам нужно проложить проводку через какие-либо проходы, вы можете использовать кусок жесткого металлического канала (который прочнее традиционного канала), чтобы пробить бетон.

Теперь пришло время установить новый лайтбокс. Многие из них поставляются предварительно собранными; в этом случае все, что вам нужно сделать, это установить лайтбокс в выбранной вами точке, стараясь использовать материалы, устойчивые к атмосферным воздействиям.

После того, как ваш лайтбокс установлен, все, что осталось сделать, это проложить кабель от стойки к розетке. После этого ваше наружное освещение будет готово к установке и использованию. Обязательно следуйте инструкциям производителя по установке и подключению новых наружных светильников, так как они могут отличаться от одного светильника к другому.

Рассмотрите возможность найма профессионала

В целом, проводка наружного освещения на вашем участке — это проект, за который вы можете взяться, если у вас есть драгоценный опыт в области электромонтажных работ. Однако, если вы сомневаетесь в своих способностях взяться за такой проект, важно обратиться к профессионалу. Наша команда Enhanced Outdoor Lighting & Design готова помочь вам со всеми потребностями в освещении вашего дома в Остине, Сан-Антонио и прилегающих районах. Мы позаботимся не только о проводке, но и о дизайне освещения, а также о процессе монтажа.

Свяжитесь с нами сегодня, чтобы начать работу с бесплатным предложением или узнать больше о многочисленных услугах по освещению, которые мы предлагаем, включая ландшафтное и охранное освещение.

Установка водонепроницаемого разъема UF — домашняя проводка

Учитывайте длину цепи при выборе сечения кабеля для наружной цепи. В очень длинных цепях нормальное сопротивление провода приводит к существенному падению напряжения. Если наружная цепь простирается более чем на 50 футов, используйте провод большего сечения, чтобы уменьшить падение напряжения. быть подключен проводом 12-го калибра вместо 14-го.20-амперная цепь длиной более 50 футов должна быть подключена кабелем 10 калибра.

Установка наружной проводки

1. План схемы

Приступая к планированию наружной цепи, обратитесь к инспектору по электрике, чтобы узнать о требованиях местных норм и правил для наружной проводки. Методы установки наружных цепей во многом такие же, как и для внутренней проводки. Однако, поскольку наружная проводка подвергается воздействию элементов, она требует использования специальных материалов, устойчивых к атмосферным воздействиям, в том числе кабеля UF, жесткого металла или пластикового кабелепровода из ПВХ сортамента 40, а также атмосферостойких электрических коробок и фитингов.

Национальный электротехнический кодекс (NEC) устанавливает минимальные стандарты для материалов для наружной проводки, но поскольку климатические и почвенные условия различаются от региона к региону, ваши местные строительные и электротехнические нормы могут иметь более строгие требования. Например, в некоторых регионах требуется, чтобы все подземные кабели защищен кабелепроводом, несмотря на то, что Национальный электротехнический кодекс разрешает прокладывать UF-кабель без защиты на надлежащей глубине.

В большинстве домов наружная цепь потребляет небольшую мощность.Добавление нового 15-амперного. 120-вольтовая цепь обеспечивает достаточную мощность для большинства наружных электрических нужд. Однако, если ваша цепь будет включать более трех больших осветительных приборов (каждый рассчитан на 300 Вт или более) или более четырех розеток, запланируйте установку 20-амперной розетки. Цепь 120 вольт. Или, если ваша наружная цепь будет питать отопительные приборы или большие инструменты для мастерских в отдельно стоящем гараже, вам может потребоваться несколько цепей на 120 и 240 вольт.

Прежде чем составлять планы электропроводки и подавать заявку на разрешение на проведение работ, оцените электрические нагрузки, чтобы убедиться, что основная служба обеспечивает достаточное количество ампер для поддержки дополнительных требований к новой электропроводке.

Для установки типичной наружной цепи требуется один или два выходных, но если ваша схема требует очень длинных подземных кабелей, выделите себе больше времени для рытья траншей или договоритесь о дополнительной помощи. Также при планировании обязательно предусмотрите время для необходимых осмотров Ваш проект электропроводки.

Закрепите отдельно стоящие сосуды, которые не прикреплены к конструкции, путем заделки кивкового металлического трубопровода или пластикового трубопровода из ПВХ по графику 40 в сборе бетона. Один из способов сделать это — пропустить трубопровод через пластиковое ведро, а затем залить ведро бетоном.Отдельно стоящие сосуды должны быть не менее 12, но не более 18 над уровнем земли — требования различаются, поэтому проконсультируйтесь с местным инспектором.

Установка наружной проводки

2. Копать траншеи

При прокладке подземных кабелей экономьте время и минимизируйте повреждение газона, выкапывая как можно более узкие траншеи. Спланируйте схему так, чтобы уменьшить длину кабельных трасс.

Если ваша почва песчаная или очень твердая и сухая. Тщательно полейте землю перед тем, как начать копать Газонный дерн можно снять, уложив на полоски из пластика.и заменяется после прокладки кабелей Держите снятый дерн влажным, но не мокрым. и замените его в течение двух-трех дней. В противном случае трава под пластиком может погибнуть.

Если траншеи необходимо оставить без присмотра, обязательно накройте их обрезками фанеры, чтобы предотвратить несчастные случаи и не допустить попадания воды.

Материалы, которые вам понадобятся

• Ставки
• строка
• кусок кабелепровода
• компрессионные фитинги
• пластиковые втулки

Как копать траншеи для подземных кабелей

• Разметка траншей деревянными кольями и шпагатом
• Отрежьте две полоски пластика шириной 18 дюймов. и поместите по одной полосе с каждой стороны контура траншеи
.
• Удалите блоки дерна с контура траншеи, используя лопату, вырезанную на глубину от 2 до 3 дюймов, чтобы сохранить корни неповрежденными. Поместите дерн на одну из пластиковых полос и держите его во влажном состоянии.

Прикрепите компрессионный фитинг и пластиковую втулку к каждому концу кабелепровода Пластиковые фитинги предотвратят повреждение оболочки кабеля острыми краями

Если траншеи необходимо оставить без присмотра, временно закройте их фанерными обрезками, чтобы предотвратить несчастные случаи.

Электрические коробки для наружной цепи должны быть защищены от атмосферных воздействий.

Эта розетка для наружного применения из литого алюминия имеет герметичные швы и крепится к кабелепроводу с помощью резьбовых водонепроницаемых компрессионных фитингов

3. Установка коробок и кабелепровода

Используйте литые алюминиевые или пластиковые коробки из ПВХ для наружного оборудования и установите утвержденный кабелепровод для защиты оголенных кабелей. Стандартные металлические и пластиковые электрические коробки не являются водонепроницаемыми, и их никогда не следует использовать на открытом воздухе. Некоторые местные правила требуют установки кабелепровода для защиты всех подземных кабелей, но в большинстве регионов в этом нет необходимости.Многие местные правила позволяют использовать коробки и кабелепроводы из ПВХ-пластика (стр. 171), в то время как другие разрешают использовать только литые алюминиевые коробки и металлические кабелепроводы.

Начните работу с установки модернизированных коробок и кабелей, проложенных между ними внутри готовых стен. Затем установите наружные коробки и кабелепровод.

Материалы, которые вам понадобятся

• Двухжильный кабель NM
• кабельные скобы
• пластиковая коробка для модернизированных светильников с заземляющим зажимом
• Пластиковые одноместные модифицированные коробки с внутренними зажимами
• удлинительное кольцо, силиконовый герметик
• IMC или жесткая металлическая труба
• хомуты для труб, зачистной канал
• компрессионные фитинги
• пластиковые втулки
• анкеры для кладки
• одноместные коробки для наружной установки
• оцинкованные винты
• пигтейлы заземления
• соединители проводов

Как установить электрические коробки и кабелепровод

Обведите розетку GFCI на внешней стене.

Сначала просверлите направляющие отверстия в углах контура коробки и используйте кусок жесткой проволоки, чтобы исследовать стену на наличие электрических проводов или водопроводных труб. Завершите вырез циркулярной пилой или сабельной пилой.

Вариант каменной кладки : Чтобы сделать вырезы в каменной кладке, просверлите ряд отверстий внутри контура коробки с помощью сверла по каменной кладке, затем удалите отходы с помощью долота по каменной кладке и молотка с шаровым бойком

Изнутри дома сделайте вырез для внутреннего выключателя в той же полости стойки, где находится вырез GFCI. Очертите коробку на стене, затем просверлите направляющее отверстие и завершите вырез с помощью пилы для стеновых панелей или электролобзика

Снаружи дома сделайте вырез для светильника с датчиком движения в той же полости стойки, что и вырез для GFCI.Обведите коробку светильника на стене, затем просверлите направляющее отверстие и завершите вырез с помощью пилы для стеновых панелей или электролобзика

.

Крепление

Вставьте коробку в вырез и затяните крепежные винты, пока скобы не прижмут внешний фланец к сайдингу

Оцените расстояние между внутренней распределительной коробкой и наружной коробкой датчиков движения. и отрежьте отрезок кабеля NM примерно на 2 фута длиннее этого расстояния. Используйте рыболовную ленту, чтобы протянуть кабель от распределительной коробки к коробке датчика движения.

Оцените расстояние между вырезом наружного GFCI и вырезом внутреннего выключателя и отрежьте кабель NM примерно на 2 фута длиннее, чем это расстояние. Используйте рыболовную ленту, чтобы протянуть кабель от выреза GFCI до выреза переключателя. Зачистите 10 дюймов внешней изоляции с обоих концов каждого кабеля

Зачистите примерно 10 дюймов внешней изоляции с конца кабеля, используя кабельный рыхлитель. Откройте выбивное отверстие в коробке модернизированного светильника с помощью отвертки. Вставьте кабель в коробку так, чтобы по крайней мере внешняя оболочка доходила до коробки

Откройте по одному вырезу для каждого кабеля, который будет входить в коробку. Вставьте кабели так, чтобы по крайней мере внешняя оболочка доходила до внутренней части коробки.Вставьте коробку в вырез и затяните крепежный винт в задней части коробки, пока кронштейн не прижмет пластиковые ушки к стене. Затяните внутренние кабельные зажимы.

Как установить электрические коробки и кабелепровод

Проложите кабель NM от панели выключателя к вырезу GFCl. Оставьте дополнительные 2 фута кабеля на конце панели и дополнительный фут на конце GFCl. Кабель Anacn к каркасным элементам с помощью кабельных скоб. изоляция с каждого провода

Откройте одно отверстие для каждого кабеля, который будет входить в коробку из стеклопластика. Вставьте кабели так, чтобы хотя бы оболочка доходила до коробки. Вставьте коробку в вырез и затяните крепежный винт, пока скоба не прижмет лепестки гипса к стене.

Поместите пенопластовую прокладку на коробку из GFCl, затем прикрепите к коробке удлинительное кольцо. с помощью крепежных винтов, прилагаемых к удлинительному кольцу. Заделайте все зазоры вокруг удлинительного кольца силиконовым герметиком.

Отмерьте и отрежьте кабелепровод IMC так, чтобы он проходил от нижней части удлинительного кольца до точки примерно в 4 от дна траншеи. Присоедините кабелепровод к удлинительному кольцу с помощью компрессионного фитинга.

Закрепите трубу на стене с помощью хомута и шурупов для каменной кладки Или используйте анкеры для каменной кладки и шурупы с полукруглой головкой.С помощью сверла по каменной кладке просверлите отверстия для анкеров.

Присоедините компрессионные фитинги I к концам металлического фитинга траверсы, затем прикрепите фитинг трапеции к концу кабелепровода. Навинтите пластиковую втулку на открытый конец трапеции, чтобы металлические края не повредили кабель

Измерьте и отрежьте кабелепровод IMC.

Прикрепите монтажные проушины к разъему ввода-вывода на задней стороне распределительной коробки. затем свободно прикрепите коробку к кабелепроводу с помощью компрессионного фитинга. Закрепите коробку к раме настила, ввернув оцинкованные винты в проушины и в дерево. Затем затяните компрессионный фитинг с помощью гаечного ключа

.

Измерьте и отрежьте кабелепровод IMC от верхней части распределительной коробки до места расположения палубного фонаря. Прикрепите кабелепровод с помощью компрессионного фитинга.

Как установить наружный кабель

Установите кабель UF

Используйте UF-кабель для наружной проводки, если кабель будет вступать в непосредственный контакт с почвой. UF-кабель имеет сплошную виниловую оболочку и не может быть зачищен с помощью рыхлителя. Вместо этого используйте универсальный нож и описанный метод (шаги 5 и 6. стр. напротив) Никогда не используйте кабель NM для наружной проводки Если местные правила требуют, чтобы подземные провода были защищены кабелепроводом, используйте провод THHN/THWN вместо кабеля UF.

После установки всех кабелей вы готовы к грубой проверке. В ожидании инспектора временно прикрепите к коробкам атмосферостойкие накладки или накройте их пластиком, чтобы предотвратить попадание влаги. После того, как инспектор одобрил черновые работы, засыпьте все кабельные траншеи и замените дерн, прежде чем выполнять окончательные соединения.

Материалы, которые вам понадобятся

• УФ-кабель
• изолента
• пигтейлы заземления
• соединители проводов
• атмосферостойкие накладки

Измерьте и отрежьте все кабели UF, оставив дополнительные 12 дюймов в каждой коробке. На каждом конце кабеля с помощью универсального ножа снимите внешнюю оболочку, оставив внутренние провода открытыми.

Проденьте изоляционную ленту через кабелепровод из коробки GFCl Проденьте провода на одном конце кабеля через петлю в алюминиевой ленте, затем оберните провода изоляционной лентой до оболочки. Осторожно протяните кабель через кабелепровод.

Проложите кабель по дну траншеи, убедившись, что он не перекручен. Если кабель проходит под тротуаром, протяните его через кабелепровод с помощью липкой ленты

отрежьте и проложите кабель от настила, т. е. к наружной распределительной коробке, используя 10 или 10 оболочек с каждого конца и изоляцию с конца или см. комбинированный инструмент

.

8 Прикрепите косичку заземления к задней части каждой металлической коробки и удлинительному кольцу. Соедините все провода заземления с помощью соединителя проводов. Спрячьте провода внутри коробок и временно прикрепите защитные кожухи до прибытия инспектора для грубой проверки

Организовать предварительный осмотр перед выполнением окончательных соединений

Установка наружной проводки

5: Заключительные соединения

Как подключить светильник с датчиком движения

Выключатели для наружного использования имеют защищенные от непогоды накладки со встроенными тумблерными рычагами. Рычаг управляет однополюсным переключателем, установленным на внутренней стороне накладки. Подсоедините черный провод цепи к одной из винтовых клемм на переключателе и подсоедините черный провод ведет от светильника к другой винтовой клемме. Используйте соединители для соединения белых проводов цепи и проводов заземления.Чтобы подключить переключатель ручного управления для светильника с датчиком движения, см. схему 4 на стр. 156

.

Сделать окончательные подключения выключателей, розеток. и осветительной арматуры после того, как ваш инспектор рассмотрел и утвердил черновую прокладку кабеля, а также после того, как все траншеи были засыпаны. Установите все осветительную арматуру, выключатели и розетки, затем подключите цепь к панели автоматического выключателя (стр. со 192 по 193)

Поскольку наружная проводка представляет большую опасность поражения электрическим током, чем внутренняя проводка, розетка GFCI (стр. 266) в этом проекте подключена так, чтобы обеспечить защиту от поражения электрическим током для всех приборов, управляемых цепью.

Когда все работы завершены и внешний контур подключен на сервисном щите, ваша работа готова для окончательной проверки инспектором

Материалы, которые вам понадобятся

Светильник с датчиком движения, розетка GFCI, заземленная розетка на 15 ампер, наружный выключатель, декоративная осветительная арматура, разъемы для проводов.

Контргайка

1 Соберите светильник, пропустив провода от датчика движения и патронов для ламп через выбивные отверстия на лицевой панели.Вкрутите блок датчика движения и патроны для ламп в лицевую панель

.

2 Закрепите датчик движения и патроны для ламп, затянув контргайки.

3 Вставьте фибровые шайбы в гнезда и установите резиновую прокладку на конец каждого гнезда. Шайбы и прокладки обеспечивают водонепроницаемость приспособления.

Прокладка

Волокнистые шайбы

4 Подсоедините красный провод «железо» датчика движения к черному проводу от патронов лампы с помощью соединительного провода. Некоторые осветительные приборы имеют предварительно помеченные провода для упрощения установки.

5 Подсоедините оголенный медный провод заземления к зажиму заземления на коробке

.

6 Вставьте провода контура пенопластовой прокладки в распределительную коробку. Подсоедините белый провод к белому проводу, используя соединительный провод. п

7 Подсоедините черный провод цепи к черному проводу на осветительном приборе с помощью разъема провода

.

8 Аккуратно уложите провода в коробку. затем установите светильник и прикрепите лицевую панель к коробке. с помощью крепежных винтов, входящих в комплект светильника (см. также схему соединений 4. стр. 156 )

Заземляющий зажим

Прокладка

1 Подсоедините черный провод питания от источника питания к латунной клемме с маркировкой LINE. Подсоедините белый провод питания от источника питания к серебряной винтовой клемме с маркировкой LINE

.

2 Подсоедините короткую белую косичку к серебряной винтовой клемме с маркировкой LOAD, а короткую черную косичку подсоедините к латунной винтовой клемме с маркировкой LOAD

.

3 Подсоедините черную косичку ко всем оставшимся черным проводам цепи с помощью разъема. Подсоедините белую косичку к оставшимся белым проводам цепи

.

4 Присоедините косичку заземления к заземляющему винту на GFCI. Соедините косичку заземления с оголенными медными заземляющими проводами с помощью соединителя проводов

.

5 Аккуратно уложите провода в монтажную коробку GFCI.затем установите пенопластовую прокладку на коробку и прикрепите атмосферостойкую крышку. (См. также схему соединений 3. стр. 156)

Как подключить наружную розетку

Как подключить наружную розетку

2 Пропустите провода через кабелепровод и коробку. компрессионный фитинг Подсоедините винтовую клемму Diac* на переключателе и соединительный провод к белому проводу цепи (см. также схему на стр. 156

).

Как подключить декоративный светильник

через соединение

Выполнить соединения на панели автоматического выключателя (стр. 192) и организовать проверку обмотки_

Типовая низковольтная система наружного освещения состоит из крышки объектива (A), стойки крышки объектива (B).верхний отражатель (С). линза (D). узел основания/стойки/соединителя кабеля (содержит нижний отражатель) (E). кабель низкого напряжения (F). бленда объектива (G) 7-ваттные 12-вольтовые лампы (H). колпачки кабельных разъемов (I), блок управления с трансформатором и таймером (J), датчик освещенности (K)

Продолжить чтение здесь: Низковольтное наружное освещение

Была ли эта статья полезной?

Прокладка электрического провода под открытыми настилами

Когда вы строите террасу или террасу на лужайке, вам, конечно же, придется монтировать саму вещь или даже прокладывать под ней другие электрические провода (кроме основного, конечно).Независимо от того, под чем вы проводите проводку, проводка в конечном итоге будет подвергаться воздействию воды и других внешних элементов.

Существует несколько правил электропроводки, которым необходимо следовать при прокладке электрических проводов под открытыми настилами. Каждый из них направлен на минимизацию воздействия окружающей среды и обеспечение безопасности для вас и вашей семьи, а также для тех, кому в будущем придется проводить ремонтные работы.

Лучший способ проложить электрический провод под открытым настилом — это сделать это в кабелепроводе и использовать провод и коробку для наружного применения, как того требует код.Кроме того, важно, если проводка находится над землей, она должна быть достаточно высокой, чтобы животные не могли ее погрызть. В этой статье мы подробно рассмотрим тонкости, связанные с прокладкой электропроводки под открытыми настилами.

Прокладка электрических проводов под открытыми настилами

Если мы посмотрим на нормативные требования к прокладке электрических проводов под открытыми настилами, они предлагают конкретные рекомендации для наземной и подземной проводки.В обоих случаях крайне важно использовать проводку внешнего уровня и прокладывать ее через кабелепроводы.

Если проводка проложена над землей, трубы должны быть прикреплены к нижней части настила на высоте не менее 1 фута и не должны провисать ни в одной точке. Крайне важно, чтобы вы крепили проводку параллельно балкам, а не полу вашей палубы, чтобы исключить любую возможность несчастного случая.

Давайте рассмотрим эти инструкции немного подробнее.

Провод

Мы довольно много обсуждали провода Romex в нашем блоге, но здесь важно отметить, что вы не можете просто прокладывать провода Romex при прокладке электрических проводов под открытыми настилами .Да, он экономичен и представляет собой неметаллическую проволоку, но для наружного применения Ромекс не подходит.

При прокладке проводов вы будете прокладывать по одному проводу на каждый кабелепровод, что является требованием кодекса для всех коммерческих зданий. Хотя вы не строите коммерческое здание, поскольку провод будет относительно подвержен воздействию элементов и животных, для вашей собственной безопасности ,  прокладывайте только один провод на кабелепровод .

При выборе наилучшего провода для задачи сделайте   точкой выбора проводов с рейтингом влагостойкости .При поиске вы обнаружите, что провода будут иметь рейтинг THHN или THWN. THHN означает провод с термопластичным высокотермостойким нейлоновым покрытием, а THWN означает термопластичный термостойкий и водостойкий нейлон с покрытием. Для работы вам понадобятся провода THWN . Разница в стоимости невелика, а вот в полезности разница огромна.

Выбор между одножильным или многожильным проводом остается за вами. Просто помните, что хотя с многожильным проводом легче работать, его не так просто заделывать (подготовьте концы для соединения). Неметаллические провода (NM) будут работать здесь и фактически используются во многих странах третьего мира, но в Великобритании и США их использование противоречит кодексу.  Помимо кода, если вы прокладываете провода NM, прокладка их через кабелепровод станет для вас кошмаром, не говоря уже о том, как это нарушит ваши расчеты.

Другая проблема, с которой вы, вероятно, столкнетесь, заключается в том, что провода NM не имеют маркировки внутри, что вносит неопределенность. Возможно, вы сможете установить их правильно, но следующему человеку может не повезти.

Для этого мы рекомендуем приобрести 3 рулона проволоки . Для экономичного и долговечного решения мы рекомендуем вам инвестировать в 500-футовые рулоны. В конце концов, у вас тоже будет запас; которые такие мастера, как вы, всегда могут найти применение позже. Три рулона должны быть:

1. Зеленые/оголенные провода. Это будет использоваться для заземления .
2. Белый/серый провод. Используйте это как нейтральный. В Европе, Азии и большей части Южной Америки белый провод используется для нейтрали, а в США также используется серый провод.
3. Любой другой цвет. Опять же, Европа, Азия и большая часть Южной Америки используют красный цвет, в то время как в США были случаи, когда мы видели множество цветов в качестве негатива. Просто не забудьте придерживаться одного цвета по всей проводке.

При прокладке провода заземления делайте это в пластиковом кабелепроводе . Многие рекомендуют металл, но, по нашему опыту, он имеет тенденцию довольно быстро ржаветь на открытом воздухе, даже если он оцинкован (что само по себе создает проблемы).

Канал Различные электропровода, установленные снаружи

Ни при каких обстоятельствах нельзя забывать о кабелепроводе при прокладке электрического провода под открытыми настилами. Каналы строго требуются по коду (и на самом деле по здравому смыслу). Необходимо приложить разумные усилия для защиты трубопровода от повреждений. Это означает, что если на лужайке или под настилом есть влажное/мокрое пятно, постарайтесь обвести его каналом.

Кроме того, он должен быть достаточно высоким, чтобы животные или вредители не могли его погрызть. Мы рекомендуем использовать кабелепровод с рейтингом UF, и если кабелепровод будет подвергаться воздействию солнечных лучей, ищите устойчивый к ультрафиолетовому излучению.

Кабелепроводы из ПВХ

известны своей долговечностью и способностью обеспечивать безопасность проводов внутри и поэтому являются одним из лучших материалов для трубопроводов, которые вы можете использовать. Просто убедитесь, что вы случайно не вылили кипяток на этот участок. Если вы обнаружите какие-либо отверстия в трубе, закройте их, иначе вместе с проводом по трубе может пройти вода.

Вот почему вы должны использовать влажную проволоку и коробку.

Вы можете использовать трубы из ПВХ для надземных и подземных труб , поскольку они не ржавеют, не разрушаются и не деформируются. При прокладке электрических проводов над землей под открытыми настилами обязательно прокладывайте и закрепляйте их параллельно балкам.

Многие также рекомендуют ЕМТ, так как это гораздо более дешевая альтернатива по сравнению со стальными или ПВХ трубами, но и не такая надежная, как ПВХ.

Распределительные коробки

При выборе лучшей распределительной коробки для прокладки электрических проводов под открытыми настилами вам придется рассмотреть множество вариантов. На выбор есть распределительные коробки из ПВХ, металла и даже керамики.

Одна из наиболее часто используемых металлических распределительных коробок изготовлена ​​из алюминия. В них будет просверлено отверстие для заземляющего винта и еще одно для его крепления. Не забудьте прикрепить косичку к винту заземления.

Керамические распределительные коробки

являются наиболее экономичным решением, но они (во всех смыслах этого слова) дешевы. Мы не рекомендуем использовать керамические распределительные коробки под открытыми настилами, если только вы не уверены в своих действиях.

Ящики из ПВХ

представляют собой наиболее жизнеспособное решение, но при покупке мы рекомендуем вам обратиться к авторизованному дилеру, особенно в Азии, Южной Америке и на Ближнем Востоке. Это связано с тем, что в хозяйственных магазинах обычно нет всех деталей, необходимых для правильной установки. Это фирменные коробки, которые могут не сидеть вместе должным образом.

Для обеспечения надежного соединения вам понадобится правильный набор винтов и проволочных креплений (в коробке). При установке обязательно закрепляйте электрический провод после каждого y  3 фута , чтобы он не раскачивался и не оказывал ненужного давления на распределительную коробку.

Крепление

В предыдущем разделе мы упоминали, что вам необходимо закреплять провод через каждые 3 фута, чтобы провод не болтался, не провисал и не позволял животным добраться до него. Если вы используете металлический кабелепровод или EMT, вы можете немного увеличить расстояние между креплениями (но не более 5 футов).

Если вы используете более толстую проволоку (провода), вам необходимо приобрести более прочные крепления, также называемые зажимами.

Независимо от того, используете ли вы кабелепроводы из ПВХ, EMT или цельнометаллические, лучшие крепления, которые вы можете использовать, сделаны из металла. Только следите за тем, чтобы трубка не болталась слишком сильно, иначе металлические застежки могут разъесть ПВХ.

При этом, когда дело доходит до крепления проводки, требования вашего здания или муниципалитета преобладают над требованиями норм. Вы должны следовать тому, что строже. Например, в нормах ничего не сказано о соединении трубопроводов с распределительными коробками, но многие муниципалитеты предполагают, что точка входа и выхода трубопроводов через распределительные коробки должна находиться рядом со стенами строения.

С другой стороны, есть некоторые муниципалитеты, которые фактически позволяют вам прокладывать электрический кабель под палубой без кабелепровода. Однако важно отметить, что не каждый тип провода можно закапывать в землю, и требования варьируются от муниципалитета к муниципалитету. Они предполагают, что кабели UF или кабели для прямого заглубления являются единственными, которые можно закопать.

Кроме того, при закапывании эти допуски диктуют, что кабель должен находиться не менее чем на 18 дюймов ниже уровня земли  , что само по себе является проблемой.
