как правильно проложить и раскидать провода в 1, 2 или 3-х комнатной квартире по планировке, правила проектирования и прокладки кабелей

Электропроводка в жилых помещениях должна соответствовать нормам, действующим в РФ. Какие виды, схемы, различия разводки в зависимости от количества комнат, советы и другие важные моменты, все это будет разобрано ниже.

Правила проведения электропроводки в квартире

монтаж электропроводки в квартиреМонтаж электропроводки в квартирах относится к масштабным мероприятиям. Такая процедура требует полной уверенности. Если её нет – рекомендуется обращаться к специалистам, либо приглашать помощников. Только грамотно подобранная схема защитит от проблем в дальнейшем, обеспечит спокойную эксплуатацию.

Отличительные особенности современной электропроводки

В конце 20 века произошёл рывок в современных технологиях бытового типа. Помимо телевизоров, внутри домов стали использоваться и другие устройства:

  1. Беспроводная связь.
  2. Мощная бытовая техника.
  3. Видеонаблюдение и системы охраны.
  4. Компьютеры.

Потому и работы с монтажом электрических сетей усложнились. Принципы работы и обустройства остались при этом прежними.

Даже первый этап – проектирование – вызывает сложности. Необходимо знать места расположения приборов для бытового использования и мощность, которую они поглощают. Система освещения для каждого помещения продумывается на этом же этапе.

монтаж электропроводки в квартиреТеперь используют не только силовые, но и слаботочные системы. Это провода для телевизоров и телефонов, компьютеров. Сюда же входит акустическая и охранная техника. Силовые, слаботочные системы не разделяют. Источником питания для приборов служит классическая сеть 220 В.

Количество приборов, устройств с одновременной эксплуатацией меняется в большую сторону. Раньше хватало одной люстры, теперь к верхнему свету добавляют местный, либо систему точечных светильников. Увеличивается и общая мощность, которая потребляется приборами.

Схема разводки электропроводки в квартире по габаритам

Рассмотрим схемы нескольких вариантов. Их применение на практике не связано с проблемами

1 комнатная

монтаж электропроводки в квартиреПри таких условиях приборы – в минимальном количестве. Линий подключения тоже будет меньше. Но общим принципам лучше продолжать следовать, не стоит создавать отдельные линии для помещений вроде ванной и санузла.

Совершение следующих действий помогает при составлении схем для стандартных помещений с одной комнатой:

  1. Выбор параметров, с которыми будет работать электрическая сеть.
  2. Расчёт нагрузки, подбор кабеля и подходящей модели УЗО.
  3. Выбор схемы подключения, с 1 или несколькими сетями.
Электрическая сеть и её параметры

Сложно заранее просчитать, в пользу каких приборов внутри квартиры сделают выбор постояльцы. Но для подсчёта суммарной мощности важно знать хотя бы о том, каким будет приблизительное количество. Не стоит забывать о местах размещения техники. Удлинители, дополнительные фильтры портят окружающий интерьер, создают проблемы для эксплуатации.

Способ прокладки кабелей выбирают отдельно. Существуют закрытые, открытые варианты. При открытом проводку укладывают поверх декоративных материалов. Тогда часть её прикрывают при помощи пластиковых коробов, а другую часть – оставляют на виду.

Такие преимущества:

  1. Беспроблемное подключение дополнительных линий при необходимости.
  2. Быстрое проведение монтажа.
  3. Монтаж в любой промежуток времени при ремонте.

монтаж электропроводки в квартиреЕсли проводка скрытая – то возникает необходимость в штроблении стен. Тогда провода маскируются под финишной отделкой. Вариант подвесных конструкций самый простой – в этом случае прикрытием становятся гипсокартонные короба, натяжные конструкции.

Скрытая проводка тоже отличается определёнными преимуществами:

  1. Сохранение целостности интерьерного оформления.
  2. Увеличение допусков к номинально разрешённым токам.
  3. Снижение требований к характеристикам, которых придерживаются во время монтажа.

Скрытая разводка – традиционный вариант для квартир, которые куплены недавно. Открытый вариант становится, скорее, исключением.

Как рассчитать нагрузку в электросети?

Для проведения окончательного расчёта во внимание принимаются такие факторы:

  1. Напряжение электросети.
  2. Номинальный ток.
  3. Мощность электроприёмников.

Лучше воспользоваться готовыми таблицами, хотя методов расчёта — множество.

монтаж электропроводки в квартиреОптимальный вариант – обращение за помощью к инженеру, либо использование специализированных компьютерных программ. У них вероятность получения точного результата больше.

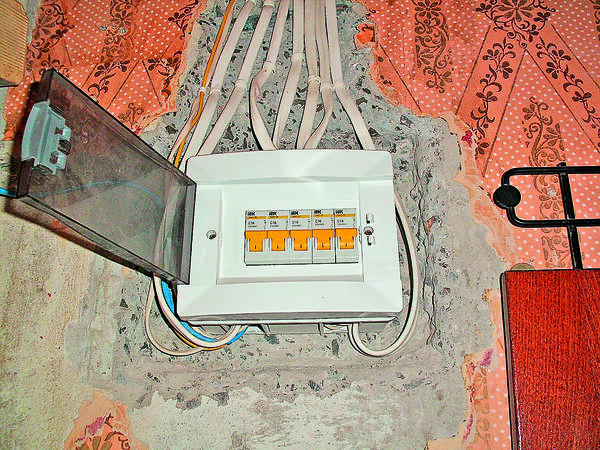

Когда сети разделяют по группам – не обойтись без подключения автомата 25 А для каждой отдельной линии. Номинальный ток в сумме учитывается при любых обстоятельствах. 16 А хватит для сетей освещения.

Какую схему стоит выбрать?

Источник питания – одна линия, либо несколько. Первый вариант для современных условий недопустим – ведь отдельная линия сейчас требуется даже для одного прибора. Каждый из них обладает достаточной мощностью.

У других схем точек подключения, линий больше.

Двухкомнатная

монтаж электропроводки в квартиреОт количества комнат принципы при создании схемы электропроводки не меняются. Есть некоторые особенности, требующие учёта:

  1. Рекомендуется разделять провода на две группы, если и санузел раздельный.
  2. Три линии – необходимый минимум для кухни.
  3. По отдельным комнатам разделяется и освещение.
  4. Разделение у сети с розетками – по количеству комнат.

В схемы разводки включается и оборудование для охраны, ведь жильё с двумя и большим количеством комнат считается элитным.

Трёхкомнатная

монтаж электропроводки в квартиреЗдесь придерживаются тех же правил, что и в предыдущем случае.

Апартаменты

Для них действуют те же требования и правила, что описаны выше.

Можно ли составить план разводки самостоятельно, и сколько это будет стоить?

Такой вариант допустим, если мастер уверен в своих силах. Что касается расценок на работы и выполнение схем, то они устанавливаются индивидуально для каждого из клиентов. И зависят от характеристик, которыми будет обладать сеть:

  1. Разновидность здания или помещения.
  2. Объём работ.
  3. Количество материала.
  4. Разновидность монтажа.
  5. Используемые розетки.

Эти факторы влияют и на то, какой будет схема, сложно ли её реализовать. Лучше заранее провести консультацию, чтобы не было вопросов.

Электропроводка по группам: как лучше сделать?

монтаж электропроводки в квартиреПри разделении на несколько линий контроль проводов и компонентов упрощается. При возникновении неисправностей выключают одну группу. Остальные части функционируют как обычно.

Стационарная бытовая техника

В кухне, на территории санузла размещается мощная техника.

Когда проводят ремонт, кухонная зона требует отдельного подключения. Если одно устройство в этом помещении сломается – проводится замена. Тогда выключают один защитный аппарат, целое помещение энергии не лишается.

Сложности возникают из-за того, что точки подключения к сети у электрических приборов часто в местах со сложным доступом. Источник неисправностей – не только приборы, но и проводка. В этом случае просто проще передвинуть один рычаг на аппарате защиты.

Выделенная линия для кухни

Линия для этой комнаты традиционно работает с самой большой нагрузкой. Даже если агрегаты не используются, постоянное подключение к сети присутствует. Это:

  1. Тостеры.
  2. Микроволновки.
  3. Вытяжки.
  4. Посудомоечные машинки.
  5. Варочные плиты.
  6. Духовые шкафы.
  7. Холодильники.

монтаж электропроводки в квартиреМногие приобретают мультиварки и электропечки, другие подобные приспособления.

Включать несколько приборов одновременно можно, если использовать один кабель, отличающийся повышенной мощностью.

Водонагреватели, приборы освещения подключаются по отдельности. Иначе нагрузка для сети окажется слишком большой, и в какой-то момент всё будет отключаться.

Одна или несколько осветительных групп

Приборы допускается объединять в одну группу, если выполнены такие условия:

  1. Использование шестирожковой люстры для зала.
  2. Верхнее освещение малой мощности для спальни.
  3. Дополнительно используется два ночных светильника-бра.

Отдельная группа организуется для каждого помещения, если присутствует несколько источников освещения.

Помещение с повышенной влажностью

монтаж электропроводки в квартиреДля электрических приборов, кабелей при таких обстоятельствах действуют жёсткие требования. Дополнительные риски появляются из-за близкого соседства с водой. При составлении схем по электроразводке учёт следующих правил помогает добиться подходящего результата:

  1. Коробки распределения обязательны.
  2. Розетки для электроприборов тоже монтируются, с максимальной аккуратностью.
  3. Место установки выключателя подбирается с учётом требований, условий.
  4. Способ монтажа выбирается в скрытом варианте.

Степень защиты для каждой из розетки на уровне минимум IP44. Рекомендуется приобретать специальные устройства в комплекте с крышкой, защищающей от попадания брызг.

Рекомендуется выбирать светильники не на классические 220 В, а на 12 В.

Проводку придётся заменить на трёхжильную, если заземление отсутствует из-за устаревшей первоначальной схемы.

Многокомнатные многоэтажные квартиры

монтаж электропроводки в квартиреВарианты:

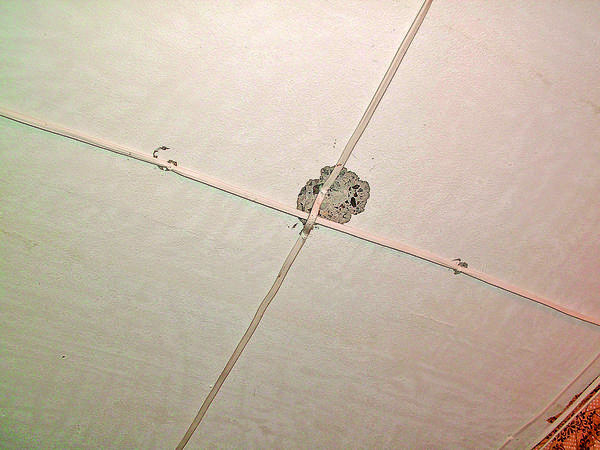

  1. Прямо по поверхности, в гофрированных трубах. Решение подходит при черновых стенах, которые потом покрываются штукатуркой, другими видами материалов.

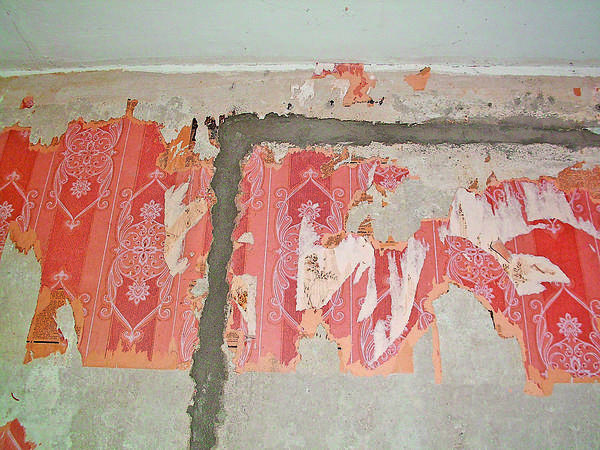

  2. Создание штроб в стене, чтобы потом укладывать провода.
  3. По полу, кратчайшим путём.

Выбор определяется материалом перекрытий, свойствами основных стен.

Как правильно раскидать проводку в квартирах с выходом на чердак, мансарду?

Первый шаг – определение количества розеток, которые нужны для помещения. План составляется в зависимости от текущих потребностей жильцов. Отдельное подключение на отдельных проводах рекомендуется для следующих приборов:

  1. Бойлеры.
  2. Обогреватели.
  3. Электроплиты.

Для одного прибора требуется одна основная розетка, и две запасных минимум. Шесть розеток и десять точек для осветительных приборов – стандартная схема при обустройстве мансард.

Кабельный маршрут должен располагаться на расстоянии от 10 до 30 см от пола. Главное – чтобы кабель можно было замаскировать.

Как правильно проложить проводку в новостройке?

монтаж электропроводки в квартиреГлавное – учитывать устройство проводки в квартире, включая такие элементы:

  1. Сеть пожарной сигнализации.
  2. Радиотрансляционная сеть.
  3. Телефонные линии.

Допустима ситуация только с питающим кабелем на квартирном входе. Он рассчитан на то, чтобы потребители получали необходимую мощность. Владелец жилого дома самостоятельно монтирует счётчики и розетки, выключатели, разводит проводку. Вариант уместен, если квартира передаётся без отделки.

Стоит ли полностью менять проводку в старой квартире или доме?

В случае с алюминием замену рекомендуют в полном объёме. Если же используется медь – окончательное решение зависит от состояния и возраста элементов. Окисления, подгорания и другие подобные эффекты – знак того, что замена необходима. Допустимы ситуации, когда меняется, докладывается только часть.

Советы экспертов

монтаж электропроводки в квартиреВот некоторые принципы проведения работы, которые помогают добиться результата:

К коридору идут выключатели санузла.

  1. Отдельный проект составляют по слаботочным системам. Полную защиту от помех обеспечивают при отдельном протягивании слаботочки и силовых линий.
  2. Чем больше розеток – тем лучше. В этом случае можно будет обойтись без удлинителей.
  3. 0,8-1 метр от пола – высота, где установка выключателей даст оптимальный результат.
  4. Розетки – на высоте 0,3-1 метр от пола.
  5. Схема не обходится без точек питания, мест установки приборов повышенной прочности.
  6. Разделение по группам.
монтаж электропроводки в квартире

Когда делается ремонт, схема станет главным ориентиром, потому её держат при себе.

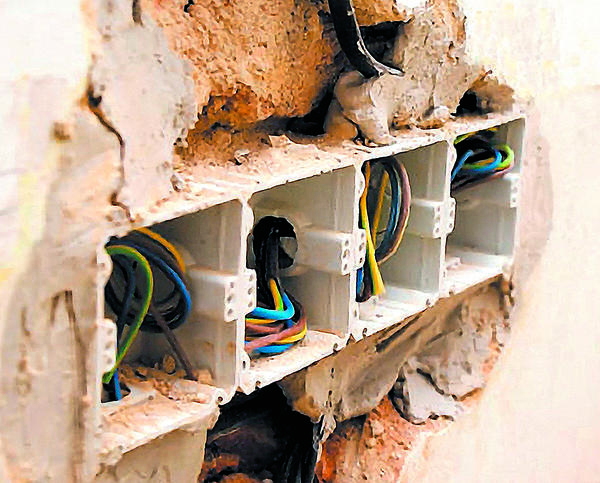

монтаж электропроводки в квартиреОдин из значимых моментов – соединение проводов друг с другом. Для этого применяются монтажные или распределительные коробки. Допустим и прямой вариант, с клеммами, скруткой.

Использовать обои и штукатурку для сокрытия проводов – рискованный шаг. Иначе во время ремонта придётся снимать облицовку полностью. Некоторые электрики выбирают вариант, когда ставятся монтажные коробки для выключателей, розеток. Тогда соединения остаются в свободном доступе. Но расход кабелей увеличивается.

Термоусадка – вариант при соединении проводов одной розеточной линии. Клеммы с пружинными механизмами помогают монтировать осветительные сети. Есть и другие варианты:

  1. Традиционная пайка.
  2. Опрессовка.
  3. Клеммные колодки.

Когда провода подключены и замаскированы – будет считаться, что электромонтажные работы завершены. Создана полная комплектация электрощита. В любой момент можно менять люстры или розетки, другие подобные детали. Если работы проведены правильно, то проблем с доступом возникнуть не должно. Осветительные приборы и декоративные элементы часто монтируются уже после окончания других этапов.

монтаж электропроводки в квартире

Главное – помнить о правилах безопасности, работая с электричеством. Тогда всё будет в порядке, и система отличится продолжительным сроком эксплуатации.

Полезное видео

Прокладка электропроводки - в доме, квартире, на даче

Как выполнить прокладку электропроводки своими руками в доме, квартире или на даче? Правила прокладки электропроводки, предлагаемые различными источниками, зачастую содержат много лишней информации.

Цель данной статьи – собрать всё воедино, упорядочить, полноценно ответив на этот вопрос.

Требования к прокладке электропроводки в квартирах, частных домах (коттеджах), дачах, а также хозпостройках предусматривают следующие моменты:

ВЫБОР ПРОВОДОВ ДЛЯ ЭЛЕКТРОПРОВОДКИ

Сечение токоведущих жил электропроводки определяется расчётным путём. При этом учитывается характер и величина электрической нагрузки. (См. провода для электропроводки)

Прокладка внутренней электропроводки выполняется проводниками с медными жилами. По условию механической прочности сечение медных проводов (кабелей) рекомендуется выбирать не меньше 2,5 мм2. Причём сечения нулевых проводников (защитного и рабочего) должны соответствовать сечению фазного провода.

Для обеспечения большей безопасности при прокладке проводки рекомендуется использовать провода (кабели) с двойной изоляцией.

ТРЕХПРОВОДНАЯ СИСТЕМА ЭЛЕКТРОПРОВОДКИ

Питание однофазных приемников квартир, жилых домов и хозпостроек должно осуществляться по трёхпроводным линиям. Такие линии имеют один фазный проводник и 2 нулевых – рабочий и защитный.

Каждая линия электропроводки, проложенная от вводного щитка, должна иметь свой нулевой защитный проводник.

Для лёгкого распознавания провода электропроводки должны иметь следующую цветовую маркировку по всей длине:

  • нулевой рабочий – голубая маркировка;
  • нулевой защитный – комбинация зелёного и жёлтого цветов;
  • фазный проводник – черный, коричневый, красный, фиолетовый, серый, розовый, белый, оранжевый, бирюзовый цвет.

Нулевые проводники (рабочий и защитный) должны подключаться к разным контактным зажимам вводного устройства (щитка). Нулевые цепи электропроводки – защитные и рабочие – не должны содержать разъединяющих устройств и предохранителей.

Не допускается последовательно соединять нулевые защитные проводники с заземляющими контактами нескольких штепсельных розеток (непосредственная прокладка провода от одной розетки к другой). От соединительного короба к каждой розетке должны прокладываться отдельные проводники.

СПОСОБЫ ПРОКЛАДКИ ЭЛЕКТРОПРОВОДКИ

Открытая прокладка выполняется непосредственно на поверхности стен и потолка. Такая электропроводка экономична, легка при монтаже, обслуживании. Идеально подходит для дачи, подсобных помещений, где внешний вид интерьера не столь важен.

При выполнении электропроводки в комнатах жилых, подсобных помещений открытая прокладка изолированных незащищённых проводов допускается на высоте не меньше 2-х метров. При этом она должна выполняться на роликах или изоляторах, устанавливаемых непосредственно на поверхности строительных конструкций.

Высота прокладки защищённых проводов (трубы, лотки, пр.), а также кабелей не нормируется.

Электропроводка, монтируемая в кабель-каналах, заслуживает отдельного внимания. На поверхность стен или потолков крепятся полые короба – кабель-каналы. Затем укладываются электрические провода.

Такая проводка безопасна, доступна, достаточно эстетична. Кабель-каналы имеют разные варианты цветового исполнения: от традиционного белого до отделки «под дерево».

Кабель-каналы для электропроводки производятся различных размеров. При выборе должно учитываться условие: провода и кабели (их суммарная площадь сечения, включая изоляцию) не должны заполнять короб с открываемой крышкой (его поперечное сечение) более чем на 40%.

Прокладка скрытой электропроводки выполняется:

  • в металлорукавах;
  • трубах;
  • негорючих коробах;
  • пустотах, углублениях строительных конструкций;
  • под штукатуркой.
Идеально подходит для квартиры, поскольку не портит внешний вид помещения, безопасна в эксплуатации, так как располагается в толще несгораемых материалов. Однако труднодоступна в эксплуатации, при переносе или подключении новых токоприёмников.

В душевых, ванных комнатах, санузлах, саунах правила прокладки обязывают применять скрытую электропроводку. Здесь использование проводов с металлической оболочкой, металлорукавов, стальных труб не допускается. Также нельзя устанавливать розетки, выключатели непосредственно в этих помещениях.

Прокладка электропроводки за подвесными потолками должен выполняться с использованием негорючих материалов: стальные, пластмассовые трубы, металлорукава, короба.

Прокладка скрытой проводки, выполняемый в стенах, перекрытиях из негорючих материалов, может производиться на любой высоте.

Кроме того, про способы прокладки электропроводки можно посмотреть здесь.

СОЕДИНЕНИЕ ПРОВОДОВ ПРИ ИХ ПРОКЛАДКЕ

Для соединений электропроводки должны использоваться распределительные коробки, установленные на участках, доступных для осмотра, ремонта электропроводки.

Кстати, здесь более подробно рассматриваются способы соединения проводов

Прокладка проводки при выполнении соединений должен предусматривать запас длины, гарантирующий возможность повторного соединения, отсутствие механических напряжений.

Соединения следует надёжно изолировать, они должны иметь изоляцию, равноценную целым участкам этих проводов или кабелей.

© 2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


достоинства метода и пошаговая инструкция по установке

В официальную техническую документацию включена сводка основных мер и правил безопасности (ПУЭ) при эксплуатации электрического оборудования в доме. В соответствии с ней монтаж скрытой электропроводки допустим далеко не всегда. Теоретически реализовать его можно везде, но фактическое несоответствие нормам может привести к печальным последствиям.

Когда скрытая проводка недопустима

Для начала нужно разобраться в двух основных разновидностях скрытой электропроводки. Она бывает несменяемой, замоноличенной в стене и сменяемой (в трубах, размещаемых в стене). Серьезные сложности возникают при установке системы внутри бетонной стены. Процесс сопровождается штроблением, но в панельных домах существуют особые ограничения на этот счет. Намного проще сделать штробы для проводов в кирпичной стене: она легко разрезается, кабель удобно крепится внутри подобных бороздок.

Допустимость монтажа скрытой проводки регламентируется не только правилами электрической безопасности, но и строительными нормами. Например, категорически запрещено выполнять штробление одинарного кирпича марки М-150, поскольку данный процесс приведет к разрушению рифленой части материала. Также запрещено размещать скрытые провода внутри домов из сруба.

Скрытая проводка по сгораемым основаниям запрещенаСкрытая проводка по сгораемым основаниям запрещенаСкрытая проводка по сгораемым основаниям запрещенак содержанию ↑

В чем преимущества скрытой проводки

Для начала обратите внимание на следующее: скрытая проводка в каркасном доме или квартире подразумевает разрушение облицовки на стенах и потолке, может повредиться напольная поверхность, поэтому о необходимости ее монтажа или частичной замены следует задуматься каждый раз, когда выполняется капитальный ремонт помещения. Гораздо удобнее осуществлять процесс на новых объектах.

Основные достоинства организации скрытой разводки кабеля:

  1. Все части системы спрятаны под облицовочным слоем из штукатурки или гипсокартонных листов, благодаря чему не портится внешний вид помещений.
  2. Высокий уровень пожарной безопасности при условии, что стены изготовлены из бетона или другого материала, не поддерживающего горение. Даже при воспламенении огонь не будет распространяться, поскольку в стенах не будет ни кислорода, ни легковоспламеняющейся среды.
  3. Кабель, спрятанный данным способом, хорошо защищен от воздействия ультрафиолета и механических ударов, что повышает срок эксплуатации всей системы.
При скрытой проводке не портится внеший вид стенПри скрытой проводке не портится внеший вид стенПри скрытой проводке не портится внеший вид стен

Недостатки этого метода в первую очередь связаны со сложностью монтажа, необходимостью разрушать стены и трудностями, возникающими при ремонте и обслуживании проводки. Кабель и прочие элементы спрятаны под слоем штукатурки, поэтому при необходимости вам придется каждый раз его снимать. Всего этого нельзя сказать об электрических системах, обустроенных открытым способом.

Однако скрытая проводка — самое актуальное, надежное, безопасное и верное решение для любого капитального жилья. В домах из сруба, гараже, бане и подобных строениях можно воспользоваться открытой электропроводкой.

Открытая ретро проводка в деревянном домеОткрытая ретро проводка в деревянном домеОткрытая ретро проводка в деревянном домек содержанию ↑

Устройство скрытой проводки

Скрытая проводка может быть выполнена двумя методами. Первый, классический вариант — размещение кабелей и элементов сети внутри штроб или под обшивкой. Второй вариант, набирающий популярность в последнее время, — использование специальных труб и кабель-каналов. Фактически провода спрятаны от глаз, но расположены не внутри стены.

Однозначно назвать проводку скрытой можно лишь в первом случае, когда кабель спрятан внутри строительных конструкций. К последним относятся перегородки, различные перекрытия, пол, стены и потолок. В большинстве случаев данный вариант подразумевает проделывание специальных штроб. Для их изготовления используют штроборез или болгарку, однако можно обойтись перфоратором или скарпелем с молотком. Те самые трубы и каналы из второго метода должны присутствовать и в первом: их закладывают в штробы, чтобы повысить защиту проводов.

Укладка проводов в штробахУкладка проводов в штробахУкладка проводов в штробах

Крепление кабель-каналов к поверхности стен и потолка с последующим размещением внутри проводов является скорее методом организации открытой электропроводки.

к содержанию ↑

Требования к скрытой проводке в доме

Основным требованием при обустройстве скрытой проводки в жилом доме является повышенный уровень пожарной безопасности. Поэтому, если работы выполняются в деревянном доме, для размещения проводов важно использовать специальные стальные или поливинилхлоридные трубы. В кирпичном или бетонном строении кабель можно прятать в обычные штробы или гофротрубу, расположенную за обшивкой из гипсокартона и других материалов.

Вторым важным требованием является доступность электропроводки и возможность выполнить оперативную замену. Нужно создать такую систему, которая позволит без особых трудностей выполнить замену или модификацию линии без снятия обшивки стен и других разрушений.

Однако нередки ситуации, когда из-за каких-либо незапланированных обстоятельств это требование вынужденно не соблюдается. Сложно представить ситуацию, в которой появляется возможность пробить в стене штробу, габариты которой подойдут для размещения трубы. Поэтому для обеспечения сменяемости остается использовать гофротрубы, спрятанные под обшивкой (а не штукатуркой) или под полом.

Использование гофротруб позволяет оперативно заменить проводкуИспользование гофротруб позволяет оперативно заменить проводкуИспользование гофротруб позволяет оперативно заменить проводку

Наиболее специфичное требование к монтажу скрытой проводки связано с маршрутом пролегания кабельной линии. Хаотичная прокладка кабеля в стене недопустима: избегайте ситуаций, когда в одном месте трасса движется параллельно стене, а в другом неожиданно сворачивает по диагонали.

С одной стороны, так вы сэкономите материалы и время, с другой, проигнорируете важное правило, из-за чего в дальнейшем усложните задачу по поиску проводки. Кабельная линия должна располагаться строго по вертикали или горизонтали под потолком либо на высоте 2,5 м. Провода под полом должны двигаться параллельно паре стен. В будущем вам, возможно, придется сверлить стены, чтобы повесить картину или полку. Если кабель будет расположен как душе угодно, то возрастает риск ошибки, связанной с попаданием сверла прямо в провод. Сломается электродрель, будет нарушена функциональность самой проводки, а в редких случаях можно получить серьезный удар током.

При организации скрытой или открытой электропроводки нужно задумываться об электрической безопасности. При обустройстве систем по типу TN-S или ТN-C-S важно иметь третий проводник (PE). В ситуациях, когда его коммутация невозможна из-за отсутствия соответствующего кабеля в распределительном щитке подъезда, все равно рекомендуется прокладывать кабельную линию из трех проводов. Желто-зеленый проводник, используемый для заземления, пригодится позже, когда проводка в доме все-таки получит заземление. В помещениях с повышенной опасностью (ванной или кухне) рекомендуется устанавливать устройства защитного отключения или дифференциальные автоматы.

Организация проводки в частном доме по схеме ТN-C-SОрганизация проводки в частном доме по схеме ТN-C-SОрганизация проводки в частном доме по схеме ТN-C-Sк содержанию ↑

Схема скрытой проводки

Первый этап — подготовка к монтажу скрытой проводки. Нужно определиться с разновидностью разветвления электрической сети, которое может быть коробочным и шлейфовым. В первом случае на площадь квартиры выделяется один кабель. Затем от него выполняются отводы в отдельные помещения, устанавливаются специальные распаячные коробки.

Шлейфовое разветвление организуется по европейским стандартам. Данный вариант связан с прокладкой двух кабелей. Один из них используется для коммутации розеток, другой — осветительных приборов. Провода подключаются от распределительного щитка и прокладываются до каждого помещения, где есть выключатель.

Схема электропроводки в коттеджеСхема электропроводки в коттеджеСхема электропроводки в коттедже

Второй этап — составление схемы расположения осветительных приборов и ответвительных коробок для выключателей. Необходимо начертить схематическое отображение кабельной линии, по которой будут прокладываться провода. Они устанавливаются на высоте не менее 150 мм от пола и с отступом от потолка на 100 мм и выше. Аналогичное расстояние должно быть до окон и дверей. Подъем трассы к местам расположения розеток и выключателей осуществляется строго по вертикали, перпендикулярно полу.

Другие рекомендации:

  • убедитесь, что провода не пересекаются в каких-либо местах;
  • несущие стены штробить нельзя, поэтому провода спрячьте под толстый слой штукатурки;
  • сначала схему составьте на бумаге, затем перенесите на поверхность пола, стен и потолка.
Разметка трассы электропроводки на стенахРазметка трассы электропроводки на стенахРазметка трассы электропроводки на стенахк содержанию ↑

Материалы и оборудование для скрытой электропроводки

Над выбором кабеля думать долго не нужно: подойдет обычный, марки ВВГнг. Если позволяет бюджет, вместо него можно использовать провод NYM. И тот, и другой характеризуются продолжительным сроком эксплуатации, имеют высокую прочность, благодаря чему выдерживают мокрую заделку в штробах.

Сечение кабеля должно соответствовать стандарту:

  • линии для устройств освещения — 1,5 кв. мм;
  • подключение розеток — 2,5 кв. мм;
  • электрическая плита — 4 кв. мм.
Выбор сечения кабеля для открытой и скрытой проводкиВыбор сечения кабеля для открытой и скрытой проводкиВыбор сечения кабеля для открытой и скрытой проводки

Можно взять любые распределительные щиты. Подойдут даже изделия, которые формально используются при обустройстве открытой проводки. Аналогичная ситуация с выключателями и розетками. Тем не менее, специальные приборы для скрытого монтажа занимают намного меньше места, смотрятся миниатюрно и не нарушают целостности интерьера. Однако в таком случае придется устанавливать подрозетники и распаячные коробки. Существуют компоненты для сплошных и полых стен.

к содержанию ↑

Технология монтажа скрытой электропроводки

После составления схемы ее нужно перенести на поверхность стен. Это касается мест расположения кабеля, розеток, выключателей, коробок и осветительных приборов. Обязательно отметьте зону размещения электрической плиты, если таковая будет использоваться. Отмеряя высоту от пола, учитывайте будущие работы по укладке кафеля, ламината или других материалов.

Третий этап — воспользоваться инструментом для проделывания штроб под кабель и углублений для подрозетников. Сразу после этого можно перейти к укладке и креплению проводов. Последнее легко выполнить с помощью дюбель-хомутов (UW), также называемых «увэшками». Габариты крепежного элемента напрямую зависят от толщины изоляции монтируемого проводника.

Крепление кабеля с помощью дюбель-хомутовКрепление кабеля с помощью дюбель-хомутовКрепление кабеля с помощью дюбель-хомутов

Пользоваться ими легко: в месте крепления нужно просверлить отверстие определенной глубины и соответствующего диаметра. Затем дюбель-хомутом следует обхватить кабель, после чего его усики разместить в отверстии. Желающие сэкономить могут воспользоваться более простым методом: после укладки провода в штробы через определенное расстояние тот примазывается алебастром.

Перед креплением провода его следует выпрямить, чтобы исключить изгибы и перекручивание. В местах поворота линии провод должен сгибаться плавно. На точках расположения коробок нужно оставлять запас кабеля на 15–20 см.

Четвертый этап — монтаж распределительных коробок и подрозетников. Но сначала обязательно убедитесь в их работоспособности. Также проверьте, свободно ли коробка утопает в углублении. Она должна быть полностью спрятанной. Смочите водой место монтажа и намажьте слой алебастра. С той стороны коробки, где будет провод, удалите перегородку, проденьте кабель и вставьте изделие в нишу.

Коробка должна быть на одном уровне со стеной. В противном случае выключатель или розетка будут выпирать с поверхности стены, что нарушит эстетичность и безопасность. В конце выполняются отделочные работы, соединяются провода и подключается питание.

к содержанию ↑

Штробление стены

Штробой называют специальную бороздку или прямоугольное отверстие в стене, в котором размещается кабель. Процесс штробления отнимает много времени и сил. Для повышения безопасности наденьте очки и респираторную маску, чтобы защитить органы зрения и дыхания соответственно.

Идеальным решением задачи станет использование штробореза. Инструмент недешевый, поэтому покупать его для ремонта в одной квартиры захочет не каждый. Заменить его можно электрической болгаркой, оснастив прибор алмазными кругами или дисками по бетону.

Штробление стен под электропроводкуШтробление стен под электропроводкуШтробление стен под электропроводку

Прорежьте две полоски, параллельные друг другу, после чего воспользуйтесь зубилом и молотком, чтобы выбить оставшуюся часть стены между прорезями. Ширина и глубина штробы зависят от числа монтируемых кабелей. При этом должен быть запас порядка 10 мм в каждом направлении.

При эксплуатации перфоратора нужно просверлить несколько отверстий подходящего диаметра на расстоянии 5–10 мм. Затем молотком и зубилом удаляются перегородки между ними. Для углублений под коробки и подрозетники нужно использовать перфоратор, оснащенный коронками со сверлом в центре. Если отсутствует коронка, то обычным сверлом проделайте несколько отверстий по кругу, а затем удалите перегородки.

Прокладка штробы с помощью перфоратораПрокладка штробы с помощью перфоратораПрокладка штробы с помощью перфораторак содержанию ↑

Прокладка электропроводки в трубах

Для повышения безопасности будущей электрической проводки можно воспользоваться специальными трубками. Данный метод монтажа обычно используется для комнат с высоким уровнем влажности или помещений с существенными перепадами температуры: бань, подвалов, ванных.

Помимо высокого уровня безопасности, данный метод хорош еще и тем, что обеспечивает возможность замены кабеля. Процесс установки практически не отличается от обычного метода. Единственное исключение — необходимость создания более широких и глубоких штроб. Трубы крепятся внутри них при помощи «увэшек», алебастра или скоб.

Пластиковые трубы для прокладки кабеляПластиковые трубы для прокладки кабеляПластиковые трубы для прокладки кабеляк содержанию ↑

Прокладка кабеля в перегородках, полах и потолках

Подвесной потолок из гипсокартона, установленного на металлических конструкциях, может существенно упростить задачу. При таком раскладе не нужно штробить стены горизонтально, а проводка будет спрятана под отделочными листами, откуда ее подводят к стенам и опускают по вертикали к точкам подключения розеток, выключателей.

Распаячные коробки можно установить там же, что позволит избежать штробления отверстий под них. Однако такой вариант подразумевает установку прямо в гипсокартоне пластиковых люков с указателем, через которые можно будет добраться до коробок. Провода крепятся к потолку при помощи «увэшек» или обычных хомутов.

Монтаж проводов по потолку в гофреМонтаж проводов по потолку в гофреМонтаж проводов по потолку в гофре

Проводку можно разместить в пластиковые трубы, которые крепятся к потолку при помощи клипс. Данный метод повышает уровень пожарной безопасности. Альтернативное решение — прокладка кабеля в полу, если тот облицовывается деревом или гипсоволоконными плитами. Для первого варианта можно просверлить или выпилить отверстия прямо в лагах, затем просунуть через них пластиковые трубы с кабелем, для второго — разложить провода на пол, закрепить скобами и засыпать керамзитом или иным наполнителем. Сверху стелется напольное покрытие.

Электрическая проводка может быть спрятана в трубы, после чего залита цементной стяжкой. Если слой раствора слишком тонкий, то такой вариант нежелателен.

Примечание. Соединять провода за облицовкой, перегородками или в полу нельзя. При использовании одного из перечисленных способов коммутация возможна строго в распаячных коробках.

к содержанию ↑

Установка монтажной коробки

При монтаже распределительных коробок в бетонных стенах, выполняя углубление при помощи перфоратора, воспользуйтесь коронкой с алмазным напылением. Обычные компоненты с победитовым сверлом изнашиваются слишком быстро, вы замучаетесь покупать новые. С другой стороны, невозможно использование алмазных сверл для финблоков.

Прежде чем начать фрезерование, в центре монтажного места выполните отверстие, диаметр которого соответствует сверлу. Диаметр устанавливаемых коробок должен быть около 60–70 мм, что достаточно для шести проводников.

Распределительная коробка для скрытой электропроводки Распределительная коробка для скрытой электропроводки Распределительная коробка для скрытой электропроводкик содержанию ↑

Установка подрозетников

Создав отверстия, выполните монтаж подрозетников и коробок для выключателей. Для надежной фиксации воспользуйтесь алебастром, обеспечивающим хорошее крепление пластика к бетону. Края следует монтировать заподлицо, чтобы избежать трудностей в процессе декоративной обработки стен.

Монтажная планка для подрозетниковМонтажная планка для подрозетниковМонтажная планка для подрозетников

Напоследок подчеркнем, что скрытая проводка делается на несколько десятилетий вперед, поэтому экономить на качестве используемых материалов крайне не рекомендуется. После приобретения выполните предварительную проверку, чтобы убедиться в отсутствии повреждений и исключить нарушения изоляции. Перестрахуйтесь лишний раз, поскольку добраться до проводки в дальнейшем будет проблематично. Устанавливать облицовку стен, полов или потолка следует исключительно после проверки работоспособности электрической сети. Не забывайте о технике безопасности.

Монтаж скрытой электропроводки: достоинства метода и пошаговая инструкция по установке

Виды электропроводок: монтаж и способы прокладки

Классификация электропроводок

По типу монтажа электропроводка может быть внутренней и наружной. Монтаж внутренней электропроводки проводится внутри зданий и конструкций. Наружный вид электропроводки ведется снаружи зданий, по поверхностям стен, под различными навесами, на опорах и столбах. Также любой вид электропроводки может вестись скрытно или открытым способом.

Открытая электропроводка в деревянном доме

Так открытая электропроводка может проводиться по различным конструкциям зданий, стенам, потолку. Монтаж открытого вида электропроводки также может вестись в трубах, кабельных каналах, в гибкой пластиковой гофре. Скрытая электропроводка проводится внутри конструкций зданий, в перекрытиях, под полом, в стенах.

Скрытый монтаж укладывается также в гофре, гибких трубах, кабельных каналах, в полостях бетонных панелей, в пробитых штробах стен. В домах, квартирах делается скрытая электропроводка в целях пожарной безопасности. Открытая наружная электропроводка ведется по воздушным линиям с креплением на опорах.

Такая проводка прокладывается с учетом мер безопасности. Так провода без изоляции необходимо располагать не ближе 2, 75 метра от поверхности крыши домов и других сооружений. Если воздушная линия проходит над дорогой, тогда ее высота относительно дороги берется от 6 м и выше.

Пример прокладки кабелей в металлической гофре, кабель каналах, пластиковых лотках

Запрещается вести воздушную линию по кровле зданий, если это не касается ввода в здание. Не изолированные провода для линий 220 В не должны проходить ближе 15 см друг от друга, а расстояние до балконов всех сооружений и окон не может быть меньше 1,5 м.

Внутренняя открытая проводка

Такой вид электропроводки редко используются в домах, квартирах. Однако она является основным видом электропроводки в деревянных пожароопасных домах, банях, гаражах и арендных офисах. В офисах и других арендуемых помещениях удобно перепланировать открытую проводку под свои нужды.

Открытую проводку популярно проводить в кабельных каналах, которые разводятся по различным точкам потребления электроэнергии. Единственный недостаток кабельных каналов — это видимость и подчеркивание неровности поверхностей, по которым они проложены. Открытую проводку проводят горизонтально или вертикально.

Открытая электропроводка в стиле ретро

При горизонтальной укладке электропроводки, отступают от потолка на 20 см. Если тянут две пары проводов, тогда выдерживают расстояние в 10 см. Если открытая электропроводка проводится в кабельных каналах, тогда размер канала выбирается в зависимости от сечения проводов и их числа.

Иногда вместо кабельных каналов используют пластиковые плинтусы, имеющие специальную полость для укладки электропроводки с крышкой. Для монтажа открытой проводки под старину используют фарфоровые изоляторы. Однако реализовать такую проводку под старину нелегко, так как найти необходимые изоляторы и специальный витой медный провод со специфической изоляцией нелегко, что отображается на не маленькой стоимости монтажа.

Внутренняя скрытая электропроводка

Такой вид электропроводки используется в тех случаях, где нужно ее спрятать, чтобы не нарушить дизайн помещения — это дома, квартиры и другие помещения. Электропроводку скрывают в штробах стен, под полом, за каркасом подвесных потолков. Провода под полом, за навесным потолком протягивают в пластиковой гибкой гофре или в металлической трубе.

Способ укладки проводов зависит от конструкции зданий и требованию пожарной безопасности этих сооружений. На бетонных или кирпичных стенах пробиваются штробы, куда укладывается провод. Сверху штробы закидывают штукатурку. В этом случае возникают трудности при ремонте электропроводки.

Скрытая электропроводка в штробе под штукатурку

При неисправностях проводов вскрывается штукатурка, что приводит к дополнительным материальным затратам. Собирается схема электропроводки в разветвительных коробках, обычно под потолком. Эти короба в основном пластиковые, но могут быть и пожаробезопасными металлическими для монтажа в деревянных конструкциях.

Иногда в панельных плитах прокладывают трубы размером до 4 см в диаметре для укладки проводов. Для скрытой электропроводки кабель выбирают по сечению больше, чем для открытого вида монтажа, так как охлаждения при скрытой проводке затруднено. Несмотря на все эти недостатки, этот вид электропроводки пользуется наибольшей популярностью.

Тоже интересные статьи

Монтаж скрытой проводки - методы и правила прокладки проводки в стенах (165 фото)

Благодаря скрытой проводке, можно все провода спрятать под отделку по всему периметру помещения, оставляя снаружи слегка выступающие розетки, выключатели и прочее электроустановочное оборудование. Такая проводка выполняется еще в самом начале ремонта помещения. В этой статье пойдет речь о том, как правильно произвести монтаж по установке скрытой проводки.

Краткое содержимое статьи:

Как устроена скрытая проводка

Мнения специалистов разделяется, когда заходит речь о скрытой проводке. По утверждению одних, скрытая проводка, это та, которая прокладывается непосредственно в штробу или же спрятана под обшивку. По мнению других специалистов к скрытым проводам стоит относить и провода, расположенные в специальных тубах и каналах.

Для начала речь пойдет о классическом варианте, в котором сходны мнения всех профессионалов. В этом случае вся проводка проложена под штукатуркой, гипсокартонных перегородках, в плитах перекрытия, в полу, в пустотах, под подвесным или натяжным потолком.

Для прокладки скрытой проводки следует приступать еще в начальной стадии ремонта в помещении. То есть прокладку нужно делать до того, как будет нанесен слой финишной шпаклевки.

Как правило, все провода при таком методе укладываются в подготовленные штробы, которые прокладываются при помощи специального оборудования, такого как штроборез или болгарка. Если участок работы в жилом помещении не большой, штробу можно сделать при помощи перфоратора или стамески с молотком.

Провода должны быть убраны в дополнительную изоляцию или в защищающие короба, тубы.

Скрытая проводка в доме, и какие к ней требования

Одно из первых требований при устройстве скрытой проводки, это пожаробезопасность. Если конструкции выполнены из легковоспламеняющихся материалов или из дерева, следует уделить должное внимание при укладке скрытой проводки. Во избежание воспламенения следует провода прятать трубы, гофры из стали или поливинилхлорида.

Монтаж скрытой электропроводки: правила и последовательность

Прокладывая электрокабель, его обычно монтируют внутри стены или под штукатуркой. Электрокоммуникации выводят наружу лишь там, где требуется подключить розетки, выключатели или осветительные приборы. Что нужно знать, чтобы осуществить скрытый монтаж самостоятельно, не нарушая правил устройства электроустановок?

Подключение потолочного светильника
Подключение потолочного светильника

Подбор материалов

При монтаже внутренней проводки используют изолированные провода и кабели. Токонесущие жилы проводов покрыты изоляцией из резины или пластмассы. Кроме того, провода могут иметь поверх изоляции дополнительную защиту. Кабели, применяемые для электропроводки в индивидуальных домах и квартирах, тоже имеют пластмассовую или резиновую изоляцию и защиту и внешне мало отличаются от проводов. Например, ВВГ — кабель, а ПУГНП — провод. У них отдельные жилы покрыты изоляцией, а все жилы — общей наружной оболочкой.

Наружная оболочка у провода тоньше и мягче. Соответственно разница будет и в цене: кабель всегда дороже провода, но зато обладает повышенной устойчивостью к скачкам температуры, механическим воздействиям, износу изоляции и так далее.

Наилучшим сочетанием при монтаже домашней электрической сети будет использование кабеля ВВГ сечением 2,5 мм2 для розеток и провода ПУГНП сечением 1,5 мм2 — для освещения. Для ванных комнат и кухонь хорошо использовать ПВС.

Подключение потолочного светильника
Ввод кабеля в квартиру. В этом месте планируется установка внутреннего распределительного щитка


Правила монтажа

Для начала надо составить планы помещений, в которых будут вестись работы, а также выбрать тип расключения. На планах подробно отмечают, что именно предполагается сделать. Затем по каждой комнате вычерчивают развёртки стен, на которых с учётом всех размеров намечается путь прокладки кабеля. При этом нужно помнить несколько правил.

 • Расстояние от провода до пола или потолка должно быть не меньше 15 см. От оконных и дверных коробок — не меньше 10 см. При прокладке проводов рядом с трубами отопления расстояние до труб должно быть не менее 3 см.

• Провода ведут только в вертикальном или горизонтальном направлении. Не надо пытаться их экономить, укладывая по диагонали стены.

• Пересечения, перехлёст проводов нежелателен. Если избежать этого трудно, то расстояние между внешними оболочками должно быть не меньше 3 мм.

Типы расключений

Таких типов всего два: коробочное и расключение шлейфом.

Коробочное ещё совсем недавно был повсеместным. Суть его проста. Всю квартиру обходит один питающий кабель, от которого в каждом помещении отходят провода к электрическим точкам: розеткам, светильникам, выключателям. Разветвление питающего провода происходит в распаечной коробке, отсюда и названия метода.

Расход проводов при такой проводке — минимальный. В этом — её плюс. Минус же в том, что такой тип расключения не позволяет управлять отдельными частями сети с распределительного щитка.

Подключение потолочного светильника
Ответвления при коробочном расключении ведут от распаечных коробок

Расключение шлейфом нередко называют европейским, что видимо связано с укоренившимся у нас названием «евроремонт», при котором разводку ведут именно таким образом. Заключается он в следующем. От распределительного щитка, который устанавливается обычно на входе в квартиру, к каждому помещению подходят два провода, один из которых отвечает за розетки, а второй — за освещение. Каждый провод снабжён в щитке автоматическим выключателем, каждое отдельное помещение — УЗО (устройство защитного отключения).

Расход кабеля при таком способе расключения выше, чем при классическом, но зато он безопаснее. Кроме того, он позволяет легко управлять сетью — отключать её части при необходимости выполнить ремонт.

Подключение потолочного светильника
При расключении шлейфом провода, питающие разные комнаты, отходят непосредственно от распределительного щитка

Монтаж

Если дом или квартира только что отстроены и стены предполагается штукатурить, то целесообразно крепить к ним провода при помощи строительного алебастра. Правда, только в том случае, если вы уверены, что слой штукатурки покроет проводники, то есть его толщина будет не меньше 1 см. В остальных случаях придётся для укладки проводов делать штробы. Существует и другой способ крепления проводов на стене или в штробе, например, при помощи дюбель-скобы.

Подключение потолочного светильника
Установка подрозетников

Штробление стен, укладка проводов

Для прокладки штроб можно воспользоваться зубилом и молотком, но работать таким инструментом трудно. Гораздо легче штробить при помощи перфоратора и обычной «болгарки».

В стене по ходу будущей электропроводки делают два параллельных реза, а затем промежуток между ними выбивают перфоратором с насадкой-зубилом. Ширина штробы зависит от количества проводов, которые будут лежать в ней. Глубина же штробы должна быть достаточной для того, чтобы провода можно было «утопить» в ней и закрыть штукатуркой.

Подключение потолочного светильника
Закрепление провода в штробе при помощи дюбель-скобы

Подключение потолочного светильника
Закрепление провода алебстровыми нашлёпками

Монтаж электрических точек

При скрытой проводке розетки, выключатели и распаечные коробки обычно прячут в толще стены, для чего в стенах необходимо вырезать отверстия. Здесь поможет специальная насадка на перфоратор — алмазная коронка диаметром 70 мм.

Для коробок большего диаметра или квадратной формы отверстия делают при помощи «болгарки» и перфоратора. Установочная коробка под розетку или выключатель крепится в отверстии при помощи обычного штукатурного раствора или алебастра. Очищенные от пыли стенки отверстия обрабатывают грунтовкой, затем шпателем внутрь вносят немного готовой смеси и коробку просто вдавливают в него.

Подключение потолочного светильника
После укладки провода штробу заделывают алебастром или строительным раствором

Прокладка скрытой проводки в полу

Выполнять этот вид монтажа можно, если предполагается заливка цементной стяжки. Как правило, толщина её — 4-5 см и этого вполне достаточно, чтобы спрятать в полу проводку. Для таких работ существует специальная защитная оболочка для проводки, изготовленная из полиэтилена низкого давления (её часто называют трубой ПНД). Чаще всего так ведут силовые кабели, поскольку розетки сейчас принято монтировать у пола. Кабель протягивают сквозь трубу, которую крепят к полу. В стенах, в местах выхода проводки к электрическим точкам, пробивают штробы, которые затем заштукатуривают.

Подключение потолочного светильника
Укладка проводов в трубах под стяжку

Прокладка проводов освещения

Осветительные провода можно прокладывать по потолку. Легче всего это сделать, если потолок будет облицован листовым материалом.Но есть возможность скрыто проложить провода освещения по потолку и в том случае, если такой облицовки не планируется. Дело в том, что в потолочных плитах перекрытия есть полости, которые тянутся вдоль всей длины. Диаметр этих отверстий вполне достаточен для прокладки нескольких проводов.

Подключение потолочного светильника
Укладка проводов по потолку под облицовку.

Чтобы попасть в эти полости в плите, возле стены нужно пробить небольшое отверстие и такое же отверстие там, где будет расположен светильник. После этого провод протягивают в плите при помощи жёсткой проволоки, а отверстия затем зашпатлёвывают.

Дополнительно статьи и обсуждения об электрике можно почитать здесь

как провести проводку во влажной стере по схеме от распределительной коробки, разводка своими руками силового кабеля и условия по безопасности

Почему так важно правильно провести монтаж электропроводки, какой выбрать материал. Реально ли справиться своими силами? Обязательные нормы техники безопасности, советы, подводные камни — вся необходимая информация далее.

Требования к электропроводке в ванной

прокладка электропроводки в ваннойВ современных ванных большое количество электроприборов. Потому комната становится опасной в смысле повреждения электрическим током. Правильный монтаж позволит избежать проблем.

Проводка электросетей в ванной: почему это важно

Главная причина – зашкаливающая плотность электроприборов, установленных в одной комнате. Вот некоторые варианты:

  1. Электрические розетки.
  2. Стиральные машинки.
  3. Джакузи с электрическими компрессорами. Тёплые полы.
  4. Бойлер.
  5. Электрические полотенцесушители.
  6. Вентиляторы для вытяжки пара.
  7. Лампы подсветки вокруг зеркал.
  8. Верхнее освещение.
прокладка электропроводки в ванной

При установке, эксплуатации электрических приборов в таких помещениях надо соблюдать правила безопасности.

Инструкция по монтажу проводки в ванной своими руками

прокладка электропроводки в ваннойПровести работу не сложно, если следовать общепринятым правилам.

Схема

Важно заранее понять, какие приборы устанавливаются, какое оборудование использовать для обслуживания. Вариант отопления тоже учитывается.

Рекомендации такие:

  1. Коробка распределительного типа. Обеспечивает повышенную безопасность. Устанавливается за пределами комнаты.
  2. Три розетки – минимальное количество по площади.
  3. Выключатель выводят к соседним помещениям, рядом с дверью. В этом он похож на коробку.
  4. Установка автоматики отдельно для каждой группы.
  5. Укладка электропроводки проходит под потолком, параллельно по отношению к полу. Перпендикулярно и вниз опускается линия к розеткам. Провода прокладывают через подвесные, натяжные потолки.

прокладка электропроводки в ванной

прокладка электропроводки в ванной

Не менее 60 см – безопасное расстояние до источника воды от электрических приборов. Это обязательное требование, иначе жизнь постояльцев будет подвергнута опасности.

Выбор комплектующих

Важно определиться с элементами электропроводки и понять, какими характеристиками они обладают.

Рекомендуется отдавать предпочтение определённым видам материалов.

Каким должен быть вводный кабель

Трёхжильные медные кабели с сечением до 2,5 миллиметров. Для светильников нужно 1,5 мм2, 2,5 мм2 – для бытовой техники. NYM – зарубежная марка, которая станет хорошим выбором. Адекватная замена по цене и качеству — отечественный ВВГнГ.

Для крепления кабелей к стене пользуются дюбель-хомутами.

Влагозащищённые розетки и выключатели

прокладка электропроводки в ваннойIP44 – минимум уровня защиты для розеток, выключателей. Желательно, если будет специальная влагозащитная крышка. Обязательное требование – наличие заземляющего контакта.

Защита от влаги важна и в случае со светильниками. Точечные модели легче монтируются, не требуют серьёзной мощности для работы.

Система уравнивания силовых потенциалов

Используется силовой провод ПВ-3 1*6, выводящий все зеземленные предметы на общюю шину.  Других вариантов пока не придумали.

Штробление

Работы проводятся в зависимости от конкретных инструментов. Опишем способы для решения проблемы.

Зубило и молоток

По отмеченным краям штробы делают углубления. Потом зубило устанавливают острым углом, направленным к борозде. Середина будущей плоскости под проводку выбивается обычными молоточками. Такой вариант подходит, только если материал мягкий.

Перфораторы и ударные дрели

прокладка электропроводки в ваннойТакие инструменты позволяют добиться мгновенных результатов, потому их применяют часто. Небольшие отверстия делают свёрлами, либо при помощи специальной насадки, которая называется «лопаткой». Отверстия делаются по намеченному контуру, через каждые 10-15 мм. Потом эти дырочки соединяют друг с другом.

  1. Болгарка с алмазным диском – ещё один вариант, благодаря которому скорость работ увеличивается.
  2. Штроборезы – инструменты, по основному воздействию очень похожие на болгарки. Но они позволяют делать два надреза одновременно.

Прокладка кабелей или проводки в ванной

Места, где находятся светильники и выключатели, розетки подбираются точно. В зависимости от методов отделки, выбирают способ размещения проводов внутри стен.

  1. С отсутствующими панелями.
  2. Между покрытиями и стенами кабели трудно прокладывать, потому что зазор остаётся небольшой.
  3. При наличии пустот между перекрытиями и декоративными материалами.

Установка выключателей и розеток

Перфораторы и дрели понадобятся, если подобный проект – часть косметического, капитального ремонта. Когда замена простая — можно обойтись отвёрткой и плоскогубцами, кусачками и изолентой.

ванная и розеткиКогда стена оштукатурена, но на неё ещё не укладывали плитку – это самое время для монтажа подрозетника. Когда меняют старые розетки, действия простые – ведь не нужно ничего штробить, делать отверстия. Достаточно выполнить простые операции:

  1. Провести демонтаж старого корпуса.
  2. Открутить саморезы для крепления.
  3. Вытащить подрозетник. Заменить — рекомендуется.
  4. Вставить по уровню на гипсовую или цементную смесь.

Дальнейшие работы продолжаются только спустя 24 часа. Ведь нужно время, чтобы раствор схватился, и положения подрозетника было зафиксировано.

Перед началом монтажа розеток силовая линия в обязательном порядке обесточивается. Защитный автомат на квартирном щите должен выключают. После этого снимают изоляцию с проводов для дальнейших соединений. Кусачки, бокорезы или клещи в одинаковой степени справляются с работой.

фазыМаркировка разными цветами облегчает определение подходящих проводов:

  1. Жёлто-зелёный или зелёный используют для заземления.
  2. Голубой и синий обозначают ноль.
  3. Белый цвет изоляции – для фазы.

Провода в клеммниках аккуратно прикручиваются. Главное – не пережать и не перегнуть изделия, при помещении внутрь коробки. После вставляется корпус, закручиваются крепёжные винты. Декоративная планка надевается последней.

После установки надо провести тест, для чего подаётся ток на линию, потом проверяют напряжение.

Монтаж упрощается при эксплуатации накладных розеток. Монтируют сразу с наружной проводкой.  Необходимость в штроблении и установке внутреннего подрозетника отпадает. Остаётся разобрать корпус, подсоединить нужные провода.

Требования к силовому щитку

силовой щитокПрочными считаются корпуса, изготовленные из металла. Усилие при переключении прикладывается больше, если класс оборудования увеличивается. Не каждый щит способен выдерживать такие многократные действия. Если нагрузки высокие – рекомендуется брать только металлические корпуса.

Что касается степени защищённости, то она определяется будущими эксплуатационными условиями. IP 44 и IP56 – допустимые варианты для того оборудования, которое устанавливается в ванной комнате.

Модели различаются и по способам установки:

  • встраиваемые.
  • накладные.

По возможности рекомендуется отказываться от установки щитков в ванне, ведь повышенная влажность связана с дополнительными рисками. Отличительная черта встраиваемых моделей – отбортовка на лицевых панелях. Она нужна, чтобы закрыть технологический стык.

Съёмные задние крышки позволяют выдержать больше нагрузок, и устанавливать такие приборы гораздо легче.

Советы по разводке проводов

ванная комнатаЕсли устанавливается силовое оборудование – надо заранее подумать о подключении. К примеру – работает бойлер мощностью 3,5-5,5 кВт и функционирует постоянно. Тогда предпочтение отдают не силовым розеткам, а прямому подключению. Предполагается, что для прибора монтируют отдельный автомат.

Скрытый модуль – интересное решение для ванных, где стоят раковины со столешницей. Блок с розетками прячется внутри стола. Снаружи остаётся только элемент, через которые достают до других деталей.

При модулях выдвижного типа защита от воды полная.

Использование УЗО для линии в ванной – обязательное условие. Лучше делать отдельные защитные автоматы каждому прибору.

При электромонтажных работах требуются навыки. Не обойтись без соблюдения правил по технике безопасности. Но при правильном подходе и домашний мастер справится с процессом. Главное – составить схему заранее, в ней будут проведены предварительные расчёты, облегчающие решение многих проблем.

Полезное видео
