Монтаж скрытой электропроводки

Опубликовано: 29.01.2012 Рубрика: Электрика Просмотров: 78945

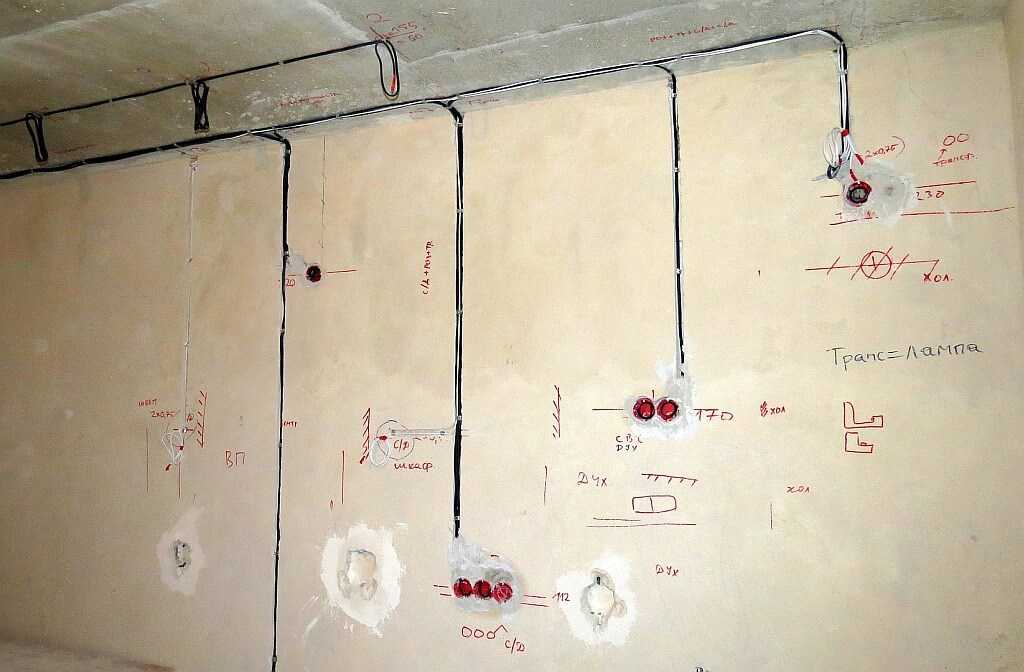

Монтаж скрытой электропроводки

Монтаж скрытой электропроводки начинается на этапе ремонта или строительства, когда ничего, кроме черновых стен и потолка, еще нет. Это лучший вариант — не надо делать штробы, а потом замазывать их штукатуркой. Толщина слоя штукатурки, которая покроет кабель, при таком варианте должна быть не менее 6–7 мм. В этом случае штукатурка покроет провод без всяких затруднений. Однако такая толщина зависит от стены.

Если поверхность ровная и слой штукатурки не превышает 3–4 мм, то такой вариант не подойдет. Лишний расход никому не нужен: увеличив толщину слоя штукатурки на 3–4 мм, вы сделаете расход материала на квартиру весьма существенным. Проще сначала отштукатурить стену, а затем по ней штробить перегородку на нужную глубину.

Внимание! Перед тем как монтировать кабели и провода, необходимо обязательно проверить их на целостность при помощи индикатора или лампы-пробника. Та же процедура повторяется после монтажа.

В любом случае первоначально чертятся линии, по которым будет проходить кабель. От потолка или пола отмеряется расстояние, на которое будут отстоять провода. При этом необходимо учитывать, что эта величина может быть уменьшена в зависимости от последующих работ, например укладки пола или монтажа навесного потолка.

Линии хорошо чертить при помощи длинного строительного уровня — получится не только ровно, но и прямо. Расстояние в 15 см должно отмеряться с учетом последующих изменений, иначе потом может получиться так, что искомый провод окажется за потолком или полом. Затем по линиям ставятся точки, в которых кабель будет прикрепляться к стене. В зависимости от вида провода (с гибкой жилой или монолитной) крепеж может быть на расстоянии 40 см (для гибкой) или 20–30 см (для монолитной).

Шаг первый: перед тем как начать работу по монтажу скрытой электропроводки, необходимо вычертить прямо на стене месторасположение коробок и штроб	Шаг второй: при помощи перфоратора режутся отверстия под коробки и штроборезом или болгаркой делаются штробы между ними
Шаг третий: в установочных коробках выламываются лючки, затем провода вставляются в отверстия и прихватываются гипсом или штукатуркой	Шаг четвертый: после того как коробки прихвачены, нужно отмерить отрезки кабеля и труб (если они будут прокладываться) и вложить проводники в штробы
Шаг пятый: уложенный электрический кабель и установочные коробки замазываются штукатуркой	Шаг шестой: после того как штукатурка высохнет, можно устанавливать розетки и выключатели

Необходимо сказать несколько слов о крепеже. Идеальным для бетонных и кирпичных стен является дюбель-хомут, или, в просторечии, увэшка (UW). Для установки кабеля сечением 3 х 1,5 или 3 х 2,5 используются крепления с маркировкой 5/10. Для такого размера увэшки требуется бур диаметром 6 мм и длиной от 60 мм. После этого нужно просверлить отверстия в точках крепления при помощи перфоратора. Необходимо обхватить кабель дюбелем и просто вставить в проделанное вами отверстие нужной глубины. Пластиковые усики крепежа заклинятся, и провод окажется надежно прихваченным к стене одним движением. Это намного проще, чем пользоваться другим видом крепежа.

Делая поворот на 90°, помните, что он должен быть плавным и не меньше, чем указано в спецификации кабеля. В основном в домашних видах проводки делают изгиб, равный 6 диаметрам кабеля. Перед тем как прижимать проводник увэшкой, необходимо смотать с бухты 10 м. Затем выпрямляйте его рукой, чтобы кабель был без перекрутов и изгибов, — это существенно упростит монтаж. Подведя кабель к электрической точке, оставьте хвостик длиной 15–20 см. После того как кабель закреплен увешками, можно приступать к оштукатуриванию стен и дальнейшему ремонту.

Штробление стен

Если ситуация такова, что на голые черновые стены кабель положить не удается или слой штукатурки слишком тонок, то стены придется штробить. Борозда или прямоугольная выемка в стене для кабеля и называется штробой. Сделать ее просто, но зачастую весьма трудоемко.

Начинать следует с разметки. После этого выбирается инструмент для данной работы: болгарка, перфоратор или штроборез. Электрический штроборез по причине дороговизны используют не все, хотя он очень удобен. Гораздо чаще используется болгарка или перфоратор. При работе с этими инструментами необходимо надевать защитные очки и одежду. Поднятая пыль может быть такой густой, что вы ничего не увидите на расстоянии вытянутой руки. Если нет электроинструмента, штробить придется зубилом и молотком. Это очень трудоемко, к тому же выемка получится неровной, и есть опасность, что часть штукатурки отвалится.

Штроба в бетонной стене

Глубина штробы должна быть достаточной для того, чтобы кабель скрылся в ней с запасом. Учтите, что в данном случае коробка под розетку обычно устанавливается в стену. Аккуратнее и проще работать болгаркой, особенно если проводов в штробе несколько. Для резки штукатурки или кирпича используют сменные диски по камню, для твердого железобетона — алмазные насадки. По всей линии протяженности кабеля прорезаются 2 параллельно идущие линии на достаточную глубину, чтобы скрыть провод, и еще пара миллиметров берется про запас (еще нужно скрыть крепеж).

После того как кабель закреплен в штробе, его покрывают штукатуркой — цементной или гипсовой

Ширина штробы зависит от количества проводов. При этом необходимо помнить, что они должны располагаться на расстоянии 3–5 мм друг от друга. Прорезав эти 2 линии, при помощи обычного долота или перфоратора сбейте перемычку между ними — и штроба готова. Теперь в нее можно монтировать кабель. Провод крепится все теми же увэшками. Теперь штробу можно замазывать штукатуркой. Перед тем как это сделать, необходимо еще раз проверить, все ли на месте и на достаточную ли длину выдвинуты концы проводов.

После того как проводка уложена в штробу и оштукатурена, можно приступать к другим видам отделки

До оштукатуривания нужно вычистить пыль из штроб щеткой и покрыть выемку грунтовкой. После этого развести необходимое количество штукатурной смеси и наносить ее шпателем, вдавливая внутрь штробы. Затем широким шпателем нужно удалить излишки штукатурки и оставить смесь высыхать примерно на сутки. В местах, где будут располагаться разветвительные коробки, провода остаются висеть пучками.

Концы проводов скручиваются вместе и изолируются

Коробки монтируются после заделывания штроб, поскольку не всегда ясно, на какую глубину их устанавливать.

Скрытая прокладка электропроводки в трубах

Для особо надежной проводки кабелей используются пластиковые трубы, гофрированные или ПВХ. Такой способ прокладки используется достаточно редко — в помещениях с повышенной влажностью и резкими перепадами температур. Например, в хозяйственных неотапливаемых строениях, подвалах, банях и т. д. Трубы в штробах прокладывают практически так же, как и кабель.

Два вида укладки кабеля в стену: в гофрированной пластиковой трубе и без нее

Если один из кабелей заключен в пластиковую трубу, то допускается перехлест проводников. Единственная разница — ширина и глубина штробы будут намного больше. Пластиковые трубы крепятся увэшками или металлическими скобами, если их диаметр превышает 40 мм.

Несколько мазков гипса прихватят кабель уже через пару минут

Можно фиксировать трубы в штробе и при помощи быстро застывающего гипса. Такой способ прокладки более трудоемок, но существенно повышает надежность и долговечность проводников. Кроме того, в случае замены или ремонта кабеля можно легко вынуть его из трубы, которая зафиксирована в стене, и произвести все необходимые работы.

Скрытая прокладка кабеля в гофрированных трубах

Скрытая прокладка кабеля в перегородках, полах и потолках

Если в помещении предусматривается подвесной потолок из гипсокартона с металлическим каркасом, то монтаж кабеля сильно упрощается. Не требуется штробить стены в горизонтальном направлении, все провода прячутся под гипсокартон, подводятся к стенам и опускаются вертикально вниз под нужные электрические точки.

Прокладка проводки в гипсокартонном потолке

Можно избежать бурения отверстий под распаячные коробки, разместив их там же. Единственное «но» — в таком случае в гипсокартоне напротив коробок придется вставить пластиковые лючки. Вмонтировав такой люк, можно в любой момент получить доступ к электрической аппаратуре, размещенной за перегородкой или подвесным потолком. Провода освещения можно крепить к потолку хомутами или увэшками.

Трубы, расположенные внизу, позднее будут под полом

Хороший вариант, когда проводка заключена в пластиковые трубы, прикрепленные к потолку при помощи клипс. Это повышает пожаробезопасность гипсокартонной конструкции. Если есть желание, то кабель можно проложить и в полу. Хорошо подходят для такого способа монтажа полы из дерева и гипсоволоконных плит.

Скрытая укладка кабеля в гофрирован- ной трубе: глубина штробы должна быть такой, чтобы от гофры до края выемки было не менее 5 мм	Трубу крепят в штробе при помощи обычных гвоздей или прижимают, закручивая шурупы (если позволяет материал стены)
Перед тем как замазать штробу штукатуркой, необходимо смочить выемку водой и обработать грунтовкой	Штробу замазывают штукатуркой при помощи шпателя
После нанесения штукатурки подождите 10 мин, чтобы она подсохла	Удалите шпателем излишки смеси, выравнивая поверхность

В первом случае в лагах выпиливаются или просверливаются отверстия, в которые просовываются пластиковые трубы, а внутри них проходит кабель. Во втором случае трубы просто укладываются на пол, прикрепляются скобами к нему и засыпаются керамзитом или другим наполнителем, поверх которого настилается напольное покрытие.

Вариант скрытой прокладки: проводка вмурована в бетонную стяжку

Есть вариант, когда проводка прячется в трубы и заливается цементным раствором — помещается под стяжку. Однако так делать не рекомендуется, особенно если слой раствора над трубой достаточно тонкий.

Внимание! Если проводка прячется в перегородки, за облицовку или в пол, то в этих местах нельзя соединять провода. Это можно делать только в коробках, за границами скрытой прокладки проводки.

Монтаж электропроводки в бетонной стяжке

Шаг первый: разметка электрических точек (необходимо учесть толщину будущей стяжки, чтобы розетки оказались на нужном расстоянии от пола)	Шаг второй: измеряется длина отрезков труб и в них протягивается кабель
Шаг третий: после того как трубы укладываются на полу, они накрываются армирующей сеткой и прикрепляются к этому слою хомутами	Шаг четвертый: заливается цементный раствор и стяжка выравнивается
Шаг пятый: труба в штробах и коробки замазываются штукатуркой	Шаг шестой: устанавливаются розетки

В перегородки или за гипсокартонные конструкции провода прячутся довольно часто. Самой распространенной ошибкой бывает их монтаж без защитных оболочек. В металлических профилях просто пробиваются отверстия.

Кабель, проведенный за гипсокартонной облицовкой, — нарушение налицо: проводка протянута без защитных пластиковых труб

Перед тем как нашить гипсокартон, провода проволакиваются сквозь них. Это грубейшее нарушение всех норм. Края профиля могут повредить изоляцию проводки, и ток пойдет на металлические детали конструкции. Кроме того, вытащить такой провод для замены или ремонта практически невозможно. Он запутается в заусенцах профилей и острых краях подвесов.

Правильный вариант прокладки кабеля через гипсокартонную перегородку: проводники заключены в гофрированную трубу

Есть простейшее решение такого вопроса — кабели заключаются в пластиковые трубы или короба, а те, в свою очередь, просовываются в отверстия профиля. При прокладке проводов освещения часто используются пустоты в потолочных плитах. Они находятся там с момента изготовления перекрытия.

Укладка кабеля в гипсокартонной перегородке

Спрятать в них провода — замечательная идея, поскольку не требуется штробления, а провода надежно защищены. В потолке пробиваются два отверстия: одно — у стены, второе — в месте, где будет располагаться светильник. При помощи зонда из жесткой проволоки провод протаскивается через канал в плите.

Прокладка труб через утеплитель в гипсокартонных перегородках: на рисунке слева — минеральная вата, она легко сжимается и не требует дополнительных работ; справа — пенопласт, в котором прорезаются каналы для размещения труб с кабелем, перед тем как уложить его на место

Метки: Монтаж проводки, Монтаж скрытой проводки, Скрытая прокладка кабеля, Штробление стен, электропроводка

К записи комментариев 11

Поделитесь ссылкой на статью в социальных сетях

Вы можете оставить свой комментарий

Поделитесь своим мнением, что Вы думаете о прочитанном?
Если Вам не понравилась статья, напишите в комментариях причину.
Возможно, Вы заметили ошибку или у Вас появились вопросы, напишите об этом.
Только зная Ваше мнение, можно будет улучшить и дополнить статью.

Варианты прокладки и способы монтажа электропроводки

1980

Как выполняется монтаж электропроводки в современных домах и квартирах. Какие способы прокладки электропроводки существуют.

В ходе нового строительства или в течение реконструкционных работ выбор варианта и способа укладки электропроводки становится немаловажным элементом подготовки к производству электромонтажных работ. В частности, в жилых домах способ прокладки электропроводов может повлиять на внешний вид помещения и применяемые дизайнерские решения.

Различают электропроводки нескольких типов:

Открытые
Скрытые
Наружные

Причем наружные, в свою очередь, могут быть как скрытыми, так и открытыми.

При выборе между данными вариантами обязательно учитывается, в какой среде (помещениях) они будут эксплуатироваться: нормальных, влажных, сухих, жарких, сырых, пыльных, с пожаро- и взрывоопасных или химически активных средах.

Конструкция осветительных сетей, а также способ монтажа также определяются по степени возгораемости стройматериалов здания, на которые будут смонтированы провода. Помимо всего прочего, для надежности эксплуатации электропроводок большое значение имеет сечение и марки кабелей электрических сетей, прокладываемых в зданиях.

Электропроводка открытого типа

Одним из самых распространенных видов монтажа осветительных сетей является обычная электропроводка открытого типа, которая может прокладываться по опорам, потолкам, площади стен и прочим конструктивным частям зданий. Причем прокладка такой электропроводки производиться несколькими способами: в металлических или полиэтиленовых трубах, по площади стен и строительных конструкций, на перекрытиях по тросам, струнам, роликам, в коробках и на специальных лотках.

Струнная электропроводка используются обычно для оснащения распределительных, магистральных линий в силовых сетях и освещении с наружной и внутренней стороны помещений. Кабели в струнных электропроводках подвешиваются на стальной струне, вплотную присоединяемой к выступам различных строительных элементов.

Электропроводка с защитными кабелями по площади стен, потолков, на специальных лентах и полосах. Для крепления к стенам и поверхности потолка используются скобки, устанавливаемые на распорных дюбелях и шурупах, а для соединения – ответвительные коробки.

Электрическая проводка в полипропиленовых и полиэтиленовых трубах могут прокладываться и скрыто, и открыто, в т.ч. в специальных каналах различных строительных элементов, в полах зданий. Неметаллические трубы применяются, если максимально допустимая температура не превышает 60 градусов Цельсию по, поэтому их обычно не используют в горячих цехах, где обычно прокладываются стальные трубы.

Электропроводка в коробах и лотках применяется тогда, когда большое количество кабелей, потоки которых монтировать другими методами проблематично, приходится прокладывать по одним трассам. К достоинствам данного способа прокладки электропроводов можно отнести то, что он без особых трудовых затрат позволяет менять схемы прохода кабелей, что особенно важно в условиях регулярной смены оборудования и технологий.

Скрытая электропроводка

Скрытый вид электропроводки прокладывается обычно внутри фундаментов, потолков и пр. Прокладка, как правило, может осуществляться в пластиковых, либо стальных трубах, а также гибких рукавах, коробах или пустотах различных строительных элементов и конструкций. Наиболее трудоемким и затратным, но при этом отличающимся декоративностью вариантом скрытой проводки является ее прокладка именно внутри стеновых и перегородочных перекрытий в предусмотренных пустотах.

Более простым способом считается прокладка проводов по стенам и потолкам в изготавливаемых посредством перфоратора канавках и бороздках – штробах. Кабели в этом случае пропускаются в гибкую трубку ПВХ, предохраняющую провода от повреждений во время монтажа и эксплуатации.

Многие прокладывают скрытую проводку прямо по поверхности потолков и стен, закрепляя ее гвоздями и алебастром. В ходе финишной отделки провода покрываются слоем шпатлевки или выравнивающей стены штукатурки. Данный вариант также считается безопасным по причине высокой огнеустойчивости материалов финишной отделки, но неудобен в случае необходимости ремонта или демонтажа электропроводки.

Одним из распространенных вариантов применения скрытой электропроводки является ее использование для питания «домашних кинотеатров» — сложных с электрической точки зрения систем, состоящих из видео- и аудиокомпонентов, соединяемых между собой разными видами кабелей. При покупке домашнего кинотеатра перед его новым владельцем сразу же встает вопрос о грамотной прокладке скрытой проводки для питания аудио- и видеокомпонентов напряжением 220 вольт и акустических кабелей. Для этого обычно требуется применение комплексного похода, учитывающего особенности комнатной планировки и дизайна помещения и объем имеющиеся в распоряжении денежные средства.

Для того чтобы проложить скрытую проводку под кинотеатр, необходимо проштробить участок стены от ресивера к динамикам и скрыть в нем проводки, сделав специальные винтовые терминалы к каждой из колонок. Общий терминал винтового типа обычно размещается за ресивером, а сабвуферу достаточно будет провода от ресивера, проложенного способом открытой проводки.

Рассмотренные способы и варианты электромонтажа сетей дают представление об имеющемся разнообразии электропроводок, используемых для квалифицированного проведения и осмечивания электромонтажных работ. Что характерно, каждый из описанных способов выполнения электромонтажа имеет свою сферу и особенности применения в контексте условий внешней и внутренней среды помещения, применяемых современных строительных материалов и технологий.

Все эти действия можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности

Установка скрытой системы электропроводки

Системы скрытой электропроводки являются популярным выбором в жилых помещениях, поскольку они эстетически привлекательны. Это наиболее часто используемая система электропроводки в доме, поскольку она защищает провода от внешних повреждений и увеличивает их долговечность.

Провода устанавливаются в 4 этапа.

Этап 1: Укладка электропроводки в плиту

Этап 2: Укладка электропроводки в стену

Шаг 3: Установка тыловых коробок распределительных щитов

Шаг 4: Установка распределительных щитов

Рассмотрим пошаговую процедуру установки системы электропроводки со скрытым кабелепроводом.

Этап-1: Прокладка электрических труб C в плите

Трубы плиты для проводки дома должны иметь толщину 2 мм и размер 25 мм для труб из ПВХ. Проложите трубы плиты между верхней и нижней арматурой.
Используйте в плитах только глубокие распределительные коробки. Правильно свяжите трубы из ПВХ с помощью вязальной проволоки.
Было бы идеально следовать цветовой маркировке кабелепроводов для электрических проводов и данных, таких как локальная сеть и телефонный провод. Используйте серые трубы из ПВХ для передачи данных, черные трубы из ПВХ для электрических проводов и растворитель для ПВХ для соединения аксессуаров
Внимательно проверьте перепады стен и определите толщину бетона.
Проверить проводку по сервисным чертежам и посмотреть, где расположены распределительные щиты и сколько точек нужно установить в каждом месте
Примите особые меры предосторожности при бетонировании плиты

Заменить все сломанные трубы
Убедитесь, что все соединения водонепроницаемы
После снятия опалубки с плиты и балки немедленно пропустите проводку GI. Задокументируйте любой проход или альтернативный маршрут для будущих ссылок
Обеспечьте все необходимые втулки в балках, колоннах перед заливкой плит в соответствии с электрооборудованием и кондиционированием воздуха
Разместите тяговые ящики в подходящих местах
Не ставьте тяговые и соединительные коробки в одном месте. Расположите их так, чтобы их не было видно из зон с интенсивным движением, в соответствии с электрическими чертежами

Этап-2: Прокладка электропроводки C Трубопроводы в стене

Выполнение скрытых работ по монтажу трубопроводов после возведения кирпичных стен, но до начала штукатурных работ

После завершения отверждения кирпичной кладки выполните штробление. В идеале соблюдайте интервал в 7 дней между двумя видами деятельности
Штробление стен производить только стенорезами, чтобы не повредить стены
Закрепите электрические кабелепроводы утвержденными зажимами, чтобы обеспечить правильную прокладку и проводку
После закрепления труб, коробок и принадлежностей заполните выточенную поверхность цементным раствором и оберните трубы сеткой
Начните работу по проводке стены с разметки уровня на стене, учитывая высоту выше FFL (уровня готового пола)
Ограничить ширину чеканки по количеству каналов
Глубина штробления должна быть не менее 10 мм от каменной стены для углубления канала
Убедитесь, что все горизонтальные кабелепроводы расположены прямо на уровне коробки. Трубопровод световой точки должен идти прямо вертикально к распределительной коробке. Следите за тем, чтобы стенные кабелепроводы не были выбраны случайно
Не используйте колени и изгибы. Используйте пружину, чтобы согнуть, если вы хотите изменить направление трубы.
Не прокладывайте силовые кабели рядом с линиями связи
Проложите трубопроводы над подвесным потолком с надлежащей опорой. Ни в коем случае не кладите их на подвесной потолок. Загерметизируйте вертикальные прогоны с открытыми концами вверху, если у вас есть подвесной потолок

Этап-3: Установка тыльных коробок распределительных щитов

Правильно закрепите скрытый распределительный щит по уровню в соответствии с проектом архитектора, например, расстоянием и высотой от уровня чистого пола (FFL)
Убедитесь, что зазор между скрытыми распределительными щитами одинаковый. Сохраняйте единообразие во всех установках.

Распределительные щиты должны представлять собой готовые металлические коробки модульного типа утвержденного производителя. Закрепите скрытую коробку на 3 мм ниже оштукатуренной поверхности.
Завершите крепление короба перед штукатурными работами, выполняя проводку в стене. Заполните коробки термоколом, пока выполняются штукатурные работы.

Шаг 4: Установка распределительных щитов

Скрыть распределительный щит перед штукатуркой
Закрепите коробку DB по правильной линии и выровняйте углубление в кирпичной кладке
Подготовьте коробку в соответствии с проектом, например, зафиксируйте количество кабелепроводов, входящих в распределительную коробку
Прокладывайте трубы ПВХ только через указанные входные отверстия

Убедитесь, что вы последовательно выполняете все эти шаги для успешной установки системы скрытой электропроводки. Наши специалисты D&F Liquidators, Inc. могут помочь вам в успешной установке скрытой электропроводки в вашем доме. Свяжитесь с нами, чтобы узнать более подробную информацию о том же.

D&F Liquidators

D&F Liquidators уже более 30 лет обслуживает потребности в электротехнических строительных материалах. Это международный информационный центр с помещением площадью 180 000 квадратных метров, расположенным в Хейворде, Калифорния. Он хранит обширный перечень электрических разъемов, фитингов для кабелепроводов, автоматических выключателей, распределительных коробок, проводов, защитных выключателей и т. д. Он закупает электроматериалы у первоклассных компаний по всему миру. Компания также имеет обширный ассортимент электротехнической взрывозащищенной продукции и современных электросветотехнических решений. Покупая материалы оптом, D&F имеет уникальную возможность предложить конкурентоспособную ценовую структуру. Кроме того, он способен удовлетворить самые взыскательные требования и отправить материал в тот же день.

Как правильно установить скрытую систему электропроводки?

Системы электропроводки со скрытым кабелепроводом являются наиболее популярным, эстетически привлекательным и наиболее распространенным типом электропроводки в доме. Электропроводка – это профессиональный способ электромонтажа здания. Чаще всего для внутренней электропроводки используются трубы из ПВХ.

Трубка защищает провода от внешних повреждений, таких как грызуны и т. д., увеличивая срок службы используемых проводов. Прежде чем говорить о процедуре установки, давайте поговорим о том, что такое система электропроводки дома и ее виды.

Различные типы систем электропроводки в доме

Электропроводка в доме распределяет электроэнергию (электрическую энергию) от счетчика поставщиков к различным бытовым приборам, таким как светильники, вентиляторы, телевизор и т. д. Существует множество различных типов электропроводки. системы электропроводки дома, используемые в Индии и других странах. Вот некоторые из них:

1. Зажим для проводки

Зажимы с канавками используются для удержания кабеля. Это временная система электропроводки, поэтому она не используется в типичных конструкциях домов

2.

Электропроводка корпуса

Открытая система электропроводки, в которой провода проходят через кожух, а крышка используется для покрытия корпуса.

3. Обрешетка

Одиночные или группы проводов укладываются поверх деревянной обрешетки. Провода крепятся к обрешетке с помощью латунного зажима, который крепится к деревянным рейкам с интервалом 10-15 см

4. Поверхностная проводка

Трубы из ПВХ или GI укладываются на поверхность стены или потолок. Эти трубы крепятся к стенам с помощью ремня с двумя отверстиями и базового зажима на определенных расстояниях. Электрические провода проложены внутри коробов.

5. Скрытая проводка кабелепровода

Трубы кабелепровода из ПВХ укладываются внутри точеной кирпичной/блочной стены перед штукатуркой. Затем стена полностью оштукатурена и окрашена. Электрические провода проложены внутри коробов. Этот тип проводки эстетически привлекателен, поскольку он не представляет собой электрические провода/кабелепроводы, видимые на верхней части стены.

Преимущества и недостатки скрытой системы электропроводки

Преимущества скрытой электропроводки

Это самая безопасная система электропроводки из всех вышеперечисленных
Эстетически привлекательна
Нет риска возгорания или механического износа
Нет риска повреждения изоляции кабеля
Это безопасно от влажности, химических воздействий и задымления
Нет риска поражения электрическим током
Самая надежная и популярная система электропроводки
Не нарушают планировку интерьера, так как трубы скрыты в стене
Ремонт можно легко выполнить, так как старые провода можно легко заменить

Недостатки скрытой электропроводки

Дороговизна по сравнению с другими методами поверхностной проводки
Очень трудно найти дефекты в проводке
Добавление дополнительного кабелепровода в будущем обременительно (требуется долбление и отделка стены)
Изменение местоположения приборов или выключателей затруднено
Установка затруднена по сравнению с другими методами
Сложность добавления/управления дополнительным подключением в будущем

Пошаговая процедура установки скрытой системы электропроводки

Шаг 1.

Прокладка электропроводки в перекрытии

В плитах должны использоваться только глубокие распределительные коробки. Со связующим проводом правильно свяжите ПВХ-кабелепроводы
Предпочтительно используйте различные цветовые коды для кабелепроводов для данных (провод локальной сети, телефонный провод и т. д.) и электрических проводов
Используйте серые ПВХ-трубы для передачи данных и черные ПВХ-трубки для электрических проводов. Используйте растворитель ПВХ для соединения аксессуаров
Стенные капли должны быть надлежащим образом проверены на поверхности стены/балки. Пожалуйста, убедитесь в толщине бетона, т.е. покрытия
Все проводки должны быть проверены в соответствии с техническим чертежом, который содержит расположение распределительных щитов и количество точек, которые должны быть установлены в каждом месте.
Особые меры предосторожности должны быть приняты во время бетонирования плиты.
- Все сломанные трубы должны быть заменены
- Все стыки должны быть водонепроницаемыми, чтобы избежать засорения)
Прокладка проводов GI должна выполняться сразу после распалубки плиты и балки. (любой штуцер должен быть задокументирован, а альтернативная трасса должна быть показана на рабочих чертежах и задокументирована для будущих ссылок).
Все необходимые втулки должны быть предусмотрены в балках, колоннах перед заливкой плит в соответствии с электрооборудованием и кондиционированием воздуха.
В подходящих местах должны быть установлены тяговые ящики.
Тяговые и распределительные коробки не должны быть сгруппированы в одном месте и должны быть расположены таким образом, чтобы они не были хорошо видны из зон с интенсивным движением согласно электрическим чертежам.

Этап-2: Прокладка электропроводки в стенах

Работы по скрытой прокладке трубопровода должны выполняться после возведения кирпичных стен, но до штукатурки.
Штамповочные работы проводить после завершения выдержки кладки (отрыв от кладки не менее 7 дней).
Штробление стен следует производить только стенорезами, это позволит избежать повреждения стен.
Кабелепроводы должны быть закреплены утвержденными зажимами, чтобы впоследствии обеспечить правильную прокладку и проводку.
После крепления трубопроводов, коробок и аксессуаров выточенную поверхность следует заполнить цементным раствором и обернуть вокруг трубопроводов сеткой.
Работы по проводке стен должны начинаться с разметки уровня на стене (обычно на уровне коробки), зная ее высоту над FFL (уровень готового пола)
Ширина чеканки ограничивается количеством каналов.

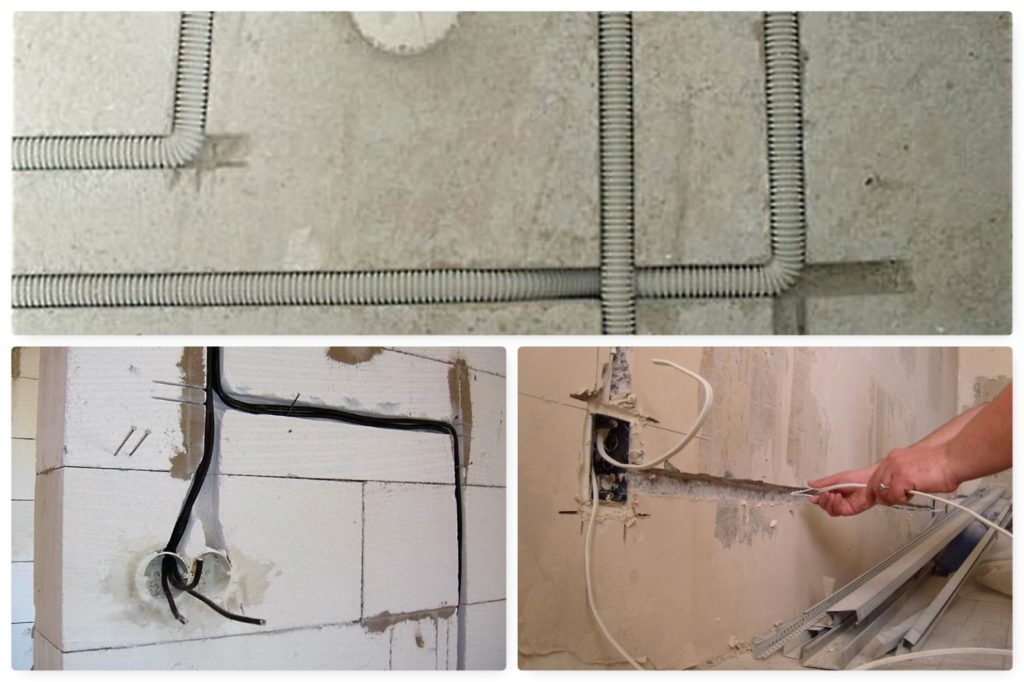

Глубина штробления для углубления канала не менее 10 мм от каменной стены.

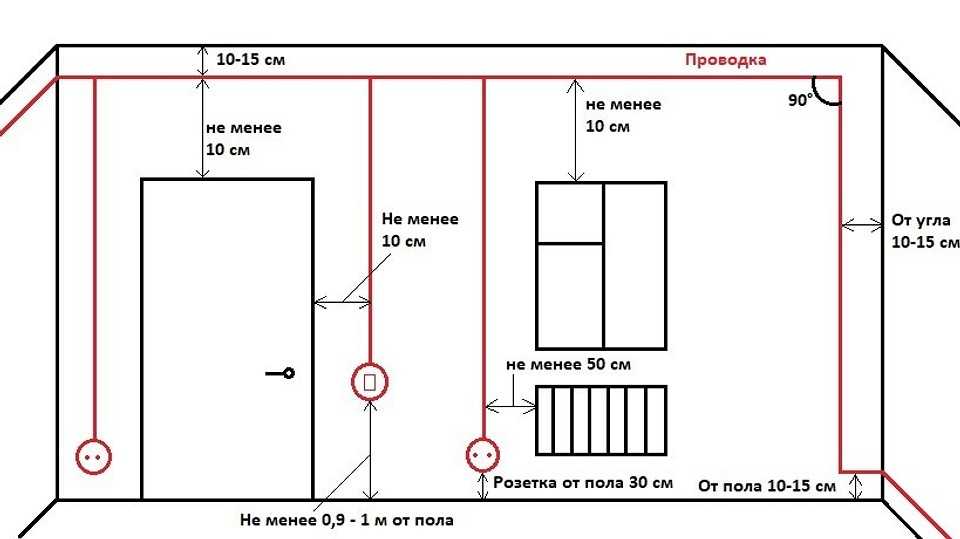

Все горизонтальные кабелепроводы должны быть прямыми на уровне коробки. Трубопровод световой точки должен проходить прямо вертикально к распределительной коробке. Ни один стенной трубопровод не должен быть взят случайно.
Нельзя использовать колена и изгибы. В случае изменения направления в трубе используйте пружину, чтобы согнуть трубу.
Силовые кабели нельзя прокладывать рядом с линиями связи.
Трубопроводы над подвесным потолком должны проходить с соответствующими опорами/подвесками. Трубы ни в коем случае не должны опираться на сетку подвесного потолка. Все вертикальные прогоны с открытыми концами должны быть загерметизированы сверху в случае выполнения подвесных потолков при проведении общестроительных работ по каменной кладке.

Этап-3: Установка тыльных коробок распределительного щита

Все скрытые распределительные щиты должны быть закреплены на должном уровне по заданному графику (высота, расстояние от чистового пола (FFL) должны соответствовать рекомендации архитектора)
Зазор между двумя скрытыми распределительными щитами должен быть одинаковым и одинаковым для всех установок.
Распределительные щиты представляют собой готовые металлические коробки модульного типа утвержденных марок и чертежей.

Прокладка внутренней электропроводки: Монтаж скрытой электропроводки
