Как сделать дверной замок своими руками

Чтобы обезопасить дом от проникновения посторонних, на двери устанавливаются замки.

Классификация запирающих систем

По степени защиты и по механизму открытия, изделия можно разбить на такие группы:

  • запоры – крючок, задвижка и т.д.;
  • замки – механический, электромеханический, электромагнитный.

Простой вариант по способу отпирания – запоры. Они не содержат секретный замковый механизм и для отпирания не используются никакие ключи.

Из замков, имеющих механизм, простой вариант — механические устройства. Чтобы их открыть или закрыть, нужен ключ, который вставляют в скважину и в зависимости от конструкции либо поворачивают, либо перемещают вперед и назад. В результате, механизм срабатывает и дверь открывается.

Для управления электромеханическими и электромагнитными устройствами используют электрический сигнал. Они допускают использования пульта для дистанционного открытия системы. Возможно использование считывания отпечатков пальцев или ладони, голосовое управление и т.д.

По варианту крепления устройства бывают:

По типу запирающего механизма делятся на сувальдные и цилиндровые.

Замки можно как приобрести в специализированных магазинах или на строительном рынке, так и сделать на дверь своими руками. Для такого запора намного труднее подобрать ключ, он собирается из качественных элементов, и схему секретной части знает только разработчик.

Самодельный замок-щеколда

Принцип действия такой: в двери устанавливается болт (типа мебельного), который поворачивается с помощью шестигранного ключа. Болт проходит через всю толщину полотна. На обратной стороне створки находится рейка (щеколда), которая крепится к болту. Для этого на конце метиза выполнена плоская лыска. Ее выполняют с помощью надфиля. Рейка насаживается на лыску. Чтобы стальная пластина не спадала с болта, подпирают гайкой, которую навинчивают с одной и другой стороны щеколды.

Для запирания двери щеколда должна находиться в ответной планке.

Теперь, чтобы открыть дверь, в головку болта вставляют шестигранный ключ и поворачивают. Одновременно с поворотом болта поворачивается и щеколда.

Потайное механическое устройство

Хитрость такой щеколды заключается в том, что трудно отыскать головку отпирающего болта на поверхности полотна.

Механический хитрый запор, сделанный своими руками

Можно самостоятельно изготовить задвижку. Представляет собой металлическую пластину, которая имеет вид как на рисунке.

В створке выполняется отверстие малого размера (порядка 10 мм). Стержень ключа на конце имеет пластинку, которая может вращаться вокруг своей оси. Когда ключ просовывается в замочную скважину, пластинка со стержнем составляют единую прямую. На стержне меткой нанесен ограничитель, и ключ вставляется в скважину четко по этот ограничитель. Далее пластинка под собственным весом опускается и фиксируется в одной из прорезей на задвижке.

Схема самодельного механического устройства

Чтобы при движении рейка не выпала, для нее устанавливается ограничитель или стопор, выполненный в виде упора и две поддерживающие скобы. Таким образом, с одной стороны ход рейки контролирует упор – ограничитель, с другой – она перемещается до первой скобы.

Открыть такую систему может только собственный ключ, изготовленный под этот механизм, поскольку снаружи нельзя выяснить длину пластинки, присоединенной к стержню.

Электромеханическое дверное устройство

При запирании двери ригель, состоящий из штока и головки, входит в ответную планку, при этом связанная с ним пружина растягивается или взводится. Пружина соединена с катушкой или соленоидом. При отключении электричества пружина освобождается, и ригель втягивается внутрь замка.

Конструкция электромеханического устройства

Внимание! Если электроэнергия отсутствует, то замок можно открыть снаружи с помощью ключа, а изнутри дверь открывается с помощью специального рычажка или кнопки.

Электромагнитное устройство

Чтобы понять, как сделать магнитный замок своими руками, сначала рассмотрим его устройство.

Устройство

Основным элементом механизма является электромагнит, который представляет собой сердечник, выполненный из трансформаторной стали в форме буквы Ш. Такая сталь не обладает эффектом памяти и является магнитомягким материалом. Сердечник набирается из большого количества тонких пластинок или производится из цельной пластины.

Вокруг сердечника обмотка из медной проволоки, покрытой эмалью. Катушка имеет большое количество (до тысячи и более) витков. При прохождении электрического тока по обмотке в сердечнике создается электромагнитное поле, которое и управляет работой замка.

Однако со временем происходит ослабление механических характеристик двери из-за эффекта остаточной намагниченности. Для борьбы с ним используют эффект смены полярности напряжения при размагничивании замкового устройства. Однако в этом случае для открытия двери необходимо приложить усилие.

Благодаря отсутствию подвижных деталей, устройство имеет длительный срок эксплуатации.

Поскольку для изготовления деталей конструкции используется малолегированная сталь, которая легко подвергается коррозии, то их необходимо защитить. Для защиты используют лакирование, цинкование или подвергают никелированию.

Основным параметром механизма является сила удержания двери. Для увеличения усилия, которое применяется для удержания двери, возможна установка нескольких запоров. Эта величина зависит от материала, из которого изготовлен сердечник и якорь, силы тока и количества витков в обмотке катушки. Выполняются накладного типа.

Электромагнитные или электромеханические механизмы устанавливаются на противопожарные двери, входные конструкции в подъездах и т.д.

Типы электромагнитных устройств

В зависимости от работы якоря, конструкции делятся на удерживающие и сдвиговые. В удерживающих моделях якорь действует на отрыв, а в сдвиговом – он сдвигается в поперечном направлении.

Для устройств удерживающего типа при подаче напряжения возникающее магнитное поле в цепи якорь-сердечник удерживает створку от открытия.

Принцип действия удерживающего электромагнитного замка

Для устройств сдвигового типа якорь имеет отверстия, а сердечник – выступы под эти отверстия. При подаче напряжения якорь подводится к сердечнику и притягивается к нему. При этом выступы магнитопровода входят в соответствующие пазы якоря. В этом случае усилие удержания характеризуется усилием, которое нужно приложить для сдвига якоря, и конструктивными особенностями выступов и отверстий.

Сдвиговые конструкции устанавливаются с помощью врезки в торец полотна и, благодаря этому этот тип позволяет установить секретный магнитный засов на входную дверь.

Собираем электромагнитный простой замок своими руками

Рассмотрим один из вариантов сборки механизма.

Чтобы собрать электромагнитный замок, который бы открывался с помощью пульта, необходимо:

  • Кнопочная врезная панель.
  • Блок питания.
  • Электромагнитные реле. Если открывать собираемся четырехзначным кодом, то используем минимум 5 реле.
  • Сам замок.
  • Кнопка для открывания двери изнутри.
  • Геркон и электромагнит.

Кнопочную панель, например, модель КБД-10В, можно приобрести на рынке.

Таким образом, своими руками можно собрать замок любого типа. И важно не только построить и красиво оформить дом или гараж, но и защитить с помощью надежного замка от нежелательных посетителей.

В статье мы поговорим о том, как самостоятельно изготовить замки для гаража или для хозяйственных построек. Как правило, замки, которые используются в гаражах или хозпостройках, изготавливаются по простым конструкциям. Открываются они при помощи специальных ключей. Благодаря тому, что устанавливаются они внутри помещения, это делает их максимально незаметными. Изготовление таких замков осуществляется индивидуально, учитываются все пожелания и возможности владельца.

Отмычки подобрать к таким замкам достаточно сложно, это основное преимущество, если их сравнивать со стандартными моделями. Мы рассмотрим, какими бывают самодельные замки для использования в гаражах и хозпостройках, а также поговорим об их отличиях от тех экземпляров, которые продаются в магазинах и на рынках.

Особенности и разновидности самодельных конструкций замков

Гараж необходим для того, чтобы защитить автомобиль или любое другое транспортное средство от воздействия внешних факторов, в том числе и от угона. Как вы понимаете, при помощи гаража вы защищаете свой автомобиль от воздействия осадков и других природных явлений. Но полная гарантия безопасности вашего транспортного средства отсутствует. В большей степени сохранность машины зависит от того, насколько прочен и надежен замок.

Существует несколько видов гаражных замков:

  • Навесные.
  • Врезные.
  • Накладные.
  • Реечные.
  • Смешанные устройства.

Основным критерием, который отличает эти устройства от остальных, является методика изготовления. Но существуют как заводские модификации, так и самодельные. О последних мы поговорим максимально подробно. Ведь самодельные замки для гаражей все чаще используются из-за того, что они очень надежны и вскрыть их сложнее.

На что обращать внимание

Если вы решите приобретать заводской экземпляр, то необходимо определить его качество. Очень часто цена говорит о том, какое качество у изделия. Если вы желаете приобрести качественное и надежное устройство, придется раскошелиться и потратить довольно большие средства.

Дело в том, что в таком случае замок будет выполнен не при помощи штамповки, как это делается в большинстве случаев. Он будет собираться вручную профессионалами. Можно выделить несколько моментов, которые позволят отличить изделия, собранные на заводе, от самоделки. Как правило, у кустарных второсортных самоделок достаточно низкое качество, отсюда можно говорить и про малую надежность конструкции.

Если вы решите изготовить самостоятельно замок, то потеряете в качестве – это бесспорно. А это в первую очередь это будет отражено на безопасности транспортного средства. Монтаж замка – это очень важный шаг, к нему необходимо подходить очень ответственно. При установке замка нужно учитывать один момент. Нормальную защиту обеспечит только тот механизм, который не бросается в глаза, либо его вообще не видно.

Принципы работы замков навесного типа

Такие конструкции более всего распространены, весь механизм располагается в подвесном корпусе. В самодельных навесных замках запирание осуществляется с помощью штыря или других подобных элементов. Вставляются они внутрь механизма. Для того чтобы работала конструкция, необходимо на створках, которые планируется запирать, установить специальное проушины. В них устанавливается дуга, которая, собственно, и производит запирание. Но такой вариант конструкции обладает одним очень большим минусом, что полностью перечеркивает все его положительные качества.

Такой замок очень легко можно взломать. Дело в том, что устанавливаются такие конструкции замков с внешней стороны здания. Поэтому любой злоумышленник имеет к нему прямой доступ. Используя отмычку или болгарку, можно без проблем открыть такой самодельный гаражный замок. Чаще всего замки такого вида используют для дополнительной защиты, когда происходит комбинирование. Другими словами, используется несколько механизмов для запирания гаража.

Реечные самодельные замки

Такие замки тоже довольно популярны, они обладают одним преимуществом. Монтируются они исключительно внутри гаражных створок. Запирание происходит при помощи нескольких скользящих стержней. Открытие замка производится при помощи индивидуального ключа, который устанавливается в скважине.

Когда вы его поворачиваете, задвижки вытягиваются. Конструкция замка немного надежнее, но все равно при желании его можно без проблем вскрыть. Для этого просто перепиливаются запирающие элементы, либо же подбирается ключ.

Врезные замки

В этой конструкции сразу несколько недостатков. Во-первых, у него очень низкая надежность. Во-вторых, смонтировать его очень трудно. Использовать такие конструкции допускается только в качестве дополнительной меры защиты. Самостоятельно изготовить такую конструкцию очень сложно. Поэтому лучше отдать предпочтение иным механизмом для запирания дверей. О них мы расскажем далее.

Самодельные конструкции

Очень часто можно встретить вертушки для запирания дверей гаража. Они работают как засов. Конструкция простая, вы можете выполнить установку своими руками. Принцип работы следующий:

  • На внутренней стороне ворот необходимо смонтировать проушины, изготовить их можно как из металла, так и из дерева.
  • По центру ворот необходимо установить при помощи сквозного болта вертушку. Она будет приводиться в движение при помощи проворачивания относительно центральной части.
  • Торцы вертушки должны попадать в проушины. Именно так они максимально надежно запирают створки изнутри.

При этом снаружи нет абсолютно никаких частей замка. Взломать эту конструкцию практически невозможно, поэтому надежность у нее очень высокая.

Шпингалет

Это самая простая конструкция, надежная и эффективная. Идеально подходит для того, чтобы запирать гаражные ворота. Поэтому ее можно использовать в большинстве случаев. Но давайте узнаем, что такое шпингалет? Это металлический штырек, который передвигается внутри специальных проушин. Как правило, он устанавливается на внутренней части створок. Функционирует это устройство как задвижка.

Запоры для распашных ворот

Это разновидность шпингалета, но есть небольшое отличие. Шпингалеты, как правило, перемещаются в горизонтальной плоскости, обычно применяются в том случае, если ворота имеют одну створку. Если же ворота распашные, то элементы изготавливаются из металлических стержней, которые передвигаются вертикально в проушинах. Эти проушины устанавливаются на створках. Для того чтобы запереть максимально надежно дверь, под с металлическими стержнями в земле необходимо сделать отверстия. Они должны быть больше по диаметру, нежели штыри.

Для того чтобы увеличить надежность и прочность всей конструкции, необходимо в отверстия установить металлические трубки подходящего диаметра. Их после установки желательно забетонировать. Но у таких запоров имеется один недостаток. Они закрываются только изнутри, поэтому потребуется устанавливать дополнительную дверь. Обычно эти запоры используются в том случае, если гараж пристроен к дому, либо находится во дворе.

Как самостоятельно сделать замок

А теперь давайте рассмотрим простую инструкцию по изготовлению накладной системы с задвижкой. Она должна приводиться в движение при помощи специального самодельного ключа.

Конструкция состоит из таких элементов (рассмотрим заодно их изготовление):

  1. Сначала производится изготовление основания замка. В его качестве выступает пластина из металла, желательно использовать ее толщиной не менее 3 мм. Диаметр пластины 10 мм.
  2. Из аналогичного металла необходимо также вырезать две накладки: ширина 22 мм, а длина 120 мм.
  3. Далее необходимо загнуть эти накладки в тисках.
  4. После этого нужно изготовить задвижку.
  5. Делаете направляющую трубку, наружный диаметр должен быть около 1 см. В нее впоследствии должен входить ключ замка. Длина этой трубки зависит от того, какая толщина у ворот. Край трубки необходимо срезать под углом 60 градусов.
  6. На первом этапе сборки необходимо приварить накладки на краях основания. Если вдруг произошла деформация элементов после сварки, их нужно выпрямить. Если искривление небольшое, то его можно устранить.

По углам пластины необходимо просверлить 4 отверстия, при помощи которых будет производиться фиксация замка к створке. Установите направляющую трубку в отверстие пластины. В итоге у вас должен получиться относительно дешевый и простой самодельный замок с "секретом".

Скос необходимо направить в сторону накладок. После этого можно приварить трубку к основанию, но не забывайте о том, что эти элементы должны быть перпендикулярны. Далее необходимо установить накладки и задвижку. Два болта диаметром М4 нужно вкрутить в задвижку. Длина болтов должна быть около 8 мм. Эти винты будут ограничивать ход задвижки. Рекомендуется под их головками установить пружинные шайбы, чтобы они не выкрутились при работе замка.

Ключ для замка с "секретом"

В качестве ключа необходимо использовать прут с круглым сечением, диаметр которого 8 мм. Длина должна быть порядка 15 см. Это оптимальное значение. Как вы понимаете, изготовить самодельный замок для гаража своими руками – это половина "беды", потребуется еще сделать "хитрый" ключ.

Необходимо один край загнуть под прямым углом, это будет ручкой, которую вы будете держать при открывании. На другой стороне нужно сформировать пропил под углом около 60 градусов. Около этого пропила необходимо просверлить отверстие. Далее изготавливаете бороздку. После этого собираете ключ для самодельного замка своими руками.

Секретность такой конструкции обеспечивается тем, что сверлятся отверстия под ключ в задвижке, при этом может быть интервал от 1 мм и выше. Это позволит обеспечить замку наибольшее количество вариантов секретности. Аналогичные самодельные замки для дверей повсеместно используются в складских помещениях, хозяйственных постройках и гаражах.

Конечно, очень банально, но в нашей жизни мы не можем жить без затворов и замков. У каждого человека есть, что охранять. Приходя домой, каждый обыватель хочет быть защищённым в своей квартире. Поэтому квартиросъёмщик, хоть раз задавался вопросом, а какой замок ему нужен. Все понимают, что данная конструкция должна быть качественной и надёжной.

Разновидности замков для дверей

Существует три вида дверных замков.

Навесные замки используются для закрытия ворот и дверей гаражей, складов и подсобных помещений. В квартирах и частных домах их не используют.

Накладные замки простые в монтаже и употреблении, зато прочно охраняют входные двери. Снаружи запираются на ключ, а внутри находится ручка- вертушка, врезные замки самые надёжные и прочные. Они эстетичные, но наиболее сложные в установке.

Врезные замки универсальны, они монтируются скрытым способом и не портят вид двери. Есть недостаток — это сложность установки

Как выбрать замочный механизм

Прежде чем начинать работу, нужно внимательно ознакомиться с инструкцией по установке замков. Прочитав инструкцию, теперь нам нужно определиться с выбором механизма.

Цилиндровые замки лёгкие в эксплуатации, их просто поставить как в деревянную, так и в металлическую дверь. Несмотря на простоту конструкции, могут стать препятствием для взломщиков.

Механизм состоит из последовательно собранных внутри цилиндров. Поэтому в нём высокая надёжность. Быстро можно заменить и легко отремонтировать.

Ригельный — замок низкой степени надёжности, его устанавливают как дополнительный замок.

Магнитное устройство — эта система чаще устанавливается во входные двери в подъезде. Такую систему редко взламывают.

Сувальдная — эта самая защищённая система. Обычно специалисты советуют именно эти замки. Из- за узкой скважины затрудняется взлом. Обычно ставят на бронированные входные двери.

Кодовый замок — эта система дорогая, но самая надёжная. Такой механизм монтируется в полотно. Какой бы замок вы не выбрали, не лишним будет ознакомится с рекомендациями.

Необходимый набор инструментов

Для установки замка потребуется минимальный набор инструмента. Не нужно закупать дорогой инструмент — это обычный набор инструмента, который присутствует в каждом доме.

Нужен следующий инструмент: крестовая отвёртка, электрическая дрель, свёрла, долото, стамеска, угольник, карандаш.

Накладные замки

Покупайте накладные замки в специальных магазинах, потому что там вы можете получить полную информацию у продавца или консультанта.

Установка накладного замка своими руками намного проще, чем монтаж врезного механизма. Замок накладывается на дверь или вставляется в сделанный специально паз.

Сначала выбираем область на двери, где будем устанавливать замок, а потом отмечаем это место карандашом. Затем просверливаем сквозное отверстие под цилиндр и крепёж.

Если нужно, дорабатываем долотом отверстие. С внешней стороны двери вставляем цилиндр и кольцо и фиксируем винтами или шурупами.

После этого проверяем работу механизма, вставляя ключ. Ходовая часть ключа должна выполняться плавно и легко. Обычно одного замка для двери недостаточно.

Если сильно ударить по полотну двери, то можно выломать её и проникнуть в квартиру. Замок так же будет повреждён и его придётся менять. Поэтому к накладному замку (он считается вспомогательным), прибавляют врезные замки

Врезные замки

После монтажа скрытым способом, внешний вид двери выглядит эстетично. Такие замки отличаются по внешнему виду и по качеству.Они более трудоёмки в установке, но зато обеспечивают защиту двери. Замки делятся на два вида: цилиндровые и сувальдные.

Цилиндровые замки самые популярные, на них большой спрос. Один из плюсов — это маленький размер замочной скважины.

Состоит из цилиндра и двигательной части. Именно в цилиндровой части находится игловидный элемент, который создаёт секретность.

Механизм погружён в полотно, и преступник не может определить модель устройства. Взломать отмычкой невозможно.

Сувальдный замок характеризуется простотой устройства, но достаточной безопасностью.

В продаже встречаются различные образцы механизмов, а именно: засовы, количество пластин определяют уровень безопасности, механизм — зубчатая гребёнка, часто ставится на металлические двери.

Замок может ставиться на дверях правого и левого открывания. Специалисты не рекомендуют его как один замок для защиты, его лучше использовать как дополнительный замок.

Установка замка в межкомнатные двери

Прежде чем начинать работу по установке механизма, мы должны выбрать замок. Познакомившись с несколькими разновидностями, мы определили какой нам надо замок.

Накладной замок будет смотреться не эстетично, поэтому выбираем врезной. При покупке учитываем открывание двери — это будет «левая» и «правая» сторона.

Когда сделали свой выбор, можно приступать к работе. Лучше посмотреть видео установки межкомнатных замков своими руками. Потом внимательно познакомимся с инструкцией.

Выбрав время и час, готовим инструменты и материалы. Если каких-то инструментов не хватает, придётся их докупить. Подготовительный этап установки межкомнатного замка своими руками — это нанесение разметки на дверь.

Как правило, замок врезается на 1 метр от пола, с разницей 10 см, в зависимости от роста. Прикладываем замок к полотну двери и обводим его карандашом.

После нанесения разметки проделываем отверстие шуруповёртом, затем стамеской снимаем лишнее дерево.

Высверлить отверстие нужно на 1-3 мм больше корпуса замка, чтобы он вошёл беспрепятственно. Это нужно для того, чтобы углубить замок и закрыть планкой заподлицо.

Паз готов вставляем замок и смотрим правильность подготовленных отверстий. Если работа сделана аккуратно, личинку фиксируем винтом и прикрепляем ручки.

Вставляем ключ, он должен работать легко и без трения. Всё готово, установка замка в межкомнатную дверь своими руками удалась.

Металлическая дверь, да ещё и качественный замок- это гарантия неприступности вашего дома. Начинаем с выбора замка. Мы уже познакомились с их различными видами.

Для металлических дверей более приемлемы цилиндровые и сувальдные изделия. Цилиндровые замки отличаются высокой степенью безопасности.

Достоинство в том, что если потерял ключ, замок менять не нужно, можно заменить личинку. У сувальдных замков степень безопасности зависит от количества сувальд. Чем их больше, тем выше защита двери.

Сделав выбор, мы знакомимся с инструкцией установки замков металлических дверей своими руками. Затем достаём все необходимые инструменты для работы. Прибавится электродрель и «болгарка» с отрезным кругом по металлу.

Обычно на входную металлическую дверь ставят два замка, которые дополняют друг друга. Часто ставят по рекомендации специалиста и врезную, и накладную модель.

С замком почти всегда идёт инструкция по рекомендации установки модели на металлическую дверь. Замок в металлическую дверь устанавливается методом врезки.

Сначала снимаем дверь и отмечаем место установки механизма. Потом отмеряем рулеткой расстояние от 1 до 1.5 метров до пола. Затем прикладываем замок и отмечаем место крепления.

Учитывая толщину механизма, делаем разметку на боковой части двери. Чтобы поставить замок, нужно высверлить проёмы для ручки, скважины и механизма. После этого вставляем механизм, он должен входить плотно.

Отмечаем место под крепление и делаем отверстие под резьбу с обеих сторон. После этого замок окончательно вставляется в паз и проверяется ключом. Потом окончательно прикручивается винтами.

Установка замочного механизма впервые в металлическую дверь требует определённого навыка и умения, поэтому лучше не рисковать, а пригласить мастера.

Простейший кодовый замок на реле, для начинающих


Начну с того, что на работе у меня стоял какой-то древний самодельный кодовый замок, который уже не работал. Дверь можно было открыть одновременным нажатием всех кнопок.
И тут мне начальство не то чтобы приказало, но предложило мне из имеющихся в наличии ресурсов разобраться с этим замком, т.к. оно (начальство) знало, что я радиолюбитель.

Я решил сделать новый замок. Обычно легче собрать нечто с нуля, чем чинить, не имея ни схемы, ни малейшего понятия об устройстве.
Начал с простейших транзисторных ключей с временной задержкой. Собрал схему. В теории все работало, на практике нет.

Перерыл в Гугле много разной информации, но ничего простого так и не нашел. А требовалось собрать бесплатно, из подножных материалов...

Содержание / Contents

Отошел от транзисторных ключей. Задумался над созданием замка на триггерах, но подходящих микросхем в наличии не было. И тут я наткнулся на схему триггера на 4-х электромагнитных реле. Уже что-то, но для замка на 4 цифры требовалось аж 16 реле.

Что мне нужно было: код из четырех цифр, которые нажимаются последовательно, а при одновременном нажатии всех кнопок панели замок, естественно, не должен открываться. На основе найденной схемы, была разработана очень простая рабочая схема кодового замка на электромагнитных реле.

Для сборки замка потребуется всего ничего, а именно:

1. 5 электромагнитных реле, любых. Можно больше. Главное что-бы подходили вам по рабочему напряжению. Ну и еще одно условие, у четырех реле должно быть хотя-бы по одной группе нормально разомкнутых контактов, а в пятом реле — нормально замкнутых. Я использовал РЭС-32.

2. Сам механизм замка (электромагнитный, электромеханический, электромагнитная защелка). Короче то, что у вас есть или вы сможете приобрести или сами сделать.

3. Наборная панель кодовых кнопок. Тут уж придется самому делать, но ничего сложного в этом нет.

4. Кнопка для открывания двери изнутри помещения.

5. Геркон с нормально разомкутыми контактами и небольшой магнит. Например, такое используют в сигнализации.


Ну или можно геркон выковырить из старого домашнего телефона (такой геркон можно вытащить из телефона, у которого трубка ложится на корпус и при этом не нажимает никаких видимых рычагов. Там в трубке собственно спрятан магнит, а в корпусе телефона — геркон), а магнит например из старого шкафа. Там на дверках стоят такие маленькие магнитики.

6. Паяльник, провода, припой, канифоль и прямые руки.

Вот моя схема на четыре цифры.

Принцип работы замка очень прост. На рисунке представлена схема замка в исходном положении при открытой двери.
При закрытии двери геркон замыкается и питание подается через нормально замкнутые контакты Р1 на нормально разомкнутые контакты Р2 (второе реле). Реле Р2 — Р5 включены по схеме самоподхвата.

В наборе кода участвуют кнопки КЛ2 — КЛ5. При нажатии кнопки КЛ2 запитывается реле Р2, и соответственно реле получает питание, и ее контакты замыкаются. При отпускании КЛ2 реле продолжает питаться через собственные контакты. Дальше питание поступает на контакты реле Р3 и таким-же образом до реле Р5. При замыкании контактов реле Р5, питание поступает, но исполняющее устройство (в моем случае это электромагнитная защелка, но может быть и высоковольтное реле, при питании механизма замка от 220В.)

Есть еще кнопки КЛ1 и КЛ6. При нажатии кнопки КЛ1 обесточивается вся дальнейшая схема, все реле сбрасываются в начальное положение. Паралельно КЛ1 включаются все свободные кнопки наборной панели.
Кнопка КЛ6 — это открытие замка изнутри помещения. При нажатии КЛ6 поочередно срабатывают реле р5-р4-р3-р2 и продолжают держать свои контакты, пока не откроется дверь (не разомкнется геркон и вся цепь не обесточится. Тоже происходит и при правильном наборе кода, только реле срабатывают в обратном порядке 2-3-4-5).

К относительным недостаткам этого замка можно отнести следующее:
1. Открытие двери и при одновременном нажатии всех «правильных кнопок».
2. Отсутствие резервного источника питания. При пропадании питания — замок не открыть. Хотя зарезервировать можно с помощью акума и еще одной релюшки.
3. Нельзя выбрать код с повторяющимися цифрами, например такой: 2325.

Вот фото моих двух замков. Работают уже больше года без проблем. Главное — придумать кодовую панель, но это уже дело вкуса.

Все реле вот в такой вот коробочке и блок питания

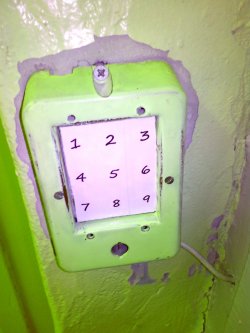

А это кодовая панель, здесь уже посложнее изготовление.

Прошу прощения за темные секунды, но там не хватало света.

Спасибо за внимание!

Камрад, смотри полезняхи!

Дмитрий (criiol)

Беларусь

О себе автор ничего не сообщил.



виды, как установить своими руками

Редкое межкомнатное пространство не ограничивается и не запирается, особенно там, куда необходимо предупредить доступ. Есть много разнообразных замков для межкомнатных дверей. Они различаются формой, принципом действия, размером и внешне. Как разобраться, какой из них подойдёт?

О видах затворов для межкомнатных дверей, о том, чем нужно руководствоваться при покупке, и многих других нюансах – в предложенном материале.

Классификация видов замков

Производители, пытаясь как можно полнее отвечать запросам потребителей, предоставляют широкий ассортимент интерьерных замочных изделий. Поэтому покупатель, придя в строительный супермаркет и увидев всё это разнообразие, теряется. Какой запор подходит именно для его конкретного случая? Какой является самым надёжным? Какие производители замков считаются лучшими? Есть ли модели, сочетающие невысокую стоимость и высокое качество?

Эти и многие другие вопросы ещё больше запутывают, окончательно вводя в замешательство. Что делать в такой ситуации? Выбирать наобум? Довериться совету продавца? Нет, эти варианты чреваты сожалением. Лучше заранее узнать о характеристиках разных видов замочных систем, предназначенных для эксплуатации в квартире.

А их действительно много, лишь основных насчитывается четыре, а подвидов – ещё больше. Замок для межкомнатной двери, устройство которого может быть простым или сложным, в любом случае должен гармонировать с окружающей обстановкой и не бросаться в глаза (если иное не задумано стилистически, что всё же редкость). Выбор нужно делать, исходя и из того, с какой целью он ставится и в какое помещение.

Врезные замки

Врезная система с фиксатором обойдётся дороже всего, она сложнее остальных в монтаже. Установка её целесообразна там, где стоит задача обезопасить себя от вторжения посторонних. Это спальня, ванная, туалет и кабинет. Фиксатор запирает дверь изнутри путём нажатия на кнопку. Желательно иметь ключик, которым можно отпереть затвор с обратной стороны при необходимости, к примеру, когда закрылся маленький ребёнок.

Защёлка является самой простой по конструкции из всех остальных видов замочных систем и проста в монтаже. Монтировать её следует в комнаты, которые не требуют ограничения доступа, так как основной задачей является лишь обеспечение плотного закрытия двери. В основном, такой вариант устанавливают в кухню, детскую, гостиную.

Замок с ключом отчасти схож с фиксаторной разновидностью, только роль фиксатора выполняет ключ. Плюс – то, что он может быть вставлен с обеих сторон. То есть можно закрыться изнутри, а открыть комнату – как с наружной, так и с внутренней сторон. Подходит для мест, вторжение в которые требуется ограничить. В большинстве случаев это кабинет, спальня или кладовка.

Усовершенствованная версия защёлкивающегося затвора – магнитный, снабжён, как следует из названия, магнитом. Обеспечивает плотное прикрывание двери посредством примагничивания к другому магниту, установленному на дверной коробке. Обойдётся такая модификация дороже всех, зато у неё есть преимущества, среди которых бесшумность и надёжность (простое приспособление, где нечему ломаться).

Таково устройство основных видов межкомнатных замков. А теперь пора разобраться более подробно в подвидах. Краткая информация пригодится при покупке, и тогда не будет сожалений по поводу зря потраченных денег. Ниже – сведения о замках на межкомнатные двери, их видах и подвидах.

Простые защёлки

Этот тип относится к самым простым и дешёвым. Он монтируется на большинство дверей, идеален для проходных комнат, детской, кухни, зала. Основной задачей такой конструкции выступает предотвращение свободного открывания двери, например, из-за сквозняка. Обеспечивает плотное прикрытие и фиксацию двери в данном положении. Ломаясь, такой замок не оставит запертым человека в помещении, в отличие от более сложных устройств. Запорный механизм активируется ручкой, однако его работа может и не зависеть от неё, такие модели предпочтительны при необходимости бесшумности двери.

Защелка

Защёлка с фиксатором

Это усовершенствованная модификация обычного защёлкивающегося запора. Приводится в движение ручкой, здесь также есть узел, фиксирующий дверь закрытой. Необходим там, где нужно запираться изнутри (санузел, спальня, кабинет), что удобно, однако всегда есть риск оказаться заблокированным в помещении в случае поломки механизма. Дверь быстро запирается одним поворотом фиксатора (рычажный – надёжнее, удобнее, выглядит красивее и не срабатывает внезапно, в отличие от кнопочного).

Защёлка с фиксатором

Врезные замки

Конструкционно схож с затвором для входной группы, но более прост. Незаменим, когда требуется надёжно закрывать комнату с обеих сторон, потому часто монтируется в спальне, кабинете, кладовке. Есть несколько вариаций со своими особенностями. Например, если дверь будет открываться/закрываться нечасто, то лучше выбрать тип «ключ/ключ», а в противоположном случае подойдёт устройство типа «ключ/регулятор».

Врезные замки

Магнитные замки

Высокая цена данной разновидности окупается рядом достоинств. Отсутствие подвижных частей даёт гарантию исправности системы, и выглядит она привлекательно, что тоже важно. Незаменима там, где важны тишина и безопасность (детская, проходные помещения). Фиксация двери обеспечивается взаимодействием двух магнитов – на двери и дверной коробке. Входит в список наиболее популярных моделей дверных замков.

Магнитный замок

Шпингалеты

Да, и эта конструкция относится к запорным механизмам, устанавливаемым на двери. Несмотря на простоту, обеспечивает фиксацию одинарной или створок двойной дверей. По-прежнему используется для запирания ванной, туалета и иных помещений. Принцип его работы прост, есть и дёшево смотрящиеся изделия, и стильные. Недорог и лёгок в установке, при этом способен оградить от вторжения посторонних в комнату.

Шпингалеты

Накладные замки

Не стоит ждать от них визуальной эстетики, и это – причина их меньшей популярности. Тем не менее, с задачей защиты от попадания посторонних внутрь они справляются хорошо. Принцип работы данной разновидности ясен из названия. Применяются в подсобках, кладовках, шкафах; до сих пор по привычке и из-за приемлемой цены их часто выбирает старшее поколение.

Накладной замок

Замок для раздвижных дверей

Является настоящим спасением, когда помещение оборудовано раздвижными дверями. Концепция – «продвинутая», однако и в этом случае никто не отменял необходимость предотвращения нежелательного проникновения. Запорная конструкция данного вида не только фиксирует двери закрытыми, но и надёжно удерживает дверное полотно, исключая его смещение вдоль стен. По цене не относится к разряду дешёвых, с монтажом придётся «повозиться».

Замок для раздвижных дверей

Особенности выбора запирающего устройства

Как приобрести дверной замок для межкoмнатной двери и не пожалеть о покупке? Что является обязательным, а что – второстепенным? Выбор замка для данного типа двери не представляет собой что-то очень сложное, однако есть несколько нюансов, на которые специалисты советуют обратить особое внимание. Их не так много, поэтому запомнить будет не сложно.

  • Ключевой тезис – выбор разновидности запорного механизма зависит от типа помещения, для которого он предназначается.
  • Замок, компоненты которого выполнены из силумина, быстро выйдет из строя, так как этот материал – хрупкий и недолговечный.
  • Для влажных помещений с колебаниями температуры подойдёт не всякая модель, а только из материала, устойчивого к таким эксплуатационным условиям.
  • Ориентироваться на низкие цены не стоит, иначе придётся заплатить дважды.
  • Для неотапливаемых помещений замки для межкомнатных дверей должны быть из материала, устойчивого к ржавлению и морозам.
  • Приобретать продукцию известных фирм надёжнее, тем более что сегодня они выпускают как элит-линейки, так и бюджетные модели, а качество – везде на уровне.
  • Следует проверить лёгкость и бесшумность работы механизма.
  • Нужно учитывать, что межкомнатный замок не должен бросаться в глаза. Если этого избежать невозможно, он должен соответствовать по стилистике общей интерьерной концепции.
  • Важно учесть параметры двери, так как они должны соответствовать характеристикам запорного устройства.
  • Считается, что наличие так называемых крылышек на запорной планке позволяет плотнее удерживать язычок, что даёт более надёжную фиксацию двери.

Перед покупкой следует протестировать движение механизма, чтобы не было застреваний или прокручиваний, тяжёлого хода движущихся частей, недостаточности смазки. Следует также проверить укомплектованность. Можно выделить замки без защелки, как не слишком удобные, за исключением магнитной разновидности.

Как установить в межкомнатную дверь замок своими руками

Устройство различных замков межкомнатных дверей может отличаться, но принцип установки во всех случаях примерно похож. Однако монтаж замка на дверь, особенно врезной конструкции, лучше доверить специалистам. И вот почему.

Дело в том, что последствия могут быть плачевными, а их устранение – вылиться в «круглую» сумму. Даже незначительные ошибки приведут к большим проблемам, вроде испорченных дверного полотна и коробки. Придется их реставрировать, а то и вовсе заменить, что повлечёт расходы, гораздо большие, чем та сумма, в которую обойдётся установка замка межкомнатной двери.

Инструменты для врезки замка

Монтаж замка невозможен без соответствующих инструментов. Следует приготовить их заранее, чтобы процесс не остановился из-за отсутствия какой-нибудь «мелочи». Желательно изучить теорию (по инструкции и в интернете) о том, как устроен замок, и как его монтировать.

Инструментальный набор, необходимый для монтажа любой разновидности замка для межкомнатной двери, состоит практически из одних и тех же предметов. Понадобится шуруповёрт, а при его отсутствии можно справиться и с помощью отвёрточного набора. Необходима дрель с различными свёрлами. Не обойтись без уровня, линейки, маркера. Ещё нужна стамеска или электрическая фреза.

Устновка замка в межкомнатную дверь

Выборка отверстий под ручку, механизма замка

Основой запирающих механизмов является ручка. Врезка начинается именно с неё, вернее, с разметки высоты её размещения. В комплекте с замком почти всегда присутствует ориентир для разметки отверстий. Надо отметить по нему центр на двери, а затем просверлить его шуруповёртом. После этого делаются разметка и отверстие под защёлку. Сверлить нужно прямо, без крена, иначе замок впоследствии не будет закрываться.

Защёлка вставляется в полученное отверстие, обводится по контуру, вынимается, а в месте разметки стамеской делается потай для нее. Он должен быть меньшей глубины, чтобы защёлка, которую нужно зафиксировать саморезами, встала вплотную. Если защёлка не входит в отверстие, размер подгоняется стамеской.

Монтаж ручки начинается с её сборки (по инструкции). Нужно контролировать, чтобы фиксатор (при его наличии) располагался внутри комнаты. Не следует чересчур затягивать винты, иначе механизм не будет работать, как следует. Вот и всё, конструкция уже вмонтирована.

Установка ответной части замка

Этот этап касается дверного проёма. Закрыв дверь, надо сделать метку на нём, исходя из ширины защёлки. После этого сверлится отверстие под ответку, которая затем фиксируется саморезами. Если есть неплотности, они устраняются корректировкой ответки. Важно следить за тем, чтобы все внутренние и наружные компоненты (на двери и коробке) идеально совпадали, иначе конструкцию может заклинить или перекосить.

Врезка замка с личинкой

Установка запорного механизма с личинкой (возможно наличие фиксатора) сложнее предыдущего варианта. Делается разметка, сверлится отверстие по продольной линии под размеры, доводится до идеала стамеской. Сверлится отверстие под личинку. Замок и личинка ставятся на место саморезами. Врезка второго элемента производится так же, как и в предыдущем случае. Алгоритм монтажа тот же, если замок снабжен ручкой, добавляется лишь операция по сверлению отверстия под неё.

Резюмируя, можно сказать, что идеальной модели запорного устройства для разграничения межкомнатного пространства нет, каждая из разновидностей имеет свои плюсы и минусы. И правильный выбор является компромиссным решением, полученным в ходе сравнения характеристик.

6 способов избавиться от навесного замка

Случаи поломки ключа в навесном замке не редки. Что же делать в такой ситуации? Помимо этого он мог заржаветь, заклинить. Я покажу вам шесть способов избавиться от замка.
6 способов избавиться от навесного замка

Расплавить газовой горелкой


Замки часто производят из силумина – сплава алюминия и кремния.
Газовой горелкой нагревают замок.
6 способов избавиться от навесного замка
Силумин плавится при нагреве до 480 – 670 градусов Цельсия. Минута нагрева – корпус расплавится и замок упадет.
6 способов избавиться от навесного замка
6 способов избавиться от навесного замка
Меры безопасности. Место работы очистить от горючих материалов и засыпать песком, закрыть листом металла.

Используем рычаг из двух гаечных ключей


Разламывание корпуса или дужки замка. Используют два больших гаечных ключа как рычаги. Их вставляют в пространство дужки возле корпуса замка и сдвигают свободные концы.
6 способов избавиться от навесного замка
Чем длиннее ключи, тем меньше усилия. Можно большие ключи вставлять между корпусом и верхней частью дужки замка.
6 способов избавиться от навесного замка

Если есть доступ к жидкому азоту


Известно, что металлы при переохлаждении становятся хрупкими. Корпус замка делают из не морозостойких материалов. Если замок охладить до температуры хрупкости металла, его легко разбить молотком. Охлаждают металл сжиженным азотом или кислородом.
6 способов избавиться от навесного замка
Сжиженный газ налить в стакан из стекла и подержать в нем замок.
Внимание. Голыми руками брать стакан опасно – можно обморозить руки.
Пара минут охлаждения и замок ломается ударом молотка или руками в рукавицах.
6 способов избавиться от навесного замка
6 способов избавиться от навесного замка

Разрушение «сжиганием» с помощью термитной смеси


Поджигают ее специальной запальной ленточкой. Она при горении дает температуру 800 – 850 градусов Цельсия и нагревает смесь до воспламенения. При горении порошка его температура увеличивается до 2000 – 3500 градусов Цельсия.
Чтобы использовать этот способ разрушения навесного замка, него нужно опустить в какую-нибудь емкость, например, из магнезита, засыпать в нее термитный порошок и вставить запальную ленточку.
6 способов избавиться от навесного замка
Снизу подложить лист асбеста, но не металла. Капли горящего термита могут прожечь его насквозь.
6 способов избавиться от навесного замка
Внимание. Пока смесь не закончит гореть к ней лучше не приближаться.
6 способов избавиться от навесного замка

Воспользоваться отмычками


Следующий способ. Манипуляционное открывание, т. е. открывают отмычками разными по форме. Используют для т. н. «английского замка». Этот замок с цилиндровым механизмом на основе набора штифтов. Штифты разрезаны на две, обычно неравные части и подпружинены.
6 способов избавиться от навесного замка
Плоский ключ с фигурным сечением, имеющий зубчики на одной стороне, вводят в фигурную щель в цилиндре. Подпружиненные штифты зубчиками ключа поднимаются каждый на строго определенную высоту. Места разрезов всех штифтов образуют линию, совпадающую с наружной поверхностью цилиндра. После этого цилиндр проворачивают ключом и замок открывается.
6 способов избавиться от навесного замка

Алюминиевая банка нам поможет


6 способов избавиться от навесного замка
Из тонкого упругого алюминия, например, от банки из-под Пепси-Колы вырезают Т-образную фигурку.
6 способов избавиться от навесного замка
«Ножку» этой «буквы» помещают в зазор между дужкой замка и корпусом. Верхнюю часть оборачивают вокруг дужки и ею, как ручкой, поворачивают алюминиевую фигуру вокруг дужки замка.
6 способов избавиться от навесного замка
Она отодвигает защелку, удерживающую дужку в корпусе. Замок открывается.
6 способов избавиться от навесного замка
6 способов избавиться от навесного замка
Есть и другие простые способы «расправиться» с закрытым замком без ключа: разрезать дужку резаком газо- или электросваркой, перекусить дужку ручными кусачками для арматуры, перерезать отрезным диском болгарки – угловой шлифовальной машинки.

Смотрите видео



Возможно, вас еще заинтересует - как можно вытащить обломок ключа из замка.

Деревянный кодовый замок / Habr

Оказывается, кодовые замки можно делать не только из железа, но и из дерева. Вряд ли его можно использовать на практике, но простая конструкция выглядит довольно изящно. Неплохой проект, чтобы помастерить на выходных. К тому же модель хорошо показывает, как на самом деле работают кодовые замки (ведь ими интересовался даже сам Ричард Фейнман).

Кстати, никто не мешает изготовить всё из железных деталей по тому же принципу — получится настоящий кодовый замок, который можно использовать в деле!

Автор поставил цель сделать кодовый замок максимально простой конструкции и, кажется, добился успеха: в нём всего 11 деталей.

При этом замок вовсе не выглядит уродливым, совсем наоборот.

В отличие от настоящих замков, главной целью была не эффективная работа, а наглядность, чтобы показать работу механизма в действии. Поэтому корпус сделан открытым, все внутренности видны как на ладони.

Как и в настоящих замках, механизм состоит из трёх роторов или колёсиков. В каждом есть выемка. Когда три выемки выстраиваются в ряд, засов опускается в поучившуюся тройную бороздку — и замок открывается.

Передний ротор напрямую соединяется с диском набора цифр, а остальным движение передаётся через шипы. За первую цифру отвечает дальнее колёсико.

Потом вращение происходит в обратную сторону, пока среднее колесо не становится на своём место. В конце концов, вращается только передний ротор.

Вращать можно как вправо-влево-вправо, так и влево-вправо-влево. Кстати, это правило распространяется и на обычные механические кодовые замки.

К сожалению, детальные чертежи деревянной модели находятся в платном доступе. Но по фотографиям и видеоролику можно довольно точно восстановить размеры. Конструкция действительно очень простая. Если слегка поиграться с деревянными заготовками, то получим нечто, очень близкое к оригиналу. Как вариант, можно заранее прикинуть в САПР типа AutoCAD, как это делал сам автор.

Естественно, замок масштабируется: делайте модель любого размера, какой нравится.

Как построить замок: инструкция для начинающего феодала

«Что нам стоит дом построить?», или как возвести себе укрепление, достойное феодала? Поговорим о тонкостях постройки замков и расскажем о том, каких ошибок следует избегать тем, кто решится на этот серьезный шаг.

Представьте, что вы — феодал, земли которого постоянно подвергаются набегам очень недружелюбно настроенных коллег. Дабы обезопасить себя и свое имущество, вы решаете построить надежную крепость, которая послужит вам и вашей свите как домом, так и оборонительной точкой на случай осложнения отношений с завистливыми соседями. Но замок — не сарай и не баня, его так просто не построишь! В прошлый раз мы поговорили о том, как лучше всего захватить вражескую крепость, а сегодня пойдем обратным путем. Как правильно возводить крепостные стены? Какие факторы надо учитывать во время осады? Чем барбакан отличается от донжона? Начнем с самых азов.

Что такое замок

Замок — это комплекс зданий, сочетающих в себе оборонительно-фортификационные и жилые задачи. В отличие от обнесенных стенами полисов, замки не являются общественным сооружением, а принадлежат феодалу и предназначены для него самого, его семьи и свиты, а также гостящих у него сюзеренов. Часто замок путают с крепостью, но вам, как будущему королю, следует их различать: если крепость — это просто участок земли с разнообразными постройками, обнесенный стеной (к примеру, знаменитые крепости датских викингов, одну из которых недавно откопали археологи), то замок — это единое здание, в котором башни, стены, мосты, жилые и прочие сооружение объединены в единый архитектурный ансамбль.

Схема замка Карлштейн, Прага, Чехия

Чем больше замок — тем выше престиж его владельца. Крепостной двор, зона внутри замковых стен, может быть плотно застроен: тут и жилые дома для прислуги, и казармы, и складские помещения и, разумеется, свои собственные церквушки. При этом красота самого замка и высота его стен не всегда говорят о его оборонительных качествах. История знает примеры, когда приземистые и совсем небогатые на вид замки становились настоящей костью в горле именитых завоевателей.

Выбираем участок под строительство

Казалось бы, какая разница, где строить свою крепость? Толстые стены, высокие башни, глубокий ров — и не страшны никакие армии. Но вспомним о том, что замок — это не просто фортификационная единица, а еще и жилище, и потенциальный центр будущего города. Для того, чтобы ваш замок отвечал всем необходимым требованиям, следует учесть целый ряд немаловажных особенностей местности:

Рельеф. Первое, на что стоит обратить внимание при выборе участка под строительство — это характер окружающей местности. Идеальной точкой будет высокий холм или любая другая возвышенность, на которой физически возможно возвести комплекс оборонительных сооружений. Высота крайне важна по целому ряду причин. Во‑первых, чем выше ваш замок — тем тяжелее будет добраться до него потенциальному врагу. Крутые склоны — непроходимое препятствие для конницы и осадных орудий, а в некоторых случаях и для тяжелобронированной пехоты. Даже если нападающие каким-то чудом вскарабкаются по горным кручам, сбросить их не составит никакого труда. Идеальным вариантом станет высоки й холм, взобраться на который можно будет по одному-единственному узкому серпантину: такая дорога, дополнительно защищенная кольцами крепостных стен и несколькими секциями ворот, станут даже для огромной армии тяжелейшим испытанием: за каждый метр, пройденный под градом стрел, камней и раскаленного масла, враг будет платить жизнями своих бойцов.

Замок Лихтенштайн стоит на скале высотой 817 метров!

Ресурсы. Другой важный фактор — это доступ к чистой родниковой или колодезной воде, а также логистическая связь замка с окружающими постройками, если таковые имеются. Как ни странно, наиболее популярная тактика взятия крепости — это не штурм, который сам по себе является весьма рискованным предприятием, а длительная осада. Ваш замок может превратиться из надежной крепости в самый настоящий склеп: если вашу армию надолго изолируют от доступа к пище и питьевой воде, ждите голодных смертей, массового упадка духа и, в экстремальных условиях, даже вспышек каннибализма. Замок — сооружение Средних веков, до изобретения консервирования продуктов еще как минимум пара столетий. Если вам позволяет территория — разбейте внутри замковых стен сад или огород: постная каша из брюквы и жаркое из крыс, кормящихся в замковых складах, в какой-то момент могут стать единственным источником калорий.

Удачное расположение Гейдельбергского замка позволило основать у его подножья огромный город

Вода является не только питьевым ресурсом, но также может выступать в качестве альтернативного транспортного пути. Замок, стоящий на холме близ реки, всегда имеет доступ к проточной воде, которая послужит как дополнительной защитой от набегов (штурмовать укрепления вплавь намного сложнее, чем посуху), так и путем отступления на случай экстренных мер. Помните, замок — это ваш престиж, но личная безопасность превыше всего!

Сауна и все-все-все: древние традиции в современном доме

Немаловажным станет и наличие источников строительных материалов хотя бы в относительной близости от строительного участка. Если лес еще худо-бедно сплавляется по реке (хотя это дополнительные риски), то волочь из далеких каменоломен блоки для строительства крепостных стен — занятие не только неблагодарное, но и в высшей степени затратное. А вам еще надо на какие-то шиши закатывать пиршества и попойки — иначе вассалы засмеют и уйдут к более щедрому лорду.

Лайфхаки на каждый день

Но что делать, если на ваших землях нет подходящих возвышенностей, а замок все равно хочется? На помощь придут насыпные холмы: если крепости часто окружали земляным валом (рукотворной насыпью, затрудняющей подходы к стенам), то ради замка не грех будет заставить батраков и рабов насыпать и полноценный холм, смешав почву с торфом, гравием и известняком. Для того, чтобы вся эта земля не расползлась в стороны от дождей и под весом каменных строений — промажьте холм несколькими слоями глины, а еще лучше — обложите деревянным настилом. Даже такое примитивное армирование сделает конструкцию в разы надежнее.

Замок Жизор в Нормандии: высота насыпного холма — 20 метров, а диаметр у основания — все 70

Землю можно не только насыпать, но и рыть. В следующий раз мы подробно поговорим про каждый тип оборонительного элемента замка, но старый-добрый ров — отличный способ защитить участок еще на стадии застройки. Если получится отвести в него речную или грунтовую воду, то поздравляем: теперь у вас есть не только дополнительная защита, но и источник пресной воды. Если нет — не расстраивайтесь: сам по себе ров является в высшей степени труднопроходимым препятствием, и чтобы засыпать его, у противника уйдет немало времени. В крайнем случае можете понатыкать в него острых кольев, чтобы сбрасывать на них зарвавшихся воинов во время штурма.

Заключение

На этом наш рассказ подходит к концу. В следующий раз подробно разберем то, из каких сооружений состоит замок и как лучше спроектировать его, исходя их особенностей местности. И помните: замок — это универсальное жилище на все случаи жизни, так что к его постройке следует подойти, продумывая каждую мелочь.

Простейший кодовый замок « Попаданцев.нет

Как известно — замки это сложно. Самый древний замок был изобретен в Ассирии где-то шесть тысяч лет назад. Это что достоверно известно. Собственно, как появилось земледелие и с ним оседлость и хранилища, так и появились замки.

Однако, замок — это штука, к которой нужен ключ.
А вот что на счет кодового замка, для открытия которого нужна только информация? Ведь к замку, у которого нет скважины, отмычку не подобрать…

Этот вопрос попытались решить американцы. И они мало того, что сделали этот замок из десятка деталей, но они сделали его из дерева!

Можете полюбоваться как он работает:

Конечно, этот замок сделан из фанеры и реальная функциональность у него близка к нулю.
Но этот замок — демонстратор идеи, он рассчитан на три цифры кода и при этом состоит из одиннадцати крупных деталей.

В реальности, конечно в нем не хватает самого механизма засова, да и специализованная защита от взлома не помешает.
Ну и делать его из цельного дерева это посложнее чем из фанеры. то есть это в Древнем Египте сложнее, а в Древнем Риме уже было нечто типа грубой фанеры, из которой делали щиты, материал вполне для замка.

Ну и такой сложности агрегат можно вполне отлить из бронзы, это будет по-настоящему царский замок!

Однако, в таком виде он вряд ли будет востребован. Проблема в его главном преимуществе — отсутствии ключа. Он открывается кодом, который сравнительно быстро будет известен кому не надо. А код в этой реализации сменить нельзя.

Хотя…
Можно сделать замок разъемным и сделать набор дисков. Которые могут время от времени заменяться или переставляться.
При этом если посмотреть на настоящие древнеегипетские замки, то этот ну никак не сложнее.
Чем же он отличается от них? Исключительно идеей. Ведь идея отделить информацию от носителя очень даже молодая. Любой древний грабитель, обнаружив такое чудо, гарантированно спасует. Придется попаданцу им курсы читать… 😀
