Принцип работы электрического водонагревателя: накопительный и проточный бойлер

Не так давно централизованное отопление являлось исключительным благом, приходящим в каждый дом. Со временем практика пользования коммунальными ресурсами показала некоторые недостатки существующей системы обеспечения. Это плановые выключения, недоступность за городом и не всегда приемлемые тарифы. Ориентируясь на принцип работы водонагревателя накопительного электрического, можно выбрать бесперебойный источник горячей воды, доступной в любое время при наличии подключения к холодному водоснабжению. В зависимости от предпочтений пользователей и условий места эксплуатации современные производители предлагает различные модели.

Содержание статьи:

Основные разновидности водонагревателей

В классификации бытовой техники используется вид энергии как основной критерий группировки. В практике обустройства частных и многоквартирных хозяйств хорошо зарекомендовали себя газовые, электрические модели накопительного и проточного нагревов, а также бойлеры косвенного нагрева.

Электричество как основной источник энергии подходит под типовое устройство водонагревателя. К тому же подключение к сетям является первоочередным. Котлы на электричестве практичны и бесшумны, характеризуются высоким КПД. В отличие от газовых моделей, не требуют оборудования вытяжки. Основным принципом работы водонагревателей является преобразование электрической энергии в тепловую через ТЭНы.

К сведению! Недостатки приборов — зависимость от подключения и высокие тарифы на коммунальные услуги.

В газовых котлах подогрев воды во внутренних баках происходит за счет энергии, выделяемой при горении газа. Современные производители климатического оборудования делают упор именно на этих моделях. Они безопасны, экономичны, имеют привлекательный дизайн и высокий КПД. Примерно один раз в год требуют сервисного обслуживания (проверки разводки подключения, чистки конфорок).

По способу нагрева воды различают два вида: накопительные и проточные системы. Первый тип оборудования работает в режиме ожидания, постоянно поддерживая заданную пользователем температуру. При выборе модели рассматривают объем бака и материал, из которого он изготовлен, вертикальное или горизонтальное исполнение корпуса, а также способ управления. Учитывая устройство бойлера для нагрева воды, проточные системы являются более экономичными. В газовых колонках расход энергии происходит только в рабочем режиме.

Бойлеры косвенного нагрева были задуманы как пассивный элемент системы горячего водоснабжения.

Обратите внимание! Принцип работы устройства заключался в отборе тепла от змеевика, работающего от системы отопления. Учитывая то, что централизованное снабжение работает не круглый год, косвенный нагрев подходит не всем.

Устройство электрического водонагревателя

Накопительные системы представляют собой взаимосвязанные компоненты, обеспечивающие потребителя подогретой водой. Комплектация техники следующая:

• корпус цилиндрической формы, в котором умещаются остальные компоненты. До 15 л пластиковый, для большего объема используют металлопластик;
• нагревательные элементы или ТЭНы;
• стальная накопительная емкость или бак, оснащенный специальным теплоизолирующим слоем (для уменьшения потерь тепла). Изнутри покрывается стеклофарфором. Для предупреждения коррозии в системе предусмотрен анод из магниевого сплава;
• блок управления с индикацией режима работы;
• схема подключения к электричеству;
• план подключения к водоснабжению, выходные патрубки;
• встроенная система защиты внутренних компонентов.

Устройство бойлера обеспечивает горячую воду только после полного нагрева бака. Принципиальная схема работы оборудования строится на принципе разделения жидкостей, имеющих различные показатели температуры. Для отвода подготовленной воды используется специальный патрубок (клапан) снабжения.

Обратите внимание! В зависимости от того, где будет использоваться нагреватель, подбирают необходимый объем бака в литрах. Для дачи будет достаточно емкости до 15 дм³, а для частного дома лучше приобрести нагреватель большим объемом.

Принцип работы электрического накопительного водонагревателя

Оборудование этого типа функционирует по особому принципу. Внутри накопительного нагревателя происходит перемешивание воды. По законам физики более подогретая жидкость устремляется вверх резервуара. Внизу накапливается холодная или менее нагретая вода, это зона нагрева, где работает нагревательный элемент. Пассивный сдвиг жидкости обеспечивает периодическую активацию оборудования, то есть подогрев до готовности.

К сведению! Прибор имеет постоянное подключение к сети. Нагрузка на нагревательное оборудование контролируется через термостатные контакты. Их задача состоит в размыкании цепи при достижении водой необходимой степени нагрева.

Для блокировки инверсии (рециркуляции) в системе оборудования работает обратный клапан. Именно он не дает подогретой воде двигаться в другом направлении. На выпускной магистрали (на потребителя) работает водораспределительная арматура. После раздачи патрубком внутри системы бойлера снижается давление. Реакцией на это является открытие наливного клапана для заполнения бака холодной водой из водопровода.

Обратите внимание! Решающее значение для КПД электроводонагревателя обеспечивает рассекатель. Он контролирует процесс перемешивания воды за счет ограничения скорости.

Принцип работы электрического проточного водонагревателя

Проточные нагреватели имеют простую конструкцию. Почти для всех моделей применяется единая концепция, при которой жидкость проходит через корпус теплового оборудования, получая тепло от ТЭНов. В момент, когда пользователь открывает кран, запускается специальное реле давления, за ним срабатывает нагреватель. Его задача — быстро подогреть воду до заданной температуры.

В конструкции есть прерыватель, функция которого состоит в принудительном отключении питания. Это происходит при перепадах давления в системе или превышении степени нагрева воды. Дополнительный предохранитель — стабилизатор. Его задача — обеспечить нормализацию давления при достижении критических значений.

Конструктивные особенности

Главной составляющей электрических водогрейных приборов остается ТЭН. Сплав этой детали обеспечивает отдачу тепла при прохождении через него электрического тока. Спирали изолируются для упреждения коррозии, для чего помещаются в специальный пластиковый блок. При разогреве нагревательного элемента генерируемое тепло забирается проходящей через него холодной водой.

Конструкция активного блока исключает остаточное тепловыделение. Это происходит из-за небольшого объема проходящей жидкости и массы самого устройства. Образования накипи на спиралях не происходит, что значительно продлевает срок службы изделий.

Обратите внимание! Если посмотреть водонагреватель в разрезе после долгих лет использования, можно заметить лишь небольшой налет на поверхности спиралей.

В проточных установках закрытой модификации спирали ТЭНов заключаются в медные или латунные модули. Такое строение обеспечивает безопасность в противопожарном отношении.

Рассматривая, как работает бойлер, следует различать тип управления. Гидравлическое манипулирование происходит вручную, через шесть ступеней мощности. Более точное управление действиями техники электронное. Такая система работает автономно, под заданную пользователем температуру контролируется степень нагрева воды в бойлере. Такой принцип лучше гидравлики, поскольку все процессы контролируются электроникой вне зависимости от напора.

Основные правила эксплуатации электрических водонагревателей

Вне зависимости от того, как работает накопительный электрический водонагреватель, пользователям надлежит следовать рекомендациям по эксплуатации.

Они устанавливаются производителями:

• монтаж следует производить в правильном положении;
• второе правило состоит в том, что не нужно переводить технику в максимальный режим. Особенно это касается оборудования, процесс нагревания в котором поддерживается двумя элементами. Один лучше всего использовать в качестве резервного;
• подключение к водопроводу рекомендуется только через защитную арматуру (клапан предохранительный);
• даже если пользователь знает, как устроен водонагреватель, не стоит проводить самостоятельный ремонт. Это сократит гарантийный срок и может нарушить режим подогрева;
• следует обращать внимание на качество водопроводной воды. При необходимости следует поставить фильтр;
• проведение ремонта и техобслуживания возможно только после отключения от водопровода, системы отопления и электрической сети;
• заземление обязательно;
• запрещается включение техники при отсутствии водоснабжения;
• в ремонт лучше отдавать в специализированный сервис. Это гарантирует замену вышедших из строя компонентов на оригинальные запчасти и умелое обращение с дорогой техникой.

Советы и рекомендации по выбору водонагревателей

Приобретение бытовой техники всегда сопряжено с подбором под бюджет и необходимые параметры для снабжения объекта.

Обратите внимание! Практика использования водонагревателей обозначила четкие критерии, согласно которым покупка будет радовать пользователей экономичностью и исполнением своих функций, а не просто состоять на учете.

Для начала покупателям важно понять, за счет чего будет нагреваться вода. В этом отношении выигрывает газовая техника, так как тарифы на газ ниже. Правда, если в районе потребителя отсутствует подключение к магистрали голубого топлива, лучше всего ориентироваться на электрические модели. Кроме того, такая техника проще в монтаже на место эксплуатации.

Далее нужно определиться с типом водонагревателя. По статистике более популярны накопительные агрегаты. Да, они не могут быстро подогреть и выдать горячую воду. Но при условии выбора достаточного объема бака можно спокойно пользоваться запасом бойлера. Хватит на целую семью. Если по условиям места использования не подходит громоздкая техника, лучше взять проточный агрегат. Они экономичные и компактные, но не обеспечивают максимальный разогрев рабочей среды.

Количество ТЭНов и производительность важны при большом потреблении горячей воды в доме. Модели с двумя спиралями более эффективны, к тому же позволяют иметь резервный источник обеспечения при выходе одного из строя. Мощные (свыше) 15 кВт приборы могут покрыть потребности в горячей воде на нескольких объектах: на кухне, в ванной, бане и других помещениях.

Обратите внимание! Практичность и управление — об этих параметрах лучше всего узнать заранее. В магазинах об этом могут умолчать или слишком приукрасить свойства товара.

Материал бака можно узнать из паспорта изделия, лучше всего нержавеющая сталь, а не пластик. Тем, кто испытывает сложности, можно обратить внимание на модели надежных производителей.

что это, виды, характеристики, как выбрать

Обеспечить бесперебойное поступление горячей воды в квартиру или дом можно с помощью электрического водонагревателя. Компактное устройство значительно повысит комфорт проживания и станет альтернативой для решения коммунальных проблем. Выбрать оптимальную модель для длительного использования несложно, если грамотно учесть назначение и характеристики бытовой техники.

Что такое проточный водонагреватель

Работа прибора основана на нагревании проточной воды, при отключении которой процесс прекращается. Нагреватель имеет рабочий резервуар небольшого объема, гораздо меньший, чем в накопительных моделях. Внутри емкости установлен нагревательный элемент, подведены два патрубка. Один из них через шланги подключен к водопроводу, а второй соединен со смесителем. Миниатюрные образцы комплектуются спиральными нагревателями, в крупных используются несколько прямых ТЭНов.

Металлический или пластиковый корпус может быть смонтирован в любом удобном месте, что является очевидным преимуществом подобного оборудования. Современная техника укомплектована системой управления, состоящей из терморегулятора и датчика протока. В некоторых образцах предусмотрена индикация: показатели выводятся на экран дисплея.

Принцип работы следующий:

• вода при открытом кране поступает из системы в нагреватель;
• включается ТЭН, происходит моментальное повышение температуры воды;
• под напором струя попадает в выходной патрубок и смеситель;
• при закрывании крана процесс прекращается: останавливается подача энергии и нагрев потока.

 Простая и надежная эксплуатация по праву считается отличительной особенностью проточных систем.

Чем отличается проточный водонагреватель от накопительного

• отсутствие объемного резервуара;
• нагревание происходит моментально, без ожидания;
• не требуется дополнительного водопроводного контура;
• прибор компактный и легко монтируется, прост в обслуживании.

Разница заключается также в стоимости: проточные системы стоят дешевле без ущерба потребительским свойствам.

Классификация проточных водонагревателей

По способу подключения оборудование подразделяется на два вида:

• безнапорные (открытые), подключаются к заборной точке, не зависят от давления в системе;
• напорные (закрытые), снабжающие несколько конечных выходов. Для правильной работы необходимо стабильное и высокое давление в водопроводе.

Промышленность выпускает технику с двумя типами управления:

• гидравлический (механический), позволяет потреблять незначительные объемы воды и устанавливается в недорогих моделях. При незначительном напоре включается первая ступень напора, при достаточном наполнении работа усиливается и включается вторая. Подобная конструкция не гарантирует постоянную температуру, в ней отсутствует защита от попадания воздуха, не рекомендуется для подключения к нескольким точкам;
• электронный, где устанавливается микропроцессор и датчики контроля. Происходит автоматическое регулирование напора и выбирается необходимый режим. Электронный блок позволяет подключить одновременно несколько точек забора, чтобы пользоваться без ограничений.

Другими критериями выбора являются: материал изготовления корпуса, форма ТЭНа, наличие защитного отключения. Присутствие дополнительных опций (таймер, термоограничители, программы прогрева и др.) помогают выбору в конкретном случае.

Мощность и потребление электроэнергии

Основной характеристикой бытовых бойлеров является мощность, выбирать следует с учетом прямого назначения (мытье посуды, душ, умывальник и др.). Если обслуживаются несколько точек, производительность определяется по максимальной эксплуатации. В техническом паспорте изделия указываются основные характеристики и рекомендуемое назначение.

Типовые характеристики проточной техники

• мощность: 3-27 кВт. Свыше 8 кВт потребуется оборудование трехфазной электросети 380В. Иногда устройства подключаются через отдельную сеть для безопасного применения;
• габаритные размеры: в среднем 350×200×100, но могут быть встроенные непосредственно в смеситель мини варианты;
• величина нагрева: 30–60°С, зависит от температуры входного потока и климатических условий;
• производительность: в среднем 2-6 л/мин.

Например, оптимальными показателями для приема душа являются: мощность 10-16 квт и производительность 6-10 л/мин.

Подсчет потребляемой суточной энергии зависит от факторов:

• производительность прибора;
• рабочее время (включение) в течение суток;
• разница температур на выходе и входе в контур.

Правильная установка режима и экономное потребление позволяет снизить расходы до минимума. Сколько расходуется электричества в сутки: количество жидкости (в литрах) разделить на пропускную способность и умножить на мощность.

В среднем, затраты на одного человека составят 5-6 кВт (40 минут времени потребления в день) при параметрах прибора: 6 л/мин и 10 кВт. Если речь идет о переносном мини агрегате для дачи, то это достаточно экономно по сравнению с другими видами бойлеров.

На что обратить внимание при выборе

Перед покупкой необходимо определить важные моменты для дальнейшей эксплуатации:

• количество водозаборных точек;
• объем потока, используемый одновременно в единицу времени;
• мощность, обеспечивающая достаточный прогрев.

Подобрав технику по главным параметрам, необходимо учесть стоимость установки, гарантийный срок обслуживания и сервисные предложения от производителя. Обязательно потребуется решить вопрос о наличии трехфазного тока (обычно в домах с электроплитами), если выбор касается мощного агрегата. Предварительно нужно определиться с габаритами, чтобы не получилось накладок при монтаже.

Если вы проживаете на небольшой площади и семья состоит из 2-4 человек, то проточный нагреватель станет для вас идеальным вариантом.

Электрические водонагреватели

Горизонтальный Ariston

Электрический водонагреватель или бойлер сегодня можно встретить и в городской квартире с централизованным отоплением и это нередкая часть автономной котельной, даже если задействован двухконтурный котел. Емкость бака двухконтурного котла не всегда может обеспечить потребность в горячей воде, ведь семье из 3-х человек более менее комфортно пользоваться душем, мыть посуду позволит запас горячей воды около 80 л, а из 4-х лучше. чтобы бак греющего устройства был около 100 л объемом. Бак такого объема возможен только в напольных двухконтурных котлах, а они дороже настенных. Применение самых распространенных настенных котлов предполагает установку отдельного бойлера и очень часто в этой роли выступает электрический водонагреватель.

В городских квартирах с приобретением и установкой электрического водонагревателя объемом на одного человека – 50 л, а на семью – 80 или 100 л навсегда решается вопрос с горячей водой во время профилактических работ на сетях Водоканала, длящихся иной раз по месяцу. В случае, если кухня и ванная комната запитаны от разных стояков холодной воды, потребуется установить два разных устройства, иногда можно в кухне использовать проточный водонагреватель, но в ванной лучше задействовать все же накопительный.

Проточный Bosch

Накопительный Stiebel

Основное различие электрических водонагревателей – разделение их на проточные и накопительные.

Проточные электрические водонагреватели не имеют функционального запаса горячей воды и работают по принципу прямого нагрева – вся вытекающая при открытии крана горячей воды жидкость подвергается мгновенному нагреву ТЭНом и можно пользоваться ей в ту же секунду.

Проточный водонагреватель

Отсутствие запасной емкости с горячей водой делает проточные водонагреватели очень компактными и это единственно возможное решение для получения горячей воды в условиях ограниченных габаритов, например, на кухне. Удобно использовать проточный водонагреватель там, где требуется временное снабжение горячей водой : летний душ, дачный домик непостоянного проживания, подсобное помещение для персонала во время строительства дома, гостевой дом. В то же время такой принцип нагрева, конечно, требует большой мощности – так, у крана раковины кухни рекомендуется установка водонагревателя 3-6 кВт, а в душе и ванне – 8-11 кВт. При мощности выше 8 кВт проточные водонагреватели уже трехфазные и это необходимо учитывать при планировании покупки. Водонагревателю нужен отдельный электрический автомат на щитке и следует быть уверенным в сечении и качестве подводящих проводов.

Таблица производительности проточных водонагревателей в зависимости от мощности прибора и температуры воды на входе и выходе

Температура воды на входе, °C	Мощность проточного водонагревателя, кВт
	3	6	8	13	15	18	21	24	27
	Количество воды (литров в минуту) с температурой t=38 °C на выходе из водонагревателя.
6	1,3	2,7	3,6	5,8	6,7	8,2	9,4	10,7	12,0
10	1,5	3,0	4,1	6,6	7,7	9,2	10,7	12,3	13,8
14	1,8	3,6	4,8	7,7	9,0	10,7	12,7	14,3	16,1
18	2,1	4,3	5,7	9,3	10,7	12,9	15,0	17,2	19,3
	Количество воды (литров в минуту) с температурой t=55 °C на выходе из водонагревателя.
6	—	—	2,3	3,8	4,4	5,2	6,1	7,0	7,9
10	—	—	2,5	4,1	4,8	5,7	6,7	7,6	8,6
14	—	—	2,8	4,5	5,2	6,3	7,3	8,4	9,4
18	—	2,3	3,1	5,1	5,7	6,9	8,1	9,2	10,3

Таблица рекомендованных сечений электрического кабеля

Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт
Мощность водонагревателя, кВт	1	2	3	3,5	4	6	8	12
Сила тока, А	4,5	9,1	13,6	15,9	18,2	27,3	36,4	54,5
Рекомендуемое сечение токопроводящей жилы кабеля, мм2	1	1	1,5	2,5	2,5	4	6	10
Максимальная длина кабеля, м	35	17	17	25	22	23	27	30
Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт
Мощность водонагревателя, кВт	6	13	15	18	21	24	27	35
Сила тока, А	9,1	19,5	22,8	27,3	31,9	36,5	41,0	53,2
Рекомендуемое сечение токопроводящей жилы кабеля, мм2	1,5	4	4	4	6	6	8	8
Максимальная длина кабеля, м	50	52	48	40	51	45	53	41

Проточные водонагреватели работают при постоянном напоре воды от 4 Атм или могут быть безнапорными. Бочка, установленная на возвышении с краником в нижней части, откуда под собственным весом вытекает нагретая солнцем вода – пример простейшего безнапорного водонагревателя на тепловой энергии. Дачный вариант – наливной бак с установленным внутрь ТЭНом 1,25 кВт, как изготавливаемый российской компанией ЭЛВИН уже с большой натяжкой можно отнести и к накопительным электроводонагревателям, но скорее это как раз безнапорный электроводонагреватель, его можно использовать там, где нет постоянного водоснабжения с насосом, в полевых условиях.

Безнапорный электроводонагреватель

Безнапорный Stiebel

Комфортным и современным безнапорным проточным электроводонагревателем является Stiebel Eltron DS 35 E (мощность 3,5 кВт, есть еще модели 45Е – 4,5 Квт и 60 Е – 6 кВт) , он может работать от давления всего 0,5 Атм, то есть на уровне практически «сухого хода», размеры имеет 360х200х104 мм и вес всего 1,9 кг – его можно повесить даже на фанерную перегородку. При этом он выполнен в корпусе с защитой по классу IP 24, монтаж возможен в зоне попадания водяных брызг. В приборе имеется УЗО и клапан защиты от низкого давления – при недостаточном протоке воды и при повышении давления вода может закипеть и встроенный термодатчик предотвратит такую ситуацию. Несмотря на компактность размера, эта модель обладает электронной регулировкой и датчик протока при открытии крана посылает сигнал на то количество контактов нагревательных элементов, что требуется в данный момент, поэтому прибор экономит электроэнергию, например при мытье рук или фруктов. Данная модификация электроводонагревателя обеспечит комфортное существование в любых условиях, даже в местах непостоянного проживания и при временных водопроводных сетях.

Напорные проточные электроводонагреватели могут быть в виде крана-смесителя и настенного монтажа. Первый тип потребует подводящей мощности минимум 3 кВт, в среднем – 5 кВт, максимум – 7 кВт. В кране-смесителе имеется реле давления, которое включает нагрев воды при открытии крана и датчик температуры, который выключит устройство при достижении максимальной температуры. Температура регулируется величиной открытия крана – чем больше открыт, тем ниже температура или в некоторых моделях может выставляться на дисплее. Это самый бюджетный вариант проточного электроводонагревателя, такие модели делают российские и китайские производители и при их использовании расход электроэнергии будет велик и оправдан лишь при нечастой и неинтенсивной эксплуатации.

Кран-водонагреватель

Проточные электроводонагреватели настенного монтажа работают только при постоянном напоре в сети водоснабжения минимум 0,4 (или 0,6 ) Атм, многие рассчитаны на подачу горячей воды сразу на несколько источников : кран раковины, душ, а могут и сами быть снабжены душевой лейкой с распылителем. Холодная вода попадает под давлением в колбу водонагревателя, где под действием нагревательных элементов приобретает комфортную для потребления температуру и подается в кран. От качества материала колбы, как и нагревательных элементов, зависит надежность и долговечность устройства, работающего в постоянно высоком температурном диапазоне. Соли, содержащиеся в воде могут откладываться на стенках и поверхности ТЭНов, уменьшая контакт с водой последних и ухудшая работу нагревателя в целом. В проточных водонагревателях премиум-класса, к которым относятся немецкие Stiebel Eltron марки DHC и колба и поверхность ТЭНа выполнены из меди, что препятствует отложению накипи и при сравнимой с другими моделями мощности увеличивает долговечность и КПД прибора. Медь относится к материалам с повышенным коэффициентом теплопередачи. ТЭН от Stiebel Eltron состоит из нагревающей спирали, впрессованной в медную трубку с заполнением пустот специальным теплопроводимым составом – оксидом магния.

Тэн Stiebel

Проточные водонагреватели Stiebel Eltron выпускаются с классом влагопылезащиты IP25, что позволяет устанавливать их в местах прямого попадания струй воды. Модели проточных водонагревателей этой марки, имеющие название DHC-E имеют не ручное, а электронное регулирование. При нем потребитель плавным поворотом ручки управления выставляет на дисплее комфортную для себя температуру в диапазоне от 30 до 60 град С, а интеллектуальный блок прибора сам рассчитывает мощность прибора для ее достижения. В случае, если расход воды при существующем напоре превысит количество, которое устройство способно нагреть, на панели начнет мигать лампочка «Мощность», говорящая, что следует либо уменьшить заданную температуру воды, либо снизить напор, прикрыв кран.

Проточные электроводонагреватели марки Ariston моделей BLU EVO теоретически относятся к накопительным, но их объем бака настолько мал (10,15,30 л) и они настолько компактны (не более 50х50х40 см) и экономичны (1,2 и 1,5 кВт), что их можно отнести и к проточным электроводонагревателям. Внутренняя поверхность бака у них – эмалированная, время нагрева всего объема воды до 75 град С от 30 мин до 1 ч 10 мин в зависимости от мощности модели.

Проточный Ariston

Аналогичные проточные водонагреватели, также имеющие объем бака в 10 и 15 л. имеются и в линейке Bosch и носят название Tronic 2000 T minitank. Особенностью этих моделей является возможность не только нижнего, как у большинства подобных водонагревателей, но и верхнего подключения, а это позволяет установить водонагреватель, например, под мойку кухни, спрятав его в шкафчик кухонного гарнитура.

Установка проточный Bosch

Отдельной линейкой электрических водонагревателей, существующей не у всех производителей, являются водонагреватели промежуточного, проточно-накопительного типа. Есть они у того же Stiebel Eltron, недаром немецкая компания специализируется именно на греющих устройствах, в отличие от не менее известных Ariston, Bosсh, Electrolux, выпускающим и бытовую технику различного назначения.

В проточно-накопительных электроводонагревателях Stiebel Eltron SHD 100 S или 30 S (отличаются они только объемом бака и, соответственно, ценой, мощность и производительность у них равная) происходит предварительный нагрев запаса воды в баке до выставленной на панели температуре с использованием мощности 3,5 кВт, но при расходе свыше 60% от объема бака, прибор включается в режим проточного бойлера и нагревает уже непосредственно поступающую холодную воду с использованием полной мощности 21 кВт. Эти приборы трехфазные, как видно, требуют особого разрешения на потребляемую мощность и хотя бак в данном случае уже не из меди, как у проточных водонагревателей этого брэнда, а из высококачественной стали с эмалевым покрытием, но производитель входит в Немецкий Эмалевый Союз и технология нанесения эмали сложна, поэтому стоимость таких устройств существенна. Нагревательный элемент сделан вмонтирован в медную трубку, а защитой бака от коррозии является магниевый анод, являющийся расходным элементом и принимающим на себя все разрушительные процессы в составе «гальванической пары»

Электроводонагреватели накопительного типа чаще всего встречаются в квартирах и индивидуальных домах и позволяют обеспечить комфортное пользование горячей водой при минимальных затратах на электроэнергию. В баке данного типа водонагревателей во включенном состоянии постоянно поддерживается объем воды заданной на дисплее температуры. Регулировка температуры может быть ступенчатой или плавной, а температура может отображаться на ЖК-дисплее, есть модели и с пультом дистанционного управления, а модель Ariston Velis EVO Wi-Fi может управляться со смартфона из любой точки мира!

ЖК дисплей Ariston Premium

ЖК дисплей Bosch

Выбрать для себя необходимый объем накопительного электроводонагревателя поможет простая таблица, созданная специалистами Bosсh на примере их популярной серии Tronic

Бак водонагревателей марки Bosch изнутри покрыт слоем уникальной стеклокерамики, разработанной специально для этих целей в лабораториях Bosch. Стеклокерамика представляет собой закаленное при температуре 780-850 град С стекловидное вещество, способное выдержать давление до 16 Атм и обладающее антибактериальным эффектом, обеспечивающим отсутствие «цветения воды» в периоды, когда водонагреватель не используется.

Бак водонагревателей накопительного типа Stiebel Eltron покрыт изнутри двухслойным эмалевым покрытием по стандарту Европейского Эмалевого Союза (ЕЕА). Такое покрытие чувствительно к перепадам температур и при нанесении его не в соответствие с хорошо соблюденной технологией склонно покрываться микротрещинами, что впоследствии приводит и к разрушению стальных стенок бака. Именно поэтому выбор водонагревателя следует вести с учетом имени производителя, за которыми стоит либо тщательное соблюдение технологических процессов производства, либо массовый выпуск без оного. Максимальное давление в баке Stiebel Eltron может составлять 6 Атм. Магниевый анод, расположенный внутри бака и предохраняющий его от коррозии – увеличенного размера, что продляет время между его заменами.

Бак марки Ariston покрыт изнутри слоем с ионами серебра AG+, что защищает воду от заражения бактериями.

Баки покрыты слоями теплоизоляции и чем больше ее слой, тем лучше сохраняет температуру воды устройство, тем реже включается и меньше тратит электроэнергию. Оптимальной толщиной слоя является 35 мм.

Определяя месторасположение водонагревателя, учитывайте, что модели могут быть как вертикальными, так и горизонтальными, это позволяет «вписать» устройство в любую конфигурацию помещения. Баки подразделяются на круглые и плоские и это также добавляет эргономичности моделям.

Нагревательные элементы (ТЭН) могут располагаться как внутри бака, так и снаружи («сухие») и всегда имеют место для монтажа магниевого анода. Его потребуется заменять раз в 1-2 года. Сам бак и ТЭН периодически нужно очищать от накипи, а при необходимости – и заменять ТЭН. Такое обслуживание водонагревателя продляет срок его службы и позволяет избежать протечек из-за коррозии бака и увеличения расходов на электроэнергию. Близость сервисных центров, доступность расходных материалов являются значимым фактором при выборе марки водонагревателя в момент его покупки.

Какой водонагреватель выбрать для дома.

Проточный водонагреватель.

В доме отключили горячую воду

, неважно почему – летняя профилактика тепловых сетей, авария, неоплата за горячую воду и даже по вашему желанию из-за ее дороговизны. Да случается и такое, когда в новостройке живут всего несколько семей, вы платите по теплосчетчику и при этом потери тепла намного превышают вашу потребность.

Попробуем найти эффективную и экономичную замену источнику горячей воды в виде водонагревателя.

Как известно водонагреватели существуют двух типов — проточные и накопительные и делятся на три типа по виду топлива используемого для приготовления горячей воды:

— газовые водонагреватели;

— электрические водонагреватели;

— водонагреватели, работающие на альтернативном топливе – жидкое топливо, дрова, уголь, опилки, торф и другие.

Существует также ноу-хау индукционные водонагреватели, пока мало используемые для бытового применения.

Нас в первую очередь интересуют два первых типа водонагревателя – газовые водонагреватели и электрические. О них и пойдет речь в статье.

Конечно же, самое дешевое топливо и способ получить горячую воду — газ и газовая колонка. Но этот вариант подойдет, только если в доме есть газ. Можно, конечно, подогреть воду, установив водонагреватель, работающий на альтернативном топливе – например солярке. Но для этого агрегата необходимо отдельное помещение.

Есть еще один неплохой способ подогреть воду — купить проточный электрический водонагреватель. Электричество всегда дороже, чем газ, на зато электричество есть в каждом доме. Поэтому давайте  разберемся для начала с электрическими водонагревателями как с самым удобным способом подогрева воды в квартире или загородном доме.

Электрические водонагреватели как в прочем и все остальные делятся на две большие группы: проточные и накопительные (емкостные).

Внешне они похожи – шкаф или емкость квадратной или цилиндрической формы, на лицевой панели установлена ручка регулировки температуры. Отличить их можно в первую очередь по размеру —  накопительные водонагреватели — большего размера, чем проточные. Проточные нагреватели выглядят как небольшая красивая коробка. Главная разница между проточными и накопительными водонагревателями — способ нагрева воды.

Для начала изучим проточный водонагреватель. Внутри проточного водонагревателя установлен нагревательный элемент — тэн. Впрочем, тэн  это общий элемент нагрева для проточных и накопительных водонагревателей, в обоих типах водонагревателей нагрев осуществляется с помощью тэна — нагревательного элемента. Тэн состоит из медной трубки, в которую впрессована нагревательная спираль из нихрома. При этом тэновые нагревательные элементы боятся воздушных пробок, они должны постоянно охлаждаться водой, оставшись без воды, они могут перегреться и выйти из строя.

Правда сейчас за этим следит автоматика, так что современным проточным водонагревателям перегрев не грозит. Есть еще одна неприятная особенность проточных водонагревателей, о которой умалчиваю производители. При некачественном изготовлении тэна проточного водонагревателя есть риск поражения электрическим током. Этот риск повышается, если в доме отсутствует заземление и зануление, а это большинство частных домов и старых квартир. Учтите это при выборе электрического водонагревателя, особенно проточного типа, и его установку доверьте только профессионалам.

Принцип работы проточного электрического водонагревателя.

Тэн проточного электрического водонагревателя разогревается электрическим током. Холодная вода проходит через трубку, в которой находится нагревательный элемент, нагревательный элемент отдает свое тепло воде и вода вытекает из устройства уже горячей. У проточного водонагревателя нет емкости, поэтому чтобы быстро нагреть большое количество воды для душа, ванны, стирки, необходим прибор большой мощности (от 3 до 27 кВт).

Например, для комфортного принятия душа необходим проточный водонагреватель мощностью не менее 8 кВт.

Следует также иметь ввиду,  не всякая электропроводка выдержит даже малые проточные водонагреватели, с потребляемой мощностью 3-8 кВт. Поэтому без риска для здоровья и электропроводки квартиры вы можете устанавливать электрические проточные водонагреватели в домах, где есть электрические плиты, — там проводка рассчитана на эту мощность, хотя и здесь лучше проконсультироваться со специалистом, обязательно вызвав его на дом. А вот в домах старой постройки, до 70 годов, электрический проточный подогреватель однозначно устанавливать нельзя, даже если в доме прошел капитальный ремонт, лимиты при этом не увеличивают и диаметры проводов за редким исключением остаются не низменными.

Цены и качество проточных водонагревателей.Теперь вкратце о ценах и качестве электрических проточных водонагревателей от разных производителей.

Сначала о ценах. Цены на проточные водонагреватели колеблются в пределах от 170 до 645$. Самый маленький (5 л) накопительный проточный водонагреватель стоит около 120$,  за 645$ можно купить нагреватель емкостью 150 литров.

Что касается моделей проточных водонагревателей от разных производителей, то они тоже отличаются по цене. Хотя принципиальной разницы между немецкими, турецкими и итальянскими электрическими нагревателями проточного типа нет, все они устроены одинаково. Цена зависит от качества, в первую очередь от качества эмали покрытия и стали, из которой изготовлен сам проточный водонагреватель и его нагревательный элемент – тэн.

Читать далее —  накопительный водонагреватель в квартире

Водонагреватели. Принцип работы водонагревателя: как он работает.

Как владельцу загородного дома понять, какой из приборов больше всего подходит именно для его жилища? Важно не только разобраться в принципах работы, но и определить оптимальный источник энергии и взвесить все плюсы и минусы.

На фото:

Газовый или электрический, а может быть на альтернативных источниках топлива? Например, накопительный водонагреватель, работающий от солнечных батарей.

Виды водонагревателей

Четыре вида. По принципу работы водонагреватели бывают проточные и накопительные, а по источнику энергии — газовые или электрические. Подробнее об этом — в статье «Водонагреватели: 4 типа».



Достоинства и недостатки различных водонагревателей:
1. Проточный газовый
Проточный газовый водонагреватель atmoMAG exclusiv RXI от фабрики Vaillant.	Плюсы: • Можно монтировать в ванной или на кухне. Благодаря отсутствию емкости для воды и небольшим размерам газовой горелки проточные газовые водонагреватели довольно компактны. • Низкая стоимость газа.	Минусы: • Невысокая производительность. У проточных газовых нагревателей горелка обладает сравнительно невысокой мощностью. То же можно сказать и про эффективность работы компактного теплообменника. Все это вынуждает хозяев понижать температуру воды в системе. • Одного прибора может оказаться недостаточно. Особенно, если дом большой и горячей водой пользуются много жильцов. Придется устанавливать два агрегата, а то и больше, что приведет к значительным затратам: нужно будет серьезно реконструировать дымоход и увеличивать его общую протяженность.
2.Накопительный газовый
Настенный газовый котел Logamax U052 T с баком 48 л от фабрики Buderus.	Плюсы: • Высокая производительность. Накопительные газовые водонагреватели имеют мощные газовые горелки и высокоэффективные теплообменники. • Широкий выбор баков. Вы без труда подберете модель с любым объемом бака — от 50 до 300–500 литров (значения указаны для оборудования бытового класса), в соответствии с количеством жильцов в доме и их потребностями в горячей воде.	Минусы: • Размеры. Водонагреватели с большими баками часто можно установить лишь в нежилом помещении: в подвале, котельной, на чердаке и т.д. Соответственно, туда и придется отправляться каждый раз, когда потребуется подкорректировать режим его работы.
3. Проточный электрический
Бытовой проточный водонагреватель WATERMASTER I от фабрики Timberk.	Те же плюсы и минусы, что у проточного газового. Проточный электрический водонагреватель работает по тому же принципу, как работает водонагреватель газовый. Соответственно, он компактен, но не может обеспечить сразу слишком большое количество горячей воды.
	Другие плюсы: • Простой монтаж. Электрическим водонагревателям не требуется дымоход.	Другие минусы: • Может не хватить мощности местной электросети. Вода, протекающая через теплообменник, должна нагреваться быстро. Поэтому в агрегате используются нагревательные элементы высокой мощности — от 10–12 кВт/ч и до нескольких десятков киловатт. А учитывая то, что местной электросетью для дома выделяется определенный лимит мощности, использовать проточный электрический водонагреватель не всегда возможно.
4. Накопительный электрический
Электрический накопительный водонагреватель EWH 80 Magnum от фабрики Electrolux.	Плюсы: • Потребляет меньше энергии. Накопительные электрические водонагреватели отличаются намного меньшим «аппетитом» и потребляют всего от 2–3 до 8–10 кВт/ч. Таким образом, никаких проблем с их подключением не возникнет, да и расходы на электричество не будут заоблачными.	Минусы: • Немалый размер и вес. Однако, как и газовое накопительное устройство, электрическое также обладает немалыми размерами и весом, что обусловливает некоторые ограничения при выборе места для его установки.



Какой вариант выбрать?

Для небольшого газифицированного дома. Проточный газовый водонагреватель прекрасно подходит для газифицированного дома с небольшим количеством точек водоразбора (1–2 санузла и мойка на кухне).

Для небольшого дома без газа. Если в доме нет газа, можно остановить свой выбор на электрическом проточном аналоге. Однако из-за высокой потребляемой мощности придется считаться с возможностями местной электросети.

Для большого дома. Проточные агрегаты устанавливать здесь непрактично: сопутствующие расходы превзойдут самые мрачные ожидания. Подходящий вариант — накопительные устройства: практика показывает, что именно они пользуются наибольшей популярностью у владельцев крупных коттеджей с несколькими ванными, душевыми, рукомойниками и т.д.

• Если дом газифицирован — лучшим выбором будет газовый накопительный водонагреватель.
• Если газа нет — можно использовать электрический накопительный. Принцип работы водонагревателя этого типа подразумевает сравнительно малый расход энергии и отсутствие хлопот при монтаже и подключении.

---

В статье использованы изображения:
buderus.ru, vaillant.ru, timberk.ru, rusklimat.ru

---



что это и как работает. Принцип работы накопительного водонагревателя.

Все водонагреватели делятся на проточные и накопительные. И те и другие бывают как газовыми, так и электрическими. У каждого типа — свои принципы работы и технические нюансы. Ознакомьтесь с ними, прежде чем сделать окончательный выбор, и тогда вы обязательно найдете «свой» тип, чтобы дом или квартира круглый год были обеспечены горячей водой.

На фото:

Вода успевает нагреться, проходя через прибор. Пользоваться горячей водой можно практически сразу же после включения прибора — буквально через несколько секунд. Горячую воду обеспечивает установленный в приборе термоэлектрический нагреватель (ТЭН). Емкости для хранения разогретой воды у агрегатов этого типа нет, так что вся конструкция довольно компактна.

На фото: электрический проточный водонагреватель от компании BAXI.

Проточные электрические

Высокое потребление энергии — главный недостаток. Можно, конечно приобрести «слабенькую» модель, по мощности сравнимую с электрочайником, но той струйки, которая будет вытекать, не хватит даже для мытья посуды, не говоря уже о том, чтобы вымыться самому. Если увеличить напор, то маломощный прибор не успеет прогреть воду и окажется просто бесполезным. Комфортную температуру и достаточный напор струи способен обеспечить водонагреватель, потребляющий не менее 5 кВт.

Нужна особая проводка. Не в каждом доме проводка выдержит нагрузку в виде современного электрического водонагревателя. В любом случае от распределительного щитка к «водогрею» желательно предусмотреть отдельную проводку от электрощитка со своим автоматом. А если вы хотите подсоединить к прибору сразу несколько водоразборных точек (например, кран на кухне и душ в ванной), понадобится модель мощностью 8-12 кВт. Большинство таких устройств работают при напряжении 380 вольт и требуют специальной проводки, как к электроплите.

Читайте также статью «Проточные электрические водонагреватели».

Проточные газовые

Современная модификация газовой колонки. Газовая горелка нагревает медный теплообменник, через который проходит вода. На этом сходство заканчивается.

Много опций, которых нет в простой колонке. Розжиг газа осуществляется при помощи пьезоэлемента или искры, получаемой от батареек (а не спички), доступна плавная регулировка температуры. Многие модели оснащены так называемой модулирующей горелкой, которая автоматически регулирует силу пламени в зависимости от расхода воды. Безопасность обеспечивает, как правило, трехуровневая система защиты. При отсутствии тяги или появлении обратной тяги срабатывает датчик, моментально прекращающий подачу газа. Если пламя по каким-то причинам гаснет, то подача газа тоже останавливается. От перегрева водонагреватель защищен гидравлическим предохранительным клапаном.

Обратите внимание на мощность. Для мойки на кухне, раковины в ванной и душа вполне достаточно мощности около 20 кВт. А для обеспечения горячей водой нескольких санузлов или небольшого дачного дома потребуется агрегат с диапазоном 20-30 кВт.

Читайте также статью «Проточный газовый водонагреватель».

Нагревают воду не быстро, зато помногу. Их мощность невелика, и поэтому большинство бытовых моделей не требуют особого подключения. Но это не значит, что накопительные водонагреватели потребляют меньше электроэнергии. Проточный хоть и заставляет счетчик крутиться на предельных оборотах, но это продолжается, только пока вы им пользуетесь. Накопительный же сначала разогревает большой объем воды, на что уходит много времени, а потом поддерживает ее температуру, время от времени включаясь. «На круг» выходит примерно одно и то же количество электричества.

На фото: электрический накопительный водонагреватель VEH exclusiv 50-120 от компании Vaillant.

Накопительные электрические

Безопаснее для проводки. Накопительные водонагреватели не оказывают высоких нагрузок на электросеть и способны обеспечить много горячей воды даже при отсутствии в квартире высоковольтной розетки.

Вода нагревается не через теплообменник, а в баке. Существуют модели объемом от 5 до 1000 литров. «Малолитражки» (до 150 л) представлены как в напольном, так и в навесном исполнении, а «тяжеловесы» только для установки на пол.

Могут быть напорного или безнапорного типа. Первые постоянно находятся под давлением водопроводной магистрали. То есть когда вы открываете кран, вода из него льется благодаря напору в системе водоснабжения. А из безнапорных нагревателей она выливается исключительно под собственной тяжестью, и давления в этом случае не требуется. Принцип работы накопительного водонагревателя напорного типа позволяет подключать несколько точек водоразбора. У безнапорного может быть только одна точка (смеситель или душ). Они оптимально подходят для использования в дачных условиях, в то время как в квартирах практически не используются: для их установки потребуется редуктор (устройство, снижающее давление).

Накопительные газовые

Работают по тому же принципу, что и электрические. Только нагрев емкости с водой осуществляется не ТЭНом, а теплообменником с газовой горелкой. Чтобы лучше понять, как работает накопительный водонагреватель, можно вспомнить термос. Нагретая вода остывает в баке не так быстро за счет слоя теплоизоляции. Благодаря высокой мощности (до 30 кВт) и возможности хранить большие (до 300 л) запасы горячей воды, газовые накопительные водонагреватели это оптимальное решение для горячего водоснабжения дачных коттеджей, которые подключены к газовой магистрали.

Читайте также статью «Газовые накопительные водонагреватели»

Подробнее о плюсах и минусах всех видов водонагревателей читайте здесь.

---

В статье использованы изображения: vaillant.ru, baxi.ru

---

Проточные нагреватели воды.

Особенности и виды

Автор newwebpower На чтение 8 мин. Просмотров 9.6k. Опубликовано 24.03.2017 Обновлено 01.04.2017

Всем людям знаком классический принцип нагрева воды – емкость с жидкостью постепенно прогревается благодаря теплопередаче тепла от горячих стенок.

Подобный принцип хорошо себя зарекомендовал в электрических и газовых водонагревателях, но основным недостатком данного способа является продолжительное время нагрева большого объема холодной воды.

К тому же, вместительный бойлер имеет значительные габариты, как самой емкости, так и теплоизоляции уже нагретой воды.

В обитаемой просторной квартире автоматика накопительного водонагревателя постоянно поддерживает необходимую температуру воды, а теплопотери идут в тепловой баланс жилища.

Но, в условиях периодически посещаемого дома, или для дачи, круглосуточные теплопотери в бойлере — это непозволительная роскошь.   В данном случае безотлагательную потребность в горячей воде могут обеспечить проточные нагреватели воды – электрические и газовые.

Некоторые разновидности проточных водонагревателей

Принцип действия

Исходя из названия проточных водонагревателей, очевидно, что жидкость должна протекать через зону нагрева, успевая за это время нагреться до необходимой температуры. При заданной мощности нагрева температура нагреваемой проточной воды будет обратно пропорционально зависеть от скорости протекания требуемого объема жидкости. Иными словами – чем выше расход воды, тем меньше она нагреется.

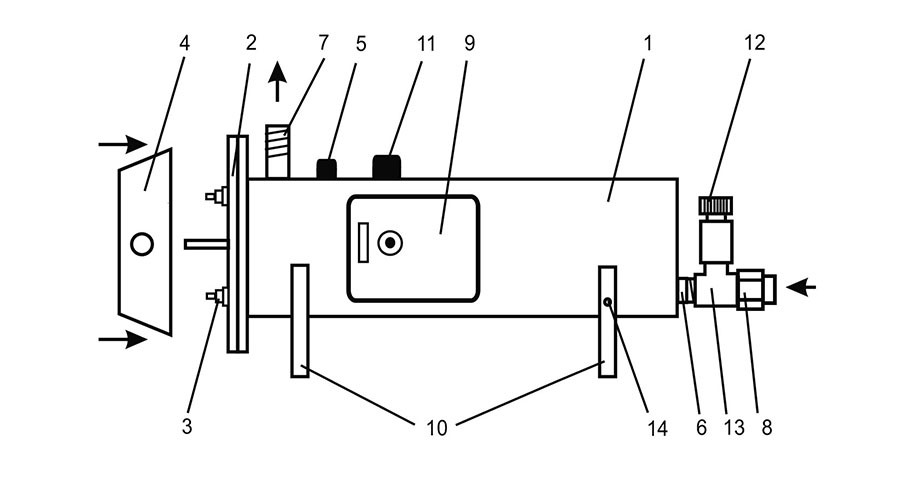

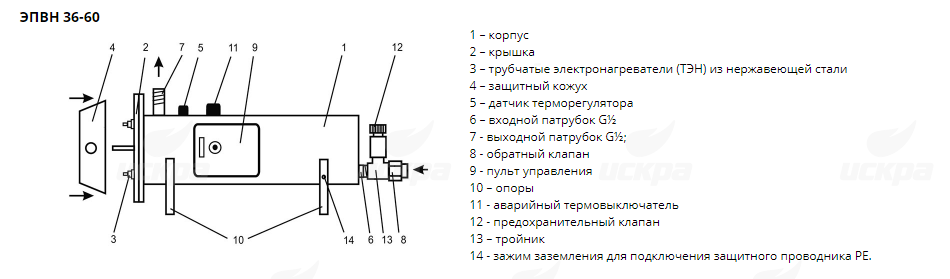

Упрощенное схематическое изображение устройства проточного водонагревателя

Сам нагрев воды осуществляется в теплообменнике, где тепловая энергия от электрического или газового водонагревателя передается протекающей жидкости. Стоит заметить, что эффективность теплообмена в омываемом потоком теплообменнике существенно выше, чем в стоячей воде бойлера. Благодаря эффективному теплообмену и отсутствию накопительной емкости проточные водонагреватели имеют портативные размеры, что позволяет устанавливать устройство нагрева прямо у раковины или душевой.

Портативный проточный водонагреватель установлен в ванной комнате

Например,  нагреватель воды проточный электрический на кран имеет габариты, не намного большие, чем у обычного смесителя, а дизайн устройства гармонично сочетается с оформлением кухни или ванной. Но, в отличие от обычного смесителя, у данного устройства имеется только один вход для холодной воды, что избавляет пользователя от необходимости монтажа дополнительных труб и соединений.

Проточный водонагреватель в виде обычного водопроводного крана

Принцип регулировки температуры

Способ использования приведенного выше проточного водонагревателя очевиден и интуитивно понятен – повернуть ручку в сторону указателя нагрева – и сразу же потечет теплая вода, а температура ее нагрева будет зависеть от угла поворота ручки. Но сам принцип технической реализации регулировки температуры воды не является столь очевидным.

Устройство проточного водонагревателя «на кран»

При заданной скорости потока (расхода воды) регулировка температуры возможна лишь при увеличении мощности нагрева, что влечет большие энергозатраты и требует наличия мощной электропроводки для подключения проточного водонагревателя. Но учитывая изношенность поселковых линий электропередач, лимиты энергопотребления и отсутствие силовой проводки проточный водонагреватель электрический для дачи не может быть слишком мощным, иначе сработает автомат защиты, или произойдет перегрев электропроводки.

Поэтому в маломощных проточных электронагревателях необходимая температура нагрева достигается ограничением скорости протока воды. По способу ограничения объема протекающей воды за единицу времени (литры в минуту) водонагреватели подразделяют на два типа:

• Напорные — работают под давлением водопровода;
• Безнапорные — протекающая вода нагревается при атмосферном давлении.

Безнапорный водонагреватель может быть подключен к подвесной емкостью с водой для работы в полевых условиях при снабжении электроэнергией

Описание различий напорных и безнапорных водонагревателей

Как следует из названия в напорных водонагревателях снижение скорости протекания нагреваемой воды достигается за счет ограничения площади поперечного сечения патрубка выходного потока нагретой воды. На практике выход потока осуществляется сразу через множество мелких отверстий, которые не только ограничивают объем протекания, но и формируют тонкие струйки быстро текущей воды, особенно эффективные при мытье посуды или тела.

Так, например, нагреватель воды проточный электрический на душ имеет специальную насадку, из которой вода струится под напором, что необходимо для эффективного приема ванных процедур. Благодаря небольшому расходу жидкости достигается также экономия воды, что также немаловажно. Поскольку менять насадки на выходе для изменения температуры протекающей воды затруднительно, то меняют входное поперечное сечение водонагревателя.

Насадки ограничивают поток и формируют упругие струи, приятные для тела при приеме ванных процедур

В автоматическом режиме работы проточного водонагревателя производится измерение давления и температуры воды в зоне нагрева, и относительно этих данных электронной схемой вычисляется необходимый зазор на впускном клапане. Автоматическая система регулировки подстраивается под давление в водопроводе и температуру входящей воды.

Безнапорными водонагреватели можно назвать лишь условно, так как камера нагрева всегда должна быть заполнена водой, и небольшое давление создается невысоким столбом свободно вытекающей жидкости. В данном случае производится автоматическая подстройка входного сечения по измерению выходной температуры. В данном случае подразумевается эксплуатация водонагревателя при давлении, близком к атмосферному.

Достоинства и недостатки проточных водонагревателей

Исходя из описанного выше, можно тезисами привести достоинства проточных нагревателей воды, часто приобретаемых пользователями для дачи или загородного дома:

• Малые габариты из-за компактности проточного теплообменника;
• Экономичность потребления электроэнергии, достигаемая за счет исключения теплопотерь в отсутствующем накопителе;
• Экономичность расхода воды из-за конструктивных особенностей работы водонагревателя;
• Наличие теплой воды сразу же после включения, независимо от времени простоя.

Достоинства компактного проточного водонагревателя на кран

Но, быстродействие проточных водонагревателей требует использования сравнительно большей мощности нагревателя, что влечет за собой необходимость наличия или установки силовой проводки, рассчитанной на значительные токи. Также зачастую для подключения проточного водонагревателя мощнее 3 кВт потребуется установка силовой розетки.

Таким образом, основная проблема, которая влияет на выбор проточного водонагревателя – это необходимость прокладки отдельной линии электропроводки, рассчитанной на ток потребления нагревателя. По существу расчет силовой электропроводки для проточного водонагревателя ничем не отличается от аналогичных вычислений поперечного сечения провода для электроплиты, варочной панели или электрической духовки. Данные методики расчетов подробно приведены в соответствующих разделах данного ресурса.

Различные виды силовых розеток для подключения проточных водонагревателей

При подключении газового проточного водонагревателя основной проблемой является наличие дымохода в месте установки нагревателя в непосредственной близости от точки потребления теплой воды. При установке проточного водонагревателя вдали от выходного крана резко уменьшается экономичность и эффективность нагрева. Также для установки газового оборудования понадобятся услуги сертифицированного специалиста.

Нужно помнить, что эффективный нагрев воды у проточных водонагревателей напрямую зависит от входной температуры жидкости. То есть, в холодные времена года при установленном расходе температура на выходе будет меньше. В этом случае для поддержания температуры автоматически, или вручную нужно уменьшать расход нагреваемой воды.

Схема подключения проточного водонагревателя к водопроводу и точкам потребления теплой воды

Техника безопасности

Как правило, верхний порог температуры бытовых проточных водонагревателей ограничивается 60ºС для предотвращения ожогов. Зачастую владельцы проточных водонагревателей стараются модернизировать свои устройства, устанавливая самодельные насадки, таким образом увеличивая напор и уменьшая объем протока воды, тем самым увеличивая время нагрева. Производители подобного оборудования настоятельно предостерегают пользователей от подобной модернизации, так как в этом случае нагревательный элемент может выйти из строя.

При подключении проточных водонагревателей должны соблюдаться все правила безопасности эксплуатации электроприборов в потенциально опасных зонах ванной комнаты или кухни. О подключении электроприборов в ванной комнате и зонах электрической опасности также подробно описано на данном сайте.

Зоны электрической безопасности в ванной комнате

Имеет смысл коротко повторить основные требования безопасности при подключении подобного оборудования в условиях повышенной влажности:

• нагреватель воды проточный электрический на душ, устанавливаемых в ванной комнате должен подключаться в силовую розетку, установленную не ближе 60 см от зоны разлета брызг.
• Сама розетка должна иметь соответствующую степень электрической защиты не ниже IP 4.
• Выделенная линия электропитания проточного водонагревателя должна быть защищена автоматическим выключателем соответствующего номинала.
• Для защиты от поражения электрическим током в обязательном порядке должно быть установлено УЗО.

Наибольшую популярность среди населения получили проточные нагреватели мощностью 3-5 кВт. Подобный водонагреватель проточный для дачи или загородного дома будет отличным решением, обеспечивающим минимальные потребности в теплой воде и не требующим капитального ремонта электропроводки.

Пример проточного водонагревателя мощность 3 кВт

Более мощные проточные водонагреватели устанавливаются на стену возле точки водозабора. Некоторые мощные модели проточных водонагревателей способны обслуживать несколько точек потребления горячей воды, но для подключения подобного оборудования может понадобиться наличие трехфазного напряжения. О целесообразности применения мощных водонагревателей (промышленно выпускаются бытовые модели мощностью до 27 кВт) нужно посоветоваться со специалистом в области теплотехники.

Безбаковые водонагреватели – Принцип, конструкция и работа

Знакомство с безбаковыми водонагревателями

Безбаковые водонагреватели, как следует из названия, не имеют бака для хранения. Иногда называемые водонагревателями «по требованию», они преодолевают многие недостатки традиционных водонагревателей. В предыдущей статье мы рассмотрели газовые и электрические водонагреватели с накопительными баками. Здесь мы рассмотрим проточные водонагреватели и их преимущества.

Недостатки водонагревателей с баками

Водонагреватели с баками, как правило, надежны, но есть определенные проблемы, которые иногда вызывают проблемы.К ним относятся:

• Недостаточное количество или отсутствие горячей воды
• Ржавая вода
• Плохой запах
• Утечка воды из-под водонагревателя

Бывают ситуации, когда мы сталкиваемся с недостаточным количеством горячей воды из-за большого расхода и отсутствия горячей воды. при выходе из строя нагревательного элемента. Резервуар для хранения может заржаветь, что приведет к ржавчине воды и так далее.

Эта ржавчина бака и запах могут быть устранены в случае безбакового водонагревателя, где концепция накопительного бака полностью отсутствует.

Нагрев воды по требованию

Основная концепция безбаковой системы заключается в нагреве воды по требованию или нагревании воды только по мере необходимости вместо постоянного нагрева воды, хранящейся в резервуаре. Если можно эффективно использовать безбаковую систему, можно сэкономить значительную сумму денег, а также сэкономить энергию, такую ​​как газ и электричество. Кроме того, безбаковый водонагреватель имеет лучший срок службы, чем обычные системы с баком.

Но, с другой стороны, есть и недостатки, которые необходимо учитывать.Модернизация и затраты на различные части безбаковой системы очень дороги, а фактическая стоимость покупки безбаковой системы очень высока по сравнению с баковыми системами.

Неправильное использование безрезервуарных систем может сделать ежемесячные счета за коммунальные услуги очень дорогими. Поэтому мы всегда должны следить за тем, чтобы система использовалась должным образом.

Безрезервуарная система может работать на природном газе, электрических змеевиках и пропане.

Потери тепла в режиме ожидания

Потери тепла в режиме ожидания являются одним из важных факторов, которые следует учитывать перед тем, как приступить к работе с безбаковыми водонагревателями.

При использовании накопительного бака водонагреватель непрерывно нагревает воду для поддержания постоянной температуры. Это происходит даже тогда, когда вода не используется. Энергия, которая используется для поддержания постоянной температуры воды, даже когда она не используется, называется «резервными потерями тепла». Эта потеря отсутствует в безрезервуарной системе, что снижает потребление энергии. Источником энергии может быть газ или электричество. В любом случае энергия сохраняется, поэтому такие системы считаются энергоэффективными.

Как работают безбаковые водонагреватели

Безбаковая система использует теплообменник для нагрева воды. Теплообменник помогает передавать тепло от газовой горелки (газовый нагреватель) или электрических змеевиков (электрический нагреватель) к поступающей холодной воде. Когда мы открываем кран горячей воды, поступающая холодная вода проходит через теплообменник. Теплообменник нагревает воду до заданной температуры, и горячая вода подается обратно потребителю.

Имеется датчик расхода или переключатель расхода, который определяет расход воды и включает систему для нагрева воды.

Точка использования по сравнению с безрезервуарными водонагревателями для всего дома

Обычно существует 2 модели безрезервуарных систем.

Точка использования – это, как правило, небольшой блок, который обслуживает одну или две розетки. Системы для всего дома — это более крупные и дорогие устройства, которые могут обслуживать несколько точек одновременно. Для этой цели в установках для всего дома имеется несколько теплообменников.

Обычно мы используем электрические змеевики для локальных систем и пропановые для общедомовых систем. Единственная причина этого — вовлеченная экономика.Использование электрических катушек для всей системы дома может увеличить ваши ежемесячные счета за электроэнергию.

Местные системы выгодны, когда они расположены ближе к розетке. Но что произойдет, если он находится вдали от розетки?

Когда системы точек потребления размещаются вдали от выхода, горячей воде требуется значительное время для достижения выхода. Это время называется временем запаздывания. Время запаздывания – это время, за которое горячая вода достигает выхода. Этого запаздывания можно избежать, разместив системы точек использования ближе к розетке.

Факторы, которые необходимо учитывать при покупке проточного водонагревателя

Перед покупкой водонагревателя необходимо учитывать три фактора. Для начала необходимо определить размер агрегата и мощность. Затем подумайте, нужна ли вам система для всего дома или система для точки использования. Все зависит от трех факторов.

• Температура, с которой холодная вода поступает в агрегат.
• Расход — количество или объем воды, которую агрегат должен нагреть.
• Заданная температура- Температура, с которой горячая вода поступает на выходы.

Первый фактор зависит от того, где вы живете. Если вы проживаете в Индии, температура поступающей воды теплее, чем температура холодной воды в США. Безрезервуарные агрегаты должны больше нагревать поступающую холодную воду в некоторых частях США, чем в Индии. Таким образом, место, где вы живете, играет ключевую роль при покупке проточного водонагревателя.

Например: Предположим, что нам нужно нагреть поступающую холодную воду до температуры 140F.Если температура поступающей в Индию холодной воды 80F, то нам приходится нагревать воду только на 60F. Предположим, что температура поступающей холодной воды в США составляет 55F или 60F. Затем мы должны нагреть воду до 80F и отправить ее в розетку. Таким образом, для более холодных мест обогреватель должен быть рассчитан на более высокую мощность, чем для более теплых мест. Точно так же два других фактора также играют важную роль в определении размера единицы.

Преимущества

• Безбаковые системы могут служить на пять-десять лет дольше, чем обычные обогреватели.
• В этих системах никогда не заканчивается горячая вода.
• Это энергоэффективные системы, так как исключаются потери тепла в режиме ожидания.

Недостатки

• Стоят в три раза дороже, чем обычные нагреватели с баком.
• Время задержки является одной из основных проблем, которые следует учитывать, поскольку из-за этого явления вода теряется.
• Безрезервуарные системы, работающие на газе, приводят к образованию парниковых газов.

Принципы работы водонагревателей. Практически каждый использует водонагреватель в повседневной жизни.Но кто из нас имеет точное представление о том, как это работает и как холодная вода превращается в горячую? Какие элементы используются для этого процесса?

Изображение предоставлено

https://www.metaefficient.com

https://www.kidrooter.com

https://www.electricwaterheaters.com

https://www.plumbersurplus.com

Как работает водонагреватель

В Соединенных Штатах, когда вам нужна горячая вода для душа, стирки или мытья посуды, вы обычно полагаетесь на водонагреватель. Наиболее популярным типом водонагревателей в США является обычный накопительный водонагреватель, в котором вода нагревается до заданной температуры, а затем хранится при этой температуре в резервуаре до тех пор, пока домовладелец не откроет кран «горячей» воды. В этой статье вы узнаете, как работают два самых популярных типа водонагревателей, газовый и электрический, и нагревают воду в вашем доме.

Если вам интересно узнать об альтернативных водонагревателях, ознакомьтесь с нашим списком плюсов и минусов безрезервуарного водонагревателя.

Большинство газовых и электрических водонагревателей работают одинаково. Разница только в том, что нагревает воду.

Газовый водонагреватель

В газовом водонагревателе холодная вода подается в бак через погружную трубку (1) . Эта вода нагревается газовой горелкой (2). Эта горелка сжигает газ, выбрасывая чрезвычайно горячий, но токсичный воздух через дымоход в середине бака водонагревателя (3) . Дымоход выводит этот токсичный воздух наружу, при этом нагревая металл дымохода (4) . Когда этот дымоход нагревается, вода вокруг него также нагревается.

Тепло поднимается вверх, и водонагреватели используют это, чтобы подавать теплую воду по водопроводу вашего дома. Теплая вода поднимается в верхнюю часть бака водонагревателя и распространяется по всему дому по трубе отвода тепла (5) . Когда вы открываете кран для горячей воды, холодная вода поступает через погружную трубку (1) , вытесняя горячую воду и проталкивая ее через трубу отвода тепла (5) .Домовладельцы могут установить желаемую температуру нагрева воды с помощью термостата (6) , который подключен к газовой линии и подает на горелку нужное количество газа для достижения нужной температуры.

Водонагреватели также имеют некоторые защитные меры. Клапан сброса температуры и давления или клапан T и P, (7) , откроется и выпустит воду, если температура воды слишком высокая или давление внутри бака слишком высокое. Это помогает гарантировать, что водонагреватель не взорвется. Все водонагреватели имеют сливной клапан (8) на боковой стороне бака для слива воды из водонагревателя, чтобы уменьшить образование осадка, что следует делать один раз в год. (Узнайте, как удалить осадок из водонагревателя.)

Сам бак изолирован, чтобы вода оставалась теплой в течение более длительного периода времени и чтобы вода не передавала тепло металлу бака водонагревателя (9). Наконец, водонагреватель имеет расходуемый анодный стержень (10) , который представляет собой стержень из металла, который ржавеет быстрее, чем металл, из которого изготовлен бак водонагревателя. Этот анодный стержень предотвращает ржавчину бака водонагревателя… до тех пор, пока он заменяется каждые 1-2 года после исчезновения коррозии. Узнайте больше о том, что такое расходуемый анодный стержень и зачем он нужен в вашем водонагревателе, здесь.

Гарантийный план Landmark для дома распространяется на газовый водонагреватель, если он правильно обслуживается.

Электрический водонагреватель

Принцип работы электрического водонагревателя аналогичен газовому водонагревателю. Он подает холодную воду через погружную трубу (1) и нагревает ее с помощью электрических нагревательных элементов (2) внутри бака. Горячая вода поднимается в баке и перемещается по всему дому через трубу отвода тепла (3).

Как и газовый водонагреватель, электрический водонагреватель имеет термостат (4) , клапан сброса температуры и давления (5) , сливной клапан (6) , бак изолирован (7) , и имеет анодный стержень (8) .Единственная большая разница в том, что вода нагревается электрическими элементами и, таким образом, подключается к источнику питания (9) .

План домашней гарантии распространяется на электрический водонагреватель, если он выйдет из строя в результате естественного износа.

Обслуживание водонагревателя

Домовладелец должен регулярно проводить техническое обслуживание водонагревателя, например:

1. Установите термостат водонагревателя на безопасную температуру. Большинство производителей рекомендуют около 120 градусов, чтобы сэкономить деньги на счетах за отопление.
2. Ежегодно смывайте осадок из аквариума. В противном случае водонагреватель может преждевременно выйти из строя.
3. Проверьте и замените анодный стержень. Этот стержень защищает ваш бак от ржавчины, «жертвуя» собой и ржавея.
4. Проверьте клапан сброса давления, охладив воду, поставив ведро под трубу и открыв клапан.

Гарантийный план Landmark покрывает ремонт и замену водонагревателей объемом до 70 галлонов.Защитите свой бюджет, купив план домашней гарантии и платите только за вызов службы поддержки для ремонта или замены водонагревателя и других систем и приборов в вашем доме. Узнайте больше на www.landmarkhw.com/home-warranty-plans.

Наука о системах мгновенного горячего водоснабжения – как они работают



До недавнего времени, если вам нужна была горячая вода, вам приходилось включать нагреватель и ждать около 30 минут или даже дольше, если вы использовали погружной нагреватель.Благодаря достижениям в области технологий горячую воду теперь можно получать по запросу через систему мгновенного горячего водоснабжения.

Традиционные системы

Чтобы понять, как они работают, вам нужно понять, как работают традиционные системы. В этих системах используются сборные резервуары, в которые вода подается по трубопроводу, хранится и нагревается. Когда вам нужна горячая вода, бак опорожняется; однако, чтобы иметь мгновенную горячую воду, бак должен постоянно нагреваться для поддержания температуры, даже когда вы не используете воду, и, хотя бак изолирован, вода в конечном итоге охлаждается из-за естественной потери тепла. Поскольку в баке должно быть достаточно воды, по крайней мере, для солидной ванны, он занимает много места. Мало того, но если кто-то использовал всю воду из бака раньше вас, вам придется ждать, пока бак снова нагреется.

Проточные водонагреватели

Системы мгновенного нагрева воды и водяные бойлеры из таких мест, как водогрейные котлы, (например) напрямую нагревают воду и не требуют накопительного бака. В отличие от традиционной системы, холодная вода проходит по трубе при включении ГОРЯЧЕГО крана, откуда попадает в нагревательный элемент.Здесь газовая горелка или электрический элемент нагревают воду по мере ее прохождения. Это обеспечивает постоянную подачу горячей воды. Хотя место для хранения не требуется, и вам не нужно ждать, пока вода нагреется, мощность безбакового нагревателя ограничивает скорость потока.

Быстрая доставка воды

Обычно системы мгновенного горячего водоснабжения обеспечивают подачу горячей воды со скоростью около 2–5 галлонов в минуту. Если вы думаете об установке, полезно знать, что газовые обогреватели обеспечивают более высокую скорость потока, чем варианты с электрическими элементами.Также полезно знать, что даже самые большие газовые системы не всегда могут одновременно обеспечивать достаточное количество горячей воды для нескольких целей в большом домашнем хозяйстве. Это можно легко решить, установив несколько проточных водонагревателей, подключенных параллельно для одновременного нагрева воды. Эти новые системы легко адаптируются, поскольку вы можете установить отдельные системы для приборов. Например, потребляющие воду приборы, такие как стиральная машина и вода для мытья посуды, могут работать от одной системы мгновенного горячего водоснабжения.

Поскольку в настоящее время время ожидания горячей воды практически отсутствует, а отсутствие необходимости постоянно нагревать воду в баке делает эти новые нагреватели наиболее энергоэффективными решениями, доступными на рынке.

Принцип работы электрического водонагревателя

Принцип работы электрического водонагревателя Типовой Бытовой водонагреватель 240 вольт имеет 2 нагревательных элемента . … верхний и ниже элементы. Элементы управляются верхним и нижним термостаты. Каждый элемент подключен к термостату. Термостаты механические биметаллические переключатели, читать температуры через стенку резервуара и включите элементы и ВЫКЛЮЧЕННЫЙ. Типичные термостаты водонагревателя не являются напряжением. специфичны и рассчитаны на жилые дома от 120 до 240 и любые коммерческие напряжения до 480 вольт, включая 208, 277, 415 и 480 вольт. Термостаты бытовых водонагревателей можно вручную настроить на температура между 90F до 150F или от 110 до 160F, в зависимости от марки и калибровки. Высокий Ограничьте поездки на 170F. Все термостаты настройки приблизительны… все значения +/- 5%. Более высокие настройки температуры потребляют больше электроэнергии. Более высокие температуры выше 135F могут привести к ожогам и необратимым травмам. Средняя ванна-душ 104F. Промышленный водонагреватель термостаты может иметь более высокую, более опасную диапазон 120-180F. Максимально допустимая температура для водонагревателей для всех типов составляет 210F, прежде чем клапан TP выпускает воду. Более высокие температуры риск сильного взрыва пара, если клапан TP закрыт или удален. Не устанавливать высоко температурные коммерческие термостаты на бытовом водонагревателе. это ненужным и опасным. Типичная ванна-душ — 104F. В целях безопасности и во избежание ожогов рекомендуемая настройка для всех термостатов водонагревателя (коммерческих и жилые, газовые или электрические), обеспечивающие подачу питьевой (питьевой) воды в трубы, где вода может вступить в контакт с людьми, составляет 120F. Высшее температурные коммерческие термостаты используются для мытья посуды и других высокотемпературные приложения, которые часто регулируются нормами здоровья, или потребность в отоплении помещений и т.д…но высокие температуры никогда не бывают вводиться в водопроводные трубы, где вода может соприкасаться с люди. Смесительный клапан установлен для смягчения или снижения температуры очень горячая вода до 120F, прежде чем она войдет в линии подачи. Ресурсы Как отрегулировать термостаты Как заменить термостат на электроводе обогреватель/коммерческий и жилой How подключение термостатов Преимущества смесительного клапана Как увеличить количество горячей воды Электрические водонагреватели неодновременные Бытовые 2-элементные электрические водонагреватели на 240 вольт неодновременны, как видно на этикетке продукта, расположенной сбоку резервуара. Это означает, что оба элемента никогда не ВКЛ в в то же время (одновременно), если не подключена специальная проводка внутри обогревателя. значительно изменился. Один элемент включен, или другой элемент включен, или оба элемента выключены. Как подключить водонагреватель для одновременного операция Верхний термостат является основным контроллером. При запуске с холодным баком верхний термостат включает верхний элемент до топ 2/3 бака достигает заданной температуры. После нагревания верхней части бака верхняя термостат отключает верхний элемент и подает питание на нижний термостат, который включает нижний элемент. Нижний элемент работает до тех пор, пока бак достигает температуры параметр. Нижний элемент включается и выключается в часы ожидания, чтобы сохранить резервуар температура на заданном уровне термостата. Внутри нет воздуха бак При включении горячего крана на кухонной раковине горячая вода сразу выходит из топа бака. Горячая вода проходит по трубе горячей стороны до тех пор, пока не доходит до крана. В тот же момент горячая вода выходит из верхней части резервуара, новая холодная вода немедленно входит Нижний бака через пластиковую погружную трубку. В целях экономии энергии никогда не включайте нажмите при использовании только холодной… потому что в бак поступает новая холодная вода необходимо подогреть до заданного значения. Ресурсы Чтение о погружной трубке 9 способов экономии с водонагревателем В часы ожидания, между использованием горячей воды, нижний элемент поддерживает температура бака. Нижний элемент поддерживает температуру воды при включении примерно на 1-4 минут каждый час в течение дня и ночи, что равняется 45 кВтч — 216 кВтч каждый месяц для работы в режиме ожидания в зависимости от эффективности бака, техническое обслуживание и сезонная температура поступающей холодной воды. Более новые танки с более изоляция или резервуары расположенные в естественно теплом месте, включаются реже. Ресурсы См. математические таблицы для нагрева воды Расчет кВтч Один раз горячая вода используется из крана, холодная вода быстро заполняет дно бака. Первым активируется нижний элемент, а когда верхняя часть резервуара находится ниже заданного значения, нижний элемент выключается и включается верхний элемент, и цикл нагрева повторяется. температура поступающей холодной воды влияет на количество энергии потребляется.Зимой поступающая вода холоднее. Холодная вода означает элементы должны нагреваться дольше, чтобы достичь заданного значения термостата. Средняя температура грунтовых вод Резервуар выдержки

Как работает водонагреватель? Давайте объясним!



Руководство по основам работы с газовыми, электрическими и безбаковыми водонагревателями



Как и в случае с большинством удобств в доме, чем меньше вам нужно думать о водонагревателе, тем лучше. Единственная действительно важная вещь, которую нужно знать, это то, что он работает, чтобы снабжать ваш дом горячей водой, в которой вы нуждаетесь.Тем не менее, всегда полезно иметь базовые знания о том, как работает ваш водонагреватель. Это особенно актуально для машины, которая используется ежедневно.

Каждый раз, когда вы принимаете душ, моете посуду или стираете белье, ваш водонагреватель отвечает за то, чтобы вода по трубам доставлялась по назначению с нужной температурой.

Как именно работает водонагреватель в вашем доме?





Компоненты водонагревателя

Во-первых, мы рассмотрим различные части, работающие вместе для производства необходимой вам горячей воды.Эти детали одинаковы как для электрических, так и для газовых водонагревателей, с небольшими отличиями. Возможно, это ответит на ваш вопрос «как работает водонагреватель?».



Бак

Большинство водонагревателей, установленных в домах по всей территории США, имеют большие изолированные баки, в которых хранится горячая вода. Эти баки водонагревателя бывают разных размеров, обычно от 20 до 80 галлонов. Размер резервуара должен соответствовать количеству людей в доме, нуждающихся в горячей воде, а средний бытовой резервуар имеет емкость 40-60 галлонов.

Погружная трубка

Погружная трубка — это место, где холодная вода из городского водопровода вашего дома, колодца или другого источника воды поступает в бак. Ваш основной водопровод разрывается прямо перед водонагревателем. Когда вы открываете кран холодной воды, вода подается от главного клапана через служебную линию холодной воды. Вода, поступающая из крана горячей воды, проходит через погружную трубку в бак. Это происходит до того, как вода пойдет по линии горячего водоснабжения. Погружная трубка расположена в верхней части бака.Сюда поступает холодная вода, которая затем нагревается со дна бака.

Нагревательный элемент/газовая горелка

В электрическом водонагревателе вода нагревается внутри бака с помощью электрического нагревательного элемента. В газовой колонке нагревательным механизмом является газовая горелка. Оба расположены на дне бака.

Анодный стержень

Анодный стержень — еще одна мера безопасности. Это предотвращает ржавчину бака из-за электролиза.Это означает, что стальной стержень с металлическим покрытием (обычно покрытый алюминием, цинком или магнием) ржавеет вместо стальной облицовки внутренней части резервуара.

Термостат

Водонагреватели имеют снаружи термостат, который позволяет измерять и регулировать температуру воды.

Труба обогревателя

Это труба, которая подает горячую воду из бака в магистраль горячего водоснабжения. Он расположен наверху. Поскольку горячая вода имеет меньшую плотность, чем холодная вода (и тепло поднимается по своей природе), самая горячая вода поднимается наверх бака.

Клапаны

• Сливной клапан – Сливной клапан расположен в нижней части бака снаружи. Как следует из названия, сливной клапан используется для слива осадка, который накапливается внутри бака.
• Запорный клапан – Снаружи водонагревателя находится запорный клапан. Это перекрывает подачу воды в бак.
• Клапан сброса давления – вода внутри бака находится под высоким давлением. Клапан сброса давления предотвращает опасное повышение давления.



Как работает водонагреватель?



Итак, как эти части работают вместе? Как работает водонагреватель ? Ну вот и развязка. Путь вашей горячей воды начинается от водопровода до душа, стиральной машины, раковины, посудомоечной машины и т. д.

Газовые и электрические водонагреватели являются водонагревателями резервуарного типа. Это наиболее распространенные типы водонагревателей, которые можно найти в жилых домах. Они работают в основном по одному и тому же принципу, различаясь главным образом своими соответствующими источниками тепла.Следующий процесс применяется независимо от механизма нагрева.





Вот как работает водонагреватель:

Вода поступает в ваш дом по водопроводу. Непосредственно перед водонагревателем линия разделяется на два отдельных пути, которые составляют систему водозабора вашего дома.

Вы открываете кран горячей воды. Холодная (но скоро станет горячей) вода проходит через запорный клапан, проходит через погружную трубу и поступает в бак водонагревателя.

Нагревательный механизм на дне бака нагревает воду в соответствии с настройками термостата. Только что поступившая вода вытесняется на дно бака, а самая горячая вода поднимается наверх.

Итак, вы открыли кран горячей воды, и через погружную трубку в бак поступило больше воды. Под огромным давлением горячая вода в верхней части бака вытесняется новой холодной водой. Эта горячая вода поднимается по трубе отвода тепла к крану горячей воды.



Проточные водонагреватели

Другой вариант, менее распространенный, но набирающий популярность, — водонагреватель без резервуара. Вместо того, чтобы хранить горячую воду в резервуаре с постоянным подогревом, водонагреватели без резервуара нагревают воду только тогда, когда это необходимо.

При открытии крана горячей воды срабатывает датчик протока в безбаковом водонагревателе. Если безбаковый агрегат работает на газе, этот датчик включает вентилятор внутри агрегата, всасывая воздух, открывает газовый клапан и зажигает горелку.

В безбаковом электрическом агрегате датчик активирует электрический нагревательный элемент. В любом случае нагревается теплообменник внутри агрегата, который нагревает воду до заданной температуры. Вода проходит через агрегат к крану. Это позволяет избежать процесса хранения бака, полного горячей воды, и энергии, необходимой для поддержания высокой температуры на постоянной основе.

Безбаковые водонагреватели экономят энергию, снижают риск утечек и не ограничиваются ограниченным запасом воды, когда требуется горячая вода.У вас не может закончиться горячая вода с безбаковым агрегатом, так как нет бака, который нужно опустошить. Безбаковые водонагреватели также более безопасны и долговечны. Однако эти преимущества связаны с более высокой ценой, чем у обычного водонагревателя.



Горячая вода, когда вам это нужно



Когда вы знаете основные принципы, разобраться в водонагревателе несложно. Если у вас возникла проблема с водонагревателем, вам требуется общее техническое обслуживание или вы хотите изучить варианты замены, вам нужен надежный сантехник, на которого вы можете положиться.

Если вы находитесь в Южном Джерси, свяжитесь с Laury Heating Cooling & Plumbing для получения сантехнических услуг высочайшего качества!



Rinnai :: Электрические водонагреватели

Вода нагревается нагревательным элементом, погруженным в автономный небольшой настенный бак.

Что такое электрические водонагреватели?

Электрические водонагреватели работают по другому принципу, так как нет горелки, нет теплообменника, не требуется система дымохода.В электрических водонагревателях обычно используется два погружных элемента. Один находится ближе к верхней части бака, а другой ближе к дну.

Эти элементы обеспечивают тепло и, по большей части, конфигурация воды такая же, как в газовой или масляной системе. Холодная вода подается в нижней части бака, а горячая вода отводится в верхней части. Эта холодная вода у дна резервуара активирует термостат нижнего элемента. Включится нижний элемент и нагреет поступающую холодную воду.Верхний элемент все равно будет окружен горячей водой и будет удовлетворен.

В системе с непрерывным потоком холодная вода, поступающая в устройство, вызывает срабатывание печатной платы, которая, в свою очередь, включает нагревательный элемент. Эта последовательность событий занимает больше времени с электричеством, потому что для нагрева элементов требуется время, тогда как эффект газового пламени мгновенный.

Как работают электрические водонагреватели?

В баке холодная вода поступает в камеру и поднимается вверх по мере нагрева.В отличие от газа, нагревательный элемент находится внутри бака.

В системе с непрерывным потоком холодная вода, поступающая в устройство, вызывает срабатывание печатной платы, которая, в свою очередь, включает нагревательный элемент. Эта последовательность событий занимает больше времени с электричеством, потому что для нагрева элементов требуется время, тогда как эффект газового пламени мгновенный.

Преимущества	Недостатки
Доступны модели для хранения и непрерывного потока	Скорость восстановления для хранилища низкая
Отсутствие продуктов сгорания, поэтому исключена возможность утечки вредных газов	Скорость потока ниже, чем у газовых аналогов
Электричество более доступно, чем газ	Пробой изоляции может привести к летальному исходу
	Температура подачи горячей воды не будет точной
	Не так надежен, как газовые аналоги
	Сложно поддерживать
	Энергоэффективная работа по сравнению с продукцией конкурентов

Как работает проточный водонагреватель?

Во-первых, вы собираетесь установить проточный водонагреватель? Вам больше не нужно ждать. Есть достаточно причин, почему стоит обойтись без бака. Во-первых, вы получите множество преимуществ, в том числе;

Это более эффективно. Несмотря на более высокую стоимость, проточные водонагреватели более эффективны. Исследования показывают, что безбаковые водонагреватели на 30–35 процентов более энергоэффективны. Это приводит к большей экономии и сокращению расходов.

Меньше физического пространства — электрические нагреватели не нуждаются в резервуарах для хранения. Таким образом, они, как правило, занимают меньше места, чем нагреватели резервуарного типа.По сути, это то, что отличает их от любого другого обогревателя.

У них долгий срок службы. Безбаковые водонагреватели имеют более длительный срок службы, чем традиционные водонагреватели. Кому не нужен актив, который останется нетронутым на долгие годы?

Низкие затраты на обслуживание. Безбаковые водонагреватели редко сталкиваются с серьезными проблемами по сравнению с их конкурентами типа «накопитель». Более того, с большинством их общих проблем легко справиться. На самом деле, вы можете обойтись без привлечения сантехника или электрика.

Это еще не все, у нас есть статья, в которой разбираются все плюсы и минусы этих танков.

Типы проточных водонагревателей

Для лучшего понимания, есть 2 разных типа безбаковых водонагревателей. Газовые и электрические проточные водонагреватели. Во-первых, разница между этими нагревателями и чем-либо еще заключается в том, что они безбаковые.

Помимо дизайна, принцип их работы немного отличается от других обогревателей. Давайте теперь перейдем к этим двум типам безбаковых водонагревателей.

Газовые проточные водонагреватели

Газовые безрезервуарные водонагреватели работают на керосине или пропане. Прежде чем установить один из этих обогревателей, вам нужно оценить разные вещи. Во-первых, важно, чтобы в вашем доме была надлежащая вентиляция. Вентиляционные отверстия выпускают вредные газы, выделяемые обогревателем.

Некоторые из этих устройств оснащены вентиляционными отверстиями, которые позволяют газам выходить либо через стены, либо через крышу. Эти модели лучше всего подходят для мест, где отсутствуют вентиляционные системы.Другим лучшим местом является то, где соблюдение требуемых стандартов может быть дорогостоящим.

Если у вас большой дом с большим спросом на горячую воду, отличным вариантом будет газовый. Но это возможно только при наличии доступа к этому виду топлива.

Как работает газовый проточный водонагреватель?

Газовые безрезервуарные водонагреватели и традиционные водонагреватели практически аналогичны. Эти два типа используют один и тот же принцип, только в одном из них отсутствует резервуар для хранения. Когда кран с горячей водой открыт, в бойлер течет холодная вода.После этого датчик определяет поток и немедленно активирует горелку.

Газовая горелка нагревает теплообменник при циркуляции воды. Когда вода достигает нужной температуры, она выходит из нагревателя через кран. Надлежащая система вентиляции обеспечит безопасное прохождение всех вредных газов.

Для лучшего понимания, есть 2 разных типа безбаковых водонагревателей. Газовые и электрические проточные водонагреватели.

Газовые безрезервуарные водонагреватели имеют рейтинг Energy Star.Они используют вторичные теплообменники, которые делают их более энергоэффективными. Это по сравнению с другими нагревателями без сертификации Energy Star. Вторичные теплообменники получают тепло от горючих газов для их конденсации.

Из-за вторичного теплообменника газовые проточные водонагреватели имеют второе название. (Газовые конденсационные проточные водонагреватели). Эти нагреватели нуждаются в вентиляционной трубе из поливинилхлорида, а также в дренаже для конденсата.

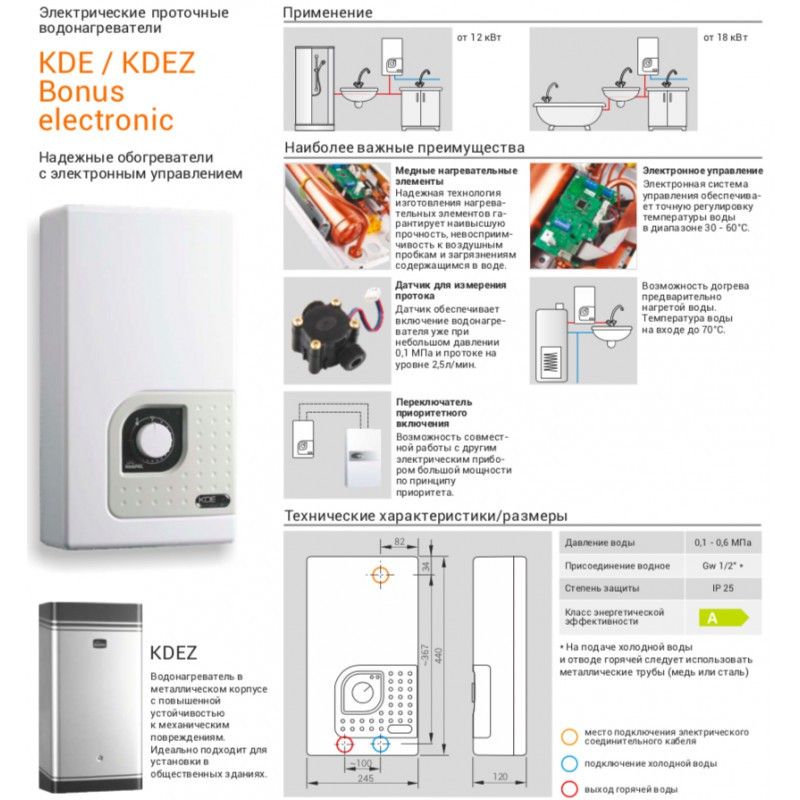

Электрические проточные водонагреватели

Электрические проточные водонагреватели компактны, просты в установке и не занимают много места.Они используют электричество в качестве единственного нагревательного элемента. В отличие от своего газового типа, электрический тип не нуждается в вентиляции, поскольку он не выделяет вредных газов.

Они больше подходят для мест, где дорого или нецелесообразно добавлять вентиляцию. Самым большим преимуществом электрических водонагревателей является их размер. Они достаточно малы, чтобы установить их практически в любом месте.

№

Например, вы можете разместить его в ванной комнате, туалете отеля или даже под раковиной. Чем ближе он к прибору, тем меньше времени горячая вода дойдет до предполагаемой точки использования.

Электрические водонагреватели используют нагревательные элементы, работающие от электричества, для нагрева воды. Они работают по принципу преобразования электрической энергии в тепловую. Нагревательные элементы находятся в контакте с водой, уменьшая потери тепла в процессе.

Как работает электрический проточный водонагреватель?

Его рабочий механизм почти такой же, как у газового водонагревателя без резервуара. Одним из заметных отличий является то, что в них используется нагревательный элемент. Это в отличие от теплообменника, присутствующего в газовом обогревателе.

Как и в газовых колонках, когда кран открыт и вода течет через колонку. Датчик расхода запускает подачу электроэнергии для нагрева нагревательного элемента. Так как нагревательный элемент находится в контакте с проточной водой, он передает тепло воде. Этот рабочий механизм получил название «мгновенный нагреватель». Сразу же прекращается подача воды, водонагреватель отключает подачу питания на нагревательный элемент. Это приводит к минимальным потерям воды и электроэнергии.

Электронагреватель настроен на работу с определенной скоростью потока воды. В случае превышения он может не работать с той же эффективностью, что и раньше. Вы можете настроить параметры для поддержания постоянной температуры. Это даже при изменении скорости потока воды.

Как отрегулировать температуру в безбаковом водонагревателе

В современных проточных водонагревателях регулировать температуру намного проще. Благодаря технологии теперь вы можете контролировать температуру одним нажатием кнопки.Эти изменения также вызывают корректировку потребляемой мощности. чтобы нагреватель получил достаточную мощность для нового плана отопления.
Проточные нагреватели поставляются с термостатами, управляемыми компьютером. Эти термостаты имеют светодиодные индикаторы для точного контроля температуры. Таким образом, пользователь может изменять температуру по одному градусу за раз. Термостаты более эффективны, чем традиционные циферблатные регуляторы. Традиционные элементы управления допускают только «диапазон» температур. Это в отличие от точного числа, которое предлагают современные модели.

Заключение

В заключение, эти водонагреватели имеют одинаковое назначение, но разные. В отличие от обычных обогревателей, они обеспечивают горячую воду, когда это необходимо, гарантируя ваше удобство. Проточные водонагреватели электрического типа дешевле, но эффективнее. Их энергопотребление также выше.
