как рассчитать кровлю правильно, площадь, высота конька, квадратура

Содержание:

Разновидности четырехскатных крыш
Особенности конструкции
Основные этапы монтажа стропильной системы четырехскатной вальмовой крыши
Обустройство чердака
Параметры, которые следует просчитать при обустройстве четырехскатной крыши
Расчет — что и как рассчитать нужно
Дополнительные рекомендации по монтажу

Четырёхскатные кровельные конструкции имеют не только эффектный и привлекательный внешний вид, но и обладают множеством прочих достоинств. Однако расчет четырехскатных крыш и их элементов, а также их монтаж являются делом технически сложным, и не могут быть осуществлены без тщательного ознакомления с особенностями данного процесса.

Разновидности четырехскатных крыш

Крыши с четырьмя кровельными скатами имеют довольно много разновидностей, наиболее распространённые из которых следующие:

• вальмовые;
• шатровые;
• полувальмовые;
• ломаные.

Существуют и другие варианты четырёхскатных кровель, однако встречаются они значительно реже.

Вальмовые крыши имеют два треугольных торцевых и два трапециевидных ската. Торцевые скаты называются вальмами и простираются от конька вверху до карниза в нижней части. Подобная конструкция делает такую крышу оптимальным вариантом для быстрого схождения с нее осадков. В то же время, по причине технологических особенностей строения, расчет четырехскатной вальмовой крыши и монтажные работы по ее установке наиболее сложны для исполнения.

Скаты шатровых крыш представляют собой четыре треугольника с равными боковыми сторонами. Основания этих треугольных скатов образуют квадрат. Расчет площади четырехскатной крыши такого типа технически также довольно сложен, хотя и несколько проще по сравнению с предыдущим вариантом. Такие крыши достаточно часто делают на беседках. Перед тем, как сделать четырехскатную крышу для беседки, необходимо выполнить тщательные расчеты.

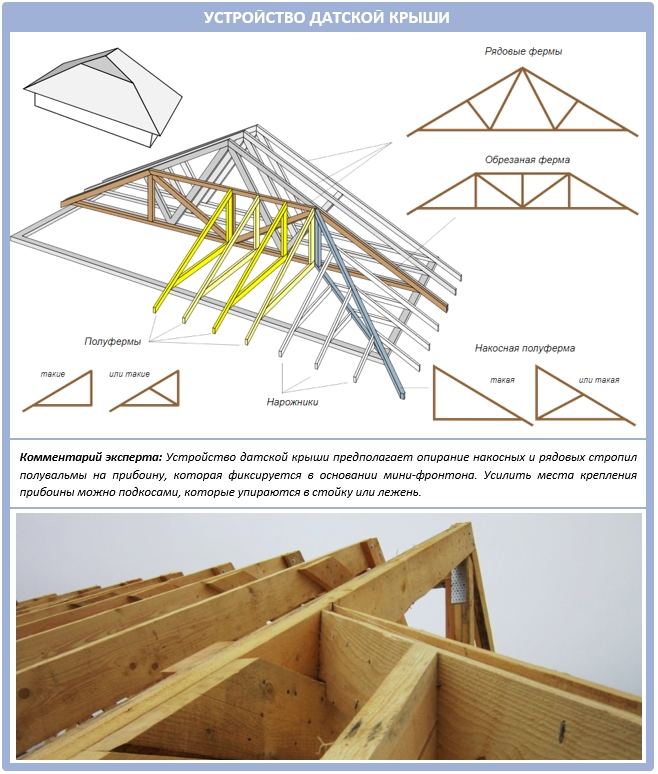

Довольно большое распространение имеет также другая разновидность четырёхскатных крыш – полувальмовые. Они представляют собой нечто среднее между вальмовой и обычной двухскатной крышей. Необходимо знать, как сделать расчет полувальмовой крыши правильно. Особенностью конструкции таких крыш является отсутствие острых углов, а фронтон у них выполнен в форме трапеции. Зная, как рассчитать площадь фронтона, можно сразу же заказать материал для обшивки фронтона. Функциональным преимуществом полувальмовых крыш является их высокая устойчивость к сильным ветровым нагрузкам. Проектировочно-монтажные работы здесь могут иметь некоторые особенности, и если говорить о том, как правильно рассчитать четырехскатную крышу такого типа, то следует учитывать погодные условия местности. Там, где часто имеют место снегопады, обустраиваются более крутые скаты и небольшие навесы, а в менее заснеженных регионах – наоборот.

Ломаные четырёхскатные крыши также встречаются довольно часто. Их особенность состоит в том, что геометрически их торцевые участки представляют собой ломаную линию, откуда и произошло такое название. Преимущество ломаных четырёхскатных крыш состоит в том, что они имеют привлекательный внешний вид и дают возможность максимально эффективно использовать жилое пространство. Немаловажное значение имеет и тот факт, что такие крыши имеют относительно несложную стропильную систему. В то же время вопрос о том, как рассчитать площадь четырехскатной кровли ломаного типа, достаточно сложен, и обычно производится профессионалами в строительном деле.

В целом, расчет четырехскатных кровель любого вида, а соответственно и их монтаж, являются делом нелегким, требующим определенного мастерства и опыта в сфере строительных работ.

Особенности конструкции

Вследствие наклонного положения скатных поверхностей, конструкция четырёхскатной крыши по форме значительно отличается от прямоугольной. Именно нестандартная форма в первую очередь и определяет основные сложности при подсчетах и в процессе монтажа, в частности в том, как рассчитать площадь четырехскатной крыши дома, вычислить необходимое число тех или иных элементов, каким образом соединить между собой структурные части кровли, как посчитать объем четырехскатной крыши и т. д.

Крыши с четырьмя скатами, в зависимости от разновидности, могут иметь различную структуру и составные элементы. Однако общие принципы их устройства во многом идентичны, и можно их рассмотреть на примере вальмовых крыш – как наиболее типичного варианта четырёхскатных кровель.

При рассмотрении устройства центральной части вальмовой крыши можно заметить сходство с обычной двухскатной кровлей. Процесс обустройства центральной части таких крыш также имеет много общего. Чаще всего здесь используются стропильные системы наслонного типа, несколько реже находят применение висячие стропильные конструкции. При обустройстве наслонной разновидности стропил их опирают на расположенный в вершине крыши коньковый прогон, который, в свою очередь, устанавливается на прогонную раму. Рама для установки конькового прогона состоит из стоек и горизонтально расположенного лежня. Очень важным моментом является её опора на прочное основание, которым может служить несущая стена в центре обустраиваемой конструкции. Иногда в стропильных системах сложных вальмовых крыш устраивается не один центральный прогон, а две параллельно размещенные балки.

Если расположение несущих стен не позволяет использовать их в качестве опоры для прогонной рамы, тогда с этой целью обустраивается мощное перекрытие, например из бетонных плит. Прочность перекрытия должна быть достаточной, чтобы выдерживать тяжесть стропильной системы, всех компонентов кровельного покрытия и возникающих внешних нагрузок.

Надёжность бетонных плит обычно достаточно велика, чтобы выдержать нагрузку от кровельной системы любого типа и тяжести. Поэтому вопрос о том, как рассчитать четырехскатную крышу в плане весовых показателей, в данном случае не имеет большого значения. Важно лишь правильно произвести все прочие измерения, а затем в соответствии с ними осуществить процесс монтажа.

Иногда вместо бетонных плит для обустройства опорных конструкций используется перекрытие из деревянных балок. Естественно, что по прочности такой способ заметно уступает предыдущему варианту. Прогонная рама при этом устанавливается на толстый брус размерами в 100-150 на 200 миллиметров. Из аналогичного материала изготавливается и сам коньковый прогон, а также лежень, если есть необходимость в его использовании. Укладку подставок под стойки прогонной рамы производят накрест с балками перекрытия. Подставки, подкосы и ветровые связи изготавливаются из бруса, имеющего размеры 100 на 150 миллиметров.

Усложненность конструкции четырехскатной крыши затрудняет процесс обустройства опор для скатных поверхностей. С этой целью угловые зоны соединяют с коньковым прогоном посредством диагональных стропильных брусьев (накосных стропильных ног). Эти брусья длиннее обычных и должны обладать большей прочностью, поскольку в них упираются укороченные стропила скатных конструкций.

Монтажные работы ещё более усложняются в том случае, если обустраивается вальмовая крыша с дополнительными пристройками. В этом случае вопрос о том, как рассчитать квадратуру четырехскатной крыши и ее прочие параметры, представляет собой нелегкую задачу, для решения которой сложная конструкция крыши условно разбивается на несколько простых участков, а затем для каждого из них подсчеты производятся отдельно.

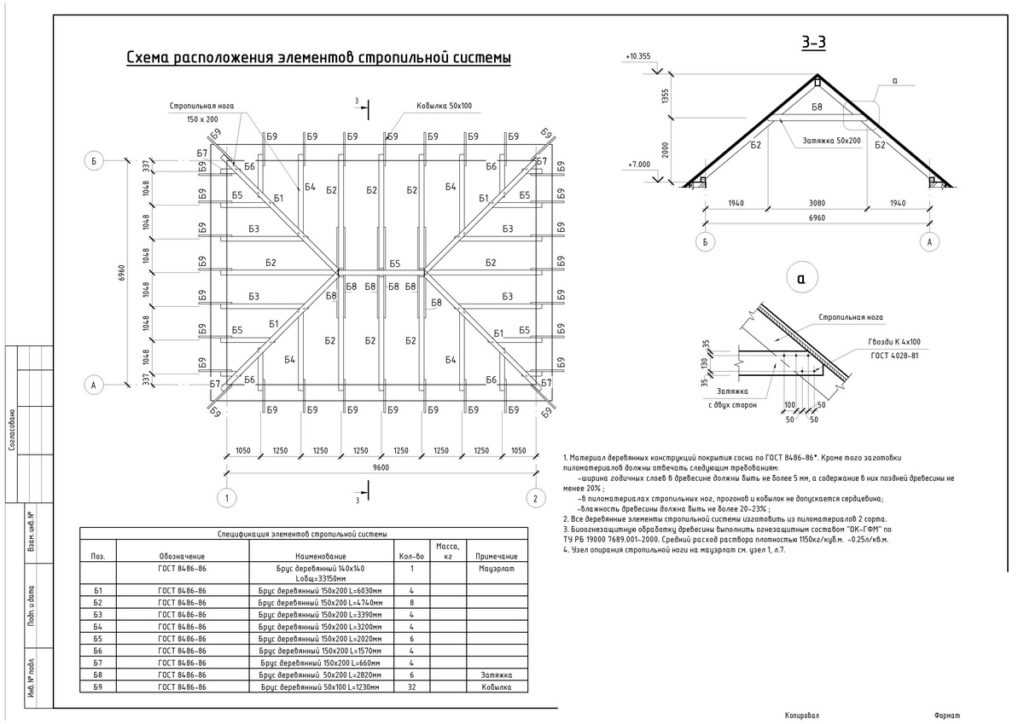

Основные этапы монтажа стропильной системы четырехскатной вальмовой крыши

Процесс сооружения стропильной системы четырёхскатной вальмовой крыши состоит из следующих последовательных этапов:

1. Монтаж рамы для конькового прогона.
2. Установка вначале наслонной, а затем центральной частей стропильной конструкции.

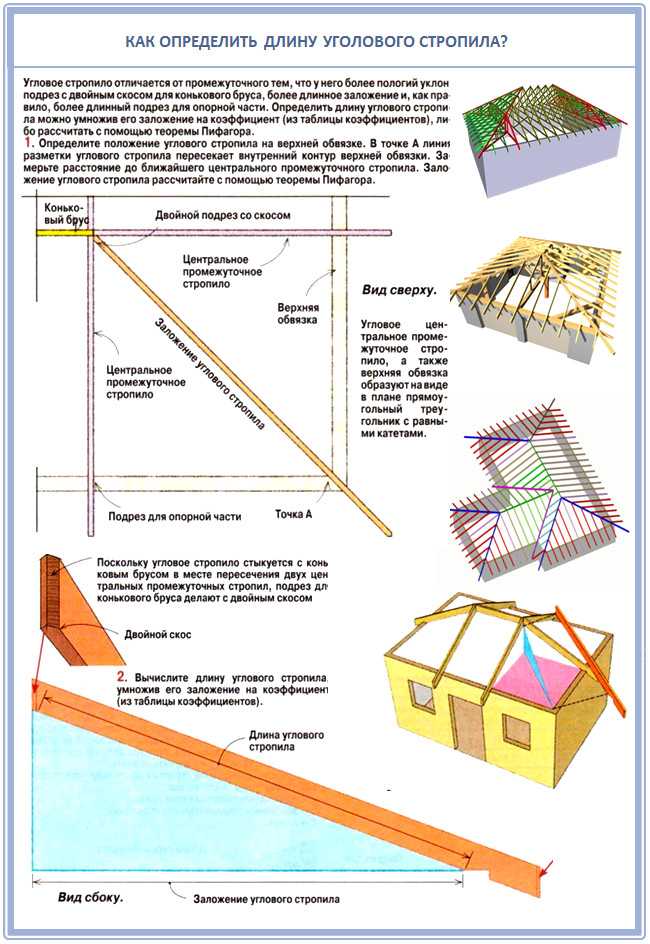

3. Разметка посредством шнура или верёвки направлений монтажа диагональных брусьев.
4. Монтаж диагональных стропильных ног в соответствии с произведённой разметкой.
5. Установка укороченных стропильных ног – нарожников – упирающихся в диагональные стропила.
6. Обшивка ветровой доской по периметру кровли.

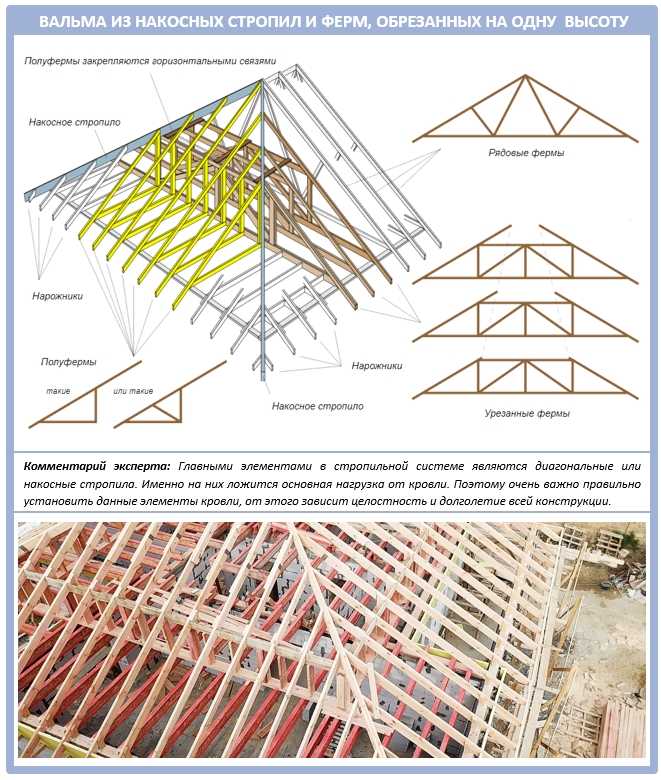

Укороченные стропильные ноги, называемые нарожниками, образуют плоскость для расположения вальмовых кровельных скатов. Диагональные стропила, в которые упираются нарожники, чаще всего выполняют из сдвоенных сшитых досок, что способствует увеличению их несущей способности. Это имеет важное значение, поскольку нагрузка на них превосходит нагрузку на обычные стропила приблизительно в полтора раза. Если диагональные стропильные брусья перекрывают большую зону, тогда для придания им дополнительной прочности производится установка дополнительных опор: подкосов, шпренгелей или стоек из бруса.

Как видно, процесс обустройства стропильной системы вальмовой крыши имеет большое число нюансов, которые должны тщательно учитываться при проведении расчетов и монтажных работ.

Обустройство чердака

Четырёхскатное кровельное покрытие может быть устроено над готовым мансардным помещением либо над хозяйственной постройкой, над которыми нет смысла обустраивать отдельный чердак. Если же такая крыша устанавливается над жилым строением без мансарды, тогда потребность в обустройстве чердака обычно присутствует. Чердачные четырёхскатные крыши широко распространены в жилом строительстве.

В то же время следует отметить, что чердачные помещения четырёхскатных крыш обычно не предназначаются для активной и частой эксплуатации, поскольку скошенность различных поверхностей кровли приводит к значительным неудобствам в этом плане. Для того чтобы чердак был пригоден к эксплуатации в качестве отдельного хозяйственного помещения, придётся существенно увеличить его высоту и габариты.

В этом случае, расход материалов также окажется значительно большим. Все эти нюансы следует учесть до того, как рассчитать высоту четырехскатной крыши, чтобы чердачное помещение отвечало требованиям и запросам хозяев жилища.

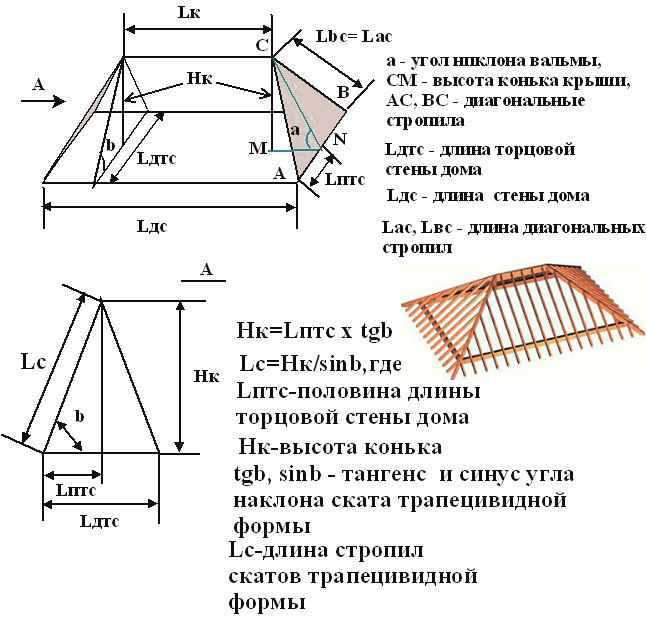

Следует сказать также несколько слов о том, как рассчитать высоту конька четырехскатной крыши. Коньковая конструкция, как правило, является центральной и наиболее возвышенной частью кровельного сооружения. Вопрос, на какой высоте её устанавливать, в целом также зависит от предполагаемого использования подкровельного пространства, а также от личных предпочтений хозяев дома. Более высокая крыша обеспечит более эффективное использование чердака или мансарды. В то же время крыша небольшой высоты является оптимальным вариантом в плане экономичности, минимального расхода материалов и трудовых затрат.

Параметры, которые следует просчитать при обустройстве четырехскатной крыши

Если говорить о необходимых расчетах перед проведением монтажных работ, прежде всего следует упомянуть о том, как посчитать площадь кровли четырехскатной крыши. Правильным вариантом здесь является подсчёт для каждого из кровельных скатов в отдельности, с последующим сложением полученных результатов. При этом используются стандартные математические формулы для вычисления площади тех или иных геометрических фигур.

Так, например, если скат имеет треугольную форму, то из вершины его посредством веревки или шнура проводится перпендикулярная линия к основанию, называемая высотой. Далее эта самая высота треугольного ската умножается на длину основания, а полученная сумма делится пополам. Результат будет площадью треугольного кровельного ската.

Для трапециевидных скатов формула несколько другая: вначале складывается длина верхнего и нижнего оснований трапеции, затем сумма их делится пополам и умножается на высоту ската.

Вопрос о том, как рассчитать кровлю на четырехскатную крышу с дополнительными пристройками, решается аналогичным образом: их площадь также должна быть высчитана отдельно и прибавлена к общему результату.

Другим важным моментом при расчете четырехскатной кровли является определение необходимого расстояния между стропильными брусьями. Величина промежутков зависит главным образом от материала кровельного покрытия. Так, например, для металлочерепицы и профнастила она составляет 60-90 сантиметров, а для битумной черепицы – 100-120 сантиметров, поскольку в последнем случае кровля укладывается на сплошную обрешетку из листовой фанеры.

Расчет — что и как рассчитать нужно

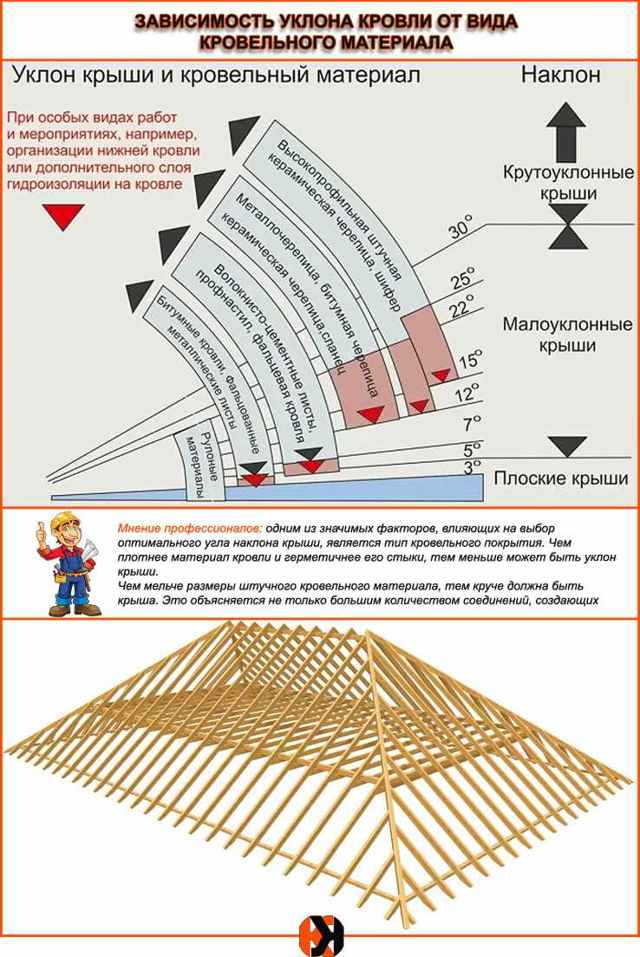

Немаловажное значение имеет и правильный выбор угла наклона кровельных скатов, где требуется учитывать ряд факторов:

• Вес кровельного покрытия – чем он больше, тем круче следует обустраивать кровлю.
• Размеры элементов покрытия. Если они малы и стыковых участков между ними много, тогда повышается вероятность проникновения между ними воды, а потому скаты должны располагаться под более высоким углом.
• Климат местности. В тех районах, где случаются частые снегопады, скаты крыш следует располагать более круто, что обеспечивает быстрое схождение осадков.
• Правила противопожарной безопасности для чердачных крыш. В соответствии с ними, при больших размерах чердака должен иметься сквозной проход через него высотой в 160 сантиметров и шириной в 120 сантиметров. Если же чердак маленький (до 2 метров в длину), тогда минимальные размеры прохода должны составлять 120 и 90 сантиметров соответственно.
• Высота дымохода для каминных и печных сооружений. Общая высота вместе с наружной частью, выходящей за пределы крыши, должна составлять как минимум 5 метров. Разумеется, подобный вариант обогрева не подойдёт для небольших строений с пологими крышами.

Размер сечения стропильных брусьев также может быть различным, и зависит от общей нагрузки, выпадающей на стропильную систему. Суммарная нагрузка определяется весом кровельного пирога и давлением внешних факторов, таких как ветер и снег. Соответственно, здесь также имеют значение материал кровельного покрытия и климат местности. Понятно, что чем больше нагрузка на стропильную конструкцию, тем большее сечение должны иметь брусья стропил.

Дополнительные рекомендации по монтажу

Помимо вышеперечисленных нюансов, есть и некоторые другие особенности, которые следует учитывать при выборе четырехскатной крыши для дома:

• Конструкция четырехскатной кровли позволяет обустраивать большие свесы со всех четырех сторон, обеспечив защиту фасада и стен от осадков.
• Хотя в целом четырехскатная кровельная конструкция обходится дороже двухскатной, однако, вследствие отсутствия необходимости в обустройстве фронтонов, разница эта не столь велика.
• Если четырехскатная кровля предназначается для мансардного строения, тогда визуально оно будет выглядеть более низким, что следует учитывать при проектировке.
• Монтаж любой разновидности четырехскатной кровли следует начинать с коньковой конструкции. Мауэрлат должен быть надежно зафиксирован и соединен на угловых участках, а стойки прогонной рамы должны иметь прочное основание.
• Для фиксации различных кровельных элементов рекомендуется использовать современные металлические крепежные изделия.
• По окончании всех работ, до того, как посчитать четырехскатную крышу дома полностью готовой к эксплуатации, следует ещё раз произвести ревизию всех конструкций, элементов и стыковых соединений.
• Поскольку возведение четырехскатной крыши представляет из себя непростую задачу, браться за нее можно только при наличии достаточной уверенности в себе. В противном случае наиболее правильным решением будет доверить монтажные работы специалистам.

Расчет четырехскатной крыши — Кровля и крыша

Расчет материала и площади четырехскатной крыши

Строительство дома является очень ответственным и дорогостоящим проектом, при этом один из наиболее сложных и затратных этапов – это строительство крыши. Правильный расчет ее площади может значительно сократить расходы на её возведение. В связи с этим необходимо четко осознавать порядок и методику выполнения расчета площади кровли. Первым делом нужно определить тип крыши, для которой будет выполняться расчет. Всем кто ищет ответ на вопрос, как рассчитать четырехскатную крышу будет полезна наша статья.

На сегодня различают следующие виды кровли, которые отличаются своей конструкцией:

• односкатная;
• двухскатная;
• четырехскатная;
• полувальмовая;
• мансардного типа;
• шатровая крыша;
• 4-скатная шпилеобразная.

Независимо от типа кровли, при закупке строительных материалов правильность произведенных расчетов имеет решающее значение. Учитывая тенденцию к постоянному росту цен на все стройматериалы, точное определение площади крыши станет эффективным способом для экономии денежных средств. А сама расчетная методика не столь сложная, она требует внимательности, знания школьного курса геометрии, знания геометрических параметров здания и конька, а также правильных названий элементов конструкции кровли.

Площадь четырехскатной крыши

Самым популярным сегодня вариантом кровли является четырехскатная, которая предполагает наличие 4-х скатов, расположенных под углом к основанию. Чтобы рассчитать площадь четырехскатной крыши нам понадобится:

• рассчитать эту величину для каждого ската;
• сложить вместе полученные значения.

Очень важно проверить результаты своих расчетов несколько раз, иначе в итоге можно получить излишки или дефицит строительного материала.

В большинстве случаев все строительные и проектные компании имеют в качестве исходных данных проекцию крыши, то есть площадь основы под ней. Перед началом расчетных работ разобьем зону проекции на простые составляющие фигуры: трапеции, треугольники, прямоугольники и квадраты. Формула расчета площади каждой из этих фигур хорошо знакома каждому школьнику, поэтому потребуется немного времени, чтобы при помощи калькулятора получить результат. Взяв во внимание, что каждый элемент проекции находится под углом, следует умножить его площадь на принятый косинус угла наклона скатов. После сложения всех полученных результатов получим площадь четырехскатной крыши. Как видно из описания, посчитать эту величину не вызовет особых сложностей у людей со средним уровнем знаний школьного курса геометрии. По этой причине многие строители возлагают функции по выполнению столь ответственных задач на своих производственных работников: прорабов, работников технического надзора и других инженерно-технических работников.

Одним из важных условий является производство расчета по карнизному свесу, а не краю постройки, иначе результат будет неверным.

Площадь четырехскатной крыши рассчитывается с соблюдением следующих правил:

• необходимо учитывать площадь следующих элементов: вентиляционные каналы, дымоходы, мансарду и её окна;
• длину ската измеряют от нижней части конька до верхней части карниза;
• для парапетов, свесов и брандмауэров следует добавить 5% длины;
• для того чтобы рассчитать необходимый расход строительного материала, нужно знать тип кровельного покрытия, так как каждый из них имеет свои нормы расхода;
• при покрытии битумной черепицей или рулонными материалами длина скатов уменьшится минимум на семьдесят сантиметров.

Следует знать, что рулонные материалы наиболее экономичный вариант покрытия крыши со сложной формой. Они идеально ложатся практически на любую поверхность, их монтаж не вызывает сложностей и проходит в минимальные сроки.

Расчет кровельных материалов

Приобретение кровельных материалов сопровождается значительными финансовыми тратами, оптимизация которых сможет сэкономить огромные суммы денег. По этой причине при расчете площади 4-х скатной крыши для закупки кровельного материала, необходимо учитывать следующие особенности:

1. Покрытие из шифера. Чтобы рассчитать квадратуру кровли под шиферное покрытие следует четко знать габариты дома и ширину свеса. Зная эти параметры, можно легко вычислить искомую величину по формуле: длину дома следует сложить с шириной двух свесов, после чего умножить на сумму ширины дома и ширины двух свесов и умножить на косинус угла наклона свесов. При закупке шифера следует учитывать, что его листы укладывают внахлест, поэтому потребуется незначительный запас в размере 5% от общего количества.
2. Покрытие из металлочерепицы. Для его расчета потребуется знать длину карнизных свесов по всему периметру здания, длину конька вдоль всей крыши, геометрические размеры дома, длину ендов и всех примыканий. При монтаже листов металлочерепицы оставляют до 15 % на прирезку, поэтому следует осуществить закупку с учетом необходимого коэффициента запаса.
3. Покрытие из мягких и рулонных материалов. Наиболее распространенный вариант обустройства крыши для четырех скатов. Расчетная формула зоны покрытия аналогична той, которая производится под шиферное покрытие с учетом дополнительных затрат на ендовы и конек.

Используя несложную методику проведения расчетов по вышеуказанным формулам можно получить достоверный результат, который при грамотном подходе конвертируется в сэкономленные на закупке строительных и кровельных материалов деньги.

Как рассчитать четырехскатную крышу: расчет площади 4-х скатной крыши

Как рассчитать площадь четырехскатной крыши. Расчет количества материала для четырехскатной крыши. Необходимые формулы для расчета площади

Источник: vseokrovle.com

Как правильно сделать расчет четырехскатной крыши

При строительстве частного дома можно использовать самые различные конструкции крыши. Все будет зависеть от размеров постройки, ее предназначения, ваших финансовых возможностей и погодных условий в регионе. Например, для небольших хозяйственных строений часто используют простую односкатную кровлю. Для частного дома стоит подобрать что-то более эффективное и красивое, например, крышу с четырьмя скатами. Такой вариант используется довольно часто, особенно, если «коробка» дома имеет квадратную форму. Но такая конструкция может быть довольно сложной. А как правильно сделать расчет четырехскатной крыши? Давайте разберемся.

Расчет четырехскатной крыши — общие понятия

Прежде всего, стоит разобраться с самой конструкцией четырехскатной крыши и ее разновидностями. Общие представления можно получить уже исходя из названия. В такой крыше используют сразу четыре ската. При этом различаются следующие разновидности:

Виды четырехскатных крыш

1. Шатровая. Именно такой вариант можно назвать классической четырехскатной крыши. Такая конструкция имеет треугольные скаты, сходящиеся в одной точки в верхней части крыши. Шатровая крыша применяется, в основном, при строительстве квадратных зданий.
2. Вальмовая. В этом случае две стороны имеют треугольную форму, а две другие выполнены в виде трапеции. Такая конструкция крыши встречается чаще, чем шатровая. Именно этот вариант чаще всего используют, если хотят сделать мансарду.

Каждая разновидность четырехскатной крыши имеет свои подвиды. Встречаются сложные и более простые конструкции. Но в любом случае очень важно сделать правильный расчет четырехскатной крыши, от этого будет зависеть ее долговечность и надежность.

Кровля с четырьмя скатами имеет свои преимущества. Например, под такой крышей остается много пространства, которое будет надежно защищено от атмосферных явлений и холода. В результате у вас появится свободное помещение, которое можно использовать для хранения вещей или для проживания. Кроме того, сама стропильная система довольно прочная, такая крыша способна выдержать большие нагрузки.

Если говорить о недостатках, то в первую очередь стоит упомянуть о сложности конструкции. Если сравнивать ее с односкатной или двускатной крышей, то при возведении вам необходимо иметь определенные навыки и умения. Поэтому, чаще всего, при возведении четырехскатной крыши прибегают к помощи профессионалов.

Строя дом, «коробка» которого выполнена в виде квадрата, очень часто выбирают кровлю, состоящую из четырех скатов. Но и при другой форме строения такой вариант крыши вполне приемлем. Четырехскатная кровля прочная и надежная, кроме этого, она может украсить ваш дом. Но, как и при любом строительстве, очень важно сделать правильный расчет, именно об этом и пойдет речь в следующей части.

Проводим вычисления

Перед началом любого строительства необходимо сделать проект будущего сооружения, рассчитать все параметры и количество используемых материалов. Если речь идет о крыше, то тут важны следующие характеристики:

• используемые кровельные материалы;
• уклон ската;
• параметры и проект стропильной системы.

От используемого для кровли материала будет зависеть максимальный и минимальный уклон ската. Именно с этого начинается расчет четырехскатной крыши. Например, для шифера это значение лежит в пределах от 15 до 60 градусов. Если вы будете использовать популярную сегодня металлочерепицу, то угол уклона ската может быть от 30 до 60 градусов. Для мягкой кровли этот параметр не должен превышать 15-20 градусов.

Кроме этого, при выборе уклона ската может зависеть от количества зимних осадков и архитектурных особенностей. Если снега выпадает много, то уклон делается больше. В этом случае Вам не придется проводить уборку снега с крыши.

Но стоит помнить, что чем больше угол уклона, тем выше будет кровля. Поэтому необходимо сделать правильные расчеты, чтобы и снег не скапливался, и не испортить внешний вид самого дома.

Формула расчета площади четырехскатной крыши

Высчитав угол ската и высоту высшей точки кровли, можно рассчитать площадь четырехскатной крыши. Так как мы рассматриваем обычный шатровый вариант, то для таких вычислений достаточно вспомнить школьный курс. Каждый скат представляет собой равнобедренный треугольник, поэтому сделать правильные расчеты не составит особого труда.

Совершенно другое дело – это рассчитать все параметры стропильной системы. От правильности этих вычислений будет зависеть прочность всей конструкции. Толщина и сечение каждой из стропил, их расположение, количество дополнительных опор и так далее. Сделать все это самостоятельно, тем более, если речь идет о довольно сложной конструкции, бывает сложно. Поэтому эту работу лучше доверить профессионалам.

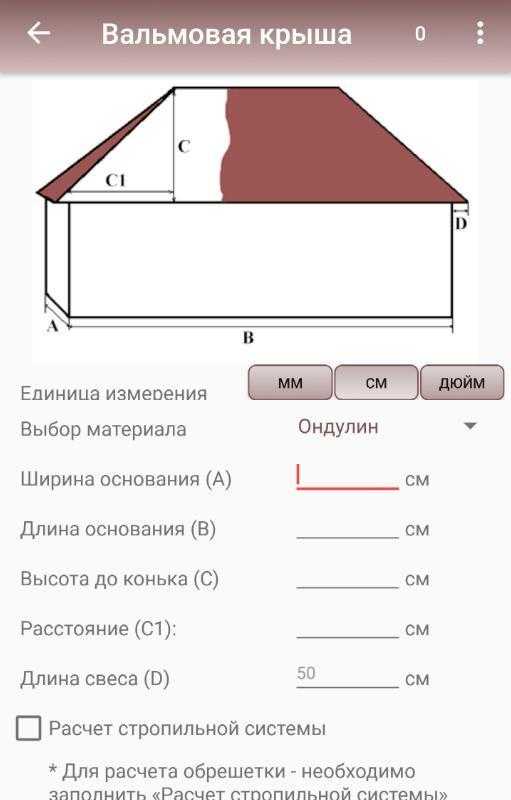

Но сегодня на помощь любому строителю приходит информационные технологии. Для проделывания различных расчетов можно использовать программы или он-лайн приложения. Например, специальный калькулятор четырехскатной крыши.

Подобные программные продукты можно часто встретить в интернете. При помощи он-лайн калькулятора у вас появляется возможность рассчитать следующие основные параметры:

• уклон наклона кровли и стропильной системы, в зависимости от выбранного кровельного материала и природных условий вашего региона;
• получаемая площадь поверхности крыши и ее примерный вес;
• длина всех элементов стропильной системы и рекомендованное сечение, а также количество стропил;
• рекомендации по обрешетки (ее площадь, шаг и так далее).

Все эти сведения значительно облегчат вашу задачу по расчету четырехскатной крыши. Кроме этого, вы сможете заранее узнать необходимый объем и характеристики требуемых материалов.

Расчет четырехскатной крыши – это важный и довольно сложный процесс. Чаще всего для его выполнения прибегают к услугам профессиональных строителей и кровельщиков. Если вы желаете сэкономить и сделать все самостоятельно, то воспользуйтесь специальными программами или он-лайн калькуляторами. Введя все требуемые параметры (размеры здания, уровень осадков, используемые кровельные материалы и так далее), вы сможете получить рекомендации, которые помогут сделать правильный расчет. В этом случае ваша крыша будет служить долго, и надежно защити жилье от атмосферных явлений.

Расчет четырехскатной крыши: калькулятор, площадь

Разновидности и основные характеристики кровли с четырьмя скатами. Как провести расчет четырехскатной крыши. Как посчитать площадь четырехскатной крыши?

Источник: www.krovlyakrysh.ru

Как рассчитать площадь четырехскатной крыши — правила и последовательность

Четырехскатная крыша дома

Четырёхскатные крыши – наиболее популярный вариант в современном частном строительстве. Зачастую у застройщиков возникает вопрос: как рассчитать площадь четырёхскатной крыши. Необходимо это для определения количества кровельного материала, гидроизоляции и утеплителя.

Сегодня сделать расчёт можно с помощью компьютерных программ, предназначенных для любых видов крыш. В этом есть свои преимущества: высокая точность, возможность выбора различных вариантов конструкции, удобство. Однако, некоторые строители предпочитают надеяться на свой ум, не тратя деньги на то, что могут сделать самостоятельно.

Прежде чем приступать к расчёту площади крыши, следует составить подробный план, где будут нанесены все размеры. Нельзя упускать ни одного элемента крыши. Кроме того, уже на этапе проектировки дома следует определиться с выбором кровельного материала, так как от этого зависит уклон кровли. Чем острее угол наклона, тем длиннее скат крыши. А значит и больший расход материала. Кроме того, каждый кровельный материал индивидуален. Например, профилированным металлическим листам требуется гораздо больший нахлёст при установке, чем, скажем натуральной черепице.

Имея точный расчёт площади крыши дома, можно максимально выгодно подобрать кровельный материал, а так же утеплитель, паровую и гидроизоляцию.

Четырёхскатные крыши могут отличаться по форме:

• непосредственно четырёхскатная;
• полувальмовая;
• вальмовая;
• четырёхскатная щипцовая.

Наиболее просто рассчитываются площади крыш, скаты которых представляют собой правильные трапеции и треугольники и не имеют каких – либо изломов на скатах.

Однако, в современном строительстве всё чаще возводятся вальмовые кровли, с множеством скатов, поверхность которых может состоять не только из треугольников и трапеций, но и ромбов, прямоугольников и прочих геометрических фигур.

Именно поэтому, перед тем, как начать расчёт четырёхскатной крыши, желательно освежить свои знания по курсу школьной геометрии.

Самостоятельный расчёт площади четырёхскатной крыши

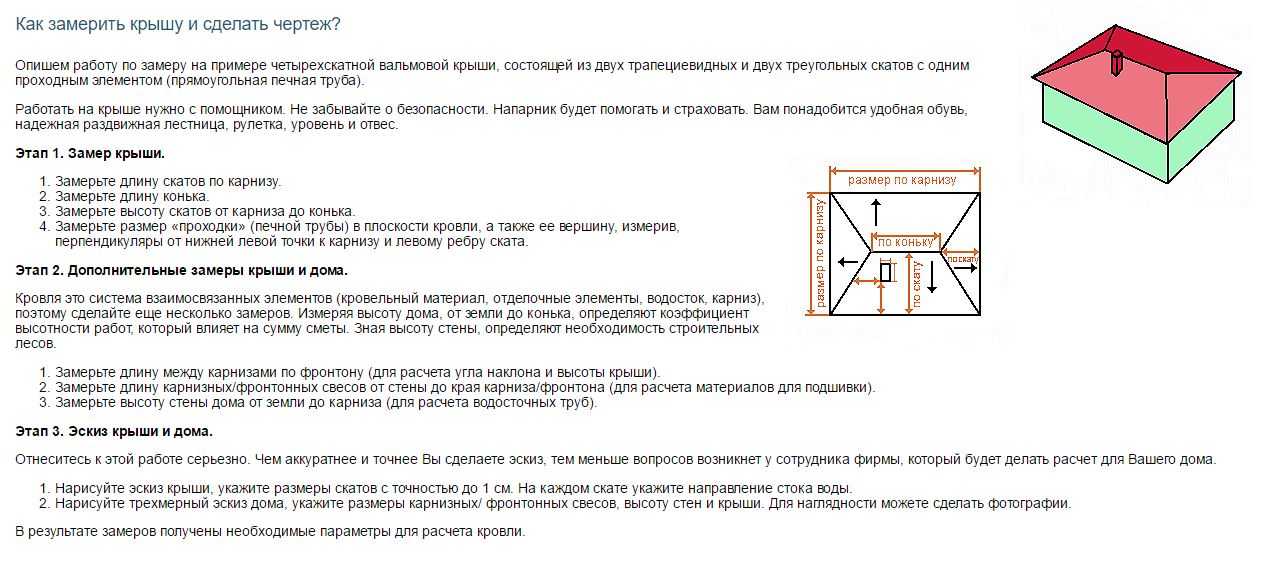

Как уже говорилось ранее, в первую очередь составляется полный план крыши. Если проекта дома нет или стропильная система уже установлена, то план крыши придётся составлять по уже имеющемуся каркасу. Для этого потребуется лишь рулетка и угол. С помощью данного инструмента измеряются все линии крыши, от конька до перекрытий. Если крыша многоуровневая и состоит из различных высот, то на чертеже необходимо отразить, где какая высота. Так же желательно составить план крыши в проекции. Это поможет наиболее наглядно представить картину. Однако, составлять проекцию крыши необходимо только если есть навыки черчения.

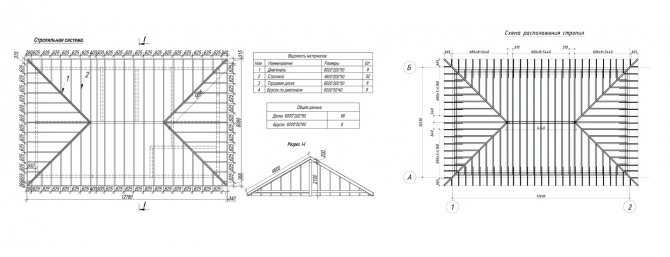

Составив подробный чертёж, не составит труда разложить крышу на отдельные геометрические составляющие элементы. Это необходимо для более точных расчётов.

Помните, что размеры крыши нельзя ограничивать лишь её периметром. Необходимо так же добавлять длину свесов кровли там, где предполагается.

Правила, которые необходимо соблюдать, когда ведётся расчёт четырёхскатной крыши:

1. Необходимо разбить чертёж на отдельные геометрические фигуры. Вынести каждый из них на отдельный рисунок. Перенести все размеры.

Чем проще будут фигуры, и чем больше параметров вы будете знать, тем проще будет производить расчёт.

• Длину одного ската определяют, измеряя расстояние от крайней линии карниза до конька.
• Каждый скат крыши рассчитывается следующим образом: площадь фигуры умножается на косинус того угла, под которым располагается данный кровельный элемент.
• Если какой – либо скат представляет собой неправильный прямоугольник, его необходимо разделить на правильные геометрические фигуры. И так же провести расчёт каждой по отдельности.
• После того, как произведены расчёты каждого элемента по отдельности, полученные цифровые значения суммируются.

Расчет площади вальмовой крыши

Для примера приведём расчёт кровли четырёхскатной крыши.

Предположим, что наша четырёхскатная крыша состоит из следующих элементов: две правильные трапеции и два равнобедренных треугольника. Скаты крыши располагаются под углом 30°. Косинус данного угла равен 0,87.

Трапециевидные скаты имеют следующие параметры: одна сторона 10 м, другая 7 м, высота 3м.

Треугольные скаты: две стороны по 3,34 м, одна сторона 7м. Высота треугольника 4,8 м.

Приступаем к расчётам.

Площадь трапеции находится следующим образом: суммируем длину горизонтальных сторон, делим на 2, умножаем на высоту. То есть, в нашем случае: S=(10 +7)/2 x 3 = 25,5.

Не забудьте, что полученное число необходимо умножить на косинус угла, в нашем случае на 0,87. В итоге площадь трапециевидного ската равна 22,185. Округляем в большую сторону, до 22,5 метров.

Далее вычисляем площадь треугольных скатов. S= ((7 x 4,8)/ 2)x cos 30° = 16,8 x 0,87 =14,7.

Завершающим этапом становится суммирование всех площадей: S = 22,5×2 + 14,7×2 = 74,4. Округляем до 75.

Таким образом, площадь четырёхскатной крыши, в нашем случае, будет равна 75 м?.

В процессе расчёта, из общей площади не вычитают различные небольшие элементы, такие как: слуховые окна, вентиляционные каналы, дымоходные трубы, парапеты или зенитные фонари. Так как площадь их мала, они не влекут особых финансовых затрат. Кроме того, вполне можно совершить ошибку при расчёте.

Расчёт кровельного покрытия и прочих материалов

После того, как проведён расчёт четырёхскатной крыши, и вычислена общая площадь , можно приступать вычислению необходимого метража кровельного материала. Ошибочным является мнение, что площадь чертежа кровли и площадь необходимого материала совпадают. Суть в том, что все элементы кровельного материала необходимо уклалывать в нахлёст. Кроме того, для каждого кровельного материала свои технические показатели величины нахлёста. Соответственно, расходы материалов значительно увеличиваются.

При расчёте необходимого количества кровельного материала для многоуровневой крыши, желательно обратиться за помощью к компьютерной рограмме. Она сделает вычисления быстрее и надёжнее.

Но сделать расчёт требуемого материала для простой крыши, можно самостоятельно. Это не влечёт особых трудностей.

Приведём пример расчёта количества шифера для нашей четырёхскатной кровли, расчёт площади которой мы производили ранее.

Для этого нам необходимо составить пропорцию:

Х – 15%, где S – площадь крыши, X — запас, равный 15%.

После того, как будет вычислен X, полученное число необходимо прибавить к площади S. В результате будет получена площадь необходимого количества материала.

Таки образом, в нашем случае пропорция будет выглядеть так:

X = 15 х 75 / 100 = 11.25. округляем до 11,5.

11,5 + 75 = 86,25 (м?) — площадь необходимого кровельного материала.

Расчет кровельных материалов

Кроме того, при расчёте необходимого материала следует помнить, что неизменно будут оставаться отходы, на них может понадобиться ещё до 20% материала. То есть опять следует составить пропорцию, где Х теперь является расходом. Полученный результат прибавляем к площади.

Остаётся лишь рассчитать количество листов кровли. Для этого следует полученную общую площадь всей кровли разделить на площадь одного кровельного листа.

При возведении сложной крыши следует брать запас материала не 15%, а не менее 20%.

Расчёт мягких кровель ведётся по тем же формулам, что и расчёт шифера. Расход зависит от вида кровельного материала и технологии его укладки. Площади ендов и коньков считаются и заказываются отдельно, так как их измерение ведётся не в квадратных, а в погонных метрах.

Длина кровельных листов, определяемых по высоте ската, высчитывается размерами крыши дома. Как правило, металлочерепица выпускается длиной до 8 метров. При этом толщина листов составляет от 0,2 до 0,4 см. В результате длинные металлические листы очень сильно гнутся. Это может затруднить процесс транспортировки, так как в дороге листы могут переломиться. Поэтому, когда заказывают металлическую черепицу, учитывают площадь крыши, кровельных листов, выбирают наиболее подходящие размеры. Так же следовать учитывать квалификацию рабочих, которые будут заниматься укладкой кровли. Таким образом, при площади кровли до 150 м? рекомендуется приобретать кровельные листы длиной до 2 м. при площади кровли до 250 м? предпочтительны кровельные листы длиной до 4 м, при площади крыше свыше 250 м? приобретают листы длиной более 6 м. Металлические листы, длиной более 6 метров трудны в укладке, так как очень сильно прогибаются. Для их установки необходимо нанимать опытных кровельщиков.

При транспортировке длинных кровельных листов следует контролировать процесс погрузки, перевозки и складирования материала.

Так как на сложных кровлях велик расход материала. Предпочтительно приобретать штучный материал. Штучный материал это мягкие кровельные покрытия, например, битумная гибкая черепица. Таким образом, отходы получается минимизировать за счёт небольших размеров элементов. Но при грамотном расчёте и ответственном подходе, монтаж кровли можно провести таким образом, что больших затрат возможно будет избежать.

Обращаем ваше внимание на то, что мягкие кровли требуют организации сплошной обрешётки, а так же дополнительных расходов на установку. При этом цены на данные виды покрытий значительно выше.

Таким образом, расчёт четырёхскатной крыши позволяет своевременно рассчитать предстоящие затраты на приобретение кровельного материала, утеплителя и гидроизоляции.

Как рассчитать площадь четырехскатной крыши: расчет параметров кровли 4х, 2х скатных крыш

Как рассчитать площадь четырехскатной крыши без привлечения сторонних специалистов? Какие главные параметры необходимо знать, чтобы произвести расчет кровли четырехскатной крыши, двухскатной? Пример расчета – в нашей статье.

Источник: roof-tops.ru

Калькулятор каркаса вальмовой крыши — дюймы

Полноэкранный режим

?

Всегда показывать полное меню

Прилепленное меню

Смотрите завершенные проекты!

Свяжитесь с нами

Есть идея для нового калькулятора или улучшения/дополнения к существующим?
Или нужна помощь с использованием наших калькуляторов?
Пожалуйста, дайте нам знать!

?

Создание и печать полномасштабных PDF-файлов с диаграммами на этой странице (шаблоны)

Поделись этим!

Калькулятор каркаса вальмовой крыши — с шаблонами резки угла стропила и планами компоновки — дюймы

? От внешней стороны стены к внешней стороне стены (длинная сторона) Длина стены ? При использовании точного расстояния между стропилами может потребоваться регулировка центров стропил на каждом конце конька. При текущей ширине стены эти значения длины стены работают без регулировки (равный интервал) Опции Толщина стропил ? От внешней стороны стены к внешней стороне стены (короткая сторона) Ширина стены ? При использовании точного расстояния между стропилами может потребоваться регулировка центров стропил на каждом конце конька. При текущей длине стены эти значения ширины стены работают без регулировки (равный интервал) Опции Глубина стропила Высота стены Толщина бедер Толщина стены Глубина бедер ? Введите угол в градусах напрямую или выберите шаг из раскрывающихся списков для расчета и автоматического ввода угла Угол крыши ° _11. 522.533.544.555.566.577.588.599.51010.51111.51212.51313.5141415.515.51616.51717.51818.51919.52021222324 в 12 Толщина хребта Свес (уровень) Глубина хребта ? Включите схему с 4 отдельными сегментами крыши и размерами (плоская) Сегменты крыши ? Кровельные листы заходят за концы стропил (на угол) Продлевать Точное расстояние между стропилами ? Увеличьте глубину птичьего рта, чтобы опустить края вальмы на одном уровне с обычными стропилами Опустить бедро ? Скошенные кромки вальм для выравнивания с обычными стропилами Фаска бедра ? Точное расстояние сохраняет введенное расстояние и при необходимости корректирует 2 расстояния между крайними ребрами Точное расстояние ? Equal Spacing настраивается до ближайшего UNDER или равного введенному интервалу Равный интервал ? Включите план рабочих замеров конька, стены и отметки расстояния между ребрами План размещения ? Сиденье Бердсмут ? Показать отдельные схемы домкратов с полными размерами Все Джек Стропила Ноги Дюймы Метрика Все измерения являются фактическими физическими готовыми размерами. Включить латы

Элементы крыши имеют цветовую маркировку Коммон и Король Коммон хребет Бедренное стропило Джек Рафтер ? Как скорректировать результаты для расширения крыльца вальмовой крыши Расширения крыши крыльца ? Создает ссылку для сохранения или совместного использования текущего расчета Поделитесь этим расчетом

Деталь соединения стропил

Для хорошей прямой фасции добавьте дополнительный дюйм или 2 к концам всех ваших стропил (общая длина). После того, как они будут готовы, вы можете щелкнуть линией, чтобы отметить и обрезать хвосты по красивой прямой линии, чтобы компенсировать любую деформацию гребня или ошибки маркировки, обрезки и исправления.

2-х концевые стропила King Common немного отличаются по длине от других обычных стропил, потому что толщина конька и стропила неодинакова.
Если толщина конька и обычного стропила одинакова, 2 торцевых простых стропила будут такими же, как и все обычные стропила.
Используйте шаблон стропила для конца King Commons и отрегулируйте длину и срез в соответствии с требованиями.

Отметьте, вырежьте (и примерьте) 1 обычную и 1 бедро, затем используйте в качестве шаблонов, чтобы отметить и вырезать остальные.

Если вы используете циркулярную пилу или комбинированную торцовочную пилу, установите угол наклона пилы на 45°, чтобы получить правильные углы наклона и наклона. Если угол скоса пилы установлен на 45°, обрезка вальм и лиан под углом отвеса даст правильные боковые углы. Печать бумажных шаблонов в натуральную величину — вырезайте и сгибайте древесину, чтобы отметить и вырезать углы.

Щелкните левой кнопкой мыши, отпустите и перетащите для измерения в масштабе на диаграмме ниже. Увеличьте масштаб диаграммы для более точных измерений.

Угол крыши Свес Весы

Чтобы разметить и вырезать вальмовые отвесы и боковые срезы с помощью циркулярной пилы, распечатайте бумажный шаблон (легко и точно) ИЛИ:
1: Отметьте конечную линию угла отвеса (назад от квадрата) с обеих сторон бедра. Это острый конец. (пока не резать)
2: Измерьте расстояние от этой линии и отметьте вторую параллельную линию с обеих сторон бедра. (Это линия, по которой нужно резать)
3: Установите угол наклона диска циркулярной пилы на 45°, отрежьте 1 сторону по второй линии, наклонив диск к заострённому концу, затем переверните и отрежьте то же самое с другой стороны.

Распечатайте и вырежьте бумажные шаблоны в натуральную величину — согните дерево, чтобы отметить и вырезать углы (легко)

---

Угол обшивки слоя и отступ отреза Обе ориентации листа ↔ ↕ 1138,93 фут² = 35,6 листов + 5%10%15% отходов = 40 листов Листы округлены до следующего полного листа Калькулятор разреза бедра

---

Расширения крыши крыльца

Для расширения крыльца вальмовой крыши от существующей стены здания вы можете использовать половину результатов калькулятора. Введите длину пристройки в поле «Длина стены» и двойная ширина пристройки, затем минус толщина ребра, в записи «Ширина стены».
(за вычетом толщины конька, чтобы конек стал опорной пластиной — вершина крыши будет немного выше — толщина конька должна быть такой же, как и общая).

Полученная схема крыши затем «разрезается пополам» по линии вершины конька , при этом нижняя половина является продолжением крыши, с коньком и 2-мя концевыми (корольными) обычными стропилами, становящимися опорными плитами, которые крепятся к существующей стене здания. ①

Наверх ↑

Длина расширения крыши должна быть как минимум в два раза больше ее ширины, иначе 2 бедра сойдутся до того, как достигнут существующей стены здания. Если длина пристройки составляет половину длины пристройки, то 2 бедра встретятся на 90 163 на 90 164 с существующей стеной, а крыша достигнет пика. (без гребня), как половина пирамиды. ②

Если длина удлинителя на 90 163 меньше, чем на 90 164, удвоенная ширина, 2 бедра встретятся до того, как достигнут существующей стены, и вам понадобится гребень, выходящий из существующая стена под углом 90°, чтобы соединить бедра в месте их соединения. В этом случае вы можете ввести длину пристройки в поле «Ширина стены». и удвойте ширину пристройки в «Длину стены», затем «разрежьте диаграмму пополам» вдоль по центру. (переместите или добавьте 2 обычных, чтобы они стали пластинами для опроса на существующей стене) ③

Ширина крыльца Ридж Толстый

Калькулятор на крыше тазобедренного сустава онлайн 3D (стропили, ферма, угол, область)

также см.

Дисплей

Единицы длины:

DU

Технические рисунки Цвет:

CL

Тип Материал для крыши

6 CL

Тип Материал для крыши

6 CL

Тип Материала для крыши

6 CL

Тип Материала. UH

Твердая (например, черепица или металлическая кровля)

US

Мягкая (например, мембранная кровля)

Крыша

Высота крыши:

TH 0003

TC

Здание

Ширина здания:

HW

Длина здания:

HL

Толщина стены:

HL

. heperior purlin)

Ширина:

МВт

Высота:

MT

Рактер

Birdsmouth Seat Seat:

RG

Глубина плода. 0006 RW

Rafter thickness:

RT

Rafters spacing:

RS

Roofing underlayment

Width:

DW

Length:

DL

Headlap:

DT

SODELAP:

DS

Counter-Batten (Lath)

Толщина:

CT

Battens (Lath)

Width:

6 LW 9000 6 LW

6 LW

9

0357

Толщина:

LT

Бэттенс.

Кровельные материалы (листы или куски)

Ширина:

SW

Длина:

SL

Нахлест (нахлест сверху):

ST 930357

СПОСОВАНИЕ:

SS

Выберите Рисунок:

• Диаграмма каркаса крыши на крыше (основная сторона крыши)
• План крыши крыши (Hip Cond)
• Hip Robding Robding Planying Layout Out Outourtout)
• HIP ROORSING ROORSING ROORSING ROORSINING ROORSINING ROOPIONIT ROORSIONING. Схема нарожников (левая сторона: №s5-s8, s9-s12, s21-s24, s29-32)
• Схема нарожников (правая сторона: №s1-s4, s13-s16, s17-s20, s25-28)
• Схема вальмовых стропил
• Схема простых стропил
• Обрешетка, обрешетка (сторона вальмового конца)
• Обрешетка, рейка (основная сторона крыши)
• Стеновая пластина или вырез нижнего прогона (угловое соединение)
• Схема материалов кровельного покрытия (вершина)
• Схема кровельного покрытия (основная крыша)

{{#isCovered} }

{{/isCovered}} {{/drawings}}

Расстояние: 0

Результаты расчета

Стеновая пластина, нижний прогон (сторона главной крыши)

Стеновая пластина, нижний прогон (сторона вальмового конца)

• Ширина: 15 cm

• Thickness:  15 cm

• Length:  570 cm

Building

• Building width:  600 cm

• Building Length:  1000 cm

• Высота стены: 400 см

• Толщина стены: 30 см

Крыва

. 0164

Eave Overhang (Soffit): 50 см

Угол крыши (PITE): 43,67 °

6. Beam)

Coomon Rafter, King Common

• Common Rafter Plumb Угол среза: 46,33 °

• .0163 494.77 cm

• Rafter depth:  15 cm

• Thickness:  5 cm

• Actual rafter length (ridge plumb cut — tail cut):  480.45 cm

• Rafter длина от хребта до H.A.P (высота над птичьим ртом): 411,32 см

• Длина от гребня по отвесу до седалищного среза (нижняя сторона): 404,4 см

• ): 69,13 см

• Освещение шаба (срез каблука): 4,77 см

• Сидень

• Глубина среза в планах с планой бедра: 10,13 см

• Общая платовая трасса. 0163 5 СМ

• Фактическая длина стропила (рубежная крыла — разрез хвоста): 592,95 см

• Длина рафтера от гребня до H.A.P (высота выше Birdsmouth): 504.66.6111116116116. Длина RAFTER от Ridge до H.A.P (Высота над Birdsmouh 500,8 см

• Длина хвоста или карниза (задний срез — пяточный срез): 88,33 см

• Вертикальный срез (пяточный срез): 9 9,16 см30164

• CUTSE (Уровень): 3,16 см

• РАБОК ПЕРЕДАКИ HIP. Расстояние: 60 см

• Угол среза в буднике с домом: 46,33 см

• Глубина среза для крючкового стекла.4,77 см

• Глубина гнезда Глубина: 15 см

• . 4,77 см

• Сиденье (уровень): 5 см

• Глубина выреза нарожника — для соединения нарожника с вальмовым стропилом: 9,916 3

  164

Кровяные баттены (Lath)

• Угол среза BATTEN: 54,12 °

• .

• Ширина: 10 см

• Бэттенс. Расстояние: 30 см

Кровяная подвеска

Райп -расстояние на рафтеры

1

242

.0164

s 2:  60 cm

s 3:  60 cm

Jack rafters length

• s 1:  392.6 cm

• s 2:  302.74 cm

• s 3:  212.87 cm

• s 4:  123 cm

Common rafters and king common spacing

• c 1:  65 cm

• c 2:  60 cm

• c 3:  60 cm

• c 4:  60 cm

• c 5:  60 cm

• c 6: 65 см

Бэттенов. 30 см

D 5:  30 cm

D 6:  30 cm

D 7:  30 cm

D 8:  30 cm

D 9 :  30 cm

D 10:  30 cm

D 11:  30 cm

D 12:  23.9 cm

Roofing battens dimensions (hip end)

• L 1:  703.45 cm

• L 2:  645.59 cm

• L 3:  587.73 cm

• L 4:  529.86 cm

• L 5:  472 cm

• L 6:  414.14 cm

• L 7:  356.28 cm

• L 8:  298. 41 cm

• L 9:  240.55 cm

• L 10:  182.69 cm

• L 11:  124.82 cm

• L 12:  66.96 cm

• L 13:  17.92 cm

Roofing battens dimensions (main roof)

• L 1:  1103.27 cm

• L 2:  1045.41 cm

• L 3:  987.55 cm

• L 4:  929.69 cm

• L 5:  871.82 cm

• L 6:  813.96 cm

• L 7:  756.1 cm

• L 8:  698.23 cm

• L 9: 640.37 cm

• L 10:  582.51 cm

• L 11:  524. 65 cm

• L 12:  466.78 cm

• L 13:  417.74 cm

Roofing material (hip end)

• ST 1:  125 x 250 cm

• ST 2:  125 x 250 cm

• ST 3:  125 x 250 cm

• ST 4:  125 x 250 cm

• ST 5:  125 x 250 cm

• ST 6:  125 x 250 cm

• ST 7:  13.45 x 250 cm

• СТ 8: 125 x 248.9 cm

• ST 9:  125 x 248.9 cm

• ST 10:  125 x 248.9 cm

• ST 11:  18.51 x 248.9 cm

Roofing Материал (основная крыша)

• ST 1: 125 x 250 см

• ST 2: 125 x 250 см

• ST 3: 1255503

• . :  125 x 250 см

• ST 5: 125 x 250 см

• ST 6: 125 x 250 CM

• ST 7: 125503

• ST 7: 125503

• . 250 cm

• ST 9:  125 x 250 cm

• ST 10:  68.27 x 250 cm

• ST 11:  125 x 248.9 cm

• ST 12:  125 x 248,9 см

• ST 13: 125 x 248,9 см

• ST 14: 125 x 248,9 CM

• ST 15: 125 X 248,9.

• ST 15: 125 x 248,9.9.

• ST 15: 125 x 248,9.9.9.

• 6: 125 x 248,9.

• .

• ST 17:  73.33 x 248.9 cm

Materials for construction

Wall plate, inferior purlin (hip end side)

• Width:  15 cm

• Thickness:  15 см

• Длина: 570 см

• Количество: 2 шт.

• Общая длина: 1140 см

• Объем древесины: 0,257 M3

Стенка Пластина, инвестиция PURLIN (MANE ROUD)

.

Толщина: 15 см

Длина: 1000 см

Номер: 2 шт.

Total length:  2000 cm

Wood volume:  0.45 m3

Ridge board (beam)

• Ridge depth:  15 cm

• Ridge thickness: 5 см

• Длина: 405 см

• Количество: 1 шт.

• Объем древесины:  0,03 м3

Common rafters, king common

• Depth:  15 cm

• Thickness:  5 cm

• Total rafter lumber length:  494. 77 cm

• Number:  16 шт.

• Общая длина: 7916,28 см

• Объем древесины: 0,594 M3

HIP RAFTER0163 15 см

Толщина: 5 см

Общая длина пиломатериалов: 603,07 CM

66: 4 PCS.

Total length:  2412.29 cm

Wood volume:  0.181 m3

Jack rafters (cripple)

• Depth:  15 cm

• Thickness:  5 см

• Количество: 32 шт.

• Total length:  8249.67 cm

• Wood volume:  0.619 m3

Counter-batten (lath)

• Width:  5 cm

• Thickness:  3 см

• Общая длина: 18296,53 см

• Объем дерева: 0,274 м3

0003

• Width:  10 cm

• Thickness:  2. 5 cm

• Total length:  28956.96 cm

• Wood volume:  0.724 m3

Roofing underlayment

• Ширина: 100 см

• Общая длина: 11050 CM

• Область: 110,5 M2

•
  .0163 12 шт.

Roof covering materials (sheets or pieces)

• Width:  125 cm

• Length:  250 cm

• Number:  53 pcs.

• Area:  165.625 m2

Roof insulation materials

• Thickness:  15 cm

• Volume:  11.392 m3

Initial parameters

Display

Type of roofing material

Building

• Building width:  600 cm

• Building Length:  1000 cm

• Wall thickness:  30 cm

• Wall height:  400 cm

Wall plate (inferior purlin)

• Width:  15 cm

• Height:  15 cm

Rafter

• Birdsmouth seat cut:  5 cm

• Rafter depth:  15 cm

• Rafter thickness:  5 cm

• Rafters spacing: 60 см

Кровяная подложка

• Ширина: 100 см

• Длина: 1000.
