Расчет светодиодного освещения : Методика

При обустройстве практически любого помещения одним из главных задач является организация грамотного освещения. Правильно подобрав необходимую мощность и количество светильников, можно обеспечить не только приятную успокаивающую атмосферу жилых помещений, но и повысить продуктивность в офисах и рабочих кабинетах.

В случаях когда в качестве источников искусственного света используются обыкновенные традиционные лампочки накалывания, подобрать их в нужном количестве и мощностях довольно легко. Однако, если речь идет о более современном и экономичном светодиодном освещении, то привычные способы расчета становятся непригодными.

Но, несмотря на характерные особенности и совершенно новые алгоритмы методика светодиодного освещения на практике не так сложна как это может показаться на первый взгляд.

Следуя нескольким простым правилам можно самостоятельно рассчитать необходимую мощность и количество светодиодных ламп и светильником для каждого помещения.

Светодиодные лампы – светодиодные лампы расчет освещенности

Сегодня каждый интернет магазин светотехники в Москве предлагает покупателям довольно широкий ассортимент светодиодных устройств – от простых лампочек со стандартным типом цоколя, до декоративных светильников и ультратонких панелей.

Наибольшим спросом пользуются светодиодные лампочки, которыми все чаще заменяются как обыкновенные лампы накалывания, так и более передовые люминесцентные и галогенные аналоги, что, впрочем, неудивительно, ведь наименьшую потребляемую мощность при одинаковой силе света имеют именно светодиодные устройства.

Так, например, на замену ламе накалывания мощностью в 100Вт идеально подойдет светодиодная модель в 12-13ВТ, тогда как при выборе люминесцентной лампе мощность должна составлять как минимум 30ВТ. Однако, выбирать светодиодные лампы ориентируясь лишь на такой расчет не совсем верно.

Для организации освещения помещений стандартного типа (квадратные, прямоугольные) можно ориентировать на классическую таблицу расчета мощности (см. табл.1):

Тип помещенияМощность светодиодных ламп (ВТ) на 10 м2
Гостиная, ванная30
Спальня, прихожая, коридор20
Кухня40
Детская50
Подсобные помещения10

Ну а для более точного расчета необходимого уровня освещенности в помещениях с нестандартными формами и разной высотой потолка целесообразно использовать систему двухэтапного расчета:

Этап 1

Величину светового потока для освещения конкретного помещения можно рассчитать по довольно простой формуле X*Y*Z где:

X – стандартно принятая норма освещенности в Люксах (Лк)
Y – площадь помещения (м2)
Z – коэффициента на высоту потолков, который при высоте
до 2.7м =1
от 2.7 до 3м = 1.2
от 3 до 3.5 = 1. 5
от 3.5 до 5.5 = 2

Что же касается норм освещенности, то данные показатели можно взять из таблицы. 2:


Таким образом, например, для освещения жилой комнаты площадью в 20 м2 и высотой потолков в 3 м понадобится световой поток в 150 * 20 * 1.5 = 4500 Лм.

Этап 2

Зная необходимую величину светового потока можно с легкостью определить количество необходимых светодиодных ламп. Световой поток каждой лампочки указан в ее технических характеристиках.

Для примера можно выбрать лампочки мощностью в 12 и 14 Вт величина светового потока которых равна 1100 и 1250 Лм. Таким образом в нашем примере понадобятся 3 лампочки в 12 и одна в 14 ВТ.

При желании конечно же можно подобрать и множество других комплектаций с номинальной мощностью в 4500 Лм, тем более, что сегодня вопрос какой мощности могут быть лед лампы уже не актуален, ведь на рынке можно найти устройства любых мощностей.

Однако следует учесть, что выбирая устройства с более низкой мощностью и, как следствие, с низкими световым потоком, номинальную величину следует увеличить.

Такова основная методика основного светодиодного освещения. Однако, зачастую, помимо основных устройств в освещении используются также и декоративные элементы, для которых используются уже иные расчеты.

Среди таких элементов особое место занимают светодиодные ленты, использование которых является одним из самых популярных методов организации декоративного освещения.

Светодиодная лента – выбираем по величине светоотдачи

В отличие от светодиодных ламп, светильников, панелей и прочих устройств обеспечивающих основное освещение, диодные ленты предназначены для декоративной подсветки.


Именно по этой причине методика расчета светодиодного освещения для светодиодных лент существенно отличается от стандартных способов расчета необходимой мощности и количества основных устройств освещения.

Норма освещения на 1 кв м в квартире для светодиодной ленты определяется исходя их нескольких ее характеристик.

Во-первых, количество необходимых устройств определяется в метрах. При этом, при одинаковой длине диодные ленты могут иметь различную интенсивность светового потока, которая и является решающим параметром при выборе конкретного устройства.

Зная сколько светодиодов определенного типа установлены на протяжении 1 метра ленты можно самостоятельно определить интенсивность светового потока (Лм), и выбрать модель нужной яркости.

Впрочем, тратить время на расчеты вряд ли придется, ведь данный параметр всегда указывается самим производителем.

Во-вторых, светодиодная лента чаще используется для дополнительной декоративной подсветки, а значит ее мощность должна быть значительно ниже основных устройств освещения, во избежание “конкуренции”.

Конечно же, в продаже можно найти и сверхъяркие устройства с мощными светодиодами, которые вполне могут обеспечить основное освещение, однако используются они уже для подсветки фасадов, рекламных щитов и витрин.

В закрытых же жилых помещениях с подсветкой вполне справятся и модели мощностью от 6.5 до 20-24Вт.

Таким образом, можно отметить, что методика расчета светодиодного освещения хоть и существенно отличается от привычных способов и имеет ряд специфических особенностей, она все же не так сложна как может показаться новым пользователям светодиодных устройств.

Ну а единожды подсчитав необходимую мощность и количество диодных устройств можно получить надежную систему освещения на долгие годы.

А выбрать и купить светодиодные лампы и ленты в Москве можно прямо сейчас. Наш интернет магазин светодиодного освещения предлагает своим покупателям самую качественную светодиодную продукцию по самым выгодным в Москве ценам.

Расчет светодиодного освещения помещений

Рост тарифов на электроэнергию спровоцировал рост популярности светильников с лампами на светодиодах, так как небольшой расход электроэнергии-их главное преимущество. Хотя сами светодиодные лампы более дорогие по сравнению с остальными видами ламп. Но постепенное снижение стоимости таких ламп и их использование дает значительную экономию по затратам на электроэнергию. К тому же они создают освещение, близкое к дневному свету.

Одним из плюсов светодиодных ламп является возможность установки в условиях плохой вентиляции и на горючих или плавких материалах. Это конструкции подвесных потолков из пластика, гипсокартона, ПВХ и т. п. Дело в том, что нагрев светодиодного светильника намного меньше, чем других ламп, за счет большего КПД. Среди других положительных свойств светодиодных светильников длительный срок службы, комфортное освещение благодаря отсутствию теней.

Принцип расчета мощности света по площади помещения

Существуют нормы, прописанные в нормативных документах. Они зависят от назначения помещения и его площади. Всем понятно, что в цехах с высокоточным оборудованием и в учебных классах должно быть светлее, чем, например, в общественном туалете или тамбуре кинотеатра. Поэтому достаточно актуальным стал вопрос о способе расчета количества ламп при их замене.

Расчет освещенности помещения светодиодными лампами

Расчет освещенности помещения светодиодными лампами производится по другой схеме, нежели при использовании источников света другого типа. Сначала нужно обозначить суммарный световой поток. Необходимое количество ламп также зависит и от способа установки светильников. Когда монтируется люстра в Красноярске, световой поток определяется по нужной яркости освещения. Если же светильники являются точечными и устанавливаются вдоль стен помещения, расчет производится иначе по специальной формуле. Принимается во внимание тип рассеивателя. Матовый равномерно распределяет свет и идеален для настольных ламп, а прозрачный больше подходит для больших залов. Необходимым параметром является размер помещения. Расчет будет верным, если свет будет падать равномерно, без перепадов.

При расчете нельзя забывать о цветовой температуре, которая бывает трех категорий: белый теплый свет, белый свет и белый холодный свет. Так, при одинаковой мощности белый холодный свет на четверть ярче белого теплого света. Очень часто бывает, что расчеты произведены верно, но света все равно не хватает. Это происходит тогда, когда не принимается во внимание цвет стен, пола и предметов интерьера. Чем темнее интерьер, тем больше требуется света.

Расчет светильников — калькулятор | Челябинск


Калькулятор расчета необходимого количества светильников

Онлайн калькулятор рассчитывает приблизительное количество светильников на основании данных о размерах помещения, характеристик светильника, нескольких уточняющих коэффициентов, а так же требуемой освещенности.

Параметры для расчета

  • Длина и Ширина помещения

В зависимости от размеров помещения меняется расчетная площадь, что напрямую влияет на количество светильников, требующихся для освещения помещения.

  • Высота помещения

Чем выше потолки в помещении, тем дальше располагаются светильники от расчетной высоты поверхности и, как следствие, увеличивается необходимое количество светильников.

  • Коэффициенты отражения поверхностей помещения

Цвет и фактура поверхностей потолка, стен, пола так же влияют на светоотражение, а значит и на освещенность помещения.

Примеры коэффициентов: 70% — белый цвет поверхности; 50% — светлый; 30% — серый; 10% — темный; 0% — черный;

  • Световой поток от одного светильника

Характеризует степень яркости светильника, измеряется в люменах. Данный параметр указан в характеристиках осветительного прибора.

Сравнительная таблица соотношения светового потока к потребляемой мощности светового прибора
Лампа накаливанияЛюминесцентная лампаСветодиодная лампаСветовой поток
20 Вт5-7 Вт2-3 ВтОколо 250 Лм
40 Вт10-13 Вт4-5 ВтОколо 400 Лм
60 Вт15-16 Вт8-10 ВтОколо 700 Лм
75 Вт18-20 Вт10-12 ВтОколо 900 Лм
100 Вт25-30 Вт12-15 ВтОколо 1200 Лм
150 Вт40-50 Вт18-20 ВтОколо 1800 Лм
200 Вт60-80 Вт25-30 ВтОколо 2500 Лм
  • Коэффициент запаса

Данный параметр учитывает степень загрязнения помещения, к примеру: офисное помещение — половое покрытие линолеум, стены покрашены, уровень запыленности низкий, такое помещение можно признать чистым.

  • Расчетная высота поверхности

Традиционно высотой рабочей (расчетной) поверхности принято считать поверхность стола, по нормативам она равна 0,8 метра. Если требуемая освещенность должна быть на полу, то следует устанавливать значение данного параметра равным 0.

В зависимости от типа помещения устанавливается соответствующий показатель нормы освещенности на 1м2, который измеряется в люксах

Нормативы освещенности офисных и жилых объектов по СНиП
Типы офисных помещений Норма освещенности, Лк
Офис общего назначения с использованием компьютеров300
Офис, в котором осуществляются чертежные работы500
Зал для конференций, переговорная комната200
Эскалатор, лестница50-100
Холл, коридор50-75
Архив75
Подсобные помещения, кладовая50
Типы жилых помещенийНорма освещенности, Лк
Жилая комната, кухня150
Детская комната200
Ванная комната, санузел, душевая, квартирные коридоры и холлы50
Гардеробная75
Кабинет, библиотека300
Лестница20
Сауна, бассейн100

Скрипт калькулятора расчета светильников для сайта

Если вы хотите установить данный онлайн-калькулятор расчета светильников на свой сайт — скопируйте код, приведенный ниже, и вставьте его в нужное место страницы.

<iframe frameborder="0" scrolling="no" src="http://potolki-podvesnie.ru/iframe-calculator-svetilniki"></iframe><script src="http://potolki-podvesnie.ru/js/iframeresizer.min.js"></script>



Поделись с друзьями!

Калькулятор светодиодного освещения. Расчет освещенности помещения со светодиодными светильниками

Предлагаем вам разобраться как правильно осуществить

расчет освещения в зависимости от типа и размера помещения.

Степень освещения поверхности принято выражать в Люксах (Лк), а величину светового потока исходящего от определенного источника света измеряют в Люменах (Лм). Мы будем производить расчет уровня освещенности в два этапа:

  • первый этап — определения необходимой для помещения совокупной величины светового потока;
  • второй этап — исходя из полученных данных первого этапа — расчет нужного количества светодиодных ламп с учетом их мощности.

Этап №1 расчета.

Для простого расчета необходимого числа ламп воспользуйтесь Калькулятором расчета количества ламп .

Формулой = X * Y * Z рассчитывается показатель необходимой величины светового потока (Люмен) при этом:

  • X — установленная норма освещенности объекта в зависимости от типа помещения. Нормы приведены в Таблице №1,
  • Y — соответствует площади помещения в квадратных метрах,
  • Z — коэффициент поправки значений в зависимости от высоты потолков в помещении. При высоте потолков от 2,5 до 2,7 метра коэффициент равен единице, от 2,7 до 3 метра коэффициент соответствует 1,2; от 3 до 3,5 метров коэффициент составляет 1,5; 3,5 до 4,5 метров коэффициент равен 2.

Таблица №1 «Нормативы освещенности офисных и жилых объектов по СНиП»

Этап №2 расчета.

Получив необходимые данные о величине светового потока, мы можем вычислить необходимое количество светодиодных ламп и их мощность. В таблице №2 указаны значения мощности светодиодных ламп и соответствующие им показатели по световому потоку. Итак, делим полученное на этапе №1 значение светового потока на величину светового потока в люменах по подобранной лампе. В результате имеем нужное количество светодиодных ламп определенной мощности для помещения.

Таблица №2 «Значения светового потока светодиодных ламп разной мощности»

Пример расчета освещения.

150 (X) * 20 (Y) * 1 (Z) = 3000 Люмен.

Теперь согласно таблице №2 подбираем лампу, которая подойдет в установленные осветительные приборы, и которыми мы хотим осветить нашу комнату. Предположим, мы берем все лампы в 10 Ватт, имеющие световой поток в 800 Люмен, то для освещения нашей комнаты такими светодиодными лампами нам потребуется не менее 3000/800=3,75 лампочек. В результате математического округления получаем 4 лампочки по 10 Ватт.

Важно помнить, что желательно в помещении добиться равномерного распределения света. Для этого лучше располагать несколькими источниками света. В случае если вы планируете создавать художественное освещение с несколькими светильниками, монтируемыми в потолок, мы советуем использовать 8 светодиодных лампочек по 5 Ватт каждая и равномерно распределить их по потолку.

Обратите внимание то за основу производимых расчетов мы взяли нормы СНиП принятые в нашей стране. Поскольку нормы эти разработаны и приняты были давно, многие наши клиенты говорят, что уровень освещения согласно этих норм для них мал и света явно недостаточно. Поэтому мы рекомендуем увеличивать эти нормы в 1,5-2 раза при этом устанавливая несколько выключателей, разделяя их по зонам помещения и по количеству светильников. Это позволит включить часть светильников и получить мягкое, не очень яркое освещение , а в случае необходимости, включить полное яркое освещение.

Постараюсь очень кратко и просто изложить метод ручного расчета освещения в помещениях, которому меня научили на курсе «Расчет освещения» школы светодизайна LiDS.

Какой должна быть освещенность
При планировании освещения, в первую очередь нужно определить соответствующую нормам целевую освещенность и посчитать общий световой поток, который должны давать светильники в помещении.
С нормативами определиться просто – либо ищем свой тип помещения в таблицах СанПиН 2.

21/2.1.1/1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий» и СП 52.13330.2011 «Естественное и искусственное освещение» , либо соглашаемся с основным требованием по освещенности жилых помещений – 150лк или офисных помещений с компьютерами – 400лк.

Грубая оценка необходимого светового потока
По умолчанию расчет освещенности делается в программе Dialux . Но результат хотя бы приблизительно нужно знать заранее, чтобы сверить данные с оценкой «на глазок».
Как написано даже в Википедии, средняя освещенность поверхности — это отношение падающего на нее светового потока к площади. Но в реальном помещении часть светового потока светильника рабочих плоскостей не достигает, пропадая на стенах. Освещенность в помещении – это отношение общего светового потока светильников к площади помещения с поправочным коэффициентом «η».

Долю света «η», который доходит до рабочих поверхностей, можно оценить на глазок. В самом общем приближении для некоего очень среднего помещения с какими-то там светильниками до рабочих поверхностей доходит примерно половина света, а значит для очень грубой оценки можно использовать коэффициент η = 0,5.
Например, в комнате площадью 20м 2 светильник со световым потоком 700лм (эквивалент лампы накаливания 60Вт) создаст освещенность Е = 0,5 × 700лм / 20м 2 = 18лк. А это значит, что для достижения норматива в 150лк, нужно F = 700лм × (150лк / 18лк) =5800лм, или эквивалент 8-ми лампочек накаливания по 60Вт!
(Полкиловатта ламп накаливания на небольшую комнату! Понятно, почему нормы освещенности для жилых помещений гораздо ниже, чем для учреждений, и почему учреждения уже давно никто лампами накаливания не освещает.)

Более точный метод ручного расчета
Но так как помещения бывают с разными стенами, разной формы, с высокими или низкими потолками, поправочный коэффициент не обязательно равен 0,5 и для каждого случая свой: на практике, от 0,1 до 0,9. При том, что разница между η = 0,3 и η = 0,6 уже означает разбег результатов в два раза.
Точное значение η нужно брать из таблиц коэффициента использования светового потока, разработанных еще в СССР. В полном виде с пояснениями таблицы привожу в отдельном документе . Здесь же воспользуемся выдержкой из таблиц для самого популярного случая. Для стандартного светлого помещения с коэффициентами отражения потолка стен и пола в 70%, 50%, 30%. И для смонтированных на потолок светильников, которые светят под себя и немного вбок (то есть имеют стандартную, так называемую, «косинусную» кривую силы света).


Табл. 1 Коэффициенты использования светового потока для потолочных светильников с косинусной диаграммой в комнате с коэффициентами отражения потолка, стен и пола – 70%, 50% и 30% соответственно.

В левой колонке таблицы указан индекс помещения, который считается по формуле:

, где S — площадь помещения в м 2 , A и B — длина и ширина помещения, h — расстояние между светильником и горизонтальной поверхностью, на которой рассчитываем освещенность.
Если нас интересует средняя освещенность рабочих поверхностей (стола) в комнате площадью 20м 2 со стенами 4м и 5м, и высоте подвеса светильника над столами 2м, индекс помещения будет равен i = 20м 2 / ((4м + 5м) × 2,0м) = 1,1. Удостоверившись, что помещение и лампы соответствуют указанным в подписи к таблице, получаем коэффициент использования светового потока – 46%. Множитель η = 0,46 очень близок к предположенному навскидку η = 0,5. Средняя освещенность рабочих поверхностей при общем световом потоке 700лм составит 16лк, а для достижения целевых 150лк, потребуется F = 700лм × (150лк / 16лк) = 6500лм.
Но если бы потолки в комнате были выше на полметра, а комната была не «светлым», а «стандартным» помещением с коэффициентами отражения потолка, стен и пола 50%, 30% и 10%, коэффициент использования светового потока η составил бы (см. расширенную версию таблицы) η = 0,23, и освещенность была бы ровно вдвое меньше!

Проверяем расчеты в диалюксе
Построим в диалюксе комнату 4 × 5м, высотой 2,8м, с высотой рабочих поверхностей 0,8м и теми же коэффициентами отражения, что и при ручном счете. И повесим 9шт мелких светильников с классической косинусной диаграммой по 720лм каждый (6480лм на круг).


Рис. 1 Взятый для примера светильник Philips BWG201 со световым потоком 720лм, и его классическое «косинусное» светораспределение

Получится ли у нас средняя освещенность рабочих поверхностей в 150лк, как мы оценили вручную? Да, результат расчета в Dialux – 143лк (см. рис2), а в пустой комнате без мебели и человеческой фигуры – 149лк. В светотехнике же значения, различающиеся менее чем на 10% считаются совпадающими.

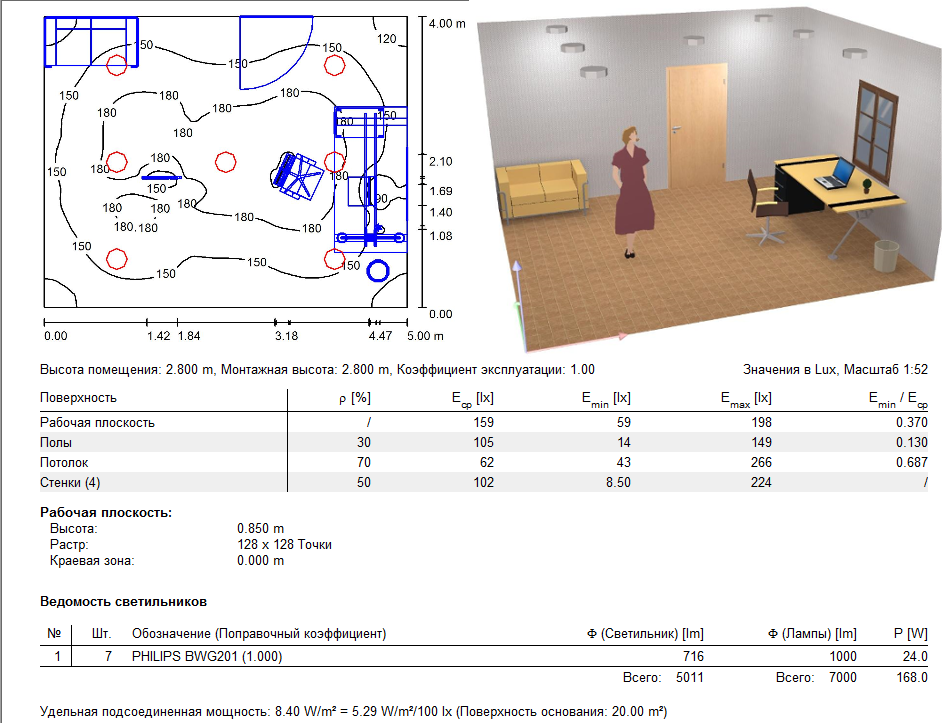

Рис. 2 Результат расчета в диалюксе – средняя освещенность рабочей поверхности (при коэффициенте запаса 1,0) составила 143лк, что соответствует целевому значению 150лк.


Рис. 3 Красивые картинки, в которые верят люди.

Заключение:
На грубую оценку примитивным методом по формуле E = 0.5 × F / S потребуется 1 минута времени, на уточнение коэффициента использования по таблицам – еще 3 минуты, на проект в диалюксе после некоторого обучения – около 20 минут и еще 20 минут, если хочется «навести красоту». Диалюкс выдает очень красивые картинки (см. рис. 3), которые стоят потраченного труда, потому что в них верят люди. Но по соотношению эффективности и трудозатрат оценка освещенности врукопашную вне конкуренции. Ручной счет прост, надежен и эффективен как саперная лопатка, дает уверенность и понимание.

Несмотря на все достижения современности, наилучшее освещение нам предоставляет солнце. Нам же остается достичь показателя естественного света как можно ближе к идеалу. Комфортное освещение в доме создает благоприятную среду для творчества, для отдыха, для работы. К тому же неправильный свет может пагубно отразиться на здоровье. И чтобы избежать неблагоприятных последствий, нужно с умом подойти к данной теме.

При расчете освещенности помещения учитывается количество светильников и ламп, точнее, рассчитывается мощность объектов освещения. Но не стоит забывать, что существует ряд некоторых факторов, влияющих на значение мощности.

В этой статье:

Какие факторы нужно учитывать при расчете

Наиболее распространенные обстоятельства, которые учитываются при подсчете. Мы подготовили их в виде вопросов. Итак:

  1. Для чего используется помещение (детская комната, кухня, ванная, рабочий кабинет или другое)?
  2. Какова высота потолка?
  3. Из чего сделан пол и его цветовая гамма? Также важно знать какой расцветки мебель в помещении?
  4. Имеются ли в помещении зеркала?

Теперь разберемся с каждым пунктом в отдельности. Для того чтобы свет в комнате был приятным и не резал зрение, необходимо рассчитывать мощность освещения, исходя от назначения комнаты. Так, схема ламп, используемых в гостиной или кухне, точно не подойдет для спальной комнаты. Обусловлено это тем, что в спальне попросту будет слишком ярко. И наоборот, свет, используемый в спальной комнате, будет слишком тусклым для кухни.

Высота потолка играет немаловажную роль. Стандартная высота потолка достигает 3 метров. Если потолок выше этой отметки и достигает 4 метров, при вычислениях все результаты умножаются на 1,5. Для потолков, чья высота превышает 4 метров, результаты умножаются на 2.

Цветовая гамма комнаты также учитывается. Помещению, где преобладает темная палитра красок, потребуется больше источников освещения. При подсчете используются специальные индексы. Лишь с их помощью можно правильно вычесть нужное количество ватт.

Зеркала имеют свойство отражать свет. И чтобы свет, отраженный от зеркал, не мешал комфортному пребыванию в комнате, их нужно учитывать при расчете.

Что следует знать при расчете?

Сперва, определимся каким методом будет производиться расчет. Существуют два метода :


Отличаются методы формулами и определенными нормами. И главное их отличие друг от друга – это единица измерения. В первом случаи единицей измерения является ватт, во втором – люмен.

Метод расчета по электрической мощности

Данный метод хоть и используется чаще, чем световой, но, тем не менее он является не самым точным. Его популярность обусловлена тем, что он достаточно прост в вычислении. Все что нужно знать это:

  1. Площадь помещения;
  2. Необходимая мощность.

Итак, сколько же ватт на квадратный метр освещения необходимо? Приступим к вычислению. Площадь вычисляется по школьной формуле. Площадь равна произведению двух сторон. Дальше следует умножить площадь на количество требуемых ватт (стандартно берется 20 Вт). Полученное число считается общей мощностью.

Чтобы рассчитать, сколько потребуется лампочек, нужно разделить общую мощность на показатель мощности самой лампы.

К примеру: показатель общей мощности скажем, равен 300, а используемые лампочки мощностью 60 Вт. 300/60=5 лампочек необходимы для правильного освещения.

Здесь приведены мощности для ламп накаливания, с которыми мы все знакомы. Это не значит что пользователям более современных и экономичных ламп нужно большее их количество. Следует помнить, что на упаковке экономных лампочек, указанно какова соответствующая мощность с точки зрения ламп накаливания.

Метод расчета по световой мощности

Расчет в люменах, безусловно, ближе и точнее, но практичным его почему-то не считают. Многие отказываются от него из-за его сложности. Но если вникнуть в суть, то можно заметить, что сложность его заключается в единицах измерения. Измерение ведётся в люменах. То есть, этот метод показывает, сколько светового потока придется на один квадратный метр.

Вычисление происходит по тому же принципу, что и ранее. Берется площадь, умножается на нужную нам освещенность, так мы узнаем мощность светового потока, приводимую на один квадратный метр (однако, теперь она считается в люксах). Дальше, чтобы узнать общую мощность, мы умножаем площадь на уже известную мощность светового потока. Общая мощность теперь обозначается как люмен. Теперь сами видите, что метод является сложным, лишь из-за того, что измерения производятся в люменах и люксах.

Если ответ при вычислении равен не целому числу, то его необходимо округлить в большую сторону. Так, если ответ равен 4,6, то его округляют 5. Связанно это с тем, что лучше превысить немного норму, чем в дальнейшем прибегать к дополнительным приборам освещения.

Равномерное расположение осветительных приборов по периметру положительно влияет на качество освещенности. В таком случаи берется большее количество лампочек, но меньшей мощности.

Как вы уже заметили, с расчетами справится и пятиклассник. Но главное в этом деле — знать все факторы, влияющие на освещение. Таким образом, при помощи правильного подхода и верных расчетов, можно комфортно и приятно осветить дом.

Правильно подобранное освещение играет большую роль для человека. Оптимально подобранный световой поток придаст комнате законченный вид, поможет скрыть или наоборот, выделить отдельные детали интерьера.

Кроме того, именно от мощности освещения комнаты, зависит уровень комфорта находящихся в нем людей. Так что вопрос с освещением стоит не на последнем месте, и требует грамотного расчета.

Сразу хочу сказать, что точной формулы для такого рода расчетов не существует. Есть много критериев, которые прямо или косвенно могут влиять на этот показатель.

Поэтому в рамках этой статьи, мы не будем углубляться в изучение СНиПа и пользоваться сложными и детальными методами. А воспользуемся немного упрощенной и быстрой методикой расчета освещенности.

Видео: Просвещенность про освещенность

В результате, у вас появится понимание того, сколько и каких осветительных элементов (приблизительно) понадобится для отдельной комнаты или помещения. Вся наша математика будет проходить в два этапа:

  1. рассчитываем необходимый световой поток;
  2. расчет количества ламп.

Величина светового потока измеряется в люменах и обозначается «Лм». Освещенность меряют в люксах, обозначается «Лк».

Расчет светового потока

Простейшая формула будет выглядеть так: P = a × b × c. Где P — это световой поток, a — значение освещенности помещения, b — площадь помещения в м², c — коэффициент высоты потолка.

Поправочные коэффициенты для разных потолков известны и имеют следующие значения:

  • высота до 2,7 м = 1;
  • от 2,7 до 3 м = 1,2;
  • от 3 до 3,5 м = 1,5;
  • от 3,5 до 4 = 2.

Нормативное значение освещенности по СНиП:

Офисные помещения Жилые помещения Норма освещенности (Лк) согласно СНиП
Общий офис (с использованием компьютеров) 300 Комнаты, кухня 150
Офис для чертежных работ 500 Детская 200
Конференцзал, комната для переговоров 200 Ванная, санузел, душевая, коридоры, холл 50
Лестницы и эскалаторы 50 — 100 Гардеробная 75
Холлы, коридоры 50 — 75 Кабинет, библиотека 300
Архив 75 Лестница 20
Подсобка, кладовая 50 Бассейн, сауна 100

Итак, давайте определим величину светового потока для жилой комнаты площадью 10 м² и высотой потолка 2,60. Норма освещенности 150 × 10 м² × 1 = 1500 Люмен (Лм).

Расчет количества ламп

Величина светового потока (Лм) Мощность лампы (Ватт)
Лампа накаливания Люминисцентная LED светильники (светодиодные)
450 40 9 — 13 4 — 5
800 60 13 — 15 6 — 8
1100 75 18 — 25 9 — 13
1600 100 23 — 30 16 — 20
2600 150 30 — 55 25 — 28

Производим расчет. Величину светового потока мы уже подсчитали, и знаем, что она равна 1500 люмен. Из таблицы выше выбираем лампу, возьмем для примера лампу накаливания мощностью 60 Ватт.

Ее световой поток составляет 800 Лм. Теперь, 1500 делим на 800 и получаем, что для освещения одной комнаты потребуется 1,8 лампочек, округляем до 2-х.

Однако нужно понимать, что это все приблизительные значения. Ведь на освещение комнаты влияет еще и тип и цветовая гамма помещения, количество окон и многое другое.

Параметры помещения

Тут стоит учитывать не только площадь комнаты, но и высоту потолков, цвет стен и пола. Чем дальше источник света находится от освещаемой поверхности, тем меньше она будет освещена. Известно, что свет отражается от поверхности, чем она светлее, тем больше света отражается и наоборот.

Отраженный свет так же освещает помещение. Так, что если комната оформлена в темных тонах, нужно увеличить значение светового потока при выборе лампы.

Коэффициент отражения света (%)
Высота потолка (м.) Площадь пола (м²) Преобладающий цвет в интерьере
светлый средний темный
До 3х До 20 0,75 0,65 0,60
До 50 0,90 0,80 0,75
До 100 1 0,90 0,85
3 — 5 До 20 0,55 0,45 0,40
До 50 0,75 0,65 0,60
До 100 0,90 0,80 0,75
5 — 7 До 50 0,55 0,45 0,40
До 100 0,75 0,65 0,60

Кроме всего этого не забываем и о том, что освещение может быть общим — люстры и пр. , а так же точечным — торшеры, бра, настольные лампы и другие светильники. И каждый из них светит по разному.

На заметку! Все выше перечисленные расчеты не позволяют подсчитать точную мощность освещенности и являются приблизительными, и используются так сказать для общего представления.

Все нормы и результаты расчетов рекомендуется увеличивать в 1,5 — 2 раза. При этом можно установить несколько светильников с отдельными выключателями, разделив пространство на зоны. При необходимости, включив часть приборов можно получить мягкий и приглушенный свет, а при всех включенных приборах получаем ярко освещенную комнату.

Видео: Сколько нужно света или освещение помещения!

Планируя ремонт в квартире, необходимо определиться с качеством света в ней. Важно не только выбрать тип используемых ламп, но и решить вопрос с интенсивностью освещения. Для этого нужно произвести небольшие расчеты. Они не слишком сложны, но помогут оценить нужное число точек лампочек и их мощность.

Простой способ расчета

Во-первых, надо понимать, что хорошая освещенность создает благоприятный микроклимат в помещении и не вредит здоровью.

Во-вторых, недостаток света может привести к напряженности глазного нерва, плохому самочувствию, раздражительности или усталости.

В-третьих, идеальным вариантом является солнечный свет. А поэтому искусственное освещение должно быть близко к этим параметрам.

В-четвертых, существует множество важных факторов, которые желательно учитывать:

  • площадь комнаты и высота потолка;
  • тип помещения;
  • отделка пола, стен и потолка;
  • наличие отражающих поверхностей и т.д.

Самым простым способом расчета является вычисление по площади комнаты и ориентировочной мощности лампочки на 1 кв. м. Норма освещения для человека здесь не учитывается, как и не рассматриваются особенности цветового оформления интерьера.

Для вычисления нужно определить площадь комнаты и умножить на коэффициент мощности лампы. Последний показатель определяется типом помещения. Для гостиной он будет 10-35 Вт, для кухни 12-40 Вт. При создании системы освещения в ванной учитывают 10-30 Вт, а в спальне 10-20 Вт.

Указанные нормативы весьма приближенные. Они взяты для обычных ламп накаливания. Если вы планируете установить другой тип, например светодиодные, то нужно учитывать соотношение мощностей этих типов.

Предположим, что устанавливаются лампы накаливания в спальне, площадью16 кв. м. Жильцам предпочтителен не слишком яркий, средний свет. Тогда требуемая суммарная мощность светильников будет равна 16 кв.мх15 Вт=240 Вт. Значит, потребуется установить 4 лампочки мощностью 60 Вт или столько же светодиодных аналогов на 6-8 Вт.


Упрощенный расчет в люменах

По данной методике необходимо произвести расчет светового потока в зависимости от нормы освещенности и площади. Для этого нужно освещенность в люксах умножить на площадь и на поправочный коэффициент высоты потолка. Для стандартной высоты перекрытия в 2,7 м поправочный коэффициент составит единицу.

При других значениях его величина возрастет:

  • 1,2 для потолков 2,7-3 м;
  • 1,5 при высоте 3-3,5 м;
  • 2 для показателя 3,5-4 м.

Затем под выбранный тип помещения нужно подобрать норму в люксах. Эти параметры можно найти на фото как рассчитать освещение по СНиПу. Например, для жилых комнат и кухни она составляет 150 Лк, для детской – 200 Лк, в коридоре и холле 50-75 Лк, а ванной и душевой – 50 Лк. Тогда, например, для нашей спальни с высотой потолков 2,6 м (коэффициент поправки равен 1) световой поток составит 16х150х1=2400 Лм.

Если взять световой поток в зависимости от типа ламп, то можно оценить требуемую мощность светильников. Например, обычная лампа накаливания в 40 Вт дает поток около 450 Лм.

Такой же поток обеспечивается и четырех или пятиваттным лед-светильником. Поэтому если мы планируем ставить 5-ти ваттные светодиодные лампы, нам потребуется их 2400/450=5,33 шт. Округленно это составит 5 единиц, хотя чтобы обеспечить запас качества освещения, многие рекомендуют округлять рекомендуют в большую сторону — до 6 лампочек. Или можно взять 3 лампы на 6-8 Вт.


Расширенная методика вычисления

Данная инструкция для расчета освещения предполагает необходимость использования не только параметров нормативной освещенности, но и характеристик самого помещения и возможных искажений.

Модель вычислений

Для расчета нужно последовательно вычислить две величины:

  • Произведение нормы освещенности на площадь, коэффициент запаса и поправочный параметр.
  • Произведение числа предполагаемых светильников на число ламп в каждом и уровень использования потока.

Итоговый параметр вычисляется делением первой величины на вторую.

Определение исходных параметров

Для вычисления нужного значения следует последовательно определить исходные характеристики комнаты. Они позволят узнать, что нужно учитывать при расчете освещения.

Норма освещенности. Данный показатель вычисляется аналогично предыдущему способу в зависимости от типа и назначения помещения. Для спальни он будет равен 150 Лк, а для детской – 200 Лк.

Площадь помещения вычисляется стандартным образом умножением длины на ширину комнаты.

Коэффициент запаса учитывает уровень запыленности комнаты и падение светового потока в процессе использования ламп. Для нормальной ситуации этот параметр по лампам накаливания берется равным 1,1, а для светодиодов – единица.

Коэффициент неравномерности желательно задать для тех помещений, где необходимо освещение свыше минимального уровня. Например, это важно для кабинета или детской, где жильцы будут часто читать или делать уроки. Для ламп накаливания и ДРЛ данный параметр равен 1,15, а для led-ламп – 1,1.

Светильников в помещении может быть несколько, которые будут использоваться для одновременного включения. Но часто центральный свет обеспечивается одной люстрой. В таком случае параметр берется равным единице.

Более сложные вычисления потребуются для определения уровня использования светопотока. Сначала надо вычислить индекс помещения как отношение площади к сумме длины и ширины комнаты, умноженной на высоту от пола до подвеса. Например, в нашей спальне 16 кв. м до люстры высота составляет 2,3 м. Тогда индекс будет равен 16/((4+4)х2,3)=0,87.

Затем требуется учесть коэффициенты отражения для поверхностей разного цвета. Так, для белых стен, потолка и пола берется параметр 70%, для светлых — 30%, под серые оттенки — 30%.

Если поверхности темные, то принимают 10%, а для черных устанавливается 0%. Когда в спальне потолок белый, стены покрыты светлыми бежевыми обоями, а линолеум на полу серый, то коэффициенты отражения будут равны 70%, 50% и 30% соответственно.

В зависимости от конструктивного исполнения светильника нужно подобрать нужный коэффициент отражения. По приведенным в нормативных источниках таблицам можно узнать, что для люстры с равномерным распределением света коэффициент использования светопотока будет приближенно равен 0,51.

Если в рожковой люстре 5 лампочек, то искомый расчет искусственного освещения для помещений составит (150х16х1х1,1)/(1х0,51х5)=1035 Лм. Следовательно, в люстру потребуется вкрутить лампочку с данным показателем светового потока. Поэтому можно выбрать 5 led-лампочек с единичной мощностью 9-13 Вт. Чтобы исключить чрезмерно яркое освещение можно ограничиться для спальни минимальной мощностью 9 Вт.

Нормы и рассчитанные по ним показатели помогут вам создать оптимальные условия в помещении. Конечно, вы можете увеличить освещенность или наоборот создать приглушенный свет по своему усмотрению. Но рассмотренные подходы предоставят вам обоснованную точку отсчета.

Фото инструкция как рассчитать освещение

Cветорасчет и подбор светильников промышленного объекта

Правильное освещение в цехах и специализированных помещениях является одним из важнейших аспектов высокой производительности труда и безопасности на производстве. Для подбора количества и мощности светильников, обеспечивающих необходимый уровень освещенности, выполняют светотехнический расчет. О факторах, которые необходимо учесть, поговорим в этой статье.

Расчет освещенности

Любое промышленное предприятие представляет собой совокупность помещений различного назначения: производственные цеха, вспомогательные помещения, кабинеты ИТР, склады и пр. Освещенность каждого объекта регламентируется нормами СНиП и СанПиН. Они являются обязательными к исполнению и учитываются еще на стадии проектирования.

Поэтому, если вы выбираете светильники на новый объект – просто руководствуйтесь характеристиками, указанными в проекте.

При замене освещения на уже введенном в эксплуатацию объекте есть несколько вариантов.

1.  Как показывает практика, газоразрядные лампы могут быть заменены на светодиодные меньшей мощности с сохранением светового потока, если использовать следующие соотношения:

1хLED = 3хДРЛ

1хLED=2хМГЛ

1хLED=2,5хДНаТ,

где LED – светодиодный светильник, ДРЛ – ртутная лампа, МГЛ – металлогалогенная лампа, ДНаТ – дуговая натриевая трубчатая лампа.

2. Метод коэффициента использования.

Световой поток для каждого светильника определяется по формуле

,

где E – минимальная освещенность, лк

k – коэффициент запаса, учитывает уменьшение светоотдачи в процессе эксплуатации. Для светодиодных ламп =1,1.

S – площадь освещаемого пространства

z – коэффициент минимальной освещенности. Характеризует неравномерность освещения, определяется отношением расстояния между светильниками к расчетной высоте (L/h). Для светодиодных ламп рекомендуется принимать z=1,1.

N – планируемое количество светильников

ŋ – коэффициент использования. Зависит от индекса помещения i, определяемого по формуле


где А, В – длина и ширина помещения

h – расстояние от рабочей плоскости до светильника.

Зная индекс помещения и коэффициент отражения пола/стен/потолка, по таблице определяем ŋ

потолок

0,8

0,7

0,7

0,5

0,5

0,5

стены

0,5

0,5

0,3

0,5

0,3

0,3

пол

0,3

0,3

0,3

0,3

0,3

0,1

Индекс помещения

0,60

0,33

0,32

0,25

0,3

0,24

0,24

0,80

0,41

0,39

0,32

0,36

0,3

0,29

1,00

0,47

0,45

0,38

0,42

0,35

0,34

1,25

0,53

0,51

0,44

0,47

0,41

0,39

1,50

0,58

0,55

0,48

0,51

0,45

0,43

2,00

0,65

0,62

0,56

0,57

0,52

0,49

2,50

0,7

0,67

0,61

0,61

0,56

0,53

3,00

0,64

0,71

0,65

0,64

0,6

0,56

4,00

0,79

0,75

0,7

0,68

0,64

0,6

5,00

0,83

0,78

0,74

0,71

0,68

0,62

Табл. 1 – Коэффициент использования для светодиодных светильников с углом раскрытия светового потока 120⁰

Материалы с высокой отражаемостью

0,8

Белая поверхность

0,7

Светлая поверхность

0,5

Серая поверхность

0,3

Темная поверхность

0,1

Табл.2 – Коэффициент отражения света в зависимости от цвета поверхности

После получения значения Ф подбираем светодиодный светильник с аналогичным световым потоком. Допускается отклонение -10%…+20%.

Пример.

Подберем светильники для ремонтного цеха, имеющего размеры 36х18м и высоту 10м. Стены – светло-серые, пол бетонный, потолок окрашен белой краской. Намечено 15 световых точек.

 Е = 200 лк (СНиП 23-05-2010), k=1,1

S=36х18=648м2

z=1,1, N=15


Светильник DS-StreetA160P имеет световой поток 20800лм, что соответствует необходимому значению.



1.  Расчет освещенности в программе DIALux

Для расчета освещенности необходимо задать параметры помещения, высоту подвеса светильников, коэффициенты отражения поверхностей, и, самое главное, добавить в библиотеку программы IES-файл (файл с фотометрическими данными) светильника.

Исходя из требуемой освещенности программа предложит количество и схему расположения светильников.

Для рассмотренного выше примера получаем следующую модель светораспределения:



Поверхность

 [%]

Ecp [lx]

Ecp [lx]

Emin [lx]

Emax [lx]

Emin / Ecp

Рабочая плоскость

/

286

160

353

0. 558

Полы

30

277

159

343

0.573

Потолок

70

80

61

87

0. 765

Стенки (4)

50

155

68

235

/


Видим, что освещенность выше планируемого значения, изменяем количество светильников, проверяем результат:


Поверхность

 [%]

Ecp [lx]

Emin [lx]

Emax [lx]

Emin / Ecp

Рабочая плоскость

/

230

127

286

0.551

Полы

30

222

127

274

0.572

Потолок

70

64

48

72

0.751

Стенки (4)

50

123

54

211

/

При установке 12 светильников освещенность цеха будет соответствовать требованиям, поэтому остановимся на этом варианте.

Программа DIALux позволяет выполнять как простейшие расчеты, так и расчеты для сложных объектов – стадионов, стеллажных складов, помещений сложной геометрической формы.

Вы можете самостоятельно рассчитать необходимое количество светильников, воспользовавшись каталогом IES-файлов для светильников производства DiodeSystem, или обратиться за консультацией к нашим специалистам.

Выбор светильников

Поговорим теперь о том, какие параметры важны при выборе светильников для промышленных объектов.

— характеристики блока питания

Драйвер отвечает за работоспособность (или нет) светильника в условиях нестабильности электросети – при скачках напряжения и импульсных помехах. Блоки питания известных мировых производителей компенсируют эти колебания и не дают им влиять на качество освещения в то время как светильники с рабочим напряжением 220В при перепадах и скачках могут начать мерцать, либо вообще выйти из строя.

Светильники с блоком питания, чувствительным к качеству электросети, рекомендуется использовать совместно со стабилизатором напряжения.

— светоотдача

Светоотдача современных светодиодов достигает 160лм/Вт. Чем выше этот показатель, тем меньше мощности требуется для обеспечения требуемого светового потока/освещенности. При этом увеличивается стоимость светильника. Оптимальное соотношение цена/качество у светодиодов со светоотдачей 120-130лм/Вт – вы не переплачиваете за технологические новинки и имеете существенную экономию производственных мощностей (если брать для сравнения безымянные китайские светодиоды с реальным световым потоком 70-90лм/Вт).

Имя и репутация производителя светодиодов – гарантия того, что светодиоды выработают весь заложенный ресурс в 75 000 – 100 000 часов, а не выйдут из строя через пару лет из-за перегрева или деградации люминофора.

— IP. Степень защиты от пыли и влаги

Для сухих непыльных помещений (рабочие кабинеты, коридоры, холлы и т.д.) достаточное значение IP 20…40 – т.е. в корпус нельзя засунуть палец/кабель/болт, нет защиты от воды.

В цехах, как правило, устанавливают светильники с  IP65 и выше, что гарантирует непроницаемость корпуса для пыли и мелких частиц и защиту от водяных брызг и струй.

Для уличного освещения требуются абсолютно герметичные светильники с IP67-68, работающие в любых погодных и климатических условиях.

— пульсация светового потока

Этот параметр отвечает за низкую нагрузку на зрение работников и отсутствие стробоскопического эффекта (иллюзия неподвижности движущихся частей машин и механизмов и наоборот).

Пульсация светового потока светодиодных светильников составляет менее 5%. В инструментальных цехах рекомендуется установка светильников с коэффициентом пульсации <1%.

Сейчас на рынке представлен огромный ассортимент осветительных приборов. Светодиодные светильники – наиболее эффективная, экономичная и экологичная замена газоразрядных ламп. При выборе светильников не стоит руководствоваться исключительно ценой – обратите внимание на то, какие комплектующие использует производитель, и какую гарантию дает на готовое изделие. Качественные светодиодные светильники раз и навсегда решат проблему освещения любого промышленного объекта.

В нашем каталоге имеются светильники для любого объекта, а также вы сможете подобрать качественные светильники с помощью наших специалистов!


Расчет освещенности помещения онлайн

Нормы уровня освещенности для разных типов помещений показаны в таблице.

Возможности программы.

Расчет необходимой освещенности помещения.
Учет коэффициента освещенности в зависимости от высоты потолков.
Световой поток одного светильника.
Расчет примерной мощности ламп накаливания, люминесцентных или светодиодных ламп.

Нормы уровня освещенности N (lk)
Освещенность жилых помещений
Жилые комнаты, гостиные, спальни 150
Кухни, кухни-столовые, кухни-ниши 150
Детские 200
Кабинеты, библиотеки 300
Внутриквартирные коридоры, холлы 50
Кладовые, подсобные 300
Гардеробные 75
Сауна, раздевалки, бассейн 100
Тренажерный зал 150
Биллиардная 300
Ванные комнаты, санузлы, душевые 50
Помещение консьержа 150
Лестницы 20
Поэтажные внеквартирные коридоры, вестибюли, лифтовые холлы 30
Колясочные, велосипедные 30
Тепловые пункты, насосные, машинные помещения лифтов 20
Основные проходы технических этажей, подвалов, чердаков 20
Шахты лифтов 5
Освещение помещений административных зданий
Кабинеты, рабочие комнаты, офисы представительства 300
Проектные залы и комнаты конструкторские, чертежные бюро 500
Машинописные бюро 400
Помещения для посетителей, помещения обслуживающего персонала 400
Читальные залы 400
Помещения записи и регистрации читателей 300
Читательские каталоги 200
Лингафонные кабинеты 300
Книгохранилища, архивы, фонды открытого доступа 75
Переплетно-брошюровочные помещения, площадью не более 30 кв. м 300
Помещения для ксерокопирования, площадью не более 30 м 300
Макетные, столярные, ремонтные мастерские 300
Помещения для работы с дисплеями и видеотерминалами 400
Конференцзалы, залы заседаний 200
Фойе и тамбуры 150
Лаборатории органической и неорганической химии 400
Аналитические лаборатории 500
Весовые, термостатные 300
Лаборатории научно-технические 400
Фотокомнаты, дистилляторные, стеклодувные 200
Архивы проб, хранение реактивов 100
Моечные 300
Освещенность образовательных учреждений
Классные комнаты, кабинеты, аудитории школ 500
Аудитории, учебные кабинеты, лаборатории 400
Кабинеты информатики и вычислительной техники 200
Учебные кабинеты технического черчения и рисования 500
Лаборантские при учебных кабинетах 400
Лаборатории органической и неорганической химии 400
Мастерские по обработке металлов и древесины 300
Инструментальная, комната мастера инструктора 300
Кабинеты обслуживающих видов труда 400
Спортивные залы 200
Хозяйственные кладовые 50
Крытые бассейны 150
Актовые залы, киноаудитории 200
Эстрады актовых залов, кабинеты и комнаты преподавателей 300
Рекреации 150
Освещенность помещений гостиниц
Бюро обслуживания, помещения обслуживающего персонала 200
Гостиные, номера 150

Калькулятор освещенности / Сервис / Geliomaster



ИНФОРМАЦИЯ ДЛЯ РАСЧЕТА





Коэффициенты отражения.

Коэффициенты отражения характеризуют отражающие способности элементов помещения:

первая цифра — коэффициент отражения потолка;

вторая цифра – коэффициент отражения стен;

третья цифра – коэффициент отражения пола.



Данные для расчета коэффициентов отражения.

Поверхность

Покрытие

Коэффициент отражения, %

Потолок

Потолок белый

70

Потолок серый

50

Потолок темный

30

Стены

Стены светлые

50

Стены серые

30

Стены темные

10

Пол

Пол светлый

30

Пол темный

10

Например, для офисных помещений с белым потолком, светло-серыми стенами и светлым полом,

лучше применить значение «70-50-30», а если потолок серый, стены серые, пол темный,

то необходимо применить коэффициент отражения «50-30-10».





Коэффициент запаса.

В процессе эксплуатации осветительного оборудования возможен спад освещенности. Для компенсации этого спада

при проектировании вводится коэффициент запаса (КЗ), значение которого варьируется от 1,0 до 1,7.

Коэффициент запаса учитывает снижение светового потока источника света к концу срока службы, покрытие светильника

пылью, загрязнение, износ и уменьшение с течением времени отражающих качеств интерьера помещений.



Данные для расчета коэффициента запаса.

Тип помещения

Коэффициент запаса

Офисные помещения, торговые залы

1,1

Механические, сборочные цеха

1,3

Кузнечные, сварочные цеха

1,6

Литейные цеха, цементные цеха

1,7





Уровень освещенности.

Разные типы помещений имеют разный нормативный уровень освещенности, определяемый СНиП.



Нормативный уровень освещенности типов помещений согласно СНиП.

Типы помещений

Требуемый уровень освещенности (Люкс)

Рабочие кабинеты, офисы

300

Проектные и конструкторские бюро

500

Учебные аудитории и классы

300

Кабинеты в медицинских учреждениях

300

Конференц-залы

200

Помещения общественного питания

200

Торговые залы магазинов

400

Спортивные залы

200

Коридоры

75

Сан узел

50

Литейные цеха

200

Кузнечные цеха

200

Сварочные цеха

200

Механические, инструментальные цехи

300

Участки ОТК

500



Рекомендуем уточнять необходимый уровень освещенности

для Вашего конкретного помещения у наших менеджеров по телефону 8(8552)54-45-75

или по электронному адресу [email protected]



Расчет освещенности, полученный на калькуляторе, является приблизительным.

Для получения точного расчета необходимо  направить заявку

на светотехнический расчетна электронный адрес: [email protected]

Наши специалисты бесплатно сделают его в профессиональной программе Dialux с учетом всех нормативных требований.





Как определить, сколько люмен вам понадобится для правильного освещения вашего пространства — Language of Lighting

Вы когда-нибудь задумывались, сколько светодиодных ламп или светодиодных люменов нужно, чтобы осветить комнату?

Просвет — это просвет. Итак, строго говоря, светодиоды в 600 люменов обеспечивают такое же количество света, как и 600 люменов накаливания.

Хотя это правда, что люмен — это просто единица измерения света, светодиодные фонари обеспечивают более высокий индекс цветопередачи (CRI), поэтому в комнате, освещенной светодиодными люменами, можно видеть с большей четкостью по сравнению с освещенной с эквивалентным числом. люминесцентных, ламп накаливания или галогенных люменов.

Сколько света достаточно?

Сам по себе вопрос может быть сложным, и, столкнувшись с необходимостью подсчитать, сколько светодиодного освещения вам нужно для создания хорошо освещенного пространства, он может стать еще более сложным. Вот как определить, сколько люмен вам нужно, чтобы правильно осветить пространство.

Ключевые термины

люменов
Выходной световой поток, также известный как яркость или световой поток, представляет собой меру общего количества видимого света, излучаемого источником света в единицу времени, взвешенного в соответствии с чувствительностью человеческого глаза к длинам световых волн, исследование из которых известна как функция световой отдачи.Ориентир: стандартная лампа накаливания мощностью 100 Вт дает около 1500 — 1700 люмен.

Вт
Не показатель яркости; вместо этого это показатель того, сколько электричества (или энергии) потребляет лампочка, чтобы достичь заявленной яркости. Каждый тип источника света, светодиодный, люминесцентный, галогенный или лампа накаливания, имеет разное соотношение люмен на ватт. Ниже мы будем использовать люмены в качестве меры, чтобы убедиться, что у нас достаточно света для пространства.

Эквивалент мощности
Поскольку мы объединили ватты и люмены, проще говорить о лампах в ваттах.Так, если 100-ваттная лампа накаливания дает 1500 люмен, а 10-ваттный светодиод делает то же самое, 10-ваттный светодиод может рекламировать на своей этикетке «100-ваттный эквивалент».

Вот диаграмма эквивалентности мощности, но обратите внимание, что соотношение люмен на ватт может незначительно варьироваться даже от светодиодов к светодиодным продуктам.

Эффективность
Количество люменов, производимых лампой на каждый потребляемый ватт. Чем выше число, тем эффективнее лампа. Например, осветительные приборы, отмеченные знаком ENERGY STAR, считаются высокоэффективными, что означает, что они призваны обеспечивать те же функции при меньшем потреблении энергии.

Пробой — сколько света достаточно?

Определить площадь комнаты в метрах. Умножьте длину на ширину комнаты, чтобы получить площадь комнаты в квадратных футах. Например, если комната имеет ширину 10 футов и длину 10 футов, площадь комнаты будет составлять 100 квадратных футов.

Определите фут-свечи по типу помещения или назначению помещения. Фут-свеча — это яркость света в одном футе от источника. Требования к освещению различаются в зависимости от типа освещаемой комнаты.Например, для ванной или кухни потребуется больше фут-свечей, чем для гостиной или спальни.

Рекомендуемые свечи для ног, необходимые для свободного пространства

Зал Необходимые ножные свечи
Офисы: средний уровень чтения и письма 50-75
Офисы: Коридоры 10-20
Офисы: комнаты с компьютерами 20-50
Аудитория / собрание 15-30
Больницы: общие помещения 10-15
Лаборатории / лечебные кабинеты 75–100
Библиотеки 50–100
Школы 30–100
Комната Необходимые ножные свечи
Гостиная 10-20
Кухня Общая 30-40
Кухонная плита 70-80
Кухонная мойка 70-80
Столовая 30-40
Спальня 10-20
Прихожая 5-10
Ванная 70-80
См. Полный указатель требований к ножным свечам в приложении

Определите необходимые люмены Люмен — это единица измерения света.Чтобы определить необходимые люмены, вам нужно будет умножить площадь вашей комнаты в квадратных футах на требуемую площадь в футах в свече. Например, для гостиной площадью 100 квадратных футов, для которой требуется 10-20 фут-свечей, потребуется 1 000–2 000 люмен. Столовая площадью 100 квадратных футов, для которой требуется 30-40 фут-свечей, потребует 3000-4000 люмен. См. PDF-файл и полный индекс футовых свечей.

Сводка
Для средней площади в 250 квадратных футов вам потребуется примерно 5000 люмен в качестве основного источника света (20 люмен на 250 квадратных футов).В столовой вам понадобится около 30 люмен на квадратный фут на вашем обеденном столе (чтобы видеть, а не исследовать пищу), поэтому, если размер вашего стола 6 x 3 фута, это 540 люмен.

Однако имейте в виду, что эти числа относятся к типичным условиям. Если у вас особенно темные стены и мебель или если вы используете светильники с плафоном, вам потребуется примерно 10 дополнительных люмен на квадратный фут. В своих расчетах мы использовали потолки высотой 8 футов. Наконец, личные предпочтения будут играть большую роль в вашем решении.Если вы хотите, чтобы комната была особенно светлой, вы можете добавить к нашим числам еще 10–20%. Фактически, лучший подход для большинства помещений — это стремиться высоко и устанавливать диммеры, чтобы снизить уровень освещенности до желаемого уровня.

Калькулятор люменов

Комментарии

Дэвид П. Хакими

Креативный директор и соучредитель Alcon Lighting Дэвид Хакими работает над достижением эффективности в освещении, предоставляя архитекторам, дизайнерам и инженерам по свету возможность добиться максимального идеального освещения.Дэвид гордится дизайнерскими, энергетическими и строительными знаниями компании, прослеживая стремление повысить ценность уроков, извлеченных его отцом-ремесленником в Южной Калифорнии. Дэвид стремится гарантировать, что каждый клиент соблюдает кодексы и достигает целей проекта с артистичностью, экономичностью и совершенством.

Как рассчитать освещение: авторитетное руководство (2020)

Наконец, давайте посмотрим, как рассчитать уровни освещения в вашем офисе и при работе за компьютером.

Расчеты здесь тоже очень элементарные.

По сути, этот метод предполагает вычисление количества ватт, необходимых для освещения используемой комнаты.

Но:

Чтобы упростить задачу, вам необходимо ознакомиться со всеми доступными инструкциями и рекомендациями специалистов по освещению в отношении офисного освещения и работы за компьютером.

Обратите внимание, что в отличие от обычных помещений, таких как жилые комнаты, офисы и компьютерные залы имеют особые потребности в освещении.

Например:

В любом офисе вам понадобится больше света, чтобы правильно читать и работать. Однако, если вы являетесь пользователем компьютера, слишком много света и воздействие на экран вашего ПК могут вызвать дискомфорт для глаз.

Итак, здесь вам нужно найти идеальный баланс.

И для этого вам понадобятся следующие рекомендации:

Шаг 1 : Используя рулетку, определите длину и ширину вашего помещения, чтобы вы могли рассчитать площадь поверхности.

Step 2 : Из рекомендаций по профессиональному освещению проверьте, какое из них лучше всего подходит для вашего офиса и типа. Эти рекомендации часто важны, потому что они разработаны, чтобы предложить наилучшее количество света, которое не только способствует повышению производительности офиса, но и гарантирует, что офисные пользователи (особенно пользователи компьютеров) будут иметь комфортно освещенное рабочее пространство.

Шаг 3 : После того, как вы найдете правильную рекомендацию по световому потоку для вашего офиса, следующим шагом будет выбор лучших точек в вашем помещении, которые можно использовать для освещения, с помощью калькулятора компоновки светодиодного освещения.Помните, что при размещении осветительных приборов необходимо обращать внимание на потребности вашего пространства в освещении и на наиболее важные части комнаты.

Шаг 4 : Разделите рекомендуемую яркость на количество подходящих точек освещения в вашем офисе, чтобы получить точное количество необходимых светильников.

Step 5 : Найдите светильники, обеспечивающие желаемое количество люмен. Люкс светильника всегда указывается на его упаковке.

Имея это в виду, вот практический пример:

Предположим, у вас есть офисное пространство 5 на 5 метров. Ваша площадь будет 25 м 2 .

Сейчас:

Специалисты по освещению рекомендуют не менее 500 люмен на квадратный метр для офисных помещений с компьютерами.

Таким образом, ваши требования к световому потоку будут равны 12,500 люмен (получено из умножения 25 м 2 на 500 л / м 2 )

Если ваша комната может вместить только пять источников освещения, ваши требования к световому потоку на источник будут:

12500/5 = 2500 люмен каждый.

Имея в виду эту информацию, если вы решите купить светодиоды с номинальной мощностью 100 лм / Вт, ваши требования к мощности могут быть рассчитаны по следующей формуле:

Мощность = потребность в люменах на светильник / эффективность устройства

дюймов в этом случае это будет…

2,500 / 100 = 25 Вт на прибор

Да, это так просто.

Как рассчитать, сколько люмен и ватт необходимо для освещения комнаты

Расчет люменов и ватт, необходимых для освещения комнаты, является важным элементом для обеспечения того, чтобы освещение соответствовало настройке и не было ни слишком тусклым, ни слишком интенсивным.

Прежде чем углубляться в эту тему технически, давайте потратим несколько минут на определение этих двух типов единиц.

Люмен относится к испусканию светового потока , что соответствует мере всего количества видимого света, испускаемого источником за единицу времени. Если одна кандела силы света равномерно излучается через телесный угол в один стерадиан, общий световой поток, излучаемый под этим углом, составляет один люмен.

То есть люмен зависит от освещаемой поверхности и интенсивности света, называемого люксами.

Отсюда следует, что: люмен = люкс x м2.

Таким образом, зная об идеальной интенсивности света и размере поверхности для каждой комнаты, которую вы собираетесь осветить, вы можете определить, сколько люменов требуется для каждой комнаты и, следовательно, найти наиболее подходящую лампочку или осветительную установку.

С другой стороны,

Ватт — это показатель мощности в Международной системе, известный в повседневном использовании своим использованием в области электричества.

В этой статье мы рассмотрим:

Гангстер

Какая связь между люменами и ваттами?

Отношение между люменами и ваттами относится, соответственно, к эффективности и эффективности лампочки.Следовательно, соответствие между люменами и ваттами зависит от типа лампы, которую вы используете: лампы накаливания, светодиодной, галогенной или люминесцентной.

Давайте посмотрим на некоторые отношения между люменами и ваттами, имея в виду наиболее распространенные измерения окружающей среды и соответствующие им люмены.

Если задействованное пространство требует 450 люменов , соотношение ватт между различными типами лампочек будет:

  • лампа накаливания = 40 Вт
  • галоген = 29 Вт
  • люминесцентный = 9 Вт
  • светодиод = 8 Вт

Для помещений, требующих люменов:

  • лампа накаливания = 60 Вт
  • галоген = 43 Вт
  • люминесцентный = 14 Вт
  • светодиод = 13 Вт

Для помещений, требующих люменов:

  • лампа накаливания = 75 Вт
  • галоген = 59 Вт
  • люминесцентный = 19 Вт
  • светодиод = 17 Вт

Наконец, для помещений, требующих люменов 1600 люмен:

  • лампа накаливания = 100 Вт
  • галоген = 72 Вт
  • люминесцентный = 23 Вт
  • светодиод = 20 Вт

Теперь, когда мы определили единицы измерения, необходимые для оценки идеально освещенного пространства, давайте перейдем к вопросу , сколько люмен требуется каждой комнате в зависимости от ее структуры.

Брайля

Энергетические потребности для любой среды

Мы видели, что люкс означает интенсивность света на квадратный метр; мы используем этот параметр для расчета люменов, необходимых для различных комнат в доме.

Независимо от того, какую область вы освещаете, всегда помните, какую видимость вы хотите иметь в конкретной среде. , обращая внимание на функцию рассматриваемого пространства.

Например, если вы собираетесь осветить студию , вы знаете, что для этой области требуется отличная видимость , поэтому коэффициент освещенности должен быть равен или превышать 300 .

Если, с другой стороны, вы намереваетесь осветить комнату , используемую для отдыха , например, гостиную, для особого окружающего эффекта, который вас расслабляет, вам не нужно иметь идеальную видимость, чтобы вы могли подумайте о выборе с коэффициентом люкс от 150 до 200 .

Стант

После того, как вы определили правильный тип оптимальной видимости для каждой комнаты на основе ее функции, вы можете составить ориентировочный список различных значений люкс, общий справочный список , касающийся ваших конкретных потребностей в освещении для персонализации каждой среды :

  • Кухонная зона , в связи с функциональной практичностью этой среды, требует 350 люкс;
  • Жилая площадь , менее практичная, комната для отдыха и развлечений, требует 200 люкс ;
  • Спальня , область с самым мягким, наиболее успокаивающим и умиротворяющим светом, требует от 100 до 150 люкс;
  • Ванная комната , еще одна практичная и функциональная область, требует двух эталонных значений: для обычного света и специального для зеркала , поскольку этот инструмент требует идеальной видимости, его можно использовать, например, для бритья или нанесения макияжа.По этим причинам стандартное эталонное значение составляет 150 люкс, , а , — конкретное значение зеркала — 400 люкс;
  • Проходы , такие как коридор и лестничная клетка, нуждаются в отличной видимости, но не в ярком свете; следовательно, для этих условий также необходимо значение 150 люкс;
  • Помещения, такие как кабинет и рабочие места в целом, требующие отличной видимости, как мы уже видели, требуют от 300 до 400 люкс;
  • Что касается областей, таких как гаражи, туалеты и складские помещения , учитывая их функции, вы можете оставить со значением 100 люкс , если только вы не используете одну из этих сред, таких как гараж, например, для чего-то более функциональный , например, ручная работа или другие виды деятельности, требующие более оптимальной видимости.В этом случае вы можете рассматривать как значение около 200 люкс , всегда принимая во внимание поверхность, покрывающую рассматриваемое пространство.

Обведите ориентировочные линии коэффициентов освещенности, обычно оптимальных для каждого типа помещения. Давайте подробнее рассмотрим выбросы энергии для различных типов ламп.

Доменика

Различные типы ламп для разных типов выбросов

Каждый тип лампы имеет специфические характеристики и выбросы энергии : знание этих характеристик является незаменимым помощником в понимании того, какой тип лампы работает с одной средой, а не с другой.

Многие люди часто устанавливают лампы и инсталляции в разных комнатах, не отвечая реальным критериям, делая ложные шаги, что приводит к слабому освещению из-за низкого ресурса лампы.

Чтобы вы не совершили ту же ошибку, давайте проанализируем различных типов ламп, оценив их характеристики и выбросы.

Галогенные лампы накаливания

Эти лампы были созданы для преодоления ограничений традиционных ламп накаливания , то есть низкой эффективности и короткого срока службы, и использовались, прежде всего, в витринах и магазинах, на выставках и музеях.

Сегодня эти лампы являются отличным решением для освещения рабочих столов и учебных помещений и доступны в широком разнообразии форм и мощностей.

Галогенные лампы накаливания разделены на два больших семейства :

1. Лампы очень низкого напряжения (то есть прожекторы) 6-12-24В, которым требуется трансформатор для подключения к сети 230В.

Есть два типа:

а) лампы без отражателя , подходящие для световых установок с очень маленькими размерами, для создания атмосферного освещения, такого как потолки «звездное небо», например

б) рефлекторные лампы , срок службы которых составляет от 4000 до 5000 часов, что почти вдвое больше, чем у обычных галогенных ламп.

2. Лампы сетевого напряжения , которые можно установить напрямую, без трансформаторов.

Незавершенное производство

Эти типы ламп доступны с различной мощностью с резьбовыми соединениями типа Эдисона и могут использоваться вместо традиционных линейных ламп накаливания. Более того, из-за двойного подключения их необходимо использовать в осветительных установках с передним стеклом.

Кроме того, вы можете найти галогенную лампу типа IRC , иначе называемую «энергосберегающей»: низковольтные лампы, для работы которых требуется трансформатор.

Аббревиатура IRC является аббревиатурой от «Инфракрасное покрытие», которое относится к тому факту, что они оснащены отражателем, который отражает тепло от нити накала обратно к нити. , таким образом, требуется меньше энергии для доведения лампы до идеального состояния. температура.

По сравнению с традиционными галогенными лампами , IRC потребляют меньше энергии, рассеивают меньше тепла, служат дольше и имеют больший и постоянный световой поток с течением времени.

Характеристики галогенной лампы увеличивают ее светоотдачу до значения около 15-20 Вт , что вместе со средней продолжительностью около 2000 часов обеспечивает лучшую производительность по сравнению с традиционными лампами .

Эта лампа, на самом деле, излучает белый свет , который обеспечивает отличную цветопередачу , без риска потемнения лампы, а вы можете регулировать поток света с помощью простого переключателя яркости .

Примечания о болях этой лампы касаются факторов, которые могут иметь значение, а могут и не иметь значения, в зависимости от типа использования: они хрупкие и имеют высокое тепловыделение.

Snoob

Люминесцентные лампы

Люминесцентные лампы состоят из стеклянной трубки, внутри покрытой слоем специальных флуоресцентных порошков ; эта трубка содержит пары ртути низкого давления.

На концах есть два электрода, которые при прохождении тока генерируют электрический разряд, который производит световое излучение.

Для работы этих ламп требуется реактор , который используется для ограничения силы тока.

При наличии традиционного реактора вам также понадобится стартер , с помощью которого электроды предварительно нагреваются для облегчения зажигания; если же реактор электронный, пускатель не нужен.

Люминесцентные лампы подходят для освещения внутренних и наружных помещений, где длительное использование света является наиболее подходящим. , и без частого включения и выключения.

Кроме , они обладают высокой светоотдачей и длительным сроком службы : при правильном использовании, замена их традиционными лампами накаливания, люминесцентные лампы позволят снизить потребление электроэнергии до 70%.

В зависимости от типа необходимого реактора, производительности и размера эти лампы делятся на две категории.

Трубчатые люминесцентные лампы

Это знаменитые «неоновые» огни, которые могут быть линейными или круглыми по форме и, в зависимости от диаметра, иметь размер Т5, 16 мм или Т8 26 мм.

В основном используются в офисах, школах и коммерческих помещениях. эти трубчатые лампы имеют высокую светоотдачу: от 50 до 120 люмен / ватт , что в 4–10 раз больше, чем у ламп накаливания. У них долговечность, равная 10 000 часов , что примерно в 10 раз дольше, чем у ламп накаливания. Этот показатель в значительной степени зависит от количества интервалов между включением и выключением. : интервалы менее 15 минут сильно влияют на срок службы лампы.

Тот факт, что он не может быть напрямую подключен к источнику электроэнергии, может быть недостатком, даже если диммер, или конкретный электронный реактор , используется для регулировки светового потока от 10 до 100%.

Y

Компактные люминесцентные лампы

Они широко известны как энергосберегающие лампы и, несмотря на то, что они имеют размеры и оттенки света, аналогичные лампам накаливания, их эффективность и долговечность значительно выше.

Вы можете найти эти лампы со встроенным реактором или без встроенного реактора : первые из них, которые могут иметь более эффективный реактор обычного или электронного типа, могут быть без проблем заменены лампами накаливания, поскольку они поставляются с лампами Эдисона. Винтовая база E27 или соединение Mignon E14.

Компактные люминесцентные лампы имеют светоотдачу от 50 до 75 люмен / ватт, , что в 4-7 раз выше, чем у ламп накаливания, а — продолжительность около 10 000 часов, , что примерно в 10 раз больше, чем у лампы накаливания. конкуренты.

Как и в случае с неоновыми лампами, срок службы этих ламп также зависит от их быстрого и частого включения и выключения с интервалами менее 15 минут.

Они особенно подходят для освещения внутренних и наружных помещений, требующих длительного использования света, а их цветопередача превышает 80/100.

Цирк

светодиод

LED — это аббревиатура от «Light Emitting Diodes» или «Светоизлучающие диоды», а уже много лет используется в области стандартной электроники , такой как пульты дистанционного управления, индикаторы режима ожидания на телевизорах и в различных устройствах. , так далее.

В настоящее время их можно увидеть на светофорах, в габаритных огнях и стоп-сигналах транспортных средств, на дисплеях, в декоративном освещении и т. Д.

Светодиоды позволяют экономить до 80% электроэнергии по сравнению с обычной лампой накаливания при том же количестве излучаемого света, с долговечностью до 100000 часов , несмотря на всего 1000 ламп накаливания лампочка и 10 000 люминесцентных ламп.

Проанализировав характеристики и выделение энергии различными типами ламп, остается только понять, как рассчитать люмен, необходимый в комнате.

Хотите, чтобы у вас всегда были под рукой самые полезные ресурсы и инструменты для архитекторов и дизайнеров освещения? Скачать полный список ниже

Как рассчитать, сколько люмен необходимо для освещения комнаты?

Для освещения гостиной или спальни, как мы видели ранее, требуется более низкий уровень света, чем требуется, например, в офисной среде.

Определение уровней освещения для каждой комнаты полезно как для удобства, так и для эффективности.

Как правило, следует использовать яркое освещение для освещения наиболее практичных комнат , где проводятся мероприятия, требующие отличного освещения, например, кухня или столовая.

После того, как вы определились с тем, насколько ярким должно быть помещение, исходя из того, как оно используется, вычисление уровня светового потока — довольно простая задача, для которой требуется 2 основных шага.

1. Длина X ширина

Первый шаг — измерить длину и ширину комнаты с помощью рулетки, затем умножить два значения , чтобы определить площадь комнаты в квадратных футах.Например, комната высотой 10 метров и шириной 15 метров будет иметь площадь 150 квадратных метров.

2. Стандартный уровень освещения

Следующий шаг — изучить конкретную область, которую вы собираетесь осветить , чтобы определить уровень освещения; есть стандарты, которые различаются в зависимости от эталонного государства, которые устанавливают идеальный уровень освещения для каждой конструкции и окружающей среды.

Вы можете ознакомиться с действующими нормативами для окружающей среды, которую вы собираетесь освещать, посетив этот веб-сайт.

Световой поток — это не что иное, как мощность света, производимого лампой , которая соответствует полному световому потоку , производимому источником света.

Например, большая светодиодная лампа может достигать яркости не менее 60 люмен, а в некоторых случаях даже до 90 и 100 люмен.

Действующие правила указывают, что для освещения офиса , например, мы рекомендуем около 300-400 люмен на квадратный метр поверхности .Следовательно, если ваша цель — осветить помещение площадью 100 квадратных метров, используемое в качестве офиса, сила света, которая вам понадобится, составит около 30 000-40 000 люмен.

Snoob

Лучшее освещение для каждой комнаты

Ниже вы можете изучить список значений, которые рекомендованы законом на квадратный метр , рассчитанные в люксах (= люмен на квадратный метр). Эти значения относятся не только к различным жилым зонам, которые мы проанализировали в этой статье, но также и к пространствам, которые являются частью промышленных и коммерческих структур, поэтому вы можете получить общее представление об идеальном освещении для каждого помещения.

Гражданское освещение
  • Проходы = 50 — 150 люкс
  • Зона чтения = 200-500 люкс
  • Кухня = 200-500 люкс
  • Санузел = 100-150 лк; Зеркало = 400 люкс
  • Спальни = 50-150 люкс
Коммерческое освещение
  • Общие кабинеты = 300 — 400 люкс
  • Офисы для технических мероприятий = 400 — 500 люкс
Промышленное освещение
  • Общие склады = 150 люкс
  • Склады для специальных видов деятельности (эл.г., сварка) = 300 люкс

На этом этапе у вас есть все данные и факторы, необходимые для расчета значений, касающихся освещения любой среды.

Всегда помните, что интенсивность света в каждой настройке зависит от его предполагаемого использования . Поэтому, прежде чем производить все необходимые расчеты, определите атмосферу, которую вы хотите придать каждому пространству.

Как только это будет определено, все, что вам нужно сделать, это продолжить следовать указаниям, проанализированным в этой статье.

Хотите, чтобы у вас всегда были под рукой самые полезные ресурсы и инструменты для архитекторов и дизайнеров освещения? Скачать полный список ниже

Для получения дополнительной информации, поддержки и помощи в выборе наиболее подходящих ламп для вашего проекта освещения, не стесняйтесь обращаться к нам по этой ссылке. Мы в вашем полном распоряжении.

Простой расчет освещения — как рассчитать освещение для оптимальных уровней в доме

Как рассчитать освещение для оптимальных домашних уровней

При проектировании дома расчет освещения поможет вам определить, сколько света вам нужно для каждой комнаты и для различных задач.Эта страница научит вас рассчитывать уровни освещения.

Поначалу это может показаться сложным, но, к счастью, есть столы освещения, в которых указано, сколько света требуется для различных типов комнат и задач. Оставайтесь с нами, в конце концов, вам нужно будет просто умножить несколько чисел, чтобы найти уровень освещенности, который вам понадобится для каждой комнаты.

Условия расчета освещения

Таблицы освещения, на которые вы будете ссылаться, покажут вам, сколько света вам нужно для каждой комнаты или задачи, в фут-канделах (британские единицы измерения) или люксах (метрические единицы).

Давайте сначала определим несколько терминов освещения.

Кандела : Одна кандела эквивалентна освещению от одной стандартной свечи. (Есть гораздо более техническое определение, если вас интересует страница канделы в Википедии.)

Для тех, кто работает в английской системе мер:
Одна фут-кандела — это количество света на поверхности, создаваемое источником света в одну канделу, находящимся на расстоянии фута от поверхности.

В метрической системе:
Один люкс — это количество освещения на поверхности, создаваемое источником света в одну канделу, находящимся на расстоянии метра от поверхности.

Когда вы покупаете лампочки, обычно на упаковке будет два числа, представляющих интерес. Один из них — ватт, который измеряет потребляемую мощность лампочки. Другой — люмен.

Для тех, кто пользуется ножками, одна фут-свеча равна 1 люмену на квадратный фут.

Для тех, кто использует метры, один люкс равен 1 люмену на квадратный метр.

Итак, чтобы рассчитать ваши потребности в освещении для данной комнаты, вы проверяете диаграмму освещенности на предмет оптимального количества фут-кандел или люкс для данной задачи, а затем умножаете ее на квадратные метры (или метры) комнаты, чтобы получить количество требуемый люмен.

Ниже приводится таблица основных задач и функций помещения. Под таблицей вы найдете пример расчета домашнего освещения для кухни.

Если вы используете очень маленький экран или смартфон, поверните устройство в альбомную ориентацию, чтобы прочитать приведенную ниже таблицу.

Activity Footcandles Lux
Коридоры 5-7 55-75
Развлекательные 10-20 110-215
Столовая 10-20 110-215
Легко читать 20-50 215-540
Ванная комната 20-50 215-540
Кухня — основное освещение 20-50 215-540
Кухня — приготовление пищи 50-100 540-1075
Затруднения при чтении или письме 50-100 540-1075
Общее освещение мастерской 50 -100 540-1075
Мелкая или детальная работа 100-200 1075-2150

Как рассчитать освещение для кухни

Примечание: В приведенном ниже примере расчета освещения используется британская система мер (футы).Если вы работаете в метрах, просто замените числа фут-кандел на соответствующие числа люкс из таблицы и вычислите площадь комнаты в квадратных метрах.

Давайте в качестве примера выполним расчет освещения для кухни размером 10 на 12 футов. Из таблицы выше мы знаем, что для основного общего освещения кухни нам понадобится 20-50 фут-свечей. Для приготовления пищи нам понадобится от 50 до 100 фут-свечей.

Начнем с расчета площади кухни. Умножив длину и ширину нашей кухни, мы получим 10 футов на 12 футов = 120 квадратных футов.

Теперь, чтобы вычислить требуемые люмены для кухни, мы умножаем количество фут-кандел (давайте сначала возьмем самый тусклый общий уровень освещения в 20 фут-кандел) на квадратные метры. Для этого нам понадобится 20 фут-кандел на 120 квадратных футов = 2400 люмен.

Для максимального уровня подготовки стопы в 100 фут-кандел расчет будет следующим: 100 фут-кандел X 120 квадратных футов = 12 000 люмен.

Для компактных люминесцентных ламп (КЛЛ) освещенность обычно составляет примерно от 40 до 70 люмен на ватт потребляемой мощности (лампы накаливания больше похожи на 10-17 люмен на ватт).Для нашего примера возьмем КЛЛ мощностью 20 Вт и яркостью 1200 люмен.

Таким образом, для нашего минимального требования к освещению 2400 люмен расчет будет:

2400 люмен / 1200 люмен на лампочку = 2 лампы

Для нашей потребности в самом ярком свете в 12000 люмен расчет будет:

12000 люмен / 1200 люмен на лампочку = 10 ламп

Кажется, что много источников света, но если учесть все возможности освещения для кухни: встраиваемые светильники с регулируемой яркостью, некоторые светильники под шкафом, свет на вытяжке на плите и несколько трековых или подвесных светильников прямо над островом или подготовкой счетчик, вы можете достичь этого уровня с десятью лампочками.

Однако для некоторых этот уровень в 12 000 люмен может быть слишком ярким. Для более индивидуального дизайна домашнего освещения сделайте несколько быстрых расчетов в вашем текущем доме, чтобы определить уровень освещенности в данной комнате. Сравните уровень освещенности в этой комнате с задачами, указанными в таблице выше. Если вы чувствуете, что в этой комнате недостаточно света, принесите несколько дополнительных ламп из других комнат, пока освещение не станет правильным. Сложите количество люменов от всех ламп в комнате, а затем вычислите количество фут-свечей, которые у вас теперь есть в этой комнате.Сравните это число с таблицей выше, чтобы понять, в каком диапазоне вы предпочитаете освещение.

Имейте в виду, что любой абажур над осветительной арматурой, будь то абажур или подвесное цветное стекло над лампой, снизит количество световых люменов для этой лампы.

Чтобы добиться разницы в уровне освещенности, требуемой между общим уровнем освещения кухни и уровнем освещения для приготовления пищи, вы можете сгруппировать свои светильники на нескольких разных переключателях. Освещение под шкафом часто включается отдельным выключателем, как и освещение в вытяжном кожухе печи.Вы также можете установить любые светильники прямо над стойкой в ​​стиле острова или полуострова на собственном переключателе.

Некоторые или все светильники можно также поставить на диммеры.

Если вы проектируете домашнее освещение и приведенные выше расчеты кажутся вам слишком утомительными, попробуйте LightCalc Lighting Software, которая сделает все расчеты освещения за вас.

Другие ресурсы для расчета освещения

Для технарей — самые мелкие детали расчета освещения.

Посетите нашу страницу о дизайне домашнего освещения, чтобы узнать больше о различных типах освещения.

Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения. Нелегальные копии в Интернете будут обнаружены Copyscape.

Блог: Как рассчитать уровень LUX в комнате: SLB Blog

Основа люксов и люменов

Люкс: Количество света, падающего на поверхность, называется освещенностью и измеряется в люксах. Это можно представить как интенсивность света в определенной области.

Люмен: Общий выход видимого света от источника света измеряется в люменах.Как правило, чем больше люмен дает осветительный прибор, тем он ярче.

Хотя 1 люмен теоретически дает 1 люкс света на площади в 1 квадратный метр, это только в идеальном мире, поскольку есть другие факторы, которые следует учитывать. Например, декор и расцветка в помещении, несомненно, приведут к некоторой потере света, если в комнате нет идеально отражающих зеркальных стен.

Расчет уровня ЛЮКС в помещении

Уровень ЛЮКС в комнате рассчитывается по следующей формуле

E (люкс) = F (лм) x UF x MF / A

Где

E — достигнутый уровень LUX

F — среднее значение люменов от источника света

UF — коэффициент использования пространства, который учитывает окраску поверхностей в пространстве вместе с геометрией

MF — коэффициент технического обслуживания лампы, который позволяет со временем снизить износ.

Из этой формулы ясно видно, что уровень освещенности снижается двумя факторами: фактором обслуживания лампы и коэффициентом использования пространства.

Очевидно, что эти значения зависят от ситуации, но типичные значения для них будут 0,4 для коэффициента использования и 0,9 для коэффициента обслуживания. Это означает, что в реальной ситуации вы обычно достигнете 35% уровня освещенности, который теоретически может быть достигнут в оптически идеальном пространстве.

Какие уровни ЛЮКС необходимы в комнате?

Уровень люкс, необходимый в помещении, очевидно, субъективен, но вот несколько примеров, чтобы дать некоторое представление о том, что необходимо.

Зоны для отдыха, например, гостиная или ТВ-зал, обычно имеют 120 люкс. Для области, где необходимо читать, рекомендуется увеличить это значение до 200 люкс. Внутренняя офисная среда офиса для случайного использования может быть освещена до уровня 250 люкс.Было бы желательно осветить коммерческий офис до уровня 400-500 люкс, но там, где большая часть работы выполняется на компьютере, приемлем более низкий уровень. Для розничной торговли, где люди покупают товары, обычно используется уровень около 500 люкс. В рабочей зоне или зоне, где проводится детальная работа, желателен уровень LUX от 500 до 700. В операционной в больнице обычно используется уровень LUX или около 1000.

Рекомендуемые уровни люкс в зависимости от области применения и возраста:

Заявка Рекомендуемый люкс Возраст 25-65 Рекомендуемый люкс Возраст 65+
Склад 100 200
Рабочая зона 150 300
Генеральная сборка 1 000 2 000
Детальная сборка 2 000 4 000
Тонкая проверка 5 000 10 000

Рекомендуемые уровни люкс для общих условий работы.Источник: Справочник IES.

Расчет количества светильников в комнате?

Просто изменив формулу, можно вычислить, сколько источников света необходимо для комнаты. Это особенно полезно при определении того, сколько точечных или потолочных светильников необходимо в помещении.

N = Ex A / (FxUFxMF)

Например, большое пространство размером 10 x 10 м с потолочными светильниками на 700 люмен, с коэффициентом обслуживания 0,9 и коэффициентом использования 0.7, тогда потребуется 45 ламп для обеспечения уровня 200 люкс.

Для кухни размером 5 x 3 метра с использованием даунлайтеров, которые производят 430 люмен, тогда для 180LUX вам понадобится 10 даунлайтов с теми же факторами, что и раньше.

Воспользуйтесь этим калькулятором освещения, чтобы узнать количество ламп, необходимых для вашей конкретной потребности:

Я действительно надеюсь, что это поможет, но если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами в SLB для получения совета.

Как рассчитать, сколько светодиодных ламп мне следует купить — TYD Electronics

Купить светодиодные фонари не так просто, как другие фонари.Вы должны знать некоторые основы светодиодного освещения. Однако это не ракетостроение, но нужно время, чтобы принять правильное решение.

После выбора бренда, продукта, цвета и мощности наиболее важным вопросом является количество или количество необходимых светодиодных ламп. Потребители доверяют своему дизайнеру интерьера или человеку, который ранее принимал это решение, и я спрашиваю их, сколько светодиодных ламп мне нужно?

Требуемое количество света:

Количество света всегда определяется личными предпочтениями, как и цвет стены.Но, по крайней мере, необходимо учитывать минимальное необходимое количество света и хорошее распределение света.

More Lights: Что произойдет, если вы установите больше источников света, чем требуется? Большинство потребителей думают, что мы можем установить больше и более дешевое освещение, а затем выключить ненужное. Помните, что светодиодные фонари следует использовать по максимуму, чтобы получить максимальную отдачу от ваших инвестиций. Если можно сделать затемнение, в этом случае было бы здорово.

Меньше ламп: что произойдет, если вы установите меньше ламп, чтобы сэкономить деньги? У тебя не будет достаточно освещения.Вам необходимо установить больше светильников, но это невозможно из-за вмешательства в дизайн интерьера или из-за электрических соединений.

Количество света измеряется в люменах и люксах. Люмен — это интенсивность света, а Люкс — это количество света на квадратный метр. Практически во всех осветительных приборах в описании упоминается люмен. Следовательно, вы должны решить, сколько люмен вам нужно.

Формула расчета люмена
Формула расчета люмена

Измерьте площадь объекта.

Расчет площади — длина X ширина

Давайте рассмотрим практический пример того, сколько светодиодных ламп требуется в комнате или гостиной.
Если мы рассмотрим комнату размером 12 футов 12 футов, то ее площадь составит 144 квадратных фута.

Теперь нам нужна площадь в квадратных метрах, поэтому вам нужно умножить на 0,093

Теперь у нас есть площадь s 144 x 0,093 x 13,39 кв. Метра

Для каждого помещения требуются разные требования к уровню освещенности. Выставочный зал требует больше света, чем библиотека. В гостиной нужно больше света, чем в спальне.Вы можете найти множество примеров данных для ваших установок в Интернете. Вот некоторые факты.

Конференц-залы и комнаты — 500 лк
Классные комнаты — 300 лк
Лестница в общественных зданиях — 75 лк
Спальня — 150 лк
Стадион — 750 лк
Теперь рассмотрим комнату площадью 13,39 кв. Нам нужно 150 лк, поэтому нам нужно умножить.

Люмен x 150 (Люкс) x 13,39 (площадь)? Около 2000 люмен

Теперь выбираем источники света: типичная встраиваемая светодиодная лампа с хорошей конструкцией обеспечивает мощность 80–110 люмен на ватт, рассмотрим 100 люмен.
Следовательно, нам нужно в общей сложности 20 Вт светодиодной лампы, чтобы получить 2000 люмен и 150 люкс для нашей комнаты для проб.
Это означает количество светодиодных ламп 20 Вт (общий свет) / 5 Вт (одиночный свет) x 4.

Если рассматривать люминесцентную лампу или КЛЛ, они дают 60 люмен на ватт, но во всех направлениях. Тогда вам понадобится более 35 Вт, чтобы получить достаточное освещение.

Факторы, влияющие на количество света
Количество светодиодных ламп, необходимое для каждой комнаты, также зависит от следующих факторов:

Количество необходимых светодиодных осветительных приборов

Цвет тени: темный тон стены требует больше света.
Высота потолка: чем больше высота, тем больше света.
Объекты: Многие предметы мебели, элементы дисплея, сложная геометрия требуют большего количества света.
Отходы: свет, расположенный очень близко к стене, теряет больше света при отражении. В этом случае вам необходимо установить больше светильников.
Количество: большее количество маленьких светильников, распределенных в комнате, может дать хорошее освещение, чем хорошее освещение.
Все эти расчеты носят справочный характер. Это не самая точная информация. Человеческий глаз может видеть как свет полной луны (0,25 люкс), так и полдень (110 000 люкс).Уровень освещения — относительное поле.

Как рассчитать люмен, необходимый для любой комнаты

В предыдущем посте мы показали вам метод расчета мощность, необходимая для любого помещения. Вы также можете использовать этот метод для расчета количества люменов, которое вам понадобится для любой комнаты, что становится все более важным расчетом из-за растущей популярности светодиодных светильников.

Люмен — это просто 1 единица светового потока.Светодиоды измеряются в люменах, а не в мощности, поскольку светодиоды излучают более яркий свет, не потребляя при этом большой мощности. Например, светодиод мощностью 5 Вт может давать такое же количество света, как лампа накаливания на 40 Вт. Они излучают такое же количество света (люмен), но светодиод потребляет значительно меньше энергии.

Важно помнить, что не все светодиоды одинаковы при сравнении по мощности. Вы также должны учитывать световой поток и цветовую температуру. Мы рассмотрим все тонкости светодиодов в другом посте, а пока давайте посмотрим, как рассчитать люмен для любой комнаты.

Чтобы рассчитать люмен, необходимый для освещения той же комнаты, которую мы использовали в предыдущем столб, просто умножьте квадратные футы комнаты на люмены на квадратный фут, необходимые для данного типа комнаты. Наш пример комнаты — это гостиная, которой требуется 15 люмен на квадратный фут.

Чтобы получить квадратные метры, все, что вам нужно сделать, это умножить длину комнаты в футах на ширину комнаты в футах. Например, комната длиной 16 футов и шириной 14 футов имеет площадь 224 квадратных метра.Итак, мы умножим 224 на 15, и мы получим 3360 люмен.

Список требуемых люмен на квадратный фут в зависимости от типа комнаты:

  • Гостиная — 15 люмен
  • Кухня Общая — 35 люмен
  • Кухонная задача — 75 люмен
  • Столовая — 35 люмен
  • Спальня — 15 люмен
  • Прихожая — 10 люмен
  • Ванная комната — 75 люмен

Обратите внимание, что в помещениях, ориентированных на задачи, требуется более высокий световой поток, например, на кухне и в ванной комнате.Важно использовать различные источники света для достижения более высоких требований к световому потоку в этих помещениях.

Использование нескольких источников света в этих помещениях, ориентированных на конкретные задачи, помогает распределить свет по слоям. Общее освещение, рабочее освещение и акцентное освещение в каждой комнате — ключ к достижению наилучшего возможного освещения.

В ванной комнате можно добиться необходимого количества рабочего освещения с помощью косметических светильников над зеркалом или настенных бра, размещенных вокруг зеркала. Также добавление люстры или полупрозрачного потолочного светильника даст общее освещение, необходимое для комнаты.Наличие более одного источника света необходимо для достижения требуемого люмен.

Расчет люменов, необходимых для правильного освещения каждой комнаты в вашем доме, может показаться излишним, но на самом деле это лучший способ обеспечить достаточное освещение для жизни, работы и развлечений в любимых помещениях.
