Как рассчитать мощность кабеля и сечение провода под проводку

сентябрь 16, 2021

Каждый кабель или провод рассчитан на определенную токовую нагрузку, которую он в состоянии выдерживать неограниченно длительный срок, сохраняя электротехнические свойства металла и изоляции. Чем больше заряженных частиц проходит через сечение кабеля, чем выше его сопротивление и больше нагрузка, тем сильнее он будет разогреваться. Зная, как рассчитать мощность кабеля, можно самостоятельно спроектировать или модернизировать электрическую сеть квартиры, коттеджа, дачи, гаража и мастерской так, чтобы при минимальных финансовых вложениях обеспечить эффективность, безопасность и комфортность ее использования.

Провода и кабели

Прежде чем ответить на вопрос, как выбрать сечение провода, надо определиться, что такое провод, чем он отличается от кабеля, в каких случаях необходим провод, а в каких – кабель, какой именно провод нужен? Провод – это одна или несколько изолированных жил-проводников или группа жил, сплетенных между собой и объединенных тонким слоем изоляции.

Кабель – это несколько изолированных проводов, заключенных в общую оболочку. К щитку на лестничной клетке подводят силовой кабель. Между щитком и розетками прокладывают провода.

Свойства материала, из которого сделаны токопроводящие жилы провода или кабеля, определяют, сколько энергии сможет передавать проводник:

• В современных квартирах и домах для прокладки электропроводки обычно используют медные провода, удельное сопротивление которых почти в 2 раза ниже алюминиевых. Они пластичны, прочны, легко паяются, свариваются и меньше перегреваются.
• Алюминиевые провода дешевые и легкие, но плохо держат затяжку, быстро окисляются и обладают меньшей, чем у медных электропроводностью.
• Провода с алюминиевыми, покрытыми медью жилами, дешевы, легки, имеют средние по сравнению с медью и алюминием сопротивление и электропроводность.

Чем ниже пропускная мощность кабеля (или провода), тем больше должно быть его сечение.

Что такое сечение провода?

Сечение провода или кабеля – это площадь среза проводника (без учета толщины слоя изоляции), по которому проходит ток. Каждая единица площади может пропустить определенное количество заряженных частиц. Чем толще провод и, соответственно, больше его сечение, тем легче заряженным частицам перемещаться по нему, тем меньше сопротивление, которое они встречают, тем меньше греется провод или кабель, частью которого он является. В зависимости от формы среза жилы значение площади можно вычислить по формулам площади круга, прямоугольника или треугольника, предварительно измерив его диаметр, например, штангенциркулем.

Если вы хотите определить оптимальное сечение провода, токопроводящая жила которого состоит из множества сплетенных между собой проволочек, вычислите сечение одной из таких проволочек и умножьте полученное значение на их количество в жиле. Площади срезов фазных проводов в трехфазном кабеле не суммируются.

Количество жил в таком кабеле при расчетах определяется количеством фаз без учета нуля.

Для чего нужен расчет сечения кабеля?

Расчет сечения провода или кабеля позволяет определить максимальную мощность нагрузки электрической сети, организовать бесперебойное безопасное электроснабжение квартиры или дома с учетом потребностей жильцов, обеспечить комфортное применение бытовых приборов. Зная, какую нагрузку даст запитанное от электросети оборудование, несложно вычислить оптимальное сечение проводки, воспользовавшись несколькими из предложенных ниже формул.

Что будет, если неправильно рассчитать сечение?

Перегрев проводки не только приведет к изменению вольтамперных характеристик сети, что скажется на работе электрооборудования, но и может оплавить ее изоляцию, спровоцировав КЗ, в результате которого, если пакетник сработает с задержкой, выйдут из строя включенные в сеть приборы, например, заряжающийся от сети ноутбук.

Да и сама по себе замена сгоревшей проводки – не самое простое и дешевое мероприятие. Чтобы найти нефункционирующий отрезок цепи под штукатуркой и обоями, придется штробить стену.

Можно, конечно, выбрать в магазине провода с внушительным диаметром, поставить соответствующие оборудованию по мощности пакетники, застраховав себя от необходимости менять проводку из-за того, например, что вы чаще начали пользоваться дрелью или купили микроволновку помощнее. Перегреваться от включения в сеть дополнительных потребителей провода однозначно не будут, с коротким замыканием пакетник справится – сработает электромагнитный расцепитель. Но обойдется такая проводка существенно дороже.

Что влияет на нагрев проводов? Плотность тока

Проводка может перегреваться из-за низкого качества проводов и их соединений, из-за высокой нагрузки на линию в результате короткого замыкания. Усугубляют ситуацию такие факторы, как высокая температура окружающего воздуха, прокладка нескольких проводов в один кабель-канал, расположенные слишком близко греющиеся предметы, нарушение теплообмена электросети с окружающим пространством. Чтобы не допустить ошибок в монтаже и не спровоцировать перегрев проводки, нужно учитывать плотность тока. Плотность тока – это количество зарядов, протекающих в единицу времени через единицу площади.

При открытом расположении проводки оптимальная плотность тока для алюминия составляет 3,5 А/мм², при закрытом – 3 А/мм²

. Для меди эти цифры будут, соответственно, 5 А/мм² и 4 А/мм². Если вы планируете обустроить проводку в помещении с повышенной температурой, сечение кабеля нужно пересчитать, применив к нему коэффициент 0,9 на каждые 10 °C превышения температуры сверх 20 °C. Это значит, что в случае обустройства проводки в помещении с температурой воздуха, например, 40 °C, коэффициент, который вы должны будете применить, составит 0,9 × 0,9 = 0,9² = 0,81.

Определяем группы потребителей

Рассчитывая сечение кабеля, вы должны учесть, что значение этого параметра определяется по тому из проводов, на который будет приходиться максимальная нагрузка, например, по кухонному, где одновременно в сеть могут быть включены стиральная машина, электрочайник и хлебопечка. Распределение всех, имеющихся в коттедже или квартире потребителей, на группы позволяет максимально экономно и комфортно обустроить электропроводку, разделив ее на несколько отдельных ветвей. Для каждой из таких ветвей в зависимости от мощности комплекта потребителей в цепь встраивается отдельный автомат, что позволяет прокладывать кабель, оптимально соответствующий нагрузке именно этой группы бытовых электроприборов.

Коэффициент спроса К_с дает возможность учесть вероятность включения на продолжительное время сразу всех потребителей выделенной ветви. Сравните значения мощности и приведенной мощности в таблице ниже.

Открытая и закрытая прокладка проводов

При открытой прокладке провода устанавливаются над поверхностью строительных конструкций. При закрытой – прокладываются внутри элементов конструкции строения в специально подготовленных каналах, в пустотах и нишах строительных конструкций, в бороздах под штукатурку, в коробах и трубах.

Степень нагрева проводов и кабелей от перегрузки больше зависит не от типа электропроводки, а от теплопроводности среды, в которой она проложена. Чем выше способность соприкасающейся с кабелем или проводом среды отводить тепло, тем быстрее они охлаждаются и тем меньше шансов повреждения изоляции от перегрева при повышенной нагрузке. При открытой прокладке кабель контактирует с циркулирующим воздухом.

Закрытая проводка чаще всего прокладывается в гофре, кабель-каналах или в пустотах строительных конструкций, где провод или кабель также контактируют с воздухом, но уже в закрытом пространстве, где он не циркулирует, а значит, практически не отводит тепло. В соответствии с п.7.1.37 ПУЭ, а также п. 15.5 СП 256.1325800.2016 в зданиях, стены и перекрытия которых выполнены из негорючих или слабогорючих материалов наподобие кирпича или бетона, допускается прокладка проводов и кабелей без дополнительной защиты под штукатуркой или в подстилающем слое пола. В этом случае провода и кабели соприкасаются уже не с воздухом, а с материалом стен и штукатурки, с помощью которой заделали штробу.

Теплопроводность воздуха – 0,0244 Вт/(м∗К). Теплопроводность, например, керамического кирпича начинается от 0,4 Вт/(м∗К), теплопроводность, гипса, составляющего основу штукатурки, – 0,3 Вт/(м∗К). Это значит, что при закрытой прокладке кабеля под штукатуркой в случае перегрузки тепло от него будет отводиться почти в 12 раз быстрее, чем при открытой прокладке. Но если штробу заполнить макрофлексом, теплопроводность которого – 0,03 Вт/(м∗К), то есть чуть больше, чем у воздуха, или проложить провода в кабель-канале, проводка будет перегреваться сильнее, чем при открытой прокладке из-за отсутствия циркуляции.

На фото ниже вы видите открытую проводку, выполненную в стиле ретро.

Выбираем по мощности и длине

Рассчитать сечение провода или кабеля по мощности и длине можно, предварительно определив суммарную мощность всех потребителей в соответствии с данными, указанными в паспорте каждого бытового прибора. Полученное значение нужно умножить на коэффициент спроса, который, если вы не планируете включать одновременно все приборы в доме, можно принять равным 0,8 или определить по приведенной нами выше таблице. Коэффициент запаса позволяет «оставить место» для тех бытовых приборов, которые вы когда-либо купите, и обычно принимается равным 1,5 или 2.

Справка! Следует учесть, что существуют устройства, например, электромоторы, перфораторы, с реактивным видом нагрузки, возвращающие в сеть часть накопленной от источника энергии, тем самым создавая паразитную энергию, которая не может быть использована потребителем и расходуется на нагрев кабеля. Чтобы рассчитать мощность такого прибора, нужно разделить указанную в его паспорте реактивную мощность (она измеряется в ВАрах) на cosφ. При отсутствии значения угла смещения фаз cosφ принимают равным 0,7. Полученный результат суммируется с мощностью остальных потребителей до применения к ним коэффициентов-поправок.

Номинальный ток для проводки с напряжением 220 В определяем делением полученного значения общей мощности на 220 (уточните напряжение в вашей проводке, оно может отличаться). Сечение провода определяем, например, по таблице ниже.

Чтобы убедиться, что потеря напряжения не выше допустимых 5 %, рассчитываем это значение. Оно должно составить не более 5 % от 220 В, то есть 11 В. Делением полученного числа на силу тока, найденную по таблице для запланированной нами нагрузки, получаем сопротивление R, подставляем его в формулу S = R ∗ ρ ∗ L, где ρ – удельное сопротивление материала, из которого сделана токопроводящая жила, L – планируемая длина кабеля, и выводим минимальное значение сечения проводки.

Выбираем по току

Чтобы определить сечение проводки по току, нужно значение суммарной мощности разделить на 0,92 от напряжения в вашей сети или, если речь идет о трехфазном проводе, на 1,7 от напряжения в сети. По полученной силе тока находим значение в приведенной ниже таблице.

Важно! Чтобы выяснить, какой ток должен пропускать провод, не перегреваясь, нужно найти отношение мощности оборудования к напряжению в сети, которое далеко не всегда соответствует идеальному значению 220 В и может отклоняться от него в диапазоне от 190 до 250 В. Если вы хотите, чтобы ваша электропроводка работала безукоризненно, прежде чем приступить к расчетам, замерьте напряжение с помощью мультиметра. Чем оно выше, тем меньший ток протекает по проводу.

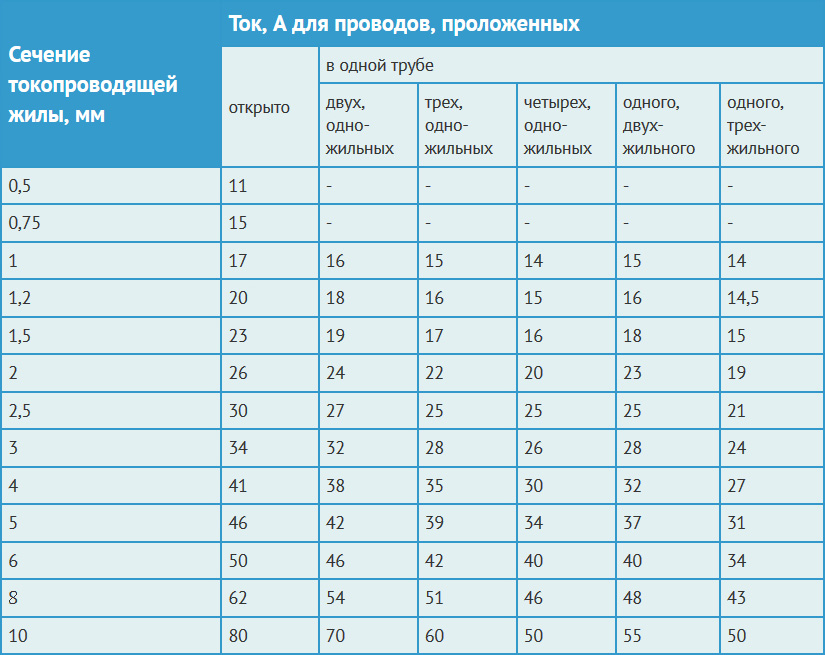

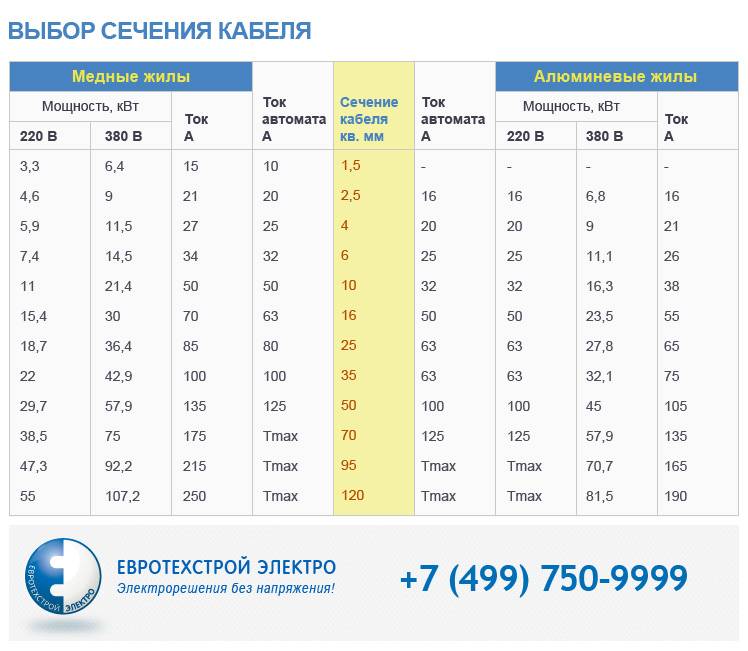

ПУЭ: таблица расчета сечения кабеля по мощности и току

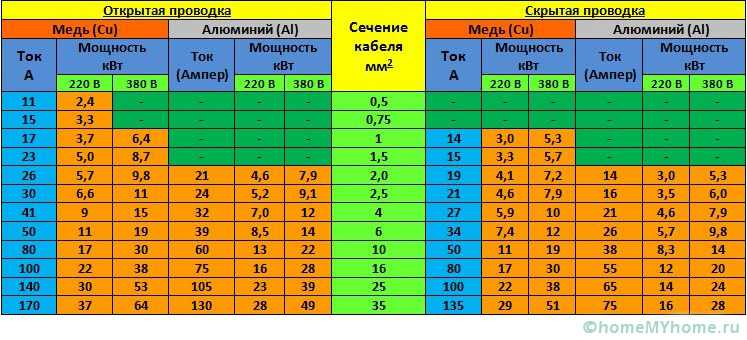

Если вы знаете мощность электроприборов, которые в перспективе будут запитаны от электросети вашей квартиры или вашего дома, определить сечение провода или кабеля несложно. В столбце того вида проводки, который вы собираетесь прокладывать, таблицы, представленной ниже, найдите материал, из которого сделаны жилы провода. Если вы хотите узнать, на какой номинальный ток должна быть рассчитана электрическая сеть вашей квартиры, и собираетесь проложить, например, медные провода, найдите в соответствующем столбце мощность вашей проводки, под ней – предполагаемую нагрузку и сопоставьте ее с близлежащим значением силы тока.

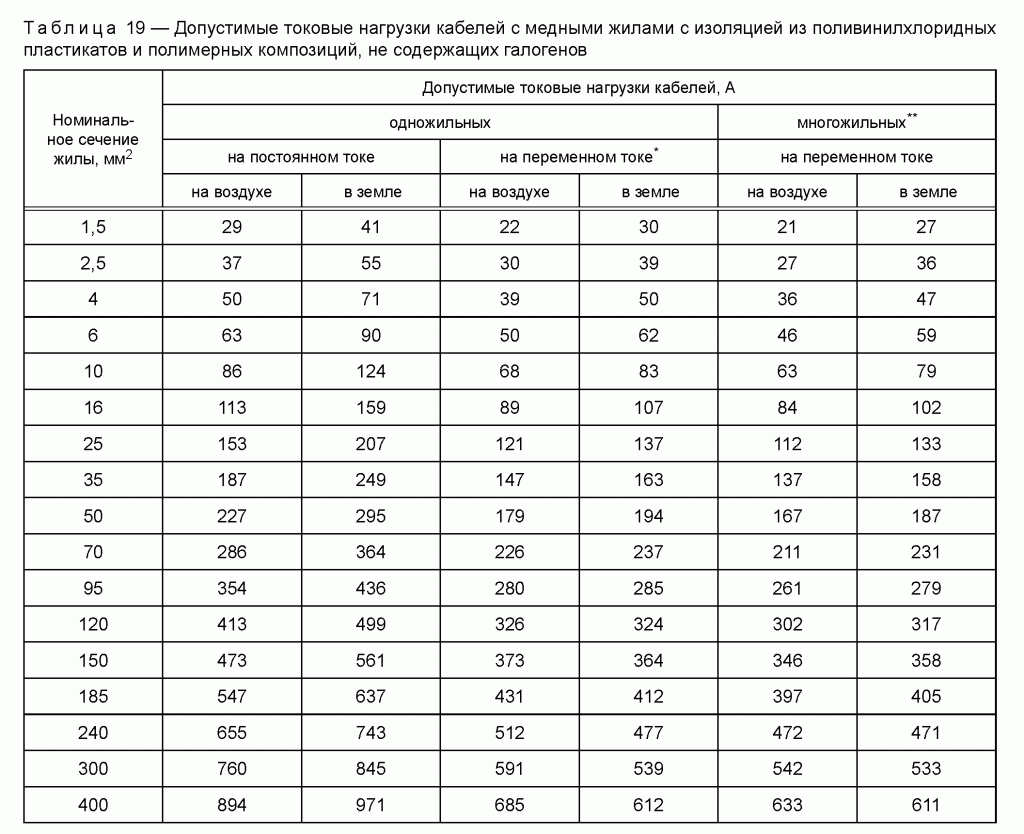

Токовые нагрузки в сетях с постоянным током

Подбираете ли вы сечение провода по величине силы тока для переменной или постоянной сети – разницы нет. Нагрузка для одножильных проводов сетей с постоянным током рассчитывается по таким же таблицам, как для сетей с переменным. Чтобы определить силу тока I, который будет проходить через кабель, нужно мощность нагрузки разделить на напряжение в сети. Чтобы найти сопротивление R провода, делим напряжение на силу тока, полученную в предыдущем действии. Воспользовавшись табличным значением удельного сопротивления проводника ρ, по формуле S = (ρ ∗ L) / R найдем сечение кабеля S.

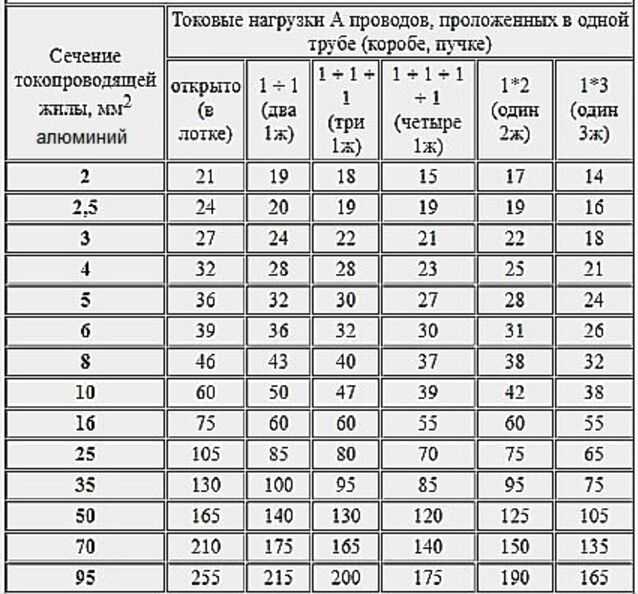

Сечение кабеля вы можете найти и по таблице. Чтобы убедиться, что напряжение на его концах не перешагнуло минимально допустимый порог 0,5 В, проверьте полученную вами по таблице цифру, подставив в формулу U = p ∗L ∗ I / S данные вашей сети.

Самостоятельно рассчитать сечение кабеля для проводки квартиры или частного дома несложно, тем более, если вы собираетесь менять какую-то ветвь и потребители уже разведены по группам в вашем распределительном щитке. Труднее сделать то же самое в экстремальных условиях повышенной температуры, влажности или в случае, когда неудачное решение вопроса может обесточить ваше жилище не на один день. Иногда обращение к профессионалам может стать лучшим решением.

Калькулятор сечения — расчет кабеля по мощности и току онлайн

С помощью этого калькулятора можно рассчитать требуемое сечение провода или кабеля по току или заданной мощности:

Введите мощность:	ВТ
Выберите номинальное напряжение:	220 B380 B660 B6 kB10 kB
Укажите число фаз:	13
Выберите материал жилы:	Алюминий (Al)Медь (Cu)
Введите длину кабельной линии:	м
Укажите тип линии:	Не определенодо 1 kB6 kB10 kB
Результаты вычисления:
Расчетное сечение жилы мм2 :
Рекомендуемое сечение мм2 :

Данный расчет можно применять, не учитывая индуктивность сопротивления кабельной линии на потерю напряжения, (допустимая потеря напряжения в данном калькуляторе взята из расчёта 5%, что является нормой по ГОСТ 13109-97) если выполняются нижеописанные условия:

• Коэффициент мощности косинус фи (cos φ) = 1 (для линии сети переменного тока)
• Линии сети постоянного тока
• Сети (переменного тока с частотой 50 Гц), выполненные проводниками, если их сечения не превосходят указанных в следующей таблице:

Максимальные значения сечений кабельно-проводниковой продукции, для которой допустимо делать расчет на потерю напряжения

Коэффициент мощности	0. 95		0.90		0.85		0.80		0.75		0.70
Материал жилы	Cu	Al	Cu	Al	Cu	Al	Cu	Al	Cu	Al	Cu	Al
Кабели до 1 кВ	70.0	120.0	50.0	95.0	35.0	70.0	35.0	50.0	25.0	50.0	25.0	35.0
Кабели 6-10 кВ	50.0	95.0	35.0	50.0	25.0	50.0	25.0	35.0	16.0	25.0	16.0	25.0
Провода в трубах	50.0	95.0	35.0	50.0	35.0	50. 0	25.0	35.0	16.0	25.0	16.0	25.0

Этот расчет основан на методике описанной в пособии Козлова В.Н. и Карпова Ф.Ф. на странице 134. Его найти можно в интернете.

Внимание! Полученные значения нельзя считать в качестве окончательного варианта, в каждом конкретном случае необходим расчет квалифицированного специалиста, с замером сечений жил применяемой кабельно-проводниковой продукции.

Каждый электрик, пусть даже и не очень опытный, должен знать методику расчета сечения кабеля. Без правильно рассчитанного кабеля, ожидать хорошей безопасности эксплуатации электричества не стоит. В чем же заключается такая важность этого расчета?

В первую очередь, это необходимо для безопасности помещения. Кабели и провода являются основным средством для передачи. А также распределения тока. Без кабелей электроэнергии просто не существует, поскольку ученые еще не придумали беспроводной передачи электричества. А с такими случаями, когда необходимо подключить дома электрическую кухонную плиту, поменять розетку или же повесить новый светильник, время от времени сталкивается практически каждый.

Одним словом, подбирать правильно сечение необходимо для того, чтобы обеспечить постоянный приток электроэнергии и избежать разных неприятных ситуаций, которые касаются повреждения электрической проводки.

В случае, если сечения кабеля недостаточно для нормальной функциональности электрических приборов с большой мощностью, то кабель будет перегреваться. А это уже приводит к разрушению его изоляции. Как следствие — уровень надежности и длительности эксплуатации электропроводки в здании резко снижается. Более того, несоответствующая нагрузка на проводку может привести к тому, что она может просто сгореть.

А пожаробезопасность и электробезопасность жилья не стоит «игр» с электричеством. Очень часты случаи, когда в целях экономии жильцы используют сечение кабелей меньшее, чем необходимо. Отсюда и возникает короткое замыкание.

Если не уделить достаточно внимания и времени на выбор расчета сечения кабеля, или сделать это халатно и непрофессионально во время электромонтажных работ, то в результате можно ожидать перегрев или потерю мощности. А также нецелесообразных денежных затрат на замену или ремонт электропроводки.

Итак, насколько правильно будет подобрано сечение кабелей и прокладываемых проводов, настолько качественной будет и дальнейшая работоспособность потребителей. Так что любой электромонтаж в квартире, доме или на производстве можно начинать только когда уже рассчитано сечение всех кабелей и проводов. В зависимости от потребностей жителей (другими словами — в зависимости от мощности используемых приборов).

Исходя из важности правильно подобранного сечения кабелей авббшв (ож), площадь этого сечения является, пожалуй, самым главным критерием, которым руководствуются профессионалы при выборе необходимых материалов для электромонтажных работ. Используемые провода — это основные элементы электрической проводки в доме или любом другом помещении. И именно поэтому так важно правильно подбирать их сечение.

Нужно помнить, что электричество не прощает ошибок и не дает второго шанса. Поэтому относиться к работе по электромонтажу халатно, не уделяя достаточно внимания качеству прокладываемых проводников — это просто недопустимо. Электробезопасность и надежность помещения — вот к чему стремится каждый профессиональный электрик, который делает электромонтажные работы на даче, доме, квартире или производстве.

Как рассчитать сечение провода по потребляемой мощности

При замене или прокладке электропроводки необходимо точно рассчитать параметры кабеля, который будет использоваться. Одним из ключевых параметров является сечение провода, от которого зависит, какую силовую нагрузку можно подключить к проводу. Слишком слабый провод может не выдержать нагрузки, а при чрезмерно большом сечении будет стоить в несколько раз дороже. Также следует учитывать, что чем меньше сечение проводников, тем больше их электрическое сопротивление, поэтому также необходимо учитывать длину провода и способ его укладки.

Содержание

• Что нужно знать
• Основы сортировки
• Как рассчитать
• Особенности сечения электропроводки из разных материалов
• Сечение кабелей с открытой или закрытой проводкой
• Как рассчитать параметры необходимого кабеля
• Перевод ватт в киловатты
• Полезные видео

Что нужно знать

Если разрезать любой кабель, то под слоями изоляционного материала станет видна жила провода, являющегося проводником электрического тока. Когда провод разрезается (разрезается), то в месте разреза жила видна в виде окружности, площадь которой называется поперечным сечением жилы провода и измеряется в мм² (квадратных миллиметрах). Поэтому, выбирая оптимальное сечение провода, фактически подбирается диаметр его токоведущих жил.

Поскольку токопроводящая часть кабеля металлическая, а изоляция выполнена из ПВХ, резины или подобных материалов, провода можно условно разделить на три уровня по уровню устойчивости к нештатным ситуациям:

1. Проводник и изоляция не повреждены. Те. перегрев провода произошел в допустимых пределах и ничего не произошло.
2. Изоляция плавится, но металл ядра остается неизменным. После устранения поломки дальнейшая эксплуатация такого провода невозможна – он требует обязательной замены.
3. Горение изоляции и расплавление металлического основания. Обычно это следствие короткого замыкания.

Знать, как рассчитать сечение, как раз и нужно, чтобы исключить второй и третий варианты, ведь помимо самого кабеля для проводки подбираются защитные устройства, отключающие линию при увеличении тока.

Совет! При покупке недорогого провода лучше проверить соответствие фактического и заявленного сечений токоведущих жил. Это можно сделать штангенциркулем или микрометром. Дело в том, что некоторые технические характеристики допускают погрешность не менее 20-30% от номинала — если сечение провода по мощности рассчитано «намертво», это грозит пожаром.

Основы сортировки

Единственный способ подобрать качественный провод в квартиру или дом по сечению токонесущей жилы – это знать, какой мощности будут подключаться приборы. Этот способ еще называют «по нагрузке», так как в электрических цепях все подключенные устройства рассматриваются как нагрузка или сопротивление.

Сначала нужно определить мощность устройств. Это можно сделать несколькими способами:

1. найти информацию об этом в техническом паспорте устройства;
2. мощность указана на самих устройствах — обычно она указана на металлических табличках или наклейках, хотя могут быть и просто обозначены на корпусе.
3. измерять силу тока во время работы и рассчитывать мощность — экзотический метод, который применяется в исключительных случаях, когда нужны точные результаты.

Если устройство произведено в России, Украине или Белоруссии, мощность на нем всегда указывается как Вт (ватт) или кВт (киловатт). Если продукт европейский, азиатский или американский, используется буква W. Нагрузка, используемая на таких устройствах, обозначается как «TOT» или «TOT MAX».

Если не удалось точно установить мощность устройства, для расчета можно взять средние данные.

Следует помнить, что параметры в них указаны в широком диапазоне, а значит кабель, выбранный с меньшим значением, может не соответствовать требованиям.

Это означает, что в данном случае необходимо учитывать максимально возможную мощность устройств и подбирать для них соответствующие сечения кабелей по потребляемой мощности. В противном случае кабель может перегреться в процессе эксплуатации, вплоть до возгорания изоляции.

Как рассчитать

При расчете сечения провода нужно помнить простую закономерность — чем больше подключенных к нему устройств потребляют ток, тем больше диаметр жилы и тем массивнее сам провод. Проще всего определить сечение в однопроволочной жиле по следующей формуле:

Здесь d – означает диаметр жилы (мм), а S – необходимая площадь поперечного сечения (мм²).

Рассчитать диаметр многопроволочной жилы немного сложнее — здесь нужно измерить диаметр каждого отдельного провода и найти их среднее значение, тогда формула принимает следующий вид:

Где n – количество жил, d – средний диаметр, S – искомая площадь поперечного сечения. Допускается также измерить диаметр одного провода и умножить результат на их количество. Формула осталась прежней, только d теперь не средний диаметр, а измеренный по одному проводу.

Если предвидится много расчетов, то рассчитать сечение провода можно с помощью специального калькулятора сечений кабеля онлайн, в который нужно просто ввести все данные о количестве и диаметре токо- несущий проводник и это даст результат.

Особенности сечения электропроводки из разных материалов

Алюминиевая проводка, применявшаяся еще в советское время, сейчас запрещена для монтажа внутренней проводки, но до сих пор используется как наиболее бюджетный вариант, несмотря на ее относительно невысокую стоимость. срок службы и общая надежность. При перегреве он начинает крошиться, быстрее окисляется на воздухе и имеет меньшую электропроводность — это значит, что при одинаковом сечении проводов медь способна пропускать через себя больший ток, чем алюминий.

Медный кабель обладает значительной прочностью и стойкостью к коррозии, поэтому при необходимости замены всей проводки настоятельно рекомендуется использовать медный кабель, тем более что это прямое требование ПУЭ. Так как медный провод дороже алюминиевого, то знание соответствующих значений силового сечения при его использовании будет существенной экономией на смету.

При прокладке скрытой проводки дома лучше выбирать одножильный кабель, так как он проще в монтаже и не требует дополнительных действий.

Изначально рассчитанный на многократные изгибы, многопроволочный имеет более длительный срок службы, но при подключении к нему розеток концы жил нужно будет облудить, так как со временем провода в жиле «осядут». ” и контакт ухудшится.

Чаще всего такие провода используют для подключения к сети нестационарных устройств: фена, утюга, бритвы и других.

Приведен общий расчет типовой электропроводки квартир, домов, коттеджей. По его словам, при длительной нагрузке 25А используются провода сечения по току (медь) 4,0 мм² и диаметром 2,26 мм. В соответствии с этими расчетами на линии устанавливается автоматический выключатель (автомат), который обычно монтируется в вводной коробке в месте ввода проводов в квартиру или дом.

Сечение кабелей с открытой или закрытой проводкой

При движении импульсов тока по проводнику он нагревается. Чем больше ток, тем сильнее нагрев. Один и тот же ток, протекающий по проводам разного диаметра, оказывает неоднозначное влияние на тепловыделение. Чем меньше сечение, тем больший нагрев происходит от нагрузки.

Поэтому, если линию делать открытой, можно уменьшить сечение — брать менее прочные провода. В этом случае он быстрее остывает и не портится изоляция. При закрытом способе монтажа дело обстоит хуже – тепло уходит медленнее, и здесь уже нужен более прочный материал – провода большего сечения.

Проектирование проводки и покупка нужного количества расходных материалов требует дизайнерских навыков. Вам нужно будет сделать следующее:

1. Начертить план квартиры или другого помещения, где планируется, и отметить будущие розетки и светильники.
2. Узнайте мощность всех имеющихся приборов и бытовой техники: светильников, отопительных приборов, чайников, фенов и т. д. Это позволит вам остановиться на оптимальном варианте.
3. Измерьте длину планируемой линии и сложите все собранные параметры.
4. Выберите марку кабеля. Для внутренней разводки лучше использовать плоский провод.
5. Купить необходимое количество.

Кроме того, учитывается соответствие сечения провода по потребляемой мощности его максимальной нагрузке в данном проекте и току защитных выключателей.

Общепринятый цвет изоляции жил никак не зависит от их сечения и используется только для удобства монтажа:

• синий — для нейтрального;
• желто-зеленый — заземление;
• белый, коричневый и другие — фазные провода.

Лучше установить несколько выключателей и сразу подписать их: например, «кухня», «спальня» и т. д. Линия освещения всегда проводится отдельно от вводного автомата и не зависит от розеток. Даже если в одном из них произойдет короткое замыкание, дом не останется без света, а при необходимости ремонт можно произвести при обычном освещении, без использования фонарика или свечей.

Дополнительные рекомендации:

• Сечение провода всегда лучше выбирать с запасом — экономия это хорошо, но она должна быть разумной, и неизвестно что потом туда войдет.
• В помещениях с повышенной влажностью весьма вероятно, что может понадобиться два слоя изоляции.
• При покупке нужно указывать допустимый диаметр изгиба провода, особенно для однопроволочных. Дело в том, что если просто согнуть кабель, то в этом месте может ухудшиться проводимость, поэтому производители всегда указывают допустимый радиус изгиба, отталкиваясь от внешнего диаметра всего кабеля. Чаще всего это значение составляет 10-15.
• Медные и алюминиевые кабели не подходят или не подключаются обычным способом. Для их крепления можно использовать специальные клеммники или шайбы (оцинкованные).

Как рассчитать параметры необходимого кабеля

Если ЛЭП внушительной длины (100 метров и более), то все расчеты необходимо производить с учетом потерь тока, которые будут происходить непосредственно в кабеле. Это делается в обязательном порядке при проектировании электроснабжения домов. Все исходные данные вносятся в проект заранее, для контроля и перестраховки перепроверяются по норме мощности, выделенной на весь дом, и длине от него до столба. Следующая таблица помогает рассчитать требуемые параметры:

Выбор подходящего сечения провода при монтаже электропроводки лучше делать с запасом. При его наличии все новые приборы, появившиеся в квартире, можно смело включать, не опасаясь перегрузок.

Если сечения не хватает, то выхода всего два: замена проводки или отказ от одновременного использования мощных бытовых приборов.

Если вам срочно нужно удлинить розетку, а нужного провода нет рядом, можно использовать разные кабели, соединив их параллельно друг другу. Этот способ не используют постоянно, а прибегают к нему в моменты крайней необходимости, но если он уже используется, а тем более для подключения мощного устройства, то нужно использовать провода такого же сечения. Если это требование невозможно выполнить, то при расчете, выдержит ли провод, необходимо учитывать только кабель меньшего сечения.

Преобразование ватт в киловатты

При указании мощности крупных электроприборов используются такие единицы, как ватты и киловатты. Приставка «кило» означает, что число должно быть умножено на 1000, поэтому 1 кВт = 1000 Вт, 5 кВт = 5000 Вт, 3 кВт = 3000 Вт, 1 Вт = 0,001 кВт и т. д.

Устройства, которые потребляют такое малое количество тока, что даже его не нужно выбирать, включают:

• холодильник;
• Зарядное устройство;
• ТВ;
радиотелефон
• ;
• ночники и торшеры.

Но если к этой же розетке подключен, например, обогреватель, то расчеты надо делать.

Выбор сечения кабеля – важнейшая составляющая любой схемы электроснабжения, от жилых помещений до городских или промышленных сетей. Правильный подбор обеспечивает электрическую, пожарную безопасность и экономию бюджета проекта.

Полезные видео

Расчет и подбор сечения проводов

При ремонте или проектировании электрооборудования необходимо правильно подобрать провода. Можно воспользоваться специальным калькулятором или справочником. Но для этого нужно знать параметры нагрузки и особенности монтажа кабеля.

Содержание

• 1 Зачем рассчитывать поперечное сечение кабеля
• 2 Размер по мощности
• 3 Как рассчитать силу тока
• 4 Расчет площади сечения кабеля по мощности и длине
• 5 Открытая и закрытая проводка

Зачем рассчитывать сечение кабеля

К электрическим сетям предъявляются следующие требования:

• безопасность;
• надежность;
• эконом.

Если выбранная площадь сечения провода мала, то токовые нагрузки на кабели и провода будут высокими, что приведет к перегреву. Это может привести к аварийной ситуации, которая приведет к повреждению всего электрооборудования и станет опасной для жизни и здоровья.

Если, с другой стороны, установлены провода с большой площадью поперечного сечения, безопасное применение гарантировано. Но с финансовой точки зрения будет перерасход. Правильный подбор площади сечения провода – залог долговременной безопасной эксплуатации и рационального использования финансовых средств.

В ПУЭ имеется отдельная глава по правильному выбору проводников: «Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и условиям коронирования».

Площадь поперечного сечения кабеля рассчитывается в зависимости от его мощности и тока. Давайте посмотрим на примеры. Чтобы определить, какое сечение провода нужно для 5 кВт Вам потребуется воспользоваться таблицами в «Правилах устройства электроустановок. Правила устройства электроустановок »). Настоящее руководство является нормативным документом. В нем указано, что сечение кабеля выбирается по 4 критериям:

1. Напряжение питания ( Однофазный или трехфазный ).
2. Материал проводника.
3. Ток нагрузки, измеряемый в амперах ( А ), или мощность в киловаттах ( кВт ).
4. Расположение кабеля.

В PUE нет значения. 5 кВт , поэтому нам придется выбрать следующее большее значение — 5,5 кВт . Для монтажа в квартире сегодня необходимо использовать медный провод. В большинстве случаев установка осуществляется по воздуху, поэтому из справочных таблиц подходит сечение 2,5 мм². Максимально допустимая токовая нагрузка составит 25 А.

В вышеупомянутом руководстве также указан ток, на который рассчитан входной автоматический выключатель ( ВА ). Согласно «Правил устройства электроустановок » для нагрузки 5,5 кВт ток ВА должен быть 25 А. В документе указано, что номинальный ток провода, который идет в дом или квартиру, должен быть на одну ступень выше, чем у ВА. В этом случае после 25 ампер будет 35 ампер. Последнее значение должно быть принято в качестве расчетного значения. Ток 35 А соответствует сечению 4 мм² и мощности 7,7 кВт. Итак, подбор сечения медного провода по мощности завершен: 4 мм².

Чтобы узнать какое сечение медного провода требуется для 10кВт опять же воспользуемся справочником. Если вы рассматриваете случай открытой проводки, вы должны определиться с материалом кабеля и напряжением питания.

Например Для алюминиевого провода и напряжения 220 В ближайшая большая мощность будет 13 кВт, соответствующее сечение — 10 мм²; для 380 В мощность составит 12 кВт, а сечение – 4 мм².

Выбор в зависимости от мощности

Перед подбором сечения кабеля по мощности необходимо рассчитать его суммарное значение, составить перечень электроприборов на участке, к которому прокладывается кабель. На каждом из устройств должна быть указана мощность, рядом будут написаны соответствующие единицы измерения: Вт или кВт ( 1 кВт = 1000 Вт ). Затем вам нужно будет сложить мощность всего оборудования и получится сумма.

Если вы выбираете кабель для подключения одного электроприбора, то достаточно информации только о его потребляемой мощности. Подобрать сечение провода по мощности можно в таблицах ПУЭ.

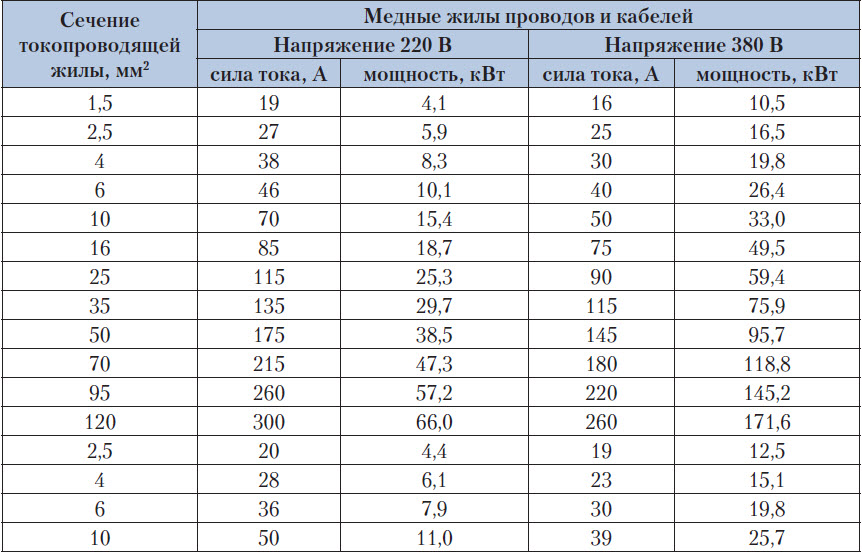

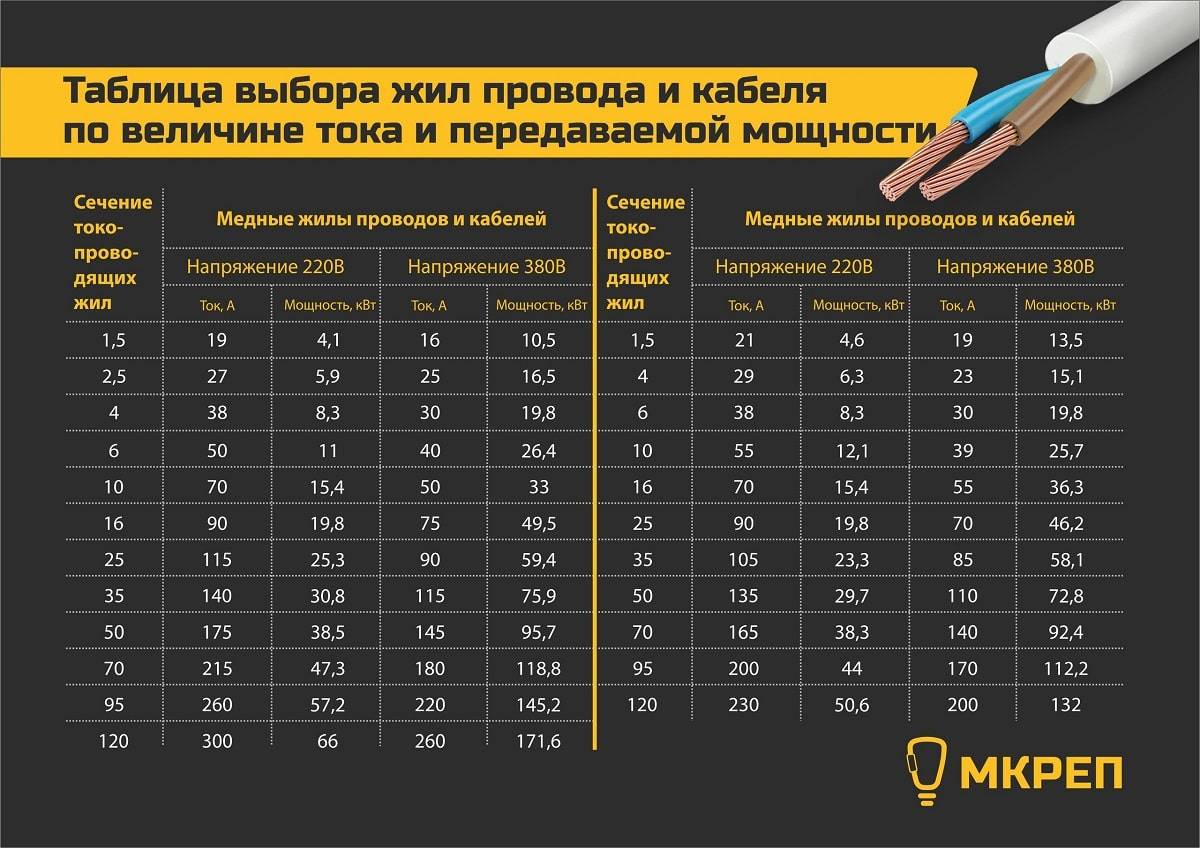

Таблица 1. Выбор сечения провода по мощности для кабеля с медными жилами

41 220 V

Сечение токопроводящей жилы, мм²	Для кабеля с медными жилами				Voltage 380 V
	Current, A	Power, kW	Current, A	Power, kW
	1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19 ,8
6	46	10,1	40	26,4
10	70	15,4	50	33
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75. 9
50	175	38.5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66	260	171,6

3333333333333333333333010 2

1

333333333333333333333010 2

1.

1

Сечение токоведущей жилы, мм²	Для кабеля с алюминиевыми жилами
	Напряжение 220 В		Напряжение 380 В
	Current, А	Power, kW	Current, A	Power, kW
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11,0	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22 ,0	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92 ,4
95	200	44,0	170	112,2
120	230	50,6	200	132,2

In addition, you must know напряжение сети: трехфазное соответствует 380 В и однофазное 220 В. В ПУЭ

приведены сведения как для алюминиевых, так и для медных проводов. Оба имеют свои преимущества и недостатки. Преимущества медных проводов:

• высокая прочность;
• эластичность;
• устойчивость к окислению; Электропроводность
• больше, чем у алюминия.

Недостаток медных проводов – высокая стоимость. В советских домах при строительстве использовалась алюминиевая электропроводка. Поэтому, если происходит частичная замена, желательно ставить алюминиевые провода. Исключение составляют лишь те случаи, когда вместо всей старой проводки ( до щита ) устанавливается новая. Тогда имеет смысл использовать медь. Прямой контакт меди и алюминия недопустим, так как это приводит к окислению. Поэтому для их соединения используется третий металл.

Вы можете самостоятельно произвести расчет сечения провода по мощности для трехфазной цепи. Для этого необходимо использовать формулу: I=P/(U*1,73) , где P — мощность, Вт; У — напряжение, В; I — ток, А. Затем по справочной таблице выбрать сечение кабеля в зависимости от расчетного тока. Если нужного значения нет, то выбирается ближайшее, превышающее расчетное.

Как рассчитать по току

Величина тока, протекающего по проводнику, зависит от длины, ширины, удельного сопротивления последнего и от температуры. При нагревании электрический ток уменьшается. Справочная информация дана для комнатной температуры ( 18°С ). Для выбора сечения кабеля по току используют таблицу ПУЭ (ПУЭ-7 п.1.3.10-1.3.11 ПОСТОЯННЫЕ ТОКИ для проводов, шнуров и кабелей с резиновой или пластмассовой изоляцией).

Таблица 3. Электрический ток для медных проводов и шнуров с резиной и изоляцией из ПВХ

9999999999999999999999999999.

Площадь поперечного сечения проводника,	, ток, A, для проводников Laid
	.		два одножильных провода	три одножильных провода	четыре одножильных	один двухжильный	один трехжильный
			0,5	11	91 —	—	—	—	—
0,75	15	—	—	—	—	—
1	17	16	15	14	15	14
1,2	20	18	16	15	16	14,5
1,5	23	19	17	16	18	15
2	26	24	22	20	23	19
2,5	30	27	25	25	25	21
3	34	32	28	26	28	24
4	41	38	35	30	32	27
5	46	42	39	34	37	31
6	50	46	42	40	40	34
8	62	54	51	46	48	43
10	80	70	60	50	55	50
16	100	85	80	75	80	70
25	140	115	100	90	100	85
35	170	135	125	115	125	100
50	215	185	170	150	160	135
70	270	225	210	185	195	175
95	330	275	255	225	245	215
120	385	315	290	260	295	250
150	440	360	330	—	—	—
185	510	—	—	—	—	—
240	605	—	—	—	—	—
300	695	—	—	—	—	—
400	830	—	—	—	—	—

Для расчета алюминиевых проводов воспользуйтесь таблицей.

Table 4. Electrical current for aluminum wires and cords with rubber and PVC insulation

9033

Conductor cross-sectional area, mm²	Current, A, for wires laid openly
	openly	в одной тубе
		Два сплошных проводника	Три твердых проводника	Четыре одноядерных	Один двухъядерный	Один трехъядерный
2,5	24	20	19	19	19	16
3	27	24	22	21	22	18
4	32	28	28	23	25	21
5	36	32	30	27	28	24
6	39	36	32	30	31	26
8	46	43	40	37	38	32
10	60	50	47	39	42	38
16	75	60	60	55	60	55
25	105	85	80	70	75	65
35	130	100	95	85	95	75
50	165	140	130	120	125	105
70	210	175	165	140	150	135
95	255	215	200	175	190	165
120	295	245	220	200	230	190
150	340	275	255	—	—	—
185	390	—	—	—	—	—
240	465	—	—	—	—	—
300	535	—	—	—	—	—
400	645	—	—	—	—	—

In addition to the electrical current, you will need to choose the материал проводника и напряжение.

Для приблизительного расчета сечения кабеля по току его следует разделить на 10. Если в таблице не указано полученное сечение, то необходимо взять ближайшее большее значение. Это правило подходит только для тех случаев, когда максимально допустимый ток для медных проводов не превышает 40 А. Для диапазона от 40 до 80 А разделите ток на 8. Если установлены алюминиевые кабели, необходимо разделить на 6. Это потому что толщина алюминиевой жилы больше, чем у медной, чтобы обеспечить одинаковые нагрузки.

Расчет сечения кабеля по мощности и длине

Длина кабеля влияет на потери напряжения. Таким образом, на конце проводника напряжение может уменьшаться и быть недостаточным для работы электроприбора. Для отечественных электрических сетей этими потерями можно пренебречь. Достаточно будет взять кабель на 10-15 см длиннее. Этот резерв будет использован для коммутации и проводки. Если концы провода подключены к распределительному щиту, запасная длина должна быть еще больше, так как автоматические выключатели.

При прокладке кабелей на большие расстояния необходимо учитывать следующее падение напряжения. Каждый проводник характеризуется электрическим сопротивлением. На этот параметр влияет:

1. Длина провода, единица измерения — м. При ее увеличении увеличиваются потери.
2. Площадь поперечного сечения, измеренная в мм². С его увеличением падение напряжения уменьшается.
3. Удельное сопротивление материала ( справочное значение ). Указывает сопротивление провода, которое составляет 1 квадратный миллиметр на 1 метр.

Падение напряжения численно равно произведению сопротивления на ток. Допустимо, что это значение не должно превышать 5%. Если это не так, необходимо использовать кабель большего сечения. Алгоритм расчета площади сечения провода по максимальной мощности и длине:

1. В зависимости от мощности P, напряжения U и коэффициента cosf находим ток по формуле: I=P/ (U*коф) . Для электросетей, используемых в быту, cosf = 1 . В промышленности cosf рассчитывается как отношение активной мощности к полной мощности. Последняя состоит из активной и реактивной мощностей.
2. Используйте таблицы ПУЭ для определения токоведущего сечения проводника.
3. Рассчитать сопротивление проводника по формуле: Ro=ρ*l/S где ρ — удельное сопротивление материала, l — длина проводника, S — площадь поперечного сечения. Необходимо учитывать тот факт, что ток по кабелю идет не только в одном направлении, но и в обратном. Следовательно, общее сопротивление: Р = Ро*2 .
4. Падение напряжения находим из соотношения: ΔU=I*R .
5. Найдите падение напряжения в процентах: ΔU/U . Если полученное значение превышает 5 %, то выбирают из справочника наибольшее сечение проводника.

Открытая и закрытая проводка

В зависимости от расположения проводка делится на два типа:

• закрытая;
• открыть.

На сегодняшний день в квартирах установлена ​​скрытая проводка.
