Расчет материалов вальмовой крыши — калькулятор онлайн

🕒 &nbsp 👁 393

Калькулятор вальмовой крыши поможет вычислить углы наклона и площадь кровли, а также необходимое количество материалов для обрешётки и стропил.

Введите параметры основания крыши, угол наклона и длину свесов, а также укажите данные по снеговой и ветровой нагрузкам. Далее жмём кнопку «Расчёт» и получаем результаты.

Укажите кровельный материал:

—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)

кг/м2

Введите параметры крыши:

Ширина основания A (см)

Длина основания B (см)

Угол наклона крыши α (град)

Длина боковых свесов C (см)

Длина торцевых свесов D (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
(см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Крыша:

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Высота подъёма: 0 см.

Длина конькового бруса: 0 см.

Площадь поверхности крыши: 0 м.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м2.

Длина боковых стропил: 0 см.

Длина диагональных стропил: 0 см.

Количество вальмовых стропил: 0 шт.

Уменьшите шаг стропил!

Количество боковых стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки:

0 м3.

Примерный вес досок обрешетки: 0 кг.

В результате расчёта вальмовой крыши с помощью калькулятора онлайн мы определим характеристики крыши, площадь, нагрузку на стропила, длина ног, объем и размеры брусьев, количество досок обрешётки и прочее.

Было полезно? Поделитесь с друзьями!

Рубрики Строительные калькуляторы

онлайн калькулятор с чертежами стропил, бесплатно!

Бесплатный онлайн калькулятор по расчету вальмовой крыши поможет определить угол наклона стропил, точное количество обрешетки и количество строительных материалов.

Информация по назначению калькулятора

Онлайн калькулятор вальмовой крыши предназначен для расчетов объема строительных материалов, необходимых для обустройства кровли построек различного назначения по заданным параметрам. Производится расчет угла наклона кровельного ската, прочности стропильной системы, а так же количества кровельного, подкровельного материала и обрешетки.

Система автоматически рассчитает рекомендуемые параметры для данного вида кровли.

Вальмовая крыша имеет 4 ската и 4 ребра (диагональных стропил). Торцевые скаты имеют треугольную форму от конька до карниза, и называются вальмами. Данная конструкция несколько сложнее обычных двухскатных крыш, но обладает достаточно оригинальным дизайном. Полувальмовая крыша отличается тем, что скаты по своей длине меньше и не доходят до карниза.

Для вальмовой конструкции подходят практически все популярные виды кровельных материалов, а их выбор чаще всего зависит от личных предпочтений и эксплуатационных характеристик самого материала.

При заполнении данных, обратите внимание на дополнительную информацию со знаком ❗

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой комментариев ниже.

Общие сведения по результатам расчетов

1. Угол наклона боковых стропил — Угол наклона крыши с боковой стороны строения. Для изменения угла наклона, измените высоту подъема либо ширину заложения. Система автоматически подскажет, подходит ли данный наклон для выбранного кровельного материала, соответствуя рекомендованным параметрам производителями данного материала.

2. Угол наклона вальмовых стропил — Угол наклона крыши со стороны вальмового ската.

3. Площадь поверхности крыши — Общая площадь кровли с учетом свесов.

4. Примерный вес кровельного материала — Нагрузка на стропильную систему крыши от кровельного материала.

5. Количество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

6. Длина боковых стропил — Длина стропильной ноги с боковой стороны строения и с учетом свеса.

7. Длина вальмовых стропил — Длина стропильной ноги со стороны вальмового ската от карниза до конька с учетом свеса.

8. Длина диагональных (накосных) стропил — Длина так называемых ребер в количестве 4 штук.

9. Рекомендуемое сечение стропил — Рекомендуемое сечение рассчитывается автоматически, с учетом районных снеговых нагрузок, веса кровельного материала, шага стропил и других параметров. Для изменения данного параметра, измените шаг стропил, который по умолчанию равен 1 метру.

10. Количество боковых и вальмовых стропил — Количество всех стропил, необходимых для устройства стропильной системы. Без учета диагональных стропил в количестве 4 штук.

11. Объем бруса для стропил — Объем материала для стропильной системы в кубометрах.

12. Примерный вес стропил — Общая нагрузка от стропильной системы.

13. Количество рядов обрешетки — Перед расчетом обрешетки, обязательно уточните рекомендованные параметры обрешетки у производителей выбранного кровельного материала.

Устройство вальмовой крыши

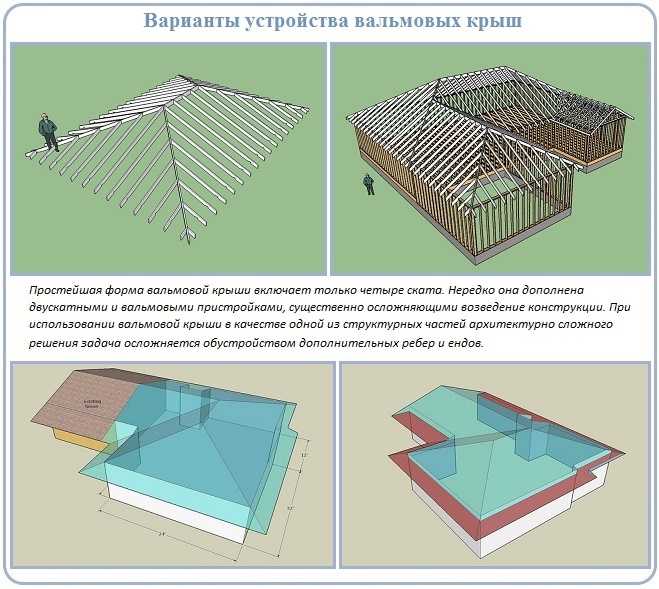

Вальмовая конструкция – это сложная четырехскатная кровля, имеющая форму трапеции. С торцевой части кровли расположены скаты (вальмы), внешне их форма напоминает треугольник. В общей сложности крыша располагает 4 скатами – 2 боковых и 2 торцевых, и 4 ребрами (еще их называют диагональными стропилами).

Фото: Дом с вальмовой крышей

Стропильная конструкция кровли имеет в своей основе сложный каркас.

Центральные стропила из-за особенности своего устройства создают лишнюю нагрузку. Кроме того стропила обязаны выдержать снеговые и ветровые нагрузки (в районах с частыми снегопадами это вдвойне актуально).

При монтаже конструкция трудоемкая, но внешне выглядит более выигрышно, чем обычная двускатная кровля. Для отделки такого вида кровель можно использовать любой кровельный материал. При выборе покрытия важно учитывать особенности климатической зоны, в которой будет производиться строительство.

Чтобы процесс расчетов, которые предстоит сделать, был максимально простым, следует первостепенно ознакомиться с устройством крыши вальмового типа. Это позволит понять, какие именно элементы нуждаются в расчетах.

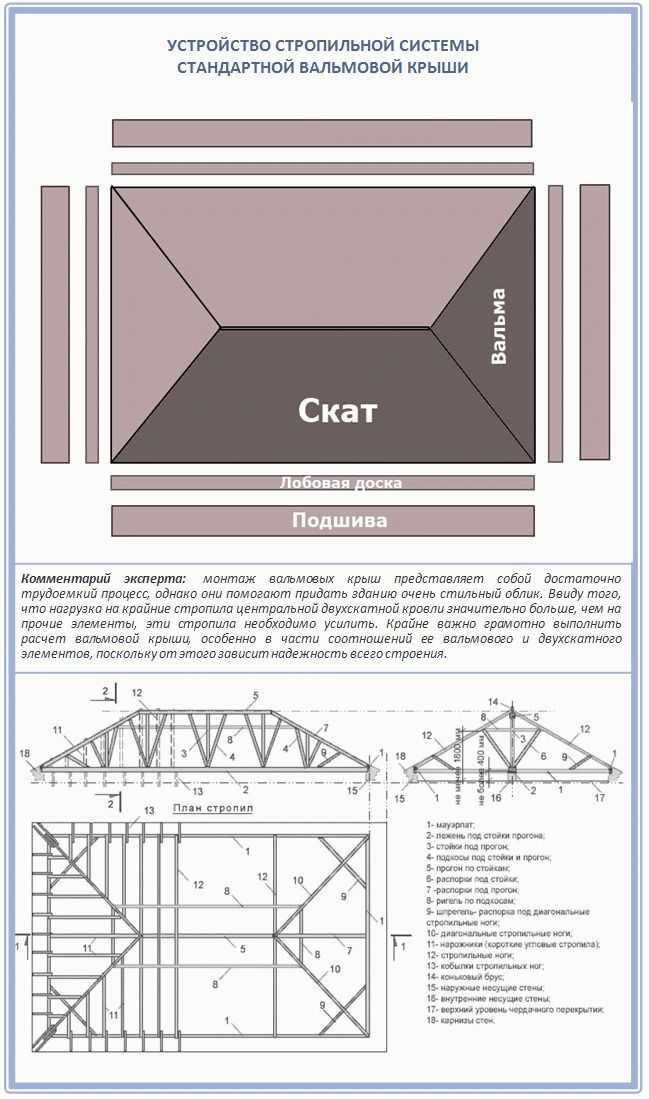

Конструкция состоит из :

  • Конек. Он редставлен брусом, который располагается на самой верхней точки конструкции в горизонтальной плоскости. Служит опорой для большей части стропил.
  • Центральные стропила. Элементы стропильной конструкции, которые располагаются во всю длину и высоту скатов и конька.
  • Вальмовые стропила. Создают вальмы, прикрепляясь с одной стороны к коньку, а со второй к угловым стропилам.
  • Угловые стропила. Как и конек, этот элемент относят к основной несущей части крыши. Расположение брусьев наклонное, которое заканчивается на краю дома или на небольшом расстоянии от него. Начальная точка прикрепления – это коньковый брус.

Полезные схемы и таблицы при работе с вальмовой крышей:

Как рассчитать площадь четырехскатной крыши?

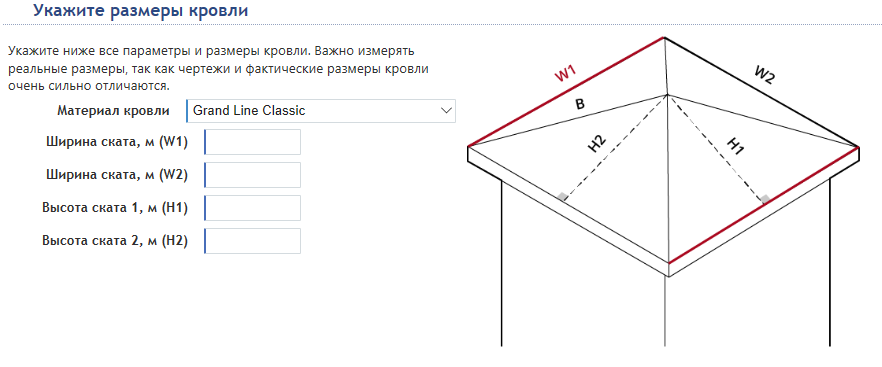

Схематично представить вальмовый тип крыши можно одним прямоугольником, который является основанием, двумя трапециями – грани конструкции и двумя равнобедренными треугольниками.

Отталкиваясь от такого представления конструкции, можно расчеты провести легко и без ошибок.

У любой крыши в процессе проектирования прежде всего определяется угол наклона

 .

Такой параметр выбирается на основании ряда факторов и является значением, от которого производят все остальные расчеты.

Алгоритм расчета площади конструкции:

  1. Первая формула. которая понадобиться в расчетах – это h = b / 2 * tanA. В данной формуле b – это ширина здания, A – это угол наклона ската, h – высота конька. Пользуясь таблицей тангенсов, узнается значение данного угла и проводится расчет.
  2. Используя значение косинуса этого же угла ската узнается длина угловых стропил. Формула для расчетов с = b / 2 * cosA. обозначения аналогичны.
  3. Для того, чтобы узнать значение длины вальмовых стропил. нужно вычислить квадратный корень из следующей формулы: d = h 2 + b 2 / 2. обозначения аналогичны.
  4. Площадь всей крыши находится при сложении всех условно разделенных элементов конструкции, а именно: трапеции, треугольников и прямоугольника. Формула для расчетов следующая:
    S = 2 * (c * b) + 2 (a — b) * c = 2 * c * (b + a — b) = 2 * c * a     .

После проведения расчетов рекомендуется провести проверку всех значений. Это поможет избежать неточностей и ошибок в строительстве.

Шаг стропил: правильный расчет

Значение расстояния, которое образуется между двумя стропилами называется шагом. Большая часть конструкций сделана таким образом, что шаг равен 1 м. Установлено и минимально допустимое значение такого параметра, равное 60 см.

Процесс расчета расстояния между стропилами выглядит следующим образом:

  1. Изначально нужно выбрать ориентировочно предполагаемый шаг стропильной системы. Отталкиваться можно от вышеуказанных значений, т.е. расстояние равно 1 м.
  2. Следующее значение, которое понадобится – это длина конька (ската).
  3. После этого, длина стропила разделяется на ориентировочно выбранное значение шага. Полученный результат округляется до большего значения, после чего увеличивается на 1.
  4. Последнее при расчете – это деление общей длины ската на значение из предыдущего пункта. Это и будет необходимое расстояние, которое нужно соблюдать в процессе установки стропильной системы .

На примере можно рассмотреть конструкцию. длина ската которого равна 12 м, а ориентировочно выбранное расстояние шага – 0,8 м:

  1. 12 / 0,8 = 15. Если число в расчете получилось нецелым, то его следует округлить до ближайшего целого значения.
  2. 15 + 1 = 16. Прибавка на единицу для более точных расчетов количества ног в конструкции.
  3. 12 / 16 = 0,75 м. Это значение будет оптимальным расстоянием шага для стропильной конструкции.

Выбор угла ската кровли и определение высоты конька

Как и в предыдущих расчетах, процесс определения высоты конька зависит от выбранного угла ската. Несмотря на то, что вальмовая конструкция крыши позволяет соорудить скаты, имеющие разное значение углов, лучше всего делать конструкцию с одинаковыми углами.

Это позволит нагрузке распределяться равномерно и иметь крыше эстетичный внешний облик.

Значение угла наклона относительно вальмовой разновидности конструкции варьируется между 20 и 45 градусами.

На более конкретное определение такого параметра влияют :

  1. Фактор повышенной нагрузки от снега предполагает сооружение конструкции с более крутым наклоном.
  2. Если ветер в районе расположения дома сильный и порывистый, то рекомендуется уклон делать не больше, чем 30 градусов.
  3. Намерение помещение чердака использовать под жилое помещение. В данном случае учитывается удобство передвижения по чердаку и возможность обеспечить все коммуникативные конструкции таим образом, чтобы к ним был свободный доступ в случае необходимости.
  4. Покрытие, выбираемое для кровли, также играет немаловажную роль. Выбирая определенный материал, нужно поинтересоваться минимально дозволенными характеристиками в отношении угла ската.

Относительно высоты конька, то определить ее очень просто, зная значение угла ската. В конструкции необходимо условно выделить прямоугольный треугольник, в котором одна из сторон будет искомой высотой .

Достоинства и недостатки вальмовой крыши

Хоть расчет вальмовой крыши сложный,  это одна из самых популярных конструкций для частного дома. Она имеет ряд преимуществ:

  • Обтекаемость кровельного покрытия;
  • Жесткость конструкции;
  • Отсутствие фронтонов

Вальмовая крыша также имеет ряд недостатков:

  • Сложность расчетов и установки крыши;
  • Большой отхода материала (особенно МЧ).

Таким образом, достоинств больше, а онлайн калькулятор с чертежами крыши в деталях поможет в ее расчёте.

Загрузка…

Понравилось? Поделись с друзьями!

Калькулятор каркаса вальмовой крыши — дюйм

?

Всегда показывать полное меню

Прилепленное меню

Версия

Посмотреть завершенные проекты!

?

Создание и печать полномасштабных PDF-файлов со схемами на этой странице (шаблоны)

НОВИНКА Переход от квадратного к круглому — полномасштабные шаблоны для печати

Калькулятор каркаса вальмовой крыши — с шаблонами резки угла стропила и планами компоновки — дюймы

?

От внешней стороны стены к внешней стороне стены (длинная сторона)

Длина стены

?

При использовании точного расстояния между стропилами может потребоваться регулировка центров стропил на каждом конце конька.
При текущей ширине стены эти значения длины стены работают без регулировки (одинаковое расстояние)

Опции

 Толщина стропил

?

От внешней стороны стены к внешней стороне стены (короткая сторона)

Ширина стены

?

При использовании точного расстояния между стропилами может потребоваться регулировка центров стропил на каждом конце конька.
При текущей длине стены эти значения ширины стены работают без регулировки (одинаковое расстояние)

Опции

 Глубина стропила
Высота стены Толщина бедер
Толщина стен Глубина бедра

?

Введите угол в градусах напрямую или выберите шаг из раскрывающихся списков для расчета и автоматического ввода угла

Угол крыши		 ° _11. 522.533.544.555.566.577.588.599.51010.51111.51212.51313.5141415.515.51616.51717.51818.51919.52021222324 в 12 Толщина хребта
Свес (уровень) Глубина хребта

?

Включите схему с 4 отдельными сегментами крыши и размерами (плоская)

Сегменты крыши

?

Кровельные листы, заходящие за концы стропил (на угол)

Продлевать

 Точное расстояние между стропилами

?

Увеличьте глубину птичьего рта, чтобы опустить края вальмы на одном уровне с обычными стропилами

Опустить бедро

?

Скошить вальмовые кромки для выравнивания с обычными стропилами

Фаска бедра

?

Точное расстояние сохраняет введенное расстояние и при необходимости корректирует 2 расстояния между крайними ребрами

Точное расстояние

?

Equal Spacing настраивается до ближайшего UNDER или равного введенному интервалу

Равный интервал

?

Включите план рабочих замеров конька, стены и отметки расстояния между ребрами

План размещения

?

Сиденье Бердсмут

?

Показать отдельные схемы домкратов с полными размерами

Все Джек Стропила		 Ноги Дюймы Метрика
Все измерения являются фактическими физическими готовыми размерами. Включить латы
 Элементы крыши имеют цветовую маркировку
Коммон и Король Коммон
хребет
Бедренное стропило
Джек Рафтер

?

Как скорректировать результаты для расширения крыльца вальмовой крыши

Расширения крыши крыльца

?

Создает ссылку для сохранения или совместного использования текущего расчета

Поделитесь этим расчетом

Деталь соединения стропил


Для хорошей прямой фасции добавьте дополнительный дюйм или 2 к концам всех ваших стропил (общая длина). После того, как они будут готовы, вы можете щелкнуть линией, чтобы отметить и обрезать хвосты по красивой прямой линии, чтобы компенсировать любую деформацию гребня или ошибки маркировки, обрезки и исправления.


2-х концевые стропила King Common немного отличаются по длине от других обычных стропил, потому что толщина конька и стропила неодинакова.
Если толщина конька и обычного стропила одинакова, 2 торцевых простых стропила будут такими же, как и все обычные стропила.
Используйте шаблон стропила для конца King Commons и отрегулируйте длину и срез в соответствии с требованиями.


Отметьте, вырежьте (и примерьте) 1 обычную и 1 бедро, затем используйте в качестве шаблонов, чтобы отметить и вырезать остальные.

Если вы используете циркулярную пилу или комбинированную торцовочную пилу, установите угол наклона пилы на 45°, чтобы получить правильные углы наклона и наклона. Если угол скоса пилы установлен на 45°, обрезка вальм и лиан под углом отвеса даст правильные боковые углы.

Распечатайте полноразмерные бумажные шаблоны — вырежьте и согните дерево, чтобы отметить и вырезать углы.

Щелкните левой кнопкой мыши, отпустите, а затем перетащите, чтобы измерить масштаб на диаграмме ниже. Увеличьте масштаб для более точных измерений.

Угол крыши Свес Весы


Чтобы разметить и вырезать вальмовые отвесы и боковые срезы с помощью циркулярной пилы, распечатайте бумажный шаблон (легко и точно) ИЛИ:
1: Отметьте конечную линию угла отвеса (назад от квадрата) с обеих сторон бедра. Это острый конец. (пока не резать)
2: Измерьте расстояние от этой линии и отметьте вторую параллельную линию с обеих сторон бедра. (Это линия, по которой нужно резать)
3: Установите угол наклона диска циркулярной пилы на 45°, отрежьте 1 сторону по второй линии, наклонив диск к заострённому концу, затем переверните и отрежьте то же самое с другой стороны.

Распечатайте и вырежьте бумажные шаблоны в натуральную величину — согните дерево, чтобы отметить и вырезать углы (легко)


Угол обшивки слоя и отступ отреза
Обе ориентации листа ↔ ↕

1138,93 фут² = 35,6 листов + 5%10%15% отходов = 40 листов
Листы округлены до следующего полного листа

Калькулятор обшивки бедра



Расширения крыши крыльца

Для расширения крыльца вальмовой крыши от существующей стены здания вы можете использовать половину результатов калькулятора. Введите длину пристройки в поле «Длина стены» и двойная ширина пристройки, затем минус толщина ребра, в записи «Ширина стены».
(за вычетом толщины конька, чтобы конек стал опорной пластиной — вершина крыши будет немного выше — толщина конька должна быть такой же, как и общая).

Полученная схема крыши затем «разрезается пополам» по линии вершины конька , при этом нижняя половина является продолжением крыши, с коньком и 2-мя концевыми (корольными) обычными стропилами, становящимися опорными плитами, которые крепятся к существующей стене здания. ①

Наверх ↑

Длина расширения крыши должна быть как минимум в два раза больше ее ширины, иначе 2 бедра сойдутся до того, как достигнут существующей стены здания. Если длина пристройки составляет половину длины пристройки, 2 бедра встретятся на 90 157 на 90 158 с существующей стеной, а крыша достигнет пика. (без гребня), как половина пирамиды. ②

Если длина удлинителя 90 157 меньше, чем 90 158 удвоенной ширины, 2 бедра встретятся до того, как достигнут существующей стены, и вам понадобится гребень, выходящий из существующая стена под углом 90°, чтобы соединить бедра в месте их соединения. В этом случае вы можете ввести длину пристройки в поле «Ширина стены». и удвойте ширину пристройки в «Длину стены», затем «разрежьте диаграмму пополам» вдоль по центру. (переместите или добавьте 2 обычных, чтобы они стали пластинами для опроса на существующей стене) ③

Ширина крыльца
Ридж Толстый


Калькулятор на крыше тазобедренного сустава онлайн 3D (стропила, ферма, угол, площадь)

также см.

Дисплей

Единиза UH

Твердая (например, черепица или металлическая кровля)

US

Мягкая (например, мембранная кровля)

Крыша

Высота крыши:

TH 90 свесы (навесы): 0003

TC

Building

Building width:

HW

Building Length:

HL

Wall thickness:

HC

Wall height:

HH

Wall plate ( heperior purlin)

Ширина:

МВт

Высота:

MT

РАФТЕР

БИРДСМУТ0004 RW

Толщина стропила:

RT

РАЙКА РАФТЕРЫ. DT

SODELAP:

DS

Контракты (лат)

Толщина:

CT

Battens (Lath)

.0351

Толщина:

LT

Бэттенс.

Кровельные материалы (листы или куски)

Ширина:

SW

Длина:

SL

Нахлест (нахлест сверху):

ST 930351

SODELAP:

SS

Выберите Рисунок:

  • Диаграмма раскладывания крыши на крыше (основная сторона крыши)
  • Стойка крыши крыши (Hip Cond)
  • Hip Robding Planing Planying Planying Planying Planying Planying Planying Planying Planying Planying Planying Playing Laying Robiling Robiling Robiling Robiling Robiliting Robilying Layinging Robiling Robilying Robiliting Robilying Robilingoutingoutingoutoutingoutingoutingoutingouting Схема нарожников (левая сторона: №s5-s8, s9-s12, s21-s24, s29-32)
  • Схема нарожников (правая сторона: №s1-s4, s13-s16, s17-s20, s25-28)
  • Схема вальмовых стропил
  • Схема простых стропил
  • Обрешетка, обрешетка (сторона вальмового конца)
  • Обрешетка, рейка (основная сторона крыши)
  • Стеновая плита или вырез нижнего прогона (угловое соединение)
  • Схема материалов кровельного покрытия (вершина)
  • Схема кровельного покрытия (основная крыша)

{{#isCovered} }

{{/isCovered}} {{/drawings}}

Distance: 0

Результаты расчета

Стеновая пластина, нижний прогон (сторона главной крыши)

Стеновая пластина, нижний прогон (сторона вальмового конца)

  • Ширина: 15 cm

  • Thickness:  15 cm

  • Length:  570 cm

Building

  • Building width:  600 cm

  • Building Length:  1000 cm

  • Wall height:  400 cm

  • Wall thickness:  30 cm

Roof

  • Roof height:  300 cm

  • Eave Overhang (Soffit): 50 CM

  • Угол крыши (PITE): 43,67 °

  • . Beam)

    Coomon Rafter, King Common

    • Common Rafter Plumb Угол среза: 46,33 °

    • .0157 494.77 cm

    • Rafter depth:  15 cm

    • Thickness:  5 cm

    • Actual rafter length (ridge plumb cut — tail cut):  480.45 cm

    • Rafter длина от хребта до H.A.P (высота над птичьим ртом):  411,32 см

    • ): 69.13 cm

    • Plumb cut (heel cut):  4.77 cm

    • Seat cut (level):  5 cm

    Hip rafter

    • Hip cut angle:  55.98 °

    • Hip rafter plumb cut depth:  10.13 cm

    • Total rafter lumber length:  603. 07 cm

    • Depth:  15 cm

    • Thickness:  5 cm

    • Actual rafter length (ridge plumb cut — tail cut):  592.95 cm

    • Rafter length from ridge to H.A.P (height above birdsmouth):  504.61 cm

    • Length from 500,8 см

    • Длина хвоста или карниза (задний срез — пяточный срез «птичий рот»):  88,33 см

    • Вертикальный срез (пяточный срез): 9 1537

    • 0158

    • Разрешение сиденья (уровень): 3,16 см

    • РАБОК ПЕРЕДАКИ HIP. Расстояние: 60 см

    • Угол среза в гнезде: 46,33 см

    • Глубина среза для крючкового среза: .4,77 см

    • Глубина гнезда: 15 см

    • . Отвес или пятка Birdsmouth: 4,77 см

    • Birdsmouth вырез сиденья (уровень):  5 см

    • Глубина выреза нарожника — для соединения нарожника с вальмовым стропилом: 9,917 см158

    Кровяные баттены (Lath)

    • Угол среза BATTEN: 54,12 °

    • .

    • Ширина: 10 см

    • Расстояние Battens.0158

    • s 2:  60 cm

    • s 3:  60 cm

    Jack rafters length

    • s 1:  392.6 cm

    • s 2:  302.74 cm

    • s 3:  212.87 cm

    • s 4:  123 cm

    Common rafters and king common spacing

    • c 1:  65 cm

    • c 2:  60 cm

    • c 3:  60 cm

    • c 4:  60 cm

    • c 5:  60 cm

    • c 6: 65 см

    Бэттен. 30 см

  • D 5:  30 cm

  • D 6:  30 cm

  • D 7:  30 cm

  • D 8:  30 cm

  • D 9 :  30 cm

  • D 10:  30 cm

  • D 11:  30 cm

  • D 12:  23. 9 cm

Roofing battens dimensions (hip end)

  • L 1:  703.45 cm

  • L 2:  645.59 cm

  • L 3:  587.73 cm

  • L 4:  529.86 cm

  • L 5:  472 cm

  • L 6:  414.14 cm

  • L 7:  356.28 cm

  • L 8:  298.41 cm

  • L 9:  240.55 cm

  • L 10:  182.69 cm

  • L 11:  124.82 cm

  • L 12:  66.96 cm

  • L 13:  17.92 cm

Roofing battens dimensions (main roof)

  • L 1:  1103. 27 cm

  • L 2:  1045.41 cm

  • L 3:  987.55 cm

  • L 4:  929.69 cm

  • L 5:  871.82 cm

  • L 6:  813.96 cm

  • L 7:  756.1 cm

  • L 8:  698.23 cm

  • L 9: 640.37 cm

  • L 10:  582.51 cm

  • L 11:  524.65 cm

  • L 12:  466.78 cm

  • L 13:  417.74 cm

Roofing material (hip end)

  • ST 1:  125 x 250 cm

  • ST 2:  125 x 250 cm

  • ST 3:  125 x 250 cm

  • ST 4:  125 x 250 cm

  • ST 5:  125 x 250 cm

  • ST 6:  125 x 250 cm

  • ST 7:  13. 45 x 250 cm

  • СТ 8: 125 x 248.9 cm

  • ST 9:  125 x 248.9 cm

  • ST 10:  125 x 248.9 cm

  • ST 11:  18.51 x 248.9 cm

Roofing material (main roof)

  • ST 1:  125 x 250 cm

  • ST 2:  125 x 250 cm

  • ST 3:  125 x 250 cm

  • ST 4 :  125 x 250 см

  • ST 5:  125 x 250 cm

  • ST 6:  125 x 250 cm

  • ST 7:  125 x 250 cm

  • ST 8:  125 x 250 cm

  • ST 9:  125 x 250 cm

  • ST 10:  68.27 x 250 cm

  • ST 11:  125 x 248. 9 cm

  • ST 12:  125 х 248,9 см

  • ST 13: 125 x 248,9 см

  • ST 14: 125 x 248,9 CM

  • ST 15: 1255.

  • .

  • ST 17:  73.33 x 248.9 cm

Materials for construction

Wall plate, inferior purlin (hip end side)

  • Width:  15 cm

  • Thickness:  15 см

  • Длина: 570 см

  • Количество: 2 шт.

  • Total length:  1140 cm

  • Wood volume:  0.257 m3

Wall plate, inferior purlin (main roof side)

  • Width:  15 cm

  • Толщина: 15 см

  • Длина: 1000 см

  • Номер: 2 шт.

  • Total length:  2000 cm

  • Wood volume:  0.45 m3

Ridge board (beam)

  • Ridge depth:  15 cm

  • Ridge thickness: 5 см

  • Длина: 405 см

  • Количество: 1 шт.

  • Объем древесины:  0,03 м3

Common rafters, king common

  • Depth:  15 cm

  • Thickness:  5 cm

  • Total rafter lumber length:  494.77 cm

  • Number:  16 шт.

  • Total length:  7916.28 cm

  • Wood volume:  0.594 m3

Hip rafters

  • Depth:  15 см

  • Толщина: 5 см

  • Общая длина пиломатериалов: 603,07 CM

  • 447 4. 40158

  • 47 4. 40158

  • 47 4. 40158

  • 47 4.

  • Total length:  2412.29 cm

  • Wood volume:  0.181 m3

Jack rafters (cripple)

  • Depth:  15 cm

  • Thickness:  5 см

  • Количество: 32 шт.

  • Total length:  8249.67 cm

  • Wood volume:  0.619 m3

Counter-batten (lath)

  • Width:  5 cm

  • Thickness:  3 см

  • Общая длина: 18296,53 см

  • Объем древесины: 0,274 м3

    • 0 0 00003

    • Width:  10 cm

    • Thickness:  2. 5 cm

    • Total length:  28956.96 cm

    • Wood volume:  0.724 m3

    Roofing underlayment

    • Ширина: 100 см

    • Общая длина: 11050 CM

    • Область: 110,5 M2

    • 9

      9:

      9: 9: 564 9:
    • 49
    • 9 9000 4664 9:

      9: 564 9: 9: 5.
    • 9
    • 4:

      9:

      9:

      9:

      9: 5.

    • 4:

      9: 5.0157 12 шт.

    Roof covering materials (sheets or pieces)

    • Width:  125 cm

    • Length:  250 cm

    • Number:  53 pcs.

    • Area:  165. 625 m2

    Roof insulation materials

    • Thickness:  15 cm

    • Volume:  11.392 m3

    Initial parameters

    Display

    Type of roofing material

    Building

    • Building width:  600 cm

    • Building Length:  1000 cm

    • Wall thickness:  30 cm

    • Высота стены: 400 см

    Стенная пластина (hefior purlin)

    • Ширина: 15 см

    • 7.0157 15 cm

    Rafter

    • Birdsmouth seat cut:  5 cm

    • Rafter depth:  15 cm

    • Rafter thickness:  5 cm

    • Rafters spacing: 60 CM

    Кровяная подкладка

    • Ширина: 100 см

    • Длина: 1000.
