Схема подключения проводов в распределительной коробке: рассмотрим подробно

Выполняем монтаж в распределительной коробке

Правильное подключение проводов в распределительной коробке является весомым фактором надежности вашей электрической сети. А если учитывать, что в распределительных коробках сконцентрировано более 50% всех соединений, то этот элемент вашей электрической сети дома или квартиры становится особенно важным. При этом нельзя забывать и о наглядности подключения, а также его ремонтопригодности. Исходя из всего этого давайте остановимся на распределительных коробках более детально.

Содержание

• Правила монтажа распределительных коробок
• Подключение различных электроприемников в распределительной коробке
  • Подключение групповых проводов
  •  Подключение розеток
  • Подключение выключателя
  • Подключение светильника и розетки
• Вывод

Правила монтажа распределительных коробок

Прежде всего давайте остановимся на правилах монтажа распределительных коробок. Ведь от этого зависит и надежность вашей электрической сети. Тем более, что эти правила вполне логичны и не потребуют серьезных капиталовложений.

Расположение распределительных коробок в квартире

 Итак:

• Прежде всего следует помнить, что распределительная коробка должна быть выполнена из материала соответствующего поверхности установки. Так на сгораемые поверхности, например, дерево, следует устанавливать распределительные коробки из несгораемых материалов. Обычно это металл.
• Если же распределительная коробка монтируется на несгораемую поверхность, например, бетон, то можно применять коробки из трудносгораемых материалов. Обычно в этих целях используют стандартные коробки из специального пластика во множестве предложенные в строительных магазинах.
• Так же стоит помнить, что согласно п. 2.1.22 ПУЭ во всех местах ответвления и подключения проводников должен быть обеспечен запас провода обеспечивающий повторное подключение. Цена выполнения этого правила составит сущие копейки, а вот в случае необходимости выполнения пере подключения этот запас станет «золотым».
• Так же стоит оговорить место расположения распределительных коробок. Вообще оно не нормируется, но обычно их располагают у входа в помещение со стороны дверной ручки. Высота расположения распределительной коробки обычно составляет 10-20 см от потолка. Это позволяет ее максимально оградить от случайного прикосновения и визуально скрыть.

Подключение различных электроприемников в распределительной коробке

Теперь можно рассмотреть непосредственно соединение проводов в коробке распределительной. Ведь оно во многом зависит от типа подключаемого устройства, а также от количества этих устройств. Иногда целесообразно на одну комнату создать две, а то и три распределительных коробки чем пытаться все соединения вместить в одну.

Подключение групповых проводов

Прежде всего следует определить концевая или проходная у нас распределительная коробка. В идеале каждая распределительная коробка должна быть концевой.

Концевой называется распределительная коробка, которая не имеет проводов, связывающих ее с другими распределительными коробками.

На фото проходная распределительная коробка с подключением розетки

Итак:

• В концевой распределительной коробке имеется три жилы питающего кабеля или провода, от которого питаются конечные потребители.

Обратите внимание! Этих проводов для однофазной сети должно быть именно три. Из которых один нулевой, согласно п. 1.1.30 ПУЭ должен иметь голубой цвет, один провод защитного заземления, который обозначается желто-зеленым цветом и фазный провод, который может иметь любое другое цветовое обозначение.

• Проходная распределительная коробка имеет три питающих жилы провода, которые обычно садят на клеммник. От этого же клеммника запитывается следующая распределительная коробка. В итоге у нас получается два провода соединенных между собой.
• Еще один возможный вариант это если для одной группы коробка является концевой, а для другой группы проходной. Причем обычно провод, для которого коробка является проходной, не имеет в ней никаких соединений. Он просто пролегает вдоль коробки.

 Подключение розеток

Прежде всего рассмотрим соединение проводов в распределительной коробке дома при подключении розетки. Ведь это одно из самых простых подключений.

Подключение розетки в распределительной коробке

• Итак, в распределительной коробке у нас имеется три жилы питающего провода. Как мы уже говорили это фаза, ноль и заземление, обозначенное соответствующими цветами.
• Для подключения розетки нам необходимо провод, идущий непосредственно к розетке подключить к соответствующим жилам питающего кабеля. При этом следует соблюдать цветовую маркировку.

Обратите внимание! Все соединения в распределительной коробке следует выполнять при помощи клеммников, пайки, опрессовки или сварки. Этого требует п.2.1.21 ПУЭ, который запрещает применять скрутку.

• Если подключение производится в проходной распределительной коробке как на видео, то соединение может быть выполнено как с питающим кабелем, так и с кабелем, питающим другую распределительную коробку. Ведь благодаря соединению между собой они являются одним целым.

Подключение выключателя

Схема соединения проводов в распределительной коробке для подключения выключателя несколько сложнее, но тоже достаточно проста и понятна.  И даже двух или трехклавишный выключатель не должен вызвать у вас проблем.

Подключение двухклавишного выключателя

 Итак:

• Прежде всего выполняем подключение выключателя. Для этого необходимо провод, ведущий к вводу выключателя подключить к фазе питающего кабеля. Провод от вывода выключателя выводим в распределительную коробку.
• Теперь подключаем светильник. Прежде всего подключаем его к нулевому и защитному питающему кабелю, провода, идущие к светильнику. После этого подключаем фазный провод светильника к проводу, идущему от вывода выключателя.
• Что касается двух-, трех- или даже четырехклавишных выключателей, то здесь соблюдается тот же принцип. Единственным отличием является подключение фазного провода от вывода выключателя.
• Если это люстра с двумя режимами работы, то она имеет два фазных провода. К ним то мы и подключаем наши вывода от выключателя.
• Если же от выключателя будут подключаться разные светильники, то наша инструкция советует прежде всего подключить их нулевые и фазные провода. Затем по одному фазному проводу от выводов выключателя на каждый светильник.

Подключение светильника и розетки

А вот для подключения розетки с выключателем будет более сложная схема. Соединение проводов в распределительной коробке в этом случае чуть более запутано. Но если разобрать схему полностью, то и в ней нет нечего сложного.

Схема подключения выключателя от розетки

• Прежде всего по методике, описанной выше, подключаем розетку.
• Теперь подключаем нулевой и защитный провод светильника. Это делается по той же схеме, как и при обычном подключении.
• Что касается фазного провода для выключателя, то здесь может быть два варианта. Вы можете приобрести единое изделие выключатель с розеткой в котором уже выполнено соединение. А можете приобрести отдельно выключатель и отдельно розетку. В этом случае соединение между ними вы будете выполнять самостоятельно.
• Чтоб не было перерасхода проводов в этом случае целесообразно подключить выключатель прямо от фазного контакта розетки. Этот провод подключаем к вводу выключателя.
• Провод же с вывода выключателя, как и при обычном подключении, выводим в распределительную коробку. Здесь его соединяем с фазным проводом светильника.

Вывод

Как видите, все виды подключения в распределительной коробке вполне можно выполнить своими руками. Главное быть внимательным и не перепутать фазные, нулевые и защитные провода. Самым простым способом для этого является соблюдение рекомендаций ПУЭ. Ведь цветовое обозначение не даст вам скрутить вместе провода разных цветов. А это практически стопроцентная гарантия правильности вашей схемы.

Схема расключения или соединения электрических кабелей в распределительной коробке

Содержание

• Пошаговое руководство по монтажу распредкоробки
• Схема расключения распределительной коробки

Кабели и провода в жилых и нежилых строениях проложены от щита со счетчиком расхода электроэнергии, предохранительными пробками или автоматическими выключателями под полом, по стенам до распределительных коробок, где они соединены скручиванием или с помощью клеммников (электрических зажимов).

От раcпредкоробок электрическую проводку прокладывают к другим распаячным или расключительным коробкам, которые подключают на один автомат или одну и ту же группу и к выключателям, розеткам, светильникам. Выполнить расключение возможно и без специального образования и опыта работы электриком, достаточно следовать данной инструкции.

Обычно в квартиру приходят 3 – 4 группы (включая отдельную группу, приходящую на электроплиту, которую прокладывают независимыми кабелями или проводами). Таким образом, при повреждении на линии от электроснабжения отключается только часть строения или квартиры. Обратить особое внимание на пропорциональное и равномерное распределение нагрузки между автоматами или предохранительными пробками в электрическом щите.

 До начала работ необходимо обесточить линию, на которой будут производиться работы, вывинтив пробки или отключив автомат.

Как правило, устанавливают одну распределительную коробку на каждое помещение, в случае значительного отдаления розеток может быть установлена дополнительная, специально на розетки.

Пошаговое руководство по монтажу распредкоробки

• Завести кабели или провода в коробку через уплотнители в отверстиях (для накладных коробок) или через заранее проделанные отверстия в коробках, устанавливаемых внутрь стены.
• Закрепить коробку к потолку или стене при помощи 2-хсаморезов или дюбелей при накладном способе установки или замазать её в заподлицо со стеной или потолком при скрытой установке.
• Осторожно снять внешнюю изоляцию кабеля до самого входа в распредкоробку.При этом необходимо сохранить целостность внутренней изоляции жил. Случайно поврежденные участки хорошо изолировать при помощи изоленты.
• Подогнать длину проводов или жил, оставив максимальный запас, при этом учитывая возможность уложить их внутрь по окончании работ. Обычно оставляют запас около 15 см. При большом количестве проводов в одной распредкоробке их укорачивают до 12–10 см.
• Зачистить концы проводов или жил кабеля.
• Соединить жилы (провода) по схеме работы при помощи клеммников (электрических зажимов), изолирующих колпачков СИЗ или скруткой.

• Изолировать скрученные концы изолентой или накрутить изолирующие колпачки.

• Развести в стороны пучки фазных, нулевых, заземляющих проводов, затем осторожно уложить провода внутрь, для облегчения задачи можно аккуратно затолкнуть при помощи деревянной ручки какого-нибудь инструмента.

• Закрыть и завинтить крышку.

Подробнее о выборе способа соединения и особенностях монтажа на видео

Схема расключения распределительной коробки

Все защитные или заземляющие (на схеме маркированы как PE, выделены желтым цветом) проводники и нулевые (на рисунке маркированы N, обозначены синим) соединяют между собой по цветам, как показано на схеме. Проводника“земля” не будет, если электропроводка двухпроводная.

Фазные проводники (выделены черным и красным цветом) расключаются немного сложнее, если от распредкоробки проводка идет только к розеткам, то фазы также соединяют между собой.

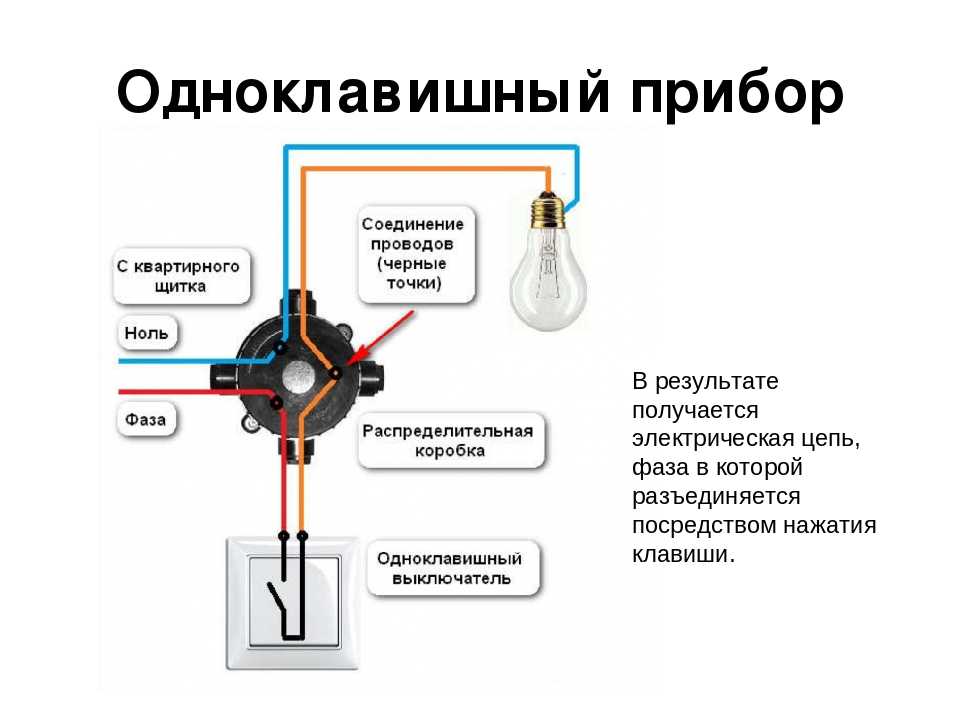

 В случае когда проводка идет на светильник с одноклавишным выключателем (как изображено на рисунке), провод, который отходит от выключателя, соединить с фазой, идущей на светильник (на рисунке L на освещение), а фазу, приходящую на выключатель, соединитьсо всеми фазными проводами (на схеме L на выключатель).

При распределении проводников на светильник с двухклавишным выключателем до него прокладывают четырехжильный кабель (2 фазных жилы включения, 1 фазная выключения,1 нулевая, 1 “ земля”). В случае двухпроводной электропроводки–трехжильный, так как проводник “земля” отсутствует. Соединяют между собой фазные проводники, идущие на розетки. Также соединяют фазы питающего кабеля, приходящие на общий зажим двухклавишного выключателя, 2 жилы с которого идут на лампы светильника отдельно. Ниже представленыс хемы распайки двухклавишного переключателя без “земли”.

Все нулевые и заземляющие проводники (при наличии последних) соединяют вместе. Внутри коробки должно получиться 5 соединений (включая соединение заземляющих проводников). Ниже представлена схема расключения двухклавишного переключателя с“землей”.

Внимание! Перед подачей напряжения ещё раз внимательно проверить подключения. Во избежание короткого замыкания все соединения должны быть выполнены строго по схеме, изоляция должна быть неповрежденной, места скруток надежно изолированы или защищены изолирующими колпачками.

• Причины мерцания света в квартире
• Правила монтажа электропроводки в доме самостоятельно
• Как выбрать электрические кабеля и провода
• Как сделать ввод электричества в частный дом своими руками

Схемы проводки для цепей освещения – метод с распределительной коробкой

Схема проводки односторонней цепи освещения с использованием распределительных коробок (рис. 1).

 рис. 1

Распределительная коробка должна быть подключена, как показано ниже.

 рис. 2

Пояснение к рисунку выше . (рис. 2)
Кабель питания идет от предыдущей распределительной коробки или от блока потребителя, красный, черный и заземляющий провода подключаются к отдельным клеммам. Заземляющий провод должен быть покрыт зелено-желтой оболочкой.

Кабель, идущий к выключателю света, подключается следующим образом  (рис. 2). Красный провод, идущий к выключателю света, подключается к той же клемме, что и красный провод от кабеля питания, черный провод от выключателя света подключается к запасной клемме (клемма еще не используется), а провод заземления подключается к ту же клемму, что и заземляющий провод питающего кабеля.
Черный провод от выключателя света должен быть помечен красной оплеткой, чтобы показать, что это провод под напряжением, но на практике его часто не маркируют, если вы сталкиваетесь с этим, рекомендуется обернуть провод выключателя.

Кабель, идущий к потолочной розетке, подключается следующим образом  (рис. 2). Красный провод, идущий к потолочной розетке, подключается к той же клемме, что и черный провод ( с красной оплеткой ), идущий от выключателя света, черный провод, идущий к потолочной розетке, подключается к той же клемме, что и черный провод. от кабеля питания, а провод заземления подключается к той же клемме, что и провод заземления от кабеля питания.

Следующий рисунок точно такой же, как и предыдущий, но с добавлением еще одного кабеля, который обеспечивает питание для следующей распределительной коробки.

 рис. 3

Кабель, идущий к следующей распределительной коробке, подключается следующим образом  (рис. 3). Красный провод, идущий к следующей распределительной коробке, подключается к той же клемме, что и красный провод от кабеля питания, черный провод, идущий к следующей распределительной коробке, подключается к той же клемме, что и черный провод от кабеля питания и заземления. провод, идущий к следующей распределительной коробке, подключается к той же клемме, что и провод заземления от питающего кабеля.

Односторонний выключатель света очень легко подключить.

 рис. 4

Кабель, идущий к выключателю света, подключается следующим образом  (рис. 4). Красный провод подключается к L1 или, в данном случае, к верхней клемме, черный провод подключается к общей или, в данном случае, к нижней клемме, а заземляющий провод подключается к клемме заземления. Если вы используете пластиковый переключатель, заземляющий провод необходимо подключить к клемме в клеммной коробке (как показано выше), потому что на пластиковых переключателях нет клемм заземления.

Вместо одностороннего выключателя света также можно использовать двунаправленный выключатель, в этом случае красный провод подключается к общей клемме (C), а черный провод подключается к клемме (L1). Клемма (L2) не используется.

Металлический выключатель света должен быть заземлен, как показано ниже.

рис. 5

Если вы используете металлические выключатели освещения (рис. 5), убедитесь, что вы подсоединили провод заземления к клемме заземления на переключателе и подключите провод заземления от переключателя к клемме заземления в задней части коробки.

При использовании потолочной розетки в цепи, в которой используются распределительные коробки, проводка снова довольно проста, трудная часть — работа на высоте и над головой.

 рис. 6

Кабель, идущий к потолочной розетке, подключается следующим образом  (рис. 6). Красный провод подключается к той же клеммной колодке, в которой находится коричневый провод, идущий к патрону, черный провод подключается к той же клеммной колодке, в которой находится синий провод, идущий к патрону, а заземляющий провод подключается к клемме заземления.

Нравится:

Нравится Загрузка…

Как сращивать провода электрических цепей

К

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 07. 04.23

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

 Ель / Марго Кавин

Обзор проекта

Сращивание проводов — это стандартная электрическая процедура, позволяющая удлинять провода и добавлять устройства, часто сокращая необходимость сноса и ремонта гипсокартона.

Сращивание проводов может быть выполнено внутри стандартной коробки крепления, такой как розетка или потолочный световой короб. Сращивание проводов также может быть выполнено вне стандартной монтажной коробки. Кабельные соединения выполняются внутри распределительной коробки, которая устанавливается специально для сращивания. Коробка имеет заглушку, к которой можно получить доступ, когда вам нужно поработать с проводами.

Когда соединять провода

Многие электрические проекты требуют, чтобы вы соединили (соединили) провода цепи вместе. Везде, где это возможно, лучше всего проложить сплошной и непрерывный кабель от сервисной панели к устройству или от устройства к устройству. Это предпочтительнее во многих отношениях: снижает вероятность перерезания проводов в аварийной ситуации, обеспечивает более гладкую поверхность стены или потолка и устраняет путаницу.

Но это не всегда возможно, и здесь в дело вступает сращивание проводов. Изучение того, как сращивать провода, позволяет решать бесчисленные проекты, которые улучшают ваше жилое пространство.

• Перемещение розетки
• Перемещение светильника
• Демонтаж стены
• Отделка подвала
• Работа с незакрепленными проводами
• Доведение неправильно подключенных проводов до кода
• Разветвление цепи на два или более направлений
• Оставить распределительную коробку для будущих устройств

Тип используемых материалов

Соединительная коробка

Распределительные коробки бывают как пластиковые, так и металлические. Некоторые электрики предпочитают прочность металлических коробок, но если вы используете металлическую распределительную коробку, помните, что ее нужно будет подключить к системе заземления с помощью заземляющего провода косички.

Один конец косички сгруппирован с заземляющими проводами цепи, а другой конец прикручен непосредственно к металлической коробке.

Пластиковые распределительные коробки также могут быть приемлемыми. Самодельщики часто предпочитают пластиковые коробки, потому что они легче, имеют более мягкие края и легче удаляются перфорированные отверстия. Для пластиковых распределительных коробок не требуется заземляющий провод.

Соединители проводов

Демонстрируемый здесь метод представляет собой правильный способ сращивания электрических проводов с использованием одобренных UL соединителей проводов, соединенных внутри одобренной электрической коробки.

Эти соединители могут быть знакомыми накручиваемыми гайками или вставными соединителями нового типа. Этот метод одобрен Национальным электротехническим кодексом (NEC). Допускаются либо проволочные гайки, либо вставные соединители, если в коробке достаточно места для их размещения.

Ни в коем случае нельзя использовать старый неофициальный метод сращивания проводов с помощью изоленты. Сращивание проводов с помощью изоленты создает менее прочное соединение, чем с помощью проволочных гаек или вставных соединителей. Не соединяйте провода изолентой.

Хотя вам не следует сращивать провода с помощью изоленты, лента часто используется для связывания проволочных гаек с проводами.

Смотреть сейчас: Как сращивать электрические провода

Соображения безопасности

Изготовление сращивания проводов не является сложной техникой. Но, как и при любом ремонте электрооборудования, который включает в себя работу с проводами цепи, мастера должны хорошо разбираться в электрических системах, а также иметь некоторый опыт базового ремонта электрооборудования.

Любой проект, связанный с работой с проводами цепи, требует, чтобы вы сначала отключили питание цепи на сервисной панели (коробке выключателя).

Электрические соединения никогда нельзя оставлять отдельно в полости стены или потолка. Вместо этого все стыки должны находиться в одобренной распределительной коробке или электрической коробке приспособления. Сама коробка должна оставаться доступной и не может быть скрыта за гипсокартоном или другими строительными материалами, которые потребуют снятия, чтобы добраться до коробки. Распределительная коробка обеспечивает безопасную среду для ваших соединений, защищая их от ударов и удерживая искры и огонь , если что-то пойдет не так. Хотя на первый взгляд распределительные коробки могут показаться громоздкими и ненужными, вы обнаружите, что с ними легко работать, и они сделают вашу работу более безопасной.

Нужна дополнительная помощь? Поговорите с ближайшим к вам электриком

Наши партнеры могут помочь вам сравнить расценки лучших специалистов рядом с вами

Узнать цену

Раскрытие информации рекламодателя

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Оборудование/инструменты

• Кабельный рыхлитель
• Инструмент для зачистки проводов
• Молоток
• Отвертка
• Плоскогубцы
• Аккумуляторная дрель с отверткой
• Удлинитель сверла (при необходимости)

Материалы

• 1 металлическая распределительная коробка с крышкой
• 2 кабельных зажима для коробки
• Соединители проводов, одобренные UL
• Шурупы для крепления коробки
• Заземляющий провод косички

Показанный здесь проект предполагает, что поверхности стен открыты для обеспечения доступа и что электрические кабели уже проложены внутри стенных полостей. В противном случае процесс ловли тросов сделает проект более сложным и трудоемким.

1. Осмотрите проводку

   Убедитесь, что вы соединяете два одинаковых кабеля. Кабели должны совпадать с точки зрения сечения проводов и количества отдельных проводников в кабеле. Современная проводка (до 50 лет или около того) будет иметь калибр и количество проводов, напечатанных на внешней оболочке кабеля. Например, кабель с маркировкой «Заземление 12/2 Вт» содержит два изолированных проводника калибра 12 плюс заземляющий провод из неизолированной меди.

   Дон Николс/Getty Images

2. Удаление внешней оболочки кабеля

   Обнажите отдельные проводники внутри прочной внешней пластиковой оболочки, используя кабельный рыхлитель, чтобы разрезать оболочку. Не используйте канцелярский нож, так как вы рискуете порезать отдельные провода. Вставьте кабель в отверстие в рыхлителе кабеля, пока он не окажется примерно в 6 дюймах от конца кабеля. Слегка сожмите стороны рыхлителя вместе и снимите инструмент с конца кабеля, чтобы разрезать оболочку.

   Обрежьте отрезанную часть оболочки и бумажного наполнителя режущими губками на инструменте для зачистки проводов или канцелярским ножом.

   Ель / Марго Кэвин

3. Зачистить изоляцию от проводников

   Каждый токопроводящий провод в кабеле, за исключением провода заземления, будет покрыт пластиковой изоляцией с цветовой маркировкой. Используйте инструмент для зачистки проводов, чтобы удалить около 1/2 дюйма этой изоляции с каждого провода. Инструмент для зачистки имеет прорези, соответствующие разным сечениям проводов; используйте слот, который соответствует проводам в вашем кабеле.

   Ель / Марго Кэвин

4. Осмотр кабелей

   Проверьте проводку на обоих кабелях на наличие любых признаков повреждения, таких как порезы, погрызы или сгоревшая изоляция или надрезанная проводка. Когда оболочка кабеля и изоляция проводов подготовлены должным образом, примерно 6 дюймов провода должны выступать за край оставшейся оболочки, а отдельные провода должны быть зачищены и сглажены, а не надрезаны.

   Ель / Марго Кэвин

5. Удалить заглушки из распределительной коробки

   С помощью отвертки и молотка ослабьте два противоположных выбивных диска из распределительной коробки. Используйте плоскогубцы, чтобы поддеть и полностью удалить диски. Часто приходится несколько раз качать диск вперед-назад, прежде чем он освободится. Утилизируйте диски.

   Ель / Марго Кэвин

6. Прикрепите кабельные зажимы к распределительной коробке

   Пластиковые кабельные зажимы обычно просто защелкиваются в выбивных отверстиях в коробке. Для металлических кабельных зажимов сначала снимите стяжное кольцо с резьбой, затем вставьте зажим через выбивное отверстие. Навинтите зажимное кольцо обратно на зажим изнутри коробки и с помощью плоскогубцев надежно затяните кольцо. Не поворачивайте слишком сильно, иначе вы можете сломать зажим.

   Ель / Марго Кэвин

7. Вставьте кабели

   Вставьте по одному кабелю в каждую выемку распределительной коробки через зажим. Убедитесь, что кабель ровно лежит на зажиме — если вы случайно повернете его боком, вы рискуете повредить кабель. Оболочка кабеля должна выходить за зажим в коробку на 1/4–1/2 дюйма. Пластиковые кабельные зажимы обычно имеют язычок, который вы принудительно закрываете, чтобы зажать кабель. При использовании металлических зажимов затягивайте винты на зажиме, пока кабель не будет надежно зажат.

   Ель / Марго Кэвин

8. Установите коробку и крышку

   Распределительная коробка имеет отверстия сзади и по бокам, чтобы вы могли привинтить ее к деревянному каркасу. При необходимости вы можете прикрепить к дрели удлинитель биты, который поможет вам закручивать шурупы, не повреждая провода. Убедитесь, что коробка надежно прикреплена к элементу каркаса на глубине, позволяющей надежно установить накладку на коробку после того, как будет установлена ​​готовая поверхность стены или потолка. Например, если стена будет отделана гипсокартоном толщиной 1/2 дюйма, передний край коробки должен выступать на 1/2 дюйма за переднюю поверхность стойки. Это гарантирует, что коробка будет вровень с готовой поверхностью стены.

   Ель / Марго Кэвин

9. Подсоединение проводов

   Используя утвержденные соединители проводов, соедините проводники с одинаковыми цветами изоляции.

   При использовании стандартных проволочных гаек некоторые электрики предпочитают сначала скручивать провода плоскогубцами, а затем накручивать проволочные гайки на концы проводов. Тем не менее, некоторые производители проволочных гаек предписывают просто соединить два параллельных провода, а затем накрутить проволочную гайку на оголенные концы проводов по часовой стрелке. Как бы вы это ни делали, провода должны быть подсоединены достаточно надежно, чтобы они не высвободились из гайки, когда вы будете тянуть за них. В нижней части проволочной гайки не должно быть оголенного провода. Некоторым электрикам нравится оборачивать петлю или две электроизоляционной ленты вокруг основания гайки и проводов, чтобы усилить соединение проводов.

   Другим типом утвержденного соединителя проводов является соединитель с нажимной посадкой. С этими соединителями вы просто вставляете оголенный конец провода в гнездо на соединителе.

   Неизолированные медные провода заземления цепи также должны быть соединены вместе в коробке с помощью утвержденного разъема. Для металлических электрических коробок подсоедините третью косичку заземления (из оголенной меди или с зеленой изоляцией) к двум оголенным медным проводам заземления цепи, используя соединитель для проводов. Затем свободный конец пигтейла соединяется с резьбовым отверстием на металлической коробке с помощью зеленого винта заземления. Этот метод заземляет электрическую коробку и повышает безопасность цепи.

   После завершения соединений и отделки поверхности стены или потолка вокруг коробки надежно прикрепите накладку. Некоторые накладки имеют матовую поверхность, что позволяет их красить.

   Ель / Марго Кэвин

Как провести электрический провод сквозь стены
