Все, что нужно знать о расширительном баке для водоснабжения

Экология потребления.Усадьба:Ставшая уже привычной для многих автономная система водоснабжения будет долгое время бесперебойно выполнять свои функции только тогда, когда в ее конструкции присутствует расширительный бак. Это достаточно простое многофункциональное устройство выпускается в различных модификациях. Чтобы правильно подобрать оборудование для своей системы, нужно точно представлять принцип его работы и разбираться в основных типах устройств.

Ставшая уже привычной для многих автономная система водоснабжения будет долгое время бесперебойно выполнять свои функции только тогда, когда в ее конструкции присутствует расширительный бак. Это достаточно простое многофункциональное устройство выпускается в различных модификациях. Чтобы правильно подобрать оборудование для своей системы, нужно точно представлять принцип его работы и разбираться в основных типах устройств.

Рассмотрим конструкцию прибора. Чаще всего это закрытое устройство мембранного типа. Резиновая мембрана делит емкость на две камеры. В первой находится воздух, во второй – вода. После активации насос начинает подавать жидкость в водяную камеру. Она наполняется и сжимает воздушную. Количество воздуха в баке уменьшается, а давление увеличивается. В тот момент, как оно достигнет заданной величины, насос отключается.

Все, что нужно знать о расширительном баке для водоснабжения

По мере того, как вода из бака расходуется на хозяйственные нужды, объем заполненной воздухом камеры увеличивается, и давление, соответственно, падает. По достижению им минимально допустимого значения, насос вновь запускается в работу. Цикл автоматически повторяется. Рабочий диапазон давления выбирает пользователь, настройки устройства предельно просты.

Бак может оснащаться манометром, что позволит следить за давлением в системе. Прибор выполняет несколько функций:

- Защищает насосное оборудование от быстрого износа, предотвращая частые включения/выключения устройства.
- Сохраняет определенное количество воды, что позволяет пользоваться водопроводом еще некоторое время после отключения электроэнергии.

- Защищает водопровод от гидроудара, который может возникнуть в случае попадания в трубопровод воздуха или при перепадах напряжения в электросети.

Все, что нужно знать о расширительном баке для водоснабжения

В продаже встречаются две разновидности расширительных баков. Первая – оборудование со стационарной диафрагмой, жестко закрепленной внутри резервуара. Это существенно упрощает конструкцию устройства и удешевляет его производство. Но при этом жестко закрепленная диафрагма имеет и недостатки. Прежде всего, содержащаяся в водной камере жидкость контактирует со стенками бака. Это может привести к быстрой коррозии емкости. Несмотря на то, что внутренняя поверхность прибора покрывается специальным защитным составом, именно ржавчина становится причиной выхода устройства из строя.

Еще один минус – отсутствие возможности при необходимости заменить мембрану. Как только она испортится, прибор придется заменить.

Надо признать, что срок эксплуатации этой разновидности приборов невелик. Более долговечны и надежны расширительные баки со сменной диафрагмой. Отслуживший свое элемент легко меняется на новый через специальный фланец, который располагается на корпусе прибора. Немного иначе все происходит с крупногабаритными устройствами. Мембраны таких баков дополнительно закрепляются к ниппелю задней частью, что нужно обязательно учитывать при смене диафрагмы.

Выгодной особенностью баков со сменной мембраной является то, что вода заливается внутрь резиновой диафрагмы. Таким образом, ее контакт со стенками бака невозможен, что надежно защищает их от коррозии. Помимо этого, в воду не могут попасть загрязнения, и она остается чистой. Таким образом, срок службы мембранных баков такого типа намного дольше, но и стоимость выше. Обе модификации производятся в горизонтальном и вертикальном исполнении.

Все, что нужно знать о расширительном баке для водоснабжения

Основная характеристика мембранного бака, которая определяет выбор устройства,- это его объем. В среднем он может варьироваться от 20 до 100 л. Главное правило: вместимости прибора должно быть достаточно для удовлетворения всех хозяйственных нужд владельца дома. Поэтому при определении объема мембранного бака обязательно учитываются следующие факторы:

- Число водоразборных точек. При этом считаются не только краны и душевые лейки, но и использующие воду бытовые приборы, такие как стиральная или посудомоечная машины.
- Количество жильцов, которые будут пользоваться водопроводом.
- Предельно допустимое производителем число пусков и остановок насоса за час.
- Вероятность одновременной работы сразу нескольких водоразборных точек.

Подбирая нужный объем мембранного бака, нужно учесть еще несколько моментов. Чем меньше емкость, тем чаще внутри системы будут возникать скачки давления. Помимо этого насосное оборудование будет включаться/выключаться намного чаще, чем при работе с крупным резервуаром. Поэтому при прочих равных условиях стоит по возможности выбирать расширительный бак большего объема.

Если в процессе эксплуатации выяснилось, что емкость мала, можно установить дополнительный бак. При этом никакие демонтажные работы не понадобятся, новый прибор устанавливается рядом с действующим. После его монтажа размер емкости будет определяться как совокупный объем обоих резервуаров. При покупке не стоит пытаться максимально сэкономить, лучше приобрести качественный прибор от заслуживающего доверия производителя.

Если выбрана модель со сменной диафрагмой, стоит поинтересоваться стоимостью расходников. Некоторые не самые добросовестные производители предлагают их за явно завышенную цену, что очень невыгодно.

Все, что нужно знать о расширительном баке для водоснабжения

Мембранный бак – необходимый элемент автономного водопровода. Его установка позволяет сделать эксплуатацию системы подачи воды длительной, комфортной и бесперебойной. опубликовано econet.ru

Давление для 100 литрового накопительного бака водоснабжения. Как подобрать и правильно установить расширительный бак для водоснабжения и отопления

На загородных участках, не снабженных центральным водопроводом, возникает необходимость подводить воду самостоятельно. Однако выкопать колодец или скважину и просто установить электронасос явно недостаточно по нескольким причинам: напор воды поддерживается на ограниченном расстоянии, которое уменьшается еще с учетом глубины скважины, число включений за определенный промежуток времени строго регламентируется во избежание преждевременной поломки. Для поддержания давления в автономную систему включают расширительный бак для водоснабжения, накапливающий определенное количество жидкости и позволяющий насосу не включаться при кратковременном открытии крана. Кроме того, на случай перебоев с электричеством создается запас воды, компенсируются гидроудары, что защищает бытовую технику: бойлеры, стиральные машины.

Баки для водоснабжения представляют собой металлические емкости, одна часть которых заполнена воздухом, а другая - жидкостью. Горизонтальная или вертикальная ориентация не имеет принципиальной разницы, для каждого конкретного случая выбирается такая форма, которая позволит наиболее удобно установить агрегат на предназначенное для него место.

По принципу действия бывают расширительные баки:

  • открытого типа;
  • мембранные (закрытые), называемые также гидроаккумуляторами, или экспанзоматами.

От вида зависит схема подключения баков в систему питьевого водоснабжения. Первый - это просто большая емкость. Крышка здесь есть, но она служит не для герметизации, а скорее как защита от мусора. Бак размещается в точке, находящейся значительно выше места разбора, чаще всего на чердаке, и при открытии крана вода идет самотеком. Эти устройства используются очень редко, так как они имеют ряд существенны

Как выбрать расширительный бак для системы отопления и водоснабжения

Расширительный бак для системы отопления


Расширительный бак подбирается по объему системы. Например, если общий объем системы отопления составляет около 220-230 литров, то объем расширительного бака должен быть порядка 22-23 литров (10% от общего объема).

Есть одно "но". Если в системе стоит твердотопливный котел, то расширительный бак необходимо увеличить в два раза, поскольку нагрев в котле происходит нестабильно - в районе котельной идет резкое повышение температуры теплоносителя. Из-за этого теплоноситель быстро расширяется и ему нужно куда-то деваться. Чтобы компенсировать это, используйте расширительные баки объемом около 50 литров.

Расширительный бак для системы водоснабжения


Если баки для системы отопления полностью герметичные (одноразовые), то в случае с водоснабжением ситуация иная. Когда мембрана выходит из строя, флянец на нижней части бака откручивается и производится замена мембраны. Если вы подключаете бак для бойлера косвенного нагрева объемом 300 литров, то в идеале необходимо брать расширительный бак объемом 30 литров. На рынке представлены модели на 24 и 35 литров. В таком случае необходимо пойти на увеличение, выбрав бак на 35 литров. Также для бойлеров косвенного нагрева делают специальные таблицы, по которым подбираются расширительные баки. В них учитывается несколько характеристик: объем, температура теплоносителя и приблизительный объем расширительного бака.

Резюмируем:

1. Расширительные баки используют для системы отопления и для системы холодного водоснабжения. В первом случае бак необходим для компенсации расширения теплоносителя при нагреве в системе отопления, во втором - для компенсации расширения давления при нагреве бойлера косвенного нагрева.

2. Расширительный бак подбирается от объема системы (из расчета 100% - объем системы, 10% - объем расширительного бака).

3. В баке для холодного водоснабжения есть сменная мембрана, в отличие от бака для системы отопления.

Отличия гидроаккумулятора от расширительного бака- плюсы и минусы

Выбирая комплектующие для систем автономного водоснабжения и отопления, необходимо четко уяснить разницу между типами устройств, используемых в этих системах. Внешне они могут быть довольно похожими – но особенности конструкции накладывают отпечаток на функционирование подобных изделий.

Пример гидроаккумулятора и расширительного бака

Это правило подходит и для резервуаров – расширительных баков и гидроаккумуляторов. Кроме того, что расширительные баки обычно делают красными, а гидроаккумуляторы – синими, эти изделия отличаются и выполняемыми функциями, и сферой применения. Об основных отличиях гидроаккумуляторов и расширительных баков мы расскажем ниже.

Конструкция и назначение устройств

Расширительный бак

Устройства обоих типов, используемые в автономных системах, имеют сходную конструкцию и работают по единому принципу. Рассмотрим основные элементы изделий на примере расширительного бака для отопительной системы:

  • Основное назначение бака – компенсация расширения теплоносителя. При нагревании вода увеличивается в объеме, причем довольно сильно (+0,3% на каждые 10 градусов Цельсия). При этом жидкость практически не сживается, так что нагретый теплоноситель будет оказывать значительное давление на стенки труб, места соединения и запорную арматуру.
  • Чтобы компенсировать это давление, а также свести к минимуму последствия гидроударов, в систему встраивается дополнительный резервуар – расширительный бак. Первые баки имели негерметичную конструкцию, но сегодня почти повсеместно используются пневмогидравлические модели.
  • Внутри такого бака размещается мембрана из эластичного материала. Поскольку мембрана контактирует с нагретым теплоносителем, ее делают из полимеров, отличающихся стойкостью к высоким температурам – EPDM, SBR, бутилкаучков и нитрилкаучуков.
  • Мембрана разделяет бак на две полости – рабочую (в нее попадает теплоноситель) и воздушную. При повышении давления в системе воздушная камера уменьшается в объеме (за счет сжатия воздуха), и это компенсирует нагрузку на трубы и запорную арматуру. Примерно то же самое происходит при гидроударе — но здесь процесс идет с большей скоростью.
  • При снижении температуры теплоносителя объем воды уменьшается, и воздух, оказывая давление на мембрану, вытесняет дополнительный объем горячей воды в трубы отопительной системы.
Примером расширительного бака может служить Wester WRV 35  емкостью в 35 литров, отлично подходящий для систем отопления большого дома или общественного здания.

Гидроаккумулятор

Гидроаккумулятор, на первый взгляд, практически не отличается по конструкции от расширительного бака:

  • Основа – та же емкость из коррозионно-устойчивой стали, только выкрашенная в синий цвет.
  • Внутри ёмкости тоже находится мембрана – правда, несколько отличающаяся по форме от мембраны расширительного бака.
  • Внутренний объем тоже делится на две камеры, только у гидроаккумуляторов камера для воды находится внутри мембраны, т.е. полностью исключается контакт жидкости с металлическими стенками бака.
Пример устройства гидроаккумулятора

Да и функционирует конструкция по сходному принципу, хоть и используют ее по другому назначению:

  • При включении насоса или подаче воды по централизованному водопроводу камера наполняется жидкостью под определенным давлением.
  • Если напор по какой-то причине падает, воздушная камера увеличивается в объеме, и вода из рабочей камеры попадает в систему. Благодаря этому стабилизируется давление в трубах, и оборудование (стиральные машины, посудомойки и т.д.) работает без сбоев.
  • Второй аспект работы гидроаккумулятора – защита насоса от частых включений. Пока можно компенсировать отбор воды из системы за счет резерва в баке, реле давления не будет срабатывать, и насос не начнет подкачивать воду. Таким образом, техника будет включаться реже, а значит, проработает дольше.
  • Большой гидроаккумулятор (на 50, 100 или более литров) – это еще и запас воды. Да, долго на таком запасе не протянешь, но при экономном расходовании вполне можно пережить аварию на водопроводе или отключение электричества, которое сделает невозможной работу насоса.
  • Кроме того, гидроаккумулятор, как и расширительный бак, компенсирует гидроудары.
Пример гидроаккумулятора в каталоге интернет-магазина «Альфатэп» - горизонтальная модель на 24 литра Джилекс 24 Г.

Отличия изделий

Резюмируя все вышесказанное, стоит свести воеди

Как подобрать мембранный бак для водоснабжения. Все, что нужно знать о расширительном баке для водоснабжения

Для того чтобы насос не включался каждый раз как в доме открывается кран, в систему устанавливают гидроаккумулятор. В нем содержится некоторый объем воды, достаточный для небольшого расхода. Это позволяет практически избавиться от кратковременных включений насоса. Установка гидроаккумулятора щатея несложная, но потребуется еще некоторое количество устройств — как минимум — реле давления, а еще желательно наличие манометра и воздухоотводчика.

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары мы выяснили. Но есть и другие:


Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

  • для холодной воды;
  • для горячей воды;
  • для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте скол

Как рассчитать расширительный бак для бойлера косвенного нагрева ГВС

мембранный бак БКН
    Содержимое:
  1. Для чего нужен расширительный бак для БКН
  2. Как рассчитать объём расширительного бака для БКН
  3. Схема подключения бойлера с расширительным баком

Необходимость в расширительном баке для ГВС постоянно оспаривается. Причем у многих опытных сантехников включение узла в систему горячего водоснабжения вызывает как минимум недоумение. С другой стороны, многие производители сантехнического оборудования рекомендуют установить бак для бойлеров косвенного нагрева. Цель узла достаточно простая: снизить нагрузку в системе и устранить гидроудары.

Даже приблизительный расчет расширительного бака для бойлера косвенного нагрева покажет, что его минимальный объем составит не менее 10% от вмещаемой в БКН воды. А это дополнительная емкость на 10-20 л, занимающая полезную площадь. Не удивительно, что один из наиболее частых вопросов, задаваемых специалистам связан с тем насколько необходим расширительный бак для ГВС. Чтобы ответить на него нужно разобраться в устройстве и принципе работы оборудования.

Для чего нужен расширительный бак для БКН


Говоря простым языком это необходимо для защиты оборудования горячего водоснабжения от гидравлических ударов. Возникает такая потребность если потребность в ГВС удовлетворяется бойлером косвенного нагрева, подключенным к твердотопливному котлу.

Контролировать интенсивность горения и теплоотдачу котла на твёрдом топливе несмотря не все используемое оборудование достаточно проблематично. При нагревании вода расширяется и создает избыточное давление в системе, что и приводит к гидроударам.

Мембранный бак нивелирует перепады давления и защищает водопроводные краны, трубы и сам бойлер от повреждения. Происходит это следующим образом:

  • Устройство бака состоит из емкости, разделенной внутри с помощью мембраны на два отдела. В первой герметичной части закачан газ или воздух, создающий давление. Второй отдел подключен к системе водоснабжения.внутреннее устройство расширительного бака
  • При нагреве воды она увеличивается в объеме, что и приводит к нагрузке в системе ГВС. Жидкость воздействует на мембрану, продавливая её. Чем выше давление в системе, тем больше воды впускает расширительный бак.принцип работы расширительного бачка ГВС
  • После остывания и уменьшения теплоносителя в объеме, мембрана, на которую оказывает давление закачанный газ, выдавливает воду из расширительного бака.

Внутри бойлера косвенного нагрева находится нагревательный элемент, подсоединенный к системе отопления. При перегреве теплоносителя повышается температура ГВС, увеличивается нагрузка на трубы и важные конструкционные элементы, что приводит к порче дорогостоящего сантех оборудования.

Принцип работы расширительного бака с группой безопасности БКН заключается в предотвращении высокого давления в системе ГВС и возникновения гидроударов. Присутствуют обратный и сбросный клапаны, помогающие при аварийных ситуациях.

Подключение группы безопасности и расширительного бачка необходимое условие для длительной работы БКН, а также проведения бесплатного сервисного обслуживания. Производители оборудования часто отказывают в гарантийном ремонте если в обвязке к бойлеру не установлено предохраняющее оборудование.

Как рассчитать объём расширительного бака для БКН


Самые простые вычисления, которые дадут приблизительный результат заключаются в следующем. Объем бачка должен быть не менее 10% от общего объема БКН. Следовательно:
  • бойлер на 100 литров подключается к емкости не менее 10 л;
  • водонагреватель на 200 литров, нуждается в баке на 20 л.

После определения необходимого объема переходят к определению дополнительных характеристик:




  • Подбор расширительного бака для БКН по назначению. Вода в ГВС более агрессивная, чем в системе отопления. В технической документации к буферной емкости должно быть указано основное предназначение. Ставить на бойлер можно только бачок, в инструкции которого прописана возможность использования для ГВС.
  • Расчет по давлению — выбор расширительного бака для БКН облегчают специальные таблицы подбора. Входные параметры: то, какое начальное давление воздуха должно быть в расширительном баке для бойлера ГВС:

    Максимальное давление Рмах, бар

    Начальное давление газа Р₀, бар

    0,5

    1,0

    1,5

    2,0

    2,5

    3,0

    3,5

    4,0

    1,0

    0,25















    1,5

    0,4

    0,2













    2,0

    0,5

    0,33

    0,16











    2,5

    0,58

    0,42

    0,28

    0,14









    3,0

    0,62

    0,5

    0,37

    0,25

    0,12







    3,5

    0,67

    0,55

    0,44

    0,33

    0,22







    4,0

    0,7

    0,6

    0,5

    0,4

    0,3

    0,2





    4,5



    0,63

    0,54

    0,45

    0,36

    0,27

    0,18



    5,0





    0,58

    0,5

    0,41

    0,33

    0,25

    0,16

    5,5





    0,62

    0,54

    0,47

    0,38

    0,3

    0,23

    6,0







    0,57

    0,5

    0,42

    0,35

    0,28


  • Выбор по мембране — резина, используемая в бачке, влияет на качество жидкости подаваемой в ГВС и сроках эксплуатации предохранительного бачка. Распространенные материалы для изготовления мембран:

    NATURAL

    Натуральная каучуковая резина для питьевой и не питьевой воды. Диапазон температур эксплуатации от -10 до +50°С. Эластична, но допускает частичную диффузию воды. Область применения — аккумулирование холодной воды.

    BUTYL

    Синтетическая бутиловая резина для питьевой и не питьевой воды. Диапазон температур эксплуатации от -10до+100°С. Менее эластична, чем NATURAL, но долговечна с точки зрения водонепроницаемости. Область применения — станции водоснабжения (наиболее универсальный материал).

    EPDM

    Синтетическая этилен/пропиленовая резина для питьевой и не питьевой воды. Диапазон температур эксплуатации от -10 до +100°С. Более влагопроницаема, чем бутиловая.

    SBR

    Используется только для не питьевой воды (котлы отопления). Диапазон температур эксплуатации от -10 до +100°С. Менее эластична.

    NITRIL

    Используется для активных сред (масел, топлива). Диапазон температур эксплуатации от -10 до +100°С.


  • Выбор с учетом коэффициента температурного расширения системных жидкостей:

    Температура Мин. — Макс.

    Вода

    4 — 5° С

    0,00

    4 — 10° С

    0,03

    4 — 15° С

    0,09

    4 — 20° С

    0,18

    4 — 25° С

    0,29

    4 — 30° С

    0,43

    4 — 35° С

    0,59

    4 — 40° С

    0,78

    4 — 45° С

    0,98

    4 — 50° С

    1,19

    4 — 55° С

    1,43

    4 — 60° С

    1,68

    4 — 65° С

    1,94

    4 — 70° С

    2,22

    4 — 75° С

    2,51

    4 — 80° С

    2,82

    4 — 85° С

    3,14

    4 — 90° С

    3,47

    4 — 95° С

    3,81

    4 — 100° С

    4,16

    4 — 105

    4,53




Чтобы облегчить расчеты можно воспользоваться специальными онлайн калькуляторами. В исходные параметры нужно будет ввести объем бойлера. После этого программа рассчитает объем и начальное давление в газовой полости.

Гидробак для горячего водоснабжения имеет синий корпус (белый), для отопления красный.

Схема подключения бойлера с расширительным баком


Обвязка выполняется следующим образом:
  • Вода к БКН подводится через обратный клапан. Такая мера предотвратит поступление нагретого теплоносителя в систему ХВС.
  • Расширительный бачок лучше располагать в системе ГВС между обратным клапаном и бойлером. Это необходимо чтобы при открытии крана пользователю поступала сразу горячая вода.
    Допускается схема подключения расширительного бака к БКН, когда РБ ставится после бойлера. Функциональных отличий в работе группы безопасности не будет. При этом в ГВС сначала будет поступать остывшая вода из РБ, что не совсем комфортно.

схема обвязки БКН с расширительным баком
схема подключения расширительного бака с бойлером
схема установки мембранного бака

Если обвязка бойлера с расширительным баком выполнена правильно при нагревании ГВС не будет срабатывать предохранительный клапан. Важно избежать двух крайностей:

  • Перекачка расширительного бака — в этом случае давление будет выдавливать всю воду из емкости. Последствия: гидроудары и порча сантехнического оборудования при перегреве воды. Нужно снизить давление в баке. Для расчетов начальных параметров можно воспользоваться таблицей, приведенной выше.
  • Заниженные показатели РБ — при нагреве теплоносителя будет срывать предохранительные клапана. Соответственно, эффективность группы безопасности будет сведена к нулю. Если не поднять давление в баке, даже при небольшом перегреве теплоносителя будет срабатывать группа безопасности.

Для системы горячего водоснабжения использующей бойлер косвенного нагрева важно установить группу безопасности, включающую предохранительный клапан, манометр и расширительный гидробак. Такая обвязка предотвратит порчу дорогостоящего сантехнического оборудования и уменьшит вероятность аварийной ситуации.

Расширительный бак для водоснабжения - выбор и установка

Значение расширительного бака для водоснабжения в автономной системе

На сегодняшний день автономная система подачи холодной воды для частного дома или дачи получила достаточно широкое распространение и уже ни для кого не в диковинку. А все потому, что эти приспособления доказали свою надежность и эффективность на практике, однако следует отметить, что для поддержания их в рабочем состоянии необходимы особые механизмы, о которых так называемый «непросвещенный обыватель», то есть человек, который на протяжении всей жизни пользовался исключительно централизованным водоснабжением дома, даже и не догадывается.

Фото: Функции расширительных баков для холодной воды

Функции расширительных баков для холодной воды

Взять хотя бы во внимание то, что работа автономной системы подачи воды для частного дома или дачи сможет функционировать на протяжении длительного периода времени только тогда, когда будет обеспечено включение в нее расширительного бака (специальной емкости) для водоснабжения (о них-то как раз речь и пойдет) — необходимый его объем (100, 200 л или меньше) будет подбираться индивидуально. Сейчас можно без всяческих трудностей приобрести любую подходящую модель, однако для того, чтобы приобрести подходящую модель, необходимо все-таки иметь общие представления о типах оборудования и четко понимать принцип действия этого устройства.

Кроме того, выбрать подходящий вариант емкости это только меньшая часть дела — наибольшую сложность представляет подсоединение расширительного котла в автономную систему.

Как работает и как устроен расширительный бак (вне зависимости от того, каков объем специальной емкости — 100, 200 литров или менее)?

Основная функция этого устройства заключается в поддержании давления в системе, осуществляющей подачу воды для частного дома или дачи. В большинстве случаев для водоснабжения применяются закрытые устройства мембранного типа. Расширительный бак для водоснабжения подобного типа — Это емкость с вмонтированной в нее резиновой мембраной, которая, в свою очередь, разделяет расширительный (накопительный) бак, вне зависимости от того, каков объем — 100 литров или менее, на две полости — одна из них будет заполнена водой, а вторая — воздухом. После того, как будет выполнен запуск системы, электронасос наполнит первую камеру. Естественно, что объем камеры, в которой будет находиться воздух, станет меньше. Согласно законам физики, при снижении величины объема воздуха в баке (опять же, вне зависимости от того, объем емкости будет 100 литров или же меньше) давление будет повышаться.

Фото: Устройство расширительного бака для холодной воды

Устройство расширительного бака для холодной воды

При достижении давлением определенной отметки с последующим повышением, насос выключается в автоматическом режиме. Повторная его активация возможна только лишь в том случае, если давление опустится ниже установленного значения. Как следствие, вода станет поступать из водяной камеры бака (отдельной емкости). Подобный механизм действия (его постоянные повторения) автоматизированы. Показатель давления контролируется специальным манометром, который установлен на устройстве. Возможно изменение первичных настроек.

Основные функции вмонтированного в автономную систему водоснабжения расширительного бака (как специальной емкости) заключаются в следующем.

Установленный в системе водоснабжения частного дома или дачи мембранный расширительный бак (специальная емкость) выполняет сразу несколько функций:

  1. Обеспечение стабильного давления в том случае, если в определенный момент насос не функционирует.
  2. Емкость осуществляет протекцию системы водоснабжения честного дома или дачи от вероятного гидравлического натиска, который может возникнуть из-за резкого изменения напряжения в сети или в том случае, если же в трубопровод попадает воздух.
  3. Сбережение под давлением незначительного (но строго определенного) количества воды (то есть, это устройство, по факту — накопительный бак для водоснабжения).
  4. Максимальное снижение износа системы водоснабжения частного дома.
  5. Применение расширительного бака позволяет не использовать насос, а воспользоваться жидкостью из резерва.
  6. Одно из наиболее важных предназначений подобного рода устройств (в данном случае речь идет исключительно о мембранных расширительных емкостях) заключается в том, чтобы обеспечивалась подача максимально чистой воды жителям частного дома.

Разновидности расширительных (мембранных) баков

Основных разновидностей этих емкостей — две.

Фото: Виды расширительный баков для холодной воды

Виды расширительный баков для холодной воды

  • Расширительный бак со сменной мембраной. Как становится понятно из названия, основной характерной особенностью является проведение замены мембраны, что дает определенные преимущества. Ее выемка осуществляется посредством специального фланца, закрепленного несколькими болтами. Есть некоторый нюанс — в устройствах, рассчитанных на большой объем с целью стабилизации мембраны проводят ее закрепление к ниппелю. Кроме того, жидкость, которая наполняет бак, присутствует внутри мембраны и не происходит ее взаимодействия с внутренней стороной устройства — в свою очередь, это свойство делает невозможным коррозию металла и ухудшение качества воды. Естественно, благодаря этой особенности, баки со сменной мембраной функционируют намного дольше. Следует отметить, что такие устройства делают и в горизонтальном, и в вертикальном исполнении.
  • Накопительный бак, оснащенный стационарной диафрагмой. Естественно, подобного рода модели уступают вышеприведенным устройствам по ряду параметров. Во-первых, из-за того, что происходит контакт воды непосредственно с внутренней стенкой бака, происходит коррозия металла и загрязнение воды. Мембрана, если выйдет из строя, замене не подлежит — накопительный бак придется покупать новый (разница в цене весьма ощутима). Некоторые модели покрываются изнутри специальными влагостойкими красками, однако они не дают вообще никакой защиты. Также есть горизонтальный и вертикальный тип прибора.

Каким образом следует осуществлять грамотный выбор расширительного бака?

Ни смотря не на что, главенствующая техническая характеристика при выборе расширительного бака — это его объем. А уже потребность в определенной величине объема продиктована множеством самых разнообразных условий:

  1. Сколько людей должна обеспечить водой система? Фото: Из чего можно выбрать расширительные баки

    Из чего можно выбрать расширительные баки

  2. Количество точек для водозабора в доме (учитывать не только те, где прикреплены смесители и душевая кабина, но и стиральная машина, другие приборы, функционирование которых связано с использованием воды).
  3. Необходимость в подаче воды из одной системы сразу нескольким потребителям.
  4. Максимальная частота циклических «пуск-стоп» в час из расчета на один насос.

Приблизительные цифры, приведенные ведущими специалистами в качестве примера:

В обеспечении водой нуждается самая обычная среднестатистическая семья, в состав которой входит не более трех человек, производительность насоса не превышает 2куб. м/ч, то наиболее разумным выбором будет приобретение расширительного бака емкостью от 20 до 24 литров. При увеличении числа потребителей до восьми человек, стоит приобрести устройство объемом на менее 50 литров. Потребителей больше десяти — нужен накопительный бак не менее 100 литров. Это наиболее оптимальные величины — и не много, и не мало. В том случае, если же вы сомневаетесь — лучше взять с запасом, чуть больше — это уж точно никак не повредит вашей автономной системе водообеспечения.

Важно! При выборе расширительного бака необходимо учитывать необходимость наличия резервуара, для хранения определенного количества воды.

Выбор марки производителя

Запомните самое главное: система водоснабжения — это не то, на чем можно экономить. В том случае, если же вы приобретете расширительный бак низкого качества (пусть даже по бросовой цене), то следует понимать, что рискуете остаться на неопределенное время вообще без водоснабжения и с необходимостью весьма значительных финансовых затрат, отличающихся от разницы стоимости этих баков на пару «нулей». Как вы уже, скорее всего, правильно поняли, затраты будут связаны с ремонтом системы водоснабжения, которая вышла из строя благодаря низкому качеству расширительного бака.

Фото: Расширительный бак Зельмет

Расширительный бак Зельмет

Особое внимание необходимо обратить на качество каучука — главного составляющего мембраны (этот компонент влияет не только на долговечность устройства, но и на качество поставляемой воды).
В качестве надежного производителя можно смело порекомендовать следующие марки: Элби, Рефлекс, Зилмет, Аквасистем.

Несколько слов касательно того, как необходимо устанавливать расширительный

По способу подключения принято разделять горизонтальные и вертикальные баки. Выбор в данном случае (касательно только этого параметра) основывается на том, какое устройство проще будет разместить в отведенном для него помещении.

Советы касательно размещения расширительного бака:

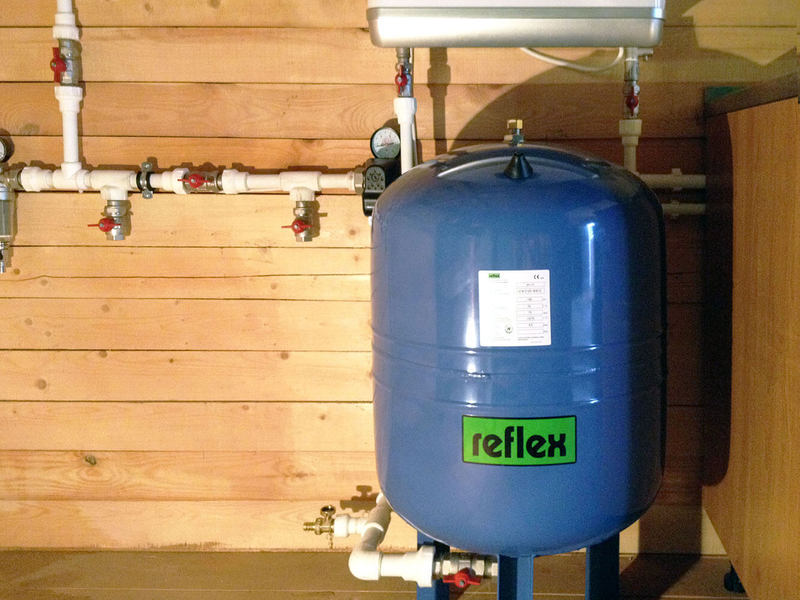

Фото: Где должен быть установлен расширительный бак

Где должен быть установлен расширительный бак

  1. Обеспечение беспрепятственного доступа. Слишком уж это важное устройство, чтобы про него попросту забыть.
  2. 2. Следует проследить за тем, чтобы диаметр водопровода, который будет присоединен к баку, был не меньше, чем диаметр патрубка.
  3. Во избежание возникновения электрохимической коррозии необходимо произвести заземление прибора. Перед тем, как вы это соберетесь делать — обязательно посоветуйтесь с электриком.

Выводы о выборе и применении этого устройства

Расширительный бак — это обязательный компонент, который входит в состав полностью автономной системы водоснабжения. На него возлагается большое количество задач: обеспечение должного уровня давления, протекция от преждевременного износа и сбережение некоторого запаса жидкости. Следует отметить, что все эти задачи будут выполнены только при том условии, что устройство правильно выбрано и корректно подключено. Именно по этой причине не стоит заниматься самостоятельным монтажом автономной системы водоснабжения — намного разумнее эту работу поручит профессионалам.

Вас могут заинтересовать:
