ГОСТ 6629-88 Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция, ГОСТ от 31 декабря 1987 года №6629-88

ГОСТ 6629-88

Группа Ж32

ОКП 53 6111, 53 6121

Дата введения 1989-01-01

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного строительного комитета СССР от 31.12.87 N 325

3. ВЗАМЕН ГОСТ 6629-74

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

______________
* На территории Российской Федерациидокумент не действует. Действует ГОСТ 19111-2001, здесь и далее по тексту. — Примечание изготовителя базы данных.

5. ПЕРЕИЗДАНИЕ

Настоящий стандарт распространяется на деревянные внутренние двери для жилых и общественных зданий, а также для административных и вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.

Стандарт не распространяется на двери специального назначения (в т.ч. противопожарные и звукоизоляционные) и двери из древесины ценных пород.

1. ТИПЫ

1.1. Двери в зависимости от конструкции подразделяют на типы:

Г — с глухими полотнами;

О — с остекленными полотнами;

К — с остекленными качающимися полотнами;

У — со сплошным заполнителем полотен усиленные для входов в квартиры.

1.2. Двери типов Г и О изготовляют с одно- и двупольными полотнами, с мелкопустотным (решетчатым) заполнением полотен, с порогом и без порога, с наплавом и без наплава, с обкладками и без обкладок, с коробками и без коробок.

Двери типа К изготовляют с двупольными полотнами, с мелкопустотным заполнением полотен, без порога, без наплава, с обкладками и без обкладок, с коробками.

Двери типа У изготовляют с однопольными глухими полотнами, с порогом, без наплава, без обкладок, с усиленными коробками или без коробок.

1.3. Двери относят к изделиям нормальной влагостойкости.

1.4. Габаритные размеры дверей должны соответствовать указанным на черт.1. Размеры на чертежах стандарта даны для неокрашенных изделий и деталей в миллиметрах. Размеры проемов для дверей приведены в приложении 1.

Черт.1. Габаритные размеры дверей

Габаритные размеры дверей

Черт.1

Примечания:

1. Схемы дверей изображены со стороны открывания полотна.

2. Цифры над схемами дверей означают размеры проемов в дециметрах.

3. Размеры в скобках даны для дверей с качающимися полотнами.


По требованию потребителя допускается изготовление дверей типов О и К размерами 24-12, 24-15, 24-19, а также дверей типа Г размерами 24-15, 24-19 высотой 2071 мм.

Допускается изготовление двупольных дверей типов Г и О с неравными по ширине полотнами.

1.5. Устанавливают следующую структуру условного обозначения (марки) дверей:

Примеры условных обозначений

Дверь остекленная однопольная для проема высотой 21 и шириной 10 дм, правая, с порогом:

ДО21-10П ГОСТ 6629-88

То же, глухая двупольная для проема высотой 24 и шириной 15 дм, левая, с порогом:

ДГ24-15ЛП ГОСТ 6629-88

То же, с качающимися полотнами для проема высотой 24 и шириной 19 дм:

ДК24-19 ГОСТ 6629-88

То же, усиленная, со сплошным заполнением полотна, для проема высотой 21 и шириной 9 дм, правая:

ДУ21-9 ГОСТ 6629-88

Полотно бескоробочной двери типа Г, однопольной для проема высотой 20 и шириной 7 дм, левой, с наплавом:

ПГ20-7ЛН ГОСТ 6629-88

2. КОНСТРУКЦИЯ

2.1. Двери должны изготовляться в соответствии с требованиями ГОСТ 475 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция, форма и типоразмеры дверей должны соответствовать указанным на черт.2, а размеры сечений — на черт.3.

Черт.2. Конструкция, форма и типоразмеры дверей

Конструкция, форма и типоразмеры дверей

Черт.2 (лист 1)

Черт.2 (лист 2)

Черт.2 (лист 3)

Примечания:

1. Сечения деталей см. черт.3.

2. Допускается изготовление дверей типа У с габаритными размерами дверей типа Г.

Черт.3. Типы О и Г

Типы О и Г

1 — монтажная доска; 2 — узорчатое стекло по ГОСТ 5533 или армированное стекло по ГОСТ 7481, или оконное стекло по ГОСТ 111* толщиной 4-5 мм

Черт.3 (лист 1)

______________
* На территории Российской Федерации документ не действует. Действует ГОСТ Р 54170-2010, здесь и далее по тексту. — Примечание изготовителя базы данных.

Примечания:

1. Сечения глухих дверей аналогичны остекленным, за исключением деталей остекления.

2. Допускается применение пластмассовых раскладок для крепления стекол.

3. Допускается применение монтажных досок иной конструкции.

1 — бруски каркаса щита; 2 — обкладка

Черт.3 (лист 2)

Примечание. Ширина двупольной двери со средним притвором без притворной планки на 12 мм меньше указанной на черт.1 и 2.

1 — петля ПН9-130 по ГОСТ 5088*; 2 — оконное стекло толщиной 4-5 мм по ГОСТ 111

______________
* На территории Российской Федерации документ не действует. Действует ГОСТ 5088-2005, здесь и далее по тексту. — Примечание изготовителя базы данных.

Черт.3 (лист 3)

1 — уплотняющая прокладка по ГОСТ 10174; 2 — облицовка ДВП марки СТ или Т группы А толщиной 3,2-5 мм по ГОСТ 4598 или водостойкая фанера марки ФК толщиной 4-6 мм по ГОСТ 3916.1 или ГОСТ 3916.2

Черт.3 (лист 4)

Примечание. Допускается изготовление дверей типа У с шириной брусков коробки 74 мм для внутриквартирных дверей и дверей помещений общественных зданий.

2.3. Полотна дверей типа У должны изготовляться со сплошным заполнением щита калиброванными по толщине деревянными рейками или ДСП, а также с применением калиброванных по ширине полос ДСП, уложенных на ребро.

Примеры заполнения щитов дверных полотен приведены в приложении 2.

2.4. Вертикальные бруски рамки полотна двери типа У должны иметь ширину не менее 90 мм. Допускается прорезать бруски по длине с обеих сторон. Глубина прорезей 5-6 мм, ширина 3-4 мм.

Допускается применение брусков шириной 45-60 мм, склеенных по боковой поверхности.

Горизонтальные бруски рамки должны иметь ширину не менее 45 мм и соединяться в углах с вертикальными брусками на клею в шип или на шкантах, скобах, скрепках.

2.5. Двери облицовывают материалами в соответствии с ГОСТ 475 в части, относящейся к дверям нормальной влагостойкости.

2.6. Двери, применяемые для комплектации санитарно-технических кабин, допускается изготовлять с полотном толщиной 30 мм и высотой не менее 1800 мм, с шириной бруска коробки не менее 50 мм.

2.7. Двери типов О и К допускается изготовлять рамочной конструкции с шириной брусков рамки не менее 100 мм.

2.8. На нижней части полотен дверей типа У общественных зданий по требованию потребителя крепят с обеих сторон полосы из декоративного бумажнослоистого пластика толщиной 1,3-2,5 мм по ГОСТ 9590*, сверхтвердых ДВП толщиной 3,2-4 мм по ГОСТ 4598, листового алюминия или окрашенной тонколистовой стали. Ширина накладок 220 мм.
________________
* На территории Российской Федерации документ не действует (Приказ Ростехрегулирования от 06.04.2009 N 131-ст). — Примечание изготовителя базы данных.

2.9. Коробку без порога расшивают внизу монтажной доской с креплением гвоздями или шиповыми соединениями к торцам вертикальных брусков.

2.10. В дверях типов О и К общественных зданий устанавливают с двух сторон защитные ограждения, примеры которых приведены в приложении 3.

2.11. Двери типа У и бескоробочные двери типов Г и О должны быть укомплектованы уплотняющими прокладками по ГОСТ 10174 или другими, обеспечивающими необходимую герметичность притворов.

2.12. Расположение приборов приведено в приложении 4. Двери должны поставляться с выбранными гнездами под корпуса замков (защелок) и отверстиями под ручки.

Полотна для бескоробочных дверей должны поставляться с установленными верхними полупетлями, нижние полупетли должны упаковываться и поставляться в комплекте.

2.13. Варианты установки бескоробочных дверей приведены в приложении 5.

Варианты коробок с облицовкой из поливинилхлорида для дверей типов Г, О без порога приведены в приложении 6.

Схемы определения левых и правых дверей приведены в приложении 7.

Спецификация стекол для дверей приведена в приложении 8.

2.14. В заказе на поставку дверей должно быть указано:

— число дверей по маркам и обозначение настоящего стандарта;

— вид и цвет отделки;

— вид и толщина стекла;

— спецификация приборов.

По требованию потребителя допускается поставка дверных полотен без коробок и коробок без полотен.

ПРИЛОЖЕНИЕ 1 (справочное). РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ В СТЕНАХ

ПРИЛОЖЕНИЕ 1
Справочное

Черт.4

Примечание. Размеры проемов для бескоробочных дверей устанавливают с учетом приложения 5.

ПРИЛОЖЕНИЕ 2 (рекомендуемое). ПРИМЕРЫ ЗАПОЛНЕНИЯ ЩИТОВ ДВЕРНЫХ ПОЛОТЕН

ПРИЛОЖЕНИЕ 2
Рекомендуемое

ПРИЛОЖЕНИЕ 3 (рекомендуемое). Примеры установки защитных ограждений

ПРИЛОЖЕНИЕ 3
Рекомендуемое

1 — деревянные планки

Черт.6

Примечание. Допускается применение пластмассовых, металлических и деревянных ограждений иной конструкции.

ПРИЛОЖЕНИЕ 4 (рекомендуемое). РАСПОЛОЖЕНИЕ ПРИБОРОВ В ДВЕРЯХ

ПРИЛОЖЕНИЕ 4
Рекомендуемое

1 — петли ПН1-110, ПН1-85, ПН2-110, ПН2-85, ПН3-110, ПН4; 2 — ручки РС100, РС140, РК1, РК2, замки и защелки; 3 — задвижки ЗТ; 4 — петли ПВ1-100, ПВ2-125 или винтовые и накладные петли, изготовляемые по специальным ТУ; 5 — замки ЗВ7А, ЗВ4; 6 — петли ПН1-130, ПН1-150, ПН2-130, ПН3-130, ПН3-150.

Черт.7

Примечания:

1. Приборы для дверей должны соответствовать ГОСТ 5087, ГОСТ 5088, ГОСТ 5089*, ГОСТ 5090.
_______________
* На территории Российской Федерации документ не действует. Действует ГОСТ 5089-2011. — Примечание изготовителя базы данных.

2. Типы приборов для дверей общественных зданий должны назначаться в проектах зданий.

3. В качающихся дверях устанавливают петли ПН9-130 по ГОСТ 5088.

ПРИЛОЖЕНИЕ 5 (справочное). БЕСКОРОБОЧНАЯ НАВЕСКА ПОЛОТНА

ПРИЛОЖЕНИЕ 5
Справочное

1 — деревянная пробка; 2 — стальная пластина; 3 — анкер; 4 — врезная петля; 5 — винтовая карта петли с гайкой; 6 — уплотняющая прокладка по ГОСТ 10174

Черт.8 (лист 1)

1 — деревянная пробка; 2 — стальная пластина; 3 — анкер; 4 — накладная петля; 5 — уплотняющая прокладка по ГОСТ 10174; 6 — деревянный порог

Черт.8 (лист 2)

ПРИЛОЖЕНИЕ 6 (справочное). КОРОБКИ С ОБЛИЦОВКОЙ ИЗ ПОЛИВИНИЛХЛОРИДА

ПРИЛОЖЕНИЕ 6
Справочное

Черт.9

Примечание. Вертикальные элементы коробки соединяют с горизонтальными с помощью шипов и стальных нагелей или шурупов.

ПРИЛОЖЕНИЕ 7 (справочное). СХЕМЫ ОПРЕДЕЛЕНИЯ ЛЕВЫХ И ПРАВЫХ ДВЕРЕЙ

ПРИЛОЖЕНИЕ 7
Справочное

Черт.10

ПРИЛОЖЕНИЕ 8 (справочное). СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ДВЕРЕЙ

ПРИЛОЖЕНИЕ 8
Справочное

Текст документа сверен по:
официальное издание
Деревянные детали и
изделия из древесины для строительства.

Дверные проемы. Размеры по ГОСТ

ГОСТ 6629-88

ГОСТ 6629-88

Группа Ж32

ОКП 53 6111, 53 6121

Дата введения 1989-01-01

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного строительного комитета СССР от 31.12.87 N 325

3. ВЗАМЕН ГОСТ 6629-74

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

______________
* На территории Российской Федерациидокумент не действует. Действует ГОСТ 19111-2001, здесь и далее по тексту. — Примечание изготовителя базы данных.

5. ПЕРЕИЗДАНИЕ

Настоящий стандарт распространяется на деревянные внутренние двери для жилых и общественных зданий, а также для административных и вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.

Стандарт не распространяется на двери специального назначения (в т.ч. противопожарные и звукоизоляционные) и двери из древесины ценных пород.

1. ТИПЫ

1.1. Двери в зависимости от конструкции подразделяют на типы:

Г — с глухими полотнами;

О — с остекленными полотнами;

К — с остекленными качающимися полотнами;

У — со сплошным заполнителем полотен усиленные для входов в квартиры.

1.2. Двери типов Г и О изготовляют с одно- и двупольными полотнами, с мелкопустотным (решетчатым) заполнением полотен, с порогом и без порога, с наплавом и без наплава, с обкладками и без обкладок, с коробками и без коробок.

Двери типа К изготовляют с двупольными полотнами, с мелкопустотным заполнением полотен, без порога, без наплава, с обкладками и без обкладок, с коробками.

Двери типа У изготовляют с однопольными глухими полотнами, с порогом, без наплава, без обкладок, с усиленными коробками или без коробок.

1.3. Двери относят к изделиям нормальной влагостойкости.

1.4. Габаритные размеры дверей должны соответствовать указанным на черт.1. Размеры на чертежах стандарта даны для неокрашенных изделий и деталей в миллиметрах. Размеры проемов для дверей приведены в приложении 1.

Черт.1. Габаритные размеры дверей

Габаритные размеры дверей

Черт.1

Примечания:

1. Схемы дверей изображены со стороны открывания полотна.

2. Цифры над схемами дверей означают размеры проемов в дециметрах.

3. Размеры в скобках даны для дверей с качающимися полотнами.


По требованию потребителя допускается изготовление дверей типов О и К размерами 24-12, 24-15, 24-19, а также дверей типа Г размерами 24-15, 24-19 высотой 2071 мм.

Допускается изготовление двупольных дверей типов Г и О с неравными по ширине полотнами.

1.5. Устанавливают следующую структуру условного обозначения (марки) дверей:

Примеры условных обозначений

Дверь остекленная однопольная для проема высотой 21 и шириной 10 дм, правая, с порогом:

ДО21-10П ГОСТ 6629-88

То же, глухая двупольная для проема высотой 24 и шириной 15 дм, левая, с порогом:

ДГ24-15ЛП ГОСТ 6629-88

То же, с качающимися полотнами для проема высотой 24 и шириной 19 дм:

ДК24-19 ГОСТ 6629-88

То же, усиленная, со сплошным заполнением полотна, для проема высотой 21 и шириной 9 дм, правая:

ДУ21-9 ГОСТ 6629-88

Полотно бескоробочной двери типа Г, однопольной для проема высотой 20 и шириной 7 дм, левой, с наплавом:

ПГ20-7ЛН ГОСТ 6629-88

2. КОНСТРУКЦИЯ

2.1. Двери должны изготовляться в соответствии с требованиями ГОСТ 475 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция, форма и типоразмеры дверей должны соответствовать указанным на черт.2, а размеры сечений — на черт.3.

Черт.2. Конструкция, форма и типоразмеры дверей

Конструкция, форма и типоразмеры дверей

Черт.2 (лист 1)

Черт.2 (лист 2)

Черт.2 (лист 3)

Примечания:

1. Сечения деталей см. черт.3.

2. Допускается изготовление дверей типа У с габаритными размерами дверей типа Г.

Черт.3. Типы О и Г

Типы О и Г

1 — монтажная доска; 2 — узорчатое стекло по ГОСТ 5533 или армированное стекло по ГОСТ 7481, или оконное стекло по ГОСТ 111* толщиной 4-5 мм

Черт.3 (лист 1)

______________
* На территории Российской Федерации документ не действует. Действует ГОСТ Р 54170-2010, здесь и далее по тексту. — Примечание изготовителя базы данных.

Примечания:

1. Сечения глухих дверей аналогичны остекленным, за исключением деталей остекления.

2. Допускается применение пластмассовых раскладок для крепления стекол.

3. Допускается применение монтажных досок иной конструкции.

1 — бруски каркаса щита; 2 — обкладка

Черт.3 (лист 2)

Примечание. Ширина двупольной двери со средним притвором без притворной планки на 12 мм меньше указанной на черт.1 и 2.

1 — петля ПН9-130 по ГОСТ 5088*; 2 — оконное стекло толщиной 4-5 мм по ГОСТ 111

______________
* На территории Российской Федерации документ не действует. Действует ГОСТ 5088-2005, здесь и далее по тексту. — Примечание изготовителя базы данных.

Черт.3 (лист 3)

1 — уплотняющая прокладка по ГОСТ 10174; 2 — облицовка ДВП марки СТ или Т группы А толщиной 3,2-5 мм по ГОСТ 4598 или водостойкая фанера марки ФК толщиной 4-6 мм по ГОСТ 3916.1 или ГОСТ 3916.2

Черт.3 (лист 4)

Примечание. Допускается изготовление дверей типа У с шириной брусков коробки 74 мм для внутриквартирных дверей и дверей помещений общественных зданий.

2.3. Полотна дверей типа У должны изготовляться со сплошным заполнением щита калиброванными по толщине деревянными рейками или ДСП, а также с применением калиброванных по ширине полос ДСП, уложенных на ребро.

Примеры заполнения щитов дверных полотен приведены в приложении 2.

2.4. Вертикальные бруски рамки полотна двери типа У должны иметь ширину не менее 90 мм. Допускается прорезать бруски по длине с обеих сторон. Глубина прорезей 5-6 мм, ширина 3-4 мм.

Допускается применение брусков шириной 45-60 мм, склеенных по боковой поверхности.

Горизонтальные бруски рамки должны иметь ширину не менее 45 мм и соединяться в углах с вертикальными брусками на клею в шип или на шкантах, скобах, скрепках.

2.5. Двери облицовывают материалами в соответствии с ГОСТ 475 в части, относящейся к дверям нормальной влагостойкости.

2.6. Двери, применяемые для комплектации санитарно-технических кабин, допускается изготовлять с полотном толщиной 30 мм и высотой не менее 1800 мм, с шириной бруска коробки не менее 50 мм.

2.7. Двери типов О и К допускается изготовлять рамочной конструкции с шириной брусков рамки не менее 100 мм.

2.8. На нижней части полотен дверей типа У общественных зданий по требованию потребителя крепят с обеих сторон полосы из декоративного бумажнослоистого пластика толщиной 1,3-2,5 мм по ГОСТ 9590*, сверхтвердых ДВП толщиной 3,2-4 мм по ГОСТ 4598, листового алюминия или окрашенной тонколистовой стали. Ширина накладок 220 мм.
________________
* На территории Российской Федерации документ не действует (Приказ Ростехрегулирования от 06.04.2009 N 131-ст). — Примечание изготовителя базы данных.

2.9. Коробку без порога расшивают внизу монтажной доской с креплением гвоздями или шиповыми соединениями к торцам вертикальных брусков.

2.10. В дверях типов О и К общественных зданий устанавливают с двух сторон защитные ограждения, примеры которых приведены в приложении 3.

2.11. Двери типа У и бескоробочные двери типов Г и О должны быть укомплектованы уплотняющими прокладками по ГОСТ 10174 или другими, обеспечивающими необходимую герметичность притворов.

2.12. Расположение приборов приведено в приложении 4. Двери должны поставляться с выбранными гнездами под корпуса замков (защелок) и отверстиями под ручки.

Полотна для бескоробочных дверей должны поставляться с установленными верхними полупетлями, нижние полупетли должны упаковываться и поставляться в комплекте.

2.13. Варианты установки бескоробочных дверей приведены в приложении 5.

Варианты коробок с облицовкой из поливинилхлорида для дверей типов Г, О без порога приведены в приложении 6.

Схемы определения левых и правых дверей приведены в приложении 7.

Спецификация стекол для дверей приведена в приложении 8.

2.14. В заказе на поставку дверей должно быть указано:

— число дверей по маркам и обозначение настоящего стандарта;

— вид и цвет отделки;

— вид и толщина стекла;

— спецификация приборов.

По требованию потребителя допускается поставка дверных полотен без коробок и коробок без полотен.

ПРИЛОЖЕНИЕ 1 (справочное). РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ В СТЕНАХ

ПРИЛОЖЕНИЕ 1
Справочное

Черт.4

Примечание. Размеры проемов для бескоробочных дверей устанавливают с учетом приложения 5.

ПРИЛОЖЕНИЕ 2 (рекомендуемое). ПРИМЕРЫ ЗАПОЛНЕНИЯ ЩИТОВ ДВЕРНЫХ ПОЛОТЕН

ПРИЛОЖЕНИЕ 2
Рекомендуемое

ПРИЛОЖЕНИЕ 3 (рекомендуемое). Примеры установки защитных ограждений

ПРИЛОЖЕНИЕ 3
Рекомендуемое

1 — деревянные планки

Черт.6

Примечание. Допускается применение пластмассовых, металлических и деревянных ограждений иной конструкции.

ПРИЛОЖЕНИЕ 4 (рекомендуемое). РАСПОЛОЖЕНИЕ ПРИБОРОВ В ДВЕРЯХ

ПРИЛОЖЕНИЕ 4
Рекомендуемое

1 — петли ПН1-110, ПН1-85, ПН2-110, ПН2-85, ПН3-110, ПН4; 2 — ручки РС100, РС140, РК1, РК2, замки и защелки; 3 — задвижки ЗТ; 4 — петли ПВ1-100, ПВ2-125 или винтовые и накладные петли, изготовляемые по специальным ТУ; 5 — замки ЗВ7А, ЗВ4; 6 — петли ПН1-130, ПН1-150, ПН2-130, ПН3-130, ПН3-150.

Черт.7

Примечания:

1. Приборы для дверей должны соответствовать ГОСТ 5087, ГОСТ 5088, ГОСТ 5089*, ГОСТ 5090.
_______________
* На территории Российской Федерации документ не действует. Действует ГОСТ 5089-2011. — Примечание изготовителя базы данных.

2. Типы приборов для дверей общественных зданий должны назначаться в проектах зданий.

3. В качающихся дверях устанавливают петли ПН9-130 по ГОСТ 5088.

ПРИЛОЖЕНИЕ 5 (справочное). БЕСКОРОБОЧНАЯ НАВЕСКА ПОЛОТНА

ПРИЛОЖЕНИЕ 5
Справочное

1 — деревянная пробка; 2 — стальная пластина; 3 — анкер; 4 — врезная петля; 5 — винтовая карта петли с гайкой; 6 — уплотняющая прокладка по ГОСТ 10174

Черт.8 (лист 1)

1 — деревянная пробка; 2 — стальная пластина; 3 — анкер; 4 — накладная петля; 5 — уплотняющая прокладка по ГОСТ 10174; 6 — деревянный порог

Черт.8 (лист 2)

ПРИЛОЖЕНИЕ 6 (справочное). КОРОБКИ С ОБЛИЦОВКОЙ ИЗ ПОЛИВИНИЛХЛОРИДА

ПРИЛОЖЕНИЕ 6
Справочное

Черт.9

Примечание. Вертикальные элементы коробки соединяют с горизонтальными с помощью шипов и стальных нагелей или шурупов.

ПРИЛОЖЕНИЕ 7 (справочное). СХЕМЫ ОПРЕДЕЛЕНИЯ ЛЕВЫХ И ПРАВЫХ ДВЕРЕЙ

ПРИЛОЖЕНИЕ 7
Справочное

Черт.10

ПРИЛОЖЕНИЕ 8 (справочное). СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ДВЕРЕЙ

ПРИЛОЖЕНИЕ 8
Справочное

Текст документа сверен по:
официальное издание
Деревянные детали и
изделия из древесины для строительства.
Часть 1. Окна и двери: Сб. ГОСТов. —
М.: ИПК Издательство стандартов, 2002

таблицы с параметрами по госту

Ремонт – это трудоемкий процесс, которому необходим ответственный подход и должное внимание. Качественный результат возможен лишь при четком соблюдении определенного порядка действий. Согласно ему, перед отделкой стен и пола нужно установить межкомнатные двери. Такая конструкция в готовом виде представляет собой недвижимую коробку, составленную из вертикальных и горизонтальных стоек на которые впоследствии крепится само полотно.

Коробка межкомнатной двери

Приобретая внутренние конструкции для своей квартиры, дома или офиса, наряду с конструктивными, функциональными и декоративными особенностями следует учитывать подходящие под дверной проем стандартные размеры дверей для правильной установки. Чтобы в будущем избежать проблем и дополнительных растрат.

Стандарты внутренних дверных конструкций

Размеры дверей по ГОСТу должны быть стандартными, но, исходя из практики, чаще всего они чуть меньше, либо больше заявленных. Сегодня практически все фирмы-производители выпускают стандартные полотна и если «дыра» в стене не соответствует ГОСТу, то за нестандартные размеры придется переплатить.

Параметры, предусмотренные требованиями, прописанными в нормативных документах, определяют разные типовые значения в зависимости от назначения квартирных помещений. Полотна, произведенные в соответствии с зафиксированными в ГОСТах габаритами, идеально вписываются в дверные проемы однокомнатных квартир.

В квартирах с большим количеством комнат, габариты полотна на входе в гостиную (при двустворчатой модели) составляют 1200 в ширину (из двух полотен по 600 либо 400+800), 2000 — в высоту.

Общепринятые стандартные размеры, которые соблюдались во времена СССР, сегодня отсутствуют. У разных производителей они немного отличаются. Если рассматривать одностворчатую модель, то параметры дверных систем колеблются в следующем диапазоне (в мм):

• высота – 1900—2100;
• поперечная длина – 550-900;
• глубина — 15-45.

Поточное производство в основном придерживается тех габаритов, что представлены в ГОСТах. Размеры коробки превышают ширину полотна на 60-70 мм.

Если размер проема соответствует этим данным, то выбрать подходящую модель при довольно большом ассортименте будет очень просто. Но если он отклоняется в большую либо меньшую сторону, то при монтаже могут возникнуть сложности и потребуется изготовление модели на заказ.  Благодаря современным технологиям производители могут выпускать любые типоразмеры. Только в этом случае межкомнатная система обойдется гораздо дороже, а вместе с этим придется потратиться и на установку.

В такой ситуации многие предпочитают подогнать «дверное отверстие» под установку стандартных внутренних систем. Поскольку «общепринятый» вариант не только дешевый, но и удобный в том плане, что вам не придется искать и тратиться на отдельные части для коробки или доборы – процесс установки может ограничиться небольшими поправками в работе.

Размеры дверных проемов по ГОСТу в соответствии с типовыми габаритами полотен

Стандарт – это преимущество, когда речь касается дверных параметров. При выборе стандартной конструкции, вам не придется задаваться вопросом: как повесить другие петли либо расширить (сузить) то место, куда будет устанавливаться полотно с коробкой.

Установка межкомнатной двери

Стандарты входных дверей

Когда дело касается стальных входных конструкций, то лучше экспериментировать с дизайном, материалом, оттенком, но уж точно не с размерностью. Чтобы избежать возможной доработки стен или случая, когда потребуется нестандартная входная дверь, которая будет стоить чуть ли не ½ раза больше, чем стандартная конструкция, нужно определить габариты дверного полотна. Ведь размеры входных металлических дверей играют огромное значение.

// ]]>

В худшем случае установка дверных систем из простого и недорогого труда превратится в продолжительную и неприятную работу, тем более если вы производите монтаж конструкции собственноручно, не имея соответствующего опыта.

Чтобы определить размер металлической двери нужно измерить подвижную отворяющуюся часть конструкции и вычислить размеры дверных проемов (измерив поперечную длину, высоту и глубину).

Стандартные размеры металлических дверей

Таблица дверных проемов и утопленных стальных конструкций

Размерность «стеновых отверстий», а вместе с тем и размеры железных дверей на практике не всегда совпадают с ГОСТами.

К тому же импортные типоразмеры в корне отличаются от стандартов, принятых в России.

К общему сведению

1. Ширина дверного проема в новостройках составляет 740-760, а высота – в пределах 1950—1980.
2. В домах кирпичной кладки эти оказатели составляют 880-920 — для ширины и 2050—2100 – для высоты.
3. В устаревших домах габариты проемов для конструкций, состоящих из одной створки, могут составлять 830-960 в ширину и 2040—2600 в высоту.
4. В девятиэтажках, построенных в 70-е, «стеновые отверстия» равны 1280*2550.

«Стеновые отверстия» в стандартных домах отличаются разнообразием типов (у входа, расширяемые, на сужение, с отсутствием ниш) и габаритов. Поэтому параметры стальной системы могут отличаться даже по стояку либо в соседних подъездах.

О нормативных размерах

В соответствии со СНиП 210197 (санитарными нормами и правилами о пожарной безопасности зданий и сооружений) пунктом 6.9, входные двери – выход к эвакуации. Согласно части 6.16. того же документа, высота такой двери не должна быть ниже 1900 м, а поперечная длина не должна быть меньше:

• 1200 мм – в случае с детскими садами, больницами, специальными домами для престарелых и людей, имеющих инвалидность, когда количество эвакуируемых людей составляет от 15 человек и выше; когда речь идет о сооружениях других классов конструктивной пожарной опасности (кроме многоквартирных жилых домов), тогда количество эвакуируемых составляет свыше 60 человек.
• 800 мм – в других случаях.

Параметры внешних металлических конструкций на лестничных площадках и в помещении перед входом во внутренние части зданий должны иметь параметры, указанные в пункте 6.29.

Ширина выхода, ведущего на путь к эвакуации, должна располагать такими мерками, чтобы через нее можно было беспрепятственно выносить носилки скорой помощи с людьми.

Параметры входных конструкций определяют государственные стандарты, однако их нормы не распространяются на системы специального назначения и двери, устанавливаемые на объектах капитального строительства. Размерность полотна определяется габаритами проема. Куда оно по плану будет монтироваться.

ГОСТ 14624-84

ГОСТ 14624-84

Группа Ж32

ДВЕРИ ДЕРЕВЯННЫЕ ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ

Типы, конструкция и размеры

Wood doors for industrial buildings. Types, construction and dimensions

ОКП 53 6138

Дата введения 1985-07-01

1. РАЗРАБОТАН И ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 13.03.84 N 22

3. ВЗАМЕН ГОСТ 14624-69 и ГОСТ 17324-71

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. ПЕРЕИЗДАНИЕ. Январь 2002 г.

Настоящий стандарт распространяется на деревянные внутренние и наружные двери для производственных зданий промышленных и сельскохозяйственных предприятий.

Стандарт не распространяется на двери специального исполнения (трудносгораемые, несгораемые, звукоизолирующие).

1. ТИПЫ И РАЗМЕРЫ

1.1. В зависимости от назначения двери подразделяют на:

В — внутренние;

Н — наружные.

1.2. В зависимости от конструкции двери подразделяют на следующие типы:

Г — с притвором в четверть, с глухими полотнами;

О — с притвором в четверть, с остекленными полотнами;

К — с остекленными качающимися полотнами.

1.3. Двери типа В изготовляют щитовыми со сплошным или мелкопустотным (решетчатым) заполнением дверных полотен.

1.4. Двери типа Н изготовляют со сплошными щитовыми или рамочными полотнами. Щитовые полотна допускается изготовлять без обшивки или с реечной обшивкой.

Двери типа Н относят к изделиям повышенной влагостойкости.

1.5. Двери типов Г и О изготовляют правыми и левыми, с порогом и без порога. Двери типа К изготовляют только двупольными остекленными.

1.6. Типы и размеры дверных блоков должны соответствовать указанным на черт.1 и 2. Допускается изготовление дверей с габаритными размерами в модулях по ГОСТ 6629 и ГОСТ 24698 при конструктивном исполнении по настоящему стандарту.

1.7. Размеры полотен и коробок внутренних дверей, форма, размеры элементов и сечений их деталей должны соответствовать указанным на черт.3, 5, 7, 8, а наружных — на черт.4, 6, 9-11.

Размеры проемов приведены в приложении 1.

1.8. Устанавливают следующую структуру условного обозначения дверей:

Примеры условных обозначений

Дверь внутренняя, глухая, для проема высотой 19 и шириной 9 дм, с правой навеской полотна, с порогом:

ДВГ 19-9 П ГОСТ 14624-84

То же, с левой навеской полотна:

ДВГ 19-9 ЛП ГОСТ 14624-84

То же, наружная остекленная, для проема высотой 21 и шириной 9 дм, с левой навеской полотна, с порогом:

ДНО 21-9 ЛП ГОСТ 14624-84

То же, с качающимися полотнами, для проема высотой 21 и шириной 15 дм, с обшивкой типа О-1:

ДНК 21-15 О1 ГОСТ 14624-84

Черт.1 — ТИПЫ И РАЗМЕРЫ ВНУТРЕННИХ ДВЕРЕЙ

ТИПЫ И РАЗМЕРЫ ВНУТРЕННИХ ДВЕРЕЙ

Тип Г

Тип О

Тип К

Черт.1

Черт.2 — ТИПЫ И РАЗМЕРЫ НАРУЖНЫХ ДВЕРЕЙ

ТИПЫ И РАЗМЕРЫ НАРУЖНЫХ ДВЕРЕЙ

Черт.2

Примечание к черт.1 и 2. Над схемами дверей указаны координационные размеры высоты и ширины в модулях.

Черт.3 — РАЗМЕРЫ ПОЛОТЕН ВНУТРЕННИХ ДВЕРЕЙ

РАЗМЕРЫ ПОЛОТЕН ВНУТРЕННИХ ДВЕРЕЙ

В миллиметрах

Черт.3

Примечание. Сечения полотен — на черт.7 и 8.

Черт.4 — РАЗМЕРЫ ПОЛОТЕН НАРУЖНЫХ ДВЕРЕЙ

РАЗМЕРЫ ПОЛОТЕН НАРУЖНЫХ ДВЕРЕЙ

В миллиметрах

Черт.4

Примечание. Сечения полотен — на черт.9-11.

Черт.5 — РАЗМЕРЫ КОРОБОК ВНУТРЕННИХ ДВЕРЕЙ

РАЗМЕРЫ КОРОБОК ВНУТРЕННИХ ДВЕРЕЙ

В миллиметрах

Черт.5

Примечание. Сечения полотен — на черт.7 и 8.

Черт.6 — РАЗМЕРЫ КОРОБОК НАРУЖНЫХ ДВЕРЕЙ

РАЗМЕРЫ КОРОБОК НАРУЖНЫХ ДВЕРЕЙ

В миллиметрах

Черт.6

Примечание. Сечения полотен — на черт.9-11.

Черт.7 — СЕЧЕНИЯ ПО ПРИТВОРАМ ВНУТРЕННИХ ДВЕРЕЙ

СЕЧЕНИЯ ПО ПРИТВОРАМ ВНУТРЕННИХ ДВЕРЕЙ

1 — пружинная петля ПН9-130 по ГОСТ 5088*; 2 — монтажная доска

________________
* На территории Российской Федерации документ не действует. Действует ГОСТ 5088-2005, здесь и далее по тексту. — Примечание изготовителя базы данных.

Черт.7

Черт.8 — СЕЧЕНИЯ ПО СРЕДНИМ ПРИТВОРАМ ВНУТРЕННИХ ДВЕРЕЙ

Нащельники показаны для правой двери, для левой — в негативном (зеркальном) изображении.

СЕЧЕНИЯ ЭЛЕМЕНТОВ ПОЛОТЕН ПО КРОМКАМ ВНУТРЕННИХ И НАРУЖНЫХ ДВЕРЕЙ

Остекленные двери (тип О)

Двери остекленные с качающимися полотнами (тип К)

1 — бруски каркаса щита; 2 — заполнение или остекление; 3 — обкладка

Каркас дверей должен быть собран на сквозной открытый шип

Черт.8

Черт.9 — СЕЧЕНИЯ ДЕТАЛЕЙ НАРУЖНЫХ ДВЕРЕЙ

СЕЧЕНИЯ ДЕТАЛЕЙ НАРУЖНЫХ ДВЕРЕЙ

1 — уплотняющая прокладка по ГОСТ 10174; 2 — облицовка ДВП марки СТ или Т-В по ГОСТ 4598; 3 — рейка 12х12 мм; 4 — прокладка из пористой резины толщиной 2 мм по ГОСТ 7338; 5 — шуруп 1-3х30 по ГОСТ 1144, шаг 200 мм; 6 — монтажная доска

Черт.9

Черт.10 — СЕЧЕНИЯ ПО СРЕДНИМ ПРИТВОРАМ

СЕЧЕНИЯ ПО СРЕДНИМ ПРИТВОРАМ

1 — уплотняющая прокладка по ГОСТ 10174; 2 — облицовка ДВП марки СТ или Т-В по ГОСТ 4598

Черт.10

Черт.11 — ДВЕРИ ЩИТОВЫЕ С ОБШИВКОЙ

ДВЕРИ ЩИТОВЫЕ С ОБШИВКОЙ

1 — облицовка ДВП марки Т группы А по ГОСТ 4598; 2 — обшивка типа О-2 по ГОСТ 8242; 3 — пергамин по ГОСТ 2697; 4 — уплотняющая прокладка по ГОСТ 10174; 5 — раскладка

Черт.11

2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ

2.1. Двери следует изготовлять в соответствии с требованиями ГОСТ 475 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Сплошное и мелкопустотное заполнения щитов полотен выполняют в соответствии с требованиями и схемами, указанными в ГОСТ 6629.

Рамочные конструкции остекленных полотен выполняют по ГОСТ 24698.

2.3. При повышенных требованиях к прочности следует изготовлять глухие распашные двери со сплошным заполнением щитов деревянными рейками, а при повышенных требованиях к тепло- и звукоизоляции дополнительно следует уплотнять притворы прокладками по ГОСТ 10174 или из пористой резины по ГОСТ 7338.

2.4. Наружные двери облицовывают древесноволокнистыми плитами (ДВП) марки СТ или Т-В по ГОСТ 4598.

Допускается применять для облицовки щитов наружных дверей ДВП марки Т по ГОСТ 4598 и клееную фанеру, при условии сплошной обшивки полотен профильными рейками по ГОСТ 8242, устанавливаемыми по слою пергамина по ГОСТ 2697.

Рейки крепят шурупами по ГОСТ 1144 или гвоздями по ГОСТ 4028 с антикоррозионным покрытием. Максимальный шаг креплений — 500 мм. Крепления в каждом ряду следует располагать на одном уровне по всей ширине полотна.

2.5. Нижние части полотен наружных дверей должны быть защищены деревянными планками толщиной 16-19 мм или полосами из декоративного бумажнослоистого пластика толщиной 1,3-2,5 мм по ГОСТ 9590*, сверхтвердых ДВП толщиной 3,2-4,0 мм по ГОСТ 4598, тонколистовой оцинкованной стали или алюминия.
________________
* На территории Российской Федерации документ не действует с 01.01.2010 г. (Приказ Ростехрегулирования от 06.04.2009 N 131-ст). — Примечание изготовителя базы данных.

Защитные накладки устанавливают на водостойких клеях и шурупах с головками, имеющими антикоррозионное покрытие, с шагом не более 100 мм.

2.6. Коробку без порога расшивают внизу монтажной доской с креплением гвоздями к торцам вертикальных брусков. Допускается шиповое соединение монтажной доски с брусками коробки с просветом между доской и полотном не более 50 мм.

2.7. В коробках наружных дверей пороги следует укреплять стальной полосой 14х4 мм на шурупах, имеющих антикоррозионное покрытие и устанавливаемых с шагом не более 100 мм.

2.8. Площадь дверных блоков определяют по наружным размерам коробок без учета монтажной доски.

2.9. Расположение приборов и примеры установки защитных ограждений приведены в приложении 2.

ПРИЛОЖЕНИЕ 1 (справочное). РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ В СТЕНАХ

ПРИЛОЖЕНИЕ 1
Справочное

Примечание. Над схемами проемов указаны координационные размеры высоты и ширины в модулях.

ПРИЛОЖЕНИЕ 2 (обязательное). РАСПОЛОЖЕНИЕ ПРИБОРОВ

ПРИЛОЖЕНИЕ 2
Обязательное

Замок по ГОСТ 5089* для наружных дверей 3В1А, для внутренних — 3В4.
________________
* На территории Российской Федерации документ не действует. Действует ГОСТ 5089-2011. — Примечание изготовителя базы данных.

Петли по ГОСТ 5088: для наружных дверей ПН1-110, для внутренних — ПН4, для качающихся — ПН9-130-1.

ПРИЕМЫ УСТАНОВКИ ЗАЩИТНЫХ ОГРАЖДЕНИЙ ДЛЯ НАРУЖНЫХ ДВЕРЕЙ

1 — деревянные планки из твердолиственных пород; 2 — крепежная планка из полосовой стали; 3 — стальной пруток

Электронный текст документа
подготовлен АО «Кодекс» и сверен по:
официальное издание
М.: ИПК Издательство стандартов, 2002

ГОСТ 24698-81 Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция и размеры, ГОСТ от 13 апреля 1981 года №24698-81

ГОСТ 24698-81

Группа Ж32

Типы, конструкция и размеры

Wooden external doors for dwelling and public buildings. Types, structure and dimensions

МКС 91.060.50
ОКП 53 6110; ОКП 53 6196

Дата введения 1984-01-01

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 31.04.81* N 51
________________
* Соответствует оригиналу. Дата принятия стандарта 13.04.81 (официальное издание, М.: Издательство стандартов, 1981 год). — Примечание изготовителя базы данных.

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. ПЕРЕИЗДАНИЕ. Октябрь 2009 г.

Настоящий стандарт распространяется на деревянные наружные распашные двери для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.

Стандарт не распространяется на двери уникальных общественных зданий: вокзалов, театров, музеев, спортивных дворцов, выставочных павильонов, дворцов культуры.

1. ТИПЫ, РАЗМЕРЫ И МАРКИ

1.1. Двери в зависимости от назначения подразделяют на типы: Н — входные и тамбурные; С — служебные; Л — люки и лазы.

1.2. Двери типа Н должны изготовляться с щитовыми и рамочными полотнами. Рамочные полотна могут быть качающимися. Двери типов С и Л должны изготовляться с щитовыми полотнами. Щитовые полотна могут изготовляться с реечной обшивкой.

Двери типов Н и С изготовляют с одно- и двупольными, остекленными и глухими полотнами, с порогом и без порога.

1.3. Все двери относят к изделиям повышенной влагостойкости.

1.4. Габаритные размеры дверей должны соответствовать указанным на черт.1. Размеры на чертежах даны для неокрашенных изделий и деталей в миллиметрах. Размеры проемов приведены в приложении 1.

Черт.1. Габаритные размеры дверей

Габаритные размеры дверей

Черт.1

Примечания:

1. Схемы дверей изображены со стороны фасада.

2. Цифры над схемами дверей означают размеры проемов в дециметрах.

3. Размеры в скобках даны для дверей 21-15А, 21-19, 24-15А и 24-19 с качающимися полотнами.

4. Двери 21-9 и 21-13А предусмотрены для одноэтажных зданий и мусороприемных помещений.


По согласованию потребителя с предприятием-изготовителем допускается изменять рисунок остекления за счет уменьшения размеров стекол или их членения, а также применять глухие полотна.

Полотна дверей типа С, обиваемые с двух сторон тонколистовой оцинкованной сталью по ТУ на сталь конкретного вида, имеют размеры по ширине на 6, а по высоте на 5 мм меньше, чем у полотен без обивки.

Дверьми типа С могут быть также двери со сплошным заполнением и усиленной коробкой по ГОСТ 6629.

1.5. Устанавливают следующую структуру условного обозначения (марки) дверей:

Примеры условных обозначений

Дверь входная или тамбурная однопольная для проема высотой 21 и шириной 9 дм, остекленная, с правой навеской щитового полотна, с порогом, с обшивкой типа О-2:

ДН21-9 ПЩО2 ГОСТ 24698-81

То же, с левой навеской рамочного полотна:

ДН21-9ЛП ГОСТ 24698-81

То же, с качающимися полотнами для проема высотой 24 и шириной 15 дм:

ДН24-15К ГОСТ 24698-81

Дверь служебная двупольная глухая для проема высотой 21 и шириной 13 дм, утепленная:

ДС21-13ГУ ГОСТ 24698-81

Люк однопольный для проема высотой 13 и шириной 10 дм:

ДЛ13-10 ГОСТ 24698-81

2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ

2.1. Двери должны изготовляться в соответствии с требованиями ГОСТ 475 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция, форма и типоразмеры дверей должны соответствовать указанным на черт.2-5, а размеры сечений — на черт.6-13.

Черт.2-5. Конструкция, форма и типоразмеры дверей

Конструкция, форма и типоразмеры дверей

Черт.2

Сечения деталей — на черт.6-8.

Черт.3

Сечения деталей — на черт.9.

Черт.4

Сечения деталей — на черт.10.

Двери рамочные с качающимися полотнами

Черт.5

Сечения деталей — на черт.11-13.

Черт.6-13. Сечения деталей дверей

Сечения деталей дверей

Тип Н

Двери щитовые

1 — уплотняющая прокладка по ГОСТ 10174; 2 — облицовка ДВП марок СТ или Т-В толщиной 3,2-5 мм по ГОСТ 4598; 3 — рейка 12х12 мм; 4 — прокладка из пористой резины толщиной 2 мм по ГОСТ 7338; 5 — шуруп 1-3х30 по ГОСТ 1144, шаг 200 мм; 6 — монтажная доска

Примечания:

1. Допускается применение пластмассовых раскладок.

2. Допускается применение монтажных досок иной конструкции.

Черт.6

1 — облицовка ДВП марок СТ или Т-В толщиной 3,2-4 мм по ГОСТ 4598; 2 — уплотняющая прокладка по ГОСТ 10174

Черт.7

1 — уплотняющая прокладка по ГОСТ 10174; 2 — облицовка ДВП марок Т, Т-С, Т-П и Т-СП группы А толщиной 3,2-4 мм по ГОСТ 4598; 3 — обшивка марки О-3 по ГОСТ 8242; 4 — пергамин по ГОСТ 2697; 5 — облицовка ДВП марок СТ или СТ-С толщиной 3,2-4 мм по ГОСТ 4598; 6 — раскладка 19х13 мм

Черт.8

Тип Н

1 — уплотняющая прокладка по ГОСТ 10174; 2 — соединения на клеях повышенной водостойкости; 3 — шуруп 1-3х40 по ГОСТ 1144, шаг 200 мм; 4 — прокладка из пористой резины толщиной 2 мм по ГОСТ 7338; 5 — рейка 12х20 мм; 6 — монтажная доска

Черт.9

1 — уплотняющая прокладка по ГОСТ 10174

Черт.10

1 — пружинная петля по ГОСТ 5088; 2 — бумажнослоистый пластик по ГОСТ 9590; 3 — монтажная доска

Черт.11

Тип С

1 — прокладка из пористой резины по ГОСТ 7338; 2 — сталь тонколистовая оцинкованная толщиной 0,5 мм; 3 — облицовка ДВП марки СТ или Т-В толщиной 4 мм по ГОСТ 4598; 4 — картон асбестовый по ГОСТ 2850; 5 — мягкая ДВП марки М-1 толщиной 12 мм по ГОСТ 4598; 6 — рейка деревянная 12х30 мм; 7 — шурупы 1-4х40 по ГОСТ 1144, шаг 200 мм

Черт.12

Тип Л

1 — сталь тонколистовая оцинкованная толщиной 0,5 мм; 2 — ручка-скоба РС по ГОСТ 5087; 3 — доски; 4 — минераловатные плиты на синтетическом связующем по ГОСТ 9573; 5 — прокладка из пористой резины 6х20 мм по ГОСТ 7338; 6 — петля ПН1-130 по ГОСТ 5088; 7 — упор деревянный толщиной 50 мм

Черт.13

2.3. Полотна щитовых дверей должны изготовляться со сплошным заполнением щита калиброванными по толщине деревянными рейками.

Двери облицовывают материалами в соответствии с ГОСТ 475 в части, относящейся к дверям повышенной влагостойкости.

При условии сплошной обшивки дверей с наружной стороны профильными рейками по ГОСТ 8242 по слою пергамина по ГОСТ 2697 или обшивки оцинкованной сталью по ТУ на сталь конкретного вида допускается применение твердых ДВП марок Т или Т-С, Т-П, Т-СП по ГОСТ 4598 или водостойкой фанеры марки ФК по ГОСТ 3916.1 или ГОСТ 3916.2. Тамбурные двери допускается изготовлять без обшивки деревянными рейками. Рейки крепят шурупами по ГОСТ 1144 или гвоздями по ГОСТ 4028 длиной 40 мм с антикоррозийным покрытием. Максимальный шаг креплений — 500 мм. Крепления в каждом ряду должны располагаться на одном уровне по всей ширине полотна.

2.4. Нижние части полотен дверей типа Н должны быть защищены деревянными планками толщиной 16-19 мм или полосами из декоративного бумажнослоистого пластика толщиной 1,3-2,5 мм по ГОСТ 9590*, сверхтвердых ДВП толщиной 3,2-4 мм по ГОСТ 4598, тонколистовой оцинкованной стали. Древесные и пластмассовые защитные материалы крепят водостойким клеем и шурупами с антикоррозийным покрытием, а стальные полосы — шурупами длиной 30-40 мм по ГОСТ 1144. Шаг крепления по периметру — 100 мм. Размеры защитных планок и полос указаны на черт.6-11.
________________
* С 1 января 2010 г. прекращено применение на территории Российской Федерации (здесь и далее).

2.5. Полотна и коробки трудносгораемых и утепленных дверей типа С следует защищать тонколистовой оцинкованной сталью толщиной 0,35-0,8 мм по ТУ на сталь конкретного вида по всей поверхности с обеих сторон, как указано на черт.12. Листы стали между собой соединяют в одинарный фальц.

2.6. Полотна трудносгораемых дверей типа С с обеих сторон покрывают слоями асбестового картона толщиной 5 мм по ГОСТ 2850.

Полотна утепленных дверей типа С покрывают с одной стороны слоем мягких ДВП толщиной 12 мм по ГОСТ 4598. По периметру полотна со стороны изоляции крепят гвоздями или шурупами деревянные рейки 12х30 мм, шаг креплений — 100-150 мм.

2.7. Для остекления дверей применяют оконное стекло толщиной 4-5 мм по ГОСТ 111.

Если стекло находится на расстоянии 800 мм или менее от низа полотна и при использовании стекол большого формата, должны устанавливаться защитные ограждения.

Примеры установки защитных ограждений приведены в приложении 2.

Толщина стекла, конструкция защитных решеток и изменения конструкции дверей, связанные с установкой электрозамков, должны быть указаны в рабочих чертежах.

2.8. Для защиты от механических повреждений, снижения шума и теплопотерь двери типа Н должны быть укомплектованы дверными закрывателями типа ЗД1 по ГОСТ 5091, уплотняющими прокладками по ГОСТ 10174 или из пористой резины по ГОСТ 7338, дверными упорами типа УД1 по ГОСТ 5091. В двупольных дверях должны устанавливаться задвижки ЗТ или шпингалеты ШВ по ГОСТ 5090.

2.9. Необходимость комплектования дверей замками по ГОСТ 5089 должна указываться в заказе.

2.10. Расположение приборов и их типы приведены в приложении 3.

2.11. В заказе на поставку дверей должно быть указано:

— число дверей по маркам и обозначение настоящего стандарта;

— вид и цвет отделки;

— толщина стекла;

— спецификация приборов.

ПРИЛОЖЕНИЕ 1 (справочное). РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ В СТЕНАХ

ПРИЛОЖЕНИЕ 1
Справочное

Тип Н

Примечание. В скобках указаны размеры проемов для качающихся дверей.

Тип С

ПРИЛОЖЕНИЕ 2 (рекомендуемое). ПРИМЕРЫ УСТАНОВКИ ЗАЩИТНЫХ ОГРАЖДЕНИЙ

ПРИЛОЖЕНИЕ 2
Рекомендуемое

1 — деревянные планки из твердолиственных пород; 2 — стальной пруток; 3 — крепежная планка из полосовой стали

ПРИЛОЖЕНИЕ 3 (рекомендуемое). РАСПОЛОЖЕНИЕ ПРИБОРОВ В ДВЕРЯХ

ПРИЛОЖЕНИЕ 3
Рекомендуемое

1 — закрыватели дверные ЗД1 по ГОСТ 5091; 2 — петли ПН3-130; ПН1-150, ПН2-150, ПН3-150 по ГОСТ 5088; 3 — задвижка ЗТ или шпингалеты ШВ по ГОСТ 5090; 4 — ручка-скоба по ГОСТ 5087

1 — петля для противовеса; 2 — ручка-скоба по ГОСТ 5087; 3 — отверстия под шурупы М5; 4 — петли ПН1-130 по ГОСТ 5088; 5 — деревянный упор

Примечания:

1. В дверях типа С закрыватели не устанавливают.

2. Замки устанавливают в случаях, предусмотренных рабочими чертежами.

3. Ручки-скобы могут устанавливаться вертикально или горизонтально.

4. Петли для противовеса устанавливают в однопольных люках. Допускается применение петель другой конструкции.



Электронный текст документа
подготовлен АО «Кодекс» и сверен по:
официальное издание
М.: Стандартинформ, 2009

Стандартные размеры межкомнатных дверей: ГОСТ, требования

Красивый интерьер – это не только отделка стен, потолка и пола, а также грамотно подобранная мебель и занавески. Не стоит опускать из виду, что межкомнатные двери играют в интерьере немаловажную роль. Именно они подчас подчеркивают все, что задумано дизайнером. Поэтому очень важно правильно подобрать дверь не только в плане их дизайнерского оформления, но и по размерным показателям. Именно о них и пойдет речь в этой статье. Будут рассмотрены стандартные размеры межкомнатных дверей, их соответствие с проходами. Будут показаны методы правильного замера и расчеты.

Содержание:

• Функциональность межкомнатных дверей и их предназначение
• Стандартные размеры межкомнатных дверей – ГОСТ и требования
  • Стандартные размеры дверных проемов
  • Размеры дверной коробки
• Как правильно измерить параметры проема
• Подбор размеров стандартных межкомнатных дверей с коробкой между коридором и холлом
• Маркировка межкомнатных дверей
• Размеры нестандартных межкомнатных дверей
• Разнообразие межкомнатных дверей
  • Распашные
  • Раздвижные
  • Складные
• Видео: виды межкомнатных дверей

Межкомнатные двери

Функциональность межкомнатных дверей и их предназначение

Основная функция межкомнатной двери – закрывать проход между комнатами. И в зависимости от закрываемых помещений она может иметь разные размеры. К примеру, самые широкие конструкции устанавливают при входе в холл. Самые маленькие в служебных помещениях.

При этом такая функциональная особенность, как прозрачность, используется только для определенных комнат. Ставить их в туалете и в ванной нельзя, это точно. По чисто конструктивным критериям могут быть распашными, раздвижными, складывающимися, кассетными.

Существуют стандарты на размеры, которые были приняты еще во времена строительства первых многоквартирных домов в советское время. Изменились они с тех пор незначительно. К примеру, высота двери стандартная – 2 м. У европейцев стандарт – 2,1 м. Так как большинство компьютерных программ по производству разной продукции и проектирование зданий, имеется в виду чисто конструктивное планирование и расчет, пришли в Россию из европейских стран, то и отечественные производители постепенно перешли на этот размер высоты. Хотя говорить так обо всех нельзя. То есть, выбирая дверь, необходимо в первую очередь измерить высоту дверного проема.

Размерный ряд

Внимание! В Европе очень часто пользуются не миллиметровым измерением, а модульным. Так высота по модульному определению будет М21. Здесь все просто: 1 модуль – 100 мм. Получается, что М21 – это 2100 мм.

Что касается замены старых дверей на новые, то если капитальной переделки не намечается, и производится просто замена, то выбираются стандартные типовые межкомнатные двери. Если сооружаются перегородки или делаются дополнительные проемы, то размеры двернойкоробки берутся из проекта капитального ремонта. Понятно, что выбор стандартной модели – это не только простой выбор из предлагаемой рынком продукции, но и простой монтаж в стандартный проем.

Стандартные размеры межкомнатных дверей – ГОСТ и требования

Итак, существует ГОСТ размеров межкомнатных дверей, по которому они и производятся. В нем указываются не только эти параметры, но и размер проема для межкомнатных дверей. Эти два значения взаимосвязаны между собой. Таблица стандартных размеров для межкомнатных дверей:

С двумя створками

Если размеры приобретаемой вами двери точно соответствуют обозначенным в таблице параметрам, то вам сильно повезло. Потому что стандартные изделия стоят гораздо дешевле заказанных. Конечно, дверной проем можно подогнать под заказную дверь, но это не всегда возможно. Особенно это касается панельных домов, в которых ни расширять проемы, ни увеличивать их по высоте нельзя. Это нарушает целостность всей конструкции дома.

Есть еще один параметр, о котором надо сказать обязательно. Это ширина бруса, из которого сделана дверная коробка. По сути, при планировании и разметке принимаются во внимание три размерных показателя:

• чистый проем – это ширина дверного полотна;
• ширина дверной коробки;
• ширина проема в стене.

Монтажные габариты

Кстати, здесь нельзя говорить только о ширине. Точно такая же зависимость и между параметрами высоты. Так вот между внешними торцами коробки и внутренними стенового проема должен оставаться зазор, равный 10÷15 мм. Это делается для того, чтобы коробка легко могла встать в проем, и чтобы можно было бы ее выровнять в плоскостях.

Стандартные размеры дверных проемов

Таблица стандартных размеров высоты и ширины дверного проема в соответствии с теми же габаритами коробки, которые были указаны в первой таблице:

Как видите, стандартные размеры дверных проемов чуть больше параметров дверей.

Параметры дверного проема

Размеры дверной коробки

И еще один показатель, который надо брать в расчет, это толщина бруса дверной коробки, она определяет толщину межкомнатной двери. Стандартный размер – 75 мм. Он был узаконен по одной причине – это толщина железобетонной плиты, которую используют для перегородки в многоквартирных домах старого типа. Именно такая толщина гарантировала требуемую несущую способность ненесущих стен.

Как правильно измерить параметры проема

Это очень важная составляющая ремонта, потому что от этого действа зависит, поместиться ли дверная конструкция в проем, и каких размеров будут зазоры между сопрягаемыми элементами. Все дело в том, что качество строительства в те далекие годы оставляло желать лучшего. Поэтому проемы в стенах не гарантируют ровность ребер, как по вертикали, так и по горизонтали. То есть, геометрия формы – это не точный прямоугольник.

Поэтому замеры надо проводить в нескольких местах. Обычно это по краям и посередине (даже в нескольких местах). При этом все замеры проводятся строго в плоскостях, то есть по горизонту и по вертикали, для чего придется воспользоваться дополнительно контрольными инструментами типа отвес и строительный уровень. На фото ниже показано, как правильно замерить размеры проема для межкомнатной двери с коробкой.

Правила замера

Как показывает практика, дверной проем очень часто не соответствует стандартным размерам. Если фактические параметры чуть больше, то это не большая проблема. Зазор можно заложить раствором и закрыть доборными элементами, а можно заказать дверь с большими параметрами. Если размеры меньше стандартных, тогда края проема придется подгонять под них. Или подгонять дверь под проем.

Внимание! Если ширина проема более 1000 мм, и при этом дверь по плану должна быть распашной, то придется заказывать двустворчатый вариант. Потому что дверноеполотно не должно быть больше 900 мм.

Почему такое строго предупреждение. Все дело в весе дверного полотна. Петли его просто не смогут выдержать при длительной эксплуатации. После чего оно просто начнет провисать, а это проблемы при закрытии.

Доборы

И несколько слов о доборах для межкомнатных дверей, а точнее об их размерах. Даже здесь есть стандартные параметры: длина – 2,1 м, ширина – 0,7÷2,5 см, толщина 0,6÷3 см – это для планки, с помощью которой закрывается часть торца стены. Но надо обозначить, что ширина может доходить и до 4 см. Это для несущих стен. Что касается наличников, то тут никаких стандартов.

Подбор размеров стандартных межкомнатных дверей с коробкой между коридором и холлом

В таблице номер один показаны размеры широких дверей, которые обозначены, как двустворчатые. Выше было заостренно внимание, почему именно в этих местах устанавливаются конструкции с двумя створками.

Но необходимо добавить, что стандартные межкомнатные двери с коробкой, устанавливаемые в проход в холл, это размеры типовых проемов. Даже в те далекие советские времена в холл проход делали широким. Потому что гостиная – это место, где собирается иногда много народа. А значит, и вход в эту комнату должен быть большим. К тому же именно в ней устанавливают габаритную мебель, которая в проем с небольшими размерами может не протиснуться. То есть, принимали к сведению и чисто эстетические критерии, и чисто практические.

Двери в холл

Маркировка межкомнатных дверей

Все деревянные дверные конструкции контролируются ГОСТом под номером 6629-88. В этом документе говориться, что изделия (деревянные) имеют графическое и буквенное обозначение. Нас интересуют именно буквы, потому что они указываются в сопроводительных документах.

Итак, что обозначают буквы в маркировке.

• «О» — с остеклением;
• «Г» — глухая конструкция;
• «К» — полотно с качающейся створкой;
• «У» — усиленная модель, которая может быть установлена, как входная.

При этом есть буквенные обозначения, которые касаются непосредственно конструкции. Буква «Д» обозначает, что это дверной блок, буква «П», что это просто полотно.

Внимание! В маркировке межкомнатных двухстворчатых дверей обязательно указываются размеры створок.

Глухая модель

Размеры нестандартных межкомнатных дверей

Что значит, нестандартные межкомнатные двери и каковы их размеры? То есть, если в проем не помещается дверь, скажем, шириной 700 мм, а шириной 600 мм оставляет большие зазоры, то надо изготовить конструкцию с параметрами где-то между данными значениями? Это и будет нестандартная модель?

Если «ДА», то все изделия, изготавливаемые на заказ и не попадающие под параметры ГОСТа, можно считать нестандартными. Но давайте рассуждать здраво. Строительство многоквартирных домов производится по проектам, которые сами разрабатываются по стандартам. А значит, в них не может быть нестандартных дверных проемов.

Нестандартная трехстворчатая

Тогда при каких обстоятельствах используют нестандартные конструкции? Варианта два:

• Когда проводится перепланировка квартиры, где сооружается перегородка. В ней можно установить нестандартную модель.
• Когда строится частный дом, в котором можно не использовать стандарты размеров дверных проемов.

Разнообразие межкомнатных дверей

В основном все межкомнатные двери делятся на три категории, в основе которых лежат чисто конструктивные решения.

• Распашные, когда полотно открывается способом кручения вокруг петель.
• Раздвижные, когда полотно перемещается вдоль стены по направляющим.
• Складные, когда конструкция складывается, как книжка, открывая проход.

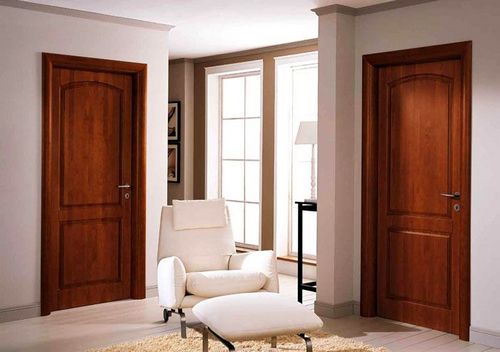

Распашные

Самый часто используемый тип. Консерватизм людей иногда доходит до того, что распашные модели устанавливают даже там, где им и не место.

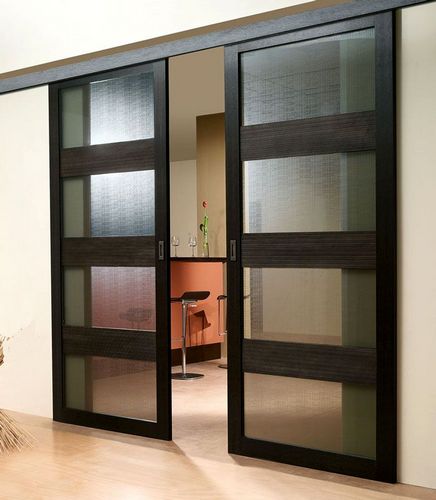

Раздвижные

Эти модели часто называют дверями-купе. Здесь две разновидности, которые отличаются друг от друга открытостью полотна при открывании. То есть, оно просто перемещается по направляющим вдоль стены или утапливается в саму стену. Второй вариант предпочтительнее, но он сложен в установке.

К недостаткам можно отнести тот момент, что для монтажа необходима специальная фурнитура. Да и сам процесс установки непрост. Как и распашные, они могут быть одно- или двупольными. Во втором случае створки просто разъезжаются в разные стороны, когда их надо открыть.

Складные

Кстати, два первых варианта можно обозначить, как стандарт размеров межкомнатных дверей с коробкой. Что не скажешь о складной конструкции. Именно ею удобнее всего перекрывать нестандартные проемы. Полотна в них между собой скрепляются шарнирами, а перемещение производится на роликах. При этом количество створок может быть неограниченного количества. Все опять-таки будет зависеть от ширины проема.

Необходимо отметить, что минимальная ширина одного полотна – 10 см. То есть, чем меньше данный показатель, тем больше створок придется изготавливать для конструкции. Хотя такие модели смотрятся очень оригинально.

К преимуществам можно отнести возможность закрывать криволинейные проемы. А вот один единственный недостаток достаточно серьезный. Это неплотное примыкание полотен и между собой, и к коробке. Так что никакой герметичности.

Статья по теме:

Складная межкомнатная дверь книжка. В отдельном материале представлены фото-примеры удачных конструкций, советы по выбору и установке.

На этом наш обзор подходит к концу. Если у вас остались вопросы или замечания, то милости просим в комментарии, мы с удовольствием ответим на них.

А напоследок небольшой познавательный видеоролик по сегодняшней теме:
