Самодельная картофелесажалка для мотоблока: чертежи, фото, видео

Картофелесажалка для мотоблока: чертежи, размеры, фото, видео изготовления.

Посадка картофеля вручную, процесс утомительный, ведь после вспашки огорода почва быстро теряет влагу и нужно посадить клубни как можно быстрее, если участок под посадку большой, то процесс посадки может затянуться на несколько дней.

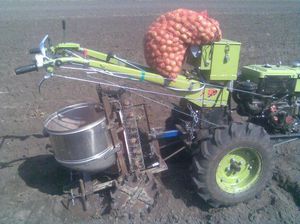

С мотоблоком и картофелесажалкой процесс посадки пройдёт значительно быстрее, ведь можно сразу на мотоблок поставить сажалку и направляющие диски для засыпания бороны почвой.

Если мотоблок достаточно мощный, можно сразу перед сажалкой установить соху которая будет делать борозду под посадку картофеля.

В интернете есть достаточно много вариантов картофелесажалок, мы рассмотрим оптимальный проверенный вариант с простой конструкцией.

Конструкция картофелесажалки состоит из бункера для клубней картофеля, который установлен на раму из стального профиля. В свою очередь рама устанавливается на ось с парой металлических колёс с грунтозацепами.

На ось, приварена звёздочка, которая приводит в действие цепь с чашами. По мере движения чаши поднимают из бункера картофелины и по направляющей трубе закидывают их в борозду.

Самодельная картофелесажалка для мотоблока.

Для изготовления самодельной картофелесажалки понадобится:

  • Пару осей.
  • Подшипники.
  • Цепь от двигателя автомобиля.
  • Две звёздочки для цепи.
  • Проволока сечением 6 мм.
  • Листовой металл толщиной 2 мм.
  • Профильная стальная труба.
  • Для бункера любая конусообразная ёмкость.

Инструменты:

  • Сварочный аппарат, электроды.
  • Болгарка с отрезным кругом.
  • Электродрель, свёрла.
  • Прочий слесарный инструмент.

Картофелесажалка схема.

На рисунке показана схема картофелесажалки под мотоблок.



Чертежи картофелесажалки для мотоблока.

Расчёт шестерён механизма вращения цепи с чашами картофелесажалки.

Рама картофелесажалки сваривается из профильной трубы, в качестве бункера можно использовать бак от советской стиральной машины «Рига» или аналогичную конусообразную ёмкость.

К раме крепятся подшипники с нижней осью и ведущей звёздочкой под цепь и вертикальные стойки под верхнюю ось со звёздочкой.

К цепи по бокам привариваются кольца ковши из 6 мм проволоки, приваривать ковши нужно таким образом, чтобы не приварить соединения между звеньями цепи.

Чтобы клубни преждевременно не выпадали из ковшей, нужно установить направляющую трубу, как вариант можно использовать пластиковую водосточную трубу диаметром 100 мм.

Для засыпки борозды устанавливаются два поворотных диска с возможностью регулировки углов.



Схема установки сажалки на мотоблок.

Рекомендую посмотреть видео изготовления самодельной картофелесажалки.

Видео: самодельная картофелесажалка в работе.

Картофелесажалка для мотоблока своими руками

Картофелесажалка для мотоблока своими руками
Каждый человек имеющий свой надел земли будь то фермер, дачник, простой сельский житель знают, что такое посадка картофеля, какой это тяжелый и не легкий труд. В деревнях в основном картошку сажают в больших количествах так как она на селе всему голова. Клубни используют в пищу и на корм домашним животным, так же делают запас семенного материала для последующей посадки на будущий год. Это вам не в городе пошел купил сколько тебе надо, здесь труд с утра до ночи чтобы был урожай в закромах. Самый маленький огородик под картошку в деревне где то соток тридцать. Сколько нужно вложить трудов и усилий в этот участок страшно подумать. Но ничего живут люди на селе и не жалуются, так как приучены к физическому изнуряющему труду с детства в отличие от городского жителя, как говорится каждому свое).

Человечество с давних времен пытается облегчить и упростить труд сельчанина, придумывались всякие приспособления и агрегаты для посева и уборки урожая. И вот в двадцать первом веке наше сельское хозяйство находится мягко говоря в упадке после развалов колхозов и совхозов. Техники на ходу не так уж и много да и ГСМ обходится в копейку. В частных хозяйствах все больше используют мотоблоки. Данная техника пользуется народной любовью за свою производительность и не прихотливость. Так же на мотоблок имеется много различных навесок, к примеру картофелесажалка.

Данная навеска очень облегчает физический труд, но она стоит не малых для сельчанина денег и является только мечтой. Но наш автор с этим не согласен. При желании можно все сделать своими руками и картофелесажалка не стала исключением из его принципа. Полазив в интернете, посоветовавшись с соседом, решил собрать подобный агрегат собственноручно. И так что же понадобится автору для выполнения данной задумки в жизнь.

Материалы: уголок металлический, бак от советской стиральной машинки, шестерня, цепь, арматура, стальная проволока, швеллер, колеса.
Инструменты: сварочный аппарат, болгарка, дрель, молоток, набор ключей, отвертка, кусачки.

Первым делом автор изучил чертежи взятые из интернета и уже по ним начал выполнять свою работу.


В дальнейшем автор берется за изготовление рамы для картофелесажалки. По размерам напилил уголки и швеллера.
Картофелесажалка для мотоблока своими руками

Потом приступил к сварке конструкции .
Картофелесажалка для мотоблока своими руками
Вот такая вот рама получилась.
Картофелесажалка для мотоблока своими руками
Картофелесажалка для мотоблока своими руками
На раму прикреплена ось с шестерней.
Картофелесажалка для мотоблока своими руками
Затем автором были изготовлены ковши-черпаки. Это основная часть конструкции, они будут захватывать клубни из бункера и подавать в питатель а из трубы попадут в борозду.
Картофелесажалка для мотоблока своими руками
Картофелесажалка для мотоблока своими руками

Потом ковши закрепил на цепи которая будет приводится в действие при помощи ведущих колес и шестерни.
Картофелесажалка для мотоблока своими руками
На раму были наварены вертикальные штанги для работы цепи с ковшами от ведущих колес через шестерню.
Картофелесажалка для мотоблока своими руками
Ну и собственно установлены колеса на ось и натянута цепь.
Картофелесажалка для мотоблока своими руками
В роли бункера автор использовал старый бочок от стиральной советской машинки
Картофелесажалка для мотоблока своими руками
Вот по сути и все картофелесажалка готова.
Картофелесажалка для мотоблока своими руками

Автор засыпал картошку в бункер и поехал по огороду испытывать свой агрегат
Картофелесажалка для мотоблока своими руками
Глядя на него сосед по огороду сконструировал подобную навеску на своего железного коня. Теперь сажает картошку с помощью картофелесажалки.Картофелесажалка для мотоблока своими руками
Источник Картофелесажалка для мотоблока своими руками Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Картофелесажалка для мотоблока своими руками, чертежи, размеры, видео

Самодельная картофелесажалка для мотоблока

Такой замечательный аппарат, как картофелесажалка может стать отличным подспорьем в фермерском труде. Он облегчит работы по посадке, поможет внести удобрения, значительно ускорит процесс. Огромным плюсом использования сажалки является равномерный процесс высадки, что обеспечивает аккуратное соблюдение промежутков между клубнями и рядами, следствием такого подхода будет увеличение количества картофеля с сотки, его лучшие товарные качества.

К тому же этот необходимый агрегат можно собрать самостоятельно и избегнуть крупных финансовых трат на его покупку. В данном материале, рассмотрим варианты изготовления картофелесажалки самостоятельно.

Делаем картофелесажалку к мотоблоку

Для изготовления этого полезного оборудования понадобиться собрать раму. Делается она достаточно просто из швеллера стального типоразмера 8. Так как сажалка была спроектирована для малой техники – мотоблоков, то и бункер, изготавливаемый из фанеры 8-10 мм толщиной, будет небольшим – на пятнадцать-двадцать килограммов.

В бункере монтируется лифт, укреплённый в вертикальном положении. Лифт снабжён чашами пять-восемь сантиметров диаметром. Для того чтобы механизм работал, его присоединяют к ведущему колесу с участием цепной передачи.

Для вывода семенного материала используется труба-семяпровод, укрепляемая под лифтом, прижимаемая загребающей деталью.

Восьмисантиметровая звёздочка, закреплённая на механизме, отвечает за цепную передачу, связанная цепью со звёздочкой на мотоблоке, которая имеет размеры в диаметре шестнадцать сантиметров.

За счёт этой системы, в изготовлении которой можно использовать обычную велосипедную цепь, работает передача, позволяющая автоматизировать посадку картофеля, при этом расстояние между единицами посадочного материала составляет 35 сантиметров.

Cажалка для мини-трактора или мотоблока

Другой вариант полезной конструкции несколько более сложен в изготовлении, но и намного интереснее в своей конструкции.

Задачу, поставленную перед агрегатом – равномерно распределить клубни при посадке и закрыть их необходимым слоем почвы, картофелесажалка выполняет исправно.

Данное оборудование поможет значительно облегчить труд фермеров, оно просто незаменимо при работах по посадке картофеля.

Оборудование для посадки картофеля может быть с разным количеством рядов – один, два или много рядов, конструкцию можно собрать любым образом. Для изменения расстояния между рядами или отдельными единицами посадочного материала используется возможность регулирования, которая предусмотрена конструктивными особенностями сажалки.

Часто агрегаты для посадки картофельных клубней бывает усилено дополнительными видами креплений.

Такие агрегаты помогут быстро, качественно и с применением наименьших усилий посадить картофель с соблюдением одинакового расстояния между картофельными клубнями.

Глубина залегания клубней также поддаётся регулировке. Такие самодельные конструкции подходят для высадки посадочного материала, как на небольших дачных участках, так и на весьма внушительных размеров полях. Работа сажалки довольно быстра и эффективна, поэтому она поможет при высаживании не только картошки, но и других овощей. Для этого понадобится только немного переоборудовать механизм.

Картофелесажалка для мотоблока чертежи и размеры

Для того чтобы изготовить подобную технику, необходимо сначала как следует подготовиться. Рассчитать все значения и сделать чертёж конструкции – важнейшие действия, которые помогут избежать ошибок в дальнейшем.

Любой механизм, для чего бы он ни предназначался, имеет в своей основе раму, к которой и крепятся тем или иным образом все рабочие детали. В нашем случае рама изготавливается из отрезков стального швеллера, из которых изготавливается подобие двух продольных лонжеронов, они скреплены между собой тремя отрезками стальной полосы. В передней части этих лонжеронов приваривается стальная арка с вилкой крепления с центральной тягой, к конструкции также присоединены два кольца для крепления нижней тяги.

С боковых сторон рамы монтируются опоры пластинчатого типа, служащие для крепления семяпроводящих труб и дисков для заделки борозд.

Арка также нуждается в усилении, производим это действие, используя для укрепления накладками и косынками из листовой стали, вырезанными в виде прямоугольного треугольника.

Бункер (ёмкость для посадочного материала), укрепляется к пластиновидному кронштейну с помощью двух болтов.

Сборка бункера

Для его изготовления потребуется фанера, её толщина должна быть от 0,8 до 1,2 мм. Детали вырезаем по шаблону электролобзиком, после этого элементы конструкции обрабатываем олифой или другими подходящими по свойствам составами и собираем на уголки из стали. Готовое изделие можно выкрасить водостойкой, хорошо выдерживающей атмосферные и механические воздействия краской. Внутри бункера делается выстилка из резины во избежание травмирования клубней.

После этих действий на раму будущей сажалки с применением болтов необходимо прикрепить держатель разрыхляющих лап и ось для колёс агрегата.

Ось состоит из трубы (сталь или чугун), обязательно толстостенной, потому что на неё приходится весьма немалая нагрузка, шипообразных вставок или металлических цапф, изготовленных на станке, и удерживаемых штифтами. После проведения окончательной сборки всего механизма штифты нужно заварить. Крепёж колёсной оси производится с применением стальных прочных прижимов и соответствующего размера болтов.

Колёса, рыхлители и их держатели. Сеящее устройство

Колёса можно использовать как готовые от некрупной сельхозтехники, так и самодельные. Для изготовления последних потребуются стальные листы. Самостоятельно изготовленные колёса предпочтительней, потому что они спроектированы в виде цилиндров, достаточно широких, чтобы снизить по максимуму уплотнение почвы вследствие придавливания её колёсами.

Ступицы колёс присоединены при помощи сварочного аппарата и насажены на два шарикоподшипника. Подшипниками колёса надеваются на шипы оси, для предохранения пот попадания внутрь подшипников грязи, пыли и частей растений и корешков можно воспользоваться сальниками или соорудить манжеты.

Держаки для рыхлящих лап нужно при помощи сварных работ собрать штангу квадратной формы, для этого потребуются уголки металлические 500х500х50 миллиметров. Обычный квадрат сварного типа может деформироваться в процессе проведения работ, поэтому уголки использовать надёжнее.

С двух сторон получившейся штанги нужно прикрепить обоймы, в которые впоследствии будут вставляться стойки культивирующих деталей картофелесажалки. В проведении этой работы необходимо соблюдать точность – зазор между материалом обоймы и стойкой не должен быть более одного миллиметра.

Само посадочное устройство потребует для изготовления стальную трубу с сечением 100 миллиметров, труба должна быть толстостенной, чтобы избежать её сгибания от контакта с почвой. Снизу с передней стороны к трубе крепится сошник для нарезки борозд. Этот элемент должен быть регулируемым, чтобы производить контроль над заглублением семян. В основном регулирование его положения проводится с помощью ослабления стремянок и вертикальных движений трубы-сеялки.

Диски для заделки борозд и формирования гребня борозды для этой сажалки можно взять от сеялки СО-4,2, но в этом случае потребуется их небольшая модификация. Нужно будет расточить или рассверлить отверстия ступиц и заменить подшипники, потому что в стандартной комплектации эти диски имеют всего один шарикоподшипник с маркировкой 203. В расточенные отверстия отлично впишется подшипник 160503, который куда лучше отвечает требованиям.

Специфичные моменты при использовании сажалки

Ввиду довольно внушительного веса картофелесажалки необходимо при её эксплуатации монтировать на переднюю часть мотоблока или мини-трактора балластный вес. В противном случае техника может потерять устойчивость.

Для удобства работы оператора необходимо укомплектовать агрегат подножками, стремянками и сиденьем, а лучше адаптером для мотоблока.

Рама для операторского сиденья сваривается из уголков сварных, а потом изделию придают окончательный вид и удобство, используя доски, поролон и кожзаменитель.

Подседельник крепиться с помощью уголков к сварным лонжеронам, после чего устанавливается удобная подножка для комфортной работы сеятеля.

Принцип работы с техникой довольно прост. В ёмкость для посадочного материала помещается картофель в достаточном количестве и со скоростью 1 километр в час мотоблок или мини-трактор может начинать движение. Такая небольшая скорость должна поддерживаться на всём протяжении маршрута. Сеяльщик отправляет в трубы семяпроводы по одной картофелине поочерёдно, водитель поддерживает движение техники. Так и производится посадка семенного материала.

Присыпка посаженного картофеля землёй и формирование гребня борозды – задача заделочных дисков, которые отлично с ней справляются. Засыпание землёй происходит потому, что диски находятся под углом к борозде. Вращаясь, он сдвигают пласты земли и заваливают семена картофеля.

Если засыпка посадочного материала землёй происходит неправильно, то всегда есть возможность регулировки работы дисков. Можно ослабить стремянки, затем сдвинуть стойки дисков, таким способом регулируется их заглубление. Поворачивая стойки вокруг оси, можно изменить угол положения дисков. Также есть по четыре специальных штифта для регулировки положения дисков в плоскости. Их можно сдвигать в сторону относительно остальных дисков.

И ещё один важный момент. Картофель посажен, борозды заделаны, но на поле видны заметные следы от колёс сажалки, которые, хоть и выполнены в виде цилиндров значительной ширины, всё же, тем не менее, землю трамбуют. Для того чтобы удалить этот дефект, к сажалке были приделаны культивационные лапы. Они рыхлят почву вслед за сажалкой и полностью устраняют следы колёс.

Глубина проникновения этих лап в почву также регулируется без особого труда.

Самодельная картофелесажалка фото

На фото пример того, как своими руками сделана однорядная картофелесажалка.

Картофелесажалка: размеры мотоблока

Высадка картофеля является довольно трудоемким процессом. И если на маленьком огороде можно справиться вручную, то большую площадь без применения техники засадить очень тяжело. Незаменимым помощником огородника сейчас стал мотоблок. Но сам агрегат дает только тяговую силу, а для выполнения любых задач нужно еще иметь прицепное устройство. Одним из таких механизмов служит картофелесажалка для мотоблока, позволяющая автоматизировать процесс посадочных работ.

Устройство и работа картофелесажалки

Итак, картофелесажалка является прицепным устройством к мотоблоку или мини-трактору. Во время движения агрегата, цепной механизм с чашами автоматически захватывает клубни картофеля из бункера и подает их в лунки. Под рамой у сажалки для мотоблока установлен плуг. Он и отвечает за нарезку борозды.

На конце рамы картофелесажалки установлены под углом два диска. После подачи клубня они засыпают борозду грунтом. Чтобы картофелины падали в лунку равномерно, чаши на цепном механизме крепят на одинаковом расстоянии. Размер прицепного устройства и объем посадочного бункера подбирают индивидуально, учитывая мощность мотоблока или мини-трактора.

Конструкция самодельной картофелесажалки состоит из следующих основных частей:

  • Рама является основой прицепного устройства. Ее сваривают из профильной трубы. Почему применяют именно этот материал? Квадратное сечение придает прочность трубе, при этом она остается довольно легкая. Вдобавок к плоской стенке профиля проще крепить детали картофелесажалки, чем на круглую трубу. На раме закреплены все рабочие узлы, а носовая часть оборудована устройством, с помощью которого происходит сцепление сажалки с мотоблоком.
  • Бункер представляет собой конусообразную емкость для загрузки картофеля. Выбор такой формы неслучаен. На многих фото можно увидеть самодельные бункера из нержавеющего бака стиральной машинки. Вариант неплохой, но во время посадки могут оставаться пропущенные пустые участки борозды. В конусообразном бункере картофель постоянно оседает в низ, что позволяет захватывать чашам клубни, даже если он остался один. Дно бака стиральной машинки сделано под уклоном, но его недостаточно, чтобы обеспечить надежный захват до последней картофелины.
  • Цепной механизм работает по принципу конвейера. В движение его приводит звездочка, закрепленная на валу колес. Сверху за задней стенкой бункера установлена вторая звездочка для натяжения механизма. Изготавливают конвейер обычно из велосипедной или мотоциклетной цепи. К ее звеньям на равном расстоянии приваривают чаши из проволоки.
  • Плуг закреплен под рамой, и расположен непосредственно перед цепным механизмом. Он нарезает борозду еще до того, как из чаши выпадет картофелина.
  • Установленные под углом на хвостовой части рамы два диска образуют борону. Они засыпают упавшие в лунку клубни.

Вот и все устройство картофелесажалки. Такой простой механизм позволит быстро засадить свой огород с помощью мотоблока.

Чертежи картофелекопалки

Мы предлагаем вам посмотреть сделанные своими руками чертежи размеры картофелесажалки мотоблока, которые помогут в дальнейшем конструировании прицепного устройства.

На следующем фото показан расчет цепного механизма со звездочками.

Инструкция изготовления самодельной картофелесажалки

Давайте рассмотрим порядок проведения работ при изготовлении для мотоблока своими руками картофелесажалки:

  • Сначала нужно сварить из профильной трубы прочную раму. Спереди приваривают сцепку для соединения с мотоблоком, а также две стойки конвейера. Сзади рамы приваривают крепеж для дисков.
  • Под рамой, то есть с нижней ее стороны, приваривают крепления для фиксации плуга. Здесь же крепят обоймы подшипников, которые будут насажены на вал с приводной звездочкой.
  • Сборку вала начинают с установки звездочки. Ее можно зафиксировать на шпонке, затянув с обеих сторон гайками. Проще звездочку приварить, но такая конструкция получится не разборная. В случае отломки зубьев звездочку придется срезать болгаркой или резаком. Далее, на вал насаживают подшипники, устанавливают конструкцию в подготовленные обоймы. На концах вала крепят ступицу колес.Чтобы во время движения мотоблока подшипники с валом не выходили из обойм, прикрутите болтами к раме два ограничителя из металлического уголка.
  • Теперь приступаем к изготовлению чаш для захвата картофеля из бункера. Для этого из стальной проволоки сечением 6 мм сгибают кольцо диаметром 60 мм. Стык проволоки нужно сварить. Снизу чаши приваривают накрест выгнутые перемычки, чтобы мелкий клубень не проваливался сквозь кольцо.
  • Количество чаш рассчитывают так, чтобы клубни падали в борозду через каждые 25–30 см. Это делается опытным путем, так как все зависит от диаметра звездочек и длины цепи. Готовые чаши на одинаковом расстоянии приваривают к звеньям цепи.
  • На приваренные спереди рамы две стойки конвейера крепят ступицы и устанавливают вал с натяжной звездочкой, после чего надевают цепь. Для ее натяжки передние стойки конвейера можно сделать из двух частей на болтовом соединении. При поднятии верхних частей стоек цепь натянется, после чего нужно зафиксировать их болтами.
  • Теперь приступаем к изготовлению бункера. Цепь будет мешать, поэтому ее временно снимают. Бункер раскраивают из листовой стали. Должна получиться конусообразная четырехугольная емкость как на фото. Обратите внимание, что одна из стенок со стороны цепи сделана не под углом, а строго вертикально. Такая конструкция позволяет лучше работать конвейеру.
  • Когда бункер будет готов, устанавливают на свое место цепь. Теперь предстоит точная регулировка механизма. Сначала натягивают цепь, после чего прокручивая ее, смотрят, чтобы конвейер не цеплял края емкости. Когда будет найдена оптимальная точка расположения бункера, выполняют его жесткую фиксацию.
  • За бункером нужно установить желоб. Он будет направлять падающий картофель с чаши конвейера точно в лунку. Изготовить желоб можно из жести или ПВХ канализационной трубы диаметром 110 мм.
  • В финале к задней части рамы крепят диски. Обязательно нужно изготовить механизм, позволяющий менять угол их наклона и поворота.

На этом картофелесажалка для мотоблока готова. Можно установить приводные колеса и попробовать прокатить ее по огороду.

Сиденье для картофелекопалки

Ходить за мотоблоком по большому полю очень утомительно. Находчивые хозяева мотоблоков усовершенствуют картофелекопалки, чтобы можно было на них сидеть. Для этого делают удлиненную раму, а к ней приваривают из профиля стойки с перемычками, образующие сиденье. Конечно, удобней будет опираться на спинку, но можно обойтись и без нее.

Особенности конструкции колес

Для картофелесажалки обычные колеса не подойдут. Нужно взять металлические диски и наварить на них грунтозацепы. Вариантов много. Например, можно просто приварить поперек куски стального уголка, из пластины изогнуть угольники, наварить шипы из прутов и т. д.

На видео самодельная картофелесажалка:

Без навыков работы с металлом изготовить самостоятельно картофелесажалку трудно. Но если руки растут из правильного места, самодельная конструкция существенно сэкономит домашний бюджет.

Самодельная картофелесажалка для мотоблока: чертежи, фото, видео

Картофелесажалка для мотоблока: чертежи, размеры, фото, видео изготовления.

Посадка картофеля вручную, процесс утомительный, ведь после вспашки огорода почва быстро теряет влагу и нужно посадить клубни как можно быстрее, если участок под посадку большой, то процесс посадки может затянуться на несколько дней.

С мотоблоком и картофелесажалкой процесс посадки пройдёт значительно быстрее, ведь можно сразу на мотоблок поставить сажалку и направляющие диски для засыпания бороны почвой.

Если мотоблок достаточно мощный, можно сразу перед сажалкой установить соху которая будет делать борозду под посадку картофеля.

В интернете есть достаточно много вариантов картофелесажалок, мы рассмотрим оптимальный проверенный вариант с простой конструкцией.

Конструкция картофелесажалки состоит из бункера для клубней картофеля, который установлен на раму из стального профиля. В свою очередь рама устанавливается на ось с парой металлических колёс с грунтозацепами.

На ось, приварена звёздочка, которая приводит в действие цепь с чашами. По мере движения чаши поднимают из бункера картофелины и по направляющей трубе закидывают их в борозду.

Самодельная картофелесажалка для мотоблока.

Для изготовления самодельной картофелесажалки понадобится:

  • Пару осей.
  • Подшипники.
  • Цепь от двигателя автомобиля.
  • Две звёздочки для цепи.
  • Проволока сечением 6 мм.
  • Листовой металл толщиной 2 мм.
  • Профильная стальная труба.
  • Для бункера любая конусообразная ёмкость.
  • Сварочный аппарат, электроды.
  • Болгарка с отрезным кругом.
  • Электродрель, свёрла.
  • Прочий слесарный инструмент.

Картофелесажалка схема.

На рисунке показана схема картофелесажалки под мотоблок.

Чертежи картофелесажалки для мотоблока.

Расчёт шестерён механизма вращения цепи с чашами картофелесажалки.

Рама картофелесажалки сваривается из профильной трубы, в качестве бункера можно использовать бак от советской стиральной машины «Рига» или аналогичную конусообразную ёмкость.

К раме крепятся подшипники с нижней осью и ведущей звёздочкой под цепь и вертикальные стойки под верхнюю ось со звёздочкой.

К цепи по бокам привариваются кольца ковши из 6 мм проволоки, приваривать ковши нужно таким образом, чтобы не приварить соединения между звеньями цепи.

Чтобы клубни преждевременно не выпадали из ковшей, нужно установить направляющую трубу, как вариант можно использовать пластиковую водосточную трубу диаметром 100 мм.

Для засыпки борозды устанавливаются два поворотных диска с возможностью регулировки углов.

Схема установки сажалки на мотоблок.

Рекомендую посмотреть видео изготовления самодельной картофелесажалки.

Видео: самодельная картофелесажалка в работе.

Источники:

http://pro-motobloki.ru/navesnoe-oborudovanie-dlya-motoblokov/232-samodelnaya-kartofelesazhalka-dlya-motobloka.html

http://fermilon.ru/instrumenty-i-tehnika/kartofelesazhalka-razmery-motobloka.html

http://sam-stroitel.com/samodelnaya-kartofelesazhalka-dlya-motobloka-chertezhi-foto-video.html

Самодельная картофелесажалка для мотоблока

Картофелесажалка для мотоблокаПосадка картофеля — трудная работа, особенно если для этого используется обычная лопата. Процесс может занять несколько суток, но его можно упростить и ускорить, если применяется картофелесажалка для мотоблока. Устройство можно купить или изготовить самостоятельно. Аппарат работает при участии человека: он равномерно распределяет корнеплоды по лункам в земле и поможет увеличить урожай.

Блок: 1/4 | Кол-во символов: 394
Источник: https://sotka.guru/dachnye-prisposobleniya/motobloki/izgotovlenie-kartofelesazhalki-dlya-motobloka-svoimi-rukami.html

Требования к конструкции

Перед тем как будет изготавливаться самодельная картофелесажалка, необходимо ознакомиться с основными параметрами посадки корнеплода. Агрегат должен обязательно выполнять два важных параметра:

  • Картошка должна высаживаться на одинаковом расстоянии друг от друга. Лучше всего подойдет приспособление с регулируемым интервалом.
  • Глубина высадки клубней должна быть одинаковой. В таком случае ожидается одинаковый период всхода растения.

 Картофелесажалкк для мотоблока

Вариантов конструкций может быть несколько. Для картофеля сажалка может быть однорядной, двухрядной, трехрядной и четырехрядной. Параметры во многом зависят от типа используемой рамы при сборке каркаса. На каркас устанавливается емкость для корнеплодов.

Самодельная картофелесажалка должна собираться на основе подготовленного чертежа и схемы. Их можно разработать самостоятельно в зависимости от наличия материала или взять готовые чертежи и схемы и доработать под свои потребности. Перед началом работы желательно проверить все размеры и данные.

Блок: 2/10 | Кол-во символов: 1007
Источник: https://ObInstrumentah.info/kartofelesazhalka-dlya-motobloka-svoimi-rukami/

Картофелесажалка автоматическая

Вначале для автоматической картофелесажалки собирается рама из швеллеров 8-ого размера. На нее крепится специальный фанерный бункер на 15-20 кг картофеля, в котором вертикально укрепляется лифт, имеющий специальные чаши размером 5-8 см.

Чтобы эта конструкция работала, ее подсоединяют к ведущему колесу при помощи цепной передачи.

Под лифтом укрепляется трубка-севник, которую прижимает загребатель.

самодельный бетононасос А вы знаете, что можно сделать бетононасос своими руками, который пригодится в строительстве дома?

Вы можете прочесть здесь все о выборе универсального мини-трактора для дачи.

Звездочка, закрепленная на этой конструкции, имеет в диаметре 8 см, а звездочка на мотоблоке имеет диаметр 16 см.

За счет них работает цепная передача, которая может быть сделана на основе велосипедной цепи. При этом расстояние между картофелинами при посадке составляет 35 см.

Блок: 2/5 | Кол-во символов: 889
Источник: http://spez-tech.com/tehnika/selhoz/pochvoobrabatyivayushhaya/protsess-izgotovleniya-kartofelesazhalki-dlya-motobloka-svoimi-rukami.html

Ручные картофелесажалки

Кроме механизированных приспособлений к мотоблокам, существуют также и ручные варианты, благодаря которым облегчается посадка клубней корнеплода, однако, требуют определенных физических усилий. Такие приспособления отличаются простотой изготовления и имеют множество вариантов:

  • Самым простым является пробойник по типу конуса. Прибор углубляется в землю на определенную глубину, но для этого прикладывается физическое усилие. В процессе создается отверстие, в которое опускается корнеплод картофеля. Потом пробойник извлекается и ямка закрывается.
  • Следующий вариант изготавливается из металлической трубы и немного усовершенствован. Один край трубы срезан под острым углом. На вершине устанавливают емкость для клубней, а в трубе устанавливается клапан. Клубни картофеля подаются сверху и через отверстие высыпаются. Картофель попадает в почву, а после извлечения приспособления засыпается землей.
  • Третий тип устройства имеет народное название «птичий клюв», так как изготавливается в виде клюва и вгоняется в землю сомкнутым положением. При раскрытии «клюва» укладывается картофель и при этом остается в почве.

Блок: 3/10 | Кол-во символов: 1137
Источник: https://ObInstrumentah.info/kartofelesazhalka-dlya-motobloka-svoimi-rukami/

Что потребуется для производства

Для изготовления мотоблочной картофелесажалки не потребуется какой-либо редкий и дорогостоящий инструмент.

Простейший вариант этого устройства состоит из шести основных элементов:

  • колес;
  • механизма настройки;
  • механизма взрыхления;
  • системы шестерней;
  • бункера для корнеплодов;
  • рамы.

Картофелесажалка для мини-трактораАппарат можно улучшать, добавляя в его конструкцию новые детали, например, емкость для удобрений или пару посадочных модулей. Однако при увеличении количества деталей мотоблок становится тяжелее, и поэтому усложняется управление им во время работы.

Для самостоятельного изготовления картофелесажалки для мотоблока обычно применяется бак от старой стиральной машинки. Он выступает в роли бункера для картофеля. Также мастерами-самоучками используются металлический уголок, проволока из стали, цепь, шестерня, арматура, пара колес от старых транспортных средств, швеллер.

Из инструментов понадобятся самые простые приспособления:

  • молоток;
  • дрель;
  • гаечные ключи;
  • сварочный аппарат;
  • отвертка;
  • кусачки;
  • болгарка.

Это необходимый минимум для изготовления самодельного агрегата. По сути изготовленная самостоятельно картофелесажалка — это тележка, присоединенная к мотоблоку.

Но только на первый взгляд конструкция кажется незамысловатой: если присмотреться, в ней можно обнаружить множество особенностей.

Блок: 3/4 | Кол-во символов: 1339
Источник: https://sotka.guru/dachnye-prisposobleniya/motobloki/izgotovlenie-kartofelesazhalki-dlya-motobloka-svoimi-rukami.html

Частично механизированные устройства

К данной группе относятся устройства для ускорения процесса посадки клубней картофеля. Часто такие приспособления изготавливают из тележки с колесом. Такой вариант хорошо подходит для участков с мягкой почвой, которая подготавливается заранее.

Колесо садовой тележки заменяется роторной фрезой, в которой может быть сразу несколько ячеек. В саму тележку засыпается корнеплод, откуда и попадает в ячейки фрезы. По ходу движения фреза вращается и оставляет клубни в почве. Такой процесс тоже трудоемкий и для его облегчения приваривается ручка спереди тележки, что дает возможность работать вдвоем.

Блок: 4/10 | Кол-во символов: 634
Источник: https://ObInstrumentah.info/kartofelesazhalka-dlya-motobloka-svoimi-rukami/

Инструкция

Самодельные картофелесажалки для мотоблоков своими руками представляют собой обычную тележку на колесах, которая присоединена к мотоблоку. Кажущаяся простота немного обманчива, ведь в конструкции данного агрегата есть свои собственные нюансы и особенности, на которые стоит обратить внимание.

Рамная конструкция

Рамная конструкция

Начинать сборку нужно с изготовления рамной конструкции. Она будет состоять из швеллеров, сваренных между собой, а также продольно расположенных лонжеронов, которые соединяются тремя поперечными элементами.

Благодаря газонокосилке можно подравнять траву и убрать сорняки — это подходящее устройство по скашиванию ненужных растений возле забора, дома, между рядами в саду на цветочной клумбе и так далее. Здесь можно узнать, как намотать леску на газонокосилку.

МАЗ-500 можно по праву считать одним из знаковых автомобилей советского периода, который стал первым грузовиком бескапотной конструкции, выпущенным в Советском Союзе. МАЗ-500 — минская легенда из 60-х годов.

Культивация входит в список первоочередных задач любого землепашца, поскольку помогает предотвратить появление сорняков, по крайней мере, в больших количествах, помогает насыщать землю кислородом, благодаря взрыхлению. Тут о том, как самому сделать культиватор.

Впереди будут располагаться арка и вилка, а по бокам конструкции – стойки элементов посадки и закапывания лунок. Колеса картофелесажалки должны быть оборудованы грунтозацепами. Между ними располагается деревянный диск толщиной 6 см с расположенными на нем четырьмя пазами полукруглого типа.

Данный диск будет захватывать клубни картофеля, перемещая их в вырытые лунки.

Далее нужно изготовить контейнер для картофеля – бункер. Делать его можно и из фанеры, но для прочности конструкции лучше всего использовать листовой металл толщиной 3 мм.

Отмеряются четыре стороны бункера, после чего их нужно вырезать. Соединяются они сваркой. Дно можно застелить резиной, чтобы клубни картофеля не повреждались. Необходимо укрепить раму стальными полосами, разместив их от средней поперечной части до арки, находящейся впереди.

Там же нужно приварить накладки и уголки толщиной 4 мм. Чертежи картофелесажалки для мотоблока своими руками, которые можно найти в интернете, достаточно подробно описывают данный процесс. Далее нужно прикрепить к лонжеронам опору и подножку, состоящую из листа металла толщиной 5 мм.

Изготовление сиденья

Изготовление сиденья

Изготавливаем сиденье. Для этого нам понадобится уголок из металла, имеющий размеры – 4,5×4,5×0,4 см. К данной опоре нужно присоединить доски, обтянутые поролоном для большего комфорта. Для колесной оси можно использовать трубу из стали, подходящей по размерам к раме.

На концах нее должны располагаться шипы, закрепленные штифтами из стали. В качестве колес можно использовать любые колеса от старой техники, отслужившей свой срок. Чтобы удерживать рыхлители, используется штанга из металла, имеющая размеры 5x5x0,5 см.

По бокам данной штанги расположены элементы, удерживающие стойки лопастей. Изготавливаются они из металлических пластин, толщиной 0,5 см. В качестве высевателя можно использовать обычную 10 см трубу, толщина стенок которой будет составлять порядка 0,3 см.

Внизу данной конструкции будет располагаться бороздорез. Закапывающие элементы, в роли которых можно использовать диски от сеялки, должны иметь в своем наличии два подшипника. В принципе, данное описание довольно схематичное, с приблизительным указанием размеров и параметров.

В интернете можно встретить достаточно много подробных чертежей, где указана и другая разметка, так что строгих рекомендаций в данном процессе нет.

Блок: 4/6 | Кол-во символов: 3583
Источник: https://MachinSpec.com/selskoxozyajstvennaya/kartofelesazhalka/samodelnaya-dlya-motobloka.html

Чертежи картофелесажалки для мотоблока

Расчёт шестерён механизма вращения цепи с чашами картофелесажалки.

Рама картофелесажалки сваривается из профильной трубы, в качестве бункера можно использовать бак от советской стиральной машины «Рига» или аналогичную конусообразную ёмкость.

К раме крепятся подшипники с нижней осью и ведущей звёздочкой под цепь и вертикальные стойки под верхнюю ось со звёздочкой.

К цепи по бокам привариваются кольца ковши из 6 мм проволоки, приваривать ковши нужно таким образом, чтобы не приварить соединения между звеньями цепи.

Чтобы клубни преждевременно не выпадали из ковшей, нужно установить направляющую трубу, как вариант можно использовать пластиковую водосточную трубу диаметром 100 мм.

Для засыпки борозды устанавливаются два поворотных диска с возможностью регулировки углов.

Схема установки сажалки на мотоблок.

Рекомендую посмотреть видео изготовления самодельной картофелесажалки.

Видео: самодельная картофелесажалка в работе.

Блок: 5/5 | Кол-во символов: 998
Источник: http://sam-stroitel.com/samodelnaya-kartofelesazhalka-dlya-motobloka-chertezhi-foto-video.html

Принцип работы и конструкция

Ручная картофелесажалкаАгрегат, подходящий для работы с помощью техники, можно собрать самостоятельно. К примеру, картофелесажалка для мотоблока. В этом случае устройство будет с более сложной конструкцией, так как отдельные части будут вращаться благодаря работе мотора мотоблока.

На раму агрегата с помощью сварочного аппарата крепится ось, на которой установлена шестерня. Над ней закрепляется вторая шестерня, соединенная с первой цепной передачей. При этом обе шестерни будут вращаться за счет движения техники и колес на оси. На цепь крепятся чашки, переносящие клубни картофеля в землю. Исходя из этого можно без труда собрать прибор своими руками. Выбрав чертеж и материалы можно приступать к изготовлению.

Блок: 5/10 | Кол-во символов: 721
Источник: https://ObInstrumentah.info/kartofelesazhalka-dlya-motobloka-svoimi-rukami/

Некоторые особенности картофелесажалки

Так как картофелесажалка сама по себе имеет достаточно большой вес, то при установке ее на мотоблок обязательно нужно устанавливать впереди противовес, который не даст возможности агрегату задирать нос и обеспечит хорошую устойчивость.

На картофелесажалке обязательно должно быть установлено сидение и подставки под ноги.

Рама для сидения делается из двух сварных уголков, а само сидение – из досок, а затем обтягивается поролоном и кожзаменителем.картофелесажалка для мотоблока своими руками

Подседельник крепится к лонжеронам уголками, и еще устанавливается подножка.

Работает это оборудование так: в бункер засыпаются картофелины, сверху укладывается еще несколько мешков, чтобы не бегать за картошкой с одного конца поля на другой.

Затем сеяльщик садится на свое место на картофелесажалке, а шофер – за мотоблок, и начинается движение со скоростью не выше 1 км в час.

Сеяльщик одновременно отправляет по клубню в семяпроводы с обеих сторон, и так производится посадка.

Когда картофелины попадают в землю, их обязательно нужно присыпать землей. Вот для этого и были сконструированы заделывающие диски, которые при вращении сдвигают верхний пласт земли и заваливают картофель.

Диски сконструированы так, что имеют определенный угол к борозде и при движении картофелесажалки вращаются, поэтому происходит засыпка картофеля землёй.

Устройство заделывающих дисков позволяет менять глубину подреза пласта одним из трех вариантов:

  1. Достаточно ослабить стремянки, при помощи которых опоры прижаты к стойкам.
  2. Можно изменить угол, под которым диски будут входить в почву: для этого достаточно повернуть стойки вокруг оси.
  3. Отрегулировать перемещение дисков в нужную сторону по осям вращения. Для этого предусматривается по четыре штифта на ось втулки, передвижением которых можно изменить захватную ширину дисков.

При помощи этих трех вариантов можно отрегулировать движение картофелесажалки так, что действия заделывающих дисков будут практически идеальны. Это подбирается по типу земли, на которой производится посадка.

После того как картофель посажен на одинаковом расстоянии и заглублен при помощи заделывающих дисков, остается еще одна работа, которую обязательно нужно провести.

На поле остаются следы от картофелесажалки и мотоблока, которые нужно убрать. Это делается при помощи разрыхлителей – культиваторных лап на стойках.

Здесь также можно отрегулировать глубину их посадки в землю при помощи передвижения в стойках вертикально. Их фиксацию делают при помощи сквозных пальцев в обоймах.

Вашему вниманию представлено видео, в котором показано, как работает картофелесажалка для мотоблока, сделанная своими руками:

Блок: 5/5 | Кол-во символов: 2622
Источник: http://spez-tech.com/tehnika/selhoz/pochvoobrabatyivayushhaya/protsess-izgotovleniya-kartofelesazhalki-dlya-motobloka-svoimi-rukami.html

Классификация оборудования

Устройства отличаются по технологическому процессу:

  • Посадка непророщенного картофеля. Корнеплоды имеют пророщенный росток, который может прорости уже через несколько недель.
  • Для посадки непророщенных клубней.
  • Смешанный тип.

По типу присоединения:

  • Прицепное устройство.
  • Полунавесное.
  • Навесное.

Блок: 6/10 | Кол-во символов: 321
Источник: https://ObInstrumentah.info/kartofelesazhalka-dlya-motobloka-svoimi-rukami/

Заключение

Процесс посадки картофеля является довольно трудоемким процессом, требующим достаточной физической силы и наличия свободного времени. С приходом частичной автоматизации в сельское хозяйство, данную работу теперь можно выполнять при помощи специального устройства – картофелесажалки.

При этом, совсем необязательным будет её приобретение – достаточно лишь приложить определенные усилия, необходимые для её изготовления своими руками.

Учитывая, что большинство необходимых расходных материалов есть в хозяйстве практически у каждого дачника, конструирование самодельной картофелесажалки представляется не таким уж сложным делом.

Возможно вас также заинтересует, как сделать картофелесажалку своими руками: чертежи и размеры представлены в статье.

Также Вас может заинтересовать сеялка для чеснока.

Блок: 6/6 | Кол-во символов: 838
Источник: https://MachinSpec.com/selskoxozyajstvennaya/kartofelesazhalka/samodelnaya-dlya-motobloka.html

Советы по эксплуатации

Эксплуатация картофелесажалкиОбщий процесс посадки выглядит примерно таким образом:

  • В резервуаре должна быть засыпана картошка. Если площадь большая, то сверху ложатся мешки с клубнями корнеплода, что позволяет сэкономить время после высадки картофеля из бункера.
  • Один человек управляет техникой, а второй садится на сиденье приспособления.
  • Движение техники лучше всего осуществлять со скоростью около 1 км/час.
  • Человек, сидящий на картофелесажалке, следит за посадкой клубней.
  • Корнеплоды попадают в землю и засыпаются землей при помощи дисков.

Важно правильно настроить окучиватель. Ведь при правильной настройке, он не будет приминать почву и не будет глубоко утапливать картофельные клубни. Бугор рядка должен быть ровным, мягким и рыхлым, а уплотнение производится после атмосферных осадков естественным образом.

Самодельная картофелесажалка может иметь значительный вес, поэтому перед присоединением к мотоблоку необходимо установить противовес на мотоблок. При этом агрегат не будет переворачиваться в противоположную сторону от приспособления.

Регулировка глубины

Глубина снятия слоя земли может регулироваться при помощи регулировки дисков. Для этого:

  • Регулируется стремянка, которая прижимает опору к стойке, путем ослабления.
  • Изменяется угол расположения дисков путем поворота их в нужном направлении.

Окучник лучше всего устанавливать на пружинах, для равномерного окучивания на неровной поверхности почвы.

По завершении высадки корнеплода можно разрыхлить землю, которая притопталась от колес мотоблока. При этом можно использовать культиватор или сами лопасти, предварительно установленные на приспособление. Степень погружения лопастей желательно разрабатывать регулируемыми.

Блок: 8/10 | Кол-во символов: 1685
Источник: https://ObInstrumentah.info/kartofelesazhalka-dlya-motobloka-svoimi-rukami/

Зачем нужен дозатор удобрения

При создании самодельной картофелесажалки можно соорудить дозатор удобрения, благодаря которому будет осуществлена одновременная работа посадки картофеля и подачи удобрения в почву. Явление достаточно распространенное, так как при ручной высадке корнеплодов часто применяют смесь куриного помета и золы, а также навоз и фосфорные удобрения.

Блок: 9/10 | Кол-во символов: 371
Источник: https://ObInstrumentah.info/kartofelesazhalka-dlya-motobloka-svoimi-rukami/

Финишная обделка

Последний и завершающий этап создания картофелесажалки проводится по желанию владельца. Этот этап предусматривает зачистку швов и покраску самого агрегата. Перед покраской нужно очистить грязь и ржавчину с металла. Нужно помнить, что окрашенный метал будет служить дольше, при этом еще и эстетично выглядеть.

Самоделка картофелесажалки и составленные подробные размеры могут стать отличным способом экономии своих средств, которые остаются не потраченными на покупные варианты. А также снижается прилагаемый физический труд.

Самостоятельная сборка агрегата является сложным процессом. В связи с чем нужно определиться заранее, браться за работу самому или звать специалистов и браться ли вообще. Безусловно, сбережения экономятся, но требуются определенные технические знания.

Блок: 10/10 | Кол-во символов: 800
Источник: https://ObInstrumentah.info/kartofelesazhalka-dlya-motobloka-svoimi-rukami/

Кол-во блоков: 23 | Общее кол-во символов: 21706
Количество использованных доноров: 7
Информация по каждому донору:
  1. https://ObInstrumentah.info/kartofelesazhalka-dlya-motobloka-svoimi-rukami/: использовано 8 блоков из 10, кол-во символов 6676 (31%)
  2. https://MachinSpec.com/selskoxozyajstvennaya/kartofelesazhalka/samodelnaya-dlya-motobloka.html: использовано 3 блоков из 6, кол-во символов 5692 (26%)
  3. https://7ogorod.ru/prochee/kartofelesazalka-svoimi-rukami.html: использовано 1 блоков из 4, кол-во символов 1609 (7%)
  4. http://pro-motobloki.ru/navesnoe-oborudovanie-dlya-motoblokov/232-samodelnaya-kartofelesazhalka-dlya-motobloka.html: использовано 1 блоков из 6, кол-во символов 123 (1%)
  5. http://sam-stroitel.com/samodelnaya-kartofelesazhalka-dlya-motobloka-chertezhi-foto-video.html: использовано 2 блоков из 5, кол-во символов 1424 (7%)
  6. https://sotka.guru/dachnye-prisposobleniya/motobloki/izgotovlenie-kartofelesazhalki-dlya-motobloka-svoimi-rukami.html: использовано 3 блоков из 4, кол-во символов 2671 (12%)
  7. http://spez-tech.com/tehnika/selhoz/pochvoobrabatyivayushhaya/protsess-izgotovleniya-kartofelesazhalki-dlya-motobloka-svoimi-rukami.html: использовано 2 блоков из 5, кол-во символов 3511 (16%)

Картофелесажалка для мотоблока - как сделать своими руками?

Картофелесажалка к мотоблокуМногие огородники перешли на максимально механизированный процесс посадки. Картофелесажалка к мотоблоку особенно актуальна, если земельный участок большого размера. Процесс посадки значительно ускоряется – картофель одновременно сажается и окучивается.

Специфика использования катрофелесажалки

Сажалка – отличное решение для тех, кто желает сэкономить время на огородных работах. Она пользуется особым спросом у почитателей выращивания картофеля по принципу Миттлайдера: аккуратные лунки прорезаются на равной дистанции, узкие грядки не нарушаются, грабли сразу заравнивают землёй клубни.

Есть свои нюансы в использовании такого метода:
Посадка картошки мотоблоком

  • посевной материал придётся отбирать: клубни должны быть максимально одинакового размера, молодые побеги – не очень длинными. Если не выполнить это условие, овощ будет травмироваться;
  • рекомендовано пользоваться специальным приспособлением, способным одновременно вносить в лунку картофель и удобрение.

Сторонники механического метода посадки картошки утверждают, что использование данной техники положительно сказывается на урожае, поскольку при её применении намного лучше разрыхляется грунт.

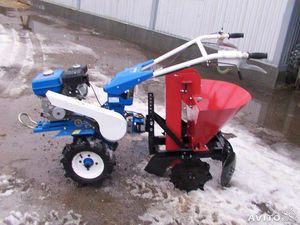

Посадка картофеля мотоблоком с картофелесажалкой

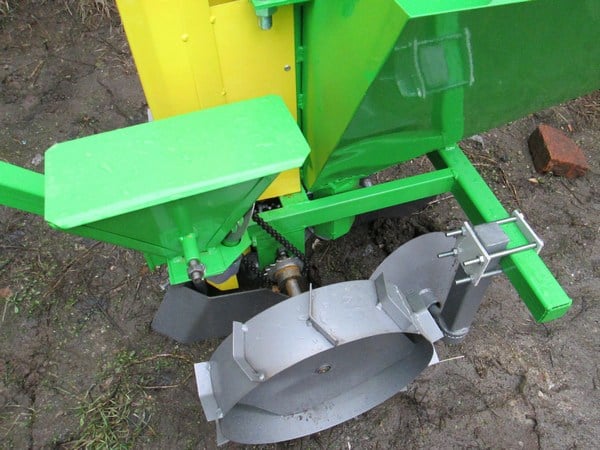

Сажать картошку мотоблоком
Простые рекомендации помогут справиться с высадкой овоща с минимальными затратами сил и времени.

Сначала почву нужно вспахать и проборонить, при возможности увлажнить. После формируются гребни. Навес состоит из бороздела для поступления картофеля в грунт и дискового окучника для засыпки лунок. Мотоблок комплектуется грунтозацепными колёсами и картофелесажалкой.

Перед тем, как сажать картошку мотоблоком, нужно настроить соответствующие параметры:

  • глубину борозды, которая формируется;
  • ширину между картофельными рядами;
  • задаются настройки механизма укладки посадочного материала.

С помощью данного приспособления можно выполнить посадку картофеля всего за один подход.

Сажаем картошку мотоблоком:

  • нарезать ровные посадочные борозды. Это дополнительное разрыхления грунта;
  • пророщенные клубни картошки поместить ростками вверх на дистанции 30-45 сантиметров. Чем меньше посадочный материал, тем короче расстояние;
  • борозды закрыть вручную граблями или с помощью мотокультиватора.

Формируя борозды, нужно оставлять расстояние в пределах 55 см. Этого будет достаточно для последующей обработки овоща (прополки, рыхления, окучивания, уборки), колеса смогут беспрепятственно проезжать, не причиняя вреда уже закопанной картошке.

Настройка агрегата: какая колея должна быть у мотоблока при посадке картофеля?

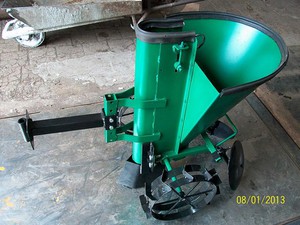

Сажалка для картофеля
Вне зависимости от специфики проведения посадки есть правила по поводу настройки мотоблока перед работой.

В сажалке для картофеля нужно проверить следующие настройки:

  • глубина посадки от 10-15 см;
  • ширина колеи мотоблока в пределах 55-65 см;
  • расстояние между клубнями около 20-30 сантиметров;
  • ботву нужно высаживать на одинаковом расстоянии.

Чтобы ориентироваться было проще, можно использовать верёвку. Её натягивают по всему периметру участка.

После засева металлические колеса заменяют резиновыми. При этом важно оставить прежнюю ширину. Крылья устанавливаются на максимальном расстоянии. После таких несложных манипуляций можно приступать к засыпанию урожая землёй.

Устройство самодельной картофелесажалки

Картофельная сажалка - устройство
В фермерском хозяйстве картофельная сажалка просто незаменима. С её помощью можно не только сажать картофель, но и удобрять почву. Посадочный материал распределяется равномерно, чем значительно облегчаются сельскохозяйственные работы.

Картофелесажалку можно сделать самостоятельно по готовым размерам, картинкам и чертежам. Данное устройство состоит из следующих элементов:

  • Рамы, к которой крепятся основные детали агрегата.
  • Контейнера под посадочный материал.
  • Механизма, который отвечает за перемещение клубней в лунки.
  • Рыхлителей для выкапывания лунок.
  • Колёсной базы.
  • Деталей, закапывающих лунки, после высадки в них картофеля.

Этого минимума достаточно, чтобы изготовить простенькое по своей комплектации приспособление. Если использовать дополнительные элементы, они сделают конструкцию медленнее и снизят её работоспособность.

Самодельная картофелесажалка может быть изготовлена из подручных материалов, которые легко раздобыть. Нужно заранее приготовить листы металла различного размера, болты и гайки, болгарку и сварку, колеса, швеллеры.

Как сделать картофелесажалку для мотоблока своими руками?

Самодельная картофелесажалка для мотоблока
Сажалка для мотоблоков в принципе напоминает обычную тележку на колёсах. Она имеет свои нюансы изготовления:

  • сбор рамы. Это соединённые швеллеры, а также продольно расположенные лонжероны, закреплённые тремя поперечными элементами. Впереди устанавливаются арка и вилки, по бокам – стойки деталей, отвечающих за высадку и закапывание лунок. Рама сбоку закрепляется пластинчатыми опорами, служащими семявыводящим механизмом. Колеса оборудуются грунтозацепамы, между ними деревянный диск в шесть сантиметров для захватывания клубней картофеля и их перемещения в лунки;
  • изготовление бункера. Он может быть фанерным, но металлическая конструкция намного прочнее и надёжнее. Отмеренные четыре стороны бункера вырезаются и соединяются сваркой. Дно застилается резиной для предотвращения повреждения клубней. Укрепляется рама стальными полосами, они соединяют среднюю поперечную часть с аркой. Далее привариваются накладки и уголки толщиной 4 миллиметра. К лонжеронам крепится опора и подножка, которая состоит из металлического листа толщиной 5 мм;
  • монтирование бункера. Устанавливается вертикальный лифт с чашами диаметром около 8 сантиметров. Для работы механизма его присоединяют к колесу, где работает цепная передача. Труба для вывода продукта закрепляется под лифтом и прижимается загребающей деталью. Звёздочка диаметром восемь сантиметров связывается со звёздочкой мотоблока для сцепления. Цепь, которой будет осуществляться передача, можно снять с велосипеда. Таким образом возможно добиться расстояния между лунками в 35 сантиметров;
  • изготовление сиденья. Понадобится металлический уголок. Опора соединяется с досками, обтянутыми поролоном для большего удобства. Стальная труба может быть использована в качестве колёсной оси, которая подходит по размеру к раме.
  • бороздорез внизу конструкции. В роли закапывающих элементов могут выступать диски от сеялки с двумя подшипниками;
  • можно использовать практически любые колёса со старой техники.

Готовые чертежи значительно упростят процесс сборки, при этом комплект для посадки картофеля может иметь самые различные габариты.
Комплект для посадки картофеля: чертежи
Самодельная конструкция весит достаточно много, потому на мотоблок стоит установить дополнительные утяжелители, предотвращающие запрокидывание.

Процесс высаживания картофеля трудоёмкий, требующий много сил и свободного времени. Автоматизация сельхозтехники позволила значительно облегчить работу. При этом необязательно приобретать дорогостоящую картофелесажалку на мотоблоки МТЗ и Нева, можно изготовить её самостоятельно.

строение, виды и принцип работы, самодельное устройство для мотоблока

Навесное оборудование для мотоблоковМногие дачники устраивают на приусадебном хозяйстве огород, где высаживают такую популярную овощную культуру, как картофель. Даже на небольшом участке посадка этого овоща ручным методом занимает много времени и сил, требует от огородника определённой степени выносливости. К тому же посадка картофеля вручную — трудоёмкий процесс, да и отложить его на некоторое время не получится. Картофель нужно посадить быстро, пока из земли не испарилась необходимая влага.

Но если нужно засадить семенным картофелем огород размером в 40 соток и даже больше, на помощь может прийти трактор с плугом или незаменимый на приусадебном участке мотоблок. Для посадки картофеля с его помощью, нужно дополнительно приобрести такое насадочное устройство, как механизированная сажалка для картофеля.

Конструкция прицепного устройства

Картофелесажалка, используемая для посадки картофеля, значительно облегчает процесс и позволяет сделать это довольно быстро. Такое дополнительное устройство для мотоблока было придумано, спроектировано и сконструировано, чтобы максимально упростить посадку картофельных клубней.

Благодаря универсальному строению конструкция подходит к мотоблокам любого типа и состоит из следующих частей:

  • Возможности картофелесажалкиБункер или ёмкость для подачи картофельных клубней. Приспособление прикрепляется к раме, сваренной из трубчатого профиля или уголка.
  • Металлическое основание (рама). К раме прикреплены колёса, имеющие высокий протектор. Он предотвращает скольжение и предупреждает перегрев мотоблока. На оси колёс располагается звёздочка для цепного лифта.
  • Цепной лифт. С его помощью осуществляется поступление картофеля из бункера для дальнейшей передачи клубней в вертикальную трубу, из которой они попадают в образовавшуюся борозду.
  • Плужок. Он служит для прорезывания в земле борозды.
  • Окучник. С его помощью посаженные в землю картофельные клубни накрываются сверху землей.

Процесс посадки

Как работает картофелесажалкаПосадка картофельных клубней производится в борозду, проделанную заранее с помощью мотоблока. Таким образом, сначала с его помощью нужно вспахать огород, затем сзади на мотоблок нужно прикрепить прицепную картофелесажалку, поместить в её бункер клубни и произвести посадку картофеля.

Одновременно выполнять нарезку борозды и посадку клубней картофелесажалкой невозможно с помощью обычного бытового мотоблока. Такие операции способен выполнять только мощный дизельный мотоблок или мини-трактор.

Разновидности картофелесажалок

На рынке представлены картофелесажалки нескольких видов, отличающихся между собой по форме и размеру, функциональным возможностям. Различен и размах цен на такие устройства. Можно приобрести как дорогие многофункциональные модели, так и недорогие бюджетные устройства.

Малогабаритные

Как сделать навесное устройствоКартофелесажалки небольших размеров используются для посадки семенного картофеля на приусадебном участке или на дачном огороде.

Конструкция устройства оснащена регулятором глубины посадки картофельных клубней и регулятором высоты земляного гребня, образующегося за счёт поднятия грунта.

Малогабаритные картофелесажалки подходят для мотоблоков как отечественных, так и зарубежных производителей.

Вес устройства в среднем составляет около 20−25 кг. Объем бункера составляет до 34 л. С её помощью можно обрабатывать ряды шириной от 60 до 75 см и посадить 6−7 картофелин на метр. Скорость посадки составляет 0,2 га/час.

Средние

Такие картофелесажалки имеют вместительный бак объёмом 44 литра. Это довольно большие тяжёлые сажалки, их вес составляет 41 кг, а производительность — 0.2—0.25 га/ч. Такие сажалки агрегатируются со средними и тяжёлыми мотоблоками.

Крупные

Применяются для обработки больших площадей. Имеют крупногабаритный бункер, картофель в который засыпается с помощью самосвала. Прикрепляется к трактору. Это мощные дорогие агрегаты, используемые в сельском и фермерском хозяйстве.

Стоимость устройств

Картофелесажалки различаются по цене. Крупные и многофункциональные устройства стоят дороже малогабаритных сажалок.

Стоимость разных картофелесажалок зависит от факторов:

  1. Как пользоваться картофелесаэжалкойОбъёма бункера. Мощные крупные сажалки для картофеля имеют бункер большого размера. Ими удобно пользоваться, так как не потребуется часто насыпать клубни в бункер и останавливать для этих целей мотоблок. Для небольшого дачного участка можно приобрести более дешёвые модели устройств с меньшим объёмом бака, вполне достаточным для обработки небольших территорий.
  2. Возможность комплектования с мотоблоками разных видов. Чем больше вариантов сцепления предусмотрено, тем проще подобрать сажалку, и тем дороже будет её стоимость. При ограниченных средствах можно приобрести недорогую картофелесажалку и адаптеры к ней, также позволяющие комплектовать её с любым мотоблоком.

Изготовление своими руками

Можно выбрать картофелесажалку и другое необходимое навесное оборудование в специализированном магазине, а можно изготовить такое устройство и в домашних условиях. Необходимо лишь обладать некоторыми навыками выполнения слесарных работ и приобрести необходимые материалы для изготовления посадочного устройства для мотоблока.

Инструменты и материалы

Чтобы изготовить картофелесажалку своими руками, потребуется приобрести:

  1. Преимущества использования устройстваОси, велосипедная цепь (или цепь от двигателя автомобиля), подшипники для движения колёс, изготовления цепного лифта.
  2. Металлический лист для изготовления бункера.
  3. Квадратный или круглый металлический профиль для монтажа рамки-держателя и других целей.
  4. Сварочный аппарат для прочного соединения элементов картофелесажалки между собой.
  5. Несколько электродов для осуществления сварки.
  6. Болгарка и диски для резки металлического листа на нужные части.
  7. Электродрель и свёрла к ней для проведения сверлильных работ.
  8. Элементы крепления для придания прочности устройству.
  9. Гайки и шурупы для монтажа конструкции.
  10. Проволока (несколько метров) для крепления некоторых элементов устройства.
  11. Наждачная бумага или напильник для шлифовки и очистки деталей.

Перед тем как начать сборку картофелесажалки, нужно внимательно изучить чертёж, продумать размеры будущего устройства и его внешний вид, способ крепления к мотоблоку. Размеры сажалки не должны быть очень большими, чтобы конструкция не вышла слишком громоздкой.

Объёмы бункера для засыпки клубней определяют исходя из расчёта двойной длины грядки. Объёма ёмкости должно хватить, чтобы пройти мотоблоком с заполненным картофелем бункером, две борозды и вернуться к месту повторной загрузки.

Этапы сборки

Изготовление картофелесажалки происходит в несколько этапов:

  1. Как пользоваться картофелесажалкойКонструирование рамы — наиболее простая часть этапа сбора насадки. Для сооружения рамы из круглого или квадратного профиля вырезают две длинные заготовки для продольной её части, и две более короткие для поперечной части рамы. Оптимальный размер рамочного основания — 60 на 20 см. Места будущей сварки металлических деталей зачищают при помощи наждачной бумаги или напильника, обрабатывают и производят сварку. Швы также зачищают при помощи наждака.
  2. Изготовление бункера. Металлический лист нарезают на необходимые детали при помощи болгарки. Детали очищают наждачной бумагой, обрабатывают и сваривают между собой в форме перевёрнутой пирамиды. Процесс изготовления ёмкости для картофеля можно упростить, используя в качестве бункера бак от вышедшей из строя стиральной машины. Корпус ёмкости примеряют к сконструированной раме, определяя оптимальное место для расположения оси колёс сажалки так, чтобы центр тяжести бункера с загруженным в него картофелем был на 6−10 см впереди этой оси. Такое конструктивное решение снизит часть нагрузки с мотоблока при работе.
  3. Монтаж оси для колёс и подшипников. На этом этапе нужно разметить и примерить области для крепления подшипников и монтажа оси. Подшипники ставятся на раму при помощи металлических уголков. Для прочности конструкции лучше подобрать стальные детали. После этого раму нужно повернуть, а к уголкам прочно прикрепить трубу при помощи сварки. Варочный шов закрепляют, используя накладки. В трубе будет располагаться ось колёс. В её полости трубы закрепляют опорные подшипники, располагая по одному.
  4. Крепление вертикальных стоек. К основанию рамы приваривают две металлические стойки, располагая их вертикально. На эти элементы конструкции опираются прикрепляемые подшипники, поддерживающие верхнюю ось звёздочки, держащей цепной лифт. Подшипники прикрепляются при помощи хомутов. Чтобы не было попадания грязи и почвы внутрь подшипника, нужно выбирать те, что имеют закрытую конструкцию обоймы. Оптимальное решение — закрыть оси предохранительными пыльниками. После этого определяют месторасположения верхней и нижней звёздочки, используя отвес. Болгаркой делают разрез трубы в основании рамы. Затем устанавливают нижнюю звёздочку на ось. На конструкцию надевают цепь и сильно вытягивают её вверх. Определяют место для крепления верхней оси и звёздочки. Устанавливают ось и подшипники для верхнего узла и монтируют устройство на вертикальных стойках.
  5. Крепление колёс. Чтобы улучшить подачу картофельных клубней из бункера, нужно частично дополнить цепную передачу. При работе мотоблока колёса сажалки при движении будут вращать звёздочку. Чтобы колёса не проворачивались в слишком мягком грунте, на покрышки можно надеть специальные грунтозацепы. Такие накладные насадки удобнее использовать, чем конструкции картофелесажалок, имеющие тяжёлые колючие металлические колёса. А также необходимо учитывать, что чем больше будет диаметр колёс, тем легче будет перемещаться сажалка.
  6. Чем удобно устройствоУстановка ковшиков для подачи клубней. При конструировании картофелесажалки лучше использовать цепь, ось и подшипники от двигателя автомобиля, чем детали от велосипеда. Такая система имеет двухрядную цепь, её размеры и звёздочки подходят для сажалки наилучшим образом. К цепи нужно прикрепить или приварить колечки из стальной проволоки-катанки таким образом, чтобы они не затрудняли движение верхней и нижней звёздочки. Они будут функционировать в качестве ковшиков, забирающих картофельные клубни из бункера.
  7. Монтаж устройства для прицепа. С его помощью картофелесажалка будет крепиться к мотоблоку. Для этого к передней части рамы приваривают детали для крепежа. Чаще всего его снабжают рядом сквозных отверстий. Такое конструктивное решение помогает подобрать оптимальную высоту ручки для крепления к мотоблоку.
  8. Вырезать отверстие для ковшиков в нижней части бункера. Через него ковшики будут поступать внутрь. В нижней части бункера приваривают две пластины. С их помощью он будет крепиться к раме сажалки.
  9. Прикрепить трубу для клубней. К бункеру крепится труба для опускания клубней в борозду. Её изготавливают из металла. В качестве такого устройства можно использовать часть водосточной трубы. Нижнюю её часть лучше всего дополнить угловым элементом, который будет направлять поступление клубней.

Как собрать картофелесажалкуЧтобы можно было производить посадку картофеля, одновременно обрабатывая клубни специальными препаратами, защищающими картофель от паразитов, на картофелесажалку крепят дозатор и ёмкость для химикатов. В качестве ёмкости используют пластмассовую бутылку. Для дозатора крепят ещё один привод. Химический препарат распределяется из бутылки при помощи шланга в центр борозды.

После сбора картофелесажалки или покупки заводской модели нужно как следует подготовиться к работе с этим устройством: подобрать клубни одинакового размера, вымыть и очистить их от грязи, определить оптимальную скорость движения мотоблока.

После того как картофель будет посажен, устройство нужно как следует очистить от грязи. Так оно прослужит намного дольше.

Картофелесажалка для мотоблока: как сделать своими руками

Картофелесажалка для мотоблокаПосадка картофеля — трудная работа, особенно если для этого используется обычная лопата. Процесс может занять несколько суток, но его можно упростить и ускорить, если применяется картофелесажалка для мотоблока. Устройство можно купить или изготовить самостоятельно. Аппарат работает при участии человека: он равномерно распределяет корнеплоды по лункам в земле и поможет увеличить урожай.

Достоинства устройства

Посадка овоща посредством картофелесажалки своими руками отличается от обычного способа с применением вил или лопаты.

Это устройство обладает множеством преимуществ:

  1. При его использовании потребуется гораздо меньше физических усилий.
  2. Значительно уменьшится время, необходимое для посадки.
  3. Клубни в лунках будут распределяться равномерно.
  4. Одинаковой будет глубина посадки.
  5. Благодаря двум предыдущим преимуществам значительно возрастает производительность.

Картофелесажалка своими рукамиВпервые увидев перед собой аппарат для посадки картофеля, владелец участка может подумать, что такое устройство дорого стоит и что работать на нем будет очень трудно. Однако на самом деле цена даже готового приспособления не слишком велика, а если его изготовить самостоятельно из подручных материалов, получится, что оно и вовсе обошлось бесплатно.

В управлении картофелесажалкой также нет ничего сложного: аппарат очень прост в эксплуатации.

Что потребуется для производства

Для изготовления мотоблочной картофелесажалки не потребуется какой-либо редкий и дорогостоящий инструмент.

Простейший вариант этого устройства состоит из шести основных элементов:

  • колес;
  • механизма настройки;
  • механизма взрыхления;
  • системы шестерней;
  • бункера для корнеплодов;
  • рамы.

Картофелесажалка для мини-трактораАппарат можно улучшать, добавляя в его конструкцию новые детали, например, емкость для удобрений или пару посадочных модулей. Однако при увеличении количества деталей мотоблок становится тяжелее, и поэтому усложняется управление им во время работы.

Для самостоятельного изготовления картофелесажалки для мотоблока обычно применяется бак от старой стиральной машинки. Он выступает в роли бункера для картофеля. Также мастерами-самоучками используются металлический уголок, проволока из стали, цепь, шестерня, арматура, пара колес от старых транспортных средств, швеллер.

Из инструментов понадобятся самые простые приспособления:

  • молоток;
  • дрель;
  • гаечные ключи;
  • сварочный аппарат;
  • отвертка;
  • кусачки;
  • болгарка.

Это необходимый минимум для изготовления самодельного агрегата. По сути изготовленная самостоятельно картофелесажалка — это тележка, присоединенная к мотоблоку.

Но только на первый взгляд конструкция кажется незамысловатой: если присмотреться, в ней можно обнаружить множество особенностей.

Сборка своими руками

Картофелесажалка должна размещаться на шасси из швеллера с парой лонжеронов, соединяющихся друг с другом тремя поперечинами. Колесная база — это всего два колеса, снабженных грунтозацепами.

Изготовление картофелесажалки

Между колесами располагается деревянный диск толщиной 6 см. У него есть две пары пазов, диаметр которых должен быть настолько большим, чтобы можно было захватывать любые по размеру корнеплоды. Впрочем, вместо деревянного диска с пазами можно использовать шестерни, цепи и лотки для картофелин.

Одним из самых важных и выделяющимся на фоне других элементов мотоблока с картофелесажалкой является бункер, в который загружаются корнеплоды перед началом работы. Эта большая емкость для картофеля располагается над колесами. Изготовить ее можно из металлических листов толщиной в несколько миллиметров, но чаще всего не желающие раскошеливаться на покупку полностью готового аппарата владельцы загородных территорий используют бачок от старой стиральной машинки советского образца.

Если же по той или иной причине был выбран более сложный метод изготовления бункера для корнеплодов, нужно иметь в виду: стенки металлической емкости должны быть наклонными, ведь в этом случае картофелины будут одна за другой скатываться вниз.

Независимо от того, из чего был выполнен бункер, его внутренние поверхности рекомендуется покрывать слоем резины. Это поможет избежать повреждений клубней.

Самодельная картофелесажалкаДиск с пазами или заменяющая его система шестерней сверху прикрывается специальным щитком. Он нужен для предотвращения случайного выпадения картофелин до их попадания в почву. Рама картофелесажалки должна быть укреплена полосками из стали. Они должны располагаться от проходящей по центру поперечины до арки. Кроме того, необходимо прикрепить металлические уголки и стальные накладки толщиной около 4 мм.

К лонжеронам нужно присоединить опору и подножку, выполненную из стального листа толщиной 5 мм. При определении высоты расположения подножки нужно учитывать рост человека, который будет управлять аппаратом во время посадки овоща. В общем, использование картофелесажалки не должно вызывать никаких трудностей.

Сиденье для управляющего можно выполнить из металлического уголка, тонких досок, поролона и плотной ткани. Уголок следует использовать в качестве каркаса. Сверху к нему присоединяются несколько досок. Для повышения комфортности доски сверху выстилаются поролоном и обтягиваются плотной тканью. Можно также использовать кресло от автомобиля или оставить аппарат без сиденья.

К числу основных элементов картофелесажалки относятся колеса. Изготовить их с нуля довольно трудно, поэтому лучше взять готовые колеса от старой сельскохозяйственной техники. Главное не забывать о том, что они должны быть снабжены грунтозацепами. Каждая из удерживающих колеса ступиц должна иметь пару подшипников. Чтобы защитить их от грязи, следует использовать войлочные прокладки.

Ось к раме прикрепляется с помощью уголков и сварки. Картофелесажалка, изготовленная из металла, имеет большой вес, и поэтому при прикреплении ее к мотоблоку необходимо установить противовес.

Изготовленный собственными руками аппарат для посадки картофеля — это не только значительная экономия денег, но и очень удобное приспособление. Любой человек при его создании будет учитывать именно свои предпочтения. К тому же при эксплуатации самодельную картофелесажалку можно время от времени совершенствовать, снабжая новыми полезными элементами.
