Особенности выбора и размеры панорамных окон
Вы здесь:
Панорамные окна — это стеклопакеты, занимающие большую часть площади помещения. Они часто устанавливаются в загородных домах и коттеджах. Характеризуются высокой прочностью, долговечностью, безопасностью, привлекательным внешним видом, обеспечивают зрительное расширение пространства и приток света в помещение. Однако такие окна достаточно сложны в монтаже и уходе. Компания «Европласт» предлагает широкий ассортимент панорамных окон по умеренным ценам.

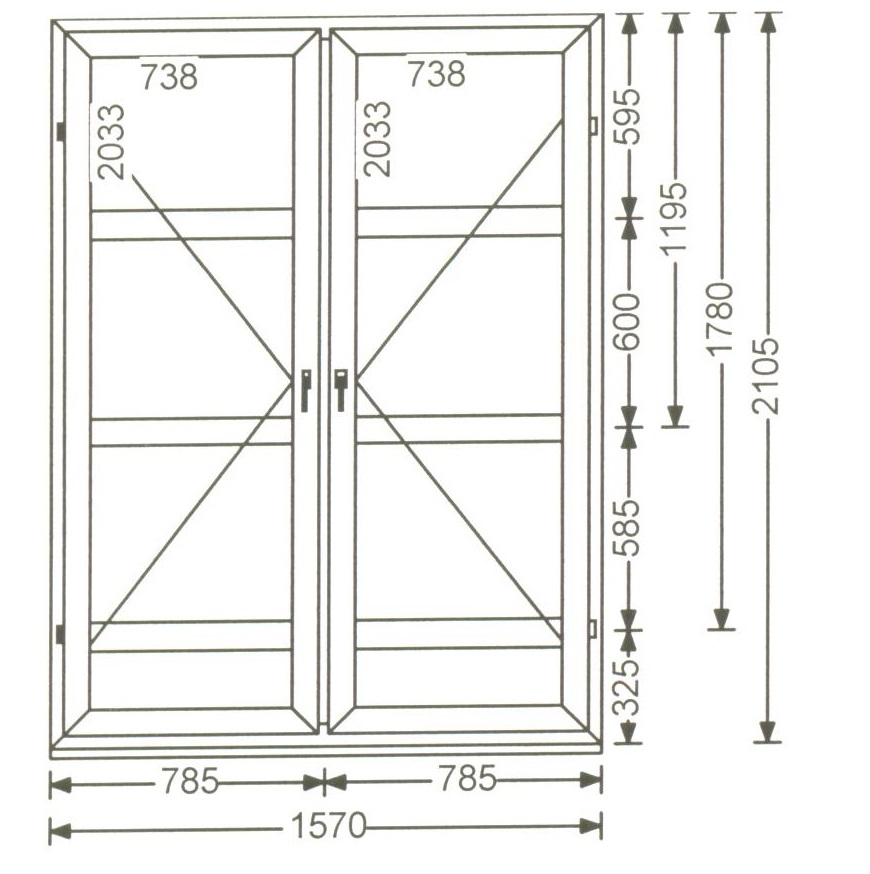

Размеры
Размеры панорамных окон должны соответствовать следующим требованиям:
- площадь окон — максимум 6 м2;
- необходимо наличие перегородок, максимальная площадь отдельных частей — 2,5 м2;
- армированные оконные створки должны иметь максимальную ширину 0,9 м и высоту 2,1 м;
- масса створки — до 75 кг;
- радиус арочного окна — не менее 0,3 м.
Виды
К основным видам панорамных окон относятся:
- Безрамные.
Это окна, изготовленные по безрамной технологии. Они отличаются привлекательным внешним видом, безопасностью, устойчивостью к осадкам. К недостаткам безрамных конструкций относятся низкие теплоизоляционные свойства. - Алюминиевые. Применяются для холодного и тёплого остекления. Для холодного остекления устанавливаются однокамерные системы, для тёплого — двух- и трёхкамерные. Алюминиевые конструкции характеризуются прочностью, долговечностью и малой массой.
- Металлопластиковые. По сравнению с пластиковыми отличаются повышенными тепло- и шумоизоляционными свойствами. Однако максимальные размеры конструкции не могут превышать 2100х900 мм.
Это окна, изготовленные по безрамной технологии. Они отличаются привлекательным внешним видом, безопасностью, устойчивостью к осадкам. К недостаткам безрамных конструкций относятся низкие теплоизоляционные свойства.Место установки
Панорамные окна могут устанавливаться в различных местах. Если окна расположены возле балкона, это обеспечивает отличный обзор окружающего ландшафта и расширит пространство комнаты. При установке панорамных окон в спальне можно предусмотреть плотные шторы или жалюзи для обеспечения приватности. Если панорамные окна расположены в гостиной, можно поставить рядом журнальный столик и диван для создания расслабляющей атмосферы.
Если Вы хотите купить панорамные окна и узнать больше об их допустимых размерах, обращайтесь в компанию «Европласт». Мы предлагаем высококачественные и недорогие изделия от компаний Veka, Rehau, KBE.
Последние работы ✇
Реальные фотографии работ в разных населенных пунктах РБ.
Больше фото
Установка профиля КВЕ Expert 70, г. Бобруйск
Установка профиля Salamander STL 76, Вилейский район
Примеры реализации
Установка окон Лепельский р-н.
Профиль Salamander Минский р-н.
Установка окон Колодищи
KBE_PremiDoor Примеры реализации
Борисов ул.Госпитальная
Лесковка, Минский р-н
Установка окон с.т. Чарница
в частном доме и квартире, стандартные большие французские в пол и отличные от типовых, максимальные и минимальные габариты стеклопакета
Установка и эксплуатация панорамных окон сказываются на улучшении видовых характеристик любого жилого или общественного помещения.
При выборе и установке таких протяжённых конструкций «в пол», необходимо учитывать технологические ограничения, а также требования СНиП.
В связи с этим, при проектировании частного дома, либо при заказе светопрозрачных блоков, необходимо знать предельно допустимые и типовые размеры панорамных окон.
Содержание
- 1 Что означает понятие?
- 2 Требования по ГОСТам и нормативным документам
- 3 Таблица со стандартными габаритами
- 3.1 Для частного дома
- 3.2 Для квартиры
- 4 Какой может быть толщина и от чего она зависит?
- 5 Нетиповые габариты для разных видов зданий
- 6 Минимальные и максимальные параметры стеклопакетов
- 7 Самые маленькие и большие открывающиеся створки
- 8 Почему важно знать стандарты?
- 9 Заключение
Что означает понятие?
Размер панорамного/французского окна – это оптимальные или максимально допустимые габариты светопрозрачных конструкций, устанавливаемых в проёмы, лишённые подоконных блоков.
Данные геометрические характеристики устанавливаются, в зависимости от следующих физико-механических параметров:
- Прочность изделия на изгиб под воздействием пульсационной составляющей ветровой нагрузки.
- Теплотехнические характеристики светопрозрачного элемента.
- Внешний вид фасада после установки панорамных оконных блоков.
- Шумоизоляционные показатели помещения.
- Технологические ограничения производственной линии.
- Предельно допустимые габариты, а также соотношение сторон, согласно действующим нормативным документам.
Каждое производственное предприятие, занимающееся выпуском крупногабаритных оконных блоков, имеет собственный каталог товаров с типовыми характеристиками, а также занимается изготовлением конструкции с индивидуальными габаритами.
Требования по ГОСТам и нормативным документам
Требования к размерам панорамных окон регламентируются следующими нормативными документами:
- СТО НОСТРОЙ 2. 23.62-2012 «Конструкции, ограждающие светопрозрачные. Окна».
- ГОСТ 34378-2018 «Конструкции светопрозрачные ограждающие. Окна и двери».
- ГОСТ 23166-2021 «Конструкции оконные и балконные светопрозрачные ограждающие».
- ГОСТ Р 56926-2016 «Конструкции оконные и балконные различного функционального назначения для жилых зданий».
- ГОСТ 21519-2003 «Блоки оконные из алюминиевых сплавов».
23.62-2012 «Конструкции, ограждающие светопрозрачные. Окна».На основании перечисленных выше документов, каждое производственное предприятие, официально зарегистрированное на рынке, разрабатывает собственные технические условия. По результатам изготовления новой партии продукции, выборочные экземпляры подвергаются испытаниям, после чего государственный орган выдаёт сертификат соответствия ТУ, что является основным гарантом качества изделий.
Таблица со стандартными габаритами
Предельно допустимые (т.е. самые узкие, высокие и широкие) и оптимальные габариты панорамных окон, которые устанавливаются в частных жилых домах и квартирах многоэтажных зданий, описываются в приведённых ниже таблицах.
Для частного дома
| Ш x В, мм | Тёплый контур | Выход на эксплуатируемые холодные помещения 1-го этажа | ||||||
| Гостиная, столовая | Двусветные пространства | Кабинеты | Лестницы | Веранды | Террасы | Крыльца | Задний выход | |
| Минимальные габариты, мм | 1000 x 2400 | 600 x 2400 | 1800 x 2400 | 400 x 2400 | 1800 x 2100 | 1800 x 2100 | 1200 x 2100 | 900 x 2100 |
| Стандартные габариты, мм | 2000 x 2400 | 600 x 3000 | 2400 x 2400 | 600 x 2400 | 2000 x 2100 | 2000 x 2100 | 2400 x 2100 | 1000 x 2100 |
| Оптимальные габариты, мм | 2400 x 2800 | 900 x 3600 | 2400 x 2100 | 600 x 3000 | 2400 x 2100 | 2400 x 2100 | 3000 x 2100 | 1200 x 2100 |
| Предельно допустимые габариты, мм | 3000 x 3000 | 1200 x 6000 | 3000 x 3000 | 1200 x 4000 | 3000 x 3000 | 3000 x 3000 | 3600 x 3000 | 1800 x 2100 |
| Индивидуальные габариты, при условии усиления, мм | 1000 x 6000 – 6000 x 3000 | 600 x 6000 – 3000 x 6000 | 1200 x 2400 – 3000 x 3600 | 400 x 4000 – 1200 x 4000 | 1200 x 1800 – 3600 x 3600 | 1200 x 1800 – 3600 x 3600 | 900 х 1800 – 3600 х 4000 | 700 х 1800 – 3600 х 3000 |
| Ш x В, мм | Остекление холодного контура | |
| Глухое | Распашное | |
| Минимальные габариты, мм | 1200 x 2400 | 600 x 2100 |
| Стандартные габариты, мм | 1800 x 3000 | 900 x 2100 |
| Оптимальные габариты, мм | 2400 x 3000 | 1000 x 2100 |
| Предельно допустимые габариты, мм | 3000 х 3000 | 1200 х 3000 |
| Индивидуальные габариты, при условии усиления, мм | 900 x 2100 – 3600 x 3000 | 600 x 1800 – 3600 x 3000 |
Для квартиры
| Ш x В, мм | Тёплый контур | Остекление холодного контура | ||||
| Комнаты до 10 м2, кухни | Комнаты до 20 м2 | Комнаты до 30 м2 | Комнаты свыше 30 м2 | Глухое | Распашное | |
| Минимальные габариты, мм | 600 x 2400 | 900 x 2400 | 1200 x 2400 | 1500 x 2400 | 1200 x 2400 | 600 x 2100 |
| Стандартные габариты, мм | 900 x 2400 | 1200 x 2400 | 1500 x 2400 | 2100 x 2400 | 1800 x 3000 | 900 x 2100 |
| Оптимальные габариты, мм | 1200 x 2400 | 1500 x 2400 | 1800 x 2400 | 2400 x 2400 | 2400 x 3000 | 1000 x 2100 |
| Предельно допустимые габариты, мм | 2400 x 3000 | 3000 x 3000 | 3600 x 3300 | 3600 x 3600 | 3000 x 3000 | 1200 x 3000 |
| Индивидуальные габариты, при условии усиления, мм | 600 x 2100 – 3000 x 3300 | 600 x 2100 – 3000 x 3300 | 600 x 2100 – 3000 x 3300 | 600 x 2100 – 3000 x 3300 | 900 x 2100 – 3600 x 3000 | 600 x 1800 – 3600 x 3000 |
Какой может быть толщина и от чего она зависит?
Толщина панорамного окна, которое монтируется в квартирах или частных жилых домах, зависит от следующих параметров:
При выборе профиля важно также учитывать толщину самой ограждающей конструкции.
В случае монтажа панорамного блока в деревянном доме, не рекомендуется приобретение 90-мм изделия, так как у владельца объекта останется слишком мало места для отделки откосов и монтажа подоконной доски. Нетиповые габариты для разных видов зданий
Нестандартные светопрозрачные элементы для установки в квартиры или частные жилые дома, как правило, изготавливаются, согласно материалам индивидуального проекта, с учётом результатов статического расчёта и членения блоков на сегменты с помощью усиленных фахверков. Чаще всего, потребители заказывают следующие виды нестандартных панорамных окон:
- Естественное освещение лестничной клетки – ширина может начинаться от 400 – 600 мм, а высота достигает 10 – 12 м, что достигается путём стыковки прямоугольных рам между собой.
- В гостиных с большой площадью, панорамные оконные конструкции могут достигать 6 метров в ширину и 3,6 метров в высоту, благодаря членению на сегменты с устройством армированных импостов.
- В помещениях бассейнов, зимних садов, террас и веранд, ленточное отделение выполняется с длиной до 10 – 12 и более метров, при условии, что предельная высота таких блоков не превышает 3 м, а толщина закалённого стекла не менее 6 – 8 мм.
- В случае устройства световых фонарей в верхних частях ограждающих конструкций, высота оконных блоков не превышает 600 – 900 мм, при длине более 6 метров.
- При обустройстве фронтона в частном жилом доме со скатной кровлей, размер трапециевидной или треугольной светопрозрачной конструкции может достигать до 8 – 9 метров в основании и до 4 метров в высоту, в верней точке.
- В случае организации витрин торговых центров, либо панорамных ресторанов, нередко применяются арочные окна в виде полукруга с диаметром до 6 метров.
Составные конструкции могут содержать глухие или подвижные створки, предельный габарит проёма зависит от массы поворотной части блока, а также от планировочных ограничений помещения и грузоподъёмности элементов фурнитуры.
Минимальные и максимальные параметры стеклопакетов
Габариты стеклопакетов в панорамных окнах далеко не всегда совпадают с посадочными размерами рам. Это связано со снижением себестоимости готовой конструкции, путём секционного членения внутреннего заполнения профильной конструкции на отдельные сегменты, посредством установки взаимно ортогональных импостов.
Таким образом, стеклопакеты, монтируемые в оконных конструкциях с улучшенными видовыми характеристиками, выпускаются со следующими габаритами:
- Минимально допустимый размер стеклопакет должен быть не менее, чем 300 x 300 – 400 x 400 мм.
- При монтаже стандартного панорамного окна в квартире, с габаритами 1200 x 2400 – 1800 x 3000 мм, в рамы устанавливаются стеклопакеты с размерами 1050 x 2250 – 1650 x 2850 мм, соответственно.
- В случае обустройства дверной конструкции с параметрами от 800 x 2100 до 1200 x 2400 мм, в усиленный профиль устанавливаются светопрозрачные элементы с геометрическими характеристиками от 600 x 1900 до 1000 x 2200 мм.
Вне зависимости от общего размера оконной конструкции, размер стеклопакета, который зависит от толщины стекла, его структуры и производственных возможностей завода, не может превышать 2400 x 2400 – 3000 x 3000 м. В последнем случае, технологи настоятельно рекомендуют разделять такие протяжённые окна в глухом исполнении на 2 или более сегментов для повышения безопасности при эксплуатации элемента заполнения проёма.
Самые маленькие и большие открывающиеся створки
Габариты открывающихся створок зависят от прочности фурнитуры, ограничений по ГОСТ (предельной массы подвижного элемента) и планировочных характеристик эксплуатируемого пространства.
В панорамных оконных блоках створки могут выполняться как в виде врезных конструкций – форточек или фрамуг, так и занимать целые сегменты между стойками, импостами.
Производители используют следующие габаритные размеры подвижных створок:
- Минимально допустимый размер форточки не может быть менее, чем 400 x 400 мм.
- Ширина стандартной распашной створки может быть 600 – 1200 мм, при весе до 2400 мм. В таких ситуациях, при стандартной фурнитуре, предельная масса подвижной части окна не должна превышать 70 кг, а для усиленных механизмов – 150 кг.
- Дверные конструкции на поворотных петлях выполняются с габаритами 700 – 1200 x 2100 – 2400 мм.
- Фрамуги могут иметь размеры от 600 x 300 до 1800 x 600 мм и оснащаться откидными механизмами с ручным или электрическим дистанционным приводом, а также фиксатором предельного открывания.
- Раздвижные двери для холодного или тёплого контура могут достигать до 2400 мм в ширину и 3000 мм в длину.
- В случае обустройства портальных панорамных конструкций для сообщения со смежными холодными помещениями, типа «книжка» или гармошка», габариты каждой створки составляют от 1000 x 2200 до 1800 x 3000 мм.
Пори необходимости обустройства оконной конструкции изделиями с большими габаритами, требуется индивидуальный расчёт прочности фурнитуры, и, при необходимости, установка дополнительных усиливающих механизмов.
Почему важно знать стандарты?
Знание стандартных размеров по ГОСТ помогает потребителям решить следующие важные вопросы:
- Обустройство проёмов в наружных стенах строящихся зданий.
- Разработка проекта с прохождением экспертизы, без наличия замечаний со стороны контрольного органа.
- Предельная экономия на себестоимости оконного блока, так как использование типовых решений не требует дополнительных технологических операций на производстве.
- Облегчение монтажа блоков в проёмы.
- Возможность составления энергетического паспорта с точным расчётом сопротивления теплопередаче ограждающих конструкций.
Помимо указанных критериев, стандартные окна также обеспечивают безопасную эксплуатацию жилых или общественных помещений.
Заключение
Практически каждое производственное предприятие, занимающееся поставкой оконных блоков на потребительский рынок, выпускает типовую продукцию, габариты которой регламентируются требованиями ГОСТ.
Предельно допустимые и оптимальные размеры панорамных окон зависят от теплотехнических параметров эксплуатируемого пространства, прочности и гибкости профилей, а также от особенностей конструкций рамы.
При выборе нужных габаритов светопрозрачного элемента с улучшенными видовыми характеристиками, рекомендуется уделить внимание толщине профиля, так как от этих параметров также зависит безопасность и комфорт при эксплуатации квартиры, частного дома или общественного здания.
