Рабочие чертежи каркасного дома / каркасный дом своими руками

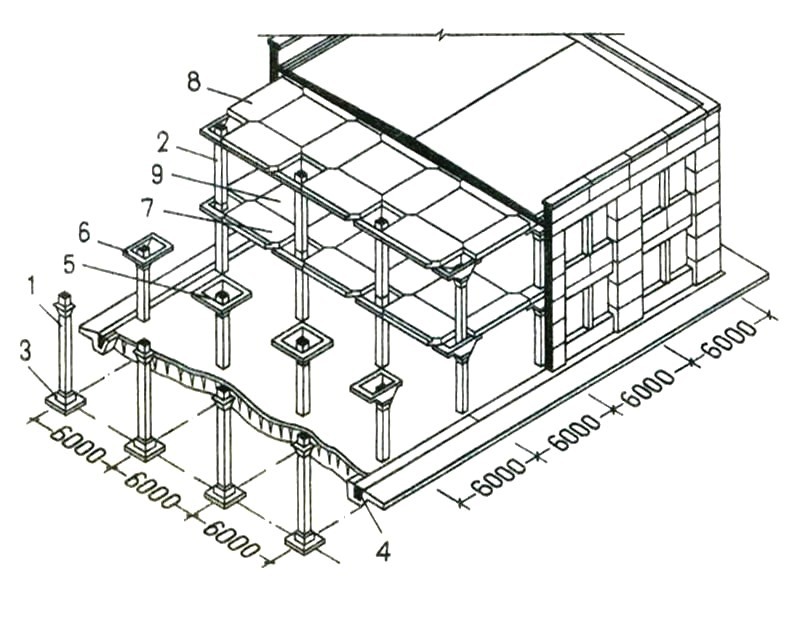

Устройство каркасного дома

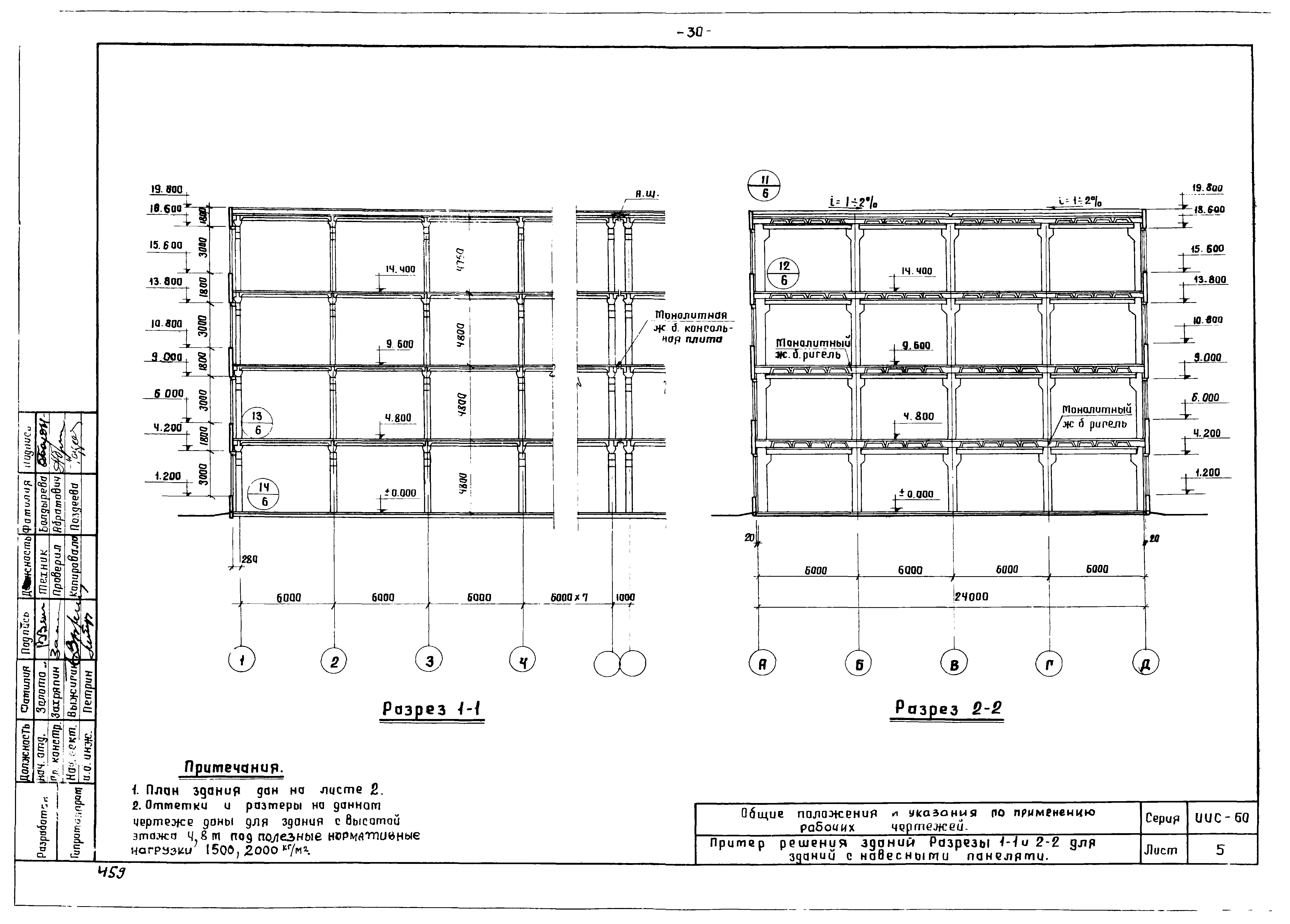

Разрез каркасного дома

Разрез каркасного дома на примере проекта КД-29, приведена схема и технология строительства каркасного дома. Почти все проекты имеют данную конструкцию. Данная схема зарекомендовала себя, как надёжная, но простая и удобная в сборке. Весь вес крыши приходится на центральную и боковые нефронтонные стены, которые стоят на фундаменте. Второй этаж собирается с перекрытия второго этажа. Наглядно, с этапами строительства можно ознакомиться, скачав инструкцию по строительству каркасного дома.

Планы и чертежи сборки фундамента

Комплект рабочих схем и узлов к проекту, содержит: полный чертёж с размерами мест установки анкеров, продухов рабочей арматуры и хомутов, объем бетона и количество арматуры. Технологию и способ экономной сборки опалубки для использования её в последующем для стоек каркаса и обвязок. При свайном фундаменте к проекту идёт также описание и свайное поле со всеми размерами установки свай д108мм и обвязкой швеллером для гарантированной надёжности свай. При желании по месту возможна обвязка свай брусом или доской на ребро по оголовкам.

Стена каркасного дома

Комплект рабочих схем и узлов к проекту, включает: размеры до начала стоек с двух сторон в см., включая проверочные размеры между стойками, места установки укосин, размеры проёма окна/двери и его усиления, планы последовательности и места установки листов OSB (ОСП) снаружи, также все планы, где необходимо, содержат комплектовочную ведомость, комментарии и технологию соединения стоек в углах, по технологии тёплый угол, и схему примыкания внутренних стен. Обратите внимание, что мы специально отказались от гостовского оформления чертежей, чтобы убрать лишние шапки и подписи, и сделать чертежи на всю страницу. Также, они выполнены в цвете и в сантиметрах, для удобства работы при строительстве.

Фронтон каркасного дома

Комплект рабочих схем и узлов к проекту, включает: размеры до начала стоек в см. и обрешётки крыши, высоту стоек, включая проверочные размеры между ними, места установок окон, размеры окна и его усиления, планы последовательности и места установки листов OSB (ОСП) снаружи, также, все планы содержат комментарии и технологию раскладки крепления Ондулина, обрешётки, свесов и устройства паро- ветро- защиты (кровельного пирога).

Сравнение: Обычный чертёж и наши чертежи

Для удобства и скорости работы, мы не стали, как это делают все, делать отдельную комплектовочную ведомость на весь дом, так как работать по ней крайне неудобно. Представьте, как собирать дом, если для того, чтобы собрать перегородку длиною всего метр-два, вам придётся искать её комплектность в книге из почти ста! листов. Чтобы у вас не было таких проблем, мы, все необходимые материалы и их точные размеры, указали непосредственно на странице, где нарисован тот объект, который вы будете собирать в настоящее время, вам не придётся тратить уйму времени, чтобы найти и рассчитать, что вам нужно, всё указано на схеме — просто и удобно.

В любом случаие, ещё дополнительно идёт смета к проекту.

Узлы: Схемы крепления и разметки

К каждому нашему проекту идут не только чертежи и схемы, описания и пояснения, а конечно ещё и узлы, это сильно облегчает и ускоряет процесс правильного строительства. Ниже, первая страничка узлов и схема разметки от проекта кд-1. Так как, это проект небольшого дома, то узлы поместились на двух страницах. Первая, это основные узлы и схема сборки стен с пояснением по разметке. Вторая страница в проекте, это узлы внутренних перегородок, схема и способ впиливания укосин, схема и способ быстрой разметки. А также, на второй странице показан способ и метод утепления перекрытия между этажами, пола первого этажа и т.д.

Инженерные сети

Комплект рабочих схем и узлов к проекту, содержит: схему прокладки и количество оконечных устройств электрики (розетка, выключатели, автоматы защиты и тд и тп), принципиальную схему и вариант установки сантехники для первого/второго этажа, а также вариант устройства дренажа и вентиляции с естественным побуждением с описание минимально желаемого устройства согласно норм и правил на одноквартирные дома.

Подробнее об узлах по технологии KarkasDom, можно прочитать в статье Все узлы каркасного дома.

Все наши проекты обладают множеством достоинств:

1. Проекты разрабатываются под размер материалов из магазина, чтобы пришлось как можно меньше резать и не оставалось обрезков.

2. Также, еще на этапе эскизного проекта подбирались плиты OSB, с учетом наиболее популярных размеров, которые чаще всего есть на складе строй базы.

3. Кровля самая простая в исполнении – двускатная. А это значит, не придется резать Ондулин или металлочерепицу, чтобы сформировать ендовы. Нет дополнительных кровельных элементов, которые удорожат кровлю, а также, нет потенциально опасных мест, которые могли бы протекать.

4. Все проекты сделаны по районированию: Зона 2, СПб и ЛО, что подходит для их строительства по снеговой и ветровой нагрузке в большей части России.

5. Обычно прямоугольный дом. Это самая энергоэффективная и удобная форма дома.

6. Все дома достаточно просты в строительстве, благодаря отсутствию лишних выступов стен.

7. Все размеры указаны в сантиметрах и имеют оригинальное исполнение чертежей и схем.

8. В проектах домов нет ни одной дорогостоящей клееной или двутавровой балки.

9. Габариты дома выбираются для максимальной экономии строй материалов.

10. Стояки, обычно, собраны в одном месте с вентиляцией.

11. Удобная лестница.

Так как все чертежи и планы мы не можем разместить на одной странице то зайдя в раздел, Наше предложение мы можем предложить вам бесплатно все сметы для расчёта во сколько вам обойдётся дом по ценам вашего региона, все планы, чертежи и технологии с подробным описанием, что и как делается и для чего. В общей сложности более 100 страниц цветных чертежей, описаний и комментариев для удобства, скорости и качества работы.

Смотрите в разделе «Видео», это и многие другие видео по строительству каркасных домов:

Каркасная стена в разрезе — Всё о строительстве

Конструкция стен и перекрытий каркасных домов

Для упрощения конструкторских решений будущего дома, желательно унифицировать некоторые модули. Ниже приведены конструкции стен, кровли, пола в стандартной конфигурации, применяемой при строительстве домов в Скандинавии.

Коэффициент термосопротивления стены — не менее 5,2 m2°С/W. крыши — не менее 7,8 m2°С/W. В таких стенах вам будет сухо и тепло даже в 45 градусный мороз.

Разрез наружной стены каркасного дома

Разрез внутренней стены каркасного дома

Разрез межкомнатной перегородки каркасного дома

Разрез междуэтажного перекрытия каркасного дома

Разрез цокольного перекрытия каркасного дома

Разрез кровли каркасного дома

Поделитесь записью: «Конструкция стен и перекрытий каркасных домов» с другими читателями!

Материалы для стены каркасного дома

Выбор утеплителя для каркасного дома
Выбор листового материала
Виды внешней облицовки стен каркасного дома
Обшивка внутренних стен каркасного дома

Каркасный дом – очень популярный тип возведения малоэтажных зданий в странах Скандинавии, Германии, Франции, США, Канаде. А сейчас из-за скорости возведения, дешевизны конструкции, малого веса самого дома, экологичности (при правильном подборе компонентов) каркасные дома стали занимать все больший процент в индивидуальном строительстве в России и странах СНГ.

Начинать строить стену каркасного дома следует с правильной гидроизоляции фундамента, лучше в два слоя рубероида.

Стены каркасного дома представляет собой конструкцию, состоящую из деревянного или металлического каркаса, служащего основой для обшивки стен.

Металлический каркас изготавливают чаще всего из легких стальных тонкостенных конструкций (ЛСТК), проще говоря, из оцинкованного профиля, изготовленного из тонкой стали (до 3 мм).

Основные преимущества стены на основе каркаса из ЛСТК – не горит, не гниет, не подвергается воздействию насекомых, возможна полная утилизация металлического каркаса. Профиль доступнее и значительно дешевле деревянных конструкций. Но металлические корпуса чаще применяют при возведении производственных помещений, цехов и складов, чем при строительстве индивидуального каркасного дома.

Схема устройства каркасного дома.

Строительство стены с деревянным каркасом начинают с гидроизоляции фундамента двумя слоями рубероида. Затем крепят доски обвязки к фундаменту с помощью анкерных болтов и монтируют сам каркас. Его изготавливают из досок 50х150 мм. Шаг вертикальных стоек зависит от размеров мата утеплителя. Обычно это 50-60 см. Следует учитывать и ширину листа обшивки. На вертикальные стойки крепят балки перекрытия, короткие балки и лаги пола 2 этажа.

Крепить доски между собой можно методом вырубки (полной и неполной) и с помощью металлических уголков. Последний способ хоть и дороже, но надежней (не нарушается целостность досок).

После построения каркаса производят обшивку стены:

Степлером с наружной стороны прикрепляют гидроизоляцию к вертикальным стойкам.
Саморезами закрепляют листовой материал, прижимая пленку гидроизоляции.
Помещают утеплитель.
Степлером прикрепляют к внутренней стороне вертикальных стоек стены пароизоляцию.
Пленку прижимают листовым материалом, крепя его к стойкам с помощью саморезов.

Выбор утеплителя для каркасного дома

В качестве утеплителя используют:

Схема утепления стены каркасного дома.

Монолитный пенобетон – ячеистый бетон на основе портландцемента, воды, органического или синтетического пенообразователя, а при необходимости полимерных и минеральных добавок; перед его заливкой с помощью мобильных установок необходимо закрепить гидроизоляционную и пароизоляционную пленку и листовой материал с обеих сторон стены (в качестве несъемной опалубки).
Минеральная вата, изготовленная из расплава вулканических пород (например, из базальта), доменного шлака или их смеси, – отличный тепло- и звукоизолирующий материал, широко применяемый при строительстве каркасных домов; сведения о ее токсичности преувеличены: формальдегид выделяется при температуре свыше 300-350 ° С, а содержание волокон ваты в воздухе даже при монтаже ниже принятых в Евросоюзе предельно допустимых концентраций; минеральную вату для предотвращения ее оседания следует использовать жестких сортов.
При монтаже внутренних стен вместо минеральной ваты часто используют стекловату – она имеет лучшую шумоизоляцию, но при работе с ней следует соблюдать меры защиты – работать в респираторе, спецодежде, рукавицах.
Пенопласт и пенополистирол – широко используются для утепления фасадов зданий, но горючи, обладают спорными экологическими свойствами, создают эффект термоса, что приводит к необходимости регулярного проветривания или оборудования дополнительной вентиляции каркасного дома. решение – применение паропроницаемого пенополистирола.
Пенополиуретан обеспечивает высокую скорость нанесения, универсален, но дорог, поэтому используется для утепления труднодоступных мест (перекрытия).
Экологические решения – маты из льна и конопляной пеньки – обеспечивают микроклимат каркасного дома, близкий к деревянному дому, обладают хорошими тепло- и звукоизолирующими свойствами, не поддерживают горение.
Эковата состоит из 80% макулатуры/газетной бумаги, 10% борной кислоты и 10% буры; по теплоизолирующим свойствам не уступает минеральной вате, но где-то на треть дороже. Зато с помощью специального оборудования она задувается в каркас дома в течение 1 дня, при этом не образуются пустоты, а благодаря содержанию буры в ней не поселяются грызуны.

Вернуться к оглавлению

Выбор листового материала

С внешней стороны стена обшивается цементно-стружечными (ЦСП) или стружечно-цементными (СЦП) плитами, OSB, влагостойкой фанерой, досками.

Схема устройства стены каркасного дома.

Цементно-стружечные и стружечно-цементные плиты изготавливают из мелкой древесной стружки, портландцемента и добавок, снижающих влияние древесины на цемент. Листы паропроницаемы, поэтому в паре с паропроницаемым утеплителем предотвращают эффект аквариума (повышенной влажности) в здании. Но ЦСП и СЦП тяжелые, при подъеме на верхние этажи необходимы строительные леса и лебедка. Кроме того, плиты имеют незначительную прочность при изгибе, может ломаться.
Ориентированно-стружечная плита (ОСП, OSB) изготавливается из 3-4 и более слоев тонких щепок (древесной стружки), склеенных смолами с добавлением строительного воска и борной кислоты. Стружка во внешних слоях ориентирована продольно, во внутреннем – поперечно. Материал хорош во всех отношениях, но может выделять формальдегид, метанол и фенол. Использовать для внутренней обшивки не рекомендуется.
Все большую популярность в качестве наружного листового материала используют ветрозащитные плиты ISOPLAAT 25 мм – древесноволокнистые плиты прибалтийского производства.

Внутри каркас обшивают влагостойким гипсокартоном, ДСП или ДВП, вагонкой, стекломагниевыми листами (СМЛ).

Вернуться к оглавлению

Виды внешней облицовки стен каркасного дома

Снаружи стены облицовывают деревянными досками, сайдингом, декоративной штукатуркой, кирпичем. Современные решения:

Внешняя облицовка – деревянные доски, двойное утепление:

Схема отделки стены каркасного дома сайдингом.

Деревянные доски 20-40 мм или сайдинг.
Вертикальная обрешетка с вентиляционным зазором 25 мм.
Плита ветрозащитная ISOPLAAT 25 мм.
Утеплитель 200 мм.
Брус каркасный 100 мм.
Плита теплоизоляционная ISOPLAAT 25 мм.
Каркасный брус 50 мм.
Пароизоляционная пленка.
OSB плита 10 мм.
Плита декоративная ISOTEX 12 мм.

Штукатурка декоративная.
Плита ветрозащитная ISOPLAAT 25 мм.
Плита ветрозащитная ISOPLAAT 25 мм (установить можно одну плиту).
Утеплитель 200 мм.
Брус каркасный 70х195.
Пароизоляционная пленка.
OSB плита 9 мм.
Обрешетка 22х50мм (можно не устанавливать), непосредственно на ОSB устанавливается декоративная отделка, обрешетка необходима для прокладки коммуникаций, при отсутствии коммуникаций ее можно не устанавливать.
Плита декоративная ISOTEX 12 мм.

Схема внутренней отделки стены каркасного дома.

Имитация бревна, бруса (дощатая облицовка) 25-40 мм.
Обрешетка, вентилируемый зазор 25 мм.
Плита ветрозащитная ISOPLAAT 25 мм.
Утеплитель 200 мм.
Брус каркасный 70х195 мм.
Пароизоляционная пленка.
OSB плита 10 мм.
Обрешетка 22х50 мм (можно не устанавливать), непосредственно на ОSB устанавливается декоративная отделка.
Плита декоративная ISOTEX 12 мм.

Вместо 7, 8, 9 может устанавливаться плита теплоизоляционная ISOPLAAT 25 мм.

Облицовочная кирпичная кладка.
Зазор воздушный 40 мм.
Плита ветрозащитная ISOPLAAT 25 мм.
Теплоизоляция 200 мм.
Брус каркасный 70х195 мм.
Пароизоляционная пленка.
OSB плита 9 мм.
Обрешетка 22х50мм (можно не устанавливать), непосредственно на ОSB устанавливается декоративная отделка.
Плита декоративная ISOTEX 12 мм.

Вместо 7, 8, 9 может устанавливаться плита теплоизоляционная ISOPLAAT 25 мм.

Вернуться к оглавлению

Обшивка внутренних стен каркасного дома

Внутренние стены каркасного дома тоже многослойные, разрез стены:

Вертикальная стойка деревянного каркаса.
Утеплитель.
Пароизоляция.
Листовой материал для чистовой отделки.

Доски для внутренних стен используются 150х50 мм, допускается применять доски размером 100х50 мм.

При использовании дерева для строительства каркасного дома (вагонка, доски, брус) его надо пропитать составами против гниения и горения, затем окрасить.

Стена каркасного дома в разрезе — материалы и монтаж

Каркасная технология постройки домов пришла к нам из Канады, поэтому ее еще называют канадская технология постройки домов. Там, да и во многих других странах, эта технология уже хорошо развита, однако мы ее начали активно использовать совсем недавно.

Хотя многие застройщики относятся к постройке каркасных домов с неодобрением, все же их популярность с каждым годом только увеличивается и этому способствуют следующие факторы:

Сейчас мы рассмотрим подробнее различные виды стен каркасных домов. Узнаем, какие обычно используются материалы для их постройки, и чем они отличаются.

Внешняя несущая стена каркасного дома в разрезе

Такая стена дома должна быть устойчивой к атмосферным явлениям и в тоже время теплой. Как добиться такого результата вы можете увидеть на схеме.

Подробный процесс утепления каркасного дома своими руками рассмотрен в другой статье, где пошагово разложена вся инструкция по теплоизоляции.

Теперь немного о применяемых материалах их свойствах и назначениях.

О внешней отделке дома говорить здесь не буду, приступим сразу к следующему элементу в разрезе.

Реечная обрешетка нужна для крепления внешних отделочных материалов. Ее толщина может быть 25 мм, к примеру, а ширина и расстояние между рейками зависит от материала, который будет на нее крепиться. Обрешетка так же создает необходимый зазор между элементами внешней отделки и основным «пирогом» стены для проветривания и естественного удаления влаги.

Мембранная пленка . в данном случае, служит для гидро- и ветрозащиты утеплителя и всех элементов конструкции в целом. Эту пленку заменять обычной нельзя, потому как такая мембрана не пропускает воду и ветер с наружной стороны каркасного дома, и в тоже время, позволяет «дышать» утеплителю, не давая скапливаться конденсату на нем.

При использовании мембранной пленки необходимо уточнять у производителя, как правильно ее раскатывать, какая сторона должна быть снаружи, а какая внутри. В некоторых случаях, неправильный монтаж мембранной пленки может привести к плачевным результатам.

OSB плита (9-15мм) . расположенная снаружи, состоит из нескольких слоев щепок хвойных пород деревьев. Она, в первую очередь, придает жесткость всему строению, ну и немного выполняет функцию защиты утеплителя. Вместо OSB плиты с наружной стороны можно использовать другие подходящие по свойствам материалы.

Брус 50 х 150 мм. Это основной материал для сооружения каркаса для дома. Как правило, расстояние между соседними стойками составляет около 60см (по ширине плиты утеплителя, для удобства).

Утеплитель обычно используется на ватной основе (минеральная вата, например). Необходим он в стене, для удержания тепла внутри каркасного дома. Основное требование к утеплителю, это то, чтобы он имел достаточную плотность, иначе со временем он просто сползет вниз. Толщина слоя теплоизоляции, как правило, равна ширине брусьев основного каркаса, ну а если утепляете минеральной ватой, то советую сделать слой утеплителя чуть толще, что бы «зажать» между внешней и внутренней обшивкой.

Следующим элементом в разрезе стены каркасного дома является пароизоляционная пленка . Она, так же как и другие элементы конструкции, выполняет не маловажную роль, защищая утеплитель от водяных паров изнутри. Такая пленка не пропускает пары с одной стороны, но позволяет «дышать» утеплителю с другой.

Даже если у вас в доме очень тепло и сухо, влажность всегда присутствует, а утеплитель, на ватной основе обладает свойством впитывать влагу в себя. При содержании влаги в утеплителе 5%, его теплоизолирующие свойства могут упасть до 50%.

Внутренняя OSB плита (6-9мм) служит так же для усиления каркасной стены и для удобства внутренней отделки. Иногда вместо внутренней OSB плиты используют обрешетку для экономии, с последующим креплением гипсокартонных листов на нее.

Внутренние стены каркасных домов в разрезе

В разрезе внутренней стены каркасного дома могут отсутствовать мембранные пленки, а утеплитель служит, в первую очередь звукоизоляцией, а уже потом отсекателем тепла.

Толщина внутренней стены зависит от ее назначения. Если эта стена играет роль несущей опоры, то ее необходимо сделать практически такой же, как и все наружные стены. Ну а если это всего лишь внутренняя перегородка, которая будет использоваться как разделение между комнатами, то тут нет ограничений, если нет повышенных требований к звукоизоляции.

Если стена будет слишком тонкой, то слой звукоизоляции так же будет небольшим, а это приведет к повышенной звукопроницаемости стены.

Добрый день!Заинтересо вали статьи о постройке каркасного дома.Прочитала. Полезны, поучительны для меня и,пожалуй,для тех,кто планирует строить дом,знать технологию нужно,так как нередко попадаются «горе-строители «,за которыми приходится переделывать,не ся новые материальные затраты.Мне не хватает информации-стат ей о количестве стройматериалов для каркасного дома 9х7 высота 1этажа 2.40,2ого-1.8о( стены) с утеплением 15см по периметру,пола, потолка, но без внешней и внутренней отделки.Сколько метров для обвязки,для лаг,стен.Скольк о упаковок гидро-пароизоля ции?Сколько рулонов утеплителя?Ск. кг гвоздей,металли ч.уголков? И т.д.В строймагазинах продавцы сильно ошибаются. приходится с дачного участка снова ехать на рынок и докупать,теряя время.Буду очень рада статье на эту тему.Есть же несложные формулы и приведите пример,пожалуйс та.Моя почта in.brindina2010 @yandex.[censor ed]

Инесса, добрый день.

Возможно, когда-нибудь такая статья и появится на моем сайте, но есть одно НО. Для каждого дома необходимо считать материал «по месту». Просто взять общую длину необходимой доски и купить — не получится, так как у доски есть свой размер, как правило — 6метров.

Допустим, вы из одной доски сделали 2 стойки по 2,5метров, 1м остался. Но возможно он Вам не пригодится, другими словами — это остатки. А сколько таких остатков может у Вас остаться — очень тяжело сказать.

Для того, чтобы более подробно подсчитать количество необходимой доски, необходимо на бумаге (или в какой-нибудь графической программе), начертить схему всех стен, пола, потолка и крыши. На схемах должны присутствовать все стойки, лаги, стропила и т.д. с размерами. А затем, с учетом длины доски, которую Вам привезут, необходимо рассчитать, сколько штук Вам нужно (естественно, с небольшим запасом).

А сказать, например, что на 1 кв.м дома необходимо энное количество доски — не получится.

Утеплитель, необходимый для утепления каркасной стены, пола и потолка, можно считать в квадратных метрах, с учетом количества слоев (у Вас получается 3 слоя по 50мм). Как правило, производители пишут на упаковках, сколько квадратных и кубических метров в пачке. А считать так: Подсчитать сначала площадь всех стен, пола и потолка (с учетом напуска утеплителя на стены и утепления углов), а затем вычесть площадь всех оконных и дверных проемов. Еще необходимо учесть толщину доски, но это лучше оставить «запасом».

Если уголки, при большом желании, еще как-то можно приблизительно подсчитать, опять же по схемам стен, пола, потолка и крыши, то количество гвоздей можно определить только опытным путем

Гидро- и пароизоляционны е материалы, так же можно подсчитать по схемам каркасных стен и т.д. только с учетом напуска.

У продавцов спрашивать бесполезно. Они, как правило, знают теорию о товаре, а о практике им ничего не известно.

Совет:
1. Если с доставкой есть какие-либо проблемы, накладно, долго, далеко и т.д. после подсчетов, всегда необходимо брать запас!Тем более если только начинаете строиться. Остатки, при бережном хранении — всегда пригодятся в будущем.

2. Когда материала много, за один рейс все не привезут, можно после расчетов привезти, сначала то, что понадобится в первую очередь, а когда материал немного выработаете, можно подкорректирова ть подсчеты.

Источники: http://saitprodom.ru/konstruktsiya-sten-i-perekrytij-karkasnyh-domov, http://moidomkarkas.ru/montazh/stena-karkasnogo-doma-v-razreze.html, http://postroj-sam.ru/karkasnye-doma/stena-karkasnogo-doma-v-razreze.html

План стены каркасного дома

Рабочие чертежи каркасного дома / каркасный дом своими руками

Устройство каркасного дома

Разрез каркасного дома

Планы и чертежи сборки фундамента

Стена каркасного дома

Фронтон каркасного дома

Сравнение: Обычный чертёж и наши чертежи

Узлы: Схемы крепления и разметки

Инженерные сети

Подробнее об узлах по технологии KarkasDom, можно прочитать в статье Все узлы каркасного дома.

Все наши проекты обладают множеством достоинств:

5. Обычно прямоугольный дом. Это самая энергоэффективная и удобная форма дома.

6. Все дома достаточно просты в строительстве, благодаря отсутствию лишних выступов стен.

7. Все размеры указаны в сантиметрах и имеют оригинальное исполнение чертежей и схем.

8. В проектах домов нет ни одной дорогостоящей клееной или двутавровой балки.

9. Габариты дома выбираются для максимальной экономии строй материалов.

10. Стояки, обычно, собраны в одном месте с вентиляцией.

11. Удобная лестница.

Смотрите в разделе «Видео», это и многие другие видео по строительству каркасных домов:

karkasdom.info

Бесплатные чертежи каркасных домов с информацией о них. |

Основная часть проектной документации для каркасного строительства представляет собой чертежи, схемы, эскизы – графическую информацию, которая наглядно демонстрирует процесс строительства. Рабочие чертежи каркасного дома составляют 80% проекта. Где можно взять бесплатно готовые чертежи каркасных домов? И как пользоваться информацией, которая изложена в них?

Необходимость в чертежах и фото

Главный козырь каркасного строительства – это его доступность, оптимальная цена, за которую можно получить собственный жилой дом для круглогодичного проживания. Это окупает и перевешивает возможные недостатки, которые существуют у каркасной конструкции (сравнительно низкая прочность – в сравнении с капитальными стенами, необходимость обустройства и постоянной работы вытяжной вентиляции в каркасном доме, относительно небольшая долговечность – опять же, в сравнении с кирпичными строениями). А поскольку каркасное строительство сочетает ценовую и технологическую доступность, его часто выбирают для осуществления своими руками. Причём работы ведутся при отсутствии больших профессиональных навыков, опыта какого-либо строительства.

На заметку

В таком случае, главным помощником, консультантом и хорошим подспорьем в решении строительных вопросов будет проект будущего дома. Он будет содержать перечень материалов, их размеры, а также изображения способов крепления, вида каркасных стен в сборе.

Желательно, чтобы проект каркасного строительства был рассчитан и прорисован профессионалом. Есть важные моменты, которые необходимо учесть, чтобы дом получился прочным и прослужил вам не один десяток лет. Поэтому экономить и строить без проекта может оказаться себе дороже. На чём тогда можно оптимизировать собственные расходы?

Проект первого этажа.

Сэкономить на проекте каркасного дома можно приобретением готового типового проекта. Такой документ обходится в несколько раз дешевле индивидуального проекта. При этом содержит все необходимые для строителя сведения.

Чертежи

При строительстве каркасного дома своими руками чертежи обеспечивают правильность и надёжность строительства. Также при экономной застройке встаёт вопрос о целесообразности вложений денег в те или другие операции. К примеру, в проект будущего дома. Он несёт достаточно большие затраты, если выполняется на заказ. И более доступен, пользоваться типовыми стандартными решениями.

Чертеж каркасного дома.

Часто при строительстве каркасника пользуются типовыми стандартными проектами. На некоторых сайтах можно найти и скачать бесплатно чертежи и проекты каркасных домов. На что обратить внимание при поиске? Какие чертежи необходимы для будущего строительства обязательно, а без которых чертежей и схем можно обойтись?

Чертежи в проекте каркасного дома

Приведём перечень чертежей каркасных домов и коттеджей, которые входят в типовой проект для каркасного строительства:

Архитектурная часть проекта содержит:

Рисунок фасада и торца готового дома с указанием его размеров, высоты фундамента, крыльца, оконных и дверных проёмов, свеса кровли.

Рисунок фасада.

Чертежи-планы каждого этажа. В них указывается расположение простенков, ширина оконных и дверных проёмов, размеры каждой комнаты, а также расположение бытовых устройств, приборов, некоторых предметов мебели.

План этажей своими руками.

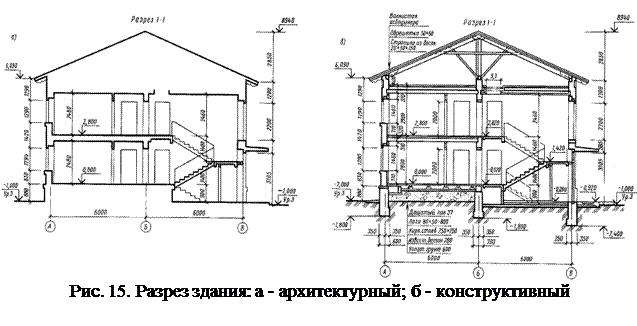

Рисунок – вертикальный разрез дома. Здесь детально расписаны размеры этажей и междуэтажных перекрытий, высота внутренних дверей, планируемое расположение мебели на этаже.

Каркасный дом в разрезе.

Подробное описание оконных и дверных проёмов приводится в отдельной спецификации, которая имеет вид таблицы.

Конструктивный раздел проекта содержит:

Чертёж-проект фундамента.
Чертежи стен и балок полаперекрытия.
Проект–чертёж стропильной системы для сооружения крыши.

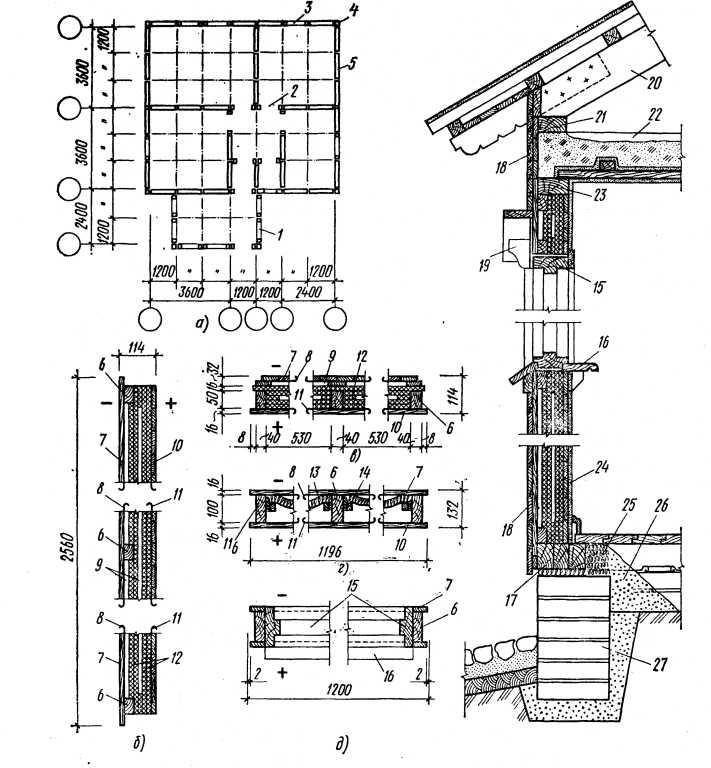

Чертежи узлов каркасного дома.
Чертёж-проект обшивки стен и пола.

На заметку

Фото чертежей каркасных домов позволяют оценить полноту информации, которая изложена в проекте. И сделать выбор – стоит ли приобретать данный проект или в нём не содержится ценных сведений.

Схемы

Бесплатные чертежи каркасных домов не всегда содержат всю необходимую для строительства информацию. Предполагается, что они предоставляют общие сведения, но не дают полной картины всех размеров. В них может не быть подробного указания размеров каждого элемента каркаса.

Схема расположения основных узлов.

Также могут быть не указаны расстояния между стойками, схема расположение панелей внутренней и наружной облицовки. Такой проект является сырым. Он не содержит всех необходимых для застройщика сведений и может быть подспорьем для профессионала, и недостаточен для непрофессионального строителя.

Подробные проекты каркасных домов с чертежами и фото, как правило, не предоставляются бесплатно, а имеют обозначенную цену. Однако их приобретение стоит уплаченных денег, так как даёт много ценной информации. Особенно для непрофессионала, который выполняет строительство своими руками.

Устройство каркасного дома

Сборка каркасного дома по чертежам представляет последовательные операции по сооружению различных элементов строения. А именно:

Закладывание фундамента.
Сбор каркаса стен.
Сбор стропильной системы.
Монтаж кровли.
Обшивка стен.
Обустройство проёмов – установка окон и входных дверей.

Схема устройства.

В ходе строительства также осуществляется прокладывание элементов водоснабжения, канализации, электропроводки и газопровода. Они располагаются внутри каркасных стен, полов, перекрытий. Поэтому их монтаж выполняется перед обшивкой стены внутренней облицовкой.

На заметку

В ходе выполнения работ пользуются чертежами проекта. Как правило, каждый этап строительства сопровождается собственным чертежом, схемой, спецификацией и описанием.

Строительство фундамента по чертежу

Чертёж фундамента дома содержится в конструктивной части проекта. В нём указаны все размеры и рекомендуемые материалы – габариты фундаментной плиты или свайно-ростверковой конструкции. Размеры между отдельными элементами или участками фундаментной ленты. А также схема армирования – расположение арматурных элементов, их размер, шаг.

Проект свайно-ростверкового фундамента.

При необходимости, для полного описания фундаментной конструкции, приводится несколько чертежей. К примеру, проект свайно-ростверкового основания содержит два чертежа – для закладывания свай и для сооружения ростверка. А также схему армирования свай и соединяющего их ростверка. А также эскизный рисунок готового основания в сборе.

Сбор каркаса по чертежу

Подробный проект содержит размеры всех элементов балок, перекрытий, опор, которые используются в строительстве, толщину стен, пола, перекрытий. А также схему расположения каркасных элементов, расстояние между соседними опорами (шаг каркасных опор) и между соседними балками перекрытия (шаг перекрытия).

Подробная схема стен.

Они также сопровождаются эскизными рисунками, на которых демонстрируется расположение бруса, балок, досок и других элементов каркасной конструкции, а также способы их крепления. Рисунок выполняется в объёмном формате и содержит наглядные понятные изображения соединения различных узлов.

На заметку

Для непрофессионала эта часть проекта будет демонстрировать правильные способы соединения, которые обеспечивают требуемую прочность каркасной конструкции.

Сборка крыши

Проект крыши включает несколько чертежей, в которых содержится необходимая информация для сбора стропильной системы и укрытия стропил кровельным материалом. Схема стропил выполняется в виде чертежа с указанием размеров мауэрлата (опор стропильной системы), стропильных балок, коньковых досок, прогонов, стоек, подкосов и других опорных элементов кровли.

Схема крыши.

Здесь также указываются способы соединения элементов, чертежи узлов стропильной системы. А также характеристики соединительных деталей (болтов, скоб, анкеров).

Утепление каркасного дома

Проект обшивки и утепления стен, перекрытий, пола, кровли каркасного дома содержит несколько чертежей, эскизов, схем и спецификаций. Вначале этой части проекта приводится схема каркасной опоры стены с подробным указанием всех размеров. Эта схема является основой для монтажа утеплителя и облицовочных материалов.

Схема стены.

Дальше – к чертежу прилагаются схемы расположения плит облицовки (наружной и внутренней), где указывается их схематичное расположение, места крепления к опорам стен. Также прилагаются аналогичные схемы для описания утепления и обшивки перекрытий, кровли, пола, а при необходимости – фундамента каркасного строения.

На заметку

Готовые чертежи и схемы предоставляют оптимальные варианты наружной и внутренней стеновой обшивки, с минимальным расходом материалов на обрезку.

Также прилагается спецификация, в которой приводится перечень материалов утеплителя и обшивки, с указанием их характеристик (размеров, способа монтажа, крепёжных деталей).

Монтаж коммуникаций

Проект сооружения коммуникаций не прилагается к проекту строительства каркасного дома. Это – отдельный документ, который рассчитывается по готовому строительному проекту. Если используется типовой проект застройки, то возможны типовые проекты обустройства водо-, электро- и газоснабжения. Какие системы обслуживания жизнеобеспечения дома не входят в комплект строительной документации:

Проект водоснабжения – здесь содержится схема прокладывания водопроводной воды от общей сети водоснабжения. А также глубина расположения труб, их размер, материал, способ ввода в дом, место выхода входной водопроводной трубы. Также в этом проекте указывается схема монтажа и размеры труб водоснабжения внутри дома, устройства, которые будут установлены (раковины, унитаз, ванная).

Устройство водоснабжения в каркаснике.

Проект водоотведения – содержит схему расположения канализационных труб в доме и на участке. А также глубина расположения, место подключения к общей канализационной сети. Или способы организации индивидуального канализационного слива.
Проект электроснабжения – содержит схему ввода СИП-кабеля от опоры до узла учёта, расчёты пропускной способности и мощности напряжения, схему прокладывания проводов внутри дома.
Проект газоснабжения – содержит схему подвода газа к дому и его подключения к газовым устройствам и оборудованию.
Проект вентиляционной системы.

Перечисленные проекты являются обязательными для подключения дома к общей системе водоснабжения, электроснабжения, газообеспечения, канализации.

Чертежи одноэтажных каркасных домов, двухэтажных, домов с мансардой отличаются объёмом и количеством прилагающихся схем, спецификаций, эскизов. Чем больше объём строительства, тем больше будет его проект. Подробные чертежи и проекты обеспечат надёжное строительство и долговечность будущего жилого дома.

1karkasnydom.ru

Инструкция + Подробные схемы +Видео

Возведение каркасных сооружений давно уже стало необычайно популярным. Ничего удивительного в этом нет. Данный метод постройки весьма привлекателен несложной технологией, которая позволяет провести все работы собственными силами, не обращаясь к помощи наемных рабочих. Да и материалы для постройки требуются не слишком дорогие и вполне доступные.

Современный каркасный дом – особая конструкция, в которой активно применяются колонны и несущие балки. Периметр самого каркаса оббивается листами ДСП, вагонкой, фанерой и прочим. Все свободные места и промежутки заполняются любым имеющимся наполнителем, который является так же и утеплителем. Обычно в данной роли выступает пенопласт, пенополиуретан, каменная и минеральная вата и другие материалы.

Схемы каркасных домов: обзор и планирование

Использование достаточно компактных блоков и деревянных колонн из бруса позволяет вести строительство без привлечения специальной техники – лебедок и подъемных кранов.

Полное же отсутствие в возводимой конструкции бетонных плит, кирпича и каменных блоков обеспечивает небольшой вес всему сооружению.

А это избавляет от необходимости обустраивать своими руками прочный монолитный фундамент.

Однако, определяясь с типом фундамента, следует исходить не из одной только массы здания.

Обязательно учитываться должен и тип грунта, на котором планируется возвести здание. Если он глинистый, достаточно тяжелый, то без основательного, монолитного фундамента вряд ли удастся обойтись. Если же в грунте нормальное содержание песка, то вполне хватит столбчатого или ленточного мелкозаглубленного фундамента.

Если домовладелец сомневается в качестве грунта для постройки на своем участке, то он может уточнить его тип и состав в местном архитектурном бюро. Не стоит пренебрегать фундаментом, не убедившись предварительно, что без него на самом деле можно обойтись. В предполагаемом строительстве будет использоваться природный материал древесного происхождения. Даже полностью обработанному, качественному материалу, лучше избегать длительных контактов с водой.

Имеется две схемы строительства каркасного дома:

все мероприятия полностью ведутся самостоятельно. Готовые блоки не применяются: только исходные строительные материалы;
возведение сооружения из полностью готовых, укомплектованных блоков, которые изготавливаются промышленным способом.

Рассмотрим первый, более демократичный вариант

Строительство начинается со схемы каркасного дома, или его проекта (плана). При его составлении необходимо учесть все особенности будущего строения, от которых зависит также и требуемое количество строительного материала. Некоторые полагают, что без данного этапа можно обойтись, и совершенно напрасно.

Никто не гарантирует, что позднее не придется прерывать работы из-за нехватки каких-то материалов, или их несоответствия требованиям. Можно воспользоваться подходящим готовым проектом, который не трудно отыскать в сети.

Ну, а если требуется индивидуальный дом «под себя», с конкретными идеями и задумками, то тогда лучше обратиться к профессионалу. Ведь готовый эскиз должен иметь поэтажные планы, подробную схему фундамента, чертежи перекрытий и кровли.

Схема узлов каркасного дома: закладка фундамента

Начало любого строительства предваряет закладка основания здания, или фундамента.

Выше уже отмечалось, что его тип зависит от характеристик грунта в выбранном для строительства месте.

Если почтва не слишком склонна к расползанию, вполне можно использовать ленточный, винтовой или столбчатый фундамент. Винтовой хорош тем, что его можно использовать практически при любых типах почв.

Преимущества данного типа фундамента состоят еще в том, что при необходимости его несложно отреставрировать или отремонтировать. Замечательная вентиляция под всем строения – это дополнительный бонус. Чтобы исключить попадание влаги снаружи, между основанием дома и сваями фундамента следует гидроизолировать, настелить два слоя рубероида.

Важно. От завершения закладки фундамента должен пройти хотя бы месяц (не меньше) прежде чем начнется строительство. Это время необходимо для усадки. Его тоже предстоит использовать с пользой для дела: провести все необходимые подготовительные мероприятия перед началом большой стройки.

Для возведения надежного и добротного строения потребуется:

пиломатериал для возведения собственно дома. Длина брусьев определяется размерами будущего дома. Толщина их будет соответствовать толщине несущих стен;
гидроизоляционный материал. Обычно это рубероид;
материал для теплоизоляции: минеральную или каменную вату, пенопласт и прочее;
необходимый крепеж: анкерные болты, саморезы, скобы, дюбели;
различные антисептические препараты для обработки древесины;
материал для крыши: пиломатериалы, теплоизоляционный, гидроизоляционный и кровельный материалы;
материал для облицовки: плиты ДСП или OSB, вагонка, листы фанеры и т. д.;
специальная супердиффузионная мембрана, необходимая для пароизоляции стен и кровли.

Возведение каркаса по схеме

После того, как положенный фундамент выдержал положенный срок, приступают к креплению нижней обивки сверху. На фундаменте закрепляются анкерными болтами выложенные на него доски. Желательно чтобы количество стыков было минимальным.

Когда сделана нижняя обвязка и выложен фундамент, можно приступать к установке каркаса.

Его можно выполнить из металла или из дерева. Вариант из металла прочнее– он намного надежней, но, соответственно, и дороже. Для сборки такого понадобится сварка. Другой способ – с помощью стального крепежа, имеющего вид скоб.

Если же это будет дерево, то детали должны пройти тщательную обработку подходящим антисептиком. Крепежом же будут служить не болты и скобы из железа, а деревянные нагели.

Каркас не обязательно собирать непосредственно на фундаменте. Можно делать это отдельно, а потом поставить уже готовую конструкцию на место и надежно закрепить ее.

Правильная сборка каркаса осуществляется от его углов. Их отмечают прочным попарным соединением ровных досок. После этого делают наметки для будущего расположения проемов для окон и дверей. Слишком частые вертикальные стойки не требуются. Расстояние стоек друг от друга определяется шириной приготовленного материала для изоляции.

Кстати, утеплитель не будет защищать вертикальные стойки, в этих местах холод сможет проникать внутрь. Для устойчивости вертикальные стойки или балки укрепляют специальными раскосами. Когда все стойки установлены и хорошо выровнены, приступают к выкладыванию венца потолка. Затем закладывают оконные и дверные проемы. Доски фиксируются дюбелями или саморезами.

Схема стены каркасного дома: обрешетка

Когда все вертикальные и горизонтальные направляющие установлены и хорошо закреплены, можно начинать делать обрешетку.

Она может быть косой или горизонтальной. Если есть возможность выбирать между ними, то предпочтительнее первый вариант.

При горизонтальной обрешетке доски должны идти через каждые сорок сантиметров, не реже.

Косую пускают под углом 45 градусов, промежутки между отдельными планками не более 40 см.

И в первом и во втором случае обрешетка фиксируется саморезами.

Сборка каркасного дома: перекрытия

Пожалуй, самым важным при установке перекрытий будет избегание провисания досок.

Балки положено укладывать друг за другом, параллельно, хорошо закрепляя их шпильками.

Расстояние между ними должно быть не более 0,6 метра.

Для перекрытий первого этажа необходимо установить дополнительные подпорки, для надежности.

Если речь идет о перекрытиях второго (и третьего) этажа, то внутренние стены вполне справятся с ролью надежной опоры для крыш и потолка.

Крыша по схеме каркасного дома

Если возведенное на предыдущем этапе перекрытие предназначалось под крышу, то опорой для стропил станут концы уложенных лаг.

Материал для крыши выбирается согласно предпочтениям и возможностям хозяина стройки. Это может быть мягкая черепица, рубероид, ондулин, металлочерепица и многое другое. Как и прочие монтажные работы, установка каркаса также начинается с углов.

Концы крышного каркаса надежно крепятся к лагам перекрытий. Крыша обычно имеет форму равнобедренного треугольника. Расстояние меж стропилами соотносится с шириной материала, который предполагается использовать в качестве утеплителя или покрытия.

Каркас крыши удобно собрать на поверхности земли, а потом поднять его и установить на дом.

Обшивка каркасного дома своими руками

Схема пирога каркасной стены

Варианты обшивки могут быть разными. Это сайдинг, блок-хаус, вагонка и другое. Под обшивку внахлест укладывается прочный, водонепроницаемый материал, с запасом 20-30 см.

Выбранным материалом оббиваются стены, потом кровля, вставляются окна и двери. Полы настилаются в последнюю очередь. Доски подшивают под проложенные лаги, все промежутки, образовавшиеся между досками и лагами, заполняются утеплителем.

Если имеется такая возможность, то утепление пола лучше сделать двуслойным.

Сначала слой пенопласта, вслед за ним укладывается минеральная вата. Когда весь утеплитель выложен, укладываются половые доски. Они размещаются перпендикулярно лагам. Для большей ровности и гладкости пола, сверху можно отделать его плитами OSB или листами фанеры. Когда пол настелен, можно приступать к внутренней отделке стен. Все имеющиеся промежутки между горизонтальными и вертикальными лагами следует заполнить утеплителем. Специальная пленка для пароизоляции накладывается сверху. Затем проводится обшивка фанерой или вагонкой.

Чтобы стены были более устойчивыми, придется установить внутренние укосины и для промежуточных стен, и для наружных.

Узлы крепления при возведении каркасного дома

Чтобы каркасный дом соответствовал заявленным характеристикам, следует позаботиться о надлежащей сборке имеющихся узлов крепления. Это достаточно сложный процесс, поэтому перед началом работ следует внимательно изучить технологию. Кто не слишком разбирается в строительных работах, сразу может не понять, что же это за узлы.

Это важные места соединения отдельных конструктивных элементов строения. Наиболее ответственные среди них – перекрытия, стены и кровельная система. Каждый из обозначенных главных узлов в собственной конструкции имеет также определенное количество узловых соединений.

Перечислим их по порядку, в направлении снизу строения вверх:

в угловых соединениях это стыковка бруса нижней обвязки между собой; крепление к поверхности фундамента нижней обвязки, состоящей из бруса;
монтаж вертикальных стоек: сначала устанавливаются угловые стойки, и только потом оставшиеся;
надежная фиксация верхней обвязки, состоящей из бруса;
соединения, служащие для надежной фиксации конструкции самого каркаса как в вертикальной, так и в горизонтальной плоскостях: это гарантирует ему жесткость и устойчивость;
крепление потолочных балок к обвязке из бруса наверху.

Соединения основных элементов крыши между собой:

верхней обвязки и стропил;
самих стропил на самом верху, в зоне конька;
ригеля и стропил;
стропил и контробрешетки;
стропил и обрешетки

Все обозначенные узлы являются несущими, так как они отвечают за надежность и прочность всей конструкции. Второстепенные узлы также не стоит упускать из виду, они не менее важны для устойчивости строения. Это межэтажные перекрытия и лаги. В качестве проверенного соединения отдельных элементов постройки применяют специальные крепежные элементы.

domsdelat.ru

Как делается сборка стен каркасного дома по платформе

Доброго времени суток уважаемые посетители и читатели блога!

Уже давно не писал новых статей на сайт, все занят строительством дома. Вот появилось немного свободного времени, я сразу решил рассказать, как я собирал стены своего дома.

В целом из этого материала вы узнаете, как осуществляется сборка стен каркасного дома по технологии платформа. Постараюсь изложить все максимально понятно, чтобы каждый кто решит строить подобным образом – сделал все правильно, и постройки радовали создателя в процессе эксплуатации.

Также в конце статьи вы найдете таблицу, с помощью которой можно выбрать необходимое сечение стоек каркаса в зависимости от типа строения.

По традиции план статьи:

Составление плана расстановки стоек и расположения стен;
Раскладываем обвязку стен;
Разметка каркасных стен;
Подготовка деталей стен;
Сборка оконных и дверных проемов;
Сборка стен целиком;
Врезка укосин;
Подъем стен каркаса;
Схема сборки удочки для подъема стен;
Сборка и стыковка каркасных стен;
Выравнивание стен;
Расчет сечения стоек каркаса.

Составление плана

Перед началом сборки стен я рекомендую прибегнуть к составлению плана, на котором необходимо разместить расположение стоек каркаса. Схема стены каркасного дома необходима для оценки предстоящих работ.

На плане располагают будущие дверные и оконные проемы, тщательно все продумайте, приближаясь максимально к плану этажей дома.

На этом изображении вы видите, как это делал я тут явно видно где у меня будут стойки каркаса. Это поможет вам в дальнейшем, когда вы будете готовить детали дома.

План стоек каркаса

Я рисовал план в визио, заранее выставив необходимый масштаб. Поэтому подготовить детали мне не составило труда, все размеры рассчитывались автоматически. Мне оставалось просто пересчитать каждый тип детали, затем напилить их необходимое количество.

Все окна в доме у меня одинаковых размеров и на одном уровне. Это позволило снизить количество разнотипных деталей.

Раскладываем обвязку стен

Как готов план дома начинаем раскладывать нижнюю и верхнюю обвязку стен. Раскладываем по две доски сколотив из по два гвоздя, с возможностью их выдернуть.

При раскладывании обвязок соблюдаем последовательность, заранее определяем какие стены будут подняты первыми, какие вторыми. В моем случае сначала были подняты длинные стены, затем короткие, после чего я собрал центральную несущую стену, ну и последние были перегородки.

Разметка стен

После того как я подготовил план стоек дома наступил следующий этап – возведение каркасных стен. Начинаем это делать с разметки стоек в натуре.

Для разметки стен я применял шаблон и отбивочную нить. Шаблон изготовил самостоятельно, выглядит он вот так вот:

Шаблон для разметки

На брусок прибил две рейки, шириной 4 см, расстояние между реек 58 см, это стандартный шаг стоек в моем доме. А ширина реек обусловлена толщиной доски, в каркасе я применял доску 40х150 мм.

Для разметки стоек в натуре вначале размечаются стойки дверных и оконных проемов, их мы двигать и убирать не будем. Затем размечаются места примыкания внутренних стен к внешним, и места соединения внутренних стен между собой. Основные типы соединений изображены на этом рисунке.

Соединения в каркасных стенах

После разметки недвижимых и обязательных частей каркасных стен, я приступил к разметке стоек. Начал от угловой стойки и с помощью шаблона прошелся по всем стенам. Таким образом отметил места расположения стоек на верхней и нижней обвязке.

Подобрал фото, где видно несколько отметок, все метки оказались снаружи дома, под сайдингом )))

Отметить необходимо обязательно на обоих досках, так как собирая каркасные стены, принцип построения которых производится по технологии платформа, вы обеспечите обязательное выполнение условия прямоугольности всех стен. Останется стену только выровнять по уровню.

Подготовка деталей стен

Следующим этапом возведения стен будет подготовка деталей стен — стоек каркаса, ригелей, подоконных и надоконных досок.

Зная, что деталей будет много, стоит обзавестись торцовочной пилой. Она не только существенно поможет в возведении стен дома, но и пригодится в дальнейшем, поверьте это полезный инструмент, я ни разу не пожалел, что приобрел торцовку.

Пила у меня Макита, с протяжкой, режет дерево как масло, рез очень точный и чистый. Для того чтобы пилить длинные доски, я закрепил ее на шестиметровых досках, и выровнял плоскости для того чтобы доска любой длины была в одной плоскости с плоскостью стола пилы.

Makita LS0714 фото с интернет, позже свою сфоткаю поменяю )))

Если вы делали план на котором расположена каждая каркасная стена, конструкция которой предусматривает множество элементов, то по нему легко подсчитаете столько вам необходимо элементов. Что я собственно и сделал.

Установив упор на необходимом расстоянии от диска пилы, напиливал полностью весь комплект стоек, либо ригелей, и переходил к следующему размеру. Фото моей конструкции отсутствует, выложу вото Алексея, конструкция похожая, только стол у меня был поуже, а длина побольше))

Длинный верстак такой, у меня уже только был…

Когда все детали были готовы я возил необходимое их количество на стройку и строил каркас.

Сборка проемов

Сборка каждой стены каркаса начинается со сборки проемов. Собирать проем необходимо по определенным правилам. На этом изображении вы видите порядок сборки оконного проема

Схема оконного проема

Я применял в стенах двойной ригель 150х40 мм, это было достаточно в моем случае. Еще между сдвоенными стойками я прокладывал ленту термолён, для предотвращения появления сквозных щелей, это можно увидеть на некоторых фото.

Окно в стене

Также существует правило количества гвоздей – на каждые 5 см соединения один гвоздь. Таким образом на 150 мм доску забивается три гвоздя 90-100 мм. Более длинные гвозди будут излишними, достаточно и таких.

Дверной проем собирается практически также, как и оконный, отличается тем, что у него нет нижних стоек и подоконной доски.

Когда готовы проемы то остается лишь разнести нижнюю и верхнюю обвязку каркасной стены и сколотить всю стену целиком.

На фото видно, что Алексей собирал проемы немного другим способом, тоже правильным

Врезка укосины

Так как стены дома я планировал делать без внешней плитной обшивки, то обязательным условием было выполнить правильную врезку укосины в каркас стены.

На фото низкая стена мансарды, на ней хорошо видно как должна стоять укосина, и куда врезана

Я думаю вы уже можете представлять, как устроены стены каркасного дома в зависимости от их конструктивных особенностей. Стены бывают с обшивкой плитами или доской по диагонали снаружи, либо изнутри. Еще бывают стены и без обшивки — с врезкой укосин. Я выбрал именно этот вариант.

Для того чтобы пояснить весь процесс врезки укосины, я подготовил небольшое видео поясняющее все максимально доступно. Так укосину врезает Ларри, я делал также ))

Видео врезка укосины в процессе подготовки

Укосина после врезки не прибивается полностью. Только нижняя сторона и пара гвоздей в следующую стойку. Остальные гвозди можно наживить, это поможет в дальнейшем забить их используя только одну руку, второй, например удерживая стену, или себя )))

Подъем стен

Собрав две противоположные стены я позвал помощников, и мы подняли первые стены моего дома. Это незабываемое чувство, вроде бы всего лишь каркас стен, но уже начинаешь ощущать, что процесс неумолимо идет вперед!

Порядок подъема выбирается такой:

Поднимаем длинные стены;
Поднимаем короткие стены;
Поднимаем несущие внутренние стены;
Поднимаем перегородки.

Внутренние стены каркасного дома собираются из доски 40х100, этого достаточно для того чтобы обеспечить необходимую прочность, и, при необходимости, заложить звукоизоляцию в стены.

Да еще Вам может помочь удочка для подъема каркасных стен, это изобретение придумали строители, выполняющие подъем стены в одиночку. Все-таки вес стены довольно большой, да и уронить стену в противоположную сторону нет никакого желания.

Фото удочки можно посмотреть тут, ей пользовался Алексей.

Конструктив удочки предельно ясен по фото

А вот фото самой удочки, и процесс работы с ней.

Да и сам подъем стен удочкой становится не столь веселым занятием, как одному да руками )))

Стыковка и сборка каркасных стен

Когда все стены каркаса собраны производится сборка и стыковка каркасных стен. Этот процесс обеспечивает соединение всех стен второй верхней обвязкой, которая отличается от первой противоположной длиной.

Таким образом она как-бы перевязывает весь дом и не позволяет стенам разойтись или отодвинуться друг от друга.

Вот тут наиболее удачно видно принцип обвязки стен каркаса, углы дома собраны также (Это угол внутренних стен)

На фото видно, как я выполнял перевязки стен. Для себя необходимо помнить, что стыки обвязок необходимо разнести на расстояние как минимум две стойки.

Вот он — стык досок обвязки

Да и еще один момент, я в качестве утеплителя применял минеральную вату. Этот утеплитель требует пароизоляции изнутри дома, поэтому я заранее проложил полосу пароизоляции между верхними обвязками каркаса.

Я уже не помню откуда это я вычитал, но точно помню, что вата требует «зонт» над собой в виде пароизоляции. Еще я заложил полиэтилен в местах примыкания внутренних стен к наружным, чтобы также не мучится с обходом стоек.

Выравнивание каркасных стен

Вот и наступил момент, когда все стены этажа были собраны. Осталось выровнять стены по уровню и закрепить укосины уже капитально. Выравниваем все стены, прибиваем все укосины, и вуаля, каркас этажа готов, сборка стен каркасного дома закончена, можно приступать к возведению верхнего перекрытия дома.

Для удобства использования уровня я изготовил нехитрое устройство, своеобразный удлинитель для уровня. Пользоваться очень просто: прижимаем к верхней и нижней обвязке, кричим помощнику куда толкать стену, когда уровень «пойман» — приколачиваем верхний конец укосины.

Таблица для расчета сечения стойки

Да я еще обещал привести таблицу для выбора необходимого сечения стойки, в зависимости от шага и высоты строения, пожалуйста:

Данная таблица взята из Свода правил СП 31-105-2002 п.7.2.3, почитайте, очень полезная вещь!

Как видите я правильно выбрал доску, да и после постройки я убедился, что все верно, дом стоит прочно, даже без внутренней отделки. Недавно закончил черновой пол дома, так теперь полностью устранился эффект каркасного строения. Дом как-бы «замонолитился».

Ну что-же думаю пора заканчивать, думаю после прочтения статьи вас не будет пугать сборка стен каркасного дома, и вы сможете самостоятельно построить что-нибудь на своем участке, я же смог)))

Не забывайте подписаться на обновления блога, будет еще много интересного.

За сим откланиваюсь, с Вами был автор блога Стартуем с Успехом — Сергей Меньков.

start-for.ru

Чертежи каркасных домов — что это и где достать бесплатно

Чтобы построить каркасный дом для сезонного и постоянного проживания, нужен чертеж – подробный план и графическая инструкция по сборке строения. Есть несколько способов получения чертежа – заказать индивидуальную разработку профессионалу, использовать готовый бесплатный или на основе типичного шаблона создать оригинальный. Каким должен быть этот важный документ, что в него входит и как правильно с ним работать?

Чертежи каркасных домов

Чертеж каркасного дома – не просто официальная бумага для получения разрешения на выполнение строительных работ. Это важный документ, который является залогом того, что построенный дом в полной мере будет соответствовать нормам и адаптирован под климатические условия.

Что включает чертеж

Все документы, в которых подробно описан процесс сборки и монтажа дома, необходимо оформлять еще на стадии строительства. Кроме того, стоимость будущего каркасного дома подробно описывается в смете. Там же прописывается перечень всех строительных материалов, которые будут использоваться для строительства. Как правило, каждый такой комплект сопровождается изображениями и фотографиями.

Особенности домокомплектов

Некоторые компании предлагают приобрести полный домокомплект для строительства. Такой комплект включает не только основные элементы и чертеж, но и все необходимые пиломатериалы и утеплители (сип-панели). Это дает возможность возвести одноэтажное или двухэтажное строение своими руками в короткий срок.

Преимущества приобретения домокомплекта:

заказчик получает на руки полный комплект чертежей и материалов;
все чертежи обычно просты и понятны;
для того чтобы защитить материалы от осадков, их привозят на участок постепенно;
в комплекте можно получить рекомендации по дополнительному утеплению дома;
есть проект по устройству крыши;
прилагаются схемы и инструкции по созданию вентиляции, электрики, канализации и водоотведения;
полная смета предоставляет заказчику возможность определить весь объем затрат на строительство.

Комплект чертежей и документации для строительства каркасного дома

Любой готовый чертеж каркасного дома представляет собой объемный документ, размер которого может достигать 100 страниц. В каждом документе детально прописан план, присутствуют схемы, а также подробные инструкции по сборке и установке каркаса.

Условно вся инструкция подразделяется на основные части, которые делают весь процесс строительства предельно простым и понятным. Изучить такую инструкцию смогут как профессионалы, так и те, кто не имеет серьезного опыта в строительной сфере.

В инструкции присутствуют ответы на все важные вопросы, которые могут возникнуть в процессе возведения каркасного дома. В этом документе есть ответы на вопросы, как обеспечить ветро-, влаго- и парозащиту новому строению. Описаны условия строительства, а также принципы по которым выбирают оконные, дверные и другие конструкции. Кроме того, в документе можно найти рекомендации, касающиеся возведения каркасного дома с мансардой или без.

Базовая комплектация

Частным застройщикам предлагают много типовых вариантов каркасных домов. Это могут быть как стандартные, так и индивидуальные варианты. Однако при многообразии решений в архитектуре или дизайне существует понятие основной комплектации, которое также включает возможность строительства своими руками.

Базовая комплектация каркасного дома включает:

подробный чертеж;
комплект материалов для лаг, перекрытий, пола, каркасов, оснований, стоек и стен;
материалы для кровли: стропила, доски для обрешетки;
отделочные материалы – доски для чистых полов, пиломатериал для плинтусов, внутренних углов, вагонку;
наружные и межкомнатные окна и двери;
комплекты материалов для паро- и гидроизоляции, а также для утепления домов каркасного типа.

Как правило, фундамент дома не входит в базовый комплект, потому что выбор фундамента обусловлен типом почвы и грунта. Закладка добротного фундамента для каркасного дома представляет собой непростую и трудоемкую задачу.

Несмотря на то что сделать закладку фундамента можно своими руками, лучше всего для выполнения таких работ пригласить специалистов. Особенно это касается строительства домов, в которых больше одного этажа, предназначенных для проживания в любое время года.

Этапы строительства

Строительство дома по каркасной технологии включает несколько последовательных этапов.

Руководство по строительству фундамента

Вне зависимости от того, по какой из технологий строится каркасный дом и какой дизайн для его строительства выбран, основной процесс всегда начинается с подготовки места, завоза материалов и закладки фундамента.

В условиях мягкого грунта или почвы с большим содержанием торфа, а также при близком к поверхности уровне грунтовых вод, выбирают свайно-винтовой фундамент. На грунтах другого типа возможна закладка ленточного фундамента.

При обшивке свайного фундамента нужен ответственный контроль процесса. Обвязку лучше всего выполнять из металла. Вместо уголков рекомендуется использовать швеллера, а варить не внахлест, а встык с учетом оси свай.

Если выбраны проекты каркасных домов с ленточным или плитным фундаментом, тщательно контролируйте наличие, достаточное количество и площадь сечения вентиляционных отдушин.

При доставке материалов на объект необходимо проверить их качество. Не должно быть таких элементов, на которых уже есть признаки грибка и почернения. Все пиломатериалы должны быть в обязательном порядке обработаны антисептиком.

После того как фундамент дома готов, изготавливается основной каркас нижней обвязки, или основание дома. Обвязку делают из бруса по сторонам всего фундамента и в местах расположения стен комнат. Между фундаментом и каркасом обязательно укладывается гидроизоляция.

Брусья соединяются «в лапу» и скрепляются гвоздями, размером минимум 150 мм. Возможно удлинение коротких брусьев. Брусья нижнего яруса обвязки крепятся к фундаменту при помощи анкерных болтов размером от 16 мм. Поскольку болт должен заходить в фундамент примерно на 100 мм, то его точные размеры можно определить по формуле: 100 мм + высота бруса. Минимальное расстояние между анкерами составляет 2 м.

Сборка каркасного дома

Сборка каркасного строения своими руками представляет собой механический процесс, суть которого состоит в соединении тщательно подготовленных деталей в строгой последовательности. Эта последовательность изложена и показана в чертежах. Качественно выполненный проект может понять как профессионал, так и любитель.

Конструктивно каркасный дом состоит из трех узлов:

перекрытия;
стеновая система:
система кровли.

Все узлы имеют собственную сложную структуру. И этот факт необходимо обязательно учитывать в процессе сборки. Если все узлы будут смонтированы правильно, то и вся система дома будет отличаться прочностью и надежностью.

Кроме того, в конструкции дома всегда присутствуют вспомогательные узлы, которые представляют собой точки соприкосновения отдельных элементов конструкции каркасного здания – от фундамента и до самой крыши. Это монтажные узлы, в которых происходит скрепление элементов дома. Специалисты советуют обязательно выбирать правильные типы крепежей, которые будут использоваться при монтаже соединений.

После того как нижние опорные лаги прикреплены к фундаменту, производится укладка половых лаг и устанавливаются вертикальные стойки. Для лаг используются доски 50х150 мм. Эти доски проверяются на прочность довольно просто. Достаточно встать на них и посмотреть, не «дышит» ли конструкция от нагрузки. На следующем этапе проходит укладка утеплителя и чернового пола.

Далее следует установка вертикальных стоек каркаса. Сам каркас укрепляется при помощи укосин. Щиты или элементы стен собираются на горизонтальной поверхности, а после уже поднимаются и устанавливаются на фундамент и крепятся в нужном положении.

Толщина стен выбирается в зависимости от проекта и может варьироваться от 170 до 270 мм. Такие параметры не допускают перерасхода материала и обеспечивают необходимый уровень теплоизоляции. Минеральная вата используется в качестве утеплителя, а гипсокартон – для внутренней обшивки. Наружная черновая отделка выполняется при помощи osb плит.

На следующем этапе подготавливаются потолочные балки. Они крепятся при помощи пазов или усиленными уголками.

Далее, согласно чертежу, выполняется подготовка и установка стропил крыши. Они состыковываются краями под углом около 50° при помощи торцевого соединения. Далее настилаются паро-гидроизоляционные пленки.

Нужно проконтролировать, чтоб их укладка проводилась в соответствии с инструкцией, обычно гладкая сторона направляется к утеплителю, а шероховатая – наружу. Не допустимо, чтоб провис был более 2 см. Потом производится настил кровли. Крепление осуществляется при помощи специальных кровельных саморезов через две волны.

Основные типы соединений, которые используются в домах 6х8 или большего размера:

торцевые;
боковые;
угловые;
крестовидные;
ящичного типа;
L или T-образного типа.

Собрать полностью готовый каркасный дом по чертежам можно за три месяца. Но одному человеку строительство в такой срок будет не под силу, понадобится помощь профессионалов.

Прокладка и монтаж инженерных коммуникаций

Основными частями современного каркасного дома являются: газопровод, канализация, водопровод и электрическая сеть. Комфортное и безопасное проживание в полной мере зависит от правильности и качества прокладки и монтажа этих элементов.

В грамотных проектах каркасных домов все коммуникационные трассы и развязки расположены максимально близко друг к другу. Эти элементы должны располагаться так, чтобы при необходимости их можно было спрятать в специальный короб. Это делается для того, чтобы такие элементы не съедали пространство и не портили интерьер помещения. Порядок и особенности прокладки инженерных коммуникаций должны быть подробно описаны в специальном разделе чертежа каркасного дома.

Смета для каркасного дома

Чертежи каркасных домов в обязательном порядке включают в себя смету. В этом документе указано подробное количество строительного материала на каждом этапе стройки, в том числе в рулонах, килограммах или метрах. Кроме того, в смете указывается приблизительный разброс рыночных цен.

При строительстве дома поэтапно нет необходимости тратить на закупку материалов весь бюджет. Материалы можно покупать по мере продвижения строительных работ.

Выводы и видео

Хороший проект представляет собой комплекс документов, состоящий из подробных планов и схем, которые нужны на каждом этапе строительства. После просмотра такого документа у будущего владельца не должно оставаться никаких вопросов касательно процесса строительства.

Качественный платный или бесплатный чертеж и проектная документация каркасного дома – это залог успешного планирования строительства и сведения всех ошибок к минимуму. Кроме того, качественный готовый проект оптимизирует работу строительной бригады, сводит к минимуму объем распилочных работ и работ по подгонке материала, а также приводит к значительной экономии времени на строительной площадке.

Принцип каркасного строительства наглядно показа в видео.

Закладка Постоянная ссылка.

pro-karkas.ru

чертежи с размерами, видео, как создать проект самостоятельно

Каркасный дом представляет собой строение, сооруженное с помощью деревянного каркаса, на который устанавливаются внешние и внутренние панели, а пространство между ними обкладывается теплоизолятором. Строятся такие дома в рекордные сроки с минимальными затратами. В данной статье мы рассмотрим, чем же отличаются проекты каркасных домов, которые предоставляются бесплатно, от платных.

Чем завоевали симпатию каркасные дома?

Каркасные дома в наше время приобрели достаточно широкую популярность. Основным их плюсом является то, что строительство можно начинать во все времена года. Также немаловажным аспектом является то, что выбрав данную технологию постройки, вы заплатите меньшее количество денег по сравнению с другими способами строительства.

Каркасные дома могут возводиться как непосредственно на строительной площадке, так и привозиться извне. Если постройка возводится «с нуля», деревянный каркас собирается непосредственно на участке, далее его обкладывают утеплителем, ставят защиту от пара и ветра, производится внешняя и внутренняя облицовка перекрытий.

Сборный дом подразумевает изготовление деталей каркаса – панелей – на специальных предприятиях. Они поставляются на стройплощадку, где и собираются. Сами панели имеют 2 вида: открытые и закрытые. Первые имеют только внешнюю облицовку, и после полной сборки требуется проведение внутренних отделочных работ, утепление, монтаж проводки и других конструкций. Закрытые панели уже имеют внутреннюю и наружную отделку, они утеплены, имеют паро- и ветрозащитную пленку.

При доставке на стройплощадку требуется всего лишь объединить их и заклеить стыки.

Помимо этого, существует такая категория, как фахверковый дом. Он представляет собой вид каркасного дома, который может быть построен традиционно на стройплощадке или заводе, притом, что основными опорными балками будут вертикальные, а распорки – иметь дополнительное значение. Все эти балки расположены с наружной стороны дома, и придают ему интересный вид.

Кроме этого, бывают модульные дома. Они имеют готовый модуль – полностью построенную часть дома. Таким модулем может выступать даже отдельная комната, которая имеет четыре стены, пол и потолок. В некоторых случаях такие комнаты будут даже задекорированы.

Зачем нужен проект?

Следует знать, что не стоит даже браться сооружать каркасный дом самостоятельно без плана. Это очень важный документ, который содержит информацию и чертежи дома. Кроме этого, желательно, чтобы проект был составлен с учетом особенностей возведения каркасных домов в данной местности.

Ознакомившись с нижеприведенными вопросами, вы поймете, почему не стоит браться за строительство каркасного дома без плана.

Как подобрать самое оптимальное сечение деревянных брусьев? Каким образом просчитать габариты всех составляющих каркаса? Как правильно вычислить шаг расстановки стоек, чтобы перекрытия выдержали нагрузку? Как правильно определить параметры наружных стен? Как рассчитать требуемое количество утеплителя?

Если неправильно рассчитать (в меньшую сторону) толщину и сечение деревянных балок, то здание может просто-напросто не выдержать нагрузок и со временем упасть. Если же взять толщину с избытком, про запас, то это беспочвенно поднимет цену дома.

Даже обратившись к опытному строителю, он не поможет вам без определенной наработки расчетов, которые и содержит в себе проект каркасного дома.

Чтобы подобрать самый подходящий план каркасного дома, отвечающего всем требованиям семьи, требуется:

Определить, сколько человек будет в нем проживать;
Определить, сколько этажей вы хотите иметь;

Понять, какой именно проект вас интересует: индивидуальный, или типовой. Если вы выбираете готовый план, можете не волноваться, что какая-либо часть вас не устраивает, – все может подгоняться под клиента. Для самых смелых или необычных желаний, конечно же, подойдет только индивидуальный проект.

Из чего состоит план каркасного дома?

План каркасного дома (неважно – индивидуальный, или типовой) состоит из архитектурной и конструктивной части.

Архитектурная часть

Требуется для составления генерального плана и получения разрешения на строительство, может быть использован в процессе получения ипотеки в банковском учреждении.

Архитектурный раздел состоит из:

Изображение вида будущего здания с различных ракурсов и высоты;
Поэтажной планировки;
Изображение фасадов со всех четырех сторон;
Разрезы;
План кровли;
Экспликация помещений;
Специфика окон и дверей.

Может понадобиться не только профессиональным строителям, но и при самостоятельном возведении дома, напрямую для его сборки и последующего построения.

Чертежные элементы разработаны цветными, и располагаются в плане в соответствии с порядком сборки. К ним прилагаются изображения в 3Д формате, дополненные комментариями и пояснениями. Поэтому хозяевам не составит труда разобраться в плане, и самостоятельно следить за ходом работ подрядчиком.

Все проекты каркасных домов, которые предоставляются бесплатно, имеют чертежи с размерами.

Конструктивная часть

Этот раздел содержит:

Чертежи и описания фундамента;
Схему устройства фундаментной доски;
Чертежи сборки стен и перекрытий;
Соединения и узлы конструкций;
Схемы раскладки плитных материалов;
Смету на материалы;
Сравнение индивидуального и типового плана.

Для того, чтобы рассудить, какой именно проект подойдет лично вам, ниже предлагаются плюсы и минусы индивидуальных и типовых планов каркасных домов.

Индивидуальные проекты. Основной плюс – в неповторимости. Дом полностью подстраивается под индивидуальные потребности заказчика и его семьи, учитывается род занятий, склонности к творчеству, предпочтения в дизайне. Единственный минус, которого, однако, хватает с лихвой – это стоимость. Она очень и очень высока.

Типовые проекты. Здесь же, наоборот, цена является основным плюсом, поскольку она достаточно приемлемая. Это объясняется тем, что фирма застройщика имеет уже очень большое количество проектов, клиенту необходимо просто принять решение.

Это значительно сокращает количество потраченного времени, и, самое главное, не требует разработки новой документации, чертежей и смет.

В основном, готовые планы каркасных домов уже реализовывались, поэтому в процессе работы выяснены его ошибки и недоработки, учтены и исправлены. Следовательно, такой план является надежным.

Минусом типовых планов является его шаблонность. Для некоторых это не имеет значения, а кому не все равно – есть возможность вносить корректировки в виде достройки веранды (как открытой, так и закрытой), террасы, балкона, можно перепланировать некоторые комнаты внутри здания. Внешне индивидуальность и уникальность типовому дому может придать использование разнообразных отделочных материалов, интересные дизайнерские решения, привнесение «изюминки». Данные изменения не повлекут существенное удорожание сметы.

Если ваш бюджет является ограниченным, следует выбирать недорогие каркасные дома, которые имеют нижеприведенные особенности:

Общая жилплощадь. Чем больше дом, тем больше на него требуется материалов и труда. Чаще всего стандартная семья из четырех человек обходится домом около 120 квадратных метров.
Большое процентное соотношение стоимости в доме занимает санузел. Это объясняется тем, что к нему требуется провести множество коммуникаций, вентиляцию, водопроводную и канализационную системы, монтаж оборудования, укладка плитки. Эти расходы можно сократить путем сокращения площади санузла.
Сложность формы дома. Чем проще дом снаружи – тем дешевле. Любые дополнительные декоративные элементы влекут за собой увеличение количества расходов, дополнительную сложность в работе, и, соответственно, большие затраты по времени. Кроме этого, чем сложнее интерьер, тем большую энергию и финансы необходимо потратить на его обогрев.
Если вы планируете на участке гараж, более экономным вариантом будет пристроить его к дому, чем располагать отдельно стоящим зданием. Дешевизна объясняется общей кровлей и, как минимум, одной стены. Если необходимо еще дешевле – можно сделать обычный навес. Он, конечно, не сравнится в защитных свойствах для машины с полноценным гаражом, однако обойдется очень дешево.
Возведение кровли. Это один из наиболее дорогостоящих этапов строительства дома. Цена напрямую зависит от количества скатов и люкарен.
Количество этажей. Можно сказать, что самым выгодным предложением является дом с мансардой: он имеет 2 этажа, однако по цене не особо отличается от обычного одноэтажного дома.
Подвал. Само присутствие подвала в здании увеличивает его стоимость почти на 30 %. В недорогих планах подвал отсутствует.

На чем остановить свой выбор?

Выбрать конкретный дом не составляет труда, поскольку существует огромное количество подрядных организаций, предлагающих как индивидуальный проект, так и типовой.

Чтобы получить проект совершенно бесплатно, необходимо выбрать подрядной организацией именно ту компанию, которая и предложила вам типовой проект каркасного дома. Эта практика используется достаточно большое количество времени, и теперь, помимо услуг по проектированию, компании предлагают услуги от начала проектирования и до получения готового дома.

Если вы не заинтересованы в проектах каркасных домов бесплатно, существует широкий выбор обычных типовых планов. Выбор именно типового проекта поможет вам избежать бумажной волокиты в вопросах, связанных с планировкой комнат, расчетом коммуникаций, а также другими работами, относящимся к внедрению здания на данную местность.

Некоторые сайты особо крупных строительных компаний предлагают клиентам создать проект каркасного дома в режиме онлайн самостоятельно, причем абсолютно бесплатно.

В таких случаях клиент должен обратиться за услугами непосредственного строительства именно в эту компанию.

Что представляет собой бесплатный проект каркасного дома?

Не у всех есть свободное время на походы в различные государственные службы по вопросам, касающимся оформления строительства дома. В таком случае можно прибегнуть к услугам компании, которая сделает все для вас. При такой договоренности, клиент может рассчитывать на выбор любого плана каркасного дома абсолютно бесплатно.

Это подходит как заказчику, так и подрядчику, решает одним движением несколько проблем. И притом, избавляет хозяев от долгих расчетов метража комнат, вопросов подведения электрических коммуникаций, водопровода и канализации, а также многих других нюансов.

Не сразу заметен и другой плюс в оформлении плана и строительных услуг. В случае, если эти вопросы решались разными фирмами, в ходе строительства могут возникнуть непредвиденные нестыковки между проектированием и непосредственным процессом. Такого не случится, если полностью всеми вопросами будет владеть и решать одна компания. В связи с этим, более выгодно выбрать не только проект, который был осуществлен не одиножды, но и выбрать услуги именно той фирмы, которая и занималась постройкой данного дома.

Ниже представлены проекты различных каркасных домов, смотрите видео.

Подготовка всех элементов каркаса и перекрытий на специализированных предприятиях требует некоторое время. Время же его монтажа на стройплощадке намного меньше – около 6-7 дней. Если вы выбрали сервис «Дом под ключ», рассчитывайте на то, что время от момента подписания договора до перерезания ленты будет составлять 3-4- месяца.

Если вы остановили свой выбор на технологии каркасного строительства дома – будьте уверены, вы не прогадаете. На современном строительном рынке существует огромное количество компаний, предлагающих типовые проекты каркасных домов бесплатно. Дома по таким проектам уже были когда-то построены и опробованы, выявлены недостатки и неточности, просчитаны максимально удобные расположения комнат и другие нюансы проекта.

Не следует думать, что выбрав типовой дом, вы выбираете шаблонность – это не так. Отличием станет внутренняя и внешняя отделка, дифференцированные строительные облицовочные материалы, интересные задумки, которые можно воплотить в ходе обсуждения проекта с подрядчиком.

karkasnik-stroy.ru

Чертеж дома размерами каркасного для ПМЖ: Инструкция и Советы +Видео

Чертеж каркасного дома. Чертеж — это официальный допуск к строительству здания. А так же это гарантия того, что построенный дом будет в соответствии с нормами безопасности и будет иметь адаптацию к погодным условиям в вашем регионе. В чертеж входят документы с описанием постройки и сборки дома, об оформлении чертежа необходимо задуматься еще до того как вы начнете строительство каркасного дома.

Так же туда должна входить цена дома и список всех необходимых материалов для стройки. Обычно туда входят подробные описания с фотографиями.

Особенности покупки домокомплекта

Многие фирмы предлагают к продаже полный домокомплект (готовые чертежи домов с размерами) для начала стройки. В него входят не один чертеж с документами, но и весь набор строительных материалов и даже утеплителей. Благодаря этому возможно намного сократить сроки возведения здания с одним или двумя этажами.

Преимущества:

Человеку приобретающему полный домокомплект выдают на руки все необходимые материалы, а так же документы и чертежи.
Для защиты материала от дождя и снега, их привозят на территорию участка не сразу, а постепенно.
Все чертежи достаточно понятны и просты.
Во многих случаях в домокомплекты входят рекомендации, как лучше утеплить помещение.
Проект для благоустройства кровельного покрытия.
Схемы и чертежи для установки вентиляции, электричества, канализации и водопровода.
Полный список дает возможность понять сколько средств уйдет на строительство данного дома.

Комплект чертежей и документов

Практически в любой чертеж может входить до сотни страниц. На каждом листе изложена подробная планировка, есть зарисовки и даже инструкции в которых очень точно расписана технология монтажа каркаса. Можно поделить всю инструкцию на части, чтобы внести большую ясность в процесс возведения каркасного дома.

Изучение данного документа доступно как профессиональным строителям, так и обычным людям без особых навыков и опыта. Так же если во время строительства появляются какие то вопросы, то ответы на них можно с легкостью найти в документах. Описано обеспечение ветро и влагоизоляции. Все условия стройки, принципы выбора окон, дверей и другого.

Комплектация

Покупателям предлагают множество видов строительства каркасного дома, как обыкновенных, стандартных так и на заказ, по индивидуальным предпочтения клиента. Но при всем многообразии существует вариант основной комплектации, в которое так же входит вариант самостоятельной постройки каркасного дома.

В нее входят:

подробный план,
предметы для пола, каркасного основания, стен и стоек,
материал для крыши (стропил и доски),
материалы для отделки пола, плинтуса и уголков,
комплект окон и дверей,
материалы для паро и гидроизолирования,
утеплители.

Инструкция по возведению фундамента

Начало строительства дома всегда начинается с укладки фундамента и подготовки почвы. Если земля мягкая и содержит большое количество торфа, фундамент рекомендуют выбирать свайно-винтовой. На других вида земли допускается укладка ленточного фундамента.

При установке свайно-винтового фундамента необходимо тщательно контролировать процесс, а обвязку делать металлическую. В качестве углов рекомендуют использование швеллера, встык и следует учесть ось сваи. Если же вы будете заливать ленточный, либо плиточный фундамент, необходимость в контроле количество и размер отверстий для вентиляции.

Всегда проверяйте качество доставленного материла. Все материалы должны подвергаться антисептической обработке, не должно быть на них ни грибка, ни коррозии. После готовности фундамента производится монтаж основы будущего дома. Обвязку делают из деревянного бруса. Между фундаментным и каркасным основанием дома в обязательном порядке требуется прокладывать слой гидроизоляции.

Сборка каркасного дома

Суть сборки заключается в объединении строительных материалов по строгой технологии, которая будет изображена на чертеже.

Узлы из которых будет состоять каркасный дом:

После прикрепления нижних брусков к фундаментному основанию, делаем укладку брусков для полов и по вертикали. Следующим этапом будет укладка теплоизоляции и варианта чернового пола. После всего этого устанавливаем стойки для каркаса по вертикали. Каркас крепим на укосы. Стены собирают на плоской поверхности, а после их поднимают и монтируют к фундаменту в желаемом расположении.

Толщина стен в основном зависит от проекта, оптимальный вариант толщины от 17-27 см. Это поможет не потратить лишнего материя и образует дотаточную теплоизоляцию. В роли утепления подойдет минерал вата, а для внутренней обработки — гипсокартон.

Снаружи дом обшивают ОСБ плитами. На следующем этапе крепятся балки на потолок с помощью пазов. Установка стропила, их стыкуют под углом 50 градусов с помощью торца. После этого происходит устилка паро и гидроизоляционного материала.

Итоги

Нужно тщательно контролировать процесс согласно инструкциям. Последний этап это селение кровельного покрытия с помощью специальных, кровельных шурупов. В общем такой дом возможно построить за 3-4 месяца, но в одиночку не справится. Необходима помощь профессиональных строителей.

domsdelat.ru

Документация и нормы каркасного домостроения

Свод правил (СП) 31-106-2002 — это нормативный документ, применяемый в сфере проектирования и строительства инженерных систем в одноквартирных жилых домах. Со ссылками на другие СП, СНиПы и ГОСТы в нем содержится информация о прокладке системы водоснабжения, канализации, отопления, теплоснабжения, вентиляции, электро- и газоснабжения. Даны рекомендации не только к выполнению работ, но и выбору соответствующего оборудования. Текстовый материал дополнен рисунками, схемами, таблицами.

Технология каркасного строительства жилых домов разработана довольно давно и активно применяется на практике. Однако в Российской Федерации есть лишь один документ, содержащий рекомендации по возведению таких домов. Это СНиП 31-105-2002. В нем сделаны акценты на работе с каркасом. Остальные действующие СНиПы и ГОСТы имеют опосредованное значение и обычно касаются сопутствующих работ: монтажа кровли, прокладки инженерных коммуникаций и т.д.

Фильмы и книги Ларри Хона широко используются в каркасном домостроении. Основываясь на личном многолетнем опыте, плотник создал несколько трудов, затрагивающих разные вопросы – от базовых строительных навыков до передовых методов сооружения каркаса стен, лестниц и крыш.

Энергонезависимый каркасный дом – это высокотехнологичное и дорогостоящее оборудование, нестандартные решения для основных инженерных систем, эффективные изоляционные материалы. Возведение такого здания требует соответствующей теоретической подготовки как проектировщиков, так и рабочих на стройке. Для этого есть Свод правил по проектированию и строительству энергоэффективных одноквартирных жилых домов с деревянным каркасом от 1 июля 2002 года (СП 31-105-2002). На 2018 год он все еще имеет статус действующего.

В холодное время года земля промерзает на определенную глубину. Один и тот же природный процесс протекает по-разному в различных регионах РФ. Показатель промерзания зависит в первую очередь от климата и типа грунта. Читать далее

Проектирование каркасных домов отличается от разработки проектов строений по другим технологиям. Для составления проекта нужно продумать не только этажность, площадь и планировку дома, но и конструкцию стен, перекрытий и перегородок. Узнайте, как заказать готовый проект и как сделать его своими силами в бесплатной программе.

План каркасного дома или проект – это комплект документов, необходимых для строительства. Он нужен как схема для самостоятельной сборки и контроля за правильностью действий во время строительных работ. Цена этой документации занимает до 5% общего бюджета строительства. Сюда входят расчеты, чертежи, перечень требуемых материалов, схемы коммуникаций.

Ларри Хон строительство каркасного дома начал одним из первых. Это известный зарубежный видеоблогер, который написал несколько книг и снял видео по принципам каркасного строительства. За время своей работы он разработал много ноу-хау и по праву считается новатором и изобретателем.

Чтобы не замораживать стройку в самом разгаре, перед началом строительства дома важно определиться с финансовыми возможностями. Примерный расчет стоимости каркасного дома можно выполнить самостоятельно, включив в смету расходы на материалы, оборудование и работу. Цены на стройматериалы существенно различаются в разных регионах и даже в разных компаниях, поэтому изучите рынок в своем городе и найдите лучшее соотношение цены и качества.

Стоимость дома по каркасной технологии далеко не всегда выгодно отличается от кирпичного. И если блочные здания можно строить годами, каркасник нужно возвести в максимально сжатые сроки. Основные вложения требуются на первом этапе. Останавливаться нельзя, поэтому нужно заранее рассчитать смету строительства каркасного дома и материально подготовиться. Какие затраты предстоит сделать, что учесть, о чем не забыть? Эта инструкция поможет подсчитать ориентировочные расходы и принять решение – строить или копить деньги.

Еще до начала строительных работ необходимо получить разрешение на строительство каркасного дома. Судьба самовольной постройки может быть трагична – дом признают незаконным и заставят снести. К сожалению, получение разрешения не обходится без бюрократии. Как получить необходимый документ, куда обращаться, какие бумаги собрать заранее? Эта инструкция поможет разобраться в нюансах и сэкономить время и силы.

pro-karkas.ru

Каркас

Каркасный дом — это легковозводимая конструкция. Каркасное домостроение является основным типом малоэтажного строительства в Скандинавии, Европе, Германии, США и Канаде.

Каркасные технологии в деревянном домостроении в Европе и Скандинавии популярны более пяти веков. По этой технологии строились и продолжают возводиться не только частные дома, но и трёх- четырёхэтажные большие многофункциональные здания.

В России каркасная технология быстро набирает темп. Особенно пользуется популярностью строительство каркасных домов в Москве и Санкт-Петербурге. Рост количества населения в этих городах не поддается никакому анализу, люди в Мегаполисах устают повседневной суеты, пробок и загазованности.

В наше время быстрыми темпами растет интерес к загородному жилью, инфраструктура за Мегаполисом налаживается, улучшается транспортная доступность, люди все чаще и чаще стали задумываться о приобретении участка и строительстве собственного дома. Стимулирует и тот факт, что цены на квартиры и коммунальные услуги стали просто нереальными, гораздо дешевле сегодня построить свой дом.

Современные технологии производства и строительства каркасных домов позволяют не уступать домам из кирпича или бетона в надежности, прочности и долговечности.

Дерево является основным составляющим материалом строительства каркасных домов, что отличает их высокой экологичностью. К тому же, не используются материалы, вредные для здоровья человека.

Преимущества каркасной конструкции

Быстровозводимость и относительно низкая стоимость строительства
Каркасное строительство под ключ в разы дешевле классического каменного или брусового дома, да и сроки возведения такого дома значительно короче. Дом под внутреннюю отделку с учетом фундамента возводится всего за 3-4 месяца, «под ключ» с учетом инженерных систем за 5-6 месяцев.

Возможность использования различных вариантов фасадной отделки

Для внешней отделке фасадов используются как классические материалы: виниловый сайдинг, имитатор бруса, так и современные: фасадная штукатурка, фиброцементный сайдинг, различные виды декоративных панелей. Комбинированное использование различных материалов и цветовых решений придадут Вашему дому непревзойденную красоту и практичность.

Легкость конструкций

Не требует сооружения массивного фундамента. Как правило, каркасные дома монтируются на легких и недорогих фундаментах: железобетонная плита, буронабивные забивные железобетонные сваи или винтовые сваи. Современная защита винтовых свай от коррозии оцинковкой или полимерными покрытиями позволяет создавать свайные фундаменты не только очень недорогие, но и по долговечности сравнимые с каменными или бетонными. Следует также отметить ремонтопригодность фундамента под каркасным домом. Каркасные дома настолько легки (обычно менее 20 тонн), что могут быть подняты домкратом без разрушения с целью ремонта фундамента дома, который обычно состоит во вкручивании дополнительных винтовых свай.

Меньшая вероятность повреждения дома от конструктивных ошибок или свойств грунта. Тяжелые каменные дома могут давать неравномерные осадки и очень сильно зависимы от пучения грунта и конструктива, который ему сопротивляется. Высокий вес каменных стен может привести к их разрушению в случае конструктивных ошибок. Сравнительно низкий вес каркасных домов позволяет создавать конструкции менее подверженные разрушениям из-за особенностей грунта или собственного веса дома.

Разрез каркасного дома

На железобетонной плите	На свайном фундаменте

	Каркасные дома позволяют создавать самые разнообразные архитектурные формы Перераспределение веса обычно не приводит к проблемам надежности конструкции из-за её низкого веса.
	Пожаростойкость При использовании несгораемых материалов каркасные дома имеют даже более высокую пожарную безопасность, чем дома с каменными стенами, так как эффективно препятствуют возгоранию отделки изнутри дома. Балки из клееного или пропитанного бруса в случае пожара надежнее железобетонных или металлических, так как последние в высокой температуре теряют прочностные характеристики, а используемый утеплитель – базальтовая вата, имеет высокую пожаростойкость.
	«Дышащий дом» При правильной конструкции каркасного дома с использованием паропроницаемых материалов внешней отделки — экоплиты (Белтермо-топ, Isoplaat) и соответствующего типа утеплителя (минеральная вата) возможно создание паропроницаемых стен, что создает эффект «дышащего дома» известного для классических деревянных домов. Паропроницаемые пленки, используемые внутри стен, удаляют избыточную влажность из дома без проветривания и теплопотерь, что создает комфортный микроклимат.
	«Теплый дом» В зимнее время года каркасные дома можно быстро прогреть до комфортной температуры, так как они имеют низкую теплоемкость стен и перекрытий и высокую теплозащиту, благодаря наполнению стен материалами, которые имеют коэффициент теплопроводности меньше, чем у древесины — это обеспечивает ощутимое сокращение расходов в период отопительного сезона. Здание очень быстро прогревается и достаточно долго удерживает тепло, не смотря на то, что стены имею достаточно малую толщину, по сравнению с каменными домами.

Сейчас еще многие сомневаются в этих фактах, люди только привыкают.

Каркасные дома – это как новое изобретение, к которому люди шли не одно столетие, постоянно усовершенствуя технологию строительства. Рынок стройматериалов не стоит на месте – сегодня различные современные строительные материалы дают возможность выполнить комбинированную отделку для Вашего дома и причем на любой кошелек. Важно при использовании новых материалов четко соблюдать основы каркасной технологии строительства. Именно экономическая доступность и надежность технологии способствует такому активному развитию.

Каркасные дома — минусы и плюсы строительства

Большую популярность каркасные дома приобрели в Финляндии, поэтому часто можно услышать о строительстве каркасных домов по финской технологии или, попросту, финских домов. Многие фирмы, расписывая достоинства и преимущества каркасных домов, умалчивают о недостатках. А ведь у любой медали присутствуют две стороны, тем более, что в случае с каркасными домами, недостатки не настолько фатальны, чтобы была необходимость что-либо умалчивать. А своевременное решение и вовсе сводит все минусы к нулю.

К примеру, среди недостатков каркасных домов рассматривают их высокую герметичность. Отсутствие правильной и грамотно сделанной вентиляции может привести к появлению сырости, и, как следствие, плесени. А с ней уже придется бороться неэкологичными средствами, причем данная ситуация может возникнуть в любом доме, независимо от того из чего он построен. Решение данного вопроса более чем элементарно. На этапе строительства каркасного дома учитывается проект вентиляционной системы, если, к примеру, он не был учтен в самом проекте дома.

Еще одним недостатком принято считать невозможность возведения большого количества этажей. Но стоит ли стремиться сбежать из городских блоков и клетушек, чтобы приобрести тот же самый вариант?

Какие бы минусы не пытались найти противники строительства каркасных домов, это скорее не минусы, а вопросы, которые элементарно решаются. Но самым главным остается то, что никто не навязывает необходимость принятия того или иного решения. Благо вариантов строительства на рынке современных материалов действительно великое множество.

Любителям природы этот вариант наиболее симпатичен. Ведь каркасные дома не нарушают статичность пейзажа, оставляя окружающую природу в ее нетронутом виде. Ландшафтные изменения предполагаются исключительно по просьбе заказчика.

Дом, наполненный запахом дерева, успокаивает, дарит тепло даже в самые холодные зимние вечера.

Строительство каркасных домов под ключ – это возможность реализовать мечту о доме за разумные деньги не через годы, а сегодня.

Основные узлы каркасного дома — краткий обзор

Краткий обзор основных узлов каркасного дома

Данный обзор содержит только основные элементы применяемые в каркасной технологии. На каждый дом делается отдельный проект КД и это является обязательным условием для строительства надежного дома. Иллюстрации приведенные далее отражают суть каркасного домостроения, но это далеко не все узлы и решения применяемые при строительстве, многие элементы не показаны для более простого восприятия.

1. Монтаж подкладочной доски на фундамент. Выполняется с применением гидроизоляции. Это основа к которой будет крепиться перекрытие. Подкладочная доска надежно крепится к фундаменту специальными анкерами.

2. По периметру подкладочной доски монтируется обвязка перекрытия.

3. Обязательный элемент в конструкции, это перекрывание обвязки и подкладочной доски. Данный узел дополнительно связывает элементы для большей надежности и улучшения теплоизоляции.

4. Далее монтируются балки перекрытия. Балки выполняются из сухой строганой доски 195*45 мм, с шагом не более 400 мм. Пол Вашего дома будет теплым и надежным, без зыбкости и скрипа.
5. Дополнительные бриджинги (деревянные перемычки) для жесткости перекрытия.
6. Шаг балок перекрытия не более 400 мм. Толщина утепления 200-250 мм, в зависимости от проекта.

7. На балки монтируется верхняя обвязка перекрытия. К ней будут крепиться стены будущего дома.

8. На перекрытие монтируются каркасные стены (далее в тексте статьи стены будут показаны отдельно с указанием обязательных элементов и узлов).

9. Стены надежно фиксируются на верхней обвязке перекрытия и между собой (через специальную угловую стойку)

10. На стены монтируется верхняя обвязка стен. Это специальные элементы, которые дополнительно распределяют нагрузку от вышестоящих стен или стропильных ферм.

11. Верхняя и нижняя обвязки дополнительно перекрывают стык углов смежных стен, это делает конструкцию более жесткой и надежной.
12. На верхнюю обвязку стен монтируется перекрытие этажа. Схема монтажа и элементы соответствуют монтажу цокольного перекрытия.

13. Ни первое, ни второе перекрытие не утепляются до того, как дом не будет под крышей и не будет смонтирован фасад, стены тоже утепляются уже после того, как дом полностью защищен от атмосферных осадков, это гарантирует, что в утеплитель не попадет влага на этапе монтажа.

14. Далее на перекрытие монтируются стены второго этажа.

Строительство каркасного дома. | Иваново и Ивановская область

Строительство каркасного дома.

Счастливые владельцы собственного земельного участка первым делом озадачены вопросом: “Какой построить дом для комфортного и надёжного проживания в нём?” В этой статье мы рассмотрим все преимущества и недостатки строительства каркасного дома, а также укажем на ряд нюансов необходимых знать при строительстве каркасного дома.

Способы строительства каркасного дома.

В современном мире существуют 2 способа возведения каркасного строения:

Каркасно-панельный способ сооружения строения. В этом случае дом сооружается из готовых сэндвич-панелей произведённых на заводе. Обычно каркас изготавливается из легких стальных оцинкованных профилей. Такие конструкции могут прослужить до ста лет. Данный способ строительства обычно применяется при возведении административных или производственных зданий.
Каркасно-рамочный способ строительства получил широкое распространение в индивидуальном домостроении. Весь процесс строительства дома происходит на месте застройки, при этом на каждом этапе применяются материалы одобренные заказчиком.

Разрез стены каркасного дома представляет собой многослойный пирог, состоящий из:

Фасадный отделочный материал.
Диффузионная мембрана.
Каркас, заполненный утеплителем.
Пароизоляционная плёнка.
Внутренняя обшивка стен.

Каркас дома.

Материалом для сооружения каркаса является дерево. Такие его качества, как низкая теплопроводность, высокая прочность, небольшой вес и доступность делают его незаменимым в каркасном домостроении. Деревянный каркас необходимо защищать специальными огне-биозащитными составами от размножения грибков и различных вредителей. Технология сборки каркасного дома не прощает ошибок сделанных при строительстве. При возведении каркасного дома необходимо руководствоваться сводом правил СП 31-105-2002.

Утепление каркасного дома.

К выбору утеплителя для стен и кровли каркасного дома необходимо отнестись очень серьёзно. От выбора утеплителя будет зависеть, то насколько Ваш дом будет энерго эффективным и безопасным. Все утеплители можно разделить на два типа: органические утеплители и синтетические. К органическим утеплителям относятся: деревянная стружка, опилки, мох, солома и другие. В настоящее время чаще применяют синтетические утеплители – пенопласт, пенополистирол, минеральная или каменная вата, эковата. Применение пенопласта имеет ряд преимуществ. Он имеет малый вес, не боится влаги и удобен в эксплуатации. Главным недостатком пенопласта является его высокая горючесть. При горении выделяются сильно токсичные пары. Вата на основе базальтовых пород лишена этого недостатка, но она теряет свои теплоизолирующие свойства при увлажнении, поэтому её необходимо тщательно защищать от влаги. Источником влаги является пар изнутри помещения и внешние осадки снаружи. Изнутри помещения каменную вату защищаю пароизоляцией, а снаружи диффузионной мембраной, которая позволяет случайной влаге выходить наружу. Пароизоляция также предназначена для предотвращения попадания мелких фракций утеплителя внутрь помещения. В среднем срок эксплуатации каменной ваты составляет 25-30 лет.

Преимущества каркасных домов.

Низкая стоимость строительства. Высокая энергоэффективность. Теплопроводность 200 мм базальтовой ваты соответствует 500 мм. стены из дерева или 1000 мм стены из камня.
Высокая экологичность (стены дома являются дышащими).
Малый срок строительства. Профессиональная бригада способна смонтировать каркасный дом на 150 м² за 3-4 недели. Построенный дом не требует усадки и можно приступать к отделочным работам сразу после монтажа стен и кровли.

Недостатки каркасных домов.

Недолговечность. Главным фактором, влияющим на срок службы каркасного дома, является утеплитель. Раз в 25-30 лет необходимо полностью менять утеплитель на новый.
Пожароопасность. Это относится ко всем строениям из дерева. Поэтому при строительстве деревянные части необходимо обрабатывать огне-биозащитными составами, для минимизации угрозы возгорания.
Гниение. При не соблюдении технологии строительства и не применяя защитные покрытия для деревянных частей, велика вероятность разрушения древесины паразитами и грибками.
Проникновение грызунов. В каркасном же дома, одним из способов борьбы с грызунами можно считать использование эковаты в половых перекрытиях первого этажа. Эковата состоит из 80% целлюлозы древесного происхождения и 20% буры, и помимо антисептирующего воздействия на дерево, создает среду, в которой мыши и прочие грызуны не заводятся.

Для заказа услуги необходимо заполнить форму ниже или позвонить по телефону:

+7(920)345-87-22

Полезные статьи по теме:

Разработка разреза промышленного здания с железобетонным каркасом — Студопедия

Глава 1. ОДНОЭТАЖНЫЕ ПРОМЫШЛЕННЫЕ ЗДАНИЯ

Ход работы

Тема: Разработка разреза промышленного здания с железобетонным каркасом.

Практическая работа №23

Ход работы

Тема: Разработка плана кровли промышленного здания .

Практическая работа №22

Цель работы: 1. Изучить конструктивное решение покрытия одноэтажного промышленного здания.

3. Выполнить план кровли.

Состав работы: 1. План кровли. Масштаб 1:400;

2. Узел покрытия по заданию Масштаб 1:20;

Формат А3

Исходные данные:

План покрытия промышленного здания , практическая работа № 21.

Средства обучения: Раздаточный материал:

Образцы планов кровель промышленных зданий, чертежи типовых узлов покрытия.

Литература:Белоконев Е.Н. «Основы архитектуры зданий и сооружений»,2005.

Белиба В. Ю .Юханова А.Т. «Архитектура зданий» 2009.

Общие положения:

В отапливаемых промышленных зданиях устраивают покрытия с внутренним водоотводом. Водоприемные воронки располагаются в пониженных местах кровли на расстоянии 450 мм от поперечной оси и 500 мм от продольной оси.

Указания по выполнению работы:

1.В масштабе 1:400 выполнить план кровли.

Последовательность выполнения плана кровли:

1. Нанести крайние разбивочные оси.

2. Нанести контур стен – парапет.

3. Провести линии водоразделов: конек и ендовы, показать направление и величину уклонов кровли.

4. Показать водоприемные воронки и их привязку к осям.

5. Показать вентиляционные шахты в соответствии с планом покрытия.

6. Построить профиль кровли.

7. Проставить размеры.

2.В масштабе 1:20 или 1:10 выполнить конструктивный узел покрытия.

Типовой узел необходимо привязать к конкретному решению:

· Принять заданный уклон кровли.

· Проставить толщину стены.

Цель работы: 1. Изучить конструктивное решение одноэтажного промышленного здания с железобетонным каркасом.

2. Выполнить разрез промышленного здания.

Состав работы: 1. Разрез Масштаб 1:100 Формат А3

2. Конструктивный узел.

Исходные данные:

План одноэтажного промышленного здания на отм. о. 000, практическая работа № 19.

Средства обучения: Раздаточный материал:

Образцы чертежей разрезов, чертежи несущих конструкций покрытия, чертежи типовых конструктивных узлов

Литература:Белоконев Е.Н. «Основы архитектуры зданий и сооружений»,2005

Белиба В. Ю .Юханова А.Т. «Архитектура зданий» 2009.

Указания по выполнению работы:

1.В масштабе 1:100 выполнить поперечный разрез.

Последовательность выполнения разреза:

1. Определить положение секущей плоскости на плане. ( П.Р.№19)

2. Отложить размеры пролетов, нанести разбивочные оси.

3. Отложить высоту здания до низа несущей конструкции покрытия.

4. Начертить колонны с привязкой.

5. Начертить несущую конструкцию покрытия.

6. Показать сечение плит покрытия.

7. Показать контур стен и выполнить разбивку на панели, показать остекление, проставить их размеры.

8. Проработать конструкцию кровли. Выполнить «флажок» кровли.

9. При наличии мостового крана показать подкрановые балки и условное обозначение крана.

10. Проставить высотные отметки: уровня нуля, земли, низа несущей конструкции покрытия, верха и низа окон, верха парапета.

2.В масштабе 1:20 или 1:10 выполнить конструктивный узел.

Типовой узел необходимо привязать к конкретному решению, приняв размер заданных конструкций.

Одноэтажные здания каркасного типа широко применяются в строительстве для таких отраслей промышленности, как металлургическая, машиностроительная, химическая, легкая и др. Покрытие одноэтажного здания может быть балочным из линейных элементов или пространственным в виде оболочек или складок.

Элементами конструкции одноэтажного каркасного здания с балочным покрытием являются колонны, заделанные в фундаментах, ригели покрытия (балки или фермы), опирающиеся на колонны, панели покрытия, уложенные по ригелям, подкрановые балки, световые или аэрационные фонари.

По количеству пролетов одноэтажные промышленные здания проектируются

-одно-, двух- или многопролетными;

-по профилю — со скатными или плоскими кровлями;

-по способам освещения и вентиляции — с фонарями и бесфонарными;

-по высоте зданий — с перепадами или без перепадов покрытий;

-по методу возведения — со сборными или монолитными поперечными рамами

(рис. 1.1, 1.2).

Рис. 1.1. Схемы одноэтажных промышленных зданий с сегментными фермами

Рис. 1.2. Схемы одноэтажных промышленных зданий с фермами с параллельными поясами

Привязка к разбивочным осям

В целях сохранения однотипности элементов покрытия, колонны каркаса располагаются с определенной привязкой к разбивочным осям. Колонны крайнего ряда при шаге 6 м и кранах грузоподъемностью до 30 т располагают с нулевой привязкой, совмещая ось ряда с наружной гранью колонны. В зданиях с кранами грузоподъемностью более 30 т разбивочную ось смещают внутрь здания на 250 мм от наружной грани крайней колонны. Геометрическая ось средних колонн совмещается с продольной осью ряда. Торцевые колонны смещают с поперечной разбивочной оси на 500 мм.

Расстояния между осями подкрановых путей и разбивочными осями здания принимаются равными: 750 мм — в зданиях, оборудованных мостовыми кранами общего назначения грузоподъемностью до 50 т включительно; 1000 мм — в зданиях с мостовыми кранами грузоподъемностью более 50 т, а также при наличии проходов в подкрановой части колонны. Это расстояние допускается принимать равным 500 мм в зданиях, оборудованных мостовыми электрическими кранами до 15 т включительно и мостовыми ручными кранами любой грузоподъемности.

Здания большой протяженности в поперечном и продольном направлениях разделяются температурными швами на отдельные блоки. Продольные температурные швы устраиваются на спаренных колоннах со вставкой. При этом колонны у температурного шва имеют привязку к продольной разбивочной оси 250 мм (или нулевую при шаге 6м).

Поперечный температурный шов также выполняется на спаренных колоннах, но при этом ось температурного шва совмещается с поперечной разбивочной осью, а оси колонны смещаются на 500 мм от разбивочной оси (рис. 1.3).

Рис. 1.3. Спаренные колонны у температурного шва:

а – продольного; б – поперечного

Связи

Расстояние между температурно-усадочными швами принимается по нормам. Вертикальные стальные связи решетчатого типа по продольным рядам колонн предусматриваются при значительных горизонтальных силах в плоскости продольной рамы (торможение мостовых электрических кранов, большая ветровая нагрузка), а также при очень гибких колоннах с целью уменьшения их расчетной длины (рис. 1.4).

Рис. 1.4. Схемы связей одноэтажных промышленных зданий без фонарей:

а – при отсутствии мостовых кранов и высоте колон до 10 м; б – при отсутствии мостовых кранов и высоте колонн более 10 м ; в – при наличии мостовых кранов; 1 – диск покрытия; 2 – стропильные конструкции; 3 — колонны; 4 — распорки; 5 – связи под колонами; 6 – подкрановые балки; 7 – стальные связи

Связи следует располагать в средней части температурного блока для снижения усилий в элементах каркаса от температурных и других воздействий.

Вертикальные стальные связи и распорки на опорах стропильных конструкций предусматриваются в случаях, когда опоры конструкций покрытия (плит, ферм, балок) или их сопряжения не обеспечивают передачу усилий с диска покрытия на нижележащие конструкции продольной рамы. Эти связи следует располагать по торцам температурного блока, а если они не обеспечивают передачу усилий, устанавливается дополнительная связь в середине блока. При составлении конструктивных и расчетных схем рам из сборного железобетона необходимо учитывать типовые привязки колонн к продольным осям зданий и габариты мостовых кранов (рис. 1.5). Соединение балок и ферм с колоннами каркаса осуществляется на болтовых закреплениях.

Рис. 1.5 Схема мостового крана и кранового пути: 1 – колонна; 2 – ригель; 3 – тележка; 4 – мост крана; 5 – крюк; 6 – колесо крана; 7 – подкрановый рельс; 8 – подкрановая балка.

Как создать свой первый каркас за 6 шагов (полное руководство)

Если вы уже знакомы со словарем UX-дизайна, у вас будет общее представление о том, что такое каркас и для чего он служит. Следующий вопрос — как вы его создадите.

Посмотрите видео ниже, чтобы увидеть, как опытный дизайнер UX Ди Скарано подходит к созданию каркасов для сайтов, продуктов и приложений, или прокрутите вниз, чтобы прочитать об этом все.

Я разделил эту статью на три части.Прежде всего, есть общее введение в каркасные модели и инструменты, используемые для их создания, затем есть пошаговое руководство по их созданию и, наконец, несколько ключевых принципов, которые следует учитывать при создании каркасов. Если у вас мало времени, просто выберите наиболее интересный раздел в меню ниже.

Введение в каркасное моделирование

Что такое каркас (и почему вы их используете, UX-дизайнеры?)
Примеры каркасов
Что следует учитывать при выборе процесса создания каркаса
Лучшие инструменты для каркасного моделирования

Как создать каркас за шесть шагов

Проведите исследование
Подготовьте свое исследование для справки
Убедитесь, что ваш пользовательский поток назначен
Черновик, не рисовать.Набросок, а не иллюстрации
Добавьте детали и приступайте к тестированию
Начните превращать свои каркасы в прототипы

Как создать хороший каркас: три основных принципа

Сохранять ясность
Повышение доверия пользователей
Простота — ключ к успеху

Введение в каркасное моделирование

1. Что такое каркас и почему его используют дизайнеры UX?

Каркасное построение — это практика, используемая дизайнерами UX, которая позволяет им определять и планировать информационную иерархию своего дизайна для веб-сайта, приложения или продукта.Этот процесс фокусируется на том, как дизайнер или клиент хочет, чтобы пользователь обрабатывал информацию на сайте, на основе пользовательского исследования, уже проведенного командой дизайнеров UX.

При проектировании экрана вам необходимо знать, где будет размещаться вся информация в виде простых черно-белых диаграмм, прежде чем создавать что-либо с помощью кода. Каркасное построение также является отличным способом узнать, как пользователь взаимодействует с вашим интерфейсом, путем размещения кнопок и меню на диаграммах.

Каркасный макет позволяет вам планировать макет и взаимодействие вашего интерфейса, не отвлекаясь на цвета, выбор шрифта или текст.Часто используемый аргумент в пользу каркаса заключается в том, что если пользователь не знает, куда перейти на простой нарисованной от руки диаграмме страницы вашего сайта, то неважно, какие цвета или необычный текст в конечном итоге будут использованы. Кнопка или призыв к действию должны быть понятны пользователю, даже если они не ярко окрашены и не мигают.

2. Примеры каркасов

Прежде чем приступить к разработке каркасов собственного приложения или продукта, взгляните на несколько примеров каркасов. Это послужит вам источником вдохновения для создания ваших собственных каркасов, а также даст представление о различных способах их создания.Некоторым людям нравится рисовать свои каркасы вручную, другим удобнее использовать такие программы, как Invision или Balsamiq, для их создания. Вскоре мы рассмотрим некоторые инструменты, которые вы можете использовать для создания каркасов, но важно подчеркнуть, что то, как вы создадите свои, зависит от вас: некоторые люди чувствуют себя более творческими, когда сидят за своим компьютером, в то время как другие предпочитают иметь ручку. и бумага в руке.

Тем не менее, для начинающих при выборе процесса создания каркаса имейте в виду следующее:

Каркасы, нарисованные с помощью бумаги и карандаша или на доске, имеют то преимущество, что они выглядят и их очень легко менять, что может очень помочь в ранних обсуждениях вашего веб-сайта или продукта.
С помощью бумажных прототипов вы можете тестировать с конечными пользователями на каждом этапе создания идеи и дизайна. Изменения на этих этапах намного проще — и, следовательно, дешевле — чем изменения, которые считаются необходимыми после того, как кодирование началось.
Позднее переключение на программное обеспечение (после первоначального рисования каркаса вручную) позволяет отслеживать более подробные решения.

Возможно, вам будет выгодно начать рисовать свои каркасы вручную, прежде чем выполнять более подробные версии с помощью онлайн-приложения или программного обеспечения.Следующие макеты должны дать вам хорошее представление о том, как можно организовать информацию на экране.

Вайрфреймы от студента CareerFoundry Самуэля Адарамола:

Чтобы получить больше вдохновения, ознакомьтесь с нашим списком из девяти отличных примеров каркасов веб-сайтов и приложений.

3. Что следует учитывать при выборе процесса создания каркаса

Как мы упоминали выше, разные дизайнеры UX по-разному подходят к задаче создания каркасов. Некоторым нравится рисовать от руки, а другим нравится использовать приложения или инструменты, найденные в Интернете.Но чаще всего решение использовать онлайн-инструменты или создание каркаса вручную, а также процесс перехода от каркаса к коду меньше связаны с индивидуальными предпочтениями дизайнера UX и в гораздо большей степени связаны с тем, какой подход особая ситуация требует. Это во многом зависит от того, насколько много внимания уделяется визуальному дизайну в проекте и насколько много неопределенности в отношении того, что разрабатывается.

Ниже перечислены несколько способов, которыми разные дизайнеры могут структурировать процесс от проектирования до реализации:

Каркас> Интерактивный прототип> Визуализация> Дизайн
Эскиз> Код
Эскиз> Каркас> Каркас высокого разрешения> Визуальный> Код
Эскиз> Каркас> Визуальный> Код

Если задача очень узкая, а визуальный дизайн либо задан, либо считается неважным (например, со многими внутренними административными интерфейсами), тогда эскиз> код имеет смысл, тогда как если время, ресурсы и ценность для бизнеса все высоки , а затем потратить время на создание каркаса высокой четкости и прохождение цикла тестирования с полностью реализованным интерактивным прототипом имеет больше смысла.

4. Лучшие инструменты для каркасного моделирования

Существует множество бесплатных инструментов для создания каркасов и прототипов, так что вы должны поэкспериментировать с как можно большим количеством инструментов, чтобы найти те, которые подходят вам лучше всего. Не забывайте, что вы также можете использовать ручку и бумагу! Ниже мы перечислили три онлайн-инструмента, которые мы считаем особенно хорошими. Все приведенные ниже примеры имеют бесплатные пробные версии, поэтому ознакомьтесь с ними!

UXPin: UXPin обладает широким набором функций, но одна из лучших — это то, как он упрощает создание отзывчивых интерактивных прототипов прямо в вашем браузере.

InVision: InVision позволяет получать отзывы непосредственно от вашей команды и пользователей с помощью интерактивных макетов дизайна вашего сайта. Это тоже совершенно бесплатно!

Wireframe.cc: Wireframe.cc предоставляет вам технологию для очень быстрого создания каркасов в вашем браузере, онлайн-версию ручки и бумаги.

Как создать каркас за шесть шагов

1. Проведите исследование

Помните: UX-дизайн — это процесс, и каркасное построение — не первый шаг в этом процессе.Прежде чем вы даже подумаете о том, чтобы взять ручку и бумагу, вам нужно пройти первые два шага; а именно понимание того, кто ваша аудитория, путем исследования пользователей, детализации требований, создания образов пользователей и определения вариантов использования, а также дополнения этого исследованиями конкурентов и отрасли. Что это обозначает? Это означает проведение анализа продуктовых линеек, аналогичных вашей собственной, изучение преобладающих тенденций и лучших практик UX и, конечно же, анализ собственных внутренних рекомендаций по дизайну.

И если вы разрабатываете новую функцию, не бойтесь проводить исследования за пределами своей области. Внедряете отслеживание и визуализацию данных как часть услуг вашей логистической компании? Возможно, стоит поискать идеи в приложениях для фитнеса или питания на Dribbble или Behance. В конце концов, творчество часто теряется в точке пересечения областей знаний.

Не знаете, какие исследования пользователей проводят и почему они очень и очень важны? Поясним.

2. Подготовьте свое исследование для быстрой справки

Вы можете себе представить, сколько количественных и качественных данных дадут эти различные фазы.Что ж, это то, что вам нужно иметь в виду при рисовании каркасов. Если вы простой смертный, вам может быть сложно как сохранить, так и вспомнить все это, поэтому я рекомендую набросать шпаргалку с вашими бизнес-целями и целями пользователя (вашими требованиями), вашими персонажами, вариантами использования и, возможно, некоторыми напоминаниями о самых крутых функции, на которые вы наткнулись при исследовании конкурентов. Несколько избранных цитат из вашей аудитории также могут помочь сосредоточить ваше внимание на опыте пользователя, который составляет –, никогда не забывайте – о том, что вы разрабатываете!

3.Убедитесь, что ваш пользовательский поток отображен

Ваш каркас очень быстро станет беспорядочным, если вы не представляете, сколько экранов вам нужно создать, и какой последовательности действий вы ожидаете от пользователя. Важно иметь четкое представление о том, откуда будут приходить ваши пользователи (например, из какого маркетингового канала и за какой информацией обмениваться сообщениями) и где они вам понадобятся. Если вы уже хорошо знакомы со словарем UX, ваш внутренний голос будет попеременно кричать «потоки пользователей» и «информационная архитектура».

Хорошая информационная архитектура гарантирует, что ваши пользователи будут самодостаточными (меньше сообщений в службу поддержки клиентов с вопросами, как сделать что-то до боли простое), более низкий уровень разочарования пользователей (и, в конечном итоге, большее удовлетворение и доверие), и, следовательно, меньшее количество отказов или процент отсева. Что, вероятно, означает больший доход и, вероятно, означает счастливых менеджеров – и хорошо выполненную работу.

Не знаете, что такое информационная архитектура? У нас это тоже есть для вас.

4. Черновик, не рисуй. Набросок, не иллюстрировать

Хорошо, теперь мы на четвертом шаге, и вы, наконец, можете приступить к рисованию ручкой. Извините, это заняло так много времени, но предыдущие шаги были критически важны: старая пословица, на которую вы должны обратить внимание, прежде чем прыгать, на 100% актуальна для UX.

В любом случае, давайте наложим провода на вашу раму. Помните: вы обрисовываете и представляете функции и форматы, а не иллюстрируете мельчайшие подробности. Нет ничего хуже, чем чистый лист бумаги, поэтому вам нужно приступить к изложению своих идей без промедления с по , что является обязательным условием для третьего шага.Не думайте об эстетике, не думайте о цветах — , с которыми может справиться UI-дизайнер. И если вы единственный дизайнер в своем молодом стартапе … ну, просто сделайте это позже.

Хороший толстый маркер (Sharpie, как их называют наши друзья в США) — удобный инструмент на этом этапе создания каркаса. Почему? Потому что это мешает вам подробно утопиться. Вы сосредоточитесь на очерчивании функциональных блоков, которые составляют основу вашего дизайна. Как предлагает Джефф в видео выше, во время рисования задайте себе следующие три вопроса:

Как организовать контент для поддержки целей пользователей?
Какая информация должна быть наиболее заметной? Куда должно идти ваше главное сообщение? Что пользователь должен увидеть в первую очередь, перейдя на страницу?
Что пользователь ожидает увидеть в определенных областях страницы?
Какие кнопки или точки касания нужны пользователю для выполнения желаемых действий?

Когда у вас будет несколько вариантов ваших первых экранов, вы, возможно, захотите сделать небольшую совместную каркасную модель с другим дизайнером или менеджером по продукту.Что это означает? Простой. Снимите макеты с бумаги на доску и поиграйте с ними. Спросите себя и друг друга; «Создаем ли мы что-то полезное, отвечающее потребностям нашей аудитории?»

5. Добавьте детали и приступайте к тестированию.

Итак, у вас есть поток, у вас есть свои экраны, и вы подтвердили свои идеи с некоторыми осведомленными коллегами. Следующим шагом является добавление некоторых информационных деталей для подготовки вашего каркаса к его обновлению, в стиле Мегатрона, до режима прототипа.

Добавьте детали так, как вы обычно обрабатываете экран или страницу книги: сверху вниз и слева направо. Помните: каркас — это каркас вашего сайта. Вы еще не добавляете мускулы — содержание и копию. Выражаясь несколько неудобно, эти элементы представляют собой связки и сухожилия, которые соединяют форму и функциональность. Подумайте о следующем:

Соглашения об удобстве использования, такие как размещение навигации вверху рядом с вашим логотипом, наличие поля поиска вверху справа и т. Д.
Простые инструкции для i.е. призыв к действию
Элементы построения доверия: что вам нужно, чтобы завоевать доверие клиентов и где лучше всего разместить эти элементы?
Всплывающие подсказки для указания любых функций, которые могут быть включены в переход прототипа

После того, как вы все это сделаете, вы готовы к первым пользовательским тестам. На этом этапе ваши пользователи вполне могут быть вашими коллегами. В самом деле, одна из радостей скромного каркаса заключается в том, что он служит общим языком между дизайнерами, заинтересованными сторонами, веб-разработчиками и разработчиками приложений.Вы можете использовать такие инструменты, как UsabilityHub, чтобы настроить экраны тестирования и собрать качественную обратную связь, и Prott для тестирования и проверки понимания основного пользовательского потока. С помощью этого инструмента вы можете просто сфотографировать и загрузить свои нарисованные вручную каркасы, а затем соединить их с пользовательскими кнопками, наложенными на них. Умная штука!

Ничего не знаете о тестировании удобства использования? Вот руководство для новичков.

6. Начните превращать свои каркасы в прототипы

После того, как вы задокументировали и отреагировали на отзывы о своем первом прототипе, вы можете приступить к разработке своих прототипов с высокой точностью.Для этого существует множество удобных инструментов, от Proto.io до Adobe XD и Framer, но наиболее известными из них являются Sketch и новый (иш) kid-on-the-block Figma на основе браузера. После того, как вы разработали свои каркасы в Sketch, вы можете импортировать их в ведущий в отрасли инструмент для создания прототипов InVision (который, кстати, мы создали вместе с курсом) и связать ваши экраны для второго раунда пользовательского тестирования с высокой точностью. Именно на этом этапе мы, безусловно, перешли от создания каркасов к созданию прототипов.Чтобы узнать об этом больше, вам нужно будет прочитать другую статью.

Давайте подведем итоги, рассмотрев три ключевых принципа, которые следует учитывать при создании каркаса.

Как сделать каркас качественным: 3 основных принципа

При построении каркаса вы должны помнить о следующих моментах:

1. Ясность

Ваш каркас должен ответить на вопросы о том, что это за страница сайта, что пользователь может на ней делать и удовлетворяет ли она их потребности.Каркас помогает вам визуализировать макет страницы вашего сайта и гарантировать, что ответы на самые важные вопросы пользователя и цели достижимы, не отвлекаясь на более эстетические соображения.

2. Уверенность

Простота навигации по сайту и четкие призывы к действию повышают доверие пользователей к вашему бренду. Если страница вашего сайта непредсказуема или на ней есть кнопки или поля в неожиданных местах, доверие пользователей снижается. Большая часть этой информации может быть систематизирована уже на этапе создания каркаса.Благодаря знакомым процессам навигации и размещению кнопок на часто используемых и интуитивно понятных позициях доверие пользователей возрастет — и это еще до того, как вы даже придете к размышлениям о цветах и стилях.

3. Простота — ключ к успеху

Слишком много информации, копий или ссылок может отвлекать пользователя и отрицательно сказываться на способности пользователей достигать своих целей. Вы хотите, чтобы ваши пользователи могли ориентироваться по вашему сайту с как можно меньшими дополнительными «вздорами» к элементам, которые соответствуют их наиболее важным целям в данном контексте.

Каркас должен быть визуальным ориентиром для структуры вашего сайта и того, как по нему будет перемещаться. Привлекательность на этом этапе не рассматривается. После того, как вы определились, для кого предназначен ваш продукт или услуга, вы можете начать выкладывать информацию, которую они ищут, интуитивно понятным и естественным способом, который не только знаком им как пользователям такого рода услуг, но и будет направлять их. к точке конверсии или иным образом помогает им достичь своих целей во взаимодействии.Представляя свою информацию таким образом, вы согласовываете обе бизнес-цели вашего сайта с потребностями клиента.

Дополнительная литература

Если вы только начинаете в мире каркасов и UX-дизайна, я настоятельно рекомендую прочитать следующие статьи.

Как создать свой первый каркас за 6 шагов (полное руководство)

Если вы уже знакомы со словарем UX-дизайна, у вас будет общее представление о том, что такое каркас и для чего он служит.Следующий вопрос — как вы его создадите.

Я разделил эту статью на три части. Прежде всего, есть общее введение в каркасные модели и инструменты, используемые для их создания, затем есть пошаговое руководство по их созданию и, наконец, несколько ключевых принципов, которые следует учитывать при создании каркасов.Если у вас мало времени, просто выберите наиболее интересный раздел в меню ниже.

Введение в каркасное моделирование

Что такое каркас (и почему вы их используете, UX-дизайнеры?)
Примеры каркасов
Что следует учитывать при выборе процесса создания каркаса
Лучшие инструменты для каркасного моделирования

Как создать каркас за шесть шагов

Проведите исследование
Подготовьте свое исследование для справки
Убедитесь, что ваш пользовательский поток назначен
Черновик, не рисовать.Набросок, а не иллюстрации
Добавьте детали и приступайте к тестированию
Начните превращать свои каркасы в прототипы

Как создать хороший каркас: три основных принципа

Сохранять ясность
Повышение доверия пользователей
Простота — ключ к успеху

Введение в каркасное моделирование

1. Что такое каркас и почему его используют дизайнеры UX?

2. Примеры каркасов

Тем не менее, для начинающих при выборе процесса создания каркаса имейте в виду следующее:

Каркасы, нарисованные с помощью бумаги и карандаша или на доске, имеют то преимущество, что они выглядят и их очень легко менять, что может очень помочь в ранних обсуждениях вашего веб-сайта или продукта.
С помощью бумажных прототипов вы можете тестировать с конечными пользователями на каждом этапе создания идеи и дизайна. Изменения на этих этапах намного проще — и, следовательно, дешевле — чем изменения, которые считаются необходимыми после того, как кодирование началось.
Позднее переключение на программное обеспечение (после первоначального рисования каркаса вручную) позволяет отслеживать более подробные решения.

Вайрфреймы от студента CareerFoundry Самуэля Адарамола:

3. Что следует учитывать при выборе процесса создания каркаса

Каркас> Интерактивный прототип> Визуализация> Дизайн
Эскиз> Код
Эскиз> Каркас> Каркас высокого разрешения> Визуальный> Код
Эскиз> Каркас> Визуальный> Код

4. Лучшие инструменты для каркасного моделирования

Как создать каркас за шесть шагов

1. Проведите исследование

Не знаете, какие исследования пользователей проводят и почему они очень и очень важны? Поясним.

2. Подготовьте свое исследование для быстрой справки

3.Убедитесь, что ваш пользовательский поток отображен

Не знаете, что такое информационная архитектура? У нас это тоже есть для вас.

4. Черновик, не рисуй. Набросок, не иллюстрировать

Как организовать контент для поддержки целей пользователей?
Какая информация должна быть наиболее заметной? Куда должно идти ваше главное сообщение? Что пользователь должен увидеть в первую очередь, перейдя на страницу?
Что пользователь ожидает увидеть в определенных областях страницы?
Какие кнопки или точки касания нужны пользователю для выполнения желаемых действий?

5. Добавьте детали и приступайте к тестированию.

Соглашения об удобстве использования, такие как размещение навигации вверху рядом с вашим логотипом, наличие поля поиска вверху справа и т. Д.
Простые инструкции для i.е. призыв к действию
Элементы построения доверия: что вам нужно, чтобы завоевать доверие клиентов и где лучше всего разместить эти элементы?
Всплывающие подсказки для указания любых функций, которые могут быть включены в переход прототипа

Ничего не знаете о тестировании удобства использования? Вот руководство для новичков.

6. Начните превращать свои каркасы в прототипы

Давайте подведем итоги, рассмотрев три ключевых принципа, которые следует учитывать при создании каркаса.

Как сделать каркас качественным: 3 основных принципа

При построении каркаса вы должны помнить о следующих моментах:

1. Ясность

2. Уверенность

3. Простота — ключ к успеху

Дополнительная литература

Если вы только начинаете в мире каркасов и UX-дизайна, я настоятельно рекомендую прочитать следующие статьи.

Как создать свой первый каркас за 6 шагов (полное руководство)

Если вы уже знакомы со словарем UX-дизайна, у вас будет общее представление о том, что такое каркас и для чего он служит.Следующий вопрос — как вы его создадите.

Я разделил эту статью на три части. Прежде всего, есть общее введение в каркасные модели и инструменты, используемые для их создания, затем есть пошаговое руководство по их созданию и, наконец, несколько ключевых принципов, которые следует учитывать при создании каркасов.Если у вас мало времени, просто выберите наиболее интересный раздел в меню ниже.

Введение в каркасное моделирование

Что такое каркас (и почему вы их используете, UX-дизайнеры?)
Примеры каркасов
Что следует учитывать при выборе процесса создания каркаса
Лучшие инструменты для каркасного моделирования

Как создать каркас за шесть шагов

Проведите исследование
Подготовьте свое исследование для справки
Убедитесь, что ваш пользовательский поток назначен
Черновик, не рисовать.Набросок, а не иллюстрации
Добавьте детали и приступайте к тестированию
Начните превращать свои каркасы в прототипы

Как создать хороший каркас: три основных принципа

Сохранять ясность
Повышение доверия пользователей
Простота — ключ к успеху

Введение в каркасное моделирование

1. Что такое каркас и почему его используют дизайнеры UX?

2. Примеры каркасов

Тем не менее, для начинающих при выборе процесса создания каркаса имейте в виду следующее:

Каркасы, нарисованные с помощью бумаги и карандаша или на доске, имеют то преимущество, что они выглядят и их очень легко менять, что может очень помочь в ранних обсуждениях вашего веб-сайта или продукта.
С помощью бумажных прототипов вы можете тестировать с конечными пользователями на каждом этапе создания идеи и дизайна. Изменения на этих этапах намного проще — и, следовательно, дешевле — чем изменения, которые считаются необходимыми после того, как кодирование началось.
Позднее переключение на программное обеспечение (после первоначального рисования каркаса вручную) позволяет отслеживать более подробные решения.

Вайрфреймы от студента CareerFoundry Самуэля Адарамола:

3. Что следует учитывать при выборе процесса создания каркаса

Каркас> Интерактивный прототип> Визуализация> Дизайн
Эскиз> Код
Эскиз> Каркас> Каркас высокого разрешения> Визуальный> Код
Эскиз> Каркас> Визуальный> Код

4. Лучшие инструменты для каркасного моделирования

Как создать каркас за шесть шагов

1. Проведите исследование

Не знаете, какие исследования пользователей проводят и почему они очень и очень важны? Поясним.

2. Подготовьте свое исследование для быстрой справки

3.Убедитесь, что ваш пользовательский поток отображен

Не знаете, что такое информационная архитектура? У нас это тоже есть для вас.

4. Черновик, не рисуй. Набросок, не иллюстрировать

Как организовать контент для поддержки целей пользователей?
Какая информация должна быть наиболее заметной? Куда должно идти ваше главное сообщение? Что пользователь должен увидеть в первую очередь, перейдя на страницу?
Что пользователь ожидает увидеть в определенных областях страницы?
Какие кнопки или точки касания нужны пользователю для выполнения желаемых действий?

5. Добавьте детали и приступайте к тестированию.

Соглашения об удобстве использования, такие как размещение навигации вверху рядом с вашим логотипом, наличие поля поиска вверху справа и т. Д.
Простые инструкции для i.е. призыв к действию
Элементы построения доверия: что вам нужно, чтобы завоевать доверие клиентов и где лучше всего разместить эти элементы?
Всплывающие подсказки для указания любых функций, которые могут быть включены в переход прототипа

Ничего не знаете о тестировании удобства использования? Вот руководство для новичков.

6. Начните превращать свои каркасы в прототипы

Давайте подведем итоги, рассмотрев три ключевых принципа, которые следует учитывать при создании каркаса.

Как сделать каркас качественным: 3 основных принципа

При построении каркаса вы должны помнить о следующих моментах:

1. Ясность

2. Уверенность

3. Простота — ключ к успеху

Дополнительная литература

Если вы только начинаете в мире каркасов и UX-дизайна, я настоятельно рекомендую прочитать следующие статьи.

Как создать свой первый каркас за 6 шагов (полное руководство)

Если вы уже знакомы со словарем UX-дизайна, у вас будет общее представление о том, что такое каркас и для чего он служит.Следующий вопрос — как вы его создадите.

Я разделил эту статью на три части. Прежде всего, есть общее введение в каркасные модели и инструменты, используемые для их создания, затем есть пошаговое руководство по их созданию и, наконец, несколько ключевых принципов, которые следует учитывать при создании каркасов.Если у вас мало времени, просто выберите наиболее интересный раздел в меню ниже.

Введение в каркасное моделирование

Что такое каркас (и почему вы их используете, UX-дизайнеры?)
Примеры каркасов
Что следует учитывать при выборе процесса создания каркаса
Лучшие инструменты для каркасного моделирования

Как создать каркас за шесть шагов

Проведите исследование
Подготовьте свое исследование для справки
Убедитесь, что ваш пользовательский поток назначен
Черновик, не рисовать.Набросок, а не иллюстрации
Добавьте детали и приступайте к тестированию
Начните превращать свои каркасы в прототипы

Как создать хороший каркас: три основных принципа

Сохранять ясность
Повышение доверия пользователей
Простота — ключ к успеху

Введение в каркасное моделирование

1. Что такое каркас и почему его используют дизайнеры UX?

2. Примеры каркасов

Тем не менее, для начинающих при выборе процесса создания каркаса имейте в виду следующее:

Каркасы, нарисованные с помощью бумаги и карандаша или на доске, имеют то преимущество, что они выглядят и их очень легко менять, что может очень помочь в ранних обсуждениях вашего веб-сайта или продукта.
С помощью бумажных прототипов вы можете тестировать с конечными пользователями на каждом этапе создания идеи и дизайна. Изменения на этих этапах намного проще — и, следовательно, дешевле — чем изменения, которые считаются необходимыми после того, как кодирование началось.
Позднее переключение на программное обеспечение (после первоначального рисования каркаса вручную) позволяет отслеживать более подробные решения.

Вайрфреймы от студента CareerFoundry Самуэля Адарамола:

3. Что следует учитывать при выборе процесса создания каркаса

Каркас> Интерактивный прототип> Визуализация> Дизайн
Эскиз> Код
Эскиз> Каркас> Каркас высокого разрешения> Визуальный> Код
Эскиз> Каркас> Визуальный> Код

4. Лучшие инструменты для каркасного моделирования

Как создать каркас за шесть шагов

1. Проведите исследование

Не знаете, какие исследования пользователей проводят и почему они очень и очень важны? Поясним.

2. Подготовьте свое исследование для быстрой справки

3.Убедитесь, что ваш пользовательский поток отображен

Не знаете, что такое информационная архитектура? У нас это тоже есть для вас.

4. Черновик, не рисуй. Набросок, не иллюстрировать

Как организовать контент для поддержки целей пользователей?
Какая информация должна быть наиболее заметной? Куда должно идти ваше главное сообщение? Что пользователь должен увидеть в первую очередь, перейдя на страницу?
Что пользователь ожидает увидеть в определенных областях страницы?
Какие кнопки или точки касания нужны пользователю для выполнения желаемых действий?

5. Добавьте детали и приступайте к тестированию.

Соглашения об удобстве использования, такие как размещение навигации вверху рядом с вашим логотипом, наличие поля поиска вверху справа и т. Д.
Простые инструкции для i.е. призыв к действию
Элементы построения доверия: что вам нужно, чтобы завоевать доверие клиентов и где лучше всего разместить эти элементы?
Всплывающие подсказки для указания любых функций, которые могут быть включены в переход прототипа

Ничего не знаете о тестировании удобства использования? Вот руководство для новичков.

6. Начните превращать свои каркасы в прототипы

Давайте подведем итоги, рассмотрев три ключевых принципа, которые следует учитывать при создании каркаса.

Как сделать каркас качественным: 3 основных принципа

При построении каркаса вы должны помнить о следующих моментах:

1. Ясность

2. Уверенность

3. Простота — ключ к успеху

Дополнительная литература

Если вы только начинаете в мире каркасов и UX-дизайна, я настоятельно рекомендую прочитать следующие статьи.

Как создать каркас

Обновлено 19.11.2019: Мы добавили пошаговое видео, чтобы облегчить вашу работу с каркасом. Смотри и учись!

Обновлено 02.11.2018: Мы добавили еще несколько советов для тех, кто только начинает работать с каркасом.Поделитесь с нами вашими мыслями!

Обновлено 07.06.2018: Мы добавили в этот пост раздел о том, что , а не , нужно включать в макеты. Наслаждаться!

Если вы новичок в дизайне пользовательского интерфейса или уже много лет работаете в этой области, вы, несомненно, слышали о каркасах. Вайрфрейминг — важный шаг в воплощении идеи цифрового продукта в реальность.

Но где каркасы вписываются в процесс разработки продукта? Если вы никогда не делали этого раньше, как узнать, что делать, где это делать и какие шаги нужно предпринять? А в чем разница между эскизом и каркасом? А как насчет макетов или прототипов?

К счастью для вас, наша команда в InVision разработала этот процесс, и мы хотим поделиться с вами своим опытом на уровне экспертов.Так что возьмите ручку и бумагу (это не только для заметок!) И наденьте шляпу для мозгового штурма (у вас есть такая, правда?). Давайте займемся каркасом.

Начало работы с каркасами

Обо всем по порядку. Каркас — это макет дизайна с низкой точностью , который служит трем простым, но точным целям:

В нем представлена информация, которая будет отображаться на странице
Дает схему структуры и макета страницы
Он передает общее направление и описание пользовательского интерфейса

Каркас здания, как и план здания, четко и конкретно описывает детали, давая возможность строителям (вам, другим дизайнерам, разработчикам и т. Д.)) обзор проекта.

Swapnil Borkar делится забавным каркасом Freehand для целевой страницы Lyearn.

Каркасы служат промежуточным звеном между набросками на бумаге и ручкой и вашим первым прототипом. Они помогают вам спланировать макет и шаблоны взаимодействия ваших пользователей, не отвлекая внимание на такие детали, как цвета или текст. Предлагаемый путь пользователя должен быть четким, , без необходимости использования цвета, затенения или необычных меню для .

Один из моих любимых способов увидеть макеты в действии — использовать букмарклет Wirify ^{.Wirify позволяет превратить любую веб-страницу в каркас одним щелчком мыши, и он отлично подходит для получения вдохновения или рекомендаций, особенно когда вы только начинаете.}

В дополнение к ручке и бумаге нам нравится использовать InVision Freehand для создания набросков прототипов. Freehand похожа на легкую цифровую доску, на которой вы и ваша команда можете сотрудничать и общаться. Каркасы, которые вы создаете в Freehand, являются постоянными настолько, насколько вы хотите, и использование Freehand избавляет вас от утомительных шагов по сканированию и загрузке нарисованных от руки каркасов.

Совет от профессионалов: Ваш опыт рисования полностью изменится, если вы удерживаете нажатой клавишу alt / option. Переходите от странных детских форм к почти идеальным одним нажатием кнопки:

GIF любезно предоставлен Джоном Муром на Medium

Вайрфреймы быстрые, дешевые и, что самое главное, непостоянные. Каркасы (и наброски, которые вы набрасываете до создания каркасов) должны изменяться по мере того, как вы собираете больше информации в ходе исследований пользователей или участия заинтересованных сторон.

По сравнению с точным макетом или прототипом, сбор отзывов с помощью каркаса намного важнее, чем исследование шаблонов использования или пути пользователя.При использовании каркаса люди уделяют больше внимания функциональности и удобству использования, чем эстетическим характеристикам экранных элементов.

Каркасы служат общим языком между дизайнерами, пользователями, заинтересованными сторонами и разработчиками. Они достаточно сложны, чтобы информировать всех, но достаточно просты, чтобы не увязнуть в излишних деталях или языке дизайна.

Что НЕ включать в каркас

Ключ к хорошему каркасу — простота. Все, что вам нужно сделать, это показать, как элементы расположены на странице и как должна работать навигация по сайту.Позже вы сможете добавить причудливые изображения и яркие шрифты. Сведите к минимуму отвлекающие факторы.

Имейте в виду эти рекомендации:

Сохраняйте цвета в оттенках серого: белый, черный и промежуточные оттенки серого.
Используйте максимум два общих шрифта, возможно, один с засечками и один без засечек. Отображение иерархии информации с помощью шрифта по-прежнему можно отобразить, изменив размер шрифта и его стиль (полужирный, курсив и т. Д.).
Избегайте яркой графики и изображений.Вместо этого попробуйте использовать простые прямоугольники и квадраты в качестве заполнителей со знаком «x» в середине поля, чтобы показать, где будет размещено изображение. Совет от профессионалов: Вы также можете сделать то же самое с видео, используя треугольник в качестве кнопки воспроизведения в центре поля.

Переход от каркасов к готовому продукту

Начиная с эскизов и продвигаясь вперед, между началом и концом процесса разработки продукта часто бывает много шагов. Давайте взглянем на еще несколько терминов, которые могут вам встретиться:

Мы уже говорили о каркасах .Они служат каркасом цифрового продукта. Они дают общее представление о планировке и конструкции. Помимо скелета дизайна, содержание и копия — это мышцы продукта. Стремитесь получить контент на ранних этапах процесса. Lorem ipsum никогда не оправдывает ваш дизайн. Полезно иметь актуальный контент , чтобы убедиться, что все идет так, как вы хотите.
Следующим шагом в этом процессе является высококачественный макет . Мокапы — это более наглядное представление вашего продукта.Думайте о макете как о коже или чертах лица. Это та часть, где вы укрепляете свои визуальные решения, тестируя варианты, и начинаете придавать своему продукту характер.
Последний шаг перед передачей вашего дизайна разработчикам — это прототип . Сделать прототип — это все равно что украсить ваш макет и сделать его доступным для публики. Это не окончательная версия, но ее можно показать другим людям. Это тот момент, когда все, что вам нужно сделать, это внести крошечные настройки, прежде чем отправлять свою модель в производство.

Помните, что каркасы — это только первый или второй шаг к прототипу. Поскольку прототипы должны быть наиболее функциональным черновиком вашего продукта, каркасы служат для того, чтобы помочь вам сфокусировать размещение контента и установить курс к действующему прототипу.

Алекс Довгой отказался от ручки и бумаги и попробовал создать эти макеты с помощью Freehand. «Эта конкретная страница представляет собой сетку карточек с предварительным просмотром и основной информацией», — говорит Алекс.

Использование каркасов в процессе проектирования

Разные UX-дизайнеры подходят к созданию каркасов по-разному.Некоторым нравится начинать с набросков от руки, в то время как другим нравится использовать приложения или инструменты, которые немного более технически ориентированы. Чаще всего решение создать каркас вручную или на компьютере, а также процесс перехода от эскизов и каркаса к коду больше связаны с тем, какой подход требует конкретная ситуация, а не с предпочтениями дизайнера.

Рози Аллабартон в своем посте на сайте Career Foundry предлагает вам задать себе следующие вопросы, чтобы начать работу:

Каковы предполагаемые цели пользователя и бизнеса при взаимодействии с этой страницей?
Как именно можно организовать контент для поддержки этих целей?
Куда должны идти ваше основное сообщение и логотип?
Что пользователь должен увидеть в первую очередь, перейдя на страницу?
Где призыв к действию?
Что пользователь ожидает увидеть в определенных областях страницы?

Каркас должен быть визуальным ориентиром для структуры вашего сайта и того, как по нему будет перемещаться.Внешний вид и внешняя привлекательность на этом этапе не являются факторами. Ваша главная забота с каркасом должна заключаться в том, чтобы представить ваш контент интуитивно понятным и естественным способом, знакомым пользователям этого вида услуг.

Ваша миссия — упростить для ваших пользователей достижение своих целей (или для них достижение точки конверсии или выполнение вашего призыва к действию). Представляя свою информацию таким образом, вы согласовываете бизнес-цели вашего продукта с потребностями ваших пользователей.И все это путем выкладывания линий и завитушек. Довольно круто, да?

Мы большие поклонники использования Freehand для создания макетов. Freehand — это инструмент, который помогает вам делать все, от создания каркасов до творческих исследований, презентаций до совместной работы. Попробуйте и дайте нам знать, что вы думаете!

Оцените все, что вам нужно для мозгового штурма, — от руки.

Как создавать каркасы за 6 простых шагов

Неважно, новичок вы или любитель, эти шесть простых шагов для создания каркасов пригодятся вам!
Если вы хоть немного занимались дизайном пользовательского интерфейса, то наверняка слышали о вайрфреймах.В идеальном сценарии веб-дизайна каркасное построение будет первым шагом, который вы сделаете для визуального изображения того, как в конечном итоге может выглядеть веб-страница.
Однако, если вы плохо разбираетесь в разработке каркасов или если вы разрабатываете их впервые, вы можете столкнуться с некоторыми проблемами. Вы можете задаться вопросом, как каркас вписывается в более крупный процесс проектирования, каковы этапы создания каркаса и следует ли создавать каркас с помощью ручки или бумаги или вам понадобится специальный инструмент для этого.
Хотя вы можете создать каркас с помощью ручки и бумаги, а также с помощью каркасного инструмента (в соответствии с вашими потребностями и удобством), ответы на другие вопросы немного сложнее. Хорошая новость в том, что мы ответим на эти и другие вопросы, которые могут у вас возникнуть, в этой статье, когда мы будем говорить о том, как создавать каркасы.
Но прежде чем мы углубимся, что такое каркас?
Что такое каркас?
Каркас — это макет или представление общей структуры или макета веб-страницы или страницы приложения.Он показывает, как будут расположены различные компоненты, такие как разделы, вкладки, продукты, информация и призывы к действию, и как будет использоваться пространство. Поскольку каркас представляет собой исходный макет веб-страницы, цвета, мультимедийный контент, шрифты и другие стилистические элементы обычно минимальны.

Пример каркаса, разрабатываемого в MockFlow WireframePro (Источник)
Теперь давайте рассмотрим этапы создания каркаса.
Проведите исследование, чтобы получить ясность и направление
Может возникнуть соблазн сразу же начать изливать свои каркасные идеи, но прежде, чем вы это сделаете, подумайте о более крупной цели: разработке привлекательного пользовательского интерфейса (UI). А для этого вам нужно будет оценить требования вашего дизайн-проекта и ожидания заинтересованных сторон и конечных пользователей.
Ваш дизайн должен не только помогать бизнесу доставлять свои сообщения или продукты клиентам, но, что еще более важно, облегчить клиентам навигацию по странице и поиск того, что им нужно, без особых усилий.
Вот как вы можете пройти этот шаг:
Свяжитесь с заинтересованными сторонами, чтобы понять ключевые потребности проекта. Получение этой ясности является основой каркасного дизайна.
Изучите конечных пользователей, их предпочтения и покупательское поведение, чтобы вы могли удовлетворить их потребности с помощью каркаса.
На основе исследования конечных пользователей определите распространенные варианты использования, чтобы лучше понять сценарии, для которых вы разрабатываете.
Проведение маркетинговых исследований и анализа конкурентов для выявления тенденций и передовых методов проектирования.
Упростите возврат к данным исследования
В ходе исследования вы собираетесь собрать большой объем данных, включая варианты использования, профили покупателей, данные исследования рынка и требования к проекту. На разных этапах процесса создания каркаса вам нужно будет постоянно возвращаться к этому исследованию.
Поэтому, прежде чем погрузиться в дело, обязательно задокументируйте и систематизируйте всю исследовательскую информацию таким образом, чтобы не тратить слишком много времени и усилий на доступ к ней.Это гарантирует, что тяжелая работа, которую вы вложили в свое исследование, отразится в вашем каркасе и не пропадет даром.
Вот несколько быстрых способов сделать это:
Обязательно задокументируйте всю ключевую информацию, с которой вы сталкиваетесь.
Организуйте исследование на основе макро- и микрокатегорий, используя папки и подпапки.
Создайте шпаргалки, чтобы зафиксировать ключевые концепции, такие как варианты использования покупателем, покупательское поведение или любые интересные отзывы пользователей, с которыми вы, возможно, столкнулись в своем исследовании.
Сопоставление пользовательских потоков для удовлетворения потребностей пользователей
Поток пользователей — это путь или путешествие пользователя во время сеанса веб-сайта или приложения. Это путешествие включает в себя точку, в которой они вошли на ваш веб-сайт / приложение, все точки, в которых они взаимодействовали с веб-сайтом / приложением (например, страницы, которые они посетили, и кнопки, на которые они нажимали до своей последней транзакции), и где они вышли с веб-сайта / приложения. .
Одним из простых примеров пользовательского потока может быть: пользователь заходит на ваш сайт электронной коммерции после нажатия на рекламу, например, о серых туфлях дерби.Зайдя на ваш сайт, человек может захотеть отфильтровать обувь по цене, размеру, марке и т. Д. он / она может захотеть увеличить одну или несколько туфель, проверить их характеристики, добавить один из товаров в корзину и, в конце концов, произвести оплату и завершить транзакцию.
Это виды взаимодействий внутри вашего веб-сайта / приложения, которые вместе составляют поток пользователей.
Пример пользовательского потока для посетителя веб-сайта электронной коммерции ( Источник )
Этот путь необходимо отобразить в потоке пользователей, чтобы вы не пропустили важные элементы дизайна, такие как корзина для покупок, фильтр цен или контрольный список спецификаций.Отсутствие таких элементов может запутать посетителей веб-сайта / приложения, требуя от них обращаться в службу поддержки клиентов за помощью даже с базовой навигацией.
Непосредственным воздействием в таком случае будет недовольство или разочарование клиентов, что также будет означать сокращение конверсий и увеличение числа отказов.
Пользовательские потоки являются основой вашего каркаса, поэтому не забудьте выделить для этого время. Вот как это сделать правильно:
Карта потребностей пользователя, задавая себе вопрос: какой цели пытаются достичь посетители веб-сайта / приложения? Какие функции они ищут? Какие у них могут быть начальные вопросы? Какая информация может им понадобиться для плавной навигации?
Создайте схему последовательности операций, которая включает точку входа пользователя на веб-сайт / приложение и все шаги, которые он может предпринять до финальной транзакции.
Убедитесь, что пользовательский поток логичен и учитывает все возможные потребности пользователя при навигации.
Создайте минималистичный макет для каркаса
Теперь вам нужно положить ручку на бумагу и начать воплощать свои идеи макета. На этом этапе вам нужно будет создать базовую структуру, которая подчеркивает, какие элементы будут на странице, какой элемент пользовательского интерфейса будет куда идти, какие вкладки будут включены, где будут располагаться текстовые поля и где будут размещены мультимедийные элементы. .
Идея состоит в том, чтобы создать базовую каркасную структуру веб-страницы таким образом, чтобы удовлетворить все потребности пользователей и бизнеса.
Кроме того, при проектировании конструкции не поддавайтесь искушению добавить слишком много деталей — на данном этапе лучше меньше, да лучше. Забудьте о шрифтах и цветах, просто сосредоточьтесь на создании ориентировочного дизайна, а не на последнем.
Вот несколько вопросов, на которые вы можете ответить, чтобы сделать этот шаг правильно:
Как лучше всего организовать компоненты пользовательского интерфейса для достижения конечной цели посетителя?
Что должен увидеть пользователь, зайдя на страницу?
Где разместить основное сообщение страницы?
Какая информация должна отображаться наиболее заметно?
Какие кнопки понадобятся пользователю для навигации по сайту или дизайну приложения?
Когда основная структура будет готова, покажите ее своим коллегам или руководителю и получите первые отзывы о ней.При необходимости измените макет, чтобы повысить удобство использования.
Определите уровень верности и заполните детали
Теперь, когда у вас есть достаточная ясность в отношении направления проекта, пользовательского потока, базового макета каркаса (также называемого макетом) и любых необходимых улучшений, вы можете приступить к заполнению некоторых деталей.
На этом этапе вам нужно будет определить уровень точности вашего каркаса, другими словами, количество деталей, присутствующих в вашем каркасе.Вот краткий снимок основных различий между тремя обычно используемыми уровнями.
Верность Характеристики Используется
Низкий
Черновые макеты, в основном боксы и линии
Практически нет конкретных подробностей
Нет ощущения масштаба, пикселей или сетки
Представляя несколько концепций или вариантов
На начальном этапе проектирования, когда детали не нужны
Среднее
Более точное отображение макета
Немногое деталей, ключевые элементы выделены отдельно
Без изображений и шрифтов
Когда необходимо усовершенствовать каркас с низкой точностью
Когда нужно представить каркас другим в легко понятной форме
Высокая
Макет для каждого пикселя
Цвета, изображения и стилистические элементы по необходимости
Текст практически отсутствует
Когда утвержденная концепция каркаса требует доработки
Когда необходимо точно оценить сложные элементы пользовательского интерфейса
После того, как вы определились с уровнем точности, вот как вы можете заполнить детали в каркасе:
Постепенно добавляйте детали сверху вниз и слева направо.
Добавьте основные сведения об удобстве использования, такие как панель навигации и панель поиска вверху справа или слева.
Добавьте элементы, которые, по вашему мнению, помогут клиентам использовать страницу, и посмотрите, где их лучше всего разместить.
Пройдите тестирование!
Когда все детали заполнены, ваш каркас готов доказать свою стойкость. Вам нужно будет протестировать каркас, чтобы увидеть, насколько он удобен, то есть присутствуют ли все элементы дизайна, которые могут понадобиться пользователю.
Тестирование также поможет выявить любые важные элементы, которые могут отсутствовать, или любые дополнительные требования, которые необходимо решить. Например, вместо двух полей на странице входа (одно для имени пользователя, а другое для пароля) ваш каркас имеет только одно. Или, может быть, на домашней странице нет панели навигации, хотя, по логике, она должна быть. Такие промахи необходимо исправить до того, как каркас перейдет в процесс проектирования.
В этом вы можете воспользоваться помощью своих коллег или привлечь реальных пользователей для тестирования конечного продукта.Если вам нужен более глубокий анализ каркаса, вы также можете рассмотреть возможность привлечения экспертов в соответствующей области.
Определение критериев для нового теста в UserTesting ( Источник )
Вот как вы можете проверить свой каркас:
Распечатайте свои каркасы на бумаге или создайте цифровые каркасы и представьте их рецензентам.
Задайте рецензентам ряд вопросов, чтобы оценить их опыт и записать отзывы.Некоторые инструменты тестирования каркаса позволяют проводить более интерактивное тестирование каркаса и автоматически собирать отзывы.
Попробуйте пользовательское тестирование — сервис, позволяющий опубликовать ссылку на каркас, который пользователи могут протестировать. После тестирования они могут поделиться видео со своего экрана во время тестирования и аудио или письменной обратной связью.
Когда вы закончите тестирование и соберете отзывы, внесите улучшения по своему усмотрению.
Готовы к блицкригу? Не так скоро!
Прежде чем приступить к действиям, нужно кое-что учесть.Каркасное построение с помощью ручки и бумаги прекрасно, так как вам не нужно устанавливать какое-либо программное обеспечение, платить за какой-либо инструмент, включать компьютер или не имеет значения, подключены ли вы к Интернету. Но использование каркасного инструмента имеет некоторые неоспоримые преимущества по сравнению с рисованием.
Инструмент для создания каркасов может помочь вам значительно сократить время, необходимое для разработки каркаса. Вы можете просто использовать перетаскиваемые элементы-заполнители и готовые каркасные шаблоны. Инструмент также позволяет легко сотрудничать с членами команды или клиентами и получать отзывы в режиме реального времени.Более того, вы можете интегрироваться с такими приложениями, как Adobe Creative Cloud или Jira, для создания высококачественных каркасов.
Если у вас ограниченный бюджет, вы можете ознакомиться с этим списком бесплатных инструментов для создания макетов с открытым исходным кодом.
Как создать каркас
Теперь, когда вы знаете, что нужно для создания полезного каркаса, давайте посмотрим, как создать его с помощью Lucidchart. У нас есть множество шаблонов каркасов, которые помогут вам начать процесс, не стесняйтесь изменять их в соответствии с потребностями вашей диаграммы.Войдите в свою учетную запись (если у вас ее нет, зарегистрируйтесь, чтобы попробовать Lucidchart бесплатно в течение недели) и следуйте инструкциям ниже.
1. Выберите шаблон каркаса
В разделе «Документы» щелкните стрелку вниз на оранжевой кнопке «+ Документ» и прокрутите столбец категорий справа. Щелкните Каркас.
2. Выберите шаблон каркаса
У нас есть довольно много вариантов, но в этом руководстве мы собираемся использовать каркас блога WordPress, чтобы создать блог о еде.Дважды щелкните шаблон блога WordPress.
3. Назовите каркас блога
Щелкните заголовок каркаса в верхней центральной части экрана. Текст будет выделен, и вы можете ввести имя вашей диаграммы.
4. Начните создание каркаса
Наш шаблон предоставляет множество стандартных параметров пользовательского интерфейса. Мы собираемся добавить некоторые компоненты и кое-что переместить. Начнем с заголовка. Нажмите на большое прямоугольное поле вверху, затем нажмите, удерживайте и перетащите синий прямоугольник в центре вверху, чтобы изменить размер.
Щелкните «Домой», «О нас» и «Свяжитесь с нами» и перетащите его в верхний левый угол страницы.
Давайте добавим еще одну кнопку навигации, но давайте сделаем ее раскрывающимся меню. В разделе «Ввод пользовательского интерфейса» перетащите поле со стрелкой вниз и перетащите его в правый верхний угол страницы. Переместите поле, чтобы соответствующим образом настроить выравнивание.
Дважды щелкните копию в поле и введите новое имя. Мы называем это рецептами.
5. Переместите поле поиска в правый столбец
Нам нужно больше места для содержания, поэтому мы собираемся переместить поле поиска в правый столбец.Выберите все элементы в правом столбце, поместив стрелку в нижний угол списка и потянув вверх. Это выберет все, чтобы вы могли легко перемещать элементы вниз; щелкните и перетащите выделенные элементы вниз.
Давайте сделаем то же самое, чтобы переместить окно поиска. Выделите все элементы в поле поиска и перетащите его в верхнюю часть правого столбца. Измените размер полей, чтобы они поместились в столбце.
6. Добавьте видео в каркас
Мы хотим выделить видео на этой странице для демонстраций, которые блоггер публикует еженедельно.Выберите заголовок статьи, дату публикации, скопируйте и нажмите клавишу удаления на клавиатуре. Примечание. Мы оставляем категорию, теги и комментарии, потому что мы хотим использовать их в элементе видео.
Щелкните и удерживайте значок видео под виджетами пользовательского интерфейса и перетащите его на страницу, выровненную по левому краю, сразу под изображением заголовка.
Щелкните поле «Элемент» в разделе «Контейнеры пользовательского интерфейса» и перетащите его вправо от окна видео. Это текст о видео.
Щелкните и перетащите категорию, теги и комментарии, чтобы они выровнялись под окном видео.Это должно выглядеть так:
Добавьте копию в поле элемента, чтобы люди знали, что это текстовое поле. Используйте инструменты шрифта, типа и выравнивания в строке меню для настройки форматирования.
7. Настройте контент на странице
Нам нужно переместить тизер сообщения в блоге, чтобы он соответствовал видео на странице. Выделите все элементы в оставшемся разделе статьи и выровняйте их по разделам «Категория», «Теги» и «Комментарии». Когда все элементы все еще выделены, используйте синий квадрат, чтобы изменить размер, чтобы он соответствовал странице.
