3 схемы подключения диммера — монтаж от А до Я с выключателем проходным и без, с клавишами, к светодиодной ленте.

После того, как вы определились с маркой и типом диммера для регулировки освещения, его необходимо каким-то образом подключить.

Помимо простых моделей, где есть всего две клеммы вход-выход, не стоит забывать и о других нюансах. Поэтому давайте поэтапно рассмотрим от А до Я основные схемы подключения диммера в сеть освещения, с которыми вы можете столкнуться.

С одной стороны, такой регулятор можно включить для управления одним или несколькими светильниками как единичную электроточку. Не важно сенсорный это диммер или поворотно-нажимной.

А можно воспользоваться проходным светорегулятором и управлять светом из разных мест вашей квартиры или дома.

Но вообще, прежде чем подключать любой светильник в квартире, не мешало бы выяснить, поддается ли он вообще диммированию. Ведь с этим делом, в особенности у светодиодных ламп бывает много проблем.

Когда речь идет об обычных лампах накаливания или галогенках, тут ломать голову не приходится.

Схема подключения простого диммера

Если вам нужно заменить обычный выключатель света на диммер, то простейшая схема подключения выглядит следующим образом:

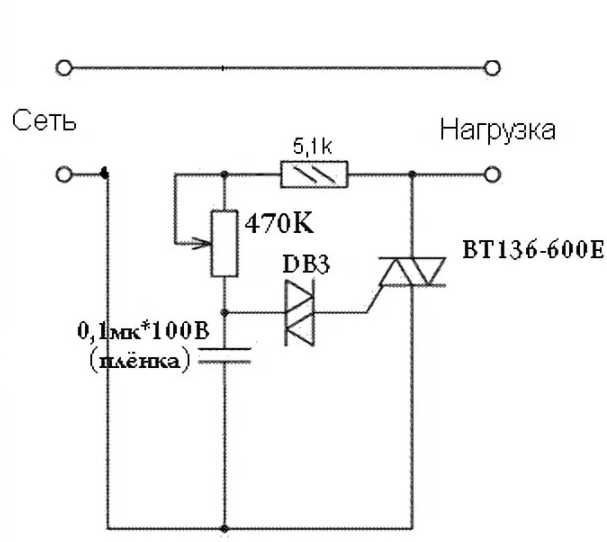

Или в более развернутом виде:

Фактически все что от вас требуется — это пропустить через него фазу. То есть поставить в разрыв проводки, так же как и простой одноклавишный выключатель.

Исключением могут являться сенсорные диммеры с цифровым табло и дисплеем на лицевой панели. Например как Uniel и другие модели.

К таким светорегуляторам должны подводиться как фазный, так и нулевой проводники. У них 4 гнезда для ввода провода. Вход фаза-ноль и выход фаза-ноль.

Без нуля такой диммер работать не будет. Если у вас из монтажной коробки на стене торчит только два провода (такая картина наблюдается у 99% пользователей), придется тянуть еще и «чистый» ноль.

То же самое относится ко всякого рода универсальным диммерам, которые можно использовать в широких диапазонах и связывать их с другими модулями — датчиками освещения, движения и т.

Для маломощных светильников не поддающихся нормальной регулировке, также может применяться диммер с дополнительным выводом под нулевой провод. Это связано с тем, что при переходе синусоиды через нулевую отметку и малой мощности светильника, управляющий элемент не может определить когда ему закрываться.

Поэтому всегда хорошенько думайте, прежде чем приобретать новомодные и навороченные модели. Потенциально значок «N» на корпусе светорегулятора, должен вас отпугнуть от такой покупки.

Сможете ли вы их подключить без раскурочивания, штробления стен и сдирания обоев, большой вопрос.

К остальным простейшим экземплярам это не относится. Их вы самостоятельно можете установить вместо простого выключателя света.

Достаточно вытащить внутренности одноклавишника, а два проводка которые будут торчать из коробки завести на две клеммы диммера.

Если же у вас стоит двухклавишный выключатель, который запускает каждую половину люстры поочередно, то и здесь нет ничего сложного.

В этом случае в монтажной коробке будет три провода — одна приходящая фаза и два отходящих на светильник. Главное правильно их найти и не перепутать. В этом вам поможет подробная инструкция изложенная в отдельной статье.

Скручиваете эти два провода между собой и подключаете в клеммный зажим диммера, обозначенный как «диммированная нагрузка» или цифрами 1,2. В другую клемму заводите питающую фазу.

При этом особой разницы в полярности нет. Даже если вы и перепутаете зажимы, светильник все равно будет гореть и работать.

Желательно, чтобы на диммер приходила именно фаза, а не ноль. Во-первых, не ясно как будет вести себя при этом устройство, особенно начиненное электроникой. Во-вторых, не забывайте про правильное подключение проводов к патрону лампочки.

Согласно правилам безопасности, фаза не должна присутствовать на резьбовой части.

А еще опасайтесь диммеров с подсветкой.

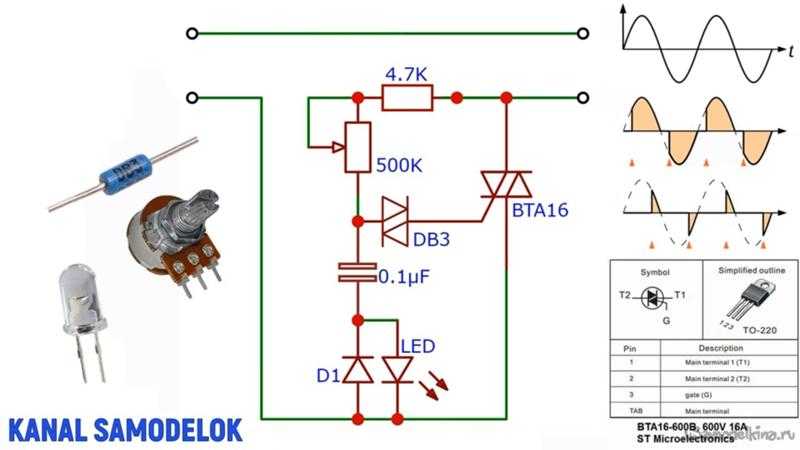

Отдельные экземпляры со светодиодом в корпусе, именно «благодаря» этому диоду, могут даже в выкрученном до щелчка состоянии, давать на пустом патроне лампочки, напряжение выше 100В.

Приходится ставить дополнительное сопротивление или конденсаторы, дабы зашунтировать на себя напряжение и предотвратить неприятные мерцания.

Все вышесказанное относится в первую очередь к замене выключателя на диммер в уже обустроенной квартире. Давайте также рассмотрим пошаговый монтаж всей электропроводки связанной с данным видом работы.

Какие материалы вам могут понадобиться для монтажа? Если у вас нет готовой проводки и речь идет о капитальном ремонте в квартире, что называется с нуля, тогда закупайте:

• кабель двухжильный ВВГнг-Ls 2*1,5мм2

• кабель трехжильный ВВГнг-Ls 3*1,5мм2

Почему именно ВВГнг-Ls, а не какой-либо другой, можно узнать отсюда.

• сам диммер

• диммируемый светильник или лампа

• зажимы Ваго или гильзы под опрессовку

Сначала от электрощитка протягиваете 3-х жильный кабель до той распредкоробки, где будет производиться коммутация всех концов электрики.

В щитке жилы кабеля подключаете к отдельному выключателю.

Дабы не перепутать фазу, ноль и заземление, жилы лучше подписать маркером L, N, Pe или запомнить и ориентироваться по расцветке.

Заземляющий проводник обязательно используется, если у вашей люстры или светильника металлический корпус. Когда материал пластик, то жилу Pe можно не подключать, но ее все равно желательно прокладывать.

Может вы в будущем замените марку светильника, либо при случайном повреждении фазы или ноля, эту самую жилу можно будет задействовать как резервную. Вы сэкономите себе кучу проводов, денег и нервов.

Далее от распаечной коробки опускаете кабель вниз к месту установки диммера. Здесь уже применяется марка кабеля из двух жил. Конечно при условии, что вы купили обычный диммер.

По данному кабелю будет передаваться только фаза. Одну жилу можете обозначить как L (питание), другую Lсвет (она будет уходить на светильник).

Два кабеля вы проложили, осталось дело за третьим, который будет идти по потолку непосредственно к люстре. Его также прокладываете от этой распаечной коробки. Число жил — три.

Концы кабеля с обоих сторон зачищаете и подписываете согласно расцветки: Lсвет — фаза, N-ноль, Pe-земля.

После всех этих манипуляций требуется правильно объединить жилы всех кабелей заведенных в распредкоробку. Для этого и рекомендовалось их подписать.

Чтобы ничего не перепутать, сначала объединяете нулевые жилы, далее концы заземления.

Они всегда уходят напрямую на лампочку, минуя всякие переключатели и регуляторы. После этого фазу, которая приходит от щитка, соединяете с жилой уходящей вниз на диммер.

У вас должно остаться всего два провода Lсвет, то есть те концы, которые непосредственно подают фазу от диммера на светильник.

Соединение в распредкоробке готово и она закрывается. Осталось подключить сам диммер и люстру.

Светорегулятор перед монтажом разбирается. Для этого сначала снимается поворотно-нажимная «голова», или клавиша.

А затем, открутив скрытую гайку или винтики отверткой, снимается пластиковый корпус.

Фазу L соединяете с соответствующим разъемом L.

На данной клемме обычно указан значок в виде волнообразной линии или нарисовано условное обозначение лампочки.

После подключения концов, фиксируете корпус в монтажной коробке и устанавливаете декоративную рамку.

В самом конце, подключаете выведенные провода на потолке к люстре или другому светильнику.

Сделать это можно через изолированные гильзы, либо зажимы Wago.

Диммирование настольной лампы

Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать.

Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.

В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.

Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы.

Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.

Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.

Схема подключения проходного диммера

Данный диммер используется в одной связке с проходными выключателями. Проходная схема широко применяется в спальне.

Выключатель ставят на входе в комнату, а диммер монтируют возле кровати. Зашел — включил свет, лег в постель — отрегулировал нужную яркость или создал полумрак для просмотра ТВ. Перед сном, не вставая с кровати выключил.

На корпусах проходных диммеров обычно нарисованы стрелочки, направленные в разные стороны.

Всего там может быть 4 клеммы. Клемма «Х» расположенная справа, обычно никак не задействована в схеме и может быть использована как дополнительный зажим. Ничего на нее подключать не нужно.

Если вам попался такой диммер, но вы вовсе не хотите его применять как проходной, тогда фазу питания следует заводить в разъем со стрелкой направленной внутрь.

На обычном диммере с двумя стрелками смотрящими во внутрь, можете выбирать любой контакт. На работоспособности устройства это не скажется.

Для монтажа проходного диммера потребуются те же самые материалы, только кабель должен быть обязательно 3-х жильным. Этапы работ практически повторяются.

1 Монтаж кабеля от эл.щитка до распредкоробки.

2 Прокладка трехжильного кабеля от коробки до места установки диммера.

Концы подписывайте как:

• Lсвет — фаза уходящая на светильник

• L1 и L2 — связь с проходным выключателем

3Монтаж кабеля от распаечной коробки до места установки проходного переключателя.

Используется трехжильный кабель с маркировкой — L, L1, L2.

4Монтаж кабеля до самого светильника.

В итоге в одной распаечной коробке у вас окажется сразу 12 жил. Запутаться в них очень легко, поэтому никогда не ленитесь подписывать провода.

Соединение начинайте с нулевых и жил заземления. Их перепутать трудно.

Далее разбиваете по своим группам (по 2 провода) оставшиеся жилы, и соединяете их между собой.

В конце концов у вас должна получиться следующая схема или цепочка:

• фаза пришла в распредкоробку

• ушла с нее на проходной выключатель+вернулась обратно

• ушла на проходной димммер

• вернулась обратно и поступила на светильник через Lсвет

При этом питание диммера и выключателя связаны между собой через проводники L1 и L2. За счет чего, люстра будет управляться из двух мест.

Проверяете правильность собранной схемы и производите подключение самого диммера.

Жилы от проходного выключателя L1 и L2 заводите в клеммы 1 и 2 (или в зажимы со стрелочками). На корпусе ищите значок объединяющий их.

На зажим «диммируемая нагрузка» подключаете фазу Lсвет, уходящую на светильник.

Фиксируете светорегулятор в монтажной коробке и ставите накладную рамку. Осталось подключить проходной выключатель.

Ищите на нем общую клемму и подаете на нее фазу, приходящую с распредкоробки.

Два оставшихся конца L1 и L2 подсоединяете в любой последовательности.

После проверки работоспособности схемы, монтируете переключатель в стену и производите отделочные работы.

Если вдруг свет не загорелся, не забывайте, что подобные механизмы имеют встроенные предохранители. Зачастую даже два (один запасной).

Проверьте мультиметром их целостность и при необходимости замените.

Кстати, вместо второго проходного выключателя, никто не запрещает вам использовать второй диммер. Схема соединения такой сборки:

Удовольствие конечно не дешевое, но иногда себя оправдывает.

Схема подключения и управления диммером из любой точки

Если хотите что-то подешевле, обратите внимание на диммеры с тремя контактами. Они также могут работать наподобие проходных, но не требуют наличия специальных выключателей. Например отдельные модели у Legrand или Schneider.

Третий контакт у них служит для подключения нефиксированных кнопок, наподобие звонка. Нажали один раз — дали команду на включение диммера. Удержали подольше — началось диммирование.

Электрическая схема подключения здесь выглядит следующим образом.

Подключение светодиодной ленты

Через специальные диммеры можно подключать не только лампочки освещения, но и светодиодную ленту или низковольтные Led светильники.

При подключении диммируемых светодиодных ламп с выносным питанием, имейте в виду, что диммер ставится перед драйвером, а не после него.

А вот на Led лентах, в схеме подключения он идет после блока питания на 12-36В.

Модульные диммеры

Помимо комнатных моделей, есть и модульные экземпляры. Они монтируются на дин рейку в электрощиток.

Через них можно управлять освещением в подъезде, лестничной клетке или на улице.

С ними в комплекте идет выносная кнопка или выключатель в виде клавиши. Ее нажатием и удерживанием, происходит регулировка яркости.

На такой диммер уже заводится фаза-ноль, а управляющая кнопка подключается отдельным проводом от него же. Схемы здесь выглядят вот так:

На модульном диммере Hager EVN, порядок подключения следующий. На контакты L и N подается соответственно фаза и ноль.

Выход на лампочку снимается с контакта №4.

Через контакт №3 подается сигнал управления от подключенных клавиш.

А если вы вообще не хотите никаких диммеров и выключателей на стене, но в то же время желаете иметь возможность регулировки яркости освещения? И в этом случае есть выход.

Воспользуйтесь диммером, устанавливаемым непосредственно в монтажную коробку.

Управляется он как с кнопок, так и с пульта.

Заказать себе такой можно здесь. А хороший видеообзор на данный девайс посмотреть ниже.

Источники — https://cable.ru, Кабель.РФ

Как подключить выключатель с регулятором яркости (фото, схема)

Выключатель с регулятором яркости света является удобным приспособлением, позволяющим проводить плавную регулировку силы свечения осветительных приборов. Могут применяться как для газоразрядных, так и при использовании более привычных ламп накаливания. Выбирая такое устройство, нужно учитывать тип источника, а также уровень напряжения в сети.

Разновидности светорегуляторов

По способу монтажа и применению бывают:

• Модульного типа,

Светорегулятор модульного типа

Подобные приборы чаще всего устанавливаются в распределительных электрощитах. Управляются они кнопкой или клавишей. При обычном нажатии кнопки происходит включение или выключение света, но если кнопка удерживается более пяти секунд, пользователь получает доступ к регулированию уровня яркости света. Наиболее распространены в системах управления освещением коридорных помещений или лестничных клеток.

• Светорегуляторы, устанавливаемые в монтажную коробку,

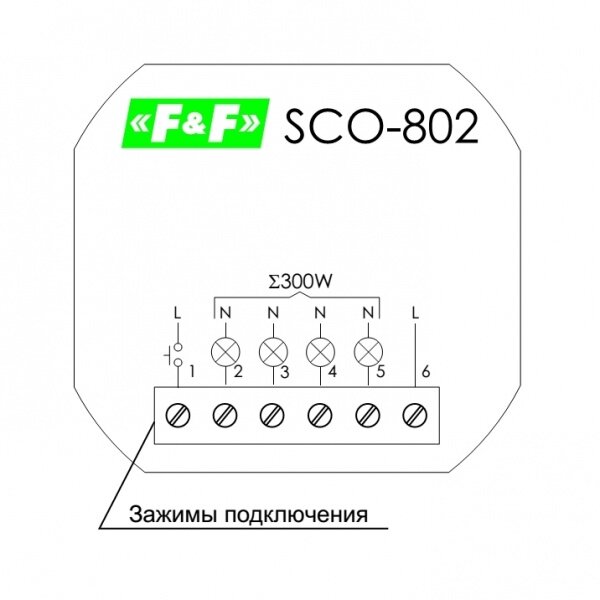

Встраиваемый светорегулятор

Применяются для управления яркостью освещения галогенных или накаливающих источников благодаря выносной кнопке.

• Моноблочные диммеры.

Моноблочный диммер

Их монтируют в обычные подрозетники. Подключение таких приспособлений ничем не отличается от подключения обычных устройств для выключения. При подключении нужно соблюдать правильную полярность.

Способы управления

Управление световым потоком может осуществляться кнопками, а также поворотными ручками. А современные модели оснащены сенсорным или дистанционным управлением.

Виды

• Нажимно-поворотного типа,

Включение-выключение лампы происходит нажатием ручки регулятора, а вращение ее регулирует уровень яркости.

• Поворотные выключатели,

Управление совершается легким поворотом ручки, регулирующей степень освещения помещения.

• Клавишные светорегуляторы,

Внешне ничем не отличаются от стандартных выключателей света. Одна кнопка производит включение-выключение лампы, другая регулирует уровень яркости.

• Сенсорные регуляторы,

Наиболее продвинутый и современный тип устройств. Отсутствие вращающихся деталей и кнопок делает устройства более надежными и долговечными. Оснащены, как правило, двумя сенсорами. Первый отвечает за включение и выключение освещения, второй сенсор ступенчато регулирует яркость.

• Светорегуляторы с дистанционным управлением.

Очень популярный тип регулируемых выключателей благодаря удобному использованию. Кроме дистанционной, могут быть оснащены ручной регулировкой.

Светорегуляторы для разных видов ламп

Поскольку сейчас имеется множество ламп, различных по типу света и уровню напряжения, к ним применяются разные диммеры.

• Светорегуляторы для накаливающих и галогенных ламп стандартного напряжения,

Здесь подходят практически все диммеры. Необходимо помнить, что при уменьшении напряжения меняется цветовая температура излучаемого света. Приобретая красноватый оттенок, свет при малом вольтаже будет неприятным и вредным для глаз.

• Регуляторы для галогенных ламп низкого напряжения,

Регулирование галогенного источника с диапазоном напряжений 12-24В предусматривает наличие трансформатора для понижения напряжения, маркированного символами RL. Если установлен электронный трансформатор, нужен диммер, имеющий маркировку С.

Регулирующие приспособления, рассчитанные на низковольтные лампы, оснащены механизмом плавного отключения и включения света. Эксплуатационный срок таких устройств может существенно сокращаться из-за резких перепадов напряжения.

• Светорегуляторы для высоковольтных электрических цепей,

Подобные выключатели с регулировкой часто используют для управления яркости освещения театров. Учитывая большую мощность потребления энергии, нужно устанавливать диммеры, устойчивые к большим нагрузкам.

• Диммеры, рассчитанные на люминесцентные источники,

С регулированием у такого типа освещения возникают некоторые трудности, поскольку стандартный метод понижения напряжения здесь не действует. Поэтому конструкция таких приспособлений предусматривает наличие специального пускового устройства. Оно преобразовывает подающуюся частоту в диапазон от 20 до 50 кГц. Изменение частоты определяет значение силы тока, текущего по цепи освещения. При этом меняется и уровень яркости.

• Светорегуляторы для светодиодных световых источников.

Плавное регулирование яркости светодиодных источников осуществляется путем применения широтно-импульсной модуляции. Длительность импульсов тока, подаваемых на светодиод с оптимальной амплитудой, изменяется, тем самым изменяя уровень силы светового потока. Благодаря высокой частоте импульсов, достигающей 0,3 МГц, исключена возможность мерцания ламп.

Монтаж и подключение

Для установки диммера не нужны специальные знания электротехники или быть профессиональным электриком. Благодаря схожести с обычным выключателем, устройство с регулятором устанавливается и подключается в несколько приемов.

Крепление диммера в монтажную коробку осуществляется благодаря специальным усикам. К электросети регулятор подключается аналогично стандартным устройствам, обязательно соблюдая полярность.

Ввиду большого разнообразия светорегуляторов, есть несколько моментов, которые полезно учитывать:

• приспособление подключается к цепи последовательно к нагрузке,
• можно сочетать регулируемое устройство с обычным выключателем – достаточно просто подключить их последовательно. Сам регулятор можно установить в любой части помещения,
• диммеры, предназначенные для ламп на светодиодах, позволяют управлять освещением отдельно для разных частей помещения. Для этих целей используют специальные выносные кнопки, которые устанавливают в нужных точках.

Заключение

Прогресс никогда не замедляет свой ход. Это также касается, казалось бы, незаменимых включателей света. Постепенно обычные приспособления заменяются устройствами плавного регулирования светового потока.

Одной из причин этого процесса является возможность экономии потребления света. Достаточно вспомнить «умные» дома, где диммер может выключить свет, который забыл выключить хозяин, или немного осветить лестничную клетку проходящему по ней человеку.

Если говорить об энергосбережении, использование светорегулятора дает от 9% до 35% экономии, не сильно сказываясь на силе освещения. Этим регуляторы выгодно отличаются от устаревших реостатов, у которых уменьшение яркости освещения оставляет уровень потребления электроэнергии на прежнем уровне.
