Регуляторы для тёплых полов Devireg

Видео

Для отдельных контуров отопления в разных комнатах можно установить один регулятор тепла. Он будет регулировать температуру в двух помещениях, для этого применяют двухзонные терморегуляторы. Программируемые модели с дистанционным управлением способны контролировать и управлять параметрами сразу в четырех контурах.

Когда не требуется поддерживать высокие температуры, для экономии электроэнергии прокладывают один греющий кабель с терморегулятором на две комнаты. Выбирая регулятор тепла, надо рассматривать все его технические возможности.

Простое программирование температуры пола

Программируемый регулятор — это более сложная в управлении
модель регулятора по сравнению с механическими терморегуляторами.

Настройка программируемого регулятора при эксплуатации как правило интуитивно понятна, однако в первое время может потребоваться инструкция для изучения всех возможностей регулятора и правильного управления ими. Впрочем, этот нюанс с лихвой компенсирует экономный расход электроэнергии, ведь тёплый пол будет работать только в определенные часы определенных дней недели.

Для настройки времени работы тёплого пола терморегулятор имеет встроенных программы, из которых пользователь выбирает наиболее подходящую и самостоятельно устанавливает часы работы. Из встроенных программ возможны следующие алгоритмы:

1. поддержание одинаковой температуры на полу и днем и ночью в любой день недели
2. автоматическое понижение температуры пола днем и ночью
3. автоматическое понижение температуры пола только ночью
4. автоматическое понижение температуры пола днем и ночью по будням, в выходные только ночное понижение.

Каждый день недели разбивается на 4 отрезка времени: утро, день, вечер и ночь. Время наступления и окончания каждой части дня программируется самостоятельно.

Кроме программирования по времени пользователь может настроить параметры выбора датчика температуры:

• работа тёплого пола по датчику температуры пола в помещениях с уже имеющимся отоплением
• работа тёплого пола по данным от датчиков температуры воздуха и пола в помещениях, где тёплый пол используется как основной и единственный источник обогрева
• работа тёплого пола без датчика пола по одному датчику воздуха.

В качестве дополнительных опций терморегулятора можно назвать такие полезные функции, как настройка максимальной и минимальной температуры пола, защита от детей с блокировкой кнопок при помощи скрытой кнопки (ее надо нажимать скрепкой или булавкой), защита от замерзания в помещениях, которые могут охладиться до уличной температуры с поддержанием минимальной температуры воздуха +5°С, жесткая перезагрузка терморегулятора с возвращением к заводским настройкам при некорректном программировании, предупреждение о неисправности регулятора (сбой часов из-за отключения электричества, перегрев регулятора, обрыв и замыкание термодатчика, перегрев пола выше установленной температуры).

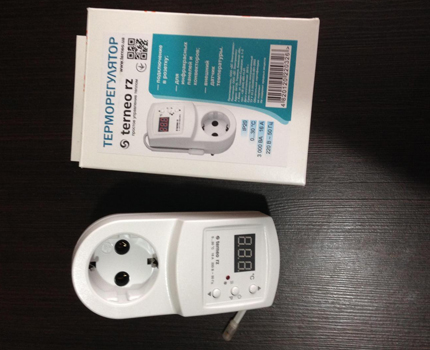

Правильная установка терморегулятора в розетку

Чтобы приобретенный контроллер хорошо выполнял возложенные на него обязанности, следует правильно его установить, учитывая особенности конкретного помещения

Также важно задать нужный температурный режим, и тогда он сможет контролировать работу бытовых обогревателей, делая ее максимально эффективной.

Нельзя подключать к розеточному терморегулятору обогревательные устройства, мощностью более, чем у самого контролера. Это приведет к поломке

Для правильного восприятия датчиком термостата температурного режима помещения желательно установить его на высоте 1,2 – 1,5 м от уровня пола. Очень хорошо, если в нужной комнате имеется розетка, расположенная на таком уровне.

В противном случае можно использовать розеточный терморегулятор с выносным датчиком на длинном кабеле – 1,5-2 м. Такой датчик можно расположить в месте, удобном для измерения средней температуры воздуха в комнате.

Не стоит размещать датчик над радиатором отопления или рядом с ним, у окна или на подоконнике – это помешает получить правильные данные о температурном режиме.

Устанавливать устройство нужно только в . Бытовые обогреватели, подключаемые через терморегулятор, должны быть исправными. Важно, чтобы их мощность соответствовала нагрузке, которую способна выдержать конкретная модель контроллера.

Включив терморегулятор в розетку, нужно выполнить настройки, в соответствии с которыми ему предстоит включать и выключать бытовой обогреватель. В зависимости от приобретенной модели сами настройки и их количество может существенно отличаться.

Полезно перед началом использования устройства ознакомится с инструкцией, чтобы не возникло вопросов по его настройке

С каждым прибором обязательно в комплекте идет подробная инструкция. В ней хорошо описывается процесс внесения настроек в память устройства, его технические характеристики, возможные режимы работы, а также правила безопасной эксплуатации.

Экономия средств

Изучая, как правильно выбрать систему отопления, как подключить теплый пол к терморегулятору и прочие вопросы, хозяева дома оценивают эффективность и экономичность каждого прибора. Представленный обогреватель не только позволяет создать более комфортный обогрев, но и (при правильном монтаже) снизить затраты на коммунальные услуги.

Если сравнить, например, конвектор и электрический теплый пол мощностью 2 кВт, станет понятно, что потребление энергии меньше у проводной системы. Конвектор сначала нагреет воздух вверху помещения. Чтобы людям, находящимся в комнате, стало комфортно, представленный прибор должен работать дольше.

Теплый пол (это относится и к водяной системе) сначала прогреет слой воздуха у основания комнаты. На высоте роста взрослого человека требуемая температура установится быстрее. Поэтому проводная система, смонтированная под кафелем или ламинатом, потребит меньше электроэнергии за время достижения требуемой температуры нагрева.

Поддержание постоянной температуры пола

Механические регуляторы для внутренней проводки (для скрытого монтажа в квартирах, когда проводка скрыта в стене под штукатуркой). Модели различаются по количеству и характеру температурных датчиков пола.

Все механические терморегуляторы работают примерно по одному принципу: поддержание постоянной теплой температуры на полу. Включается и выключается тёплый пол при помощи кнопки, а температура пола регулируется колесиком.

Температурный датчик у терморегулятора :

• располагается в полу (это выносной датчик),
• температурный датчик в регуляторе встроен внутрь корпуса и реагирует он на изменение температуры воздуха (а не пола),
• имеет два термодатчика — выносной датчик пола и встроенный датчики воздуха, соответственно работает регулятор от комбинации этих двух термодатчиков.

Дополнительная функция у терморегуляторов — контроль термодатчика, зеленый светодиод зеленого цвета в момент, когда нагрев тёплого пола не осуществляется сигнализирует о том, что все в порядке.

Терморегулятор для теплого пола три разновидности и их принципиальная разница

Современные электрические системы теплых полов могут быть оборудованы тремя типами контроллеров – они различаются и принципом управления режимами работы полов, и своими возможностями.

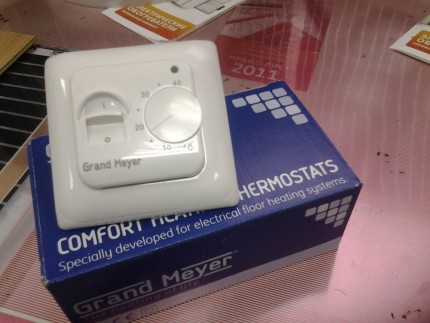

1. Механический терморегулятор для теплого пола – его еще называют интуитивным. На этом устройстве вы не обнаружите никаких делений с указанием рабочей температуры, никаких кнопок и других элементов современной электроники. Все, чем располагает это устройство, – это круговой переключатель, чем-то напоминающий регулятор освещения под названием диммер. Крайнее левое положение является выключателем, а поворот рычага по часовой стрелке увеличивает температуру подогрева пола. Интереса данное устройство представляет мало – многие подобные модели даже не в состоянии отключать нагреватели по достижении заданной температуры. Экономного потребления энергии от полов, оборудованных такими терморегуляторами, можно не ждать.
   Терморегулятор для теплого пола

2. Цифровой терморегулятор. Это усовершенствованный вариант интуитивного устройства – он ушел далеко от своего примитивного собрата и имеет цифровое табло, на котором указывается фактическая и заданная температура нагрева пола. В отличие от своего сородича, это устройство уже отключает нагреватели при достижении определенной температуры, а включает их в работу только после того, как температура пола снижается на несколько градусов. Установка такого терморегулятора теплого пола позволяет экономить львиную долю электрической энергии. Такие устройства могут быть двух типов.
3. Программаторы. Продвинутый вид терморегуляторов для теплого пола – по сути, это устройство можно назвать полноценным микрокомпьютером, который позволяет задавать режим и график работы системы теплого пола на неделю, а то и на месяц вперед. Приведу простой пример программирования, чтобы вы понимали, о чем идет речь. График работы теплого пола, управляемого программатором, может выглядеть следующим образом: в 5 часов утра теплый пол включается и к вашим утренним процедурам он уже полностью нагреется; в 7 часов он выключается, а вы благополучно отправляетесь на работу. То же самое происходит и вечером, когда вы возвращаетесь с работы – этот график вы можете настроить индивидуально, причем каждый день недели (а в некоторых устройствах и месяца) он может быть разным. Такие программаторы бывают двух типов.
   • Однозонный – он контролирует и поддерживает заданную температуру в одном помещении.
   • Многозонный. Позволяет разбивать одно помещение на несколько зон и поддерживать в них свою собственную температуру пола. Вопрос, как настроить такой терморегулятор теплого пола, достаточно сложный – здесь либо специалист нужен, либо придется досконально штудировать инструкцию.

Как настроить терморегулятор теплого пола

Ну вот, с разновидностями и особенностями терморегуляторов для теплого пола мы разобрались, теперь остается изучить принцип его подключения.

Как регулировать температуру водяного пола

Самый распространенный и удобный способ организации водяного подогрева пола — подсоединение отопительных контуров через коллектор. Он и используется чаще всего. На это устройство заводятся оба конца труб: один на подающую гребенку, второй — на обратную. На вход каждого контура поступает теплоноситель одинаковой температуры. Но длина контуров обычно разная, что приводит к нагреву до разных температур, да и температуры в каждом помещении нужны разные. Так в ванной комфортной считается +25oC или даже выше, а в общих +20 oC или максимум +22 oC. Изменение температурных характеристик возможно только при помощи  изменения количества поступающего в контур теплоносителя.

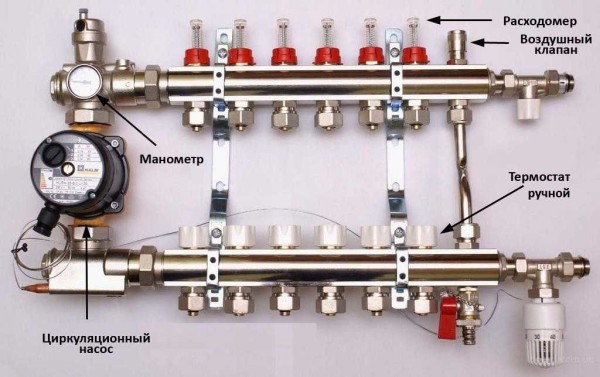

К подобному коллектору подключаются петли водяного теплого пола

В самом простом варианте в коллекторе на вход или выход устанавливают регулирующие вентили. Поворачивая их головки можно изменять количество поступающего в каждый контур теплоносителя. Ориентироваться при этом приходится только на ощущения, что не всегда удобно. Схема действий в этом случае простая, но многоступенчатая: подкрутили, подождали некоторое время (пока прогреется или остынет пол), оценили результат, снова подкрутили, и т.д. Так как температура на улице редко отличается стабильностью, крутить вентили приходится часто.

Для облегчения задачи на входе ставят расходомеры, при помощи которых легче выравнивать температуру. Но при этом краны приходится также крутить вручную и контролировать кондиции также самостоятельно.

Для механизации и автоматизации процесса используют специальные устройства: термостаты и сервоприводы. Термостаты — контролирующие и управляющие устройства, сервоприводы — исполнительные. Сервоприводы устанавливаются в каждый контур на гребенке подачи теплоносителя. Их функция — по команде уменьшать или увеличивать количество теплоносителя, поступающего в отопительный контур. Термостаты для водяного теплого пола стоят обычно в каждом помещении, где установлен такой тип отопления. Они связаны с соответствующими сервоприводами и подают им управляющие сигналы.

Одна из схем регулирования температуры водяного теплого пола

Регуляторы могут контролировать температуру пола, или температуру воздуха. Следить за температурой воздуха приходится в том случае, если подогрев пола — единственный вид отопления. Если он служит для повышения комфорта, то именно степень нагрева поверхности под ногами и нужно проверять. Есть модели, которые могут отслеживать сразу два показателя. В этом случае обычно основной критерий оценки — это состояние воздуха, а температура пола — вторичный.

Как работает регулятор теплого пола? На корпусе устройства задаете требуемую температуру (воздуха или пола в зависимости от модели). При отклонении на один градус в ту или другую сторону на сервомоторы подается команда, по которой поступление теплоносителя увеличивается или уменьшается. В результате через какое-то время температура возвращается к норме.

Принцип работы несложен, но эффективен: требуемые параметры поддерживаются стабильно, но нужно принимать во внимание инерционность системы. Если трубы уложены в стяжку, то должно пройти какое-то время, чтобы ситуация поменялась: требуется прогреть или остудить весь массив

В случае с инерционность меньше, и изменения происходят быстрее.

Для регулировки температуры нужен коллектор, термостат и сервопривод

Виды регуляторов температуры пола

Несмотря на то, что основная задача у регуляторов температуры одна, реализована она по-разному. Основное отличие — в способе выставления параметров.

Механические модели

Самый бюджетный и самый надежный класс (реже всех ломается). Требуемая температура задается поворотом диска. На нем имеется градуировка, которая делает процесс простым и понятным. Иногда лицевая панель механического термостата для водяного теплого пола имеет рычаг включения/выключения устройства. Никаких дополнительных функций это устройство предоставить не может. Приблизительные цены — в районе 15 € (есть более и менее дорогие, зависит от производителя).

Электронные модификации

Функционал тот же, реализация другая. Имеется небольшой цифровой экран и несколько кнопок. На экране отображаются или текущие параметры системы или выставляемые. Кнопки (часто со стрелками «вверх» и «вниз») служат для поэтапного изменения температуры. По цене электронные модели чуть дороже, но разница некритична: ориентировочная цена 20 €.

Программируемые регуляторы температуры

Это уже серьезное устройство, которое позволяет не только поддерживать постоянную температуру пола, но и автоматически изменять ее в зависимости от времени. Есть модели с возможностью программирования температуры по времени суток. Что дает эта функция? Экономию. В то время, когда никого не бывает дома (все ушли на учебу или работу) можно температуру понизить, а за несколько часов до прихода запрограммировать ее повышение. Так и экономите на отоплении, и живете в комфорте. Только вот такое программирование позволяет платить за отопление на 20-30% меньше.

Эти программаторы температуры пола могут изменять степень нагрева в зависимости от времени суток или на определенные дни недели. Есть модификации, которые наряду со стационарным блоком управления на стене имеют, переносной пульт управления. Некоторые позволяют управлять работой через компьютер или планшет.

Также эти устройства могут контролировать не только нагрев пола, но и воздух в комнате. Это имеет смысл, если водяной теплый пол — единственный источник тепла, и важен не столько комфорт для ног, сколько общая атмосфера.

Электронный и программируемый термостаты водяного пола очень похожм внешне, но электронные имеют больше кнопок, так как предлагают больше возможностей

Внешне очень напоминают электронные терморегуляторы, только имеют большее количество кнопок. Значительно отличаться может цена. Самый простой программатор с возможностью задания температуры пола по времени стоит от 40 €, а самые «навороченные» могут и больше тысячи стоить.

Программируемые модели термостатов на теплый водяной пол могут контролировать не один контур, а несколько. Такие модели называются мультизональными. Они поддерживают заданные параметры в каждой зоне независимо друг от друга. Более простые модели (механические и электронные) устанавливаются по одному на каждый контур. Если в одной комнате уложена только одна петля трубопровода, в мультизональном устройстве нет необходимости (цена на них намного выше).

Сенсорные

Практически тот же набор функций, что и у электронных программаторов, но кнопки не тактильные, а сенсорные. Цены отличаются в большую сторону.

Радиотермостаты и радиоконтроллеры

Эта система — новинка. Предлагается некоторыми европейскими фирмами, например, на российском рынке есть у фирмы Uponor. Состоит из:

Имеется также дополнительный SMS-модуль, который позволяет управлять системой через мобильную сеть и также отслеживать ее состояние.

Теперь подробнее рассмотрим составляющие системы регулировки температуры водяного пола.

Классификация терморегуляторов

Регуляторы, используемые в отоплении, могут быть:

1. электронными;
2. механическими;
3. электромеханическими.

У каждого варианта есть свои сильные и слабые стороны, рассмотрим их более детально.

Электронные приборы

В таком случае регулятор состоит из трех основных частей:

1. термодатчика;
2. микропроцессора;
3. ключа.

Термодатчик необходим для измерения температуры воздуха, процессор получает и преобразует сигнал, а ключ создает коммуникацию контроля. К преимуществам электронных моделей можно отнести:

1. высокую точность;
2. простоту настроек и управления системами отопления.

Они используются не только для контроля системы отопления или регулировки работы кондиционеров, но и в другом оборудовании, предназначенном для создания комфортного микроклимата. Что характерно, их можно даже вмонтировать в систему «умного дома»

Механические приборы

Регулятор температуры отопления подобного вида состоит из:

1. термической головки;
2. клапана.

Обе детали слаженно функционируют, посторонняя энергия при этом не используется. В свою очередь, головка включает в себя:

1. привод;
2. газовый либо жидкостный элемент;
3. и, наконец, регулятор.

Схема его работы предельно проста: посредством ручного управления небольшое колесо с температурой выставляют на требуемый уровень. Характерно, что вместо такого колесика может быть использована и клавиша выключения/включения, но в любом случае управление приборов осуществляется вручную.

Приборы электромеханического типа

Они по праву считаются наиболее простыми регуляторами температуры. Их основной конструктивный элемент – реле – может быть нескольких типов, но в отоплении применяется тот из них, в котором при нагревании происходит расширение некоторых элементов.

Может использоваться в водонагревателях и масляных радиаторах, в которых реле имеет форму цилиндра, наполненного чувствительным веществом. Сама трубка размещается в небольшой емкости с нагревающейся водой.

Хотите узнать какой радиатор отопления лучше ?

Ранее мы сравнивали различные виды радиаторов отопления между собой, что из этого получилось

Схема подключения терморегулятора теплого пола самостоятельная установка

Подключение теплого пола к терморегулятору, несмотря на его, возможно, сложную конструкцию, осуществляется достаточно просто – намного сложнее изготовить для него посадочное отверстие и подвести все необходимые провода, которых не так уж и мало. Для начала разберемся с ними – в установленный подрозетник их придется провести три пары.

Именно эти три пары вам придется подключить к терморегулятору. Совсем забыл, в некоторых очень сложных моделях этих устройств возможно использование не одного температурного датчика, а двух. Второй следит за температурой окружающего воздуха, и он используется только в том случае, когда теплые полы применяются в качестве основного отопления для дома.

Теперь поговорим о самом монтаже терморегулятора теплого пола. Он выполняется легко, особенно если все провода проложены и подрозетник установлен. По сути, вам нужно будет только правильно, согласно предоставленной производителем схеме, подсоединить к соответствующим клеммам провода. Если умеете читать электрические принципиальные схемы, то разобраться с вопросом, как подключить терморегулятор теплого пола, не составит никакого труда.

Схема монтажа терморегулятора теплого пола

Что еще нужно знать о подключении терморегулятора, так это о правильной подводке проводов питания. От этого в полной мере зависит безопасность эксплуатации теплого пола. Как и все мощные потребители электроэнергии, энергоснабжающий провод должен оборудоваться некоторой защитой в виде автоматического выключателя. Кроме того, важную роль в процессе безопасной работы устройства играет – питающий теплые воды провод должен иметь три жилы, одна из которых обеспечивает надежное заземление. Категорически запрещено выполнять повторное заземление или, как его еще называют, зануление – в случае пробоя провода могут произойти серьезные неприятности.

В заключение несколько советов по выбору терморегулятора. Во-первых, если в семье имеются дети, то лучше отдать предпочтение механическому устройству – если ребенок поломает терморегулятор, то, по крайней мере, прибор будет не жалко. Кроме того, существуют такие модели, которые позволяют отключать поворотный механизм – он будет просто вращаться, а температуру регулировать не будет. Как вариант, можно просмотреть устанавливаемые в электрический щиток терморегуляторы. Во-вторых, если вы все же решите приобрести программируемый терморегулятор для теплого пола, то позаботьтесь установить его в недоступном для детей месте. Что же касается качества этих устройств, то здесь ошибиться невозможно, особенно если вы будете приобретать его в надежной компании. Они все изготавливаются по одному принципу.

Сервоприводы водяного пола

Автоматическое регулирование температуры теплого водяного пола невозможно без наличия сервоприводов. Это небольшие электро-термические устройства, которые открывают/закрывают подачу теплоносителя. Называют их еще сервомоторы, а официальное название звучит так «сервопривод электротермический». В принципе те же устройства можно поставить и на радиаторы, но так поступают нечасто.

Так сервоприводы выглядят «вживую» на коллекторе

Как работают сервоприводы? Основной рабочий элемент — сильфон. Это небольшой герметичный и эластичный цилиндр, который заполнен веществом, объем которого сильно зависит от температуры. Вокруг сильфона находится электрический нагревательный элемент. При поступлении команды с термостата, на нагревательном элементе появляется питание. Он включается в работу, вещество внутри сильфона разогревается и начинает расширяться. Увеличенный в размерах цилиндр давит на расположенный ниже шток. А он в свою очередь перекрывает поток теплоносителя. Как видите, никаких моторов и шестеренок, только электричество и тепловая энергия. Потому и называют их термоэлектрическими.

Сервопривод — внешний вид и внутреннее строение

Немного о разновидностях. Бывают сервоприводы нормально закрытые и нормально открытые. Эти названия показывают, в каком положении находится клапан при отсутствии питания: первый в обычном положении открыт, а при появлении сигнала закрывается, второй, соответственно, в обычном состоянии закрыт, а при наличии сигнала открывается.

Какой из них лучше использовать? Для нашей страны лучше отдавать предпочтение нормально открытым сервомоторам. И вот почему: если он выйдет из строя теплоноситель продолжит циркулировать и пол не заморозится (хотя нужны длительные и низкие температуры чтобы трубы в стяжке замерзли).

Бывают еще устройства, работающие от переменного тока 220 В, или от постоянного 24 В. Для подачи напряжения 24 В потребуется установить инвертор.

Как подключать сервоприводы

Схема подключения может быть разной и зависит в первую очередь от типа термостата. Если термостаты управляют одним контуром теплого пола, то они напрямую соединяются с соответствующими сервоприводами проводами. Если термостат мультизональный, то провода заводятся от соответствующих клемм.

Один из коммутационных узлов водяного теплого пола

Для упорядочивания проводов используют коммутаторы теплого пола. Кроме стандартной функции подключения и соединения разных устройств, они выполняют еще и защитную роль. При закрытом положении всех контуров водяного пола подается сигнал на отключение работы циркуляционного насоса. Это удобно, если установлены автоматизированные отопительные котлы (насос не будет работать вхолостую без расхода, и система не выйдет из строя из-за превышения давления).

Как подключать устройства через коммутационный узел водяного пола

Но в системах с обычными твердотопливными котлами насосы отключать нельзя: котел то не затухнет и отключение насоса грозит разрывом системы. В этом случае ставят байпас и перепускной клапан (смотрите схему подключения). Перепускной клапан настраивают на давление чуть ниже максимального давления насоса (если у него максимум 5 метров, выставьте 3-4 метра). При достижении в системе этого значения (бывает, если открытыми остаются небольшое количество контуров теплого пола) перепускной клапан начинает часть потока теплоносителя заворачивать в «обратку» и подавать снова на котел.

Схема включения с перепускным клапаном для предотвращения работы системы «вхолостую»

Эта схема работать будет с любым типом котлов, не только с твердотопливными. Но для них — она практически единственный недорогой способ уберечь систему от перегрева.

Какими бывают терморегуляторы

Существует несколько видов современных терморегуляторов, предназначенных специально для работы с системами электрического теплого пола. Стоит отметить, что с водяными системами теплый пол устанавливается не всегда.

Порой владельцы предпочитают регулировать обогрев вручную. Но для матов, кабелей или других электрических систем терморегулятор используют в обязательном порядке, поскольку это эффективный способ экономии электроэнергии, а также возможность значительно повысить безопасность эксплуатации теплого пола. Водяной теплый пол перегревается крайне редко, но электрические системы требуют высокой степени контроля.

Простейшие модели терморегуляторов для теплого пола содержат минимальное количество электроники. Они просты и надежны в эксплуатации, прекрасно подходят для небольших помещений

Существуют как исключительно простые по конструкции модели терморегуляторов, так и устройства, снабженные одной или несколькими дополнительными функциями. Среди них следует отметить:

• Наличие программируемого таймера, который позволяет установить различный температурный режим для разного времени суток. В результате интенсивность расхода тепловой энергии можно снизить на конкретные периоды времени и восстановить полноценную работу системы в остальное время.
• Встроенный режим экономии энергии, обеспечивающий значительное снижение температуры нагрева в период отсутствия жильцов в доме, что дает возможность значительно сократить счета за электричество.
• Наличие ограничительного датчика, который позволяет заранее задать граничные значения температуры нагрева для конкретных значений температуры воздуха в комнате, что предотвращает случайный перегрев элементов системы, а также поверхности напольного покрытия.
• Функцию интеллектуального программирования, позволяющую практически произвольно, в зависимости от ситуации в конкретном доме, устанавливать длительность и режим смены периодов экономии и интенсивного обогрева.

Следует учитывать, что для устройства теплого пола в небольшой ванной комнате нет необходимости приобретать дорогую программируемую модель. На малых площадях с задачей регулирования работы теплого пола успешно справляются самые простые модели: электронные или даже механические.

Но на большом метраже, т.е. в просторной ванной, возможно, имеет смысл установить более “продвинутый” терморегулятор, чтобы сократить затраты электричества.

Программируемые терморегуляторы для теплого пола могут содержать несколько встроенных функций. В качестве панели управления в таких приборах используют сенсорный экран

Выбирая терморегулятор, следует ориентироваться на мощность и размеры обогревательной системы, к которой он будет подключен. Мощность бытового термостата для теплого пола, как правило, не превышает трех киловатт. Хотя термостаты могут существенно различаться по типу и набору функций, принцип их подключения обычно не имеет значительных отличий. Обычно с системами теплого пола используют термодатчики, которые размещены под напольным покрытием.

Терморегулятор можно настроить и на показания температуры воздуха в комнате, но для этого нужно тщательно выбирать место установки датчиков, поскольку исказить их данные могут самые различные факторы: сквозняки, положение мебели, бытовые электроприборы и т.п.

Facebook

Twitter

Вконтакте

Одноклассники

Регулятор теплого пола



Теплый пол – это отличительная система отопления, которое не просто нагревает напольное покрытие. Такая система представляет собой продуманную конструкцию, которую необходимо правильно установить, а потом осуществлять контроль тепла внутри комнаты.

Для того чтобы данной отопительной системой эффективно пользоваться, а также сэкономить свои денежные средства, необходим регулятор водяного теплого пола. Тогда вы сможете наслаждаться теплым электро полом.

Определение температурного регулятора

Система отопления начнет работать, если просто подключить теплый пол к электричеству. Однако работа будет осуществляться непродолжительное время, и стоить будет все огромных денег. Также вы вообще не сможете насладиться комфортом и уютом. Терморегулятор для теплого пола поможет обеспечить надежность и длительность работы всей обогревательной конструкции, а также создаст благоприятные условия.

Терморегулятор для теплого пола подразделяется на три разновидности, которые будут рассматриваться ниже. Благодаря данному прибору вы получите в помещениях несколько термостатов. Термостаты – это устройства, поддерживающие постоянное тепло. Термостат является регулятором.

Регулятор для теплого пола разделяются по некоторым особенностям. Данное устройство может иметь различное местоположение. Устройство может располагаться непосредственно внутри помещения либо может находиться в электрическом щите, который имеет расположение снаружи дома. В принципе прибор может располагаться в абсолютно любом месте, но нужно помнить об одном нюансе.

Регулятор не должен находиться внутри помещения с высоким уровнем влажности, например, в ванной комнате. В данном случае его установка проводится снаружи.

Приборы также имеют различную конструкцию. Есть терморегуляторы теплого пола встроенные, а есть накладные. В данной ситуации выбор той или иной модели устройства зависит только от вас. Необходимо помнить, что если прибор располагается слишком низко, то для того, чтобы управлять придется опускаться на пол.

Также существует другие нюансы, на которые следует обратить свое внимание. К примеру, обыкновенное устройство регулирования тепла может управлять только 3 кВт мощности. Следовательно, необходимо правильно оценить мощность нагревателей, которые были уложены. Возможно, придется прибегнуть к использованию специально предназначенных двухзонных температурных регуляторов.



Данный прибор имеет также другую сферу применения. Для каждого помещения применяется свое устройство для регулирования температуры. Но двухзонный вид позволяет осуществлять контроль сразу в двух помещениях, которые находятся рядом друг с другом.

Регулировка температуры

Во время подготовки поверхности к монтированию данной обогревательной системы необходимо определить ее мощность, которая нужна для комнаты. Максимум температуры необходим только в начале, а не всегда.

Электрическая энергия максимально у электрических полов тратится только при подключении, потому что именно в данный момент происходит разогрев покрытия. К примеру, провод, который является греющим, сначала производит разогрев поверхности пола, затем нужно только осуществлять поддержку тепла. Проходит данный процесс при помощи терморегулятора.

Правильнее всего сказать, что регулятор отвечает за регулирование мощности, которую потребляет данная система обогревания.

Разновидности регулятора

Регулятор теплого пола подразделяется на три разновидности в зависимости от своей работы:

• Электромеханический регулятор температуры, самый простейший из трех видов. Однако при помощи данного устройства провести регулировку необходимого тепла внутри помещения можно.
• Цифровой температурный регулятор, упрощает контроль благодаря дисплею, который отображает значение температуры.
• Программируемый терморегулятор, позволяет включить обогревание в заданное время. То есть, когда вы станете в утреннее время, пол уже будет нагретым. Когда вас дома нет, то обогревание будет выключено. Когда придете, пол электрический начнет свою работу.

Давайте рассмотрим каждый вид в отдельности более подробно:

• Электромеханический. При помощи данного устройства невозможно задать точную температуру. Как он работает? На регуляторе вы проводите установку желаемой температуры, и она будет поддерживаться. После ее можно регулировать, то есть делать температуру больше либо меньше. Регулировка проводится при помощи колесика. Основными преимуществами данного вида является то, что стоит он совсем недорого и его легко использовать.
• Цифровой. Данный вид практически аналогичен с электромеханическим. Однако задать температуру можно при помощи сенсорной панели или обыкновенных кнопок. Цифровой регулятор может контролировать какое-то определенное точное значение температуры.
• Программируемый. Данное устройство не только поддерживает необходимую температуру, а также выполняет и другие функции. Например, когда в доме никого нет, обогрев напольного покрытия автоматически отключается. Можно установить время включения обогревания и уже, когда вы вернетесь домой, пол будет теплым.

Вы можете пользоваться удобным для вас регулятором.

Процедура регулирования температуры

Может быть интересно

В основание работы находятся сигналы. За формирование таких сигналов отвечает температурный датчик данной обогревательной температуры. Некоторые регуляторы дают возможность подключать внешний датчик, а также применение другого датчика, который встроен. Благодаря встроенному термодатчику осуществляется изменение температуры теплого пола.

Поэтому во время монтирования температурный датчик устанавливают под напольным покрытием (плитка, линолеум, ламинат и так далее). Если укладывается кабель нагревания, то датчик заливается стяжкой из цемента. Если же вместо нагревательного кабеля используются обогревательные маты, то данное устройство располагают в слое клея. Установка термодатчика – это отдельная процедура во время монтажа электрической системы.

Также дополнительно применяется гофротруба. В ней и размещают термодатчик, а также необходимые провода. Гофрированная труба размещается в штрабе, который пробит в стене, а также стяжку из цемента. Такой трудный монтаж температурного датчика нужен для того, чтобы в будущем при необходимости провести демонтаж.

После того, как вы подключите термодатчик к регулятору, устройство (датчик) будет измерять температуру и передавать ее значение в прибор. Задача регулятора состоит в том, чтобы осуществлять изменение величины мощности, которая поступает на нагреватели.

Когда вы осуществите покупку регулятора, в комплекте с ним вам дадут температурный датчик. Иногда система включает в себя использование сразу нескольких датчиков, но это необходимо тогда осуществляется обогрев помещений больших размеров. В квартире достаточно использование одного датчика.

Может получиться так, что придется проводить управление большей мощностью, чем той, что допускает температурный регулятор. Или возможно необходимо осуществлять обогрев нескольких комнат, то в данном случае надо использовать двухзонный регулятор температуры. Его можно без проблем приобрести, каждая зона обогревания будет иметь свой датчик температуры.

Особенно необходимо правильно осуществлять контроль температуры в детской комнате, чтобы избежать перегревания. Для такого помещения понадобится цифровой температурный регулятор.

Разновидности датчиков

Регуляторы могут взаимодействовать с датчиками. Обыкновенный регулятор взаимодействует с одним датчиком. Основная функция заключается в том, что датчик осуществляет замер температуры. Однако это далеко не наилучший вариант. Обогревательная конструкция электрических теплых полов может применяться в разнообразных условиях. Это означает, что потребуется проводить более сложный контроль.

Если электрический теплый пол является основной отопительной системой в помещении, то для контроля температуры понадобится только датчик воздуха.

Однако одновременно, если напольным покрытием у вас является ламинат, линолеум или паркет, то необходимо контролировать, чтобы пол не перегрелся. Температура нагревания не должна превышать 26-27 градусов по Цельсию. В данной ситуации необходимо устройство для электрического теплого пола дополнительно оснастить датчиком, чтобы осуществлять замер температуры.

Подразделяются регуляторы температуры на следующие типы:

• со встроенным датчиком;
• регуляторы с внешним подключением датчиков.

Регуляторы, к которым можно подключить два датчика, предназначены для того, чтобы обеспечить работу обогревания пола, как главной системы отопления помещения. Для квартиры необходимо приобрести терморегулятор для инфракрасного теплого пола с датчиком. Если регулятор является цифровым, то можно проводить контроль температуры у напольного покрытия.

От вида прибора зависит его монтаж. Если в устройстве встроен датчик, то необходимо отметить место в стене, где оно будет располагаться. К терморегулятору осуществляется подключение всех других компонентов электрического пола.

Подключение к электричеству проводится от розетки. Также для подключения может быть использован специально предназначенный кабель. Для того чтобы использовать последний вариант, необходимо на электрическом щите провести установку устройства защитного отключения (УЗО).

Инфракрасные (пленочный) электрические теплые полы могут укладываться без использования данного устройства. Но у такой инфракрасной (пленочного пола) конструкции есть много недостатков. Инфракрасная система будет обеспечена автономностью работы после установки данного устройства. Приобретение данного прибора окупается сразу после определенного периода использования инфракрасных (пленочных) полов. Пленочный пол работает благодаря нагреванию электричеством компонентов пленки.

Регулятор – необходимый компонент, как для пленочного теплого пола, так и для электрического. Теплый пол может быть основной отопительной системой, которая нуждается в обязательном контроле температуры. Особенно это важно в детской комнате, когда у теплого пола должна сохраняться приемлемая температура. Конструкция не должна перегреваться.

У «теплой» конструкции» также должен быть датчик, чтобы осуществлять замер температуры тепла. Благодаря этому вы сможете достичь настоящего термостата. Тогда вы сможете с наслаждением ходить по теплому полу. Главной отопительной конструкцией будет являться электрическим полом. Вся ваша семья сможет наслаждаться теплыми полами.



датчики и регуляторы температуры, разновидности регуляторов

Современная отопительная система под названием «тёплый пол» значительно отличается от всех известных систем отопления. Она представляет из себя сложную конструкцию, нуждающуюся в правильной наладке и грамотном обслуживании. Работа такого пола осуществляется благодаря наличию определённых устройств и приборов. Один из таких приборов — регулятор тёплого пола — отвечает за изменение температурного режима и его поддержку.

Регулятор теплых полов отвечает за изменение температурного режима

Назначение регулятора

Основная характеристика, от которой зависит температура в помещении, оснащённом электрическим полом, —это мощность. При определении оптимально подходящего значения мощности приходится брать во внимание такие аспекты:

• площадь обогреваемого помещения;
• его назначение;
• климатические характеристики воздуха (влажность, давление, температура и др.).

Нюанс определения оптимальной мощности заключается в том, что её значение не является постоянной величиной. Она может меняться в зависимости от времени суток, погодных условий, личных предпочтений жильцов. К примеру, для обогрева большой комнаты с помощью тёплого пола сначала потребуется выставить высокий показатель мощности, а по мере прогрева воздуха до нужной температуры снизить её. Чтобы оперативно и точно изменять основные параметры, требуется регулятор электрического тёплого пола.

Как установить терморегулятор теплого пола самостоятельно, увидите в данном видео:

Разновидности приборов

Система электрического пола может оснащаться разными видами регуляторов. По принципу работы они делятся на следующие виды:

1. Электромеханические. Имеют самое простое устройство и принцип действия. Несмотря на простоту конструкции, электромеханический датчик прекрасно справляется с функцией регулирования параметров. Работает он по той же схеме, что и терморегулятор утюга для глажки белья.
2. Цифровые. Их устройство более сложное. Такие регуляторы оснащаются цифровым дисплеем, на котором легко увидеть все установленные показатели.
3. Программируемые. Наиболее сложные по конструкции. Ими можно управлять дистанционно, используя для этого любой современный гаджет с выходом в интернет. Программируемый регулятор тёплых полов легко запускает работу отопительной системы в заданное время.

Для пола с большой площадью применяются регуляторы с двумя термодатчикам

Часть конструкции регулятора температуры тёплых полов — специальный термодатчик. Если отопительная система, рассчитанная на обогрев внушительной площади, имеет большие размеры, одного такого датчика для эффективной работы будет недостаточно в силу ограничения его мощности. Для электрического пола большого размера используются регуляторы, оснащённые не одним, а двумя термодатчиками.

Установка и подключение

Вне зависимости от типа любой регулятор тёплых электрических полов имеет схожий механизм действия. Он запускается после того, как специальный температурный датчик подаёт сигнал. Термодатчик может быть расположен как внутри регулятора, так и снаружи. В роли встроенного внутреннего устройства чаще всего выступает датчик для пола, измеряющий уровень его нагрева.

Термодатчик может быть расположен как внутри регулятора, так и снаружи

Именно поэтому установке датчика тёплого пола следует уделять особенное внимание. В соответствии с инструкцией его необходимо располагать на обогреваемой поверхности под финишным покрытием пола. Если основной греющей деталью системы служит нагревательный кабель, то прибор необходимо наполовину залить цементной стяжкой после раскладки кабеля. Если в качестве основы отопительной системы выступают термоматы или плёнка, датчик нужно разместить в клеящем слое.

Цемент и клеящий состав — агрессивная среда, воздействие которой может негативно сказаться на работе датчика или совсем вывести его из строя. Чтобы этого не случилось, прибор перед установкой обязательно требуется защитить. В качестве защиты лучше всего подойдёт гофрированный шланг, который удобно размещать и в бетонной стяжке, и в канале, проделанном в стене. В случае поломки датчика, вмонтированного таким способом, его можно будет достать и починить.

Подключение регулятора к отопительной системе требуется производить по строгой схеме. Такая схема обязательно присутствует в инструкции по установке оборудования либо на корпусе устройства. Первый этап подключения заключается в соединении колодок, размещённых на корпусе регулятора, с определёнными проводами. Чтобы прибор мог выполнять свою функцию, потребуется последовательно подключить:

Подключение терморегулятора необходимо производить строго по схеме

1. Фазу от розетки или распределительного щита.
2. Нулевой провод к источнику питания и к системе тёплого пола.
3. Фазу к электрическому полу.

При подключении устройства к электросети лучше всего использовать отдельную, предназначенную только для его работы линию, оснащённую индивидуальным прибором, защищающим от перепадов напряжения. Так работа оборудования будет более стабильной и безопасной.

После соединения всех кабелей с колодками необходимо переходить ко второму этапу — подключению датчика контроля температуры, предварительно обесточив электрическую сеть. Финишная стадия — проверка работоспособности оборудования — подразумевает ряд действий:

1. Руководствуясь инструкцией, убедиться в правильности соединения колодок с контактами проводов.
2. Установить положение регулятора на минимальное положение.
3. Подать напряжение в сеть.
4. Перевести регулятор на максимальную отметку.

Установив терморегулятор, необходимо проверить его работоспособность

Если монтаж был проведён без ошибок, датчик начнёт передавать терморегулятору информацию о температуре, а регулятор будет определять необходимый уровень мощности на основе анализа заданного и фактического температурного режима. О том, что оборудование функционирует исправно, можно будет судить по отчётливому щелчку, который раздастся после подачи напряжения.

Особенности использования подключённого терморегулятора зависят от его типа. Механический прибор можно использовать сразу после проверки. В случае с цифровым или программируемым устройством потребуется предварительно настроить программы.

Все ошибки, допущенные при монтаже, сразу же отразятся на дисплее в виде некорректных показателей, не совпадающих с теми, которые обозначены в инструкции.

как настроить, регулировать блок системы

Устанавливая в доме современную систему отопления, хочется одновременно получить понятное и удобное управление теплым полом. Кроме того, что такая система обеспечит комфорт и поддержание заданных параметров микроклимата, она сможет зонировать пространство, чтобы в каждой комнате была своя температура. Потраченные на контрольные системы деньги быстро окупятся, поскольку внедрение автоматической регулировки позволит экономить до 30% энергоресурсов.

Дистанционное управление

Общее описание достоинств и возможностей регулирования

Терморегулирующие блоки представляют собой простое контрольное устройство, оснащенное двумя датчиками. Изменение температуры в комнате может производиться:

• методом включения нагревательных кабелей или пленок, если используется электрический теплый пол;
• методом пуска циркуляционного насоса, если рассматривать простейшую систему управления водяным полом;
• контроллер может управлять трехходовыми клапанами для подмешивания горячего теплоносителя в систему или отдельный контур теплых полов.

Самая простая схема, по которой осуществляется управление теплым полом водяным, построена на перекрывающей арматуре. В контуры отопления установлены краны. Хозяин квартиры самостоятельно регулирует температуру в комнатах, управляя количеством жидкости, циркулирующей в системе. О точном поддержании параметров микроклимата речь не идет – все управляется по принципу “еще холодно – нормально – уже жарко”.

Применять управление теплыми полами на кранах не рекомендуется. По отзывам владельцев, может возникать завоздушивание системы и снижение ее эффективности. Вероятность развития такого процесса не поддается точной оценке. Все зависит от сложности системы и мощности нагревательного оборудования.

Более сложная система управления теплым полом обязательно включает средства автоматического контроля. Если речь идет об электрическом отоплении – применяются двухдатчиковые регуляторы, определяющие одновременно температуру кабеля или пленочного нагревателя, а также – воздуха в комнате на расстоянии от пола (рекомендуется – не менее 120 см). Управление теплым полом водяным строится на использовании разных методик, некоторые из которых основаны на применении простейших коммутаций включения – выключения циркуляционных насосов.

Кроме контроля внутреннего микроклимата, блок управления теплым полом может подстраивать параметры теплоотдачи согласно температуре воздуха снаружи. Подобная система дорогая и включает в себя группы датчиков, расположенных вне дома или квартиры. Однако после того, как произведена настройка блока управления – можно наслаждаться комфортом в комнатах в любую погоду, в любое время года.

Контроллер, управляющий температурой в комнате или регулирующий микроклимат в квартире, может программироваться. К примеру, давать команду на интенсивный прогрев помещений к моменту прихода хозяев с работы, а в определенные часы переводить теплый пол в минимальный режим.

Блок управления

Управление электрическими теплыми полами

Рассмотрим, как регулировать теплый пол, построенный на электрических пленочных нагревателях или кабелях. У такой системы есть особенности управления:

• кабель или другой нагреватель должны работать в определенных температурных режимах (за исключением случаев, когда используется саморегулирующийся кабель). Перегревы ведут к сокращению срока службы, а недогрев – к снижению эффективности системы отопления;
• регуляторы теплых полов электрического типа рассчитаны на определенную мощность нагревательных элементов. Если применить датчик с низким порогом контроля, он не даст полам достаточно хорошо прогреваться. Для охвата большой площади можно использовать несколько регуляторов, их показатели мощности суммируются;
• терморегуляторы чувствительны к влаге. Поэтому для управления микроклиматом в ванной или другом сыром помещении рекомендуется основной блок выносить наружу, протягивая трассы датчиков через стену.

Принцип регулирования достаточно прост. Управляющий блок, в зависимости от показаний контрольных датчиков, подает или прерывает цепь питания нагревательных элементов. Рационально проектировать систему электрического пола сразу с терморегуляторами. Каждый из них потребует укладки одного из датчиков внутрь структуры теплого пола в зоне нагревательных элементов.

На основании главных особенностей и требований для электрического отопления, можно сформировать список советов к установке и организации системы управления обогревом.

1. Терморегуляторы выбираются по показателю мощности пола. Если она велика, рационально расположить несколько приборов в разных точках комнаты для суммирования их характеристик.
2. В случае, если система электрических теплых полов уже имеет блок регулировки нагрева кабеля, можно применять для управления простые терморегуляторы, имеющие один датчик контроля температуры воздуха.
3. Подключать регулятор следует, строго соблюдая инструкцию, в том числе – в разрезе типа применяемых проводов.

Наиболее устойчивыми и надежными считаются механические терморегуляторы. Популярные цифровые могут иметь проблемы с блоком управления, а также – отклонения в рабочих параметрах, которые сильно влияют на эффективность управления. Уровень погрешности, например, дельты сопротивления в 5% уже заставляет менять терморегулятор цифрового типа.

Терморегулятор электрического пола

Регулировка водяных теплых полов

Если рассматривать, как регулировать теплый пол водяного типа, можно сразу отметить сложность применяемых методик, в сравнении с электрическим отоплением. В частности:

• используется метод плавной регулировки температуры воды в системе, поскольку резкие броски приводят к завоздушиванию;
• есть несколько схем подмешивания горячего теплоносителя в контур отопления;
• предполагается устройство отдельной системы циркуляции для каждой контрольной зоны квартиры или дома;
• есть вариант использования полуавтоматических средств поддержания температуры теплоносителя одновременно с терморегуляторами.

Рассмотрим несколько схем управления теплыми полами водяными, начиная от самой простой.

1. Изменение потока теплоносителя механическим способом. Эта система регулировки представляет собой (со стороны пользователя) простой кран. Путем его открывания или неполного закрывания меняют общую отдачу тепла. Фактически, механическая система регулирования сложнее, чем кран, но принцип управления – аналогичен его работе. Приведенная схема мало пригодна, если в доме один главный циркуляционный насос. Механическая система будет влиять на эффективность отопления всех помещений.
2. Управление нагнетателем. Путем включения и выключения циркуляционного насоса поддерживаются необходимые параметры теплоносителя в трубах. Коммутация может происходить как по сигналу терморегуляторов, так и в соответствии с параметрами датчика, установленного в контуре отопления. Для того, чтобы добиться отдельной регулировки микроклимата в отдельно взятой комнате, придется обустроить собственные структуры прохода воды в каждой из них, оснащенные нагнетателями. Если этого не сделать, главный циркуляционный насос в некоторые моменты времени способен отключать отопление во всем доме.
3. Термоголовка может выступать эффективным полуавтоматическим средством регулировки температуры. Она неудобнее в сравнении с настенным терморегулятором, работает по следующему принципу: открывает подачу нагретой воды, если показатели температуры в контрольном контуре падают и наоборот – перекрывает ее при достижении установленного предела. Термоголовка управляет трехходовым клапаном.

Перечисленные методики относятся к так называемым одноточечным схемам управления. Они регулируют работу отдельной трассы циркуляции или зоны отопительной системы. К более продвинутым методам относятся сервоприводные распределители. В зависимости от показателей датчиков, такие устройства могут перераспределять поток нагретой воды в отдельные контролируемые зоны.

Какие бывают терморегуляторы

Перечислим тезисно, какие бывают терморегуляторы.

1. Снабженные одним датчиком, предназначенные для контроля теплоносителя (термоголовки) или температуры воздуха.
2. Двухдатчиковые, определяющие нагрев пола (полезно для предотвращения и перегрева напольных покрытий, к примеру, ламината) и воздуха в комнате.
3. Многодатчиковые, имеющие точки контроля внешней среды, расположенные вне дома или квартиры.
4. Механические и цифровые, предназначенные для точной установки значения контрольного параметра или пределов его изменения.
5. Программируемые, позволяющие задать временные интервалы применения тех или иных значений контрольных параметров.
6. Блоки управления или терморегуляторы, допускающие объединения в общую сеть.
7. Накладные, монтируемые на поверхность стены.
8. Врезные, подразумевающие расположение в коробке, встроенной в стену.

Виды терморегуляторов

К перечисленным общим категориям разделения терморегуляторов, можно добавить наличие дистанционного управления инфракрасными излучателями, радиосигналом, модулями беспроводной связи, в том числе – с использованием компьютерных протоколов.

Самые современные системы принимают параметры и обмениваются данными с смартфонами, имеют доступ в интернет. Сложность и функциональность управления можно наращивать до бесконечности.

Однако, даже применяя простые средства контроля и регулировки – легко добиться не только отличного уровня комфорта в комнатах, но и значительно экономить на оплате электричества или газа.

как работает, виды регуляторов температуры, правильный выбор терморегулятора для теплых полов

Как говорят потребители, теплый пол без терморегулятора — «деньги на ветер». Этот вид обогрева жилья уже давно вошел в жизнь людей. Вначале это были водяные полы, которые требовали больших затрат не только финансовых, но и физических, и времени, так как их монтировали в стяжку. Сегодня рынок предлагает электрические маты и инфракрасные пленки, которые можно стелить непосредственно под напольное покрытие.

Терморегулятор для теплого пола – это «мозговой центр» системы, который следит за эффективностью ее работы и контролирует либо нагрев воздуха в помещении, либо самого пола, либо и за тем, и за другим.

Преимущество использования терморегулятора и его функции

Независимо от вида теплого пола, хотя он и является качественной альтернативой центральному или автономному водяному отоплению, стоит он недешево, да и электроэнергии «поглощает» немало. Именно поэтому не имеет смысла монтировать такое дорогое устройство без термостата вовсе или брать самый дешевый его аналог.

Регулятор температуры для теплого пола выполняет следующие функции:

• Если его основой является датчик слежения за нагревом воздуха в помещении, то он включает/отключает устройство по мере его остывания. Главное преимущество подобного прибора в том, что он регулирует и поддерживает оптимальную температуру в доме. Если датчик терморегулятора теплого пола следит за уровнем нагрева его элементов, то отключение производится по мере их нагревания, а включение – при их остывании. При этом за микроклиматом в комнате регулятор не «наблюдает». Есть более дорогие аналоги, которые отслеживают и нагрев воздуха, и пола.
• Во время отключения системы происходит экономия электроэнергии, что существенно снижает затраты на его эксплуатации. Если решать, какой терморегулятор выбрать для теплого пола, то лучше не скупиться и приобрести прибор со встроенным таймером. Это позволит устанавливать минимально допустимую температуру, когда домочадцев нет, или когда они спят, что еще больше сэкономит средств на отоплении.
• Как правило, регулятор температуры следит за степенью нагрева элементов теплого пола и не допустит их перегорания. Это продлевает срок эксплуатации системы, и обеспечивает безопасность жилья и людей.
• Существуют специальные многозональные терморегуляторы, которые могут контролировать работу теплых полов сразу в нескольких помещениях. Хотя подобные устройства стоят дороже, но все равно по цене выгоднее, чем платить за терморегулятор для теплого пола на 2 зоны или более по отдельности.

Большинство устройств подходят для всех систем напольного отопления, хотя можно приобрести, например, готовый комплект теплого пола под плитку с терморегулятором. Так же продаются комплекты под другие типы покрытий.

Это основные функции и их преимущества регуляторов температуры теплых полов. Как показала практика их использования, нет смысла оборудовать дорогое отопление, если оно не будет регулироваться и создавать экономию энергоресурсов при эксплуатации.

Как работает регулятор для теплого пола

Принцип действия регулятора температуры достаточно прост вне зависимости от того, отслеживает он температуру воздуха или степень нагрева пола:

• Устройство состоит из датчика (рабочей части), который устанавливается между нагревательными элементами пола и дисплея, на котором фиксируются необходимые параметры.
• Основой рабочей части прибора является биметаллическая пластина, которая реагирует на изменение температуры воздуха или пола и подает сигнал на дисплей.
• После сравнения параметров реального нагрева и заданного, регулятор либо отключает теплый пол, когда первые выше, либо подключает к электросети, когда они ниже.

Вот как работает терморегулятор теплого пола. Этот процесс постоянно повторяется и именно он создает ту пресловутую экономию, которую ищут все владельцы теплых полов.

Почти все регуляторы температуры универсальны, поэтому если подобное устройство не входит в комплект теплого пола, совсем не обязательно искать прибор той же фирмы.

Типы терморегуляторов

На сегодняшний день выбор этих устройств ограничен всего несколькими видами, каждый из которых имеет свои преимущества и недостатки.

• Механические устройства относятся к самым дешевым, но и функций у них «раз-два и обчелся». Как правило, они настраиваются исключительно на нагрев воздуха или элементов теплого пола и работают по принципу включения/отключения. Это не совсем удобный прибор, особенно если он следит только за нагревом пола. В этом случае приходится каждый раз вручную менять его параметры, если в комнате стало жарко или похолодало, в зависимости от температуры воздуха за окном. Достоинство прибора – невысокая цена и простота монтажа и управления.
• Электронный терморегулятор для теплого пола выставляется по времени, а не только по уровню нагрева воздуха или пола. У него, как правило, удобный дисплей, который может быть как кнопочным, так и сенсорным, в зависимости от цены устройства. Наличие таймера позволяет полностью автоматизировать работу регулятора, настроив нужные параметры по времени суток или на неделю вперед. Хотя выбор терморегулятора для теплого пола электронного типа обойдется дороже механического аналога, экономии он принесет больше. Это связано с тем, что в нем есть функции «день/ночь», когда в ночное время задается температура, пониженная до оптимально комфортного уровня. То же делается и днем, когда жильцов в доме нет.
• Программаторы – это самые дорогие регуляторы температуры, но и функций в них значительно больше. Они подходят для тех потребителей, кто любит не только комфорт, но и свободу, так как в них есть настройка Wi-Fi, позволяющая владельцам следить за работой теплых полов на расстоянии и при необходимости менять их.
• К отдельной категории относятся двух или многозональные устройства, которые настраиваются на регулировку полов сразу в нескольких помещениях. Сбор информации у таких приборов осуществляется по специальному каналу, который не влияет на другие цифровые или электронные устройства в доме.

Лучший терморегулятор для теплого пола тот, что оснащен сразу двумя датчиками: нагрева пола и температуры воздуха. Он более совершенен, так как обладает очень большим количеством функций, надежен и долговечен.

Виды датчиков для термостатов

Работа терморегулятора зависит от типа датчика, с которым он совместим. Прежде чем думать, как подобрать терморегулятор для теплого пола среди большого количества производителей и типов устройств, нужно решить, какой будет его основная функция:

• Отслеживание температуры пола.
• Регулировка нагрева воздуха в помещении.

Как правило, первый тип выбирается, когда в доме или квартире есть основной источник обогрева, и единственное, что требуется, это теплый пол под ногами. Этот тип регуляторов имеет выносной датчик, а рабочая часть их устанавливается между нагревательными элементами системы.

Контроллер температуры пола подсоединен к кабелю, который в свою очередь – к клеммам выносного датчика. Укладывая его в пол между витками нагревательных элементов, рекомендуется поместить его в трубу, чтобы уберечь от внешнего давления или воздействия. То же делается, когда теплый пол кладется в стяжку. Подобные предостережения так же помогают, когда требуется ремонт или замена датчика пола.

Если подключается терморегулятор для пленочного пола, то специалисты рекомендуют сделать предварительно в черновом полу штробу и уложить трубу с контроллером в нее.

Второй тип датчиков необходим, когда теплый пол – это основной обогреватель помещения. Большинство устройств имеют встроенный датчик, но можно установить и модель с выносным контроллером.

Монтаж и подключение устройства

По типу монтажа терморегуляторы бывают:

• Накладные, которые не требуют дополнительных усилий и просто крепятся на стене.
• Для врезных устройств нужно делать отверстие в стенке и устанавливать монтажную коробку.

Монтаж прибора осуществляется с соблюдением следующих шагов:

• Устройство крепится на стене не менее чем в 80 см от пола, а его рабочая часть в полуметре от него между нагревательными элементами системы.
• Если оно не накладное, то предварительно делается штроба под кабель и отверстие для монтажной коробки.
• Провода электропитания подводятся к подготовленному отверстию с коробкой.
• Кабель от датчика в полу через гофрированную трубу тянется по штробу к термостату.
• Провода нужно соединить, опираясь на инструкцию к прибору.
• Термостат помещается в монтажную коробку, и его наружная панель закрепляется на стене.

Схема подсоединения проводов, как правило, отображена на задней панели устройства, так что перепутать, куда крепится заземление, а куда кабель от датчика в полу будет сложно.

После проделанных действий нужно проверить терморегулятор и качество его контроля над работой теплого пола.

Подводя итоги, можно сказать, что если не подключать терморегулятор к системе теплого пола, то лучше не затевать ее установку вовсе. Именно он создает не только экономию ресурсов и приятный микроклимат, но и обеспечивает полную безопасность работы всей обогревательной системы. Выбирая, какой купить терморегулятор для теплого пола, черный, белый или цветной, следует опираться на технические параметры прибора, а не только на его внешний вид.
