Установка пандуса. Как сделать пандус

Пандусом называют наклонную площадку, которая предназначается для спуска или подъема малогабаритного колесного транспорта (инвалидных или детских колясок). Как правило, устанавливается рядом с лестницами и является ее альтернативой. Благодаря чему  человек с ограниченными возможностями движения может преодолеть подъем или спуск без посторонней помощи. В статье речь пойдет о правильном устройстве пандуса.

Содержание:

  1. Виды пандусов
  2. Технические характеристики пандусов





Устанавливаются пандусы на крыльце зданий самого различного назначения. То есть там, где необходимо соединить две горизонтальные площадки, расположенные на разной высоте и размещаются наклонные дорожки, с плоской поверхностью. Чаще всего можно видеть пандус в общественных организациях – больницах, школах, детских садах, в магазинах и аптеках, а также на входе в метро или подземных переходах, в подъездах и частных домах.

Пандус фото



Различают несколько основных видов пандусов, которые отличаются по внешнему виду, а иногда и по назначению.





Виды пандусов



Конструкция пандуса и его устройство бывают различными. В зависимости от того где они устанавливаются и для чего предназначены, их подразделяют на 3 основных разновидности и несколько подвидов.





Стационарные пандусы



  • Это конструкции, которые не имеют съемного механизма и рассчитаны на длительную эксплуатацию. Устанавливаются такие изделия снаружи строений, например, при входе в жилые дома, кинотеатры, больницы, магазины. Основное правило заключается в том, что их конструкция закладывается еще на этапе проектирования зданий.
  • Внешне они представляют собой две полосы, расположенные параллельно друг другу под определенным углом наклона, и снабжены поручнями. Бывают монолитными или в виде буквы П. Как правило, дублируют лестницу, но в некоторых случаях устанавливаются и поверх ступенек.
     Высота пандуса зависит от общей высоты подъема.
  • Чаще всего данные пандусы изготавливаются из бетона, но иногда используется металл и даже дерево.

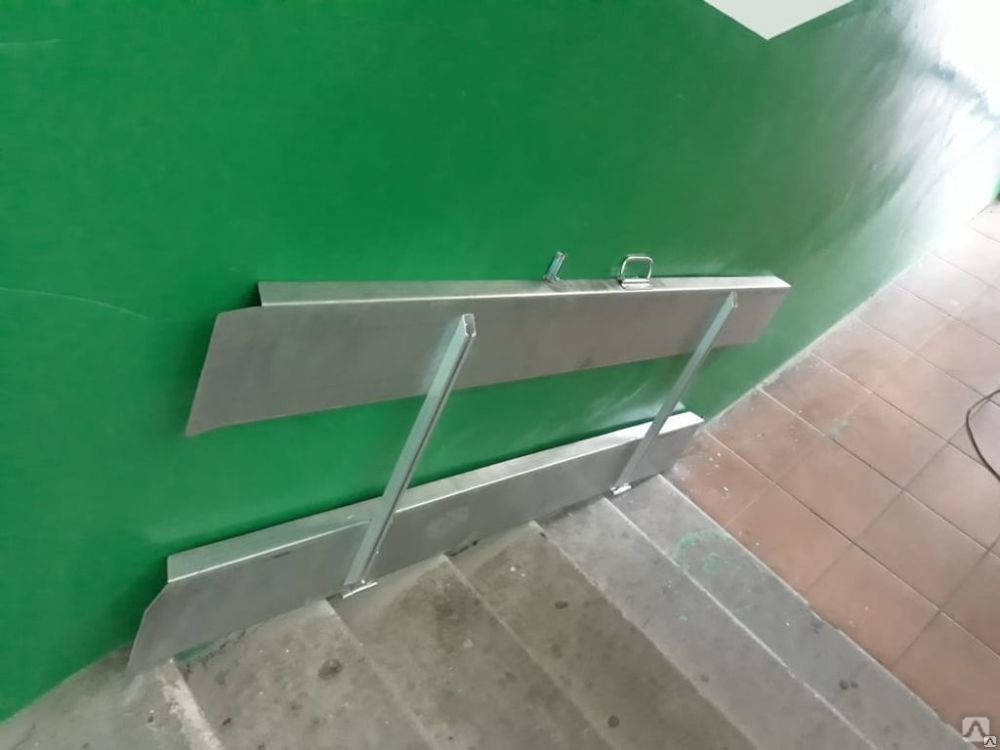

Пандусы откидные



  • Внешне они похожи на стационарные пандусы и их назначение практически идентично. Основное отличие заключается в том, что данные конструкции имеют откидной механизм. В собранном виде освобождается лестничный марш. Применяются внутри подъездов в многоэтажных домах, а  также в частных строениях. То есть там, где место является ограниченным и применение стационарного пандуса невозможно, так как стало бы помехой для свободного перемещения людей.

  • Откидной пандус имеет вид рельсов или платформы. С одной стороны закрепляется к стене или перилам, которые располагаются вдоль лестницы, при помощи специальных замковых соединений, либо простых строительных петлей и щеколд. Вторая сторона остается свободной и конструкция беспроблемно может опускаться и подниматься.
    Чтобы совершить подъем или спуск по такому пандусу, достаточно просто раскрыть замковый механизм и уложить платформу на лестничный марш. Когда необходимость в них исчезает, они также спокойно возвращаются на место, вновь закрепляясь замком.





Съемные пандусы



  • Такие пандусы называют еще портативными. Они достаточно легко устанавливаются при необходимости, а когда становятся неактуальными, также легко демонтируются. При этом они занимают мало место и могут быть складными, что удобно в случаях транспортировки. Это достаточно мобильные и гибкие конструкции. Это отличный вариант пандусов для детских колясок и инвалидных кресел. Для изготовления применяются легкие материалы – сталь или дюралюминий.



Существует три основных подвида съемных пандусов, которые различаются по типу устройства:

  • телескопические;
  • рампа;
  • ролл.





Телескопические раздвижные пандусы



  • Они способны раздвигаться, тем самым увеличивая свои параметры в длину. Когда изделие собрано, оно не занимает много места, может легко перевозиться, а при необходимости раздвигаться, становясь длиннее в 2 раза, а в некоторых случаях и более. Покрытие такого пандуса имеет противоскользящую поверхность, для предотвращения скатывания колясок назад во время подъема либо слишком быстрый спуск. Может применяться для подъема на лестницы, преодоления парапетов или для перемещения в автотранспорт.

  • Внешне представляет собой две параллельные аппарели. Вообще, термин аппарель заимствован из военного дела, где  так называют специальные приспособления, позволяющие грузить тяжелую технику (автомобили и даже танки) для перевозки в железнодорожных составах. Модели раздвижных пандусов на сегодняшний день самые разнообразные, отличия между ними заключается в длине направляющих и в их ширине. Также важным показателем считается грузоподъемность изделия. Приблизительная возможная нагрузка на пандус в собранном виде составляет 400 кг.





Пандус для преодоления порогов – рампа



  • Данное изделие отличается малыми габаритами и используется в случаях, когда требуется переехать на инвалидной коляске или перенести детскую коляску через порог в доме или бордюр на улице, а также через иные небольшие препятствия.
  • Слово «рампа» можно перевести, как наклонная поверхность. То есть в принципе пандус и является рампой, но в российской действительности под таким названием выпускаются именно платформы небольшого размера для преодоления порогов. Изделие достаточно легко устанавливать и разбирать. Такой пандус имеет складную конструкцию из прочного материала (резина или металл).

  • Как правило, рампы позволяют преодолевать преграды, высота которых варьируется от 3 до 15 см. Изготавливаются они в форме клина, с фиксированной высотой и шириной (ширина пандуса не превышает параметры дверного проема, то есть не более 85 см). Когда бордюры или порог имеют форму выступа, требуется устанавливать пандус с двух сторон.
  • Чтобы данная процедура не занимала слишком много времени, производители предлагают использовать раздвижные конструкции, состоящие из двух клиньев и платформы. Платформа (средняя секция) устанавливается на порог и накрывает его, а для спуска и подъема используются две клинообразные детали, с каждой стороны от центра.
    Конечно, при постоянном использовании такого изделия, возникают трудности с закрытием двери. Именно поэтому двухсекционные или трехсекционные пандусы применяются только по необходимости.

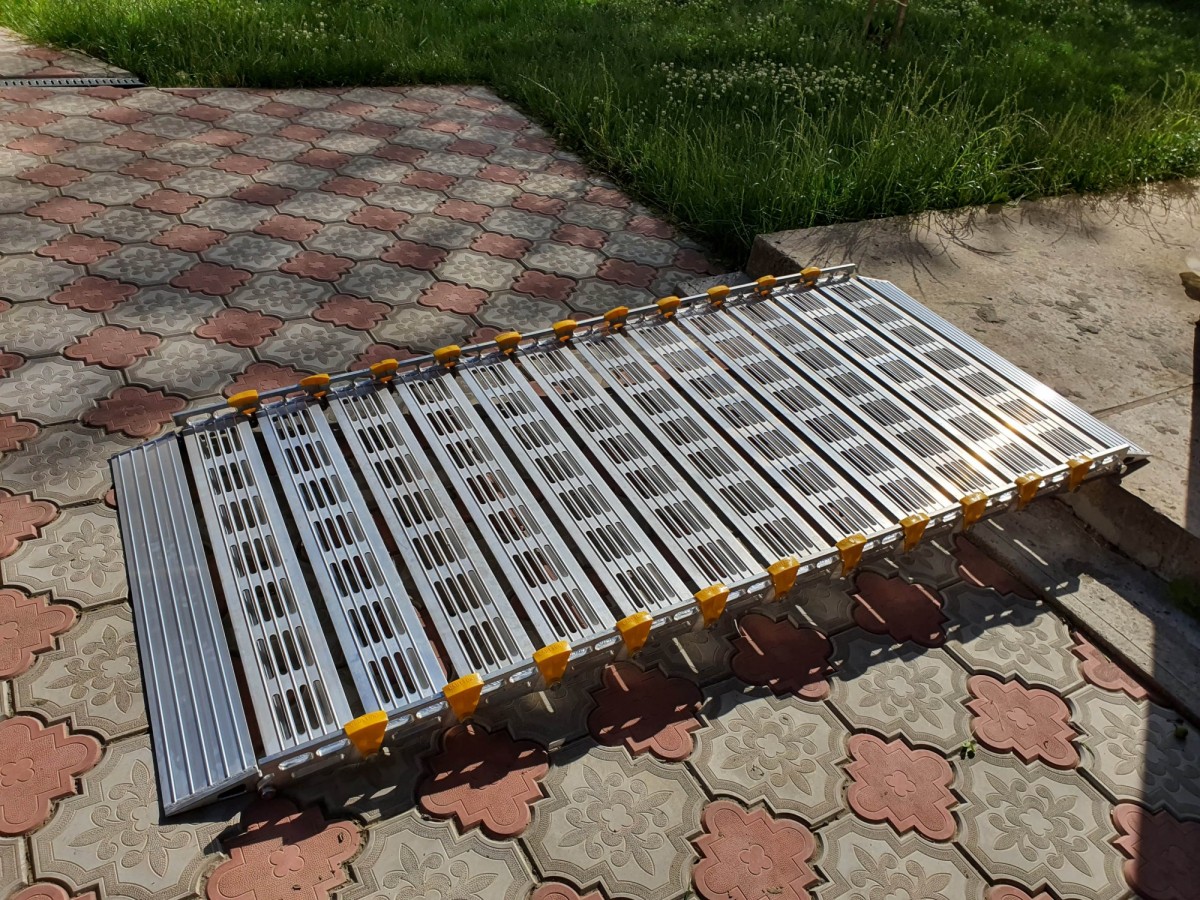

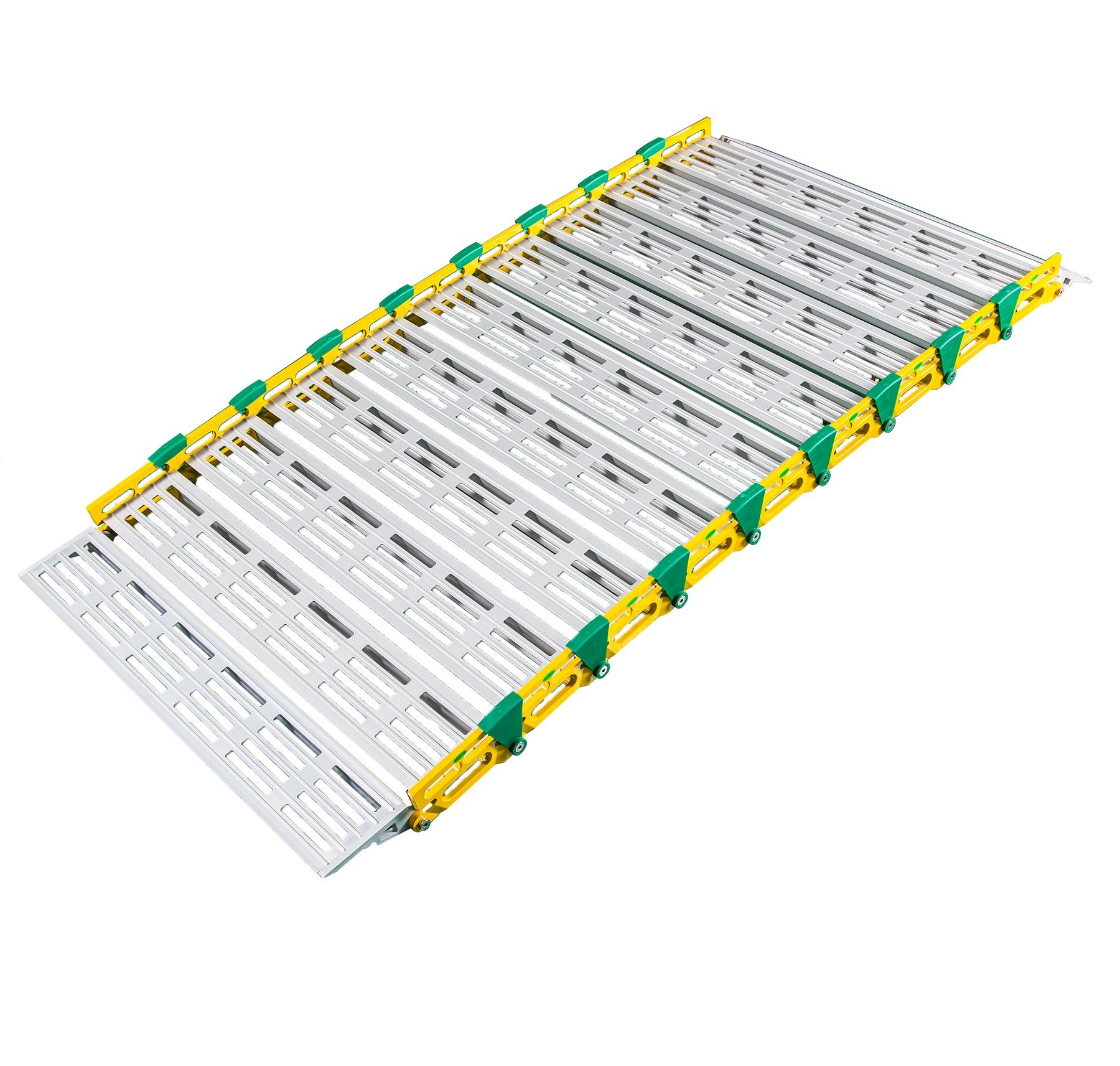

Ролл-пандус



  • Современная разработка, высокотехнологичное изделие, которое состоит из большого количества поперечных секций, соединенных делителями. Секции могут сниматься, тем самым регулируя размеры пандуса. В собранном виде такое изделие представляет собой рулон. То есть он легко может сворачиваться и помещаться, например, в багажнике автомобиля. Место роллопандус занимает минимально, и довольно прост в эксплуатации.

  • Так как секции являются съемными, то имеется возможность подогнать его под размеры любой лестницы, легко удлиняется и укорачивается. Изделие имеет повышенную грузоподъемность, а для его изготовления используется авиационный алюминий, обладающий высокой прочностью.



Основных типа пандусов по устройству два – это рельсы и платформа.





Пандусы с рельсовой конструкцией



  • Представляют собой изделие из двух раздельных секций, изготовленных, как правило, из металла. Каждая рельса имеет небольшие бортики, а также покрыты специальным противоскользящим материалом. Такие сооружения считаются наиболее легкими и мобильными, но если подъем имеет большую крутизну, то подниматься в инвалидном кресле по нему самостоятельно не рекомендуется.

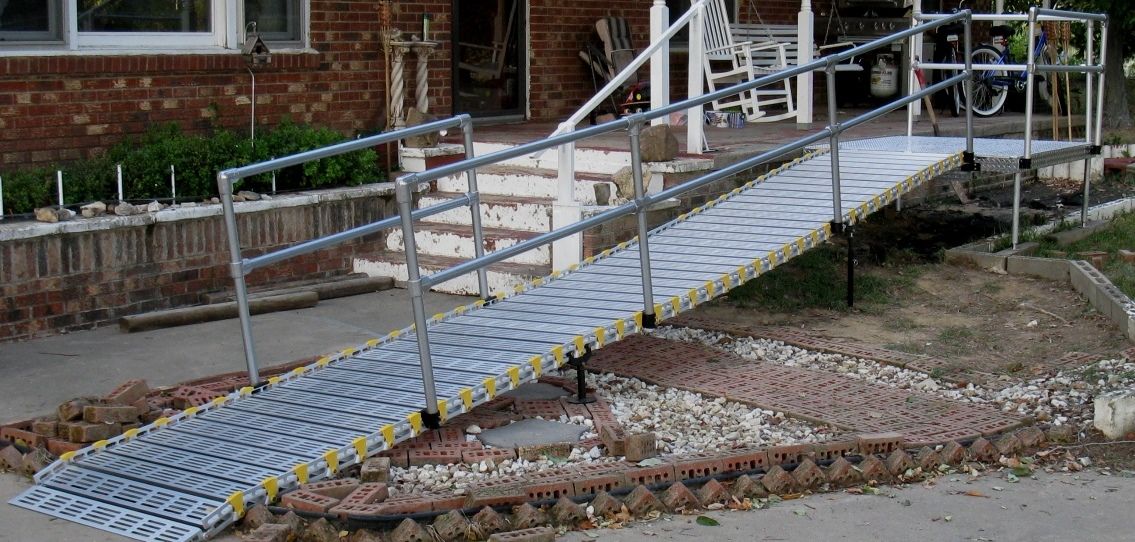

Пандус-платформа



  • Это наклонная площадка, ширина которой может быть от 60 см до 2,5 м. Такие платформы также могут быть портативными, при этом складываются они либо в горизонтальном, либо в вертикальном положении. Чаще всего для изготовления применяется нержавеющая сталь или алюминий. Также различают и такой тип изделия, как пандус-книжка. То есть он имеет две секции, которые складываются пополам, наподобие книги или чемодана. Такие конструкции легко переносить, хранить, а также эксплуатировать.





Технические характеристики пандусов



Так как данный вид конструкций предназначается для спуска или подъема людей, с ограниченными двигательными способностями, то требования к параметрам предъявляются очень высокие.

  • Наиболее важная характеристика – это угол наклона пандуса, а точнее, рабочей поверхности, которую также называют маршем. Данный параметр измеряют в процентах, и представляет он соотношение общей длины горизонтальной плоскости и высоты, на которую требуется подняться.

  • Как правило, максимальным значением угла наклона является величина в 8%. При этом, если длина пандуса не более 20 см, то допускается увеличить угол приблизительно на 2 % (то есть сделать его равным 10 %). Если же при большой общей длине пандуса, угол наклона площадки для спуска/подъема будет превышать 10 %, то подниматься людям в инвалидных колясках самостоятельно будет просто невозможно.
  • Направляющие рельсовых пандусов должны свободно вмещать стандартные колеса инвалидных кресел или детских колясок. Как правило, платформы обладают большей грузоподъемностью и жесткостью, чем рельсы.  Существует определенный набор требования, который зафиксирован в официальной документации (ГОСТы, СНиПы и так далее).
  • Перед подъемом  и после него должна обязательно находиться горизонтальная плоскость, которая вмещала бы в себя габариты кресла или коляски.
  • При установке пандуса на лестнице с несколькими пролетами, то есть в случаях, когда изделие состоит из нескольких частей, обязательно наличие ровной плоскости между частями. Это необходимо для предоставления возможности развернуть коляску. Размеры такой промежуточной площадки составляют – ширина равна двойной ширине марша, а глубина от 1,5 м.
  • При размещении пандуса для одностороннего подъема/спуска следует выдерживать ширину в 90 см. Если требуется двустороннее передвижение, то ширина увеличивается в два раза, то есть данный параметр должен быть не менее 180 см. Кроме того, важно учитывать при двустороннем перемещении тот факт, что держаться человек может только с одной стороны, а, значит, угол наклона конструкции следует сократить до 6%. Оптимальным вариантом станет наличие дополнительного поручня в центре, либо установка пандуса с двух сторон от лестницы.
  • Важно устанавливать ограждения пандуса при высоте его подъема более 15 см, а также в случаях, когда марш имеет длину более 1,5 м. Перила могут иметь конструкцию с двойным поручнем. Первый поручень для пандуса располагается на высоте 60 см (если предполагается перемещение детей на инвалидных креслах, то 50 см), а высота второго равно 80 см.

  • Поручни при возможности должны располагаться с обеих сторон и быть длиннее подъемного марша, как минимум на 30 см с каждой стороны, при этом важно, чтобы они были непрерывного на всем протяжении. Диаметр перил может варьироваться от 3 до 5 см.
  • Край пандуса обязательно должен быть снабжен небольшим бортиком (высота не менее 5 см), который предотвращает соскальзывание колес транспорта.



Данные нормы и правила обязательны в исполнении, так как их нарушение может вести к риску для жизни для перемещаемых на колясках людей, а также и для окружающих.



Пандусы могут быть изготовлены не только в заводских условиях, но и самостоятельно. В качестве материалов применяются металл, дерево или бетон. Изделия необходимы не только человеку в инвалидном кресле, но и пешеходам с детскими колясками, а иногда и людям, перемещающимся на роликах или велосипедах. Также существуют специальные пандусы для автомобилей.

Пример пандуса



  • Как правило, такие изделия состоят из трех основных элементов – две горизонтальные площадки (в начале и в конце), а также наклонная поверхность (марш). Очень часто при проектировании забывают о том, что площадки при спуске и подъеме должны свободно вмещать инвалидное кресло, иначе воспользоваться данным изделием люди с ограниченными двигательными функциями просто не смогут.
  • Важно, чтобы пандусы располагались на тех участках пешеходных дорожек или пола в различных учреждениях, где имеется перепад высоты от 4 см. Конечно, наилучшим образом будет, если пандус будет установлен в местах с перепадами начиная от 1-1,5 см, как это принято в мировой практике. Но, к сожалению, у нас это пока еще не принято официально.

Пандусы для людей с ограниченными возможностями | Med-magazin.ua

Автор:

Дата публикации: 13.03.2015

Пандусы для инвалидных колясок призваны помочь людям с ограниченными возможностями максимально безопасно и быстро спуститься, а также подняться на бордюр, преодолеть наклон или ступени. Пандус представляет собой наклонную поверхность для вертикального перемещения человека в инвалидном кресле-коляске. Существуют несколько видов пандусов.



Какие бывают пандусы?

• Стационарные пандусы – это цельная конструкция без возможности её перемещения. Они устанавливаются возле общественных зданий и жилых домов. На их размещение требуется согласование с государственными структурами и сопряжено с определёнными проблемами, такими как создание проекта, наём рабочих и т.д.

• Портативные (мобильные) пандусы просты в транспортировке и могут применяться в любых условиях, таких как заезд на бордюр, преодоление нескольких ступенек при выходе/входе в подъезд зданий, а также при посадке в автомобиль.



Чем удобны переносные пандусы?



Сегодня даже в больших городах при возведении зданий лишь в 10% из них устанавливают пандусы, что уж говорить о провинции. Поэтому отсутствие такой конструкции лишает человека, передвигающегося в инвалидной коляске, возможности выходить из дома и он оказывается заключённым в четырёх стенах. Поэтому единственным оптимальным решением становится приобретение переносного пандуса. Благо нынешние производители подошли к решению этой проблемы профессионально, наладив выпуск компактных, удобных, раскладных пандусов для колясок.



Типы складных переносных пандусов



— рампы для преодоления порогов;

— раздвижные и телескопические пандусы;

— ролл-пандусы.

Раздвижные и телескопические пандусы представляют собой универсальные конструкции, подходящие абсолютно для любого лестничного марша. Изделие представляет собой выдвижную площадку, раскладывающуюся на необходимую длину. Ролл-пандусы скручиваются, как обычный коврик и благодаря компактности они легко перевозятся. Рампы для инвалидных колясок обладают небольшими размерами в сравнении с другими конструкциями. В основном они предназначены для перемещения коляски через бордюр или другие участки, которые характеризуются резкими перепадами высоты. Их установка производится за считанные минуты.



Наиболее популярные модели пандусов



• Широкий пандус ПШ, Шанс/Норма-Трейд подходит в случаях, если планируется применять его всегда в одном месте;

• Поперечный раскладной пандус ПРП, Шанс/Норма-Трейд станет подходящим вариантом, если необходимо преодолеть большую разницу в высоте. Он может складываться по длине;

• Широкий раскладной пандус ПШР, Шанс/Норма-Трейд подходит, чтобы преодолевать большую разницу в высоте и может складываться по длине;

• Переносной пандус ПП Шанс предназначен, чтобы преодолевать препятствия одинаковые по высоте;

• Раскладной пандус ПР Шанс/Норма-Трейд позволяет преодолеть одинаковые по высоте барьеры.

В сложенном виде складные пандусы напоминают аккуратные чемоданчики небольшого размера. Такая особенность даёт возможность применять их определенному кругу людей с ограниченными возможностями, а пользователям электроколясок — даже самостоятельно.



Как сварить пандус. Изготавливаем своими руками пандус из металла

Какие пандусы бывают. Виды конструкций и устройство

Наиболее распространены следующие виды пандусов:

Стационарные

Стационарные пандусы – это несъемные конструкции, которые рассчитаны на эксплуатацию продолжительное время. Устанавливаются чаще всего снаружи здания. Как правило, представляют собой две полосы металлического швеллера, уложенные параллельно друг другу и оснащенные поручнями. Может также изготавливаться из бетона.

Откидные пандусы для колясок

Откидной пандус для колясок – подвид стационарных изделий, который может “откидываться”, освобождая проход или лестничный марш. Обычно их используют в подъездах, частных домах и других местах с ограниченным пространством, где несъемная модель помешала бы свободному передвижению людей.

Устройство пандуса Конструкция крепится к стене или перилам, идущим вдоль лестницы, при помощи петель, щеколд и прочих замков. Для спуска или подъема коляски достаточно освободить защелку и уложить пандус на лестничный марш.

Видео: откидной пандус в подъезде

Съемные пандусы

Съемные пандусы отличаются своей мобильностью и гибкостью в эксплуатации. За счет маленького размера, складной конструкции и легких материалов без труда транспортируются в детских или инвалидных колясках. По типу устройства пандуса различают три категории :

  • раздвижные телескопические;
  • рампы – пандусы для порогов;
  • ролл-пандусы.

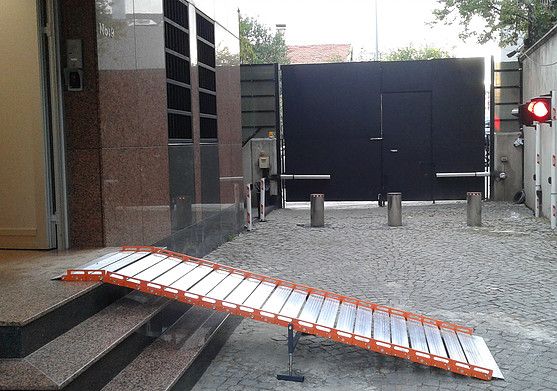

Телескопический пандус

Телескопический пандус представляет собой две аппарели, которые способны раздвигаться, увеличивая свою длину в 2 и более раз. В собранном состоянии изделие занимает минимум места. Очень удобен для преодоления парапетов, лестниц, подъема колясок в автомобиль и других целей.

Рабочая поверхность покрывается противоскользящим материалом во избежание скатывания коляски или выполняется из рельефного металла.

Модели отличаются между собой максимальной длинной аппарелей, грузоподъемностью и шириной направляющих. Так, в сложенном виде, раздвижной пандус может выдерживать до 400 кг.

Рампа – пандус для порогов

Рампа для колясок имеет сравнительно небольшие размеры и предназначена для преодоления порогов, бордюров и прочих небольших препятствий. Складной пандус отличается легкостью конструкции и быстротой установки.

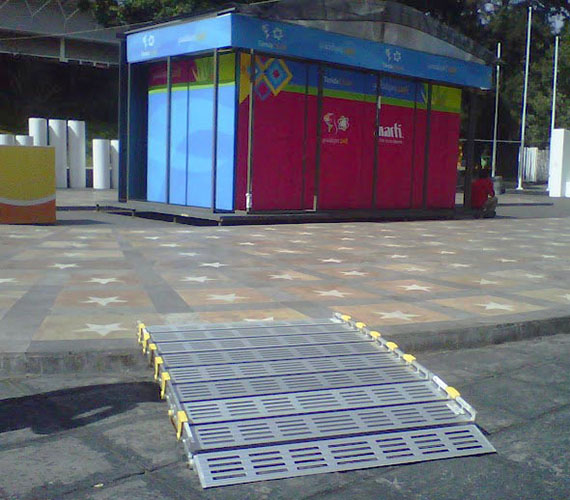

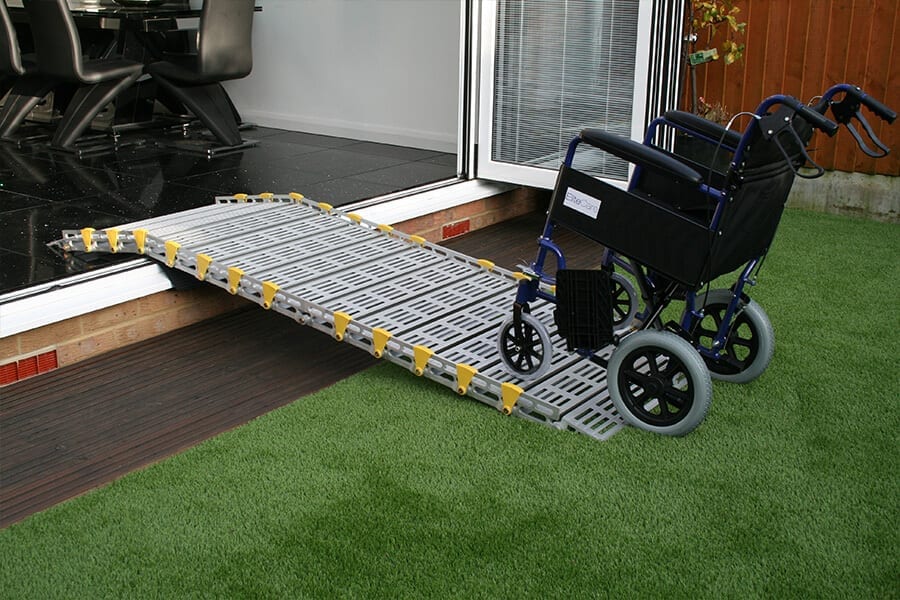

Ролл пандус

Ролл пандус имеет высокотехнологичный каркас, который может сворачиваться как коврик. В сложенном состоянии такое изделие практически не занимает места. В доме, где есть маленький ребенок, может применяться как пандус для детских колясок.

Видео: ролл пандусы в деле

Пандус из металла: особенности и этапы работ

Металлический откидной пандус является сегодня одним из способов немного помочь инвалидам, сделать их жизнь разнообразнее и удобнее, поскольку они смогут беспрепятственно выходить на прогулки, общаться.


Конструкция пандуса из металлической решетки

Также пандусы будут удобны для семей с новорожденными, которых возят в прогулочных колясках. Установить пандус — задача несложная, но требующая от человека максимального внимания к деталям, поскольку от качества монтажа зависит надежность всей конструкции.

Обычно пандусы монтируются на лестничных площадках многоэтажек для того, чтобы облегчить спуск детских и инвалидных колясок, но чаще всего конструкции устанавливаются на крыльцо подъезда.

Именно поэтому люди стараются создать пандус сами, так как в многоквартирном доме лестничные пролеты между этажами не оборудуются подобными приспособлениями. Изготовление подходящего пандуса начинается с измерительных работ, так как необходимо понять, насколько эффективным будет его установка и возможна ли она в принципе, так как в некоторых домах лестницы не слишком широкие. Откидной пандус обеспечивает:

  • Передвижения между этажами;
  • Съезд / заезд на тротуары;
  • Подъем / съезд по ступенькам подъезда.

Пандус, изготовленный из металла с откидным механизмом, можно установить не только в подъезде, но и для удобного спуска с крыльца частного дома. Для того чтобы создать удобный и функциональный откидной металлический пандус, потребуются:

  • швеллера;
  • распорки;
  • дверные петли.

Важный момент: длина швеллера должна полностью совпадать с размером лестницы, для которой производится пандус. Так как используется металлический швеллер, то необходимо учитывать толщину материала и возможность того, что получившийся пандус выдержит большую нагрузку, в которую входят вес человека, вес инвалидной коляски или грузов. Таким образом, швеллера должны легко выдерживать нагрузку, но в то же время они не должны быть тяжелыми.

Вариант конструкции и устройства откидного пандуса

Причина в том, что пандус откидной для детских или инвалидных колясок придется достаточно часто убирать. Размеры конструкции, используемые в здании, должны четко соответствовать требованиям ГОСТ и СНИП. При необходимости можно сделать удобные поручни для откидного пандуса, чтобы человек смог самостоятельно спускаться / подниматься по лестнице.


Параметры и размеры пандуса для колясок

Главным параметром пандуса для инвалидов является уклон рабочей плоскости. Измеряется в процентах и представляет собой отношение высоты (Н), на которую он позволяет подняться, к длине его горизонтальной проекции (L).

Если принять L=1000 мм, Н= 100 мм, то угол наклона пандуса составит 10%.

Рабочая поверхность изделия, по которой движется коляска, называется маршем. Длина марша – еще один важный размер пандуса.

По действующим нормам ГОСТ и требованиям СНиП величина Н не должна быть больше 80 см при перемещении по прямой (L) на метр. То есть 8% – это максимальное значение уклона пандуса для инвалидных колясок. Исключение составляют те случаи, когда подъем не превышает 20 см. Тогда возможно увеличить угол наклона до 10%. В остальных случаях, для спуска или подъема, людям с ограниченными физическими возможностями требуется посторонняя помощь.

В зависимости от веса, габаритов и размеров колесной базы коляски, выбирается общая ширина пандуса для инвалидов и его аппарелей. Направляющая должна свободно умещать колесо транспортного средства. Конструкции с единой рабочей поверхностью обладают повышенной жесткостью и грузоподъемностью.

Существующие виды пандусов

По конструктивным вариантам установки все пологие спуски можно разделить на стационарные и съемные, предназначенные для временного пользования. Стационарные сооружения могут иметь капитальную фиксированную или откидную конструкцию. Неподвижные пандусы для инвалидов в общественных зданиях устанавливают на входах, подъемах на первый этаж и в местах общего пользования.

Откидные системы используют в подъездах или на других лестничных спусках небольшой ширины и длины. В этих случаях поворотные пандусные листы или рамы устанавливаются вертикально у стены, закрепляются защелкой и опускаются в рабочее положение только при необходимости проезда инвалида.


Телескопический пандус.

Съемные модели применяются в качестве мобильных съездов для установки в любом месте при необходимости. Наиболее распространены три переносные конструктивные версии:

  1. телескопические пандусы для инвалидов, с возможностью регулировки по длине;
  2. раскладные рамповые, отличающиеся набольшим весом;
  3. складываемые в рулон ролл-пандусы, легко помещающиеся в багажнике легкового автомобиля.

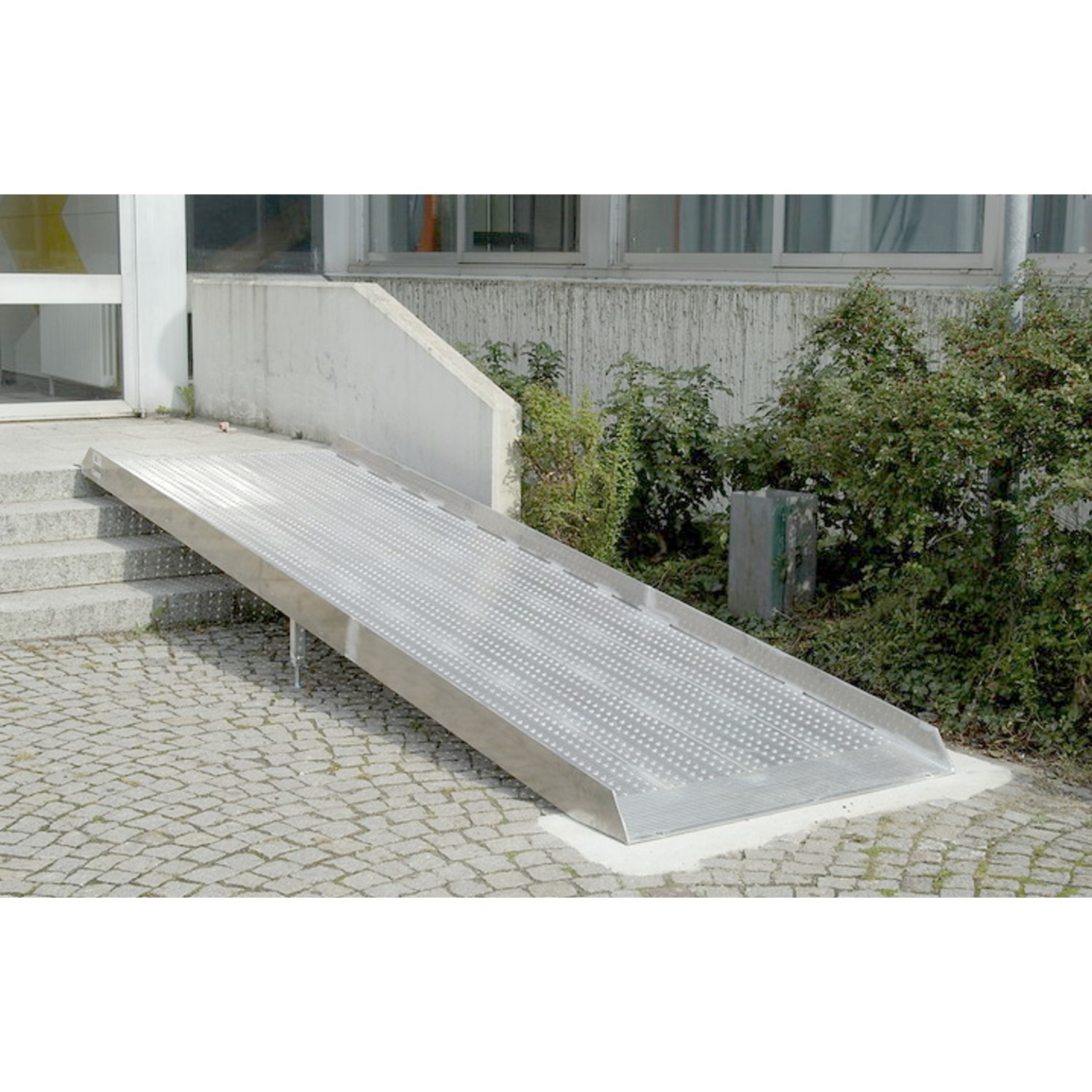

Рампа.
В качестве отдельной разновидности следует упомянуть о выдвижных конструкциях, установленных на общественном транспорте. Привести в действие такое устройство можно путем простого нажатия кнопки или это сделает водитель транспортного средства со своего места.

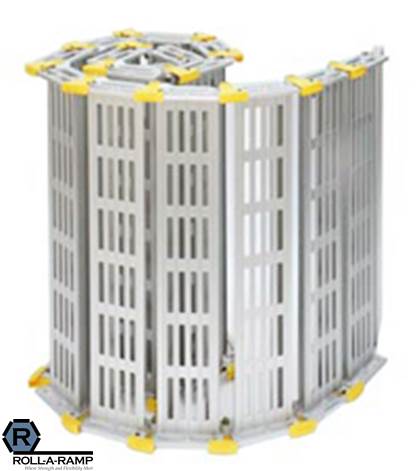

Ролл пандус.

Проектирование пандуса: нормы СНиП и требования ГОСТ

При проектировании пандуса крайне важно соблюдать стандарты, нормы СНиП 35-01-2001 и учитывать требования ГОСТ Р 51261-99, чтобы в последствие избежать проблем с оформлением документов на изделие.

  • Обязательно наличие горизонтальной площадки перед подъемом. Она должна иметь размеры, которые дадут возможность подъехать к аппарелям и остановиться, то есть не меньше, чем габариты коляски. Такая же площадка нужна в конце спуска, чтобы человек имел возможность освободить руки для каких либо действий.
  • Ширина пандуса для одностороннего движения должна составлять не менее 90 см. Для двустороннего – не менее 1,8 м. Поскольку на двусторонней конструкции человек может держаться за поручни только с одной стороны, рекомендуется уменьшить уклон пандуса до 6,7%, либо оборудовать изделие дополнительным поручнем, стоящим посередине.
  • Если пандус состоит из нескольких частей, например, установлен на лестницу с двумя пролетами, необходимо наличие промежуточных площадок, размеры которых дадут возможность развернуть коляску. Глубина площадки должна быть не менее полутора метров, а ширина равняться удвоенной ширине марша.

Особые требования к поручням пандусов:

  • ограждения для пандусов обязательны при высоте подъема более 150 мм или длине 1,8 м;
  • должны находиться с двух сторон и быть длиннее самого пандуса не менее, чем на 30 см;
  • диаметр поручней может изменяться в пределах от 30 до 50 мм;
  • поручень пандуса для колясок должен быть круглым и составлять непрерывную линию по всей длине изделия;
  • рекомендуется делать двойной поручень с высотами 60 см и 80 см. Если предполагается передвижение на коляске ребенка, то возможно ограждение высотой 50 см;
  • по краям конструкции обязательно наличие бортика, высота которого не меньше 5 см. Он необходим для того, чтобы колеса инвалидной коляски случайно не соскользнули.

Помните о том, что пандус, установленный с нарушением норм, может быть опасен как для самого инвалида, так и для окружающих.

Нормативные требования к пандусам (СНиП, ГОСТ)

Выяснить максимальную высоту подъема, длину, ширину и уклон можно в нормативных документах (СНиП, ГОСТ). Нормативы также определяют монтаж пандусов во всех случаях несовпадения горизонталей примыкающих поверхностей более 50 см. При перепаде высот более 200 мм конструкция должна состоять из основных элементов:

  • верхней горизонтальной платформы;
  • наклонного спуска;
  • нижней горизонтальной платформы или ровной прилегающей поверхности с твердым покрытием.

Несоблюдение норм может привести к тяжелым последствием.

Длина

Максимальная высота марша — 80 см, минимальная высота проема (расстояние от пандуса до потолка) — 2 м, максимальная длина конструкции без оборудования площадкой — 10 м.

Ширина

В соответствии с нормативными документами, ширина конструкции при одностороннем движении должна быть 150 см, при двустороннем — 180 см. Минимальная ширина — 85-90 см.

Ширина откидных пандусов

Откидные конструкции состоят из полозьев и дорожек с односторонним устройством поручня. Полозья выполнены из гнутых профилей, напоминающих букву «П», которые соединены пластинами из стали. Конструкция откидывается при необходимости, а в другое время находится в собранном состоянии.

Откидывается дорожка от стены, поручень находится со стороны лестницы. При установке обязательно учитывают ширину пандуса, которая равна в осях полозьев 78 см. Стык жестко прикрепляется к стене специальным соединением. Крепеж рассчитан на нагрузку, которая в 2 раза превышает средний вес человека в инвалидном кресле.

Уклон

Нормативы предусматривают уклон дорожки для въезда не более 5%, общая длина подъема — 36 м (3 м по высоте). Поперечный уклон не может быть больше 2%. Однако для некоторых случаев нормативная документация предусматривает угол наклона больше:

  • для пандусов в зданиях общественного пользования уклон может быть 8% при перепаде высот, не превышающим 0,5 м, и длине спуска 6 м;
  • при перепаде высот не более 20 см допустимо 10%.

Перепад высот рассчитывается между площадками, которые расположены горизонтально. Допускается уклон 5%, максимальный — 18% (разрешается только при отсутствии возможности сделать меньший угол).

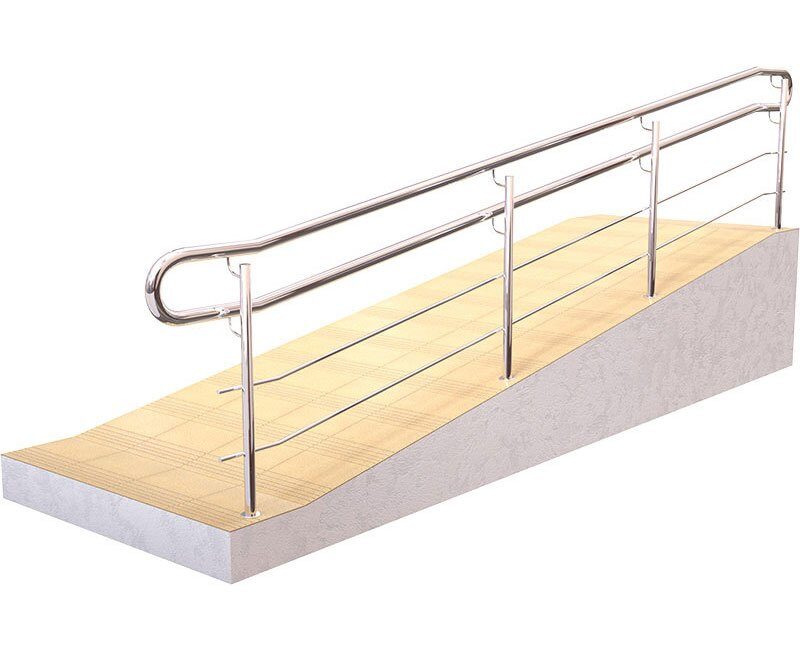

Поручни

Важным элементом являются перила. Они монтируются с 2 сторон дорожки для спуска. Высота установки — 65-90 см. Перила важно выполнять из прочных материалов, которые препятствуют скольжению ладоней. Стальные поручни неудобны в зимний период. Лучше всего использовать пластиковые, резиновые или деревянные.

Поручни устанавливаются таким образом, чтобы они не уменьшали ширину дорожки. Крепления выполняются жестко, т.к. на них будут оказаны достаточно высокие нагрузки. Поручни могут отсутствовать только на временных и съемных пандусах.

Расстояние между поручнями, согласно правилам, должно быть 0,9-1 м. Перила могут выступать за пределы дорожки только на 0,3 м. Приемлемая толщина составляет 4-6 см. Перила должны быть округлыми. Минимальное расстояние от поручня до гладкой стены составляет 4,5 см, до шероховатой — 6 см. На внешних поверхностях перил должны быть установлены рельефные знаки, которые предупреждают об окончании поручня.

Согласно ГОСТу, поручни необходимы, если пандус имеет подъем высотой больше 150 см или проекцию марша более 180 см. В конце и начале спуска предусматривают горизонтальные площадки не менее 30 см.

Материал

Конструкция должна выдерживать больше 100 кг, а поверхность должна быть шероховатой, тогда не будет скользить ни коляска, ни обувь. Конструкции пандусов и ограждений должны быть выполнены из несгораемых материалов с пределом огнестойкости не менее 2 часа. Алюминиевые модели — наиболее дешевые, надежные и долговечные изделия.

Допустимая нагрузка

Допустимая нагрузка зависит от вида пандуса. В среднем она составляет 100-150 кг.

Как сделать пандус своими руками

Пандусы нужны не только людям с физическими ограничениями, но и мамам, живущим в многоэтажных домах и гуляющим с коляской по улицам. В любом случае, чтобы свободно передвигаться с коляской, можно сделать пандус своими руками.

Металлический пандус

Мы изготовим откидной металлический пандус для лестницы, который можно установить в подъезд, на крыльцо или любое другое место. Для этого нам понадобится:

  • две полосы швеллера, длина которых равна длине лестничного марша. Толщина металла должна быть такой, чтобы он выдержал вес коляски, но при этом вся конструкция не была излишне тяжелой;
  • распорки, чтобы скрепить самодельные аппарели между собой. Толщина 3-5 мм, ширина 30-40 мм. Можно использовать металлические уголки.
  • 3 прочные дверные петли, 3 удлиняющие пластины, 3 крепежа, имеющие такой вид:
    где А – дверная петля, Б – удлиняющая пластина, В – крепеж.

Петля крепится к низу пандуса с помощью болтов с потайными шляпками. Удлиняющая пластина по ширине совпадает с петлей, а длина ее должна быть достаточной для того, чтобы конструкцию можно было прислонить к перилам. Размеры выемки в удлиняющей пластине должны быть больше, чем поперечное сечение лестничного ограждения.

Общий вид конструкции показан на чертеже пандуса:

Полосы швеллера крепятся на расстоянии, равном расстоянию между колесами коляски. При этом скрепляющие распорки должны располагаться как можно ближе к подступенкам лестницы, чтобы человек, везущий коляску, не запнулся за них. Данная конструкция крепится к перилам с помощью петель, удлиняющих пластин и крепежа.

Чтобы закрепить откидной пандус на перилах лестницы, делается петелька для цепи или замка. Если изделие фиксируется на стене, как альтернативный вариант, можно установить шпингалет, который будет держать пандус. Это незамысловатое устройство отлично справляется со своей задачей.

Деревянный пандус своими руками

Аналогичный пандус для инвалидных колясок, но немного сложнее, материалом для которого служит дерево. Предназначен для лестницы, имеющей перила с двух сторон или перила и стену. Устройство отлично подойдет для установки в подъезде.

Откидной пандус изготавливается в виде двух створок, крепящихся с помощью петель к перилам лестницы. Аппарели выполняются из деревянных досок, размер которых зависит от длины лестницы и габаритов коляски. Ширина створок такова, чтобы в опущенном виде между ними оставался небольшой зазор, который даст возможность пройти человеку, везущему коляску.

В поднятом состоянии обе створки крепятся к перилам с помощью замков. Если обратную сторону пандуса отделать соответствующим образом, то в откинутом виде он будет выглядеть, как ограждение лестницы. Дерево можно покрыть лаком, но при этом надо помнить, что рабочая поверхность не должна быть скользкой.

Как сделать бетонный пандус

Самый надежный из всех видов конструкций и самый долговечный. Однако спроектировать и сделать бетонный пандус своими руками довольно сложно. Постройка изделия имеет несколько этапов:

  1. Сделайте углубление у кромки пандуса, где он будет наиболее тонким. При заливке бетонном, это увеличит толщину и не даст потрескаться или отколоться краям конструкции. В идеале делать заглубление по всей площади.
  2. Подготовка опалубки для сооружения бордюров. Создание в опалубке песчано-гравийной подушки, армирование и заливка бетоном. В результате получается два несущих бордюра, которые определяют пределы нашей конструкции.

    Такие бордюры выступают как ребра жесткости и не дают сооружению расползтись в стороны. Иногда, можно обойтись и без них. В таком случае сделайте опалубку для всего пандуса и сразу переходите к пункту “3”.

  3. Между бордюрами опять же формируется песчано-гравийная подушка: вначале засыпается и утрамбовывается песок, затем добавляется гравий и все еще раз трамбуется. Толщина прослойки зависит от высоты сооружения в данной точке. При создании подушки необходимо оставить порядка 10 см для арматуры.
  4. Устанавливается арматурный каркас и заливается бетон. Рекомендуется использовать бетон марки не ниже М300.

Пользоваться конструкцией можно только после того, как раствор полностью затвердеет.

Чтобы избежать растрескивания бетона, необходимо, чтобы верхние и нижние его слои затвердевали равномерно. Для этого уже подсохший верхний слой поливается водой и накрывается полиэтиленом. Если же поверхность все же дала трещины, необходимо заделать щели с помощью цементной стяжки.

Сооружение обязательно оборудуется ограждениями для пандусов. Стойки под них можно вставить в еще не полностью застывший бетон или уже позже сделать отверстия и установить в них перила, после чего укрепить их раствором.

Отделка пандуса

Можно придать изделию более привлекательный вид, отделав его плиткой. Надо помнить, что это пандус для инвалидов и поверхность не должна быть скользкой, поэтому не рекомендуется использовать керамическую плитку, даже если она предназначена для облицовки полов. Лучше взять клинкерные или керамогранитные модели. Если пандус для колясок расположен на открытом воздухе, лучше всего подойдет тротуарная плитка или природный камень.

  • Автор: admin
  • Распечатать

Оцените статью:

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

(4 голоса, среднее: 5 из 5)
Поделитесь с друзьями!

История компании | Roll-A-Ramp®

Roll-A-Ramp® отражает новаторский и предпринимательский дух Северной Дакоты и США.

С самого начала Roll-A-Ramp® была направлена ​​на решение проблем. Основатель компании Дональд Дж. Шмальц хотел создать переносную легкую рампу, которая сделала бы жизнь и работу людей безопаснее и проще. Шмальц набросал набросок на бумаге и потратил год на разработку деревянных моделей, наконец, решив, что у него есть продукт, достойный дальнейшего изучения.

При грантовой поддержке Центра инноваций Университета Северной Дакоты и дополнительных инвестициях Томаса Э. Кенвилля и доктора Джозефа Станислао Шмальц создал прототип и провел исследование рынка, которое выявило большой интерес к прочным переносным пандусам, которые легко хранить и транспортировать.

Roll-A-Ramp® является продуктом Северной Дакоты. История Roll-A-Ramp® связана с упорным трудом и американской изобретательностью — двумя центральными ценностями Северной Дакоты и духом первопроходцев, предпринимателей и изобретателей, которые делают этот штат и страну великими.

С момента основания компании в 1999 году компания

Roll-A-Ramp® продала более 5000 пандусов для промышленности и домашнего использования. Хотя мы с гордостью можем сказать, что наши пандусы использовались в Букингемском дворце, мы также гордимся тем, что у нас есть помогли тысячам людей стать более мобильными и работать более эффективно на всех семи континентах и ​​более чем в 120 странах. Обладая международной дилерской сетью и отмеченными наградами в области инженерии и бизнеса, Roll-A-Ramp® по-прежнему стремится решать проблемы и облегчать жизнь и работу людей.

Где встречаются сила и гибкость

Делаем мир доступнее По одной рампе за раз!

Заявление о видении: Roll-A-Ramp® — это мобильный продукт высочайшего качества на мировом рынке.

Заявление о миссии: Улучшение жизни за счет предоставления инновационных продуктов высочайшего качества всем, кто нуждается в мобильности и доступности на медицинском и промышленном рынках; сосредоточена на предоставлении высококачественной продукции, конкурентоспособной и эффективной на мировом рынке, позволяя всем, кто в этом нуждается, получить доступ к силе и гибкости, которые обеспечивает Roll-A-Ramp®.

Информация: Roll-A-Ramp ® — это американская компания со штаб-квартирой в Вест-Фарго, Северная Дакота, США. Наш продукт совпадает с нашим названием: Roll-A-Ramp ® . Наши пандусы могут использоваться в качестве переносных пандусов, пандусов для фургонов (с электроприводом и без них), пандусов для жилых автофургонов или полустационарных модульных пандусов. Roll-A-Ramp ® можно использовать для легкой или тяжелой промышленности, инвалидных колясок и скутеров, для лодок и пристаней для яхт или в любом другом месте, где необходима большая доступность. Наши рампы, изготовленные из аэрокосмического алюминия 6061 с твердостью по Роквеллу T-6, не ржавеют и не подвержены коррозии.Мы также предлагаем 10-летнюю гарантию на наши пандусы и 1-летнюю гарантию на двигатель для механизированных пандусов для фургонов. Никакая другая компания по производству портативных рамп не предлагает аналогичной гарантии.

Roll-A-Ramp® продается через дилерскую сеть в США и Канаде. Мы также экспортируем товары по всему миру, и наши пандусы облегчают работу и жизнь людей в более чем 50 странах мира. Министерство торговли США наградило Roll-A-Ramp ® престижной Президентской премией E за экспорт в 2013 году, чтобы отметить превосходство нашей компании и ее постоянный рост на международном рынке.

Наши дилеры и торговый персонал гордятся тем, что работают с клиентами, чтобы найти решение для обеспечения доступности для каждой конкретной ситуации. Наши пандусы строятся по заказу, поэтому мы не продаем пандусы серийного производства или избыточные запасы. Мы всегда работаем над тем, чтобы предоставить нашим клиентам продукцию высочайшего качества с отличным обслуживанием.

Как показано на:

Roll-A-Ramp был отмечен рядом наград, наград и признаний со стороны некоторых наиболее уважаемых СМИ и общественных объединений страны, в том числе США.S. Министерство торговли и в популярном шоу HGTV, Income Property .

Roll A Ramp® Переносные пандусы для инвалидных колясок

Часто задаваемые вопросы

Есть вопрос, на который здесь нет ответа? Пожалуйста, перейдите на нашу страницу «Свяжитесь с нами» и отправьте нам свой вопрос.


Q: Почему я должен покупать


Roll-A-Ramp®, а не какой-либо другой продукт?

A: Roll-A-Ramp® по многим причинам является лучшим выбором для переносных пандусов, пандусов и домашних пандусов.

а) Универсальность. В отличие от других продуктов на рынке, Roll-A-Ramp® гораздо более универсален и может использоваться в большем количестве ситуаций для большего количества применений. Вы можете увеличить длину, просто прикрепив дополнительные секции. Это означает, что у вас никогда не бывает рампы неправильного размера! Его можно изменить и перенастроить в соответствии с вашими потребностями.

б) Необходимая ширина. Пандусы бывают следующих размеров: 12 дюймов (продаются парами), 22, 26, 30, 36 и 48 дюймов.

c) Свертывается — удобно использовать и хранить.Хранение в очень маленьком пространстве — не нужно бороться с тяжелыми складными пандусами, с которыми трудно справиться.

d) Несколько пандусов в одном: любой Roll-A-Ramp® можно быстро и легко разделить на секции разной длины. Секцию можно использовать как более короткий дополнительный пандус.

Q: Какую ширину выбрать?

A: Если вы используете пандус для доступа инвалидной коляски или скутера, измерьте колесную базу кресла (в дюймах от внешнего левого колеса до внешнего правого колеса). Определите ширину пандуса, соответствующую вашим потребностям.

Q: Сколько весит пандус?

A: Так как пандусы могут быть любой длины и при необходимости вы можете добавлять звенья, используйте следующее, чтобы определить вес в зависимости от ширины пандуса, который вам нужен:

  • Пандус 48 дюймов — 8 фунтов на фут
  • Пандус 36 дюймов = 7 фунтов на фут
  • Пандус 30 дюймов = 6 фунтов на фут
  • Пандус 26 дюймов = 6 фунтов на фут
  • Пандус 22 дюйма = 5 фунтов на фут
  • Пандус 12 дюймов = 4 фунта на фут

Q: Из чего сделан Roll-A-Ramp®?

A: Наши пандусы изготовлены из авиационного алюминия 6061-T6. Из того же материала, из которого изготавливаются военные самолеты, используется алюминий самого высокого качества. Он закален до коэффициента твердости по Роквеллу T6, что означает, что он имеет твердость стали. Кроме того, он анодирован, что делает его более прочным, долговечным, предотвращает коррозию и обеспечивает чистое обращение.

Q: Можете ли вы сделать другую ширину?

A: Нет — мы не можем изготовить нестандартную ширину.

Q: Соответствует ли Roll-A-Ramp рекомендациям ADA?

A: Roll-A-Ramp® уникален, потому что его можно построить любой длины.Roll-A-Ramp® гибок в том, что он может быть построен в соответствии со спецификациями ADA 12: 1 (1 фут пандуса на 1 дюйм подъема). Однако такая длина, как правило, не требуется в большинстве мест, и она невозможна в большинстве домашних мест. Длина рампы будет зависеть от вашей ситуации и ваших индивидуальных потребностей. Поскольку это переносной пандус, он не обязан соответствовать директивам ADA

В: Как пандус остается на месте?

Имеется три варианта:

Подъездная пластина и звено: Каждая аппарель имеет стандартную подъездную пластину на каждом конце. Платформа подхода и одно звено аппарели должны быть наверху аппарели, чтобы вес аппарели был закреплен на поверхности назначения.

Сверхпрочная подходная пластина : Сверхпрочная подъездная пластина 6 дюймов может заменить стандартную верхнюю подъездную пластину, которая имеется на всех пандусах. Эта деталь изготовлена ​​из стали, а не из аэрокосмического алюминия, и рассчитана на то, чтобы выдерживать вес. Если место на целевой поверхности ограничено, это может быть отличным решением — хотя это добавит около 10 фунтов и некоторые дополнительные расходы.

Z-образные кронштейны : Эти Z-образные кронштейны (также называемые кронштейнами Seg-Mount) могут быть прикреплены к передней части верхней лестницы или целевой поверхности. Стандартная верхняя подъездная пластина вставляется в кронштейны, обеспечивая выравнивание пандуса с целевой поверхностью.

В: Есть ли у пандуса подъездные пластины?

А: Да. Подъездные таблички позволяют, например, инвалидам плавно садиться на рампу и сходить с нее. Все пандусы имеют стандартную пластину подхода сверху и снизу, и обе они включены в общую длину пандуса.Например, 8-футовый пандус будет состоять из 6-дюймовой стандартной подходной пластины вверху и еще одной внизу и 14 звеньев. На 8-футовой рампе (с двумя 6-дюймовыми подходными плитами) будет 7 футов полезной аппарели.

Вопрос: Нужна ли дополнительная поддержка для более длинных пандусов?

Пандусы длиной 11 футов и более нуждаются в опорных стойках. Стенды следует размещать с шагом 6-7 футов. Пандусы такой длины без опорных стоек не будут выдерживать 1000 фунтов и могут казаться упругими при использовании.

Купить Переносные пандусы Roll-A-Ramp шириной 30 дюймов

Roll-A-Ramp Wide Portable Ramp — это самый компактный и универсальный пандус, который отлично подходит для использования в качестве пандуса для скутера и пандуса для инвалидных колясок для пользователей, которым нужны модные кресельные подъемники, постоянные пандусы или фургоны-переоборудования. Он имеет уникальную запатентованную конструкцию, которая позволяет регулировать длину пандуса с помощью прилагаемых инструментов, просто добавляя дополнительные ссылки.

Почему выбрать Roll-A-Ramp?

Roll-A-Ramp совместим с
  • Ручными инвалидными колясками
  • Электрокресла
  • Скутеры
  • 3-колесные самокаты
  • Ходунки и бариатрическое кресло

Особенности Roll-A-Ramp Portable Wheelchair Ramp

  • Свертывается для удобного хранения и транспортировки
  • Portable Ramp имеет многократно складывающуюся конструкцию и удобен для транспортных средств
  • Изготовленный из прочного анодированного алюминия для аэрокосмической промышленности, Roll-A-Ramp Portable Ramp обеспечивает годы беззаботной службы
  • Roll-up пандус для инвалидных колясок легко регулируется путем добавления или снятия ступеней
  • Переносные алюминиевые пандусы, легко настраиваемые для постоянного или полупостоянного монтажа
  • Отличная альтернатива дорогим кресельным подъемникам или постоянным деревянным пандусам
  • Пандус можно разделить на несколько секций с помощью Quick Штифты
  • Временная рампа со встроенными боковыми направляющими
  • Боковые направляющие помогают удерживать колеса по центру
  • Можно переставить на въездную рампу для дома за считанные минуты
    Удобно хранить в большинстве автомобилей и фургонов
  • Легкая переносная рампа без ширины требуется выравнивание
  • Совместимость с широким спектром мобильных устройств, например с ручным управлением инвалидные коляски , электрические кресла, скутеры, трехколесные самокаты, ходунки и бариатрические кресла
  • Безопасно для использования
  • Ремень для переноски в комплекте
  • Примечание: дополнительные звенья не включены в портативную рампу Roll-A-Ramp шириной 30 дюймов

Когда использовать складную рампу Roll-A-Ramp?

Roll-A-Ramp 30-дюймовая широкая переносная рампа обычно используется в следующих местах:
  • Дома / Квартиры
  • Фургоны и грузовики
  • Лодки
  • Самолеты
  • Церкви
  • Школы
  • Рестораны
  • Гостиницы
  • Назначения
  • Временный пандус

Roll Up Ramp для скутеров Преимущества

  • Rolls Up — Roll-A-Ramp — это как звучит, пандус, который сворачивается вверх. Благодаря высокотехнологичной конструкции пандус складывается, как спальный мешок. Он будет катиться только в одну сторону, а когда пандус развернут и разложен, он очень прочный.
  • Конструкция звеньев — рулонная рампа имеет встроенные звенья, которые обеспечивают индивидуальную длину. Легкие пандусы для инвалидных колясок могут иметь практически любую длину с шагом 1 или 1/2 фута. Это также позволяет использовать несколько пандусов в одном. Пользователь может разделить более длинный пандус с помощью штифтов быстрого разъединения на более короткие пандусы.
  • Легкий и прочный — изготовлен из авиационного алюминия 6061 и твердости Т6 по Роквеллу.Это означает превосходное соотношение веса и вместимости.
  • Варианты размещения: Поскольку Roll-A-Ramp настолько универсален, существует несколько вариантов размещения рампы. Эта универсальность позволяет пользователю использовать роликовые пандусы практически в любом месте!

Что купить с портативной рампой


Как использовать Roll-A-Ramp?

Инструкции по сборке подъемной рампы:
  1. Обратите особое внимание на «верхнюю» и «нижнюю» секции, как указано на коробках. Выньте обе части пандуса из отдельных ящиков.
  2. Найдите руководство по эксплуатации и инструменты для сборки пандуса. Также укажите любые аксессуары, заказанные вместе с пандусом. Аксессуары будут включены в отдельную картонную коробку или в сумку на молнии вместе с Руководством по эксплуатации.
  3. Удалите стяжки с секций рампы, затем поставьте рампу на край и раскатайте. Положите на ровную поверхность скатом вниз.
  4. Поместите две секции близко друг к другу. Вы увидите, что одна секция имеет защитную крышку, болт и гайку, соединенные через отверстия для болтов.Сместите две секции вместе, удалив это оборудование. Таким образом, выступы будут перекрываться с обеих сторон, а стороны пандуса будут ровными.
  5. Вставьте болты с желтой защитной крышкой в ​​оба отверстия. Для выравнивания отверстий может потребоваться некоторое маневрирование. Наденьте гайку.
  6. Найдите торцевой ключ и шестигранный ключ в пакете с руководством по эксплуатации. Используйте эти инструменты, чтобы затянуть соединение на пандусе. Не затягивайте слишком сильно. Установите защитную крышку на точку защемления сбоку аппарели.

Roll A Ramp Placement:
  • В целях безопасности и предотвращения повреждения аппарели пользователь должен разместить первое несущее звено приподнятого конца аппарели на земле.
  • Помните, что подходная пластина не является силовым звеном.


  • Обратите внимание, что один конец каждой аппарели отмечен «Верхний конец».
  • Этот конец всегда должен быть приподнятым концом пандуса.
  • Roll A Ramp имеет развал 1 ° на верхних тягах и 0 ° на нижних тягах.
  • Этот чердак под углом 0 ° на нижнем конце пандуса позволяет креслу-коляске, машине или другому устройству попасть на пандус на плоскости без арки.
  • Изогнутые звенья позволяют пользователю легко войти в фургон, крыльцо или дверной проем благодаря более благоприятному углу въезда.
  • Это также обеспечивает свободное пространство для нижних устройств.
  • Опять же, если установить пандус с «верхним концом» в приподнятом положении, работа будет более благоприятной.


Использование Roll-A-Ramp
  • Положите свернутый пандус набок и снимите ремень, чтобы использовать пандус.
  • Затем разверните пандус на всю длину, прежде чем ставить его на место.
  • Чтобы свернуть пандус, выполните процесс в обратном порядке, пристегните ремень и вперед.
  • Желтые крышки точек защемления прикреплены к головке каждого болта и предназначены для того, чтобы пальцы не попадали в «зону защемления», и должны быть всегда на месте.
  • Не используйте пандус без установленных крышек точек защемления.
  • Ни в коем случае не трогайте и не снимайте крышки точек защемления, это может привести к травмам.

Замена алюминиевого рулона A Длина пандуса:
  • Roll-A-Ramp 30-дюймовый портативный пандус разработан таким образом, чтобы можно было изменить длину, просто добавив дополнительные 1-футовые звенья или удалив звенья.
  • Это делается путем снятия гайки и болта с нижнего концевого рычага.
  • Затем при необходимости вставьте дополнительные 1-футовые рычаги.

Roll Up Ramp Универсальность: Легкий Roll A Ramp сворачивается вверх и поставляется с собственным удобным ремешком / ручкой для удобной переноски и хранения. Подъемную рампу можно настроить для различных целей. Помимо использования его в качестве полностью переносной системы пандусов, можно модифицировать пандус Roll-A-Ramp так, чтобы пандус был жестким или складывался в центре для облегчения установки в транспортное средство.Чтобы скатиться посередине, нужно иметь две точки поворота на одну рампу.


Чтобы преобразовать роликовый пандус таким образом, чтобы он складывался посередине:
  • Положите нижнюю часть роликового пандуса вверх
  • Добавьте шайбы под гайки там, где роликовый пандус будет жестким
  • Затяните все полностью затяните болты с помощью гаечного ключа 1/2 «и шестигранного ключа
  • Не затягивайте болты в точке поворота
  • Может оказаться, что торцевой ключ (1/2″) работает лучше

Руководства пользователя рулона A Пандус Складной пандус

Roll-A-Ramp® 13 футов x 30 дюймов | Алюминиевая рампа

Roll-A-Ramp® — самая портативная и универсальная рампа на рынке. Roll-A-Ramp®, доступный в ширине 12 дюймов, 22 дюйма, 26 дюймов, 30 дюймов, 36 дюймов и 48 дюймов и практически любой длины, является отличным выбором для тех, кто ищет пандус высшего качества для инвалидных колясок, скутеров и т. Д. ходунки или любые использовать.

  • Идеально подходит для минивэнов, просто скатывается и складывается.

  • Создание пандусов в дома, школы или офисы

  • Может использоваться как складывающаяся вдвое или как постоянно прикрепляемая складывающаяся рампа.

  • Затем войдите / выйдите из машины, сверните ее и уберите.

  • Переносная рампа сочетает в себе легкий вес и исключительную прочность.

  • Простое развертывание для любого использования и сворачивание для удобного хранения.

  • Легкая алюминиевая конструкция со встроенными поручнями безопасности.

  • Ремень для переноски и инструменты в комплекте.

  • Может быть расширен в любое время в 1-дюймовые секции.

  • Переносные пандусы легко складываются и складываются. Доступен любой длины и с возможностью расширения. Переносные пандусы — это доступный вариант по сравнению с дорогими или ненужными постоянными пандусами. Наши пандусы для фургонов являются экономичным вариантом и имеют больше смысла, чем дорогие переделанные фургоны. Roll-A-Ramp ® можно использовать для инвалидных колясок и скутеров, для общественных входов или в любом другом месте, где требуется доступ.

    Roll-A-Ramp имеет несколько уникальных особенностей, которые выделяют его среди других рамп.

    Rolls Up : Продуманная конструкция позволяет скатывать пандус, как спальный мешок. Свернутый пандус можно хранить в багажнике автомобиля, на лодке или в чулане.

    Конструкция звеньев : Каждый Roll-A-Ramp ® состоит из звеньев, что позволяет нам подобрать необходимую длину! Пандусы доступны в шести вариантах ширины и могут иметь любую длину с шагом в шесть дюймов. Это также позволяет использовать несколько пандусов в одном. 8-футовый пандус можно превратить в два 4-х футовых пандуса, разделив пандус пополам и добавив дополнительные подходные пластины.

    Легкий и прочный: Roll-A-Ramp ® изготовлен из аэрокосмического алюминия 6061 с твердостью T6 по Роквеллу. Это означает превосходное соотношение веса и вместимости. Пандусы в среднем составляют 4-6 фунтов на фут (более широкие пандусы тяжелее), что упрощает их установку и переноску. Например, пандус шириной 30 дюймов и длиной 8 футов весит всего 41 фунт, но выдержит 1000 фунтов!

    Варианты размещения : Поскольку Roll-A-Ramp ® настолько универсален, существует несколько вариантов размещения пандуса.Эта универсальность позволяет использовать Roll-A-Ramp ® практически везде! Клиенты используют Roll-A-Ramp ® для доступа к дому или транспортному средству, проходов для лодок или в коммерческих целях, чтобы упростить загрузку грузовиков.

    10-летняя гарантия : Мы настолько верим в наш продукт, что предлагаем 10-летнюю гарантию на наши рампы! Если что-то пойдет не так с вашей рампой (если какая-то деталь погнется или сломается и т. Д.), Мы заменим ее без проблем и бесплатно для вас. Насколько нам известно, ни одна другая компания, производящая пандусы, не предлагает такой всеобъемлющей гарантии.

    www.rollaramp.com/wp-content/uploads/2018/10/Ramp-Calculation-Chart-Updated-2018-ADA-12.pdf

Эта таблица расчета рампы поможет вам определить, какой длины должна быть ваша Roll-A-Ramp.

СКОЛЬКО ПРОДОЛЖИТЕЛЬНОСТЬ ПОКУПКИ?

Обычно рекомендуемые углы наклона:

4,8-градусный : Это соответствует Закону об американцах с ограниченными возможностями — щелкните здесь, чтобы получить дополнительную информацию о Roll-A-Ramp и ADA

7-ступенчатая : Независимые инвалиды-колясочники или сопровождающие с ограниченными возможностями

10-градусный : Ручные инвалидные коляски с достаточно сильным сопровождающим

12-градусный : Кресла-коляски или скутеры с электроприводом и кресла с ручным управлением с сильным помощником

15 градусов : ограниченное пространство, незанятая загрузка / разгрузка

Определить длину пандуса несложно

Определение длины пандуса:
Измерьте общий подъем (сколько дюймов от нижнего уровня до верхнего уровня) и разделите на уклон.

4,8 градуса: Расстояние подъема, деленное на 1

7 градусов: Расстояние подъема, деленное на 1,5

10 градусов : Расстояние подъема, деленное на 2

12 градусов : Расстояние подъема, деленное на 2,4

15 градусов : Расстояние подъема, деленное на 3

Пример: для желаемого уклона 7 градусов с подъемом 12 дюймов (1 фут), 12 / 1,5 = 8-футовый пандус

Широкий рулонный пандус шириной 14 футов на 36 дюймов

Описание продукта

ЦЕНА ВКЛЮЧАЕТ БЕСПЛАТНУЮ ДОСТАВКУ В 48 ШТАТОВ

Roll-A-Ramp Пандусы шириной 26, 30 и 36 дюймов любой длины

Прочность.Гибкость. Вместе.

Roll-A-Ramp — это революционная новая концепция, которая изменит то, как люди смотрят на пандусы. На протяжении веков миллионы людей использовали пандусы из-за их прочности. Но никогда раньше пандус не был таким гибким, как Roll-A-Ramp.

Прочность:

Каждый Roll-A-Ramp изготовлен из высокопрочного анодированного аэрокосмического алюминия, что позволяет ему выдерживать до 2000 фунтов. равномерно распределенного веса.

Гибкость:

Каждая стандартная секция рампы Roll A весит менее 30 фунтов. и легко складывается, быстро складывается для хранения в очень небольшом пространстве. Пары пандусов, используемые для инвалидных колясок, могут иметь любую ширину, чтобы соответствовать практически любому размаху колес.

Безопасность:

Каждая аппарель имеет встроенные поручни безопасности и плавно наклоняется, обеспечивая легкий доступ без ямок.

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: Специальная пластина захода на посадку не несет нагрузки, что означает, что одна только верхняя пластина не может опираться на какую-либо поверхность во время подъема. При размещении аппарели на верхней поверхности важно, чтобы плита захода на посадку и первое звено рампы опирались на поверхность.

Roll-A-Ramp Характеристики:

  • Предназначен для использования с инвалидными колясками, мотороллерами, мотоциклами, садовыми тракторами и т. Д.
  • Используется для автофургонов многими довольными клиентами
  • Безопасен для использования со встроенными боковыми направляющими
  • Прочная нержавеющая алюминиевая конструкция 6061 авиационного качества
  • Инновационная возможность сворачивания для компактного хранения и легкой транспортировки
  • Пандусы можно свернуть или сложить
  • Удобно хранить в багажнике автомобиля или фургоне
  • Разработан для плавного перехода вверх и вниз по рампе
  • Доступны любой длины — Для индивидуальных заявок звоните
  • Американское производство
  • 10 лет безусловной гарантии производителя
  • Доступны шириной 26, 30 и 36 дюймов от 3 футов. в длину до 300 футов в длину.
  • Отделка под алюминий — черный больше не доступен

Roll-A-Ramp | Переносная рампа | ScooterDirect.com

Пожалуйста, не забывайте «мыслить нестандартно» при работе с Roll-A-Ramp®; не с традиционными жесткими спецификациями, диктующими вам подходящую ситуацию к имеющимся размерам. Они нестандартных размеров, как у других пандусов. Вы не ограничены длиной или конфигурацией. Строим пандусы исходя из того, какой размер вам нужен.

В любом случае Roll-A-Ramp® остается портативной системой независимо от конфигурации, и для установки Roll-A-Ramp® никогда не требуется никаких изменений конструкции. Его легко снять или перенастроить.

Roll-A-Ramp можно свернуть или сложить для установки на транспортном средстве. Просто затягиваем муфтовые соединения. Держится годами в любых условиях. В конце концов, ВМС США им пользуются!

Четыре варианта ширины для нескольких применений

Устройства шириной 30 дюймов, 26 дюймов и 36 дюймов или парная система 12 дюймов с дополнительными проставками для размещения любой инвалидной коляски.

Пандусы изготавливаются ЛЮБОЙ длины, поэтому вы получаете то, что НЕОБХОДИМО, а не то, что ДОСТУПНО.

Портативный
Каждая легкая секция быстро сворачивается или складывается. В комплекте ремешок / ручка для удобной транспортировки и хранения.

Strong
Поддерживает 1000-2000 фунтов! Изготовлен из революционно нового высокопрочного анодированного алюминия для аэрокосмической промышленности.

Легкий
Каждая стандартная секция размером 12 дюймов x 8 футов весит всего 26 фунтов.

Регулируемая длина
Дополнительные ссылки могут быть добавлены с помощью простых инструментов.

Durable
Разработан и изготовлен для многолетней эксплуатации в тяжелых условиях.

Сейф
Встроенные поручни безопасности обеспечивают безопасность пользователя.

Плавное включение и выключение
Каждый конец плавно наклоняется для облегчения доступа без образования сотрясений.

Универсальность
Легко отделяйте небольшие секции от длинной модульной системы для использования в качестве переносной рампы.Несколько пандусов в одном!

  • Позволяет подъехать к вашему автомобилю и за считанные минуты перейти к въездной рампе для вашего дома.
  • Легкий вес с невероятной грузоподъемностью до 1 тонны.
  • Удобно хранится в большинстве автомобилей и фургонов. Складывается для удобного хранения и транспортировки. Преобразуется из сворачивающейся рампы в складную рампу.
  • Разработан для беспрепятственного входа и выхода из кресел-колясок любого типа.
  • С легкостью переходите из машины в дом к друзьям.Мы считаем, что без доступа вы по-настоящему мобильны.
  • 10 лет безусловной гарантии
  • Прочность на 40% выше, чем у конкурирующих пандусов, и вес на 25% меньше.
  • Длину можно увеличить с помощью простых инструментов. Ваша рампа не устареет, если ваши потребности изменятся.
  • Пандусы производятся и поставляются любой длины, необходимой для ширины 12 дюймов, 26 дюймов, 30 дюймов.

СПОСОБЫ УСТАНОВКИ ПЛАТФОРМЫ (3 СПОСОБА) ДЛЯ ВАШЕГО ROLL-A-RAMP®
Существует три варианта размещения верхней аппарели на площадке.

  • Все пандусы поставляются готовыми к установке для стандартного размещения пандусов, показанного в примере № 1. Пандусы спроектированы таким образом, чтобы их можно было надежно установить без использования кронштейнов или анкеровки пандуса. Доступны монтажные кронштейны.
  • В вашей ситуации может потребоваться один из альтернативных вариантов размещения пандуса, указанных ниже. Нет двух одинаковых ситуаций.

ПРИМЕЧАНИЕ: Для Roll-A-Ramp® не требуются крепежные скобы или анкерные крепления.


Размещение № 1 — Размещение ПЛАСТИНЫ СТАНДАРТНОГО ПОДХОДА (включено во все
) Таким образом, пандус размещается с использованием стандартного подхода, включенного во все пандусы, если не выбран другой метод. Концевая деталь плюс первое звено рампы при приземлении — (всего 12 дюймов).

Размещение # 2 — ПОДХОД ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ Размещение (необязательно)
Варианты ширины: # 3226 (26 дюймов / # 3235 (30 дюймов) / # 3236 (36 дюймов) / # 3248 (48 дюймов))
Эта концевая деталь только опирается на посадке по сравнению с соединением рампы дополнительно, то есть № 1. Более плавный переход на рампу и съезд с нее для более плавного перехода на инвалидную коляску, или для ручных тележек, кейсов, тележек и т. д. Также используется для ручных тележек , летные кейсы, грузовые тележки
* Или когда 12 дюймов посадочного пространства невозможно

Размещение # 3 — # 3150 КРОНШТЕЙНЫ ДЛЯ УСТАНОВКИ СЕГОВ Размещение (дополнительно)
Устанавливаются на вертикальную поверхность площадки, обеспечивая более плавный переход на рампу.Обеспечивает чистоту посадочной поверхности и не требует упора 1-го звена рампы на площадку, что позволяет экономить место. Рампа легко снимается. (Монтажное оборудование не входит в комплект)
Рекомендуется, когда 12 дюймов на посадочной поверхности недоступны для стандартного размещения пандуса (# 1)

Купить 30-дюймовый переносной пандус Roll-A-Ramp шириной 30 дюймов

Характеристики переносной рампы Roll-A-Ramp

  • Portable Ramp имеет многократно складывающуюся конструкцию и удобен для транспортных средств.
  • Изготовлен из прочного анодированного алюминия для аэрокосмической промышленности, Roll-A-Ramp Portable Ramp обеспечивает годы беззаботной службы.
  • Roll-up пандус для инвалидных колясок легко регулируется путем добавления или снятия ступеней
  • Переносные алюминиевые пандусы, легко конфигурируемые для постоянного или полупостоянного монтажа
  • Отличная альтернатива дорогим кресельным подъемникам или постоянным деревянным пандусам
  • Временный пандус со встроенными боковыми направляющими
  • Боковые направляющие помогают удерживать колеса по центру
  • Может быть перенесен на пандус для дома за считанные минуты
  • Легкий переносной пандус, не требующий выравнивания по ширине
  • Совместим с широким спектром мобильных устройств, таких как инвалидные коляски с ручным управлением, электрические кресла, скутеры, трехколесные самокаты, ходунки и бариатрические кресла
  • Ремень для переноски в комплекте
  • Rolls Up: Roll-A-Ramp такой же ounds, скатывающийся пандус. Благодаря высокотехнологичной конструкции пандус складывается, как спальный мешок. Он будет катиться только в одну сторону, а когда пандус развернут и разложен, он очень прочный.
  • Конструкция звеньев: Подъёмная рампа имеет встроенные звенья, которые обеспечивают индивидуальную длину. Легкие пандусы для инвалидных колясок могут иметь практически любую длину с шагом 1 или 1/2 фута. Это также позволяет использовать несколько пандусов в одном. Пользователь может разделить более длинный пандус с помощью штифтов быстрого разъединения на более короткие пандусы.
  • Легкий и прочный: изготовлен из авиационного алюминия 6061 и твердости Т6 по Роквеллу.Это означает превосходное соотношение веса и вместимости.
  • Варианты размещения: Поскольку Roll-A-Ramp настолько универсален, существует несколько вариантов размещения рампы. Эта универсальность позволяет пользователю использовать роликовые пандусы практически в любом месте!
  • Примечание. Дополнительные звенья не входят в комплект для переносного устройства Roll-A-Ramp шириной 30 дюймов

Где используется Roll-A-Ramp? Roll-A-Ramp 30-дюймовая широкая переносная рампа обычно используется в следующих местах:
  • Дома / Квартиры
  • Микроавтобусы
  • Грузовики
  • Лодки
  • Самолеты
  • Церкви
  • Школы
  • Рестораны
  • Гостиницы
  • Назначения
  • Временная рампа

Что купить с портативной рампой Roll-A-Ramp?

Руководства по покупке Roll-A-Ramp

Как использовать Roll-A-Ramp?

Сборка 30-дюймового роликового пандуса
  1. Обратите особое внимание на «верхнюю» и «нижнюю» части, как указано на коробках. Выньте обе части пандуса из отдельных ящиков.
  2. Найдите руководство по эксплуатации и инструменты для сборки пандуса. Также укажите любые аксессуары, заказанные вместе с пандусом. Аксессуары будут включены в отдельную картонную коробку или в сумку на молнии вместе с Руководством по эксплуатации.
  3. Удалите стяжки с секций рампы, затем поставьте рампу на край и раскатайте. Положите на ровную поверхность скатом вниз.
  4. Поместите две секции близко друг к другу.Вы увидите, что одна секция имеет защитную крышку, болт и гайку, соединенные через отверстия для болтов. Сместите две секции вместе, удалив это оборудование. Таким образом, выступы будут перекрываться с обеих сторон, а стороны пандуса будут ровными.
  5. Вставьте болты с желтой защитной крышкой в ​​оба отверстия. Для выравнивания отверстий может потребоваться некоторое маневрирование. Наденьте гайку.
  6. Найдите торцевой ключ и шестигранный ключ в пакете с руководством по эксплуатации. Используйте эти инструменты, чтобы затянуть соединение на пандусе. Не затягивайте слишком сильно. Установите защитную крышку на точку защемления сбоку аппарели.

Размещение пандуса с роликом
  • В целях безопасности и предотвращения повреждения пандуса пользователь должен разместить первое несущее звено приподнятого конца пандуса на земле.
  • Помните, что подходная пластина не является силовым звеном.


  • Обратите внимание, что один конец каждой аппарели отмечен «Верхний конец».
  • Этот конец всегда должен быть приподнятым концом пандуса.
  • Roll A Ramp имеет развал 1 ° на верхних тягах и 0 ° на нижних тягах.
  • Этот чердак под углом 0 ° на нижнем конце пандуса позволяет креслу-коляске, машине или другому устройству попасть на пандус на плоскости без арки.
  • Изогнутые звенья позволяют пользователю легко войти в фургон, крыльцо или дверной проем благодаря более благоприятному углу въезда.
  • Это также обеспечивает свободное пространство для нижних устройств.
  • Опять же, если установить пандус с «верхним концом» в приподнятом положении, работа будет более благоприятной.

Использование 30-дюймовой переносной рампы
  • Положите свернутую рампу на бок и снимите ремень, чтобы использовать аппарель.
  • Затем разверните пандус на всю длину, прежде чем ставить его на место.
  • Чтобы свернуть пандус, выполните процесс в обратном порядке, пристегните ремень и вперед.
  • Желтые крышки точек защемления прикреплены к головке каждого болта и предназначены для того, чтобы пальцы не попадали в «зону защемления», и должны быть всегда на месте.
  • Не используйте пандус без установленных крышек точек защемления.
  • Ни в коем случае не трогайте и не снимайте крышки точек защемления, это может привести к травмам.

Изменение длины рулонной рампы
  • Roll-A-Ramp 30-дюймовая широкая переносная рампа спроектирована таким образом, чтобы можно было изменить длину, просто добавив дополнительные 1-футовые звенья или удалив звенья.
  • Это делается путем снятия гайки и болта с нижнего концевого рычага.
  • Затем при необходимости вставьте дополнительные 1-футовые рычаги.

Универсальность Roll-A-Ramp Легкий Roll A-Ramp сворачивается и поставляется с собственным удобным ремешком / ручкой для удобной переноски и хранения.Подъемную рампу можно настроить для различных целей. Помимо использования его в качестве полностью переносной системы пандусов, можно модифицировать пандус Roll-A-Ramp так, чтобы пандус был жестким или складывался в центре для облегчения установки в транспортное средство. Чтобы скатиться посередине, нужно иметь две точки поворота на одну рампу.


Чтобы преобразовать роликовый пандус таким образом, чтобы он складывался посередине:
  • Положите нижнюю часть роликового пандуса вверх
  • Добавьте шайбы под гайки там, где роликовый пандус будет жестким
  • Затяните все полностью затяните болты с помощью гаечного ключа 1/2 «и шестигранного ключа
  • Не затягивайте болты в точке поворота
  • Может оказаться, что торцевой гаечный ключ (1/2″) работает лучше

Roll-A-Ramp Технические характеристики

Код продукта Масса Грузоподъемность Масса
A13002A19 1000 фунтов 16 фунтов.
A13003A19 1000 фунтов. 21 фунт.
A13004A19 1000 фунтов. 26 фунтов.
A13005A19 1000 фунтов. 31 фунт.
A13006A19 1000 фунтов. 36 фунтов.
A13007A19 1000 фунтов. 41 фунт.
A13008A19 1000 фунтов. 46 фунтов.
A13009A19 875 фунтов. 51 фунт.
A13010A19 800 фунтов. 56 фунтов.
A13011A19 1000 фунтов. 61 фунт.
A13012A19 1000 фунтов. 66 фунтов.
A13013A19 1000 фунтов. 71 фунт.
A13014A19 1000 фунтов. 76 фунтов.
A13015A19 1000 фунтов. 81 фунт.
A13016A19 1000 фунтов. 86 фунтов.
A13017A19 1000 фунтов. 91 фунт.
A13018A19 1000 фунтов. 96 фунтов.
A13019A19 1000 фунтов. 101 фунт.

Гарантия

Полная 10-летняя гарантия на пандусы

Вопросы и ответы

Задайте вопрос

ItemQuestion

ItemName — сейчас


Ваш вопрос появится здесь, как только он будет одобрен.

UserAnswer

UserName — сейчас

Ваш ответ будет отображаться здесь, как только он будет одобрен.

.
