Розетка для электрического духового шкафа: какая нужна, сколько фаз


Чаще всего семья проводит время на кухне. Современная кухня включает в себя различные приборы, устройства, технику, чтобы хозяйка могла приготовить вкусный кулинарный шедевр быстро и удобно. Одной из таких технологий является духовой шкаф. После приобретения его нужно установить и подключить к электрической сети. Лучше всего, если эту работу выполнит специализированный мастер. В статье подробно расскажем о том, какая розетка нужна для электрического духового шкафа.
Сколько фаз нужно
Все устройства, которые используются в домашних условиях, как правило, имеют мощность 9 кВт и требуют установки однофазной электросети. Вилка и розетка должна устанавливаться на 220 вольт. Подключение тремя фазами применяют в промышленных целях.
Вилку и розетку рекомендуется приобретать только проверенных, известных брендов. Вилочный и розеточный механизм должен быть произведен из качественного металла, каждый медный контакт не должен быть поврежден. Внутренний корпус чаще всего делают керамическим. Корпус рамки должен быть из качественной пластмассы – дешевые изделия быстро сломаются или треснут.
Отдельная линия электропитания
Во время подключения электрического питания важно учесть мощность прибора и состояние проводки в доме. Если устройство будет установлено в здании старого типа, следует обратить особое внимание на этот фактор, ведь в таких помещениях проводка может быть алюминиевой – она не выдержит напряжения, может быть риск для здоровья и состояния техники. Если выяснилось, что проводка в доме «не годится» возможно, придется прокладывать отдельную линию.
Духовые шкафы зачастую имеют мощность максимум 4 кВт с напряжением 220В. Если нужно провести новую линию электропитания, понадобятся такие элементы:
- медный провод ВВГнг-3х2,5мм2;
- вилка на 16А, желательно угловая;
- диффавтомат на 16А, можно использовать УЗО с диффавтоматом;
- обычная розетка на 16А, с заземляющимися под проводник контактами.


Если духовой шкаф имеет мощность выше 3,5 кВт, стоит использовать вилку, розетку и диффавтомат на 32А. Три жилы кабеля распределяются как три разные типа:
- фазная;
- нулевая работающая;
- защищающее заземление.
Фазную и нулевую жилу нужно подсоединить к крайним контактам. Заземляющая подключается к соответствующей клемме, чаще всего она находится посредине.
Меры предосторожности
Выполнять операцию подключения духового шкафа к электросети следует очень осторожно. Неправильное выполнение может привести к таким проблемам:
- Возникает риск разряда тока, что приведет к ухудшению состояния здоровья, травмам.
- Неправильно подключив устройство к электросети, оно может быстро выйти из строя, из-за чего его не примут на ремонт по гарантийному талону.
- Неосторожность при подключении может быть опасна возгоранием и пожаром.
Высота новой розетки должна быть выше 90 см от пола. Розетку нужно устанавливать на расстоянии не менее 70 см от газового подвода. Если у вас нет навыка в подключении духового шкафа (или другого устройства), лучше обратиться к специалисту.
Бытовая техника Духовой шкафПодключение духового шкафа к электросети — 3 условия. Выбор провода, автомата, розетки и вилки.
Но как правило, в последних моделях с духовым шкафом, не идет установочной вилки, поэтому подключать ее нужно также самостоятельно. Объясняется это тем, что в разных странах, духовку можно подключить как минимум к нескольким видам абсолютно разных розеток.
И угадывать производителю какая вилка где понадобится, попросту не выгодно.
Провод от духовки зачищаете, опрессовываете наконечниками НШВ и пропускаете через корпус вилки. Фазу и ноль (обычно это проводники серого=коричневого и синего цветов) сажаете на крайние контакты вилки.
Опять же без разницы куда какой, фазировка здесь не имеете значение. Желто-зеленую заземляющую жилу – на средний контакт. Чтобы провод не болтался внутри, фиксируете его поджимающим хомутиком и закручиваете корпус вилки.
Важное замечание: при подключении к вилке проводов, никогда не ориентируйтесь только по цветам изоляции жил. Обязательно открутите крышку клеммной колодки на эл.духовке и проверьте куда какой проводок заведен (о правильном подключении к клеммам сказано ниже).
Когда по какой-то причине нет доступа к клеммам, или там стоит гарантийная пломба, используйте обычный китайский тестер-мультиметр. Заземляющая жила должна быть соединена с корпусом духовки.
И поэтому при подключении щупов в режиме замера изоляции к жиле и к корпусу, должен раздаться звуковой сигнал или на дисплее высветиться ноль. То есть сопротивление R=0 Ом. Таким образом вы найдете «землю», оставшиеся два провода будут фаза и ноль.
Подключение к электросети мощной духовки
При подключении духовых шкафов мощностью более 3,5кВт (как правило в них еще встроена микроволновка), нужны несколько другие материалы:
- медный трехжильный кабель ВВГнГ-Ls 3*6мм2
- розетка и вилка для плит на ток 32А (заказать подобный разъем можно здесь)
- диффавтомат 32А
- провод ПВС 3*6, если в заводской комплектации не идет никакого соединительного провода
Здесь уже однозначно необходимо прокладывать отдельную линию от электрощита до места установки духовки.
Подключение в электросеть производится через мощную розетку 32А.
Фактически весь монтаж аналогичен подключению варочной панели. Как это делается, подробно с пошаговыми рисунками и фото можно прочесть в статье ””.

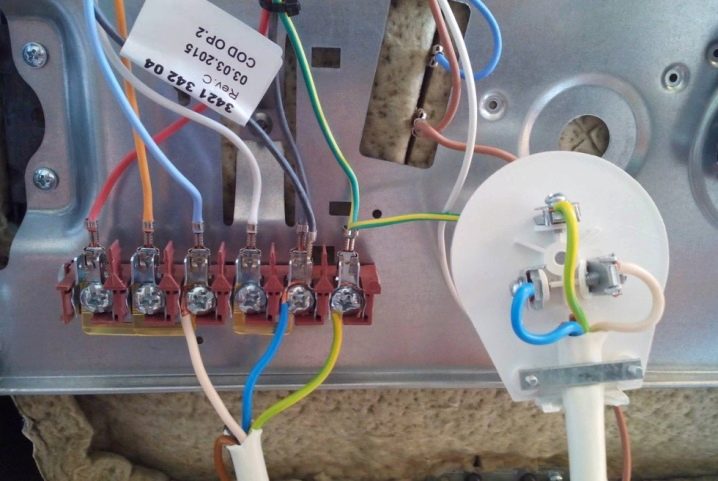

Рассмотрим подробнее подключение соединительного провода непосредственно к духовому шкафу.
Откручиваете сзади защитную панель и подводите к контактам провод ПВС 3*6. Для этого снизу обычно имеется отверстие.
С жил снимается изоляция и опрессовываются наконечники НШВ. Далее выполняется само подключение:
- фазную жилу (серого или коричневого цвета) заводите под клемму с буквой ”L”
- нулевую жилу (синего цвета) затягиваете на клемме с буквой ”N”
- жилу заземления (желто-зеленую) – под винт клеммы со значком “заземления”
Если маркировки на клеммах нет, или она плохо различима, изучайте инструкцию и технический паспорт духового шкафа. Там обязательно должен присутствовать рисунок с наглядным обозначением, куда какие провода подключать.
Далее провод нужно зафиксировать хомутом и поставить на место защитную крышку контактов.
После этого, необходимо проверить работоспособность электрической духовки, подключив ее в розетку. Только убедившись в работоспособности, можно спокойно ее вставлять в заранее подготовленную нишу.
Если при первом подключении сразу перегорела лампочка подсветки, а остальное все исправно работает (вентилятор, тэны), не паникуйте. Вполне возможно, что из-за разности температур, после перемещения покупки с улицы в дом (зимой), внутри образовался конденсат. И это послужило причиной перегорания лампочки.
А может ее просто стрясли при перевозке. Сразу же грешить на неправильное подключение не стоит.
Кстати, в духовках используются термостойкие лампы, и применять для их замены простые, как в холодильниках, нельзя.
Они попросту лопнут при нагреве. Проверяйте температуру эксплуатации на цоколе и на упаковке.
Подключение от одного кабеля варочной поверхности и духового шкафа
А что делать, если нет ни возможности, ни желания подключать духовой шкаф отдельным кабелем от щитовой, при этом у вас на кухне осталась проводка от старой электроплиты или уже есть ранее проложенный провод для подключения варочной панели. Можно ли запитать духовку от него?
Можно, но здесь опять же необходимо соблюсти определенные правила:
- духовой электрический шкаф должен иметь отдельный автомат защиты
- кабель питания с щитка должен быть рассчитан под нагрузку на одновременное подключение и духовки, и варочной панели
Если второй пункт не соблюдается, необходимо в щитке ставить автомат такой величины, который будет автоматически отключаться при перегрузке, защищая тем самым от выхода из строя кабель питания.
Грубо говоря, автомат в распредщитке нужно выбирать не по нагрузке приборов, а по фактическому сечению существующего кабеля!

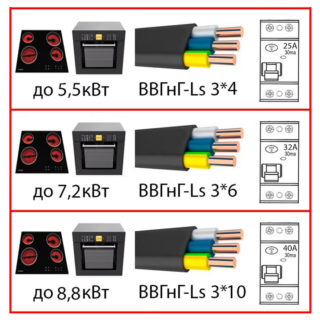

Вот какой кабель и диф.автомат защиты должны стоять у вас в щитовой для одновременного подключения духовки и варочной панели (в таблице указанна их суммарная мощность):
Запомните, что нельзя напрямую или через клеммную колодку подсоединять одновременно оба кухонных прибора, если они защищены одним единственным автоматом в щите.
Также не спасает вариант установки отдельной розетки на духовой шкаф, путем отпайки от клемм в распределительной коробке или непосредственно от мощной розетки, через которую уже подключена варочная панель.
Монтаж сдвоенной розетки, даже в заводском исполнении, тоже не поможет в аварийной ситуации.
Почему нельзя так делать, спросите вы? Потому что если вилка и кабель духовки изначально рассчитаны на ток до 16А, то неизвестно что будет при перегрузке с ними или с внутренностями духового шкафа, когда вы их посадите на автомат 25А или тем более на 32А-40А.
Самый лучший и оптимальный вариант в этом случае – разместить за кухней небольшую бокс коробочку, в которую монтируется автомат на 16А и розетка.
Таким образом, вилку соединительного провода духовки, можно будет безопасно подключить в розетку, так как она в свою очередь защищена отдельным автоматом, номиналом меньшим, чем автомат в щитке. Вот схема такого соединения:
Кабель питания коробочки подсоединяете либо опрессовкой, либо пайкой напрямую к мощному кабелю выходящему из стены. Можно это сделать и через отдельную клеммную колодку.
Розетка должна быть модульной, она изначально подходит под такие боксы.
Всю эту сборку (розетка+автомат) уже спокойно можно подключать к общему кабелю идущему на варочную панель. Как собрать и запитать такой бокс смотрите в видео:
Источник
Поделиться новостью в соцсетях


Популярное
-
5735
-
4644
-
4630
-
4082
-
2617
Подключение электрической духовки к обычной розетке
NNN спрашивает:
Добрый день. Подскажите, пожалуйста, как быть в такой ситуации. От застройщика по квартире электропровод медный 2,5 мм двужильный (кроме одной розетки с заземлением). В кухне от уже установленной застройщиком розетки (без заземления) мастер провел мне 2 двужильных провода сечением по 1,5 мм без заземления (1 -на вытяжку, 2*- к розетке для зажигалки). От 2* розетки далее проложен такой же провод и подключена стиральная машина.Сейчас стоит вопрос об установке электрической духовки, и ее подключение планируется в розетку 2*.Вопрос в следующем:
1) безопасно ли использовать эту розетку для подключения электродуховки?
2) можно ли к ней дополнительно подключить варочную панель (только для электроподжига)?
3) какой мощности духовку можно установить?
- И духовка и стиральная машина (я так понял их в одну розетку будете подключать) предполагают подключение в розетки с заземлением. То есть без заземления их использование по определению не безопасно.
- Варочная панель газовая? Если да, то электроподжиг — это ничтожная нагрузка, поэтому можно).
- Максимальный ток для большинства розеток — 16А, значит максимальная мощность подключаемого прибора должна быть: 220*16=3520 Ватт или 3,5 кВт. Есть специальные розетки для подключения электроплит и духовых шкафов. Может быть вы видели их — с плоскими толстыми штырями. Но вопросы с кабелями вашими (ниже).
У вас разводка сама по себе ненадежная и не совсем безопасная. Почему розетка с заземлением всего одна? Все до единой розетки, судя по тому что вы написали, разведены проводом или кабелем с сечением жил в 2.5 кв. мм. Тогда почему мастер проложил провода от имеющейся розетки не таким же кабелем, а 1.5 кв. мм?
Лучше (так будет правильно) проложить заземляющий проводник до розеток на кухне и запитать их от отдельного автомата и защитить УЗО, всё-таки опасных факторов аж два — влажность и высокие температуры.
как выбрать и установить своими руками
Электрическая плита является полезным бытовым устройством, неизменным атрибутом современной кухни и, в целом, очень хорошим приобретением. Но ее неверная установка и неквалифицированный монтаж чреваты выходом из строя проводки, возникновением короткого замыкания, поражением человека током. Именно поэтому задачу по выбору и установке розетки для электроплиты желательно доверять профессионалам.


Выбор «точки»
Надежная и долговечная эксплуатация любого бытового прибора гарантируется при соблюдении основных правил монтажа. Многие владельцы техники ошибочно полагают, что выбор розетки и вилки для плиты ничем не отличается от аналогичной процедуры в случае с любым другим бытовым прибором.
Часть людей предпочитает производить установку своими руками, стремясь сэкономить на монтаже. Специалисты-электротехники рекомендуют выполнять подключение согласно техническим нормам, правилам ПУЭ и требованиям производителя прибора.
Ключевое внимание необходимо уделить выбору силового разъема. Он должен соответствовать характеристикам духовки и плиты (если устройство выполнено в одном корпусе).
Необходимо отметить, что обычная накладная квадратная розетка на 16А не подходит. Ее выбор чреват оплавлением пластика, повреждением корпуса вилки.

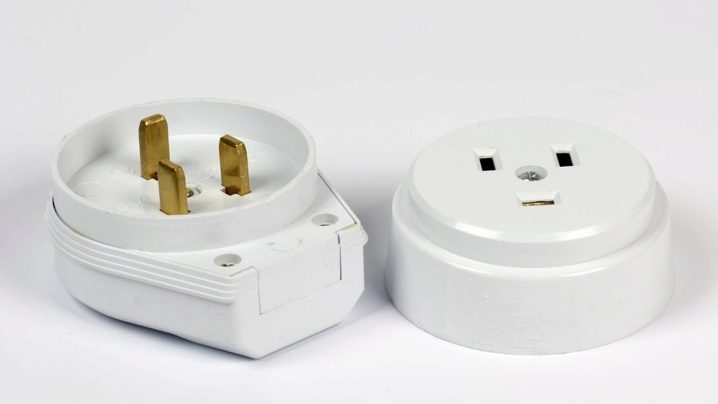

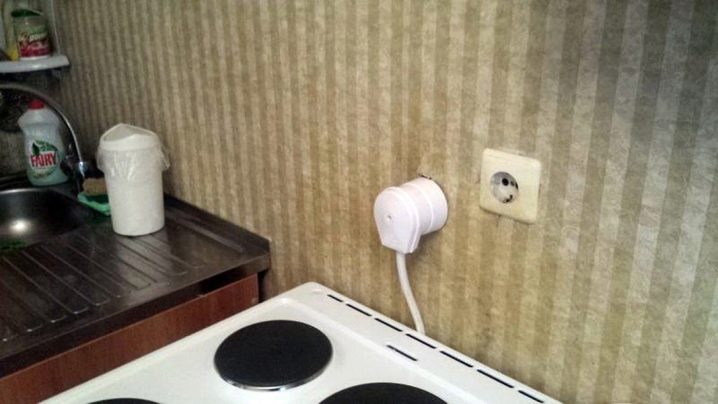

Поэтому следует помнить про фурнитуру специального типа, сделанную для электрической плиты и способную выдерживать нагрузку не более 7 кВт. Имеются варианты для однофазной и трехфазной сети, а также те, которые рассчитываются на большую мощность.

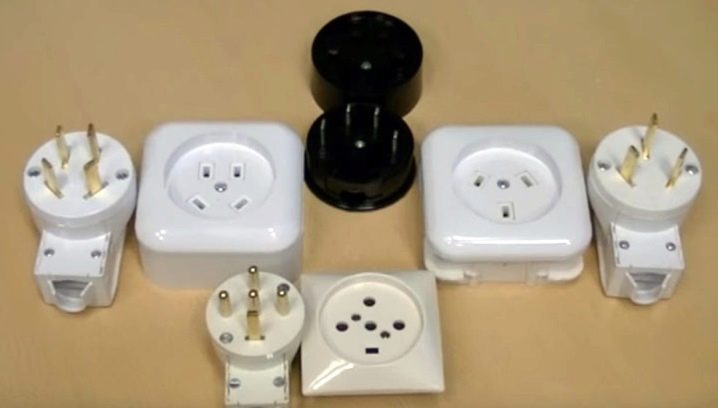

В продаже легко найти специальные розетки силового типа, отличающиеся по ряду параметров: в том числе, по оттенку, материалу изготовления, конфигурации, особенностям установки, допустимой нагрузке. Вместе с ними необходимо приобрести соответствующую вилку. Многие производители предусматривают все это в своих устройствах.
Силовая фурнитура производится из высокопрочного материала. Если она из пластика, то это значит, что потребителю предлагается существенно сэкономить на качестве. Лучше приобрести изделие из карболита — оно отличается большей прочностью.


В настоящее время существуют разные варианты монтажа силовой фурнитуры, устанавливаемой скрыто или открыто. Первый метод актуален, если планируется пододвигать плиту вплотную к стене, когда доступ к рабочему механизму будет существенно ограничен.
Большинство пользователей бытовых устройств толком не понимают, как нужно выбирать розетку, что следует учитывать, какие могут быть «подводные камни». Прежде всего, рекомендуем делать акцент на фурнитуре с заземлением. Кроме этого, исходя из типа домашней электрической сети, будь она однофазная, трехфазная или, реже, двухфазная, производится прокладка соответствующего силового кабеля с нужным количеством жил и подходящим сечением.


В идеале, перед покупкой розетки и вилки для электроплиты стоит проконсультироваться с управляющей компанией или специалистами на предмет проектной мощности сети дома или квартиры, присутствия заземления и ряда других вопросов. Полученные ответы должны отличаться своей однозначностью, ясностью и предельной четкостью — это является залогом вашей безопасности при пользовании электроприбором.
Выяснив эти моменты, следует переходить к последующим работам, включая выбор места установки плиты. Подключать устройство необходимо отдельным кабелем от щитка и защищать его автоматическим выключателем требуемого номинала.
Особенности бытового прибора


Выбирая силовую розетку или разъем под нее, необходимо понимать, что подобная фурнитура предназначается для работы с оборудованием повышенной мощности. Возможность пропускать через себя большой ток, в сравнении с обычными бытовыми устройствами, считается их главной особенностью. К примеру, простые розетки допускается использовать с нагрузкой до 16 Ампер, с напряжением 220В.
Силовая фурнитура имеет маркировку типа 32А 220В, 40А 220В. Использование ее с током и напряжением, превышающим номинальные значения, приведет к нагреву клемм, мест соединений проводов и оплавлению пластика фурнитуры.
Розетка для индукционной плиты высокой мощности имеет рабочий механизм, наружную декоративную крышку и соединительные винты. В разобранном виде можно обнаружить на входе усиленные клеммы подключения питающего провода, а на выходе — соответствующие контакты, которые передают напряжение через вилку к бытовому устройству.
Если расстояние между плитой и стенкой минимальное, желательно сделать выбор в пользу внутренней розетки, с целью недопущения перегиба проводов и соприкосновения их с поверхностью устройства.
Порядок монтажа


Подключение кухонной техники обычно осуществляется на конечной стадии ремонта помещения. Это означает, что в комнате уже закончены отделочные работы, проложены питающие провода, возможно, стоит мебель. Остается только разобраться с тем, как правильно подключить устройство, и что для этого необходимо.
Чтобы все было сделано правильно, рекомендуется озадачиваться соответствующим вопросом еще на начальной стадии проектирования, составления схемы прокладки коммуникаций. На этом этапе выясняется, какая нужна розетка, будет она встраиваемой или накладной, также нужно определиться с высотой ее размещения.
Подготовительные работы
Сначала следует определить место установки для плиты с электроподжигом или встраиваемой варочной поверхности. В идеале, необходимо знать модель и технические характеристики устройства. Вполне возможно, что потребуется предусмотреть подключение напрямую.
Это означает, что получится обойтись без розеток и вилок. Кроме этого, акцент делается на мощности оборудования, исходя из чего производится выбор фурнитуры, провода, автоматического выключателя номиналом 32А и УЗО номиналом 40А.


Обычно выбирается кабель сечением 6 мм2. Если речь идет о трехфазной сети 380В, то это будет кабель на 5 жил (возможно, меньшего сечения), однофазная 220В — на 3 жилы.
Лучше всего приобретать медный провод у проверенного производителя, тогда он будет соответствовать действующим государственным стандартам. Данному моменту стоит уделить повышенное внимание, поскольку от этого зависит не только долговечность эксплуатации проводки и прибора, но и ваша личная безопасность.
Дополнительно нелишним будет изучить правила СП_31_110_2003, пункт 9.2, где указано, что категорически не допускается «вешать» на питающую линию дополнительные потребители, розетки, выключатели и т.д.


Если подключить плиту без розетки не получится, следующим шагом будет выбор фурнитуры с требуемыми характеристиками. Важно обратить внимание на параметр номинального тока. Необходимо учесть и тип установки силовой фурнитуры: для скрытой установки или для открытого исполнения.
Соответственно, к ней понадобится выбрать вилку, если, конечно, она не идет вместе с бытовым прибором. Стоит также принять во внимание, что ряд изделий зарубежного изготовления несовместимы с отечественными розетками и могут потребовать использования переходника, чего желательно избегать.
Определение места установки
В этом вопросе необходимо руководствоваться исключительно правилами электрической безопасности. Размеры розетки не должны препятствовать размещению плиты относительно рабочей стенки.
Она не должна монтироваться непосредственно на рабочей поверхности и в скрытых местах, где будет затруднен доступ к обслуживанию. Категорически не допускается устанавливать силовую фурнитуру в следующих зонах:
- рядом с местом расположения мойки;
- рядом со стиральной машинкой;
- вблизи посудомоечной машины.


В случае установки плиты на ножках, или если варочная поверхность будет встроена в кухонный гарнитур, идеальным является место на высоте 10–15 см от уровня пола. Электрическая точка должна находиться вдали от воды и огня. С учетом действующих норм, плиту лучше подсоединять сразу через розетку или напрямую к силовому проводу.
Использование удлинителей противопоказано. Допускается устанавливать розетку за плитой, если ту достаточно легко будет вынуть из ниши. Неплохим вариантом считается размещение точки в соседнем нижнем шкафчике.
Особенности установки и последовательность монтажа
Если предыдущие пункты выполнены, можно приступать к подключению плиты. Работу легко выполнить своими силами, однако при наличии любых сомнений лучше вызывать специалиста. Подключение осуществляется на обесточенной линии. Этот факт дополнительно следует проверить посредством индикаторной отвертки.


Независимо от типа розетки, она может монтироваться уже после чистовых работ. Если выбор пал на встраиваемую фурнитуру, потребуется выполнить коронкой соответствующий монтажный стакан.
Как установить саму розетку, мы уже писали в одной из наших статей. Про монтаж розеток в фартук — здесь.
В подрозетник заводится питающий кабель. Посредством специального инструмента — стриппера — выполняется снятие защитной оплетки на 8–10 мм.
Концы проводов подсоединяются к механизму розетки, согласно распиновке. Следует учесть, что желто-зеленый провод отвечает за заземление (обычно подключается к центральной клемме), белый или коричневый — за фазу, голубой — за ноль. Контакт должен быть максимально надежным, однако «пережимать» провода не стоит, поскольку можно повредить клемму или проводники.
Для проверки качества соединения удостоверьтесь в надежном закреплении контактов. Фиксация подрозетника к стене обычно выполняется посредством гипсового раствора или алебастра. После полного высыхания смеси при помощи шурупов фиксируется сам механизм, затем устанавливается изолирующая внешняя накладка.
Далее проверяется, какое напряжение в розетке, есть ли заземление. Это делается с применением тестера. Если все в норме, можно переходить к этапу подключения варочной поверхности или плиты.


Способы подключения вилки
Идеальным вариантом считается приобретение электрической плиты в комплекте с вилкой и розеткой. Все, что останется сделать конечному потребителю — подключить питающий кабель и бытовой прибор.
Производители на тыльной стороне плиты обычно дополнительно приводят схему, в том числе, для однофазной, двухфазной или трехфазной сети. Она позволяет относительно просто выполнить необходимый монтаж.
Остановимся подробнее на последней схеме, поскольку она наиболее часто встречается в многоквартирных домах.

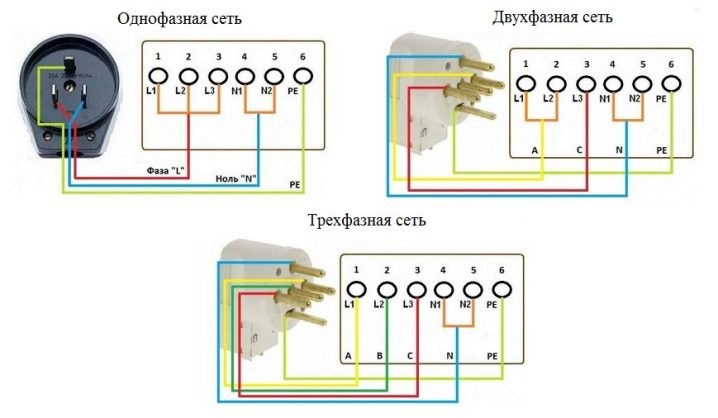

Монтажнику предстоит правильно присоединить контакты пятижильного провода к плите:
- к клеммам L1, L2, L3 соответственно подключается фаза A, B, C. При этом, необходимость в использовании фазных перемычек отпадает;
- к нулевым клеммам N1, N2 устанавливается перемычка из меди и производится ее соединение с нулевым проводом;
- к желто-зеленому заземляющему проводнику подключается клемма с маркировкой PE.
В двухфазных сетях принцип монтажа аналогичный, при этом, перемычка ставится с любой парой, будь то L1 и L2, L1 и L3, L2 и L3. Медные проводники обычно поставляются в комплекте с бытовым прибором. Если же их нет, вполне получится обойтись проводом сечением 6 мм2. Важно обжимать места контактов специальным инструментом.


В однофазных сетях перемычка ставится на контакты L1, L2 и L3. Применительно к ним ниже приведем подробную инструкцию.
- Подготавливается инструмент, в том числе, кусачки, стриппер, индикаторная отвертка, тестер.
- Подключается трехжильный провод к плите, согласно схеме.
- Проверяются провода, идущие с распределительной коробки, на предмет соответствия распиновке, надежности контакта, после чего монтируется розетка. Она может быть комбинированной, двойной для плиты и духового шкафа или простой.
- Проводится тестирование: проверка напряжения, количества вольт на выходе, наличия фазы, «земли», срабатывания УЗО.
Таким же образом можно перенести розетку подальше от плиты.
Можно ли обойтись без розетки?
Часто можно обойтись и без установки розетки, поскольку производителем предусматривается подключение плиты напрямую к силовому кабелю. Обычно это осуществляется через специальные клеммы. Ничего плохого, если дополнительно будет установлена монтажная коробка.
Если же в комплекте имеется подключенная вилка, ее потребуется раскрутить и освободить провода, в том числе ноль, фазу и заземление. Предварительно, перед началом монтажа, в целях безопасности отключается подача питания путем выключения УЗО или автоматического выключателя. Подключение производится через колодку с клеммами. В конце монтажная коробка закрывается крышкой и фиксируется шурупом.


Следует учитывать, что подобного рода действия чреваты снятием устройства с гарантийного обслуживания, о чем необходимо всегда помнить. В случае чего, ремонт плиты придется осуществлять уже за свой счет. Однако достоинств у такого подключения гораздо больше.
В случае необходимости, не составит труда выполнить перенос плиты. Кроме этого, уменьшается количество мест соединений проводов, а значит, минимизируется сопротивление и вероятность их нагрева. Отметим, что данный вариант монтажа считается самым экономичным и простым, поскольку не требуется наличия розеток, вилок и выполнения трудоемких работ по монтажу подрозетника.


Решение вопросов с розеткой должно выполняться еще на этапе проектирования, когда определяются расстояния до газовой плиты или индукционной поверхности, планируется закладка проводов согласно используемой нагрузке, выбирается фурнитура.
Стоит учитывать существующие виды подключения, в том числе, для трехфазных, двухфазных и однофазных сетей. При этом, нужно хорошо разбираться в тонкостях электромонтажа. Важно, чтобы все работы выполнялись при полном отсутствии напряжения в питающем проводе, для чего достаточно отключить автомат на электрическом щите.
Понравилась статья? Расскажите о ней друзьям:
Розетка для духового шкафа: установка, подключение, выбор
Решив приобрести на кухню стильный, модный духовой шкаф, не забывайте, что это оборудование требует качественной проводки и розетки. Без надежного провода, который соединяет распределительный щиток и подходящей розетки, рассчитанной на работу столь мощного агрегата, новая духовка прослужит не долго. Поэтому, отправляясь в магазин электротоваров, для начала определите, какова мощность нового электрооборудования. Учитывая этот параметр, знайте, что силовая розетка под духовой шкаф на фото, не может обладать мощностью меньше данного числа. Больший запас мощи допустим, и даже желателен. Меньший же, приведет к тому, что оборудование быстро сгорит.
Выбираем розетку
Высчитываем мощность
Другие параметры
Современные электрические духовки, оснащены вилками евро стандарта. Поэтому, розетка для подключения духового шкафа, также должна быть евро вида. Плюс к этому, учитывая мощность электропечей, приобретать, следует розетку с керамическими внутренностями. Только керамика способна выдержать чрезмерные нагрузки, на протяжении 2-3 часов – оптимальный период беспрерывной работы варочной панели и духового шкафа. По внешнему виду и цветовому решению, нет специальных рекомендаций. Данные параметры определяются покупателем самостоятельно.
Установка
Определившись, какие розетки для духового шкафа и варочной панели подходят для конкретного случая, следует продумать нюансы установки оборудования. Прежде чем заняться монтажом электротехники, необходимо удостовериться, что проводка подходит для таких сильных устройств. Если проводники старые, их рекомендуется заменить новыми медными либо стальными. Дополнительно в электрощитке устанавливаем автоматы на 32 ампер, которые позволят при необходимости быстро обесточить кухонное оборудование. Отметим, что некоторые производители, такие как Самсунг и Ханза, комплектуют духовые шкафы и варочные панели фирменными розетками. В этом случае, необходимо лишь установить розетку и подключить к ней агрегат.
Определяем местоположение
Перед тем, как установка розетки для духового шкафа будет выполнена, нужно продумать, где установить данный элемент. Специалисты утверждают, что розетки для подсоединения духовок и варочных панелей, нельзя располагать в таких местах:
- В области расположения мойки, слива и возле водопровода.
- На стене, в области нахождения самой духовки.
- Выше рабочей столешницы.

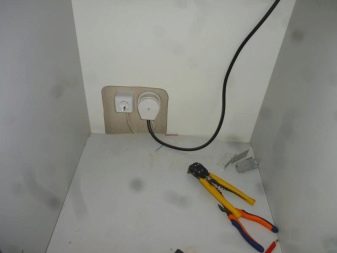

Лучшим местом размещения, является внутренняя часть гарнитура под рабочей поверхностью, к которой имеется беспрепятственный доступ. Если розетку расположить над столешницей, то делать это следует вдали от мойки, холодильника, духовки и варочной панели. Соблюдение данного правила позволит избежать замыканий в электроцепи.
Некоторые электрики советуют не приобретать отдельную силовую розетку, а подключать духовку и варочную панель, к имеющейся на кухне розетке, используя для этого удлинитель. Сразу же откажитесь от этой идеи, поскольку многочисленные соединения, приводят к замыканию и возникновению пожароопасных ситуаций. Лучше не экономить на качественной проводке и приобретении подходящих качественных элементов электрооборудования. Запомните, от того, насколько правильно выбрана и подключена бытовая техника, зависит безопасность всего дома.
Какая розетка для электрического духового шкафа может быть выбрана и как правильно ее подключать, показано на видео.
Подводя итоги, отметим, что к выбору розетки, к которой планируется подключить электрическую духовку и варочную панель, нужно подходить максимально ответственно. От качества данного оборудования зависит срок службы кухонной бытовой техники. Не старайтесь сэкономить и приобрести дешевые аналоги. Специалисты рекомендуют установить дорогостоящее электрооборудование, которое будет отличаться высоким качеством. Только в этом случае, можно быть уверенным в безопасном использовании духового шкафа и варочной поверхности.
выбор проводов и автоматов, подключение без вилки
Содержание статьи:
Прежде чем приобрести духовой шкаф для личных нужд потребуется разобраться с особенностями его монтажа на месте установки. Еще один важный вопрос – подключение духового шкафа к электросети, которое может быть выполнено самостоятельно. Подготовку к установке рекомендуется начать со знакомства с исполнениями этого образца бытовой техники.
Виды духовых шкафов

Перед подключением духового шкафа нужно выяснить его мощность
Правильное подключение электрической духовки возможно в случае, если пользователь заранее разобрался с типом купленной модели. Она зачастую продается в комплекте с варочной панелью, а иногда – отдельно. По этому признаку изделия делят на зависимые и независимые образцы. Согласно инструкции первые из них должны подключаться к источнику электроэнергии вместе с панелью, что заметно усложняет предстоящие работы. Как правило, эти два изделия располагаются рядом и имеют общую панель управления.
Между собой приборы соединяются отдельным кабелем, обеспечивающим их совместную коммутацию в процессе эксплуатации.
Независимые духовки – это полностью автономные устройства, подключение которых к источнику электроэнергии ничем не обусловлено. В связи с этим зону их установки в пределах кухни можно выбирать по своему усмотрению, что следует отнести к преимуществам моделей без плиты.

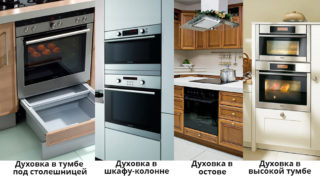

Выбор места
Перед установкой духового электрического шкафа потребуется провести целый ряд подготовительных операций.
- В первую очередь следует определиться с местом, где предполагается установить изделие. Его выбор зависит от требований строительных норм, а также от типа приобретенной духовки (открытая или встраиваемая модель).
- Необходимо подобрать зону размещения соединительной колодки или розетки (при ее наличии в комплекте).
- Также следует оценить возможность установки вытяжки в выбранном для шкафа месте.
Эти факторы важны, потому что они косвенно влияют на порядок подключения к электрической сети.
В зависимости от места будет подбираться длина прокладываемого до него силового кабеля и зона монтажа розетки с контактом для заземления.
Мощность духового шкафа

Классы энергопотребления духовых шкафов
Перед подключением электродуховки своими руками следует знать, что по уровню энергопотребления эти изделия подразделяются на несколько классов, обозначаемых буквами А, В и С. В соответствии с этим принципом классификации все модели относятся к различным группам по экономичности. Указанная разбивка напрямую связана с показателем мощности духового шкафа, независимо от его размера и исполнения (встраиваемая это модель или нет).

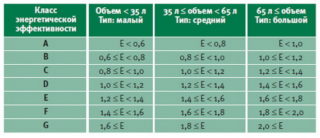

Минимальным потреблением отличаются экономичные изделия, относящиеся к классам «А+» и «A++» (соответствует электрической мощности до 0,6 кВт). Типовое значение для большинства моделей колеблется в диапазоне от 1-го до 4-х кВт. Ориентируясь на эти показатели, можно просчитать электрические параметры подводимой к ним питающей линии, включая сечение рабочих жил кабеля и уставку защитного автомата.
Для рядового потребителя такая классификация интересна с точки зрения быстроты приготовления блюд в духовке. Между мощностью агрегата и скоростью готовки существует прямая связь. Для оптимального нагрева специалисты советуют выбирать модели мощностью не более 2,5-3-х кВт. Это гарантирует быстрое приготовление пищи при рабочих температурах около 220 градусов, достаточных для качественной термической обработки.
Особенности подключения встроенной духовки к электросети
Перед тем как подключить духовой шкаф к электричеству важно знать, что включать ее в бытовую электросеть можно напрямую (через специальную колодку). При наличии в комплекте специальной розетки с заземлением подключиться к линии можно с ее помощью.
Для монтажа потребуется схема, приводимая в прилагаемой к изделию инструкции. В ней все контакты имеют маркировку по цвету, в соответствии с которой становится понятным, куда должен подводиться фазный, а куда – нулевой провод. Там же обозначены перемычки, позволяющие сформировать нужные цепи подачи питания 220 или 380 Вольт.
Выбор силового кабеля и автомата
Чтобы понять, как духовые шкафы подключают в розетку 220В, сначала потребуется разобраться с вопросом подводки к ней электропитания. При изучении ее схемы важно учесть следующие моменты:
- Для энергоснабжения духовки потребуется отдельная линия с автоматом на номинальный ток срабатывания не менее 32 Ампера.
- Сечение жил прокладываемого провода выбирается с тем расчетом, чтобы он не перегревался при максимальной нагрузке (не менее 4-х квадратных миллиметров).
- Для питания духового шкафа потребуется трехжильный кабель с заземляющей шиной.
- При его прокладке учитываются требования ПУЭ, в которых указываются допустимые расстояния от элементов строения и других коммуникаций.
Требованиям ПУЭ нужно следовать, даже если в квартире предусмотрена двужильная проводка. Это позволит в дальнейшем (при монтаже новой электросети) не заниматься обновлением линии питания духовки.
После решения вопросов с подводкой важно разобраться с тем, как лучше подключать духовку – с использованием розетки или посредством колодки. Выбор варианта включения зависит от многих факторов, а также от предпочтений хозяина. С одной стороны закрепленная на стене и закрытая крышкой колодка обеспечивает более надежный контакт, чем самая мощная розетка. Однако по простоте подсоединения проводки и ее отключения от сети она явно проигрывает розеточному соединению, при котором необходимо просто вынуть вилку.
Применение колодки оправдано при наличии отдельного автомата, которым духовка отключается вручную.
Еще один случай, когда без колодки никак не обойтись – если приобретенная модель духового шкафа рассчитана на трехфазное питание. Этот вариант больше подходит для владельцев частных домов, в которых подсоединить силовой трехфазный кабель удается только через клеммные контакты.
Тестирование
Перед тем как окончательно устанавливать духовой шкаф на рабочее место, рекомендуется протестировать его на работоспособность. Для этого следует включить подающий на него питание автомат и проверить с помощью тестера напряжение на колодке или клеммах розетки. Прибор должен показывать значение 220 Вольт или чуть больше, которое после отключения автомата сразу исчезает. По завершении тестирования можно смело включать духовку в работу, а затем попробовать что-нибудь приготовить в ней.
Безопасность эксплуатации

Подключение УЗО для духовки
Для безопасной эксплуатации духовки, которую удалось встроить в кухонную мебель или расположить отдельно, потребуется защитить пользователя от случайного попадания на ее корпус опасного потенциала. Для этого в коммутирующих изделиях предусмотрена специальная клемма, имеющая электрическое соединение с системой защитного заземления.

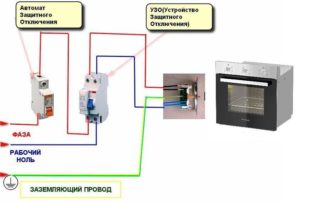

Некоторые специалисты советуют включать в цепь питания устройство защитного отключения, срабатывающее от малейших токов утечки. Вариант защиты с УЗО имеет смысл применять в тех случаях, когда в квартиру заводится двухжильный кабель питания, то есть надежное и полноценное заземление в ней отсутствует.

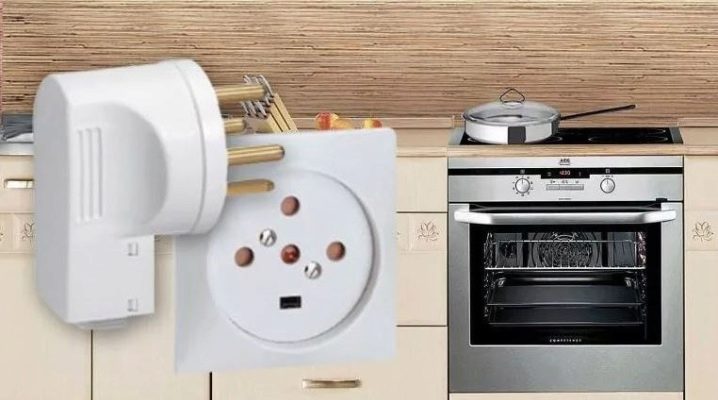

установка комбинированной розетки для электрической плиты 220 В, подключение вилки к трехфазной сети

На сегодняшний день ни одна техника не обходится без источника энергии. Как правило, им выступает электричество, которое мы черпаем из электросетей, проведенных в наших домах. Посредником между электрической сетью и устройством выступаем розетка, к которой подключается устройство при помощи штекера.
В данной статье пойдет речь о такой вещи, как розетка для электроплиты. Мы рассмотрим ее особенности и категории, как ее выбрать, планы ее подключения, нормы установки и как при необходимости перенести ее куда-либо.

Особенности
Силовой разъем, который может выдерживать серьезный нагрузки, обычно применяется для эксплуатации какой-то мощной бытовой техники, например, электроплиты. От простой розетки 220 подобное решение отличается тем, что может осуществлять пропуск существенно больших значений тока номинального типа, нежели обычные бытовые розетки.
Обычно, чтобы подключить такой элемент к однофазной сети, применяется специальный 3-жильный провод, который в себе содержит кабели нуля, заземления и фазы с соответствующим сечением. Простые розетки рассчитаны на ток в районе 10–16 ампер, а нужные в рассматриваемом варианте – на 25, 32 и 40 А. То есть такой ток даже не нагревает их контакты, что со временем не приведет к износу.
Решение, что имеет повышенную мощность, как и обычная розетка, имеет следующие составные элементы:
- рабочая часть;
- шурупы;
- декоративная накладка, что выполняет эстетическую и защитную функции.
Из трех элементов от обычной розетки будет отличаться лишь внутренний механизм. При его разборке станет ясно, что внутри есть специальные клеммы входного типа, чтобы подключить кабель питания и контакты выходного типа, что позволяют осуществлять передачу электротока в вилку, что вставляется в розетку.
Виды
Следует сказать, что розетки силового типа бывают разными. Они классифицируются обычно по нескольким критериям.

Предназначение
Существует несколько виды розеток, что отличаются по предназначению.
- Разъем, не имеющий заземления. Подобное решение будет наиболее простым в техническом плане типом силовых розеток для подсоединения электроплит. Он применяется обычно в паре с вилкой, что не имеет заземления защиты.
- Встроенная силовая розетка, что комплектуется заземлением. Кроме отверстий для штырьков, подобное решение имеет еще и специальный штекер-штырь категории F. Есть и похожие решения, но с контактами по бокам. Данный вариант осуществляет соединение с контактами заземления еще до момента, когда вилочные штекеры соприкоснутся с контактами силового типа.
- Разъемы, имеющие защитные шторки. В таких вариантах дырки под контакты силового типа просто перекрываются пластиковыми пластинами. Шторки могут открываться в варианте, когда вилочные штырьки прикасаются к обоим контактам сразу.
- Розетка с выталкивателем. Она имеет в корпусе спецприспособление для выталкивания вилки, что срабатывает при нажатии на соответствующую клавишу.
- Разъем с таймером. Тут просто можно программировать розетку на время подключения и выключения.
- Решения с УЗО. Такие варианты будут отличным решением в местах, где есть серьезные риски, что связаны с безопасностью.
Время эксплуатации
Длительность работы и надежность контактов будет зависеть от заданного производителем значения в вопросе максимального числа включений и отключений устройства. Если розетка качественная, то она может выдержать около сотни тысяч циклов включения и выключения.

Методика монтажа
По этому критерию силовые розетки подразделяются на закрытые и открытые. Второй вариант применяется в соответствующей проводке и монтируется прямо в стене как накладка. Обычно проводку такого типа применяются в лоджиях, домах из дерева, на улице и так далее.
Если монтаж закрытого типа, силовой разъем врезается в подрозетник. Тогда проводка также будет находиться внутри стены. Именно второй способ считается наиболее распространенным и делается в большинстве категорий жилых помещений.
Устойчивость к внешнему воздействию
Обычно данный момент узнается по маркировке, которая указывается на каждом изделии. Она, как правило, состоит из специального буквенного кода, а именно букв IP, а также различных цифр. Буквы означают наличие защиты от проникновения, а цифры от 0 до 8 – степень этой защиты.
При выборе следует обращать внимание на следующие факторы:
- наличие пружинного контактного механизма – лучше, если у устройства есть пара контактных лапок;
- категория зажима – как правило, это можно быть либо двойная, либо быстрозажимная конструкция;
- диаметр вилочного отверстия – по европейскому стандарту его размер должен иметь 4,8 миллиметра, в постсоветских странах такой показатель составляет 4 миллиметра.
Как выбрать?
Теперь поговорим, как выбирается такая розетка, чтобы смонтировать духовой шкаф либо подключить электроплиту. При выборе важна допустимая величина тока.
Как уже упоминалось, большинство обычных розеток, что рассчитаны на ток в 10 либо 16 ампер. Но если подключить своими руками на кухне к подобной розетке прибор высокой мощности, то произойдет слишком сильное нагревание контактов и последующие возгорание.

Лучше подбирать розетку по максимальному нагрузочному току. В случае с рассматриваемыми типами оборудования, что имеют показатель потребляемой мощности до 7 кВт, потребуется иметь под рукой стандартный комплект «вилки-розетки», рассчитанный на ток номинального значения на 32 ампера, но с допустимой нагрузкой на короткое время на 40 ампер.
Если техника на кухне потребляет более 7 кВт, то показатель для розетки возрастает до 63 ампер.

Следующий момент в плане выбора – количество фаз. Однофазный способ подключения представляет собой стандарт для бытовых приборов. Тогда применяется 2-полюсная вилка, которая или имеет заземление, или нет. Время от времени применяется 3-й контакт – зануление, что соединяет металлокорпус прибора с нулевым потенциалом относительно земли.
Схемы подключения

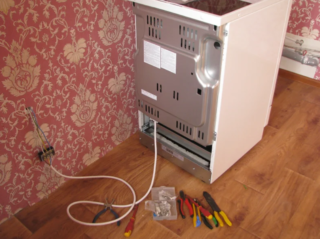

Обычно все электроплиты попадают в магазины с уже подключенной розеткой, но бывает так, что требуется подключить ее собственноручно. Это не будет проблемой, если обладать информацией.
Для начала следует понять, как будет осуществляться питание электроплиты, ведь однофазная и трехфазная схема подсоединения будут отличаться. Тут важно понимать, что работать электропечи могут как от розетки 220 вольт, так и от розетки 380 В.

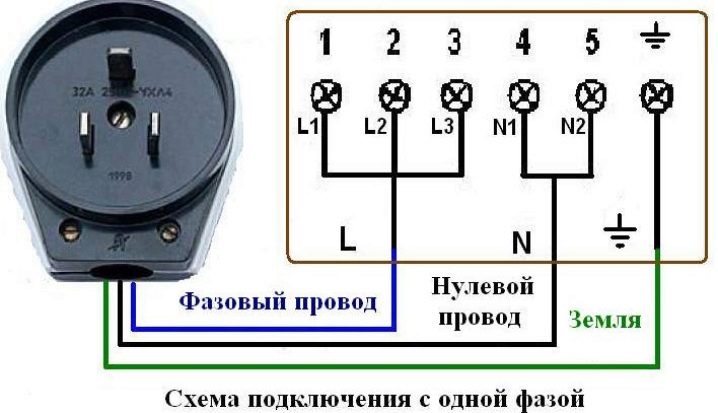

Наиболее распространенной будет 1-фазная схема подключения, поэтому ее сначала и рассмотрим. Вилки тогда будут иметь 3 выхода, где контакт представляет собой фазный кабель, еще один – нулевой, а оставшийся – защитный.
Если уже была проведена установка розетки, то следует найти каждый из указанных кабелей, и к необходимым контактам подключить кабели, расположенные на штекере.
Если розетка еще не подключалась, то крайняя клемма слева будет фазной, крайняя справа – нулевой, а оставшийся вариант будет защитным кабелем.

Следующим шагом является подключение рассматриваемой техники. Человека, который имеет небольшой опыт, целых 6 контактов могут озадачить, но ничего сложного в этом нет. Контакты с обозначением 1–3 и L1–L3 нужны для подключения фазного провода. Если оно будет однофазным, то между указанными клеммами следует смонтировать перемычку и поставить кабель фазы. Ряд производителей поставляют устройства со смонтированной перемычкой.

Контакты с обозначениями 4–5 и N1–N2 – контакты нулевых выводов устройства. Между ними тоже должна быть перемычка и указанный тип кабеля легко поставить в любой контакт. Тот, что имеет обозначение PE, предназначен для защитного кабеля. Когда все это выполнено, то подключение собственноручно в случае однофазной сети считается завершенным.

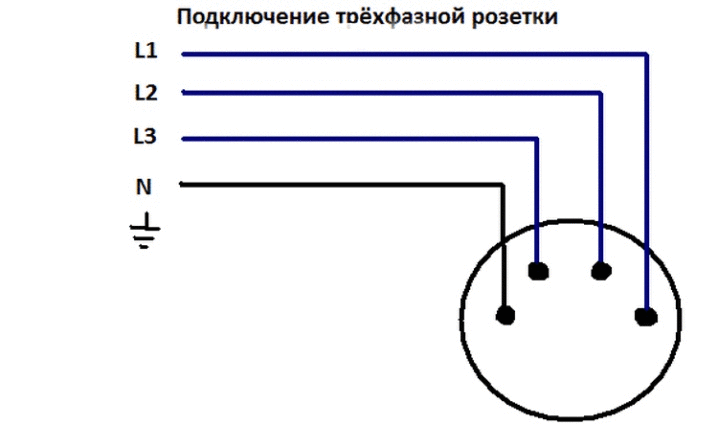

Посмотрим, как делать трехфазное подключение правильно. Монтаж розетки для рассматриваемой цели будет несколько отличаться. На штекере и на розетке будет располагаться 5 контактов. А в данном случае 1 провод будет защитным, 1 – нулевым и 3-фазных. Тогда последние будут подключаться к контактам, расположенным друг с другом, сверху будет располагаться контакт нулевого провода, а снизу – для защитного.

Фазные кабели нужно подключить от штекера к выводам 1–3 либо L1–L3. Тут есть важный момент – если производитель смонтировал перемычки между выводами 1–3 либо L1–L3, то их следует демонтировать. Или тогда гарантированно будет короткое замыкание. А защитный и нулевой провод необходимо подключить, как и в прошлом варианте.
Правила установки
Процесс проведения электромонтажных работ с розеткой особых трудностей не предоставляет. Необходимо иметь начальные знания в электрической технике и уметь работать с инструментами.
Установка включает несколько шагов.
- Сначала требуется прекратить подачу энергии на кухне и снизить напряжение в электросети до нуля. Для этого следует отключить квартирный либо домовой счетчик.
- Теперь следует выбрать место для монтажа разъема. Тут следует делать так, чтобы было максимально удобно. Будет лучше, если комбинированная или вообще любая розетка будет располагаться за электрическим устройством сверху или за откидной панелью. Можно это сделать и неподалеку от плиты.
- Прокладывание провода. Сначала следует подобрать необходимый кабель силового типа. Для этого применяется формула, по которой сумма всех мощностей конфорок и поверхностей для нагрева и духовки должна быть разделена на напряжение, что будет задействовано. Полученный нами результат в ходе таких вычислений будет являться величиной тока, что проходит по кабелю питания при полной нагрузке. Но обычно в рассматриваемых ситуациях применяется 3-жильный кабель с 4-миллиметровым сечением. Данное ограничение является следствием общей мощности потребления не более 7 кВт либо 32 ампер.

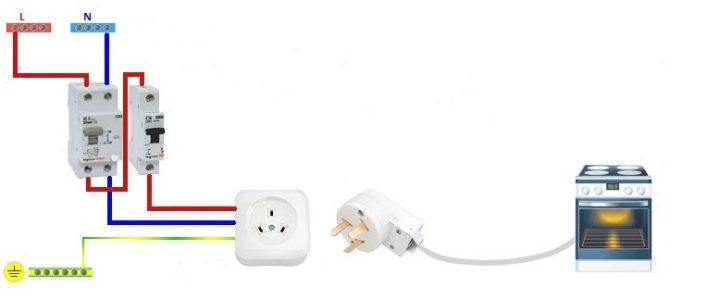

- Установка защитного оборудования. Речь идет об автомате-выключателе силовой категории. Нам потребуется решение на 32 ампера, что будет соответствовать максимальному напряжению в сети при полной загрузке.
- Перед непосредственным подключением плиты требуется приготовить необходимые инструменты, чтобы они были всегда под рукой – нож, отвертка, штекер, сама розетка и плоскогубцы.
- Теперь переходим непосредственно к монтажу кухонной розетки. Сначала требуется получить доступ к соединительному узлу такой техники, что расположен на панели сзади. Откручиваем болты, чтобы осуществить ослабление контактов в проводке соединительного типа. Зачищаем провод и проводим разделку жил. Теперь провода с контактами. Следует сказать, что красный является фазой, желтый – землей, синий – нулем.
- Расключение кабелей. Сначала вскрываем вилочный штекер, путем откручивания крепежного болта снимаем верхнюю часть корпуса. Снизу можно будет увидеть поверхности контактного типа с клеммами. Требуется подключить к клеммам 3 провода, которые отходят от электроплиты.
- Теперь осуществляем установку розетки. Кухонная розетка монтируется так:
- осуществляем разметку места, где будет ставить ее;
- пробиваем в стене дырки, используя перфоратор;
- осуществляем подключение проводов – ослабляем элементы крепежа, каждая жила присоединяется к необходимому зажиму;
- теперь на размеченное место ставим розеточную панель и закрепляем болтами.
- Подключение автомата защиты. Место для его монтажа следует выбирать так, чтобы была возможность быстро его отключить, если потребуется. Установка займет где-то 7–10 минут. Сначала следует установить основу, которая будет удерживать данный автомат – специальную DIN-рейку, а также подсоединить нужные проводники. Точнее, только фазную жилу. Сначала при помощи ножа зачищаем оплетку кабеля и находим провод красного цвета. Его следует рассечь и зачистить кончики. Провода к контактам подсоединяем в соответствии с планом подключения, который есть на автомате-выключателе.
Важным моментом монтажа 32-амперного автомата будет то, что зачищенные кабеля должны иметь определенную длину. Подобные жилы не должны выделяться из группы контактов. Когда автомат подключен, его следует перевести в нулевое положение, после чего включается проводник к электросчетчику, что заводится в распределительный ящик.
Как перенести ее в другое место?
Часто бывает так, что при проведении ремонтных работ либо перестановок на кухне требуется осуществить перенос розетки для электроплиты. Учитывая, что розетка обычно лишь одна, все оборудование будет привязано к месту, где она находится, и осуществить монтаж плиты и панели для варки, что работают от электричества, в другом месте мы не можем.
Существует ряд методов переноса розетки для электроплиты. Одни – крайне просты и безопасны, а некоторые – сложны и не всегда безопасны, поэтому они потребуют определенных знаний и навыков.
Попробуем рассмотреть наиболее простые решения, чтобы не слишком усложнять то, что можно сделать просто.

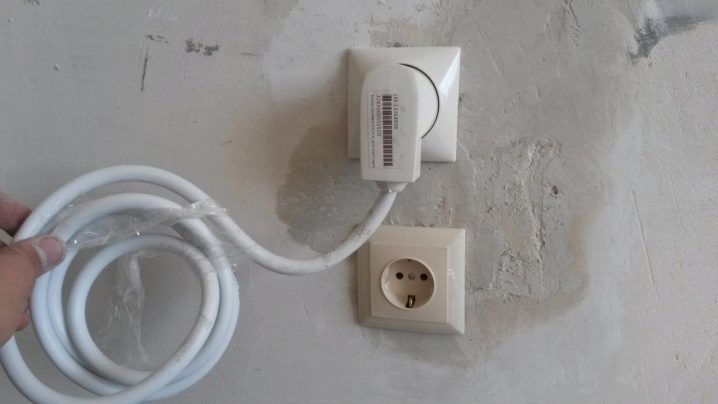

- Наиболее простой метод переноса варочной панели либо электроплиты – применять удлинитель. Тут все будет крайне просто – вилку удлинителя подключаем в розетку, что есть, а разъем подводим к нужному нам месту, где располагается техника. Такой способ прост и доступен по цене. Но не всегда можно найти удлинитель, где применяется 3-фазное подключение. Да и такое соединение нельзя назвать очень надежным. А также повышается риск нанесения этой конструкции механических повреждений, ведь провод обычно кладется на пол или проходит в мебели. В общем, выгода в таком случае есть, но и минусов хватает.
- Замена силового кабеля питания для электроплиты от щита. Данный способ имеет максимальную надежность, но и затраты тут будут максимальные, ведь следует покупать нужный кабель определенной длины, закладывать его снова и так далее. А часто хочется, чтобы такая проводка была скрытая и внутренняя, а значит, придется разбивать стену. Тоже есть свои преимущества и минусы.

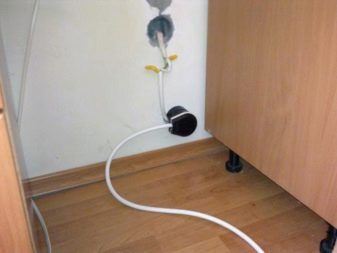

- Наверное, оптимальным будет простое наращивание кабеля, что есть и его прокладывание до нового места расположения техники. В целом там не будет ничего сложного, прокладывание кабеля будет повторять описанные выше действия. Такой способ сочетает в себе преимущества двух описанных выше методов и практически не имеет недостатков. Он безопасен, надежен, не слишком дорогой и обеспечит отличную работу вашей кухонной техники в новом месте на долгое время.
О том, как правильно перенести розетку для электроплиты, смотрите в следующем видео.
