Розетка для электроплиты legrand: как выбрать правильно
Розетки и вилки Legrand
Электрическая печь — это один из самых мощных потребителей электроэнергии в квартире, поэтому для электроплиты розетка несколько отличается от обычных представителей этого электрооборудования. К ним предъявляются особые требования, как по качеству контактной части, так и по способу подключения.
Компания Legrand сделала акцент на высокое качество предлагаемой продукции, розетки Legrand получили особое распространение, и именно об этих розетках мы поговорим более детально.
Содержание
- Виды розеток Legrand для электрических плит
- Однофазные розетки Legrand
- Трехфазные розетки Legrand
- Подключение розеток Legrand
- Подключение однофазной вилки и розетки Legrand
- Подключение трехфазной вилки и розетки Legrand
- Вывод
Виды розеток Legrand для электрических плит
На данный момент компанией выпускаются несколько видов розеток для электрических печей.
Главным их различием является количество фазных проводов. Это могут быть розетки для однофазной сети и для трехфазной.
Однофазные розетки Legrand

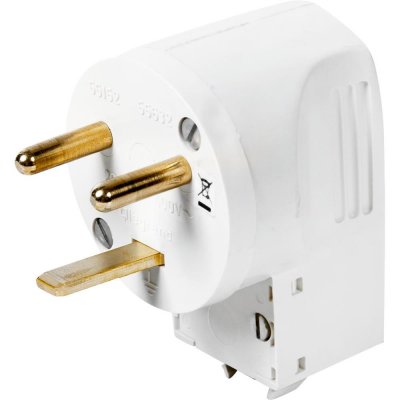

Однофазные розетки Legrand
Визуально однофазная розетка legrand для электроплиты отличается от других розеток и своего трехфазного собрата конструкцией. В первую очередь, это выражено в количестве контактов, два из которых имеют привычную круглую формы, а один — прямоугольную.
Итак:
- Главным отличием таких розеток является номинальный ток, на который они рассчитаны. На данный момент можно встретить изделия с номиналом в 20 и 32А.
- Уровень пыле- и влагозащищенности у них обычно IP 20, но можно встретить и более защищенные модели.
Обратите внимание! Уровень пылезащищенности обозначается первой цифрой после индекса «IP». Он может колебаться от 0 до 6. Чем больше, тем лучше защита. По влагозащищенности уровень защиты может колебаться от 0 до 8 и здесь тоже, чем выше цифра, тем выше уровень защиты, но и цена более защищенных моделей возрастает.
- Еще одним важным параметром является сечение подключаемого провода. Оно может варьировать от 6 мм2 до 10 мм2. Здесь выбор целиком зависит от используемого для подключения кабеля.
Трехфазные розетки Legrand
Трехфазная вилка и розетка Legrand
Трехфазная розетка legrand для плиты отличается от своих собратьев количеством силовых контактов. Их у нее аж пять, из которых четыре имеют привычную круглую форму и один контакт прямоугольной формы. Все эти контакты имеют закрывающиеся шторки, которые блокируют попадание воды и пыли при отключенной вилке.
Итак:
- Главным отличием таких розеток так же является номинальный ток. Он может быть 20, 32 и 40А.
Обратите внимание! Хоть номинальный ток практически и идентичен номиналам однофазной розетки, благодаря более высокому напряжению пропускная способность таких розеток выше. Так к трехфазной розетке в 20А можно подключать приборы мощностью до 7,5кВт.
В то же время к однофазным розеткам с таким же номинальным током можно подключить электроприборы с мощностью лишь в 4 – 4,5кВт.
- Также трехфазные розетки отличаются по степени защиты. Как и у однофазных собратьев, она обычно варьирует в пределах IP 20 – IP 22.
- Возможное сечение используемого провода также может варьировать в пределах 6 – 10 мм2. Что, учитывая более высокое напряжение питающей сети, вполне достаточно для подключения.
Подключение розеток Legrand
Подключается розетка Legrand для плиты, исходя из параметров питающей сети, и в зависимости от подключения вилки.
Ведь в случае подключения данного вида электроприборов крайне важно соблюсти соостность фазных и нулевых выводов на розетке и вилке. Поэтому в нашей статье мы рассмотрим не только вопросы подключения розетки, но и вилки питания электрической печи.
Подключение однофазной вилки и розетки Legrand
На фото представлена однофазная схема подключения электроплиты
Питание электрической плиты целесообразно выполнять от отдельного автоматического выключателя.
Согласно п. 9.6 ВСН 59 – 88, для электрических плит номинальной мощностью до 8кВт это должны быть автоматы или предохранители на 25А.
При этом, если вы выполняете монтаж своими руками, не забудьте правильно подобрать сечение провода. Этот вопрос мы рассматривали в одной из предыдущих наших статей. Итак, последовательность операций по подключению должна быть следующая.
- Подводим к нашей розетке трехжильный провод. Один из этих проводов фазный, второй провод, который согласно п.1.1.29 ПУЭ обозначается голубым цветом, – нулевой, и третий, который обозначается желто-зеленым цветом, – защитный.
- Если розетка электроплиты уже установлена, то подключаем к нему наш провод. При этом защитный провод должен быть подключен к выводу прямоугольного контакта розетки. Нулевой провод желательно подключить к парному левому контакту розетки, а фазный — к крайнему правому.
Обратите внимание! Хоть исполнение этих норм и не обязательно, но они значительно упрощают последующее обслуживание и ремонт.
Поверьте, простое следование этим правилам сбережет массу сил и эмоций вам или электрику, который придет разбираться с поломкой.
- Конструкция розетки и вилки Legrand такова, что она позволяет коммутировать их только в одном положении. Это сделано не спроста. Ведь расположение фазного и нулевого проводов для электрической плиты очень важно. Поэтому при подключении вилки это следует обязательно учесть.
- Исходя из этого, подключаем наш фазный провод к крайнему правому контакту, нулевой к крайнему левому, а защитный к расположенному чуть выше прямоугольному разъёму. В итоге у нас должно получиться, что фазный контакт вилки вставляется в фазный контакт розетки. Это очень важно.
- Теперь провод, идущий от вилки, подключаем непосредственно к электрической плите. Фазный провод следует подключить к контактам «1», «2» и «3», еще они могут быть обозначены как «L1, 2, 3» или «Ф1, 2, 3», а могут быть просто выделены визуально. Подключение осуществляем на любой из них, а между всеми тремя выводами устанавливаем перемычку.
- Нулевой провод, идущий от вилки, подключаем к выводам «4», «5» ( N1,N2) или просто выделенным визуально. Между ними производитель обычно сам устанавливает перемычку. Если ее нет, то обязательно поставьте ее.
Обратите внимание! Если после окончания подключения вы обнаружите, что часть функций вашей электроплиты не работает, то высока вероятность того, что вы не установили или некачественно установили перемычки на фазном или нулевом проводах.
- В последнюю очередь, как и на представленном нами видео, осуществляем подключение заземляющего провода. Делается это подключение к выводу «6» или к обозначенному соответствующим образом контакту. После этого, проверив правильность и надежность крепления всех контактов, можно проверить работоспособность нашей электрической печи.
Подключение трехфазной вилки и розетки Legrand
Трехфазная схема подключения электроплиты
Розетка для плиты Legrand трехфазного исполнения подключается практически идентично.
Отличием является только количество подключаемых проводов, которое для трехфазной сети может быть равно четырем или пяти.
Способ подключения с двумя фазными проводами используется крайне редко и должен быть как-то обоснован. Обычно его используют люди, разбирающиеся в электротехнике, и поэтому способ подключения на четыре провода мы описывать не будем.
Итак:
- От распределительного щитка к нашей розетке должно быть подведено пять проводов. Согласно п.1.1.29 ПУЭ, это должны быть желтый, зеленый и красный фазные провода, а также голубой нулевой и желто-зеленый защитный провод.
- Трехфазная розетка на электроплиту также имеет пять контактов. Это три расположенных горизонтально фазных вывода; расположенный ниже один нулевой вывод и расположенный выше защитный вывод, который имеет прямоугольную форму.
- Подключаем наши фазные провода к трем соответствующим контактам. Нулевой и защитный провод — к соответствующим выводам розетки.
- На вилке делаем то же самое. К трем расположенным рядом контактам подключаем фазные провода и соответственно нулевой и защитный провода.
К трем расположенным рядом контактам подключаем фазные провода и соответственно нулевой и защитный провода.Обратите внимание! Для трехфазной розетки чередование фазных проводов не имеет значения. Главное, не перепутать фазный с нулевым или защитным.
- Теперь подключаем провод от вилки непосредственно к печи. Фазные провода садим на выводы «1», «2» и «3». Причем, если между ними есть перемычка, ее следует обязательно снять. Если вы этого не сделаете, то при подаче напряжения произойдет короткое замыкание.
- Нулевой и защитный провода подключаем так же, как и при однофазном подключении. Если вы все сделали, как велит наша инструкция, то после проверки всех соединений можете смело подавать напряжение. Все будет работать, как часы.
Вывод
Если вы имеете возможность выбора, к какой сети подключать вашу электрическую печь, то: трехфазная сеть однозначно имеет значительно более качественные показатели по всем параметрам.
И кажущаяся сложность подключения не должна вас смущать, ведь теперь вы знаете, что сделать это достаточно легко, и помощь профессионального электрика вам не нужна.
