Как подключить духовку и варочную панель

Редкая современная кухня обходится без встраиваемой варочной панели и духового шкафа (духовки). Такое разделение техники даёт массу преимуществ, позволяет оптимизировать эргономику кухни, выбирать оборудование различных производителей, улучшить внешний вид всего кухонного гарнитура и многое другое.

Основным затруднением при монтаже духовки и варочной панели, является различие в способах подключения этих устройств. Духовой шкаф, чаще всего оборудован обычной евро-вилкой Schuko и подключается в стандартную, знакомую всем розетку, а вот варочная панель является особо энергоёмким устройством, нередко потребляет 6-8кВТ мощности, поэтому подключается специальной вилкой в соответствующую силовую розетку, которая рассчитана на больший ток.

Не так давно мы рассказывали о выборе кабеля и его сечения для варочной панели (обязательно прочтите этот материал ЗДЕСЬ). При правильно выполненной электропроводке, варочная панель и духовка обычно подключаются имеенно к вывод для электроплиты. Но как это сделать, если у этих устройств различные вилки, более того, чаще всего варочная панель вообще не комплектуется электрическим шнуром для подключения, либо провод не имеет вилки и расчитан на подключения через клеммы.

Как в такой ситуации обычно поступают монтажники, они отрезают вилку от духовки и подключают эти провода вместе с духовкой через клеммники к электрическому выводу выходящему из стены. Огромный минус этого способа в том, что вы теряете гарантию на духовой шкаф из-за поврежденной вилки.

Второй вариант, это установка отдельной розетки под духовку, а варочная подключается на клеммы. Минус этого способа в том, что необходимо заранее, на этапе монтажа электропроводки все продумать и развести силовой провод на розетку для духовки и вывод для варочной.

Теперь же есть третий вариант, который решает все эти проблемы и позволяет правильно подключить раздельную встраиваемую варочную панель и духовку, без какой-то дополнительной подготовки, даже на кухне у которой силовой вывод специально не переделывался – это использование комбинированной розетки. Подробный пример подключения варочной к сети через такой разъем описан ЗДЕСЬ.

В данном случае это комбинированная розетка Schneider Electric серии Прима (Артикул RA32-211R-B), в которой совмещены силовой разъем для плиты или варочной панели и стандартная «евро» розетка для духовки.

Эта розетка накладная, установив её и подключив к питающему кабелю для электрической плиты вы сможете подключить к ней сразу и духовку, и варочную поверхность. Далее я покажу как она устанавливается

Комплект поставки комбинированной розетки Прима включает, сам механизм розетки, суппорт – крепежную площадку и болт.

В первую очередь необходимо закрепить суппорт на стене, рядом с питающим кабелем для плиты, как показано на изображении ниже.

Довольно часто стена, где расположен электрический вывод для плиты на кухне, бетонная или кирпичная, поэтому сперва прикладываем суппорт к месту монтажа и отмечаем крепежные отверстия.

После чего, с помощью перфоратора, в отмеченных местах, делаем отверстия под крепеж, обычно для этого используется бур диаметром 6мм.

Крепим дюбель-гвоздями суппорт на стене. Так же можно использовать любой другой подходящий крепеж, например, дюбели (пробки) и саморезы. Если же материал стен мягкий, например дерево или пеноблок, отверстия делать не обязательно, можно зафиксировать суппорт сразу саморезами.

Разбираем механизм розетки. Для этого необходимо открутить болт на лицевой стороне (см. изображение ниже)

Как видите, внутри находятся два отдельных, не связанных между собой механизма, один это «евро» розетка 16А, а другой силовая розетка для варочной панели или плиты 32А. Подключением их мы займемся чуть позже, сейчас же необходимо закрепить механизм розетки в суппорте, на стене.

Для этого у суппорта есть специальное «ушко», а у платформы, где установлены розетки, выступ, который заходит в это «ушко».

Затем необходимо затянуть болты, что расположены в местах крепления розеток к платформе. Эти болты проходят насквозь механизма и вкручиваются в суппорт, где для них специально выполнены посадочные отверстия с резьбой, тем самым надежно связывая между собой суппорт с механизмами.

Прежде чем переходить непосредственно к подключению, обязательно убедитесь в отсутствии напряжения на вводном питающем кабеле. Отключить подачу тока можно в электрическом щите, чаще всего достаточно просто найти соответствующий автомат, он обычно самого большого наминала, чаще всего на 32А-40А.

Для вашего удобства, ниже мы подготовили схему, в которой наглядно показан порядок подключения проводов.

Теперь переходим к подготовке питающего кабеля, необходимо снять с него изоляцию и зачистить жилы. Затем подключаем его к силовой розетке, при этом фаза и ноль подсоединяются прямо к механизму, а для заземления есть отдельная клемма, расположенная между «евро» розеткой и силовой.

Далее необходимо соединить механизмы розеток между собой согласно схеме, для этого используем небольшие куски проводов сечением 2,5 мм.кв. Должно получится примерно так:

Проверяем визуально все соединения и производим контрольную протяжку всех болтов клемм, после чего можно одеть корпус розетки, закрепив его болтом.

На этом подключение комбинированной розетки завершено. Можно проверять её работу, предварительно включив подачу электроэнергии в электрощите. Еще добавлю, что к этой розетке идеально подходит белая силовая пластиковая вилка, подробно о ней мы рассказывали ЗДЕСЬ.

Если у вас остались какие-то вопросы о комбинированной розетке, либо есть замечания или предложения, обязательно пишите в комментариях к статье, буду рад ответить всем.

Какие розетки нужны для варочной панели и духового шкафа

Какие розетки нужны для варочной панели и духового шкафа? Современная кухня оснащена большим количеством электроприборов, чем космические корабли в старых фильмах. А это требует ответственного подхода к выбору и установке электропроводки и электротехнических изделий.

Если вы решили переоборудовать кухню и установить множество современных приборов, как мелких, так и крупных, начните с новой проводки. Начните с разделения цепей освещения и питания, затем рассчитайте количество бытовой техники и то, сколько «съедят» кухонные шкафы. Вероятно, вам понадобится более одной цепи питания. Поэтому вам не нужно вводить в своем доме грозное правило «не включайте одновременно стиральную и посудомоечную машины!».

Но если стиральную машину можно перенести в ванную, а посудомоечная машина не для всех, то плита и духовка никуда не денутся из кухни. Поэтому давайте поговорим о них, а именно о розетках для варочной панели и духового шкафа.

Почему розетку для варочной панели и духового шкафа нужно вешать на отдельную линию электропитания

Электрические варочные панели и духовые шкафы потребляют большое количество тока (от 2,5 до 10 кВт). Поэтому современные правила электробезопасности требуют прокладки отдельного кабеля питания от сетевой розетки. Кроме того, если варочная панель и духовой шкаф будут установлены независимо друг от друга, им потребуются две розетки с отдельными точками подключения в распределительном щитке.

Какую розетку выбрать для варочной панели и/или духового шкафа

Все зависит от конкретного прибора. Варочные панели и духовые шкафы бывают однофазными и трехфазными и могут иметь мощность от 2,5 кВт до 10 кВт.

Однофазное подключение

(наиболее часто)

К стандартной розетке 16 A/220 В можно подключить «плиту» и/или духовку мощностью до 3,5 кВт. В большинстве случаев духовка имеет стандартный 16-амперный шнур и вилку (при независимом подключении), поэтому потребуется только розетка. Варочная панель не имеет вилки, поэтому необходимо установить и вилку, и розетку.

Для более мощных однофазных моделей и плит мощностью от 3,6 до 7 кВт потребуется розетка 32A/220 В и, возможно, специальная вилка на 32 А.

Трёхфазное подключение

Для трехфазной варочной панели и/или духового шкафа требуется трехфазная розетка 3,5 Ампер с максимальной мощностью 3,5 кВт или розетка 32 Ампер для приготовления пищи высокой мощности от 3,6 до 7 кВт. Если духовой шкаф и/или варочная панель не снабжены вилкой, потребуется также 3-фазная розетка с соответствующей силой тока.

Это означает, что специальные розетки для варочных панелей и духовок не могут быть заменены моделями для освещения и мелкой бытовой техники.

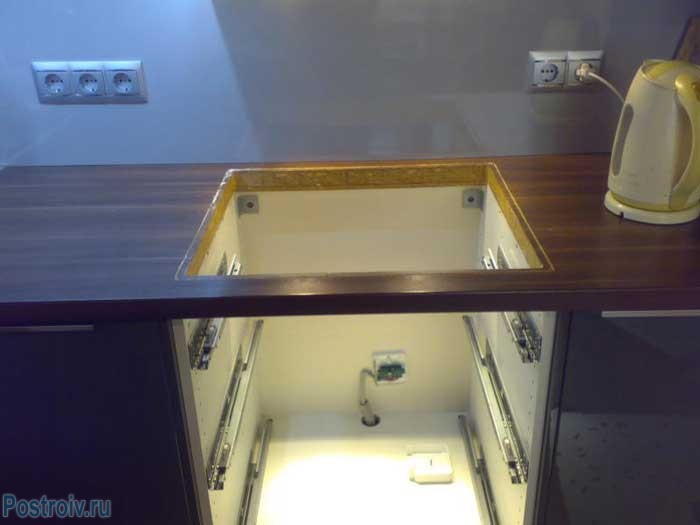

Куда устанавливать розетки под варочную панель и духовой шкаф

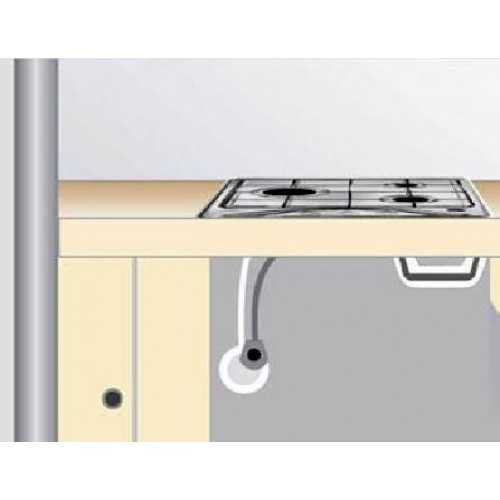

Здесь нет особых требований. Как правило, это площадь кухонной базы и высота установки 10 см (верхний край розетки). Если духовка установлена выше уровня прилавка, лучше всего, чтобы рядом также была установлена электрическая розетка.

Скрытый монтаж или наружный

Выбирайте сами, в зависимости от того, что вам удобнее. Единственное правило — все приборы в деревянном доме должны быть установлены снаружи и подключены одинаково. Это требование электробезопасности, так как дерево — легковоспламеняющийся материал, и прятать в нем провода или другие источники возгорания категорически запрещено. Это относится и к кухонной мебели. Если необходимо установить розетку в духовке, а рядом планируется шкаф, то в задней стенке необходимо вырезать отверстие и все установить в стене или на стене, но не на шкафу!

Для бетонных или кирпичных стен можно использовать оба варианта крепления розеток. С точки зрения безопасности предпочтительнее скрытый монтаж. Однако, если период реконструкции затянулся, подойдет и внешний монтаж с использованием кабельных каналов. Во время установки следует избегать контакта с легковоспламеняющимися материалами, такими как дерево и негорючие пластмассы.

Подробная инструкция как подключить варочную панель и духовку, духовой шкаф раздельно своими руками

Купить розетку для варочной панели, поставить и вот оно счастье!

Нет сомнений, что так и будет, но одной розетки недостаточно. Вам нужно составить список всего необходимого.

Однофазное подключение

1 Кабель. Однофазное подключение следует выполнять кабелем типа ВВГнг 3х4 или 3х6 (плоский, круглый) или NYM. Сечение следует выбирать в зависимости от мощности электрооборудования.

2. 2. коробка или розетка. Розетка для электроплиты может быть установлена в накладной коробке. Его спецификация должна быть такой же, как у розетки. То есть, если это 20 ампер, то коробка и розетка должны быть указаны именно так. То же самое относится и к 32 амперам — все идентично.

В случае установки внутри помещения, например, в городской квартире или кирпичном доме, вам потребуется специальная розетка.

Конечно, розетки и аксессуары для электроплит производятся не только компанией Legrand. Вы можете приобрести более дешевые розетки, но помните, что экономия на безопасности — не лучшая идея.

3. предохранители и УЗО. Как уже упоминалось, каждый мощный кухонный прибор нуждается в собственной линии подключения к панели управления. Это означает, что для безопасного подключения кабеля и защиты от поражения электрическим током в случае короткого замыкания требуется автоматический выключатель и УЗО.

Автоматические выключатели также должны соответствовать характеристикам плиты и электрических розеток. Для малых и средних однофазных автоматов и панелей (до 4 кВт) следует выбирать однополюсные автоматические выключатели с номиналом 20 А; для больших розеток (свыше 4 кВт) — 32 А. Они работают в паре с УЗО, на ступень выше номинального тока выключателя. То есть, для выключателя на 32 А необходимо УЗО на 40 А/30 мА. Для выключателя на 20 А УЗО должно быть 25 А/30 мА.

Детали#7 — Варочная панель и духовой шкаф

В результате схема подключения кухонного прибора будет выглядеть примерно так.

Подключение кухонных электромонтажных групп к главному распределительному щиту квартиры.

Трёхфазное подключение

Особое внимание следует уделить трехфазным варочным панелям. Прежде чем покупать такие приборы для квартиры в городе, узнайте, можно ли их подключить. Стандартная проводка в старых домах — 220 вольт. Однако в новых зданиях и частных домах устанавливается трехфазная сеть 380 В. Для такой системы вам понадобятся все необходимые компоненты.

1. трехфазный силовой кабель ВВГнг(А) 5х4 для мощных моделей от 4 кВт и выше, или 5х2,5, если варочная панель имеет небольшую мощность не более 4 кВт.

2) автоматические выключатели и УЗО. В зависимости от мощности варочной панели или духового шкафа потребуется трехполюсный автоматический выключатель на 32 или 20 Ампер и четырехполюсное УЗО (для трехфазных сетей). Они выбираются таким же образом, на ступень выше номинала автоматического выключателя. Если вы выбрали трехполюсный автоматический выключатель на 20 А, вам следует взять УЗО на 25 А/30 мА. Для трехполюсного автоматического выключателя на 32 А потребуется четырехполюсное УЗО на 40 А/30 мА.

3. электрическая розетка или коробка. В зависимости от того, где будет установлена точка подключения — снаружи или внутри.

В нашем интернет-магазине можно приобрести различные розетки для однофазных и трехфазных варочных панелей и духовых шкафов.

Как индивидуально, так и в паре. Такой набор стоит дешевле, чем если бы вы покупали все по отдельности.

Подведем итоги

Что делать, когда вы страшно далеки от электричества, как декабристы были далеки от людей? А вы разбираетесь в амперах и ваттах, как ваша бабушка разбирается в своем мобильном телефоне? Приходите к нам!

Мы проконсультируем вас, разберемся в ситуации и подберем нужное оборудование и кабели. Мы можем выполнить бытовой или промышленный ремонт, если вам это необходимо. Занимаясь электричеством в течение длительного времени, мы знаем все тонкости и нюансы, которыми щедро делимся с вами.

Телефон (495) 540 49 82, или обратитесь к электрику.

Должна ли электрическая духовка быть жестко подключена? – Мои бюджетные рецепты

Электрические духовки — это фантастические устройства, которые позволяют с невероятной легкостью готовить самые разные блюда. На мой взгляд, это один из самых универсальных и незаменимых кухонных приборов на любой кухне.

Однако электрические духовки не рекомендуется использовать с розеткой. Вместо этого производители электрических духовок рекомендуют, чтобы прибор был подключен к электрической системе квалифицированным специалистом.

Рекомендуется для обеспечения безопасности вашего прибора и контура в долгосрочной перспективе, поэтому часто входит в стандартную комплектацию или в качестве дополнения при покупке новой электрической духовки в большинстве крупных магазинов.

В некоторых случаях после оценки квалифицированным специалистом может быть рекомендовано или разрешено использование вашего прибора с розеткой.

Содержание

Духовки требуют выделенных цепей

Из-за требований к электропитанию устройства, которое сильно нагревается, для вашей духовки потребуется выделенная цепь.

Выделенная цепь — это цепь, которая не использует питание совместно с какой-либо другой машиной. Для электрической духовки требуется цепь с напряжением 240 В. Стандартная розетка имеет напряжение 120В.

Как узнать, может ли розетка безопасно питать духовку

Розетки на 240 В можно определить по количеству штырей, которые они содержат. Если у вас старый дом, ваша розетка, скорее всего, будет трехконтактной. Если ваш дом более современный или был обновлен, розетка будет оснащена четырьмя контактами (три контакта плюс заземляющий провод).

Вилка на 240 В не подходит к розетке на 120 В. Любая попытка сделать это может привести к поломке или небезопасной вилке. Остановитесь, если вы попытались включить электрическую духовку в розетку 220 В. Прежде чем двигаться дальше, замените шнур питания. Или вы можете проверить его у квалифицированного электрика, чтобы убедиться, что он по-прежнему безопасен в использовании.

Из соображений осторожности можно проверить розетку мультиметром. Я рекомендую цифровой мультиметр AstroAI 6000 Counts от Amazon. Этот мультиметр позволит вам измерять напряжение, а также проверять провода под напряжением, а также содержит полезные инструкции для начинающих пользователей.

Быстрая проверка блока предохранителей позволит убедиться, что ваша розетка имеет правильную маркировку. Быстрый просмотр поможет избежать дорогостоящих проблем в будущем и быстро определить, не перегорел ли предохранитель.

Важно помнить, что духовка должна быть единственным прибором, питаемым от этой розетки. Выбрав розетку, убедитесь, что другие приборы (или светильники) не питаются от этого источника.

Что делать, если у вас есть только розетки на 120 В

Предположим, вы проверили свои розетки и не можете найти ни одну, отвечающую требованиям к мощности вашей электрической плиты. Или единственная совместимая розетка находится слишком далеко от вашей духовки или в настоящее время используется. Затем вам нужно будет внести коррективы в текущую настройку, прежде чем безопасно использовать свой диапазон.

Если у вас есть розетки только на 120 В, вам придется переоборудовать их на 240 В. Сделать это легко при правильном оборудовании и мерах предосторожности.

Однако работа с электрическими розетками является опасным процессом. Если вы не уверены в своих способностях, обратитесь за помощью к лицензированному электрику в вашем регионе.

Как преобразовать розетку 120 В в розетку 240 В

Розетки 120 В можно легко преобразовать в розетки 240 В за 16 шагов, используя всего четыре источника питания.

Посмотрите это видео, чтобы наглядно продемонстрировать, как переоборудовать розетку:

Для переоборудования необходимы следующие материалы:

• Отвертка
• Черная/красная изолента Q230 30-амперный двухполюсный автоматический выключатель типа QP от Amazon, потому что он подходит практически ко всем электрическим панелям и обеспечивает качественное питание. )
• Плоскогубцы для регулировки любых проволочных петель по размеру

Первые шаги наиболее важны для вашей безопасности:

1. Проверьте цепи, чтобы убедиться, что к ответвленной цепи подключено только одно устройство. Вставьте что-нибудь в каждую розетку (можно использовать лампу или мультиметр), затем отключите цепи в автоматическом выключателе по одной. Это должно отключить питание подключенного элемента. После того, как вы подтвердите, что в розетку больше не подается питание; пометьте автоматический выключатель.
2. Убедившись, что выключатель выключен, осмотритесь и убедитесь, что к этой цепи ничего не подключено. Переключите выключатели света и проверьте другие активные предметы.
3. Отвинтите переднюю часть розетки и осмотрите провода внутри:
   1. Черный/красный/синий/желтый (в порядке сходства цветов) провод — это горячий провод (на нем есть напряжение).
   2. Бело-серый провод — это нейтральный провод.
   3. Зеленый провод — это заземление.
4. Снимите розетку 120 В и проверьте датчики цепи, чтобы убедиться, что вы используете подходящий провод и розетку:
   1. В цепи на 15 ампер должен использоваться провод калибра 14.
   2. В цепи на 20 А следует использовать провод калибра 12.
5. Оставьте примерно 6 дюймов (15 сантиметров) торчащего провода.
6. Пометьте существующий нейтральный провод черной/красной изолентой, потому что он станет горячим проводом в вашей новой установке.
7. Убедитесь, что все провода имеют хорошие петли для соединения с винтами.
8. Подсоедините провод заземления к винту заземления.
9. Подсоедините два горячих провода к латунным винтам на розетке.
10. В блоке предохранителей выключите главный выключатель, прежде чем снимать панель.
11. Вам понадобятся два автоматических выключателя, расположенных рядом друг с другом, чтобы создать розетку 240 В. Попробуйте использовать автоматический выключатель на 120 В рядом с существующим автоматическим выключателем на 120 В. В противном случае вам нужно будет переместить все соединение на новое место.
12. Проследите нейтральный провод, который мы преобразуем в провод под напряжением, в блок предохранителей и отвинтите от нейтрального стержня коробки.
13. Используйте черную/красную изоленту, чтобы пометить провод как горячий.
14. Удалите существующий выключатель и соседний пустой выключатель. (Чтобы в новой розетке было напряжение 240 В, новый выключатель должен иметь соединения с обеими шинами — с обеих сторон — в блоке предохранителей) выключатель.
15. Включите главный выключатель и проверьте питание новой розетки 240В.

И последнее соображение: если ваша плита находится в пределах шести футов (1,8 метра) от источника воды (например, вашей кухонной раковины), код требует защиты GFCI.

GFCI означает прерыватель цепи замыкания на землю. Розетка GFCI отключит электроэнергию мгновенно (или очень близко к этому) в случае замыкания на землю.

В настоящее время легче найти выключатель GFCI, такой как двухполюсный автоматический выключатель GFCI Square D, найденный на Amazon, который имеет дополнительное преимущество, заключающееся в отключении питания в случае чрезвычайной ситуации.

электрика — плита и газовая плита управляются розетками на 13 А под столешницей и за плитой

спросил 10 лет, 11 месяцев назад

Изменено 10 лет, 8 месяцев назад

Просмотрено 1к раз

У меня новая духовка Bosche и существующая газовая плита. Оригинальная плита и зажигание варочной панели подключены под столешницей за духовкой с помощью двойного соединения Sw/Skt и штекерных головок. Они оба подключаются к нему. Гнездо выключателя питается от выключателя управления плитой над рабочей поверхностью кабелем плиты диаметром 6 мм. Максимальный предохранитель, питающий плиту, составляет 13 ампер и имеет только гибкий конец, ведущий к плите … Это правильно?

• электрика

Я предполагаю, что вы находитесь в Великобритании, так как это звучит как типичная установка плиты на кухне. Цепь питает выключатель управления или выключатель кухонного блока, который может иметь одну розетку. Рейтинг цепи зависит от текущего потребления плиты. Автоматического выключателя на 32 А обычно достаточно для плит мощностью до 15 кВт. Электромонтажная цепь плиты с номиналом более 15А, но не более 50А может питать два и более кухонных прибора, если они установлены в одном помещении. Выключатель плиты должен быть установлен в пределах 2 м от плиты, но не непосредственно над ней. Один выключатель можно использовать для отключения двух кухонных приборов, если они установлены в одной комнате, но ни один из них не находится на расстоянии более 2 м от выключателя плиты.
