самодельные струбцины в домашних условиях из дерева. Как сделать из профильной трубы для склейки щитов? Чертежи с размерами

Профессионалы знают, что при проведении столярных работ на необорудованной территории неизбежно возникает ряд проблем. В основном это касается подготовки заготовок, которые невозможно обработать, если они не закреплены, поскольку перемещаются по верстаку. Одним из таких агрегатов, что применяются для фиксации, считается струбцина. Изготовить подобное приспособление можно самостоятельно дома, используя подручные средства.

Устройство и принцип работы

Струбцина – без сомнения, полезный инструмент, часто используемый в различных областях жизни. Его основная задача – производить качественную фиксацию элементов на рабочей поверхности или любой другой опорной части.

Размеры изготавливаемого своими руками агрегата зависят от потребностей пользователя. В арсенале профессионального мастера всегда есть маленькая, длинная и большая струбцина. Этот небольшой арсенал позволяет работать с заготовками, что могут быть различного диаметра и длины.

Кроме опорной поверхности, в конструкции струбцины присутствует подвижная губка, которую обязательно оборудуют механизмом фиксации.

рычаг или винт.

Свое применение инструмент нашел и у столяров. Там его используют для фиксации двух элементов, между которыми наносится клеевой состав. Не всегда получается так, что необходимый инструмент оказывается под рукой в нужное время. При наличии чертежа и подробной инструкции можно изготовить инструмент самостоятельно. Лучше делать это из дерева или металла. Иногда используют старый домкрат или тормозные колодки.

Металлическая

• рычаг;
• рама;
• зажим;
• подвижная губка.

Преимущество подобного агрегата в его долговечности, поскольку металл долгое время сохраняет свои свойства. При помощи инструмента можно осуществлять плотную стяжку, не беспокоясь о прочности агрегата

Если есть необходимость, то можно изготовить стационарную конструкцию.

Металлические элементы конструкции обеспечивают максимальный захват заготовки. Благодаря этому ни о каком повороте в момент обработки и речи быть не может. Мастер уверен, даже работая с электрическим инструментом заготовка не выпадет или соскользнет. Изготавливая конструкцию по современным чертежам, возможно получить

Форма заготовки может быть как плоской, так и объемной, это никак не сказывается на качестве фиксации. Длина может меняться от нескольких до десятков сантиметров. Каждый тип инструмента имеет свои особенности. К примеру, винтовые струбцины встречаются чаще всего. Они стали востребованы благодаря простоте конструкции и небольшой себестоимости при изготовлении.

Готовый инструмент так же стоит недорого.

Такие агрегаты имеют вид металлической скобы. Опорная часть располагается с одной стороны, а резьбовое ушко – с другой. Регулировочный винт располагается во второй части.

В части винта, что называется рабочей, устанавливается губка. Рукоять устанавливается с внешней стороны. Эффективнее всего использовать инструмент при обработке крупных и тяжелых деталей, которые не обладают сложной формой. Если говорить об универсальности, то в работе мастера таковыми являются

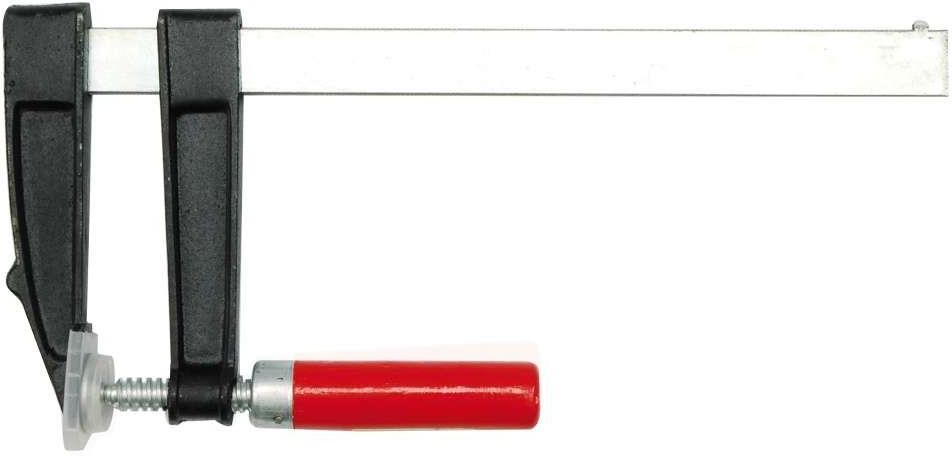

быстрозажимные F-образные агрегаты.

Фиксация заготовки осуществляется при помощи вспомогательного винта. На некоторых моделях вместо него можно встретить нажимной механизм шагового типа. Осуществлять качественную фиксацию больших заготовок так же помогает трубный вариант инструмента.

В конструкции такого агрегата присутствуют две основные части: губка и опорная площадка с зажимом.Когда требуется совместить заготовки, причем обязательно должен быть соблюден угол 90 градусов, стоит воспользоваться угловым инструментом. У него две опорные и рабочие поверхности, благодаря которым можно ровно склеить две детали перпендикулярно друг другу.

Сложно найти в магазине готовый инструмент, позволяющий скреплять между собой элементы под острым или тупым углом. Но такой агрегат можно при желании изготовить. Есть еще один вид струбцин – ленточный. В его конструкции имеется один гибкий элемент, то есть стержень, по которому передвигаются несколько губок. Когда пользователь размещает губки в разных местах и настраивает степень натяжения, он создает инструмент, способный обрабатывать детали сложной формы.

Струбцина, где предусмотрено две шарнирно-соединенных части и распорная пружина, называется клещевой. Такой инструмент используется нечасто, потому что качество стыка не отличается надежностью. Однако есть и одно из существенных преимуществ – заготовку можно как быстро устанавливать, так и снимать, что существенно экономит время.

Если говорить об изготовлении инструмента в домашних условиях, то чаще всего используют чертежи на три первых описанных типа.

Выбор конструкции по назначению

Самодельные струбцины по своему функционалу ничем не отличаются от изготовленных на производстве. Их можно использовать для склеивания досок, сборки мебели, склейки щитов. Для столярки используют различный инструмент, в том числе зажимную, F-образную, настольную струбцины. В зависимости от назначения стоит правильно выбирать агрегат, учитывая его конструктивные особенности. К примеру, для рамок и для эхолота мебельная и эксцентриковая струбцины будут между собой отличаться. Каждая из них призвана выполнить соответствующую задачу и не является универсальным инструментом.

Если планируется фиксировать крупные заготовки, тогда лучшим вариантом станет трубная конструкция. Ее преимущество в том, что длину можно легко изменить. Однако, такой агрегат обладает сложным механизмом работы. В столярном деле часто используется угловой вариант инструмента. С его помощью легко удается сводить между собой деревянные бруски под прямым углом. Иногда такие струбцины применяют для ламината. Также столяры используют ленточные инструменты.

По своему виду пружинные агрегаты напоминают прицепку. У прижимной струбцины этого типа усилие создается благодаря установленной пружине. С таким инструментом очень просто работать, не задействуя вторую руку. Используется агрегат в том случае, когда не требуется большое сжатие, и напротив, это условие обязательно должно соблюдаться, иначе может пострадать заготовка, поскольку она была изготовлена из хрупкого материала. Есть струбцины с зажимом и автоматического типа. Изготовить такую самостоятельно сложно, но возможно, если есть навыки работы с электроникой. Такой тип относят к быстрозажимным конструкциям. Принцип работы агрегата прост и понятен.

Очень важно для направляющей шины, с какой силой производится сжатие. У некачественно сделанных и недорогих инструментов фиксация слабая. Торцевые модели нашли свое применение в мебельной промышленности. Там их используют при работе с накладками на столешницы. Есть еще один бюджетный вариант струбцины – G-образный. Чтобы работать с таким агрегатом, его потребуется сначала закрепить на столешнице или любой другой плоскости. Струбцина станет незаменимым помощником при работе по склейке, шлифовке или заточке заготовок.

Ее преимущество – в больших возможностях по регулировке направляющей. Можно поменять ширину, поэтому и обрабатываемые детали могут быть разной толщины.

Из чего можно сделать?

Существует множество вариантов того, из чего и как можно самостоятельно изготовить струбцину. Чаще всего пользователь берет подручные материалы. Неплохое оборудование получается из:

• профильной трубы;
• толстой фанеры;
• старых подшипника;
• железной мясорубки;
• квадратных труб различного сечения.

Этапы изготовления

Если найти все необходимое и подробно изучить чертеж, то в домашних условиях можно сделать неплохой инструмент. Струбцина из металла, изготавливаемая своими руками – агрегат, который отличается надежностью. В этом ему будет существенно уступать деревянный агрегат. Для изготовления потребуется не только материал, но и сварочное оборудование, а также некоторый инструмент, используемый в слесарном деле.

Многие мастера предпочитают делать струбцину из швеллера, арматуры, из уголка или из шпильки. Все эти металлические элементы прекрасно подойдут для этого.

Из металла

Лучше всего использовать металлическую трубу. В результате получится трубчатая конструкция. Можно сделать инструмент другого типа.

Стоит всегда помнить, что струбцина, используемая для решения бытовых задач, должна быть простая и быстрая, чтобы не приходилось тратить много времени на работу с деталью.

Дополнительно потребуются металлические кольца в количестве трех штук. Их внутренний диаметр обязательно должен совпадать с внешним у трубы. Допускается использовать в конструкции металлический стержень вместо трубы. Для создания инструмента используется сварочный аппарат.

Алгоритм работы следующий.

1. Опорные площадки приваривают к двум кольцам. Их изготавливают из металлического уголка. Лучше, если он будет стальным.
2. На оставшееся кольцо ставят гайку, а его приваривают к концу стержня или трубы, смотря что используется.
3. На шляпку используемого блинного болта устанавливают рукоятку, а болт вкручивают в кольцо.
4. В свободном конце проделывают отверстие, куда будут установлены фиксирующие штифты.

Такой агрегат обязательно пригодится, если приходится работать со сборкой мебели. Кроме того, в строительно-монтажных работах без него также не обойтись.

Если под рукой имеется арматура, ее можно использовать для сборки струбцины. Процесс выглядит следующим образом:

• на первом этапе арматуру потребуется нарезать;
• затем изготавливается скользящая часть, устанавливается гайка, которую прикрепляют к рычагу;
• на третьем этапе готовят винт и подставку, что будет поворачиваться;
• в стержне потребуется нарезать резьбу, после сделать плечо;
• на последнем этапе делают ручку и панель на челюсть.

Из дерева

Из древесины тоже можно самому сделать струбцину. Таким инструментом удобнее всего работать с деревянными заготовками. Это может быть фанера, листы ДВП или ДСП, брус или доски, только они должны быть небольшой толщины. Изготавливая деревянный инструмент по данной технологии, стоит придерживаться следующей последовательности.

1. Сначала создается шаблон на картоне будущих деревянных заготовок.
2. Шаблоны переносят на древесину в соответствии с выбранным масштабом.
3. Лучше не использовать доски, изготавливаемые из сосны. Древесина должна быть твердой, тогда агрегат прослужит долго.
4. Каждую часть будущей струбцины выпиливают при помощи лобзика.
5. Чтобы форма была четкой, края подправляют напильником.
6. Поверхность обязательно шлифуется.
7. В челюстях сначала намечают отверстие для болта, а потом просверливают. Его длина должна быть для осевого болта не менее 1.5 от диаметра болта.
8. В детали, что будет играть роль ручки, тоже просверливают отверстие для гайки.
9. Гайка устанавливается на клей. Он может быть эпоксидным или цианакриловым.
10. Теперь можно собирать инструмент. Осевой болт фиксируется на клеевой состав. Задняя петля устанавливается на шурупы.
11. Устанавливается верхняя челюсть, после подкладывается шайба и ставится рукоятка.

Из древесины можно изготовить и быстрозажимной вариант струбцины. Единственный недостаток этой технологии – требуется больше времени, однако в момент выполнения работы удается его сэкономить. Процесс выглядит следующим образом.

1. Сначала макет будущих деталей переносится на пиломатериал, затем из досок вырезают элементы будущей струбцины.
2. Лобзиком делают прорези для осевой пластины. Они необходимы в подвижной губке.
3. На следующем этапе используется стамеска. Для кулачкового рычага делается паз.
4. Для установки штифтов просверливают отверстия.
5. Внешнюю и внутреннюю поверхность обязательно обрабатывают сначала напильником, чтобы убрать грубые выступы, а потом наждачной бумагой.
6. Осевая пластина вырезается из металла. Ее также потребуется качественно зашлифовать, а потом высверлить отверстия, куда необходимо установить штифты.
7. На последнем этапе производится сборка инструмента.

Специалисты советуют проверить работоспособность собранного агрегата. Если необходимо, то расположение элементов придется подкорректировать.

Из домкрата

Бывает так, что старый домкрат перестал приносить пользу, но выкинуть его жалко. Из него можно сделать неплохой инструмент. В результате получается надежный агрегат, который прослужит еще очень долго. Ширина захвата у такого инструмента будет составлять около 15,5 см, поэтому использовать его можно при работе с профильной трубой большого диаметра. Сначала домкрат разбирают, затем удаляют ненужные части при помощи болгарки. Когда два главных элемента будут подогнаны, их между собой сваривают.

Шпильки изготавливают в количестве четырех штук. Их так же вырезают болгаркой, соблюдая размеры по чертежу. После потребуется приварить их к прижимным частям. Всю конструкцию зачищают, удаляя следы сварки. Можно покрыть ее краской, так металл будет дольше защищен от негативного воздействия влаги. Подойдет для этого аэрозольная краска. Винт, что был установлен в конструкции домкрата, требуется обрезать по длине. После приступают к завершающему этапу: устанавливают ручку. Неплохая рукоять получается из арматуры или куска стального стержня. Для удобства по краям приваривают гайки. Прекрасно подойдут шестигранники.

Такая струбцина отличается от других внушительной шириной захвата. Кроме того, у нее большая прижимная сила.

Из тормозных колодок

Тормозные колодки также используются для сборки вручную струбцины. Сначала их нужно соединить так, чтобы со стороны конструкция напоминала серп или молодой месяц. Потребуется иметь под рукой сварочный аппарат, которым сваривают между собой два элемента. Зачистить швы удастся только болгаркой. Для этого на нее устанавливают лепестковый круг. Дополнительно под рукой должны находиться две гайки типа М12 и шпилька, диаметр которой 1.2 см, а длина – в соответствии с чертежом. Гайки накручивают на шпильку и приваривают с краев.

Гайку с пресс-шайбой закрепляют и рассверливают, увеличивая диаметр до необходимого. В отверстие вставляют винт типа м6, поверх устанавливается простая шайба. Все вместе обваривается. На следующем этапе с одного конца шпильки делают отверстие, затем нарезается резьба. Она должна подойти под М6. Небольшой отрезок шпильки потребуется срезать болгаркой, потом к нему приварить гайку. Когда все элементы готовы, можно приступать к сборке.

Полезные рекомендации

Струбцина, как и любой другой инструмент, должна лежать в отведенном для этого месте. Можно использовать для этого полку в гараже или ящик с инструментами. Если нет времени делать инструмент, тогда можно воспользоваться собственной смекалкой. Круглую заготовку просто зафиксировать на кольцах, что предварительно набивают на раму. Самая простая струбцина выглядит как пара брусков, обмотанных скотчем. В таком инструменте можно зажать трубу или металлический прут.

О том, как сделать быстрозажимные струбцины своими руками, смотрите в следующем видео.

ᐅ Струбцина своими руками — Самодельные струбцины в домашних условиях

share.in Facebook share.in Telegram share.in Viber share.in Twitter

Содержание:

Столярные струбцины — очень полезный инструмент при работе с деревянными заготовками и деталями. Они помогают закрепить детали при их обработке или склеивании, позволяя добиться их правильного соединения и высокого качества обработки. Струбцины не обязательно покупать в специализированных магазинах — можно сделать их самостоятельно. Если следовать инструкции, то качество струбцины практически ни в чем не будет уступать фирменных изделиям. Самое главное, что для изготовления можно использовать подручные материалы и всего несколько видов электроинструмента.

Любая струбцина состоит из рамки и зажимного механизма. Рамка отвечает за то, чтобы вся конструкция была жесткой, а зажимной механизм фиксирует деталь. По сути, струбцины очень похожи на тиски. Однако их точное строение может варьироваться — существует несколько типов струбцин, которые отличаются особенностями применения и силой сжатия. Можно также создавать струбцины одного и того же типа, но разного размера — от этого будет зависеть максимальный размер заготовки, которую можно зажать, и усилие, прикладываемое к ней.

Далее мы рассмотрим изготовление трех вариантов струбцин:

• винтовой;
• быстрозажимной;
• трубной.

Струбцина винтового типа

Инструмент, сделанный по этой технологии, хорошо подойдет для того, чтобы фиксировать заготовки из дерева, фанеры, ДСП, ДВП, ОСБ, доски и не слишком толстый брус. Вы можете самостоятельно выбрать масштаб струбцины, однако в остальном при изготовлении лучше придерживаться инструкции:

1. Перенесите шаблоны каждой детали на деревянную заготовку. Лучше всего использовать не сосну, а породы древесины с большим запасом прочности.
2. Вырежьте из дерева детали по контуру при помощи электрического лобзика. Все неровности можно подправить напильником. Для шлифовки готовых вырезанных деталей используйте наждачку.
3. В детали «челюсти» необходимо проделать отверстие, в которое войдет осевой болт. В верхней детали нужно немного удлинить отверстие, используя круглый напильник. Длина отверстия должна составлять 1,5-2,5 диаметра осевого болта.
4. Проделайте в рукоятке отверстие для гайки. Его номер должен совпадать с номером гаечного ключа. С помощью надфиля сделайте его шестигранным. Для установки гайки можно выбрать эпоксидный или цианакриловый клей.
5. Соберите все части вместе. Осевой болт нужно зафиксировать в нижней «челюсти» клеем, затем посадить заднюю петлю на шурупы. После того, как наденете верхнюю «челюсть» и подложите шайбу, можно устанавливать рукоятку. На поверхности, которые будут непосредственно зажимать детали, лучше прикрепить накладки из мягкого материала.

Быстрозажимная струбцина из дерева

Чтобы сделать F-образную струбцину, придется потратить немного больше усилий, чем на изготовление винтовой. Зато такой инструмент неплохо ускорит рабочий процесс.

1. Нанесите контуры заготовок на древесину. Важно точно соблюдать пропорции и правильно указывать места для будущих отверстий под штифты.
2. Вырежьте электрическим лобзиком детали. Затем проделайте прорези для осевой пластины и в подвижной губке. Паз для кулачкового рычага нужно будет выбрать, используя стамески.
3. С помощью дрели сделайте отверстия под штифты. Сначала пройдитесь по поверхности каждой детали напильником, а затем — наждачкой.
4. Возьмите полосу металла и вырежьте из нее осевую пластину. Отшлифуйте ее, а потом просверлите отверстия для штифтов.
5. Соберите струбцину, прикрепив губки к пластине штифтами. В подвижную губку нужно вставить кулачок. После этого приклейте рабочие мягкие накладки.

Трубная струбцина из металла

Чтобы сделать такой инструмент, понадобится труба из металла, кольца из металла (3 шт., внутренний диаметр должен равняться внешнему диаметру трубы). Кстати, трубу можно заменить обыкновенным стержнем. Из оборудования необходим будет сварочный аппарат.

Для создания подобной струбцины выполните следующие действия:

1. Сделайте опорные площадки (для них подойдет уголок из стали) и приварите их к двум металлическим кольцам. На третье кольцо нужно монтировать гайку, а потом приварить его к концу трубы.
2. После этого сделайте из стержня рукоятку для струбцины и приварите ее к шляпке болта. Сам болт вкрутите в кольцо с гайкой.
3. Наденьте на свободный конец трубы кольцо верхней подвижной губки. В кольце нижней губки просверлите отверстия под штифты.
4. Монтируйте нижнее кольцо на трубу.

Читайте также:  Что должно быть в столярной мастерской?

Если сделать все правильно, можно получить качественную струбцину, эксплуатационный срок которой не будет уступать моделям от недорогих производителей. С ее помощью можно будет повысить скорость работы с деревянными деталями и обеспечить хороший результат обработки.

Самодельные струбцины из дерева чертежи. Струбцина

Струбцины применяются для плотного прижимания каких-то поверхностей друг к другу (стягивание, ). Соответственно, столярные струбцины используются при работе с деревом, деревянными поверхностями. У тех, что встречаются в розничной торговле, каркас чаще всего сделан из легких металлов, и такие струбцины часто гнутся и приходят в негодность. Да и размеры таких струбцин не более 2 метров. Как быть, если она нужна для прижима больших «поверхностей»? Ведь при склеивании, скажем, габаритных листов фанеры качество соединения зависит не только от силы прижима, но и от равномерности давления по всей плоскости.

Конечно, можно использовать несколько струбцин. Но все-таки это не гарантирует получение отличного результата. Как вариант — приобрести раздвижную модель, но ее стоимость заставляет подумать над другими вариантами. А они есть. Рассмотрим два, так как они наиболее простые.

Изготовление струбцины и материалы

Для изготовления самодельной струбцины (универсальной, не только столярной) нам понадобится швеллер. Его длина зависит от того, с какими максимальными «габаритами» материала предстоит работать. Нужно еще и подумать о перспективе, если пользоваться таким зажимом придется часто. Вдоль осевой линии швеллера необходимо разметить места для отверстий. В них будет вставляться болт, приваренный к небольшому куску швеллера (упору). При помощи сварочного аппарата отверстия вырезать несложно. Для более плотной «посадки» упора такое «гнездо» необходимо сделать каплевидной формы (как замочная скважина для старых дверных замков).

К небольшому отрезку швеллера приваривается болт. Размер головки болта должен быть таким, чтобы ее можно было вставить в гнездо. Все, упор готов. Теперь нужно найти толстый винт, приварить какую-нибудь «проушину» для него на одном конце длинного швеллера, и прижимное устройство готово.

Такой самодельной струбциной удобно пользоваться при работе с габаритными деталями, например, при изготовлении дверей. Однако можно воспользоваться и двумя небольшими струбцинами для склеивания больших поверхностей.

В этом случае следует применить гибкую вставку. Ее материал должен быть достаточно жестким, а плоскость – слегка выгнутой. Ее концы прижимаются двумя маленькими струбцинами к склеиваемым листам, а сама плоскость вставки равномерно надавливает на всю склеиваемую поверхность.

Вариантов струбцин самостоятельно существует много. Их делают, исходя из того, для чего они нужны (для постоянной работы или «на раз»), а также какие по размеру детали придется склеивать.

Струбцина – это вспомогательный инструмент, который используется для фиксации досок при их соединении в заданном положении. Также струбцина подойдет для удержания досок во время их распиливания, для разводки ножовочного полотна, соединения различных элементов. В инструмент могут вкладываться требующие обработки детали. Затем, используя подвижной элемент, их зажимают при помощи губок и приступают к работе. Для надежного удержания деталей в нужном положении рекомендуется применять два и больше зажимов.

Самодельные скрепы чаще изготавливаются из металлов или древесины, и по своим характеристикам они мало в чем уступают покупным, фабричной сборки. Поскольку конструкция прижимного устройства простая, то понять принцип его работы, чтобы изготовить самостоятельно, будет несложно.

Изготовление винтовой металлической струбцины

Перед началом работ потребуется подготовить необходимые материалы. Для основы конструкции подойдет стальной лист толщиной один сантиметр, любые ровные обрезки той же толщины. Длина заготовки произвольная, но ее стараются выбрать с учетом рабочего расстояния струбцины.

Основные материалы изготовления:

• стальной лист;
• длинные болты;
• гайки.

Составляется чертеж. На материале заготовки размечается будущее тело инструмента, которое по виду напоминает букву «С». Вместо стального листа можно использовать отрезок профилированной трубы, согнутый в виде буквы «С». Особых требований к толщине заготовки нет, но конструкция должна быть надежна. Выбор длины производится с учетом размеров рабочей зоны, обрабатываемых деталей.

После нанесения разметки деталь вырезают из металла. В домашних условиях заготовки небольших размеров можно вырезать при помощи болгарки. Но при изготовлении зажимов больших габаритов рекомендуется воспользоваться газовым резаком, ацетиленовой горелкой. Следующий этап – обработка, шлифовка заготовки. Все острые края, наплывы, образовавшиеся при работе с газосварочным оборудованием, сбиваются при помощи напильника, а поверхность шлифуется наждачной бумагой. Это необходимо сделать, чтобы, зажимая заготовки, не порезаться об острые края.

Подготовив длинные болты М 8, М 10, приступают к креплению подвижного элемента. Для чего на одной стороне заготовки привариваются гайки под выбранные болты. При отсутствии болтов можно подобрать шестигранники, стальные пруты нужной длины с предварительно нарезанной резьбой.

На внутреннем рабочем конце винта приваривается плоская ровная деталь, на которую возлагается функция губок. На обратной стороне винта при помощи сварки крепится рычаг из обрезков шпильки. Его наличие ускорит процесс зажима заготовок, дополнительно снизив величину прикладываемых усилий. На этом сборка струбцины своими руками завершена.

Устройство углового зажима

При изготовлении углового инструмента для сборки мебели важно точно выдержать прямой угол 90°. Основными доступными материалами являются уголки со стальными полосами. Для работы понадобятся:

• 40-миллиметровый стальной уголок толщиной 3-4 мм;
• стальные пластины 40-50 мм;
• шпильки с резьбой;
• прутки для воротков;
• гайки;
• сварочный аппарат;
• электродрель, метчики.

Угловая струбцина самая сложная в изготовлении, но при проведении некоторых видов работ без нее не обойтись. На начальном этапе к стальным пластинам под прямым углом привариваются уголки, а на каждый из уголков – гайки, которые послужат для создания червячной конструкции. Еще один вариант – просверлить отверстие в уголке и нарезать в нем при помощи метчика внутреннюю резьбу. Ширину рабочего зазора подбирают с учетом величин потенциальных заготовок, но слишком большой ход прижимного воротка снижает прочность их фиксации.

Для обработки деталей различного размера рекомендуется подготовить несколько зажимов!

Шпилька вкручивается в приваренную гайку. На ее конце собирается упор из металлических шайб различного диаметра, который должен свободно прокручиваться при вращении шпильки. С обратной стороны воротка просверливают отверстие под металлический прут. Используемый в качестве рычага, он передаст большее усилие, поэтому будет надежнее удерживать рабочие заготовки.

Деревянная струбцина – сделаем из остатков досок

Наибольшей популярностью пользуется деревянная быстрозажимная струбцина, но инструмент аналогичной конструкции можно изготовить и из металла. Несмотря на простоту конструкции, она очень удобна при выполнении различных работ.

Наличие двух одинаковых струбцин расширяет область их применения!

Для сборки потребуется подготовить следующие материалы:

• кусочки досок;
• шпильки с заранее нарезанной резьбой;
• гайки и барашки, соответствующие резьбе шпилек;
• рейки.

Вначале подготавливаются две шпильки одинакового диаметра с нарезанной резьбой. Они должны иметь длину 200 мм. Гайки подбираются под резьбу шпилек. Заготавливаются две рейки, желательно из древесины твердых пород. Лучшим выбором будет дуб, бук, береза, ясень. Рейки подгоняются под одинаковый размер. Для этого лишнюю длину отпиливают, а срез подвергают шлифовке. После этого в каждой из реек просверливают по два отверстия с небольшим допуском. Причем расположения отверстий на каждой из заготовок должны идеально совпадать, а их диаметр соответствовать диаметру шпилек.

На поверхность реек можно наклеить полоски фанеры. Их подгоняют по габариту деревянных заготовок, просверливают отверстия. Шпильки вставляют в полученные отверстия и надежно фиксируют при помощи гаек на одной из реек с обеих сторон. Чтобы исключить продавливание материала, под гайки подкладывают шайбы. Эта планка всегда будет неподвижной, но другая сможет свободно перемещаться по направляющим в виде шпилек.

Устанавливается другая планка. Для этого ее, продев через шпильки, осаживают на место. Прижим осуществляется при помощи обычных гаек и рожкового ключа, но для удобства и повышения производительности необходимо установить гайки-барашки. Проверяют ход скрепы, если он затруднен или требуется дополнительная подгонка деталей, обнаружились другие дефекты, то их устраняют. Работы по сборке прижимного устройства из дерева можно считать завершенными, осталось опробовать его в деле.

Правильно собранные прижимные устройства позволяют надежно крепить деревянные детали при проведении столярных работ. Конструкции перечисленных видов скреп пользуются популярностью и настолько простые, что их можно изготовить самостоятельно из подручных материалов с привлечением минимального количества инструментов.

В процессе деревообработки без столярной струбцины в большинстве случаев не обойтись. Необходимо ли склеить деревянные заготовки, закрепить лист, доску, плиту во время раскроя – струбцина обязательно понадобится. В продаже подобные изделия есть, но, по отзывам опытных мастеров, они характеризуются двумя существенными недостатками – ограничением по типоразмеру и невысокой прочностью, так как в основном для их производства используются мягкие металлы (сплавы), с целью снижения себестоимости.

Те, кому приходится работать с древесиной довольно часто, предпочитают самодельные столярные струбцины. Как своими руками сделать такое приспособление, на что обратить внимание и учесть – об этом и рассказывается в статье.

Существует множество модификаций столярных струбцин – угловые, G-образные, кромочные, универсальные. Одни используются для постоянной работы с различными заготовками (по площади, толщине), другие изготавливаются под конкретную технологическую операцию (для одноразового применения).

Автор считает целесообразным остановиться лишь на тех, которыми чаще всего пользуются «домашние умельцы». Если станет понятен принцип их функционирования, то своими руками получится сделать любую разновидность столярной струбцины, под собственные запросы. Если, конечно, «включить» фантазию и хорошенько подумать.

Автор сознательно не указывает линейные размеры зажимов. Одно из преимуществ их самостоятельного изготовления заключается в возможности произвольного выбора формы и габаритов столярных струбцин. Какого-то стандарта на такие приспособления не существует. Да и «разжевывать» элементарные вещи человеку, который привык (и умеет) все делать своими руками, вряд ли целесообразно. Главное – дать идею, «натолкнуть на мысль», а все остальное – на собственное усмотрение.

Вариант №1

Простейшая модификация зажима. Делается довольно быстро, но применение такой столярной струбцины несколько ограничено. Хотя в большинстве случаев, при работе с малогабаритными образцами, ее бывает вполне достаточно.

За основу приспособления берется рамка ножовки по металлу. Элементы крепления полотна заменяются длинными стержнями с резьбой, на одном конце которых – железный «пятак» (как вариант – гайка), на другом – или съемная ручка, или оголовок под рожковый ключ.

Так как рамка может регулироваться по длине, такая струбцина позволит фиксировать заготовки различной толщины. В основном применяется при склеивании деталей (), так как корпус приспособления сам ни на какой поверхности закрепить не получится. Единственное, что нужно учесть – если рамка складная (старая модификация «ножовки»), то придется в месте изгиба наложить «шину» (например, обмотать клейкой лентой). В эксплуатации такая струбцина не совсем удобна, но за неимением чего-то более подходящего – неплохое решение проблемы.

Вариант №2

Также довольно простая модель струбцины. Она своими руками делается сравнительно быстро. Устройство приспособления понятно из рисунка. Все, что понадобится – металлический уголок и пара длинных винтов или резьбовых шпилек.

Если изготовить несколько подобных струбцин, то с их помощью получится выполнять различные столярные работы. Например, склеивать длинные заготовки. Для этого достаточно выставить зажимы с определенным интервалом, а между упорами и обрабатываемым образцом проложить металлические полосы или рейки из дерева твердой породы. Как вариант – закрепить сборку на верстаке. То же самое касается и раскроя заготовок.

Перед распиловкой они фиксируются на столешнице, и их неподвижность будет гарантирована. Такую конструкцию можно и доработать, приварив к уголкам металлические пластины. Этим значительно увеличивается площадь прижима.

По сути, для бытового применения такая модификация столярной струбцины – одна из лучших. У опытных мастеров под рукой всегда имеется готовый комплект из нескольких приспособлений с разными габаритами. В зависимости от специфики работы, может понадобиться прижимное устройство из уголка или на 25, или 45.

Универсальность подобной модификации в том, что она из металла, следовательно, характеризуется достаточной прочностью. В отличие от струбцин деревянных, здесь можно регулировать силу прижима в большом диапазоне, да и работать не только с древесиной, а и с другими материалами – стеклом, пластиками, «железом». Чем в быту нередко и приходится заниматься.

Такую конструкцию можно несколько видоизменить. Например, при обработке бревен на мини-пилораме (роспуск на доски, распиловка) их необходимо также фиксировать. В этом случае подойдет усовершенствованная модификация такой столярной струбцины. Достаточно за ее основу взять полосовое железо, на концах которого приварить те же уголки.

Разновидности и модификации

Вот еще несколько разновидностей столярных струбцин. Все эти зажимы несложно собрать своими руками.

Вопрос в другом – насколько целесообразно использование в качестве исходного материала древесины? Есть аргументы и «за», и «против». Но если для основы столярной струбцины выбирается дерево, то оно должно соответствовать определенным критериям.

• Порода – только твердая (груша, дуб, орех и аналогичные). В противном случае о какой-либо силе прижима говорить не приходится. Да и долговечность струбцины их «мягкого» дерева вызывает определенные сомнения.
• Влажность – минимальная. Только после качественной просушки материала его можно использовать для изготовления деталей зажимного приспособления.

Удачи вам, читатель, в изготовлении своей собственной струбцины. Не бойтесь фантазировать, и все у вас получится!

Очень важно, чтобы при обработке деталь была правильно и надолго зафиксирована. Поэтому так часто и требуются инструменты, которые в таких ситуациях будут помощниками и смогут решить эту проблему таким образом, чтобы при любой термической или механической обработке она оставалась в одном недвижимом положение, как это и нужно мастеру.

Кстати, струбцина угловая как раз и является таким зажимом, который прекрасно подойдет и для того, чтобы зафиксировать деталь при обработке, так и для того, чтобы сжать несколько деталей в единое целое так, чтобы получилось крепкое склеивание.

Принцип работы струбцины

Если мастер решит выполнить какие-то работы из дерева или же из металла, то ему следует обработать деталь. Но сделать это качественно можно лишь только в том случае, если эту деталь очень крепко зафиксировать при помощи струбцины.

Старые модели такого инструмента позволяли работать лишь только одной рукой, сейчас же появляются новые модели этого инструмента, который служит неотъемлемым помощником любого мастера, и они являются не только быстрозажимными , но и позволяющими работать с деталью уже двумя руками.

Существует несколько типов таких струбцин:

1. Рычажные.
2. Винтовые.
3. Монтажные.
4. Угловая.
5. Ручная.

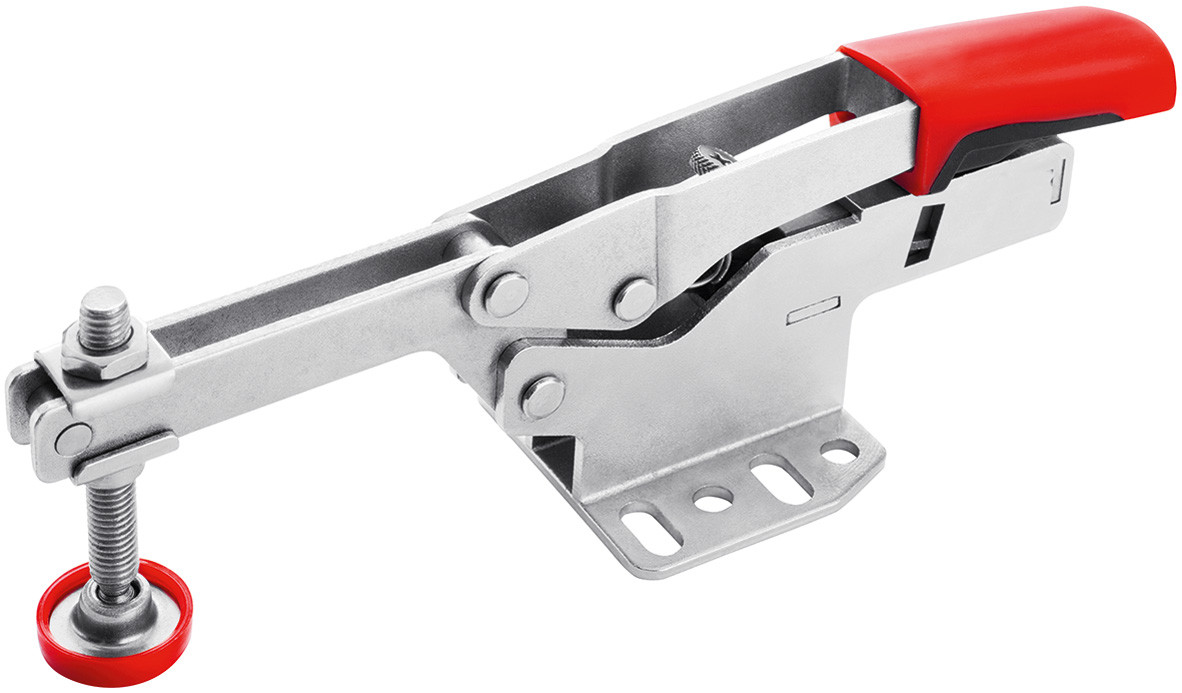

Охарактеризуем кратко каждый тип струбцин. Первый вид – это рычажные . Это означает, что в основе работы такого инструмента – помощника лежит не только осевая работа, но и еще работа рычагов. Часто в народе их еще называют зажимами, которые позволяют быстро фиксировать детали, предназначенные для обработки.

Рычажные струбцины не требуют от мастера большой силы, для того чтобы ими что-то зажать стоит немного лишь приложить силу. А чтобы детали зажались крепко и больше уже не смогли сдвинуться, необходимо использовать рычаг, который как раз и выполнит всю работу за человека.

Конструкция такой рычажной струбцины довольно проста, ее даже можно будет сделать и своими руками. Для этого потребуется основная рама и какой-то элемент, где как раз и может быть основной зажим. При помощи такого инструмента – помощника можно не только зажимать детали и делать их недвижными, но и рассчитывать силу зажима, что немаловажно, например, при склеивании.

Остальные типы струбцин отличаются от первого вида и между собой тем, что у них разный механизм зажима . Многие такие виды инструмента – помощника можно сделать своими руками.

Как правильно выбрать струбцину при покупке

Выбрать такой инструмент, как струбцину несложно, просто необходимо знать несколько правил, которые как раз и смогут приобрести такой инструмент – помощник, которые станет для вас незаменимым при выполнении любого вида работы. Прежде всего, стоит обратить внимание на то, каков у вашего инструмента рабочий ход.

Кроме того, стоит обратить внимание и на то, каково расстояние между элементами – зажимами . Чем больше показатели по этим двум пунктам, тем качественнее для вас будет этот инструмент. Это позволит использовать струбцины и для работы с деталями, как крупных размеров, так и мелких.

Разновидности винтовой струбцины

В таком инструменте – помощнике на первое место выдвигается уже не рычаг, а винт. Такую струбцину в народе еще называют и трубной, так как ее применяют для зажатия труб, которые обычно используются для сантехнических работ.

Такой инструмент считается в слесарном деле очень крепким и надежным, так как выполнен из дюралюминия. Кстати, на таком инструменте еще выполнены и специальные отверстия для монтажа , чтобы удобно потом при работе любую деталь закрепить на верстак. Выполнить такой инструмент своими руками и в домашних условиях будет довольно сложно.

Теперь несколько слов о струбцине монтажной, которая используется чаще всего при строительстве разнообразных объектов. Основное назначение такого инструмента — удерживать любые материалы для стройки , как, например, железобетонные плиты, чтобы они могли качественно обрабатываться.

Такая струбцина считается самой надежной для работы, но если изучить ее конструкцию, то легко можно понять, что она проста. Глядя на чертеж, где отражаются ее составляющие элементы, можно легко собрать ее своими руками.

Ручная струбцина имеет несколько вариантов:

1. Кулачковые.
2. Клиновые.
3. Угловые.

Существуют и другие варианты такого ручного инструмента – помощника. В народе такую струбцину называют пружинным зажимом. Это объясняется простой конструкции и таким же простым применением. Поэтому сделать такой инструмент-помощник своими руками можно легко.

Инструкция для изготовления инструмента – помощника своими руками

Чтобы изготовить струбцину, необходимо правильно пошагово выполнить те действия, которые описаны с инструкции. Для начала приобретаем те детали, которые необходимы для изготовления инструмента – помощника своими руками.

Для изготовления струбцины потребуются следующие предметы: несколько шпилек с разной по диметру резьбой, гайки , которые подойдут по размеру, несколько дощечек, сделанных из фанеры, и пару реек.

Вторым шагом для изготовления струбцины является создание основание. Сделать его также можно своими руками. Для этого стоит закрепить то, что у вас уже получилось, на столе. Затем берем брусья и, прикладывая к струбцину, просверливаем дырочки там, где они необходимы, чтобы крепче прижать к основанию стола.

Третий шаг – это необходимо сделать зажим своими руками. Для этого потребуются те дощечки из фанеры, которые вы приготовили заранее . Вы должны прижать их к брускам, которые уже закреплены на струбцине, но так, чтобы они были подвижными.

Вы должны понимать, что роль этих дощечках в том инструменте, который вы делаете своими руками, заключается в том, чтобы быть рычажками в струбцинах. Теперь используя шпильки и гайки, остается закрепить всю эту конструкцию, которую вы выполнили своими руками.

Но используя такой инструмент — помощник, который вы выполнили своими руками, стоит понимать, что он не очень прочный и о надежности его сложно говорить. Но он прекрасно может подойти для выполнения многих домашних работ, если они не будут очень сложными.

Проведение слесарных или столярных работ в необорудованных для этого местах неизбежно связано с проблемой крепления заготовок. Очень трудно исключить их перемещение по столу или верстаку в процессе обработки, если те не оснащены специальными зажимами, тисками или другими фиксирующими устройствами. Одним из таких устройств, простым, доступным и универсальным, являются струбцины. Мы расскажем, что они собой представляют и как используются, а также дадим подробную инструкцию по изготовлению надёжных струбцин своими руками.

Для чего нужен инструменте, его устройство и виды инструмента

Струбцина относится к дополнительным столярно-слесарным инструментам. Основным назначением струбцин является фиксация заготовки на опорной поверхности или нескольких заготовок для их склейки, следовательно, конструкция инструмента должна включать минимум два элемента: опорную поверхность и подвижную губку, оборудованную механизмом фиксации. Перемещение подвижной губки осуществляется, как правило, при помощи винта или рычага, что позволяет усилить сжатие и предотвратить обратный ход в процессе работы. В зависимости от специализации и конструктивных особенностей выделяют следующие виды струбцин:

1. Винтовые G-образные — самые распространённые, отличаются простотой конструкции и относительно малой стоимостью. Представлены металлической скобой, с одной стороны которой расположена опорная поверхность, а с другой — резьбовое ушко с вкрученным в него регулировочным винтом. Внутренняя часть винта оснащена рабочей губкой, внешняя — рукоятью. Инструмент эффективен при работе с тяжёлыми, крупными заготовками простой формы.

   Струбцины такого типа подходят для работы с крупными заготовками

2. F-образные — более универсальны, их опорная поверхность неподвижно закреплена на длинном стержне, по которому скользит рабочий блок с губкой. Перемещение и фиксация блока обеспечивается вспомогательным винтом или шаговым нажимным механизмом.

   Предметы фиксируются за счёт вспомогательного винта и шагового механизма

3. Трубные — позволяют фиксировать крупногабаритные заготовки за счёт варьирования длины трубы. Состоят из двух отдельных элементов — опорной плиты с винтовым зажимом и губки, скользящей по трубе.

   Стубцина подходит для работы с габаритными заготовками

4. Угловые — призваны упростить стыковку заготовок под прямым углом, для чего имеют по две опорные и рабочие поверхности. Делятся на два подвида. Первый предполагает наличие двух зажимных винтов, расположенных перпендикулярно друг другу; второй оснащается одним винтом с двухсторонним угловым блоком на конце. Очень редко встречаются специализированные струбцины, позволяющие располагать заготовки под острым или тупым углом.

   Струбцины этого типа упрощают стыковку заготовок под прямым углом

   Угловая струбцина с двухсторонним угловым блоком

5. Ленточные — оборудованы гибким элементом и несколькими плавающими по нему губками. Фиксируя губки в определённых местах ленты и регулируя её натяжение, можно обрабатывать заготовки сложной формы.

   Ленточная струбцина оснащена ленточным элементом, позволяющим зафиксировать заготовку по периметру

6. Клещевые — состоят из двух шарнирно соединённых частей и распорной пружины. На практике применяются редко из-за относительно малой надёжности стыка, однако обеспечивают максимальную скорость установки и снятия заготовки.

   Такая струбцина используется редко из-за малой надёжности стыка

В домашних условиях чаще всего изготавливают струбцины первых трёх видов, так как они не слишком требовательны к материалам и технологиям производства, а также позволяют решать большинство бытовых задач, требующих применения вспомогательного инструмента.

Ещё больше информации о разновидностях струбцин вы найдёте в нашем следующем материале:

Как сделать столярную струбцину своими руками: пошаговые инструкции с чертежами

Для изготовления струбцин в домашних условиях достаточно обладать базовыми навыками слесарного и столярного дела. В качестве материалов используется деревянный брус, металлопрокат, трубы и детали крепежа, в частности, болты, шпильки, гайки, штифты. Для стыковки металлических деталей струбцин желательно наличие электрического сварочного аппарата. При выполнении любых работ главное — следовать инструкции и соблюдать технику безопасности.

Изготовление инструмента винтового типа

Такой вид струбцины поможет хорошо зафиксировать заготовки из дерева

Струбцина, изготовленная по данной методике, отлично подойдёт для фиксации небольших деревянных заготовок — фанеры, листов ДВП, ОСБ и ДСП, а также досок и тонкого бруса. Мы предлагаем вам самостоятельно выбрать масштаб, но в остальном лучше не отклоняться от следующей последовательности действий:

1. Перенесите шаблоны всех деревянных деталей на плотную бумагу или картон в соответствии с выбранным масштабом.
2. С помощью шаблона перенесите изображение на доску подходящей ширины. Лучше использовать не сосновые доски, а более твёрдую древесину.
3. Используя электролобзик, вырежьте все детали. Подправьте форму напильником, а поверхность зашлифуйте наждачной бумагой.
4. В «челюстях» наметьте и просверлите отверстия для осевого болта. Отверстие верхней «челюсти» удлините с помощью круглого напильника так, чтобы его длина составила 1,5–2,5 диаметра болта.
5. В рукояти просверлите отверстие для гайки, диаметром соответствующее номеру гаечного ключа. Надфилем придайте ему шестигранную форму. Установите гайку внутрь на эпоксидный или цианакрилловый клей.
6. Соберите струбцину — зафиксируйте осевой болт в нижней «челюсти» клеем, установите на шурупах заднюю петлю, наденьте верхнюю челюсть и, подложив шайбу, установите рукоять. На рабочие поверхности наклейте мягкие накладки.

Ещё более простой вариант — изготовление винтовой струбцины из ножовки.

Простой вариант струбцины из ножовки

В таком случае достаточно на одном конце её дуги приварить опорную площадку, а на другом — гайку, в которую и будет устанавливаться регулировочный винт с губкой и рукоятью.

Самодельная быстрозажимная струбцина из дерева

Изготовление такой струбцины займёт больше времени

Использование F-образных струбцин значительно ускоряет рабочий процесс. А вот изготовление самой струбцины несколько сложнее, чем создание её винтового аналога. Потребуется сделать следующее:

1. Перенесите изображения на пиломатериал так, как было описано выше. Точно соблюдайте указанные размеры деталей и места отверстий штифтов.
2. Вырежьте детали электролобзиком, им же сделайте узкую прорезь в подвижной губке и глубокие прорези для осевой пластины. При помощи стамесок выберите паз для кулачкового рычага.
3. Просверлите отверстия для штифтов. Обработайте все внешние и внутренние поверхности деталей напильником, а после — наждачной бумагой.
4. Из металлической полосы болгаркой вырежьте осевую пластину, зашлифуйте её. Просверлите отверстия для штифтов.
5. Выполните сборку инструмента, установив на пластину губки с помощью штифтов. В подвижную губку вставьте кулачок. Наклейте рабочие накладки.
6. Проверьте работоспособность быстрозажимной струбцины. В случае необходимости измените форму рабочей части кулачкового рычага.

Грубая фиксация нижней губки на осевой пластине может осуществляться заклиниваем её направляющих штифтов, вставкой дополнительного штифта, винтовым зажимом или другим способом.

Видео: изготовление быстрого зажима

Трубная из металла

Для изготовления такой струбцины потребуется металлическая труба

Для такого инструмента потребуются три металлических кольца, внутренний диаметр которых соответствует внешнему диаметру имеющейся у вас трубы, вместо которой, к слову, можно использовать и металлический стержень. При наличии сварочного аппарата, процесс изготовления струбцины сводится к такому алгоритму:

1. К двум кольцам приварите опорные площадки, которые можно сделать из стального уголка; на третье кольцо установите гайку, а само кольцо приварите к концу трубы.
2. К шляпке длинного болта приварите импровизированную рукоятку из металлического стержня, болт вкрутите в кольцо с гайкой.
3. Со свободного конца трубы на неё наденьте кольцо верхней подвижной губки. В кольце нижней губки сделайте отверстия для фиксирующих штифтов.
4. Нижнее кольцо установите на трубу.

Трубная струбцина оптимально подойдёт для удержания элементов мебели при её сборке, будет удобна в строительно-монтажных работах и других подобных операциях.

Видео: самодельная струбцина трубного типа

Угловая

Для изготовления струбцины такого типа можно использовать дерево, металл или дюралюминий. Между собой они отличаются не только материалом, но и прижимной силой и величиной фиксируемой заготовки. В нашем следующем материале представлены подробные инструкции по изготовлению инструментов:

Как в быту, так и в профессиональной деятельности, связанной с обработкой дерева и металла, струбцины станут незаменимым помощником. Следуя инструкциям и обладая простым набором материалов, вы сможе своими руками смастерить этот инструмент.

Чертежи столярных струбцин. Струбцина из дерева своими руками. Рукоятка, винт и основная сборка

Часто в процессе выполнения какой-либо работы возникает необходимость быстрого сжатия или фиксации деталей. Для решения такой задачи служит струбцина — вид вспомогательного инструмента, с помощью которого производят, например, склеивание деталей, выполнение сварочных работ и другие работы.

Самодельные струбцины обычно изготавливают или из дерева, или из металла. Этот инструмент имеет много разновидностей, а также они различаются по механизмам зажимов. Сейчас этот инструмент можно без проблем приобрести в любом специализированном магазине или выписать через интернет, но можно также сделать нужную струбцину своими руками, причём по своим свойствам этот самодельный инструмент не будет уступать заводским моделям.

Разновидности струбцин

В наше время существует достаточное большое количество разновидностей струбцин , которые отличаются размерами, областью применения и другими параметрами. Например, популярны следующие разновидности этого инструмента, которые можно сделать своими руками:

Различается этот инструмент также и по механизмам зажимов:

• Угловая;
• Винтовая;
• Быстрозажимная;
• Рычажная.

Самодельная быстрозажимная струбцина

Рассмотрим вариант изготовления быстрозажимной струбцины своими руками, с помощью которой можно одной рукой быстро закрепить детали друг с другом и зафиксировать их на верстаке для дальнейших работ. Эту конструкцию можно применять при работах по дереву, ремонту мебели, обуви и так далее. Как вариант, быстрозажимные инструменты можно применять не только при сжатии заготовок, но и при работах, когда нужна распорка деталей.

Для изготовления струбцины своими руками нам понадобится пистолет для герметика, деревянный брусок размером 500х50х40 мм. Для изготовления губок будем использовать два прямоугольных бруска размером 10х80х20 мм. Для применения пистолета его нужно доработать, для этого в нём нужно отрезать ту часть, куда упирается носик баллона герметика и выровнять молотком пластину, которая соединяет сам пистолет с удалённой его частью. Затем крепим пистолет этой пластиной к широкой стороне бруска 500х50х40 мм . с помощью саморезов .

В данной конструкции бруски для губок будут перемещаться по бруску 500х50х40, для этого в этих брусках делаем сквозные квадратные отверстия. Одну из губок, надев на большой брусок, надёжно крепим саморезами к кругу пресса пистолета. Далее, надев вторую губку, просверливаем несколько сквозных отверстий через зажим в большой брусок. Несколько отверстий делается для того, чтобы можно было осуществлять регулировку по ширине. Для фиксации будем использовать болт с гайкой подходящего диаметра.

В результате получится, что при нажатии на механизм пуска пистолета пресс будет двигать по бруску одну губку к другой. В местах соприкосновения губок с деталями нужно установить вставки из мягкого материала, например, резины или пластмассы. Усилие на сжатие своими руками сделанной струбцины может достигать 300 кг , работы по установке инструмента можно осуществлять одной рукой. Снятие зажима также происходит по одному нажатию.

Довольно простую конструкцию угловой струбцины можно сделать своими руками в домашней мастерской, так как заводской аналог стоит довольно дорого. Материалом, из которого этот вид струбцины получится наиболее качественным, является железо.

Первоначально делаем основание конструкции из листового металла толщиной приблизительно 10 мм. Далее, делается основа конструкции. Для этого свариваем два уголка между собой под углом 90 градусов, при изготовлении этого элемента конструкции нужна точность ввиду того, что эти уголки выступают в роли неподвижных зажимных губок. Перед тем как сварить уголки нужно к каждому из них приварить гайки, которые будут служить для перемещения подвижных губок. Ещё в двух уголках сверлятся отверстия под болты. Далее, эти болты вкручиваются в гайки и своей головкой тянут подвижной уголок, чем достигается сжатие и растяжение крепёжных элементов.

Для того чтобы увеличить длину по сторонам захвата можно сделать конструкцию, напоминающую циркуль из двух металлических профилей, соединённых на конце втулкой и болтом. Изготовив две втулки, совпадающие по форме с профилем, с одной из сторон втулки делается зажимной винт, а с другой — крепятся на имеющиеся уголки. Остаётся одеть втулки на профили и зафиксировать их винтами. Этим достигается большое расстояние между захватами и появляется возможность для работы с габаритными предметами.

Созданная угловая струбцина своими руками имеет преимущество перед заводскими моделями прежде всего разнообразием и стоимостью. А также такой инструмент будет обладать повышенной прочностью и надёжностью.

В процессе деревообработки без столярной струбцины в большинстве случаев не обойтись. Необходимо ли склеить деревянные заготовки, закрепить лист, доску, плиту во время раскроя – струбцина обязательно понадобится. В продаже подобные изделия есть, но, по отзывам опытных мастеров, они характеризуются двумя существенными недостатками – ограничением по типоразмеру и невысокой прочностью, так как в основном для их производства используются мягкие металлы (сплавы), с целью снижения себестоимости.

Те, кому приходится работать с древесиной довольно часто, предпочитают самодельные столярные струбцины. Как своими руками сделать такое приспособление, на что обратить внимание и учесть – об этом и рассказывается в статье.

Существует множество модификаций столярных струбцин – угловые, G-образные, кромочные, универсальные. Одни используются для постоянной работы с различными заготовками (по площади, толщине), другие изготавливаются под конкретную технологическую операцию (для одноразового применения).

Автор считает целесообразным остановиться лишь на тех, которыми чаще всего пользуются «домашние умельцы». Если станет понятен принцип их функционирования, то своими руками получится сделать любую разновидность столярной струбцины, под собственные запросы. Если, конечно, «включить» фантазию и хорошенько подумать.

Автор сознательно не указывает линейные размеры зажимов. Одно из преимуществ их самостоятельного изготовления заключается в возможности произвольного выбора формы и габаритов столярных струбцин. Какого-то стандарта на такие приспособления не существует. Да и «разжевывать» элементарные вещи человеку, который привык (и умеет) все делать своими руками, вряд ли целесообразно. Главное – дать идею, «натолкнуть на мысль», а все остальное – на собственное усмотрение.

Вариант №1

Простейшая модификация зажима. Делается довольно быстро, но применение такой столярной струбцины несколько ограничено. Хотя в большинстве случаев, при работе с малогабаритными образцами, ее бывает вполне достаточно.

За основу приспособления берется рамка ножовки по металлу. Элементы крепления полотна заменяются длинными стержнями с резьбой, на одном конце которых – железный «пятак» (как вариант – гайка), на другом – или съемная ручка, или оголовок под рожковый ключ.

Так как рамка может регулироваться по длине, такая струбцина позволит фиксировать заготовки различной толщины. В основном применяется при склеивании деталей (), так как корпус приспособления сам ни на какой поверхности закрепить не получится. Единственное, что нужно учесть – если рамка складная (старая модификация «ножовки»), то придется в месте изгиба наложить «шину» (например, обмотать клейкой лентой). В эксплуатации такая струбцина не совсем удобна, но за неимением чего-то более подходящего – неплохое решение проблемы.

Вариант №2

Также довольно простая модель струбцины. Она своими руками делается сравнительно быстро. Устройство приспособления понятно из рисунка. Все, что понадобится – металлический уголок и пара длинных винтов или резьбовых шпилек.

Если изготовить несколько подобных струбцин, то с их помощью получится выполнять различные столярные работы. Например, склеивать длинные заготовки. Для этого достаточно выставить зажимы с определенным интервалом, а между упорами и обрабатываемым образцом проложить металлические полосы или рейки из дерева твердой породы. Как вариант – закрепить сборку на верстаке. То же самое касается и раскроя заготовок.

Перед распиловкой они фиксируются на столешнице, и их неподвижность будет гарантирована. Такую конструкцию можно и доработать, приварив к уголкам металлические пластины. Этим значительно увеличивается площадь прижима.

По сути, для бытового применения такая модификация столярной струбцины – одна из лучших. У опытных мастеров под рукой всегда имеется готовый комплект из нескольких приспособлений с разными габаритами. В зависимости от специфики работы, может понадобиться прижимное устройство из уголка или на 25, или 45.

Универсальность подобной модификации в том, что она из металла, следовательно, характеризуется достаточной прочностью. В отличие от струбцин деревянных, здесь можно регулировать силу прижима в большом диапазоне, да и работать не только с древесиной, а и с другими материалами – стеклом, пластиками, «железом». Чем в быту нередко и приходится заниматься.

Такую конструкцию можно несколько видоизменить. Например, при обработке бревен на мини-пилораме (роспуск на доски, распиловка) их необходимо также фиксировать. В этом случае подойдет усовершенствованная модификация такой столярной струбцины. Достаточно за ее основу взять полосовое железо, на концах которого приварить те же уголки.

Разновидности и модификации

Вот еще несколько разновидностей столярных струбцин. Все эти зажимы несложно собрать своими руками.

Вопрос в другом – насколько целесообразно использование в качестве исходного материала древесины? Есть аргументы и «за», и «против». Но если для основы столярной струбцины выбирается дерево, то оно должно соответствовать определенным критериям.

• Порода – только твердая (груша, дуб, орех и аналогичные). В противном случае о какой-либо силе прижима говорить не приходится. Да и долговечность струбцины их «мягкого» дерева вызывает определенные сомнения.
• Влажность – минимальная. Только после качественной просушки материала его можно использовать для изготовления деталей зажимного приспособления.

Удачи вам, читатель, в изготовлении своей собственной струбцины. Не бойтесь фантазировать, и все у вас получится!

Струбцина — это инструмент позволяющий фиксировать деталь во время обработки. Мастера часто используют различные виды струбцин в своей работе. Будь то столяр, или слесарь, обрабатывающий металл – всегда есть необходимость ее использования.

Это приспособление выпускается в разных вариантах, от универсальных до специализированных. Сравнительно недавно появилась новая модификация: быстрозажимная струбцина. Развивает усилие сжатия до 450 кг.

Задача у всех видов общая – зафиксировать заготовки для обработки или соединения между собой.

Как и любой другой инструмент – струбцины можно приобрести в магазине или изготовить самостоятельно. Второй вариант часто выбирают профессионалы. Проще придумать собственную конструкцию, чем искать вариант для индивидуальных задач.

Самодельные струбцины – разновидности и технологии изготовления

Угловая струбцина

Такие приспособления применяются для фиксации двух предметов (не обязательно одного размера) под прямым углом, для соединения их между собой любым способом. Это могут быть деревянные заготовки при склеивании, или сборке при помощи уголков и конфирмата.

Однако чаще всего, угловая струбцина используется в качестве кондуктора для сварки металлических деталей под прямым углом.

Для изготовления понадобятся:

• стальной уголок 40 мм, толщиной 3-4 мм;
• стальные пластины шириной 40-50 мм;
• шпильки с резьбой, желательно закаленные;
• прутки для воротков;
• гайки для червячного механизма;
• сварочный аппарат;
• дрель, метчики.

Уголки привариваем к стальным пластинам строго под углом 90°.

На каждую сторону крепим при помощи сварки червячную конструкцию. Это такой же уголок с наваренной упорной гайкой или утолщением, в котором нарезана резьба в соответствии со шпилькой-воротком. Ширина рабочего зазора подбирается под потенциальные заготовки.

ВАЖНО! Если диапазон размеров обрабатываемых деталей слишком широк – лучше изготовить несколько струбцин. Слишком большой ход воротка не способствует прочной фиксации.

В рабочую гайку вкручивается шпилька-вороток, после чего на ее конце собирается упор. Как правило, это конструкция из двух металлических шайб разного размера. Упор должен свободно прокручиваться на шпильке.

С обратной стороны воротка сверлим отверстие, в которое вставляем металлический прут, в качестве рычага.

Правильно собранная струбцина из металла позволяет надежно крепить стальные детали при сварочных работах, или деревянные при столярных. Конструкция настолько простая в изготовлении – что стала настоящим житом среди мастеров самодельщиков.

Опытные мебельщики, столяры, слесарных дел мастера справедливо считают, что струбцина является не менее важным инструментом, чем удобный верстак, хорошо сбалансированный рубанок или набор острых, как бритва, стамесок из шведской стали. Приспособление можно купить, взять в аренду, но лучше всего сделать струбцину своими руками. В этом случае будет уверенность, что нехитрое устройство не подведет в самый ответственный момент.

Суть устройства струбцины

Конструктивно струбцина представляет собой простейшее устройство, позволяющее прижать деталь, заготовку, несколько составных частей в одно целое для установки крепежа — саморезов, болтов с гайками, заклепок, или пока сохнет клей.

К устройству струбцины, независимо от конструкции, материала и размеров приспособления, предъявляют два основных требования:

• Рама струбцины не должна деформироваться под нагрузкой, жесткость каркаса приспособления должна быть достаточной, чтобы сохранить параллельными плоскости прижимных губок;
• Конструкция прижимного винта должна обеспечивать регулируемое и плавное прижатие подвижной опоры струбцины на фиксируемой поверхности.

Существует достаточно большое количество всевозможных схем струбцин, и, хотя устройство любой струбцины примитивно по сути, никто не пытается сделать универсальную конструкцию, которой можно было бы пользоваться в любой ситуации. Устройство получается очень тяжелым, неудобным и сложным в работе.

Поэтому размеры и схему приспособления подбирают, исходя из габаритов соединяемых деталей и требуемого усилия прижатия. Условно струбцины делят на три большие группы:

• Столярные и мебельные линейчатые струбцины, их стараются сделать из твердых сортов древесины и металла;
• Монтажные струбцины большой жесткости;
• Слесарные упорные струбцины.

Кроме классических струбцин-линеек, широко используют заказные струбцины нестандартных схем, большинство из них изготавливается под выполнение одной-двух операций повышенной сложности.

Например, сверление в массиве из нескольких досок на большую глубину, обрезка или склеивание бруса фигурным способом под прямым или нестандартным углом, сварка деталей сложной конфигурации. Вариантов более чем достаточно, лучший способ обеспечить самое высокое качество соединения — это все же сделать струбцину нужного размера и формы.

Деревянная универсальная струбцина своими руками

Проще всего сделать струбцину из деревянной планки и бруса. Дерево — достаточно демократичный материал, поэтому, если выполнить правильную разметку деталей и использовать надлежащие инструменты, то без особых усилий можно сделать зажим любого уровня сложности.

Для изготовления деревянной струбцины потребуются следующие инструменты и приспособления:

• Настольный сверлильный станок мощностью 400-500 Вт под сверла от 1-15 мм. Вертикальный ход сверлильного патрона должен быть не менее 120 мм;
• Электрический шлифовальный круг. Его можно сделать самостоятельно, для этого на электроточиле вместо абразивного камня устанавливают круг из фанеры, толщиной 10 мм и диаметром 350 мм, на котором с двух сторон наклеены полотна наждачной бумаги;
• Ручная дисковая пила по дереву с диаметром диска не менее 150 мм. Можно использовать болгарку или ленточную пилу.

Все остальные операции можно сделать с помощью ручного инструмента. Разумеется, сверлить отверстия и нарезать пазы можно также и ручными дрелью и ножовкой, только достичь требуемого качества и точности изготовления с использованием ручных инструментов будет очень непросто.

Классическая F образная струбцина

Конструкция простейшей деревянной струбцины выглядит, как латинская буква F. Вертикальная и верхняя горизонтальная планка представляют собой одно целое — неподвижную направляющую, соединенную упором одной из губок. Центральная перемычка буквы F — это подвижная или ответная часть губок, которая приводится в движение ходовым винтом. Третья часть струбцины с приводным винтом изготавливается в съемном варианте. Зажим можно переставлять по длине направляющей планки, расстояние между губками сделать меньше или больше, насколько позволяет длина базовой рейки.

Общий вид струбцины приведен на фото.

Первоначально нужно сделать направляющую рейку. Для этих целей подойдет лиственница или еловая доска. Все остальные детали струбцины можно сделать из любой древесины, кроме мягких сортов, — тополя, липы, березы.

Важно! Для изготовления любых приспособлений и вспомогательной оснастки используют только бездефектную древесину. Если нет таковой, то лучше всего сделать струбцину из обычной фанеры толщиной 15-20 мм.

Базовую планку вырезают по длине будущего приспособления. На опорную неподвижную часть губок зажима приходится львиная доля нагрузки, поэтому лучше всего сделать направляющую из самой прочной древесины или применить небольшую хитрость.

По боковому торцу рейки вырезают полукруглый паз, в который укладывают стальной прут, диаметром 8-10 мм. С одной стороны конец загибается вокруг торца, на другом конце прут соединяют с неподвижной губкой гайкой, навернутой на предварительно нарезанную резьбу.

Неподвижную часть губок приклеивают к направляющей планке столярным клеем, после высыхания клея опорную поверхность тщательно подрезают по углу в 90о к направляющей планке. Эту деталь можно сделать клееной, или пропилить монтажный паз с помощью ручной циркулярной пилы.

Ответную или подвижную часть губок вырезают вместе с опорой под винт из одного бруска. Далее в обеих заготовках нужно сделать П-образные пропилы, позволяющие посадить детали на направляющую планку. После снятия заусенец заготовки устанавливают пакетом в сверлильный станок и сверлят отверстие под ходовой винт.

Если предполагается достаточно интенсивное использование струбцины, то в отверстие под винт необходимо запрессовать латунную трубку, сделать подшипник скольжения. В противном случае ходовой винт достаточно быстро разобьет отверстие на 2-5 мм, что сделает инструмент непригодным для работы.

Струбцина, собранная из дерева и стали

Деревянной струбциной удобно работать, если нужно сделать небольшой прижим, чтобы зафиксировать пакет из нескольких планок или склеить две детали. Если предполагается обработка бруса или доски столярным инструментом, рубанком или шлифмашиной, то струбцину для фиксации материала лучше всего сделать с металлической направляющей.

Процесс изготовления струбцины из дерева и стали выглядит следующим образом:

• Первоначально необходимо подобрать стальную рейку, лучше всего шину толщиной не менее 5 мм и шириной 25-30 мм. По длине шины на сверлильном станке нужно сделать ряд пазов или отверстий для фиксации переставляемой части губок;
• Зажим и ответную неподвижную часть губок вырезают из одного бруска дерева, лучше всего сделать из дуба или лиственницы. В обеих заготовках выполняют пропил монтажных пазов и крепление стальных накладок;

• Далее в переставляемой опоре засверливают отверстия под установку ходового винта, сделать это нужно обязательно на станке или направляющем приспособлении;
• Неподвижную часть губок устанавливают на стальной шине и фиксируют струбциной, чтобы сохранить угол в 90о, после чего необходимо сделать два отверстия и закрепить деталь заклепками или винтами;

• Подвижную часть губок изготавливают из клена или ясеня, чтобы сделать точную центровку, заготовку стыкуют с переставляемой опорой и сверлят сверлом диаметром, равным размеру ходового винта.

Остается собрать струбцину, переставляемую часть засверливают под фиксирующий болт, устанавливают болт или шпильку и затягивают гайкой. По окончанию сборки нужно сделать два-три холостых прогона, чтобы осадить стенки и облегчить вращение винта.

Деревянная струбцина для фиксации и стяжки наборов

В 40% случаев работы в столярной или мебельной мастерской требуют использования длинных струбцин для стягивания целых наборов или пакетов из планок, формирования мебельных щитов, столешниц и дверного полотна. Процесс изготовления струбцин для нужд стяжки практически не отличается от обычного деревянного F-образного приспособления.

В отличие от других схем приспособлений, струбцина для стяжки изготавливается из массивного бруса, сечением 50х50 мм и длиной не менее 100 см. В направляющей планке из бруса сверлят на станке ряд отверстий для перестановки ответной части губок.

Кроме того, потребуются три блока из дуба или бука, для того чтобы сделать неподвижную опору с ходовым винтом и две части губок — переставляемую и подвижную.

На ответной переставляемой опоре прорезают установочный паз и сверлят отверстие, в которое запрессовывается гайка под крепежный болт. Расстояние между опорами можно сделать больше-меньше, если губку переставить на следующее отверстие и зафиксировать ее болтом.

Деревянный зажим из деталей вешалки

Небольшое приспособление, очень напоминающее стягивающий тип струбцин, можно запросто изготовить из обычных костюмных плечиков. Деревянная основа вешалки изготавливается из двух одинаковых половинок трапециевидной формы.

Первым делом, чтобы изготовить зажим из вешалки, необходимо сложить две половинки плечиков в один пакет и зажать в тисках сверлильного станка.

Не раскрывая станочных тисков, потребуется сделать четыре отверстия диаметром 8 мм. Получаются две заготовки, в каждой из которых есть пара сквозных отверстий. Остается сделать зажим, для этого необходимо отрезать две шпильки с резьбой М8, длиной по 25 см каждая. Шпильки можно вклеить в одну из половинок или сделать симметричный вариант, как на фото.

Из зажима можно сделать фиксирующее устройство для склейки досок, удержания труб или стягивания пакета из нескольких планок.

Быстрая С образная струбцина для дерева

Кроме классических вариантов столярных струбцин и зажимов, в работе с мебелью и деревоматериалами приходится использовать малоразмерные фиксаторы. Одним из таких приспособлений является С-образная струбцина, изготовленная из дерева, фото.

Прежде чем сделать зажим, необходимо подыскать подходящую заготовку из дерева. С-образные струбцины требуют очень прочной древесины, поэтому для изготовления используют акацию, вяз или степной дуб. П-образный корпус вырезается болгаркой. При общем размере корпуса 100х100 мм ширина боковин должна быть не менее 2,5 см.

В одной из боковин нужно сделать сквозное отверстие диаметром 12 мм, в которое запрессовываются две стальные гайки, М8 или М6. Проще всего навернуть гайки на резьбовой шток, смазать клеем и вставить в отверстие. Нужно сделать несколько несильных ударов киянкой, чтобы гайки с небольшим натягом вошли в сквозное отверстие. Остается сделать ручку, и С-образная струбцина готова.

Струбцина из металла своими руками

Большую часть слесарных и столярных струбцин изготавливают из металла, чаще всего стали или алюминиевых сплавов, причин для подобной избирательности всего две:

• Высокая прочность металлических деталей;
• Длительный срок службы даже при большой нагрузке.

Чтобы сделать струбцины из металла, потребуется сварочное оборудование, болгарка и обычная электродрель и электролобзик.

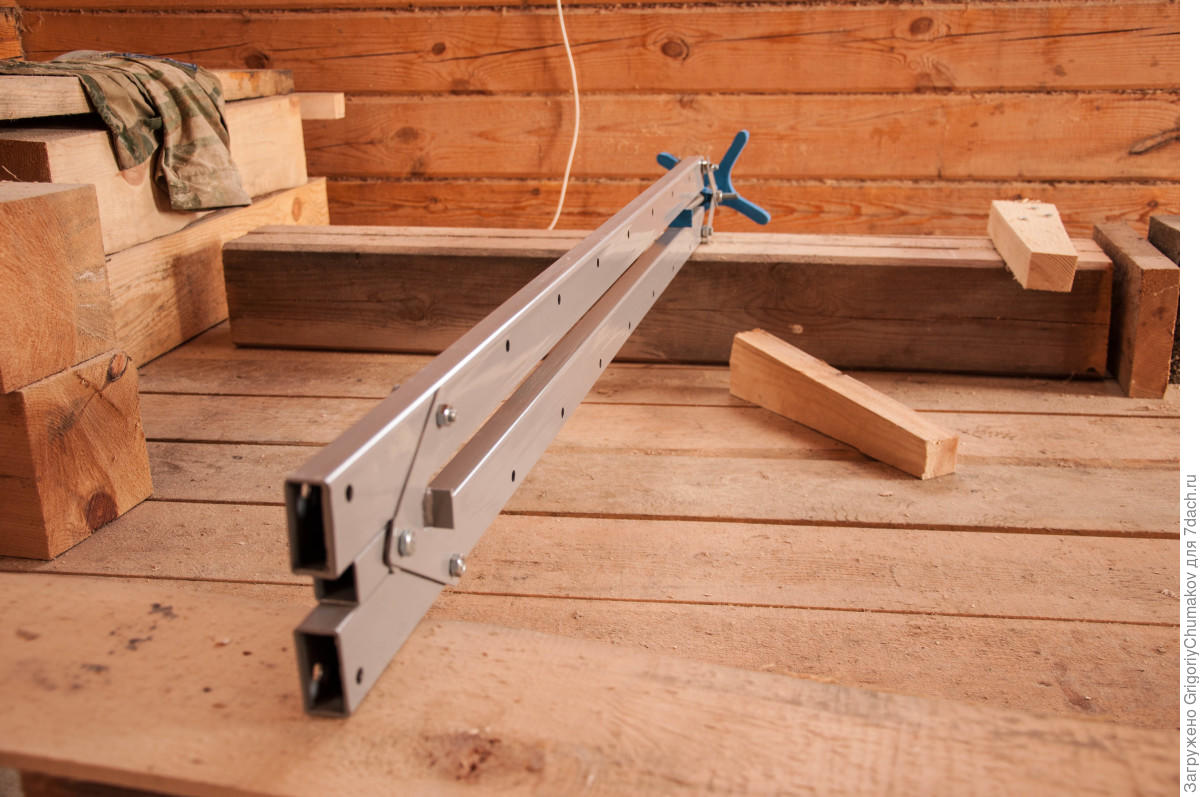

Длинная стягивающая струбцина

Наиболее логичным будет сделать струбцину, у которой направляющий брус или планка из дерева заменены квадратной профильной трубой. Метровую струбцину можно сделать из квадрата 20х20 мм, для двухметровой потребуется профиль 30х30 мм. Использование трубчатого квадратного профиля позволяет сделать конструкцию очень жесткой без «тянучек» и усадки, как это бывает у пиломатериалов.

Проще всего сделать длинную струбцину по классической схеме. Стационарная, подвижная и переставная части изготавливаются из толстой фанеры.

Каждая деталь состоит из двух половинок, которые вырезаются лобзиком и стягиваются болтами на длинной квадратной трубе. Ходовой винт можно сделать из двух частей резьбовой шпильки и обычного куска арматуры.

Самодельная сварная струбцина из арматуры

Вместо дерева можно использовать обычный арматурный пруток, сечением 8-10 мм. Чтобы сделать корпус струбцины из арматуры, потребуется вырезать две заготовки длиной 65 и 55 см. Прутки греют на паяльной лампе и загибают на стальной оправке под прямым углом согласно чертежу.

Согнутые заготовки сваривают в одну Г-образную конструкцию, обязательно соединяются сварочным швом носик и линейные участки арматуры.

Следующим этапом из отрезка в 20 см изготавливают стойку под ходовой винт, к которой приваривают гайку. Если усилие зажима на струбцине более 50 кг, то стойку можно сделать гнутой или укрепить дополнительным подкосом.

Самодельная G-образная струбцина

Конструкцию с G-образным корпусом еще называют винтовым прессом за огромное усилие, которое можно получить с помощью ходового винта. Сделать G-образную струбцину достаточно просто. Для этого необходимо нарезать болгаркой заготовки корпуса из толстого металла, не менее 7-8 мм толщиной.

Корпус сваривается буквой П. На верхней полке нужно сделать отверстие под гайку, далее навинтить ее на ходовой винт и установить на место сварки. На нижней полке укладывают небольшой кусочек металла — столик, который прижимают вывернутым винтом. Нужно только сделать несколько сварочных точек или швов, чтобы приварить столик и гайку, и струбцина готова.

Деревянная прокладка для опоры металлической струбцины

Важной деталью любой струбцины считается подкладка, устанавливаемая под опорные поверхности зажима. Делается это для достижения двух целей:

• Не допустить повреждения зажимаемой струбциной детали, так как в металлических приспособлениях давление зажима может легко достигать нескольких сот килограммов;
• Равномерно передать и распределить усилие от ходового винта на поверхность мебельного щита или фиксируемой детали.

Лучше всего сделать прокладку из обычной березовой фанеры или мягкой древесины с нешлифованной поверхностью.

Зажим для наворачивания проволоки на оправку

Очень непростой задачей считается надежная фиксация стальной проволоки на круглой заготовке, например, резиновой трубе или оголовке штуцера. Конструктивно такое приспособление состоит из двойного корпуса и намоточного штифта.

Проволоку оборачивают вокруг трубы и зацепляют на штифте с болтовой головкой. За 2-3 поворота ключом намотанная полуторная петля натягивается до нужного состояния. Остается сделать поворотом корпуса закрутку проволоки на шланге в несколько витков и обрезать ее концы.

Угловые струбцины своими руками

Использование специализированных струбцин на сегодня остается единственно возможным способом собирать любые прямоугольные или квадратные конструкции из дерева и металла с идеально выставленным прямым углом.

Например, система из готовых треугольников, которые охватывают плоскости стыкующихся сторон и прочно удерживают их в нужном положении, до момента установки крепежа или окончания сварочных работ.

Зажим универсальный под любой угол

Прямой угол, как правило, не представляет особой проблемы при работе со струбцинами, значительно сложнее сделать угол произвольной величины. Для решения подобных задач нужно сделать приспособление к струбцине, как на фото.

В основе дополнительного устройства используется обычный сосновый брусок с вырезанным по центру сектором прямого угла. Второй деталью является обычный прямоугольный треугольник, который можно сделать из еловой или сосновой рейки.

В вершине угла сектора высверливается сквозное отверстие, диаметром 5-6 мм. Именно отверстие позволяет треугольнику качаться и менять угол наклона струбцины на 3-7о.

Угловая стальная струбцина для сборки

Соединить две детали под прямым углом намного проще, если закрепить их в угловой струбцине. В простейшем случае приспособление представляет собой две направляющие из обрезанной профильной трубы или стального уголка.

Направляющие необходимо выставить с помощью угольника под углом в 90о и соединить дополнительными накладками из листового металла.

Для того чтобы заготовки при работе не выпадали из приспособления, на каждой из направляющих дополнительно устанавливают по две G-образных струбцины.

Струбцина быстрозажимная своими руками

Иногда в работе с деревом требуются струбцины, с помощью которых можно сделать фиксацию или прихват детали к рабочему столу или месту в течение буквально нескольких секунд.

Для того чтобы сделать быструю струбцину, потребуются деревянные доски или фанера толщиной 16-18 мм. Первоначально калька деталей переносится на дерево и вырезается с помощью электролобзика. В ведомых частях потребуется сделать пропилы под заход ответной детали.

По размеченным точкам осей нужно сделать отверстия диаметром 20 мм.

Из круглой заготовки вырезаются шарнирные оси, шлифуются и запрессовываются в отверстия. Получается конструкция струбцины, чем-то напоминающая ножницы. Для привода используется стандартный ходовой винт диаметром 6 мм.

Зажим для удержания и фиксации мелких деталей

Аналогичным способом можно сделать зажим для фиксации особо мелких деталей. Предварительно потребуется разметить и вырезать из ОСБ или фанеры две половинки устройства, похожего на пинцет или медицинский зажим.

Серповидные заготовки соединяются между собой с помощью деревянной оси, поэтому в каждой из деталей струбцины необходимо сделать отверстие соответствующего диаметра. Для корпуса зажима можно использовать ясень или ель, ось необходимо сделать из более твердого материала — дуба или бука.

Струбцина из прута арматуры и дерева

Используя арматурный прут, длиной 50-60 см и диаметром 8 мм, можно сделать очень прочную и одновременно легкую рамку универсального назначения.

В основе конструкции используется опорный деревянный блок из твердых сортов древесины. Размеры блока 150х50х30мм. Размеры могут изменяться в зависимости от толщины и радиуса изгиба арматурного прута. Крючок из куска арматуры можно согнуть тяжелым молотком на стальной трубе. Изгиб нужно сделать так, чтобы согнутая арматура была плоской.

Ленточная универсальная струбцина

Одна из наиболее интересных необычных конструкций струбцин использует в качестве силового элемента толстый ремень из полиэфирной ткани. Ленточная струбцина используется там, где необходимо равномерно стянуть несколько деталей.

Чтобы изготовить ленточную струбцину, необходимо сделать угловые элементы и устройство для натяжения полиэфирного ремня. Три уголка вырезают из обычной сосны по распечатанной кальке. Четвертый элемент — натяжное устройство изготавливается из двух блоков и натяжного винта.

Лента пропускается вокруг блока, если выкручивать винт ключом, расстояние между блоками увеличивается, и ремень устройства натягивается, прижимая все четыре блока к детали.

Кулачковые быстрые струбцины

Зачастую деталь или заготовку в струбцине необходимо зафиксировать быстро, причем сделать зажим без лишних движений. Например, при сушке или окрашивании партии панелей или рамок. Для этих целей лучше всего сделать специализированное приспособление с кулачковыми зажимами, фото.

Отличие данного приспособления заключается в том, что вместо традиционного ходового винта на вертикальных губках зажима устанавливают эксцентрики из фанеры.

Для этого на деревянных стойках предварительно необходимо сделать пропил по толщине эксцентрика.

Телескопический раскладной зажимной хомут

В основе идеи телескопического приспособления для зажима используется набор труб, входящих друг в друга с минимальным зазором, как у раскладной удочки, и набора кольцевых хомутов с винтовым фиксатором.

От каждой трубы отрезают колечко, к которому приваривается брусочек металла с нарезанной резьбой. Завернутый винт или болт фиксирует трубу, расположенную внутри, что позволяет зажать всю конструкцию в одну раздвинутую штангу.

Крепежные универсальные зажимы

Кроме струбцин, для фиксации склеиваемых деталей сложной конфигурации широко применяются двухполочные универсальные зажимы, фото.

Идея зажима — струбцины позаимствована у переплетного пресса, размеры и количество фиксаторов выбираются в зависимости от размеров детали.

4-х ходовые полизажимы для деревянных панелей

Отсутствие надежной фиксации остается одной из проблем, с которой приходится сталкиваться при сборке и склейке щита из нескольких широких и плоских планок. Сделать сборку даже из пяти -шести проклеенных планок и стянуть материал обычными длинными струбцинами не получится, при малейшем увеличении усилия щит выгибает дугой.

Решением проблемы будет приспособление с четырьмя струбцинами, фото.

Панель фиксируется двумя парами зажимов. На концах каждой пары нужно сделать крестообразный зажим из гайки и металлических пластин. На ответном конце крепления устанавливают регулируемый по высоте шарнир. Ходовой винт каждой струбцины упирается в деревянную накладку. Достаточно сделать несколько оборотов винта, чтобы пара брусков прочно сжала склеиваемые детали.

Зажимная коробка для установки на верстаке

Если нет специального монтажного ложемента, детали сложной конфигурации не так просто закрепить на ровной поверхности верстака. В этом случае для обработки деревянной детали сложной пространственной конструкции лучше всего сделать зажимную коробку.

Сделать конструкцию довольно просто:

• Из фанеры собирается коробчатый остов;
• Вдоль длинных сторон коробки нашивают два бруса, лучше всего сделать из сосны, сечением 50х50 мм;
• Набивается ряд монтажных поперечин из того же материала.

Коробка позволяет с помощью зажимов обеспечить удержание любой, самой сложной детали. Если для ее обработки планируется использовать мощные электроинструменты, для коробчатого основания нужно также сделать струбцину или зажим, фиксирующий приспособление на столе.

Самодельный зажим для журнального стола

Серьезной проблемой всех деревянных столов журнального типа была и остается невысокая поперечная жесткость рамы, даже без нагрузки столешница частенько имеет небольшой, но крайне неприятный люфт.

Устранить проблему можно установкой самодельного зажима или стягивающей пружины. Две планки или брусочка из дерева соединяют между собой длинной металлической скобой.

Приспособление можно сделать с винтовым зажимом или самоподжимным. В любом случае, бруски усилят и зафиксируют каркас с ножками, тем самым устранят имеющийся люфт.

Недорогой простейший зажим из колечка трубы ПВХ

Иногда приходится искать подручные средства, чтобы удерживать при переноске, но чаще при сверлении или обработке детали и предметы круглого сечения. Самый простой вариант зажима можно сделать из кольца полихлорвиниловой трубы.

Достаточно просверлить два сквозных отверстия, вставить пару отрезков арматуры и в одном месте разрезать стенку кольца. Приспособление рассчитано на определенный диаметр детали, поэтому для работы придется сделать целый набор зажимов.

Стойки для набора струбцин

Рабочие приспособления и струбцины в первую очередь должны храниться в специально отведенном месте. Вместо сваленного кучей инструмента, из которого сложно найти и выбрать необходимое устройство, лучше всего сделать несколько разрезных стоек или полок. В этом случае на то, чтобы быстро выбрать несколько наиболее подходящих по размеру и устройству струбцин, уйдет всего лишь пара минут, а не полдня, как ранее.

Импровизированные зажимы

Зачастую в столярной работе или при сборке деревянных конструкций не хватает времени на изготовление полноценных струбцин и зажимов. Тогда на помощь приходит смекалка и опыт.

Например, заготовку круглого сечения можно зафиксировать с помощью нескольких колец, набитых на рамку.

Арматурный прут или водопроводную трубу можно зажать с помощью импровизированной струбцины из нескольких брусков и скотча.

Обычный фиксирующий шнур багажника поможет стянуть подобно ленточному зажиму набор из десятка деревянных планок.

Из шприца-пистолета для герметика и скотча можно легко сделать настоящий зажим под доску.

Заключение

Многообразие существующих схем приспособлений и струбцин позволяет зажимать что угодно и в каких угодно условиях. Можно сделать целый комплекс из зажимов различной формы и размеров. Большинство мастеров даже при немалом опыте работы с древесиной предпочитают пользоваться зажимами. По их словам, это залог того, что работа будет выполнена в срок и, главное, качественно.

Струбцина – это вспомогательный инструмент, который используется для фиксации досок при их соединении в заданном положении. Также струбцина подойдет для удержания досок во время их распиливания, для разводки ножовочного полотна, соединения различных элементов. В инструмент могут вкладываться требующие обработки детали. Затем, используя подвижной элемент, их зажимают при помощи губок и приступают к работе. Для надежного удержания деталей в нужном положении рекомендуется применять два и больше зажимов.

Самодельные скрепы чаще изготавливаются из металлов или древесины, и по своим характеристикам они мало в чем уступают покупным, фабричной сборки. Поскольку конструкция прижимного устройства простая, то понять принцип его работы, чтобы изготовить самостоятельно, будет несложно.

Изготовление винтовой металлической струбцины

Перед началом работ потребуется подготовить необходимые материалы. Для основы конструкции подойдет стальной лист толщиной один сантиметр, любые ровные обрезки той же толщины. Длина заготовки произвольная, но ее стараются выбрать с учетом рабочего расстояния струбцины.

Основные материалы изготовления:

• стальной лист;
• длинные болты;
• гайки.

Составляется чертеж. На материале заготовки размечается будущее тело инструмента, которое по виду напоминает букву «С». Вместо стального листа можно использовать отрезок профилированной трубы, согнутый в виде буквы «С». Особых требований к толщине заготовки нет, но конструкция должна быть надежна. Выбор длины производится с учетом размеров рабочей зоны, обрабатываемых деталей.

После нанесения разметки деталь вырезают из металла. В домашних условиях заготовки небольших размеров можно вырезать при помощи болгарки. Но при изготовлении зажимов больших габаритов рекомендуется воспользоваться газовым резаком, ацетиленовой горелкой. Следующий этап – обработка, шлифовка заготовки. Все острые края, наплывы, образовавшиеся при работе с газосварочным оборудованием, сбиваются при помощи напильника, а поверхность шлифуется наждачной бумагой. Это необходимо сделать, чтобы, зажимая заготовки, не порезаться об острые края.

Подготовив длинные болты М 8, М 10, приступают к креплению подвижного элемента. Для чего на одной стороне заготовки привариваются гайки под выбранные болты. При отсутствии болтов можно подобрать шестигранники, стальные пруты нужной длины с предварительно нарезанной резьбой.

На внутреннем рабочем конце винта приваривается плоская ровная деталь, на которую возлагается функция губок. На обратной стороне винта при помощи сварки крепится рычаг из обрезков шпильки. Его наличие ускорит процесс зажима заготовок, дополнительно снизив величину прикладываемых усилий. На этом сборка струбцины своими руками завершена.

Устройство углового зажима

При изготовлении углового инструмента для сборки мебели важно точно выдержать прямой угол 90°. Основными доступными материалами являются уголки со стальными полосами. Для работы понадобятся:

• 40-миллиметровый стальной уголок толщиной 3-4 мм;
• стальные пластины 40-50 мм;
• шпильки с резьбой;
• прутки для воротков;
• гайки;
• сварочный аппарат;
• электродрель, метчики.

Угловая струбцина самая сложная в изготовлении, но при проведении некоторых видов работ без нее не обойтись. На начальном этапе к стальным пластинам под прямым углом привариваются уголки, а на каждый из уголков – гайки, которые послужат для создания червячной конструкции. Еще один вариант – просверлить отверстие в уголке и нарезать в нем при помощи метчика внутреннюю резьбу. Ширину рабочего зазора подбирают с учетом величин потенциальных заготовок, но слишком большой ход прижимного воротка снижает прочность их фиксации.

Для обработки деталей различного размера рекомендуется подготовить несколько зажимов!

Шпилька вкручивается в приваренную гайку. На ее конце собирается упор из металлических шайб различного диаметра, который должен свободно прокручиваться при вращении шпильки. С обратной стороны воротка просверливают отверстие под металлический прут. Используемый в качестве рычага, он передаст большее усилие, поэтому будет надежнее удерживать рабочие заготовки.

Деревянная струбцина – сделаем из остатков досок

Наибольшей популярностью пользуется деревянная быстрозажимная струбцина, но инструмент аналогичной конструкции можно изготовить и из металла. Несмотря на простоту конструкции, она очень удобна при выполнении различных работ.

Наличие двух одинаковых струбцин расширяет область их применения!

Для сборки потребуется подготовить следующие материалы:

• кусочки досок;
• шпильки с заранее нарезанной резьбой;
• гайки и барашки, соответствующие резьбе шпилек;
• рейки.

Вначале подготавливаются две шпильки одинакового диаметра с нарезанной резьбой. Они должны иметь длину 200 мм. Гайки подбираются под резьбу шпилек. Заготавливаются две рейки, желательно из древесины твердых пород. Лучшим выбором будет дуб, бук, береза, ясень. Рейки подгоняются под одинаковый размер. Для этого лишнюю длину отпиливают, а срез подвергают шлифовке. После этого в каждой из реек просверливают по два отверстия с небольшим допуском. Причем расположения отверстий на каждой из заготовок должны идеально совпадать, а их диаметр соответствовать диаметру шпилек.

На поверхность реек можно наклеить полоски фанеры. Их подгоняют по габариту деревянных заготовок, просверливают отверстия. Шпильки вставляют в полученные отверстия и надежно фиксируют при помощи гаек на одной из реек с обеих сторон. Чтобы исключить продавливание материала, под гайки подкладывают шайбы. Эта планка всегда будет неподвижной, но другая сможет свободно перемещаться по направляющим в виде шпилек.

Устанавливается другая планка. Для этого ее, продев через шпильки, осаживают на место. Прижим осуществляется при помощи обычных гаек и рожкового ключа, но для удобства и повышения производительности необходимо установить гайки-барашки. Проверяют ход скрепы, если он затруднен или требуется дополнительная подгонка деталей, обнаружились другие дефекты, то их устраняют. Работы по сборке прижимного устройства из дерева можно считать завершенными, осталось опробовать его в деле.

Правильно собранные прижимные устройства позволяют надежно крепить деревянные детали при проведении столярных работ. Конструкции перечисленных видов скреп пользуются популярностью и настолько простые, что их можно изготовить самостоятельно из подручных материалов с привлечением минимального количества инструментов.

Ленточный прижим своими руками. Струбцина своими руками – как сделать быстрозажимное приспособление из металла и дерева Самодельная струбцина из дерева быстрозажимная

Каждый мастер, занимающийся изделиями и деталями из металла или дерева, не может обойтись без самодельных струбцин. Ранее такой инструмент выпускался в различных модификациях, от специализированных до универсальных. Основная задача состоит в фиксации заготовки для проведения операций по обработке и соединению деталей. Разберем, как изготавливается быстрозажимная струбцина своими руками в различных вариациях.

Угловая струбцина

Этот вид струбцины своими руками из металла предназначен для фиксации двух предметов под прямым углом и соединения между собой любыми методами, однако основное назначение — кондуктор для сварки металлических деталей под необходимым для работы углом. Чтобы ее изготовить должным образом, понадобятся следующие компоненты:

Уголки следует приваривать под углом 90 градусов к металлическим или стальным пластинам. Сваркой крепим червячную конструкцию, а в рабочую гайку вкручиваем шпильку-вороток, дабы на конце собрать упор. Упор обязательно должен свободно проворачиваться. Затем с обратной стороны необходимо просверлить отверстие, куда мы вставляем металлический прут в качестве рычага. Невероятно простая конструкция и практичность использования стали залогом популярности такой струбцины среди всех, кто работает с металлом и делаемыми из него изделиями.

Столярная струбцина

Такие конструкции , использующиеся в столярном деле, бывают следующих типов:

• Стандартная струбцина, являющаяся наиболее популярной или простой;
• В виде штангенциркуля для деталей небольшого размера и оперативной фиксации;
• Самозажимная струбцина для процессов фрезерования и работы с заготовками различной высоты.

Первый вид делается из двух сосновых брусков, гайки с фиксатором, прутки, гайки в форме барашка с резьбой и упорные шайбы. Процесс изготовления весьма простой:

1. Выпиливаем рабочие клещи из брусков, сверлим отверстия под шпильки с учетом небольшого люфта;
2. Вкручиваем шпильки и контрим их соответствующими способами;
3. Обеспечиваем схождение гайками , выполненными либо в форме барашков, либо стандартных гаек для улучшенного натяжения.

Второй вариант применяется в том случае, когда необходима оперативная фиксация небольших деталей. Изготовление ведется из небольших брусков и тонколистовой фанеры. Червячной системой выступают гайки для мебели и шпильки-воротки. Один упор неподвижен, крепим его на конце направляющей рейки, в которой вырезаем углубления для фиксации двигающегося механизма.

Есть как переносной, так и стационарный вариант такой конструкции, где нарезаются пазы для перемещения с креплением неподвижных упоров. Зажимом выступают мебельная гайка, шпилька и вороток. За счет этого можно работать с заготовками любых габаритов.

Самозажимная же конструкция имеет рычаг с эксцентриком на поворотном конце. Поворачиваем на определенный угол, автоматически получается быстрый зажим. Высота регулируется шпилькой на верстаке. Его изготавливают индивидуально для каждой матрицы, в зависимости от ее предназначения и цели проводимых работ.

Трубная струбцина

Сварка металлических труб торец в торец является сложной операцией. Более простой считается приварка трубы к готовой системе. Конструкция для таких случаев изготавливается из металлического уголка и стальных пластин. Фиксировать половинки такого устройства следует традиционным методом, а именно шпильками с резьбой. В результате можно получить достаточно простую и эффективную конструкцию, которая значительно облегчит работу при сварке труб с различными конструкциями.

Имеются и другие виды конструкций, среди которых кулачковые механизмы, ленточные и зажимы для проволоки, которые могут пригодиться для работ со специфическими конструкциями, включая особо хрупкие и тонкие. Однако их изготовление является предметом отдельных мастер-классов и статей на специализированных ресурсах.

Самодельные струбцины являются незаменимыми помощниками для любого мастера, работающего с металлическими и деревянными деталями и изделиями. Изготовить же их достаточно просто и весьма увлекательно. Здесь важно соблюдать технологию изготовления, найти оптимальные инструкции и видеоролики. Покупать же струбцины можно, но они могут в итоге не подойти из-за специфичности заготовок или работы. Именно поэтому следует изготавливать струбцины самостоятельно. Удачной работы с различными заготовками и изготовления самодельных быстрозажимных струбцин!

С помощью таких тисков очень удобно и надежно зажимать небольшие детальки. А для того, чтобы наш зажим при развинчивании гайки автоматически разжимался, то можно внутрь на болт, между створками петли надеть пружину. Ее не нужно брать очень мощную, для того чтоб без особого труда она позволяла зажимать нужные детали.

Для работы необходимо:
— небольшая дверная петля;
— болт;
— гайка-«барашек»;
— отвертка;
— плоскогубцы.

Время чтения ≈ 5 минут

Струбциной называют инструмент, напоминающий ручные тиски, который используют для надежной фиксации или склейки двух элементов. Например, в столярном ремесле ее применяют, чтобы соединить две плоскости на время высыхания клеевого раствора. Однако не всегда этот инструмент есть под рукой, поэтому можно самостоятельно прибегнуть к изготовлению быстрозажимной конструкции. Чтобы правильно сделать струбцину своими руками из металла, нужно следовать пошаговым инструкциям с фото и видео мастер-классам.

Особенности конструкции

Струбцина может быстро выйти из строя, поэтому так важно знать, как смастерить самодельный инструмент. Составными частями данной металлической конструкции являются рычажная часть, рама, губы зажима и подвижная деталь.

В чем преимущества зажимных инструментов:

Струбцину можно сделать и из древесины, однако металлическая конструкция практичней и надежней. Ее изготовление не потребует особых знаний и навыков, понадобится лишь применение сварочного оборудования, ножовки и горелки. Весь процесс с пошаговой инструкцией показан на видео.

Модели зажимных инструментов делятся на следующие классы по работе механизмов и структурным особенностям:

Технология изготовления

Струбцина, сделанная своими руками из металла, значительно надежней и практичней деревянной конструкции. Для изготовления самодельных агрегатов потребуется сварочное оборудование и слесарные агрегаты.

Инструменты для изготовления струбцины любого типа

1 вариант

Следуя инструкции, можно сделать самодельную струбцину из металлической арматуры.

2 вариант

Чтобы сделать своими руками угловой инструмент для зажима, нам понадобятся следующие материалы: стальные обрезки от уголка 40*40, 50*50 и 30*50 по 200 мм, 2 F-образные струбцины и полоса 10*50 до 250 мм длиной.

Приступим:

Приобретать струбцины в строительных магазинах достаточно накладно. Всем хочется избавить себя от лишних затрат, если есть альтернативные варианты. Таких инструментов может понадобиться сразу несколько, особенно это актуально при сборке, изготовлении или ремонте предметов мебели. Самодельные струбцины заменят вам ручные тиски, так как есть возможность выбрать модель, тип и размер инструмента. Следуя инструкциям на фото и видео, можно быстро разобраться с механизмом изготовления и быстро сделать ручной зажим из подручных материалов.

В процессе деревообработки без столярной струбцины в большинстве случаев не обойтись. Необходимо ли склеить деревянные заготовки, закрепить лист, доску, плиту во время раскроя – струбцина обязательно понадобится. В продаже подобные изделия есть, но, по отзывам опытных мастеров, они характеризуются двумя существенными недостатками – ограничением по типоразмеру и невысокой прочностью, так как в основном для их производства используются мягкие металлы (сплавы), с целью снижения себестоимости.

Те, кому приходится работать с древесиной довольно часто, предпочитают самодельные столярные струбцины. Как своими руками сделать такое приспособление, на что обратить внимание и учесть – об этом и рассказывается в статье.

Существует множество модификаций столярных струбцин – угловые, G-образные, кромочные, универсальные. Одни используются для постоянной работы с различными заготовками (по площади, толщине), другие изготавливаются под конкретную технологическую операцию (для одноразового применения).

Автор считает целесообразным остановиться лишь на тех, которыми чаще всего пользуются «домашние умельцы». Если станет понятен принцип их функционирования, то своими руками получится сделать любую разновидность столярной струбцины, под собственные запросы. Если, конечно, «включить» фантазию и хорошенько подумать.

Автор сознательно не указывает линейные размеры зажимов. Одно из преимуществ их самостоятельного изготовления заключается в возможности произвольного выбора формы и габаритов столярных струбцин. Какого-то стандарта на такие приспособления не существует. Да и «разжевывать» элементарные вещи человеку, который привык (и умеет) все делать своими руками, вряд ли целесообразно. Главное – дать идею, «натолкнуть на мысль», а все остальное – на собственное усмотрение.

Вариант №1

Простейшая модификация зажима. Делается довольно быстро, но применение такой столярной струбцины несколько ограничено. Хотя в большинстве случаев, при работе с малогабаритными образцами, ее бывает вполне достаточно.

За основу приспособления берется рамка ножовки по металлу. Элементы крепления полотна заменяются длинными стержнями с резьбой, на одном конце которых – железный «пятак» (как вариант – гайка), на другом – или съемная ручка, или оголовок под рожковый ключ.

Так как рамка может регулироваться по длине, такая струбцина позволит фиксировать заготовки различной толщины. В основном применяется при склеивании деталей (), так как корпус приспособления сам ни на какой поверхности закрепить не получится. Единственное, что нужно учесть – если рамка складная (старая модификация «ножовки»), то придется в месте изгиба наложить «шину» (например, обмотать клейкой лентой). В эксплуатации такая струбцина не совсем удобна, но за неимением чего-то более подходящего – неплохое решение проблемы.

Вариант №2

Также довольно простая модель струбцины. Она своими руками делается сравнительно быстро. Устройство приспособления понятно из рисунка. Все, что понадобится – металлический уголок и пара длинных винтов или резьбовых шпилек.

Если изготовить несколько подобных струбцин, то с их помощью получится выполнять различные столярные работы. Например, склеивать длинные заготовки. Для этого достаточно выставить зажимы с определенным интервалом, а между упорами и обрабатываемым образцом проложить металлические полосы или рейки из дерева твердой породы. Как вариант – закрепить сборку на верстаке. То же самое касается и раскроя заготовок.

Перед распиловкой они фиксируются на столешнице, и их неподвижность будет гарантирована. Такую конструкцию можно и доработать, приварив к уголкам металлические пластины. Этим значительно увеличивается площадь прижима.

По сути, для бытового применения такая модификация столярной струбцины – одна из лучших. У опытных мастеров под рукой всегда имеется готовый комплект из нескольких приспособлений с разными габаритами. В зависимости от специфики работы, может понадобиться прижимное устройство из уголка или на 25, или 45.

Универсальность подобной модификации в том, что она из металла, следовательно, характеризуется достаточной прочностью. В отличие от струбцин деревянных, здесь можно регулировать силу прижима в большом диапазоне, да и работать не только с древесиной, а и с другими материалами – стеклом, пластиками, «железом». Чем в быту нередко и приходится заниматься.

Такую конструкцию можно несколько видоизменить. Например, при обработке бревен на мини-пилораме (роспуск на доски, распиловка) их необходимо также фиксировать. В этом случае подойдет усовершенствованная модификация такой столярной струбцины. Достаточно за ее основу взять полосовое железо, на концах которого приварить те же уголки.

Разновидности и модификации

Вот еще несколько разновидностей столярных струбцин. Все эти зажимы несложно собрать своими руками.

Вопрос в другом – насколько целесообразно использование в качестве исходного материала древесины? Есть аргументы и «за», и «против». Но если для основы столярной струбцины выбирается дерево, то оно должно соответствовать определенным критериям.

• Порода – только твердая (груша, дуб, орех и аналогичные). В противном случае о какой-либо силе прижима говорить не приходится. Да и долговечность струбцины их «мягкого» дерева вызывает определенные сомнения.
• Влажность – минимальная. Только после качественной просушки материала его можно использовать для изготовления деталей зажимного приспособления.

Удачи вам, читатель, в изготовлении своей собственной струбцины. Не бойтесь фантазировать, и все у вас получится!

Начинающему мастеру не помешает узнать, что на первых этапах обойтись одним лишь молотком или пилой вряд ли получится. Впоследствии придется прибегнуть к применению тисков или быстрозажимной струбцины, чтобы зафиксировать заготовку или склеить отдельные фрагменты. Сделать ее своими руками довольно просто. Нет ни одного достаточно универсального зажима, который позволял бы удовлетворить все потребности при выполнении различных типов работы.

Применение деревянных струбцин

Они бывают различных стилей, моделей и размеров. А потому можно запастись различными моделями, которые всегда пригодятся. Мастер может закупить несколько моделей струбцин Assistent, к тому же они там стоят не так уж и дорого. Если человек не хочет платить за такую покупку, он может сделать деревянную или трубную струбцину своими руками. Модели из древесины очень популярны, их можно изготовить самостоятельно. Такая модель простая в эксплуатации и легко регулируется.

Модель F — деревянная струбцина, которая слегка усовершенствована. Здесь используется планка из клёна шириной 5 см и толщиной 0,6 см. А также в конструкции присутствует металлический стержень, на который нанесена резьба. Чтобы изготовить ручку, надо взять деревянную заготовку. Для этого подходит лиственная порода без дефектов.

Подвижные детали должны быть хорошо высушены, чтобы без проблем скользить на планке. На стержне должно присутствовать две гайки. Они располагаются на конце и затягиваются потом друг против друга. Благодаря этому они не расходятся во время использования. Можно использовать отдельную стопорную гайку или простую модель с постоянным замком. И ещё две гайки необходимо, чтобы зафиксировать снаружи зажимные колодки вместе с шайбой.

Допускается использование контргайки и других способов крепления. Двойные изделия заклинивают друг друга. Это самый надежный и простой способ. Он же самый дешёвый. Важно оставить некоторое пространство для винта, чтобы он мог свободно вращаться.

Из древесины и стали

Обрезают при помощи ножовки резьбовой шток до 30 см. Сначала необходимо обустраивать дополнительный разрез на блок размером 9 на 7 см, если речь идет о нефиксированных концах. Как только все углы будут срезаны, надо просверлить отверстие и вставить затяжные болты.

Надо убедиться, что отверстия довольно велики, чтобы подогнать головку болта. Фиксируется резьбовой стержень в верхней зоне фиксированного конца. Отверстие должно быть довольно большим, чтобы гайку можно было вставить гайку в штангу. Устанавливают фиксированный конец, когда намереваются сверлить отверстия. Производя сборку, необходимо убедиться, что концы закреплены под прямым углом. Резьбовой шток благодаря этому будет становиться параллельно стержню.

Перед сборкой необходимо обустроить отверстие, где проходят гайка и резьбовой стержень. Делают это в том же положении блока, что и для фиксированного конца. Надо убедиться, что отверстие довольно широкое и глубокое, чтобы разместить гайки. Нижняя зона маленькая, а потому сюда трудно вставить достаточное количество винтов. Это необходимо для предотвращения скручивания.

Размеры полки определяются в соответствии с желаемой длиной и имеющимся оборудованием. После этого распиливают компоненты системы до необходимого размера, вырезают подушечки для губки и сверлят необходимые отверстия, ручки наклеивают пятиминутной эпоксидной смолой. Когда стержень винта зазубрен напильником или наждачной бумагой, фиксируют ручки посредством эпоксидного клея.

Лёгкие самодельные варианты

Легкая струбцина, сделанная своими руками, изготавливается на основе металлического стержня. Эти зажимы, хоть и не такие мощные, как стальные, всё равно дают возможность создавать сильное прижимное давление для любого клея. Соответственно, срок службы у них довольно внушительный. Штанга может быть сделана в любой длине. Единственное, надо запомнить, что по всей длине основного стержня не должен проходить резьбовой стержень. Головка струбцины не испытывает необходимости в нём на этом конце, что значительно упрощает сборку. Зажимные губки делают из фанеры.

Стопорная гайка представляет собой элемент, который фиксирует прижимную губку на стержне. При этом он не должен пребывать под давлением. Гайку можно срезать обычной ножовкой. Эпоксидной смолой его закрепляют на пятке. Выемка должна получиться довольно широкой и подходить к шайбе и глубокой, чтобы гайка и шайба могли без проблем поворачиваться.

Здесь надо использовать гайку 35 мм, так как необходимо просверлить отверстие в поперечнике 38 мм с донной частью и 15 мм глубиной. После сверления углубления делают сквозное отверстие. Оно требуется для зажимного винта. Фиксируют подвижную головку на неподвижной позиции и отмечают места, где должно располагаться отверстие.

Рукоятка, винт и основная сборка

Изготавливают квадратные заготовки по 25 мм и отрезают для каждой ручки по 100 мм. Обозначают центральную часть и высверливают с помощью сверла фрагмент 10,5 мм 60 мм. В качестве аналога можно высверливать довольно широкое отверстие, после чего покрывать эпоксидной смолой. Но такой способ считается недостаточно надежным.

Шлифуют заготовку, чтобы сделать более удобную ручку и приклеивают к данному зажимному винту. Приступают к основной сборке. Это простая задача, позволяющая наклеить плёнку к неподвижной головке. Укрепляют стопорную гайку и делают торцевые колпачки. Они должны не допускать соскальзывания головки со штанги. Потому желательно прикрутить небольшую пластинку на пятку. Благодаря этому выскальзывание гайки с места исключается . Это действует, как крюк.

Кулачковый зажим

Это устройство не только полезное, но и предельно простое. Надо помнить, что кулачковые зажимы быстродействующие, но не способны гарантировать большой силы зажима деталей. Вот почему их используют тогда, когда требуется сравнительно небольшая сила резания. Они не годятся для работы под большим давлением, как это возможно с крупной струбциной. Но при этом они чрезвычайно просты в использовании.

Для приготовления используют специальный шаблон. Он необходим для создания кривых. Шаблон изготавливается из металла, пластмассы или древесины. Его используют, чтобы подтянуть гладкие кривые. При этом кулачковые механизмы не являются прямым отслеживанием французской кривой. Правильный кулачок должен иметь профиль , увеличивающий расстояние между осью вращения и постоянной скоростью. В этом он напоминает спираль, прочерченный карандашом.

Угловая струбцина и другие зажимные устройства. Деревянная струбцина своими руками Ручные тиски струбцина своими руками

В процессе деревообработки без столярной струбцины в большинстве случаев не обойтись. Необходимо ли склеить деревянные заготовки, закрепить лист, доску, плиту во время раскроя – струбцина обязательно понадобится. В продаже подобные изделия есть, но, по отзывам опытных мастеров, они характеризуются двумя существенными недостатками – ограничением по типоразмеру и невысокой прочностью, так как в основном для их производства используются мягкие металлы (сплавы), с целью снижения себестоимости.

Те, кому приходится работать с древесиной довольно часто, предпочитают самодельные столярные струбцины. Как своими руками сделать такое приспособление, на что обратить внимание и учесть – об этом и рассказывается в статье.

Существует множество модификаций столярных струбцин – угловые, G-образные, кромочные, универсальные. Одни используются для постоянной работы с различными заготовками (по площади, толщине), другие изготавливаются под конкретную технологическую операцию (для одноразового применения).

Автор считает целесообразным остановиться лишь на тех, которыми чаще всего пользуются «домашние умельцы». Если станет понятен принцип их функционирования, то своими руками получится сделать любую разновидность столярной струбцины, под собственные запросы. Если, конечно, «включить» фантазию и хорошенько подумать.

Автор сознательно не указывает линейные размеры зажимов. Одно из преимуществ их самостоятельного изготовления заключается в возможности произвольного выбора формы и габаритов столярных струбцин. Какого-то стандарта на такие приспособления не существует. Да и «разжевывать» элементарные вещи человеку, который привык (и умеет) все делать своими руками, вряд ли целесообразно. Главное – дать идею, «натолкнуть на мысль», а все остальное – на собственное усмотрение.

Вариант №1

Простейшая модификация зажима. Делается довольно быстро, но применение такой столярной струбцины несколько ограничено. Хотя в большинстве случаев, при работе с малогабаритными образцами, ее бывает вполне достаточно.

За основу приспособления берется рамка ножовки по металлу. Элементы крепления полотна заменяются длинными стержнями с резьбой, на одном конце которых – железный «пятак» (как вариант – гайка), на другом – или съемная ручка, или оголовок под рожковый ключ.

Так как рамка может регулироваться по длине, такая струбцина позволит фиксировать заготовки различной толщины. В основном применяется при склеивании деталей (), так как корпус приспособления сам ни на какой поверхности закрепить не получится. Единственное, что нужно учесть – если рамка складная (старая модификация «ножовки»), то придется в месте изгиба наложить «шину» (например, обмотать клейкой лентой). В эксплуатации такая струбцина не совсем удобна, но за неимением чего-то более подходящего – неплохое решение проблемы.

Вариант №2

Также довольно простая модель струбцины. Она своими руками делается сравнительно быстро. Устройство приспособления понятно из рисунка. Все, что понадобится – металлический уголок и пара длинных винтов или резьбовых шпилек.

Если изготовить несколько подобных струбцин, то с их помощью получится выполнять различные столярные работы. Например, склеивать длинные заготовки. Для этого достаточно выставить зажимы с определенным интервалом, а между упорами и обрабатываемым образцом проложить металлические полосы или рейки из дерева твердой породы. Как вариант – закрепить сборку на верстаке. То же самое касается и раскроя заготовок.

Перед распиловкой они фиксируются на столешнице, и их неподвижность будет гарантирована. Такую конструкцию можно и доработать, приварив к уголкам металлические пластины. Этим значительно увеличивается площадь прижима.

По сути, для бытового применения такая модификация столярной струбцины – одна из лучших. У опытных мастеров под рукой всегда имеется готовый комплект из нескольких приспособлений с разными габаритами. В зависимости от специфики работы, может понадобиться прижимное устройство из уголка или на 25, или 45.

Универсальность подобной модификации в том, что она из металла, следовательно, характеризуется достаточной прочностью. В отличие от струбцин деревянных, здесь можно регулировать силу прижима в большом диапазоне, да и работать не только с древесиной, а и с другими материалами – стеклом, пластиками, «железом». Чем в быту нередко и приходится заниматься.

Такую конструкцию можно несколько видоизменить. Например, при обработке бревен на мини-пилораме (роспуск на доски, распиловка) их необходимо также фиксировать. В этом случае подойдет усовершенствованная модификация такой столярной струбцины. Достаточно за ее основу взять полосовое железо, на концах которого приварить те же уголки.

Разновидности и модификации

Вот еще несколько разновидностей столярных струбцин. Все эти зажимы несложно собрать своими руками.

Вопрос в другом – насколько целесообразно использование в качестве исходного материала древесины? Есть аргументы и «за», и «против». Но если для основы столярной струбцины выбирается дерево, то оно должно соответствовать определенным критериям.

• Порода – только твердая (груша, дуб, орех и аналогичные). В противном случае о какой-либо силе прижима говорить не приходится. Да и долговечность струбцины их «мягкого» дерева вызывает определенные сомнения.
• Влажность – минимальная. Только после качественной просушки материала его можно использовать для изготовления деталей зажимного приспособления.

Удачи вам, читатель, в изготовлении своей собственной струбцины. Не бойтесь фантазировать, и все у вас получится!

Проведение слесарных или столярных работ в необорудованных для этого местах неизбежно связано с проблемой крепления заготовок. Очень трудно исключить их перемещение по столу или верстаку в процессе обработки, если те не оснащены специальными зажимами, тисками или другими фиксирующими устройствами. Одним из таких устройств, простым, доступным и универсальным, являются струбцины. Мы расскажем, что они собой представляют и как используются, а также дадим подробную инструкцию по изготовлению надёжных струбцин своими руками.

Для чего нужен инструменте, его устройство и виды инструмента

Струбцина относится к дополнительным столярно-слесарным инструментам. Основным назначением струбцин является фиксация заготовки на опорной поверхности или нескольких заготовок для их склейки, следовательно, конструкция инструмента должна включать минимум два элемента: опорную поверхность и подвижную губку, оборудованную механизмом фиксации. Перемещение подвижной губки осуществляется, как правило, при помощи винта или рычага, что позволяет усилить сжатие и предотвратить обратный ход в процессе работы. В зависимости от специализации и конструктивных особенностей выделяют следующие виды струбцин:

1. Винтовые G-образные — самые распространённые, отличаются простотой конструкции и относительно малой стоимостью. Представлены металлической скобой, с одной стороны которой расположена опорная поверхность, а с другой — резьбовое ушко с вкрученным в него регулировочным винтом. Внутренняя часть винта оснащена рабочей губкой, внешняя — рукоятью. Инструмент эффективен при работе с тяжёлыми, крупными заготовками простой формы.

   Струбцины такого типа подходят для работы с крупными заготовками

2. F-образные — более универсальны, их опорная поверхность неподвижно закреплена на длинном стержне, по которому скользит рабочий блок с губкой. Перемещение и фиксация блока обеспечивается вспомогательным винтом или шаговым нажимным механизмом.

   Предметы фиксируются за счёт вспомогательного винта и шагового механизма

3. Трубные — позволяют фиксировать крупногабаритные заготовки за счёт варьирования длины трубы. Состоят из двух отдельных элементов — опорной плиты с винтовым зажимом и губки, скользящей по трубе.

   Стубцина подходит для работы с габаритными заготовками

4. Угловые — призваны упростить стыковку заготовок под прямым углом, для чего имеют по две опорные и рабочие поверхности. Делятся на два подвида. Первый предполагает наличие двух зажимных винтов, расположенных перпендикулярно друг другу; второй оснащается одним винтом с двухсторонним угловым блоком на конце. Очень редко встречаются специализированные струбцины, позволяющие располагать заготовки под острым или тупым углом.

   Струбцины этого типа упрощают стыковку заготовок под прямым углом

   Угловая струбцина с двухсторонним угловым блоком

5. Ленточные — оборудованы гибким элементом и несколькими плавающими по нему губками. Фиксируя губки в определённых местах ленты и регулируя её натяжение, можно обрабатывать заготовки сложной формы.

   Ленточная струбцина оснащена ленточным элементом, позволяющим зафиксировать заготовку по периметру

6. Клещевые — состоят из двух шарнирно соединённых частей и распорной пружины. На практике применяются редко из-за относительно малой надёжности стыка, однако обеспечивают максимальную скорость установки и снятия заготовки.

   Такая струбцина используется редко из-за малой надёжности стыка

В домашних условиях чаще всего изготавливают струбцины первых трёх видов, так как они не слишком требовательны к материалам и технологиям производства, а также позволяют решать большинство бытовых задач, требующих применения вспомогательного инструмента.

Ещё больше информации о разновидностях струбцин вы найдёте в нашем следующем материале:

Как сделать столярную струбцину своими руками: пошаговые инструкции с чертежами

Для изготовления струбцин в домашних условиях достаточно обладать базовыми навыками слесарного и столярного дела. В качестве материалов используется деревянный брус, металлопрокат, трубы и детали крепежа, в частности, болты, шпильки, гайки, штифты. Для стыковки металлических деталей струбцин желательно наличие электрического сварочного аппарата. При выполнении любых работ главное — следовать инструкции и соблюдать технику безопасности.

Изготовление инструмента винтового типа

Такой вид струбцины поможет хорошо зафиксировать заготовки из дерева

Струбцина, изготовленная по данной методике, отлично подойдёт для фиксации небольших деревянных заготовок — фанеры, листов ДВП, ОСБ и ДСП, а также досок и тонкого бруса. Мы предлагаем вам самостоятельно выбрать масштаб, но в остальном лучше не отклоняться от следующей последовательности действий:

1. Перенесите шаблоны всех деревянных деталей на плотную бумагу или картон в соответствии с выбранным масштабом.
2. С помощью шаблона перенесите изображение на доску подходящей ширины. Лучше использовать не сосновые доски, а более твёрдую древесину.
3. Используя электролобзик, вырежьте все детали. Подправьте форму напильником, а поверхность зашлифуйте наждачной бумагой.
4. В «челюстях» наметьте и просверлите отверстия для осевого болта. Отверстие верхней «челюсти» удлините с помощью круглого напильника так, чтобы его длина составила 1,5–2,5 диаметра болта.
5. В рукояти просверлите отверстие для гайки, диаметром соответствующее номеру гаечного ключа. Надфилем придайте ему шестигранную форму. Установите гайку внутрь на эпоксидный или цианакрилловый клей.
6. Соберите струбцину — зафиксируйте осевой болт в нижней «челюсти» клеем, установите на шурупах заднюю петлю, наденьте верхнюю челюсть и, подложив шайбу, установите рукоять. На рабочие поверхности наклейте мягкие накладки.

Ещё более простой вариант — изготовление винтовой струбцины из ножовки.

Простой вариант струбцины из ножовки

В таком случае достаточно на одном конце её дуги приварить опорную площадку, а на другом — гайку, в которую и будет устанавливаться регулировочный винт с губкой и рукоятью.

Самодельная быстрозажимная струбцина из дерева

Изготовление такой струбцины займёт больше времени

Использование F-образных струбцин значительно ускоряет рабочий процесс. А вот изготовление самой струбцины несколько сложнее, чем создание её винтового аналога. Потребуется сделать следующее:

1. Перенесите изображения на пиломатериал так, как было описано выше. Точно соблюдайте указанные размеры деталей и места отверстий штифтов.
2. Вырежьте детали электролобзиком, им же сделайте узкую прорезь в подвижной губке и глубокие прорези для осевой пластины. При помощи стамесок выберите паз для кулачкового рычага.
3. Просверлите отверстия для штифтов. Обработайте все внешние и внутренние поверхности деталей напильником, а после — наждачной бумагой.
4. Из металлической полосы болгаркой вырежьте осевую пластину, зашлифуйте её. Просверлите отверстия для штифтов.
5. Выполните сборку инструмента, установив на пластину губки с помощью штифтов. В подвижную губку вставьте кулачок. Наклейте рабочие накладки.
6. Проверьте работоспособность быстрозажимной струбцины. В случае необходимости измените форму рабочей части кулачкового рычага.

Грубая фиксация нижней губки на осевой пластине может осуществляться заклиниваем её направляющих штифтов, вставкой дополнительного штифта, винтовым зажимом или другим способом.

Видео: изготовление быстрого зажима

Трубная из металла

Для изготовления такой струбцины потребуется металлическая труба

Для такого инструмента потребуются три металлических кольца, внутренний диаметр которых соответствует внешнему диаметру имеющейся у вас трубы, вместо которой, к слову, можно использовать и металлический стержень. При наличии сварочного аппарата, процесс изготовления струбцины сводится к такому алгоритму:

1. К двум кольцам приварите опорные площадки, которые можно сделать из стального уголка; на третье кольцо установите гайку, а само кольцо приварите к концу трубы.
2. К шляпке длинного болта приварите импровизированную рукоятку из металлического стержня, болт вкрутите в кольцо с гайкой.
3. Со свободного конца трубы на неё наденьте кольцо верхней подвижной губки. В кольце нижней губки сделайте отверстия для фиксирующих штифтов.
4. Нижнее кольцо установите на трубу.

Трубная струбцина оптимально подойдёт для удержания элементов мебели при её сборке, будет удобна в строительно-монтажных работах и других подобных операциях.

Видео: самодельная струбцина трубного типа

Угловая

Для изготовления струбцины такого типа можно использовать дерево, металл или дюралюминий. Между собой они отличаются не только материалом, но и прижимной силой и величиной фиксируемой заготовки. В нашем следующем материале представлены подробные инструкции по изготовлению инструментов:

Как в быту, так и в профессиональной деятельности, связанной с обработкой дерева и металла, струбцины станут незаменимым помощником. Следуя инструкциям и обладая простым набором материалов, вы сможе своими руками смастерить этот инструмент.

Струбцины применяются для плотного прижимания каких-то поверхностей друг к другу (стягивание, ). Соответственно, столярные струбцины используются при работе с деревом, деревянными поверхностями. У тех, что встречаются в розничной торговле, каркас чаще всего сделан из легких металлов, и такие струбцины часто гнутся и приходят в негодность. Да и размеры таких струбцин не более 2 метров. Как быть, если она нужна для прижима больших «поверхностей»? Ведь при склеивании, скажем, габаритных листов фанеры качество соединения зависит не только от силы прижима, но и от равномерности давления по всей плоскости.

Конечно, можно использовать несколько струбцин. Но все-таки это не гарантирует получение отличного результата. Как вариант — приобрести раздвижную модель, но ее стоимость заставляет подумать над другими вариантами. А они есть. Рассмотрим два, так как они наиболее простые.

Изготовление струбцины и материалы

Для изготовления самодельной струбцины (универсальной, не только столярной) нам понадобится швеллер. Его длина зависит от того, с какими максимальными «габаритами» материала предстоит работать. Нужно еще и подумать о перспективе, если пользоваться таким зажимом придется часто. Вдоль осевой линии швеллера необходимо разметить места для отверстий. В них будет вставляться болт, приваренный к небольшому куску швеллера (упору). При помощи сварочного аппарата отверстия вырезать несложно. Для более плотной «посадки» упора такое «гнездо» необходимо сделать каплевидной формы (как замочная скважина для старых дверных замков).

К небольшому отрезку швеллера приваривается болт. Размер головки болта должен быть таким, чтобы ее можно было вставить в гнездо. Все, упор готов. Теперь нужно найти толстый винт, приварить какую-нибудь «проушину» для него на одном конце длинного швеллера, и прижимное устройство готово.

Такой самодельной струбциной удобно пользоваться при работе с габаритными деталями, например, при изготовлении дверей. Однако можно воспользоваться и двумя небольшими струбцинами для склеивания больших поверхностей.

В этом случае следует применить гибкую вставку. Ее материал должен быть достаточно жестким, а плоскость – слегка выгнутой. Ее концы прижимаются двумя маленькими струбцинами к склеиваемым листам, а сама плоскость вставки равномерно надавливает на всю склеиваемую поверхность.

Вариантов струбцин самостоятельно существует много. Их делают, исходя из того, для чего они нужны (для постоянной работы или «на раз»), а также какие по размеру детали придется склеивать.

Струбцина – важный инструмент для любого мастера. При этом специфика его работы особой роли не играет: столяр, слесарь. Данное приспособление является незаменимым, поэтому часто используется. Например, при склеивании заготовок из дерева, чтобы закрепить лист, плиту, доску и прочее.

На рынке можно встретить большой выбор струбцин. Они отличаются материалом, из которого произведены, размерами и другими характеристиками. Несмотря на это, как показывает практика, подобрать оптимальный вариант для работы сложно. Большинство инструментов имеет свои недостатки, которые провоцируют трудности во время использования. Один из самых главных связан с низким показателем прочности. Объясняется это тем, что производитель хочет сэкономить затраты на изготовлении изделий, поэтому использует низкокачественные материалы.

Если вы хотите получить прочное и надежное устройство, то самый лучший вариант – это сделать его своими руками. Такой инструмент будет отличным помощником при работе с древесиной и прослужит долгие годы. При этом позволит сэкономить деньги на приобретении нового, который стоит дорого. Конструкция, придуманная вами, поможет решить индивидуальные задачи быстро и легко.

Струбцина – это простое по своей конструкции устройство, но очень важное при выполнении обработки дерева. Она используется для того, чтобы зафиксировать в одном положении доску, плиту и прочее, что необходимо раскроить. Очень важно, чтобы она была удобна для своего владельца. Это позволит выполнить работу быстро и качественно.

Получить инструмент, который будет отвечать вашим требованиям, можно только изготовив его своими руками. Для этого первое, с чего необходимо начать, – это определиться с видом конструкции. Инструмент может быть изготовлен как из металла, так и из древесины. Область применения их обширна. Это может быть как универсальное, так и специализированное устройство.

Если говорить о разновидностях, то можно выделить ленточные, трубные, кромочные и другие. Что касается зажимов, то механизм представляется по типу углового, винтового, монтажного, ручного, быстрозажимного. Последний вариант является относительно новым. Появился он совсем недавно, но уже активно применяется мастерами, так как удобен и практичен.

Подготовка чертежей

Изготовление струбцин – несложный процесс. Несмотря на это, он требует внимания и ответственности. Чтобы полученное изделие было качественным и надежным, необходимо продумать все до мелочей.

Прежде всего, потребуется чертеж. На листке бумаги вы сможете воспроизвести устройство таким, каким оно будет в будущем. Его можно подготовить самостоятельно. Но тут необходимо иметь определенные навыки в решении подобных задач.

Ну и, конечно, самый лучший вариант – это помощь профессионала. Он учтет ваши пожелания, подготовит индивидуальный чертеж. Но за его работу потребуется заплатить определенную сумму.

Что необходимо?

В зависимости от того, для каких целей будет использоваться инструмент, выбирается материал, из которого его можно изготовить. Самые качественные и надежные изделия можно получить из дерева, металла, уголков, труб и прочего. Эти материалы отлично подходят для того, чтобы изготовить струбцину. Также стоит учесть их высокий показатель прочности и долговечности.

Кроме этого, потребуются шпильки, гайки, дощечки из фанеры, рейки. Размер их определяется, исходя из того, какое будет устройство. Указываются они на чертежах.

Процесс изготовления: инструкция

Процесс изготовления струбцины состоит из нескольких этапов. К нему можно приступать после того, как подготовлены чертежи и необходимые материалы. При этом работать необходимо внимательно и аккуратно.

Первый этап заключается в том, чтобы на поверхность стола закрепить бруски. Они будут использоваться для фиксирования зажима к верстаку. Для этого необходимо на них сделать отверстия путем просверливания. Потом, используя гайки со шпильками, их плотно прижать.

Второй этап предусматривает работы с нижним брусом. Он должен устойчиво находиться на поверхности. Для этого его располагают горизонтально. Последующий кладут сверху. Он должен находиться ребром к столешнице.

После этого необходимо установить доски из фанеры. На них кладется брусок, и все крепится на стол. При этом нижний край дощечки должен немного выступать. Достаточно будет трех сантиметров относительно бруска. После того, как элементы правильно выложены, их необходимо просверлить насквозь и зафиксировать шпильками. При этом каждая доска выполняет свою роль. Одна отвечает за то, как зафиксирован нижний брус, вторая выступает в качестве зажима.

При этом важно обустроить конструкцию фанерной полоской, которая двигается. Шпильки при креплении используются разные. Они отличаются по длине. Так, длинные отвечают за рабочий ход, короткие – за крепление устройства к столу. Что касается гаек, то их роль тоже велика. Они фиксируют часть инструмента, которая двигается, и регулируют сам зажим, его силу. Таким образом, они выступают в качестве рычагов.

Быстрозажимная струбцина своими руками

Быстрозажимная струбцина своими руками – один из самых распространенных видов конструкции. Она бывает разных видов: угловая, рычажная, ручная и другая. Главное ее отличие состоит в том, что устройство обеспечивает быстрый зажим материала, который необходимо обработать.

Изготовить такую струбцину своими руками не составит труда. Для этого необходимо учесть некоторые нюансы дела. Первый связан с хорошим зажимом. В качестве него отлично подходит рычаг, который помогает в работе с инструментом. Такое устройство будет удобным и практичным в применении.

Если же инструмент используется для сварки, то необходимо выбирать угловую модель. Она позволит необходимые работы выполнить быстро и просто, так как является универсальным фиксатором.

Любому, кому приходилось мастерить что-нибудь своими руками в направлении благоустройства собственного жилища, нет необходимости рассказывать о важности разного рода струбцин и зажимов. Без их наличия невозможно себе представить как столярное, так и слесарное ремесло. Чтобы качественно обработать любую деталь, необходима струбцина. Своими руками её вполне можно изготовить в домашних условиях при помощи самых элементарных инструментов.

Виды и типы струбцин

Механические зажимные устройства различаются как по назначению, так и по материалу, из которого они изготовлены. Основными исходными материалами являются и деревянный брус.

Иногда струбцины собирают довольно сложной пространственной конфигурации: они обеспечивают как горизонтальное, так и вертикальное сжатие обрабатываемой заготовки. Для сборки когда необходим постоянный контроль прямого угла, очень удобна струбцина угловая. Своими руками сделать её вполне возможно, но лучше попрактиковаться на менее сложных конструкциях.

Различаются струбцины и по типу элементов, создающих механическое сжатие. Самыми распространёнными являются струбцины на основе винтового механизма. Но подойти для конструкции может всё, что способно обеспечить необходимое усилие сжатия. Вплоть до нарезанных из старых автомобильных камер.

Почему бы их просто не купить?

В любом инструментальном магазине струбцины представлены в более или менее широком ассортименте. Да и у любого мастера их в арсенале имеется достаточное количество. Что обычно останавливает умельца от покупки ещё одной? Во-первых, цена — качественный инструмент не может быть дешёвым уже по определению. Во- вторых, не всегда можно найти необходимое. Струбцина, своими руками сделанная под выполнение конкретной задачи, обеспечивает процесс сборки изделия в индивидуальном порядке. При помощи универсальной струбцины из инструментального магазина этого добиться можно далеко не всегда.

Недостатки стандартного инструмента

На строительном рынке можно найти немало струбцин, которые выглядят как настоящие и стоят дорого, только работают очень недолго. Они, как правило, китайского производства. Их придётся выбросить вслед за деньгами, которые были за них уплачены. Чаще всего выходит из строя её делают из дешёвого низкокачественного сплава. Если нет желания выбрасывать на ветер деньги, то следует задуматься о том, как сделать струбцину своими руками. Результатом этого станет не только ещё одна полезная вещь в инструментальном арсенале мастера, но и возросший уровень квалификации и самоуважения.

Струбцина своими руками: что необходимо для её изготовления

Прежде всего необходимо обзавестись качественным брусом из древесины твёрдых лиственных пород или отрезком металлического прокатного профиля (лучше всего швеллерного сечения) — это основа, на которой должны быть смонтированы упор и винтовой механизм. Важнейшим элементом струбцины является именно он. Лучше всего подойдёт болт с гайкой крупного профиля резьбы. Для сборки конструкции в единое целое понадобится дрель с насадками и стандартный болтовой крепёж. Изготовление струбцин своими руками не требует выдающейся квалификации, но всё же элементарными столярными и слесарными навыками следует обладать.

Делаем струбцину

Важнейшим преимуществом самодельной струбцины является её узкая направленность на обеспечение конкретной технологической операции. Именно поэтому необходимо всё тщательно замерить и набросать схематический чертёж будущего изделия. Струбцина, своими руками сделанная, может и должна прослужить очень долго, но произойдёт это только в том случае, если она грамотно сконструирована и правильно собрана.

На несущем станинном брусе должны быть смонтированы упор и винтовой механизм. Свободный ход винта обеспечивает достаточное усилие для сжатия. Крепление упора и винта с гайкой должно исключать их вырывание из фиксированного положения при приложении технологического усилия. Важным моментом является наличие маховика, смонтированного на головной части технологического винта. Если его не предусмотреть и не выполнить, то сжатие струбцины придётся осуществлять при помощи Что и не производительно, и не функционально.

В целях возможного применения струбцины как можно в большем количестве операций упор на ней обычно выполняют в виде съёмного блока, который можно ставить в несколько фиксированных положений. Для сборки больших деревянных плоскостей имеет смысл сконструировать более сложную струбцину в виде системы из двух или более винтов, смонтированных на одной станинной основе. Усилия, вложенные в изготовление технологического инструмента, всегда дают должную отдачу при его использовании.

Струбцина из дерева своими руками. Как сделать струбцины из дерева, фанеры, металла

Струбцины применяются для плотного прижимания каких-то поверхностей друг к другу (стягивание, ). Соответственно, столярные струбцины используются при работе с деревом, деревянными поверхностями. У тех, что встречаются в розничной торговле, каркас чаще всего сделан из легких металлов, и такие струбцины часто гнутся и приходят в негодность. Да и размеры таких струбцин не более 2 метров. Как быть, если она нужна для прижима больших «поверхностей»? Ведь при склеивании, скажем, габаритных листов фанеры качество соединения зависит не только от силы прижима, но и от равномерности давления по всей плоскости.

Конечно, можно использовать несколько струбцин. Но все-таки это не гарантирует получение отличного результата. Как вариант — приобрести раздвижную модель, но ее стоимость заставляет подумать над другими вариантами. А они есть. Рассмотрим два, так как они наиболее простые.

Изготовление струбцины и материалы

Для изготовления самодельной струбцины (универсальной, не только столярной) нам понадобится швеллер. Его длина зависит от того, с какими максимальными «габаритами» материала предстоит работать. Нужно еще и подумать о перспективе, если пользоваться таким зажимом придется часто. Вдоль осевой линии швеллера необходимо разметить места для отверстий. В них будет вставляться болт, приваренный к небольшому куску швеллера (упору). При помощи сварочного аппарата отверстия вырезать несложно. Для более плотной «посадки» упора такое «гнездо» необходимо сделать каплевидной формы (как замочная скважина для старых дверных замков).

К небольшому отрезку швеллера приваривается болт. Размер головки болта должен быть таким, чтобы ее можно было вставить в гнездо. Все, упор готов. Теперь нужно найти толстый винт, приварить какую-нибудь «проушину» для него на одном конце длинного швеллера, и прижимное устройство готово.

Такой самодельной струбциной удобно пользоваться при работе с габаритными деталями, например, при изготовлении дверей. Однако можно воспользоваться и двумя небольшими струбцинами для склеивания больших поверхностей.

В этом случае следует применить гибкую вставку. Ее материал должен быть достаточно жестким, а плоскость – слегка выгнутой. Ее концы прижимаются двумя маленькими струбцинами к склеиваемым листам, а сама плоскость вставки равномерно надавливает на всю склеиваемую поверхность.

Вариантов струбцин самостоятельно существует много. Их делают, исходя из того, для чего они нужны (для постоянной работы или «на раз»), а также какие по размеру детали придется склеивать.

Привет всем мозгочинам ! В сегодняшнем проекте мы изготовим своими руками деревянную струбцину.

Все используемые элементы имеют стандартный размер и могут быть увеличены для изготовления струбцины большего размера. Так у вас получится комплект из нескольких струбцин!

Возможно, у вас не будет какого-либо специального оборудования, как у меня – это не должно вас пугать! Практически любую проблему можно решить тем или иным способом, любую поделку можно усовершенствовать. Я сделал 3 прототипа перед тем, как получить идеальный для себя вариант струбцины. Не бойтесь экспериментировать и делать ошибки!

В данном проекте изготавливается набор из четырех струбцин, но объем материалов указан для одной струбцины. Просто умножьте на требуемое вам количество струбцин и получите нужный для вас объем материалов.

— Древесина твердых пород дерева толщиной 1,9 см и шириной не менее 2,5 см (я использовал древесину пекана)
— 1/2 дюймовый стальной прут (12мм)
— шпилька 1/4 дюйма 20 витков на дюйм
— 1/2 дюймовые гайки (12мм) x2 шт.
— 3/32 дюймовые пружинные штифты (2,38мм) длиной 3/4 дюйма (19мм) x2 шт.

Также вам потребуется метчик 1/4 дюйма 20 витков на дюйм для цилиндрических гаек, и сверло под метчик 13/64 дюйма (5мм).

Наилучший найденный мною способ изготовить что-либо – так это постараться сделать все требуемые части за одну операцию. Поэтому для начала разрежьте материал, необходимый для губок и ручек. Ручки изготавливают из квадратной заготовки размером 3/4 на 3/4 дюйма (19х19мм), а губки будут иметь размер 1 дюйм на 3/4 дюйма (25х19мм).

Установите в своем станке угол 33 градуса для обрезания заготовки ручки до нужной формы. Вы можете использовать 1/2 дюймовую гайку в качестве разделителя, чтобы получить требуемую толщину.

Для этой задачи я использовал свой ленточно-отрезной станок. Просто пройдитесь по одной стороне, затем переверните с одной стороны на другую и сделайте второй срез. Это обеспечит шестигранную форму одной стороны, которую вы обрезаете. Далее обрежьте вторую сторону аналогичным образом.

По завершению верните назад ваш станок назад на 90 градусов и отрежьте заготовку ручки длиной 2 1/2 дюйма (64мм).

Теперь отрежьте уголок на губках. Отрезайте как вам удобно. Я отрезал свой уголок немного длинным, и затем использовал его для отрезания уголка под углом 15 градусов на одной стороне для других заготовок.

Для тех из вас, кому нравиться использовать для отрезания столярный уголок, примите во внимание, что наклон линии (крутизна) составляет 2 дюйма (50мм) на 2 3/4 дюйма (70мм). Уголок устанавливается на расстоянии 1/2 дюйма (12мм) или по центру в 1 дюймовой заготовке (25,4мм). Я рекомендую сначала срезать угол, затем отрезать губки до величины 4 дюйма (102мм). Так меньше шансов сделать ошибку.

По завершению поставьте метки A и B на половинках губок.

Начнем с губки A. Просверлите два отверстия диаметром 1/2 дюйма (12мм) через одну сторону и два отверстия диаметром 1/4 дюйма (6мм) через верх.

Первое отверстие диаметром 1/2 дюйма (12мм) располагается на расстоянии 3/4 дюйма (19мм) от задней части и располагается по центру в заготовке губки. Второе отверстие располагается на расстоянии 1 3/4 дюйма (44мм) от задней части губки A. Два отверстия диаметром 1/4 дюйма (6мм) располагаются в центре верхней части губки на расстоянии 3/8 дюйма (9,5мм) от каждой стороны и пересекаются с центрами отверстий диаметром 1/2 дюйма (12мм).

Губка B немного отличается от губки А. Она не имеет просверленных отверстий диаметром 1/2 дюйма (12мм), а отверстие диаметром 1/4 дюйма (6мм) в задней части имеет глубину всего лишь 1/2 дюйма (12мм).

Разместите губку В также как ранее размещали губку А, просверлите отверстия диаметром 1/4 дюйма (6мм) на расстоянии 3/4 (19мм) и 1 3/4 дюйма (44мм) от задней части. Будьте осторожны, и не просверлите весь проход в заднем отверстии, как это сделал я. Вот поэтому я и пометил губки буквами А и В.

Возьмите хорошую ножовку по металлу и разрежьте шпильку с резьбой 1/4 дюйма (6мм) на заготовки требуемой длины. Вам понадобится заготовка длиной 4 1/2 дюйма (114мм) и заготовка длиной 5 дюймов (127мм) для каждой струбцины, которые вы изготавливаете. Пока отложите их в сторону, мы к ним вернемся на этапе изготовления ручек.

Цилиндрические гайки представляют собой просверленные стальные круглые заготовки с резьбой на 90 градусов внутри них.

Я изготовил свои, разрезав заготовку длиной 1/2 дюйма (12мм) на заготовки длиной 3/4 дюйма (19мм), затем просверлил отверстия и нарезал резьбу метчиком 1/4 дюйма, 20 витков.

Все ручки будут иметь фаски на одном конце. Это делает их внешний вид более привлекательным, удаляет острые кромки, и облегчает их удерживание в руке.

Если у вас сильные руки, тогда для создания фасок воспользуйтесь острым резцом. Просто зажмите ручки, как показано на фото, и срежьте грани на величину 1/8 дюйма (3мм).

Для того чтобы на ручки можно было накрутить гайку 1/2 дюйма, их необходимо разрезать до диаметра немного больше, чем отверстие в гайке, чтобы резьба гайки надежно сцепливалась с деревянной поверхностью и создавала надежное соединение. Вот здесь бы и пригодился токарный станок по дереву, но за отсутствием такового придется это делать вручную.

Прижмите упорную колодку к ограждению пилы и используйте гайку 1/2 дюйма для настройки глубины разреза и обеспечения нужного расстояния от ограждения. Далее возьмите деревянную заготовку и выполните необходимые надрезы.

В итоге у вас должен получиться рисунок, немного напоминающий еврейскую звезду Давида. После этого отрежьте лишние выступы.

1/2 дюймовые гайки не налезут на ручки, пока вы не обточите углы на них. На данном этапе потренируйтесь на какой-либо ненужной заготовке, и только после этого используйте настоящую ручку.

Зажмите ручки и обточите, пока не получите идеальную круглую форму.
Далее накрутите гайку на кончик ручки. Делайте это осторожно.

Накрутите две 1/4 дюймовые гайки (6мм) и затяните их на шпильке с резьбой, чтобы она надежно закреплялась в зажимном приспособлении. Далее скруглите концы с помощью напильника по металлу так, чтобы ручка гладко перемещалась. Убедитесь том, что как минимум один дюйм материала выступает из зажимного приспособления, затем вкрутите деревянную ручку как можно дальше. Используйте гаечный ключ для затягивания к основанию и выравнивания с ручкой. Не перетяните, опустите гайку ниже до тех пор, пока она не дойдет до упора, и далее выровняйте с ручкой.

В заключении вам необходимо вставить штифт в ручку. Просверлите отверстие диаметром 3/32 дюйма (2,38мм) в центре гайки, шпильки с резьбой и вбейте штифт молотком.

Ну, вот почти и все. Вы сделали все необходимые заготовки. Теперь их нужно соединить все вместе, чтобы получить завершенное изделие. Нам всего лишь нужно ошкурить поверхности, чтобы убрать острые края, кромки и нанести финишное покрытие. Это наиболее приятный простой шаг для выполнения.

Наденьте резиновые перчатки и вотрите немного олифы в поверхность, после чего завершите данный процесс, натерев деревянную поверхность воском, и наслаждайтесь полученным результатом!

Надеюсь, что вам понравился данный проект. Вы также можете модернизировать изготовленную струбцину для зажимания предметов различного размера.

Струбцина — это стягивающее зажимное приспособление, которое используется в работе с деревом и металлом, бумагой и кожей. В столярных мастерских при помощи струбцин склеивают между собой детали, доски и щиты, при сварочных работах зажимают плотно части металлических изделий. В делопроизводстве их используют при подшивке документов для архивации, а в автомастерских ими зажимают части механизма при ремонтных работах. Сапожник с ее помощью лучше склеивает подошвы.

Струбцина — это нужная деталь и в домашнем обиходе. С помощью них можно прикрепить точилку для карандашей к письменному столу или настольную лампу к прикроватной тумбочке. Даже при замене батарейки в хороших дорогих часах потребуется помощь струбцины, чтобы плотно прикрыть заднюю крышку. Ведь при качественной герметичности она закрывается очень туго.

Можно купить готовую струбцину в магазине, но обычно на производстве требуется сразу несколько разных изделий, а стоят они довольно дорого, поэтому большинство мастеров начинают задумываться над изготовлением струбцины своими руками.

Виды струбцин

Для работы необходимы разные виды таких зажимных устройств. Делают их из металла или прочной древесины. Бывают они разной формы: F и G-образные, ленточные, кромочные, трубные, быстрозажимные, винтовые, угловые или монтажные. Но как бы струбцины не различались по своему устройству и внешнему облику, цель у всех приспособлений одна: крепко зафиксировать изделия для дальнейшей обработки или соединения деталей между собой.

Угловая струбцина из металла

Изготовив такую конструкцию самостоятельно, можно крепко соединить между собой не только деревянные, но и металлические части. Используют такие струбцины для сварки.

Для работы нужны стальной уголок, имеющий толщину 4 мм и размер 40 мм, пластины 50 мм, шпильки с резьбой, гайки, шайбы и прутки, сварочный аппарат, дрель.

Под углом 90 градусов нужно приварить пластины к уголкам. С каждого бока прикрепить тоже при помощи сварки червячную конструкцию, представляющую собой небольшой кусок уголка с приваренной упорной гайкой, в которую сверху вкручивается вороток с отверстием для металлического рычага. На противоположной стороне собирается упорный механизм, состоящий из двух шайб. Упор свободно прокручивается на шпильке.

Такая угловая струбцина — это надежное крепление деталей под прямым углом, которое можно использовать не только для сварочных работ, но и в столярной мастерской при работе с деревом или фанерой.

Простая модель для склеивания углов

Для изготовления такой струбцины своими руками понадобится четыре одинаковых по размеру стальных уголка, шпилька с резьбой, две гайки барашковые, дрель, сварочный аппарат.

Два уголка приваривают между собой под прямым углом, получая ровный квадрат в сечении. Следующим этапом будет приваривание шпилек с резьбой, вставленных в просверленное отверстие по такому же диаметру. В оставшихся уголках также необходимо просверлить отверстия. Готовую струбцину собирать легко. Для этого нужно всего лишь зажать склеенные деревянные детали с помощью барашковых гаек.

При необходимости склеивания больших плоскостей, можно взять стальные уголки большей длины и установить дополнительные шпильки еще и снизу струбцины.

Самодельная ленточная струбцина

Такой тип зажимов используют часто для изготовления рамок для картин или фотографий. Такая струбцина — это универсальный мобильный механизм, с помощью которого можно склеивать углы рамок различного размера.

Для изготовления такого удобного приспособления понадобится фанера 6 мм, деревянный брусок, толстая фанера 10-15 мм, лобзик, шуруповерт, металлический угольник, простой карандаш, плотная лента с зажимом, болты, шайбы, барашковые гайки.

Первым шагом будет изготовление «столика». Для этого берем прямоугольный лист фанеры и снизу с двух противоположных сторон прикручиваем на шурупах два деревянных бруска. Дальше нужно четко промерить и начертить диагонали, по которым будут лобзиком выпиливаться прорези для конструкции.

Следующим шагом будет изготовление из толстой фанеры четырех держателей рамок. Сначала нужно выпилить 4 одинаковых куска фанеры прямоугольной формы, потом с помощью металлического треугольника обрисовать на одной стороне одинаковые прямые углы и вырезать их. Также нужно изготовить прорезь для болта, чтобы струбцина имела мобильность и могла сдвигаться влево-вправо. Чтобы натянутая лента не соскакивала, можно вырезать углубление с противоположной стороны от уголка.

Струбцина быстрозажимная

Такой тип зажимного механизма рассчитан на выполнение работ, не требующих особо сильного и плотного сжатия деталей, так как не обладает крепким соединительным эффектом. Такой струбциной можно временно и быстро зафиксировать деталь, например, при нарезании. Работает она за счет эксцентрика, находящегося в середине одной из частей зажимного устройства.

Для изготовления понадобятся деревянные бруски или толстая фанера, металлическая пластина, саморезы, шурупы, болты, дрель, циркулярная пила, наждачная бумага.

Первым делом подготавливаются деревянные бруски. Форма их может быть различной, по желанию мастера. Это не играет большой роли. В задней части делается распил, примерно 6-7 см. В неподвижную часть струбцины вставляют металлическую пластину с предварительно просверленными отверстиями и надежно скручивают болтами. На подвижной части крепления не проходят через пластину, а располагаются по краям. Планка должна двигаться вверх-вниз.

Дальше работа продолжается уже над подвижной деталью. На пиле делают продольный распил, оставляя тонкую полоску снизу. Она будет выполнять роль зажима и должна двигаться. Распил делают и для эксцентрика, который прикручивают в верхней части детали.

Эксцентрик выполнить легко. Циркулем на бумаге рисуют полукруг, концы которого соединяют углом. Получается форма капли. Переносят размеры на тонкую фанеру и вырезают пилой. Чтобы эта деталь выполняла свою роль и оказывала давление на двигающуюся часть планки, центр полукруга смещаем на 1 см и просверливаем отверстие, прикрепляя к верхней планке шурупом. При повороте эксцентрика, деталь плотно фиксируется и быстро зажимается.

Зажимное устройство для стола

Очень удобна в употреблении и легка в исполнении струбцина настольная. Берется деревянный брус, кусок фанеры, болты, дрель, шпилька с резьбой и металлическая палочка для рычага. На лист фанеры прикручиваются болтами два бруска, которые неподвижно располагаются на столе. Затем устанавливается само зажимное устройство.

В одном из брусков сверлится отверстие, в которое вставляют шпильку с резьбой, надежно вкрученной в брусок меньшего размера под прямым углом. На свободный конец вставляется рычаг для удобства. Очень быстро и просто, справится даже новичок.

Простой зажим из дерева

Такая G-образная конструкция предназначена удерживать две плоскости при склеивании. Изготовив несколько экземпляров, можно зафиксировать все углы. Для работы понадобится деревянный брус, фанера, шпилька с резьбой, гайка, шурупы.

Скрутив три одинаковых куска деревянного бруса, прочно фиксируем с помощью двух прямоугольных кусков фанеры. Дальше сверлим отверстие для шпильки. Чтобы она хорошо двигалась, можно в деревянный брус туго вбить гайку, по которой будет свободно крутиться шпилька. Ручку можно сделать на свое усмотрение или деревянной, или вставив простой рычаг из металлической палочки.

Установка светильника

С помощью зажимов можно переставлять настольную лампу в удобное для чтения место: на письменный стол, кровать, тумбочку или подвесную полку. Лампа на струбцине удобна в использовании, поэтому популярна.

Такие быстрозажимные приспособления, как струбцины, можно использовать во всех областях жизни и производства. Изготовливать их своими руками несложно, нужно только выделить немного времени и иметь желание. Удачной работы!

Каждый мастер, занимающийся изделиями и деталями из металла или дерева, не может обойтись без самодельных струбцин. Ранее такой инструмент выпускался в различных модификациях, от специализированных до универсальных. Основная задача состоит в фиксации заготовки для проведения операций по обработке и соединению деталей. Разберем, как изготавливается быстрозажимная струбцина своими руками в различных вариациях.

Угловая струбцина

Этот вид струбцины своими руками из металла предназначен для фиксации двух предметов под прямым углом и соединения между собой любыми методами, однако основное назначение — кондуктор для сварки металлических деталей под необходимым для работы углом. Чтобы ее изготовить должным образом, понадобятся следующие компоненты:

Уголки следует приваривать под углом 90 градусов к металлическим или стальным пластинам. Сваркой крепим червячную конструкцию, а в рабочую гайку вкручиваем шпильку-вороток, дабы на конце собрать упор. Упор обязательно должен свободно проворачиваться. Затем с обратной стороны необходимо просверлить отверстие, куда мы вставляем металлический прут в качестве рычага. Невероятно простая конструкция и практичность использования стали залогом популярности такой струбцины среди всех, кто работает с металлом и делаемыми из него изделиями.

Столярная струбцина

Такие конструкции , использующиеся в столярном деле, бывают следующих типов:

• Стандартная струбцина, являющаяся наиболее популярной или простой;
• В виде штангенциркуля для деталей небольшого размера и оперативной фиксации;
• Самозажимная струбцина для процессов фрезерования и работы с заготовками различной высоты.

Первый вид делается из двух сосновых брусков, гайки с фиксатором, прутки, гайки в форме барашка с резьбой и упорные шайбы. Процесс изготовления весьма простой:

1. Выпиливаем рабочие клещи из брусков, сверлим отверстия под шпильки с учетом небольшого люфта;
2. Вкручиваем шпильки и контрим их соответствующими способами;
3. Обеспечиваем схождение гайками , выполненными либо в форме барашков, либо стандартных гаек для улучшенного натяжения.

Второй вариант применяется в том случае, когда необходима оперативная фиксация небольших деталей. Изготовление ведется из небольших брусков и тонколистовой фанеры. Червячной системой выступают гайки для мебели и шпильки-воротки. Один упор неподвижен, крепим его на конце направляющей рейки, в которой вырезаем углубления для фиксации двигающегося механизма.

Есть как переносной, так и стационарный вариант такой конструкции, где нарезаются пазы для перемещения с креплением неподвижных упоров. Зажимом выступают мебельная гайка, шпилька и вороток. За счет этого можно работать с заготовками любых габаритов.

Самозажимная же конструкция имеет рычаг с эксцентриком на поворотном конце. Поворачиваем на определенный угол, автоматически получается быстрый зажим. Высота регулируется шпилькой на верстаке. Его изготавливают индивидуально для каждой матрицы, в зависимости от ее предназначения и цели проводимых работ.

Трубная струбцина

Сварка металлических труб торец в торец является сложной операцией. Более простой считается приварка трубы к готовой системе. Конструкция для таких случаев изготавливается из металлического уголка и стальных пластин. Фиксировать половинки такого устройства следует традиционным методом, а именно шпильками с резьбой. В результате можно получить достаточно простую и эффективную конструкцию, которая значительно облегчит работу при сварке труб с различными конструкциями.

Имеются и другие виды конструкций, среди которых кулачковые механизмы, ленточные и зажимы для проволоки, которые могут пригодиться для работ со специфическими конструкциями, включая особо хрупкие и тонкие. Однако их изготовление является предметом отдельных мастер-классов и статей на специализированных ресурсах.

Самодельные струбцины являются незаменимыми помощниками для любого мастера, работающего с металлическими и деревянными деталями и изделиями. Изготовить же их достаточно просто и весьма увлекательно. Здесь важно соблюдать технологию изготовления, найти оптимальные инструкции и видеоролики. Покупать же струбцины можно, но они могут в итоге не подойти из-за специфичности заготовок или работы. Именно поэтому следует изготавливать струбцины самостоятельно. Удачной работы с различными заготовками и изготовления самодельных быстрозажимных струбцин!

Простые и функциональные f-образные струбцины, изготовленные своими руками, станут незаменимыми помощниками в вашей мастерской и позволят сэкономить немалые суммы на дорогостоящих зажимах, которых, как известно, много не бывает. Быстрозажимная струбцина кулачкового типа оптимальна для ситуаций, когда не требуется применять больших прижимных усилий: склейка узких или мелких деталей, кромок, фиксация заготовок и т.д.

Кулачковая струбцина работает по принципу классического ф-образного зажима. Она состоит из направляющей шины и двух губок: подвижной и неподвижной. Зафиксировав заготовку в губках и повернув кулачок на 90 °, инструмент обеспечит прочный и надежный зажим. Самодельную струбцину не составит труда изготовить своими руками в домашних условиях, имея минимум инструментов и расходных материалов.

Предлагаемый чертеж струбцины и деталировка являются базовым ориентиром. Конструкция изделия такова, что можно не зацикливаться на материалах и габаритах, изменяя их под свои потребности. Шину можно сделать как из металла, так и дерева. Также вы можете варьировать длину и ширину губок, для увеличения глубины захвата струбцины. Вместо металлических штифтов допускается использование заклепок или небольших болтов. Подвижная и неподвижная губки являются зеркальным отображением друг друга, поэтому эти детали удобно изготавливать серийно, сразу по несколько штук.

Изготовив своими руками комплект зажимов и незамысловатые деревянные упоры, изображенные на фото, вы получите эффективную угловую струбцину, которая станет незаменимым помощником при склейке идеальных рамок.

Лучшие 5 зажимов для деревообработки своими руками! Лучшие видеоролики для вашего следующего проекта!

Привет, ребята, я Сара. Каждую неделю я просматриваю сотни видео, сделанных своими руками, о подготовке проектов для нашего еженедельного шоу Maker, Maker Break. Попутно я нахожу несколько хороших проектов … и несколько ОТЛИЧНЫХ, и прямо сейчас я поделюсь ими с вами! Это 5 лучших самодельных зажимов для деревообработки от Сары!

# 5 — Мазай DIY

Mazay DIY известен тем, что делает свои собственные приспособления, санки, ленточно-шлифовальные станки… ну, в значительной степени, если вы используете их в деревообрабатывающей мастерской, он сделал свою собственную версию.Поэтому, когда я пошел искать зажимы для деревообработки, я не удивился, обнаружив, что у него также есть зажим для стержня! Он отлично показывает вам каждый этап этого проекта и даже предлагает бесплатные планы и 3D-модели, если вы хотите построить их для себя! Это сладкие мазайцы!

# 4 — Мастерская Адвудса

Алекс изготовил свои деревянные зажимы из ясеня, фанеры и нескольких гаек и болтов. Довольно просто, правда? Ясень — довольно прочная древесина, что делает их идеальными для того, чтобы выдерживать давление зажима.. Он начал делать все маленькие кубики, которые будут удерживать болты и гайки. Они будут немного прикреплены к деревянной «планке». Как только он отрезал бруски до нужной длины, выровнял их и стал гладким, пришло время все собрать. (3:45) Плюс небольшая персонализация никогда не повредит! Посмотри, какие они классные!

# 3 — Паск делает

Нил решил сделать самодельные зажимы для стержней, и в них до сих пор есть металлические стержни! Но не волнуйтесь, их все же легко сделать и дешевле, чем стальные.Он использовал несколько квадратных трубок и приклеил к ним стержни с резьбой для стержней, и пока клей высыхал, он начал вырезать все сосновые куски, которые ему понадобились для ног. Он использовал шаблон, который он сделал для них, чтобы все они были в униформе. Затем он разрезал гайки пополам, чтобы они служили направляющей для стержня с резьбой, который перемещался вверх и вниз по штанге при зажимании проекта. После шлифовки и окончательной сборки эти самодельные зажимы готовы к работе!

# 2 — Иззи Свон!

Он начал с того, что срезал фанеру, чтобы сделать ножки, которые будут скользить по Т-образной направляющей, которую он также сделал из фанеры.Затем он сделал «Дырчатый компонент», срезав еще фанеры и просверлив в них много, как вы догадываетесь, отверстий. Это ваши верхние планки. Последним требованием для создания собственных зажимов являются элементы, которые фактически будут зажимать материал. Для этого он просто использует дюбель, болт и гайку. Так просто! После того, как он их собрал, все, что осталось, — это отделка дерева пастой воском, чтобы ваш проект не приклеился к зажимам. Виала! Готовы к приклеиванию!

# 1 — Джон Хейс — Это я построил!

Обычно Джон выполняет такие сборки, используя инструменты и материалы, которые довольно распространены для большинства плотников, но в этой сборке он хотел сделать самую лучшую версию, какую только мог, с инструментами и расходными материалами, к которым у него есть доступ, поэтому, если вы этого не сделаете есть все эти материалы и оборудование, это нормально! Он сделал эти зажимы, используя в основном древесину ясеня, но также использовал немного вишневого дерева, что мне очень нравится! Мне нравится, что он обратился к вам, возможно, вам понадобится зажим, чтобы сделать зажим, но он также сделал свою собственную мини-версию этого! Джон великолепно проводит вас на каждом этапе своего процесса и дает полезные советы.Если вы хотите создать зажимы для тяжелых условий эксплуатации, это видео — одно из тех, что вы не захотите пропустить!

Так что я надеюсь, что это поможет, если вы собираетесь построить несколько собственных зажимов. Если нет, надеюсь, вам все равно понравилось! Хорошо, сделайте мне одолжение и поставьте лайк этому видео, и если вы еще не подписаны на Belts and Boxes, сделайте это сейчас и нажмите на кнопку, чтобы не пропустить ни одно из наших шоу, которые выходят в течение недели! Вы можете поймать меня каждую пятницу в 17:00 на обзорной неделе электроинструментов с Робом и каждую субботу в 18:00 для следующего эпизода Maker Break! Тогда увидимся!

8 лучших деревянных зажимов в 2021 году

Персонал, любезно предоставлен Йоргенсеном

Надежные зажимы для дерева необходимы для любой коллекции инструментов и значительно упрощают выполнение почти всех работ по деревообработке, чем если бы вам приходилось держать все на месте вручную.Независимо от того, собираете ли вы небольшие предметы, такие как ящики и шкафы, или более крупные, такие как двери и столы, зажимы позволяют вам точно расположить все ваши деревянные детали именно так, как вы хотите, гарантируя, что они не будут сдвигаться, пока вы склеиваете, прибиваете гвоздями или прикрутите их на место. Их простое управление и впечатляющая прочность также позволяют одному человеку справляться с большими проектами в одиночку. Имея достаточное количество зажимов, вы будете удивлены тем проектам, за которые сможете взяться.

На что обратить внимание

Зажимы для дерева не универсальны.Компактных пружинных зажимов обычно достаточно для небольших работ, когда нужно просто соединить две параллельные детали, тогда как стержневые зажимы большего размера лучше подходят для более широких работ, таких как изготовление шкафов или строительство ящиков. Хомуты для труб подходят для ваших очень больших проектов, поскольку их ширина ограничена только длиной стержня, который вы решите использовать. Это делает их идеальными для больших столов и дверей. У большинства зажимов четко указана ширина зажимов, поэтому вам не составит труда убедиться, что они подходят к вашей заготовке.

Еще один фактор, который следует учитывать, — это тип материала, на котором вы собираетесь использовать зажимы. Если вы имеете дело с готовыми или деликатными деревянными деталями, убедитесь, что вы используете зажим с достаточной набивкой, чтобы не повредить дерево и не вмятин. Пружинные зажимы большего размера также чаще вызывают вмятины в мягкой древесине, поскольку их давление сосредоточено на относительно небольшой площади, так что имейте это в виду. Стоит отметить, что вы также можете добавить свои собственные прокладки к зажимам, например, деревянные прокладки или обрезки, хотя это может быть неудобно, а иногда и трудно гарантировать, что ничто не соскользнет с места.

Как мы выбрали

За свою карьеру плотника по мебели я использовал все разновидности зажимов и использовал этот опыт, чтобы составить список ниже. Я знаю, насколько важны качественная конструкция и удобство эксплуатации, особенно с большими хомутами, и учитывал эти факторы при выборе. Я также исключил любые бренды или модели, которые, как мне кажется, не соответствуют стандартам Popular Mechanics , и включил только те, которые, как я знаю, имеют высокое качество, поэтому существует так много вариантов Irwin, бренд, с которым у меня всегда был большой опыт.

Реклама — продолжить чтение ниже

Лучшее для общего использования

Мы большие поклонники подобных зажимов Irwin и используем их не только для обработки дерева, но и для решения множества различных задач по дому. Текстурированные ручки и удобное расположение спускового крючка делают их удобными для работы одной рукой, что всегда является преимуществом при работе с неудобными или сложными проектами.

В этот комплект входят четыре идентичных зажима, так что у вас должно быть достаточно под рукой для нескольких проектов, а резиновые прокладки на лицевых поверхностях зажима также делают их идеальными для рабочих поверхностей, которые вы хотите защитить от вмятин. Они способны приложить 150 фунтов силы, поэтому они должны идеально подходить для большинства основных домашних задач.

Лучшее для маленьких кусочков

16,99 долл. США

Для тех, кто работает с небольшими или хрупкими кусками дерева, этот набор пружинных зажимов Workpro может быть именно тем, что вам нужно. Они маленькие, легкие, и, поскольку они включают в себя три разных размера — всего 16 штук, — у вас не должно возникнуть проблем с поиском идеального для вашего проекта. Учитывая количество штук по такой низкой цене, ценность этого варианта трудно превзойти.

Их дизайн в виде зажимов также делает их полезными для ремесел и других проектов, не связанных с деревообработкой, хотя ни один из них не будет идеальным для тяжелых работ по деревообработке, так что имейте это в виду.

• Включает 16 зажимов
• Низкая цена
• Подушечки, не оставляющие царапин

• Не прочный или недостаточно прочный для больших проектов

Лучшее для карманных отверстий

Если вас интересуют столярные изделия с отверстиями в кармане, вам, вероятно, захочется приобрести зажим Kreg.Большая плоская поверхность этого зажима служит двум целям: надежно удерживать две деревянные детали на месте, пока вы сверляете и скручиваете их, и распределять давление зажима на более широкую площадь, тем самым предотвращая любые вмятины, пока он находится на месте.

Сверхширокие губки также позволяют использовать его с широким диапазоном размеров древесины, в отличие от небольших зажимов, которые могут мешать. Мы также большие поклонники прорезиненной ручки, которая обеспечивает надежный захват, когда вы затягиваете ее на месте.

• Прочная конструкция
• Совместимость с приспособлениями Kreg

• Не такой универсальный, как другие зажимы

Хомут Best

Чугунная конструкция этого зажима делает его практически неразрушимым, а благодаря многопластинчатой ​​конструкции скользящей части его легко установить и надежно зафиксировать, когда вы будете готовы.

Длина этого зажима также полностью зависит от вас, поскольку две части полностью разделены, единственное, что определяет его размер, — это длина трубы, которую вы решите использовать. Вращающаяся ручка также хорошо сделана, проста в использовании и отличается плавностью и надежностью.Он немного тяжелее, чем пластиковые модели меньшего размера, поэтому этот зажим не идеален для легких работ.

• Прочная конструкция
• Оранжевая отделка повышенной видимости

Самый универсальный

49,99 долл. США

Эти зажимы Jorgenson достаточно легкие, чтобы ими было удобно пользоваться, и имеют длину 24 дюйма, что делает их полезными для проектов различного размера.

Они также чрезвычайно универсальны и предназначены для использования либо как две отдельные модели, либо путем соединения вместе для создания очень широкого зажима. Их также можно перевернуть и использовать в качестве расширителей, что пригодится для проектов, требующих дополнительного набора рук или просто другой ровной опорной поверхности.Большие накладки на челюсти также обеспечат хорошую защиту любого материала, с которым вы работаете.

• Облегченная конструкция
• Быстроразъемный спусковой механизм

Лучший вариант для тяжелых условий эксплуатации

27,99 долл. США

Стальной стержень и прочные пластиковые губки этого зажима делают его идеальным для частого использования в тяжелых условиях, а высококачественное мастерство Jorgenson гарантирует, что у вас не возникнет проблем с какими-либо его компонентами. Мы также большие поклонники его широких 3,75-дюймовых губок, которые позволяют справляться как с небольшими, так и с очень большими зажимными приспособлениями, такими как большие шкафы и двери. Эта впечатляющая глубина также помогает распределить общее давление, повышая его эффективность и уменьшая вероятность того, что какие-либо детали выскользнут из места.

• Ручки из текстурированной резины
• Сверхпрочная конструкция

Лучший пружинный зажим для тяжелых условий эксплуатации

Этот 3-дюймовый пружинный зажим — отличный универсальный инструмент, который можно держать под рукой, и он идеально подходит для небольших зажимных работ, требующих значительного усилия.

Ручки с резиновым покрытием позволяют удобно открывать и закрывать, а конструкция из легированной стали делает его красивым и прочным. Хотя на наконечниках есть резиновое покрытие, вы, вероятно, не захотите использовать его на деликатных или готовых поверхностях, поскольку это может привести к вмятинам на древесине. Из-за этих мощных губок, вероятно, лучше всего использовать этот зажим для тяжелых работ и с грубыми материалами, такими как листы фанеры.

• Также доступны 1- и 2-дюймовые версии
• Сверхпрочная конструкция

• Некоторым пользователям может быть сложно открыть

Лучший угловой зажим

Если вам необходимо закрепить прямоугольные стыковые соединения или подголовники, этот угловой зажим может сэкономить вам много времени и может быть значительно прочнее, чем при использовании традиционных стержневых или трубных зажимов.Он предназначен для удержания обеих деревянных частей под идеальным углом 90 градусов, вам просто нужно затянуть ручку, чтобы зафиксировать все на месте.

Он также сделан из прочного алюминия, поэтому должен хорошо выдерживать падения и падения, которые происходят в мастерских. Кроме того, ручка имеет небольшой вырез, что позволяет легко повесить ее на гвоздь или крючок для перфорированной доски.

• Прочная конструкция
• Простота использования

• Не такой универсальный, как стандартный зажим для дерева

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Реклама — продолжить чтение ниже

Самый умный способ сделать зажим, когда его нет

Фото: Петр Витразек (Shutterstock)

Хомуты — важный инструмент для временного скрепления дерева во время столярных, деревообрабатывающих, мебельных и других работ — и там столько разных типов зажимов, сколько их применений.сплавляя куски дерева вместе и создавая прочную связь. Однако, если у вас нет подходящего зажима для работы, есть или , и вы можете попытаться закрепить свою древесину.

Как создать простой зажим своими руками

Зажимы часто используются для удержания материалов вместе, пока клей, склеивающий их, высыхает, или для удержания их на месте, пока вы прибиваете или скручиваете их. (Иногда шурупы могут раздвигать доски, когда зубья пробиваются сквозь древесину, чему препятствует зажим.Для простых проектов, требующих зажима двух досок друг на друга или бок о бок, мастер Рон Хейзелтон использует кое-что не из своего ящика для инструментов, а из своей аптечки: эластичные бинты. Вот как:

Эластичные повязки чаще всего используются в качестве шин, чтобы удерживать поврежденные кости и сухожилия на месте, но они могут делать то же самое с деревом. Просто поместите две доски так, чтобы они были заподлицо и в правильном положении, а затем оберните их повязкой как можно плотнее, чтобы они были в безопасности.Ключевым моментом здесь является плотность повязки.

Инструменты для использования в качестве зажимов

Эластичная повязка лучше всего подходит, когда вам нужно зажать две деревянные доски вместе, но в других ситуациях она может не сработать. Для других проектов на сайте, посвященном образу жизни, Apartment Therapy есть еще несколько простых способов использовать инструменты для улучшения дома в качестве зажимов. Чтобы имитировать настольный зажим, вы можете использовать два плоскогубца, прикрепленных к деревянным доскам с резиновыми лентами вокруг них. Старые соединительные кабели служат отличными пружинными зажимами, когда они вам нужны, а пистолет для герметика может удерживать два угла вместе, как зажим для быстрого захвата или тиски.

G / O Media может получить комиссию

Расслабьтесь и избавьтесь от беспокойства
Верните себе хороший сон и помогите облегчить боль.

5 Зажимы, изготавливаемые на заводе | Проект деревообработки

Экономьте деньги и решайте уникальные проблемы зажима, создавая собственные зажимы.

Вам не придется долго заниматься деревообработкой, прежде чем вы столкнетесь с ситуациями, когда обычные стержневые зажимы просто не справятся со своей работой. В каталогах по деревообработке есть множество специальных зажимов, но трудно оправдать их цену при нерегулярном использовании.С другой стороны, с помощью всего нескольких небольших деревянных частей и небольшого количества недорогого оборудования вы можете сделать свои собственные зажимы специального назначения. Мы включили в план пять стилей: кулачковый зажим, зажим для кромки, зажим для рамы, зажим для большой досягаемости и зажим для кресла.

ВЫБЕРИТЕ ПАКЕТ ПЛАНА

Файлы Премиум

Вы можете загрузить дополнительные чертежи магазина, которые вы приобрели, перейдя по ссылке в этом поле.

ЗАГРУЗКА …

Что вы получаете:

• 13 печатных (цифровых) страниц с пошаговыми инструкциями
• Более 30 полноцветных фотографий и иллюстраций
• 5 полноразмерных выкроек. Список источников

Примечание. После покупки вы получите электронное письмо, содержащее вложение в формате PDF с приобретенным планом, а также инструкции по входу в систему, чтобы загрузить план и получить доступ к любым другим связанным файлам и видео, которые будут расположены на этой странице.

Проектные принадлежности и оборудование

Ознакомьтесь с рекомендациями нашего редактора по расходным материалам и оборудованию для проекта. (Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.)

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ МГНОВЕННЫЙ ДОСТУП К

БЕСПЛАТНЫЕ ПЛАНЫ WOODSMITH

Похожие планы мастера по дереву

Партнерская ссылка

Поскольку вы являетесь партнером, вы можете использовать этот URL, чтобы ссылаться на эту страницу и получать за это кредит:

Если вы хотите использовать ссылку на миниатюру изображения, вы можете скопировать и вставить что-то вроде этого в исходный код своей страницы:

Партнерская ссылка недоступна.

Как сделать простую самодельную стойку с зажимами из обрезков древесины

Учебное пособие по изготовлению стойки с параллельными зажимами своими руками из древесных отходов

Q: Сколько зажимов нужно плотнику?
A: Еще один.

Нет ничего более разочаровывающего, чем оказаться в процессе склейки и обнаружить, что вам нужен только один зажим для завершения работы.Поскольку моя коллекция зажимов неуклонно растет, я понимаю, что мне нужно специальное место для их хранения и систематизации. Простой поиск в Google предоставляет массу решений для хранения в стойках с зажимами, но мне хотелось быстро, легко и бесплатно. Эта DIY Parallel Clamp Rack отвечает всем требованиям — я сделал ее из обрезков (бесплатно!) Всего за несколько часов (быстро и легко!), И она вмещает 20-25 параллельных стержней.

Затем я просверлил отверстия в концах клиньев и все подогнал.

Далее в списке дел: построить еще одну стойку зажимов для моих F-образных, пружинных, трубных и C-образных зажимов. Что я могу сказать? Я ЛЮБЛЮ ЗАЖИМ! (#namethatmovie)

* Я подтверждаю, что The Home Depot сотрудничает со мной для участия в кампании ProSpective 2019.В рамках программы я получаю компенсацию в виде продуктов и услуг с целью продвижения The Home Depot. Все высказанные мнения и переживания — мои собственные слова. Мой пост соответствует Этическому кодексу Ассоциации маркетинга из уст в уста (WOMMA) и применимым руководящим принципам Федеральной торговой комиссии. Этот пост содержит партнерские ссылки. Чтобы прочитать мою политику полного раскрытия информации, нажмите здесь.

Сколько вам нужно струбцин для деревообработки? — Wallybois

Сколько зажимов нужно плотнику? это вопрос, который зависит от вашего вида деревообработки?

Если вы работаете с листовыми материалами, вам могут потребоваться легкие створки и несколько F-образных скоб.Но с другой стороны, если вы работаете с твердыми материалами и хотите ламинировать тонкие детали, чтобы получить более толстые секции, вам понадобится много зажимов с более высоким давлением зажима. Мне нравится использовать C-образные зажимы для ламинирования.

В этом блоге я рассмотрю различные типы зажимов и их использование.

На каком расстоянии друг от друга следует размещать зажимы?

Не нужно много времени, чтобы понять, что ваши столярные изделия можно улучшить или, по крайней мере, помочь, если у вас будет хороший выбор столярных зажимов.для ламинирования древесины требуется равномерное усилие зажима для обеспечения хорошей адгезии. Для этого вам необходимо расположить зажимы на расстоянии 4 дюймов (100 мм) друг от друга, чтобы дерево могло пружинить между зажимами. Чем тоньше ламинат, тем выше риск плохой адгезии клея, потому что незажатый участок между зажимами отскочит от противоположной сопрягаемой поверхности. Я считаю листы толщиной 3/8 дюйма (10 мм) тонкими, поэтому, если вы не используете толстые блоки под основанием зажима для распределения сжатия, я предлагаю вам использовать больше зажимов.

Хороший стартовый выбор хомутов

Если бы я порекомендовал набор хомутов для вашей первой покупки, я бы выбрал традиционные хомуты. Я не рекомендую покупать Quick Clamp, кроме как в виде набора для помощи. Я бы сначала купил:

• 4-дюймовые зажимы C x10
• 6-дюймовые зажимы C x10
• 48-дюймовые зажимы створки x4
• 24-дюймовые зажимы F x4

Но зажимы дорогие!

Чтобы просто пойти и купить полный набор зажимов у поставщика инструмента, может оказаться серьезным вложением средств.Если вы создаете профессиональную мастерскую с солидным бюджетом, это не проблема.

Я собрал свою коллекцию за последние 30 лет к

• Покупка новой
• Покупка бывшей в употреблении
• Унаследовано
• Продажа двора
• И подарено от друга и семьи
• И сделал их!

Для большинства из нас, плотников, набор зажимов — это то, что мы собирали в течение определенного периода времени. Я поискал в Интернете и в списках подержанных вещей, чтобы собрать свою коллекцию зажимов.

Давление зажима важно

Давление зажима важно. При соединении двух деревянных частей необходимо равномерное усилие зажима. Окончательная прочность соединения будет напрямую отражать это.

В некоторых ситуациях не требуется высокое давление зажима, но оно должно быть равномерным. Проекты облицовки являются ярким примером этого, поскольку более важно равномерное давление. Давление зажима для облицовки обычно применяется с помощью прессов с большой площадью поверхности или систем вакуумного ламинирования.Виниры хорошо поддаются умеренному, но равномерному давлению.

Врезное соединение может потребовать высокого давления зажима, чтобы соединение стыковалось вместе. Когда соединение будет вместе, немного ослабьте его, чтобы соединение не вышло из-под квадрата.

Мы используем несколько огромных зажимов с единственной сокрушительной силой, которые могут поставить в ряд даже сторонников Брексита. Будьте осторожны, прикладывая большое усилие, так как вы можете выдавить клей и в результате ослабить сустав. Желательно умеренное равномерное прижимное усилие.

Ламинирование

Тонкие деревянные полоски гибкие, поэтому убедитесь, что давление равномерно.

Если вы ламинируете тонкую древесину, вам потребуется один зажим на каждые 100 мм (4 дюйма), поэтому вам может потребоваться 10 или более метров футеровки. Более толстые ламинаты потребуют меньшего количества зажимов, но если вы видите разделение, ударите еще один!

Клей для кромок

Если вы приклеиваете столешницу, все края должны быть чистыми и готовыми к стыковке. Но не забывайте, что вам понадобится набор зажимов.Для приклеивания краев я использую:

• Зажимы створки
• G Зажимы для крепления верхней части к струбцинам створки

Ваш проект стола может выиграть от некоторой дополнительной механической прочности. Его можно добавить в виде:

• Печенье
• Дюбеля
• Festool Dominos
• Фанерный планка
• Деревянная планка
• Фреза для фрезерования клеевого шва
• Язычок и рифление

Выбор хорошего клея — это также очень важно, и некоторые клеи работают лучше, чем другие.Также важно обеспечить хорошее покрытие стыка, но постарайтесь добиться этого без потерь. Излишки клея нужно будет удалить позже.

Хорошие клеенаносящие устройства очень важны. Я знаю, вы видите, что плотники просто выжимают полоску клея, но это неэффективно. Я использую валик для обоев в качестве разравнивающего устройства с изолентой вокруг валика, чтобы его было легко чистить.

Вы можете использовать кисть для нанесения клея для деревообработки, но вам нужно будет часто чистить кисть.Если вы позволите каскамиту затвердеть на щетке, вам будет очень трудно его очистить.

Некоторые клеи вообще не подходят для обработки дерева, например, контактные клеи. Причина этого в том, что древесина недостаточно пористая для проникновения клея.

Эти клеи подходят для тканей или ковровых покрытий. При использовании контактных клеев метод сборки также отличается. Вы наносите клей на каждую поверхность и ждете, пока он высохнет, а затем соединяете поверхности вместе.

После размещения облигации репозиционирование не производится.Очистить контактный клей сложно, так как его нельзя шлифовать.

Хорошие клеи для приклеивания кромок

В своей мастерской я использую разные столярные клеи, но мне больше всего нравится столярный клей Cascamite Urea Formaldehyde на порошковой смоле. Клеи, которые я использую.

• Titebond
• Gorilla
• Клей желтый
• Клей белый
• Cascamite

Объем зажимов будет зависеть от прямолинейности плат.

Лучшее, что вы можете сделать, это осмотреть каждое соединение и проверить, нет ли зазоров или сухих участков, где клей не просачивается. Может быть, вам не хватает давления? Вам также может потребоваться несколько больших зажимов G для вертикального зажима стыков, чтобы облегчить выравнивание, особенно на концах.

Хомут здесь для меня — британский зажим для створки, но есть и другие варианты, такие как хомуты для труб, которые я считаю предпочтительными в Соединенных Штатах. Для небольших столешниц я использую зажимные головки Record на бруске из твердой древесины, длина которого удобна для выполняемой работы.

Стыковщик для печенья помогает с приклеиванием кромок

Немного не по теме, но стыковщик для печенья поможет выровнять древесину. Бисквитный столяр — это небольшой полукруглый пресс из бука. Эта небольшая, но эффективная система соединения дерева — отличное и простое решение для выравнивания досок.Печенье дешевое, и его не следует путать с дижестивами Mc’vities, которые не будут иметь практического применения в деревообрабатывающей мастерской, кроме как во время перерыва на чай!

Соединитель для соединения слоем скольжения

Простое решение для соединения и очень надежный вариант, который я предпочитаю печенье. Он имитирует доски с шпунтом и рифлением, такие как паркет! Этот метод соединения дерева хорош для соединения кромок, где важна гидроизоляция. В судостроении скользящие соединители очень хороши для изготовления досок настила или бортов надстройки, поскольку они хорошо предотвращают попадание воды.

Дюбель Domino от Festool

Новая превосходная система соединения деревянных швов. Мы ежедневно используем Festool 700 XL в нашей мастерской и доверяем этой системе соединения древесины от Festool. В качестве системы стыковки кромок она особенно хорошо работает, когда требуется структурная целостность. Потому что у соединителя Domino есть боковой шип, соединяющий края вместе, который поддерживает доски, а также обеспечивает выравнивание.

Дешево стоит деревообработка ??

Я признаю, что использовал бюджетные зажимы F из магазинов типа «фунт земли», но не всегда для хорошей работы.Основная проблема, которую я обнаружил, заключается в том, что после нескольких использований зубчатый стержень изнашивается, поэтому при использовании зажим соскальзывает. Если бы я был сторонником этих зажимов, это было бы только для одной или двух работ, а затем избавиться от них. Но у меня есть серьезная проблема с этим бесполезным миром, в котором мы живем.

Китайские зажимы

Китайское производство с годами улучшилось. низкая стоимость импорта также оказала огромное влияние на нашу покупательную способность. Нет никаких сомнений в том, что более низкая стоимость для конечного пользователя побудит многих купить эти дешевые китайские альтернативы, но сокращение затрат влияет на качество этих зажимов.Я также купил эти дешевые зажимы, и очевидно, что конструкция плохая, а области, которые обычно имеют усиление, тонкие, и в результате мой сломался. Используемый утюг отличается от того, что вы найдете в конструкции запатентованных брендов, таких как Record или Stanley.

Самодельные инструменты

Так что вы не можете оправдать затраты. Самодельные инструменты часто являются подходящим решением. Простые конструкции для стыковки досок краем могут представлять собой всего лишь пару скользящих клиньев между двумя упорами. Механизмы блокировки кулачков, которые хорошо подходят для соединения при низком давлении.

Исторические бренды

Знаковые марки деревообрабатывающего инструмента, такие как #Record или #Stanley, — первые производители, которые приходят на ум. У меня есть многие из этих старых инструментов, которые до сих пор служат мне так же хорошо, как и когда они были новыми. Стоит ли инвестировать в эти простые, но практичные инструменты вышеупомянутых брендов? Если бы у меня были деньги, тогда «да», потому что сталь лучше, и они вряд ли сломаются, в отличие от некоторых дешевых брендов. Которые используют сталь или железо далеко не высшего качества для работы на растяжение, которую они должны выполнять.Bessey, Record, Stanley, Irwin — уважаемые бренды.

Возможно, вас заинтересует наш блог, посвященный ИСТОРИИ STANLEY TOOLS

. Мы также сняли видео по истории инструментов Stanley, которое вы можете увидеть в разделе «Видео» внизу этой страницы.

Зажим F

Еще один зажим, названный в честь того, что он формирует «Зажим F» простой конструкции, скопированной многими китайскими производителями, но лучший бренд, насколько мне известно, — это бренд «Bessey», который был Примерно с тех пор, как Макс # Бесси основал компанию из Штутгарта в 1889 году, и с тех пор она превратилась в уважаемый бренд.Зажим F — хороший зажим, он прост в использовании, а также работает быстро благодаря скользящей планке. Альтернативу Bessey хорошего качества можно приобрести здесь.

Они доступны разной длины и прочности, а более длинные / более прочные версии можно использовать в качестве альтернативы зажиму створки. Здесь качество имеет значение, а дешевые варианты откровенно бесполезны. Дешевые китайские с грубыми деревянными ручками в красных хромированных планках — мусор и доступны везде. Если вы вынуждены покупать их, будьте готовы к тому, что они годны только для нескольких целей, поскольку стальной стержень слишком мягкий.Из-за этого зубчатый край изнашивается, поэтому F-часть не может захватывать, поэтому она будет скользить под давлением.

Fast-Grip / Irwin Quick-Grip

«Irwin Quick Clamp» очень удобен, но не идеален для склеивания, поскольку они имеют низкое давление зажима, но хороши в качестве дополнительной пары рук. Отлично подходит для удержания работы во время фиксации или позиционирования. Многие из этих зажимов быстрого стиля являются двусторонними, поэтому они могут помочь при разделении частей работы или разборке. Поскольку они работают в одиночку, они имеют свое место на рабочем месте, особенно если вы поднимаетесь по лестнице или стремянке, закрепляющей вашу заготовку, и если вы, как я, хотите крепко держаться одной рукой! Вы можете купить зажим Irwin Quick Clamp здесь.

В последние годы на рынке появился ряд этих быстроразъемных зажимов с храповым механизмом, в том числе многие торговые марки и другие бюджетные предложения, но в основном двумя лучшими доступными брендами являются «Irwin» и «Wolf». Мне нравится версия Wolf, поскольку у них есть работа одной рукой в ​​виде обратного движения храповика назад, а не просто отпускания. Полезная, но, на мой взгляд, не замена G Clamp.

G Clamp (иногда называемый C-образным зажимом)

Иногда известен как «C-зажим», но мы будем придерживаться «G-зажимов», и эти старые концепции дизайна представляют собой образец, который, безусловно, выполняет предназначенную работу.Они обладают высоким давлением и универсальностью в мастерской. При покупке новых G я бы изучил литье на предмет дефектов, так как плохое литье может привести к поломке во время использования. Это было уже много лет, и я до сих пор многое унаследовал от моего Отца.

Эти старые рекорды и избитые и покрытые смолой из его карьеры в судостроении. Они долговечны, потому что имеют грубый дизайн и, откровенно говоря, просто функциональны. Сегодня они немного усовершенствованы с помощью тонкой резьбы с хромированным покрытием, которое делает их более плавными, чем старые.Чтобы купить пластину 6 дюймов Щелкните здесь

Створка

Струбцины бывают разных форм, например, инструменты для труб и стержней имеют стальной стержень, балку, коробчатую секцию или трубу для среды, поддерживающей головки труб, в отличие от дерева и створки. версия головы ниже: Мне особенно нравится эта универсальная комбинация головы из дерева и железа. Основная идея заключается в том, что вы добавляете кусок твердой древесины с просверленными отверстиями для зажимных штифтов, которые делают эти деревянные и железные зажимы регулируемыми.

Что мне действительно нравится, так это то, что один набор зажимных головок может иметь много зажимов, просто сделав больше деревянных брусков / балок.Таким образом, экономика диктовала, что эти железные головки являются отличным эффективным и экономичным вариантом. В нашем бизнесе мы иногда сталкиваемся с ситуацией

, когда нам нужно построить дверную коробку

, но не слишком часто, поэтому нам нужны две планки 2,4 м с записывающими головками для приклеивания рамы. Наши зажимные головки обычно связаны с нашими 1,2-метровыми установками, но для случайного использования длинных зажимов мы сделали две деревянных планки, которые мы позаимствовали для них.

Стоит ли покупать зажимные головки для створок Record

Вы можете приобрести недорогие зажимные головки для створок, но лучшей, на мой взгляд, является версия Record.Отливка намного прочнее по сравнению с некоторыми импортными изделиями из Китая. Есть разница в стоимости, но модель Record прослужит всю жизнь и будет хорошо служить вам в мастерской многие годы, если не всю жизнь. Так что да, вам следует рассмотреть такие хорошие бренды, как Record. Чтобы купить створки для створок Irwin Record, щелкните здесь

Если ваш бюджет ограничен или вы просто хотите немного сэкономить, вы можете купить дополнительную головку. Вы можете рассмотреть импортированный инструмент, такой как набор головок Faithfull, который по-прежнему будет вам хорошо служить.Вы по-прежнему можете эффективно выполнять работу с Faithfull. Faithfull — хороший бренд, который мы использовали много раз, и у нас есть коллекция их инструментов. Поэтому я рад предложить вам головы Faithfull, которые вы можете КУПИТЬ, нажав здесь.

Рамка для фотографий

Обрамление картинок — одно из тех занятий, которые требуют особого внимания к методу зажима. Большинство рамок для картин имеют скошенные углы, которые, как известно, трудно зажать. Причина этого в том, что шарниры со скосом под углом 45 ° скользят и скользят.Вы можете помочь в этом, добавив механическое соединение или просто гвоздь. Зажимы для обрамления изображений могут быть в виде 4 угловых зажимных головок и ремня или отдельных зажимных головок, таких как этот Stanley

Мое заключение об этих инструментах

, если вы серьезно относитесь к работе с деревом, то создание полезной коллекции должно стать вашей навязчивой идеей. Я владею более чем 300 сотнями и все еще кончаю во время сеанса. Это заболевание не зарегистрировано ни в одном медицинском журнале, но должно быть зарегистрировано. На этот раз я считаю, что это традиция коллекционирования, «черный пенни» в обработке дерева.

Ощущение, которое я испытываю при сжатии проекта, — это терапия, которая позволяет мне подчинить заготовку. Альфа-самец во мне, который получает удовольствие от сдавливания! Шутки в сторону, если вы собираетесь участвовать во многих проектах, хороший выбор хороших деревообрабатывающих инструментов просто необходим.

Хорошая коллекция требует времени, и вы не должны слишком унывать, если ваш бюджет непомерно высок. Начните свою коллекцию с покупки минимума для вашей текущей работы, компенсируя расходы для клиента или миссис !.Как уже упоминалось выше, есть дешевые китайские копии приличных брендов, таких как Record или Bessey, и некоторые очень хороши по цене, а оригиналы почти всегда лучше. Дело в том, что если вам нужно соединить древесину вместе, вам, вероятно, понадобится способ их зажать.

Ссылки на продукты в статье являются партнерскими ссылками, и нам выплачивается комиссия.

Мы выполняем архитектурные проекты по деревообработке, такие как «Volets», которые мы продаем через сайт www.wallybois.com

Пожалуйста, прокомментируйте ниже

Я надеюсь, что вы нашли эту статью полезной или, по крайней мере, интересной, и прошу вас оставить комментарий ниже. Взгляните на другие наши сообщения в блоге о деревообработке по многим темам, связанным с деревообработкой, включая нашу коллекцию Plane или деревообрабатывающие клеи. Нашим основным направлением деятельности является деревообработка, но нам нравится делиться своими знаниями по предметам деревообработки, делиться технологиями и находками.

Выбор лучших зажимов для работы

Хомутов не бывает много. Зажимы — это инструменты, которые используют как профессионалы, так и домашние мастера практически для любой работы, от работы по дереву и металлу до общего строительства и ремонта. Существуют десятки стилей зажимов, и каждый из них имеет определенное применение, хотя все они предназначены для надежного удержания заготовки, когда вы ее режете, закрепляете или приклеиваете к ней. Чтобы вдаваться в подробности каждого стиля зажимов, потребовалась бы книга, а не статья в журнале, но в этой истории будут освещены некоторые из последних инноваций в зажимах как для любителей, так и для профессионалов.

K Body Revo от Bessey Tools

K Кузов Revo

Для основных продуктов деревообработки, таких как строительная мебель или краснодеревщики, решающую роль при сборке корпуса, стеллажей и перегородок могут сыграть несколько струбцин с квадратными губками. Одним из лидеров рынка является последняя версия зажима K Body от Bessey Tools. Он оснащен большими управляемыми губками с плоскими поверхностями для надежного захвата заподлицо. Эти зажимы идеально подходят для зажима компонентов под прямым углом без скручивания или наклона.Губки устойчивы к клею и покрыты полиамидом для мягкого прикосновения к заготовке.

Bessey, модернизированный K Body Revo, предлагает на 30 процентов больше зажимной поверхности и на 25 процентов больше зажимного усилия. Усовершенствованная конструкция этого большого массивного зажима включает новый зажим для концевых направляющих, защиту направляющих и несколько аксессуаров. Большая сменная ручка изготовлена ​​из двухкомпонентного композита с мягкой пластиковой вставкой для удобства работы. Сменные защитные элементы рельса приподнимают заготовку над рельсом, чтобы избежать скопления клея.Кроме того, хвостовую часть можно легко снять и перевернуть на скользящем рычаге для использования в качестве расширителя. K Body Revo, доступный с отверстиями от 12 до 98 дюймов, обеспечивает номинальное давление зажима 1500 фунтов. Посетите www.besseytools.com.

Зажимной центр VersaClamp

VersaClamp от Penn United — это два зажима в одном: зажим для тисков и зажим для стержня. В качестве стержневого зажима губки VersaClamp удерживаются параллельно прочной стальной балкой. Сменные накладки для губок изготовлены из термопластичной резины для мягкого захвата при работе.Чтобы использовать его, просто поместите обрабатываемую деталь между губками и сдвиньте свободную губку к обрабатываемой детали. Затем за фиксированную губку на другом конце просто зацепите ручку, пока кулачок не зафиксируется.

Вы можете перейти из режима зажима стержня в режим тисков за секунды. В качестве функционального зажима для тисков VersaClamp удерживается на месте двумя небольшими монтажными кронштейнами, которые устанавливаются вдоль края рабочего места. Используйте быстросъемный кулачок, чтобы закрепить VersaClamp на монтажных кронштейнах.Монтажные кронштейны также позволяют зажиму поворачиваться на 110 градусов, поэтому вы можете легко отрегулировать угол в соответствии с выполняемой работой — отлично подходит для предметов, которые трудно зажимать, когда традиционные зажимы не работают. VersaClamp имеет широкое 20-дюймовое отверстие для губок и создает давление зажима более 400 фунтов. Посетите www.versa-clamp.com

Сверху и снизу: с двумя съемными параллельными брусьями Alpha-Clamp может быть сконфигурирован для зажима, распределения, домкрата или даже подъема.

Зажим Alpha

Alpha-Clamp имеет уникальную конструкцию, в которой используются две параллельные планки, в отличие от одной планки обычных зажимов.Обе штанги регулируемые, съемные и двусторонние. Соберите Alpha-Clamp в соответствии с конкретными потребностями вашего проекта. Используйте его, чтобы зажимать, раздвигать или поднимать домкрат — или даже использовать его как подъемник. Он имеет регулируемую глубину горловины до 12 дюймов, что дает ему возможность зажима C-образной формы для удерживания L-образных деталей. Alpha-Clamp имеет диапазон подъема или подъема 33 дюйма для таких работ, как установка окна с двойным подвесом. Его также можно настроить для поддомкрачивания со смещением или разбрасывания.

Дополнительные характеристики Alpha-Clamp включают встроенные вертикальные и горизонтальные пузырьки уровня, 18-дюймовую стандартную линейку, 44-миллиметровую метрическую линейку, мягкие на ощупь губки и четыре внутренних тормоза.Alpha-Clamp производится в США и поставляется с ограниченной гарантией срока службы от Lowell Thomas Tool, Inc.

Stanley FatMax Xtreme Auto — самая быстрая модель на рынке.

Зажим автоматического спуска FatMax Xtreme

Прочный магазинный зажим общего назначения поставляется от Stanley в виде автоматического триггерного зажима FatMax Xtreme. Это самый быстрый спусковой крючок на рынке, позволяющий сэкономить время и нервы. Запатентованный подпружиненный механизм закрывания защелкивает зажим, плотно закрываемый нажатием кнопки.Кнопка разблокировки также упрощает быстрое раскрытие зажима — настолько легко, что вы можете управлять им одной рукой. Вы также можете накачивать спусковой крючок, чтобы постепенно затягивать зажим при регулировке конечного усилия зажима.

Автоматический зажим Stanley FatMax Xtreme со съемными подушечками губок и увеличенными поверхностями. Доступный с 6- и 12-дюймовыми губками, он обеспечивает максимальное усилие зажима 450 фунтов и легко трансформируется в разбрасыватель. Посетите www.stanleytools.com.

VarioClippix имеет регулируемые губки, которые открываются до 4 дюймов.

VarioClippix

VarioClippix от Bessey Tools — это новая вариация стандартного пружинного зажима. Обычные пружинные зажимы часто продаются наборами, включающими подходящие пары различных размеров. Хотя эти зажимы полезны и универсальны, проблема в том, что они занимают много места для хранения и их сложно организовать. Однако с помощью VarioClippix плавно регулируемые губки открываются до 4 дюймов, что означает, что этот единственный зажим может выполнять работу с четырьмя пружинными зажимами разного размера.Регулируемые размеры отверстий губок также позволяют пользователю лучше контролировать давление зажима, поэтому можно использовать более широкие настройки для уменьшения давления и защиты деликатных рабочих поверхностей. Кроме того, ручки зажимов остаются в постоянном положении и постоянном давлении руки, поэтому VarioClippix всегда удобен в использовании. Посетите www.besseytools.com.

R&R позволяют штабелировать вашу работу.

Штабелируемые зажимы R&R

Вот еще одна продуманная конструкция зажима: штабелируемые стержневые зажимы от R&R Clamp.Многие работы по дереву, такие как изготовление дверок шкафов или приклеивание кромок, требуют много места на столе. Новая система зажима панелей R&R предназначена для максимального использования рабочего пространства, позволяя пользователю складывать работы друг на друга. Система, которую мы тестировали, включала шесть специально разработанных 24-дюймовых стержневых зажимов, верхнюю и нижнюю регулировочные планки, резиновые накладки для губок и головку. Зажимы зажима перемещаются по стержню с резьбой, что позволяет вставлять гнездо на дрель для быстрой и простой регулировки зажима.Используйте два нижних зажима, чтобы закрепить свою работу, а затем сложите еще два зажима сверху, чтобы закрепить другой проект в том же пространстве. Вы можете штабелировать до трех комплектов зажимов, а затем добавить верхнюю выравнивающую планку для стабилизации работы. Доступны зажимы длиной 1, 2, 3 и 4 фута. Посетите www.rrclamp.com.

Зажим ES

ES Зажим для нестандартных углов

Для всех видов ситуаций, в которых сложно зажать, Bessey Tools предлагает систему зажимов для нестандартных углов ES.Эта уникальная шарнирная система оказывает прямое давление практически на любой неправильный угол от 15 до 180 градусов. Набор ES включает две герметичные крышки и два зажимных блока с противоскользящими, не оставляющими царапин вкладышами для защиты рабочих поверхностей. Предлагая превосходную универсальность, ES представляет собой решение для крепления сложных проектов, таких как поручни, перила и мебель.
