Схема электродрели с реверсом и регулятором оборотов: разновидности с кнопкой

Электродрель — незаменимая вещь, которая есть почти у каждого мужчины. Люди, которые регулярно пользуются этим инструментом, периодически сталкиваются с его поломкой. Если нет возможности отнести устройство в мастерскую, придется заниматься ремонтом самостоятельно. В таком случае нужно ознакомиться с тем, как выглядит схема электродрели и разобраться с советами по ремонту.

Электродрель — устройство, которое есть практически в каждом доме

Возможные неисправности инструмента

Для начала необходимо ознакомиться с основными типами неисправностей электродрелей. Они могут быть:

• Электрическими. Чаще всего поломки связаны с электроникой. Бывают случаи, когда инструмент начинает искриться из-за перегрузки. Некоторые модели Bosch PSB перестают функционировать из-за стачивания щеток.
• Механическими. Иногда из строя выходят подшипники или редукторный механизм. В подобных ситуациях поможет только полная замена сломанных деталей.

Дополнительная информация! К основным признакам проявления механических неисправностей следует отнести гудение и уменьшение скорости вращения.

Алгоритм поиска и устранения поломок электрической части

При поиске поломки рекомендуется придерживаться определенного алгоритма, с помощью которого удастся быстро отыскать неисправность:

• Если устройство полностью не включается, надо вскрыть корпус и проверить соединение кабелей. Возможно один из них оторвался от электросхемы и поэтому не происходит включение устройства.
• Если с проводами все хорошо, необходимо проверить тумблер выключателя. В некоторых устройствах от Бош и Makita со временем появляются следы окисления и прибор перестает работать.
• Осматривая устройство, особое внимание надо обратить на щетки. Они должны надежно прижиматься к ротору.

Важно! Во время осмотра электродрели нельзя подключать ее к электросети. Особенно, если проводится проверка контактов проводов.

Необходимый инструмент

Омметр — незаменимая вещь для определения причин появления неисправностей

Прежде чем приступить к ремонту ударной дрели, необходимо ознакомиться с перечнем инструментов, которые могут понадобиться:

• плоскогубцы;
• омметр;
• шлифовальный наждак;
• тиски;
• отвертка прямая и крестовидная;
• гаечные ключи.

Также могут пригодиться тиски для фиксации некоторых деталей.

Как подбирать запчасти для замены

Если какое-либо устройство электродрели вышло из строя, его придется заменить. Однако прежде чем что-то делать, надо ознакомиться с нюансами выбора новых запчастей.

Все, что понадобится сделать — определить производителя и узнать точное название модели. Найти эту информацию можно на этикетке, которая расположена на корпусе. При помощи этих данных можно будет найти комплектующие, которые точно подойдут для дрели.

Виды схем подключения кнопки дрели

Схема подключения электродрели бывает двух видов. Необходимо ознакомиться с особенностями каждой из них.

Схема подключения выключателя совковой дрели

Схема выключателя поможет правильно подсоединить кнопку к инструменту

Как правило такая схема используется мастерами во время ремонта сломанного инструмента. С ее помощью удастся проверить все функциональные особенности выключателя. Также она позволяет выполнить ремонт после определения причины появления поломки.

Большинство производителей поставляют схему подсоединения выключателя вместе с инструкцией к изделию. Однако бывают случаи, когда ее нет. В таких ситуациях людям приходится самостоятельно искать в интернете. Чтобы найти ее, придется заранее узнать точную модель устройства.

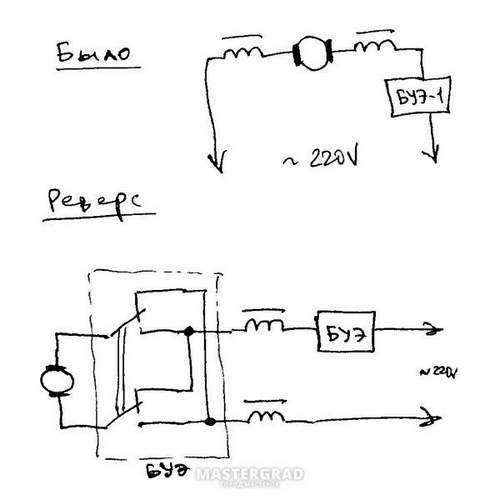

Схема с реверсом и регулятором оборотов

Схема подсоединения выключателя с реверсом используется для подключения реверсной кнопки

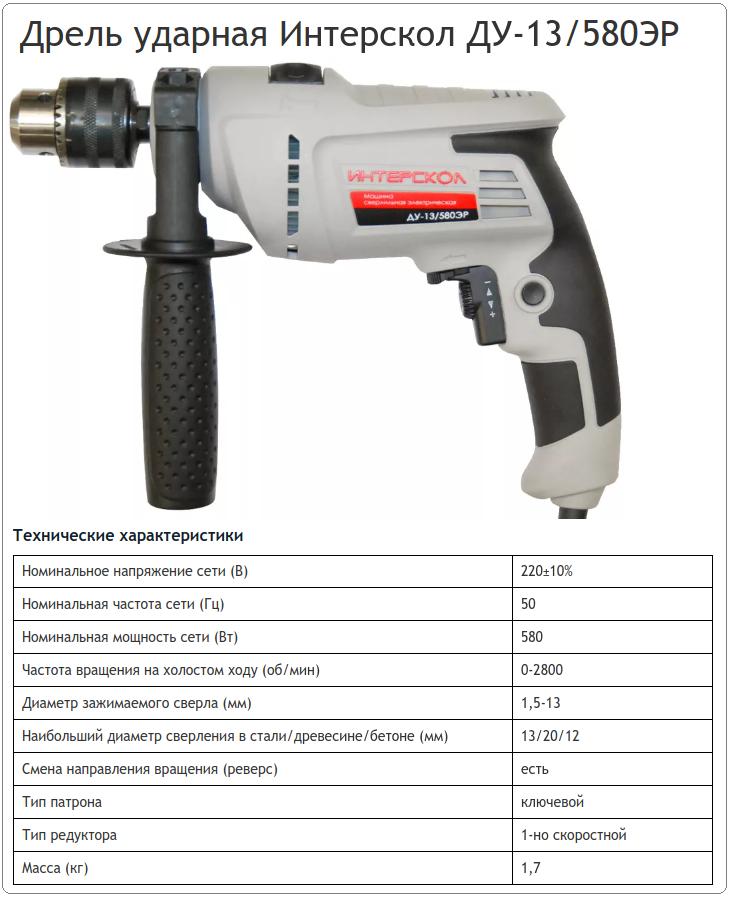

Некоторые модели от таких производителей как Sparky или Интерскол оснащаются выключателями со встроенным регулятором оборотов и реверсом. В таких конструкциях довольно сложно разобраться и поэтому не всегда удается определить точную причину их поломки.

Если такая кнопка вышла из строя, рекомендуется просто купить новую и подсоединить ее сверяясь со схемой.

Как подключить кнопку самостоятельно

Многих интересует, как правильно подсоединять кнопку включения, так как подключить дрель без кнопки невозможно. Делается это следующим образом:

• Отсоединение выключателя.
• Очистка потемневших и ржавых клемм от нагара при помощи наждачной бумаги или спирта.
• Замена регулятора оборотов, если он вышел из строя.
• Сборка кнопки и ее подключение, согласно схеме электродрели с реверсом и регулятором оборотов.

Важно! Прежде чем снимать и подключать кнопку, надо убедиться в том, что электродрель не подключена к розетке.

Обычная кнопка вкл/выкл

Проще всего ремонтировать обычную кнопку включения и отключения. У нее часто пропадает прием сигнала от электросети из-за окисления контактов. Поэтому первое, что нужно сделать — очистить их от окисления при помощи мелкой наждачной бумаги. Также можно воспользоваться спиртовым раствором.

Когда нагар и следы окисления будут удалены, выключатель можно собирать и подключать. Если он не заработает, значит проблема в чем-то другом.

Проверка электродвигателя: причины поломок и ремонт

Дрели, как и многие перфораторы, часто перестают работать из-за неисправности двигателя. Есть две причины, из-за которых он может выйти из строя:

• Неправильное использование. Некоторые люди часто перегружают устройства и поэтому мотор перестает работать. В таком случае проще приобрести новую дрель.
• Плохой моточный провод. Чаще всего такая проблема появляется при использовании бюджетных моделей. Самостоятельно заменой провода лучше не заниматься. Это работа для профессиональных специалистов.

Как заменить щетки: работа за пару минут

Щеткодержатель снимается при замене щеток

При использовании старых моделей советских дрелей ИЭ люди часто сталкиваются с необходимостью замены щеток. Чтобы сделать это надо разобрать корпус устройства и извлечь щеткодержатель. С него снимается заглушка, затем можно доставать изношенные щетки и вставить на их место новые. После этого конструкцию можно собирать обратно.

Электродрель, как и другие инструменты, может поломаться. Поэтому люди, которые часто пользуются подобными приспособлениями, должны знать основные поломки и особенности их устранения.

Схема подключения кнопки дрели

Содержание

• Возможные неисправности
• Схема подключения
• Подключение кнопки
• Проверка электродвигателя

Ремонт электрической дрели может быть осуществлен своими силами. Для этого требуется знать определенные виды поломок и способы восстановления агрегатов. Особого внимания требует схема подключения кнопки электродрели. Также следует рассмотреть и связанные с ее работой неисправности. Если знать тонкости работы своего инструмента, его легко будет починить в любое время. Перед ремонтом следует узнать, какая схема подключения кнопки дрели используется в конкретной модели.

Возможные неисправности

Если работа дрели стала ухудшаться, стоит провести ее диагностику. Сначала необходимо проверить привод на различные повреждения. Также в первую очередь проверяется наличие напряжения в сети, от которой питается прибор.

Аккумуляторные модели можно продиагностировать при помощи специального прибора – тестера. Напряжение, которое указывается производителем, должно соответствовать значению, выдаваемому тестирующим прибором.

При меньшем напряжении следует заменить аккумуляторную батарею. Самые часто встречаемые неисправности дрели:

• проблемы, возникающие при неисправности механизма кнопки;
• поломка двигателя;
• износ щеток.

Если знать, как осуществляется подсоединение кнопки инструмента, можно легко справиться с поломкой, связанной с этой деталью. Также следует помнить, что множество проблем, которые возникают при работе дрели, связаны с запыленностью прибора. Его следует чистить после каждого использования. В противном случае инструмент прослужит намного меньше.

Схема подключения

Для проверки работоспособности инструмента использовать только тестер недостаточно. Основная часть кнопок прибора оснащается механизмом плавного контроля скорости. Именно поэтому тестер может выдать некорректные значения. В этом случае следует ознакомиться с конкретной схемой подсоединения кнопки.

Нередко в электрических дрелях к клемме идет только 1 провод. За счет этого при замыкании контакта кнопкой осуществляется прозвонка клемм. В данном случае мигание лампочки означает,что с кнопкой все в порядке. В случае с неисправным механизмом тестер реагировать не будет.

При выполнении замены кнопки следует учитывать, что схема может иметь довольно простое устройство, а может быть выполнена с реверсом. За счет этого каждый процесс, связанный с заменой кнопки инструмента, должен выполняться в соответствии со схемой. Ничего нельзя добавлять. К примеру, размер новой детали должен быть подходящим. Дрели с реверсом придется проверять на неисправность немного дольше, чем простые модели.

Подключение кнопки

Несмотря на сложность процесса по замене кнопки ее можно выполнить своими руками. При этом важно соблюдать определенные правила. К примеру, необходимо помнить, что неаккуратное открытие корпуса часто влечет за собой выпадение некоторых деталей. Если этого не избежать, сборка устройства окажется достаточно сложной.

Чтобы открыть дрель, необходимо очень плавно поднять крышку, а затем отметить точки расположения различных элементов устройства на бумаге. Ремонт кнопки осуществляется следующим образом:

• Сначала необходимо подцепить фиксаторы кожуха, и стянуть их.
• Каждая клемма, на которой имеется нагар или ржавчина, должна быть очищена. Для этой цели используют наждачную бумагу или спирт.
• После этого необходимо заново собрать инструмент таким образом, чтобы все элементы устройства остались на своем месте. Затем нужно проверить работоспособность дрели.
• Нередко причиной поломки становится истирание рабочей поверхности под реостатом. Лучше им не заниматься – проще приобрести новый. Такая деталь отличается высокой сложностью.

Многие владельцы электрических дрелей с реверсом интересуются, где можно найти такую схему. Прежде всего, ее следует поискать в инструкции к инструменту. Однако если таких данных нет, придется спросить совета у профессионала или скачать руководство в интернете. Инструкции ко многим дрелям находятся на сайте производителя.

Проверка электродвигателя

Поломка статора или якоря дрели может случиться по разным причинам. Скорее всего, к этому привело несоблюдение правил эксплуатации прибора. К примеру, во многих случаях инструмент попросту перегружается, работая без перерывов. В таком случае двигатель изнашивается намного быстрее.

Вторая причина обычно заключается в низком качестве обмоточного провода, которые нередко используют в бюджетных изделиях. Дешевые дрели ломаются намного чаще более дорогих. Ремонт осуществляется в этом случае при помощи специальных инструментов.

Как видно, ремонт дрели при наличии точной схемы устройства можно выполнить своими руками. Такая работа не займет много времени, если выполнять ее аккуратно.

• Как правильно выбрать дрель для дома
• Как выбрать электролобзик
• Какой перфоратор выбрать для дома
• Выбираем электрические ножницы правильно

Идентификация 9 частей дрели (с иллюстрированной схемой)

Переносные ручные дрели обычно не считаются очень сложными в использовании. По большей части они предназначены для того, чтобы каждый мог их зарядить, нажать на спусковой крючок и начать работу — и они даже поставляются с дополнительным руководством, в котором рассказывается, какой гвоздь наиболее подходит для каждой цели.

Все это справедливо до тех пор, пока все работает правильно. Но представьте себе: вы пытаетесь повесить рамку для картины, и для того, чтобы сделать это правильно, вам нужно просверлить в стене две дырки. Ваша ручная дрель провела несколько месяцев запертой в ящике стола и уже пережила несколько перемещений. Однако, как только вы пытаетесь заставить гвоздь двигаться, что-то просто щелкает из .

Понимание различных частей дрели

Так что же здесь произошло? Знаете ли вы, как проверить, не сместилось ли что-нибудь? Насколько хорошо вы понимаете, как работает ваша дрель? Можете ли вы описать, что случилось с техническим специалистом по телефону? Прежде чем вы сможете сделать что-либо из этого, вам нужно знать, что делает каждая часть и как она называется.

Существуют различные типы дрелей, но большинство ручных дрелей немного напоминают футуристический пистолет. Из-за этого мы начнем этот тур с дымящейся стороны — точки, где зацепляется сверлильный гвоздь.

Проверьте приведенную ниже диаграмму, на которой показаны многие части дрели.

Детали схемы сверла

Патрон

Патрон — это часть сверла, которая плотно удерживает гвоздь во время его вращения. Еще несколько лет назад у большинства патронов были специальные патроны, которые предназначались только для гвоздей из их собственного набора. В настоящее время люди считают право на замену деталей само собой разумеющимся. Из-за этого патроны теперь поставляются с универсальными металлическими зубцами, которые захватывают гвоздь (или сверло) изнутри.

Таким образом, вам просто нужно повернуть биту против часовой стрелки, чтобы закрепить ее, или по часовой стрелке, чтобы снять ее. В качестве дополнительной меры безопасности большинство ручных дрелей также имеют внутренний храповик, который щелкает, когда гвоздь вставлен правильно. Если он все еще ослаблен, сверло не начнет вращаться.

Муфта сцепления

Сразу за патроном вы найдете более толстую вращающуюся муфту, которая соединяет этот наконечник с остальной частью сверла. Муфта сцепления выполняет в основном ту же работу, что и педаль сцепления вашего автомобиля: она позволяет вам регулировать крутящий момент (и, соответственно, передачу), которую будет использовать ваша дрель.

Во многих моделях вы также можете найти циферблат или набор цифр, выгравированных на воротнике сцепления. Как правило, меньшее число означает «более низкую» передачу (и бит, который вращается с меньшей скоростью).

Муфты сцепления могут иногда заедать и мешать правильной работе дрели.

Переключатель выбора передач

В зависимости от модели ваша сеялка может не иметь вращающегося хомута сцепления, но вместо него может использоваться переключатель выбора передач. В очень высоких моделях вы найдете и то, и другое. В этих случаях ваша основная передача будет определяться этим переключателем, а ошейник просто добавляет более точного управления.

Мотор

Самая толстая часть вашей дрели почти всегда будет мотором. Это займёт «приклад» ружья.

Во многих отношениях мотор не требует особых объяснений. Это то, что приводит в действие вашу дрель, и обычно оно подключается к источнику питания внизу. Тем не менее, когда двигатель ломается, есть вероятность, что вам потребуется помощь профессионала, чтобы починить его.

Курок скорости

Курок скорости обычно располагается в том же месте, что и курок пистолета. Это просто потому, что это очень интуитивно понятное место для этого, а не потому, что дизайнеры обычно разыгрывают ограбления банков в своих творениях.

Когда вы нажмете курок скорости, бита должна начать вращаться. Базовые модели дрели будут вращаться только тогда, когда вы активно нажимаете на спусковой крючок. Тем не менее, некоторые модели также включают в себя механизм блокировки, который предотвращает усталость пальца.

Светодиодная лампа

Некоторые модели излучают свет, когда они включены. Этот свет, скорее всего, исходит от небольшой светодиодной лампочки, расположенной рядом со спусковым крючком или непосредственно над ним.

Этот индикатор не предназначен для того, чтобы сообщать вам о том, что дрель работает (в этом нет необходимости, так как шум трудно не заметить). Вместо этого он призван помочь вам, когда вы сверлите в темном месте. Он должен указывать прямо на патрон и гвоздь.

Кулисный переключатель

Многие модели имеют кулисный переключатель меньшего размера рядом с курком. Это функция безопасности, которая помогает контролировать патрон. Часто, когда в патроне нет автоматического храповика, который фиксирует гвоздь, вместо него используется кулисный переключатель.

Переверните его, и вы зафиксируете патрон в определенном направлении – по часовой стрелке или против часовой стрелки. Это убережет вас от случайного извлечения иглы или включения дрели, когда она еще ослаблена.

Рукоятка или рукоятка

Рукоятка — это не просто хорошее и удобное место для ручной дрели. Это также помогает подключить двигатель или двигатель к источнику питания.

В большинстве моделей рукоятка имеет ребристую или гравированную эргономическую форму, предназначенную для обеспечения надежного захвата и обеспечения более точных движений. Кроме того, многие модели также имеют пластиковые или резиновые покрытия на верхней части рукоятки. Некоторые из них специально сделаны для смягчения вибрации или предотвращения потения рук, что может быть опасно, когда вы имеете дело с быстро вращающимися острыми предметами

Аккумулятор

Сразу под ручкой вы найдете аккумулятор, питающий двигатель. Если в вашей модели используются сменные батареи, то батарея будет выглядеть как немного более широкая пластиковая секция, которую можно защелкнуть на нижней части рукоятки.

В моделях с цельными перезаряжаемыми батареями вы можете найти крепление. Это позволит вам подключить ручную дрель напрямую к источнику питания через обычную вилку или адаптер переменного/постоянного тока.

Заключение

Изучение различных частей вашей дрели поможет вам устранить неполадки при необходимости или, по крайней мере, убедиться, что все работает правильно.

Если ваша ручная дрель сломается, и вы не сможете отремонтировать ее самостоятельно, эти знания помогут вам понять, что происходит всякий раз, когда техник заказывает новые дорогие запасные части. Это те знания, которые экономят деньги!

Как пользоваться электродрелью

Электродрель, используемая во многих домашних работах, также может нанести наибольший ущерб. Мы позаботимся о том, чтобы вы поняли это правильно.

5 августа 2017 г. Автор Джесси Стерн / Фото Эндрю Снавели

Этот пост может содержать партнерские ссылки, прочитайте наше редакционное обещание

Руководство современного человека по инструментам . Вы можете прикрепить к нему «биты», чтобы соответствовать любому винту, над которым вы работаете, а также вы можете прикрепить «сверла», позволяющие вам сверлить отверстия в вещах.

Вам может понадобиться дрель для:

• Утомительные работы по завинчиванию, например, при строительстве или сборке
• Сверление отверстий в стене или другой поверхности
• Стоматология, но это особый вид сверла

Как пользоваться электродрелью

Главное, что вам нужно знать о электродрели, это то, что вы можете менять насадки (головки). Большинство современных электродрелей затягиваются с помощью рычага. Вот как это работает:

1. Ослабить (помните правый-плотный, левый-свободный),
2. Вставьте биту в патрон (трехзубый держатель)
3. Затянуть. Убедитесь, что он достаточно тугой. Вы можете затянуть его еще немного, удерживая большую круглую часть сразу за трензелем, а затем быстро нажимая на спусковой крючок, но не приходите к нам в слезах, если вы натираете свои мягкие руки. Во многих бытовых дрелях используются быстрозажимные патроны, что означает, что вы можете затянуть их вручную, однако в некоторых дрелях для затягивания патрона требуется «ключ». Ключ обычно хранится на верхней части дрели или в рукоятке.



Электродрель состоит из двух других важных компонентов. Рядом с курком есть кнопка, которая сообщает дрели, двигаться ли вперед (по часовой стрелке) или назад. Также (в большинстве дрелей) есть настройка крутящего момента. Когда крутящий момент установлен на самое низкое (самое слабое) значение, он будет затягивать винт до тех пор, пока не почувствуется небольшое натяжение, а затем начнет быстро щелкать.

Когда крутящий момент имеет максимальное значение, он будет затягивать винт до тех пор, пока он не выскочит (см. статью об отвертках, если вы забыли, что это значит) или пока не произойдет что-то плохое (сорвет винт, выколет вам глаз и т. д.). Обычно следует начинать с настройки крутящего момента от низкого до среднего. Затем, если вам нужно больше, отрегулируйте соответственно.

→ Пи: Самое тревожное использование электродрели было в психологическом триллере Даррена Аронофски «Пи». Да, это парень, который снял «Черного лебедя». В любом случае, если вы не видели Пи, я не буду спойлерить, но это очень тревожное использование электродрели.

Существуют разные типы сверл для разных материалов. Наиболее распространены универсальные, с простой головкой, и их можно использовать для большинства домашних проектов. Другие включают лопаточные или плоские биты (для строительства отверстий под болты в древесине), кирпичную кладку (для бетона), биты с острым концом (для работы с дюбелями) и биты с алмазным наконечником из карбида (для сверления в фарфоре или других твердых поверхностях).

).

При сверлении отверстия для винта убедитесь, что вы используете сверло нужного размера. Для этого поднимите винт со сверлом перед ним. Вы должны быть в состоянии видеть всю резьбу винта за сверлом. Другими словами, сверло должно быть того же размера, что и тело винта, но меньше его резьбы.

При сверлении большого отверстия — особенно в металле или с точным центром — вам может понадобиться сначала сделать «пилотное отверстие» меньшего размера, чтобы облегчить направление сверла и защитить материал от растрескивания. Некоторые биты делают это за вас, но это специализированные инструменты, и вы, вероятно, могли бы жить полной и счастливой жизнью, даже не видя их.

Подводные камни электродрели

В дополнение ко всем подводным камням использования отвертки, электроинструменты обладают большей мощностью , чем ручные инструменты. Будучи более мощными, они могут быстро нанести больше вреда вашим винтам, стенам, рукам, глазам и т.
