Технология монтажа пластиковых окон по ГОСТ

Одной из важнейшей составляющей безукоризненной многолетней работы оконных блоков из ПВХ является их правильная и качественная установка. Основные требования, которые должны быть соблюдены при установке пластиковых окон, следующие:

1. Обеспечение надёжного закрепления оконного блока в стене. При этом необходимо учесть его возможные температурные деформации.
2. Обеспечение необходимого температурно-влажностного режима в месте примыкания оконной рамы к стене. При этом оконный блок должен быть установлен таким образом, чтобы избежать промерзания оконных откосов и непосредственно профиля рамы.
3. Монтажные швы, образуемые по всему периметру оконного блока, должны быть:

• плотными и герметичными;
• иметь низкую теплопроводность и высокую долговечность;
• воспринимать температурные растяжения и сжатия оконного блока, при этом не теряя своей герметичности;
• обладать достаточной устойчивостью к воздействию парообразной и капиллярной влаги.

Последствия неправильной установки могут быть различными. Например, окна начинают пропускать воздух, образуется конденсат на стеклах или плесень на откосах, в морозы появляется наледь, гремит водоотлив, когда идет дождь и т.д.

Закрепление оконных блоков в наружных стенах.

С целью уменьшения изгибающего момента от действия температурных напряжений для окон из ПВХ принимается схема закрепления по периметру с шагом, не превышающим 700 мм между точками закрепления. При уменьшении требуемого количества точек крепления температурные деформации рамных элементов окна становятся необратимыми. В этом случае окно становится неремонтопригодным и подлежит замене. Крепёжные элементы, используемые для монтажа окна должны обеспечивать возможность его свободной подвижки в монтажной плоскости проёма при расширении-сжатии за счёт нагрева-охлаждения, и одновременно препятствовать выгибу рамных элементов из плоскости.

Для монтажа окон используют специальные анкерные пластины и дюбели. Они обеспечивают возможность свободной подвижки оконного блока при его нагревании-охлаждении, вызванном изменением температур наружного воздуха.

Температурный режим в узле примыкания окна к наружной стене.

При позиционировании окна по глубине проёма необходимо учитывать особенности температурного режима в месте его примыкания к стене. Конструкция остекления обладает термическим сопротивлением в 2-3 раза более низким по сравнению с глухими участками наружных стен.

В месте установки окна в температурном режиме конструкции начинают сказываться одновременно два негативных фактора. С одной стороны, резко падает непосредственно термическое сопротивление ограждения, с другой, — появляются дополнительные потери тепла через откос. Таким образом, оконный откос оказывается почти полностью в холодной зоне. Температура в месте примыкания оконной коробки к стене при этом находится значительно ниже точки росы, что в свою очередь приводит к выпадению в этом месте обильного конденсата по всей высоте окна.

При условии передвижения окна в сторону помещения, и соответственно, в тёплую зону стены, откос обогревается тёплым воздухом помещения. Исходя из закономерности формирования температурных полей, установка окна должна производиться в тёплой зоне наружного ограждения, для того, чтобы избежать промерзания оконных откосов.

Принципы устройства монтажных швов.

В месте примыкания окна к стене по всему периметру образуются монтажные швы, подвергающиеся в процессе эксплуатации силовым нагрузкам и разнообразным воздействиям внутренней и наружной среды. Монтажные швы воспринимают усилия при расширении-сжатии рамы. На них воздействуют атмосферная влага, ветер, ультрафиолетовые лучи, а также перепады температур внутреннего и наружного воздуха. Через монтажные швы осуществляется диффузия парообразной влаги изнутри помещения наружу. Кроме того, через неплотности в местах примыкания оконных блоков к стенам, в помещение может проникать уличный шум. В соответствии с характером воспринимаемых воздействий может быть определён комплекс требований к монтажным швам, сформулированный в виде следующих основных положений.

Монтажный шов в месте примыкания оконной коробки к стене должен:

• обеспечивать свободное температурное расширение оконного блока при повышении температуры наружного воздуха;
• быть плотным, герметичным, воздухонепроницаемым;
• обладать устойчивостью к воздействию атмосферной влаги;
• обладать необходимыми теплозащитными качествами (термическим сопротивлением), достаточными для того, чтобы исключить локальное промерзание ограждающей конструкции по монтажному шву;
• обладать достаточной долговечностью и сохранять стабильность своих свойств на протяжении всего расчётного периода эксплуатации окна;
• иметь хорошую сопротивляемость к воздействию водяного пара, идущего в холодный период изнутри помещения наружу.

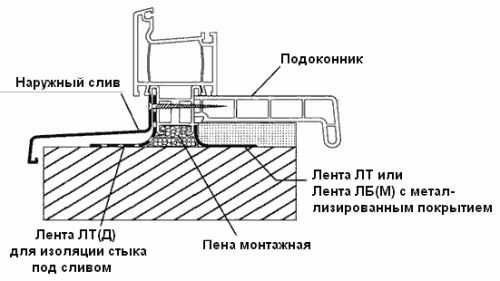

Заполняющие материалы и системы герметизации.

Очевидно, что сложные условия работы монтажного шва не позволяют удовлетворить весь набор предъявляемых к нему требований при использовании какого-либо одного уплотнительного материала. Поэтому для обеспечения надёжного уплотнения в месте примыкания окна к стене необходимо применять комплекс материалов, в совокупности образующих определённую систему. Наиболее эффективной считается система трёхслойной изоляции монтажного шва, в основе которой лежит принцип постоянного поддержания утепляющего слоя в сухом состоянии. Она включает в себя:

1. Низкотеплопроводный податливый материал с низким модулем упругости, легко сжимаемый и возвращающийся в прежнее положение с малыми остаточными деформациями. Специальные уплотнительные ленты (так называемые предварительно сжатые уплотнительные ленты — ПСУЛ), выполненные из материала с такими характеристиками и прокладываемые между стеной и окном, не препятствуют свободному температурному расширению оконного блока при нагревании, а при охлаждении принимают исходную форму, препятствуя при этом проникновению дождевой влаги и защищая утепляющий слой от УФ солнечного излучения.

2. Утеплитель, заполняющий пустоты, не попадающие в зону воздействия температурных напряжений растяжения-сжатия.

Наиболее применяемым подобным утеплителем в настоящее время является саморасширяющаяся монтажная пена. Для хорошей и качественной пены характерны: широкий интервал рабочих температур, пористость, стабильность свойств и объёма при изменении температуры и влажности окружающей среды.

3. Уплотнительный влагонепроницаемый материал, защищающий шов от воздействия водяного пара, идущего из помещения. В качестве такого материала, как правило, применяются специальные паронепроницаемые ленты мембранного типа.

Этапы установки окон от компании «ОКНАКОМ»

Современные пластиковые окна – это сочетание многих преимуществ: современного внешнего вида, универсальности, функциональности, долговечности. Но все плюсы сводятся к нулю, если оконные системы установлены неправильно. Как справиться с этой задачей и обеспечить бесперебойную службу окон на протяжении долгих лет, знают специалисты «ОКНАКОМ», что и позволяет им оставаться одними из признанных лидеров в своей области.

Доверяя установку пластиковых окон профессионалам, вы обеспечиваете тепло и уют в своём доме.

Современная оконная система из ПВХ включает в себя такие элементы, как:

• рама;
• стеклопакет;
• импост;
• створки;
• фурнитура;
• подоконник;
• откос.

Установка пластиковых окон в соответствии с ГОСТ

В 2008 году был сформирован и начал действовать стандарт ГОСТ Р 52749-2007, призванный повысить показатели энергосбережения и энергоэффективности устанавливаемых конструкций. Согласно ему, ужесточается контроль над каждым действием монтажной бригады, чётко прописываются обязанности подрядчика и права заказчика.

Проведение монтажных работ сопровождается договором, который заключается после того, как были проведены необходимые расчёты на объекте, а также выбрана и согласована с заказчиком схема установки окна ПВХ по ГОСТу.

По завершению монтажа заказчик получает специальный документ с указанием данной схемы, использованных материалов и их теплофизических характеристик, а также гарантийных обязательств специалистов.

Предварительные замеры

Монтажные работы всегда начинаются с проведения замеров, которые должны выполняться строго по стандартам ГОСТ.

Измеряем окна без четверти

Окна без четверти монтируются в свободный оконный проем. Для расчёта показателя высоты окна необходимо из размера оконного проема по вертикали вычесть 5 см. Чтобы рассчитать ширину окна, от размера оконного проема по горизонтали нужно отнять 3 см.

Затем данные зазоры заполняются монтажной пеной.

Для измерения длины и ширины подоконника и наружного отлива необходимо к полученным цифрам прибавить по 5 см. Так подоконник будет врезаться в стену с обоих боков окна.

Как замеряют окна с четвертью?

Измерения проёма проводятся в самом узком месте, затем к этой цифре прибавляется 3 см – и получаются показатели ширины окна. По вертикали измеряется длина от низа проёма до верхней четверти − это необходимый размер оконной конструкции по вертикали.

Замеры подоконника и отлива осуществляются по тому же принципу, что и окна без четверти.

По завершению замеров вы получаете такие показатели, как:

• высота и ширина окна;
• длина и ширина подоконника;
• длина и ширина отлива.

Этапы монтажа по ГОСТу:

• старые конструкции демонтируются, удаляются стёкла, штапики и гвоздики, убираются рамы;
• оконный проём штукатурится и подготавливается к последующим монтажным работам. Проём должен быть идеально ровным без сколов и раковин свыше 10 мм.
• конструкции проверяются на соответствие размерам. При этом учитывается зазор между окном и стеной шириной от 20 до 50 мм.
• изделие выравнивается по уровню. Монтаж окна в проём по горизонтали и по вертикали. Чтобы проверить правильность установки, применяется уровень.
• конструкция крепится к стене с помощью крепёжных элементов, анкеров или анкерных пластин.
• зазор между стеной и окном заполняется монтажной пеной, формируя монтажный шов.
• регулируется оконная фурнитура;
• устанавливаются подоконники и отливы, отделываются откосы и проводятся другие финальные работы.

Когда установка пластикового окна завершена, специалисты в обязательном порядке проводят следующие работы:

• регулировка створок;
• проверка перехлёста створок;
• регулировка прижима створок;
• удаление остатков защитной плёнки;
• проверка рабочего состояния фурнитуры;
• сбор и вынос строительного мусора.

В чём выгоды установки окон с учётом ГОСТ?

1. вы экономите время и деньги на ремонт окна из ПВХ, который при непрофессиональном подходе может потребоваться уже спустя пару месяцев;
2. вы можете быть полностью уверены в надёжности пластикового окна;
3. монтажный стык, выполненный по ГОСТу, служит долго и беспроблемно;
4. на стыке между рамой и стеной исключено появление грибка и плесени, «мостки холода» образовываться не будут, что защитит от сквозняков и промерзания.

На нашем сайте вы можете просмотреть видео об установке пластиковых окон по ГОСТу, выполненной мастерами с использованием специализированного оборудования.

По какому методу мы выполняем установку пластиковых окон?

В соответствии с размерами конструкции и материала, из которого она изготовлена, подбирается метод установки окон.

Монтаж пластиковых оконных систем осуществляется одним из двух способов:

• с помощью дюбелей или анкерных болтов;
• с помощью специального крепежа.

Для крепления рамы к стене анкерами и дюбелями высверливаются отверстия соответствующего размера. Этот метод подходит в случае с блочными, бетонными или кирпичными стенами.

Крепёжная арматура используется, если речь идёт о деревянных стенах.

Как вы можете убедиться в том, что монтаж окон ПВХ выполнен профессионально?

• закрывание/открывание створок не требует усилий, выполняется беззвучно и плавно;
• чтобы повернуть ручку, нужно приложить небольшое усилие – это свидетельствует о том, что конструкция плотно прилегает к раме;
• ни в одной части конструкции нет щелей и зазоров;
• стык между подоконником и профилем обработан герметиком;
• между рамой и откосами, а также под подоконником нет поддуваний;
• щель между стеной и рамой полностью заполнена пеной, что предотвращает промерзание откосов;
• каждая уплотнительная резинка стоит на своём месте;
• откосы установлены строго вертикально, что можно заметить по профилю рамы;
• профиль и подоконник идеально новые, без сколов и царапин, нанесённых в процессе монтажа;
• все навесы и подоконники оборудованы специальными заглушками.

Несколько аргументов, чтобы заказать установку окон в «ОКНАКОМ»

Если вам необходима замена окон в квартире, на даче или в офисе, главное, не только правильно выбрать стеклопакеты, но и выполнить грамотный монтаж, соблюдая при этом необходимые технические нормативы. Решающее влияние на срок эксплуатации оконных конструкций оказывает именно профессиональная сборка и монтаж.

Доверить работу, несомненно, лучше экспертам. Таким титулом по праву обладает компания «ОКНАКОМ» в Москве. Специалистам компании по установке окон ПВХ доверяют тысячи частных и корпоративных клиентов, оставляя положительные отзывы о сотрудничестве.

Мы имеем большой опыт в области установки пластиковых окон. Монтажные бригады выполняют работу в строгом соответствии с российским ГОСТ. Мы можем предоставить весь комплекс услуг по монтажу оконных систем с применением надёжных современных технологий, на достойном уровне и в короткие сроки.

• Опыт монтажников

Наши мастера проходят регулярные стажировки при академии REHAU (Германия) и повышают свою квалификацию. Они являются сертифицированными специалистами и обладают большим опытом работы.

• Гарантийный сервис

Гарантия качества предоставляется не только на изделие, но также и на установку оконных систем.

• Монтаж окон в минимальные сроки

Как правило, стандартное окно устанавливается в течение одного – двух часов.

Установка пластиковых окон от производителя

Мы занимаемся производством пластиковых окон из профилей KBE, REHAU, SALAMANDER, VEKA и других проверенных брендов. Кроме установки пластиковых оконных систем в квартирах, загородных домах и офисных помещениях, в компании можно заказать изготовление и установку окон и дверей с деревянными профилями, остекление и отделку лоджий и балконов.

Специалисты быстро осуществят расчёты, демонтируют старые окна и проведут монтажные работы в самые короткие сроки.

Производство всей продукции соответствует высочайшим экологическим стандартам, что позволяет гарантировать её превосходные эксплуатационные характеристики и безупречный вид на долгие годы.

Не только качественно, но и выгодно!

Рассчитать примерную стоимость окон с установкой можно с помощью онлайн-калькулятора на сайте. Введите в интерактивную форму все необходимые параметры – и получите сумму, от которой сможете отталкиваться в дальнейшем.

Точную цену на конструкции и работы озвучит технический специалист после выполнения замеров. Он предоставит компетентные консультации, ответит на вопросы и поможет определиться с выбором оконной системы.

Обратите внимание! Выезд замерщика осуществляется бесплатно. Для вызова мастера заполните специальную форму на сайте или позвоните по телефону, указанному в разделе «Контакты».

Даже если на данный момент вы не располагаете нужной суммой, вы всё равно можете совершить выгодную покупку, воспользовавшись возможностями рассрочки на привлекательных условиях.

А ещё мы дарим подарки при заказе и предлагаем хорошие скидки! Постоянно в нашей компании действуют сразу несколько интересных акций, которые приумножат вашу радость от сотрудничества с нами!

Сделайте заказ любой из услуг в нашей компании – и убедитесь лично в правильности выбора. Ждём ваших звонков по телефону в Москве: +7 (495) 649-69-69. Уверены: клиентские отзывы об «ОКНАКОМ» пополнятся новыми положительными характеристиками и рекомендациями!
