Однофазні дизель генератори для трифазної мережі заказать в Одессе и Украине. Качество, гарантия, сервисное обслуживание от «ООО «ИЗОТЕХ И КО»»

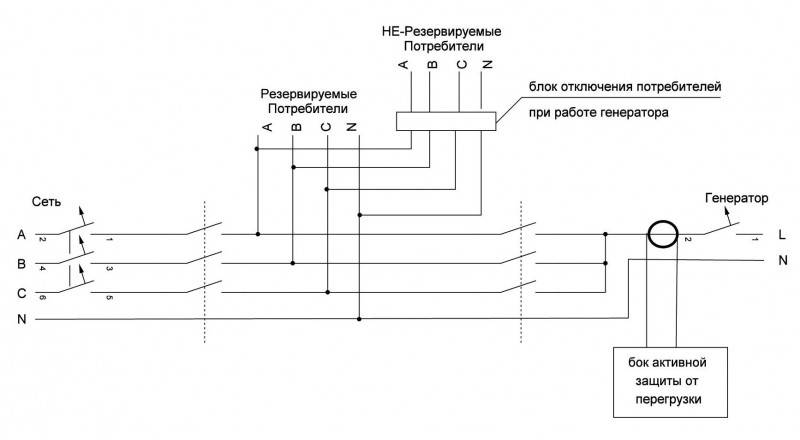

Ви можете побачити схему включення однофазної дизельної електростанції в трифазну мережу: На рисунку зображено підключення дизель генераторної установки з сис

Ви можете побачити схему включення однофазної дизельної електростанції в трифазну мережу:
На рисунку зображено підключення дизель генераторної установки з системою автоматичного запуску. Так само можливо подібне технічне рішення для ручного запуску електростанції. В цьому випадку Вам доведеться взяти на себе перемикання з основного на резервне джерело електроживлення (переключити рубильник перекидний)

перкидной рубильник

Як підключити генератор до дому? Здавалося б, що може бути простіше, завів генератор, підключив до будинку і все, живемо як раніше ))). У попередніх статтях ми вже розглядали, як підключити генератор до будинку та основні помилки, які можуть призвести до великих неприємностей, найменша з яких це вихід генератора з ладу.

У даній статті хотілося б розглянути питання про підключення однофазного генератора до будинку, в якому вся розводка електропроводки розрахована і виконана під трьох фазну мережу. Як не дивно, багато електрики навіть з пристойним стажем роботи впадають в ступор і починають винаходити велосипед ))).

Самим оптимальним рішенням при підключенні генератора до дому,





це коли ще на стадії будівництва і проведення електромонтажних робіт для резервного електропостачання передбачається окрема група найбільш відповідальних споживачів. Як правило, на цю групу підключають частина освітлення, опалювальне обладнання, частина розеток, охоронно-пожежну сигналізацію. Цей спосіб хороший тим, що можна обійтися генератором малої потужності.

Але досить часто, в 90 % випадків, про придбання з подальшим підключенням генератора до електричної мережі будинку згадують тільки коли починаються перебої з електрикою.

Для того, щоб було зрозуміло всім і кожному, що-куди-як, постараємося все пояснити простою і зрозумілою мовою, без застосування спеціальних термінів і різних заумності.

Отже, як підключити однофазний генератор до трифазної мережі будинку? Існує кілька способів підключення. Самий перший, який ми розглянули трохи вище, це підключення генератора до виділення для цих цілей групі споживачів.

рубильник перекидний для генератор-мережа

Підключення навантаження в ручному режимі.

Інший спосіб, це використання перекидного рубильника, перемикач на три положення 1-0-2. тобто, в положенні «1» навантаження живиться від промислової (міський) мережі, Середнє положення рубильника «0» —відключене, в положення «2» — навантаження (будинок) підключена до резервного джерела електрики, в даному випадку це бензиновий, дизельний або газовий генератор.

Не особливо вдаючись у конструкцію пристроїв, зазначимо лише, що влаштований рубильник перекидний або трипозиційний перемикач відносно просто і складається з нерухомих контактів, до яких підключаються дроти (навантаження-місто-генератор) і рухомих контактів, які здійснюють комутацію навантаження з міста на генератор і назад.

У разі перемикання трифазного навантаження місто-навантаження (споживач) комутуються три фази, тобто, на рубильник приходить три міських фази А-В-С, на навантаження йдуть ті ж самі три фази. У разі перемикання навантаження на генератор нам необхідно зробити так, щоб на всі три фази надходило електрика.

Для цього необхідно трохи модернізувати наш перемикач-рубильник, а саме, зробити перемичку між фазами А-В-С зі сторони підключення генератора. Тепер, в разі перемикання навантаження на генератор, на всі три фази буде чинити електрику.

Підключення навантаження допомогою контакторів .

Наступний спосіб підключення навантаження до однофазного генератора, це застосування контакторів. В даному випадку застосовують два контактори, один для живлення навантаження від міської електромережі, другий контактор необхідний для підключення навантаження до резервного джерела електрики – бензиновому, дизельним або газовим генератором. Цей метод прийнятний у разі використання АВР — Автоматичне включення резервного живлення.

При живленні навантаження від міста всі три фази, підключені до контактору, йдуть на навантаження. При підключенні генератора, як і у випадку з перекидним рубильником, на клемах контактора в місці підключення проводу від генератора нам необхідно встановити перемичку між фазами А-В-С.

Що краще використовувати для перемикання? Рубильник перекидний або контактори?

Якщо ви не збираєтеся використовувати систему автоматичного керування генераторами, то необхідно встановити рубильник перекидний, але обов’язково трипозиційний 1-0-2.

У випадку ж застосування блоку автоматичного запуску генератором – АВР, без використання контакторів вам не обійтися.

Увага!!!

При використанні однофазного генератора слід врахувати, що якщо є трифазні прилади, їх необхідно відключити від живлення на час роботи від генератора, так як це може призвести до виходу з ладу даних приладів.

Чого не слід робити!!!

Не можна підключати генератор методом розетка-розетка. ..

Не можна підключати генератор до електромережі будинку використовуючи два автомати — один вступної, який від міста, другий від генератора. Обов’язково коли-небудь помилитеся і включіть не той автомат… Що буде далі не станемо розповідати, але в будь-якому випадку нічого хорошого…

Как лучше подключить генератор к электросети? 3 ПРАВИЛЬНЫХ способа | Своими руками

Содержание ✓

  • ✓ ЭКСТРЕННОЕ ПОДКЛЮЧЕНИЕ ГЕНЕРАТОРА
  • ✓ ЭКОНОМИЧНАЯ СХЕМА ПОДКЛЮЧЕНИЯ ГЕНЕРАТОРА К СЕТИ
  • ✓ ПОДКЛЮЧЕНИЕ ГЕНЕРАТОРА К ЧАСТНОМУ ДОМУ – ВИДЕО
  • ✓ АВТОМАТИЧЕСКАЯ СХЕМА ПОДКЛЮЧЕНИЯ ГЕНЕРАТОРА К СЕТИ
  • ✓ СХЕМЫ ПОДКЛЮЧЕНИЯ ГЕНЕРАТОРА
  • ✓ СХЕМА ПОДКЛЮЧЕНИЯ ГЕНЕРАТОРА ДЛЯ ДОМА НА 2 ПУСКАТЕЛЯХ. ВИДЕО

Проживая за городом, тяжело обходиться без автономной электростанции: внезапное отключение электричества может произойти в любой момент. Приобрести генератор несложно. Другое дело — подключить его к домашней электросети.

Существует несколько способов подключения независимого источника питания. Рассмотрим каждый из них.

ЭКСТРЕННОЕ ПОДКЛЮЧЕНИЕ ГЕНЕРАТОРА

Данный метод характеризуется низкой надёжностью и высокой степенью пожароопасности, однако бывают случаи, при которых решить проблему по-другому действительно невозможно.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Подобная ситуация возникает нередко: смонтировать отдельную схему подключения генератора ещё не успели, но потребность в автономной электроэнергии появилась уже сейчас. Что же делать?

Остаётся только одно: подсоединить электростанцию напрямую к розетке с помощью специального шнура-удлинителя. Все розетки являются составляющими электроцепи, поэтому если через одну из них пустить ток, то напряжение появится и в других.

Итак, заводите и прогреваете установку, присоединяете её к электросети и включаете в розетки только жизненно необходимые электроприборы.

Способ подходит для небольших однофазных генераторов. Если удлинитель не оснащён встроенной защитой от перегрузок по току, необходимо проконтролировать, чтобы суммарная мощность приёмников электроэнергии не превысила пропускную способность кабеля.

Один квадратный миллиметр медного проводника приблизительно соответствует нагрузке 2 кВт при напряжении 220 В. Например, к удлинителю, изготовленному из соединительного провода в изоляции (ПВС) сечением1,5 мм\ допустимо присоединять приборы до 3,5 кВт. Изделие должно быть полностью размотано, иначе может перегреться, что приведёт к его оплавлению или возгоранию.

ВАЖНО!

Нельзя включать автономный источник питания в сетевую розетку, не отключив предварительно вводный автомат: всегда есть вероятность включения генераторной установки и подачи централизованного питания одновременно. Такая ошибка коммутации может стать причиной выхода из строя генератора и даже возникновения пожара.

Читайте также: Какой генератор лучше выбрать для дома и дачи

ЭКОНОМИЧНАЯ СХЕМА ПОДКЛЮЧЕНИЯ ГЕНЕРАТОРА К СЕТИ

Подобная схема отличается высокой надёжностью, поскольку при её использовании риск пожара не возникает. Но назвать её самой удобной, пожалуй, нельзя.

Если вы различаете фазный и нулевой провод (имеете навыки электрика), то можете подключить генератор к сети с помощью рубильника, способного работать в одном из трёх положений (рис. 1).

В качестве такого выключателя-разъединителя можно использовать, например, переключатель IEK ВРТ-63. В зависимости от варианта исполнения он рассчитан на номинальной ток в 16, 25, 32 или 60 А. Это позволяет подключить автономные источники питания мощностью до 8,8 кВт в однофазном исполнении и около 20 кВт в трёхфазном.

Модульные трёхпозиционные переключатели могут быть одно- и двухполюсными для работы с однофазными генераторами разных типов, а также трёх- и четырёхполюсными для трёхфазных моделей электростанций.

При отключении электроэнергии сначала вам придётся запустить и прогреть на холостом ходу генератор и только потом, используя трёхпозиционный рубильник, перевести сеть потребителя на автономный источник. Когда централизованное электроснабжение восстановится, очерёдность действий будет обратной: необходимо перевести переключатель в нейтральное положе ние или через нейтральное положение на сетевое питание, после чего остановить автономную электростанцию.

Следует понимать, что аппараты типа ВРТ-63 предназначены только для коммутации. Предохранять электросеть от перегрузок и короткого замыкания должны устройства дифференциальной защиты и автоматические выключатели.

ПОДКЛЮЧЕНИЕ ГЕНЕРАТОРА К ЧАСТНОМУ ДОМУ – ВИДЕО

Подключение генератора к частному дому.


Watch this video on YouTube

Читайте также: Выбираем генератор и подключаем его своими руками – ликбез

АВТОМАТИЧЕСКАЯ СХЕМА ПОДКЛЮЧЕНИЯ ГЕНЕРАТОРА К СЕТИ

Подключение именно этого типа настоятельно рекомендуют специалисты, поскольку оно не только очень надёжно, но и обеспечивает необходимый комфорт.

Для тех, кто знает электротехнику на профессиональном уровне, такой способ подойдёт лучше всех остальных. Он подразумевает монтаж и использование щита автоматического ввода резерва (АВР). Как только отключается централизованное электроснабжение, контроллер или реле блока АВР без вмешательства человека запустит автономный источник и через некоторое время переведёт нагрузку на него (рис. 2).

Если же вы понимаете, что ваша квалификация недостаточно высока, то стоит ограничиться этапом подключения блока АВР, а к сборке этого щита привлечь профильную организацию. Это позволит обезопасить дом от неверных схемных решений. Например, отсутствие механической блокировки одновременного включения у пары контакторов может привести к параллельной работе генератора и сети, последствия чего будут плачевными как для техники, так и для здания.

Возможность присоединения через АВР есть у мини-электростанций, оснащённых электростартёром, который, получив сигнал от АВР, запустит генератор. Если же приобретённая модель автономного источника рассчитана только на ручной режим запуска, то АВР. конечно, переключит цепь потребителя на автономный источник и обратно при возобновлении централизованного электроснабжения. Но включать и выключать генератор придётся вручную. В данной ситуации целесообразнее ограничиться подключением генератора через трёхпозиционный выключатель-разъединитель.

ВАЖНО!

При обращении к сторонним исполнителям и при самостоятельном подключении следует строго соблюдать рекомендации производителя по установке и эксплуатации генератора, в том числе требования к наличию защитного заземления. Только технически верное присоединение с использованием надёжных коммутационных и защитных устройств гарантирует длительную и безаварийную службу всей внутридомовой электросети.

СХЕМЫ ПОДКЛЮЧЕНИЯ ГЕНЕРАТОРА

При подготовке к установке источника резервного питания надо определиться с выбором генератора по трём параметрам. Рассмотрим их по порядку.

БЕНЗИНОВЫЙ ИЛИ ДИЗЕЛЬНЫЙ?

Бензиновые генераторы дешевле своих дизельных собратьев и более распространены. Дизельные генераторы более дорогие в обслуживании, и в случае поломки их ремонт станет в копеечку. Если речь идёт о нечастом включении генератора, то выбор исключительно за бензиновым. Экономический эффект от применения дизельных источников топлива тоже весьма неоднозначен, так как дизельное топливо стоит дороже, чем бензин АИ-92.

ОДНО – ИЛИ ТРЁХФАЗНЫЙ?

Если жилище имеет однофазное питание (220 В), то вопрос не возникает. Если же дом имеет трёхфазное питание и по площади не превышает 200-300 м2, то в этом случае тоже можно применить однофазный источник питания. Если же площадь дома превышает 300 м2, то в таком варианте надо устанавливать только трёхфазный генератор.

МОЩНОСТЬ ГЕНЕРАТОРА

Очень важный параметр. При заниженной мощности генератора использовать выработанную электроэнергию можно весьма ограниченно, а сам агрегат будет работать на предельных нагрузках. При завышенной же мощности потраченные на прибор деньги «застынут» в самом генераторе. Исходить надо из того, что этот источник питания – резервный. Так, если подведённая мощность к жилищу составляет 7 кВт, то вовсе не обязательно приобретать генератор такой же мощности. Практически не бывает ситуаций, когда в доме одновременно включены все потребители.

При разрешённой мощности в 7 кВт надо приобретать генератор мощностью 3,5…4,0 кВт; при 5кВт -2,5…3,0 кВт. Этого будет достаточно для ваших нужд в аварийной ситуации.

Если питание трёхфазное и разрешённая мощность составляет 15 кВт (по 5 кВт на фазу), то можно приобрести однофазный генератор на 5,0…7,0 кВт, а при больших площадях строения – трёхфазный на 3,0…3,5 кВт. Помним, что чем больше фаз и чем выше мощность, тем выше стоимость  генератора. Надёжные бренды большой мощности стоят далеко недёшево.

СХЕМА ПОДКЛЮЧЕНИЯ

Первоочередная задача – выбрать место для генератора. Это может быть гараж, хозпостройка либо иное подсобное помещение. В месте установки источника резервного питания необходимо предусмотреть вентиляционный канал для выхода отработанных газов.

От места подключения генератора до вводного щита дома необходимо проложить кабель. Для однофазного генератора это будет кабель ВВГ 3×4 мм2, а для трёхфазного – ВВГ 5×4 мм2. В первом случае это фаза, ноль, земля, во втором-три фазы, ноль, земля. Кабель ВВГ можно заменить кабелем марки NYM или ПВС.

Заземляющий провод подсоединяем к станине генератора и подключаем к общей защитной шине во вводном щите. В щите после счётчка устанавливаем трёхпозиционный выключатс -разъединитель (переключатель). В случае применения однофазного генератора это может быть ВРТ-63 2Р 32А фирмы IEK; в трёхфазном варианте – ВРТ ЗР(4Р) 32 А.

Кабель для однофазного подключения. Жёлто-зелёным цветом обозначен заземляющий провод.

Центральные контакты переключателя подсоединяют к линии жилища, а две другие группы – к вводной линии электроснабжения и линии генератора. Заметим, что провод заземления всегда подключён к шине в щитке и коммутации не подлежит. Если рычажок выключателя-разъединителя находится в среднем положении, то электрическое соединение отсутствует. При нахождении рычажка в крайнем верхнем или крайнем нижнем положении линия электроснабжения дома подключается либо к централизованной системе электроснабжения, либо к резервному источнику питания (рис. 1).

Возможен вариант установки щитка рядом с генератором.

Фазировка линий – обозначение буквами L и N контактов – позволяет правильно подключать сеть, что необходимо для корректной работы устройств защитного отключения (УЗО), установленных в водном и этажных щитах дома. Если нет физической возможности установить переключатель режимов электроснабжения в щите по причине плотного модульного монтажа, то генератор подключают по иной схеме (рис. 2).

Собственно, схема та же – изменяется исполнение подключения. От места подключения генератора до вводного щита прокладывают не один, а пару кабелей того же сечения и с тем же количеством жил. Переключатель режимов устанавливают в дополнительном щитке, который находится рядом с резервным источником питания.

Этот вариант более дорогой, чем основной, первый, но в данном случае он единственно возможный. При присоединении однофазного генератора к трёхфазной сети фазные контакты переключателя со стороны генератора соединяем вместе (рис. 3).

ПОДКЛЮЧАЕМ ГЕНЕРАТОР

Погас свет, техника обесточена. Темно и тихо! Берём фонарик и идём к вводному щиту (или к щитку генератора). Запускаем генератор и переводим переключатель на линию генератора. Переключение с резервного питания на основное происходит аналогично, за исключением того, что при восстановлении основного электроснабжения можно сразу перейти на основное электроснабжение, и только потом отключить генератор.

Переключать лучше всего при небольшом количестве подключённых электроприёмников (линий потребления), а ещё лучше при их полном отключении.

Это исключит появление дуговых разрядов на контактах.

ЕСЛИ В ДОМЕ ЕСТЬ ГАЗОВЫЙ КОТЁЛ

При смене режимов электроснабжения важны нюансы. Если в доме есть газовый котёл, то перед включением генератора или перед переходом к основному питанию его надо выключить и включить только после подключения электричества. Это необходимо, чтобы уберечь чувствительную электронику управления котла от скачков напряжения.

ИНДИКАТОРЫ

В щите после вводного автомата для удобства желательно установить ин дикаторную лампу типа ЛСИ-47 ИЭК (для однофазного питания) или ИФС-47 ИЭК (для трёхфазного). Она покажет наличие напряжения на основной линии. Иначе придётся смотреть на чужие окна: не дали ли свет? А днём и окна не помогут.

Нелишне установить такой же индикатор со стороны генератора, показывающий, что дом питается от резервного источника и что электроэнергия, вырабатываемая генератором, доходит до щита распределения электроэнергии. Может случиться, что генератор работает, а электроэнергия не поступает – или контакта нет, или динамо вышло из строя.

На кухне и у вводного щита в определённом месте держите фонарик (лучше налобный, которым часто пользуются туристы в походах) — в нештатной ситуации не придётся впопыхах искать телефон или спички со свечками.

Да и генератор может не запуститься с полоборота, тогда тоже хорошо иметь рядом лампу с автономным питанием либо налобный светильник: с фонариком в руке возиться с запуском генератора неудобно.

Следите, чтобы топливный бак был заправлен, а рядом с генератором держите две-три 20-литровые канистры с топливом. Всегда!

Не забывайте про обслуживание генератора: через каждые 100 часов наработки необходимо менять масло.

© Автор: В. Борзов

 СХЕМЫ ПОДКЛЮЧЕНИЯ ГЕНЕРАТОРА

схема подключения генераторасхема подключения генератора

Читайте также: Домик для генератора своими руками – строим генераторную

СХЕМА ПОДКЛЮЧЕНИЯ ГЕНЕРАТОРА ДЛЯ ДОМА НА 2 ПУСКАТЕЛЯХ.

ВИДЕО

Схема подключения генератора для дома на 2 пускателях.


Watch this video on YouTube

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

инструкция по подключению трехфазного и однофазного генератора

  1. Как подключить однофазный генератор?
  2. Схема автопереключения
  3. С помощью розетки
  4. Важные правила

Резервный источник электроэнергии никогда не будет лишним в загородном доме на случай чрезвычайной ситуации. Незапланированные и бессрочные или вызванные авариями отключения электроэнергии могут негативно сказаться на электроприборах. А когда ваша система отопления зависит от подачи электроэнергии, то зимой возникает опасность переохлаждения жилища и замерзания его хозяина.

Как подключить однофазный генератор?

Существует несколько вариантов подключения. Первый — это присоединение блока к выделенной группе потребителей.

Подключение напряжения в ручном режиме

Второй способ применение кулисного переключателя (рубильника) на 3 положения 1-0-2, иными словами в 1-м положении питание берется от централизованной (городская) электрическая сеть, положение переключателя 0 – электрическая цепь отключена, положение 2 – дом подключен к резервному источнику электроэнергии, в данном случае это газовый, бензиновый или дизельный генератор.

Не вдаваясь глубоко в структуру устройств, отметим лишь, что устроен перекидной переключатель или 3-х позиционный переключатель достаточно прост и включает в себя неподвижные контакты, к которым подключается проводка (потребитель-город-прибор, вырабатывающий электроэнергию ), и подвижные контакты, переключающие потребителя с централизованной электросети на генератор и обратно.

При переключении 3-х фазной нагрузки город-потребитель переключит 3 фазы, другими словами на выключатель идут 3 городские фазы А-В-С, к потребителю идут те же 3 фазы.

При переключении потребителя на генератор нужно сделать так, чтобы электричество подавалось на все 3 фазы.

В этом случае необходимо немного доработать выключатель-выключатель — сделать перемычку между фазами А-В-С со стороны подключения устройства, вырабатывающего электроэнергию. Теперь при переключении потребителя на генератор электрический ток пойдет на все 3 фазы.

Подключение потребителя через контакторы

Третий способ подключения потребителя к генератору с одной фазой использование контакторов. При таком варианте используются 2 контактора, один для питания потребителя от централизованной сети, 2-й контактор нужен для подключения потребителя к запасному источнику электроэнергии — газовому, бензиновому или дизельному генератору. Этот метод приемлем при использовании автоматического включения резервного питания (АВР).

При питании потребителя от централизованной сети к потребителю идут все 3 фазы, подключенные к контактору. При подключении генератора, как и в варианте с 3-х позиционным выключателем, на клеммах контактора в районе подключения кабеля от генератора нужно немного переделать выключатель-выключатель — поставить перемычку между фазы А-В-С.

При эксплуатации однофазного генератора необходимо учитывать, что при наличии 3-х фазного оборудования, оно должно быть отключено от источника питания на время работы генератора, так как это может спровоцировать выход из строя этих устройства.

Подключение трехфазных моделей

Подключение с помощью дополнительного распределительного устройства. Схема подключения машин от ЛЭП и генератора практически одинаковая, что позволяет ничего не менять в функционирующей 3-х фазной электрической сети. Рассматривается такой подход к введению индивидуального дома в сеть наиболее надежен и обеспечивает эффективную работу подключенного к нему оборудования.

Для его реализации вам потребуется выполнить определенные действия.

  1. Выключить вводной автоматический выключатель 380 В, прекратив подачу электроэнергии в дом.
  2. Поставить в щит новый 4-х полюсный автоматический выключатель, выходные клеммы которого сопряжены отрезками проводов с входными клеммами всех линейных устройств.
  3. Выходной кабель генератора с 4 жилами (3 фазы и нейтраль) подключается к новому выключателю, и каждая из них подключается к соответствующей клемме.
  4. Если далее по схеме устанавливается устройство защитного отключения, при выполнении коммутаций предусматривается разводка присоединяемых к нему проводов (каждого из 3-х фаз и нуля).

Подключение через автоматический выключатель

Тумблер (реверсивный) — это тот же переключатель, только с тремя положениями.

При его использовании шины от генератора подключаются к одной группе полюсов, а подводящие провода от ЛЭП к другой.

Центральная контактная группа автоматического выключателя, провода от которого идут непосредственно к потребителю, последовательно перебрасываются в сторону ввода от ВВ или к питанию генератора. В среднем положении переключателя весь дом полностью обесточен.

Схема автопереключения

Можно исключить ручной выбор источника питания, используя приложение схемы автопереключения подключенной к нему нагрузки. В его состав входит как минимум блок управления и 2 контактора (пускателя) с перекрестным соединением. Основное из этих устройств, изготовленное на базе программно-управляемого устройства, полупроводниковых триодов или аналоговых интегральных схем, осуществляет следующие виды деятельности:

  • распознает ситуации с отключением питания в основной питающей линии;
  • после этого отключает от него потребителя;
  • переключает его на 3-х фазный генератор.

При работе блока, распознающего прерывание централизованного электроснабжения, формируется длительный импульс тока, который поступает на исполнительное устройство (катушка пускателя). Это приводит к автопереключению коммутатора в режим работы от генератора. Если централизованное электроснабжение восстанавливается, другой управляющий импульс переводит систему в исходное состояние.

С помощью розетки

Чтобы подключить генератор к электросети дома через розетку, необходимо внимательно изучить особенности использования этого способа. Несмотря на простоту и удобство подключения, этот способ имеет множество отрицательных моментов, проявляющихся в следующем:

  • необходимость постоянно следить за отключением вводного автоматического выключателя;
  • необходимость приобретения специализированной 4-полюсной розетки, рассчитанной на большие токи;
  • ограничение нагрузки, подключенной к устройству.

Способ подключения через розетку считается худшим из всех допустимых.

Важные правила

Соблюдение следующих правил защитит от коротких замыканий, травм и других проблем.

  1. Если генератор находится в доме, то в первую очередь нужно сделать качественную вентиляцию. Если агрегат имеет большую мощность, то его необходимо установить во дворе.
  2. Генератор желательно укрыть от негативного воздействия погоды, например, осадков и повышенной влажности.
  3. При фиксации контактов не оставляйте оголенных частей проводки.
  4. Агрегаты, работающие на топливе, не должны располагаться вблизи высоких температур.
  5. Тщательно вытрите пролитое топливо. Выключите генератор перед заправкой.
  6. Остерегайтесь контакта с работающей машиной. Не подходите близко в проявочной одежде, так как внутренний вентилятор может втягивать ткань, клеенку и тому подобное.
  7. Заземление должно быть обязательным для бензиновых и дизельных генераторов.

    И далее. Нельзя забывать о главном: без знаний по подключению, и без опыта не браться за установку и придерживаться техники безопасности для устранения негативных последствий. Доверьтесь экспертам.

    Как подключить генератор к дому смотрите ниже.

    Трехфазный ток — простой расчет

    К Стивен Макфадьен на

    Расчет силы тока в трехфазной системе был поднят на нашем сайте и представляет собой дискуссию, в которую я время от времени участвую. В то время как некоторые коллеги предпочитают запоминать формулы или коэффициенты, я предпочитаю решать задачу шаг за шагом, используя базовые принципы. Я подумал, что было бы хорошо написать, как я делаю эти вычисления. Надеюсь, это может оказаться полезным для кого-то еще.



    Трехфазная мощность и ток

    Мощность, потребляемая цепью (однофазной или трехфазной), измеряется в ваттах Вт (или кВт). Произведение напряжения и тока представляет собой полную мощность и измеряется в ВА (или кВА). Соотношение между кВА и кВт представляет собой коэффициент мощности (пф):


    который также может быть выражен как:

    Однофазная система — с этим проще всего иметь дело. Учитывая мощность в кВт и коэффициент мощности, можно легко вычислить кВА. Ток — это просто кВА, деленное на напряжение. В качестве примера рассмотрим нагрузку, потребляющую мощность 23 кВт при напряжении 230 В и коэффициенте мощности 0,86:9.0013




    Примечание: вы можете выполнить эти уравнения либо в ВА, В и А, либо в кВА, кВ и кА, в зависимости от величины параметров, с которыми вы имеете дело. Чтобы преобразовать ВА в кВА, просто разделите на 1000.

    Трехфазная система — Основное различие между трехфазной системой и однофазной системой заключается в напряжении.

    В трехфазной системе у нас есть линейное напряжение (V LL ) и фазное напряжение (V ЛН ), связанные:


    или альтернативно как:

    чтобы лучше понять это или получить больше информации, вы можете прочитать сообщение «Введение в трехфазную электроэнергию»

    .

    На мой взгляд, самый простой способ решить трехфазную задачу — преобразовать ее в однофазную. Возьмем трехфазный двигатель (с тремя одинаковыми обмотками), потребляющий заданную мощность кВт. кВт на обмотку (однофазную) нужно разделить на 3. Точно так же трансформатор (с тремя обмотками, каждая из которых идентична), вырабатывающий заданное количество кВА, будет иметь каждую обмотку, обеспечивающую треть общей мощности. Чтобы преобразовать трехфазную проблему в однофазную, возьмите общее количество кВт (или кВА) и разделите на три.

    В качестве примера рассмотрим сбалансированную трехфазную нагрузку, потребляющую 36 кВт при коэффициенте мощности 0,86 и линейном напряжении 400 В (V

    LL ):

    напряжение между фазой и нейтралью В LN = 400/√3 = 230 В
    трехфазная мощность 36 кВт, однофазная мощность = 36/3 = 12 кВт
    теперь просто следуйте описанному выше однофазному методу

    Достаточно просто. Чтобы найти мощность при заданном токе, умножьте ее на напряжение, а затем на коэффициент мощности, чтобы преобразовать его в Вт. Для трехфазной системы умножьте ее на три, чтобы получить общую мощность.

    Личная заметка о методе

    Как правило, я запоминаю метод (не формулы) и переделываю его каждый раз, когда делаю расчет. Когда я пытаюсь запомнить формулы, я всегда быстро их забываю или не уверен, правильно ли я их запоминаю. Я бы посоветовал всегда помнить метод, а не просто запоминать формулу. Конечно, если у вас есть какие-то сверхспособности к запоминанию формулы, вы всегда можете придерживаться этого подхода.

    Использование формул

    Вывод формулы – пример

    Сбалансированная трехфазная система с общей мощностью P (Вт), коэффициентом мощности pf и линейным напряжением V L L

    Преобразовать в проблема с одной фазой:
    P1ph=P3

    Полная мощность одной фазы S 1-фазная (ВА):
    S1ph=P1phpf=P3×pf

    Фазный ток I (A) – полная мощность одной фазы, деленная на напряжение между фазой и нейтралью (при условии В LN = В LL / √3):
    I=S1phVLN=P3×pf3VLL

    Упрощая (и с 3 = √3 x √3):
    I=P3×pf×VLL

    Приведенный выше метод основан на запоминании нескольких простых принципов и манипулировании задачей для получения ответа.

    Более традиционные формулы могут использоваться для получения того же результата. Их можно легко вывести из приведенного выше, например:

    I=W3×pf×VLL,   в A

    Несимметричные трехфазные системы

    Вышеупомянутое относится к сбалансированным трехфазным системам. То есть ток в каждой фазе одинаков, и каждая фаза отдает или потребляет одинаковое количество энергии. Это характерно для систем передачи энергии, электродвигателей и подобного оборудования.

    Часто, когда задействованы однофазные нагрузки, например жилые и коммерческие помещения, система может быть несбалансированной, когда каждая фаза имеет разный ток и отдает или потребляет разное количество энергии.

    Сбалансированные напряжения

    К счастью, на практике напряжения имеют тенденцию быть фиксированными или очень небольшими. В этой ситуации и после небольшого размышления можно распространить вышеуказанный тип расчета на трехфазные системы с несимметричным током.

    Ключом к этому является то, что сумма мощностей в каждой фазе равна общей мощности системы.

    Например, возьмем трехфазную систему 400 В (V LL ) со следующими нагрузками: фаза 1 = 80 А, фаза 2 = 70 А, фаза 3 = 82 А

    напряжение между фазой и нейтралью В LN = 400/√3 = 230 В
    Полная мощность фазы 1 = 80 x 230 = 18 400 ВА = 18,4 кВА
    Полная мощность фазы 2 = 70 x 230 = 16 100 ВА = 16,1 кВА
    Полная мощность фазы 3 = 82 x 230 = 18 860 ВА = 18,86 кВА
    Общая трехфазная мощность = 18,4 + 16,1 + 18,86 = 53,36 кВА

    Точно так же, зная мощность в каждой фазе, можно легко найти фазные токи. Если вы также знаете коэффициент мощности, вы можете преобразовать кВА в кВт, как показано ранее.

    Несимметричные напряжения

    Если напряжения становятся несимметричными или есть другие причины (например, несбалансированный фазовый сдвиг), необходимо вернуться к более традиционному анализу сети. Системные напряжения и токи можно найти, подробно нарисовав схему и используя законы Кирхгофа и другие сетевые теоремы.

    Сетевой анализ не является целью этой заметки. Если вас интересует введение, вы можете просмотреть нашу публикацию: Теория сетей — введение и обзор

    Эффективность и реактивная мощность

    Другие факторы, которые следует учитывать при проведении расчетов, могут включать эффективность оборудования. Зная, что КПД энергопотребляющего оборудования — это выходная мощность, деленная на входную мощность, опять же это легко объяснить. Реактивная мощность в статье не обсуждается, более подробную информацию можно найти в других заметках (просто воспользуйтесь поиском по сайту).

    Резюме

    Помня, что трехфазная мощность (кВт или кВА) просто в три раза больше однофазной, любая трехфазная задача может быть упрощена. Разделите кВт на коэффициент мощности, чтобы получить кВА.
