гайд по подключению системы к коммуникациям

Теплые полы водяного типа становятся все популярнее у владельцев частных домов, отапливаемых от котла. Комбинированная система, обустроенная по всем правилам, исправно работает на протяжении 15-20 лет. Удачно подобранная схема подключения водяного теплого пола (ВТП) обеспечивает подачу теплоносителя, нагрев его до нужной температуры и распределение по контурам.

В этой статье детально разберем особенности сборки коллекторного узла и схему подключения системы. Также приведем подробную инструкцию по монтажу. Но для начала рассмотрим, когда водяной пол становится полезным, а когда устраивать его нецелесообразно.

Содержание статьи:

Ограничения для монтажа ВТП

Производители комплектующих для теплого пола (ТП) не всегда уточняют, есть ли ограничения для установки водяных систем, однако они существуют. В некоторых случаях монтировать обогревательные конструкции запрещено.

Где не принято устанавливать водяные полы:

  • В многоквартирных зданиях. Централизованное отопление распределено между квартирами. Дополнительное подключение в одной из них приведет к обогревательному и гидравлическому дисбалансу.
  • В общественных местах. Подогрев пола считается неэффективным, так как велики теплопотери, и экономичные по сути системы становятся дорогостоящими в процессе эксплуатации.
  • В жилых помещениях с недостаточной теплоизоляцией в качестве главного источника тепла. Одно из условий установки теплых полов в северных районах – снижение теплопотерь за счет и пола, а также установка радиаторов по периметру помещений, под окнами.

Наиболее эффективной системой отопления признана комбинация традиционного радиаторного обогрева с теплым полом, причем батареи отопления остаются основными источниками тепла.

Но иногда система, скрытая под напольным покрытием, играет главную роль:

Галерея изображений

Фото из

Просторные помещения с панорамными окнами

Интерьер в ретро стиле

Детские и игровые комнаты

Ванные комнаты и санузлы

Теплые полы, оборудованные с соблюдением норм и технологических нюансов, безопасны, гигиеничны и не влияют на эстетику помещений.

А за функциональность и удобство эксплуатации отвечает выбранная схема подключения, на описании которой остановимся подробнее.

Разбор схемы подключения с коллектором

Существует несколько вариантов устройства системы водяных ТП. Но наиболее практичной и рациональной признана конструкция с – многофункциональным узлом, раздающим теплоноситель.

Принцип работы отопления

Главным источником теплоснабжения в доме, как правило, является автономный генератор, функцию которого обычно выполняет котел. Тип котла не имеет значения, однако подсчитано, что обходится в 6-7 раз дешевле, чем электрический.

Котел может быть установлен в кухне, коридоре, подвале или специально выделенном помещении – бойлерной. Связь с радиаторами и теплым полом осуществляется посредством труб (полипропиленовых, металлопластиковых и др.)

Температура нагрева воды для отопления достигает 95 °С. Система является замкнутой, и на обратке температура ниже – примерно 65-70 °С. Но для теплого пола эти параметры не подходят, максимально допустимое значение – 55 °С.

На практике теплоноситель поступает в трубы ВТП еще более остывшим – 35-45 °С.

Чтобы отрегулировать нужную температуру, к контурам подключают обратку и устанавливают , осуществляющий подмес потоков.

Схема подключения: 1 – клапан трехходовой; 2 – насос циркуляционного типа; 3 – шаровые краны с термодатчиками; 4 – коллектор для раздачи теплоносителя с расходомерами; 5 – коллектор с вентилями регулировки, установленный на обратке; 6 – теплый пол «улитка»

Температуру в системе можно отрегулировать вручную, ориентируясь на данные термодатчиков. Однако есть газовые котлы, предназначенные для прямого подключения ВТП. Они автоматически подают воду с заранее установленной температурой – 40-45 °С.

Котлы на твердом топливе регулировать сложно. Чтобы теплоноситель в системе с твердотопливным генератором достиг нормы, требуется установка дополнительного буферного бака.

А вот подходят идеально, так как нужная температура поддерживается в автоматическом режиме, однако это наиболее затратный способ отопления, не выгодный экономически.

Выбор и сборка коллекторного узла

Контуры ВТП подключаются к системе отопления через распределяющий коллектор. Это узел, позволяющий производить регулировку подачи теплоносителя, контролировать температуру и расход, балансировать контуры, удалять из системы воздух. За каждую функцию отвечают отдельные элементы: , расходомеры, манометр, термостаты.

Образец коллекторного способа подключения. На стене закреплена гребенка, к которой с одной стороны подводятся магистрали подачи и обратки, с другой – водяные контуры из одного или нескольких помещений

Чтобы правильно подобрать комплектующие для сборки смесительно-коллекторного узла, лучше нанять специалиста, который хорошо разбирается в качестве представленных на рынке деталей.

Основные элементы узла:

Галерея изображений

Фото из

На подающей линии располагается коллектор с балансировочными клапанами, оснащенными расходомерами, на выпуске – такой же коллектор, но с обычными вентилями или термостатическими клапанами

На обоих коллекторах устанавливают краны, выполняющие 2 функции: удаление теплоносителя из системы и выпуск воздуха при первоначальном или очередном заполнении контуров водой

При отсутствии отдельного стояка необходим смесительный узел, включающий байпас, термостат и насос. Существует множество вариантов установки узла в зависимости от расположения коллектора, количества подключенных контуров и других условий монтажа

Существует несколько причин завоздушивания системы, поэтому установка автоматического воздухоотводчика необходима. Его монтируют сбоку, желательно в самой высокой точке коллекторно-смесительного узла, на подающей гребенке

Коллекторные гребенки с расходомерами и клапанами

Дренажные краны для аварийного слива теплоносителя

Смесительный узел для регулировки теплоносителя

Автоматический воздухоотводчик для выпуска воздуха из труб

Кроме перечисленных комплектующих понадобятся фитинги (аксиальные, компрессионные или пресс-фитинги), специальные кронштейны. Узел целиком обычно размещают в коллекторном шкафу, который может иметь различное исполнение и место монтажа.

Пошаговая инструкция по монтажу

Подключение водяного пола к отопительной системе производится на заключительном этапе, когда полностью выполнены строительные работы, собран и установлен коллекторный шкаф.

Весь процесс монтажа системы ВТП включает следующие этапы:

  1. Проектирование, расчеты, составление схемы.
  2. Подготовка основания, ;
  3. Правильная , армирующей сетки;
  4. Заполнение контуров теплоносителем, гидравлические испытания.
  5. Заливка , укладка финишного напольного покрытия.
  6. Подключение к системе, балансировка контуров.
  7. Ввод в эксплуатацию, тестирование.

Как видите, мероприятия по подключению выполняются в самом конце. И здесь важную роль играет балансировка контуров. Каждая петля имеет различную длину, соответственно, все контуры отличаются гидравлическим сопротивлением.

Инструкция по подключению труб:

Галерея изображений

Фото из

Шаг 1 – надеваем на трубы защитные кожухи

Шаг 2 – устанавливаем зажимное соединение под евроконус на трубу

Шаг 3 – присоединяем фитинг к штуцеру коллектора

Шаг 4 – аккуратно затягиваем соединение

Шаг 5 – намечаем монтаж второго конца трубы

Шаг 6 – находим соответствующий штуцер на обратной гребенке

Шаг 7 – корректируем положение теплоизолирующих рукавов

Шаг 8 – поочередно подключаем все трубы

Если установить коллекторный узел без расходомеров, отопительная функция будет нарушена. При введении системы в эксплуатацию теплоноситель будет стремиться попасть в меньшие контуры, с минимальным сопротивлением. В результате помещения с короткими контурами будут обогреваться согласно проекту, а с длинными – останутся неотапливаемыми.

Балансировку следует начинать, когда коллектор подключен к подающей и обратной трубам.

Схема теплого пола с различными по размеру отопительными контурами. Чтобы температура в них была примерно одинаковой, необходимо произвести балансировку, для которой и нужны расходомеры

Инструкция по балансировке:

  • Открыть поочередно клапаны подачи и обратки. Проследить, чтобы воздухоотводчики также находились в открытом состоянии.
  • При выключенном котле включить циркуляционный насос
    и настроить терморегулятор на максимальную температуру.
  • Довести давление в системе до нормы – 1-3 бара.
  • Закрыть вентили на всех контурах, оставить только самый длинный. Записать данные расходомера.
  • Открыть вентиль на второй по длине петле. Подогнать расход под первый результат, используя балансировочный вентиль.
  • Продолжить поочередно открывать вентили на контурах, от длинных к коротким, подгоняя расход к одному значению (первому).

С помощью удобного функционала всегда можно откорректировать параметры расхода. Но делать все придется вручную, ориентируясь на значение в самом длинном контуре.

Начинать эксплуатацию сразу на всю мощность запрещено, температуру теплоносителя в системе следует поднимать постепенно. В первые сутки осуществляют подачу воды чуть выше комнатной температуры – +25 °С, затем каждый день прибавляют по 5-6 °С. Нужную температуру выставляют на терморегуляторе.

При достижении подогреваемой водой температуры 30-45 °С в комнатах должен установится максимально комфортный микроклимат. Если этого не произошло, можно прибавить еще максимум 5-10°С

Скорость насоса поднимать не обязательно, лучше, если он будет работать на первой. Нормальная разница температуры на подаче и обратке – 5-10 °С, но если значение выше, то скорость насоса можно увеличить.

Схема подключения от радиатора отопления

Иногда вместо схемы «котел – смесительно-коллекторный узел – контуры», используют другие варианты подключения теплого пола. И наиболее распространенный из них – подключение контура ВТП к радиатору отопления.

Схема выглядит так:

Подключение осуществляется к трубе обратки: 1 – отсекающие шаровые краны; 2 – обратный клапан; 3 – трехходовой смесительный узел; 4 – насос циркуляционного типа; 5 – воздушный клапан; 6 – коллекторный узел; 7 – труба к котлу

Минус схемы – сезонное использование теплого пола. Как известно, радиаторы отопления не используют летом, следовательно, пол также останется холодным.

Чтобы температура теплоносителя не поднялась выше нормы, в схему включают специальный датчик с клапаном. Он в автоматическом режиме перекрывает поступление воды, как только она становится излишне горячей.

Когда теплоноситель остынет до приемлемой температуры, снова открывается.

Такой тип ВТП можно организовать и без насосно-смесительного узла. Единственным инструментом регулировки является термостатическое устройство, установленное на трубе подачи.

Выводы и полезное видео по теме

Обзор способов подключения:

Вариант подключения контура без коллектора:

Как собрать насосно-смесительный узел

При выборе схемы подключения ВТП к отопительной системе лучше проконсультироваться со специалистом, чтобы учесть все нюансы дальнейшей эксплуатации.

Если нет навыков самостоятельной сборки коллекторно-смесительного узла, рекомендуем покупать готовый.

Пользуетесь собственноручно собранным и подключенным теплым полом и хотите поделиться полезными советами монтажа и предупредить новичков о возможных ошибках? Пишите свои комментарии в блоке ниже, добавляйте фотографии и рекомендации.

Может у вас есть вопросы по теме статьи? Не стесняйтесь задать их нашим экспертам ниже под этим материалом.

Как сделать теплый пол от отопления: секреты и хитрости

Краткое содержание

Владельцы загородных домов не всегда знают, как сделать теплый пол от отопления. Самостоятельно произвести монтаж системы и ее подключение очень просто, если знать несколько нюансов.

Подключение водного теплого пола к системе отопления

Принципы технологии подключения теплого пола к системе отопления

Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:

  • к существующим радиаторам нужно произвести подключение коллекторного узла;
  • температуру теплоносителя необходимо уменьшить как минимум до +55°С;
  • устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.
Подключение водяного теплого пола к существующей системе автономного водяного отопления

Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.

Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.

Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.


Как подключить теплый пол к системе отопления

Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.

Материалы для устройства теплого водяного пола

Теплый пол от отопления устанавливается при помощи нескольких важных элементов, к качеству которых предъявляются высокие требования.

Устройство водяного теплого пола от отопления

Трубы

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

Характеристика труб Рехау для теплых полов

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

Структура трубы SANEXT для теплого пола

Монтаж контура производится по выбранной схеме. Если материал труб – полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

Монтаж водяных теплых полов VALTEC

Коллектор

Коллектор предназначен для регулировки работы теплого водяного пола. При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.

Строение коллектора теплого пола

Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.

Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.

Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.

Коллектор теплого пола своими руками

[ads-mob-1][ads-pc-1]

Теплоизоляционная подложка

Укладка трубопроводов происходит на подготовленное основание, которое формируют  с применением специальных теплоизоляционных подложек. Используют такие варианты:

Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

Подключение теплого пола к отопительным приборам происходит несколькими способами, в зависимости от конфигурации существующей системы:

Схемы подключения теплого пола в зависимости от конструкционных особенностей

Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

Устройство системы водяного теплого пола
  • нерегулированная. Для функционирования конструкции применяется циркуляционный насос небольшой мощности. Учитывая такую особенность, длина контура не должна превышать 70 м. Его диаметр составляет 16 мм, что обеспечивает пропускную способность 5-10 л/мин. Такая схема не отличается эффективностью, поскольку отсутствует возможность контроля ее рабочих параметров;
  • применение балансирующей регулировки. В составе схемы присутствует специальный кран. Он позволяет понизить до необходимого уровня скорость потока жидкости. Таким образом можно регулировать температуру теплого водяного пола;Устройство трехходового термостатического смесительного клапана

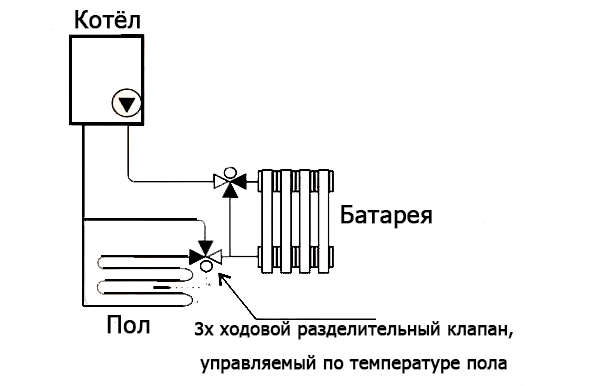

  • использование трехходового клапана. Применяется специальное термочувствительное устройство. Оно позволяет повысить эффективность напольного отопления, поскольку в системе температура регулируется автоматически. Трехходовой кран устанавливают в точке с самой высокой температурой. Если будет наблюдаться снижение эффективности отопления, ее можно понизить до оптимального уровня;
  • внедрение смесительного узла. В данном случае производится монтаж балансирующего клапана или расходометра. Последний регулирует уровень расхода тепловой энергии, что обеспечивает необходимую степень отопления. Также существует вариант, когда устанавливается автоклапан. С его помощью можно стабилизировать перепад рабочего давления и получить в результате требуемое количество тепла.

Преимущества и недостатки теплого пола от существующего отопления

Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:

  • оптимальный и равномерный прогрев всей поверхности пола, который достигается внедрением в конструкцию дополнительных устройств регулировки;Схема подключения водного теплого пола к центральной системе через отдельный ввод
  • создание комфортной среды в помещении. Все тепло концентрируется снизу, а холодный воздух размещается у потолка. Такая схема считается более комфортной для любого человека;
  • для устройства все элементов используется материал, который не поддается коррозии и разрушению на протяжении длительного периода времени при соблюдении всех правил монтажа;
  • при установке теплого водяного пола снижается движение воздушных масс в помещении, что уменьшает количество пыли. Это положительно сказывается на организме людей, которые страдают от аллергии;
  • используя один источник для напольного и обычного отопления можно существенно сэкономить на монтаже и количестве дополнительных агрегатов для их нормального функционирования;

Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.

[ads-pc-2][ads-mob-2]

Видео: Монтаж однотрубной системы отопления с теплыми полами

Водяной теплый пол от отопления своими руками: монтаж, схемы подключения, видео

Предусмотреть напольный обогрев в процессе строительства частного дома – задача непростая, но вполне решаемая. Гораздо сложнее сделать водяной теплый пол от существующего отопления загородного коттеджа либо квартиры. Как своими руками правильно уложить и подключить греющие контуры в подобной ситуации, читайте в данной статье.

Планирование и выбор материалов

Чтобы успешно интегрировать теплые полы в действующую систему отопления, нужно предварительно решить несколько серьезных вопросов:

  1. Получить разрешение на подключение к сети центрального отопления, если речь идет о квартире многоэтажного дома.
  2. Выяснить, какую высоту можно выделить под «пирог» напольного обогрева, не поднимая порогов межкомнатных дверей.
  3. Определить точки присоединения к существующей системе и рационально подобрать схему.
  4. Подготовить стройматериалы, трубы и сантехническую арматуру.

Каждый пункт подготовительного плана предлагается рассмотреть отдельно.

Можно ли подключиться к системе центрального отопления

Просто взять и врезать греющие контуры в общие поквартирные стояки нельзя. Напольный обогрев отнимет ощутимую часть тепла у соседей, которые подадут жалобу в управляющую компанию, а вы схлопочете крупный штраф за несанкционированное вмешательство в работу сети.

Совет. Не подключайтесь к стоякам на собственный страх и риск. Попытайтесь оформить разрешение надлежащим образом. Если получите однозначный отказ, задумайтесь о подогреве электрическими теплыми полами.

Когда можно надеяться на положительное решение вопроса:

  • в новостройке с индивидуальными вводами отопления от общего стояка, проходящего по техническим помещениям;
  • в квартире первого этажа при верхней подаче теплоносителя либо отдельном подключении из подвала;
  • в жилище последнего этажа при нижней разводке подающей магистрали.

При вертикальной разводке согласование может получить владелец верхней квартиры, когда теплоноситель подается снизу

Идея квартирного подключения базируется на том, что батареи вашей квартиры – последние по счету. Дополнительная нагрузка на стояк в виде отопительных контуров не повредит соседям. Правда, организация – поставщик тепловой энергии вправе потребовать монтаж индивидуального узла учета и разработку проектной документации. Жильцам остальных квартир получить разрешение проблематично.

Определяем толщину «пирога»

Основная проблема при устройстве водяного напольного обогрева в жилом доме – малое расстояние от основания пола (плит перекрытия) до низа дверного проема. Обычно эта высота равна толщине стяжки и составляет 6—10 см. Ситуация с деревянными полами аналогична – ширина лаг, куда укладываются доски покрытия, лежит в пределах 50—150 мм.

Важный момент. Перед тем как сделать теплый пол в обжитой квартире, существующую стяжку придется разбить до основания, а деревянный настил полностью разобрать. Иначе «пирог» не поместится, а поднимать пороги дверей или делать на входе ступеньку – решение неконструктивное.

Существует всего 1 способ уместить греющие контуры в толщину 50 мм – применить настильную систему с металлическими пластинами – распределителями тепла, показанную на схеме. Состав «пирога» выйдет таким:

  • слой плотного полимерного утеплителя 30 мм;
  • металлические пластины с канавками;
  • греющие трубы Ø16 мм;
  • тонкое напольное покрытие – ламинат или кафельная плитка, если речь идет о ванной комнате.

Справка. Для укладки теплораспределительных пластин применяются специальные пенополистирольные маты с бобышками либо готовые модули из дерева.

Из-за высокой цены подобных систем мастера нередко предлагают установить пластины между досок 2—2,5 см толщиной, уложенных на слой вспененного полиэтилена 8—10 мм (Пенофола). Мы не рекомендуем реализовывать такие решения – малый теплоизоляционный слой пропустит львиную долю тепла к соседям снизу или в подвал частного дома.

При высоте порогов 10 см устраиваются монолитные теплые полы со стяжкой. В основание закладываются полистирольные плиты 30—40 мм толщиной, остальные 6—7 см остаются под стяжку и чистовое покрытие.

Схема «пирога» теплых полов со стяжкой

Схемы подключения греющих контуров

Один из важнейших вопросов, который необходимо решить до начала работ, — как подключить водяной теплый пол к существующей системе отопления. Мы предлагаем следующие варианты:

  1. В квартире с индивидуальным тепловым вводом – по классической схеме со смесительным узлом, установленным в прихожей. Шкаф с коллектором аккуратно заделывается внутрь стены.
  2. В частном доме желательно подключаться напрямую от газового или другого котла, используя распределительную гребенку и узел смешивания.
  3. В квартирах с двухтрубными стояками контур каждой комнаты присоединяйте прямо к сети возле радиаторов отопления. Регулирование температуры производится термоголовками типа RTL.
  4. В многоквартирных домах с однотрубными стояками не обойтись без монтажа смесительных узлов с циркуляционным насосом.

Схема подключения при поквартирной раздаче тепла

Примечание. Присоединение теплых полов к отопительным магистралям без насоса и узла смешивания можно реализовать практически в любой двухтрубной системе. Как это правильно делается, читайте ниже.

Теплоноситель, приходящий от котла либо из сети централизованного теплоснабжения, имеет температуру 50—90 °С, что неприемлемо для теплых полов. Температурный график нагревательного контура лежит в пределах 35—45 °С, максимум – 55 °С (если трубы замоноличены в стяжке).

Схема присоединения теплых полов к котлу через двухходовой клапан

Чтобы приготовить воду требуемой температуры, используются смесительные узлы с двух— или трехходовым клапаном и циркуляционным насосом, перекачивающим теплоноситель по контурам. В централизованных системах отопления лучше применять схему с двухходовым клапаном, в индивидуальных – с трехходовым.

Справка. Качество теплоносителя в сетях центрального отопления слишком низкое – вода насыщена ржавчиной и прочими примесями. Чем проще и надежнее подобрать оборудование, тем дольше оно прослужит без проблем.

Схема подключения напольного отопления к котлу через трехходовой клапан

Отдельное подключение контуров к двухтрубным магистралям производится через термоголовки типа RTL, ограничивающие обратный поток теплоносителя, когда температура воды на выходе превышает установленное значение. Смесительные узлы, коллекторы и циркуляционные насосы не применяются.

Схема подключения ветвей без дополнительного насоса

Для присоединения теплого пола достаточно купить готовый блок с термостатическим краном и головкой RTL, помещенной внутрь аккуратной пластиковой коробки. Подобные изделия предлагает известный бренд Oventrop, название – RTL Unibox.

Схема подсоединения к однотрубной вертикальной системе

Доступно о различных вариантах подключения напольного обогрева к существующей системе расскажет эксперт в своем видео:

Подбираем стройматериалы и комплектующие

Когда вы правильно выбрали схему подсоединения, рассчитать нужное количество материалов довольно просто. Надо узнать площадь кухни, спальни и остальных помещений, где планируется монтировать теплые полы. Плюс подобрать схему укладки и расстояние между трубами.

По закупке материалов дадим следующие рекомендации:

  1. Трубопроводы греющих контуров раскладываются в виде улитки либо змейки. Принципиальной разницы нет, но при выполнении работ своими руками проще провести трубы змейкой.
  2. Чтобы не определять шаг укладки сложным расчетом, возьмите среднее значение из диапазона 10—15 см.
  3. Оптимальный вариант трубы для теплого пола – металлопластик либо сшитый полиэтилен с диаметром условного прохода DN10 мм (наружный – 16 х 2 мм). Не берите материалы неизвестных фирм, чьи изделия могут не отвечать требованиям качества.
  4. Утеплитель – пенопласт плотностью не ниже 35 кг/м³ или экструдированный пенополистирол 40 кг/м³ и выше. В качестве гидроизоляции допускается применить фольгированный «Пенофол» толщиной 5 мм, он послужит дополнительной теплоизоляцией.
  5. Распределительный коллектор лучше покупать с расходомерами (ротаметрами). Байпас с перепускным клапаном в случае с централизованным отоплением обязателен.
  6. Смесительный узел дешевле собрать самому из отдельных комплектующих, нежели приобретать в готовом виде.

Также при устройстве теплых полов используются расходные материалы – демпферная лента (клеится по периметру комнаты), клипсы для крепления труб и гидроизоляционная пленка, закладываемая под утеплитель. На стяжку идет готовая строительная смесь, чей расход указан на упаковке.

Для греющих контуров «сухого» типа придется купить полистирольные плиты с бобышками и теплораспределяющие пластины (лучше из алюминия). Модульные комплекты из дерева обойдутся дороже. Бюджетный вариант – провести трубы между обычными досками толщиной 20 мм, уложенными на утеплитель своими руками.

Совет. Если перепад высот между основанием и дверными проемами составляет 10—20 см (например, на балконе, лоджии), наращивайте толщину «пирога» за счет утеплителя. То есть, берите теплоизоляционные плиты не 30, а 50 или 100 мм. Результат – повышение энергоэффективности помещений и экономия тепла.

Технология монтажа монолитного теплого пола

После демонтажа половых конструкций – стяжки или деревянных лаг – основание следует очистить и выровнять под укладку теплоизоляционных плит. Трещины в перекрытии и по углам заполните раствором, бугры и наплывы сбейте. Вынесите мусор и максимально уберите пыль (в идеале – специальным строительным пылесосом).

Пошагово технология устройства теплых полов в жилой квартире выглядит так:

  1. Железобетонное основание покройте глубокопроникающей грунтовкой с целью обеспыливания. Землю под первым этажом частного дома следует утрамбовать и выполнить бетонную подготовку толщиной 4—5 см.
  2. Расстелите полотна гидроизоляционной пленки с нахлестом 10 см, проклеивая стыки скотчем. Минимальный напуск на стены считается так: толщина утеплителя + высота будущей стяжки.
  3. Уложите термоизоляционные плиты и оклейте стены по периметру комнаты демпферной рантовой лентой на высоту стяжки.
  4. Выполните греющие контуры из труб согласно выбранной схеме раскладки. Закрепите их пластиковыми фиксаторами к утеплителю с шагом 30—40 см. Второй вариант – фиксировать трубы одноразовыми хомутиками к кладочной сетке.
  5. Присоедините подводки к коллектору либо к термостатическому вентилю с головкой RTL, но к существующему отоплению не подключайтесь. Закачайте в контур воду для проверки герметичности системы.

Примечание. Вместо гидроизоляционной пленки допускается использовать «Пенофол» толщиной 4—5 мм, укладывая его фольгой кверху. Полотна размещаются без нахлеста и проклеиваются алюминиевым скотчем.

При использовании регулирования с помощью термоголовок RTL длина трубопровода в контуре не должна превышать 60 м, иначе комната прогреется неравномерно. Испытание на герметичность проведите рабочим давлением 3 Бар в загородном доме и 6—7 Бар в квартире с централизованным теплоснабжением. Выдержите указанное давление в течение 24 часов.

Убедившись в герметичности соединений, переходите к заливке стяжки, не опорожняя контуров. Минимальная толщина цементно-песчаного монолита – 5 см, максимальная – 10 см. Чтобы в процессе приготовления раствора не ошибиться в пропорциях, рекомендуется работать с готовой сухой смесью для заливки полов, содержащей пластификатор.

Как правильно забетонировать полы в гараже, читайте в подробной инструкции.

Дальнейшие работы по подключению теплых полов к существующей отопительной сети ведутся спустя 20—28 дней (точный период застывания указан на мешках строительной смеси). Контуры присоединяются согласно выбранной схеме, после чего настилается финишное покрытие. Наглядно технология монтажа напольного обогрева показана в видеоролике.

Устройство напольного отопления без стяжки

С помощью деревянной модульной системы или матов, оснащенных бобышками, сделать теплые полы несложно. Отличие от предыдущей технологии – отсутствие цементной стяжки и укладка финишного покрытия прямо на утеплитель либо доски.

Существует более простой и дешевый способ вместить водяные контуры на перепаде высот 5 см:

  1. Уложите поверх гидроизоляции плиты экструзионного пенополистирола толщиной 50 мм, имеющие боковые соединительные замки.
  2. Разметьте на утеплителе трассы прокладки труб и вырежьте под них пазы термоножом или острым инструментом.
  3. Установите в канавки металлические пластины и проложите трубопроводы.
  4. Настелите ламинат либо другое тонкое покрытие.

Остальные работы по испытаниям и подключению теплого пола к магистралям действующего отопления ведутся по технологии, описанной в предыдущем разделе.

Заключение

Прежде чем сделать напольный обогрев внутри обжитой квартиры с работающей системой отопления, убедитесь в технической возможности подключения и закладки труб в толщу полов. Если перепад высот между основанием и проемом двери не достигает 5 см, остается 2 варианта: поднимать пороги и дверные коробки или отказаться от затеи. Решение зависит от желания устроить теплый пол и бюджета, который вы готовы выделить на строительство.

9 схем подключения с инструкциями

На чтение 10 мин. Просмотров 8.8k. Обновлено

С каждым годом тёплые полы набирают популярность, особенно это касается частных домов.

Грамотно сделанное подключение нагревательных полов к отоплению и соблюдение правил по их эксплуатации, позволяет выгодно совмещать два этих источника обогрева. Узнайте так же как подключить теплый пол к батареи центрального отопления в квартире.

Нормативы и ограничения

Основная особенность водяных тёплых полов — они не являются высокотемпературными. Согласно нормативам, нагрев теплоносителя в данной системе не должен превышать 55 градусов. Но на практике, стандартом считается от 35 до 45 градусов.

Стоит заметить, что температура жидкости  циркулирующей по трубам, отличается от степени нагрева пола. При наличии 35 — 45 градусов у воды, поверхность будет прогреваться в среднем до +28.

По нормативам, рекомендованная температура пола для частных домов или квартир:

  • кухня, спальня, гостиная — 26 градусов;
  • в помещениях, где люди находятся не постоянно (ванна, туалет, коридор) — 31.

Тёплый водяной пол — самостоятельная магистраль, которая бывает одноконтурной, двухконтурной, или даже многопетельной, поэтому конструкция нуждается в отдельном циркуляционном насосе.

Он бывает встроенным в котёл, или может располагаться отдельно. С его помощью не только осуществляется движение воды, но и производится регулировка перепада температур жидкости при входе и выходе. По нормам, допустимый перепад — 10 градусов.

Важно! При выборе насосного устройства, главное не ошибиться с мощностью. Максимально разрешённая скорость движения теплоносителя — 0,6 м/с.

Опираясь на данные нормы и ограничения, можно произвести сборку тёплого пола своими руками.

Как подключить к центральному отоплению

Подключить водяные тёплые полы к централизованной системе отопления в частном доме возможно, но требует оформление специального разрешения.

Для установки гидрополов в квартире такое разрешение выдаётся очень редко, так как есть риск понижения градуса в батареях у соседей.

Оборудование будет работать эффективно при соблюдении двух условий:

  • вода в трубопроводе не должен иметь температуру выше 55 градусов, перегрев может испортить напольное покрытие;
  • расход теплоносителя в петлях нужно рассчитать таким образом, чтобы это не вызвало снижение градуса в батареях, иначе обустройство тёплых полов не приведёт к изменению уровня обогрева помещения.

Подключение от радиатора

Запитывать тёплый пол от радиатора, работающего как от центрального отопления, так и от автономного котла (как выбрать, расчет мощности, схемы подключения котла) — это наиболее простой способ. Произвести подключение можно путём прямого соединения концов контура к подающей трубе батареи и обратки, предлагаем ознакомиться с различными схемами подключения.

Надлежащую работу прибора, при таком методе подключения тёплого пола, можно добиться:

  • если общий котёл имеет автоматическую возможность поддерживать температуру в системе;
  • если размер обогреваемого помещения максимум 10 м2;
  • при наличии мощного насоса для обеспечения циркуляции жидкости;
  • если каждый радиатор оснащён отдельным коллектором.

Данное подключение тёплого пола в частном доме не считается лучшим вариантом, так как:

  1. Движение воды осуществляется по более лёгкому пути, то есть по основной магистрали и батареям. А вот по петлям тёплого пола скорость циркуляции жидкости будет намного ниже, это приведёт к снижению температуры.
  2. Если увеличить температуру в системе, то поверхность полов будет перегреваться.

Альтернативным решением в этой ситуации является установка терморегулирующего клапана.

Как подключить к котлу

Экономичный вариант, при наличии любого собственного котла (газового, парового, работающего от жидкого или твёрдого топлива) в частном доме — использование схемы подключения водяного тёплого пола на прямую к нему. Это очень удобно, так как пол будет работать не зависимо от отопления в помещении, при необходимости даже летом.

К котлу осуществляется присоединение всей необходимой арматуры. Подключается циркуляционный насос, бывают модули, когда он уже вмонтирован внутрь ёмкости. От бака, вода идёт в коллекторный узел, где она распределяется по контурам пола. Пройдя по петлям, жидкость через возвратную трубу возвращается в термогенератор.

Плюс данной способа — возможность настраивать котёл на уровень нагрева теплоносителя, требуемого для тёплых полов.

Основные особенности, на которые необходимо обращать внимание при монтаже такой конструкции:

  1. При использовании газового устройства, рекомендовано присоединять конденсационный котёл — это позволит достичь наибольшего КПД системы и продлит срок службы теплообменника.
  2. При применении твёрдотопливного котла, потребуется обустройство буферной ёмкости. Без неё проводить регулировку уровня нагрева у таких приборов сложно.

При наличии печи в частном доме, её можно использовать вместо котла, и подключать водяные полы прямо к ней.

Но для этого, над топкой требуется установить теплообменник, к которому подсоединяются трубы пола. Потребуется также обустройство насоса для циркуляции жидкости, и смесительного узла для разбавления воды до нужного уровня нагрева.

2. Теплый пол: Схемы подключения к котлу и системе отопления. Теплый пол от А до Я.


Watch this video on YouTube

Схема с трехходовым клапаном

Подключение к системе отопления в частном доме тёплого пола, чаще осуществляется именно с использованием трёхходового клапана. Для сооружения такой конструкции нужно иметь:

  • радиаторы отопления, с уровнем нагрева теплоносителя до 70 — 80 градусов;
  • контуры тёплого пола, с водой нагретой до 40 С.

Главная задача — как остудить воду идущую из радиатора до нужного градуса. Эту проблему можно решить используя трёхходовой термостатический поршень. Устанавливается он на трубе подаче, а после него монтируется циркуляционный насос. В процессе, горячая вода смешивается с остывшей, которая поступает из трубы обратки тёплого пола, до получения нужного температурного уровня.

Однако, у такой комбинированной конструкции отопления есть один минус  — невозможность регулировки потока поступления отработанного теплоносителя. Это приведёт к периодической подаче в контур то чрезмерно горячей, то холодной воды. Данный недостаток влияет на эффективность работы пола.

Перепады частично можно компенсировать с помощью бетонной стяжки. Но рассчитать оптимальную толщину бетонного слоя сложно.

Нельзя не сказать и о плюсах этого способа:

  • простота монтажа;
  • приемлемая стоимость оборудования.

Такой вариант оправдан при небольшом размере частного дома. Кроме того, использование трёхходового вентиля позволяет собирать данную конструкцию своими рукам.

Двухходовой клапан

Альтернативным вариантом трёхходового крана является двухходовой, его ещё называют — питающим. Он обеспечивает процесс подмешивания воды не постоянный, а периодический. То есть, конструкция клапана способствует либо добавлению горячего теплоносителя, либо его отсеканию от системы.

Смесительный узел для тёплых полов на двухходовом клапане, часть 1


Watch this video on YouTube

Конкретная схема проста и не допускает перегревания пола. Недостаток — площадь обогрева ограничена, не более 200 метров.

Схема подключения через насосно-смесительный узел

Эта схема также является комбинированной  — наличие батарей и тёплого пола. Но для реализации данного метода требуется не трёхходовой клапан, а более дорогое устройство — насосно-смесительный узел.

Суть способа заключается в подмешивании к горячей воде идущей от котла, холодной. При данном методе возможно регулировать дозы подачи отработанной воды при помощи балансировочного вентиля. Это позволяет нагреть теплоноситель, который поступает в тёплый гидропол через коллектор, до заданного уровня.

Такая конструкция считается эффективной, она способна создавать без труда комфортные условия в доме. Насосно-смесительный узел можно купить готовый, или собрать своими руками в разных вариациях. На комплектацию коллектора влияют ваши потребности и финансовые возможности. Узел может состоять из:

  • термостатического регулировочного клапана;
  • температурного датчика для теплоносителя;
  • крана для балансировки с фиксирующим прижимным винтом;
  • циркуляционного насоса;
  • резьбовой гильзы для наружного датчика температуры, с обустроенным гнездом;
  • погружного термометра;
  • клапанов: для перезапуска системы, поворотно-дренажного, шарового;
  • автоматического воздухоотводчика;
  • перезапускового байпаса;
  • кранов для подсоединения подающего и возвратного шланга.

Видео – работа с насосно-смесительным узлом

Водяной теплый пол VALTEC. Схема Работы с насосно-смесительным узлом


Watch this video on YouTube

Тёплый пол по такой схеме, при желании можно смонтировать самостоятельно в частном доме.

Схема с терморегулирующим комплектом для одной петли

Для сооружения в доме полового отопления с регулятором, потребуется небольшой термомонтажный комплект, который рассчитан, чтобы подсоединять только один контур. При этом методе нет необходимости в обустройстве сложного смесительного узла. Такая система предназначена для обогрева помещения площадью не больше 20 м2.

Термомонтажный комплект — небольшая коробка из пластика, состоящая из:

  • температурного ограничителя для теплоносителя;
  • ограничителя для регулировки температуры воздуха в обогреваемой комнате;
  • воздухоотводчиков.

В данной конструкции вода попадает в контуры тёплых полов напрямую, а не через коллекторную группу. При этом, жидкость в петлю подаётся нагретая до 80 градусов, и остывание его происходит внутри контура.

Процесс выглядит следующим образом — производится подача порциями высокотемпературного теплоносителя, после чего термоголовка перекрывает подачу. Вода остывает в петлях, и подаётся следующая порция.

При использовании низкотемпературного теплоносителя, такой комплект не требуется.

Так как змеевик всего один, то для движения воды по нему, не нужно обустраивать специальный насос, с этой задачей справится тот, который уже имеется в котле.

В основном, такие комплекты рекомендовано подключать как половое отопление в частном доме:

  • если планируется обогрев небольших помещений (туалет, ванна, балкон), это позволяет сэкономить на покупке коллекторного узла;
  • при наличии комнат с большой площадью полов с обогревом на первом этаже, и обустройстве такой конструкции в маленьких помещениях на втором этаже;
  • при желании сделать ещё один виток, а на распределительном узле нет больше выходов.

В любом случаи, монтаж несложный, комплект подключается к близ расположенной батареи, стояку или коллекторному узлу. В результате выходит готовая ветка.

Минус устройства — низкий уровень комфортности. Если котёл хорошо топить, то водяной пол будет иметь повышенную степень нагрева. Ещё одна отрицательная сторона — эффективная работа комплекта возможна только при наличии двухтрубной разводки. К однотрубной конструкции подсоединить его сложно, потребуется монтаж байпаса и балансировочный вентиль.

Как подключить к однотрубной разводке

При наличии лишь одной трубы, система называется однотрубной или «ленинградкой». Раньше, так осуществлялось подключение всех домом к отоплению. Эта схема безотказна в работе и надёжна. Основной недостаток — снижение градуса нагрева по ходу движения жидкости.

То есть, батарея в начале горячее, чем в конце. И если к такой разводке подключить тёплый водяной пол, температурный уровень понизится ещё, а гидравлическое сопротивление возрастёт, тем самым потребуется установка дополнительного циркуляционного насоса.

Для балансировки такого устройства требуется соблюдать ряд условий:

  • для того, чтобы не снижать температуру в радиаторах, врезку тёплого гидропола следует делать после всех батарей;
  • применять трубы DN;
  • данную схему использовать при наличии не более 5 радиаторов;
  • обеспечить конструкцию трёхходовым смесительным клапаном, чтобы поддерживать температуру пола на необходимом уровне;
  • обустроить устройство дополнительным насосом для принудительной циркуляции воды;
  • расстояние между входным и выходным краном должно быть не менее 30 см.

Подключение к однотрубной разводке, при обустройстве водяных полов используется не часто, так как такой способ нельзя назвать стабильно работающим. Кроме того, не исключены аварии, поэтому лучше соединять тёплый водяной контур с котлом, это дороже, зато надёжней.

Схема с узлом подмеса

При установке водяного пола в помещении большой площади, подсоединяться к действующей  радиаторной отопительной системе нельзя. Возникает вопрос, как подключить тёплые полы к отоплению в частном доме — потребуется прокладка отдельной магистрали и установка распределительной гребёнки.

Тёплый Пол!Узел подмеса!Подключение.Обзор!Простейшая схема!


Watch this video on YouTube

Подключение по такой схеме возможно несколькими способами:

  1. При протяжённости контура максимум 50 метров, гребёнка оснащается термоголовками, которые реагируют на температуру обратки каждой петли отдельно. Циркуляция теплоносителя обеспечивается основным насосом.
  2. Монтаж смесительного узла с коллектором, плюс наличие двухходового или трёхходового клапана. При использовании духходового клапана — он отвечает за подмешивание горячей воды, и обустраивается на подающей трубе. Управление осуществляется при помощи термоголовки с выносным датчиком, она устанавливается в трубе коллектора или монтируется снаружи. При увеличении температуры воды, датчик оказывает давление на шток клапана, тем самым закрывая его. Для внедрения этой схемы, требуется обустроить дополнительный насос.

При установке трёхходового вентиля принцип работы тот же, но устройство более эффективное, и предназначено для большого объёма теплоносителя.

Недостатком данного способа является высокая цена оборудования и сложный монтаж.

Гидравлический разделитель

Применение гидравлического разделителя при монтаже комбинированной схемы, позволяет разделить отопление радиаторного типа от тёплого пола.

 Если система радиаторного отопления оснащена циркуляционным насосом, то установка второго в смесительном узле приведёт к нарушению гидравлического режима. Чтобы они смогли функционировать параллельно, обустраивается гидроразделитель или теплообменник.

Учитывая особенности каждой схемы, и прислушиваясь к советам мастеров, которые мы постарались изложить в данной статье, вы сможете смонтировать тёплый водяной пол в частном доме своими руками.

Схема подключения теплого водяного пола к системе отопления, котлу, батарее: однотрубная и двухтрубная

Перед непосредственным подключением тёплого пола важно обратить внимание на многие параметры.

Например, площадь помещения, его способ отопления, высота потолков, количество стен и определённые выделенные зоны комнаты в частном доме.

Особенности подключения тёплого пола к центральному отоплению

У такого вида дополнительного отопления помещения есть положительные и отрицательные стороны.

Плюсы:

  • полноценное распределение нагретых воздушных масс по высоте в помещениях с высокими потолками;
  • равномерный прогрев поверхности комнаты во всех её зонах;
  • циркуляция воздуха и отсутствие сквозняков сокращают количество образования пыли;
  • исключается вероятность развития аллергии и дыхательных болезней у хозяев дома;
  • возможность регулирования расхода электроэнергии;
  • является самостоятельной системой обогрева комнат.

Минусы:

  • цена работ по установке такой системы обогрева достаточно высока;
  • исключена возможность монтажа в зданиях большой этажности с однотрубным видом центральной отопительной системы;
  • формирование цементной стяжки и изоляции увеличивают отметку пола до 15 см.

Возможные проблемы

При вводе в работу отопление помещения в виде тёплых полов могут возникнуть определённые сложные ситуации.

Неравномерный нагрев поверхности

Неприятность может скрываться в перемещении теплоносителя по контурам.

Так как у них различная протяжённость, то и для скорости подачи жидкости на прохождение длинных участков контуров потребуется больший период времени. Поэтому в таких контурах быстрее происходит остывание воды.

Повреждение трубопровода

Протечка труб или резкое падение давления в них приводит к прорыву системы напольного обогрева. Так происходит снижение количества теплоносителя, и, как следствие, разрушение пола.

При низкой степени обогрева и появлении протечки требуется тщательный осмотр поверхности с помощью тепловизора.

Проверять необходимо каждый контур тёплого пола. При обнаружении повреждения участка трубы проводится его замена на новый.

Причину неполного прогрева можно установить путём проверки каждого контура тёплого пола отдельно.

Дефект электрооборудования

При отсутствии протечки пол может не греть вследствие сбоя в работе циркуляционного насоса и термостата, функционирующих от электросети.

С помощью мультиметра или индикаторной отвёрткой проводят проверку на наличие в них напряжения.

А также нужно обратить внимание на проверку датчиков температур на термостате.

Схемы подключения

Существует несколько способов введения в эксплуатацию системы обогрева помещения такого типа.

В каждой из схем необходимо предусмотреть отсутствие частиц в трубах, иначе это приведёт к засорению элементов конструкции напольного отопления.

Через отдельный ввод

При таком способе не допускается работа циркуляционного насоса всухую. Для этого производится монтаж реле, регулирующее давление или силу потока.

А также допустимо использование накладного термостата, позволяющего блокировать работу насоса при пересечении им отметки нижнего температурного порога.

Самый эффективный вариант — установка регулятора, корректирующего температурный режим обогрева комнаты в соответствии с внешней температурой комнаты.

Через вертикальную разводку

Основная цель такой схемы — процесс восстановления существующей радиаторной системы.

Фиксируя трубы тёплого пола непосредственно к стояку, можно вдвое увеличить количество получаемого тепла. Это объясняется тем, что при одном и том же значении температуры в подающей трубе и обратке в момент перепада в трубах пола с подогревом она будет выше, чем в радиаторе.

При наличии в жилом помещении 4-х стояков теплоноситель из двух идёт транзитом, а из оставшихся — используется тёплая вода из системы центрального отопления.

Фото 1. Схема подключения водяного теплого пола к отопительной системе посредством вертикальной разводки.

Последовательность действий по данной схеме:

  • установка новых обменников теплом на место ранее используемых радиаторов;
  • параллельная фиксация вторичного контура от пола с подогревом.

Важно! При проведении процесса обязательно применение ПВХ труб одной длины.

Вам также будет интересно:

Однотрубная система

Такая схема не предусматривает регулирование расхода теплоносителя и опускание его температуры.

Водяной пол с подогревом при помощи стояка подсоединяется к центральной системе отопления. Осуществить это возможно путём замены радиатора на контур тёплого пола.

Разница тепловых нагрузок системы центрального отопления и напольного обогрева не должен быть больше 5–10 градусов.

Управление комнатной температурой в этом случае можно с помощью циркуляционного насоса и термостата.

При отсутствии теплоносителя в стояке работа насоса автоматически прекращается.

Для поддержания комфортной температуры зимой можно применять в использованной схеме пиковый электрокотел. Этот элемент сможет выполнять данную функцию с помощью термостата, при условии его соединения с центральным отоплением с одной стороны, и к полу с подогревом — с другой.

Как подключить к индивидуальному отоплению

Схемы подключения к индивидуальному отоплению бывают четырех типов: однотрубные, двухтрубные, гравитационные, комбинированные.

Однотрубная

Другое её название — «Ленинградка». Она одна из самых простых и не требует больших финансовых вложений.

Для реализации этой схемы нужна одна магистраль для горячей воды, а контур повышает её общую протяжённость. Весь процесс производится благодаря циркуляционному насосу.

Он устанавливается в центре магистрали. Контур водяного напольного обогрева монтируется после насоса, а обратки — перед ним.

На открытые участки трубы фиксируются регуляторы для управления и смеситель для напольного обогрева.

Внимание! Длина контура, используемая в данной схеме, не должна быть выше 20–30 м.

Двухтрубная

Она считается самой эффективной для полноценного функционирования полов с подогревом.

В отличие от предыдущей, эта схема подразумевает присутствие отдельных труб, присоединённых к котлу — для подачи горячей воды и обратки.

Благодаря использованию шаровых кранов и смесителя на открытом участке становится возможным ввод в действие системы напольного обогрева.

Контур, применяемый в данной схеме, не должен быть больше 50 м.

Фото 2. Двухтрубная схема подключения теплого пола с применением шаровых кранов, циркуляционных насосов.

Гравитационная

Через трубопроводную магистраль естественным путём циркулирует вода. Соединение контура к данной схеме напольного обогрева производится в соответствии с магистральным наклоном. Подключение делается в начале помещения, а обратка — в конце.

Параметр трубы магистрали должен начинаться от 3,2 см.

Трубопровод может проходить в виде змейки либо спирали.

Комбинированная: водяной пол и батареи

Отличают такую систему два свойства: циркуляционная и герметичная.

Оба составляющих схемы фиксируются к общему стояку. Теплоноситель идёт в напольный контур через смесительный узел. Там, для поддержания комфортной температуры пола, к нему из обратной линии может добавляться холодная вода.

После этого происходит разделение теплоносителя по отдельным веткам с помощью гребёнок коллектора. Тёплые полы снабжаются собственным циркуляционным насосом.

Фото 3. Комбинированная схема подключения пола с обогревом: с котлом, батареями, коллекторной системой, смесительным узлом.

Нюансы комбинированной схемы:

  • обязательная организация наличия в системе напольного обогрева и у радиаторов независимых температурных режимов;
  • необходимость использования большого количества дополнительных составляющих процесса;
  • управление комбинированной системой подразумевает наличие смесительных узлов с термостатическими клапанами, погодозависимого регулирования внешним контроллером, комнатных датчиков и т. д.

К котлу

Схемы встречаются коллекторные, последовательные, параллельные, с двухходовым и трехходовым клапаном.

Коллекторная

Суть в том, что производится соединение коллекторной группы (сливного крана, циркуляционного насоса, воздухоотводчика, смесителя и запорных вентилей, расположенных на трубах) и труб, а сами коллекторы фиксируются с котловыми трубками.

Происходит процесс установки шкафа для коллекторов и формирования пола.

Иногда термовентили монтируются вместо обычных запорных. В них указывается пропускная способность благодаря использованию термического баллона с парафином.

Как и в комбинированной схеме, в коллекторной производится подмешивание холодной воды при необходимости. Между коллектором и подающей магистралью фиксируется насос смесителя. Его третий выход позволяет проходить жидкости перед трубкой отдачи.

Благодаря опорной втулке, зажимному кольцу и гайке производится соединение с трубными коллекторами.

Фитинги требуются для фиксации коллектора, трубы и клапана.

С двухходовым клапаном

Этот составляющий системы представляет собой термоголовку с датчиком жидкости. Такой клапан ещё называют питающий кран, потому что он позволяет подмешивать воду только в случае его открытия.

Эта схема предусматривает обязательную установку байпаса с предохранительным клапаном. Он необходим для ситуаций с чрезмерным уровнем давления: при повышении этого показателя, в обратку сбрасывается часть жидкости.

Справка! Такая схема применима для площади помещения не превышающей 200 кв. м.

Со смесительным трехходовым клапаном

Этот способ считается оптимальным. Главные составляющие: термоголовки и отдельный датчик температуры. Перемещение теплоносителя обеспечивает циркуляционный насос. Трёхходовый клапан добавляет необходимое количество жидкости в подающую трубку. Его монтаж производится на коллекторной ветке выхода на обратке.

Без использования циркуляционного насоса протяжённость труб в контурах не должна превышать 40 м. При его наличии — ограничений по длине нет.

Параллельная и последовательная

Первая предусматривает установку байпаса вместо пропускного крана. Это требуется для прохождения через него теплоносителя.

То есть, при работе контуров жидкость не будет идти без остановки, а в ином случае — задействуется пропускной кран для разгрузки насоса. Такой кран устанавливается вручную.

Температура выходящей жидкости должна совпадать с её же входным показателем.

Последовательная схема отличается от параллельной не только методом соединения, но и тем фактом, что выходной поток уходит в котёл, а температура совпадает с показателем водяного тёплого пола.

Полезное видео

Видео, в котором представлена схема обвязки котла для подключения пола с обогревом с обязательной установкой смесительного узла.

Установка своими руками

Если учесть все особенности различных схем и внимательно изучить инструкции, возможно самостоятельно подключить тёплый пол, не обращаясь к профессионалам.

Как подключить теплый пол к системе отопления

Обычная ситуация, когда действующую радиаторную систему отопления дополняют теплыми полами. Иногда их делают только в одной или нескольких комнатах, даже несмотря на возникающие порожки из-за возвышения полов.

Теплые полы востребованы в первую очередь в санузле и в детской комнате, но также они явно не помешают по всему дому. Рассмотрим, как наиболее просто подключить водяную систему внутрипольного обогрева к действующей системе отопления.

Теплый пол на малой площади

Если создавать теплый пол небольшой площади, то целесообразно выполнить его короткими водяными контурами до 30 метров, максимум до 35 метров. Короткий контур дает возможность максимально выровнять температуру между его крайними точками, не увеличивая расхода теплоносителя.

Здесь применяется метод порционной подачи жидкости в трубопровод. Теплоноситель может быть большой температуры, но как только он заполнит трубы, его движение ограничивается, и он остывает, отдавая тепло стяжке. В результате, при подаче теплоносителя +60 град, прямо от радиаторов, теплый пол будет иметь все те же +25 град. Как это достигается технически, не сложно ли это?

  • В длинных контурах 70 – 130 метров небольшая температура до +50 град задается узлом смешения, а одинаковая температура теплоносителя по длине трубы (с разницей на подаче и обратке всего 10 градусов) поддерживается увеличением его расхода.
Типовая схема подключение теплого пола с использованием принципа смешения потоков, в приготовлением для теплых полов теплоносителя нужной температуры…

РТЛ-головки с теплыми полами

РТЛ-кран – та же термоголовка, но измеряющая не температуру воздуха (и перекрывающая движение жидкости при высокой температуре воздуха), а измеряющая температуру теплоносителя. Если ее установить на обратке короткого контура теплого пола, то она перекроет движение, как только до нее дойдет горячий теплоноситель и возобновит поток, когда он остынет. Происходит регулировка по температуре обратного потока.

Таким образом, подключив параллельно радиаторам (вместо радиатора) контур теплого пола длиной 25 – 30 м, можно создать водяной теплый пол на площади 4 – 7 м кв. Для комнаты средних размеров можно подключить парочку таких контуров.

  • Главное правило при этом – настройка РТЛ-крана на нужную температуру открытия, и обязательная его установка на обратке контура, чтобы он измерял именно температуру на исходящей струе трубопровода водяного пола.
РТЛ-бокс обустраивается в стене и позволяет оперативно регулировать температуру контура теплого пола или других приборов отопления по температуре обратного потока

Самобытное создание теплых полов с регулировкой

Но РТЛ-краник не слишком дешевый, поэтому при создании чего либо своими руками, умельцы пытаются все это как можно более упростить. Оказывается, что в некоторых случаях, теплый пол остается работоспособным и при регулировке потока в коротких контурах просто подстроечным краном.

В этом случае короткий контур будет постоянно понемногу подпитываться горячим теплоносителем, обычно в диапазоне типичных температур для радиаторного отопления — +55 — +75 град.

При этом начальный участок контура будет перегреваться, но, как показывает практика, при «умной» укладке и точкой настройке небольшой подачи, в целом стяжка и напольное покрытие все это выдерживают без особого коробления и температурной зебры.

Подключение контуров теплого пола на обратку радиаторов

Оригинальная идея в том, что подачу в контуры теплого пола можно организовать и с обратки радиаторов, от самой холодной точки системы возле котла, где температура теплоносителя обычно +45 — +65 град С.

Тогда контура могут быть и длиннее, а чтобы создать ток жидкости через них, достаточно между точками подключения (подача контура и обратка) на магистрали общей обратки установить тонко настраиваемый регулировочный клапан, для создания местного сопротивления.

Почему нельзя котел держать на низкой температуре

Может возникнуть мнение, что для обеспечения теплого пола теплоносителем +40 — +50 град, достаточно настроить на эту температуру автоматизированный газовый или электрический котел, и напрямую от него подключить длинные контура теплого пола. При этом прохладные радиаторы совместно с теплым полом справятся с отоплением….

Но такая температура не будет нормальной для обычного котла – ведь точка росы для конденсации паров в газах составляет чуть выше +50 град. При такой температуре теплоносителя на теплообменнике будет образовываться ядовитая роса и стекать…

  • Имеется линейка специальных конденсационных суперэкономичных котлов, которые как раз и рассчитаны на работу с такой температурой и отлично сочетаются с теплым полом, подключенным напрямую к этому котлу. Но эти котлы в 2 раза дороже и поэтому…

Типовое подключение теплого пола с длинными контурами

Классическая схема теплого пола обеспечивает создание теплоносителя с температурой +40 – +50 градусов в большом количестве для подачи в длинные контура теплого пола. Это делается с помощью узла смешения.

Обычная схема отопления дома, применяется тупиковая схема подключения радиаторов и коллекторно-смесительный узел для подключения множества длинных контуров теплого пола

Он подпитывается одновременно и холодной обраткой с теплых полов (+25 – +35 град) и горячей подачей от котла. Смешивает эти два потока с помощью термостатического клапана и собственным насосом с большим расходом подает в длинные контура, обеспечивая небольшую разницу температур в них.

  • Существуют рекомендации создавать петли теплого пола одинаковой длины в пределах 70 – 80 метров, с тем, чтобы обеспечить одинаковую температуру в целом по системе без глубокой балансировки между ними, и применить наиболее слабомощный насос.

Сам же насосный узел, т.е. весь блок теплых полов, подключается к магистралям, отходящим от котла, параллельно всей радиаторной системе.

Подробней о коллекторе теплого пола, монтаже и настройке

как подключить коллектор к газовому котлу, схема подсоединения, как подсоединить

Содержание:

Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.


Без надежного и качественного отопления невозможно обеспечить в доме комфорт и уют. После завершения обустройства напольного покрытия с обогревом и подсоединения к коллектору, следует произвести подключение теплого пола к котлу. Такой вариант обогрева чаще всего используют для помещений с большим уровнем влаги – его укладывают в кухнях, прихожих и ванных комнатах.

По мнению специалистов, самый оптимальный способ обеспечить частное домовладение отоплением – это смонтировать теплый пол от двухконтурного газового котла в подвесном исполнении с принудительной тягой.

Особенности установки коллектора

Расположение этого узла теплоснабжающей конструкции полностью зависит от решения хозяина объекта недвижимости. Коллектор может находиться в абсолютно любом месте, главное, чтобы он не мешал и был недоступен для любопытных детей.

Но все же некоторые рекомендации специалистов не будут лишними:

  1. Шкаф нужно располагать в помещении, площадь которого позволяет иметь свободный доступ к подающим и обратным трубопроводам.
  2. К концам труб подсоединяют боковые выходы коллекторного узла на подачу теплоносителя и его получение. Желательно предварительно установить запорные вентили и регуляторы температурного режима в отопительной системе.
  3. Чтобы упростить данную процедуру, лучше приобрести готовый коллекторный комплект, состоящий не только из вышеперечисленных элементов, но и из запорных кранов. Эти устройства, монтируемые на все выводы труб теплых полов и настенных радиаторов, позволяют отключать отдельные контуры системы, при этом ее основная часть продолжает функционировать.
  4. Концы труб, вентили и коллектор соединяют с помощью компрессионных переходников – фитингов, у которых входные и выходные размеры различаются. Часто выводные трубы водяного пола объединяют с коллектором за счет соединителей, состоящих из кольца с зажимом, опорной втулки и латунной гайки. Простой вариант подключения предусматривает использование простых зажимов, имеющих запирающие вентили.
  5. Трубы подачи воды и обратки подсоединяют к коллектору, а его – к выводам теплоносителя для обогрева пола.


Описанная схема подключения теплых полов к газовому котлу считается самой простой, но она не в состоянии полностью обеспечить требуемый контроль над отопительной системой, так как она стопроцентно зависит от типа агрегата. Единственное, что можно делать, это немного приоткрывать запорный вентиль и тем самым уменьшать подачу теплоносителя.

Коллекторные системы сборного типа

Полная комплектация коллекторной системы помимо запорных вентилей и регуляторов температурного режима имеет в своем составе:

Когда осуществляется подключение коллектора теплого пола к котлу, запорные краны на входах/выходах может заменить вентиль с регулировочным термостатом. Главным преимуществом данного элемента является наличие у него возможности сужаться и расширяться в соответствии с оптимальной величиной установленной температурой. В результате потоку теплоносителя задается интенсивность перемещения.


Узел подмеса в конструкции водяного пола выполняет функцию регулировки температуры жидкости в трубах за счет смешивания теплоносителя, прошедшего через всю систему, с водой новой подачи. Актуальность установки данного элемента при выполнении подключения коллектора к котлу увеличивается в более холодных регионах, где температура рабочей среды для теплоснабжения должна составлять 50 – 55 градусов.

Насос смесителя нужно монтировать между зажимом на подачу и подающей трубой, а третий выход при этом идет на возврат и его устанавливают перед зажимом на отдачу.

Подсоединение к котлу

Самым эффективным источником обеспечения обогрева считается подключение теплого пола к газовому котлу и по этой причине другие типы нагревательных агрегатов лучше не рассматривать. Объясняется такое утверждение дороговизной затрат на электроэнергию и возможностью самостоятельно регулировать в системе температурный режим.


После того, как определено место расположения коллектора и завершен его монтаж, нужно установить отопительный прибор и приступить к подсоединению теплого пола к котлу.

Выполнение подключения теплого пола

Данную работу осуществляют в определенной последовательности:

  1. Выбирают подходящее место. Как правило, до того, как подключить теплый пол к газовому котлу, для установки агрегата подготавливают отдельное помещение – в нем собирают все трубы от коллектора и другие важные для проживания в доме инженерные системы.
  2. В коллектор заводят подающий и обратный трубопровод. Возвратная труба будет принимать холодную воду и в дальнейшем отправлять ее назад в котел для нагрева, а подающая, как понятно из ее названия, направлять нагретую жидкость в систему обогрева напольного покрытия.
  3. Затем трубу агрегата соединяют с вентилем при помощи соответствующего фитинга, а дальше к этому вентилю подключают вход коллектора.
  4. Как и в случае подключения к коллектору труб следует установить на входе/выходе запорные краны и терморегуляторы с целью обеспечения контроля и при необходимости перекрытия их.
  5. В завершение остается только протестировать обустроенную теплоснабжающую конструкцию.

Прежде, как подсоединить теплый пол к котлу, нужно убедиться в том, что получившаяся стяжка достигла требуемой степени просушки.


Проводить финишные мероприятия необходимо только тогда, когда осуществлена проверка работоспособности теплоснабжающей конструкции. Если она надежно функционирует, можно приступать к монтажу напольного покрытия и проведению уборки в комнате. Если не выполнить эти рекомендации, то велика вероятность затопления помещения.

Кстати, все схемы подсоединения нагревательных агрегатов к отопительным системам указываются в технической документации производителей отопительного оборудования. Прилагаемые документы и имеющиеся в них рекомендации следует внимательно изучить.


Часто задаваемые вопросы о лучистом теплом полу | ThermoSoft

Как работает электрическое лучистое тепло?
Электрическое лучистое тепло работает путем размещения токопроводящих нагревательных элементов в полу, обеспечивая мягкое, но заметное тепло, поднимающееся от пола, обеспечивая эффективный и роскошный эффект в вашем доме или коммерческом пространстве. При подключении одной из наших систем отопления к термостату теплого пола энергия, подаваемая в систему, передается в тепло со 100% эффективностью.
Могу ли я установить в доме лучистое отопление?
Да! Практически каждый может насладиться теплом и роскошью лучистого тепла в своем доме. ThermoSoft предлагает системы теплого пола, которые легко монтировать и совместить с любым напольным покрытием.
Какие полы можно обогревать с помощью систем ThermoSoft?
Если по нему можно ходить, мы его нагреем! Наш разнообразный ассортимент систем обогрева полов можно использовать под любым напольным покрытием. Ключ - это подобрать правильное изделие для лучистого отопления с правильным методом установки, и, конечно же, это лишь одна из вещей, с которой вы можете позвонить нам, чтобы получить помощь в любое время!
Какой тип теплого пола мне подходит?
Это зависит от нескольких факторов.Прежде чем вы сможете полностью выбрать подходящий продукт для вашего проекта, вам необходимо знать тип напольного покрытия и предполагаемый метод его установки. Отсюда вы можете определить систему, которая соответствует этим двум факторам. Вот почему мы предоставили варианты «Покупка по комнатам», а также варианты «Покупка по типам этажей», чтобы помочь вам определить, какая из наших высококачественных систем вам подходит. Лучший способ узнать, какая система вам подходит? Поговорите с одним из наших штатных экспертов.
Будет ли это безопасно добавить в мой дом?
Да! Системы лучистого обогрева ThermoSoft - совершенно безопасное дополнение к вашему проекту. Мы гордимся уровнем инженерных разработок и контроля качества, который используется при производстве наших систем, и мы стремимся предоставить вам быструю, информативную и полезную поддержку, когда у вас есть вопрос о том, как лучше всего добавить тепла в ваш дом.
Могу ли я установить лучистое тепло между балками под уже уложенным напольным покрытием? Мне нужно заменить полы?
ThermoSoft предлагает только те продукты, которые, как мы знаем, будут успешными в предполагаемом применении.К сожалению, установка лучистого тепла под уже установленным полом между балками в лучшем случае неэффективна, а зачастую и неэффективна и не оправдывает ожиданий домовладельца.
Нужно ли утеплять черный пол под системой отопления?
Чтобы точно ответить на этот вопрос, нам потребуется более подробная информация о вашем проекте. Во многих случаях нет необходимости добавлять изолирующий слой помимо изначально запланированных материалов для укладки пола.Установка поверх бетонной плиты - это ситуация, при которой чаще всего требуется изоляционный слой. CeraZorb или изолирующая подкладка для плитки - отличный выбор. Если вы используете плавающий пол, вы можете использовать ThermoFloor, в который прямо встроена изолирующая прокладка!
Являются ли системы лучистого отопления ThermoSoft низким напряжением или сетевым напряжением?
Системы теплого пола ThermoSoft представляют собой соединения с сетевым напряжением, а не с низким напряжением. Низковольтные системы не обеспечивают такого же уровня высоких характеристик, чтобы соответствовать нашим высоким стандартам, а низковольтные системы могут быть значительно более дорогими для материалов системы отопления.Мощность, потребляемая вашей напольной системой, будет зависеть от площади в квадратных футах и ​​типа выбранной вами системы. Вам почти всегда понадобится выделенная цепь для питания системы.
Увеличатся ли мои счета за коммунальные услуги?
Добавление лучистого тепла часто приводит к чистой экономии энергии, которую вы используете, потому что это очень эффективно! Конечно, ваши фактические эксплуатационные расходы будут зависеть от множества факторов, но здесь, в пригороде Чикаго (брррр!), Нам нравится использовать лучистое тепло ThermoSoft в наших собственных домах, отчасти потому, что это снижает наши общие затраты на коммунальные услуги!
А как насчет гидронных (на водной основе) иэлектрические теплые полы?
Гидравлическое лучистое тепло - это передача тепла на основе воды, а электрическое лучистое тепло основано на производстве тепла электрическим сопротивлением.
Вот некоторые из причин, по которым следует опасаться водяного лучистого тепла:
  • Высокий риск повреждения из-за утечек
  • Сложный ремонт и обслуживание
  • Неравномерное распределение тепла (горячие точки повреждают полы!)
  • Высокая стоимость материалов
  • Высокая стоимость установки
  • Нежелательная дополнительная высота пола
  • Задержки на стройплощадке из-за сложной установки
Лучшее электрическое тепло лучше по нескольким причинам:
  • Это дешевле добавить в ваш дом
  • Это система, не требующая обслуживания, без движущихся частей
  • Системы ThermoSoft обеспечивают равномерное распределение тепла, без неприятных горячих и холодных участков, повреждающих ваш пол
  • Общая эффективность; вся потребляемая энергия преобразуется в тепло, которое вы чувствуете.
  • Простота в проектах реконструкции и строительства.
  • Простота установки одновременно с полом.
Как насчет разницы между теплом пола и принудительным воздушным теплом?
Теплый пол обычно работает как дополнительный источник тепла в дополнение к системе принудительной подачи воздуха (см. Ниже, чтобы узнать о лучистом тепле как основном / единственном источнике тепла).Одно из самых больших различий, о котором вы должны знать, заключается в том, что электрическое лучистое тепло имеет более длительный процесс разогрева. Принудительное воздушное тепло перегревает воздух и нагнетает горячий воздух в ваш дом, что может вызвать быстрое изменение температуры. Хотя об этой временной задержке для ощущения воздействия лучистого тепла следует помнить, важно понимать, что электрическое лучистое тепло не сушит ваш воздух и не тратит деньги и энергию на заполнение пространства возле потолка горячим воздухом. воздух и изо всех сил пытается сохранить достаточно теплые нижние части комнаты.
Могут ли системы лучистого отопления ThermoSoft работать в качестве основного или единственного источника тепла?
Наши системы лучистого отопления могут работать как основной источник тепла, но редко как единственный источник тепла. Это решение зависит от множества факторов. Самым важным является то, сколько БТЕ выделяет общая суммарная площадь ваших полов с подогревом. Часто наше лучистое отопление достаточно мощно, чтобы функционировать в качестве основного источника тепла в доме. В большинстве случаев можно сделать лучистое тепло единственным источником тепла, однако некоторые муниципалитеты не допускают этого.Имейте в виду, что в таких местах, как солярий, электрическое лучистое тепло делает холодное пространство более удобным и комфортным, когда традиционные системы отопления, вентиляции и кондиционирования не требуются и требуют больших затрат! Однако, если использование лучистого тепла в качестве единственного источника тепла предотвращается строительными нормами, вы должны помнить, что использование электрического лучистого тепла в качестве дополнительного источника тепла часто все же приводит к экономии ваших затрат на отопление, потому что электрическое лучистое тепло имеет более высокая эффективность и не требует обслуживания.
Как долго прослужит система лучистого отопления ThermoSoft?
Очень давно. На некоторые из наших систем предоставляется пожизненная гарантия, на другие - более короткие сроки, например 10-летняя гарантия ThermoFloor. Ключевым моментом, о котором мы хотели бы напомнить людям, является то, что ни одна из наших систем не вышла из строя из-за «старости», не имеет движущихся частей и, следовательно, не требует регулярного обслуживания. Действительно, после правильной установки и оставления нетронутым (не поврежденного небрежным ремоделированием или неправильным подключением) наши системы должны прослужить бесконечно.На некоторые продукты, такие как термостаты для теплого пола, которые мы продаем, мы даем гарантию только на 3 года, но мы уверены, что вы останетесь довольны сроком службы вашего лучистого тепла ThermoSoft.
Какие основные компоненты мне нужны как часть моей системы отопления?
Типичная система подогрева пола включает в себя сам обогреватель (кабель или маты), термостат подогрева пола и датчик пола, который термостат использует для контроля точной температуры вашего пола.Предлагаемые нами термостаты включают датчик. Мы настоятельно рекомендуем, чтобы в каждый проект теплого пола был включен резервный датчик температуры пола. Датчики редко выходят из строя, но если один из них выходит из строя, установка резервного датчика означает, что небольшие вложения на раннем этапе сэкономят ваше время и деньги в долгосрочной перспективе.
Почему мне нужно выбирать системы на 120 или 240 вольт?
Термостаты системы подогрева пола могут работать только с определенной мощностью, максимальной силой тока. Каждый квадратный фут системы обогрева прикладывает определенную амперную нагрузку к вашему термостату, что означает, что существует ограничение на то, сколько площади может быть нагрето одним блоком управления.Используя линию 240 В и нагревательный элемент, рассчитанный на нагрузку 240 В, вы можете удвоить площадь, контролируемую одним термостатом. Система на 120 или 240 В имеет равную тепловую мощность, равную стоимость покупки и равные эксплуатационные расходы. С точки зрения непрофессионала, ваш проект может лучше всего обслуживаться тем или иным напряжением, что позволяет сэкономить деньги и упростить установку. Позвоните нам сегодня, чтобы получить помощь с выбором!
Я хочу убедиться, что все идет хорошо, что мне следует знать перед началом установки?
Прочитать или попросить вашего установщика прочитать Руководство по установке - это рекомендация номер 1, которую мы можем дать.Кроме того, мы ежедневно обращаемся к специалистам по системам теплого пола, которые помогут с любыми вопросами, которые могут у вас возникнуть, поэтому обязательно воспользуйтесь нашим опытом, если у вас остались вопросы, чтобы избежать ошибок! Кроме того, рассмотрите возможность добавления InstAlarm к вашему заказу. InstAlarm - это недорогое устройство многоразового использования, которое подключается к обесточенным коврикам во время установки, и в случае повреждения системы обогрева оно подает сигнал тревоги (разумеется, мгновенно).
Почему компания ThermoSoft требует, чтобы окончательные подключения выполнял электрик? Разве я не могу это сделать сам?
Национальный электротехнический кодекс
предписывает, что любой электрический компонент, работающий на линии, должен быть подключен лицензированным электриком.Мы предлагаем простые инструкции, которыми вы можете поделиться со своим лицензированным электриком.
Что еще мне нужно знать, чтобы разместить заказ?
Во-первых, помните, что наши специалисты в области теплого пола доступны для звонка или электронной почты почти в любое время, чтобы помочь вам в этом процессе. Однако есть важная информация, которой вам нужно будет поделиться с нашими специалистами: желаемое напольное покрытие, какой метод укладки вы будете использовать, а также форма и размеры комнаты.Если вы пользуетесь нашей бесплатной помощью в проектировании системы, вам будет удобно иметь рисунок или набросок планировки комнаты, которые всегда помогут нам дать вам лучший совет.
Мне трудно понять общую стоимость, что мне делать?
Просто позвоните нам! Мы гордимся своей продукцией, но еще больше гордимся своими людьми! Один из наших экспертов по напольному отоплению может полностью объяснить ваши варианты и связанные с ними затраты и найдет для вас лучшее соотношение цены и качества с наилучшей производительностью.
Когда будет отправлен мой заказ?
99% заказов отправляются в течение 24 часов. У нас достаточно запасов, чтобы удовлетворить практически любой заказ, но иногда для выполнения заказа может потребоваться немного больше времени. Как всегда, позвоните нам, чтобы получить подтверждение.
Сколько стоит доставка?
Мы предлагаем бесплатную доставку (членство не требуется!). Если вам нужна ускоренная доставка, у нас есть эти варианты.
Когда придет мой заказ?
Заказы в любую точку США будут доставлены в течение 1 недели с момента отправки с бесплатной доставкой.Ознакомьтесь с картой времени доставки, чтобы получить более точную оценку по этому поводу.
Что мне делать, если что-то пойдет не так?
Наши продукты проходят тщательное тестирование внутри компании, и инструкции по установке должны способствовать успешной установке. Однако мы позаботимся о вас, когда дела пойдут не по плану. Компания ThermoSoft имеет пожизненную или долгосрочную гарантию на все наши продукты, и мы выступаем в качестве контактного лица для сторонних компонентов, таких как термостаты, которые мы предлагаем, поэтому вы также можете воспользоваться нашим дружелюбным обслуживанием для этих товаров.В случае повреждения системы во время установки порядок действий, конечно же, будет зависеть от характера происшествия. Обязательно позвоните нам, как только что-то покажется неуместным, и уделите несколько минут тому, чтобы ознакомиться с Руководством по установке, прежде чем приступить к работе!
Я все еще не понимаю.
Тогда звоните нам по телефону 1-800-308-8057! Наши дружелюбные специалисты в области теплого пола будут рады вам помочь!
Терминология лучистого отопления
Мы можем помочь! Некоторые термины или фразы, которые мы используем, когда говорим о лучистом тепле, могут быть новыми для домовладельцев или даже новыми для специалистов по ремонту, которые раньше не имели дела с теплом пола.Мы постараемся дать здесь некоторые рабочие определения, но, пожалуйста, не забудьте позвонить нам, если вы думаете, что все еще не уверены в том, что вы планируете для своего лучистого напольного отопления.
  • FiberThermics - Наша запатентованная технология нагрева, эксклюзивно доступная в компании ThermoSoft. Нагревательные элементы FiberThermics - это чрезвычайно гибкие, прочные, безопасные и негорючие проводящие волокна, которые используются в наших самых уникальных продуктах.
  • Ватт на квадратный фут - Также известный как плотность ватт или плотность тепла, это мера количества тепловой мощности, которую система лучистого тепла применяет на квадратный фут.Больше - не всегда лучше; Мы специально разрабатываем каждую из наших систем, чтобы быть безопасными для предполагаемых напольных покрытий и сэкономить ваши деньги за счет оптимального использования энергии.
  • Подводящие провода - Также называемые проводами холодного ввода, это основные изолированные медные провода, которые соединяют систему теплого пола с термостатом теплого пола. Они не выделяют тепла и, в отличие от нагревательных кабелей, могут быть удлинены или укорочены вашим электриком.
  • Датчик температуры пола - Небольшой компонент датчика, который размещается под напольным покрытием и обеспечивает термостат теплого пола точными и точными данными о температуре пола.Это жизненно важный элемент для правильного управления вашей системой теплого пола.
  • Резервный датчик пола - Резервный датчик устанавливается в полу, как и основной датчик. Если ваш основной датчик выйдет из строя, подключить резервный легко и недорого.
  • Embedded - В производстве полов это относится к системе отопления, которая устанавливается полностью погруженной в какой-либо раствор, раствор, самовыравнивающийся или другой цементирующий негорючий материал.
  • Без заделки - Это относится к системе отопления, которая находится между черным полом и напольным покрытием, а не внутри цементного материала. Примерами могут служить прибивание гвоздя, клей или нанесение плавающего пола. Совместимые системы обогрева включают системы обогрева ThermoSoft ThermoFloor, ThermoFilm или WarmStep.
  • GFCI - Прерыватель цепи замыкания на землю, или GFCI, представляет собой быстродействующий автоматический выключатель, предназначенный для отключения электроэнергии в случае замыкания на землю всего за 1/40 секунды.Он работает, сравнивая количество тока, идущего к оборудованию и возвращающегося от оборудования по проводникам цепи.
  • Напряжение сети - Напряжение сети - это стандартное напряжение, которое присутствует в розетках и распределительных коробках в США и Канаде. В большинстве жилых домов напряжение в сети составляет 120 или 240 вольт.
  • Низкое напряжение - Низкое напряжение обычно относится к основным напряжениям, используемым бытовыми и легкими промышленными и коммерческими потребителями.
  • Параллельная и последовательная проводка - Метод соединения нескольких электрических компонентов вместе для подключения их к одному источнику напряжения или источника питания.Важно подключать наши обогреватели только параллельно, так как их производительность зависит от равномерного распределения мощности и работы с заданным сопротивлением.
  • Сетка из стекловолокна - Наши маты ThemoTile Mats обычно используются в любом напольном покрытии, требующем дополнительной структурной устойчивости. Они изготовлены из сверхпрочной конструкции из стекловолокна в качестве слоя, препятствующего растрескиванию.
  • Разъединяющая мембрана - Мембраны, такие как DITRA Heat, Prodessa или Prova, обеспечивают структурный разрыв между черновым полом и плиточным напольным покрытием, повышая прочность и долговечность используемой плитки и раствора.Предлагаемые нами разделительные мембраны также помогут вам точно развести нагревательный кабель.
  • Подложка - Обычно подкладка или другой гибкий материал, используемый между черным полом и напольным покрытием для обеспечения таких преимуществ, как звукоизоляция, смягчение ударов под плавающими полами, контроль влажности или сочетание этих и других преимуществ.
  • Показание сопротивления - Это измерение электрического сопротивления, обеспечиваемого электрической цепью или компонентом.Каждая отопительная система от ThermoSoft будет поставляться с этикетками с указанием испытанного на заводе диапазона сопротивления, который вы должны измерить, проверить и записать эти значения до, во время и после установки, чтобы гарантировать, что ваша отопительная система не была повреждена во время транспортировки или установки.
  • Плавающий пол - Относится к укладке напольного покрытия, при которой напольное покрытие не прикрепляется непосредственно к черному полу. Такой монтаж обычно включает прокладку между черным полом и напольным материалом.ThermoFloor - это утеплитель и подложка «все в одном», а WarmStep - это система отопления, которая идеально сочетается с любой подложкой. Обе эти системы отопления - отличные варианты для плавающего пола.
  • Приклеить - Деревянные полы часто укладываются специальным клеем для деревянных полов. Это популярный вариант, потому что нанесение клея работает с любым черным полом, обеспечивает лучшую фиксацию для деревянных полов с более широкими досками по сравнению с установкой с помощью гвоздей и может обеспечить свойства контроля звука и влажности для деревянного пола.
  • Гвоздь - Самый традиционный метод укладки деревянных полов, гвоздь, может означать использование различных крепежных элементов, таких как гвозди, планки или скобы, вбитые через деревянный пол в основание. Быстрый и недорогой метод установки с помощью гвоздей ограничен тем, что он совместим только с деревянными черновыми полами и не дает других преимуществ деревянному полу.

Узнать больше о Warm Waves

Загрузите этот FAQ в формате PDF

Warm Waves Тепловая пленка - это экономичное и высококачественное решение для обогрева любой конструкции или ситуации.

Система лучистого отопления Warm Waves стоит на 31–63% меньше в эксплуатации, чем традиционные методы отопления, и более здорова для вас и вашей семьи.

Warm Waves легко устанавливается под любым напольным покрытием. Он не имеет каналов, полностью зонируется и не требует технического обслуживания.

Эта технология обогрева в дальней инфракрасной области очень эффективна. Он не тратит энергию на обогрев воздуха в комнате, а напрямую нагревает предметы в комнате, включая вас.

Как работают теплые волны

Теплые волны генерируют тепло посредством электрического тока, создавая естественные тепловые лучи в дальней инфракрасной области, которые безопасно и равномерно распределяют тепло.

Warm Waves обеспечивает более здоровую атмосферу для дыхания за счет отсутствия циркуляции пыли и загрязнителей воздуха. Warm Waves не имеет движущихся частей и представляет собой постоянное, не требующее обслуживания решение для обогрева.

Устанавливаемый под полом и полностью скрытый, Warm Waves не тратит ценное пространство на стене непривлекательным нагревательным оборудованием или воздуховодами, а также исключает любое воздействие горячих или острых поверхностей, которые могут быть опасными или неприглядными.

Теплые волны эффективны

Теплые волны нагревают пространство так же, как солнце нагревает Землю - предметы в комнате поглощают тепло. Не нагревая воздух в комнате без надобности, Warm Waves значительно сокращает потери энергии. Он позволяет устанавливать более низкие настройки термостата, чем требуют традиционные методы нагрева, обеспечивая при этом тот же уровень комфорта. Высота потолка не влияет на теплопроизводительность; в жилом пространстве будет тепло и уютно даже в помещениях с высокими или сводчатыми потолками.

Создание зон теплых волн

Теплые волны контролируются с помощью любого термостата линейной нагрузки, что обеспечивает полную зонируемость. Устанавливая несколько термостатов для разных комнат или для разных зон в одной комнате, Warm Waves создает тепло только там, где это необходимо. В течение дня в спальне можно поддерживать температуру 50 ° F, а в домашнем офисе - 72 ° F, без закрытия вентиляционных отверстий и регулировки заслонок. В офисе каждая кабина может иметь свой собственный термостат, обеспечивая идеальную рабочую среду для каждого человека.

Warm Waves создает здоровую окружающую среду

Warm Waves - это бесканальная система отопления, поэтому она не циркулирует пыль или загрязнители воздуха и работает совершенно бесшумно. Дальние инфракрасные лучи естественным образом и безопасно предотвращают рост бактерий, а также устраняют плесень и запахи.

Warm Waves полностью скрыты, обеспечивая равномерное нагревание и удаляя небезопасные или неприглядные нагревательные элементы. Warm Waves использует чрезвычайно низкую электрическую силу тока и водонепроницаемость, что делает ее самой безопасной системой электрического обогрева на рынке.

Warm Waves легко установить

Установка Warm Waves проще и дешевле, чем любая другая система лучистого отопления. Измерьте комнату; вырезать и разместить материал Warm Waves; подключите электрические провода. Поскольку не требуются дорогие котлы или воздуховоды, Warm Waves сокращает время монтажа до 90% по сравнению с традиционными системами отопления.

Warm Waves долговечны

Warm Waves очень тонкие и долговечные.В отличие от других электрических продуктов для обогрева полов, волокна Warm Waves не ломаются во время установки и герметизированы собственным влагозащитным барьером. В твердотельной технологии Warm Waves нет движущихся частей, которые могут изнашиваться - она ​​полностью не требует обслуживания. Warm Waves производится в соответствии с процессами, сертифицированными по стандарту ISO 9001, и обеспечивает неизменно высокое качество каждого рулона.

Какой тип пола можно укладывать поверх теплых волн?

Любой тип плавающего пола может быть установлен поверх теплых волн, включая паркет из твердых пород дерева, ламинат, винил, плитку и ковровое покрытие.Из наиболее распространенных типов напольных покрытий, используемых сегодня, единственный неподходящий тип - это паркет из твердых пород дерева, забитый гвоздями, из-за риска проникновения гвоздей в поверхность пленки. Если используются шпалы, которые могут защитить от проникновения ногтей, то решение - Warm Waves.

Чем отличаются теплые волны от стандартной топочной системы с принудительной подачей воздуха?

Стандартные топочные системы используют воздуховоды и принудительный воздух для передачи тепла. Warm Waves - гораздо более эффективная система. Поскольку горячий воздух поднимается вверх, системам принудительной вентиляции необходимо создавать конвекционный поток по всей комнате, чтобы переместить горячий воздух от того места, где он хочет (потолок), туда, где он должен быть (обогрев вас).Этот конвекционный поток означает, что горячий воздух движется по кругу вокруг стен, потолков и полов помещения, что приводит к огромной неэффективности в целом, особенно в комнатах или пространствах с потолками выше обычных.

Warm Waves работает более эффективно, нагревая предметы в комнате, а не воздух. К тому времени, когда тепло достигнет потолка вашей комнаты, вы уже закончите его использовать.

Кроме того, зависимость систем принудительной подачи воздуха от воздуховодов создает проблемы как для энергии, так и для здоровья.Обычные системы отопления в среднем теряют от 25 до 40% своей эффективности при работе с воздуховодом, поэтому даже печь с КПД 94% может быть частью общей системы, КПД которой составляет всего 56-70%. Наряду с нагретым воздухом системы принудительной подачи воздуха также выдувают пыль, плесень и другие аллергены, скрывающиеся внутри ваших воздуховодов. Warm Waves - более здоровое и энергоэффективное решение.

Чем отличаются теплые волны от водяных (водяных) систем лучистого отопления?

Warm Waves намного проще установить, чем гидравлические системы, у них нет движущихся частей, требующих обслуживания, и не требуются дорогие котельные системы.Warm Waves обеспечивает более постоянный нагрев и значительно сокращает количество горячих и холодных точек в полу после укладки. Годовые эксплуатационные расходы для всего дома систем Warm Waves и гидронных систем аналогичны, но установка Warm Waves не требует дорогостоящих затрат на техническое обслуживание. Системы Warm Waves также имеют более длительный ожидаемый срок службы, чем большинство гидравлических систем.

Чем отличается Warm Waves от проводных систем лучистого отопления?

Warm Waves более долговечны, проще в установке, более мощные, менее дорогие и имеют меньше горячих и холодных точек, чем системы лучистого отопления на основе проводов.Warm Waves также дает возможность легко направлять нагревательные лучи вверх с помощью теплового барьера, что означает, что вы не платите за тепло, которое вы не используете.

Чем отличаются теплые волны от систем нагрева проволоки?

Нагревательные провода, используемые во многих системах теплого пола, могут создать множество проблем. Провода можно надрезать или порезать во время установки и обращения. По этой причине многие проводные системы требуют, чтобы вы приобрели «систему сигнализации» для обнаружения обрыва проводов, что увеличивает расходы на установку системы.Кроме того, проводные системы отопления со временем ухудшаются из-за их сопротивления. Провода полагаются на отвод тепла через тонкий набор и плитку, под которой они проложены. Многие типы плитки плохо проводят тепло, и в результате возникает заметная разница в температуре нагреваемого пола.

Warm Waves пленка не разрушается со временем. Конструкция пленки позволяет распределять тепло по всей поверхности пола, исключая горячие и холодные участки.

Насколько сильны теплые волны?

Warm Waves - это самая мощная система подогрева пола, разрешенная Национальным электротехническим кодексом, при мощности 150 Вт на квадратный метр (14 Вт на квадратный фут).Чем мощнее утеплитель, тем быстрее нагревается поверхность пола и тем меньше времени требуется для подачи энергии на пленку.

Могу ли я использовать теплые волны для обогрева всего дома или мне следует установить его только в тех местах, где требуется дополнительное тепло?

Простой ответ - и то, и другое. Warm Waves достаточно мощен, чтобы его можно было использовать для обогрева всего дома, и достаточно гибок, чтобы его можно было установить в любом месте, где требуется дополнительное тепло.

Насколько нагревается пол при нагреве с помощью теплых волн?

При полном питании и достижении максимальной температуры теплые волны достигают примерно 104 ° F.На практике, однако, термостат, прикрепленный к Warm Waves, будет ограничивать температуру до вашего предпочтительного значения и просто циклически выключает и включает пленку, чтобы поддерживать желаемую температуру. Несмотря на то, что более низкие максимальные значения тепла приводят к гораздо более энергоэффективной системе, этот принцип не использовался в обычных системах отопления из-за мощности, необходимой для запуска системы.

Как быстро нагреваются теплые волны?

Тепловая пленка Warm Waves достигает максимальной температуры в течение нескольких минут.Поскольку в системе отопления нет движущихся частей, время разгона не требуется. Скорость нагрева поверхности готового напольного покрытия зависит от плотности напольного покрытия, а также от свойств изоляционного материала, установленного с помощью Warm Waves.

Можно ли зонировать теплые волны?

Warm Waves - это наиболее зонируемое отопительное изделие на рынке сегодня. Вы можете разделить зоны на секции по 1,4 квадратных фута, если захотите, без особых проблем - единственное, что будет отличаться от стандартной установки, - это количество термостатов.Благодаря этой врожденной гибкости Warm Waves предлагает решения по обогреву, которые раньше были невозможны, например, когда каждый сотрудник вашего офиса может устанавливать желаемую температуру в своем кабинете.

Расскажите о термостате.

В установке «Теплые волны» используется термостат с двумя входами, который обеспечивает управление как с датчика температуры пола, так и с помощью температуры окружающего воздуха.

    • Таким образом можно ограничить температуру пола.
    • Комнатную температуру можно регулировать на комфортных настройках.
    • «Режим A / F» позволяет одновременно управлять температурой пола и температуры в помещении.

Получу ли я горячие и холодные точки с теплыми волнами, как с другими видами лучистого тепла?

В отличие от других систем лучистого отопления, Warm Waves создает постоянную температуру нагрева по всей поверхности. Плотность отделочного напольного покрытия также будет влиять на общую температуру поверхности - чем плотнее материал, тем больше тепла он будет поглощать и тем более равномерным будет ваш обогрев.

Мой специалист по HVAC сказал мне, что я должен планировать иметь около 10 Вт на квадратный фут отопления в моем доме.Могут ли Warm Waves сделать это?

Совершенно верно. Практическое правило - умножьте квадратный метр площади на 0,75. Поскольку Warm Waves обеспечивает 14 Вт на квадратный фут при установке, он обеспечивает 10,5 Вт на квадратный фут по всей площади (14,87 * 0,75 = 10,5).

Как Warm Waves работают с нежесткими типами полов (например, ковровыми покрытиями, виниловыми полами и т. Д.)? Разве его не раздавят?

Укладка теплых волн под нежестким полом так же проста, как установка жесткой поверхности между теплыми волнами и самим полом, чтобы равномерно распределить вес на полу.Можно использовать фанеру, ДВП высокой плотности (ДВП) или аналогичный продукт.

Есть ли что-нибудь особенное, о чем я должен подумать перед укладкой Warm Waves под ковер?

Для укладки ковра вам понадобится жесткая поверхность между подушкой ковра и вашими теплыми волнами (см. Нежесткую запись в часто задаваемых вопросах). Кроме того, эффективность вашей системы Warm Waves будет значительно повышена за счет выбора коврового покрытия и набивки для ковровых покрытий, предназначенных для систем лучистого тепла, поскольку эти типы напольных покрытий разработаны таким образом, чтобы позволить теплу проходить через них, не задерживая тепло ковром или ковром. колодка.

Как установить Warm Waves под керамическую плитку?

Существует несколько различных способов укладки Warm Waves под стандартное покрытие из керамической плитки. Вы можете сначала установить цементную плиту, затем «Теплые волны», а затем продолжить укладку стандартной плитки. Другой вариант - установить подложку и теплые волны, а затем накрыть самовыравнивающимся кладочным материалом, который обеспечит прочную поверхность для укладки вашей плитки. Подробные сведения см. В руководстве по установке.

На какой максимальной площади можно установить Warm Waves?

При правильной установке площадь, подходящая для установки Warm Waves, не ограничена. Для больших площадей мощность и конфигурация термостатов будут единственным ограничивающим фактором для размера зоны. Для базового понимания можно установить до 240 SF. по цепи 220, и 120 SF. по цепи 110. На одном термостате можно установить 2400 SF на 220 контуре в модифицированной конфигурации.Подробные сведения см. В руководстве по установке.

Сколько теплых волн мне понадобится?

Количество Warm Waves, которое вам нужно будет установить, зависит от цели системы. При использовании в качестве автономного источника тепла практическое правило - количество квадратных футов в площади, умноженное на 0,75. Например, в семейной комнате размером 20 футов на 10 футов вы должны запланировать установку 150 квадратных футов теплых волн (20 x 10 x 0,75 = 150). Warm Waves не следует устанавливать под постоянным оборудованием, например, шкафами; поскольку такая установка может привести к локализованной зоне с высокой температурой.

Может кто пленку установить?

Из-за сложности взаимодействия между необходимыми компонентами любой системы отопления, мы рекомендуем, чтобы квалифицированный специалист выполнил все работы по установке Warm Waves, чтобы гарантировать, что ваша система отопления будет правильно рассчитана и установлена ​​для вашей среды.

Сколько времени нужно, чтобы установить Warm Waves?

Поскольку все здания индивидуальны, время монтажа варьируется от проекта к проекту.Однако мы обнаружили, что в среднем опытный установщик может легко установить от 1000 до 1500 квадратных футов за один день.

Можно ли укладывать теплые волны на существующий пол?

Если вы обращаетесь со старым полом так же, как со стандартным черновым материалом, вы можете установить теплые волны поверх существующего пола. Установите подложку поверх старого пола, а затем продолжите укладку в обычном режиме, завершив укладку новым напольным материалом.

Можно ли установить Warm Waves где угодно, кроме пола?

В дополнение к стандартной установке под полом, Warm Waves можно установить под стенами, над потолком и даже внутри заливного бетона.

Что делать, если я найду новое место или метод для установки Warm Waves, который не включен в инструкции по установке?

Расскажите, пожалуйста, об этом. Мы проведем всестороннее тестирование вашего метода или места, чтобы убедиться, что оно соответствует нашим строгим стандартам качества, и, если возможно, добавим его в инструкции по установке, чтобы проинформировать других клиентов.Для поддержания репутации качества Warm Waves нам необходимо провести тестирование до того, как установка будет квалифицирована для гарантии. Warm Waves достаточно гибок, чтобы удовлетворить любые потребности в отоплении, и мы верим в ваше творчество.

Как работают теплые волны?

Электрический ток проходит от вашей главной электрической коробки в блок контроллера термостата, который контролирует температуру окружающей среды или пола (или и то, и другое). Если температура ниже температуры, установленной на термостате, питание подается на установку Warm Waves, где электричество передается на медные шины по сторонам пленки.От шин электричество проходит через нагревательный элемент, генерируя дальние инфракрасные лучи, которые мы ощущаем как тепло.

Безопасны ли теплые волны?

Warm Waves - одна из самых безопасных систем обогрева на рынке. Благодаря низкой максимальной температуре на выходе нет опасности получить ожог какой-либо частью системы. Его конструкция и метод установки, упор на поддержание постоянного тепла с низким током, а также присущая ему влагостойкость предотвращают большинство распространенных проблем с электричеством.Все продукты Warm Waves производятся в соответствии со строгим контролем качества ISO 9001 и ежеквартально проверяются третьими сторонами, поэтому безопасность и комфорт для человека являются их приоритетом номер один.

Что делать, если теплые волны подвергаются воздействию воды? Это все еще будет работать?

В отличие от некоторых других продуктов для электрического обогрева вода не влияет на теплые волны. Все нагревательные элементы Warm Waves закрыты полиэтиленовой пленкой, непроницаемой для проникновения воды. При правильной установке оба конца медных шин также герметизируются, чтобы сделать их водонепроницаемыми, в результате чего получается полностью водонепроницаемая система.

Могут ли теплые волны работать от солнечных батарей?

Warm Waves могут питаться от солнечных батарей так же легко, как и остальное электрическое оборудование в вашем доме. Просто подключите провода системы Warm Waves к цепи, питаемой от солнечных панелей, и наслаждайтесь теплом без каких-либо затрат и ископаемого топлива. Как всегда, за подробностями обращайтесь к квалифицированному электрику.

Есть ли у меня подходящая электрическая система для теплых волн?

Теплые волны доступны для электрических систем как на 120 В, так и на 240 В, а количество необходимых автоматических выключателей будет определяться общей установленной площадью теплых волн.Как и в случае с любой другой электрической системой, проконсультируйтесь с квалифицированным электриком по поводу вашей конкретной ситуации.

Насколько тонкие теплые волны?

Warm Waves - это бумага толщиной 0,3 мм, что исключает любые проблемы, которые могут возникнуть при работе с фальшполом.

Что такое дальние инфракрасные лучи?

Инфракрасный свет является частью невидимого спектра Солнца, и, поскольку его нельзя увидеть, он воспринимается как тепло. Одна из характеристик дальнего инфракрасного света - способность легко проникать в вашу кожу, давая вам это чудесное естественное тепло.Когда это происходит, возникает естественный резонанс, обладающий множеством полезных свойств, включая расслабление мышц и усиление кровообращения. Дальнее инфракрасное излучение совершенно безопасно и безопасно для всего живого.

Что делать, если я повредил пленку?

Если вы повредили часть пленки, например, забив ее гвоздями, вам следует немедленно осмотреть поврежденную часть. Если ваша установка все еще может функционировать должным образом, удалив только поврежденную часть и электрически соединив две неповрежденные стороны, вам просто нужно удалить поврежденную часть, разрезав ее с обеих сторон по линиям разреза.Если удаление проблемной секции приведет к неправильной работе, необходимо заменить весь набор панелей Warm Waves. Ни при каких обстоятельствах не пытайтесь залатать участок теплых волн.

Что, если мой установщик кабеля просверлит мою установку Warm Waves при прокладке кабелей по полу?

Warm Waves устанавливается на расстоянии не менее 6 дюймов от любой стены, оставляя достаточно места для будущих проектов реконструкции.

Как я буду охлаждать свой дом без воздуховодов? Неужели мне все равно придется устанавливать воздуховоды?

Мы рекомендуем сочетать Warm Waves с бесканальной системой кондиционирования воздуха, которая значительно выросла за последние несколько лет.Благодаря своим высоким показателям эффективности и бесканальной технологии, ведущей к более здоровому образу жизни, они являются отличным дополнением к системе обогрева Warm Waves.

Предлагает ли Warm Waves гарантию?

Warm Waves предлагает 10-летнюю ограниченную гарантию на установку, выполненную в соответствии с инструкциями по установке. Тем не менее, как только Warm Waves заработает в вашем доме, вам не придется беспокоиться о каких-либо затратах на техническое обслуживание или замену в течение многих-многих лет.

Как устроены теплые волны?

Тепло в дальнем инфракрасном диапазоне генерируется волоконными матами, прикрепленными к контактным шинам, соединенным с медными электрическими лентами. Медь обеспечивает превосходную передачу электрического тока, предотвращая искрение в точках контакта.

Затем компоненты полностью герметизируются между двумя пластиковыми листами ПЭТ-пленки. Как и материал бутылок из-под газировки, пленка тонкая, прозрачная и очень прочная.

Запатентованный
  • 902 902 902 Электрооборудование. 240 вольт, 14 ватт: потребляет меньше, чем.061 ампер на квадратный фут и обеспечивает 14 Вт тепла на квадратный фут

    120 вольт, 14 ватт: Потребляет менее 0,125 ампер на квадратный фут и обеспечивает 14 Вт тепла на квадратный фут

    Размеры теплых волн

    1025 квадратных футов на рулон

    W: 100 см (40 дюймов)

    L: 100 м (328 футов)

    Толщина 0,3 мм

    Приложения для теплых волн

    Warm Waves очень универсальны и были используется во многих приложениях в домах, коммерческих зданиях, загородных домах / коттеджах, трейлерах и хозяйственных постройках.

    Под полом: Теплые волны, установленные под плавающим полом, обеспечивают равномерное, бесшумное и эффективное тепло по всей комнате.

    Теплицы: Warm Waves обеспечивает идеальный теплый климат для ваших растений, способствуя росту растений с помощью биогенетических лучей.

    Столешницы: Столешницы становятся согревающими пластинами, когда под ними устанавливаются Warm Waves.

    Бетон: Гаражи и склады могут быть уютными и комфортными, когда Warm Waves устанавливается непосредственно в бетон практически для любого бетонного применения.

    Рекреационные автомобили / трейлеры: Warm Waves - единственное реальное решение для обогрева жилого автофургона или прицепа. Ничто не может сравниться с его эффективностью и комфортом.

    Электропроводка системы подогрева пола: Электрооборудование Онлайн

    Холодное утро. Вы вылезаете из своей красивой теплой постели и ступаете на ледяной пол. Ужасно, правда? Есть простой и относительно простой способ изменить этот сценарий. В этой статье рассматривается процесс разводки системы электрического теплого пола.Узнайте, как легко добавить успокаивающее тепло полов с подогревом в ванные комнаты, кухни, семейные комнаты или любую комнату в вашем доме, чтобы сделать жилое пространство более комфортным и уютным.

    Эта статья любезно предоставлена ​​WarmlyYours, лидером отрасли в области электрических систем лучистого теплого пола.

    Растущая популярность электрического подогрева пола

    Электрический подогрев пола - доступная роскошь, которая сейчас набирает популярность среди домовладельцев.

    Включение подогрева полов в ванную комнату, кухню или реконструкцию семейных комнат было стимулировано относительно недавним внедрением простых в установке электрических систем.

    Этапы подключения электрической системы теплого пола

    Примечание. На рисунках ниже показана установка системы WarmlyYours (Ph 800.875.5285, Интернет: www.WarmlyYours.com).

    ШАГ ПЕРВЫЙ: ПРОВЕРЬТЕ СИСТЕМУ СЧИТЫВАНИЯ ОМА

    Перед установкой системы теплого пола вам нужно проверить сопротивление в Ом между двумя проводниками питания, чтобы убедиться в отсутствии разрывов или коротких замыканий, которые могут повлиять на вашу систему отопления. производительность системы.

    Следуйте рекомендациям производителя относительно правильной дисперсии и частоты показаний в сопротивлении.

    ШАГ ВТОРОЙ: НЕПРЕРЫВНЫЕ ЭЛЕКТРИЧЕСКИЕ РАБОТЫ

    Для вашей системы рекомендуется выделенная цепь. Эта рекомендация соответствует Национальному электротехническому кодексу (NEC). Местные коды могут отличаться, поэтому всегда сначала проконсультируйтесь с квалифицированным электриком.

    При установке термостата установите электрическую коробку 4 ″ квадратной 2 1/8 ″ глубиной с одним грязезащитным кольцом.Электрические коробки обычно размещают на высоте 4–5 футов от пола.

    Для систем электрического теплого пола, для которых требуется датчик температуры пола, установщик должен включить два отрезка кабелепровода 1/2 ″ от электрической коробки до основания стены (см. Рисунок ниже).

    ШАГ ТРЕТИЙ: ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОПИТАНИЮ

    Используйте лицензированного и квалифицированного электрика, знакомого с местными электротехническими правилами, для выполнения окончательного электрического подключения вашей системы.

    Если вы планируете выполнить установку самостоятельно, перед началом необходимо проверить следующее:

    1.Разрешает ли ваша местная юрисдикция домовладельцу выполнять этот вид электромонтажных работ.
    2. Проконсультируйтесь со своей страховой компанией, чтобы убедиться, что ваше страховое покрытие не нарушено.
    3. Вы должны приобрести разрешение домовладельца на электричество?
    4. ВСЕГДА выполняйте установку в соответствии с указаниями производителя.
    5. Проверьте свою работу.

    Электрический подогрев пола обычно подключается к электрической системе через прерыватель замыкания на землю (GFCI). Эта функция GFCI может быть включена в функции термостата или может быть предоставлена ​​электриком либо на выключателе, либо на конце линии, рядом с устройством управления.

    Электропроводка должна соответствовать прилагаемой схеме электропроводки. К одному устройству управления можно параллельно подключить несколько нагревательных валков.

    WarmlyYours выпустила серию видеороликов, которые проведут вас через установку системы лучистого теплого пола. В них есть видео, в котором рассказывается о разводке вашей системы электрического теплого пола. Вы можете просмотреть эти видео по адресу: http://www.warmlyyours.com/install/floor-heating/videos/.

    ___________________

    Эта статья любезно предоставлена ​​WarmlyYours, лидером в области электрических систем лучистого теплого пола.

    Обязательно посетите их веб-сайт www.warmlyyours.com. Помимо информативных обучающих видео, пошаговых руководств и руководств, они предоставляют доступ к ряду современных интерактивных инструментов, включая их Быстрый оценщик, который дает вам мгновенную оценку стоимости вашего электрического излучателя. Система подогрева пола My Projects ™, интерактивный онлайн-инструмент, помогает вам спланировать проект электрического подогрева пола и дает вам рекомендации по продукту и мгновенное предложение, а также услугу «Personal Connect», которая позволяет вам выбрать лучший способ получить информация, которая вам нужна.Это гарантирует, что вы сможете найти дилера в вашем районе, а также других профессионалов, которые помогут с вашей установкой.

    Руководство для начинающих по внутрипольному обогреву

    Плитка 101

    , Сара Гулд

    Лучистое тепло для пола - это простой и экономичный способ согреть любой пол и обеспечить годы комфорта в любом климате. Получите ощущение тепла, подобного спа, без значительного увеличения ежемесячного счета. Вы можете легко запустить систему с помощью программируемого термостата, чтобы получить выгоду от теплого пола, когда вы дома, и сэкономить деньги, когда вас нет.Изучите основы системы обогрева пола и узнайте, какой способ укладки подойдет вам!

    Почему полы с подогревом?

    • Плитка выдерживает температуру окружающей среды; это отличный проводник тепла, придавая помещению ощущение тепла.
    • Устраняет необходимость в коврах или тапочках.
    • Повышает инвестиционную стоимость дома; это надстройка премиум-класса, обеспечивающая годы роскоши.
    • Создает более уютную домашнюю среду, которая «смягчает» плитку как поверхность пола.

    На что обратить внимание

    Что вы хотите от тепла пола?

    Расстояние между нагревательными кабелями определяет то, как работает и ощущается ваш обогреватель.Более узкое расстояние между тепловыми кабелями быстро нагревает пол и создает больше лучистого тепла, а более широкое расстояние обеспечивает мягкое тепло, которым можно наслаждаться даже при работающем кондиционере в разгар лета.

    Расстояние между 2 ступицами 2-3 Расстояние между ступицами Расстояние между 3 ступицами

    На что он будет устанавливаться?

    Перед тем, как установить теплый пол, важно понять, на какую поверхность вы будете его устанавливать. Это может сказать вам, насколько сильно повлияет температура на полу, а также сколько времени потребуется для разогрева.Как правило, полы с большей изоляцией позволяют повысить температуру пола в большей степени, чем полы с меньшей изоляцией.

    База также может помочь вам выбрать наилучшее расстояние между проводами. Например, бетонная плита будет выдерживать холодную температуру и, поскольку она очень плотная, нагревается гораздо дольше. В этом случае вы можете расположить провода ближе, чтобы сократить время, необходимое для нагрева.

    В надземных применениях, где есть изолированное воздушное пространство на деревянном настиле пола, тепло будет легко излучаться вверх.На бетоне или стали требуется много энергии только для того, чтобы нагреть основание, поэтому установка специальных изоляционных панелей под проволокой предотвратит потерю энергии на нагрев основания. Думая об эффективности вашего тепла в полом во время установки значительно увеличивает наслаждение, и стоимость конечного результата.

    Требования по установке

    Знает, сколько места вы хотите, чтобы нагреть. Для того, чтобы выяснить количество тепла проволоки необходимо, выполните следующие простые шаги:

    1.Начните с определения площади всей комнаты.
    (т. Е .: 8 ′ x 12 ′ = 96 кв. Футов)

    2. Вычтите неотапливаемые площади из общей площади в квадратных футах. Не следует отапливать любые места, где есть мебель (например, туалетный столик) или где нет людей. (т. е .: если общая площадь, занимаемая мебелью, составляет 22 кв. фута, тогда 96 кв. футов - 22 кв. фута = 74 кв. фута)

    3. Умножьте общую площадь в квадратных футах на 90%.
    (т. Е .: 74 кв. Фута x 0,9 = 66,6 кв. Фута)

    4.Округлите до ближайшего размера нагревательного кабеля, потому что вы не можете перерезать провод .
    (то есть: 66,6 кв. Футов = 70 кв. Футов)

    Выберите лучший способ закрепления провода. Вот два наиболее распространенных метода:

    Вставьте провод в мембрану:
    Это работает как метод закрепления провода, так и как разъединяющая подкладка, позволяющая сразу же укладывать плитку. Его можно накладывать непосредственно на весь черный пол, что позволяет устанавливать электрическое отопление даже на такие сложные основания, как дерево, и выравнивать бетон с микротрещинами.После того, как эта подложка и нагревательный провод установлены на место, можно приступить к установке плитки поверх нее.

    Вставьте проволоку в самовыравнивающуюся подложку:
    Нагретая проволока натягивается между ними и фиксируется ремнями по всей длине комнаты. Этот метод не является залогом проекта. Это означает, что перед укладкой плитки вы должны покрыть ее как минимум 3/8 ″ самовыравнивающейся подложкой, чтобы заделать проволоку и гарантировать, что она не будет повреждена во время укладки плитки.

    Термостат для управления системой.

    В зависимости от желаемой точки и желаемых возможностей существуют различные варианты термостатов. Доступны программируемые и непрограммируемые опции для удовлетворения любых ваших потребностей.

    Электрооборудование.

    При прокладке нагревательного провода можно предположить, что провод потребляет 1 А на каждые 10 квадратных футов. Таким образом, для цепей на 120 В на цепь рекомендуется устанавливать не более 150 квадратных футов.Для помещений площадью от 150 до 300 квадратных футов можно использовать одну 240-вольтовую цепь, но для всего, что превышает 300 квадратных футов, потребуется несколько цепей. Кроме того, рекомендуется иметь специальный контур для обогрева пола из-за количества потребляемой мощности. Это гарантирует, что не нужно жертвовать теплыми полами ради возможности пользоваться феном! Как всегда, мы рекомендуем обращаться к лицензированному электрику с конкретными вопросами или проблемами.

    Установка

    Заявление об ограничении ответственности: Это не пошаговое руководство по установке системы обогрева пола.Для получения конкретных рекомендаций по установке всегда обращайтесь к инструкциям производителя или проконсультируйтесь с профессионалом перед установкой. Следующее - то, что вы можете ожидать во время установки.

    1 - Измерьте и спланируйте.

    Расстояние для нагревательного провода будет зависеть от многих факторов, включая черновой пол, расположение и метод установки. Общие рекомендации даны при условии, что расстояние составляет 3 дюйма. Области с внешними стенами или помещения с большим желанием тепла могут быть разделены 2.5 ″ - 3 ″. Такие зоны, как коридоры, подъезды и зоны с низкими потерями тепла, могут располагаться на расстоянии 3–3,5 дюйма.

    Всегда планируйте провод, чтобы убедиться, что нет пересечения проводов и что для вашего проекта достаточно провода без обрезки. Помните, что никогда не должен перерезать провод , так как это приведет к сбою системы. Также убедитесь, что вы отметили, где будет находиться встроенная мебель, шкафы, приспособления или плинтусы, чтобы планировать установку вокруг этих предметов.

    2 - Подготовьте участок.

    Подготовьте пол подметанием и пылесосом, чтобы удалить всю пыль и мусор, убедившись, что черный пол соответствует требованиям TCNA. Всегда проверяйте нагревательный провод с помощью измерителя сопротивления перед установкой, чтобы убедиться, что он работает должным образом.

    3 - Проложите провод.

    При установке троса используйте поплавок, чтобы прижать его к месту, удерживая его плотно, но не растягивая с усилием.

    При использовании мембранного метода нанесите тонкий набор с помощью квадратного шпателя 1/4 дюйма, чтобы уложить подложку на пол, и поместите проволоку в канавки чашек в мембране.

    При использовании метода самовыравнивающейся основы прикрепите ленту через каждые 2–3 фута к черному полу с помощью клея, скоб или гвоздей и закрепите проводку лентой.

    Используя макет, созданный при первоначальном планировании, проложите провод в соответствии со спецификациями. Не обрезайте, не укорачивайте и не перекрещивайте провод. Во время размещения всегда используйте токоизмерительный прибор. Он издает звуковой сигнал, если провод поврежден во время процесса установки, и обеспечивает беспроблемную установку.

    4 - Установите датчик

    Установите прилагаемый датчик температуры пола на расстоянии не менее 11 дюймов от стены. Он должен располагаться по центру кабельной петли между двумя нагревательными проводами.

    Рекомендуется установить второй резервный датчик, оставив провода там, где их можно легко поменять местами с первым датчиком. Хотя датчики редко выходят из строя, размещение датчика в другом месте может помочь преодолеть факторы окружающей среды, которые могут остаться незамеченными до момента установки, например, когда солнце проникает через окно в определенное время года или вентиляционное отверстие сушилки, которое создает тепло рядом с датчиком. размещен.(см. примеры изображений)

    5 - Установить плитку

    Если вы используете мембранный метод, после того, как вы разместите провод и датчик, поместите слой тонкого набора, когда вы укладываете плитку непосредственно на провод. Самовыравнивателя не требуется.

    При использовании метода самовыравнивающейся основы после укладки проволоки залейте не менее 3/8 дюйма самовыравнивающейся основы, чтобы закрепить проволоку. Прежде чем приступить к укладке плитки, дайте самовыравнивающемуся основанию полностью затвердеть.Это гарантирует, что провод не будет поврежден при установке плитки.

    Далее подключаем блок питания и термостат. Имейте в виду, что государственные или местные нормы могут требовать, чтобы электрические компоненты были установлены и / или подключены электриком.

    После подключения проведите окончательное испытание сопротивления, чтобы убедиться, что все электрические компоненты установлены правильно.

    6 - Включение обогрева пола.

    После установки следует подождать не менее 30 дней, прежде чем включать подогрев пола.Это позволяет раствору, раствору или самовыравнивающемуся раствору затвердеть должным образом.

    Что нужно помнить

    Крепление троса:

    После того, как проволока установлена, используйте высококачественную тонкую сетку, модифицированную полимером, при установке продуктов Pro-heat. При укладке плитки убедитесь, что тонкий набор полностью покрывает проволоку.

    Перед укладкой плитки необходимо правильно расположить проволоку и механически закрепить; либо в подложке, предназначенной для нагревательной проволоки, либо в полностью затвердевшей самовыравнивающейся подложке.

    Установка провода:

    Нельзя обрезать провод короче, чтобы он подходил к любой области. Лучше иметь меньшее количество нагревательной проволоки и регулировать ее по мере необходимости, чем долго работать. Не перекрещивайте и не перекрывайте провод. Любая модификация или неправильное использование нагревательного кабеля приведет к отказу системы и разрушению инвестиций в систему отопления.

    Испытание на сопротивление:

    Если показания сопротивления не соответствуют нормативам, не продолжайте установку.Обратитесь за помощью к производителю нагревательных кабелей.

    Чтобы получить дополнительную информацию о системе обогрева полов, представитель местного магазина может помочь вам на каждом этапе. Как всегда, ознакомьтесь с требованиями TCNA и проконсультируйтесь со специалистом перед установкой.

    ОБ АВТОРЕ

    Здравствуй! Я Сара, координатор социальных сетей в магазине плитки. Я родом из Висконсина, но живу в городах-побратимах, так как только что закончила Университет Св.Томас. Моя любимая часть моей работы - видеть, как проект из доски настроения превращается в красивое, завершенное пространство. Мой любимый стиль - модерн середины века или что-нибудь с медными вставками. Когда я не пишу в социальных сетях The Tile Shop, вы можете найти меня в поисках лучшей доски для закусок, в путешествиях по миру или на пикнике с друзьями.

    Другие сообщения от Сары Гулд ...

    Электрические лучистые полы с подогревом: основы

    Системы лучистого теплого пола нагревают комнату с помощью системы труб или проводов, которые проходят под поверхностью пола и мягко излучают тепло вверх в комнату.Такие системы предлагают хороший способ обогрева пристройки помещения, где трудно расширить существующие воздуховоды HVAC, и они особенно эффективны на поверхностях пола, которые естественно холодные на ощупь, такие как камень, бетон или керамическая плитка. Теплые полы также могут быть хорошим выбором в больших, высоких помещениях, поскольку источник тепла исходит на уровне пола, где отопление наиболее необходимо. И особенно в комнатах, где вы ходите босиком (ярким примером является ванная комната), сияющий пол обеспечивает беспрецедентный комфорт.

    Системы теплого пола бывают нескольких стилей, но одним из самых популярных является электрическая система, в которой проволочная сетка или петли отдельных проводов проходят по полу под поверхностью, создавая тепло за счет естественного сопротивления, возникающего при прохождении электричества. металлические провода.

    Анатомия системы электрического лучистого теплого пола

    Принцип лучистого теплого пола существует уже много веков. В Древнем Риме, например, многие общественные здания имели систему туннелей под каменными полами, по которым циркулировал воздух, нагретый дровами.В современном электрическом приспособлении тонкие нагревательные кабели, проложенные под поверхностным полом - чаще всего керамической плиткой, - нагревают пол так же, как электрическое одеяло. Обычно они работают от собственной электрической цепи на 15 или 20 ампер, управляемой настенным термостатом. Часто такие системы используются для обеспечения дополнительного тепла и устанавливаются во время проектов реконструкции.

    Большинство электрических излучающих полов включают в себя укладку полос электрического покрытия на черный пол, соединенных вместе и подключенных к электрической цепи и термостату линейного напряжения, и закрепленных на месте покрытием из тонкозастывающего раствора.Поверх электрических матов укладывается поверхностное напольное покрытие. В этих матовых системах вы можете обрезать куски по размеру, чтобы они соответствовали неровным поверхностям, хотя, как правило, лучше использовать полноразмерные маты. В идеале коврики покрывают большую часть пола, но можно также ограничить обогрев зонами, по которым вы обычно ходите. В других системах отдельные провода проходят через пол в ванной на расстоянии около 3 дюймов друг от друга и закрепляются тонким слоем клея. Для полов из керамической или каменной плитки электрические маты или провода устанавливаются поверх цементной плиты, на которую затем кладется керамическая плитка.

    Плюсы

    • Системы электрического лучистого отопления, находящиеся в пределах тепловых масс (например, между цементной плитой и керамической плиткой), могут сохранять тепло в течение длительного времени даже после отключения питания.

    • Электрические системы лучистого пола предлагают незаметный способ обогрева пола. При правильной настройке температуры трудно даже обнаружить, что излучаемое тепло работает.

    • Эти системы могут помочь снизить общие расходы на отопление - ваши системы отопления, вентиляции и кондиционирования воздуха или обогреватели не должны работать так тяжело, чтобы обогревать комнату.

    • Эти системы идеально подходят для использования под естественно холодными поверхностями, такими как керамическая и каменная плитка, или на бетонных плитах.

    • Электрические системы легко установить при реконструкции.

    • Излучающие системы в целом более рентабельны, чем другие средства дополнительного электрического отопления, такие как обогреватели.

    • Электрооборудование - это наиболее удобный вариант для самостоятельного использования из лучистых полов.

    Минусы

    • Эти системы сложно установить задним числом, так как напольное покрытие необходимо снимать.Они наиболее практичны при новом строительстве или во время крупных проектов реконструкции.

    • Они более эффективны для обогрева поверхности пола «на ощупь», чем для обогрева всей комнаты (хотя в качестве основного источника тепла можно использовать лучистые полы с подогревом).

    • При использовании в доме электрические системы дороже в эксплуатации, чем водяные лучистые обогреватели.

    • Оборванные провода застревают между поверхностями пола, и их трудно обнаружить, обрыв или закороченный провод, и еще труднее отремонтировать.

    • Излучающий пол с подогревом менее эффективен под ковровым покрытием, твердой древесиной или винилом, поскольку тепло может удерживаться между изолирующим поверхностным слоем и черным полом.

    Стоимость

    Вы можете рассчитывать заплатить не менее 8 долларов за квадратный фут как минимум за материалы для электрического излучающего пола. Для целей оценки от 10 до 12 долларов за квадратный фут - это безопасная цифра, которую можно использовать только для материалов. В среднем, на профессиональную установку плюс материалы вы планируете потратить около 16 долларов на квадратный фут.

    Хотя это зависит от того, где вы находитесь, и от стоимости электричества, вы можете рассчитать эксплуатационные расходы примерно от 0,50 до 1 доллара США в день для ванной комнаты размером 8 x 10 футов, если система работает 24 часа в сутки (регулируется термостатом). . При работе 8 часов в день затраты на ту же ванную комнату размером 8 x 10 футов составляют от 0,25 до 0,35 доллара в день.

    Альтернативные формы теплого пола

    Менее распространенная, но также доступная система водяных полов с водяным охлаждением (горячая вода).В гидравлических системах трубы для воды, нагретой центральным бойлером или водонагревателем, циркулируют под полом. Системы водяного теплого пола чаще используются в новостройках для создания систем отопления всего дома. Затраты на установку значительно выше, чем у других систем центрального отопления, но водяные излучающие системы чрезвычайно эффективны и предлагают гораздо более низкие текущие эксплуатационные расходы - примерно одну треть по сравнению с системами с принудительной подачей воздуха.

    Схемы подключения схемы подключения

    1.Электродный котел ГАЛАН;

    2. Смеситель шаровой;

    3. Циркуляционный насос;

    4. Фильтр;

    5. Клапан продувки;

    6. Расширительный бак;

    7. Автоматика;

    8. Воздуховод;

    9. Трехходовой клапан;

    10. Автоматика теплого пола;

    11. Контур теплого пола.

    Схема подключения электродного котла GALAN

    Схема подключения электродного котла GALAN к радиатору + теплый пол

    Площадь теплого пола не должна превышать 30% всей отапливаемой площади:

    Схема подключения электродного котла ГАЛАН с подъемной трубой

    Схема подключения электродного котла GALAN к трубе подъема:

    1.Электродный котел ГАЛАН;

    2. Смеситель шаровой;

    3. Циркуляционный насос;

    4. Фильтр;

    5. Клапан продувки;

    6. Расширительный бак;

    7. Автоматика;

    8. Воздуховод.

    Схема подключения электродного котла ГАЛАН (принцип)

    1. Котел электродный ГАЛАН;

    2. Смеситель шаровой;

    3. Циркуляционный насос;

    4. Фильтр;

    5.Продувочный клапан;

    6. Расширительный бак;

    7. Автоматика;

    8. Воздуховод.

    Принципиальная схема подключения электродного котла ГАЛАН:

    Схема параллельного включения электродного котла ГАЛАН:

    Схема параллельного включения электродного котла ГАЛАН

    1. Котел электродный ГАЛАН;

    2. Смеситель шаровой;

    3. Циркуляционный насос;

    4. Фильтр;

    5.Продувочный клапан;

    6. Расширительный бак;

    7. Автоматика;

    8. Воздуховод;

    9. Другой источник тепла (газовый, масляный или твердотопливный котел)

    Схема последовательного подключения электродного котла GALAN

    Последовательная схема подключения хороша тем, что позволяет использовать твердотопливный котел (или газовый котел) и электродный котел одновременно (или по очереди). Как видно на схеме: после нагрева вода из электродного котла поступает в обратную трубу (с помощью насоса электродного котла).И только потом напрямую в систему отопления. При этом мы не устанавливаем дополнительный циркуляционный насос. То же произошло и с расширительным бачком и группой безопасности. Покупать и устанавливать их тоже нет необходимости, потому что они уже находятся внутри электродного котла. Голубая труба, огибающая электродный котел, предназначена для аварийного отключения электродного котла с последующим демонтажом для продолжения работы системы с газовым (твердотопливным) котлом.

    Отличие от параллельного подключения в том, что можно не переворачивать один из котлов.Что касается параллельного подключения, то, если газовый котел не перевернуть, горячая вода в электродном котле будет циркулировать по малому кругу: от газового котла к электрическому и т. Д.

    Сценарий работы следующий:


    Вы устанавливаете температуру воды на газовом котле - например 50 градусов. А на электродном котле - 55 градусов и выше, но только в ночное время. С наступлением темноты электродный котел «понимает», что температура ниже требуемой, поэтому включается и поднимает температуру теплоносителя до 55 градусов.Поддерживает температуру до утра, а потом снижает температуру до 20 градусов (например). Все это время газовый котел перекачивал воду через себя рециркуляционным насосом, «думая», что это происходит по его службе, что вода не остывает и что газовые горелки не включаются. Утром газовый котел видит, что температура упала до 50 градусов, как было установлено, и дает команду на включение газовых горелок. Этот сценарий идеален с измерителем интервалов.В этом случае будет заметен экономический эффект.

    Твердотопливные котлы еще проще в эксплуатации. Температуру устанавливать не нужно, так как она регулируется при сжигании дров или угля (кроме современных твердотопливных котлов с регулировкой заслонки подачи воздуха). Проще говоря, твердотопливный котел работает, пока горит дрова или уголь. При сжигании дров включается электродный котел.

    В этой схеме есть один минус. Абсолютно все двухконтурные газовые котлы работают по следующему принципу: при включении горячей воды с целью мытья рук или посуды газовый котел останавливает работу циркуляционного насоса.Проточный канал в системе отопления перестает работать. Электродный котел продолжает нагрев теплоносителя, но только изнутри. Теоретически сработает терморегулятор воды, установленный в электродном котле. Но может и не произойти по техническим причинам. В любом случае этот вариант возможен. Что тогда будет? Давление в системе подскочит и из предохранительного клапана газового котла начнет вытекать лишняя вода. В любом случае ничего хорошего.
    Во время работы электродного котла горячую воду лучше не открывать.Но это случай двухконтурных газовых котлов. Этого не произойдет с одноконтурными и твердотопливными котлами из-за отсутствия второго контура ГВС.

    Для пуска электродного котла в системе теплого пола необходимо подготовить воду следующим образом:

    Запустить систему и измерить ток при температуре обратки 40 C


    Котел Пиковый ток при 40 С
    2 кВт - 10 А
    3 кВт - 13 А
    5 кВт - 25 А
    6 кВт - 28 А
    9 кВт-220 В - 40 А

    9 кВт-380 В - 16 А
    15 кВт - 25 А
    25 кВт - 40 А


    Если при температуре обратки 40 градусов ток не соответствует указанным в таблице параметрам,

    действуйте следующим образом:


    1.Если сила тока меньше - нужно добавлять постепенно подсаливающуюся жидкость (снижает удельное электрическое сопротивление жидкости). Первый этап - не более 1 чайной ложки на 100 литров воды. Если через 4 часа ток незначительно увеличится, необходимо повторить первый этап.
    2. Если сила тока больше - долить дистиллированную воду (увеличивает удельное электрическое сопротивление жидкости). После приготовления воды необходимо снизить температуру воды на выходе из котла (датчик №2) до 40 градусов.


    ВНИМАНИЕ !!!
    При использовании электродных котлов для обогрева полов существенно возрастает расход электроэнергии.

    Схема подключения электродного котла GALAN с теплым полом

    1. Котел электродный ГАЛАН;
    2. Смеситель шаровой;
    3. Циркуляционный насос;
    4. Фильтр;
    5. Клапан продувочный;
    6. Расширительный бак;
    7. Автоматика;
    8. Воздуховод;
    9. Обводная труба;

    10. Контур теплого пола;
    11. Схема двигателя;
    12. Комнатный термостат.

    Схема подключения котла GALAN elctrode к теплому полу:

    Схема подключения электрического теплого пола.Как подключить теплый пол к терморегулятору: фото и видео

    С наступлением холодов многие начинают задумываться о дополнительном отоплении своих домов. Так как с началом отопительного сезона, как правило, ремонтные работы начинаются в местах порывов теплотрасс. Или приходят мысли перейти на электрическое отопление, как дополнительную альтернативу загородному дому. В этой статье мы поговорим о терморегулирующем устройстве - термостате, а именно поговорим о том, как установить и подключить термостат к инфракрасному обогревателю.

    Нюансы установки

    Не будем вдаваться в типы и типы регуляторов, устраивать сличения и турниры. Все они по-своему хороши и выполнят свое предназначение, верно служа. Первое, на что стоит обратить внимание - это место установки. Это не зависит от того, какие у вас обогреватели, инфракрасные, панельные, конвекционные.

    Установка терморегулятора с датчиком температуры воздуха запрещена в следующих местах:

    • в непосредственной близости от обогревателей;
    • в местах, где есть сквозняк;
    • в зоне нагрева инфракрасных излучателей.

    Все эти места непригодны для размещения термостата, так как при нахождении рядом с ТЭНом воздух рядом с ним раньше нагреется до нужной температуры, что приведет к ложной тревоге, в результате чего помещение не будет нагреть до комфортной температуры.

    Если установить термостат в зоне нагрева ИК-обогревателя, его корпус будет раньше нагреваться и искажать показания датчика. В местах, где есть сквозняк, датчик не покажет нужную температуру и обогреватели будут перегревать комнату, потребляя лишнюю электроэнергию.Размещение датчика температуры по высоте должно производиться в зоне комфорта, на уровне 1,5 метра от пола.

    Электрические схемы

    Обязательно перед установкой и подключением термостата ознакомьтесь с инструкцией и паспортными данными на приборе. Так как производитель указывает необходимое сечение кабеля и дает схему подключения своей продукции. В случае отклонения от требований и экономии на проводе и терморегуляторах велика вероятность выхода оборудования из строя или возникновения пожара.

    Схема подключения терморегулятора к инфракрасному обогревателю мощностью до 3,5 кВт:


    Если помещение отапливается группой обогревателей мощностью до 3,5 кВт, то схема подключения будет иметь вид:

    В случае, если вы являетесь владельцем трехфазной сети и обогрев осуществляется группой нагревателей общей мощностью более 3,5 кВт, то добавляется магнитный пускатель, который управляется терморегулятором. к цепи управления:

    Здесь по такому принципу установлен терморегулятор.Как видите, в установке и подключении термостата есть некоторые особенности, поэтому важно сначала ознакомиться с инструкциями производителя, а затем приступить к основному процессу.

    Нравится (0 ) Мне не нравится (0 )

    Если вы решили оборудовать теплый пол, вам понадобится такой прибор, как терморегулятор. Это необходимо для контроля температуры и своевременного включения-выключения системы. Подключение теплого пола к терморегулятору обязательно в случае прокладки электро- и инфракрасной конструкции.Если пол водяной, то представленный элемент использовать нельзя. Однако лучше это сделать, так как термостат поможет установить комфортный температурный режим.

    Если вы хотите правильно подключить электрический пол к сети, нужно не только правильно его установить, но и нужно и правильно. Есть несколько типов устройств:

    • Простой. Они позволяют установить только один параметр - температуру. Причем делается это механически.
    • Сложно.Они работают благодаря программируемому управлению. На электронном табло отражены все необходимые параметры.

    Что касается способа установки, то в данном случае можно выделить следующие термостаты:

    1. Стенка, утопленная внутрь стены.
    2. Накладные расходы.

    Устройство и назначение датчика

    Если вы решили оборудовать полы электрическими, вам достаточно подключить к ним датчик, который будет измерять температуру теплого пола.Он состоит из 2-х проводов, которые крепятся друг к другу термопарой. Этот элемент способен изменять сопротивление в зависимости от того, до какой температуры нагревается пленка.

    Датчики могут указывать температуру теплого пола или воздуха в помещении.

    Подключение датчика и кабеля теплого пола к электросети (нажмите, чтобы увеличить)

    Во втором случае датчик может быть расположен непосредственно в корпусе термостата. Однако учтите, что перед выбором представленного предмета обязательно учитывайте наличие в помещении дополнительных отопительных приборов.Если в комнате есть батарейки, то лучше отдать предпочтение датчику, измеряющему температуру теплого пола. В этом случае его показатели будут максимально точными.

    Особенности укладки ИК пленки

    Правильно подключать нужно не только регулятор. Это важно само по себе. Имеет определенные особенности:

    • Накрывать нагревательные элементы плинтусом, мебелью или какими-либо декоративными материалами не стоит.
    • Лучше всего располагать панели по длине помещения.Благодаря такому расположению можно значительно уменьшить количество точек, к которым будет подключаться пленка.

    • Нагревательные элементы нельзя класть слишком близко к линиям электропередач. Минимальное расстояние между ними обычно составляет около 5 см.
    • Если в помещении присутствуют другие нагревательные приборы, то они располагаются на расстоянии не менее 20 см от инфракрасных нагревательных элементов.

    Особенности подключения системы электрического теплого пола

    Итак, если вы уже определились с типом отопления и смонтировали систему, можно приступать к ее подключению.Подключение теплого пола к терморегулятору в этом случае выглядит следующим образом:

    Особенности подключения водяного теплого пола

    Как видите, электрические напольные системы подключаются довольно легко. А как насчет водяного отопления? Подключение теплого пола к терморегулятору в этом случае тоже оправдано, хотя и не обязательно. Устройство управляет сервоприводом, определяющим расход теплоносителя в трубопроводе. То есть у вас есть дополнительная возможность сэкономить.

    Итак, работа по подключению термостата состоит из следующих действий:

    • При устройстве теплого водяного пола необходимо учитывать высоту датчика над полом. Он должен быть около 1 метра. Помните, чтобы адекватно отображать температурные показатели, необходимо размещать датчик подальше от любых других нагревателей или аккумуляторов.
    • Соедините регулятор и датчик проводами.

    Контур контроля температуры для теплого пола

    • Далее, рядом с датчиком следует прикрепить обычный комнатный термометр.
    • На термостате выставить нужную температуру нагрева. В течение пары часов система должна поддерживать заданные параметры.

    Если вы все сделали правильно, то прибор без сбоев и проблем отрегулирует работу обогрева. Самостоятельное подключение термостата нужно производить очень аккуратно и аккуратно. При неправильном подключении система теплых полов будет работать некорректно, и может быстро выйти из строя. Если вы не уверены в своих силах, лучше обратиться к специалистам. Мнения, пожелания, дополнения к статье оставляйте в комментариях!

    В отопительный сезон многие хозяева задумываются об установке альтернативных отопительных приборов. Такое оборудование должно быть энергоэффективным и создавать качественное отопление помещения. Одно из лучших решений на сегодняшний день - электрический теплый пол. Он потребляет меньше энергии по сравнению с другими обогревателями. Принцип его работы позволяет создать максимально комфортное отопление.

    Монтаж такой системы очень прост.В этом поможет подключение теплого пола к электричеству, схема которого подробно представлена ​​в инструкции производителя. Перед установкой необходимо поэтапно изучить процесс установки. Если все сделано правильно, гарантия производителя будет действовать во время работы независимо подключенной системы. У некоторых производителей он достигает 20-25 лет.

    Принцип электрического отопления

    Популярность теплых полов растет с каждым годом.Причина - во многих особенностях таких систем. Установить электрический теплый пол можно практически под любое покрытие. В каждом помещении смонтирована представленная система. В отличие от конвекторов, радиаторов и других подобных устройств, электрический провод нагревает напольное покрытие. Поэтому внизу комнаты наблюдаются самые высокие температуры. Под потолком воздух холоднее.

    Следовательно, такой принцип обогрева максимально удобен для человека. Конвекторы, наоборот, способствуют скоплению наиболее нагретых воздушных масс у потолка.Ниже определены самые низкие температуры. Но люди находятся в этой зоне. Поэтому они неэффективно расходуют энергию.

    Подключить теплый пол к электричеству, схема которого представлена ​​в инструкции, очень просто. Этот процесс несложно проделать самостоятельно.

    Типы систем

    Изучая вопрос, как подключить теплый пол к электричеству, необходимо учитывать существующие типы систем. Чаще всего для представленных целей используются провода.Это изделие состоит из нихромовой сердцевины, вокруг которой созданы различные изоляционные оболочки.

    Кабель бывает разного сечения. Если диаметр изделия в сечении достигает примерно 7 мм, его монтируют в стяжку. По строительным нормам этот слой составляет от 3 до 5 см. Если стяжки меньше, нагрев распределяется неравномерно. Будут ощущаться более теплые и более прохладные участки.

    Если нет возможности сделать стяжку в помещении (поднять уровень пола на 5-7 см), применяется тонкая проволока.Его диаметр составляет 3,5 мм. Эта система монтируется сразу в плиточный клей. Слой раствора всего 5-8 мм. Эта система быстрее нагревается, но и остывает буквально через 30 минут после выключения.

    Инфракрасный теплый пол

    Классические варианты теплого пола заливаются раствором. Но если в комнате уже готово деревянное основание, такой тип системы не подходит. В этом случае он наносится в виде пленки.

    Угольная паста предпочтительно является нагревательным элементом в таком устройстве.Схема подключения пленочного теплого пола к электричеству практически не отличается от провода. Но есть несколько нюансов.

    Инфракрасная пленка работает аналогично солнечному теплу. Лучи не нагревают воздух, но окружающие предметы становятся теплыми. На пленку нельзя наносить раствор, клей. Такие системы разработаны специально для сухой установки. Плиточный клей или стяжка со временем разъедают пленку.

    А вот под ламинат, линолеум или тонкий ковролин пленка устанавливается очень просто.В этом случае его эффективность будет максимальной. Сфера применения инфракрасного теплого пола обширна. Его даже устанавливают в вольерах для животных, за зеркалами, в инкубаторах и так далее.

    Системное назначение

    Может быть комфортным или автономным. Чтобы в помещении не использовались какие-либо отопительные приборы, кроме электрических проводов, необходимо будет покрыть ими около 70% площади помещения.

    Клей для стяжки или плитки нагревается и выделяет тепло в окружающую среду.Это можно сравнить с панелью конвектора с подогревом, расположенной вокруг цоколя комнаты.

    Особенности подключения теплого пола необходимо учитывать при создании отопления в каждой комнате. Комфортное отопление создается, если система монтируется под небольшой площадью пола. Ногам, идущим по этой поверхности, будет тепло, но для обогрева помещения следует использовать другие приборы.

    Пленочные теплые полы изначально создавались для комфортного обогрева. Деревянное основание требует обогрева не выше +30 ºС.Поэтому создает только комфортный обогрев.

    Регулятор температуры

    Какую бы систему ни выбрали хозяева квартиры или дома, она должна быть подключена к сети через термостат. Это устройство контролирует степень нагрева. В продаже есть различные регуляторы температуры.

    В простейшем варианте прибор имеет встроенный или выносной датчик, измеряющий температуру. В самом простом варианте прибор имеет встроенный или выносной датчик, измеряющий температуру.В некоторых моделях одновременно присутствуют оба типа учета. Также есть двухзонные разновидности, в которых сразу 2 выносных датчика.

    Температурным регулятором можно управлять механически или задав программу на неделю. С обратной стороны устройство может иметь от 4 до 9 выводов. Но чаще всего их всего 6 штук.

    Две клеммы для подключения удаленного датчика. Если он встроен в корпус, то гнезда для подключения будет 4. Две следующие клеммы используются для подключения проводов от сети (фаза и ноль).

    Далее подключаются теплые полы к электричеству. Схема, особенности которой определяются типом терморегулятора и самой системой, предполагает подключение 2-х проводов от ТЭНа к последним 2-м выводам.

    Однопроволочный

    В продаже есть нагревательные провода одножильного и двухжильного типа. Их связь немного другая. Для таких систем подходит любой терморегулятор. Чаще всего эти устройства выдерживают нагрузку 3,5 кВт.Но есть терморегуляторы с меньшими параметрами.

    Следовательно, перед подключением необходимо учитывать общую мощность системы. Сплошной провод имеет соединительные клеммы с обеих сторон. Это необходимо учитывать в процессе верстки. Оба конца должны вернуться к одному терморегулятору. Далее подключаются теплые полы к электричеству. Как именно выполнить эту работу поможет инструкция производителя.

    Нагревательный провод подсоединяется к холодному соединению через втулку.Для установки в одножильную систему с каждой стороны выходит по 3 провода (синий, коричневый и желто-зеленый). Перед подключением подключаются контакты соответствующего цвета и вставляются в клеммы термостата.

    Двухпроводной

    Чаще представлен в продаже двухжильный провод. Установить проще. Его первый конец также имеет холодный провод для подключения. Второй край, в отличие от одноядерной системы, герметичен. Никаких проводов для подключения отсюда не выходит.

    Следовательно, при раскладке системы герметичный конец можно оставить далеко от терморегулятора.Соответствующие холодные провода входят в клеммы устройства. Это более простая схема подключения теплого пола (инструкция всегда прилагается к изделию производителем).

    Инфракрасный теплый пол

    Несколько отличается подключение инфракрасного теплого пола. Пленка поступает в продажу в виде рулона. Его можно разрезать в определенных местах, чтобы на нужном участке уложить пленку.

    Специальные зажимы также включены. Вам понадобится провод и битумная изоляция.На контакты пленки надеваются металлические зажимы, к ним подводится провод. Соединения выделяют с помощью битумного материала.

    Саморегулирующийся провод

    Для отопления труб, резервуаров зимой применяется. Его приобретают реже, чем перечисленные системы. Но в некоторых случаях это просто необходимо. Этот провод не боится перегрева. Его можно монтировать без стяжки.

    Благодаря специальному устройству этот продукт может изменять степень нагрева в зависимости от температуры окружающей среды.Поэтому в этом случае терморегулятор не требуется.

    Подключить теплый пол к электричеству (схема предполагает использование терморегулятора) несложно. Его может выполнить даже мастер, не имеющий большого опыта в проведении подобных работ.

    Подключение теплого пола - самый популярный способ дополнительного обогрева помещения. В целях экономии часть работ допустимо выполнить своими руками. В представленном материале мы рассмотрим, как соединить теплый пол с существующими системами отопления и какие тонкости при этом важно учесть.

    Реализованы два основных типа теплого пола - это теплый пол с водяным подогревом и электрический. В отопительном варианте водяным теплоносителем является нагретая вода, подаваемая от котла или общего стояка.

    А в электрических полах передача тепла реализована следующим образом: протекающий ток нагревает медные нагревательные элементы, а они, в свою очередь, передают тепло окружающим предметам. По такому принципу работают электрические коврики, нагревательный кабель. А принцип действия инфракрасной пленки заключается в излучении длинных инфракрасных волн специализированными элементами, которые нагревают все предметы в комнате.

    Любой из видов имеет свои тонкости при подключении, тогда мы рассмотрим подключение теплого пола более широко.

    Виды теплых полов

    Подготовка основания и подключение теплого пола

    Перед подключением теплого пола необходимо произвести приготовления. Какую бы схему напольного покрытия вы ни выбрали для реализации, всегда важно подготовить фундамент:

    • Первым делом демонтируем старый настил.
    • Если будет выполняться новая стяжка, то удаление старой стяжки также необходимо.
    • Затем основание осматривается, и при обнаружении трещин и глубоких сколов они герметизируются. Для этого трещину зачищают до прочного основания, поверхность загрунтовывают и заливают подготовленным раствором, либо специально покупной ремонтной смесью.
    • Следующий этап - укладка гидроизоляционного слоя в виде полиэтиленовой пленки минимальной толщиной 200 мкм.
    • Затем укладывается слой теплоизоляции, а на стены по периметру помещения монтируется демпферная пленка, которая выравнивает температурное расширение будущей стяжки.

    Алгоритм подготовки основания одинаков практически для всех видов теплого пола, за исключением инфракрасного теплого пола.

    Подключение водяного пола

    Самый грамотный ответ, как подключить теплый пол на основе водяного варианта, - это подключить их к котлу с помощью водяного насоса.В связи с тем, что температура теплоносителя не может быть больше 35 градусов, необходимо использовать коллекторно-смесительные узлы.

    Для обеспечения такого соединения устанавливаются трехходовые и двухходовые клапаны. Затем подводящая труба подключается к распределительному щиту, который должен иметь выходы по количеству контуров, а также регуляторы расхода и клапаны. С их помощью можно регулировать подачу воды и регулировать температуру всего пола.

    Для отключения единой цепи подачи и возврата устанавливаются краны.


    Примерная схема примыкания водяного пола

    Подключение термостата к теплому полу

    Прежде чем ответить на вопрос, как подключить теплый пол к терморегулятору, необходимо изучить, что такое контроллер и как он подключается к контуру.

    Основная задача этого устройства - регулирование температуры в помещении. Также через термостат ТЭНы подключаются к источнику питания.

    Термостат, контролирующий температуру воздуха в помещении, монтируется на стене на расстоянии не менее одного метра от пола.

    Существует два основных способа подключения термостата. Это подключение к отдельной питающей линии от распределительного щита или подключение к существующей розетке.


    В графике поставки всегда присутствует схема подключения теплых полов, а значит, эту процедуру можно проводить без подсказки.

    После установки термостата выполняем стробирование двух каналов. В один будут проложены питающие провода, а во втором - контрольные провода датчика, который будет размещен прямо в толще стяжки.По окончании основных операций, описанных выше, можно выполнить монтаж и подключение теплого пола в помещении к настроенному и установленному датчику.

    Рынок предлагает широкий выбор регуляторов, от самых примитивных механических систем до регуляторов с интеллектуальным управлением (после настройки и использования, затем постоянно без вмешательства). Как подключить теплый пол к терморегулятору - задача не сложная.

    Подключение кабеля к полу

    Как подключить тёплый пол кабелем.В начале монтажа кабеля необходимо составить схему разводки магистральных проводов. При этом таких моментов подсчитано:

    1. Прокладывать нагревательный кабель под мебелью непрактично, поэтому провод под ним не прокладывают.
      Требуемый буфер от стен - тридцать сантиметров.
    2. Шаг между витками провода выбирается произвольно по принципу: чем плотнее расположение, тем сильнее нагрев, но плотнее 10 см прокладывать нецелесообразно.По мере того как расход материалов увеличивается, а КПД остается прежним.

    Не допускайте перекрещивания провода во время укладки, так как это может привести к короткому замыканию и выходу из строя всей системы теплого пола. Также предпочтительно использовать двухжильный кабель, так как он производит гораздо меньше электромагнитного излучения во время работы.

    Крепить кабель к полу можно любым способом, например, его довольно просто и удобно уложить на монтажную ленту.

    После установки кабеля нужно проложить датчик контроля. После этого нужно выполнить правильность смонтированной системы в целом. Для этого возьмите мультиметр и проверьте сопротивление на концах кабеля. Он должен соответствовать данным, указанным в документации.

    После проверки пол готов к стяжке.

    Подождав подходящее время, пока стяжка полностью не высохнет, можно начинать напрямую подключать всю электрику к термостату и электросети.Выполнить эту процедуру довольно просто, достаточно строго соблюдать схему.

    Осторожно затяните все сделанные соединения. От качества затяжки зависит эффективность и долговечность эксплуатации тепловых полов. Если во время работы, как подключить теплый пол, сделать некачественное соединение проводов, то в этом месте произойдет нагрев, что может привести к возгоранию.


    Схема кабельного этажа

    Подключение электрических матов

    Как подключить электрические коврики.Нагревательные маты по своей сути являются более совершенным типом кабельного теплого пола, поэтому подключить этот тип теплого пола будет проще. Отличие заключается в том, что в конструкции мата используется более тонкая проволока, уже выставлен нужный интервал и проволока закреплена на специальном материале.

    Таким образом, установка такой конструкции значительно упрощается и требует меньших усилий. Также не требуется заливка толстой стяжки, чтобы скрыть проволоку, достаточно выполнить тонкую стяжку или можно нанести плиточный клей, если финишное покрытие - керамогранит.

    Поскольку готовая конструкция имеет небольшую толщину, то для прокладки датчика температуры необходимо предварительно отшлифовать нишу в основании.

    Еще одно важное преимущество использования матов - это экономия высоты потолка.
    Принцип подключения датчиков и блока питания полностью совпадает с термокабелем пола.


    Уложенные друг на друга теплые коврики

    Инфракрасное подключение к полу

    Как подключить теплый пол инфракрасного типа.Для инфракрасного теплого пола подключение отличается от приведенного выше, так как сам пол работает по другому алгоритму. Вся конструкция состоит из углеродных или биметаллических нагревательных элементов, впаянных в тонкий слой материала с термостойкими характеристиками.

    По краям этой пленки проложены медные проводники, которые напрямую подключаются к сети.
    Перед установкой инфракрасной пленки важно уложить специализированный фольгированный теплоизоляционный материал.

    Пленку можно разрезать на специально предназначенные места, которые размещаются по всей пленке с интервалом 30 сантиметров.

    В остальном принцип установки не отличается от нагревательных матов и нагревательного кабеля.

    В указанной статье были рассмотрены основные типы теплых полов, а также способы их соединения. Ознакомившись с описанным материалом, вы можете выполнить это действие самостоятельно, так что подключение теплого пола под силу каждому.

    Обязанность по установке термостата зависит от модификации вашего теплого пола. Если обогрев осуществляется электричеством, то термостат является обязательным элементом конструкции, но в поле теплой воды его можно не устанавливать. Однако для экономии теплоносителя и регулирования нагрева помещения несколькими источниками тепла термостат можно установить и в системах теплого водяного пола.

    Что такое термостаты?

    В зависимости от внутреннего электронного наполнения терморегуляторы можно разделить на сложные с программируемым управлением и простые, в которых задается только один параметр - температура.В сложных устройствах есть электронный блок и дисплей; в простых устройствах желаемая температура устанавливается механически.

    Также можно разделить терморегуляторы на типы по способу установки. Как и обычные настенные выключатели, их можно встраивать, встраивать в стены и накладывать.

    Датчики температуры

    Для того, чтобы терморегулятор мог эффективно выполнять свою работу, на него должна поступать информация, собираемая датчиками температуры.Датчик состоит из двух проводов, соединенных термопарой, которая изменяет сопротивление в зависимости от степени нагрева.


    Датчики температуры могут получать информацию как непосредственно от нагревательного элемента, так и измерять температуру воздуха в помещении. Как правило, датчики температуры воздуха монтируются непосредственно в корпусе термостата и не требуют отдельной установки. Существуют терморегуляторы, которые одновременно получают информацию от датчиков температуры двух типов.

    Лучше всего измерять температуру нагревательного элемента теплого пола или самого пола в помещениях с дополнительными источниками тепла, таких как кухни и ванные комнаты.

    Подключение электрического теплого пола к терморегулятору

    Нагревательные электрические элементы систем теплого пола изготавливаются из инфракрасной пленки или нагревательного кабеля. Монтаж таких систем довольно прост - они укладываются либо в толщину стяжки, либо на стяжку непосредственно под чистовое покрытие пола.

    Регулятор температуры подключается к таким этажам следующим образом:

    Затем проверьте термостат:

    1. Установить минимальную температуру на контроллере,
    2. Дайте ему еды
    3. Включить тумблер обогрева,
    4. Плавно меняйте значение температуры, при включении ТЭНов должен быть слышен легкий щелчок.
    5. Осмотрите теплый пол.

    Подключение теплого водяного пола к термостату

    В системах водяного отопления терморегулятор управляет специальным сервоприводом, регулирующим поток теплоносителя в системе.Разработанные для электрических полов, они могут быть программируемыми и механическими. Датчики температуры в таких системах, как правило, измеряют нагрев воздуха, так как жидкий теплоноситель отдает тепло в атмосферу с некоторой задержкой.


    Итак, простейший механический регулятор температуры для системы водяного теплого пола выглядит так.

    1. При создании теплого водяного пола датчик температуры обычно устанавливают на высоте около метра, можно расположить его в непосредственной близости от термостата.Обратите внимание, что рядом с датчиком нет дополнительных источников тепла.
    2. После установки датчика проложите от него провода к термостату. Есть датчики с передачей информации по воздуху - в этом случае необходимо добиться стабильной передачи сигнала.
    3. После запуска системы поместите обыкновенный градусник рядом с датчиком температуры и установите на термостате конкретную температуру нагрева. В течение нескольких часов система должна поддерживать стабильную температуру.

    Помните, что монтаж электрических цепей в доме должен производиться с выключенным защитным автоматом.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

  • Деталь Функция Материал Производственный стандарт
    Изоляция Базовая пленка ПЭТ Изоляция и влагобарьер
    Сохранение сопротивления, ровная поверхность печати
    Токопроводящая Шина Медь Сохранение проводимости и адгезии
    соединение медь
