принцип работы, инструкция по запуску, выбор значений

Содержание

  • 1 Работа двигателя 380 вольт
  • 2 Запуск трехфазного двигателя 380 В от домашней сети
  • 3 Выбор значений рабочей, пусковой емкостей для подключения трехфазного двигателя на 220 В

Рассмотрим вначале, почему считается, что двигатель питается напряжением 380 вольт. Имеют счастье быть три фазы по 220 вольт. Простейшие вопросы заставляют уплывать новичков, отсутствие знания теории порождает возникновение ошибок практических. Искренне благодарим энтузиастов, забросавших Ютуб обучающими роликами, без столь богатого материала сложно дать дельные советы планирующим осуществить подключение электродвигателя 380 на 220 вольт с конденсатором. Приступим к реализации теории на практике.

Работа двигателя 380 вольт

Подобные двигатели называются трехфазными. Отличаются кучей преимуществ перед типичными бытовыми, широко используются промышленностью. Достоинства касаются большой мощности, КПД. Именно в трехфазных двигателях удаётся обойтись без пусковых обмоток, конденсаторов при наличии соответствующего питания. Конструкции удается исключить лишние элементы. Пускозащитное реле холодильника, четко следящее за целостностью, временем работы пусковой обмотки. Трехфазным двигателям доморощенные ухищрения не нужны.

Простой пример работы трех фаз

Почему так происходит? Наличием трех фаз удается создать внутри статора вращающееся электромагнитное поле без дополнительных ухищрений. Давайте посмотрим рисунок. Простоты ради, показан ротор, снабженный двумя полюсами, статор содержит по катушке на фазу переменного тока. Конфигурации типичных двигателей 380 вольт более сложная, упрощение не помешает пояснить суть процессов, протекающих внутри.

Рисунок синим показывает отрицательно заряженные поля, красным – положительные. В начальный момент статор лишен знака, три катушки белые. Ротор в нашем предположении изготовлен из постоянных магнитов, окрашен и пребывает в произвольном положении. Полюса всего два. Далее двигаемся согласно эпюрам:

  1. Первая картинка наградила фазу В отрицательным знаком, две другие заряжены слегка положительно (приблизительно треть амплитуды), схематично показано бледным розовым цветом. Положительный полюс ротора сместился к катушке В. Слабое положительное поле А-С притянуло южный полюс ротора. Поскольку уровень заряда одинаков, центр полюса – ровно посередине.
  2. В следующий момент времени (спустя 60 градусов, 3,3 мс) южный полюс появляется на фазе А статора. Ротор проворачивается на 60 градусов вдоль часовой стрелки. Слабые отрицательные поля фаз В, С удерживают между собой положительный полюс ротора.
  3. В данный момент времени северный полюс статора располагается на фазе С, ротор продолжает вращение еще на 60 градусов. Дальнейшая картина должна быть понятна.

Трехфазный электродвигатель

В результате правильного распределения трех фаз поле статора вращается, увлекая ротор. Частота оборотов не совпадает с сетевыми 50 Гц. Обмоток статоре больше, количество полюсов ротора иное. В придачу имеется явление проскальзывания в зависимости от амплитуды напряжения, многих других факторов. Нюансы используются регулировать скорости вращения вала двигателя. Вплотную достигли разгадки вопроса напряжения 380 вольт. Сформировано тремя фазами с действующим значением напряжения 220 вольт (как в розетке). Взять разницу меж любыми двумя в произвольный момент времени, величина превышает указанное значение.

Получается 380 вольт. Двигатель с тремя фазами использует для работы три напряжения с действующим значением 220 вольт, сдвиг меж любыми составляет 120 градусов. Можно легко проследить из графика на нашем рисунке. Вот почему многих снедает соблазн использовать оборудование в домашних условиях, запустить, используя одну фазу, поставляемую розеткой. Напрямую снделать невозможно, как должно быть понятно, приходится изобретать ухищрения. Простейшим назовем применение конденсатора. Прохождение емкости изменяет фазу напряжения на 90 градусов. Разница меньше 120, которые хотели получить в идеале.

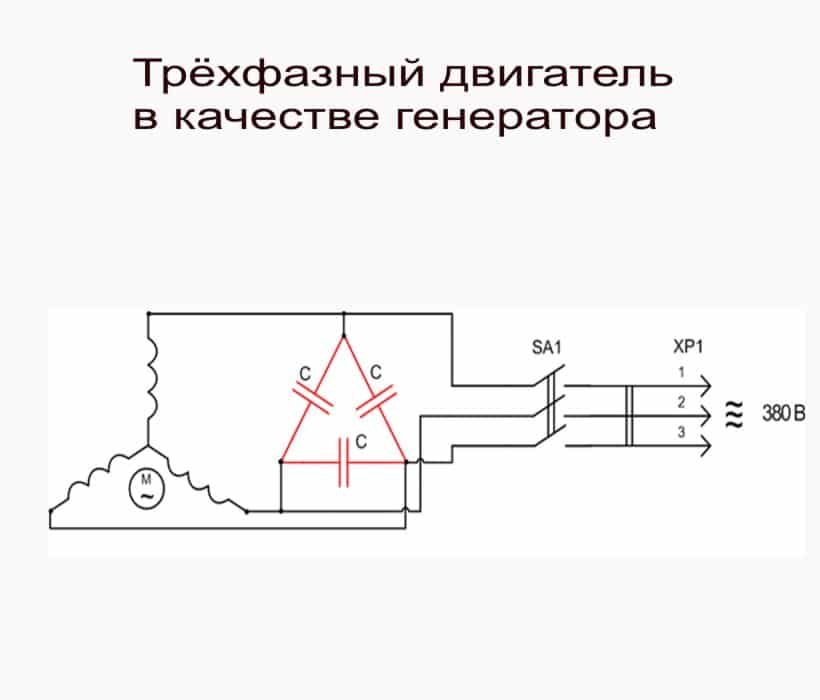

На практике подключение электродвигателя через конденсатор отлично работает. Правда для осуществления задумки придется немного повозиться.

Запуск трехфазного двигателя 380 В от домашней сети

Во-первых, нужно знать, как производится электрическая коммутация обмоток. Обычно корпус двигателя снабжен защитным кожухом, скрывающим электрическую разводку. Нужно снять щит, приступить к изучению схемы. Чаще рядом показана схема электрических соединений. Чтобы запуск произвести трехфазной сетью, применяется коммутация типа “звезда”. Концы трех обмоток имеют одну общую точку, называемую нейтралью, противоположная сторона снабжается фазами. Одна на каждую обмотку. Получается распределение поля, рассмотренное выше.

Объединение обмотки двигателя треугольником

Подключая асинхронный двигатель 380 на 220 Вольт, потрудитесь коммутацию изменить. Пригодится электрическая схема, приводимая шильдиком корпуса. Согласно рисунку, обмотки двигателя объединяются треугольником. Каждая на обоих концах объединяется с другой. Давайте посмотрим, что получается. Чем отличается методика от штатного использования оборудования. Для простоты на рисунке показываем схему включения конденсатора. Выглядит так:

  • Напряжение сети 220 В приложено к обмотке С.
  • На обмотку А напряжение приходит через рабочий конденсатор в состоянии сдвига фаз на 90 градусов.
  • На обмотке В действует разница меж указанными напряжениями.

Посмотрим эпюры: как будет выглядеть практически. Сдвиг фаз неравномерный. Меж пиками, по которым построены эпюры, отложено 90 и 45 градусов. Вследствие этого вращение в принципе лишено возможностей быть равномерным. Форма фазы обмотки В отличается от синусоидальной. Запуск трехфазного двигателя сетью 220 вольт сопровождается наличием потерь энергии. Процесс возможен. Происходит часто явление, называемое залипанием. Неправильная форма поля внутри статора бессильна раскрутить статор.

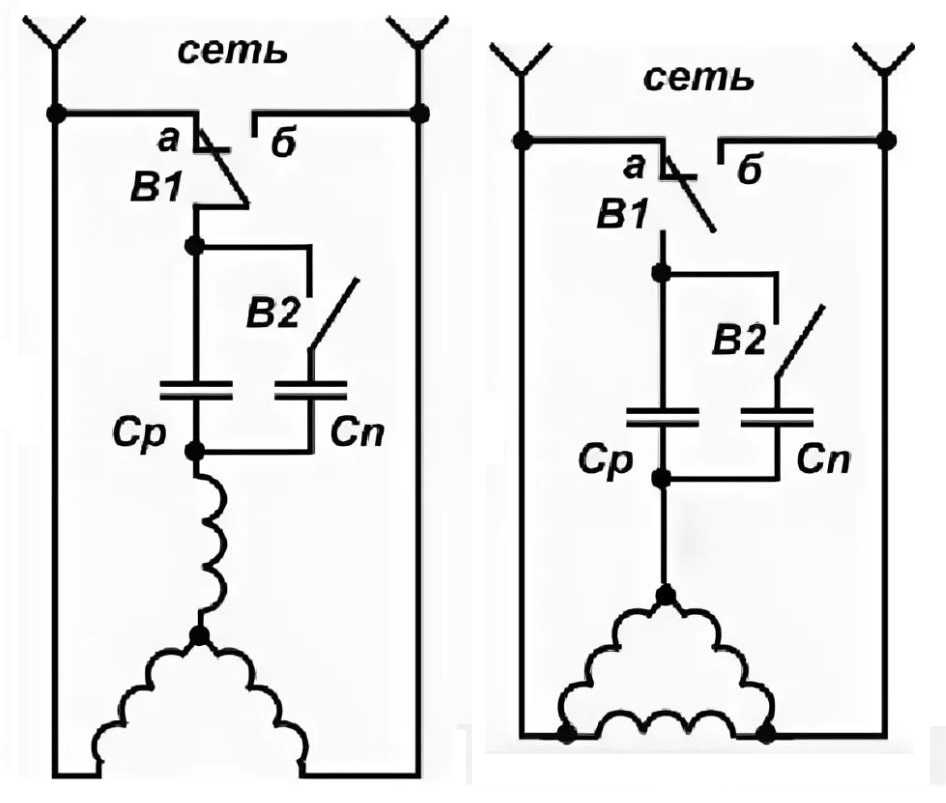

Схема подключения двигателя несколько упрощена, отличается от норм исполнения чертежей проектной документации. Наглядность рисунка очевидна. Конденсатор схемы рабочий, встречается пусковой. Нужен усилить вращающий момент на начальном этапе. Любой асинхронный двигатель при старте потребляет больше тока, на первое движение тратится много энергии. Конденсатор обычно присоединяется параллельно рабочему, включается в цепь нажатием специальной кнопки. Например, предлагается пометить, как Ускорение.

Когда вал наберет обороты, емкость пусковая становится ненужной, снижается сопротивление движению вала. Отпуская кнопку Ускорение, исключаем элемент из сети. Чтобы пусковая емкость разрядилась (вольтаж способен достигать 300 В), закоротим на значительной величины сопротивление, через которое в рабочем состоянии ток не пойдет. Постепенно электроны компенсируются, опасность поражения исчезнет. Возникает простой вопрос – как подобрать рабочую, пусковую емкости? Подключение электродвигателя 380 В на 220 В непростая задача. Давайте рассмотрим ответ.

Выбор значений рабочей, пусковой емкостей для подключения трехфазного двигателя на 220 В

Первым делом обратите внимание: рабочее напряжение конденсаторов должно значительно перекрывать номинал 220 В. Подключение двигателя 380 на 220 вольт сопровождается возникновением гораздо более весомых значений вольтажа. Среди пусковых и рабочих конденсаторов исключите элементы рабочим напряжением ниже 400 вольт. Практика накладывает коррективы, придется обойтись попавшимся под руку. Обратите внимание на провода. Токи по технической документации даны относительно напряжения 220 В. Рассматриваемая схема задействует другие значения. Возможно, придется пересчитать размеры токов.

На практике если емкость рабочая слишком мала, вал «залипает». Двигатель стал бы работать, если придать начальное ускорение, если зверь мощностью 4 кВт поотрывает пальцы, винить некого. Оказывается, номинал рабочей емкости определен минимум двумя параметрами:

Наладка двигателя

  1. Мощнее двигатель, больший номинал конденсаторов нужно применить. На 250 Вт хватает значения десятков мкФ, при более значительных мощностях значение исчисляется сотнями. Логично заранее запастись солидным набором конденсаторов. Желательно брать пленочные, электролитические без специальных мер применять запрещено, предназначены работать в сетях постоянного тока. При подключении переменного напряжения 220 В могут попросту взорваться.
  2. Выше обороты двигателя, больший номинал пускового конденсатора потребуется. Достигнув разницы в несколько раз, значение емкости повышаем на порядок (10 раз). Для пуска двигателя мощностью 2,2 кВт, оборотами 3000 в минуту постарайтесь запастись батареей на 200–250 мкФ. Очень большое значение. Емкость Земного шара составляет доли мФ.

Сильно емкость пускового конденсатора зависит от приложенной нагрузки. Мотор, работающий на шкив, потребляет много энергии, объем батареи возрастает. Попытаемся выбрать номиналы. Практиками замечено: стабильнее двигатель 380 В работает, питаемый однофазной сетью, когда напряжения в плечах конденсатора равны. Обмотку, работающую непосредственно от сети, избегаем трогать, измеряем потенциал двух других. Каким образом получается, величина емкости определяет напряжение?

Асинхронный двигатель характеризуется собственным реактивным сопротивлением. При включении образуется делитель. Красиво рисовали эпюры, на практике форма фаз способна сильно отличаться. Определяется реактивное сопротивление перечисленным выше набором параметров. Конструкция двигателя, обуславливающая размер мощности, скорость оборотов, нагрузка вала. Ряд параметров, учесть которые теоретическими путями в рамках обзора попросту не представляется возможным. Поэтому практики просто рекомендуют сначала найти минимальный размер батареи, при котором двигатель начинает вращаться, затем плавно увеличивать номинал, пока напряжения обмоток не станут равными.

После раскрутки двигателя порой оказывается: равенство нарушилось. Сопротивление движению вала упало. Перед тем, как подключить электродвигатель с 380 на 220 окончательно, определитесь с условиями работы, постарайтесь обеспечить указанное равенство.

Обратите внимание: действующее значение способно превышать 220 вольт. Значение напряжения составит 270 В. Перед тем, как подключить электродвигатель через конденсатор, побеспокойтесь о контактах. Обеспечьте надежную стыковку во избежание потерь, перегрева в местах прохождения тока. Коммутацию лучше вести на специальные клеммы, затягивая болтами. После окончательной подборки параметров электрическую часть следует закрыть кожухом, провода пропустить через резиновый уплотнитель боковой стенки отсека.

Схемы подключения электродвигателя 380 и 220 (фото, видео)

Одним из ключевых моментов, обеспечивающих нормальную работу привода, является правильная схема подключения электродвигателя – ключевого звена цепи. Соблюдение всех соединений гарантирует отсутствие нештатных ситуаций, повреждения обмоток, долговечную работу и прогнозируемую агрегата. Важно понимать, что существуют общепринятые решения для включения эл. моторов одно- и трехфазных (220 и 380 В), с потреблением постоянного/переменного тока, с пускателем и защитой теплового реле, а также специфические схемы, например, моторы с фазным ротором, или П 41, работающие на 110/220 В, выходящие за привычные рамки.

Классические варианты подключения

Большинство эл. моторов для современных электроприводах работают от переменной трехфазной линии (каждая из трех фаз подается отдельным проводником). Соответственно, клеммная коробка содержит выводы (входной и выходной) трех обмоток. Между собой и с сетью они могут соединяться по двух классическим схемам: «звезда» и «треугольник».

Схема подключения Звездой и Треугольником

Для первой характерной особенностью является замыкание концевых выводов каждой катушки в одну точку (на практике это одну нейтраль). На входные вывода между тем подается напряжение сети. Подобная схема характеризуется более мягким ходом, но к сожалению, не позволяет развить полную мощность.

Второй вариант с треугольником характеризуется последовательным соединением выводов обмоток: конец первой соединяется с началом второй и т. д. Такой вариант пуска гарантирует достижение паспортной мощности, но во время включения возможно возникновение больших по значению токов, которые могут термически повредить обмоточные выводы.

Если снять крышку клеммной коробки, то оба варианта подключения будут выглядеть следующим образом:

Применение магнитного контактора

Для организации плавного пуска приходится внедрять в цепь питания специальное коммутирующее устройство – пускатель. Это один из вариантов коннектора, который можно дополнить опциональными элементами, например, тепловым реле. Огромным преимуществом такой схемы является возможность организации не только пуска эл. двигателя, но и его остановки, реверса, а также защиты соединений от повреждения избыточными токами. Кроме того, сердечник или катушка может иметь номинал по напряжению 380 или 220В, что позволяет включать мотор в силовую и бытовую сеть.

Классические электросхемы подключения моторов через пускатель можно разделить на два типа:

  1. Нереверсивная. Соединение агрегата и сети без необходимости/возможности организации его обратного хода. В этом случае есть возможность интеграции, как в силовую, так и бытовую (220В) сеть,

Нереверсивная схема подключения

  1. Реверсивная. Электросхема, которая объединяет два пускателя (блок) с прерывателем цепи. Менять направление вращения роторного узла можно также для силовых и бытовых (220В) сетей.

Реверсивная схема подключения

Как можно судить по иллюстрациям, отличия между «сетевыми» вариантами заключаются в точках подключения выводов контактора:

  • для 380 вольт контакты замыкаются на 2 из 3 фаз,
  • для 220 вольт один из контактов соединяется с крайней фазой, а второй – с нулем.

Тепловое реле

Кроме того, во всех четырех вариантах присутствует элемент, обозначенный, как «Р». Это не что иное, как тепловое реле. Оно подключается в цепь последовательно с катушкой контактора и служит для обеспечения защиты двигателя от превышения токовых нагрузок.

По принципу действия тепловое реле является ключом, то есть при достижении критических для работоспособности агрегата и контактора токовых значений, происходит временный разрыв цепи питания. Некоторые виды теплового реле или «теплушки» используют для цепей постоянного тока или специфических режимах (затянутый пуск, выпадение фазы и т. п).

Постоянное включение магнитного пускателя приводит к механическому износу контактов, чего лишена тиристорная или бесконтактная схема. Разрыв цепи происходит не механическим путем (разведение контактной группы), а электронным – за счет диодных мостов.

Работа устройств со специфической подвижной частью

Привычным вариантом роторного узла трехфазного асинхронного электродвигателя является короткозамкнутый типа «беличья клетка», который набирается из стальных пластин. Когда существует необходимость снизить номинал пусковых токов с возможностью регулирования частоты вращения, тогда используется фазный ротор.

Характерной его особенностью являются две группы выводов:

  1. Статорная. Классический клеммный блок, на который подводится напряжение сети (380 или 220В),
  2. Роторная. Дополнительный клеммник для выводов обмоток фазного ротора, к которым подключаются контакты реостата (блока сопротивлений).

Последний необходим для плавного пуска с постепенным включением/отключением отдельных сопротивлений в обмоточной цепи фазного ротора.

Работа ДПТ типа П 41

Электрическая машина, питание которой осуществляется постоянным током 220 В, имеет более сложную конструкцию в сравнении с вышеописанными агрегатами. Специфика работы, например, модели П 41, требует наличия коллекторно-щеточного узла, катушки якоря, вспомогательных полюсов статора (индуктора). Двигатели данного типоразмера модели относятся к машинам с электромагнитным индуктором. То есть, для подключения и пуска П 41 используется не постоянный магниты, а независимая или смешанная обмотка возбуждения на 110 или 220В.

Как можно судить, работа трехфазных (380 В) и однофазных (220 В) машин переменного тока или ДПТ типа П 41 может быть организована самыми разными способами, от классических до специфических, учитывающих реальные условия эксплуатации.
