Как подключить терморегулятор к инфракрасному обогревателю?
С наступлением холодов многие начинают задумываться о дополнительном отоплении своего жилища. Поскольку с началом отопительного сезона, как правило, начинаются ремонтные работы на местах порывов теплотрасс. Или же появляются мысли перейти на электрическое отопление, как дополнительную альтернативу для загородного дома. В данной статье речь пойдет о контролирующем температуру устройстве — термостате, а именно мы расскажем о том, как производится установка и подключение терморегулятора к инфракрасному обогревателю.
- Нюансы установки
- Схемы подключения
Нюансы установки
Не будем вдаваться в типы и виды регуляторов, устраивать сравнение и турниры. Все они хороши по своему и будут выполнять свое назначение, служа верой и правдой. Первое, на что хочется обратить внимание — это место установки. Не зависит от того, какого у вас типа обогреватели: инфракрасные, панельные, теплый пол, конвекционные.
Установка терморегулятора с датчиком температуры воздуха запрещена в следующих местах:
- в непосредственной близости возле обогревателей;
- в местах, где есть сквозняк;
- в зоне обогрева инфракрасных излучателей.
Все эти места непригодны для размещения термостата, поскольку при расположении возле нагревателя, воздух рядом с ним нагреется до нужной температуры раньше, что приведет к ложному срабатыванию, в результате чего помещение не нагреется до комфортной температуры.
Если установить терморегулятор в зоне нагрева ИК нагревателя, его корпус нагреется раньше и исказит показания датчика. В местах где проходит сквозняк датчик не покажет нужную температуру и обогреватели будут перегревать помещение, расходуя лишнюю электроэнергию. Размещение термодатчика по высоте должно производится в зоне комфорта, на уровне 1.5 метра от пола.
Схемы подключения
Всегда, перед установкой и подключением терморегулятора ознакамливайтесь с инструкцией и паспортными данными на устройство.
Для подключения нагревателей обычно рекомендуют применять трехжильный провод ПВС 2.5 мм. Подключить термостат рекомендуется таким же проводом.

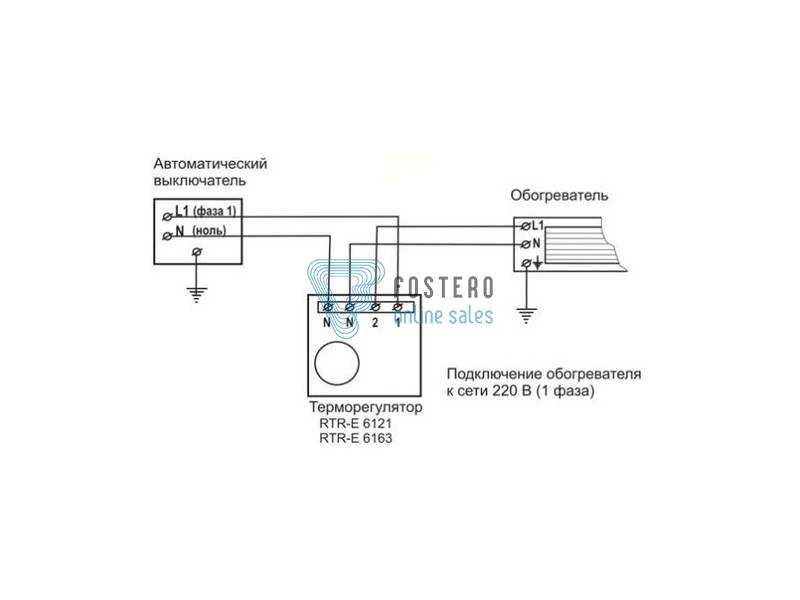

Схема подключения терморегулятора к инфракрасному обогревателю мощностью до 3.5 кВт:

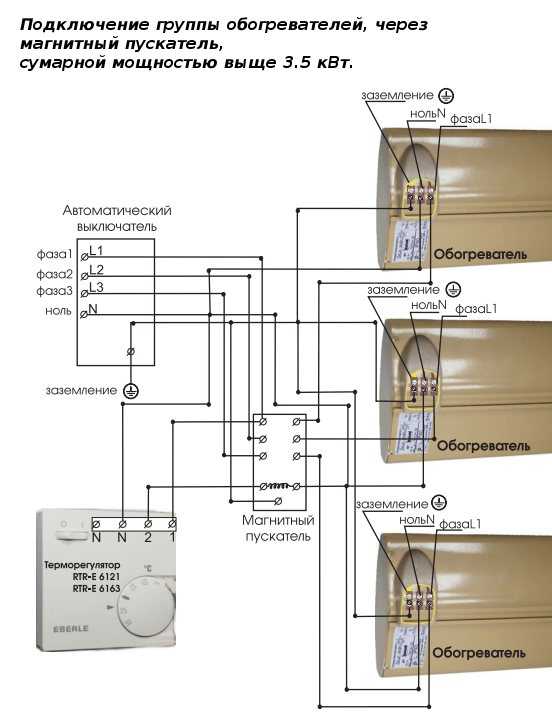

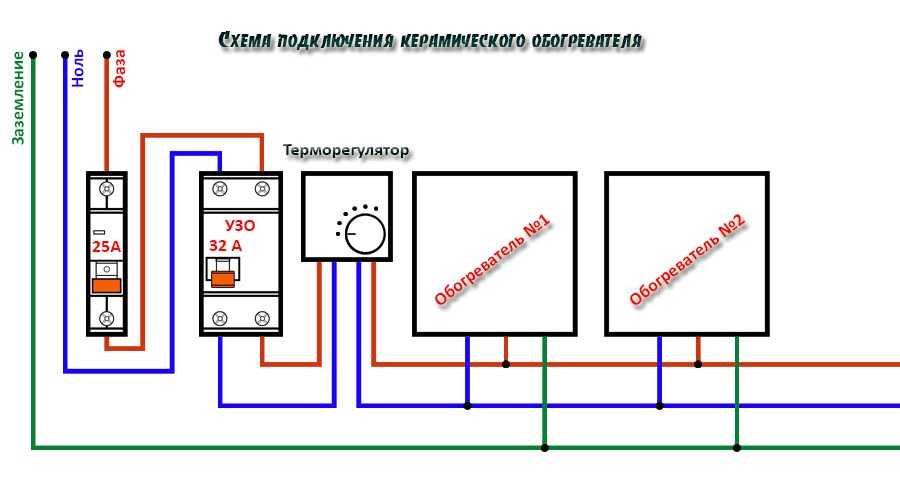

Если обогрев помещения осуществляется группой нагревателей до 3.5 кВт, то схема подсоединения будут выглядеть так:
В том случае, если вы обладатель трехфазной сети и обогрев осуществляется группой обогревателей суммарной мощностью более 3.5 кВт, то в схему управления добавляется магнитный пускатель, которым управляет терморегулятор:
Вот по такому принципу производят монтаж регулятора температуры. Как вы видите, существуют некоторые особенности в установке и подключении термостата, поэтому важно изначально ознакомиться с инструкцией от производителя, после чего приступать к основному процессу.
Напоследок рекомендуем просмотреть видео, в котором наглядно демонстрируется технология подсоединения контактов на примере достаточно популярного терморегулятора от фирмы Ballu BMT-1:
Наверняка вы не знаете:
- Что такое магнитный пускатель
- Как сделать регулятор температуры своими руками
- Как подключить ИК обогреватель к сети
Как подключить терморегулятор к инфракрасному обогревателю
Содержание
- Технические характеристики и виды терморегуляторов
- Установка терморегулятора на ИК обогреватель
- Схемы подключения терморегулятора к обогревателю
- Вывод
В условиях современной жизни, при пользовании нового оборудования, возникает потребность в оптимизации используемого оборудования, для комфортного и эффективного повседневного пользования. Сюда входит эксплуатация приборов, которые помогают сокращать расходы за электроэнергию, увеличивать эффективность, а также совершать контроль над всей системой отопления вашего дома. Примером таких приборов являются терморегуляторы для инфракрасных обогревателей. Как подключить терморегулятор к инфракрасному обогревателю, а также как правильно его использовать, вы узнаете в нашей статье.
Технические характеристики и виды терморегуляторов
Итак, для того, чтобы приступить, собственно, к монтажу оборудования, нужно знать и иметь представление о его устройстве и характеристиках. Это необходимо для того, чтобы максимально правильно выяснить эффективность того или иного прибора именно для вашего пользования.
Терморегулятор, как говорит само его название, производит регулировку температуры в помещении. Делает он это, измеряя температуру воздуха в комнате, и в зависимости от полученных результатов, и настройки, уже регулирует отопительную систему. То есть, если у вас установлен один или несколько обогревателей, не важно, которые нагнали определённую температуру, и после чего выключаться, то это и есть работа нашего терморегулятора. Принцип работы прост и не требует каких-то углублённых знаний.
На данный момент на рынке можно найти два вида термостатов: электронный и механический. На вид они все похожи на коробок небольшого размера, зачастую сделанного из пластмассы. На лицевой части обязательно имеется регулятор температуры, хотя бывают модели, где он размещён с боку. Вид прибора зависит от производителя, модели и соответственно от его цены. Как правило, механические регуляторы температуры, имеют управление в виде колеса или кнопочек, а электронные оснащены сенсорным дисплеем или большим набором кнопок, а также имеют дистанционное управление.
Производители рекомендуют использовать механические терморегуляторы только в том случае, когда в помещении всегда кто-то находиться. Электронные более умные в этом плане и не нуждаются в постоянном контроле.
Подключаются термостаты ко всем современным обогревающим устройства и инфракрасные обогреватели не исключение. Именно про них речь и пойдёт в нашей статье.
Смотрите также – Как выбрать идеальный кондиционер для дома и квартиры
Установка терморегулятора на ИК обогреватель
Монтаж такого оборудования как терморегулятор, не требует больших знаний в сфере электротехники, однако некоторые пункты нужно знать обязательно. Например, необходимо подобрать правильное место для размещения вашего прибора, независимо от его разновидности. Лучше всего производить монтаж в местах с низкой влажностью, приборы этого очень сильно не любят, могут глючить и через время вообще прийти в негодность, особенно это касается механических устройств, так как электронные больше защищены от внешнего воздействия и имеют герметизацию. Также не стоит размещать прибор возле источников тепла или солнечного света, например, возле кухонной печи, обогревателей и напротив открытых окон. Это первый шаг при установке терморегулятора для инфракрасных обогревателей – подбор места установки.
Далее следует уже сама установка. В этот процесс входит подключение прибора к сети и обогревателю. Для корректного соединения всех элементов между собой, используется автоматическое реле, которое служит источником питания для вашего обогревательного прибора, в нашем случае ИК обогревателя. Существует несколько схем, которые используются для монтажа термостатов, они будут предоставлены ниже.
Смотрите также – Какой вид обогревателя выбрать для дома или квартиры
Схемы подключения терморегулятора к обогревателю
Существует несколько схем подключения терморегулятора в систему отопления, как простых, так и сложных, однако это можно сделать своими руками. Итак, самым простым вариантом будет схема с одним термостатом и одним обогревателем. Схема ну очень проста: автомат имеет две пары контактов, один из них присоединяется непосредственно к терморегулятору. Естественно контакты — это ноль и фаза, каждому знакомому с электротехникой должны быть понятны эти значения. Остальная пара проводов соединяется уже с обогревателем.
Вариант номер два немного посложнее, так как подразумевает параллельное подключение обогревателя через термостат. Этот способ позволяет подключить к терморегулятору несколько отопительных приборов. Схема тоже достаточно проста, если в ней разобраться. От автоматического выключателя пара проводов идёт на термостат, а уже от него идёт разводка контактов на ваши ИК обогреватели.
Самым сложным, является схема соединения, в которой также используется один терморегулятор для нескольких приборов обогрева помещения, но отличие от второго в самом подключении. Итак, для того, чтобы смонтировать эту схему, используется магнитный пускатель, а схема подключения индивидуальная. Так же есть уже готовые схемы, просто бери да устанавливай, однако это не гарантирует вам стабильной работы системы. Данный вариант является самым практичным и распространённым.
Смотрите также – Как выбрать идеальный кондиционер для дома и квартиры
Вывод
Терморегулятор для инфракрасных обогревателей является отличным решением для отопительной системы дома, офиса и прочего. Подключение осуществляется как самостоятельно, так и при помощи мастера.
Смотрите также:
- 9 лучших электрических каминов и очагов Electrolux по отзывам покупателей
- 9 лучших обогревателей РЕСАНТА по отзывам покупателей
- 10 лучших обогревателей Electrolux 2023 года
- 10 лучших обогревателей Hyundai
- 10 лучших обогревателей Polaris
Как подключить инфракрасный обогреватель через терморегулятор
Вопрос экономии энергопотребления актуален для многих. С помощью инфракрасных обогревателей этот вопрос можно частично решить, так как колбы в устройстве из песка даже после выключения оборудования долгое время остаются теплыми. Однако не все знают, что оснащение обычного инфракрасного обогревателя термостатом позволяет сэкономить еще больше. Так как подключить инфракрасный обогреватель через контроллер несложно, это можно сделать своими руками без помощи специалиста.
Содержание
- 1 Что такое термостат
- 2 Установка термостата
- 3 Схема подключения
- 3.1 Стандарт
- 3.2 Использование магнитного пускателя
- 4 Заключение
Что такое термостат
Назначение термостат в регулировке потребляемый ток при включении/выключении обогревателя по мере прогрева помещения до определенной температуры. Отечественные производители предлагают на выбор два типа приборов:
- имеющие ручной механизм;
- электронный.
Механический термостат представляет собой устройство, напоминающее небольшую коробочку, на лицевой панели которой выведены:
- Регулятор, с помощью которого можно и нужно установить нужную вам температуру.
- Кнопка включения/выключения.
- Светодиодный индикатор, чаще всего горит зеленым при работе устройства.
Механические устройства представляют собой достаточно простую конструкцию, которая управляется вручную. Некоторые модели оснащены дисплей , на который выводится информация о заданной температуре и той, которая в данный момент в помещении. Они, конечно, немного дороже.
Электронные термостаты
Установка термостата
Прежде чем приступить к основной процедуре установки инфракрасного кварцевого обогревателя и термостата, стоит учесть некоторые особенности последнего:
- Установка устройства должна производиться на стене.
- Установка на высоте не менее 1,5 м от пола.
- Терморегулятор не рекомендуется закрывать шторами, коврами, мебелью, необходимо обеспечить к нему свободный доступ.
- На одну комнату полагается один терморегулятор.
Схема подключения
Для начала определимся, что подключение инфракрасного обогревателя к электрической сети происходит либо через розетку (чаще всего), либо напрямую через автоматический выключатель, который находится в распределительной коробке.
Термостат должен быть установлен между обогревателем и машиной.
Рассмотрим две схемы подключения.
Стандарт
Прежде чем приступить к процессу, необходимо понять мощность контроллера. Так, обычный терморегулятор может обслуживать сразу несколько ИК-обогревателей. На самом деле количество подключаемых обогревателей зависит от их мощности.
Один термостат имеет мощность 3 кВт. Достаточно для обслуживания 3 обогревателей, которые чаще всего используются как в квартирах, так и в частных домах.
Большинство контроллеров оснащены 4 клеммами : две на входе (фаза, ноль) и две на выходе.

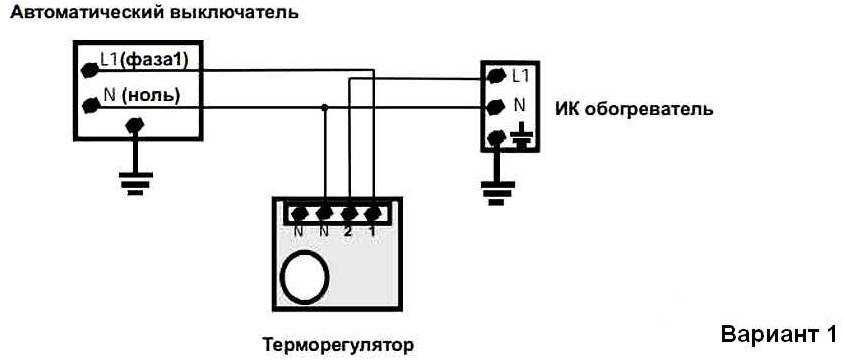

Стандартная схема подключения инфракрасного обогревателя через термостат проста. Для того, чтобы его создать, вам потребуется протянуть два провода от щитка к контроллеру, соединив ноль и фазу. Далее от термостата через выходные клеммы ведутся еще два кабеля непосредственно к самому ТЭНу. Таким образом, мы получаем поочередное подключение всех устройств из сети.
В том случае, если вы хотите подключить сразу два или три инфракрасных обогревателя, то первая часть процедуры остается без изменений. Аналогично подключается термостат. Но если предполагается установка двух ТЭНов, от его выходных клемм следует пустить четыре провода, а при наличии трех ТЭНов – шесть проводов. Два кабеля на обогреватель. Получили параллельное соединение.
Смотрите также: как выбрать инфракрасные обогреватели с функцией термостата для дачи.

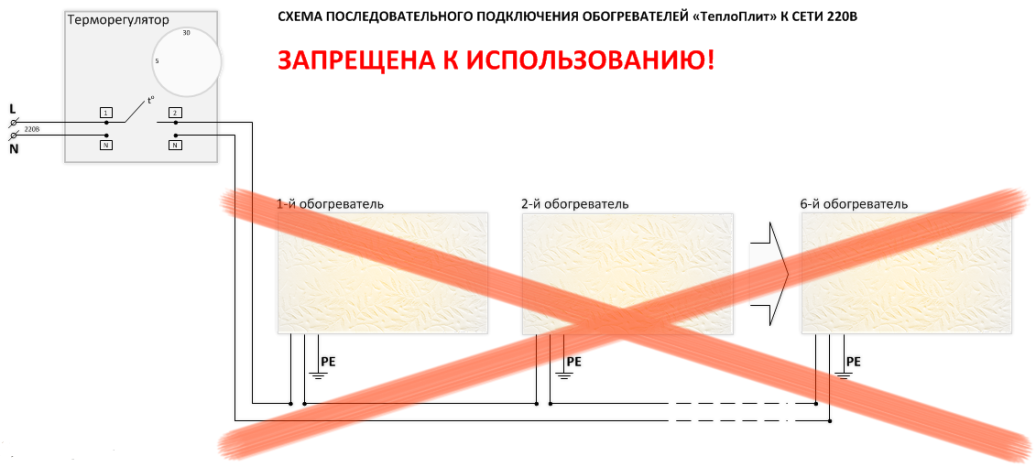

По желанию можно прибегнуть к схеме с последовательным соединением . Потом сначала от термостата пойдут провода на первый ТЭН, а от него на второй и так далее.
Есть еще один вариант схемы с простым подключением инфракрасного обогревателя. Он заключается в следующем: фазный провод от автомата подключается к нагревательному элементу, а нулевой провод подключается к термостату. Но к этому способу стоит прибегать в крайнем случае, когда по-другому подключить терморегулятор не представляется возможным, так как это ненадежно.
Использование магнитного пускателя
Эту схему лучше использовать, когда нужно подключить сразу. несколько инфракрасных обогревателей или одна промышленная модель.
Этот способ предполагает установку дополнительного устройства — магнитного пускателя . Это коммутационное устройство типа электромагнитных контакторов. С его помощью можно коммутировать мощные нагрузки, вызванные переменным или постоянным током.
Назначение магнитного пускателя — частое включение и выключение силовых электрических цепей.
Схем подключения, где задействовано это коммутационное устройство много, но мы рассмотрим только одну. Первая часть процесса остается без изменений, автоматика и термостат подключаются вышеописанным способом. Однако от выходных клемм термостата два кабеля ведут не к инфракрасному обогревателю, а к магнитному пускателю, от которого идут к отопительному прибору.
Смотрите также:виды и типы инфракрасных обогревателей.
Вывод
Как видите, процесс подключения инфракрасного обогревателя не так сложен, как его настройка. Однако если на уроках физики вы рассматривали ворон и далеки от таких понятий, как трехжильный медный кабель, индикаторная отвертка, фаза и ноль, то не стоит пренебрегать помощью специалистов. На карту поставлена безопасность: как ваша, так и членов вашей семьи.
Схема подключения термодатчиков. Инструкция по правильному подключению и использованию терморегулятора для инфракрасного обогревателя
Терморегулятор Ballu BMT 1 — специальное устройство, с помощью которого регулируется количество теплоотдачи инфракрасного обогревателя. Его подключение позволяет значительно снизить энергопотребление при работе отопительного прибора.
Кроме того, имея функцию установки поддержания определенной температуры в помещении, Терморегулятор обеспечивает комфортную температуру при изменении внешних условий.
К достоинствам такого прибора можно отнести возможность его работы без электропитания, а к недостаткам — регулирование температуры в пределах 0,5-1°С.
1.3 Подключение механического термостата BALLU BMT-1 (видео)
1.4 Электронные устройства
Такие устройства оснащены датчиком температуры, работа которого основана на считывании определенных частот электромагнитных волн. В этом случае можно получить данные о температуре внешней среды и непосредственно в отапливаемом помещении.
Блок управления, получив данные с датчика температуры, регулирует работу отопителя в соответствии с программой по определенному алгоритму. Схема обработки сигнала предоставляется производителем и может иметь множество вариантов в зависимости от параметров, установленных пользователем.
К достоинствам электронного устройства относятся:
- высокая точность — 0,1°С;
- автономность — возможность программирования в течение длительного времени без дальнейшего вмешательства пользователя.
В качестве недостатка можно выделить зависимость от стороннего.
2 Подключение термостата к инфракрасному обогревателю
Точная электрическая схема для моделей разного типа, поставляемых с продаваемым устройством.
А сам монтаж осуществляется в соответствии со следующими принципами:
- к месту расположения термостата прокладывается отдельная проводка, которая подключается к клеммам «ноль» и фаза»;
- установленный термостат подключается к инфракрасному обогревателю отдельной линией;
- при наличии внешних датчиков, определяющих температуру окружающей среды, они подключаются к контроллеру по выделенной линии или по беспроводному соединению.
2.1 Газовый инфракрасный обогреватель БИГ-55 (Галактика)
Газовый обогреватель БИГ-55 является автономным нагревательным прибором, который можно установить в любом месте, так как он не требует стационарного подключения к электросети. Во время его работы электричество не используется вообще.
БИГ-55 применяется для обогрева как жилых помещений (загородный дом, коттедж), так и открытых пространств (открытые площадки кафе, ресторанов, гостиниц).
Основные характеристики:
- Пропан (пропан-бутан) используется в качестве теплоносителя при сгорании выделяется тепло;
- тепловая мощность при максимальном нагреве — 4,2 кВт;
- Обогреватель предназначен для обогрева помещений площадью до 60 кв.м.; Расход газа
- в зависимости от режима работы — 110, 207, 305 грамм в час.
При габаритных размерах 420×720х360 мм газовая колонка BIGH-55 весит всего 8,4 кг.
Одной из особенностей, отличающих газовый обогреватель BIGH-55, является возможность использования двух видов теплопередачи – инфракрасного и конвективного. Непосредственным источником тепла является специальная панель из качественной прочной керамики, расположенная перед каменкой.
Конвективный нагрев происходит за счет выхода нагретого в корпусе воздуха через перфорацию в его верхней части.
Газовый обогреватель БИГХ-55 может работать в трех основных фиксированных режимах, при которых выделяется достаточное количество тепла при уменьшенном или повышенном количестве потребляемого газа.
Газовый обогреватель BIGH-55 оснащен надежной многоуровневой системой безопасности при эксплуатации. Контроль пламени осуществляется защитной термопарой. Отдельные датчики реагируют, отключая систему при превышении количества углекислого газа в окружающей атмосфере и опрокидывании. Баллон с газом фиксируется специальным замком, предотвращающим его выпадение при перемещении нагревательного прибора.
Во время работы газовый инфракрасный обогреватель не издает шума. Его установка и подключение не представляет никаких сложностей, так как редуктор давления газа и шланг для подключения к баллону уже входят в комплект поставки. Сам нагревательный прибор оснащен специальным шасси, позволяющим легко перемещать его по горизонтальной поверхности.
К газовому обогревателю BIGH-55 можно подключить баллон емкостью до 27 литров, что при максимальной нагрузке позволит устройству проработать 38 часов. При этом будет потребляться наибольшее количество газа. Но с у прибора есть еще два режима (более экономичный по расходу), Время нагрева можно увеличить от 3 до 5 раз.
К сожалению, инфракрасный обогреватель BIGH-55 при работе сжигает кислород. Поэтому при установке такого оборудования в закрытых помещениях требуется регулярное проветривание во избежание перенасыщения воздуха углекислым газом.
Для этой модели обогревателя подходят бытовые газовые баллоны. Минимальный объем (размер) одного баллона может составлять 5 литров (2,5 кг сжиженного газа). Самый большой баллон, который можно подключить к обогревателю, составляет 50 литров (21,2 кг сжиженного газа). В первом случае при максимальной теплоотдаче устройство может работать бесперебойно 8,5 часов, во втором — 70,5 часов. При периодической смене режимов работы время нагрева значительно увеличивается.
Привет всем! В этом коротком посте я отвечу на самый популярный вопрос, который возникает после покупки комнатного термостата. Этот вопрос звучит так: «Как подключить комнатный термостат к газовому котлу???». Часто бывает так, что инструкция к этому полезному гаджету не может ответить на этот очень важный вопрос. Тогда вам предстоит подключить воображение, логику и здравый смысл. Я надеюсь, что этот пост облегчит вам эту задачу. Начнем описание, как обычно, от простого к более сложному.
Схема работы механического термостата.
Механический комнатный термостат представляет собой простейшую версию комнатного термостата, в котором цепь замыкается или размыкается с помощью биметаллической пластины. Этот термостат не требует электропитания. Схема, по которой он работает, следующая:
Как видно из схемы, существует два способа подключения такого терморегулятора;
- Через клемму NC — подключение для включения кондиционеров.
- Через клемму NO — подключение газового и других котлов.
С другой стороны необходимо подключить провода к клеммной коробке на плате управления котлом. В этом случае необходимо предварительно снять перемычку и зафиксировать концы проводов винтами.
Данная схема подключения является самой простой и используется на механических и электронных программируемых термостатах. В этой статье я расскажу о другой схеме.
Схема подключения электронных термостатов.
Электронный термостат имеет внутри электронную схему вместо биметаллической пластины. Для этой электронной схемы необходимо подать напряжение питания. Оно может быть равно 220 или 24 вольтам и питается по проводам.
Здесь управляющим сигналом является потенциал (напряжение), подаваемый на клеммную коробку котла или специальную ступицу. Чтобы было понятнее, смотрите рисунок ниже:
Из рисунка видно, что к электронному термостату идут не 2, а 3 провода:
- L — напряжение питания.
- Н — нулевой провод.
- I — выходной сигнал.
Неподключенный порт используется для включения «ночного» режима, при котором комнатная температура снижается на 4 градуса без регулировки термостатов.
Электронные термостаты применяются для организации сложных систем климат-контроля в доме, такие системы в народе называются «». Их можно использовать для управления насосами и приводами клапанов в системах отопления. Как это выглядит видно на рисунке выше.
Какой провод можно подключить к комнатным термостатам?
Еще одним важным моментом в подключении терморегулятора является выбор провода. Обычно сечение и количество жил указывается в инструкции к конкретному изделию. Кроме того, нужно помнить о расстоянии от термостата до котла или хаба, к которому подключен термостат — если вывод на термостат потенциальный, то длина провода может оказывать существенное влияние на работу термостата. автоматизация. Это связано с падением напряжения на проводе. Чтобы его уменьшить, стоит брать провод как можно большего сечения.
Чаще всего для подключения механических термостатов используется двухжильный провод сечением 0,5 или 0,75 «квадрата». Для электронных, как я описал выше, важно учитывать длину провода. Чем длиннее провод, тем больше должно быть его сечение (обычно сечение не превышает 1,5 «квадрата») . Но производители не советуют превышать длину провода в 100 метров, хотя это и не указано в паспортах и инструкциях к изделиям.
Схема подключения беспроводного термостата.
На данный момент беспроводные терморегуляторы получили широкое распространение и серьезно вытеснили своих проводных собратьев. С ними проще работать, не нужно тянуть провода от термостата к датчику через весь дом. Достаточно просто задать адрес датчика и установить его в месте со стабильным приемом сигнала от термостата. Что касается схем подключения таких устройств, то их может быть две:
Схема подключения для разрыва цепи.
Схема ничем не отличается от схемы подключения механического термостата. Включение котла, насоса или сервопривода происходит при появлении тока в цепи.
Схема подключения потенциала (напряжения).
В этой схеме при подключении контура термостат подает напряжение на вход котла, которое включает котел, насос или сервопривод.
Результаты статьи.
Здесь были самые распространенные схемы подключения комнатных термостатов. Но перед тем, как их использовать, ознакомьтесь с инструкцией, мало ли какие нюансы подключения и настройки могут в ней отразиться. Также, если у вас нет опыта электромонтажных работ, то лучше доверить эту работу специалисту. В противном случае вы рискуете повредить дорогостоящее оборудование. Давайте остановимся на этом. Жду ваших вопросов в комментариях.
Термостат — крайне популярное устройство, которое мы встречаем довольно часто. Без него не обходится ни один водонагреватель или отопительный котел. Он участвует в подогреве полов, работе бытовой техники, двигателей и всевозможных обогревателей.
Задача термостата — контролировать и поддерживать заданные пользователем температуры в автоматическом режиме (то есть контроль температуры).
Принцип работы термостата циклический, включение и выключение под воздействием датчика температуры или биомеханической пластины.
Подключение инфракрасного обогревателя через термостат осуществляется с целью контроля его работы: термостат использует замыкающую и размыкающую электрическую сеть – работает по принципу выключателя, реагирующего на датчик.
одинаковым образом работают разные типы термостатов. Отличаются они только элементной базой («начинкой») и, соответственно, «ценой вопроса». Чем сложнее устройство, тем больше за него придется заплатить. В этом вопросе следует трезво оценить свои потребности. Будет ли использован термостат на все 100% или можно приобрести более дешевую модель – вопрос далеко не праздный.
Гораздо реже используются механические термостаты для инфракрасных обогревателей. Такой механизм также можно встретить в плите или духовке. Он не подключен к источнику питания. Температуру регулируют нагреванием и охлаждением рабочей мембраны.
Все термостаты также делятся на модели: открытые или монтируемые на DIN-рейку.
По рабочей среде бывают: жидкие, твердые и воздушные.
Еще одно деление на группы касается температурного режима работы. По этому признаку различают следующие типы терморегуляторов:
- для высоких температур — от 300 до 1200 градусов;
- температуры среды — от 60 до 500 градусов;
- низкие температуры — ниже 60 градусов.
Правила подключения терморегулятора к инфракрасному обогревателю
Установка потолочных инфракрасных обогревателей – отличный способ повысить комфорт в доме и снизить потребление газа котлом. Но вместе с установкой такого оборудования встает вопрос энергосбережения и обеспечения безопасности. Нагреватель должен быть оборудован термостатом!
На заметку. Для частных домов и городских квартир мощность обогревателя не должна превышать 3 кВт. На такую же мощность приобретается и внешний термостат.
Основные правила установки :
- высота не более полутора метров;
- место установки — стена;
- под термостат для ИК-обогревателя ставится нагреватель, чтобы датчик прибора не реагировал на низкую температуру стены;
- используется только один термостат на комнату;
- предусмотрены все нюансы безопасного использования (нельзя закрыть или прикрыть чем-то вроде шторки).
Особенности различных схем установки
ИК-обогреватель подключается стандартно, как и все электроприборы. Это может быть подключение через розетку или отдельная линия, проведенная от отдельной на электрощите. То есть есть два провода: нулевой и фазный.
Термостат монтируется в сеть между машиной и нагревателем.
Простая схема для одного или двух нагревателей :
Термостат имеет четыре контакта: два входа (фаза и нейтраль) и два выхода (также «+» и «-»).
Если обогреватель один :
- прокладываются из двух проводов, которые подключаются к соответствующим клеммам термостата;
- к выходным клеммам последнего подключаются два провода с учетом полярности — подключаются к ИК-обогревателю. Это последовательное соединение.
При наличии двух нагревателей :
- От термостата необходимо снять четыре провода (две фазы и две нейтрали) и подключить их к нагревателям. Это так называемое параллельное соединение.
- От термостата нужно снять два провода, вывести их на один ТЭН, а потом на второй. Это будет последовательное подключение двух ТЭНов.
В некоторых случаях необходимо будет подключить фазу напрямую (от автомата к нагревателю), а нейтраль через термостат. Недостатком этого способа является не совсем корректная работа терморегулятора.
Сложная схема подключения нескольких нагревателей :
- термостат подключается к машине на электрощите; выходные клеммы
- подключаются к магнитному пускателю;
- выходные контакты пускателя подключены к ТЭНу.
Этот тип соединения подходит для промышленных обогревателей или нескольких инфракрасных обогревателей. предполагает автоматическую работу.
В заключение хотелось бы напомнить, что любые мощные электроприборы, а особенно нагревательные или отопительные, требуют повышенного внимания к технике безопасности.
В первую очередь это касается заземления. Нагреватель должен быть оснащен проводниками достаточной толщины и низкого сопротивления.
