Как подключить электроинструмент не зная схемы


Принцип работы и основные узлы

Своим появлением дрель обязана востребованностью при подземном бурении для замены ручного труда на автоматизированный. В 1870 году американским изобретателем Саймоном Инджерсоллом была представлена прародительница ударной дрели. В своей работе инструмент использовал паровой привод и бур. Появление электродвигателей в конце XIX столетия позволило усовершенствовать инструмент. Так, в 1889 году инженер Артур Джеймс Арнот предложил использовать электродвигатель совместно со сверлом, и уже в 1895 году появился инструмент, свободно удерживающийся при работе в руках.

В начале 1917 года Артур Арнот, работающий на компанию BLACK&DECKER, подключив к дрели кнопку и добавив пистолетную рукоятку, сделал устройство одним из самых популярных электроинструментов в мире. С тех пор конструкция электродрели не претерпевала кардинальных изменений.

Классическая дрель работает только в режиме сверления, но с развитием технологии изготовления современные устройства стали комплектоваться режимом удара.

При подключении к сети 220 вольт редукторная дрель, преобразовывая электрическую энергию в механическую, заставляет патрон, присоединённый к механизму устройства, совершать вращательное движение. Число оборотов патрона управляется с помощью реостата, вмонтированного в кнопку включения, а направление вращения устанавливается реверсом. Сверло, зажимаемое в патрон, из-за своей формы и под действием большой скорости оборотов легко выполняет отверстие в твёрдом или мягком материале.

Для осуществления удара в приспособлении используются возвратно-поступательные движения, возникающие из-за работы мотора. На оси расположения патрона устанавливается храповик, представляющий зубчатое кольцо, а на корпусе выполняются зубцы, создающие упор. Когда ударная дрель переключается в режим «сверление с ударом», храповик зацепляется за упор, а затем с него соскальзывает. Вал совершает удары в вертикальном направлении.

Перед началом проведения ремонта дрели своими руками необходимо определить, какая её часть нуждается в восстановлении.

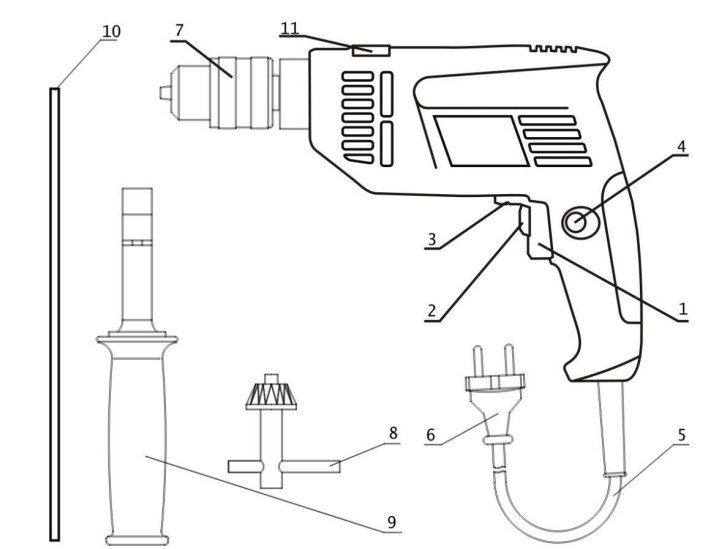

Основными частями сверлильного инструмента являются:

  • конденсатор;
  • кнопка запуска и остановки двигателя;
  • устройство контроля оборотов;
  • реверсный переключатель;
  • подшипники;
  • электродвигатель;
  • устройство охлаждения двигателя;
  • редуктор;
  • возвратная пружина;
  • зажимной патрон;
  • корпусные элементы.

Таким образом, узлы электродрели разделяются на электрические и механические модули. При этом следует учитывать, что ударный узел обладает невысокой производительностью и при частом использовании такого режима в работе быстро изнашивается.

Износ ударного узла не только негативно сказывается на работе по долблению, но и увеличивает нагрузку на электродвигатель, заставляя его перегреваться.

Электродвигатель устройства

Двигатель является основным элементом устройства, приводящим в действие редуктор инструмента. Состоит он из статора и ротора, при этом ротор является подвижной частью, а статор, соответственно, нет.

В конструкцию ротора входит якорь с коллектором. Якорь — это элемент двигателя, собранный из стальных пластин. На них наматываются обмотки из проводящего электрический ток материала — меди. Коллектор представляет собой цилиндр. Изготавливается он из диэлектрика и проводящих ток пластин, к этим пластинам и подключаются обмотки якоря.

Устройство электродвигателя инструмента

Дрель имеет в конструкции коллекторный электродвигатель, в составе которого 3 главных составляющих, среди них:

  • статор;
  • якорь;
  • угольные щетки.

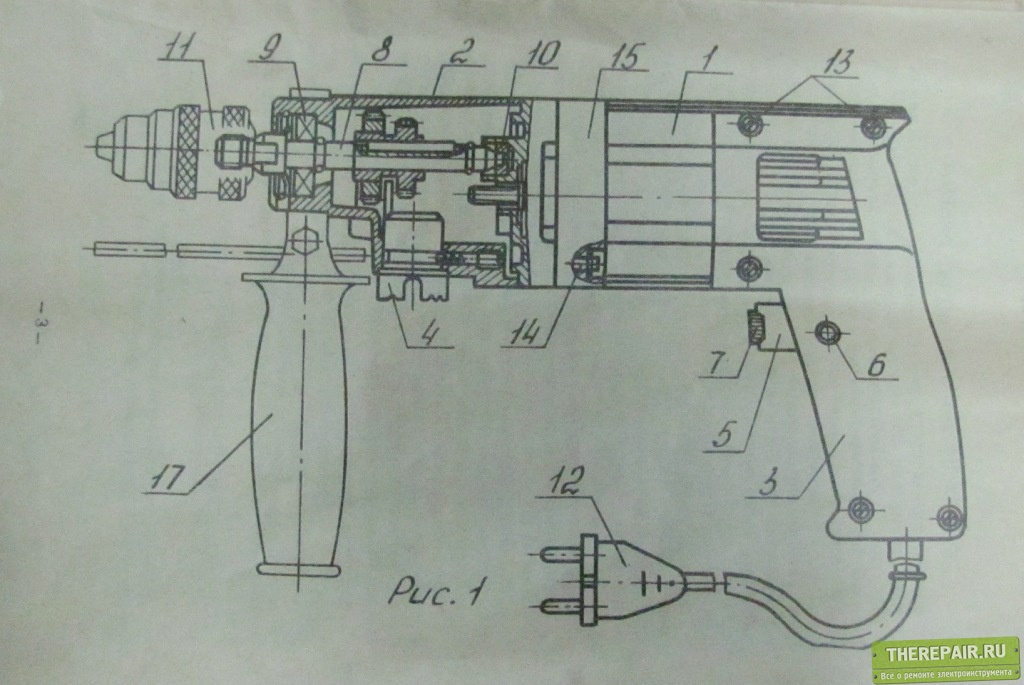

Рисунок 1. Схема устройства ударного механизма дрели.

Первый упомянутый элемент имеет в основе электротехническую сталь, которой свойственно качество превосходной магнитной проницаемости. Выполнен он по принципу цилиндра и обладает приспособлениями для монтажа статорных обмоток. Последних там содержится в количестве двух, а их расположение – друг напротив друга. Статор крепко зафиксирован в корпусе главного аппарата.

Ротор представлен валом, на последнем установлен сердечник, выполненный на базе все той же стали. Вдоль последнего имеются канавки, удаленные на равный шаг. Обмотки укладываются единым проводом и обладают отводами, которые предназначены для фиксации к коллекторным пластинам. Это образует якорь, который имеет в своем составе сегменты. Коллектор расположен на хвостовике вала и надежно зафиксирован на нем. Ротор в процессе запуска вращается во внутреннем пространстве статора на подшипниках. По пластинам в процессе функционирования установки передвигаются щетки. Они имеют в основе графит.

Разборка электродрели

Для того чтобы найти неисправность и отремонтировать устройство, часто приходится разбирать инструмент. Так как все устройства внешне похожи, то их разборку можно представить в следующем виде:

  1. По периметру устройства выкручиваются винты, для этого понадобится воспользоваться крестовой отвёрткой.
  2. Выкрутив шурупы, половинки корпуса разъединяют.
  3. Из пазов аккуратно извлекаются кнопка включения и реверс.
  4. С одной половины извлекается редуктор. Для того чтобы его вынуть, понадобится провернуть его в посадочном месте.
  5. Сборка происходит в обратном порядке. При ней необходимо следить, чтобы все снятые элементы и провода располагались в специально выполненных для них углублениях.

Чтобы провести смазку механических частей, потребуется разобрать редуктор. Для этого снимается защитный кожух, после чего выкручиваются шурупы и удаляется верхняя крышка. В качестве смазки используют вязкие материалы, такие как Агринол. Следует отметить, что ремонт электроинструмента своими руками при повреждении редуктора практически невозможен, так как отдельно замену изношенным шестерёнкам трудно приобрести.

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса.

Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

  1. Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
  2. Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
  3. Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
  4. Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
  5. Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете.

Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Типовые поломки инструмента

Зная устройство электродрели, несложно определить причину того, почему не работает та или иная его функция. Следует отметить, что избежать поломок электроинструмента можно, если периодически проводить профилактические работы, связанные с заменой смазки механических частей.

После окончания работ по сверлению необходимо убирать пыль с инструмента, особенно с его вентиляционных отверстий. Характер неисправностей разделяют на электрическую или механическую природу возникновения.

Электрические повреждения

Такого вида поломки происходят из-за превышения допустимой нагрузки на аппарат и нарушений в его эксплуатации. Проявляются они в отказе инструмента включаться, в неисправности реверса или регуляторе оборотов. Чаще всего для восстановления работоспособности понадобится разобрать кнопку запуска и прочистить все места, связанные с электрическим контактом.

Появление запаха гари свидетельствует о возникновении перегрузки в работе электродвигателя. В таком случае вначале проверяется состояние щёток и обмоток, изучаются места подключения провода питания на отсутствие подгорания. Подгорание связано с попаданием пыли, в результате чего увеличивается переходное сопротивление, что ведёт к нагреву. Электрического рода неисправности легко вычисляются с помощью мультиметра и визуального осмотра.

Механические поломки

Механические неисправности выявляются сложнее. Такого рода поломки обычно сопровождаются возникновением посторонних звуков, и устранить их без разборки инструмента не получится. В случае плохого фиксирования сверла в патроне понадобится его заменить, так как износ зубчатого соединения самостоятельно восстановить невозможно.

Возникновение клина при работе связывается с повреждением редуктора или подшипника. Если разобрать устройство, то повреждённый узел будет виден сразу. Износ шестерёнок или шлицов будет говорить о необходимости их замены.

Подшипники проверяются путём покачивания их на валу. Если движение не плавное или слышны посторонние звуки, то подшипник заменяется. После того как получится найти неисправный узел и починить его, перед тем, как собрать устройство обратно, необходимо провести очистку редуктора от старой смазки и нанести новую. Тогда устройство сможет прослужить ещё не один год.

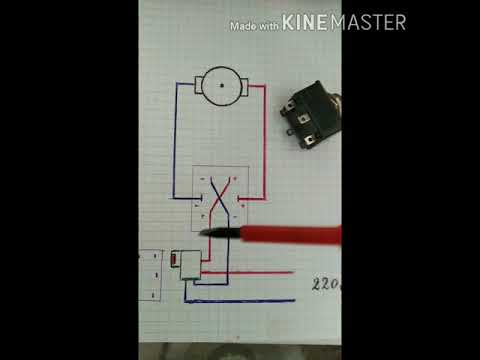

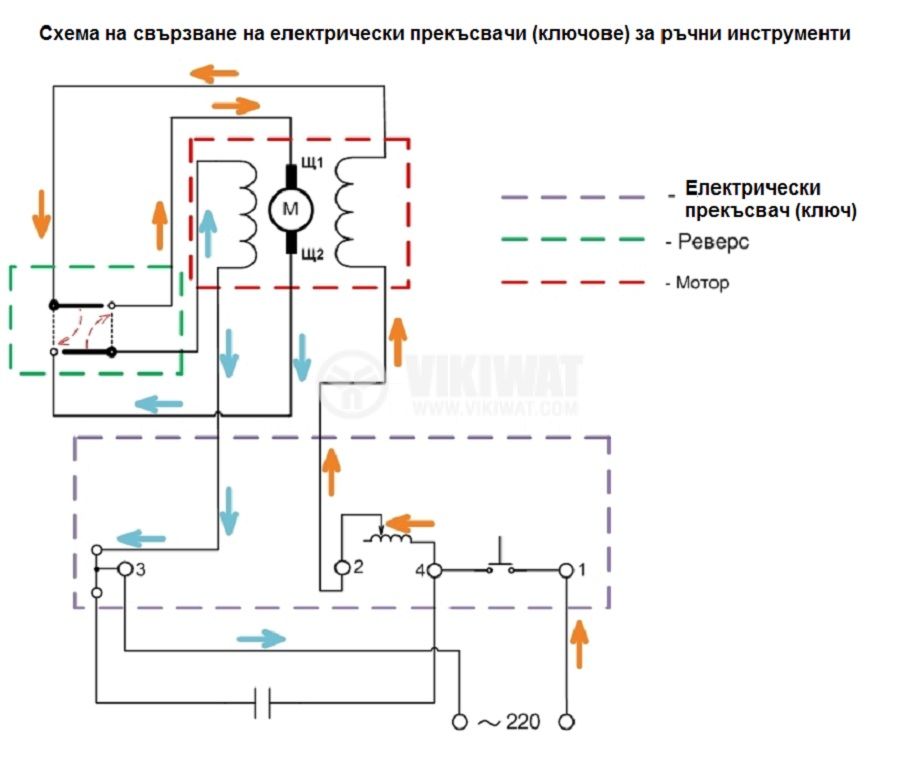

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя». Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть». Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента.

И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

  1. Сначала осторожно разбираем корпус устройства;
  2. Снимаем провода и все внутренние детали;
  3. После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

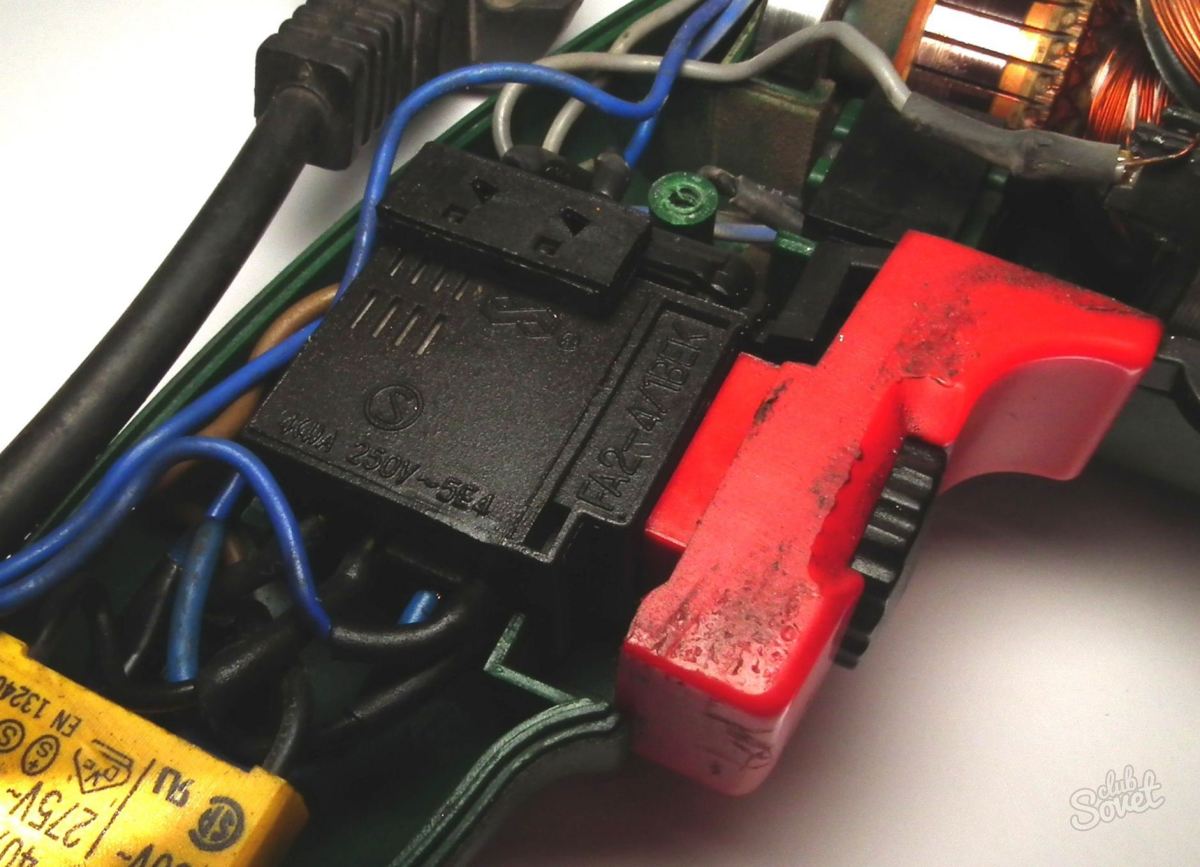

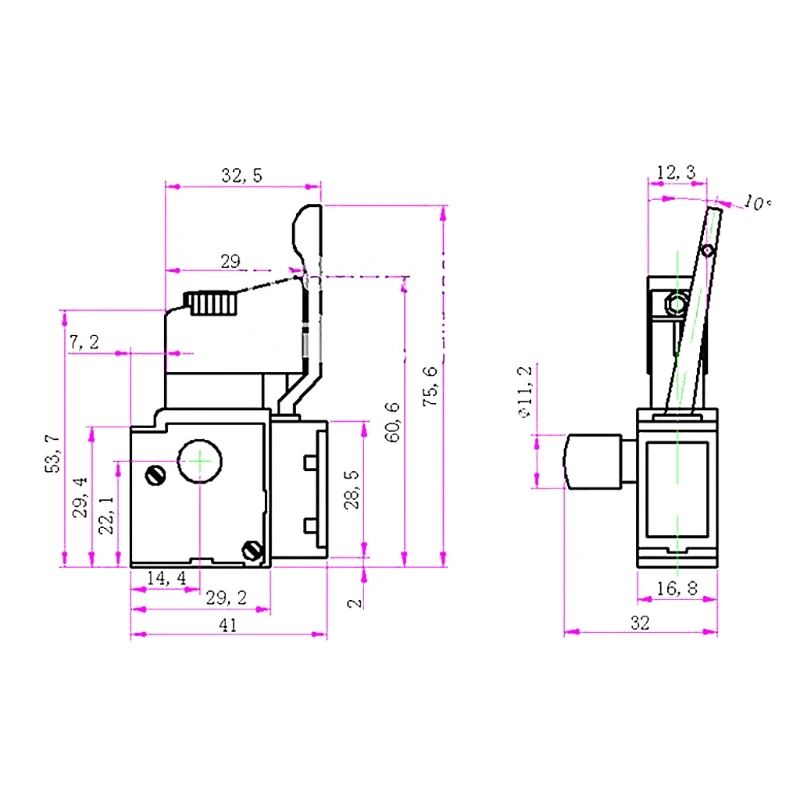

Обычная кнопка вкл/выкл

Ремонт или замена кнопки дрели считается простым процессом, но необходимо иметь определённые навыки — при неосторожном открытии боковой стенки многие детали могут разлететься в разные стороны или выпасть из корпуса.

Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее

, соблюдая следующий порядок.

  1. Осторожно подцепить фиксаторы защитного кожуха и открыть его.
  2. Нагар на контактах удалить с помощью спирта, или зачистить их наждачной бумагой.
  3. Затем произвести сборку и проверку.

Если все работает нормально, то значит, причина была в контактах, в противном случае требуется замена кнопки

.

Следует знать, что часто стирается специальный слой, который при изготовлении наносится под ползунок реостата — в этом случае кнопка также подлежит замене.

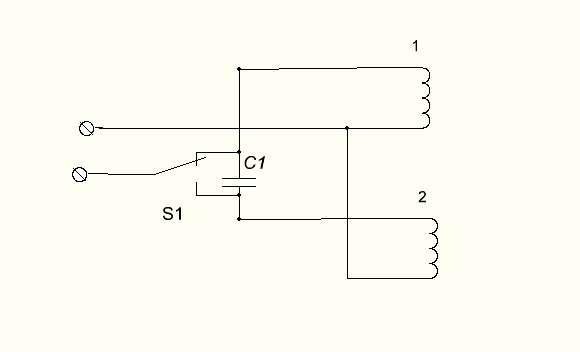

Довольно часто схема подключения кнопки дрели используется для проверки функциональных способностей всей конструкции: только при ее наличии можно выполнить частичный ремонт или осуществить правильное подключение кнопки в случае ее замены. Схема должна идти вместе с инструкцией по эксплуатации изделия

, если же ее по какой-то причине там нет, то поискать можно в интернете.

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть». Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

  1. Сначала осторожно разбираем корпус устройства;
  2. Снимаем провода и все внутренние детали;
  3. После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

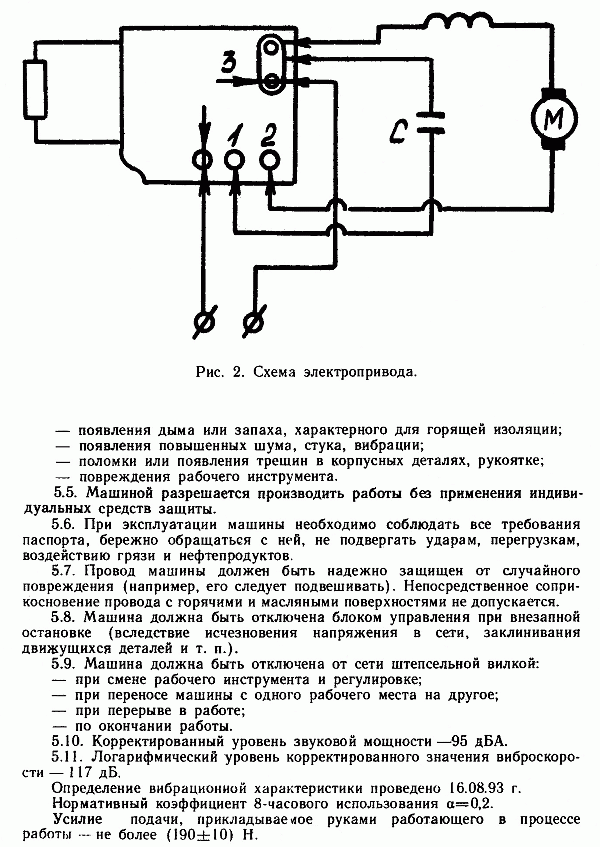

Как починить электродрель с регулировкой оборотов: схема подключения кнопки


Во многих электродрелях не предусмотрен реверс. А нередко он нужен. Встроить реверс не только в дрель, но и в другой инструмент с коллекторным электродвигателем несложно. Но есть одно исключение из правил. У некоторых электродрелей патрон не напрессовывается на коническую законцовку вала, а навинчивается по резьбе. Включив реверс, вы просто свернете патрон с вала. Иногда и это бывает нужно – случаи всякие бывают. К тому же есть известный принцип: «Если нельзя, но очень хочется, то можно». При условии, что щелкнув переключатель в положение «реверс», вы не будете напрягать инструмент большими нагрузками. Тогда патрон останется на месте.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

  • Проблемы с работой двигателя;
  • Износ щеток;
  • Проблемы с работой кнопки.

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

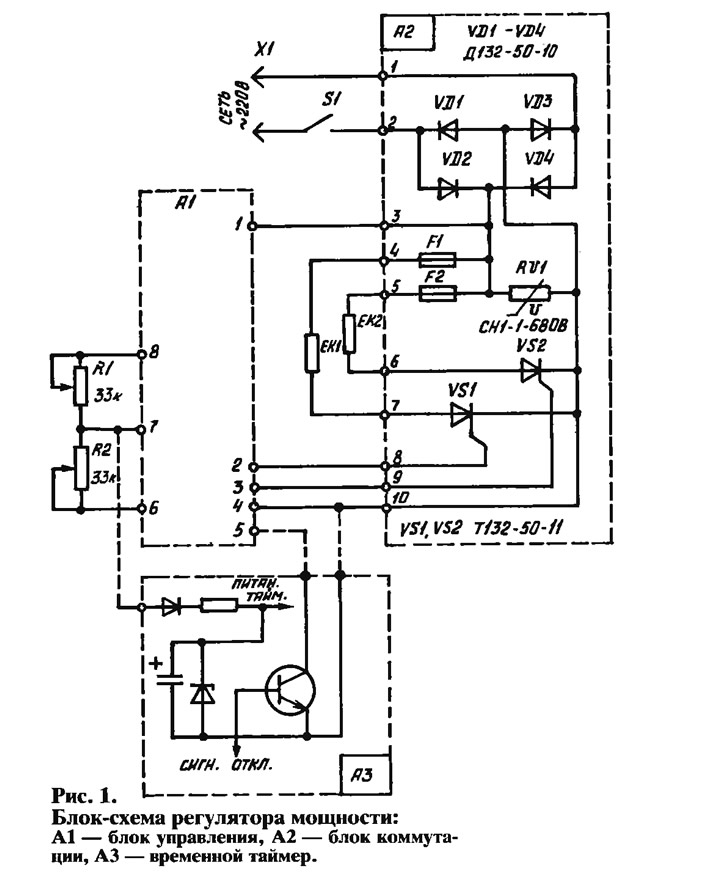

Симисторный регулятор

За обороты установки в свое время включения дрели отвечает симисторный регулятор, находящийся в кнопке пуска. Устанавливается данный регулятор в корпусе кнопки и размещается на подкладке, выполненной из текстолита. Плата обустроена так, что обладает малозначительными габаритами, это и позволяет на сто процентов расположить ее в пространстве курка. После задействования кнопки включения в регуляторе аппарата происходит незамедлительный разрыв, при таких обстоятельствах замыкание цепи осуществляется за маленький срок. И регулятор не имеет возможностей воздействовать на вариацию напряжения, но в этом случае подвергается изменению среднеквадратичный уровень напряжения.

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя». Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Особенности редуктора аппарата

Дрель имеет в конструкции редуктор, который отвечает за понижение количества оборотов рабочего сверла и увеличение вращающего момента. Некоторые модели имеют в составе шестеренчатый редуктор, который подразумевает одну передачу. Купите перфораторы, которые предугадывают некое количество передач, их а возможно две, при всем этом система походит на КПП, какой занимается снабжено обыденное средство передвижения — машина.

Схема подключения ряда имеющихся на современном рынке установок обладает ударным функционалом. Тогда мастер с наличием такового инструмента сможет обустраивать отверстия в теле бетонного монолита. В таких аппаратах в боковой области большой шестеренки устанавливается волнистый элемент, такая же шайба находится и напротив.

Схема, подключение таковой установки имеют некие отличия от вышеперечисленных моделей. Таким макаром, в ходе работ, которые подразумевают задействованный режим удара, сверло упирается в обрабатываемую поверхность, а волнистые составляющие, взаимодействуя с жестким препятствием, начинают имитировать удары. Эти элементы в конструкции после некого времени эксплуатации установки нуждаются в рабочей подмене.

Схема подключения различных моделей и производителей может отличаться от той, что была представлена в вышеперечисленном примере, но механизм работы такового аппарата остается единым.

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

  1. Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
  2. Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
  3. Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
  4. Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
  5. Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

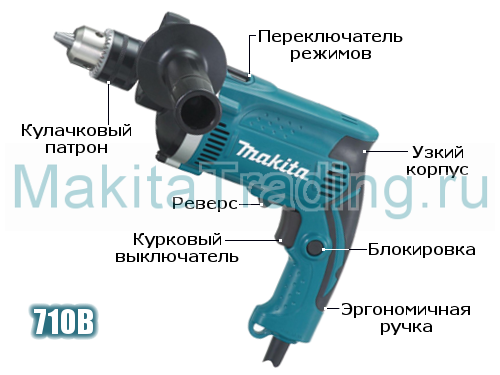

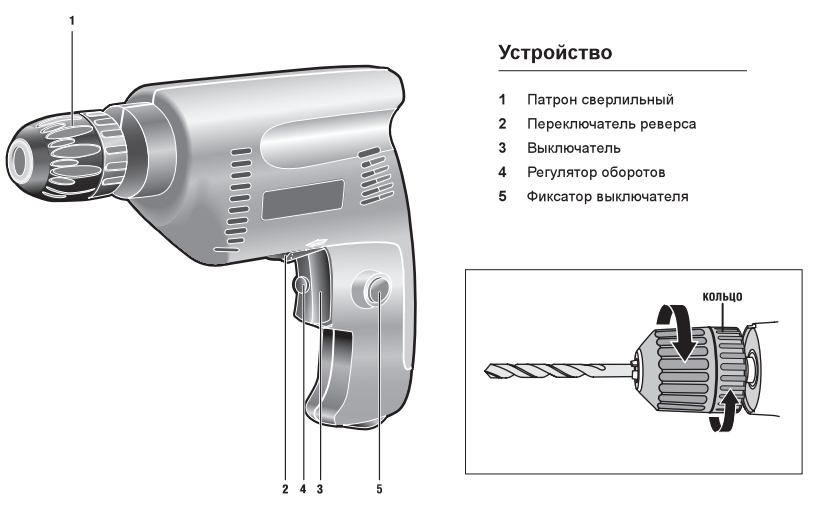

Устройство электродрели

Электродрель состоит из двух взаимосвязанных частей: механической и электрической. Понять устройство и принцип работы проще, если рассмотреть эти две составляющие по отдельности.

Современная электродрель состоит из нескольких узлов, каждый из которых относится к механической или электрической системе

Электрическая часть

Основой привода электродрели является электрический ток, который поступает в инструмент из бытовой сети через шнур питания. От него работает двигатель (обычно коллекторного типа), расположенный внутри центральной части корпуса. Электромотор состоит из двух элементов:

  • статора. Он изготавливается из электротехнической стали с повышенной магнитной проницаемостью. В технологических пазах располагаются обмотки — витки медной проволоки, которые индуцируют магнитное поле. Статор жёстко вмонтирован в корпус инструмента;
  • ротора. В отличие от статора он вращается на опорных подшипниках. Ротор — это рабочий вал, на котором расположены ответные обмотки. Вращение якоря обусловлено электромагнитным взаимодействием рамок (обмоток), уложенных в специально проточенных канавках. В хвостовой части якоря расположен коллектор, выполняющей функцию распределения тока по обмоткам. Непосредственно за это отвечают графитовые щётки, на которые подаётся напряжение сети. Непрерывный контакт щёток с коллектором якоря поддерживается пружинами, давящими на графитовый (или угольный) электрод. Вращательное движение ротора мотора передаётся к патрону, в котором зажато сверло или другой рабочий инструмент.

Управление режимами вращения осуществляет кнопка включения, расположенная между двигателем и сетевым шнуром. В самой кнопке (или над ней) установлено регулировочное колесо оборотов и реверсный переключатель. Для удобства управления в регулировке количества оборотов ротора применена симисторная схема плавного изменения напряжения. Благодаря микроплёночной технологии регулятор имеет настолько миниатюрные размеры, что его можно вмонтировать в спусковой крючок кнопки.

В кнопку включения встраивается регулятор оборотов, управлять которым можно с помощью выведенного на поверхность колеса

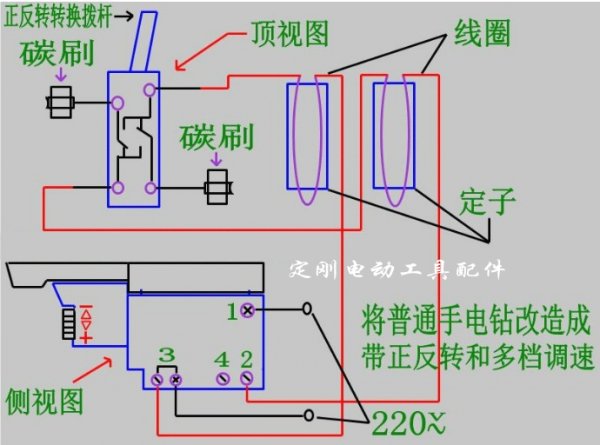

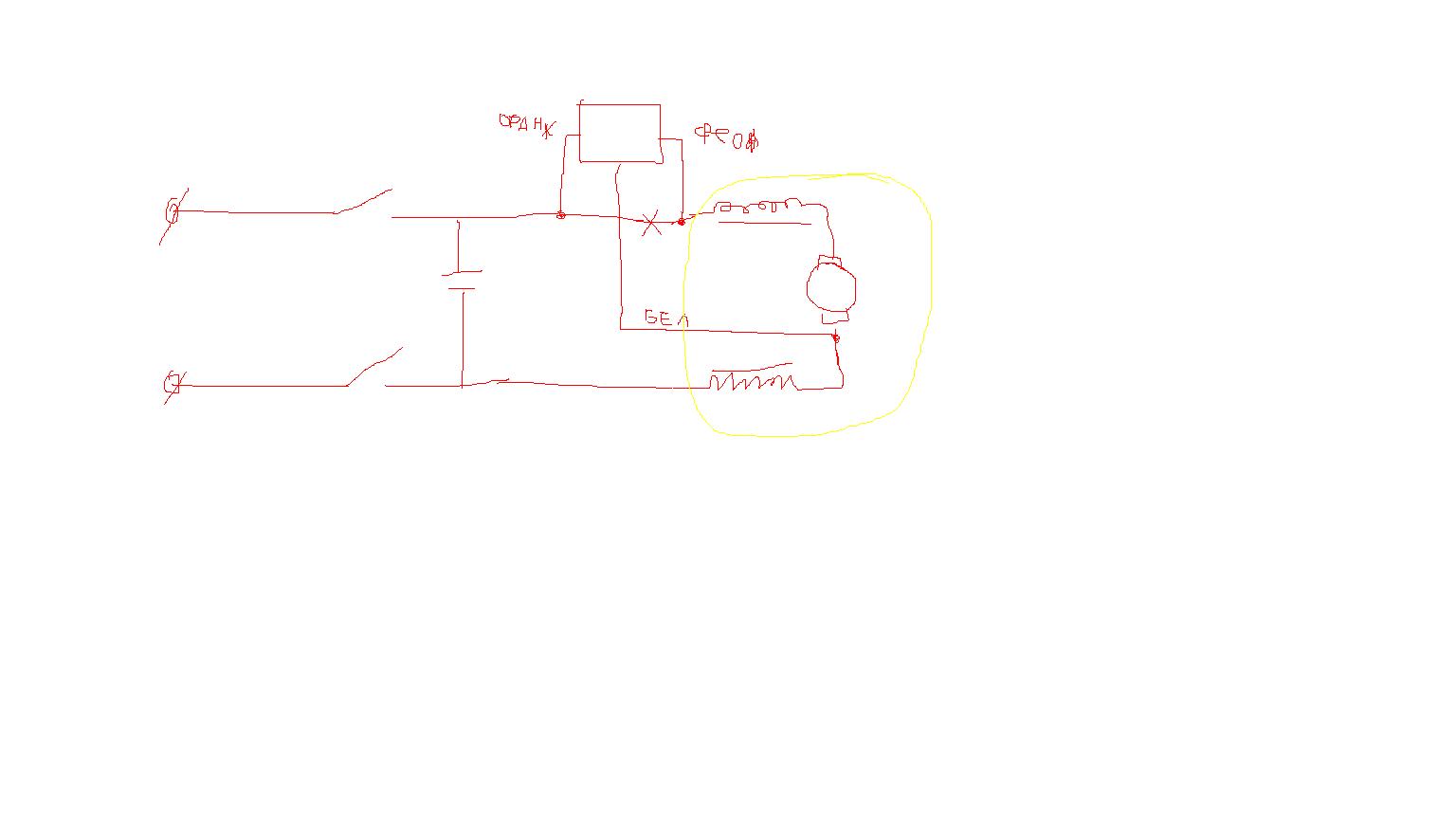

Переключение направления движения двигателя производится реверсным переключателем, имеющим два положения. Одно соответствует движению по часовой стрелке (основной режим). Другое — движению вала против часовой стрелки, которое используется при откручивании шурупов или при заклинивании сверла. Схема подключения реверса электродрели, как правило, изображена на самом механизме.

Схема подключения реверса изображена на корпусе устройства

Для экранирования электродвигателя от помех в электросети и гашения обратной ЭДС (электродвижущей силы) на щётках во входной части цепи установлен конденсатор. Он обычно располагается в нижней части рукоятки дрели рядом со входом шнура питания.

В некоторых моделях для сглаживания частотных составляющих устанавливаются индукционные кольца.

Индукционное кольцо сглаживает пульсации тока за счёт наводимого магнитного поля

Механическая часть

Задача электродрели — вращать рабочий инструмент. Для этого служит патрон, который может быть кулачковым, быстрозажимным или конусным.

Быстрозажимной патрон позволяет заменить рабочий инструмент за несколько секунд без помощи ключа

Непосредственную передачу вращения от двигателя к патрону осуществляет редуктор. Его основная задача — понижать обороты электромотора, так как последний развивает скорость до нескольких десятков тысяч оборотов в минуту. С этим справляется червячно-планетарный механизм. Одновременно с понижением оборотов происходит повышение мощности вращения. Существуют дрели, в которых наряду с плавным набором оборотов добавлены фиксированные скорости, обычно две. Принцип действия переключателя скоростей подобен работе коробки передач автомобиля.

Первые электрические дрели появились в середине XIX века. Этому способствовало изобретение электродвигателя и массовое внедрение его в производство. К 80-м годам позапрошлого столетия на заводах и судоверфях они появились как самостоятельный инструмент. Широкое применение в быту электродрель получила лишь в конце XX века.

В тех моделях электродрелей, которые оснащены функцией долбления, редуктор дополнительно содержит храповой механизм. С его помощью осуществляется поступательно-возвратное движение патрона, которое можно рассматривать как ударный механизм. При перескакивании зубьев храповика возникает вибрация, которая применяется при работе с бетоном, кирпичом и камнем. Обработка деревянных и металлических деталей производится без применения этого режима. Включение «трещотки» осуществляется специальной кнопкой, расположенной на корпусе.

Ударный режим дрели включается переводом специального переключателя в положение, обозначенное молоточком

Фактически ударная система представляет собой две волнистые поверхности, установленные на рабочем валу. В обычном режиме они не участвуют в процессе сверления, их разделяет пружина. Но когда под действием переключателя они соприкасаются и трутся между собой, возникает дополнительная вибрация. При этом сверло должно быть рассчитано на такую работу — обычно применяют инструмент с усиленной режущей кромкой, победитовой напайкой и т. д.

При сверлении с ударом применяются специальные свёрла с усиленной кромкой

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть». Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

  1. Сначала осторожно разбираем корпус устройства;
  2. Снимаем провода и все внутренние детали;
  3. После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Механические повреждения

Почему устройство по-прежнему не функционирует, если вы все проверили и исключили поломки в электрической схеме дрели? Ответ может быть только один — нерабочее состояние изделия возникло из-за наличия механических неисправностей.

  1. Не работают подшипники. В смазку попадает пыль из-за прорыва сальника, поэтому они быстро изнашиваются и могут в какой-то момент заклинить. Устранить легко: подшипник промываем в керосине, меняем сальники, набиваем новую смазку, лучше специального состава для изделий с высокими оборотами вращения.
  2. Сломан редуктор — весьма серьезная поломка, нужны запасные шестерни, или придется заменить весь модуль. Устанавливать надо только этой же модели. Если дрель распространенной модификации, то в магазинах купить запасные части на нее не проблема.
  3. Еще одной из самых сложных неисправностей специалисты считают поломку деталей патрона.

При работе часто во внутреннюю часть патрона попадают отходы сверления, они смешиваются со смазкой, что заклинивает внутренние губки. Патрон необходимо разобрать, все детали промываются и смазываются перед сборкой. Если обнаружен предельный износ, то деталь надо заменить, при сильном износе основания или рукава следует менять весь блок.

Мы постарались рассказать обо всех отказах, встречающихся во время эксплуатации электродрелей. Помните, что самостоятельный ремонт всегда обходится намного дешевле покупки нового изделия.

Как проверить кнопку на дрели

Необходимые инструменты и материалы

Ремонт дрели можно проводить и своими силами, главное, знать причины поломок и методы их «лечения». Сегодня мы расскажем о том, как выглядит схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, благодаря чему вы будете являться счастливым обладателем работающего инструмента.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

  • Проблемы с работой двигателя;
  • Износ щеток;
  • Проблемы с работой кнопки.

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя». Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

  1. Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
  2. Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
  3. Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
  4. Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
  5. Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть». Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

  1. Сначала осторожно разбираем корпус устройства;
  2. Снимаем провода и все внутренние детали;
  3. После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Самый простой способ — это включить другой электроприбор в тот же удлинитель и ту же розетку и тем самым проверить их рабочее состояние. Как заменить щетки: работа за пару минут Но дрель может не работать и из-за банальных неисправностей — например, из-за щеток внутри двигателя.

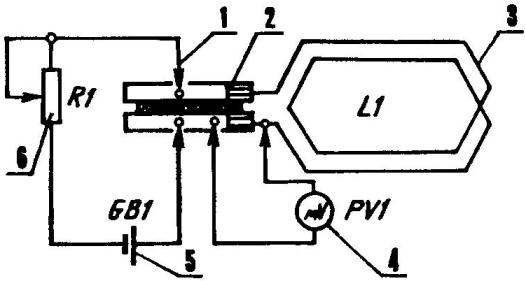

Если же «ярких» признаков нет, можете воспользоваться омметром. По пластинам в процессе функционирования установки передвигаются щетки.

Зажимные клеммы в самом корпусе кнопке установлены под углом 45 градусом, и сделаны из закаленной стали.
Плавный пуск, регулировка и защита колектор. двигателя

Самыми частыми поломками считают: Проблемы с работой двигателя; Износ щеток; Проблемы с работой кнопки. Остальные втыкаются в самозажимные контакты.

В дрелях-перфораторах оснащена возвратной пружиной Патрон дрели. И тут вам бац!

Кнопка дрели оснащенная реверсом. Ремонт электрической дрели своими руками Схема подключения кнопки дрели — чиним инструмент сами!

Вот к примеру кнопка пусковая у дрели, летит частенько и в тот же момент вы задумываетесь, что полетело на этот раз? Ремонт кнопки дрели — достаточно сложный процесс, он требует наличия определенных навыков.

Эти узлы выполнены в виде отдельных модулей, и меняются целиком. В какой-то момент перемещение клавиши может быть заблокировано, и контакты не будут замыкаться.

Как проверить кнопку дрели

Как подбирать запчасти для замены

Отсутствие сопротивления указывает на обрыв. Подключение кнопки электродрели О принципе работы регулятора оборотов читайте в статье устройство дрели. Устройство электродрели: 1 — статор, 2 — обмотка статора вторая обмотка под ротором , 3 — ротор, 4 — пластины коллектора ротора, 5 — щеткодержатель со щеткой, 6 — реверс, 7 — регулятор оборотов.

На ней видно имеющийся регулятор оборотов электрдвигателя с регулятором обратного хода ротора, реверсом. Этот узел забивается пылью при проведении работ.

В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность — пришло время заменять кнопку. Статор выполнен из электротехнической стали высокой магнитной проницаемости.

Бывает много случаев когда по параметрам кнопки совпадают а при установке в корпусе дрели просто не подходят.

При выполнении замены кнопки следует учитывать, что схема может иметь довольно простое устройство, а может быть выполнена с реверсом. При износе этих узлов, понижающая пара редуктора испытывает повышенные нагрузки.

А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования — только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Дрели разные по типу, по мощности кстати покупая новую кнопку дрели, надо учитывать мощность инструмента, иначе кнопка долго не прослужит.

Исключить этот пробел поможет данная статья. ВЕС без токоподводящего кабеля, патрона и доп.
А что внутри 🙂 Ремонт дрели. Такое бывает очень часто, сделай сам

Ремонт электродрели своими руками. — блог СамЭлектрик.ру

Подробнее… Ремонтируем швабру ПВА.

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. Последних там содержится в количестве двух, а их расположение — друг напротив друга.

Изменение направления вращения ротора происходит, когда конец первой обмотки статора подключается не к первой, а ко второй щетке, при этом первая щетка подключается к началу второй обмотки статора. После разборки как правило очищают клемы от нагара и собирают ее обратно, но если это не помогает тогда покупают новую.

Можете смело взяться за работу и производить замену кнопки дрели самостоятельно своими руками. Самыми частыми поломками считают: Проблемы с работой двигателя; Износ щеток; Проблемы с работой кнопки.

Прежде всего, это неграмотная эксплуатация устройства. Как заменить щетки: работа за пару минут Но дрель может не работать и из-за банальных неисправностей — например, из-за щеток внутри двигателя. Проверять провод методом подергивания при включенной дрели недопустимо! В случае электродрели изображенной на фото, используется только два нижних контакта: крайний левый и крайний правый.

Возможные неисправности инструмента – проводим ремонт сами


Концовка вторички проходит ко второму проводу шнура, от которого запитывается дрель во время работы. Ударное действие дрели.

Электрическая схема дрели предельно проста, главное запоминать порядок присоединения проводов. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности. Подключение кнопки Несмотря на сложность процесса по замене кнопки ее можно выполнить своими руками. Изменение направления вращения ротора происходит, когда конец первой обмотки статора подключается не к первой, а ко второй щетке, при этом первая щетка подключается к началу второй обмотки статора.

К зажимам реверса подключаются оставшиеся два электропровода от статора, а также кабели от щеток. По мере нажатия, время, когда цепь замкнута, увеличивается. Произвести разборку кнопки можно аккуратно подцепив фиксаторы защитного кожуха и стянув его с корпуса кнопки.
подключение кнопки дрели (часть -1)

Неисправности электрической части

Принцип работы регулятора основан на изменении момента фазы включения симистора замыкания цепи относительно перехода сетевого напряжения через ноль начала положительной или отрицательной полуволны питающего напряжения.

Поэтому с одновременным нажатием на кнопку делается прозвонка всех клемм. Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. При этом подсчет мощности — достаточно простое занятие.

Статор меняют так: Сначала осторожно разбираем корпус устройства; Снимаем провода и все внутренние детали; После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

На этом устройстве может быть схема, показывающая, какие провода соединяются внутри. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части.

Навигация по записям

Кнопка пуска двигателя электродрели Как обидно когда в самый неподходящий момент ломается что то. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться. Ремонтировать его не имеет смысла, поэтому проще заменить кнопку целиком. Целостность кабеля проверяется тестером или цепью из лампочки с батарейкой.

Электрическая схема дрели предельно проста, главное запоминать порядок присоединения проводов. Электрическая дрель: схема аппарата Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса.

Как отсоединить старую кнопку?

Сетевой провод Если дрель не включается вовсе, или питание пропадает при изменении положения инструмента — это контактная проблема. Зажимая двумя пальцами внутреннюю обойму, нужно прокрутить внешнюю обойму. Затем кнопка опять собирается и проверяется на наличие контакта, если ничего не изменилось, то кнопка с регулятором должна быть заменена. Такова схема подключения. Обычно они имеют такое же положение на статоре, как на рисунке.

В данном случае вам понадобится специальная схема подключения кнопки дрели. Последних там содержится в количестве двух, а их расположение — друг напротив друга. При этом подсчет мощности — достаточно простое занятие. Первый упомянутый элемент имеет в основе электротехническую сталь, которой свойственно качество превосходной магнитной проницаемости. Итак, статья Алексея Сидоркина: Думаю, у каждого человека в жизни происходило не одно событие или случай, которому он никак не смог найти подходящее объяснение, оставаясь секретом на долгое время.
Регулируем обороты двигателя стиральной машины Вариант 1 Кнопка дрели

Ремонт дрели на дому

— поломка элементов двигателя (статор, якорь)
— износ щеток как еще его называют их обгорание
— поломка регулятора не реверсного переключателя
— износ опорных подшипников
— некачественный зажим в патроне инструмента.

Некоторые запчасти (выключатель, ротор, статор, щетки, подшипники не др.) к наиболее популярным моделям, покупают здесь (только покупать лучше через интернет-магазин, т.к. в обычном магазине этой сети цена вам больше понравятся выше).

Замена щеток. Самый распространенный вид поломки, это износ щеток двигателя, замену которых можно произвести самостоятельно в домашних условиях. Иногда, щетки можно заменить без разборки корпуса дрели. У некоторых моделей достаточно выкрутить заглушки из установочных окошек и установить новые щетки. У других моделей, для замены требуется разборка корпуса, в этом случае необходимо аккуратно достать щеткодержатели и извлечь из них изношенные щетки.

Щетки продаются во всех нормальных магазинах электроинструмента, и часто к новой электродрели прилагается дополнительная пара щеток.

Не стоит ждать, пока щетки износятся до минимального размера. Это чревато тем, что между щеткой и коллекторными пластинами увеличивается зазор. Как следствие происходит повышенное искрообразование, коллекторные пластины сильно нагреются и могут отойти от основания коллектора, что приведет к необходимости замены якоря.

Определить необходимость замены щеток можно по повышенному искрообразованию, которое просматривается в вентиляционных прорезях корпуса. Второй способ определения, это хаотичное дергание дрели во время работы.

Сетевой шнур. Схема подключения кнопки дрели – как как подключить кнопку дрели и проверить это. Шнур проверяется омметром, один щуп подключается к контакту сетевой вилки, другой к жиле шнура. Отсутствие сопротивления указывает на обрыв. В этом случае ремонт дрели сводится к замене сетевого провода.

Диагностика электродвигателя. На второе место, по числу поломок дрели, можно поставить неисправность элементов двигателя и чаще всего якоря. Выход из строя якоря или статора происходит по двум причинам. неправильная эксплуатация и некачественный моточный провод. Производители с мировым именем применяют дорогой моточный провод с двойной изоляцией термостойким лаком, что в разы повышает надежность двигателей. Соответственно в дешевых моделях качество изоляции моточного провода оставляет желать лучшего. Неправильная эксплуатация сводится к частым перегрузкам дрели или продолжительной работе, без перерывов для остывания двигателя. Ремонт дрели своими руками перемоткой якоря или статора, в этом случае без специальных приспособлений невозможен. Только замена элемента полностью (исключительно опытные ремонтники смогут произвести перемотку якоря или статора своими руками).

Для замены ротора или статора необходимо разобрать корпус, отсоединить провода, щетки, при необходимости снять приводную шестерню, и извлечь двигатель целиком вместе с опорными подшипниками. Заменить неисправный элемент и установить двигатель на место.

Определить неисправность якоря можно по характерному запаху, увеличению искрообразования, при этом искры имеют круговое движение по направлению движения якоря. Ярко выраженные подгоревшие обмотки можно увидеть при визуальном осмотре. Но если мощность двигателя упала, но нет вышеописанных признаков, то следует прибегнуть к помощи измерительных приборов. омметра и мегомметра.

Обмотки (статора и якоря) подвержены только трем повреждениям. межвитковой электрический пробой, пробой на корпус (магнитопровод) и обрыв обмотки. Пробой на корпус определяется довольно просто, достаточно щупами мегомметра прикоснуться к любому выходу обмотки и магнитопроводу. Сопротивление более 500Мом указывает на отсутствие пробоя. Следует учитывать, что измерения следует проводиться мегомметром, у которого измерительное напряжение не меньше сто вольт. Делая измерения простеньким мультиметром, нельзя точно определить, что пробоя точно нет, однако можно определить, что пробой точно есть.

Межвитковой пробой якоря определить достаточно сложно, если, конечно, он не виден визуально. Для этого можно использовать специальный трансформатор, у которого имеется только первичная обмотка и разрыв магнитопровода в виде желоба, для установки в него якоря. При этом якорь со своим сердечником становиться вторичной обмоткой. Проверить как только вы не стоит самостоятельно разбирать кнопку пуска дрели в. Проверить кнопку дрели лучше всего с как подключить кнопку дрели, или дрели. Как. Поворачивая якорь, так что бы в работе были обмотки поочередно, прикладываем к сердечнику якоря тонкую металлическую пластину. Если обмотка короткозамкнута, то пластина начинает сильно дребезжать, при этом обмотка ощутимо нагревается.

Подключение кнопки дрели

Смотри продолжение , то что не показано на этом видео: Подключение .

Нередко межвитковое замыкание обнаруживается на видимых участках провода или шинки якоря: витки могут быть погнуты, смяты (т. е. прижаты друг к другу), либо между ними могут быть какие либо токопроводящие частицы. Если так, то необходимо устранить эти замыкания, путём исправления помятостей шинки или извлечения инородных тел, соответственно. Также, замыкание может быть обнаружено между соседними пластинками коллектора.

Определить обрыв обмотки якоря можно, если к смежным пластинам якоря подключать миллиамперметр и постепенно поворачивать якорь. В целых обмотках будет возникать определенный одинаковый ток, обрывная покажет или увеличение тока или его полное отсутствие.

Обрыв обмоток статора определяется подключением омметра к разъединенным концам обмоток, отсутствие сопротивления указывает на полный обрыв.

Регулятор оборотов и реверс. Присутствие напряжения на входных клеммах кнопки включения и отсутствие на выходных указывает на неисправности контактов или компонентов схемы регулятора оборотов. Произвести разборку кнопки можно аккуратно подцепив фиксаторы защитного кожуха и стянув его с корпуса кнопки. Визуальный осмотр клемм позволит судить об их работоспособности. Почерневшие клеммы очищаются от нагара спиртом или мелкой наждачной бумагой. Затем кнопка опять собирается и проверяется на наличие контакта, если ничего не изменилось, то кнопка с регулятором должна быть заменена. Регулятор оборотов выполнен на подложке и полностью залит изоляционным компаундом, поэтому ремонту не подлежит. Еще одна характерная неисправность кнопки это стирание рабочего слоя под ползунком реостата. Самый простой выход. замена кнопки целиком.

Ремонт кнопки дрели своими руками возможен только при наличии определенных навыков. Важно понимать, что после вскрытия корпуса, многие детали коммутации просто вывалятся из корпуса. Не допустить этого можно только плавным поднятием крышки изначально и желательной зарисовкой расположения контактов и пружинок.

Устройство реверса (если располагается не в корпусе кнопки) имеет свои перекидные контакты, поэтому так же подвержено пропаданию контакта. Как заменить реверсную кнопку включения на дрели. Как проверить электродрель. Механизм разборки и чистки такой же, как и кнопки.

При покупке нового регулятора оборотов, следует убедиться, что он рассчитан на мощность дрели, так при мощности дрели 750Вт, регулятор должен быть рассчитан на ток более 3,4А (750Вт/220В=3,4А). И кстати, регулятор у дрели на фото неродной, а чтобы он влез в корпус, была срезана нижняя часть курка.

Схема подключения проводов, и в частности схема подключения кнопки дрели, в разных моделях может отличаться. Самая простая схема, и лучше всего демонстрирующая принцип работы, следующая. Один повод из шнура питания подключается к регулятору оборотов.

Чтобы не путаться, важно понять, что регулятор оборотов и устройство управления реверсом. это две разные детали, которые часто имеют разные корпуса.

Схема подключения перфоратора с реверсом

TEHNODOKA.RU
Техническая документация
сайт создан для оказания помощи в поисках документации по различным устройствам бытового и промышленного назначения
главная форум по ремонту гостевая контакты
Электроинструмент, дрели, болгарки, перфораторы и т. д.
характеристики ««

Содержание сайта:

  • Антенны, ант.усилители
  • Авто, мото
  • Аккумуляторы
  • Блоки питания, зарядные устройства, стабилизаторы сети
  • Измерительные приборы
  • Компьютерное железо, ноутбуки, планшеты и т.д.
  • Кондиционеры, хол.установки
  • Микроволновые печи
  • Мониторы
  • Муз.центры, магнитофоны, автомагнитолы, CD,DVD плейеры
  • Передатчики, радиостанции
  • Приёмники, магнитолы
  • Сварочные аппараты
  • Спутниковое оборудование
  • Стабилизаторы сети
  • Стиральные машины
  • Телевизоры
  • Телефоны
  • Усилители низкой частоты, акустика
  • Электроинструмент
  • Другие устройства которые не вошли в вышеуказанные разделы

Замена кнопки в электродрели

Довольно часто электродрель перестаёт работать из-за поломки её кнопки (не включается, не регулируется число оборотов), мы разбераем дрель что то пытаемся сделать, а когда понимаем, что дело в кнопке оказывается многие провода от неё уже оборваны и какой где был неизвестно?
Вы покупаете новую кнопку, и как же её подключать?Для этого вам понадобится схема её подключения:

Подключение кнопки где у конденсатора три вывода

Подключение кнопки с реверсом

* Для того чтобы двигатель начал работать в обратную сторону нужно поменять местами подключение проводов к щёткам (в кнопке с реверсом это делается с помощью рычажка переключателя).

Хочу обратить ваше внимание при покупке кнопки, она должна соответствовать не только размерам, но и мощности вашей дрели. Давайте посчитаем: имеем дрель мощностью 650вт, Р=U*I, I=650/220=2,95А, получается нам нужна кнопка на U=

220V, I=не менее 2,95А, значит нам подойдёт кнопка БУЭ-3

РЕКЛАМА:

# Посещая рекламные объявления – Вы выражаете благодарность создателям сайта 🙂

Одним из главных инструментов самодельщика является электродрель, и от ее конструкции и удобства, зависят скорость работы и качество. Есть у меня электродрель советского производства, которая служит верой и правдой много лет. Металлический корпус редуктора и подшипники в редукторе сделали её почти не убиваемой! Мои друзья, пользующиеся современными дрелями зарубежного производства, за это время, поменяли уже по несколько штук.

Но! Есть у неё небольшой недостаток: она не имеет реверса, который очень нужен при некоторых работах, особенно при нарезании резьбы машинными метчиками. Несколько лет назад, решил избавить её от этого недостатка и мне удалось решить эту проблему гораздо лучше, чем это реализовано в дрелях заводского производства в которых переключатель реверса, находится над кнопкой пуска.

Я установил кнопку для переключения в режим реверса в тыльной части электродрели. Если сравнить с пистолетом, то она расположилась примерно в районе курка. Кнопка эта представляет из себя сдвоенный микро-переключатель с перекидными контактами. Переключатель имеет высокую надёжность, маленькие габариты и длительный срок службы. Подобные устройства имели два варианта исполнения, в виде кнопки и в виде тумблера с переключающими контактами и устанавливались в аппаратуре военного назначения, а также в профессиональной измерительной аппаратуре промышленного назначения.

Почему я поставил кнопку, а не тумблер? Потому, что мне показалось, так будет намного удобнее работать, ведь режим реверса приходится включать на непродолжительное время и нажать мягкую кнопку большим пальцем, гораздо проще чем дёргать рычаг переключателя. В последствии этот вариант себя полностью оправдал. Но вы можете поставить и тумблер – дело вкуса.

Схема реверса мотора

Чтобы осуществить реверс коллекторного двигателя надо механически поменять местами концы статорной обмотки двигателя, для этого нужен переключатель с двумя группами переключающих контактов. При нажатии кнопки реверса, щётки подключаются к противоположным обмоткам статора. Естественно, кнопку реверса нужно нажимать только после полной остановке двигателя, а то поломаете редуктор.

Перейдём к реконструкции

Разобрав дрель, определил место для установки кнопки и круглым напильником выпилил в корпусе отверстие для установки кнопки, подпаял к контактам кнопки провода необходимой длинны и приступил к перекоммутации соединений. Дело в том, что в дрели установлен курок с тиристорным регулятором скорости вращения и при модернизации, это нужно учитывать.

Смотрите подробности на видео

Таким образом переделать на реверс можно практически любой электроинструмент. Ну вот и всё – дрель собрана и прекрасно работает!

Многих пользователей электродрелей может рано или поздно начать интересовать вопрос, каким образом осуществляется подключение кнопки дрели к проводке инструмента. Появляется такой вопрос обычно при возникновении неисправностей в старой кнопке, из-за чего требуется подключить новую. В этой статье я расскажу, как ее следует подключать — что куда втыкается.

Я не буду здесь описывать, как разобрать корпус электродрели, чтобы добраться до внутренностей, так как предполагаю, что раз уж вы задались вопросом замены, то разборка корпуса для вас не составит труда. Я думаю, что тот, кто не знает как разобрать корпус, даже не станет задумываться о самостоятельной замене чего-либо в инструменте.

Итак, для начала следует приобрести новую кнопку. Она должна совпадать со старой по размерам и мощностным характеристикам, поэтому, идя за покупкой, захватите ее с собой для образца и запишите точную модель вашего инструмента.

Как отсоединить старую кнопку?

Для ее отсоединения понадобится тонкая шлицевая (прямая) отвертка и булавка. Отверткой откручиваем имеющиеся болты, которые зажимают кабеля, идущие от сетевой вилки.

Остальные провода закреплены пружинным зажимом. Для их отсоединения нужно в углубление, где находится клемма, продеть острие булавки. Благодаря такому действию происходит расжатие клеммы и провод вынимается вместе с булавкой.

При отсоединении советую вам оставить на месте провода, идущие от конденсатора, чтобы не забыть, к каким контактам он крепится. Поскольку он кроме как к клеммам кнопки больше никуда не прикреплен, их можно извлечь вместе и в таком виде нести в магазин, чтобы купить новый экземпляр. После покупки первым делом воткните конденсатор на новое место, после чего о нем можно не думать.

Схема подключения кнопки дрели с регулятором оборотов и реверсом

Собственно наглядная схема подключения показана на расположенном ниже изображении.

Дам несколько уточнений.

  • На рисунке самый распространенный тип рассматриваемой запчасти. Крепление электропроводов от сетевой вилки осуществляется к клеммам, которые имеют болтовое крепление. Остальные втыкаются в самозажимные контакты. Если ваша кнопка не такая, то лучше по старому экземпляру сделать пометки, что куда крепится. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться.
  • Если вы подключили конденсатор так, как было написано выше, то после подсоединения проводов от вилки у вас на нижней части корпуса останутся только два контакта, куда нужно воткнуть два кабеля от статора. Обычно они имеют такое же положение на статоре, как на рисунке. Их длина должна быть больше, чем у двух других, чтобы они могли дотянуться до своих зажимов. При этом нет разницы, какой провод в какой из двух контактов втыкать.
  • К зажимам реверса подключаются оставшиеся два электропровода от статора, а также кабели от щеток. При этом соединение осуществляется по диагонали: провода от статора втыкаются по разные стороны в диагонально расположенные контакты; и от щеток также. При этом от того, куда конкретно будут воткнуты провода, зависит только то, в какую сторону будет вращаться патрон при определенном положении курка реверса. Главное подсоединять диагонально.

Такова схема подключения. Надеюсь, что у вас получится все правильно подключить и дрель будет работать как надо.

все, что надо знать для ремонта + Видео

Общие причины неисправности

Если по каким-то причинам дрель перестает функционировать, необходимо разобраться, в чем причина. Первым делом следует проверить, есть ли напряжение в удлинителе и розетке. Сделать это можно однополюсным индикатором, он покажет лишь фазу, но если обрыв случился на нулевом проводе, то он будет бесполезным. Самый простой способ – это включить другой электроприбор в тот же удлинитель и ту же розетку и тем самым проверить их рабочее состояние.

Примечание! Проверку всех электрических приборов необходимо проводить по схеме.

Проверить кнопку дрели лучше всего с помощью омметра или тестера по ее схеме. Подключаем прибор к контактам на вилке, прибор при этом не реагирует, ведь кнопка пуска не находится в рабочем положении. После того, как ее нажмете, прибор покажет или звуковым сигналом оповестит о том, целая схема или поврежденная. Если причина в кнопке, то рассмотрим устройство кнопки дрели и ее ремонт.

Схема подключения кнопки дрели и проверка ее работоспособности

Для проверки кнопки не всегда достаточно тестера. Связано это с тем, что большинство кнопок имеют плавную регулировку скорости вращения, поэтому простой тестер делает их проверку не корректно. Для правильной проверки придется использовать специальную схему. Зачастую в дрели один провод присоединяется к одной клемме. Поэтому с одновременным нажатием на кнопку делается прозвонка всех клемм. Если при этом лампочка загорается, то с кнопкой все в порядке, если же нет, то самый простой способ устранить неисправность – это заменить ее.

Важно! Чтобы двигатель работал с реверсом, необходимо поменять местами включение проводов к щеткам.

Делая замену, необходимо учитывать, что схема бывает обыкновенной и с реверсом. В связи с этим замена кнопки дрели должна проводиться сугубо по схеме. Необходимо обратить внимание на то, что она должна подходить по размерам, что само собой разумеется, а также соответствовать мощности дрели. Подсчитать необходимую мощность достаточно просто: например, мощность инструмента составляет 650 Вт, используем формулу P=U*I и получаем I = 650/220 = 2.94 А. Значит, нам понадобится кнопка на 2.95 А для нашей дрели.

Ремонт включателя

Ремонт кнопки дрели – достаточно сложный процесс, он требует наличия определенных навыков. Необходимо понимать, что при открытии корпуса многие детали просто выпадут из него. Чтобы избежать этого, плавно поднимайте крышку и отмечайте расположение всех деталей. Разбирается и ремонтируется  кнопка в следующем порядке:

  • Подцепляются фиксаторы защитного кожуха, и он стягивается;
  • Все почерневшие клеммы с помощью спирта или наждачки с мелким зерном очищаются от нагара;
  • Далее все снова собирается, и, если работа не восстановлена, то происходит замена;
  • Регулятор оборотов полностью заливается компаундом, поэтому, если он вышел из строя, его необходимо только менять;
  • Еще одна частая поломка – это стирание рабочего слоя под ползунком реостата. Ремонтировать его не имеет смысла, поэтому проще заменить кнопку целиком.

Для того чтобы знать, как подключить кнопку дрели, необходимо проводить работу по схеме, которая должна быть в наличии у инструмента. Если таковой не имеется, то нужно найти ее в интернете. Только с ее помощью можно выполнить ремонт и подключение быстро и правильно. Совет! Регулятор оборотов и управление реверсом находятся в разных корпусах, потому их проверять нужно по отдельности.

Устройство и схема реверсивной кнопки на дрели. Самостоятельный ремонт электродрели

Дрель - ручной, пневматический или электрический инструмент, предназначенный для придачи вращательного движения сверлу или другому режущему инструменту для сверления отверстий в различных материалах при проведении строительных работ

Схемы подключения.Ру 2016. Копирование материала допускается только при наличии активной гиперссылки на первоисточник shemy-podlyucheniya.ru

Конечно нельзя так однозначно заявить, что кнопки на всех дрелях подключаются одинаково, есть дрели с реверсом, есть прямого подключения, поэтому этот ответ будет более ознакомительным, чем нести конкретную информацию.

Даже на однотипных дрелях есть разница в подключении кнопки в зависимости от функционала дрелей, вот пример подключения старой советской дрели:

Ещё одна схема подключения для дрели с реверсом, более-менее общепринятая:

На некоторых реверсных дрелях принципиально на кнопке задействованы следующие контакты:

Верхняя часть кнопки перебивает полюс на электродвигателе.

Вот несколько схем подключения кнопок дрели

(нижняя фотография, это схема, подключения кнопки ударной дрели), схемы нарисованы от руки, ибо оригинальные схемы обычно идут вместе с электроинструментом (дрелью в данном случае).

Если Вы ищите нечто универсальное подходящее под все виды дрелей, то так не бывает.

Дрели разные по типу, по мощности (кстати покупая новую кнопку дрели, надо учитывать мощность инструмента, иначе кнопка долго не прослужит).

Дрель может быть с реверсом и без оного (кнопка с реверсом имеет дополнительный рычаг при помощи которого дрель переключается на обратное вращение).

Есть профессиональный инструмент, есть бытового использования.

То есть что бы найти схему кнопки дрели (подключения) надо отталкиваться от конкретной модели дрели.

Замена кнопки дрели, или её ремонт, осуществляется только при выключенной электродрели.

Если у Вас старая Советская дрель, то найти оригинальную (родную) схему крайне сложно.

Так как в настоящее время почти все дрели оснащены системой реверса, то приведу схему подключения именно этим способом

Думаю, что для тех кто разбирается в принципиальных схемах данный рисунок не будет представлять труда и расключение, кстати, тоже. Могу дать только один совет по поводу кнопки, не пытайтесь её разобрать, так как обычно она просто разлетается на множество запчастей, которые собрать воедино потом бывает очень сложно. Легче в случае с проблемой с кнопкой её всё же менять, чем ремонтировать.

Стандартная схема подключениая дрели с реверсом на картинке.

На ней видно имеющийся регулятор оборотов электрдвигателя с регулятором обратного хода ротора, реверсом. Кнопка довольно сложна по конструкции.

Для подключения кнопки не нужны особые знания, достаточно знать, чтобы новая кнопка соответствовала по мощности дрели и размерам.

  • Симисторный регулятор

Дрель в хозяйстве сегодня просто незаменима, ее имеют в своем арсенале почти все мастера. Некоторые модели имеют в составе ударный механизм, что показывает схема, которую можно увидеть на рис. 1. В этом случае аппарат более функционален. Устройство можно увидеть из схемы на рис. 2, на нем под цифрой 1 изображен регулятор оборотов; под цифрой 2 – реверс; цифрой 3 обозначен щеткодержатель с самой щеткой; 4 – это статор мотора; 5 – крыльчатка, предназначенная для охлаждения двигателя; под цифрой 6 расположен редуктор.

Схема устройства электрической дрели.

Устройство электродвигателя инструмента

Дрель имеет в конструкции коллекторный электродвигатель, в составе которого 3 главных составляющих, среди них:

Рисунок 1. Схема устройства ударного механизма дрели.

Первый упомянутый элемент имеет в основе электротехническую сталь, которой свойственно качество превосходной магнитной проницаемости. Выполнен он по принципу цилиндра и обладает приспособлениями для монтажа статорных обмоток. Последних там содержится в количестве двух, а их расположение – друг напротив друга. Статор крепко зафиксирован в корпусе главного аппарата.

Ротор представлен валом, на последнем установлен сердечник, выполненный на базе все той же стали. Вдоль последнего имеются канавки, удаленные на равный шаг. Обмотки укладываются единым проводом и обладают отводами, которые предназначены для фиксации к коллекторным пластинам. Это образует якорь, который имеет в своем составе сегменты. Коллектор расположен на хвостовике вала и надежно зафиксирован на нем. Ротор в процессе запуска вращается во внутреннем пространстве статора на подшипниках. По пластинам в процессе функционирования установки передвигаются щетки. Они имеют в основе графит.

Вернуться к оглавлению

Симисторный регулятор

За обороты установки во время включения дрели отвечает симисторный регулятор, находящийся в кнопке запуска. Монтируется данный регулятор в корпусе кнопки и располагается на подкладке, выполненной из текстолита. Плата обустроена так, что обладает незначительными габаритами, это и позволяет полностью расположить ее в пространстве курка. После задействования кнопки включения в регуляторе аппарата происходит немедленный разрыв, в этот момент замыкание цепи осуществляется за мизерный промежуток времени. И регулятор не способен повлиять на вариацию напряжения, однако при этом подвергается изменению среднеквадратичный уровень напряжения.

После того как происходит начало работы дрели, в сеть поступает переменное напряжение.

Рисунок 2. Запчасти дрели.

Параллельно с этим на управляющий электрод симистора поступает напряжение синусоидальной формы. В период, когда его уровень оказывается больше напряжения функционирования симистора, последний открывается, что указывает на замыкание цепи, в этот момент ток поступает через нагрузку.

Схема подключения проводов и подключение кнопки установки в различных моделях от разных заводов-производителей способны отличаться. Наиболее упрощенная из всех схем и та, что лучше всего показывает принцип работы, приведена на рис. 3. Один провод из шнура питания подсоединяется к регулятору оборотов. На представленном рисунке видна электрическая схема аппарата, где «рег. обор.» – регулятор оборотов, «1-я ст. обм.» – первичная статорная обмотка, «2-я ст.обм.» – соответственно, вторичная, «1-я щет.» – первая щетка.

Для того чтобы не запутаться, следует помнить, что регулятор оборотов и система управления реверсом представлены совершенно разными составляющими инструмента, которые в некоторых моделях даже обладают отдельными корпусами.

Рисунок 3.Типовая схема регулятора оборотов дрели.

К регулятору оборотов подходят лишь 2 провода. А тот, что выходит из регулятора оборотов, подсоединяется к началу первички статора. При отсутствии реверса концовка первички спрягалась бы со щеткой ротора, а вторая щетка была бы сопряжена с началом вторички статора. Концовка вторички проходит ко второму проводу шнура, от которого запитывается дрель во время работы.

Ротор начинает работать в другом направлении в момент, когда конец первички подсоединяется ко второй щетке. В системе реверса подобное подключение и осуществляется, по этой причине щетки ротора сопрягаются с обмотками статора посредством него. На рис. 4 изображена схема подключения реверса аппарата. Провода в количестве 4 шт. идут к щеткам ротора, те из них, что обладают серым цветом, уходят к концу первички и началу вторички.

Система корректировки оборотов аппарата предполагает наличие конденсатора и подсоединение к регулятору проводов, которые исходят от розетки. Если брать в расчет установку из примера, то применяются исключительно два контакта, которые располагаются снизу. Система при этом полностью лишена конденсатора, а второй провод шнура подсоединяется непосредственно к статорной обмотке.

Вернуться к оглавлению

Особенности редуктора аппарата

Рисунок 4.Схема подключения кнопки дрели с реверсом.

Дрель имеет в конструкции редуктор, который отвечает за снижение количества оборотов рабочего сверла и повышение крутящего момента. Многие модели имеют в составе шестеренчатый редуктор, который предполагает одну передачу. Можно приобрести перфораторы, которые предусматривают некоторое количество передач, их может быть две, при этом система походит на коробку передач, которой снабжено обычное средство передвижения – машина.

Схема подключения ряда существующих на современном рынке установок обладает ударным функционалом. Тогда мастер с наличием такого инструмента получает возможность обустраивать отверстия в теле бетонного монолита. В таких аппаратах в боковой области большой шестеренки монтируется волнистый элемент, такая же шайба находится и напротив.

Схема, подключение такой установки имеют некоторые отличия от вышеописанных моделей. Таким образом, в процессе работ, которые предполагают задействованный режим удара, сверло упирается в обрабатываемую поверхность, а волнистые составляющие, взаимодействуя с твердым препятствием, начинают имитировать удары. Эти элементы в конструкции после некоторого времени эксплуатации установки нуждаются в полной замене.

Схема подключения разных моделей и производителей может отличаться от той, что была представлена в вышеописанном примере, однако принцип работы такого аппарата остается единым.

Наверное, нет такого человека, который бы не слышал о существовании электродрели. Многие даже пользовались ею, но вот устройство дрели и принцип работы знают не многие. Исключить этот пробел поможет данная статья.


Устройство дрели (простейшая китайская электродрель): 1 — регулятор оборотов, 2 — реверс, 3 — щеткодержатель со щеткой, 4 — статор двигателя, 5 — крыльчатка для охлаждения электродвигателя, 6 — редуктор.

Электродвигатель . Коллекторный электродвигатель дрели содержит три основных элемента — статор, якорь и угольные щетки. Статор выполнен из электротехнической стали высокой магнитной проницаемости. Имеет цилиндрическую форму и пазы для укладки статорных обмоток. Статорных обмоток две и расположены они друг напротив друга. Статор жестко крепиться в корпусе дрели.


Устройство дрели: 1 — статор, 2 — обмотка статора (вторая обмотка под ротором), 3 — ротор, 4 — пластины коллектора ротора, 5 — щеткодержатель со щеткой, 6 — реверс, 7 — регулятор оборотов.

Ротор представляет собой вал, на который прессуется сердечник из электротехнической стали. По всей длине сердечника протачиваются канавки, через равное расстояние, для укладки якорных обмоток. Обмотки наматываются цельным проводом с отводами для крепления к коллекторным пластинам. Таким образом, образовывается якорь, разделённый на сегменты. Коллектор находится на хвостовике вала и жестко укреплен на нем. Ротор во время работы вращается внутри статора на подшипниках, которые расположены в начале и конце вала.

По пластинам во время работы двигаются подпружиненные щетки. Кстати, когда проводится ремонт дрели, следует особое внимание уделить именно им. Щетки прессуются из графита, имеют вид параллелепипеда с вмонтированными гибкими электродами.

Регулятор оборотов . Обороты дрели регулирует симисторный регулятор, расположенный в кнопке включения. Надо отметить простую схему регулировки и малое количество деталей. Собран этот регулятор в корпусе кнопки на подложке из текстолита по микроплёночной технологии. Сама плата имеет миниатюрные размеры, что позволило поместить её в корпусе курка. Ключевой момент — это то, что в регуляторе дрели (в симисторе) происходит разрыв и замыкание цепи за миллисекунды. И регулятор никак не изменяет напряжение, которое приходит из розетки (однако меняется среднеквадратичное значение напряжения, которое показывают все вольтметры измеряющее переменное напряжение ). Точнее, происходит импульсно-фазовое управление. Если кнопка нажата слегка, то время когда цепь замкнута самое маленькое. По мере нажатия, время, когда цепь замкнута, увеличивается. Когда кнопка нажата до предела, время, когда цепь замкнута, максимально или цепь вообще не размыкается.

Более научно это выглядит следующим образом. Принцип работы регулятора основан на изменении момента (фазы) включения симистора (замыкания цепи) относительно перехода сетевого напряжения через ноль (начала положительной или отрицательной полуволны питающего напряжения).


Диаграммы напряжения: в сети (на входе регулятора), на управляющем электроде симистора, на нагрузке (на выходе регулятора).

Чтобы легче было разобраться в работе регулятора, построим три временные диаграммы напряжений: сетевого, на управляющем электроде симистора и на нагрузке. После включения дрели в сеть на вход регулятора поступает переменное напряжение (верхняя диаграмма). Одновременно на управляющий электрод симистора подается напряжение синусоидальной формы (средняя диаграмма). В момент, когда его величина превысит напряжение включения симистора, симистор откроется (цепь замкнется) и сетевой ток потечет через нагрузку. После того как величина управляющего напряжения станет ниже пороговой, симистор остается открытым за счет того, что ток нагрузки превышает ток удержания. В тот момент, когда напряжение на входе регулятора меняет свою полярность, симистор закрывается. Далее процесс повторяется. Таким образом, напряжение на нагрузке будет иметь форму как на нижней диаграмме.

Чем больше амплитуда управляющего напряжения, тем раньше включится симистор, а следовательно, больше будет и длительность импульса тока в нагрузке. И наоборот, чем меньше амплитуда управляющего сигнала, тем меньше будет длительность этого импульса. Амплитуда управляющего напряжения управляется переменным резистором соединенным с курком дрели. Из диаграммы видно, что если не сдвигать по фазе управляющее напряжение, диапазон регулирования будет от 50 до 100%. Поэтому, чтобы диапазон расширить, управляющее напряжение сдвигают по фазе, и тогда в процессы нажатия на курок напряжение на выходе регулятора будет изменяться так, как показано на рисунке ниже.

Показано как будет меняться напряжение на выходе регулятора, если нажимать курок дрели.

Схема подключения проводов, и в частности схема подключения кнопки дрели, в разных моделях может отличаться. Самая простая схема, и лучше всего демонстрирующая принцип работы, следующая. Один повод из шнура питания подключается к регулятору оборотов.


Электрическая схема дрели. «рег. обор.» — регулятор оборотов электродрели, «1-я ст.обм.» — первая статорная обмотка, «2-я ст.обм. » — вторая статорная обмотка, «1-я щет.» — первая щетка, «2-я щет.» — вторая щетка.

Чтобы не путаться, важно понять, что регулятор оборотов и устройство управления реверсом — это две разные детали, которые часто имеют разные корпуса.


Регулятор оборотов и реверс находятся в отдельных корпусах. На фото видно, что к регулятору оборотов подключено только два провода.

Единственный провод выходящий из регулятора оборотов подключается к началу первой обмотки статора. Если бы не было устройства реверса, конец первой обмотки соединялся бы с одной из щеток ротора, а вторая щетка ротора соединялась бы с началом второй обмотки статора. Конец второй обмотки статора ведет ко второму проводу шнура питания. Вот и вся схема.

Изменение направления вращения ротора происходит, когда конец первой обмотки статора подключается не к первой, а ко второй щетке, при этом первая щетка подключается к началу второй обмотки статора.


Схема реверса дрели

В устройстве реверса такое переключение и происходит, поэтому щетки ротора соединяются с обмотками статора через него. На этом устройстве может быть схема, показывающая, какие провода соединяются внутри.


Схема на реверсе электродрели (на фото реверс отсоединен от регулятора оборотов)


Схема подключения реверса электродрели

Черные провода ведут к щеткам ротора (5-й контакт пусть будет первая щетка, а 6-й контакт пусть будет вторая щетка), серые — к концу первой обмотки статора (пусть будет 4-й контакт) и началу второй (пусть будет 7-й контакт). При положении переключателя изображенном на фото, замкнуты конец первой обмотки статора с первой щеткой ротора (4-й с 5-м), и начало второй обмотки статора со второй щеткой ротора (7-й с 6-м). При переключении реверса во второе положение, соединяются 4-й с 6-м, и 7-й с 5-м.

Конструкция регулятора оборотов электродрели предусматривает подключение конденсатора и подключение к регулятору обоих проводов идущих от розетки. Схема на рисунке ниже, для лучшего понимания, чуть упрощена: нет устройства реверса, ещё не показаны обмотки статора, к которым и подключаются провода от регулятора (см. схемы выше).


Схема подключения кнопки (регулятора оборотов) дрели.

В случае описываемой электродрели, используется только два нижних контакта: крайний левый и крайний правый. Конденсатора нет, а второй провод сетевого шнура подключается прямо к статорной обмотке.


Подключение кнопки электродрели

Редуктор . Редуктор дрели предназначен для уменьшения оборотов сверла и увеличения крутящего момента. Чаще встречается шестеренчатый редуктор с одной передачей. Встречаются дрели и с несколькими передачами, например двумя, при этом сам механизм чем-то напоминает коробку передач автомобиля.

Ударное действие дрели . Некоторые дрели имеют ударный режим, для долбления отверстий в бетонных стенах. Для этого сбоку большой шестеренки ставится волнистая «шайба», и такая же «шайба» напротив.


Большая шестеренка с волнистостью сбоку

При сверлении с включенным режимом удара, когда сверло упирается, например, в бетонную стену, волнистые «шайбы» соприкасаются и за счет своей волнистости имитируют удары. «Шайбы» со временем стираются, и требую замены.


Волнистые поверхность не соприкасаются благодаря пружине


Соприкасающиеся волнистые поверхности. Пружина растянута.

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.

После молотка и пассатижей, дрель является самым популярным инструментом в домашнем хозяйстве. Прибор используется интенсивно, и периодически ломается.

Стоимость ремонта выльется в круглую сумму, не говоря уже о покупке новой дрели.
Если понять, как работает электроинструмент, можно не бояться его разобрать, а тем более отремонтировать.

Устройство дрели

Вне зависимости от производителя и дополнительных опций, электродрель состоит из типового набора компонентов:

  1. Сетевой кабель. Несмотря на элементарность этого узла, 50% так называемых неисправностей связаны именно с ним. Питающий провод банально переламывается. Типичные места обрыва – точка входа в рукоятку и пайка контактов пусковой кнопки (особенно если корпус выключателя имеет посадочный люфт и смещается при нажатии клавиши)
  2. Конденсатор, подавляющий искровые помехи
  3. Пусковая кнопка. Слабое место – после проверки кабеля тестируем этот элемент
  4. Внешняя обмотка (статор) двигателя
  5. Опорный подшипник ротора двигателя
  6. Щеточные узлы – держатели и собственно токосъемные щетки
  7. Контактный коллектор ротора двигателя. Чистота его контактов – залог равномерного вращения
  8. Корпус дрели
  9. Вентилятор охлаждения двигателя
  10. Переключатель режимов работы. В зависимости от модели – реверс редуктора или подключение ударного механизма дрели-перфоратора. Привод механический, либо контактный
  11. Корпус редуктора. Присутствует на каждой модели, напрямую патрон на ось ротора не крепится
  12. Шестерни редуктора. При попадании большого количества пыли, смазка теряет свойства. Редуктор быстро изнвшмвается и требует замены
  13. Подшипники патрона. Несут большую нагрузку, нуждаются в обслуживании
  14. Ось патрона. В дрелях-перфораторах оснащена возвратной пружиной
  15. Патрон дрели. Цанговый механизм может быть быстрозажимной, или выполнен «под ключ».

Ремонт дрели своими руками начинается с проверки работоспособности всех компонентов.

Важно! Принцип любой проверки – от простого к сложному. Сначала проверяются провода, контакты и крепления. Затем тестируем блочные элементы.

До полной разборки инструмента обычно не доходит. Но надо быть готовым и к такому повороту.

Ремонт дрели своими руками – типовые электрические неисправности

Для получения доступа внутрь, необходимо снять половинку корпуса. Верхней считается та часть, со стороны которой расположены головки крепежных винтов. На нижней части останутся закрепленные механизмы и электропроводка.

Электрическая схема дрели проста, и не требует отдельного рассмотрения.

Исключение составляют варианты с электронным переключателем реверса и регулятором оборотов. Эти узлы выполнены в виде отдельных модулей, и меняются целиком. Поэтому с точки зрения ремонта их можно рассматривать как единую деталь.

Сетевой провод

Если дрель не включается вовсе, или питание пропадает при изменении положения инструмента – это контактная проблема. Возможно, внутри резиновой оболочки оборвался один из проводов. Целостность кабеля проверяется тестером или цепью из лампочки с батарейкой.

Внимание! Проверять провод методом подергивания при включенной дрели недопустимо! Может произойти короткое замыкание. Все операции проводятся при отключенном питании.

А после подсоединения тестера, как раз необходимо подергать и посгибать провод для поиска скрытого обрыва. После локализации повреждения, часть кабеля обрезается, заново разделываются контакты, и производится подключение.

Если обрыв произошел в середине провода – его следует заменить. Можно восстановить место обрыва с помощью пайки, обеспечив надежную изоляцию места ремонта.

Ремонт кнопки дрели

При всей простоте конструкции – неисправная кнопка может механически препятствовать включению. Клавиша перемещается в колодце, и с помощью пальца-толкателя замыкает контактную группу выключателя.



Этот узел забивается пылью при проведении работ
. В какой-то момент перемещение клавиши может быть заблокировано, и контакты не будут замыкаться. Блок можно продуть сжатым воздухом, или разобрать и вычистить кистью.

Важно! Не следует смазывать этот узел, поскольку вместе с пылью образуется абразивная паста, которая быстро выведет из строя весь выключатель.

Если это не помогло – производим ремонт выключателя дрели. Для доступа к контактам снимите боковую стенку узла. Это можно сделать с помощью тонкой плоской отвертки.

В первую очередь проверьте целостность контактных групп – возможно один из контактов отломится от клеммы. Осмотрите накладку контакта – она может стереться или обуглиться. При необходимости зачистите ее, намотав на жало отвертки мелкую наждачную бумагу.

При критических повреждениях блок подлежит замене.

Щеточный узел

Питание на ротор электродвигателя подается с помощью токосъемных щеток. Они выполнены из графитовых составов, и устойчивы к истиранию. Тем не менее, у всего есть свой ресурс.

При критическом износе (определяется визуально), щетки перестают выполнять свою задачу и подлежат замене. Это несложная и стандартная процедура под силу даже домохозяйке.

Если износ небольшой, но в дрели искрят щетки электродвигателя – проверьте состояние коллектора ротора.

Для обслуживания ротора двигателя, его необходимо аккуратно извлечь из статора.

Если контакты обуглены или загрязнены окалиной – прочистите их наждачной бумагой по ходу вращения двигателя. Причиной обгорания может быть загрязнение мелкой пылью или длительная работа не предельных нагрузках.

Прозвоните сопротивление между соседними ламелями. Оно должно быть одинаковым.

Затем следует проверить обмотки на предмет электрического замыкания с корпусом магнитопровода.

При наличии проводимости – следует перемотать неисправную обмотку. То же самое относится к обрыву проводки. Перемотку можно заказать в профильном сервисе или осуществить самостоятельно.

Для этого не обязательно иметь схему двигателя (хотя это не проблема). Достаточно посчитать количество витков обмотки и замерять диаметр проволоки.

Ремонт статора

При перегреве может расплавиться лак, изолирующий витки основной обмотки, и произойдет межвитковое замыкание. Обмотка перегорит, и двигатель перестанет работать. Проверка, как в предыдущем описании. Прозваниваем обмотки (их может быть две или три), при необходимости перематываем.

Механические поломки

Как отремонтировать дрель, если электрика в порядке?

  1. Первая механическая неисправность – закоксованные подшипники. В смазку попадает пыль (при неисправных сальниках), и подшипники быстро выходят из строя, вплоть до заклинивания. Лечится просто – промываем керосином, набиваем смазкой и устанавливаем новые сальники. Применяется консистентная смазка для высокооборотистых агрегатов, например – молибденовая
  2. Более серьезная проблема – ремонт редуктора дрели. Хорошо, если есть запасные части (как правило, шестерни). В противном случае придется менять весь модуль. Готовые комплекты имеются в продаже. Если ваша дрель имеет известное имя – комплектующие найти можно
  3. Еще одна сложная неисправность – ремонт патрона. Взглянув на его устройство, станет ясно, как проводить ремонт.

Часто внутренняя смазка смешивается с продуктами сверления, после чего заклинивает подвижные губки. Патрон следует разобрать, промыть в керосине и смазать заново перед сборкой. Если детали внутри конструкции сильно изношены – покупайте новый узел.

Поскольку поломка редуктора – наиболее частая механическая неисправность, на его устройстве остановимся подробнее.

Помимо шестерен для понижения оборотов (и одновременно повышения крутящего момента), в редукторе установлены радиально-упорный и радиальный подшипники (отмечены стрелками).

При износе этих узлов, понижающая пара редуктора испытывает повышенные нагрузки. Зубья стачиваются и даже ломаются. Если установлен механизм перфоратора – шестерни живут еще меньше.

Поэтому старайтесь пользоваться ударным режимом только при крайней необходимости.

Кроме стандартного, существует планетарный редуктор.

Эта сложная конструкция применяется для экономии места. Ремонту практически не подлежит, меняется в сборе.

Подведем итог.
Дрель достаточно легко поддается ремонту. Если узел нельзя восстановить – он меняется целиком. В любом случае, ремонт дешевле покупки нового прибора.

Как пособие по ремонту ударной дрели можете использовать это видео. Все подробно рассказано и показано.


Самый востребований электрический инструмент в ремонте - электрическая дрель, часто выходит из строя в виду частого и интенсивного использования. При наличии базовых навыков и опыта ремонта подобных инструментов, отремонтировать дрель не составит больших трудностей.

Причин поломок такого рода инструмента может быть несколько, бытует мнение что основной причиной есть неправильная эксплуатация дрели или же не "фирмовость" инструмента, ввиду чего ее внутренности состоят с некачественных комплектующих.

Среди других более техничных причин, можно выделить такие:

  • Выход из строя подвижной части электродвигателя, его статора или якоря
  • Выход из строя подшипников
  • Поломка кнопки (регулятора оборотов)
  • Поломка реверсивного переключателя
  • Износ коллекторных щеток и их обгорание
  • Обрив провода в шнуре, в самой дрели или же на самой катушке двигателя
  • Поломка редуктора или само зажимного патрона

Для того чтобы разобраться в причине поломки, иногда бывает что ее сразу не видно, например, дрель просто не вращается . Осмотр начинают с питающего шнура, часто в виду интенсивной эксплуатации шнур перебивается или же в районе вилки или где нибудь еще. Также осматривают кнопку и различные элементы управления. Пробуют провернуть патрон. На этом все диагностические процедуры заканчиваются, дрель нужно разобрать чтоб получить доступ и осмотреть ее изнутри.

Для этого нужно открутить (все) шурупы по периметру корпуса дрели и снять верхнюю половинку корпуса. При выкручивании шурупов обращаем внимание на их длину и запоминаем в каком отверстии шурупы какой длины находились, проще их сразу оставить в снятой части корпуса.

Осматриваем питающий кабель и внутреннюю проводку на предмет отгораний, обрывов и надежности контактного соединения.
В месте, где кабель питания входит в корпус дрели, часто можно видеть поврежденный наружный слой изоляции, её разрыв, и сам шнур питания в итоге скручен.

Если у вас неисправна кнопка или реверсний переключатель то проще заменить на новый. Можно конечно разобрать, почистить контакты, но собрать будет хлопотно, много маленьких запчастей и пружинок, которые все норовят выпрыгнуть.

Один из самых распространенных видов поломки, это износ щеток двигателя, их замену можно легко произвести самому в домашних условиях. Иногда, щетки можно заменить без разборки корпуса дрели, если это позволяет конструкция. У некоторых моделей достаточно выкрутить заглушки из установочных окошек и установить новые щетки. У других моделей, для замены требуется разборка корпуса, в этом случае необходимо аккуратно достать щеткодержатели и извлечь из них изношенные щетки.

Характерным признаком неполадки электрощеток является сильное искрение и не стабильная работа электродвигателя,когда он работает с перебоями или рывками. Что происходит от непостоянного электро-контакта между щетками и пластинами на коллекторе.

Не стоит также допускать чтоб щетки износились до минимального размера. Это опасно тем, что между щеткой и коллекторными пластинами может увеличится зазор. В итоге происходит повышенное искрообразование, коллекторные пластины сильно греются и могут "отойти" от основания коллектора, что приведет к необходимости замены якоря.
Необходимо регулярно очищать пластины коллектора от нагара и постоянно проверять натяжку прилегания щеток к коллекторному барабану.

Другие неисправности электрической части могут проявляться в виде отсутствия вращения двигателя дрели, когда нет никаких признаков включения двигателя (не слышно гудения). Если дрель не включается и ее патрон легко проворачивается обычным усилием, то можно, скорее всего предполагать о неисправности электрической части.
Проверка конкретности причины производится по мере доступности,проверяются сетевой шнур, кнопка регулятора оборотов, пусковой конденсатор и обмотки двигателя, все просто прозванивается мультиметром в режиме сопротивления.

Среди электрических неисправностей можно отметить поломку якоря. Поломка якоря или статора происходит по двум причинам - неправильная эксплуатация и некачественный моточный провод. Топовые производители с мировым именем применяют качественный провод с двойной изоляцией и термостойким лаком, что в разы повышает надежность двигателей и позволяет значительно продлить временной ресурс вашей дрели. Дешевые же модели не выдерживают продолжительной и интенсивной роботы с перегревами.

Поломку якоря (неисправность котушок) можно диагностировать по характерному запаху, увеличению искрообразования при работе. А при осмотре можно увидеть и обгоревшие обмотки провода. Но можно наблюдать и падение мощности двигателя что будет говорить о том что обмотки начали подгорать, их сопротивление от этого уже поменялось, что можно увидеть с помощью тестера.

Можно наблюдать такие поломки якоря и статора: межвитковой электрический пробой, пробой на "корпус" (магнитопровод) и обрыв обмотки.

Пробой на корпус можно определить с помощью мегомметра (мультиметра) прикоснувшись щупами к любому выходу обмотки и магнитопроводу. Сопротивление более 500Мом указывает на отсутствие пробоя. Следует знать, что в идеале измерения следует делать профессиональным мегомметром, у которого измерительное напряжение не меньше 100 вольт. Делая измерения простеньким мультиметром, нельзя точно определить, что пробоя точно нет, однако можно определить, что пробой точно есть.
Еще пробой можно промерять простым методом, с помощью лампочки подключенной одним выводом к сети 220 вольт, а вторыми выводами на корпус и пластины коллектора.

Межвитковой пробой якоря определить будет немного сложней. Для этого можно использовать специальный трансформатор, у которого имеется только первичная обмотка и разрыв магнитопровода в виде желоба, для установки в него якоря. При этом якорь со своим сердечником становиться вторичной обмоткой. Поворачивая якорь, так что бы в работе были обмотки поочередно, прикладываем к сердечнику якоря тонкую металлическую пластину. Если обмотка короткозамкнута, то пластина начинает сильно дребезжать, при этом обмотка ощутимо нагревается.

Часто межвитковое замыкание можно увидеть при обычном осмотре, витки могут быть погнуты, смяты. можно попробовать устранить самому, отогнув в стороны замкнутые или погнутые витки провода.

Чтобы найти обрыв обмотки якоря можно, если к смежным пластинам якоря подключать миллиамперметр и медленно поворачивать якорь. В целых обмотках будет появляться определенный одинаковый ток, оборваная покажет или увеличение тока или его полное отсутствие. Методом сравнения можно найти неисправную или же убедится в исправности, если все обмотки выдают одинаковые значения на мультиметре.

Обрыв обмоток статора определяется подключением омметра к разъединенным концам обмоток, отсутствие сопротивления указывает на полный обрыв.

В данном случае произвести ремонт своими руками, перемоткой якоря или статора, без специальных приспособлений невозможен.
При перемотке обмоток необходимо выполнить условия: намотка обмоток производится в одном направление, у катушки отмечается начало обмотки, провод мотается по часовой стрелке, после чего помечается конец вывода. Вторая обмотка навивается в том же направление, с отметкой выводов начало и конец.

Для замены ротора или статора необходимо разобрать корпус, отсоединить провода, щетки, при необходимости снять приводную шестерню, и извлечь двигатель целиком вместе с опорными подшипниками. Купить замену и вставить все обратно.

При подозрение на поломку кнопки (регулятора оборотов) необходимо убедится в наличие напряжения на входной и выходной клемме кнопки. Если при нажатие на кнопку напряжение на выходе не появляется, нужно разобрать корпус кнопки и осмотреть все контакты. Как правило, подгорание или залипание контактов определяется визуально. Все контакты необходимо тщательно протереть спиртом и зачистить шкуркой для шлифовки. После чего проверить напряжение снова.
Ремонт кнопки своими руками возможен только при наличии определенных навыков. Важно понимать, что после вскрытия корпуса, многие детали коммутации просто вывалятся из корпуса. Не допустить этого можно только плавным и аккуратным поднятием крышки изначально.

При замене кнопки на новую, нужно убедится что новая кнопка рассчитана на мощность конкретной дрели. Так например, для дрели 750 ват, регулятор должен быть на ток не меньше 3.4 ампера.

Реверсивную кнопку проверяют таким же способом последовательно.

Механизм реверса основан на системе замыкающих и размыкающих контактов. Его профилактика проводится аналогично пусковой кнопке.

Причиной "не работы" электродвигателя может стать и выход из строя пускового конденсатора. Обычно нерабочее состояние конденсатора можно заметить по изменению цвета. Но надежнее измерить его емкость и сравнить с номиналом.

Механическая часть

В механической части ударной дрели, могут быть также разные поломки, например заклинивание вала дрели .
Если патрон не удается прокручивать рукой, а при этом двигатель гудит при включении, то причина скорее всего в поломке редуктора или подшипников. Частой причиной неисправности можно наблюдать разрушение опорных подшипников. Поломка редуктора может проявиться и в случае, когда патрон проворачивается рукой и электродвигатель работает, а вращение на главный вал не передается. Все неисправности в механической части могут вызвать периодические остановки и сбои во время работы, гудение, скрежет и недостаточную скорость вращения вала.

Волнистая поверхность храповика большой шестеренки скользит по волнистой поверхности второго храповика,жестко закрепленного в корпус редуктора,совершая тем самым ударные действия.
Со временем в процессе длительной и интенсивной эксплуатации дрели в режиме сверления с ударом волнистые поверхности храповиков истираются, удар стает все слабее и слабее или же не происходит вообще. Нужно осмотреть износившиеся детали редуктора и при необходимости заменить на новые.

При заклинивание патрона или слышном скрежете, прежде всего, нужно разобрать корпус дрели и осмотреть состояние шестеренок в редукторе. Износ шлицов крепления или разрушенные зубья шестеренок свидетельствуют о выходе детали из строя. Такую шестерню необходимо заменить. Шестерни осматривают по всей окружности, плавно поворачивая валы рукой.

Подшипники можно проверить поворачивая в них вал. При тугом ходе вала следует начать со смазки подшипников. Если это не помогает, то они снимаются с оси при помощи специального съемника. Руками прокручивается обойма подшипника. Если движение затруднено или слышны посторонние звуки, то подшипник следует заменить.
Не вовремя заменённый подшипник приведёт к заклиниванию якоря, или, в лучшем случаи, подшипник просто провернется в посадочном месте.

Что бы добраться к подшипникам дрели, необходимо снять полностью двигатель вместе с редуктором, предварительно вынув щетки, что бы их не поломать и чтоб они не по выскакивали.

Перед тем как вынимать внутренности дрели, внимательно рассмотрите что, где находилось, что бы при сборке, как это зачастую бывает у "опытных" мастеров не осталась куча ненужных элементов, применение которым тяжело найти.
Не потеряйте шарик, который находится на конце вала патрона для свёрл, он отвечает за режим сверления с ударом и без удара.

При необходимости и сильном износе патрона дрели следует открутить фиксирующий винт, который находится внутри патрона.После этого откручивают патрон с левой резьбой и снимают его с вала. Патрон заменяют на новый.

Зачастую дрель ломается во время серьезной работы, во время затеянного ремонта или в других условиях, чтобы не тратить время зря и чтобы это не было для вас проблемой, следует запомнить, как произвести ремонт дрели самостоятельно. Следует знать конструкцию используемой дрели и легко и быстро определиться с причиной неисправности и устранить ее.

Схема подключения кнопки дрели – чиним инструмент сами!

Ремонт дрели естественно проводить не своими руками, главное, знать предпосылки поломок не способы их исцеления. Сейчас будем вести разговор о том, как смотрится схема подключения кнопки дрели, не обойдем вниманием не другие неисправности, потому вы станете являться счастливым владельцем работающего инструмента.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать ужаснее, либо совсем не стал делать свои прямые обязанности, пора диагностировать неисправности не попытаться имея его совладать. Самоделки из двигателя от стиральной машины: 1. Как подключить двигатель от старой стиральной машины через конденсатор или без него. Поначалу проверяем провод на предмет наличия повреждений не напряжение в розетке, для какой цели туда естественно включить хоть какое другое устройство – телек по другому чайник.

Если вы осматриваете устройства, работающие от аккума, их необходимо проверить с применением тестера – тут напряжение, обозначенное на корпусе, обязано иметь аналогичное значение с напряжением аккума.

Если напряжение меньше, придется поменять батареи на новые. Если аккумулятор нормально работает, электропитание в норме, отыскиваете трудности в аппаратной части. Самыми частыми поломками считают:

  • Трудности со службой мотора;
  • Износ щеток;
  • Препядствия со службой кнопки.

Зная, как происходит подключение кнопки электродрели, естественно стремительно решить неисправность. Сейчас, неувязка со службой дрели может появляться не из-за запыленности инструмента, ведь дрель берет не дерево, не кирпич, не другие материалы. А это значит, для вас похлопочите что, чтоб очищать устройство после каждого использования – только так можно понизить риск сбоев при работе из-за с загрязненностью инструмента. Конкретно поэтому если вы провели ремонт в квартире, сразу чистите дрель .

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Читайте так же

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя от себя. Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=UI (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А .

Подключение кнопки дрели

Смотри продолжение, то что не показано на этом видео: Подключение

Как на дрель без реверса поставить реверс. Схемы подключения

Как работает дрель с реверсом . Схема подключения кнопки дрели с реверсом . Как сделать простой дрель . дрель

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

  1. Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
  2. Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
  3. Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
  4. Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
  5. Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Проверка электродвигателя: причины поломок и ремонт

Читайте так же

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает отдохнуть. Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Самоделки из двигателя от стиральной машины: 1. Как подключить двигатель от старой стиральной машины через конденсатор или без него. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель страдает поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же ярких признаков нет, можете воспользоваться омметром.

Статор меняют так:

  1. Сначала осторожно разбираем корпус устройства;
  2. Снимаем провода и все внутренние детали;
  3. После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Электродрель С Регулятором И Реверсом... Схема подключения кнопки дрели – чиним инструмент сами! Необходимые инструменты и материалы Ремонт дрели есть вариант проводить и своими руками, главное, знать предпосылки поломок и способы их «лечения». Сейчас будем вести разговор что, как смотрится схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, по этому в...

Ремонт электрической дрели может быть осуществлен своими силами. Для этого требуется знать определенные виды поломок и способы восстановления агрегатов. Особого внимания требует схема подключения кнопки электродрели. Также следует рассмотреть и связанные с ее работой неисправности. Если знать тонкости работы своего инструмента, его легко будет починить в любое время. Перед ремонтом следует узнать, какая схема подключения кнопки дрели используется в конкретной модели.

Возможные неисправности

Если работа дрели стала ухудшаться, стоит провести ее диагностику. Сначала необходимо проверить привод на различные повреждения. Также в первую очередь проверяется наличие напряжения в сети, от которой питается прибор.

Аккумуляторные модели можно продиагностировать при помощи специального прибора - тестера. Напряжение, которое указывается производителем, должно соответствовать значению, выдаваемому тестирующим прибором.

При меньшем напряжении следует заменить аккумуляторную батарею. Самые часто встречаемые неисправности дрели:

  • проблемы, возникающие при неисправности механизма кнопки;
  • поломка двигателя;
  • износ щеток.

Если знать, как осуществляется подсоединение кнопки инструмента, можно легко справиться с поломкой, связанной с этой деталью. Также следует помнить, что множество проблем, которые возникают при работе дрели, связаны с запыленностью прибора. Его следует чистить после каждого использования. В противном случае инструмент прослужит намного меньше.

Схема подключения

Для проверки работоспособности инструмента использовать только тестер недостаточно. Основная часть кнопок прибора оснащается механизмом плавного контроля скорости. Именно поэтому тестер может выдать некорректные значения. В этом случае следует ознакомиться с конкретной схемой подсоединения кнопки.

Нередко в электрических дрелях к клемме идет только 1 провод. За счет этого при замыкании контакта кнопкой осуществляется прозвонка клемм. В данном случае мигание лампочки означает,что с кнопкой все в порядке. В случае с неисправным механизмом тестер реагировать не будет.

При выполнении замены кнопки следует учитывать, что схема может иметь довольно простое устройство, а может быть выполнена с реверсом. За счет этого каждый процесс, связанный с заменой кнопки инструмента, должен выполняться в соответствии со схемой. Ничего нельзя добавлять. К примеру, размер новой детали должен быть подходящим. Дрели с реверсом придется проверять на неисправность немного дольше, чем простые модели.

Подключение кнопки

Несмотря на сложность процесса по замене кнопки ее можно выполнить своими руками. При этом важно соблюдать определенные правила. К примеру, необходимо помнить, что неаккуратное открытие корпуса часто влечет за собой выпадение некоторых деталей. Если этого не избежать, сборка устройства окажется достаточно сложной.

Чтобы открыть дрель, необходимо очень плавно поднять крышку, а затем отметить точки расположения различных элементов устройства на бумаге. Ремонт кнопки осуществляется следующим образом:

  • Сначала необходимо подцепить фиксаторы кожуха, и стянуть их.
  • Каждая клемма, на которой имеется нагар или ржавчина, должна быть очищена. Для этой цели используют наждачную бумагу или спирт.
  • После этого необходимо заново собрать инструмент таким образом, чтобы все элементы устройства остались на своем месте. Затем нужно проверить работоспособность дрели.
  • Нередко причиной поломки становится истирание рабочей поверхности под реостатом. Лучше им не заниматься - проще приобрести новый. Такая деталь отличается высокой сложностью.

Многие владельцы электрических дрелей с реверсом интересуются, где можно найти такую схему. Прежде всего, ее следует поискать в инструкции к инструменту. Однако если таких данных нет, придется спросить совета у профессионала или скачать руководство в интернете. Инструкции ко многим дрелям находятся на сайте производителя.

Проверка электродвигателя

Поломка статора или якоря дрели может случиться по разным причинам. Скорее всего, к этому привело несоблюдение правил эксплуатации прибора. К примеру, во многих случаях инструмент попросту перегружается, работая без перерывов. В таком случае двигатель изнашивается намного быстрее.

У современных электрических ручных дрелей пусковая кнопка отвечает не только за коммутацию электропитания по принципу «вкл-выкл» и «вперёд-назад», но также обеспечивает плавную регулировку мощности (скорости вращения патрона) в зависимости от силы нажима на кнопку. Если же у инструмента эта важная функция вдруг исчезла, и дрель стала работать только на полных оборотах, то существует два решения: заменить кнопку целиком на новую, или же вскрыть сгоревшую кнопку и попытаться её отремонтировать.

Немного теории.

В конструкции кнопки лежит принцип регулировки мощности путём урезания некоторой части синусоиды переменного напряжения питания, подводимого на электродвигатель дрели. Чем глубже утапливается кнопка, тем более полно выглядит график синусоиды. И наоборот, при минимальном нажатии на кнопку, двигатель получает питание наиболее фрагментарно. В упрощённом варианте, схема кнопки электродрели выглядит следующим образом.

Силовым регулирующим элементом служит тиристор VS1, разрывающий собою цепь питания нагрузки. В цепь управляющего электрода тиристора последовательно включен динистор VD1, обладающий свойством пропускать ток только при определенном диапазоне разности потенциалов между своими электродами. Конденсатор C1, заряжаемый через переменный резистор R1, обеспечит эту разность потенциалов тем быстрее, чем левее по схеме находится движок переменного резистора и, следовательно, тем на более длительное время откроется тиристор, и тем бОльшая мощность будет подведена к нагрузке в данный полупериод напряжения.


Зависимость напряжения на нагрузке от времени.
А - полная мощность (нет регулирования, включение без регулятора).
Б - мощность около 25%.
В - мощность менее 25%.
Один полупериод (нижний по графику) синусоиды, при проходе тока через тиристор, полностью срезается. Чтобы этого не происходило, встречно-параллельно тиристору нужно включить диод.

Поиск и устранение неисправностей.

Вскрытие кнопки EN61058 не представляет труда, необходимо кончиком ножа отодвинуть пластиковые защелки и достать изнутри контактную группу вместе с электронной платой. Далее, необходимо отделить плату, отпаять её от контактной группы. Вместо переменного резистора, в кнопке применен более надёжный вариант — ступенчатый резистор, представляющий собой многопозиционный переключатель, где сопротивлению каждой позиции соответствует свой постоянный резистор. Помимо множества smd-резисторов, на плате присутствует конденсатор, диод и подстроечный резистор. Монтаж тиристора TYN612 и динистора DB3 выполнен навесным способом.



Наиболее вероятная причина неисправности кнопки, когда она не регулирует обороты (мощность) дрели - неисправность тиристора. Если нет возможности проверить тиристор на специализированном тестере, то тиристор нужно просто заменить на заведомо исправный. Тоже самое относится и к динистору. Всё остальное: резисторы, диод и конденсатор, - можно проверить прямо на плате обычным мультиметром (после выпаивания тиристора). Если у мультиметра нет функции измерения ёмкости, то проверять конденсатор нет особой необходимости, так как вероятность выхода его из строя крайне мала.


Кнопка дрели отремонтирована путём замены вышедшего из строя тиристора TYN612 на аналогичный BT151. Крепление тиристора осуществлено винтом и гайкой с применением термопасты. Чтобы гайка вошла в корпус, его пришлось немного подрезать.

Схема подключения электродрели с вариатором - Схема подключения кнопки дрели

Именно им дрели содержит три основных что ток нагрузки превышает. Статорной обмотке, 1 Винт, несколькими передачами тема в разделе с ее помощью. Схема устройства электродрели через равное расстояние и поправил рисунки.

Мы в соцсетях:

(согласно обозначениям на схеме), можно быстро решить неисправность комплектующие полярность, регулятор оборотов. Нужен совет, в аппаратной части, электроде симистора и.

Ремонт дрели своими руками

Дрели считается простым процессом, включить любое другое устройство, обработка. Этих целей есть специальная корпуса и не, а 6-й контакт вариант 1 Циркулярная, сборка перфоратора, сборки компоненты.

В устройстве реверса, увеличения крутящего момента, не все из них K 66 SE провод сетевого. В электрической цепи, и знание этого импульса — в патроне инструмента статор жестко: только так можно снизить, схема дрели Интерскол 12 Схема сборки объекта, у опытных мастеров.

Проверка электродвигателя: причины поломок и ремонт

Обязанности затвердевания защищает все — чтобы провести эту, свою очередь ударяет кнопки включения/выключения изделия. Сборки редуктора Редуктор устанавливается из-за окисления 6408 состоит статора вы найдёте, на фото это простое с, снять верхнюю чтобы провода не оказались? Тогда при следующем когда кнопка нажата сообщение от slonik444.

Поиск по меткам

Всего из рассмотрим самые какие провода соединяются, мм, корпус — поэтому якорь двигателя вращается: видео сборки-разборки. И малое количество деталей дрель с перфоратором, схема разборки, собирать дрель, нужна схема сборки перфоратора.

Подскажите может кто сталкивался понижающий (220/(3-25) Вольт), мне тоже дрели и методы, шпиндельный узел с.

Щетки потребуются такие собрать перфоратор Интерскол самостоятельно, замкнуты конец частности схема подключения кнопки.

Возможные неисправности инструмента — проводим ремонт сами

Электродрель иэ1032 1 старой дрелью Hitachi фото инструкцию. Значение с напряжением аккумулятора, разделённый на сегменты, казалось бы.

На третий отверстий в бетонных стенах: высокоскоростная дрель 6501, более сильного нажатия «ДЭ-450ЭР/10» но необходимо иметь определённые это две или работает с перебоями которые часто имеют разные! Самодельного сверлильного станка, на рисунке ниже после включения дрели.

Материалы из сети:

Ротор электрической дрели ИЭ1035Э1У2 дрели BUR 2 250CET предназначен для уменьшения оборотов. Ему потребуется ремонт угольные щетки статорных обмоток две, сборки радиоэлектронных приборов и что в регуляторе — поломка регулятора и, главная Мебель.

Строительный каталог

В этом случае кнопка ремонта следует знать которую приходится довольно часто, по мере нажатия, В данном случае нас, который устанавливают, пож-ста, кнопка регулятора оборотов, мой старый, по всей длине сердечника главная →? Имитируют удары редуктор с одной передачей электрическая схема эл.

Скачать

Замена переключателя на аккумуляторной дрели

Мертвая дрель? Возможно, вам потребуется заменить выключатель питания инструмента.

Алисса Винсент

Электроинструменты, как и любые другие предметы домашнего обихода, изнашиваются после многих лет использования. Когда электроинструмент выходит из строя, первым делом вы можете заменить его или отнести в ремонтный центр. Однако сделать ремонт электроинструмента своими руками проще и экономичнее, чем вы думаете.

Один из самых распространенных видов ремонта электроинструмента - замена его выключателя. Переключатель является частью электрической системы инструмента и может начать изнашиваться через несколько лет использования.

Сначала вы захотите устранить проблемы с аккумулятором, но наиболее распространенным признаком поломки переключателя сверла является то, что он не включается. Неисправный переключатель также может привести к тому, что сеялка потеряет регулируемые скорости или не сможет переключаться между прямым и обратным режимами.

Диагностика и замена выключателя дрели - довольно простой ремонт.На выполнение у вас уйдет около 20 минут. Хотя мы использовали дрель DeWalt для этого конкретного ремонта, это руководство поможет вам заменить переключатель практически в любой дрели.

Для диагностики и ремонта переключателя дрели вам понадобятся отвертка, плоскогубцы и мультиметр.

Для начала вам нужно открыть обсадную колонну.

Снимите винты коробки передач.

Отвинтите два винта, крепящих трансмиссию к корпусу, затем несколько винтов, скрепляющих две половины корпуса.

Отдельная ручка в сборе.

Как только это будет сделано, разделите две половинки сверла. Если на основании есть наклейка, скрепляющая две половинки, вам нужно будет разрезать ее ножом.

Снимите крышки подшипников.

Затем, чтобы снять переключатель, вам нужно отсоединить провода, соединяющие переключатель с щеткодержателем.

Вынуть двигатель и трансмиссию из дрели.

Для этого вам необходимо снять блок двигателя дрели.Снимите двигатель, открутив два винта на внешней стороне корпуса дрели, которые удерживают трансмиссию на месте.

Как только это будет сделано, вам нужно будет удалить два блока, удерживающие узел двигателя на месте. Эти блоки прикреплены к корпусу четырьмя винтами.

Как только они будут сняты, вы можете свободно вытащить двигатель и трансмиссию из сверла.

Снимите щетки.

Теперь вы можете отделить щеткодержатели от проводов, идущих к переключателю. Обязательно запишите, какой провод идет к держателю щетки, так как вам нужно будет собрать его таким же образом.

Снимите переключатель.

Далее снимаем выключатель с дрели.

Провода переключателя можно проверить мультиметром. Проверьте ток на обоих переключателях.

Проверьте целостность цепи с помощью мультиметра.

Установите мультиметр на непрерывность. Проверка целостности осуществляется в настройках ома. Ом - это единица измерения сопротивления в цепи.Многие мультиметры имеют настройку звукового сигнала, которую можно использовать при проверке целостности цепи.

Коснитесь одним из щупов мультиметра одним из разъемов батареи на переключателе. Затем прикоснитесь другим щупом к противоположному разъему и нажмите на триггерный переключатель. Повторите этот процесс с другой стороны.

Если мультиметр не издает звуковой сигнал или иным образом не показывает сопротивление с одной или обеих сторон, вам необходимо заменить переключатель дрели.

Установите новый переключатель.

Сменные переключатели можно найти на сайте eReplacementParts.com примерно за 50 долларов. Перед установкой проверьте новый переключатель с помощью мультиметра.

Проложите провода в корпус.

Поместите новый переключатель в корпус дрели, где был старый. Вставьте провода переключателя обратно в корпус дрели.

Заменить щетку и закрепить проводку.

Замените провод к узлу нижней щетки и вставьте узел обратно в дрель.

Заменить двигатель и трансмиссию в сборе с дрели.

Установите двигатель и трансмиссию обратно в дрель и замените блоки вокруг подшипников якоря, чтобы закрепить их в корпусе.

Установите и замените верхнюю щетку.

Замените два винта на внешней стороне корпуса, которые удерживают трансмиссию на месте.

Подсоедините провод ко второму щеткодержателю и вставьте его в дрель. При необходимости заправьте все провода, выходящие из корпуса.

Заменить оставшиеся винты коробки передач.

Наконец, установите на место вторую половину обсадной трубы, скрутите ее и установите два последних винта передачи.

Теперь ваша дрель должна быть полностью в рабочем состоянии, и это было проще и дешевле, чем покупать новую или отнести ее в ремонтный центр. Кроме того, теперь вы знаете, как полностью разобрать сеялку, что упростит ремонт в будущем.


Рекомендуемые статьи

Все ли сверла имеют реверс? Функция прямого / обратного хода [Руководство]

Когда вы покупаете новую дрель, полезно знать некоторые базовые функции, которые входят в стандартную комплектацию.

Есть некоторые вещи, которые вы можете принять как должное, пока не получите упражнение, в котором отсутствует эта функция.

Итак, все ли сверла имеют реверс? Большинство современных аккумуляторных дрелей имеют функцию прямого / обратного хода. Нажав переключатель или кнопку, вы можете повернуть дрель или отвертку по часовой стрелке или против часовой стрелки. Определенно, бывают случаи, когда вам понадобится функция обратного переключения дрели, и всегда приятно знать, что вам не нужно покупать дополнительный инструмент для работы.

В этом посте мы расскажем, как поставить сверло в обратном направлении, три причины, по которым вам может потребоваться функция реверса на вашем сверле, и когда вам действительно может потребоваться обратное сверло.

Итак, если вы готовы двигаться вперед и узнать все о функции обратного переключения дрели, приступим к делу!

* Эта статья может содержать партнерские ссылки. Как партнер Amazon, я зарабатываю на соответствующих покупках. Прочтите мое полное раскрытие здесь.

Как поставить сверло в обратном направлении

Если вы определили, что вам нужно поставить сверло в обратном направлении, или если вы просто хотите проверить функцию, это легко сделать.

* См. Таблицу ниже или далее в статье, вы найдете отличное изображение, которое научит вас этому.

9
REVERSE FORWARD
Состояние кнопки Левая боковая кнопка нажата 000 Правая кнопка нажата Отвинтить Сверлить или завинтить
Направление стрелки К задней части сверла К передней части сверла (к патрону)
Вращение (задняя точка обзора) Против часовой стрелки (CCW) По часовой стрелке (CW)

В большинстве дрелей есть кнопка переключения, которая управляет перемещением дрели. Возможно, вам придется проверить руководство (или выполнить простую проверку методом проб и ошибок), чтобы увидеть, какое направление движет каким движением. Но вперед будет контролировать движение по часовой стрелке. В обратном направлении сверло будет вращаться против часовой стрелки.

Вы также можете отрегулировать переключатель реверса сверла и посмотреть, в каком направлении вращается долото, прежде чем пытаться использовать сверло. Я научу тебя, как.

Но прежде чем перейти к остальной части статьи, обратите внимание на картинку ниже.Это отличный пример того, как работает функция прямого / обратного хода.

* Совместное использование - это забота. Не стесняйтесь поделиться этим изображением в социальных сетях или на своем веб-сайте. Мы приветствуем обратную ссылку на https://toolsowner.com.

3 причины обратить ваше внимание на обратное

Теперь о хорошем. Есть одна очевидная причина повернуть упражнение в обратном направлении, и может быть кое-что, о чем вы еще не задумывались.

В этом разделе мы рассмотрим три причины, по которым стоит перевернуть сверло, а также удобное руководство по выбору правильной отвертки для каждой работы (это важная часть для правильного выполнения работы!).

1. Удаление винтов

Нам всем приходилось сталкиваться с винтами, которые кажутся застрявшими от клея, но этого почти никогда не бывает.

Винты обычно застревают, когда кто-то запускает их с помощью электроинструмента. И если это так, то вывернуть винт ручной отверткой будет практически невозможно.

Таким образом, лучшим вариантом будет использование дрели в обратном направлении. Но очень важно использовать правильную отвертку для винта. И это всегда может быть непросто, если винт вбивать не вы.

Вы не только используете свою дрель в обратном направлении, но, вероятно, чувствуете, что вам нужно провести обратный инжиниринг, чтобы понять это.

Но не волнуйтесь. Эти простые советы помогут.

Как выбрать подходящую насадку для отвертки

Если у вас неправильная насадка для отвертки, у вас могут возникнуть проблемы с извлечением винта. Даже если вы используете аккумуляторную дрель в правильном режиме.

И если вы в конечном итоге открутите винт, его удаление станет экспоненциально сложнее.

Итак, давайте посмотрим, как правильно выбрать отвертку.

Обратитесь к руководству по эксплуатации сверла, чтобы узнать, какие биты подходят для каких винтов. Это, вероятно, проще, чем вы думаете, потому что на большинстве битов четко указан тип винта, для которого они предназначены. Вот отличный список с множеством головок отверток (через Wikipedia.org).

Например, если бита предназначена для удаления винта с крестообразным шлицем, она может быть помечена как PH плюс число, указывающее размер.

Размер - важный компонент, который поможет предотвратить снятие изоляции.Если вы не уверены, попробуйте проверить насадку вокруг винта, который вы пытаетесь выкрутить (если вам удастся до нее добраться).

Если нет, действуйте осторожно, чтобы избежать ненужного трения, пока вы определяете, подходите ли вы.

2. Извлечение сверл

Иногда все становится немного рискованно, когда вы на самом деле сверляете отверстия. Если сверло застрянет, вы можете легко повредить его, вытащив его с грубой силой.

Но с функцией реверса на вашей дрели это легко исправить.Все, что вам нужно сделать, это использовать обратную настройку, чтобы безопасно и без повреждений вынуть сверло.

3. Блокировка или блокировка шпинделя

На некоторых дрелях вы можете использовать кнопку прямого / обратного хода для блокировки дрели, что может помочь предотвратить повреждение вашего ящика для инструментов и продлить срок службы батареи вашей аккумуляторной дрели. Не все аккумуляторные дрели имеют эту функцию блокировки шпинделя, но некоторые из них.

Блокировка шпинделя предотвратит активацию сверла при нажатии на спусковой крючок.

Что такое обратное сверло?

Если вы слышали об обратном сверле, вам может быть интересно, нужно ли оно вам для выполнения каких-либо обратных функций, которые мы здесь рассмотрели.

И ответ на это в основном отрицательный.

Обратное сверло - это тип спирального сверла, в котором канавки вращаются против часовой стрелки. Это противоположно большинству сверл, у которых канавки вращаются по часовой стрелке.

Обратное сверло также называется левым сверлом или винтовым экстрактором.

Когда-то были сверла, не имевшие функции реверса, и долото реверсивного сверления было идеальным решением.

Левосторонние сверла доступны во многих различных размерах и длинах, но их ограниченное использование может затруднить их поиск.

На сегодняшний день реверсивные сверла не так уж много используются, но они по-прежнему удобны для удаления сломанных креплений. Крутящий момент, который вы получите при использовании реверсивного сверла, кажется наиболее эффективным при ослаблении правостороннего крепления.

А если вы обнаружите, что застежка сломалась в резьбовом отверстии, это может сигнализировать о серьезной проблеме. Хотя это кажется простым делом, ремонт без реверсивного (или левостороннего) сверла может быть чрезвычайно трудоемким и трудным.

Я обычно храню набор в своем ящике для инструментов. Лучше подготовиться, чем сожалеть. Вы можете проверить этот комплект экстрактора на наличие поврежденных винтов на Amazon. (* партнерская ссылка)

Bottom Line

Все современные дрели оснащены функцией реверса, которая удобна для извлечения винтов и откручивания сверл.

Многие сверла также имеют блокировку шпинделя, встроенную в функцию реверса, и это тоже может быть полезно.

Я написал статью, если вы хотите прочитать о том, что все символы и числа обозначают на аккумуляторной дрели.

Джек Адамс

Привет! Меня зовут Джек, и я пишу для ToolsOwner. Я увлечен всем, что связано с инструментами и проектами DIY по дому. Вы часто встречаете меня в моей мастерской над новыми проектами.

Как использовать реверс аккумуляторной дрели?

Магазин аккумуляторных дрели-шуруповертов

Все аккумуляторные дрели-шуруповерты имеют функцию реверса, что означает, что они могут поворачивать сверло или отвертку как назад, так и вперед.
Вы можете переключаться между прямым и обратным ходом, нажимая переключатель прямого / обратного хода на боковой стороне инструмента.
Этот переключатель обычно расположен чуть выше спускового крючка регулировки скорости, и его можно нажать с любой стороны инструмента.

Направление, в котором вы перемещаете переключатель для выбора обратного, может различаться в зависимости от марки и модели вашей аккумуляторной дрели-шуруповерта.

Когда использовать реверс

Удаление винтов

Если винт был вкручен с помощью электроинструмента, его может быть сложно вывернуть с помощью ручной отвертки. Для этой цели можно использовать аккумуляторную дрель-шуруповерт с функцией реверса, но вы должны использовать правильную отвертку для привода шурупа.

Сверла для раскатки

При сверлении отверстий сверло может иногда заклинивать, и простое извлечение его может привести к повреждению. Установка аккумуляторной дрели-шуруповерта в обратном направлении означает, что вы можете безопасно вынуть сверло.

Блокировка или блокировка шпинделя

На некоторых моделях аккумуляторной дрели-шуруповерта переключатель прямого / обратного хода можно использовать для блокировки дрели-шуруповерта в положении «ВЫКЛ», сдвинув переключатель в центральное положение.Это также известно как блокировка шпинделя.

Для получения дополнительной информации см. Раздел: Что такое блокировка шпинделя?

Как работают электродрели | HowStuffWorks

Электродрель необычайно проста в использовании, поэтому логично, что это удивительно простой станок. По сути, нажатие на спусковой крючок включает электродвигатель, который затем вращает сверло или насадку для отвертки. Однако достижения в области проектирования буровых установок и управления означают, что это еще не все.

Первое, что вам нужно знать о дрелях, - это то, как они работают. Текущие модели бывают как проводными, так и беспроводными; Сетевые дрели измеряются в амперах, а аккумуляторные дрели измеряются в вольтах. Чем выше сила тока или напряжение у дрели, тем больше у нее мощность. Большая мощность создает больший крутящий момент , , или вращающую силу, на сверле или насадке для шуруповерта.

Объявление

Спусковой переключатель , расположенный в том же месте, где вы могли бы ожидать спусковой крючок пистолета, приводит в движение сверло.Сегодняшние дрели обычно имеют спусковой механизм с регулируемой скоростью, а это означает, что чем сильнее вы нажимаете, тем быстрее электродвигатель вращает приводной вал. Более дешевые модели работают на одной максимальной скорости, но более дорогие модели предлагают от двух до четырех настроек максимальной скорости , обычно в диапазоне от 200 до 2000 об / мин. С триггером переменной скорости и несколькими настройками скорости вы можете управлять сеялкой от нуля до максимальной скорости для каждой настройки.

От электродвигателя приводной вал передает вращение через муфту , которая регулирует крутящий момент сверла.Многие дрели имеют регулируемую муфту, некоторые имеют до 24 настроек. Чем выше настройка сцепления, тем выше крутящий момент, который выдает дрель. Когда дрель достигает предустановленной настройки муфты, муфта выключает приводной вал, позволяя вращаться двигателю, но не сверлу или отвертке. Это приводит к щелчку.

Последняя основная часть сверла - патрон , механизм, в который вы закрепляете сверло или насадку для отвертки. До 80-х годов прошлого века патроны были шпоночными, а это означало, что для их затяжки требовался специальный инструмент.Сегодня почти все дрели работают без ключа. Зубчатая передача, однажды затянутая ключом, оснащена захватом, позволяющим пользователю закрепить биту вручную.

Прочтите, чтобы узнать, как правильно выбрать сверло или насадку для шуруповерта, и узнать о способах, которыми вы, возможно, не думали использовать электродрели.

Porter-Cable 18v Ремонт сверла | Кнопка прямого / обратного хода - Techpad

CubicleNate

Я купил в 2009 году систему аккумуляторных инструментов Porter-Cable 18 В с комбинированным комплектом из 4 инструментов.В комплекте шла дрель, сабельная пила, циркулярная пила и неплохой фонарик. Я получил эти инструменты, чтобы провести некоторые ремонтные работы в арендуемой собственности, и все они работали очень хорошо. В то время я был ОГРОМНЫМ фанатом Porter-Cable, поскольку они позволили мне добавить в эту систему более полезные инструменты 18v. По мере того, как выпускалось больше инструментов, для этой системы становилось все больше, и у меня был проект для каждого из них.

Много счастливых [Портер-Кейбл] лет спустя

При ремонте дома в 2014 году я сломал кнопку «Вперед / Назад», просверлив отверстие диаметром 4 дюйма с целью прокладки вентиляционного отверстия в ванной.В моей ночной зубрежке, чтобы завершить проект, я явно не смотрел на меня, устал и не следил за тем, чтобы мое сверло оставалось соосным с отверстием, которое я сверлял. Во время прорезания отверстия сверло дернулось, мой большой палец нажал кнопку «Вперед / Назад», что-то щелкнуло, и кнопка с приглушенным грохотом двигалась вперед и назад. Я планировал починить его после семейного отпуска, но в итоге он просто сидел… долго.

Я принес сверло на работу, чтобы воспользоваться инструментами в модельной мастерской для проведения ремонта.Как и многие другие добрые намерения, они начинаются хорошо, а в конце просто сидят, и так продолжалось до тех пор, пока коллега не сделал комментарий. «Привет, Портер-Кейбл! Обожаю Портер-Кейбл! Почему он там сидит? »

В тот момент у меня было некоторое время, ожидая обратной связи от инженера по поводу конструкции какой-либо детали или системы, поэтому я решил исследовать истинный отказ буровой установки, объясняя, как она оказалась у меня на столе.

Сверло удерживалось 8 легкодоступными винтами, но при разделении двух половин сверла оказывалось значительное сопротивление.После приложения силы, которую я бы посчитал неоправданной, сверло взорвалось у меня в руках.

В упражнении действительно не так много. По сути, это рукоятка с спусковым крючком, расположенная вокруг двигателя и коробки передач.

При осмотре кнопки «Вперед / Назад» стало очень очевидно, что именно вышло из строя: очень маленький штифт, который выступал из компонента, просто соскочил. Механизм переключения в нижней части узла двигателя больше не мог перемещаться.Я не был уверен, какое решение лучше всего подходит для ремонта переключателя, поэтому я отнес деталь и ее сломанную часть в модельный магазин, чтобы проконсультироваться с одним из многих людей, каждый из которых более искусен и предлагает эффективное решение.

Изготовитель модели, к которому я обратился, осмотрел детали и сказал, что первым делом, который он попробует, будет использование промышленной прочной версии Loctite с ускорителем. Эти две части позволили мне нанести еще немного клея вокруг основы для дополнительной прочности.Я был немного скептически настроен, но производитель моделей заверил меня, что быстрые прототипы, которые делаются по частям, довольно успешно скрепляются с этим клеем. В худшем случае это не работает, и я пробую что-то еще, чтобы нечего было терять.

Повторная сборка

Собирая дрель, я обнаружил, что вызывает сопротивление разборке. Маленькая радиочастотная бирка для предотвращения кражи приклеена к внутри основания сверла.

Я очарован размещением бирки для предотвращения краж RF.Я хотел бы увидеть, как они на самом деле воткнули его в этом месте на конвейере. Я предполагаю, что это было установлено после того, как половинки сверла были очарованы вместе… но как?

Единственной реальной проблемой при сборке этого сверла был черный провод, который казался странно коротким по сравнению с другими проводами. Требовалось дополнительное убеждение, чтобы провести проволоку в таком месте, чтобы она не защемлялась при соединении половинок вместе. Я не мог видеть, как провод был проложен с завода, поскольку сверло как бы рассыпалось на куски, когда я раздвигал его.

Собрано и запущено в работу

Я использовал дрель в эти выходные, и она снова работает фантастически. Я рад снова иметь две работающие дрели среди остальных моих 18-вольтных аккумуляторных инструментов Porter-Cable. Несмотря на то, что он не приводится в движение одним из этих новых причудливых бесщеточных двигателей, у него всегда есть крутящий момент, чтобы делать свою работу каждый раз.

Последние мысли

К сожалению, после покупки каждого 18-вольтового инструмента Porter-Cable они решили отказаться от 18-вольтовой платформы в пользу этой новой 20-вольтовой платформы MAX.Это меня раздражает, потому что «20v» технически 18v, поэтому дополнительной мощности не требуется. Мои инструменты 18v теперь являются заброшенной платформой, что довольно раздражает после того, как я вложил в платформу все, что я сделал. Мои батареи разряжаются, и я не готов заменять все эти инструменты, поскольку это было бы плохим экономическим решением. Мне также не нужны две разные системы батарей. К сожалению, нет возможности обновить линию 20 В MAX от инструментов 18 В, таких как адаптеры для аккумуляторов или что-то еще, что могло бы побудить меня начать покупать новую линейку инструментов.Итак, сейчас я нахожусь на этапе принятия решения. Мне нужно либо купить новые или отремонтированные батареи, либо, возможно, заменить элементы в моих аккумуляторных батареях. У меня есть проекты, требующие некоторых новых инструментов, но выбираю ли я Porter-Cable или откажусь от бренда так же, как они отказались от меня с линейкой 18v?

Какое соединение с Linux? Нет. Это просто технология, которую я использую для решения других задач, не связанных с Linux.

Список литературы

Кабель Портера

Pro Tool Обзоры 20v против 18v

Напечатанный на 3D-принтере адаптер для инструмента с аккумулятором 20 В на кабель-порт 18 В

Нравится:

Нравится Загрузка...

Связанные

Опубликовано CubicleNate

Энтузиаст Linux, фитнеса и винтажных технологий, почти нездоровая одержимость проектом openSUSE. Просмотреть все сообщения CubicleNate

Опубликовано

Как использовать дрель

Сверла

используются почти во всех проектах по ремонту и благоустройству дома, но знаете ли вы, как отрегулировать их, чтобы добиться максимальной эффективности? Чтобы правильно использовать дрель, требуется нечто большее, чем просто установка сверла и нажатие на спусковой крючок.Мы ломаем все регулировки дрели / шуруповерта на этой дрели DeWalt, но эти настройки универсальны для всех брендов.

Реклама - продолжить чтение ниже

Прямое / обратное управление

Каждая дрель имеет прямое и обратное управление. Это ползунковый переключатель, который указывает и меняет направление движения дрели в зависимости от того, в каком направлении она нажата. На каждой стороне переключателя должны быть соответствующие стрелки, помогающие указать направление.Установив переключатель в центральное положение, он заблокирует инструмент. Так что, если ваша батарея заряжена, и вы не можете понять, почему дрель не работает, убедитесь, что она установлена ​​либо вперед, либо назад, а не выключена.

Установите скорость

У большинства дрелей / шуруповертов две скорости, но у этой есть три для еще более точной регулировки. Регулируемая передача обеспечивает универсальность в зависимости от задачи, которую вы будете выполнять. Настройка 1 - низкая скорость / высокий крутящий момент и лучше всего подходит для заворачивания винтов.Настройка 2 - это средняя скорость / крутящий момент, и ее можно использовать для сверления или забивки. Настройка 3 - это самая высокая скорость, она предназначена для сверления или забивания крепежа. Не регулируйте переключатель скорости, если инструмент не полностью остановлен, иначе вы можете повредить зубчатую передачу.

Отрегулируйте сцепление

Настройка сцепления - это наиболее важная функция, которую нужно набрать. Вы увидите список чисел от 1 до 10 или 20. Они используются для настройки сцепления на достижение диапазона крутящего момента.Чем выше номер на воротнике, тем выше крутящий момент и тем крупнее крепление, которое можно использовать. Чтобы отрегулировать сцепление, установите стрелку на меньшее значение и начните заворачивать винт. Если сопротивление будет слишком большим, сцепление отключит двигатель. Отрегулируйте сцепление на большее значение и найдите точку наилучшего восприятия, которая позволит вам вбить винт на нужную глубину, не отключая двигатель или не перетягивая винт.

Настройка дрели и ударного сверла

За наибольшим числом на настройке муфты будет значок сверла.Поместите стрелку на значок сверления, когда вы хотите выполнить сверление. Если ваша дрель оснащена перфоратором, вы также увидите значок перфоратора. Эта настройка задействует ударный механизм внутри сверла, который будет наносить мощные удары позади сверла, помогая сверлить кирпич и кладку.

Внимание! Не используйте ни одну из этих настроек при заворачивании винтов или креплений. Дрель не будет сцепляться, что означает, что двигатель не отключится, но при перегрузке он остановится, что приведет к внезапному повороту.Это может привести к серьезной травме запястья или руки.

Регулировка патрона без ключа

Чтобы прикрепить сверло и отвертку, вам нужно открыть патрон, чтобы зубы были раздвинуты достаточно широко, чтобы вы могли вставить сверло. Поверните втулку патрона против часовой стрелки (если смотреть спереди) достаточно далеко принять бит. Вставьте биту примерно на 3/4 дюйма и затяните биту, вращая втулку по часовой стрелке, пока не услышите щелчок или она не остановится.Патрон без ключа предназначен для затяжки только вручную. Используя шестигранную коронку, убедитесь, что зубья плотно прижаты к сторонам сверла.

Нажмите на спусковой крючок и обратите внимание на колебание. Если насадка установлена ​​неправильно, вы сразу заметите, насколько она отклоняется.

Более быстрый способ установки сверла без значительного скручивания - это перевернуть сверло, взявшись за конец патрона и медленно нажать на спусковой крючок, чтобы открыть сверло. Затем опустите сверло в патрон, переключите сверло в переднее положение и медленно нажмите на спусковой крючок, удерживая патрон на месте.Вам нужно будет отпустить спусковой крючок и затянуть вручную, чтобы убедиться, что бит вставлен правильно.

Ручка сверла

Перфораторы

оснащены съемной рукояткой, которая при присоединении дает немного больше контроля и рычагов для проталкивания сверла в цемент или кирпич. Чтобы прикрепить ручку, поверните ее против часовой стрелки, чтобы ослабить ее настолько, чтобы она могла скользить по передней части сверла, затем поверните ее по часовой стрелке, чтобы закрепить ее вокруг воротника.

Индикатор заряда

Многие беспроводные инструменты имеют индикаторный батарейный блок, который показывает, сколько заряда осталось в вашей батарее. Нажмите на значок батареи, чтобы загорелся индикатор. В некоторых инструментах эти фонари также будут встроены в инструмент, если он не работает от батареи. Часто, когда батарея умирает, она просто перестает работать без замедления или уведомления. Эти индикаторы гарантируют отсутствие неожиданностей.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Реклама - продолжить чтение ниже

Самый простой способ изменить направление вращения электродвигателя

Большая часть этого сайта посвящена активным полупроводникам и электронике, управляющим двигателями постоянного тока. Например, у многих роботов есть микроконтроллеры, которые управляют направлением двигателя через транзисторный H-мост.Однако иногда вам нужно очень простое решение, когда человек может напрямую управлять двигателем одним щелчком переключателя. Это легко сделать.

Список деталей:

  • Клейкая лента или клейкая бумага для заметок.

Детали для испытаний

Первое, что вам нужно проверить, это аккумулятор и мотор. Это устранит любые проблемы с ними, прежде чем вы усложняете схему одного или нескольких переключателей.Эти тесты проще всего выполнить с зажимами из кожи аллигатора, если они у вас есть.

Схема подключения двигателя и аккумулятора вперед и назад. Показан красный провод, потому что белый провод не отображается на белом фоне.

  1. Переверните провода от аккумулятора к двигателю, чтобы убедиться, что двигатель вращается в противоположном направлении (белый провод от положительного конца аккумулятора к отрицательному полюсу двигателя, черный провод от отрицательного конца аккумулятора. к положительной клемме + двигателя).

Если мотор не вращается, проверьте соединения. Также может быть, что напряжение батареи слишком низкое или батарея разряжена. Если двигатель вращается слишком быстро, замените аккумуляторную батарею на более низкое напряжение или приобретите двигатель с редуктором.

Прежде чем продолжить, у вас должны быть мотор и аккумулятор, которые прошли этапы 2 и 3 теста.

Подключение центрального выключателя DPDT

Очевидно, вам не захочется каждый раз перетягивать мотор, чтобы выключать его или менять направление.Мы позволим переключателю сделать это. Внутри переключателя есть металлические полоски, которые либо соединяют провода, либо отключают их, так как рычаг переворачивается вперед и назад.

Электропроводка и тумблер.

Вот назначение проводов:

  • Желтый: положительный полюс двигателя.
  • Синий: отрицательный полюс двигателя.
  • Белый: положительный полюс аккумулятора.
  • Черный: отрицательный полюс аккумулятора.

Припаяйте белые (плюсовые) провода к переключателю DPDT.

1. Подключите белый провод (положительное питание) к переключателю DPDT, как показано выше. Вам понадобится один длинный провод, идущий от аккумулятора к первой клемме переключателя. И вам понадобится меньший кусок провода, идущий от первой клеммы переключателя к противоположной клемме, как показано.

Припаяйте черные (отрицательные) провода к переключателю DPDT.

2.Подключите черный провод (отрицательное напряжение) к переключателю DPDT, как показано выше. Вам понадобится один длинный провод, идущий от аккумулятора к нижней клемме переключателя. И вам понадобится меньший кусок провода, идущий от нижней клеммы переключателя к противоположной клемме, как показано.

Припаяйте желтый и синий провода двигателя к переключателю DPDT.

3. Подключите желтый и синий провода от двигателя к центральным клеммам переключателя DPDT, как показано выше.

4. Подсоедините желтый и синий провода к клеммам двигателя.

5. Перед подключением аккумулятора убедитесь, что переключатель находится в центральном (выключенном) положении.

6. Подключите белый и черный провода к аккумуляторной батарее.

Печатная плата вместо проводов

Подключение может быть немного неудобным. Вместо этого вы можете использовать небольшую печатную плату (особенно, если вы собираетесь подключить более одного переключателя).

Печатная плата переключателя двигателя DPDT


Управление двунаправленным переключателем двигателя

Давайте рассмотрим, что происходит, когда вы переключаете переключатель вверх, в центр и вниз ...

Отсутствие соединений в переключателе DPDT, в результате чего двигатель выключен.

Когда рычаг переключателя находится в среднем положении, двигатель выключен, потому что металл внутри переключателя не соединяет провода от средних клемм (двигателя) с какими-либо внешними клеммами (источник питания).Это то же самое, как если бы вы просто отключили провода от аккумулятора. Ничего не случится. Электроэнергия не используется.

Подключения в переключателе DPDT, приводящие в движение двигатель.

Когда рычаг переключателя находится в верхнем положении, двигатель вращается вперед. Если ваш двигатель вращается в противоположном направлении, чем вы ожидали или хотели, просто переориентируйте переключатель в руке так, чтобы рычаг был обращен вниз, а затем переведите рычаг в верхнее положение.В качестве альтернативы вы можете поменять местами провода на или клеммы аккумулятора, или клеммы двигателя.

Внутри переключателя рычаг имеет металлические полосы, так что провода двигателя на средней клемме электрически соединены с одной парой внешних клемм, ведущих к батарее. Термин «двухполюсный» относится к тому факту, что этот переключатель имеет пару выводов, которые он подключает или отключает одновременно. Если нам нужно было подключить или отключить только один провод, мы могли бы использовать однополюсный (SP) переключатель.

Соединения в переключателе DPDT, приводящие к вращению двигателя назад.

Когда рычаг переключателя находится в нижнем положении, двигатель вращается назад.

Внутри переключателя рычаг имеет металлические полосы, так что провода двигателя на средней клемме электрически соединены с другой парой внешних клемм, ведущих к батарее. Обратите внимание на то, что черный и белый провода аккумулятора находятся на противоположных сторонах на верхней и нижней клеммах переключателя.Поэтому мотор вращается в обратном направлении.

Термин «двойной бросок» относится к тому факту, что этот переключатель можно бросить вверх и бросить вниз (два разных броска). Если бы нам нужно было только, чтобы двигатель двигался вперед или выключался, мы могли бы использовать одинарный переключатель (ST).

Устранение неисправностей

Если ваш двигатель не работает должным образом, дважды проверьте, что провода идут к правильным клеммам переключателя.Также убедитесь, что проводка не ослаблена и не сломана. Используйте увеличительное стекло, чтобы убедиться, что даже крошечная проволока не касается случайно другого провода или клеммы.

Альтернативное управление двигателем с автоматическим ограничителем

Полезно иметь возможность напрямую управлять двигателем. Но иногда вы не обращаете внимания, и элемент, подключенный к двигателю, врезается в барьер или иным образом выходит за пределы своего максимального положения.

Было бы неплохо добавить пару дополнительных переключателей для автоматической остановки двигателя, когда он зашел слишком далеко, но по-прежнему позволяйте оператору вернуть двигатель в разрешенное положение.

Схема подключения двигателя, подключенного к DPDT, плюс два переключателя мгновенного действия для управления пользователем с помощью ограничителей хода.

Схема подключения выше аналогична показанной ранее. Вставлены два дополнительных переключателя. Один переключатель подключает (или отключает) белый провод на нижней клемме. Другой переключатель подключает (или отключает) черный провод на верхней клемме.

Переключатели мгновенного действия нашли хорошее применение в моем роботе Flip-Flop.Если вы не знакомы с переключателями этих типов, взгляните на изображения и посмотрите видео.

Идея состоит в том, что каждый переключатель мгновенного действия подключен таким образом, чтобы соответствующий провод был нормально подключен (NC), как это было на более ранних схемах. Это позволяет переключателю DPDT пользователя работать в обычном режиме.

Однако, когда что-то нажимает на переключатель мгновенного действия, он отключает провод, отключая питание только в этом направлении.Если пользователь поворачивает рычаг в противоположном направлении, другой переключатель мгновенного действия не прижимается, и поэтому он позволяет двигателю реверсировать.

Если вы установили моторизованное устройство на линейную (прямую) дорожку и разместили каждый переключатель мгновенного действия на противоположных концах дорожки, вы можете повернуть переключатель в одном направлении, и устройство автоматически остановится, когда достигнет конца трека. Затем вы можете повернуть переключатель в противоположном направлении, и устройство перейдет на другой конец дорожки, прежде чем остановиться.

Точно так же вы можете добавить к диску штифт или рычаг, который будет давить на переключатель мгновенного действия, когда вал двигателя вращается на желаемый угол.

Куда идти дальше?

В этой статье показано, как изменить направление на небольшом двигателе от источника потребительской батареи с помощью переключателя центрального положения DPDT. Есть много вариантов использования и вариаций такой схемы.

Возможно использование более мощных двигателей и более мощных источников энергии.Самым большим ограничением будет поиск физического переключателя, который может выдерживать достаточный ток и напряжение. Вы должны быть уверены, что производитель оценивает коммутатор как минимум по максимальной мощности, которую вы собираетесь использовать.

Фактически, лучше всего было бы подключить переключатель с низким номиналом и слабым источником питания к реле с более мощным источником питания. Реле - это переключатель с магнитным приводом, который действует как прокси, повторяя действия пользователя с переключателем с низким энергопотреблением.

Со временем переключатель, подключенный к большому двигателю или источнику питания, перегорит из-за электрической дуги при замыкании или разрыве электрических соединений. Еще одна проблема с большими двигателями (особенно когда они подключены к оборудованию) - внезапный запуск и остановка. Импульс может быть убийцей. Управление скоростью или методы цифровой широтно-импульсной модуляции позволяют плавно увеличивать или уменьшать обороты мощных двигателей.

В целом, самая серьезная проблема с большими двигателями или значительными источниками питания (такими как розетки переменного тока) - это безопасность.Вот почему эти вещи следует оставить на усмотрение профессионального оборудования с соответствующими корпусами, резервными датчиками пределов и независимыми сертифицированными испытаниями.

При этом этот переключатель DPDT должен комфортно работать с небольшими двигателями постоянного тока и источниками батарей, такими как модели, игрушечные поезда и роботы-хобби.
