Как заменить ТЭН с тремя выводами в электроплите «Мечта»?

Для электроплиты «Мечта» Вам необходимо приобрести трубчатый электронагреватель одноконцевой ТЭН 67 — 14/1,0 Т220 с конфоркой типа «спираль». В принципе, для плитки на Вашей картинке должен подойти ТЭН данного типа любой модификаций.

Электроплитка обязательно должна быть отключена от электросети.

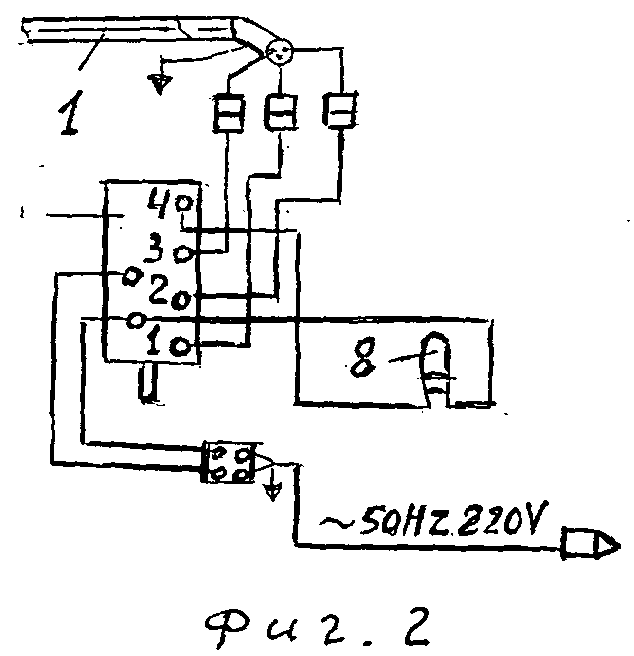

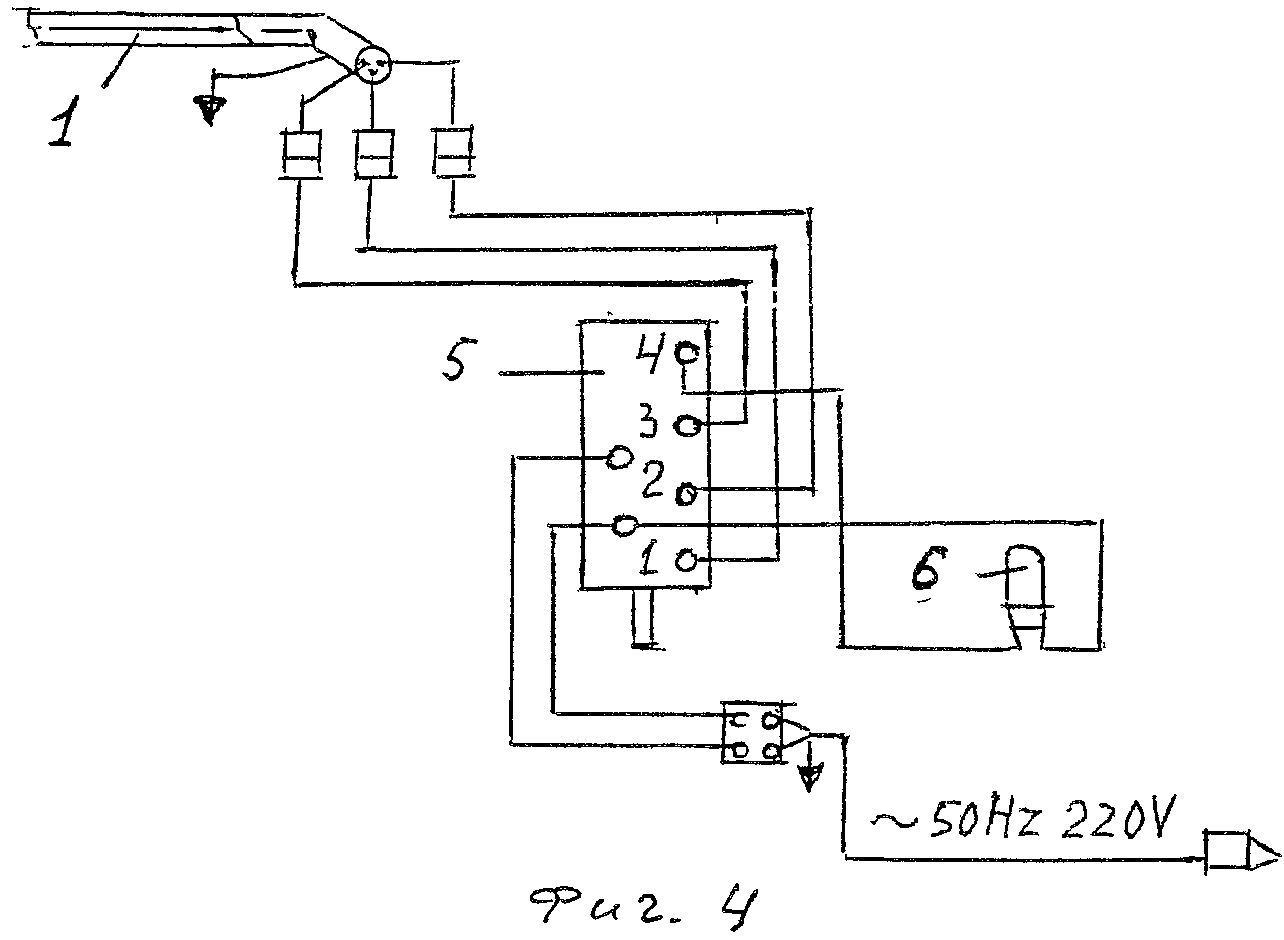

Вот схема замены ТЭНа, наглядно показывающая, как выглядит в разобранном виде конфорка электроплитки Мечта:

У ТЭНа на данной плитке есть свободный ход (для удобной очистки корпуса под ним), поднимите его немного вверх и извлеките из под него крестовину под ТЭН (поз. 5).

Переворачиваем плитку и разбираем.

Визуально осматриваем конструкцию на предмет повреждений проводов, их изоляции, обугливания, проверяем работоспособность переключателя и надежность соединений.

По возможности устраняем повреждения, изолируем, подчищаем, подтягиваем соединения. Все в порядке.

Прежде чем отсоединить провода от нагревательного элемента, промаркируйте их, дабы избежать ошибок при подключении нового ТЭНа.

Отсоединяем провода от старого ТЭНа (поз. 1).

Раскручивает резьбовое соединение хомута (поз. 2) винт и гайку (поз. 6 и 7) крепления ТЭНа, одновременно отсоединяется и провод заземления.

Вытаскиваем ТЭН.

В обратной последовательности вставляем новый ТЭН во втулку крепления (поз. 3), в чашу (поз. 4), подсоединяем заземление и затягиваем хомут, подсоединяем провода на свои места. Собираем плитку. Все.

Если у Вас имеется в наличии «авометр» и Вы все же сомневаетесь в правильности подключения, тогда лучше проверить «авометром» сопротивление на вилке при разных положениях переключателя режимов нагрева: в нулевом положении цепь разомкнута, сопротивление отсутствует, в первом положение сопротивление конфорки должно быть около 200 Ом, во втором около 120 Ом, в третьем около 80 Ом, в четвертом около 50 Ом.

Семь раз померь, один раз включи.

Успехов Вам! Да прибудет с Вами умение!

▶▷▶▷ схема подключения переключателей в электроплите мечта

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	06-04-2019

схема подключения переключателей в электроплите мечта — Ремонт электроплиты Мечта — Электрика в доме mega-fazaru Делай своими руками Замена переключателей мощности В таком состоянии я её и застал плиты Мечта 8 Схема В помощь ремонтнику — usluga-spbru usluga-spbruvoprosshema-elektroplityihtml Cached В помощь ремонтнику 1 Мечта 8: коммутационный узел, состоящий из переключателей s1-s4 Переключатель электроплит замена схема usluga-spbruvoprosperekljuchatel-elektroplithtml Cached 1 Схема ПМЭ 27-2375, его аналог АС6-Т20-671 и подключение к конфорке 1,5 КВТ 7-позиционный с длиной вала 23 мм подходит для ЗВИ, Дарина, Электра, Ладога, Лысьва, Электролюкс, Горение, Индезит 2ПМ 16-05-01 Схема подключения конфорки — bouwru bouwruarticleshema-podklyucheniya-konforki Cached Схема подключения конфорки электроплиты имеющиеся в электроплите , согласно схеме Ремонт электроплиты своими руками Подключение электроконфорки zapiski-elektrikarulandhavtelektroplity-sxema Cached электрическая схема подключения переключателей электроконфорок электроплиты мечта 12-06-03 vpovaga Автор 07052014 в 07:32 Переключатели мощности конфорок электро плит МЕЧТА купить в remontdomtehrupereklyuchateli-moshhnosti-dlya Cached Переключатели мощности ПМ 16 (16-23-5230-00УХЛ4) предназначены для ручного регулирования мощности в электроплитах Мечта , Томь и др В отличие от предыдущих переключателей , тип вывода контактов Ремонт электроплит МЕЧТА ЗАПЧАСТИ и РЕМОНТ ДЛЯ БЫТОВОЙ remontdomtehruremont-elektroplit-mechta Cached нужна схема подключения переключателя духового шкафа мечта в электроплите мечта 29 В Подключить электроплиту своими руками: схемы подключения к stroychikruelektrikapodklyuchenie-elektroplity Cached При сети в 220 В схема крайняя справа На плите должны быть соединены одной перемычкой контакты 1,2,3 это будет фаза (красный или коричневый проводники), второй контакты 4 и 5 это нейтраль или ноль (голубой или синий Как заменить конфорку в электроплите — полезные видеоматериалы ремонтвидеорфtekhnika-dlya-kukhnikak Cached Замена конфороки в электроплите своими руками на электроплите Мечта Схема подключения Плита Электрическая Мечта 15 М Схема (Shlahterblog) shlahterblogruплита-электрическая Cached Я покажу, как меняется тэн в электроплите и лампочка в духовке электроплиты Мечта Нам потребуется большая Детально показан способ подключения конфорки (Тэна) с тремя выходами к Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 314

Электроплита имеет два корпуса: наружный и внутренний жарочный шкаф, который изолирован асбестовой
ватой и закрыт сверху листом алюминиевой фольги. На главную Вернуться к странице книги:.. Электроплита Мечта-8. Электрические, газовые плиты Газовые, электроплиты. Электроплита Мечта 15 М. Настройка
та Мечта-8. Электрические, газовые плиты Газовые, электроплиты. Электроплита Мечта 15 М. Настройка мощности нагрева конфорок и духовки осуществляется при помощи поворотных переключателей. Focal Performance DSA 500 RT Сабвуферы Сертификат онлайн Страница: 1. В quot;Мои устройстваquot; Заказать запчасть Заказать ремонт. Информация о наличии отсутствии технической возможности подключения к централизованной системе холодного водоснабжения а также о регистрации и ходе реализации заявок о подключении к централизованной системе холодного водоснабжения 2014 г i квартал. Интерфейс Утапливаемые переключатели. Максимальная мощность подключения, Вт 2780. Представительство компании Занусси в России. Каталог плит, холодильников, стиральных машин. Описания функций и характеристики. Адреса сервисов и магазинов. Тип управления электроплита.
Электроплита мечта 2 конфорки настольная. Мощность и время работы плит с механическим управлением устанавливаются при помощи поворотных переключателей. Большая интегральная схема. Законодательство — законы и кодексы Российской Федерации.Полные тексты документов в последней редакции. Аналитические профессиональные материалы. Новости законодательства РФ. Электроплита Мечта 12-03 Интернет магазин Холодильники, стиральные машины и бытовая техника. Выбрать и купить холодильник стиральные машины посудомоечные машины микроволновые печи встраиваемую технику. Увлажнитель прост в эксплуатации: необходимо заполнить контейнер водой до нужной отметки и повернуть регулятор-переключатель. В случае недостаточного уровня воды специальный защитный клапан выключит прибор, и световой индикатор изменит свой свет на красный… При этом сет имеет один общий кабель для подключения в сеть, что весьма удобно, если стоит задача заменить, к примеру, отдельностоящую плиту, не меняя при этом электропроводку.

что весьма удобно

если стоит задача заменить

5 КВТ 7-позиционный с длиной вала 23 мм подходит для ЗВИ
Электролюкс
2

Request limit reached by ad sasXML

Электроплита имеет два корпуса: наружный и внутренний жарочный шкаф, который изолирован асбестовой ватой и закрыт сверху листом алюминиевой фольги. На главную Вернуться к странице книги:.. Электроплита Мечта-8. Электрические, газовые плиты Газовые, электроплиты. Электроплита Мечта 15 М. Настройка мощности нагрева конфорок и духовки осуществляется при помощи поворотных переключателей. Focal Performance DSA 500 RT Сабвуферы Сертификат онлайн Страница: 1. В quot;Мои устройстваquot; Заказать запчасть Заказать ремонт. Информация о наличии отсутствии технической возможности подключения к централизованной системе холодного водоснабжения а также о регистрации и ходе реализации заявок о подключении к централизованной системе холодного водоснабжения 2014 г i квартал.

Интерфейс Утапливаемые переключатели. Максимальная мощность подключения, Вт 2780. Представительство компании Занусси в России. Каталог плит, холодильников, стиральных машин. Описания функций и характеристики. Адреса сервисов и магазинов. Тип управления электроплита. Электроплита мечта 2 конфорки настольная. Мощность и время работы плит с механическим управлением устанавливаются при помощи поворотных переключателей. Большая интегральная схема. Законодательство — законы и кодексы Российской Федерации.Полные тексты документов в последней редакции. Аналитические профессиональные материалы. Новости законодательства РФ. Электроплита Мечта 12-03 Интернет магазин Холодильники, стиральные машины и бытовая техника. Выбрать и купить холодильник стиральные машины посудомоечные машины микроволновые печи встраиваемую технику. Увлажнитель прост в эксплуатации: необходимо заполнить контейнер водой до нужной отметки и повернуть регулятор-переключатель. В случае недостаточного уровня воды специальный защитный клапан выключит прибор, и световой индикатор изменит свой свет на красный.

.. При этом сет имеет один общий кабель для подключения в сеть, что весьма удобно, если стоит задача заменить, к примеру, отдельностоящую плиту, не меняя при этом электропроводку.

Ремонт электроплиты своими руками

В статье предложим инструкцию по ремонту электроплиты в домашних условиях. Электроплита – самый мощный бытовой электроприбор. И условия ее эксплуатации не самые комфортные. На ее работоспособность влияют следующие факторы:

Высокая температура приводит к высыханию и повреждению изоляции;
Коммутируемые органами управления токи приводят к износу и поломкам переключателей;
Загрязнения от готовящейся пищи, попадающие внутрь плиты, при достаточном количестве могут привести к поломкам.

Ремонт электроплиты своими руками: основные сложности

Ремонт электроплит усложняется в зависимости от:

Числа конфорок;
Наличия духового шкафа;
Количества ступеней или плавной регулировки мощности конфорок.

Плита с двумя конфорками и духовым шкафом

Тем не менее, отремонтировать плиту может каждый, кто способен держать в руке отвертку и разобраться в электрической схеме электроплиты.

Четырехконфорочная плита с духовым шкафом

Для тех, кто имеет уже опыт ремонта, схема не всегда нужна. Она также не потребуется при поиске большинства типовых неисправностей, встречающихся у электроплит. Вот они:

Обрыв проводников, окисление контактных соединений;
Выход из строй конфорки;
Поломка переключателя или регулятора.

Схема четырехконфорочной плиты с духовым шкафом

Рассмотрим, как найти и устранить эти неисправности.

Не работает плита – с чего начать? Инструкция

Сначала проверяем напряжение питающей сети. Начинать нужно с розетки: однофазной или трехфазной, к которой подключена плита. При питании от трех фаз измеряется напряжение между всеми фазами и нулевым рабочим проводником (должно быть 220 В), а также между всеми фазами (должно быть 380 В). При однофазном питании производим одно измерение – между фазой и нулем.

Если розетка исправна, проводим те же измерения на вводном клеммнике электроплиты. Если на нем будет чего-то не хватать, то виноват кабель электропитания.

Корпуса электроплит заземляются. Но если по каким-то причинам заземление отсутствует, то при поломках плит нужно сразу проверить, не появилась ли на корпусе «фаза». Для этого используется однополюсный индикатор напряжения. Так как корпус окрашен, делать это желательно на шляпках болтов и на конфорках, включив их предварительно в работу. Если «фаза» обнаружена, то продолжать ремонт надо с осторожностью.

Если плита заземленная «бьется» током, то придется поискать две причины: сначала – куда пропала связь с контуром заземления, а затем – в каком месте электроплиты утечка.

В случае, если питающее напряжение в норме, потребуется определить масштабы поломки. Если не работает отдельный элемент (конфорка, духовой шкаф), то искать неисправность нужно в ее цепи. Если не работает вся плита или часть конфорок – потребуется проверка общих цепей питания. При наличии нескольких режимов работы конфорок и духового шкафа нужно заранее выяснить, все ли они включаются. Для этого потребуется время, так как конфорки придется по нескольку раз нагревать и остужать.

Отсутствие индикации работы конфорки не всегда означает, что она неисправна. Возможно, не горит индикаторная лампа.

Итак, район поиска сужен до минимума. Обесточиваем плиту, вынув вилку питания из розетки, и разбираем ее. У переносных плит для этого удаляем крышку внизу, у стационарных – откручиваем пару винтов и поднимаем верхнюю крышку.

Делаем внешний осмотр. Обращаем внимание на надежность крепления разъемных электрических соединений, состояние изоляции проводов, наличие запахов горелой изоляции и состояние поверхностей коммутационных элементов. Часть неисправностей определяется как раз таким образом. Если это не помогло – читаем дальше.

Про подключение электроплиты читайте в статье: «Подключение электроплиты: основные вопросы»

Ремонт контактных соединений

Поскольку токи, потребляемые нагревательными элементами плиты, большие, то и требования к качеству контактных соединений предъявляются высокие. А соединений в кухонной плите много: нагревательные элементы подключаются через переключатели, а они – соединяются между собой в общую цепь.

Коммутация производится с помощью разъемов, провода к которым присоединяются опрессовкой. Паять нельзя – под действием температуры соединение разрушится. Сами разъемы должны плотно фиксироваться на выводах элементов. Стоит им ослабнуть, как в этом месте появляется переходное сопротивление. Под действием тока нагрузки оно греется, поверхность окисляется, нарушается контакт. Найти место обрыва можно по почерневшему разъему и обгоревшей изоляции провода.

Разъем придется отрезать и заменить новым, а изоляцию провода – восстановить. Для ремонта проводов в электроплитах изолентой пользоваться нельзя – она расплавится и сгорит. Для этого годятся специальные трубки из стекловолокна, продающиеся в магазинах электротоваров.

Новый разъем приобретается там же, еще для этой цели годятся автомобильные разъемы того же размера. Продаются изделия из латуни, у которых больше недостатков, чем достоинств. Самый главный – без специального инструмента опрессовать его на проводе не получится. Можно, воспользовавшись двумя пассатижами, завернуть его фиксаторы, одна пара которых зажимает провод, а другая – его изоляцию. Но потребует этот процесс максимума упорства.

Самый неудачный наконечник

Второй их недостаток – если гибкий провод зажать еще можно, то жесткий, сечением до 6 мм²–нереально. Если прочного обжима не получится – через некоторое время придется проделать это снова, но опять с новым разъемом.

Лучше дело обстоит с изолированными наконечниками. Для их обжима тоже потребуются пресс клещи, они недорого стоят и пригодятся в дальнейшем.

Клещи для опрессовки изолированных наконечников

Наконечников выпускается много:

Виды изолированных наконечников
РПИ-М	Разъем плоский изолированный (мама)
РПИ-П	Разъем плоский изолированный (папа)
НКИ	Наконечник круглый изолированный
НВИ	Наконечник вилочный изолированный

В плитах применяются разъемы РПИ-М,

Наконечник РПИ-М

но для соединения под винт используются и НКИ, НВИ.

Наконечник НВИ и НКИ

Диагностика нагревательных элементов

Нагревательные элементы (ТЭНы) проверяются мультиметром, для чего измеряется их сопротивление. Оно находится в пределах сотен Ом. Низкое сопротивление указывает на короткое замыкание в ТЭНе (при этом должен отключаться автоматический выключатель питания электроплиты), бесконечность указывает на обрыв элемента. В обоих случаях его придется поменять.

Спиральный нагревательный элемент

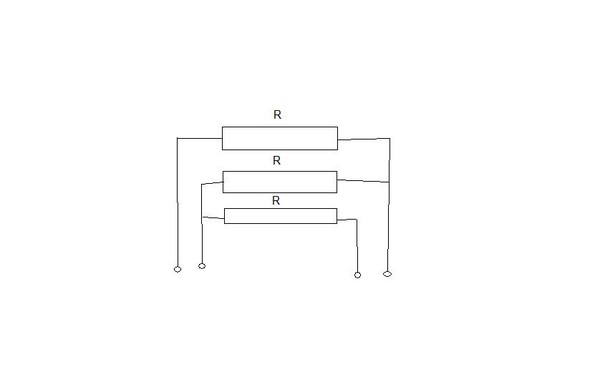

Конфорки могут иметь 4 вывода, в этом случае в них содержатся два нагревательных элемента. Это нужно для ступенчатой регулировки мощности. Элементы имеют разную мощность и разное сопротивление.

Конфорка с двумя нагревательными элементами

Нагревательный элемент не должен иметь электрической связи с корпусом. При ее обнаружении элемент меняют.

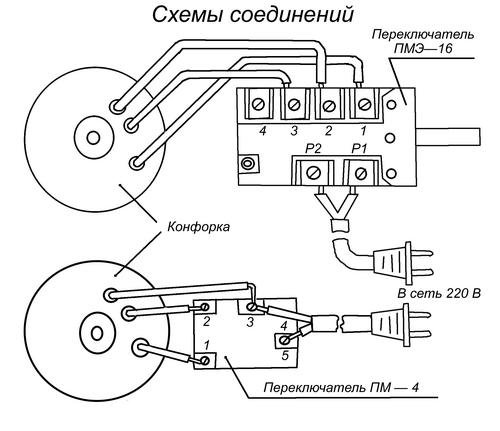

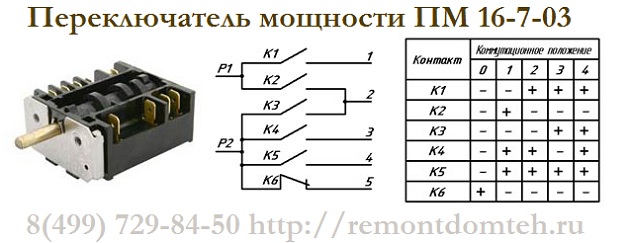

Переключатель конфорок

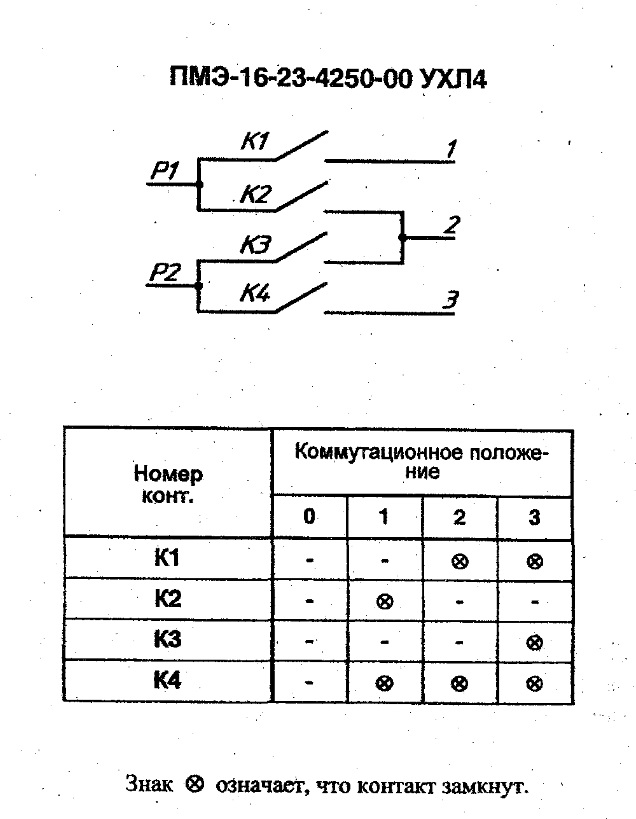

Диагностика переключателей

Работа переключателей проверяется мультиметром. Для этого иногда приходится сравнивать его диаграмму работы с соседним исправным или посмотреть на принципиальную схему плиты. Обнаруженные подгоревшие контакты зачищают наждачной бумагой, разобрав переключатель. Но, если он сильно поврежден, лучше заменить элемент на новый. Если в плите есть регулятор температуры, то его контакты тоже проверяются мультиметром. В холодном состоянии они замкнуты.

Оцените качество статьи:

Подключение вилки электроплиты. Ремонт электроплиты мечта

Электрическая плита – отличный выбор для современной кухни. При условии правильной установки и использования, прибор будет исправно служить долгие годы. Конечно, для подключения электроплиты можно пригласить квалифицированного мастера, но при желании вы можете сделать все собственными силами и хорошенько сэкономить!

Ознакомьтесь с основными требованиями к подключению современных электроплит, существующими схемами, а также руководствами по непосредственному монтажу прибора и его заземлению.

Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм 2 , если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм 2 . При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

для подключения прибора используется трехжильный медный кабель сечением от 4 мм 2 либо от 6 мм 2 в зависимости от длины шнура;
в электрощите устанавливается отдельный автомат для плиты;
выполняется монтаж устройства защитного отключения;
плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Схемы подключения электроплит

Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора.

Наиболее распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.

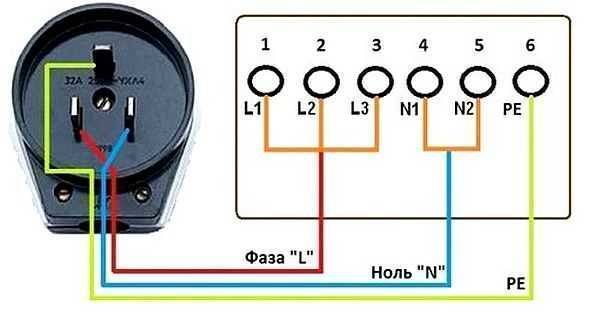

При однофазном подсоединении блок подключения будет иметь следующий вид (см. схему).

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм 2 . Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.

Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.

Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.

Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.

В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

Двухфазное подключение

Редко, но все-таки встречается двухфазное подключение. К примеру, могут присутствовать фазы А и С, а фазы В не будет.

При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предыдущим способам.

Трехфазное подключение

С трехфазным питанием чаще всего сталкиваются владельцы частных домов. Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.

В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3.

Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.

Первый шаг

Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Второй шаг

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Третий шаг

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.

Четвертый шаг

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Пятый шаг

Соединяем штепсельную вилку с гибким проводом электроплиты. При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке.

Шестой шаг

Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.

Седьмой шаг

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

Важно! Прежде чем принимать заземляющее устройство в эксплуатацию, нужно пригласить специалиста для измерения сопротивления установки. Выполнить такую поверку самостоятельно можно только при наличии специального устройства. Значение сопротивления не должно быть больше 8 Ом.

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь черная		16	—	—
Сталь черная		10	—	—
Сталь черная	Прямоугольный	—	100	4
Сталь черная	Угловой	—	100	4
Сталь черная	Трубный	32	—	3,5
Сталь оцинкованная	Круглый для вертикальных заземлителей	12	—	—
Сталь оцинкованная	Круглый для горизонтальных заземлителей	10	—	—
Сталь оцинкованная	Прямоугольный	—	75	3
Сталь оцинкованная	Трубный	25	—	2
Медь	Круглый	12	—	—
Медь	Прямоугольный	—	50	2
Медь	Трубный	20	—	2
Медь	Канат многопроволочный	1,8	50	—

Третий вариант – если заземлить не получается

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание.

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты.

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует. Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т. д.

Удачной работы!

Видео – Подключение электроплиты своими руками

На днях, мне пришлось столкнуться с ремонтом электрической плиты Мечта, точнее сказать с ремонтом духовки данного изделия.

По рассказам хозяев данного чуда, плита периодически живёт своей жизнью, то одна конфорка не работает, спустя время начинает работать, но не реагирует другая. Духовка трудолюбиво накормила своих домочадцев на новогодние праздники, а на рождество наотрез отказалась печь гуся. В таком состоянии я её и застал. На включение духового шкафа, плита реагировала только подсветкой духовки, давать тепло, а тем более печь пироги, она категорически отказывалась.

Приехав по звонку, я особо не готовился к глобальному ремонту электроплиты Мечта 12-03 (кстати, принцип расключения с другими моделями схож). Взял с собой походный ящик с необходимыми инструментами и поехал на заявку.

Беглый осмотр основных электрических соединений плиты не дал никаких результатов. Всё было на своих местах и в очень удовлетворительном состоянии. ОК. Отсутствие быстрого результата – тоже результат. Далее пошёл по стандартной цепочке от силовых входящих распределительных клемм. По ходу цепочки проверил термостат электроплиты Мечта – без нареканий, и медленно но уверенно следуя по наглядной схеме, подобрался к переключателю мощности ПМ-16-5-01.

То, что через него не проходил ноль, я понял сразу, но не снимать переключатель, ни разгадывать ребусы зигзагов пятиступенчатого переключателя не стал, решив подготовившись, творчески подойти к процессу.

Так же, как и обнаружить с наскока неисправность духовки электроплиты Мечта, мне не удалось найти схему подключения данной чудо техники. Но нашёл важнее, режимы работы пятиконтактного переключателя мощности. Что касаемо схемы электроплиты Мечта, вопрос был решён следующим образом. Хоть и визуальная, а главное до меня никем не нарушенная схема у меня была, но сделав запрос на завод изготовитель, к своему удивлению, я довольно быстро получил ответ, а следом и монтажную схему электрической плиты Мечта 12-03, за что отдельное спасибо менеджеру Наталье, с данного производства.

Вооружившись схемами, я совершил повторную атаку на ремонт электрической духовки чудо плиты Мечта.

Мои первоначальные предположения подтвердились, неисправность скрывалась в переключателе режима духовки, а конкретней, два контакта от нагрева «поплыли» в сторону, а контактные пластины имели каленый вид от перегрева. Вердикт – переключатель мощности режимов духового шкафа Мечта, под замену.

Но, поскольку в нашем городе, таких переключателей в наличии не нашлось, только под заказ, по просьбе хозяев плиты «сделать хоть что-нибудь», поведённые отходящие контакты были восстановлены на место, посредством прогрева, а сами контактные поверхности очищены от обугливания спиртом, (к счастью их поверхность при подгорании не пострадала).

Как вариант, для временной трудоспособности переключателя мощности ПМ-16-5-01 и других из этой же серии, если «подгоревший» контакт деформировался от температуры и не замыкает контактную пластину, его можно подогнуть. По месту это сделать не получится, а сняв контактную группу с корпуса, предварительно вытащив удерживающую его контактную перемычку (указано на фото стрелкой), его возможно подогнуть.

При этом, учитывая температурную деформацию и ослабления металла, угол подгибания берите градусов на 20 больше соседних рабочих контактов. Перед установкой переключателя на электрическую плиту Мечта, убедитесь, что согласно рабочим режимам «подлеченный» контакт замыкает группу, а в остальных режимах имеется видимый разрыв.

Гарантию на такой ремонт электроплиты Мечта дать сложно, но до прихода нового переключателя мощности, она точно продержится.

В завершении своего описания по ремонту электрической плиты, выложу все схемы, что удалось найти в сети и те что прислал завод изготовитель (кстати, в моём случае фактический монтаж отличался от заводской схемы).

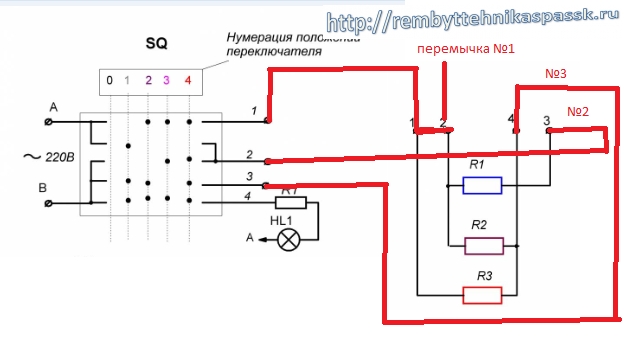

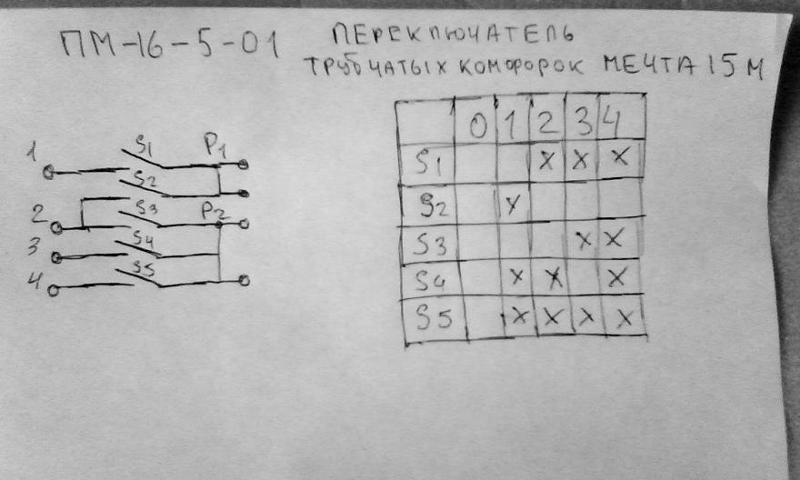

Схема контактных групп переключателя мощности ПМ-16-5-01

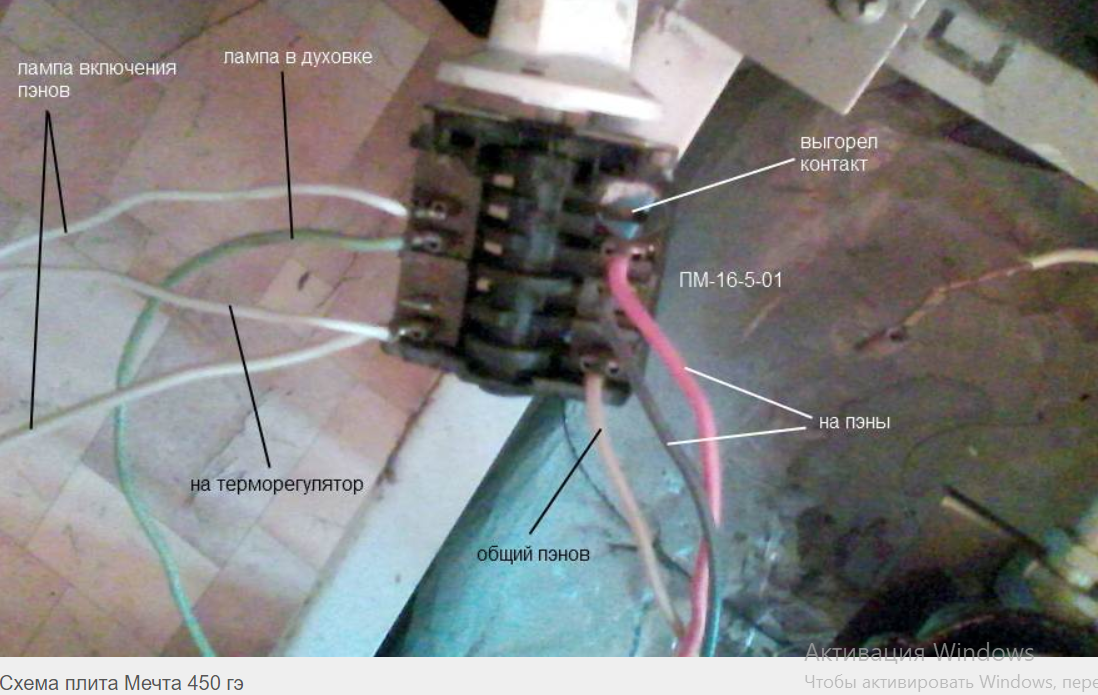

Так выглядит непосредственно сам переключатель духовки (да и конфорок) электроплиты Мечта:

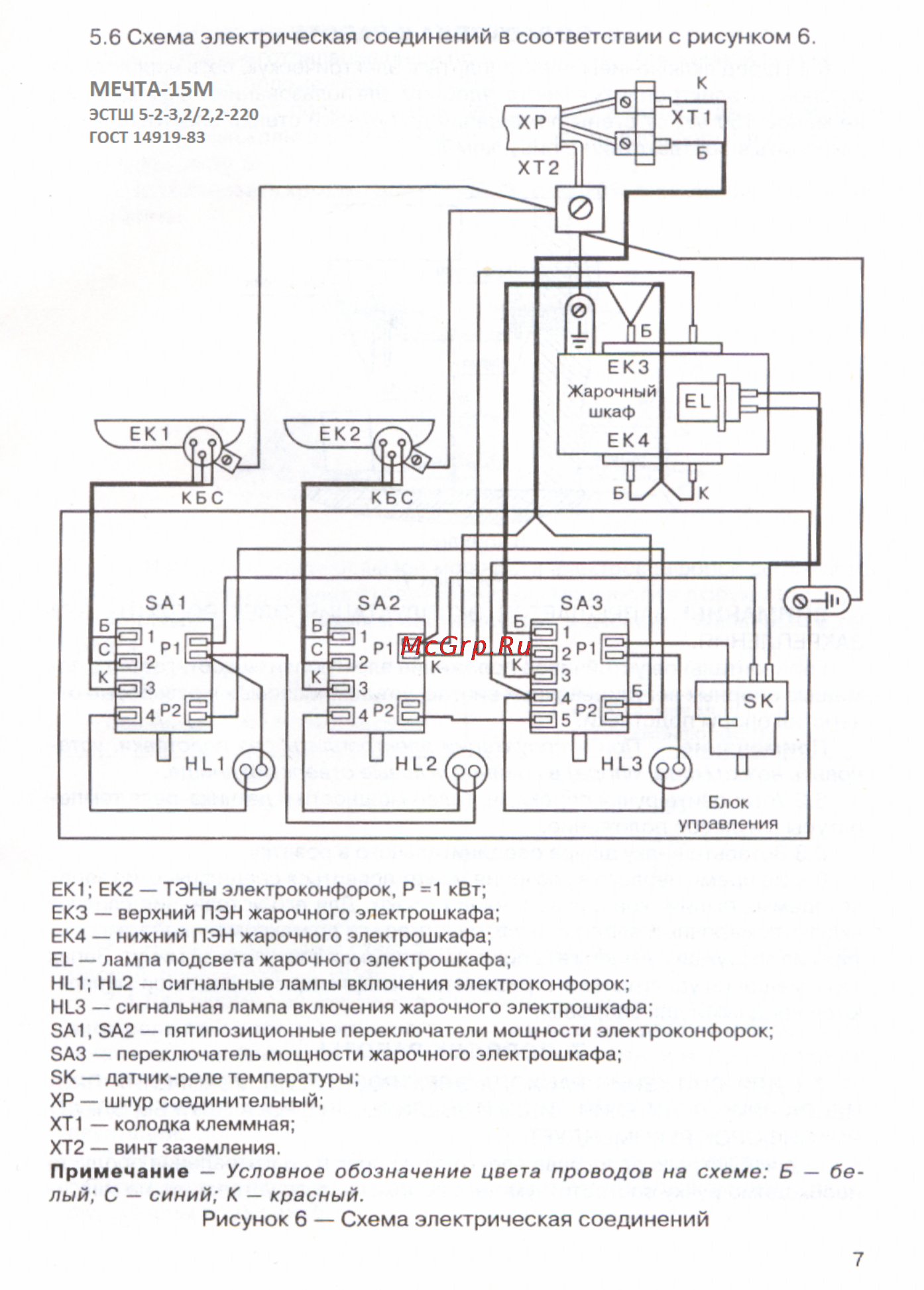

Электрическая схема электроплиты с духовкой Мечта (хоть и двух конфорочная, но расключение проводов переключателя духовки совпадает.

Монтажная схема электрических соединений электрической плиты Мечта 8

Схема электрических соединений электрической плиты Мечта 12-03

Электрическая схема двухконфорочной плиты с духовым шкафом модели «Мечта 221Ч»

Электрическая схема плиты модели «Мечта 29»

Современная электрическая плита может стать прекрасной альтернативой привычной всем газовой плиты. Ушли в прошлое времена, когда этот бытовой прибор выглядел громоздким и потреблял непомерное количество электроэнергии.

На сегодняшний день рынок электроплит весьма разнообразен. В каждой модели производители постарались гармонично объединить функциональность, компактный дизайн и энергосберегающие технологии.

Чтобы не обращаться к профессиональному электрику, необходимо знать, как подключить электрическую плиту самостоятельно. Большую часть работ, а иногда и установку такого оборудования в полном объёме, можно выполнить своими руками.

Перед тем, как самостоятельно подключить электроплиту, следует выяснить её мощность, а также определить к какому типу сети необходимо произвести соединение. Большинство частных домов и квартир оснащены общей сетью однофазной проводки (220 вольт). Реже встречаются трёхфазные линии.

Настольные электрические плиты и отдельные духовые шкафы имеют мощность меньше 3000 Вт. Их можно подключить через вилку (на 13 Ампер) и розетку или через соединительное устройство, снабжённое предохранителем.
Электроплиты с духовкой имеют мощность больше 3000 Вт. Их подключение выполняется через отдельную проводку, выходящую непосредственно на электрощит. Такой тип проводки называется радиальной сетью.

Для этого типа сети используется подключение прибора без розетки, чтобы повысить безопасность. Цепь питания удлиняется, устанавливается плавкий предохранитель. Касательно него можно (и даже нужно) проконсультироваться у электрика. Он подскажет, стоит ли традиционный мини-автомат заменять предохранителем такого типа.

В электрощит монтируется отдельный рубильник с предохранителем либо используется имеющаяся свободная колодка. В ней должен быть предохранитель. При установке рубильника необходимо убедиться, подходят ли к нему трубчатые предохранители.

Радиальной сети выбирается следующим образом:

плиты до 13,5 кВт – 4 кв. мм;
до 18 кВт – 6 кв. мм.

Защита осуществляется предохранителем на 30 ампер или мини-автоматом на 32 ампера. Проводка трёхжильная. Одна из жил используется как заземление.

Разбираемся, как правильно подключить электроплиту к радиальной сети

Схему подключения электрической плиты своими руками в таком случае следует делать в следующем порядке.

Особенности установки через соединительное устройство

Порядок работ при таком варианте установки следующий:

Если блок выключателя выходит непосредственно на запасную колодку электрощита, красная жила провода подключается к самой колодке (это фаза), чёрная к нейтральной шине, а жила заземления соответственно к шине заземления (отмечается жёлто-зелёным кембриком).
Второй вариант подключения осуществляется через выключатель, оснащённый предохранителем. Он крепится возле электрощита с помощью шурупов.

Провода от плиты подключаются к клеммам следующим образом:

жила с красной изоляцией крепится к фазе;
чёрная – на нейтраль;
жила заземления подводится к соответствующей клемме (помечается двуцветным кембриком).

Подключается к выключателю с помощью двух многожильных проводов в двойной изоляции. Сечение 16 кв. мм (можно взять провода тоньше, на 10 кв. мм и выполнить подключение более короткими отрезками этих проводов). Чёрный провод крепится к нейтральной клемме щита и выключателя (N). Красный к фазе (L). Заземление из многожильного провода той же длины укрепляется на клемме в соответствующем месте щита (цвет жёлто-зелёный).

Затем устанавливается предохранитель и крышка электрического щита закрывается.

Внимание! Нельзя к общей клемме точно так же, как и нельзя запитывать новую сеть до проверки правильности монтажа профессиональным электриком и выдачи им заключения о соответствии всем техническим нормам. Этот документ подаётся в электрическую компанию вместе с просьбой подключения к её сети.

Способы монтажа разных схем

При установке с помощью розетки всё происходит намного проще. Применяется кабель для подключения электроплиты со специальным разъёмом – парой из розетки и вилки (РШ-ВШ). Выпускаются он двух типов: для скрытой и .

Плиты бывают с мощностью 220 и 380 вольт. Схема подключения обязательно указывается производителем для обеспечения правильного подведения проводов сети к клеммам плиты. Этот схематический рисунок чаще расположен на задней стенке прибора, либо в инструкции к нему.

На заметку. На схеме зажимы для фаз обозначаются: L1, L2, L3; нейтральные указаны буквой N. Непосредственно в клеммной коробке фаза отмечена цифрами: 1, 2, 3; нейтраль – это 4 и 5.

Перемычка между фазными клеммами изначально установлена производителем «по умолчанию» на подключение электроплиты к однофазной сети.
Для трехфазного подключения электроплиты перемычка снимается. Очерёдность соединения проводов к фазным зажимам значения не имеет.
Для двухфазной проводки перемычка устанавливается между клеммой 1 и 2. Подключается одна фаза. Вторая крепится к зажиму под номером 3.

Пример однофазного подключения электроплиты можно увидеть на рисунке.

Принцип установки при всём разнообразии плит, представленных на рынке, стандартный. Встраиваемые, обыкновенные бытовые и даже промышленные электроплиты подключаются по одной общей схеме. Незначительные нюансы обусловлены количеством фаз в сети. Разобраться в этом совсем несложно. Поэтому с подключением электрической плиты справится, по сути, любой хозяин.

Видео о подключении электроплиты своими руками

С каждым годом всё большее количество людей решается на подключение электроплиты. Это и не удивительно. Современные технологии, используемые при их создании, позволяют добиться немалой экономии.

Представим, что вы уже приобрели электроплиту, и вам нужно её подключить. В таком случае необходимо в первую очередь внимательно прочитать инструкцию. Именно там указывается рабочая схема подключения.

Внимание ! Электроплиты потребляют большой объём электрической энергии в сравнении с другими бытовыми приборами, и это необходимо учитывать при подключении по схеме.

Алгоритм подключения

Перед тем как перейти к непосредственному подключению электроплиты по схеме, необходимо ознакомиться с рядом документов:

ПУЭ 7,
ПТЭЭП,
технический паспорт.

Только после этого вы сможете правильно воспользоваться данной инструкцией. В противном случае вы рискуете не только потерять гарантию на электроплиту, но и подвергнуть себя опасности.

Шаг 1. Выбираем провода

Провод питания согласно схеме, должен быть независимым. Проще говоря, его необходимо напрямую пустить в распределительный щиток. В противном случае проводка может просто перегореть, спровоцировав, таким образом, пожар.

Если у вас в доме нет выделенной линии, то вы можете использовать такие типы проводов:

В свою очередь, чтобы осуществить подключение электроплиты от розетки согласно схеме, нужно использовать кабель типа ПВС. Если вы его не сможете найти, то подойдёт и КГ. Кстати, последний обладает куда большей устойчивостью к изломам. В процессе эксплуатации он может изгибаться множество раз. Вреда от этого не будет.

Когда вы подбираете сечение кабеля для подключения электроплиты, то в расчёт необходимо взять три основных параметра:

количество фаз,
напряжение сети,
потребляемую мощность.

Просто посмотрите в таблицу ниже и подберите подходящий для подключения электроплиты по схеме кабель. При этом лучше предусмотреть небольшой запас мощности, так как перепады в сети — это обычное дело.

Также при подключении электроплиты по схеме своими руками необходимо знать о некоторых нюансах. Во-первых, все операции нужно проводить независимо от автоматического выключателя. Во-вторых, номинал подачи тока должен быть выше на одну единицу, чем потребление аппарата.

Технические характеристики электроплиты вы можете найти в соответствующей документации, которая должна идти к прибору в комплекте поставки . Также все параметры указываются на корпусе.

Внимание ! Автоматический выключатель должен принадлежать к группе C.

При подключении электроплиты по схеме необходимо озаботиться о наличии УЗО. Оно позволит защитить вас и вашу семью от удара электричеством в процессе эксплуатации прибора.

УЗО нужно установить неподалёку от автовыключателя. Подключение устройства защитного отключения возможно только после установки автоматического выключателя. Особое внимание уделите винтовым зажимам. Они должны быть надёжно зафиксированы.

Шаг 2. Делаем розетку

В идеале у вас на кухне уже должна быть розетка, через которую можно осуществить подключение электроплиты согласно схеме. Но к сожалению, разъёмами нужной мощности оборудованы далеко не все квартиры, поэтому иногда об этом приходится позаботиться самостоятельно.

Внимание ! Вам нужна розетка, которая сможет обеспечить питание электротехники с мощностью свыше 3 кВт.

В большинстве случаев на кухне устанавливается однофазная розетка. Её более чем достаточно, чтобы обеспечить подключение электроплиты по стандартной схеме. При этом минимальный номинальный ток должен составлять не менее чем 32 А . В идеале необходимо 40.

Розетка, которую вы будете использовать для подключения электроплиты по схеме должна быть сделана с качественных материалов. Также должен обеспечиваться электрический контакт.

Очень важно чтобы количество жил было таким же, как и количество проводов. Ни при каких обстоятельствах нельзя соединять провода вместе, чтобы стало возможным подключение к одному контакту. Это может привести к пожароопасной ситуации.

При подключении разрешается использовать только медный провод. При этом сечение провода должно соответствовать табличным показателям. Саму розетку нужно установить на ровной поверхности. При этом материалов с высокой горючестью поблизости быть не должно.

Совет ! При установке на кирпичную стену желательно использовать прокладку, чтобы основание розетки не треснуло.

Нельзя устанавливать розетку для подключения электроплиты по схеме возле рукомойника. Это не соответствует правилам безопасности. Брызги могут попасть на оголённый кабель и вызвать замыкание.

Также розетка не должна быть установлена слишком близко к железным трубам. Это же относится к дверным и оконным проёмам. От правильного выбора места для установки зависит безопасная эксплуатация прибора.

Когда вы закончите установку розетки для подключения электроплиты по схеме, проверьте изоляцию. Кабели не должны быть повреждены. Только после этого включайте плиту.

Внимание ! В идеале цвета проводов в вилке должны совпадать с цветами кабелей в розетке.

Отдельное внимание уделите винтовым зажимам, они должны быть закреплены должным образом. Мало того, при установке розетки, для подключения электроплиты необходимо каждый многожильный кабель дополнительно пропаять. Пайку нужно делать там, где они крепятся к контактам.

В том, насколько правильно вы подключили провода, вам позволит убедиться мультиметр. Как только предварительная проверка завершится, можно будет включить автоматический выключатель.

Шаг 3. Подключение к плите

Чтобы подключить электроплиту к кабелю питания, вам, конечно же, понадобится схема. Точный рисунок подключения должен быть в техническом паспорте. После того как вы его найдёте нужно будет найти на задней панели маленькую крышку и открутить её. Под ней вы найдёте клеммы проводов.

Теперь можно закрепить провода для подключения электроплиты согласно схеме. Но перед этим необходимо закрепить все кабели. В противном случае неаккуратным движением вы их просто вырвите.

Внимание ! Для креплений на корпусе электроплиты есть специальные зажимы.

Подключение проводов зависит от количества фаз. Для сопряжения нужно использовать медные перемычки. Обычно они идут вместе с клеммной колодкой. По имеющейся у вас схеме установите соединения. После этого затяните винты.

Обычно в документации или на самой крышке имеется схема, с помощью которой вы сможете подключить плиту. При этом цвета подключаемых кабелей в идеале должны соответствовать друг другу.

В первую очередь нужно подключить заземление. Обычно этот провод имеет салатовый цвет (смесь желтого и зелёного). После этого можно подсоединить нейтраль. Синий кабель подключается третьим. Только после этого можно переходить к фазным проводам. Последовательность следующая:

коричневый,
чёрный,
чёрный.

В процессе подсоединения необходимо сохранять предельную осторожность, так как неправильный контакт может привести к выходу из строя плиты или проводки. В конце работ крышка закрывается.

Общие схемы подключения к сети

Пожалуй, это самая простая схема подсоединения к однофазной сети, для того чтобы подключить питание вам понадобится:

Установить перемычки на клеммы L1 и L2, L2 и L3.
К L2 подсоединить коричневый провод под фазу.
Установить перемычку на N1 и N2.
К N2 подключить нейтраль.
На заземляющий контакт выводится провод заземления.

При этом вы должны помнить, что это общая схема. Во многих схемах, которые идут вместе с документацией могут быть другие названия клемм . Мало того, даже их количество может быть разным.

Если вам нужно будет подключить плиту к трёхфазной сети, то схема будет немного отличаться. У вас будет три фазы, которые нужно просто подсоединить к трём клеммам L1-L3. При этом в процессе монтажа никакие перемычки не нужны. N1 и N2 вместе с PE подключаются к советующим контактам.

С двухфазной сетью нужно будет установить перемычку на L1 и L2. После этого вы сможете подключить к ним фазу A. Соответственно на C будет выходить L3. Все остальные провода можно подключать по аналогии с предыдущими сетями.

Итоги

Подключить электроплиту к сети не так-то уж и сложно. Мало того, это возможно в квартирах и домах, где по проекту не были предусмотрены розетки такого типа. Но чтобы это стало возможным необходимо использовать качественные комплектующие и учитывать важные нюансы вроде количества фаз в сети.

Приобретение электроплиты для кухни в квартире поставит перед владельцем проблему подключения устройства к сети. Инструкция рекомендует пригласить для этих целей специалиста. Но не всегда в этом есть необходимость. Схема подключения к сети доступна для понимания и может быть реализована самостоятельно. Она одинаково применима для обычной электроплиты, с ее помощью можно подключить:

Чтобы правильно подключить новое приобретение своими руками необходимо потратить время и ознакомиться с алгоритмом действий. Он несложен и включает несколько этапов:

Выбор места установки.
Общие требования.
Установка УЗО и автомата.
Монтаж кабеля.
Выбор типа соединения.
Схемы подключения.

Прежде чем подключить плиту или варочную панель следует правильно определить место ее будущего размещения в квартире относительно места подсоединения, соседства с холодильником и другими бытовыми приборами:

Площадка, на которой планируется установить стационарную модель должна быть максимально ровной, чтобы при регулировке ножек обеспечивать устойчивое горизонтальное положение.
Длина провода и расстояние от места подключения до устройства должны позволить свободно перемещать прибор без отключения.
Тен обычной электроплиты может разогреваться до 100°C, поэтому не рекомендуется размещать электроплиту или варочную панель рядом с холодильником.
Разогретый тен может привести к оплавлению пластиковых предметов обстановки.
Индукционную плиту или аналогичную варочную панель так же нежелательно ставит рядом с холодильником или другими бытовыми приборами, генерируемое ею электромагнитное поле негативно влияет на их работу.

Общие требования

Правильно подключить электроплиту или варочную панель своими руками не получиться без соблюдения определенных требований к оборудованию. В квартире это можно сделать существенно проще и быстрее.

Обычно в квартире стандартной многоэтажки подключение подобных устройств к сети осуществляется уже смонтированным отдельным проводом, через специально предусмотренную розетку. Это сэкономит время и позволит быстро подключить плиту или варочную панель.

Владельцам частного дома выполнить все работы связанные с проводом, и установкой другого оборудования придется самостоятельно или с приглашением специалиста. В этом случае следует воспользоваться:

трехжильным кабелем с медным с сечением от 4-х до 6-ти мм в зависимости от его длины;
отдельным автоматом под электроплиту для установки в щитке на 32 или 40А в соответствии с сечением провода;
устройством защитного отключения;
доступным способом заземления.

Устройство защитного отключения и автомат

УЗО и автоотключатель являются обязательным элементом комплекта, который используется, чтобы самостоятельно подсоединить любой бытовой прибор к сети. Их наличие убережет прибор от перепадов напряжения в сети и преждевременного выхода из строя:

Ставятся они рядом на монтажную рейку до счетчика.
Номинальное значение УЗО должно быть больше автомата.
УЗО соединяется со счетчиком верхние фазное и нулевое крепление соответственно.
Нижние клеммы используются для соединения с автоматом и выводятся на ноль.
Если используется однополюсный автомат, нулевая клемма УЗО соединяется с нулевой шиной.
При двухполюсном соединяется нулевой клеммой с соответствующим контактом автомата.
На нижние крепления автомата ставятся фазная и нулевая жилы трехжильного провода.
Если автомат однополюсный нулевой провод уходит на соответствующую шину.
Желто зеленая или зеленая предназначена для заземления.

Монтаж кабеля

Чтобы соединить розетку или клеммник кабелем с электрощитом потребуется самостоятельно проштробить стену. На скрытую в стене укладку придется потратить время, но она не испортит интерьера. Альтернативный и менее хлопотный вариант, чаще используемый для дома с деревянными стенами, предполагает использование внешнего короба. Штробление и укладка в коробе выполняются по кратчайшему маршруту.

Тип соединения электроплиты

Перед началом установки нужно определит, каким типом соединения лучше воспользоваться. Устанавливать электроплиту или варочную панель в квартире или на кухне частного дома можно с тремя типами подсоединения к сети:

прямым подключением;
через клеммную коробу;
через розетку.

Прямое включение

Данный вариант можно применять, если нет необходимости отключать плиту или варочную панель от общей сети. Он считается самым безопасным. Отсутствие дополнительных соединений снижает риск перегрева. Если отдельное отключение необходимо, то придется устанавливать клеммную коробку или розетку.

Как устанавливать клеммную коробку

Современную плиту рекомендуется подсоединять к сети без включения в розетку через качественную клеммную колодку. Можно использовать колодку в монтажной коробке, которая монтируется снаружи на стене или металлическую коробку для скрытой установки. Коробка ставится на расстоянии двух метров от электроплиты, на высоте не мене 0,6 метра от пола.

Включение через розетку

Распространенным вариантом подсоединения к сети является включение через розетку с обязательным использованием заземления.

Для этих целей в квартире или на кухне частного дома можно использовать розетку 3 типов.

Отечественного производства с верхним расположением заземления, развернутым на 90°.

Белорусского производства, которая отличается разворотом контактов на 120° относительно друг друга.

Европейского типа, где контакт для заземления находится внизу и имеет плоское сечение.

Если необходимость в монтаже проводки своими руками отсутствует, соответствующее оборудование в квартире или на кухне частного дома уже имеется, розетку необходимо проверить на фазу. Это делается с помощью электротестера.

Схемы

Вне зависимости от способа подключения через розетку или клемник плиту или варочную панель можно подключить к сети по трем схемам:

однофазной;
двухфазной;
трехфазной.

Для приборов на 220В используется однофазная схема, на 380В двух или трехфазные варианты. Перед тем как подключить электроплиту или варочную панель, ее придется развернуть тыльной стороной и снять защитную крышку с клеммной коробки. Возможные схемы подключения обычно указаны на оборотной стороне устройства.

Одна фаза

Это самый распространенный вариант в квартире многоэтажки. Его можно использовать, когда стыковка выполняется трехжильным проводом. Оно легко выполняется своими руками. Чтобы правильно подключить устройство необходимо использовать перемычки. Они обычно идут в комплекте и зажаты болтами в клеммной коробке. Если их нет, можно приобрести медные перемычки с сечением 6-ть мм. Пять из шести винтов соединяются двумя шинами:

одна шина соединяет винты обозначенные литерой «L» под номерами 1, 2, 3;
вторая – используется для соединения номеров 4 и 5, обозначенных литерой «N»;
последний остается свободным и будет использоваться для заземления.

При соединении провода распределяются следующим образом:

фаза (черный или коричневый) на L1,2 или 3;
ноль (синий) на N4 или 5;
для заземления используется шестая клемма с обозначением PE.

Две фазы

Такая схема чаще применяется для частного дома, но ее можно использовать и в квартире. Стыковка выполняется четрехжильным проводом. В этом случае:

одна перемычка ставится на L1 и L2;
другая на N4 и N5;
L3 и винт для заземления остаются свободными.

Чтобы подключить такую схему:

желтая жила ставится на фазу A состоящую из клемм L1 и L2, соединенных перемычкой;
жила в красной обмотке идет на расположенную рядом клемму L3;
синего цвета ставится на нулевые N4 и N5, состыкованные перемычкой;
желто-зеленая предназначена для заземления.

Три фазы

Этот вариант предназначен для частного дома, в квартире такая схема применяется редко. Несмотря на внешнюю сложность его так же легко реализовать своими руками. Выполняется кабелем из четырех или пяти жил. Здесь используется только одна шина для соединения расположенных рядом нулевых клемм N1 и N2. Жилы нужно подключить в следующем порядке:

на фазу A, контакт L1 идет желтая;
на фазу B, контакт L2 – зеленая;
на фазу C, контакт L3 – красная;
для расположенных рядом нулевых клемм предназначена синяя;
для заземления светло зеленая или желто-зеленая.

При выполнении всех перечисленных работ своими руками необходимо потратить время на консультации со специалистами. Это убережет от непоправимых ошибок и позволит сделать все правильно.

Подключение электроконфорки

Не во всех местностях газ подведен к жилым зданиям. В таких ситуациях приходится обходиться электрическими плитками. В обиходе еще остались старые модели. С ними иногда происходят неприятные ситуации, которые требуют замены определенных элементов. Нелишней будет схема подключения конфорки, т. к. часто именно ТЭНы выходят из строя и требуют замены.

Блок: 1/4 | Кол-во символов: 351
Источник: https://2proraba.com/elektrika/sxema-podklyucheniya-konforki.html

Общие сведения

Когда происходит перегрев конфорок плиты, то владельцу приходится задуматься о том, как подключить новый элемент. Естественно, что без правильной схемы здесь не обойтись, и при этом схема должна быть прописана в техническом паспорте печи. Но признайте, что спустя 20 лет использования мало кто помнит, где находятся документы от печки.

Обратите внимание, что в идеале следует осуществлять подключение новых конфорок к электрической плите строго по той схеме, которая есть в техническом паспорте.

Блок: 2/5 | Кол-во символов: 511
Источник: https://domsdelat.ru/poleznie-soveti/sxemy-podklyucheniya-konforok-na-plite.html

Создать аккаунт

Зарегистрируйтесь для получения аккаунта. Это просто!

Зарегистрировать аккаунт

Блок: 3/4 | Кол-во символов: 147
Источник: https://www.chipmaker.ru/topic/132557/

Дополнительные советы

До того как приступить к замене элемента на плите, необходимо убедиться, действительно ли он вышел из строя. Обычной прозвонкой этого сделать практически невозможно, т. к. ТЭН имеет свое сопротивление. Именно сопротивление и необходимо проверять. Производитель указывает, какое значение является нормальным для исправного узла. Необходимо закрепить два щупа мультиметра на контактах нагревателя и переключиться в режим измерения сопротивления. По окончании процесса необходимо свериться с эталонным значением.

Обратите внимание! Замер сопротивления необходимо производить на демонтированном нагревателе, в противном случае будет выведено значение всей системы.

Во время монтажа будьте внимательны на местах соединения. Все оголенные провода необходимо заизолировать с помощью изоленты или термоусадочной трубки. Ни один оголенный провод не должен касаться корпуса плиты. При выполнении работ по замене, необходимо обесточить плиту. Весь инструмент, который будет использоваться, должен иметь диэлектрические рукоятки, которые не пропустят разряд, который может быть в конденсаторах, если они присутствуют в схеме.

Блок: 3/4 | Кол-во символов: 1138
Источник: https://2proraba.com/elektrika/sxema-podklyucheniya-konforki.html

Кол-во блоков: 8 | Общее кол-во символов: 6705
Количество использованных доноров: 3
Информация по каждому донору:

https://domsdelat.ru/poleznie-soveti/sxemy-podklyucheniya-konforok-na-plite.html: использовано 2 блоков из 5, кол-во символов 5069 (76%)
https://2proraba.com/elektrika/sxema-podklyucheniya-konforki.html: использовано 2 блоков из 4, кол-во символов 1489 (22%)
https://www.chipmaker.ru/topic/132557/: использовано 1 блоков из 4, кол-во символов 147 (2%)

Источник: m-strana.ru

электрические и газовые 2-конфорочные плиты с духовкой, схема 4-конфорочной плиты, переключатель для электроплиты

Приобрести кухонную плиту, казалось бы, несложно. Однако существует много моделей от разных производителей. Неплохим выбором окажется плита «Мечта».

Характеристики

Производитель кухонных плит «Мечта» начал свою работу в бытовом сегменте в 1968 году. Долгие годы предприятие имело подтвержденный государственный знак качества. За минувшие полвека сделано уже свыше 12 миллионов плит. Успех гарантирован благодаря тому, что производство ведется на мощностях ВПК. Качество продукции не ставится под сомнение.

Плиты «Мечта» как газовые, так и электрические, пользуются стабильным спросом потребителей в разных странах. Это связано и с приемлемым уровнем цен, и с оптимальной надежностью конструкций. Ни одному другому российскому производителю не удалось добиться столь высокого теплового КПД. Название «Мечта» полностью оправдывается еще и благодаря безупречному современному дизайну. Линейки обновляются ежегодно.

Электрические плиты «Мечта» могут иметь конфорки из чугуна либо электронагреватели трубчатого исполнения. Духовые шкафы оборудуются системами подсветки и термостатами. В напольных моделях предусматривается 4 стандартных рабочих режима, обеспечивающих регулировку прогрева сверху и снизу.

Газовые плиты «Мечта» рассчитаны на потребление пропан-бутана. Разработчики предусматривают режим минимального пламени. На каждую модель выданы сертификаты соответствия техническим требованиям и нормам пожарной безопасности. Газовая плита, как и электрическая, имеет эмалированный корпус. Такие конструкции хороши и в городских жилищах, и в полевых условиях.

Виды и популярные модели

Существует немало модификаций плит «Мечта». Они все входят в бюджетную категорию, однако отличаются превосходным качеством. Популярны в России и за ее пределами 4-конфорочные версии. Именно такое количество конфорок необходимо, чтобы приготовить пищу для обычной семьи. Горелки в таких модификациях часто делаются из чугуна.

Речь идет о таких версиях, как:

12-06-03С;
12-06;
12-06-03СБ.

Иногда применяются конфорки на основе ТЭН. Единственный представитель этой группы – 12-03.

Чугунные конфорки не требуют сложного ухода. Однако они отличаются большой тепловой инерцией. А также при контакте с холодной водой либо при ударе тяжелой посудой чугун легко трескается. Быстро накаляющийся и стремительно остывающий ТЭН плох тем, что все крошки и разлитые жидкости засыхают под нагревателем.

Часть электроплит оборудованы так называемыми экспресс-конфорками. В них монтируются ТЭН повышенной мощности (не 1—1,5, а 2 кВт). Варочные поверхности покрыты стеклоэмалью, которая устойчива к механическим воздействиям. Такое покрытие гарантированно сохраняет свои качества при значительной температуре. Даже модели «Мечты», эксплуатирующиеся 10—15 лет, не теряют внешней привлекательности.

«Мечта 211Ч»

Хорошим примером электрической плиты «Мечта» является модель 211Ч. В ней не предусмотрена духовка. Габариты изделия составляют 0,54Х0,296Х0,09 м. Управление производится механическим способом. Таймер отсутствует, нет также дисплея и часов.

211Т ВК

Модификация 211Т ВК считается вполне надежным устройством. Двухконфорочная эргономичная конструкция нагревает пищу за счет спиральных нагревателей.

12-06-03 СБ

Еще один вариант плит с двумя конфорками — модель 12-06-03 СБ. Как заявляет производитель, для изготовления варочной поверхности использована надежная стеклоэмаль.

Основными преимуществами такого решения считаются:

отменная сопротивляемость истиранию;
легкость очистки;
длительное сохранение привлекательного внешнего вида.

На панель управления вынесен индикатор включения. Духовой шкаф оснащен системой подсветки. Потому наблюдение за готовящейся пищей возможно при закрытых дверцах. Предусмотрено сдвоенное жаропрочное стекло. Термостат рассчитан на поддержание точно заданной температуры.

Наибольшая потребляемая энергия в этой плите составляет 5,3 кВт. Чугунные электроконфорки работают очень надежно и стабильно. Изменять их мощность можно ступенчато (выставляя 1 из 7 уровней). Вместимость духовки достигает 48,7 л.

«Мечта 29»

Но иногда требуется электрическая плита поменьше: в которой 2 конфорки с духовкой. В этом случае пригодится «Мечта 29». При ее производстве используют белую и черную эмаль. Производитель обещает, что срок эксплуатации изделия составит 10 лет. На первые 2 года дается фирменная гарантия.

Плита действительно компактна и может быть установлена в небольшой кухне.

На дачах, в загородном жилище такое преимущество очень ценно. Наибольший рабочий ток — 16 А. Поэтому установка «Мечты 29» возможна в любом здании, где есть типовая электропроводка современного уровня.

Конфорки будут прогреты максимум за 3 минуты. Есть отсек для неиспользуемой посуды. В комплект поставки входят противень с эмалированным покрытием и решетка, предназначенная для жарки и сушки продуктов. Наибольшая потребляемая мощность у «Мечты 29» – 2,2 кВт. Масса нетто составляет 25 кг. При сходных характеристиках электроплита 251Ч весит 29,5 кг.

«Мечта 100М»

У уральского производителя есть и газовые модели. Плита «Мечта 100М» предназначена для настольной установки. Она может работать на сжиженном газе. Важно: переключение на природный газ допустимо только при покупке сменных деталей в сервисных центрах компании. Небольшая величина «100М» позволяет без труда переместить ее куда угодно.

Конструкторы позаботились об устойчивом горении газа в наименее интенсивном режиме. Не менее важны и накладки на ножках, предотвращающие скольжение. Благодаря им возможна установка на гладком основании. Плита работает только на сжиженном газе. Единственный аксессуар в комплекте поставки — решетка. Обе горелки выдают по 1,7 кВт тепла.

«Мечта 200М»

«Мечта 200М» также работает также на газе. Для нее требуется сжиженное топливо. Точно так же допускается переделка на классический природный газ. В фирменном описании указано, что плита имеет довольно компактные размеры (0,5Х0,285Х0,115 м).

«Мечта 221-01 ГЭ»

Завершить обзор уместно на комбинированных плитах. «Мечта 221-01 ГЭ» довольно компактна и может использоваться даже в незначительной по размеру кухне. В ее электрической духовке установлены два ТЭНа (один сверху, другой снизу), потому нагревание пищи идет эффективнее. Что немаловажно, подставка позволяет использовать плиту и на полу, и на столе.

Для работы может применяться как природный, так и сжиженный газ; запуск горелок производится устройством электрического розжига.

Конструкция позволяет перенастраивать плиту по своему усмотрению, приспосабливать ее к различным видам газа. Привлекательна и комплектация.

Вместе с плитой поставляют:

эмалированный противень;
решетки для жарки и для варочных поверхностей;
щиток;
винты слабого газа;
инжекторы.

Электрическая часть и блок электророзжига рассчитаны на бытовой ток со стандартными показателями. Тепловая мощность отдельной горелки составляет 3,4 кВт. Потребление электричества в духовом шкафу — 1,2 кВт. В нем может поддерживаться температура 50—300°.

Размеры прибора таковы:

ширина – 0,5 м;
глубина – 0,43 м;
высота – 0,85 м.

Наибольшая масса – 19,5 кг. Как и у других изделий, срок эксплуатации 10 лет, гарантийный срок — 2 года.

«Мечта 251-01 ГЭ»

Альтернативой можно считать плиту «Мечта 251-01 ГЭ». По своим характеристикам она мало отличается, разница касается только размеров: 0,5Х0,6Х0,85 м. Кроме того, эта плита тяжелее — до 25,2 кг.

«Мечта 450 ГЭ»

Есть еще одна стационарная модель – «Мечта 450 ГЭ».

Как и в других моделях, предусмотрены:

режим «малого пламени»;
индикация запуска электроконфорки;
двойное жаропрочное стекло;
отсек для хранения посуды;
термостат, поддерживающий температуру 50—300°.

Советы по выбору

При выборе нужно учесть некоторые нюансы.

Большое значение имеет количество горелок (нагревательных позиций). Плита с 1 конфоркой отличается совсем маленькими размерами. Но встречаются такие изделия очень редко. Они нужны только для эпизодически посещаемых дач. На таких плитках легко согреть чайник или разогреть небольшое блюдо. Для полноценного приготовления даже самых простых блюд 1-конфорочная плита не годится. У двухконфорочной модели варочной панели больше возможностей. При этом на ограниченном пространстве, на тех же дачах, пользоваться такими плитами удобно. Если есть необходимость, расширение рабочей площади за счет дополнительной вставки не составит особого труда.

Для небольших кухонь, где надо готовить пищу на семью из трех или четырех человек, лучше подойдут настольные плитки с 3 конфорками. Классическим решением, однако, является четырехконфорочная плита. Она позволяет приготовить большое количество блюд в короткий срок.

Учитывают размеры кухни и габариты плиты. От мойки до плиты должно быть 0,6 — 1 м, а от любого края панели до любой стены минимум 0,3 м. Эти параметры одинаковы и для газовых, и для электрических панелей.

Выбор вида поверхности. Эмалированное покрытие используется много десятилетий, потому что стоит дешево и вполне устойчиво к разрушительным воздействиям. Но эмаль плохо очищать от жира, выкипевшего молока, бульона. Мало того, даже осторожное обращение не помогает избежать появления со временем мелких трещин и царапин. Потому стоит присмотреться к варочным поверхностям из нержавеющей стали. Они превосходно переносят сильный нагрев и даже механическое воздействие.

Надо помнить, что сталь хорошо смотрится только в современных интерьерах. Если кухня оформлена в классическом стиле, сталь будет неуместна.

Нержавейка не покрывается глубокими царапинами, тем более сколами. Плита из стали без проблем отмывается от пищевых остатков. Однако очищать ее абразивными порошками нельзя. Стальная поверхность часто покрывается хорошо заметными отпечатками пальцев, и потому придется оттирать ее систематически.

Привлекательной чертой стеклокерамических поверхностей является как дизайн, так и функциональные характеристики. Но надо понимать, что для ухода требуются специальные средства. Стеклокерамика окрашивается только в черный цвет.

Знакомство с особенностями духовки. Очень хорошо, если она имеет конвекционный режим. Такие конструкции улучшают распределение воздуха во время готовки. Подсветка духового шкафа отсутствует только в наиболее дешевых модификациях плит: дополнительные функции неизменно повышают цену. «Мечта 29», при всех своих достоинствах, не имеет газконтроля и таймера.

Выбор электрической или газовой плиты. Газовые изделия дешевле аналогичных электрических устройств, да и регулируется огонь гораздо легче, чем ТЭН. Почти все опытные кулинары отдают предпочтение именно газу: он позволяет быстрее нагревать посуду и продукты в ней. Ничего удивительного: открытое пламя намного горячее, чем раскаленный диск. К тому же голубое топливо дешевле, чем электричество.

Горящий газ грозит пожаром, а при утечке метана и пропан-бутана неизбежно возникают массовые отравления, взрывы.

Еще одной слабостью газовых плит является то, что температура в духовке не может быть задана точно. Но если от этой проблемы можно уйти, используя смешанную модель, то добавки к природному газу, делающиеся с различными целями, все равно будут доставлять неудобство: после сгорания они могут неприятно пахнуть. Газ оставляет много копоти, а в закрытом помещении при слабой вентиляции будет накапливаться влага. Наконец, в доме с маленькими детьми электрическая плита точно безопаснее. Ее надо выбирать, если нужна функциональная духовка и нет желания постоянно бороться с копотью, а на первом плане — безопасность.

Использование электроплит за городом надо как следует обдумывать. Хотя там действуют более низкие тарифы на электроэнергию, вне большого населенного пункта часто не хватает мощности электросети.

Внимательно изучите все отзывы о конкретной модели, прежде чем делать окончательный выбор.

Как подключить?

Газовое кухонное оборудование должны ставить исключительно профессионалы. Электрический прибор вполне можно установить своими силами, изучив схему подключения. Прежде всего, следует проверить, выдержит ли проводка в доме.

Для электроплит подходит только медный многожильный кабель, сечение которого более 4 мм 2. А для особо мощных плит — от 6 мм 2.

Не менее важно подсоединение проводки к защитным автоматам, рассчитанным на самый сильный ток (с запасом в один номинал). Проверяют также готовность розетки и вилки, их соответствие нагрузке. Обязательно применяют УЗО.

Только соблюдение этих требований гарантирует полную безопасность.

Перед монтажом следует убедиться, чтобы в наличии были все запчасти и комплектующие, которые должны идти в наборе. А наиболее мощные плиты лучше подключать не через штепсель, а через клеммник.

При работе следует строго соблюдать фазность подключения. Подключение выполняют только в том месте, где не будет риска увлажнения. Каждую часть провода надежно закрепляют.

Инструкция по использованию

Для безопасного функционирования плиты следует придерживаться ряда правил.

Плиты «Мечта» должны подключаться только к сетям переменного тока, рассчитанным на напряжение 220 В. Нельзя пользоваться ими там, где нет заземляющего контакта.

Запрещается устанавливать как газовые, так и электрические плиты в помещениях, которые не соответствуют требованиям технической документации.

Если плита не работает, ее надо обесточить, и только затем осматривать и искать неполадку. Категорически запрещено менять какие-либо детали: заменить их имеют право только квалифицированные специалисты.

Поменять место установки газовой плиты имеют право также лишь сотрудники газового хозяйства и аккредитованных организаций.

При проблемах с газовой горелкой можно почистить ее снаружи и убрать мусор из доступных ходов. Однако разобрать эту деталь и другие элементы трубопровода, опять же, имеют право только подготовленные специалисты.

Перед поиском причины той или иной неполадки настоятельно рекомендуется прочитать техническую документацию до конца.

Работа с электронагревателями (ТЭН, спираль), а также с терморегулятором и переключателем режимов, с электронными компонентами в кустарных условиях недопустима.

Даже такая простая процедура, как смена деформированного сетевого шнура, должна проводиться только сотрудниками сервисных центров. Нельзя использовать термостаты и другие запасные части, не имеющие сертификатов соответствия на конкретную плиту.

Все пятна и другие загрязнения надо отмывать немедленно. Для этой цели применяют только рекомендованные производителем средства.

Нежелательно использовать посуду с влажным дном (для газовой плиты она тоже плоха, хотя и в меньшей степени, чем для электрического очага). Нельзя использовать и посуду со слишком узким или широким дном.

Запрещается включать газ или конфорки электроплиты «вхолостую» (без посуды или с пустой посудой). Перед розжигом газа следует проветрить помещение.

Если внутрь кухонного прибора попала вода или иная жидкость, его следует показать специалистам.

Не допускается эксплуатация любых плит, корпус и внешние части которых находятся хотя бы под слабым напряжением.

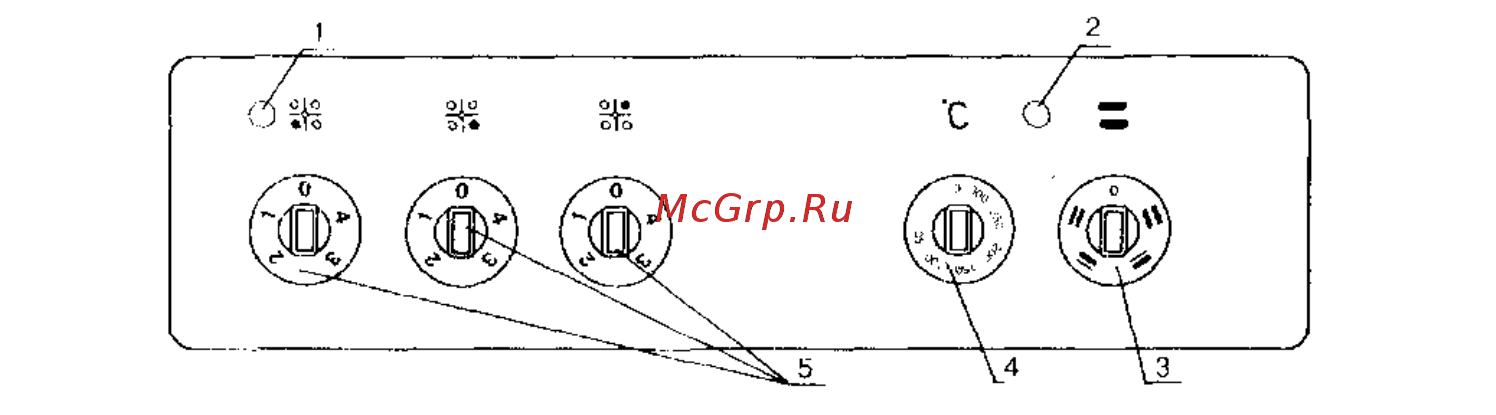

4-позиционный переключатель надо ставить так, чтобы замкнулись рабочие контакты. Это позволит сделать сопротивление цепи максимальным, одновременно увеличив нагрев. Если электричество поступает, но плита не работает, следует проверить все контакты тестером: профессиональным ремонтникам меньше придется искать неполадку. ТЭНы конфорок проверяют последовательно.

Обзор на электроплиту «Мечта», смотрите в видео ниже.

Как подключить электрическую плиту мечта. Электрическая схема

Схема подключения горелки

Людей, у которых есть электроплиты, прослужившие более десятка лет, часто интересуют схемы подключения конфорок. Это неудивительно, ведь со временем эти элементы выходят из строя, и единственный способ исправить это — установить новые конфорки.

Теоретически при идеальных условиях эксплуатации горелки могут прослужить почти вечно, но, конечно, этого не происходит. Дело в том, что мы часто забываем их выключить, от чего нагревательные элементы нагреваются до немыслимых температур.В некоторых случаях на поверхности перегоревших горелок можно увидеть даже трещины. Но это касается только старых моделей, с новыми такого не происходит.

Когда догорает конфорка, хозяину нужно подумать о подключении нового элемента. Само собой разумеется, что без схемы не обойтись. Конечно, это должно быть в техническом паспорте товара. Но надо признать, что по прошествии 20 лет документы теряются или приходят в нечитабельное состояние.

Внимание! В идеале новую конфорку следует подключать к электроплите именно по схеме, которая указана в техническом паспорте.

Схемы подключения популярных плит

Dream 8

Это одна из самых продаваемых плит прошлого. Неудивительно, что на кухнях многих людей это можно увидеть. В его состав входят следующие ключевые узлы: индикаторы

TEN E1 + E2,
TEN E3-E5,
S1-S4,
.

Электронагреватели Е1-2 расположены соответственно в горелке 1 и 2. Это легко увидеть на схеме в технической документации печи.ТЭН Е3-Е5 — это духовка. S1-S4 — это коммутационный блок, с помощью которого можно управлять электроплитой.

Индикаторы, имеющиеся в электроплите, по схеме бывают двух типов HL1 и HL. Они отвечают за работу ТЭНов. Также в наличии HL3. Но это всего лишь подсветка духовки, так что всегда есть возможность увидеть, в каком состоянии находится блюдо.

Внимание! В большинстве конструкций используется тепловое реле Т-300. Причем мощность каждого нагревательного элемента составляет 1 кВт.

Переключатель S1 отвечает за регулировку степени нагрева. Имеет четыре позиции, с помощью которых можно обеспечить разную интенсивность огня. В первой позиции замкнуты П1-2 и П2-3.

Когда это происходит, активируется TEN E3. В этом случае ток пойдет по следующему маршруту:

все начинается с контакта XP,
затем идет реле F,
P1-2,
E4-5 + E3,
P2-3.

Первое назначение — штекерный контакт.Этот нагревательный элемент имеет последовательное соединение с четвертым и пятым нагревательными элементами. Причем он подключен параллельно второму и третьему. Вы можете легко убедиться в этом самостоятельно, посмотрев на схему ниже.

При переключении на позицию номер два активируются P1-1 и P2-3. Естественно, цепь, по которой протекает ток, меняется. Все начинается с контакта находящейся ниже вилки, которая подписана как XP. Далее следуют следующие промежуточные точки:

Заканчивается заглушкой ХР, которая находится сверху.При срабатывании этой схемы запускается исключительно подогреватель Е3. Повышения мощности можно добиться за счет уменьшения сопротивления. Основным преимуществом такой схемы подключения конфорки является то, что она возможна при постоянном напряжении в сети, которое составляет 220 В.

Для S1 есть позиция номер 3. В данном случае P1-1 и P2- 2 закрыты. Из-за этого подключаются нагревательные элементы E4 + 5. Если говорить о S4, то этот переключатель отвечает за работу лампы.На стандартной схеме конфорок электроплиты она имеет обозначение HL3.

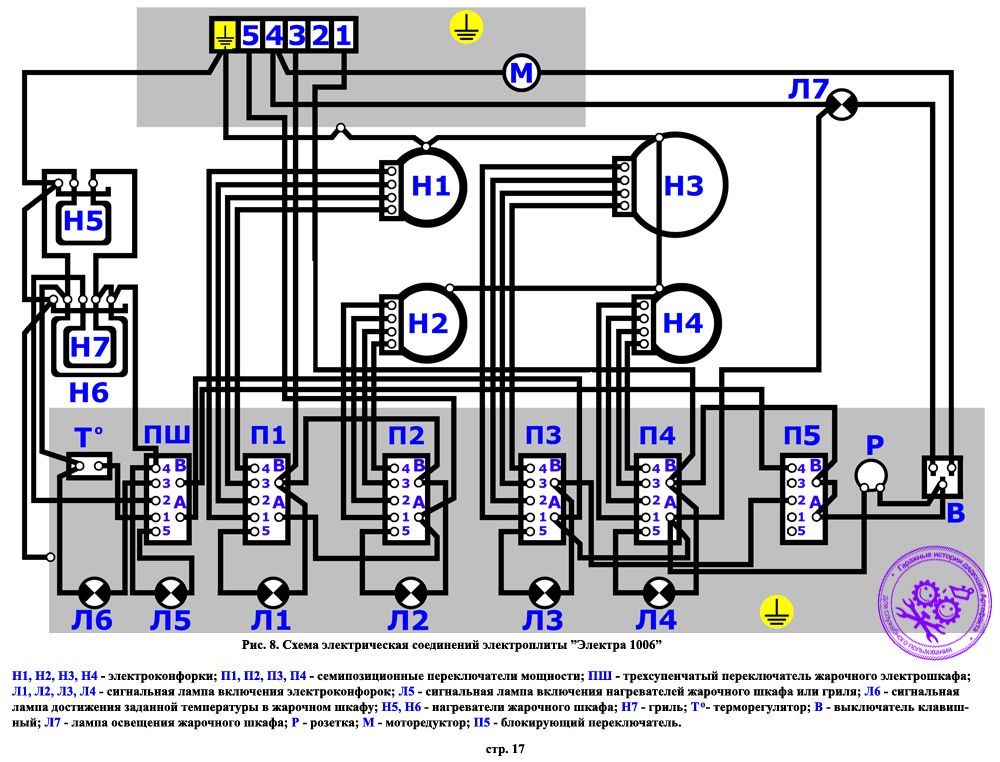

Электра 1002

Вторая, наиболее часто используемая в домах и квартирах электроплита — Электра 1002. Поэтому просто необходимо знать о ее схеме подключения конфорок. К счастью, это не особо сложно и разобраться сможет даже новичок.

Итак, у электроплиты четыре кольца, естественно, схема подключения для каждого из них своя.Первые два ТЭНа имеют индексы h3 и h4. Их главное отличие — трубчатая конструкция.

Третья конфорка в цепи подключения электроплиты имеет индекс h4. Он сделан из чугуна и имеет довольно большие размеры — 200 мм. h5 также сделан из чугуна. Его размер 145 мм.

Регуляторы P1 и P2 отвечают за регулировку температуры. У них как таковые нет уровней мощности. Но этот недостаток с лихвой компенсируется семиступенчатыми переключателями P3 и P4. В свою очередь ПС отвечает за духовку и имеет 3 позиции.

За блокировку отвечает переключатель Р5. Сигналы звонков в электрической цепи — L1-4. Пятый L позволяет выделить духовку. Также в наличии L6. Он включается, когда в шкафу достигается соответствующая температура.

Элементы H5-6 отвечают за нагрев духовки соответственно. Семерка — это мангал. Термостат обозначается простой буквой T. Также имеется переключатель с ключом. Это Б. Седьмая буква L освещает духовку.

Внимание! Мотор-редуктор обозначается заглавной буквой М.

Схемы для других популярных моделей

Безусловные, электроплиты Electra 1002 и Dream 8 были одними из самых популярных в то время. Но сейчас люди предпочитают покупать продукцию совершенно разных брендов, из самых известных можно вспомнить Gorenje и Hansa. Именно их плиты чаще всего устанавливают на своих кухнях.

Также можно вспомнить торговую марку «Лысьва». Конечно, сейчас мало кто покупает свои тарелки, если есть возможность приобрести продукцию более солидного бренда, тем не менее, круг потребителей у компании достаточно большой.В общем, ниже вы найдете схемы подключения конфорок электроплит самых популярных марок.

С помощью данной схемы подключения конфорок электроплиты вы легко сможете выполнить всю работу самостоятельно. Но для их качественного выполнения не помешают хотя бы базовые знания о работе электрических сетей и электроприборов.

Нюансы подключения ТЭН и его проверка

ТЭН обеспечивает нормальную работу конфорки.По сути, это его главный элемент, без которого невозможно нормальное функционирование всей схемы. Но чтобы все прошло хорошо, нужно учесть множество нюансов. Среди основных:

Контактные соединения не должны касаться корпуса электроплиты, иначе соединение может выйти из строя.
Контакты должны быть качественно изолированы. Кембрий лучше всего подходит для этой цели. В крайнем случае можно использовать обычную изоленту. Но его надежность не хуже примера.
Очень важно проверить нагревательные элементы конфорки электроплиты, чтобы подключение по схеме прошло успешно.

Для проверки ТЭНов конфорки электроплиты потребуется специальный прибор. Он называется омметром. Для этого подойдет и мультиметр. Эти устройства предназначены для измерения сопротивления в цепи.

Если вы используете мультиметр, сначала вам нужно настроить соответствующий режим измерения. Затем два провода необходимо подключить к соответствующим розеткам.

После этого включите устройство. С помощью двух щупов вы можете измерить сопротивление нагревательных элементов. Для этого необходимо использовать щупы для подключения конфорок электроплиты к контактам ТЭНа.

Если у вас измерительный прибор — цифровой мультиметр, то после подключения его щупов к контактам на дисплее сразу появится результат. Возможны три позиции:

разрыв
полная непригодность
сопротивление.

Конечно, чтобы по схеме подключить ТЭН конфорки к электроплите, необходимо, чтобы мультиметр показывал третью позицию. Иначе ничего не получится.

После подключения ТЭНа к электроплите у каждого возникает вопрос, а будет ли конфорка работать после этого? Все провода подключены правильно? Особенно это касается конфорок.

Внимание! Диагностика подключения всех проводов ТЭНа к общей схеме электроплиты должна проводиться в пассивном состоянии.

Для диагностики вам понадобится такой же прибор. Перед испытанием отключают нагрузку электроплиты, включают выключатель питания и подключают щупы к вилке. На дисплее появится соответствующий результат.

Резюме

Подключить горелку и все ее элементы к электроплите по схеме несложно. Достаточно иметь соответствующую схему и базовые знания о работе электросети и электроплиты.

bouw.ru

Схема устройства и принцип работы электроплиты

Современные городские квартиры в многоэтажных домах имеют только электропроводку, без газопровода, поэтому на кухне устанавливают электроплиты. Многих новичков интересует принцип работы электроплиты, а также ее устройство. В этой статье мы постараемся дать исчерпывающий ответ.

Базовая комплектация

Устройство любой модели электроплит отечественного или импортного производства практически одинаково, но у каждого свои оригинальные нюансы.Например, современные электроплиты Hansa из Германии имеют особую комплектацию, но мы рассмотрим стандартный вариант, который есть у каждой модели электроплиты. Традиционно данная продукция представляет собой комбинированный электроприбор, предназначенный для приготовления пищи, в нем сочетаются: плита

с конфорками;
духовка;
Нижний ящик для хранения посуды и противней.

Принцип работы стандартен для большинства электроприборов: ток, проходящий через ТЭН, нагревает его до заданной температуры.Для удобства управления на передней панели регуляторы — они могут быть механическими или электронными в зависимости от класса изделия. Как правило, на одной панели расположены два индикатора : один информирует о включении устройства в сеть, а второй уведомляет о включении духовки. На некоторых табличках есть только первый индикатор. Используя элементы управления, пользователи могут установить режим приготовления на любой конфорке или в духовке.

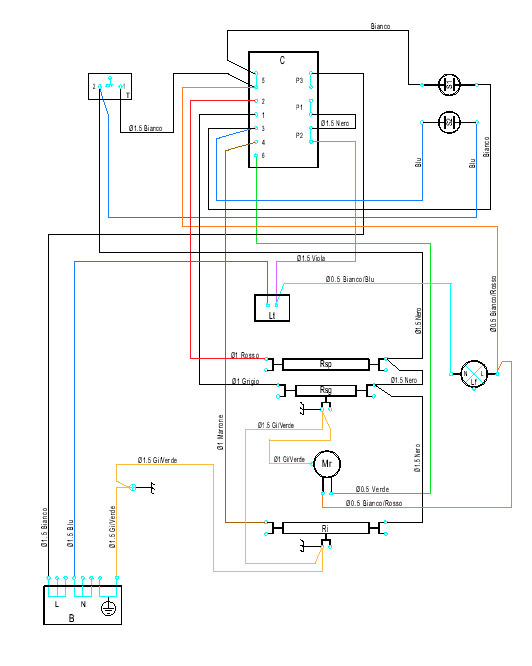

На рисунке ниже изображена принципиальная электрическая схема стандартной электроплиты.

Расшифруйте обозначение:

регулятор мощности;
клеммная коробка;
горелка;
планка опорная;
датчик температуры духовки;
петля;
пробка;
держатель ТЭНа;
тэн духовка;
панель внутренняя облицовочная;
замок дверной защелки;
гнездо защелки;
прокладка изоляционная;
десятка для гриля;
обод горелки;
шнур питания;
клемма заземления;
ручки регулировки.

Разновидности поверхностей электроплит

На современном этапе технологического развития модели электроплит делятся на две категории в зависимости от типа варочной поверхности.

Эмаль

Электроплиты Classic — эмалированная поверхность с чугунными конфорками. Преимущества такого устройства очевидны:

низкая стоимость;
простое обслуживание и ремонт.

Кроме того, покрытие варочной панели устойчиво к механическим повреждениям от случайного падения небольшой кухонной утвари и тяжелой посуды.Не без изъянов:

длительное время приготовления;
часть тепловой энергии тратится зря, особенно после выключения конфорок, которые долго остывают, нагревая воздух кухни;
очистка поверхности требует много времени, усилий — необходимо использовать специальные химические средства.

Стеклокерамика

Современные электроплиты имеют стеклокерамическую поверхность, которая выглядит очень эстетично и стильно. А в чем еще его преимущества?

вся плита покрыта высокопрочным керамическим листом;
нагрев происходит только в зоне нагрева , что обеспечивает безопасность использования;
гладкая поверхность исключает случайное опрокидывание посуды;
габариты горелки могут быть до 60 см в диаметре;
быстрый нагрев и охлаждение — интенсивно работающий нагревательный элемент полностью остывает только через минуту;
легкий уход — поверхность легко очищается мягкими чистящими средствами.

Электрическая схема устроена таким образом, что при снятии посуды с конфорки автоматика моментально отключает нагреватель.

Управление такими плитами обычно осуществляется с помощью сенсорных датчиков , которые располагаются на варочной панели в достаточно удобном месте, создавая безопасность их использования.

Несмотря на обилие плюсов, есть и недостатки:

невозможно готовить в посуде из алюминия и меди — они оставляют неприглядные следы на поверхности, можно использовать посуду только из нержавеющей стали с гладким дном;
— это стеклянная поверхность, подверженная механическому воздействию острых предметов, которых много на любой кухне.

ТЭНы

Отличие электроплит также может заключаться в устройстве их конфорок. Рассмотрим основные виды.

Конфорки спиральные

Внешне они очень похожи на нагревательный элемент электрочайника — это обычный нагревательный элемент, который предназначен для нагрева установленной на нем посуды. Такие кольца бывают одинарного и двойного типа — второй вариант отличается тем, что второе располагается вокруг первой спирали.Эти устройства управляются механическими поворотными переключателями, где используется плавная регулировка.

Блинный вариант

Такие изделия имеют твердую поверхность , которая нагревается двумя или более нагревателями, установленными на металлическом основании. Регулировка осуществляется специальными поворотными переключателями, которые подключают нагреватель в различных комбинациях. У них есть несколько положений, они называются ступенчатыми регуляторами мощности — этим они отличаются от предыдущих устройств для регулировки спиральных конфорок.

Для защиты изделий спирально-блинного типа разработчики придумали оригинальное устройство, которое автоматически отключает нагреватель, если температура сковороды достигает такого значения, что ее содержимое может выплеснуться и заполнить поверхность горелка.

Галогенный вид

Нагревательные элементы различной конфигурации размещаются под стеклокерамической варочной панелью в произвольном порядке, как придумают дизайнеры. Посуда нагревается специальным галогенным излучателем : Место, обозначенное светодиодным индикатором, нагревается за несколько секунд. На такой горелке хорошо готовить продукты, не томясь долго, а расход энергии составляет не более 2 киловатт в час.

Для этого варианта потребуется посуда из чугуна или стали — это следует учитывать всем пользователям при покупке такой плиты.

Регулировка нагрева осуществляется непосредственно на верхней части варочной панели с помощью сенсорных кнопок , в более дешевых моделях стандартное управление включается с помощью элементов управления, расположенных на передней панели управления.

Керамические приборы

Этот тип нагревательного элемента похож на лабиринт, в который уложена нихромовая нить спираль — узор каждой конфорки продуман идеально, чтобы спираль нагревала максимальную площадь. Эти изделия монтируются непосредственно под стеклокерамическими поверхностями панели, на которой происходит приготовление пищи, нередко они используются в сочетании с галогенным вариантом в одной тарелке.Для управления нагревом этих устройств часто используются переключатели с плавной двухступенчатой регулировкой.

Духовка

Тепло, необходимое для приготовления различных блюд внутри шкафа, генерируется с помощью специальной конфигурации нагревательных элементов, которые созданы по специальной технологии для использования в электрических духовках. Величина нагрева внутри регулируется переключателем, расположенным на панели управления — термостатом. Большинство духовок оснащены таймером , который не только выключает устройство в нужный момент, но и может включить его, если пользователь предварительно установит необходимую программу.

В некоторых моделях есть конвекция — вентилятор распределяет горячий воздух равномерно по всему шкафу, поэтому нет необходимости переворачивать, например, тушку утки, пока она запекается на противне.

На всю поверхность духового шкафа в самых продвинутых моделях нанесено особое высококачественное эмалевое покрытие Благодаря которому довольно легко поддерживать внутреннюю чистоту. Например, у бренда Hans есть специальный режим — пиролитическая очистка, при включении весь капающий жир моментально превращается в золу.

Как работает гриль

Каждая современная электрическая плита имеет устройство, называемое грилем. Для реализации такой функции используют несколько ТЭНов , действие которых направлено на то, чтобы выпечка на разных режимах проходила равномерно. Регулировка осуществляется комбинированным регулятором механического типа, расположенным на пульте управления.

Электроплиты считаются не только уникальным изделием для качественной готовки — они могут стать изюминкой дизайна интерьера вашей кухни.Каждый покупатель найдет для себя свою модель, выполненную в классическом или современном стиле — разнообразие габаритов и цветовых решений, наличие большого количества функциональных особенностей позволяет выбрать электрическую плиту в соответствии с личными приоритетами.

tehnika.expert

СХЕМА

Еще в каменном веке люди поняли, что жареное на костре мясо намного вкуснее сырого. С тех пор люди научились готовить еду на огне, постепенно добавляя своеобразные приправы и новые ингредиенты, так и появилась кулинария.Прошли века тысячелетия, но технологии не изменились, изменились только условия. Сейчас почти у каждого из нас в доме есть плита — газовая или электрическая. Электроплита имеет свои преимущества и особенности, в отличие от газовой, она более безопасна, меньше риск возгорания и отравления угарным газом. Хотя это может привести к возгоранию при неосторожном обращении, так как визуально не заметно, включен он или нет.

Плита электрическая состоит из рабочего стола, на котором расположены 4 конфорки.Чаще всего делается каждая на определенной мощности, которая отличается от соседних конфорок. Кольца имеют разный диаметр, очень часто утеплителем выступает ТЭН — ТЭН. Сетку можно носить на рабочем столе, это для удобства использования. Мощность каждой горелки в основном зависит от конкретного типа.

Горелки чугунные изготавливаются из сплавов разных металлов (железо, медь, алюминий), они обычно более мощные (900-1600 Вт), горелки спиралевидной формы (ТЭН) обычно изготавливаются с мощностью 400-600 Вт.

В духовом шкафу установлено 2 ТЭНа, часто в виде ТЭНов прямоугольной формы. Мощность одного такого обогревателя в районе 1000-1700 Вт. Нагревательные элементы духовки расположены в вертикальном положении. Духовка также имеет подсветку для наблюдения за процессом приготовления. На панели управления электроплиты можно увидеть ручки управления, предназначенные для управления конфорками и духовкой. Рядом с каждым пером может быть встроенный индикатор, уведомляющий о включении определенной горелки.Схема электроплиты:

В старых моделях электроплит ручка просто переключает режимы работы конфорки, в современных газовых плитах, где реализовано цифровое управление, есть система плавного регулирования температуры, а в последних нововведениях ручки полностью заменены на датчики. Ток, потребляемый электроплитой, может достигать 20 ампер на полной мощности, и для того, чтобы выдержать такой ток, необходимы хорошие мощные контакты розетки и сетевой вилки.После установки электроплиты и подключения ее к розетке необходимо проверить фазу между «массой» и нулевой фазой, омметром должен быть бесконечность и 4-10 Ом соответственно. После этого можно подавать напряжение на электроплиту.

el-shema.ru

Ремонт электроплиты своими руками. Подключение электроплит

Из практики можно заметить, что подключение электроплит к внешней электросети в зависимости от их назначения в зонах обслуживания происходит при однофазной сети подключения \ 220В \ и трехфазной. сеть с нейтралью \ 380В \ нейтраль-нейтраль.

В дополнение к способам обоих подключений есть заземляющий провод. В электроплитах и их схемах хорошо видно, что провод заземления подключен к внешней стороне шкафа электрической горелки, нагревателей духовки и, как и в любом другом оборудовании, к самому электрическому шкафу. Установочные соединения для электроплит для однофазного исполнения схем имеют три клеммы подключения, соединенные перемычкой с левой стороны и две клеммы подключения перемычкой с правой стороны, шестая клемма служит для заземления.Каждая клемма монтажного соединения в схеме пронумерована, поэтому вы легко можете определить, куда подключается провод от монтажного соединения. Берем любую схему электроплиты и прослеживаем электрическую схему соединений. В описании примера — схема из четырех конфорок с электрошкафом.

Схема имеет три подключенных провода от трех монтажных клемм с фазным потенциалом и два подключенных провода от двух монтажных клемм с нулевым потенциалом.Подводящие провода от клемм подключаются к выключателям питания. Переключатели питания бывают как ступенчатые, так и плавные переходы — они служат для изменения сопротивления.

В этом описании для каждой электрической конфорки и нагревателей духовки в целом есть отдельный выключатель питания. От переключателя питания к каждой горелке подключаются четыре провода, почему именно четыре? Ведь каждая электрическая горелка имеет три спирали накаливания и каждая спираль электрической горелки имеет свое сопротивление.Спираль с более низким сопротивлением создаст температуру с наибольшим нагревом, спираль с более высоким сопротивлением создаст температуру с наименьшим нагревом. Силовые выключатели играют роль потенциометра \ принцип работы потенциометра был описан ранее \, поэтому, изменяя сопротивление на самом силовом выключателе и на самой электрической горелке, можно регулировать температуру нагрева.

Как починить электроплиту?

В духовом шкафу в зависимости от модификации электроплиты могут располагаться как два, так и четыре нагревателя \ в быту их называют десятками \.Мощность нагревателей должна соответствовать мощности самого переключателя. Если для нагревателей духового шкафа выбран выключатель питания неправильно, — может происходить постепенное подгорание контактной группы в самом выключателе питания.

В конструкции электроплиты и в самих схемах можно проследить установку терморегуляторов. Термостаты работают по принципу теплового реле, когда биметаллическая пластина нагревается до определенной температуры, сама пластина деформируется и контакт размыкается.Здесь должно иметь место правильное соотношение между термостатом и нагревателями как жарочного шкафа, так и отдельных конфорок. Неправильный выбор может закончиться в результате длительного перегрева, — обрыв в электрической цепи и срок службы электроплиты будет незначительным.

Также в электроплитах может быть установлен мотор-редуктор. Мотор-редуктор — электродвигатель с малым вращающимся магнитным полем обмоток статора, в результате чего частота вращения ротора мала.Сам вертел приводится в движение механическим зубчатым редуктором.

Включение и выключение сигнальных ламп при контакте с термостатом — для предотвращения перегрева самих конфорок и нагревателей жарочного шкафа.

Что делать, если сломалась электроплита?

(Электроплита Мечта, hansa, индезит, горящая и др.)

В случае поломки электроплиты, с духовкой или нет … — нужно проверить щупом или мультиметром на сопротивление отдельной цепи электрической цепи, их соединениям, прозвонить каждое кольцо, каждый нагреватель жарочного шкафа, проверить исправность каждой лампы.

Проверка электрической цепи должна проводиться в пассивном режиме — когда электроплита не подключена к внешнему источнику питания. Когда электроплита подключена к внешнему источнику, — мы можем использовать прибор только для измерения напряжения и силы тока на определенном участке электрической цепи.

Конфорки соединительные

Допустим для электроплиты ГОРЕНИЕ — Э 405 состоящей из трех конфорок мощностью:

две конфорки по 1500 Вт каждая;
одна конфорка \ 1200 Вт \,

Сопротивление каждой конфорке имеет следующее значение:

при 1500 Вт \ 60 Ом — 90 Ом — 60 Ом \;
при 1200 Вт \ 130 Ом — 90 Ом — 60 Ом.

На этой схеме показано соединение контактных соединений горелок с контактными соединениями выключателя. В зависимости от подключения того или иного сопротивления горелки, температура нагрева горелки будет соответствовать.

zapiski-elektrika.ru

Электросхема электроплиты Томь-М. Электропечь Томь-М Схема

Электрическая схема электропечи Томь-М. Электропечь Томь-М схема

Электроплита Томь-М имеет достаточно простую схему подключения, состоящую из простых основных элементов, а именно
включает: сигнальные лампы — четыре штуки, сопротивления в количестве четырех штук,
пять. переключатели — три на конфорках и два на жарочном шкафу, подсветка, подсветка ВКЛ
одно, два десятка и три кольца.Ниже представлена электрическая схема соединений печи Томь-М, в которой режимы
Работа жарочного шкафа контролируется двумя переключателями! На схеме электропечи
условные обозначения нанесены: СЛ — сигнальная лампа, R — сопротивление (резистор), П — выключатель, ЛП — обозначение
ламп подсветки, КП — клавиша подсветки жарочного шкафа, цифры 1, 2 и 3 — конфорки.

Электросхема печи Томь-М — Технические характеристики печи и ее комплектующих.

Установленная мощность электропечи — 6 кВт, разовая потребляемая мощность печи — 4,5 кВт, максимальный ток
— 20,4 А, номинальное напряжение однофазного переменного тока 220В. Средняя горелка (диаметр 145
мм) — тип ТЭНа ЭКЧ-145-1 / 220, ближняя правая горелка (диаметр 180 мм) — тип ТЭНа ЭКЧ-180-1,5 / 220,
крайняя левая горелка (диаметр 180 мм. ) — тип нагревателя ЭКЧ-180-1,5 / 220, нагреватели духовки электропечи
типа ТЭН-170-4-1 / 1С220.

Электрическая схема печи Томь-М — Мощность нагревателей с соответствующими положениями ручек

переключателей.

Рядом с горелкой: «1» — 0,103 кВт, «2» — 0,133 кВт, «3» — 0,225 кВт, «4» — 0,45 кВт, «5» — 0,675 кВт, «6» —
1 кВт Ближайшая правая горелка : «1» — 0,148 кВт, «2» — 0,21 кВт, «3» — 0,3 кВт, «4» — 0,7 кВт, «5» — 1 кВт, «6» —
1,5 кВт. Крайняя левая горелка: «1» — 0,148 кВт, «2» — 0,21 кВт, «3» — 0,3 кВт, «4» — 0,7 кВт, «5» — 1 кВт, «6» —
1,5 кВт . Нагреватели шкафа электроплиты Том-М: «1» — 0.5 кВт, «2» — 1 кВт, «3» — 1 кВт, «4» — 2 кВт.

Зависимость температуры печи электропечи Томь-М от ступени переключения.

Переключатель шкафа шкафа включен в положение «4» (ТЭНы включены параллельно) — до 300 градусов Цельсия,
переключатель включен в положение «3» (включен нижний нагреватель ) — 225 — 260 градусов Цельсия, переключатель
в положении «2» (верхний ТЭН включен) — 180 — 220 градусов Цельсия, переключатель питания включен в положение «1» (ТЭНы
включены последовательно ) — 110 — 130 градусов по Цельсию.

VINEGRET.RU — Понемногу обо всем. ГЛАВНАЯ

kak-varit-ris.ru

Электроплита подключения

Не на всех территориях газ подается в жилые дома. В таких ситуациях приходится делать электрическую плитку. Старые модели все еще используются. С ними иногда возникают неприятные ситуации, требующие замены тех или иных элементов. Подключать горелку полезно, ведь зачастую именно ТЭНы выходят из строя и требуют замены.

Распространенные модели

По вашей задумке, ТЭНы для старой плитки не должны ломаться, но это все же происходит. Это может быть связано с тем, что кафельный обогреватель долгое время простаивал на холостом ходу после того, как его забыли выключить, или произошел резкий скачок напряжения, влияющий на горелку. Если на поверхности ТЭНа видны механические повреждения в виде трещин, то можно точно сказать, что он был нагрет до очень высоких температур. Изначально схема подключения есть в паспорте изделия.В случае ее удовлетворительного состояния уточнить несложно, но чаще всего такие документы теряются или уже выброшены, тогда можно воспользоваться инструкцией, которая будет приведена в статье.

Electra

Electra — одна из тех пластин, которые устанавливались в новостройках или покупались самостоятельно. Речь идет о плите с номером модели 1002. Схема, которую разработали конструкторы для подключения, не представляет особой сложности, так что разобраться сможет даже человек, далекий от электричества.В верхней части печи есть четыре нагревательных элемента. Каждый из них обозначен цифрой от 1 до 4 и имеет буквенный индекс «H». Первые две конфорки печи и есть нагревательные элементы, то есть трубчатые нагреватели. Элемент с заводским номером 3 изготовлен из чугуна и имеет большой диаметр — 20 см. Четвертый элемент выполнен аналогично третьему, но его диаметр немного меньше и составляет 14 см.

Каждая конфорка имеет свой переключатель. Они тоже имеют цифровое обозначение, но первые два имеют префикс из буквы «P», а третий и четвертый — из буквы «P».У последних есть преимущество регулировки мощности на семь ступеней, что позволяет выбрать нужный режим. Духовка духовки имеет отдельный регулятор на три положения. Обозначается аббревиатурой «PS». Индикаторы на схеме обозначены буквой «L» и порядковым номером от 1 до 4, который также соответствует номеру горелки. В духовке также есть своя лампа, которая обозначена цифрой 5. В духовке есть еще два нагревательных элемента, которые обозначены цифрами 5 и 6 с соответствующей буквой.Седьмой нагреватель расположен в верхней части духовки и представляет собой решетку.

Замена любого из нагревательных элементов заключается в том, что он сначала снимается с плитки. Для этого снимите защитные колпачки и ремешки. Во время разборки можно отследить, куда в пластине уходят проводники от того или иного нагревателя. Если провода оплавились, то уточнить этот момент можно по схеме выше. Также в нем указан порядок подключения питающей сети. Новый обогреватель просто устанавливается в печь, фиксируется и подключается.

Dream

Еще более популярной, чем Electra, была плита Dream с номером модели 8. Это небольшая духовка, наверху которой расположены два нагревательных элемента. На схемах этой печи каменки, которые стоят на конфорках, обозначены цифрами 1 и 2, рядом с ними буквенный индекс «Е». Нагреватели с 3 по 5 находятся внутри духовки. Основной модуль, за счет которого осуществляется регулировка, обозначен цифрами от 1 до 4 и имеет индекс S. В конструкции предусмотрены световые индикаторы.Они могли сигнализировать о работе конфорок, электронагревателей внутри духовки и просто подсветки. В паспорте они обозначены как HL и имеют номера от 1 до 3.

Примечание! На схеме также можно найти элемент с обозначением Т-300. Это тепловое реле, которое отвечало за срабатывание при достижении определенной температуры.

Печь имеет возможность регулировать интенсивность нагрева. Производится переключателем S1. За счет замыкания контактов электрический ток поступает от вилки, имеющей маркировку XP, и через предохранитель F поступает на ТЭН, находящийся в духовке.Он подключен последовательно с другими электронагревателями, находящимися в духовке. Это значит, что перед выполнением замены необходимо определить, какой именно нагреватель вышел из строя. Это можно сделать, изменив положение переключателя в такое положение, чтобы питание отдельно подавалось на один или два нагревателя в духовке. У каждой горелки также есть свой переключатель. На схеме показано, как идут провода для подключения каждого отдельного нагревателя.

Лысьва

Еще одним довольно распространенным производителем ранее была Лысьва.Например, ниже представлена схема, которая позволит вам заменить конфорку на плите, у которой есть три основных нагревателя и те, что находятся в духовке. У каждого нагревателя горелки есть 6 режимов регулировки. Задача выполняется увеличением или уменьшением сопротивления проводников. На схеме показаны установленные резисторы. Три из них идут на каждый нагревательный элемент и еще четыре — на духовку. Руководствуясь тем, как протекает ток по схеме, можно легко установить новый ТЭН. В конце статьи будет видео о подключении горелки с четырьмя выходами.

Прежде чем приступить к замене элемента на пластине, необходимо убедиться, что он действительно вышел из строя. При штатном дозвоне сделать это практически невозможно, так как ТЭН имеет собственное сопротивление. Это сопротивление, которое нужно проверять. Производитель указывает, какое значение является нормальным для исправного узла. Необходимо закрепить двух щуповой мультиметр на контактах ТЭНа и перейти в режим измерения сопротивления. В конце процесса необходимо свериться с эталонным значением.

Примечание! Сопротивление необходимо измерять на разобранном ТЭНе, иначе будет отображаться значение всей системы.

Соблюдайте осторожность при установке в точках подключения. Все оголенные провода необходимо заизолировать изолентой или термоусадочной трубкой. Оголенный провод не должен касаться корпуса пластины. При выполнении работ по замене необходимо обесточить плиту. Весь инструмент, который будет использоваться, должен иметь диэлектрические ручки, которые не пропускают разряд, который может быть в конденсаторах, если они присутствуют в цепи.

Вывод

Как видите, имея схему заменить ТЭН не так уж и сложно. Никогда не следует спешить с отключением каких-либо проводов. Лучше сначала сфотографировать их на смартфон или цифровую камеру, чтобы знать, как подключать в обратном порядке.

2proraba.com

Принцип работы, электрическая схема, как работает печь

Даже в крупных городах, не говоря уже о маленьких городках, есть жилые дома, где нет газопровода.Но вряд ли найдется дом, в котором нет электричества. И в таких условиях только электроплита может успешно заменить обычный газовый аналог. Основное устройство и принцип работы электроплит далее в материале.

Базовая конструкция и принцип работы

В наши дни ремонт бытовой техники зачастую обходится в сумму, за которую, немного заплатив, можно купить новую аналогичную вещь. Поэтому неудивительно, что рядовой пользователь стремится самостоятельно диагностировать и устранять неисправности, неизбежно возникающие при эксплуатации любого оборудования.А для этого ему нужно сориентироваться, как устроена электроплита.

Стандартный духовой шкаф состоит из:

варочной панели, на которой расположены конфорки и регуляторы мощности;
встраиваемая духовка, часто оснащенная грилем;
Нижнее отделение, которое используется для хранения решеток и противней, и его настоящее назначение — воздушный зазор, защищающий пол от тепла духовки.

Важно! Базовый прибор одинаков для всех производителей.Разница может быть только в комплектации и функционале.

Общая для всех пластин электрическая схема подразумевает, что ток, поступающий в нагревательный элемент, раскаливает его до определенной температуры. А уже разогретый ТЭН отдает свое тепло посуде и всему, что ее окружает. Только индукционная печь не нагревает окружающее пространство, но у нее другой принцип работы.

Виды и расположение варочных поверхностей

Одной из отличительных особенностей устройства поверхности электроплиты от газа является установка посуды не на мангал, а непосредственно на конфорки или просто на варочную поверхность. .Верх плиты может быть изготовлен из следующих материалов: стальной эмалированный лист

;
керамика;
стеклокерамика.

Эмалированная поверхность Имеет внешние чугунные горелки и отличается длительным временем остывания по окончании работы. Он обладает высокой устойчивостью к механическим и химическим воздействиям. Недостатком стальной конструкции является неэффективное использование тепла: и сама топка, и весь окружающий воздух нагреваются напрасно.

Поверхности из керамики и стеклокерамики , достаточно прочные для ударов. Но они легко повреждаются царапинами или химическими реакциями. Например, обычный сахар, растопленный на плите, оставляет неудержимое пятно. Но даже в этом месте прочность материала снижается.

А в остальном эти поверхности отличаются многочисленными плюсами, один из которых — конфорки , спрятанные под листом . Это дает возможность использовать в конструкции печи разные типы нагревателей и даже устанавливать их одновременно, что позволяет оптимизировать процесс приготовления.

В печах с керамическими и стеклокерамическими поверхностями отлично реализовано качество энергосбережения: стоит убрать посуду из зоны работы каменки, так как ТЭН отключается автоматически. Чистка такой панели сведена к минимуму — достаточно протереть всю поверхность влажной тряпкой, ведь скопиться грязи и мусору негде. Однако существенный минус в том, что температура поверхности в обоих вариантах при эксплуатации очень высока.

Важно! Невнимательность при приготовлении пищи может привести к ожогам.

Виды и расположение нагревательных элементов

Электроплиты изготовлены по одной типовой схеме, отличаются разнообразием нагревательных элементов . Четыре их вида, которые подробно описаны ниже, широко используются.

Горелки спиральные

Сегодня этот тип нагревательных элементов ушел в прошлое. Чаще всего используются в настольных моделях — с одной-двумя горелками.Примером может служить электрическая плита Мечта (112Т, 211Т, 212Т). В спиральных конфорках использованы обычные открытые нагревательные элементы , как в электрочайнике. Они бывают одинарными или двойными. Регулировка мощности обычно применяется механическая плавная.

Блинные горелки

Это наиболее распространенный тип горелки, который предлагает размещение двух нагревательных элементов в сплошном чугунном корпусе . В некоторых моделях внутри может быть больше обогревателей. Для регулировки обычно используется механический ступенчатый переключатель, каждое положение которого подключает новую комбинацию нагревательных элементов для создания необходимой мощности.Среди отечественных моделей такие горелки используются в Электре 1001м и Лысьве. От западных производителей они встречаются в Electrolux и Indesit.

Горелки галогенные

Принцип действия таких колец заключается в том, что галогенный нагревательный элемент излучает тепло, которое нагревает определенное место стеклокерамической панели , освещенное светодиодным индикатором. В таких моделях нагрев происходит очень быстро: буквально за несколько секунд достигается максимальное значение заданной температуры под посудой.

Этот тип горелки включает сенсорную регулировку мощности. Но у некоторых бюджетных моделей есть ручки регулировки. Энергозатратность галогенных ТЭНов не более 2 кВт / час. Их можно увидеть в моделях BEKO, например, в образце CSE 57300 GS.

Горелки керамические

Такой нагреватель нихромовая нить в виде спирали лежит в специальных пазах, вырезанных в керамической подставке . Канавки похожи на лабиринт, а укладка происходит таким образом, чтобы охватить как можно большую площадь для эффективного нагрева.Такой нагревательный элемент располагается под стеклокерамическим листом. Если вам нужно заменить выключатель горелки, то следует искать двухступенчатый, с плавной регулировкой. Они наиболее подходят для этого типа обогревателей.

Керамические горелки используют практически все производители, выпускающие такую продукцию. В современных печах вместе с керамическими ТЭНами часто можно встретить галогенные приборы (например, модели марок Gefest и Gorenje).

Варианты устройства духовок

Для создания и поддержания температуры, необходимой для приготовления пищи в духовке, были разработаны специальные ТЭНы.Их выпуск осуществляется по особой технологии, в которой используется определенная конфигурация для выработки требуемых тепловых индикаторов. Конструктивно духовые шкафы различаются типом используемых нагревательных элементов. . Они различаются конфигурацией и размерами, мощностью, исполнением (двух- и одноконтурным), а также по назначению (верхний, нижний, боковой, решетка).

Но кроме основной задачи (выпечки) многие печи оснащены дополнительными, не менее полезными функциями . Немаловажную роль в работе духовки играет наличие или отсутствие встроенных способов ее очистки.У современных моделей есть из нескольких на выбор.

Многие духовки имеют условное обозначение, которое способствует равномерному выпеканию продукта. Бывает, что устанавливается парогенератор, и тогда духовка может выполнять функции пароварки. Иногда прибор работает в режиме СВЧ.
Но очень часто с духовым шкафом ставят гриль . Расположите его в верхней части камеры. Часто для этих целей используют галогенную инфракрасную лампу обогрева. Для образования румяной корочки продукт ставится в непосредственной близости от мощного тэна.А для равномерного распределения тепла по всей поверхности используется электрошампер.
Современные электроплиты оснащены таймерами, элементами подсветки, часами и дисплеями. Многие имеют возможность использовать программы приготовления и, что немаловажно, блокировку от детей. Таким образом, электроплиты стали достойной альтернативой классическим газовым плитам в домах, где нет газоснабжения. Они отлично справляются с приготовлением пищи, а сниженный тариф на электроэнергию в таких домах позволяет использовать все полезные функции без необходимости экономии.
Электропроводка для электроплиты имеет определенные особенности. Действительно, зачастую это самый мощный потребитель электроэнергии в квартире. В связи с этим резко возрастают риски, связанные с неправильным выбором секции или некачественным монтажом. Поэтому во избежание печальных последствий советуем ознакомиться с основными правилами монтажа электропроводки для электроплиты.
В первую очередь необходимо остановиться на правилах подключения и монтажа разводки электроплиты.Ведь от этого фактора напрямую зависят требования к его сечению.
Схема подключения электроплиты
Начнем с возможных вариантов подключения электроплиты к электросети. Возможны два варианта — подключение к однофазной сети и к трехфазной сети.
Итак:
Подключение к трехфазной пятипроводной сети имеет много преимуществ. Во-первых, это более быстрый нагрев электроплиты, во-вторых, меньшая нагрузка на провод, в-третьих, практически полное отсутствие падения напряжения даже при работе печи на полной нагрузке.
Главный недостаток такого подключения — цена, которая на подключение трехфазной сети на порядок выше. Кроме того, можно отметить определенную сложность проектирования такого подключения, а также требования к человеку, эксплуатирующему такую сеть. Часто эти проблемы становятся непреодолимыми.
В связи с этим гораздо чаще применяется однофазное подключение электроплиты. Которая, помимо доступности, по всем параметрам уступает трехфазной сети.Однофазное подключение осуществляется по трем проводам.
Примечание! В некоторых случаях возможно двухфазное подключение электроплиты. По своим параметрам он практически не отличается от трехфазного и имеет те же достоинства и недостатки. Двухфазное подключение осуществляется четырьмя проводами.
Что касается схемы подключения, то она идентична для сетей с любым количеством фаз. От вводного автомата электрическая духовка подключается через отдельный групповой автомат.В некоторых случаях в качестве дополнительной защиты автоматически оснащается УЗО. Но его наличие не обязательно.
Обычно инструкция предусматривает наличие розетки. Это касается и сетей любого напряжения. Но в последнее время от него все чаще отказываются как от ненадежного контактного соединения. В принципе, правила не запрещены.
Если вы решили отказаться от розетки, то от других контактных соединений типа клеммников лучше отказаться, и произвести подключение сплошным кабелем от группового автомата, к электроплите.
Требования к подключению электропечи
А теперь поговорим о требованиях к подключению электропечи. В принципе, они вполне логичны и не требуют особых мер.
Начнем с вводной машины. Согласно п. 9.6 ВСН 59 — 88 вводный автомат для квартиры или дома с электроплитой должен быть рассчитан на номинальный ток 40А. Но это касается только однофазной сети.В случае трехфазного (двухфазного) подключения номинальный ток вводного автомата определяется техническими условиями.
Далее, согласно п. 7.2 ВСН 59 — 88, необходимо организовать отдельную группу для питания электроплиты . Эта группа должна получать питание в соответствии с параграфом 9.6 BCH 59–88 от групповой машины номинальным током 25 А. Это опять же относится только к однофазным соединениям.
Электропроводка электроплиты должна соответствовать требованиям ПУЭ и в кирпичных, бетонных и железобетонных помещениях проводиться скрытым способом.Разводку до электропечи открытым способом желательно прокладывать только в помещениях из горючих материалов.
Розетка для электроплиты по п. 12.27 ВСН 59 — 88 должна быть рассчитана на номинальный ток 25А. При этом он должен иметь заземляющий контакт, как показано на видео.
Приезжает скорая по вызову, смотрят — Новый Русский в обмороке падает на порог квартиры, рядом стоит растерянный электрик.Спросите, что случилось. Электрик говорит:
— Звоню в его квартиру — в обморок показывает на ЛС — и я говорю: — Ну все, мужик, счетчик горит.
В большинстве советских электроплит используется горелка типа ЕСС. В этой статье я расскажу обо всех достоинствах и недостатках этих горелок.
ECC Описание и маркировка
Название расшифровывается очень просто — электрическая чугунная горелка. Далее идут три числа. На первом указаны установочные размеры: 145, 180 и 220 миллиметров.Затем указывается мощность конфорки: 1000, 1500, 2000 или 2600 Вт. И не всегда, но указано напряжение: 220 вольт.
Горелки
могут быть другого типа, но для нас важна техническая сторона.
ECC Устройство и принцип действия
Горелки этого типа имеют две или три спирали и, соответственно, два или три вывода. Спирали могут иметь одинаковое или разное сопротивление. Благодаря этому мощность можно регулировать в широком диапазоне. Все зависит от фантазии производителя.Теоретически при быстром подсчете три ТЭНа разного сопротивления могут дать 10 ступеней регулировки, но переключатель для такой регулировки будет довольно сложным, поэтому обычно используются переключатели на 3 или 6 ступеней. Регулировка осуществляется параллельным и последовательным включением нагревательных элементов.
ECC Электрическая цепь.
Мощность элементов может быть разной. Довольно часто схема находится на обратной стороне горелки в виде отпечатка. Тем не менее, что нужно знать, чтобы можно было проверить все спирали и определить схему (ведь она может отличаться от предложенной, хотя чаще всего выглядит так).Так, если прозвонить мультиметром 2 и 4 контакта (или проверить сопротивление), то вы получите наибольшее сопротивление, потому что в этой цепочке все три спирали будут соединены последовательно, а при последовательном соединении сопротивления суммируются. Если замкнуть 4 и 3 между собой, а затем 1 и 2 и измерить сопротивление между этими парами контактов, вы получите наименьшее сопротивление, потому что все спирали будут соединены параллельно. А при параллельном соединении сопротивлений общее сопротивление будет меньше наименьшего.Соответственно, сопротивление каждой спирали можно измерить:
№1 — контакты 3 и 2
№ 2 — контакты 3 и 1
№ 3 — контакты 1 и 4
Если какая-то спираль сгорела, то горелка в некоторых положениях вообще не будет работать, а в некоторых не будет развивать максимальную мощность.
ECC Взаимозаменяемость с другими горелками.
Если вы подключили к старой горелке только два провода, а не четыре, то можно установить горелку ECC.Но обратная замена не подойдет. Дело в том, что если у вас всего два провода, то мощность регулируется плавно регулируемым переключателем. В таких переключателях температура регулируется биметаллической пластиной. В то время как ступенчатые переключатели контролируют температуру, включая определенные спирали горелки, комбинируя спирали последовательно и параллельно. Чтобы подключить ECC к переключателю с плавной регулировкой, необходимо объединить контакты 4-3 и 2-1, а затем подключить к этим парам два провода.В результате получается горелка, управление которой осуществляется переключателем через биметаллическую пластину. Если у вас наоборот ступенчатый переключатель, и вы пытаетесь подключить к нему конфорку одной спиралью, то в одном положении она всегда будет работать на полную мощность.
Горелка ECC Express
Существует тип горелок ECC, которые обозначены как горелки Express. Их можно узнать по красному кружку в центре горелки. Внутри такой горелки находится мощная спираль со встроенным тепловым реле.Такие горелки быстрее нагреваются, и при выходе на максимальный режим тепловое реле отключает мощную спираль, предотвращая тем самым перегрев горелки. Схема включения ничем не отличается от обычных горелок. Что выбрать, обычное или экспресс, решать вам. Лично я бы предпочел обычный, потому что чем меньше каких-либо соединений, тем меньше риск поломки.
ECC Нюансы использования.
В принципе есть один нюанс — эти конфорки не любят перегрев.Поэтому нужно стараться не включать конфорку на максимальную мощность, если она ничего не стоит. То есть, если вы «любите» нагревать варочные поверхности в весенне-осенний период, то включать их на полную мощность не стоит, хватит и половины мощности.
Подведем итоги. В данной статье рассматривается горелка ECC, то есть чугунная, как наиболее распространенная, но сам принцип — ступенчатая регулировка мощности за счет использования нескольких спиралей в одной горелке — можно встретить и в другом варианте. Цель этой статьи — дать вам представление о том, как работают эти горелки.
С наилучшими пожеланиями, я!
Еще в каменном веке люди поняли, что жареное на костре мясо намного вкуснее сырого. С тех пор люди научились готовить еду на огне, постепенно добавляя своеобразные приправы и новые ингредиенты, так и появилась кулинария. Прошли века тысячелетия, но технологии не изменились, изменились только условия. Сейчас почти у каждого из нас в доме есть плита — газовая или электрическая. Электроплита имеет свои преимущества и особенности, в отличие от газовой, она более безопасна, меньше риск возгорания и отравления угарным газом.Хотя это может привести к возгоранию при неосторожном обращении, так как визуально не заметно, включен он или нет.
Плита электрическая состоит из рабочего стола, на котором расположены 4 конфорки. Чаще всего делается каждая на определенной мощности, которая отличается от соседних конфорок. Кольца имеют разный диаметр, очень часто утеплителем выступает ТЭН — ТЭН. Сетку можно носить на рабочем столе, это для удобства использования. Мощность каждой горелки в основном зависит от конкретного типа.
Горелки чугунные изготавливаются из сплавов разных металлов (железо, медь, алюминий), они обычно более мощные (900-1600 Вт), горелки спиралевидной формы (ТЭН) обычно изготавливаются с мощностью 400-600 Вт.
В духовом шкафу установлено 2 ТЭНа, часто в виде ТЭНов прямоугольной формы. Мощность одного такого обогревателя в районе 1000-1700 Вт. Нагревательные элементы духовки расположены в вертикальном положении. Духовка также имеет подсветку для наблюдения за процессом приготовления.На панели управления электроплиты можно увидеть ручки управления, предназначенные для управления конфорками и духовкой. Рядом с каждым пером может быть встроенный индикатор, уведомляющий о включении определенной горелки. Схема электроплиты:
В старых моделях электроплит ручка просто переключает режимы работы конфорки, в современных газовых плитах, где реализовано цифровое управление, есть система плавного регулирования температуры, а в последних Нововведения: ручки полностью заменены на датчики.Ток, потребляемый электроплитой, может достигать 20 ампер на полной мощности, и для того, чтобы выдержать такой ток, необходимы хорошие мощные контакты розетки и сетевой вилки. После установки электроплиты и подключения ее к розетке необходимо проверить фазу между «массой» и нулевой фазой, омметром должен быть бесконечность и 4-10 Ом соответственно. После этого можно подавать напряжение на электроплиту.
Электроэнергия — дело серьезное и опасное, но многие работы не требуют высокой квалификации и могут выполняться самостоятельно, без привлечения специалистов.Например, можно подключить электроплиту, имея лишь отдаленные представления об электричестве. Особенно, если розетка уже смонтирована. Осталось только установить вилку на шнур и правильно подключить к разъемам на пластине. Хуже обстоит дело, если вам нужно провести линию от щита, но здесь вы можете справиться без посторонней помощи. Только помните, что все работы производятся при отключенном питании.
Схема и способы подключения

Электропечи бытовые — мощное оборудование, их ток потребления составляет порядка 40-50 А.Это значит, что вам необходимо подключить электроплиту к выделенной линии питания. Его необходимо запитать прямо от щита квартиры или дома. Питание подается через УЗО и автоматический выключатель. Сама плита может быть подключена через розетку и вилку (специальное питание), клеммную коробку. Также линия от автомата может быть напрямую подана на входные клеммы на задней стенке.
Более надежное подключение — прямо к входным клеммам пластины. В этом случае остается минимальное количество точек контакта, что увеличивает надежность.Но этот способ не совсем удобен: отключить питание можно только автоматически. Примерно такая же проблема возникает при использовании клеммной коробки, с той лишь разницей, что точек подключения больше.
Чаще всего используют подключение с помощью розетки и вилки. Так удобнее и привычнее. Поскольку техника мощная, в них используются не обычные бытовые приборы, а специальные, которые еще называют силовыми — за их способность выдерживать значительные токовые нагрузки.
Обратите внимание, что при подключении мощного электрооборудования заземление обязательно. Без него вам откажут в гарантийном ремонте, а его отсутствие опасно для жизни, поэтому лучше не рисковать.
Электрические параметры и номиналы автоматических выключателей
Как подключить электроплиту к сети 220 В
Все вышеперечисленные схемы относятся к однофазной сети 220 В. Для подключения понадобится трехжильный кабель, трехконтактная розетка и вилка с номинальным током не менее 32 А.Сразу скажу, что подключение оборудования разных марок принципиально ничем не отличается. Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Нет разницы. Вся разница заключается в разной конструкции крышек, закрывающих клеммную коробку на корпусе, и в разных способах ее крепления. В остальном все то же самое.
Сначала выбранный для подключения кабель нужно подключить к электроплите. На задней панели, обычно слева внизу, находится клеммная колодка, к которой подводятся проводники.
Рядом схемы подключения для разных сетей.
При сети 220 В схема крайняя справа. На пластине контакты 1,2,3 должны быть соединены одной перемычкой — это будет фаза (красные или коричневые жилы), вторая — контакты 4 и 5 — это нейтраль или ноль (синий или синий), шестая контакт заземлен (зеленый или желто-зеленый). Электроплиты обычно поступают из магазина с уже установленными перемычками, но это не заморачиваться с проверкой.
Правильнее и надежнее зажать жилы контактными пластинами, а потом их соединить. Такое соединение более надежное, но часто просто проводники наматывают на зажимной винт, а потом затягивают. В любом случае лучше соблюдать цветовую маркировку — так меньше шансов ошибиться.
Установка заглушки
Далее подсоединяем вилку к кабелю. Вилка питания — разборная. Откручиваем два крепежных винта, снимаем крышку с контактами.Также снимается фиксирующая планка, удерживающая трос. С края гибкого кабеля снимается защитная изоляция (примерно на 5-6 см), жилы распрямляются, их концы также зачищены от изоляции примерно на 1,5-2 см. Обрезанный конец кабеля вставляется в корпус вилки.
Ослаблены зажимные винты на контактах. Проводники, если они многожильные, скручиваются в жгут. Эти жгутики обвивают контакты и стягивают зажимными винтами.
Распределение проводов имеет значение, и они должны быть аккуратно подключены. Обычно подписан верхний контакт вилки — сюда подключается «заземляющий» провод (зеленый). При подключении розетки необходимо «заземлить» на аналогичный разъем.
Два других контакта — «фаза» и «ноль». На какой из них подавать питание не важно, но при подключении розетки «фаза» должна приходиться на «фазу», а «ноль» — на «ноль». В противном случае произойдет короткое замыкание.Так что перед включением обязательно еще раз проверьте, что провода (фаза и ноль) правильно прикручены.
Как определить фазу в установленной розетке
Если у вас уже была электроплита, и есть розетка, нужно найти в ней место, где расположены земля, фаза и ноль и соответственно подключить провода в вилке. Для определения проще всего использовать индикатор напряжения в виде отвертки. Работает просто — установите индикатор на место предполагаемой фазы и посмотрите на светодиод, установленный в корпусе.Если горит, значит, есть напряжение, и это фаза. Если нет напряжения, светодиод не загорается, и это ноль.
Землю еще проще идентифицировать: это контакт сверху или снизу.
Подключение к трехфазной сети 380 В
В этом случае покупается автомат и УЗО для трехфазной сети, провода должны быть пятижильными (сечение определяется по той же таблице, только значение нужно смотреть в графе 380 В. ). Вилка и розетка также должны иметь пять контактов.
Сам процесс подключения никак не будет отличаться, только количеством проводов. Отличие будет при подключении проводов к выводам электроплиты. Будет установлена только одна перемычка — на контакты 5 и 6. Все остальные подключаются отдельными проводниками.
Также необходимо отслеживать положение «земли» и «нейтрали» (или еще говорят «ноль»). Подбор цвета проводов по фазам некритично, но удобнее, если они тоже совпадают.
Руководства
— Снят с производства | Сделано в США
Руководства — Снято с производства2021-08-12T07: 26: 54-07: 00
Дровяные печи
Дровяные печи малые (Ответ, Патриот и т. Д.)
Ответ Премьера — с 1986 по 1987 год 1250 Дровяная печь, Республика 2006-2019
Дровяные печи среднего размера (380, 440, Endeavour)
Endeavour (380 NT) с 1995 по 2004 год 1750 Дровяная печь, Республика 2006-2020
Дровяные печи чугунные
Дровяная печь Leyden 2006-2012
Большие дровяные печи (520, Liberty)
Деревянные вставки
Маленькие деревянные вставки
Ответ Премьера — с 1986 по 1987 год 1250-I Деревянная вставка, Республика 2009-2019
Вставки из средней древесины
Revere (X-NT) 1993 — 2004 гг. Флеш-Бэй — с 1992 по 1993 год 1750-I Деревянная вставка, Республика (Лопи) 2009-2019
Большие деревянные вставки
Залив Фридом (Северная Дакота) 2004 — 2017 гг.
Деревянные вставки заподлицо
Вставка Flush Wood, Декларация 2005-2016 гг.
Пеллеты
Пеллетные печи
Пеллетные печи среднего размера
FoxFire (400) PS — с 1993 по 1996 год Пионер (Наследие) PS 1997 — 2012
Большие печи на пеллетах
Пеллетная печь Leyden 2006-2012 Пеллетная печь Deerfield 2017-2020
Вкладыши для пеллет
Гранулы среднего размера
FoxFire (400) PI — с 1993 по 1996 год Пайонир Бэй (Наследие) ИП 1996-2011 гг.
Вкладыши для гранул большого размера
Янки Бэй ИП 2002 — 2012
Газовые плиты
Верность (Наследие) FS
Верность (Heritage DVS FS) 1998 — 2001 Верность EF 2001 — 2005
Беркшир
Berkshire — двойная дверь 2006-2008 Berkshire GS1 с 2009 по 2014 год Berkshire GS2 2013-2014 гг. Berkshire GS2 Scr 2014-2016 гг. Плита Berkshire GSR2 Deluxe с 2016 по 2017 год
Гринфилд
Плита GreenField, GS1 2010-2012 Гринфилд GS2 2013 — 2014 Гринфилд GS2 Scr 2014-2016
Газовые плиты Heritage
Залив Наследия DV 1996 — 1997 Наследие Бухта DV FS 1997 — 1998 Наследие Бэй DVL FS 1998 — 1999 Heritage Bay DVL FS 1999 — 2000 (детали см. В версии 98-99)

N / A
Наследие Бэй B-Vent FS 1997 — 1998 Наследие (DVL FS EF II) 2002 — 2008 гг.
Нортфилд
Газовая плита Northfield, GS1 2009-2012 гг. Газовая плита Northfield GS2 2012-2014 Нортфилд GS2 Scr 2014-2015
Дух
Spirit B-Vent NG (только 300 GS NG) 1993 Spirit B Vent (300 GS) с 1994 по 1995 год Spirit B Vent с 1996 по 1999 год
Стурбридж
Sturbridge EF 2002 — 2012 гг.
Газовые вставки
Вставки для газа CleanFace 616, 430
616 GSR Вкладыш GSR1 2011 — 2012 616 DF GSR2 Вставка 2013 — 2017
DVL — 33 DVI
Вставка DVL EF 2001-2005 Вставка DVL EF II 2005 — 2009 DVL GSR Insert 2009 — 2012 DVL GSR NB Вставка GSR1 2012 — 2013 DVL GSR2 NB Insert (FPX) 2012-2020 гг. 33 Вставка DVI GS1 2010-2012
DVS — 31 DVI
Вставка DVS EF 2001 — 2005 Вставка DVS EF II 2006 — 2009 DVS GSR Insert 2009 — 2012 DVS GSR NB Вставка GSR1 2012 — 2012 DVS GSR2 NB Insert (FPX) 2012-2020 гг. 31 Вставка DVI GS1 2009-2013 гг.
Газовые вставки Heritage Bay
Вставка B-Vent Heritage Bay 1997 — 1998
Вставка Radiant
Вставка Radiant Small Gas 2015 — 2017 Небольшая газовая вставка Radiant GSB2 2018 — Текущее время Малый газовый вкладыш Radiant MV 2018 — Текущее время Вставка Radiant Large Gas 2015-2017
Газовые вставки Spirit Bay
Вставка Spirit Bay B-Vent 1994-1996 Вставка Spirit Bay B-Vent 1996 — 2000
Камины газовые
1080 Камины газовые
1080 Чистое лицо, Конституция — с 2007 по 2009 год
21 TRV — 21 RV
21 TRV Камин 2007 — 2008 21 DV EF Камин 2004 — 2008 21 DV RV Камин 2004-2008 гг. 21 TRV GS Камин GS1 2009 — 2012 21 TRV GSR2 Камин 2013 — 2014
564 HO
564 HO GS, бостонский GS1 2011-2012 564 НО GSR2 Scr 2014-2017
564 SS — 564 DF
564 SS, бостонский 2007 — 2008 564 SS GS, бостонский GS1 2008-2013 564 Diamond-Fyre GS1 2010-2012 564 Diamond-Fyre GS2 2013-2013 564 SS GSR2 Deluxe, Bostonian 2013 — 2014 гг. 564 Diamond-Fyre GSR2 Deluxe 2014-2015 гг. 564 SS GS2 Scr 2014-2017 564 Diamond-Fyre GSR2 Scr Deluxe 2014 — цена: + 0 руб. 564 SS GSR2 Scr Deluxe 2014-Текущий
864 HO-HH
864 HH, Hearthview 2006 — 2010 864 HO GS, Hearthview 2010-2012 864 HO NB, Hearthview GS1 2012-2012 гг. 864 НО НБ ГСР2, 2012 — 2014 864 HO NB GSR2 Scr 2014-2015 гг. 864 HO EF GSR2 Scr 2015-2017
864 СТ
864 ST, Hearthview 2007 — 2008 864 ST GS, Hearthview GS1 2009-2012 гг. 864 ST GS2 Scr 2014-2017
864 TRV
864 TRV, Hearthview 2006 — 2009 864 TRV GS, Hearthview GS1 2009-2012 гг. 864 TRV GSR2 Deluxe, Hearthview 2013 — 2014 гг. 864 TRV GS2 Scr, 2014 — 2017 864 TRV GSR2 Scr Deluxe, 2014 — 2017
Электрические
Электрические камины
564 Электрический, 2007 — 2013
Газовые инновации
Ресурсы собственника
Подписывайтесь на нас
Авторские права Lopi Stoves.Все права защищены
Ссылка для загрузки страницы
Камины Наполеон Опора
909 909 909 909 909 909 Trivista ™ Primis 50 — NEFB50H-3SV
9099 High Country ™ 6000 — 6000 новозеландских долларов
909 909 909 909 909 909 909 909 Galaxy ™ 48 See Thru — GSS48ST
91 903 909 909 34 909 909 909 34 909 909 909 909 Серия Independence ™
909 909 34 909 909 34 909 909 34 909 909 9094 9099 Oakdale ™ — серия EPI3
909 909 909 34 909 909 909 34 909 Адель — NEFP27-0815W
9099
Пакет Classic White Mantel — NEFP24-2217W
909 909 909 909 909 34 909 909 909 Grandville ™ 33 — BGD33
9099 Slimline Convex 32 — EFC32H
909 909 909 909 909 34 909 High Country ™ 3000 — 3000 новозеландских долларов
909 909 909 909 909 909 909 909 Riverside ™ 42 — GSS42
909 909 909 909 909 Roxbury ™ 30G — GDI30G
909 9099 Banff ™ 1600 — 1600C
9099 909 Мантель Лорена — NEFM33-0414
909 909 909 909 34 909 Fiberglow ™ 18 VF — GVFL18
909 909 34 909 Комплект электрического бревна 18 дюймов — NEFL18H-HD
909
План нарисован в определенном масштабе, и это диаграмма или списки из нескольких шагов.Он показывает все детали ресурсов и времени для достижения цели. Итак, что такое план электроснабжения ? Давайте кратко обсудим это с его назначением и множеством примеров. Если вам это интересно, продолжайте читать.
Что такое план электрооборудования?
Электрический план иногда называют электрическим чертежом или схемой электрических соединений. Это тип технического чертежа, который обеспечивает визуальное представление и описывает схемы и электрические системы.Он состоит из символов и линий, которые демонстрируют клиентам электрический дизайн инженера. Короче говоря, электрическая схема описывает положение всех электрических устройств.
Электрический чертеж может включать в себя все эти важные детали, описанные ниже:
Соединение электрических проводов и других частей системы
Подключение к системе различных компонентов и приспособлений
Линии электропередачи с указанием таких данных, как размер, напряжение, номинальная мощность и емкость.
Силовые трансформаторы, а также их обмоточные соединения.
Главные выключатели, выключатель и выключатели с предохранителями
Другое необходимое оборудование, такое как солнечные панели, батареи, генераторы, кондиционер и т. Д.
Источник изображения: cadpro.com
Цели и преимущества электрического плана
Цели электрического плана
Зачем нужен электрический план или чертеж? Вы, должно быть, думаете, зачем тратить деньги на точный план электроснабжения. Цели электрического плана заключаются в следующем:
Эти чертежи жизненно важны для документирования, передачи информации и поиска и устранения неисправностей в ваших энергосистемах на месте.
Точные и обновленные чертежи обеспечивают соответствие вашего здания всем нормам кодекса.
План охватывает все аспекты. Основное внимание уделяется таким областям, как освещение, электроника, бытовая техника и т. Д.
Также учитывается структура здания. Например, если в здании есть перила, лестницы или любые другие компоненты, соответствующие изменения будут внесены в него.
Это инструмент тщательного планирования, поскольку он дает подробное представление об электрической и проводной системе вашего здания.
Он помогает распределять мощность по различным приборам и оборудованию за счет точной работы и установки элементов.
Преимущества электрического плана
В плане подчеркиваются все потенциальные риски для быстрого внесения поправок до возникновения какого-либо существенного ущерба.
Это помогает обеспечить безопасную, эффективную и бесперебойную работу вашей системы.
План электроснабжения экономит время, избегая задержек и проблем. Черновик точно определяет все, чтобы предотвратить опасные ситуации; таким образом, это помогает профессионалам выполнять свою работу вовремя.
Это также экономит деньги, потому что никому не хочется тратить больше денег, чем они уже имеют. Черновик включает в себя все детали, такие как длина провода, тип кабелей и другие детали, которые вам понадобятся для завершения вашего проекта. Таким образом, вам не придется тратить значительную сумму денег на ненужные вещи.
Электрический план предотвращает травмы, потому что он точно определяет все предполагаемые области здания, которые могут нанести вред технику.
Как составить электрический план?
Отличная электрическая планировка значительно добавляет эстетичности и уюта зданию. На вашем чертеже должны быть указаны типы приспособлений, местоположения, кабели, переключатели и проводные устройства. Однако электрическая схема может выглядеть пугающей и сложной, но это не так.Это указатели, которые следует помнить при составлении плана электроснабжения.
Шаг 1. Знайте свой макет
Либо используйте программное обеспечение, либо миллиметровую бумагу, и нарисуйте в масштабе разные комнаты. Обязательно укажите такие элементы, как шкафы, прилавки, плита, кровать и другие различные символы.
Шаг 2. Спланируйте заранее
После завершения макета сосредоточьтесь на электрическом плане.Проводка проходит через потолки, стены и пол, прежде чем они будут оштукатурены, выложены и закреплены.
Шаг 3. Используйте внутреннюю планировку в качестве отправной точки
Вокруг выходов и входов разместите вентилятор, выключатели переменного тока и свет. Теперь разместите электрические розетки возле прилавков и столов. Затем решите, где разместить большую технику, такую как телевизор, компьютер, стиральная машина, принтер и т. Д.
При составлении электрического плана задайте себе несколько вопросов:
Могу ли я разместить переключатели в удобном месте?
Электрическая нагрузка на всей цепи в порядке?
Достаточно ли я размещаю легкодоступные емкости?
Шаг 4. Изучите свой план
Когда вы закончите с макетом, распечатайте его и пройдитесь по дому, держа его в руках.Так как нет стен и электричества, расположение можно легко изменить; поэтому представьте, что вы включаете и подключаете электроприборы. Это позволит вам разместить выключатели и розетки в лучших местах.
Используйте EdrawMax Online для создания PFD
● Чтобы создать свой электрический план, откройте EdrawMax Online (https://www.edrawmax.com/online/) на своем компьютере и перейдите в раздел «План здания »> «План электрического и телекоммуникационного оборудования» .
• Если вы щелкните значок +, вы будете перенаправлены на пустую страницу; Либо щелкните любой шаблон в галерее, чтобы открыть его в редакторе, после чего вы сможете начать работу с готовым шаблоном.
● Чтобы создать электрическую схему с нуля, используйте библиотеку символов. Перетаскивайте символы, чтобы создать план. Добавьте окна, двери, свет, выключатели и электрические розетки. Кроме того, вы можете изменить его размер с помощью инструментов редактирования и масштабирования.
● По завершении сохраните или экспортируйте рисунок.
Советы по составлению электрических планов
Вот несколько советов, которые следует учитывать при составлении электрического плана.
1. Подумайте о расстановке мебели
Очень важно спланировать, как вы собираетесь расставить мебель, потому что у вас будет представление, где вы собираетесь разместить выключатели света и электрические розетки.Большинство людей совершают эту ошибку и в конечном итоге помещают их в неудобные места.
2. План дополнительных торговых точек
Ремонт может истощить значительную сумму денег. Допустим, вы хотите приобрести боковые настольные лампы, потолочные светильники для кухни и т. Д. Вы можете купить это не сейчас, но, возможно, через несколько месяцев или год спустя. Наличие этих дополнительных электрических розеток избавит вас от множества неприятностей. Таким образом, сейчас очень важно спланировать и другие устройства.
3. Используйте различные типы источников света
Убедитесь, что вы используете разные типы освещения, чтобы правильно осветить ваш дом, например, акцентное освещение, окружающее освещение и рабочее освещение.
EdrawMax Интернет Создавайте более 280 типов диаграмм онлайн Доступ к диаграммам в любом месте и в любое время Все на рабочем столе + Сообщество шаблонов Управление командой и сотрудничество Интеграция Personal Cloud и Dropbox EdrawMax Desktop Создавайте более 280 типов диаграмм Поддержка Windows, Mac, Linux Полный доступ к ресурсам и шаблонам Локальное программное обеспечение для бизнеса Безопасность данных корпоративного уровня
Бесплатные шаблоны электрических планов
Вот несколько шаблонов, которые вы можете использовать бесплатно для создания плана электроснабжения.
План электропроводки дома — Создайте свой план электрического жилья с помощью этого шаблона. На нем показано расположение ламп, розеток и переключателей, а также их подключение.
Щелкните здесь, если хотите мгновенно загрузить этот шаблон!
План электрооборудования офиса — Этот шаблон от SmartDraw позволит вам настраивать и редактировать, а также поможет вам создать электрический чертеж за считанные минуты.
Щелкните здесь, если вы хотите отредактировать этот шаблон прямо сейчас.
План электропроводки подвала — Если вы хотите начать быстро, используйте этот шаблон электрического плана подвала и спроектируйте его в соответствии с вашими требованиями.
Щелкните здесь, если хотите скачать и отредактировать прямо сейчас.
Схема электрооборудования палаты пациента — С легкостью создайте план электрооборудования палаты пациента с помощью этого шаблона.
Щелкните здесь, чтобы мгновенно настроить и отредактировать этот шаблон.
Basic Electrical Plan — Это настраиваемый шаблон, который вы можете легко загрузить и распечатать. Быстро создавайте высокоуровневые электрические планы.
Щелкните здесь, чтобы загрузить и использовать этот шаблон прямо сейчас!
8 Плита Сонник | DreamChrist
Сонник о плите означает необходимость проявлять больше привязанности к другим, особенно к тем, кого вы любите.Горящий на кухне огонь символизирует чувства и отношения с другими людьми.
Этот сон также показывает, что вы переживаете идеальный момент. Следовательно, вы должны максимально использовать его, чтобы получить ценный опыт. Если вам снится плита, вам тоже придется поправиться, ведь иногда вы чувствуете слабость. Вы должны найти время, чтобы подумать об этом, и тогда вы сможете столкнуться с тем, что вас ждет.
Элементы огня и кухни тесно связаны с этим сном.Вы можете быть нетерпеливыми, и это заставляет вас страдать от чрезмерного стресса, чем обычно. Не зацикливайтесь на проблеме и отпустите то, что вы не можете контролировать.
Сон с плитой на кухне говорит о том, что вы всегда внимательно помогаете другим, ничего не получая взамен. У вас есть страсть, которая дает вам силы. Еще одно значение этих снов связано с любовью и умением убеждать других. Тем не менее, было бы полезно, если бы вы рассмотрели другие аспекты этого сна.
Сон видеть печь
Если вам снится газовая плита, это знак того, что вы наслаждаетесь моментом спокойствия как в семье, так и на работе.Газовая плита во сне также показывает, что события, которые могут произойти, существенно повлияют на вас.
Сон про печь также указывает на преобладание личных отношений. Это потому, что у вас отличная харизма, и это заставляет других видеть в вас много хорошего. Однако вы должны быть очень осторожны со своими конкурентами, потому что ревность всегда рядом с вами.
Кухонная плита также символизирует то, что вы должны быть более преданным делу и немного более открытыми для других людей.Найдите подход, который позволит вам больше общаться с людьми, которые вам небезразличны. Чтобы найти больше сильных сторон, вам нужно больше волноваться; это сделает ваши желания реальностью.
Мечта о печке на
Если вам снится, что плита горит, это к сомнению. Это связано с силой, необходимой вам, чтобы противостоять любой ситуации, с которой вы столкнулись. Этот сон предлагает вам держаться подальше от горьких воспоминаний прошлого, и вам нужно быть более уверенным.
Огромное пламя на плите свидетельствует о резкой критике за несвоевременную работу.В общем, когда вам снится этот сон, это предупреждение быть очень осторожным, потому что это вызовет серьезные проблемы.
С другой стороны, если печь загорелась, это означает, что грядут значительные изменения. Вы чувствуете, что пора сделать перерыв, или решили взять отпуск, чтобы немного отвлечься.
Мечта о новой печи
Когда вы мечтаете о новой плите, это говорит о том, что у вас есть все для успеха. Даже если вам грустно и вы изолированы от своего социального окружения, кто-то обращает внимание на то, что вы делаете.Вы должны быть очень осторожны, потому что злые люди будут ждать подходящего момента, чтобы вас сбить.
Мечта о старинной печи
Этот сон зависит от того, чем вы занимаетесь. Сон о старинной плите указывает на то, что вам предстоит очень постараться, чтобы добиться великих дел. Эта картинка может сказать вам, когда пришло время изменить определенные аспекты вашей жизни. Если эта печь есть у вас дома, сейчас самое время внести изменения.
Мечта о грязной печи
Когда у вас есть такая мечта, пора навести порядок в своей жизни.Это довольно неприятный сон, который может заставить вас изменить свои повседневные привычки. Тем не менее, это сулит ничего хорошего, так как это приведет к эмоциональному благополучию.
Мечта о чистой печке
Чистота может быть одной из самых больших навязчивых идей некоторых людей. Если вам снится чистая плита, это говорит о том, что вам предстоит изменить определенные привычки, влияющие на других людей. Потому что вы можете изменить ситуацию. Чистая кухонная атмосфера представляет собой все плохое, от чего вы хотите избавиться.
Мечта о дровяной печи
Когда мечтаешь о дровяной печи, надо быть очень осторожным.Этот сон свидетельствует о том, что вы переживаете тяжелые времена на работе; вы должны быть бдительны. Дрова показывают, что вы трудолюбивы и любите сотрудничать во всем, что в ваших силах. Однако сон также говорит о здоровье. Вам нужно немного отдохнуть, чтобы избавиться от большого стресса.
Мечта об электроплите
Когда вам снится электрическая плита, это говорит о том, что у вас в будущем появится лишняя энергия. Этот сон также символизирует большой успех. Даже в этом случае кто-то из вашего круга друзей может что-то спланировать, чтобы предать вас и заставить вас плохо выглядеть перед другими людьми.Вы должны показать свой интеллект, чтобы все знали, кто что-то делает не так.
Моя мечта о большом разукрупнении
Недавно я очень полюбил этот планшет для электронной бумаги ReMarkable 2. Я не уверен, кто его продает. Ни Apple, ни Amazon. Он медленнее, монохромнее и менее мощный, чем мой iPad, но почему-то его более тусклый, похожий на бумагу экран и простое программное обеспечение побуждают меня писать каракули, и я использую его для написания странных каллиграфических заметок, которые отправляю своим друзьям.Иногда я готовлю с ним презентации, написанные курсивом, и использую их во время видеозвонка вместо PowerPoint. Он не светится и не читает электронную почту, и мне это нравится.
Когда я рисую на солнце, Roomba ударяет меня по ноге. Дети назвали его Бисквит. Вы можете подключиться к нему через приложение, но в последнее время я просто нажимаю на его большую тупую кнопку, и он делает свое дело (пылесосит). Наверху мой компьютер Raspberry Pi за 35 долларов с программным обеспечением Pi-hole заблокировал 97 000 рекламных объявлений из нашей домашней сети.Варю овсянку на плите, телефон у меня где-то заряжается, и с миром все хорошо. Я праздно подумывал установить стационарный телефон. Не настоящий. Wi-Fi. Я уверен, что смогу подключить его к другому Raspberry Pi.
Вы знаете историю: Интернет появился в 1990-х годах. Он полностью децентрализован. Каждый может участвовать, если он знает HTML. Но компании-разработчики платформ, такие как Google и Amazon, приходят, начинают привлекать к себе все больше и больше внимания и получают огромную порцию рекламного пирога (был пирог?), Пока только несколько мегаплатформ не имеют значения.Вы получаете доступ к этим платформам со своего телефона, который может отправлять электронные письма, заказывать еду, вызывать машины и фотографировать — а теперь проверьте свое сердцебиение и частоту дыхания или побудите вас больше ходить, пока вы не закроете круги. Власть, которую это концентрирует в нескольких компаниях, привела к постоянным слушаниям в Конгрессе. Мы с этим живем.
Сложно говорить об этих компаниях. Они огромны и сложны. Но есть также парадокс, заложенный в технической культуре: мы должны ценить масштаб, используя при этом все возможные инструменты для уничтожения действующих игроков.Таким образом, вы в конечном итоге чувствуете, что должны каким-то образом поклоняться этим гигантам и опасаться их силы, размера и способности вводить новшества — и, конечно же, выпуск Apple M1 рассчитан на века — но в то же время существует культурный императив — сокрушить их, используя любые (цифровые) средства необходимы. Мы должны разрушить врага, которым является мы.
Но как? Создавая новые сети, но гарантировал, что на этот раз будет децентрализовано. Мы будем использовать открытые протоколы, такие как Mastodon, Twitter, который каждый может разместить самостоятельно! Или, может быть, ответ состоит в том, чтобы создать глобальную сеть избыточных файлов с использованием IPFS.Давайте создадим наши собственные валюты, такие как Ethereum, для поддержки децентрализованных приложений (децентрализованных приложений), работающих на… газе ETH? Как бы то ни было, NFT! Создайте новый браузер! Каждый, кто пишет код по выходным, в конце концов думает про себя: Знаете, если что-то изменится, я думаю, у меня появится следующий Facebook. Даже если это сайт, на котором анимированные котята танцуют. В картофельном пюре ваших побочных проектов всегда есть эта маленькая веточка петрушки.
Но это фантастика, потому что гигантские компании не собираются в ближайшее время рушиться.Они могут позволить себе купить любую угрозу. И они созданы, чтобы выжить. Через 50 лет Amazon будет использовать дроны для доставки крема для протезов. Apple будет строить поезда. Facebook возьмет на себя управление национальной телекоммуникационной сетью в 20 неблагополучных странах и назовет ее F20.
Конечно, они не бессмертны. Все гиганты исчезают. Посмотрите на Sears, посмотрите на AT&T. Microsoft 46 лет, но почему она не доживает до 90? Мы все, вероятно, умрем раньше, чем Google. Каждый человек, читающий это, проживет остаток своей жизни между мероприятиями по запуску продукта, которые пройдут в Apple Park в Театре Стива Джобса.Люди будут читать объявления о наших похоронах на Facebook и добавлять маленькие рыдания.
Печь Значение мечты — 24 лучших сновидения о плите: значение мечты Сеть
Вам приснилась печь? Печи символизируют развитие осознания, страсти и отношений. Вам нужно сосредоточить свое внимание и сбалансировать разные горелки. Максимально используйте предоставленные вам возможности. Подумайте, как и где вы во сне используете плиту. Ниже мы поможем вам открыть и понять более глубокий смысл сновидений о печи.
Оглавление
Мечта о действиях с плитой
Готовим на плите
Видеть во сне, что вы готовите на плите; указывает на то, что вы наслаждаетесь моментом роста в семье и на работе. Вы увеличиваете огонь. Пусть все готовится и воплощается в жизнь. Работа над текущими проектами, планами и идеями. Подумайте о типах блюд и рецептах, которые вы готовите. Они могут предложить более широкий ключ к разгадке вашего сновидения.
Уборка плиты
Вам снится, что вы чистите плиту мылом, щеткой и скрабом; указывает на то, что вы скоро измените определенные привычки и распорядки.Вы будете работать над улучшением атмосферы в ваших коллегах, друзьях и семье.
Оставив плиту на
Видеть во сне, что вы случайно оставили плиту включенной; представляет собой сомнение в ваших решениях. Вы склонны выходить за рамки своих границ или слишком стараться. В результате вы либо сжигаете свои проекты и отношения. Если вы оставите плиту включенной, ничего не приготовив, это означает напрасные усилия.
Зажигание печи
Видеть во сне, что вы зажигаете печь зажигалкой или искровым огнем; предсказывает, что у вас начнутся новые отношения.Используйте свою харизму и обаяние, чтобы показать другим людям свою хорошую сторону. Контролируйте, насколько сильно вы пытаетесь что-то сделать, чтобы сохранить крепкие отношения.
Нагревание молока на плите
Видеть во сне, что вы нагреваете молоко на плите; предполагает, что вам нужна какая-то форма релаксации. Вы хотите посвятить свою любовь и заботу людям, которые вам небезразличны. Однако вы хотите не торопиться, чтобы отдать лучшее другим.

Мечта о частях плиты
Ручка плиты
Ручка или кнопки плиты во сне указывает на то, что вам нужно быть более деликатным со своими ожиданиями.Вы желаете всего наилучшего своей семье и друзьям. Однако вы не можете действовать в полную силу своим советом и толчком. Будьте гибкими в том, как вы выражаете себя. Сосредоточьтесь на тщательной подготовке.
Горелка печи
Сосредоточиться на горелке печи во сне; предполагает, что ваши планы скоро сбудутся. Сосредоточьтесь на опыте и прогрессе. Не сосредотачивайтесь только на результате. Как только что-то начнется, ваши цели обретут форму.
Пламя огня печи
Сосредоточение внимания на огне из печи во сне; поможет вам переориентировать свою страсть и драйв.Неважно, какие инструменты или активы у вас есть. У вас должен быть драйв, чтобы поддерживать огонь. Используйте это вдохновение для подпитки своей работы и жизни.
Детское ограждение для печки
Увидеть во сне детское ограждение; предполагает, что кто-то могущественный остановит вас от глупых ошибок.
Мечта о типах печей
Печь на углях
Видеть во сне угольную печь или гриль, которые используют для барбекю; предполагает, что вы будете следовать определенному шаблону для достижения успеха.Вы будете использовать мудрость и стратегии, разработанные другими людьми. Не пытайтесь изобретать велосипед. Доверяйте и следите за процессом.
Плита электрическая
Видеть во сне электрическую плиту; предсказывает, что вы получите дополнительную энергию в будущем. Вы превратите бодрость и жизненную энергию в устрашающее тепло и тепло.
Кухонная плита газовая
Увидеть во сне бытовую газовую плиту для своей кухни; указывает на вашу внутреннюю направленность на семью, прогресс и импульс.Вы направляете свои усилия и энергию на то, чтобы создать здоровый образ жизни для себя и своей семьи.
Керосиновая плита
Снится керосиновая плита в аварийной ситуации; предполагает, что вскоре вы будете полагаться на свою систему безопасности. Убедитесь, что у вас достаточно сбережений, чтобы пережить предстоящие тяжелые дни.
Дровяная печь
Дровяные печи во сне предупреждают, что на работе вас ждут тяжелые времена. Вам придется максимально использовать ограниченные ресурсы.Будьте гибкими в обстоятельствах. Работайте усердно и сотрудничайте с другими, чтобы добиться успеха.
Мечта о цветах плиты
Белая печь
Белые печи во сне предполагают, что кто-то в вашей жизни лицемер.
Черная печь
Черная печь во сне говорит о том, что вам следует не обращать внимания на неэффективность и неприятности. Сосредоточьтесь на работе.
Зеленая плита
Зеленая печь во сне предполагает, что вы развиваете осознание.
Сон о плите Условия
Большая плита
Большая печь во сне говорит о том, что у вас есть все, чтобы добиться успеха. У вас есть больше знаний, возможностей и ресурсов для достижения ваших целей. Продолжайте делать то, что делаете.
Плита новая
Увидеть во сне новый печной прибор; предполагает, что у вас появятся новые идеи. Используйте возможность превращать сырые ингредиенты во вкусные и удивительные проекты.
Hot Stove
Видеть во сне про горячую плиту; предполагает, что железо горячо в ваших начинаниях.Действуйте как можно скорее. Однако делайте это осторожно. Не делайте поспешно вещей, которые могут обжечь руки.
Печь сломанная
Видеть во сне разбитую плиту, которая не горит; указывает на то, что вы сталкиваетесь с эмоциональными проблемами дома и на работе. У вас проблемы в отношениях с другими людьми. Эти трудности ограничивают вашу способность хорошо работать с другими.
Грязная плита
Грязная плита во сне предвещает проблемы в повседневной жизни и распорядке.Если вы не будете осторожны, они могут привести к неприятным встречам.
Сон о проблемах с плитами
Кража на плите
Увидеть во сне, как кто-то ворует вашу плиту; предполагает, что люди украдут ваш бизнес или проектные идеи. Ваши средства к существованию могут оказаться под угрозой.
Взрыв газовой плиты
Видеть во сне газовую плиту, взрывающуюся как бомба; предупреждает, что ваше финансовое решение обрушится на вас. Остерегайтесь чрезмерных рисков на фондовом рынке или в криптовалюте.Возможно, пришло время уменьшить ваши рыночные позиции.
Горящая газовая плита в огне
Видеть во сне горящую газовую плиту с непреднамеренным пролитием огня из масла; предупреждает, что люди будут резко критиковать вас на работе и дома. В результате вы станете чрезмерно эмоциональным и оборонительным. Будьте очень осторожны, так как это может привести к возникновению более серьезных проблем.
Печной дым
Мечтать о печке, дымящей без огня; указывает на грядущие существенные изменения.Какая-то ситуация становится неприятной. Пора сделать перерыв или что-то изменить. Измените свои действия, чтобы получить разные результаты.
Плита не выключается
Видеть во сне печку, которая горит, не выключаясь; предполагает, что вы полностью поглощены собственным успехом. Ваше пренебрежение к другим в конечном итоге может иметь неприятные последствия.
Related Articles
Утеплитель пола пеноплекс: Утепление пола в частном доме, утеплитель под пол в частном доме
alexxlab 07.06.202324.04.2023
Штукатурка травертин в интерьере: Декоративная штукатурка травертин в интерьере: технология – описание и фото, виды, техника нанесения и советы
alexxlab 28.12.202019.03.2020
Фото бани планировка – Планировка бани размером 4х6 — мойка и парилка отдельно (65 фото): план внутри помещения площадью 4 на 6, чертежи и схемы вариантов метражом 6х4
alexxlab 24.02.202027.01.2020
Навигация по записям
Previous post: Обои в зал реальные фото: как правильно подобрать обои-компаньоны двух видов и цветов, реальные примеры правильного сочетания и комбинирования, идеи 2021 для гостиной в интерьере
Next post: Размеры штрафной площади в футболе: Штрафная площадь (футбол) — это… Что такое Штрафная площадь (футбол)?
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Найти:
Рубрики
Инструменты
Облицовка
Отделка
Ремонт
Своими руками
Советы
Стены
Разное
Мини гостиница «Отель А»
© Гостиница «Отель А» Саратов, 2025
Камины
Камины газовые
Серия Luxuria ™
Серия Vector ™
Серия Acies ™
Серия Ascent ™ Linear
Grandville ™ 36 CF — BGD36CF
Ascent ™ 46 — B46
Высокое разрешение 46 — HD46
Crystallo ™ — BGD36CFG
Высокое разрешение 40 — HD40
Высокое разрешение X 40 — HDX40
Высокое разрешение 81 — HD81
Парк Авеню ™ — GD82PA
Plazmafire ™ 31 — WHD31
Torch ™ — GT8
Tureen ™ — GD82TE
Vittoria ™ — GD19
Linear ™ 45 — LHD45
Ascent ™ X 36 — GX36
Altitude ™ X 36 — AX36
Altitude ™ X 42 — AX42
STARfire ™ 52 — HDX52
Ascent ™ 30 — B30
Ascent ™ 42 — B42
Ascent ™ Multi-View — BHD4
Высокое разрешение 35 — HD35
Ascent ™ 36 — B36-1
STARfire ™ 35 — HDX35
Ascent ™ 35
Ascent ™ Linear 46
Elevation ™ X 36 — EX36NTEL
Elevation ™ X 42 — EX42NTEL
Ascent ™ X 70 — GX70
Plazmafire ™ 48 — WHD48
Ascent ™ X 42 — GX42
Allure ™ 42 — NEFL42FH
Allure ™ 50 — NEFL50FH
Allure ™ 32 — NEFL32FH
Azure ™ 42 — EFL42S
Тонкая линия Alluravision ™ 42 — NEFL42CHS
CLEARion ™ Elite 50 See Through — NEFBD50HE
Электрическая вставка 24 дюйма — NEFP24HT-HD
50-дюймовый настенный электрический камин — NEFL50B-HD
Cinema ™ Glass 24 — NEFB24HG-3A
Фантом Allure ™ 42 — NEFL42FH-MT
Фантом Allure ™ 50 — NEFL50FH-MT
Стекло Cinema ™ 27 — NEFB27HG-3A
Cinema ™ Glass 29 — NEFB29HG-3A
Stylus ™ Cara — NEFP32-5019W
Ascent ™ Electric 33 — NEFB33H
Ascent ™ Electric 40 — NEFB40H
Allure ™ 72 — NEFL72FH
Allure ™ 100 — NEFL100FH
Allure ™ 60 — NEFL60FH
Azure ™ Vertical 38 — NEFV38H
Azure ™ 50 — EFL50H
Фантом Allure ™ 60 — NEFL60FH-MT
Entice ™ 36 — NEFL36CFH
Entice ™ 42 — NEFL42CFH
Entice ™ 72 — NEFL72CFH
Entice ™ 50 — NEFL50CFH
Entice ™ 60 — NEFL60CFH
Протокол Cinema ™ 24 — NEFB24H-3A
Протокол Cinema ™ 27 — NEFB27H-3A
Протокол Cinema ™ 29 — NEFB29H-3A
Allure ™ Vertical 38 — NEFVC38H
Allure ™ Vertical 32 — NEFVC32H
CLEARion ™ 50 See Thru — NEFBD50H
Trivista ™ Primis 60 — NEFB60H-3SV
Серия Allure ™ Phantom
Серия Alluravision ™
Элемент ™ 36 — NEFB36H-BS
High Country ™ 3000 Eco — NZ3000H
High Country ™ 5000 — NZ5000T
High Country ™ 7000 — NZ7000
High Country ™ 8000 — 8000 новозеландских долларов
Galaxy ™ 48 — GSS48
Riverside ™ 42 Чистое лицо — GSS42CF
Riverside ™ 36 Чистое лицо — GSS36CF
Печи
Газовые плиты
Haliburton ™ — GDS28
Havelock ™ — GDS50
Knightsbridge ™ — GDS60
Bayfield ™ — GDS25
Арлингтон ™ — GDS20
Castlemore ™ — GDS26
S-серия S20
Вставки
Газовые вставки
0 Roxbury ™ 30 — GDI30
Серия Inspiration ™
Infrared ™ 3 — IR3
Infrared ™ 3G — IR3G
Infrared ™ X4 — XIR4
Стекло Oakville ™ 3 — GDIG3
Oakville ™ X3 — GDIX3
Oakville ™ X4 — GDIX4
Oakville ™ 3 — GDI3
Infrared ™ X3 — XIR3
Roxbury ™ 3600 — GI3600
XIR3
XIR4-1
S-серия S20i
S20I
Противопожарные столы и ямы
Линейный Patioflame® — GPFL48MHP
Газовая лампа Patioflame® с бревнами — GPF
Газовая лампа Patioflame® со стеклом — GPFG
Серия столов Hamptons Patioflame®
Патиофлейм® — GPFG
Серия столов Kensington Patioflame®
Серия столов Muskoka Patioflame®
Санкт-ПетербургСерия столов Tropez Patioflame®
Декор Mantels
Тейлор — NEFM33-0214
Брэкстон — NEFP29-1215BW
Аня — НЕФП27-3116Б
Пакет Whitney Mantel — NEFP24-0516GRW
Ламберт — NEFP27-0519RW
Кроуфорд — NEFP27-1116B
Консоль Jesse Media с 24-дюймовой электрической топкой
Камины на этаноле
Угловая модель — WMFE1
Квадратная модель -WMFE2
WMFE3 — линейная модель
WMFE4
Grandville ™ 34 — BGD34
Grandville ™ 36 — BGD36
Grandville ™ 40 — BGD40
Grandville ™ 42 CF — BGD42CF
Dream ™ — BGD90
Grandville ™ 33 — GD33
Grandville ™ 34 — GD34
Grandville ™ 36 — GD36
Мэдисон ™ — GD80
Манхэттен ™ — GD36MN
STARfire ™ — GD70
Swarovski ™ — LHD50SS
Vector ™ 50 — LHD50
Grandville ™ 42 — BGD42
Ascent ™ X 36 — GX36 (старый)
Вектор ™ 50 — LV50 2
Вектор ™ 50 — LV50
Вектор ™ 38 — LV38
Вектор ™ 38 — LV38 2
Slimline 100 — EFL100
Slimline 32 — EFL32H
Slimline 48 — EFL48H
Slimline 72 — EFL72H
Azure ™ 42 — EFL42H
High Country ™ 2600 — NZ26
GSS42
Вдохновение ™ 44 — GDI44
Хантсвилл ™ 1900
Wood Gourmet ™ — 1150M
Комплекты газовых журналов
Fiberglow ™ 18 — GL18E
Fiberglow ™ 24 — GL24E
Fiberglow ™ 30 — GL30E
Verso ™ 22 — GL22
Verso ™ 28 — GL28
Verso ™ 32 — GL32
Fiberglow ™ 24 VF — GVFL24
Fiberglow ™ 30 VF — GVFL30
Комплект электрического бревна 27 дюймов
Woodland ™ 18 — NEFI18H
Woodland ™ 24 — NEFI24H
Woodland ™ 27 — NEFI27H

Как заменить ТЭН с тремя выводами в электроплите «Мечта»?

▶▷▶▷ схема подключения переключателей в электроплите мечта

если стоит задача заменить

Ремонт электроплиты своими руками

Ремонт электроплиты своими руками: основные сложности

Не работает плита – с чего начать? Инструкция

Ремонт контактных соединений

Диагностика нагревательных элементов

Диагностика переключателей

Подключение вилки электроплиты. Ремонт электроплиты мечта

Схемы подключения электроплит

Двухфазное подключение

Трехфазное подключение

Первый шаг

Второй шаг

Третий шаг

Четвертый шаг

Пятый шаг

Шестой шаг

Седьмой шаг

Руководство по заземлению электроплиты

Первый вариант – узнаем, заземлен ли щит квартиры

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Третий вариант – если заземлить не получается

Видео – Подключение электроплиты своими руками

Разбираемся, как правильно подключить электроплиту к радиальной сети

Особенности установки через соединительное устройство

Способы монтажа разных схем

Видео о подключении электроплиты своими руками

Алгоритм подключения

Шаг 1. Выбираем провода

Шаг 2. Делаем розетку

Шаг 3. Подключение к плите

Общие схемы подключения к сети

Итоги

Общие требования

Устройство защитного отключения и автомат

Монтаж кабеля

Тип соединения электроплиты

Прямое включение

Как устанавливать клеммную коробку

Включение через розетку

Схемы

Одна фаза

Две фазы

Три фазы

Подключение электроконфорки

Общие сведения

Популярные схемы подключения для плит

Мечта 8

Электра 1002

Другие схемы

Создать аккаунт

Дополнительные советы

электрические и газовые 2-конфорочные плиты с духовкой, схема 4-конфорочной плиты, переключатель для электроплиты

Характеристики

Виды и популярные модели

«Мечта 211Ч»

211Т ВК

12-06-03 СБ

«Мечта 29»

«Мечта 100М»

«Мечта 200М»

«Мечта 221-01 ГЭ»

«Мечта 251-01 ГЭ»

«Мечта 450 ГЭ»

Советы по выбору

Как подключить?

Инструкция по использованию

Как подключить электрическую плиту мечта. Электрическая схема

Схема подключения горелки

Схемы подключения популярных плит

Dream 8

Электра 1002

Схемы для других популярных моделей

Нюансы подключения ТЭН и его проверка

Резюме

Схема устройства и принцип работы электроплиты

Базовая комплектация

Разновидности поверхностей электроплит
