Схема электропроводки в гараже — Сам электрик
Недавно нами была рассмотрена инструкция по монтажу электропроводки в гараже, в которой мы подробно рассмотрели видео урок и фото примеры электромонтажных работ. Сейчас хотелось бы больше рассказать о том, какой должна быть схема электропроводки в гараже на 220 В, т.к. процесс разводки электричества начинается именно с нее.
Для начала предоставляем к Вашему вниманию подробную инструкцию по созданию схемы своими руками:
- Первое что необходимо сделать — подсчитать количество розеток, светильников и выключателей в помещении.
- Далее нужно продумать высоту установки каждого элемента. К примеру, розетки рекомендуется устанавливать на высоте 1-го метра, выключатели на высоте 1,5 метра, распределительную коробку под потолком (20 см от потолка).
- После этого производиться перенос задуманного на бумагу. Лучше всего использовать ксерокопию плана гаража, т.к. в данной документации точно соблюдены все размеры комнаты.
Вот, собственно, и все что вы должны знать для того, чтобы начертить схему электропроводки своими руками!
Обращаем Ваше внимание на то, что если в помещении предусмотрена смотровая яма, розетки и выключатели необходимо вынести за ее пределы, из соображений безопасности, т.к. в яме всегда сыро.

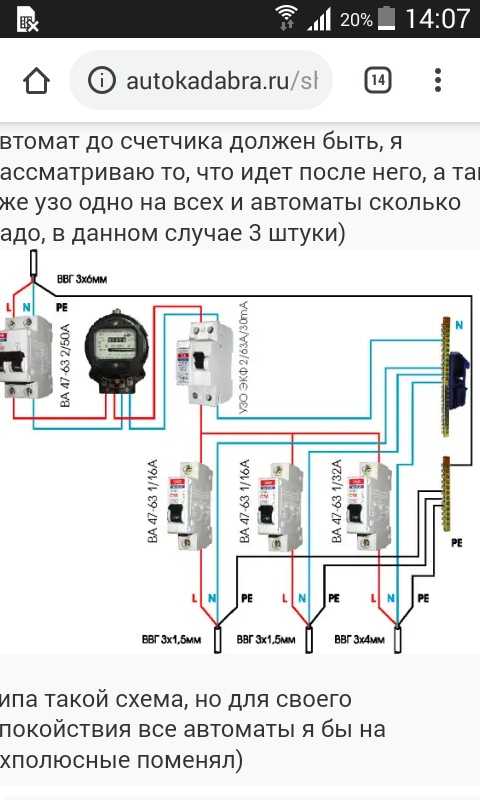

Ниже вы видите типовой вариант электрощита для гаража с проводкой на 380В (три фазы) для подключения станков или компрессора и основной проводкой на 220В. С учетом автомата для подключения понижающего трансформатора 220/12В:

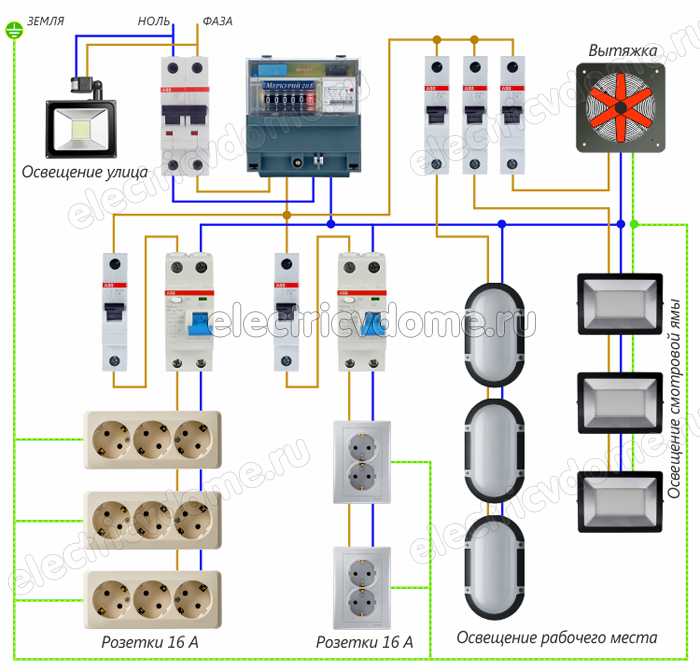

А вот схема электропроводки в гараже на 220В:

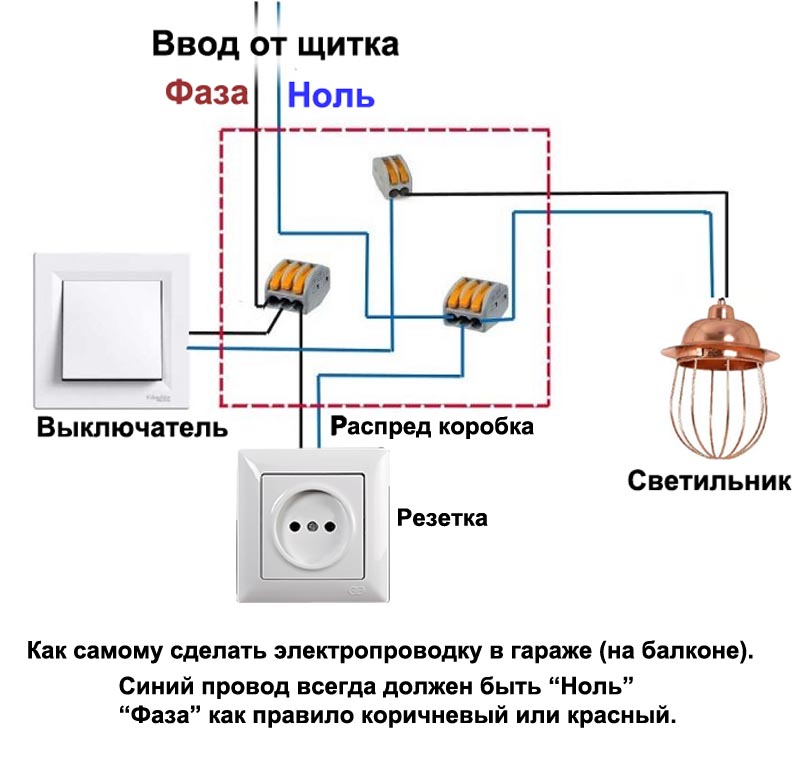

Один из вариантов схемы прокладки проводки в гараже:
Некоторые пояснения к последнему варианту:
- Для включения разных групп освещения можно использовать двухклавишный выключатель или два одноклавишных.
- В смотровой яме отдельное безопасное освещение с лампами на 12В, которое подключается к понижающему трансформатору.
Среди готовых решений обратите внимание на ЯТП.
- ЯТП представляет собой ящик с понижающим трансформатором, который снижает напряжение 220В до безопасных 12-ти. Бывают с трансформаторами разной мощности, кроме него в ящике расположена розетка на 12В и 2-3 автоматических выключателей для защиты питающей сети, и питаемой линии к нагрузке.
- Сечение проводов и число жил приведены на схеме, если у вас есть заземление гаража — используйте трехжильный кабель, т.е. для розеток, например, использовать ВВГнг-LS 3х2.5.
- В электрическом щите должны присутствовать автоматические выключатели (на каждую группу проводов) и УЗО.
Это и все, что хотелось рассказать Вам о том, как начертить электрическую схему электропроводки гаража своими руками. Надеемся, что информация была для Вас полезной и интересной!
Опубликовано 15.08.2014 Обновлено 03.02.2021 Пользователем Александр (администратор)
Схема электропроводки в гараже: инструкция + фото
Мы уже предоставляли вашему вниманию статью о том, как сделать освещение в гараже. В этой статье мы подробно рассмотрели все схемы и примеры электропроводки в гараже. Схема электропроводки в гараже поможет выполнить качественный монтаж.
Процесс разводки электричества в гараже начинается именно с этого этапа. Мы также разместили подробные фото, которые помогут качественно выполнить этот процесс.
Теперь мы предоставим вашему вниманию подробную инструкцию, которая поможет выполнить монтаж:
- Сначала вам необходимо будет подсчитать количество розеток, светильников и выключателей, которые будут расположены в помещении.
- Теперь вам следует продумать высоту каждого элемента. Например, розетки необходимо установить на высоте 1 метр, а выключатели лучше расположить 1.5 метра.
- Если вы все продумали, тогда вам необходимо перенести все на бумагу. Если вы планируете провести монтаж проводки в гараже, тогда вам необходимо сделать ксерокопию его плана. В этом документе уже соблюдены все размеры помещения.
Это вся информация, которая вам потребуется для того чтобы начертить схему электропроводки своими руками. Если вам будет интересно, тогда можете прочесть про схему подключения двухклавишного выключателя.
Важно знать! В вашем помещении располагается смотровая яма. Розетки и выключатели лучше всего вывести за ее пределы. Делать это необходимо из соображений безопасности, так как в яме постоянно сыро.

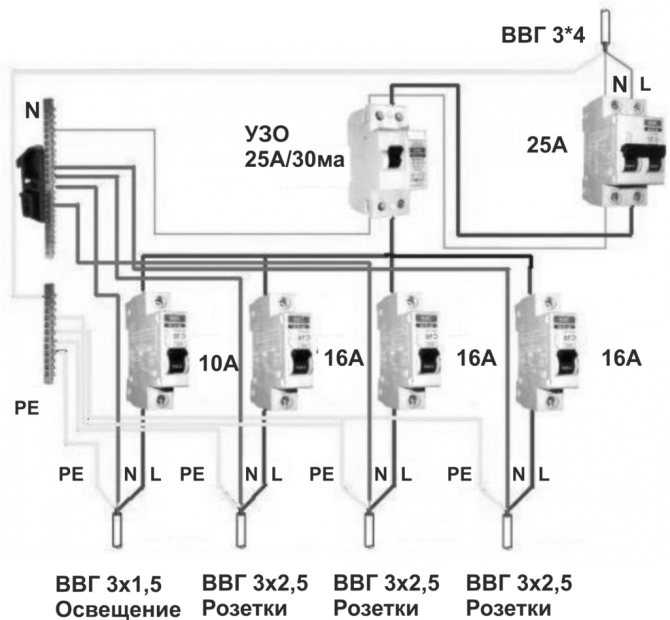

Теперь необходимо рассмотреть современный вариант схемы электропроводки. Гаражная схема проводки на 380 Вольт будет иметь следующий вид:
Если вам не нравятся эти варианты проводки, тогда можете использовать другую схему. Правильная схема электропроводки в гараже на 220 Вольт будет выглядеть следующим образом.
Чтобы вы могли разобраться мы решили предоставить вашему вниманию пояснения, которые помогут понять эту схему:
- Для включения нескольких групп освещения вы можете использовать двухклавишный выключатель. В смотровой яме должно быть отдельное освещение на 12 Вольт.
- ЯТП представляет собою специальный ящик, который имеет понижающий трансформатор.
Он способен снизит напряжение до 12 Вольт.
- В качестве кабеля вы можете использовать ВВГ. Сечение кабеля должно быть большим, чтобы выдерживать токовые нагрузки. Например, вы легко сможете подключить и использовать сварочный аппарат. Чтобы правильно определиться с кабелем, вам необходимо провести расчет его сечения.
- В электрическом щитке вам обязательно необходимо будет установить автоматические выключатели.
Это вся информация, которую мы хотели вам предоставить. Теперь вы знаете, как начертить схему проводки гаража своими руками. Надеемся, что эта информация станет полезной.
Читайте также: схема подключения солнечной батареи.
Электропроводка в гараже своими руками
Что ни говори, а без электричества в гараже не обойтись. Даже если вы появляетесь в нем всего пару раз в день на пять минут, чтобы забрать, а затем припарковать машину. Ведь вы не будете управлять автомобилем в темное время суток, к тому же вам нужно периодически заряжать аккумулятор. Что ж, для большинства владельцев гараж – это второй дом. Поэтому был, есть и остается такой актуальный вопрос, как проводка в гараже. Поговорим об этом подробнее, как это сделать, с чего начать, какие требования и правила соблюдать?
Содержание
- Схема электроснабжения
- Молниезащита
- Освещение
- Правила электромонтажа подсобных помещений
- Основные элементы распределительного щита
- Внутренняя электропроводка
- Однофазная проводка
- Трехфазная проводка
Схема электроснабжения
Перед подключением электропроводки в гараже уделите особое внимание электроснабжению. Каким бы ни было сооружение — огромный дом или небольшой гараж — начинать всегда нужно с него. Прежде всего, нарисуйте схематический чертеж вашей комнаты. Что на нем должно быть отражено?
- Вводная линия, ведущая к зданию гаража.
- Места установки светильников — сам гараж, яма для осмотра автомобиля, погреб. Возможно, потребуется дополнительное освещение над каким-то станком (токарным, сверлильным).
- Положение распределительного щита, правильнее всего установить его в подъезде. Выходя из комнаты, можно смело отключить электричество и сразу выйти на улицу, а не продираться через весь гараж в спешке.
- Запланированное расположение розеток (рядом с верстаком, верстаком или станком или в любом другом месте, где вам может понадобиться подключить электроинструмент).
- Примерный маршрут гаражной электропроводки (то есть по какому пути вы планируете провести провода от распределительного щитка к светильникам и розеткам).
- Если у вас в гараже есть механические машины, компрессор для подкачки шин, то отобразите их расположение на схеме, т.к. к этим пантографам нужно будет подключать отдельные линии от отдельных автоматов.
Схема электропроводки в гараже делается для того, чтобы четко определить количество необходимых материалов — розеток, выключателей, автоматов, светильников, распределительных коробок.
Вы составите список, пройдете по нескольким магазинам электротоваров, спокойно определитесь с ценами и подберете доступные вам качественные коммутационные аппараты и провода.
Также схема электропроводки в гараже поможет вам определить максимальную нагрузку. Вы рассчитаете суммарную мощность всех потребителей электроэнергии и правильно подберете входные и выходные кабели и автоматы по сечению и номинальному току.
Молниезащита
Любые строения должны быть защищены от ударов молнии, и гараж не исключение.
Охрана крупных жилых и производственных зданий осуществляется стационарно на стадии строительства. Когда гараж находится возле какой-нибудь многоэтажки, то, в принципе, ничего страшного не будет, если на нем не будет громоотвода. Вряд ли в него ударит молния. В случае, когда строится гаражный кооператив, молниезащита также выполняется централизованно. Но если он расположен отдельно, вдали от высотных зданий, позаботьтесь об установке громоотвода еще до того, как приступите к монтажу электропроводки в гараже.
Здесь у вас не возникнет особых трудностей. Вся система состоит из трех основных элементов:
- молниеприемник;
- проводник, который отводит ток на землю; Заземлитель
- .
В качестве приемника используется стальной стержень диаметром не менее 1 см и длиной не менее 20 см. Его монтируют вертикально на самом высоком месте в гараже. Использование стального стержня обусловлено тем, что в момент удара молнии материал приемника должен выдерживать механические и термические нагрузки.
Стержень соединен с токоведущим проводом; это делается с помощью сварки, пайки или болта и гайки. Кратчайший путь должен быть выбран между приемником и заземляющим электродом.
Заземлители могут быть искусственными и естественными. В случае гаража вариант с естественным заземлителем вряд ли подойдет, так как в качестве него чаще всего используются различные трубопроводы. Для установки системы искусственных заземлителей подойдут старые пружины, металлические прутья и уголки.
Заземлитель должен быть закопан в землю. Расстояние от него до въездных ворот в гараж и дорожек, по которым постоянно ходят люди, должно быть не менее 5 м.
По правилам в радиусе 4 м заземлитель должен быть защищен, чтобы в случае удара молнии человек не попал в диапазон ступенчатого напряжения.
Чаще всего в качестве заземлителя используют металлические стержни. Размер их зависит от того, какой грунт находится в данном месте и насколько близко к поверхности подходят грунтовые воды. В случае, когда почва сухая, а уровень воды низкий, достаточно будет взять удилища длиной 2-3 м. Их вкапывают в землю, а на глубине 0,5 м связывают между собой с помощью металлической перемычки.
Освещение
Разводка освещения в гараже своими руками делается без особых сложностей. Особенно, если у вас есть только гараж для хранения автомобиля, в этом случае обычно достаточно пары светильников.
Если вы все свободное время проводите в гараже, занимаясь ремонтом автомобиля и другими работами, то помимо основных осветительных приборов на потолке вам могут понадобиться дополнительные на стенах. Над въездом в гараж также целесообразно установить еще один осветительный прибор. А еще, если у вас там стоят различные станки, то светильники прямо над этими рабочими местами лишними не будут.
Рационально разместить люминесцентные лампы на боковых стенках и подключить их к двухкнопочному выключателю. Один ключ поворачивается в одну сторону, другой — в другую. Это очень удобно, если машина находится внутри гаража и вам нужно выполнить какую-то работу с одной стороны, например, поменять колеса, поработать с крыльями или дверьми. Включили правую сторону освещения одной клавишей и сами спокойно, потом точно так же переключили на другую сторону.
Для освещения электропроводки в гараже своими руками можно установить следующие светильники:
- Модели НБП, ПШ, НПО, НСП, предназначенные для ламп накаливания;
- Модели люминесцентных ламп ЛПО и ЛСП;
- самые выгодные светодиодные светильники, у них самый долгий срок службы, при этом низкое энергопотребление.
Работают при любой температуре, но есть один недостаток – это цена, стоят такие осветительные приборы недешево.
Помните, что металлические корпуса осветительных приборов должны быть заземлены.
При монтаже источников света на высоте менее 2 м от уровня пола их необходимо защитить от случайных механических повреждений.
Правила электропроводки подсобных помещений
Часто гаражные капитальные постройки оборудуют ямами для осмотра автомобилей и подвалов. Поэтому, прежде чем делать электропроводку в гараже, ознакомьтесь с некоторыми нюансами и правилами именно для этих помещений.
Для обеспечения безопасной работы электропроводки освещения в смотровой яме и подвале она должна питаться от понижающего трансформатора 220/36 В. В связи с тем, что эти помещения заглублены и сыры, сам трансформатор должен располагаться у въездных ворот в гараж или возле распределительного щита…
В сухих подвалах для освещения можно использовать напряжение 220 В, но подключение должно производиться через дифференциальный автомат или УЗО.
Проводка освещения в гараже для подвала и смотрового помещения выполняется открытым способом по поверхностям перекрытий и стен, допускается применение труб или электрических коробок из пластмассы.
Подвал и смотровая яма должны быть соединены от распределительного щита двумя независимыми линиями. В них запрещается устанавливать коммутационные устройства. При возникновении аварийных ситуаций допускается установка розеток и выключателей со степенью защиты не ниже IP 44 в сухих смотровых ямах и подвалах.
Смотровая яма имеет ограниченные размеры, поэтому сделайте ниши для крепления светильников. Когда это невозможно, то используйте светильники с защитной решеткой. При использовании переносных вспомогательных фонарей подключайте их к понижающему трансформатору (36 В) или автомобильному аккумулятору (12 В).
Основные элементы распределительного щита
Как правильно собрать распределительный щит в гараже? Чаще всего владельцы автомобилей и гаражей упрощают схему и обходятся только автоматическими выключателями, пренебрегая другими элементами защиты. Да, это намного дешевле, но не всегда оправдано. Желательно, чтобы в щите были установлены следующие основные элементы:
- Автоматические выключатели. Их установка обязательна, так как это основная защита от коротких замыканий и перегрузок. Если у вас совсем старый гараж с одной лампочкой в центре и одной розеткой, вы легко сможете обойтись просто вводной машиной. Но для современных гаражей этого уже недостаточно, так как часто приходится использовать различные электроинструменты, системы обогрева, зарядные устройства и пускатели.
В цепи отходящие автоматические выключатели расположены после счетчика.
- Устройства защитного отключения (УЗО), которые подключаются вместе с обычными автоматическими выключателями или дифференциальными автоматическими выключателями. Основное их назначение – защита человека от токов утечки, возникающих при повреждении изоляции электропроводки. Установка таких защитных элементов особенно актуальна, если вам предстоит работать электрифицированным инструментом в подвале или смотровой яме, где среда имеет повышенную влажность.
- Реле контроля напряжения. В гаражных кооперативах много мастеров, которые что-то мастерят с утра до вечера. Не всегда среди них есть только первоклассные профессионалы, есть и те, у кого «очумелые руки», поэтому часто в гаражах случаются перебои в электросети. Например, при обрыве ноля в трехфазной цепи появится повышенное напряжение, что в свою очередь может привести к возгоранию двигателей и ламп освещения. Реле контроля напряжения в такой ситуации автоматически обесточит вашу цепь и спасет оборудование.
- Ограничители перенапряжений. Их устанавливают при питании гаража от воздушной линии электропередач. Во время грозы в линию может ударить молния. Разрядники, установленные на ВЛ, должны гасить захваченный потенциал, но остаточное значение все же может воздействовать на проводку. В этом случае ограничители спасут цепь, они отведут повышенный потенциал в цепь заземления. Эти защитные элементы устанавливаются между вводной машиной и счетчиком.
При отсутствии ограничителей, при приближении грозы отключить ввод машины в гараж.
Внутренняя проводка
Если на момент постройки гаража в нем сразу была сделана скрытая проводка, то вы можете легко ею воспользоваться, только улучшив ее по своей схеме. Если таковой нет, то не теряйте время, не штробьте стены, проводку проводите открытым способом.
Выберите кабель с медными жилами и оболочкой из негорючих материалов, подходит марка ВВГнг, проложите в кабель-каналах, гофре или металлических трубах.
Для осветительной нагрузки достаточно сечения 1,5 мм 2 , для розеток 2,5-4 мм 2 .
Однофазная проводка

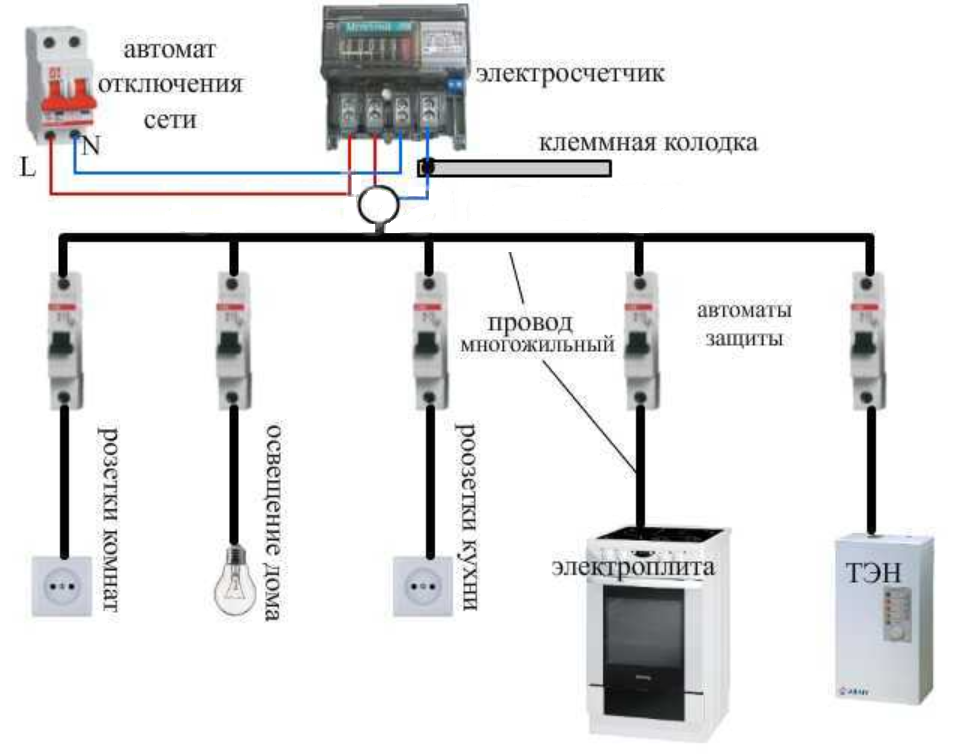

Однофазная электропроводка в гараже своими руками проста, схема выглядит так:
- Вводной кабель подходит к распределительному щиту и подключается к вводным контактам общего автомата. Для однофазного питания 220 В достаточно двух- или трехжильного провода, а двухполюсный автомат лучше всего подходит на номинальный ток 25 А или 32 А.
- После него монтируется счетчик электроэнергии, к которому подключаются фазный и нулевой провода.
- После счетчика ноль идет на нулевую шину, а фаза на отходящие однополюсные автоматы.
- Все нули дифференциальных автоматов и УЗО подключаются к нулевой шине.
- Освещение запитано через однополюсные автоматы, а розетки через дифференциальные.
Как правило, вся электрика в обычном гараже состоит из двух-трех автоматов освещения (сам гараж, яма, погреб) и двух дифференциальных автоматов розеточных групп. Имейте в виду, что дифференциальные автоматические выключатели могут быть заменены устройствами защитного отключения (УЗО) в сочетании с обычными автоматическими выключателями.
Трехфазная проводка
Многие владельцы гаражей не просто хранят в нем автомобиль и время от времени ухаживают за ним, но и выполняют различные работы на специальном электрооборудовании. В этом случае электропроводка в гараже понадобится трехфазная (380 В). В этом варианте электроэнергия подается на распределительный щит четырех- или пятижильным вводным кабелем.
Жилы линии, проведенной в гараж, подключаются к вводному трехфазному автомату, после чего в цепи стоит электросчетчик, затем еще один общий трехфазный автомат.
Для подключения однофазного автоматического освещения возьмите одну фазу от общего автомата. Просто распределяйте нагрузку равномерно, не цепляйте все однополюсные автоматы к одной фазе. Для этой коммутации вам будет достаточно двух- или трехжильного провода (одна жила — защитное заземление).
Для подключения трехфазных электроприборов используйте линию 380 В с четырех- или пятижильным проводником (здесь пятая жила будет для защитного заземления).
Наглядно про монтаж электричества в гараже на видео
Помните! Когда в гараже нет людей, подачу электроэнергии необходимо отключить. Этого требуют технологии пожарной безопасности.
Вкратце рассказал как сделать электропроводку в гараже своими руками. Как видите, это не дом и не баня, здесь все намного проще, вы можете справиться сами без помощи профессионалов. Хотя, если ваш гараж находится в кооперативном массиве, обязательно там найдутся помощники.
