схема подключения электромагнитного контактора, безопасность при работе

Некоторые электроприборы, например, электродвигатели, запитываются от трехфазной сети. Для их включения необходимо одновременно подключать все три фазы. Иногда необходимо менять направление вращения ротора, либо необходимо коммутировать нагрузку с большим током. Во всех этих случаях используют Чтобы прибор хорошо работал, необходимо правильно подключить магнитный пускатель, или контактор.

• Использование магнитного пускателя
• Подключение по обычной схеме
• Применение реверса
• Методы защиты
• Безопасность напряжения

Использование магнитного пускателя

Прежде чем подключать пускатель, необходимо разобраться в его устройстве. Сам по себе электромагнитный пускатель (МП) представляет собой реле, но способен переключать гораздо больший ток. Такая способность обусловлена большими контактами, а также скоростью срабатывания. Для этого у прибора стоят более мощные электромагниты.

Электрический магнит представляет собой катушку, в которой содержится достаточное количество витков изолированного провода, чтобы по ней мог проходить ток напряжением от 24 до 660 вольт. Катушка находится на сердечнике, что позволяет увеличить магнитный поток. Такая мощность нужна, чтобы преодолевать силу пружины и увеличивать скорость замыкания контактов.

Пружина же ставится для быстрого размыкания контактов. Чем быстрее происходит размыкание, тем меньше будет электрическая дуга. Электродуга вредна тем, что в ней создается очень высокая температура, а это пагубно сказывается на самих контактах. Более мощные устройства — контакторы — снабжены еще и дугогасительной камерой, что позволяет разрывать цепь с еще большим током (на мощных контакторах до 1000 А, у МП — от 6,3А до 250 А).

Хотя катушка управления пускателя питается от переменного тока, через контакты можно пропускать любой род тока. В отличие от контакторов и реле, в МП есть две группы контактов:

• силовые;
• блокировочные.

С помощью силовых контактов происходит подключение нагрузки, а блокировочные служат для защиты от неправильного или опасного подключения. В зависимости от конструкции может быть три или четыре пары силовых контактов. Причем каждая пара имеет в своем составе подвижные и неподвижные контакты. Последние через металлические пластины соединяются с клеммами, расположенными на корпусе. К ним подключаются провода. Блокировочные контакты могут быть:

• нормально замкнутые;
• нормально разомкнутые.

Через те и другие подпитывается катушка управления. При необходимости может добавляться еще комплект контактов. Все они используются для управления или индикации, ток через них проходит малый, поэтому к ним особых требований не предъявляется.

Подключение по обычной схеме

Корпус имеет отверстия под крепление. В последнее время стали появляться корпуса под DIN-рейку. Это профиль, используемый в электротехнике. Может иметь одну из следующих форм:

• Ω-типа;
• G-формы;
• C-вида.

Такой МП может устанавливаться в щитках. Способ крепления очень удобен, позволяет быстро снимать и ставить устройство, избавляя монтажника от долгой монотонной работы.

После установки переходят к подключению. Схема подключения магнитного пускателя может быть двух видов:

• обычная;
• реверсивная.

При обычной схеме подключения используется один пускатель с тремя или четырьмя парами силовых контактов. На входные клеммы подключают три фазы сети, от выходных клемм провода идут к нагрузке. Если двигатель после запуска вращается в противоположную сторону, то меняют местами любые две фазы на входе или выходе пускателя.

Схема подключения управляющей цепи пускателя немного сложнее. При выборе пускателя необходимо учитывать, какая катушка в нем используется. Выбор катушек по напряжению велик — чтобы не усложнять схему, лучше сразу взять на 220 В или 380 В. Выпускаются втягивающие катушки и на постоянный ток. Когда говорят, что этот магнитный пускатель 220 В, подразумевают, что используемая катушка рассчитана на 220 В.

В этом случае схема будет выглядеть следующим образом: фаза, предохранитель, кнопка «стоп», кнопка «пуск» (эти кнопки могут быть на самом пускателе или на удаленном пульте управления), параллельно с кнопкой «пуск» включаются нормально разомкнутые блокировочные контакты пускателя, катушка управления, нулевой провод.

При нажатии на пусковую кнопку, по катушке проходит ток, создавая в ней электромагнитные силы, которые притягивают и замыкают силовые и нормально разомкнутые блокировочные контакты. Это происходит очень быстро, и кнопка «пуск» еще находится в сжатом состоянии. В это время блокировочные контакты создают свою схему, которая обходит кнопку. Когда кнопку отпускают, пускатель остается включенным благодаря уже замкнутым блокировочным контактам.

Если используется тепловое реле, в нем также есть блокировочные контакты, они являются нормально замкнутыми. Нормальным является состояние при неработающем устройстве. Если срабатывает тепловое реле, находящиеся внутри него контакты размыкаются. Поэтому их ставят в разрыв цепи между катушкой и нулевым проводом. То же самое наблюдается в схеме подключения магнитного пускателя 380 В. Единственное отличие состоит в том, что катушка подключается не между фазой и нулем, а между двух фаз.

Применение реверса

Само слово реверс означает «обратный, противоположный». Применительно к двигателю оно подразумевает включение его в обратном направлении. Чтобы изменить вращение ротора двигателя в противоположную сторону, необходимо поменять фазировку. Проще всего это сделать с помощью второго магнитного пускателя. Производятся готовые реверсивные пускатели. Они отличаются тем, что в одном корпусе находятся два контактора и уже предусмотрена электрическая и (или) механическая блокировка.

Блокировка необходима, чтобы предотвратить одновременное включение обоих пускателей, иначе это вызовет межфазное замыкание. Если реверсного пускателя нет, можно использовать два обычных. К клеммам силовых контактов подводится трехфазное напряжение таким образом, что на выходе пускателей две одноименные фазы меняются местами. Важно помнить, что при включении одного из пускателей на выходе другого также будет напряжение.

Реверсные МП применяются и тогда, когда необходимо уменьшить пусковой ток. Во время запуска двигатель подключается по схеме «звезда», а после того как наберет обороты, переключается на «треугольник».

Методы защиты

Магнитные пускатели служат не только для подключения и отключения нагрузки, но и для защиты двигателей. Для трехфазных двигателей переменного тока опасны две вещи:

1. Короткое замыкание (неважно, на корпус, между обмотками или межвитковое).
2. Перекос фаз или пропажа одной или двух из них.

Тепловое реле помогает бороться с первым явлением. Основным его элементом является биметаллическая пластинка. В холодном состоянии она имеет одну форму, в нагретом — другую. Через нее пропускают рабочий ток, идущий на электродвигатель, который ее греет. Чем сильнее ток, тем больше она нагревается. Для того чтобы пластина не меняла свою форму раньше времени, ее деформируют.

Через изоляционный материал к ней прикрепляют подвижный нормально замкнутый контакт, который входит в схему управления катушкой МП. При превышении тока пластина меняет свою форму и размыкает контакт, что ведет к срабатыванию МП и остановке двигателя. Всего таких реле ставят по два на МП, по одному на фазу. Третья фаза в любом случае будет связана с этими двумя.

Безопасность напряжения

Что касается напряжения, здесь дела обстоят сложнее. Можно, конечно, на каждую фазу поставить по реле напряжения, но это усложнит схему, что, в свою очередь, приведет к удорожанию конструкции. Частично эта проблема решается самой катушкой. Если это катушка на 220 В, то питание она берет с одной из фаз. Когда напряжение на этой фазе пропадает, катушка обесточивается, и МП отключается.

Еще лучше, если катушка на 380 В — тогда защищены две фазы, но при исчезновении напряжения на третьей, защита не сработает. Можно поставить дополнительное реле, запитав его от незащищенной фазы, а его нормально разомкнутые контакты включить в цепь управления катушкой МП. Тогда при потере напряжения на этой фазе реле отключится, и цепь питания катушки МП будет разорвана.

У такого решения есть существенный недостаток. Чтобы МП включился, необходимо чтобы это реле уже было запущено, а этого не произойдет, пока МП не включится, потому что реле запитывается от фазы, идущей после МП. Подключить реле к кнопке «пуск» нельзя, произойдет межфазное короткое замыкание. В этом случае можно использовать сдвоенную кнопку «пуск», взяв напряжение с одноименной фазы перед МП. Тогда после включения МП реле будет работать в штатном режиме.

Есть другой, более оригинальный, способ. Как известно, на временной шкале напряжение между тремя фазами в любой промежуток времени равно нулю. Если ко всем фазам подключить одним концом конденсатор емкостью 20 мкФ, а другие концы соединить между собой, то получится «звезда», в центре которой будет 0.

Подключают реле, рассчитанное на напряжение 220 В между центром «звезды» и нулевым проводом. Когда напряжение есть во всех фазах, реле отключено. Когда в одной или двух фазах напряжение пропадает, в центре «звезды» появляется напряжение, в этом случае реле срабатывает. Его нормально замкнутые контакты размыкаются (а они включены в схему управления катушкой МП), прерывая цепь в катушке МП.

Это очень чувствительная схема, которая реагирует даже на перепады напряжения. Чтобы снизить чувствительность, необходимо понизить емкость конденсаторов. Напряжение конденсаторов должно быть не менее 400 В. Даже при выходе из строя любого конденсатора схема сработает, т. к. будет нарушена симметрия.

Схема подключения магнитного пускателя на 220В и 380В: принцип работы

Для чего нужен магнитный пускатель (ПМ)? Данное электромеханическое устройство предназначено для пуска и остановки асинхронных двигателей с дистанционного поста управления. Благодаря технической простоте и высокой эксплуатационной надежности этого изделия практически никто не задумывается над тем, почему при легком нажатии на пусковую или стоповую кнопку происходит включение и, соответственно, выключение электропривода. Вопросы по устройству и принципу действия пускателя возникают только тогда, когда он выходит из строя.

В повседневной жизнедеятельности человеку приходится сталкиваться с обслуживанием механизмов, имеющих привод от асинхронных двигателей небольшой мощности. Это могут быть маломощные компрессорные установки, метало или деревообрабатывающие станки для домашнего пользования, как правило, в схемах управления которых, используется магнитный пускатель серии ПМ12. Так как изделие этого типа имеет наиболее частое применение на практике, дальнейшее рассмотрение устройства и принципа действия пускателя будет рассматриваться на его примере.

Технические характеристики и маркировка

Несмотря на то, что принцип работы всех магнитных пускателей одинаков, отдельные виды этого устройства, имеют ряд технических различий. Для идентификации конструктивных особенностей и рабочих характеристик существует система условных обозначений данных изделий. Для примера можно взять конкретную маркировку ПМ.

ПМ12-025 2 4 1 УХЛ 2 Б

ПМ12 – серия изделия. Все изделия этой серии имеют одинаковую конструкцию корпуса и исполнительного устройства. Габариты корпуса могут отличаться в зависимости от величины токовой нагрузки. Чем мощнее пусковое устройство, тем больше его размеры.

ПМ12-025 _ _ _ УХЛ _ _ (первые три цифры), 025 – номинальная нагрузка на силовых контактах – до 25 Ампер. ПМ с такой токовой характеристикой классифицируется, как магнитный пускатель 2 величины. ПМ12 в зависимости от величины могут обеспечивать работу электрических двигателей, токовый диапазон которых находится в пределах от 10 до 250 Ампер.

Таблица соответствия маркировки рабочей токовой нагрузке ПМ

ПМ12 ___ 2 _ _ УХЛ _ _ (четвертая цифра), 2 пускатель нереверсивный, снабжен тепловым реле для защиты электродвигателя от длительных токовых перегрузок при обрыве одной фазы, а также в случае заклинивания привода или приводного механизма. Назначение пускателей и наличие тепловой защиты определяется следующей системой маркировки:

ПМ12 ___ _ 5 _ УХЛ _ _ (пятая цифра), 5 степень защиты IР20, открытого исполнения, без оболочки. Исключает попадание внутрь устройства посторонних механических предметов и случайное соприкосновение человека с действующими и токоведущими частями. Магнитный пускатель, выполненный с данной степенью защиты не защищен от попадания в него воды или другой жидкости, поэтому, как правило, размещаются в закрывающихся электрических щитах на дин рейках. Основная масса электрических приборов, которые находят наиболее широкое применение, обладает степенью защиты IP20.

ПМ12 ___ _ _ 1 УХЛ _ _ (шестая цифра) исполнение по количеству блок-контактов, 1 – 2 нормально открытых (разомкнутых) и 2 нормально закрытых (замкнутых).

Маркировка на магнитном пускателе ПМ12

ПМ12 ___ _ _ _ УХЛ 2 _ (УХЛ) исполнение электроаппаратуры для умеренно-холодного климата, УХЛ 2 – предназначения для работы в помещениях без отопления или под навесом.

ПМ12 ___ _ _ _ УХЛ _ Б (Б) характеристика исполнения по износостойкости. А – 320 тыс. циклов, Б – 100 тыс. циклов, В – 30 тыс. циклов.

Для удобства среднестатистического потребителя производитель зачастую в маркировке, установленной требованиями стандартизации, дополнительно указывает номинальные токовые характеристики пускателя, вид тока, а также рабочее напряжение магнитной катушки. Ниже выделенным текстом указана нагрузочная характеристика – 25А, напряжение – 380В и переменный ток – АС.

ПМ12-025 2 4 1-25А-380АС-УХЛ2-Б

Переменный ток обозначается символом AC, постоянный – DC. Втягивающие катушки пускателей ПМ12, в большинстве случаев рассчитаны для работы на переменном токе с напряжением 24В, 220В или 380В.

Устройство и принцип действия

На сегодняшний день производителями налажено производство магнитных пускателей, которые находят применения во всех сферах промышленности, транспорте, повседневной деятельности человека. Они различаются по конструкции исполнения, сложности схемы управления, габаритным размерам, величине токовых нагрузок, степени защиты от воздействия внешней среды, но всех их объединяет то, что в основу их работы заложен один принцип.

Рисунок 1 Устройство магнитного пускателя серии ПМ12

Пластиковый корпус магнитного пускателя состоит из двух частей (2) и (3). В нижней части (3) располагается главный рабочий орган – магнитная система пускового устройства, состоящая из втягивающей катушки (6), якоря (4) и сердечника (7), набранных из Ш-образных пластин, изготовленных из электротехнической стали.

На средний керн неподвижного сердечника (7), который крепится к корпусу (3) пластиной (8), одевается втягивающая катушка (6) и возвращающая пружина (11). Для того чтобы смягчить динамическую нагрузку, между ней и железом сердечника устанавливается амортизатор (8).

В корпусе выполнены специальные направляющие пазы, по которым совершает возвратно-поступательные движения траверса (1). К траверсе жестко крепится подвижная часть магнитной системы (якорь) и мостик контактов пускателя (12)

На крайних кернах сердечника в специальных пазах крепится короткозамкнутый виток (5), обеспечивающий щадящий режим работы катушки.

При прохождении через витки катушки тока создается поле, под воздействием которого происходит втягивание в нее подвижной части магнитной системы исполнительного механизма. Перемещение якоря в сторону катушки увлекает за собой траверсу вместе с устройством замыкания-размыкания силовых, а также вспомогательных контактов пускателя. При обесточивании ПМ, возвратная пружина возвращает якорь на исходную позицию, что вызовет размыкание контактов.

В основании корпуса предусмотрен фиксатор, предназначенный для быстросъемного крепления пускателя к дин рейке.

Основные схемы подключения пускателей

На практике, используется три основных вида схем подключения пускателей: прямая, реверсивная и звезда-треугольник. Каждая из них в свою очередь может быть разделена на подвиды в зависимости от напряжения.

Нереверсивная схема

Эта методика применяется, если нет необходимости менять в процессе работы направление вращения двигателя. В базовом исполнении, для 220 вольтовых катушек подобные схемы будут иметь вид:

Та же схема, но для 380 вольтовых катушек:

В состав каждой из них входят следующие элементы:

• Автомат включения (QF),
• Магнитный пускатель (KM1),
• Блокирующие контакты (БК),
• Реле тепловой защиты (P),
• Двигатель асинхронного типа (M),
• Предохранительный элемент (ПР),
• Органы управления или кнопки (Пуск, Стоп).

После подключения питания через автоматический выключатель QF, нажимается кнопка Пуск, которая замыкает контакты и подает напряжение на КМ1 Он осуществляет ввод в работу двигателя. После этого, кнопку Пуск можно отпустить, так как сработает блокировка на контактах БК. Отключение питания в автоматическом режиме происходит при падении напряжения (размыкаются удерживающие контакты БК) или перегрузке (срабатывает тепловое реле или предохранитель). Также можно остановить подачу напряжения вручную, через кнопку Стоп.

Реверсивная схема

Когда есть необходимость менять направление вращения электродвигателя, используют реверс, который базируется на блоке пускателей. Схемы подключения устройств для 220 и 380 вольт будут иметь следующий вид:

Реверсивная схема схема №1

Реверсивная схема схема №2

Как можно видеть, здесь присутствуют те же элементы, что и в нереверсивных схемах, но добавлен еще один пускатель (КМ2) и кнопка для его запуска (Пуск2). Изменение направления вращения происходит за счет смены фаз. Но необходимо учесть ряд ключевых моментов, в частности предотвращение одновременного включения двух коммутаторов во избежание короткого замыкания. При подаче напряжения через автомат QF, включается пусковая кнопка на первый контактор (Пуск1, КМ1). В это же время происходит расщепление нормально замкнутых контактов БК1 перед реверсной кнопкой.  Обратный ход включается аналогично, через Пуск 2, но перед этим необходимо отключить питание – Стоп (С).

Схема комбинации звезды и треугольника

Схемы «звезда» и «треугольник» являются наиболее распространенными при подключении двигателя к электрической линии. В первом случае он будет работать плавно, но не сможет развить полную мощность. Соединение треугольником, в свою очередь, не дает столь ровных оборотов, но позволяет развить полную мощность, вплоть до полуторакратной паспортной.

В двигателях большой мощности часто используют интересный ход: первоначальный плавный ввод организовывается по звезде, а после выхода на необходимые обороты, автоматически переходят на треугольник. Это позволяет в том числе значительно снизить потребляемые пусковые токи. Примерная схема включения пускателя и реле времени в таком режиме будет иметь следующий вид:

Специфические виды пускателей и схемы их работы

Помимо типичных задач, эти устройства, в силу своего функционала, могут использоваться и в более специфических условиях. Рассмотрим их кратко на примере тиристорного пускателя, взрывозащищенных коммутаторов типа ПВР-125р и ПВИ-250 В, подключения через контакторы терморегуляторов и организация АВР.

Тиристорные пускатели и схема их включения

Особенность данного типа пусковых реле состоит в том, что в них не используется метод прямого физического разрыва цепи. То есть, они являются бесконтактными и в принципе лишены ключевых недостатков привычных устройств (механического износа контактов, образования дуги и т.д.). Правильно включить электродвигатель можно на тиристорных устройствах ПТ, схема подключения которых выглядит следующим образом:

В цепи задействованы следующие элементы:

• L1, L2, L3 – фазные провода (полюса),
• ТА1, ТА 2 – трансформаторы тока,
• R1, R 2 – резисторы,
• VD1, VD 2 – транзисторы,
• VS1…VS6 – тиристоры,
• БУ – блок управления,
• SB1, SB2 – кнопки «Пуск» и «Стоп».

Пускатели типа ПВР-125р и ПВИ-250 В

Электродвигатели используются не только в более-менее привычных нам условиях: к примеру, на различных горнодобывающих предприятиях, шахтах и т.п., где сохраняется потенциальная взрывоопасная обстановка, запыленность и прочие негативные факторы. Следовательно, исполнение пусковых устройств должно предусматривать подобные ситуации. В таких условиях находят применение релейные модули ПВР-125р и ПВИ-250 В(БТ).

Пускатель типа ПВР является реверсивным модульным блоком, который монтируется во взрывозащищенном корпусе. Он используется для ввода в работу трехфазных электродвигателей различно горнодобывающей техники, работающей в выработке угольных шахт. К ПВР предъявляются особые требования в части противодействия метану и пыли.

Пускатель ПВР-125р

Пускатель ПВИ-250 В (БТ, Д) используется в таких же условиях, как и ПВР, но исходя из маркировки обладает еще и искрозащитой. Предназначен для включения и выключения двигателей шахтной техники. Через ПВИ-250 обеспечивается дополнительная защита от возможных коротких замыканий или перегрузок в сети.

Пускатель ПВИ-250 В

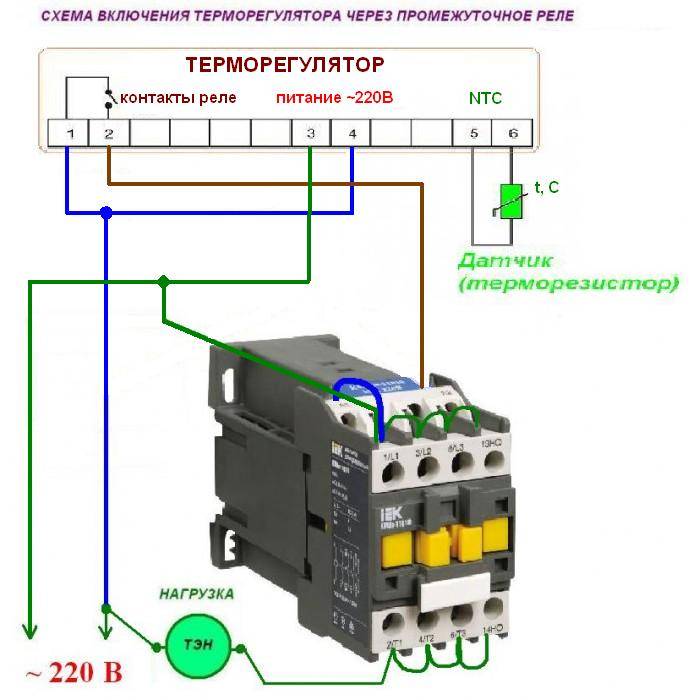

Подключение терморегуляторов посредством пусковых реле

Теплый пол или обогреватель инфракрасного типа дополнительно комплектуются терморегуляторами, для поддержки необходимого температурного фона. Использовать их можно не только в бытовых, но и в промышленных масштабах. Примерная схема подключения такой системы, когда терморегулятор цепи подключают не напрямую, а через контактор, выглядит следующим образом:

Формирование АВР на пускателях

Еще одним случаем, когда востребовано использование коммутаторов, является обустройство систем АВР (аварийного ввода резерва). Таким образом повышается надежность электроснабжения, поскольку существует как минимум два его источника. Правильно организовать узел ввода на АВР можно по такой схеме:

Здесь можно видеть два источника питания (1 и 2), автоматические выключатели на каждой из линий (АВ1, АВ2), пускатели и их контактные узлы (ПМ1 и ПМ2). На случай, если источники электроэнергии не являются полностью независимыми (например, одна из линий идет от условного соседа), в схеме предусмотрено реле контроля напряжения РКН, которое выбирает гарантированную линию ввода.

Пусковые магнитные устройства являются одними из важнейших элементов для правильного ввода в работу электрооборудования, в частности, двигателей синхронного типа, в том числе и в опасных условиях шахт (речь идет о контакторах ПВР и ПВИ). Подключение может быть организовано по прямой, реверсивной и комбинированной схеме (звезда-треугольник). Кроме того, пускатели находят широкое применение и в других областях, где нет необходимости использования двигателей, например, для организации подвода питания к домовым сетям или к системам обогрева по терморегуляторам, по прямому или резервному источнику (АВР).

Применение дин-реек для крепления

Зачастую подключение пускателя осуществляется посредством дин-рейки. В данном случае вместе с ней применяется устройство специального модульного типа. Дин-рейка являет собой металлический профиль, который используется для подключения модульного оборудования. Оборудование крепится в шкафах, специальных установочных коробках, а также на электрических щитах.

В промышленности используются дин-рейки различной ширины. Расстояния между их крепежными отверстиями также могут отличаться.

Цены пускателей

В нашей стране производится большое количество пускателей различных серий. Многие из них рассчитаны на питание 220В. Их цена варьируется в достаточно широком диапазоне. Она зависит от конструктивного исполнения устройства и его технических характеристик.

Наибольшее влияние на цену оказывает величина (мощность) ПМ. Для домашнего целесообразно приобрести пускатель с токовой нагрузкой 25 А, и степенью защиты IP54, обеспечивающей полную защиту от случайного прикосновения к действующим частям и попадания в него пыли, влаги и жидкости.

Заключение

Как было указано выше, наиболее широкое применение находят магнитные пускатели серии ПМ12 различных типов и видов. Это связано с их простотой в обслуживании, высокой надежностью. На усмотрение потребителя предлагаются изделия как открытого, так и закрытого исполнения, рассчитанные на широкий диапазон характеристик по току и напряжению. Конструкция ПМ12 может размещаться в оболочке, оснащенной кнопками управления, предусматривает крепление при помощи быстросъемных фиксаторов на рейки в щитах или на стенах помещения.

Схемы подключения магнитного пускателя на 220 В и 380 В + как подключить контактор своими руками

Магнитный пускатель — устройство, отвечающее за бесперебойную и соответствующую нормам работу оборудования. С его помощью осуществляется распределение питающего напряжения и контролируется работа подключенных нагрузок.

Чаще всего питается от электродвигателей. И через него двигатель реверсируется, останавливается. Все эти манипуляции позволят правильно подключить магнитный пускатель, который можно собрать самостоятельно.

В этом материале мы расскажем об устройстве и принципах работы магнитного пускателя, а также разберемся в тонкостях подключения устройства.

Содержание статьи:

• Отличие магнитного пускателя от контактора
• Конструкция устройства и назначение
  • Назначение магнитного пускателя
  • Конструкция и принцип действия
• Особенности монтажа 901 пускателя Популярные схемы подключения МП
• Тонкости подключения устройства к сети 220 В
  • Особенности силовой цепи
  • Изменение схемы управления
  • Подключение 3-х фазной сети
  • Вход в схему термореле
• Пуск двигателя с управлением задним ходом двигателя
• 0
• Работа силовой цепи

Отличие магнитного пускателя от контактора

Часто при выборе коммутационного аппарата возникает путаница между магнитными пускателями (МП) и контакторами. Эти устройства, несмотря на их сходство по многим характеристикам, все же представляют собой разные концепции. Магнитный пускатель объединяет ряд устройств, они соединяются в одном блоке управления.

В состав МП может входить несколько контакторов, плюс защитные устройства, специальные пульты, элементы управления. Все это заключено в корпус, имеющий некоторую степень влаго- и пылезащиты. С помощью этих устройств в основном контролируют работу асинхронных двигателей.

Предел напряжения, с которым работает магнитный пускатель, зависит от электромагнитного индуктора. Существуют МП малых номиналов — 12, 24, 110 В, но чаще всего применяются на 220 и 380 В

Контактор — это неразъемное устройство с набором функций, предусмотренных конкретной конструкцией. В то время как пускатели используются в довольно сложных цепях, контакторы в основном присутствуют в простых цепях.

Конструкция устройства и назначение

Сравнивая подключение МП и контактора, можно сделать вывод, что первое устройство отличается от второго тем, что оно используется для пуска электродвигателя. Можно даже сказать, что МП — это тот самый контактор, который управляет электродвигателем.

Разница настолько условна, что в последнее время многие производители называют контакторами MP AC, но с малыми габаритами. Да и постоянное совершенствование контакторов сделало их универсальными, ведь они стали многофункциональными.

Назначение магнитных пускателей

Встраивание МП и контакторов в электрические сети, транспортирующие ток с переменным или постоянным напряжением. Их действие основано на электромагнитной индукции.

Устройство оснащено сигнальными контактами и теми, через которые подается питание. Первые называются вспомогательными, вторые – рабочими.

Кнопки запуска, которыми оборудована схема, обеспечивают удобство работы. Если вам нужно отключить нагрузку, просто используйте кнопку «Стоп». В этом случае прекратится подача напряжения на катушку пускателя и разорвется цепь

МП телеуправления электроустановками, в том числе электродвигателями. Роль их как защиты нулевая — только пропадает напряжение или хотя бы падает до предела ниже 50%, силовые контакты размыкаются.

После остановки оборудования, в цепи которого установлен контактор, оно никогда не включится само по себе. Для этого необходимо нажать клавишу «Старт».

Для безопасности это очень важный момент, так как полностью исключены несчастные случаи, вызванные самопроизвольным включением электроустановки.

Пускатели, в цепь которых включены, защищают электродвигатель или другую установку от длительных перегрузок. Эти реле могут быть биполярными (TRN) или однополярными (TRP). Срабатывание происходит под действием протекающего через них тока перегрузки двигателя.

Устройство и принцип действия

Для корректной работы МП необходимо придерживаться определенных правил монтажа, иметь представление об основах релейной техники, правильно выбирать схему питания оборудования.

Поскольку устройства рассчитаны на работу в течение короткого промежутка времени, наиболее популярными являются МФ с нормально разомкнутыми контактами. Наибольшим спросом пользуются МП серии PME, PAE.

Первые встраиваются в сигнальные цепи электродвигателей мощностью 0,27 — 10 кВт. Второй — мощностью 4 — 75 кВт. Рассчитаны на напряжение 220, 380 В.

Возможны четыре варианта:

• открытые;
• защищенный;
• пыленепроницаемый;
• пыленепроницаемый.

Пускатели ПМЭ включают в свою конструкцию двухфазное реле ТРН. В пускателе серии РАЕ количество встроенных реле зависит от номинала.

Буквы обозначают тип устройства, за которыми следуют цифры — от 1 до 6 — значение. Вторая цифра – производительность. Один указывает на нереверсивное магнитное поле без тепловой защиты, два — то же, но с тепловой защитой, три — реверсивное, без тепловой защиты, четыре — с тепловой защитой, реверс

При напряжении около 95 % от номинального значения катушки пускателя способен обеспечить надежную работу.

МП состоит из следующих основных узлов:

• ядро;
• электромагнитная катушка;
• Анкеры
• рама;
• механические датчики работы;
• Группы контакторов — центральная и вторичная.

Также в конструкцию могут быть включены в качестве дополнительных элементов защитное реле, электропредохранители, дополнительный набор клемм, пусковое устройство.

МП включает в свою конструкцию основание (1), неподвижные контакты (2), пружину (3), сердечник (4), дроссель (5), якорь (6), пружину (7), контактную перемычку (8), пружину (9), дуговая камера (10), нагревательный элемент (11)

По сути это реле, но оно отключает гораздо больший ток. Так как электромагниты этого устройства довольно мощные, то и скорость срабатывания у него высокая.

Электромагнит в виде катушки с большим числом витков рассчитан на напряжение 24 — 660 В. Который расположен на сердечнике, для преодоления усилия пружины нужна большая мощность.

Последний предназначен для быстрого разъединения контактов, скорость которого зависит от величины электрической дуги. Чем быстрее происходит размыкание, тем меньше дуга и в лучшем состоянии будут сами контакты.

Нормальное состояние, когда контакты разомкнуты. При этом пружина удерживает верхнюю часть магнитопровода в приподнятом состоянии.

При подаче питания на магнитный пускатель ток протекает через катушку и образует электромагнитное поле. Он притягивает подвижную часть магнитопровода, сжимая пружину. Контакты замыкаются, на нагрузку подается питание, в результате она включается в работу.

В случае сбоя питания электромагнитное поле исчезает. Распрямляясь, пружина делает толчок, и верхняя часть магнитопровода оказывается наверху. В результате контакты расходятся и питание на нагрузку пропадает.

Некоторые модели пускателей оснащены ограничителями перенапряжения, которые используются в полупроводниковых системах управления.

Вы можете вручную управлять работой системы, нажав на якорь, чтобы почувствовать силу сокращения пружины. Как раз сила сжатия справляется с магнитным полем. При полном опускании анкеров контакты, сбрасываемые пружиной, размыкаются

Питание катушки управления после подключения магнитного пускателя осуществляется от переменного тока, но род тока для данного устройства значения не имеет.

Пускатели, как правило, оснащены контактами двух типов: силовыми и блокировочными. Через первые подключается нагрузка, а вторые защищают от некорректных действий при подключении.

Power MP может быть 3 или 4 пары, все зависит от конструкции устройства. В каждой из пар имеются как подвижные, так и неподвижные контакты, соединенные с выводами, расположенными на корпусе, посредством металлических пластин.

Первые отличаются тем, что на нагрузку постоянно подается питание. Вывод из эксплуатации происходит только после срабатывания стартера.

Контакторы с нормально разомкнутыми контактами находятся под напряжением исключительно во время работы пускателя.

Существует два типа контактов блокировки: нормально замкнутый и нормально разомкнутый. Первый тип контакта имеет кнопку «Стоп», а нормально разомкнутый – «Пуск»

Нормально замкнутые отличаются тем, что на нагрузку постоянно подается питание, а отключение происходит только после срабатывания пускателя. Контакторы с нормально разомкнутыми контактами находятся под напряжением исключительно во время работы пускателя.

Особенности монтажа пускателя

Неправильная установка магнитного пускателя может иметь последствия в виде ложных срабатываний. Во избежание этого нельзя выделять участки, подверженные вибрации, толчкам, ударам.

Конструктивно МП выполнен так, что его можно монтировать в электрощит, но с соблюдением правил. Устройство будет надежно работать, если место его установки представляет собой прямую, ровную и вертикальную поверхность.

Тепловые реле не должны нагреваться от внешних источников тепла, что отрицательно скажется на работе устройства. По этой причине их нельзя размещать в местах, подверженных воздействию тепла.

Категорически нельзя устанавливать магнитный пускатель в помещении, где монтируются приборы с силой тока 150 А. Включение и выключение этих устройств провоцирует быстрый удар.

Медные провода должны быть залужены перед подключением. Если они скручены, их концы скручивают перед лужением. У алюминиевых проводов концы зачищают напильником, затем покрывают пастой или техническим вазелином

Для предотвращения перекоса пружинных шайб, расположенных в контактном зажиме пускателя, конец проводника загибают П-образно или в кольцо. Когда нужно подключить к зажиму 2 проводника, необходимо, чтобы их концы были прямыми и располагались с двух сторон винта зажима.

Включению в работу стартера должен предшествовать осмотр, проверка исправности всех элементов. Движущиеся части должны перемещаться вручную. Электрические соединения должны быть проверены с цепью.

Популярные схемы подключения МП

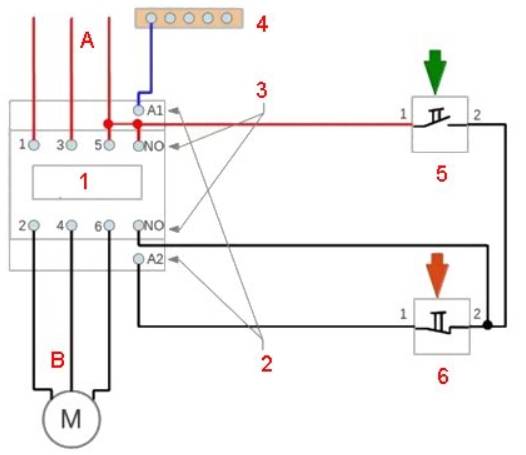

Чаще всего используют схему подключения с одним устройством. Для подключения его основных элементов используется 3-х жильный и два разомкнутых контакта на случай отключения устройства.

Это предельно простая схема. Он собирается, когда автоматический переключатель QF закрывается. Предохранитель ПУ защищает от короткого замыкания (КЗ)

В нормальных условиях реле P замкнуто. Когда вы нажимаете кнопку «Старт», цепь замыкается. Нажатие кнопки «Стоп» разбирает схему. В случае перегрузки термодатчик Р сработает и разомкнет контакт Р, машина остановится.

В этой схеме большое значение имеет номинальное напряжение катушки. При напряжении на нем 220 В, на двигателе 380 В, при соединении в звезду такая схема не подходит.

Для этого используется схема с нейтральным проводником. Его целесообразно применять в случае соединения обмоток двигателя треугольником.

Тонкости подключения устройства к 220 В

Независимо от того, как решено подключение магнитного пускателя, в проекте должны быть две цепи — силовая и сигнальная. Через первый подается напряжение, а вторым управляется работа оборудования.

Характеристики силовой цепи

Питание для МП подключается через контакты, обычно обозначаемые символами А1 и А2. Получают напряжение 220 В, если сама катушка рассчитана на такое напряжение.

«Фазу» удобнее подключать к А2, хотя принципиальной разницы в подключении нет. Источник питания подключается к контактам внизу на корпусе.

Тип напряжения значения не имеет, основное все дело в том, что номинал не выходит за пределы 220 В.

Через магнитный пускатель, оснащенный катушкой 220 В, можно подавать напряжение от дизеля и ветряка, аккумуляторной батареи и др. источников Снимается с клемм Т1, Т2, Т3

Недостатком этого варианта подключения является тот факт, что вам нужно манипулировать вилкой для ее включения или выключения. Схему можно улучшить, установив перед МП автомат. С его помощью включать и выключать питание.

Изменение цепи управления

Эти изменения не касаются силовой цепи; в этом случае модернизируется только схема управления. Вся схема в целом претерпевает незначительные изменения.

Когда клавиши находятся в одном корпусе, сборка называется «кнопочной стойкой». Любой из них имеет пару входов и пару выходов. Клавиша «Пуск» имеет нормально разомкнутые (NC) клеммы, противоположная — нормально замкнутые (NC) клеммы

Ключи встраиваются последовательно перед МП. Сначала «Старт», затем «Стоп». Контакты магнитного пускателя управляются с помощью управляющего импульса.

Его источником является нажатая кнопка пуска, которая открывает путь для подачи напряжения на катушку управления. «Старт» не обязательно держать включенным.

Поддерживается принцип самозахвата. Он заключается в том, что параллельно кнопке «Пуск» подключаются дополнительные самоблокирующиеся контакты. Они подают напряжение на катушку.

После их замыкания катушка самозапитывается. Разрыв этой цепи приводит к отключению МП.

Клавиша остановки обычно красная. Кнопка запуска может иметь не только надпись «Пуск», но и «Вперед», «Назад». Чаще всего он зеленого цвета, хотя может быть и черным.

3-х фазное подключение к сети

Возможно подключение 3-х фазного питания через катушку МП, работающую от 220 В. Обычно схема используется с асинхронным двигателем. Цепь сигнала не меняется.

Одна фаза и «ноль» подключаются к соответствующим контактам. Фазовый провод прокладывается через клавиши пуска и останова. Перемычка ставится между NO13, NO14 между замкнутым и разомкнутым контактами.

Схема питания имеет отличия, но не очень существенные. На вводы, обозначенные на плане как Л1, Л2, Л3, подаются три фазы. Трехфазная нагрузка подключена к Т1, Т2, Т3.

Вход в цепь теплового реле

В разрыв между магнитным пускателем и асинхронным двигателем последовательно включено тепловое реле. Его подбор осуществляется в зависимости от типа мотора.

Тепловое реле защитит электродвигатель от неисправностей и аварийных ситуаций, которые могут возникнуть при пропадании одной из фаз

Подключить реле к клемме с магнитным пускателем. Ток в нем проходит на двигатель последовательно, одновременно нагревая реле. Верхняя часть реле снабжена вспомогательными контактами, объединенными с катушкой.

Релейные нагреватели полагаются на предельное значение тока, протекающего через них. Это сделано для того, чтобы при опасности двигателя из-за перегрева реле могло отключить стартер.

Также рекомендуем вам ознакомиться с другой нашей статьей, где мы рассказали о том, как выбрать и подключить электромагнитный пускатель на 380 В. Подробнее — перейдите на .

Запуск двигателя задним ходом

Для работы отдельного оборудования необходимо, чтобы двигатель мог вращаться как влево, так и вправо.

Схема подключения для этого варианта содержит две МП, кнопочный пост или три отдельные клавиши — две пусковые «Вперед», «Назад» и «Стоп».

Для реализации этого варианта к схеме с одним МП добавляется еще одна сигнальная цепь. В него входят ключ SB3, MP KM2. Силовой агрегат также немного изменился.

От короткого замыкания цепь питания защищена нормально замкнутыми контактами КМ1.2, КМ2.2.

Подготовка схемы к работе осуществляется следующим образом:

1. Включить АБ QF1.
2. Фаза А, В, С подводится к контактам питания МП КМ1, КМ2
3. Фаза, питающая цепь управления (А) через SF1 (сигнальный выключатель) и ключ останова SB1, подается на контакт 3 (ключи SB2, SB3), контакт 13НО (МП КМ1, КМ2).

Далее схема работает по алгоритму, зависящему от направления вращения двигателя.

Управление реверсом двигателя

Вращение начинается при нажатии клавиши SB2. При этом фаза А подается через КМ2.2 на катушку МП КМ1. Пуск пускателя начинается с замыкания нормально разомкнутых контактов и размыкания нормально замкнутых.

Замыкание КМ1.1 вызывает самоблокировку, а замыкание контактов КМ1 сопровождается подачей фаз А, В, С на одинаковые контакты обмоток двигателя и он начинает вращение.

Перед пуском двигателя в обратном направлении необходимо остановить заданное ранее вращение с помощью кнопки Стоп. Для кручения в обратном направлении необходимо только изменить перестановку каких-то двух фаз питания с помощью пускателя КМ2

Выполненное действие отключит цепь, фаза управления А больше не будет подаваться на дроссель КМ1, а сердечник с контактами посредством возвратной пружины будет восстановлен в исходное положение.

Контакты разомкнутся, напряжение на двигателе М прекратится. Схема перейдет в дежурный режим.

Запустите его, нажав кнопку SB3. Фаза А через КМ1.2 прибудет на КМ2, МП будет работать и через КМ2.1 будет на самовывоз.

Далее МП через контакты КМ2 поменяет фазы. В результате двигатель М изменит направление вращения. В это время соединение КМ2.2, находящееся в цепи питания МП КМ1, отключится, препятствуя включению КМ1 при функционировании КМ2.

Работа силовой цепи

Ответственность за переключение фаз для перенаправления вращения двигателя лежит на силовой цепи.

Белый провод ведет фазу А на левый контакт МП КМ1, затем через перемычку входит на левый контакт КМ2. Выходы пускателей также соединяются перекрестной перемычкой и далее через КМ1 фаза А двигателя поступает на первую обмотку

При срабатывании контактов МП КМ1 на первую обмотку поступает фаза А, на вторую обмотку фаза В, на третью обмотку фаза С. Двигатель вращается влево.

При срабатывании KM2 фазы B и C перемещаются. Первый попадает на третью обмотку, второй на вторую. Изменения фазы А не происходят. Двигатель начнет вращаться вправо.

Выводы и полезное видео по теме

Подробности по устройству и подключению контактора:

Практическая помощь в подключении МП:

По вышеприведенным схемам можно подключить магнитный пускатель своими руками как на 220, так и на 380 В.

Нужно помнить, что сборка не сложная, но для обратное замыкание, важно наличие двухсторонней защиты, делающей невозможным включение. При этом блокировка может быть как механической, так и с помощью блокирующих контактов.

Если у вас есть вопросы по теме статьи, пожалуйста, оставляйте свои комментарии в блоке ниже. Там вы можете предоставить посетителям нашего сайта интересную информацию или дать совет по подключению магнитных пускателей.

Китайский производитель миниатюрных автоматических выключателей MCB, автоматических выключателей в литом корпусе MCCB, поставщик вакуумных универсальных автоматических выключателей

Дом

Подробнее

Список продуктов

Q1 АТС 100А 3п 4п

Цена на условиях ФОБ: 45-53,6 долларов США / шт.
